Как правильно сделать односкатную крышу для коттеджа или гаража. Стропильные системы и схемы монтажа односкатной кровли с учетом угла наклона и кровельного материала с наглядными чертежами и фото
Односкатная крыша чаще всего применяется на пристройках к частным домам или каких-либо хозяйственных объектах. Важным преимуществом является более простая конструкция, благодаря которой она возводится значительно быстрее многоскатных кровель и обладает повышенной прочностью и надежностью.Также к достоинствам можно отнести и весьма неслабую устойчивость к разного рода агрессивным воздействиям. Односкатная кровля имеет ряд преимуществ перед многоскатными кровлями. Такой ряд преимуществ основан на особенности конструкции крыши и целесообразности применения.
Односкатные кровли применяют в ветреных районах, так как такой тип крыши более устойчив к воздействиям ветра ввиду своей обтекаемой конструкции. Также ее применяют в регионах, где не так много леса и стоимость древесины высока. Ну и конечно же, такой тип применяют для различных хозяйственных построек: бань, сараев, загонов для животных, гаражей и т.д.
Помимо хозяйственных построек односкатная кровля широко применяется для жилых домов в дизайнерских задумках.
Такая кровля при правильном монтаже прослужит до 50 лет. Существует 2 вида эксплуатируемой кровли: традиционная и инверсионная. Они отличаются очередностью расположения слоев.
Кровля обеспечивает максимальную защиту от осадков, легко восстанавливается в случае каких-либо повреждений или износа отдельных элементов. Некоторые недостатки все же присутствуют – сооружать конструкцию требуется с учетом розы ветров в конкретном районе, да и по своим дизайнерским характеристикам она несколько проигрывает двух- и четырехскатным. Но для хозяйственных построек такая кровля станет идеальным выбором.
Стропильная система односкатной крыши собирается очень быстро и не требует каких-либо специальных навыков и знаний. Все, что вам потребуется – это точный расчет основания, без которого оно будет гораздо менее надежным и качественным.
На точность вычислений оказывают влияние такие факторы, как угол наклона крыши, а также длина и сечение стропил. В связи с этим следует строго соблюдать перечисленные ниже рекомендации:
Стропила в данном случае укладываются непосредственно на стены, что облегчает выполнение работ;
устройство системы требует незначительного усиления, если размеры пролетов достигают 6-6,5 метров. В его качестве подойдут подкосы-треугольники, которых вполне достаточно для обеспечения требуемых прочностных характеристик;
при еще больших горизонтальных размерах вам не обойтись без более серьезного усиления, представленного мощными вертикальными балками.
Также размеры стропил, используемых для монтажа системы, сильно зависят от материалов покрытия. К примеру, если для рубероида достаточно применения бруса 40 на 40 мм, то для более тяжелого шифера или металлочерепицы этот показатель должен быть увеличен, соответственно, до 60х60 и 70х70. Сегодня в сети несложно найти калькулятор, который позволяет быстро ввести требуемые данные и получить результат для конкретной кровельной конструкции.
· Необходимость постоянного обслуживания кровли ввиду снеговой нагрузки
· Неприглядный внешний вид
· Необходимость усиленной гидроизоляции
Односкатная кровля хорошо применима для более южных районов страны, так как снеговые осадки там меньше. При использовании такого типа кровли в регионе с высоким уровнем снеговых осадков необходимо регулярно очищать кровлю от снега и дважды в год проверять на наличие повреждений в кровельном материале.
Конструкция кровли
В зависимости от размера здания и площади будущей кровли существуют различные конструкции стропильной системы кровли. В основном конструкция кровли зависит от длины пролета кровли.
Также необходимо подобрать правильный угол наклона ската. Рекомендуемый угол наклона ската:
· Для металлочерепицы – 30 градусов
· Для рулонных кровель – 5 градусов
· Для профнастила – от 8 градусов
· Для регионов с обильным выпадением снега – не менее 45 градусов
Преимущества и недостатки односкатной кровли
· Невысокая себестоимость по сравнению с другими типами кровель
· Меньший расход стройматериалов
· Небольшой вес конструкции крыши, применим для зданий с облегченным фундаментом
· Низкая подверженность ветру
· Относительно простой монтаж
· Возможность применения на зданиях с маленькой и большой площадью
· Широкая область применения: жилые и нежилые здания любого типа
Кроме того, ниже описана полная последовательность работ, которые необходимо выполнить:
Укладка мауэрлата – высокопрочного и массивного несущего бруса, который будет удерживать на себе всю конструкцию. Его размеры напрямую зависят от угла наклона кровли. Монтажные работы осуществляются с применением анкерных болтов большой длины. Перед укладкой на основание крепится рубероид, играющий роль гидроизоляции;
Установка стропил. На данном этапе используется довольно простая и традиционная практические для всех кровельных конструкций схема. Сперва монтируются крайние элементы системы, после чего следует натянуть бечеву между ними, чтобы добиться одинакового наклона по всей поверхности крыши. После этого устанавливаются остальные стропила. В качестве крепежных элементов можно использовать столярные длинные гвозди с широкими шляпками, которые обеспечат надежное соединение. По окончании работ осуществляется монтаж упомянутого выше усиления – вертикальных балок или треугольных подкосов. Как несущий брус, так и стропила, используемые в монтаже системы, необходимо соответствующим образом подготовить к укладке. Для этого требуется тщательно обстругать их, создавая абсолютно гладкую поверхность и обработать антисептиками. Это позволит значительно продлить срок службы деревянной конструкции, а также исключить развитие грибков и гниение материала.
Очень гармонично смотрится с дополняющей односкатной верандой или го ражем.
Данный вариант монтажа предусматривает экономию пило материалов и кровельных фасонных изделий.
1. Укладка моуэрлата . Укладывается на армированный пояс и прижиматься шпильками или анкерами.
2. Монтаж опорных стоек. Монтируется опорная стойка на уложенный потолочный марш. Крепятся при помощи пластин или уголков
4. Утепление. Утеплять односкатную крышу можно всеми видами минеральных и полиминеральных утеплителей. Утепление производиться между потолочными досками в высоты ваших досок с нахлестом на каждый слой утеплителя. Такой способ не дает образовываться совпадающим стыкам и соответственно не продувается попадающими порывами ветра под кровлю. И дает равномерно выходить излишкам тепла и влаги через пароизоляцию в под кровельное вентилируемое пространства. Пароизоляцию монтируют к стропильным доскам снизу после набивают подшив потолков или укладывают после подшивапотолков.
5. Гидроизоляция. Укладка гидроизоляционного слоя производится снизу в верх
опускается край на карнизную планку для естественного отвода влаги при образовании ее в зоне росы.
6. Монтаж контр обрешетки и обрешетки выполняется по контрольной леске
7. Монтаж кровельного покрытия выполняться в завершающей стадии.
Главной отличительной чертой односкатной крыши является отсутствие конька. Уклон ската определяют стены, имеющие разные высоту. При проектировании необходимо учитывать, что плоскость крыши должна быть направлена в наветренную сторону.
Стропила монтируются на несущие балки, которые уложены на мауэрлат или монолитный пояс жесткости.
Если решение о монтаже односкатной крыши принято в последний момент, одну из стен можно нарастить. Для этого с подветренной стороны устанавливаются дополнительные вертикальные опоры из бруса, а к ним крепятся наклонные балки.
При определении наклона ската учитывается ветровая и снеговая нагрузки. В зависимости от них угол варьируется в пределах 10…60 градусов и увеличивается с ростом суммарной нагрузки. При малых углах сечение стропил должно быть увеличено.
Как правило, угол наклона односкатных крыш небольшой, поэтому чердачное пространство не используется и остается холодным. Для утепления перекрытия обычно используется минеральная вата.
После укладки теплоизоляции монтируются кровельные материалы. Сначала настилается гидроизолирующая мембрана Ондутис. . Для обеспечения стока воды пленка между стропил должна иметь провис 1-2 см.
Первым настилается слой вдоль нижнего карниза. Последующие слои укладываются с небольшим нахлестом, а все стыки проклеиваются монтажной лентой Ондутис. Уложенная гидроизолирующая мембрана крепится контробрешеткой, на которую в свою очередь монтируется обрешетка.
Обрешетка под ондулин изготавливается из бруса сечением 50х50 мм и монтируется в соответствии с инструкцией производителя:
— если наклон крыши находится в пределах 10…15 градусов, шаг обрешетки равен 45 см;
— если наклон крыши более 15 градусов, шаг обрешетки равен 60 см.
Для выравнивания нижнего ряда кровли используется строительный шнур. Он натягивается между гвоздями, вбитыми в торцы крайних стропил.
Монтаж кровли начинается с нижнего ряда. Листы ондулина укладываются с боковым перекрытием в одну волну. Последующие ряды укладываются с торцевым нахлестом 17 см и боковым смещением в пол-листа. Крепящие лист гвозди вбиваются в шахматном порядке в гребень волны.
Отсутствие конька на односкатной крыше затрудняет вентиляцию, поэтому под нижним и верхним карнизом необходимо оборудовать приточные и вытяжные продухи. Для защиты от птиц и мусора продухи закрываются вентилируемым заполнителем.
Остается добавить, что ребра и ендовы на односкатной крыше отсутствуют, поэтому монтаж кровли завершается установкой щипцов.
Наклон односкатной крыши рассчитывается в зависимости от выбранного материала, предполагаемой нагрузки и других параметров. Уклон односкатной кровли для некоторых материалов, расчет односкатной кровли:
· асбестоцементные волнистые листы (шифер) – 35° для обычный листов, от 25° для усиленного профиля;
· профнастил – кровельное покрытие для крыш с углом наклона от 5°. При наклоне 10° и более увеличивается нахлест, а стыки заполняются уплотнительной лентой.
фальцевая кровля – от 8°, если герметизировать фальцевые стыки, можно делать уклон в 3°.
металлочерепица – рекомендуемый уклон односкатной кровли 10°. Допускается наклон в 10-20°, в таком случае нужно герметизировать все стыки листов;
битумная гибкая черепица – наклон от 11 до 18°;
бетонная и керамическая черепица – от 10 до 22°. Под черепицей делается дополнительный гидроизолирующий слой.
Подготовка к укладке стропил
Берем доску прямоугольного сечения от 50х100 мм и обрабатываем антисептическими составами. Для расчета односкатной кровли, а именно длины стропил, к пролету крыши добавляется 30-50 см. При использовании листовых кровельных материалов подойдет размер 150 см, для черепицы и шифера – 100-120 см.
Крыша односкатная своими руками должна быть прочной. Для этого стропильные доски настилаются торцом вверх и врезаются в мауэрлатный брус, где выпиливаются пазы по ширине немного большие, чем сами стропила. Чтобы сделать все качественно, по длине бруса отметьте места и размеры вырезов. Наклон вырезов такой, так и уклон односкатной кровли.

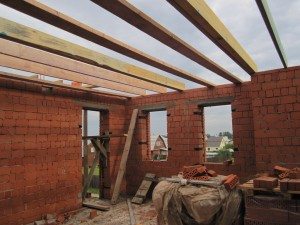

Укладка стропил односкатной кровли
Стропила односкатной кровли укладываются в пазы. Выдерживайте постоянство наклона всех стропильный опор. Для этого сначала устанавливаются 2 крайние доски. Между ними натягивается леска для ориентировки точности укладываемых в пазы стропил. Доски в нескольких местах прибиваются к мауэрлатному брусу с помощью гвоздей 120 мм и более.
При большом пролете между стенами (4.5 метра и более) нужно дополнительно усилить стропила. Для этого используются треугольные подпорки по периметру крыши. Также можно сделать отдельные опоры в центре чердачного помещения.
Проверяем качество усиления. Под весом 70-80 кг стропила односкатной кровли не должны прогибаться. Проверив это, приступаем к следующим этапам – набивке обрешетки на стропильную конструкцию. Также делается гидроизоляция и теплоизоляция крыши, установка кровельных материалов.
Шаг 3 – гидробарьер и теплоизоляция
Вот мы и разобрались, как сделать односкатную крышу своими руками. Теперь приступим к устройству гидробарьера и укладке теплоизоляционного материала.
Данный этап не будем рассматривать в подробностях, ведь мы раньше уже описывалиустройство теплоизоляции крыши.
Для работ по утеплению подойдет пенополиуретан.
Шаг 4 – укладка кровельного материала
В качестве кровельного материала можно использовать шифер или металлочерепицу.
Монтаж шифера
Шифер укладывается внахлест со сливной стороны. Каждый последующий ряд шифера должен перекрывать предыдущий на 10-15 см. Шифер забивается специальными шиферными гвоздями. Это делается на стыке 4 листов (по 2 листа снизу и сверху). При вбивании гвоздя прихвачивается 4 листа. По краям шиферного листа снизу и сверху также вбивается по 2 гвоздя.
Укладка металлочерепицы
Укладка металлочерепицы начинается с набивания по длине стропил контробрешетки – бруса с сечением 50х50. Для защиты от влаги на него накладывается антиконденсационная мембрана. Поверх конструкции набивается обрешетка и застилается кровельный материал. Листы крепятся внахлест специальными стальными саморезами с резиновыми прокладками.
Мы добрались до заключительного этапа монтажа крыши односкатной своими руками.
1. Прибиваем ветровую доску для защиты крыши от ветра. Она прибивается на лаги, выступающие сверху и снизу.
2. Установка отливов. Выберите места для слива воды и прибейте отливы гвоздями. Эта работа проста и не требует подробного руководства. Стропильная система односкатной крыши состоит из отдельных элементов, точками опоры которым служат противоположные стены здания. Чаще всего в этом случае используются стропила для крыши длиной около 4,5 метров. Если производится перекрытие относительно большой площади необходимо использовать подстропильные ноги и стойки.
Крыша гаража односкатная, особенности монтажа
Давайте также разберемся, как построить крышу односкатную для гаража. Крыша гаража односкатная состоит из стропильной системы и кровельного материала. Стропила укладываются по рассмотренной выше технологии.
Если строится крыша без чердачного помещения, стропила – это одновременно и балки, опирающиеся концами на стены гаража. При устройстве чердака балки укладываются поперек гаража. Также необходимо выставить стропильные ноги. Они опираются на противоположные стены и с помощью подкосов и распорок увеличивают жесткость. Если требуется крыша гаража односкатная, выполняйте работы так, как и при постройке крыши односкатной своими руками для дома.
Односкатная крыша из профлиста — основные особенности и преимущества
Как уже говорилось выше, односкатная крыша является одной из самых экономичных. Площадь односкатного кровельного покрытия значительно меньше, чем у традиционной двускатной крыши. Поэтому устройство односкатной крыши из профнастила при одной и той же площади дома потребует гораздо меньшего количества материалов. Существенно уменьшается не только расход профнастила на покрытие кровли, значительно меньше понадобится утеплителя, гидроизоляционной пленки и дорогой паропроницаемой мембраны.
Кроме того, односкатная крыша позволяет существенно экономить тепло. Это связано с тем, что ее форма создает наилучшие условия для циркуляции воздуха. В любой двускатной крыше между сводами кровли в районе конька всегда образуется застойная зона. Поднимаясь вверх, теплый воздух скапливается там и впустую нагревает крышу.
Помимо этого, конструкция односкатной крыши настолько проста, что может быть выполнена даже неспециалистом. Конечно, если перед тем, как сделать кровлю из профнастила, изучить все необходимые материалы.
Односкатная крыша из профнастила может быть как с чердачным пространством, так и без него. При строительстве крыши без чердака, перекрытие верхнего жилого этажа монтируется под наклоном, а поверх него укладывается кровельное покрытие. При этом полностью отпадает необходимость в устройстве стропильной системы.
Расчет односкатной крыши из профнастила
Разработка проекта такой крыши выполняется так же, как и для любого другого типа кровли. Для выбора конструкции стропильной системы сначала выполняют расчет нагрузки на кровельное покрытие. У двухскатной или вальмовой кровли ветровая нагрузка на разные скаты не одинакова, что существенно усложняет расчет нагрузок. В случае односкатной кровли все вычисления намного проще, поскольку выполняются для одного единственного ската.
Очень важно правильно выбрать уклон односкатной крыши из профнастила. При выборе угла наклона нужно учитывать все климатические особенности местности, в том числе:
· величину снегового покрова;
· количество осадков в теплое время года;
· силу и преобладающее направление ветра.
На крышах с большими уклонами дождевая вода не застаивается, а снежная масса сходит, не задерживаясь на кровельном покрытии. В то же время, при увеличении угла наклона крыши увеличивается ветровая нагрузка на кровлю.
Выбор уклона крыши зависит и от материала кровельного покрытия. Так, например, с металлической поверхности профнастила снег и вода сходят легче и быстрее, чем с кровельных покрытий из других материалов.
Наиболее оптимальным для односкатных кровель из профнастила считается угол уклона приблизительно в 25 градусов. Устройство односкатной кровли из профнастила с большими уклонами неоправданно, поскольку при этом значительно увеличивается ветровая нагрузка не только на кровельное покрытие, но на строительные конструкции всего здания. Меньший же угол наклона крыши ухудшит сход снега, а для компенсации увеличения его веса потребуется усиливать и каркас кровли, и несущие конструкции здания.
Особенности устройства односкатной крыши из профнастила
Каркас односкатной кровли из профнастила очень прост и опирается на, так называемые, «бордюры». Их выполняют из того же материала, что и наружные стены здания. Эти бордюры защищают односкатную крышу с двух сторон. Часто, особенно если стены здания выложены из пиленого камня, по верхнему краю кладки устраивают монолитный железобетонный пояс.
На высоком и низком бордюре устанавливается мауэрлат — специальный деревянный брус, на который опираются стропильные балки. При монтаже монолитного пояса, в него при армировании вставляют специальные шпильки для крепления мауэрлата.
При больших длинах ската крыши может потребоваться, как показано на рисунке, установка дополнительных подкосов.
До того, как покрыть односкатную крышу профнастилом, на установленный мауэрлат через 70-80 сантиметров укладывают стропильные балки. Края их выносят приблизительно на 50 см за внешнюю сторону бордюров.
Иногда стропильные балки не выдвигают за верхний бордюр. Такая конструкция увеличивает надежность кровли и уменьшает вероятность ее подрыва ветром. Но в этом случае поверх бордюра выполняют парапеты из камня или листового металла для защиты стены от дождя и тающего снега.
Парапеты исключают попадание влаги внутрь стены и выполняются таким образом, что обеспечить отвод воды на поверхность кровельного покрытия. При этом, осуществляя монтаж односкатной крыши из профнастила, очень важно надежно выполнить примыкание кровли к бордюру.
Как накрыть односкатную крышу профнастилом?
Начинают монтаж кровельного покрытия с укладки поверх стропил гидроизоляционной мембраны. Сверху гидроизоляции крепят контробрешетку и обрешетку. На бетон или кирпичную кладку парапетов под деревянные элементы стропильной системы подкладывают гидроизоляцию из рулонных материалов.
Если под крышей здания есть чердак, утеплитель обычно укладывается по перекрытию здания. Это делается потому, что объем чердачного пространства под односкатными крышами обычно небольшой и использовать его для размещения жилых помещений нельзя. Поэтому и нести затраты на обогрев этого пространства не целесообразно.
Благодаря простоте конструкции, сравнительно легко выполняется односкатная кровля из профнастила своими руками, без привлечения специалистов. Покрытие при этом укладывается также, как и на любых других скатных крышах.
Начинают крепление профилированного листа с нижнего ряда. Следующий ряд укладывается с нахлестом в 150-200 мм на предыдущий. Выполняют крепление специальными кровельными саморезами с головками в цвет профилированного листа.
Как сделать односкатную крышу? – Устройство и монтаж односкатных крыш.
В статье Как построить крышу бани? мы уже частично касались такой популярной конструкции, как односкатная крыша.
Простота устройства, минимальный расход строительных материалов, возможность использовать в качестве кровли недорогой рубероид, все это делает ее отличным выбором при строительстве небольших сооружений на загородном участке.
Обычно односкатную крышу делают при строительстве гаражей, небольших хозяйственных построек, а также бань.
В случае, когда планируется строить баню в виде пристройки к существующим строениям или когда необходимо организовать сваливание снега с бани на строго определенную сторону (например, чтобы снег не сыпался за забор к соседу). В этом случае такая конструкция также будет наилучшим решением.
Давайте в этой статье более подробно поговорим о том, как устроена односкатная крыша, из каких конструктивных элементов она состоит, как выбрать угол наклона односкатной крыши, и рассмотрим основные схемы устройства таких крыш.
Устройство односкатной крыши
По своему устройству она, пожалуй, имеет наиболее простую конструкцию из всех скатных крыш.
Уклон в самом простом случае может осуществляться за счет ее опирания на стены разной высоты.
Для бани имеющей утепленное потолочное перекрытие вполне подойдет самая простая односкатная конструкция – балки из бруса, со стены на стену с обрешеткой и покрытием из рулонных материалов (например, кровельный рубероид).
Угол наклона односкатной крыши
Уклон односкатной крыши выбирается исходя из материала покрытия, величины снеговой нагрузки, стоимости строительных материалов и давления ветра, напрямую зависящего от площади парусности крыши.
Полезный совет: Как известно, наибольшую нагрузку кровельные конструкции испытывают от налипающего снега в зимний период. Поэтому желательно выполнять крышу с таким уклоном, чтобы снег мог свободно скатываться. В этом случае значительно снижается сечение всех строительных элементов, удешевляя стоимость постройки.
В то же время следует знать, что различные виды кровли выбираются также в зависимости от угла наклона ската к горизонту.
Если горизонтальную плоскую крышу или крышу, имеющую уклон в 2-5 градусов, вполне можно покрыть несколькими слоями рубероида и она простоит 15-20 лет, то покрытие шифером при таких уклонах приведет к протеканию кровли.
Выбор материала покрытия в зависимости от угла наклона показан на диаграмме ниже:
При уклоне в 45 градусов вес снега можно не учитывать, так как он сам будет скатываться вниз. Однако при этом сильно возрастает парусность и испытываемая ветровая нагрузка.
При увеличении угла наклона ската возрастает и количество требуемых для покрытия кровельных материалов. Так при уклоне в 45 градусов на покрытие потребуется в 1,5 раза больше кровельных материалов, чем на горизонтальную крышу.
Оптимальным уклоном для строительства односкатной крыши бани, покрываемой рубероидом можно считать уклон в 10-15 градусов. При этом будет вполне достаточно двухслойного покрытия из одного подстилающего и одного наружного слоя рубероида. Более подробно о покрытии рубероидом вы можете прочитать здесь.
Также при этом уклоне можно использовать покрытие из металлочерепицы.
Стропильная система односкатной крыши
Стропильная система односкатной крыши в первую очередь зависит от габаритов строения и материала стен.
Если вы планируете строительство кирпичной бани, то стропила устанавливают на мауэрлат – брус сечением 100 х 100 или 150 х 150, уложенный на две длинные стены или на бревна верхнего венца в случае строительства бани из бревен. При размере пролета до 4,5 метров конструкция стропильной системы будет достаточно проста, включая в себя мауэрлат и опирающиеся на него стропила.
При ширине пролета до 6 метров в конструкцию добавится, опирающаяся на лежень подстропильная нога, служащая для придания достаточной несущей способности стропилам.
Если ваша баня будет большего размера, то в конструкции стропильной системы необходимо предусмотреть дополнительные стойки и схватки.
В случае сруба из оцилиндрованного бревна или из бруса можно выполнить стропильную систему с наслонными или висячими стропилами. Схема устройства наслонных стропил показана на рисунке ниже:
При устройстве двускатных кровель весьма часто используют стропильную систему с висячими стропилами. Такую же схему можно использовать и при строительстве крыши с одним скатом. Суть висячих стропил заключается в том, чтобы опереть их на горизонтальные балки, выходящие за периметр строения в месте опирания.
На рисунке обозначены: а — система висячих стропил, б — стропильная система с висячими стропилами и бабкой, в — то же, с дополнительной затяжкой. 1 — стропильная нога, 2 — балка чердачного перекрытия, 3 — ветровая связь, 4 — подстропильная нога, 5 — бабка, 6 — дополнительная горизонтальная затяжка.
Использование системы с висячими стропилами несколько усложняет конструкцию за счет устройства прохода деревянных балок сквозь верхние венцы сруба. Однако при этом усилия, передающиеся от стропильных ног, разгружаются более равномерно и не действуют распирающее на стены.
* * *
Как видите, в устройстве крыши, имеющей один скат, нет особых секретов и при желании вы можете сконструировать ее своими руками. В следующих публикациях рассмотрим особенности других конструкций.
Смотрите также:
Последние публикации:
Даже правильно выложенной кирпичной печи, со временем требуется ремонт. Высокие температуры, нарушение тяги, механические повреждения кладки – все это приводит к появлению дефектов, которые требуют устранения. Ведь хорошая тяга и отсутствие трещин в стенках –… Читать… Выбор печей для бани сегодня очень широк. Промышленностью выпускаются каменки на любой вкус и цвет. Вы можете подобрать готовую печь для установки в бане в соответствии с требуемой теплопроизводительностью в зависимости от объема парной и выбрать нужный… Читать… Для того, чтобы попариться в баньке сегодня вовсе не обязательно выкладывать основательную русскую печку, кладка которой под силу лишь опытным печникам. Сегодня промышленным способом выпускается большой ассортимент металлических каменок, обеспечивающих… Читать…- < Двускатная крыша
- Как построить крышу бани? >
Устройство односкатной крыши своими руками
Односкатная крыша является одним из наиболее простых вариантов кровельных конструкций, с устройством которой можно без особых проблем справиться своими руками. Нужно лишь изучить основные особенности технологии и сделать все в строгом соответствии с инструкцией.

Устройство односкатной крыши своими руками
Содержание пошаговой инструкции:
Основные особенности технологии устройства односкатной крыши
Рассматриваемая конструкция привлекательна, прежде всего тем, что для ее устройства не нужно большое количество строительных материалов. Какие-то серьезные навыки и большой опыт для выполнения такой работы тоже не нужны. Односкатная крыша имеет предельно простое устройство и отлично подходит для жилых и хозяйственных построек.

Односкатная крыша
При выборе подходящего угла наклона ската кровли нужно обязательно принимать во внимание то, какой материал в будущем будет использован в качестве финишного кровельного покрытия. Так, если хозяин отдает выбор в пользу шифера, лучше всего сооружать скат под уклоном в 35 градусов. В случае же обустройства фальцевой кровли уклон может находиться в пределах 18-35 градусов.

Уклон односкатной крыши
Лучше, если разработкой проекта односкатной кровли будет заниматься специалист. Это существенно упростит работу домашнего мастера. Ему останется лишь выполнить все в соответствии с инструкцией и радоваться полученному результату.
Основным материалом изготовления односкатной крыши является натуральная древесина. Она применяется для создания обрешетки, балок, стропил и прочих элементов. В качестве финишного покрытия чаще всего используется шифер и его более современный аналог под названием ондулин, нередко применяется черепица и прочие материалы.

Материалы для кровли односкатной крыши
Рекомендации по выбору уклона ската
Прежде чем приступать к устройству односкатной кровли дома своими руками, необходимо рассчитать оптимальный уклон ската крыши.

Односкатная крыша
Как уже отмечалось, главным моментом, на который нужно ориентироваться на данном этапе, является то, какой финишный кровельный материал решит использовать владелец. К примеру, металлочерепица или тот же шифер задерживают осадки не так, как металлопрофиль. И все эти моменты нужно обязательно учитывать на этапе проектирования и расчета кровельной системы.
Рекомендуется выбирать такой материал, который сможет самостоятельно очищаться от снега и дождя за как можно более короткое время. Категорически не рекомендуется пренебрегать таким моментом как скорость удаления осадков. В один прекрасный момент крыша может попросту проломиться либо сильно деформироваться под весом собравшегося снега, поэтому будьте максимально внимательны.
В случае применения рубероида и прочих рулонных кровельных материалов можно делать минимальный уклон на уровне 5-10 градусов. При использовании шифера уклон рекомендуется увеличить до 20 градусов. Если же крыша будет крыться черепицей, минимально допустимый угол наклона составляет 20-30 градусов, но лучше ориентироваться хотя бы на 35 градусов.

Как рассчитать уклон кровли
Помимо типа финишного кровельного покрытия необходимо учитывать и основные особенности рельефа местности, в которой построен дом. К примеру, если здание расположено так, что его крышу может со всех сторон обдувать ветер, угол наклона ската можно уменьшить. Если же дом располагается среди густых насаждений высоких деревьев, настоятельно рекомендуется обустраивать более крутые скаты, т.к. одной лишь силы ветра для удаления всего снега определенно не хватит.
Подготовка материалов и оборудования для устройства кровли
Список материалов для возведения односкатной кровли включает в себя следующие позиции.
1. Деревянные брусья. Используются для обустройства несущих конструкций. Чаще всего применяются бруски размером 150х150 мм, в отдельных случаях допускается применение брусков сечением 120х120 мм.
2. Доски. Из них выкладывается пол чердачного помещения. Также они используются для черновой отделки стен чердака. Укладываются на горизонтальный брус.
3. Шифер и специальные гвозди для его крепления. В случае использования другого финишного покрытия подбирайте соответствующие крепежные элементы.

Прозрачный шифер ПВХ
4. Гидроизоляционны
5. Утеплитель. Могут использоваться самые разнообразные материалы. Чаще всего применяют пенопласт и минеральную вату.
6. Пароизоляционный материал.
7. Гвозди для закрепления элементов конструкции.
Что касается инструментов, то понадобится обычный домашний столярный набор, в который однозначно входит топор и молоток. Дополнительно понадобится ножовка и строительный степлер. Набор необходимых инструментов может меняться в зависимости от выбранного кровельного покрытия. В данном моменте вам придется уже самостоятельно сориентироваться непосредственно при выполнении работы.
Конструкция односкатной кровли предполагает наличие следующих элементов: обрешетка и контробрешетка. Лучше всего собирать их из брусков сечением 50х50 мм.
Руководство по укладке брусьев
Балки закрепляются по верху стены на расстоянии порядка 75-80 см друг от друга. Роль основания для брусьев традиционно выполняет мауэрлат. В некоторых ситуациях применяется сейсмопояс.

Мауэрлат – это элемент конструкции стропильной системы крыши
Для изготовления сейсмопояса применяется железобетон. Из него делается монолитная конструкция по верхним граням всех стен дома. Сейсмопояс повторяет контур внешних стен. Конструкция в обязательном порядке делается замкнутой. Применяется для увеличения показателя сопротивления поступающим ветровым нагрузкам.

Сейсмопояс
Для обустройства рассматриваемого элемента нужно сначала закрепить опалубку. Ее высота должна немного превышать высоту будущего сейсмопояса. После установки опалубки выполняется обязательное армирование и заливается непосредственно бетон.

Армопояс или сейсмопояс после заливки бетона
Мауэрлат же изготавливается из бруса. Тоже закрепляется по периметру внешней стены дома. Выполняет функцию опоры под стропила. Способствует равномерному распределению основных нагрузок, создаваемых кровлей.

Схема соединения стропил
После завершения крепления всех балок, поверх них необходимо закрепить стропила. Они будут выполнять функции основания для верхней точки односкатной крыши. Стропил должно быть ровно столько, сколько используется балок перекрытия. В результате должен получиться своего рода треугольник с прямым углом. После этого закрепляются наклонные балки. Для их фиксации к сейсмопоясу используются анкера, к мауэрлату же балки крепятся гвоздями.
Устройство крыши начинается с создания стропильного основания с уклоном в заднюю стену строения. В завершении укладывается финишный кровельный материал. Для максимального удобства передвижения можно уложить на стропила крепкие доски, а затем удалить их непосредственно перед началом укладки кровельного материала.
Теплоизоляционные работы
Порядок самостоятельного устройства односкатной крыши во многом зависит от того, какое конкретно кровельное покрытие будет использовано в качестве финишного. Однако вне зависимости от этого момента нужно уделить большое внимание вопросу теплоизоляции, а также влаго- и парозащите. Влагоизоляция будет обеспечивать защиту от пагубного воздействия воды, что поспособствует в целом увеличению срока службы системы.
В прошлом для утепления крыши использовались такие материалы как: цементно-стружеч
Сегодня для утепления односкатных кровель используются более совершенные комплексные материалы. Они отличаются сравнительно доступной стоимостью, высокой эффективностью и легкостью укладки.
Прежде чем приступать к монтажу теплоизоляционно

Утепление односкатной крыши
Гидроизоляция закрепляется поперек скатов с нахлестом порядка 10 см. Между крышей и гидроизоляцией оставляйте хотя бы 5 см зазора, для создания которого заранее подготовьте бруски сечением 5х5 см.
Распакуйте утеплитель, подождите 15-20 минут, а затем приступайте к дальнейшей работе. Ждать нужно для того, чтобы теплоизоляция успела адаптироваться к окружающим условиям. Нарежьте утеплитель на куски необходимого размера и уложите его между стропильными ногами.
Материал укладывается враспор. При нарезании учитывайте тот факт, что ширина одной плиты должна примерно на 2,5-3 см превышать расстояние между соседними стропильными ногами.Обязательно выдерживайте небольшой зазор между гидроизоляционны
Приступайте к креплению пароизоляционног

Пароизоляционный материал
Инструкция по монтажу обрешетки
За счет обрешетки будет удерживаться финишное кровельное покрытие. Этот элемент конструкции опирается на контробрешетку. Последняя крепится к стропилам. Обычно для сборки обрешетки применяются бруски сечением 5х5 см. Контробрешетку собирают из таких же брусков.
Специалисты не рекомендуют собирать обрешетку из сучковатых низкокачественны
х досок. Это не самый надежный материал. Он может попросту сломаться под давлением снега. От использования сырых досок тоже следует воздерживаться, т.к. по мере уменьшения количества влаги в составе их размер будет меняться, из-за чего конструкция начнет стремительно расшатываться и заметно ослабевать, а в завершении может и вовсе разрушиться.
Чаще всего для укрытия односкатной крыши используется шифер, поэтому дальнейшие этапы технологии будут рассмотрены именно на его примере. В случае работы с иными материалами не забудьте внести требуемые изменения в порядок их монтажа.
Волнистые листы укладываются на поперечную обрешетку, собранную так, чтобы каждый лист ложился на 4 бруска. Первый брусок должен находиться под нижним нахлестом, следующие 2 бруска отвечают за поддержание центральной части кровельного листа, А последний брусок поддерживает верхнюю часть элемента кровельного покрытия. Бруски нужно устанавливать на примерно одинаковом расстоянии. К примеру, если лист шифера имеет длину равную 175, бруски размещайте с шагом порядка 44 см.

Обрешетка односкатной крыши
В случае же использования другого финишного покрытия в конструкцию обрешетки тоже придется внести изменения. К примеру, ондулин рекомендуется укладывать на сплошную обрешетку, а рулонные материалы и мягкая черепица лучше всего сочетаются с основанием из фанерных листов. Обязательно придерживайтесь технологии монтажа обрешетки, предназначенной конкретно для вашего кровельного материала. В противном случае срок службы и в целом надежность крыши могут существенно уменьшиться.
Укладка финишного кровельного покрытия
Процесс устройства кровельного покрытия будет рассмотрен на примере уже упоминавшегося шифера. Вы же можете выбрать любой подходящий для односкатной кровельной конструкции материал и уложить его по соответствующей технологии. Листы начинайте монтировать с подветренной стороны. Верхние элементы настила должны заходить на нижние. Чаще всего крепление начинается с того, что стартовый лист шифера укладывается возле фронтонного свеса, затем кладется еще 2 листа первого ряда, после чего выкладывается 2 листа 2-го ряда и 1 лист 1-го и т.д.

Укладка шифера на односкатную крышу
Следите за тем, чтобы вертикальный нахлест не выходил за границы 120-200 мм. Стандартный горизонтальный нахлест равен одной волне. Листы следует укладывать так, чтобы боковые части шифера верхнего слоя максимально совпадали с боковинами расположенных снизу листов. Углы шиферного листа нужно срезать, в противном случае в точках схождения 4 листов будут образовываться перекосы.
Однако обламывать данные углы категорически не рекомендуется. Это может привести к существенному уменьшению прочности материала и разрастанию трещин. В результате срок службы кровли заметно сократится. Углы можно обрезать дисковой пилой либо ножовкой. Эти же инструменты используются и для резки листов. Все срезы обязательно закрашиваются.
Таким образом, ничего сверхсложного в устройстве односкатной крыши нет. Следуйте инструкции, не забывайте главные правила и все обязательно получится. Удачной работы!
Видео – Устройство односкатной крыши своими руками
как сделать утепление и построить каркас правильно
Занимаясь строительством собственного дома, встает вопрос об устройстве крыши. Односкатная крыша своими руками имеет ряд преимуществ, например, такая крыша требует минимальных усилий на ее устройство, да и материалов требуется не много.
Такая крыша считается самой простой из всех существующих, которые применяются для строительства жилых домов, хозяйственных построек и даже навесов.
Кроме этого, крыши односкатные имеют сравнительно маленькую площадь для атаки ветром, так как чаще всего угол наклона кровли не превышает 25-ти градусов.
Что же касается недостатков, то их немного. Во-первых — это отсутствие возможности организовать чердачное помещение, ну, а во-вторых – это не эстетичный внешний вид, который, впрочем, волнует лишь ценителей-эстетов.
Да и если знать, как же накрыть крышу профнастилом, то тогда эстетика будет гарантирована.
В том случае, если вы располагаете готовым проектом по строительству такой крыши, то односкатная крыша своими руками прекрасно подойдет для вашего дома.
Само собой разумеется, что для строительства потребуется древесина, которая служит самым распространенным материалом для возведения домов, а иначе как построить односкатную крышу?
Древесина в основном используется для стропил, балок, обрешетки, а в некоторых случаях и для перекрытия. А вот для того чтобы покрыть такую крышу, лучше взять шифер, черепицу, металлочерепицу или ондулин.
Стоит отметить, что дешевле всего обойдется крыша односкатная, сделанная из шифера, вот на его примере мы и рассмотрим, как сделать односкатную крышу.
Как построить односкатную крышу

Стоит заметить, что крыши, сделанные из этого материала, всегда отличались практичностью и массой достоинств, среди которых морозоустойчивость и влагостойкость, также этим крышам не грозит чрезмерное воздействие ультрафиолета, да и прочность у них сравнительно высокая.
Давайте поэтапно рассмотрим, как построить крышу односкатную.
Первый этап: укладываем балки
Вашему вниманию! Балки следует укладывать с шагом, составляющим от 70-ти до 80-ти см на верхушке стены. Делать это нужно или на сейсмопояс, который заливается предварительно, или на мауэрлат, который устанавливается на верхний кладочный ряд стены при отсутствии сейсмопояса.
Также нужно отметить то, что каркас крыши односкатной должен быть спроектирован так, чтобы низшая ее часть была расположена с подветренной стороны.
Затем на балки крепятся стропила, которые служат опорой для наивысшей части крыши односкатной из профнастила своими руками. Следует учесть то, что опор должно быть столько же, сколько и балок, то есть на каждую опору должна быть одна балка.

После этого у нас имеется прямоугольный треугольник, который образован балками и вертикальной стропильной ногой.
Теперь нужно осуществить закрепление той стропильной ноги, которая будет служить опорой для обрешетки, при этом один край нужно уложить в нижнюю часть кровли на край балки, а другую – на вертикальную стропилу.
Весь процесс необходимо повторить для всех балок, правда при этом особое внимание следует уделить тому, чтобы образовавшийся угол и размер высоты по всей конструкции были одинаковыми. После этого можно приступать к обрешетке.
Второй этап: обрешетка
Совет!Для того чтобы закрепить обрешетку можно взять бруски с сечением в 50 на 50 мм. Бруски нужно прибить к стропилам, предварительно уложив их поперек. Помните о том, что расстояние между ними нужно брать так, чтобы лист шифера смог перекрывать две рейки, идущие подряд, и при этом оставался запас с обеих сторон порядка 15-ти см.
После этого односкатная крыша считается практически законченной.
Третий этап: настилаем шифер
Вашему вниманию!Не забывайте о том, что шифер следует стелить рядами, начиная снизу. Поэтому сначала постелите первый ряд снизу, затем следующий ряд, расположив его немного выше предыдущего и так до тех пор, пока не закончится крыша.
Если что-то не понятно, то всегда можно посмотреть, как сделать односкатную крышу – видео найти не составит большого труда.Теперь нужно закрепить шифер при помощи шиферных гвоздей.
Делается это просто: шифер прибивается к обрешетке в тех местах, где состыковываются четыре шиферины, расположенные по соседству. Таким образом, получится, что один гвоздь держит сразу четыре листа шифера.
По краям следует прибить в каждый лист по два гвоздя, это нужно для того, чтобы ветер не смог поднять шифер.
После того, как будет закреплен шифер, можно начинать крепить ветровой фронтон. Забивать его можно кирпичной кладкой или деревом.
В принципе на этом можно считать укладку шифера на односкат.
Утепляем крышу
Не менее важным вопросом является утепление односкатной крыши.
Еще сравнительно недавно для таких крыш использовался:
- Цементно-стружечные шлаки;
- Глинобетон.

Стоит отметить, что данные утеплители не отличались высокой теплоизоляцией и не могли противостоять воздействию талых и дождевых вод, кроме этого они еще и плохо берегли тепло.
В настоящее время используются новые методы, которые ориентированы на использование высококачественных материалов нового поколения.
Наиболее популярным для односкатной крыши является УРСА.
Этот материал состоит из:
- Утепляющих плит;
- Плоских стекловолоконных блоков или стекловаты;
- Базальтовых утепляющих матов.
Преимущества УРСЫ:
- Невысокая стоимость;
- Эффективность;
- Простота применения.
Единственное что нужно – это строгое соблюдение той последовательности, в которой нужно укладывать теплоизоляцию.
Первый слой является самым важным, и прокладывается он под теплоизоляционным слоем, который состоит из:
- Пароизоляционного материала;
- Гидроизоляции.
Первоочередной задачей является сохранение сухости и вентиляции утеплителя. При проникновении внутрь мата или плиты влаги и конденсата происходит его разложению и сведению к нулю всех усилий по устройству теплоизоляции.
Впрочем, существуют такая продукция УРСА, которая покрыта слоем металлической фольги, которая выполняет защитные функции и препятствует проникновению влаги.
В том случае, если покрытие не обладает таким защитным слоем, то пароизоляцию нужно прокладывать отдельно.
Если производится отделка внутреннего помещения, расположенного под скатом крыши, то необходимо сделать теплоизоляцию под материалы, особенно если используется натяжные потолки или гипсокартон, в то же время со стороны чердака желательно настелить деревянные плахи на пол.
Обязательно нужно сделать эффективную вентиляцию между слоем теплоизоляции и потолком. В том случае, если на пол уложить настил из дерева, то помещение будет сухим и может использоваться в качестве кладовки.
Если есть желание сделать под крышей жилое помещение, то лучше использовать пеноизол.
Для того чтобы препятствовать проникновению влаги во внутреннее пространство, необходимо с внешней стороны крыши положить пароизоляционный материал, а изнутри сделать пароизоляцию.
В том случае, если крыша своими руками односкатная сделана с углом меньше 30-ти градусов, то следует сделать пару дополнительных вентиляционных отверстий.
То же самое нужно и для скатов, в которых будет расположено много окон.
Высокие показатели защиты отмечаются у:
- Перлитов;
- Минеральной ваты;
- Пенополистеролов.
Насколько плотным будет утеплитель напрямую связано с углом наклона крыши.
Кстати, крыша своими руками односкатная — видео процесса строительства которой можно найти, предусматривает описания процесса утепления с использованием различных материалов.
Для горизонтальных перекрытий требуется материал, обладающий минимальной плотностью. Между жилой частью, которая отапливается, и чердачным перекрытием нужна прослойка из пароизоляции, гидроизоляции и вентиляции.
Утеплять односкатную крышу можно и по-другому. Например, можно не делать зазор между пароизоляционным и теплоизоляционным материалам, а проложить утепляющий материал непосредственно по потолочным балкам, расположенным по горизонтали.
Или же, наоборот, можно сделать зазор от 2-х до 5-ти см между изоляционными материалами. В таком случае будет происходить самостоятельное источение влаги за пределы крыши.
Хорошо для теплоизоляции подходит стекловолокно.

Срок службы у этого материалы свыше пятидесяти лет и оно способно защищать поверхность крыши от проникновения холодного воздуха. При правильном подборе материалов на чердаке никогда не появится неприятный запах, характерный для гниющих материалов, а также грибок и плесень.
Тем не менее, следует учитывать, что строительство крыш очень серьезное дело, поэтому нужно четко представлять себе, как правильно сделать односкатную крышу.
Для начала нужно правильно рассчитать односкатную крышу и определить размеры постройки, которую эта крыша будет покрывать. К этому нужно отнестись очень серьезно, так как делать большие припуски недопустимо.
Второй параметр, который нужно тщательно рассчитать – это какой уклон должен быть у крыши.
На этот показатель огромное влияние оказывает атмосферные нагрузки, которые включают в себя:
- Силу ветра;
- Количество осадков в виде снега или дождя;
- Количество материала, из которого сделана крыша.
Совет!Угол наклона должен варьироваться между 50-ью и 60-ью градусами. Правда, следует отметить, что чем больше угол, тем будет лучше. Но даже при этом следует учитывать тип материала, из которого изготавливается крыша
Например, при использовании профнастила, оптимальным углом будет 20 градусов. Также отметим, что наклон должен быть не меньше 8-ми градусов.
Как уже отмечалось ранее, чтобы правильно произвести операцию — односкатная крыша своими руками — видео по ее устройству можно найти на просторах Интернета, нужно учитывать вес кровельного материала.
Исходя из этого, нужно проводить все расчеты, так как с увеличением веса кровли нужно увеличивать и количество стропил.
