Козлы для пилки дров бензопилой своими руками + фото, чертежи

На дворе XXI век, мир уже перестал удивляться технологическим новинкам. В магазинах выставлены красивые и удобные приспособления для распиловки дров из Швеции, Канады, США, адаптированные под распиловку электро- или бензопилой. На них даже просто приятно посмотреть, как великолепно они изготовлены: и бревно зажимают надежно, и распиловку делать очень удобно, и компактные к тому же. Однако в жизни народ наш как пользовался различными вариантами дедовских козел, так и продолжает пользоваться. Анахронизм и скупердяйство? Отчасти есть, но главное – «классические» козлы очень удобны и практичны. Мудры и опытны были наши предки. Даже ударение в слове, которое обозначает это приспособление, поставили так, чтобы в дальнейшем не возникало недоразумений и не путали люди термин из хозяйственного обихода с названием ни в чем не повинных животных.

козлы

козлы

Собрать эту конструкцию может быстро любой человек, материалы для изготовления козел для пилки дров практически всегда есть под рукой. Однако всей кажущейся простоте, стоит сначала нарисовать чертеж или эскиз. И работать будет проще, и ошибки не придется исправлять. Обязательно надо учесть рост человека, который будет пилить дрова, и вид пилы, которой дрова будут распиливаться – двуручной или бензопилой.

Как сделать своими руками козлы для распиловки дров бензопилой

Пилить дрова удобнее и много легче бензопилой. Особенно если бревна вам привезли толстые и сырые. Машину дров распилите быстро, производительность с бензопилой совсем другая.

Для пилки дров бензопилой можно воспользоваться козлами, собранными по традиционной схеме. Но есть одно серьезное неудобство – цепную пилу обязательно зажмет, когда вы будете заканчивать рез. Так происходит, когда рез делается между стойками (выступающий за край конструкции конец бревна пила отрежет без труда). Чтобы не допустить зажима, бревно надо переворачивать пилом вниз. Это дополнительная и довольно тяжелая работа, особенно когда приходится ворочать здоровенные бревна в одиночку.

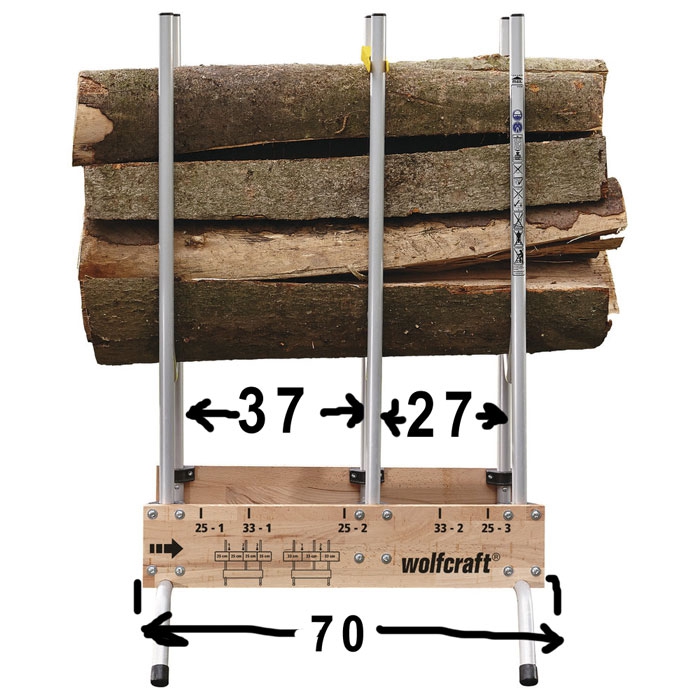

Умельцы разработали (а может быть, некоторые из них «по-китайски» скопировали) конструкции, позволяющие избежать зажима цепи пилы. И даже запатентовали свои конструкции. Такие козлы для распиловки дров бензопилой можно разделить на два типа. К первому относятся металлические конструкции, в которых короткий конец бревна зажимается цепью или зубчатым захватом, а длинный свободный конец выступает далеко за пределы козел. В этих козлах опорная "пята" сделана так, что бревно не может нарушить их равновесное положение. Подобная конструкция напоминает импортные козлы заводского производства. Только выглядят наши проще и стоит документация на них (защищены патентом!) на порядки дешевле.

козлы

козлы

козлы

козлы

Другая защищенная патентом конструкция для распиловки дров бензопилой – деревянная:

козлы

козлы

козлы

козлы

К достоинствам такой конструкции относятся:

  • Возможность пилить бревна в одиночку, потому что нет необходимости передвигать их в процессе работы.
  • Отсутствует опасность зажатия цепи.
  • Возможность регулировать длину колодок, на которые распиливается бревно. Колодки при работе на таких козлах получаются одинаковой длины.
  • Отпиленные колодки в силу особенностей конструкции козел скатываются в противоположную от пильщика сторону.
  • Компактность в сложенном положении. В хозблоке у стены они займут совсем мало места – толщина в сложенном положении всего 12 см.

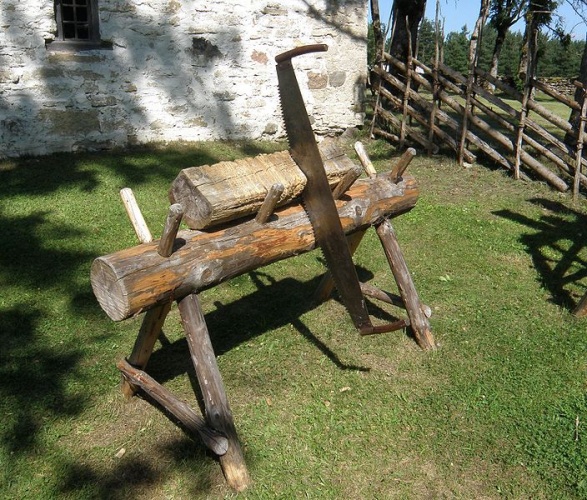

Как сделать своими руками козлы для распиловки дров двуручной пилой

Кто когда-нибудь пилил большое количество бревен двуручной пилой «дружба» (именно так, с маленькой буквы. Это не марка пилы, а намек на дружбу двух пильщиков), тот хорошо знает, насколько важна правильно подобранная высота бревна на козлах. Считается, что самая удобная высота – от 90 до 110 см. Спину сгибать сильно не нужно в наклоне вперед, приседать не приходится, работается удобно и быстро. Ведь длительная работа в неудобном положении на следующее утро уподобит вас заржавевшему железному дровосеку – спина и колени сгибаться будут с большим трудом.

Важно! Основные требования к козлам: устойчивость и прочность. Прочность требуется из-за большого веса бревен и поперечных попеременно меняющих направление усилий, которые прикладывают пильщиков. Эти усилия будут расшатывать козлы, поэтому на Х-образные стойки («ног надо пускать хороший брус со стороной минимум 100 мм.

Для того чтобы сделать козлы для пилки дров, нам потребуется:

  • Брус 100х100 мм длиной 1100 мм. Он пойдет на основу конструкции. В качестве основы можно использовать также ровное сухое и не очень толстое бревно.
  • Брус 50х50 мм, четыре отрезка по 1100 мм каждый. Они станут «ногами» у козел.
  • Брус 50х50 мм, два отрезка по 350 мм. Из них сделаем «рога».
  • Брус 50х50 мм, два отрезка по 1100 мм для обвязки «ног».
  • Саморезы 5х100 мм, всего порядка 30 шт.
  • Пропитка «Биозащита».

На брусе, который будет служить основой, делаем пропилы. Пропилов делаем 12, по два на каждый паз. Нам будут нужны 6 пазов, каждый глубиной 25 мм, для «ног» и «рогов».

Важно! Старайтесь делать пропилы чуть уже бруска. Буквально на 2 мм. То есть вместо 50 мм делаем пропилы на 48 мм. Так брус войдет в паз с усилием, и вся конструкция будет прочнее.

Стамеской и молотком выбираем по намеченным пропилам пазы. В пазы с усилием загоняем подготовленные куски бруса: четыре «ноги» и два «рожка». Закручиваем саморезы. Ножовкой под углом отпиливаем концы бруса, который служит «ногами», таким образом, чтобы козлы прочно и ровно стояли на земле. Основа козел собрана.

Делаем обвязку «ног». Один конец бруса крепим к «ногам» с внутренней стороны, другой – с внешней. Теперь мы уверены, что «ноги» не разъедутся в стороны. Поперечные «усилители ног» также фиксируем саморезами. Если концы бруса выступают, ножовкой спиливаем их «заподлицо» с «ногами». Обрабатываем биозащитой и можно приступать к распиловке дров.

козлы

козлы

козлы

козлы

козлы

козлы

козлы

козлы

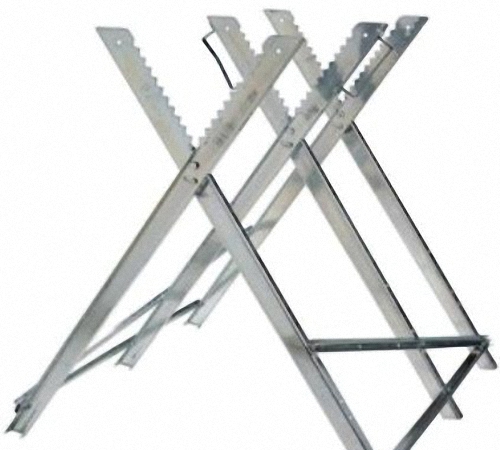

Помимо «классического» варианта козел из дерева, можно изготовить металлические козлы. Такая конструкция будет легче и прослужат дольше. Изготавливаются они из стальной трубы прямоугольного профиля со стороной не менее 50 мм. Для удобства хранения лучше крестовины и обвязку крепить болтами, а не сваркой. При креплении болтами конструкцию можно будет разбирать.

Важно! Конструкция не должна быть легкой, иначе она будет неустойчивой во время работы. И делайте конструкцию по своему росту.

Куски трубы крепятся между собой под углом 45°. Получившиеся три крестовины для жесткости обвязываются такой же трубой горизонтально и по диагонали.

козлы

козлы

козлы

козлы

Как видите, козлы для пилки дров можно достаточно просто изготовить своими руками. Материала для их изготовления требуется совсем немного, и он доступен. Только следует помнить, что козлы должны быть обязательно устойчивыми, прочными и соответствовать росту пильщика.

Раскладной козел для пилки дров

Раскладной козел для пилки дров
Довольно часто случается такое, что нам необходимы дрова. Для обогрева дома, каких-либо подсобных помещений, при поездке на природу и во многих других случаях. Поэтому всегда актуален такой вопрос, как быстро и удобно напилить необходимое количество дров, не затрачивая при этом много времени, сил и энергии. На помощь в таком случае придет обыкновенные козлы для распиловки дров. Собрать такого козла не составит особых усилий. При наличии необходимых инструментов и нужных материалов, процесс сборки занимает около двух часов. Сразу следует указать - в качестве материала нужно выбирать качественные и прочные материалы. А чтобы уже готовое изделие прослужило вам долгое время, его необходимо покрыть каки-нибудь антисептиком, что позволит сохранить дерево от влаги и порчи насекомыми.

Для изготовления данной подставки для распилки дров, бревен или досок, размер которой будет составлять один метр, потребуются следующие материалы и инструменты:
саморезы по дереву,
болты М8 с гайками и шайбами - по три штуки,
6 брусков длиной в 1 м,
и 4 доски, также метровой длины и шириной около 8 см,
ключ на 8-10, пила или электролобзик, шуруповерт.

Для начала ознакомьтесь с чертежами и размерами козла. Вы можете последовать совету автора и изготовить так же, как и у него, по его размерам, а можете подогнать их под удобные для вас.

Раскладной козел для пилки дров
Раскладной козел для пилки дров
Процесс сборки начинается с изготовления ножек. Для этого берутся бруски, в которых на некотором расстоянии от верха просверливаются сквозные отверстия по болты. Чтобы при сверлении бруски не сместились их рекомендуется прихватить струбцинами. Отверстия делаются во всех шести заготовках. Далее опорные бруски соединяются болтами.

Теперь берется доска, которая будет служить поперечной опорой всего козла. В досках просверливаются отверстия в которые будут вкручиваться саморезы, чтобы прикрепить доски к брускам. Так как соединения вы для удобства будете проводить со сложенными брусками, то мысленно необходимо разделить бруски по номерам, от 1 до 6. Далее крепим доски. С одной стороны их крепим к брускам 1-3-5, в верхней части. На верху их нужно расположить так, чтобы при разложенном состоянии эти доски служили фиксаторами и не давали возможности конструкции раскладываться полностью. На тех же брусках крепим доску внизу. Потом конструкция переворачивается и аналогичные действия повторяются. Только уже верхнюю доску крепим к брускам 2-4-6.

Вот и готова наша конструкция для удобной распилки дров. Она складная. Много места не занимает. Ее удобно хранить и в сарае и в гараже. Также она удобна и при транспортировке. В общем и целом - нужная в хозяйстве вещь!

Раскладной козел для пилки дров
Источник Раскладной козел для пилки дров Доставка новых самоделок на почту

Получайте на почту подборку новых самоделок. Никакого спама, только полезные идеи!

*Заполняя форму вы соглашаетесь на обработку персональных данных

Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

Козлы для дров - 80 фото создания конструкции своими руками

Заготовка дров на зиму знакома практически каждому жителю сельской местности и владельцам земельных участков. И конечно для удобной распилки дров необходим специальный инструмент, называемый козлы. Наверняка фото козлов для дров многие видели в журналах или интернете. Это не сложное приспособление, которое можно соорудить своими руками, к тому же оно непременно должно быть в приусадебном хозяйстве. С их помощью комфортно заниматься обработкой древесины, деревянных брусков или металлических профилей.

Решить вопрос, из чего сделать козел на даче, довольно легко. Ведь для изготовления этой простой традиционной конструкции достаточно воспользоваться следующими материалами:

  • деревянным брусом обычной формы. Сборка приспособления из этого материала проста, но он боится повышенной влажности.
  • деревянными столбиками среднего диаметра, которые применяют для сооружения заборов. Этот способ является экономным в финансовом плане, но не рассчитывайте на его надежность.
  • металлическими планками, которые обеспечат надежность конструкции и будет служить долгие годы.
  • различные предметы, отправленные в металлолом.

Хотя козел для пилки дров имеет простую конструкцию, но по сути он является станком. Следовательно, в процессе его изготовления нужно учесть некоторые нюансы:

  • необходимо иметь план (чертеж) будущей конструкции с пошаговой инструкцией и расчетом размеров всех деталей.
  • важно правильно рассчитать наклон опорных элементов для удобства применения.

Соблюдая эти нюансы, вы получите надежную, устойчивую и комфортную в работе конструкцию козлов. К тому же благодаря своей мобильности, её можно устанавливать в любых местах.


При сборке главное учитывать размерность оборудования, которая зависит от:

  • роста человека,
  • параметров будущего приспособления,
  • крепость и размеры дерева, требующего обработки.

В зависимости от этого будет определяться продолжительность затраченного рабочего времени.

Беспроигрышным вариантом считается приспособление высотой 90-110 см. В результате этого, работающему за ним человеку не придется слишком наклоняться вперед, а руки не будут слишком уставать благодаря горизонтальному положению.

На позвоночник будет действовать минимальная нагрузка, а рабочий процесс станет гораздо легче.

Краткое содержимое статьи:

Применение прочих инструментов

При обработке древесины с использованием двуручной пилы требуется устойчивая опора для второй руки. Об этом стоит позаботиться заранее при сборке приспособления.

Возможно, сделать упор из лесины, который можно установить в любом нужном месте.

Козлы для бензопилы должны иметь крепкую поверхность и место для вольного расположения дерева для распила, во избежание зажима самой бензопилы в распиле полотна.

Сооружение для обыкновенной пилы

Ручная обыкновенная пила чаще всего используется для заготовки дров среднего размера, поэтому козел подойдет стандартных габаритов и его не сложно соорудить своими руками, имея в наличии:

  • деревянный брус сечением 10х10 см и длиной от 1 до 1,2 м.
  • брус сечением 5х5 см и длиной 1,0 м для устройства ножек приспособления в количестве 4 штук.
  • такой же брус, но длиной 36 см для изготовления «рогов» в количестве 2 штук.
  • брусья размером 1 дюйм в количестве 2 или 4 штук для устройства усиления ножек.
  • саморезы в количестве 30-40 шт. для крепления деталей.
  • морилку, краску или лак для защиты козлов от гниения брусьев.

Также можно использовать любой подручный материал, подходящий для сооружения козлов.

Для сборки вам нужно подготовить следующий инструмент:

  • ножовка – для распила и выравнивания поверхности бруса,
  • уголок – для контроля ровности элементов, важных для устойчивости конструкции,
  • графитовый карандаш для нанесения необходимых отметок,
  • шуруповерт или отвертка для закрутки крепления,
  • молоток,
  • стамеска,
  • рулетка,
  • кисть малярная (4-5 см).

Как сделать козел

Как только нужный материал и инструмент подготовлены, можно переходить непосредственно к сборке приспособления. Вначале стоит обработать основные брусья. Нанести разметку для будущих пропилов в количестве 6 штук с каждой из сторон. Итого должно получится 12 пазов для устройства ножек и рогов.

Для надежности закрепления каждого из пазов достаточно глубины 2,5 см. Для плотного крепления брусьев, пазы нужно пропиливать на 2-3 мм меньше, чем для ножек. После обработки и установки конструкции на ножки следует переходить к устройству крепежа, используя саморезы.

Обязательно установите детали усиления крепления для надежной устойчивости и прочности приспособления, а также обеспечения безопасности работающего.

На ножках отпилите нижние части так, чтобы установить элементы усиления крепежа. Собранную конструкцию необходимо покрыть защитным средством в виде морилки.

Просушить изделие и успешно эксплуатировать в хозяйстве.

Чтобы изготовить козлы для двуручной пилы и аналогичных ей инструментов следует позаботиться об усиленной устойчивости конструкции. Обеспечить это поможет более мощный брус толщиной в 100 мм не менее и затяжка из металла.

Ширина стоек снизу делается шире, чем вверху. К тому же можно предусмотреть деревянную стяжку из обычной недлинной доски.

Мобильные приспособления

Сделать приспособление мобильным, можно соорудив раскладные козлы. Но это трудоемкий и затратный в финансовом плане процесс. Вам для этого понадобятся: 4 крепких небольших бруса, труба из металла длиной 1-3 м, ограничитель, сверла для деревянных деталей.

Процесс сборки довольно простой. Из доски толщиной 50 мм нужно изготовить брусы. Сделать отметки надрезов для ножек. Сделать отверстия для трубы на каждой планке.

Запустить в них основание и установить ножки. Установить ограничитель, чтобы они не разъезжались в стороны.Металлические козлы

Наиболее прочный, устойчивый и долго эксплуатируемый вариант приспособления для распиловки древесины. Чтобы его создать самостоятельно потребуются:

  • труба (уголок) диаметр которой 5,0 см – 5 штук, для основания,
  • деревянный брус не более 10 см и сечением 50х59 мм,
  • болгарка или ножовка,
  • измерительная рулетка,
  • кусочек мела,
  • аппарат для сварки, болты.

Прежде чем преступить к работам необходимо подготовить эскиз будущего приспособления. После этого можно начинать подготовку основной балки, с отметками для устройства ножек и рогов.

Затем подготавливаются прочие необходимые конструкционные элементы. Для мобильности сооружения соединительные узлы нужно сделать на болтах, чтобы при необходимости их разобрать.

Соединения стационарного устройства можно приварить сварным станком. В завершении на основании фиксируется брус на всю длину конструкции во избежание соприкосновения пилы и металла.

Хранение и применение козлов

Воспользовавшись нашими рекомендациями, как сделать козел, вы создадите устойчивую конструкцию, и порезать на ней дрова будет одно удовольствие. Также можно посмотреть готовые эскизы, фото- и видеоматериалы в интернете.

В готовом виде изделие должно выдерживать значительный вес, однако при этом важно хранить его в сухом помещении, избегая влажного климата или влаги.

Не менее важным является правильное применение козлов. Не стоит на неё нагружать слишком массивные и тяжелые бревна.

Складная конструкция козлов подходит для распила дров с применением ручной пилы или бензопилы. Это приспособление просто незаменимо в приусадебном хозяйстве для заготовки дров и печных поленьев, чтобы растопить печь, мангал или камин в доме.


Фото козлов для дров

Сохраните статью себе на страницу:

Пост опубликован: 29.10

Присоединяйтесь к обсуждению: Copyright © 2020 LandshaftDizajn.Ru - портал о ландшафтном дизайне №1 minecraft-files.ru

Козлы для пилки дров своими руками- Чертежи +Фото и Видео

Пилка дровКозлы для пилки дров своими руками? Легко! Хорошие хозяева заранее заботятся о том, чтобы у них было достаточно дров в запасе на зиму. Для их заготовки у вас должен быть незаменимый инструмент всех владельцев частных домов – козлы для пилки дров.

Это достаточно простая конструкция , которая должна быть на даче у каждого, чтобы было удобно обрабатывать древесину, делать заготовку дров и с точностью до миллиметров распиливать металлические планки или деревянные доски.

Сделать козлы своими руками достаточно просто, и с этим справится даже тот, у кого нет никаких специальных навыков.

Подбор материалов

Виды

Чтобы сделать классический вариант такого оборудования для распиловки, потребуется любой из материалов:

  1. Козлы из дереваОбычный деревянный брус. Из него легко собирать подобную конструкцию, но при высокой влажности в помещении, где ее будут хранить, она будет портиться.
  2. Столбы из дерева. Небольшие по диаметру, они также бывают часто использованы  и для установки деревянных заборов. Это бюджетный вариант, но не особо надежный.
  3. Металлический профиль. Самый надежный, но не самый дешевый материал. К плюсам отнесем то, что он прослужит десятки лет, а это выгодное вложение средств.
  4. Металлолом.

Несмотря на то, что конструкция сама по себе простая, козлы для распиловки можно отнести к разряду станков. По этой причине при изготовлении следует соблюсти некоторые условности, одной из которых является наличие  чертежа или плана, по которому будет производиться сбор. При планировке стоит подписать все размеры, это же относится даже к самым малым деталям.

Еще важно правильно выбирать углы наклона опор, так как это повысит уровень удобства при распиливании древесины при помощи бензопилы. При соблюдении всех нюансов вы получите удобную и крепкую во всех смыслах конструкцию. Так, козлы для пилки дров будут мобильными, а значит, вы сможете их переносить и использовать в любом удобном месте.

Критерии выбора

Главное, на что следует обращать внимание при сборке, это размеры. На это будет влиять:

  • Козлы из магазинаРост того, кто будет работать.
  • Размеры инструмента.
  • Прочность и размеры дерева, которое планируется обрабатывать.

От того, какие будут выбраны размеры, будет зависеть все потраченное на работу время. Лучший вариант – сделать станок высотой от 0,9 до 1,1 м. Так, человек, который будет работать, не будет слишком сгибать спину, а руки будут расположены горизонтально. Работать будет просто, и нагрузка на спину будет уменьшена.

Особенности использования инструментов при работе на козлах

Если вы планируете обрабатывать древесину при помощи обычной двуручной пилы, то вам обязательно потребуется надежная опора для второй. По этой причине при планировке позаботьтесь о наличии таких элементов. Доступный вариант – создание упора из лесины, что даст вам преимущество в виде установки опоры в любом месте. При использовании механизированного инструмента вроде бензопилы, позаботьтесь о крепкой поверхности на козле.

Обратите внимание, что эту особенность следует предусматривать еще на этапе планировки, так как это поможет сделать конструкцию подходящей для того или иного инструмента.

Козлы для пилки дров бензопилой обладают своими особенностями, так как есть отличия в правилах эксплуатации, которые влияют на безопасность рабочего. В этом случае вам нужно будет заранее позаботиться о месте для свободного висения материала, который будет распилен. Так вы сможете избежать зажима инструмента распиливаемым полотном.

Сделать козлы

Делаем козлы для работ с ручной пилой

Так как обычно используют обычные ручные пилы для распиливания малых по размеру дров, козлы могут быть выполнены в своем стандартном размере. При их использовании владелец сделает удобный и легкий по габаритам станок, который в это же время будет достаточно прочным.

Для этого потребуется следующий материал:

  1. Брус, размеры которого 10*10 см в разрезе. Этого будет достаточно для пилки дров на козлах среднего размера. Брус должен быть в длину 1-1,3 м.
  2. Ножки козла могут быть сделаны и меньше в разрезе. Вам хватит взять брус 5*5 см и длинно в 1 м. Ножек должно быть 4 штуки.
  3. Немаловажно будет и установить «рога», здесь вы можете взять такой же брус, но в длину он должен быть 37 см. для сборки потребуется два бруска.
  4. Иногда может потребоваться еще и усиление под ножками конструкции. Для этого используйте брус из дерева с сечением в 1 дюйм. В идеале использовать нужно 4 такие опоры, но можно обойтись и двумя.
  5. В роли крепежных элементов лучше всего подойдут простые саморезы по дерева, ширина которых будет 4,5 см и длина 10 см. чтобы укрепление было надежным, потребуется от 30-ти до 40-ка штук.
  6. Чтобы защитить брус от гниения, потребуется покрыть готовую конструкцию лаком или защитной краской. Еще вам нужно будет купить морилку для дополнительной обработки.

Этот список актуален, если вы хотите сделать всю конструкцию своими руками с нуля. Но у тех, кто уже давно владеет земельным участок, наверняка есть и другие материалы, которыми можно заменить некоторые составляющие списка.

Для того, чтобы начать монтажные работы, вам потребуются следующие инструменты:

  • Чтобы распиливать и выравнивать брус, потребуется обычная ножовка по дереву.
  • Чтобы сделанный своими руками станок был ровный и не шатался при использовании, следует использовать строительный уголок.
  • Чтобы нанеси отметки на материал, вам хватит и простого карандаша.
  • Лучше всего вкручивать саморезы получается при помощи крестовой отвертки или шуруповерта.
  • При закреплении «рогов» потребуется молоток для забивания гвоздей.
  • Рулетка для измерений, потребуется на этапе замера.
  • Стамеска.
  • Чтобы покрыть готовую конструкцию защитным слоем, понадобиться лак/краска и малярная кисточка с шириной ворса в 4-5 см.

После того, как вы подберете весь нужный материал для создания козла для пилки дров, можно переходить и к сборке. Начать работу лучше всего с обработку бруса. На нем делаем разметку пропилов, с каждой стороны их должно быть по 6 штук. Общее число пазов для крепления ножек и рожек составляет 12.

У каждого из них глубина должна быть около 3 см, этого будет достаточно для надежного закрепления. При пропилке следите за тем, чтобы пазы были на 3 мм меньше, чем ножки – это позволит быстро закреплять брусья. После того, как основная часть работы выполнена, можно перейти к установке крепежных элементов. Составные части будут хорошо закреплены при помощи саморезов.

Далее следует произвести установку усилителя креплений, который обеспечит не просто устойчивость и крепость, но и сделает работе место надежным, а также исключит возможность расхождения ножек. Для установки следует опилить нижнюю часть так, чтобы получилось установить дополнительные детали крепления. Когда сборка буде окончена, можно перейти к нанесению слоя защиты в виде морилки. Когда козлы просохнут, их можно будет использовать.

Делаем козлы для работ с двуручными инструментами

Использовать обычные козлы для двуручной пилы или подобного инструмента может привести к небезопасным ситуациям, к примеру, опрокидывание станка. Это может произойти из-за расшатывания при попеременном сдвигании при распиливании. По этой причине следует побеспокоиться о безопасности и установки крепкой конструкции.

Важно, что этот проект имеет Х-образную форму, и материал должен быть прочным и толстым (не меньше 10 см толщины  в сечении). Помимо этого, на брусьях должна быть металлическая затяжка.

Так как сделать такие  козлы для пилки дров своим руками уже сложнее ввиду особых требований к устойчивости, ширина нижней опоры стоек должны быть намного шине верхней части. Достичь хорошего показателя прочности можно благодаря дополнительной обвязке крестовин для опоры при помощи деревянной стяжки.

Дл этого будет достаточно взять простую доску небольшой длины. При выполнении всех вышеуказанных советов, вы сможете собственноручно сделать крепкий станок для пилки дров. Размеры и пропорции можно оставить без изменений.

Передвижные козлы из древесины

По конструкции обычные козлы довольно большие и громоздкие, что усложняет транспортировку. Но своими руками вы можете сделать облегченный вариант, который будет в виде  складного станка и его будет легко переносить. Обычно для изготовления таких конструкций требуются серьезные затраты и больше времени на сборку.

Для складных конструкций потребуются такие материалы:

  • 6 видов козловНебольшие, но прочные брусы из дерева, небольшие в диаметре. Их понадобится как минимум 4 штуки.
  • Лучше всего в этом случае использовать для снования металлическую трубу, длина которой будет от 1 до 3 метров.
  • Из-за того, что конструкция раскладная, потребуется ограничитель (для этого можно использовать прочную веревку, тонкую цепочку, тросик или хороший ремень).
  • Чтобы соединить составные части, потребуется сверло по дереву. Выбирайте самый прочный экземпляр.

Чтобы при изготовлении козла для пилки дров избежать лишних затрат и уменьшить вероятность поломки, был продуман процесс сборки, который сам по себе очень простой. Начинаем с брусьев. Сделать их можно и собственноручно из досок в 5 см. Когда все будет готово, требуется поставить метки на места разреза, где в дальнейшем будут установлены ножки. После того, как все будет просверлено, требуется под трубу запустить основание в планку, и выставить ножки на свои места. Далее делаем ограничитель для стоек, который не даст ножкам разъезжаться.

Тут важно быть предельно внимательным и выбрать одинаковую длину для двух сторон, которая даст козлам раскрыться от 360-ти до 450-ти градусов. Так, у вас получится конструкция, которая буде легко собираться и разбираться, и ее можно будет хранить в малых помещениях.

Козлы из металла

Главное преимущество станков для распилки из металла – высокая прочность, устойчивость и долгий срок использования.

Так как это устройство будет изготовлено своими руками, вам нужны будут такие материалы и инструменты:

  • В роли основания лучше всего будет профильная труба или уголок, который по размерам будет 5 см, и таких нужно 5 штук.
  • Козлы из металлаНебольшой деревянный брус, длина которого будет до 10-ти см и 5*5 см в сечении.
  • Основной инструмент – ножовка по металлу или электрическая болгарка.
  • Так как нужна будет планировка перед началом работ, в роли измерительного прибора можете использовать обычную рулетку или строительный сантиметр.
  • Мелок.
  • Система крепежа будет собрана из болтов, или же приварена при помощи сварочного аппарата к ножкам и стойке.

Перед тем, как начать сборку, у вас на руках должен быть готовый эскиз. После того, как вы определите размеры, следует подготовить балки основы, на которых должны быть отмечены места для приваривания ножек и рожек.

Далее делаем замеры и отрезаем остальные части. Если вы хотите сделать мобильного козла, то сделайте соединения разборными, это возможно при использовании болтов. Если же хотите сделать стационарный станок, то хватит и простого приваривания составных частей друг к другу. И в финале на продольную основу крепим деревянный брус на всю длину – это поможет избежать контакта пила и металла.

Заключение

Как видите, ничего сложного в этом нет. Единственная трудность, которая может возникнуть – отсутствие того или иного инструмента, но все легко исправить, если одолжить то, что вам нужно, у папы/брата/соседа. Готовые чертежи можно найти в Интернете, в них уже будут проставлены размеры. Оценивайте свои силы объективно, и тогда у вас получится сделать своими руками приспособление для пилки дров!

Как сделать козлы для распиловки дров обычной пилой. Раскладной козел для пилки дров Козлы для распиловки бензопилой

Поскольку устройство козел достаточно простое, изготовить их будет по силам каждому, даже впервые столкнувшемуся с этой задачей. В зависимости от характеристик исходного материала существует несколько вариантов изготовления. Деревянные конструкции получаются устойчивыми и достаточно легкими. Для работы потребуются самые доступные материалы и инструменты: несколько досок, гвозди, молоток, пила. Металлические козлы очень прочные, поэтому способны выдерживать большие нагрузки, но процесс их изготовления более трудоемкий, необходимо дополнительное оборудование и материалы, такие как сварочный аппарат, дрель, шлиф-машинка, металлический профиль.

Общие требования к изготовлению конструкции

Приспособление для распиловки дров должно быть легким, удобным, прочным. Одним из непременных условий продуктивного использования является подгонка под свой рост, поэтому при работе с бензопилой для большего комфорта и производительности выбирают правильный угол наклона опор. Поскольку козлы для пилки относят к разряду станков, то к его изготовлению следует подходить основательно: набросать эскиз или составить чертеж с учетом наименьших деталей, подготовить необходимые материалы. Также при сборке оборудования непременно учитывают такие параметры как:

  • рост человека;
  • размеры самого инструмента;
  • габариты обрабатываемого дерева.

Оптимальная высота составляет 90-110 сантиметров, в этом случае не придется приседать или сильно наклонять корпус. Планируя работать двуручной пилой, обязательно предусматривают упор для свободной руки, для чего увеличивают длину ножек или ставят дополнительную лесину, «рогачи».

При работе с бензопилой обе руки заняты и возникает опасность зажима цепи или шины, поэтому в целях безопасности увеличивают максимальный вылет бревна из опорного механизма!

Козлы для распилки дров изготавливают из:

  • Стандартного деревянного бруса. Их легко собрать своими руками.
  • Кругляка – самого доступного, дешевого, практичного материала.
  • Металлического профиля. Собранная конструкция получается очень надежной, устойчивой.
  • Имеющегося в наличии металлического лома.

Особенности изготовления деревянных козел

Для работы с одноручной или двуручной пилой подойдет станок стандартных размеров, выполненный из деревянного бруса. Он получается небольшим, легким и одновременно прочным. Чтобы осуществить сборку необходимо проделать следующие операции:

  • Подготовить брус 10х10 см и длиной 1-1,2 м – для поперечин, ножек. Габаритов готового изделия будет достаточно, чтобы распилить дрова средних размеров.
  • Приступить к изготовлению и сборке ножек в количестве 4-х штук. Для придания большей прочности соединения в каждой паре ножек делают пр

Козлы для распиловки дров своими руками

Пожалуй, любой владелец дома с печью, камином или баней хоть раз занимался распилом дров. В походе или на рыбалке пилить или колоть деревья несложно, так как требуется немного дров. Гораздо сложнее заготавливать дрова регулярно, про запас. Для облегчения процесса распила долгие столетия используют козлы для пилки дров.

Конструкция имеет очень простое устройство, так что изготовить ее не составит труда даже новичку. Чтобы распил дров был не только быстрым, но и легким, нужно выбрать правильные козлы.

Конструкция для ручного распила

Долгие столетия козлы практические не изменялись. Мастера только подстраивали ширину и высоту изделия под собственный рост и размер бревен. Раньше древесину пилили парой при помощи двуручной пилы.

Процесс распила при работе вдвоем контролировался свободной рукой. С обоих сторон рабочие придерживали концы бревна, направляя его или надавливая для более удобной работы. При распиле больших стволов их допиливали немного глубже середины и прокручивали на другую сторону. При таком разрезе спил мог иметь неровный край, что отягощало колку.

Традиционные козлы для дров делались из крестообразных стоек. Их располагали на расстоянии, равной двойной топке печки, для которой пилились дрова.

Такие изделия до сих пор можно встретить в обиходе, но они все же претерпели некоторые изменения. На них добавили еще одну крестовину, которая позволяет зажимать дрова. На таких козлах можно работать одноручными пилами.

Также на современном рынке можно встретить металлические козлы. Их оснащают зубчиками для крепкой фиксации древесины. У металлических устройств есть винтовые упоры, которые также облегчают распил, удерживая бревно в козлах.

На подобных козлах заготавливать топливо гораздо легче. Если вы самостоятельно запасаете дрова, то подобное приспособление незаменимо в вашем хозяйстве.

Козлы для работы цепной пилой

Если требуется запасти большое количество топлива, лучше всего работать электрической или бензиновой пилой. Такие инструменты не только облегчают, но и ускоряют работы в разы. Кроме того, они снижают физические и временные затраты.

Пилить дрова цепной пилой на обычных, традиционных козлах не получится, так как инструмент может сломаться, если шина застрянет в распиле. Если отрезать куски бревна, выходящие за предел крестовин конструкции, то разрез будет долгим и нерациональным. Именно поэтому для заготовки электрическим инструментом разработаны специальные козлы для распиловки дров бензопилой. Самая простая конструкция для резки дров цепной пилой состоит из тяжелой основы и устойчивых ножек. Ствол дерева спиливают в местах его выхода за границы козел. Удерживать бревно в такой установке можно ногой.

Скорость работ на такой конструкции не очень высока, но для распила средних партий она вполне годится.

Стойка для работы цепной пилой

Если вы занимаетесь заготовкой тонких бревен, то лучше соорудить стойку для бревен. Конструкция представляет собой 4 ножки или столба, приваренных или прикрепленных к основанию. Для него можно использовать сварную раму или тяжелую металлическую пластину. Устройство удобно только для работы с небольшими стволами, разделкой больших бревен на нем не займешься. Размер козел выбирают исходя из размера печи и длины поставляемых бревен. Изделие можно изготовить практически любого размера.

Обратите внимание! Для облегчения эксплуатации рамных козел крепите стойки не сваркой, а болтовым соединением. Это позволит быстро разбирать конструкцию для изъятия дров.

Устройство имеет единственный минус – охапку поленьев в нем нельзя допилить до конца, иначе пила упрется в грунт. Для устранения такой проблемы можно установить поперечные подпорки, в которых образуется зазор между поленницей и подставкой козел. Однако устройство такого типа нельзя быстро разобрать, что снижает его функциональность.

Сборка традиционных козел

Для изготовления классической конструкции для пилки дров своими руками понадобится один из перечисленных материалов:

  • Деревянный брус. Устройство можно очень быстро собрать, но оно может испортиться от влажности или случайно повредиться при работе пилой.
  • Деревянные столбики. Такие конструкции часто используют для опор забора. Из них можно собрать простое и дешевое, но не самое прочное изделие.
  • Металлопрофиль. Из квадратной или круглой металлической трубы можно соорудить очень прочные и удобные козлы для распила дров. Такая конструкция будет служить десятилетиями.

Изделие очень просто, но чтобы оно получилось функциональным, нужно соблюдать определенные рекомендации. Одна из которых – составление схемы или чертежа, который облегчит сборку. На чертеже нужно отметить размер и высотку конструкции. Это позволит правильно собрать козлы и рассчитать количество необходимого материала.

Очень важно в работе точно подобрать угол расположения опор. Правильный наклон сделает конструкцию устойчивой, а распил простым. Если вы не знаете, как сделать козлы своими руками, воспользуйтесь инструкцией от профессионалов.

При изготовлении козел необходимо правильно подобрать их высоту и длину. На эти габариты влияет:

  • рост работника, который будет пилить дрова;
  • размер пилы;
  • габариты стволов, которые пойдут в заготовку.

Правильно выбранные параметры позволят собрать козлы быстро и правильно. Оптимальная высотка конструкции – 90-100 см. При такой высоте работник не будет напрягать спину постоянным наклонами, а руки будут горизонтальны рабочей поверхности.

Козлы для работы с ручной пилой

Чаще всего для заготовки древесины используют обычную пилу, это позволяет распиливать чурки небольшого размера. Козлы для таких целей могут иметь стандартные габариты. Для сборки такой конструкции понадобятся следующие материалы:

  • Брус сечением 100 на 100 мм. Такой толщины древесины хватит для создания устойчивой конструкции. Длину материала берут от 1 до 1.5 метров.
  • Брус для ножек меньшего диаметра. Для опор подойдет материал от 50 на 50 м в разрезе и метр длиной. Всего ножек у козел будет 4.
  • Материал для крестовин. «Рога» конструкции делают из бруса 10 на 10 см. Некоторые конструкции нуждаются в усиленных ножках. Для них используют брус сечением 30 на 30 мм и более. Для устойчивости понадобится 4 опоры, но можно оставить всего две.
  • Крепежи. Лучше всего для соединения деталей использовать саморезы. Диаметр шляпки берут в 45 мм, а длину в 100 мм. Для всего изделия потребуется около 40 крепежей.
  • Покрытие. Чтобы брус долгое время оставался целым, его необходимо пропитать лаком или другим защитным составом.

Материал потребуется для домовладельцев, у которых нет стройматериала на участке. Те, у кого остались обрезки бруса или труб от других работ, могут использовать их в сборке козел.

Для создания конструкции потребуется следующий набор инструментов:

  • ножовка для распила бруса;
  • уголок для выравнивания частей конструкции;
  • карандаш для нанесения разметки;
  • молоток или шуруповерт;
  • рулетка;
  • финишное покрытие и кисточка.

Когда материал закуплен можно начинать сборку. Каркас козел изготавливают, начиная с обработки древесины. Для этого при помощи рулетки и карандаша делают разметку мест распила. Их нужно сделать по 6 с каждой стороны. Всех пазов для соединения ножек и крестовин получится 12. При сечении бруса 100 мм глубину паза делают в 25 мм, этого хватит для прочного крепления. При распиле пазов следите за тем, чтобы они были на пару миллиметров меньше ножек. После разметки и проделывания пазов все детали собирают в единую конструкцию.

После сборки устанавливают усилители крепежей, они усиливают прочность конструкции и делают работу более безопасной. Для этого отпиливают низ у каждой ножки так, чтоб хватило места для установки нового крепления. После сборки изделия его обрабатывают защитным составом. Для этого используют лак или морилку. Когда конструкция высохнет – ее можно эксплуатировать.

Металлические козлы

Конструкцию из металла чаще называют станком, из-за ее устойчивости. Кроме устойчивости, такие козлы очень прочны. Если вы хотите собрать такое изделие самостоятельно, заранее подготовьте следующие материалы и инструменты:

  • Профильная труба для основания. Для этого используют трубу круглого сечения или уголок. Диаметр конструкций должен быть не мене 5 см. Всего потребуется 5 труб или уголков.
  • Деревянный брусок. Берут дощечку длиной до 10 см и сторонами 5 на 6 см.
  • Болгарка или ножовка по металлу. Для резки труб необходим крепкий инструмент.
  • Сантиметр или линейка. Чтобы исключить ошибки, материал нужно сначала замерить и разметить, а потом резать.
  • Мелок. Разметку по металлу удобнее делать мелком или перманентным маркером.
  • Крепежи. Можно соединять детали козел болтами или сваркой. Первый способ делает устройство мобильным, а второй – более прочным.

Перед сборкой делают точную схему или чертеж козел. После определения размеров конструкции размечают балки для основы и распиливают их. На них же стоит заранее разметить точки сварки или соединения ножек и «рогов».

Обратите внимание! Если вы планируете в будущем брать с собой козлы в поход или переносить их с места на место, используйте болтовое соединение. Конструкция, собранная с использованием таких крепежей, будет более мобильной.

Для сооружения обычного, стационарного станка используют сварку. Части конструкции сваривают между собой, начиная с ножек. Лучше в таких работах заручиться помощью напарника. После сварки на продольную балку крепят деревянную дощечку, она обезопасит металл от пилы.

При самостоятельной сборке вы сможете получить устройство, подходящее вам по всем параметрам. Не бойтесь добавлять в конструкцию свои правки, это позволит сделать работу еще эффективнее.

Отправить комментарий

как сделать приспособление для пилки бензопилой

Слесарно-монтажный инструмент

Поскольку устройство козел достаточно простое, изготовить их будет по силам каждому, даже впервые столкнувшемуся с этой задачей. В зависимости от характеристик исходного материала существует несколько вариантов изготовления. Деревянные конструкции получаются устойчивыми и достаточно легкими. Для работы потребуются самые доступные материалы и инструменты: несколько досок, гвозди, молоток, пила. Металлические козлы очень прочные, поэтому способны выдерживать большие нагрузки, но процесс их изготовления более трудоемкий, необходимо дополнительное оборудование и материалы, такие как сварочный аппарат, дрель, шлиф-машинка, металлический профиль.

1

Общие требования к изготовлению конструкции

Приспособление для распиловки дров должно быть легким, удобным, прочным. Одним из непременных условий продуктивного использования является подгонка под свой рост, поэтому при работе с бензопилой для большего комфорта и производительности выбирают правильный угол наклона опор. Поскольку козлы для пилки относят к разряду станков, то к его изготовлению следует подходить основательно: набросать эскиз или составить чертеж с учетом наименьших деталей, подготовить необходимые материалы. Также при сборке оборудования непременно учитывают такие параметры как:

  • рост человека;
  • размеры самого инструмента;
  • габариты обрабатываемого дерева.

Оптимальная высота составляет 90-110 сантиметров, в этом случае не придется приседать или сильно наклонять корпус. Планируя работать двуручной пилой, обязательно предусматривают упор для свободной руки, для чего увеличивают длину ножек или ставят дополнительную лесину, «рогачи».

При работе с бензопилой обе руки заняты и возникает опасность зажима цепи или шины, поэтому в целях безопасности увеличивают максимальный вылет бревна из опорного механизма!

Козлы для распилки дров изготавливают из:

  • Стандартного деревянного бруса. Их легко собрать своими руками.
  • Кругляка – самого доступного, дешевого, практичного материала.
  • Металлического профиля. Собранная конструкция получается очень надежной, устойчивой.
  • Имеющегося в наличии металлического лома.

2

Особенности изготовления деревянных козел

Для работы с одноручной или двуручной пилой подойдет станок стандартных размеров, выполненный из деревянного бруса. Он получается небольшим, легким и одновременно прочным. Чтобы осуществить сборку необходимо проделать следующие операции:

  • Подготовить брус 10х10 см и длиной 1-1,2 м – для поперечин, ножек. Габаритов готового изделия будет достаточно, чтобы распилить дрова средних размеров.
  • Приступить к изготовлению и сборке ножек в количестве 4-х штук. Для придания большей прочности соединения в каждой паре ножек делают пропилы. Их глубину выдерживают не менее 1/3 толщины заготовки, но не более 1/2. Стараясь получить более плотное соединение, пропилы делают уже, чем ширина заготовки.
  • Вставленный в подготовленные пазы брус осаживают на место, используя молоток. Их крепление между собой, как и всех элементов, осуществляют на саморезы по дереву 4,5х100 мм или при помощи гвоздей.
  • Для предотвращения бокового смещения ножек к ним горизонтально или под углом дополнительно крепят две широкие доски, бруски.
  • Если необходимо, устанавливают «рогачи», их наличие позволит распиливать короткие ветки, доски.
  • Готовое устройство по желанию обрабатывают морилкой для дерева, поверхности покрывают специальной защитной краской или лаком.

Аналогичным образом можно изготовить козлы из любого подручного материала, например досок, кругляка. Чтобы сделать козлы, потребуется самый доступный инструмент:

  • Обычная ножовка по дереву.
  • Строительный уголок, но можно обойтись без него.
  • Обычный карандаш с графитовым стержнем для нанесения разметки или мел.
  • Измерительная рулетка.
  • Стамеска, молоток, шуруповерт, отвертка.
  • Малярная кисть 4-5 см, лак или краска.
  • Достаточное количество саморезов, гвоздей.

3

Металлические козлы для распила дров

Изделия из металла имеют компактные размеры, длительный рабочий ресурс, отличаются высокой надежностью. Из такого материала изготавливаются небольшие экземпляры, предназначенные для переработки малых объемов древесины, и более габаритные станки для крупного производства. Себестоимость самодельной модели при использовании отходов металлического лома невысока. Для изготовления их в домашних условиях необходимо подготовить следующие материалы, инструменты:

  • профильный уголок 50х50 мм, трубу аналогичных характеристик;
  • болгарку, ножовку по металлу;
  • измерительную рулетку;
  • мел;
  • соединительные болты, сварочный аппарат.

Составляется эскиз с перечислением основных элементов и обязательной разметкой каждого из них. Конструктивное исполнение предстоящего изделия может быть разным, но чтобы придать большую стойкость, дополнительно устанавливают два профильных элемента под углом или поперечную балку основы. Например, из отрезка трубы. Во втором случае необходимо защитить зубья пилы от контакта с балкой, поэтому на завершающем этапе сборки сверху закрепляют кусок бруса.

Места крепления отмечают сваркой или болтами. Если предусмотрено болтовое соединение, то дополнительно указывают расположение отверстий. Система, собранная при помощи сварки – неразъемная, разборная система более мобильная.

Все детали отрезают согласно намеченным размерам при помощи сварки или болгарки. Чтобы предупредить скольжение, проворачивание бревен во время пила, на крайних ножках с внутренней стороны подготавливается зубчатый край. В целях безопасности дальнейших работ места реза обрабатывают, удаляя с каждой кромки окалину, заусенцы, прочие дефекты. Производится сборка изделия. Неразборные конструкции для защиты от ржавчины обрабатывают антикоррозийным составом.

Разборные элементы вначале покрывают составом от коррозии, сборка осуществляется только после его высыхания!

Из металла можно соорудить мобильный вариант складных козел. Чем проще конструкция, тем реже случаются поломки устройства, поэтому станок этого типа изготавливается максимально просто. В сложенном состоянии он занимает мало места, удобен в хранении, транспортировке, но затрат на изготовление, сборку требуется больше.

Основным отличием является подвижность Х-образной опоры, она может складываться наподобие ножниц. Болты зажимаются не до конца, чтобы исключить их самопроизвольное откручивание устанавливается дополнительная контргайка. Зафиксировать опоры в нужном положении помогает установка ограничителя. Это может быть металлическая цепь, закрепленная на одной ноге опоры, а на другой делают крючок для ее зацепа.

4

Устройство для распиловки дров бензопилой

Доступная цена, легкость управления, высокая производительность бензопилы, многократно превышающая продуктивность традиционных способов с использованием обычных пил, сделали ее востребованным инструментом заготовки дров. Но распиловка бревна на классической стойке X-образного типа нередко заканчивается зажимом цепи. Чтобы исключить заклинивание во время работы, бревно приходится переворачивать резом вниз.

Более безопасный вариант предусматривает отступ с провисанием отрезаемого конца, который надежно зажимается зубчатым захватом, стальной цепью. Преимущества использования изделия данного типа очевидны:

  • нет необходимости каждый раз проворачивать бревно;
  • исключена вероятность зажима отрезной цепи, полотна;
  • для управления бензопилой доступны обе руки;
  • удержание станка на месте происходит одной ногой, поставленной на опору;
  • высокая производительность.

К недостаткам следует отнести высокую стоимость, поэтому при наличии возможностей и необходимого материала изделие данного типа целесообразно изготовить своими руками.

Для частных лесопилок, крупных хозяйств, которые занимаются заготовкой, переработкой отходов строительных лесов, обрезков досок, бруса, реек, выпускаются универсальные распилочные козлы. После укладки древесины плотным штабелем она закрепляется специальным приспособлением, что исключает вероятность расползания, неожиданного рикошета во время реза.

Независимо от выбранного материала и типа изготавливаемого устройства его можно собрать своими силами, при этом оно будет хорошо справляться со своим назначением – облегчение процесса распила и повышение продуктивности.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
