Cамодельные станки для мастерской, как сделать станок своими руками

Если вам нравится мастерить что-то полезное своими руками (в условиях небольшой мастерской или гаража), наверняка, вы уже задумывались о приобретении различного вспомогательного оборудования для работы.

Вот только не у всех есть возможность купить фирменные инструменты и оборудование для домашней мастерской — цены довольно ощутимо кусаются. И доставка в некоторых случаях тоже обходится недешево.

Однако многие мастера-самодельщики, как известно, не ищут легких путей, и всегда могут воспользоваться альтернативным вариантом.



Например, можно сделать ставку на самодельные станки для гаража и мастерской, которые не составит особого труда изготовить самостоятельно из недорогих и доступных материалов.

Даже простые «кустарные» приспособления позволяют в разы упростить и ускорить обработку заготовок из металла и дерева.

Если нужно сэкономить, самодельные станки — пожалуй, наиболее оптимальный вариант. Все необходимые схемы и чертежи можно найти на просторах интернета, в том числе и на нашем сайте.

Самодельные станины

Основой любого станка (неважно — заводского исполнения или самодельного) является станина, на которой он располагается.

Когда собирают самодельные станки из дерева своими руками или станки по металлу, то само собой делают сразу и станину для них.

Но иногда основой станка является какой-либо заводской инструмент (болгарка, электрорубанок, дрель и т.д.) — тогда требуется изготовить только саму станину.

Изготавливая станки из дерева своими руками, станины для них тоже можно сделать из соответствующих (недорогих) материалов: из фанеры своими руками или деревянные.

Тратить металл в данном случае нецелесообразно. Да даже для металлических станков станину можно сделать из дерева. Вот вам пример: самодельная тумба для сверлильного станка.

А вот, например, для ручной ленточной пилы лучше сделать станину из металла — она будет более устойчивой и надежной. В работе с таким инструментом как раз то, что нужно.

Многие мастера предпочитают делать станки из дерева своими руками, потому что они получаются в итоге недорогими и легкими. И станины для них изготовить проще.

Один из таких вариантов — это облегченная станина из фанеры для установки электрического рубанка. В итоге получается очень удобный станок по дереву своими руками.

Материалы для изготовления станков

Если нужно сделать станки из дерева своими руками, то понятно, что основным материалом для их изготовления будет дерево. Это могут быть доски, заготовки из листовых пиломатериалов: фанеры, ДСП или OSB.

В качестве привода для деревообрабатывающих станков допускается использовать различный аккумуляторный или же электроинструмент: УШМ, дрель, шуруповерт, ручной фрезер.

Самодельные станки из дерева своими руками популярны тем, что их изготовить под силу даже начинающим мастерам. Ну и самый главный плюс — все материалы доступны и стоят недорого.

Однако если нужен мощный станок, то вместо дерева уже используется металл. Ну и, помимо стандартного набора инструментов для работы потребуется сварочный аппарат и болгарка.

Таким образом, различные станки и приспособления, изготовленные из металла, потребуют от вас больших вложений, но на выходе они получаются более надежными и функциональными.

Некоторые мастера, которые делают станки из дерева своими руками, используют кроме дерева другие материалы: например, пластик или оргстекло. В некоторых случаях это вполне оправданно.

Станки для обработки металла

Для работы с металлом (особенно в мини цехах по производству металлоконструкций) используются самые разные станки и приспособления, и многие из них вполне можно сделать своими руками.

Для обработки металла делать станки из дерева своими руками нецелесообразно по той причине, что они попросту не справятся с нагрузкой.

Например, самодельный гибочный станок (чтобы делать полудуги и кольца) делают только из черного металлолома. Конструкция должна быть надежной.

Также дополнительно используется автомобильный гидравлический домкрат, так как силы рук, чтобы согнуть заготовку, однозначно не хватит. А с домкратом устройство становится по-настоящему функциональным.

Изготовить станок из дерева своими руками (а точнее только станину для него) для обработки/резки металла можно только в ряде случаев.

Например, это можно реализовать при сборке отрезного станка на базе маленькой болгарки. В данном случае основание изготовлено из ЛДСП (можно взять фанеру).

Но все равно, если будете делать станок для резки металла, то основание для него лучше сделать более надежное и прочное. Здесь не стоит экономить на материале — экономия может выйти боком.

Можно сварить простой каркас из профильной трубы с усилением в центральной части, а затем сверху приварить или прикрутить на болты подходящий по размеру металлический лист.

Гибочный станок для гибки прутков и полос из металла также нуждается в очень прочном основании.

Если бы вместо листа металла была дощечка из фанеры, то станок попросту не способен был бы справляться со своей задачей.

Поэтому делать станки из дерева своими руками для обработки металла можно только в тех случаях, когда нагрузка на основание (станину) будет незначительной. Например, сверлильная стойка или отрезной станок.

Станки по дереву

В зависимости от поставленной задачи, конструкции станков для домашней мастерской могут быть самыми разными, ровно как и используемыми материалы для их изготовления.

Например, самодельный станок по дереву (для распиловки) можно изготовить целиком и полностью из металла. В качестве привода используется электродвигатель, а распил заготовок производится с помощью шины с цепью от бензопилы.

Рекомендуем более подробно прочитать, как сделать такой распиловочный станок по дереву своими руками.

При работе в столярной мастерской часто выполняемой операцией по обработке дерева является шлифовка. Вручную осилить большой объем материала сложно, и поэтому на помощь приходят шлифовальные станки. Конечно же, самодельные.

Советуем вам прочитать обзор: как, используя недорогие материалы, изготовить своими руками разборной шлифовальный станок. Его основная фишка в том, что после работы станок можно разобрать и положить на стеллаж или убрать в ящик стола.

Для работы с деревом в некоторых случаях также может понадобиться простой лобзиковый станок. Изготовить его можно из сабельной пилы. Станина в данном случае — из ЛДСП.

На нашем сайте вы найдете огромное количество самодельных станков как универсальных (шлифовальных, сверлильных и др.), так и для обработки конкретных материалов: металла или дерева.

Для удобства все этапы работ описаны пошагово, а схемы упростят изготовление отдельных элементов.

Обратите внимание: в конце каждого тематического обзора дополнительно встроен видеоролик, просмотрев который, вы сможете лучше разобраться во всех нюансах.

Мне нравится8Не нравится

Андрей Васильев

Задать вопрос

Самодельные станки и приспособления для домашней мастерской

Приятно посмотреть, когда человек сделал всю мебель и другие предметы быта собственными руками. Чтобы упростить процесс резки металла или выпилки элементов из дерева, сооружают самодельные станки и приспособления для домашней мастерской. Такое решение экономит не только время на изготовление изделий, но и деньги на покупку готового инструмента. Несколько практичных и интересных вариантов рассмотрим ниже.

Станок для гибки труб своими руками

Читайте в статье

Как использовать самодельные станки и приспособления для домашней мастерской

Применение самодельных станков и приспособлений для домашней мастерской направлено на решение нескольких задач:

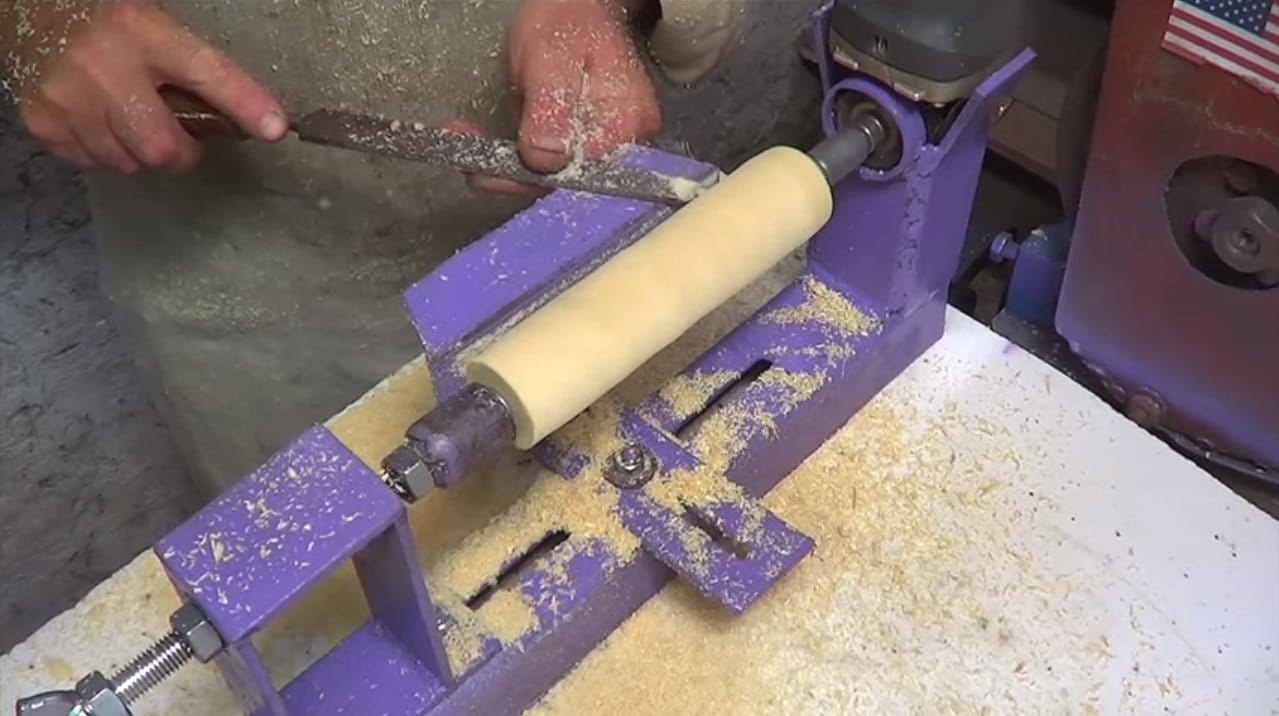

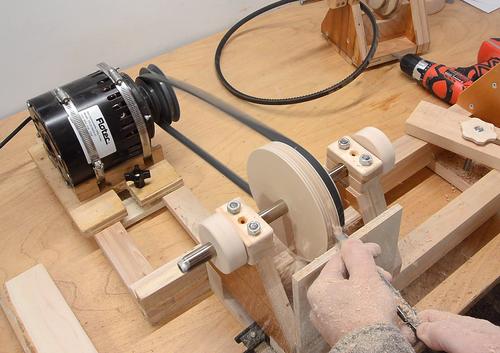

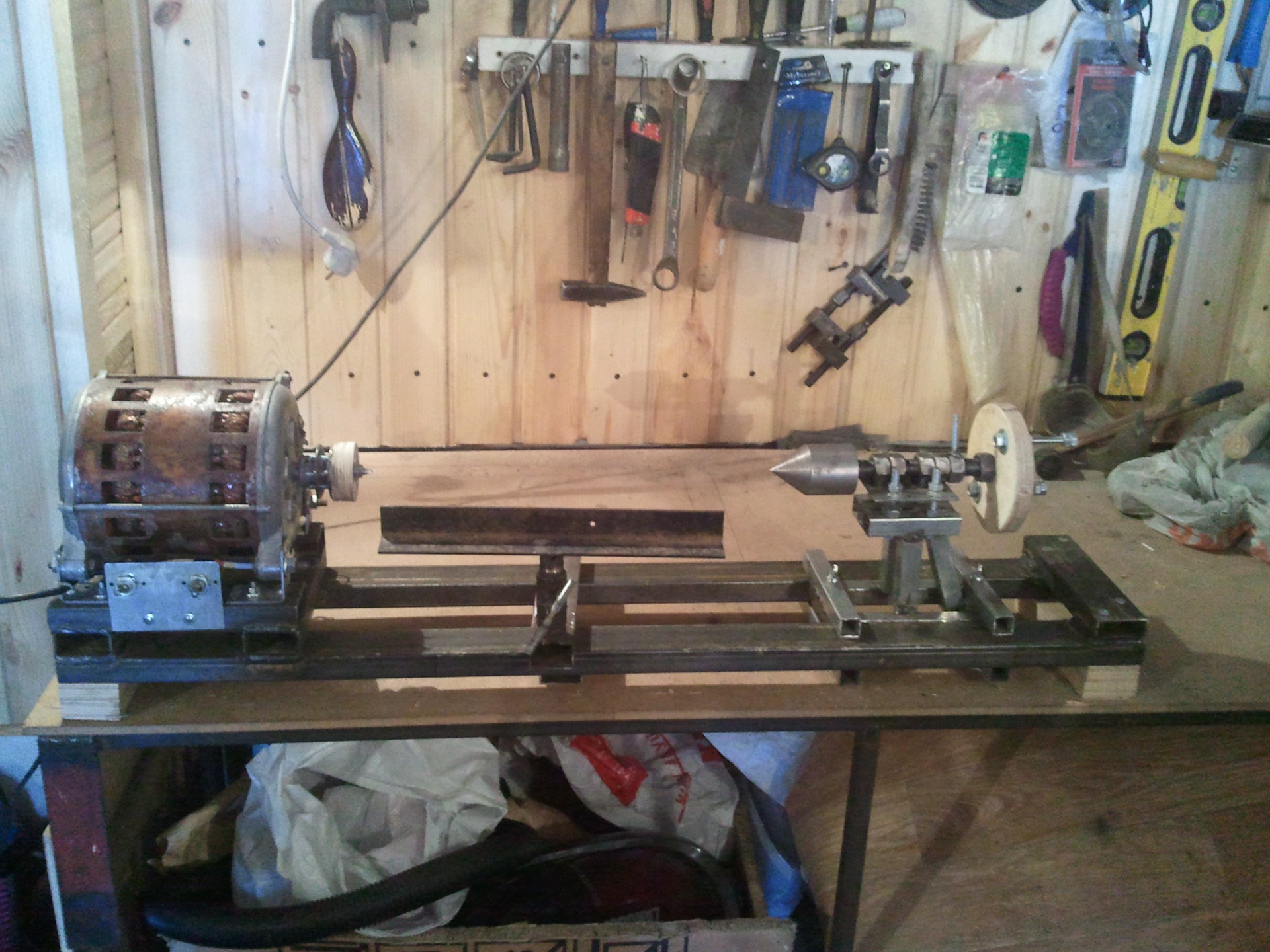

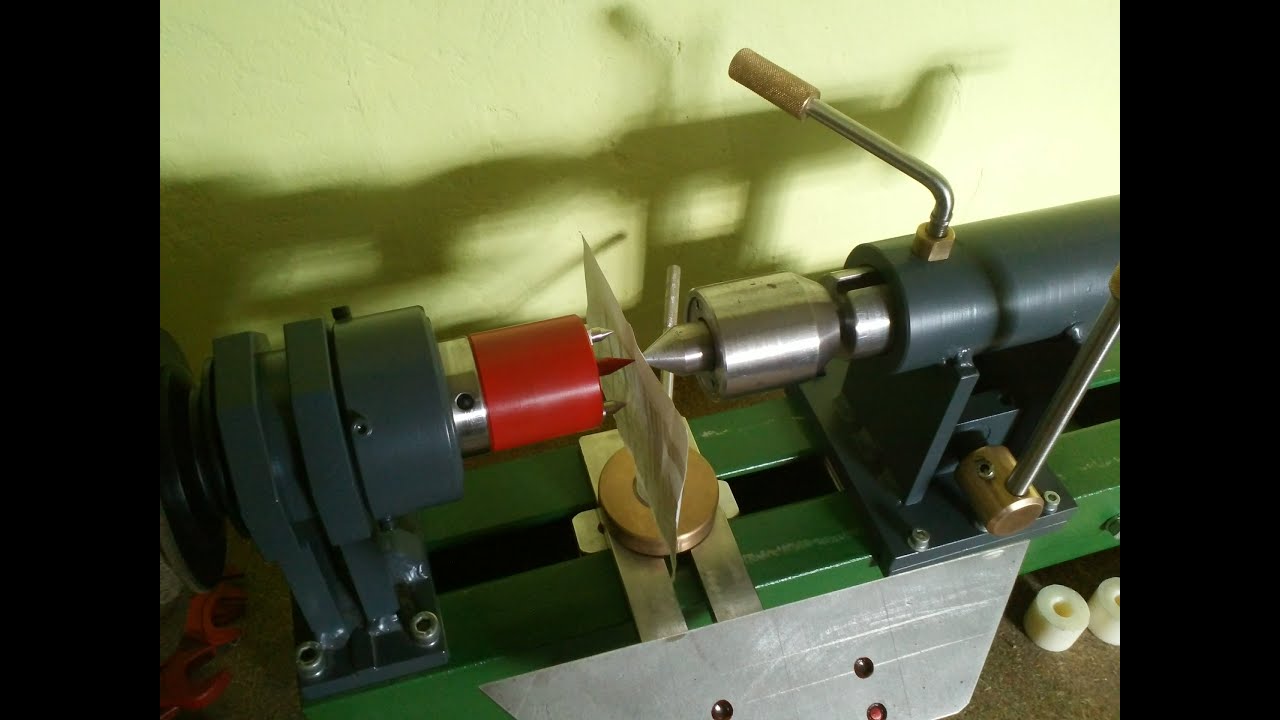

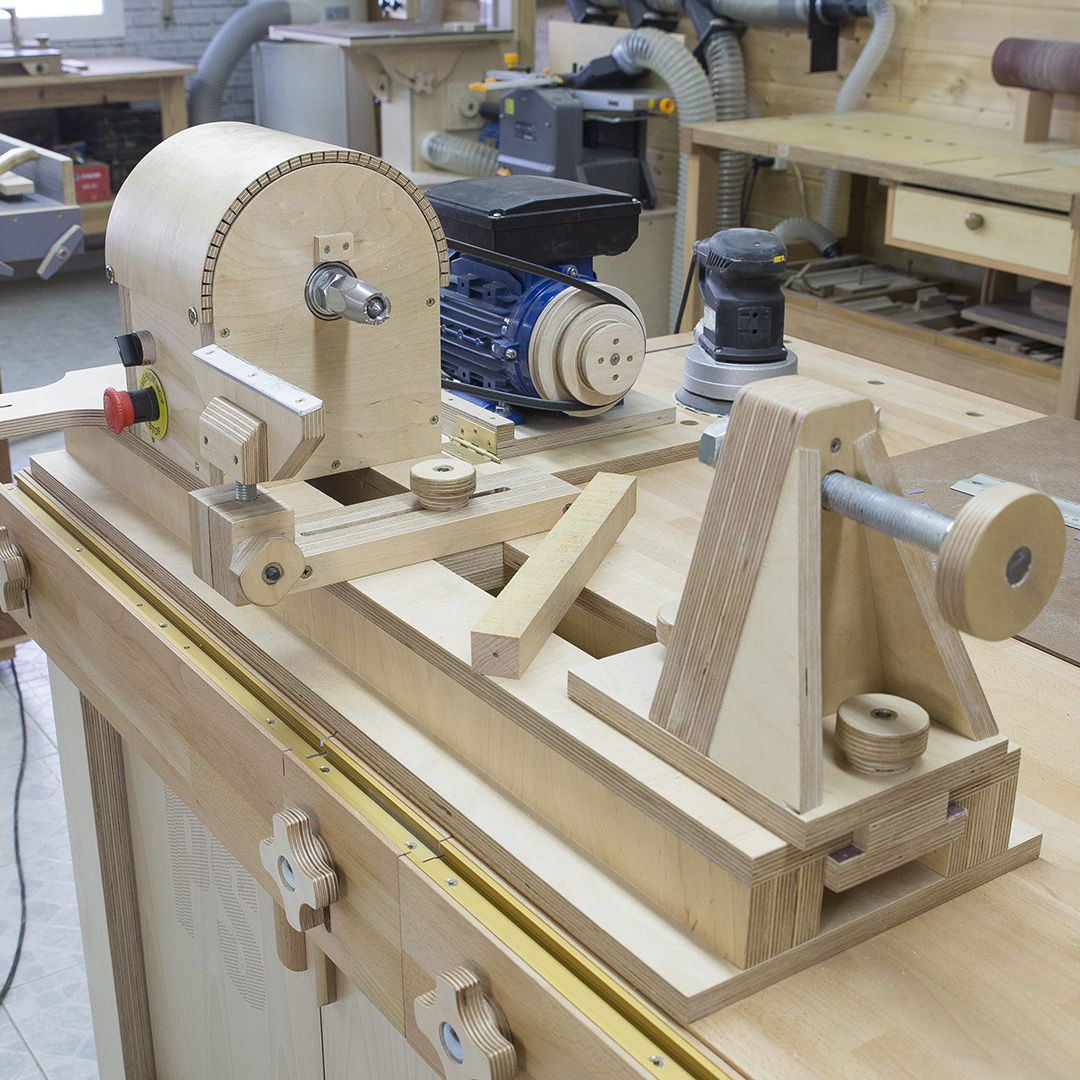

Токарный станок своими руками

Покупать готовый инструмент довольно дорого, поэтому использование самодельных станков и приспособлений для гаража становится с каждым днем все актуальнее. Среди самых распространенных вариантов домашнего инструмента выделяют:

  • столярный верстак;
  • приспособление для быстрой заточки ножей;
  • устройство для заточки металлических сверл;
  • сверлильные станки;
  • пресс;
  • отрезные дисковые станки.
Самостоятельно собранный сверлильный станок

Вот несколько фото инструментов и приспособлений своими руками от «самоделкинов»:

Практичные полки для инструментов своими руками

Перед созданием устройств и инструментов для работы своими руками определите место хранения всех приспособлений, чтобы потом не искать по всей мастерской или гаражу, где что лежит. Сделать полочку под инструменты своими руками несложно, главное, определиться с ее габаритами и материалом изготовления.

Отличный вариант для ключей и отверток

Самый простой способ сделать полки – собрать их из дерева. Не забывайте о необходимости покрывать готовую конструкцию защитным лаком или краской, чтобы не допустить гниения и разбухания древесины.

Деревянная полка-шкаф

Можно сотворить комбинированный вариант стеллажа из металлической опоры и деревянных полок. Вот подробная инструкция по созданию такой самодельной модели:

ИзображениеПоследовательность действий
Собираете каркас. Для этого приготовьте две боковые рамы, состоящие из 4-ех уголков. Соединяете элементы при помощи саморезов. Затем, стягиваете 2 рамы между собой, используя 4 уголка.
Когда каркас полностью собран, переходите к изготовлению полочек. Их можно сделать из дерева или металла, а также из других подручных плотных материалов. Достаточно вырезать полотна подходящего размера и закрепить их на металлическую основу.
При желании можно сделать стеллаж подвижным, закрепив четыре небольших колесика. Или прочно установить его в отведенное место в гараже.

Можно найти другие интересные проекты и чертежи по изготовлению полочек для инструментов. Посмотрите видеоматериал по теме:

А также сделать своими руками полезные приспособления для домашнего хозяйства:

Делаем столярный верстак своими руками по чертежам: видео-инструкция и фото-примеры

Среди распространенных приспособлений для столярной мастерской своими руками выделяют верстак. Прочный и габаритный стол, позволяющий надежно закрепить заготовку, полезен для качественной резки древесины и создания из нее различных элементов.

Пример столярного верстака

В комплектацию устройства входят:

  1. Рабочая поверхность. Для нее используют твердую древесину, чтобы увеличить срок эксплуатации приспособления. Толщина должна быть не менее 6 см.
  2. Опоры. Собирают из деревянных балок или металлических пластин. Главная задача – обеспечить устойчивость всему механизму.
  3. Тиски для закрепления изделия. Если стол будет длинным можно установить сразу двое тисков.
  4. Ящичек для инструментов. Полезное углубление или выдвижная конструкция, обеспечивающая быстрый доступ к необходимым небольшим деталям.
Покупной складной верстак для работы

Чтобы самостоятельно собрать столярный верстак для своей мастерской, стоит выбрать чертеж, закупить материал для работы.

Чертежи столярного верстака своими руками

Перед покупкой материалов для сборки собственного верстака, стоит задуматься о подробном чертеже. В него должны входить размеры самого станка, желательно отметить габариты используемых материалов и их количество.

Например, готовый чертеж складного верстака своими руками может выглядеть так:

Пример чертежа складного верстака

Какую бы модель для создания вы ни выбрали, учитывайте несколько особенностей рабочего стола, обеспечивающие удобство резки древесины:

  • рост и длина рук мастера: от этих параметров зависит высота и ширина столешницы;
  • какая рука рабочая: располагать тиски справа или слева;
  • какие заготовки будут изготавливаться: выбор формы стола;
  • какую площадь в помещении отводите для верстака.

Учитывая все эти параметры, вам будет легче определиться с чертежами столярного верстака и размерами станка. Вот несколько интересных примеров:

Вариант с размерамиС установкой тисковПодробное описание к чертежуУниверсальный домашний верстак

Инструкция по сборке деревянного верстака своими руками

Можно купить верстак деревянный в магазине или через интернет-каталоги, но дешевле сделать его самостоятельно. Возьмем за основу простой вариант с типовыми размерами столешницы: длина – 150-200 см, ширина 70-120 см.

Работа по изготовлению будет включать несколько этапов:

ИзображениеЧто надо сделать
Верхнюю крышку делаете из толстых досок, чтобы получился щит шириной от 70 до 200 см. Скрепляете элементы на длинные гвозди, причем вбивать их надо с внешней стороны, а с внутренней тщательно загибать. Рабочая поверхность верстака делается только из древесины или ДСП.
Обшейте крышку по нижнему периметру брусом 5 на 5 см. Так будет удобнее крепить вертикальные опоры. От размера столешницы зависит расположение опор. Их лучше изготовить из толстого прямоугольного бруса минимум 120 на 120 мм.
Установить столярный верстак надо правильно. Обязательно прочно его закрепите. Если он будет смонтирован на улице под навесом, то выкопайте ямки для опор. В помещении используйте другие способы крепежа.

Когда конструкция собрана, установите на нее тиски. Чтобы полностью понять, как собрать столярный верстак своими руками, посмотрите видеоматериал:

Изготовление столярных тисков для верстака своими руками

Профессиональные «самоделкины» собирают не только столы для работы, но и тиски своими руками по чертежам. В любую конструкцию такого зажима будут входить несколько элементов:

  1. Опоры, где каждая приходится губкой для зажима.
  2. Двигающаяся зажимная губка.
  3. Направляющие из металла. По ним двигается губка.
  4. Ходовой винт, для перемещения элементов.
  5. Воротка. Необходима для вращения винта.

При изготовлении самодельных тисков своими руками можно использовать различные подручные материалы. Например, есть вариант конструкции из профильной трубы. Для этого приготовьте несколько отрезков трубы разного размера, стальную шпильку с крупной резьбой и гайки двойные.

Инструкция по созданию верстальных тисков из профильной трубы:

ИзображениеЧто надо сделать
Самая большая труба выступает в роли корпуса. К ней снизу припаиваются опоры. С тыльной стороны надевается фланец из стали 3-4 мм. В центре просверливается отверстие для ходовой гайки, а напротив передней опоры приваривается губка задняя.
На внутреннюю подвижную деталь приваривается передний стальной фланец. В нем монтируется шпилька, с закрепленными на ней стопорными гайками. С двух сторон фланца надеваются упорные шайбы. Последний элемент – подвижная трубка, закрепленная на передней губке.

А также посмотрите видео «тиски своими руками в домашних условиях»:

Чертежи слесарного верстака своими руками из металла

Слесарный металлический верстак больших отличий от столярного не имеет. В основе жесткий металлический, а не деревянный каркас. К нему крепятся тиски, а весь верстак рассчитан на выдерживание силы удара кувалдой.

Вариант домашнего металлического верстака

Металлические верстаки своими руками могут иметь одну, две или три тумбы, а также не иметь полочек и ящичков для мелких деталей. По прочности для работы в гараже можно сделать обычный стол из металла толщиной до 5 мм и усиленную конструкцию, где применимы листы от 10 до 30 мм.

Вот несколько полезных чертежей для изготовления металлического верстака для своей мастерской:

Простой вариант слесарного верстакаГабариты самодельного инструментаСовмещение верстака и стола для работыЗакрепленные тиски

Как сделать приспособление для заточки ножей своими руками: чертежи и фото-примеры

Без ножа на кухне не обходится ни один дом. Правильную заточку без специальных приспособлений сделать довольно сложно: необходимо соблюсти нужный угол и добиться идеальной остроты лезвия.

Вариант домашнего устройства для заточки лезвий

Для каждого ножика необходимо соблюдать определенный угол заточки:

  1. Бритва и скальпель требуют угол в 10-15⁰.
  2. Ножик для нарезания хлебобулочных изделий – 15-20⁰.
  3. Классические многофункциональные ножи – 25-30⁰.
  4. На охоту и в поход берут прибор с углом лезвия от 25 до 30⁰.
  5. Если хотите нарезать твердые материалы, то сделайте заточку под углом в 30-40⁰.
Таким способом можно регулировать угол заточки

Чтобы обеспечить нужный угол, стоит купить или сделать приспособление для заточки. Например, можно собрать точило из двигателей от стиральных машин своими руками.

Самодельный точильный станок из мотора стиральной машины

Комментарий

Андрей Феофанов

Специалист по подбору инструмента «ВсеИнструменты.ру»

Задать вопрос

«Если будете пользоваться заточкой не каждый день, то достаточно 1000 оборотов в минуту для качественного результата и длительного срока эксплуатации приспособления.

«

Для сборки такого станка пригодится мотор от «стиралки» мощностью в 200 Вт. Полностью для создания точило из двигателя от стиральной машины приготовьте:

  • сам мотор;
  • металл для кожуха с толщиной от 2 до 2,5 мм;
  • трубочка для фланца;
  • камень для заточки;
  • гайки;
  • пусковой механизм;
  • кабель для подключения к электросети;
  • уголок из металла или брус из дерева для станины.

Пошаговое описание изготовления станка можете посмотреть в видеоматериале:

Существуют несложные заточные станки своими руками без двигателей. Например, можно сделать приспособление из брусков. Для этого приготовьте два абразивных бруска одинакового размера и камень для заточки.

Легкий вариант точила от «самоделкиных»

Ход работы по созданию такого простого приспособления будет следующим:

  • Отшлифуйте бруски из дерева наждачной бумагой, убрав заусенцы. Сделайте разметку в зависимости от нужного угла.
Материалы для работы
  • К прочерченной линии прикрепите камень для придания лезвию остроты. Для этого приложите его к бруску и отметьте его ширину. Затем, на разметках сделайте пропилы, глубиной до 1,5 см.
  • В полученные выемки закрепляете абразивные бруски, чтобы пазы совпадали. Потом, устанавливаете камень для заточки, закручивая его на болты.
Вариант готового точила

Способов изготовления домашнего точила для ножей много. Вбирайте подходящий и пробуйте создать удобный и полезный инструмент для дома.

Как сделать приспособление для заточки сверла по металлу своими руками

Самостоятельно делают не только точило для лезвий, но и станок для заточки сверл по металлу. Вот несколько чертежей, полезных для работы:

Удобный вариант для повседневного использованияРазвернутый чертежГотовый домашний станокДругой удобный вариант

Чтобы понять, как правильно по чертежам собрать собственный станок для заточки сверл, посмотрите видеоматериал по теме:

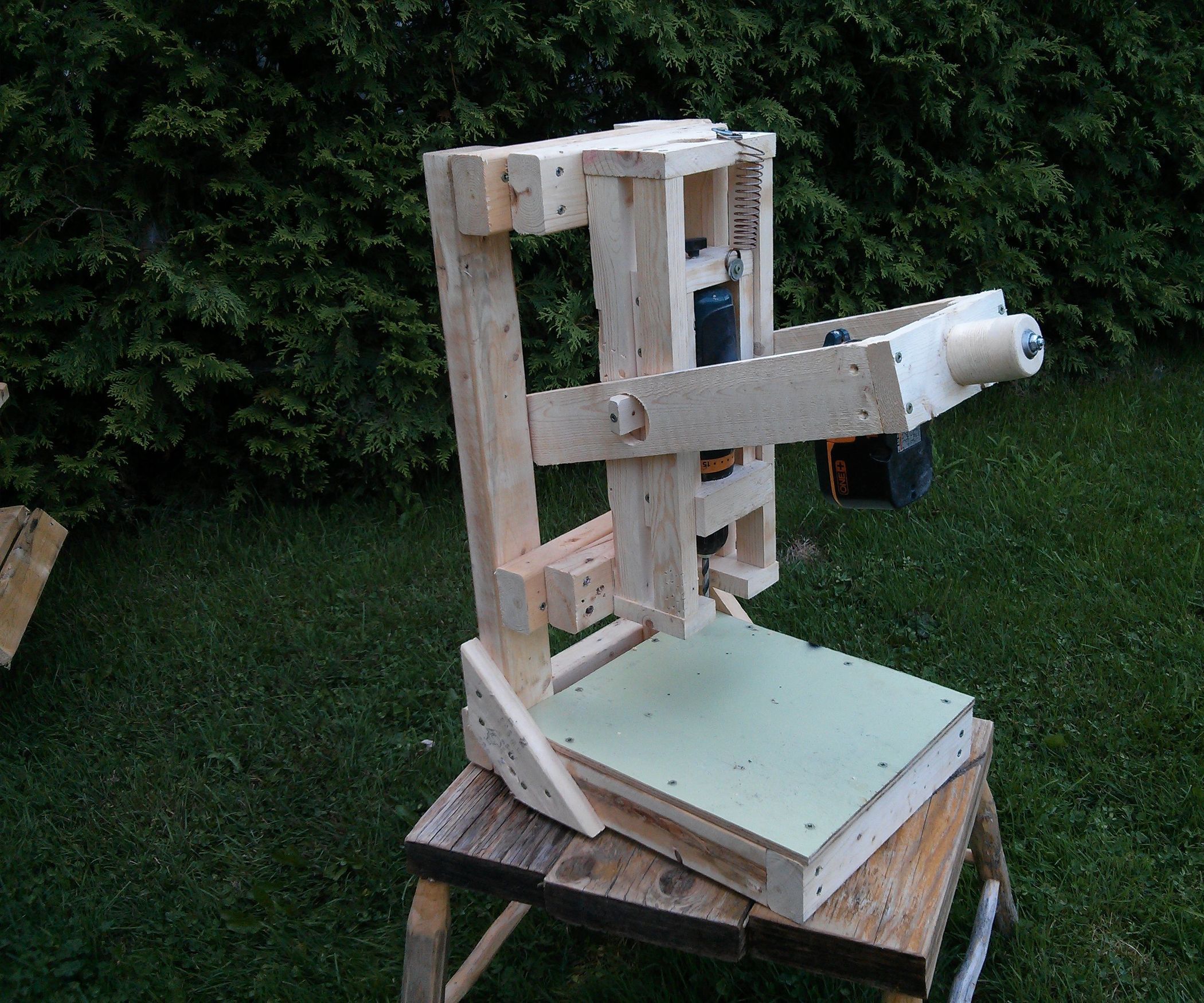

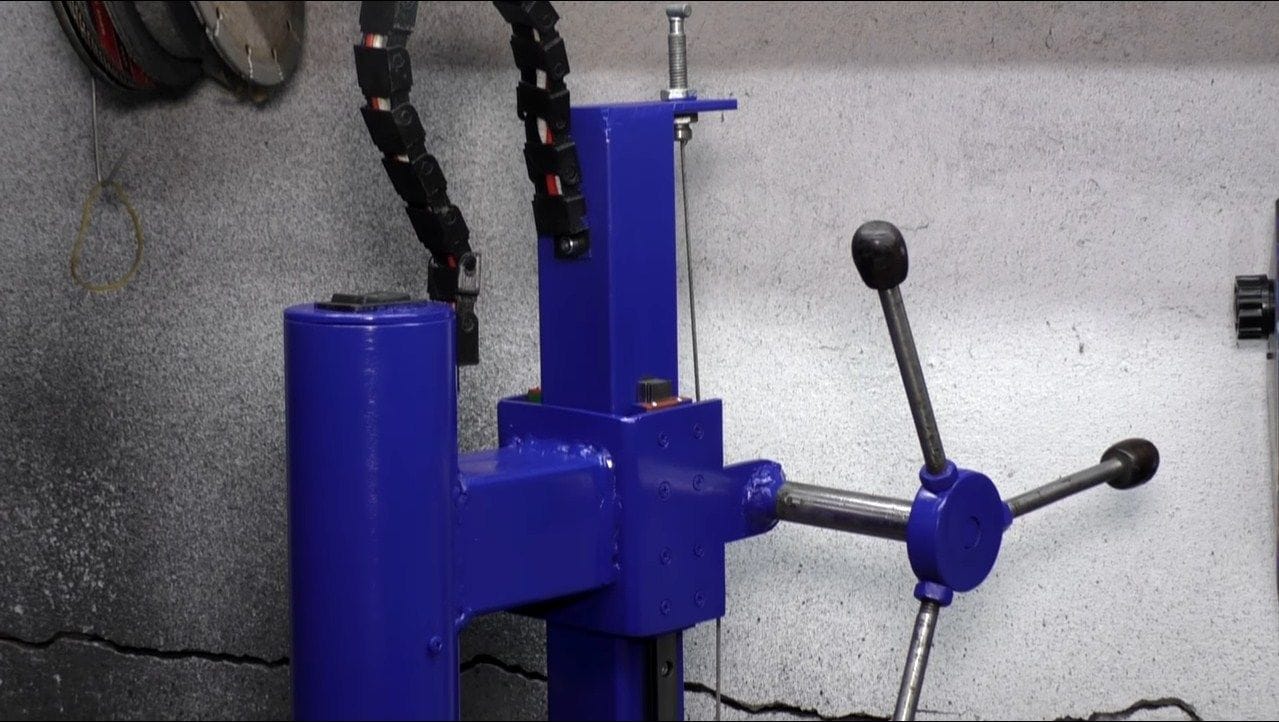

Делаем сверлильный станок для домашней мастерской

«Самоделкины» мастерят своими руками и сверлильный станок. Самодельное приспособление прекрасно справится с изготовлением различных отверстий в вашей домашней мастерской, причем качество получится на высоте, если правильно собрать оборудование.

Вариант домашнего сверлильного станка

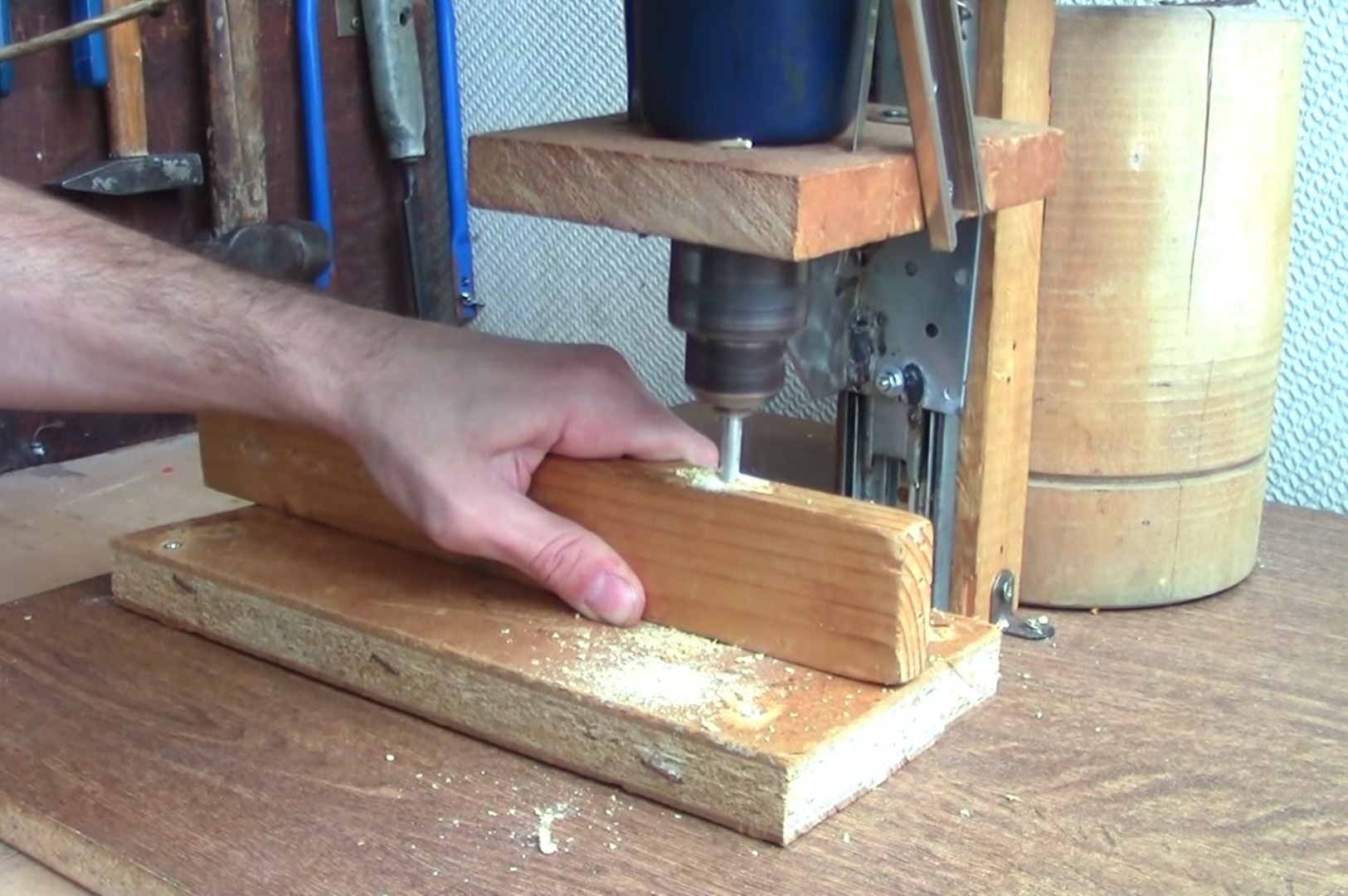

Самый простой и распространенный вариант такого оборудования для гаража – это переоборудованная дрель. Для работы понадобятся:

  • станина для основания;
  • механизм вращения;
  • вертикальная стойка.

Для стойки обычно используют ДСП или доски. Масса дрели небольшая, поэтому нет необходимости использовать металл. При этом станину надо делать массивной, чтобы уменьшить вибрации в процессе работы устройства.

Можно сделать корпус металлическим

Чтобы правильно соединить станину и вертикальную стойку, а также собрать все оборудование в один целый станок, обратите внимание на видео-инструкцию:

Чертежи с размерами для сверлильного станка своими руками

Чтобы правильно сделать любой станок или практичное устройство для частного использования, вначале стоит сделать чертеж с размерами. Только потом приступать к подготовке материалов и сборке устройства.

Вот несколько примеров чертежей сверлильных станков из дрели своими руками:

С подробным описаниемСхематическое изображение с необходимыми размерамиДругой вариант сборкиПростая схема устройства

А также можно сделать самодельные тиски для сверлильного станка. Ниже приведена видео-инструкция по сборке такого приспособления:

Статья по теме:

Станки по дереву для домашней мастерской.  Их можно приобрести в специализированном магазине или сделать самостоятельно из подручных материалов. Поговорим более подробно о втором методе обустройства собственного уголка для работы.

Варианты прессов для гаража своими руками

Самодельные прессы для гаража позволяют обрабатывать различные изделия и материалы под воздействием давления. Конструктивно оборудование состоит из цилиндров. В гараже такой станок пригодится для рихтовки или скрепления различных элементов, а также для сгибания листов металла или прессовки картона.

Пример самодельного пресса

Для частного применения достаточно производительности в 10-15 тонн. Чаще всего применяют бутылочный домкрат с предусмотренным ручным насосом, который выступает в роли основного элемента конструкции.

Вот несколько интересных вариантов прессов для гаражей от «самоделкиных»:

Вариант из подручных материаловРельсы тоже пригодятсяГотовая покупная модельУдобный самодельный пресс

Пресс своими руками из домкрата: чертежи и варианты изготовления

Создать самодельный пресс из домкрата можно двумя способами:

  • зафиксировать устройство на основании станины, чтобы осуществлять давление вверх;
  • установка домкрата ближе к верху станины для давления вниз.

Вот несколько полезных чертежей для создания собственного домашнего пресса:

Простой вариант конструкции с размерамиС описанием элементовПодробный чертеж будущего прессаПример готового устройства

Чтобы правильно подобрать модель и габариты будущего пресса, необходимо учитывать несколько моментов, связанных с самим домкратом:

  • его габариты;
  • величину рабочего хода штока;
  • толщину стола;
  • высоту заготовок для прессовки.

Посмотрите, как правильно собрать пресс из домкрата своими руками в видеоматериале:

Делаем своими руками отрезные дисковые станки по металлу для домашней мастерской

Станки дисковые – полезные приспособления в домашнем хозяйстве. С их помощью можно быстро разрезать любые металлы под углом в 45 или 90⁰. Монтировать такое устройство обязательно на жесткое основание. Если поставить другой диск можно работать со всевозможными материалами, а не только с металлическими листами. Покупать готовую установку достаточно дорого, поэтому легче и интереснее сделать станок своими руками.

Готовый вариант станка для резки

В простом варианте создания самодельного дискового отрезного станка понадобятся следующие материалы и инструменты:

  • угол металлический №25;
  • швеллер №10;
  • вал и профильная труба;
  • сварочный аппарат;
  • подшипник;
  • электромотор и коробка для проводов;
  • пусковой механизм, катушка и дрель.

После подготовки всех инструментов и материалов для собственного станка необходимо выбрать подходящий чертеж самодельного отрезного станка по металлу. Своими руками можно сделать приборы по следующим схемам:

Вариант подробного чертежаСхема станкаЧертеж несложного устройстваСамодельная маятниковая пила

Собрат станок для резки металлических листов на основе болгарки несложно, если вы умеете работать с различным инструментом и готовы вырезать заготовки. Ход работы по сборке собственного отрезного станка следующий:

  1. Из уголка нарежьте заготовки для рамы, размеры которой должны быть 40*60*120см. Сварите элементы в общий каркас. А в качестве направляющей приварите швеллер.
  2. На швеллер прикрепите пару стоек в вертикальном положении при помощи болтов. Из трубы необходимо сделать раму 45 на 60 см для установки мотора и вала.
  3. На задней части рамы устанавливаете пилу с двигателем. Лучше подобрать асинхронный мотор, мощностью от 1,5 до 3 кВт. Затем, сделайте вал с фланцами, шкивом и опорами. При этом фланец выступает только на 3,2 см.
  4. Закрепите подшипник на вал, там же закрепите шкив и опоры. Смонтируйте коробку с электросхемами снизу рамы. Затем, на длинную часть коромысла закрепляете инструмент, а на короткую монтируете мотор. Соединяете мотор и вал с помощью ременной передачи, и ваше устройство готово.
Готовый вариант после соединения всех элементов

Чтобы полностью понимать всю последовательность действий, посмотрите видео, как сделать отрезной станок из болгарки своими руками:

Статья по теме:

Чтобы изготовить трубогиб для профильной трубы своими руками – изучите подробные инструкции, видео, фото, чертежи из данного обзора. С помощью этих материалов реализовать соответствующий проект не сложно.

Немного рекомендаций

Домашняя мастерская или укомплектованный гараж – гордость любителя работать руками. Чтобы сделать приборы и приспособления своими руками надо правильно выбрать чертежи и материалы изготовления.

Самодельный окучник для огорода

Среди самых распространенных вариантов домашнего оборудования можно встретить не только точило для ножей, пресс или станок для резки металла, но и другие варианты:

Стол с циркулярной пилой для безопасной работы с древесиной

Какой вариант для обустройства своего гаража вы бы не выбрали, стоит задуматься о полочках для инструментов или ящиков для оборудования. Главное, чтобы использовать приспособления, сделанные своими руками, было удобно, легко и безопасно.

Домашняя пилорама из бензопилы

Не бойтесь экспериментировать и превращать подручные материалы и инструменты в настоящие полезные станки для домашней мастерской и гаража.

ПОНРАВИЛАСЬ СТАТЬЯ? Поддержите нас и поделитесь с друзьями

8 составов и рецептов самодельной эмульсии, 19 аналогов и видео изготовления

ПРЕДУПРЕЖДАЕМ: ПРИМЕНЕНИЕ САМОДЕЛЬНЫХ СОЖ МОЖЕТ БЫТЬ ОПАСНО ДЛЯ ОБОРУДОВАНИЯ И ВАШЕГО ЗДОРОВЬЯ! АДМИНИСТРАЦИЯ САЙТА НЕ НЕСЕТ ОТВЕТСТВЕННОСТИ ЗА ВОЗМОЖНЫЕ ПОСЛЕДСТВИЯ!
Применение смазочно-охлаждающих жидкостей (СОЖ) во время токарных работ:
  • продлевает срок службы инструмента и станка;
  • повышает класс чистоты обрабатываемых поверхностей;
  • позволяет вести высокоскоростную металлообработку.
В магазинах представлен широкий выбор СОЖ, но эмульсию для токарного станка можно приготовить и своими руками, причем по простым рецептам.

Самодельные аналоги СОЖ делают на основе масла (при необходимости лучшей смазки заготовки и инструмента) или воды (если требуются более высокие охлаждающие свойства).
На вопрос о том, из чего лучше самому приготовить СОЖ для станка, нет однозначного ответа. Например, дорогую смазку WD-40 для сверления алюминия можно заменить смесью керосина (70 %) и скипидара (30 %). При изготовлении эмульсий для обработки черных металлов нужно помнить о том, что в их составе обязательно должны быть ингибиторы коррозии.

Как самому сделать СОЖ на основе масла

Чтобы приготовить эмульсию на масляной основе своими руками, достаточно тщательно смешать три компонента – масло, воду и ПАВ (поверхностно-активное вещество).

На форумах по металлообработке предлагают и более сложные рецепты изготовления самодельных СОЖ для токарных станков. Например:

  1. смешать по одному граненому стакану ароматизированного жидкого мыла, нерафинированного подсолнечного масла, керосина и кальцинированной соды + полстопки бельевого отбеливателя + четверть стопки Fairy, долить теплой водой до объема в 10 л и нагреть до 90 ° при непрерывном перемешивании. Полученный концентрат разводить водой в пропорции 1:3.
  2. 65 л воды +7 л солярки + 1 кусок натертого на терке 60% хозяйственного мыла + 1 пачка стирального порошка Пемос Автомат + 200г жидкости для мытья посуды Фери (Fairy) + 2 столовые ложки кальцинированной соды. После заливки в бак для СОЖ погонять помпу 10 минут – и самодельная эмульсия готова.
В рецептах самодельных эмульсий часто встречается индустриальное масло. Его можно заменить моторным.


Как самому приготовить СОЖ на водной основе


На изготовление самодельных СОЖ для токарного станка по этим рецептам вы потратите минимум времени и денег: все компоненты дешевые и доступные, быстро растворяются в теплой воде.

Состав

Весовое содержание, %

Применение

Сода кальцинированная

Вода (теплая)

1,5

98,5

Черновая обработка.

Растворы соды и тринатрий-фосфата оказывают одинаковое охлаждающее действие.

Сода кальцинированная

Нитрит натрия

Вода (теплая)

0,8

0,25

98,95

Тринатрий-фосфат

Вода (теплая)

1.

98,5

Тринатрий-фосфат

Нитрит натрия

Вода (теплая)

0,8

0,25

98,95

Мыло специальное калийное

Сода кальцинированная техническая или тринатрийфосфат

Нитрит натрия

Вода (теплая)

0,5 — 1

0,5 — 0,75

0,25

98,75 — 98

Черновое и фасонное точение.

Мыло специальное калийное

Сода кальцинированная техническая

Вода (теплая)

4,0

1,5

94,5


Сода в составе СОЖ, изготовленной своими руками, выполняет две важные функции:
  • нейтрализует жесткость и снижает кислотность воды, за счет чего уменьшается риск коррозии металла заготовки, инструмента, деталей станка;
  • препятствует развитию бактерий и грибков, чем продлевает срок службы раствора.

Введение в рецепты нитрита натрия улучшает защиту металлов от коррозии.

Калийное мыло повышает смазывающие и очищающие характеристики самодельных аналогов водосмешиваемых СОЖ, оказывает дезинфицирующее действие. Его можно заменить любым водорастворимым мылом, не содержащим хлористых соединений (например, хозяйственным, натертым мелкой стружкой).

Чем можно заменить СОЖ

Точные аналоги современных эмульсий для станков приготовить своими руками невозможно, но ряд из них вполне реально заменить, воспользовавшись этой таблицей:

Здесь по пятибалльной шкале резание «всухую» — это 1 балл. Если применение заменителя СОЖ дает улучшение/ухудшение по сравнению с сухой обработкой, баллы добавляются/вычитаются.

Если вы решите заменить эмульсию в станке самодельным аналогом, тщательно промойте и продезинфицируйте бачок и систему подачи. Это необходимо, чтобы избежать проблем из-за совместимости составов, уничтожить бактерии, грибки и плесень. Для этой процедуры вы можете использовать системные очистители Oilcool XR.

Некоторые «домашние Кулибины» считают аналогами СОЖ тормозную жидкость и незамерзайку. Эти жидкости действительно обладают отличными охлаждающими и смазывающими свойствами, но содержат вещества (метанол, этиленгликоль, пропиленгликоль), которые могут вызвать тяжелое отравление, привести к инвалидности и даже летальному исходу. Поэтому заменять ими эмульсию для станка нельзя.


Что лучше: приготовить СОЖ самому или купить фабричную

Хоббийщики-металлообработчики упорно разрабатывают собственные рецепты изготовления эмульсий для станков по разным причинам: кто-то хочет создать аналог импортной СОЖ, которая исчезла из продажи, кому-то просто нравится самому достигать желаемых результатов.

Сделанные своими руками СОЖ дешевле фабричных, но проигрывают им по эксплуатационным характеристикам и сроку службы, а некоторые самодельные составы еще и весьма опасны для здоровья.

Сегодня российские предприятия производят полные аналоги СОЖ мировых брендов и публикуют таблицы взаимозаменяемости, с помощью которых можно самому выбрать качественную и недорогую эмульсию для токарного станка. Поэтому не стоит проводить рискованные домашние эксперименты с изготовлением составов по рецептам из интернета.

СОЖ — видео изготовления своими руками

Для тех, кто всё-таки решился сделать СОЖ самостоятельно, напоследок, предлагаем ознакомиться с одним из популярных видео по этой теме

Как сделать ткацкий станок своими руками, основы ткачества на станке

Техника ткачества на станке, о которой вам расскажет этот материал, зародилась еще в 19 веке. Ей плелись ковры, картины, салфетки и даже одежда. Я расскажу вам, как сделать ткацкий станок своими руками и соткать небольшой декоративный коврик и без использования специальных инструментов. Овладев базовыми навыками этой древней и интересной техники вы, без сомнения, сможете создавать и более сложные вещи.

Материалы и инструменты:

  • плотный картон
  • пряжа
  • ножницы
  • крючок
  • карандаш

Для создания ткацкого станка своими руками можно использовать кусочек ДСП, фанеры и любых других плотных материалов. Мы же воспользуемся обычным плотным картоном.

Совет: если вы решили воспользоваться, например, фанерой, то отверстия можно сделать с помощью шила. В таком случае должны получиться не надрезы, как на картоне, а дырочки по краям.

Делаем ткацкий станок своими руками

Так как коврик у нас декоративный, я использовала небольшой кусок картона размером 12×15 см.

В первую очередь необходимо нанести на картон разметку, по которой мы будем делать надрезы.

Размечаем наш будущий станок следующим образом: по двум сторонам картона ставим карандашом засечки через каждый сантиметр на глубину 0,5-1 см.

Для того чтобы разметка, а в последующем и коврик, получились ровными, проводим параллельные линии по отметкам, которые мы проставили через каждый сантиметр. Линии должны идти параллельно неразмеченной стороне.

Далее делаем надрезы по нашей разметке на нужную нам глубину по обеим сторонам картонки.

Берем нашу пряжу и делаем основу. Вместо пряжи, которую вы будете использовать для коврика, можно использовать декоративные ленточки, обыкновенные нитки и другие материалы.

Вставляем пряжу в надрез на картонке, как показано на фото. Оставляем небольшой кончик пряжи (двух сантиметров вполне достаточно) с изнаночной стороны картона.

Продеваем пряжу через надрезы по принципу «змейка». С одной стороны картона мы обвязываем вырезы.


Изнаночная сторона

С обратной же стороны создаем линии. Эта сторона будет лицевой станочной, на которой и будет располагаться наш коврик.


Лицевая сторона

Основы ткачества на станке

Наш станок готов. Теперь переходим непосредственно к плетению коврика.

Начинать можно с любой стороны: справа или слева. Продеваем нить пряжи под первую нить станка и закрепляем ее в разрезе картона. Остальную часть нити продеваем через нити станка при помощи крючка «змейкой». Должно получиться так: одна нить станка сверху, другая снизу, одна сверху, другая снизу и так до конца ряда. В конце ряда загибаем основную нить так, чтобы нить станка была ею обернута.

Следующий ряд должен быть проплетен по-другому: одна нить станка снизу, другая сверху, одна снизу, другая сверху и т.д. Далее плетем коврик по той же схеме.

Для изготовления этого коврика я воспользовалась сплошной цветной акриловой нитью. Если же вы решили использовать разные цветные пряжи, то плести можно следующим образом.

Сначала по приведенной ранее схеме проплетаете несколько рядов одним цветом. Затем оставляете конец первой нити и вплетаете следующий цвет.

Те нити, которыми вы в данный момент не пользуетесь, можно для удобства закрепить с первыми нитями станка, вставив их в разрезы картона. Они должны стать частью станка. Таким образом, они не будут видны на готовом изделии и не будут мешаться при плетении коврика.

Ряды один за другим следует прижимать друг к другу, чтобы изделие было плотным и не разваливалось. Это можно делать при помощи крючка.






Наше изделие практически готово. Осталось только снять его с картона. Для этого делаем загибы на разрезанных краях картона и аккуратно снимаем петли.

Если вы использовали в качестве станка более плотный материал (фанера, ДСП), то прежде чем снимать петли, их нужно разрезать с изнаночной стороны.

Снятые петли также аккуратно разрезаем в самой верхней их точке и завязываем узелки.

Теперь наш декоративный тканый коврик готов. Использовать такое изделие можно как угодно: как подставку под кружку, подложку для подарка или же просто в виде элемента декора. Как подскажет вам ваше воображение. Удачи!

Как сделать станок (jig) для плетения браслета из паракорда — Паракорд центр

В этой статье я расскажу как сделать станок (jig), для плетения браслетов, ремней и других изделий из паракорда.

Многие люди считают станок для плетения из паракорда полезным инструментом. И это действительно так, ведь jig не только фиксирует паракорд во время плетения, но помогает замерять изделие, если на нём присутствует разметка. Jig просто необходимый инструмент для тех людей, которые постоянно занимаются плетением из паркорда, поэтому каждый мастер просто обязан иметь такой станок в своём боевом арсенале.

Я настоятельно рекомендую вам использовать jig  в сочетании с формулой для определения длины браслета. Вместе с последующим приобретённым опытом, вы сможете плести браслеты любой сложности.

Существует очень много различных дизайнов станков для плетения, ниже пойдёт речь о станке, который можно сделать из подручных (легко доступных) материалов с помощью домашнего инструмента.

Первое с чем мы должны определиться — это с длиной и шириной будущего станка.

Ширина.

Чем шире jig, тем больше разновидностей размеров и застёжек можно прикрепить (разные фастексы, скобы для шаклов…). Существуют такие модификации станков, где часть на которой крепятся застёжки вращается вокруг своей оси, таким образом сам станок может быть узким.

Длина.

Длина станка зависит от того какие изделия вы собираетесь плести (ремни или браслеты). Для плетения браслетов вполне будет достаточно 35 см, а для плетения ремней длина станка может быть и полтора метра. Также станок может быть стационарным (длиннее и шире) или походным (компактным, чтобы поместился в рюкзак или сумку).

Для работы понадобится очень простой инструмент:

  • карандаш и рулетка
  • ножовка
  • дрель
  • отвёртка (шуруповёрт)
  • угольник (не обязательно)

Материал подбирается индивидуально:

  • две длинные рейки
  • пять коротких реек
  • несколько саморезов
  • длинный винт с гайкой

Собираем jig.

Шаг 1.

Распиливаем рейку на два длинных куска и пять коротких. И склеиваем вместе как показано на фото. Главное, чтобы расстояние между длинными рейками было таким, чтобы длинный винт свободно двигался между ними.



Шаг 2.

Далее размечаем и сверлим отверстия. Скручиваем рейки саморезами по дереву.



Шаг 3.

Теперь можно прикрепить последнюю подвижную часть станка.



Шаг 4.

Станок почти готов, осталось прикрепить нужные крепления, застёжки и т. д. В последствии станок можно модифицировать под свои нужды, добавляя и убирая крепления.



Шаг 5 (опциональный).

Станок для плетения из паракорда готов. При желании можно нанести разметку и приклеить боковые ограничители.

Большинство изображений и основная информация были взяты с сайта www.paracordguild.com.

Инструкция как сделать станок для плетения из паракорда (jig) в видео формате.

Дополнительная информация  и идеи.






В заключении скажу, что в данной статье постарался дать исчерпывающую информацию по самостоятельному изготовлению паракорд джига. Если руки растут из плеч, то сделать станок не составит труда. Всем удачи!




как сделать самодельный гибочный станок

Арматурные стержни различных профилей, диаметров и классов прочности – металлоизделия, необходимые при возведении монолитных и монолитно-сборных фундаментов. Арматура повышает устойчивость бетонных конструкций к растягивающим нагрузкам. Для усиления угловых бетонных элементов в соответствии с нормативной документацией необходимо применять только гнутые стержни.

Требования к гибке арматурных стержней

Для гибки арматуры большого сечения используют мощные станки заводского производства, для стержней небольшого сечения можно применять ручные устройства, изготовленные своими руками. Такие самодельные приспособления вполне подходят для изгибания монтажных петель, крючков, лапок. Устройства-самоделки используются для изгибания прутов диаметров не более 14 мм при необходимости гибки небольших партий арматуры. Чаще всего популярны среди частных застройщиков.

Для сохранения рабочих характеристик прутов при их изгибании соблюдают следующие условия:

  • Угол сгиба не должен быть меньше 90°.
  • Радиус скругления в месте сгиба – не менее 10-15 диаметров.
  • Применяемое оборудование должно соответствовать диаметру обрабатываемых стержней и классу прочности арматурной стали, иначе на внутренней стороне полученного угла могут образоваться складки, а на наружной – трещины. Также важными моментами являются: правильная настройка приспособления и надежная фиксация стержня.

Не рекомендуется практиковать народные методы с применением высокотемпературного воздействия, включающие следующие этапы:

  • надрез болгаркой места сгиба арматурного стержня;
  • подогрев места сгиба паяльной лампой или другим источником открытого огня;
  • гибка на требуемый угол.

При использовании такого метода в месте изгиба снижаются механические характеристики из-за надрезов и воздействия высоких температур. При воздействии нагрузок на такой стержень он может разрушиться. Если в проекте нет разрешения на применение подобного способа гибки, использовать его не рекомендуется.

Принцип действия станков для гибки арматуры

Принцип работы гибочных станков самостоятельного и заводского производства примерно одинаков:

  • металлоизделие размещается между центральным и упорным пальцем;
  • посредством гибочного пальца прут изгибают под заданным в проекте углом;
  • гибка может осуществляться в правую или левую сторону.

В устройствах с мехприводом имеется вращающийся диск, на котором фиксируют центральный и изгибающий пальцы. В зазор между ними укладывают пруток. Стержень одним концом упирается в ролик, который стационарно крепится на корпусе. При вращении диска гибочный палец воздействует на арматурный стержень, который изгибается на требуемый угол вокруг центрального валика.

Как сделать станки для гибки арматуры простейшей конструкции?

Простейшее приспособление – кусок швеллера с прорезями. На таком примитивном устройстве можно изгибать стержни диаметром до 8 мм с достаточно большим радиусом угла гибки. Процедура гибки требует приложения серьезных физических усилий.

Для самостоятельного изготовления более сложного гибочного устройства понадобятся: стальной уголок 40х40 мм, деревянный брусок, крепежные элементы. Собрать такой самодельный станок для гибки арматуры несложно, но подходит он только для гибки прута малого сечения, в основном для изготовления монтажных петель и других изделий из арматуры с гладкой поверхностью.

Этапы проведения работ:

  • уголок разрезается на 2 части;
  • в одной из частей изготавливаются отверстия под саморезы, затем этот отрезок крепится к деревянному бруску;
  • вторая часть – подвижная, крепится на брусок болтом, выполняет функции рычага.

Использование этой конструкции не обеспечивает высокую производительность и требует приложения значительных физических усилий.

Подобная конструкция может быть выполнена не на брусе, а на швеллере или профильной трубе. Максимальный диаметр обрабатываемых арматурных стержней – 14 мм.

Схема станка для гибки арматуры из двух стальных труб

С помощью этого устройства можно изгибать арматурные изделия даже большого сечения. Чем больше сечение стержней, которые требуется согнуть, тем длиннее должны быть трубы. Диаметр труб – 1/2-3/4″.

Этапы гибки:

  • один край арматуры вставляют в первый отрезок трубы, а второй – надевают на свободный край стержня;
  • один из отрезков трубы фиксируют в тисках, вкапывают в землю, для полной надежности бетонируют;
  • второй отрезок трубы загибают вверх на требуемый угол.

Более надежными и высокопроизводительными являются электромеханические станки заводского производства. Гибочный механизм приводится в действие с помощью электропривода. Максимальные диаметры арматурных стержней, на которые рассчитано устройство, указываются в маркировке. Для ускорения процесса можно приобрести станок, выполняющий две операции: рубку в размер и гибку.

Как сделать компактный многофункциональный станок


Всем мозгоремесленникам доброго времени суток! Для тех из вас, у кого нет больших мастерских или малогабаритных стеллажей под инструмент, пригодится самоделка этой статьи, в которой компактно умещены все полезные инструменты, и которую легко можно перемещать на другие рабочие площадки.

При создании этой мозгоподелки я старался сделать ее как можно компактной, чтобы ей можно было удобно пользоваться даже в небольшом пространстве, а перемещать даже при отсутствии у вас автомобиля. Для этого у нее имеются транспортировочные колеса, и передвигать поделку можно в одиночку, а если все же использовать для этого авто, то потребуется лишь небольшая помощь при погрузке.

Этот компактная станок-самоделка включает в себя: циркулярный стол, фрезерный стол и лобзик. А еще в ней имеется большой шкаф в котором вы можете хранить другой свой инструмент.

Полезная ссылочка



Чтобы показать поделку в действии я сделаю пару ящиков из дешевых сосновых досок.
На видео показано как я нарезаю доски для ящиков на циркулярном столе с помощью салазок, для получения требуемых размеров пользуюсь дополнительной планкой с зажимом.

Потом я делаю канавку для основания.
Нужный угол можно получить используя угловой упор с направляющей.
Сняв накладку можно выставить угол наклона диска, в данном случае 45 градусов.
Направляющая лобзика регулируется в трех осях, тем самым можно использовать лезвия разных размеров — от 100 до 180мм, тем самым получая максимальную высоту среза 70мм.

Далее я делаю ручку выдвижного ящика, и для этого использую фрезером, которым навожу округлую фаску. Здесь также имеется направляющая для углового упора, а еще будет полезен выносной подшипник для фрезерования кривых линий. Сам фрезер можно наклонять под углом 45°.
Ящик готов, и он занимает предназначенное ему место.

Соединение паз-шип можно на этом мозгостоле сделать двумя путями. Во-первых, с помощью лобзика, дополнительной планки и углового упора. А во-вторых, на циркулярном столе, используя специальный кондуктор.

С диском самого большого размера, который можно установить на самоделку (235мм), можно получить максимальный рез 70мм.  На направляющей имеются небольшие регулировочные болты для уменьшения наклона, а при необходимости даже для блокировки.

Для соединения деталей я выбрал второй способ, для этого одни части следует помещать с одной стороны кондуктора, а другие — со второй.

И вот что получилось, переходим к фрезеру, на этот раз уже используем прижимное устройство, чтобы сделать паз основания. Для этого необходимо поднять циркулярную пилу и выставить фрезер под углом 45°.



Шаг 1: Нарезка деталей



Начинается создание многофункционального стола-самоделки с нарезки всех деталей и их нумерации.
Далее для получения прорези ручки высверливаются 4 угловых отверстия и «допиливаются» лобзиком. Затем высверливаются отверстия тех же размеров, что и диаметр и толщина шайбы системы открывания. Отверстия зенкуются.

После этого подготавливается место для установки кнопок включения питания и аварийного отключения. Затем с помощью дюбелей и 50мм-х саморезов собирается корпус мозгостола. По желанию, детали корпуса обрабатываются лаком, так поделка будет лучше выглядеть и дольше прослужит.

Подготовив корпус, собираются 3 верхние части. Для этого нарезаются детали откидных рамок и в них высверливаются необходимые отверстия. Отверстие под трубку сверлится такого диаметра, чтобы эта трубка свободно в нем вращалась, так как она является осью вращения откидных крышек.

Затем выбирается полость под циркулярную пилу. Я это сделал с помощью своего 3D-фрезера, за неимением подобного это можно сделать обычным фрезером с помощью соответствующих кондукторов и направляющих.

С лицевой стороны крышки циркулярного стола выбирается полость под быстросъемную панель, сняв которую можно будет менять угол наклона диска. Саму панель можно использовать для настройки глубины фрезерования полости.

Установив циркулярную пилу в предназначенную полость размечаются отверстия под ее крепление. Хорошо подходит для этого 3D-фрезер, потому что на сверлильном станке данные отверстия нельзя будет просверлить из-за его ограниченной рабочей поверхности.



Шаг 2: Начало сборки



На данной стадии начинается постепенная сборка портативного многофункционального станка для мастерской самодельщика.

Размечается и выбирается с помощью циркулярного стола паз под направляющую. Две дополнительных фанерки дадут необходимую глубину для прочного крепления планки направляющей. Далее на крышку крепится планка с нанесенной на него самоклеящейся рулеткой.

После этого высверливается отверстие для фрезера. Затем отрезаются трубки для осей вращения и на корпус монтируются рамки откидных крышек. В соответствии с чертежами изготавливаются и устанавливаются фиксирующие подпорки.

К рамке прикладывается крышка фрезера, выравнивается и крепится саморезами посредством отверстий в канале направляющей.

Затем подготавливается крышка лобзика, в ней выбирается паз под этот самый лобзик. Если для крышки используется материал не со скользящей поверхностью, такой как у меламина, то поверхность этой крышки следует обработать лаком, чередуя со шлифовкой.

Сделав это, вырезаются и собираются детали механизма вертикального подъемника фрезера, с помощью которого будет регулироваться глубина фрезерования.

Далее склеиваются вместе две фанерки, чтобы сделать из них держатель самого фрезера. В них высверливается отверстие того же диаметра, или подходящего, что и при создании крышки фрезера. Этот держатель мозгофрезера можно сделать на ЧПУ-станке или даже заказать онлайн.

Готовый держатель фрезера крепится к вертикальному подъемнику, и теперь его можно попробовать в действии.

Для разметки радиуса пазов наклона временно крепятся к вертикальному подъемнику обычные петли, а для изготовления ручек-вертушков используются обрезки фанеры.



Шаг 3: Завершение сборки



Эту стадию сборки самоделки я начну с тех деталей, о которых позабыл ранее. Они придадут стабильности системе подъема.

Для начала нарезаются детали основания, я сделал это на своем циркулярном столе, затем они собираются в рамку, которая крепится к дну корпуса многофункционального мозгостола. Высота этой рамки должна быть такой же, что и высота имеющихся колесиков.

На створки одной из откидных крышек крепится щеколда, а створки другой — замок. Это может быть полезно при транспортировке поделки и выступать в качестве превентивной меры от кражи вашего инструмента.

Далее подготавливается 4-х разъемный электроудлинитель, в два разъема которого будут включаться лобзик и фрезер, а в два оставшихся — дополнительный электроинструмент. Розетка для циркулярной пилы подключается через кнопку включения питания и кнопку аварийного отключения.  Провод удлинителя наматывается на специальные сделанные для этого ручки.

Быстросъемные панели сделаны из опалового метакрилата. Они помещаются на свои места, а прорезь в панели циркулярной пилы аккуратно делается самой пилой. В качестве направляющего подшипника я использовал аксессуар из комплекта старого фрезера. Это приспособление будет полезно при фрезеровании изогнутых линий.

После этого уровнем проверяется плоскость всей верхней части поделки, если они откидные крышки не лежат в плоскости центральной части, то это легко исправляется регулировкой наклона фиксирующих подпорок.

Далее проводится проверка перпендикулярности рабочих частей инструментов и плоскости стола. Для проверки фрезера в нем закрепляется трубка, по которой и смотрится перпендикулярность оси фрезера и плоскости стола, а еще проверяется параллельность канала направляющей и циркулярного диска. Ну и наконец, проверяется перпендикулярность полотна лобзика.

После этого крышки стола складываются, чтобы проверить не мешают ли мозгоинструменты друг другу.



Шаг 4: Полезные приспособления



Данный шаг повествует об изготовлении некоторых полезных аксессуарах для стола-самоделки.

Первым делом нарезаются детали салазок, далее выбирается паз под ползунок направляющей. После этого две фанерные детали скрепляются вместе саморезами, при этом положения саморезов следует выбрать так, чтобы они не мешали последующей доработке этой детали. Затем в специально подготовленный паз на нее наклеивается измерительная лента, и этот аксессуар для мозгостола покрывается лаком, чередуя со шлифованием, тем самым создавая на этом приспособлении необходимую гладкую поверхность.

Салазки собираются, помещаются на многофункциональную самоделку и от них отрезается лишнее и прорезается срединный пропил, а затем еще наклеивается измерительная лента.

От саней откручивается ползунок направляющей и делается паз для кондуктора «шип-паз». Такого же как у другого моего циркулярного стола.

Ползунок канала настраивается таким образом, чтобы исчез крен между болтами. Сам ползунок можно при необходимости застопорить просто закрутив бота по максимуму.

Далее нарезаются детали для стойки, она собирается, и лакируется-шлифуется. После сборки стойки изготавливается фиксирующая система для нее. Дюбели, вклеенные в эту фиксирующую систему, используются как направляющие оси. В окончании сборки стойки изготавливается ручка фиксирующей системы, а затем вся стойка проверяется в действии.

Дополнительно на стойку устанавливается пылесборник для фрезера, а в боковую сторону мозгостойки у пылесборника вкручиваются резьбовые втулки для прижимной панели.

Сделав это проверяется параллельность стойки и циркулярного диска, затем в паз боковой стенки вклеивается измерительная лента.

Закончив с этим, нарезаются детали кондуктора «шип-паз», которые затем склеиваются и зачищаются.



Шаг 5: Еще несколько полезных приспособлений



Это последнее видео данного мозгоруководства, и в его первой части показано как сделать угловой упор (для его создания можно наклеить распечатанный шаблон или воспользоваться линейкой). Заготовку упора можно уже нарезать на самом многофункциональном станке.

Резьба в ползунке направляющей дюймовая, если же необходима метрическая, то придется воспользоваться метчиком.

Обязательно стоит временно прикрутить заготовку упора к направляющей, чтобы убедиться, что радиус поворота сделан верно.

Затем нарезаются детали шипового кондуктора, при этом необходимо для уменьшения трения слегка увеличить толщину крепления кондуктора.

Чтобы изготовить прижимную панель на фанерную заготовку наклеивается шаблон, пазы настройки этой панели выбираются с помощью фрезера мозгостанка. В нужных местах крышки с фрезером монтируются резьбовые втулки.

Далее изготавливается направляющая пилки лобзика, фиксирующая система этой направляющей такая же, как и у стойки.

Сначала собирается система регулировки подшипников, чтобы избежать износа фанеры используется металлическая пластина. Одно из отверстий делается большим, чтобы посредством этого производить настройку подшипников.

Тоже самое проделывается с фанеркой.

После этого механизируется система регулировки высоты, и теперь конструкция может перемещаться в трех осях, тем самым получается необходимое положение.

Наконец, готовую направляющую для пилки можно проверить в действии, при этом важно удерживать распиливаемую дощечку двумя руками, чтобы она достаточно прочно прилегала к плоскости стола.

О компактной многофункциональной самоделке всё, удачи в творчестве!

( Специально для МозгоЧинов #Portable-Workshop

Как сделать мини-машину для рисования

Сегодня мы узнаем, как построить мини-машину для рисования , а затем использовать ее для создания красочных произведений искусства!

Этот пост содержит партнерские ссылки.

Впервые я прочитал о создании машины для рисования в одной из моих любимых книг для мастеров: Tinkering Курта Габриэльсона.

Это заставило меня задуматься о некоторых общих электрических компонентах, которые мы используем для создания ботов, и о том, как их можно по-другому настроить для создания машины для рисования.Поэтому я поработал с несколькими материалами и придумал дизайн, который дети постарше легко могут сделать сами.
