Как сделать громоотвод – Как сделать молниезащиту в частном доме своими руками? советы +фото — все размеры и здания с металлической крышей

зачем он нужен и как его сделать

Куда ударяет молния?

Существует мнение, что молнии ударяют в те места, где имеются залежи металла или подземный источник воды. Этим отчасти можно объяснить тот факт, что у одних на дачах во время гроз «постоянно молнии», а у других все спокойно.

Известно и свойство «стрел Зевса» ударять в самое высокое строение, дерево, стоящее посреди поля, а также в металлические конструкции. Последнее обстоятельство и служит «противоядием» от молний – громоотводы изготавливаются из металла.

Устройство громоотвода

Громоотвод состоит из трех частей: молниеприемника, токоотвода и заземлителя.


Молниеприемник

То, что принимает на себя удар молнии. В частном строительстве обычно применяются молниеприемники либо в виде штырей, установленных выше самой высокой точки здания, либо в виде тросов, натянутых над коньком. Существует и молниезащита в виде сетки, но она применяется преимущественно в системах молниеотводов многоквартирных домов.

Металлические штыри
Лучшим материалом для изготовления молниеприемника считается медь, но зачастую они изготавливаются из стали. Чтобы стержень не сгорел при контакте с молнией, необходимо правильно подбирать его сечение. Для медных изделий это 35 мм² (Ø около 7 мм), для стальных – 70 мм² (Ø 9,5 мм). По длине рекомендуется использовать стержни от 0,5 до 2 м.

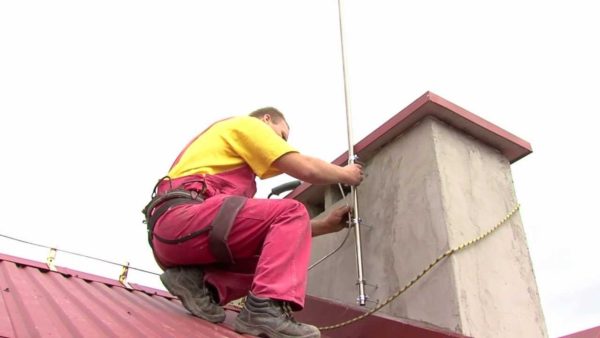

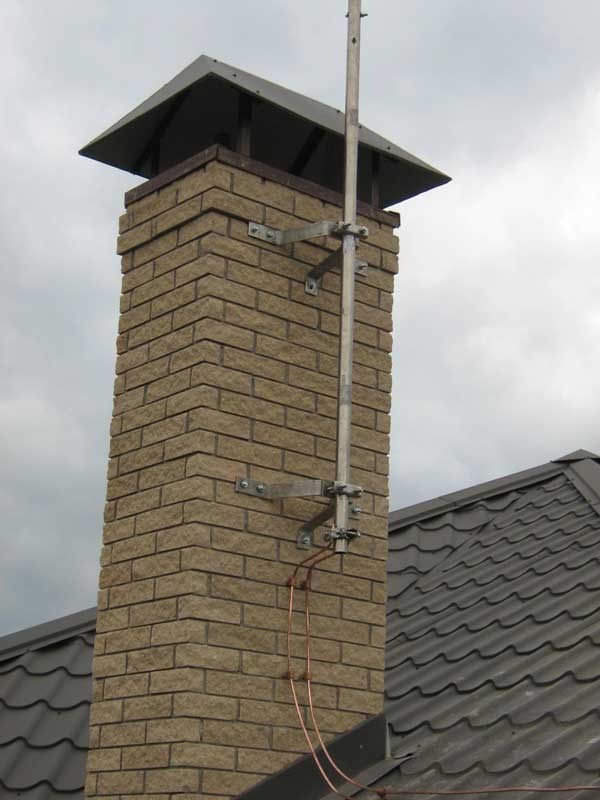

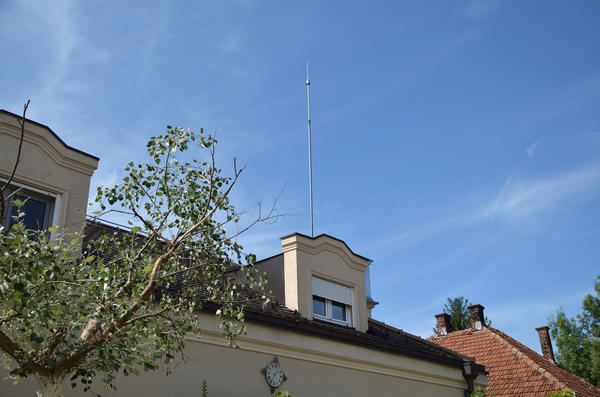

Молниеприемник в виде штыря
Молниеприемник в виде штыря

Тросовая молниезащита
Считается более эффективным решением, так как такая конструкция способна защитить большую площадь. Трос сечением не менее 35 мм² натягивают между двумя стойками, закрепленными на коньке крыши. Закрепляют его болтовыми зажимами. Если трос очень длинный и провисает, посередине устанавливается дополнительная стойка.

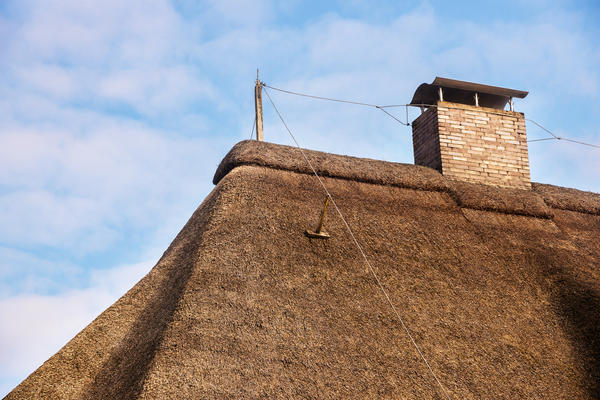

 Тросовая молниезащита на соломенной крыше
Тросовая молниезащита на соломенной крыше

После устройства молниеприемника независимо от его вида необходимо организовать токоотвод.


Токоотвод

Задача токоотвода – отводить молнии к прибору заземления. Он представляет собой медную, алюминиевую или оцинкованную стальную проволоку Ø 6-8 мм. Для соединения с молниеприемником используют болтовые зажимы, кабельные стяжки, металлические клеммы. А для соединения с заземлением следует применять сварку или пайку твердым припоем.

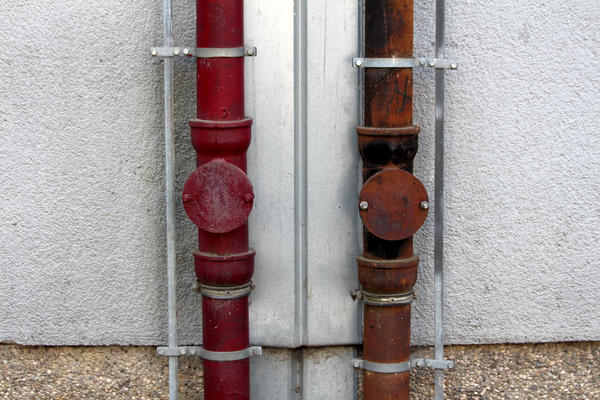

Молниеотводы прикреплены к водостокам специальными держателями
Молниеотводы прикреплены к водостокам специальными держателями

Закрепляется токоотвод через каждый метр специальным пластиковым или металлическим держателем. Изгибы токоотвода должны быть плавными, а их количество при прокладке сведено к минимуму.


Заземлитель

Последний элемент громоотвода – заземлитель. Именно он отводит молнию, попавшую в молниеприемник и отведенную токоотводом в землю.

Последний элемент громоотвода - заземлитель
Последний элемент громоотвода — заземлитель

Устраивать заземлитель нужно в местах отдаленных от крыльца и пешеходных дорожек. Обычно выбирают место неподалеку от забора.

Заземлители также бывают разными. Для хозяйственных построек чаще всего делают самый простой заземлитель: вбивают в землю стальную нерельефную арматуру на глубину 0,8-1 м на некотором расстоянии от дома. Для защиты домов обычно используют контур заземления треугольником или линейный.

При использовании линейного способа вырывают траншею и устанавливают в ней каркас из стальной полосы шириной 40 мм и толщиной 4 мм. Треугольный каркас изготавливают из стальных уголков 40×40 мм и толщиной 5 мм. Его также закапывают в землю, но траншею под него делают треугольной. Некоторые мастера советуют в траншеи засыпать минеральные соли для повышения электропроводности заземлителя. Однако с этим способом следует быть осторожнее, так как соль может повредить корням растений.

Остается пожелать, чтобы в ваш дом никогда не попала молния, – а как сделать громоотвод, вы уже знаете.

Автор: Анастасия Кунаева.

Читайте также:

Громоотвод в частном доме: как установить правильно

Перед тем как рассматривать процесс расчета и установки громоотвода в частном доме, нужно узнать физические причины явления. Это позволит лучше понимать все действия и возможные последствия при нарушениях разработанных инструкций.

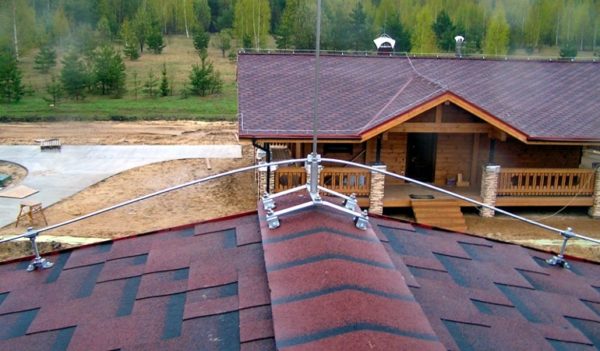

Громоотвод в частном доме

Громоотвод в частном доме

Содержание статьи

Что такое гром

Гром – воздушные волны, появляющиеся вследствие резкого увеличения давления воздуха после контакта разряда молнии. Сила тока в молниях может достигать 500 тыс. ампер, а напряжение несколько миллионов вольт. Такой мощный эклектический разряд становится причиной нагревания воздуха до больших температур, резко увеличивается его объем. Как результат – возникают звуковые волны от молнии, которые получили название гром. Гром – следствие молнии и никакой опасности для дома не представляет, защищать строения надо не от него, а от молнии.

Гром

Гром

Соответственно, сооружать не громоотвод, а молниеотвод.

Молниеотвод

Молниеотвод

Зачем нужен молниеотвод

Некоторые не очень грамотные застройщики думают, что прикрепленный на коньке дома металлический штырь будет притягивать к себе все молнии по цилиндрической окружности над ним и по проволоке отводить их в землю. Для этой цели специально закапывается кусок катанки около дома. Такие представления очень далеки от науки, металлический штырь, воткнутый в землю около дома и привязанный к прутку на коньке, никакой пользы не принесет. Почему?

  1. Где найти такую проволоку, которая бы выдержала ток силой 500 000 А и напряжением 1 000 000 000 В? Именно такой разряд имеет молния во время встречи с землей.
  2. Зачем в принципе притягивать молнии и направлять их по проволоке, рискуя зажечь строение из-за перегрева токоотвода?
  3. Что делать, если на дачном участке несколько строений различной этажности? Придется для каждого делать систему громоотвода?

Вывод. Нужно монтировать не громоотвод, а молниеотвод. Все действия должны быть направлены не на притягивание молнии, а наоборот, на создание условий, которые минимизируют вероятность ее попадания в строение.

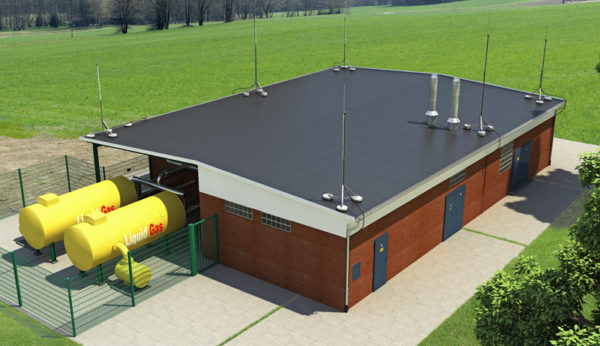

Молниеотвод защищает строение от попадания разряда молнии

Молниеотвод защищает строение от попадания разряда молнии

Это очень сложные расчеты, упрощенные формулы дают большую ошибку. Иногда нет возможности выполнить исходные технические условия, причин может быть несколько, часть из них объективная и не поддается человеческому влиянию.

Цены на молниезащиту и заземление

Молниезащита и заземление

Когда нужно монтировать громоотвод в частном доме

Опять надо вспомнить немного теории о молниях – станут понятнее действия во время монтажа громоотвода. Молний может быть несколько типов, но нас интересует только направление облако-земля. На начальной стадии появляются стримеры, которые в дальнейшем соединяются и образуют ступенчатые лидеры. Именно они ярко светятся и стремительно направляются к земле.

Молния земля-облако

Молния земля-облако

По мере приближения увеличивается напряжения эклектического поля на земле, все имеющие в ней электроны устремляются верх и в самой высокой точке выбрасывают навстречу ответный стример. Он соединяется с лидером, цепь замыкается, электрический разряд уходит в землю. Канал нагревается до 20000–30000°С, воздух расширяется и создает сильные звуковые волны (гром).

Теперь будет понятнее, когда надо монтировать на дом молниеотводы.

  1. Если земля в данной местности имеет большое количество ионов.
     Такие зоны располагаются в переувлажненных участках, именно они могут накапливать большое количество заряда. Обратите внимание, как часто в вашей местности бывают молнии, поговорите со старожилами. Если они не могут вспомнить случаев попадания молнии в какие-либо объекты, то монтировать молниеотвод нет никакой необходимости.
  2. Дом расположен на землях, способных накапливать заряд, удары молнии в этой местности не редкость. Установка молниеотвода обязательна, но нужно строго соблюдать правила монтажа и выполнять предварительные расчеты.
Стоит позаботиться о защите дома от молний

Стоит позаботиться о защите дома от молний

Как действует громоотвод

Эффективная система молниезащиты направлена на то, чтобы свести к минимуму направление ступенчатых лидеров молнии в зону расположения здания. А для этого есть единственное условие – электрический потенциал земли на данном участке должен быть минимальным и обязательно намного меньшим, чем на соседних. Эту задачу и должны выполнять молниеотводы. Они постоянно, а не только во время грозы, направляют в атмосферу электрические заряды и тем самым значительно уменьшают потенциал напряжения. Исчезают условия появления встречных стримеров, молния находит иные точки отвода энергии.

Важно. Если в громоотвод попала молния, это значит, что он смонтирован неправильно и вместо пользы приносит вред.

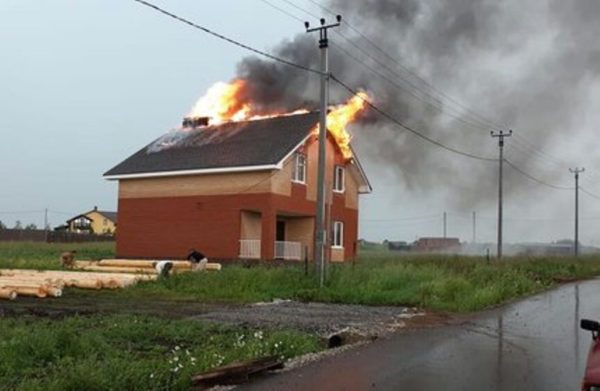

За ударом молнии следует пожар. И лучше предупредить его, чем тушить

За ударом молнии следует пожар. И лучше предупредить его, чем тушить

Размер защищаемой площади зависит от количества и качества штырей заземления, именно они собирают электроны и по проводам отправляют их к вертикальному штырю молниеотвода. Оттуда электроны постепенно переходят в атмосферу. За счет такого непрерывного процесса уменьшается потенциал под домом и автоматически минимизируется вероятность попадания в него молнии.

Теперь, когда принцип действия молниеотвода понятен, ясны задачи каждого элемента системы, можно приступать к установке защиты дома.

Пошаговая инструкция установки

Как уже понятно из вышеописанного, молниезащита должна монтироваться только в комплексе с эффективным заземлением, в противном случае система функционировать не будет.

К работам рекомендуется проступать только после расчета количества, размеров и места расположения заземлителей. Выполнить такие расчеты могут лишь квалифицированные специалисты. Они, кстати, должны после монтажа проверить эффективность заземления специальными приборами (мегомметрами), ели показатели окажутся неудовлетворительными, то его придется исправлять или полностью переделывать.

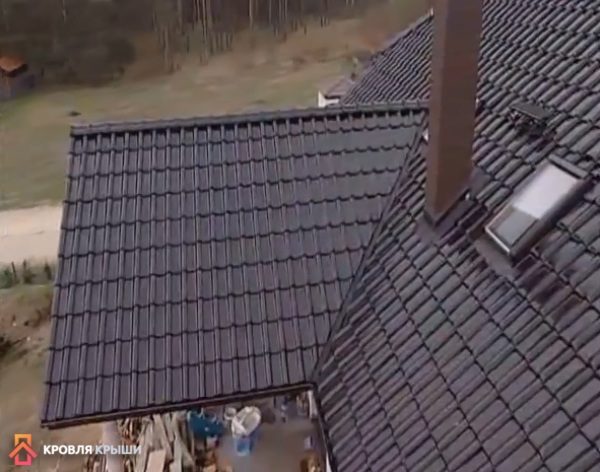

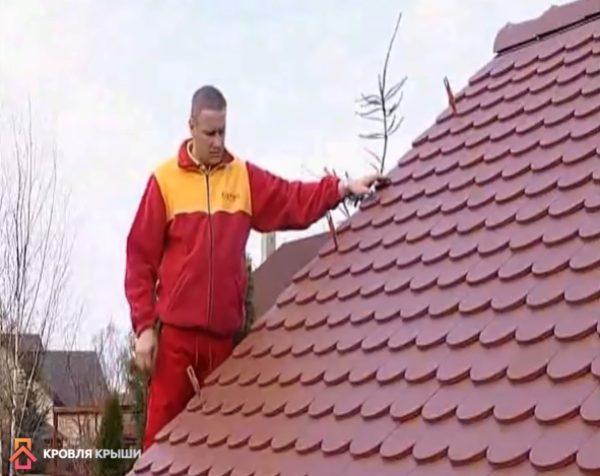

Крыша, на которой будет установлена молниезащита

Крыша, на которой будет установлена молниезащита

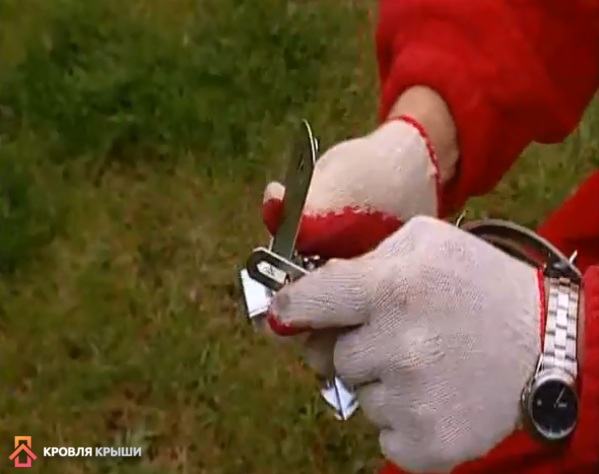

Шаг 1. Отогните усик крепления проводов, соберите две половинки коньковых держателей.

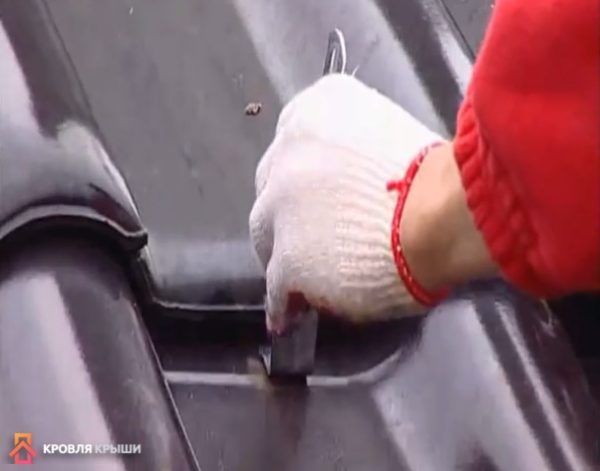

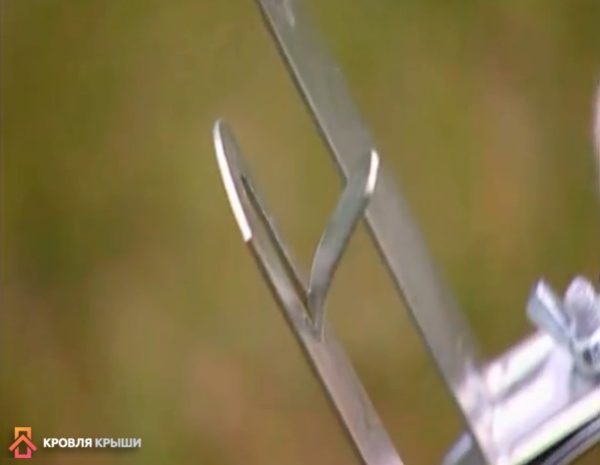

Как отогнуть усик

Как отогнуть усик

Как должна выглядеть деталь

Как должна выглядеть деталь

Они изготовлены таким способом, что при помощи регулировочных отверстий и винтов есть возможность изменять главные параметры. Элементы могут прочно фиксироваться к конькам различных размеров, при этом надежность крепления сохраняется весь период эксплуатации, самопроизвольное откручивание полностью исключается.

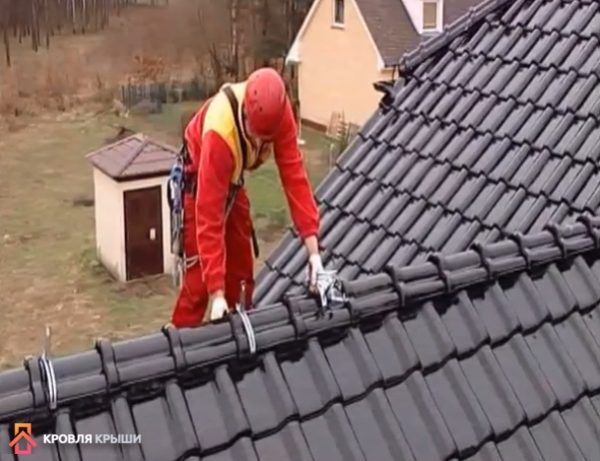

Фиксация элементов

Фиксация элементов

Шаг 2. Закрепите на коньке держатели токоотводов. Если вы покупаете систему молниеотвода промышленного изготовления – отлично, она имеет все элементы, необходимые для установки оборудования. Сделать их можно и самостоятельно, но для этого потребуется дополнительное время. Кроме того, держатели кустарного изготовления существенно проигрывают в дизайнерском виде и никак не украшают здание.

Расстояние между ними примерно один метр, надо следить, чтобы проволока не касалась покрытия крыши. Старайтесь крепить с одинаковым шагом, так система намного лучше смотрится и не оказывает негативного влияния на внешний вид дома.

Практический совет. На крышах всегда работайте со страховочной веревкой, особенно это касается металлических покрытий. Если нет возможности приобрести промышленное оборудование для альпинистов, то изготовьте элементарное самостоятельно.

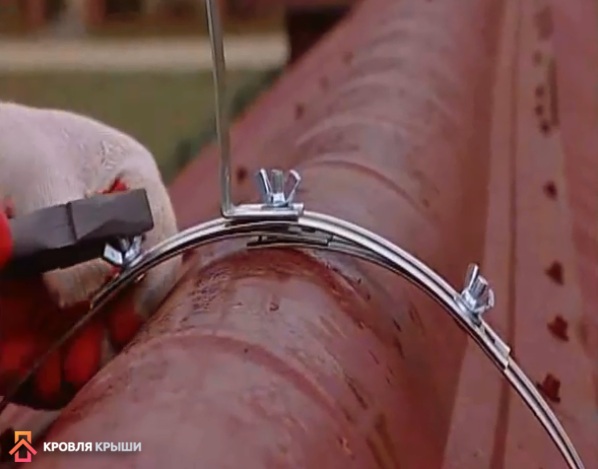

Барашки (гайки) затягивайте сильно, пользуйтесь рожковыми ключами или пассатижами. Помните, что потом исправить допущенную ошибку сложно, придется опять забираться на крышу. Обращайте внимание, чтобы все вертикальные стойки для установки проволоки располагались строго на одной линии.

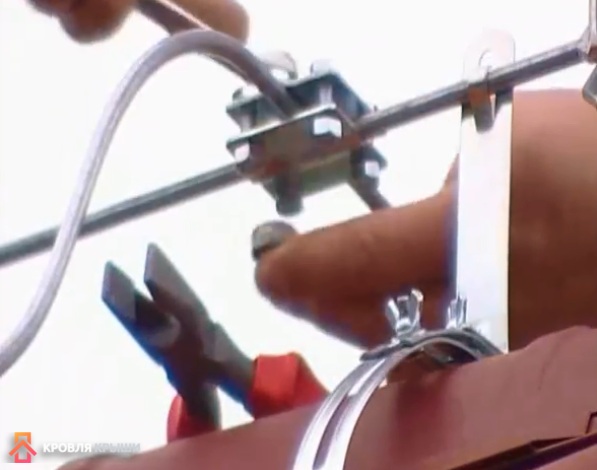

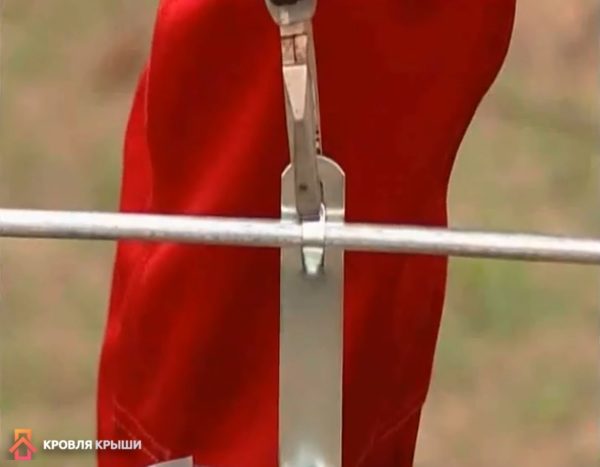

Затягивание гаек

Затягивание гаек

Шаг 3. Приступайте к укладке проволоки на коньковых держателях. Она должна быть ровной, диаметр рассчитывается специалистом, но в большинстве случаев он не может быть менее 6 мм. Желательно, чтобы поверхность проволоки была покрыта слоем цинка, за счет этого значительно улучшаются эксплуатационные характеристики.

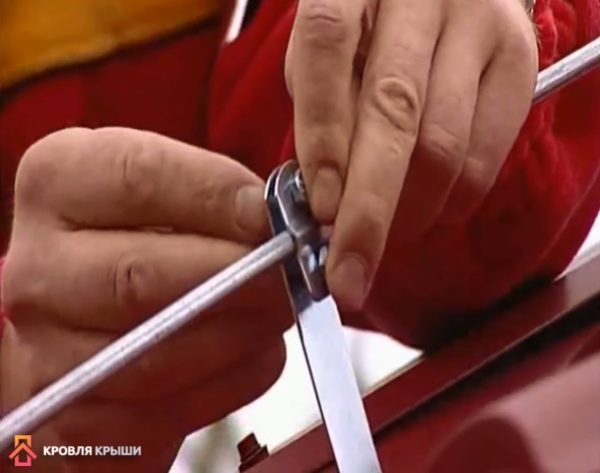

Крепление проволоки в держателях

Крепление проволоки в держателях

  1. Проволока не покрывается ржавчиной, на крыше не появляются коричневые потеки. Следы ржавчины намного ухудшают внешний вид строения.
  2. За счет того что проволока не ржавеет, длительное время остаются неизменными показатели сопротивления. А это очень важный параметр любого громоотвода.
  3. В местах соединения уменьшается сопротивления, во время эксплуатации оно не ухудшает физических и электрических характеристик.

Не стоит экономить на качестве всех элементов молниезащиты, в противном случае эффективность будет недостаточная, деньги на приобретение и монтаж можно считать напрасно выброшенными. Проволоку зажимайте специальными язычками пассатижами.

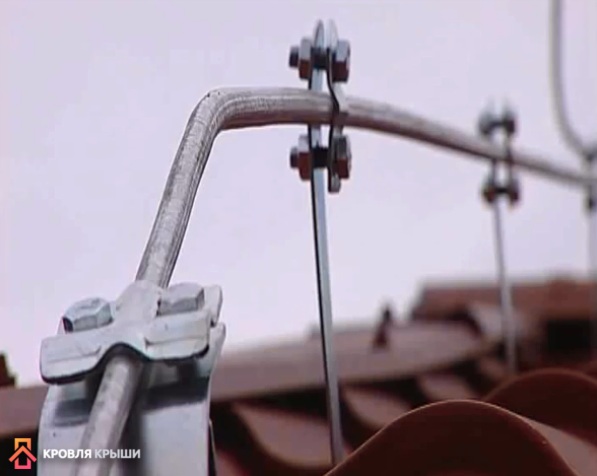

Шаг 4. Выступающий за пределы ската конец проволоки согните под прямым углом, оставьте кусок высотой примерно 50 см, излишки отрежьте специальными кусачками.

Сгибание выступающего конца, далее последует его обрезка

Сгибание выступающего конца, далее последует его обрезка

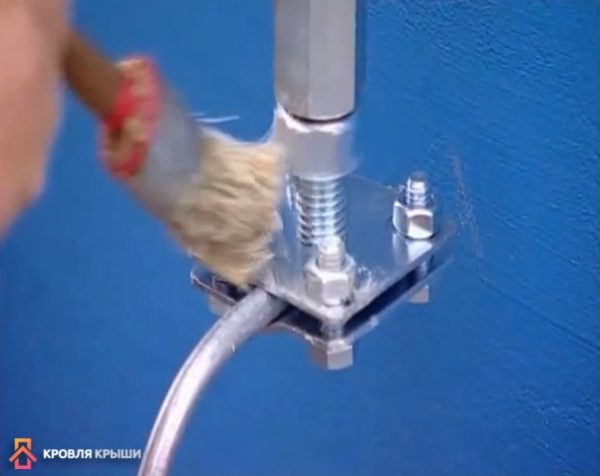

Шаг 5. Намажьте резьбовые соединения специальной мастикой, если ее нет, то можно пользоваться обыкновенным солидолом. Мастика дополнительно защит металлические поверхности от окисления. Дело в том, что во время закручивания гаек цинк на резьбе срывается из-за сильного трения, а открытий металл требует защиты.

Нанесение мастики или солидола

Нанесение мастики или солидола

Шаг 6. Приступайте к креплению проволоки на скатах в продольном направлении. Здесь технология монтажа зависит от типа кровельного материала.

  1. Одноволновая металлическая черепица. Надо немного освободить саморезы, приподнять лист и в образовавшуюся щель просунуть крепежный кронштейн. Он имеет изогнутую форму ножки, которая заходит в углубления металлической черепицы и прочно в ней фиксируется. Затяните саморез крепления кровли. Устанавливайте проволоку и зажимайте ее язычками. Между листами крепят кронштейн

    Между листами крепят кронштейн

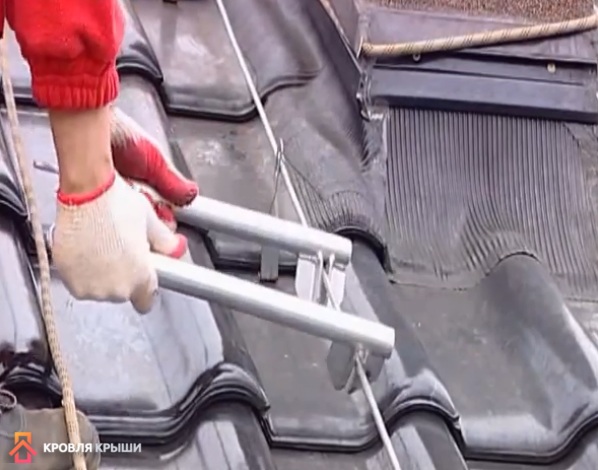

    Установка проволоки

    Установка проволоки

    Итоговый результат

    Итоговый результат

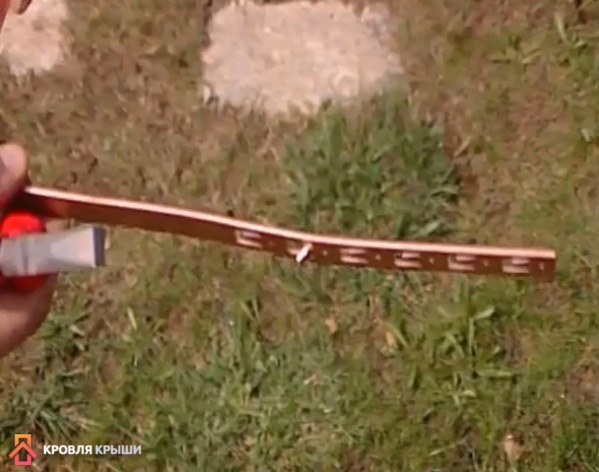

  2. Штучная черепица. Для такой кровли имеются специальные кронштейны, они имеют увеличенную длину ножки и несколько просечек с язычками. Язычок перед установкой кронштейна надо отогнуть на расстоянии, равном длине штучной черепицы, за счет этого увеличивается прочность крепления. Затем следует приподнять черепичину и подсунуть под нее кронштейн, при опускании кровли он фиксируется в неподвижном положении. Проволока к нему крепится обычным способом. Специальный кронштейн

    Специальный кронштейн

    Установленные кронштейны

    Установленные кронштейны

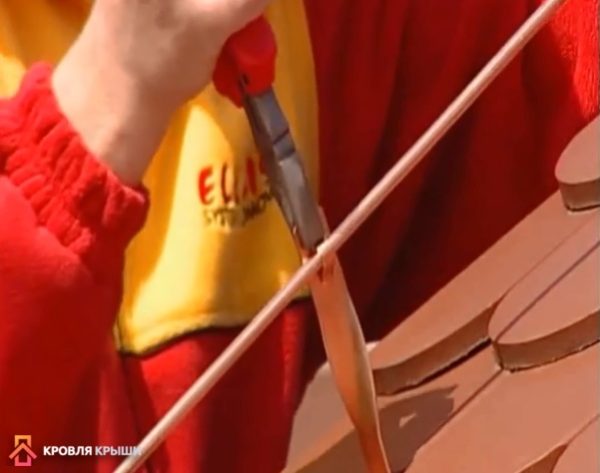

    Фиксация проволоки

    Фиксация проволоки

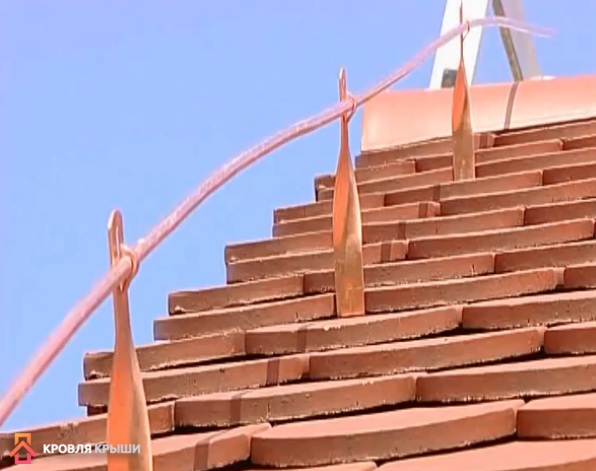

    Итоговый результат

    Итоговый результат

  3. Листовая металлическая черепица. Для крепления проволоки продаются специальные кронштейны, которые нужно фиксировать сверху кровли саморезами. Надо добиваться, чтоб саморезы обязательно попадали в доски обрешетки. Для герметизации отверстия используются две резиновые прокладки. Одна устанавливается между кронштейном и поверхностью кровли, а вторая между кронштейном и шайбой самореза. Кронштейн с прокладкой и шайбой

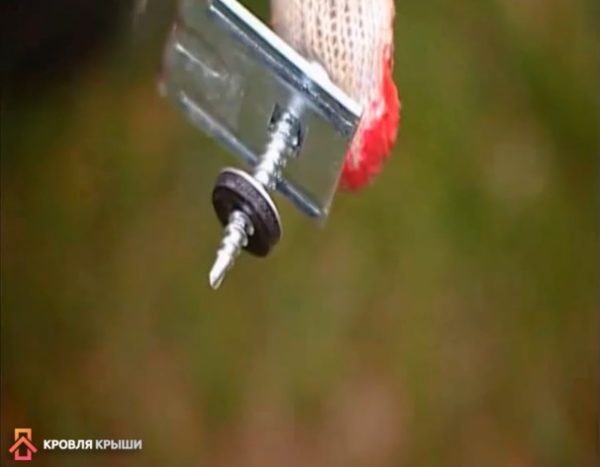

    Кронштейн с прокладкой и шайбой

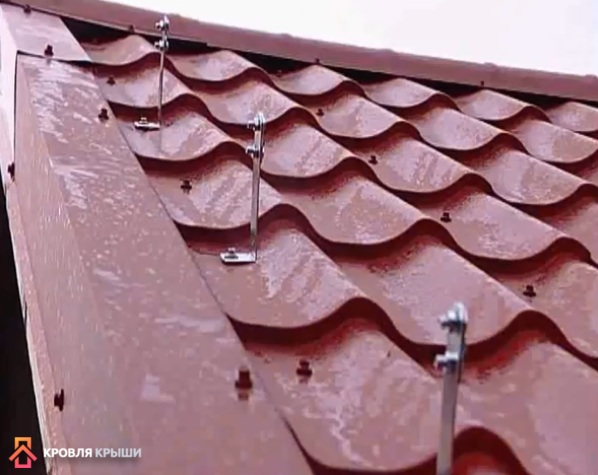

    Зафиксированные кронштейны

    Зафиксированные кронштейны

    Фиксация проволоки в кронштейнах

    Фиксация проволоки в кронштейнах

    Узел стыковки

    Узел стыковки

    Молниезащита

    Молниезащита

  4. Гибкая битумная черепица. Это кровельное покрытие имеет сплошное основание, что намного упрощает технологию фиксации кронштейнов. Они прикручиваются к поверхности обыкновенными саморезами по дереву, для герметизации отверстий используются резиновые подкладки. Фиксация кронштейна саморезами

    Фиксация кронштейна саморезами

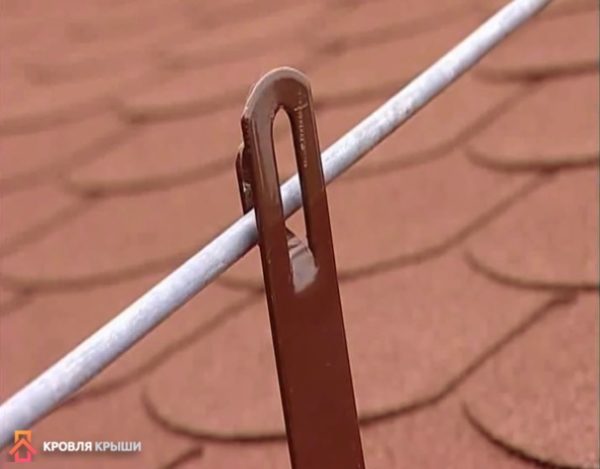

    Проволока зажата в кронштейне

    Проволока зажата в кронштейне

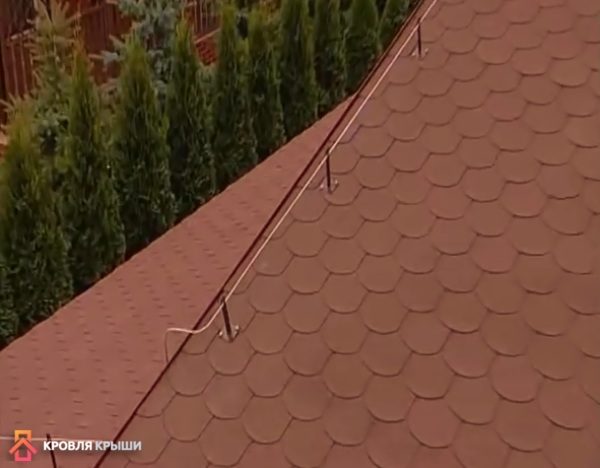

    Молниезащита на крыше

    Молниезащита на крыше

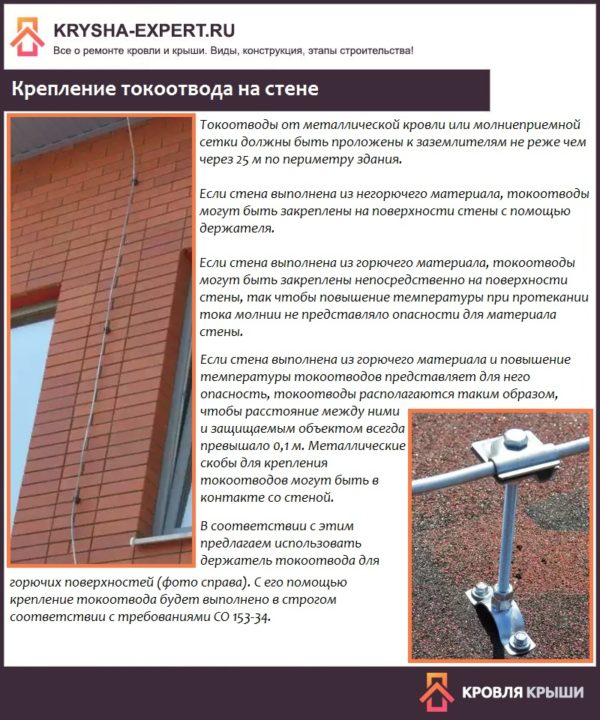

    Крепление токоотвода на стене

    Крепление токоотвода на стене

Практический совет. Бывают ситуации, когда по проекту громоотвода требуется одну проволоку перебросить с переднего ската на задний. В месте пересечения с коньковой проволокой их рекомендуется соединить, пользуйтесь для этого элементами с болтовыми затяжками. Таким образом вы добьетесь надежного контакта токоотводов.

Цены на держатели для токоотвода

Держатели для токоотвода

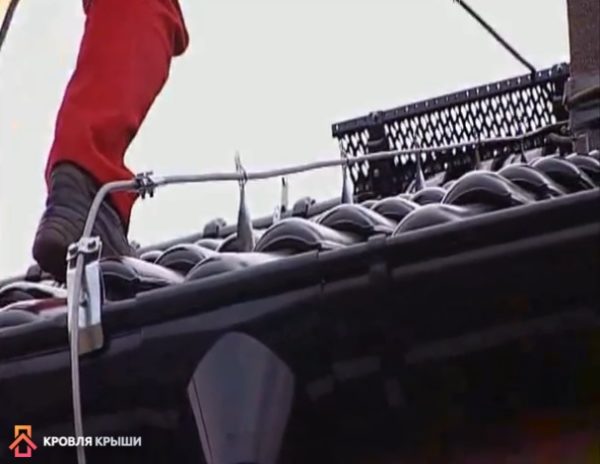

Шаг 7. Прикрутите кронштейны к кромке желоба водосливной системы, проволока к ним фиксируется болтами. Соединения затягивайте с большим усилием.

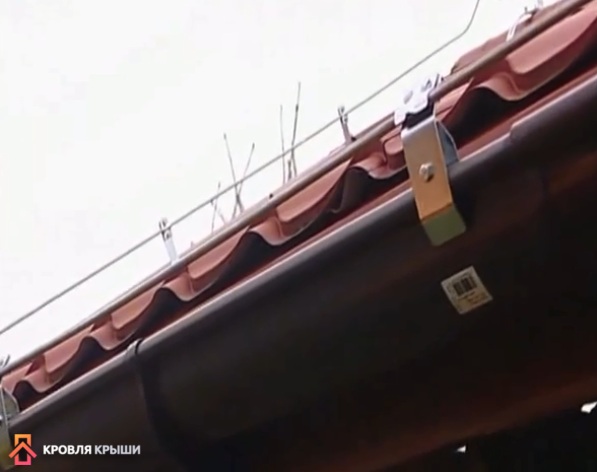

Кронштейны прикручены к кромке водосточного желоба

Кронштейны прикручены к кромке водосточного желоба

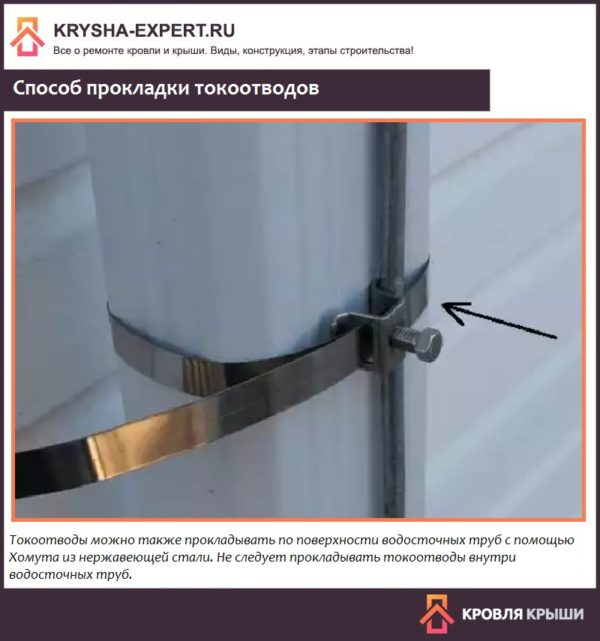

Способ прокладки токоотводов

Способ прокладки токоотводов

Установленные на доме токоотводы присоединяется к заземлению.

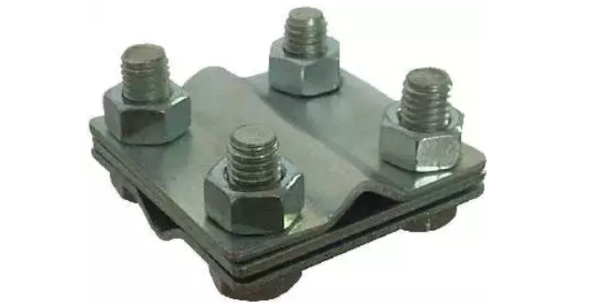

Для соединения токоотвода идущего от молниеприемной сетки с заземлителем используют зажим крестовой с разделительной пластиной

Для соединения токоотвода идущего от молниеприемной сетки с заземлителем используют зажим крестовой с разделительной пластиной

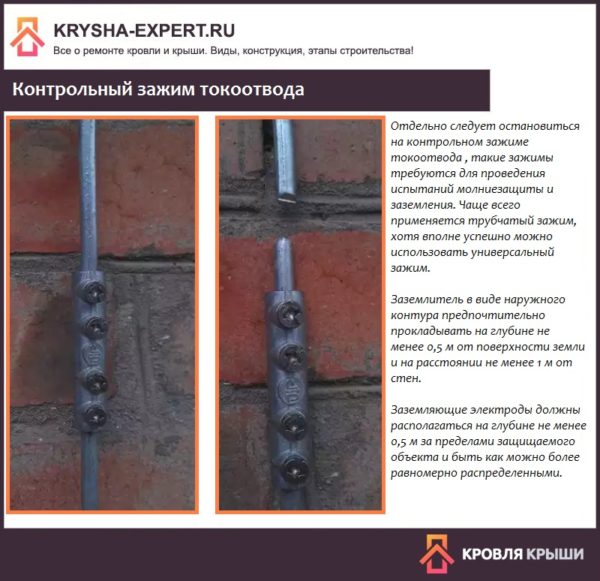

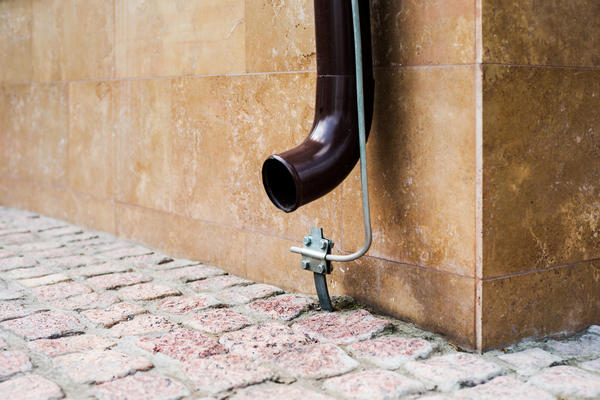

Контрольный зажим токоотвода

Контрольный зажим токоотвода

Изготовление заземления

Это самый важный элемент громоотвода, как уже выше сообщалось, рассчитывать параметры должен только специалист со специальным образованием. Он должен знать сопротивление грунта, его состав, близость грунтовых вод и другие исходные данные. На основании расчетов выбирается материал изготовление металлических штырей, расстояние и количество, глубина закапывания для каждого заземления. В зависимости от размеров дома подбирается конкретное расположение заземлителей.

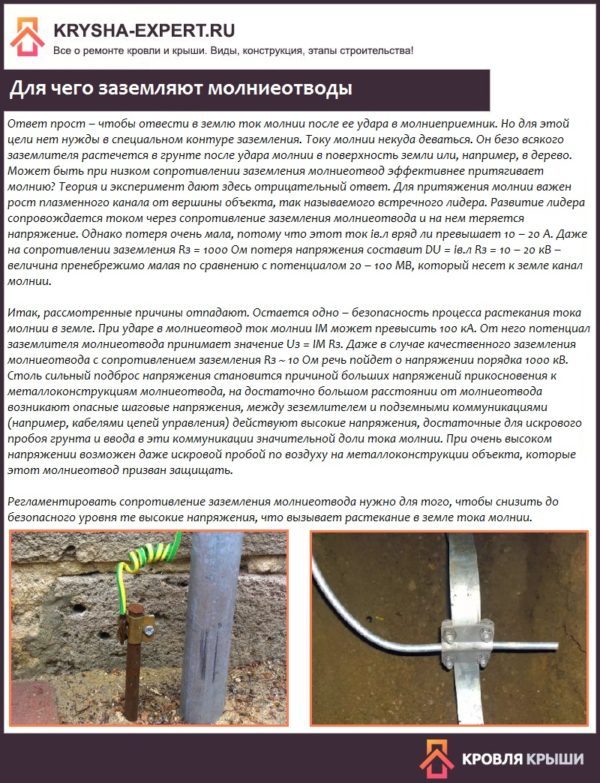

Для чего заземляют молниеотводы

Для чего заземляют молниеотводы

Цены на стабилизаторы напряжения

Стабилизаторы напряжения

Общие советы по изготовлению

  1. У стальных штырей площадь сечения должна быть не менее 80 мм2, у медных 50 мм2. Надо помнить, что и сталь, и медь с различной скоростью окисляются, а окислы негативно влияют на показатели проводимости тока. Сечение и площадь поверхности стержней надо выбирать с запасом, а измерения сопротивления делать ежегодно. При достижении критических значений рекомендуется стержни откапывать и очищать от ржавчины.
  2. Глубина траншей не менее 5,0 м, длина не менее трех метров. Эти показатели во многом зависят от физических характеристик грунтов, решения принимается специалистом на месте производства работ.
  3. Все поземные соединения лучше делать сваркой, зажимы быстро теряют начальные значения сопротивления. Сварка делается обязательно с двух сторон, длина шва не менее пяти сантиметров.
  4. Профессионалы советуют вместо круглых штырей использовать металлическую полосу толщиной не менее 1 мм и шириной примерно три–четыре сантиметра. Такой металл не только дешевле, но и значительно увеличивает время эксплуатации громоотвода за счет большой площади контакта с землей.

Важно. Категорически запрещается подключать заземлению громоотвода заземление проводки дома – в случае короткого замыкания возможно поражение электрическим током.

Делать или не делать громоотвод – дело каждого застройщика. Строгие требования установлены только для государственных зданий и помещений с большим количеством людей. Точной статистики по работоспособности системы нет, никто не знает, сколько молний удалось отвести от здания и какая эффективность работы устройства.

Для чего заземляют молниеотводыТеперь вы знаете, как правильно смонтировать громоотвод в частном доме. Но еще раз напоминаем, что перед началом работ надо внимательно проанализировать все факторы, оказывающие влияние на вероятность удара молнии в строение, а только потом принимать окончательное решение. Для того чтобы установка громоотвода давала ожидаемый эффект, крыша дома должна отвечать существующим строительным нормам. А как этого достичь, можно прочитать на страницах нашего сайта.

Видео – Монтаж громоотвода

👀 Как сделать громоотвод (молниеприемник) в частном доме

  Рейтинг: 5 из 5. Отзывов: 2. Просмотров:

Молния – представляет собой некий электрический импульс, вызванный вследствие накопления в тучах заряда. В некоторых случаях сила тока может достигнуть 200 000 А, что встречается редко, в то время как 100 000 А вполне регулярное явление. При таких обстоятельствах установка громоотвода на свой дом является обязательной мерой. Данное устройство поможет отвести молнию от дома, защитит его от пожара.

Во множестве регионов страны интенсивность грозовой активности составляет более 80-ти часов за один год. Такая ситуация вынуждает многих владельцев частных домов использовать особые средства для защиты своего имущества от попадания молнии. Конечно, такие меры вызывают потребность в дополнительных расходах, но их можно сократить до минимума, если установить громоотвод своими руками.

Удар молнии

Определение зоны защиты

Чтобы защитить все имущество на своем участке от попадания молнии необходимо правильно рассчитать зону защиты. В общем, существует два вида громоотвода по степени защиты – А и Б. Тип А является самым надежным, он защищает на 99,55%, а тип Б всего на 95%, что делает его менее надежным.

Рассчитать зону защиты нетрудно, достаточно подставить значения в формулу. Каждый тип имеет свои формулы для расчета зоны защиты. Составив схемы и произведя расчеты можно приступать к устройству стержня-громоотвода.

⇒ Закажи: Домашние системы обратного осмоса

Громоотвод на крыше

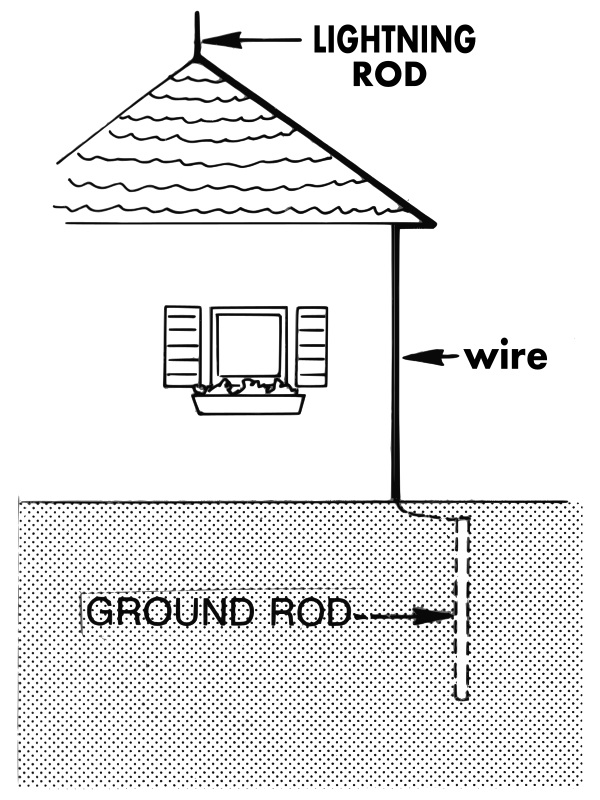

Устройство громоотвода

Молниеотвод устанавливается не только на кровле, как считают многие. Также он может стоять рядом с домом в виде длинного металлического шеста, дерево также может служить опорой для громоотвода. В целом громоотвод состоит из нескольких элементов:

  1. Молниеприемник
  2. Заземлитель
  3. Токоотвод

Стоит отметить, что части конструкции должны состоять из единой разновидности метала, это достаточно важно.

Схема молниеприемника

Токоотвод

Токоотвод – это достаточно толстая проволока, которая имеет диаметр в 5-6 сантиметров. Оцинкованная сталь является идеальным материалом для этой детали громоотвода. Располагается он в том месте, где по предположению хозяина дома возможно попадание молнии. Край фронтона или конек вполне может стать местом риска в частном доме. Обратите внимание, что токоотвод крепится не вплотную к зданию, а на расстоянии в 15-20 сантиметров от него. Особенно это правило актуально для легковоспламеняющихся материалов. Крепежными элементами могут служить как хомуты, гвозди, так и скобы.

Токоотвод кротчайшим путем идет от молниеприемника до земли. При формировании токоотвода желательно избежать большого количества резких поворотов и сгибов. При образовании острых углов на токоотводе может появиться искровой заряд и как следствие возгорание.

✏ Интересно: Как заменить проводку в квартире своими руками

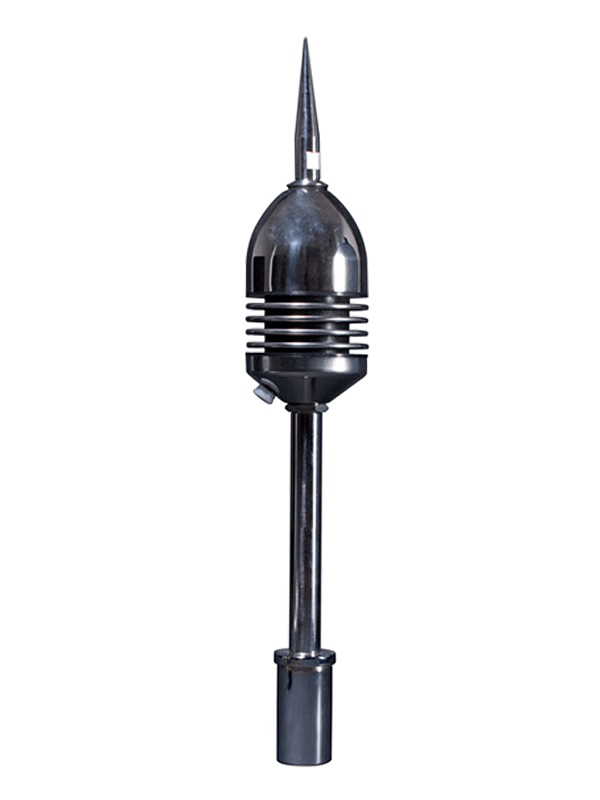

Молниеприемник

Данная часть громоотвода выступает в виде металлического стержня. Именно он, возвышаясь над кровлей примет на себя удар молнии. Материалы для изготовления детали могут быть различными, но идеальным вариантом является круговая или полосовая сталь, имеющая сечение в 60 кв.мм и не меньше. Требования в длине сводятся в 20 сантиметров или более. Для размещения молниеприемника выбирают самую высокую точку, устанавливается он в строго вертикальном положении.

Разрешено использовать в качестве молниеприемника водосточные трубы, металлические ограждения или кровлю из металла. В случае с металлической крышей необходимо убедиться в том, что она цельная и без разрывов. Если крыша из железа, то толщина покрытия должна составлять не меньше 4 миллиметров, для медной крыши – 5 миллиметров, и 7 миллиметров для алюминиевой. Стоит отметить, что крыша не должна иметь изоляционного слоя, за исключением антикоррозийной алюминиевой краски.

Если рядом с домом имеется высокое дерево, которое превышает высоту дома минимум на 10-15 сантиметров, то на нем также можно установить молниеприемник. При этом устройство крепиться так, чтобы оно возвышалось над кроной дерева на полметра.

⇒ Закажи: Приготовление пищи на дому

Молниеприемник

Заземлитель

Заземлитель крайне важен для устройства и работы громоотвода, ведь именно он уводит полученный от молнии ток в землю. Материал для изготовления должен иметь минимальную сопротивляемость, чтобы он мог легко проводить заряд электричества. Располагается заземление в отдалении от крыльца дома и дорожек, по которым часто ходят люди. Для увеличения уровня безопасности место заземления можно отгородить небольшим забором, при этом необходимо отступить от места заземления на 4 метра и располагать ограждение по радиусу. Стоит отметить, что в хорошую погоду заземление является безопасным для окружающих, но во время грозы от него лучше держаться подальше.

Наличие грунтовых вод и тип почвы влияют на глубину, в которую вкапывается заземление. Тут возникает вопрос: как сделать громоотвод, а именно на какую глубину помещать заземление? Если это сухая почва заземление монтируется из двух стержней, которые крепятся на перемычке с сечением в 100 кв.мм. Длина стержней должна быть не меньше 2-3 метров. Полученную заготовку при помощи сварки крепят к токоотводу и вкапывают в почву на глубину не менее полуметра.

✏ Интересно: Как починить розетку своими руками

Для торфяного и влажного грунта, где грунтовые воды располагаются близко к земле, вкопать конструкцию на полметра не представляется возможным. В таком случае заземлитель делается из металлических уголков, в таком виде конструкция погружается в землю на глубину не менее 80 сантиметров.

Стоит ли ставить громоотвод

Если необходимо обезопасить от попадания молнии высокое многоэтажное здание тогда монтаж конструкции стоит доверить профессионалам. Если рядом с частным домом стоит высотное здание с защитой необходимо рассчитать радиус защиты этого строения, ведь частный дом может попадать в данный диапазон и в личном громоотводе не нуждается.

Самыми опасными являются дома с металлочерепицей. Дело в том, что привлекательный внешний вид без заземления может сулить большие проблемы. В данном случае необходимо установить заземление через каждые 20 метров.

⇒ Закажи: Купить Иконы для семьи ручной работы в Киеве

Произвести правильные расчеты самому сложно даже умельцам с большим опытом ведения домашнего хозяйства. От того, насколько продумано установлена конструкция, зависит не только безопасность дома, но и всех его обитателей. Выгоревшая электропроводка и приборы – это минимум последствий от удара молнии. Поэтому не рискуйте и вызовите профессионального электрика, ведь экономия – не повод рисковать жизнями вашей семьи.

Как сделать громоотвод в частном доме своими руками

Возведение громоотвода на дачном участке гарантирует не только безопасность для человека, но и защиту для дома от возможного возгорания, в первую очередь, если он деревянный. Правильная система молниезащиты включает в себя молниеприемник, токоотвод и заземлитель.

Остановимся более подробно на том, как должны функционировать перечисленные элементы данной системы, а также как своими руками сконструировать громоотвод.

Содержание статьи

Принцип работы громоотвода

В первую очередь рассмотрим, как действует молниезащита частного дома и что требуется для её полного обеспечения. Изучить все составляющие системы можно на этой схеме:

Как Вы видите, расположенные на крыше металлические стержни выполняют роль молниеприемников, перенаправляющих разряд молнии на землю с помощью токоотвода и заземления.

Распространено мнение, что если неподалёку от частного дома находится телефонная вышка, тогда громоотвод можно и не делать. Это ошибочный подход, ведь лучше затратить определённое количество времени, чтобы в итоге обеспечить себе полноценную защиту от разряда молнии. Для того чтобы Вы понимали, как устроен молниеотвод и каким образом его можно сделать самостоятельно, мы поэтапно разберём особенности подбора каждого из элементов данной системы.

Видео о молниезащите частного дома

Элементы защиты громоотвода

Молниеприемник

Главная задача – правильно выбрать молниеприемник, на который возлагается обязанность гарантировать защиту дома в определённой зоне действия. В качестве такого приемника может использоваться трос, сетка, штырь или даже сама крыша. Детально опишем специфику применения каждого из этих вариантов.

Относительно штыря отметим, что в продаже можно найти готовые изделия, уже имеющие надежное крепление и требуемую форму. Обычно металлом производства молниеприемника выступает сталь, алюминий или медь. Наиболее эффективным считается последний вариант. Чтобы приемник в полной мере выполнял свои функции, его сечение должно достигать 35 мм2 и более (если используется медь) или не менее 70 мм2 (в случае применения стали).

Важным является правильный выбор длины приемника, которая должна составлять в бытовых условиях от 0,5 до 2 метров. Штыри весьма удобно использовать с той целью, чтобы поместить громоотвод на бане, садовом домике или постройке итого рода.

В готовом виде продаётся и металлическая сетка. Стандартно сетчатый молниеприемник – это ячеистый каркас, произведенный из арматуры, толщина которой достигает 6 мм. Ячейки могут иметь размеры от 3 до 12 метров. Зачастую подобный вариант молниезащиты применяется в крупных зданиях (например, торговых центрах) или многоквартирных домах.

Самым удобным в домашних условиях является трос, который к тому же выполняет свои функции лучше, нежели сетка. Для того чтобы соорудить в частном доме громоотвод из троса, следует растянуть его вдоль всей крыши (по коньку), а именно на деревянных брусках. Как это выглядит можно рассмотреть на фото ниже. Диаметр троса для защиты от молнии должен составлять не менее 5 мм. Такой вариант обычно применяется, если стоит задача соорудить молниеотвод на здании с крышей из шифера.

Ещё один вариант – использование в качестве приёмника самой кровли. Это возможно, только если крыша жилого дома накрыта металлочерепицей, профнастилом или другим кровельным материалом из металла. Кроме того, крыша должна соответствовать двум важнейшим условиям.

Во-первых, толщина кровельного материала (металла) не может быть тоньше 0,4 мм. Во-вторых, не допускается наличие под кровлей каких-либо легко возгорающихся материалов. Соорудить громоотвод в доме с металлической кровлей довольно просто, при этом экономятся средства на приобретении специальных молниеприемников.

Обратите внимание, если Вы желаете применить сетку, ее монтаж следует выполнять на высоте не меньше 15 см над крышей!

Токоотвод

В частном доме в качестве токоотвода зачастую используется 6-милиметровая медная, алюминиевая или стальная проволока. Эту проволоку необходимо соединить с системой заземления и молниеприемником при помощи сварки или болтов.

Лишь одно, но очень важное условие выдвигается к токоотводу – его необходимо полностью отгородить от окружающей среды, а также проложить к земле по самому краткому пути. Относительно изоляции отметим, что в загородных домах в основном применяются стандартные кабельные каналы. Они также уместны при необходимости самостоятельно сделать открытую проводку.

Заземлитель

Последним, но не менее важным элементом громоотвода выступает заземляющий контур. О нем мы расскажем кратко, так как подробно о создании заземляющего контура мы рассказывали в статье о заземлении для частного дома своими руками.

Он должен располагаться вблизи от дома, однако не на прогулочной части прилегающей территории, а рядом с ограждением. Отведение заряда молнии на землю выполняется при помощи металлических стержней, углублённых в почву на 0,8 метров.

Эти стержни следует укладывать в соответствии со схемой треугольник, представленной на фото:

Таким образом, мы рассмотрели все элементы молниезащиты, и теперь опишем, как правильно соорудить громоотвод своими руками, чтобы он функционировал максимально эффективно.

Инструкция по изготовлению громоотвода

Чтобы Вы могли лучше понять, как самостоятельно собрать систему громоотвода для частного дома, мы подготовили поэтапную инструкцию с примерами на фото:

  1. Делаем расчёт материала. Первостепенное значение имеет правильный подбор длины молниеприемника. Чтобы обеспечить максимальную защиту, необходимо выполнить такие расчёты: высота мачты равна 1,5 радиуса защищённой территории. Например, если стержень достигает 10 метров высоты, тогда зона защиты составляет 30 метров в диаметре. Представленная ниже схема демонстрирует суть данных расчётов. Подчеркнём, что громоотвод может эффективно функционировать лишь при высоте до 12 метров. Если в этом случае невозможно гарантировать одним молниеприемником защиту всего дома, тогда лучше соорудить в разных местах 2-3 мачты.
  2. Размещаем приемник в правильных местах в соответствии с представленными выше рекомендациями.
  3. Прокладываем по стенам и крыше токоотвод, начиная от стержней и заканчивая заземлением. Проволоку следует закреплять пластиковыми крепежами. Чтобы удлинить проволоку, применяйте универсальные соединители из меди. Для облегчения работы можно проложить токоотвод по водостоку, при этом зафиксировать проволоку хомутами.
  4. Выполняем соединение токоотвода и заземляющего контура. С этой целью рекомендуется прибегнуть к сварке или применению болтов. Максимальный контакт, а, следовательно, и эффективность громоотвода, обеспечивается благодаря очистке всех участков от грязи и ржавчины до металлического цвета.
  5. Испытайте сделанный своими руками громоотвод, измерив его сопротивление с помощью мультиметра. Табло должно показать значение до 10 Ом.
Также советуем посмотреть видео инструкцию по сомостоятельному монтажу громоотвода и молниезащиты в частном доме.

Понравилась статья? Поделиться с друзьями:

Громоотвод в частном доме своими руками

Никто в частном доме не застрахован от попадания молнии. Это мощнейший разряд, который может не только вывести из строя всю электротехнику, но и нанести вред жилищу и жильцам. Больше всего стоит беспокоиться тем, чей дом находится выше всех. Молния ударяет в самую высокую точку. Это может быть дымоход или антенна. Что же сделать, дабы обезопасить себя и свое имущество? Можно сделать громоотвод в частном доме своими руками.

Несмотря на всю сложность, благодаря подробной инструкции и схеме можно сделать все самостоятельно. Для этого потребуется время, лопата, сварочный аппарат и набор материалов. Только первым делом нужно узнать, как работает система устройства и нужен ли громоотвод в частном доме.

Виды защиты от молний

Если вы живете в частном доме, то громоотвод никогда не помешает. Никто не знает, когда и куда ударит молния. Есть масса случаев попадания разряда в дом с летальным исходом. Стоит ли рисковать, думая, что беда пройдет мимо вас? «Предупрежден, – как говорится, – зачет вооружен». Предотвращение прямого попадания разряда молнии в здание называется громоотводом или молниезащитой. Чтобы сохранить в целостности коммуникации и оборудование постройки, такое устройство просто необходимо.

Эффективность работы громоотвода оценивается по четырем категориям, в зависимости от его работы:

  1. 98% – наивысшая степень защиты.
  2. 95% – отличная степень защиты.
  3. 90% – высокая степень защиты.
  4. 80% – хорошая степень защиты.

Особенности громоотвода

Как устроена конструкция? Все очень просто. Громоотвод в частном доме – это система металлических элементов, которые возвышаются над постройкой и первыми улавливают разряд молнии. Разряд проходит сквозь конструкцию, обходя все важные части дома и попадая в грунт. Там он ликвидируется и не приносит никакого вреда. Громоотвод в частном доме схема:

Составные части громоотвода:

  • молниеприемник;
  • токоотвод;
  • заземлитель.

При этом важно установить молниеприемник выше конструктивных элементов дома, таких как дымоход, фановая или вентиляционная труба. Рекомендуемая высота около 2 м. Слишком высоким его делать нельзя, так как он будет ловить все молнии в округе.

Перед тем как сделать громоотвод в частном доме, важно понять принцип его работы, продумать особенности конструкции и сделать устройство максимально эффективным. Нужны советы и правила создания.

Принцип работы устройства

Молния устремляется к высшей точке в зоне, особенно к металлическим предметам. Вот почему все элементы состоят из металла. Молниеприемник принимает на себя удар, передавая его через токоотвод в землю.

Немаловажно составить схему устройства. Дело в том, что есть несколько вариантов громоотводов, которые мы рассмотрим ниже. В качестве схемы можно использовать простой рисунок на бумаге или же серьезные чертежи, с указанием особенностей, размеров, проводника, заземлителя, фиксирующих элементов и т. д. Рекомендуется сделать описание каждого из элементов, способ его фиксации и маршрут.

В качестве молниеприемника используется железный элемент, который поднимается на несколько метров над уровнем дома. При этом в зависимости от типа, он может устанавливаться на крыше или около дома. Так как он принимает на себя основной удар, то важно, чтобы соответствовал некоторым требованиям. Для стержня используется разнопрофильная прокатная сталь. Это может быть трубы для газо- или водопровода, или же прут из металла. Полые трубы сверху нужно заварить или герметично укрыть пробкой. Есть вариант купить готовый штырь в магазине. Чтобы молниеприемник справлялся со своей задачей, его сечение должно быть таким: для меди – 35 мм2, для стали – 70 мм2.

Обратите внимание! Вместо трубы, можно использовать оцинкованный стальной канат. Нити подвешиваются в горизонтальном положении на автономные опоры. Концы каната заземляются.

Токоотвод – элемент, соединяющийся с молниеотводом и заземлением. Именно по нему уловленный ток проходит дальше по конструкции. Его роль может играть толстая жила из меди/стали, или же металлический прут. Соединение токоотвода с приемником молний громоотвода должно выполняться методом сварки или болтовым соединением. Основное требование к размещению токоотвода – изолировать его от внешней среды и обеспечить прохождение по конструкции кротчайшим путем.

Теперь о заземляющем контуре. Он выполняется в виде треугольника. Его месторасположение должно быть возле дома, но не в прогулочной зоне. Лучше размещать его ближе к ограждению. Токоотвод соединяется с заземлением, в роли которого выступают металлические стержни. Их нужно закопать в землю на глубину около 1 м. На фото ниже изображена схема заземляющего контура.

Осталось рассмотреть, какие виды громоотводов можно сооружать на участке и приступать к делу.

Виды громоотводов

Устройство громоотводов одинаковое, они имеют три основных элемента и задачу отводить ток. Правда, варианты исполнения могут быть разными. Все зависит только от конструктивных особенностей молниеприемника. Итак, вот разновидности громоотводов:
  1. Стержневой громоотвод, устанавливаемый около дома или непосредственно на его крыше. Если он устанавливается около дома. То представляет собой мачтовую конструкцию, высотой на 2 м больше, чем крыша дома. Его конструкция проще, чем громоотвода, устанавливаемого на самом доме. Что касается отвода для дома, то молниеприемник устанавливается на крыше, токоотвод проходит вдоль неиспользуемой стены и соединяется с вкопанным заземлителем на уровне 1,5–3 м в землю. Схема изображена на этом фото.
  2. Линейный или тросовый громоотвод. Вместо мачты молниеприемником служит конструкция, сделанная из троса, натянутого между двумя мачтами. Особенность подобной конструкции в том, что она может улавливать каждый разряд молний. Никакая малая ее часть не попадет в другие металлические элементы постройки. От молниеприемника проходит мощная токоотводящая жила (прут или полоса от металла, медный кабель), которая соединяется с контуром заземления. Схема изображена ниже.
  3. Последний вид – это сетчатый приемник молний. Уже само название говорит об особенностях конструкции. Она укладывается на кровлю дома и напоминает сетку из металла. Сетка состоит из токопроводящих жил, принимающих на себя удары молний. Примечательно, что сетку можно купить в готовом виде. Это устройство из арматуры, толщина которой 6 мм. Размер ячеек разный, от 3 до 12 м. Чаще всего конструкцию используют для больших домов. Дальнейший принцип работы напоминает остальные устройства. Сетчатый громоотвод в частном доме своими руками схема:

Совет! При устройстве сетчатого громоотвода нужно придерживаться правила: высота от крыши должна составлять 15 см.

Остается выбрать тот вариант, который вам понравился больше всего и воплотить его в жизнь. Но возникает вопрос, как правильно сделать громоотвод?

Изготовляем громоотвод своими руками

Чаще всего для частных домов используют стержневый громоотвод. Именно его создание мы и рассмотрим. Ниже приводится пошаговая инструкция, как сделать его своими руками:

  1. Создание чертежа или схемы. С ней будет легче ориентироваться и подсчитать расход материала.
  2. Рассчитать нужное количество материала. Особое внимание обращается на длину молниеприемника. Здесь есть формула: высота мачты будет защищать 1,5 радиуса территории. Если дом большой, то можно установить несколько мачт для громоотвода.
  3. С учетом советов, в подходящем месте на крыше устанавливается молниеприемник.
  4. От созданных мачт нужно провести токоотводящие жилы или прутья к стержням заземления. Они проходят от крыши по стене. Фиксация проволоки выполняется посредством пластиковых крепежей. Если найти длинную проволоку или прут не удалось, ее можно сделать из нескольких частей. Используются универсальные соединители или сварка. Чтобы сделать процесс еще проще, токоотвод проводится по желобу водостока, а провод фиксируется хомутами.
  5. Заранее нужно сделать заземление. Для этого возле дома выкапывается яма для конструкции на рекомендуемой глубине. В нее устанавливается контур заземления, как это показано на схеме.
  6. Осталось подсоединить токоотвод к контуру заземления. Делается это методом сварки или болтовым соединением. Важно, чтобы контакт был хорошим, тогда эффективность громоотвода увеличивается. Если на металлических изделиях есть ржавчина, ее следует зачистить, дабы она не распространялась и не портила устройство.
  7. Громоотвод готов, осталось проверить его мультиметром. Так измеряется сопротивление устройства. Если все правильно, то мультиметр покажет значение сопротивления не больше 10 Ом.

Вот и все. Как видите, технология создания и монтажа несложная. Сделать его своими руками не составит труда. И если вы не имеете навыков и умения работ со сваркой, то используйте болтовое соединение. Монтаж вы увидите на этом видео.

Подведем итоги

Если технология создания показалась вам сложной, на рынке есть масса вариантов уже готовых конструкций, которые останется только установить согласно инструкции от производителя. Одна из таких показана ниже. В остальном, вы можете сделать конструкцию своими руками, сэкономив средства.

Что еще почитать по теме?

Автор статьи:

Сергей Новожилов — эксперт по кровельным материалам с 9-летним опытом практической работы в области инженерных решений в строительстве.

Понравилась статья? Поделись с друзьями в социальных сетях:

Facebook

Twitter

Вконтакте

Одноклассники

Google+

Громоотвод — Построй свой дом

Надежный громоотвод на дачном участке позволит не только защитить человека от поражения молнией, но и дом от возгорания, особенно если дом деревянный. О том, какими должны быть все элементы системы и как сделать громоотвод в частном доме своими руками мы и поговорим в этой статье.

Кто придумал громоотвод



Оказывается, что еще в 18 веке человеческий ум добрался до исследования таких явлений как электричество и магнетизм. Выдающийся американский исследователь Бенджамин Франклин, изучавший в то время заряженные частицы, первым обратил внимание на схожесть природы атмосферного электричества и электричества, получаемого в процессе трения. Да — это тот самый Бенджамин Франклин, президент и один из авторов американской конституции. Следующим закономерным выводом, сделанным ученым, стала его теория об электрической природе возникновения молний. Параллельно, в ходе своих многочисленных экспериментов, Бенджамин Франклин одним из первых выявил электрические свойства проводников, имеющих остроконечную форму. Именно их он и предложил использовать для предотвращения прямого попадания молнии в высокие строения и уничтожения электрического заряда в грозовых тучах. Так Бенджамин Франклин придумал громоотвод – изобретение, которое человечество повсеместно использует и по сегодняшний день.

Что представляет собой молния



Наличие громоотводов на участке просто необходимо. Молния — это импульс электрического тока большой силы, возникающего по причине заряда, накопленного в грозовых облаках. Сила тока при грозовом разряде, способна достигать 200 000 А. Такие мощные молнии встречаются редко, а вот с силой до 100 000 А. происходят регулярно. Громоотвод в частном доме не препятствует возникновению молнии, он лишь отводит ее, предохраняя дом от пожара. Разряд, проходя сквозь различные материалы, вызывает выделение тепловой энергии, которая является причиной возникновения пожаров.

Громоотвод в частном доме



Устройство громоотвода представляет собой не что иное, как возвышающуюся над попадающей в зону защиты дома конструкцией, сквозь которую разряд молнии, обходя дом, отводится в грунт. При этом громоотвод должен быть выше конька крыши дома как минимум на 200 см и располагаться в непосредственной близости от него. Слишком высокая защита не желательна, так как она будет притягивать к себе другие молнии. Пред тем, как сделать громоотвод, необходимо не только продумать его конструктивные особенности, но и добиться максимальной эффективности его работы. Обеспечить это можно только соблюдая определенные правила.

Из чего состоит громоотвод



Громоотвод состоит из трех основных частей:

  • Молниеприемника (перехватывает заряд молнии).
  • Токоотвода (необходим для отведения тока в заземлитель).
  • Заземлителя (создает надежный контакт устройства с землей).

Давайте подробно рассмотрим каждую часть системы громоотрвода.

Молниеприемник громоотвода



Молниеприемник, должен обеспечить полную защиту дома в зоне своего действия. В настоящее время, в качестве приемника молнии, может выступать: штырь, металлическая сетка, трос либо сама крыша.

Штыри, существуют уже как готовые изделия, имеют подходящую форму и удобное крепление. Как правило, материалом для изготовления молниеприемника служит медь, алюминий или сталь. Для того, чтобы приемник хорошо справлялся со своей задачей, его сечение должен быть не меньше 35 мм2, если это медь и 70 мм2, если это стальной стержень. Длина молниеприемника может колебаться от 0,5 до 2 метров.

Металлическая сетка также может продаваться в уже готовом виде. Как правило, сетчатый молниеприемник представляет собой ячеистый каркас из арматуры, толщиной 6 мм. Размер ячеек может составлять от 3 до 12 метров. Чаще всего такой вариант молниезащиты используется в многоквартирных домах и больших зданиях, например, в торговых центрах. Если вы будете использовать сетку, в качестве молниезащиты, ее монтаж должен осуществляться на высоте не менее 15 см над самой крышей.

Трос более практичен в домашних условиях и справляется с задачей лучше, чем сетка. Чтобы сделать громоотвод в частном доме с помощью троса, нужно растянуть его вдоль крыши, лучше по коньку на деревянных брусках. Минимальный диаметр троса для молниезащиты здания должен быть 5 мм. Как правило, такой вариант используют, если хотят своими руками сделать молниеотвод на доме с шиферной крышей.

Кровля в качестве приемника, может использоваться в том случае, если крыша жилого дома укрыта профнастилом, металлочерепицей либо другим металлическим кровельным материалом. При таком варианте громоотвода к крыше предъявляются два важных требования. Во-первых, толщина металла должна быть не менее 0,4 мм. Во-вторых, под кровлей не должно быть легковоспламеняющихся материалов. Сделать громоотвод в частном доме с металлической крышей можно намного быстрее и при этом сэкономив на покупке специальных молниеприемников.

Токоотвод громоотвода



В качестве токоотвода для частного дома используется 6-ти милиметровая проволока из меди, стали либо алюминия. Соединяться с молниеприемником и системой заземления проволока должна болтами либо сваркой. Единственное, но очень важное требование к токоотводу, он должен быть изолирован от окружающей среды и проходить к земле по самому кратчайшему пути. Что касается изоляции, на дачах и загородных домах популярностью пользуется обычные кабельные каналы, которые также применяют, если нужно сделать открытую проводку в доме.

Заземлитель громоотвода



Последним элементом громоотвода является заземляющий контур. О том, как сделать заземляющий контур мы говорили в предыдущей статье. Вкратце можно сказать, что контур заземления должен находиться рядом с домом, но не в прогулочной части участка, а, наоборот, ближе к ограждению. Отвод заряда на землю осуществляется металлическими стержнями, закопанными в почву на глубину 1-2 метров. Все стержни лучше размещать по схеме треугольник.

Как сделать громоотвод своими руками



  • Первое, что мы должны сделать, это рассчитать элементы громоотвода. Самым важным моментом является выбор длины молниеприемника. Для эффективной защиты нужно произвести расчет таким образом: 1,5 радиуса защиты территории составляет высоту мачты. К примеру, если высота стержня 10 метров, зона защиты будет иметь диаметр 30 метров. Стоит обратить внимание на то, что для эффективной работы громоотвода высота не должна превышать 12 метров. Если не удается одним молниеприемником покрыть всю площадь дома, лучше сделать мачты в  разных местах.
  • Устанавливаем приемники в подходящих местах, согласно рекомендациям, предоставленным выше.
  • Протягиваем по крыше и стенам токоотвод от стержней к заземлению. Крепить проволоку рекомендуется специальными пластиковыми крепежами. Чтобы сделать наращивание длины проволоки, используйте универсальные медные соединители. Можно облегчить работу, и провести токоотвод по водосточному желобу, закрепив проволоку хомутами.
  • Подсоединяем токоотвод к заземляющему контуру. Для этого рекомендуется использовать сварку. Чтобы контакт был хорошим, а соответственно, громоотвод эффективным, перед соединением зачистите все участки от ржавчины и грязи до металлического цвета.
  • В заключении замерьте сделанную молниезащиту мультиметром, измерив ее сопротивление. Если молниезащита собрана правильно, на табло должно быть показано значение, не более 10 Ом.

Обладая определенными знаниями, не совсем сложно сделать громоотвод в частном доме. В следующей статье я расскажу об альтернативных источниках энергии для частного дома.

Рекомендую еще почитать:

Пошаговая инструкция +Фото и Видео

Разряд молниевыйИсторическая справка или Кто изобрел громоотвод? Громоотвод (или молниеотвод)  — механизм, который устанавливается на сооружения и выполняет функцию защиты от удара молнии. В простонародье также известный как «громоотвод».

Общепринято, что громоотвод это изобретение Бенджамина Франклина, которое он сделал в 1752 году, однако также есть доказательства, что подобные конструкции существовали и до этой даты (например, высокие мачты древних храмов в Древнем Египте, также были сооружения и у храма царя Соломона в Иерусалиме, Невьянская башня, бумажные змеи Жака Рома). В России первые громоотводы были созданы М. В. Ломоносовым и Г. В. Рихманом в 1753 г.

В данной статье мы расскажем о том, что такое громоотвод и как он работает, кто изобрел громоотвод и как сделать громоотвод для дачного дома своими руками.

Для чего необходим громоотвод

Разряды молний крайне опасное явление природы, в особенности, в ситуации, когда сооружения находятся на открытых территориях, именно потому, чтобы обеспечить спокойствие и безопасность своей семьи, необходимо установить громоотвод. Установка громоотвода не потребует огромных временных затрат, но, в конечном итоге,  вы будете уверены, что постройки надежно защищены от различных погодных неприятностей.

              Необходимые средства и строительные материалы

Для монтажа громоотвода в частном доме потребуется:

  • штырь для молниеприемника;
  • металлическая проволока из меди или алюминия сечением 6 мм и гофра для токоотвода;
  • нержавеющая сталь для подготовки заземления;
  • сварочный аппарат;
  • пила Болгарка с диском по металлу;
  • дрель- шуруповерт электрическая;
  • мультиметр;
  • кувалда или молоток;
  • лопата штыковая;
  • гаечные ключи;
  • болты М8 или М10;
  • дюбеля;
  • хомуты для крепежа;
  • мощный деревянный шест;
  • держатели.

              Этап подготовки

Планирование надо начинать с определения высоты конструкции. Верх стержня молниеприемника необходимо расположить до 12 метров над землей.

Необходимо учесть, что сооружения, предназначенные для защиты строений от ударов молний, охраняют здания только на ограниченном участке. Защищенным может считаться пространство вокруг самого сооружения. Поэтому при постройке громоотвода необходимо это учитывать и строить их так, чтобы под защиту попадали все объекты, располагающиеся на участке.

Существует  два типа конструкций:

Громоотводы типа А создают защиту на 99%, что делает их наиболее эффективными по защите от молний  конструкциями.

Сооружения типа Б по сравнению с сооружениями типа А обладают меньшей эффективностью и в результате защищают строение только на 95%.

Важно! Зона безопасности, которую создает молниеприемник, будет в радиусе 1,5 размеров высоты мачты.

То есть, при высоте 10  метров громоотвод прикроет площадь в диаметре в 30 метров. Если необходима защита большего по размерам  участка с постройками, то постройка двух или трех мачт, равномерно расположенных по территории участка, поможет решить проблему молниеотведения. Громоотводу необходимо быть на высоте более 2 –х метров от поверхности крыши, для эффективного выполнения функции защиты дома от молний.

              Подбор места установки заземления

Контур заземления необходимо расположить на расстояние до 1-го метра от фундамента постройки, которую будет защищать громоотвод, и в нескольких метрах от тротуаров и крыльца. Место заземления во время грозы представляет опасность, потому необходимо расположить его так, чтобы не подвергать риску домочадцев и гостей. Лучше всего будет найти место для нее у стены или забора, огораживающего дом. Один из вариантов — это расположить вокруг зоны заземления какую-либо клумбу или другую композицию из валунов, камней и т.д.

Наиболее подходящие материалы для составляющих:

  • Схема работы громоотводаОснование молниеотвода. Для этих целей наиболее подходящим будет стальной прут толщиной не менее 60 мм, альтернативный вариант — это медный стержень сечением 0.70 см или стержень 0.35 см из алюминия.
  • Токоотвод. Медная или стальная проволока по диаметру не меньше 0.6 см в гофрированной оболочке или защитном кожухе.
  • Заземлитель. Для него используются три отрезка уголка 50х50 мм, сделанных из нержавейки, длиной 2 метра каждый, а также пластин из нержавейки со следующими параметрами: длина от  1200 мм, ширина 40 мм, толщина более 4 мм.

Также необходимо заранее определить и пометить места расположения всех элементов конструкции.

               Установка конструкции
  • Установка заземлителя.

После проведения разметки, при помощи лопаты создается яма в форме треугольника – каждая сторона которой должна быть не менее 1200 мм, глубиной – 600 — 700 мм. От вершины треугольника по направлению к стене дома прокладывается траншея. В конечной точке будет подходить окончание токоотвода.

На окончаниях вертикальных частей элементов заземления срезаются болгаркой уголки, затем  заостренными концами вгоняются в грунт на глубину от 2-х метров тяжелой металлической кувалдой. При вкапывании заостренных концов заземления в землю необходимо наносить удары кувалдой строго вертикально дабы не погнуть контрукции.

С использованием сварочного аппарата привариваются куски из того же материала, из которых и формируют металлический треугольник в траншеях.

  • Установка молниеприемника (Громоотвода).

Для установки молниеприемника можно использовать два способа:

  • Громоотвод на крышеукрепить шест на крыше, используя два крепежа с хомутами на одном конце, которые устанавливаются к печной трубе дюбель- гвоздями один над другим.
  • к стропилам прикрепить шест, предварительно позаботившись о том, чтобы кровельное покрытие было герметично.

Токоприемник укладывается на крышу, а затем на стену вертикально вниз и крепится к крыше и стене полукруглыми пластиковыми или металлическими зажимами. Нижняя часть токовой мойки должна быть закреплена на заземлении, выведенном из стены дома.

Для этого в заземляющей пластине делается дырка, в которую устанавливается болт с шайбой, гайкой и контргайкой. Зачищенный (острый) конец токоотвода зажимается при помощи шайбы, гайки и болта, вместе с обмотанной витой парой вокруг болта. Затем ямы закапываются.

Проверка

Установленная система должна быть проверена мультиметром. Выполните измерение сопротивления — прибор должен иметь значение не выше 10 ом. Если показания прибора отличаются от нормативных —  проверьте все стыки конструкции – по всему контуру конструкции должна быть хорошая электропроводность.

             Заключение

Правильно установленный громоотвод на крыше способен защитить дом и близлежащие здания от молнии.

Важно отметить, что в случае частных домов вопрос с громоотводом решает владелец. Существует ряд факторов при размещении зданий, которые минимизируют в принципе вероятность удара молнии в дом:

  • в случае, если дом находится в низине, то вероятность удара молнии в дом во время грозы крайне мала;
  • в случае, если рядом с домом находится более высотное здание, то, скорее всего, в него ударит молния. Таким образом, опасность удара молнии нивелируется наличием более высокого строения рядом с ним;
  • если громоотвод установлен на соседнем доме, то ваш дом тоже может подпадать в зону действия соседского громоотвода.

Таким образом, в ряде случаев острой необходимости в установке громоотвода может и не быть. Целесообразность установки необходимо оценивать в зависимости от вышеуказанных факторов.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
