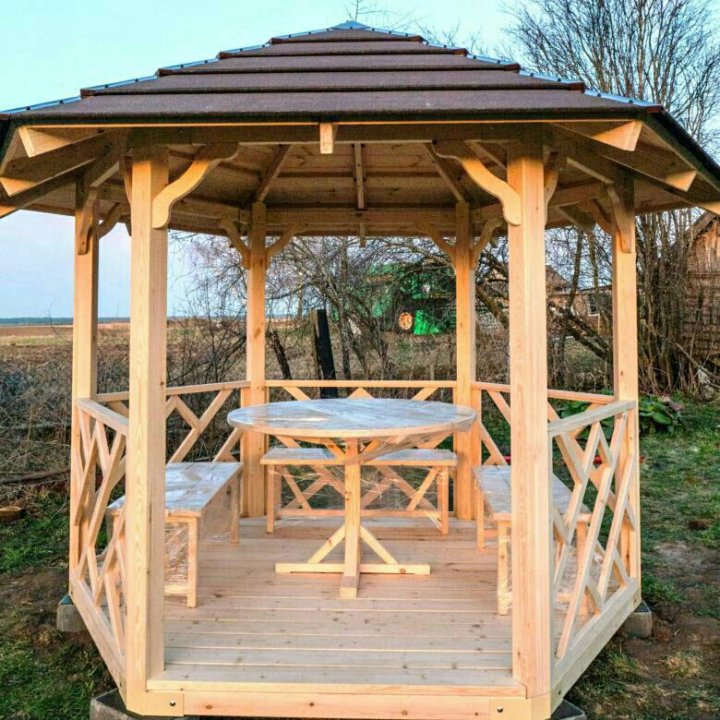

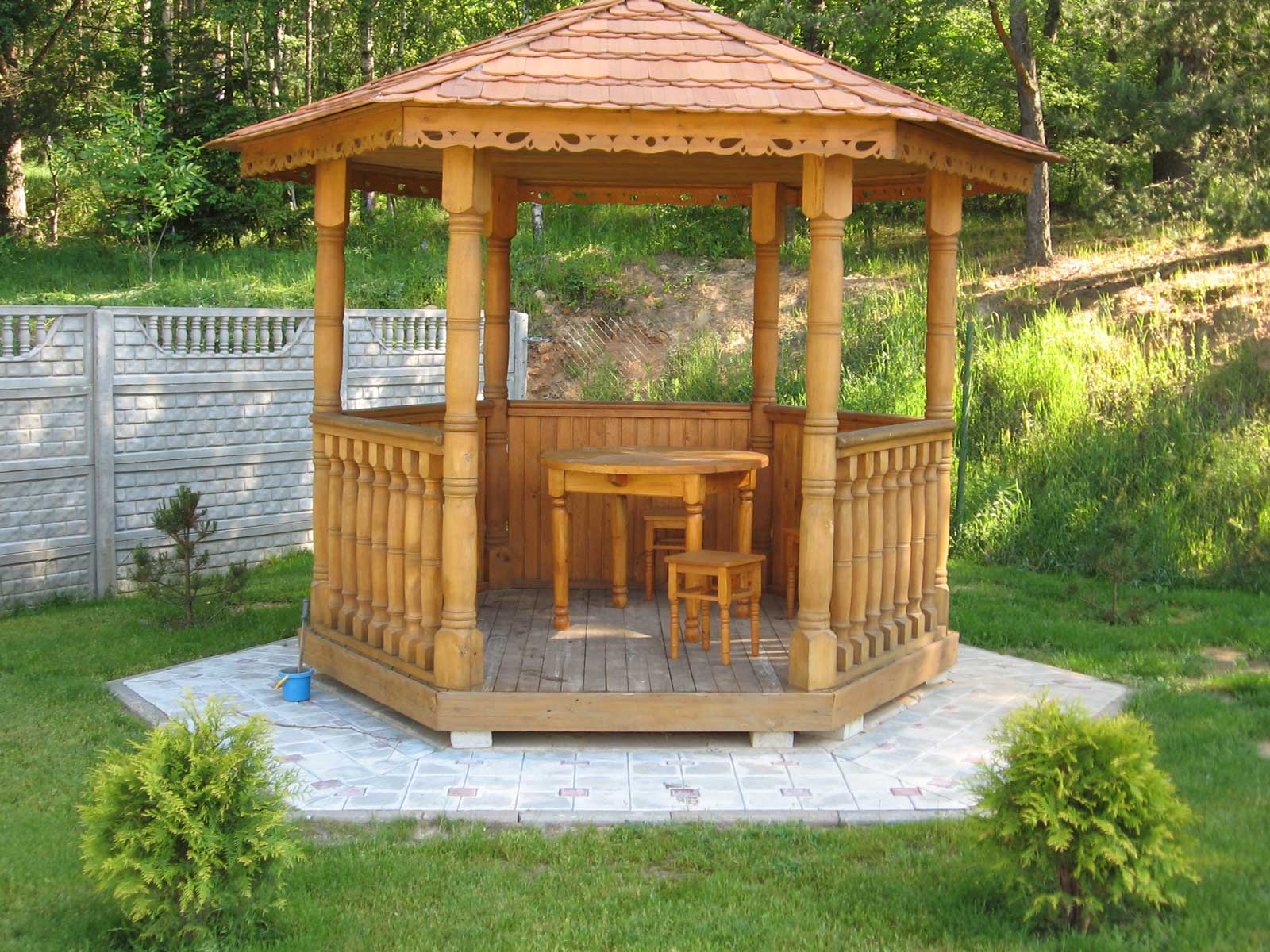

Как самому построить шестигранную беседку (видео)?

Строительство беседки начинается с планирования. Сначала выйдите во двор, сделайте замеры, определитесь с максимальными размерами беседки, чтобы не выходить за эти пределы. Сделайте набросок, как Вы видите готовую беседку. Проставьте размеры. Определитесь с материалами. Например, для сооружения деревянной шестигранной беседки потребуется:

деревянные балки сечением 150×150 мм,
строганный брус 100×100 мм,
обрезная доска 50×100 мм,
цемент,
стальные прутья,
кирпич (для сооружения столбов),
рубероид,
грунтовка,
кровельный материал (отлично будет смотреться мягкая кровля),

Естественно, не обойтись без саморезов, карандаша и обычной веревки.

Из инструмента:

шуруповерт с набором бит (с отверткой намучаетесь),
электролобзик,
ножовка,
уровень,
кисти

Теперь давайте посмотрим на следующий чертеж:

Нам необходимо расчистить территорию и по центру водрузить кол.

К нему привязываем веревку и этим импровизированным циркулем чертим окружность и разбиваем на равные доли, втыкаем колышки.

Там, где вбили колышки, выкопайте ямки глубиной около 50 см, на дно засыпьте речной песок (сантиметров 10-15), а поверх него слой щебня такой же толщины. Прямо по центру ямы вбейте стальной прут и залейте яму цементом. Когда раствор затвердеет окончательно, выложите кирпич в 3-4 ряда. Опоры готовы.

Теперь понадобятся балки. Все деревянные элементы конструкции необходимо обработать защитными составами, чтобы беседка прослужила много лет. Укладываем шесть балок и в местах соприкосновения с опорами подкладываем рубероид.

Закрепили балки при помощи стальных уголков и приступаем к лагам. Центральную лагу крепим по центру конструкции. Выравниваем. Фиксируем. Скрепляем конструкцию и переходим к каркасу.

Для каркаса используем брусья 100 на 100. Устанавливаем их на опоры и фиксируем анкерными болтами.

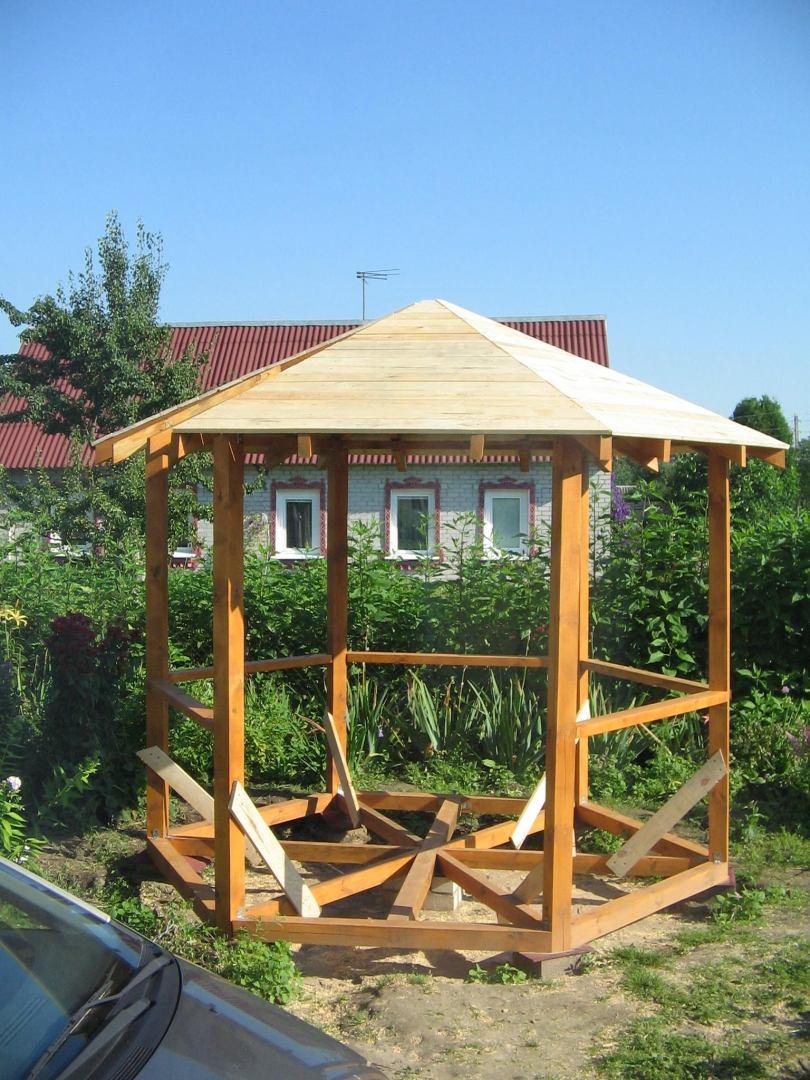

Далее производим монтаж крыши:

Из видео советую посмотреть следующие:

Фундамент для беседки

Шестиугольная конструкция, которую можно использовать при строительстве шестигранной беседки:

Довольно подробное видео, описывающее процесс строительства беседки своими руками:

плюсы и минусы, конструктивные решения, отделка, рекомендации по монтажу

На современном рынке строительных материалов для того, чтобы сделать беседку, продукция представлена в широком ассортименте. Рассмотрим, что необходимо учесть на этапе проектирования с учетом конструктивного решения. Ознакомимся с достоинствами и недостатками распространенных ресурсов, которые пользуются сегодня спросом. Читайте до конца и Вы узнаете о том, как можно сделать место для отдыха самостоятельно с опорой на технологические процессы и различные способы решения тех или иных задач.

Простая деревянная беседкаИсточник ableroofingandconstruction.com

Плюсы и минусы различных материалов

Перед тем, как сделать беседку самому, нужно составить проект с учетом расходных материалов. От этого будет зависеть как долговечность постройки, так процесс строительства. Рассмотрим достоинства и недостатки каждого из вариантов.

Дерево

Древесина относится к группе экологически чистых материалов. Он считается наиболее доступным, практичным и относительно недорогим решением для возведения беседки. Среди преимуществ стоит выделить такие характеристики:

простота в обработке, что позволяет создать конструкции практически любой сложности, создать с небольшим набором инструментов самодельную беседку для дачи;
небольшой вес – это позволяет ограничиться простыми типами фундаментного основания;
универсальность – строительный материал может быть использован для создания перекрытий, несущих и дополнительных конструкций, черновой и чистовой отделки;
природное происхождение является обоснованием стойкостью к климатическим условиям эксплуатации;
низкая теплопроводность обеспечивает малое нагревание и охлаждение деревянных изделий.

Стройматериалы из древесиныИсточник pilomarket.ru

Из недостатков постройки из дерева можно выделить три момента:

Биостойкость.

Волокна древесины являются питательной средой для животного мира. Поэтому здесь наблюдаются поражения грибком, плесенью, покрытие поверхности мхом или разрушение от насекомых. Для профилактики подобных явлений необходимо заготовки пропитывать специальными антисептическими составами для наружных работ. Они обеспечивают защиту верхних слоев материала и отпугивают жуков с насекомыми.

Водопоглощение.

Из-за волокнистой структуры дерево хорошо впитывает влагу. Такое поведение при намокании и высушивании приводит к деформационным процессам, появлению трещин, гниению конструкций. Все это разрушают древесину. Здесь решением могут стать пропитки и лакокрасочные материалы, которые обладают проникающей способностью и на поверхности создают водонепроницаемую пленку.

Важно, чтобы покрытие было пригодно для эксплуатации в условиях окружающей среды, имело хорошие показатели по износостойкости.

Лак для наружных деревянных конструкцийИсточник sks-krym.ru

Дерево среди строительных материалов считается одним из самых воспламеняемых. Оно способно распространять открытый огонь и выделять при этом вредный для здоровья дым. Обезопасить беседку в этом случае можно с помощью пропиток с антипереновыми свойствами. Они повышают порог устойчивости к нагреванию. Но, так как сделать древесину жаростойкой невозможно, места для приготовления пищи необходимо дополнительно ограждаться негорючими экранами.

Для изготовления беседок из дерева применяются такие образцы, как бревна с естественной формой или оцилиндрованные, строганный и клееный брус, обрезная, шлифованная или резная доска. Нередко для декоративной отделки используются ветки и корни. А в качестве столбчатого фундамента допустимо применение массивных пней.

Постройка на деревянных пняхИсточник besedkis.ru

Важным условием выбора ресурсов является уровень влажности древесины. Чем ниже показатель, тем меньше риск появления трещин и деформации конструкций. Из пород чаще предпочтение отдается влагостойкой лиственнице либо сосна за низкую стоимость. Однако это не ограничивает владельцев в выборе, так как на долговечность постройки в любом случае можно повлиять посредством соблюдения монтажных правил и периодического обновления защитных покрытий.

Металл

Этот материал обладает высокими показателями прочности и долговечности. При использовании набора электроинструментов и сварочного аппарата можно собрать простые и сложные конструкции. Другой вариант – кованые изделия. С их помощью создаются оригинальные беседки.

Постройка с коваными декоративными элементамиИсточник steel-ideas.

Среди достоинств металла выделяются такие свойства:

различная форма выпуска заготовок: листы, планки и профиля с различным сечением, литые, сварные и кованые заготовки;
в разной степени устойчивость к механическим нагрузкам;
в зависимости от общего веса беседки допустимо отсутствие фундаментного основания.

Однако долговечность металлоконструкций зависит от правильности их эксплуатации. Материал под воздействием влаги и других агрессивных явлений подвергается коррозии. Чтобы это исключить, требуется постоянное обновление покрытий защитными составами. Как правило – это антикоррозионная грунтовка и 2-3 слоя износостойкой краски для наружного применения. Более практичное решение – порошковая обработка. Такой подход стоит дороже, но окупается эффективностью и более длительным сроком службы.

Краска с антикоррозийными добавкамиИсточник snamistroy24.

Еще один недостаток – хорошая проводимость тепла и холода. Под воздействием солнца металл может сильно нагреться, что доставляет дискомфорт отдыхающим. Решение – затенение металлических элементов.

Камень

Здесь в качестве основного материала для строительства беседки на даче или во дворе частного дома могут быть использованы природные ресурсы, искусственные аналоги, кирпич, блоки, железобетонные заготовки. Такой подход обоснован долговечностью и возможностью устройства зоны отдыха для круглогодичной эксплуатации. В таких строениях часто проводится отопление или возводится миниатюрная печка (например, буржуйка), выполняется остекление.

К достоинства такой беседки можно отнести:

практичность и надежность;
стойкость к любым условиям эксплуатации;
возможность реализации различных по сложности конструкций с использованием любой декоративной отделки.

Летняя беседка из камняИсточник doma.

life

Главный недостаток здесь – необходимость в создании надежного фундамента. Здесь важно на этапе проектирования учесть природу грунта, массу беседки. Также рекомендуется проводить строительство на отдалении от жилого дома, бани и хозяйственного блока. Это обосновано риском нарушения состояния грунта в конкретном месте.

Пластик

Здесь для строительства беседок применяются пластиковые трубы с утолщенными стенками либо заготовки из алюминиевого профиля с полимерной оболочкой. Второй вариант является более практичным за счет металлического армирования. К достоинствам материалов относятся:

малый вес;
устойчивость к природным явлениям, грибкам и ржавчине;
долговечность;
широкий ассортимент готовых образцов.

Строение с применением пластиковых материаловИсточник prom.st

Выбор в пользу пластика мастера делают редко из-за синтетической природы материалов. Они при нагревании могут не только деформироваться, но выделять токсичные вещества. Также здесь имеются ограничения по применению относительно температур и механической нагрузки.

Поликарбонат

Это синтетический светопрозрачный материал. В продажу поступает в виде литого либо ячеистого полотна в том или ином цвете. Достоинствами гибких листов считаются:

малый вес;
легкость в обработке и монтаже;
стойкость к ржавчине, биологической активности и погодным условиям;
прочность достаточная для удержания снежного покрова, справляется с порывами ветра.

Простая конструкция из поликарбоната и металлического каркасаИсточник krov-torg.ru

Недостатки материала сводятся в большей степени к высокому коэффициенту теплового расширения. Здесь необходимо соблюдать монтажные зазоры, правильно подбирать и фиксировать крепеж. Если повреждается защитная пленка на полотне, то оно может начать разрушаться под воздействием солнечных лучей. При ошибках в монтаже есть вероятность появления трещин.

Проектирование

Для понимания как собрать беседку нужно рассмотреть варианты ее конструктивного исполнения. Первый момент – вертикальные части строения. Это могут быть открытые стены, части огороженные либо полностью зашитые с остеклением и дверями. Есть также варианты переносные, разборные и стационарные. Из дерева, как правило, строятся беседки третьего типа.

Далее решается – будет ли внутри здания возводиться печь или мангал. Здесь важно правильно подобрать строительные материалы, защитить конструкции от нагревания. На этом же этапе решается как будут устроены инженерные коммуникации.

Вариант благоустройства места для летнего отдыхаИсточник mojaltanok.sk

После рассмотрения практических моментов нужно определиться с геометрией самодельной беседки. Это высоты, площадь, форма пола, стен и крыши. На этом этапе впоследствии проще будет определиться с конструктивными особенностями здания. Вот несколько решений:

Сруб. Здесь, как правило, сборка стен выполняется из березовых или сосновых стволов. Они между собой соединяются перехлестом. По форме чаще беседки напоминают четырехугольник.
Каркас. Беседка из бруса или необрезной доски одновременно является практичной опорной системой под обшивочные материалы.
Столбы. Для монтажа применяются стволы, которые не обязательно избавлять от сучков или придавать им строгую геометрическую форму. Решение зависит от дизайна. Опоры могут служить также основой под обшивку.

Заключительный этап проектирования – выбор фундаментной основы. Этот элемент беседки проще рассчитать, когда известны габариты и состав строения, а значит общая масса конструкции. Здесь могут быть три решения: винтовые сваи с ростверком, монолитные столбы либо лента.

Строение на монолитном фундаментеИсточник tytpodelki.ru

Ленточный вариант предполагает железное армирование либо использование бутового камня. Последний позволяет создать сразу и фундамент и декоративное оформление нижней части беседки.

Как построить беседку: выбор формы и материала

Монтажные работы

Для того, чтобы сделать беседку на даче или во дворе дома, необходимо подготовить инструментарий. Здесь понадобятся лопата, молоток, шуруповерт, приборы для раскроя заготовок, крепежные элементы (уголки, гвозди, саморезы), отвес, строительный уровень, малярные инструменты и лакокрасочные материалы. Для высотных работ понадобятся лестница либо стремянка, возможно, леса.

Основание

Строительство беседки на даче начинается с подготовки рабочей площадки. Здесь сначала выполняется разметка и в соответствии с ней снимается дерн и плодородный слой почвы. Если присутствуют кустарники и деревья, то их устраняют вместе с корневой системой. Если планируется заливка фундамента либо установка опорных столбов, то под них выкапывается траншея и посадочные лунки. Дно в этом случае уплотняется, закрывается утрамбованной засыпкой из смеси песка с гравием (слой не менее 10 см).

Подготовка строительной площадкиИсточник yandex.net

Один из вариантов столбчатого фундамента может быть возведен из кирпича. Здесь формируется неглубокая яма сечением выше двух кирпичей. По периметру в центре устанавливаются арматурные пруты для усиления. Далее устраивается плотная минеральная подушка. Столбы выкладываются из кирпича с цементным раствором. Важно, чтобы все опоры были сформированы на одном горизонтальном уровне. Так будет удобно устанавливать беседки ромбом, квадратом, прямоугольником или конструкцией с тремя и более углами.

Следующий шаг – устройство гидроизоляционной защиты. Здесь достаточно на фундамент уложить листы рубероида. Далее собирается нижняя обвязка. Для нее оптимальным вариантом считается брус сечением 150*150 мм. На торцевых частях нужно сформировать пазы на 75 мм, чтобы сделать узловое соединение максимально надежным.

Нижняя обвязка под строительство беседкиИсточник prosto-banya.ru

Стены

Здесь начинается строительство с угловых столбов. Заготовки для корректировки строго вертикального положения фиксируются временными либо постоянными укосами. Важно соблюдать их уклон в 45 градусов, чтобы давление и сопротивление на смежные элементы оказывалось равномерное.

В видео показано пошагово как быстро собрать необычную беседку из столбов и подкосов:

После этого можно устанавливать дополнительные опоры, в том числе, для создания входного проема и под окна (если это предусмотрено проектом). Здесь нужно учесть два момента. В зависимости от конструктивного решения монтируются поперечные горизонтальные перемычки и выполняется усиление посадочного места под окно и дверную коробку.

Дополнительно проходную зону можно оформить различными способами. Самый простой – навешивание москитной сетки или штор. Другой вариант – установка декоративной калитки с одной или двумя створками, полноценной двери.

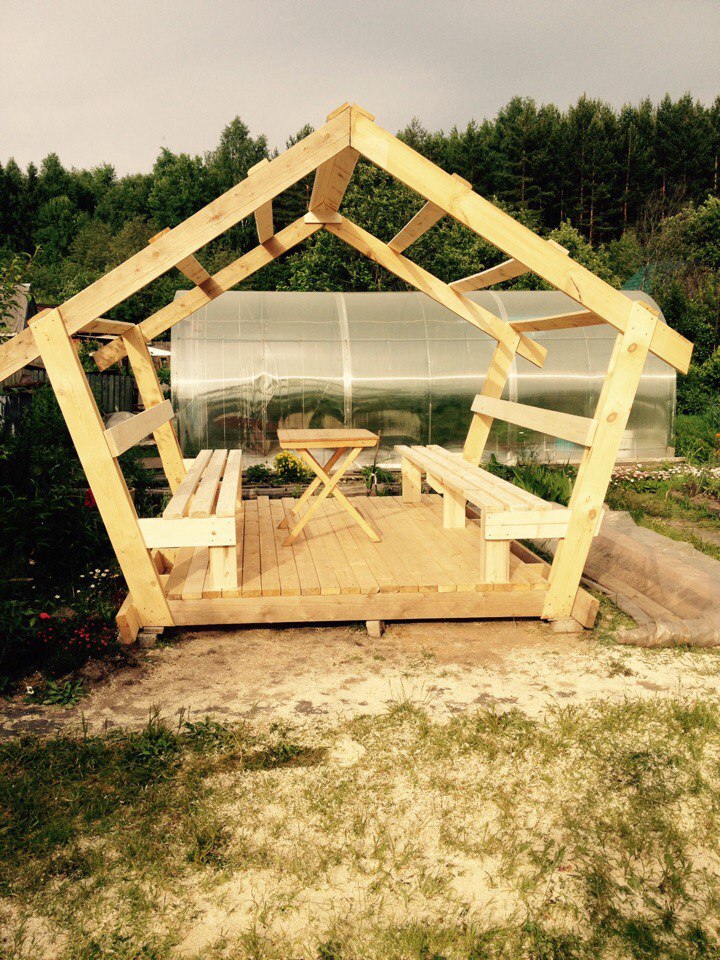

Деревянный каркас с проемами и перемычкамиИсточник vivbo.ru

В этом видео показана сборка закрытой беседки «садовый офис»:

Пол

Площадка может оставаться грунтовой либо с отделкой. Второй вариант чаще предусматривается дощатый настил на лагах. Обрешетка собирается из доски сечением 50*150 мм, их же можно использовать для обшивки. Главное – соблюдать монтажный зазор в 2-3 мм для естественного стока воды и устранения мусора.

Другой вариант опорной части трудозатратный и дороже, но практичнее. Можно построить беседку из дерева на брусчатке или монолитной утепленной плите с кафельной облицовкой. В первом случае достаточно песчаной подушки, во втором дополнительно заливается бетонная стяжка. Чтобы исключить деформацию плитки, поверх песка укладывается плотный утеплитель типа экструдированного пенополистирола. Относительно уровня здесь нужно соблюсти небольшой уклон для отвода воды.

Еще один важный момент, который необходимо учитывать во время работы с напольным покрытием – его подъем над грунтовым основанием. Чтобы исключить получение травм от падения, нужно собрать лестницу, опорное ограждение. Если возвышение незначительное, то можно сделать плавный подъем из дорожки, гравийной насыпи.

Вариант оформления входной зоныИсточник oasis-stroy.

ru
Беседка из профиля: материалы, этапы и особенности возведения

Крыша

Самый простой вариант – односкатный. В остальных случаях предварительно собирается каркас из стропильных ног или опорный свод. Здесь, как правило, крыша беседки состоит из доски сечением 50*150 мм.

Стропы удобнее собирать на земле. Если свес не предусмотрен, то торцы подрезаются под нужным углом. Для карниза на краях формируются пазы для плотного прилегания краев к верхней обвязке. Последняя делается по аналогии с нижней обвязкой из бруса с монтажными пазами.

На готовый каркас набивается обрешетка под кровельное покрытие. Если это жесткие листы типа шифера или металлочерепицы, то используются доски, которые располагают с нужным шагом под крепеж. Под мягкие материалы стелят плиты ОСБ или доски крепят с минимальными зазорами.

Оригинальный вариант оформления потолкаИсточник grey-wood.

Отделка

Когда основа беседки из доски или бруса готова, можно приступать к отделочным работам. Но перед этим мастера рекомендуют после демонтажа временных подкосов еще раз все обработать защитными составами. Особенно это касается узловых соединений. В местах крепежа и раскроя оголяются участки, которые не были пропитаны антисептиком и первыми будут подвергаться разрушительным процессам.

Если крыша защищает отдыхающих от осадков и солнца, то от пыли и ветра собирается ограждение. Высота перил в беседке может выбираться с учетом роста пользователей. Здесь важно не допустить случайное падение. То есть ограждение должно частично перекрывать корпус. Решений здесь несколько:

с различным сечением тонкая доска в горизонтальном или вертикальном положении, балясины;
плетенка из реек, веток, бамбука или других прочных и гибких материалов, кованые решетки;
листовая обшивка из профлиста, ОСБ, поликарбоната.

Пример устройства ограждающей конструкцииИсточник homewil.com

В этом видео представлен интересный вариант обшивки для стен из обычного горбыля:

Более практичный вариант предполагает сплошное укрытие стен. Здесь могут использованы светопрозрачные конструкции (остекление, полиэтилен или поликарбонат) либо различного рода шторы. Здесь используются жалюзи, тенты, занавесы.

Потолок чаще просто обшивают доской или вагонкой, влагостойкой фанерой, пластиковыми панелями. Реже в кровельном пироге оставляют проемы под установку прозрачных полотен. Также можно оставить объемную конструкцию открытой.

В этом видео показано, как сделать оригинальную открытую беседку из старой бани:

Проектирование беседок из дерева: разновидности конструкций, проекты закрытых беседок

Коротко о главном

Для строительства беседки могут быть использованы природные или синтетические материалы, но преимущество часто отдается древесине.

Заготовками из дерева могут быть стволы, брус, доска и ветки с пнями.

Основой для беседки могут быть грунт, свайный, столбчатый или монолитный фундамент с обвязкой.

В качестве напольной отделки чаще выступает дощатый настил, можно сделать утепленную бетонную плиту с плиточной облицовкой или выложить брусчатку.

Подъем оформляется ступенями с опорными конструкциями или дорожкой.

Стены делают из столбов, с частичной или полной обшивкой, с остеклением и дверями либо без них.

Для отделки применяются деревянные или листовые заготовки, кованные и плетеные изделия.

Крыша может быть любой формы со сводом или стропильной системой в основе.

Потолок оставляют открытым либо обшивают тем или иным материалом.

Беседка для дачи своими руками фото и видео

Сколько же владельцев дачных участков мечтают о собственной дачной беседки. На мой взгляд беседка для дачи — не просто заполнение интерьера, а весьма полезное во всех отношениях строение.

В наше время для желающих иметь беседку на даче существует по моему один вариант, а именно самим построить беседку для дачи своими руками. Тем более в наше время нет никакого дефицита строительных материалов. Каждый из людей может подобрать материалы для беседок на даче по приемлемой цене. Благо разброс цен позволяет это сделать.

Фото беседок для дачи своими руками

Лично я за свою жизнь видел очень много дачных беседок, но по душе все же, дачная беседка построенная моим отцом ( см. фото). Она построена от и до как говориться — своими руками, а точнее умелыми руками моего отца. Эту беседку для дачи он построил или смастерил, это как Вам угодно, из не очень дорогих материалов и в срок примерно в неделю. Пенсионеру благо время позволяло.

Так что уважаемые, хорошенько задумайтесь о том, что же лучше — купить в три дорого готовую дачную беседку из непонятных и подозрительных материалов или сделать так, что бы на Вашем дачном участке появилась беседка для дачи сделанная своими руками!

Конструкция деревянной беседки

Основой летнего строения служит прочная жёсткая рама из опорных стоек с закреплённой в верхней части конструкции обвязкой из балок. По бокам такую беседку либо не закрывают вовсе, либо вставляют между стойками деревянные решётки по типу шпалерных. А возможно — и готовые панели для изгородей. По периметру между опорными стойками очень удобно расставить мебель. Интерьер дополнят стол, несколько стульев, или оригинальные садовые лавочки. Если планируется, что беседка будет увита лианами или виноградной лозой, на крышу её устанавливают решётку, или сетку.

Таким образом мы получаем деревянную перголу. Можно и просто закрепить леску или тонкую проволоку. Для креплений лучше использовать гвозьди или саморезы.

Вокруг постройки желательно высадить декоративные хвойные кустарники. Можете использовать тую или можжевельник. Они гармонично и красиво дополнят как саму решётчатую конструкцию постройки, так и растения, расположенные внутри в подвесных кашпо. Конструкция строения должна подбираться с таким расчётом, чтобы детали были взаимозаменяемы и собирались между собой как некий вариант конструктора. С помощью таких взаимозаменяемых элементов быстро и без серьёзных затрат получаются лёгкие изящные сооружения.

Фото беседок различных видов

Видео беседка для дачи своими руками

Читаем дальше — узнаём больше!

Оценка: 2.7 из 5
Голосов: 188

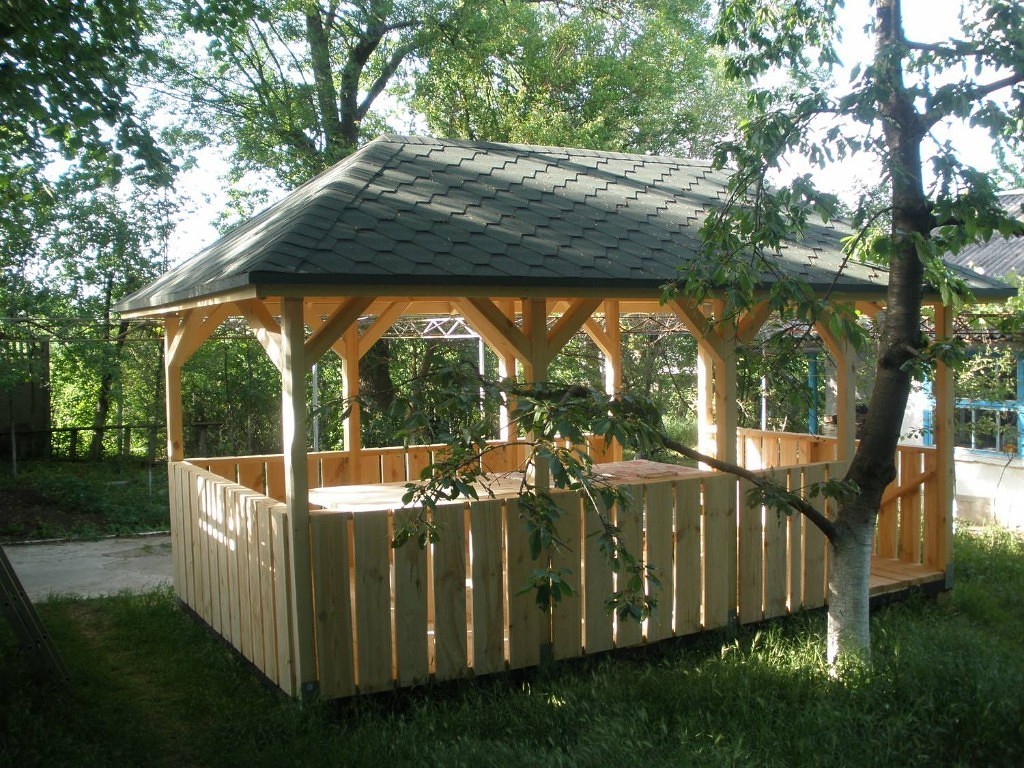

Как построить беседку своими руками из дерева видео и фото

Беседка в саду – любимое место отдыха всех семей, живущих в загородных домах и коттеджах. В настоящее время на рынке присутствует множество предложений по изготовлению беседок из различных материалов, однако беседка для дачи своими руками может стать предметом гордости владельца дома, причем заняться ее изготовлением не так уж и сложно, нужно только соблюдать некоторые правила.

Беседки для дачи: виды

По типу конструкции беседки подразделяются на закрытые, полузакрытые и открытые.

Закрытая беседка – это, скорее всего, небольшой застекленный садовый домик, в котором можно с комфортом находиться даже в прохладный и дождливый летний день. Для такой конструкции понадобится бетонный фундамент, поэтому при выборе материала стен могут быть использованы тяжелые металлические элементы.

Полуоткрытая беседка хороша для защиты от ветра и дождя. Беседки садовые, построенные по этой технологии – оптимальный вариант легкого садового домика. А если применить противомоскитную сетку, в такой беседке будет уютно и в вечернее, и в ночное время.

Открытые беседки – легкие, воздушные конструкции, защищающие от солнца и служащие прекрасным местом отдыха в жаркую погоду.

Итак, для начала необходимо становиться на одном из перечисленных вариантов беседок и перейти к следующему выбору: беседки для дачи могут быть как отдельно стоящие, так и пристроенные. Первые могут располагаться в любом месте дачного участка, а вторые примыкают к дому или другому строению, расположенному на приусадебной территории.

После того, как вы определились с типом беседки по месторасположению, следует выбрать, какой же формы будет строиться беседка для дачи своими руками. Здесь можно включать всю свою фантазию – так как эти малые архитектурные формы могут быть круглыми, квадратными, треугольными, многоугольными.

И в завершение, нужно выбрать материал, из которого будет изготовлена ваша беседка. Здесь тоже есть выбор: металл, дерево, камень или кирпич. Мы перечислили только основные материалы, но это не значит, что нужно ограничиваться именно этими – для строительства беседок можно использовать многие экзотические материалы. Как вам, например, беседки садовые из лозы или бамбука?

Беседки своими руками: приступаем к проекту

Итак, место строительства беседки определено, конструкция выбрана, с материалом разобрались. Самое время приступать к проекту. В этом случае можно обратиться к специалисту или, посидев вечерок в интернете, найти подходящий чертеж беседки. Его можно изменить под свои нужды или немного доработать. При построении чертежа учитывайте направление ветра и с какой стороны беседки будет солнечная сторона. Количество человек, которые должны комфортно разместиться в беседке, также имеет большое значение. Ведь есть разница, строится беседка на 4 человек или на одновременное нахождение в ней 12 и больше гостей, не правда ли?

Беседки из дерева – фаворит среди конструкций для сада

Из всех материалов, доступных на современном рынке, большинство мастеров предпочитают работать с деревом. Во-первых, немалое значение играет экологическая составляющая, а во-вторых, с древесиной может справиться даже начинающий мастер, имеющий под рукой минимальный комплект инструментов. Беседки из дерева привлекают как профессионалов, так и любителей, для которых беседка для дачи своими руками – первый опыт самостоятельной работы с древесиной.

1. Фундамент для беседки из дерева

После определения места строительства и проекта, необходимо заняться устройством фундамента для беседки. Даже легкие деревянные конструкции требуют надежного фундамента, и для этих целей вполне подойдет столбчатый фундамент.

Схема такова: убираем верхний слой почвы, а на расчищенном участке отмечаем контур будущего строения. Далее следует заглубить столбики фундамента на глубину промерзания почвы. Материалом для столбов может быть кирпич, дерево, асбестоцементная труба и др. Если используется дерево, его перед погружением в почву необходимо обработать антисептиком, в этом случае столбики прослужат около 10-15 лет. Столбики следует проверять уровнем, для идеальной ровности фундамента. Сверху, для гидроизоляции, поверх столбиков укладывается слой рубероида.

Для легких беседок некоторые мастера не делают фундамент, а просто устанавливают в землю, по периметру конструкции, деревянные столбы. В этом случае следует часть столбов, которая будет находиться в земле, обработать гудроном и обернуть рубероидом. После помещения в яму, столбы заливают цементным раствором.

Инструкция монтажа дачной беседки своими руками

2. Подготовка основания для беседки

Следующим этапом будет подготовка основания для беседки – деревянного бруса, который укладывается на подготовленные столбики. Можно использовать брус 100х100. Сверху столбов делаются пропилы, которые необходимы для последующего крепления.

3. Подготовка основания для крыши

Подготовка основания для крыши производится на земле, путем соединения посередине досок из бруса. Для того, чтобы конструкция основания крыши обладала большей прочностью, следует дополнительно укрепить место соединения. По краям необходимо сделать пропилы, для крепления основания к вертикальным столбикам. После чего производится установка основания крыши.

4. Сборка крыши

Далее из бруса собирается крыша и производится ее крепление к основанию. В качестве кровельного материала можно использовать металлочерепицу, битумную или композитную черепицу и др.

5. Устройство пола и стен

авершающим этапом строительства беседки своими руками будет устройство пола и стен. Беседки деревянные, для пола которых используется брус, как бы приподняты немного над землей. В эконом-варианте можно просто выложить основание тротуарной плиткой.

Стены могут быть решетчатыми или сплошными. Выбор зависит от климатических условий и наличия рядом с беседкой деревьев и кустарников, которые могут служить защитой от ветра.

Беседки деревянные, построенные своими руками, будут предметом гордости всех членов семьи, любимым местом отдыха и встреч с друзьями за бокалом прохладного пива.

Строим беседку своими руками видеоурок

Читаем дальше — узнаём больше!

Оценка: 2.6 из 5
Голосов: 144

Как сделать беседку из поликарбоната: фото, видео, чертежи

В последнее время все большую популярность приобретают постройки с поликарбонатом. Материал недорогой, эстетически привлекательный, обладает высокой пластичностью, что позволяет оформлять им нелинейные поверхности. На дачах или возле дома все чаще делают беседки из поликарбоната. Его используют для крыши и/или для оформления стен, некоторые — для остекления. Есть как удачные опыты так и не очень. Мы расскажем, что необходимо учесть, чтобы ваша постройка относилась к разряду «удачных».

На крыше молочный пластик, «остекление» — из прозрачного

Опыт использования

Если поинтересоваться отзывами о беседках из поликарбоната, наблюдается очень странная картина: одни довольны, другие — нет. Причем и одни и другие категоричны, мнения высказывают не просто так а на основании собственного опыта. Из этих отзывов вырисовываются два противоречия:

Под поликарбонатом жарко даже в открытой беседке. Но не у всех. У кого-то там даже в полдень тень «как под деревьями».

Крышу побило градом, причем насквозь. У кого-то и град, и даже запущенные «добрыми» прохожими камни выдерживает.

Поликарбонат есть монолитный и ячеистый

Если во всем разобраться, все объяснимо. Поликарбонат есть двух типов: сотовый (ячеистый) или монолитный (литой). И тот и другой может использоваться при индивидуальном строительстве. Монолитный — это материал, который ранее назывался оргстекло. Если он достаточно толстый, его прочность очень высока: остекление в некоторых банках делают из монолитного поликарбоната. Он, правда, покрыт специальной защитной пленкой — чтобы не царапался. Если на крышу дачной беседки постелить такой поликарбонат, то и камни он выдержит. Но. Стоит он раза в два-три дороже, чем сотовый.

Сотовый или ячеистый поликарбонат, как понятно из названия, состоит из ячеек, которые в чем-то похожи на соты. Отсюда и пошло название. Он образовывается несколькими тонкими листами, которые соединяются между собой перемычками. Слоев может быть от двух до шести, а ячейки могут быть разной формы. Некоторые из структур показаны на фото ниже. Глядя на этот рисунок легко объяснить описанные выше противоречия даже в том случае, если все написавшие отзывы использовали сотовый поликарбонат.

Самый дешевый материал имеет состоит из двух листов, соединенных вертикальными перемычками. Вот он — хрупкий и ломкий. Его легко можно сдавить даже пальцами. Особенно если ячейка крупная. Чем сложнее структура, тем прочнее материал. Как узнать, какой перед вами? Посмотреть на его поперечный срез. Там видна геометрия ячеек. Это — к вопросу о прочности и хрупкости поликарбоната.

Строение ячеистого поликарбоната

Теперь о том, что кому-то под поликарбонатом жарко, а кому-то нет. Есть два фактора, которые на это влияют. Первый — региональный. В некоторых регионах солнышко даже в середине лета не печет, а греет, причем не очень сильно. И даже если поликарбонат выбран такой, который используют в теплицах — пропускающий 80-90% солнечных лучей — людей это не пугает, а радует: погреться приятно.

Второй фактор — неправильно выбран тип материала. Как уже говорилось, есть поликарбонат, который пропускает солнечные лучи почти полностью. Его используют для теплиц. Есть тот, который пропускает около 30% света. Вот его нужно ставить на крыши беседок или использовать для навесов. Это еще не все. На теплоизоляционные характеристики влияет и строение, и толщина материала: чем больше слоев, тем лучше теплоизоляционные свойства. В случае с беседкой — под толстым поликарбонатом (8 мм) в беседке даже в южных регионах нежарко. Ситуация, в общем, привычная: дешевые материалы имеют низкую цену не просто так. Так что не экономьте: будет жарко, да еще и градом побьет.

Какие бывают беседки из поликарбоната

По форме — любые. Очень крутой изгиб сделать сложно — минимальный радиус шестикратная толщина листа, но при построении беседок такой и не нужен. Все остальные формы можно обшить.

Если говорить о сотовом поликарбонате, то он монтируется на какой-то каркас. Собственной несущей способности ему не хватает. Монолитный при достаточной толщине — от 8 мм — может монтироваться без каких-либо опор. Но его используют очень редко, потому речь дальше пойдет не о нем.

Поликарбонат крепят на любые беседки, но чаще всего — на металлические. Особенно красиво он выглядит с кованными. Крыша из другого материала «приземлит» строение, а полупрозрачный пластик выглядит невесомым и не привлекает внимание, лишь подчеркивая красоту узоров. Несколько фото беседок из поликарбоната собраны в фотогалерее, которая расположена ниже (листайте стрелочками или нажимая на иконки, можно увеличить во весь экран).

Очень привлекательная получилась беседка из бруса, окрашенного темным и молочного поликарбоната. Крыша в этом варианте сделана из мягкой черепицы

Это закрытая беседка из застекленная на каркасе из металла

Это две в одном: открытая из закрытая беседки

Металл, обшитый оранжевым поликарбонатом — даже в пасмурный день в беседке будет «солнечно». Это — отличный вариант для регионов, где солнце — редкий гость

Дерево и поликарбонат — пара которая встречается нечасто

Синий смотрится отлично, но лица у людей, сидящих в такой беседке странного цвета…

Высокие узорчатые столбы, декоративные арки. Сооружение получилось невесомым

Камень, дерево, поликарбонат — сочетание красивое и стильное

Благодаря гибкости материала создавать можно и округлые формы

Беседка с кованными элементами

Купольная крыша из поликарбоната выполнена нестандартно. Необычная получилась беседка

Отличный вариант деревянной беседки с крышей из сотового поликарбоната

Необычной формы купол над обширной площадкой

Открытая беседка на лугу

Очень интересный вариант: дизайн повторяет форму дома

Беседки с односкатной крышей встречаются нечасто

О видах и особенностях кирпичных и каменных беседок написано здесь.

Особенности монтажа

Во время любого строительства всегда идет борьба: с одной стороны хочется сэкономить, с другой — чтобы было красиво, качественно и надежно. В случае с поликарбонатом лучше не экономить. Во-первых качество сильно зависит от производителя, а во вторых даже покупая тонкий лист сэкономите в итоге вы немного. Ведь шаг обрешетки зависит от угла ската и толщины поликарбоната: чем меньше толщина, тем чаще требуется устанавливать обрешетку. Ну и еще ряд причин, почему это делать не стоит, мы обсудили выше.

У каждого производителя есть подобная таблица. Но уже по этой видно, что чем тоньше лист, тем чаще необходимо делать обрешетку

Что может быть основой под поликарбонат? Любой материал: дерево, пластик, металл. Если монтируется поликарбонат на дерево, оно должно быть обработано антисептиками, которые не дадут размножаться грибкам и бактериям. Это происходит из-за того, что между пластиком и древесиной образуется конденсат. Повышенная влажность и создает условия для развития грибков.

Торцы плит необходимо закрывать

При укладке на металл может возникнуть другая проблема. Под солнцем он сильно нагревается, от него в небольших зонах разогревается пластик. Это явление приводит к тому, что над металлическим каркасом он вздувается. Чтобы избежать локального перегрева на металл наклеивается тонкий слой теплоизолирующего материала. Если будете покупать поликарбонат у известного производителя, самоклеящиеся термоизоляционные ленты есть в наборе. Если материал «безвестный», можно использовать любой плотный и гибкий материал с соответствующими характеристиками. Первыми на ум приходит резина и пробка, но может подойти полоса войлока, тонкий вспененный полиэтилен и т.п. Клеить его придется на герметик.

Если основа — пластиковые трубы, проблем не возникает: материалы имеют похожие характеристики, сосуществуют без проблем.

Процесс изготовления навеса для машины из поликарбоната описан тут.

Чем и как резать

Резать листы поликарбоната можно любым инструментом, которым работают с древесиной. Это ручная пила, электролобзик, болгарка с диском по дереву.

Резать можно как вдоль, так и поперек сот. Торцы поперечных разрезов обязательно герметизировать. При покупке фирменных материалов вам предложат герметизирующую (клеится на верхний срез) и перфорированную ленту (закрывает срез внизу, а перфорация — для удаления паров воды или капель конденсата), которые наклеиваются на срез. Если у вас таких лент нет, можно соты замазать прозрачным герметиком, но так, чтобы не было щелей.

Режут листы при помощи электролобзика или болгарки

Почему их нельзя оставлять открытыми? Во-первых, в них попадает пыль, мусор, что со временем делает крышу или стены неопрятными и почти непрозрачными. Во-вторых, при попадании воздуха, на стенках образуется конденсат, а в нем на свету отлично размножаются микроскопические зеленые водоросли. И поликарбонат становится странного цвета, а вид при этом…некрасивый.

После того, как лист разрезали, соты нужно прочистить от попавшей в них пыли. Лучше всего это сделать при помощи пылесоса. Потом заделать соты.

О том, как строить беседки из дерева читайте тут.

Как крепить

При монтаже важно помнить, что поликарбонат для кровли с одной стороны имеет защитное покрытие от ультрафиолета. Оно отсекает вредный спектр. На эту сторону производители наклеивают пленку с логотипами. Когда монтируете крышу или стены, эта пленка должна быть сверху. Ее снимают сразу после окончания монтажа. Не «до» — чтобы не поцарапать, и не через неделю — на свету пленка прилипнет, и снять ее будет проблематично.

Для крепежа используются специальные термошайбы с заглушками или болты с обязательной металлической и резиновой шайбой. Под каждый крепеж предварительно сверлится отверстие. Его диаметр должен быть на 3-4 мм больше диаметра крепежа. Если используется термошайба, у нее есть довольно толстая ножка. Потому диаметр отверстия тоже должен быть больше.

Термошайбы обеспечивают надежное крепление поликарбоната

При установке крепежа главное — не перетянуть. Пластик не должен прогибаться. При использовании термошайбы ограничителем служит ее ножка, а с саморезами придется контролировать усилие.

Для стыка плит используют специальные профили. Они позволяют компенсировать тепловое расширение (примерно 3 мм на каждый метр длины) и одновременно гарантируют надежную фиксацию. Подробно о профилях и всех тонкостях монтажа рассказано в видео.

Чертежи

Любая из деревянных или металлических беседок может быть накрыта поликарбонатом. Потому отдельных проектов практически не бывает. Это — только частный случай отделки. Несколько чертежей, которые можно сделать как из дерева, так и из металла мы выложим в фотогалерее ниже: перелистывайте, выбирайте.

Прямоугольная беседка с четырехскатной крышей

Фотогалерея (28 фото):

__________________________________________________

Почитать еще:

06. 05.2016

Планы беседки с вальмовой крышей 12×12 | Мои планы на открытом воздухе

Этот пошаговый проект «сделай сам» примерно 12×12 чертежи беседки с вальмовой крышей . Эта квадратная беседка имеет площадь 12×12 дюймов и имеет шатровую крышу с большими выступами со всех сторон. Эту беседку легко построить, и она имеет элегантный вид, который выделит ее на любом заднем дворе. Убедитесь, что вы прочитали местные правила, чтобы вы могли соблюдать требования законодательства. Взгляните на остальную часть моих чертежей деревообработки , если вы хотите получить больше вдохновения для строительства.Премиум-планы для этого проекта доступны в магазине .

При покупке пиломатериалов следует тщательно выбирать доски, следить за тем, чтобы они были ровными и без видимых дефектов (трещин, сучков, перегибов, гнили). Инвестиции в кедр или другие устойчивые к атмосферным воздействиям пиломатериалы — хорошая идея, так как они окупятся в долгосрочной перспективе. Используйте спиртовой уровень, чтобы отвесить и выровнять компоненты, прежде чем вставлять оцинкованные винты, иначе проект не будет иметь симметричный вид. Если у вас есть все материалы и инструменты, необходимые для проекта, вы можете выполнить работу примерно за день.

Проекты, сделанные из этих планов

План беседки с вальмовой крышей 12×12

корпус-а-12×12-шатровая-беседка

A – 4 бруска 6×6 – длина 8 футов СТОЛБЫ
B – 5 кусков бруса 6×6 – длина 12 футов ПЛАСТИНЫ
C – 8 брусков 6×6 – длина 36″ БРАСЫ

Одна неделя

Так просто построить деревянную беседку — Видео!

Садовая беседка 12×12 с четырехскатной крышей

Выкладка столбов – квадратная беседка

Первым этапом проекта является разметка расположения стоек беседки. Используйте доски для теста и веревку, чтобы убедиться, что диагонали равны. Кроме того, примените правило 3-4-5 к углам беседки, чтобы убедиться, что они прямые.

Анкеровка стоек анкера

Вы можете установить столбы в бетон или залить фундамент глубиной 3 фута и использовать анкеры для столбов. Учитывая, что это легкий наружный проект, вы можете установить стойки на анкеры. Вот почему эти планы разработаны с учетом этого предположения (бетонные анкеры). Убедитесь, что вы дали бетону высохнуть в течение нескольких дней, прежде чем устанавливать столбы на место.Используйте временные распорки, чтобы закрепить стойки, пока не прикрепите пластины.

Строительные плиты для беседки

Используйте доски 6×6 для верхних пластин. С помощью циркулярной пилы сделайте надрезы на балках, как показано на рисунке. Сделайте параллельные надрезы внутри отмеченных участков, а затем удалите излишки стамеской и наждачной бумагой.

Крепление верхних перил к беседке 12×12

Прикрепите балки к верхней части стоек и выровняйте края заподлицо. Просверлите направляющие отверстия и вставьте винты 8 1/2″, чтобы плотно зафиксировать их на месте.Убедитесь, что углы прямые.

Сборка подкосов для беседки

Используйте доски 6×6 для распорок. Сделайте надрезы под углом 45 градусов к обоим концам скоб с помощью циркулярной/усорезной пилы.

Крепление раскосов к каркасу беседки

Установите столбы вертикально для столбов, а затем прикрепите скобы. Просверлите направляющие отверстия и вставьте винты 5 1/2″, чтобы плотно скрепить все вместе.

12×12-шатровые беседки-планы

Взгляните на ЧАСТЬ 2 проекта беседки 12×12, чтобы узнать, как построить четырехскатную крышу.

Как построить беседку с шатровой крышей 12×12

№

Эта квадратная беседка с шатровой крышей — идеальный проект, если вы хотите построить красивый навес для гриля или накрытие для джакузи. Вы можете внести множество корректировок и настроить его в соответствии с вашими потребностями. Пожалуйста, взгляните на остальные мои чертежей по дереву , потому что у меня есть более 1500 бесплатных рисунков. Премиум-планы для этого проекта доступны в магазине .

Этот проект по деревообработке был около 12×12 беседка с вальмовой крышей планы бесплатно .Если вы хотите увидеть больше наружных планов, ознакомьтесь с остальными нашими пошаговыми проектами и следуйте инструкциям, чтобы получить профессиональный результат.

Видео из Gazebo — Multi-robot Systems Group UAV System

Видео из симулятора Gazebo можно записывать непосредственно с помощью графического интерфейса Gazebo или любого программного обеспечения для захвата экрана. Однако эти подходы не позволяют создавать видео достаточного качества, поэтому мы предлагаем описание альтернативного подхода, позволяющего создавать видео высокого разрешения.

1) Вставьте модель камеры в мир моделирования

Модель, которая содержит подключаемый модуль камеры, называется static_camera и ее визуальное представление представляет собой маленький белый куб. Когда модель присутствует в мире моделирования, она создает изображения камеры по теме "/camera/rgb/image_raw" , которые можно визуализировать с помощью инструмента rqt_image_view. Камеру можно расположить произвольно для достижения желаемого вида.

2) Запись rosbag с изображением камеры тема

Как только камера находится в нужном положении, изображение с камеры нужной сцены должно быть записано (например,г., розбаг запись /camera/rgb/image_raw ). Так как при записи необработанных изображений даже для коротких видеороликов будет создаваться огромное количество ошибок, рекомендуется записывать сжатые темы.

3) Генерировать последовательность изображений из rosbag

Следующий файл запуска можно использовать для генерации последовательности изображений из rosbag. Мы настоятельно рекомендуем создать специальную папку для изображений, так как их будет много. Вы также можете вставить код между тегами в существующий файл запуска:



   сумка"/>

"camera_topic" — это имя необработанной темы камеры (т.g., "/camera/rgb/image_raw" ), "bag_file" — абсолютный путь к rosbag, который содержит записанную тему камеры, "image_location" — абсолютный путь к папке, в которой должна быть последовательность изображений сохраняется, включая желаемое имя файлов и формат изображения (допустимые типы: jpg/png/pgm), а "image_type" обозначает тип записанного изображения — либо "raw" , либо "compressed" . Если установлено «сжатое» , узел image_view будет ожидать сжатую тему (т.г., "/camera/rgb/image_raw/compressed" ).

4) Создать видеопоследовательность

Из последовательности изображений видео может быть создано с помощью инструмента ffmpeg с помощью команды:

  ffmpeg -framerate 30 -i frame%06d.png -c:v libx264 -profile:v high -crf 20 -pix_fmt выход yuv420p.mp4

Дополнительные сведения и параметры см. в документации по ffmpeg https://ffmpeg.org/ffmpeg.html.

Дополнительные опции подключаемого модуля камеры

Примечания и советы

1) Описанный подход можно использовать и для бортовых камер, пропустив первый шаг.2) Если вам нужно записать несколько просмотров одного и того же сценария только для видео, запись и воспроизведение rosbag с некоторыми темами (например, «/uavx/control_manager/mpc_tracker/set_trajectory») может быть лучшим подходом, чем запуск кода, который многократно генерирует траектории. . 3) Продолжительность видео не обязательно должна быть равна продолжительности оригинальной симуляции. Этот факт может быть вызван разной частотой кадров топика камеры и частотой кадров, используемой в команде ffmpeg, или разной частотой кадров топика камеры.4) Альтернативный подход с использованием пакета image_view можно найти по адресу http://wiki.ros.org/image_view в разделе 4.3 video_recorder. 5) Разрешение и другие параметры статической камеры можно изменить в файле «model.sdf» модели камеры.

Учебник: как построить беседку в The Sims 4

С приближением лета ваши симы захотят выйти на улицу и насладиться хорошей погодой! Возможно, вы хотите оживить свой сад чем-то, что немного отличается от обычного внутреннего дворика, или, возможно, вашему парку просто нужен косметический ремонт? То, что я люблю строить как для частных домов, так и для парков, — это беседки! Они обеспечивают небольшое укрытие от возможного дождя или прохладных летних ночей, в то же время позволяя вам наслаждаться прекрасными окрестностями.

Если вы немного не знаете, как на самом деле построить один из них, это руководство для вас! Это пошаговое руководство с картинками, но если вы предпочитаете более наглядное руководство, я оставил видеоурок, который я сделал в конце этой статьи.

Есть два типа беседок, которые я люблю строить, и в этом уроке мы рассмотрим оба метода. Во-первых, нам нужно начать работу с базой.

Убедитесь, что вы нашли хорошее место для своей беседки.Ландшафтный дизайн, вероятно, будет последним, но я хотел создать красивое окружение для этого урока, поэтому я пошел дальше и уже разместил несколько растений и тому подобное.

Следующим шагом будет выбор инструмента пользовательской комнаты и построение восьмиугольной формы. Для этого урока моя восьмиугольная форма состояла из 3 плиток с каждой стороны. Когда вы закончите использовать инструмент пользовательской комнаты, ваша беседка должна выглядеть примерно так:

Возьми кувалду и снеси эту крышу. Теперь у беседки на самом деле тоже нет стен, поэтому вам нужно будет найти забор, который вам нравится, а затем заменить эти стены своим забором.Затем вы хотите покрасить основу. Я предлагаю использовать деревянный фундамент, так как чаще всего вы будете видеть деревянные беседки. Когда фундамент будет покрашен, добавьте лестницу, чтобы ваши симы могли попасть в беседку.

После этого нам понадобится крыша. Но ждать! У нас больше нет стен, поэтому нам нужно что-то, чтобы удерживать крышу на месте. Добавим несколько столбцов. Разместите по одной колонне в каждом углу беседки вот так:

Как видите, я выделил всю комнату.Идите вперед и выберите опцию «копировать комнату», включите сетку и не забудьте подняться на один этаж выше, чтобы вы могли видеть сетку поверх построенной вами комнаты.

Поместите скопированную комнату поверх беседки и избавьтесь от забора, колонн и пола, если хотите, хотя это не имеет большого значения. Это может иметь значение, если вы пытаетесь сэкономить деньги, но в остальном нет.

Теперь у вас есть красивая плоская крыша. Выглядит не очень красиво, не так ли? Добавим несколько дополнительных компонентов.Если вам не нравятся перемычки, вы можете пропустить этот шаг, но я считаю, что это хорошая маленькая декоративная деталь. Перейдите в категорию перемычек и выберите один по вашему выбору. Добавьте его по краям всей беседки вот так:

Теперь я хочу, чтобы вы добавили внешнюю отделку. Старайтесь, чтобы цвета были похожи на те, которые вы уже использовали. Добавьте отделку, наведя указатель мыши на комнату, расположенную на крыше. Внешняя отделка размещается в нижней части комнаты, в отличие от фризов, которые размещаются в верхней части комнаты.Поскольку планки размещаются в нижней части комнаты, нам нужно иметь комнату на крыше, чтобы иметь возможность добавить их.

Я предпочитаю использовать эту толстую отделку, потому что она действительно придает дополнительный объем вашей крыше беседки. Здесь дорога раздваивается, и вам нужно выбрать, хотите ли вы плоскую крышу или обычную восьмиугольную крышу для своей беседки. Давайте сначала посмотрим, как сделать плоскую крышу.

Способ 1
Теперь, конечно, крыша и так уже плоская, но и выглядит довольно скучно.Вместо этого я бы добавил немного ограждения сверху, чтобы создать хороший эффект. Во-первых, я рекомендую вам выбрать забор «Гладкий хранитель» из базовой игры. Разместите его по краям крыши. Когда вы это сделаете, создайте из него узор по своему вкусу. После того, как ваш рисунок будет готов, выберите кувалду и удалите все напольное покрытие между ограждением. Моя беседка теперь выглядит так:

Это был очень простой шаблон, и вы определенно можете поиграть со своими собственными шаблонами, чтобы найти что-то, что вы считаете красивым.Теперь вы можете оставить крышу такой же, но я бы определенно пошел дальше и добавил немного зелени на эту крышу! Выберите немного зелени, которая не слишком высока и которая, по вашему мнению, будет хорошо смотреться для покрытия крыши.

Вы также можете поиграть с зеленью, если хотите. Вы можете разместить несколько растений поверх колонн, чтобы создать впечатление, что растения взбираются по колоннам, чтобы добраться до крыши. Я не делал этого для этого урока, но вариант есть!
Перейдем к другому способу.

Способ 2
Чтобы сделать беседку с правильной восьмиугольной крышей, вернитесь к последнему шагу перед «способом 1». По какой-то причине The Sims 4 еще не предложила нам способ сделать правильные восьмиугольные крыши, поэтому нам нужно проявить творческий подход! На самом деле есть несколько способов сделать восьмиугольную крышу приличной, но я покажу вам очень простой способ. Позже я сделаю урок о том, как делать различные типы восьмиугольных крыш в The Sims 4.

Сначала разместите одну крышу, как показано ниже, а затем используйте инструмент «Копировать комнату» для этой крыши и поместите другую крышу так, чтобы крыши образовывали крест:

Теперь добавьте еще две крыши таким же образом, как показано ниже.

Теперь вы можете подумать, что это выглядит очень грязно. Это включает в себя наслоение множества крыш, но конечный продукт выглядит довольно хорошо. Давайте добавим последние части крыши. На этот раз вы захотите выбрать диагональную часть шатровой крыши, чтобы закрыть эти диагональные края. Ради этого урока я не изменил высоту ни одной из этих крыш, но вы, конечно, можете поиграть с этим.

После установки диагональных шатров крыша вашей беседки будет выглядеть так.Следующий шаг — покрасить крышу в более приятный цвет и/или рисунок. Я выбрал этот ниже:

Теперь нам не хватает еще одной вещи. Вы можете заметить, что планки на крыше ужасно белые и довольно сильно выделяются. Убедитесь, что вы скрыли это, перейдя в категорию отделки крыши, выберите квадратную отделку крыши и выберите цвет, который подходит к остальной части вашей беседки. Я выбрал коричневую отделку, чтобы пойти со мной. Не забудьте добавить отделку ко всем различным частям крыши, которые вы добавили.

Это будет ваша завершенная беседка. Как уже упоминалось, есть и другие способы создания восьмиугольных крыш, особенно если вам не нравится, когда крыши выглядят такими многослойными, как в этой версии. Я обязательно сделаю учебник по этому поводу. Теперь, когда беседка готова, поставьте свою мебель или занятия в беседку и займитесь ландшафтным дизайном вокруг нее!

Удачной постройки беседки!

Видео: Приведение в порядок беседки

Джессика Янг | The Evening Tribune

После долгого дня работы в саду вам не терпится сбежать от сырости, вылечить солнечные ожоги и увлажнить себя.Но вместо того, чтобы утомительно возвращаться в дом, подумайте о преимуществах уединения на заднем дворе со всеми домашними удобствами.

Беседки — отличное решение — идеальное место, чтобы выскользнуть из грязных перчаток, поднять ноги и выпить стакан холодного лимонада.

Идеи о том, как интегрировать беседку в ваш ландшафт, черпают вдохновение в великолепной открытой гавани Батавии, спроектированной Ноэлем и Дейлом Шульцами, которая была построена компанией Gazebo Junction в Женеве.

1) ОКНА С ЭКРАНАМИ — Павильон Шульца заключен в стекло, но толстые стекла, расположенные за декоративными шпинделями, легко можно заменить на сверхпрочные экранные панели.

«Мы используем беседку восемь или девять месяцев в году, потому что можем держать окна закрытыми», — сказал Ноэль Шульц.

Воссоздайте внешний вид: Вариант обновления стоит от 1350 до 2080 долларов, в зависимости от размера строения, в Gazebo Junction.

«Windows позволяет сделать пространство более трехсезонным», — сказал генеральный менеджер Пол Бёлке.«Если идет дождь, вы можете закрыть раздвижные стекла, или если на улице 40 или 50 градусов, и вы пока не хотите возвращаться внутрь, вы в безопасности. В то же время вы можете наслаждаться более теплой погодой без комаров все лето и пчел осенью».

2) КРЫША — Для более интересного архитектурного элемента Шульцы решили использовать двухъярусную крышу.

«Он просто прекрасен — особенно изнутри», — сказал Ноэль Шульц. «Визуально это помогает сбалансировать структуру, устраняя громоздкость, потому что мы решили использовать большую 18-футовую беседку.”

Воссоздайте внешний вид: В Gazebo Junction это дополнение к зданию стоит от 860 до 1345 долларов. Установка крошечных оконных стекол стоит еще от 205 до 320 долларов.

3) ЭЛЕКТРОПРОВОДКА — Элегантный белый вентилятор свисает с потолка собора, охлаждая обитателей беседки. Трековое освещение также выравнивает внутренние стены.

«Это действительно увеличивает количество часов, в течение которых мы можем использовать пространство», — сказал Ноэль Шульц. «Я работаю из дома, поэтому постоянно хожу туда. Эти дополнительные детали действительно делают его более похожим на дом.”

В некоторых беседках даже есть стереосистемы для развлечения.

Воссоздайте внешний вид: Беседка Соединительные конструкции автоматически подключаются к электричеству, но домовладелец должен подключить кабели беседки к дому.

Чтобы поднять настроение, загляните в Fanworks Inc., у которой есть несколько линий наружных вентиляторов. Модели Tommy Bahama с соответствующими названиями Castaway, Pineapple Lane и Bahama Breezes предлагают лезвия в бамбуковой оправе, которые выглядят как листья, придавая вашему потолку карибский колорит.Вентиляторы стоят от 86,40 до 336 долларов. Посетите сайт www.CeilingFanOutlet.com, чтобы ознакомиться с выбором традиционных и тропических вариантов.

В магазине Great Indoors в Ломбардии тоже есть отличный выбор. Звоните (630) 873-8000. Или попробуйте Burr Ridge Lighting. Звоните (630) 920-9160.

4) РАСТЕННИКИ — Хотя беседка была построена таким образом, чтобы соединяться с террасой и перилами настила, что помогает придать заднему двору более цельный вид, Шульцы хотели применить ту же концепцию к ландшафтному дизайну. Таким образом, цветы в горшках и кустарники выравнивают структуру, но именно оконные ящики действительно делают свое дело.

«Они добавляют характер, — сказал Ноэль Шульц. «Я всегда мечтал иметь на улице такую беседку, похожую на сборник рассказов, и эти коробки очень живописны».

Цветовая палитра беседки также создает ощущение загородного дома. Домовладельцы решили окрасить западную раму из красного кедра в белый цвет, чтобы он соответствовал основному дому и стойкам террасы. Но более темные тона дерева в цветочных горшках и на крыше создают приятные акценты.

Воссоздайте внешний вид: Если вы не можете украсить внешний вид своей беседки встроенными ящиками, купите прикрепляемые ящики с монтажными кронштейнами или выберите подвесные горшки.На сайте OutdoorDecor.com есть несколько простых монтируемых витрин за 67,50 долларов. The Growing Place в Нейпервилле имеет 14-, 16- и 18-дюймовые подвесные проволочные корзины с несколькими сортами растений по цене от 50 до 70 долларов, но менее декоративные горшки стоят всего 24,99 доллара. Пастушьи крючки отдельные. Звоните (630) 355-4000.

5) ИНТЕРЬЕРНЫЕ АКЦЕНТЫ — Для создания уютного интерьера Шульцы отказались от стандартных скамеек и выбрали плетеную мебель, обеденный стол и футон для сна, на котором отдыхают даже домашние кошки.

«Мы хотели сделать его по-домашнему уютным, чтобы он больше походил на вторую семейную комнату или кухню.Мы едим там каждую неделю», — сказал Ноэль Шульц. «В интерьере больше похоже на атмосферу Флориды из-за белых, синих, желтых и зеленых тонов, а также прохладного, чистого, свежего вида. На всех стульях забавные полосатые подушки, а у меня на столе стоит мой маленький Crate & Barrel».

Большой синий ковер покрывает бетонный пол, добавляя красок комнате и уменьшая нагрузку на босые ноги.

Воссоздайте внешний вид: Если вам нужно больше декора в морской тематике, попробуйте Pottery Barn.В сети есть сервировочный набор из морской веревки за 20 долларов по распродаже и тарелки для закусок Regatta Melamine, украшенные якорями, корабельными колесами, № 6 и звездами в наборе из четырех штук за 12 долларов. Посетите www.PotteryBarn.com.

Crate & Barrel предлагает обеденный стол из твердой древесины эвкалипта, выращенный на плантации, для обедов на открытом воздухе за 499 долларов. Соответствующие стулья с подушками Sunbrella стоят 218,95 долларов. Посетите www.CrateAndBarrel.com.

Одним из наиболее популярных товаров на сайте FutonCreations.com является белый футон Ки-Уэст по распродаже за 405 долларов.У Futon of America Inc. в Вестчестере есть похожие модели по той же цене. Звоните (800) 645-3550.

Чтобы сделать пол более ярким, посетите сайт HomeDecorators.com. Всепогодный ковер с седельным стежком предлагается в различных цветах и размерах и стоит от 19 до 299 долларов.

Рекомендации для клиентов Gazebo Junction:

Время: Изготовление комплекта для беседки в магазине Gazebo Junction, а затем доставка и монтаж занимает от трех недель до месяца, поскольку детали изготавливаются вручную и настраиваются в соответствии со спецификациями. Но рабочие обычно находятся у вас дома около двух дней.

Оформление документов: Вы должны получить разрешение на строительство строения на своей территории.

Напольное покрытие: Беседки могут быть размещены поверх существующего настила, брусчатки и бетонной плиты или даже прикреплены к комплекту кругового пола, который образует фундамент здания.

Последние штрихи: викторианские скобы или валентности являются одними из самых популярных дизайнов декоративной окантовки вдоль верхней части оконного проема. Стили шпинделя варьируются от богато украшенных балясин до более простых столбов.Флюгеры часто добавляются, чтобы завершить внешний вид, а у семьи Шульц есть пенсильванский орел, сидящий на столбе палубы возле беседки.

Оплата: Депозит составляет половину стоимости всего проекта, а остаток выплачивается после завершения работы к вашему удовлетворению. Владельцы Gazebo Junction говорят, что большинство клиентов тратят около 10 000 долларов на строительство конструкции и добавление дополнительных услуг.

Напоминание: Беседки необходимо герметизировать и окрашивать в первый год, а затем каждый третий или четвертый год. Gazebo Junction предлагает два варианта кровли с меньшими затратами на техническое обслуживание — один из виниловой черепицы, а другой — из металла.

Связаться с строителем:

50006

Gazebo Junction *

2627 Kaneville Court

Geneva

(630) 208-8182

www.gazebojunction.com

* Компания поставляется добрые комплекты по всему Соединенному Состояния.

Другие беседки:

— Загородные беседки амишей, представленные в «Extreme Makeover: Home Edition» для тех, у кого бюджет от 3000 долларов; позвоните по номеру (800) 700-1777 или посетите сайт www.AmishGazebos.com

— Сельские беседки в Палатине от 5 500 до 13 500 долларов; позвоните по телефону (888) КИТ-ГЗБО или посетите сайт www.CountrysideGazebos.com

Видео: Обустройство беседки

Джессика Янг | Observer-Dispatch

После долгого дня работы в саду вам не терпится сбежать от сырости, вылечить солнечные ожоги и увлажнить себя. Но вместо того, чтобы утомительно возвращаться в дом, подумайте о преимуществах уединения на заднем дворе со всеми домашними удобствами.

«Windows позволяет сделать пространство более трехсезонным», — сказал генеральный менеджер Пол Бёлке. «Если идет дождь, вы можете закрыть раздвижные стекла, или если на улице 40 или 50 градусов, и вы пока не хотите возвращаться внутрь, вы в безопасности. В то же время вы можете наслаждаться более теплой погодой без комаров все лето и пчел осенью.”

2) КРЫША — Для более интересного архитектурного элемента Шульцы решили использовать двухъярусную крышу.

В некоторых беседках даже есть стереосистемы для развлечения.

Чтобы поднять настроение, загляните в Fanworks Inc., у которой есть несколько линий наружных вентиляторов. Модели Tommy Bahama с соответствующими названиями Castaway, Pineapple Lane и Bahama Breezes предлагают лезвия в бамбуковой оправе, которые выглядят как листья, придавая вашему потолку карибский колорит. Вентиляторы стоят от 86,40 до 336 долларов. Посетите сайт www.CeilingFanOutlet.com, чтобы ознакомиться с выбором традиционных и тропических вариантов.

В магазине Great Indoors в Ломбардии тоже есть отличный выбор. Звоните (630) 873-8000.Или попробуйте Burr Ridge Lighting. Звоните (630) 920-9160.

«Они добавляют характер, — сказал Ноэль Шульц. «Я всегда мечтал иметь на улице такую беседку, похожую на сборник рассказов, и эти ящики очень живописны.»

Цветовая палитра беседки также передает атмосферу коттеджа. Домовладельцы решили окрасить западную раму из красного кедра в белый цвет, чтобы он соответствовал основному дому и стойкам террасы. Но более темные тона дерева в цветочных горшках и на крыше создают приятные акценты.

Воссоздайте внешний вид: Если вы не можете украсить внешний вид своей беседки встроенными ящиками, купите прикрепляемые ящики с монтажными кронштейнами или выберите подвесные горшки. На сайте OutdoorDecor.com есть несколько простых монтируемых витрин за 67 долларов.50. The Growing Place в Нейпервилле продает 14-, 16- и 18-дюймовые подвесные проволочные корзины с несколькими сортами растений по цене от 50 до 70 долларов, но менее декоративные горшки стоят всего 24,99 доллара. Пастушьи крючки отдельные. Звоните (630) 355-4000.

Большой синий ковер покрывает бетонный пол, добавляя красок комнате и уменьшая нагрузку на босые ноги.

Одним из наиболее популярных товаров на сайте FutonCreations. com является белый футон Ки-Уэст по распродаже за 405 долларов.У Futon of America Inc. в Вестчестере есть похожие модели по той же цене. Звоните (800) 645-3550.

Рекомендации для клиентов Gazebo Junction:

Время: Изготовление комплекта для беседки в магазине Gazebo Junction, а затем доставка и монтаж занимает от трех недель до месяца, поскольку детали изготавливаются вручную и настраиваются в соответствии со спецификациями.Но рабочие обычно находятся у вас дома около двух дней.

Оформление документов: Вы должны получить разрешение на строительство строения на своей территории.

Связаться с строителем:

50006

Gazebo Junction *

2627 Kaneville Court

Geneva

(630) 208-8182

www. gazebojunction.com

* Компания поставляется добрые комплекты по всему Соединенному Состояния.

Другие беседки:

Советы и подсказки по установке беседки |Tuin : Блог Tuindeco

Указатель рекомендаций по установке беседки

Мне нравятся наши беседки, я думаю, вам будет сложно найти сопоставимый продукт за те деньги и из предлагаемых материалов. Теперь они из обработанной под давлением, танализированной древесины или растрескивающейся древесины лиственницы. На этой странице представлен полный ассортимент беседок.

Цена, конечно, всегда имеет значение при выборе продуктов, но я настоятельно рекомендую вам обратить внимание на лиственницу, да, она дороже, но преимущества могут просто перекрыть дополнительные затраты.Недавно я написал статью о древесине лиственницы, пожалуйста, смотрите эту страницу: Европейская лиственница.

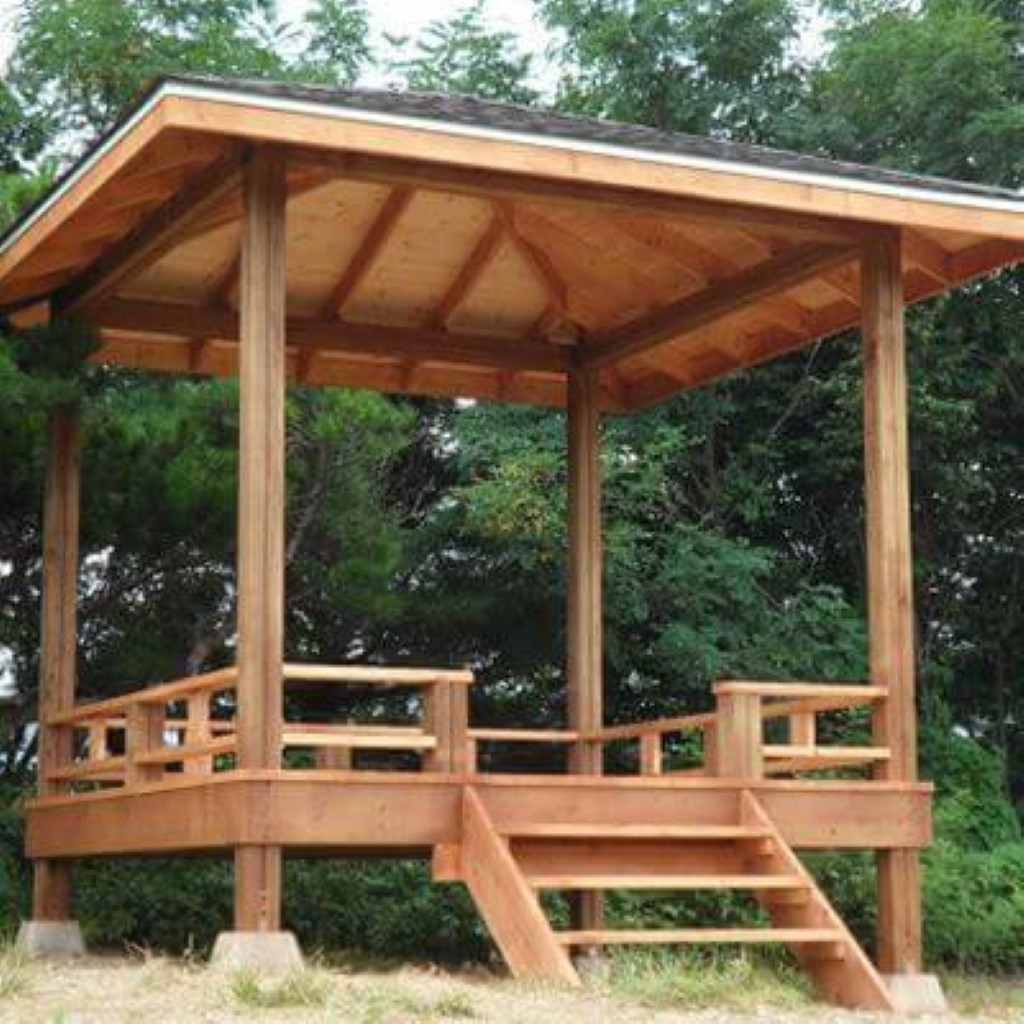

Беседка, о которой я расскажу в этой статье, представляет собой прямоугольную беседку из самосской лиственницы .

Этот пост посвящен моему совету по установке беседок, обратите внимание, что это ТОЛЬКО мое личное мнение, у других людей, устанавливающих эти беседки, может быть лучший способ сделать это.

Чертежи

поставляются с каждой беседкой, такой как эта, ссылка на изображение на чертежи, например, это очень популярная Grande Gazebo .Grande Gazebo — это версия из обработанной под давлением сосны, которую я показываю здесь.

Планы беседки пример того, что он отправил с вашим заказом беседки.

Лично у меня никогда не было проблем с этими планами, как и с нашими планами l и кабин , это с первого дня моей первой установки. Но у нескольких клиентов возникли проблемы, и им нужна дополнительная помощь. Я написал пост о советах по установке для сруба .

Этот пост будет аналогичен для клиентов, которым нужна другая точка зрения и может потребоваться помощь в некоторых вопросах при установке.

Мой взгляд на установку Беседки

Схемы хорошие, они точно показывают, куда идут детали. Затем они оставляют вас наедине с вашими собственными навыками и интерпретацией в соответствии с вашей базой, требованиями и конечным готовым продуктом. Беседки — это полноценная постройка, и с ними нужно обращаться как с таковыми. Невозможно дать все возможные инструкции по их установке, необходимо применить здравый смысл, навыки и понимание. Это то, что мне нравится при установке всех наших зданий — возможность меняться и адаптироваться к тому, что мне нужно и чего хочет мой клиент.

Итак, с учетом сказанного, давайте отклонимся от планов, прилагаемых к беседке, это мой личный способ ведения дел, а НЕ способ, которым меня проинструктировали планы (за исключением того, чтобы убедиться, что правильные детали находятся в правильных местах). положение) Вот некоторая информация и советы из моего опыта. Конечно, вы можете следовать планам, следовать моему совету или разработать свой собственный метод, это здание, и вам решать, как вы хотите выполнить установку.

Беседка прибудет точно так же, как и наши бревенчатые домики, на очень большом грузовике с очень удобным вилочным погрузчиком.Подробнее см. на этой странице: Доставка больших зданий Туина .

Это поддон, который будет доставлен.

Поддон для беседки, поверх него будет окончательное кровельное покрытие, которое вы выбрали, будь то войлок или черепица IKO (иногда мы предлагаем их БЕСПЛАТНО)

Обратите внимание, что обработанная под давлением беседка будет аналогична приведенной выше.

Обратите внимание, что, несмотря на все усилия перевозчиков по доставке беседок в целости и сохранности, иногда нечетная доска крыши может получить небольшие повреждения. К счастью, они обычно включают запасные части

Однако есть разница: поддон для беседки из лиственницы упакован немного по-другому, и каждый слой отделен планками, чтобы дать древесине больше высохнуть и сохранить прямо и отдельно друг от друга.Этого нет в версии беседки, обработанной давлением, и в этом нет необходимости.

Планки присутствуют в каждом слое беседки из лиственницы. Они скреплены скобами, и скобы, возможно, придется удалить с помощью набора плоскогубцев, я считаю, что остроконечные плоскогубцы лучше всего подходят для их удаления.

Снятие планок, разделяющих слои бруса в беседке из лиственницы.

Распаковка Беседки.

Нет, он не помечен, да и зачем? Очень просто увидеть, что такое кровельные доски и какова конструкция, просто по размеру и форме бревен. По мере распаковки я рассортирую различные детали по мере их появления на поддоне. Обратите внимание, что иногда поддоны могут быть мокрыми, если во время погрузки или кратковременного хранения прошел дождь. Мы, как правило, держим беседки снаружи, но защищаем их циновками из сорняков, чтобы они служили тенью и предотвращали обесцвечивание. Если вы обнаружите, что ваша беседка мокрая при распаковке, не беспокойтесь об этом, поскольку, конечно, она рассчитана на то, чтобы находиться на улице в любую погоду в течение следующих 20 лет.

Когда я найду кровельные доски в упаковке, я положу их на участки крыши, которые я ожидаю: для квадратных крыш каждая сторона будет одинаковой, для прямоугольной крыши я ожидаю две треугольные крыши и два вытянутых треугольника.Гораздо проще это сделать при распаковке.

Два комплекта торцевых досок, уложенных друг на друга. Для квадратного здания у вас, конечно, будет четыре комплекта. Это торцевые треугольники кровли самосской прямоугольной беседки из лиственницы

Удлиненные треугольные кровельные доски, два комплекта на обе стороны в случае прямоугольной беседки.

Помимо того, что я раскладываю доски крыши по порядку, я также идентифицирую другие части по ходу дела, стойки и кольцевую балку очень легко заметить.

Располагайте кольцевую балку по ходу дела. Приводим его в грубое окончательное положение.

Сообщения легко заметить. На прямоугольной беседке будет два вида. Четыре по углам и два по длинной кромке

Угловые скобы

также легко заметить.

Шкворневые блоки, которые используются там, где стропила соединяются в точках. У прямоугольной пирамидальной крыши их будет две.

Угловые стропила можно легко определить по их длине, а также по выемке в виде птичьего рта, которая будет располагаться над углом кольцевой балки.Обратите внимание, что стропила, образующие стороны, не имеют надрезов.

Монтажный комплект для беседки. Это довольно просто, длинные гвозди предназначены для самых толстых кусков дерева — стропил. Средние – для кольцевой балки, ножек и угловых опор, а очень короткие – для боковых раскосов, которых в прямоугольной беседке на крыше две. Для кровельных досок поставляются гвозди. Войлочные гвозди предназначены для окончательного покрытия крыши. Я отличаюсь от совета в планах количества и размещения винтов, вы это увидите на следующих картинках.Например, для стропил я буду использовать только один шуруп, а в других местах использовать двойные шурупы. Это, конечно, зависит от вас. Вы также можете добавить дополнительные крепления по своему усмотрению.

С этого момента я использую планы только для проверки того, что я использую нужные детали в нужном месте. Я не слежу за методом конструкции или конкретным расположением винтов, это способ, который я считаю самым простым за многие годы. С этим методом:

Для установки требуется всего два человека.
Легче найти ТОЧНОЕ место, где должны быть установлены держатели стоек, учитывая, что древесина не является точным продуктом для работы.
Безопаснее, прочнее и быстрее.
Никаких нагрузок на суставы не оказывается, на некоторых планах показано, как построить беседку на боку, а затем поднять ее в нужное положение. Я обнаружил, что этот метод очень сложен, и может вызвать нагрузку на суставы.

Инструменты, необходимые для установки беседки

Для сборки беседки вам действительно понадобятся только основные инструменты.Две дрели с батарейным питанием помогают сэкономить время, а зажимы действительно необходимы для хорошей работы, мы часто используем их при установке как беседок, так и бревенчатых домов. Очень полезный инструмент!

Инструменты включают в себя: две стремянки, две дрели, молотки, плоскогубцы, длинный спиртовой уровень, маркер, рулетку и все необходимые зажимы. Вам также понадобится пила для обрезки досок крыши.

Кольцевая балка беседки

Детали основной кольцевой балки я уже уложил в том месте, где она будет установлена, теперь тщательно сверю размеры с планами.Обратите внимание, что у квадратных крыш будут две более короткие части и две более длинные части, чтобы она могла образовывать квадрат.

Тщательно измерьте балки по планам и убедитесь, что они находятся в правильном положении.

Независимо от того, что я устанавливаю, я всегда буду использовать направляющие отверстия каждый раз, когда используется винт. Это особенно важно при работе с лиственницей. ВСЕГДА пилотное отверстие!

Всегда делайте предварительное отверстие в каждом месте, где будет использоваться винт, это создает гораздо более плотное соединение и, как правило, предотвращает заглубление головки винта для лучшей отделки и облегчения разборки.Это также намного проще!

Скрутите кольцевую балку вместе, я использую винты среднего размера, по два на каждое соединение. Для квадратных крыш все они будут стыковаться. Для прямоугольной крыши это невозможно, пока не будет установлена центральная стойка.

С помощью хомутов временно скрепим центральный стык. Используя рулетку, мы проверяем, что они находятся на одинаковом расстоянии друг от друга, используя концевую балку в качестве эталона. Затем мы убеждаемся, что кольцевой луч на 100% квадратный. (Если вы не знаете, как выровнять, пожалуйста, посмотрите соответствующий раздел на нашей странице советов по установке бревенчатой хижины).

Измерение и выравнивание кольцевой балки. Центральный стык временно удерживается зажимами.

Убедиться, что кольцевая балка квадратная и находится в окончательном положении установки. Обратите внимание, что мы используем блок посередине, чтобы предотвратить провисание ленты для более точного измерения.

Столбы и держатели столбов

С кольцевой балкой квадрата беседки и в конечном положении, где она будет, теперь мы можем точно отметить, где будут ножки. Это экономит много измерений и учитывает тот факт, что древесина не всегда идеальна в миллиметрах.

Поместив стойку вверх дном в окончательное положение, мы можем затем отметить вокруг стойки, чтобы получить точное положение стоек по отношению к кольцевой балке.

Разметка расположения угловой стойки.

В случае прямоугольных беседок вы также отметите расположение средней стойки.

После установки меток вы сможете точно расположить держатели столбов.

Расположение держателя стойки может быть отмечено для точного расположения в соответствии с положением главной кольцевой балки

Позиция держателя штифта отмечена и может быть закреплена, зная, что она на 100 % точна.

У нас есть несколько типов анкеров для использования в мягком / твердом грунте. Очень важно закрепить стойки, и в этом помогают держатели. Без защиты столбов, если они будут сбиты во время жизни, у вас могут возникнуть проблемы.

Конечно, есть и другие методы , которые вы можете использовать или придумать самостоятельно. Как и любое из наших зданий, важно, чтобы беседка была квадратной и 100% прямой на обеих плоскостях.

Держатели столбов удобны, если площадь не 100% ровная, как у нас в этой установке, мы добавили уплотнители внутри держателя, чтобы получить уровень столба, так как в нашей установке было невозможно разбить землю

Мы прячем уплотнители в держателях столбов, чтобы помочь выровнять беседку, так как разбить землю было невозможно.

Вот еще один пример использования кольцевой балки для точного определения местоположения держателей стоек

Использование кольцевой балки для определения точного местоположения держателей стоек при их бетонировании.

Если вам не нравится внешний вид держателей столбов, вы всегда можете заключить их в коробку, как это сделано здесь.

Бокс в держателях столбов, чтобы скрыть их.

Снова используя наши зажимы, мы установим две стойки в угол одной секции кольцевой балки.

Зажим стойки в одном конце кольцевой балки.

Использование зажима для фиксации штифта

Вкручивается в стойки через кольцевую балку. Мы все еще используем винты среднего размера.

Стойка привинчена. Я использую больше шурупов, чем указано в планах по прочности.

Затем мы зажимаем центральную стойку, чтобы удерживать ее на месте. На этом этапе легче снова разобрать вторую часть кольцевой балки, зажимая и подгоняя каждую секцию по ходу дела.

Центральная стойка, поддерживающая соединение двух частей кольцевой балки в прямоугольной беседке.

Зажим и установка каждой стойки в процессе работы.

Крепление центральной стойки. Я все еще использую винты среднего размера.

Секции стойки и кольцевой балки с использованием зажима, направляющих отверстий и, наконец, винтов.

Хомуты ОЧЕНЬ полезны при установке беседки.

Угловые скобы беседки

После установки стоек и кольцевой балки мы можем добавить угловую опору. Здесь я тоже отклоняюсь от планов. Я предпочитаю устанавливать распорки внутри кольцевой балки.Вот как это должно выглядеть, вы увидите на плане, что оно находится под кольцевой балкой и напротив стойки.

Угловая скоба на нижней стороне кольцевой балки.

Сделаю немного по другому и вставлю свой внутрь. Я делаю это, потому что:

Я чувствую, что это делает сустав более прочным и стабильным.
Я могу упростить мелкие корректировки, чтобы убедиться, что стойка находится под идеальным прямым углом и на 100% вертикально.
Если есть какое-то небольшое отклонение угла среза, я могу это допустить и по эстетическим соображениям все еще иметь прекрасное тугое соединение на ноге.
Дает больше места над головой в углах и снижает вероятность удара головой.

Это, конечно, зависит от вас и того, что вы предпочитаете при установке угловых скоб, это только мой личный предпочтительный метод.

Угловая скоба, я предпочитаю устанавливать их внутри кольцевой балки.

Подготовка всегда ускоряет процесс, поэтому подумайте о том, чтобы предварительно просверлить скобы, прежде чем устанавливать их все вместе.

Предварительное просверливание угловых раскосов, выполнение их всех вместе помогает ускорить процесс установки.

Рекомендуется скрепить центральную секцию, пока не будет установлена крыша, а также пока вы устанавливаете угловые распорки, так как это сохраняет все ровно и ровно.

На чертежах, в зависимости от конкретной беседки, видно, что она строится, а затем поднимается на три столба. Как я показал, мой метод является альтернативой, которую вы, возможно, захотите рассмотреть. Я нахожу это проще, и вам нужно всего два человека. Это, конечно, зависит от вас, хотя, как вы думаете, что это лучше всего сделать.Этот метод, конечно, также очень актуален для беседок с плоской крышей.

После установки кольцевой балки, раскосов и стоек мы можем перейти к установке крыши.

Я решил сделать установку крыши в отдельном посте, так как многое из этого также очень актуально для наших бревенчатых домов, поэтому советы будут объединены.

См. пост с рекомендациями по установке пирамидальной крыши .

Рекомендации по установке пирамидальных крыш.

Установка плоской крыши становится пустяком после того, как основная конструкция возведена, и не требует дополнительных пояснений.

Установка современной беседки с плоской крышей очень проста.

Нравится:

Нравится Загрузка…

Родственные
Симулятор беседки · Руководство разработчика
Gazebo — это мощная среда 3D-моделирования для автономных роботов, которая особенно подходит для тестирования способности избегать объектов и компьютерного зрения. На этой странице описывается его использование с SITL и одним транспортным средством. Gazebo также можно использовать с HITL и для моделирования нескольких транспортных средств.
Поддерживаемые транспортные средства: Quad (Iris и Solo, Hex (Typhoon h580), универсальный quad delta VTOL, Tailsitter, Plane, Rover, Submarine (скоро!)
Gazebo часто используется с ROS, набором инструментов / внешним API для автоматизации управления транспортными средствами. Если вы планируете использовать PX4 с ROS, вам следует следовать приведенным здесь инструкциям, чтобы установить Gazebo как часть ROS!

См. «Моделирование» для получения общей информации о симуляторах, среде моделирования и доступной конфигурации моделирования (например,грамм. поддерживаемые автомобили).
Установка
Установка Gazebo 8 включена в наши стандартные инструкции по сборке:
Дополнительные инструкции по установке можно найти на сайтеgazebosim. org.
Запуск моделирования
Вы можете запустить симуляцию, запустив PX4 SITL и беседку с конфигурацией планера для загрузки (поддерживаются мультикоптеры, самолеты, VTOL, оптический поток и симуляции нескольких транспортных средств).
Самый простой способ сделать это — открыть терминал в корневом каталоге репозитория PX4 Firmware и вызвать make для целей, как показано в следующих разделах.
Вы можете использовать приведенные ниже инструкции, чтобы оставить Gazebo в рабочем состоянии и перезапустить только PX4. Это быстрее, чем перезапускать оба.
Чтобы получить полный список целей сборки, выполните команду make posix list_vmd_make_targets (и отфильтруйте те, которые начинаются с Gazebo_ ).
Квадрокоптер
компакт-диск ~/src/прошивка сделать posix_sitl_default беседку
Квадротор с оптическим потоком
сделать posix Gazebo_iris_opt_flow
3DR Соло
сделать posix беседка_solo
Стандартный самолет
сделать posix Gazebo_plane
Стандартный СВВП
сделать posix_sitl_default Gazebo_standard_vtol
Хвостовик вертикального взлета и посадки
сделать posix_sitl_default Gazebo_tailsitter
Автомобиль Аккермана (UGV/Rover)
сделать posix Gazebo_rover
HippoCampus TUHH (UUV: беспилотный подводный аппарат)
сделать posix_sitl_default Gazebo_hippocampus
Изменить мир
Текущим миром по умолчанию является радужная оболочка . world находится в каталоге worlds. Окружение по умолчанию в iris.world использует карту высот в качестве земли. Это заземление может вызвать трудности при использовании датчика расстояния. Если есть неожиданные результаты с этой картой высот, мы рекомендуем вам изменить модель в iris.model с неровного_земля на асфальт_плоскость .
Взлет в небо
Пожалуйста, обратитесь к руководству по установке файлов и кода, если вы столкнетесь с какими-либо ошибками.\ \ \___ | \_| \/ \/ |_/ px4 запускается. рхч>
Щелчок правой кнопкой мыши по модели квадрокоптера позволяет включить режим слежения из контекстного меню, что удобно, чтобы держать его в поле зрения.
Система напечатает исходную позицию после завершения инициализации ( telem> home: 55.7533950, 37.6254270, -0.00 ). Вы можете поднять его в воздух, набрав:
pxh> командирский взлет
Варианты использования/конфигурации
Установить пользовательское место взлета
Место взлета по умолчанию в SITL Gazebo можно переопределить с помощью переменных среды.
Переменные для установки: PX4_HOME_LAT , PX4_HOME_LON и PX4_HOME_ALT .
Например:
экспорт PX4_HOME_LAT=28.452386 экспортировать PX4_HOME_LON=-13.867138 экспортировать PX4_HOME_ALT=28,5 сделать posix беседку
Использование джойстика
Поддержка джойстика
и джойстика для большого пальца поддерживается через QGroundControl (инструкции по установке здесь).
Имитация шума GPS
Gazebo может имитировать шум GPS, аналогичный тому, который обычно встречается в реальных системах (в противном случае сообщаемые значения GPS будут безупречными/идеальными).Это полезно при работе с приложениями, на которые может влиять шум GPS, например. точное позиционирование.
Шум GPS включен, если файл SDF целевого автомобиля содержит значение для элемента gpsNoise (т.е. он имеет строку: true ). Он включен по умолчанию во многих файлах SDF транспортных средств: solo. sdf , iris.sdf , standard_vtol.sdf , delta_wing.sdf , tail.sdf , 0 , , 0 90 0 5 0 тайфун.СДФ .
Чтобы включить/отключить шум GPS:
Создайте любую цель-беседку для создания файлов SDF (для всех транспортных средств). Например:
сделать posix_sitl_default Gazebo_iris
Файлы SDF не перезаписываются при последующих сборках.
Откройте файл SDF для целевого автомобиля (например, ./Tools/sitl_gazebo/models/iris/iris.sdf ).
Найдите элемент gpsNoise :
true
Если он присутствует, GPS включен. Вы можете отключить его, удалив строку: true
Если не установлено, GPS отключен. Вы можете включить его, добавив элемент gpsNoise в раздел gps_plugin (как показано выше).
В следующий раз, когда вы создадите/перезапустите Gazebo, он будет использовать новую настройку шума GPS.
Отдельный запуск Gazebo и PX4
Для расширенных сеансов разработки может быть удобнее запускать Gazebo и PX4 по отдельности или даже из среды IDE.
В дополнение к существующим целям cmake, которые запускают sitl_run.sh с параметрами для px4 для загрузки правильной модели, он создает цели запуска с именем px4_ , которые представляют собой тонкую оболочку исходного приложения sitl px4. Эта тонкая оболочка просто встраивает аргументы приложения, такие как текущие рабочие каталоги и путь к файлу модели.
Для запуска Gazebo и PX4 по отдельности:
Этот подход значительно сокращает время цикла отладки, поскольку симулятор (например, беседка) всегда работает в фоновом режиме, и вы только повторно запускаете процесс px4, что очень легко.
Потоковое видео
PX4 SITL для Gazebo поддерживает потоковую передачу видео UDP с датчика камеры Gazebo, прикрепленного к модели автомобиля. Вы можете подключиться к этому потоку с QGroundControl (через UDP-порт 5600) и просмотреть видео среды Gazebo с моделируемого автомобиля — точно так же, как с реальной камеры.gstreamer1.0-* | awk ‘{напечатать $1}’ | grep -v gstreamer1.0-гибрис) -y
Включить подключаемый модуль GStreamer
Этот шаг не требуется, если потоковое видео включено по умолчанию.
Включите подключаемый модуль GStreamer (если он отключен), изменив параметр BUILD_GSTREAMER_PLUGIN на «ON» в /Tools/sitl_gazebo/CMakeLists.txt (как показано ниже):
опция (BUILD_GSTREAMER_PLUGIN «включить плагин gstreamer» «ВКЛ»)
После включения плагина вы можете запускать SITL с Gazebo обычным способом:
очистить сделать posix Gazebo_typhoon_h580
Как просмотреть видео в беседке
Самый простой способ просмотра видеопотока камеры SITL/Gazebo — в QGroundControl . Просто откройте Settings > General и установите Video Source на UDP Video Stream и UDP Port на 5600 :
Видео из Gazebo должно отображаться в QGroundControl так же, как с реальной камеры.
Также возможен просмотр видео с помощью Gstreamer Pipeline . Просто введите следующую команду терминала:
gst-launch-1.0 -v udpsrc port=5600 caps='application/x-rtp, media=(string)video, clock-rate=(int), encoding-name=(string)h364' ! rtph364depay ! avdec_h364 ! видео конвертировать ! autovideosink fps-update-interval=1000 sync=false
Графический интерфейс Gazebo для запуска/остановки потокового видео
Эта функция поддерживается в Gazebo версии 7.
Потоковое видео можно включить/отключить с помощью кнопки Gazebo UI Video ON/OFF .
Чтобы включить кнопку:
Откройте изменяемый файл «world» (например, /Tools/sitl_gazebo/worlds/typhoon_h580. world).
В раздел по умолчанию world name="default" добавьте раздел gui для libgazebo_video_stream_widget (как показано ниже):
<мировое имя="по умолчанию">
<графический интерфейс>
<включить> ...
Этот раздел присутствует в typhoon_h580.world — вам просто нужно раскомментировать этот раздел.
Восстановить SITL:
очистить сделать posix Gazebo_typhoon_h580
Расширение и настройка
Чтобы расширить или настроить интерфейс моделирования, отредактируйте файлы в папке Tools/sitl_gazebo .Код доступен в репозитории sitl_gazebo на Github.
Система сборки принудительно использует правильные подмодули GIT, включая симулятор.
