От профи: армопояс под крышу дома из газобетона или пеноблока

Доброго времени суток, уважаемые читатели нашего журнала.

Мы продолжаем традиционную серию статей от профессиональных строителей. Сегодня речь пойдет о том, как сделать армопояс под кровлю дома из газобетона или пеноблока своими руками.

Меня зовут Ростислав, мне 37 лет, и я – строитель с двенадцатилетним стажем. Начинал я на стройке, подсобником, как все. Работал по принципу: «принеси, подай, придержи и не мешай». Но время прошло, я вырос — годами и профессионально, приобрёл личный инструмент, и начал работать самостоятельно.

Первое моё правило при выполнении какого-либо задания – это тщательная подготовка материала и инструмента для достижения отличного конечного результата.

На сегодняшний день, в строительстве частных домов и хозяйственных построек очень часто начали использовать Газо-, или Пеноблоки. Я согласен с тем, что этот материал имеет хорошие характеристики по сохранению тепла в помещении и быстроте монтажа, но, есть одна важная особенность:

– этот материал не выдерживает долгосрочного точечного давления, которое создаётся нагрузкой перекрытия и давления атмосферных осадков на постройку.

Но есть выход — это монтаж армопояса по всему периметру, включая и перегородочные стены, и сейчас мы разберёмся, как это правильно сделать.

Материалы и инструменты

Итак, что нам нужно для работы.

Материалы:

1. ОСБ плита (толщина 10-12мм) количество зависит от длины заливаемого армопояса (периметр плюс длина всех перегородок делим на четыре)

2.Саморезы длина 76мм по дереву, калёные

3. Саморезы, длина 40мм по дереву калёные

4. Сетка армированная, кладочная. Размер ячейки 50х50мм. Количество квадратных метров в четыре раза больше, чем количество листов ОСБ.

5. Резьбовая шпилька. Диаметр 10-12мм (количество определяется так: количество потолочных балок умножаем на точки соприкосновения со стенами плюс по фронтонным стенам через метр и умножаем на 0.2)

6. Гайки которые накручиваются на шпильки выбранного Вами диаметра.

7. Шайбы размером: внутренний диаметр – диаметр шпильки, а наружный , на 10-20мм больше. Чем больше наружный диаметр, тем лучше. Будет большая плоскость сопротивление на отрыв.

8. Цемент (из расчёта марка 400 -220кг. на 1м3 готовой бетонной смеси)

9. Щебень фракции 5-20мм ( из расчёта — сколько кубических метров нужно бетона, столько нужно и щебня)

10.Писок речной (из расчёта сколько нужно кубов бетона)

11. Пластификатор для бетона.

12. Рейка сосновая 25х50мм

13.Хомутики пластиковые, или, проволка вязальная.

Инструменты:

1.Гидроуровень

2. Рулетка

3.Леска строительная

4. Карандаш

5. Ножовка, или электропила дисковая, торцовочная

6.Шуруповёрт

7. Болгарка (угловая шлифовальная машина)

8.Бетономешалка

9.Лопата совковая и пару вёдер

10.Мастерок

11.Леса строительные, или подмости

12. Средства индивидуальной защиты:

(очки, перчатки, обувь)

Приступаем к укладке армопояса на стены под крышу дома

1. Итак, с чего начать? А начинать всегда нужно с определения размеров и высоты относительно гидроуровня

Для этого нам нужна рулетка, бумага, карандаш и гидроуровень. Рулеткой снимаем длину всех внутренних перегородок и периметр постройки, а также диагональные размеры ( диагональные размеры, нам нужны для монтажа деревянных конструкций и дальнейших робот), и переносим это всё на бумагу, чтобы в будущем руководствоваться этими данными. Следующий этап – съемка высот гидроуровнем. Гидроуровень поможет нам дать отметки на постройке, которые находятся непосредственно в горизонтальной плоскости. Это действие неудобно проводить самому, поэтому работаем вдвоём. Берём карандаш, ставим на углу постройки произвольную метку, примерно на высоте 1.5 метра от нижней основы и с помощью гидроуровня и помощника, переносим эту метку по всем наружным углам постройки, а также внутри здания в внутренних углах, это нам нужно для постройки опалубки в

«горизонте».

Горизонт – это условная линия, которая соединяет две точки,находящиеся на одном уровне, и перпендикулярно вертикального отвеса образуют угол 90 градусов на всей длине этой линии.

Подробней как сделать водяной уровень и как им пользоваться в этой статье.

2. Определяемся с высотой заливки армопояса, в моём случае высоты заливки 20 см. Вполне достаточно, так как крыша не большая и не сложная. Ориентируясь к этому размеру, нарезаем ОСБ плиту. Плита режется на 5-7см шире, чем высота заливки бетона, в моём случае я нарезал по ширине 25-27см. на всю длину листа. Практика показывает что, ширина армопояса должна соответствовать ширине кладки, а высота, согласно проектной документации. Рекомендуемая высота армированного основания находится в районе 30 см. Армопояс и уложенный на него

мауэрлат должны опоясывать весь дом.

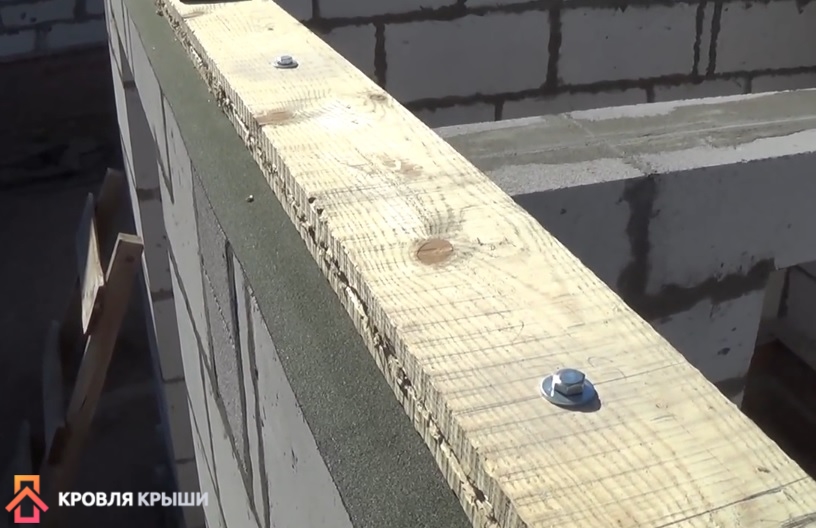

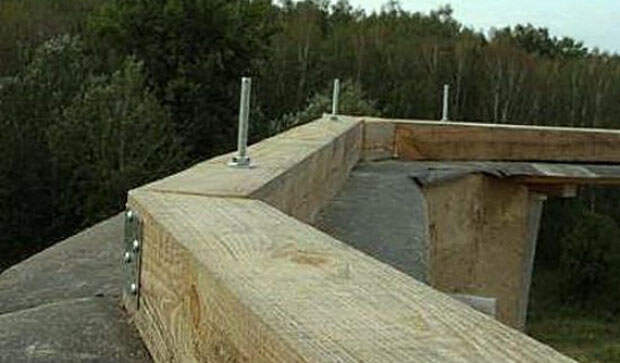

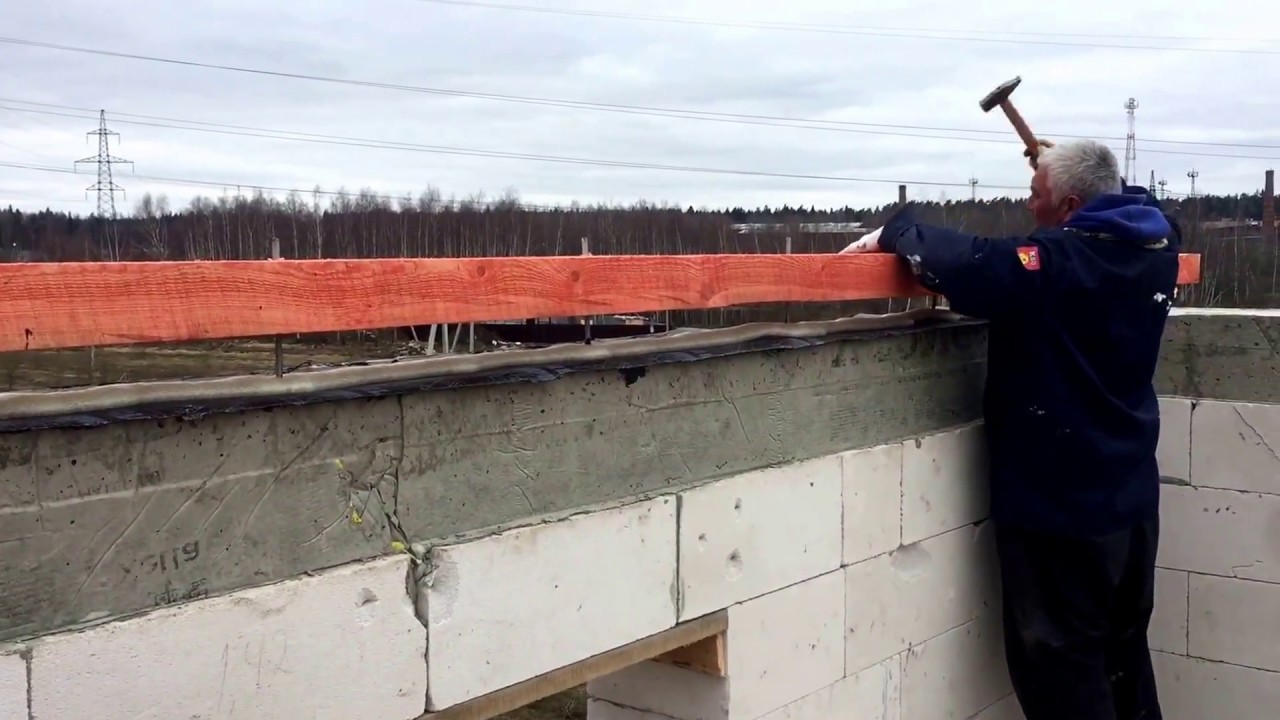

Мауэрлат-это балка, которая крепится к армопоясу через резьбовую шпильку, и к мауэрлату крепится стропильная часть кровли.

3. По наружным углам периметра постройки, в последний ряд кладки Газоблока, вертикально, монтируем рейки 25х50, так чтоб они выступали на 30см. выше, чем сама кладка. На эти рейки, с помощью рулетки переносим высотные метки ( одинаковый размер от метки гидроуровня, плюс, высота заливки бетона ). Кстати, рейки монтируются с помощью саморезов 76мм. Они очень легко закручиваются в Пено блок, и, если закручивать под углом к горизонту, неплохо держат на отрыв. По этим меткам натягиваем леску, это будет наш высотный маяк. Высотный маяк нам даёт высоту установки опалубки, так как опалубка у нас наборная, то есть состоит из отдельных комплектующих.

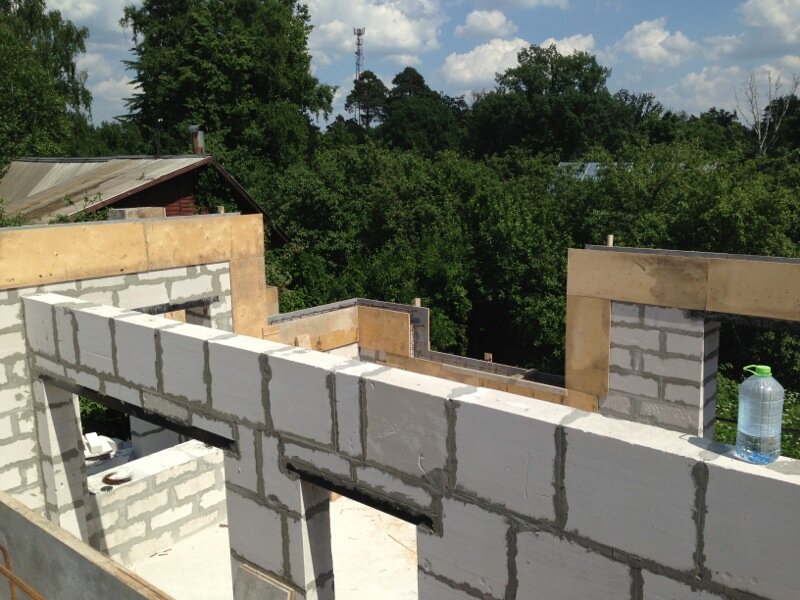

Установка опалубки

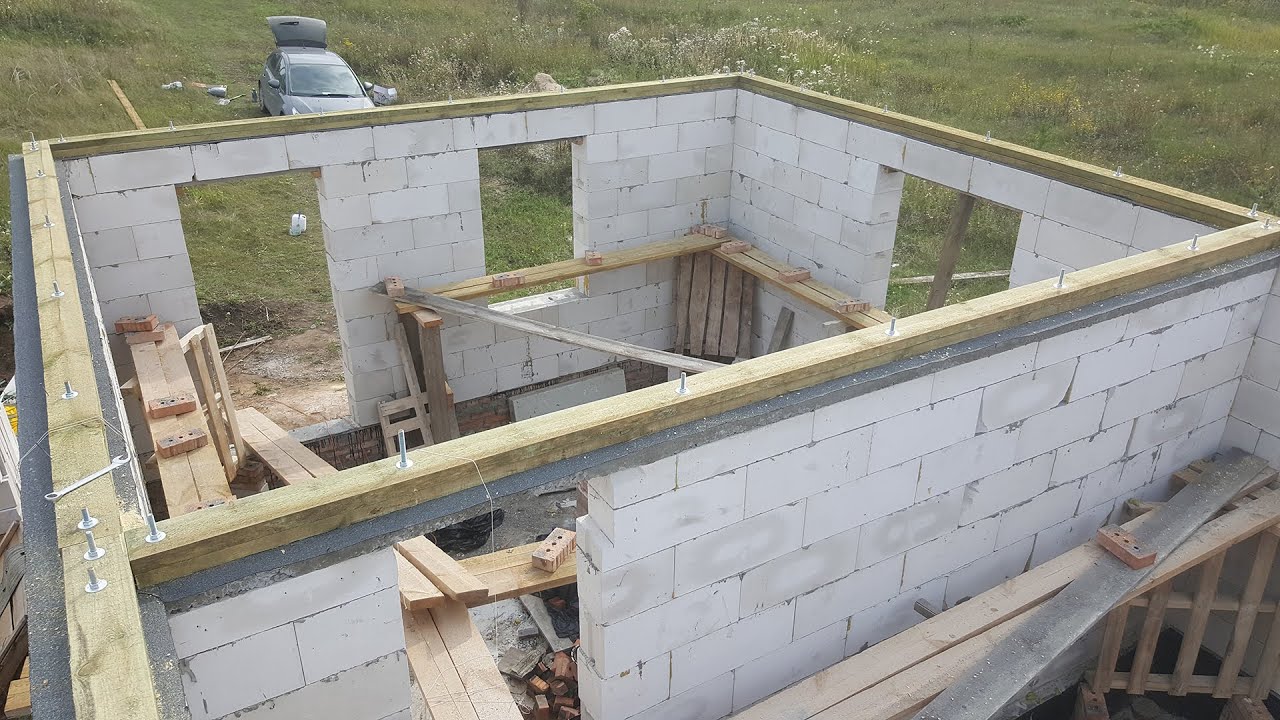

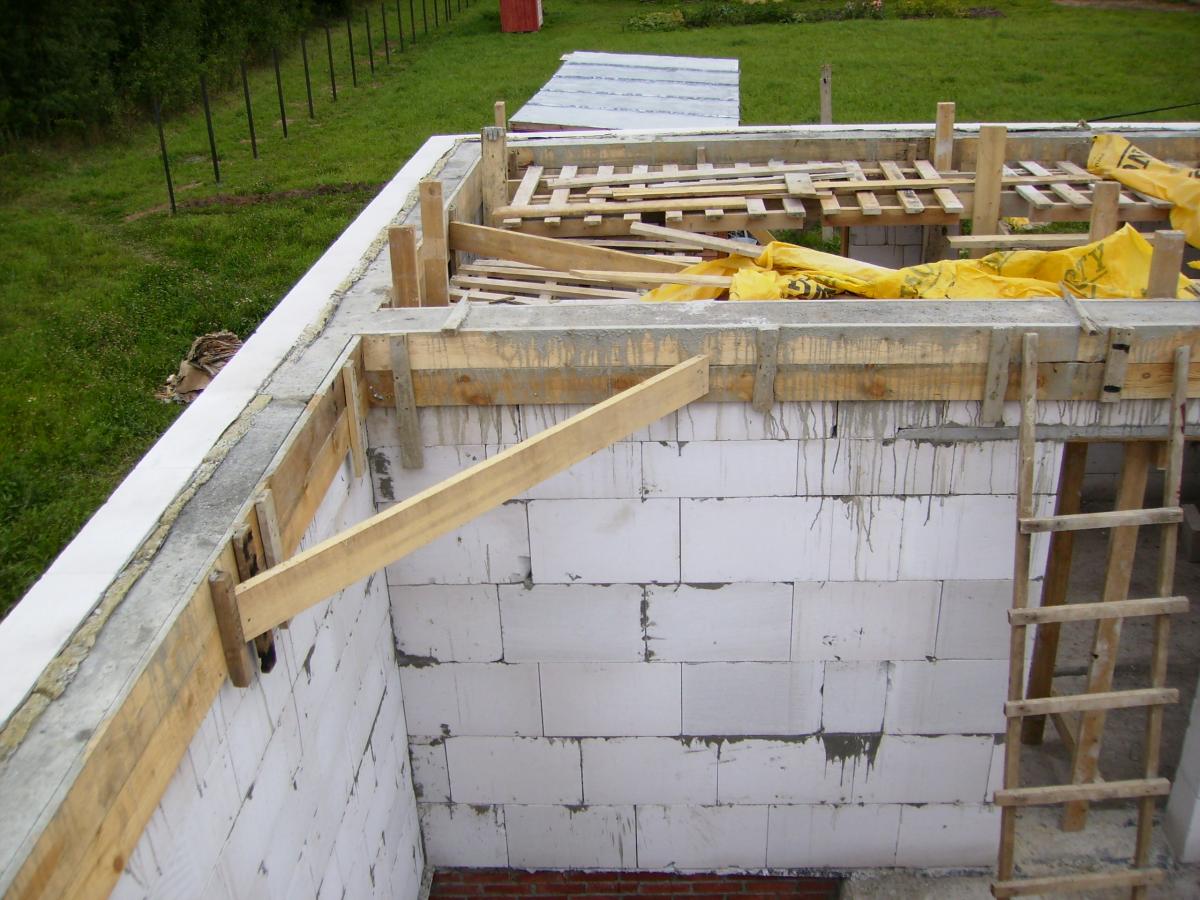

4. Установка опалубки. Итак, что мы имеем: нарезанную ОСБ плиту и высотный маяк. Начинаем монтировать опалубку. Для этого нам нужны смонтированные леса или подмости, шуруповёрт и хороший помощник. Так как один человек будет выставлять лист ОСБ так , чтобы верхний край был максимально приближён к леске и пока напарник придержит, закручиваем 76 саморез в низ ОСБ плиты (там где она налаживается на блок ) но под углом к горизонту приблизительно 45 градусов. В Газоблок он вкручивается легко, но когда саморез вкручен под углом, он обретает больше сопротивление на отрывание. Таким образом, мы обходим весь наружный периметр, соединяя между собой опалубку через рейку 25х50 , и скручивая между собой в местах углового соединения.

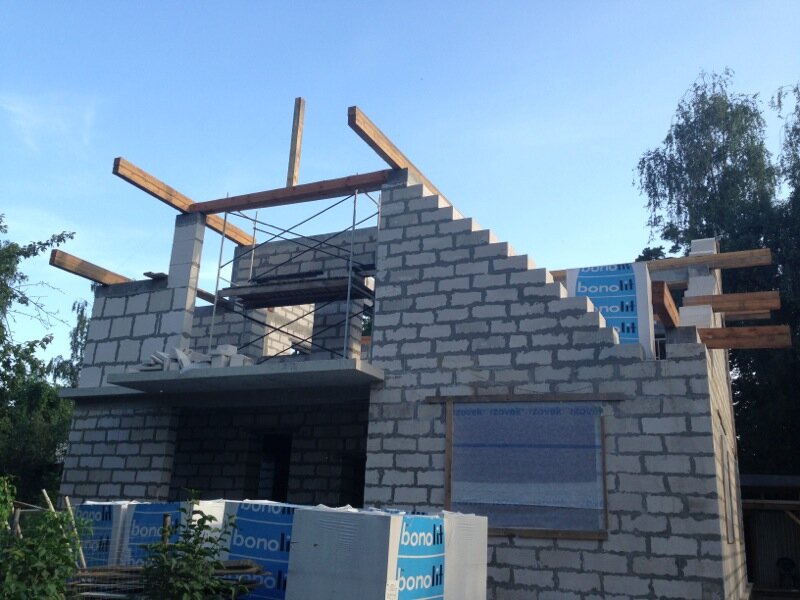

Разметка под потолочные балки (или балки перекрытия)

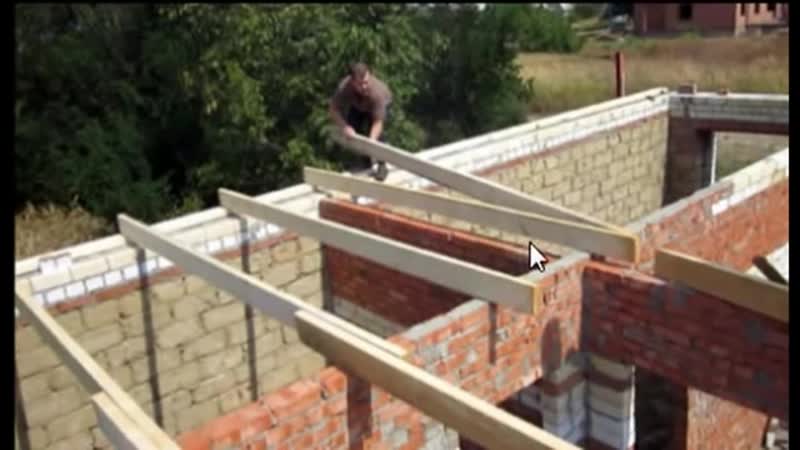

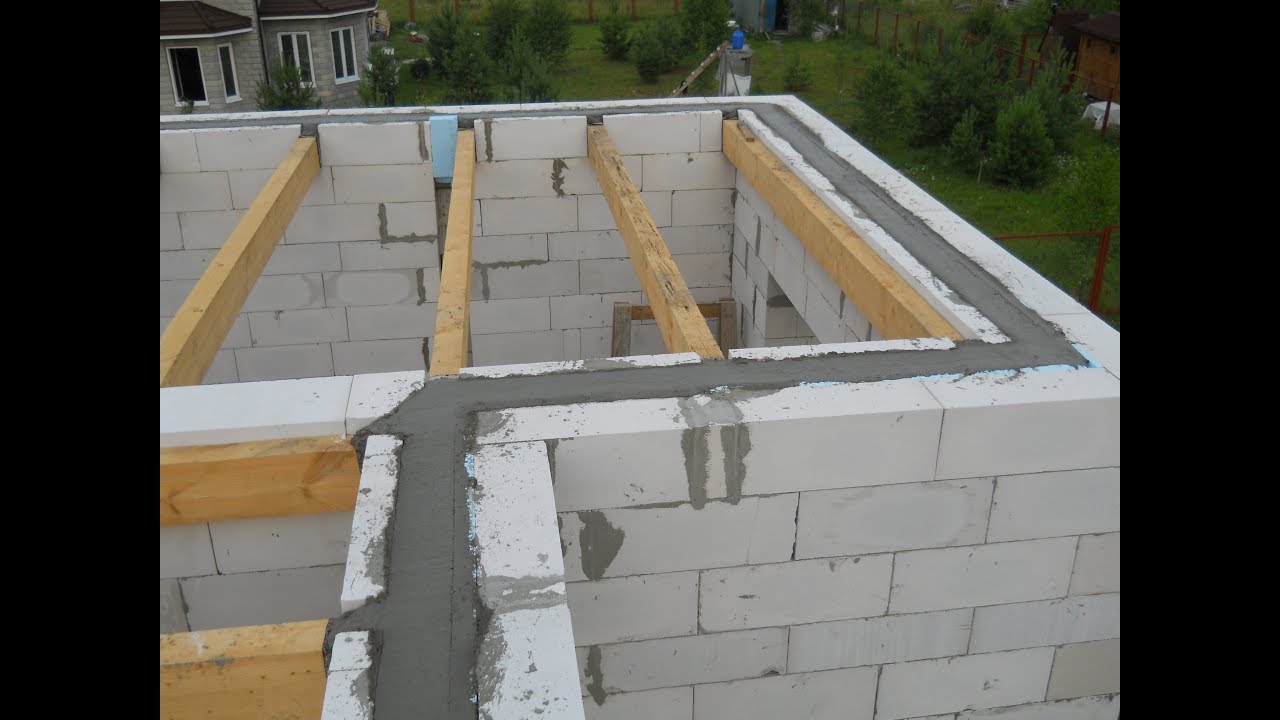

5. Как только у нас установлена опалубка по наружному периметру, мы смело можем приступить к разметке и установке шпилек с резьбой для крепления потолочных балок. Для этого нам нужно определится с шагом стропильной части кровли. В моём случае готовилась под металлочерепицу, а конструктивные нормы не позволяют делать шаг стропил более чем 75 см. Поэтому берём скатный размер длины, и делим на количество промежутков, чтобы значение было в диапазоне 65-75см. В моей ситуации получилось как раз десять балок, с шагом 72см. Поэтому по скатной стороне постройки (скатная часть постройки это — участки периметра постройки, где будут устанавливаться стропила) по установленной наружной опалубке карандашом, согласно нашему расстоянию размечаем места установки резьбовых шпилек , а также в местах, где балка будет ложиться на внутренние перестенки.

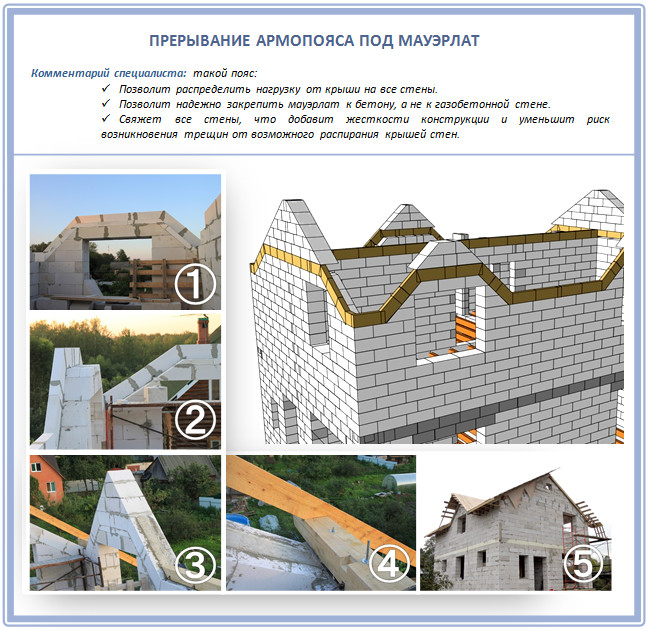

Стоит заметить, если фронтонная часть кровли будет из деревянной конструкции, то там тоже необходимо устанавливать мауэрлат, но расстояние между шпильками должно быть 80-100см.

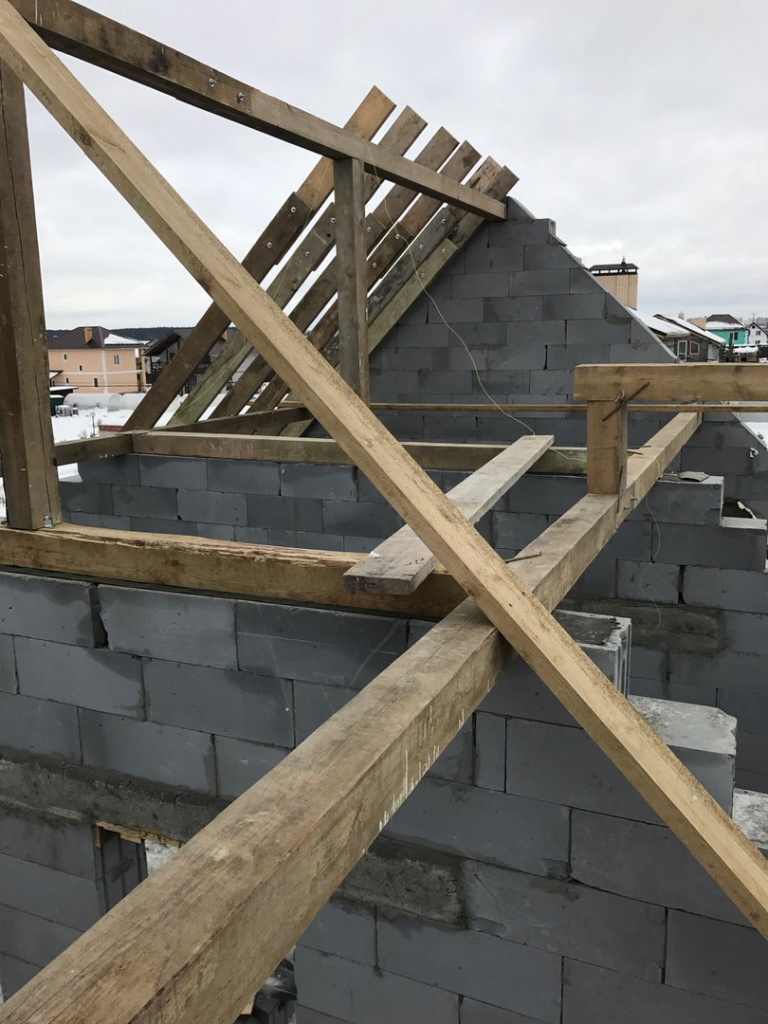

Кстати, постройки с двухскатными кровлями по фронтонам делятся на два вида: фронтон, выложенный из блока или кирпича, или, как в моём случае, на фронтоне строится деревянный каркас из реек, и обшивается ОСБ плитой. В первом случае мауэрлат монтируется на армопояс только со скатной стороны, а во-втором — по всему периметру.

Установка шпилек крепления

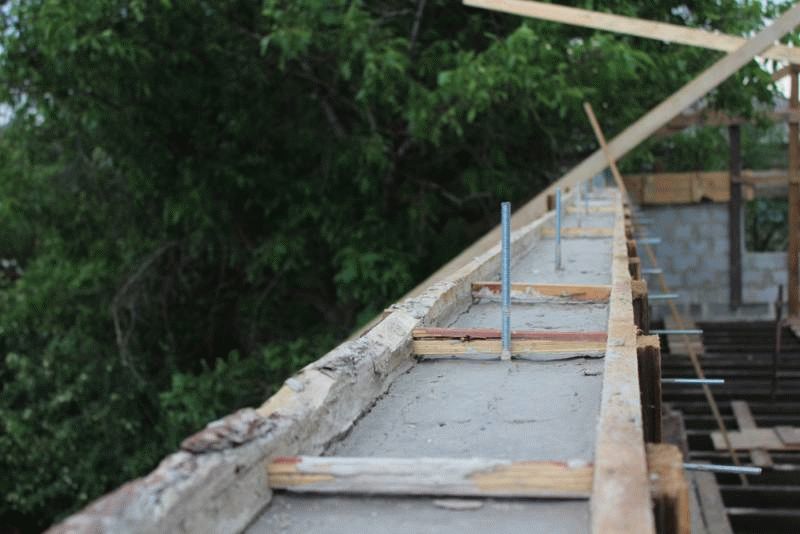

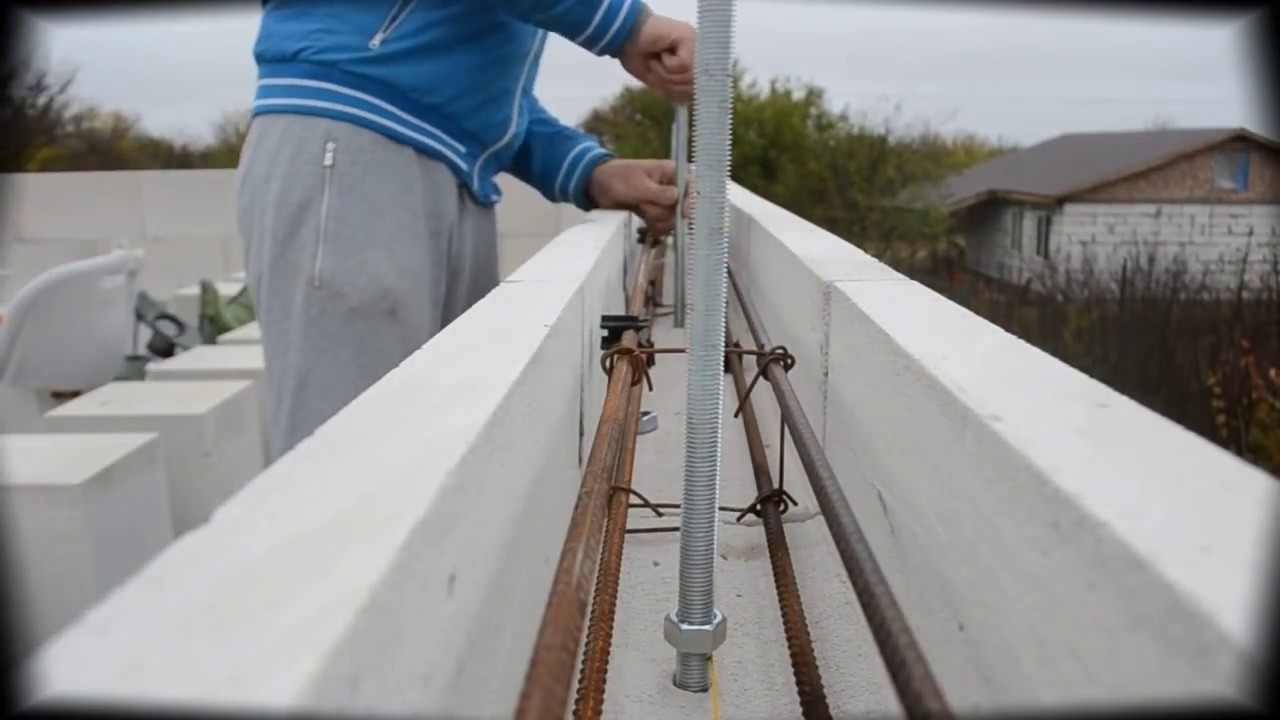

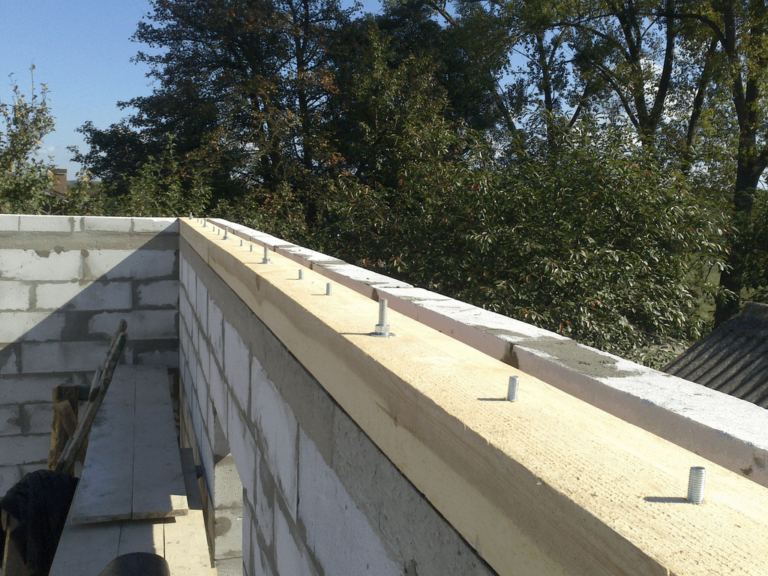

6. Подготовка и установка шпилек крепления. Итак шпильки. Для чего они нужны? Шпильки служат для быстрого и надёжного соединения растворной конструкции с деревянной. Для монтажа потолочных балок применяют шпильки диаметром не менее 10мм.

В моей ситуации я нарезал по 45см (5см-в пеноблок,20см — в заливку, 15см-на балку, 5см-гайка, шайба).Накручиваем гайку на расстояние 5 см, ставим шайбу и забиваем в середину Пеноблока по заранее размеченным местам до упора шайбы в Пеноблок и максимально вертикально. Дополнительно на шпильку на расстоянии где она будет заливаться бетоном, то есть если заливка бетона 20см, то на высоте 15-18см, можно смонтировать дополнительные средства связки с бетоном, какие-то отходы арматуры или прута. Как на примере, показанном на фото.

Изготовление самого армопояса

Берём нашу заготовку и загибаем две стороны по 15 см. и центр до угла 90 градусов, чтобы получился параллелепипед с высотой стороны 15 см. В местах где надо соединить стороны, просто связывается вязальной проволокой, или пластиковыми хомутиками. После эти заготовки укладываются на Пеноблок и связываются между собой также проволокой или хомутами. В местах, где установлены шпильки, армосетку разрезают и связывают со шпильками. Это дополнительно закрепит шпильки.

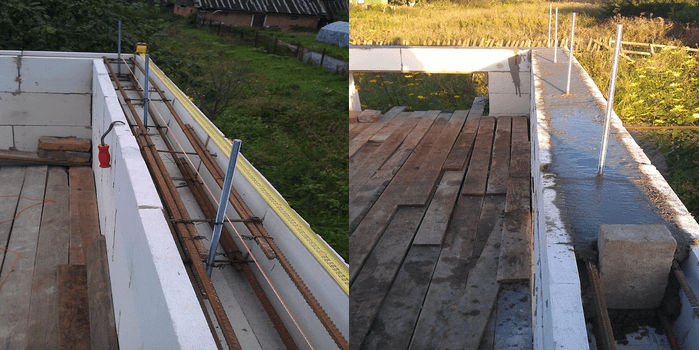

К сожалению фотографии отдельно армировки нет, но её видно в левом углу фото.

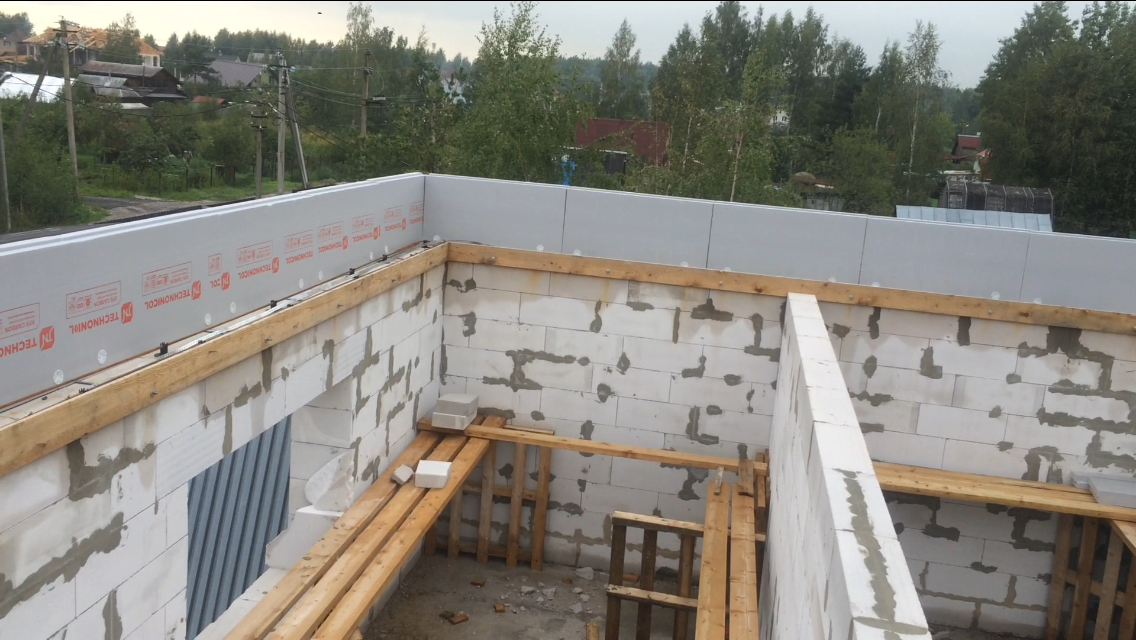

8. После завершения установочных робот, устанавливаем внутреннюю часть опалубки — ту что будет внутри постройки. Так же как и наружную, монтируем высотную леску, так как описано в третьем пункте этой статьи и на 76 саморезы монтируем на резанную ОСБ плиту.

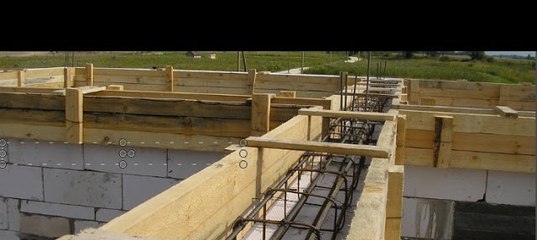

Когда внутренняя и наружная опалубка установлена, необходимо ихзакрепить с верху. Для этого мы берём рейку размером 50х25мм и нарезаем на ширину заливки (плюс 4см) для лучшей фиксации.

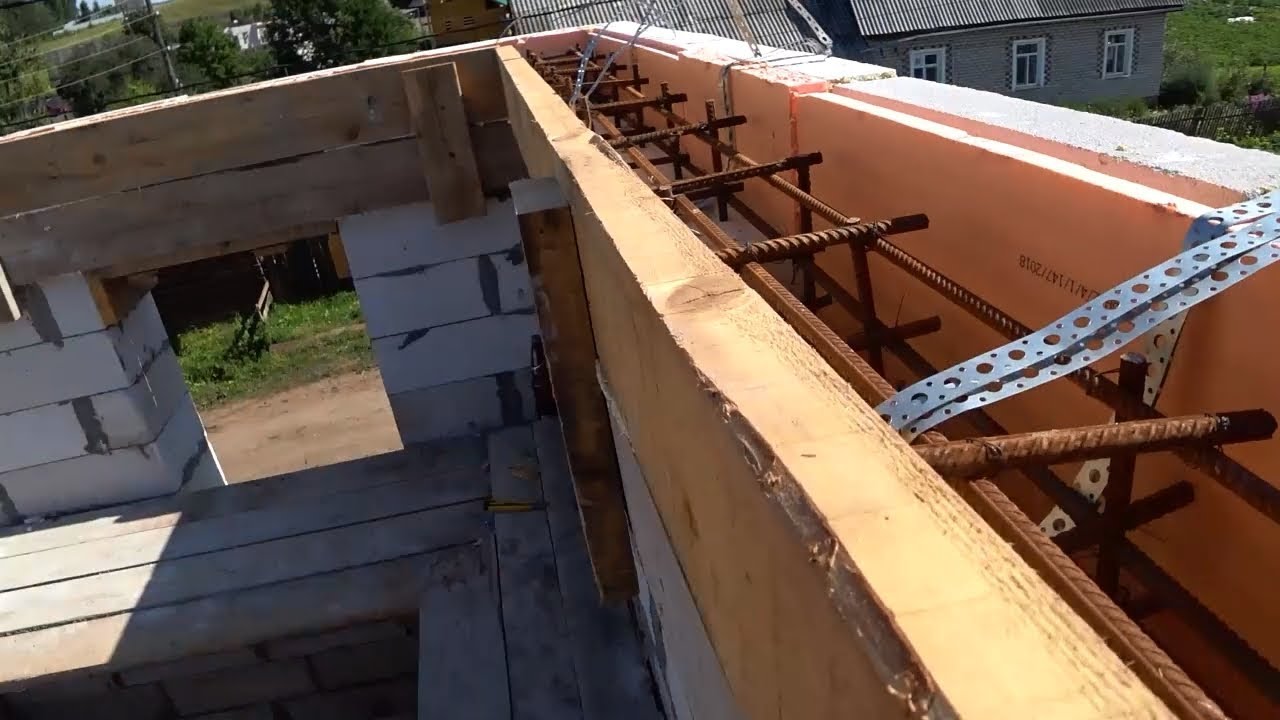

Сверху, на опалубке, прикручиваем нарезанную нами рейку с одной стороны к ОСБ плите, и сохраняя размер ширины заливки (в этом нам поможет рулетка, или вырезанный точный шаблон размера, вставленный в середину опалубки) закручиваем саморезы в другую часть рейки так, чтобы скрепить через рейку две стенки опалубки. Такой крепёж необходимо устанавливать с шагом не более 40см. Обязательно контролировать жёсткость конструкции. Монтаж выполняется 40-выми саморезами .

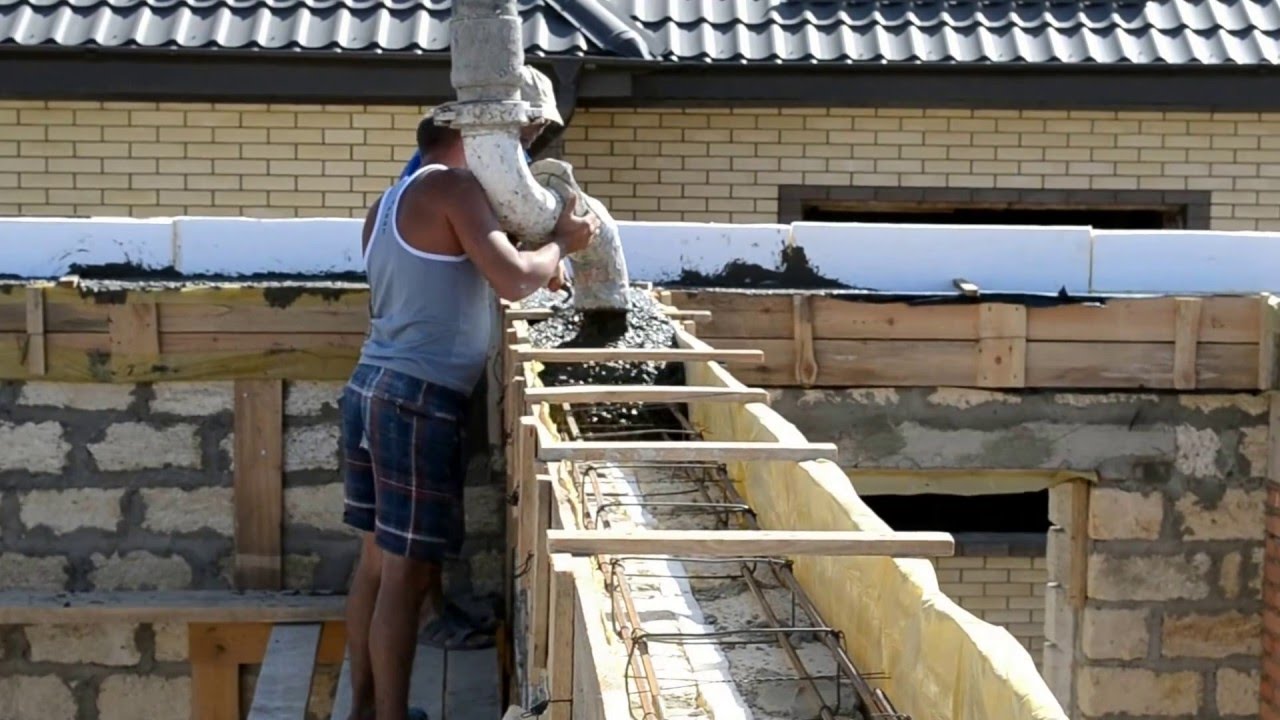

Заливаем наш армопояс под крышу дома

9. Если конструкция опалубки собрана и проверена жёсткость и устойчивость конструкции, можно приступать к наполнению опалубки бетоном. Для этого нам нужна бетономешалка, вёдра и хороший помощник.

Следует заметить, что опалубку следует наполнять бетоном постепенно, не спеша, но желательно за один день залить весь периметр, так как бетон должен схватится без разрывов во времени, чтобы избежать трещин на соединениях.

Пропорция песка и щебня, согласно норме: одна часть цемента, три части щебня и три части песка. При заливке можно периодически постукивать молотком по стенам опалубки и трамбовать каким-то штырём, для того чтобы максимально выгнать пузырьки воздуха, которые возникают при заливке. Если этого не делать, то после разборки опалубки мы увидим, что бетон залит пористо и не монолитно, что угрожает потери прочности и сроку эксплуатации армопояса.

Завершающий этап и разборка конструкции

10. Разбирать опалубку рекомендуется не раньше чем через два дня. При условиях очень жаркой погоды желательно на второй день после заливания бетона, немного смочить его водой, это лишним не будет.

ГОСТовское нормы нам говорят, что бетон марки 200 набирает полную прочность через 21 день, при условии что температура окружающей среды равна +10 градусов. Если температура выше, влага из приготовленной смеси испаряется быстрее и цемент не успевает вступить в химическую реакцию, то есть, приготовленный бетон не наберёт нужной прочности.

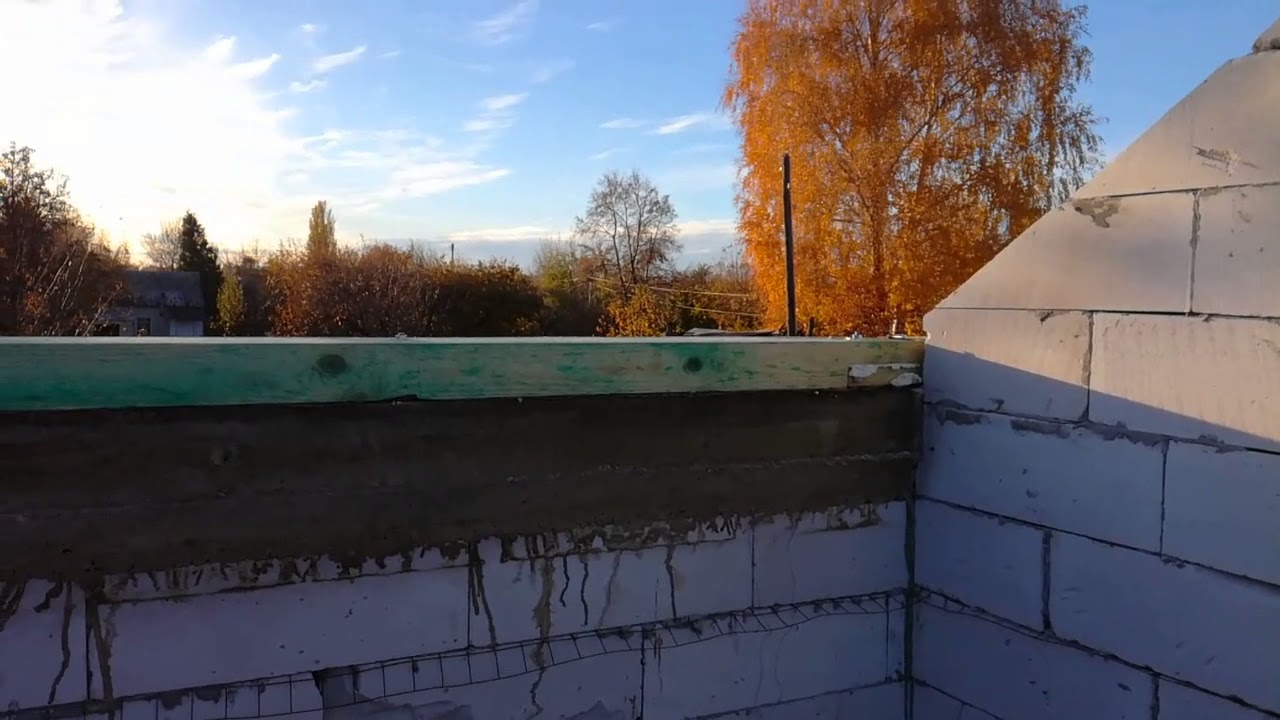

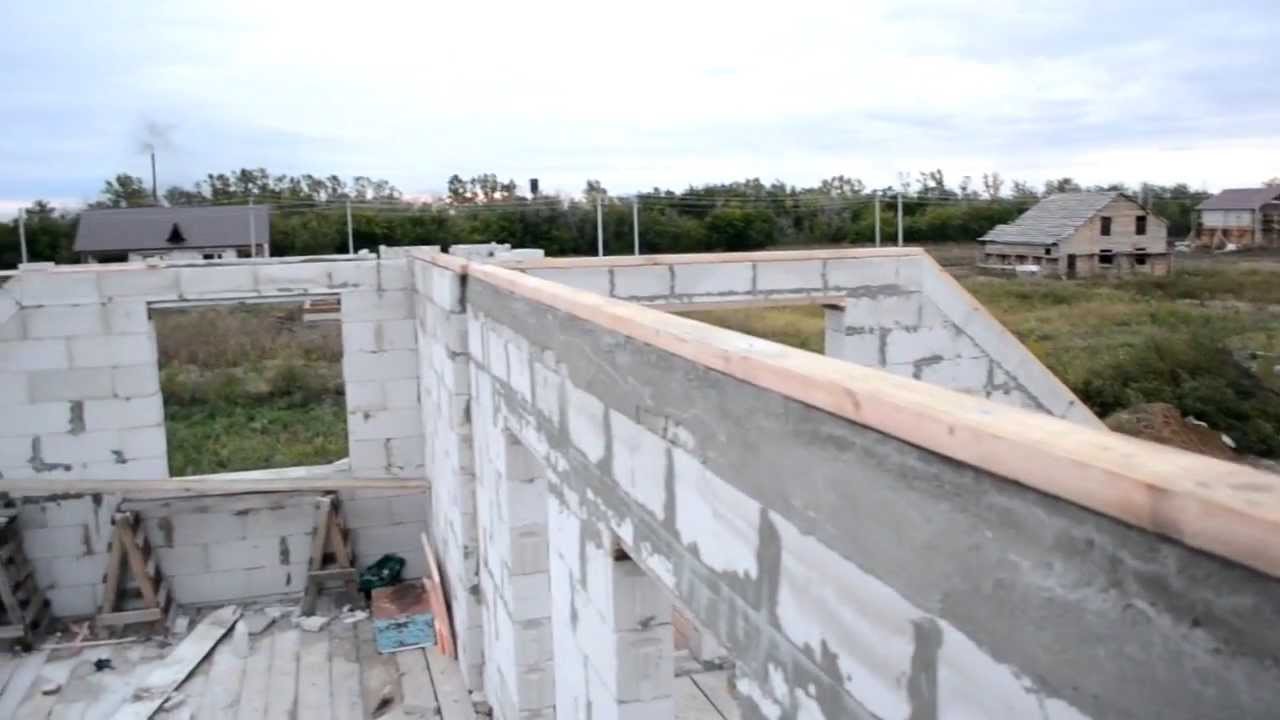

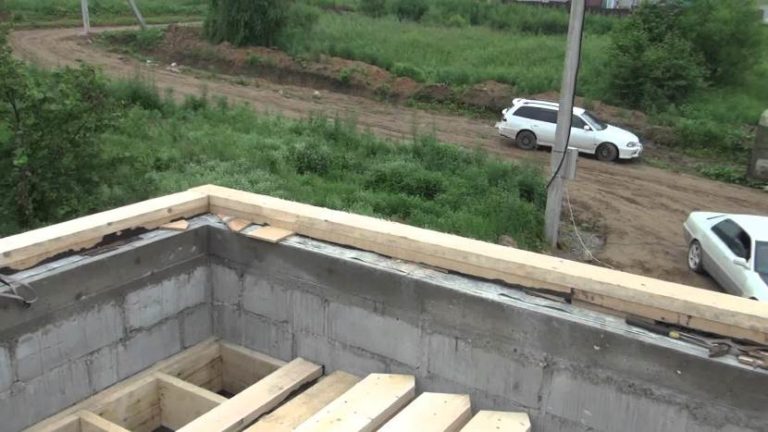

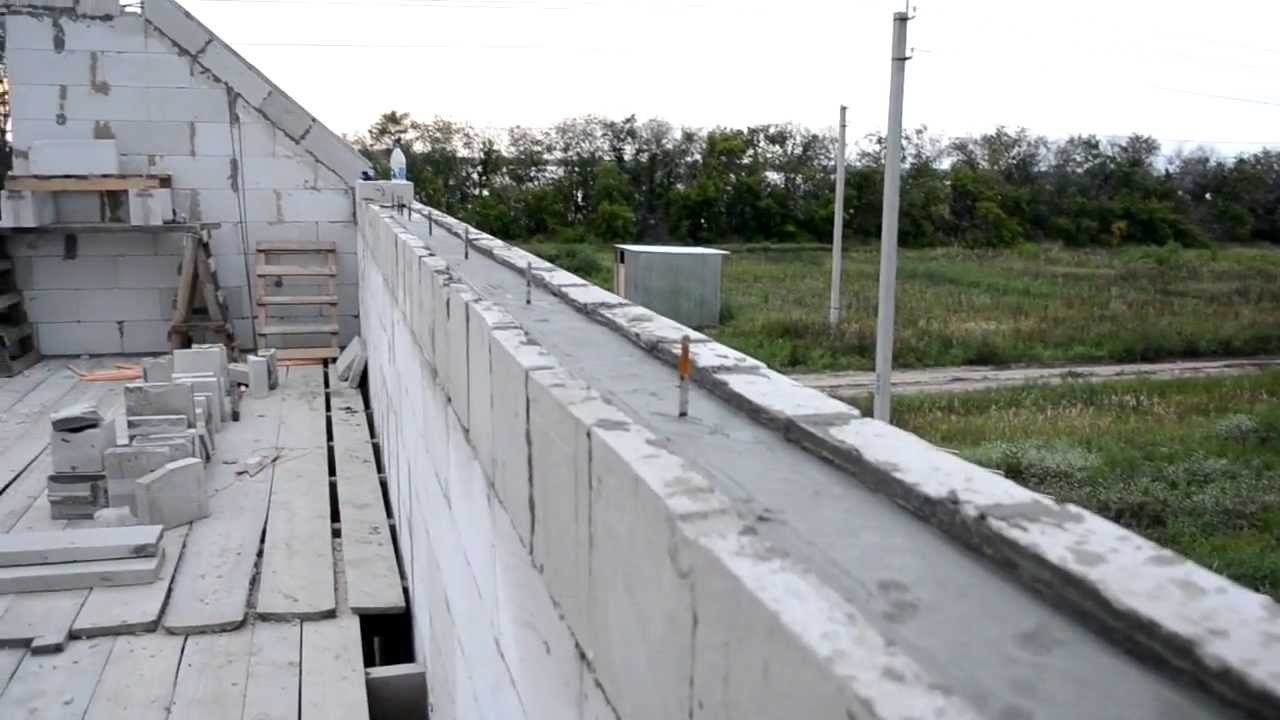

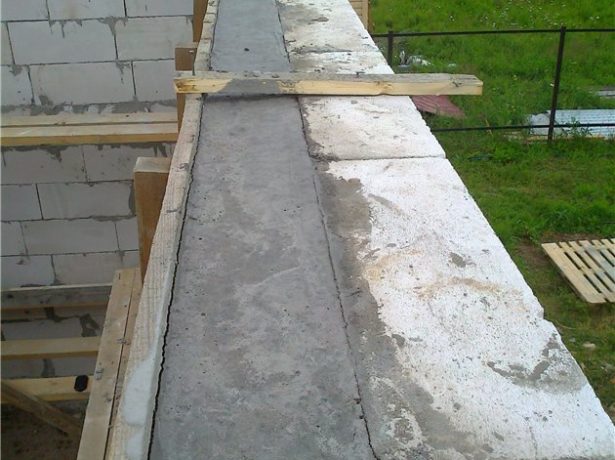

Вот так получилось у меня.

На этом все наши роботы по монтажу армопояса под мансардную кровлю частного дома закончены. Следуя этим не хитрым советам монтаж армопояса не будет таким сложным и непонятным. Все вопросы и дополнения пишите в комментариях. Буду рад услышать Ваше мнение.

Также еще видео по заливке армопояса из стороннего ресурса:

Арматурный пояс (или армопояс, разгрузочный пояс, сейсмопояс) под плиты перекрытия

Арматурный пояс (или армопояс, разгрузочный пояс, сейсмопояс) представляет собой армированную бетонную ленту (монолит), которая связывает все здание по наружным и внутренним стенам. Главным назначением армопояса является усиление несущих стен (из газобетона, например) для повышения их сопротивляемости нагрузкам и предотвращения деформаций, которые могут быть вызваны усадкой здания и грунтов.

Последствия отсутствия или неправильного монтажа армопояса:

растрескивание несущих внешних стен из-за отсутствия армопояса под кровлей;
если межэтажный армопояс не спрятан внутри блока (в случае с ГЗБ), то возможно появление сырости и трещин по потолку и стенам.

Устройством армопояса под фундамент, между стенами и под крышу не следует пренебрегать, в противном случае Вы потеряете больше времени и денег на отделочных работах и материалах, а в некоторых случаях и на разбор, и новую кладку несущих стен (в случае отсутствия армопояса под мауэрлат и стропильную систему). Поэтому установка армопояса полностью оправдывает средства!

Армопояс необходим, если:

запроектирована стропильная система с использованием анкеров и шпилек;
балки перекрытия уложены неравномерно и образуют точечную нагрузку на хрупкий стеновой материал: газобетон, керамзитобетон, пенобетон и т.д.;
монтируется сборный (столбчатый или свайный) фундамент;
здание возводится на сыпучих грунтах, которые дают неравномерную усадку всего сооружения, или на склоне;
будущее здание имеет 2 и более этажей;
суровые погодные условия (особенно это наблюдается в северных регионах страны).

Функции армопояса

Как главная структурная часть любого сооружения, армопояс выполняет несущую функцию в здании, то есть он необходим для повышения прочности и монолитности строительной конструкции. Усиление армопоясом особенно важно при работе с бетонными перекрытиями. Назначением армопояса является соединение всех несущих элементов возводимого здания в единое целое, при этом важно соблюдать непрерывность и целостность всей конструкции.

Армопояс предназначен для:

укрепления несущих стен;
равномерного распределения нагрузок на стены;
повышения устойчивости конструкции здания: снижения рисков усадки здания, а, следовательно, появления трещин фундамента и несущих стен;
придания горизонтальности конструкции: выравнивания кладки при распределении бетона по горизонтальной плоскости;
снижения рисков возникновения точечных нагрузок, которые возникают из-за перекосов стен в период эксплуатации здания.

Виды армопоясов

Общеизвестно четыре типа армопоясов, которые необходимо различать:

Подфундаментный армопояс (или ростверк)
Разгрузочный пояс (или цокольный армопояс)
Межэтажный пояс
Армопояс под крышу

Ростверк

Конструкция ростверка представляет нижний армопояс, который расположен под землей и на который опираются все несущие стены. Ростверком, как правило, принято соединять столбы и сваи соответствующих фундаментов (см. тёплый свайный фундамент). Главным отличием ростверка от прочих поясов является особенность в процессе его устройства: установка производится под каждую несущую стену планируемого здания. Высота ростверка может иметь высоту 300-500 мм, а ширину 700-1200 мм.

Именно крепкое основание нижнего пояса определяет устойчивость здания. Ростверк должен противостоять усадке, сползанию слоёв грунта и воздействию воды.

Для устройства армопояса как минимум необходимы климатические, геодезические и сейсмологические данные (см. инженерно-геодезические изыскания). На их основании инженером рассчитываются технические характеристики армопояса, под который вырывается траншея требуемой глубины. На расчетную глубину по периметру дома устанавливают траншею, после выравнивается дно и стенки траншеи до уровня твердых грунтов. После производится песчано-щебёночная подсыпка толщиной 50-100 мм и её уплотнение.

Важно! В случае работы с твердыми слоями грунта достаточно использовать чистый песок – это сэкономит Ваши средства.

Цокольный армопояс

Цокольный пояс призван разделять фундамент и стеновые конструкции. Стеновые конструкции фундамента устраиваются либо висячими, т.е. располагаться над поверхностью земли, либо находиться на одном уровне с землёй. Однако вне зависимости от положения армопояс должен быть установлен.

Цокольный армопояс возможно смонтировать двумя способами:

Заливкой армопояса по периметру здания (если в проекте заложены деревянные перекрытия).
Заливкой армопояса, как при заливке ростверка (если заложены железобетонные перекрытия): под всеми несущими стенами.

Монтаж цокольного армопояса схож с технологией устройства бетонного основания под фундамент. В первую очередь по верхнему ряду блоков монтируется опалубка, после чего в нее устанавливается пространственный армокаркас. Далее цокольный армопояс заливается бетоном марки М300 высотой 200-500 мм (толщина зависит от сечения свай либо от толщины внешних несущих стен и напуска на перекрытие).

Грамотно устроенный цокольный армопояс – залог надёжного и устойчивого фундамента даже на трудных грунтах (супесях, суглинках, глине) и с высоким уровнем грунтовых вод (УГВ)!

Межэтажный армопояс

Межэтажный армопояс играет роль разгрузочного элемента, который принято располагать между плитами перекрытия или балками СМП (см. сборно-монолитные перекрытия), а также верхним уровнем стеновой кладки. Количество армопоясов между этажами соответствует числу этажей будущего здания.

Устройство межэтажного армированного пояса обязательно в случае использования панелей, опирающихся на керамзитобетонные, газобетонные или пенобетонные блоки. Однако в случае монолитного железобетонного перекрытия заливку армопояса бетоном можно опустить, т. к. перекрытие равномерно распределяет нагрузку на несущие стены и прочно соединяет их в сплошную конструкцию. Существует мнение, что под деревянное перекрытие не нужно устройство армопояса, однако это не так.

Под деревянное перекрытие устанавливать армопояс также обязательно!

Под деревянные перекрытия принято заливать монолитный армопояс, ширина которого сопоставима с шириной стенной кладки (из газобетона, керамзитобетона, пенобетона), т.е. толщиной 150-300 мм. Армопояс монтируется из 3-4 продольных ребристых армопрутков диаметром 10-14 мм. Перед заливкой бетонной смесью армопояс обустраивается опалубкой из OSB или дюймовки. При монтаже опалубки важно создать замкнутую герметичную систему соединений деревянных щитов, поворотов и углов. Прочность опалубки будет напрямую зависеть от высоты заливки армопояса бетонной смесью. Чем выше высота, тем прочнее опалубка. Опалубка снимается по истечении 24 ч (летом) или 72 ч (зимой).

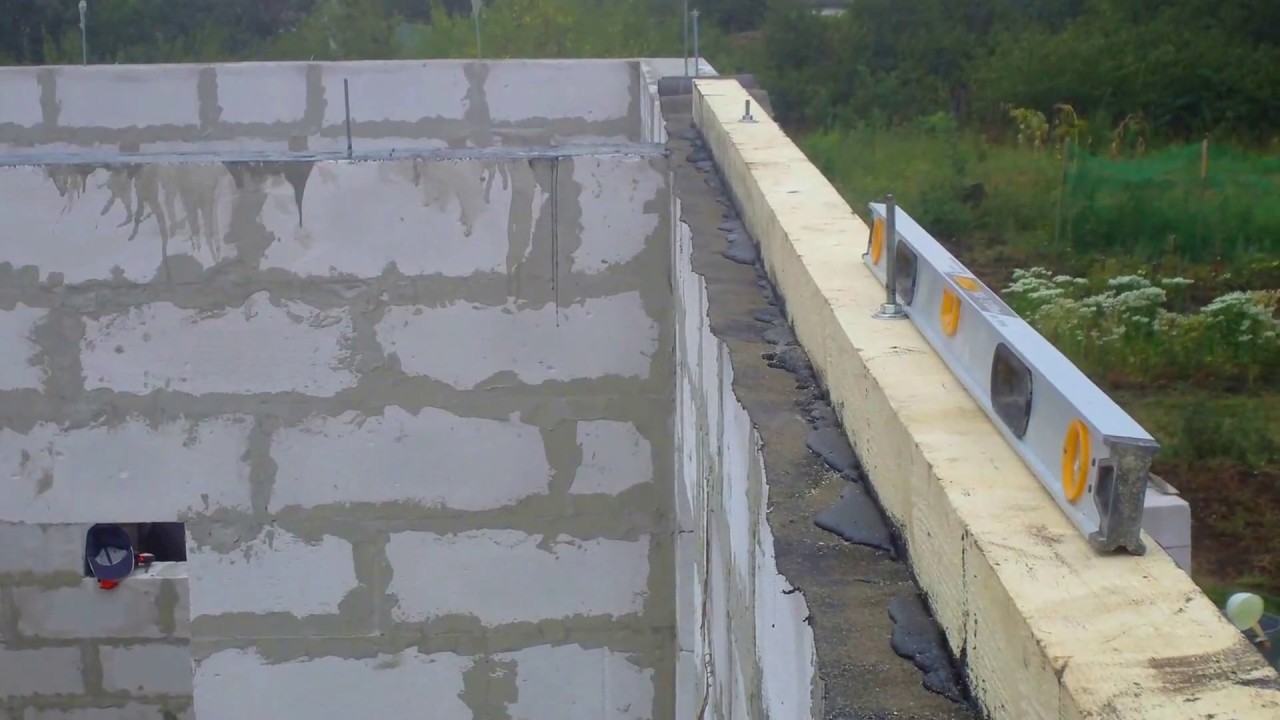

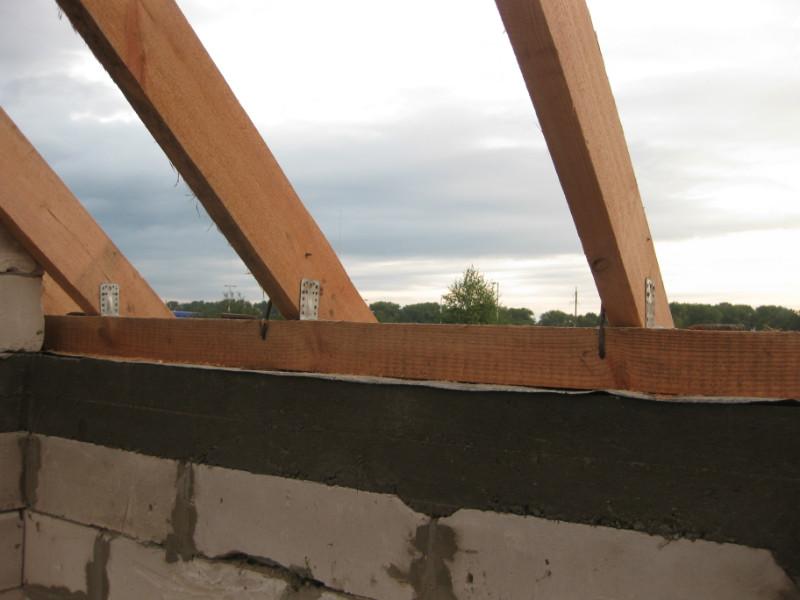

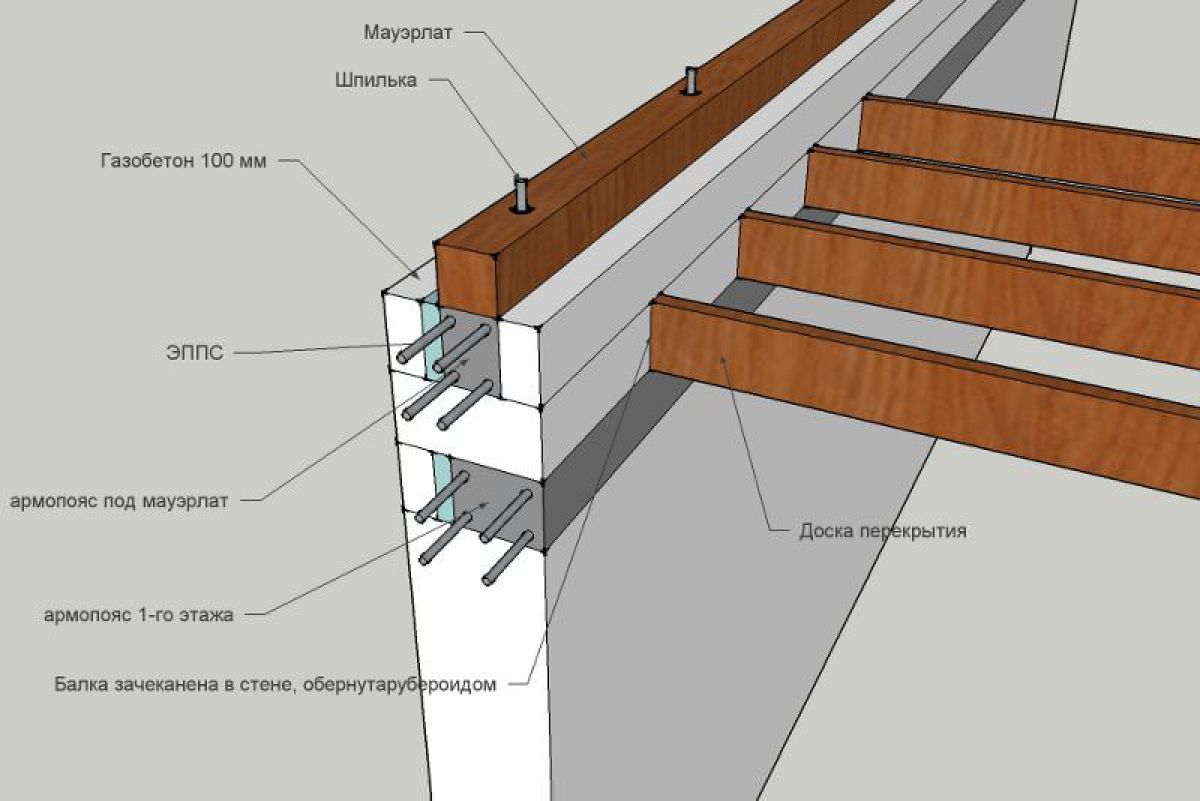

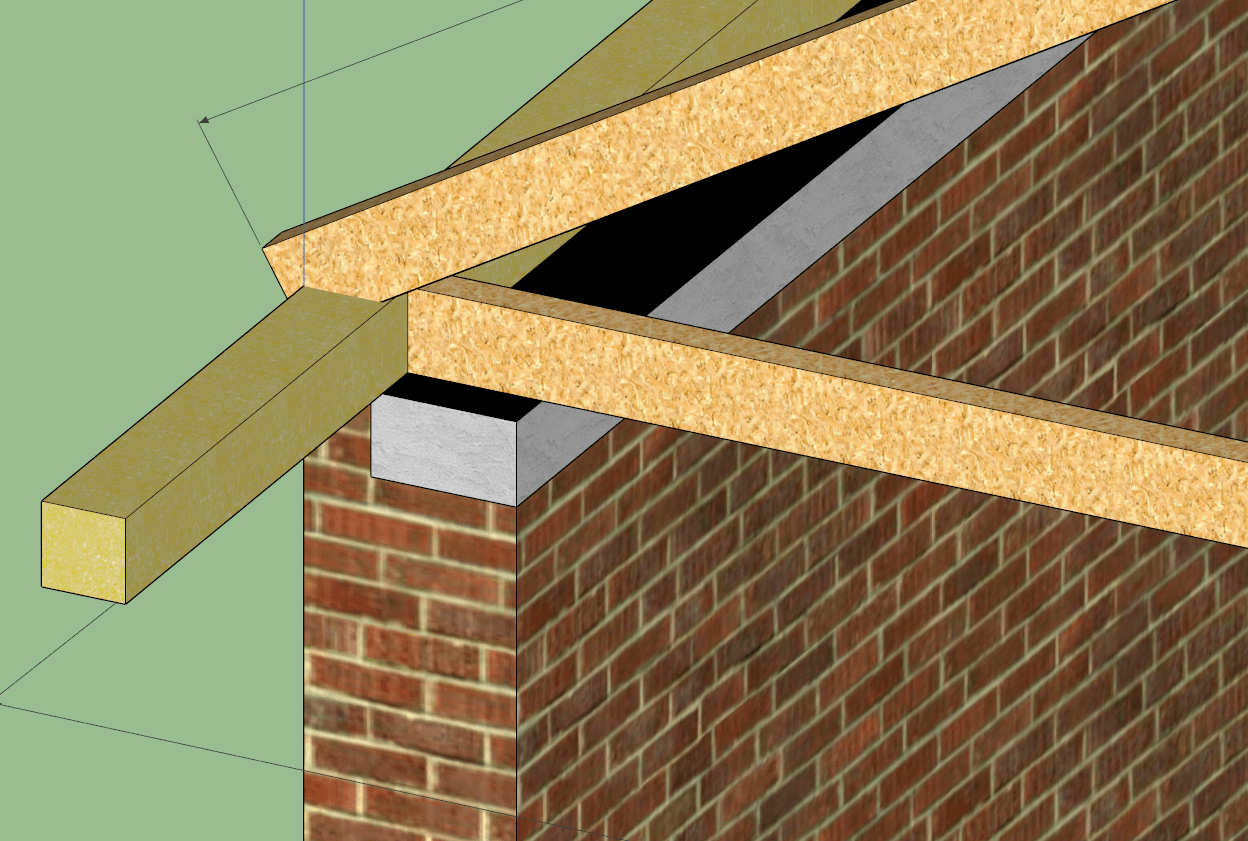

Армопояс под крышу /мауэрлат

Грамотно устроенный армопояс под крышу будет решать следующие задачи:

Распределять нагрузку от стропильной системы, фронтов и крыши

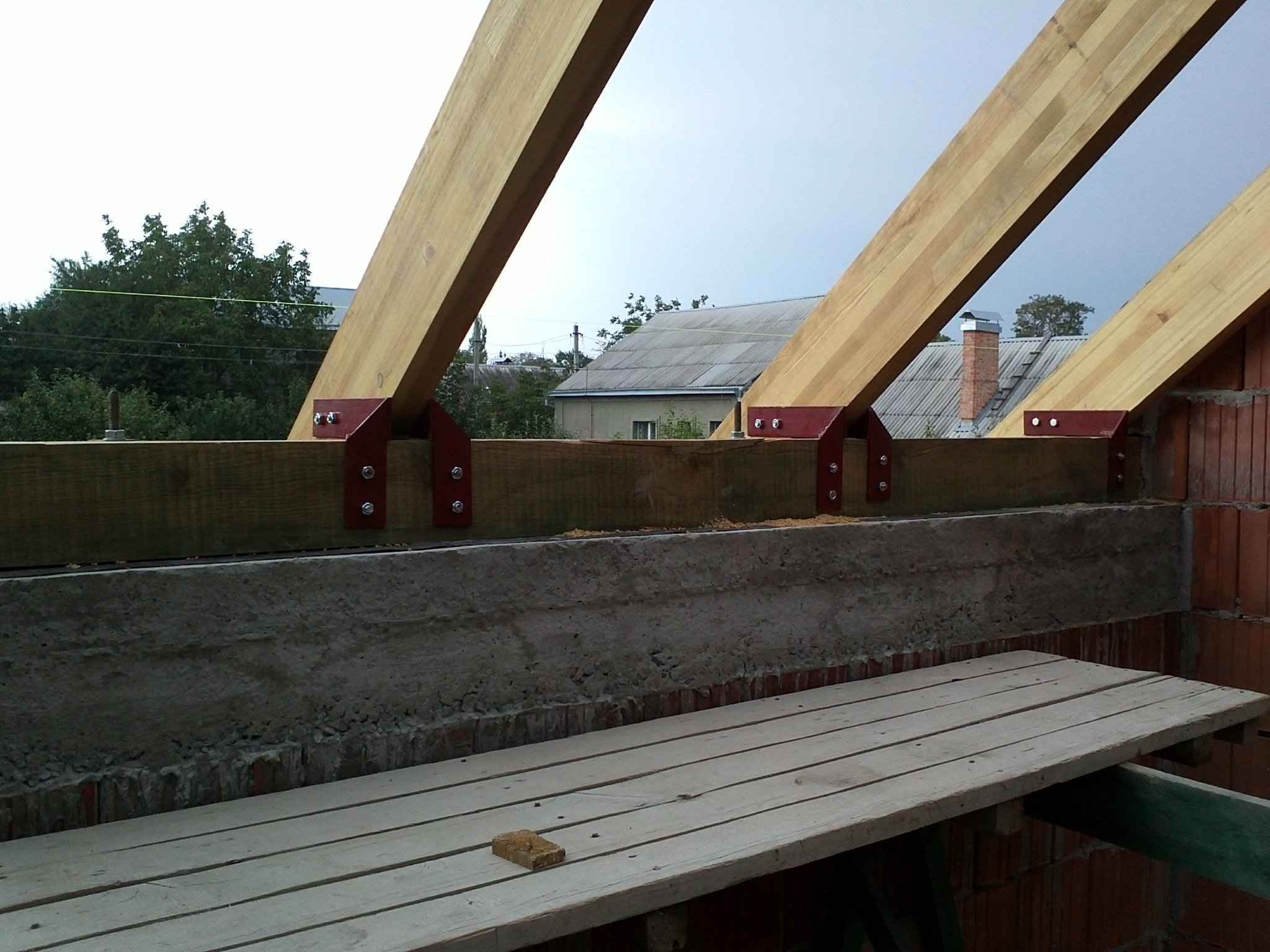

Фиксировать мауэрлат
Создавать симметричность горизонтальной части коробки дома

Технология установки армопояса под крышку ничем не отличается от возведения межэтажного пояса. Пренебрегая раскладкой плит, можно смонтировать пояса по всей ширине внешних несущих стен. Стропила, выполняемые под наклоном, должны быть выложены на основную опору конструкции – мауэрлат.

Крепление мауэрлата без устройства армопояса допускается только для стенной кладки из кирпичей, а в прочих случаях монтаж армопояса под крышу обязателен!

Особенно это важно при работе с такими лёгкими материалами как газобетонные, керамзитовые, пенобетонные блоки. В такой материал достаточно трудно зафиксировать анкерные крепления, а в случае сильных порывов ветра мауэрлат может оторваться от стены вместе с крышей.

Если же мы имеем дело с легкими блоками, то армопояс залить придется. В газобетон, пенобетон и керамзит, анкерные крепления надежно зафиксировать достаточно трудно. Поэтому даже сильный ветер может оторвать мауэрлат от стены вместе с крышей.

Этапы монтажа армопояса

Монтаж армопояса включает в себя устройство армокаркаса, установку опалубочной системы, заливку бетонной смесью и выдержку бетона до набора первичной прочности, когда можно будет снять опалубку и продолжить строительные работы.

Устройство каркаса из арматуры. Первым делом просверливаются отверстия и вбиваются в них заготовки ребристой арматуры. Это необходимо сделать в местах пересечения стен и вдоль самих стен с шагом 1000-1500 мм. После крепится вязальной проволокой нижний уровень продольной арматуры на высоте 300-400 мм от края стены, соединяются два параллельно расположенных арматурных прутка перемычками с шагом 250-300 мм, например. Вертикально стоящие заготовки монтируются таким же образом. Монолитный пояс принято изготавливать толщиной 150-500 мм в зависимости от назначения: армопояс под ростверк, цоколь, межэтажное перекрытие или под крышу.

Монтаж опалубки. Он выполняется либо с использованием разборных конструкций, либо несъёмной опалубки (см. несъёмная опалубка из ППС). В первом случае опалубка собирается из листового материала или обыкновенной доски (OSB, дюймовки). Здесь важно контролировать уровень верхнего края опалубки: допускается перепад 10 мм. В случае с несъёмной опалубкой её сборка выполняется с нижней перемычки, на которую укладывается нижняя часть армокаркаса, а в вертикальную часть просверливаются отверстия и вбиваются арматурные заготовки. В пазы вставляются верхние перемычки и на них укладываются арматурные заготовки, которые привязываются вязальной проволокой с вертикальными заготовками. В результате получается армокаркас толщиной 200-250 мм. Несъёмная опалубка из ППС позволит не только равномерно распределить толщину бетонного ядра будущего армопояса, но и стать дополнительным утеплителем железобетонной конструкции.

Заливка бетонной смесью. Заливка арматурной конструкции производится бетоном марки не ниже B20 и c пластичностью П3-П4 для лучшего заполнения стыков. В зависимости от погодных условий иногда добавляют в бетонную смесь противоморозные добавки (ПМД), однако при отрицательных температурах они не всегда спасают, поэтому важно производить заливку горячим раствором бетона. Далее смесь утрамбовывается как вручную (штыкованием), так и вибромашинкой.

Важно! В случае использования в качестве стенного материала газобетона, съёмную опалубку следует закрепить саморезами в знакопеременном положении. Это предотвратит выбивку саморезов из пазов при работе шлифовальной машинки

Выдержка бетона. После заливки бетон накрывается целлофаном или геотекстилем для уменьшения испарения влаги и выдерживается в течение 28 дней до набора отпускной прочности (70%). И чем медленнее происходит высыхание бетона, тем большую прочность он набирает. По истечении некоторого времени, когда бетон наберет распалубочную (первичную) прочность, опалубка снимается.

Способы монтажа армопояса

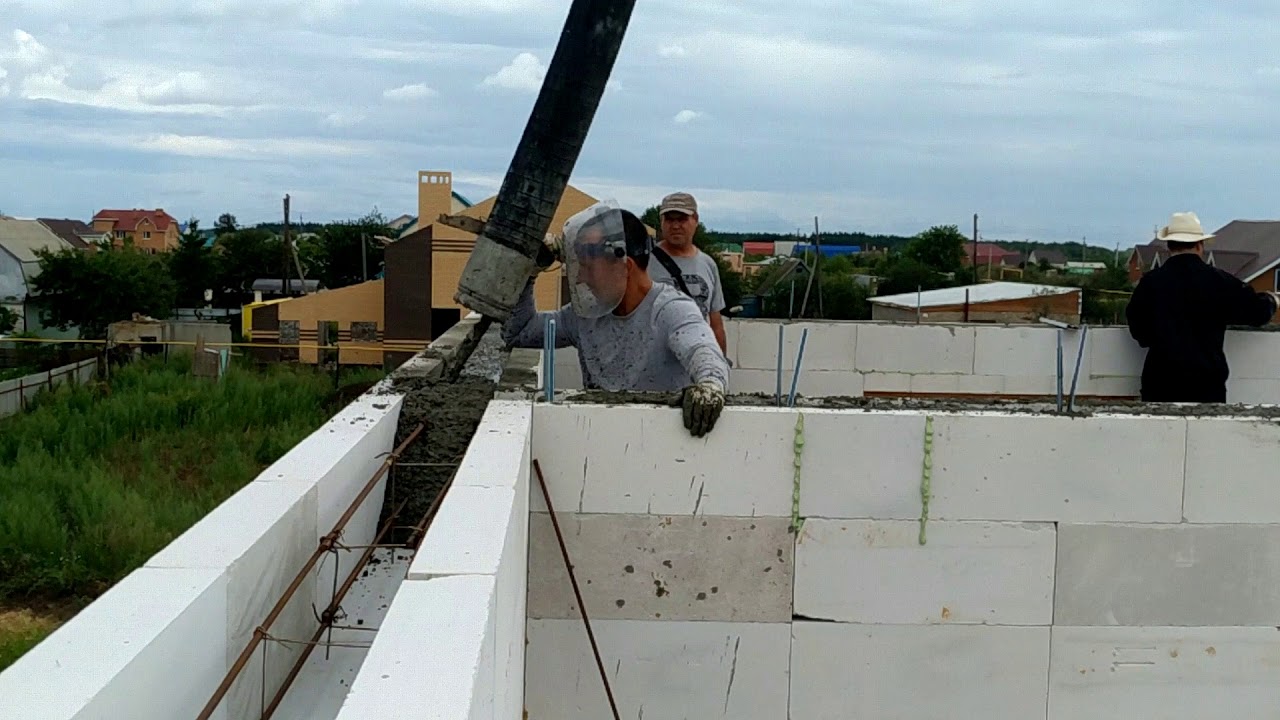

Армопояс из газобетонных U-блоков

Газобетонные U-образные блоки предназначены для создания несъемной теплоизолирующей опалубки под устройство оконных и дверных проёмов, перемычек и армопоясов. U-блок – это стеновой блок с полостью под каркас из арматуры и заливку бетонной смесью. U-блоки отличает их прочность, легкость, экологичность и тепловые характеристики. U-блоки бывают следующих размеров:

Монтаж U-образных блоков производится по всему периметру здания с использованием специального клея для газобетонных блоков. Клеевой состав также наносится на вертикальные стыки. Далее в полость монтируется армокаркас, защитный слой которого регулируется с помощью фиксаторов для арматуры “звёздочка”, бетон заливается и уплотняется штыкованием. Поверхность бетона выравнивается с верхним уровнем кладки заподлицо. Технология из U-блоков исключает возникновение мостиков холода и потерю тепла.

Армопояс из перегородочных блоков

Система из перегородочных блоков также представляет собой несъемную опалубку для армопояса. Специальный клеевой состав обладает достаточной адгезией (прочностью), чтобы выдерживать распирающую нагрузку при заливке бетонной смесью. Однако устройство стяжек для опалубки не будет лишним.

Монтаж системы из блоков выполняется следующим образом:

Размещение перегородочного блока толщиной 50-150 мм на верхний ряд кладки с использованием клеевого состава.

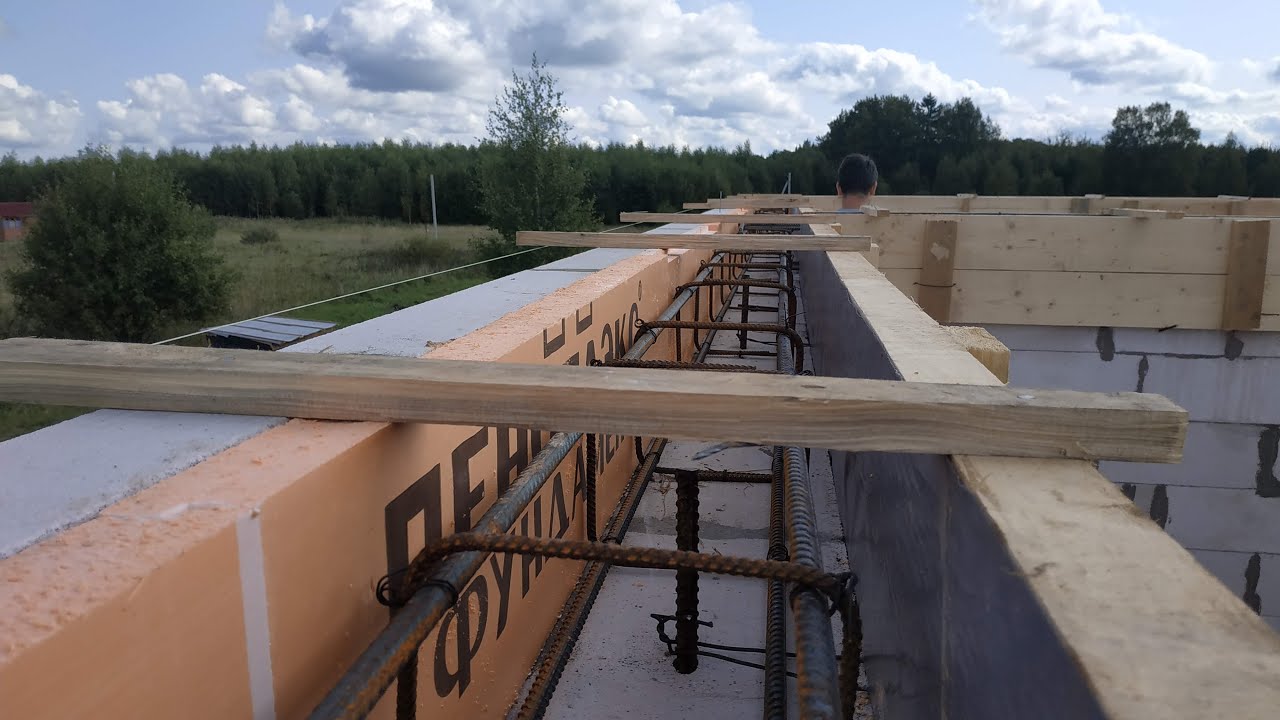

Укладка в “траншеи” слоя теплоизоляции (пенопласт или экструзия) и арматурного каркаса.
Заливка бетонной смесью.

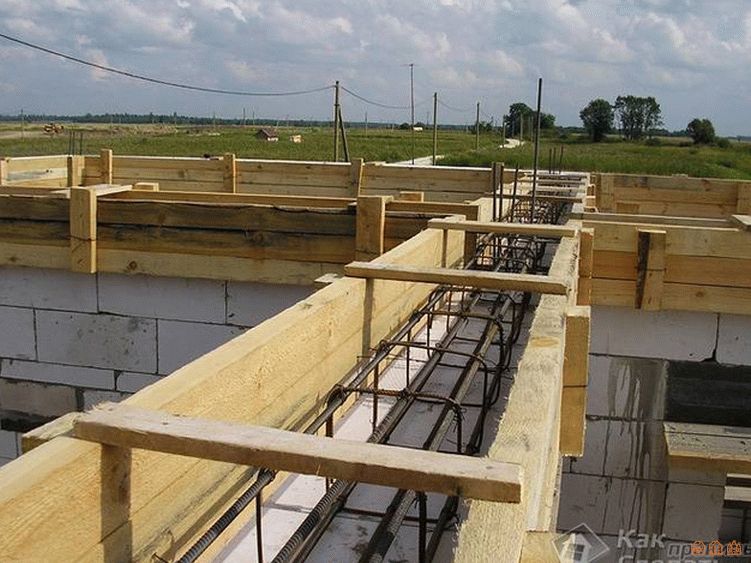

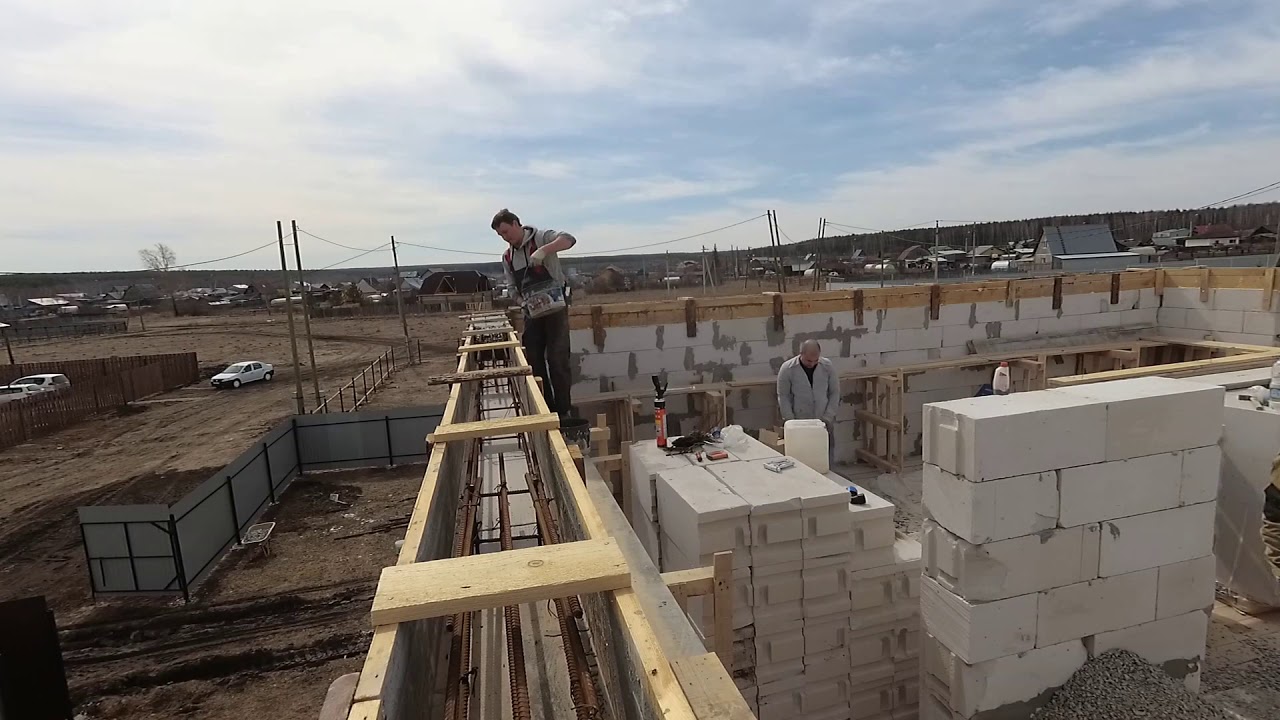

Армопояс со съемной деревянной опалубкой

Использование съёмной щитовой деревянной опалубки целесообразно для армопояса при использовании в строительстве газобетонных блоков толщиной 200-300 мм. Деревянная опалубка для армопояса выполняется из OSB, ламинированной фанеры или обычной дюймовки, которые скрепляются с внешних сторон перемычками. Нижняя часть деревянной опалубки крепится на саморезы по дереву к стене, а верхняя – соединяется поперечными стяжками из досок с шагом 800-1000 мм. Это делается для того, чтобы при укладке бетона избежать разрушения конструкции при распирающей нагрузке бетонной смеси. Конечным этапом является установка армокаркаса и заливка бетоном.

Как сделать опалубку для армопояса: устройство, как крепить

Армопояс – это металлическое сооружение, изготавливаемое своими руками из арматуры. Его предназначение – повышение прочности несущих стен и сохранение целостности при воздействиях природных условий и во время движения грунта. При строительстве дома монтируется несколько таких поясов. Опалубка для армопояса укладывается с целью создания несущих стен или перекрытий. Она заливается бетоном до полного застывания.

Изготовление съемной конструкции своими руками

Чтобы сделать опалубку для фундамента своими руками, потребуется подготовить доски шириной 20 мм. Элементы собираются на высоте, сразу на месте укладки армопояса. Для этого доски крепятся с внутренней и внешней стороны стен на 3-5 см ниже верхнего края стены.
Для увеличения жесткости конструкции доски соединяются с наружной стороны обрезками древесины. Это повышает качество готовой опалубки, делает ее устойчивой к внешним воздействиям. Контролируется ширина короба в верхней части.
В опалубку помещается арматура и заливается бетоном, слой утрамбовывается и выравнивается.

Преимуществом такой опалубки является простота монтажа, минимальное количество необходимых материалов и инструментов, небольшие финансовые расходы и легкость демонтажа. Для распалубки потребуется удалить крепежи и снять доски после застывания бетона. В дальнейшем их можно снова собрать и сделать опалубку для другого строения.

Принцип создания конструкции для армопояса не отличается от технологии устройства опалубки для фундамента или оконных проемов.

Конструкция для дома из газобетона

По описанной выше схеме можно сделать опалубку своими руками для дома любого типа. Устройство подходит для кирпича, газобетона, бетона. Армопояс способствует качественному соединению крыши к каркасу здания. В доме из газобетона он крепится при помощи доборных блоков или опалубки. Первый вариант более легкий, но затратный. Дешевле сделать своими руками деревянную конструкцию. Правильно соорудить ее помогает инструкция:

Схема разрез армопояса в опалубке для газоблока

Доски с высотой в 30 см присверлить к стене из газобетона.

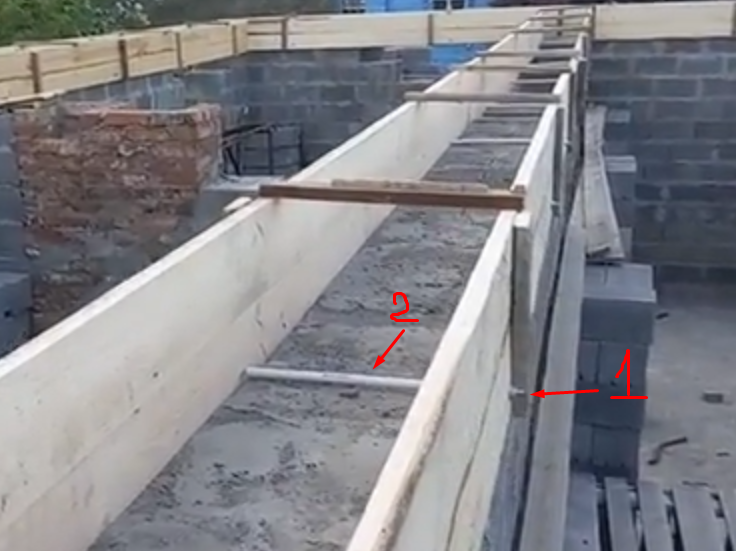

Каждые 50-70 см крепить стяжки для повышения прочности конструкции и предотвращения деформации под воздействием тяжелого бетона.
Внутрь уложить арматуру диаметром от 8 до 12 мм. Выбор зависит от расположения дома. Если стены будут подвергаться негативным воздействиям окружающей среды, то подойдут прутья с максимальным диаметром. В регионах со спокойной сейсмической обстановкой можно сэкономить на арматуре, выбрав недорогие модели с минимальным диаметром.
Арматуру уложить на специальные звездочки, что создает активный нижний слой на блоках из газобетона.
Прутья связать проволокой.
Залить бетон, утрамбовать и выровнять слой.

Если опалубка устанавливается с целью крепления крыши, то перед заливкой бетона устанавливаются шпильки, предназначенные для крепления перекрытий. Они могут быть любой длины, но удобнее работать с экземплярами длиной менее 1 метра.

Правильно сделать опалубку для армопояса для дома из газобетона помогут специалисты при возникновении трудностей. Перед работой рекомендуется сделать расчеты для предотвращения ошибок и покупки нужного количества строительных материалов.

Нюансы при работе с деревянной конструкцией

Устройство опалубки из деревянных досок требует грамотного подхода. При неправильной установке конструкции появляется риск поломки и разрыва досок под воздействием бетонного раствора. Чтобы сделать работу своими руками правильно, необходимо учитывать несколько нюансов:

устройство опалубки состоит из досок, крепить которые необходимо при тщательном контроле над вертикальностью и горизонтальностью конструкции;
поверхность досок, соприкасаемая с бетоном, очищается и выравнивается;
для повторного использования элементов, легкого демонтажа конструкции и предотвращения протечки бетона щиты с внутренней стороны обиваются пленкой;
если пропитать доски отработанным маслом или гидрофобной смазкой, сделать своими руками распалубку будет значительно проще;
не допускается многократное использование досок. Если они подвергались воздействию атмосферных осадков, то наверняка будут разрушены при повторной эксплуатации;
несъемная конструкция изготавливается редко, чаще она собирается из пенополистирольных блоков, с уже встроенной арматурой. Такая укладывается путем нанизывания элементов на прутья;
перед работой стоит сделать выбор между изначальным изготовлением армопояса и опалубкой. В некоторых случаях легче уложить арматуру на блоки из газобетона, а затем уже приступать к сбору деревянной конструкции.

Опалубка для каркаса из арматуры изготавливается самостоятельно без применения дорогостоящих материалов и специальной техники. Но только грамотно организованная и проведенная работа гарантирует создание надежной и прочной конструкции. Если в процессе сборки возникли трудности, рекомендуется получить консультацию профессионалов для предотвращения серьезных ошибок, способных повлечь за собой разрушение сооружения.

особенности и Инструкция +Фото и Видео

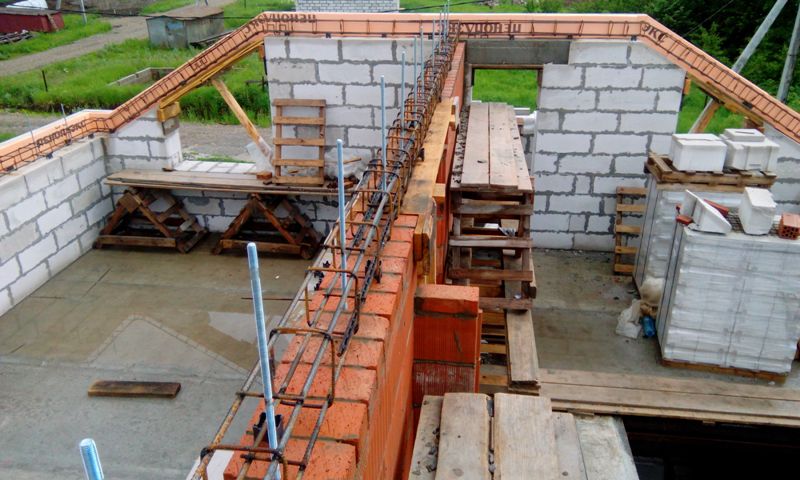

Армопояс из кирпича на стены: особенности +Фото. Для чего нужен армопояс? Армированный пояс – это конструкция монолитного типа, которая расположена по всему периметру здания.

Армопояс на газобетон из кирпича помогает защищать стены от деформации и разрушений из-за влияния большой нагрузки. Технология укрепления поверхности стен объекта имеет в виду укладку пояса, который будет «разгружать» стены от лишней нагрузки между перекрытиями каждого этажа и к местах, где проход кровельная кладка.

Подробности — читайте ниже.

Общие сведения

Газобетон – это великолепная альтернатива обычному кирпичу. Но, к несчастью, по показателям прочности газобетонные блоки хуже кирпичей, так как материал плохо удерживает на поверхности элементы крепежа. Кладка из блоков газобетона имеет свои интересные особенности:

Возведение стен должно быть осуществлено на надежном фундаменте.
При рабочем процессе следует регулярно проверять ровность конструкции.
По общему периметру постройки следует укрепить стены армированным поясом, который сделан из железобетона.

При проведении работ строительного характера с нарушением технологических правил может начаться растрескивание блоков из-за большого давления кровли.

Для того чтобы обеспечивать функциональный армопояс, его структура обязательно должна соответствовать следующим характеристикам:

Быть в кольцевом стиле.
Быть непрерывной.
Быть замкнутой.

Основными компонентами армопояса является бетонная смесь, каркас из арматуры и блоки (или опалубка). Предназначение конструкции заключается в:

Защите стен и основания здания от трещин.
Распределении нагрузки от кровли и дополнительных этажей на стены, придание им прочности.
Увеличении жесткости здания.

Такая конструкция помогает обеспечивать надежность и прочность несущей стены, а также увеличивать сопротивление здания воздействиям ветра, сейсмических колебаний, температурных перепадов, усадке земли и самого здания.

Размеры

Размеры армпопояса из кирпича будут зависеть от конструктивных особенностей материала, к которому будет производиться крепление. Стены бывает наружной и внутренней.

Для отдельных категорий строители рассматривают определенные требования, которые относятся к размерам сооружения.

Внутренняя конструкция обязательно должна быть укреплена армопоясом, который имеет такие показатели значения ширины, которые соответствуют толщине стены.
Если речь идет об укреплении дома с наружной стороны, ширина пояса обязательно должна соответствовать ширине стены без учета опалубки и утеплителя.
Минимальная величина высоты сооружения должна быть 15 см, и этот показатель не может быть больше, чем ширина стены.

Варианты изготовления

Установить армопояс для стен, которые построены из газобетона, вполне возможно, и для этого есть несколько способов:

При использовании деревянной опалубки.
При использовании доборных блоков.

Если сравнивать оба эти метода, следует отметить, что оборудование стен при помощи армопояса с деревянной опалубкой сложнее осуществить с технологической точки зрения. Второй способ, в котором предлагается использовать доборные блоки, в разы проще, но тогда придется вкладывать больше количество средств, так как вы будете использовать дорогостоящий строительный материал.

Разгрузочный пояс не прокладывается, если:

У вас цельная железобетонная конструкция.
У вас деревянные перекрытия и они опираются на блоки.

Если же вы будете использовать деревянные перекрытия, будет достаточно заливать под балки бетонные площадки с толщиной в 5 см, которые будут играть опорную роль, чтобы надежно защищать строительные блоки от продавливаний. В железобетонных конструкциях попросту нет смысла делать дополнительную защиту, так как существующая нагрузка и так будет равномерно распределена.

Создание с использованием опалубки

Опалубка для армопояса представляет собой каркас из деревянных составляющих. Он делается из обрезок досок, которые скреплены между собой по внешней стороне. Когда выполняется полная сборка опалубки, нижняя часть закрепляется саморезами к стене, а верхняя при помощи поперечных досочных стяжек с промежутками от 1,8 до 2 метров. Стяжка требуется для того, чтобы придать надежности конструкции, в противном же случае при заливке бетона она может быть раздавлена или деформирована.

Инструменты и материалы

Заранее перед началом возведения конструкции постарайтесь побеспокоиться о покупке всех требуемых строительных материалов:

Обрезные доски, минимально допустимая толщина 3 см и деревянный брус 40*40 для того, чтобы сделать опалубку.
Гвозди, чтобы прикреплять досочную конструкцию к стене.
Гибкая проволока, чтобы сооружение было жестким.
Стержни арматуры, диаметр которых должен быть 1,2 см.
В качестве материала утепления использовать пенополистирол.

Перед тем, как начинать работы по изготовлению армопояса из кирпича на газобетон, советуем начертить схему будущего строения и указать планируемые размеры. На основании чертежа можно рассчитать количество строительных материалов, которые могут потребоваться. Из строительных инструментов в этом случае вам потребуются ножовка по металлу и дрель.

Технология сооружения

Процесс подразумевает выполнение работ в несколько шагов:

Подготовьте деревянные щиты.
Проложите слой полистирола между деревянным щитом и стеной дома для утепления.
Прикрепите конструкцию к стене при помощи длинных гвоздей или саморезов.
Выполните дополнительное крепление деревянной конструкции с использованием проволоки и саморезов.
Соберите арматурный каркас. Для начала следует выполнить укладку арматурных штырей внутри деревянного щита. Для соединения арматуры в каркас используйте гибкую проволоку. Не советуем проводить крепление арматуры при помощи сварки, так как материал может начать ржаветь внутри бетона.
Заливка раствором цемента.

Как видите, всего 6 шагов и армопояс готов.

Армирование

Армирование выполняется из арматурных прутьев с диаметром от 0,8 до 1,2 см. Процесс заключается в следующем:

Горизонтальная укладка прутьев.
Скрепление прутьев внахлест при помощи гибкой вязальной проволоки по всему периметру стен.
Обвязывание стыков кольцами из проволоки, диаметр которой должен быть 0.6 см.

Вязка арматурных прутьев должна быть выполнена на самой опалубке. В готовом виде каркас из арматуры достаточно тяжелый. При выполнении раздельной сборки конструкции ее будет сложно поднять и уж тем более разместить. Между каркасом и газобетонными блоками армированного пояса советуем прокладывать слой кирпича или камня.

Заливка бетона

При покупке сухой бетонной смеси обращайте внимание на маркировку, так как она должна быть не ниже, чем М200.

Если же в магазине нет такой продукции, ее можно сделать самостоятельно в домашних условиях, если купить другие компоненты и смешать их в правильной пропорции:

Щебенка – 2,4 меры.
Цемента – 0,5 меры.
Песок – 1,4 меры.

Чтобы плотность состава была выше, можно заменить щебень на гравий. После того, как сухие элементы будут перемешаны, следует начать добавлять немного воды порциями, причем ее количество должно быть 20% от общей массы смеси.

В технологии заливки бетоном есть определенные нормы работ, которые следует выполнять для того, чтобы получить желаемый функциональный результат:

Заливку следует выполнять за один цикл и ни в коем случае не прерываться, а также не допускать частичного засыхания слоя бетона.
Также постарайтесь избегать в растворе для заливки любых пустот и пузырьков, так как в будущем они могут уменьшить характеристики прочности конструкции.
После выполнения заливки советуем выполнить уплотнение бетона при использовании перфоратора с особой насадкой. Еще для того чтобы ликвидировать пустоты в растворе, используют специальную вибровочную машинку, а если ее нет, вам придется удалить все пузырьки воздуха путем проштыковывания раствора при помощи арматуры.

Создание разгрузочного пояса из блоков

В качестве опалубки можно использовать не только деревянные конструкции, но и блоки из газобетона U-образной формы. Но в этом случае есть обязательно условие к строительному материалу, а именно наличие внутренней полости, которая потребуется для закладки арматурного каркаса и заливки бетоном. Блоки лотковой разновидности следует укладывать такой же ширины, как и стены. Такой пояс будет удобно устраивать к наружным стенам благодаря выполнению ими дополнительной функции утепления, при этом будут исключены все мостики холода.

Материалы и приспособления

Так как способ достаточно простой, для создания армпопояса из кирпича для стен и его армирования вам потребуется лишь купить строительные материалы – доборные блоки с толщиной в 10 см. Перед тем, как купить материал, следует выполнить расчеты требуемого количества материала по планируемой высоте конструкции и периметру объекта.

Процесс изготовления при помощи доборных блоков:

Установку доборных элементов на стену как обычно.
Армирование центральной части стройматериала.
Заливка растворов цемента.

Армопояс из кирпича

Пояс для разгрузки можно сделать при помощи кирпичной кладки, которая будет усилена арматурной сеткой. Он чуть хуже, нежели бетонный и его можно использовать лишь для хозяйственных построек небольшого размера. Для того чтобы увеличить показатели прочности конструкции из кирпича, советуют использовать металлическую сварную сетку или арматуру.

Особенностями сооружения является:

При работе с арматурной сеткой, диаметр сечения которой 0. 5 см, ее следует укладывать через 4 ряда кирпичей.
Ширина конструкции обязательно должна быть равной толщине стен, которые подверглись обработке.
Высота сооружения будет зависеть от типа строительного материала стен дома и типа кровли. По средней величине конструкций для стен из блоков газобетона показатель равен 0,4 метра.

Укрепление стен при помощи кирпичей с арматурной сеткой не сможет заменить полноценное придание надежности элементам конструкции с использованием аналога из железобетона.

Утепление

Самой важной особенностью газобетона является то, что он имеет низкую тепловодность, которая будет обеспечивать отсутствие фактора промерзания выстроенной конструкции даже при самых низких температурах окружающей среды. По этой причине при сооружении укрепляющей конструкции важно, чтобы они никоим образом не нарушала теплоизоляционные свойства дома. В зимнее время, а также в те периоды, когда постоянные резкие перепады температуры – не редкость, на армопоясе из кирпича может появиться конденсат. Во избежание этого советуем проводить работы по утеплению.

В качестве элементов для создания теплоизоляции можно использовать пенополистирол, пенопласт и минеральную вату (маты). В отдельных случаях можно использовать газобетонные блоки, которые имеют перегородки. При использовании минеральной ваты следует оставлять небольшие вентиляционные зазоры между облицовочной поверхностью и утеплителем.

Советы по организационным вопросам утепления объекта

При создании конструкции и планировании ее дальнейшего утепления следует выполнять работы с отступом от наружной грани стены, а не только на ее ширину.
Минимальной шириной армирующего пояса должно быть 20 см при использовании бетона монолитного типа и 25 см при использовании кирпичей.
Получившееся свободное пространство после заливки разгрузочного пояса следует заполнять утеплителем и закрывать пеноблоком, который следует заранее вырезать по нужным размерам.

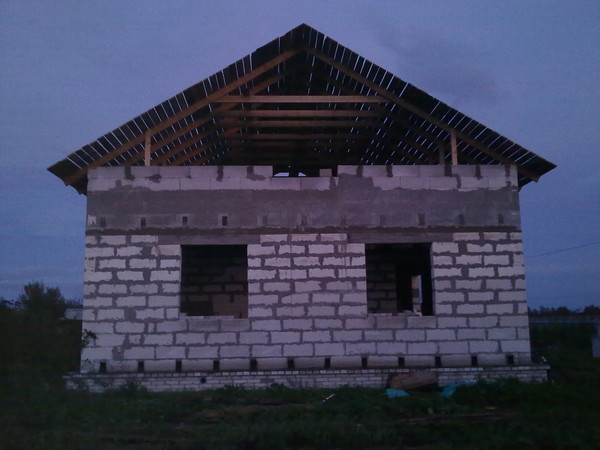

Как сделать армопояс по газобетону под крышу

От профи: армопояс под крышу дома из газобетона или пеноблока

Доброго времени суток, уважаемые читатели нашего журнала.

– этот материал не выдерживает долгосрочного точечного давления, которое создаётся нагрузкой перекрытия и давления атмосферных осадков на постройку.

Материалы и инструменты

Итак, что нам нужно для работы.

Материалы:

2.Саморезы длина 76мм по дереву, калёные

3. Саморезы, длина 40мм по дереву калёные

6. Гайки которые накручиваются на шпильки выбранного Вами диаметра.

8. Цемент (из расчёта марка 400 -220кг. на 1м3 готовой бетонной смеси)

9. Щебень фракции 5-20мм ( из расчёта — сколько кубических метров нужно бетона, столько нужно и щебня)

10. Писок речной (из расчёта сколько нужно кубов бетона)

11. Пластификатор для бетона.

12. Рейка сосновая 25х50мм

13.Хомутики пластиковые, или, проволка вязальная.

Инструменты:

1.Гидроуровень

2. Рулетка

3.Леска строительная

4. Карандаш

5. Ножовка, или электропила дисковая, торцовочная

6.Шуруповёрт

7. Болгарка (угловая шлифовальная машина)

8.Бетономешалка

9.Лопата совковая и пару вёдер

10.Мастерок

11.Леса строительные, или подмости

12. Средства индивидуальной защиты:

(очки, перчатки, обувь)

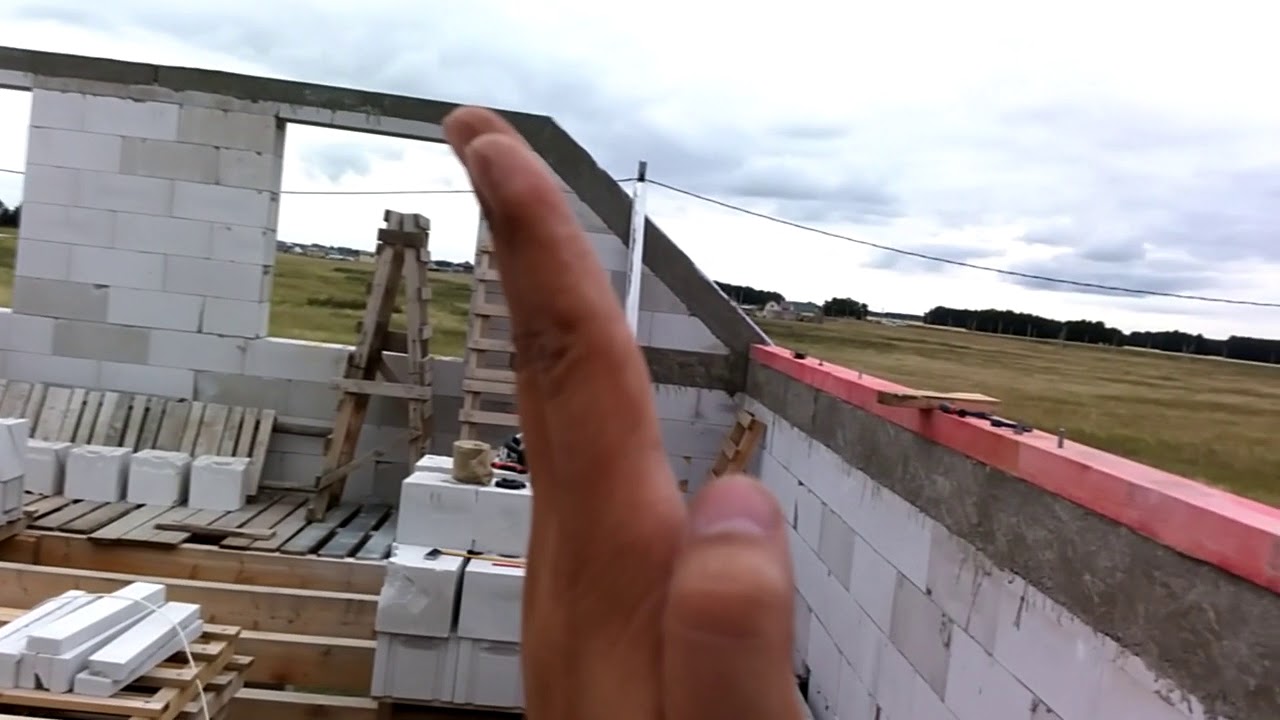

Приступаем к укладке армопояса на стены под крышу дома

1. Итак, с чего начать? А начинать всегда нужно с определения размеров и высоты относительно гидроуровня

Подробней как сделать водяной уровень и как им пользоваться в этой статье.

Установка опалубки

Разметка под потолочные балки (или балки перекрытия)

Кстати, постройки с двухскатными кровлями по фронтонам делятся на два вида: фронтон, выложенный из блока или кирпича, или, как в моём случае, на фронтоне строится деревянный каркас из реек, и обшивается ОСБ плитой. В первом случае мауэрлат монтируется на армопояс только со скатной стороны, а во-втором — по всему периметру.

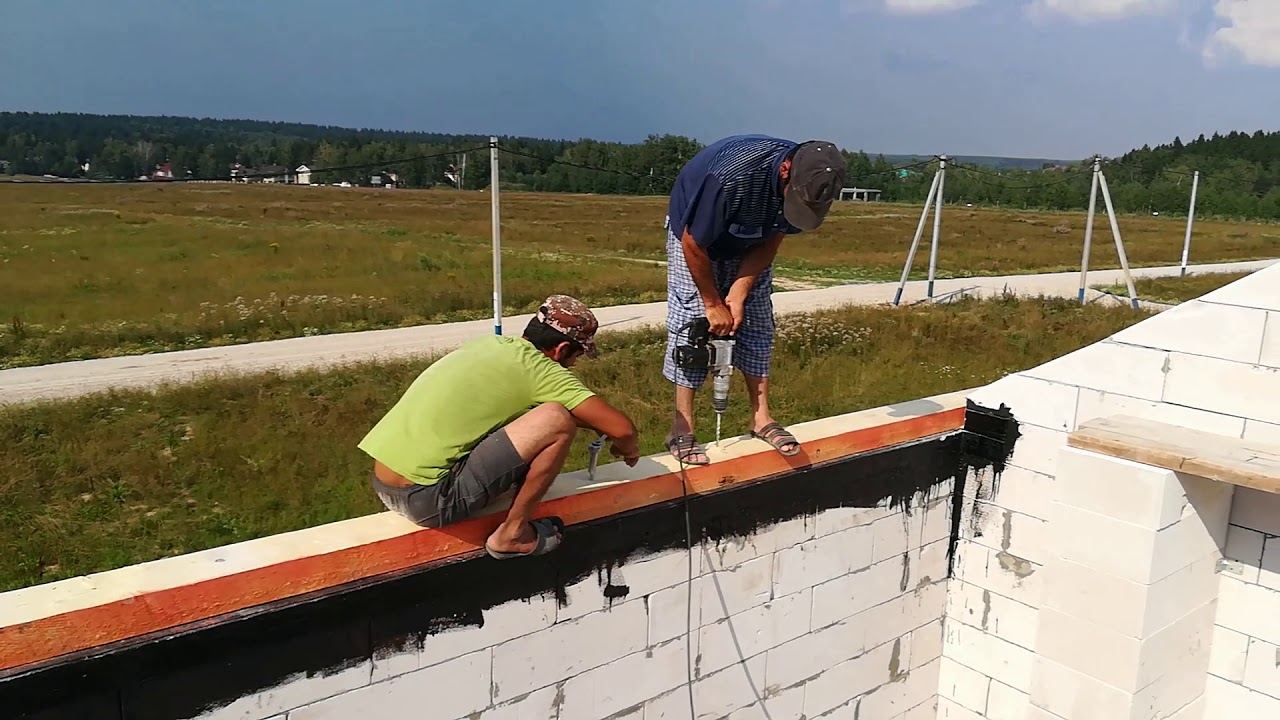

Установка шпилек крепления

Для этого мы берём шпильку, замеряем высоту нашей заливки, добавляем высоту потолочной балки, добавляем 5см на гайку-шайбу, и 5см на забивание в Пеноблок, и нарезаем болгаркой. В моей ситуации я нарезал по 45см (5см-в пеноблок,20см — в заливку, 15см-на балку, 5см-гайка, шайба).Накручиваем гайку на расстояние 5 см, ставим шайбу и забиваем в середину Пеноблока по заранее размеченным местам до упора шайбы в Пеноблок и максимально вертикально. Дополнительно на шпильку на расстоянии где она будет заливаться бетоном, то есть если заливка бетона 20см, то на высоте 15-18см, можно смонтировать дополнительные средства связки с бетоном, какие-то отходы арматуры или прута. Как на примере, показанном на фото.

Изготовление самого армопояса

7. Итак, когда шпильки установлены приступаем к изготовлению армопояса. Для больших фундаментных робот в армировке используют арматуру, но в нашем случае вполне хватает кладочной армирововочной сетки с размером ячейки 50х50мм. Если ширина заливки, как в моём случае 20см, то тогда мы с помощью болгарки нарезаем сетку шириной 60см. Для того чтобы сетка была полностью закрыта бетонным раствором, мы уменьшили высоту на сторону по 5см. Берём нашу заготовку и загибаем две стороны по 15 см. и центр до угла 90 градусов, чтобы получился параллелепипед с высотой стороны 15 см. В местах где надо соединить стороны, просто связывается вязальной проволокой, или пластиковыми хомутиками. После эти заготовки укладываются на Пеноблок и связываются между собой также проволокой или хомутами. В местах, где установлены шпильки, армосетку разрезают и связывают со шпильками. Это дополнительно закрепит шпильки.

К сожалению фотографии отдельно армировки нет, но её видно в левом углу фото.

Заливаем наш армопояс под крышу дома

Завершающий этап и разборка конструкции

Вот так получилось у меня.

Также еще видео по заливке армопояса из стороннего ресурса:

Недостатки пенобетонного блока | Хункер

Обычный бетон может противостоять нагрузкам более эффективно, чем AAC.

Газобетонный блок, также называемый автоклавным газобетоном или AAC, представляет собой инновационный тип бетона, содержащий около 80 процентов воздуха. Эти специальные бетонные блоки обладают рядом преимуществ: они прочные, легкие и обеспечивают лучшую звуко- и теплоизоляцию, чем обычные блоки. Однако, как и любой другой строительный материал, у газобетонного блока тоже есть свои проблемы.

Стоимость

Здания, расположенные рядом с производственными объектами AAC, выигрывают от короткой транспортировки и минимальных затрат на транспортировку, тем более что меньший вес этого бетона облегчает транспортировку, чем обычный бетон. Однако первоначальная стоимость единицы AAC выше, чем у обычного бетона. Кроме того, небольшое количество производственных мощностей в США может сделать использование AAC очень дорогим для проектов, где материал должен перемещаться на большие расстояния от производителя.

Ограничения силы

AAC достаточно прочен, чтобы его можно было использовать в конструкционных частях здания, но не так прочен, как обычный бетон. По данным Portland Cement Association, автоклавный газобетон имеет допустимое напряжение сдвига от 8 до 22 фунтов на квадратный дюйм и прочность на сжатие от 300 до 900 фунтов на квадратный дюйм. Обычный бетон имеет напряжение сдвига, близкое к 40 фунтам на квадратный дюйм, с прочностью на сжатие 1500 фунтов на квадратный дюйм.

Незнакомость

Хотя блоки AAC обычно используются в скандинавских зданиях, по данным Национальной ассоциации домостроителей, в США они не так распространены.S. Существующие строительные нормы и правила, составленные с учетом обычных бетонных блоков, могут быть несовместимы с блоками AAC. Домовладельцам, желающим строить с использованием AAC, может потребоваться специальное разрешение. Многие подрядчики также не знакомы с AAC и не привыкли к специальному тонкому раствору, необходимому для его укладки.

Окружающей среды

В блоках AAC используется меньше материала, чем в обычных бетонных блоках, что делает их более экологически чистыми. Однако AAC может быть не самым зеленым материалом для данного проекта.Процесс автоклавирования требует значительного количества энергии. AAC легче и требует меньше ресурсов для транспортировки, чем обычный бетонный блок, но все же тяжелее многих других материалов. В зависимости от местоположения проекта, AAC может увеличить свой углеродный след по сравнению с компанией, построенной с использованием местных материалов.

Доступность

Поскольку в Северной Америке так мало производителей AAC, этот материал может быть трудно достать. Домовладельцам, желающим использовать AAC, может потребоваться напрямую связаться с производителем или заплатить надбавку за приобретение этого строительного материала.

Стены из газобетона своими руками | Своими руками

Свойства газобетона

Сырьем для производства газобетона служат песок, известь, цемент, вода и алюминиевая паста. Формованную массу пропаривают под давлением в автоклавных установках при температуре 180-200 ° C, тем самым затвердевая. Материал выполнен в виде блоков, в том числе крупноформатных и нестандартной формы.

На нашем рынке представлена продукция торговых марок Ytong (Германия), AeroStone, Bonolit, EuroBlock, Poritep, Gras (все — Россия) и др.Газобетон имеет ряд преимуществ, среди которых высокая прочность на сжатие, хорошая паропроницаемость, экологическая и пожарная безопасность, хорошее звукопоглощение, простота обработки (легко режется специальной ножовкой).

Но главное достоинство газобетона — отличные теплозащитные свойства, что позволяет возводить из него здания с однослойными наружными стенами небольшой толщины. То есть не требуется утеплять ограждающие конструкции тем или иным теплоизоляционным материалом, срок службы которого, скорее всего, будет меньше срока эксплуатации самих конструкций.

При строительстве коттеджа до 4 этажей в средней полосе России большинство производителей рекомендуют для наружных стен использовать блоки толщиной 375 мм и плотностью D500. Теплотехнические свойства ограждающих конструкций из таких блоков в сочетании со штукатуркой практически соответствуют требованиям СНиП 23-02-2003 «Тепловая защита здания» по сопротивлению теплопередаче (R0) стен в этом регионе (не забывайте, что т. е. через стены гораздо реже, чем через окна, двери, крышу, фундамент, подвал).Некоторые производители выпускают блоки плотности D400, которые обладают необходимой грузоподъемностью, но при этом обеспечивают значение R0, превышающее требования СНиПов (чем меньше плотность блока, тем лучше его характеристики теплозащиты).

См. Также: Строительство дома из керамических блоков

Фундамент под дом из газобетона

Вес здания из газобетона значительно меньше, чем из других каменных материалов (в частности, из крупногабаритного кирпича), и поэтому нагрузка на фундамент ниже. Понадобится менее массивный фундамент, а значит, и затраты на строительство будут ниже. Однако у газобетона сравнительно невысокая прочность на изгиб, и во избежание появления трещин в стенах дома необходимо создать надежный фундамент под кладку.

Опора железобетонной плиты на стену из газобетонных блоков:
1. Газобетонный блок
2. Внутренняя отделка
3. Выравнивающий слой на цементно-песчаном растворе
4.Эффективный теплоизоляционный слой
5. Монолитная железобетонная плита
6. Отделочный газобетонный блок
7. Наружная отделка

Тип и конструкция фундамента выбирается в соответствии с геологическими исследованиями грунта и расчетными нагрузками на основание. Возможно возведение фундаментов любого типа.

Отметим, что наиболее экономичным и быстро реализуемым решением можно считать сборное основание в виде ленты из блоков ФБС, уложенных на глубину промерзания грунта.

Готовые крупноформатные блоки устанавливаются с помощью крана, и сразу после их укладки можно приступать к возведению стен. Еще один относительно недорогой и быстровозводимый вариант фундамента — буронабивные сваи с железобетонным ростверком.

Комментарий
«Среди ошибок, допущенных при возведении стен из газобетона, — кладка блоков на обычный цементно-песчаный раствор вместо специального клеевого состава, рекомендованного производителем газобетона.Обычное решение предполагает наличие толстого шва (10-15 мм), что приводит к значительным потерям тепла через кладку (при отсутствии дополнительного утеплителя). Часто на вертикальную часть блока наносится слой клеевого состава меньшей толщины или вовсе не наносится, что ухудшает эксплуатационные свойства стены. Агрегаты необходимо укладывать с бинтом размером не менее 110 мм для передачи нагрузки от агрегата к агрегату. Отсутствие такой перевязки чревато появлением трещин в стене здания.Более того, влага, которая попадает в трещины, будет увеличиваться в размерах по мере замерзания, и они также будут расти. Трещины также могут образовываться из-за отсутствия монолитных обвязочных лент по периметру дома на уровне перекрытия, а также если не предусмотрено армирование под оконными проемами. «

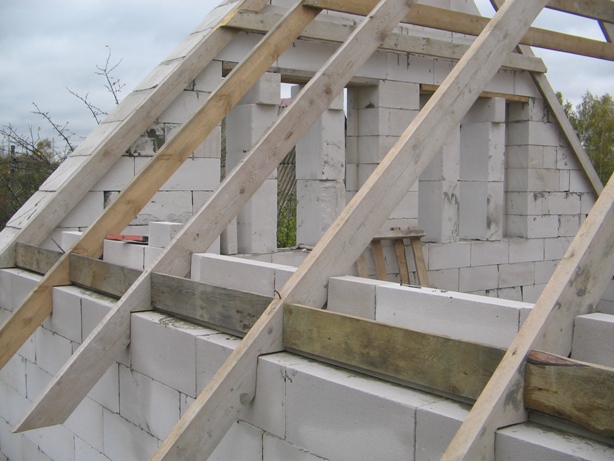

Опорные стропила на стену из газоблоков:
1. Стропильная опора
2. Металлический уголок
3. Мауэрлат
4. Гидроизоляция
5.Армопояс
6. Шпилька
7. Эффективный слой теплоизоляции
8. Блок газобетонный

Стены и потолки из газобетона

Принципиальное отличие кладки из газобетонных блоков от кладки из других каменных материалов (крупногабаритный кирпич, пенобетонные блоки и др.) В том, что стена из газобетона возводится с помощью специального клеевого раствора на цементно-песчаном основании, толщина которых всего 1-3 мм (для сравнения: размер шва в кирпичной кладке 10-15 мм).Шов — это мостик холода в конструкции стены, потому что он имеет большую теплопроводность, и чем он тоньше, тем меньше потери тепла.

Столь тонкий шов возможен благодаря тому, что ведущие производители выпускают блоки с очень точной геометрией. Соблюдать толщину шва при кладке позволяет специальный инструмент — мастерок. Клеевой состав фиксируется как горизонтальной, так и вертикальной частью блока. Швы следует заполнить клеем на всю глубину кладки.

Первый ряд блоков укладывается поверх отсечки гидроизоляции (чаще всего битумно-битумный или битумно-полимерный). Важный момент: блоки первого ряда крепятся к основанию обычным цементно-песчаным раствором.

Дело в том, что верхняя поверхность фундамента не идеально ровная (плоская), и аналогичное решение (толщиной не менее 20 мм) позволяет нивелировать незначительные перепады высоты (их допустимое значение не более 20 мм). Очень важно добиться гладкости первого ряда кладки, так как это влияет на ровность стен всего здания.Небольшие отличия между соседними блоками устраняются при помощи рубанка и шлифовальной доски.

Смотрите также: Дом из газобетона — плюсы строительства

Для устройства эркеров или криволинейных поверхностей можно либо использовать готовые дугообразные модули, предлагаемые многими производителями, либо подрезать углы стандартных блоков ножовками по газобетону, либо — в случае большой радиус — закруглить кладку за счет шва.

Ряд производителей рекомендуют предусматривать арматурные элементы через каждые 4 ряда блоков для повышения прочности кладки.Армирование может выполняться сеткой из оцинкованной стали, например, толщиной 3 мм с ячейками 50 х 50 мм. Однако толщина шва составит 5-8 мм, и он станет мостиком холода.

а, б) Блоки укладываются с помощью специального цементно-песчаного клея. Клей наносится на горизонтальную и вертикальную поверхность блока, используя для этого специальный инструмент — шпатель в) Для распиливания блоков предусмотрены ножовка и угольник. ж, д) Так как толщина клеевого шва составляет всего 1-3 мм, выравнивать кладку из-за этого невозможно.Итак, нужно тщательно выровнять фундамент и первые ряды кладки
д) Блоки легко распиливаются, что позволяет получить элементы нужных размеров

Поэтому лучше армировать металлическими прутьями диаметром 8-12 мм, уложенными в горизонтальные заборы, которые выполняются в кладке (не менее 60 мм от боковых краев блоков). Затем заглушки заливаются клеевым раствором. Для блока толщиной 375 мм обычно требуются два арматурных стержня. В то же время другие производители газобетона утверждают, что армировать из своих блоков обычные участки кладки не стоит, так как сами блоки и предлагаемый для них клеевой раствор обладают высокой прочностью.

Но даже при использовании таких блоков необходимо предусматривать армирование оконных проемов (в предпоследнем ряду блоков при этом длина арматуры должна быть больше проема не менее 50 см с каждой стороны), а также монолитную обвязочную ленту (соединяющую несущие стены) на уровне межэтажных перекрытий. Обвязочный пояс обязательно должен быть застегнут. Это может быть арматурный каркас, залитый бетоном. Но создать его можно с помощью П-образных газобетонных блоков, предлагаемых многими производителями.

Комментарий специалиста
«Монолитный железобетонный пояс по периметру здания, соединяющий наружные стены, является обязательным в сейсмических зонах. Его обязательно следует предусматривать при строительстве сильных или средне-пятнистых грунтов. Если грунты слабо пухлые или без наворочения, то от него можно отказаться и выполнить распределительный пояс в виде кирпичной кладки, что значительно удешевит, упростит и ускорит процесс возведения здания.Обычно кладку делают в три ряда высотой, а затем опирают на нее плиту или балки. Толщина кладки подбирается в том числе с учетом того, что по периметру ее нужно закрыть теплоизоляционной вставкой (например, из пенополистирола) во избежание промерзания стены. А в случае оконного проема больших размеров укрепить блоки подоконника прутьями 10-12 мм (укладывать мелочь и заливать цементным раствором), чтобы распределить нагрузку от тяжелой оконной коробки и тем самым предотвратить появление трещин по углам раскрытия.»

Внутри такого блока заливается арматура и заливается ее бетон, причем оболочка из газобетона снижает теплопотери через эту ленту. При этом инженеры-проектировщики напоминают, что потребность в армировании определяется только на основании расчета нагрузок в соответствии с проектом здания. А некоторые строительные компании после расчетов отказались от использования обвязочного пояса и армирования оконных зон при возведении малоэтажных загородных домов, посчитав, что они без надобности увеличивают стоимость и сроки возведения дома.Добавим, что для анкеровки внешних стен и внутренних перегородок предусмотрены анкерные пластины из нержавеющей стали.

Смотрите также: Из какого материала лучше построить дом

Существуют разные технологии изготовления полов в доме из газобетона. Самым надежным решением, также подходящим для строительства любой геометрии, является установка монолитной железобетонной плиты (ее толщина, как правило, составляет 160 мм).

Однако это самый дорогой и не невыгодный вариант, в частности, придется долго ждать, пока бетон наберет прочность, а соответственно увеличится время строительства.Можно считать не менее надежным, но более экономичным и быстрым в исполнении решением сборные железобетонные плиты перекрытия. Это готовые конструкции, поднимаемые краном.

Их недостаток — стандартные форма и размер, а значит, в случае сложной геометрии здания (например, с эркерами) или с небольшим расстоянием между плитами необходимо дополнять перекрытие монолитными участками. К тому же это перекрытие будет толще — 220 мм.

Обратите внимание: чтобы минимизировать промерзание потолка, между плитой и стенкой необходимо установить слой теплоизоляции (чаще всего из пенополистирола). Если необходимо стелить перекрытие вручную (без использования крана) и в короткие сроки, то можно использовать сборно-монолитное перекрытие, предлагаемое некоторыми производителями газобетона.

По своей сути — железобетонные балки, изготавливаемые на заказ, необходимой длины (до 7 м) и небольшого сечения.Их устанавливают с определенным шагом, а между ними (с опорой на них) укладывают газобетонные блоки Т-образной формы. Затем уложите армирующую сетку и заполните ее стяжкой толщиной 40-50 мм. Несущая способность такого перекрытия — до 450 кг / м2. Общая толщина конструкции порядка 240 мм. Добавим, что в большинстве случаев это допустимо, чтобы поддержать перекрытие на газобетонных кладки, на вершине которой цемент-и-песчаного раствора наносится слоем около 50 мм. Полы чаще всего используют по деревянным балкам.

При установке оконных и дверных проемов предусмотрены перемычки. Самый дешевый и простой вариант — металлические уголки (обязательно защищенные антикоррозийными составами), на которые опираются обычные блоки.

Также возможна установка перемычек из сборных или монолитных железобетонных балок (это наиболее надежное решение, но чревато мостиками холода, поэтому балки необходимо покрывать снаружи теплоизоляцией), готовые железобетонные балки из газобетона. бетон, П-образные газобетонные блоки с арматурой и бетоном и др.Отметим, что блоки П-образной формы с такими закладными и закладными анкерами обычно предусматриваются для верхнего ряда кладки, на который будет опираться мауэрлат — опорная балка для стропильной системы.

Выбирая отделочный материал для фасада, стоит помнить, что газобетон обладает высокой паропроницаемостью, а значит, отделка не должна препятствовать выходу водяного пара из конструкции стены, чтобы исключить скопление влаги в стенах. площадь соприкосновения стены и отделки.Так, допустимо использование минеральных штукатурок высокой прочности (возможны тонкослойные и толстослойные варианты их нанесения) с последующей окраской паропроницаемыми красками.

Отделка внешней стены тонкослойной штукатуркой:
1. Блок пенобетонный
2. Грунтовочный слой
3. Стеклянная фасадная сетка
4. Декоративная штукатурка

В случае облицовки лицевым кирпичом необходимо оставить вентилируемый зазор около 40 мм между стеной из газобетона и кирпичной кладкой для удаления водяного пара (самонесущая кирпичная стена соединяется с пенобетонными блоками с помощью гибких соединений).Несмотря на высокие теплофизические характеристики газобетона, некоторые застройщики предпочитают дополнительно утеплять внешние стены.

Не рекомендуется использовать для этой цели теплоизоляцию с низкой паропроницаемостью (например, пенополистирол). Лучше использовать «дышащие» волокнистые плиты высокой плотности (как правило, 145-150 кг / м ³).

Крепятся к стене минеральным клеем и пластинчатыми дюбелями, после чего оштукатуриваются (в том числе с последующей покраской) паропроницаемыми составами.Или закрываются лицевым кирпичом с обязательным устройством вентиляционного отверстия.

Смотрите также: Веранда своими руками

Комментарий специалиста
Газобетонные блоки толщиной 375 мм, плотностью D500, в сочетании с гипсовой отделкой соответствуют требованиям по сопротивлению теплопередаче ограждающих конструкций СНиП 23-02-2003 «Тепловая защита здания» для центральная полоса России.Есть ли смысл дополнительно утеплять дом из газобетона? На этот вопрос нет однозначного ответа. Если заказчик с помощью теплоизоляции стремится минимизировать затраты на обогрев коттеджа, то в этом есть смысл. Однако эффект будет незначительным, если не будут предусмотрены другие меры по экономии тепла — качественная изоляция крыши и полов на границе с холодными зонами, энергоэффективные окна, утепленные двери и т. Д. Иными словами, концепция пассивный дом должен быть реализован.При этом срок службы утеплителя будет значительно меньше срока службы стеновых конструкций, и заказчик должен быть готов к тому, что через несколько десятков лет может потребоваться реконструкция фасада здания. «

Автор: Известный строительный журналист А. Левенко. Фото: В.Ковалев. Ytong

ИНСТРУМЕНТЫ ДЛЯ МАСТЕРОВ И МАСТЕРОВ, ТОВАРЫ ДЛЯ ДОМА ОЧЕНЬ ДЕШЕВЫЕ. БЕСПЛАТНАЯ ДОСТАВКА. ЕСТЬ ОТЗЫВЫ.

Ниже другие записи по теме «Как сделать своими руками — домохозяину!»

Баня на чердаке своими руками (+ фото) Монтаж санузла на чердаке и…

Перегородка из газобетона своими руками Как построить перегородку из газобетона Ошибки …

Ниша в стене из блоков своими руками — фото и чертеж Как сделать стеллаж-нишу из газобетона …

Блоки из арболита своими руками (+ видео) Блоки из цемента и опилок …

Перемычки из газосиликатных блоков и раствора своими руками ОКОННО-ДВЕРНЫЕ СВЕТИЛЬНИКИ СВОИМИ.

Стены из газобетона своими руками (фото постройки). Строительство дачи из газобетона…

Самодельный блок-резак УСТРОЙСТВО ДЛЯ РЕЗКИ БЛОКОВ ИЗ …

Подписывайтесь на обновления в наших группах и делитесь.

Давай дружить!

Перегородка из газобетона (фото и видео) | Своими руками

Ошибки при возведении перегородок могут обернуться массой проблем, среди которых — плохо подогнанные дверные коробки и потрескавшаяся штукатурка.

Перегородки — это конструкции, разделяющие каждый этаж здания на отдельные комнаты. Их устанавливают после монтажа несущих конструкций дома — внешних и внутренних.

Перегородки не выдерживают больших нагрузок, таких как вес крыши и перекрытий, поэтому они не особо массивны: как правило, не толще 9-12.Однако они должны быть достаточно прочными, чтобы на них без проблем вешали тяжелые полки и шкафчики.

Также желательно, чтобы перегородки обеспечивали хорошую звукоизоляцию.

Читайте также: Стена из газоблоков своими руками

Материалы для перегородок

Перегородки строятся из разных материалов, и не обязательно из одинаковых, из которых возводятся несущие стены. В каменных домах перегородки обычно возводят из полнотелого и пустотелого кирпича, блоков из пористой керамики или ячеистого бетона.

Стены, не подлежащие оштукатуриванию, могут быть из силикатного, облицовочного или клинкерного кирпича (для защиты от пыли и грязи их рекомендуется красить или покрывать специальной пропиткой). На верхних этажах и в мансарде часто возводят перегородки каркасной конструкции.

Такие перегородки — из листового материала, прикрепленного к каркасу из дерева или алюминиевого профиля — преобладают в каркасных домах.

Нагрузка на перекрытие

При одинаковой толщине переборки из разных материалов имеют разный вес.Перегородки из кирпича самые тяжелые (до 280 кг / м²), поэтому их нельзя строить, где угодно. По желанию, тяжелые стены можно устанавливать только на плитный фундамент, на монолитные железобетонные перекрытия и на сборные перекрытия из железобетонных плит заводского изготовления. В остальных случаях такие стены возводят в соответствии с проектом. Обычно их размещают на нижних этажах, в таких местах на полу, которые рассчитаны на соответствующую нагрузку. Не так сильно, как кирпич, перекрытия нагружают стены из керамзитобетона или ячеистого бетона.Самыми легкими являются перегородки из гипсокартонных плит (около 20 кг / мг), закрепленные на каркасе.

За каменной стеной

Перегородки из кирпича и блоков укладываются на цементно-известковый или клеевой раствор. Предварительно на основание укладывается компенсационный слой рубероида или пленки. Затем возводят стену по порядку, сдвигая элементы на половину длины для перевязки стыков.

Чтобы перегородка была устойчивой, важно правильно прикрепить ее к несущей стене.Для этого в каждом втором ряду несущей стены из кирпича оставляют гнезда, в которые вставляются элементы перегородки. При возведении перегородок из пористой керамики и блоков из ячеистого бетона в горизонтальные швы несущей стены закладываются анкерные болты из оцинкованной стали. Перегородка крепится к несущей стене так, чтобы анкеры точно вошли в ее горизонтальные швы.

Стены, толщина которых менее 9 см, армируют дополнительным армированием: стержнями диаметром 5-6 см, закладываемыми в каждый третий горизонтальный шов.

Перегородка из газобетонных блоков своими руками

1. Разметка пола, потолка, стен. Под перегородкой устраивают стяжку и укладывают слой гидроизоляции из рубероида.

2. Установить первый ряд газобетонных блоков. Клеевой раствор наносится на горизонтальную и вертикальную поверхности блоков.

3. Переборка крепится к стене металлическими соединительными элементами, устанавливая их в каждом третьем ряду.

4.Соединительные элементы загибаются под прямым углом и крепятся к стене дюбелями, анкерами, шурупами и т. Д.

5. Устанавливают второй и последующие ряды с перевязкой швов. Сначала выложите концы и углы, затем заполните пробелы.

Смотрите также: Каркасные перегородки своими руками

Строительство перегородки из газобетона — фото

Перегородка из газобетона — видео

ИНСТРУМЕНТЫ ДЛЯ МАСТЕРОВ И МАСТЕРОВ, И ТОВАРЫ ДЛЯ ДОМА ОЧЕНЬ ДЕШЕВЫЕ.

БЕСПЛАТНАЯ ДОСТАВКА. ЕСТЬ ОТЗЫВЫ.

Ниже другие записи по теме «Как сделать своими руками — домохозяину!»

Баня на чердаке своими руками (+ фото) Монтаж санузла на чердаке и …

Перемычки из газосиликатных блоков и раствора своими руками ОКОННО-ДВЕРНЫЕ СВЕТИЛЬНИКИ СВОИМИ …

Декор стен — » тату »своими руками Как украсить стену шнурами Большая роспись …

Как сделать проем в несущей стене своими руками — мастер-класс Делаем проем в несущей стене…

Рельефная лепнина своими руками Как сделать рельефную, объемную штукатурку …

Блоки из арболита своими руками (+ видео) Блоки из цемента и опилок …

Ниша в стене из блоков своими руками — фото и рисунок Как сделать стеллаж-нишу из газобетона …

Подписывайтесь на обновления в наших группах и делитесь.

Давай дружить!

Перегородка из газобетона (фото и видео) | Своими руками

Также желательно, чтобы перегородки обеспечивали хорошую звукоизоляцию.

Читайте также: Стена из газоблоков своими руками

Материалы для перегородок

Нагрузка на перекрытие

За каменной стеной

Перегородка из газобетонных блоков своими руками

4.Соединительные элементы загибаются под прямым углом и крепятся к стене дюбелями, анкерами, шурупами и т. Д.

Смотрите также: Каркасные перегородки своими руками

Строительство перегородки из газобетона — фото

Перегородка из газобетона — видео

ИНСТРУМЕНТЫ ДЛЯ МАСТЕРОВ И МАСТЕРОВ, И ТОВАРЫ ДЛЯ ДОМА ОЧЕНЬ ДЕШЕВЫЕ.БЕСПЛАТНАЯ ДОСТАВКА. ЕСТЬ ОТЗЫВЫ.

Ниже другие записи по теме «Как сделать своими руками — домохозяину!»

Баня на чердаке своими руками (+ фото) Монтаж санузла на чердаке и …

Перемычки из газосиликатных блоков и раствора своими руками ОКОННО-ДВЕРНЫЕ СВЕТИЛЬНИКИ СВОИМИ .

Декор стен — » тату »своими руками Как украсить стену шнурами Большая роспись …

Как сделать проем в несущей стене своими руками — мастер-класс Делаем проем в несущей стене…

Рельефная лепнина своими руками Как сделать рельефную, объемную штукатурку …

Блоки из арболита своими руками (+ видео) Блоки из цемента и опилок …

Ниша в стене из блоков своими руками — фото и рисунок Как сделать стеллаж-нишу из газобетона …

Подписывайтесь на обновления в наших группах и делитесь.

Давай дружить!

Как сделать армопояс из газобетона и кирпича?

Технология создания армопояса на газобетонных стенах

А А А

В данной статье мы разберемся, зачем нужен армопояс на газобетонных зданиях. Будут детально рассмотрены основные требования к данному конструкционному элементу, также вы узнаете, как правильно сделать армирующий пояс своими собственными силами.

Монолитный бетонный армопояс внутри газобетонной стены

Армирующий пояс – это ленточная конструкция из монолитного бетона, повторяющая все контуры стены здания. В домах из газоблока данный пояс является необходимым элементом, который значительно улучшает прочностные характеристики всего здания.

Зачем нужен армопояс?

Правильно сделанный монолитный армопояс будет защищать ваш дом от любых нагрузок, возникающих как под влиянием внешних и внутренних факторов.

Негативных воздействий, которые испытывают стены дома из газоблока весьма большое количество, это и сезонные деформации грунта в результате пучения, и сильные порывы ветра, и повышенная сейсмическая активность. Особенно важным армпояс является для домов, построенных на наклонной почве.

Армопояса на газобетоне устанавливаются либо на середине кладки стены и под крышей, если речь идет об одноэтажном доме, либо между этажами, если говорить о двухэтажных зданиях.

Монолитный армопояс из бетона в разрезе

Как было сказано выше, армпояс значительно увеличивает сопротивления стен здания внешним и внутренним нагрузкам. Он выполняет связывание отдельных стен дома в единую конструкцию, выступая своеобразным ребром жесткости.

Наличие такого ребра дает возможность обустраивать большие оконные проемы, которые невозможно создать при отсутствии армпояса, ввиду недостаточных прочностных характеристик пеноблоков и газоблоков.

Наличие данного несущего элемента сводит к минимуму возможность полного разрушения дома вследствие нарушения целостности отдельных его частей.

Рассмотрим основные причины, которые обуславливают необходимость обустройства армпояса:

Потребность в несущей конструкции для крыши дома

Пеноблок, хоть и является достаточно прочным строительным материалом, в отличии от кирпича, очень плохо переносит разнообразные точечные нагрузки, которые могут вызывать растрескивание и разрушение отдельных блоков, что негативно скажется на прочности все стены.

Учитывая, что стропильная система дома, выступающая основой для крыши, монтируется на газобетонные стены посредством анкеров и строительных шпилек, которые и оказывают не пеноблоки точечную нагрузку, возникает потребность в обустройстве дополнительной несущей конструкции.

Укладка арматурного каркаса для последующей заливки бетоном

Перенос распирающей нагрузки со стены дома на армопояс

Одним из часто встречающихся вариантов обустройства крыш на газобетонных и пеноблочных домах является технология висячих стропил. Данный метод обладает рядом определенных преимуществ, однако он оказывает предельную распирающую нагрузку, которая для неукрепленных пеноблоков может быть чрезмерной.

Согласно строительным нормам, висячие стропила в пеноблочном доме сделать можно только при наличии армпояса, который будет принимать, компенсировать и равномерно распределять распирающую нагрузку.

Препятствие деформациям

Наличие армпояса сводит к минимуму возможность деформации стен обладающих разными коэффициентами упругости, или испытывающих неравномерные нагрузки, которые нередко возникают при неправильном обустройстве крыши.

Описанный алгоритм создания армопояса позволяет сделать его своими руками не только на доме из пеноблоков и газоблоков. Технология создания армопояса в доме из кирпича и керамзитоблока ничем не отличается.

Как свидетельствуют отзывы, большинство строителей, предпочитающих использовать в качестве строительного материала шлакоблок, также склоняются к необходимости обустройства армпояса, так как шлакоблок по своим техническим характеристикам аналогичен любым материалам из вспененного бетона.

Характеристики качественного армопояса

Габариты армопояса для стены из пеноблоков определяются от размеров самой стены. Если при строительстве дома выполнялась кладка однослойных стен, шириною в 30 сантиметров, то достаточно будет внутреннего армпояса шириною в 25 сантиметров.

При этом по внутренней стороне стены дома, для предотвращения создания мостиков холода (элементов, теплопроводность которых больше, чем у основной конструкции здания), рекомендуется уложить утеплитель и закрыть армпояс пеноблоком соответствующей толщины.

Высота армопояса в идеале должна является его толщине, поскольку равносторонние конструкции обладают большей прочностью, чем прямоугольные. Не рекомендуется делать армирующие пояса высотой больше 30 сантиметров.

Опалубка для армопояса из деревянных досок

Если вы строите здание, проект которого предусматривает наличие легкого перекрытия, то можно сделать плоский армпояс, высотою около 10 сантиметров. Как свидетельствуют отзывы, такая конструкция хорошо справляется со своими функциями за счет наличия внутри пояса арматурных прутьев.

В плоские армпояса, как правило, устанавливаются 2 продольных арматурных стержня (если стены широкие 3, либо 4), которые соединяются между собою поперечными перемычками из стержней меньшего диаметра. Шаг перемычек составляет около 50-ти сантиметров.

Если при строительстве дома из пеноблоков будут использоваться тяжелые бетонные плиты перекрытия, то необходимо обустраивать монолитный армпояс с объемным арматурным каркасом, состоящим из 4 либо 6 продольных прутьев.

При укладке арматурного каркаса, важно следить за тем, чтобы арматура была утеплена в бетон как минимум на 5 сантиметров. Чтобы поднять нижнюю арматуру над блоками необходимо использовать кирпичные подпорки соответствующего размера.

В объемных каркасах, по прямому контуру стены, поперечная и продольная арматура соединяется между собой с помощью вязальной проволоки. Это необходимо для придания достаточного сопротивления динамическим нагрузкам армопояса.

Однако в местах, где внешние стены соединяются с внутренними, и на углах дома, арматура соединяется с помощью сварки.

Из чего лучше делать армопояс?

Армпояса под потолочные перекрытия и стропильные системы должны изготавливаться из бетона марок М200 и выше. Бетон можно как приобретать в уже готовом виде у производителей, так и делать собственноручно из цемента М400.

Соотношение раствора должно быть 1:3:5, где 1 – цемент, 3 – песок, 5 – щебень.

Если вы хотите получить армопояс максимальной прочности, то не лишним будет после заливки уплотнить бетон. Для этого нужен перфоратор со специальной насадкой. Также уплотнить бетон можно просто интенсивно потыкав его куском арматуры, чтобы на поверхность вышли все внутренние пузырьки воздуха.

Кладка армирующего пояса из кирпича

Для усиления стены из вспененного бетона также может использоваться армпояса из кирпича. Кладка кирпича выполняется непосредственно на пеноблок, при кладке пояса для армирования используется металлическая сетка с проволоки диаметром 4-5 мм.

Сетка укладывается на каждый ряд кирпича. Общая высота такого армпояса может составлять от 20 до 40 сантиметров, ширина – равная ширине стены.

Стоит понимать, что армпояс из кирпича не обладает прочностью, сравнимой с монолитным бетонным поясом, такой армпояс, как свидетельствуют отзывы, может с успехом использоваться для небольших хозяйственных построек из шлакоблока, либо других вспомогательных зданий.

Нужно ли утеплять армопояс?

Одним из важнейших свойств вспененного бетона, принесших данному материалу широкую популярность, является низкая теплопроводность. Из пенобетона строятся теплые, не промерзающие даже при самых низких зимних температурах дома.

Чтобы правильно построить аромопояс, который бы вместе с укреплением стены не ухудшал теплоизоляционных свойств дома, необходимо предусмотреть качественно утепление пояса.

Для того чтобы армирующий пояс не являлся слабым звеном дома в плане теплоизоляции, технология предусматривает создание поясов не на всю ширину стены, а с отступом от ее внутренней стороны.

При этом минимальная ширина пояса должна составлять 25 сантиметров для кирпича и 20 сантиметров для бетона. Образовавшееся после заливки армопояса свободное пространство заполняется утеплителями, и закрывается подогнанным по размеру пеноблоком.

Зеленым цветом на схеме изображен теплоизоляционный материал

Приведем и отзывы строителей, специализирующихся на возведении домов из вспененного бетона, которые помогут вам составить полную картину об необходимости обустройства армирующего каркаса:

Игорь, 49 лет, Москва:

Уже на протяжении семи лет моя бригада использует в качестве основного строительного материала пенобетон, от клиентов слышал исключительно положительные отзывы о нашей работе.

Количество поклонников у данного материала, с момента его появление на отечественном рынке, выросло в разы. Армопояса на газобетоне устанавливаем в каждом возведенном нами доме.

Я считаю, что армокаркас обязательно нужен для пенобетона, а заявления производителей о том, что прочности блоков и так достаточно для монтажа любых перекрытий, не соответствуют реальности. Как по мне, лучше лишний раз перестраховаться, чем потом кусать локти.

Олег, 45 лет, Ростов:

Строим дома из газоблоков. Армокаркас устанавливаем в обязательном порядке, особенно для висячих стропил и под перекрытия из бетонных плит. Недавно строил у себя на дачном участке хозяйственное помещение для домашней птицы, в качестве стройматериала использовал шлакоблок.

На нем обустроил армокаркас из кирпича, поскольку уверен, что «доктор прописал» его всем зданиям из стройматериалов на основе вспененного бетона.

Обустройство армопояса своими руками (видео)

По материалам сайта: http://popenobloky. ru

При строительстве дома из газосиликатных блоков необходимым условием является изготовление армопояса из бетонного раствора.

Армопояс для газобетона представляет собой монолитный слой бетона, равномерно распределенный по всему периметру стен дома. Такая конструкция на порядок повышает надежность стены из газобетона и всего строения. Для одноэтажного дома армопояс рекомендуется делать в средней части стены и под крышей, а для двухэтажного — между этажами и под крышей.

Для чего нужен

армопояс в доме из газобетона

Многие начинающие строители до конца не понимают, зачем нужен армопояс для стен дома. Особенно, если строение одноэтажное. На самом деле, необходимость его возведения исходит из следующих причин:

Размеры армопояса

Размеры армопояса зависят от габаритов самой стены:

Армопояс проходит по всему периметру здания, в том числе по внутренним стенам.Высота армопояса может быть меньше или равна высоте газоблока. Не рекомендуется делать ее более 30 см.

Это неоправданный расход средств при одинаковой степени защиты. К тому же, будет наблюдаться повышенная нагрузка на стены.Толщина армопояса для газобетона может равняться толщине стены, а может быть, меньше.Рекомендуется сечение армопояса делать квадратным. Существует правило сопромата: квадратное сечение является более стойким к механическим нагрузкам, нежели прямоугольное.

Варианты изготовления армопояса

Некоторые строители, в целях экономии, делают армопояс из кирпича. Он представляет собой 4–5 рядов кирпича, между которыми проложена арматура или арматурная сетка. Поскольку кирпичный пояс по прочности уступает бетонному, его можно применять для строительства небольших построек или хозблоков.

Разберем, как правильно сделать армопояс по газобетону методом монолитной заливки. Существует несколько вариантов изготовления армопояса, которые приводятся ниже:

Использование готовых U-блоков

Такие изделия имеются в продаже. В сечении каждого U-блока имеется вырез, куда закладывается арматура и заливается бетон.

Толщина одной стенки составляет — 10 см, а второй — 5 см. U-блоки устанавливаются на обычный клей для газобетона вначале по углам стены, а затем соединяются в один ряд. Блоки ставятся более толстыми сторонами на наружную стену строения.

Над дверными и оконными проемами монтируются деревянные перемычки, которые крепятся вертикальными подпорками. Перемычки должны находиться на одном уровне с верхом предыдущего ряда газоблоков.

Данный способ отличается легкостью и быстротой монтажа, но не обладает популярностью ввиду дороговизны U-блоков. Как вариант, можно самостоятельно изготовить U-блоки, вырезав в них ножовкой средние части.

Использование доборных блоков

Можно использовать для изготовления армопояса доборные блоки разной толщины. Для наружных стен используются заготовки толщиной — 10 см, а для внутренних — 5 см.

Они устанавливаются на клей сверху предыдущего ряда. К наружным блокам должен примыкать утеплитель. В промежуток между блоками укладывается арматурный каркас и заливается бетон.

Вариант с односторонним доборным блоком

Применяются доборные блоки толщиной 10 см. Они устанавливаются на клей с наружной части стены. Непосредственно около блоков вставляются листы экструдированного пенополистирола толщиной 5 см.

Они необходимы для уменьшения теплоемкости армопояса, во избежание появления мостиков холода. С внутренней стороны стены монтируется опалубка. В получившейся нише делается арматурный каркас, после чего в нее заливается бетонный раствор.

С наружной стороны дома бетонный пояс не будет виден, поэтому можно выполнять любую внешнюю отделку одним и тем же материалом.

Применение двухсторонней опалубки

Опалубка устанавливается с обеих сторон стены. Внутрь опалубки, вплотную к ее наружной стороне, вставляется слой утеплителя.

После этого монтируется каркас из арматуры, а затем производится заливка бетона внутрь опалубки. После застывания бетона и снятия опалубки утеплитель необходимо заделать. Чаще всего это делается совместно со штукатуркой стены или ее отделкой листами пенопласта.

Как сделать опалубку для заливки бетона

Если хотя бы одна сторона армопояса выходит наружу здания, требуется возведение обязательной опалубки.

Она может изготавливаться из ровных досок, OSB, листов фанеры, ламинированных плит ДСП. Крепится опалубка непосредственно к газобетонным стенам при помощи саморезов по дереву. Если применяются доски, то необходимо предусмотреть наличие вертикальных перемычек, обеспечивающих жесткость конструкции.

Совет: верх опалубки должен быть идеально ровным, чтобы слой бетона был одинаков по своей толщине. Тогда ряд блоков, который будет на него укладываться, не изменит геометрию стены дома.

Поверху опалубки крепятся горизонтальные перемычки, фиксирующие ее с обеих сторон. Перемычки прикручиваются саморезами или прибиваются гвоздями через каждые 80–100 см.

Если слой утеплителя выходит на внешнюю стену дома, а отделка стены пока что не предусмотрена, его можно замаскировать. Для этого опалубку устанавливают не заподлицо со стеной, а непосредственно на стену. После снятия опалубки остается впадина глубиной около 3 см, чего вполне достаточно для слоя отделочного материала.

Совет: опалубка устанавливается сразу по всему периметру стен. Тем самым обеспечивается заливка армопояса за 1 заход.

Армирование бетона

Для повышения прочности и жесткости бетонного слоя необходимо выполнить его армирование. Для этого используется металлическая или стекловолоконная арматура сечением 8–12 мм.

Обычно достаточно четырех прутов арматуры, уложенных вдоль стен. Арматура связывается между собой вязальной проволокой через каждые 50 см с формированием квадратного или прямоугольного каркаса. Сварку для соединения прутов применять не рекомендуется, так как металл быстро начнет ржаветь даже внутри слоя бетона именно в проваренных местах.

Армирующий каркас не должен лежать на газобетоне.

Его нужно приподнять над ним примерно на 3 см. Для этого используются специальные пластиковые фиксаторы для арматуры. Удобнее выполнять вязку каркаса внутри опалубки.

Заливка армопояса

Рассмотрим, как правильно залить армопояс бетонным раствором.

Для этого рекомендуется использовать бетон М200 или выше. Его можно купить в уже готовом виде или изготовить самостоятельно из песка и цемента марки М400. При самостоятельном изготовлении следует придерживаться пропорций раствора:

Бетонный раствор перемешивается вручную или при помощи бетономешалки. После этого раствор заливается внутрь опалубки. Используя металлический штырь, бетон уплотняется с удалением из него пузырьков воздуха.

Совет: заливать армопояс рекомендуется за один заход, чтобы не допустить расслоения нескольких слоев бетона. Если такой возможности нет, то на поверхности залитого слоя устанавливают деревянные перемычки. После их снятия поверхность бетона увлажняют, а затем продолжают заливку.

Примерно через 5 дней бетон окончательно застынет. Опалубку можно будет снять. В течение этих дней армопояс желательно поливать водой для придания бетону повышенной прочности.

Особенности бетонного пояса под мауэрлат

О необходимости обустроить армопояс на газобетоне между этажами мы поговорили. А нужен ли такой слой бетона снизу чердачного перекрытия?

Не будет ли слишком громоздким дом с несколькими поясами? Мауэрлат нельзя крепить непосредственно к ряду газоблоков, так как данный материал не отличается повышенной прочностью. От воздействия ветровых нагрузок крепления просто расшатаются, а брус сместится со своего места.

Кроме того, будут укреплены стены, что исключит появление на них трещин. 2 бетонных пояса не слишком утяжелят всю конструкцию, поэтому можно не беспокоиться за сохранность стен. Следовательно, армопояс необходим, но имеет свои особенности.

Армопояс под мауэрлат может отличаться своими габаритами в меньшую сторону, так как несет меньшую нагрузку. Кроме того, для усиления каркаса пояса часто используется всего 2 арматурных прута.

Мауэрлат должен надежно крепиться к армопоясу. С этой целью, еще до заливки бетонного раствора, поднимают вертикально вверх шпильки с гайками. Деревянный брус мауэрлата крепится к бетону именно этими шпильками и сверху фиксируется гайками.

Других отличий у такой конструкции не имеется.

Сделанный по всем правилам бетонный армопояс обеспечит зданию из газобетона прочность и долговечность, предотвратит появление трещин на стенах, позволит сделать надежную крышу. Потратив на изготовление усиленного бетонного пояса 2–3 дня, вы продлите срок эксплуатации дома в несколько раз.

Прежде чем сделать армопояс из кирпича на стены из газобетона, потребуется произвести расчеты. Чтобы создать армированный пояс, рекомендуется купить арматуру, вязальную проволоку, песок, бетонный раствор М200. Армированный пояс из кирпича для дома — обычная кладка, усиленная арматурой.

Правильно построенный армопояс защитит дом от различных нагрузок, возникающих под влиянием внешних и внутренних факторов.

Предназначение конструкции

Внешне армопояс напоминает армированную ленту из бетона. При выполнении строительных работ специалисты советуют организовать несколько таких поясов.

Нижним слоем конструкции является ростверк. Его создают за счет бетонирования траншеи, подготовленной для ленты основания. Его высота колеблется в пределах 30-40 см, а ширина — 70-120 см.

Ростверк, в отличие от других поясов, обустраивается под несущими конструкциями из газобетона. От этого слоя конструкции зависит прочность армопояса. Следующий слой конструкции устанавливается на фундамент наружных стен.

Схема армопояса.

Такой армопояс распределяет давление веса на всю площадь фундамента дома.

Этот пояс менее мощный, чем ростверк. Для армирования второго пояса потребуется арматура диаметром в 10-12 мм. Этот слой всей конструкции обустраивается при возведении любого здания.

Другой армопояс обустраивается по кладке под перекрытием. Он предназначен для:

стягивания стен;распределения и принятия нагрузки на кладку из кирпича и проемы.

Четвертый кирпичный монолитный пояс делается ниже перекрытия второго этажа.

Характеристики конструкции

Параметры кирпичного армопояса для стены из газобетона зависят от размеров самой стены.

Если в процессе возведения здания выполнялась кладка однослойных стен с шириной в 30 см, тогда ширина внутреннего армопояса должна равняться 25 см. Высота конструкции должна равняться ее толщине. Специалисты не советуют делать монолитный пояс высотой более 30 см.

Если в здании предусматривается обустройство легкого перекрытия, делают плоский армопояс высотой в 10 см. В плоскую конструкцию можно установить 2 продольных арматурных стержня (если ширина стены из газобетона превышает 3 см). Перемычки укладывают с шагом в 50 см.

Если при возведении здания из пеноблоков предусматривается установка тяжелых бетонных плит перекрытия, потребуется обустроить монолитный армопояс с объемным каркасом из металлических прутьев.

Устройство каркаса армопояса.

Кладка такого каркаса производится с учетом утопления в бетон арматуры на 5 см. Для поднятия нижней арматуры над блоком используют подпорки подходящего размера.

При изготовлении объемного каркаса продольная и поперечная арматура соединяется проволокой. Это позволит придать достаточное сопротивление динамическим нагрузкам армированного пояса.

Но в местах соединения внешних и внутренних стен, а также на углах здания прутья соединяются сваркой.

Изготовление ростверка

Чтобы определить глубину заложения основания, учитываются климатические и прочие условия.

Затем потребуется вырыть канаву под наружными газобетонными стенками дома. Если земельные работы выполняются с помощью спецтехники, то после нее вручную выравнивают стенки. Глубина траншеи доводится до нужного уровня.

На дне обустраивается песочная подушка в 5-10 см.

Если слой подушки толще 10 см, то дополнительно укладывают щебень или граншлак. К плюсам последнего сыпучего материала относят способность «перехода» в бетон. В процессе трамбовки траншея поливается водой.

Армирование производится с помощью сетки из прутьев толщиной в 1,2 см. Нельзя допустить контакта арматуры с почвой. Для этого рекомендуется приподнять сетку над песчаной подушкой с помощью кирпича.

Схема сборно-монолитного ростверка.

Если грунтовые воды находятся вблизи поверхности, то потребуется увеличить прочность ростверка. Для этого используется арматурный каркас, состоящий из двух сеток. Их устанавливают у нижнего и верхнего краев армопояса.

Для соединения элементов арматурной сетки используют проволоку. Нельзя выполнять такую работу сварочным аппаратом.

Для бетонирования траншеи используется раствор М200. Для контроля высоты заливки используют металлические маячки.

Изготовление 2, 3 и 4 слоя конструкции

Второй армопояс обустраивают на фундаментные блоки под стены из газобетона. Такая конструкция возводится под внешними стенами с помощью бетона прочностью более М200 и арматурой диаметром 10-12 мм. Ее высота — 0,2-0,4 м.

Для усиления однослойной сетки используют прутья большего диаметра.

Стена из газобетона цокольного этажа может иметь толщину 61 см, что позволяет не обустраивать опалубку, а использовать кирпич.

По краям выкладываем бортик в 1/2 кирпича, укладываем арматуру, бетонируем. Важным условием в обустройстве второго армопояса является наличие первого слоя. В противном случае первая конструкция будет бесполезной.

Чтобы установить опалубку для 3 и 4 армопояса, используют несколько методов:

крепление щитков снизу анкерами — для увеличения прочности на анкер приваривается металлическая заглушка;деревянные щиты фиксируют к кирпичам, предварительно в опалубке делают отверстия под грибки, при этом соблюдается шаг в 70 см, затем ввинчивают саморезы, верхние части щитков опалубки закрепляют досками соответствующего размера.

Армопояс перед заливкой проверяется на прочность. В противном случае он сломается в процессе бетонирования.

Источники:

fix-builder.ru
kamedom.ru
kubkirpich.ru

Все о строительстве мансарды своими руками

Постройка мансардного этажа возможна как во время строительства самого дома, так и после, если эти действия небыли запланированы изначально. В обоих случаях, мансарда своими руками — этот хороший способ получить дополнительное жилое пространство.

Если же построить наружную лестницу на этаж, то получится отдельное помещение для второй семьи. В статье вы ознакомитесь с поэтапным строительством мансарды «с нуля», а также с технологией достройки ее на готовый дом.

Комплексное строительство мансардного этажа

Под словом «комплексное» подразумевается, что постройка мансарды будет вестись в процессе строительства самого дома, и сразу включается в его план. А при расчете фундамента учитывается дополнительная нагрузка на него в виде мансардного этажа. Итак, стены строения выведены на нужную высоту, перекрытия выполнены. Можно приступать к возведению мансардного этажа.

Мансардный этаж: аттиковая стена

Строим аттиковую стену, если она запланирована. Материал для нее используется тот же, который использовался для строительства несущих стен. Высоту для жилой мансарды делаем от 80см до1,3м. Она обеспечивает удобное использование мансардных окон, а кроме того, под стеной хорошо встанет кровать или письменный стол.

Устройство мансардного этажа с аттиковыми стенами

С аттиковой стеной, как правило, делается монтаж мансарды с простой двускатной крышей, как на схеме вверху. В случае изготовления четырехскатной ломаной крыши такие стены можно не строить. Конструкция обеспечивает высоту потолка мансарды, необходимую для комфортного использования помещения.

Каркасная мансарда своими руками: стройка ведется из дерева, нет необходимости в присоединении аттиковых стен

Армирующая обвязка стен мансардного этажа

Теперь необходимо выполнить армирующую обвязку стен. Ее монтаж обязателен вне зависимости от того, выкладывали мы аттиковые стены или нет. Это обеспечит прочность конструкции из газобетона или из кирпича, не даст ей расползаться в стороны. Также, за счет обвязки этажа будет крепиться мауэрлат, на котором, в свою очередь, мы будет строиться стропильная система крыши мансарды.

Армирующая обвязка делается монолитная, и идет неразрывно по всему периметру стен. Собирается она из продольных прутов арматуры, перехваченных хомутами. На рисунке ниже вы можете увидеть, как выглядит эта конструкция. Расстояние между продольными прутами может варьироваться в зависимости от толщины стен.

Как построить мансарду: устройство армопояса в поперечном сечении

[su_label type=»important»]Важно:[/su_label] [su_highlight background=»#F7D1CD»]армирующая обвязка должна связываться только хомутами, сварку использовать нельзя. Конструкция постройки никогда не будет на 100% статичной, и даже при небольших подвижках сварная обвязка может порваться. Использование хомутов придаст армопоясу необходимый запас эластичности.[/su_highlight]

Устраиваем несъемную опалубку для обвязки. Для этого используем или U-образные блоки, как в верхней части рисунка, или, если стены кирпичные, делаем сборную опалубку. Оба варианта вы можете рассмотреть на фото.

Мансарда своими руками: фото укладки каркаса армопояса в опалубку из пеноблоков

Когда каркас обвязки будет уложен в опалубку, устанавливаем в него шпильки или анкера с резьбой и гайкой для последующей установки мауэрлата. Шпильки необходимо брать диаметром от 12мм, расстояние между ними делается 1,0м.

Устройство мансарды: армирующий пояс залит бетоном, снаружи видны анкера

[su_label type=»success»]Важно:[/su_label] [su_highlight background=»#E0FEC7″]между каркасом и внешней стенкой опалубки необходимо заложить слой утеплителя. В дальнейшем он должен будет состыковаться с утеплителем мансардной крыши, поэтому материал и там, и там должен использоваться одинаковый. Теплоизоляция должна выступать на поверхность в толщину мауэрлата.[/su_highlight]

Заливаем каркас бетоном и дожидаемся полного его застывания, после чего будет можно продолжить стройку.

Надстройка мансардного этажа: на аттиковой стене установлен армопояс с утеплителем

Теперь строим фронтоны. Они могут быть как с окнами, так и без них – в этом случае оконные проемы делаются в мансардной крыше. После этого можно приступать к монтажу мауэрлатов. На фото вы видите стройку мансардного этажа своими руками с возведением аттиковых стен.

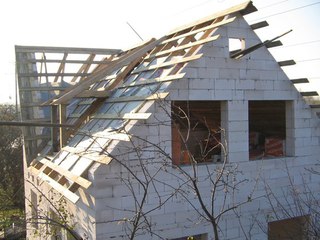

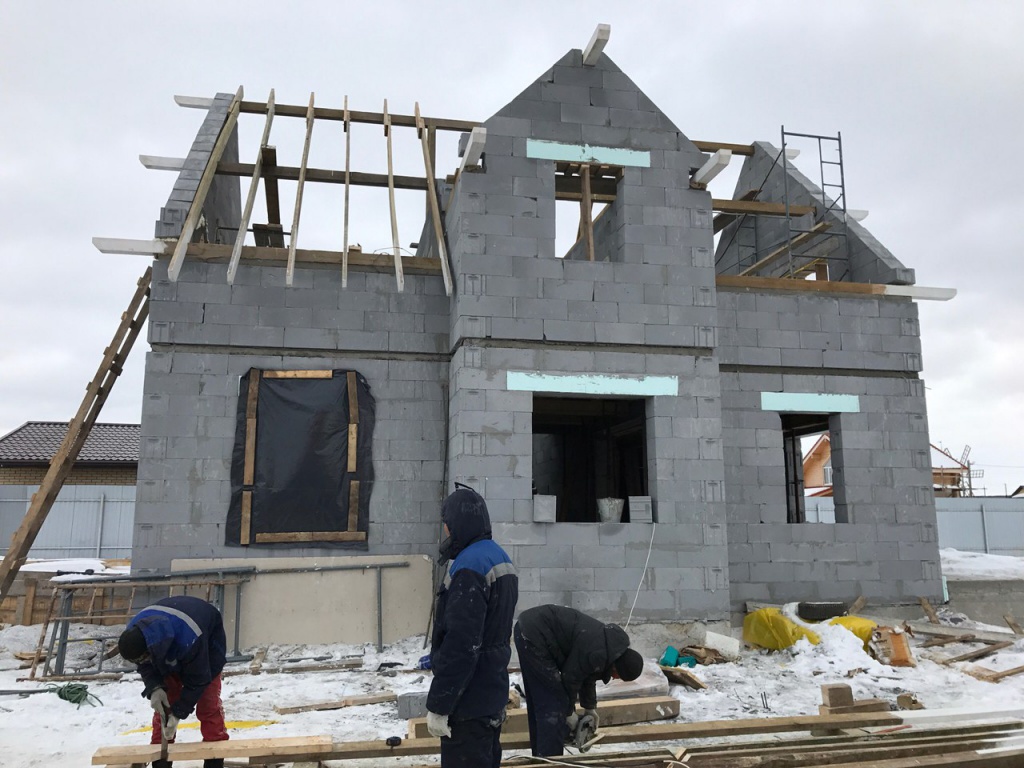

Мансарда своими руками, фото сделано на этапе возведения фронтонов

Мансарда своими руками: видео содержит полезную информацию, которую стоит изучить перед началом строительства.[su_youtube url=»http://www.youtube.com/watch?v=lyinLrQPhlg»]

Монтаж мауэрлата

Мауэрлат изготавливается из бруса сечением от 150 мм. Если нет брусьев необходимой длины, то выполняем соединение нескольких коротких при помощи анкеров. В брусьях высверливаем отверстия под анкера, которые мы заранее установили в армопоясе мансардного этажа.

Укладываем на армопояс слой влагоизоляции. Для этой цели подойдет нарезанный на ленты рубероид. Материал укладывается внахлест и сплавляются. Теперь укладываем мауэрлат так, чтобы анкера вошли в сделанные для них отверстия, сверху затягиваем все болтами. Оставляем конструкцию выстаиваться двое-трое суток, затем подтягиваем болты еще раз. На рисунке внизу изображена схема крепления мауэрлата к армопоясу мансардного этажа.

Конструкция мансарды: монтаж мауэрлатной рамы

Если дом построен из бревна, то монтажа мауэрлата не потребуется, стропила будут упираться в верхние бревна несущих стен.

Как правильно пристроить мансардный этаж: упор стропил на бревно несущей стены

Строительство мансарды своими руками: видео крепления мауэрлата.[su_youtube url=»http://www.youtube.com/watch?v=-tL7663Rp1M»]

[su_label type=»info»]Важно:[/su_label] [su_highlight background=»#D9F0F9″]перед монтажом брусья мауэрлата, как и вся стропильная система, обязательно должны быть обработаны антисептическим составом. Если этого не сделать, рама будет подвержена грибковым поражениям и гниению, что чревато для нее потерей прочности, и, следовательно, разрушением всей конструкции мансардной крыши.[/su_highlight]

Теперь, когда завершен монтаж мауэрлата, можно приступать к постройке и утеплению мансардной крыши, укладке теплоизоляции на фронтоны и стены и отделочным работам.

Делаем надстройку мансардного этажа

Постройка мансарды, незапланированной ранее, доставит вам определенные хлопоты: тут и само строительство, и получение разрешения на него. Однако итог сполна оправдает затраченные усилия. Не смотря на некоторые временные и финансовые затраты, строительство мансарды своими руками будет выгоднее, нежели приобретение отдельного дома или квартиры.

[su_label type=»success»]Важно:[/su_label] [su_highlight background=»#E0FEC7″]до того, как делать мансарду на старый дом, в котором она не была запланирована, необходимо предварительно выяснить, возможно ли это. Пристройка увеличит нагрузку на стены и фундамент дома, и для оценки их несущей способности придется вызвать специалиста, который произведет необходимые расчеты для стройки[/su_highlight]

Строительные работы на мансардном этаже

После того, как будут получены все разрешения для надстройки и сделан ее чертеж, можно приступать к стройке. Прежде всего, нам нужно разобрать кровлю и старую стропильную систему, а затем фронтоны этажа. Последние разбираются из-за того, что нам нужно будет увеличить их в высоту.

Поднятие фронтонов должно осуществляться на высоту мауэрлата, — примерно два кирпича, либо на высоту аттиковой стены, если таковая будет возводиться. На рисунке видно, как это будет выглядеть. Как вариант, каменные фронтоны можно заменить сип-панелями, так вы уменьшите нагрузку на фундамент и стены.

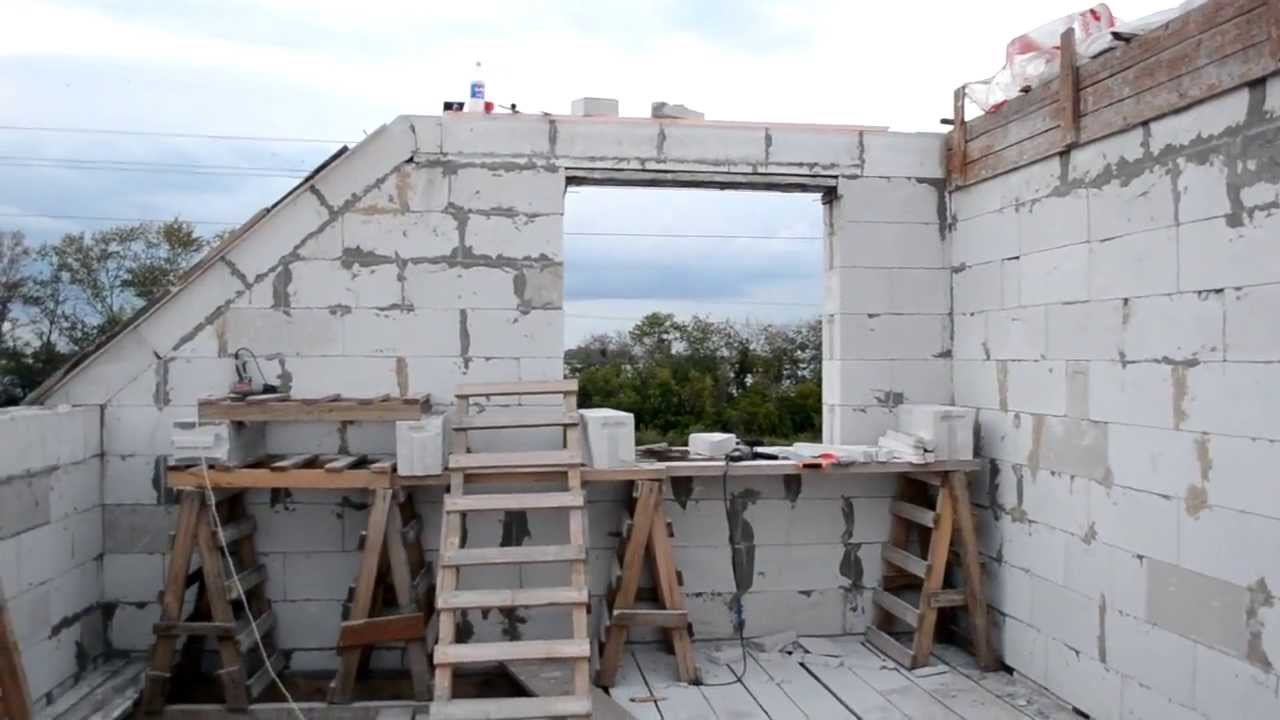

Строим мансарду своими руками: поднятие фронтонов

Следующий момент надстройки незапланированного мансардного этажа, это монтаж мауэрлата. Если мы строим мансарду с аттиковой стеной, то дальнейшие действия можно производить по технологии, описанной выше для комплексного строительства. В случае, если эта стена строиться не будет, то мауэрлаты крепить придется при помощи скоб и деревянных пробок. На рисунке ниже вы можете рассмотреть, как можно это сделать.

Как сделать мансарду своими руками: крепление мауэрлатов при помощи скоб

[su_label type=»important»]Важно:[/su_label] [su_highlight background=»#F7D1CD»]брусья для стройки мауэрлата должны быть как можно более длинными. Чем меньше будет стыковых соединений, тем крепче будет вся конструкция. Кроме того, если мауэрлат делается под каркасную крышу и имеет форму замкнутой рамы, то его обязательно нужно усилить по углам скобами. [/su_highlight]

Конструкция и назначение. Заливка Армопояса в газобетонном доме как распилить блок под Армоплеуа

— Специальная строительная конструкция, укрепляющая здание, закрепляющая кирпичную кладку. Сейсмопоясы незаменимы при возведении архитектурных сооружений. Конфигурация монолитного пояса из железобетона соответствует очертанию дома. Заливка Армопояса — строительная операция, требующая особых навыков. Процесс актуален и ему уделяется большое внимание, если стоит задача построить объект, обустроить стены и крышу.

Заливка Армопояса производится после укладки последнего ряда шлакоблока, газоблока, пеноблока или другого строительного материала с недостаточной прочностью. К хрупким стройматериалам закрепить бруски для установки стропила проблематично. Если правильно залить армопуа, то вы обеспечите надежность крепежных элементов. Пояс — это фундамент, расположенный между этажами объекта, повышающий устойчивость строительного объекта. Он пересматривает усилия, создаваемые элементами конструкции. Сейсмопояс повышает устойчивость конструкции здания к перепадам температур, ветровым нагрузкам, усадке.

Армированный пояс — особая конструкция, которая используется для надежной фиксации кирпичной кладки

Если объект строительства — двухэтажный дом, то заливают два одинаковых Армоплеа. Устройство первого выполняется, когда завершено строительство непрерывности цепей нижнего этажа. На него устанавливаются элементы перекрытия потолка. Второй уровень усиления выполняется после окончания строительства второго этажа.Это основа для крепления стропил.

Особенности армированного ремня

В каких случаях требуется усиление здания, возможно ли без него? Залить сейсмопяс в следующих ситуациях:

недостаточно освещенный фундамент;
находится в непосредственной близости от оврагов и водоемов;
г. Здание построено в горном рельефе;
возможная усадка грунта под строительство;
объект находится в сейсмической зоне.

Для чего нужна эталонная рамка?

Ряд современных материалов, применяемых в строительстве, отличается комплексом преимуществ. Но из-за недостаточной жесткости плохо воспринимают точечные усилия. Предотвратить разрушение можно, применив прибор Армопоя. Это событие является оправданной необходимостью в современных конструкциях, в том числе из кирпича.

Если дом построен из блочных материалов, он часто подвергается естественным воздействиям

Перекрытие кровли влияет на конструкцию двумя видами усилий:

Вертикально активная нагрузка, передаваемая весом кровли и внешними факторами: ветровой нагрузкой, снежным покровом, сейсмическими составляющими.Точечные воздействия на стропильную ферму переводят в равномерно распределенные.
Распорка переданная на основание с залитыми стропилами. Крыша пытается укрепить конструкцию. Это противостоит ремню из армированных стальных стержней.

Функциональное назначение

Армированный каркас выполняет ряд ответственных задач:

сохранение контура и предотвращение деформации стен при усадке грунта и землетрясениях;
выравнивание встроенной конструкции в горизонтальной плоскости и устранение ошибок, допущенных при кладке;
обеспечение жесткости строящегося здания;
распределение локальных или точечных усилий плоскостью опоры несущих поверхностей;
фиксация замкнутой линии, являющейся основанием для крепления кровли.

Вне зависимости от ваших планов размещения над первым этажом дома мансардой, следующим этажом или крышей, помните, что вам нужно позаботиться об усилении конструкции!

Доски для будущей опалубки должны располагаться снаружи стены, а не внутри, то есть опираться на стену, при кладке кладка на 2-4 сантиметра

Особенности подготовительных мероприятий

Серьезным требованием к конструкции ленты, армированной стальными стержнями, является соблюдение размеров.Ширина должна максимально соответствовать толщине стен, представляя конструкцию квадратного сечения с размером стороны не менее 250 миллиметров. Если возведение конструкции ведется из газобетона, то монтаж финального ряда выполняется специальными блоками П-образной конфигурации. Эта цепочка представляет собой опалубку для заливки бетонным раствором. В ситуации, когда строительство дома ведется из кирпича, внешний контур формируется путем установки кирпича на половину толщины, а внутренний — выполняется из досок.

результаты Голосовать

Где бы вы предпочли жить: в частном доме или квартире?

Задний

Где бы вы предпочли жить: в частном доме или квартире?

Задний

Строительный каркас, обратите внимание на его непрерывность по периметру объекта. Общая система На крышах дома предусмотрены специальные элементы: лиса или стойка с коньками, опирающаяся на другие стены здания, не являющиеся капитальными.На них в этой ситуации также должна быть построена рамка усиления. Контроль горизонтальности верхнего края Проверяйте с помощью уровня воды.

Последовательность подготовительных операций

На Армопоясе можно выполнить все этапы работы, если внимательно изучить технологический процесс и своевременно получить все необходимое. Этапы установки включают:

Подготовка к установке. прочный? Какие материалы необходимы? Для устройства каркаса используйте обычные деревянные доски толщиной не менее 40 миллиметров. Ширина досок должна быть около 200 миллиметров. С помощью специальных направляющих элементов необходимо гвоздями скрестить опалубку для придания жесткости. Длина гвоздей до 120 миллиметров позволяет выполнить надежную фиксацию опалубки для Армопоя. Выступающие ногти аккуратно загнуты. Для надежности конструкции следует закрепить направляющие к капитальным элементам постройки.
Армирующий пояс (сейсмопояс) — повышает надежность дома и предотвращает появление трещин
Обеспечение неподвижности. Размеры направляющих элементов из брусков или досок должны соответствовать толщине стены. Крепление формы к доскам осуществляется гвоздями. Опалубка для Армопояса должна иметь жесткость, не расходиться при заливке бетонного раствора.
Герметизация стыков. При закупорке торцевых пазов получается густой раствор, который не должен вытягиваться, оставаться внутри периметра. Также можно добавить монтажную пену или пленку для заделки щелей.

Специфическое усиление

Для установки каркаса арматуры потребуются гофрированные стержни диаметром более 12 мм, которые укладываются по периметру конструкции. При укладке арматуры ее монтаж необходимо производить с двух сторон: одним рядом к внутренней стороне стены конструкции, а другим — к внешней. Как закрепить усиленный каркас? Для этого требуется сварка, с помощью которой тщательно раскачивается весь каркас. Это касается всех металлических деталей и соединений. Углы ремня, которые работают, должны быть увеличены по всему периметру.

После армирования конструкция уплотняется двумя цельными стальными кольцами. Строительные перегородки, не несущие перекрывающихся силовых нагрузок, армируют традиционным способом.Поверх вентилей обязательно установите проволочную сетку диаметром 8 мм с квадратными или прямоугольными ячейками. Крепление к арматуре сетки осуществляем с помощью вязальной проволоки. При креплении по периметру сетка не допускается. Обеспечить минимальный размер армированного по вертикали контура — 20 сантиметров. Несущие несущие элементы каркаса фиксируются паяльником. Это обеспечит монолитность пояса после бетонирования.

Заливка бетона. В целом этот этап не вызывает затруднений

Приготовление бетона

Возможно использование раствора, применяемого при кладке кирпича на основе песчано-гравийной смеси.Для этого применяется речной песок, гравий крупной фракции, а также небольшое количество щебня. Для традиционно используемого цемента марки 400 одна часть цемента смешивается с четырьмя частями смеси песка и гравия. Уровень залитого раствора контролируется предварительно натянутой строительной нитью.

Заливка бетонным раствором

Убедитесь, что требуемая прочность может быть обеспечена, следуя следующим рекомендациям:

бетонирование опалубки по технологии Армопояс за один прием;
выполнять работу непрерывно;
раствор желательно наносить бетононасосом прямо в деревянную форму;
заливать бетон, пока он не покроет арматуру на глубину 5 см;
предпочтительно использовать бетон марки не менее М 200;
, которые отрицательно сказываются на прочности. Для устранения используйте специальные вибраторы;
использование пластификаторов улучшает текучесть смеси, снижает концентрацию воды, что сокращает сроки затвердевания бетона;
за 3 недели бетонная масса должна выделиться;
в жаркий период используем поверхность поверхности для предотвращения трещин и крепости застывшего раствора.

Заключительные операции

Снимите каркас опалубки через неделю после укладки бетона.К этому времени он достигнет своих прочностных характеристик. После застывания бетонной стяжки сразу приступайте к укладке плит будущего перекрытия или устройству кровли. Обязательно используйте рулонные гидроизоляционные материалы перед установкой кровли или установкой перекрытий. В местах крепления кровельной системы при необходимости выполняются отверстия под анкеры.

Экономить на стройматериалах нецелесообразно. Если армированный пояс заполнен с учетом технологических требований, долговечность здания и прочность конструкции гарантированы. Армопояс под крышей, соблюдая эти рекомендации, облегчить задачу! Вы можете сделать это сами!

Любой без исключения, конструкция из любых блочных материалов будет постоянно подвергаться воздействию природных явлений — набухания грунта, отложений здания, другого движения грунта. Кроме того, усиленный ветер и дожди также могут повлиять на целостность всего здания. Он предназначен для устранения различных движений здания по стенам и выполняется армообразование бетона.А как сделать Армопояс своими руками и поговорим в этой статье.

Аппарат Армопоя

Арматурный пояс

или, как его иногда называют сейсмопой, позволяет повысить прочность всего в домашних условиях, а также позволяет предотвратить сползание стен в результате движения грунта с фундаментом и под воздействием атмосферных явлений. Кроме того, если правильно делать Армопояс, он позволяет равномерно распределить нагрузку С кровли или бетонного перекрытия на него.

Обратите внимание! Даже если в доме из перекрытия обустроено дерево, необходимость делать армопояс не отпадает. Тип перекрытия не определяет, будут ли аропоя или нет. В любом случае пояс должен закрывать все стены.

С назначением Армопояса все ясно. Теперь несколько слов о его конструкции. Обычный Армопояс имеет два стандартных элемента — жесткий объемный каркас из арматуры, а также бетон, в котором он находится. В целом все довольно просто, но сделать Армопояс своими руками, не изучая свои особенности, наверняка будет сложно.

Как сделать Армопояс — последовательность

Для определения сложности работы, а также для более детального анализа способа изготовления армированного ремня проведем разбивку технологии изготовления на несколько этапов. Можно сказать, что даем конкретную инструкцию по изготовлению армопоя.

Металлический каркас

Приступать к сборке каркаса необходимо с тем, чтобы отрезок арматуры устанавливался у верхней стены.Для этого нужно либо просто вбить сегменты, если это позволяет плотность материала, либо просверлить отверстия и вставить в них кусочки. Арматура устанавливается по точкам пересечения стен и по периметру конструкции через 1-1,5 мета. Сегменты задаются квадратом из четырех частей, они задают размеры всего кадра. После этого нужно закрепить нижний продольный ряд арматуры на высоте 3-4 см от верхнего края стены. Для этой вязальной проволоки к вертикально установленным шпилькам привязывают продольные стержни.Таким образом фиксируются две параллельно идущие штанги.

После установки продольной арматуры ее необходимо соединить короткими перемычками на 2,5-3 см. Для перемычек необходимо использовать отрезки арматуры.

Таким образом устанавливаются вертикальные сегменты. Позже они будут прикреплены к верхнему продольному ряду арматуры. Верхний ряд будет прикреплен таким же образом и с тем же шагом, что и горизонтальный. Длина сегментов будет зависеть от общей толщины армопояса. Рекомендуемая толщина 19–250 мм. Из этих размеров и нужно определить длину вертикальных отрезков. Продольные стержни арматуры крепятся к вертикальным сегментам, которые затем скрепляются поперечными сегментами. В целом все ровно так же, как и с нижним уровнем продольных тяг.

Опал

На данном этапе это можно сделать двумя способами: либо установить разрушение опалубки, либо сделать разборную из досок. Самым оптимальным вариантом будет сборно-разборная конструкция.Собирается почти так же из любых досок или листовых материалов. В процессе наращивания опалубки необходимо следить за верхним краем — перепад не должен быть больше 1 см.

Идеальным вариантом будет комбинированная система, в которой с одной стороны она будет несъемной, а со второй — замороженной, составной раствор будет удаляться. Если фасад промерзает каким-либо материалом или прогревается, то на лицевую сторону можно поставить несъемную опалубку из пенополистирола, которая в дальнейшем станет одним из элементов утеплительного слоя.С внутренней стороны может быть установлена обычная плита или OSB, фиксатор, который можно использовать с соответствующими метизами и крепежом. Чего нельзя сказать о работе с пенобетоном, у которого есть своя.

Самым сложным моментом здесь будет соединение двух частей опалубки Армопояс. Здесь нужно подойти со всей ответственностью и подумать, как соединить две противоположные части таким образом, чтобы склеенный бетон не раздавил их. Для этого на верхнем крае опалубки нужно закрепить деревянные подкосы с шагом 30-40 см, также можно натянуть проволокой.Чтобы закрепить проволоку, необходимо просверлить отверстия в досках и пропустить проволоку, которую протягивают две части конструкции. После замораживания раствора эту проволоку просто перекусывают окна и она останется внутри Армопоя. После стяжки можно переходить к следующему этапу армирующего пояса.

Заливка бетона

Здесь не хватает всего, кроме подъема бетона внутри опалубки наверху стены. Но с этим вопросом легко разобраться при заказе.У фирм, оказывающих услуги по доставке бетона, есть возможность заказа автобетононасоса, который осуществляется путем перекачки раствора в любую точку Армопоя комплиментарно.

Еще несколько слов о качественной бетонной смеси и о способе ее приготовления, если готовить самостоятельно. При заказе марка должна быть не ниже В15. Но если готовить самостоятельно, то состав будет такой: одно ведро цемента и два ведра щебня и песок .Бетонную смесь лучше всего подготовить для прогулки, т.к. она не будет сильно раздавить опалубку. Однако у такого раствора есть свой нюанс — смесь в опалубке необходимо тщательно утрамбовать и заделать. В идеальном случае для этого используется глубинный вибратор, но в бытовом строительстве встречается нечасто. Для заделки можно использовать либо отрезок арматуры, либо отрезок деревянного бруса, которым тщательно утрамбовывается весь раствор в опалубке.

Завершение

Завершающий этап производства Армопояса своими руками — контроль заливки бетона.Сразу после заливки бетонной смеси лучше всего укрыть ячейку пленкой. Это необходимо для уменьшения потери влаги и появления трещин в Армопоясе. Через несколько дней, когда наберется первоначальная прочность, опалубку можно будет снимать (снимать). Кстати, советуем прочитать статью «».

Это вообще все. Уточним лишь один пункт, касающийся гидроизоляции Армопояса. Обычно Маурилалат укладывается на Армопояс для дальнейшего монтажа на крышу.Для этого на поверхность бетона нужно уложить бегунок или другой современный битумный материал для гидроизоляции. Точно так же вы можете защитить основание вашей крыши от поступающей со стен влаги.

При строительстве дома из газосиликатных блоков обязательным условием является изготовление армоджоа из бетонного раствора. Армопояс для газобетона — это монолитный слой бетона, равномерно распределенный по периметру стен дома. Такая конструкция на порядок увеличивает надежность стены из газобетона и всей конструкции.Для одноэтажного дома аропояс рекомендуется делать в средней части стены и под крышей, а для двухэтажного — между этажами и под крышей.

Что нужно для

аропояс в доме из газобетона

Многие начинающие строители не до конца понимают, зачем нужны армуки для стен дома. Особенно, если строение одноэтажное. Фактически необходимость его строительства исходит из следующих причин:

Ремень скрепляет всю конструкцию, являясь своего рода жесткостью.Это увеличивает устойчивость здания к ветровым нагрузкам, сейсмической активности, подвижкам грунта в зоне строительства, усадке строительного материала. Без наличия такого усиления увеличивается вероятность появления трещин на стенах.
Вся нагрузка на стены распределяется равномерно, что продлевает эксплуатационный ресурс дома.
Благодаря Армопоясу появляется возможность изготовления оконных и дверных проемов любой ширины.
Крепление системы грузовика на крыше необходимо очень надежное, а газоблоки не предусмотрены.

Размер Армопоя

Размеры армоплеа зависят от стен самой стены:

Армопояс проходит по всему периметру здания, включая внутренние стены.
Высота Армопояса может быть меньше или равна высоте газоблока. Не рекомендуется делать его больше 30 см. Это неоправданный расход средств при той же степени защиты. К тому же будет повышенная нагрузка на стены.
Толщина армопояса для газобетона может быть равна толщине стены, а может и меньше.
Поперечный разрез Армопоя рекомендуется сделать квадратным. Есть правило преобразования: квадратное сечение более устойчиво к механическим нагрузкам, чем прямоугольное.

Варианты изготовления Армопояш

Некоторые строители в целях экономии делают армопуа из кирпичей. Он представляет собой 4-5 рядов кирпича, между которыми укладывается арматура или арматурная сетка.Поскольку кирпичный пояс уступает бетонному, его можно использовать для возведения небольших построек или хозблоков.

Разберем, как сделать Армопояс по газобетону методом монолитной заливки. Существует несколько вариантов изготовления Армопояса, которые приведены ниже:

Использование готовых П-образных блоков

Такие товары есть в наличии. В секции каждого U-образного блока есть вырез, куда укладывается арматура и заливается бетон. Толщина одной стены 10 см, а второй — 5 см.П-блоки устанавливаются на обычный клей для газобетона в начале стен стены, а затем соединяются в один ряд. Блоки устанавливаются более толстыми сторонами на наружных стенах Зданий.

Над дверью I. прохождение окна Установлены деревянные перемычки, которые крепятся вертикальными подпорками. Перемычки должны находиться на одном уровне с верхом предыдущего ряда газоблоков.

Этот метод отличается простотой и скоростью монтажа, но не пользуется популярностью из-за высокой стоимости U-образных блоков.Как вариант, можно самостоятельно изготовить П-образные блоки, вырезав в них средние детали.

Использование хороших блоков

Можно использовать для изготовления Армопояс Доблы блоки разной толщины. Для наружных стен используются заготовки толщиной — 10 см, а для внутренних — 5 см. Их устанавливают на клей сверху предыдущего ряда. К наружным блокам следует подкорректировать утеплитель. В промежутке между блоками укладывается арматурный каркас и заливается бетон.

Вариант с односторонним коротким блоком

блоки Dobly используются толщиной 10 см.Их устанавливают на клей с внешней стороны стены. Списки из экструдированного пенополистирола толщиной 5 см вставляются непосредственно возле блоков. Они необходимы для снижения теплоемкости Армопояса, во избежание появления мостиков холода. С внутренней стороны стены монтируется опалубка. В получившейся нише делается арматурный каркас, после чего в него заливается бетонный раствор.

Снаружи дома бетонная полоса не будет видна, поэтому вы можете выполнить любую внешнюю отделку таким же материалом.

Применение двусторонней опалубки

Опалубка устанавливается с двух сторон стены. Внутри опалубки, вплотную к ней с внешней стороны, вставлен слой утеплителя. После этого монтируется каркас из арматуры, а затем внутрь опалубки заливается бетон. После замораживания бетона и снятия опалубки утеплитель необходимо заделать. Чаще всего это делают одновременно со штукатуркой стены или ее отделкой листами пенопласта.

Как сделать опалубку для заливки бетона

Если хотя бы одна сторона Армопоя выходит из здания, то требуется установка обязательной опалубки.Его можно изготавливать из гладких плит, OSB, листов фанеры, плит ЛДСП. Крепление опалубки непосредственно к стенам из газобетона с помощью шурупов. Если используются доски, необходимо предусмотреть вертикальные перемычки, обеспечивающие жесткость конструкции.

Совет: верх опалубки должен быть идеально ровным, чтобы слой бетона был одинаковой по толщине. Тогда ряд блоков, которые на нем поместятся, не изменят геометрию стены дома.

Горизонтальные перемычки, фиксирующие его с обеих сторон, крепятся к опалубке поверх опалубки.Джемперы очаровывают самозатягиванием или гвоздями каждые 80-100 см.

Если слой утеплителя выходит на внешнюю стену дома, а отделка стен еще не предусмотрена, его можно замаскировать. Для этого опалубку устанавливают не заподлицо со стеной, а непосредственно на стене. После снятия опалубки остается глубина около 3 см, которой вполне хватит для слоя отделочного материала.

Совет: Опалубка устанавливается сразу по периметру стен.Таким образом, приготовление Армопояса обеспечивается за 1 раз.

Армирование бетона

Для увеличения прочности и жесткости бетонного слоя необходимо выполнить его армирование. Для этого используется металлическая или стеклопластиковая арматура сечением 8-12 мм. Обычно вдоль стен укладывают четыре стержня арматуры. Арматуру связывают между собой вязальной проволокой через каждые 50 см с образованием квадратного или прямоугольного каркаса. Не рекомендуется использовать сварку для соединения стержней, так как металл быстро начнет ржаветь даже внутри бетонного слоя в провалившихся местах.

Арматурный каркас не должен лежать на газобетоне. Его нужно поднять примерно на 3 см. Для этого используются специальные пластиковые замки для фурнитуры. Сопрягающий каркас удобнее выполнять внутри опалубки.

Заливка Армопояш

Рассмотрим, как правильно заливать Армопояс бетонным раствором. Рекомендуется использовать бетон М200 или выше. Его можно купить в уже готовом виде или изготовить самостоятельно из песка и цемента марки М400. При самостоятельном изготовлении Соблюдать пропорции раствора:

Цемент — 1 часть.
Песок — 3 части.
Щебень — 5 частей.
Вода — до плотности.
Пластификатор — по рекомбинации производителя.

Бетонный раствор смешивается вручную или бетономешалкой. После этого раствор заливается внутрь опалубки. С помощью металлической шпильки уплотняют бетон с удалением из него пузырьков воздуха.

Совет: Pull Armopois рекомендуется для одного подхода, чтобы предотвратить наложение нескольких слоев бетона.Если такой возможности нет, то на поверхность заливаемого слоя устанавливаются деревянные перемычки. После их снятия поверхность бетона увлажняют, после чего продолжают заливку.

Примерно через 5 дней бетон окончательно замерзнет. Опалубку можно снять. В эти дни Армопояс желательно поливать водой для придания бетону повышенной прочности.

Особенности бетонного пояса под мауэрлат

Поговорили между собой о необходимости оборудовать аропояс на прокладку между этажами.Нужен ли такой слой бетона снизу чердака внахлест? Будет ли слишком громоздкий дом с несколькими поясами? Крепить мауэрлат непосредственно к ряду газоблоков нельзя, так как этот материал не отличается высокой прочностью. От воздействия ветровых нагрузок крепления просто расшатываются, и брус сдвинется с места.

Дополнительно стены будут усилены, что исключит появление на них трещин. 2 бетонных пояса не слишком утяжеляют всю конструкцию, поэтому за сохранность стен можно не переживать.Следовательно, армопояс нужен, но имеет свои особенности.

Аропояс для мауэрлата может отличаться своими габаритами меньшей стороной, так как несет меньшую нагрузку. Кроме того, для усиления каркаса ремня часто используются всего 2 стержня арматуры.

Мауэрлат должен быть надежно прикреплен к Армопоясу. Для этого еще до заливки бетонного раствора поднимите шпильки с гайками вертикально. Деревянный брус. Этими шпильками Мауролалат крепится к бетону и закрепляется сверху гайками.

Других отличий в такой конструкции нет.

Изготовленный по всем правилам армированный бетон придаст зданию из газобетона прочность и долговечность, предотвратит появление трещин на стенах, позволит сделать надежную крышу. Потратив на изготовление железобетонного пояса 2-3 дня, вы в несколько раз продлите срок службы дома.

Аропояс — обязательный элемент при строительстве дома, выполняющий множество важных функций.О видах, назначении и технологии изготовления армированного ремня мы поговорим своими руками в нашей статье.

Как правило, арматурный пояс представляет собой монолитную железобетонную конструкцию, ограждающие конструкции или, по крайней мере, внешние стены здания. Названия этого элемента несколько: сейсмопояс, разгрузочный пояс, армированный пояс, армопояс и т. Д. В любом случае это каркас или сетка из арматуры, заполненная бетоном. Обязательное условие Для любого Армопояса — он не должен прерываться, и поэтому заливка выполняется в очереди, без перерывов, единовременно.

Армопояс выполняет несколько основных функций:

Укрепляет стены и не дает их «замаскировать».
Равномерно распределяет нагрузку на стены нижнего этажа со стороны верхних стен.
Позволяет избежать неравномерной усадки постройки и образования трещин.
Выполняет выравнивание кладки за счет распределения жидкого бетона строго в горизонтальной плоскости.
Иногда точечные нагрузки возникают из-за перекосов или ошибок строителя, и использование Армопоя позволяет избежать этих пагубных явлений.

В зависимости от способа строительства, перекрытий здания, формирования фундамента и геологических характеристик местности используется от одного до 4 армированных поясов.

Когда Армопояс не нужен

Скажем так, межэтажные и пьяные ароматы нужны всегда. В случае монолитного фундамента на подушке Руральск и цоколь Армопоя не нужны.

Также не применяются при строительстве деревянных и каркасно-панельных домов, хотя иногда свайные столярные изделия применяют, когда дом стоит на болотистой почве, а также когда хотят дополнительно укрепить, чтобы не было так прочно.

Керамзит свайный выполняет функции цокольного армоджеса, поэтому конструкция его вполне рациональна. Если под ленточный фундамент команды не сделать вальдшнеп, то второй пояс тоже можно не делать, пользы от него не будет, да и домик простоять долго.

Виды армированных ремней

Существует 4 основных типа вооружения:

Скарлет, или субфинансируемые Армопояс, а также свайные туры.
Armopois между фундаментом и стенами здания, основание Armopleomas.
Армированный пояс верхнего ряда стен, к которому будут укладываться плиты перекрытия (межсетевой пояс).
Разгрузочный пояс под крышей, к которому будет крепиться Маурилалат.

Если затопление здания увеличивается, соответственно количество межэтажных поясов растет. Теперь стоит рассмотреть каждый из перечисленных армированных ремней отдельно.

Grillage

Алый — нижний, чаще всего подземный Армопояс, на котором опираются стены ленточного фундамента.Также окрашен, как Армопояс, который соединяет отдельные сваи или сваи столбчатого или свайного фундамента. В этом случае он чаще всего играет роль базового пояса.

Если армированный пояс выполняет функцию опоры стен ленточного фундамента, то траншею необходимо вырывать на глубину, которую инженер должен определить на основе климатических, геодезических, сейсмических и других исходных данных, выбранных для строительство района. Дно траншеи засыпается песком перед измельченным, иногда чистым песком, если почва твердая, а не вода.

Высота рамы обычно 30-50 см, а ширина от 70 до 120 см. В отличие от других типов ремней, керамогранит укладывается под всеми несущими стенками конструкции. Нижний пояс должен быть максимально прочным, ведь на нем устоит весь дом. Этот элемент будет испытывать самые серьезные нагрузки, связанные с усадкой и скольжением почвы, воздействием влажности почвы и т. Д.

Арматуру лучше использовать 12-14 мм с поперечной обвязкой 10 мм.Шаг обвязки — не более 200 мм. Сначала кладем на землю две стержни арматуры длиной 6 метров и привариваем поперечный кусок арматуры по краям и посередине. Остальные поперечные части вяжут проволоку, так как сварка изменяет прочность арматуры за счет температурного воздействия или, что проще, «высвобождает» металл.

Далее делаем такую же «лесенку», после чего на концах и посередине привариваем этих перекрещивающихся крестиком, как и раньше.Остальную перекладину вяжем, просто вяжем! Так у нас получился арматурный каркас, который будет уложен в Руральске. Размеры (толщину и высоту) следует делать с расчетом, чтобы бетон перекрывал арматуру со всех сторон на 5 см. Если арматура касается Земли или «выглядывать» наружу, она быстро вращается и монолитная конструкция нарушается.

Это основа дома, и она должна быть прочной. Алым лучше делать с запасом прочности 20-30%, не жалея арматуры и не экономя на марке бетона.Впоследствии это окупится.

Столбчатый визг также распределяет нагрузку и соединяет отдельные столбы в одно целое, не позволяя им разъезжать. Это также не позволяет возникать точечной усадке дома, и заставляет «расти» здание в грунте равномерно и равномерно во всех точках.

Однако ворсисто-столбчатый алый чаще всего выполняют из дерева, называя его обвязкой. Это не считается Армопоясом.

После того, как стены фундамента коллективного пояса возведены на массивной деревянной конструкции, например, из бетонных блоков или кирпичей, армированный пояс снова армируется.Стены фундамента могут быть выполнены над землей, могут быть закрыты ею, аропояс мы строим независимо от этого.

Считается, что если Скарлет сделан правильно и его прочность не вызывает сомнений, то базовый пояс нельзя особо усилить. Но мы строим «на века», поэтому на долговечности дома и его прочности не будем экономить, да и перерасходы тоже ничего не дадут.

Например, считается, что пояс основания устраивают только по периметру внешних стен, но если полы плиты, то лучше делать это на всех несущих стенах.Если внешнее утепление стен не планируется, то ширина армоплеа равна ширине стены. Если утеплитель есть, то ширину арсенала следует делать с учетом утеплителя, либо перед заливкой под опалубку вставить подготовленные полосы пенополистирола.

Арматура в принципе вполне сетчатая, т.е.без каркаса. Для сетки используем три продольных стержня по 12 мм и поперечные стержни по 10 см. Высота пояса обычно 20-40 см.Лучше сделать 40 или хотя бы 30, будет прочнее и надежнее. Не забывайте про гидроизоляционные прокладки из двойного слоя каучукоида или другого материала, чтобы влага не поднималась в ваш дом по капиллярам бетона. Это, конечно, не отменяет гидроизоляцию фундамента, но все же использовать обязательно.

Пояс межэтажный армированный

Межэтажный пояс сконструирован для усиления стен и равномерного распределения нагрузки от плит на всю коробку дома.Именно поэтому этот пояс называют разгрузочным.

Он также не позволяет стенам стремиться к этому под действием осевых нагрузок. Что ж, в конце концов, он выравнивает плоскость короны коробки, по которой можно «ходить» даже при Мастере масона.

Межэтажные пояса лучше выполнять с каркасом из 4-х продольных арматурных стержней 12 мм, высотой 40 см и шириной, как стены, с учетом теплоизоляции. Остановить необходимо все несущие стены.Многие утверждают, что под все стены нужно класть только ручей, но плиты перекрытий будут давить на все несущие конструкции, поэтому межстанционные Армопояс лучше делать на всех стенах.

Плач или мауэрлат Армопояс

Это тоже довольно важный пояс. Во-первых, он распределяет нагрузку с рафтинговой системы, фасадов и крыш в целом. Во-вторых, это позволяет нам обезопасить Маурилалат. В-третьих, он, опять же, выравнивает горизонталь коробки, что важно для успешного строительства стропильной системы, где важна геометрическая точность.

Последний Армопояс выполняется по аналогии с предыдущим. Если укладка плит не планируется, то пояс монтируется по периметру наружных стен, а при наклонных стропилах не мешает кладке на средней несущей стене, к которой будут приходиться стойки коньков и литр. отклоненный.

Опалубка и бетонные работы

Опалубка обычно выполняется из досок, которые идут к щитам на земле и крепятся к стене для быстрого монтажа.Иногда доски сшивают арматурой и стягивают сваркой привариванием ручки. Также может выполняться стальная проволока, которая загружается в просверленные заранее отверстия и натягивается рычагом из арматуры или металлическим стержнем.

Вид сверху на опалубку доски соединяются ударами бруса или доски. В целом способы усиления опалубки зависят от способов заливки: если отливка производится с достаточной высотой, то опалубку следует максимально укрепить.Если бетон заливается из Вердера, то в таком перестраховании не будет необходимости. Особое внимание следует обратить на сотрясения щитов, углов и поворотов.

Нижняя часть опалубки принимает наибольшую нагрузку, поэтому иногда ее прибивают путем армирования приварной перемычкой, не позволяющей доске отойти от стены.

Арматурный каркас укладывается таким образом, чтобы стержни были закрыты со всех сторон слоем бетона не менее 5 см.

Так как заливка производится на высоте, рекомендуется использовать бетононасос или специальную воронку с запорным механизмом, которая будет заполняться бетоном и открываться по мере необходимости заполнения опалубки. Такую воронку следует перенести на подъемный кран.

Фундаменты монолитного литья, вибрации и другие подобные вопросы подробно описаны в других статьях, например, «как залить фундамент под дом». О выборе цемента можно прочитать в статье «Как выбрать цемент».Единственное замечание по работе по литью на высоте — это вопрос безопасности. Он также должен создавать мягкую вибрацию, чтобы не повредить опалубку и раму.

Опалубка снимается мусором или ломиком. В жаркую погоду это можно сделать за день, в холодную — лучше подождать два-три дня. Марка бетона должна быть не ниже М400.

Итак, вы узнали:

Армопояс — искомый элемент системы несущей конструкции.
Армопойя — это несколько видов, и все они необходимы при определенных обстоятельствах.
Армопояс не является сдерживающим элементом.
Стоимость усиленного ремня оправдывает полученную выгоду.

Конечно, по всем работам лучше определять параметры, применимость, необходимость и другие особенности этого конструктивного элемента, а к его изготовлению были привлечены опытные специалисты. Это та часть, которую повторить практически невозможно, и функции, которые она выполняет, важны.Поэтому лучше сэкономить на чем-нибудь другом: обоях или перилах на крыльце, а не на Армопоясе.

04.06.2018

Вопрос: Что такое армированный укрепляющий пояс и его устройство?

В настоящее время все строительные технологии в основном направлены на обеспечение максимальной устойчивости возводимых зданий и увеличение ресурса эксплуатации. Ведь объекты строительства подвергаются колоссальному воздействию природных факторов. Поэтому строительные конструкции нужно укреплять как следует.Одним из таких укреплений и является Аропояс.

Aropoyas — что это такое

Армопояс представляет собой монолитный железобетонный контур, который укладывают на все основные стены здания, связывая их в единый каркас.

Основная задача Армопоя — распределить равномерную нагрузку на несущие стены здания и на фундамент.

Армированный пояс укладывается на нескольких уровнях строящегося здания, в фундамент, под перекрытием плит и под мауэрлат (планка, разгружающая стропила).

Какие функции выполняет Армопояс

Можно выделить несколько причин, определяющих необходимость устройства Армопояса при строительстве дома:

Повышение пространственной жесткости — усиленный пояс связывает конструкцию здания в единое целое и выполняет функцию жесткого каркаса, благодаря чему здание получает дополнительную устойчивость от негативных факторов, ветровых нагрузок, подвижек грунта, землетрясений;
Равномерное распределение нагрузки — монолитный пояс защищает фундамент и стены от трещин и не позволяет тяжелым плитам ингредиентов и межэтажным перекрытиям продавать хрупкий пенобетон и пенобетон;
Выполнение проемов — железобетонный пояс позволяет без использования специальных перемычек делать проемы любой ширины для дверей и окон;
Соединение рафтинговой кровельной системы со стенами в виде монолитного армопояса обеспечивает жесткое и надежное крепление для крепления рафтинговой кровельной системы, что особенно важно, когда стены конструкции облицованы легкими блоками.

Всегда ли нужен армопояс?

Укрепление в домашних условиях бывает не всегда. Рассмотрим ситуации, в которых можно пренебречь постройкой Армопояса:

№

фундамент расположен на прочном грунте: каменный грунт, крупный и крупнокусковой песок, грунт не насыщен водой;
стен дома будут выложены из кирпича;
стены дома будут построены из арболитовых блоков, толщиной не менее 30 см и прочностью не менее В2.5;
, перекрытие которого будет выполнено из деревянных балок, а не из бетонных плит.

В том случае, если почва на участке слабая и не очень устойчивая, например, песок, лессиса, глина, суглинок или торфяник, то строительство Армоплеа необходимо.

Так же, если стены дома построены из легкого и хрупкого керамзитобетона, пенобетона или газобетонных блоков — ответ очевиден, нужен аропояс! Это связано с тем, что эти блоки не предназначены для перемещения грунта и точечных нагрузок, исходящих от перекрытия плиты.

Строительная техника Армопояш

Технология устройства монолитного армоджаса аналогична технологии заливки обычного монолитного фундамента:

Смонтирован и установлен каркас арматуры;
Установлена опалубка;
Заливка бетона.

Некоторые дополнительные нюансы, тонкости и мелкие изменения технологии зависят от зоны расположения железобетонного пояса.

Типы Армопояса или Зона локации

Базовая разгрузка армоооис или База (Уровень 1 — под фундамент) — На эту конструкцию большие усилия со стороны всей массы здания и реакции грунта.Основание будет усилено арматурным каркасом, повторяет расположение капитальных стен и бетонируется при формировании ленточного фундамента.

Наземный Армопояс (2 уровень — над фундаментом) — ширина этого пояса должна соответствовать толщине стен и пропорционально распределять усилия, действующие на основание.

Армопояс между перекрытиями под плиты — Это прочный железобетонный пояс, расположенный между верхними стенами дома и расположенный между этажами.бетонные плиты Перекрытие. Его задача — обеспечить неподвижность несущих стен и не допустить появления в них трещин. Распределяет нагрузку от межэтажных плит по контуру здания и снижает вероятность деформации проемов.

Аропояс последний этаж под мауэрлат — Этот армированный пояс заливается после возведения последнего этажа и служит основой мауэрлата. Он компенсирует нагрузку от самой крыши и дополнительно от осадков, снега и ветра.

Армопояс первый уровень (под фундамент)

Чтобы значительно снизить давление дома на землю, аропояс под фундамент следует делать шириной 30-40 см от основной бетонной ленты фундамента. А его толщина в зависимости от этажности может варьироваться от 40 см до 50 см.

Армопуа первого уровня выполняется под всеми несущими стенами конструкции, а не только по периметру внешних стен. Арматурный каркас для него изготавливается исключительно стыковкой, а не сваркой.Сварку можно использовать только при предварительном включении основной арматуры в общую пространственную конструкцию.

Диаметр основной арматуры 16-20 мм. Диаметр поперечных зажимов от 8 до 10 мм. Шаг — не более 20 см.

Очень важно, чтобы при заливке бетона в фундамент арматурный каркас не соприкасался с основанием. Клапан должен быть утоплен посередине. Добиться этого можно, разместив камешки или половинки кирпичей.Это убережет металлический каркас от процесса коррозии (ржавчины).

Заливку железобетонной ленты производить за один подход. Это необходимо во избежание стыков, снижающих прочность конструкции.

Армопуа второго уровня (на фундаменте)

Перед тем, как приступить к возведению стен на фундамент, необходимо залить фундамент армированным поясом. По сути, он является продолжением основного фундамента и служит дополнительным усилением конструкции.

Если на первом уровне каркаса было 8 стержней основной арматуры для ответной рамы, то 4 стержня армированной ленты второго уровня будет достаточно для использования 4 стержней арматуры диаметром от 14 до 18 мм и зажимы диаметром от 6 до 8 мм.

Конструкция переливается по периметру здания вдоль наружных стен. Высота в среднем получается от 20 до 40 см. Бетон для заливки цоколя Армопояс — М200 и выше.

Армированный пояс первого уровня — это основа дома, а базовый пояс — дополнение и усиление несущих способностей Армопояса для фундамента. Поэтому, если армопояс первого уровня был выбран качественно, то пояс второго уровня (цоколя) можно сделать не таким прочным.

В целом можно сказать, что сочетание качественных арматур первого и второго уровня — это гарантия надежности и долговечности фундамента на любых грунтах.

Армопояс под перекрытие плиты

Если построено многоэтажное здание, перекрытия несут большие нагрузки на стены. Для уменьшения этой нагрузки на высоте спаривания между стеной и плитами перекрытия также необходимо установить армированный пояс. Заливается по периметру внешних стен и имеет высоту примерно от 20 до 40 см. Что касается ширины армопоя, то желательно, чтобы она была равна ширине стены.

Расстояние между печью и лентой не должно превышать 1-2 кирпича ширины.Идеальное расстояние будет от 10 до 15 см.

Приготовление арматурного каркаса межэтажного пояса выполняется в виде сетки из двухкорпусных арматурных стержней толщиной от 10 до 12 мм.

Если кладка стен здания производится из газобетонных блоков, то два тонких блока можно установить как опалубку по краям и установить между ними арматурный каркас и заливать бетон.

Для стен толщиной 40 см в качестве опалубки можно использовать 10 см перегородок.

Если толщина стены меньше 40 см, то в стандартном газобетонном блоке можно вырезать желоб, чтобы укладывать в него армированный пояс. Или заранее купить специальный газобетонный U-образный блок с готовым желобом.

Армопуа под Маурилаля

Армированный пояс, устанавливаемый под кровлей, обеспечивает возможность прочного монтажа кровли (Маурилалат + стропила) и устройства деревянных и бетонных перекрытий между чердаком и последним этажом.

Аропояс для Маурилалата, по сравнению с другими ремнями, самый маленький по ширине. Это допустимо, так как вертикальная нагрузка, которая приходится на этот пояс, минимальна.

Мауэрлат крепится к Армопоясу с помощью анкерной накладки с резьбой, диаметр которой должен быть от 10 до 16 мм. В зависимости от формы болтов они привариваются к арматурному каркасу или просто вставляются в бетон и за счет прочности удерживаются в нем.

Чтобы не столкнуться с трудностями, расположение анкерных шпилек и расстояние между ними нужно рассчитать заранее, чтобы в будущем они оказались посередине между быстрыми конструкциями.Отогните голову так, чтобы стропильные ноги при этом совпали со шпильками. После заливки бетоном длины разливов должно хватить для установки мауэрлата и фиксации двумя гайками и шайбой, это примерно высота мауэрлата + 4 см.

Также при изготовлении арматурного каркаса необходимо учитывать его ширину и высоту, чтобы при заливке бетоном между каркасом и внешней поверхностью бетона оставалось не менее 3-5 см.

Ремень Arkrpic

При строительстве больших домов, особенно многоэтажных, укрепляющий пояс обязательно делать строго из железобетона, а для небольших хозяйственных построек, где нет мощного усиления, пояс кладут из кирпича.

Кирпичная лента Armo design Это от 3 до 5 рядов кирпичной кладки, усиленной арматурной сеткой. В швы каждого ряда кирпича кладут стальную сетку из проволоки диаметром 4-5 мм, с размером ячеек примерно 3-4 см.

Ширина кирпичного пояса должна быть равна ширине несущей стены.

Иногда для повышения прочности конструкции кирпичи кладут не горизонтально, а вертикально к концам.

Армопояс нужно греть

В плане теплоизоляции армирующий пояс не очень хорошо себя показывает и зимой через него теряется некоторое количество тепла.Из-за чего изнутри может образовываться конденсат, что приводит к образованию плесени.

Чтобы этого не произошло, при строительстве Армопояса его нужно утеплить снаружи с помощью теплоизоляционных материалов.

«А чем греть Армопояс», спросите вы. Вариантов ответа на этот вопрос несколько. Самый распространенный материал — пенополистирол, но также можно использовать пенобетон и пенобетон.

Главное, перед вязкой арматурного каркаса и заливкой бетона нужно учесть и не забыть оставить пространство (от внешнего края стены) для укладки утеплителя.

Бетон какой марки нужен для armoo

Для изготовления армированного пояса под межэтажное перекрытие и стропильных систем минимальная потребность. Применяется марка бетона М200 или М250, а можно и выше. Требуемый бетон можно купить готовым или замесить из цемента М400.

Для самостоятельного изготовления бетона важно знать пропорции компонентов.

Количество воды в бетоне должно быть минимальным, а для придания пластичности используется пластификатор — добавка, которая увеличивает подвижность и текучесть бетона.

Что касается передаточного числа гидроциклов. Оно должно составлять от 0,5 до 0,7 на единицу цемента, другими словами, от 10 до 7 частей воды должно быть от 5 до 7 частей цемента.

Избыточное количество воды в бетоне отрицательно сказывается на его характеристиках и делает его не таким прочным.

Стоимость заливки Армопояса

Стоимость Армопояса рассчитывается для всех конкретных проектов всегда индивидуально. Интегрируем основные параметры конструкции и материалов, из которых будет построен дом.

В первую очередь, в зависимости от того, какие выложены стены здания, определяется технология изготовления бронированных самолетов для фундамента, для Malueriat (кровля) и, если в здании несколько этажей, то для межэтажных этажей. .

Как правило, пояс усиления обязательно нужен при строительстве дома из легких материалов, таких как газобетон, шлакобетон, пенобетон, полистеролбетон, керамзитобетон и арболитобетон.Это потому, что блоки из этих материалов не обладают высокой прочностью и опасаются высокой сейсмической активности, неустойчивых грунтов и точечного давления со стороны кровли.

Рассчитать стоимость заливки Армопоярсана — простая задача, так как дома почти всегда разные и в каждом проекте есть много факторов, которые повлияют на окончательную цену.

Если обратиться к частной программе по услугам частной программы, то она поможет определить и просчитать все работы на устройстве Армопоясадль вашего дома.

Стоимость набивки армированного ремня составит 250 рублей. Для метрового хода.

Доверьтесь профессионалам

Trust Montajarmopoya стоит только профессиональных строителей.

Выбирая исполнителей, обращайте внимание только на узкоспециализированных профессионалов, не знающих в первую очередь в своей области и знакомых с особенностями монтажа конструкций такого типа.

В стоимость работ должна входить бригада, вся необходимая для строительства техника и оборудование.

С квалифицированной строительной бригадой вы сможете сделать надежный проект дома, а опытный прораб поможет вам минимизировать время и затраты на смету.

Чтобы узнать цену аропояса в проекте вашего дома, свяжитесь с нашим специалистом, по контактам указанным на сайте.

назначение, установка, укладка и усиление. Крыша в частном доме своими руками

Схема крепления стропил

Мауэрлат — это часть кровли любого сооружения, представляющая собой брус, укладываемый поверх внешней стены по периметру.

Его назначение — равномерное распределение нагрузки от кровельной системы на всю поверхность несущих стен. Он может быть деревянным или металлическим. В случае использования металлического мауэрлата берутся готовые изделия: двутавр, швеллер, уголок.

Для выполнения своей функции мауэрлат должен быть надежно закреплен. Есть два способа: крепление мауэрлата к газобетону без армированного пояса и с армированным поясом.

Крепление мауэрлата с армопоясом

Используя газобетон в качестве основного материала для кладки стен, нужно понимать, что он не сможет выдержать нагрузку стропильной системы и кровли, поэтому создание армированного пояса обязательно.

Назначение и габариты армопояса

Армопояс — замкнутая конструкция из железобетона, проходящая по периметру конструкции. Назначение армопояса:

предотвращение деформации несущих стен;
придает дополнительную жесткость конструкции из газобетона;
равномерное распределение нагрузки по поверхности стен.

Армопояс — это фундамент кровельной системы.Размеры бронепояса зависят от ширины стен; для газобетона ширина армированного пояса составляет около 25 см, при этом крайний ряд выкладывают П-образными блоками, которые в дальнейшем будут выполнять роль опалубки для заливки бетонного раствора.

Важно! Армойас должен быть сплошной монолитной конструкцией!

Подготовленная опалубка перед бетонированием

Армопояс устройство техники:

Устройство опалубки по периметру здания.
Изготовление бронепояса из бетонных блоков.
Сборка каркаса из арматуры.
Установка шпилек для крепления.
Заливка блоков бетоном.
Снятие опалубки после застывания бетона.

После того, как армопояс будет готов, а опалубка снята, можно приступать непосредственно к креплению мауэрлата.

Как крепить мауэрлат к газобетону

От правильного крепления к несущим стенам и стропильной системе здания зависит его устойчивость к внешним воздействиям, срок службы, шумо- и гидроизоляционные характеристики и прочность.

Мауэрлат должен быть из того же материала, что и стропильная система. Если используются металлоконструкции, то в качестве мауэрлата применяют металлические балки, швеллеры, уголки. Для деревянной стропильной системы мауэрлат будет из деревянных балок. Сечение балок зависит от расчетной нагрузки, типа кровли и диаметра стропильных балок.

Перед установкой деревянного мауэрлата на газобетонные блоки необходимо обработать деревянные балки антисептическим раствором, защищающим древесину от насекомых и гниения.Также желательно обмотать бруски слоем гидроизоляционного материала. Для этого можно использовать гидроизол, эластоизол, гидростеклоизол, стекломат. Эти материалы не утяжелят конструкцию и создадут слой дополнительной влагоизоляции.

Мауэрлат крепится к стенам из газобетона с помощью анкеров, шпилек или металлической проволоки. При укладке балок необходимо соединить их в местах стыков металлическими скобами.

Схема крепления со шпильками (справа) и скобами (слева)

Далее нужно прикрутить стропила к мауэрлату.Соединение происходит разрезанием, разрезанием, разрезанием, но оно должно занимать не более 25% прутка. Крепление производится с помощью саморезов, болтов, уголков, металлических пластин и поролона.

Основные способы крепления, начиная с предпочтительного:

Крепление шпильками. Этот вид крепления может быть использован в строительстве как простых одноэтажных построек, так и вспомогательных помещений: бани, летних кухонь, гаражей, хозяйственных построек, небольших загородных домов. Этот метод крепления является предпочтительным для большинства зданий.
Крепление химическими анкерами. Стыковка балок с газобетоном осуществляется специальным химическим клеем: «жидкий дюбель», вклеенным анкером и др. Состав изготовлен на основе полимеров и содержит клеи в виде синтетических смол. В стене из газобетона делается отверстие как для обычного анкера, которое заливается клеем, затем в подготовленное отверстие вставляется стержень (арматура), на который затем устанавливается мауэрлат. Прочность такой конструкции довольно высока, но при большом периметре мауэрлата такой способ обойдется дорого.
Крепление стальной проволокой. Этот способ можно использовать, если на этапе кладки стен между газобетонными блоками протыкалась металлическая проволока. В мауэрлате проделываются отверстия, куда вставляется проволока и выполняется обвязка. Очень важно, чтобы количество стяжек было не меньше количества поддерживаемых стропил.

Крепление мауэрлата к газобетонной стене без армопояса

В соответствии со СНиП, крепление без предварительного устройства бронепояса допускается только в исключительных случаях.Газобетон — недостаточно прочный материал, не выдержит снеговой нагрузки распорки, а также динамической ветровой нагрузки, поэтому армированный пояс необходим!

В некоторых случаях крепление мауэрлата к стенам из газобетонных блоков возможно без устройства армированного ремня. Это значительно снижает стоимость и ускоряет строительство. Однако это возможно при соблюдении следующих условий:

за основу взят легкий деревянный брус сечением не более 20 см;
брус будет армирован металлическими элементами: замками, гвоздями, металлическим профилем;
снеговые и ветровые нагрузки в вашем районе незначительны;
конструкция стропильной системы исключает распорные нагрузки.

Мауэрлат располагается на расстоянии 0,5-1 см от внешнего края несущей стены, и для его крепления на газобетон используются шпильки, химические анкеры или стальная проволока.

Как крепить мауэрлат к газобетону без армированного пояса?

На сайтах производителей встречаются противоречивые утверждения относительно необходимости строительства дома из газобетонных блоков. Кто-то утверждает, что они вполне способны выдержать предполагаемую нагрузку.Другие же предлагают хеджирование. Однако все производители и строители уверены, что пористые материалы негативно реагируют на точечные нагрузки. Поэтому необходимо распределить его равномерно. Если по какой-либо причине устройство армопояса невозможно, необходимо его использовать. Это продлит срок эксплуатации постройки.

Мауэрлат чаще всего изготавливают из того же материала, что и стропила — металла (швеллер, двутавр) или дерева (брус)

Что такое мауэрлат

Это специальная конструкция, которая используется для равномерного распределения веса крыши по стенам.Как правило, он идет из деревянного бруса … Именно к мауэрлату крепят стропила, чтобы сделать крышу устойчивой. От качества монтажа зависит долговечность и надежность всей конструкции.

Мауэрлат может быть металлическим, но только при использовании стальных стропил. Однако такие конструкции встречаются редко, так как стоимость постройки значительно увеличивается. К тому же стальные детали крепить намного сложнее, чем деревянные.

Функции мауэрлата:

равномерное распределение веса кровли по стенам;
надежная фиксация стропильной системы;
Защита и предотвращение точечных нагрузок на газобетонные блоки.

Минимальный размер бруска, используемого в качестве мауэрлата, должен быть 10 * 10 см. Однако для обеспечения лучшего качества сцепления желательно брать материал с большим сечением. Допустимо использование бревна, но необходимо обрезать ту сторону, которая будет примыкать к газобетону.

Стропильные ноги в точках опоры передают нагрузку на мауэрлат, который, преобразовывая и распределяя, передает ее на стены

Лучше всего эти функции выполняют балки из твердой древесины.Чтобы он прослужил дольше, его необходимо обработать антисептиками и пропитками, предотвращающими гниение и повреждение насекомыми. Решетки должны полностью и равномерно закрывать стены. Они скрепляются гвоздями или прямым замком. В связи с тем, что сечение деревянного материала меньше ширины газоблока, мауэрлат ставят с внутренней стороны стен. Расстояние до внешнего края должно быть не менее 5 см. Допускается и кладка кирпича снаружи здания.

Между стеной из газобетона и деревянным мауэрлатом должен быть слой гидроизоляции.

Способы крепления мауэрлата

Мауэрлат можно крепить непосредственно к газобетону или с помощью армированного ремня. Существуют такие способы соединения деревянных балок со стеной:

с использованием стальной проволоки;
с помощью анкеров;
шпильки.

При использовании любого из перечисленных способов необходимо следить за тем, чтобы крепление было качественным, надежным.Также при установке следует избегать структурных сдвигов.

В частном домостроении деревянные балки являются основным материалом для облицовки мауэрлата

Как закрепить мауэрлат стальной проволокой

Стальная проволока способна достаточно надежно закрепить мауэрлат. Он вплетается в кладку несколькими рядами до верха стены. Достаточно 2-4 блока в высоту. Середину проволоки необходимо закрепить, а ее длины должно хватить не только до верха стены, но и для того, чтобы притягивать и фиксировать мауэрлат.Количество наборов не ограничено. Но обычно их столько же, сколько стропильных ног.

Крепление

В этом случае желательно использовать бронепояс. Анкеры позволяют надежно закрепить стропила, но создают точечную нагрузку, что для газобетонных блоков крайне нежелательно. Под его воздействием пористый материал быстро разрушается. Армопояс позволяет не только защитить блоки от точечной нагрузки, но и повысить жесткость и прочность всей конструкции.Также заливкой бетона можно выровнять верх стен по горизонтали. Это упростит установку стропил в дальнейшем.

Анкеры устанавливаются на этапе заливки. Их закрепляют в желобе, который будет заполнен бетонной смесью с помощью проволоки. Убедитесь, что анкера выровнены. Для этого можно дополнительно натянуть шнуры. Анкеры следует держать строго вертикально. Количество узлов крепления не регламентируется, однако их количество должно быть не меньше количества стропил.Когда бетон застынет, они буквально замуровываются в нем.

Крепежные элементы повышают несущие характеристики и усиливают прочность узлов, исключают смещение стропил при высоких нагрузках

Прутки укладываются на готовый армопояс с помощью болтов. По дереву постучите молотком или киянкой. На брусе образуются анкерные вмятины. В этих местах необходимо просверлить отверстия. Необходимо следить за тем, чтобы они были ровными и не отклонялись от вертикали.Затем брус укладывают на бетон так, чтобы анкеры попадали в просверленные отверстия, и закрепляют гайками с шайбами.

Небольшие бетонные подушки могут заменить полноценный армопояс. Их устанавливают в местах крепления мауэрлата к стене. Также они более равномерно распределяют нагрузку и предотвращают разрушение газоблоков.

Внимание! Между железобетонной лентой и деревянной балкой желательно проложить слой гидроизоляции. Можно использовать как специальные мастики, так и простой рубероид.

С металлическими шпильками

Крепление мауэрлата на металлические шпильки можно осуществить двумя способами: замуровывать их стеной или заливать бетон в армированный пояс. Чтобы не ошибиться с заглублением застежки, можно воспользоваться следующим правилом: он вставляется в раму на глубину 2 мауэрлата. При использовании бруса 10 * 10 см шпилька должна заходить на 20 см в стену или бронепояс.

Крепеж монтируется в стену за 1-2 ряда до конца стены.При этом следует учитывать, что длины шпильки должно хватить не только для блоков, но и для мауэрлата. Также должен быть небольшой запас для затяжки гаек и шайб.

В последнем случае вся процедура аналогична установке анкеров, только вместо болтов — шпильки.

В некоторых случаях при возведении зданий из газобетона нельзя использовать армопояс, но тогда нужно оборудовать мауэрлат. В противном случае блоки не выдержат точечной нагрузки и быстро разрушатся.

Возводя крышу для дома из пеноблоков, необходимо стремиться снизить ее вес, чтобы нагрузка на стены была небольшой. Однако если в доме железобетонный каркас, то от этой рекомендации можно отступить.

Почему?

Пеноблоки имеют ячеистую структуру. Это говорит о том, что материал уступает по прочности некоторым другим. При определенном силовом ударе пеноблоки склонны к постепенному разрушению. И нам такая судьба не нужна.

Как сделать крышу светлее?

Во-первых, вам нужно использовать более легкие формы решеток. Во-вторых, балки из бруса должны быть пустотелыми. Швеллеры лучше всего использовать на основе OSB.

К выбору рубероида тоже нужно подходить с умом. Чем меньше его вес, тем лучше.

Среди кровельных материалов для дома из пеноблоков подходят следующие:

Гофрокартон
Медный лист
Металлочерепица
Оцинкованное железо

Особенности устройства свесов и откосов

При возведении кровли дома из газобетона немаловажную роль играет ферма и угол наклона ее откосов.Особенно, если здание строится в регионах страны с холодным климатом.

Если не выдерживать определенный угол наклона, снег будет долго задерживаться на крыше, оказывая большую нагрузку на конструкцию. Это скоро приведет к разрушению кровли и другим опасностям.

Чем острее угол установки стропил, тем меньше нагрузки будут испытывать стены, снег на крыше исчезнет быстрее. И свесы больше не будут подвергаться постоянному давлению.

Устройство мансардной крыши дома из газобетона

Кратко рассмотрим процесс устройства мансардной крыши.

Устройство мансардной кровли — сложный процесс. Перед началом работы запомните некоторые особенности установки:

Для стропил используются балки 10 × 10, 15 × 15 или 20 × 20 сантиметров
Между стенами и мауэрлатом обязательно проложить слой гидроизоляции
Узлы мансардной конструкции лучше крепить толстыми металлическими скобами
Древесина, используемая для элементов конструкций, должна быть хорошо просушена и обработана антисептическим и противопожарным составом
Лучше отдать предпочтение хвойным деревьям, так как влияние влаги на них меньше всего

Этап 1 — гидроизоляция точки стыковки мауэрлата со стеной

Между стеной дома и мауэрлатом должен быть слой гидроизоляции.Для этих целей можно использовать обычный рубероид. Укладывается по всему периметру стен и ничем не фиксируется.

2 этап — установка мауэрлата

Мауэрлат — деревянный брус, который крепится по периметру стен дома.

Крепится анкерными болтами диаметром не менее двенадцати миллиметров. Предварительно просверливают отверстия под них.

Концы анкеров зацеплены для предотвращения дальнейшего вытягивания.Однако есть анкеры с дистанционной системой внизу. Шаг фиксации 10-15 сантиметров. Место крепления — между стропильными ногами на равном расстоянии.

Если у дома с мансардной крышей из газобетона будет два ската, то нужно два мауэрлата, если с четырьмя скатами, то четыре.

В качестве мауэрлата используется брус сечением 15 × 15 или 20 × 20 сантиметров.

Этап 3 — строительство стропильной системы

Стропильная система должна быть собрана идеально, ведь это каркас кровли.И все нагрузки (ветер, дождь и другие) ложатся на него. Поэтому важно правильно производить расчеты с акцентом на климатические особенности вашего региона. Расчет сделать сложно, поэтому можно обратиться к профессиональным работникам.

Стропильную систему лучше делать из древесины хвойных пород. Обычно это сосна или лиственница. Влажность не должна превышать 23 процента.

Чтобы обезопасить себя в будущем от негативных последствий, связанных с размножением микроорганизмов и нападением грызунов, необходимо тщательно пропитать древесину специальными составами, в том числе противопожарными.

Стропильная конструкция

Стропила подвесные и наклонные.

При пролете между стенами не более шести метров можно устанавливать наклонные стропила. Если пролет вдвое больше, то наклонные стропила здесь используют только при установке дополнительной опоры.

Подвесные стропила монтируют при пролете между стенами 12 метров. В этом случае установка дополнительной опоры не предусмотрена.

Подготовка стропильных ног

Стропила установим с шагом 60 сантиметров, оставив отверстия для окон.Возьмите штанги для «ножек» сечением 10 × 10 сантиметров. Длина определяется с учетом уклона откосов и размеров постройки (для каждого случая индивидуальна).

Монтаж балок перекрытия

Для балок можно использовать бревна, балки или доску, которая подходит по краю. Балки устанавливаются с выбранным шагом в заранее подготовленные пазы в стене. Их концы гидроизолированы двумя слоями рубероида. После того, как балки уложены, их дополнительно фиксируют анкерными болтами.

Монтаж вертикальных стоек

Если крыша у дома из газобетона сломана, то сначала возводятся опорные вертикальные столбы. Они послужат каркасом для стен.

Высота стоек должна быть не менее двух метров, чтобы на полу было удобно.

Вертикальные стойки вставляются в пазы на балках перекрытия и дополнительно фиксируются металлическими уголками и скобами.

Выбрать сечение балок из таблицы.

Балка мансардного перекрытия устанавливается между столбами. Дополнительно фиксируется болтами или другим способом.

С выбранным ранее шагом собирается определенное количество П-образных стоек. Между ними протягивают шнур и проверяют уровень. Если высота разная, одна из арок демонтируется, после чего регулируется по высоте. Стойки сшиваются прутьями одного сечения.

Установка коньковых стоек

Стойки

Ridge могут быть установлены сразу.Между ними будет смонтирован сам конек, но без них можно обойтись.

Установка нижних стропил

Теперь нужно установить стропила между мауэрлатом и верхней балкой перекрытия. Для этого определяется расстояние между соответствующими опорами, и подготавливаются стропильные ноги необходимой длины. В нижней части на ножках стропил делаются вырезы, которыми они опираются на мауэрлат и дополнительно фиксируются скобами.

Установка верхних стропил

Необходимо подготовить верхние стропила.Для этого из досок сшивается шаблон. Устанавливается на торцы балки перекрытия мансарды, снимается размер и определяется угол наклона откосов. По этому размеру подготавливается необходимое количество стропильных ног, которые затем надежно фиксируются к горизонтальным балкам.

Установка обрешетки

Из того, какой кровельный материал выбран, умещается в сплошную или разреженную обрешетку. Сплошной делается при установке тяжелой кровли.

Монтаж рубероида

Выбранный рубероид монтируется на подготовленную обрешетку, после чего устанавливаются дополнительные элементы кровли — желоба, защитные трапы и т. Д.

Видео о поэтапном строительстве крыши дома из пеноблоков

Начало строительства кровли

Монтаж балок стропильной системы

Крепление стропил

Коньковая балка, в свою очередь, опирается на капитальные конструкции стен (фронтоны) и (дополнительно) на стойки. Кровельные стропила не нуждаются в раскосах и подкосах, что позволяет значительно уменьшить полезный объем мансардного этажа под крышей.При ширине дома с двускатной крышей от 8 до 10 метров либо конструкция крыши с дополнительными прогонами, подкосами, либо в виде трехшарнирных ферм. Однако устройство слоистых стропил требует определенного опыта и правильного проектирования во избежание появления разрывных нагрузок. Большинство самостроителей, шабашников и гастарбайтеров в России обычно предпочитают расположение классических дистанционных стропильных схем, где верх и низ стропил соединяются шарниром с одной степенью свободы (или жестким защемлением), тогда основная нагрузка — это переносится на внешний счетчик стен дома из газобетона, и соответственно к стенам прилагаются разрывные нагрузки.В этом случае необходимо жестко закрепленное устройство мауэрлата, непосредственно связанное в единый контур по периметру здания или жестко привязанное к единому контуру опорного контура монолитной железобетонной обвязки. Поэтому рекомендуем при самостоятельном проектировании и строительстве дома из газобетона во всех случаях выполнять по верхнему краю газобетонных стен (не только внешних, но и всех внутренних стен) монолитный железобетонный обвязочный пояс, в котором Анкеры Т- или Г-образной формы с резьбой М12 укладываются по внешнему контуру с шагом в 1 метр для жесткого соединения с деревянной балкой с мауэрлатом (100 х 150 мм, или 150 х 150 мм), на который опираются стропила.

Эта конструкция позволит избежать проблем с расширением стен, даже если вы или ваши строители неправильно соберете стропильную систему, и это создаст расширительные нагрузки на стены. Ниже мы рассмотрим, как правильно устроить стропильную систему, не создающую разрывных нагрузок на стены дома из газобетона.

Схема монолитной железобетонной обвязочной ленты для крепления мауэрлата

Перед укладкой мауэрлат обрабатывают антисептиком (ХМ-11, ХМББ) и кладут на гидроизоляцию из битумно-полимерного рулонного гидроизоляционного материала (не рубероида).На ступеньке анкеров в мауэрлате просверливаются отверстия и мауэрлат устанавливается на место. На резьбовые анкерные стержни надевают шайбу и гайку, которые затягивают до упора. Если используется обычное для России «дерево естественной влажности» (то есть сырое — которое уважающий себя потребитель не купит ни в одной цивилизованной стране), то нужно обеспечить доступ к креплению Мауэральта, чтобы подтянуть этот орех раз в год в течение 5 лет (наиболее интенсивная усадка наблюдается в первый год), при этом влажная древесина сохнет и дает усадку.В случае дистанционной конструкции стропил или если вы не знаете, будет ли конструкция стропил дистанционной или неконтролируемой, имеет смысл устроить контрфорс из пиленого газобетонного блока (через гидроизоляционную прокладку) со стороны внешняя сторона мауэрлата. На схеме ниже показан способ крепления стропил для традиционного расположения распорок с одной степенью свободы для конца стропильной ноги.

Что это значит? Стропильная нога при этом фиксируется двумя стальными пластинами (стальным уголком и соединительным элементом полосы) и проволочной стяжкой, исключающей проворачивание в шарнире мауэрлат-стропила.Сдвиг в этом шарнире также невозможен из-за жесткого крепления стропила уголком и плоского металла вкупе с подшитой снизу опорной планкой. Если верх стропила с такой точкой крепления будет жестко защемлен, либо стропила упираются друг в друга, то при такой конструкции растягивающая нагрузка будет передаваться на стены дома.

Конструктивные способы крепления мауэралата к стене газобетонного дома

Мауэрлат, по сути, представляет собой крепление из дерева или металла, размещаемое в верхней части капитальных стен.Он должен быть прочно и жестко закреплен. Если используются металлические стропила, то их делают из швеллера или двутавра.

Мауэрлат выполняет в конструкции здания 2 функции:

Равномерно распределяет нагрузку, передаваемую от стропильных ног, на все стены здания.
К мауэрлату, закрепленному на стенах, крыше.

Размеры мауэрлата

Для изготовления мауэрлата необходимо использовать брус из твердых пород дерева, обработанный антисептическими составами.Брус нужно брать сечением 100х100, 100х150, 150х150 мм. По периметру постройки крепится цельный мауэрлат. Для этого бруски соединяют последовательно с помощью прямого замка.

Дополнительно замок усилен на балках большими гвоздями, что дает возможность создать неразъемную конструкцию, выдерживающую нагрузку, передаваемую стропилами. Балки необходимо крепить по внутреннему краю стены так, чтобы до внешнего края оставалось минимальное расстояние 50 мм.

Надежность установки мауэрлата на пенобетонные стены напрямую зависит от правильности монтажа и точности расчетов.

Расчет размеров

Создание крыши дома начинается с укладки мауэрлата, он равномерно распределяет массу кровли на стены дома и обеспечивает устойчивость стропильной системы. По этой причине крайне важно правильно и точно рассчитать размеры мауэрлата.

Зависит от:

Площадь и длина периметра здания.
Тип крыши.
Материал, используемый в качестве кровельного покрытия, из которого сделана стропильная система.
Климатические условия региона.
Есть ли в доме чердак.

Главное для правильного расчета — это тип конструкции крыши.

Может быть любой:

Classic — крыша с 1, 2, 3 или 4 скатами.
Крестообразная.
В форме шпиля.
Бедро, полуовальное или бедро.
Сферический.
Квартира.
В сложенном виде.

Итак, для правильного и точного расчета мауэрлата необходимо знать, какой тип кровли будет располагаться на нем. Например, лучше рассчитать размеры для простой двускатной крыши.

Формула для расчета

Прежде всего необходимо измерить периметр дома и необходимую длину мауэрлата.Измерение производится по верхней части планки.

Объем мауэрлата рассчитывается по следующей формуле:
V = LS

L — периметр дома или длина бруса;
S — сечение стержня.

В — объем;
r — плотность материала;
м — масса штанги.

Какой бы ни была ширина мауэрлата, важно размещать его на расстоянии не менее 5 см от внешнего края стены.При расчете мауэрлата необходимо учитывать как вес стропильной системы, так и общий объем кровли.

Выбор материала

Для изготовления мауэрлата использовать брус сечением 10х10 — 15х15 см, желательно использовать материал из лиственной древесины, обработанный антисептиком.
Бруски необходимо уложить равномерно по всему периметру стен; для соединения их между собой делается прямой замок на стыках планки.
Желательно дополнительно укрепить, закрепив замки крупными гвоздями.
В результате будет жесткая цельная конструкция из соединенных вместе балок. Их размер всегда должен быть немного меньше ширины стены; по внутреннему краю укладывается брус так, чтобы между наружным срезом газобетонной стены и мауэрлатом оставалась пустота минимум 5 см.
Иногда ограничительный пояс (ряд кирпичей) делают из кирпичей по внешнему краю, на который опирается мауэрлат.
Не забывайте , что перед установкой мауэрлата на пенобетонную стену в обязательном порядке необходимо устроить надежную гидроизоляцию между стеной и деревянной балкой.

Способы крепления

Есть несколько способов надежно прикрепить мауэрлат к газобетону. Поскольку крепление должно быть надежным, способным предотвратить малейшие смещения конструкции крыши.

В современном строительстве применяются следующие виды крепления данного элемента:

Трос стальной прочный
Анкеры встраиваемые в стену.
Металлические шпильки.
Химический завод.

Крепление прочной проволокой

При возведении стен на последних 2-3 верхних рядах между укладываемыми блоками прокладывается стальная проволока, которая прочно фиксируется газобетонными блоками. Он должен выступать с двух сторон на такую длину, которой хватит, чтобы надежно прикрутить мауэрлат к стене.

Проволока должна быть достаточно длинной, чтобы пройти сквозь просверленный мауэрлат и сильно скрутить.Таких креплений можно сделать сколько угодно, желательно только, чтобы их было не меньше количества стропил.

Анкеровка

Прочные и прочные крепления мауэрлата могут быть сделаны путем создания армированного ремня.

Бетонный пояс не только сделает крепление бруса простым и надежным, но и дополнительно укрепит всю коробку и придаст ей жесткость.

Армопояс дает возможность выравнивать горизонтальные верхушки стен, что имеет большое значение для надежности и жесткости основания кровельной системы.

Стены здания , возведенные из газобетона, имеют низкую прочность — это очень мягкий материал, не способный прочно удерживать металлические шпильки или анкерные болты.

Армированный пояс по верхней части стен удобнее создавать из специальных П-образных железобетонных изделий, их кладут поверх стен из газобетона так, чтобы образовался сплошной желоб.

Для ременного устройства в углах используются блоки с обрезанной боковой частью.В этом желобе по всей длине стены закреплен арматурный каркас, он состоит из прутьев 6 и 12 мм.

Перед заливкой желоба бетоном в него закладываются анкеры с резьбой. Их просто вяжут вязальной проволокой, необходимо очень ровно поставить якорь, чтобы выровнять леску, натягивают леску или прочный шнур.

Анкеры необходимо бетонировать как можно ближе к бетонной поверхности, при этом их следует устанавливать перпендикулярно мауэрлату.

После создания арматуры каркас заливается бетоном, заливка должна производиться непрерывно, единовременно. Количество используемых анкеров не ограничено, но их необходимо устанавливать не меньше, чем стропильные ноги, и устанавливать так, чтобы стропила не закрывали их сверху, по этой причине места установки анкерных болтов следует как можно точнее разметить. .

После того, как бетон затвердеет и наберет прочность, анкер будет в нем надежно зафиксирован.Крепление мауэрлата, таким образом, наиболее прочное и надежное, брус жестко держится на стене, создавая надежную основу для конструкции крыши.

После схватывания бетона на него укладывают мауэрлат так, чтобы анкеры вошли в заранее подготовленные отверстия. Крепят анкерами при помощи гаек, подложив под них металлические шайбы.

Точно рассчитать точки В стержне можно просверлить отверстия для установки анкеров, если положить его на бетонную ленту поверх болтов и постучать по нему молотком.После этого в материале будут заметны небольшие вмятины, в этих местах необходимо просверлить отверстия.

В некоторых случаях для экономии денег не создают непрерывную полосу из бетона по всей длине стены, а делают бетонные подушки в нужных местах. В этом случае вам также потребуется привязать к стержням арматуры анкерную проволоку.

Крепление мауэрлата шпильками

Если дом небольшой и масса кровельной конструкции небольшая, то для установки мауэрлата с успехом можно использовать простое крепление — закрепить в стене специальные шпильки.Они представляют собой крепежные элементы в виде стальных болтов с приварной поперечной закладной или квадратной металлической основой шириной не менее 5 см.

Даже при кладке стен эти шпильки вделываются в них, их размера должно хватить, чтобы пройти сквозь толщу бруса, затянуть гайки и контргайки. Эта технология аналогична креплению мауэрлата анкерами.

Точно так же, как и с анкерными болтами, отмечаются точки для сверления отверстий, также прикрепляется деревянный брус и затягиваются гайки.Крепление мауэрлата к газобетону возможно при помощи шпилек CPT 12 мм.

Технология работы:

просверлено в газобетоне отверстий с шагом 1 — 1,5 м;
в них вставляется шпилька и заливается цементное молоко;
далее делается гидроизоляция , чтобы не было контакта газобетона с деревом;
сверху кладут мауэрлат и закрепляют его гайками;
После того, как брус закреплен на стенах , его стягивают в стыках коваными скобами.

Химический завод

Применяется другая технология монтажа мауэрлата, позволяющая надежно закрепить его в пенобетонных стенах. Для работы потребуется приобрести капсулы со специальным реагентом. Надежная фиксация деревянного бруса достигается за счет проникновения химикатов во все поры газобетона.

Такая установка не вызывает расширения в пенобетоне, что очень важно для участков вдоль края конструкции.Химический анкер — клей на синтетической основе, проникающий на большую глубину и скрепляющий очень надежный материал стен и вашего сердечника.

Значение гидроизоляции при укладке

Между деревом мауэрлата и стеной здания необходимо сделать гидроизоляционный слой. Для этого подойдет полиэтилен, рулонные материалы, а можно использовать новейшие средства гидроизоляции.

Необходимость в этой работе важна, иначе в местах соприкосновения разных материалов будет конденсироваться влага, что может быстро разрушить структуру мауэрлата.Только защитив его от влаги, можно произвести окончательный монтаж.

Армопояс под мауэрлат своими руками

Мауэрлат — это элемент кровельной системы здания, который обычно делается для поддержки стропил на крыше. Стоит отметить, что профессиональные строители советуют монтировать мауэрлат на специальный армопояс, который будет удерживать мауэрлат на месте. Армопояс под маурелатом добавит конструкции жесткости и придаст ей роль усиленной опоры.

Армопояс для мауэрлата

Почему Армопояс

Армопояс — очень важный компонент в строительстве. Итак, давайте разберемся, для чего он предназначен.

Если наше здание состоит из газобетона, то вам необходимо знать, что газобетонные блоки крайне негативно передают точечную нагрузку на вашу поверхность и поэтому при сверлении отверстий под шпильки внутри блока они могут треснуть или просто лопнуть. Следующий момент, на который рассчитан армопояс — подвесные стропила от стен, установленные непосредственно на газобетонные блоки, будут создавать разный вес с разных сторон, что в свою очередь приведет к возможному забиванию блоков и деформации всей кровли и стены.
И, наконец, если стропила поставить на газобетонные блоки, то при малейшем отклонении уровня кровли от проектной нормы возникнет точечная нагрузка и блоки потрескаются.

Решение всех этих проблем — защитные армопои под мауэрлатом! .

Установка ремня на мауэрлат

Установка ремня на мауэрлат очень проста. Для этого по всей площади нашей стены устанавливаем специальные штыри, стойки нужно ставить равномерно примерно через каждые 60 см друг от друга.Кстати, шпильки можно купить размером примерно 2 метра и разрезать их на равные части, поэтому на этих элементах мы сэкономим. После установки шпилек сразу же прикрепляем нашу балку к шпилькам перед тем, как измерить ее и просверлить в ней отверстия для шпилек, затем подтянуть балку к армопоясу на болтах. Также смотрите про крепление стропил к мауэрлату.

Шпильки лучше всего обернуть полиэтиленом, чтобы не испортить их в процессе заливки бетона

Схема армопояса для мауэрлата

Видео — крепление кровельного маЕурлата к стене

изготовление и установка Как залить армопояс под крышу

Арматура в армопоясе состоит из рабочей арматуры (10-12мм) и конструкционной арматуры меньшего диаметра (рама — 6мм).Часто арматуру делают из 4 или 6 стержней. В этой статье мы подробно опишем и покажем схемы армирования, способы изгиба арматуры и другие нюансы армопояса.

Арматурный каркас нужен для того, чтобы зафиксировать рабочую арматуру в правильном положении. То есть два или три стержня арматуры внизу бронепояса и два стержня вверху.

Арматура диаметром 6 мм вполне подходит для каркаса, можно использовать даже толстую проволоку.

Размер каркаса должен соответствовать толщине вашей стены с учетом утеплителя и защитного слоя бетона. В качестве утеплителя лучше всего подойдет экструдированный пенополистирол толщиной от 30 до 50 мм.

Часто размер рамы составляет примерно 120-200 мм.

Такие квадратные рамки легко изготовить следующим образом.

Берем доску (толщиной 20-50 мм. Шириной 200 мм.), Рисуем квадрат например 150 на 150 мм, просверливаем отверстия в углах квадрата.

Отверстия должны быть около 9 мм, чтобы в них плотно вошли фитинги 10 мм. Сами арматурные стержни должны быть длиной около полуметра.

Положите доску на землю, забейте четыре арматурных стержня через отверстия доски в землю с помощью молотка. Шаблон для складных рамок готов. Саму арматуру удобнее гнуть по каркасу с помощью трубы. Для такого каркаса армирующие заготовки должны быть длиной около 600 мм.

Арматура рабочая арматура

Рабочая арматура представляет собой толстую оребренную проволоку диаметром 10 мм, предпочтительно 12 мм.Рабочая арматура в армопоясе работает на изгиб, создавая высокую жесткость конструкции. Армирование должно быть сплошным (кольцевым) и проходить по всем несущим стенам. Если в здании очень длинные проемы, то места армированного пояса над проемами нужно усилить дополнительной нижней арматурой.

Рабочая фурнитура должна находиться внутри каркаса, и привязана к каркасу обычной вязальной проволокой, сварка здесь не нужна.

Высота плечевого ремня от 200 до 300 мм.
Расстояние между рамами должно быть от 200 до 400 мм.
Нахлест арматурных стержней должен составлять 500 мм.
Для меньшего расхода арматуры лучше использовать более длинные стержни, чтобы уменьшить количество перекрытий.
Не забываем про защитный слой бетона, который должен быть 40 мм со всех сторон.

Обязательно загните рабочую арматуру по углам и используйте дополнительные арматурные зажимы, см. Схему ниже.С длинной трубой удобно гнуть арматуру.

Схемы армирования бронепояса

Также стоит отметить, что арматурный каркас лучше монтировать на месте его заливки, так как в собранном виде он будет много весить.

Опалубка должна быть достаточно прочной, чтобы выдерживать давление бетона. Обратите особое внимание на выравнивание опалубки во всех плоскостях.

Если у вас нет профессионального инструмента для вибрации бетона, вы можете использовать следующий метод: взять перфоратор и в режиме рубки постучать по арматуре, бетон уплотняется и выходят пузырьки воздуха.

04.06.2018

Вопрос: Что такое армированный армирующий пояс и его структура?

В настоящее время все строительные технологии в основном направлены на обеспечение максимальной устойчивости строящихся зданий и увеличение срока их службы.Ведь строительные объекты подвергаются огромному воздействию природных факторов. Поэтому постройку зданий необходимо укреплять как следует. Одним из таких укреплений является бронепояс.

Армопояс — что это

Основная задача армопояса — распределить равномерную нагрузку на несущие стены здания и на фундамент.

Армированный пояс укладывается на нескольких уровнях строящегося здания, в фундамент, под плиты перекрытия и под мауэрлат (брус, на который опираются стропила).

Каковы функции армопояса

Есть несколько причин, определяющих необходимость бронепояса при строительстве дома:

Повышенная пространственная жесткость — усиленный пояс соединяет конструкцию здания в целом и действует как жесткий каркас, за счет чего здание получает дополнительную устойчивость к негативным факторам, ветровым нагрузкам, подвижкам грунта, землетрясениям;
Равномерное распределение нагрузок — монолитный пояс защищает фундамент и стены от трещин и не позволяет тяжелым плитам чердачных и перекрытий перекрывать хрупкий газобетон и пенобетон;
Выполнение проемов — железобетонный пояс позволяет без использования специальных перемычек делать проемы любой ширины для дверей и окон в стенах;
Соединение стропильной системы кровли со стенами — монолитный армопояс обеспечивает жесткое и надежное крепление для монтажа стропильной системы кровли, особенно это важно, когда стены здания выложены из легких блоков.

Всегда ли нужен бронепояс?

Укрепление дома не всегда необходимо. Рассмотрим ситуации, в которых конструкцией бронепояса можно пренебречь:

№

фундамент расположен на твердом грунте: каменистый грунт, крупный и крупный песок, грунт, не насыщенный водой;
стены дома будут выложены из кирпича;
стены дома будут построены из арболитовых блоков толщиной не менее 30 см и прочностью не менее B2.5;
строится одноэтажный дом, перекрытия в котором будут из деревянных балок, а не из бетонных плит.

В том случае, если почва на участке слабая и не очень устойчивая, например, пыльный песок, лёсс, глина, суглинок или торф, то необходимо строительство бронепояса.

То же, если стены дома построены из легкого и хрупкого керамзитобетона, пенобетона или газобетонных блоков — ответ очевиден, нужен бронепояс! Это связано с тем, что эти блоки не предназначены для движения грунта и точечных нагрузок, исходящих от плит перекрытия.

Армопояс строительная техника

Методика установки монолитного армопояса аналогична технологии заливки обычного монолитного фундамента:

Вязаный и установленный каркас из арматуры;
Установлена опалубка;
Заливается бетон.

Некоторые дополнительные нюансы, тонкости и небольшие изменения в технологии зависят от зоны расположения железобетонного пояса.

Типы бронепояса или зоны расположения

Базовый разгрузочный пояс рычага или База (1-й уровень — под фундамент) — на эту конструкцию возложены большие усилия от всей массы здания и реакции грунта.Фундамент армируется арматурным каркасом, повторяет расположение капитальных стен и бетонируется при формировании ленточного фундамента.

Базовый бронепояс (2 уровень — над фундаментом) — ширина этого пояса должна соответствовать толщине стен и пропорционально распределять силы, действующие на основание.

Армопояс между перекрытиями под плиты перекрытия — Этот цельный железобетонный пояс расположен между верхним уровнем стен дома и бетонными плитами, расположенными между этажами.Его задача — обеспечить неподвижность несущих стен и не допустить появления в них трещин. Распределяет нагрузку от плит перекрытия по контуру здания и снижает вероятность деформации проемов.

Армопояс последнего этажа под мауэрлат — Этот армированный пояс заливается после возведения последнего этажа и служит основой для мауэрлата. Он компенсирует нагрузку от самой крыши, а также от дождя, снега и ветра.

Армопояс первого уровня (под фундамент)

Для того, чтобы значительно снизить давление дома на землю, армопояс для фундамента следует делать на 30-40 см шире основной бетонной фундаментной ленты. А его толщина в зависимости от этажности может варьироваться от 40 см до 50 см.

Армопояс первого уровня делается под всеми несущими стенами конструкции, а не только по периметру наружных стен. Армирующий каркас для него делается исключительно вязанием, а не сваркой.Сварку можно применять только при предварительном соединении основной арматуры в общую пространственную конструкцию.

Диаметр основной арматуры 16-20 мм. Диаметр поперечных зажимов от 8 до 10 мм. Шаг — не более 20 см.

Очень важно, чтобы при заливке бетона в фундамент арматурный каркас не касался основания. Фурнитура должна быть утоплена посередине. Этого можно добиться, подложив под каркас гальку или половинки кирпича.Это убережет металлический каркас от процесса коррозии (ржавчины).

Заливку армированной ленты бетоном нужно производить за один прием. Это необходимо, чтобы избежать стыков, снижающих прочность конструкции.

Армопояс 2 яруса (на фундаменте)

Перед тем, как приступить к возведению стен на фундаменте, необходимо залить цокольный армированный пояс. По своей сути он является продолжением основного фундамента и служит дополнительным усилением здания.

Если бы для вязания каркаса первого уровня плечевого пояса потребовалось 8 стержней основной арматуры, то для вязания каркаса армированного пояса второго уровня достаточно было бы использовать 4 стержня арматуры диаметром от 14 до 18 мм и зажимы диаметром от 6 до 8 мм.

Конструкция залита по периметру здания по наружным стенам. Средняя высота от 20 до 40 см. Бетон для заливки базового бронепояса — М200 и выше.

Армированный пояс первого уровня является фундаментом дома, а цокольный пояс — добавлением и усилением несущих способностей армопояса для фундамента. Следовательно, если бронепояс первого уровня был затоплен качественно, то пояс второго уровня (подвала) можно сделать не таким прочным.

В целом можно сказать, что сочетание качественных бронепоясов первого и второго уровня — это гарантия надежности и долговечности фундамента на любом грунте.

Армопояс для плит перекрытия

Если строится многоэтажное здание, то плиты перекрытия несут большие нагрузки на стены. Чтобы уменьшить эту нагрузку, на стыке между стеной и плитами перекрытия также необходимо установить армированный пояс. Заливается по периметру внешних стен и имеет высоту примерно от 20 до 40 см. Что касается ширины армопояса, то желательно, чтобы она была равна ширине стены.

Расстояние между плитой и лентой не должно превышать ширину 1-2 кирпича.Идеальное расстояние от 10 до 15 см.

Арматурный каркас для межэтажного пояса связан в виде сетки из двухжильных арматурных стержней толщиной от 10 до 12 мм.

Если кладка стен дома из газобетонных блоков, то в качестве опалубки по краям можно установить два тонких блока и уже установить между ними арматурный каркас и заливать бетон.

Для стен толщиной 40 см в качестве опалубки можно использовать перегородочные блоки 10 см.

Если толщина стены меньше 40 см, то в стандартном газобетонном блоке можно самостоятельно вырезать желоб для прокладки в нем армированного пояса. Или заранее купите специальный газобетонный П-образный блок с готовым желобом.

Армопояс под мауэрлат

Армированный пояс, устанавливаемый под кровлей, обеспечивает возможность прочного крепления кровли (мауэрлат + стропила) и устройства деревянных и бетонных перекрытий между чердаком и верхним этажом.

Бронепояс под мауэрлат, по сравнению с другими ремнями, самый маленький по ширине. Это допустимо, так как вертикальная нагрузка, которая приходится на этот ремень, наименьшая.

Мауэрлат крепится к армопоясу с помощью анкерных шпилек с резьбой, диаметр которых должен быть от 10 до 16 мм. В зависимости от формы болтов они привариваются к арматурному каркасу или просто вставляются в бетон и удерживаются в нем за счет изгиба.

Чтобы потом не столкнуться с трудностями, расположение анкерных шпилек и расстояние между ними нужно рассчитать заранее, чтобы в дальнейшем они находились посередине между стропильными конструкциями.Главное, чтобы стропильные ноги тогда не совпадали со шпильками. После заливки бетона длины шпилек должно хватить, чтобы на них установить мауэрлат и закрепить двумя гайками и шайбой, это примерно высота мауэрлата + 4 см.

Также при изготовлении арматурного каркаса необходимо учитывать его ширину и высоту, чтобы при заливке бетона между каркасом и внешней поверхностью бетона оставалось не менее 3-5 см.

Пояс армированный кирпичный

При строительстве больших домов, особенно многоэтажных, арматурный пояс обязательно делать строго из железобетона, а для небольших хозяйственных построек, где не требуется мощное армирование, пояс выкладывают из кирпича.

Конструкция пояса армированного кирпича — от 3 до 5 рядов кирпичной кладки, армированной армирующей сеткой. В швы каждого ряда кирпичей на раствор укладывают стальную сетку из проволоки диаметром 4-5 мм, с размером ячеек около 3-4 см.

Ширина кирпичного пояса должна быть равна ширине несущей стены.

Иногда для усиления прочности конструкции кирпич кладут не горизонтально, а вертикально по торцам.

Нужно ли утеплять пояс

С точки зрения теплоизоляции арматурный пояс не очень хорошо себя показывает и через него в зимнее время теряется некоторое количество тепла. Из-за этого внутри может образовываться конденсат, который приводит к образованию плесени.

Чтобы этого не произошло, при строительстве армированного пояса его необходимо изолировать снаружи с помощью теплоизоляционных материалов.

«А как утеплить бронепояс?» — спросите вы. На этот вопрос есть несколько ответов. Самый распространенный материал — пенополистирол, но также можно использовать пенобетон и пенобетон.

Главное, перед тем, как обвязать арматурный каркас и заливку бетона, нужно учесть и не забыть оставить место (с внешнего края стены) для укладки утеплителя.

Бетон какой марки нужен для армопояса

Минимальным требованием для изготовления армированных лент для полов и стропильных систем является использование бетона марки М200 или М250 или выше. Необходимый бетон можно купить в готовом виде или замешать самостоятельно из цемента М400.

Чтобы сделать бетон самостоятельно, важно знать пропорции компонентов.

Количество воды в бетоне должно быть минимальным, а для придания пластичности используется пластификатор — добавка, повышающая подвижность и текучесть бетона.

По водоцементному соотношению. Она должна быть в пределах от 0,5 до 0,7 на единицу цемента, другими словами, на 10 частей цемента должно приходиться от 10 до 7 частей воды.

Избыток воды в бетоне отрицательно сказывается на его характеристиках и делает его менее прочным.

Армопояс стоимость заливки

Стоимость Армопояса всегда рассчитывается индивидуально для каждого конкретного проекта. Учитываются основные параметры постройки и материалы, из которых будет построен дом.

В первую очередь, в зависимости от того, чем выложены стены здания, определяется технология изготовления бронепоясов для фундамента, для малуриата (кровли), а если в здании несколько этажей, то для этажей.

Как правило, арматурные пояса необходимы при строительстве дома из легких материалов, таких как газобетон, шлакобетон, пенобетон, полистиролбетон, керамзитобетон и бетон. Это связано с тем, что блоки из этих материалов не обладают высокой прочностью и боятся высокой сейсмической активности, неустойчивых грунтов и точек давления со стороны кровли.

Расчет стоимости заливки армопоясана — задача несложная, так как дома практически всегда разные и в конструкции каждого есть множество факторов, которые повлияют на конечную цену.

Если обратиться к услугам частного прораба Михаила Долгих, то он поможет определить и просчитать все работы по установке бронепояса для вашего дома.

Стоимость наполнения армированного ремня составит 250 руб. погонный метр.

Доверие профессионалам

Только профессиональные строители должны доверять монтажному рычажному ремню.

Выбирая подрядчиков, обращайте внимание только на узкоспециализированных профессионалов, которые много лет работают в своей области и хорошо знакомы с особенностями монтажа данного типа конструкций.

В стоимость работ должна входить оплата бригады, всей необходимой техники и оборудования для строительства.

С квалифицированной строительной бригадой вы сможете произвести надежное возведение дома, а опытный прораб поможет минимизировать время и стоимость сметы.

Чтобы узнать цену армопояса в проекте вашего дома, свяжитесь с нашим специалистом по контактам указанным на сайте.

Усиленный пояс, также известный как монолитный пояс или сейсмический пояс, представляет собой особую конструкцию, предназначенную для решения двух задач. Во-первых, распределить нагрузку с того, что будет сверху, на то, что будет снизу. А, во-вторых, связать всю плоскость, на которой он расположен, в единое целое. И монолитный бетонный армированный пояс, и армированный кирпич справляются с распределением нагрузки.Оба они отлично справляются с распределением нагрузки, скажем, от плит перекрытия на стены. Если стоит задача еще и соединить стены в единое целое, например, от разрывной нагрузки стропил крыши на стены дома, то нужен бетонный армированный пояс.

Как сделать бронепояс своими руками

С, что такое армопояс, разобрались, разберемся, как сделать своими руками. С кирпичным бронепоясом все просто. Обычно его изготавливают из полнотелого красного кирпича минимальной марки М100 в несколько рядов с армированием кладочной сеткой.Также возможно усиление кладки арматурой диаметром 6-8 мм. С бетонным, монолитным бронепоясом дело обстоит сложнее.

Для начала нужно установить опалубку. Это может быть как деревянная опалубка, так и «швеллер», или несъемная опалубка, если речь идет о армированном поясе на газобетоне или пеноблоках. Вы можете использовать П-образные блоки заводского изготовления или поддоны, сделанные своими руками. Для этого совсем необязательно вырезать П-образный блок из обычного газового блока.Достаточно сделать кладку из тонкого газоблока снаружи и изнутри. Пространство между этими блоками можно утеплить экструдированным пенополистиролом.

После того, как вы сделали опалубку, каркас арматуры помещается внутрь лотка.

Достаточным армированием для армопояса размером от 200 до 200 мм является каркас из 4 арматурных нитей диаметром 12 мм (по две сверху и снизу), скрепленных поперечными зажимами диаметром 6-8 мм через каждые 30 мм. -50 см.

Стандартное перекрытие арматуры должно быть 30-40 диаметров. То есть, если ставить арматуру 12 мм, то увеличивая ее, нужно делать внахлест около 40 см.

В углах арматура необходима гнуть так, чтобы угол был соединен неразъемной арматурой.

Каркас из арматуры желательно ставить на пластиковые фиксаторы толщины защитного слоя бетона. И наденьте зажимы на вертикальные фиксаторы.Если нет заводских замков для защитного слоя, можно использовать куски камня, кирпича и т. Д.

К арматурному каркасу крепятся шпильки для мауэрлата или куски арматуры для последующей фиксации плит перекрытия.

Теперь можно переходить непосредственно к заливке бетонной арматуры.

Если будете заливать покупным бетоном, выбирайте марку М200-М250. Этой марки прочности хватит для частного строительства.

Если вы планируете готовить бетон для заливки армопояса, то воспользуйтесь универсальным рецептом пропорций бетона для армопояса: 1 часть цемента марки 500, 2 части песка, 4 части щебня.

Вы также можете использовать один из наших для расчета состава бетона. Не забудьте добавить в смесь пластификатор. Это сделает набивку удобнее для вас, а получившийся армопояс более прочным.

После заливки накройте армопояс пленкой, чтобы избежать внезапного высыхания. С этой же целью первые 2-3 дня смочите бетон.

Армопояса будут готовы к загрузке через неделю. Полное созревание бетона завершится через 28 дней после заливки.

Самые частые вопросы об армированном ремне.

В каких случаях нужен бронепояс?

Требуется монолитный железобетонный пояс:

на блочном фундаменте
на стенах из газобетона, пеноблоков и др. Под пустотными плитами и деревянными балками (для предотвращения разрыва). Здесь армопояс может быть кирпичный
под мауэрлат на крыше, конструкция которого предполагает наличие дистанционной нагрузки на этот мауэрлат

Можно ли заправлять армопояс зимой, на морозе?

Лить армопояса зимой — занятие сомнительное.Однако если в холодное время года его действительно нужно заливать, примите все меры для защиты бетона. Добавляйте в бетон специальные противоморозные добавки. Для замешивания бетона используйте как можно меньше воды. После заливки обязательно накройте бронепояс, чтобы уберечь его от холода. Например, опилки. При минусовых температурах используйте специальный нагревательный кабель. Продается в любом строительном супермаркете.

Какая минимальная толщина, высота, ширина, размер бронепояса?

Минимальный размер армопояса 150 на 150 мм.Но не меньше ширины несущих плит или балок перекрытия.

Замораживает армопояз что делать?

Если вы или ваши сотрудники забыли заизолировать бронепояс перед заливкой, то его нужно будет утеплить сейчас. Изолируйте бронепояс снаружи.

Конденсат на бронепоясе. Потеет армопояс. Что делать?

Утеплить. Другие варианты: повысить температуру в помещении, снизить влажность в помещении.

Можно ли залить армопояс частями?

Банка.Для этого сделайте фаску в месте контакта. И бетон не должен быть гладким.

Ремень усиленный видео

Армопояс (железобетонный пояс) он же сейсмический пояс — очень прочная монолитная полоса по периметру здания и несущие стены из пенобетона.

Задачи бронепояса — значительное усиление несущих стен для увеличения их несущей способности, во избежание трещин и других деформаций из-за неравномерной усадки здания, кровли, ветровых и других нагрузок.

Армопояс надежно скрепляет газобетонные блоки, равномерно распределяет нагрузку и создает жесткость.

В идеале геометрия, арматура и бетонный состав армированного пояса определяются расчетами.

Обычно ширина (толщина) армопояса равна ширине стены 200-400 мм, а рекомендуемая высота составляет 200-300 мм.

Но разумнее было бы сделать ширину армопояса немного тоньше стены, чтобы оставался запас места для утеплителя, чтобы уменьшить мостики холода.Лучше всего для этого подходит экструдированный пенополистирол (EPS), так как он отлично изолирует тепло. Также существует возможность заливки армопояса в готовые П-образные блоки из пенобетона, но об этом позже по тексту.

При неравномерной усадке дома, при сезонных колебаниях грунта, при землетрясениях, армопояс сохраняет геометрию здания.
Армопояс позволяет выровнять стены по горизонтали.
Придает жесткость всему зданию из газобетона.
Местные нагрузки равномерно распределяются на несущие стены.
Высокая прочность армпуа позволяет крепить к нему все ответственные конструкции, например, мауэрлат.

Мауэрлат необходимо прочно закрепить к несущим стенам шпильками и анкерами. Сама стропильная система, вес всей крыши, снеговые и ветровые нагрузки создают значительную разрывную силу, которая может разрушать неармированные стены. Армопояс под мауэрлат решает эту проблему, и он будет выполнен так же, как и под перекрытие.

Арматурный каркас ремня должен быть сплошным.
Армопояс должен быть на всех несущих стенах.
Нахлест продольной арматуры не менее 800 мм.
Каркас выполнен из двух рядов арматуры, двух стержней.
Минимальная толщина продольной арматуры 10 мм.
Рекомендуется использовать длинные (6-8 метров) арматурные стержни.
Диаметр поперечной арматуры 6-8 мм.
Шаг поперечной арматуры 200-400 мм.
Армирование со всех сторон должно иметь защитный слой бетона не менее 5 см.
Продольная и поперечная арматура соединены между собой вязальной проволокой.
По углам продольную арматуру нужно загнуть, а перекрытие стараться делать дальше от угла.
Рама должна быть строго горизонтальной.

Рассчитайте расстояние между арматурными стержнями по толщине и высоте армированного пояса с учетом защитного слоя бетона не менее 5 см с каждой стороны.

Армопояс по газобетону своими руками (видео)

Схема армирования углов и прилегающих армопояс

Армопояс утепляющий

Армопояс — очень серьезный «мостик» холода, через который уходит большая часть тепла и на котором внутри армопояса образуется конденсат. А чтобы этого не произошло, необходимо утеплить снаружи армопояс газобетоном, либо пенополистиролом, либо пенополистиролом.Пенополистирол более предпочтителен. Так что заранее нужно предусмотреть место для утеплителя, засыпав бронепояс с отступом от внешнего края стены.

Утепленный пояс для газобетона

Какую марку бетона заливать армированный пояс

Для заливки армированной ленты по газобетону используется бетон марки М200-М250. Его можно привезти в готовом виде миксером с завода, либо изготовить самостоятельно.

Пропорции для марки бетона М200 : Цемент М400, песок, щебень (1: 3: 5). Пропорции для бетона марки М250 : цемент М400, песок, щебень (1: 2: 4).

В бетоне должно быть минимальное количество воды, а также использовать пластификатор для придания пластичности.

Водоцементное соотношение должно быть в пределах от 0,5 до 0,7, то есть на 10 частей цемента приходится от 5 до 7 частей воды.

Добавление чрезмерного количества воды в бетон делает его менее прочным.

Чтобы удалить пузырьки воздуха из бетона, его следует подвергнуть вибрации специальным строительным вибратором, либо жидкий бетон следует интенсивно и долго протыкать с надрезом арматуры.

Бетон следует заливать в опалубку за один раз, чтобы она была монолитной (неразрывной).

«Раздвоооооон!» — семейная пародия на коронавирус «Скрипач» становится вирусной

«Седер в Zoom — звучит безумно, не так ли?» Эли Виртшафтер говорит в начале видео его семьи, вдохновленного коронавирусом, пародируя «Традицию!» из «Скрипач на крыше.”

Триумфальный припев оригинальной песни заменен на «Separation!» и другие классические тексты заменены строками о создании масок, обучении Zoom и другими своевременными ссылками.

С момента публикации 11 апреля видео набрало 2100 репостов и 43 000 просмотров на Facebook, а на YouTube его количество просмотров приближается к 61 000.

Мы бы повторили некоторые из лучших реплик, но … ну, посмотрите сами:

Семья Шон Виртшафтер, которая вместе укрывается в Беркли, являются опытными музыкантами.

В видео «Папааааа» Джош поет и играет на скрипке; «Мамааааа» Диана поет, танцует и играет на фортепиано; «Студеееент» Рафаэль, вернувшийся из колледжа, поет и танцует; и «Milleniaaaaal» Эли, репортер и продюсер радиостанции KALW, который написал тексты, поет и играет на фортепиано.

Они впервые исполнили «Разлуку!» на двух виртуальных седерах. «Мы проводили два седера на Zoom, поэтому я подумал, что мы должны устроить людям хорошее шоу», — сказал Эли.

Рафаэль, Эли и их сестра Марнина, которая живет в Лос-Анджелесе, выступали в «Fiddler» в детстве, так что это был естественный выбор.

Пародийное видео на семейную пасху, созданное в прошлом году, было распространено среди друзей и родственников. «Но на этот раз это по всему миру, и люди, которых мы не знаем, делятся им», — сказал Эли. «Наши троюродные братья в Израиле услышали об этом от своего друга еще до того, как мы отправили его им».

Не желая, чтобы ее оставили в стороне, в понедельник Марнина опубликовала ответ в виде собственной видеопародии на еще одну классику «Скрипача», «Вдали от дома, который я люблю». В настоящее время у него 8800 просмотров на Facebook и 1400 просмотров на YouTube

Перекрытие и армопояс для дома шелло.Как начать строительство дома из шеллона? Армопуа под Маурилалатом

Армопояс (или армирующий пояс, как его еще называют) Это армированная монолитная конструкция, полностью повторяющая схему несущих домов дома по периметру и служащая для их усиления и правильного перераспределения нагрузок. Заливка Армопояса в доме из газобетона — обязательное условие, гарантирующее прочность конструкции. О его устройстве, утеплении и армировании мы подробно поговорим в сегодняшней статье.

Если рассматривать прочностные характеристики таких материалов, как газобетон, пенобетон, арболит, то становится понятно, что сами эти материалы достаточно хрупкие, поэтому при точечном воздействии большой нагрузки они легко могут разрушиться.

В процессе возведения дома нагрузка на его стены постепенно увеличивается как сверху, так и снизу в виде заземления и неравномерной усадки. Завершающий элемент — крыша — тоже оказывает значительное поперечное (ведущее) давление на стены.Отсутствие армирующего пояса в этом случае может привести к появлению трещин в стенах дома, а также к их полному разрыву и разрушению.

Аропояс, образуя жесткий каркас и соединяющий все стены вместе, принимает на себя нагрузки от верхних этажей и крыш и равномерно распределяет их по периметру. Заливка армированного пояса нужна в местах повышенной сейсмической активности, а также при условии дополнительных серьезных нагрузок на здание.

При возведении одноэтажного дома приступают к окончательному возведению стен перед установкой кровли. В этом случае, как правило, в аропояс укладываются шпильки, к которым крепится мауэрлат кровля. Это позволяет жестко «привязать» крышу к ящику в домашних условиях.

Если в доме более одного этажа, то аропояс заливается после постройки каждого последующего этажа под потолочной плитой и в конце перед установкой крыши.

Нужен ли Армопояс под деревянные полы?

Как было сказано выше, Армопояс нужен для правильного распределения нагрузки от тяжелого перекрытия на стены здания.Но что делать, если в качестве перекрытия в доме использовать неармированные бетонные плиты или монолитный бетон, а обычные деревянные балки, вес которых несколько меньше бетонного?

При строительстве домов из газобетона часто можно встретить такой подход, когда стены возводятся без применения армирующей конструкции. В этом случае деревянные балки перекрытия монтируются непосредственно на газобетонные блоки, а концы балок имеют свойство выходить наружу.

Без воздействия больших нагрузок такой подход может быть оправдан, но в большинстве случаев отсутствие армопояса в таких домах является признаком отсутствия проекта строительства.Такую конструкцию можно уменьшить на десятки лет без повреждений, но при превышении нормативных нагрузок на разнорабочего локальное давление штанги на газобетон может привести к образованию трещин и его разрушению.

Как сделать Армопояс в доме из газобетона

Перед тем, как приступить к строительству дома, важно помнить, что армопояс представляет собой железобетонную конструкцию, поэтому после ее установки бетону необходимо не менее 28 дней, чтобы просохнуть и набрать винтажную прочность.Поэтому важно правильно спланировать ход строительства, чтобы технологические паузы (которых в вашем доме будет столько же, сколько и армирование поясов) не нарушили ход строительства.

Ширина Армопояса, как правило, выбирается равной ширине газобетонного блока, но есть свои особенности. Замерзший бетон — это серьезный мост холода, ведущий к утечкам тепла из дома, поэтому необходимо предусмотреть тепловой взрыв, который прервет поступление холода извне.

В том случае, если утепление дома из газобетона будет производиться вне технологии мокрого фасада, то у самого утеплителя будет тепловое обследование, защищающее конструкцию от теплопотерь.

Если утепление фасада не планируется или предусмотрен фасад с вентиляцией, то утепление Армопояса следует проводить непосредственно при его заливке. В этом случае минеральный утеплитель или пенополистирол или пенопласт укладывается в опалубку рядом с арматурой ближе к внешней стороне дома, уменьшая ширину Армопояна примерно на 5 см.

Опалубка для Армопояса

Первый этап создания Армопояса в доме из газобетона — установка опалубки. На этом же этапе необходимо предусмотреть, какой будет высота Армопояса, с этим учетом и будет выбрана ширина досок опалубки. Стандартная высота армирующего пояса составляет 10-20 см и соответствует высоте штатного газобетонного блока.

Устройство опалубки армирующей ленты имеет два принципиально разных подхода.В первом случае в качестве опалубки могут использоваться специальные П-образные блоки заводского производства, представляющие собой обычные газобетонные блоки с выделенными полостями в виде буквы У.

Ряд таких блоков укладывается на стеновые блоки по обычной схеме, в них укладывается арматура и заливается бетон. После высыхания получается готовый Армопояс, который на все время защищен от образования мостика холода внешним слоем из газобетона.Толщина наружной стены в таких блоках больше внутренней, что придает им свойства теплоизоляции.

Такие блоки достаточно дороги, поэтому часто встречаются обычные газобетонные блоки с вручную проделанными пазами в размерах П-блоков, благо газобетон можно обработать специальной пилой по газобетону.

Второй корпус — традиционная опалубка из досок или деревянных щитов вроде. Монтируется из пылей толщиной от 20 мм или из листов фанеры.Обычно нижний край опалубки крепится непосредственно с двух сторон к газобетону, а сверху приклеивается деревянными брусками с шагом 60-100 см.

Дополнительным условием в данном случае является выравнивание опалубки для Армопояса по всем плоскостям, так как затопленный арматурный пояс будет основой для плит перекрытия, или для кровли мауэрлата.

На этом этапе необходимо изготовить силовой металлический каркас Армопояса, который даст основную прочность всей конструкции.При армировании Армопояса необходимо соблюдать несколько основных правил:

Схемы вооружения М-образных уголков и Т-образных примыканий Армопояса показаны на рисунке ниже.

Частая ошибка начинающих строителей — использование арматуры диаметром более 12мм для обычных частных домов. Такой подход ошибочен, поскольку использование более толстой арматуры уже не приводит к увеличению прочности армопойи, а увеличивает стоимость ее приобретения.

Также рекомендуется использовать зажимы для арматурного каркаса. Фиксаторы нужны для того, чтобы при заливке бетона происходило армирование арматуры и ее пошив. На этом же этапе происходит закладка и фиксация утеплителя в опалубке.

Заливка бетона в опалубку — наиболее ответственный этап создания Армопояса в газобетонном доме. Для заливки Армопояса проще всего использовать покупной бетон. Обычно для этого используются марки М200 или М250.Его прочности с запасом хватит для частного строительства.

Удобнее всего, если бетон на объект подается в смесителе вместе с топливным насосом. Бетононасос забирает готовую смесь миксером и с помощью длинной гильзы доставляет ее прямо к месту заливки. В противном случае бетон придется доставлять вручную ведрами, что увеличит время заливки и затраты на рабочую силу.

Как происходит заливка бетононасосом можно посмотреть на видео:

Если невозможно использовать заводской бетон, его монтируют вручную.В этом случае необходимо обращать особое внимание на постоянство соотношения компонентов при всех травмах, чтобы получить однородный состав по всей длине Армоплеа.

Отдельного внимания заслуживает тот факт, что аропоа необходимо заливать за один раз, чтобы избежать разрывов и неоднородностей. При использовании этого миксера этого легко добиться, но когда бетонная смесь идет вручную, нужно заранее спланировать все этапы заливки, чтобы сделать это за один день.

После заливки бетона в опалубку нужно встряхнуть смесь с помощью специального строительного вибратора.Это позволит разглядеть весь воздух, который при замерзании бетона может вызвать воздушные снаряды, что приведет к потере брони Армопояса. При этом нужно стараться не касаться фурнитуры вибратора, чтобы не изменить ее положение.

После приготовления Армопояса необходимо время для набора марочного бетона. Как правило, это занимает 28 дней. После этого можно переходить к укладке плит перекрытия, либо к устройству кровли.

Надеемся, что материал статьи был полезен.В случае возникновения вопросов оставляйте их в комментариях, мы постараемся найти ответ вместе.

Мы говорили о современных строительных реалиях в Крыму. А именно: о местных приоритетах в выборе стенового материала, его свойств и качеств; О технологии строительства дома, ценах на дерево, газобетон, известняк, ракушечник и песок. Также рассматривался вопрос, из чего лучше построить каменный дом: из газобетона или страны чудес для Москвы, но популярной на Крымском полуострове «Шека».Продолжаем тему начатую и, опираясь на опыт участника портала с ником huntdogs. , Рассмотрим домик из ракушки и ответим на следующие вопросы:

Необходимо связать два разных фундамента.
Как построить ленточный фундамент при перепаде высот на участке.
Сколько времени стоит строительство фундамента в Крыму.
Как залить сейсмоколон в доме, сложенном из камня ракушечник.

Как построить дом из семи домов на двух разных фундаментах

Хотя постройки охотников. «Полным ходом, предстоит еще много строить, дом из сшитого уже обрел« лицо ».

Ранее мы писали, что охотников. переделал первоначальный проект, т.к. передумал строить полуэтажный дом с мансардой и предпочел классический вариант — полноценный двухэтажный дом с костяной крышей.Но из-за нехватки средств строительство коттеджа со временем планируется растянуть, а затем пристроить к основному «ящику» пристройку с террасой и верандой.

Дом-образец

На данном этапе охотников. Возник вопрос, можно ли на отдельном фундаменте делать пристройку обратно к основному дому и нужно ли привязать ее к основному поясу. Следующие ответы пользователей портала последовали.

Дом участников BuriveSnik.

У меня уже есть негативный опыт привязки основного ленточного фундамента к второстепенному — плита под гараж. Результат: прошло два сезона, и все прошло. Фундаменты живут каждой «жизнью», и родственникам теперь регулярно приходится заниматься смазыванием и заделкой появившихся вертикальных и горизонтальных трещин. Думаю, что в случае с Huntdogs лучше всего обойтись на самостоятельном фундаменте, но тогда возникает проблема гидроизоляции примыкающей сборки, т.к. в зазоре между двумя фундаментами может попасть вода.

Чтобы этого не случилось, пользователь предложил насыпать свайный фундамент «пятками» к пристройке с развешиванием под покраску, предварительно заложив веранду под несущие колонны. Затем в процессе строительства веранды демонтируется покрытие террасы, ставятся колонны, возводится второй этаж.

Эрик Норд Член ForumHouse

Мой кум затопил два несвязанных ленточных подвала, а затем этот удивительный человек установил блоки FBS с повязкой.Впоследствии на оштукатуренных стенах появились трещины. Две не связанные между собой основы, каждая «живет» по-своему.

охотничьих собак. Форум пользователей.

Судя по опыту тех, кто уже построил, невозможно связать две разные основы — цвет. Если строить, то 2 отдельных и независимых друг от друга. Буду думать, как лучше построить фундамент под пристройку. На мой взгляд, использование свай с деревянной обшивкой — хорошая идея.

Чтобы не гадать, как поведет себя фундамент через несколько лет, его нужно пересчитать на конкретную постройку. Обязательно учитывайте данные о геологии грунта на участке, его несущей способности и сборе будущих нагрузок в домашних условиях.

Устройство ленточного фундамента с перепадом высот на участке

охотничьих собак. Под канализационный дом решил залить ленточный фундамент классический для Крыма.Размеры фундамента:

— 10200 мм;
ширина — 6900 мм.

Для этого вырывают траншею (снимая слой чернозема до плотной глины) глубиной 1000 мм и шириной 450 мм.

Внизу «подушечка» от ПГС, примерно 30 см, и тщательно трамбуем.

Наша статья рассказывает о том, как и чем может навредить.

охотничьих собак.

решил брать ПГС , так как он дешевле песка.Для сравнения: песок в Крыму стоит 2 тысячи рублей. За 1 тонну и ПГС с небольшой примесью морской гальки — 1200 руб. За 1 тонну. Цены высокие, но строить надо. Заказал 5 тн.

PGS было залито в ведро и вылито из них в узкую траншею.

О ценах: стоимость аренды виброна (виброплита в траншею не влезает) — 1200 руб. В сутки + залог 10 тыс. Руб.

Добавляем, что перепад высот на участке в пятне фундамента составляет 1200 мм (от верхней точки до нижней).Исходя из этого, а также в целях экономии бетона, пользователь решил залить фундамент в два приема. Сначала возводят подземную часть, производят закладные (арматуру), а затем заливают надземную часть фундамента. Причем, чтобы снизить затраты, в верхней части лент делают ступеньки, которые затем заполняются оболочкой, а плоскость отображается «на нуле» перед дальнейшей кладкой стен.

Каркас фундамента был разбит на несколько последовательных ступеней:

1.В траншею устанавливали траншею из листов шифера. По словам пользователя, сначала он подумал залить раствор прямо на землю, проверив траншею полиэтиленом, но в итоге траншея, особенно уголки, начала осыпаться.

Купил шифер

б / у 100 руб. Для листа размером 0,9х1,4 м. Листы распилил пополам. Новый же шифер стоит 500 рублей. За 1 лист.

Всего на сланцевую опалубку охотников. Пройдено 10 тыс. Руб.

2. Армирование ленточного фундамента. Арматурная «дюжина» закладывала три стержня снизу, две стержня в середине лент и три стержня — вверху фундамента, не забывая оставлять закладные — освобождая арматуру под «основание».

Хомуты делал из арматуры «шестерка».

3. Заливка подземной части фундамента.

охотничьих собак.

Фундамент затоплен бетононасосом.Вещь удобная, но дорогая. Всего на заливку ушло 15 кубиков бетона. 1 Куб из бетона стоит по-разному, но в среднем за них просят от 4500 до 5200 рублей. Аренда автобетононасоса — 8 тысяч рублей за 1 час.

При заливке фундамента нужно помнить о необходимости вибрировать бетон.

4. Монтаж опалубки надземной части ленточного основания.

Базовая часть «Ленточки» имеет два выступа.

Самое сложное — установить опалубку по уровню, сделав ее самостоятельно.

1 чашка досок стоит почти 10 тысяч рублей.

После сборки опалубку затянули полиэтиленовой пленкой плотностью 200 мкм.

Lifehak от Forumhouse: huntdogs, За счет смещения «нулевого» гидрорем по периметру опалубки, воспользовались пользователи портала, как контролировать горизонт при заливке бетона.Для этого берут обычную штукатурку «маяк» на 10 мм и крепят саморезами к стенкам опалубки по оставленным от гидроевума меткам.

Помимо четкого визуального ориентира, который, в отличие от натянутых рыболовных стоек или стальных тросов, не вмещает, дополнительный бонус метода — получаются внутренние направляющие, по которым бетонную смесь удобно протаскивать широкий шпатель для достижения ровного верха основы.

На портале есть материал, где они выдаются, который не сломается при заливке бетона.

5. Армирование углов ленточного фундамента и заливка бетоном.

Дополнительно заказчик сделал лоток для подачи бетона в опалубку.

охотничьих собак.

Заливка бетона производилась с гидрололем длиной 9 метров. Смесь удобно подавать в длинные углы фундамента. В то же время была испытана штукатурка «маяков» для контроля уровня горизонта. Идея работает на 100%!

Это то, что в итоге произошло с пользователем после платформы.

Смета на строительство ленточного фундамента в Крыму

Интересная стоимость фундамента здания:

Чтобы выкопать траншею глубиной 1 метр, шириной 0,45 м, длиной штанги 50 метров, всего около 22,5 кубиков Земли — 10 тыс. Руб. Он бюджетный, по средней крымской цене — 800 руб. Для Copp 1 Cuba Earth.
Плоский шифер б / у (опалубка ломаная) — 100 листов по 100 руб. За 1 лист — 10 тыс. Руб.
Опалубочная доска 3 Куба — 35 тыс. Руб.
Полиэтилен — более 3 тыс. Руб.
Арматура диаметром 10 мм, всего 300 м — 10 тыс. Руб.
24 Куба Бетон по цене 4700 руб. за 1 куб — 112 800 руб.
Рестаж (саморез, вязальная проволока) — не рассматривал.

Итого: ушло около 200 тысяч рублей без учета фундамента (если добавить мельчайшие и дополнительные затраты).

охотничьих собак.

Все, что можно, я сделал сам — связал каркасы арматуры, поставил опалубку, залил бетон и т. Д. Все ответственные работы — возведение фундамента, перекрытия, армирования и т. Д. Также делал сам. «Наемники» с моей стороны работали только под контролем невесомости. Постройте что-нибудь для себя.

Армопоясом называется железобетонная конструкция, которая предназначена для усиления стен дома. Это необходимо для защиты стен от нагрузок, возникающих от внешних / внутренних факторов.Внешние — это воздействие ветра, уклона местности / холмистой местности, плавучего грунта и сейсмической активности Земли. В перечень внутренних факторов входят все устройства хозяйственного строительства, используемые во внутренней отделке дома. Если делать Армопояс неправильно, то из-за этих явлений стены просто треснут, и что еще хуже, отгонят. В связи с этим очень важно знать, как делать Армопояс. О разновидностях, назначении и способе установки Армопояса и пойдет речь в этой статье.

Существует 4 вида Армопоя:

ростверк;
база;
интерьеры;
под мауэрлат.

Перед началом работы необходимо подготовить инструменты / материалы:

Арматура.
Цемент.
Песок.
Щебень.
Проволока для перевязки арматуры.
Доски.
Пилы.
Кирпич.
Лопата.
FOMKA / LOMIC.

Для того, чтобы все работы выполнялись вами, предлагаем вам ознакомиться с техникой изготовления армейской / рамы и опалубки.

Чтобы аропояс был качественным, а соответственно дом надежным, нужно знать, как сделать армию / каркас. Соединение стержней арматуры осуществляется трикотажной проволокой, а не сварным швом. Это связано с тем, что при сварке перегревается место возле сделанного шва, что приводит к ослаблению прочности арматуры.Но без сварных швов при изготовлении сетки не обойтись. Середина и рамы каркаса привариваются, остальные соединительные узлы связаны.

Стержни крепятся для фиксации задвижек в необходимом положении при заливке бетона. Для этих целей используется тонкая проволока, прочность сетки / каркаса не зависит.

Для изготовления Армопояса используются только ребристые стержни. Бетон цепляется за нервюры, что способствует увеличению несущей способности конструкции.Такой пояс может работать на растяжку.

Для изготовления каркаса возьмем 2 жилы толщиной 12 мм и длиной 6 м, а для поперечной арматуры вам хватит стержней толщиной 10 мм. По центру и краям следует приварить поперечную арматуру. Остальные планки просто вяжите. После изготовления двух сеток подвесьте их так, чтобы образовался зазор. Готовьте их с краев и в центре. Таким образом, у вас будет каркас. Для изготовления ремня каркас под сварку не нужен.Их ставят на 0,2-0,3 м.

Установка и крепление опалубки осуществляется несколькими способами. Для установки деревянных щитов нужно пропустить через них якорь, смонтировать на них заглушки с помощью электросварки. Цель этих действий — закрепить опалубку таким образом, чтобы она не давила под тяжестью бетона.

Для крепления опалубки при заливке межэтажного перекрытия Армопояса чаще применяется более простой способ. Внизу щитка необходимо закрепить диаметр диаметром 6 мм, длиной 10 см.Расстояние между ними 0,7 м. Итак, прикрепите к стене деревянный щит, просверлите в нем отверстие, вставьте в него грибок и вылепите саморез.

Отверстие в щите должно быть диаметром чуть более 6 мм. Это необходимо для того, чтобы грибок беспрепятственно установился.

Верхняя часть опалубки также фиксируется быстрым монтажом. Но в этом случае следует вкручивать винты, а не саморез. Итак, проделываем дырку в кирпиче лицевой кладки.Затем одолжите в него фурнитуру. Если кирпич полон, то ситуация проще — достаточно ввести гвоздь / арматуру в вертикальный шов. Саморезы и армирование вязанной проволокой. Расстояние между элементами крепления 1-1,2 м. Такой крепеж способен выдержать предстоящие нагрузки.

После застывания армопояса можно снять опалубку с помощью ломика / гвоздя. В теплое время года захват бетона за сутки. В этом случае демонтаж опалубки можно проводить на следующий день.В холодное время года эту процедуру проводят на несколько дней позже.

Изначально необходимо определить глубину фундамента. Этот параметр зависит от типа грунта, глубины его промерзания, а также глубины залегания грунтовых вод. Затем следует вытащить траншею по периметру будущего дома. Это можно сделать вручную, что долго и утомительно, или с помощью экскаватора, что быстро и эффективно, но влечет за собой дополнительные расходы.

После проведения спецтехники необходимо выровнять дно и стенки траншеи по твердому грунту.Поверхность должна быть максимально твердой и гладкой.

Теперь нужно сформировать подушку из песка, высота которой должна быть 50-100 мм. Если вам необходимо засыпать песок более 100 мм, его необходимо перемешать с щебнем. Это мероприятие может понадобиться для выравнивания дна траншеи. Еще один способ выровнять дно — заливка бетоном.

Наморщив песчаную подушку, ее необходимо утрамбовать. Чтобы быстрее справиться с задачей, переверните песок водой.

Далее следует армирование.В процессе строительства в нормальных условиях необходимо использовать арматуру из 4-5 жил, диаметр каждого стержня должен быть 10-12 мм. Важно, чтобы при заливке маляром для фундамента арматура не касалась фундамента. Он должен быть утоплен в бетоне. Таким образом, металл будет защищен от коррозии. Для этого арматурную сетку следует приподнять над песчаной подушкой, подложив под нее половинки кирпичей.

Если вы строите дом на глыбе земли или там, где высокий уровень грунтовых вод, деревяшка должна быть более прочной.Для этого вместо арматурной сетки следует использовать каркас арматуры. Он представляет собой 2 сетки, состоящие из 4 жил диаметром 12 мм. Их следует укладывать снизу и сверху Армопояса. В качестве основы вместо песчаной подушки используется грамслак. Его преимущество перед песком в том, что со временем Грасслак превращается в бетон.

Для изготовления сетки используется вязальная проволока, а не сварочный шов.

Для рам следует использовать бетон М200.Для того, чтобы высота насыпи соответствовала заданному значению, установите маяк в траншее — металлический колышек по длине равен высоте каркаса. Он послужит вам ориентиром.

Перед возведением стен на фундамент необходимо произвести заливку цокольного этажа. Заливку необходимо производить по периметру конструкции по наружным стенам, а по внутренним несущим стенам это делать нельзя. Цокольный этаж Armopleois служит дополнительным усилением конструкции.Если качественно залита как Руралка, то базовый пояс можно сделать менее прочным. Высота Армопояса — 20-40 см, используется бетон марки М200 и выше. Толщина двухжильных стержней арматуры 10-12 мм. Укладка арматуры выполняется в один слой.

Если нужно усилить центральный пояс, то используйте арматуру большей толщины или установите более жилую. Другой вариант — сложить оружие в 2 слоя.

Толщина основания и наружной стены одинаковая.Он колеблется от 510 до 610 мм. При выполнении заливки основания Армопояса можно обойтись без опалубки, заменив ее кирпичной кладкой. Для этого нужно сделать кладку стены с двух сторон в Поллипич. Образовавшуюся пустоту можно залить бетоном, предварительно заложив в нее арматуру.

При отсутствии лакокрасочного покрытия базовый Армопояс делает его бесполезным. Некоторые мастера, решив сэкономить на столярке, усиливают цоколь, используя арматуру большего диаметра, что якобы улучшает несущую способность дома.На самом деле это решение необоснованно.

Алый цвет — это основа дома, а базовый пояс — это дополнение или усиление несущих способностей Армопояса для фундамента. Совместная работа Скарлет и базового пояса служит гарантией надежного фундамента даже на слипшихся почвах и с высоким уровнем грунтовых вод.

Между стеной и плитами перекрытия тоже нужно сделать Армопояс. Заливается по наружным стенам высотой 0.От 2 до 0,4 м. Межэтажный Армопояс экономит на дверных / оконных перемычках. Их можно сделать небольшими и с минимумом фурнитуры. Таким образом нагрузка на конструкцию будет распределена равномерно.

Если стены из плохо воспринимающего материала нагрузки устанавливаются на стены, то нагрузка от плит перекрытия будет распределяться равномерно по всей длине стен, что выиграет от их прочностных характеристик.

Армирование межэтажного пояса выполняется сеткой из ребристых арматурных стержней толщиной 10-12 мм в 2 жилы.Если толщина стен колеблется в пределах 510-610 мм, то двухстороннюю кирпичную кладку можно использовать как опалубку, так и для поясного основания. Но в то же время для внутренней кладки следует применять питающий кирпич, и для наружной лицевой. В этом случае Армопояс будет иметь ширину 260 мм. При меньшей толщине стен подрезанный кирпич следует ставить по краю или использовать вместо него деревянную опалубку, а снаружи, как и в предыдущем случае, укладывать лицевой кирпич.

Заливать Aropoomas под Маурилалат можно только после того, как клей / раствор будет отклонен для кладки стены.Технология, по которой Армопояс по газобетону ставится на опалубку, но об этом мы поговорим чуть позже. Изготовление деревянной опалубки осуществляется по уже знакомой схеме. Бетон готовится по такой формуле: 2,8 части песка на 1 часть цемента и 4,8 части щебня. Таким образом, у вас будет бетонный М400.

После заливки удалить из массы остатки пузырьков воздуха. Для выполнения этих задач используйте строительный вибратор или залейте жидкую массу стержня.

При монолитном устройстве Армопоя следует соблюдать правила крепления мауэрлата. Во время монтажа каркаса из арматуры необходимо убрать с него вертикальные отрезки на высоту, определенную в проекте. Стержни арматуры должны возвышаться над Армопоясом и мауэрлатом толщиной + 4 см. В бруске необходимо проделать сквозные отверстия, равные диаметру арматуры, а на ее концах необходимо нарезать резьбу.Итак, у вас будет надежное крепление, которое обеспечит вам возможность качественно выполнить монтаж кровли любой конфигурации.

Газобетон — альтернатива кирпичу, который при невысокой стоимости обладает высокими теплоизоляционными качествами. Газобетонные блоки уступают кирпичу. Если на армограмме на кирпичных стенах не нужно заливать бетон на кирпичные стены, так как арматура вписывается в процесс кладки, то бетон корпуса другой.О том, как сделать Армопояс на деревянной опалубке, уже говорилось выше, поэтому в этом подразделе мы рассмотрим, как сделать армированный пояс из П-образных газоблоков Д500. Хотя стоит сразу заметить, что эта технология более затратная.

В этом случае все предельно просто. Установите блоки на стену как обычно. Затем армируйте их центральную часть, а после заливайте бетоном. Таким образом стены вашего дома будут более прочными и надежными.

Если есть вопросы по теме, то задавайте их специалисту, работающему на сайте. При необходимости вы можете проконсультироваться по поводу наполнения Армопояса у нашего специалиста. Есть личный опыт? Делитесь ими с нами и нашими читателями, пишите комментарии к статье.

Видео

Из видео из видео вы можете узнать о том, как сделать Армопояс для дома из домашнего хозяйства:

Армопояс — это металлическая конструкция, сделанная своими руками из арматуры.Его цель — повышение прочности несущих стен и сохранение целостности при воздействии природных условий и при движении грунта. При строительстве дома монтируется несколько таких ремней. Опалубка для Армопояса укладывается с целью создания несущих стен или перекрытий. Ее заливают бетоном до тех пор, пока он не застынет.

Достоинством такой опалубки является простота установки, минимальное количество необходимых материалов и инструментов, небольшие финансовые затраты и простота демонтажа.Для платформы необходимо будет снять крепление и убрать доски после заливки бетона. В дальнейшем их можно снова собрать и сделать опалубку для другой постройки.

Принцип создания конструкции на армирование не отличается от технологии устройства опалубки для фундамента или оконных проемов.

Конструкция для дома из газобетона

По приведенной схеме можно своими руками изготовить опалубку для дома любого типа.Устройство подходит для кирпича, газобетона, бетона. Армопояс способствует качеству кровли каркаса здания. В доме из газобетона его крепят с помощью хороших блоков или опалубки. Первый вариант более легкий, но затратный. Дешевле своими руками деревянная конструкция. Инструкция помогает правильно построить:

Схема распила Армопоя в опалубке для газоблока

Доски высотой 30 см. Разбиваем на стену из газобетона.
Через каждые 50-70 см монтируются стяжки для увеличения прочности конструкции и предотвращения деформации под воздействием тяжелого бетона.
Внутри уложить арматуру диаметром от 8 до 12 мм. Выбор зависит от расположения дома. Если стены подвержены негативному воздействию окружающей среды, подойдут прутья с максимальным диаметром. В регионах со спокойной сейсмической обстановкой можно сэкономить на арматуре, выбрав недорогие модели с минимальным диаметром.
Арматура наносится на специальные звездочки, что создает активный нижний слой на блоках из газобетона.
Хомут с проволокой.
Залить бетон, утрамбовать и выровнять слой.

Если для крепления кровли устанавливается опалубка, перед заливкой бетона устанавливаются стойки, предназначенные для крепления перекрытий. Они могут быть любой длины, но удобнее работать с экземплярами длиной менее 1 метра.

Специалисты помогут сделать опалубку для Армопояса для дома из газобетона в затруднительном положении.Перед работой рекомендуется произвести расчеты, чтобы не допустить ошибок и купить нужное количество стройматериалов.

Нюансы при работе с деревянной конструкцией

Устройство опалубки из деревянных досок требует грамотного подхода. При неправильной конструкции монтажа появляется риск поломки и поломки досок под воздействием бетонного раствора. Чтобы сделать работу своими руками, необходимо учесть несколько нюансов:

Устройство опалубки состоит из досок, крепление которых необходимо с тщательным контролем вертикальности и горизонтальности конструкции;
поверхность досок, контактирующая с бетоном, очищается и выравнивается;
для повторного использования элементов, легкого демонтажа конструкции и предотвращения протечек бетонных щитов изнутри, они боятся пленки;
если укрепить доски отработанным маслом или гидрофобной смазкой, сделать своими руками платформу будет намного проще;
no. Не допускается многократное использование досок.Если они попадут под атмосферные осадки, они обязательно будут уничтожены при эксплуатации;
несъемная конструкция изготавливается редко, чаще она собирается из пенополистирольных блоков, с уже встроенной арматурой. Это складывается путем перекатывания элементов на стержне;
перед работой стоит сделать выбор между первоначальным изготовлением армоджаса и опалубкой. В некоторых случаях проще уложить арматуру на блоки из газобетона, а потом уже приступить к сбору деревянной конструкции.

Опалубка каркаса из арматуры изготавливается самостоятельно без использования дорогостоящих материалов и специальной техники. Но только грамотно организованная работа гарантирует создание надежной и прочной конструкции. Если при сборке возникли трудности, рекомендуется получить консультацию профессионалов, чтобы не допустить серьезных ошибок, которые могут повлечь за собой разрушение конструкции.

— Специальная строительная конструкция, укрепляющая здание, закрепляющая кирпичную кладку.Сейсмопоясы незаменимы при возведении архитектурных сооружений. Конфигурация монолитного пояса из железобетона соответствует очертанию дома. Заливка Армопояса — строительная операция, требующая особых навыков. Процесс актуален и ему уделяется большое внимание, если стоит задача построить объект, обустроить стены и крышу.

Заливка Армопояса производится после укладки последнего ряда шлакоблока, газоблока, пеноблока или другого строительного материала с недостаточной прочностью.К хрупким стройматериалам закрепить бруски для установки стропила проблематично. Если правильно залить армопуа, то вы обеспечите надежность крепежных элементов. Пояс — это фундамент, расположенный между этажами объекта, повышающий устойчивость строительного объекта. Он пересматривает усилия, создаваемые элементами конструкции. Сейсмопояс повышает устойчивость конструкции здания к перепадам температур, ветровым нагрузкам, усадке.

Армированный пояс — особая конструкция, которая используется для надежной фиксации кирпичной кладки

Если объект строительства — двухэтажный дом, то заливают два одинаковых армума.Устройство первого выполняется, когда завершено строительство непрерывности цепей нижнего этажа. На него устанавливаются элементы перекрытия потолка. Второй уровень усиления выполняется после окончания строительства второго этажа. Это основа для крепления стропил.

Особенности армированного ремня

В каких случаях требуется усиление здания, возможно ли без него? Залить сейсмопяс в следующих ситуациях:

недостаточно освещенный фундамент;
находится в непосредственной близости от оврагов и водоемов;
г. Здание построено в горном рельефе;
возможная усадка грунта под строительство;
объект находится в сейсмической зоне.

Для чего нужна эталонная рамка?

Ряд современных материалов, используемых в строительстве, обладают комплексом преимуществ. Но из-за недостаточной жесткости плохо воспринимают точечные усилия. Предотвратить разрушение можно, применив прибор Армопоя. Это событие является оправданной необходимостью в современных конструкциях, в том числе из кирпича.

Если дом построен из блочных материалов, он часто подвергается естественным воздействиям

Перекрытие кровли влияет на конструкцию двумя видами усилий:

Вертикально активная нагрузка, передаваемая весом кровли и внешними факторами: ветровой нагрузкой, снежным покровом, сейсмическими составляющими.Точечные воздействия на стропильную ферму переводят в равномерно распределенные.
Распорка переданная на основание с залитыми стропилами. Крыша пытается укрепить конструкцию. Это противостоит ремню из армированных стальных стержней.

Функциональное назначение

Армированный каркас выполняет ряд ответственных задач:

сохранение контура и предотвращение деформации стен при усадке грунта и землетрясениях;
выравнивание встроенной конструкции в горизонтальной плоскости и устранение ошибок, допущенных при кладке;
обеспечение жесткости строящегося здания;
распределение локальных или точечных усилий плоскостью опоры несущих поверхностей;
фиксация замкнутой линии, являющейся основанием для крепления кровли.

Вне зависимости от ваших планов размещения над первым этажом дома мансардой, следующим этажом или крышей, помните, что вам нужно позаботиться об усилении конструкции!

Особенности подготовительных мероприятий

результаты Голосовать

Где бы вы предпочли жить: в частном доме или квартире?

Задний

Где бы вы предпочли жить: в частном доме или квартире?

Задний

Строительный каркас, обратите внимание на его непрерывность по периметру объекта. В общей кровельной системе дома предусмотрены специальные элементы: лиса или стойка для коньков, опирающаяся на другие стены здания, не являющиеся капитальными.На них в этой ситуации также должна быть построена рамка усиления. Контроль горизонтальности верхнего края Проверяйте с помощью уровня воды.

Последовательность подготовительных операций

Подготовка к установке. прочный? Какие материалы необходимы? Для устройства каркаса используйте обычные деревянные доски толщиной не менее 40 миллиметров.Ширина досок должна быть около 200 миллиметров. С помощью специальных направляющих элементов необходимо гвоздями скрестить опалубку для придания жесткости. Длина гвоздей до 120 миллиметров позволяет выполнить надежную фиксацию опалубки для Армопоя. Выступающие ногти аккуратно загнуты. Для надежности конструкции следует закрепить направляющие к капитальным элементам постройки.
Армирующий пояс (сейсмопояс) — повышает надежность дома и предотвращает появление трещин
Обеспечение неподвижности. Размеры направляющих элементов из брусков или досок должны соответствовать толщине стены. Крепление формы к доскам осуществляется гвоздями. Опалубка для Армопояса должна иметь жесткость, не расходиться при заливке бетонного раствора.
Герметизация стыков. При закупорке торцевых пазов получается густой раствор, который не следует выталкивать, остается внутри периметра. Вы также можете добавить монтажную пену или пленку, чтобы закрыть щели.

Специфическое усиление

Для установки каркаса арматуры потребуются гофрированные стержни диаметром более 12 мм, которые укладываются по периметру конструкции.При укладке арматуры ее монтаж необходимо производить с двух сторон: одним рядом к внутренней стороне стены конструкции, а другим — к внешней. Как закрепить усиленный каркас? Для этого требуется сварка, с помощью которой тщательно раскачивается весь каркас. Это касается всех металлических деталей и соединений. Углы ремня, которые работают, должны быть увеличены по всему периметру.

Заливка бетона. В целом этот этап не вызывает затруднений

Приготовление бетона

Можно использовать раствор, применяемый при кладке кирпича на основе песчано-гравийной смеси.Для этого применяется речной песок, крупная фракция щебня, а также небольшое количество щебня. Для традиционно используемого цемента марки 400 одна часть цемента смешивается с четырьмя частями смеси песка и гравия. Уровень залитого раствора контролируется предварительно натянутой строительной нитью.

Заливка бетонным раствором

Убедитесь, что требуемая прочность может быть обеспечена, следуя следующим рекомендациям:

бетонирование опалубки по технологии Армопояс за один прием;
выполнять работу непрерывно;
раствор желательно наносить бетононасосом прямо в деревянную форму;
заливать бетон до тех пор, пока он не покроет арматуру на глубину 5 см;
предпочтительно использовать бетон марки не менее М 200;
, которые отрицательно сказываются на прочности.Для устранения используйте специальные вибраторы;
использование пластификаторов улучшает текучесть смеси, снижает концентрацию воды, что сокращает сроки затвердевания бетона;
за 3 недели бетонная масса должна выделиться;
в жаркий период используем поверхность поверхности для предотвращения трещин и крепости застывшего раствора.

Заключительные операции

Экономить на стройматериалах нецелесообразно. Если армированный пояс покрыт технологическими требованиями, то долговечность конструкции здания и прочность конструкции гарантированы.Армопояс под крышей, соблюдая эти рекомендации, облегчить задачу! Вы можете сделать это сами!

Маурилалат обязательно надеть. Вам нужен мауэрлат? Метод № 1

Не каждый человек, занимающийся устройством кровли дома, захочет тратить силы и деньги на устройство мауэрлата. Есть несколько моментов, позволяющих застройщику обойтись без этого элемента кровельной конструкции.

Если монтаж стропильной системы выполняется непосредственно на балки перекрытия, то происходит точечное распределение массы кровли.Для этого необходимо использовать более длинные балки, они должны быть длиннее ширины стен на 40 см. При установке балок необходимо натянуть тетиву, которая будет служить ориентиром для правильного производителя стропы.

Стропила соединяются с балкой несколькими способами:

с шипованным зубом;
с упорным зубом;
выполняем упор в торцевой части балки.

Сколько зубьев (1 или 2) нужно сказать, чтобы обозначить угол стропа подошв стропил.Концы стропил устанавливают в пазы, а на балки закрепляют их металлическими уголками или болтами. Если стропила соединяются с балкой запястьем, достаточно одного зуба.

При этом необходимо выполнение нескольких правил:

Монтаж кровли на стену из кирпича или пеноблоков

При установке кровли на стены из этих материалов, Армопояс производит. Если это невозможно сделать, при возведении в них стен кладется стальная проволока.Верхние 3-4 стены между кирпичом или блоками укладываются кусками проволоки по всему периметру. Такое крепление считается не очень надежным, причина в том, что проволока постепенно ослабляется.

Жидкий или химический анкер при установке кровли без мауэрлата более надежен. В его конструкции 2 элемента — полимерный клеевой состав и стальной стержень. От механического отличается отсутствием пильного напряжения, создаваемого в материале стены.

Важно! Простой анкер будет держаться в стене из-за разрезания материала и появления в результате этого трения. В отличие от него, химикат проникает во все поры, плотно фиксируя металлический стержень.

Для успеха важно подготовить глубокое отверстие. Химические анкеры можно устанавливать даже при повышенной влажности — допустимы работы даже под водой. Производители заявляют, что он способен прослужить более 50 лет, у них есть только одно ограничение — к нему ничего нельзя применить.

Если применяется сварка, то металл будет от нее теплым, а смола в составе клеевой массы расплавится, в результате чего крепление потеряет необходимую прочность.

Вопрос, как крепить мауэрлат к газобетону без Армопоя, достаточно редок, потому что такое соединение в строительстве — скорее нонсенс. Чтобы понять это, нужно разобраться, зачем нужен Армопояс, и что представляет собой Маурилалат и его назначение.

Газобетон есть?

Но в первую очередь отметим, что строительство домов из газобетона на пике популярности, и спрос на этот строительный материал растет.Итак, многие сталкиваются с ним, когда едят в собственном доме. Что нужно знать о газобетоне:

относится к категории пористых материалов;
хорошие теплоизоляционные качества;
не самое низкое влагопоглощение;
хорошая несущая способность;
низкая прочность.

Это последняя характеристика, определяющая возможность или невозможность укладки мауэрлата на газобетон. Потому что пористая структура материала не позволяет сильно его нагружать, особенно точечную.

Что касается самого мауэрлата, то это конструкция, которая размещается на верхних поверхностях стен. Фактически он выполняет функции ленточного фундамента, распределяя равномерную нагрузку с крыши на стены дома. Изготавливается в основном из деревянного бруса минимальным сечением 100х100 мм. Следует добавить, что этот элемент кровли упрощает крепление стропильной системы к стенам.

Армопояс: особенности конструкции

Теперь об Армопоясе. Его основная задача — это гора мауэрлата.А если в конструкции дома нет, то есть определенные проблемы, связанные именно с застежкой Mauerlat Brous. Есть несколько способов крепления. Их хорошо используют строители, если дома возводятся из более прочных материалов: кирпича, камня, бетонных блоков.

Способы крепления

Итак, с основными элементами, обозначенными вопросом, как крепить Маурилалат к газобетону, ознакомился. Осталось разобраться со способами и понять одну важную идею.Есть мысль, что к предлагаемому крепежу стоит отнестись с большим количеством оговорок. Потому что установка Мауролалата на блоки из газобетона без заливки с армирующим поясом — мероприятие достаточно сомнительное.

И сколько бы вы не искали технологий, все они окажутся как минимум доступными. И при каждом варианте есть огромное количество противопоказаний. И хотя есть много информации о некоторых порталах, которые кладут Маурилалат на газобетон и уплотняют его, все в один голос уверяет, что есть определенные критерии, которые необходимо учитывать.

Например:

Вы можете использовать этот метод (без армопоя), если построены конструкции небольших размеров; №
, если крыша простой конструкции, покрытая легкими кровельными материалами; №
, если в конструкции стропильной системы используются висячие стропила, которые натягиваются надежными стяжками между собой;
, если втулки установлены, ведущие вдоль оси укладки конька.

Кстати, последний вариант как нельзя лучше подходит для данной ситуации.Поскольку часть нагрузки от крыши будет ложиться на опору под коньком, это снизит нагрузку на стены. И все же перед тем, как устанавливать мауэрлат на газобетон, необходимо хорошо подумать, а стоит ли проводить этот процесс без заливки Армопояса.

Вариант №1

Крепление мауэрлата к газобетону без армопояша лучше всего проводить с помощью стальной проволоки диаметром 4-5 мм, которую скручивают в 2-4 слоя. Этот метод часто используется при укладке бруса Мауэрлант на кирпичную кладку.Как проходит этот процесс. Есть несколько жестких требований:

в кладку из газобетонных камней в третьем или четвертом ряду до конца кладки нужно уложить проволоку, то есть поверх проволоки уложить 3-4 ряда блоков; №
длина скрутки должна быть такой, чтобы с двух сторон она подходила к лестничному мауэрлату, перегружала его и закручивалась, образуя крепление;
Шаг укладки проволочной скрутки равен шагу монтажа стропильных ног.

Пример крепления мауэрлата Брус на проволоку

Перед укладкой мауэрлата без армопояса на стены из газобетона необходимо полить стены для гидроизоляции. Самый простой способ — разложить каучукоид в два слоя. После этого брус укладывается в штабель. Он должен быть выровнен либо на внешней поверхности стены, либо на внутренней. Определяется горизонталь. После этого проволочные оплетки затягиваются с монтажом. Главное, чтобы стяжка была прочной и плотной.

Пример правильно протянутой проволочной оплетки с креплением

Вроде как решение проблемы. Но поговорим толково. Сильная затяжка газосиликатных блоков может привести к растрескиванию материала, особенно это будет заметно при эксплуатации кровли, когда на нее будут действовать ветровые нагрузки. От них проволока будет работать как пила. Но именно этим инструментом нарезаются блоки, когда их нужно подогнать под требуемые размеры.

То есть такой вариант при кажущейся правильности использования вызывает большие сомнения.И чем сильнее мауэрлат затянет проволоку, тем быстрее он будет резать блоки.

Вариант №2.

Установка мауэрлата брю без армопояса с помощью анкеров и дюбелей. Для крепления здесь предлагается использовать анкер длиной не менее 30 см, лучше 50. Внешний вид у них такой:

Как происходит этот процесс:

На стенах после гидроизоляции их верхних концов, Маурилалат укладывается в стопку.
Через каждые 1-1,2 м в нем, а также одновременно в газобетонных блоках проделываются отверстия дрели и дрели, диаметр которых подбирается под диаметр дюбеля для анкера.
Петушиные дюбели.
Вкручивают анкерные болты.

Для крепления мауэрлата к газобетону без армопояса лучше использовать анкер диаметром не менее 12 мм. И еще — под гайку подберите шайбу большего диаметра.

Итак, сам метод можно считать надежным. Если это касалось армирующего пояса из бетонного раствора, сомнений не было. Это стопроцентно надежное крепление. С газобетоном даже при использовании длинномерного анкера нет уверенности, что крепление такого типа выдержит серьезные нагрузки, исходящие от конструкции кровли.Одно дело закрепить на газобетонной полке, шкафу или телевизоре, другое дело, когда нагрузка с кровли составляет не одна тонна различных материалов.

Вариант №3.

Крепление мауэрлата к топливобетонной стене с просыпью. В нем используется шпилька диаметром не менее 12 мм. Укладывается стенами при кладке блоков ниже последнего ряда на 2-3 блока. Получается, что стенки шпилек будут зацеплены за стенку с двух сторон. Поэтому его длина выбирается в ширину стены из газобетона.

В этом случае мауэрлат на газобетон укладывают так же, как и в предыдущих случаях. Но крепление производится методом скрутки проволоки. На концах стальных «косичек» делают петли, которые надевают на концы шпильки. Т.е.:

сначала надеть одну петлю, например, на внешний конец застежки;
затягивается гайкой М12 с уложенной под нее широкой шайбой;
проедает стену соответственно и маурилалат;
свободная петля на противоположном конце вставляется в свободный конец шпильки;
затяжка с гайкой и шайбой;
требуется крепление, которое выполняется закручиванием скрутки по бруску мауэрлата, то есть притягивается последняя к стене.

Надо отдать должное такому способу крепления Maurolat к стене, построенной из газоблоков. По многим позициям он надежнее. Во-первых, проволока не контактирует с обедненным материалом. Таким образом, нет никакой нагрузки от ее скручивания, которая могла бы ее разрезать. Во-вторых, шпилька укладывается, не нарушая целостности блоков, что очень важно для топливобетонного материала. Но даже такой вариант не гарантирует стопроцентной надежности крепежа.

Вариант №4.

Сегодня необходимо говорить об инновационных способах крепления, ведь научно-технический прогресс не стоит на месте и предлагает нам новые материалы, повышающие прочность крепления. Это так называемые химические якоря. По сути, это все тот же металлический прибор, который вставляется в стену. Но вместо металлического дюбеля в отверстие заливается двухкомпонентный клеевой состав, который при контакте с воздухом быстро полимеризуется, образуя твердый состав.В него вставляется стальной анкер, пока материал еще не затвердел.

Сегодня производители предлагают две разновидности химических дюбелей:

Готовый двухкомпонентный состав в тент, который для удобства подачи смеси наносится на пистолетную насадку.
Состав в стеклянной капсуле, которую нужно вставить в подготовленное отверстие. Затем в него вставляется якорь, который может сломать капсулу, тем самым смешав два компонента между собой и создав условия контакта с воздухом.

Процесс крепления мауэрлалата таким способом в точности повторяет технологию с обычными анкерами и металлическими дюбелями, которая рассматривалась в варианте 2. Только вместо стального дюбеля в подготовленное отверстие вставляется либо капсула, либо состав навеса. льется. Самое главное в последнем случае — вставить анкер сразу после заполнения монтажного отверстия двухкомпонентным химическим составом.

Следует добавить, что химические анкеры сегодня предлагают разновидности именно для газобетонных материалов.Именно их нужно использовать для крепления.

Теперь по поводу надежности крепежа. Это один из самых надежных вариантов. Но никакой информации о том, что кому-то это уже понравилось, нет. Следовательно, вы можете строить только догадки. Хотя теоретически все должно работать.

Вариант №5.

Здесь все те же шпильки, только они будут устанавливаться вертикально и выполнять функции анкеров. Он сварен стальными полосами толщиной 5 мм, шириной 50 мм, длиной равной ширине стены.Устройство устанавливается на этапе устройства стены ниже верхней плоскости торца на 2-3 блока. Поэтому важно точно определить длину шпилек. Указание по установке — лента поперек стены. Вариант лучше использовать, если стены поднимаются из двух блоков, поэтому между блоками будут предусмотрены стойки, не нарушая их целостности.

Хороший вариант крепления, один из лучших, но при одном условии — масса крыши не должна быть большой.Нагрузка на стены в этом случае наклонная, поэтому крепеж работает на изгиб. Чем шире будет полоска в конструкции крепления, тем лучше.

Обобщение по теме

Есть несколько вариантов крепления мауэрлата без заливки армуоа. Сложно сказать, как поведет себя вся конструкция, будут ли крепежи надежными. Поэтому не стоит рисковать и избегать трат. Залейте Армопояс и все ваши проблемы решатся одновременно.

Крыша — один из основных элементов дома, наряду со стенами и фундаментом.Без правильного устройства дом не будет достаточно прочным и комфортным для проживания. Результатом плохой кровли станет сырость, мокрые стены, всевозможные болезни и дополнительные расходы на отопление.

Предпочтительный тип кровли зависит от климата местности, преобладающих погодных условий. Наиболее распространены в наших условиях двуплотные, достаточно простые в конструкции и обслуживании и снижающие нагрузку от снега или другой небесной влаги. Важную роль при их выборе играет эстетика.

Виды двухскатных крыш

Двойная крыша — это довольно простая конструкция, состоящая из двух скатов, соединенных под углом. Они образуют что-то вроде треугольника. Но при всей простоте этой фигуры и треугольники разные. Двойные крыши разные.

Основное отличие их конструкций — угол наклона. В зависимости от типа конструкции и других необходимых условий он может варьироваться. Кроме того, углы, под которыми установлены коньки, могут отличаться и друг от друга.В результате возводятся один из типов:

Простые симметричные;
Простой асимметричный;
Лоук (валка бывает как внутренняя, так и наружная).

Каждый тип имеет свои положительные и отрицательные стороны, заставляя тех или иных выбирать строителей в зависимости от обстоятельств.

Простая симметричная крыша

Этот тип конструкции, несомненно, самый распространенный. Это самый простой вариант для изготовления своими руками.Его внешний вид всегда выглядит хорошо. В конце концов, хорошо и то, что под такой крышей много полезного чердачного помещения.

По названию конструкции видно, что это ее отличительная особенность: стержни образованы уравновешенным треугольником. Симметрия этой фигуры позволяет ей пропорционально смотреться в любом доме.

Простая асимметричная крыша

Главное отличие от предыдущей версии также прямо отражено в названии.Крыша этого типа крыши смещена в сторону и в результате образованного ею треугольника получается одинаково продаваемый универсал. Такой дизайн выглядит современно, поэтому хорошо подходит для домов в современном стиле.

Асимметричная крыша имеет две важные особенности:

Уменьшение размеров мансардных помещений;
Неравномерное распределение нагрузки.

В результате этот тип конструкции хорош для тех, кому нужно дополнительное место для комнат, которые можно довести прямо до крыши.Но это требует правильных расчетов.

Лавен крыша

Крыша Loaven

Этот вид строительства самый сложный, поэтому решено сделать его своими руками. Хотя, на самом деле, это вполне возможно. Просто важно провести изначально правильные расчеты. Ведь главная особенность — неправильная форма, где нагрузки распределяются крайне неравномерно.

Главное преимущество ломаной кровли, помимо разнообразного внешнего вида, заключается в том, что она дает максимум свободного пространства под ней.В результате можно оборудовать полноценный жилой второй этаж, чердак. Благодаря этой особенности его еще называют мансардой.

Устройство стропильной системы

Система рафтинга — это крыша кровля. Существует два основных конструктивных решения стропил крыши ствола:

Подвешивание.

Устройство несущей системы двухскатной кровли

Первая применяется, когда в доме есть внутренние опоры, например несущие стены. В случае их отсутствия предпочтение отдается подвесному типу.

Но независимо от того, какой тип стропильной системы решено построить, каждый, кто хочет знать, как построить крышу своими руками, должен разбираться в основных элементах конструкции. А именно:

Стропильная лапка или просто рафила . Стропильные ножки — основа построения всей системы. Они располагаются сверху, вдоль здания, и объединяются между собой, образуя ферму. Поскольку именно они держат кровельное покрытие, важно использовать прочную древесину.Желательно, чтобы это было бревно или брус. Установка производится на основании заранее произведенных расчетов, так как впоследствии что-то поменять будет очень сложно;
Стропильная стойка . Этот элемент конструкции помогает распределять нагрузку со стропила. Это вертикально расположенный бар. Его расположение зависит от типа конструкции, у которой есть крыша, и от ее размеров. Если речь идет о простой симметричной крыше с небольшой шириной пролета, то стеллаж устанавливается по центру.Если ширина большая, то по бокам дополнительно кладут две. Асимметричный вариант предполагает расположение этого элемента в зависимости от длины стропила, а ломаный — два по бокам. Правда, если комнат больше одной, то в последнем случае понадобится дополнительный стеллаж по центру;
Выполнить . Основная задача прогонов связать стропила, одновременно придав им жесткости. Раманы могут быть коньковыми или боковыми. Первый находится на самом верху крыши, в районе ската.Убегайте от Бруса. Иногда применяют доски. Чаще всего встречается сечение 50 на 150 мм. Если пробег производится не только коньком, а из нескольких брюконов или досок по бокам с большой длиной крыши, то они поддерживаются стойкой, идущей от конька и опирающейся на литр. Боковые ходы соединяются с ним при помощи прихватки;
Войска . Они представляют собой коричневый цвет, расположенный под определенным углом и опирающийся на подстилку. Их основная задача — обслуживать опоры для стоек.Может быть диагональным или продольным. Чаще всего используются последние, они находятся в одной плоскости со стропилами. При этом первое необходимо, если на местности имеется повышенная снеговая или ветровая нагрузка. С ним также желательно выбрать угол в 4 градуса;
Порог . Находится в самом низу конструкции. По возможности ставится на внутреннюю несущую стену. Его основное предназначение — служить опорой для стеллажей. К нему привязаны сосет;
Затяжка .Этот элемент соединяет рафтинговые ноги, расположенные под ними перпендикулярно. Параллельно обеспечивает большую жесткость конструкции;
Ригель . Также соединяются стропильные ноги, но в отличие от стяжки не снизу, а сверху. Установлен безустынный. Сделайте ригель из доски того же сечения, что и сами стропила;
Груссол . Устанавливается этот элемент на завершающем этапе монтажа стропильной конструкции, так как он является основанием для покрытия.Он состоит из брусьев и досок, параллельных друг другу стропил сверху вниз. Кроме того, он служит для крепления кровли, корень помогает перераспределять с него нагрузку. Поэтому расстояние элементов между собой зависит от материала, который будет использоваться при покрытии.

Общее представление о значении каждого элемента конструкции значительно облегчит задачу возведения двухскатной кровли своими руками.

Расчеты

Расчет нагрузки на различные элементы кровли — важнейший этап, так как от него зависит прочность и безопасность конструкции.Необходимо помнить, что именно треугольник — самая жесткая его часть.

Нагрузки на стропила могут быть трех видов:

Константа. Это нагрузки, которые постоянно испытывают стропила. Например, вес отделочных и кровельных материалов, дочек и т. Д. Для того, чтобы узнать, достаточно найти все эти веса. Обычно постоянная нагрузка составляет около 40 кг / м.кв .;
Переменные. Они действуют в разное время с разной силой. К ним относятся, например, ветрено.Для того, чтобы рассчитать ветровую нагрузку или нагрузку от осадков, нужно заглянуть в СНиП;
Special. Речь идет о нагрузках, связанных с повышенной сейсмической активностью.

При расчете нагрузки от снега его вес умножается на установленную поправку с учетом давления ветра. Также введен коэффициент угла наклона крыши — чем ниже, тем больше нагрузка. При угле более 60 градусов не учитывается.

Угол наклона

Правильный расчет угла наклона зависит от некоторых особенностей. Во-первых, многое зависит от выбранного материала. Так, ондулин, профнастил, металлочерепица, шифер требуют угла 20-45 градусов. Мягкая кровля до 20 градусов.

Во-вторых, угол наклона зависит от климата, в котором возводится кровля. Если осадков мало, то можно сделать их незначительными. А в больших количествах — наоборот. Но стоит помнить, что большие углы подвержены большим ветровым нагрузкам.

Длина стропила

Расчет длины стропил не представляет особой сложности. Он основан на теореме Пифагора. Длину стропила принимают за гипотенузу треугольника. И роль катетов выполняется — высота крыши и половина ширины дома. К полученному значению стоит добавить несколько десятков сантиметров для записи.

Шаг стропильной ноги

Их выбор зависит от веса конструкции, используемой для покрытия кровли конструкции, и используемого материала.Обычно он колеблется в пределах 60-100 см.

Поперечный разрез тимидата

Расчет правильного необходимого сечения стропил — один из важнейших моментов, так как этот показатель сильно влияет на надежность конструкции. При этом учитывается:

Нагрузка;
Длина стропила;
Ступеньки стропил;
Использованный материал;
Порода дерева, использованная при строительстве дома.

Чем выше ступенька стропильных ног, тем выше и сечение.
В видео подробное описание расчета стропильной системы.

Виды стропильных систем

Существует два основных типа стропильных систем, из которых выбирают двухвинтовую крышу. Речь идет о навесных и городских и стропильных. Каждый из видов предназначен для различных построек.

Подвесная конструкция

Подвесная стропильная система

Подвесные предназначены для небольших домов, ширина которых не превышает 6-6,5 метров роз.Они не подходят для домов с широкой крышей. Также они не используются там, где есть несущая стена среднего размера.

Конструктивные особенности

Особенностью конструкции подвесных стропил является то, что они опираются на две крайние несущие стены. В результате система находится под сильным влиянием вдохновения. При необходимости его уменьшают с помощью крепления в нижней части риглеля.

Крепление к мауэрлату.

Конструктивная особенность подвесных стропил диктует и то, как они крепятся к «фундаменту» всей системы — маерлату. Единственный вариант крепления — использование узла с нулевой степенью свободы. Петли, например, использовать нельзя.

Система

Система Curvas Stropil

Щелевые стропила — безальтернативный вариант, когда речь идет о большой крыше. Но для них нужно либо наличие внутренней несущей стены, либо специально установленные промежуточные опоры. Параллельно укладывается мауэрлата, что составляет часть нагрузки от конструкции.

Различия между навесными стропилами и стропилами

Подвесные стропила не требуют промежуточных опор или внутренней несущей стены, но их движущая сила сильно влияет на конструкцию.При этом за счет того, что они также основаны на подстилке посередине, стропила мокроты легче, в том числе при сборке. Они лучше подходят для больших крыш.

Устройство двойной крыши своими руками

Как уже было отмечено, двухскатная крыша пользуется особой популярностью в связи с тем, что ее конструкция позволяет построить ее своими руками. Что, естественно, весьма привлекательно для тех, кто любит строить сам или хочет существенно сэкономить.
Возведение конструкции двухскатной крыши состоит из нескольких крупных ступеней, каждую из которых важно выполнить правильно.В этом случае крыша простоит долго и не упадет.

Установка и монтаж Maurolat

Формально двойную крышу можно сделать без мауэрлата. В этом случае стропила будут опираться на балки перекрытия. Но не рекомендуется делать одну простую, но важную причину — балки придется ложить на крышу дополнительную нагрузку.
Malelalat устанавливается вдоль стены, на которую будут опираться стропила, параллельно коньку дома, как показано на фото.

Мауэрлат.

Состав мауэрлат

Концы БРУСИВ, которые будут соединяться, заклинивают под углом 90 градусов. После того, как концы приложены друг к другу, они скрепляются болтами и только ими. Важно не использовать какой-либо другой материал вместо болтов по типу гвоздей или проволоки.

Крепление

Методы крепления

Moorlalat основаны на том, что он устанавливается поверх стены. При этом он может располагаться как строго по центру стены, так и смещаясь к одному из краев.Но важно соблюдать расстояние в пять сантиметров до внешнего края.

Между стеной и брусом укладывается слой гидроизоляции. Для этого это будет довольно простой раннер.

Это защитит дерево от воздействия влаги, которая может попасть на стены. Само крепление должно быть максимально прочным, ведь ему придется выдерживать ветровую нагрузку. Маурола можно прикрепить к стене несколькими способами.
Методы крепления Moerolalat во многом зависят от того, из какого материала построен дом.

Если дом монолитный, то лучшим решением будут анкерные болты;
Если дом возводится из бруса, то обычное решение — деревянная пайка. Их можно усилить дополнительным креплением;
Довольно распространенное приспособление — скоба. Они вроде бы достаточно универсальны, хотя и не являются самым сильным решением;
Если здание возвышается из пористых материалов, например пенобетона, то правильным выбором будет установка мауэрлата на арматуру;
Шарнирное крепление, поскольку оно скользящее, в первую очередь подходит для тех домов, которые построены из материалов, дающих заметную усадку;
В качестве дополнительного крепления можно применить прочную, например — вязальную, проволоку.Как самостоятельная версия не применяется.

Правильный выбор крепления даст возможность выдержать крышу от ударов даже самого сильного ветра.

Установка стропил и стоек

Возможны два варианта сборки рафтинговых опор. Их можно собирать или сверху, на крыше, или внизу, на Земле. Второй вариант проще сделать своими руками, но он требует больше времени. Второй потребует использования механизмов, так как вручную конструкцию стропильной системы поднять сложно.

Но, так или иначе, изготовление стропила нужно производить строго по разметке. Для этого хорошо подходят специальные шаблоны, которые после всех расчетов делают из фанеры.

Схема крепления рафал

Перед тем, как крепить стропильные ноги к мауэрлатам, их нужно сделать в них. Подрезать можно только стропила, т. К. Такие процедуры над мауэрлатом ослабляют его. Для крепления используются три гвоздя. Два из них забиты по краям, а третий нужно проехать через верхнюю плоскость конструкции по центру.За счет использования трех оторванных, таким образом, ножка пробы хорошо притягивается к мауэрлату и не двигается.

Что касается верхнего крепления рафкена между собой, то есть три основных способа это сделать.

Без эталонной древесины. Стропила могут быть расщепленными по щиколотку или по щиколотку. В первом случае концы подрезаются так, чтобы образовались равные углы. После наложения концов друг на друга их соединяют при помощи металлической или деревянной планки. Вдобавок наверху отняли гвоздь.При подключении фотовспышек нарезаются нужные концы и соединяются болтами;
Использование опорной балки. Этот способ необходим, если речь идет о большой крыше. Стропила полозья также крепятся к домкрату или прутью, но дополнительно опираются на брус, который в свою очередь также служит опорой для стоек;
Способ стирки. Он подразумевает слово «сплавлять ноги в опорную древесину».

Опора конька монтируется после установки двух крайних стропильных ног.Затем идет монтаж стоек. А потом оставшиеся стропила. Вы можете увидеть это на фото или видео.

Гидроизоляция и защита

Правильная изоляция и гидроизоляция очень важны в домашнем климате. Особенно, если речь идет о крыше, на которую постоянно и сильно влияет окружающая среда. Да и влага, которая скапливается в самом доме, тоже поднимается на чердак в виде парочки.

Исходя из вышесказанного, важно выбрать утеплитель, обладающий пароизоляционной функцией.В противном случае его тип значения не имеет. Что касается гидроизоляции, то наиболее подходящими считаются рулонные виды. Например, специальная пленка. Его легко можно поставить прямо на стропила. Как это делается, можно увидеть на видео.

Установка доэшей

Последний установлен, но он играет не последнюю роль.

Без него по крыше передвигаться неудобно, да и рубероид излишне давят на стропила. К тому же дает возможность появиться воздушная подушка между рубероидом и утеплителем.

Конструкция корня и его шаг зависят от того, из какого материала будет укладываться кровля.

Решетка-решетка укладывается под шифер, плитку или металлочерепицу, профнастил. В случае металлочерепицы расстояние должно составлять 350 мм, а под шифер и профнастил — 400 мм;
Твердая сушка используется для мягких покрытий.

Монтаж досок

Сделайте его из бруса или доски, а если мы говорим о мягком — из фанеры, листов OSB или той же плиты.Находится на брусьях, расположенных вдоль стропила, как показано на фото и видео.

Расчет площади кровли

Двухскатная кровля часто имеет простую форму, поэтому рассчитать ее площадь не составит труда. Но сделать это крайне важно, ведь расход материалов зависит от знания местности.

Расчет площади кровли

Придерживая площадь кровли, чтобы это не запутало, не следует обращать внимание на параметры всевозможных вентиляционных отверстий, мансардных окон или дымоходов.Просто узнайте высоту от перекрытия потолка до конька и длину конькового хода. Эти параметры переменные. Если площадь кровли разделена на пазуху углом наклона стропила, то можно узнать площадь одного ската.

Типовые параметры

Особенность конструкции, отличающейся двойной крышей, заключается в том, что ее можно разделить на отдельные примерные части. Рассмотрев площадь каждого такого элемента по отдельности и расположив все вместе, можно получить нужное количество материалов.

Поскольку крыша делается с наклоном, то нужно знать ее угол.

Угол косинуса нужен для определения точного показателя площади практически всех предметов.

Типовые элементы — опоры стропил, составляющих основу ферм. Кроме них есть раскрытия, капсулы, опоры, прогоны.

Кровля: выбор и установка

Монтаж кровли из металлочерепицы

Монтаж кровли — завершающий этап работ.Но ему предшествует выбор подходящего материала. В наше время производители предлагают огромный выбор кровельных материалов, каждый из которых имеет свои достоинства и недостатки. Выбор всегда остается за потребителем и зависит от его эстетических предпочтений, денежных возможностей и климата.

Натуральная черепица. Это очень красивый, традиционный, но в то же время дорогой материал. Ее высокая цена компенсируется очень долгим сроком службы, если конечно не особо его побить или на него сказываются крайне неблагоприятные погодные условия;
Металлическое покрытие.Такая крыша — тоже довольно традиционное решение. Сегодня производители предлагают множество вариантов металлических листов для крыш, отличающихся не только прочностью, но и внешним видом;
Деревянная крыша. Кровля из гонта или веретена, несомненно, имеет множество эстетических преимуществ. Но по довольно дорогим ценам и без специальной обработки подвержен гниению;
Насыпное покрытие. Считается достаточно недорогим и надежным. Относится к категории мягких покрытий. Недостаток в том, что его можно использовать только на крышах с не очень крутыми коньками.

Монтаж каждого из видов материалов происходит по-своему и для них используются различные крепежи. Информацию можно узнать из видео или у производителя. После смонтированы роговые лыжи.

Детали крепления

Умение правильно закрепить малейшие детали — самое главное при изготовлении кровли своими руками. Существует несколько основных способов соединения и крепления деталей конструкции крыши.

Итак, используется пазовый компаунд, скрепляющий диагональные детали.Если речь идет о сочетании перпендикулярных элементов, то оно подходит только для тех, где прочность не так важна.

Металлические уголки и пластины тоже довольно популярны. Отличаются хорошей прочностью. Но недостатком является опасность того, что некоторые винты открутятся от нагрузок. Чтобы минимизировать риски, используется комбинированный способ крепления.

Стоимость двухлистной кровли

Стоимость очень велика от того, делается ли кровля своими руками или с помощью мастеров.В последнем случае это будет значительно дороже и цена может достигать нескольких сотен тысяч рублей. В первом случае основные затраты пойдут на материалы.

В стоимость сооружения входит:

Материалы;
Установка мауэрлата;
Монтаж стропильной системы;
Монтаж гидроизоляции;
Установка рута;
Монтаж кровли.

Производительность любого из этих элементов зависит от самой конструкции.

Финишный сайдинг фасадный

ФРОНТОН — это заметная часть дома. Поэтому для ее обшивки принято использовать привлекательные материалы. Это может быть доска на крышу, фанера или сайдинг. В случае деревянных домов фронтон можно вырезать заранее. Подробнее об этом рассказывается на видео.
Двойная крыша за счет простоты и доступности конструкции, позволяющей обустроить ее в том числе своими руками, стала поистине универсальным решением. Знание индивидуальных особенностей позволит легко избежать серьезных проблем при его установке.

Двойная крыша — один из наиболее часто встречающихся вариантов кровли в индивидуальном строительстве. Он отличается надежностью, а обставлять его можно самыми разными материалами. Кровельный пирог представляет собой сложную систему стропил, слоев различных материалов, но если вы хотите выяснить, как все это построить, вы можете. Одна из деталей, которая входит в эту конструкцию практически всегда и является незаменимой, — это мауэрлат для двускатной кровли. Что это такое и как это сделать?

Маурилалат — это специальный связующий элемент между стенами дома и непосредственно крышей.От того, насколько правильно она сделана и закреплена, во многом будет зависеть прочность и надежность всей конструкции. Именно поэтому мауэрлату и его созданию стоит уделить особое внимание.

Мауэрлат — это так называемый пояс, который крепится по всему периметру верха стен непосредственно до их конца. Требуется фиксация стропил при устройстве кровли. Его предназначение — надежное соединение стен конструкции и элементов кровли, и именно этот элемент будет равномерно распределять нагрузку всего кровельного пирога на стены и фундамент.Маурилалат также позволяет значительно уменьшить парусность крыши и не позволит ветру срывать ее из дома, то есть сопротивление кровли ветровым нагрузкам за счет мауэрлата значительно увеличивается .

На заметку! Иногда кровли монтируют и без установки мауролалата, то есть стропила крепят просто на балках перекрытия. Но в этом случае вся нагрузка от них приходится на место опоры, а не на всю стену.Из-за этого возникает риск быстрого износа и последующего разрушения конструкции.

При строительстве крыши с двумя коньками мауэрлат всегда устанавливают на две параллельные стены, к которым будет опираться крыша, а не на все концы периметра стен. Если дом построен из бруса или бревен, то этот пункт не всегда обязателен — с основными задачами мауэрлата отлично справится верхняя часть стены.

Из чего он сделан?

Тип и технические характеристики материала, из которого изготовлена конструкция мауэрлата, будут зависеть от нескольких факторов, среди которых тип крыши, необходимость обустройства чердака, размер дома и качество стен, материал, из которого сделан изготовление всей конструкции, климатические условия и т. д.Для создания этого элемента можно использовать дерево, швеллер, балки двухсторонние, металл.

Цены на бар

Мауэрлат из дерева

Самый привычный материал для создания этого элемента — обычное дерево. Это простая в обработке и доступная опция, но в то же время отличается долговечностью в эксплуатации и долговечностью. Работать с деревом намного проще, чем с другими, так как его можно легко подогнать под нужный размер, даже если в предварительных расчетах были допущены ошибки.

Таблица. Что бывает с деревянным мауэрилатом.

Порода дерева	Характеристики
	Это самый простой и удобный вариант. Планка написана заранее, достаточно крепкая, жирная, надежная. В отличие от бревен, он не сможет откатиться от края стены и упасть. Обычно для создания маурлалата используют ленту толщиной 15-20 см. Основные параметры секций: 10х10 см, 15х15 см, 10х15 см, 8х18 см, 20х20 см.
	Иногда вместо бруса в качестве мауэрлата используют доски. Однако из-за небольшой толщины они будут иметь минимальную надежность. Для повышения этого качества несколько досок скрепляются между собой в единую конструкцию. Этот метод позволяет сэкономить деньги, потраченные на строительство. Вариант подходит для устройства крыш на небольших загородных домах, но при капитальном строительстве на нем не рекомендуется.

Порода дерева

Характеристики

Это самый простой и удобный вариант. Планка написана заранее, достаточно крепкая, жирная, надежная. В отличие от бревен, он не сможет откатиться от края стены и упасть. Обычно для создания маурлалата используют ленту толщиной 15-20 см. Основные параметры секций: 10х10 см, 15х15 см, 10х15 см, 8х18 см, 20х20 см.

Иногда вместо бруса в качестве мауэрлата используют доски. Однако из-за небольшой толщины они будут иметь минимальную надежность. Для повышения этого качества несколько досок скрепляются между собой в единую конструкцию. Этот метод позволяет сэкономить деньги, потраченные на строительство. Вариант подходит для устройства крыш на небольших загородных домах, но при капитальном строительстве на нем не рекомендуется.

Внимание! При покупке древесины важно очень внимательно оценить ее качество, в том числе осмотреть на наличие сук, особенно при покупке бруса.Суки не должны занимать более 2/3 толщины материала, так как они не позволят дереву растягиваться и на стенках конструкции из-за неправильно распределенной нагрузки в будущем могут появиться трещины.

Wooden Maurylalat может использоваться при устройстве кровли как на деревянном доме (в этом случае элемент устанавливается крайне редко), так и на пенобетоне или пенобетоне. В последних случаях рекомендуется позаботиться о возведении железобетонного пояса по периметру конструкции.Крепление деревянного мауэрлата производится анкерными болтами.

Цены на строительные плиты

Строительные плиты

Металлический мауэрлат.

Это некий комбинированный вариант. Здесь для изготовления металлических труб, которые протягиваются в заранее проделанные отверстия в стропилах.

Такой вариант будет оптимальным, если стропильная кровельная система также будет металлической. Работать с металлическим элементом сложнее, чем с деревянным, но такая конструкция будет намного надежнее.Используйте более качественные стальные трубы высокого качества с небольшим сечением.

Цены на разные виды стальных труб

Труба стальная

Способы укладки

Фиксация мауэрлата на стены может производиться разными способами. В первую очередь, с аранжировкой Армопояса и без него. Этот элемент нужен, если прочность материала, из которого сделаны стены, вызывает определенные сомнения — то есть существует риск постепенного разрушения конструкции в результате нагрузки на кровельное покрытие.

Крепление мауэрлата к стене производят несколькими основными способами:

анкерные болты длиной не менее 20 см;
кронштейны, арматура или шпильки, закладываемые в стены при их кладке (например, из кирпича). Обычно прием используют, если площадь кровельного стержня не превышает 250 м 2;
кронштейнов к брускам, запускаемым в кирпичную стену;
к стойкам, установленным в аропоясе, образованным длиной стены.

Видео — Способы крепления Maurelat

Особенности монтажа Maurolat

Мауэрлат при устройстве двухскатной кровли устанавливается на две параллельные стены стен, на которые будет опираться кровля. Если стропила крепятся на откосе с коньковым ходом, имеющим опоры, то Маурилалат можно установить и на несущую стену, расположенную посередине конструкции.

Если дом полностью построен из дерева, то в обустройстве мауэрлата он не нужен.Но без него не обойтись при строительстве кровли на кирпичных, пенобетонных и других типах домов.

На заметку! Чем скромнее дом, тем меньшие требования предъявляются к надежности его крепления.

Сам мауэрлат

можно закрепить таким образом, чтобы укладывать его по внутреннему или внешнему краю стены стены или посередине торца. Но расстояние от внешнего края стены в любом случае должно быть не менее 5 см.

Если делается подвесное стропило, мауэрлат не устанавливается.Стропила крепятся к уложенным поперек стен балкам перекрытия. Именно балка здесь и обеспечит жесткость стропильной системы. Однако вариант подвесных стропил можно использовать только в случае строительства зданий с небольшой шириной пролета между стенами. При этом стены обычно делают из бревна или бруса.

Расчет Maurolat

Правильный расчет материалов, необходимых для обустройства мауэрлата, позволит не покупать слишком много и не тратить лишние деньги.А знание его конкретных параметров (таких как вес, объем) позволит определить тип крепления, чтобы вся система была надежной. Для продукта расчетов используются определенные формулы и параметры материала. В первую очередь определяется длина и периметр будущего элемента. Вес используемого материала по используемой формуле вычисляется M = R x V , где R — плотность используемого дерева, V — объем всего материала. Объем можно рассчитать по формуле V = S x L , где S — сечение (не менее 10х10 см), а L — длина стержня.

Подготовка к созданию армирующего ремня

Толщину армирующего пояса следует рассчитывать, исходя из показателей нагрузки, которую он будет испытывать при воздействии стропильной системы, ветра и осадков. Его ширина не может быть меньше ширины стены стены.

Для работы потребуется приобрести цемент марки М400. Переливается в один повод, чтобы конструкция получилась надежной и монолитной. Бетонная смесь изготавливается из щебня, песка, цемента в соотношении 3: 3: 1.Для улучшения свойств смеси в нее можно добавлять пластификаторы. Для опалубки можно использовать доски или строительные блоки, плиты OSB и другие материалы.

Армопояс изготавливается в виде — в верхней части стеновой опалубки из дерева укладываются стержни арматуры (параллельно, одна над другой). К этим стержням крепятся анкерные болты, шпильки, деформации (диаметр — около 14 мм). Шаг между отдельными застежками не должен превышать 100 см. Они расположены строго вертикально.Созданная опалубка заливается бетонной смесью толщиной не менее 5 см. Снять опалубку можно не ранее, чем через 10-12 дней после заливки.

Между мауэрлатом и стеной дома или Армопоясом важно разместить гидроизоляционный материал, а также позаботиться о дополнительном утеплении или заделке щелей. В противном случае именно в этом месте могут образоваться мостики холода. Для гидроизоляции обычно используют полосовой каучукоид.

Длину и сечение шпилек или анкеров определяют в зависимости от того, какая толщина используется мауэрлат, какая толщина укладывается гидроизоляционными и теплоизоляционными материалами. Высота установленной шпильки должна превышать высоту планки мауэрланта минимум на 3 см — это необходимо для возможности накрутки гаек и фиксации самого опорного элемента.

Совет! Место крепления мауэрлата требуется определить заранее.

Монтаж мауэрлата.

Рассмотрим, как происходит установка мауэрлата без взведения арматурного пояса на стенах из газобетонных блоков.

Шаг 1. Первым делом выравнивается торец стены, который будет служить основанием для мауэрлата. Для этого используется цементный клей, который использовался при кладке газоблоков. Наносится на торец стены с помощью кельмы, а затем выравнивается широким шпателем.

Шаг 2. Цементный слой, выровненный стеной стены, сухой. Его ровность проверяют с помощью строительного уровня.

Шаг 3. Далее производится укладка гидроизоляционного материала. В этом случае его роль будет выполнять линейка. Материал нарезается полосами, имеющими такую же ширину, что и конец стены. Их ровно укладывают на основание и раскладывают. Уложены отдельные полосы по нагайке.

Шаг 4.. Древесина, используемая в качестве махелляты, кладется на стену стены поверх бегунка. Выравнивается на внутренней стороне стены.

Важно! Брус перед укладкой обрабатывается антисептиком, а также составом, защищающим его от влаги. Перед укладкой элемент должен быть хорошо уложен.

Шаг 5. Для того, чтобы при монтаже стропильной системы стропил их не устанавливали на анкерные болты, делается разметка в местах, где будут крепиться сами стропила.В этом случае шаг между стропилами составляет 833 мм.

Шаг 6. В мауэрлате сверлом проделываются отверстия под анкеры. Размеры используемых анкеров — 12х150 мм. В соответствии с ними подбирается длина и диаметр сверла.

Шаг 7. Перфоратор проделывает отверстия в бетоне. Их проделывают прямо через проделанные ранее отверстия в мауэрлате.

Шаг 8. Все анкеры изнашиваются гайками под шайбу — они увеличат площадь головки фиксирующего элемента и позволят лучше прижать мауэрлат к стене стены.

Шаг 9. Анкеры забиваются в заранее подготовленные отверстия с помощью молотка.

Шаг 10. Чтобы они сидели надежно, дополнительно заворачиваем гаечный ключ.

Шаг 11. Щели между мауэрлатом и стенами дома заделываются акриловым герметиком.

Видео — Маурилалат для двухскатной кровли

Мауэрлат необходимо использовать при строительстве двухскатной кровли, если стены дома выполнены из таких материалов, как кирпич, газобетон и т. Д. Сделать это не так уж и сложно, но наличие мауэрлата позволит не беспокоиться о состоянии стен и надежности кровли на протяжении всего времени эксплуатации.

Правильное и прочное крепление стропил при строительстве дома — один из ключевых моментов всего строительного процесса.Поэтому важно, чтобы все компоненты системы были точно подобраны, установлены на место и прочно скреплены в единую конструкцию. Строителю нежелательно начинать монтаж элементов стропил без заранее нарисованной схемы и расчета количества и ассортимента необходимых материалов и фурнитуры.

Сплавная кровельная система представляет собой каркас и каркас кровли.

Конструктивная основа системы

Стропила, т. Е. Несущие основу скатной кровли, представляют собой бревенчатые или параллельные балки, уложенные так называемым кровельным пирогом.Последний включает слой пароизоляции, гидроизоляционный материал и финальное кровельное покрытие. Стропила стропила, то есть их нижнюю часть, крепят непосредственно к стене конструкции или к мауэрлату. Вверху стропильные брусья укладываются наращиванием их из отдельных частей по прямой или под нужным углом, и крепятся к прогону крыши или ее коньку.

Висячие стропила могут испытывать деформационные нагрузки, включая сжатие и изгиб, что создает значительную движущую силу.Это связано с тем, что крепление выполнено без дополнительной опоры. Это допустимо для стен дома, расстояние между которыми не превышает 6,5 м. В противном случае устанавливается горизонтальный брус — затяжка, рассчитанная на равномерное распределение нагрузки. Его очень часто используют в качестве основы внахлест.

Рисунок 1. Элементы и соединение точечных стропил.

Конструкция крыши с промежуточными столбчатыми опорами, требует установки точечных конструкций.Стропильные подошвы крепятся на Маурилалат, а верх — на стержень крыши. Середина таких стропил опирается на опорные столбы или промежуточные стены. Это значительно снижает деформацию и перегрузку и делает крепление стропильной системы прочным и долговечным.

Важной частью несущей конструкции кровли является мауэрлат. Он изготавливается из бруса сечением не менее 15 х 15 см. Для срубов мауэрлат не годится, а вот капитальные постройки из бетона и кирпича без него не возвести.Мауэрлат устанавливается параллельно коньку крыши на стены по длине дома. Для чего нужно сделать на стенах бетонное основание, армированное вертикальными закладными саморезами. Мауэрлат одевается на эти саморезы и крепится гайками. (Рис. 1: Схемы крепления стропил.)

Вернуться в категорию

Фурнитура для ГРМ

Крепеж металлический применяется для стропильной системы. В его состав входят:

уголок стальной;
с перфорацией для стяжки элементов системы;
гвозди, скобы, шурупы, болты, шпильки, вязальная проволока;
металлических пластин;
крепеж «Салазкс» для предотвращения деформации конструкции при усадке.

Вернуться в категорию

Способы соединения

Определить, как крепить стропила необходимо при проектировании узлов крепления. Например, крепятся к мауэрлату жестко.

Для такой насадки на подошве «седла» пропилили по выкройке. С их помощью балки насаживаются на мауэрлат, оставаясь сплошными. Плотчка «Седла» и мауэрлата изготавливается гвоздями: один забивается вертикально посередине, а два других — под небольшим углом к несущей балке.Можно использовать металлические уголки, для фиксации которых применяются гвозди со специальными шипами на ноге. Другой вариант крепления — брус крыльца, устанавливаемый под подошву стропил с упором.

Упругие стропила используются в постройках из бруса или бревна, так как конструкции из них дают значительную усадку в первые годы после постройки дома. Отсутствие нужного крепления приставки может привести к выходу из строя или обрушению кровли. Для раздвижного монтажа используется стальной уголок с эллиптическими отверстиями под гвоздь или специальный крепеж «Салазкс».

Для работы по построению конструкции необходимы следующие инструменты:

рулетка;
строительный уровень;
corolnic;
молоток;
ключей развертывания;
электродрель;
пила;
;
карандаш.

Вернуться в категорию

Монтаж кровли без мауэрлата

При креплении стропил непосредственно к балкам перекрытия выходит точечное распределение степени тяжести кровли.Поэтому балки должны быть удлиненными и выполнять на линии стен 40 см. Чтобы соблюсти одинаковый угол при креплении поперек балок, необходимо натянуть тетиву. Он станет ориентиром при пропитке пазов под стропила подошвы.

Крепление стропил к балке производится следующими способами:

зубчатый зуб;
зубостойкий;
поп в конец балки.

Необходимое количество зубцов (1 или 2) определяется углом наклона подошвы.Вставляя рафальные концы в пазы, производят их дополнительную фиксацию на балках с помощью болтового соединения или стальных уголков.

Когда крепление с балкой осуществляется по складке, достаточно иметь один зуб. Для этого способа крепления необходимо соблюдать следующие правила:

Соединение балок со стропильной системой осуществляется, если между ними образуется угол в 35 °.
На основе стропильной подошвы делается выступ с шипом и соответствующее гнездо в несущей балке.
Глубина гнезда должна быть менее 25 — 30% ширины подошвы.
Чтобы избежать уноса стопы под давлением стоп стропила, слово выполняют, отступая на 25-40 см от консольного конца балки.
Предотвратить боковое смещение — зубья со стопорами или шипами;

Полая крыша, угол наклона которой не достигает 35 °, требует выполнения запястья следующим образом:

В 2 шипа;
Для фокусировки без шипов и 1 шипа;
В замке с 2 шипами.

Вернуться в категорию

Крепление концов к крыше

Вопрос, как закрепить стропила к верхней балке кровли, решается по 1 из 3 схем:

Непосредственно гвоздями или пластинами, обрезка Поднимите по шаблону верхние части стропила под необходимым углом.
Для крепления козырька используются длинные болты, гвозди или шпильки.
Для крепления высадки на крышу требуется «седловой» напор на подошве, а также на верхнем конце для опоры на ледяной балке.

Стропила выравнивающие.

Для увеличения длины стропила до размеров кровли необходимо:

Сделать уклон и соединить отрезки болтом диаметром 10-12 мм и более;
Соедините онлайн и скрепите вагонкой планками, которые фиксируются гвоздями;
Вырез горловины соединить с вырезом не менее 1 м, расположив застежки с двух сторон.

От профи: армопояс под крышу дома из газобетона или пеноблока

Материалы и инструменты

Материалы:

Инструменты:

Приступаем к укладке армопояса на стены под крышу дома

Установка опалубки

Разметка под потолочные балки (или балки перекрытия)

Установка шпилек крепления

Изготовление самого армопояса

Заливаем наш армопояс под крышу дома

Завершающий этап и разборка конструкции

Арматурный пояс (или армопояс, разгрузочный пояс, сейсмопояс) под плиты перекрытия

Последствия отсутствия или неправильного монтажа армопояса:

Армопояс необходим, если:

Функции армопояса

Армопояс предназначен для:

Виды армопоясов

Общеизвестно четыре типа армопоясов, которые необходимо различать:

Цокольный армопояс возможно смонтировать двумя способами:

Грамотно устроенный армопояс под крышу будет решать следующие задачи:

Этапы монтажа армопояса

Способы монтажа армопояса

Как сделать опалубку для армопояса: устройство, как крепить

Изготовление съемной конструкции своими руками

Конструкция для дома из газобетона

Нюансы при работе с деревянной конструкцией

особенности и Инструкция +Фото и Видео

Общие сведения

Размеры

Варианты изготовления

Создание с использованием опалубки

Инструменты и материалы

Технология сооружения

Армирование

Заливка бетона

Создание разгрузочного пояса из блоков

Материалы и приспособления

Армопояс из кирпича

Утепление

Советы по организационным вопросам утепления объекта

Рекомендации специалистов

Как сделать армопояс по газобетону под крышу

От профи: армопояс под крышу дома из газобетона или пеноблока

Материалы и инструменты

Материалы:

Инструменты:

Приступаем к укладке армопояса на стены под крышу дома

Установка опалубки

Разметка под потолочные балки (или балки перекрытия)

Установка шпилек крепления

Изготовление самого армопояса

Заливаем наш армопояс под крышу дома

Завершающий этап и разборка конструкции

Недостатки пенобетонного блока | Хункер

Стоимость

Ограничения силы

Незнакомость

Окружающей среды

Доступность

Стены из газобетона своими руками | Своими руками

Свойства газобетона

Фундамент под дом из газобетона

Стены и потолки из газобетона

Ниже другие записи по теме «Как сделать своими руками — домохозяину!»

Подписывайтесь на обновления в наших группах и делитесь.

Давай дружить!

Перегородка из газобетона (фото и видео) | Своими руками

Материалы для перегородок

Нагрузка на перекрытие

За каменной стеной

Перегородка из газобетонных блоков своими руками

Строительство перегородки из газобетона — фото

Перегородка из газобетона — видео

Ниже другие записи по теме «Как сделать своими руками — домохозяину!»

Подписывайтесь на обновления в наших группах и делитесь.

Давай дружить!

Перегородка из газобетона (фото и видео) | Своими руками

Материалы для перегородок

Нагрузка на перекрытие

За каменной стеной
