Как разобрать однорычажный смеситель (кран) в ванной – инструкция, видео

Для мелкого повседневного ремонта необходимо знать, как разобрать кран в ванной; однорычажный смеситель приобрел широкую популярность сравнительно недавно. Поэтому не каждый хозяин знает, как заменить прокладку или сделать другие необходимые операции, чтобы обеспечить беспроблемное функционирование устройства.

Содержание статьи

Общие сведения

Смеситель с одной ручкой пришел на смену устаревшим “елочкам” и другим подобным конструкциям. Такой кран прост в обращении и уходе, долговечен, надежен.

Стильный внешний вид однозахватного крана преобразит интерьер ванной комнаты. Даже самый обычный санузел приобретет элегантный и современный вид, если в нем установить однорычажный кран.

Температура воды и величина струи в однозахватном смесителе регулируется при помощи 1 ручки. Это позволяет создавать напор от совсем слабого до очень мощного, в зависимости от случая.

Мыть и чистить однорычажные краны несложно. Это можно делать с помощью обычных чистящих средств и мягкой губки. При этом смеситель всегда будет иметь элегантный и блестящий внешний вид.

Устройство однозахватного смесителя

Однозахватные краны тоже нуждаются в мелком ремонте. Чтобы чинить такое устройство самостоятельно, необходимо знать, как разобрать однорычажный смеситель, из каких элементов он состоит и т. п.

Однозахватный смеситель

Основные составляющие однозахватного смесителя это:

• рукоятка (рычаг) управления;
• носик, регулирующий струю;
• корпус;
• крепежный элемент;
• шаровый или картриджный элемент;
• прокладки из резины или силикона;
• круговая гайка;
• эластичные трубки (шланги) для подачи воды.

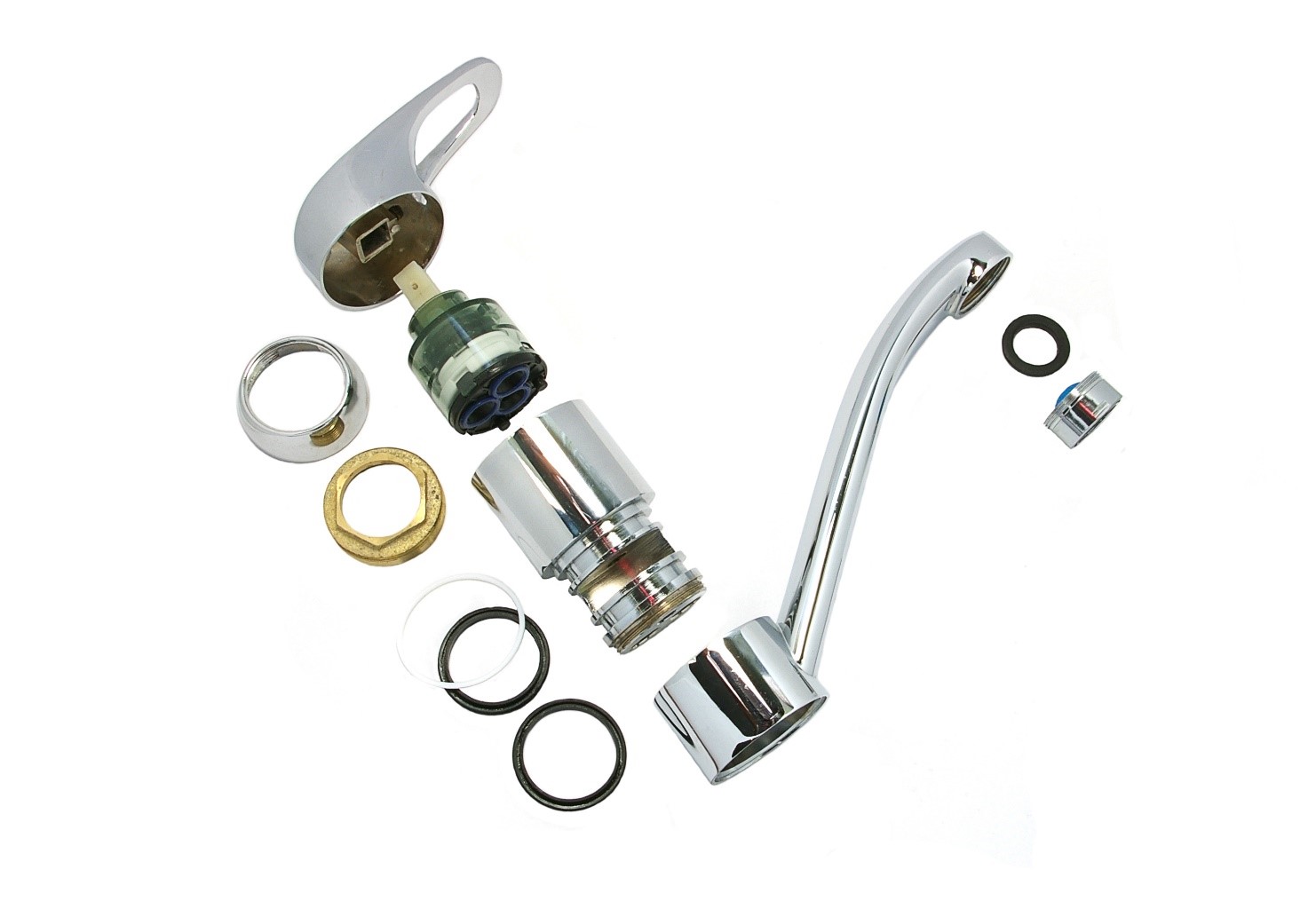

Части однорычажного смесителя

Основное отличие однорычажных кранов разной конструкции – смесительная камера. Это может быть полый шар из нержавеющей стали или картридж из особо прочной керамики.

Через 2 отверстия в смесительную камеру подается горячая и холодная вода. Для выхода струи имеется дополнительный проход. Циркуляция воды, регулировка напора и температуры струи внутри камеры осуществляется при помощи рабочей ручки.

Шаровая смесительная камера подлежит мелкому ремонту, чистке и т. п. в процессе эксплуатации. Керамическую картриджную камеру в случае неисправности необходимо заменить. Продлить срок службы таких смесителей помогут специальные фильтры, сквозь которые будет происходить подача воды из водопровода.

Самостоятельная разборка однорычажных кранов производится для устранения таких неисправностей, как:

• протекание картриджа;
• слабая подача воды при включении шарового смесителя на полную мощность;
• неисправность кнопочного переключателя;
• одновременная подача воды в лейку душа и в излив.

Для устранения более серьезных неисправностей лучше пригласить специалиста. Возможно, смеситель придется полностью заменить. Однако такие ситуации при правильной эксплуатации устройства случаются нечасто.

Подготовка к работе

Чтобы ремонт прошел без проблем, необходимо заранее приготовить все необходимое. Для работы понадобятся:

• пассатижи;
• плоскогубцы;
• набор отверток;
• металлический стержень;
• технический нож;
• ключ – разводной и гаечный;
• комплект шестигранников;
• молоток;
• фонарик;
• ветошь.

Инструменты

Перед тем как разобрать смеситель, необходимо перекрыть подачу воды.

Разборка картриджного смесителя

Демонтаж смесителя произвести несложно. На работу потребуется 15-20 минут. Главное, помнить, что действовать нужно осторожно, правильно подбирая инструмент по размеру. Особую аккуратность следует проявить, если в гайке имеются выемки.

Разбираем смеситель в следующем порядке:

1. Вначале нужно удалить рычажные заглушки, которыми обозначается расположение ручки для подачи холодной и/или горячей воды.

   Заглушка

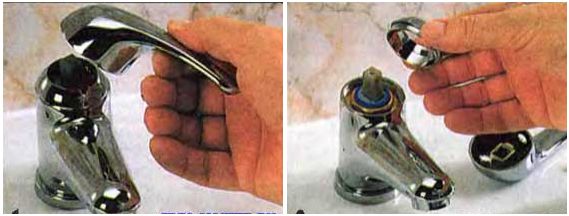

2. Затем открутить винт и удалить рукоятку.

   Демонтаж рукоятки

3. Вручную или ключом подходящего размера с корпуса снимается керамическая, а затем круговая гайка.

   Снятие гайки

4. Теперь можно вытащить картридж.

   Картридж

После того как смеситель разобран, можно проводить устранение неисправностей.

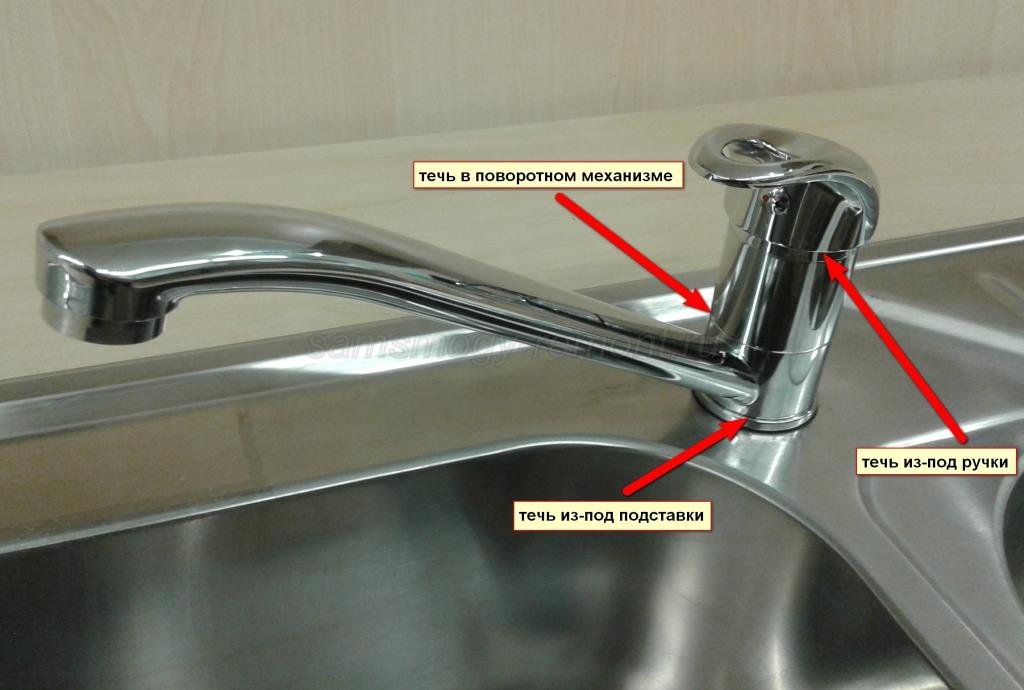

Как устранить течь? Протекание кранов чаще всего начинается при неисправности картриджной камеры. Самая частая причина таких ситуаций – попадание и скапливание в междисковом пространстве твердых частиц мусора и/или случайно попавших мелких предметов.

Чтобы не ошибиться при покупке нового картриджа, нужно взять с собой использованный элемент в качестве образца или шаблона. Подобные смесительные камеры отличаются диаметром отверстий (3 или 4 см), а также фиксирующими элементами на нижней пластине.

Прокладки желательно выбрать не резиновые, а силиконовые. Этот материал меньше портится под воздействием влаги. Поэтому силиконовая прокладка прослужит дольше, чем резиновая, и будет надежнее обеспечивать герметизацию смесителя.

После приобретения картриджа его необходимо разместить в корпусе, совместив все отверстия. Затем смеситель собирается в обратном порядке. Все детали нужно аккуратно установить на место и осторожно закрутить гайки. Теперь можно пустить воду, чтобы проверить результат ремонта.

Как разобрать “кран/душ”-переключатель

Основная причина подобной неисправности – износ прокладок, установленных внутри устройства. Они имеют форму кольца. Запасные прокладки продаются в комплекте с однорычажным краном. Можно изготовить их самостоятельно, используя резину толщиной не менее 3 или 4 см. Изношенная прокладка послужит шаблоном.

Работу по замене изношенного элемента нужно проводить в следующем порядке:

1. Установить рукоятку в положение «закрыто».
2. Снять эластичный шланг душа.
3. Удалить декоративный колпак (крышку).
4. Демонтировать винтовой крепеж.
5. Извлечь кнопку переключателя плоскогубцами или пассатижами.
6. Вывернуть переходник из носика при помощи отвертки или стержня.
7. Удалить изношенную резину.
8. Установить новые прокладки, предварительно смазанные герметиком.
9. Собрать смеситель в обратном порядке.

Хромированную поверхность крана легко повредить металлическим инструментом. Поэтому для работы нужно приготовить небольшой кусок мягкой плотной ткани. Это сохранит внешний вид смесителя.

Разборка смесителя для замены пружины

По мере использования пружина в переключателе однозахватного крана может растянуться. При этом кнопка не возвращается в стартовую позицию. Для замены растянутой пружины кран разбирается в следующем порядке:

1. Демонтируется переходник.
2. Извлекается шток с пружиной.
3. Растянутая пружина удаляется.
4. На шток при помощи плоскогубцев накручивается новая пружина.
5. Переключатель собирается и устанавливается на место.

Важно! Приобретая новую пружину, следует помнить, что ее диаметр должен быть немного меньше, чем у использованного элемента. Лучший материал для подобных изделий – сталь с гальваническим покрытием. Такая пружина прослужит дольше.

Разборка шарового крана

Конструкция шарового смесителя намного проще, чем картриджного однорычажного крана. Это обеспечивает долговечность устройства и несложный демонтаж для замены отдельных изношенных элементов и/или устранения слабого напора воды.

Шаровой кран

Перед тем как разобрать шаровый кран, необходимо приготовить инструменты и приспособления для работы по вышеуказанному списку. Обязательно перекрыть поступление воды из трубы водопровода!

Разборку шарового крана нужно проводить в следующем порядке:

1. Аккуратно открутить фиксирующую гайку.
2. Снять гусак шарового крана.
3. Демонтировать гайку, удерживающую сетчатый фильтр в сопле излива.
4. Промыть снятый фильтр проточной водой и продуть его в обратном направлении.
5. Гусак тщательно промыть струей воды и/или прочистить.
6. Аккуратно собрать все элементы конструкции, действуя в обратном порядке.

При выполнении работ желательно не торопиться и беречь от повреждения металлическим инструментом хромированные поверхности смесителя. Чтобы избежать ошибок, можно воспользоваться фото- и видеоматериалами.

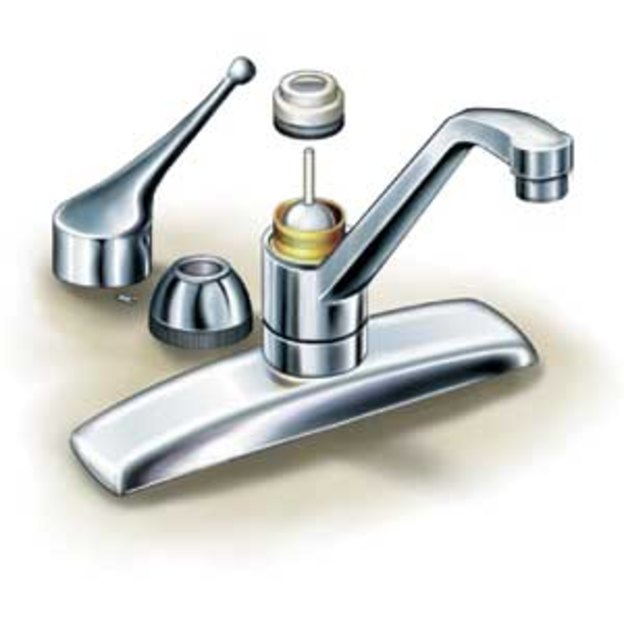

Схема разборки крана

Чтобы заменить верхний уплотнитель, шаровый кран демонтируется в следующем порядке:

• снятие рукоятки;
• извлечение двухкомпонентной щитовидной детали из пластика;
• промывание черной стороны извлеченной детали, т. е. собственно уплотнителя.

Чтобы заменить нижний уплотнитель для устранения течи, необходимо:

• демонтировать шаровое устройство;
• достать расположенный внизу уплотнитель;
• разместить внутри устройства шаровой механизм;
• закрепить уплотнители особой гайкой из пластика;
• установить на место рукоятку.

Теперь можно открыть воду и проверить качество работы. Чтобы повысить герметичность и увеличить срок службы резиновых уплотнителей, можно использовать силиконовую смазку.

Профилактические меры

Соблюдая несложные правила обращения, можно значительно повысить срок беспроблемной эксплуатации однорычажных смесителей. Избежать поломок и других неприятностей помогут следующие меры:

• приобретение устройства от известного производителя и в надежной торговой точке;
• покупка тяжелого смесителя из латуни;
• правильная установка смесителя;
• обязательное использование фильтров для подводящих отверстий;
• регулярная эксплуатация однорычажного крана во избежание закоксовки и пересыхания уплотнителей из резины или силикона;
• своевременное устранение протечек и других мелких неполадок;
• обязательное предварительное изучение инструкции, видеоматериала и/или консультация со специалистом;
• обработка всех соединительных деталей герметиком;
• крепление резьбовых соединений с помощью фум-ленты;
• регулярный профилактический осмотр устройства;
• немедленная замена уплотнителей по мере износа.

При отсутствии достаточного навыка и/или опыта обращения с рабочим инструментом лучше пригласить знающего специалиста.

Видео инструкция

для ванной и кухни, разборка и устройство, из чего состоит шаровой смеситель и с керамическим картриджем

С разбором такого типа смесителей, как однорычажные, способен справиться любой человек. Чаще всего подобные манипуляции проводят при засорении излива, протечке, заклинивании, образовании накипи и других проблемах. Действия будут зависеть и от вида смесителя с одним рычагом, и от самой неисправности.

Особенности

Смеситель данного типа представляет собой кран, у которого имеется только одна регулировочная ручка. Благодаря такому строению поток воды в смесителе с единственным рычагом управляется движением одной руки.

Его основные преимущества:

• Быстрое получение водяной струи нужной температуры.
• Удобство управления.
• Легкость ремонта, который можно выполнить своими руками.

Устройство смесителя однорычажного типа

Попадающая по двум трубам в смеситель вода смешивается до нужной пользователю температуры, а затем поступает в выходную трубку. Регуляция как температуры воды, так и напора струи выполняется за счет перемещения имеющегося внутри смесителя шара или пластин картриджа.

Виды

Смесители с одним рычагом разделяют на:

1. Шаровые. Их внутреннее строение включает полый стальной шар с тремя отверстиями. Через два их них вода подается внутрь шара, а через третье – выводится в смешанном виде в сливное сопло. Данный шар находится внутри шаровой гильзы, в которой также имеются прочные резиновые седла. Под напором струй воды шар прочно соприкасается с этими седлами. Для его перемещения внутри смесителя используется шток. Повороты шара изменяют температуру воды и ее напор в соответствии с совпадением отверстий в шаре. Чем больше будут открыты отверстия, чем сильнее будет напор.
2. Картриджные. Вода внутри таких кранов смешивается в картридже. Данные смесители также называют дисковыми, поскольку для изменения температуры и напора водяной струи в затворе таких смесителей имеются металлокерамические или стальные диски. Просвет между ними выступает в роли камеры, в которой смешивается вода разной температуры.

Инструкция по разборке

Прежде всего, подготовьте инструменты, которые вам будут нужны для разборки смесителя с одним рычагом.

Вам следует иметь при себе:

• Плоскую отвертку.
• Разводной ключ.
• Гаечные ключи.
• Нож.
• Плоскогубцы.

Далее ваши действия будет определять внутреннее строение смесителя. При этом не забудьте перед началом работ отключить водоснабжение.

С керамическим картриджем

1. Используя нож или отвертку, извлеките заглушку с красно-синей отметкой.
2. Выкрутите шестигранником или отверткой винт, функцией которого является удержание рычага.
3. Снимите рычаг с корпуса, чтобы увидеть верхнюю часть картриджа с регулирующим штоком и зажимной гайкой.
4. Аккуратно открутите зажимную гайку, взяв для такой манипуляции в зависимости от вида гайки либо гаечный ключ (для граненой гайки), либо отвертку (для круглой гайки, у которой есть углубления и буртик).
5. Извлеките картридж, запомнив его расположение внутри корпуса.

Шаровой

Разбор данного однорычажного смесителя проводится по такой схеме:

• Снимите ручку, ослабив винт, который ее удерживает.
• Используя отвертку, надавите на кольцо (его выемку), чтобы оно повернулось против часовой стрелки, но не полностью.
• Снимите купол с помощью плоскогубцев, не деформировав при этом расположенное под ним четырехзубчатое кольцо.
• Открутите с купола кольцо из пластика для проверки соединения, его вращения и степени загрязнения.
• Извлеките пластиковую щитовидную деталь, прочистив ее черную часть (уплотнитель). Иногда вся неисправность заключается в загрязнении этой детали, поэтому после прочистки кран собирается обратно.
• Если прочистка не помогла, извлеките из крана шар и осмотрите его. При необходимости замены шара установите в смеситель новую деталь, а затем соберите всю конструкцию в обратном порядке.

Наглядно, смотрите в нижеследующем видео.

Смеситель данного типа довольно часто засоряется в месте излива крана, что проявляется ослабленным напором воды, но для устранения такой неполадки не требуется полностью разбирать шаровой смеситель. Чтобы прочистить излив, сначала выкрутите гайку в изливе крана. Извлеките сеточку, а после промывания и продувания установите ее обратно, после чего верните гайку на ее место.

Замена картриджа

После извлечения картриджа из смесителя нужно определить его диаметр, поскольку заменять отслужившую деталь нужно идентичной. Подобрав аналогичный по диаметру новый картридж, его следует вставить в корпус точно так же, как внутри смесителя стоял старый картридж.

Убедитесь, что выступы для его фиксации соответствуют углублениям в корпусе. Также оцените состояние уплотнительных резинок. Желательно, чтобы они были силиконовыми, так как подобные резинки более стойкие к воздействию воды и более эластичны, чем резиновые. После установки картриджа выполните сборку смесителя, соблюдая обратный порядок.

Весь процесс разбора и сборки картриджного смесителя представлен в видео ниже.

Как разобрать смеситель однорычажный, рекомендации специалиста

Многие владельцы загородных коттеджей стремятся наполнить свой санузел максимальной функциональностью, красотой, практичностью. Для этого совсем необязательно пользоваться услугами сантехников высокой квалификации. Некоторые сантехнические операции вполне реально выполнить самостоятельно. Далее рассмотрим, как разобрать смеситель однорычажный своими силами, что позволит сэкономить на оплате труда наемного рабочего.

Устройство

Чтобы понимать, как поменять смеситель в ванной своими руками, нужно хорошенько изучить устройство этого сантехнического элемента. Однорычажный смеситель представляет собой кран, который имеет всего одну регулировочную ручку. Последняя фиксируется посредством одного винта и накладки.

Но современный рынок предоставляет покупателю возможность выбрать конкретную модель из множества разнообразных модификации смесителей однорычажных и двухвентильного типа. И многие из них имеют сложное устройство и кардинально отличаются от привычных многим моделей смесителей, много лет присутствующих на отечественном рынке сантехники.

Наиболее популярны сегодня три вида однорычажных смесителей:

• с керамическим картриджем — внутри такого крана присутствует керамический картридж с тремя отверстиями для. Основная особенность такого механизма в том, что изменение положения джойстика приводит к совмещению одного из отверстий на нижней пластине и смесительной камеры верхней пластины. Вода поступает по двум трубочкам в картридж, перемешивается в нем и переходит в сливное сопло. Отрегулировать набор или температурный режим можно с помощью затвора из дисков особой формы, которые попеременно открывают или закрывают доступ воды определенной температуры;
• шаровой кран получил свое название благодаря специфической регулируемой головке конструкции. Она изготавливается из нержавеющей стали, а сам шар полый в середине и располагается в корпусе модели. Вода поступает по проводке и латунным трубочкам. Ручка расположена на штыре, что позволяет шару сохранять свою подвижность. А герметичность картриджа отверстия обеспечивают специальные прокладки. При нажатии на ручку смесителя, шарик начинает вращение. Это приводит к смешиванию воды горячей и холодной температуры. Поворот рычага в левую или правую сторону позволяет полностью перекрыть либо холодную, либо горячую воду. Иными словами, в эксплуатации такая сантехника очень удобна.

Картридж

Шаровая конструкция

Внешний вид

Детали

Необходимые инструменты

Смеситель является механизмом, который обеспечивает техническую функцию смешивания воды разной температуры. Его устанавливают на раковины и ванные, биде в санузлах, а также в кухне на мойке. Если изделие произведено на качественном оборудовании с применением хороших материалов, оно прослужит длительное время без поломок. Но если смеситель все же требует ремонта или замены одной из деталей, выполнить разборку, замену проблемного узла и последующую сборку изделия можно самостоятельно.

Прежде чем рассказать, как заменить смеситель в ванной, остановимся на тех инструментах, которые для этого понадобятся:

• отвертка плоского типа является незаменимым инструментом при демонтаже однорычажных смесителей своими силами;
• ключ шестигранник необходим для отвинчивания винта в смесителе при его демонтаже;
• молоток;
• плоскогубцы.

Помните, что работу по разборке смесителя своими силами нужно начинать только после отключения центрального водоснабжения. В противном случае, неизбежен потоп. А работать в целях безопасности стоит только в перчатках.

Инструкция по разборке однорычажного смесителя

Выполненная своими руками разборка смесителя для ванной не вызовет трудностей, если точно знать вид установленного для ванной комнаты сантехнического элемента. Опишем особенности разборки каждого из них более подробно далее, что позволит упростить задачу по разборке однорычажного смесителя для неопытных в сантехнических вопросах людей.

С керамическим картриджем

Если вы не знаете, как разбирается смеситель однорычажный с керамическим картриджем, прочтите эту статью до конца. Если картриджи внутри крана для ванной комнаты пришли в негодность, потребуется полная разборка изделия и замена дефектных деталей на новые.

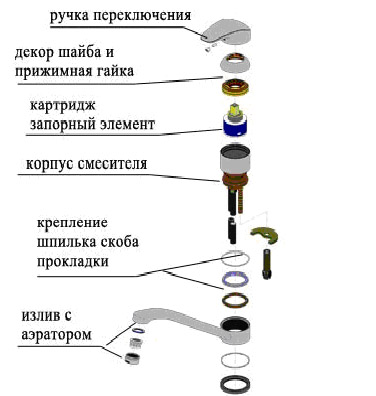

Устройство картриджного смесителя

Это отличный способ сэкономить не только на оплате услуг сантехнику, но и на приобретении нового смесителя. Следуйте этой инструкции, тогда работа будет протекать быстрее и не осложниться неприятными моментами или ошибками:

• посредством плоской отвертки нужно извлечь декоративную заглушку на ручке крана. Она будет иметь синий и красный окрас, что указывает на возможность регулировки температурного режима подаваемой воды;
• с помощью ключа шестигранника следует отвинтить винт, ответственный за фиксацию джойстика на регулировочном штоке;
• извлеките ручку, выкрутите декоративную и зажимную гайки. Бывает, что в конструкции присутствует не шестигранная гайка. Тогда нужно проявить особую осторожность при откручивании такой гайки, дабы не повредить специальные пазы на ней;
• далее, нужно демонтировать диск из смесительного механизма для ванной комнаты. Заменяют картридж только тогда, когда налицо сильный износ последнего, или стало очевидно, что кран течет.

Этапы разбора картриджного смесителя

Последовательность установки и разборки

Детали

Шаровой

Шаровую модель однорычажного смесителя разбирать также несложно. Для этого следует выполнить ряд действий:

• снять декоративную заглушку, открутить крепежный винт, демонтировать рычаг;
• изъять резьбовое соединение, отвинтить винт посредством плоской отвертки. Если при эксплуатации он оброс накипью, воспользуйтесь уксусом для ее удаления. Также можно применить специальные химические средства, приобретенные заранее;
• далее, следует вытащить шаровый механизм, заменить резиновые прокладки и установить шар на прежнее место;
• при помощи гайки из пластика обеспечивается фиксация уплотнителей;
• рычажный механизм вставляется на прежнее место и крепится при помощи винта. Эту операцию нужно выполнять медленно и аккуратно, дабы не пережать конструкцию.

Этапы разбора смесителя

Обязательно проверьте кран на предмет отсутствия утечек после ремонта. При разборке крана двухвентильного типа имеются специфические особенности, которые нужно учитывать для позитивного результата работы.

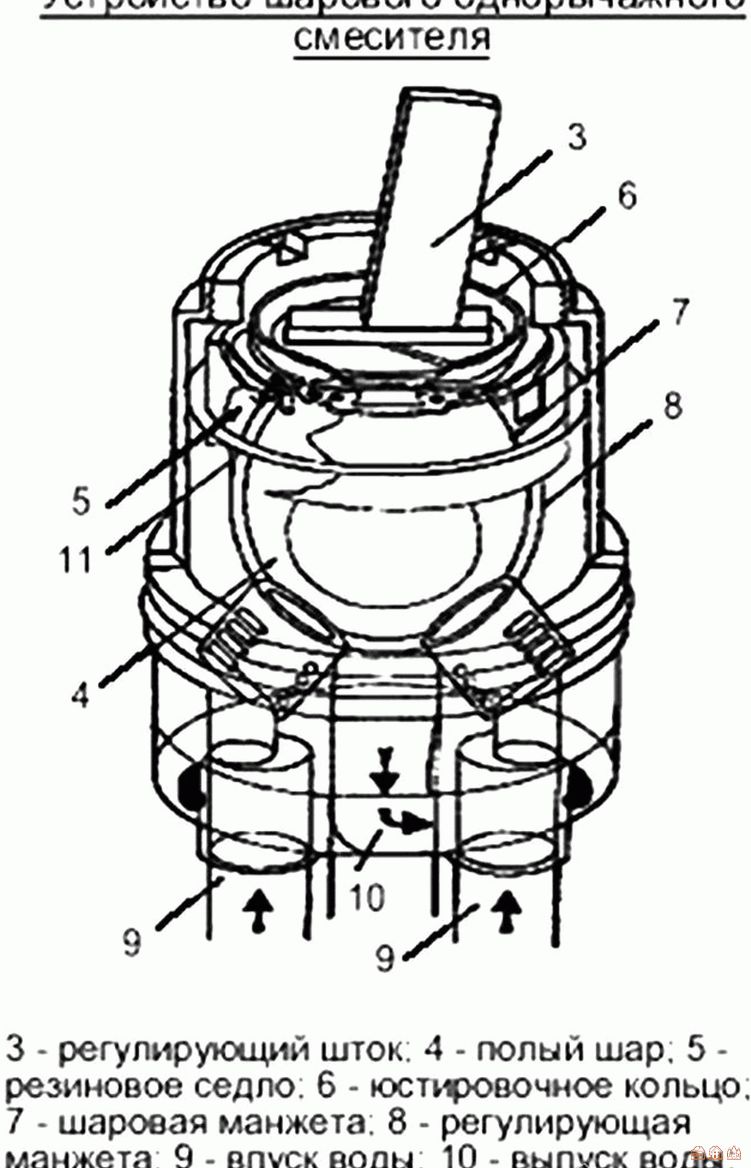

Устройство шарового смесителя



Детали

Рычажный

Рычажные смесители очень популярны на отечественном рынке благодаря высокому комфорту использования на практике. В их конструкции присутствует рычаг, который отвечает за регулировку температурного режима воды.

Выполненная своими руками замена смесителя в ванной позволяет существенно сэкономить. В сущности, процесс выполнения работы условно делиться на те же этапы, что и предыдущие варианты.

Название этапа	Основные операции
Подготовительный этап	Отключение подачи горячей и холодной воды.
Демонтажные работы	Снятие со смесителя декоративной заглушки, откручивание винта фиксатора, удерживающего ручку, демонтаж ручки и защитного кольца, откручивание прижимной гайки, демонтаж картриджа.
Замена картриджа	Удаление из смесителя накипи и загрязнений, установка нового картриджа.
Монтажные работы сборка и установка смесителя на прежнее место.	В случае варианта с керамическим картриджем на завершающем этапе потребуется осуществить монтаж нового картриджа в корпус смесителя, завинтить зажимную гайку, установить гайку декоративную.

Рукоять можно снять с помощью фиксирующего болта

Ремонт однорычажного смесителя с подвижным изливом

Замена картриджа

После продолжительного использования даже очень качественный смеситель рычажный может прийти в негодность. Тогда его можно починить своими руками. Прежде, чем приступать к работе, потребуется разобраться в причине поломки. Если требуется заменить картридж, то порядок действий будет следующим:

• подготовительный этап — следует отключить горячую и холодную воду;
• демонтажные работы — снятие со смесителя декоративной заглушки, демонтаж винта фиксатора, удерживающего ручку, демонтаж ручки и защитного кольца, откручивание прижимной гайки, демонтаж картриджа. Это можно сделать плоской отверткой;
• замена картриджа — удаление из смесителя накипи и загрязнений, монтаж нового картриджа.

Замена картриджа

Помните, что приобрести новый катридж без наличия на руках старой детали очень сложно. Видовое разнообразие данного сантехнического элемента очень широко, поэтому добиться идеальной стыковки «в слепую» может быть довольно сложно.

Обязательно возьмите с собой в магазин старую деталь, чтобы продавец корректно подобрал взамен новую. После того как описанные операции выполнены, можно переходить к непосредственной сборке крана своими силами. Об этом подробнее далее.

Сборка

Теперь вы поняли, как разобрать смеситель в ванной. Далее потребуется уяснить и то, как собрать данный сантехнический элемент. Профессиональный сантехник всегда учтет важные моменты при сборке однорычажного смесителя для ванной. А неопытный в данных вопросах человек может упустить их из виду, не придавая мелочам особой важности:

• шток не должен быть закрыт во время работы;
• боковушки зажима направляются в разные стороны;
• паз над плоскостью штока располагается спереди;
• зажим фиксатора следует установить прямо на боковушки основания;
• пазу для шарнира фиксатора следует быть повернутым назад;
• ручку смесителя сперва нужно немного наклонить, и только затем вставляется в паз гайки фиксатора.

Демонтажные работы, сборка и установка смесителя на прежнее место осуществляется в несколько шагов. При варианте с керамическим картриджем на завершающем этапе потребуется осуществить монтаж нового картриджа в корпус смесителя, завинтить зажимную гайку, установить гайку декоративную. Помните, что зажимную гайку легко пережать, что приведет к сбоям в работе механизма. Поэтому закручивают ее плавно без чрезмерных усилий. И наконец, устанавливается заглушка.

Видео

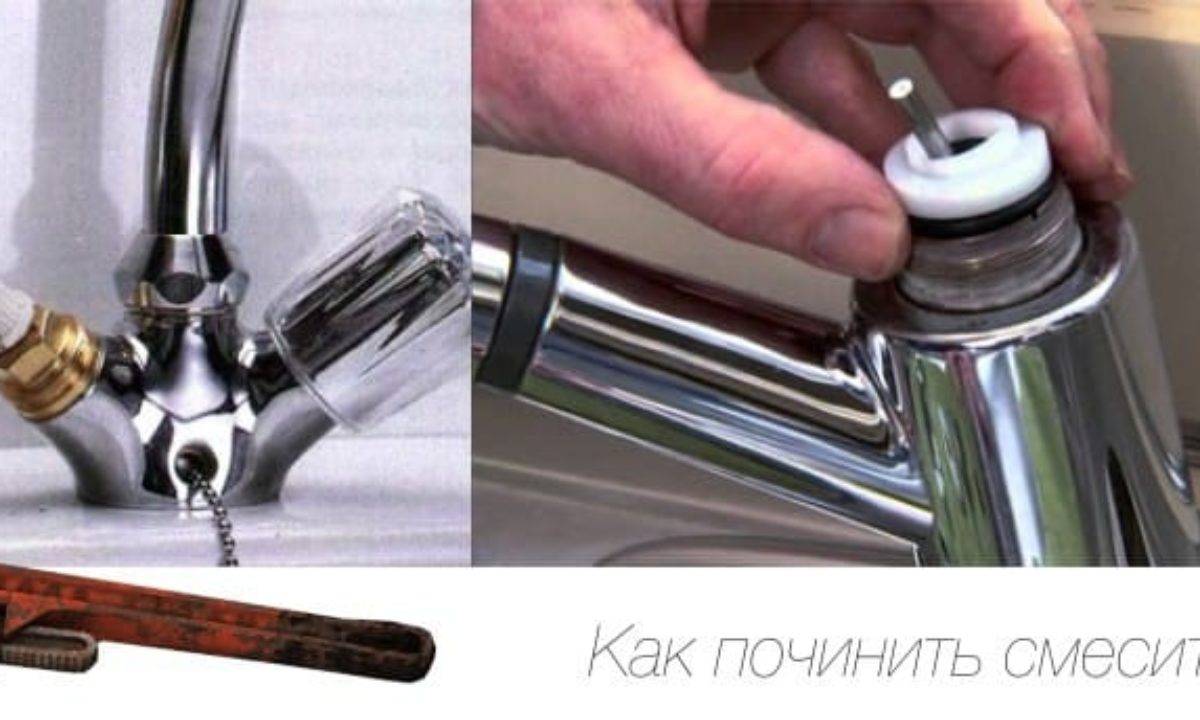

Как разобрать смеситель на кухне

Кухонный смеситель – часто используемая сантехника в доме. Нередко он выходит из строя, поэтому нуждается в периодической замене узлов или в покупке нового прибора. Разобрать смеситель можно в домашних условиях, не привлекая мастера. Для этого требуется знать, из чего состоит конструкция сантехники. Еще понадобятся строительные инструменты.

Когда кран нуждается в замене

Смеситель для кухни обеспечивает водой жильцов по несколько раз в день. Из-за этого ломается чаще, чем кран в ванной комнате.

Вот самые популярные причины неисправностей:

• Протечка крана в районе маховика.
• Вода вытекает с излива, даже в том случае, когда перекрыты вентили.
• При открывании крана смесителя появляется громкий гул.
• Тонкая струя воды.
• Вода вытекает из-под накидной гайки на гусаке.
• Ручка крана не фиксируется в нужном положении.
• Однорычажный смеситель работает на кухне с «рывками».

Перед тем как вызывать ремонтника или приобретать новый кран, постарайтесь разобрать дома однорычажный или двухвентильный смеситель своими руками.

СОВЕТ. Большая часть поломок в сантехнике в ванной комнате или на кухне возникает из-за прохудившихся резиновых прокладок. Их просто нужно заменить на новые.

Что нужно подготовить для ремонта

Для того чтобы правильно починить дома смеситель, нужно приготовить специальные инструменты и детали для крана:

• Нож-резак.
• Молоток.
• Ключ для шестигранников, чтобы снять корневую ручку.
• Разводной ключ для снятия гайки с корпуса устройства и демонтажа гибких подводок.
• Отвертка с крестообразным шлицем.
• Плоский, торцевой ключи для снятия и прикручивания болтов в местах крепления.

Дополнительно нужны смазка и куски сухой ветоши. Если дело в протечке изделия, а не в гудящих трубах, то придется приобрести новый картридж для однорычажного крана, кольца-прокладки, кран-букса для двухвентельного механизма.

СОВЕТ. При ремонтных работах со смесителем в ванной или на кухне часто приходится выполнять замену подводных шланг. Для этого купите комплектующие с оплеткой из нержавейки и накидной гайкой со штуцерами. Последние детали лучше берите из цветмета (латунь, медь).

Виды кранов для мойки на кухне

Различают 2 основных типа смесителей для ванной комнаты и кухни:

1. Двухвентильный кран. Это 2 отдельных смесителя, которые объединены в одном корпусе, но оснащены одним носиком. Там вода разной температуры регулируется автономно друг от друга. Главный минус такого устройства – следует постоянно настраивать положение ручки для получения воды нужной температуры.
2. Однорычажные механизмы. Современный, практичный вариант для дома. К плюсам можно отнести простое использование, когда настройка воды проводится при помощи одной руки. Кран запоминает положение ручки после настройки комфортной температуры.

СОВЕТ. У однорычажного крана быстрая настройка напора и температуры. Это снижает расход воды в помещении.

Оба смесителя отличаются друг от друга строением и принципом действия. Двухвентильный механизм имеет 2 маховика (вентиля) для настройки напора и температуры жидкости, а в однорычажном устройстве за эти опции отвечает единый переключатель – рычаг.

Набирают популярность сенсорные смесители, которые подают воду автоматически. Нужно просто поднести к крану ладони. Выбирая любой из предложенных вариантов в дом, важно знать, как устроены устройства. Это позволит быстро отремонтировать своими руками смеситель, если тот вышел из строя.

Как выглядит кран однорычажного типа

На кухнях и ванной комнате чаще ставят одноручные типы смесителей, которые вытеснили 2-х вентильные и сенсорные приборы. Механизм не отличается сложностью. Там ведущие узлы – корпус и блок регулировки. Ремонт конструкции состоит обычно в простой смене блока переключателей и его деталей.

Виды картриджей для крана

Производители выпускают на рынок смесители однорычажного типа для смешивания воды с 2-мя типами блоков управления. Это с шаровыми и пластинчатыми керамокартриджами. Вторые модели имеют более высокие теххарактеристики и эксплуатационные качества, так что вытеснили с рынка шаровые устройства.

Как работает шаровый смеситель

Конструкция состоит из металлического шара и 3-х отверстий для воды и штока для установки регулируемой ручки. Во время работы шар поворачивается в основании, где расположены отверстия для воды и гусак для смешанной жидкости.

Если разобрать своими руками кухонный смеситель, то видно, что настройки температуры воды и напора выполняется аналогично движению ручки в керамических блоках. Для герметизации устройства понадобятся резиновые кольца.

Требуемый напор воды в шаровых смесителях регулируется при помощи частичного либо полного перекрытия отверстий в корпусе и сфере. Настроить температуру можно при их совмещении. Так как смешение жидкостей выполняется внутри шара, то он часто прикипает, то есть появляется накипь и она становится основной причиной поломки сантехники. Желательно менять сразу не только уплотнитель, но и шарик. Если такой возможности нет, то ненадолго включите воду, чтобы уточнить, откуда сочится вода.

Но плюсом использования одноруких шаровых вентилей считается простота устройства, долгий срок эксплуатации, высокая ремонтопригодность. Починка обычно касается только замены прокладок.

Краны со сферическими элементами выдерживают серьезные гидравлические удары и скачки давления. Дополнительно они имеют низкую чувствительность к включениям, которые есть в жесткой водопроводной воде.

Керамические картриджи

Выглядят как сборная конструкция из деталей, вмонтированных в пластиковый цилиндрический корпус. Сверху ставят рычаг, на который крепится ручка-регулятор. Снизу идут 3 отверстия. В 2 из них поступает вода, а из 3-го смешанный поток направляется в отлив.

Главными узлами этой детали являются пара керамических пластин с прорезями, которые плотно прилегают друг к другу. Если пластина смещается вдоль своей оси, то случится полное перекрытие 2-х входных отверстий. Так можно легко отрегулировать напор воды.

Качественный блок из керамики позволяет наладить подачу воды лет на 10 без потери технических характеристик. Но китайские бюджетные устройства быстро сломаются, часто нуждаются в ремонте.

СОВЕТ. Плюсом конструкции кухонного смесителя считается простота замены картриджа, высокая ремонтопригодность. Цилиндрический корпус изделия легко разбирается.

Как дома отремонтировать самостоятельно смеситель для кухни и ванны

Внутреннее строение крана для мойки никого не интересует, пока тот не сломался. Тогда приходится разбирать оборудование, чтобы найти источник неисправности, протечки, гула в трубах и пр. Если заранее подготовиться, понять инструкцию разборки механизма, то можно сэкономить время и деньги на ремонт системы водоснабжения.

Популярные типоразмеры картриджей

Для каждой модели смесителя установлены свои размеры устройств. Для раковины, душа или умывальника чаще всего используют параметры 28 мм, 35 мм или 32 мм. Для оборудования в ванной комнате – от 40 м до 46 мм. Разность в почти одинаковых конструкциях обусловлена качеством изготовления.

Считается, что чем больше в диаметре однорычажный кран, тем он лучше. Китайские производители стараются выпускать сантехнику с большим диаметром излива, в отличие от популярных европейских и американских брендов. Но для торговых марок Fiore Rubinetterie, Iddis, Sedal и др. большого размера картридж не всегда считается залогом высокого качества.

Рассмотрим технические данные на примере картриджа с латунным штоком Touch-Z:

• Размер носика – 45 мм.
• Высота с ножкой составляет от 60 мм до 65 мм.
• Высота картриджа без учета штока равняется 47 мм — 50 мм.

Эти параметры считаются стандартными, но для многих смесителей не подходят из-за большого диаметра. В таких случаях обратите внимание в магазине на детали 18 мм, 20 мм и 22 мм. Подключение шлангов проводится в отверстиях 25 мм, 26 мм и выше.

Правила ремонта кухонного смесителя на дому своими руками

В процессе работы нужно снять рукоятку, открутить гайки и шланги. При извлечении смесительного корпуса из раковины приходится сталкиваться с загрязнением демонтируемых элементов, их коррозией.

Заранее обработайте конструкцию жидкостью для удаления известкового налета и ржавчины. Это упростить процесс разбора своими руками смесителя на домашней кухне. Будет проще затем выполнить ремонт.

Наличие уплотнителей в подводных шлангах и корпусе смесителя исключает использование разных дополнительных прокладок в виде льняной либо синтетической ленты, резиновых колец.

Разбираем однорукий смеситель

Сначала перекрываем подачу воду в водопроводной системе. Затем раскручиваем корпус крана.

Порядок работы следующий:

• Вытаскиваем декоративную заглушку, которая выглядит как округлая вставка сине-красного цвета.
• За ней вы увидите винт, соединяющий шток и рычаг. Его можно выкрутить, если использовать отвертку.
• После удаляем ручку-регулятор.
• Откручиваем стопорное кольцо при помощи газового либо разводного ключа.
• Теперь у вас появился доступ к картриджу.
• Его нужно вытащить, а после заменить при необходимости. Демонтируется тот легким движением руки по направлению вверх и в сторону.

Выполнив ремонт, проверку работоспособности и поиск поломки, необходимо сделать все шаги в обратном демонтажу порядке. Смотрите видео и фото ниже, которое подскажет как действовать на практике.

СОВЕТ. Ремонт шарнирного картриджа заключается в его полной замене. Важно купить в магазине именно такой, который установлен в приборе дома.

Удаляем прикипевшую ручку кухонного или ванного крана

Есть ряд советов, которые помогут демонтировать заржавевшую рукоятку крана:

• Берем разводной ключ. Повторяем все указанные действия выше, что описаны до момента откручивания ручки (до пункта 5).
• Если рукоятка не удаляется, то оберните ее тканью, а сверху установите ключ. Прикладывать больших усилий для раскрутки смесителя в этом случае не нужно.
• Когда гайка не поддается, то аккуратно постучите по ней молотком в направлении движения (то есть по часовой стрелке). Это должно помочь.
• Дополнительно можете применить в месте соединения прогревающую жидкость WD-40.

На форумах советуют использовать для разборки однорычажного смесителя на кухне прогрев. В этом случае заржавевшую резьбу следует прогреть при помощи горелки или баллончика с открытым источником огня. Это удобно, но с другой стороны легко повредить эксцентрик. При неумелом обращении с огнем такие работы несут угрозу для окружающих.

Делаем ремонт крана с 2-мя вентилями

Разобрать конструкцию можно таким образом:

• Как и с починкой однорычажного смесителя, важно отключить воду.
• Удалите заглушку с вентиля, который прикрывает винт.
• Снимите первый маховик. Проведите диагностику, возможно, в ремонте нуждаются оба таких элемента.
• Под вентилем видна гайка, которая держит кран-буксу. Используем гаечный ключ, чтобы раскрутить механизм.
• После получения доступа к крану-буксе, можно извлечь эту деталь, визуально оценить состояние.
• Обратите внимание на уплотнитель. Если там есть царапины, повреждения, прокладка может быть деформирована, то обязательно выполните замену расходника.

После осмотра, диагностики и замены поломанных комплектующих, все детали собираются в обратном порядке.

СОВЕТ. В сантехнике важно не затягивать сильно резьбовые соединения, но они не должны при этом «гулять».

Как уменьшить неисправности смесителя

Чтобы не чинить смеситель каждую неделю в ванной, покупайте сантехнику у проверенных производителей на рынке. Тогда будет гарантия, что кран прослужит долгое время. Блок питания при покупке смесителя обычно уже стоит в приборе. Так как характеристики модели известны, лучше сразу купите картридж для крана.

Это позволит сразу выполнить ремонт, не ожидая прибытия детали по почте или в магазине. Некоторые умельцы во время третьей поломки умудряются из 2-х неисправных блока собрать 1 работающий, который используют дальше.

При монтаже крана на кухню для подводки воды приобретают гибкие армированные шланги. Они не всегда хорошего качества. Снизить риск затопления соседей можно, если поставить дополнительно на выходе труб клапан от протечек.

Учитывайте, что работает клапан для перекрытия потока воды при высоком давлении. Но он не поможет, если водный шланг отсоединился от корпуса крана или трубы.

СОВЕТ. У недорогих моделей иногда трескается основной корпус, где вмонтирован картридж. В таком случае разбирать и демонтировать что-то бессмысленно. Лучше купить новый смеситель.

ВЫВОД.

Знать устройство крана важно не только для выбора подходящей модели сантехники в дом. Оборудование регулярно используется в доме, так что часто ломается. Основные виды кранов – картриджные и шаровые.

Они имеют похожие принципы сборки и демонтажа с применением одинакового инструмента. Понимая конструкцию изнутри, вы быстро найдете неисправность, сможете лично устранить проблему.

Как разобрать шаровый кран и починить вентиль на кухне

Наверное, в современном мире невозможно найти жилой дом без водопровода. Чаще всего на кухне используют шаровые смесители, которые регулируют смешивание горячей и холодной воды при помощи одного рычага.

Рано или поздно приходит время, когда смеситель начинает выполнять свои функции не так, как это было прежде, или вообще выходит из строя. Причем нередко необходим срочный ремонт смесителя и нет времени ждать приезда сантехников. Наиболее частыми поломками являются:

Для того, чтобы узнать причину поломки, необходимо разобрать деталь. В этой статье мы расскажем вам как разобрать шаровой кран на кухне. Некоторые считают, что работать с сантехникой очень сложно, но на самом деле это не так. Кроме того, данное руководство подойдет для большинства моделей других однорычажных кранов. Однако не следует выбрасывать на первый взгляд ненужные инструкции, поставляющиеся в комплекте с товаром. В них может быть полезное описание конструкции нестандартного смесителя.

Устройство шарового крана

Бесполезно проводить ремонт какого-либо механизма, не зная его устройство. Современные шаровые краны сильно отличаются от старых смесителей. Именно благодаря современной конструкции поломки случаются крайне редко. В нем практически отсутствуют изнашиваемые узлы. Тем не менее вечного ничего нет и поэтому иногда приходиться устранять неполадки даже в современной сантехнике.

В большинстве случаев шаровой кран состоит из следующих компонентов:

Многие из этих частей подвергаются замене, причем комплектующие можно купить в любом хозяйственном магазине. Иногда помогает обыкновенная чистка компонентов или перебор запчастей.

Процесс разборки шарового крана

При проведении любых работ с сантехникой, необходимо обязательно перекрыть подачу воды. Обычно это можно сделать, закрыв вентили на стояке.

Если вы жалуетесь на слабый напор, то перед разборкой необходимо прочистить все имеющиеся в системе фильтры. Потому что нередко именно из-за накопившегося осадка происходит понижение давления в кране. В случае если это не помогло – значит, дело в смесителе.

Для того, чтобы выполнить разборку смесителя такого типа, вам потребуется запастись следующими инструментами:

Если посмотреть на такой кран, то можно подумать, что его невозможно разобрать из-за отсутствия видимых крепежных элементов. Однако под сине-красной заглушкой или под эмблемой производителя находится винт, ослабив который вы сможете снять ручку. На многих моделях для того, чтобы ее повернуть. потребуется шестигранный ключ.

Чтобы снять ручку удобно воспользоваться плоской отверткой. Под ручкой вы увидите хромированный купол, снять который можно вытащив резьбовое кольцо. При этом важно не провернуть весь кран, чтобы не повредить трубки подачи воды.

Далее вы увидите уплотнительный щит, который нужно осмотреть на наличие ржавчины и при возможности удалить ее. Если уплотнение изношено, вода будет просачиваться из-под крана.

За уплотнением идет шар, который удаляется простым поднятием вверх. Главное, запомнить положение шара перед его съемом, иначе в процессе установки можно запутаться.

В случае его повреждения или сильной изношенности вам потребуется заменить шар. Под шаром вы увидите резиновые уплотнения на пружинах. Нередко именно они являются причиной протекания воды в смесителе.

В случае износа резинок, рекомендуется менять их вместе с пружинами, так как со временем они теряют свои свойства и плохо прижимают уплотнители.

Сборка шарового смесителя

Перед сборкой рекомендуется смазать все уплотнители силиконовой смазкой. Она не токсична и не смывается водой, защищая трущиеся детали от износа. Делать это удобнее тоненькой плоской отверткой, добавив на нее капельку смазки.

Собирать кран необходимо в обратном порядке, начиная от пружинных уплотнителей и заканчивая закрепляя шаровые вентили. При установке шара необходимо обратить внимание на самый длинный вырез. Он должен попасть на выступ в верхней правой части края крана.

Уплотнительный щит должен встать пластиковым усиком в паз на смесителе. Перед тем как устанавливать купол, рекомендуется открутить от него пластиковое кольцо и осмотреть резьбу: она должна быть чистой, без повреждений и свободно вращаться. Установив купол, его нужно затянуть плоскогубцами.

Ну и напоследок остается вставить ручку, закрутить винт, вставить декоративную заглушку и проверить открыв воду.

Устранение прочих проблем

Бывает, что после такой разборки, кран продолжает подтекать в районе ручки или у его основания. В таком случае нужно проверить еще пару уплотнительных колец. Чтобы добраться до них, нужно после вытаскивания шара взять за носик и потянуть вентиль вверх. Там вы увидите две прокладки, которые тоже нередко изнашиваются. После их замены, также рекомендуется смазать силиконовой смазкой, которая защитит их от износа.

Существуют различные модели шаровых кранов. Поэтому перед тем как разобрать шаровый кран на кухне, рекомендуется ознакомиться с руководством пользователя — посмотреть все варианты. в которых выпускаются шаровые вентили https://giacom.market/truboprovodnaya-armatura/krany-sharovye/.

Если после сборки детали у вас все равно остались проблемы, рекомендуется проделать все операции еще раз. В случае если и это не помогло, многие меняют сам смеситель. Ведь он стоит недорого, а при вызове профессионального сантехника нет гарантии, что через некоторое время после выполнения работ неполадки не возникнут снова.

Таким образом можно отремонтировать шаровой смеситель любого производителя, не используя дорогостоящие услуги сантехника. Главное, тщательно подготовиться к ремонтному процессу и начать делать.

К счастью, все компоненты имеются в продаже и легко меняются.

Как разобрать смеситель в ванной: двухвентильный, однорычажный и шаровой

Содержание статьи

Возможность обойтись без вызова мастера при неполадках смесителя душевой привлекает экономией средств. Самостоятельный ремонт начинается с разборки, основные сведения о технологии процесса приведены в статье.

Общие рекомендации

Сантехническая арматура ванной нуждается в периодической ревизии. Для замены износившихся, неисправных компонентов необходимо разобрать смеситель в ванной, придерживаясь алгоритма действий:

• Ознакомьтесь с конструкцией, последовательностью разборки.
• Подготовьте инструменты, освободите зону работы от посторонних предметов.
• Перекройте подачу воды.
• Открыв кран, сбросьте остаточное давление системы.
• Во избежание повреждений декоративного покрытия используйте защитные накладки на губки ключей; оборачивайте гайки, колпаки арматуры тканью. Подложив толстое полотенце, убережете раковину, ванну от случайно упавших деталей, удара сорвавшегося ключа.
• Перед тем как снимать рукоятку, обязательно выкрутите крепежный или стопорный винт, скрытый заглушкой. Далее следует демонтировать запорно-регулирующий узел. Тип смесителя определяет нюансы операций.
• Ограничивайтесь достаточным минимумом: разбирать лишнее не нужно, постарайтесь предварительно установить причину поломки.

В большинстве случаев удобнее выполнять разборку, не снимая смеситель. Иногда невозможно выкрутить буксу, картридж на месте, тогда отсоединяют корпус от подводящих воду эксцентриков, открутив накидные гайки.

Удерживайте корпус рукой или вторым ключом за накидную гайку, чтобы компенсировать опрокидывающий момент, если головка тяжело выкручивается. Иначе нарушится герметичность соединений: эксцентрик – гайка, футорка – корпус; есть вероятность обломить кран по резьбе футорки.

Необходимый инструмент, принадлежности

Обязательный ремонтный набор:

Разводному инструменту присущ небольшой люфт, поэтому легко смять грани, например буксы, при тугой затяжке. Где позволяют габариты, можно использовать высокие торцовые головки, обеспечивающие более равномерное приложение усилия. Газовый ключ, даже номер 1, применять не рекомендуется. Не рассчитав силу, рискуете раздавить тонкостенные элементы, сорвать резьбу, оставить мощными губками задиры, вмятины на хроме.

Зарубежная арматура отличается рядом S, например: 15, 16, 18 вместо 14, 17, 19 мм – по отечественным стандартам. Не допускается использовать ключи, не соответствующие размеру граней, во избежание «слизывания» последних из-за проскальзывания.

Профессиональная оснастка:

В проблемных случаях требуются:

Не забудьте приготовить мягкую чистую ветошь, наденьте хлопчатобумажные перчатки – культура и качество работы начинаются с мелочей.

Однорычажный

Безотказность однорычажного смесителя в основном определяется состоянием картриджа. Ремонт сводится к чистке, смазке или установке новой кассеты. Чтобы вынуть картридж:

• Удаляем круглую пробку, прикрывающую стопор.
• Ослабляем стопор шестигранником.

  Вынимаем заглушку выкручиваем стопор.

• Снимаем рычаг.

  Снимаем рычаг.

• Выкручиваем декоративное хромированное кольцо, возможно безрезьбовое крепление с натягом за счет резинового уплотнения.

  Вынимаем кольцо.

• Откручиваем гайку, удерживающую картридж. Выпускают также продукты с креплением кассеты винтами к донышку корпуса.

  Откручиваем гайку.

• Извлекаем картридж.

  Извлекаем картридж.

Совет: Прикипевший крепеж залейте на пару часов вэдэшкой или керосином.

Поясняющее видео от KOHLER:

Распространенная проблема – течь по соединению носика с корпусом решается заменой уплотнительных колец. В большинстве случаев доступ к ним получают, демонтировав рычаг, хромированное кольцо, затем вращательно-поступательным движением снимают излив вверх.

Существуют конструкции для раковин, у которых поворотный гусак снимается вниз, поэтому последовательно:

• Откручиваем гайки на шпильках корпуса (снизу раковины).

  Откручиваем гайку крепления смесителя.

• Удаляем фигурную шайбу и прокладку.
• Поднимаем кран над раковиной, отсоединяем от корпуса подводящие трубки (рукава).

  Отсоединяем подводящие шланги.

• Снимаем поворотный излив.

  Отсоединяе излив.

Опыт мастеров:

Полуоборотный

Эволюция двухвентильной конструкции завершилась модернизацией запорно-регулирующего механизма. Вместо клапана с резиновой прокладкой в буксе установили полуоборотный дисковый керамический затвор. Современный распределитель на душ реализуют аналогичной головкой.

Процесс разборки полуоборотного крана сводится к следующему:

• Отвинчиваем крышечку (бывают пластиковые, на защелках) на барашке рукой или пассатижами.

  Убираем декоративную заглушку.

• Выкручиваем винт, крепящий ручку к штоку.

  Выкручиваем винт крепления барашка.

• Стягиваем рукоятку.

  Стягиваем рукоятку.

• Откручиваем декоративный колпачок.

  Откручиваем декоративный колпачок.

• Откручиваем соответствующим ключом головку.

  Выкручиваем головку.

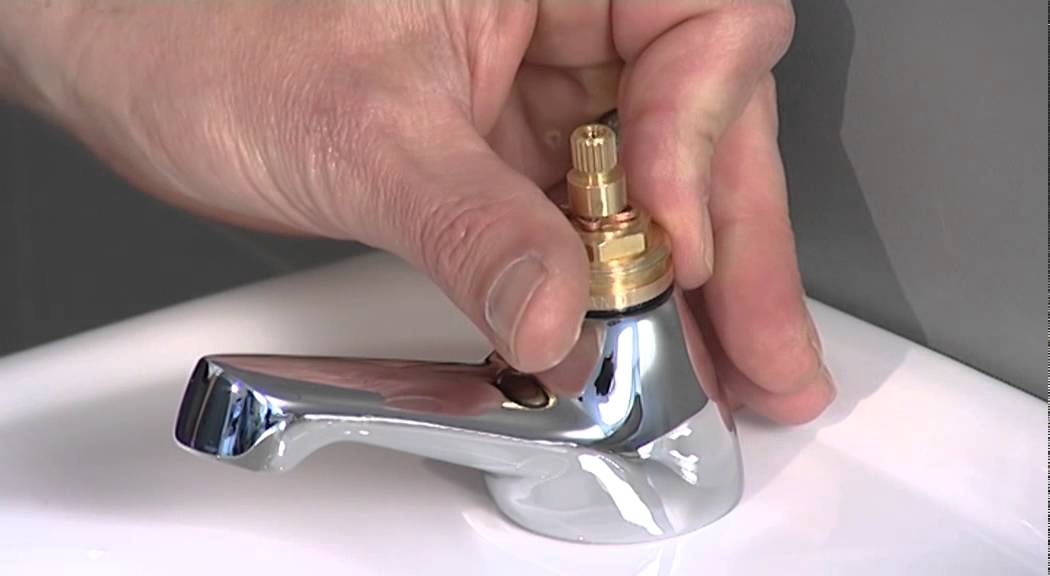

• Извлекаем кран-буксу.

  Извлекаем кран-буксу.

Видеоинструкция:

Двухвентильный

Со временем любой кран начинает капать, как не затягивай барашек. Вероятная причина – износ прокладки клапана (поршня), придется вывинтить головку для ревизии. Операция несложная:

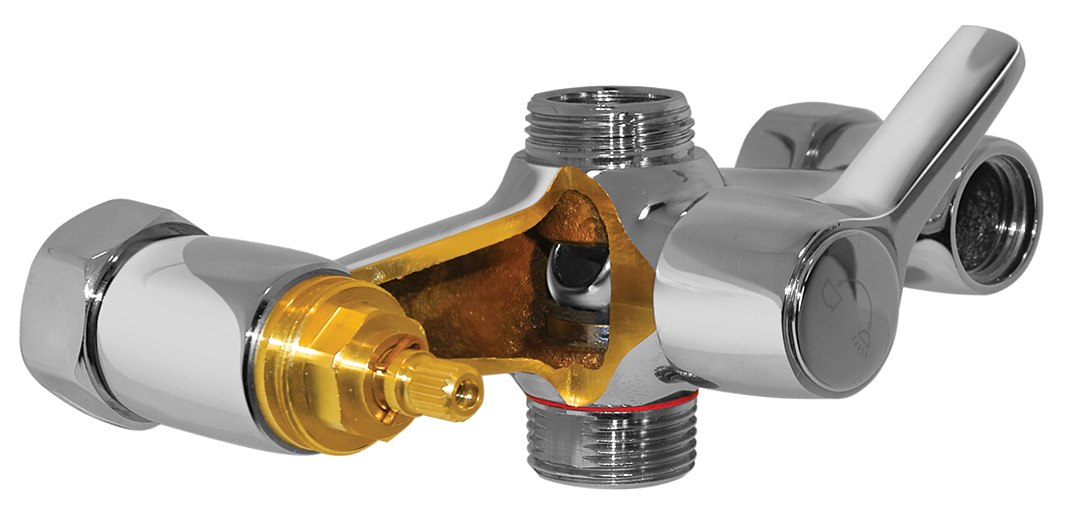

Устройство двухвентильного смесителя.

• Снимаем декоративную заглушку барашка.

  Снимаем заглушку барашка.

• Выкручиваем винт крепления барашка.

  Вывинчиваем винт барашка.

• Снимаем барашек.

  Снимаем барашек.

• Откручиваем декоративный колпак, иногда на нем есть шестигранник под ключ, иногда он откручивается от руки.

  Откручиваем колпак.

• Выкручиваем и извлекаем кран-буксу.

  Выкручиваем головку.

Для отсоединения излива откручивают накидную гайку, затем вытягивают из корпуса, в котором он держится за счет резиновых колец. У круглых гусаков старого образца уплотнения непосредственно в канавках трубки. У современных плоских – на переходном фитинге.

Когда из душевой лейки не прекращает капать вода, ревизируют шаровой переключатель. Кроме гусака, обязательно отсоединяют верхний душевой отвод. Затем:

• Снимаем ручку переключателя аналогично барашкам головок.
• Откручиваем центральную футорку, через которую проходит шток.
• Полностью отпускаем шестигранным ключом верхнюю, нижнюю футорки, во фторопластовых (керамических) седлах которых вращается шар. При сборке, чтобы избежать заклинивания, завинчивают поочередно на одинаковое число ниток, регулируя прижимом свободу вращения.
• Прослабленный узел пропускает воду, предпочтительней небольшой натяг, допускающий поворот ручки пальцами.
• Вынимаем шток с шаром.

Практические советы:

Шаровой

Весьма ремонтопригодный тип арматуры. Замене подлежат резиновые подпружиненные седла, пружины, манжета, реже шар. Разборка элементарная:

• Извлекаем пробку.

  Удаляем заглушку.

• Отпускаем стопор.

  Отпускаем стопор.

• Снимаем рычаг.

  Снимаем ручку.

• Выкручиваем специальным ключом или пассатижами прижимное кольцо.

  Откручиваем кольцо.

• Откручиваем крышку-колпачек.

  Откручиваем колпачек.

• Вынимаем поводок, манжету, шар.

  Извлекаем шар.

• Отверткой извлекаем седла с пружинами.

  Извлекаем седла с пружинами.

• Потянув вверх, отсоединяем гусак, если протечек по соединению при поворотах нет, операция излишняя.

Наглядное пособие от канадских специалистов:

Переключатели душа

Устаревшую шаровую конструкцию вытесняют поршневые (золотниковые) переключатели: эксцентриковые и кнопочные. Первые размещены в центральной расточке корпуса или отдельно присоединяемом диверторе. Вторые характерны однорычажным вариантам, находятся на носике.

Из центральной расточки плунжер вынимают следующим образом:

• Отсоединяем гусак, снимаем ручку аналогично шаровому переключателю.
• Выкручиваем штоковую футорку. Вынимаем вместе со штоком-эксцентриком.
• Зацепив мелким шестигранником, извлекаем вниз поршень.

Разборку кнопочного варианта рассмотрим на примере Grohe:

Последовательность операций:

• Отсоединяем душевой шланг.
• Удерживаем отверткой клапан от вращения.
• Отвинчиваем колпачек-кнопку.
• Шестигранником выкручиваем механизм в сборе.

Процесс замены дивертора KOHLER:

Аэратор

Аэратор представляет сборочную единицу, состоящую из стаканчика, объединяющего фильтрующие сеточки. Изготовляется с наружной или внутренней резьбой из латуни, дешевые вариации – пластмассы.

Солевые отложения затрудняют вывинчивание, особенно из стальных омедненных подделок. Приходится применять переставной или разводной инструмент, предварительно обернув стаканчик тряпкой.

Обычным инструментом неудобно браться за небольшие лыски на стаканчике. Профи пользуются специальными охватывающими пластиковыми ключами, позволяющими приложить большое усилие, не испортив покрытие.

Приобретая сантехнику, сохраняйте инструкцию, содержащую разнесенную сборочную схему с обозначением составных частей. Производители предоставляют технические сведения на официальных сайтах. Просмотр схем, сборочных чертежей поможет уяснить устройство, избежать ошибок при разборке, ремонте.

При отсутствии информации, руководствуйтесь правилами:

• Демонтаж любого узла (детали) выполняйте, убедившись, что все препятствующие разборке или связанные комплектующие – удалены, стопоры – отпущены.
• Не прикладывайте чрезмерных усилий: качественная сантехника собирается практически от руки. Сложности указывают на пропущенные фиксирующие элементы или коррозию резьбовых соединений.
• Собирать начинайте в обратном порядке, при длительном перерыве вспомнить нюансы поможет фотосъемка процесса разборки.

Совет! Если вам нужны мастера по ремонту ванной комнаты, есть очень удобный сервис по подбору спецов от PROFI.RU. Просто заполните детали заказа, мастера сами откликнутся и вы сможете выбрать с кем сотрудничать. У каждого специалиста в системе есть рейтинг, отзывы и примеры работ, что поможет с выбором. Похоже на мини тендер. Размещение заявки БЕСПЛАТНО и ни к чему не обязывает. Работает почти во всех городах России.

Если вы являетесь мастером, то перейдите по этой ссылке, зарегистрируйтесь в системе и сможете принимать заказы.





особенности устройства и разборки однорычажных кранов, видо

Однорычажный кран — это нововведение в сантехническом вопросе, которое широко применяется для установки в ванных комнатах или на кухне. Конструктивно такое устройство состоит из металлического корпуса со специальной пластиной, в которой происходит перемешивание холодной и горячей воды. Для изготовления рычага такого изделия используют керамику, металл или пластик.

Большой популярностью среди потребителей пользуются сравнительно недорогие и простые в использовании шаровые однорычажные краны. Но из-за того, что такие изделия появились не так давно на рынке сантехники и малознакомы широкому кругу потребителей, у многих возникает вопрос, как производится разборка такого смесителя и что делать, если потребуется ремонт однорычажного крана?

Разновидности и особенности устройства однорычажных кранов

Перед тем как приступать к разборке смесителя, нужно разобраться с принципом его устройства и разновидностями популярных кранов однорычажного типа. По своей конструкции такой сантехнический прибор напоминает кран с одной ручкой для регулировки горячей и холодной воды, закреплённой винтом под декоративной накладкой. Благодаря такому строению у домовладельца не должно возникнуть проблем с разборкой такого устройства. Однако нужно различать разные виды смесителей, так как от этого будет, зависеть последовательность их разборки:

• кран с шаровым механизмом;
• кран с картриджем в качестве смесителя.

Основной элемент, на котором основан принцип работы шарового смесителя – это небольшой шарик, изготовленный из металла, который помещён в корпус крана. В шарике предусмотрено три отверстия, которые предназначаются для обеспечения горячего, холодного и смешанного водоснабжения. Благодаря такому устройству кран получил название шарового смесителя.

Металлический шар находится в постоянном контакте с резиновыми прокладками, предотвращающими самопроизвольное прохождение воды. В действие такое устройство приводится посредством регулировочного штока. При этом для изменения напора водного потока меняется положение отверстий на шаре. При увеличении площади соприкосновения отверстий с резиновыми уплотнителями уменьшается уровень потока, подаваемой воды и наоборот. Такие краны очень редко ломаются благодаря продуманной до мелочей конструкции и поэтому редко подлежат разборке.

Картриджевый кран, как видно из его названия, для смешивания воды оснащается особым картриджем в основу которого входит керамическая пластина. В нижней части диска предусмотрено 3 отверстия, соответственно для горячей, холодной и смешанной воды. В свою очередь, верхняя пластина выступает в роли самого смесителя.

Суть работы такой системы заключается в том, что при изменении местоположения джойстика отверстие в зависимости от того, какую воду нужно подавать горячую или холодную совмещается со смесительной камерой верхней пластины. Плавное движение рычажного механизма достигается благодаря специальной смазке на силиконовой основе. Производителями рычажных кранов рекомендуется снабжать систему водопровода фильтрами, что позволит избежать попадания мусора в картридж и как следствие увеличивает эксплуатационный ресурс смесителя.

Достоинства и недостатки рычажного смесителя

Свою популярность однорычажные смесители получили благодаря простоте и удобству в использовании. Конструкция крана позволяет в считаные секунды выполнить регулировку температуры подаваемой воды благодаря плавному передвижению рычага в нужном направлении. В свою очередь, для изменения интенсивности напора также не придётся крутить вентили, всё, что нужно это изменить положение педали прикреплённой на штоке подняв её вверх или опустив вниз.

Плюс ко всему однорычажные смесители проявили себя с положительной стороны в плане срока службы. Длительный эксплуатационный ресурс такого устройства обусловлен тем, что в изделиях отсутствуют трущиеся металлические или резиновые элементы, а керамический картридж изнашивается очень медленно.

Если рассматривать шаровый смеситель, то он уступает аналогу с картриджем тем, что в его конструкции имеются резиновые уплотнители. Поэтому такому устройству требуются регулярные профилактические мероприятия по замене уплотнителей как минимум 1 раз в 2 года. Чаще всего поломки связаны с попаданием в кран мусора в виде ржавчины или песка, которые всегда присутствуют в воде.

Если рассматривать не дорогой картриджный кран, то у него есть одна проблема – сложность регулировки комфортной температуры воды. В первую очередь — это обусловлено незначительным углом изменения положения джойстика. Но рассмотренная проблема не касается дорогостоящих моделей, в которых угол настройки имеет широкий диапазон, что позволяет устанавливать комфортные температурные параметры воды.

Как выполняется разборка дискового крана?

В случае выхода из строя пластин, расположенных внутри гильзы смесителя, необходимо выполнить полную разборку крана. Но перед этим нужно подготовить отвёртки и специальный шестигранник. Также желательно просмотреть видео о том, как разобрать однорычажный смеситель. Сама же разборка крана будет, происходить строго в соответствии с инструкцией.

1. Отвёрткой или ножом извлекается декоративная заглушка на ручке смесителя, окрашенная синим и красным цветом, которые указывают регулировку температуры подаваемой воды.
2. При помощи шестигранника отвинчивается винт фиксирующий джойстик на регулировочном штоке.
3. Выполняется демонтаж ручки, после чего выкручивается декоративная и зажимная гайка. Если конструкция гайки не шестигранная, а со специальными пазами, то нужно быть осторожным при откручивании чтобы не повредить её.
4. На следующем этапе вынимают диск смесительного механизма. Замена картриджа необходима только в случае сильного износа последнего или обнаружении утечки.
5. Выполняют установку нового картриджа в корпус крана. Зажимная гайка закручивается без чрезмерных усилий, так как если её пережать, то кран будет работать туго. Затем ставится на своё место декоративная гайка и педаль рычага. Ну и в конце устанавливается заглушка.

Прежде чем направляться в магазин для покупки нового картриджа необходимо снять старый и взять с собой. Это обусловлено тем, что такие изделия выпускаются с разными диаметрами и способами фиксации. Поэтому, не имея с собой старой детали можно приобрести несоответствующую запчасть. Также выбирая подходящий картридж нужно обращать внимание на используемые в нём уплотнители. Желательно приобретать устройство с силиконовыми прокладками, которые менее подвержены воздействию некачественной воды в отечественном водопроводе.

Достоинства и недостатки рычажного смесителя

Свою популярность однорычажные смесители получили благодаря простоте и удобству в использовании. Конструкция крана позволяет в считаные секунды выполнить регулировку температуры подаваемой воды благодаря плавному передвижению рычага в нужном направлении. В свою очередь, для изменения интенсивности напора также не придётся крутить вентили, всё, что нужно это изменить положение педали прикреплённой на штоке подняв её вверх или опустив вниз.

Плюс ко всему однорычажные смесители проявили себя с положительной стороны в плане срока службы. Длительный эксплуатационный ресурс такого устройства обусловлен тем, что в изделиях отсутствуют трущиеся металлические или резиновые элементы, а керамический картридж изнашивается очень медленно.

Если рассматривать шаровый смеситель, то он уступает аналогу с картриджем тем, что в его конструкции имеются резиновые уплотнители. Поэтому такому устройству требуются регулярные профилактические мероприятия по замене уплотнителей как минимум 1 раз в 2 года. Чаще всего поломки связаны с попаданием в кран мусора в виде ржавчины или песка, которые всегда присутствуют в воде.

Если рассматривать не дорогой картриджный кран, то у него есть одна проблема – сложность регулировки комфортной температуры воды. В первую очередь — это обусловлено незначительным углом изменения положения джойстика. Но рассмотренная проблема не касается дорогостоящих моделей, в которых угол настройки имеет широкий диапазон, что позволяет устанавливать комфортные температурные параметры воды.

Как выполняется разборка дискового крана?

В случае выхода из строя пластин, расположенных внутри гильзы смесителя, необходимо выполнить полную разборку крана. Но перед этим нужно подготовить отвёртки и специальный шестигранник. Также желательно просмотреть видео о том, как разобрать однорычажный смеситель. Сама же разборка крана будет, происходить строго в соответствии с инструкцией.

1. Отвёрткой или ножом извлекается декоративная заглушка на ручке смесителя, окрашенная синим и красным цветом, которые указывают регулировку температуры подаваемой воды.
2. При помощи шестигранника отвинчивается винт фиксирующий джойстик на регулировочном штоке.
3. Выполняется демонтаж ручки, после чего выкручивается декоративная и зажимная гайка. Если конструкция гайки не шестигранная, а со специальными пазами, то нужно быть осторожным при откручивании чтобы не повредить её.
4. На следующем этапе вынимают диск смесительного механизма. Замена картриджа необходима только в случае сильного износа последнего или обнаружении утечки.
5. Выполняют установку нового картриджа в корпус крана. Зажимная гайка закручивается без чрезмерных усилий, так как если её пережать, то кран будет работать туго. Затем ставится на своё место декоративная гайка и педаль рычага. Ну и в конце устанавливается заглушка.

Прежде чем направляться в магазин для покупки нового картриджа необходимо снять старый и взять с собой. Это обусловлено тем, что такие изделия выпускаются с разными диаметрами и способами фиксации. Поэтому, не имея с собой старой детали можно приобрести несоответствующую запчасть. Также выбирая подходящий картридж нужно обращать внимание на используемые в нём уплотнители. Желательно приобретать устройство с силиконовыми прокладками, которые менее подвержены воздействию некачественной воды в отечественном водопроводе.

Особенности разборки шарового смесителя

Такую модель однорычажного смесителя так же легко разбирать, как и картриджный аналог, особенно если просмотреть видео, проведения ремонтных работ. При этом важно понимать, что самостоятельному ремонту подлежат незначительные поломки, такие как уменьшение напора воды при полном открытии смесителя или незначительная утечка. Более серьёзные проблемы решаются путём полной замены изделия. При этом для очистки сеточки, нужно выполнить всего три манипуляции.

1. Снимается гайка, установленная на изливе смесителя.
2. Вытягивается сетка и промывается под струёй воды.
3. Гайка и сетка монтируется на своё место.

В случае с утечкой понадобится выполнить замену прокладок, которая сопровождается полной разборкой рычажного смесителя.

1. Снимается декоративная заглушка, откручивается крепёжный винт и демонтируется рычаг.
2. Вынимается резьбовое соединение, после чего отвёрткой отвинчивается винт. Очень часто он обрастает накипью, которая легко удаляется тряпкой, намоченной в уксусе.
3. Вытаскивается шаровый механизм. Демонтируются резиновые прокладки и заменяются новыми уплотнителями.
4. На своё место устанавливается шар.
5. Фиксация уплотнителей выполняется посредством пластиковой гайки. На место устанавливается рычажный механизм и фиксируется винтом.

В завершение выполняется проверка крана на отсутствие утечки.

Советы профессионалов

Важно при сборке рычажного смесителя не прилагать излишних усилий, так как в изготовлении большинства кранов используется силумин – хрупкий материал, который под нагрузкой может лопнуть. При замене картриджа нужно обязательно проследить, чтобы изделие полностью соответствовало по параметрам поломанной детали. Прежде чем приступать к разборке смесителя, нужно приобрести прокладки, уплотнительную ленту и другие сопутствующие материалы.

Как видно разбирать рычажный смеситель совершенно несложно. Главное, не торопиться и внимательно запоминать, где и как расположена та или иная деталь. Изучив, принцип работы и устройство крана рычажного типа каждый домовладелец справится с его ремонтом или полной заменой.

Как отремонтировать душевые клапаны с одним смесительным клапаном | Руководства по дому

Капающий кран может привести к потере большого количества воды и увеличению счетов за коммунальные услуги. По данным Агентства по охране окружающей среды, средняя семья может протекать и тратить 10 000 галлонов воды в год. Устраняя утечки, как только вы их заметите, вы можете сэкономить деньги и защитить окружающую среду.

Отключить подачу воды в душ. Вероятно, для этого потребуется отключить в доме основную подачу воды.

Снимите ручку клапана смесителя. Ручка удерживается винтом либо под крышкой винта на передней части ручки, либо с помощью небольшого установочного винта сбоку или снизу ручки. Снимите крышку винта, осторожно приподняв ее сторону отверткой с плоским жалом и сняв ее.

Снимите хромированную стопорную трубку, если она есть. Снимите лицевую панель клапана смесителя. В зависимости от марки клапана лицевая панель обычно крепится двумя винтами с крестообразным шлицем. С помощью отвертки Phillips открутите винты, затем снимите лицевую панель и отложите ее в сторону.

Снимите картридж. В зависимости от марки смесителя существует несколько типов картриджей. Некоторые картриджи удерживаются на месте круглым металлическим кольцом, которое нужно открутить против часовой стрелки, чтобы снять. У других ключ можно вынуть, потянув его вертикально вверх. После удаления стопорного винта или кольца возьмитесь за корпус картриджа плоскогубцами для водяного насоса и вытяните его на себя.

Вставьте новый картридж того же типа. Замените ключ или стопорное кольцо, фиксирующее картридж на месте.Замените переднюю панель и хромированную стопорную трубку, если она была снята. Установите на место ручку и крышку винта.

Включите подачу воды в душ, выключите и снова включите ручку, чтобы убедиться, что все в порядке.

Ссылки

Наконечники

• Если картридж застрял и не вынимается, вы можете приобрести инструменты для извлечения картриджа.
• Запасные части известных торговых марок, как правило, обеспечивают лучшее обслуживание и их легче установить.
• Некоторые бренды смесителей, такие как Delta и Valley, используют управляющий шар, а также резиновые седла и пружины вместо картриджа.Замените управляющий шар, резиновые седла и пружины для достижения наилучших результатов.
• После ремонта, если горячая и холодная вода переключаются не той стороной, возможно, вы неправильно установили новый картридж. Снова выключите воду, снимите смесительный клапан, попробуйте повернуть картридж на 180 градусов, затем установите все заново.

Писатель Биография

Том Деннис пишет технические, а также религиозные статьи и учебные программы с 2008 года. Он имеет лицензию сантехника более 30 лет и имеет большой опыт работы в домашних проектах.Деннис имеет степень магистра религиозного образования Богословской семинарии Гранд-Рапидса.

Как отремонтировать шаровой кран смесителя для душа | Home Guides

Смеситель с шаровым клапаном был представлен компанией Delta Faucet в 1960 году. Смесители работают по простому принципу: пластиковый шар с зазубринами вращается над выпускными отверстиями для воды и выпускает воду, когда одна из выемок совмещается с одним из выпускных отверстий. . Пружины и резиновые прокладки сохраняют водонепроницаемость. Если ваш смеситель для душа протекает, это обычно связано с износом одной или нескольких вспомогательных деталей.

Отключите воду в душе. Идите в подвал и выключите специальный запорный вентиль для ванной. Как вариант, отключите главный водяной кран в доме.

Снимите ручку крана. Если он круглый или восьмиугольный, подденьте колпачок отверткой с плоским жалом. Отвинтите винт, крепящий ручку к штоку крана, с помощью отвертки Phillips. В качестве альтернативы, если ручка представляет собой рычаг, открутите винт с внутренним шестигранником под рычагом с помощью шестигранного ключа на 1/8 дюйма.

Накройте смеситель для душа тряпкой, чтобы защитить его поверхность. Возьмитесь за хомут, удерживающий крышку узла шара, с помощью регулируемых плоскогубцев. Отвинтите воротник, пока он не ослабнет. Когда хомут ослаблен, прижмите крышку, продолжая откручивать ее, чтобы подпружиненный шарик не выскочил.

Медленно снимите крышку и снимите шар. Подложите руку под него, чтобы вы могли поймать пружины, если они упадут. Осмотрите мяч. Если он треснут, одна из выемок имеет скол или повреждена иным образом, замените его.

Выньте пружины из отверстий для выпуска воды, если они еще не выпали. Выдавите резиновые прокладки внутри отверстий. Заменить прокладки и пружины. Если в комплекте есть мяч, при необходимости или желании замените и его.

Вставьте прокладки в выпускное отверстие с помощью отвертки с плоским жалом. Вставьте в них пружины. Установите шар поверх пружин и надавите на него, пока накручиваете хомут. Затяните воротник регулируемыми плоскогубцами. Накрутите ручку.

Включите воду и проверьте кран. Если он протекает, вам, возможно, придется снова снять шар и отрегулировать пружины.

Справочные материалы

Наконечники

• Процедура ремонта практически одинакова для всех смесителей с шаровым краном.
• Ремкомплекты для шаровых кранов можно приобрести в Интернете, в магазине товаров для дома или сантехники.
• Если на шаре скопились минеральные отложения, они могут мешать потоку воды. Вы можете удалить их, замочив шарик на ночь в белом уксусе.

Предупреждения

• Не забудьте выключить воду. Если вы это сделаете, вода выльется из крана, как только вы ослабите воротник, и вы можете получить ожоги.

Writer Bio

Крис Дезил имеет степень бакалавра физики и степень магистра гуманитарных наук. Помимо неизменного интереса к популярной науке, Дезиэль с 1975 года занимается строительством и дизайном домов. В качестве ландшафтного дизайнера он помог основать две садовые компании.

Как работают смесители — схемы и разборка

Советы экспертов о том, как разобрать смесители для ванной комнаты, с иллюстрированными схемами работы смесителей с компрессионным, керамическим диском, шариком и картриджем.

Нужно ли разбирать смеситель для ванной, чтобы отремонтировать его? Если да, то это руководство должно помочь.

Полное пошаговое руководство по ремонту крана см. В разделе «Как исправить протекающий кран».

Вот как разобрать кран:

Сначала перекройте краны подачи воды под раковиной.

Перекройте подачу воды в кран, повернув вентиль под раковиной по часовой стрелке. LightWaveMedia / Shutterstock.com

Поместите полотенце в раковину, чтобы не поцарапать его и не поймать падающие детали.

Затем снимите ручку. Для этого с помощью небольшой плоской отвертки подденьте декоративный колпачок, пуговицу или заглушку в верхней части ручки, которая используется для скрытия винта. Способ устранения этого может быть загадкой, в зависимости от производителя смесителя. Если вы не можете найти крошечный скрытый винт или застежку, велика вероятность, что вы просто откроете его.

Затем открутите винт, удерживающий ручку, и потяните за ручку или подденьте ее.

Разложите детали по порядку при их снятии, чтобы не было проблем со сборкой крана. И обязательно отметьте название производителя на кране (если вы его найдете) и возьмите старые детали с собой, когда пойдете покупать замену. Если у вас есть название производителя, вы также можете найти в Интернете инструкции производителя для этой конкретной модели. Чтобы разобрать смеситель, сначала переместите планки, а затем следуйте приведенным ниже схемам.Упс … положите полотенце в раковину, чтобы не потерять мелкие детали в канализацию! Эрнест Р. Прим / Shutterstock.com

Смеситель компрессионного типа

Среди различных технологий, используемых для смесителей, смесители компрессионного типа были одним из самых длинных. Они также являются наименее дорогим типом.

Компрессионные смесители имеют две отдельные ручки. Когда ручка поворачивается, она поднимает или опускает шайбу или уплотнение, которое закрывается напротив седла клапана в основании штока, чтобы ограничить поток воды через корпус крана при выключении ручки.

Использование шайбы для изготовления уплотнения на самом деле довольно старомодно по сравнению с современными смесителями, но это тот тип, который вы часто найдете в более старом доме.

Основная проблема компрессионного смесителя заключается в том, что резиновая шайба или уплотнение со временем изнашиваются. Когда это происходит, из-под крана течет или пускает слюни.

Некоторые новые типы компрессионных смесителей опускают и поднимают шайбу, не втирая ее в седло клапана. Например, смесители NuSeal для экономики American Standard опускают и поднимают резиновую шайбу вертикально, не поворачивая ее.Поскольку шайба не прижимается к седлу, она служит дольше.

Отвинтите крышку от основания смесителя с помощью плоскогубцев. Затем снимите шток клапана; у него обратная резьба, поэтому открутите его, повернув по часовой стрелке. После того, как вы его вытащите, замените все резиновые шайбы и уплотнительные кольца. Схема компрессионного крана

Шариковые, картриджные и керамические смесители, известные как смесители «без мойки», не используют шайбы для выключения и выключения. -на действии, хотя у них есть уплотнительные кольца и неопреновые уплотнения для предотвращения утечки.

Керамический дисковый смеситель

Большинство керамических дисковых смесителей не протекают и не протекают, потому что они почти не требуют обслуживания. Два керамических диска регулируют поток воды: подвижный верхний диск поворачивается или поднимается и опускается относительно неподвижного нижнего керамического диска. Уплотнение между двумя дисками является водонепроницаемым, поскольку они отполированы до почти идеальной плоскости.

Керамические дисковые смесители сначала стали популярными у европейских производителей смесителей высокого класса, а теперь их выпускают компании American Standard, Kohler, Price Pfister и многие другие американские производители смесителей.

Смесители с керамическими дисками практически не требуют обслуживания и, как правило, не изнашиваются. Керамические клапаны более долговечны в более широком диапазоне водных условий, чем любые другие клапаны на рынке.

Сами диски имеют алмазоподобную твердость — они непроницаемы для мусора, отложений минералов и других общих проблем, влияющих на срок службы клапана.

Если этот тип крана протекает, виновниками обычно являются входные и выходные уплотнения или накопление осадка на входных отверстиях.При ремонте дискового смесителя ручка должна находиться в положении «включено», чтобы предотвратить растрескивание сменных уплотнений.

Если отслоение оцинкованной трубы или небольшой камень попадет в клапан, он может порезать поверхность, но это случается редко. Если из смесителя с керамическим диском капает вода, не пытайтесь силой закрыть ручку — просто несколько раз подвигайте ею вперед и назад, чтобы удалить любые частицы. Схема дискового смесителя

Шаровой смеситель

Шаровые смесители имеют один рычаг, который управляет вращающимся металлическим шариком с прорезями.Прорези в этом шаре совпадают с отверстиями для впуска горячей и холодной воды в корпусе смесителя, чтобы регулировать количество поступающей воды, которая может достигать смесительного излива.

Delta — один из основных производителей смесителей этого типа.

Снимите декоративный колпачок и снимите ручку винтом. Чтобы затянуть пластиковое регулировочное кольцо внутри крышки, поверните его с помощью специального плоского регулировочного инструмента (или вставьте две отвертки в прорези и скрестите их лезвия, чтобы повернуть кольцо.

Для негерметичности носика отверните крышку, используя фиксатор). клещи для губок (оберните губки изолентой, чтобы не поцарапать поверхность крана).Выньте шар и замените резиновые седла и пружины с обеих сторон клапана.

Если кран протекает вокруг носика, замените изношенные уплотнительные кольца. Шаровой кран Схема

Картриджный кран

Картриджные смесители имеют полую металлическую или пластиковую вставку картриджа, которая плотно прилегает к носику или корпусу крана. Вода смешивается и контролируется в зависимости от того, как ряд отверстий в картридже совмещается со штоком. Капли обычно означают, что картридж необходимо заменить.

Смесители для картриджей называются «бесшайбными», потому что они управляют потоком, используя методы, отличные от шайбы и седла клапана (хотя у них есть уплотнительные кольца и уплотнения для предотвращения утечки).Расход воды регулируется движением картриджа вверх и вниз; чтобы изменить температуру воды, достаточно повернуть ручку.

Снимите декоративную банку, закрутите и снимите ручку. Чтобы освободить картридж, с помощью плоскогубцев вытяните фиксирующий зажим. Вытяните картридж и замените уплотнительные кольца и уплотнения, чтобы устранить утечки.

Если из крана капает вода, возможно, вам придется заменить весь картридж. Схема крана картриджа

О Доне Вандерворте

Дон Вандерворт накопил опыт более 30 лет, работая редактором по строительству Sunset Books, старшим редактором журнала Home Magazine. Автор более 30 книг по обустройству дома и автор бесчисленных журнальных статей.Он появлялся в течение 3 сезонов на телеканале HGTV «Исправление» и несколько лет был домашним экспертом MSN. Дон основал HomeTips в 1996 году. Подробнее о замене и ремонте шарового клапана Don Vandervort

: Helpful DIY Guide

Эта запись была опубликована 17 апреля 2018 г. автором admin.

Шаровые краны являются важной частью водопроводных и трубопроводных систем. Хотя они, как правило, очень прочные и устойчивы к утечкам, они не защищены от повреждений. К счастью, отремонтировать шаровой кран относительно просто, если вы понимаете правильные этапы процесса.В качестве бонуса навыки, которые вы приобретаете при замене шарового клапана, могут быть перенесены и помогут лучше понять множество различных проблем с водопроводом.

Шаги по ремонту шарового клапана

Единственные инструменты, необходимые для первой части этого процесса, — это разводной гаечный ключ и тряпка. Позже вам может потребоваться отвертка, винты и смазочное масло, в зависимости от ваших обстоятельств. После того, как вы приобрели эти инструменты, выполните действия, перечисленные ниже, чтобы завершить замену шарового клапана!

1.Отключить водоснабжение

Этот первый шаг чрезвычайно важен, потому что, не убедившись, что вода отключена должным образом, замена может быть прервана. Поток воды, мешающий этому процессу, может привести к потере не только времени, но и расходных материалов, что может поставить под угрозу успех замены. Отключение подачи воды гарантирует, что вы не потратите больше воды, чем уже было потрачено из-за сломанного шарового клапана.

После того, как вода будет отключена, слейте излишки воды и вытрите клапан тканью.Затем вы можете снять ручку и найти место, где шаровой кран удерживается винтами. Затем используйте разводной ключ, чтобы удалить его. Отсюда вы легко сможете снять и разобрать шаровой кран, обнаружив источник проблемы.

2. Снимите и разберите шаровой кран

Организация — ключ к завершению следующего шага процесса. Не забудьте, что при снятии и разборке шарового крана все детали должны быть вместе. Если детали потеряются или будут неправильно размещены, будет сложнее правильно найти источник проблемы.Это приведет к путанице и, возможно, даже заставит вас потратить больше денег, чем необходимо. Удерживая части шарового крана вместе, вы гарантируете, что, если вы обнаружите, что какие-либо части шарового крана подлежат ремонту, процесс сборки будет простым и без напряжения.

Шаровые краны каждого типа изготавливаются по-своему. У них есть разные детали для удовлетворения различных потребностей, но, как правило, вы будете проверять четыре разные части, если вы работаете с компактным шаровым краном из ПВХ: ручку, двойное уплотнительное кольцо штока, дополнительные уплотнительные кольца на конце шарнира и шаровой кран. сфера.

3. Проверьте детали шарового клапана

Проверка деталей шарового крана требует немного терпения, но затраченное утомительное время того стоит. Посмотрев на каждую деталь, вы сможете найти трещины или износ, которые могли привести к утечке или нефункционированию шарового клапана. Если вы обнаружите проблему в определенной детали, но заметите, что остальные детали шарового клапана кажутся нормальными и могут нормально функционировать, лучшим решением будет заказать запасную деталь.После замены поврежденной детали используйте смазочное масло и винты для сборки деталей. В этом случае вам не нужно переходить к шагу 4. Однако, если вы заметили повреждение нескольких частей вашего шарового клапана или он кажется поврежденным и не подлежит ремонту, вам нужно будет купить совершенно новый шаровой кран.

4. Заменить шаровой кран

.

Если после выполнения шагов по ремонту шарового клапана, перечисленных выше, вы обнаружите, что вам нужна полная замена шарового клапана, ознакомьтесь с некоторыми вариантами, предлагаемыми на сайте PVC Fittings Online.У нас есть широкий выбор шаровых кранов, которые наверняка удовлетворят ваши конкретные потребности. Наш новый роскошный компактный шаровой кран чрезвычайно прочен и отполирован, а его простая в использовании ручка предотвращает поломку или необходимость использования плоскогубцев. Если вы ищете что-то более универсальное, обратите внимание на наш настоящий шаровой кран с соединением, который помимо прочной конструкции имеет съемные концы.

Если у вас есть какие-либо вопросы, связанные с заменой вашего собственного шарового крана, не стесняйтесь обращаться к нам по телефону (866) 585-1168 ! Осуществляем запасные части на огромное количество моделей шаровых кранов! Ознакомьтесь с нашей подборкой шаровых кранов ниже:

ПОЧЕМУ НИКОГДА НЕ СЛЕДУЕТ ОТКРЫВАТЬ ДВУХКОМПАКТНЫЕ ШАРОВЫЕ КЛАПАНЫ

Категория: Шаровые краны

Издатель: DirectMaterial, 29.03.2019 13:01

Наши двухкомпонентные шаровые краны — рок-звезды, которые используются во многих Приложения.

Они используются в приложениях для гидравлики , нефти и газа , продуктов питания и обработки напитков , воды систем, и других.

Один вопрос, с которым мы сталкиваемся с нашими клиентами в этих отраслях, заключается в том, следует ли открывать шаровой кран, состоящий из двух частей, после того, как он был присоединен к приложению.

В заключение: NO. ЗАПРЕЩАЕТСЯ открывать шаровой кран, состоящий из двух частей.

Шаровые краны, состоящие из двух частей, не предназначены для открывания. NPT не предназначен для завинчивания, а затем отвинчивания. NPT спроектирован так, чтобы принимать форму после первого прикручивания, поскольку он создает уплотнение на приложении . Тефлоновое седло также принимает форму при первоначальном завинчивании, и его также нужно будет заменить, если оно откроется, поскольку его нельзя использовать повторно.

Когда двухкомпонентный шаровой кран открывается после того, как он уже был помещен в приложение, могут быть серьезные последствия.Одно из последствий — протечка. Важно отметить, что для клапанов с давлением 1000 фунтов на квадратный дюйм утечки могут фактически порезать кожу.

Открытие двухкомпонентных клапанов в некоторых случаях может создать угрозу безопасности.

Если вы уже открыли шаровой кран с низким давлением, вы можете использовать тефлоновую ленту для его ремонта. Однако, вероятно, он все равно будет протекать.

Кроме того, у нас есть комплект седла и уплотнения, которые потенциально могут быть использованы для ремонта клапана.Однако набор предназначен для трехкомпонентного клапана и не рекомендуется для двухкомпонентного клапана.

АЛЬТЕРНАТИВА

Несмотря на то, что шаровые краны, состоящие из двух частей, открывать нельзя, наши шаровые краны из трех частей МОГУТ открываться.

У нас есть трехкомпонентные шаровые краны DuraChoice, которые отлично подходят для разборки, ремонта или очистки в тех случаях, когда чистота имеет решающее значение.

Трехкомпонентный шаровой кран можно оставить на месте, и вы можете вносить в него изменения, пока он прикреплен к применению, удалив винты и открыв фланец.Если вы откроете его, все равно потребуется заменить тефлоновое седло, чтобы образовалось уплотнение.

Мы гордимся своей продукцией и делаем все возможное, чтобы помочь вам извлечь из нее максимум пользы. Если у вас есть какие-либо вопросы о наших двух- или трехкомпонентных шаровых кранах, обращайтесь к нам, и мы будем рады помочь.

Двухходовой шаровой кран PBM —

Двухходовые шаровые краны PBM используются для общих и несанитарных процессов.

Двухходовые шаровые краны PBM используются для общих и не связанных с санитарией технологических процессов.Это клапан типа Swing Out / Lift Out. Adjust-O-Seal®, полный порт и сменные сиденья в стандартной комплектации. Этот двухходовой шаровой кран PBM бывает двух типов. Серии S и SD.

S-Series 5 : Двухходовой шаровой кран с полным проходом; Материал корпуса, шара, штока и концевого фитинга должен быть из нержавеющей стали 316, Hastelloy C-276, углеродистой стали, Hastelloy C-22, бронзового сплава 922 или другого. Клапан должен иметь трехкомпонентную конструкцию с поворотно-откидным корпусом. Седла и уплотнения должны быть изготовлены из материала TFM®-PTFE и обеспечивать герметичное уплотнение как на входе, так и на выходе, а также регулироваться для установки на линии.Набивка штока должна быть изготовлена ​​из материала TFM®-PTFE с динамической нагрузкой. Для ручных клапанов ручка должна быть из нержавеющей стали серии 300. Болты и гайки корпуса должны быть из нержавеющей стали 18-8. Максимальное рабочее давление должно составлять 720 фунтов на квадратный дюйм и полный вакуум. Клапаны не должны быть пожаробезопасными, если не указано иное. Для клапанов с огнестойкостью по API 607 ​​Ed 4, размеры 1/2 ″ — 3 ″, обозначьте серию 6 (см. Раздел «огнестойкость»). Чтобы добавить автоматизацию и элементы управления, см. Раздел «Автоматизация и управление».

PBM Номер модели SP (материал) — (размер) 5 (торцевое соединение)

SD Series 5: Двухходовой паровой шаровой кран с полным проходом; Материал корпуса, шара, штока и концевого фитинга должен быть из нержавеющей стали 316, Hastelloy C-276, углеродистой стали, Hastelloy C-22, бронзового сплава 922 или другого.Клапан должен быть трехкомпонентным «откидным» корпусом. Седла должны быть из TFM®-PTFE с блокирующим кольцом EPR. Седла должны иметь изоляцию из нержавеющей стали по внутреннему диаметру, обеспечивать герметичное уплотнение как на входе, так и на выходе, а также регулироваться в зависимости от износа на линии. Набивка штока должна быть из белого TFM®-PTFE с динамической нагрузкой. Уплотнение корпуса должно представлять собой уплотнительные кольца из EPR с белым опорным уплотнением из TFM®-PTFE. Дополнительный удлинитель штока из нержавеющей стали серии 300 на 2 дюйма для установки толщиной 4 дюйма. Клапаны не требуют разборки для стыковой сварки. Болты, гайки и шайбы корпуса
должны быть из нержавеющей стали 18-8.Болты корпуса должны иметь динамическую нагрузку с шайбами ​​Бельвилля. Максимальное рабочее давление должно составлять 720 фунтов на квадратный дюйм и полный вакуум. Клапаны не должны быть пожаробезопасными. Чтобы добавить автоматизацию и элементы управления, см. Раздел «Автоматизация и управление».

PBM Номер модели SD (материал) — (размер) 5 (торцевое соединение).

Flexachem с радостью предоставит вам двухходовые шаровые краны PBM. Свяжитесь с Брайаном Барри, чтобы получить расценки сегодня по телефону 021 4617200

.

Можно ли использовать шаровой кран в качестве регулирующего клапана?

Если у вас есть базовые знания о клапанах, вы, вероятно, знакомы с шаровыми клапанами — одним из наиболее распространенных типов клапанов, доступных сегодня.Шаровой кран обычно представляет собой четвертьоборотный клапан с перфорированным шаром посередине для регулирования потока. Эти клапаны известны своей долговечностью и отличной отсечкой, но не всегда обеспечивают очень точное управление. Давайте поговорим о том, когда можно использовать шаровой кран в качестве регулирующего клапана .

Хотя шаровые краны не являются лучшим устройством для управления потоком, они по-прежнему широко используются из-за их экономической эффективности. Вы можете обойтись без шаровых кранов в приложениях, не требующих точной регулировки и контроля.Например, у шарового клапана не должно возникнуть проблем с поддержанием наполнения большого резервуара на определенном уровне в пределах нескольких дюймов.

Как и в случае с любым другим оборудованием, перед выбором клапана вам необходимо будет принять во внимание все условия процесса. Сюда входит продукт или материал, размер трубопровода, скорость потока и т. Д. Если вы пытаетесь контролировать дорогостоящий материал, который беспокоит вас потратить впустую, возможно, вы не захотите полагаться на шаровой клапан.

Шаровые краны

не очень точны, потому что их регулировка не пропорциональна большому объему потока, который обеспечивает открытый ствол.Между штоком и шаром также имеется «люфт» или «люфт», который мешает точному управлению. Наконец, величина крутящего момента, необходимого для регулировки шаровых кранов, не позволяет выполнить точную регулировку в положении «закрыто» и «открыто».

Если вам нужен точный контроль над вашим приложением, шаровой клапан будет более точным, чем шаровой клапан. Проходные клапаны считаются отраслевым стандартом для регулирующих клапанов, потому что они хорошо регулируют поток, тогда как шаровые клапаны лучше подходят для двухпозиционного управления без падения давления.

Если вам необходимо использовать шаровой кран для управления технологическим процессом, вы можете рассмотреть различные типы шаровых кранов в зависимости от вашего применения. Шаровой кран с цапфой или v-образным отверстием будет работать лучше и обеспечит более точную регулировку в определенных сценариях.

Шаровые краны с цапфой имеют дополнительное механическое крепление шара вверху и внизу.
