Принцип работы накопительного электрического водонагревателя

Несмотря на кажущуюся простоту водонагревателя накопительного типа, в его конструкции используется множество оригинальных технических решений, позволяющих устройству надежно и эффективно функционировать. Вместе с тем бойлер работает на очень простом физическом законе, согласно с которым слои с разной температурой имеют различную плотность и не смешиваются между собой. Рассмотрим принцип работы накопительного водонагревателя подробнее, чтобы понять, как законы физики помогают повысить комфорт в нашем доме.[contents h3 h4]

Конструкция водонагревателя

Чтобы понять принцип действия бойлера, необходимо иметь представление о том, как устроен прибор и как функционируют отдельные его части.

Кожух и внутренний бак

Водонагреватель накопительного типа состоит из пластикового или стального корпуса (кожуха), внутри которого установлен стальной бак для воды. Пространство между кожухом и внутренней емкостью заполнено теплоизоляционным материалом, в качестве которого чаще всего используется вспененный полиуретан. Такая технология позволяет устройству сохранять температуру воды в течение длительного времени.

Сегодня на рынке представлены приборы самого разного размера и формы

Внутренний бак во избежание коррозии покрывают специальным стеклофарфоровым покрытием. Такой защитный слой имеет схожий со сталью температурный коэффициент расширения, поэтому не растрескивается и не отслаивается при перепадах температур внутри емкости. Кроме того, гладкая поверхность бака защищает внутреннюю часть от образования накипи и скапливания грязи.

Некоторые модели водонагревателей оснащаются емкостями из нержавеющей стали либо имеют титановое покрытие. Это позволяет увеличить срок службы устройств, но значительно повышает их стоимость.

Внутри бака установлены патрубки для подачи и отвода воды. Более длинный «горячий» патрубок установлен с учетом расстояния до наиболее прогретого водяного слоя. На «холодной» трубке смонтирован рассекатель, замедляющий струю входящей воды во избежание перемешивания слоев.

Электрические компоненты

Нагрев воды в бойлере осуществляется при помощи трубчатого электронагревателя (ТЭНа). Мощность нагревательного элемента зависит от объема бака и составляет от 1,2 до 6 кВт. В отдельных случаях устанавливаются несколько ТЭНов для повышения производительности водонагревателя при сохранении его экономичности.

ТЭН и анод, смонтированные на фланце

Нагревательный элемент устройства смонтирован на съемном фланце. Такая конструкция предоставляет возможность не только быстро отремонтировать прибор в случае поломки, но и производить профилактические мероприятия.

Чаще всего на фланце также закрепляется и магниевый анод, защищающий внутренние металлические части от коррозии, а также монтируется термореле и термостат. Эти элементы служат для управления нагревом, а также защищают нагреватель от перегрева.

Водонагреватели премиум-класса кроме основных элементов имеют и электронный блок управления, позволяющий реализовать дополнительные сервисные функции.

Группа безопасности

Для того чтобы давление внутри электрического бойлера не превысило критическое, каждый водонагреватель оснащается предохранительным клапаном. Этот элемент производит сброс давления при его превышении свыше установленного значения. С помощью предохранительного клапана осуществляется и сброс излишков воды, образующихся при расширении жидкости во время ее нагрева.

Один из вариантов исполнения группы безопасности

Эксплуатация водонагревателя без такого клапана запрещена, так как при выходе из строя терморегулятора критическое повышение давления может привести к взрыву.

Часто предохранительный клапан выполняют в одном корпусе с клапаном обратным. Такое решение уменьшает размер устройства, хоть и весьма спорно с точки зрения надежности.

Как работает и действует водонагреватель

Как уже говорилось ранее, принцип действия бойлеров накопительного типа основан на перемещении более горячего водяного слоя вверх, в то время как холодная вода имеет более высокую плотность и занимает нижнюю часть бака.

Во время первичного включения водонагревателя ТЭН подогревает жидкость до температуры, при которой контакты термостата размыкают электрическую цепь. Инверсии нагретой воды в подающую магистраль препятствует обратный клапан, поток жидкости через который возможен только в одну сторону.

Составные части накопительного водонагревателя

При открывании расходного крана на мойке или в ванной верхний слой горячей воды начинает поступать к потребителям через «горячий» патрубок. Соответственно давление внутри бака начинает падать, поэтому холодная вода из водопровода устремляется внутрь емкости.

Смешиванию нагретой жидкости холодным водяным потоком препятствует установленный на входном патрубке рассекатель, распределяющий струю с одновременным снижением ее скорости. Таким образом, холодная вода распределяется в нижней части прибора, именно там, где установлен ТЭН. При снижении температуры контакты терморегулятора замыкаются, и нагреватель вновь подключается к электрической сети. Именно так работает электрический бойлер в штатном режиме.

В случае использования в конструкции водонагревателя нескольких ТЭНов, при резком снижении температуры внутри бака вследствие большого водоразбора, в работу включаются все нагреватели. Именно поэтому такие бойлеры обладают повышенной производительностью. Если же температура воды снижается медленно (вследствие естественного остывания), то при достижении порогового значения температуры автоматика включает только один электронагреватель. Такой алгоритм работы существенно снижает время, необходимое для приготовления очередной порции горячей воды, а также способствует более высокой экономичности изделия.

Критическое повышение давления внутри бойлера (как правило, более 6-7 атмосфер), связанное с повышенным давлением в магистральном водопроводе или выходом из строя термостата, вызывает срабатывание предохранительного клапана, жесткость пружины которого рассчитана на номинальную величину. В этом случае произойдет «разгерметизация» трубопровода горячего водоснабжения и часть воды или пара будет удалена в канализацию посредством шланга, установленного на патрубок защитного клапана. При снижении давления до номинального уровня тарелка предохранительного клапана будет прижата к его седлу с помощью рабочей пружины и герметичность «горячей» магистрали будет восстановлена.

Подробное видео о принципах работы накопительного водонагревателя смотрите ниже:

При установке накопительного электрического водонагревателя важно придерживаться всех требований производителя. Только в таком случае можно рассчитывать на эффективную, надежную, а главное, безопасную работу прибора.

all-for-teplo.ru

Как работает и устроен бойлер электрический

Чтобы не отказывать себе в комфорте во время летнего отключения горячей воды, жители квартир и обладатели загородных домов покупают водонагреватель. Наибольшую популярность получил электрический водонагреватель накопительный, поскольку эти устройства более  безопасны в эксплуатации и менее «прожорливы» по сравнению со своими проточными «собратьями».  Попробуем разобраться в принципе действия накопительного водонагревателя и как его выбирать.

Как работает бойлер (водонагреватель накопительный)

Итак, сложные технические процедуры выполнены: бойлер купили, установили и подключили к водопроводной и электрической сетям. Рассмотрим процессы, происходящие внутри водонагревателя.

1. Набор воды происходит через входную трубку. Под давлением жидкость поступает во внутренний бак, где нагревается и хранится до того момента, как нам потребуется горячая вода. Именно поэтому приборы с баком называют накопительными.

Попав в резервуар, вода начинает греться. Её подготовка происходит благодаря ТЭНу – нагревательному элементу. Их может быть сразу два: в этом случае процесс нагрева значительно ускоряется. Например, в POLARIS STREAM IDF V/H установлены ТЭНы мощностью 1000 Вт и 1500 Вт. Когда пользователь выбирает один из трёх режимов работы, электроника запускает нужный нагревательный элемент: в «экономичном» включается ТЭН мощностью 1000 Вт (30 л за 1 час 55 мин.), в «стандартном» – 1500 Вт (30 л за 1 час 18 мин.), а в «ускоренном» задействованы сразу оба (30 л за 44 мин.).

С помощью панели управления можно задать необходимую температуру нагрева от 40 до 75°С. В более современных приборах встроен LED-дисплей, отображающий текущие параметры работы. Если в модели предусмотрена функция «отложенного старта», то вы сможете нагреть воду, например, к возвращению с работы. Для этого следует установить таймер на нужное время. При достижении заданной температуры встроенный термостат автоматически отключает нагревательный элемент.

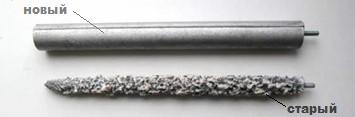

Вода, хранящаяся в баке водонагревателя, активно вступает во взаимодействие с разными химическими элементами, поэтому резервуар должен быть надёжным, устойчивым к коррозии и разрушению внутренних и внешних элементов. Поэтому в изготовлении водонагревателей широкое распространение получила нержавеющая сталь. Её механические свойства позволяют производить прочные, но тонкостенные баки. Благодаря их малому весу снижается нагрузка на крепления. К примеру, в современных моделях POLARIS используется высококачественная сталь AISI 304. Хром, входящий в её состав, образует прочный антикоррозионный защитный слой.

Дополнительной преградой на пути электрохимической коррозии во время нагрева прибора становится специальное покрытие бака – например, биостеклоэмаль COLOROBBIA. Этот материал устойчив к воде любого качества, в том числе богатой железом и азотом. Он не влияет на свойства воды, даже если водонагреватель не использовался несколько дней.

Одно из слабых мест приборов – сварные швы бака, так как именно они в наибольшей степени подвержены коррозионным процессам. И чтобы продлить срок службы бойлера, нужно внимательно изучить технологии, используемые производителем, и оценить их. Так, чтобы обеспечить герметичность сварных швов баков STREAM от POLARIS, в производстве используются роботы. Такое решение позволяет минимизировать количество брака. Применяемая при этом особая вольфрамовая сварка обеспечивает защиту швов от коррозии.

2. После окончания процесса нагрева оборудование находится в режиме поддержания температуры: электроника включает ТЭН, когда вода остывает ниже заданного показателя.

Чтобы на постоянный подогрев воды не тратилось много энергии, между внешней и внутренней частями бака бойлера предусмотрен слой теплоизоляции. Благодаря ему бойлер часто сравнивают с термосом. Чем толще слой и равномернее структура изоляции, тем экономичнее водонагреватель. Например, в моделях POLARIS применяется пенополиуретан CCS III (Closed Cell Structure III – полимер с закрытой клеточной структурой третьего поколения). Этот современный материал не деформируется под действием перепадов температур, возникающих при нагреве и остывании воды в баке. Этим пенным материалом заполняется полость бойлера между внешним корпусом и внутренним. А чтобы обеспечить равномерность слоя, производители используют специальное оборудование. Оно гарантирует водонагревателю качественную теплоизоляцию без уплотнений или пузырей.

3. В тот момент, когда мы открываем кран, горячая вода поступает из бака водонагревателя через специальную выходную трубку. В то же время, под действием давления в водопроводе, снизу в резервуар набирается новая порция холодной. Конструкция водонагревателя обеспечивает забор воды из верхней части бака, где сохраняется горячий пласт. Но в некоторых водонагревателях под напором входящей струи слои перемешиваются. Из-за этого, моясь в душе, приходится постоянно крутить кран, добавляя напор горячей воды. Предотвратить это неудобство помогает специальная технология подачи холодной воды в бойлер. Специальный рассекатель струи снижает напор потока, поступающего в бак. В результате вода набирается равномерно, образуя два слоя: сверху – горячий, а снизу – холодный. Смешения не происходит. Холодная вода плавно вытесняет нагретую воду наверх. И до тех пор, пока она не закончится в баке, из крана будет течь вода постоянной температуры.

4. Водонагреватели бывают разного объёма: модели на 5-15 литров – как правило, используются на кухне, на 30-150 л – подойдут для душа, на 200-400 л – применяются, когда нужно подключить сразу мойку, душ и ванну. Ещё одним важным фактором выбора модели служит количество людей, проживающих в квартире или приезжающих на дачу. Так, для семьи из трёх человек, использующих водонагреватель только в ванной комнате, подойдёт бойлер ёмкостью 80 литров. Если выбрать меньший объём, то после принятия душа одним-двумя домочадцами последнему придётся подождать, пока нагреется новая порция воды. Но часто приходится жертвовать комфортом  и покупать маленький водонагреватель, чтобы уместить его в небольшом помещении. Решением проблемы могут стать компактные модели с баком плоской формы.

Как защищен электрический водонагреватель

Одной из причин широкого распространения электрических водонагревателей в квартирах и загородных домах стала высокая степень безопасности приборов, которую обеспечивает комплекс защитных устройств.

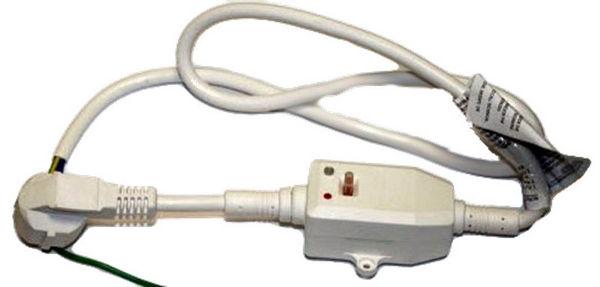

• Электрозащиту от повреждений сети (а также при незначительных повреждениях оболочки ТЭНа или электроизоляции) обеспечивает устройство защитного отключения (УЗО), которым комплектуются водонагреватели некоторых производителей – например, POLARIS.

• Перегрев воды (в случае выхода из строя штатного термостата) контролирует резервное устройство, отключающее ТЭН при превышении предела в 95 градусов.
• В случае включения водонагревателя без воды срабатывает биметаллический размыкатель, который защитит водонагреватель от пожара.
• Защитный клапан предотвращает последствия скачков давления воды в водопроводе. Через него излишки воды стравливаются обратно в подводящие трубы.

• Чтобы дополнительно защитить стенки и швы бака от повреждений, в накопительном водонагревателе устанавливается специальный стержень. Он выполнен из материала, который вступает в реакцию с кислородом гораздо активнее железа. Таким образом, стержень «перетягивает» на себя коррозию со стального бака. На этом же стержне откладываются соли, содержащиеся в воде. В ходе эксплуатации он окисляется и полностью разрушается, поэтому требует замены примерно раз в год.

Многоэтапная защита делает водонагреватели абсолютно безопасными, несмотря на соседство в нём воды и электричества. Залогом же приятной и многолетней эксплуатации являются технологии, применяемые производителем, а также следование потребителя рекомендациям по регулярному обслуживанию. Современные материалы и дополнительные полезные опции, встроенные в эти приборы, позволяют настроить их в соответствии с собственным ритмом жизни и потребностями.

anynews.ru

Как работает накопительный водонагреватель электрический

Электрический бойлер — как не прекращает работу, как подобрать

Чтобы не отказывать себе в удобстве во время летнего выключения горячей воды, жильцы квартир и владельцы коттеджей приобретают нагреватель воды. Самую большую известность получил бойлер электрический, потому как данные устройства намного безопаснее в работе и менее «прожорливы» если сравнивать со своими проточными «собратьями». Попытаемся разобраться как правило действия бойлера и как его подбирать.

Как не прекращает работу электрический бойлер

Итак, непростые технические процедуры выполнены: водонагреватель электрический накопительный купили, установили и подключили к водопроводной и электрической сетям. Рассмотрим процессы, которые происходят в середине водогрея.

1. Комплект воды происходит через входную трубку. Под давлением жидкость поступает во внутренний бачок, где нагревается и хранится до того момента, как нам понадобится горячая вода. Собственно поэтому приборы с бачком называют накопительными.

Попав в резервуар, вода начинает греться. Её подготовка происходит за счет Трубчатому нагревателю – ТЕНУ. Их может быть сразу два: в данном случае процесс нагрева существенно убыстряется. К примеру, в POLARIS STREAM IDF V/H установлены Трубчатые нагреватели мощностью 1000 Вт и 1500 Вт. Когда клиент подбирает один из трёх рабочих режимов, электроника запускает необходимый элемент нагрева: в «экономичном» включается Нагревательный элемент трубчатого типа мощностью 1000 Вт (30 л за 1 час 55 мин.), в «обычном» – 1500 Вт (30 л за 1 час 18 мин.), а в «быстром» использованы сразу оба (30 л за 44 мин.).

При помощи панели управления можно задать нужную температуру нагрева от 40 до 75°С. В более качественных приборах вмонтирован LED-дисплей, отображающий текущие рабочие параметры. Если в модели предусматривается функция «отложенного старта», то вы сумеете подогреть воду, к примеру, к возвращению с работы. Для этого необходимо установить таймер на необходимое время. При достижении установленной температуры встроенный терморегулятор автоматично выключает элемент нагрева.

Вода, хранящаяся в бачке водогрея, активно вступает во взаимное действие с различными элементами химии, благодаря этому резервуар обязан быть надёжным, стойким к коррозии и разрушению внешних и внутренних компонентов. Благодаря этому в изготовлении водогреев масштабное распространение обрела нержавейка. Её механичные свойства разрешают делать крепкие, но тонкостенные бачки. Благодаря их небольшому весу уменьшается нагрузка на крепления. Например, в самых новых моделях POLARIS применяется очень качественная сталь AISI 304. Хром, входящий в её состав, образовывает крепкий антикоррозионный слой защиты.

Добавочной преградой на пути электрохимической коррозийности во время нагрева прибора становится особое покрытие бачка – к примеру, биостеклоэмаль COLOROBBIA. Данный материал стоек к воде любого качества, плюс к этому богатейшей железом и азотом. Он не действует на свойства воды, даже в том случае, если нагреватель воды не употреблялся два-три дня.

Одно из слабых мест приборов – сварные швы бачка, так как непосредственно они в самой большой степени предрасположены процессам ржавления. И чтобы увеличить служебный срок накопительного водонагревателя, необходимо тщательно изучить технологии, применяемые изготовителем, и оценить их. Таким образом, чтобы обеспечить непроницаемость швов сварки бачков STREAM от POLARIS, в изготовлении применяются роботы. Это решение дает возможность уменьшить кол-во брака. Используемая при этом особенная вольфрамовая сварка обеспечивает защиту швов от коррозийных процессов.

1. После завершения процесса нагрева оборудование находится в режиме поддержания температуры: электроника включает Нагревательный элемент трубчатого типа, когда вода стынет ниже заданного показателя.

Чтобы на постоянный разогрев воды не тратилось много энергии, между внутренней и внешней частями бачка накопительного водонагревателя предусматривается теплоизоляционный слой. Из-за него водонагреватель электрический накопительный часто сравнивают с термосом. Чем потолще слой и равномерно структура изоляции, тем экономнее нагреватель воды. К примеру, в моделях POLARIS применяется искусственный латекс CCS III (Closed Cell Structure III – полимерный материал с закрытой клеточной структурой 3-го поколения). Этот сегодняшний материал не изменяет свои начальные формы под воздействием низких и высоких температур, появляющихся при нагревании и остывании воды в бачке. Этим пенным материалом заполняется полость накопительного водонагревателя между внешним корпусом и внутренним. А чтобы обеспечить равномерность слоя, производственники применяют необходимое оборудование. Оно гарантирует водогрею высококачественную тепловую изоляцию без уплотнений или пузырьков.

1. В тот момент, когда мы открываем кран, горячая вода попадает из бачка водогрея через специализированную выходную трубку. В то же время, под воздействием давления в водомерном узле, снизу в резервуар набирается новая часть холодной. Конструкция водогрея обеспечивает водозабор из части сверху бачка, где хранится горячий пласт. Но не во всех водонагревателях под напором входящей струйки слои мешаются между собой. Благодаря этому, моясь в душе, приходится часто крутить кран, добавляя напор горячей воды. Не допустить это замешательство способствует особенная технология подачи холодной воды в водонагреватель электрический накопительный. Специализированный аэратор струйки уменьшает напор потока, поступающего в бачок. В результате вода набирается одинаково, образовывая 2 слоя: сверху – горячий, а снизу – холодный. Смешивания не случается. Прохладная вода медленно вытесняет воду которая нагрелась наверх. И до той поры, пока она не окончится в бачке, из крана польется вода постоянной температуры.

1. Водогрееи бывают различного объёма: модели на 5-15 литров – в основном, применяются в кухонной комнате, на 30-150 л – подходят для душа, на 200-400 л – используются, когда необходимо присоединить сразу мойку, душ и ванную. Ещё одним основополагающим фактором выбора модели служит кол-во людей, которые проживают в квартире или приезжающих на дачу. Так, для семьи из трёх человек, применяющих нагреватель воды только в условиях ванной комнаты, подходит водонагреватель электрический накопительный ёмкостью 80 литров. Если подобрать меньший объём, то после принятия душа одним-двумя членами семьи последнему нужно будет обождать, пока нагреется новая часть воды. Но нередко приходится жертвовать удобством и приобретать маленький нагреватель воды, чтобы поместить его в маленьком помещении. Избавлением от проблемы могут стать небольшие модели с бачком плоской формы.

Как защищен бойлер

Одной из причин большого распространения бойлеров в жилых площадях и домах за городом стала большая степень безопасности приборов, которую обеспечивает комплекс приспособлений для защиты.

• Электрозащиту от повреждений сети (а еще при несущественных повреждениях оболочки Трубчатого нагревателя или электроизоляции) обеспечивает УЗО (Устройство защитного отключения), которым укомплектовываются водогрееи некоторых изготовителей – к примеру, POLARIS.

• Перегрев воды (в случае выхода из строя штатного термостатического клапана) контролирует резервное устройство, отключающее Нагревательный элемент трубчатого типа при превышении предела в 95 градусов.
• В случае включения водогрея без воды срабатывает биметаллический размыкатель, который убережет нагреватель воды от пожара.
• Защитный клапан предохраняет результаты перепадов давления воды в водомерном узле. Через него избытки воды стравливаются назад в подводящие трубы.

Защитный клапан

• Чтобы дополнительно обезопасить стены и швы бачка от повреждений, в бойлере ставится специализированный стержень. Он сделан из материала, который вступает в реакцию с кислородом намного энергичнее железа. Аналогичным образом, стержень «перетягивает» на себя коррозию со стального бачка. На этом же стержне откладываются соли, имеющиеся в водной массе. На протяжении всей работы он окисляется и полностью рушиться, благодаря этому просит замены приблизительно раз в году.

Многоэтапная защита выполняет водогрееи полностью не опасными, не обращая внимания на соседство в нём воды и электричества. Залогом же приятной и долгой эксплуатации являются технологии, используемые изготовителем, а еще следование потребителя советам по регулярному обслуживанию. Новые материалы и добавочные полезные опции, установленные в данные приборы, разрешают настроить их соответственно со своим ритмом жизни и потребностью.

Устройство и рабочий принцип накопительного водонагревателя

В наше время независимое горячее обеспечение водой в жилых площадях и приватных домах становится все достаточно популярным. Централизованное ГВС стало дорогим и неэкономичным, оттого оно поэтапно уходит в минувшее. На смену ему приходят водогрееи разных конструкций, самые популярные из них – аппараты накопительного типа. В этой публикации мы как раз и разберем устройство и рабочий принцип накопительного водонагревателя чтобы нагреть воду.

Виды бойлеров

На данный момент есть несколько разных вариантов агрегатов для независимого горячего водообеспечения. Они все сделаны с одной целью, но могут достигать ее по-разному, то бишь, с применением разных источников энергии. Владелец дома может подобрать тот, что прекрасно подходит ему по всем показателям.

Итак, сегодня на рынке предлагаются нагревательные водонагреватели косвенного нагрева таких видов:

• электрические нагреватели накопительные;
• косвеники;
• газовые водонагреватели косвенного нагрева;
• нагреватели проточного типа.

Примечание. В прямом переводе с английского слово «водонагреватель электрический накопительный» значит «котел». Это означает, что к ним можно отнести не только накопительные, но и всяческие проточные бойлеры. Не принимать их к сведению будет некорректным в отношении к клиентам.

Водонагреватели накопительные

Это наиболее популярный вид аппаратов для ГВС, очень часто применяющийся в жилых площадях и маленьких приватных домах. Причина подобной популярности — сравнительно низкая цена и легкость установки, для которой не потребуется никаких разрешительных документов. Аппараты довольно надежны в работе и удовлетворяют большинству требований клиентов. Чтобы понимать рабочий принцип водогрея, рассмотрим его устройство, показанное на рисунке:

Аппарат собой представляет бачок, в большинстве случаев – круглой или овальной формы, заключенный в слой материала для теплоизоляции (в основном – искусственный латекс), прикрытого декоративным кожухом. Сама емкость может быть выполнена из подобных материалов:

• эмалированная сталь;
• нержавейка;
• пластик.

Электрический Нагревательный элемент трубчатого типа, расположенный снизу бачка, нагревает воду до температуры, ограничиваемой терморегулятором. Ее максимальное значение, принятое во всех электрических электрических водонагревателях, равно 75 ?С. Пока нет забора воды, устройство электрокотла учитывает поддержание заданной температуры в режиме автоматизированного выключения и включения Трубчатого нагревателя. Заключительный имеет защиту от перегревания и в нештатной ситуации автоматично выключится при достижении температуры воды 85 ?С.

Примечание. Подходящий рабочий режим для накопительного водонагревателя – это нагрев до 55 ?С. В этом режиме аппарат обеспечивает необходимое кол-во воды для ГВС и одновременно экономит электрическую энергию. К несчастью, часто бойлер не прекращает работу на самой большой мощности в виду того, что в зимнее время из водомерного узла поступает чрезмерно прохладная вода и Нагревательный элемент трубчатого типа в экономичном режиме не успевает ее прогревать.

Водоразбор происходит через трубку, выведенную в верхнюю территорию бачка, где вода самая горячая. В то же время подпитка холодной водичкой предусматривается в нижнюю часть накопительного водонагревателя, где поставлен Нагревательный элемент трубчатого типа. Для защиты стальных бачков от электрохимической коррозийности устройство водогрея в себя включает магниевый анод. Со временем он рушиться, а поэтому просит замены примерно 1 раз в 2—3 года.

Косвеники

Такие аппараты не делают энергию тепла своими силами, хотя многие модели имеют встроенный Нагревательный элемент трубчатого типа для поддержки температуры воды в самых разнообразных ситуациях. В обыкновенном режиме водонагреватель электрический накопительный готовит воду для ГВС, подогревая ее змеевиком с протекающим по нему тепловым носителем. Ниже на схеме показано устройство косвеника:

В теплоизолированный бачок большой емкости (бывает до 1000 л) вмонтирован полотенцесушитель с подведенным к нему тепловым носителем от котла. Как и в водонагревателе накопительном, холодная водоподача выполняется в нижнюю часть емкости, отбор горячей – из части сверху. Аппарат может обеспечить существенный расход горячей воды, а поэтому применяется в приватизированных домах с большим количеством потребителей.

Традиционный обмен теплом между средами с различной температурой – это и есть рабочий принцип косвеника. Но дабы получить воду из крана с температурой 55 ?С, котел должен подогревать тепловой носитель минимум до 80 ?С, это один из плохих качеств данного водогрея. Второй минус – очень долго загрузки бачка большой емкости, так что в случае интенсивного забора воды проживающим в доме людям нужно приспособиться пользоваться ГВС по конкретному графику.

Как и водонагреватели накопительные, бойлеры оборудованы магниевым анодом для защиты стального бачка от коррозийных процессов. Боле непростые и престижные модели оснащены 2-мя змеевиками, через один течет тепловой носитель от котла, а второй можно подсоединить к альтернативному источнику энергии тепла. Им послужит другой котел либо солнечный коллектор. Для поддержки температуры в самых разнообразных ситуациях в верхнюю территорию емкости встраивается Нагревательный элемент трубчатого типа с терморегулятором.

Агрегаты косвенного нагрева производятся в напольном и настенном выполнении, как правило будут работать с самыми разными источниками энергии тепла. Производственники оборудования для котельной часто рекомендуют их в связке с двухконтурниками. В данном случае теплогенератор поддерживает температуру теплоснабжения и загружает водонагреватель электрический накопительный, по очереди переключаясь между этими 2-мя системами.

Газовые бойлеры

Такие аппараты конструктивно и напоминают водонагреватели накопительные. Все тот же подвешиваемый на стенку бачок, покрыт слоем материала для утепления, только внизу поставлена атмосферная горелка, а вверху есть отрезок трубы дымоотвода. Бойлер на газу не прекращает работу по аналогичному принципу, только тепловым источником служит горелка, нагревающая емкость с водой. Устройство водогрея показано на схеме:

Как видно на рисунке, нагрев выполняется не только от горелки, но и путем отбора тепла продуктов згорания. Это можно достичь за счёт стального газохода с аэраторами, проходящего вертикально сквозь емкость и обменивающегося теплом с водой. Работой горелки управляет электронный блок, чья задача – погасить или распалить ее при достижении заданной температуры либо ее уменьшении. как водится, для защиты корпуса конструкция накопительного водонагревателя учитывает магниевый анод.

Этот тип водогреев не очень востребован из-за трудностей при оформлении и подсоединении газоиспользующих установок. Кроме того, для эксплуатирования газового накопительного водонагревателя потребуется настоящий дымоотвод, сделать такое требование не всегда можно или очень дорого.

Положительное качество бойлеров заключается в том, что они сходу могут выдать чрезмерный расход воды для ГВС, но на протяжении ограниченного временного промежутка. После чего им требуется перерыв для приготовления следующий порции воды.

О нагревателях проточного типа воды

В отличии от накопительных накопительных электрических водонагревателей рабочий принцип водогрея проточного типа заключается в том, чтобы не заранее, а быстро прогревать водопроводную воду если для этого есть необходимость.

Источниками тепла служат те же электрические Трубчатые нагреватели и атмосферные горелки, только включаются они после того, как в доме открывается кран горячей воды. К подобным нагревателям относятся:

• газовые водонагреватели;
• проточные электронагреватели.

Примечание. Порой для оснащения ГВС приватного дома применяется пластинчатый водонагреватель электрический накопительный, собой представляет водоводяной теплообменный аппарат. Как и косвеник, он передает энергию носителя тепла воде, только выполняет это в проточном режиме.

Конструкция газовой колонки довольно трудна, а поэтому удостаивается индивидуальной темы. Электрический же нагреватель воды прост: в нем водопроводную воду греет мощный Нагревательный элемент трубчатого типа. Обладая таким положительным качеством, как малые габариты, аппарат имеет чрезмерно высокую используемую мощность и оттого сфера его использования ограничена. Устройство проточного электрокотла показана на рисунке:

Преимущество проточных водонагревательных аппаратов заключается в том, что воду которая нагрелась они могут подавать без подготовки и на протяжении неограниченного времени. Зато имеет пределы ее расход, что главное при большом количестве потребителей.

Заключение

Если распределить все перечисленные приборы по популярности, то первое место смело займут водонагреватели накопительные, причины тому понятны. На другом месте находятся газовые водонагреватели, третье остается за косвениками.

Устройство, типы конструкций и рабочий принцип накопительных электрических водонагревателей

Централизованное горячее обеспечение водой в РФ просит обязательных ежегодных мер по профилактике. Только один способ сберечь горячую воду во время выключения — установка водогрея. Многие квартиры и дома за городом не снабжены подачей горячей воды.

Для их хозяев наличие устройства чтобы нагреть воду считается просто обязательным. Информация о типах нагревателей и разновидностях устройства накопительных электрических водонагревателей сможет помочь подобрать хорошую модель.

Все устройства водонагрева можно поделить на две группы: проточные и накопительные. Проточные разновидности разрешают только на время избавится от проблемы горячего водообеспечения. Применение их соеденено с сокращением употребления воды.

Рабочий принцип построен на скоростном нагреве жидкости, которая проходит через элемент нагрева. При помощи подобных моделей не получится подогреть воду выше шестидесяти градусов. Электропотребление чрезвычайно высокое.

Бойлеры не имеют аналогичных минусов, но просят наличия свободного пространства, достаточного для установки крупногабаритной емкости.

Они удобные в работе и разрешают пользоваться горячей водой со всеми удобствами. В обиходе бойлер иногда называют электрическим водонагревателем.

Собственно бойлеры применяют при отсутствии централизованной системы подачи горячей воды. Пользоваться ими настолько комфортно, что нередко их устанавливают даже для непродолжительной эксплуатации в периоды выключения горячего водообеспечения. Этому помогает большое количество положительных качеств:

Конечно, как и любые иные устройства, водонагреватели косвенного нагрева чтобы нагреть воду имеют собственные минусы. Однако к эксплуатационным особенностям этих устройств легко привыкнуть. Среди недостатков необходимо выделить такие:

Способ нагрева подбирается в зависимости от наличия конкретного топлива и эксплуатационных условий. Первоочередную роль играет и эксплуатационное удобство устройства. По источнику нагрева водонагреватели косвенного нагрева разделяют на 4-ре группы:

1. 1. Электрические. Это очень востребованная и множественная группа агрегатов. Подобные модели по праву считаются самыми комфортными в работе, потому как просят только подсоединения к электросети. Подавляющее большинство электрических котлов имеют мощность от 1 до 3 кВт. Питаются они от типовой сети электрического тока. В случае частых перебоев с электричеством рекомендуется рассмотреть модели с еще одним вариантом нагрева.
2. 2.

   Газовые. Вторые по популярности устройства. Газовый нагрев выгодно с точки зрения экономики применить лишь в газифицированных домах. Возможно и подключение агрегата к баллону. Однако использование сжиженного сетевого газа из баллонов соеденено с большими финансовыми затратами.

3. 3. Твердотопливные. Данные модели раньше были очень популярными, но сейчас применяются редко. Топливом служит древесный уголь или каменный уголь. В большинстве моделей рассчитано применение дров. Экологичность подобных устройств низкая, но их успешно используют в деревне, где уголь и дрова стали самым недорогим вариантом топлива.
4. 4. Косвенного нагрева. Для нагревания применяется сторонний тепловой источник. Для этого используются различные печи и камины, сквозь которые проходит гидроконтур. Порой нагрев выполняется системой обогрева, однако подобный вариант нерационален, ведь горячая вода необходима целый год, а теплоснабжение — только в холодные месяцы.

В теории есть возможность применение топлива на жидкой основе. Однако ввиду конструкционной сложности данный метод не применяется в серийно производимых агрегатах.

Важная схема накопительного водонагревателя неимоверно проста. В зависимости от источника нагрева и добавочных функций в составе устройства могут находится те или другие элементы. Однако каждая модель имеет три важные составляющие:

1. 1.

   Емкость для воды. Может быть сделана из самых разных материалов. Самые популярные бачки из нержавейки. Антикоррозионные показатели и большая прочность разрешают обеспечить большой служебный срок. Полимерные емкости менее долговечные, но отлично переносят деформации, которые могут появляться вследствии замерзания жидкости в холодном помещении зимой.

2. 2. Устройство нагрева. Устанавливается типом применяемого топлива. Нагреватели газового типа снабжены горелкой особенной конструкции. На схеме газового накопительного водонагревателя в разрезе видно, что через емкость с водой проходит отводной канал газообразных, жидких и твердых веществ, который обеспечивает добавочный разогрев жидкости. Электрические модели снабжены трубчатым тэном, питающимся от электросети. В устройствах косвенного нагрева через бачок проходит теплообменный аппарат в виде змеевика, по которому двигается тепловой носитель.
3. 3. Трубы для подсоединения подачи холодной воды и комплекса сооружений для забора воды. В большинстве случаев водонагреватель электрический накопительный снабжается водой от водомерного узла. К трубам комплекса сооружений для забора воды накопительного водонагревателя и холодного водообеспечения подсоединяется водопроводный кран, в котором температура жидкости доводится до комфортабельного уровня.

Устройство накопительных электрических водонагревателей чтобы нагреть воду конструкций разного типа предусматривает автоматизированный контроль температуры. Самые новые модели разрешают произвольно задавать необходимую температуру очень точно.

Есть смысл рассмотреть отдельно рабочий принцип электрокотла и водогрея газового типа. Механизм нагрева имеет общие линии, но вид энергоносителя действует на определенные свойства. Агрегаты работающие на газе работают по следующей схеме:

Водонагреватели накопительные работают по схожему методу. Заместь газоподачи применяется подключение Трубчатого нагревателя к электросети. Регистрация температуры жидкости в бачке выполняется с помощью термопары. В случае снижения температуры на установленную величину автоматично включается подача электрической энергии к нагревателю. При хорошей тепловой изоляции бачка вода может долго хранить температуру, что обеспечивает большую экономию.

Основной параметр конструкции накопительного водонагревателя — объем бачка для воды. Домашние модели имеют емкость от 5 до 150 литров. Дом за городом дает возможность без затруднений применить довольно габаритные устройства. В ванной комнате высотных домов площадь часто ограничена. Благодаря этому выбору хорошего объема бачка нужно выделить большое внимание.

В большинстве случаев средние и небольшие модели накопительных электрических водонагревателей вполне удовлетворяют большинство потребностей в индивидуальной гигиене, стирке и уборке дома. Выбор объема бачка на основе зрительного осмотра не обладает достаточной точностью. Современные решения дизайнеров позволили смотреться плотно даже бачкам значительной вместимости.

Для оптимального выбора модели стоит сделать расчет водорасхода и предусмотреть характерные особенности ее употребления. Облегчить данную задачу сможет помочь следующий метод:

1. 1.

   В первую очередь нужно определить теоретический расход. Опыт говорит, что в среднем расход воды в водопроводном кране может составлять от трех до 6-ти литров за минуту. Приблизительно половина этого объема приходится на воду из бачка. Если водонагреватель электрический накопительный будет эксплуатировать несколько точке водозабора, необходимо суммировать затраты.

2. 2. Дальше необходимо установить время применения водопроводных кранов у раковины и душа. Расчет можно облегчить, если применять средние значения. Очень часто за однократный сеанс приема душа может быть израсходовано от десяти до сорока литров воды. Половина этого объема принимается за расход горячей воды. Для получения более точных результатов рекомендуется включить душ с желаемым напором на нужное время. При помощи емкости известного объема можно определить практический потребление воды. Емкость бачка можно принять равной половине измеренного расхода.
3. 3. Полученные значения лучше всего исправить соответственно с индивидуальными привычками пользования горячей водой. Нужный объем бачка увеличивается пропорционально количеству человек, желающих принять душ без ожидания нагрева свежей порции воды из крана. Отсутствие посудомоечной машины повышает потребление воды в кухонной комнате. Самый большой расход встречается в утренние и вечерние часы.

Нужно всегда помнить и о мощности нагрева. Если необходимость в горячей воде велика, а площадь помещения не дает возможность применять бачок значительного объема, есть смысл покупать нагреватель воды увеличенной мощности. Это даст возможность по максимуму минимальный период времени провести нагрев холодной воды до необходимой температуры.

Нагреватель воды самой разной конструкции просит щепетильного выполнения всех правил пожарной и электрической безопасности. Модели газового типа представляют очень высокую опасность вследствии допустимого взрыва в результате утечки бытового газа. Для устранения аварийных ситуаций следует обязательно исполнять советы по подключению и обслуживанию агрегата.

Работа в условиях большой влажности и яркий контакт с водой — решающие факторы риска во время использования электромоделей. Водонагреватель электрический накопительный устроен так, что большинство опасных ситуаций устраняется защитными системами. Однако действия автоматики не отменяют необходимость выполнения простых требований электрической безопасности.

Все самые новые модели водонагревателей накопительных снабжены устройством защитного выключения. Эти узлы не просто предохраняют короткое замыкание, а прекращают подачу напряжения на аппарат в случае утечки тока на корпус прибора. Такая система обеспечивает лучшую защиту от удара электричеством.

Заземление считается просто обязательным эксплуатационным условием бойлера. вода из под крана — хороший проводник электричества, а человек конкретно соприкасается с водой, идущей из включенного в сеть устройства. Риск удара электричеством при неправильном подсоединении агрегата очень большой.

Водонагреватель электрический накопительный самой разной конструкции может стать прекрасной альтернативой централизованному водоснабжению с горячей водой. Очень распространены газовые и работающие от электричества модели. Применение сетевого газа выгодно с точки зрения экономии в газифицированных домах.

Работа бойлеров выделяется самым большим удобством. Современные агрегаты отличаются красивым собственным видом, хорошим контролем температуры нагрева, рабочей эффективностью и наличием всех важных систем безопасности.

Включение водонагревателя ( водонагреватель, боллер накопительный ***).

Все про водонагреватели. Выбор водонагревателя, принцип работы, установка, запуск.

nehomesdeaf.org

Как работает накопительный водонагреватель электрический

Чтобы правильно подобрать технику для своего дома или квартиры, нужно понимать устройство водонагревателя, а также разобраться в принципе работы. В статье мы подробно ответим на главные вопросы: из чего состоит бойлер, как он нагревает воду, как выбрать подходящий объем бака.

Как устроен бойлер для нагрева воды

Накопительные модели призваны греть воду и поддерживать заданную температуру как можно дольше. Для этого предусмотрен бак с двойными стенками. Между ними находится слой теплоизоляции, чаще всего из полиуретана. Чем он плотнее, тем меньше энергии затрачивается для нагрева.

У большинства моделей внешний бак выполняется из металла, а внутренняя колба может быть из титана, меди, стеклофарфора.

Остальные составляющие:

• ТЭН. В некоторых моделях марки «Термекс» размещают два нагревателя. Это удобно, поскольку можно экономить электроэнергию, отключая один из них. Если ТЭН сломается, то второй продолжит работу.
• Магниевый анод. Устанавливается для защиты нагревателя от накипи и коррозии. Магний предупреждает окисление железа, поэтому со временем постепенно оседает на дно. Также он притягивает накипь, поэтому ТЭН остается чистым. Рекомендуется выполнять замену анода раз в год. Как только деталь разрушается, начинает ржаветь бак.
• Патрубок для подачи холодной воды.
• Трубка горячей воды располагается так, что забор происходит из верхней части бака.
• Предохранительный клапан. Регулирует давление внутри бака.
• Термометр. Его показания видны на внешней части корпуса. С его помощью можно регулировать температуру.
• Термостат. Служит для измерения нагрева воды. Как только отметка достигает заданных значений, он подает сигнал для отключения нагревателя. Внешняя часть находится снаружи (термореле) и позволяет включать и отключать нагрев.
• Индикатор имеет связь с термостатом. Когда он загорается, это значит, что нагрев включен, тухнет — выключен.
• Защитная крышка закрывает ТЭН от контакта с пользователем.
• Специальные кронштейны позволяют крепить бойлер к стене.

kotelvdome.info

Как работает накопительный водонагреватель: устройство и принципы работы

Накопительный водонагреватель (бойлер) — устройство, обеспечивающее потребителям бесперебойную подачу горячей воды. По сравнению с проточными водонагревателями накопительные имеют ряд неоспоримых преимуществ: пониженное потребление электроэнергии, отсутствие потребности в специальной электропроводке, солидный запас горячей воды в резервуаре всегда под рукой.

Схема подключения накопительного водонагревателя.

Накопительный бойлер можно установить не только в загородном доме или коттедже, но и в городской квартире, значительно сэкономив на коммунальных платежах и избавив себя от хлопот, вызванных сезонными отключениями горячего водоснабжения.

Однако прежде чем покупать бойлер, следует выбрать нужный тип прибора и разобраться, как он работает. Это избавит от множества проблем и вопросов, возникающих в процессе эксплуатации агрегата.

Принципы работы бойлера

Устройство накопительного водонагревателя напоминает термос, именно между наружным корпусом и внутренним баком находится теплоизоляционный слой толщиной не менее 20-30 мм (для бойлеров больших объемов не менее 60 мм). В качестве теплоизолятора используется жесткий полиуретан — экологически чистый современный материал с чрезвычайно низким коэффициентом теплопроводности, устойчивый к механическим повреждениям и невосприимчивый к перепадам температур.

Устройство накопительного водонагревателя.

Работает эта система просто: вода поступает в бак и нагревается термоэлектронагревателем (ТЭНом). Средняя скорость нагрева воды составляет 5-6 часов, но сильно зависит как от мощности ТЭНа, так и от емкости самого бойлера. Вполне естественно, что значительные объемы воды в большом баке будут прогреваться дольше.

Желаемая температура воды регулируется при помощи термостата. При достижении нужной температуры работа ТЭНа автоматически прерывается. Когда вода остывает на 5-7 градусов ниже заданного значения, работа ТЭНа автоматически возобновляется. Таким образом, постоянно повторяется цикл включения-нагрева-выключения-остывания.

Для предохранения внутренних механизмов водонагревателя от коррозии используется жертвенный магниевый (реже — цинковый) анод, который выглядит как круглый стержень. Он работает по принципу катодной защиты, то есть, окисляется сильнее, чем металлы, которые он призван защищать (в данном случае, железо). Исправная работа устройства в целом в немалой степени зависит именно от состояния анода.

Выбор и правильная эксплуатация бойлера

Перед приобретением устройства следует определиться с его размерами и местом размещения, а также рассчитать примерный расход воды, базируясь на том, что одному человеку в день требуется 50-80 л горячей воды. Для семьи из 2-3 человек будет вполне достаточно компактного настенного водонагревателя вместительностью до 200 л. Большой семье потребуется напольный накопительный водонагреватель с емкостью в 300-400 л и выше. Для установки бойлера следует подобрать место, близкое к точке разбора горячей воды, либо подключить его к уже имеющимся коммуникациям.

http:

Водонагреватели бывают открытого и закрытого типа. Водогреи открытого типа способны обеспечить водой лишь одну конкретную точку водозабора (например, ванную или душ). Поскольку к ним не предъявляется повышенных требований к прочности, они могут быть сделаны из пластмассы. Водонагреватели закрытого типа в состоянии обеспечить водой несколько водозаборных точек. Для их изготовления используются серьезные и основательные материалы, например, медь и углеродистая сталь.

Хотя бойлеры, бак которых изнутри покрыт стеклофарфором, стоят дешевле, следует помнить, что подобное покрытие довольно неустойчиво к постоянному воздействию высоких температур и со временем может растрескаться. Поэтому куда дальновиднее приобретать модели с баком, защищенным изнутри титановой эмалью или нержавеющей сталью. Такой агрегат обойдется дороже, но и прослужит гораздо дольше. Тем не менее следует помнить, что уязвимыми местами таких водонагревателей являются места сварки, которые нужно регулярно проверять на предмет протечек.

http:

Наиболее распространенной проблемой при эксплуатации является накипь, со временем оседающая на ТЭНе, поэтому периодически ТЭН необходимо чистить либо специальными чистящими средствами, либо аккуратно соскабливая накипь ножом. Чтобы продлить срок службы бойлера, рекомендуется также проводить регулярный осмотр и при необходимости замену выработавшего свой ресурс анода-протектора. Делать это нужно как минимум раз в два года. Соблюдение этих несложных правил гарантирует, что работа водогрея будет долгой и безупречной.

Автор:

Иван Иванов

Поделись статьей:

Оцените статью:

Загрузка…

tolkoremont.ru

«Как пользоваться водонагревателем?» – Яндекс.Знатоки

Чтобы водонагреватель как можно дольше обеспечивал комфорт, нужно учитывать некоторые тонкости эксплуатации.

1. Проточные водонагреватели.

Рекомендации по использованию приведены в подробной инструкции и могут отличаться у разных моделей. Требования по размещению и подключению разные у газовых и электрических нагревателей.

При монтаже нужно обеспечить:

• установку фильтров жесткой очиски

• горизонтальный монтаж: установка по уровню во избежание воздушных пробок

• заземление для электроприборов.

Общие правила по использованию бойлера:

• комфортную температуру можно задать ежиножды, затем она всегда будет поддерживаться

• не включать неисправное или поврежденное устройство

• не закрывать выпускные отверстия на приборе

• эксплуатация разрешена дееспособным лицам

• использование проточного нагревателя в помещении с температурой воздуха выше 0 оС

• полное отключение от сети необходимо на период длительного отсутствия жильцов

• на время простоя нагреватель снимают, слив остатки воды, и убирают в теплое помещение

2. Накопительные водонагреватели

Начало использования накопительного водонагревателя возможно только после отметки квалифицированного мастера в гарантийном талоне о соблюдении всех условий монтажа.

Далее следует наполнить нагреватель, открыв кран горячей воды и дождавшись, когда из него польется вода.

Затем включить вилку нагревателя в розетку и отрегулировать температуру.

В процессе эксплуатации необходимо следовать инструкции к конкретной модели.

Если нагреватель используется постоянно, вынимать вилку из розетки не стоит, тогда термостат будет посоянно поддерживать заданную температуру и вы сэкономите на начальном нагреве воды.

Хотите узнать, как слить воду из водонагревателя с верхней подводкой, читайте наш ответ: https://clck.ru/F7omi

yandex.ru

Что такое:: накопительный электроводонагреватель — ikirov.ru

Принцип действия водонагревателя накопительного электрического (в дальнейшем водонагреватель) основан на нагреве определенного объема воды (зависит от емкости прибора), до заданной температуры и поддержании ее на данном уровне в автоматическом режиме. Водонагреватель работает под напором (давлением) холодной воды, выдавая горячую воду практически под таким же давлением.

Максимальная температура нагрева обычно составляет 75 градусов. Наиболее экономичным считается температурный режим работы  водонагревателя при 60 — 65 градусах. При этом режиме вода достаточно горяча, а тепловые потери меньше, чем при максимальной температуре нагрева.

Скорость нагрева воды зависит:

— от мощности установленного ТЭНа (тепло-электро-нагревателя). Обычно, мощность ТЭНа составляет 1,2 — 2,0 кВт для моделей до 150 литров. Для моделей большей емкости мощность ТЭНа обычно больше;

— емкости  водонагревателя — чем больше объем тем более длительный нагрев.

Пример.  Водонагреватель 100 литров при мощности ТЭНа 1,5 кВт будет нагревать воду на 45 градусов — 3 часа 45 мин., а водонагреватель 10 литров при такой же мощности будет нагревать воду до той же температуры за 22 минуты.

Устройство водонагревателя

Водонагреватели могут быть сделаны в различных дизайнерских вариантах: вертикальные, горизонтальные, круглые, плоские и т.д. Однако все они выполнены по принципу термоса: внутренний бак, наружный корпус, а между ними теплоизоляционный слой. Такая конструкция необходима, для того чтобы уменьшить тепловые потери, так как вода в нагревателе находится в горячем состоянии.

Составными частями  водонагревателя также являются:

— ТЭН — нагревает воду;

— термостат — прибор, который в автоматическом режиме, в зависимости от температуры воды, включает или выключает ТЭН;

— магниевый анод — защищает внутренний бак от коррозии;

— обратный и предохранительный клапан (обычно совмещены в одном корпусе) — предохраняет водонагреватель: 1) от опорожнения, что в свою очередь приводит к перегоранию ТЭНа; 2) от разрушения при избыточном давлении.

Внутренний бак

Внутренний бак  водонагревателя  может быть изготовлен:

— из углеродистой стали с эмалевым покрытием или другими видами фирменных покрытий;

— нержавеющей стали.

Внутренний бак является наиболее ответственным элементом конструкции водонагревателя. Он работает при повышенных температуре, давлении и подвержен коррозии. Поскольку, обычно водонагреватели являются конструктивно не разборными, то срок службы прибора определяется сроком службы внутреннего бака. С этой точки зрения водонагреватели с внутренним баком из нержавеющей стали более предпочтительны, но они существенно дороже.

Наружный корпус — водонагревателя может быть выполнен из эмалированной стали, пластмассы или других материалов в зависимости от фантазии конструктора. Кроме своей основной функции — каркаса прибора несет еще эстетическую функцию.

Теплоизоляционный слой — между внутренним баком и наружным корпусом обычно составляет 20 — 30 мм и выполнен из материалов с высокими теплоизоляционными свойствами. Наиболее часто встречающимся материалом является вспененный пенополиуретан.

Расположение водонагревателя при установке

По месту расположения водонагреватели можно подразделить на настенные (от 10 до 200 литров) и напольные (от 150 литров и выше). Поскольку водонагреватель работает под давлением холодной воды, то располагаться он может не обязательно рядом с местом водоразбора, а на некотором удалении, например, в другой комнате. Причем расположение его может быть и на другом этаже, если позволяет давление воды.

Однако следует учитывать, что горячая вода в трубах остывает, и при начале разбора из крана вместо горячей воды сначала будет проливаться остывшая вода, а затем уже горячая. Поэтому для уменьшения данного фактора,  водонагреватель желательно размещать как можно ближе к месту разбора горячей воды.

Водонагреватель может быть источником горячей воды для нескольких точек водоразбора, которые достаточно подключить к трубе с горячей водой, идущей от водонагревателя.

Водонагреватель  может быть подключен к уже существующей трубопроводной системе, например, в квартире. Это позволяет исключить отсутствие горячей воды во время перебоев централизованного горячего водоснабжения.

Схема подключения водонагревателя к уже имеющейся трубопроводной системе

Подключиться к трубам горячей и холодной воды можно в любой точке, начиная от крана перекрывающего стояк до любой точки трубы.

Чтобы начать пользоваться  водонагревателем, необходимо открыть краны 3 и 4, закрыть кран 2. В случае, если кран 2 не закрыт,  горячая вода будет уходить в стояк.

Краны 3 и 4 необходимы для того, чтобы можно было обслуживать  водонагреватель, не отключая общего водоснабжения квартиры.

Обслуживание в процессе эксплуатации

В процессе эксплуатации водонагревателя ТЭН покрывается накипью, которая состоит из нерастворимых солей кальция и магния. Скорость нарастания нерастворимого осадка зависит от жесткости воды. Этот осадок ухудшает теплопередачу от ТЭНа к воде, увеличивая время ее нагрева.

При значительном заростании ТЭНа, время нагрева воды может существенно увеличиться, при этом сам ТЭН будет работать при значительных температурных перегрузках, что сокращает срок его службы. Поэтому периодически с ТЭНа необходимо удалять накипь. Периодичность чистки ТЭНа зависит от жесткости воды и интенсивности эксплуатации водонагревателя.

Для защиты внутреннего бака  водонагревателя от коррозии выполненного из углеродистой стали используется магниевый анод. Еще он называется жертвенный анод, из самого названия видно, что анодом жертвуют для защиты внутреннего бака.

Магний является более электроотрицательным металлом, чем железо и подвергается электролитической коррозии в первую очередь при работе в коррозионной паре «магний — железо», защищая при этом железо, и соответственно продлевая срок службы внутреннего бака. При работе водонагревателя магниевый анод следует менять по мере его изнашивания, согласно инструкции по эксплуатации.

Преимущества и недостатки  водонагревателя накопительного электрического по сравнению с другими типами водонагревателей

 Преимущества:

1. Ввиду малой мощности ТЭНа не требует отдельной проводки.

2. Возможность подключения нескольких точек водоразбора.

3. Возможность удаления  водонагревателя от точки водоразбора.

4. Возможность получения горячей воды нужной температуры через смеситель, не изменяя напора воды.

5. Простота пользования.

Недостатки:

1. Имеет определенные габариты, которые необходимо учитывать при установке.

2. При полном использовании всего объема горячей воды в водонагревателе требуется определенное время для ее нагрева.

Накопительный электроводонагреватель — отличное решение как для городской квартиры, так и для загородного дома. Прибор прост в использовании и не потребляет большого количества электроэнергии. При этом в вашем доме круглый год вода нужной вам температуры, и вы забудете о сезонном отключении горячего водоснабжения.

www.ikirov.ru
