Как проложить кабель под землей

для частного дома и дачи, виды кабеля

Содержание статьи:

Подвод электричества к дому под землей – процесс трудозатратный, но вполне выполнимый своими руками. Особенно актуален вопрос для электрификации частных домов, дачных и садовых участков. Монтаж электрооборудования проводится согласно нормам ГОСТа и ПУЭ.

Преимущества и уязвимости подземной электрификации

Подвод электричества под землей

Ввод электрокабеля в дом под землей вместо воздушных линий имеет ряд преимуществ:

не портит архитектуру и дизайн участка;
не испытывает атмосферных воздействий;
высокая противопожарная безопасность.

К тому же подводка, выполненная таким способом, защищена от кражи и вандализма. Что особенно важно, если строение длительное время остается без присмотра.

Подземная прокладка электрокабеля имеет некоторые отрицательные моменты:

может подвергаться механическому воздействию в процессе вспучивания и проседания почвы;

влияние грунтовых вод, промерзание почвы, давление корней крупных деревьев;
повредить проводку могут насекомые и грызуны;
она подвержена старению и коррозии.

Долговечность электропроводки зависит от состава почвы и насыщения ее водой, тепловых колебаний и вибрационных процессов.

Получение разрешения на подземный ввод

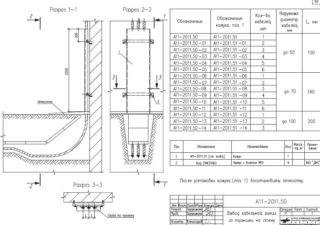

Пример проекта ввода кабеля в дом

Для начала необходимо выполнить проект. Его разработкой должен заниматься специалист. Техническая документация, планы и чертежи должны соответствовать всем правилам и нормам. Проектировщик определяет марку кабеля, производит расчет сечения токопроводящих жил.

Чтобы получить проект, необходимо выполнить ряд технических условий. Для подключения дома к общей линии электропередач потребуется соответствующее разрешение. Например, соглашение на земляные работы оформляет служба, отвечающая за объекты и коммуникации.

Затем проводится трассировка земельного участка. Если в непосредственной близости от прокладываемого кабеля есть какие-либо коммуникации, необходимо пригласить их представителя для согласования позиции траншеи и контроля проводимых работ.

Соответствие кабельной продукции

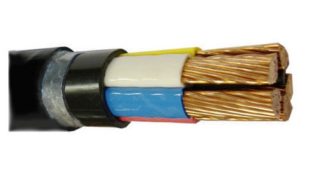

Кабель ВБбШв 5х6

Чтобы электроэнергию подвести к дому, используют изделия, предназначенные для прокладки в земле. Так как электрический кабель будет находиться под давлением массы грунта, используется продукция в специальной оплетке, броне. Это такие марки как, ВБ бШв и ВБ бШВнг. Первая буква в маркировке обозначает наличие медных токопроводящих жил. Бронирование выполнено гофрированной стальной лентой. Она намотана в виде спирали, по внутреннему слою изоляции.

Изделия устойчивы к механическим повреждениям. Монтаж можно выполнить без трубопровода. Однако во избежание повреждений в процессе работы рекомендуется использовать трубу. Если земля имеет повышенную химическую активность – солончаки, болота, шлаки, строительный мусор, – применяют кабель со свинцовой броней или алюминиевой оболочкой.

Учитывая трудоемкость работ по укладке, лучше выбрать сразу качественный кабель, даже если он стоит дороже.

Ввод с помощью небронированного кабеля и трубы ПНД

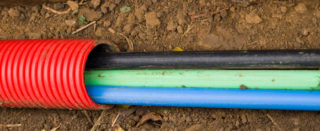

Электросеть в гофре под землей

Если нужно подводить электричество под землей на даче, можно воспользоваться обычным проводом в оболочке ПВХ. Для прокладки в земле лучше выбрать герметичные и достаточно прочные марки кабельной продукции – NYM, ВВГ или СИП. Их можно использовать, например, чтобы провести освещение в дачный погреб. Однако продукция при активном внешнем воздействии достаточно быстро выходят из строя.

Чтобы продлить срок службы, в качестве защиты применяют трубы из полиэтилена низкого давления (ПНД). Они надежно предохраняют от блуждающих токов, механических повреждений и влияния агрессивного грунта. Для этой цели можно использовать гофрированные изделия. Они имеют повышенную эластичность и прочность, легко восстанавливают свои линейные размеры, просты в монтаже. При частых ремонтах могут применяться повторно. Некоторые модели оснащены зондом, что упрощает протяжку кабеля внутрь гофры.

Защита кабельной укладки

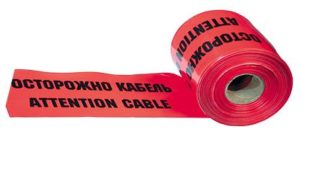

Сигнальная лента

Норма глубины траншеи 90 см, толщина песчаной подушки до 20 см. Кабель укладывают без натяжения, волнообразно, обязательно ниже точки промерзания грунта. Далее его засыпают слоем песка в 30 см и землей, предварительно уложив предупреждающую ленту.

Если грунт подвержен сдвигам, недостаточно плотный, напитан грунтовыми водами, устанавливают дополнительную защиту. Делают лоток из бетонных блоков или влагостойкого кирпича. Кабель укладывают в лоток, сверху закрывают бетонной плитой. На ползучем грунте выполняют железобетонный монолитный канал и закрывают его армированными плитами.

Выход кабеля

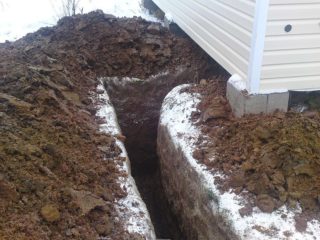

Готовая траншея от дома к участку

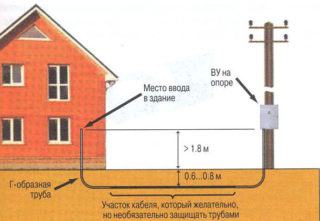

На выходе из земли до подключения к столбу участок кабеля в 2 метра должен быть закрыт изогнутой металлической трубой. Радиус изгиба составляет не менее 20 диаметров кабельной оболочки.

При прокладке кабеля в земле на даче к домику вводить его следует через фундамент, для этого нужно предусмотреть закладную. Это кусок трубы, выходящей на 10–15 сантиметров из фундамента с обеих сторон. Ее сечение должно быть в 4 раза больше прокладываемого провода. Через нее легко ввести кабель в помещение. Для последующей герметизации используют монтажную пену или ветошь, смоченную в цементном молочке.

При другом способе кабель в металлической трубе поднимают вдоль дома. Обычно это место, где висит вводный шкаф. Закладную делают в стене, придерживаясь таких же параметров, и заводят провод в дом. Такой способ используют, если фундамент из монолитной плиты и его не хочется нарушать.

Можно сделать прокладку электрокабеля под землей методом прокола. Этот способ применяют, если проводку необходимо проложить под участком дороги или садовой дорожки. Суть метода – создание канала вдавливанием в землю металлической трубы с наконечником. При этом грунт вокруг приспособления уплотняется.

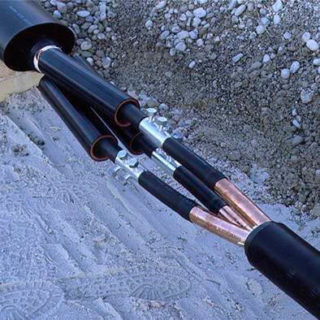

Соединение проводов в земле

По обе стороны от препятствия делают две ямы, одна стартовая, другая приемная. На трубе с помощью болгарки нарезают зубья в виде короны. Диаметр должен соответствовать размерам провода, но не меньше 20 мм.

Работу лучше выполнять вдвоем. Конец трубы с коронкой устанавливают в стартовую яму. По другому концу ударяют кувалдой с большой силой. После прохождения 50 см пути внутреннюю часть трубы промывают от грунта водой под напором.

Если до приемной ямы не хватает длины, приваривают дополнительный отрезок. Когда зубья короны появляются с другой стороны, процесс закончен. Выступающие концы с двух сторон отрезают, а в среднюю часть вставляют кабель. В этом случае труба, оставшаяся в земле, является защитой.

Предостережения

Подземный кабель для электричества в частном доме должен быть только бронированный.

Металлическая труба для проводки не должна быть сплошной, так как при ее заполнении грунтовыми водами образовавшийся в сильный мороз лед повредит кабель.

Проводка обязательно нуждается в заземлении. Для этого к броне припаивают отдельный изолированный провод. Второй конец подключают к земле на щитке или нулевой клемме. В случае аварийной ситуации автомат отключит питание.

Выбор правильного кабеля, соблюдение всех требований при его установке, является основой продолжительной и безопасной эксплуатации электрической магистрали.

strojdvor.ru

Кабель под землей или по воздуху: как лучше и надёжнее

Каждый человек, задумавший строительство частного дома, бани, гаража и других бытовых построек, еще на этапе планирования сталкивается с необходимостью электрификации помещений. Главный вопрос, на который предстоит ответить хозяину, как правильно протянуть кабель в земле или по воздуху, что будет дешевле и практичнее. Желание сэкономить и получить качественный результат собственной работы присуще каждому. Также в зависимости от способа монтажа, для наружной прокладки потребуется определенная марка кабеля. Такие незначительные на первый взгляд нюансы несут за собой некоторые расходы, которые в конечном итоге складываются в немалую сумму, способную ударить по семейному бюджету.

Варианты монтажа наружной проводки

Кабель подводят к зданиям двумя способами:

В земле. Такой метод позволяет исключить множество проблем, связанных с внешними факторами, такими как ультрафиолетовые лучи солнца, чрезмерный перегрев оплетки, дождь, град, ветер. На какой глубине его тянуть, решает хозяин для себя сам, если делает на своем участке на даче. Но есть правила и стандарты, которые рекомендуют заглублять магистраль до глубины промерзания. Это эффективный способ, но самый затратный в плане денег и вложенного труда. Он требует рытья траншеи, куда кабель в дальнейшем укладывается в ПНД трубе. Если размер кабеля небольшой, то даже достаточно протянуть его в гофре или металлической трубе, используемой для водопровода.
По воздуху. Для наружной проводки таким методом требуется кабель с защитной оплеткой, способной противостоять неблагоприятному воздействию окружающей среды. Это быстрый и не затратный вариант для подвода электрической энергии к дому по воздуху. Однако следует учитывать, что чем дальше объект подключения, тем больше потребуется устанавливать опор. Такой кабель подвешивают на столбы. Основную опасность для провода представляют сильные ветра и ультрафиолетовые лучи. Солнечное воздействие сказывается на качестве внешней изоляции. Она становится хрупкой и теряет пластичность.

В помещение кабель заводят либо открытым методом, либо скрытным. При открытой проводке, это может быть бронированный кабель или скрытый в гофре, ПВХ трубе, если прокладка ведется в штробе каменной стены. Внешняя открытая прокладка предполагает использование кабель-каналов из металла или пластика. Последний способ нарушает внешний облик фасада, это единственный его недостаток. Преимуществом поверхностной прокладки кабеля является дешевизна, простота монтажа и легкость обслуживания.

Если в виду непредвиденных обстоятельств произойдет расплавление изоляции, или обрыв жил, то кабель всегда находится в доступном месте. Его легко заменить и отремонтировать. Однако такой способ хорош для уличной прокладки, когда силовой кабель уже подведен к дому, например, к распределительному щиту многоквартирного дома.

Для установки наружного освещения на столбах, в том числе протяжку кабеля от дома к сараю, к гаражу, к бане часто выполняют в земле. Такой способ позволяет исключить случайные обрывы электросети. Кабель потребуется дополнительно изолировать как от влаги в твердой трубе, так и от механических повреждений, вызванных движением грунта и ремонтными работами. Проводка в земле имеет длительный срок эксплуатации.

Подземная проводка должна быть отображена на плане, чтобы исключить случайное повреждение, разрыв во время хозяйственных работ по дому. Спустя годы схема постепенно забывается, поэтому точное место, где проложен кабель в земле необходимо отметить столбиком.

Подробнее о том как проложить кабель под землёй вы можете почитать в этой статье — https://samelectrik.ru/kak-pravilno-prolozhit-kabel-pod-zemlej-prakticheskie-sovety.html

Если он закопан глубоко, то плуг, фрезы и лопата до него не достанут, но в случае перепланировки участка, придется его искать в любом случае, чтобы перенести на новое место.

Марки кабеля для уличной прокладки

Перед тем как приступить к электрификации помещения, необходимо рассчитать какое минимальное сечение потребуется для подачи напряжения потребителям здания, где и как следует прокладывать (в земле или по воздуху и на какой глубине). Этот аспект очень важен, так как поможет избежать проблем с обрывами и неполадками, а также облегчит обслуживание и эксплуатацию. Если к объекту подается вода, то нужно определить расстояние до водопровода. Рядом с ним часто скапливается влага, которая может закоротить цепь в случае порчи изоляции.

Составив план и сделав обозначение на топоплане, на следующем этапе необходимо определиться с выбором самого кабеля. Всего существует несколько марок:

Самонесущий провод с изоляцией (СИП). Он предназначен для внешней проводки по воздуху. Алюминиевые жилы закрывает полимерная изоляция. Она стойкая к ультрафиолетовым лучам, поэтому не требует дополнительной защиты.
Кабель ВВГнг-LS и его модификации являются универсальными средствами для уличного монтажа электросети. Он имеет несколько жил, выполненных из голой меди или алюминия. Они имеют свою оболочку, и помещены в общую пластиковую изоляцию. Литера «В» в индексах аббревиатуры означают виниловое покрытие, а «Г» указывают на отсутствие внешней брони жил, то есть они голые. Дополнительная буква «А» вначале маркировки показывает, что жилы выполнены из алюминия. Такие провода подходят для монтажа как по воздуху, так и в земле. Однако для них потребуется дополнительная защита в виде гофры стойкой к ультрафиолету, металлической или ПНД, ПВХ-трубы, или же любой другой прочной оболочки. Для обозначения защитных характеристик полимерной изоляции в маркировке присутствуют дополнительные символы. Строчные буквы «нг» показывают, что материал негорючий, LT и LS с низкой токсичностью и небольшим выделением дыма соответственно. При прокладке по воздуху кабель ВВГ закрепляют на тросе, так как он не выдержит механических нагрузок.
ВБбШв — бронированный кабель, его можно прокладывать в земле. под опоясывающей оболочкой у него две стальные ленты навитые вдоль кабеля. Они защитят от механических повреждений. Но такой вариант встречается реже, так как стоит дороже, но зато не нужно покупать трубу.

Также рекомендуем изучить этот вопрос в отдельной статье: https://samelectrik.ru/kabel-dlya-prokladki-na-ulice.html

Заключение

Прокладка электрического кабеля по воздуху является самым распространенным и экономичным вариантом электрификации помещения. Такой способ часто используют для подачи напряжения от столба к дому. Однако во дворе многие хозяева предпочитают тянуть кабель к хозяйственным постройкам в земле, так как воздушные линии требуют установку опор, которые забирают часть полезного пространства участка.

Напоследок рекомендуем посмотреть полезное видео по теме:

Теперь вы знаете, как лучше проводить кабель: под землей или по воздуху. Надеемся, предоставленная информация была для вас полезной и интересной!

Материалы по теме:

samelectrik.ru

Кабель под землей: особенности и инструкция

Многие люди задаются вопросом: как проложить кабель под землей? Иногда нужно провести свет к бане или другим постройкам, натягивать его по воздуху не совсем хорошее решение. Опустить под землю – это лучший вариант. Если соблюдать все правила у вас получится это сделать без проблем, а как провести кабель под землей мы вам расскажем в данной статье.

Кабель под землей: подготовительный этап

Изначально хотелось бы рассказать вам все основные особенности, к которым вы должны быть готовы. Без этого нельзя гарантировать никакой результат совсем. Мы собрали всю информацию с ПУЭ и ГОСТ, чтобы донести ее до вас. К таким советам стоит прислушаться, ведь писали их настоящие профессионалы, они точно знают, как правильно проложить кабель в земле. Полезно будет узнать: как спрятать провода в квартире.

Провод необходимо закапывать вглубь на 70 сантиметров, если он упакован в трубу, можно выбирать глубину и 50 см.
Ни в коем случае нельзя проводить кабель под землей на расстоянии 60 сантиметров от построек, под фундаменты прокладывать его нельзя соответственно.
Если в траншее два кабеля, расстояние между ними минимум 10 сантиметров.
Отступ от деревьев нужно брать в два метра.
Кабель должен предназначаться для такой укладки.
Не должна получиться змейка.
Можно усилить тоннель с помощью кирпичей, пример на фото.
Когда установили кабель, необходимо поставить сигнальную ленту, где будет указанно, что именно здесь лежит кабель.

Это далеко не все требования, которые указанны в правилах. Однако проложить электрокабель под землей на даче таким способом можно спокойно. Мы подбирали такие правила только с учетом домашних условий. Для предприятий существуют серьезные ограничения в этом плане.

Прокладка кабеля в земле на даче своими руками

Вот мы и подошли к основному процессу прокладки кабеля под землей. Специально для этого мы составили инструкцию, она поможет вам сделать все правильно.

Изначально всю схему нужно нарисовать на листе. Обращаем внимание, перед этим весь участок нужно измерить.
Вставляем колышки по схеме. Между ними лучше намотать проволоку, так будет удобней копать траншею. Когда все будет вырыто, просмотрите, чтобы не было лишних материалов.
На дне делаем насыпь из пуска, достаточно 5-10 сантиметров.
Провод прокладываем, как показано на фото.
При надобности установите защиту, гофра для кабеля в землю подойдет для таких целей.
Засыпаем все песком, оставляем 15 сантиметров до верха, остальной участок покрываем землей.
Между песком и землей кладем ленту, которая означает, что здесь есть кабель.
Сделайте фото или сохраните схему, чтобы не было проблем при других монтажных работах.
Кабель проверить нужно до того момента, как он будет засыпан.

Шаги простые, сложностей нет. Посмотрите видео, так вы сможете понять больше особенностей.

Как проложить провод в земле: дополнительные советы

Используйте только бронированный проводник. К примеру: КГ, ААБл, ПУНП. Помните, что скручивать провода нельзя при такой укладке.
Если у вас промерзает земля больше чем на 70 сантиметров зимой, нужно закрепить кабель трубой, так его не порвет.
Не делайте траншею недалеко от детских площадок, и других мест, где находится много людей.
Лучше использовать следующие сечения: для меди – 12 мм, для алюминия 16. Перед этим обязательно произведите полный расчет по мощности.

Частный дом или дача кабель под землей видео

Проложить кабель под землей зимой

Конечно, лучше этого не делать, теплое время года – это оптимальное время. Но, если вас заставили обстоятельства, смотрите следующие советы по этому поводу.

Перед укладкой необходимо прогреть кабель или провод. Достаточно его держать несколько часов в помещении.
Когда кабель нагрелся, уложить и закопать его нужно очень быстро. Если температура -10 – один час, – 20 – полчаса. Температура ниже – ни в коем случае не производите монтаж.
Без прогрева можно устанавливать кабель, если температура воздуха не меньше -5.

Вот такие советы получились в результате. Применяйте их, тогда у вас все точно получится.

Также читайте: классификация проводов и кабелей.

vse-elektrichestvo.ru

Кабель под землей: подготовительный этап

Провод необходимо закапывать вглубь на 70 сантиметров, если он упакован в трубу, можно выбирать глубину и 50 см.
Ни в коем случае нельзя проводить кабель под землей на расстоянии 60 сантиметров от построек, под фундаменты прокладывать его нельзя соответственно.
Если в траншее два кабеля, расстояние между ними минимум 10 сантиметров.
Отступ от деревьев нужно брать в два метра.
Кабель должен предназначаться для такой укладки.
Не должна получиться змейка.
Можно усилить тоннель с помощью кирпичей, пример на фото.
Когда установили кабель, необходимо поставить сигнальную ленту, где будет указанно, что именно здесь лежит кабель.

Прокладка кабеля в земле на даче своими руками

Изначально всю схему нужно нарисовать на листе. Обращаем внимание, перед этим весь участок нужно измерить.
Вставляем колышки по схеме. Между ними лучше намотать проволоку, так будет удобней копать траншею. Когда все будет вырыто, просмотрите, чтобы не было лишних материалов.
На дне делаем насыпь из пуска, достаточно 5-10 сантиметров.
Провод прокладываем, как показано на фото.
При надобности установите защиту, гофра для кабеля в землю подойдет для таких целей.
Засыпаем все песком, оставляем 15 сантиметров до верха, остальной участок покрываем землей.
Между песком и землей кладем ленту, которая означает, что здесь есть кабель.
Сделайте фото или сохраните схему, чтобы не было проблем при других монтажных работах.
Кабель проверить нужно до того момента, как он будет засыпан.

Шаги простые, сложностей нет. Посмотрите видео, так вы сможете понять больше особенностей.

Как проложить провод в земле: дополнительные советы

Используйте только бронированный проводник. К примеру: КГ, ААБл, ПУНП. Помните, что скручивать провода нельзя при такой укладке.
Если у вас промерзает земля больше чем на 70 сантиметров зимой, нужно закрепить кабель трубой, так его не порвет.
Не делайте траншею недалеко от детских площадок, и других мест, где находится много людей.
Лучше использовать следующие сечения: для меди – 12 мм, для алюминия 16. Перед этим обязательно произведите полный расчет по мощности.

Частный дом или дача кабель под землей видео

Проложить кабель под землей зимой

Перед укладкой необходимо прогреть кабель или провод. Достаточно его держать несколько часов в помещении.
Когда кабель нагрелся, уложить и закопать его нужно очень быстро. Если температура -10 – один час, – 20 – полчаса. Температура ниже – ни в коем случае не производите монтаж.
Без прогрева можно устанавливать кабель, если температура воздуха не меньше -5.

Вот такие советы получились в результате. Применяйте их, тогда у вас все точно получится.

Также читайте: классификация проводов и кабелей.

dekormyhome.ru

Как проложить кабель под землей?

Для того, чтобы правильно проложить электрический кабель под землей, необходимо четко следовать определенному алгоритму действий, придерживаясь всех рекомендаций ПТЭЭП и ПУЭ. В противном случае, последствия неверно положенного и закопанного кабеля могут быть разными: повреждение кабеля, замыкания, удар током. Также немаловажно использовать качественный, способный на протяжении всего срока службы противостоять всем факторам, действующим в грунте, кабель.

Вернуться к содержанию

Виды изоляции. Какой кабель выбрать?

Чтобы продлить долговечность и повысить надежность кабеля, его защищают изоляцией. Сегодня применяется два вида изоляции: бумажная с пропиткой (АСБ) и пластмассовая (кабель ВБбШВ и АВБбШВ).

К достоинствам бумажных с пропиткой можно отнести хорошие электрические показатели при сравнительной дешевизне. Такой кабель отлично зарекомендовал себя в условиях высоких температур, он достаточно долговечен. Но такое исполнение электрического кабеля имеет свои минусы, которые ставят под вопрос возможность их использования под землей. Их главный минус – повышенная гигроскопичность. Соответственно, если возник вопрос, как проложить бумажный пропитанный электрический кабель под землей, то необходимо знать, что его нужно защитить полностью герметичной оболочкой. Еще один, наиболее значимый, недостаток такого кабеля – особенность пропитки его оболочки, которая со временем стекает в нижнюю часть кабеля, чем существенно сокращает долговечность и изоляционную прочность.

Бронированный силовой кабель ВббШв

Кабель бронированный алюминиевый АВБбШв

Кабель с пластмассовой изоляцией отличается наиболее приемлемыми техническими характеристиками для применения под землей. Кроме этого, ВБбШВ и АВБбШВ широко используют для подачи электричества в условиях повышенной влажности и пожароопасности. Поскольку для производства изоляционной части такого кабеля используют полиэтилен или поливинилхлорид, наиболее опасные условия его эксплуатации — постоянный или периодический контакт с острыми и кромками твердых тел различного происхождения. Если такой кабель перед укладкой в грунт должным образом не защитить, то он может через некоторое время получить механические повреждения и выйти из строя.

Кстати, на сайте есть инструкция — разборный мангал своими руками — отличное решение для приготовления пищи на природе.
Если вас интересует как выполнить сервировочный столик своими руками, мы поделимся с вами нашими секретами.

Существуют также марки кабеля, которые хоть и имеют достаточно хорошие характеристики, но совершенно не подходят для закладывания в грунт. К таким маркам можно отнести КГ и ПУНПа.

Исходя из вышесказанного, можно сделать вывод, что оптимальным для проведения электрического тока под землей считается бронированный медный кабель ВБбШВ и бронированный алюминиевый кабель АВБбШВ. Их преимущество в том, что они достаточно защищены от всех возможных механических повреждений стальной броней. Благодаря этому, закладка такого кабеля в грунт не требует использования сплошной трубы, что значительно упрощает процесс.

Вернуться к содержанию

Техника безопасности и последовательность действий

Как проложить кабель под землей и избежать неприятных ситуаций и несчастных случаев во время его эксплуатации, рекомендуется производить процесс укладки в приведенной ниже последовательности.

1. Необходимо наметить расположение будущей прокладки кабеля, учитывая следующие правила:

Расстояние от большого дерева до кабеля – более 1000 мм.
Расстояние от кабеля до фундамента какого-либо здания – 600-800 мм.
Нельзя прокладывать кабель в тех местах, где предполагается повышенная нагрузка на грунт (например, парковка, дорога, пашня, место будущего строительства). Такие места нужно обойти.
Пересечения трассы с другой инженерной сетью или другим кабелем необходимо исключить.
При расположении двух параллельных кабелей, следует выдержать дистанцию 10 см. Когда кабеля пересекаются, то они должны расположиться на расстоянии более 15 см друг от друга и должны быть защищены футлярами длинной 2 м.
Бронированный кабель необходимо укладывать, обязательно заземлив броню.

2. Подготовка траншеи. Удобнее всего оборудовать специальный канал для коммуникаций, который можно в любой момент открыть, и устранить возможную неполадку. Если это невозможно, тогда роют траншею глубиной 80-90 см, очищают ее от различных камней, осколков, кирпичей и прочих предметов, способных повредить оболочку кабеля.

3. Засыпка песчаной подушки. Толщина песчаной подушки около 10-15 см. Довольно тяжело равномерно заполнить траншею по всей длине, но толщина песка не должна быть меньше 5 см. Песок для подушки следует использовать самый обыкновенный, карьерный.

4. Подготовка кабеля. Начать ее следует с внимательной проверки внешней оболочки кабеля. Если обнаружились дефекты – их следует устранить сразу. Далее при помощи омметра или обычного тестера проводится проверка на замыкание между токопроводящими жилами и броней.

Важно! Кабель должен изначально быть цельным. Он не может состоять из двух и более кусков. Если все-таки он не цельный, то места соединений необходимо делать в надземных соединительных коробках.

5. Защита кабеля. Строгого правила укладывания в траншею кабеля только в защитной трубе нет. Есть рекомендация защитить кабель футляром в тех местах, где это необходимо. Но лучше всего использовать дополнительную защиту в виде ПНД гофрошланга. Сверху на нее одеваются футляры и трубы, которые следует установить в местах пересечения трассы с дорожками и дорогами, различными коммуникациями, там, где возможен контакт с большим деревом или бетонной плитой, и где глубина траншеи не достигает 50 см.

6. Укладка кабеля в траншею. Главное условие – никогда не класть кабель в натяг и использовать следующие знания, как проложить свободно кабель под землей. Футляры размещаются в намеченных местах, а если где-то понадобился еще дополнительный футляр, его можно сделать из асбоцементных труб, разрезав вдоль и уложив в необходимое место, одев на кабель.

7. План расположения. На этом этапе необходимо составить и зарисовать в масштабе точный план расположения трассы со всеми измеренными расстояниями: от выходов кабеля и поворотов траншеи до столба, угла здания или крупного дерева. Не лишней будет пометка на стене здания в месте входа кабеля в землю.

8. Засыпка песком. Не менее 10 см. Если кабель выступает, его можно зафиксировать деревянным колышком, а затем присыпать.

9. Засыпка грунтом. Толщина 15 см. Грунт должен быть без крупных твердых предметов. Утрамбовать можно ногами.

10. Укладка сигнальной ленты. Нужно следить за тем, чтобы середина ленты шла именно над кабелем. Также следует проверить наличие предупредительной надписи по всей длине ленты. Лента применяется взамен традиционно применяемой защиты кирпичом.

11. Окончательная засыпка грунтом. Грунт со временем осядет, поэтому его лучше сразу насыпать побольше.

12. Окончательная проверка сопротивления изоляции кабеля. Теперь необходимо проверить еще и на замыкание между кабелем и землей. Необходимо произвести всю работу с самого начала, если таковое обнаружится.

Полезно? Сохраните себе на стену! Спасибо за лайк!

vse-postroim-sami.ru

Прокладка провода СИП под землей

При монтаже электрического ввода в дом с воздушной линии электропередач очень часто подключения стали выполнять проводом СИП. Многие сетевые компании даже настоятельно требуют именно такое подключение и прописывают его в технических условиях.

Однако собственникам домов очень часто не хочется из эстетических соображений портить внешний вид фасада здания. И они задаются естественным вопросом, а можно ли проложить провод СИП под землей.

Преимущества?

Казалось бы тут одни плюсы:

во-первых можно сэкономить на кабеле
во-вторых непосредственно с опоры провод сразу завести на щитовую в подвале, исключая тем самым лишние соединения

При этом на кабеле можно сэкономить существенную сумму. Так как не придется покупать дорогостоящий медный бронированный, а достаточно заменить его на алюминиевый СИП того же сечения, плюс защитить его снаружи, допустим гофрой или трубой ПНД (цены указаны на момент написания статьи):

Стандартная глубина траншеи для прокладки кабеля под землей — 0,7м и более.
Умельцы, чтобы защитить СИП от возможных грунтовых вод и перепадов температур в сезоны зима-лето закапывают его на большую глубину — 1,2-1,5 метра. Но в конечном итоге все это не помогает.
Во-первых, провод СИП это не кабель, как его некоторые ошибочно называют, а именно провод!
И он не имеет внешней изоляции всех жил, которая должна защищать:
от механических воздействий посторонними лицами и предметами
проникновения влаги между жилами
химического воздействия агрессивной среды на оболочку изоляции
подвижек грунта
Кроме того не забывайте, что под землей живут грызуны и другая живность, которая может при желании попробовать на вкус ваш ввод.
Во-вторых, и самое главное — СИП для этого попросту не предназначен.
Все производители данного провода однозначно говорят что это материал для прокладки по воздуху.
Его можно использовать:
на деревянных и железобетонных опорах
металлических столбах и конструкциях
на фасадах дома
но нельзя применять под землей!
Даже если подумать логически, вы же не будете специально покупать бронированный кабель ВБШв или СБ, чтобы подвешивать его на тросу по воздуху от столба до дома, хотя это как раз таки и не запрещено. Также и с СИП, его нужно использовать именно в тех условиях где ему и место.
Более того, внутри дома и по чердаку можно проводить не всякий СИП, а только отдельные марки, имеющие в обозначении буквы Нг — не горючий.
Никакая ПНД труба заботливо уложенная и присыпанная по всем правилам вас не спасет. Абсолютную герметичность такой конструкции вы не обеспечите, да и двойная изоляция выполненная таким способом будет символической.
Кроме того, трубка пнд не всегда защитит вас от грызунов.
Воздействие влаги
Есть вариант применить асбоцементную трубу. По мнению многих, с такой защитой провод пролежит хоть 100 лет. Однако во-первых, достать такой материал в отличии от ПНД не так-то и просто, да и цена у нее совсем другая.
Во-вторых вы столкнетесь с проблемой герметичной стыковки отдельных отрезков трубы между собой. Сто процентную герметичность сделать будет невозможно.
В итоге, СИП в этой трубе будет находится в условиях постоянной сырости. На входе и выходе из трубы он будет неизменно собирать конденсат и влагу из-за разности температур. И как скажутся такие условия эксплуатации на сроке службы?
Безусловно все это не выйдет из строя на следующий же день и может проработать даже несколько лет. Все зависит от условий прокладки и эксплуатации. Но в один «прекрасный» момент все-таки произойдет короткое замыкание или обрыв.
Намокшие жилы обязательно рано или поздно выйдут из строя. Причем жила при отрицательных температурах уже будет вытянута и порвется даже от небольшого усилия.
А у вас сверху на поверхности уже будет все обустроено — газончик, дорожки, может быть какие-то кустарники или декоративный заборчик. Как это все ремонтировать, где искать место повреждения и какими затратами в итоге все обойдется?
Можно привлечь специалистов и при помощи рефлектометра установить место аварии. Однако делать это для участка длиной 40-50м просто нецелесообразно. Да и как ставить муфту на СИП под землей?
В итоге разница будет в несколько раз несопоставима с экономией на нормально проложенном кабеле, от которого вы отказались еще на стадии строительства.
Тут уже не будут казаться столь убедительными доводы любителей нарушить технологию, и все таки запихнуть СИП под землю.
Что они чаще всего говорят:
прокладка провода под землей путем помещения его в трубу ПНД обеспечивает надежную механическую защиту
достаточно загерметизировать концы муфтами и таким образом можно навсегда избавиться от влаги
под землей полностью отсутствует ультрафиолетовое воздействие на изоляцию, а значит срок ее службы только увеличивается
Правила и ГОСТ
Однако помните главное — ни один нормальный энергетик или инспектор энергонадзора никогда не примет у вас такую работу. Более того, не позволит подать напряжение на этот потенциально опасный участок сети, выполненный с нарушениями.
Безусловно, если вам нужно проложить СИП под землей от уже подключенного к электроснабжению дома до соседнего гаража или пристройки, никто вам не может запретить этого сделать.
Для самого себя, вы вольны изощряться как угодно. Никто вас за это не накажет и даже не выпишет штраф. Это будет только ваше дело до одного рокового момента, пока кого-нибудь не убьет или покалечит из посторонних. Что будет причиной тому — ток утечки или шаговое напряжение не важно.
Как только соответствующие органы начнут искать причину, будут подняты все нормативы и документы на которые вы наплевали или считали не обязательными, либо попытались их обойти своими инновациями и доработками.
А правила говорят следующее:
Поэтому если вы электрик который выполняет работу по найму, никогда не идите на поводу у заказчика. Отвечать в конечном итоге придется именно вам.
Никто не будет обращать внимание на тектонические сдвиги пластов земли, или большое нашествие грызунов, либо аномальное затопление участка из-за дождей или паводка. Когда следователь поймет, что причина несчастного случая — несоответствие технологии применения СИП, то вцепится в это моментально.
Если же вы сделаете все по правилам, с соблюдением действующих норм, то и претензий к вам не будет. Тут уже встанет вопрос не о монтаже, а о правильной эксплуатации кабеля в течении всего периода его работы с момента подключения.
Несчастный случай с посторонними или лично с вами, это конечно же крайний вариант последствий укладки СИП в землю. Чаще всего происходит следующее:
изоляция провода со временем стареет и разрушается
вода так или иначе попадает в трубу, в которой проложен СИП
появляется небольшая, но постоянная утечка тока
счетчик начинает мотать почему то немного больше киловатт чем обычно, а вы все это оплачиваете
прибавьте сюда еще и падение напряжения на несколько дополнительных вольт
чем больше протяженность провода, тем вероятнее такой исход. И тем больше денег за не потребленную электроэнергию вы будете платить.
Иногда просто исчезает напряжение вследствие обрыва или нарушения контакта. При этом простое пропадание света это только полбеды от повреждения. Чаще всего, многие из таких аварий сопровождаются утечками тока по оболочке и последующими за ними пожарами.
И если в бронированном кабеле внешняя оболочка заземляется, и тем самым обеспечивается его защита, то в проводе СИП попросту и заземлять нечего.
К тому же не всегда получается произвести идеальный монтаж и прокладку сетей под землей.
Обязательно в процессе работ придется протягивать провода через узкие отверстия, проходить изгибы и повороты и риск хоть как-то повредить и поцарапать провод без внешней оболочки очень велик.
В будущем именно это место и будет самым слабым звеном в электрической цепи. Кабель в отличие от СИП, изначально изготавливается с необходимой стойкостью к механическим воздействиям, обусловленной прокладкой в грунтах, трубах и блоках.
В общем, подводя итог всему вышесказанному можно сделать однозначный вывод — прокладка провода СИП под землей категорически запрещена. Не нужно придумывать дополнительные виды защит, чтобы обойти этот запрет. Просто изначально грамотно планируйте закупку материалов и используйте их по своему прямому назначению.
Статьи по теме
domikelectrica.ru
Ввод кабеля в дом под землей | Полезные статьи
Понравилось видео? Подписывайтесь на наш канал!
Подземный ввод кабеля в дом имеет массу значимых преимуществ. Вот основные из них: риск возникновения пожара сведен к минимуму; кабель надежно защищен от кражи, вандализма и неблагоприятных погодных воздействий; не портится архитектурный дизайн. Чтобы ощутить все эти преимущества, необходимо знать не только, как завести кабель в дом под землей, но и какой кабель вводить в дом под землей?
Подземный ввод кабеля в дом при помощи бронированного кабеля
Для подключения дома к электросети необходимо использовать кабель, который способен выдержать давление грунтовых масс и иные подобные воздействия. Возьмите, например, бронированный кабель ВБШв. Подземный ввод кабеля в дом необходимо выполнять в следующем порядке:
1.   От столба до ввода в здание через фундамент выкопайте траншею (ее глубина должна составлять 70-90 см).
2.   Насыпьте песок в траншею (слой песка должен иметь толщину 20 см). Песок нужен для того, чтобы осенью и весной он отводил излишки влаги.
3.   Положите кабель в траншею. Важно, чтобы он лежал волнообразно. Опуск со столба в землю нужно выполнять в трубе (ее высота должна составлять 2 метра).
4.   Выполните ввод кабеля в дом под землей. Это можно сделать сквозь стену либо же фундамент. В первом случае в стене просверливается отверстие. В него закладывается труба. Конец кабеля пропускается через трубу из металла или пластика.
5.   Если вы решили выполнить ввод сквозь фундамент, то создайте в нем отверстие подходящего диаметра. В отверстие вставьте отрезок металлической трубы и заложите в нее кабель. Трубу необходимо зафиксировать при помощи цементно-бетонного раствора. С двух сторон трубу следует заизолировать. Для этого потребуется негорючий материал. Это нужно сделать для того, чтобы не допустить проникновения воды и грунта.
6.   Подключите кабель к защитному аппарату в распределительном щитке, а на опоре к проводам воздушной линии — при помощи прокалывающих зажимов. К столбу кабель фиксируется металлическими лентами с шагом не более 100 см. Обязательно выполните заземление брони, причем и со стороны столба, и со стороны щитка.
7.   Когда вы удостоверитесь в том, что все выполнено правильно, закопайте траншею. Через некоторое время грунт даст усадку, поэтому над траншеей следует создать холмик (его высота должна составлять 15-20 см).
Подземный ввод кабеля в дом с помощью небронированного кабеля и трубы ПНД
Также возможно выполнить подвод питания при помощи небронированного кабеля к дому под землей. В данном случае потребуется кабель небронированный марки ВВГ и ПНД труба. Такая труба способна выдержать очень большие морозы. Она не дымит и не горит, отличается высокими показателями прочности, повышенной пластичностью, устойчивостью к влиянию химикатов.
Прежде чем приступить к подключению, внимательно осмотрите кабель ВВГ. Важно, чтобы оболочка не была повреждена. В противном случае труба ПНД не сможет выполнять возложенные на нее функции. Далее можно смело выполнять следующие действия:
•   Выкопайте траншею.
•   Положите в нее трубу требуемого диаметра.
•   Протяните кабель. Важно, чтобы он не находился в натяжке.
•   Выполните ввод кабеля в дом под землей. Сделать это можно над фундаментом (на наружной стене дома) или через него. При вводе через стену или через фундамент нужно создать проход подходящего диаметра. В этот проход заложите трубу с кабелем.
•   Засыпьте трубу. Используйте сначала песок (толщина слоя должна оставлять 10 см). Потом засыпьте грунт (толщина слоя должна составлять 15 см).
Теперь вы знаете, как завести кабель в дом под землей. Но прежде чем это сделать, необходимо получить соответствующее разрешение. Для этого необходимо разработать проект энергоснабжения (чертежи и планы). Разрешение должны будут одобрить службы, которые находятся в ответе за разные объекты и коммуникации (газопровод, водопровод, системы связи, теплотрасса и т.п.). Если вблизи прокладки располагается та или иная коммуникация, необходимо позвать ответственное за нее лицо с целью согласования местоположения траншеи.
