как подключить переходник к телевизионному кабелю? Виды антенных разъемов
Подключение современного телевизора к источнику внешнего сигнала будет совсем простым и легким, если познакомиться с особенностями строения и использования штекера. Именно при помощи этого приспособления телевизионный кабель соединяется с гнездом приемника и передает высокочастотный ток по направлению от щитка на лестнице площадки либо антенны на крыше непосредственно в жилое помещение. Очень важно корректно подобрать технико-эксплуатационные параметры проводника и соотношение рабочих диаметров, а также правильно разделать конец провода и накрутить его. Об этом мы и поговорим в нашем обзоре.
Что это такое?

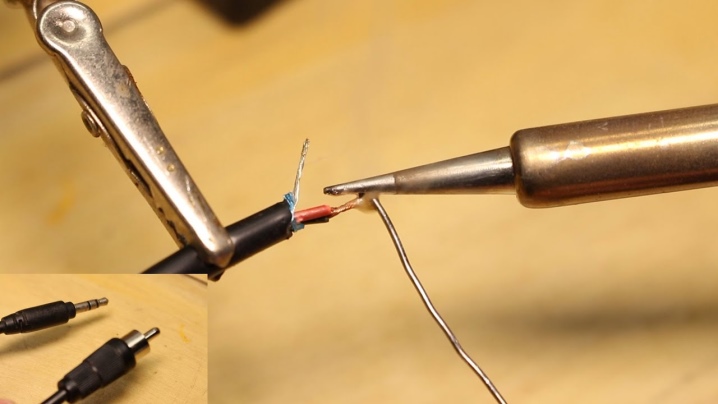

В прежние годы для присоединения антенного кабеля к ТВ-штекеру мастера прибегали к пайке либо подбирали специальную периферию с разъемом подходящего размера. В наши дни всё намного проще — каждый пользователь в любой момент может собрать всю необходимую конструкцию, не имея технических навыков, при помощи самых простых подручных средств.
Изготовители комплектующих для телевизионной аппаратуры выпускают разъемы в соответствии с принятым международным F-стандартом – они называются штекер.
Он имеет вид втулки, накрученной на антенный кабель.
К числу достоинств такого элемента относят.
- Присутствие экранирующей оплетки возле основной жилы, она необходима для того, чтобы обеспечить однородность волнового сопротивления и предотвратить потерю качества входящего телевизионного сигнала.
- Возможность совмещения с любым видом телевизионного сигнала. Подобный штекер в равной степени хорошо соединяется как с кабельным телевидением, так и цифровой антенной.
- Легкость монтажа и подключения штекера. С этой работой может справиться любой пользователь, даже тот, кто очень далёк от мира техники и электроники.
- Поскольку для установки антенных штекеров предыдущих поколений необходимо приложить много специализированных усилий, то в нашем обзоре мы будем рассматривать только современные F-штекеры, применение которых считается более оправданным и целесообразным.
Обзор видов
Остановимся чуть подробнее на обзоре основных разновидностей телевизионных штекеров.
Накрутные
Эта модель с усилителем в виде напрессованной гайки получила довольно широкое применение среди современных пользователей. Популярность ее объясняется очень легко — подключить такой штекер очень просто. В то же время у разъемов такого типа имеются и свои недостатки:
- недостаточная толщина обжимного кольца зачастую вызывает повреждение штекера в процессе монтажа;
- укороченная внутренняя резьба, которая не позволяет зафиксировать провод в разъеме плотно;
- в ходе накручивания разъема на кабель часто происходит обрыв проводников оплетки и скручивание защитного слоя.
Обжимные
Обжимной F-штекер для телевизора характеризуется упрощенным методом крепления. Для этого необходимо в соответствии с базовыми правилами подготовить кабель, после чего вставить главный провод в узкое отверстие конвектора, хорошенько прорезать фольгу и обмотку и зафиксировать к наружной стенке при помощи обжимной подвижной втулки.
Компрессионные
Эти антенные разъёмы для телевизионной техники считаются самыми надежными в данном ряду. Однако их монтаж требует профессиональных инструментов, а также специфики понимания особенностей крепления.
Дело в том, что подготовленный кабель здесь вставляется в компрессионный коннектор при помощи специальных щипцов для зажима, при этом сама обжимная гильза тянется по направлению к функциональному торцу.
Как подсоединить к кабелю?

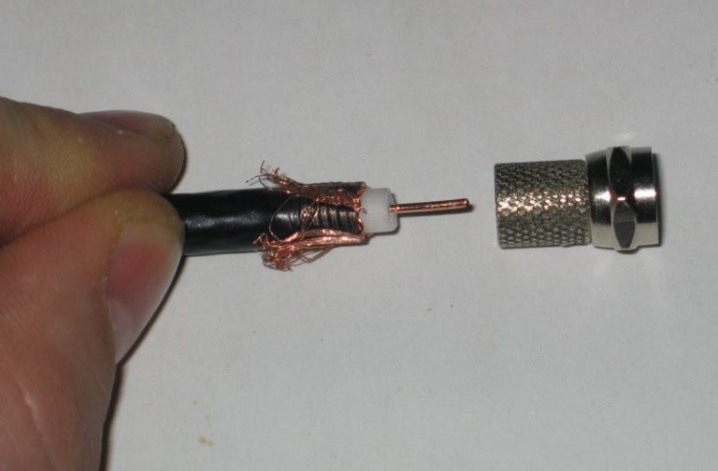

Прежде чем вставить F-штекер, следует приготовить антенный провод к дальнейшему подключению. Для этого с провода снимают старый штекер, после этого необходимо разрезать наружную изоляцию по окружности так, чтобы при снятии защитного покрытия не повредить оплетку. Длина разреза должна составлять 1,5- 2 см.
Далее изоляцию загибают так, чтобы телевизионный кабель полностью сохранил свои технико-экранирующие характеристики, то есть часть металлизированных волосков изоляционного слоя должна быть открыта, а не приглажена непосредственно к телу кабеля.
Имейте в виду, что податливость изоляционного слоя напрямую зависит от физической силы пользователя и особенностей производителей периферического устройства.
Обращаем ваше внимание на то, что в магазинах F-штекер представлен в трех размерах, поэтому перед приобретением и монтажом соединительного элемента очень важно убедиться в том, что разъем и антенный кабель смогут совмещаться друг с другом. Вне зависимости от их величины, всякий разъем может поддерживать спутниковые, аналоговые, а также цифровые сигналы.
Подсоединить F-штекер на кабель можно несколькими основными методами: один предполагает заворот оплетки экрана, а другой — срезание наружной оболочки в зоне периферических контактов. Первый способ считается более практичным и надежным, но в то же время от пользователя он будет требовать больших физических усилий и предельной аккуратности. Если по каким-либо причинам вы не можете справиться с заворотом оплётки, то необходимо выполнить следующие действия.
Разрежьте небольшую часть телевизионного провода: вам понадобится прорезать несколько сантиметров наружной оболочки так, чтобы рабочая часть оплетки не испортилась. Для этой операции можно взять острый нож либо скальпель, при этом прикладывать особых физических усилий не нужно. Осторожно отогните защитный слой, когда вы увидите, что провод оголился — нужно снять всю ненужную часть защитной оболочки.
После этого нужно выполнить снятие дополнительного защитного слоя провода. В зависимости от разновидности кабеля_ на этой стадии пользователю придется удалять либо медную оплетку либо покрытие из алюминия. Необходимо отметить, что некоторые элементы защищаются алюминиевым слоем в сочетании с медным.
Затем нужно вернуть на место участок ранее завернутого участка фольги.
Некоторые производители для того, чтобы усилить конструкцию, на металлизированную фольгу дополнительно наносят тонкий слой полиэтилена — счистить его ножом практически нереально. После того как кабель будет присоединен, остатки пластмассы будут создавать помехи и, таким образом, препятствовать поступлению точного сигнала. Для того чтобы свести к нулю возможные потери качества картинки и звукового ряда, пользователю нужно приделать всю токопроводящую часть кабеля снаружи.
Затем необходимо уравнять параметры соединяемых штекера и антенного кабеля. Бывает так, что отверстия внутреннего резьбового элемента разъёма имеют чуть больший диаметр в сравнении с оголенным концом провода. Для того чтобы устранить эту разницу, на кабель надо намотать пару-тройку слоев изоленты. Следует иметь в виду, что после того, как вы выполните эти действия, фрагмент самодельной изоляции придётся удалить из главного проводника кабеля.
Далее выполняют накручивание металлического участка штекера на кабель телевизионной антенны. Для того чтобы при этом резьба соединяемых деталей не сорвалась, установку лучше выполнять ручным способом без помощи инструментов. Затем нужно осторожно откусить главную жилу провода. Если все действия вы выполнили правильно, то проводник начнет выбиваться на 2-3 мм.
Далее головку штекера закручивают на собранную конструкцию, после этого пользователь может приступить к непосредственному подведению антенны к подходящему телевизионному гнезду. Если в результате подключения F-штекера вам понадобится загнуть антенный кабель под углом свыше 70 градусов, то для того, чтобы исключить перетирание провода, специалисты советуют взять угловой штекер — от обычного он отличается только своим внешним видом, его технические параметры и особенности монтажа полностью идентичны прямому.
Если вы намереваетесь соединить кабель с ТВ при помощи штекера старого образца, то при соединении этих элементов вам придется перенести со штекера на кабель накладку из пластика. Чтобы установить соединение с проводом какого-либо несертифицированного разъёма, скорее всего, понадобится пайка.

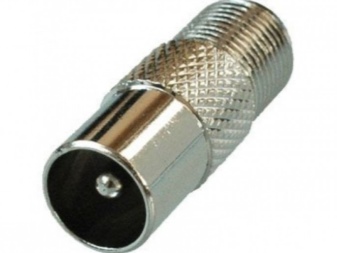

Как удлинить провод с помощью переходника?
Поводов для того, чтобы удлинить провод телевизора, бывает много. Чаще всего это установка телевизора на другое место либо необходимость поменять какой-то участок проводки вследствие его механического повреждения.
Даже самый простой вариант такого удлинения в любом случае потребует F-переходников или штекеров с гнёздами.
Чтобы воспользоваться этим способом, нужно выполнить следующую последовательность действий.
- С длины телевизионного провода снимите около 3 см наружной части изоляции.
- Заверните открывшуюся оплетку в обратную сторону, из-за того, что изоляция покрыта фольгой — часть экрана придётся отогнуть обратно.
- Чтобы центральная жила не контактировала с диэлектриком, её следует зачистить примерно на 1 см, делать это надо осторожно, чтобы не повредить.
- После этого на фольгу накручивают переходник, при этом основная жила должна выступать на полсантиметра. Оставшийся ненужный остаток срезают.
- Все эти действия нужно повторить с другого конца, поставить штекер в гнездо и наслаждаться просмотром любимых фильмов.
Как подсоединить штекер антенны для телевизора, смотрите далее.
Как соединить штекером телевизор кабель и антенну
Для того, чтобы телевизор показывал, к нему надо подсоединить антенну. Для этого на телевизоре предусмотрен разъем для подключения, так называемое, антенное гнездо. Другая часть соединения, штекер, монтируется на антенный кабель, который собственно и соединяется либо с антенной, даже спутниковой, либо с коробкой распределения кабельной телевизионной сети, если владелец подключён к ней.…
Вконтакте
Google+
Мой мир
Штекер для телевизора
Раньше для того, чтобы подсоединить штекер к кабелю его приходилось припаивать. Затем стали использовать антенные разъёмы, которые монтируются баз пайки. В первых моделях этой детали центральная жила антенного провода прикручивалась к контакту винтом. И, наконец, сейчас используют штекера международного стандарта типа F. Собственно говоря, разъём этот просто втулка, которая состоит из двух частей и накручивается на антенный провод.
Чтобы на тв была качественная картинка, и сигнал не терялся, необходимо сделать так, чтобы в месте соединения был хороший контакт. При неправильном решении этой, казалось бы, простой задачи, телевизор будет работать с помехами как в изображении, так и в звуке.
Чтобы правильно сделать соединение антенного провода с тв, совсем необязательно звать специалиста. Все манипуляции возможно произвести своими руками при помощи простых инструментов, которые есть у каждого.Для решения этой задачи потребуется:
- антенный кабель (по-другому коаксиальный).
- штекер типа F.
- нож или канцелярский резак.
Это интересно! Как повесить телевизор на стену при помощи кронштейна
Цены на штекер для антенны
штекер для антенны
Что такое кабель?
Антенный кабель представляет собой многослойный провод, который благодаря своим экранирующим способностям может передавать стабильный сигнал. Состоит из центральной жилы, медного провода, плотной пластиковой изоляции, алюминиевой фольги (второго проводящего элемента), экранирующей оплётки, которая гасит помехи и окончательной внешней изоляции, и защищает от погодных и механических воздействий.
На рынке сейчас представлено большое разнообразие данной продукции как отечественного производства, так и импортного.
При выборе провода необходимо обратить внимание в маркировке на цифру 75. Она обозначает частоту волн сопротивления данного кабеля, именно на такое рассчитаны коммутационное оборудование и телевизоры. Маркировка обязательно присутствует на проводе через каждый метр по всей длине, рядом с цифровой отметкой о метраже.- Следующее это разъем – штекер F -типа. Разъёмы такого вида подходят и для аналогового, и цифрового телевизионных сигналов. Так как такие штекера выпускают различных размеров по диаметру, надо обращать на это внимание. Чтобы штекер соответствовал антенному проводу для телевизора. Для тех случаев, когда телевизор крепится вплотную к стене, можно воспользоваться F штекером угловой конструкции.
Это интересно! Куда сдать старый телевизор за деньги
Цены на антенный кабель
антенный кабель
Как подготовить кабель
Имея все необходимое, можно приступить к подключению антенны к телевизору. Присоединить штекер к антенному кабелю спутниковой или другой антенны, возможно двумя способами: завернув экранирующую оплётку и не заворачивая её. Лучше и надёжнее для контакта будет завернуть экранирующую оплётку, но если это не удаётся можно не заворачивать.
Для того, чтобы разделать кабель, берём нож или резак и, отступив 1–1,5 сантиметра от конца кабеля, аккуратно по кругу разрезаем внешнюю изоляцию.
Главное, при этом не повредить оплётку и алюминиевую фольгу. Удаляем отрезанную изоляцию. Теперь открывшуюся часть оплётки и фольги надо завернуть назад на сам провод. Тут есть один нюанс. Чтобы фольга была прочнее, её с внутренней стороны покрывают полиэтиленом. Зачистить слой пластика, не повредив фольги нереально. Если просто насадить штекер на отвёрнутую часть фольги контакт будет неважный или, вообще, плохой.Для того, чтобы этого избежать, надо половину фольги загнуть обратно и токопроводящая часть будет сверху. Затем освобождаем от изоляции центральную жилу, отступив 0,5–1 сантиметра опять же стараемся не повредить сам провод. Теперь наворачиваем на фольгу первую половину штекера. Следим, чтобы центральный провод попал в сердцевину штекера. После, кусачками «откусывается» часть центральной жилы, таким образом, чтобы от накидной гайки она выступала на 4–6 миллиметров. В заключение прикручивается вторая часть штекера до упора. И наша вилка для подключения антенны готова к эксплуатации. Использовать можно и для спутниковых антенн, и для аналогового тв.
В случае если фольгу не заворачивать, то просто срезается верхняя изоляция, удаляется оплётка и на открытый участок кабеля накручивается штекер.
Если же в руках оказался штекер предшествующей модификации, который также не требовал пайки. Его соединить с тв кабелем надо следующим образом. Штекер разобрать, отсоединив пластиковую половину. Эту пластмассовую часть надеть на провод в первую очередь.
Это интересно! Как в зависимости от диагонали, определить размер телевизора
Как подключить телевизор к антенному кабелю
Для подсоединения телевизора к кабельному телевидению, необходим кабель. На его конце нужно вмонтировать F штекер, специально предназначенные для телевизионной антенны. Если пользователь не очень хорошо разбирается в данном вопросе, то лучше обратиться за помощью к специалистам. Потому что если неправильно сделать эту работу, то и аналоговый, и цифровой сигналы будут работать некорректно, из-за чего будет теряться качество изображения на тв.Выбор кабеля имеет огромное значение. Даже телевизор последней марки и правильно надетые на концы кабеля F штекеры не могут дать отличного изображения, если будет использован некачественный кабель. А какой же лучший кабель, и как его можно узнать среди многих, предложенных на рынке?
Для этого нужно иметь представление, каким образом высокой частоты ток телесигнала протекает по кабелю. И чем выше этот показатель тока, тем ближе он проходит к поверхности проводника. Из-за небольшой высоты телевизионного сигнала в антенном кабеле и его высоко частоты, без специальных приборов определить невозможно. Определить есть сигнал или нет, можно подключив антенну к телевизору.
Это интересно! Что такое смарт ТВ, основные функции в Смарт телевизорах
Самыми покупаемыми и широко известными на рынке являются кабели с волновым сопротивлением 75 Ом, которые великолепно используются для приёма и передачи телевизионных сигналов. Маркировка производится в зависимости от возрастания качества. Её, как правило, наносят на верхний слой антенного кабеля по всей его длине, через каждый погонный метр рядом с цифровой отметкой метража.
Если потребитель владеет навыками работы с проводом и определёнными знаниями, то он вполне может провести самостоятельное подключение телевизора к антенне. Главное, следовать инструкции и не отступать от правил.
Бывает, после того, как вставлен антенный штекер в гнездо телевизора, подвинуть его ближе к стене становится невозможно, потому что кабель мешает. Для того, чтобы избавиться от этой проблемы, следует использовать специальное F -гнездо, то есть штекер угловой конструкции.
Эти два штекера, по сути, одно и то же, и установка их производится одинаково. Разница у них лишь в форме.
А вот до их появления использовались другие штекеры, технология подсоединения у которых была совершенно иная.
Это интересно! Стоит ли покупать 4к телевизоры
Можно ли обойтись без штекера
Бывают моменты, когда необходимо срочно подключить кабель к телевизору, а паяльника нет. Оказывается, можно обойтись и без его помощи. Для этого потребуется просто снять верхний слой оболочки и убрать оплётку. Затем снять изоляционный слой с центральной проволочной жилы кабеля. Саму проволоку необходимо свернуть в петельку, ширина которой чуть больше отверстия в гнезде разъёма телевизора.
Какой антенный штекер предпочтительнее?
Однозначно – лучшим штекером для телевизионного кабеля является F штекер. Его преимуществами является осуществление великолепного качества телевизионного сигнала, а также простота монтажа. Что, несомненно, больше нравится домашним мастерам.
Как соединить антенный кабель
Домашнюю телесеть можно сравнить с цепью, а любая цепь настолько хороша, насколько крепким является её самое слабое звено. Таким уязвимым местом можно считать как раз кабельные соединения.
Если не уделить им должного внимания, то часто возникает ситуация, когда при плохом приёме вся вина перекладывается на антенну. А причина тому кроется как раз в недорогом коаксиале с неподходящими параметрами, который, к тому же, составлен из неправильно соединённых отрезков. Непрочное соединение коаксиального кабеля – это то место, где «увязает» большой процент сигнала с антенны, не доходя до телеприёмника. Поэтому давайте узнаем, как соединить антенный кабель, как подключить удлинитель антенного кабеля и как обращаться с коаксиальными разъёмами, чтобы изображение было ярким и чётким.
Устройство кабеля
Иногда приходится вносить коррективы в уже проложенную домашнюю ТВ-сеть. Такое бывает при перестановке мебели, или если у вас дома «завёлся» дополнительный телеприёмник, или же участок коаксиального шнура элементарно повредился и требуется вставка. Тогда перед вами встаёт задача: как удлинить телевизионный кабель или как нарастить повреждённый участок до нужной длины? Прежде чем вы вплотную займётесь решением, научитесь правильно соединять антенный кабель, ведь любое неаккуратное соединение ТВ-кабеля чревато потерями качества приёма. Здесь неплохо бы вспомнить устройство кабеля.
Коаксиальный кабель – это телекоммуникационный провод для передачи маломощных сигналов, состоящий из двух проводников, которые отделены друг от друга диэлектрическим материалом. Проводник в центре и внешний металлический слой образуют собой концентрические цилиндры с общей осью. Токопроводящая жила в центре коаксиала – это сплошной или семижильный провод. Обычно он изготавливается из меди, серебра или алюминия с медным напылением, омеднённой стали и т.д. В качестве внешнего проводника – экранирующей оплётки – выступает плетёное металлическое полотно. Чаще всего это медная оплётка, алюминиевая коса. Во многих изделиях применяют дополнительную оболочку из изолирующей плёнки-фольги, которая предшествует плетёному слою – алюминиевый экран.
Теперь вы понимаете, что соединить два куска такого кабеля – это вовсе не так просто, как завязать шнурки в ботинках? К счастью уже давно придуман не один способ сделать это надёжно и быстро.
Как соединить телевизионный кабель
Прежде чем браться за соединения телевизионного кабеля, убедитесь, чтобы оба его отрезка были отключены от любых устройств, к которым он был присоединён. Стыковка кабеля, когда он подключён, может представлять ряд опасностей для безопасности, главная среди них – поражение электрическим током. В работе с кабелями безопасность всегда остаётся главным приоритетом, поэтому, переходите к следующему шагу после принятия необходимых мер безопасности.
Теперь вам нужно подготовить место соединения (концы коаксиала). От того, насколько тщательно вы это проделаете, во многом будет зависеть, не превысят ли потери сигнала тех допустимых значений, которые приняты для участков сращения телевизионного кабеля.
Порядок действий при зачистке концов коаксиального шнура:
- сделайте надрез внешней оболочки телевизионного провода на расстоянии около 1 см от конца, вращая его свободной рукой;
- снимите отрезанную часть изоляции;
- уложите оплётку вдоль провода подобно отвороту рукава;
- на 2-3 мм ближе к концу кабеля прорежьте слой диэлектрика, чтобы удалить этот защитный слой с центрального контакта.
Этот процесс следует повторить и для второго конца кабеля.
Соединение через переходник
Используя соединитель ТВ-кабеля, вы можете как нарастить телевизионный кабель, так и стыковать его повреждённые участки в домашней телесети, будь то антенная установка спутникового или эфирного ТВ. Это небольшая металлическая деталь, задачей которой является соединение передачи сигнала между двумя участками антенного шнура. В основе конструкции соединителя лежит способ стыкования посредством F-разъёмов для телевизионного кабеля.
Соединение антенного кабеля через переходник
Использование коннектора F-оконцевателей обеспечивает хорошее качество сигнала в кабеле. Он точно соединяет выбранные провода без нежелательных зазоров. Его монтаж не вызывает проблем даже у любителя.
Вам нужно одеть на каждый конец провода штекер типа F и плотно накрутить его. Теперь наступила очередь «бочонка» – так иногда называют соединитель. С обеих его сторон присутствует резьба, а в центре есть приёмное отверстие для центрального проводника. Поместите концы коаксиалов в переходник и зафиксируйте, подтягивая резьбу.
Приспособления этого типа полностью коррозионностойкие, они характеризуется высокой устойчивостью к механическим повреждениям, поэтому их можно использовать для монтажа как внутри, так и снаружи зданий. Отсутствие коррозии значительно продлевает срок службы соединения без необходимости очистки и обслуживания.
Соединение штекера с гнездом
Соединение антенного кабеля через разъем
Вам подойдёт этот способ, если у вас уже имеется «адресат», к которому нужно направить, с последующим присоединением, антенный шнур. Это может быть приёмное гнездо F-типа телевизора или приставки, также можно подключить коаксиал со штекером к ближайшей антенной розетке, соединить его с F-гнездом удлинителя. Для подобных подключений удобно использовать угловые оконцеватели.
Скрутка
Простота этого, устаревшего на сегодня, способа соединять концы кабеля не компенсирует тех потерь сигнала, которые неизбежно возникнут при любой деформации стыка. К тому же, самой по себе скрутки будет недостаточно. Если уж вы решились на такой вид сращения коаксиалов, то запаситесь хотя бы паяльником и изолентой. Подпаяйте соединение центральных жил между собой и, отдельно, спаяйте оплётки. Затем тщательно все заизолируйте.
Соединение антенного кабеля скруткой
Хотя это касается общих правил обращения с кабелями, для стыков, выполненных с помощью скручивания и пайки, особо актуально:
- не роняйте предметы на телевизионный провод и защитите его от ударов;
- не сгибайте место соединения – оно хрупкое;
- не допускайте, чтобы сращённый провод «болтался» на ветру.
Типичные ошибки при подключении
Самой распространённой оплошностью при зачистке и подключении коаксиального шнура бывает то, что оплётка алюминиевая может оказаться обёрнутой фольгированным слоем. В результате внутренняя сторона фольги, не будучи токопроводящей, оказывается сверху. И в таких обстоятельствах рассчитывать на контакт между экраном и разъёмами не стоит.
Также часто встречается неверный подбор штекера под диаметр кабеля. В худшем случае у вас не выйдет одеть такой оконцеватель или состыковать, не подходящие по диаметрам, штекер и разъем, в лучшем – полученная «разболтанность» сыграет нехорошую шутку с качеством картинки на экране ТВ.
Не способствуют качественному сращению и жёсткие загибы кабеля в местах стыковки, а также неаккуратно срезанная изоляция с центральной жилы. Слишком резкие движении при очистке сердечника могут привести к насечкам на нём, что позже спровоцирует его надлом и утрату контакта.
Похожие статьи
Как подключить антенну к телевизору?
Телевизионные системы стремительно развиваются, поэтому часто возникает вопрос, как подключить антенну к телевизору, ведь домашнее телевидение в высоком разрешении давно не роскошь, а повседневная потребность современного человека, а еще — дополнительный пункт расходов.
И это понятно, ведь за отличный сервис никогда не жалко заплатить. И эти траты оправданны: отменное изображение, чистый звук, реалистичная картинка и яркие краски — этого стоит пожелать.
Но часто даже самые современные и совершенные характеристики приобретенного телевизионного оборудования остаются недоступными, если неправильно произведено соединение его элементов. Речь в первую очередь идет о подключении спутниковой антенны к телевизору или кабеля — к усилителю.
Как подключить спутниковую антенну к телевизору самостоятельно и сделать это правильно, чтобы из-за погрешностей соединения в сети электрический сигнал не становился слабее и не страдал от электромагнитных помех?
Для начала стоит понять, почему ухудшается передача цифрового сигнала. По проводам от источника тока движутся электроны, и если на пути их следования существует преграда в виде неплотного контакта, то они вынуждены затрачивать дополнительную энергию на то, чтобы перескочить такие микроскопические разрывы сети.
А это существенно отражается на качестве и силе телекоммуникационного сигнала. Поэтому все кабели следует максимально «чисто» соединить с телевизионным оборудованием, будь то кабельное телевидение (когда источником сигнала является установленное в подъезде дома оборудование) или спутниковое (когда телекоммуникационный сигнал следует от спутниковой тарелки).
Об этих двух типах телевизионного сигнала и, соответственно, подключения теперь более подробно.
Какие схемы подключения кабельного телевидения существуют?
Существует две основные схемы подключения: для одного и для двух и более телевизоров.
В первом случае заведенный с лестничной клетки антенный кабель можно сразу протащить по квартире в нужную комнату и посредством F-штекера подключить к телевизору.
Если же необходимо подключить несколько телевизионных устройств, то в соединение добавляется специальный делитель, или разветвитель, имеющий название сплиттер (в народе называемый крабом).
При такой схеме телевизионный кабель с лестничной площадки заводится в квартиру, к нему присоединяется штекер, а тот, в свою очередь, прикручивается к сплиттеру.
После этого к разветвителю (также посредством F-штекеров) подключаются другие кабели (по количеству телевизоров).
Если вы подключаете два телевизора, то и сплиттер лучше приобретать на два, а не на 3 или 6 устройств. В противном случае на незанятые гнезда должны быть установлены заглушки, которые также заберут часть электрического сигнала, что может пусть незначительно, но все же сказываться на общей картине качества изображения.
Кабель (или кабели), который будет участвовать в соединении, лучше отрезать подлиннее. А то придется делать дополнительные «стыки», если окажется недостаточно отмеренной длины. Эти «стыки» становятся такими же преградами для электронов и, естественно, затрудняют течение электрического сигнала.
Как присоединить кабель к F-штекеру?
Необходимо высвободить из оболочки кабеля непосредственно металлический (чаще всего медный) провод.
Для этого следует:
- разрезать покрытие кабеля вдоль примерно на 7-10 см;
- внешнее покрытие с данного участка кабеля устранить;
- имеющуюся оплетку в виде фольги загнуть и прижать к поверхности кабеля;
- накрутить прямо на покрытый фольгой конец кабеля один из элементов F-штекера;
- прикрутить к получившемуся соединению вторую часть F-штекера.
Кстати, при необходимости можно купить не прямой F-штекер, а штекер угловой конструкции. Он окажется более удобным в эксплуатации в том случае, если телевизор нужно поставить плотнее к стене, а значит, кабель придется сгибать под прямым углом или заламывать, чтобы он не мешал. При использовании углового штекера проблемы перегибания кабеля не возникнет.
Придерживаясь вышеописанной схемы, необходимо осуществить подключение телевизионного кабеля к штекеру. А после этого не составит особого труда прикрутить все имеющиеся штекер-концы к сплиттеру.
Далее таким же образом необходимо «разделаться» и со вторым концом кабеля, который непосредственно направляется к телевизору или к системе с усилением. Затем можно свободно подключать кабель к вашему телевизионному устройству и настраивать программы или систему с усилителем.
Ненамного сложнее установить спутниковую тарелку и провести кабель от нее к ресиверу и далее к телевизору.
Как провести кабель от тарелки к телевизору?
Независимо от того, какого типа, прямофокусную или офсетную, спутниковую тарелку вы предпочтете, подключить ее и в первом, и во втором случае можно посредством кабеля.
Для начала следует правильно выбрать сторону света, в направлении которой будет установлено оборудование, ведь тарелка создана для улавливания и усиления сигнала от спутника, а он, как известно, движется вместе с планетой, а значит, можно однократно найти корректное положение тарелки и забыть о необходимости настраивать сигнал.
Инструкция по сборке прилагается к новоприобретенному устройству неслучайно: следует по инструкции прикрутить детали друг к другу, в противном случае спутниковая антенна может после сборки так и не начать работать.
Большое внимание уделите монтажу конвектора, именно он и отвечает за прием сигнала.
К конвектору посредством F-штекера подсоединяется телевизионный кабель. Затем другой конец кабеля аналогично оформляется штекером и присоединяется к ресиверу. Ресивер, в свою очередь, соединяется непосредственно с телевизором. Система может быть дополнена усилителем спутникового сигнала.
Цифровую спутниковую антенну нужно прикрепить к стене снаружи здания и можно приступать к настройке каналов.
Как подключить антенный кабель к тв розетке
class=»eliadunit»>Для начала давайте ознакомимся, что такое коаксиальный кабель и как его выбрать, который после прокладки проводки в стене здания или квартиры впоследствии соединяется к тв розетке, а затем подключается к телевизору или sat/тв приемнику.
Как вы уже поняли, коаксиальный кабель для спутниковых и эфирных антенн являет собой структуру, основной частью которой является центральная медная жила — центральный проводник по которому и проходит спутниковый или эфирный тв сигнал до телевизора или sat/tv приемника. Оплетка и фольга (Экран) представляют собой одновременно минусовой контакт и защиту от потерь сигнала и электромагнитных помех в коаксиальном тв кабеле.
Эти две составляющие напрямую используют для подключения к тв розетке. В зависимости от марки производителя, составных частей тв розетки, методы и типы монтажа антенного кабеля к розетке могут незначительно отличаться друг от друга.
Рассмотрим подключение к тв розеткам наиболее популярных марок электрооборудования таких как Lezard и Legrand
Для удобного монтажа кабеля к тв розетке запас кабеля должен составлять 15 см
Подключение телевизионной розетки Lezard.
Розетки фирмы Lezard наиболее доступны по цене и неплохи по качеству, если не считать одно НО.
Основой розетки Lezard является печатная плата, к которой и производится подключение коаксиального антенного кабеля.
ВНИМАНИЕ!!! Почти все тв розетки марки Lezard имеют на печатной плате электронный компонент — конденсатор который располагается между фиксатором центральной жилы — проводника и разъемом для подключения тв кабеля. Этот компонент не пропускает питающее напряжение на активную эфирную или спутниковую антенну. Данный тип тв розеток изначально подходит только для пассивных антенн.
Для их использования под остальные типы антенн необходимо заменить фильтрующий электронный компонент на обычный проводник, то есть закоротить или запаять вместо конденсатора кусок обычной медной проволоки
Лицевая сторона тв розетки Lezard с разъемом, для подключения тв кабеля.
Монтажная сторона с элементами крепежа для тв кабеля.
Подключение заключается в установке сигнального проводника телевизионного кабеля в центральной клемме розетки и фиксации экрана скобой, как показано на изображении ниже.
ВАЖНО!!! Центральный проводник, по которому идет сигнал не должен замыкать с оплеткой или фольгой то есть с экраном который защищает от помех и потерь сигнала в кабеле.
Подключение телевизионной розетки Legrand.
Довольно качественные тв розетки от бренда Legrand с удобным способом подключения но и приличной ценой.
Процесс подключения к тв розеткам фирмы Legrand максимально упрощен. Данная тв розетка разработана таким образом, чтобы максимально уменьшить количество действий при подготовке антенного кабеля к подключению.
При подключении тв розетки Legrand, центральная жила коаксиального кабеля зажимается в соответствующем пружинном фиксаторе, а оплетка с фольгой (экран), — зажимается откидным креплением к корпусу.
Разобрав розетку и увидев ее устройство, вы сразу поймете, что нужно делать для подключения.
Для начала надо откинуть крышку крепления, закрывающую места соединения коаксиального тв кабеля. Достаточно аккуратно поддеть крышку отверткой, отстегнув тем самым фиксатор.
Перед подключением внешняя защитная изоляция и внутренний диэлектрик коаксиального антенного кабеля удаляется на длину около 1 сантиметра обнажив центральный проводник, затем кабель вставляется в устройство тв — розетки, а медная жила зажимается самозажимной клеммой.
Контакт оплетки и фольги экрана антенного кабеля с корпусом тв розетки, происходит за счёт пластины (рис 3), которая при подключении тв кабеля входит под его внешний изолятор, надежно прижимаясь к экрану(оплетка и фольга) антенного коаксиального кабеля.
ВАЖНО!!! Необходимо подключить центральный проводник — медную жилу, по которой идет сигнал так, чтобы не было замыкания с оплеткой или фольгой то есть с экраном который защищает от помех и потерь сигнала в кабеле.
После соединения ТВ-кабеля с телевизионной розеткой, аккуратно размещаем её в подрозетнике и с помощью 2-x саморезов закрепляем на нем. Затем затягиваем винты распорок фиксаторов тв розетки, а потом повторно докручиваем саморезы подрозетника до упора:
Устанавливаем лицевую панель ТВ-розетки на свое место
Все закреплено, установлено и готово к работе: теперь нужен кабель для соединения тв розетки с телевизором или тв тюнером
Подготовка ТВ-кабеля для соединения телевизора к ТВ-розетке
Для этого нам нужен кусок ТВ-кабеля и несколько тв разьемов — F-коннектора (2шт) F-«ПАПА»(справа) и F-«МАМА»(слева) (фото ниже)
Разьем кабеля «МАМА» будет использоваться для соединения с телевизионной розеткой (с условием что в розетке штекер «ПАПА» как на фото. хотя может быть и обратный вариант), а разьем «ПАПА» – с телевизором.
В случае если кабель от тв розетки будет соединяться к спутниковому входу телевизора с CAM модулем или к спутниковому ресиверу то на другом конце кабеля будет нужен не разьем «ПАПА» а F-коннектор.
Возможен и третий вариант когда кабель от телевизионной розетке будет соединяться не к телевизору или спутниковому ресиверу а к блоку питания эфирной антенны с усилителем.
В зависимости от расстояния от розетки до телевизора, спутникового приемника или блока питания отмеряем соответствующий метраж тв кабеля и отрезаем все лишнее. Далее подготовить оба конца кабеля для установки адаптеров. Готовятся они аналогично тому, как готовится кабель для подключения к спутниковому оборудованию с помощью F-коннектора (процесс показан на фото ниже)
Осталось соединить с помощью нашего универсального кабеля тв розетку с телевизором и запустить в меню телевизора сканирование каналов. На этом процесс подключения телевизионной розетки к телевизору завершён.
class=»eliadunit»>куда направить, как настроить и чем закрепить
Для того чтобы смотреть цифровое эфирное телевидение, требуется антенна. Во многом именно от нее зависит, будет приниматься 20 каналов или больше и в каком качестве они будут транслироваться. Разберемся, как правильно проводить установку и настройку антенны для цифрового ТВ, чтобы получить максимальный результат.
Инструкция по установке
Комнатная
Этот вариант проще всех в плане установки. Как правило, ее достаточно распаковать, развернуть, подключить к телевизору или ресиверу, и можно смотреть передачи. Однако есть тонкости, которые непременно надо учесть:
- , как правило, имеют низкий коэффициент усиления. Поэтому использоваться могут только там, где телесигнал от ретранслятора достаточно сильный.
- Для ДМВ-диапазона, в котором вещает цифровое телевидение, стены дома могут оказаться непрозрачными. Дециметровую антенну предпочтительно располагать в оконном проеме или на лоджии.
- Для нормального приема ее нужно ориентировать в сторону той телевышки-ретранслятора, откуда идет вещание. Определить направление можно за 1 минуту с помощью .
Правильный вариант размещения
- Изменяя ориентацию антенны в пространстве, проверяйте уровень сигнала. Сделать это можно как с помощью мультиметра, так и с использованием шкалы в меню ручной настройки ресивера или цифрового телевизора.
- При использовании активной антенны сначала попробуйте поймать сигнал с отключенным усилителем. Даже самый качественный прибор повышает мощность не только полезного телесигнала, но и посторонних шумов, и в итоге те могут оказаться настолько сильными, что забьют сигнал.
Важно! Конструктивной разницы между комнатной и наружной нет. Многие внутренние модели можно с минимальными переделками (например, с гидроизоляцией электронных блоков и мест пайки кабеля) использовать в качестве уличных.
Наружная
Более эффективным вариантом индивидуальной антенны является наружная. Установка сложнее, зато она обеспечивает более качественный прием.
Крепление к фасаду
Проще всего установить наружную телеантенну на специальный кронштейн на стене дома, выходящей в сторону ретранслятора.
Выбирать место установки нужно с учетом следующих моментов:
- максимально возможная высота — так снижается вероятность того, что на пути сигнала окажется какое-то препятствие;
- между телеантенной и ретранслятором не должно быть объектов, поглощающих или отражающих сигнал. Таковым может быть соседнее здание, металлический забор или крыша, густые заросли высоких деревьев, холмы и т. д.;
- конструкция кронштейна должна предусматривать возможность точной ориентации антенны на вышку.
Располагать антенну лучше всего в следующих местах:
При монтаже на фасаде нужно учитывать материал, из которого построен дом или отделан фасад. Непосредственно на сайдинг вешать нельзя: он не выдержит нагрузки. Поэтому применяйте проставки или удлинители в виде металлических гильз.
Крепление на газобетон или силикатные блоки нужно выполнять на специальные анкеры: эти материалы легко крошатся.
Анкеры для ячеистых бетонов
Порядок установки наружной антенны в этом случае будет таким:
- Выберите место, где она будет крепиться.
Здесь важно сочетание как высоты расположения, так и расстояния до телеприемника: слишком длинный кабель будет ослаблять сигнал. - Установите кронштейн на стену.
Крепить его можно разными способами: с помощью дюбелей, болтов, на саморезах с пробками и пр. Главное при этом – обеспечить прочное соединение: телеантенна не должна смещаться под действием порывов ветра. Минимизируйте риск отрыва и падения кронштейна вместе со всей конструкцией. - Закрепите «начерно».
Используйте хомут, который идет в комплекте, или приобретите аналогичный. На этом этапе должна остаться возможность поворота антенны для точной настройки на телевышку. - Отрегулируйте направление.
Аккуратно перемещайте ее в горизонтальной плоскости, наводя на ретранслятор. Производите манипуляции до тех пор, пока не будет достигнут максимальный уровень сигнала. - Закрепите «намертво».
Выполните надежную фиксацию, чтобы конструкция не сместилась от ветра, под тяжестью снега и пр.
Важно! Для вещания в используется горизонтальная поляризация электромагнитных волн. Поэтому телеантенна должна быть закреплена четко горизонтально, без смещений. При попытке повернуть ее на 90° прием, скорее всего, прекратится.
Установка на крыше многоквартирного дома
В городе наилучший вариант, особенно для жителей верхних этажей, – это поставить антенну на крышу. Однако сразу же надо учесть следующее:
- На крыше многоэтажного дома всегда ветрено. Поэтому сама антенна должна быть не слишком «парусной» (чтобы ее не сдувало), а крепления – надежными.
- Категорически запрещено устанавливать телеантенну на расстоянии менее 3 метров от парапета, дымоходов и выходов вентиляционных шахт — это требование безопасности.
- Минимальное расстояние до других установленных антенн должно быть более 3 м.
- При выборе места установки надо исходить из того, что конструкция может упасть. При опрокидывании не должно быть угрозы повреждения коммуникаций и соседних антенн. Исключите возможность падения конструкции на головы прохожим, размещайте телеантенну ближе к дворовой части – там ходит меньше людей.
- Работать на крыше надо вдвоем. Крайне желательно – со страховкой (хотя бы с банальной веревкой, обмотанной вокруг пояса и закрепленной за прочную конструкцию).
Подходящими местами для установки индивидуальной антенны будут:
- конек крыши — это самое высокое место;
- скат, обращенный в сторону ретранслятора;
- распорки, поднимающие телеантенну над скосом крыши и позволяющие избежать экранирования.
Установка производится следующим образом:
- Установите кронштейн, предусмотрев возможность регулирования антенны по направлению.
- Установите саму конструкцию приблизительно в направлении ретранслятора.
- Определите, куда направить антенну, добиваясь максимального уровня сигнала.
- Жестко закрепите конструкцию – так, чтобы порывы ветра, осадки или обледенение не сдвинули ее с места.
Направление предварительно следует выбрать по . Точная настройка проводится уже по показателям датчиков уровня сигнала.
Крепление к мачте
Популярным способом усиления сигнала индивидуальной антенны является монтаж на мачту.
Есть два наилучших места ее размещения:
- На крыше.
Крепление на растяжках. Преимущество такого метода – максимальная высота. Недостаток – невозможность разместить слишком тяжелую конструкцию: крыши, как правило, не рассчитаны на установку дополнительного оборудования. - На земле с растяжками.
Здесь нет ограничений по весу и размеру: с помощью бетонированного основания и металлических тросов-растяжек можно закрепить конструкцию любого размера. Минус – при установке трудно сделать тонкую настройку по направлению.
При установке мачты помните про два главных правила:
- мачта должна быть стойкой к воздействию ветра;
- в зоне вероятного падения не должно быть электрических и телефонных кабелей.
Установка осуществляется следующим образом:
- Выберите место.
Учитывайте направление на ретранслятор, возможные препятствия (исходя из них выбирается высота), способ крепления. - Подготовьте основание под мачту.
Для металлической или деревянной конструкции следует залить бетонный фундамент — куб с размером сторон не менее 60х60х60 см; для мачты, опирающейся на стену дома, сделайте крепежные конструкции. - Сориентируйте антенну в нужном направлении.
Поскольку на мачте, как правило, нет возможности провести тонкую регулировку, необходимо заранее выбрать точную ориентацию. Если позволяет конструкция, перед окончательным укреплением на месте надо пошевелить мачту так, чтобы ориентация на источник сигнала была как можно точнее.
Выбор кабеля, где и как лучше тянуть
Значимым элементом при установке антенны является кабель. Относительно него соблюдайте данные :
- Все стандартные коаксиальные кабели для телевидения должны иметь волновое сопротивление в 75 Ом.
- Для кабеля важно соотношение «цена-качество». Предпочтительные варианты – это российско-китайский RG-6, российский РК-75, итальянские SAT-50, SAT-703 или DG-113. Не рекомендуется RG-59: слишком высока потеря сигнала, а сам кабель хрупкий и не выдерживает резких перегибов.
- При прокладке первые метры надо проводить вне плоскости антенны: есть риск паразитных наводок.
- Правильно соединяйте антенну с кабелем.
Соединение кабеля с антенной
- При подключении нужно руководствоваться принципом: «Чем короче провод, тем лучше». Даже высококачественные кабели ослабляют сигнал и иногда лишний метр оказывается решающим.
Заземлять или нет
Если в результате установки антенна оказывается самой высокой точкой в радиусе 50 м, непременно должно быть заземление.
Способы заземления
Если же молниеотвод присутствует, все равно ради безопасности следует задуматься о заземлении.
При этом важно соблюдать следующие меры безопасности:
- отключение электропитания во всем доме при грозе;
- отсоединение антенны любого формата во время грозы;
- заземление должно проводиться по нормативам электротехнической безопасности.
Тонкая настройка качества
После того как антенна установлена, необходима ее тонкая настройка, поскольку на ее работу влияет целый ряд факторов:
- Помехи от действующих приборов. К примеру, сильны наводки от Wi-Fi, а также СВЧ-печей.
- Точность ориентации. Антенны на дальнем расстоянии требуют настройки с точностью до градуса.
- Сила прямого и отраженного сигнала и пр.
Для тонкой настройки нужно выполнить следующие действия:
- Плавно и аккуратно изменяйте ориентацию антенны в горизонтальной плоскости. Передаваемый ТВ-сигнал поляризован параллельно земле, потому крайне важно придерживаться этой плоскости.
- Измеряйте уровень сигнала после каждой поправки.
Избавиться от помех можно следующими способами:
- поднимите телеантенну так, чтобы она вышла из зоны влияния паразитных сигналов;
- как можно точнее сориентируйте ее;
- настройте приемник по точной ;
- при необходимости подключите усилитель.
Юридические формальности
При установке антенны на крыше многоквартирных домов дополнительно надо:
- Согласовать установку с управляющей компанией или ТСЖ. А в определенных законом случаях – с другими жильцами и местной администрацией (например, если дом относится к памятникам архитектуры, где внешне переделки запрещены и надо получать отдельное разрешение на установку).
- Получить физический доступ в чердачное помещение и на крышу. Согласно ГК и ЖК РФ, собственники квартир имеют право пользования общедомовым имуществом. Поэтому, даже если чердак заперт, надо получить ключ в УК или ЖЭКе. Отказать владельцу квартиры не имеют права.
ПредыдущаяВажно! Если ТСЖ, УК или другая компания препятствует в установке, то эти действия можно смело обжаловать в суде.
АнтеннаВыбираем комнатную антенну для цифрового ТВ — 8 лучших моделей
СледующаяАнтеннаТОП-3 вариантов подключения нескольких телевизоров к одной антенне
Как подключить телевизионный (антенный) кабель. Или установка F – разъема своими руками
У меня есть несколько популярных статей, которые касаются непосредственно нового стандарта телевидения DVB-T2. Это антенна своими руками из куска кабеля, читаем очень полезно. А также обзор цифровой приставки. Просто совмещаем сделанную антенну, и приставку и у нас получается цифровое телевидение. Но многие мне задают вопрос – а как подключить телевизионный кабель? Что для этого нужно? Ведь просто так не воткнешь кусок кабеля в гнездо приставки, это верно – нужно его правильно обжать, а также подключить F – разъем на конце. Для тех, кто испытывает в этом трудности моя сегодняшняя статья …
СОДЕРЖАНИЕ СТАТЬИ
Многие могут сейчас сказать — для кого эта статья, ведь все элементарно? Ребята – да это так. Однако мне пишут не только матерые электрики или люди — которые с техникой на «ТЫ», но и также одинокие домохозяйки, которым сложно подключить этот кабель, точнее они вообще представление не имеют об этом. Поэтому я вас прошу — отнестись с пониманием. Будет как фото материал, так и подробное видео в конце, так что смотрим.
Что нам понадобиться?
Изначально чтобы сделать цифровое телевидение, нам нужно:
- Антенный кабель
- F – разъем, для подключения.
- Также иногда нужен разъем папа – мама, для установки в саму приставку.
Больше ничего не нужно, из инструментов нам понадобиться только перочинный нож, или любой другой, но желательно острый.
Антенный кабель
Прежде чем его обжимать, нам нужно его выбрать. Для антенн используют так называемые коаксиальные провода, которые обеспечивают стабильный сигнал, благодаря своему экрану. Если разложить этот кабель на составляющие то он состоит:
- Центральный медный провод, первый проводник, самый важный
- Плотная изоляция.
- Алюминиевая фольга, это второй проводник
- Алюминиевая оплетка – «экран», препятствует электромагнитным помехам, ее использование улучшает телевизионный сигнал.
- Финальная пластиковая изоляция, защищает всю конструкцию, от механических и погодных повреждений.
Сразу хочу ответить на вопрос – а можно ли использоваться обычный медный или алюминиевый провод? В теории конечно можно, но он не защищен от помех, то есть у него нет «экрана», и качество телевизионного сигнала будет падать, причем значительно! Поэтому не мудрим, а покупаем специальный антенный кабель.
Сейчас на Российском рынке достаточно широкий выбор – есть как зарубежные варианты, так и отечественные (маркированные по Европейским стандартам и по Российским).
Если брать Россию (и наши стандарты), то это варианты вида: — PK – 75 – х – х. Если немного углубиться в технические характеристики то цифра 75 означает волновое сопротивление, для нашего коаксиального кабеля.
Если брать зарубежные варианты (или Россию, но по ЕВРО стандартам), то сейчас это виды: — RG «Х». Обычно идут — RG 59, RG 6, RG 11 и так далее. Все они отличаются и по сопротивлению, и по максимальной длине передачи сигнала, например RG11 применяется на промышленных объектах, он может передавать телевизионный сигнал на расстояние до 600 метров, практически без потери качества. Но стоит он дорого и для простой квартиры, где таких длин нет, его применять нецелесообразно!
Если подвести итог – сейчас очень широко применяют коаксиальный кабель RG6, лично я его вам и советую, приходим в магазин и указываем продавцу на него в 90% случаев он будет в наличии.
С антенной проводкой разобрались, переходим к разъемам.
F-разъем и папа – мама (антенный штекер)
Второй шаг — покупаем нужные разъемы. Одним из самых важных в подключении, является так называемый F – разъем. По сути это просто втулка, которая накручивается на кабель, поэтому ее нужно брать с резьбой внутри, это важно! Смотрим фото.
Если у вас имеются ресиверы или антенные входы под F – разъем то вам может уже ничего и не нужно, просто подключаем, закручиваем и радуемся. Но в обычную цифровую приставку или в телевизор эту конструкцию не установить! Поэтому нам нужен еще один «переходничок» или антенный штекер.
Многие сейчас мне зададут вопрос – а почему сразу не купить штекер, который идет на антенну? Можно и так, однако мне не попадались нормальные, они почему то постоянно ломаются, или центральный кабель вылетает, или обмотка экран плохо сидят. Поэтому я всегда покупаю F – разъем и уже к нему переходник, это не намного дороже, но вы сможете подключить в случае необходимости и к ресиверу через F выход и через антенный кабель, то есть получается как бы универсальный переходник. И что самое важное сидит он в разы надежнее и лучше! Всем советую.
В общем, выглядит он вот так.
С одной стороны имеется выход для подключения к приставке или телевизору. С другой стороны резьбовое соединение с F выходом, а также отверстие для центрального медного провода.
Теперь мы полностью готовы, приступаем к обжиму – подключению.
Инструкция по обжатию – подключению своими руками
ИТАК, процесс не сложный, но нужно выполнять все аккуратно, иначе просто загубим антенный кабель, буду перечислять по пунктам:
- Берем нож, отступаем от конца кабеля примерно 1 — 1,5 см, и аккуратно прорезаем только верхнюю пластиковую обмотку по кругу – важно не повредить под ней «экран» и алюминиевую часть! Снимаем ее!
- Теперь перед нами алюминиевая обмотка и экран, нам их нужно загнуть на сам кабель.
- Далее перед нами изолятор, отступаем 0,7 — 1 см и прорезаем его до основной жилы, главное ее также не повредить. Она конечно толстая и прочная – но без фанатизма! Убираем изолятор.
- Берем F – разъем, и просто закручиваем его на загнутый изолятор, важно чтобы центральный провод попал в отверстие в центре.
- По сути все готово, можно подключать к ресиверу или накручивать антенный разъем сверху. Кому что нужно.
Как видите ничего сложного, однако для тех, кто не совсем понял, представляю видео версию.
ВИДЕО
Вот собственно и вся инструкция, как видите ничего сложного, если понравилась статья ставим лайки в соц.сетях и на канале YOUTUBE.
Читайте наш строительный сайт, будет еще много чего полезного.
