Как правильно собрать дождеприемник – Монтаж дождеприемников – Как своими руками установить дождеприемник. Дождеприемники для ливневой канализации: виды, конструкция, примеры монтажа

критерии выбора и особенности монтажа

Содержание статьи:

Устройство точечной (закрытой) ливневки требует наличия в её конструкции специального резервуара — дождеприемника. Он предназначен для первоначального скопления дождевой/талой воды и дальнейшей её транспортировки к точке сброса по углубленным в грунт трубам. Грамотная установка дождеприемника своими руками обеспечивает работоспособность водоотвода без сбоев и поломок.

Виды и устройство дождеприемников для ливневой канализации

Конструктивно резервуар представляет собой камеру, оснащенную перегородкой-сифоном, съемной корзиной и верхней защитной решеткой. В некоторых моделях резервуаров предусмотрены дополнительные элементы в виде усиливающего канта, уплотнителей, крышки и надставкой к элементу ливневки. Кроме того, в устройстве дождеприемника для ливневой канализации предусмотрены два варианта отвода воды:

  • Удаление жидкости вниз. Такие элементы ливневки направляют воду в грунт, сразу в дренажный колодец.
  • Удаление стоков в сторону. Такой резервуар соединяется с трубами в единую конструкцию.

Различаются все дождеприемники по габаритам, допустимым нагрузкам, типу материала и по форме. Резервуары под ливневые стоки маркируются в зависимости от их предназначения:

  • Д. Маркировка означает «дождеприемник». Элемент применяют на частных участках и в пешеходной зоне.
  • ДБ1 и ДБ2. Трактуется как «дождеприемник большой». Монтируется на автостоянках и вдоль проезжих городских частей.
  • ДМ1 и ДМ2. Дождеприемник магистральный.
  • ДС1 и ДС2. Сверхтяжелый дождеприемник. Предназначен для установки в зонах с максимальной нагрузкой.
  • ДК. Дождеприемник круглый.

Материал изготовления элемента для точечного сбора дождевых стоков: чугун, пластик и бетон.

Чугунные дождеприемники

Чугунный дождеприемник

Элементы ливневки из чугуна самые прочные и при этом тяжелые. Металл марки СЧ20 отлично выдерживает нагрузки от 15 до 25 тонн (в зависимости от габаритов резервуара), инертен к агрессивным средам, долговечен и коррозостоек. Чаще чугунные дождеприемники используются при устройстве городских канализационных магистралей. Резервуары имеют высокую пропускную способность и при этом хорошую экологичность. Металл не представляет угрозы для окружающей среды.

Монтаж дождеприемника в отмостку дома при условии чугунной конструкции должен сопровождаться устройством специального основания из бетона. В противном случае металл начнет ржаветь. Кроме того, работать с чугунными элементами тяжело по причине их большого веса.

Пластик

Пластиковая конструкция

Полимерные резервуары широко применяются в частном и муниципальном строительстве. Пластик отличается такими преимуществами:

  • малый вес;
  • высокая устойчивость к температурным перепадам;
  • инертность к химическим/агрессивным средам;
  • простота в установке и обслуживании;
  • широкий выбор моделей по размеру и форме;
  • выгодная стоимость изделий.

Ухаживать за полимерными резервуарами под дождевые стоки просто: грязь, ил, песок легко отмываются струей воды.

Все пластиковые модели маркируют в зависимости от их номинальной нагрузки:

  • А. Нагрузка составляет до 1 500 кг. Такой вариант хорош для частного строительства.
  • В. Дождеприемник справляется с нагрузкой до 12,5 т.
  • С. Максимально выдерживает нагрузку до 25 т.
  • D. Нагрузка до 40 т.
  • Е. Номинально выдерживает до 60 т.
  • F. Способен выдержать нагрузку до 90 т.

Лучше покупать дождеприемник, который способен выдержать несколько большую нагрузку, чем было получено при расчетах.

Бетон

Дождеприемник из бетона

Такой дождеприемник имеет чуть меньший вес, чем чугунный. Материал отличается устойчивостью к агрессивным стокам, долговечностью и хорошей пропускной способностью. Но внутренняя поверхность бетонных резервуаров слегка шероховатая,  что провоцирует нарастание ила на его стенках со временем. Скопившийся ил будет давать неприятный запах во время испарения влаги из резервуара. К тому же бетон — массивный материал, требующий при укладке использования специальной техники.

Массивный шероховатый бетон можно заменить более легким и гладким полимербетоном. Добавленные в качестве армирующего волокна полимеры делают итоговую продукцию легкой, прочной, склонной к претерпеванию высоких нагрузок.

Критерии выбора

На выбор типа и модели дождеприемника влияют такие факторы:

  • Общая площадь территории, с которой будет убираться дождевая вода. Через нее определяют объем стоков в сезоны дождей и снегопадов.
  • Коэффициент поглощения воды имеющимся покрытием. Для асфальта он составляет 0,89, для крыши — 1, для щебня — 0,4.
  • Вес и тип материала. Стоит учитывать, что чугунные элементы запрещены к использованию в солончаковых почвах, иначе соль со временем испортит металл. Чаще при частном строительстве используют пластиковые дождеприемники.
  • Уровень номинальной нагрузки на резервуар.
  • Стоимость и габариты.
  • Наличие дополнительных элементов: запорного механизма, прокладок и пр.

Если по цене не подходит ни один из вариантов резервуаров и при этом на участке имеется лишний кирпич, можно выложить колодец дождеприемника из него. Важно правильно рассчитать нужный объем и затем оштукатурить/окрасить резервуар изнутри.

Особенности монтажа

Правильная установка дождеприемника гарантирована при неукоснительном соблюдении техники его монтажа. Работают в такой последовательности:

  • Подготовка котлована. Его глубина должна быть равна высоте резервуара с решеткой плюс 30 см на подсыпку из песка и бетона. По стенкам габариты ямы увеличивают на 15-20 см с каждой стороны на бетонную заливку.
  • На дно ямы насыпают слой песка толщиной 15 см и хорошо трамбуют его.
  • Сверху наливают бетонный раствор из цемента и щебня. Массе дают просохнуть под установку резервуара. Такая площадка будет служить надежным основанием. В ходе заливки бетона следят за ровностью с помощью строительного уровня.
  • На застывший раствор устанавливают по уровню дождеприемник, предварительно освободив от прокладки патрубок. В резервуар вставляют ответвление ливневки и промазывают все стыки герметиком.
  • Дождеприемник заливают со всех сторон бетонным раствором по самый верхний край. Во время заливки нужно аккуратно металлическим прутом выгонять воздух из раствора, иначе стенки укрепления будут пористыми и хрупкими. Впоследствии они могут поддаться воздействию пучнистого грунта.
  • Как только раствор хорошо схватится, можно устанавливать корзину и верхнюю защитную решетку.

При монтаже дождеприемника в отмостку лучше делать все работы еще на этапе её заливки, чтобы в дальнейшем не разбивать уже застывшую площадку вокруг дома.

При монтаже резервуара для сбора дождевой воды стоит учитывать способность грунта сужаться, расширяться и пучиться при температурных перепадах. Поэтому экономить на бетонной заливке дождеприемника не стоит. В противном случае со временем он может всплыть, как поплавок. Грунт просто вытолкнет его наружу.

Пластиковый дождеприемник, выбор, монтаж, уход - СамСтрой

Пластиковый дождеприемник для ливневой канализации является самым популярным вариантом для монтажа на дачной или приусадебной территории. Изготавливается он обычно из специального морозостойкого полипропилена, который характеризуется устойчивостью к перепадам температуры, агрессивным химическим средам и нагрузкам. Стандартные размеры пластиковых дождеприемников – 300х300х300 мм, а также 400х400х400 и 500х500х500 мм.

Пластиковые модели классифицируют по максимально допустимой нагрузке на решетку. В зависимости от этого параметра выделяют следующие классы:

-A – максимальная нагрузка составляет до 1,5 т. Такие модели используются на частных приусадебных территориях и пешеходных дорожках;

-B – выдерживают до 12,5 т, устанавливаются в гаражных кооперативах, на автомобильных парковках;

Пластиковые лотки в системе ливневой канализации

-C – нагрузка до 25 т, могут быть установлены на автомобильных дорогах или автозаправочных станциях;

-D – 40 т, выдерживают вес грузового автомобиля;

-E – до 60 т, могут монтироваться на стоянках грузовых автомобилей и в других местах с повышенной нагрузкой;

-F – до 90 т, устанавливаются на площадках для движения специализированной тяжелой техники.

Важно Выбирая класс приемника лучше немного перестраховаться и приобрести вариант с допустимой нагрузкой, которая несколько превышает ваши расчеты.

Размер пластикового дождеприемника

При любых размерах дождеприемника для ливневой канализации из пластика он состоит из следующих компонентов:

1.Корзина – служит для защиты системы от попадания в нее различного мусора. В пластиковых дождеприемниках Gidrolica 300х300 мм и других подобных моделях мусор оседает на дно корзины, поэтому ее нужно периодически извлекать и чистить.

2.Резиновый сифон – препятствует распространению неприятного запаха, который может появляться в результате гниения мусора и испарения воды со дна корзины.

3.Перегородка – выступает в качестве гидрозатвора и нужна при подсоединении к приемнику системы отвода воды.

4.Крышка – служит для полного закрытия дождеприемника, используется в холодное время года или тогда, когда данный приемник не используется по каким-либо причинам.

5.Решетка – через нее вода поступает в дождеприемник. Круглая или квадратная модель подбирается в соответствии с формой приемника.

6.Люк – применяется в колодцах закрытого типа.

7.Удлинитель – позволяет увеличить глубину конструкции.

Кроме того, приемники отличаются по типу отвода воды. Он может осуществляться вниз или в сторону, а выбор этого параметра зависит от конструктивных особенностей вашей системы ливневой канализации и места дождеприемника в ней.

Основной причиной, по которой многие предпочитают купить пластиковый дождеприемник, является их небольшой вес по сравнению с моделями из бетона или чугуна. Из этого достоинства вытекает простота монтажа. Для установки пластиковой конструкции не нужно использовать специализированную строительную технику и легко можно обойтись своими силами. Кроме того, пластик является довольно устойчивым к разного рода негативным воздействиям, например, к перепадам температуры или агрессивным химикатам.

Дренажная система ливневой канализации

Еще одно достоинство пластиковых дождеприемников, выгодно отличающее их от чугунных моделей, это простота в обслуживании. Для того чтобы очистить такую конструкцию, достаточно просто извлечь корзину и выбросить ее содержимое, после чего промыть. При небольших размерах дождеприемников из пластика и легкости конструкции сделать это очень просто. Трубоотвод к пластиковому приемнику подключается без использования специальных крепежей, а само подключение возможно в двух плоскостях.

Решетки для пластиковых конструкций могут быть изготовлены из того же полимера, а также из жести или чугуна. Последний вариант является самым прочным, поэтому монтируется в местах с повышенной нагрузкой.

Цены пластиковых дождеприемников зависят от производителя и особенностей конструкции.

Критерии выбора конструкции и проектирование системы водоотвода

Выбор размеров дождеприемника и других его характеристик необходимо начинать, отталкиваясь от предполагаемой системы ливневой канализации. Последняя проектируется исходя из следующих данных:

-максимальное количество осадков на территории – этот параметр узнается из справочника СНиП, там же необходимо посмотреть максимальный параметр снегового покрова зимой;

-коэффициент поглощения влаги – зависит от типа покрытия территории, например, для щебня он составляет 0,4, а для кровли – 1;

-площадь территории, с которой будет отводиться вод

По этим данным определяется тип ливневой канализации. Выбор дождеприемника также осуществляется в зависимости от интенсивности осадков на территории, общих климатических условий, типа грунта и максимальной нагрузки.

Важно Если цена дождеприемника для ливневой канализации вас не устраивает, а осуществить отвод воды с территории надо, то можно попробовать самодельный вариант. Он изготавливается из обычного кирпича, из которого выкладывается небольшой колодец. Стенки колодца оштукатуриваются изнутри, а сбоку к нему подключается трубопровод.

Особенности установки дождеприемника

Установку дождеприемника для ливневой канализации осуществляют под выходом сточной трубы или же в тех местах, где после дождя или в результате таяния снега образуются лужи. При монтаже особое внимание следует обращать на глубину установки. Также рекомендуется выбирать такое расположение конструкции, чтобы вода из трубы попадала точно в ее центр. А если нет возможности расположить сток в самой низкой точке территории, то к нему нужно провести специальные углубления, по которым вода будет стекать в приемник.

После того как вы определились с типом конструкции и местом ее установки, можно приступать непосредственно к установке дождеприемника. Она состоит из следующих этапов:

1.Выкапывается котлован. Его глубина определяется размером самого приемника, к которому необходимо добавить 30-40 см. Ширина ямы также должна быть больше габаритов конструкции примерно на 3 см с каждой стороны, так как она будет укрепляться при помощи бетонного раствора.

2.На дне ямы монтируется специальная песчаная подушка. После засыпания песок заливается водой и тщательно утрамбовывается.

3.Дождеприемник подключается к системе труб или лотков. При этом нужно следить, чтобы вся конструкция была точно выровнена по высоте.

4.Дно ямы заливается небольшим слоем бетонного раствора, в который устанавливается приемник. При установке дождеприемника своими руками необходимо надежно зафиксировать конструкцию в бетоне, чтобы избежать ее смещения впоследствии.

5.С боков конструкции заливается бетонный раствор. Для того чтобы пластиковая модель не деформировалась под давлением бетона, ее стенки можно дополнительно укрепить металлической решеткой.

6.Устанавливаются перегородки и корзина дождеприемника.

Схема укладки ливневой канализации во дворе

Помните, что срок эксплуатации и эффективность работы конструкции зависит от того, насколько вы правильно установили дождеприемник. Как показывают многие видео монтажа дождеприемников, делать это нужно до установки покрытия на территории. Делать мощение на участке, который прилегает к приемнику дождевой воды, стоит только через несколько дней после завершения установки последнего. За это время бетон окончательно застынет, и вы сможете смело укладывать любой тип покрытия.

Важно Если вы собираетесь асфальтировать территорию, на которой расположен приемник, то место вокруг него диаметром в 1-1,5 м рекомендуется засыпать песком, гравием или битумом. Это не даст асфальту повредить конструкцию отвода.

  Комплект для установки дождеприемника

Одним из ключевых факторов, который также нужно учитывать при монтаже дождеприемника для ливневой канализации, это прочность и надежность основания. Учтите, что при перепадах температуры грунт, в который установлен приемник, может расширяться и сужаться, поэтому бетонная подушка и стенки, окружающие конструкцию, должны быть предельно надежными. В противном случае вам придется в первую же весну заново установить дождеприемник. Как избежать этого подскажут многочисленные тематические видео в интернете.

Если вы не обладаете достаточными строительными навыками для самостоятельного монтажа конструкции, то можно поручить это дело квалифицированным специалистам. В таком случае цена установки дождеприемника будет зависеть от типа приемника, глубины установки и ряда других факторов.

Правила ухода за конструкцией

Дождеприемник – один из самых требовательных в плане обслуживания элементов системы ливневой канализации. Это обусловлено тем, что вода в него попадает непосредственно с поверхности, и именно здесь происходит ее первичная очистка от мусора. Если вы хотите, чтобы корзина приемника засорялась реже, то стоит обратить внимание на модели с мелкоячеистой решеткой, которая не будет пропускать мелкий мусор.

В любом случае корзину приемника необходимо извлекать и чистить не реже, чем раз в 2-3 месяца. В противном случае вы рискуете получить не только засор, но и источник неприятного запаха у себя под домом. Если же засор образовался в месте соединения конструкции и трубопровода, то его следует удалить при помощи специальных сантехнических приспособлений.

Регулярная чистка всех элементов водосточной системы поможет избежать негативных последствий засоров

Цены дождеприемников на современном строительном рынке позволяют без проблем приобрести такую конструкцию для обустройства ливневой канализации на частной территории, а простота в установке и эксплуатации сделала этот элемент системы отвода воды очень популярным.

Дождеприемники для ливневой канализации, особенности монтажа

Дождеприемники для ливневой канализацииДождеприемники для ливневой канализации

Необходимость организации в своем доме ливневой канализации состоит в том, что она не только отводит воду, но и защищает фундамент дома, бережет дорожное покрытие от проникновения влаги и разрушения.

Этот вид канализации достаточно просто устроен.

По наклонным поверхностям дождевая вода стекает в дождеприемник, откуда перемещается по трубам в колодец.

При обустройстве ливневой канализации она обязательно должна быть оснащена точечным собирателем воды – дождеприемником, который собирает воду под водосточными трубами и кранами.

Современная ливневая канализация. Дождеприемники и их виды

В наши дни дождевая канализация изменилась, по сравнению со старыми вариантами. Теперь ее установка и оборудование для нее стало надежнее и проще.

Основную схему ливневой канализации, используемой для обустройства частных домов, вы видите на рисунке ниже.

В системе канализации присутствуют такие элементы:

  • каналы и желоба (лотки) для сбора воды;
  • пескоуловители, которые очищают дождевую воду;
  • дождеприемные колодцы или дождеприемники;
  • канализационные трубы;
  • коллекторы и смотровые колодцы.

Дождевая вода, попадая в желоба на крыше, очищается и по трубам перемещается в дождеприемник. Он в свою очередь вторично очищает ее благодаря установленному фильтру, а затем вода из дождеприемника и лотков распределяется по трубам и попадает в вырытый подземный колодец, то есть коллектор.

При этом дождеприемник является одной из самых важных составляющих ливневой канализации, так как он собирает воду не только с труб, но и просто стекающую по дорожному покрытию, поэтому препятствует образованию луж.

Установленный дождеприемник выглядит, как показано на изображении ниже.

ДождеприемникДождеприемник

Современный дождеприемник очень легок в установке и имеет всю необходимую комплектацию, его легко почистить или заменить.

Отличия точечного водосборника состоят не только в самой комплектации, но и в материале из которого он изготовлен.

Это может быть или более легкий пластиковый вариант, либо чугунный. Оба эти вида существенно отличаются по своему предназначению и функциям, которые мы рассмотрим ниже.

Как выбрать дождеприемник для ливневой канализации

При выборе нужного типа дождеприемника для ливневой канализации нужно учитывать разные факторы, которые при правильном подходе обеспечат вам долгий срок эксплуатации и надежность.

Самыми основными из таких факторов являются:

  • интенсивность и количество осадков на участке, климатические условия;
  • площадь ливневой канализации;
  • рельеф местности;

При правильном расчете этих особенностей вашего участка вы сможете подобрать и нужный вид самого дождеприемника.

Для приусадебной территории частного дома небольших размеров можно выбрать дождевой колодец, более легкий по весу и конструкции, но если климатические условия дождливые, и в разные времена года выпадает много осадков, то лучше брать чугунный вариант.

Он сможет выдержать большую нагрузку и удержать в себе много мусора и листьев, чтобы они не засорили подземные канализационные трубы.

Особенности конструкции дождеприемников для ливневой канализации

Все типы дождеприемников отличаются тем, что имеют разный вес и глубину. Стандартный дождеприемник имеет глубину около 40 сантиметров и малый вес, но если материалом для его изготовления является чугун, то вес значительно больше.

Сам дождеприемник может продаваться, как отдельно, так и в комплекте с другими элементами для него.

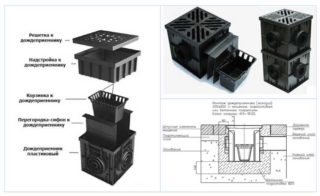

Полная комплектация состоит из:

  • самого дождеприемника;
  • корзины для дождеприемника разного объема;
  • перегородки – сифона;
  • внешней решетки.

Все эти элементы могут быть разными по качеству и цене. Они подбираются в зависимости от выбора самого дождеприемника.

Стандартный комплект вы можете увидеть на рисунке ниже.

Строение дождеприемникаСтроение дождеприемника

Решетка для точечного водосбора может быть также выполнена из разных по качеству материалов, ее выбор зависит от нагрузки, которая будет производиться в дальнейшем на решетку.

Материалы для дождеприемников: что лучше чугун или пластик?

Раньше дождеприемники изготавливались только из бетона или чугуна, но теперь к ним добавилась еще одна модификация – пластиковые дождеприемники для ливневой канализации.

На первый взгляд может показаться, что лучше выбрать чугунный материал, так как он прочнее.

Но современные технологии позволяют сделать устройство пластикового дождеприемника высокопрочным и надежным.

Преимущества пластиковых материалов состоят в том, что они легки по весу и удобны в монтаже, защищены от коррозии и внешних механических и химических воздействий.

Если предполагается обустройство ливневой канализации в частном доме, то можно с уверенностью выбрать пластиковый дождеприемник, который обойдется дешевле и по цене.

Если вы все же боитесь, что он не выдержит нагрузки, то в комплекте к нему можно взять решетку из чугуна или другого металла, это позволит надежно укрепить и защитить дождеприемник.

Пример пластикового точечного водосборника вы можете просмотреть на изображении ниже.

Пластиковый дождеприемникПластиковый дождеприемник

По размеру стандартный пластиковый сборник воды для дома будет составлять 300х300х300. Также можно использовать такой вид сборника воды в качестве самостоятельного коллекторного колодца, так как у пластиковых дождеприемников есть возможность установки нескольких слоев, накладывая их, друг на друга, до нужной высоты.

Чугунные дождеприемники чаще всего используются либо на дорогах, по которых часто ездит транспорт, либо в местах постоянного скопления воды.

Также можно сказать, что чугунный водосток способен выдержать вес около 90 тонн, он подойдет для мест с постоянной проходимостью и интенсивным движением, выдержит огромное количество сточных вод.

Как выглядит водосток из чугуна, вы сможете увидеть ниже.

Чугунный дождеприемникЧугунный дождеприемник

Такой дождеприемник может быть довольно больших размеров, это подойдет для самых высоких нагрузок и обеспечит надежность ливневой канализации.

Установка дождеприемников для ливневой канализации

Как правило, дождеприемники устанавливают и под сточными трубами, и в местах луж или скопления дождевой и талой воды.

При монтаже важным моментом является учет глубины, на которой будет находиться дождеприемник, а также его размера.

Если провести все этапы установки правильно, то можно быть уверенными в том, что ливневая канализация прослужит долго и не будет засорена мусором.

Правила расположения

Если неправильно расположить дождеприемник, то большая часть воды будет оставаться на поверхности и устройство дождевой канализации окажется бесполезным.

Чтобы убрать как можно больше сточной воды, нужно устанавливать стоки в низинных точках местности или делать для них углубление, чтобы вода сама стекала к дождеприемнику.

Это правило касается и тех водостоков, которые установлены под сточной трубой.

Также нужно выбрать для стока под трубой такое место, чтобы струи воды попадали четко в центр дождеприемника.

Пример правильной установки водоотвода под сточной трубой вы видите на фотографии ниже.

Дождеприемник под сточной трубойДождеприемник под сточной трубой

После выбора места для дождеприемника можно приступать к его монтажу.

Особенности монтажа дождеприемников

В первую очередь, при установке дождеприемников следует помнить, что водостоку нужно обеспечить прочное основание и хорошо зафиксировать его под землей.

Рассмотрим основные этапы при монтаже дождеприемника:

  • для начала нужно вырыть котлован, измерив глубину самого дождеприемника и добавив к ней 30-40 см, а также оставив 3 см по бокам для заливки бетоном;
  • на дно котлована насыпается песчаная подушка, которая заливается водой и плотно трамбуется;
  • дождеприемник нужно подсоединить к канализационным трубам, ведущим к коллектору и выровнять по высоте всю конструкцию;
  • на дно налить тонким слоем бетонный раствор и плотно уложить дождеприемник;
  • теперь бетон нужно аккуратно разлить по боковым сторонам водостока;
  • после этого можно установить перегородки и корзину дождеприемника.

После монтажа, поверхностный зазор вокруг водостока можно засыпать песком или гравием.

Общую схему установки дождеприемника вы можете просмотреть ниже.

Схема монтажа дождеприемникаСхема монтажа дождеприемника

Далее подключается сама ливневая канализация и дождеприемник готов к использованию.

Раз в 2-3 месяца его корзину нужно обязательно очищать от мусора, если делать это регулярно, то ваша ливневая канализация прослужит вам очень долго.

Видео: дождеприемники для ливневой канализации

Как подсоединить дождеприемник к трубе. Рекомендации по установке дождеприемников. Установка водоприемника своими руками

Дождеприемники, или распределительные колодцы, – важнейший элемент функционирования ливневой канализации. Конструкции подобного рода выполняют ключевую роль в работе, поскольку именно они собирают воду, выпавшую в виде осадков, и отводят ее по системе за пределы участка либо же в сливную яму. Такое решение помогает не только предупредить появление луж во дворе, но и защитить дом, поскольку большое количество воды может негативно сказаться на состоянии фундамента и стен.

Дождеприемники для ливневой канализации бывают разными. Например, по материалу они могут быть пластиковыми или чугунными. Важно приобрести конструкции, соответствующие требованиям ГОСТ, поскольку в противном случае вы рискуете потерять в качестве водоотведения. Поэтому, разрабатывая смету на благоустройство участка, не экономьте на устройствах, лучше исключите монтажные работы, ведь установить колодец можно своими руками. О том, как монтируется дождеприемник в ливневке, мы сегодня и поговорим.

Что нужно учесть перед работой

В первую очередь необходимо определить расположение дождеприемников. Варианты, в данном случае, следующие:

  • монтаж под стоками. Если на стенах вашего дома оборудован сток воды с крыши, установить под низом распределительный колодец нужно обязательно. Это поможет избежать скопления жидкости под фундаментом, а соответственно, предупредить ее губительное действие;
  • дорожки. Еще при проектировании благоустройства участка рекомендуется установить несколько дождеприемников на дорожках. В месте расположения распределительного колодца делается углубление, а сами дорожки рекомендуют делать под минимальным углом, чтобы обеспечить стекание воды;
  • в местах накопления луж. Если лужи появляются в конкретных местах на вашем участке, их можно избежать, установив колодцы. Тогда вода не станет накапливаться в одной точке и будет сразу же уходить в систему. Однако в таком случае важно точно выбрать место монтажа дождеприемников и предусмотреть его в проекте.

Следующим важным нюансом, который оказывает важное влияние на ход процедуры, является размер и форма дождеприемника. Небольшой круглый колодец установить несложно. С габаритными конструкциями будет труднее. Далее поговорим о том, как же производится монтаж конструкций.

Важно правильно установить дождеприемник, ведь в противном случае вы рискуете столкнуться с целым рядом проблем. Некорректный монтаж может привести к тому, что ливневка будет забиваться, а почистить ее, да и в целом провести техническое обслуживание, весьма затруднительно. Чтобы избежать проблем с работой конструкции, важно соблюсти два требования: сделать крепкое основание и надежно закрепить колодец снизу. Рассмотрим пошаговую инструкцию по установке дождеприемника для ливневки:

Монтаж распределительного колодца – это не самая сложная работа, однако при ее выполнении необходимо учесть детали. Это и правильный выбор места, и правильная подготовка подложки, и надежная фиксация. Если вы все сделаете правильно, тогда вы получите качественную и надежную ливневку на несколько последующих лет, а может даже и десятилетий.

Стоит признать, что далеко не всегда владелец земельного участка может похвастаться тем, что ему досталась «хорошая» земля – на сухом и ровном месте, на возвышенности. Нередко бывает так, что выделенный участок располагается где-нибудь в низине, где и скапливаются дождевые воды. Особенно это будет критичным для той местности, где объем выпадаемых осадков выше среднего.

На представленной фотографии показан один из современных вариантов дождеприемника для ливневой канализации.

Практически любая современная более-менее «серьезная» конструктивно предусматривает наличие такого устройства, как дождеприемники для ливневой канализации. И, вероятно, нет особой нужды расписывать, для каких целей служит «ливневка» (так в народе нередко и называют ливневую канализацию) и то, какие преимущества она с собой несет в случае ее использования на объекте. Вкратце можно отметить, что грамотно организованная ливневка поможет избежать таких весьма неприятных явлений, как:

  • образование луж на участке;
  • подмывание грунта и его эрозии;
  • подмывание фундаментов построек, которые находятся на участке;
  • подтопление подвалов и погребов;
  • поя

Установка дождеприемников для ливневой канализации своими руками

Распределительные колодцы или, как еще их называют – дождеприемники, это один из основных элементов в структуре ливневой канализации. На данный элемент приходится главная работа, так как именно здесь скапливается дождевая или талая вода, далее по ним она уходит за границы участка или в сливную яму. Подобная конструкции предупреждает скопление луж на придомовой территории и защищает строение, так как талая вода негативно сказывается на крепости стен и фундамента.

По своей структуре система для отвода может различаться. Если смотреть на материал изготовления, то зачастую это пластик или чугун. Лучше всего останавливать свой выбор на той конструкции, которая изготовлена с выполнением всех требований ГОСТа, иначе качество водоотведения может оказаться не на том уровне, на котором вы ожидали. При расчете бюджета на установку лучше взять материал самого хорошего качества, а сэкономить на монтажных работах, так как установка колодца – процесс не очень сложный и его можно выполнить самостоятельно. В этой статье мы и хотим осветить данный процесс, раскрыть все детали установки дождеприемника в ливневке.

Подготовка к выполнению работ


Перед началом работ необходимо определить, где именно будут располагаться дождеприемники. Вариантов их расположения несколько:

  1. Установка под стоками, если на стенах дома установлены стоки с крыши, то их обязательно дополняют стоковыми колодцами. Такая система отведет лишнюю воду от фундамента, то есть снизит разрушительное влияние сточных вод на строение.
  2. Вдоль дорожек. Во время создания проекта благоустройства придомовой территории советуется монтаж дождеприемников вдоль дорожек. Распределительный колодец устанавливают в углублении, а сами дорожки делают под небольшим углом, это предотвратит застой воды.
  3. В тех местах, где постоянно скапливается вода. На каждом участке есть такие зоны, где постоянно скапливается дождевая и талая вода. Чтобы отводить ее, следует установить в этих местах колодцы, в таком случае следует установить точки сбора здесь, чтобы во время осадков все сразу уходило в отводящую систему. Сложность здесь состоит только в выборе места установки и согласовании его с общим проектом.

Следующая важная вещь, от которой зависит весь процесс – габариты и форма отводящего элемента. Если колодец имеет небольшой размер и круглую форму, то установить его просто, конструкции большего размера потребуют повозиться с ними. Теперь рассмотрим более внимательно процедуру установки.

Процесс установки дождеприемника


Неправильная процедура установки дождеприемника может привести к возникновению целого ряда неприятных ситуаций в будущем. Например, случается, что отводящие элементы забиваются, а возможности для их очистки нет, так как это изначально не было предусмотрено проектом. Для корректной работы конструкции следует соблюдать два важных требования: создать прочную основу и хорошо закрепить колодец снизу. Рекомендации, как установить дождеприемники шаг за шагом, читайте ниже:

  1. Проведите подготовительные работы для создания котлована. Рассчитайте его размеры, при этом соизмеряйте их с размерами колодца. Можно провести замеры или ознакомиться с технической документацией, где указывают эти данные. К полученным цифрам добавьте 3 см – это и будет необходимый диаметр ямы, к глубине прибавляют 30-35 см. Вот каких размеров должен быть котлован.
  2. В готовой яме создается подушка из песка, на дно высыпается его слой, заливается жидкостью и хорошенько трамбуется.
  3. Далее необходимо подключить распределительный колодец к трубам канализации для сточных вод, по которым будет уходить вся жидкость с участка. Важно – приемник и трубы располагаются по высоте ровно, с той точность, которую позволяют условия монтажа. Если будет разница между высотой элементов, возникнут проблемы при их соединении и в работе.
  4. На дно котлована льют бетонную смесь. Ее не нужно лить в большом количестве, хватит небольшого слоя. На слой бетона устанавливаем колодец, фиксируем его, чтобы не шатался.
  5. После надежной фиксации дождеприемника проводим дополнительное его крепление при помощи бетона. Заливается раствор с боков, для этого мы и оставляли 3 см по окружности. Такая чаша станет надежной основой для колодца.
  6. Теперь устанавливаем все составляющие системы, обычно в этот список входят перегородки и корзина.


Как видите, процесс установки не отличается сложностью, необходимо только учитывать все важные детали. В этот перечень входит и выбор точки установки, и создание надежной подложки и крепление колодца в яме. При правильном выполнении всех работ, можно рассчитывать на адекватную и надежную работу ливневки на протяжении нескольких лет.


Самостоятельный монтаж дождеприемников

Для того чтобы на несколько десятилетий избавиться от луж на придомовой территории, сырости в подвале и расходов на досрочный ремонт фундамента, достаточно обустройства поверхностного дренажа участка, больше известного под названием ливневой канализации или просто ливневки. Вы можете доверить несложный и не слишком трудоемкий монтаж наемным рабочим, или сохранить семейный бюджет, освоив весь объем работ самостоятельно. Как установить дождеприемники своими руками, вы узнаете из этой информации.

  • В базовом варианте, это достаточно объемный металлический или пластиковый контейнер, оборудованный съемной мусорной корзиной, контуром предварительной очистки, сифоном и другими полезными приспособлениями.
  • Самая распространенная форма дождеприемника — удлиненный параллелепипед, хотя встречаются конструкции кубические, цилиндрические, в большей степени соответствующие заявленным проектным требованиям.

Устройство совместимое с точечным дренажом устанавливается под водосточными трубами, реже — в низинных местах, где из-за особенностей рельефа, в большом количестве скапливается вода. По мнению специалистов, схема точечного водозабора наиболее простая и эффективная.

Дренаж линейный включает в себя несколько водозаборных веток, поэтому оправдано применение нескольких дождеприемников, или одного накопительного дренажного колодца.

Какие критерии выбора качественного и долговечного дождеприемника?

Для защиты фундамента от атмосферной влаги разработано несколько моделей дождеприемников, из общего перечня для обустройства прифундаментного водоотвода используется тип Д. Это так называемый, малый или бытовой дождеприемник, с отводом воды вниз или в сторону. Первый вариант ориентирован на применение в точечных системах, со сбросом влаги в дренажный колодец 315мм.

Дождеприемник

Дождеприемник

Вариант второй задействуется в случаях, если конструкция фундамента или отмостки, затрудняет монтаж устройства с нижним патрубком. Оба вида дождеприемника оборудованы специальными решетками для фильтрации крупного мусора.

На сегодняшний день самым высоким спросом пользуются дождеприемники пластиковые. В активе – низкий вес, упрощающий монтаж без применения специальной оснастки, стойкость пластика к температурным перепадам, активным химическим и механическим воздействиям, возможность увеличения объема за счет подсоединения дополнительных контейнеров.

Внимание! Пластиковые изделия характеризуются несложным обслуживанием, продолжительным эксплуатационным ресурсом и доступной, по отношению к металлическим изделиям, стоимостью.

звоните прямо сейчас

Как правильно установить пластиковый дождеприемник?

  • После установки устройства в выемку и подсоединения труб, прилегающий объем заполняется бетонным раствором. Утяжеление поможет пустому контейнеру не всплыть, при случайном повышении уровня грунтовых вод.
  • Оптимальный вариант подключения дождеприемника к водосточной трубе диаметром 100 мм, это входящий в комплект переходник.
  • Верхнее покрытие может быть любым, бетонным, асфальтовым или плиточным. Обязательное условие — достаточный запас прочности, если дождеприемник расположен на проезжей части дороги.
Решетка для дождеприемника

Решетка для дождеприемника

Выбор формы защитной решетки дождеприемника дело вашего вкуса или дизайнерских изысканий. Однако полезная площадь, а следовательно и производительность прямоугольных решеток больше, чем решеток круглых. Для местности с интенсивными и продолжительными дождевыми осадками лучший выбор — решетки квадратной или прямоугольной формы.

В границах пешеходной зоны, оправдано применение решеток пластиковых армированных, обладающих улучшенными декоративными и эксплуатационными свойствами.

В границах одной статьи дать точное описание установки нескольких десятков моделей сложно. Особенности монтажа вы найдете в прилагаемой к каждому устройству инструкции.

Покупайте дождеприемники пластиковые высокого качества по привлекательной цене в нашей компании!

заказать

Монтаж дождеприемников ливневой канализации

Несколько простых правил установки пластиковых, бетонных или чугунных дождеприемников помогут тем, кто решил своими руками построить надежную систему локального сбора дождевых и талых вод. У профессиональных "дорожников", конечно, есть свой наработанный практический опыт, но всегда неизменными остаются основные рекомендации производителей материалов водоотвода.

Место расположения дождеприемника определяется, чаще всего, на стадии проектирования ливневой канализации наметив вектор линии трубопровода. На примере пластиковых дождеприемников 300х300 или 400х400, у которых каждая боковая стенка имеет трафаретные патрубки для соединения с трубами диаметром 50, 110 и 160 мм, выстроить систему в составе точечного водоотвода значительно проще. В общем и целом, монтаж дождеприемников сопряжён с большим объемом земельных работ и требует более сложной разуклонки, если сравнивать с линейным типом организации водоотвода.

Отличительные особенности некоторых видов ливневой канализации Вы можете узнать в рубрике "Поверхностный водоотвод".

Перед монтажом дождеприемных колодцев необходимо подготовить основание - дренирующий слой из песчано-гравийной смеси и гидроизоляционной пленки – мембраны, после чего заливается бетонная обойма из бетона класса B25. Средний показатель толщины бетонной обоймы (H) для основания равен 100 мм.

Отводящие трубы подключаются непосредственно к корпусу дождеприемника. Для этого выбивается или вырезается отверстие необходимого диаметра по штатно расположенным на стенках дождеприемника шаблонным трафаретам. Место стыковки обрабатывается герметиком типа ПРО ФС имеющим консистенцию тиксотропной вязкой массы.

Бетонирование обоймы так называемой «шубы» дождеприемника происходит в несколько этапов послойно. Сначала уровень поднимают до верхнего края трубы, так чтобы бетонная обойма полностью её скрыла, затем до наивысшей точки стенок дождеприемника с установленной на него решеткой или крышкой.

Когда необходимо выдержать глубину заложения инженерных коммуникаций, дождеприемники можно установить друг на друга, выполнив надстройку. В этом случае первый (верхний) резервуар с установленной на него решеткой принимает воду, а второй (нижний) подключается к дренажным трубам. Такая комбинация, прежде всего, будет интересна при желании свести к минимуму промерзание системы в слоях.

Неважно, в какое покрытие происходит установка пластикового дождеприемника – в брусчатое или асфальтобетонное, главное, чтобы его края не выступали над поверхностью, так как в процессе эксплуатации непокрытые части колкого пластика могут быть разбиты.

Для корректной работы локальной точки водосбора, после завершения монтажных работ, уровень ливневой решетки дождеприемника «по верхам» должен быть ниже уровня прилегающей осушаемой поверхности приблизительно на 3-5 мм. Если это условие соблюдено, то система установлена правильно!

Бетонная подготовка для установки дождеприемника

Параметры бетонной обоймы для пластиковых дождеприемников
Класс нагрузкиA15B125C250
Ширина бетонной обоймы (С), мм80100100
Толщина бетонной обоймы (H), мм100100150
Класс бетонаB25B25B25

Дождеприемник и брусчатка

Установка пластикового дождеприемника в брусчатое покрытие с предполагаемыми механическими нагрузками класса A15-C250 (пример с дождеприемником 300х300 мм):

Дождеприемник и асфальтобетон

Вариант монтажа дождеприемника пластикового в асфальтобетонное покрытие с учетом возможных динамических нагрузок класса A15-C250 на точку водоотвода (пример с дождеприемником 300х300 мм):

Узел А

Применение герметика (ГОСТ 25945) слоем 5х20 мм между стенкой пластикового дождеприёмника и бетонной обоймы канала (бетон B25 F200 W6, ГОСТ 26633-91):

В какой последовательности укомплектовывать (собирать) дождеприемник, используя различные аксессуары - решетки, корзины для сбора мусора, перегородки-сифоны - нет никакой принципиальной разницы. На момент установки нужен только сам дождеприемник!

Компания производителей и поставщиков - «Лига 812» предлагает широкий ассортимент дождеприемников и доборных элементов для дождеприемных колодцев, адаптированных российским климатическим особенностям. На нашем сайте Вы можете самостоятельно выбрать и заказать необходимый материал точечного водоотвода по низким ценам. Если у Вас появятся вопросы - пожалуйста, обращайтесь за технической консультацией к специалистам нашей компании.

Ссылки Производство и продажа:

Пластиковые дождеприемники

Решетки дождеприемников

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
