Дождеприемники для ливневой канализации, особенности монтажа

Дождеприемники для ливневой канализации

Необходимость организации в своем доме ливневой канализации состоит в том, что она не только отводит воду, но и защищает фундамент дома, бережет дорожное покрытие от проникновения влаги и разрушения.

Этот вид канализации достаточно просто устроен.

По наклонным поверхностям дождевая вода стекает в дождеприемник, откуда перемещается по трубам в колодец.

При обустройстве ливневой канализации она обязательно должна быть оснащена точечным собирателем воды – дождеприемником, который собирает воду под водосточными трубами и кранами.

Современная ливневая канализация. Дождеприемники и их виды

В наши дни дождевая канализация изменилась, по сравнению со старыми вариантами. Теперь ее установка и оборудование для нее стало надежнее и проще.

Основную схему ливневой канализации, используемой для обустройства частных домов, вы видите на рисунке ниже.

В системе канализации присутствуют такие элементы:

• каналы и желоба (лотки) для сбора воды;
• пескоуловители, которые очищают дождевую воду;
• дождеприемные колодцы или дождеприемники;
• канализационные трубы;
• коллекторы и смотровые колодцы.

Дождевая вода, попадая в желоба на крыше, очищается и по трубам перемещается в дождеприемник. Он в свою очередь вторично очищает ее благодаря установленному фильтру, а затем вода из дождеприемника и лотков распределяется по трубам и попадает в вырытый подземный колодец, то есть коллектор.

При этом дождеприемник является одной из самых важных составляющих ливневой канализации, так как он собирает воду не только с труб, но и просто стекающую по дорожному покрытию, поэтому препятствует образованию луж.

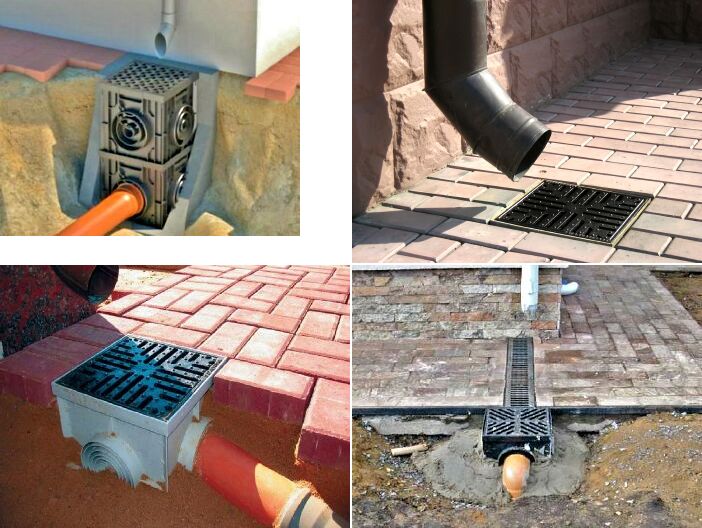

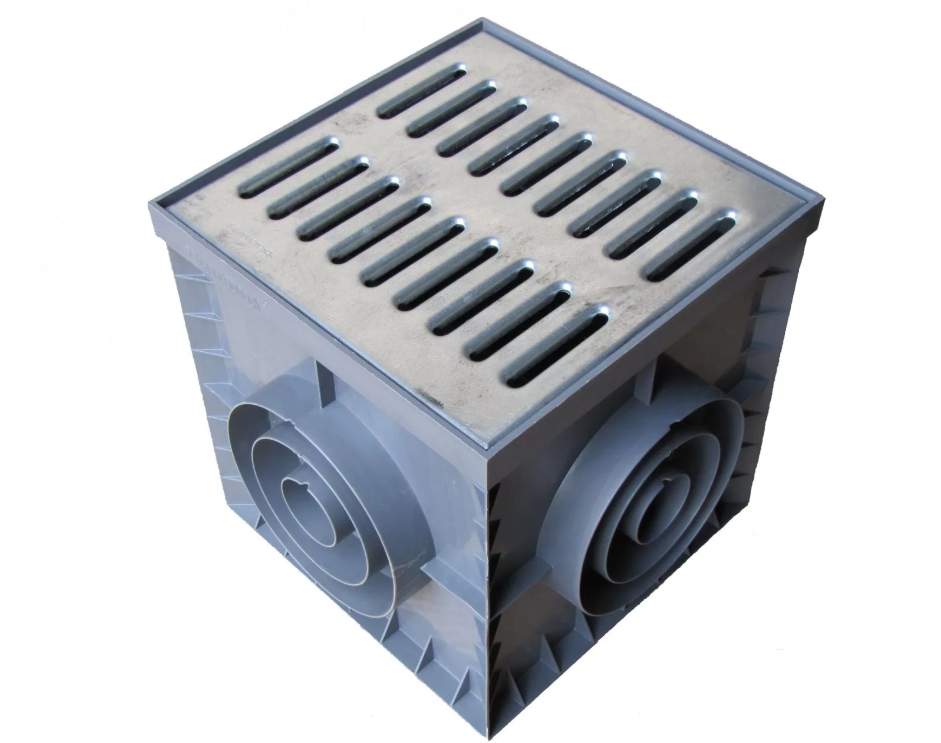

Установленный дождеприемник выглядит, как показано на изображении ниже.

Дождеприемник

Современный дождеприемник очень легок в установке и имеет всю необходимую комплектацию, его легко почистить или заменить.

Отличия точечного водосборника состоят не только в самой комплектации, но и в материале из которого он изготовлен.

Это может быть или более легкий пластиковый вариант, либо чугунный. Оба эти вида существенно отличаются по своему предназначению и функциям, которые мы рассмотрим ниже.

Как выбрать дождеприемник для ливневой канализации

При выборе нужного типа дождеприемника для ливневой канализации нужно учитывать разные факторы, которые при правильном подходе обеспечат вам долгий срок эксплуатации и надежность.

Самыми основными из таких факторов являются:

• интенсивность и количество осадков на участке, климатические условия;
• площадь ливневой канализации;
• рельеф местности;

При правильном расчете этих особенностей вашего участка вы сможете подобрать и нужный вид самого дождеприемника.

Для приусадебной территории частного дома небольших размеров можно выбрать дождевой колодец, более легкий по весу и конструкции, но если климатические условия дождливые, и в разные времена года выпадает много осадков, то лучше брать чугунный вариант.

Он сможет выдержать большую нагрузку и удержать в себе много мусора и листьев, чтобы они не засорили подземные канализационные трубы.

Особенности конструкции дождеприемников для ливневой канализации

Все типы дождеприемников отличаются тем, что имеют разный вес и глубину. Стандартный дождеприемник имеет глубину около 40 сантиметров и малый вес, но если материалом для его изготовления является чугун, то вес значительно больше.

Сам дождеприемник может продаваться, как отдельно, так и в комплекте с другими элементами для него.

Полная комплектация состоит из:

• самого дождеприемника;
• корзины для дождеприемника разного объема;
• перегородки – сифона;
• внешней решетки.

Все эти элементы могут быть разными по качеству и цене. Они подбираются в зависимости от выбора самого дождеприемника.

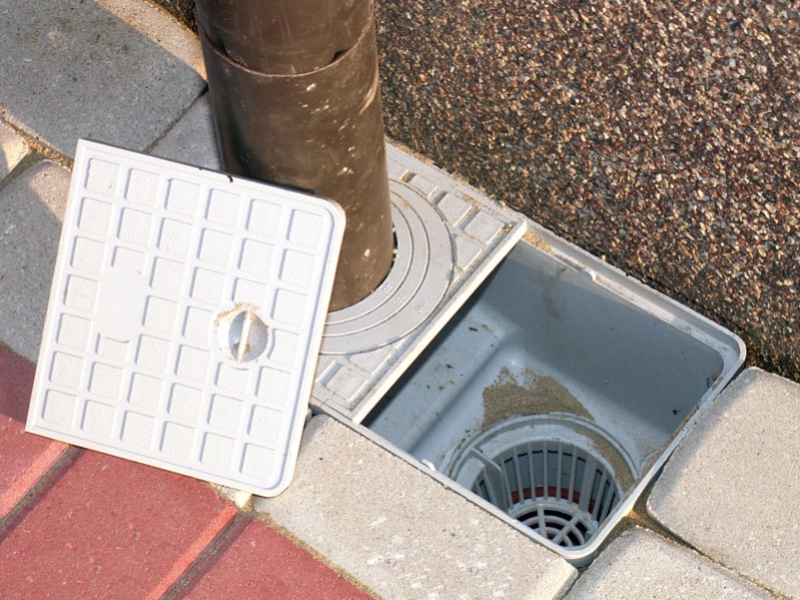

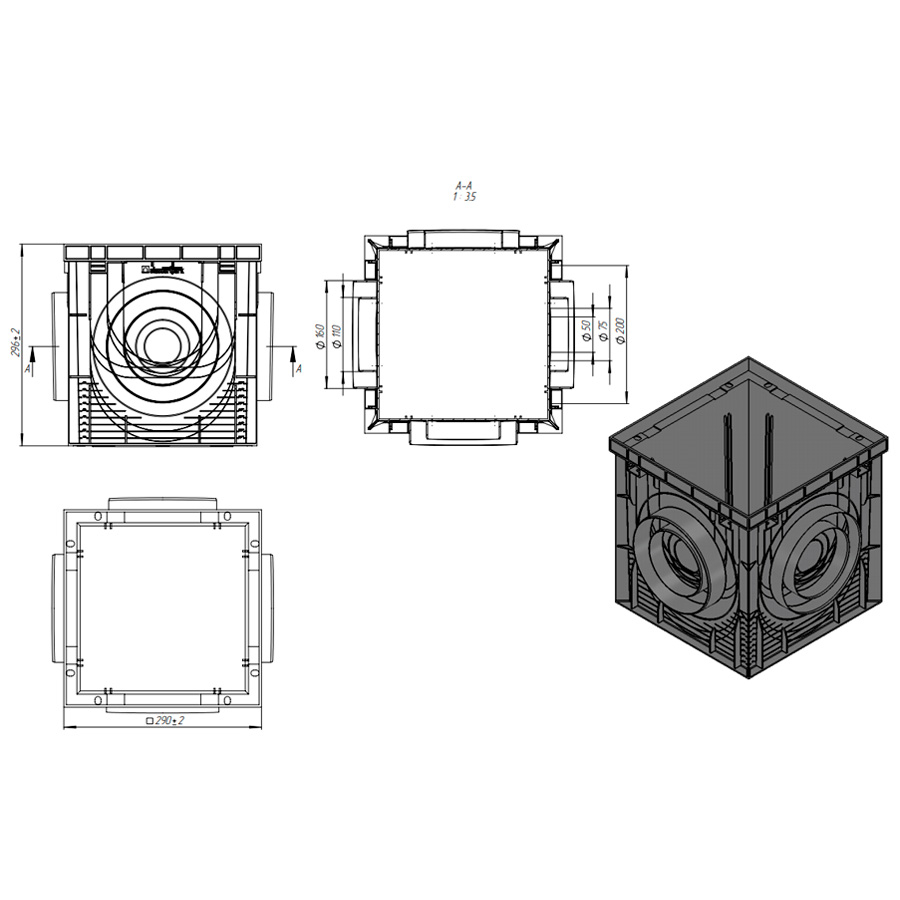

Стандартный комплект вы можете увидеть на рисунке ниже.

Строение дождеприемника

Решетка для точечного водосбора может быть также выполнена из разных по качеству материалов, ее выбор зависит от нагрузки, которая будет производиться в дальнейшем на решетку.

Материалы для дождеприемников: что лучше чугун или пластик?

Раньше дождеприемники изготавливались только из бетона или чугуна, но теперь к ним добавилась еще одна модификация – пластиковые дождеприемники для ливневой канализации.

На первый взгляд может показаться, что лучше выбрать чугунный материал, так как он прочнее.

Но современные технологии позволяют сделать устройство пластикового дождеприемника высокопрочным и надежным.

Преимущества пластиковых материалов состоят в том, что они легки по весу и удобны в монтаже, защищены от коррозии и внешних механических и химических воздействий.

Если предполагается обустройство ливневой канализации в частном доме, то можно с уверенностью выбрать пластиковый дождеприемник, который обойдется дешевле и по цене.

Если вы все же боитесь, что он не выдержит нагрузки, то в комплекте к нему можно взять решетку из чугуна или другого металла, это позволит надежно укрепить и защитить дождеприемник.

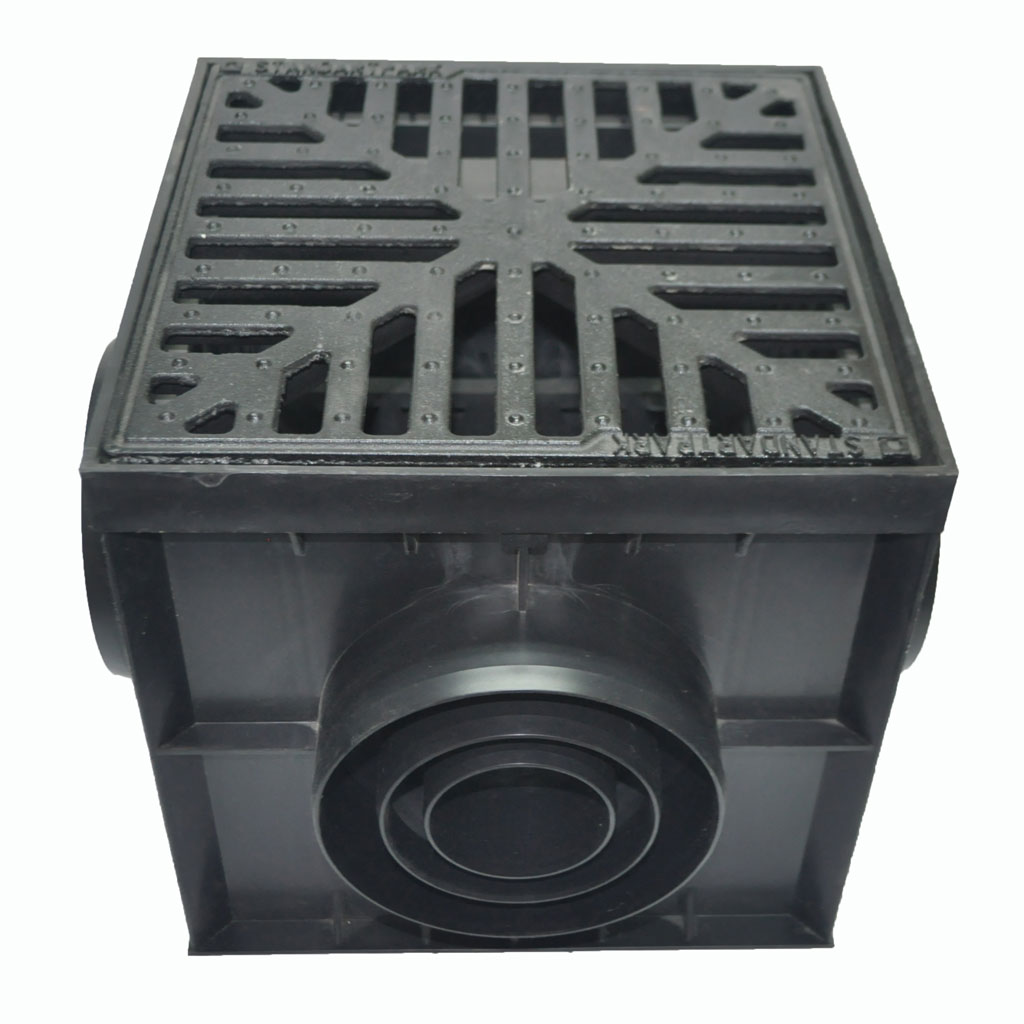

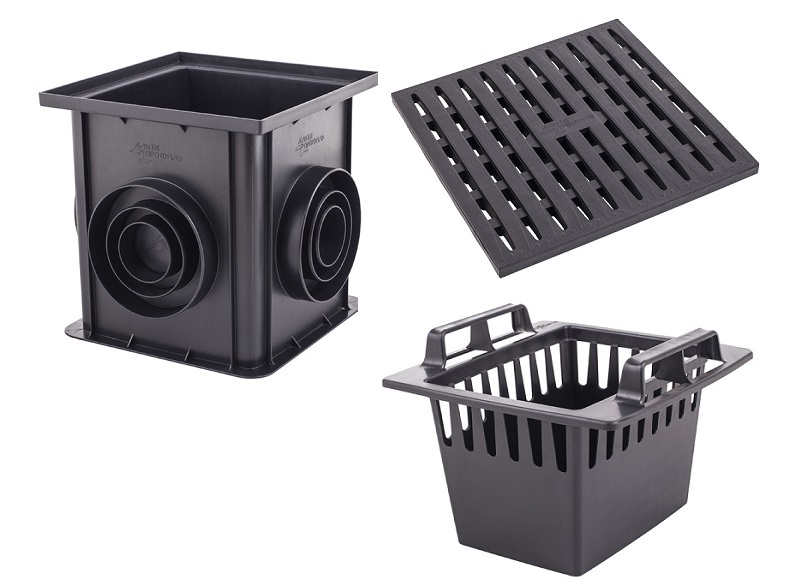

Пример пластикового точечного водосборника вы можете просмотреть на изображении ниже.

Пластиковый дождеприемник

По размеру стандартный пластиковый сборник воды для дома будет составлять 300х300х300. Также можно использовать такой вид сборника воды в качестве самостоятельного коллекторного колодца, так как у пластиковых дождеприемников есть возможность установки нескольких слоев, накладывая их, друг на друга, до нужной высоты.

Чугунные дождеприемники чаще всего используются либо на дорогах, по которых часто ездит транспорт, либо в местах постоянного скопления воды.

Также можно сказать, что чугунный водосток способен выдержать вес около 90 тонн, он подойдет для мест с постоянной проходимостью и интенсивным движением, выдержит огромное количество сточных вод.

Как выглядит водосток из чугуна, вы сможете увидеть ниже.

Чугунный дождеприемник

Такой дождеприемник может быть довольно больших размеров, это подойдет для самых высоких нагрузок и обеспечит надежность ливневой канализации.

Установка дождеприемников для ливневой канализации

Как правило, дождеприемники устанавливают и под сточными трубами, и в местах луж или скопления дождевой и талой воды.

При монтаже важным моментом является учет глубины, на которой будет находиться дождеприемник, а также его размера.

Если провести все этапы установки правильно, то можно быть уверенными в том, что ливневая канализация прослужит долго и не будет засорена мусором.

Правила расположения

Если неправильно расположить дождеприемник, то большая часть воды будет оставаться на поверхности и устройство дождевой канализации окажется бесполезным.

Чтобы убрать как можно больше сточной воды, нужно устанавливать стоки в низинных точках местности или делать для них углубление, чтобы вода сама стекала к дождеприемнику.

Это правило касается и тех водостоков, которые установлены под сточной трубой.

Также нужно выбрать для стока под трубой такое место, чтобы струи воды попадали четко в центр дождеприемника.

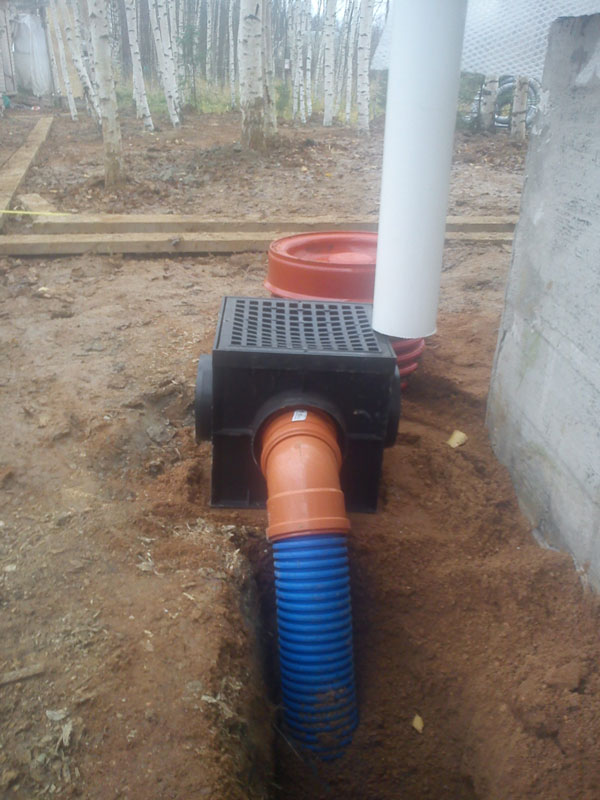

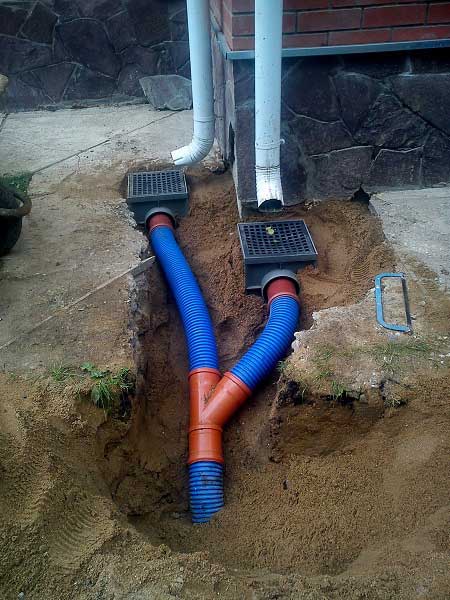

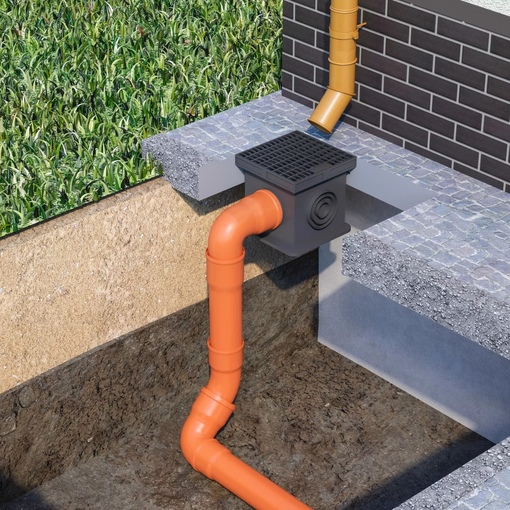

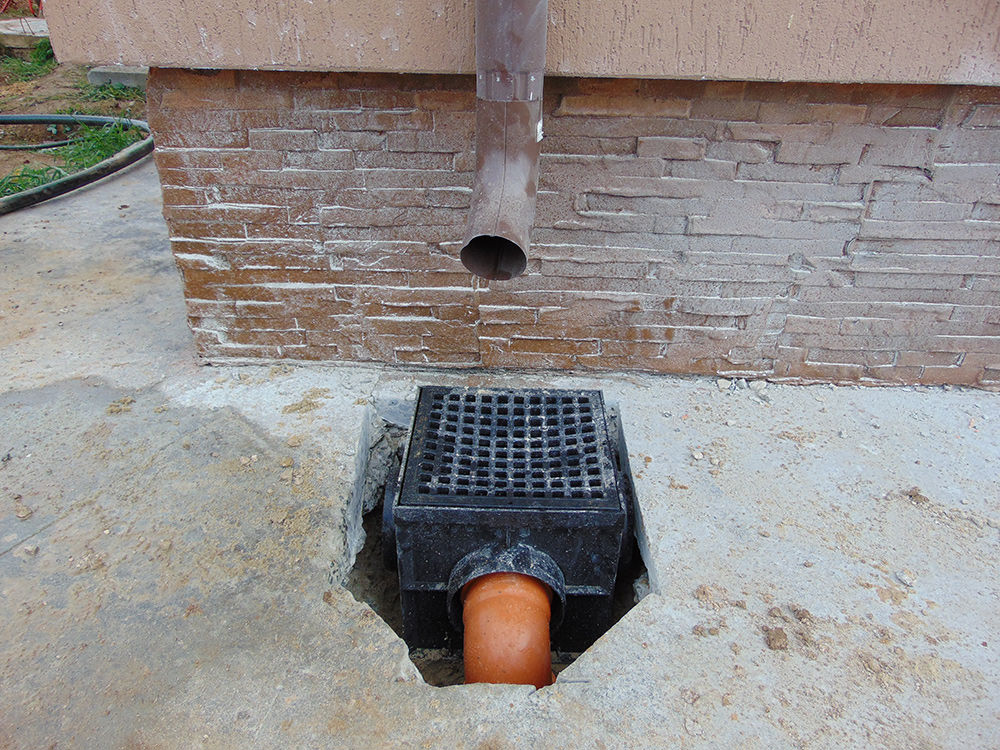

Пример правильной установки водоотвода под сточной трубой вы видите на фотографии ниже.

Дождеприемник под сточной трубой

После выбора места для дождеприемника можно приступать к его монтажу.

Особенности монтажа дождеприемников

В первую очередь, при установке дождеприемников следует помнить, что водостоку нужно обеспечить прочное основание и хорошо зафиксировать его под землей.

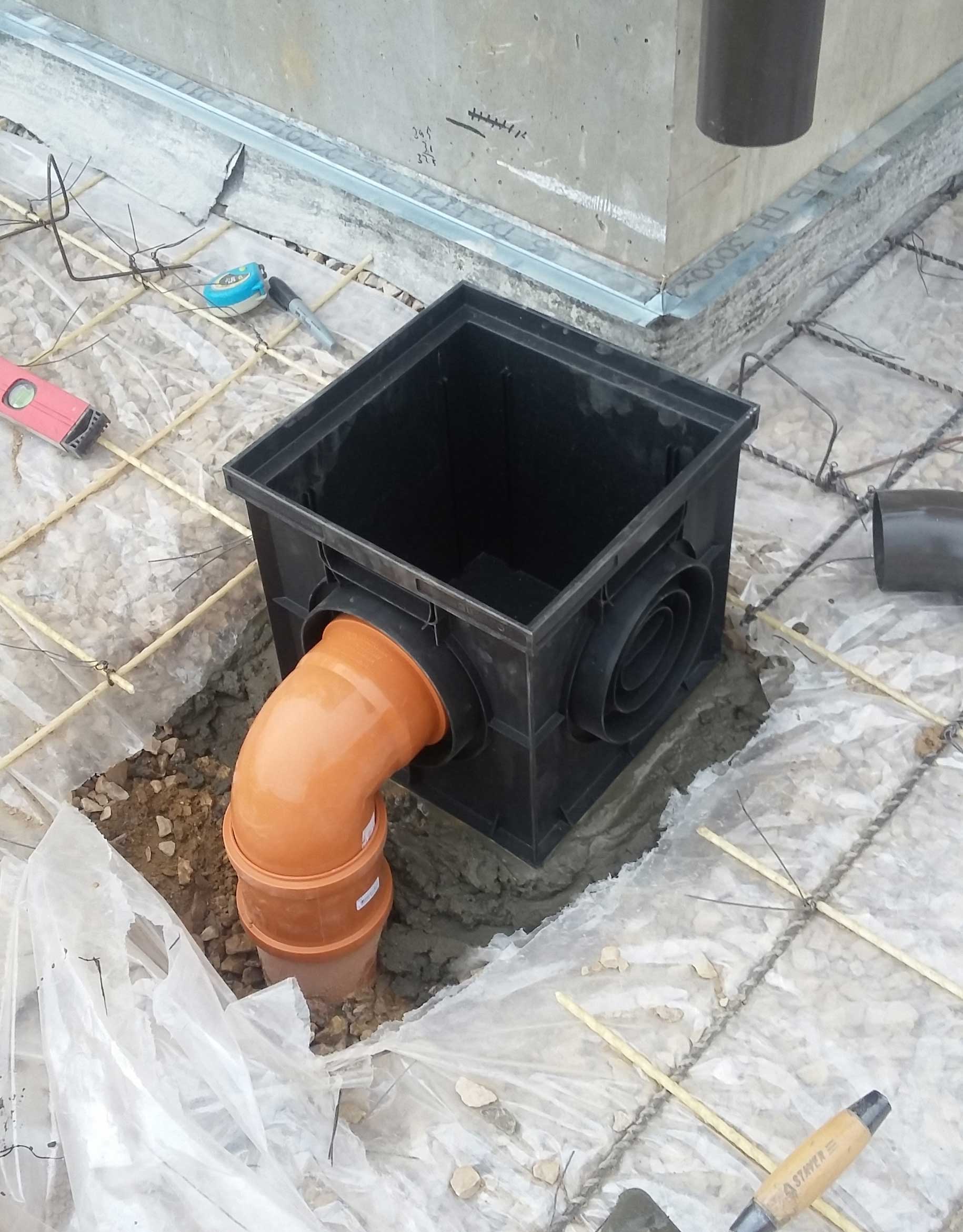

Рассмотрим основные этапы при монтаже дождеприемника:

• для начала нужно вырыть котлован, измерив глубину самого дождеприемника и добавив к ней 30-40 см, а также оставив 3 см по бокам для заливки бетоном;
• на дно котлована насыпается песчаная подушка, которая заливается водой и плотно трамбуется;
• дождеприемник нужно подсоединить к канализационным трубам, ведущим к коллектору и выровнять по высоте всю конструкцию;
• на дно налить тонким слоем бетонный раствор и плотно уложить дождеприемник;
• теперь бетон нужно аккуратно разлить по боковым сторонам водостока;
• после этого можно установить перегородки и корзину дождеприемника.

После монтажа, поверхностный зазор вокруг водостока можно засыпать песком или гравием.

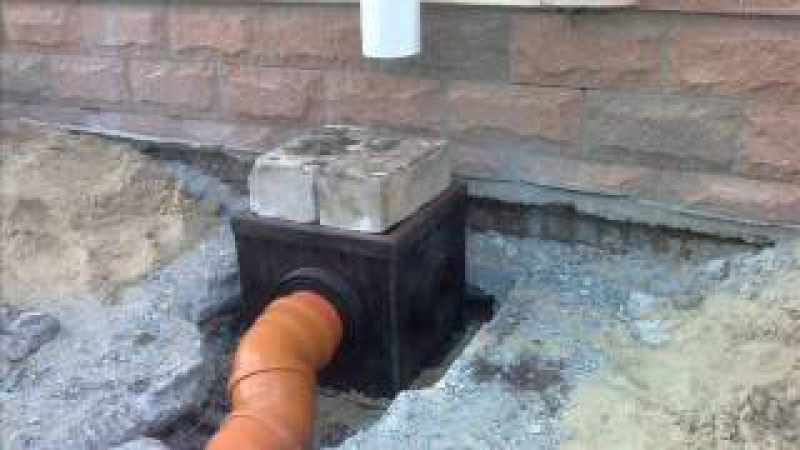

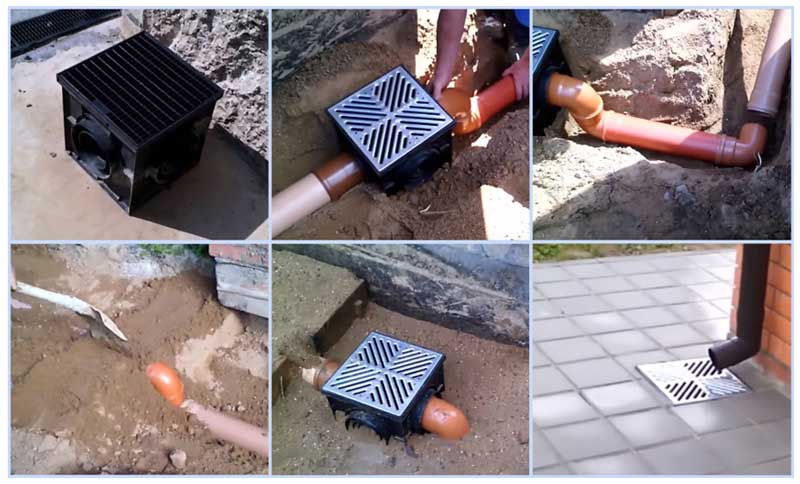

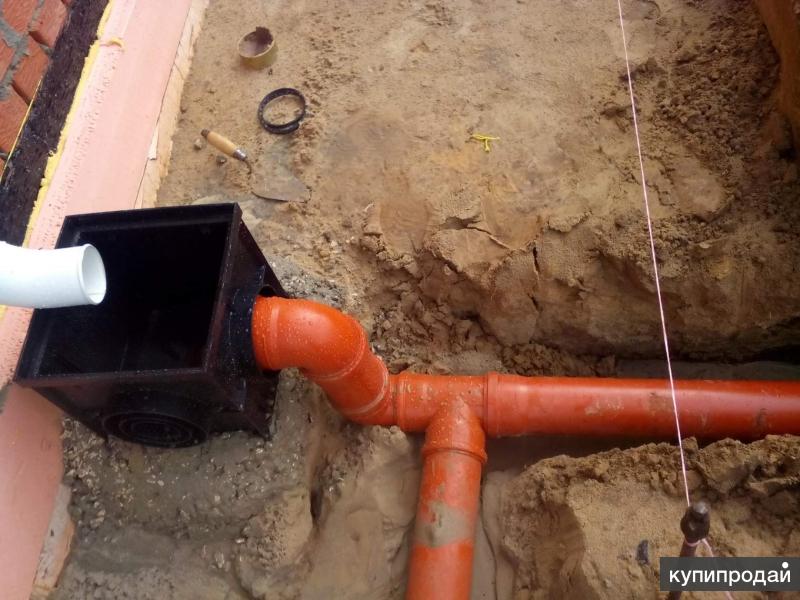

Общую схему установки дождеприемника вы можете просмотреть ниже.

Схема монтажа дождеприемника

Далее подключается сама ливневая канализация и дождеприемник готов к использованию.

Раз в 2-3 месяца его корзину нужно обязательно очищать от мусора, если делать это регулярно, то ваша ливневая канализация прослужит вам очень долго.

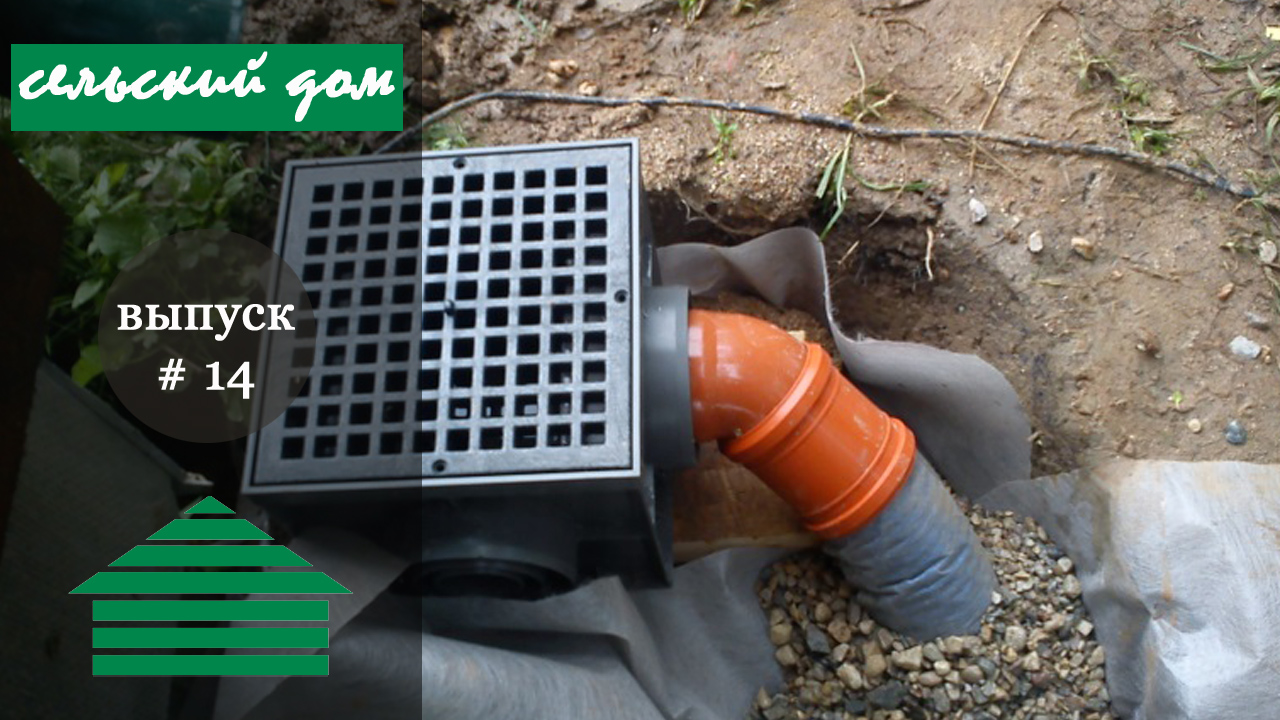

Видео: дождеприемники для ливневой канализации

Монтаж и установка ливневой системы канализации

Ливневая канализация представляет собой сложную систему дождеприемников, труб и колодца. Её главная цель – избавление жителей частного дома от воды на участке, предотвращение размокания земли на придворовой территории из-за скапливающихся луж. Не менее важно грамотно организовать дождевую канализацию в общественных местах (торговом центре, аэропорту, АЗС, на складе и так далее).

Почему нельзя экономить на установке ливневой канализации

Количество скапливающихся осадков негативно влияет на весь дом и двор: вымывается основание фундамента и садовые дорожки. При весенних перепадах оттепелей и заморозков стекающая с крыши вода может скапливаться под домом, впоследствии превращаясь в лед. Это ведет к медленному, но верному разрушению фундамента, общему снижению срока эксплуатации. Цена монтажа ливневой канализации меньше стоимости ремонта дома. Закажите работы по монтажу в профессиональной организации, и будьте уверены в качественном и грамотном устройстве.

Ливневая канализация универсальна в использовании, она используется как для объектов промышленного и торгового назначения, так и для жилых домов. Несмотря на кажущуюся простоту монтажа, проектирование и установка требуют практических знаний и опыта. Чтобы избежать ошибок и обеспечить свой дом надежной ливневой канализацией, доверьте работу квалифицированным специалистам!

Преимущества монтажа ливневой системы канализации

Благодаря правильному проектированию и монтажу ливневой канализации квалифицированными специалистами вы в полной мере сможете оценить её преимущества:

• высокая эффективность отвода воды в результате дождя либо после мойки без ущерба для дома;
• отсутствие особых трудовых и материальных затрат при ее обслуживании;
• быстрое проектирование и монтаж при заказе в специализированной компании;
• компактные размеры всех элементов ливневой канализации способствуют экономии пространства;
• эстетичный аккуратный вид без нарушения общего ландшафтного дизайна;
• сохранение целостности обустроенных пешеходных дорожек и тротуаров;
• минимизация риска попадания воды в подвал или в цоколь здания;
• дополнительный полив растений на участке – используйте талую воду для ускорения роста.

Полноценное устройство ливневой канализации – обязательное условие продуманного пространства частного дома.

Виды ливневой канализации

По типу своего устройства выделяют три виды системы ливневой канализации: открытая, закрытая и комбинированная. Первый вариант – самый простой и дешевый, представленный только системой желобов на крыше дома. Скапливающаяся при осадках вода стекает по желобкам, а затем выводится из участка по специальным канавкам. Ливневая канализация закрытого типа имеет более сложное и трудозатратное устройство. Вода стекает по желобам, попадает в дождеприемники, по проложенным под землей трубам попадает в подземные колодцы. Там происходит очистка, а затем отведение от участка для использования по другим целям. Такой тип дождевой канализации встречается наиболее часто на частных территориях. Комбинированный вариант выбирают при больших территориях при необходимости сэкономить на обустройстве закрытой канализации.

При наружной ливневой канализации стоки обустраивают прямо на поверхности, вдоль дорожек. При должном оформлении водоотводные лотки оборудуются решетчатыми заграждениями, которые легко очищать от засоров и загрязнений.

Легкий монтаж, эстетическая привлекательность отдельных декоративных элементов, простая смена пришедших в негодность частей.

Монтаж внутренней ливневой канализации требует большей подготовки, усилий и денежных вложений. Остановимся на нем подробнее.

Проектирование системы ливневой канализации

Все начинается с детальной разработки системы, для которой специалисты должны оперировать определенным набором данных о состоянии участка:

• Ландшафтные особенности территории.
• Расположение архитектуры и технических сооружений.
• Характеристика грунта на участке (в первую очередь, глубина промерзания).
• Среднестатистическая степень осадков.
• Общая площадь стока (итоговую величину получаем при сложении всех крыш и водонепроницаемых поверхностей).

Расчет ливневой канализации, который ведется по нормам СНиП 2. 04.03-85.и ГОСТ 21.604-82, разумнее всего доверить профессионалам. Ведь любая допущенная дилетантом ошибка приведет к некорректному функционированию всей системы. Например, если при расчете взять меньший угол наклона, чем следовало, то канализация будет испытывать перегруз при таянии снега или затяжных дождях.

Если уклон труб будет недостаточным, то в лотках и трубах образуются водяные застои, которые при снижении температуры превращаются в лед и негативно влияют на прочность конструкции. При слишком большом уклоне будет происходить заливание трубопровода.

Ливневая канализация работает по следующей схеме: через дождеприемник вода попадает в водосток, а оттуда – в приемный колодец. Перед стеканием в канализацию вода проходит через пескоуловители (для очистки от сопутствующей грязи и песка). Смотровые колодцы используются для проверки и очистки системы.

Важная деталь! Канализация должна располагаться глубже уровня промерзания грунта. Так как не во всех регионах нашей страны это предоставляется возможным, ситуацию можно спасти установкой дополнительного утеплителя, например, геотекстиля и щебня (глубина, как правило, при этом сокращается на 70 см).

Подготовительные работы

Перед монтажом ливневой системы канализации проводятся все вычислительные действия, составляется четкий план-схема с обозначением прохождения ливневой канализации и установки отдельных элементов. Важные моменты, которые следует учесть перед началом монтажа:

• Постарайтесь обеспечить максимально простое месторасположение труб, без лишних изгибов.
• Гофрированные трубы отличаются быстрым засорением, поэтому их не рекомендуется использовать. Лучший вариант – асбестоцементные трубы или ПВХ, впоследствии по мере необходимости их чистят металлическим тросом.
• Чем выше прочность материала для труб – тем глубже они могут пролегать.
• Все проложенные трубы и уклон канализации должны быть направлены в водосборник. При этом стоит уделить особое внимание углу, чтобы трубы не переполнялись и вода не застаивалась.
• Если на участке есть дренажная система, то ливневая канализация должна проходить выше неё.
• В частном доме ливневую канализацию чаще всего организуют как полив участка или подключаются к водопроводной системе.
• При наличии машин и действующей ливневой канализации разумнее всего использовать железные решетки для больших нагрузок.

Работы по монтажу ливневой канализации

1. Монтаж дождеприемника для ливневой канализации начинается с выкапывания небольших ям в местах слива от системы водостока с крыши. Установите дождеприемник под трубой таким образом, чтобы вся стекающая вода попадала в центр.
2. Дождеприемники оснащены отверстиями, с помощью которых они соединяются с трубами. От них далее труба идет вниз, глубже уровня промерзания.
3. После преодоления трубой уровня промерзания она выравнивается с помощью колена и закрепляется в горизонтальном положении под небольшим уклоном в направлении коллектора.
4.  Предварительно необходимо выкопать канавы для труб, дно плотно трамбуется и засыпается толстым слоем песка в 15-20 см.
5. Котлован можно изготовить двумя способами: выкопать яму и залить бетоном по используемой пластиковой емкости или металлическим кольцам; или установить бетонный колодец с завода в подготовленную яму.
6. Проложенные на глубину траншеи трубы соединяются с лотками и коллектором.
7. Смотровой колодец, как правило, располагают через каждые 5 метров канализации.
8. Все стыки и соединения проходят дополнительную герметизацию.
9. При устройстве желобов на крыше все трубы для стока воды прикрепляются к стене дома хомутами.
10. Там, где отсутствует дождеприемник, под решеткой устанавливается желоб. Очиститель песка размещается между лотком и желобом. Благодаря этому вода будет поступать систему уже очищенной.

Важно! После установки ливневой канализации нужно обязательно провести тестирование: заливаем в дождеприемник воду, отслеживаем её движение и проверяем герметичность соединений.

Ливневые системы от Флотенк

Современные ливневые системы от компании Флотенк оборудованы специальными водоочистительными фильтрами. Они поэтапно удаляют из потока различного типа примеси, чтобы в результате вся система при стабильном оттоке воды оставалась чистой. Мусор собирается в предусмотренные для этого резервуары, которые время от времени необходимо очищать по мере заполнения.

Во внутренней части ливневой канализации удерживается мусор, который может также представлять опасность для окружающей среды — полиэтилен, пластик, химические отходы. При проведении работ по монтажу ливневой канализации важно принять во внимание особенности объекта — следует предусмотреть специфику попадающих в ливневую канализацию сторонних веществ и выбрать в соответствии с характером загрязнения оптимальный способ очистки.

Мы проводим монтаж ливневой системы канализации, оборудованной собственными запатентованными методами очистки — FLOTENK-OP и FLOTENK-OM. Это улавливатель песка и масла с бензином.

На выходе степень очистки сточной воды имеет следующие характеристики: по взвешенным элементам — до 20 мг/л и по нефтепродуктам — до 0,3 мг/л

Колодцы для сбора дождевой воды устанавливаются напротив водосливов недалеко от газонов или отмостков под водосточными трубами. Крышка дождевых колодцев изготавливается из пластика либо чугуна. Колодец имеет стенки из стеклопластика. Этот материал гарантирует долговечность, прочность, износостойкость и водонепроницаемость колодцу.

Колодцы собирают воду как локально, так и в масштабах: ливневые стоки с кровли благодаря установленным системам для отвода воды. Монтаж дождеприемника для ливневой канализации осуществляется вблизи кровли, вдоль проездных дорог, в местах массового скопления воды после дождя. Дождеприемники оборудованы фильтрами и улавливателями песка, что позволяет очищать талую и дождевую воду от мусора. Следует следить за степенью заполнения корзин улавливателя песка и вовремя его освобождать от грязи, иначе подземная часть системы будет засорена.

Стоимость работы по монтажу ливневой канализации

В зависимости от сложности монтажных работ сотрудниками компании может быть использована спецтехника. Стоимость монтажа ливневой канализации загородного дома зависит от нескольких факторов:

• площади объекта,
• количества емкостей для мусора,
• сложности установки.

В цену монтажа входит сервисное обслуживание и гарантия на выполненные работы. Мы строго соблюдаем стандарты технологического процесса как при проектировании ливневой канализации, так и во время установки.

Правильный выбор дождеприемников — О цементе инфо

Такая необходимая конструкция, как дождеприемник, была разработана для локального (в конкретных местах) сбора дождевой и талой воды с крыш домов при соединении его с водосточными и канализационными трубами. Современные дождеприемники – это пластиковые емкости, которые производятся из адаптированного пластика, переносят достаточно сильные дождевые нагрузки, и могут выдержать даже вес легкового автомобиля. Поэтому в загородных домах применение пластиковых дождеприемников весьма эффективно и экономически оправдано.

Что такое дождеприемник?

Пластиковые дождеприемники продаются в комплекте со специальной мусорной корзиной и с перегородками сифонного типа, или с кессонным сифоном. Последний преграждает выход наружу застоявшегося воздуха, который образуется в результате гниения уличного мусора в системе ливневой канализации. Высота дождеприемника изменяется установкой друг на друга дополнительных элементов. Кроме приема дождевой воды, такая конструкция часто используется в качестве ревизионного или дренажного колодца с изменяемыми размерами.

Решетки для дождеприемников изготавливаются из чугуна, оцинковки или полимерного пластика. При проектировании ливневой канализации принимается во внимание нагрузочная способность конструкции, и при повышенной нагрузке вместо пластикового обрамления должны устанавливаться чугунные решетки. Для правильного выбора водоотводного оборудования следует обращать внимание на такие его характеристики:

1. Рельефные и климатические показатели местности.
2. Пропускная способность ливневки и класс нагрузки, который для разных объектов отличается.
3. Тип системы отвода талой и дождевой воды – поверхностная (ливневый водоотвод), которая организуется точечным или линейным способом, дренажная (поверхностная или глубинная, вертикальная или горизонтальная), коллекторная (абсорбирующий колодец) или принудительная (при помощи насоса).

Какие бывают дождеприемники

По конструкции дождеприемники разделяются по таким параметрам:

1. Минимальная ширина опоры корпуса.
2. Минимальная ширина продольной опоры корпуса дождеприемника, если он прилегает к отмостке или дорожному бордюру.
3. Минимальная ширина продольной опоры корпуса, если он полностью прилегает к отмостке, фундаменту или бордюру, а также одной правой, левой или обеими короткими сторонами.
4. Минимальная ширина короткой опоры корпуса, прилегающего к отмостке, фундаменту или бордюру корпуса, или если он прилегает обеими короткими сторонами.
5. Дождеприемник имеет цельнолитой корпус для двух решеток.
6. Дождеприемник имеет усиленный приливами или анкерными болтами корпус.
7. Конструкция с решеткой, укрепленной на корпусе при помощи шарниров.

Точечный водоотвод

Дождеприемник по типу точечного водоотвода устанавливается около точек водоотлива – под кровельной водосточной системой или в самой низкой точке прилегающего участка, которая обустраивается на пересечении искусственных уклонов. Через водоотводы, которые одновременно выполняют роль защиты от мусора, дождевая вода перетекает в систему ливневой канализации. Схема точечного водоотвода проста и эффективна в монтаже и в работе.

Линейный водоотвод

Линейная система водоотвода представляет собой разветвленную сеть подземных каналов, которые обустраиваются из пластиковых модулей, иногда – из бетона. Через эти пластиковые модули дождевая вода отводится в дождеприемники с больших площадей. Водоотводные лотки из пластика служат намного дольше бетонных конструкций.

Перед тем, как попасть в систему канализации, вода очищается от мусора пескоуловителями, которые необходимо по мере их засорения очищать. Для этого в пескоуловителе устанавливается специальная пластиковая корзина для мусора. Линейная система водоотвода в точках забора воды и на всем протяжении канала закрывается пластиковыми решетками.

Высокоэффективная линейная система легко монтируется и обслуживается.

Пластиковые каналы прокладываются с заглублением по предварительно подготовленным уклонам. Проектировку и монтаж линейного водоотвода можно сделать и самостоятельно, без помощи профессионалов. А если комбинировать точечный и линейный водоотвод, то существует перспектива в несколько раз уменьшить стоимость комплектующих и трудозатраты за счет того, что общая длина ливневой канализации станет намного короче.

Дождеприемник с отводом вниз

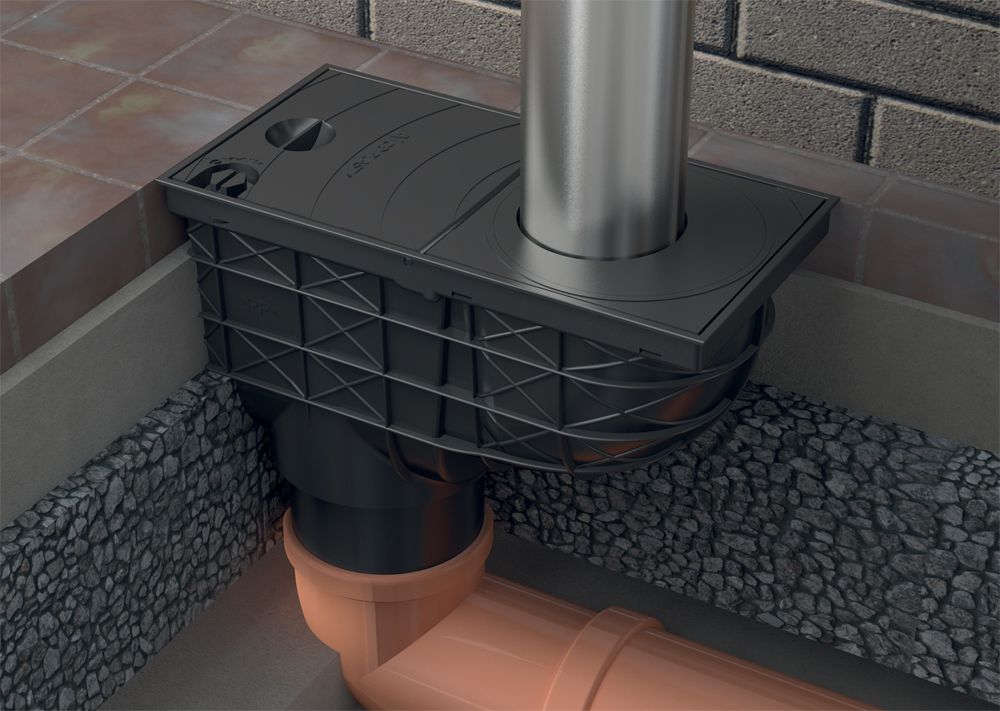

Дождеприемник с отводом вниз, применяется в построении точечного водоотвода воды в дренажный колодец. Такой тип дождеприемника имеет пластиковую решетку для задержания уличного мусора.

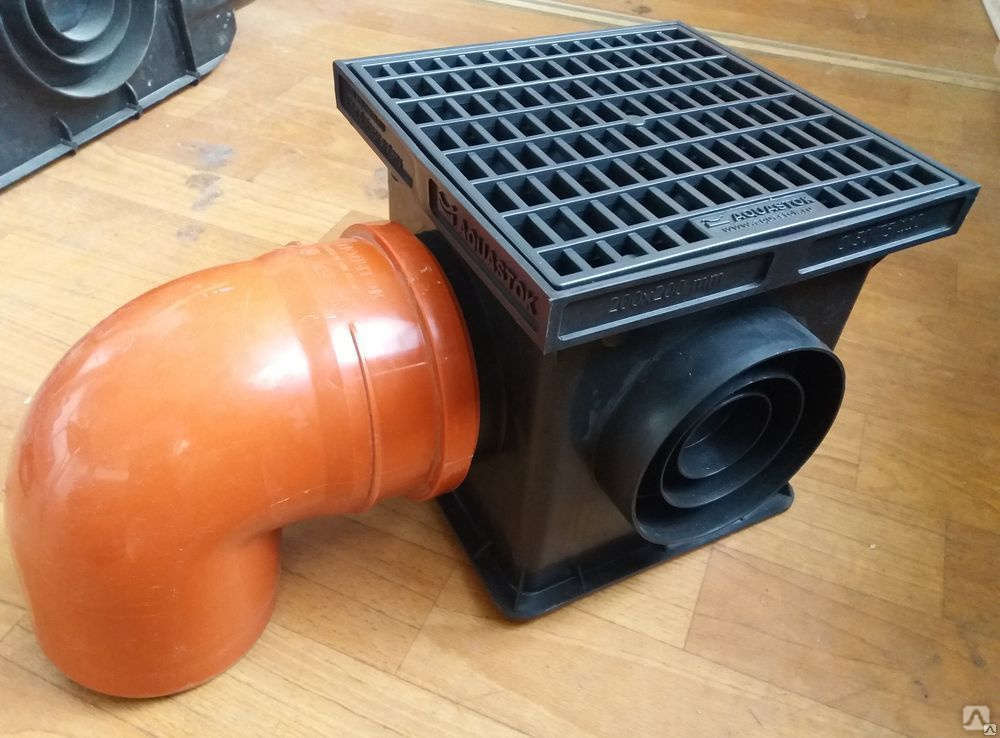

Дождеприемник с отводом в сторону

Дождеприемник с боковым отводом также оборудуется прочной пластиковой решеткой с крышкой, которая собирает талую и дождевую воду с отмостки фундамента дома. Такой тип пластикового дождеприемника используется для оборудования точечного водоотвода в дренажный колодец.

Типы дождеприемников

1. Д – дождеприемник малый, используется в пешеходной зоне.
2. ДБ1 – дождеприемник большой. Устанавливается на автостоянках и рядом с гаражами.
3. ДБ2 – устанавливается вдоль городских дорог.
4. ДМ1, ДМ2 – дождеприемник магистральный.
5. ДС1, ДС2 – дождеприемник сверхтяжелый. Устанавливается в местах высокой нагрузки.

Преимущества и недостатки пластиковых дождеприемников

Дождеприемник, изготовленный из пластика, является основным элементом при построении системы точечного водоотвода. Он надежно защищает отмостку, фундамент и близлежащую площадь участка от талой или дождевой воды. В сравнении со стандартными бетонными дождеприемниками пластиковая конструкция имеет следующие преимущества:

1. Небольшой вес конструкции и простой монтаж, который можно провести и самостоятельно. Если появилась необходимость увеличения объема воды, которая стекает с крыши, то пластиковый дождеприемник наращивается установкой одинаковых элементов друг на друга.
2. Дождеприемник делается из прочного адаптированного пластика, устойчивого к перепадам температуры, химически агрессивной среде и к высокому давлению. В отличие от железного или бетонного водоотвода, пластик имеет гладкие внутренние стенки, поэтому вода без задержки стекает в ливневку, а сами трубы и желоба не засоряются и не обрастают илом или мхом, как следствие – значительно реже требуется проводить прочистку ливневой канализации.
3. Пластиковые дождеприемники для загородных домов используются на участках с небольшими нагрузками. Это может быть парковочное место автомобиля, сад, гараж и т.д.
4. Длительность эксплуатации. Долговечность изделия гарантируется компанией-производителем тем, что для производства этих элементов используется высокопрочный качественный материал, не реагирующий на отрицательные температуры и химические соединения, износоустойчивый, выдерживающий статические и динамические нагрузки.
5. Дождеприемник обычно оборудован многоступенчатой системой очистки воды от уличного мусора, предохраняя засорение канализационной системы.
6. Легкая очистка труб и желобов при помощи съемной корзины для мусора.

Недостаток точечной и линейной системы водоотвода в одном – необходим предварительный точный расчет уклонов и подготовка поверхности участка к самотечному сливу воды.

Как правильно установить дождеприемник

1. Нужно измерить слив дождеприемника, чтобы его отверстие подходило к трубе, а затем стамеской или отверткой раструб следует освободить от заполнителя. Если труба имеет диаметр 100 мм, то нужно использовать соединитель, который есть в комплекте. Этот соединитель подойдет к раструбу с надписью USCITA.
2. После установки дождеприемника в ложе присоединяется труба.
3. Ложе заполняется раствором бетона и с последующей трамбовкой.
4. Для компенсации горизонтальных усилий в местах соединений элементов дождеприемников должны устанавливаться поперечные и продольные компенсационные температурные стыки.
5. Сверху оборудуется подходящее покрытие. При асфальтовом покрытии необходимо сделать зазор в 10-15 мм с обратной засыпкой вокруг отвода.
6. Если водоотвод устанавливается в мощеную дорогу, асфальт или бетонные плиты, то необходимо сделать обратную засыпку слоем гравия, песка или битума.

Особенности выбора дождеприемников

Пластиковые дождеприемники различаются по многим параметрам, в частности, существует 4 категории, отличающиеся классом нагрузки, массой изделия, размерами и другими параметрами. Например, дождеприемник размером 300х300 мм и массой 2,5 кг относится к классам нагрузки А, В, С. Это самая востребованная конструкция для загородных домов. Следующий пример – дождеприемник размером 400х400 и 550х550 мм, массой 3,5 кг и 7 кг с таким же классом нагрузки.

Пластиковая решетка должна плотно крепиться на месте. Она не имеет защелок или замков, но ее крепление должно обеспечивать надежное прилегание кромок. При соблюдении этого требования конструкция будет служить долго. Стоимость изделия определяется размерами и конструктивными особенностями изделия, и колеблется в диапазоне 10-100 $. Как подобрать подходящую модель с дополнительной комплектацией по доступным ценам:

1. Изучить местность, уклоны и измерить длину ливневой канализации.
2. Исходя из этого, ознакомиться с комплектацией дождеприемника, с техническими характеристиками конструкции и проверить материал корпуса.
3. Рассчитать сроки окупаемости оборудования.
4. Подобрать не только надежную, но и красивую решетку к конкретному типу дождеприемника.

Более востребованными являются прямоугольные решетки, так как их проще крепить и они плотнее прилегают к краям дождеприемника. Также прямоугольные решетки можно стыковать друг с другом в один ряд, создавая цельную водоотводящую систему. Круглые решетки не предназначены для этого, хотя внешне они выглядят привлекательнее. Но главный критерий выбора – это все же площадь дождеприемника, обеспечивающая отвод расчетного объема дождевой воды за определенный отрезок времени.

Так как решетка ДБ имеет прямоугольную форму, то и площадь водоотвода у нее больше, чем у решетки ДБ1 круглой формы. Поэтому и покупается она охотнее и чаще, так как дождеприемник такой формы может принимать больше природных осадков за определенное время. Но производственные процессы совершенствуются, и нередко круглые решетки могут принимать столько же дождевых вод, сколько принимают дождеприемники с прямоугольными решетками. Поэтому если площади разных по форме дождеприемников совпадают, то выбор нужной модели основывается на таких параметрах:

1. Стоимость изделия.
2. Наличие в продаже.
3. Собственные предпочтения в форме конструкции.
4. Вес и материал дождеприемника.
5. Качество запирающего механизма (если он есть) и наличие антивандальной защиты.
6. Эксплуатационные параметры – размеры, класс нагрузки и т.д.

Из всех этих пунктов реальный интерес представляют эксплуатационные характеристики пластиковых дождеприемников. Вертикальное крепление способно повысить количество отводимых дождевых и талых вод с крыш и других поверхностей. Такое решение актуально в регионах с постоянными осадками.

Лотки водоотводные

Система поверхностного водоотвода представляет собой пластиковые лотки и пескоуловители, которые задерживают песок и мусор во время движения воды. Сверху водоотводные лотки закрываются съемными декоративными решётками.

С понятием ливневая канализация сталкивались практически все. Ливневку можно встретить в каждом городе и практически в каждом дворе. С каждым годом темпы строительства все больше возрастают, и вопрос сбора и отвода атмосферных осадков становится обязательным в инженерных системах каждого современного объекта.

В перечне разрушающих строительные материалы факторов вода занимает одно из первых мест. Поэтому дождевую и талую воду следует в кратчайшие сроки вывести за пределы участка или в организованную канализацию. Если не обеспечить адекватный  дренаж, то на таких участках избыток влаги может привести к разрушению фундамента, вымыванию грунта, гибели растений, а также служит причиной возникновения плесени и сырости в доме. Не стоит забывать о малоприятных лужах, из-за которых можно промочить ноги после ливня или даже небольшого дождя.

Если установить водоотводные лотки, соблюдая все необходимые требования к системам дренажа, то можно не переживать о тех неблагоприятных обстоятельствах, которые раньше приносили атмосферные осадки. Качественный водоотвод в несколько раз увеличит срок эксплуатации дорожных покрытий, отмосток и фундаментов зданий, а во двор частного дома можно будет спокойно выходить после проливного дождя.

Основными составляющими элементами системы ливневой канализации  являются водоотводные лотки. Для изготовления этих конструкций используются различные материалы (пластик, бетон, полимербетон), которые обеспечивают получение изделий с различным классом нагрузок. На смену обыкновенным бетонным желобам приходят полимерные системы поверхностного водоотвода. Полимерный материал – это новейший вид высокопрочного пластика, который не выделяет вредных примесей, морозостойкий и устойчив к ударам и давлению.

Лотки, изготовленные из пластика, бывают разных видов с отличием по высоте и классу нагрузки.


Самой универсальной серией считаются водоотводные желоба STANDART 100 и 200, которые относятся к классу нагрузки А до 1,5 т на 1 м.кв., В до 12,5 т на 1м. кв., С до 25 т на 1 м.кв. Система ливнеотвода серии STANDART включает в себя водоотводные желоба и пескоуловители, изготовленные из высококачественного пластика (полипропилена) с усиленными ребрами жесткости, что придают лотку прочность и устойчивость к высоким нагрузкам. Это позволяет применять данную систему на участках загородных домов для отвода воды с прилегающей территории, а также в скверах и парках, на велосипедных дорожках и тротуарах, на школьных дворах и стадионах.

Конфигурация водоотводных лотков по высоте такая: 69 мм, 99 мм, 129 мм, 179 мм и 210 мм и комплектуются следующими решетками: пластиковая (цвет: черный, металлик, зеленый папоротник, слоновая кость), стальная штампованная и чугунная щелевая. Каждая решетка рассчитана на определенный класс нагрузки. Благодаря этому легко правильно подобрать пластиковые лотки и решетки, которые будут соответствовать всем вашим требованиям.

Следующая востребована система водоотвода — серия MEDIUM, которая выдерживает нагрузки класса В до 12,5 т на 1 м.кв. Это значит, что данная серия выдерживает нагрузку практически любого легкового транспорта. Данная система аналогична серии STANDART 100, только на лотки Medium устанавливают решетки с более высокими прочностными показателями. Их изготавливают из усиленного композитного пластика (вариация цветов: черный, металлик). Это позволяет устанавливать данную серию водоотвода на площадях с высокой нагрузкой, а также с постоянным давлением и трением, создаваемое автомобилями.

Ассортимент пластиковых желобов представлен следующими вариантами высоты: 85 мм, 115 мм, 145 мм и 195 мм.

Такие системы водоотвода устанавливаются в местах стоянок легковых автомобилей, в гаражах и многоуровневых паркингах, на территории индивидуальных застроек, а также на пешеходных зонах и парках.

Самая прочная и надежная система ливнеотвода в местах с интенсивным транспортным потоком является серия HEAVY. Она включает в себя два вида лотков:  HEAVY 100 и HEAVY 200, которые относятся к классу нагрузки D до 40 т на 1 м. кв. и Е до 60 т на 1 м.кв. При установке водоотводных желобов данной серии можно позабыть о тех проблемах, которые усложняют управление транспортным средством во время сильного дождя. Пластиковые лотки HEAVY поставляются в комплекте с высокопрочными чугунными щелевыми решетками и стальными бортами с зацепами для повышения устойчивости желоба к высоким нагрузкам. Решетки данной системы способны выдерживать большие нагрузки и применяются как на парковках, так и на обычных дорогах.
Такие лотки, с рабочей шириной канала 200, также идеально подойдут для территорий промышленных предприятий, которые нуждаются в отводе большого потока атмосферных осадков.

Чтобы защитить ливневую канализацию от засорения песком и мелким мусором в линию пластиковых каналов устанавливают пескоуловитель, который является одним из важнейшим элементом системы. Пластиковый пескоуловитель комплектуется корзинкой с высокими стенками и специальными щелями, предназначенными  для задержки листьев, веток и другого крупного мусора. Благодаря этому элементу системы можно существенно увеличить период бесперебойной и эффективной работы канализации.

Для сбора и отвода атмосферных осадков и сточных вод с конкретной площади создается точечное водоотведение. В точечных системах водоотведения применяются такие элементы, как дождеприемник пластиковый или уличный трап. Такой отвод воды особо незаменим под водостоками крыш домов и зданий, под поливочными кранами или любых других местах, где требуется локальный сбор воды. Сверху дождеприемники закрываются декоративными решетками, которые защищают систему канализации от проникновения в нее большого мусора. Как подключить дождеприемник пластиковый или уличный трап, вы можете узнать из наших статей: «Как подключить уличный трап», «Как установить дождеприемник».

Невозможно избавиться от осадков, но возможно собрать осадочные воды и направить их в безопасное место. Теперь, с помощью системы поверхностного водоотвода ТМ Ekoteck, справиться с последствиями даже от сильных ливней и таяния снегов – это не проблема. Мы все достойны того, чтобы жить с комфортом!

Поверхностный водоотвод и его установка своими руками

Возросший интерес владельцев частных участков к установке систем поверхностных водоотводов далеко не случен, ведь с их помощью можно надежно защитить рельеф поверхности или фундамент здания от негативных последствий атмосферных осадков. Изобильные дожди, а также снег, способны нарушить конструкцию дома, затопить подвал или загубить имеющиеся зеленые насаждения. Избежать всех этих неприятных последствий удастся, если разумно спроектировать и правильно смонтировать поверхностный водоотвод. Все его составные части следует установить в виде единой системы, комплексно. Это однозначно поможет с решением этих задач.

Что вы узнаете

Проектирование системы поверхностного водоотвода

Проектирование является очень важным этапом работы, связанным с обеспечением правильного обустройства водоотвода. Оно охватывает такие важные аспекты:

• определение оптимального вида системы отведения воды на участке;
• составление схемы расположения каналов, точек забора воды и мест ее сброса;
• определение и покупка необходимых материалов в нужном количестве.

Решение всех этих задач будет невозможно достичь без учета ряда очень важных моментов. Их не так много, но от них во многом будет зависеть конечный результат проделанной работы. Итак, особое внимание потребуется уделить:

• типу грунта и его твердости;
• виду поверхности;
• уровню подземных вод;
• схеме расположения на участке различных построек, сооружений, дорожек, клумб;
• частоте и интенсивности выпадения атмосферных осадков.

При твердом грунте, который пропускает влагу в малом количестве, потребуется установка большего количества каналов. Глинистая почва способствует возникновению заболоченности, а потому требует сооружения подземного дренажа. Без дополнительных рукавов нельзя будет обойтись в случае наличия разницы высоты участка. Все эти факторы будут вносить свои коррективы в смету расходов, но, несмотря на это, можно утверждать, что проектирование и установка такой системы водоотвода очень выгодно.

Создание комплексной системы водоотвода на участке

К основным функциям водоотвода следует отнести защиту фундаментов построек, недопущение заболачивания поверхности и образования наледи зимой, а летом луж, а также предотвращение возникновения эрозии почвы. Самым действенным методом в таком случае может стать создание комплексной системы водоотвода, состоящей из нескольких частей:

• системы водоотвода с кровли;
• поверхностного водоотвода;
• внутреннего отвода воды;
• системы отвода грунтовых вод;
• дренажных канав.

Комплексные системы поверхностных водоотводов делятся на два основных вида: линейный и точечный. И если первый вид рассчитан на сбор атмосферных осадков с территории больших площадей, то второй — для локального сбора дождевой воды с поверхности.

Особенности установки линейного водоотвода

Лучше всего линейный водоотвод подходит для равнинной поверхности, на территории которой вода не имеет возможности стекать в предназначенные для этого места, а рассредоточивается по всему участку. Устранить эту неприятную ситуацию можно путем установки набора желобов с решетками, предназначенных для недопущения попадания крупного мусора.

Расположенные по всей территории участка каналы выступают в роли дождеприемников и трубопроводов. Пескоприемники отвечают за фильтрацию дождевой воды от различного мусора – земли, мелких камешков, песка. Устанавливают пескоприемники перед канализацией, так как эта превентивная мера защищает последнюю от засорения.

Еще одним важным элементом системы поверхностного водоотвода являются придверные поддоны, которые используются для чистки подошвы обуви. Газонные решетки эффективно отводят воду с участка. Укладывать лотки в траншеи следует с уклоном 5˚. Определить правильность уклона можно пустив мощную струю воды. Если поток воды начнет беспрепятственно двигаться к дождеприемнику, значит уровень уклона определен верно.

Укладку водоотводных лотков рекомендуется проводить по бокам покрытия. Это поможет защитить бетонные или плиточные дорожки на участке, то есть защитит их песчаные подсыпки от переувлажнения, а значит от последующей неустойчивости и трещин.

Основные функции точечного водоотвода

Точечные водоотводы уместно устанавливать при наличии проблем, связанных с сильными потоками воды во время ливней или паводков, так как их главное предназначение – локальный сбор воды. Данный вид сбора воды станет очень хорошим дополнением для линейной системы отвода влаги.

Сама конструкция этой системы является набором водоприемников, расположенных в наиболее проблемных местах участка. Определяются эти места путем наблюдения за теми точками скопления воды, где она скапливается и задерживается больше всего.

При установке точечного водоотвода можно использовать такие дождеприемники как колодцы или бордюры, а также пластиковые дождеприемники. Торцевые стенки сосудов предусматривают специальные соединения с трубами, имеющими диаметр 50-160 мм.

Добиться наилучшего результата в борьбе с осадками можно путем рационального использования двух вышеописанных систем одновременно.

Рекомендации по выбору материалов для установки поверхностного водоотвода

Правильный подбор материалов для монтажа водоотвода зависти от таких факторов, как тип имеющегося покрытия, рельеф участка, климатические условия. При учете всех этих нюансов, к моменту начала работ рекомендуется иметь в наличии:

• лопату для рытья траншеи;
• бетон для заливки траншеи;
• дождеприемники, лотки, желоба;
• решетки для сбора технических примесей крупного размера;
• пескоприемник для фильтрации воды.

Все вышеперечисленные материалы должны быть очень качественными, так как от них будет потом зависеть надежность поверхностного водоотвода и его долговечность.

Виды лотков и дождеприемников для системы водоотвода

Лотки и дождеприемники являются главными элементами водоотвода. Они делятся на тир категории – бетонные, пластиковые и полимербетонные. Выбор материала в каждом конкретном случае будет зависеть от назначения того участка, где предполагается их конструирование.

• Бетонные лотки бывают обычно защищены решетками из чугуна или стали и оснащены специальными креплениями, благодаря которым возрастает надежность системы в целом. Среди главных достоинств этих лотков можно выделить высокую прочность, влагостойкость и самоочищаемость. Стоят бетонные желоба не очень дорого и спокойно выдерживают нагрузки до 90 т.
• Пластиковые лотки просты в монтаже, обладают повышенной пропускной способностью, долговечны, относительно мало весят. Учитывая то обстоятельство, что максимальной нагрузкой для пластиковых лотков является норма в 25 т, не рекомендуется их применение на участках обладающих повышенной нагрузкой. Данный совет не распространяется на лотки F класса, имеющим стальные насадки и чугунную решетку. Бетонные и пластиковые дождеприемники можно успешно использовать даже при небольшом бюджете. Пластиковые лотки устанавливаются в пешеходных зонах, а бетонным стоит отдать предпочтение при более высоких нагрузках, например, там, где имеет место движение автотранспорта.
• Полимербетонные лотки являются своего рода синтезом бетонных и пластиковых дождеприемников, так как совмещают в себе все их лучшие качества. Они прочны, влагостойки, устойчивы к динамическим воздействиям, обладают отличной пропускной способностью. Стоят они правда дороже, но окупаются достаточно быстро, так как прекрасно сохраняют все свои технические достоинства и после истечения заявленного производителем срока годности.

Решетки для водоотводных дождеприемников могут быть следующих видов: стальные, чугунные, оцинкованные, полимерные, металлические, пластиковые и штампованные. Все они имеют свои преимущества, но наиболее практичными являются чугунные решетки. Срок их службы достигает 30 лет. У металлических решеток он составляет максимум 10 лет, а у полимерных только 5 лет.

Класс нагрузки лотков и дождеприемников

При выборе лотков и дождеприемников, являющихся важными составляющими частями поверхностного водоотвода, необходимо в обязательном порядке учесть и класс их нагрузки, который зависит от места применения и требуемой пропускной способности.

• При обустройстве скверов, парковых зон, пешеходных участков, применяют изделия с особой маркировкой – А 1,5 т.
• При установке водоотвода на дорогах с малой и средней интенсивностью движения автотранспорта следует приобрести изделия с маркировкой В 12,5 т или С 25 т.
• Для дренирования поверхности таких крупных объектов как заводы, погрузочные терминалы, аэропорты или заправки для автотранспорта, наиболее подходящими изделиями станут изделия класса D 40 т или Е 60 т.
• В случае частного строительства в пешеходных зонах, обратить внимание следует на решетку класса А 15. Для парковочных зон лучше всего подойдут изделия класса В 125.

Этапы сборки поверхностного водоотвода

1. Начальный этап установки системы включает копание траншеи. Ее ширина должна быть шире лотка для водоотвода в два раза. Для правильного вычисления размеров траншеи обязательно должна быть учтена высота бетонного основания, ширина боковых опор, а также толщина решетки, которая должна быть расположена ниже самого покрытия участка на 3-7 см.
2. Важно удостовериться, что почва сможет выдержать запланированный уровень нагрузки.
3. Если системой устанавливаемого водоотвода предусмотрены пескоуловители, то для них понадобится подготовить траншеи. Монтаж пескоуловителей допускается тогда, когда система водоотвода соединяется с подземной канализацией.
4. Вслед за подготовкой траншеи следует этап ее заливки бетонным основанием марки М 50-М75. Боковые стороны траншеи укрепляются также при помощи бетонирования. Толщина слоя откосов и боковых каналов не должна быть меньше 10 сантиметров. В том случае, если по сооружаемому покрытию не планируется движение автомобильного транспорта, бетон может быть заменен песком со щебнем. На качестве это не отразится.
5. В подготовленную соответствующим образом траншею следует теперь установить пескоуловитель.
6. После монтажа пескоуловителя предстоит заняться сборкой системы водоотвода и ее установкой в траншею. Каналы крепятся встык при помощи паза и шпунта, расположенных на противоположных концах, что позволяет обходиться без дополнительной герметизации. Начинать процесс крепления следует с выпускного отверстия.
7. Стрелками необходимо пометить движение воды на посудинах для сбора воды. Этот фактор будет потом взят во внимание при укладке водосборника.
8. Если есть необходимость в креплении каналов под углом, производить их распил следует производить ручным способом с помощью пилы снабженной алмазным диском.
9. Подключается система поверхностного отвода лишней воды и канализации посредством пескоуловителя при помощи патрубка D100. Для этого нужно заблаговременно вытянуть заглушку из корпуса выпускного отверстия. Если присоединение водоотвода к канализации осуществляется без применения пескоуловителя, а при помощи вертикальных патрубков, то тогда понадобится освободить от заглушки находящееся на дне каналов отверстие. Делается это просто – аккуратно по контуру сделайте сверление и легким ударом выбейте заглушку, а в получившееся отверстие вставьте патрубок.
10. Засыпьте землей и щебнем оставшееся свободное место в траншее и хорошенько утрамбуйте.
11. Лотки закройте решетками таким образом, чтобы верхний слой почвы был расположен выше водоотводов на 3-6 см.
12. Точечные дождеприемники подключаются к канализации таким же способом при помощи патрубка ПВХD100, не затрагивая при этом пескоуловитель.
13. Система поверхностного водопровода нуждается в периодической очистке системы. Ее следует проводить 2-3 раза в течение месяца, освобождая при этом из пескоуловителя решетки и фильтр.

Автор статьи: Сергей Юшков

Задавайте вопросы в комментариях, делитесь своим опытом, так же принимается любая конструктивная критика, готов обсуждать. Не забывайте делиться полученной информацией с друзьями.

Дождеприемники — виды и преимущества

30 января 2017

Для того чтобы собрать воду — от дождя или таящего снега, ответственным является специальный элемент в канализационной системе.>

Речь идет о дождеприемнике. Подобное устройство способно предотвращать засорение коммуникаций благодаря особой емкости, которая способна задерживать ветки и другой мусор. В результате становится возможным не допустить затопления улиц, дорог. Конструкцию с успехом используют даже на территории загородных коттеджей. Всегда можно осуществить монтаж дождеприемника — как в ливневой дренажной системе, так и в точечном дренаже. Для того чтобы добиться максимальной эффективности, долговечности эксплуатации, важно правильно сделать выбор. Здесь следует подобрать размер изделия, а также определиться с классом нагрузки. Важен и материал, из которого изготовлен дождеприемник. В интернет-магазине Standartpark вы всегда сможете купить дождеприемник по приемлемой стоимости, ознакомившись с его достойными характеристиками. Вы сможете в полном объеме ознакомиться с обширным каталогом предоставляемой здесь высококачественной продукции. Всегда можно заказать обратный звонок или позвонить самим по телефону. чтобы получить бесплатную консультацию и ответы специалистов на волнующие вас вопросы. Вам помогут принять верное решение и сделать грамотный выбор, исходя из поставленных вами целей и задач, пожеланий и предпочтений, требований. Доставка осуществляется в кратчайшие сроки. надежно и максимально безопасно. Вы сможете ознакомиться с новостями на сайте. Также у вас есть возможность ознакомиться с условиями доставки и способами оплаты заказа. Информация есть в соответствующем разделе.

Существуют три основных вида конструкций. Если коснуться материала, из которого изготовлены модели, то наиболее распространен дождеприемник из пластика. Здесь невелик вес, и установка весьма проста. Конструкция отличается идеально гладкими стенками. В результате становится возможным предотвратить быстрое засорение. Подобные модели с успехом используют в тех местах, где нагрузка небольшая.

Также возможны чугунные дождеприемники, которые отличаются повышенными показателями прочности. Их монтируют на колодец в тех местах, где воздействует достаточно серьезная весовая нагрузка.



Еще больше интересного в нашем канале Яндекс.Дзен. Подпишитесь!

Читайте также

Ливневая канализация | BuilderClub

Добрый день!

Вот опять необходима Ваша помощь и советы). Построен дом, сделана отмостка. Обустроена ливневка. И тут понимаю, что вовремя не задался вопросом КАК собрать воду с ливневки крыши и отвести ее от дома, да так, чтоб не было болота на участке.

[url=http://pixs.ru/showimage/DSC03186JP_7579735_22591151.jpg][img]http://i11.pixs.ru/thumbs/1/5/1/DSC03186JP_7579735_22591151.jpg[/img][/url]

На фото прилагаю дом с двумя трубами ливневки, они выходят на одну сторону. Ниже по уклону, на этой же стороне, планирую сделать яму (обозначена на рисунке), объемом около 4 куб.мм, из ж/б колец. В эту яму канализационной оранжевой трубой (магистраль и отводы обозначены на рисунке) хочу из ливневки сливать дождевую воду из ливневок, чтобы она потом впитывалась в землю.

В идеале должно быть вот так: Отмостка будет выложена тротуарной плиткой. Водосточка с крыши входит в дождеприемники вот такие и потом канализационная труба уходит вертикально вниз в землю на глубину 80 см (промерзание), далее поворот в магистраль, и потом уже магистраль входит в сливную яму. А вода с самой отмостки уже будет уводиться на газон и там впитываться (т.к. ее будет мало).

[url=http://pixs.ru/showimage/Priemnikjp_5555021_22591171.jpg][img]http://i11. pixs.ru/thumbs/1/7/1/Priemnikjp_5555021_22591171.jpg[/img][/url]

Но есть проблема- на этапе устройства отмостки я не заложил эти канализационные трубы и место под дождеприемник… Отмостка делалась тоже за два раза, переделывалась. Т.е. по факту у меня там 2 слоя отмостки по 10см, армированные арматурой 8мм. Под отмосткой- слой песка и щебня по 5см, утрамбованные вибротрамбовкой.

Вопрос- КАК мне сделать отвод воды из трубы ливневки? Хочется так, как описал выше, пробурившись коронкой в отмостке. Но как потом под отмосткой всю эту разводку сделать? Ведь если подкапываться- то будет осыпаться и щебень, и земля… Можно ли будет потом это как-то пролить песком, чтоб не было пустоты под отмосткой?



Установка и обслуживание воздухозаборника | SWS

Защита на входе — очень широкая тема. Существует множество различных типов впускных устройств и столько же типов устройств защиты впускных отверстий. Поиск подходящего защитного устройства, которое будет эффективно работать для любого заданного типа входного отверстия, является главным приоритетом проекта.

Большинство проблем возникает из-за того, что защитные устройства на входе не установлены или не обслуживаются должным образом. Это может быть серьезной проблемой, когда дело доходит до правоприменения. Уличные входы существуют не просто так.Конструкция защиты на входе предназначена для того, чтобы вода могла стекать в пруд или бассейн, позволяя осадку осесть до того, как вода протечет через устройство и попадет в ливневую канализацию.

Обеспечение надлежащей реализации и правильной работы входной защиты входит в обязанности инспектора, равно как и передача этой информации владельцу/оператору или стороне, получающей отчеты о проверке.

Указатели установки

Первый случай, который следует выделить, касается участка, в котором несколько строителей использовали z-образную дамбу.Первым открытием при осмотре было то, что впускная защита была установлена ​​неправильно из-за просчета измерений.

В этом случае защита впускного отверстия остановилась в нескольких дюймах от края впускного отверстия. Это повод для уведомления о нарушении от муниципальной отдельной ливневой канализации или других контролирующих органов. Важно, чтобы защита впускного отверстия была как минимум на 4–6 дюймов длиннее на каждом конце впускного отверстия. Например, если входное отверстие имеет ширину 10 футов, то сайт нуждается в защите входного отверстия шириной 11 футов.

Также существовал зазор между бордюром и задней частью защиты воздухозаборника. Установщик не удостоверился, что защита на входе соответствует бордюру и желобу. Иногда бывает трудно привести продукцию в соответствие из-за калибра проволоки, используемой в производстве. Мешки с камнями или мешки с песком можно использовать, чтобы заполнить пространство между бордюром и желобом, чтобы осадок мог осесть.

Кроме того, передняя кромка не является плоской и не соответствует желобу. Это имеет место в большинстве применений z-дайков и может быть устранено путем установки мешков для камней или мешков с песком.

Эксперты часто получают запросы относительно тюков соломы для защиты входа. Хотя тюки потенциально эффективны, их долговечность недолговечна, и они не дают желаемых результатов при неправильной установке.

По мере развития участка и уменьшения количества отложений существуют другие технологии, которые могут улавливать отложения, создавать меньше беспорядка и поддерживать сайт в более подходящем состоянии.

Дополнительные соображения

При проведении проверки необходимо также учитывать безопасность.Грязь и осадок на улице могут вызвать проблемы с дорожным движением. Чтобы этого не произошло, рекомендуется ежедневно подметать улицы. Даже на засушливом юго-западе может разразиться гроза и устроить на участке огромный беспорядок.

На коммерческих объектах типичную защиту от уличных форсунок обычно можно найти только на более поздних стадиях проекта. Однако существующие водозаборы на улицах, ведущих к месту строительства или поблизости, также должны быть защищены.

Многое может измениться всего за одну неделю между проверками; именно здесь общение с генеральным подрядчиком становится ключевым. Важно обеспечить надлежащую защиту каждого нового входа, а затем отметить и обновить карты передовых методов управления. Хороший инспектор использует эти карты в своей повседневной деятельности.

В ходе реализации проекта инспекторы обнаруживают, что идет установка ливневых стоков. Труба ливневой канализации, установленная наполовину, должна иметь некоторую защиту в конце каждого рабочего дня. Затем, когда последние этапы бетона готовы к заливке, инспекторы должны убедиться, что все вводы защищены.

На входе установлена ​​тканевая ткань для сбора осадка. Единственная проблема, с которой нужно бороться, заключается в том, что почва вокруг впускного отверстия должна быть примерно на 4–6 дюймов ниже верхней части впускного отверстия.

После завершения мощения проектная группа может использовать другие приложения (например, бревенчатые рулоны и маты). Во время строительства рабочие должны свести к минимуму затопление. Расположение и степень затопления, а также степень отвода обычно можно контролировать путем соответствующего размещения входного защитного устройства. В некоторых случаях перемещение входного защитного устройства на небольшое расстояние вверх по течению от фактического входа может обеспечить более эффективный контроль наносов, ограничить запруживание желаемыми областями и предотвратить или контролировать отклонения.

Коммуникация является ключом



Рекомендации для упомянутых здесь ситуаций основаны на простых выводах, таких как проверка правильности установки и обслуживания устройств. Процесс осмотра объекта и составление отчета могут быть излишними.Инспекторы, однако, должны убедиться, что владельцы и операторы работают по программе. Если они обновляют книги и все документы, а за сайтом ежедневно ухаживают, у них будет надежная программа, которая поможет всем соблюдать требования.

Заливы — это начальные точки, которые питают ручьи и ручьи, заполняющие озера и водные пути. Хорошая коммуникация является ключом к тому, чтобы помочь подрядчикам, застройщикам и строителям в достижении их целей.

Ливневая вода | Официальный сайт Лос-Гатос Калифорния!

Система ливневой канализации

Система ливневой канализации не является санитарной канализационной системой

Система ливневой канализации представляет собой серию подземных стоков для направления дождевой воды (ливневого стока) в ручьи и притоки, впадающие в залив.Система ливневой канализации (также известная как система ливневой канализации) полностью отделена от канализационной системы, которая соединяет домашнюю сантехнику (раковины и туалеты) с очистными сооружениями системы очистки сточных вод.

Очень важно разделить эти две системы и управлять тем, что происходит в каждой системе. Например, можно сливать бассейны и гидромассажные ванны в канализационную систему (подключать к очистной или стиральной машине), но ни в коем случае не сливать воду из спа или бассейнов в бордюрную/ливневую дренажную систему, поскольку очищенная вода загрязняет ручей и водоемы. заливная вода.Кроме того, чтобы ливневые стоки оставались чистыми и не пропускали воду, не сметайте листья с тротуаров в водосточные желоба (используйте мусорный бак во дворе, предоставленный West Valley Collection & Recycling). Чтобы загрузить брошюру о правильном способе слива воды из бассейна или спа, Нажмите на Draining Pools & Spas

Информация о загрязнении ливневыми водами

К сожалению, наша повседневная деятельность может загрязнять ливневую воду. Пожалуйста, посетите наш FAQ по предотвращению загрязнения ливневыми водами для получения информации о том, что вы можете сделать, чтобы предотвратить загрязнение ливневыми водами.

Сбор средств для автомойки

В соответствии с разрешением, выданным городским управлением регионального контроля качества воды в заливе Сан-Франциско, на сброс воды в ручьи, впадающие в залив Сан-Франциско, в городскую дренажную систему разрешается сбрасывать только ливневые воды. Вода, содержащая мыло и другие загрязняющие вещества после мытья многих автомобилей, является нарушением Раздела 22.30.015(a) и (b) городского кодекса. Если надлежащие процедуры не соблюдаются, вас или организацию могут привлечь к ответственности и оштрафовать.

Благодаря нашим партнерам по борьбе с загрязнением воды, Программе чистой воды West Valley Clean Water, был собран набор для сбора средств на мойку автомобилей. В комплект входят заглушки, которые блокируют вход ливневой канализации, и погружной насос для перекачивания загрязненной воды на ландшафтную территорию, где естественное биологическое действие избавит воду от загрязняющих веществ до того, как она будет поглощена землей или стечет в другой вход ливневой канализации. .

Набор предоставляется бесплатно организациям, планирующим сбор средств. Пожалуйста, свяжитесь с Программой чистой воды West Valley по телефону 408-354-4734.

Программа чистой воды West Valley
1 W. Campbell Ave #H-73
Campbell, CA 95008
408- 354-4734


Ливневая канализация | Уход за улицами

Во время дождя вода омывает крыши, улицы, подъездные пути, тротуары, парковки и поверхности земли.По пути он может собирать различные загрязняющие вещества, такие как нефть, пестициды, металлы, химикаты и почва. Эта загрязненная ливневая вода стекает в ливневую систему, которая в конечном итоге сбрасывается в наши реки и ручьи. Загрязняющие вещества могут поставить под угрозу качество воды в наших водоемах, делая их вредными для людей, рыб и диких животных. Независимо от того, где вы живете, есть дренажная система, которая помогает дождевой воде стекать в реку.

Управление ливневыми стоками в Портленде

Федеральный закон о чистой воде, закон о безопасной питьевой воде и закон об исчезающих видах предписывают городу улучшать качество ливневых вод и защищать водоразделы, реки, ручьи и ресурсы питьевой воды.За исключением обслуживания ливневых стоков, общее управление системой ливневых стоков находится в ведении Бюро экологических служб (BES). BES координирует общегородские действия в соответствии с федеральным разрешением на ливневые стоки, которое требует от города снижения загрязнения ливневыми стоками, и наблюдает за программами, отвечающими требованиям к качеству воды, и поощряет частные усилия по управлению ливневыми стоками.

Бюро транспорта (PBOT) отвечает за обслуживание ливневых стоков и реагирование на уличное наводнение и другие проблемы безопасности. Инфраструктура включает 456 миль ливневой канализации, 878 миль комбинированных канализационных труб (несущих как ливневые, так и сточные воды), 58 000 ливневых стоков и 4700 миль улиц.

Учитывая ограниченный бюджет и персонал города, а также размер инфраструктуры, PBOT в значительной степени полагается на участие граждан в обеспечении безопасности улиц и чистоте ливневых стоков, а также в уведомлении города, если в определенном месте требуется более высокий уровень обслуживания.



Как поддерживать чистоту ливневых стоков

Чтобы уменьшить затопление улиц, городские власти просят жителей и управляющих недвижимостью помочь очистить входные и ливневые стоки перед вашими домами.Используйте грабли или вилы, чтобы очистить ливневую канализацию от листьев, веток и мусора. Не опускайте ноги и руки в ливневую канализацию, потому что там скапливается всевозможный мусор, который может быть опасен. Не пытайтесь снять решетку, только мусор на верхней части решетки.

Лучшее время для осмотра ливневых стоков перед вашим домом или предприятием — перед дождем и сразу после дождя, снега или ледяной бури. Если вы не можете прочистить засорившуюся ливневую канализацию самостоятельно, сообщите городским властям о необходимости помощи.Позвоните по телефону 503-823-1700 и сообщите конкретное местонахождение.

Пожалуйста, не сгребайте и не сдувайте листья со двора на улицу. Упакуйте их у бордюра на полосе парковки и подготовьте их к вывозу с бордюра вашим мусоровозом. Городская служба по удалению листьев предназначена исключительно для листьев, которые мешают стоку ливневых стоков и создают опасность для дорожного движения.

Листья, упавшие на улицу, пожалуйста, держите подальше от желоба прямо вдоль бордюра, где они преградят путь дождевой воде.Сгребите их по крайней мере в одном футе от бордюра.



Как предотвратить проблемы с канализацией в районе

Вода является наиболее распространенной причиной неустойчивости склонов, оползней и эрозии. Проверьте дренажную систему вашего дома. Обслуживание дренажной системы на частной территории является обязанностью владельца. Убедитесь, что ваша дренажная система отводит воду от вашего фундамента, а не на территорию вашего соседа.

Никогда не сбрасывайте воду за склон крутого холма.

Очистите желоба и водосточные трубы. Осенью и зимой проверяйте желоба раз в неделю. Всего один ветер или ливень могут забить хорошо протекающую дренажную систему.

Проверьте свою собственность на наличие признаков движения земли, таких как покосившиеся деревья или трещины в почве и под тротуарами. Если у вас возникли проблемы, свяжитесь с инженером-геологом (см. «Желтые страницы» в разделе «Инженеры-геотехники-грунты»), чтобы оценить ситуацию.

В целом, деревья и растения с сильной корневой системой помогают предотвратить эрозию почвы, но не предотвращают оползни.

Никогда не блокируйте любую часть городской дренажной системы. Не бросайте листья, грязь, скошенную траву или любые другие материалы в канавы, водопропускные трубы или стоки. Это может привести к затоплению.

Сброс любого материала в дренажную систему является нарушением закона. Чтобы сообщить о незаконной свалке, позвоните по телефону 503-823-1700.

Как работают пруды для содержания под стражей и содержания под стражей

По мере роста населения потребность в отводе воды возрастает. Ливневые стоки переполняют городскую канализацию и могут повредить близлежащие ручьи и реки из-за эрозии.Обработка ливневых вод рядом с их источником может сэкономить миллионы на дорогостоящем ремонте, который в противном случае был бы направлен на устранение эрозии или борьбу с наводнениями. Распространенным методом управления ливневыми стоками является строительство бассейна. Бассейны предназначены для сбора воды и выпуска ее со скоростью, предотвращающей затопление или эрозию.

Существует два основных типа бассейнов — задержанный и задержанный — и сегодня мы рассмотрим каждый из них.

Разница между задержанием и отстойником

Основное различие между отстойником и отстойником заключается в наличии или отсутствии постоянного водоема или пруда. Уровень воды контролируется диафрагмой низкого расхода. В большинстве случаев отверстие является частью металлической или бетонной конструкции, называемой стояком. Задерживающий или сухой пруд имеет устье на дне бассейна и не имеет постоянного бассейна с водой. Вся вода вытекает между штормами и обычно остается сухой. Удерживающий бассейн или пруд имеют стояк и отверстие в более высокой точке и, следовательно, удерживают постоянный бассейн с водой. Отстойник выглядит как обычный пруд, но играет важную роль в контроле ливневых стоков.

Бассейны важны для хранения и замедления стока ливневых вод из близлежащих районов, особенно районов с асфальтовым или бетонным покрытием. Ливневые стоки с этих поверхностей текут намного быстрее, чем с естественных территорий, и их необходимо отводить, чтобы сток происходил с желаемой скоростью. Объем очистки и обработки воды ограничен. Сухие бассейны или водосборные бассейны контролируют только паводковые потоки. Отстойный пруд также может улучшить качество воды за счет уменьшения количества загрязняющих веществ и отложений.

Сухие бассейны для содержания под стражей

Сухие пруды-отстойники лучше всего использовать на участках, где есть десять и более акров земли. На небольших участках трудно контролировать качество воды, и другие варианты могут быть более подходящими.

Сухие пруды-отстойники обычно имеют очень небольшой уклон для отвода воды. Вход должен быть не более чем на 15% выше, чем выход, чтобы обеспечить правильный расход воды через систему. Система работает, предоставляя большую площадь сбора или бассейн для воды.Затем вода медленно стекает через выпускное отверстие в нижней части конструкции. Иногда бетонные блоки и другие конструкции служат препятствием для замедления потока воды и сбора лишнего мусора.

Преимущества

• Окружающие участки имеют растительный буфер, способный выдерживать как сухие, так и влажные условия.
• Может стоить меньше, чем влажный отстойник, потому что его размер обычно меньше.

 Недостатки

• Требует много места.
• Не улучшает качество воды.
• Может стать рассадником комаров.
• Может снизить стоимость собственности, тогда как водохранилища могут повысить ценность.

Влажные удерживающие пруды

Влажные удерживающие пруды представляют собой сооружение, регулирующее ливневые стоки, которое обеспечивает удержание и очистку загрязненных ливневых стоков. Собирая и удерживая ливневые стоки, влажные удерживающие пруды контролируют количество и качество ливневых вод. Затем естественные процессы в прудах удаляют загрязняющие вещества.Водоемы-накопители должны быть окружены естественной растительностью для повышения устойчивости берегов и улучшения эстетических качеств.

Вода отводится во влажный отстойник сетью подземных труб, соединяющих ливневые стоки с прудом. Система позволяет подавать большое количество воды в пруд, а выпускное отверстие выпускает небольшое количество воды по мере необходимости для поддержания желаемого уровня воды.

С точки зрения здоровья стоячая вода всегда опасна. Это может быть опасностью утопления, особенно для детей.Пруды также могут привлекать комаров, которые могут способствовать передаче некоторых заболеваний.

Преимущества

• Отстойники просты, если есть место.
• Собирает и улучшает качество воды.
• Естественно перерабатывает воду без дополнительного оборудования.
• Улучшен сбор ливневых стоков и защита от наводнений.
• Созданы новые места обитания.
• Можно использовать в развлекательных целях.

Недостатки

• Опасность утопления.
• Нужны большие участки земли.
• Ухудшение качества воды при неправильном проектировании.

Рекомендации по техническому обслуживанию

Одной из наиболее важных процедур технического обслуживания любого из этих бассейнов является проверка того, что отверстие не блокируется и не закупоривается. Очищение труб от мусора обеспечит нормальное функционирование прудов и бассейнов. Своевременное техническое обслуживание может снизить затраты на ремонт в будущем. Другое обслуживание включает в себя:

• Выявление и ремонт участков эрозии. Несколько раз в год и после сильных штормов проверяйте наличие оврагов и других нарушений на берегу.
• удаление отложений и мусора — очистка труб от мусора и удаление отложений обеспечивают правильную работу. Удаляйте мусор вокруг и в прудах до того, как он достигнет выпускных отверстий, чтобы предотвратить проблемы.
• Уход за растительностью. Объем ухода зависит от типа растительности, окружающей бассейн. Некоторые травы требуют еженедельного скашивания, а за другими можно ухаживать пару раз в год.

%PDF-1.6 % 1154 0 объект >/OCGs[1155 0 R 1156 0 R 1157 0 R 1158 0 R 1159 0 R 1160 0 R 1161 0 R 1162 0 R 1163 0 R 1164 0 R]>>/Тип/Каталог>> эндообъект 1192 0 объект > эндообъект 1151 0 объект >поток 2013-11-20T14:55:45-08:00Bluebeam Revu2015-06-10T10:33:53-07:002015-06-10T10:33:53-07:00application/pdf

апарна. ханал

Библиотека PDF Bluebeam 11.1.0uuid:735b95f1-2dcc-46d1-8c2b-38a51397fb23uuid:360b84c8-8e84-47e1-861a-93fb85879ab4 конечный поток эндообъект 1209 0 объект >/Кодировка>>>>> эндообъект 1093 0 объект > эндообъект 1155 0 объект > эндообъект 1156 0 объект > эндообъект 1157 0 объект > эндообъект 1158 0 объект > эндообъект 1159 0 объект > эндообъект 1160 0 объект > эндообъект 1161 0 объект > эндообъект 1162 0 объект > эндообъект 1163 0 объект > эндообъект 1164 0 объект > эндообъект 1094 0 объект > эндообъект 1100 0 объект > эндообъект 1106 0 объект > эндообъект 1107 0 объект > эндообъект 1108 0 объект > эндообъект 1109 0 объект > эндообъект 1110 0 объект > эндообъект 1111 0 объект > эндообъект 1112 0 объект > эндообъект 1113 0 объект > эндообъект 1114 0 объект > эндообъект 1115 0 объект > эндообъект 1116 0 объект > эндообъект 1117 0 объект > эндообъект 1118 0 объект > эндообъект 1119 0 объект > эндообъект 1120 0 объект > эндообъект 1121 0 объект > эндообъект 1122 0 объект > эндообъект 1123 0 объект > эндообъект 1124 0 объект > эндообъект 1125 0 объект > эндообъект 1126 0 объект > эндообъект 1127 0 объект > эндообъект 1128 0 объект > эндообъект 1129 0 объект > эндообъект 1130 0 объект > эндообъект 1131 0 объект > эндообъект 1132 0 объект > эндообъект 1133 0 объект > эндообъект 1134 0 объект > эндообъект 1135 0 объект > эндообъект 1136 0 объект > эндообъект 1137 0 объект > эндообъект 1138 0 объект > эндообъект 1139 0 объект > эндообъект 1140 0 объект > эндообъект 1141 0 объект > эндообъект 1142 0 объект > эндообъект 1143 0 объект > эндообъект 1144 0 объект > эндообъект 1145 0 объект > эндообъект 1146 0 объект > эндообъект 1147 0 объект > эндообъект 1148 0 объект > эндообъект 1149 0 объект > эндообъект 1150 0 объект > эндообъект 918 0 объект >]/D[>]/R( )/X[>]/Type/Measure>>/Type/Viewport/BBox[28 31 582 757]>>]/Group>/MediaBox[0 0 612 792]/Resources >/Шрифт>/ProcSet[/PDF/Text/ImageB/ImageC]/Свойства>>>/Тип/Страница>> эндообъект 919 0 объект [920 0 Ч 921 0 Ч 922 0 Ч 923 0 Ч 924 0 Ч] эндообъект 931 0 объект > эндообъект 932 0 объект > эндообъект 933 0 объект > эндообъект 934 0 объект > эндообъект 935 0 объект > эндообъект 1091 0 объект > эндообъект 1092 0 объект > эндообъект 929 0 объект > эндообъект 930 0 объект [266 312 269 769 532 810 660 139 316 316 500 833 266 327 266 500 833 266 327 266 292 532 532 532 532 532 532 532 532 532 532 289 289 833 833 833 491 1000 616 640 696 697 605 568 749 704 237 481 639 520 815 704 757 604 757 647 606 532 697 568 859 587 560 569 859 587 50 569 330 292 330 5000 569 530 536 577 5116 581 530 266 579 541 206 216 464 206 834 539 558 484 206 834 539 558 580 581 307 491 271 541 463 692 446 466 464 500 500 500 833 500 500 500 243 532 395 1000 500 500 500 500 1218 606 228 1112 500 569 500 500 243 243 395 395 590 500 1000 500 833 491 228 935 500 464 560 500 312 532 532 606 560 500 500 500 833 402 407 833 500 833 500 329 833 351 351 500 534 500 266 500 351 419 407 838 838 837 491 616 616 616 616 616 616 966 696 616 616 616 616 696 605 605 605 605 237 237 237 237 701 704 757 757 757 757 757 833 757 697 697 697 697 560 697 505 536 536 536 536 536 536 883 516 530 530 530 530 206 206 206 206 558 539 558 558 558 558 558 833 558 541 541 541 541 466 580 466] эндообъект 928 0 объект >/Длина2 12788>>поток x{y|UϖI$M6閖-mic@:YZ(Ж- ba*eRde FAG)*ЩX’ТР’)7}y{syss==D`

%PDF-1. 4 % 1219 0 объект > эндообъект внешняя ссылка 1219 167 0000000016 00000 н 0000006171 00000 н 0000006296 00000 н 0000007026 00000 н 0000007604 00000 н 0000007643 00000 н 0000007756 00000 н 0000008038 00000 н 0000008654 00000 н 0000009289 00000 н 0000009694 00000 н 0000009864 00000 н 0000009979 00000 н 0000010231 00000 н 0000010650 00000 н 0000010784 00000 н 0000010813 00000 н 0000011375 00000 н 0000014026 00000 н 0000014065 00000 н 0000014191 00000 н 0000030506 00000 н 0000045051 00000 н 0000063582 00000 н 0000063833 00000 н 0000063904 00000 н 0000064335 00000 н 0000064365 00000 н 0000064483 00000 н 0000068088 00000 н 0000082965 00000 н 0000084112 00000 н 0000088725 00000 н 0000088802 00000 н 0000089102 00000 н 0000089167 00000 н 0000104901 00000 н 0000104978 00000 н 0000111063 00000 н 0000111399 00000 н 0000111431 00000 н 0000111500 00000 н 0000111618 00000 н 0000112068 00000 н 0000112145 00000 н 0000112454 00000 н 0000112519 00000 н 0000128964 00000 н 0000129041 00000 н 0000135163 00000 н 0000135495 00000 н 0000135527 00000 н 0000135596 00000 н 0000135714 00000 н 0000136157 00000 н 0000136234 00000 н 0000136530 00000 н 0000136595 00000 н 0000152231 00000 н 0000152308 00000 н 0000157968 00000 н 0000158302 00000 н 0000158334 00000 н 0000158403 00000 н 0000158521 00000 н 0000158972 00000 н 0000159049 00000 н 0000159347 00000 н 0000159412 00000 н 0000168976 00000 н 0000169053 00000 н 0000175271 00000 н 0000175602 00000 н 0000175634 00000 н 0000175703 00000 н 0000175821 00000 н 0000176247 00000 н 0000176324 00000 н 0000176623 00000 н 0000176688 00000 н 0000176765 00000 н 0000182842 00000 н 0000183177 00000 н 0000183209 00000 н 0000183278 00000 н 0000183396 00000 н 0000183847 00000 н 0000183924 00000 н 0000184227 00000 н 0000184292 00000 н 0000191919 00000 н 0000191996 00000 н 0000197497 00000 н 0000197825 00000 н 0000197857 00000 н 0000197926 00000 н 0000198044 00000 н 0000198477 00000 н 0000198554 00000 н 0000204362 00000 н 0000204687 00000 н 0000204719 00000 н 0000204788 00000 н 0000204906 00000 н 0000204983 00000 н 0000213617 00000 н 0000213948 00000 н 0000213972 00000 н 0000214041 00000 н 0000214159 00000 н 0000214236 00000 н 0000220817 00000 н 0000221145 00000 н 0000221177 00000 н 0000221246 00000 н 0000221364 00000 н 0000221441 00000 н 0000221794 00000 н 0000221818 00000 н 0000221887 00000 н 0000222005 00000 н 0000222082 00000 н 0000229123 00000 н 0000229460 00000 н 0000229492 00000 н 0000229561 00000 н 0000229679 00000 н 0000229756 00000 н 0000232821 00000 н 0000233171 00000 н 0000233195 00000 н 0000233264 00000 н 0000233382 00000 н 0000233459 00000 н 0000239539 00000 н 0000239861 00000 н 0000239893 00000 н 0000239962 00000 н 0000240080 00000 н 0000240157 00000 н 0000240511 00000 н 0000240535 00000 н 0000240604 00000 н 0000240722 00000 н 0000240799 00000 н 0000247415 00000 н 0000247742 00000 н 0000247774 00000 н 0000247843 00000 н 0000247961 00000 н 0000248038 00000 н 0000248368 00000 н 0000248392 00000 н 0000248461 00000 н 0000248579 00000 н 0000248656 00000 н 0000255180 00000 н 0000255507 00000 н 0000255539 00000 н 0000255608 00000 н 0000255726 00000 н 0000255803 00000 н 0000256157 00000 н 0000256181 00000 н 0000256250 00000 н 0000256368 00000 н 0000003636 00000 н трейлер ]>> startxref 0 %%EOF 1385 0 объект >поток xX{lS?^۹7c_In(2lBy,K m Z+MâU) PL&`8̤R; kBTeƄ9>|_+9>{

4-дюймовый дренажный патрубок с решеткой

Инструкции по установке: Инструкция по сборке и установке Flo-Well

Листы CSI: Dry Well Flo Well Система выщелачивания ливневой водой Sec 33 49 23

Листы CSI: Dry Well Flo Well Система выщелачивания ливневой водой Sec 02630

Листы CSI: Спецификация руководства по сухоблочным боксам производства Flo Well 4 13 15

Листы спецификаций: Впускной патрубок поверхностного дренажа Flo Well FWSD69

Детали CAD: деталь установки Flo-Well, классы нагрузки A и B, деталь установки гравия, боковое соединение Multipal Flo-Well

Детали CAD: деталь установки Flo-Well, классы нагрузки A и B, деталь установки гравия, вертикальная установка Multipal Flo-Well

Детали CAD: Деталь установки Flo-Well, классы нагрузки A и B, Деталь установки гравия

Детали CAD: деталь установки Flo-Well, класс нагрузки A и B, деталь установки песка

.
