Водяной теплый пол как основное отопление дома

Вступление

Водяной теплый пол считается полноценной системой отопления, альтернативой системы отопления с радиаторами. В оценках водяных теплых полов, приводятся данные об экономии 20% тепла в обычном доме и 50% тепла в домах с высокими потолками от 5 метров. Так ли это?

Можно использовать водяной теплый пол как основное отопление дома?

Прочитав, достаточно много мнений по этому поводу, привожу несколько интересных мнений, которые можно назвать определяющими:

« …делаю вывод, в нашей стране можно делать всё. Если у вас есть желание обогревать дом только теплыми полами, сделайте правильный расчёт, иначе «деньги будут выброшены на ветер».

«… я бы не стал делать теплый пол основным отоплением. Батареи у окон, обеспечивают конвекцию воздуха, чего не может создать теплый пол. … отопление дома только теплыми полами неправильно».

«… в отопление дома только теплыми полами нет ничего плохого. Главное провести грамотный расчёт и проект. При этом важно, чтобы ваш дом был отлично утеплён».

Другие мнения аналогичны, есть масса практических доказательств об удачном отоплении полами, которые трудно проверить, но можно предположить, что отопление без радиаторов возможно, если:

• Дом отлично утеплён;
• Система теплых полов грамотно рассчитана и спроектирована;
• Осуществлён грамотный монтаж системы.

Выводы сомнительны и не дают ответ на поставленный вопрос, потому что их можно и нужно отнести к любой системе отопления.

Давайте посмотрим, на перечисленные условия применительно к водяному тёплому полу.

Утепление дома

Нужно ли для использования системы отопления без радиаторов утеплять дом особым образом? Вопрос странный и не понятный. Если вы строите дом постоянного проживания и в вашем регионе холодные зимы, при этом вы не хотите отапливать улицу, то дом нужно хорошо утеплять в любом случае. Теплые полы тут не при чём.

Важно обратить внимание на:

class=»eliadunit»>

• Герметичность оконных и дверных блоков;
• Качественную отделку наружных стен для влагозащиты дома;
• Целостность и теплоизоляция кровли;
• Не качественные водостоки дома;
• Плохо сделанная теплоизоляция коммуникаций по дому, по чердаку, в подвале;
• Температурный и влажностный режим подвала.

Грамотный расчет

Я не сомневаюсь, чтобы обеспечить комфортное отопление теплыми полами, крайне важен грамотный расчёт системы. В данном случае, расчёт лучше доверить профессионалам и не заниматься самодеятельностью. Слишком большой риск замёрзнуть в зимний период.

Правильный проект

Правильный проект должен быть результатом грамотного расчёта. В проекте нужно учесть не только сделанный расчёт, но и учесть все нюансы устройства теплых полов:

• Учесть расстановку стационарной мебели;
• Не превышать длину «ниток» 80-100 метров;
• При необходимости планировать несколько коллекторных шкафов;
• Длины контуров планировать с расхождением длины не более 14-15 метров;
• Шаг между трубами, планируется по температуре в зимней период в регионе. 100 мм, если температура не опускается ниже 22˚. 150 мм, если температура в зимний период относительно теплая;
• Начало контуров в схемы укладки теплого пола должно проходить сначала вдоль внешних стен дома.

Грамотный монтаж

Большое значение, в работе теплого пола имеет грамотный монтаж. Здесь важно всё:

• Выбор утеплителя на пол;
• Расположение трубы отопления в слое стяжки;
• Закрепление труб;
• Безопасность монтажа;
• Толщина слоя стяжки над трубой;
• Наличие отражающего слоя, для настильной системы.

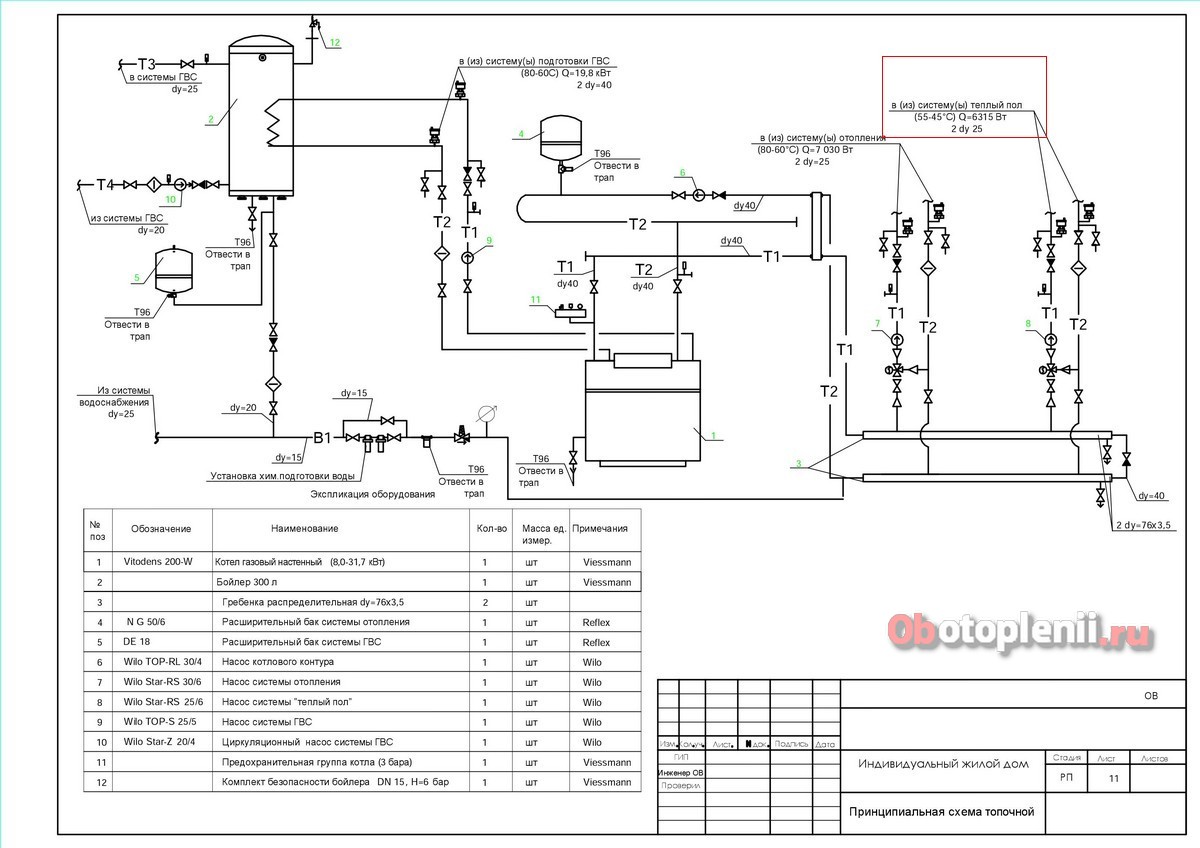

Особе значение имеет правильное подключение теплого пола к источнику тепла. Синхронизация теплого пола с работой котла отопления должны быть согласованы через автоматику слежения и управления. Подключение теплого пола к системе отоплению должно быть в проекте теплого пола и топочной, выделены специально.

Вывод

К сожалению, нет нормативных документов, позволяющих чётко ответить на вопрос: можно использовать водяной теплый пол как основное отопление дома или нет. Слишком много переменных в этой задаче. По моему мнению,   если дом строится для постоянного проживания, нужно применять комбинированное отопление радиаторами и теплыми полами. Своё мнение вы можете оставить в комментарии.

©Obotoplenii.ru

Еще статьи





class=»eliadunit»>

obotoplenii.ru

Как сделать теплый пол от отопления

У такого вида отопления много преимуществ

Бетонное основание пола, отнюдь, не греет. Особенно хорошо это ощущается после ванной или же утром, когда приходится опускать с кровати разогретые ноги. Такая ситуация повторяется постоянно и заставляет искать способы обогрева нижней части квартиры. Особенно не дает покоя этот вопрос тем, у кого растут маленькие дети. Выход из ситуации найти просто. Нужно только спланировать, как от отопления сделать теплый пол. Многие же полностью меняют традиционную систему на скрытый обогрев основания.

Основное преимущество теплого пола

По сути, это одна из разновидностей полноценного отопления квартиры или частного дома. Ее особенность заключается в том, что обогревательные элементы располагают нетрадиционно. Нет привычных батарей под окнами и магистральных труб по периметру жилья. Все трассы скрыты под полом и нагревают его поверхность.

Такой вариант обогрева жилья обладает несомненным преимуществом перед привычными схемами. Так, нагреваясь возле батарей или радиаторов, воздух сразу устремляется вверх. Это объективные физические законы, согласно которым циркулируют воздушные массы с разными потенциалами температур. Тепло постоянно будет под потолком, а остывший воздух всегда опускается вниз, чтобы, нагревшись, снова подняться вверх.

Другими словами, большая часть тепловой энергии расходуется впустую, поскольку человек находится внизу. В домах с теплым полом несколько иная картина. Нагретые массы воздуха точно так же стремятся вверх.

Но в отличие от традиционных отопительных систем их путь не проходит возле стен. Благодаря тому, что прогревается поверхность пола в комнате, тепло распределяется равномерно по всей жилой площади.

К тому же надо учитывать инфракрасное излучение (ИИ), которое исходит от элементов системы и тоже направлено вверх. Благодаря ИИ и естественной конвекции самая комфортная температура формируется на уровне 1,5-2 метра — в зоне, доступной взрослым людям. Кроме того, ступни человека всегда будут соприкасаться с теплой поверхностью основания, что только усиливает ощущение комфорта.

Система «теплый пол» полностью способна заменить собой стандартные радиаторные схемы и обеспечить достаточное количество тепловой энергии для проживания в помещении любой площади. Сегодня для проектирования и монтажа применяют два наработанных варианта реализации проектов — с использованием электричества и горячей воды. В первом случае укладывают специальные пленочные материалы, а во втором — полимерные трубы, по которым циркулирует горячий теплоноситель.

Устройство «теплого пола»

Если источником тепловой энергии будет горячая вода, то принцип организации системы довольно прост. Вместо батарей на стенах укладывают гибкую трубу, по которой будет циркулировать теплоноситель. В качестве источника тепловой энергии используется обычный котел отопления. Это прекрасный вариант для частного сектора, где предусмотрено место под котельную, и подведен газ.

Можно использовать и централизованное теплоснабжение (ЦТ). Однако это не так просто, поскольку требуются разрешительные документы и сложный расчет нагрузок — давление в магистралях ЦТ очень высокое. Как правило, в многоэтажных зданиях старой постройки реализовать подобный проект никто не разрешит. В большинстве новостроек подобные решения заложены еще на этапе проектирования. В них есть специальные стояки теплоснабжения, специально предназначенные для этих целей.

Нюансы монтажа

Экономный вариант автономного отопления

Первый вопрос коснется жителей многоэтажных домов. Ведь то, что для одних является полом, для других — потолок. И очень важно учитывать мнение своих соседей. Не исключено, что некоторым из них затея не понравится, поскольку потолок отделан материалами, которые плохо переносят повышение температуры. Нет проблем. На основание укладывают специальный теплоотражающий слой. Владельцам — экономия энергоносителей, жильцам снизу — никаких изменений условий проживания.

Второй нюанс связан с теплопроводностью материала. Расположенные поверх «теплого пола» строительные элементы и конструкции с плохой теплопроводностью могут свести на «нет» работу всей системы. Именно поэтому для отделки необходимо использовать только те фактуры, которые прекрасно проводят тепло.

Укладывать полимерные трубы необходимо в песчано-цементную стяжку. Причин для этого две:

1. Получается очень прочное основание, которое препятствует механическому повреждению магистралей.
2. Цементная стяжка — прекрасная среда для распространения тепла. Контактируя с горячей поверхностью труб, она становится огромной панелью, нагревающей воздух.

Другими словами, прочная поверхность к тому же значительно улучшает эффективность работы системы.

Коллекторная группа

После монтажа коллекторного контейнера в него заводят концы подающей и обратной магистралей

Планируя теплый пол как основное отопление жилья, следует уделить внимание обустройству подводящих линий. В центре каждого помещения необходимо выбрать место под шкаф для коллекторов. Это сравнительно небольшой контейнер с размерами 600*400*120 мм. Под него легко сделать место в стене при помощи перфоратора. Этот шкаф нужен для того, чтобы компактно поместить запорную арматуру и состыковать магистрали с подводящими тепло линиями.

После монтажа коллекторного контейнера в него заводят концы подающей и обратной магистралей. Первая труба необходима, чтобы обеспечить подачу горячего теплоносителя от котла к уложенным под полом полимерным трубопроводам. Вторая же, наоборот, предназначена для отвода остывшей воды и транспортировки ее обратно к отопительному прибору. Для непрерывной и беспроблемной циркуляции возле котла устанавливают насос.

На концах подающей и отводящей труб размещают запорную арматуру. Это недорогие шаровые краны для перекрытия подачи воды в непредвиденных ситуациях или же для преднамеренного отключения. К примеру, комнату не планируется использовать в зимнее время. Тогда можно сэкономить на энергоносителях, оставив только слабую циркуляцию, чтобы трубы не перемерзли.

К подающей трубе через кран подсоединяют коллектор — отрезок металлической трубы с несколькими боковыми выходами. Последние используют для подключения участков магистралей теплого пола. Другой конец трубы не нужен, и его необходимо заглушить. Все эти комплектующие в специализированных отделах реализуются наборами и по отдельности. Так что никаких проблем с приобретением того или иного элемента конструкции не возникнет.

Монтаж

Подготовка поверхности

Выравнивание основы

После уборки желательно оценить горизонтальность пола в помещении. Если перепад незначительный, то основание пригодно для монтажа. Если же разница составляет пару-тройку сантиметров, то необходимо выровнять основу. В противном случае стяжка получится разной толщины, что вызовет неравномерное прогревание пола.

Далее по всей площади укладывают гидроизоляционную пленку. Демпферную ленту клеят по периметру комнаты, и она будет компенсировать линейные колебания при изменении температуры основания. Главный этап подготовки — обустройство теплоизоляции, которая позволяет сэкономить до 20% тепловой энергии. В качестве утеплителя можно использовать минеральную вату, пенополистирол или техническую пробку.

Коэффициент теплопроводности наиболее распространенных материалов следующий:

• пенополистирол — до 0,042 Вт/кв.м
• вата минеральная – до 0,056 Вт/кв.м
• стекловата – до 0,042 Вт/кв.м

На практике чаще всего используют пенопласт, поскольку он не впитывает влагу и не «усаживается» с течением времени. Каких-либо требований относительно толщины слоя теплоизоляции нет. Все зависит от возможностей комнаты — один легко можно поднять на 10 см, а для другого еле-еле хватает запаса пространства, чтобы нормально уложить тепломагистрали.

Монтаж труб

Монтаж теплого пола с помощью полимерных труб

Крепить теплотрассы можно несколькими способами. К примеру, на теплоизоляционный слой укладывают арматурную сетку, а уже к ней прикручивают трубы. Этот вариант выгоден еще и тем, что сама по себе сетка станет армирующим слоем в будущей заливке. Фиксируют магистрали примерно через каждый метр. Хотя это очень условный параметр и полностью зависит от того, насколько хорошо материал будет прилегать к основанию.

Не надо забывать, что температура трубы будет изменяться, поэтому ее положение не останется статичным. Отсюда несколько нюансов:

1. Не стоит слишком жестко фиксировать трубу к основанию. Лучше, когда напряжение, связанное с линейным расширением, возникает по всей длине, а не в одном конкретном месте.
2. Общая длина одного контура не должна превышать 90 метров. Иначе внутреннее напряжение будет слишком большим. Оптимально, когда одна секция достигает 60 метров длины.
3. Длина нескольких контуров в одном помещении должна быть приблизительно одинаковой.

Варианты укладки труб

Схем укладки труб существует несколько

Схемы расположения магистралей разработаны с учетом компенсации потерь тепла, поскольку теплоноситель с расстоянием теряет свою температуру. Чтобы пол прогревался равномерно, недостаточно просто уложить трубу. Нужно придерживаться определенной схемы:

• Змейка. Трубу укладывают подобно движению змеи. Этот вариант подходит для комнат маленького размера, а монтаж начинают от окон.
• Спираль. В этом случае подающая и возвращающая часть трубы располагаются рядом. Благодаря этому нагревание пола происходит равномерно по всей комнате. Вариант подходит для больших помещений.

Расстояние между трубами может быть порядка 10-35 см, а минимальное расстояние от стены — 7 см. Оптимальным считается диаметр пластиковой трубы около 20 мм. Используется, как правило, пропилен или металлопластик.

Конечным этапом строительства является обустройство стяжки. Смесь можно подготовить самостоятельно или же купить готовый самовыравнивающийся состав — все зависит от финансовых возможностей владельцев жилья. Важно лишь, чтобы толщина слоя не была меньше 5 см. В противном случае расстановка мебели и предметов интерьера в такой комнате может повлечь разрушение цементного слоя.

Не смотря на кажущиеся сложности выполнения работ, обустроить «теплый пол» стремятся все больше владельцев домов и квартир. Такой способ обеспечения теплом практичен и экономически обоснован. Затраты довольно скоро вернутся в виде экономии средств на приобретение энергоносителей.

gidotopleniya.ru

Теплый пол, как основное отопление частного дома. Мифы и особенности

В поиске более эффективной системы отопления люди пробовали много вариантов, из которых более удачным стало отопление теплым полом. Теплый пол обычно устанавливают во время стройки жилья или его ремонта, так как его для его установки требуется полностью менять отопительную систему и конструкцию пола. Преимуществом данной отопительной системы является большая площадь теплоотдающей поверхности. Разберем в деталях прелести отопления дома теплым полом.

3 вида напольного обогрева

Не все виды теплого пола являются эффективными. Выделяется в этом плане только один из них. Остальные используется как приятное дополнение к основной системе отопления. Давайте поговорим о каждом виде подробно.

Электрический теплый пол

Монтаж электрических теплых полов можно начинать в любое время ремонтных работ. По типу отопления электрические теплые полы подразделяют на кабельные, термоматы (нагревательные маты) и пленочные. Нагревание происходит при помощи кабеля или любого другого нагревательного прибора путем подачи электричества.

Кабель теплого пола можно рассматривать в качестве основной системы отопления. Но в виду дороговизны электричества, его чаще всего используют на небольших площадях (ванна, коридор), где он выполняет функцию основного отопления.

Инфракрасный теплый пол

Представляет собой карбоновые полосы толщина которых не превышает 0,5 мм. Инфракрасная пленка укладывается под любое напольное покрытие и выполняет только функцию комфортного отопления. По такой пленке довольно приятно ходить, но пользы от нее мало. Можно использовать в межсезонье в качестве основной системы отопления.

Водяной теплый пол

Разновидность напольного отопления, которую можно оборудовать при помощи автономного водяного котла или центрального отопления (при помощи специального теплообменника). Не работает без насоса и требует обязательного его наличия.

Водяной теплый пол помимо труб включает в себя: теплоизоляцию (пенополистирол), демпферную ленту, элементы крепежа, специальные аксессуары для выполнения компенсационных швов, а также необходимые для подключения системы напольного обогрева к системе отопления коллекторы с фитингами.

Благодаря своей водной составляющей может работать от любого котла и не зависит строго от электричества. Не считая работы самих насосов. Отличная основательная система отопления для вашего дома.

Мифы о теплых полах

Теплый пол вреден для здоровья? Особенность отопления дома теплым полом состоит в том, что он придирчив к технологии монтажа. Несоблюдение технологии значительно влияет на работоспособность системы. Отсюда и рождаются мифы относительно вреда теплого пола.

Если смонтировать полы правильно, то ни за какие последствия можно не переживать.

Касаемо электромагнитного излучения при установке электрического теплого пола.Про него так же рождено немало мифов. Да, действительно, как и у любого электрического прибора, осуществляется излучение, но интенсивность настолько маленькая, что даже насекомые не заметят ваш теплый пол.

Отопление дома теплым водяным полом

Обсуждая особенности отопления дома водяным полом, многих застройщиков интересуют факторы, на которые мы дадим пояснение ниже.

1. Срок службы системы

Производители любят упоминать, что отопление полами способно прослужить не менее 50 лет. На такой срок рассчитаны трубы теплого пола. Касаемо наружных деталей: коллектора, кранов и прочего, скорей всего из строя они выйдут раньше. Но поменять их не будет большой проблемой.

Наш опыт говорит о том, что объекты с 1996 года по сей день вполне неплохо себя чувствуют и система теплого пола работает беспроблемно.

2. Экономичность системы

Часто производители любят упоминать о том, что отопление дома теплым полом как основным источником тепла экономичнее многих других систем отопления. Как показывает практика, в большинстве случаев существенной экономии вы не получаете. Но к теплым полам можно подключать конденсационные котлы, тепловые насосы и солнечные коллекторы (для догрева). В этих случаях полы могут быть значительно экономичнее.

3. Комфорт

Многих застройщиков смущает то, что по полу будет ходить некомфортно. Так же некомфортно будет спать ночью. Температура поверхности теплого пола составляет всего лишь 28 градусов. Вы практически не будете этого ощущать. Для спальни нужно предусмотреть комнатный термостат, чтобы можно было выставить комфортную температуру.

Теплый пол или батареи. Что лучше?

Радиаторное отопление имеет ряд достоинств и недостатков. Плюсами радиаторов является доступная для всех слоев населения цена, большой выбор, повсеместная доступность.

К минусам радиаторного отопления можно отнести строго горизонтально установка батарей, что способствует нерациональному распределению тепла. Теплые полы прогревают дом значительно равномернее радиаторов.

По расходу обе системы будут сопоставимы, но при этом водяные теплые полы дороже в установке.

Проанализировав достоинства и недостатки обеих систем отопления можно сделать вывод о том, что оптимальным вариантом отопления помещения является совмещение радиаторного отопления с системой теплый пол. В этом случае достоинства обеих систем объединяются, а их недостатки исключаются. Главным достоинством пользования обеими системами отопления это то, что они работают автономно друг от друга, и в случае поломки одной из систем, можно пользоваться второй.

Схема отопления теплым полом.

Существует три основных вида укладки водяного пола.

Улитка или спираль

Самый популярный, экономичный и эффективный с точки зрения энергопередачи способ укладки труб водяного теплого пола. Схема  укладки труб в виде улитки сначала описывается периметр комнаты, начиная с края, и стремится к центру комнаты, постоянно сокращая радиус, и дальше в обратную сторону.

Преимуществом данного способа является длина шага — улитку можно монтировать с шагом от 10 мм и до любого удобного размера. Так же идет равномерное распределение тепла. Этот способ укладки трубы водяного теплого пола наименее трудоемкий за счет несильного изгиба трубы. При очень большом желании с укладкой может справиться даже один строитель и не придется тратиться на дополнительные рабочие руки. Способ укладки труб в виде улитки позволяет встроить систему обогрева в помещениях любых площадей и различных форм.

Способ укладки труб в виде змейки

Эта схема укладки труб водяного теплого пола имеет большие тепловые потери за счет того, что подача горячей воды осуществляется лишь с одной стороны и теряет всю энергию, доходя до конца схемы. Таким образом, получаем теплый пол в одном конце комнаты и постепенное снижение температуры по мере удаления от узла смешивания теплоносителя. Также минусу укладки змейкой можно отнести трудность монтажа. Изгиб трубы происходит на 180 градусов. Очень часто приходится делать шаг в 200 мм против 10 у улитки.

Для того чтобы сократить температурный перепад в системе змейка, можно сделать двойную змейку. Однако, это не совсем решит проблему трудоемкости укладки труб водяного теплого пола.

Самым оптимальным вариантом использования змейки является комбинирование одного способа со вторым. Или сначала нужно отсекать наружные стены, потом укладывать змейку в середину комнаты. При этом получается оптимальное распределение температуры. Комбинированная схема подразумевает смешение способов укладки теплого пола или их дублирование. Например, два витка улитки или несколько змеек подряд. Если планировка комнаты позволяет, то можно смешивать способы раскладки теплого водяного пола. Например, при входе, где подогрев особо не нужен, положить змейку, а в центре помещения, дабы сконцентрировать полезную энергию, расстелить улитку. Перед самим началом работы, лучше всего начертить схему водяного теплого пола на плане. Благодаря этому в дальнейшей работе по установке водяного теплого пола станет намного проще.

eurosantehnik.ru

своими руками правильно, от отопления в квартире самому, варианты электрического на кухне

Теплый пол достаточно просто сделать своими рукамиТеплые полы все чаще появляются в жилище современного человека. Такие коммуникации могут быть использованы как дополнительный обогрев, или как основное отопление. Однако во втором случае его обслуживание будет более затратным. Сегодня мы научим вас делать пол своими руками и расскажем, какие подготовительные работы перед этим нужно провести.

Варианты теплого пола

Строительная индустрия не стоит на месте, и производители выпускают все больше и больше различных видов устройств, для улучшения жилищных условий в квартире. Это относится и к системам теплый пол. На данный момент выделяют три вида таких устройств. Все они имеют свои плюсы и минусы, поэтому пользуются одинаковым спросом.

На сегодняшний день существует несколько вариантов теплых полов

Варианты теплых полов:

1. Водный теплый пол – это самый экономичный вариант дополнительного обогрева. Такую конструкцию можно провести под абсолютно любым напольным покрытием, ведь она не имеет свойства перегреваться. Самым главным минусом водного теплого пола является сложность его установки. Чтобы правильно сделать такое отопление в своей квартире, вам понадобится разрешение соседей и коммунальных служб, поэтому чаще всего эту систему используют в частных домах.
2. Электрический обогрев под пол можно устанавливать и на кухне и в ванной. Однако не стоит помещать такое устройство под деревянное покрытие. Такие полы могут стать основным подогревом. Они представляют собой кабель, который может быть расположен на сетчатой основе. Чтобы установить такую конструкцию, ее нужно будет нужно будет залить стяжкой.
3. Инфракрасный пленочный теплый пол наиболее дешевый вариант в плане покупки материалов и установки. Однако его обслуживание будет стоить вам достаточно дорого. К неоспоримым плюсам такого устройства относится простота монтажа, установить его самому будет под силу абсолютно любому желающему. Также считается, что инфракрасное излучение не так плохо влияет на человека, как электроволны.

Теплые полы могут принести не только пользу, но и вред. Самым безопасным вариантом является водное отопление, однако построить его очень сложно. Мы советуем вам устанавливать теплый пол исключительно как дополнительный подогрев и лишь в местах, где это действительно нужно, например в ванной. Дело в том, что люди, которые постоянно ходят по теплому полу чаще белеют заболеваниями ног связанными с сосудами.

Подготовительный этап: как сделать теплый пол

Перед тем, как устанавливать любой из вышеприведенных вариантов теплых полов, необходимо произвести кое-какие подготовительные работы. Прежде всего, это касается выравнивания основы и заделывания в ней трещин, ведь если этого не сделать, то система не будет работать, как положено.

Прежде чем обустраивать теплый пол, необходимо провести все подготовительные работы

Как делать подготовительные работы перед укладкой теплого пола:

1. Первым делом выравнивается основание. Если на нем имеются лишь небольшие бугорки и трещины, то они устраняются с помощью металлического шпателя и цементной штукатурки, но если перепады большие, то вам придется залить новый слой стяжки, раствор для которого легко развести самостоятельно.
2. По периметру комнаты и в местах стыков отопления клеится демпферная лента. Она прикрепляется либо с помощью липкого слоя, либо с помощью саморезов. Этот слой необходим для того, чтобы подогреваемый пол-основа не растрескался.
3. Далее укладывается слой теплоизоляции. Лучше, если он будет на фольгированной основе. Листы утеплителя укладываются фольгированным слоем вверх и закрепляются специальным алюминиевым скотчем. Сверху утеплителя укладывается прочная гидроизоляционная пленка. Если вы укладываете пленочный теплый пол, то на этом подготовительный этап завершается, но для водного подогрева подготовительные работы придется продолжить.
4. Поверх гидроизоляционной пленки. На пластиковые направляющие, укладывается арматурная сетка с ячейками 10 см.
5. Последним слоем укладываются полистирольные плиты с бобышками. Благодаря ним вам не придется устанавливать дополнительные направляющие.

Как видите, подготовительные этапы довольно сложны. Они занимают основную массу времени в установке теплого пола. Не все нижние слои под теплый пол устроены именно так, мы описали вам наиболее практичный вариант.

Как правильно сделать теплый пол от отопления

Если вы решили использовать комбинированный способ отопления дома, то есть провести теплый пол от центрального обогрева дома, то вам подойдет водная система. Для ее изготовления металлопластиковые трубы укладывают «улиткой» с шагом от 15 до 30 см. Такое распределение обогревательных элементов позволяет создать максимально экономичное и теплое устройство.

Перед укладкой теплого пола необходимо начертить план-схему, с ее помощью вы сможете разместить элементы системы максимально точно.

Сам процесс укладки мы описываем схематично так, как нюансы будут зависеть от того, как выглядит ваша схема. В любом случае, следуя нашим рекомендациям, вы сможете собрать систему самостоятельно.

Процесс укладки теплого пола от отопления должен проходить поэтапно

Как сделать теплый пол своими руками:

1. Согласно заранее подготовленной схеме трубы укладываются на пол. При этом желательно работать в паре, чтобы избежать стыков, через которые может случиться протечка. Трубы закрепляются пластиковыми держателями на армирующей сетке.
2. Конец трубы выводится к распределительному пункту и закрепляется в месте перехода пола на стену с помощью металлической гильзы. Далее система подключается непосредственно к распределительному пункту и наполняется водой и воздухом, чтобы проверить наличие протечек.
3. После того, как система будет установлена, ее необходимо залить стяжкой. При этом цементный слой должен покрывать теплый пол на 5 см.

После того, как ровный слой стяжки будет распределен поверх труб, его нужно оставить до полного высыхания. Обычно этот срок занимает от 3 до 4 недель. По истечению этого срока вы можете приступить к монтажу финишного покрытия.

Описание: как правильно сделать теплый пол из инфракрасной пленки

Пленочный теплый пол отличается тем, что он укладывается не по всей поверхности пола, а лишь в тех места, которым вы желаете обеспечить обогрев. Эта особенность делает такую систему более экономичной.

Чтобы правильно рассчитать необходимое количество пленки на такую систему необходимо определиться дополнительным или основным обогревом будет теплый пол. В первом случае вам понадобиться 40-50 % материала от площади комнаты, а во втором – 60-80%.

Далее пленка нарезается на пластины нужного размера, и распределяется по фольгированному утеплителю согласно схеме. Чтобы избежать удара током при работе системы, вам необходимо заизолировать все разрезанные участки. Пленка прикрепляется к полу с помощью двустороннего скотча.

Инфракрасный теплый пол необходимо размещать согласно инструкции

После того, как пленочный пол установлен согласно инструкции производителя, необходимо выполнить его подключение. При этом все провода должны быть расположены на одной части помещения, такой вид подключения называется параллельным.

Теплый пол – это отличная и современная система для дополнительного или основного обогрева помещения. Она пользуется постоянно возрастающей популярностью, ведь это отличная альтернатива громоздким и неэстетичным радиаторам.

Как провести теплый пол от отопления (видео)

Установка такой системы своими руками – это достаточно сложный процесс, требующий большой сосредоточенности и внимательности. Однако если вы сделаете все этапы правильно, то вашей наградой станет теплое и красивое напольное покрытие.

dekormyhome.ru

водяной пол от батареи, как сделать, фото и видео

Содержание:

Многие владельцы на сегодняшний день все чаще обращаются свое внимание на систему теплых полов и прибегают к ее укладке в собственном жилье. Наибольшую популярность имеет водяное отопление в полу в квартире, подключаемое к центральной отопительной системе, о котором и пойдет речь.

Водяной теплый пол в квартире

Имеется множество инструкций, которые рассказывают о том, как смонтировать систему теплого пола, но по большей части они написаны для владельцев частных домов. Как же быть жильцам многоквартирных домов, которые также хотят создать тепло и уют в своем доме.

В их случае теплый пол от центрального отопления в квартире может существовать, но процесс монтажа будет иметь ряд нюансов. В первую очередь укладка такой системы приведет к дисбалансу в температурном режиме с помещениями, расположенными по соседству.

Неграмотно смонтированный теплый пол будет замечен проверяющими из службы жилищно-коммунального хозяйства, что чревато санкциями для хозяина.

Проблемы, возникающие при монтаже в квартире

До того, как укладывать теплый пол от отопления в квартире рекомендуется ознакомиться со списком возможных проблем, возникающих перед хозяином:

• температура теплоносителя в системе централизованного отопления очень высока. Вода температурой в 70-90 градусов по Цельсию не может быть использована в трубопроводах, проложенных в перекрытии. Допустимая норма находится в пределах 50 градусов по Цельсию. При нарушении данного параметра система будет повреждена и автоматически становится угрозой для напольного покрытия, которое не выдерживает высоких температур;
• существует запрет на установку подобной системы подогрева в многоквартирных домах. Руководствуясь законодательством, любой проверяющий из жилищно-коммунальных служб может оштрафовать владельца;
• отопление может быть подключено посредством элеватора, а теплый пол исключительно при помощи медных трубок, которые дорого стоят и требуют специальных навыков от человека, осуществляющего их укладку. Читайте также: «Что лучше теплый пол или батареи – плюсы и минусы систем».

Альтернативное решение

Если невозможно уложить теплый пол водяной от центрального отопления, то на помощь владельцу приходит электрическая разновидность данной системы. Ее проще монтировать и произвести все работы можно самостоятельно. Преимущество заключается в том, что в многоквартирном доме, такая система не нарушает баланса и допускается к использованию.

Необходимо лишь учесть мощность такой системы, чтобы не возникало перегрузки электрической сети. Пространственно электрический теплый пол занимает значительно меньше места, что делает более эстетичными фото помещения и у любого входящего в квартиру не возникнет подозрения, что с полом что-то не так.

На законодательном уровне электрический обогрев разрешен и может быть применен в любое время года, в то время как водяной пол зависим от сезонной подачи горячей воды. Соответственно функционировать он может исключительно в период с осени по весну – отопительный сезон.

Способы подключения в квартире водяного теплого пола

Если же целью владельца все же стал теплый пол от батареи в квартире, то ему придется выбрать одну из модификаций системы, позволяющую осуществить соединение без нарушения функциональных параметров.

Известны следующие схемы монтажа:

1. Присоединение контура напрямую к радиатору отопления. Подобный способ самый простой и для осуществления монтажа потребуется насос с невысокой мощностью. По финансовому состоянию хозяина такая система не ударит. Недостаток у системы множество, поскольку регулировать температуру в ней не получится, но в общем стояке многоэтажного дома температура воды уменьшится, что может вызвать недовольство у соседей.
2. Подсоединение напрямую через балансировочный клапан на байпасе. Посредством такого метода можно уменьшить температуру воды, попадающей в трубы теплого пола. Использовать при этом рекомендуется трубки с диаметром в 1,6 сантиметра и общая длина контура не должна превышать 70 метров. Используемый для прокачки воды в системе насос должен иметь мощность, которой хватит на перемещение 5-10 литров воды в секунду с напором 1-2 метра в секунду.
3. Также теплый пол может быть подключен посредством трехходового клапана. Его внедрение в отопительную систему позволит уменьшить расход тепла на контуре теплого пола. Термостат, вмонтированный в данный клапан, будет регулировать температуру и постоянно поддерживать необходимо значение. Дополнительная модификация системы посредством монтажа двухходового клапана позволяет блокировать подачу теплоносителя в систему при резком снижении его температуры в отопительном контуре квартиры.
4. С использованием запорного и двух трехходовых клапанов. Подобная конструкция позволяет осуществлять регулирование температуры воды в отопительном контуре посредством «обратки». Двухходовой клапан позволяет насосу, перекачивающему воду, не работать впустую. В ином случае оборудование может быть поломано из-за перегрева, а сама система при эксплуатации будет расходовать значительно большее количество электрической энергии.
5. Самым функциональным вариантом того, как сделать теплый пол от центрального отопления, является монтаж системы с выносным датчиком температуры. При перегреве теплоносителя произойдет автоматическая блокировка подачи теплоносителя в отопительный контур. Как только вода вернется к исходной температуре, и будет соответствовать требуемому значению, циркуляция возобновится. Подобная система монтажа позволит избежать переохлаждения отопительного контура квартиры. Иногда на такую систему устанавливают несколько температурных датчиков для большей эффективности. Читайте также: «Как сделать теплый водяной пол со стяжкой и без неё – последовательность действий».

Стоит учитывать тот факт, что монтаж водяного теплого пола, подключенного к отопительному контуру, может быть осуществлен на любом основании. Лучше всего армировать перекрытие и на сетку закрепить используемые трубки теплого пола.

Древесное основание из лаг также допускает монтаж системы теплого пола в специально вырезанные в брусьях углубления. Иногда теплый пол может быть использован в качестве основного отопления. В таком случае преимущество системы заключается в том, что на фото и при визуальном осмотре не будет видно оборудование, используемое для обогрева помещения. Читайте также: «Как сделать теплый пол от отопления – хитрости из практики».

Итог

Укладка теплого пола, подключенного к централизованной системе отопления, может быть осуществлена самостоятельно. Для качественной укладки рекомендуется заранее подготовить схему. Также стоит понимать, что альтернативные отопительные системы будут стоить гораздо дешевле и на их монтаж требуется куда меньше времени.

Если же выбор пал на водяной теплый пол, то помочь в укладке и подсоединении с соблюдением всех правил смогут специалисты. Профессионалы возьмут на себя ответственность за приобретение всех комплектующих и предоставят гарантию на оказанные услуги.

polspec.com
