Как правильно сделать крышу четырехскатную – Четырехскатная крыша дома своими руками: расчет +Фото и Видео с мансардой и эркером

Достоинства и недостатки кровли с четырьмя скатами

Принято выделять следующие плюсы и минусы четырёхскатной крыши:

Плюсы:

• эстетичность;
• высокий уровень устойчивости к природным явлениям благодаря более плавным линиям обводов и аэродинамическим особенностям конструкции четырёхскатной крыши;
• более качественный сброс воды и быстрое время высыхания;
• высокие теплоизоляционные качества;
• устойчивость к морозам;
• четырёхскатная разновидность кровли является оптимальным вариантом для высоких построек. Такая крыша выглядит миниатюрно и аккуратно.

Минус – построить четырёхскатную кровлю сложнее. Потребуются точные расчёты и доскональное знание инженерных технологий. Также ее монтаж занимает больше времени.

Разновидности четырёхскатных крыш

Прежде чем приступать к возведению четырёхскатной крыши, нужно тщательно изучить, какие виды подобных конструкций существуют. Сегодня принято выделять следующие разновидности таких кровельных систем.

Вальмовая (голландская)

Считается классикой. Как видно на фото четырёхскатных крыш, подобная кровля состоит из двух трапециевидных скатов, стыкующихся в коньке, и двух треугольных. Последние называются вальмами.

Система стропил вальмовой крыши включает в себя монтаж 4-х накосных стропил, которые представляют собой диагональные опорные брусья, идущие от 2-х вершин скатов к верхним углам дома.

Полувальмовая

Имеет аналогичную конструкцию. Единственное отличие составляют укороченные треугольные скаты (вальмы). Из чертежей и проектов четырёхскатных крыш полувальмового типа вытекает возможность организовать оконные проёмы во фронтоне под вальмами – прочность кровли при этом не пострадает.

Шатровая

У такой кровли все четыре ската имеют форму равнобедренного треугольника. Она менее эффектна. Инструкцию для расчёта четырёхскатной крыши такого типа можно найти в Интернете.

Составные части четырёхскатной кровли

Составными частями четырёхскатной крыши являются:

• мауэрлат;
• затяжки;
• стропила и стойки;
• конёк;
• обрешётка.

Для кровельной конструкции с четырьмя скатами специалисты советуют применять качественную древесину сосны или лиственницы. Её влажность не должна быть меньше 22 %.

Мастер-класс по строительству крыши с четырьмя скатами

Укладываем мауэрлат. Для этого на ограждающие конструкции анкерными шпильками прикрепляем брусья и защищаем их гидроизоляцией.

Укладываем лежни. Укладку следует проводить на внутренние стены в точках, где будут находиться стойки.

Устанавливаем стойки, выравниваем их по строительному уровню и фиксируем на стальные уголки. Расстояние между стойками не должно превышать 2 м.

Укладываем прогоны и скрепляем их при помощи уголков и саморезов. Монтируем стропильные ноги.

Изготавливаем диагональные усиленные стропила, устанавливаем между ними нарожники. Устанавливаем дополнительные стойки под диагональные ноги. Это необходимо сделать для большей надёжности конструкции.

Под боковые ноги монтируем подкосы.

Укладываем кровельное покрытие. Это может быть профильный настил, металлочерепица, ондулин. Помним о гидроизоляции. Если вы планируете мягкое покрытие крыши, не забудьте, что под него необходима сплошная обрешётка из устойчивых к влаге фанерных листов.

В доме с мансардой между стропилами нужно уложить слой тепло- и пароизоляции. В ситуации отсутствия мансарды достаточно будет утеплить чердачное перекрытие.

В заключение отметим, что крыша с четырьмя скатами высоко ценится за свою практичность и удобство, а также за красивый внешний вид.

Если вы планируете построить четырёхскатную конструкцию сами, то вам понадобится грамотный инженерный расчёт и навыки работы с деревом. Вследствие этого, лучше предварительно набраться опыта у профессиональных кровельщиков.

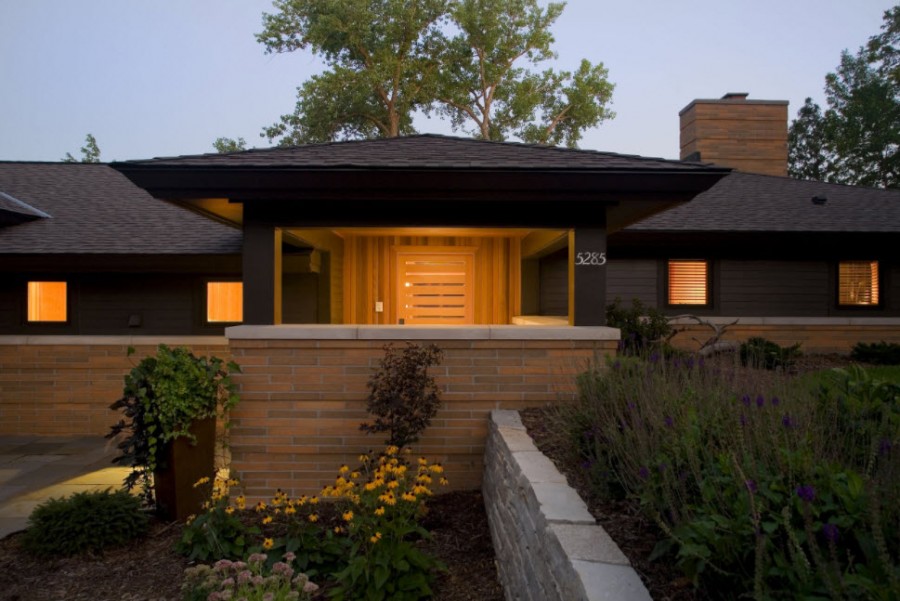

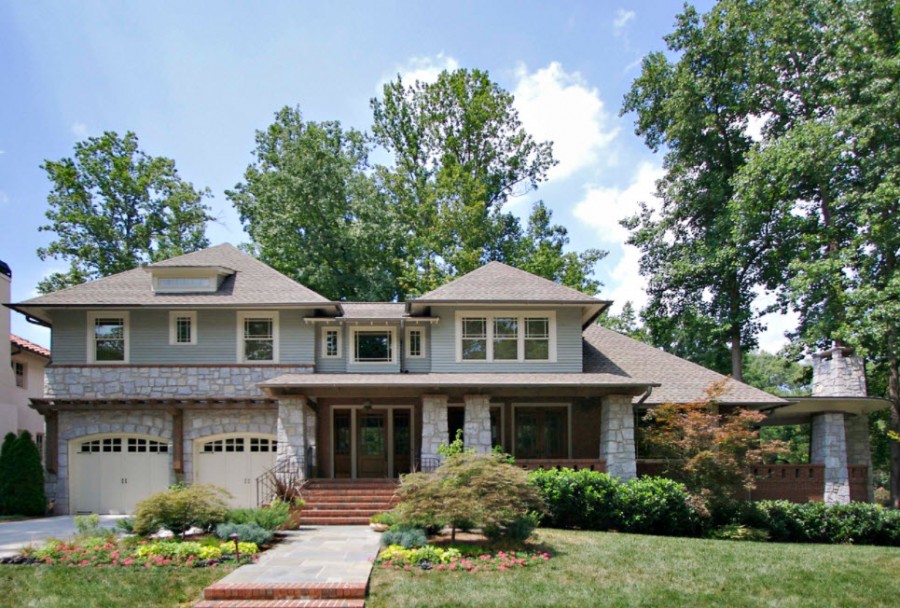

Фото четырехскатной крыши

Также рекомендуем просмотреть:

mirstrojka.ru

Четырехскатная крыша своими руками — инструкции и расчеты!

Крыши с четырьмя скатами обладают более высокой надежностью и устойчивостью к нагрузкам. Такая конструкция гораздо сложнее, чем обычная двускатная, и монтаж занимает больше времени. И все же, четырехскатная крыша своими руками является вполне выполнимой задачей, если правильно подготовиться и подробно изучить тонкости ее устройства.

Четырехскатная крыша своими руками

Содержание пошаговой инструкции:

Проектирование кровли

Четырехскатная крыша имеет множество вариаций. Самая простая конструкция представляет собой 2 ската трапециевидной формы, соединяющихся по центру кровли, и 2 треугольных ската со стороны фронтонов. Иногда все четыре ската делают треугольными, тогда ребра крыши сходятся в центральной точке. Более сложные конструкции предполагают наличие ломаных линий, сочетание коротких скатов с фронтонами, встроенные прямые и наклонные окна, а также многоуровневые скаты.

Четырехскатная крыша

Без соответствующего опыта соорудить стропильную систему такой конфигурации невозможно, поэтому лучше обратить внимание на стандартную вальмовую крышу.

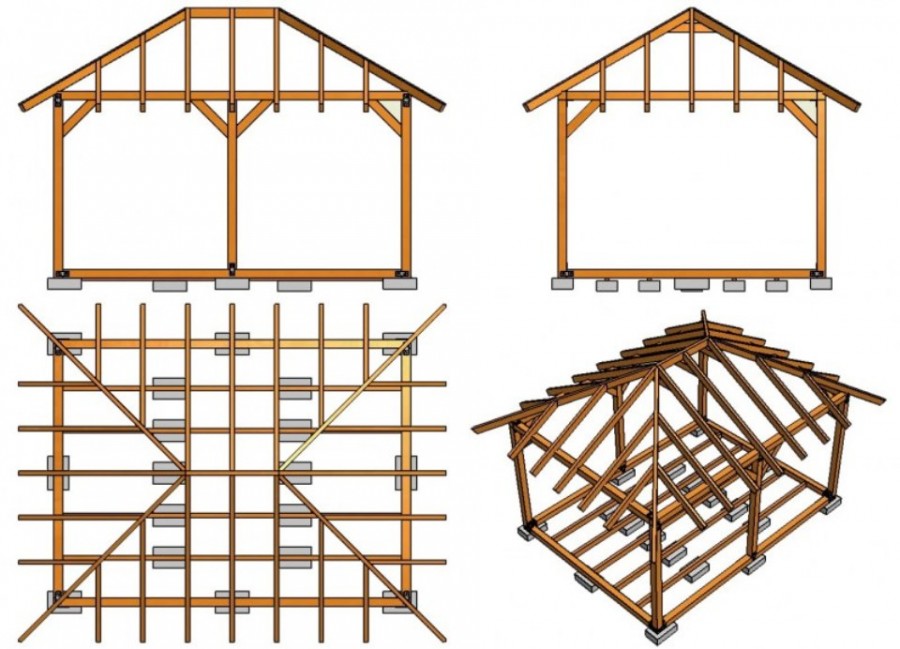

Проект четырехскатной крыши

Конструкция вальмовой крыши

Наклон скатов может иметь угол от 5 до 60 градусов. Чтобы высчитать оптимальное значение уклона, необходимо учесть следующие факторы:

• функциональность чердака;
• вид кровельного покрытия;
• атмосферные нагрузки в данном регионе.

  Схема крыши

Для обустройства мансарды пологие скаты не подходят, поскольку они забирают слишком много свободного пространства. Поэтому, если мансарда запланирована в проекте дома, угол наклона кровли должен быть от 45 градусов и выше. Выбрать угол наклона в зависимости от вида кровельного покрытия можно с помощью таблицы.

Таблица

Атмосферные нагрузки также имеют большое значение. Там, где выпадает много снега, нельзя делать уклон меньше 30 градусов, иначе стропильная система не выдержит нагрузок. Если же угол наклона больше 60 градусов, снеговую нагрузку можно не учитывать. Кроме перечисленных факторов следует продумать расположение таких объектов, как баки для воды или вентиляционные камеры. Обычно они подвешиваются к стропилам и оказывают на них дополнительную нагрузку. После предварительных расчетов можно приступать к составлению чертежа стропильной системы.

Материалы для монтажа кровли

Как и двускатная, вальмовая крыша состоит из мауэрлата, затяжек, стропил, опорных стоек, конькового бруса и обрешетки. Отличие второй конструкции состоит в расположении стропил и их длине. Для четырехскатной крыши рекомендуется использовать пиломатериал из сосны или лиственницы, хорошего качества, без дефектов, с максимальной влажностью 22%.

Крепление мауэрлата к стене

Стропила изготавливают из досок сечением 50х100 мм; если же площадь крыши очень большая, лучше брать доски 50х200 мм. Для мауэрлата нужен цельный брус сечением не меньше 150х150 мм. Дополнительно потребуются металлические шпильки с резьбой для крепления мауэрлата, доски для обрешетки и накладные металлические пластины, с помощью которых производится соединение деревянных элементов.

Металлические шпильки с резьбой для крепления мауэрлата

Пиломатериал перед сборкой кровли обязательно пропитывают антисептическим средством.

В процессе работы потребуются инструменты:

• ножовка;
• строительный уровень;
• отвес и рулетка;
• молоток;
• дрель;
• шуруповерт;
• стамеска;
• дисковая пила.

Технология монтажа стропильной системы

Укладка мауэрлата

Шаг 1. Укладка мауэрлата

Укладка мауэрлата

В домах из бруса функции мауэрлата выполняет последний венец сруба, в котором вырезают специальные пазы под стропила. В кирпичных домах мауэрлат укладывают на стены по периметру коробки, предварительно закрепив между кирпичами последних рядов металлические шпильки с резьбой. Чтобы точнее разметить отверстия под крепежи, брус поднимают и укладывают сверху на острия шпилек, а затем ударяют по нему молотком. После этого на дереве остаются четкие отметины, по которым и просверливают отверстия.

Крепление мауэрлата к стене

Сняв брус для просверливания, поверхность стен застилают одним или двумя слоями гидроизолирующего материала, обычно это рубероид. Его кладут прямо на шпильки и продавливают книзу. Далее укладывают мауэрлат, совмещая отверстия со шпильками, выравнивают по горизонтали и накручивают плотно гайки на резьбу. На углах брусья соединяют металлическими пластинами или скобами. После закрепления брус не должен сдвигаться даже на миллиметр, ведь от этого зависит надежность всей стропильной системы.

Крепление мауэрлата к стене

Шаг 2. Монтаж стоек

Если в доме отсутствует центральная несущая стена, необходимо уложить опорную балку перпендикулярно несущим балкам перекрытия. Соединяют две доски сечением 50х200 мм, оставляя между ними зазор 50 мм. Для этого между досками вставляют короткие бруски толщиной 50 мм и прибивают их гвоздями. Расстояние между брусками около 1,5 м, на концах балки не скрепляют. Вымеряв середину чердака, укладывают опорную балку так, чтобы ее концы выходили за границы мауэрлата на 10-15 см.

Теперь берут 3 доски 50х150 мм, обрезают по высоте крыши, с помощью отвеса устанавливают на опорной балке. Каждая стойка должна упираться в балку там, где доски соединены бруском. Стойки временно укрепляют укосинами из брусьев. Верх стоек соединяют коньковой балкой, в качестве которой используют доску 50х200 мм.

Шаг 3. Крепление центральных стропил

Крепление стропил

Берут стропильную доску и прикладывают ее одним концом к коньковому брусу, а другим к мауэрлату с фасадной стороны здания. Сразу же регулируют длину карнизного свеса, лишнее обрезают. Карандашом отмечают линии запилов, после чего обрезают верхний конец доски и делают паз в мауэрлате на 1/3 ширины стропила. Доску прибивают к коньку, нижний край вставляют в паз на мауэрлате и закрепляют металлическими пластинами.

Точно так же изготавливают остальные стропила и устанавливают их с шагом 60 см с фасада дома. Крайние доски должны располагаться перпендикулярно коньковому брусу и крепиться на его концах. С противоположной стороны здания все делают аналогично. На вальмах располагается только по одному стропилу с каждой стороны: доска ставится на ребро и крепится верхним концом к коньковому брусу, а нижний конец вставляют между досками опорной балки и фиксируют гвоздями.

Шаг 4. Крепление угловых стропил

Монтаж стропильной системы четырехскатной крыши

Для изготовления угловых стропил обычно соединяют две доски сечением 50х150 мм. В одном из верхних углов коробки, в точке соединения балок мауэрлата, вбивают гвоздь и завязывают на нем тонкий шнур. В точке соединения конька и центрального стропила со стороны вальмы также вбивают гвоздь, протягивают к нему шнур и закрепляют. Так обозначают линию диагональных, или угловых, стропил. Их длина должна быть одинаковой, иначе крыша будет неровной. Подготовленное стропило поднимают наверх, выставляют вдоль разметки и соединяют с коньковым брусом и мауэрлатом. Свес стропила составляет примерно 50-70 см.

Шаг 5. Установка нарожников

Для закрепления диагональных стропил используют нарожники – укороченные стропила, упирающиеся нижним концом в мауэрлат и расположенные под прямым углом к коньковому брусу. Они крепятся с шагом 60 см, начиная от крайнего рядового стропила. По мере приближения к диагонали, нарожники делают все короче. Теперь необходимо укрепить конструкцию затяжками и раскосами, а также установить дополнительные вертикальные опоры.

Если длина пролета под диагональным стропилом больше 7 м, требуется установить еще одну опору на расстоянии четверти длины пролета от угла чердака. Нижний конец стойки должен опираться на балку перекрытия. В случае, когда балка находится дальше обозначенного места или вовсе отсутствует, вместо вертикальной стойки крепят шпренгель – горизонтальную перемычку из бруса, торцы которой прибивают к нарожникам.

Шаг 5. Монтаж обрешетки

Шаг обрешетки под профнастил

Когда все опоры установлены, можно набивать обрешетку. Для четырехскатной крыши обрешетка выполняется так же, как и для двускатной. Сначала крепится гидроизоляционная мембрана, на каждом скате отдельно. Стыки тщательно проклеивают скотчем, а затем поверх мембраны набивают тонкие рейки для обеспечения воздушного зазора. Доски набивают с шагом до 40 см, в зависимости от вида кровли, и обязательно перпендикулярно стропилам.

Монтаж обрешетки крыши

На этом сборка стропильной системы считается завершенной. Остается только утеплить конструкцию, уложить кровельное покрытие, смонтировать ветровые планки и обшить свесы. Чтобы четырехскатная крыша смотрелась более стильно, рекомендуется установить на скатах наклонные или прямые окна.

Видео — Четырехскатная крыша своими руками

svoimi-rykami.ru

Стропильная система четырехскатной крыши: устройство, чертежи, монтаж

Строительство каркаса для крыши с четырьмя скатами – непростой процесс с характерными технологическими особенностями. При возведении используются собственные конструктивные составляющие, отличается последовательность производства работ. Зато результат поразит эффектной формой и стойкостью при отражении атмосферных атак. И домашний мастер сможет гордиться личными достижениями на поприще кровельщика.

Однако прежде чем решиться на устройство подобной конструкции, стоит ознакомиться с алгоритмом, согласно которому сооружается стропильная система четырехскатной крыши и со спецификой ее устройства.

Класс четырехскатных крыш объединяет два вида конструкций, напоминающих в плане квадратный и прямоугольный конверт. Первая разновидность называется шатровой, вторая – вальмовой. На фоне скатных аналогов их выделяет отсутствие фронтонов, именуемых в кровельном деле щипцами. В сооружении обоих вариантов четырехскатных конструкций используются наслонные и висячие стропила, установка которых производится в соответствии со стандартными технологиями сооружения скатных стропильных систем.

Характерные отличия в рамках четырехскатного класса:

• У шатровой крыши все четыре ската имеют форму равнобедренных треугольников, вершины которых сходятся в одной наивысшей точке. Конька как такового в шатровой конструкции нет, его функцию выполняет центральная опора в наслонных системах или вершина висячей фермы.
• У вальмовой крыши пара основных скатов имеет трапециевидную конфигурацию, а вторая пара треугольную. От шатрового собрата вальмовая конструкция отличается обязательным присутствием конька, к которому примыкают трапеции верхними основаниями. Треугольные скаты, они же вальмы, примыкают к коньку вершиной, а их стороны состыкованы с наклонными сторонами трапеций.

Исходя из конфигурации крыш в плане, ясно, что шатровые конструкции принято водружать над квадратными строениями, а вальмовые над прямоугольными домами. В качестве покрытия подходят как мягкие, так и жесткие кровельные материалы. Характерную квадратную или прямоугольную форму повторяют чертежи стропильной системы четырехскатной крыши с четко обозначенным расположением элементов в плане и вертикальными проекциями скатов.

Нередко вальмовые и шатровые системы вкупе используются в строительстве одного объекта или эффектно дополняют двускатные, односкатные, ломаные и другие крыши.

Опираться конструкции с четырьмя скатами могут непосредственно на верхний венец деревянного дома или на мауэрлат, служащий верхней обвязкой кирпичных или бетонных стен. Если под каждую стропилину можно найти верхнюю и нижнюю опоры, кровельный каркас сооружается по наслонной технологии.

Установка наслонных стропильных ног проще и доступней для неопытного домашнего кровельщика, которому необходимо учесть, что:

• При жестком креплении верхней и нижней пятки стропилин металлическими уголками или с помощью опорной деревянной накладки потребуется усиленное крепление мауэрлата, потому что на него будет передаваться распор.
• При жесткой фиксации верхней пятки и шарнирном креплении низа стропилины усиливать крепление мауэрлате не нужно, т.к. при превышении нагрузки на кровлю шарнирное крепление, например на ползунах, позволит стропилине слегка сместиться, не создавая давления на мауэрлат.
• При шарнирном креплении верха стропилин и жесткой фиксации низа распор и давление на мауэрлат также исключено.

Вопросы крепления мауэрлата и тесно связанного с ним способа установки стропильных ног по правилам решаются на стадии проектирования дома. Если у строения нет внутренней несущей стены или нет возможности соорудить надежные опоры под центральную часть крыши, кроме висячей схемы сборки стропильной системы ничего не подойдет. Правда в большинстве случаев применяется наслонный метод сооружения, для реализации которого надо заранее предусмотреть несущую опору внутри строения.

В устройстве стропильных систем для шатровых и вальмовых четырехскатных крыш используются специфические конструктивные элементы, это:

• Диагональные стропильные ноги, формирующие хребтовые соединения скатов. В вальмовых конструкциях диагонали, они же накосные стропила, соединяют консоли конькового прогона с углами крыши. В шатровых системах накосные ноги соединяют вершину с углами.
• Нарожники, или стропильные полуноги, устанавливаемые перпендикулярно карнизам. Опираются они на диагональные стропилины, располагаются параллельно друг дружке, потому отличаются разновеликой длиной. Нарожники формируют плоскости шатровых и вальмовых скатов.

Диагональными стропилинами и нарожниками пользуются также для сооружения ендов, только устраиваются тогда вогнутые углы крыши, а не выпуклые как вальмовые.

Вся сложность сооружения каркасов для крыш с четырьмя скатами заключается в установке диагональных стропилин, определяющих результат формирования конструкции. Кроме того накосы обязаны стойко держать нагрузку в полтора раза большую, чем рядовые стропильные ноги скатных крыш. Потому что они по совместительству работают коньком, т.е. опорой для верхней пятки нарожников.

Если вкратце описать процедуру строительства наслонного каркаса для четырехскатной крыши, то уложиться можно в несколько этапов:

• Устройство мауэрлата по кирпичным или бетонным стенам. Процесс устройства мауэрлата по стенам из бревна или бруса можно упразднить, т.к. его с успехом может заменить верхний венец.
• Установка центральной опоры для шатровой конструкции или опорного каркаса основной части вальмовой крыши.
• Монтаж обычных наслонных стропилин: пары для шатровой крыши и определенного проектным решением ряда для вальмовой конструкции.
• Установка диагональных стропильных ног, соединяющих углы систем с вершиной опоры или крайними точками конька.
• Изготовление по размеру и крепление нарожников.

В случае применения висячей схемы каркаса стартом строительства шатрового каркаса будет установка треугольной стропильной фермы по центру. Началом монтажа четырехскатной вальмовой стропильной системы станет установка ряда стропильных ферм.

Разберем один из распространенных примеров устройства вальмовой крыши с наслонными стропильными ногами. Опираться им предстоит на балки перекрытия, уложенные поверх мауэрлата. Жесткое крепление врубкой будет использовано только для фиксации верха стропильных ног на коньковом прогоне, благодаря чему в усилении крепежа мауэрлата необходимости нет. Габариты коробки приведенного в примере дома 8,4×10,8м. Реальные размеры крыши в плане увеличатся с каждой из сторон на величину карнизного свеса, на 40-50см.

Устройство основания по мауэрлату

Мауэрлат – элемент сугубо индивидуальный, метод его установки зависит от материала стен и архитектурных особенностей постройки. Способ укладки мауэрлата планируется по правилам в период проектирования, потому что для надежной фиксации мауэрлата рекомендовано:

• Легкие пенобетонные, газосиликатные и подобные стены оборудовать армированным ж/б поясом, залитым по периметру, с установленными в период заливки анкерами для крепления мауэрлата.
• Кирпичные стены окантовывать бортиком в один-два кирпича по наружному краю так, чтобы вдоль внутреннего края образовался уступ под укладку деревянной рамы. Во время кладки между кирпичами закладываются деревянные пробки для крепления мауэрлата скобами к стене.

Изготавливается мауэрлат из бруса размером 150×150 или 100×150мм. Если предполагается эксплуатация подкрышного пространства, брусья желательно взять потолще. В единую раму брус соединяют косыми врубками. Затем участки соединения усиливают саморезами, обычными гвоздями или глухарями, а углы укрепляют скобами.

Поверх выровненного в горизонт мауэрлата, сооруженного оптимальным для конкретного здания способом, производится укладка балок перекрытия. Используется брус сечением 100×200мм. Первым делом укладывается балка, проходящая точно вдоль центральной оси постройки. В примере длины бруса для сооружения цельных балок не хватает, потому они собираются из двух брусьев. Место состыковки должно располагаться над надежной опорой. В примере опорой служит внутренняя несущая стена.

Шаг между балками перекрытия 60см. Если обустраиваемая коробка не отличается идеальными параметрами, как это и бывает в большинстве ситуаций, расстояние между балками можно немного менять. Подобная корректировка позволяет слегка «загладить» огрехи строительства. Между крайними балками с обеих сторон и стенками дома должен остаться просвет шириной 90см, необходимый для установки выносóв.

Т.к. балки перекрытия самостоятельно смогут сформировать только два карнизных свеса, к их торцам присоединяются короткие полубалки перекрытия – выносá. Устанавливают их сначала только в районе основной части вальмовой крыши, точно там, где предстоит монтировать стропильные ноги. К мауэрлату выносá прибивают гвоздями, к балке крепят винтами, крупнокалиберными гвоздями, нагелями, усиливают крепеж уголками.

Сооружение коньковой части

Центральная часть вальмовой крыши представляет собой обыкновенную двускатную конструкцию. Стропильную систему для нее устраивают согласно правилам, которые диктует технология строительства скатных крыш. В примере есть некоторые отступления от классической трактовки скатного принципа: не используется лежень, на который по традиции устанавливают опоры для конькового прогона. Работу лежня придется выполнять центральной балке перекрытия.

Для того чтобы построить коньковую часть стропильной системы вальмовой крыши надо:

• Соорудить опорный каркас для стропильных ног, верх которых будет опираться на коньковый прогон. Прогон опираться будет на три опоры, центральная из которых устанавливается прямо на центральную балку перекрытия. Для установки двух крайних опор сначала укладываются два поперечных бруска, перекрывающих не менее пяти балок перекрытия. Устойчивость повышена с помощью двух подкосов. Для изготовления горизонтальных и вертикальных деталей опорного каркаса использовался брусок сечением 100×150мм, подкосы сделаны из доски 50×150мм.
• Изготовить стропильные ноги, для которых нужно сначала сделать шаблон. Доска подходящих размеров прикладывается к месту установки, на ней прочерчиваются линии будущих запилов. Она-то и будет шаблоном для поточного производства стропилин.
• Установить стропильные ноги, оперев их врубкой на коньковый прогон, а нижней пяткой на расположенный напротив вынос.

Если бы балки перекрытия укладывались поперек коробки, то стропила основной части крыши опирались бы на балки перекрытия, что гораздо надежней. Однако в примере они опираются на выноса, потому под них необходимо устроить дополнительные мини-опоры. Подпорки эти следует расположить так, чтобы нагрузка от них и расположенных выше стропилин передавалась на стены.

Затем монтируются по три ряда выносов с каждой из четырех сторон. Для удобства реализации дальнейших действий контур крыши оформляется карнизной доской. Прибить к балкам перекрытия и выносам ее нужно строго горизонтально.

Установка угловых выносов

В ограниченном карнизной доской пространстве остались угловые участки, незаполненные деталями стропильной системы. Здесь потребуются угловые выноса, для монтаж которых осуществляется следующим образом:

• С целью обозначения направления установки натягиваем шнурку. Натягиваем от точки условного пересечения крайней опоры каркаса с балкой перекрытия до угла.
• Сверху по шнурке прикладываем брусок на положенное ему место. Придерживая брусок, снизу очерчиваем линии спилов в месте пересечения бруском балки перекрытия и углового соединения карнизных досок.
• Готовый вынос с отпиленными излишками прикрепляем к мауэрлату и к балке перекрытия уголками.

Аналогично изготавливаются и монтируются оставшиеся три угловых выноса.

Монтаж диагональных стропилин

Диагональные, они же накосные, стропильные ноги делают из двух сшитых между собой досок с сечением равным размерам рядовых стропилин. В примере одна из досок будет расположена слега выше второй из-за разницы в углах наклона вальм и трапециевидных скатов.

Последовательность работ по изготовлению и установки накосов:

• От высшей точки конька натягиваем шнурку к углам и к центральной точке ската. Это вспомогательные линии, по которым мы будем отмечать предстоящие запилы.
• Плотницким угломером – малкой замеряем угол между шнуркой и верхним боком углового выноса. Так определяется угол нижнего запила. Предположим, он равен α. Угол верхнего запила вычисляем по формуле β = 90º – α.
• Под углом β спиливаем один край произвольного обрезка доски. Прикладываем его к месту верхнего крепления, совместив ребро этой заготовки со шнуркой. Очерчиваем излишки, мешающие плотной установке. По намеченным линиям нужно снова пилить.
• Под углом α отпиливаем нижнюю пятку на еще одном обрезке доски.
• Изготавливаем первую половинку диагональной стропилины, используя шаблоны верхнего и нижнего опирания. Если цельной доски не хватает по длине, можно срастить два отрезка. Срастить их можно посаженным на саморезы метровым куском дюймовки, расположить его следует с наружной стороны сооружаемой накосной ноги. Устанавливаем готовую первую часть.
• Вторую часть накосной стропилины делаем аналогично, но учитываем, что она должна быть чуть ниже первой своей половины. Участок соединения досок в один элемент не должен совпадать с участком сращивания досок первой половины накоса.
• Сшиваем две доски гвоздями в разбежку с шагом 40-50 см.
• По шнурке, протянутой к центру ската, чертим линию, по которой нужно будет скорректировать запил для состыковки его со смежной накосной стропилиной.

Следуя описанному алгоритму, надо установить и еще три диагональные ноги. Под каждую из них следует установить опоры в месте присоединения угловых выносов к балкам. Если пролет более 7,5м, ближе к коньку по диагональ устанавливается еще одна опора.

Изготовление и монтаж вальмовых стропил

Шнурка между вершиной конька и центром ската уже натянута. Она служила осью для очерчивания запилов, а сейчас по ней нужно отмерить угол γ и вычислить угол δ = 90º – γ. Не отступая от проверенного пути, заготавливаем шаблоны для верхнего и нижнего опирания. Верхний обрезок прикладываем к предназначенному ему месту и отмечаем на нем линии запилов для плотного вхождения между диагональных стропилин. По заготовкам делаем центральную ногу вальмы и фиксируем ее, где полагается.

В пространство между угловыми выносами и карнизной доской устанавливаем короткие выноса для придания жесткости конструкции и для обеспечения прочной фиксации крайних, самых коротких нарожников. Далее следует заняться изготовлением шаблонов для самих нарожников:

• Обрезок доски запилим под углом δ и приложим его к месту крепления к диагональной стропилине.
• Очерчиваем по факту излишки, которые нужно еще раз спилить. Полученный шаблон используется в изготовлении всех нарожников, например правой части вальмы. Для левой части верхний шаблон будет подпиливаться с противоположной стороны.
• В качестве шаблона для нижней пятки нарожников используем обрезок доски, отпиленный под углом γ. Если все предыдущие действия выполнялись правильно, то этот шаблон применяется для изготовления нижних узлов крепления всех остальных нарожников.

В соответствии с фактической длиной и «показаниями» шаблонов изготавливаются нарожники, необходимые для формирования плоскостей вальм и незаполненной рядовыми стропильными ногами частей основных скатов. Устанавливают их так, чтобы верхние узлы крепления нарожников к диагональным стропилинам располагались в разбежку, т.е. верхним соединительным узлам смежных скатов не следует сходиться в одном месте. Крепятся нарожники к накосной стропильной ноге уголками, к балкам перекрытия и выносам так, как разумнее и удобнее: уголками или металлическими зубчатыми пластинами.

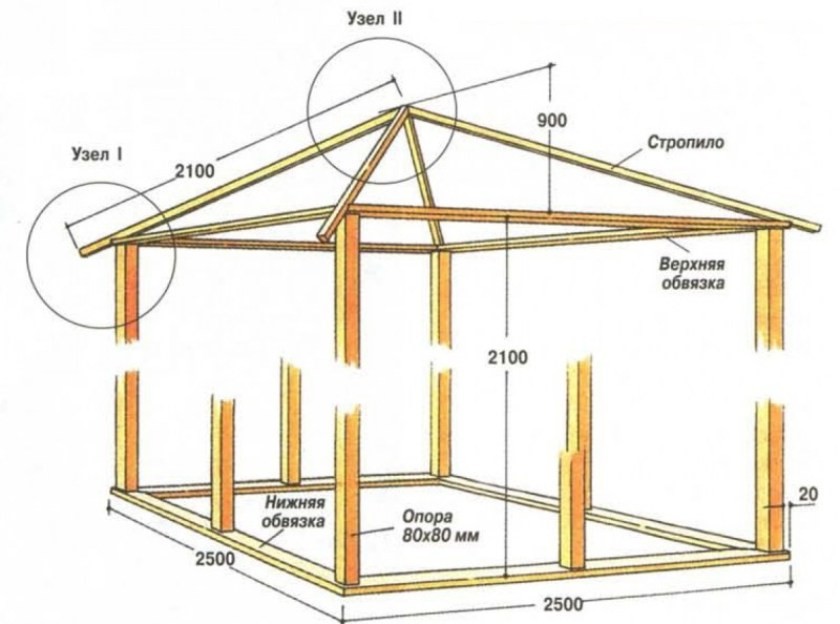

В основе технологии устройства шатровой крыши заложены уже знакомые вальмовые принципы. Правда, коньковой части стропильной системы в их конструкции нет. Начинается сооружение с установки центральной опоры, к которой присоединяются накосные стропилины, а следом уже и нарожники. Если в сооружении крыши конвертом используется висячая технология, то первой устанавливается готовая стропильная ферма.

Предлагаем вам воспользоваться нашим бесплатным онлайн калькулятором для расчетов стройматериала при устройстве вальмовой крыши – переходите сюда и следуйте инструкциям.

Кратко с последовательностью и правилами монтажа стропильной системы четырехскатной крыши шатровой и вальмовой категорий ознакомит видео:

Ознакомившись со спецификой устройства и усвоив тонкости монтажа крыш с четырьмя скатами, можно смело приступать к реализации планов по ее сооружению.

krovgid.com

Четырёхскатная крыша и стропильная система к ней: как сделать своими руками

Автор Виктор Каплоухий На чтение 21 мин. Опубликовано 22.09.2017

Крыша является не менее важным элементом дома, чем фундамент и стены. Её конструкция задаёт настроение всему архитектурному ансамблю, делает здание аккуратным и привлекательным. Четырёхскатная крыша приобрела широкую популярность не только из-за высокой надёжности и внешней притягательности, но и вследствие появившейся возможности обустраивать дополнительные сооружения — мансардные и слуховые окна, эркеры и т. д. Несмотря на то, что монтаж подобной кровли немного дороже и сложнее двускатной конструкции, её всё так же несложно построить своими руками.

Преимущества четырёхскатных крыш перед двускатными конструкциями

Одной из основных задач, которая появляется ещё на этапе проектирования собственного дома, является выбор типа крыши. Наличие множества вариантов среди двускатных и четырёхскатных конструкций требует ответа на вопрос, какой кровле отдать предпочтение. И хоть эстетика сооружения играет не последнюю роль, на передний план всё же выступают критерии надёжности и практичности.

Двускатная крыша представляет собой классическое сооружение, которое образуют два противоположных ската и пара вертикальных торцевых частей, именуемых фронтонами. Просторное подкровельное пространство позволяет обустраивать мансарду, жилое помещение или использовать чердак в бытовых целях.

Сооружения этого типа в силу своей простоты и практичности длительное время оставались самыми популярными в индивидуальном строительстве. Вместе с тем зависимость геометрии кровли от размеров строения, а также усложнение и удорожание конструкции при обустройстве мансарды вынуждало к поиску других, более практичных и функциональных вариантов. И они нашлись в виде разнообразных четырёхскатных крыш, которые в своей основе имеют пару треугольных и два трапециевидных ската. Последние нередко называют вальмами, а саму крышу — вальмовой. При возведении конструкции этого типа отпадает необходимость во фронтонах и появляется возможность сделать здание более современным и оригинальным.

Можно назвать несколько преимуществ вальмовых крыш перед традиционными двускатными сооружениями:

• возможность обустройства чердачных окон прямо на скатах;
• увеличенная прочность, надёжность и устойчивость стропильной системы;
• повышенная стойкость к погодным факторам;
• возможность увеличения площади чердачного помещения простым уменьшением ширины основания вальмы;
• более равномерное распределение веса кровли;
• улучшенный температурный режим при обустройстве мансардного помещения.

Пусть вас не введут в заблуждение многочисленные достоинства более стильной четырёхскатной кровли — есть у неё и недостатки. К ним относится более сложная конструкция, незначительное уменьшение размера чердачного помещения и неэкономное расходование кровельного материала. Что же касается расходов, то бюджет, который потребуется на сооружение той и другой кровли, отличается незначительно.

Классификация вальмовых крыш

Различия в форме зданий, а также требования к функциональности и практичности традиционной вальмовой кровли способствовали появлению множества вариаций. Если не рассматривать самые экзотические из них, то можно выделить несколько основных типов четырёхскатных крыш.

1. Традиционная вальмовая кровля, боковые скаты которой доходят до уровня карниза. Для сооружения её основных поверхностей применяют прямые стропила, а рёбра вальм образуют брусья, отходящие от окончаний конька. Проработанная конструкция и распределение веса кровли на увеличенную площадь позволяет не только расположить свесы на одной линии, но и увеличить их вылет. Благодаря этому фасад здания надёжно защищается от дождя даже при сильных порывах ветра.

   В скаты классической вальмовой крыши нередко встраивают элементы остекления

2. Шатровую крышу можно установить на дом, который в плане имеет форму квадрата. Особенностью такой конструкции являются скаты одинаковой конфигурации. Их рёбра сходятся в одну точку, а вальмы имеют форму равнобедренных треугольников.

   Шатровые крыши широко используются в современном индивидуальном строительстве

3. Полувальмовые крыши получили своё название из-за укороченных вальм. В отличие от традиционной кровли, их длина уменьшается в 1.5–3 раза по сравнению с размерами основных скатов.

   Боковые скаты полувальмовых крыш имеют укороченную длину, поэтому до линии карниза не достают

4. Датская полувальмовая кровля имеет небольшой фронтон под коньком и короткую вальму со стороны карниза. Подобная конструкция позволяет устанавливать элементы вентиляции и освещения непосредственно в вертикальный торец кровли, тем самым исключая необходимость в установке мансардных окон.

   Датский проект хорош тем, что позволяет с лёгкостью обустраивать чердачные помещения

5. Полувальмовая голландская крыша имеет вертикальный фронтон, разделяющий вальму на два коротких ската. Стропильная система «голландки» хоть и имеет повышенную сложность, но зато позволяет сделать более просторным и практичным чердачное помещение. Кроме того, эта конструкция отлично подходит для монтажа вертикального остекления в мансарде.

   Построенная по голландскому проекту крыша пока ещё редко встречается в нашей местности

6. Ломаная четырёхскатная крыша имеет несколько скатов разного размера на одном склоне. Благодаря их различному наклону удаётся увеличить объём подкровельного пространства. Хоть ломаную конструкцию и нельзя назвать простой, дома с такой кровлей встречаются очень часто. Причиной популярности является возможность обустроить дополнительные жилые комнаты на верхнем ярусе. По этой причине крышу с ломаными скатами нередко называют мансардной.

   Ломаная крыша несколько утяжеляет архитектуру здания, но зато позволяет обустроить несколько жилых помещений в чердачном пространстве

Существуют и более сложные сооружения из множества вальм, а также те, в которых четырёхскатная крыша комбинируется с кровельными системами других типов. Проектирование и монтаж такой кровли требует многолетнего опыта и знаний, поэтому строительство мудрёной крыши лучше поручить специалистам.

Проектирование четырёхскатных крыш

При разработке вальмовой крыши учитывают все виды нагрузок, которые на неё будут воздействовать. Для этого следует в первую очередь решить несколько важных вопросов:

• целевое назначение чердачного пространства;
• материал кровли;
• степень атмосферного воздействия в регионе строительства.

На основании этих факторов определяют степень наклона скатов и площадь кровли, выполняют расчёт нагрузок и принимают решение о конструкции и параметрах стропильной системы.

Геометрические параметры скатов

Угол наклона скатов зависит от снеговой и ветровой нагрузки, поэтому варьируется в очень широких пределах — от 5 до 60 градусов. В районах с дождливой погодой и высоким снеговым покровом возводят крыши с покатостью от 45 до 60 градусов. Если же регион отличается сильными ветрами и минимальным количеством осадков, то уклон можно уменьшать вплоть до самого минимума.

Определяя угловые параметры кровли, необходимо обязательно учитывать, каким материалом она будет укрыта:

• шиферные листы, ондулин, кровельный металл и рулонные материалы укладывают на скаты с уклоном от 14 до 60 градусов;
• черепицу монтируют на поверхности со степенью покатости от 30 до 60 градусов;
• рулонное покрытие используют на покатых скатах — от 5 до 18 градусов.

Определившись с углом наклона крыши, совсем нетрудно рассчитать, на какой высоте окажется конёк. Для этого используют простые тригонометрические формулы для прямоугольного треугольника.

Площадь кровли

Даже самая сложная вальмовая крыша состоит из отдельных скатов, повторяющих контуры простейших геометрических фигур, поэтому чаще всего для расчётов достаточно знать линейные размеры основания и углы наклона вальм.

Общую площадь кровли вычисляют, суммируя квадратуру отдельных вальм. Скаты сложной конфигурации разделяют на несколько простых поверхностей, после чего проводят отдельные вычисления для каждой из них.

Расчёт нагрузок

Нагрузки, воздействующие на четырёхскатную крышу, разделяются на два вида:

• постоянные,
• периодические.

К первым относится вес кровельных материалов, стропил, обрешётки и других деталей каркаса. Вторые — это усилия, которые оказывают осадки и сила ветра. Кроме того, при расчёте следует учитывать полезную нагрузку в виде разнообразных инженерных систем и коммуникаций, прикреплённых к элементам стропильной системы.

Ориентируясь на СНиП, при проектировании крыши необходимо принимать снеговую нагрузку 180 кг/кв. м. При опасности накопления снега на крыше этот параметр повышается до 400–450 кг/кв. м. Если же кровля имеет угол наклона скатов более 60 градусов, то снеговую нагрузку можно не учитывать — на поверхностях с такой крутизной склонов осадки не задерживаются.

Сила ветровых нагрузок значительно меньше — до 35 кг/кв. м. Если уклон крыши составляет от 5 до 30 градусов, то воздействием, которое оказывает ветер, можно пренебречь.

Приведённые выше параметры атмосферных воздействий являются усреднёнными величинами, принятыми для средней полосы. Выполняя расчёты, следует использовать поправочные коэффициенты в зависимости от региона строительства.

Расчёт стропильной системы

При расчёте стропильной системы определяют шаг стропил и максимальную нагрузку, которую они могут нести. На основании этих данных принимают решение об установке раскосов, которые способствуют перераспределению нагрузки, и затяжек, предохраняющих каркас от расшатывания.

Наличие вальм на четырёхскатных крышах, кроме обычных стропил, требует устанавливать ещё и диагональные (по-другому, накосные) — те, что крепятся к коньку и направляются к углам здания. Их длина больше поперечных узловых элементов кровли. Кроме того, к диагональным рёбрам крепятся укороченные элементы — нарожники. По сравнению с обычными стропилами, накосные ноги испытывают увеличенную в 1.5–2 раза нагрузку, поэтому их сечение удваивают, а для обеспечения многопролётности подпирают одной-двумя стойками.

Нередко вальмовые крыши имеют усложнённую стропильную систему, которая, в отличие от простой четырёхскатной конструкции, оказывает дополнительную нагрузку в местах установки вертикальных опор. Эту особенность следует обязательно учитывать при расчёте прочности деревянного каркаса кровли.

Расстояние укладки стропил называют шагом и определяют исходя из длины стропильной ноги и сечения используемого пиломатериала. Определять этот параметр удобнее всего по специальным таблицам, одна из которых приводится ниже.

Таблица: зависимость сечения и шага стропил от их длины

Проводимые вручную расчёты достаточно трудоёмки. Для сокращения времени проектирования можно воспользоваться одним из онлайн-калькуляторов для определения параметров вальмовых крыш. С его помощью можно определить не только геометрические параметры, но и массу других не менее важных факторов:

• количество влаго- и теплоизоляции с учётом нахлестов;
• количество кровельного материала, включая образующиеся при раскрое отходы;
• объём пиломатериалов, необходимых для обустройства стропильной системы;
• длину свесов и т. д.

Видео: использование строительного калькулятора для расчёта кровли

https://youtube.com/watch?v=-6j7L6Kxxf4

Какие материалы понадобятся для сборки стропильной системы

Для постройки вальмовой крыши лучше всего подходит брус и доска из лиственницы, сосны и другой древесины хвойных пород. Выбирая материал для строительства, необходимо тщательно отбраковывать дефектные доски. Повреждение грибком, сучки и трещины снижают прочность досок и влияют на долговечность кровли. При влажности древесины более 22% пиломатериалы штабелируют на открытом воздухе и просушивают. Следует понимать, что недосушенные доски может покоробить, а это, в свою очередь, приведёт к нарушению геометрии кровли с возможным повреждением финишного покрытия.

Для сборки деревянного каркаса используется прямоугольный брус сечением от 80х80 мм до 150х150 мм — точные параметры определяются расчётным путём или с помощью приведённой выше таблицы. Как альтернативу, можно использовать доску сечением 50х100 мм или 50х200 мм. Если есть необходимость усилить стропильную ногу, то используют спаренные доски.

Для надёжного крепления, а также увеличения жёсткости деревянного каркаса, применяют стальные скобы и другие металлические элементы. Нередко под особо нагруженные коньковые прогоны устанавливают не деревянные, а стальные опоры. Комбинированные каркасы имеют увеличенную прочность и надёжность.

Особенности стропильной системы

Чтобы правильно спроектировать и установить четырёхскатную кровлю, необходимо детально разобраться с её конструкцией, а также особенностями обустройства вальмовых крыш наиболее распространённых видов.

Устройство стропильной системы в деталях

Каркас вальмовой крыши состоит из большинства таких же деталей, что и двускатной, но более сложная стропильная система требует монтажа дополнительных элементов. При детальном рассмотрении можно обнаружить такие составляющие:

1. Мауэрлат. Изготавливается из бревна или бруса, который укладывается по всему периметру внешних стен. Мауэрлат служит опорой для стропил, поэтому на него приходится основная часть нагрузки.
2. Стропильные ноги определяют форму крыши и выполняют роль опор для обрешётки и контробрешётки, к которым крепится кровельный пирог. Состоят из отдельных стропил, которые бывают боковыми и диагональными (накосными). Первые образуют основные скаты крыши (трапецеидальные), а вторые служат основанием вальм.
3. Прогон — длинный брус в верхней части кровли, к которому крепятся стропильные ноги. В зависимости от конфигурации крыши может использоваться не один прогон (коньковый брус).
4. Шпренгели и стойки являются дополнительными опорами для перераспределения веса и поддержки других элементов стропильной системы.
5. Ригели (затяжки) соединяют противоположные стропила, благодаря чему удаётся предотвратить их смещение в стороны.
6. Нарожники — укороченные стропила, которые верхним краем крепятся к накосной ноге, а нижним — к мауэрлату. Они создают каркас вальм и сужающихся частей основного ската.
7. Подкосы. Нужны для обеспечения устойчивости стропильных ног. Выполняются в виде наклонных опор, которые крепятся к стропилу и затяжке. Подкосы не следует путать с так называемыми ветровыми балками, которые к затяжке не присоединяются.
8. Кобылки. Брус или доска, которая крепится к нижнему краю стропил и образует свес крыши.

   Четырёхскатная крыша отличается от двухскатной более сложной конструкцией стропильной системы

Все эти элементы можно найти в четырёхскатной крыше любого типа. Исключение составляет лишь шатровая кровля, которая боковых стропил и конькового бруса не имеет.

В деревянных и каркасных домах стропильная система монтируется без мауэрлата. В первом случае его функции берут на себя крайние венцы, а во втором — верхняя обвязка.

Разновидности стропильных систем вальмовых крыш

Поскольку основу стропильной системы вальмовой крыши составляют накосные стропила, при монтаже кровельного каркаса необходимо придерживаться следующих правил:

1. В конструкциях, где накосные ноги испытывают увеличенную нагрузку, для их изготовления используют брус удвоенной толщины.
2. Сращивание отдельных частей диагональных стропил выполняют в местах с максимальной нагрузкой (чаще всего — в верхней их части) и укрепляют при помощи подкосов и вертикальных стоек, установленных под углом 90° к стропильным ногам.
3. При изготовлении накосных стропил следует предусматривать запас на подрезку по месту, поэтому расчётную длину бруса увеличивают на 5–10%.
4. Ответственные узлы соединения накосных стропильных ног необходимо усилить металлическими крепёжными элементами — скобами, скрутками или перфорированными строительными полосами.

При выборе стропильной системы необходимо обязательно учитывать размер здания и наличие внутренних опор или капитальных простенков. Исходя из конкретных условий, выбирают схему с висячими или наслонными стропилами.

Система с висячими стропилами

Кровельная конструкция с висячими стропилами не имеет опор по средней линии, поэтому основной вес приходится на стены внешнего периметра. Эта особенность проявляет себя в перераспределении внутренних усилий — стропильная система подвергается сжимающим и изгибающим нагрузкам. Что же касается стен, то на них передаются значительные распирающие усилия. Чтобы устранить этот фактор, каждую пару стропил соединяют между собой так называемыми затяжками — перемычками из деревянного бруса или металлопроката.

Затяжка может располагаться как у основания стропильных ног, так и выше. В первом случае перемычка будет исполнять ещё и роль поперечной балки, что является удачным вариантом при строительстве мансардной кровли. Если же затяжка будет установлена в районе средней линии или выше, то она будет выполнять лишь функцию закрепляющего звена. Следует отметить, что от такого, казалось бы, незначительного момента, как высота установки затяжек, зависит стоимость стропильной системы. Чем выше будут расположены поперечные перемычки, тем больше должно быть сечение всех составляющих деревянного каркаса.

Конструкция с наслонными стропилами

Вальмовая крыша с наслонными стропилами подходит лишь для тех домов, внутреннее пространство которых разделяется на две равные части капитальной стеной или установленными для поддержки перекрытия опорными столбами. В этом случае нижний край стропильных ног опирается на мауэрлат, а средняя часть — на несущий простенок. Наличие дополнительных точек опоры позволяет разгрузить элементы стропильной системы, сняв с них, а также со стен здания знакопеременные горизонтальные усилия. Как и кровельные балки, стропила начинают работать лишь на изгиб. Каркас с наслонными стропилами становится более жёстким и прочным по сравнению с той конструкцией, в которой используются стропила безопорного типа. И это при том что в первом случае можно использовать брус меньшего сечения. А это способствует уменьшению веса деревянного сооружения и снижает расходы на закупку пиломатериалов.

Монтаж четырёхскатной крыши

Сборку стропильной системы необходимо выполнять в строго определённом порядке. Это необходимо для того, чтобы правильно установить и закрепить все конструктивные элементы кровли.

1. Для перераспределения нагрузки, которую оказывают на стены кровельная конструкция, ветер и осадки, на внешние стены укладывают мауэрлат. В индивидуальном строительстве для этих целей применяют брус сечением не менее 100х150 мм. Для крепления продольных балок конструкции используют анкерные шпильки. Их необходимо закладывать в верхние ряды кладки ещё на этапе возведения стен. Гидроизоляцию мауэрлата выполняют при помощи двух слоёв рубероида, который укладывают поверх несущих стен.

   Мауэрлат к несущей стене крепят при помощи болтов или анкеров

2. При необходимости установки вертикальных опор, на несущие простенки укладывают лежни. Для горизонтального выравнивания элементов стропильной системы используют деревянные подкладки. В дальнейшем это значительно упростит установку стоек и прогонов. Если капитальные перегородки планом здания не предусмотрены, то вертикальные опоры монтируют на балках перекрытий. Для этого их усиливают, сращивая две доски 50х200 мм или используя один брус 100х200 мм.

   Опора вертикальных стоек на балки допускается только в том случае, если конструкция будет покоиться на капитальном простенке

3. Выставляют опорные стойки. Для их выравнивания пользуются отвесом или лазерным уровнем, после чего устанавливают временные подпорки. Для крепления вертикальной опоры к лежню или горизонтальной балке используют металлические уголки и пластины.
4. Поверх стоек укладывают прогоны. Традиционная вальмовая кровля нуждается в монтаже одного прогона, который, собственно, и образует конёк. Шатровые конструкции нуждаются в монтаже четырёх прогонов. Как и при монтаже стоек, крепление выполняют при помощи металлических уголков и саморезов.

   Коньковый прогон можно крепить как непосредственно к стропильной ноге, так и посредством деревянных накладок

5. Подготовка стропил. Боковые стропильные ноги простых четырёхскатных крыш монтируют точно так же, как и наслонные на двускатной кровле. Сначала следует сделать шаблон. Для этого со стороны крайней опоры к коньку прикладывают доску такой же ширины, как и стропила. Её толщина не должна превышать 25 мм — шаблон должен быть лёгким. На этой доске отмечают запил, необходимый для надёжной опоры и точного прилегания стропильной ноги к коньковому брусу, а также вырез, соответствующий месту стыкования с мауэрлатом. Отмеченные места выпиливают и далее используют для быстрой подготовки стропильных ног.

   Изготовление шаблона сможет сократить время подготовки стропил к монтажу

6. Прикладывая изготовленный образец к прогонному брусу, необходимо проверить, нужна ли точная подгонка стропила. При наличии зазоров, запилы в стропиле выполняют с учётом поправок. После того, как все опорные ноги будут готовы, их выставляют с шагом 50–150 см и прикрепляют к мауэрлату и коньку. Для монтажа лучше всего подходят скобы, но можно брать и мощные металлические уголки.
7. Как уже говорилось, диагональные стропила изготавливают из срощенных досок или бруса увеличенного сечения. Для их монтажа также понадобится шаблон, который подготавливают в полном соответствии с описанным выше способом. Поскольку накосные стропила одной стороной примыкают к углу мауэрлата, а другой опираются на стойки, запил выполняется под углом 45° к плоскости.

   Раскладку стропил и нарожников на вальмовой крыше выполняют по шаблону

8. В промежутках между накосными стропилами крепят нарожники. Их шаг соответствует расстоянию между стропилами, а точками опор выступают диагональные ноги и мауэрлат. Нагрузку, которую испытывают нарожники, не сравнить с тем весом, который приходится на стропила, поэтому первые можно сооружать из досок толщиной 30–50 мм. Для ускорения монтажа понадобится шаблон с запилами со стороны диагонального стропила и мауэрлата, но вырезы на половине нарожников необходимо сделать в зеркальном отображении.

   Использование металлических крепёжных элементов делает стропильную систему более жёсткой и устойчивой

9. Если есть необходимость, то к стропилам и нарожникам крепят кобылки. Концы стропильных элементов обрезают по шнуру.

   Крепление стропил к мауэрлату можно выполнить несколькими способами

10. Укрепляют накосные и боковые стропила. В первом случае используют вертикальные шпренгели, а во втором — установленные под углом 45° подкосы. Их опирают на лежни или балки.
11. После того как стропильная система будет собрана, поверх неё устанавливают кровельный пирог.

    Стропильная система подготовлена к монтажу кровельных материалов

Обрешётка и утепление

Прежде чем приступить к монтажу обрешётки, поверх стропил укладывают пароизоляцию, и, при необходимости, рулонную теплоизоляцию. Сверху слой утеплителя закрывают гидроизоляционной плёнкой, которую монтируют с нахлестом шириной 10–20 мм и крепят к брусу строительным степлером. После этого к стропилам прибивают рейки контробрешётки. Если кровельный пирог монтируется без утеплителя, то пароизоляция не требуется — достаточно будет слоя влагостойкого материала. Разумеется, не понадобятся при этом и дополнительные рейки, поскольку поддерживающие кровлю доски будут крепиться непосредственно к нарожникам и стропильным ногам.

В зависимости от типа кровельного материала, на вальмовых крышах используют один из двух видов обрешётки:

• сплошную;
• разреженную.

Первую чаще всего обустраивают под мягкую кровлю и только в отдельных случаях — для обустройства чердачного помещения. Обрешётку этого типа делают из досок шириной от 100 до 200 мм и толщиной не менее 20–25 мм. Монтаж выполняют без зазоров. Кроме того, допускается применение фанерных листов и плит OSB. Их достоинство — чрезвычайно ровная поверхность, которая позволяет уложить кровельный материал с минимальными затратами времени и сил.

Для разреженной обрешётки используют такие же доски, как и в первом случае, однако монтируют их с зазором. Поскольку этот тип основания используется для укладки шифера, профнастила, металлочерепицы и кровельного железа, то расстояние между отдельными досками должно учитывать особенности кровельного материала.

Крепление обрешётки выполняют гвоздями, длина которых равняется утроенной толщине досок. Если для фиксации используют саморезы, то можно использовать более короткий резьбовой крепёж с длиной, соответствующей двойной толщине пиломатериала.

Деревянное основание кровельного пирога монтируют снизу вверх, при этом первая доска каждого ската выставляется параллельно мауэрлату. Сначала обрешётку набивают на вальмах, после чего обрезают выступающие края ножовкой вровень с диагональными рёбрами. Далее приступают к креплению пиломатериала на основных скатах, выпуская края досок за накосные стропила. После этого торцы досок запиливают аналогично первому случаю.

Видео: сооружаем вальмовую крышу своими руками

Типовой проект вальмовой крыши

При строительстве простой вальмовой крыши можно воспользоваться типовым проектом, который разрабатывали специалисты. Проектная документация включает в себя:

• технологическую карту;
• план кровли;
• схемы стропильной системы;
• чертежи разрезов и угловых примыканий;
• ведомость и спецификацию с полным перечнем используемых материалов.

В качестве образца ниже приводится документация по типовому проекту вальмовой крыши для дома площадью 155 кв. м.

Галерея: чертежи и схемы четырёхскатной крыши

Несмотря на кажущуюся сложность четырёхскатной крыши, соорудить её своими руками ненамного труднее, чем двускатную конструкцию. Важно только тщательно разобраться с назначением отдельных элементов и принципами построения стропильной системы. В остальном надёжность и долговечность кровли будет всё так же зависеть от соблюдения технологии и аккуратности монтажа. Что же касается дополнительных сложностей и затрат, то они окупятся полным удовлетворением от работы, которая сделает постройку более яркой и привлекательной.

roofs.club

Как грамотно сделать четырехскатную крышу своими руками?

Четырехскатная крыша (вальмовая) – это одна из наиболее популярных кровельных конструкций в области частного домостроения. Крыша четырехскатного типа в отличие от двускатных кровельных конструкций имеет дополнительные треугольные скаты. Как сделать самостоятельно четырехскатную крышу? Для этого предварительно нужно изучить ее конструктивные особенности, технологию возведения. После создать проект крыши: рассчитать необходимое количество строительного материала, создать чертежи с точным размещением всех элементов конструкции, обозначить прочие моменты.

Виды четырехскатных кровельных конструкций

• Вальмовая кровля – это классический вариант четырехскатной крыши с двумя трапециевидными и двумя треугольными скатами.
• Полувальмовая конструкция крыши – вальмовая кровля, у которой скаты треугольной формы укорочены. Такой вариант используется при наличии мансарды.
• Шатровая крыша – конструкция кровли напоминает пирамиду, все четыре ската треугольной формы. Используется для перекрытия зданий квадратной конструкции, можно сделать четырехскатную крышу для беседки.

Преимущества применения четырехскатной (вальмовой) крыши

Конструкция четырехскатной кровли состоит из прямоугольного основания, четырех наклонных плоскостей, скатов, два из которых трапециевидной формы, а два треугольной, расположенные на том участке, где у двускатной кровельной конструкции размещены фронтоны. На скатах устанавливают мансардные, слуховые окна, эркеры, кукушки. Это придает кровле особый вид.

Основные достоинства применения четырехскатной конструкции кровли

• В связи с отсутствием фронтонов такая кровля более устойчива в отличие двускатной крыши перед сильными ветровыми нагрузками, поэтому рекомендуется для возведения в регионах, где преобладают сильные порывистые ветры.
• Большее число скатов эффективнее помогает в плане отвода талых, дождевых вод и снега. На таких конструкциях снег практически не удерживается.
• Под такой конструкцией можно обустроить достаточно просторное мансардное помещение.
• Еще один немаловажный плюс четырехскатной крыши – это доступная стоимость конструкции благодаря использованию для обустройства стропильной системы строительного материала из древесины, на которую можно класть кровельное покрытие по любой цене.

Создание проекта вальмовой кровли

Как построить четырехскатную крышу своими руками? Для этого необходимо предварительно подготовить проект конструкции с чертежами и подробно расписанными деталями ее монтажа. Чтобы правильно определить оптимальный угол наклона скатов, нужно внимательно изучить рекомендации производителя кровельного покрытия, климатических условий. Например, для шифера рекомендованный угол уклона может быть от 15 до 60 градусов, для рулонной мягкой кровли — до 18 градусов, для черепицы – 30-60 градусов.
