Как правильно сделать глиняный замок вокруг колодца

Как сделать глиняный замок для колодца из бетонных колец

Для обустройства источника питьевой воды недостаточно выбрать удачное место, выкопать шахту и укрепить ее. Вокруг верхней части необходимо заложить прослойку, не пропускающую грунтовые воды. Глиняный замок для колодца из бетонных колец строится с учетом особенностей, влияющих на его функциональность.

Глиняный замок нужен для того чтобы не пропускать грунтовые воды.

Что такое глиняный замок?

Глина относится к материалам, обладающим высокой устойчивостью к влажной среде и пластичностью. Она впитывает в себя влагу и препятствует ее дальнейшему передвижению. Глиняный замок — это конструкция из породы, служащая водонепроницаемым механизмом, защищающим источник воды от попадания верховодки сквозь стены колодезной шахты.

Зачем нужен глиняный замок колодцу и нужен ли вообще?

Водоупорный слой вокруг колодца необходим при наличии на участке заболоченности и обилия влаги в межсезонье. Замок необходим, если поверхностные воды портят качество источника.

Об этом свидетельствуют следующие признаки:

После продолжительных осадков железобетонные кольца, расположенные ниже поверхности грунта, намокают.
После дождей уровень воды в колодце поднимается, она становится мутной.
При термообработке от воды исходит неприятный запах.

Верхние слои грунтовых вод содержат примеси удобрений, грязь, следы жизнедеятельности животных. Они могут просачиваться сквозь швы шахты и попадать в источник. Главной задачей глиняного замка является защита колодца от воды, не отвечающей санитарно-гигиеническим нормам.

Закладывание замка не производится в следующих случаях:

На колодцах, эксплуатирующихся меньше одного года. На естественную усадку грунта возле стенок требуется от 1 года до 2 лет. Только после этого можно приступать к строительству.
Откладывается при планировании проведения трубопровода от скважины. Замок строится после организации коммуникаций.

Не строится на почвах, склонных к пучению из-за риска деформации шахты и смещения швов.

Нет необходимости в обустройстве замка у колодцев, в которых за плодородным слоем открывается торф, камень и песок.

Как устроен глиняный замок для колодца.

Как работает правильный глиняный замок?

Функционирование замка определяется структурой основного материала. Глина является гидроизолятором. Состоит из мелких частиц, имеющих форму хлопьев. Их размер не превышает 0,002 мм. Расстояние между ними — не более 0,005 мм. Плотная структура при увлажнении набухает и перекрывает перемещение воды.

Для эффективной работы конструкции необходимо наличие хорошо промятой и утрамбованной глины. При воздействии плоские частицы занимают параллельное положение, поры уменьшаются.

Бесполезно устраивать замок сразу после обустройства шахты. Из-за усадки почвы под конструкцией будут образовываться полости, в которые попадает мусор, грызуны и загрязнения. Неправильное устройство делает замок бесполезным, а также усугубляет процесс попадания неочищенных вод в колодец.

Преимущества и недостатки

Гидрозатвор не только препятствует загрязнению источника, но также оберегает стенки шахты от влаги, продлевая срок службы сооружения.

Преимуществами защитной конструкции являются:

Высокая надежность и долговечность.
Возможность самостоятельного строительства.
Отсутствие влияния на состав воды.
Отсутствие необходимости каждый год обслуживать закрепленные швы шахты.
Доступность материала.

Основным недостатком конструкции является трудоемкость при строительстве. Сложность заключается в необходимости соблюдения ряда особенностей: для эффективного механизма требуется качественный материал и высокая плотность укладки защитного слоя. В противном случае замок принесет больше вреда. К недостаткам относят способность конструкции разрушаться из-за несоблюдения процесса усадки и возможность деформации шахты из-за промерзания глины.

Какая глина подходит?

Нельзя использовать для закладки суглинок и супесь с небольшим содержанием глиняных частиц. В данном случае невозможно достичь гидроизоляционного эффекта. При этом в зимнее время слой будет подвергаться морозному пучению: в порах будет замерзать вода и увеличивать объем грунта. Это приведет к отрыву верхних колец скважины.

Глина должна быть жирной, с содержанием песка не более 15%. Консистенция материала должна иметь сходство с пластилином, не оставлять частиц на коже при растирании в ладонях. Для проверки состава лепятся шарики и оставляются под воздействием солнечных лучей. Жирный материал приобретет твердость и потрескается. Если шарик остался в неизменном виде и на его поверхности блестят песчинки, структура не подходит для строительства замка.

Как улучшить?

Качество укладки защитного слоя зависит от пластичности глины.

Улучшить данное свойство можно следующим образом:

Перед использованием материал должен отлежаться. Предварительно рекомендуется замочить глину в воде на нескольких суток.
Заготовить материал можно осенью и оставить его на улице на всю зиму. В этом случае глина постепенно замораживается и увлажняется.

Улучшить свойства материала можно добавлением гашеной извести в соотношении 5:1.

Чем можно заменить?

Из-за отсутствия пластичности глина и песок не предназначены для строительства замка, ими нельзя заменять глину. Слой быстро потрескается.

Варианты глиняных замков вокруг колодца.

В качестве альтернативы подходят:

Жирный суглинок. Содержание частиц глины — не менее 40%. Данный материал уступает по качеству, т.к. содержит в составе ил и гравий.
Мягкий гидроизоляционный материал.

Нельзя использовать битумные и нефтесодержащие материалы.

Как правильно сделать своими руками?

Когда грунт стабилизировался и просел, можно укладывать глиняный замок.

Работы выполняются в сухую погоду:

Вокруг 2 верхних бетонных колец выкапывается траншея глубиной 1,5-1,8 м и шириной не менее 20 см. Углубление должно сужаться, иметь уклон от стенок шахты.
Дно и стенки траншеи можно закрыть геотекстилем. Для предотвращения механического воздействия на кольца зимой их оборачивают нетканым материалом. Часто используется рубероид.
Засыпается гравий или песок поверх геотекстиля тонким слоем.

Качественно промятую глину укладывают слоем шириной 10 или 15 см. Тщательно утрамбовывают специальным инструментом, имеющим большой вес и малую площадь подошвы. Можно использовать широкое бревно с ручками в верхней части.
Слои укладываются поочередно до тех пор, пока замок не сравняется с грунтом. Его уровень должен быть выше на 20-30 см. Прослойки песка компенсируют усадку конструкции.
Поверх накладывается валик для отвода водяных потоков.

Над слоями укладывается тонкая отмостка или слой гальки, кирпича, камней. Это необходимо для комфортного приближения к источнику, т.к. при осадках верхний слой замка будет размокать.

После строительства конструкцию следует периодически осматривать. При выявлении слабых мест, потрескавшихся или просевших, они снова заполняются глиной и утрамбовываются.

Ремонт и восстановление от грунтовых вод

При долгой эксплуатации или неправильной укладке в шахту может проникать загрязненная вода.

При обнаружении проблем с гидрозатвором необходимо провести ремонтные работы:

Если появилась щель в грунте или между грунтом и кольцом, достаточно восстановить верхнюю часть замка. Слои выкапываются до утрамбованного участка. Затем засыпаются и утрамбовываются еще раз. Рекомендуется использовать новую глину с более жирной структурой.
Если сквозь швы колец протекает вода, ремонту подлежит весь замок. Проводится демонтаж старой конструкции, все слои выкапываются. Затем укладывается новый гидрозатвор.

Самостоятельное строительство экономит средства, однако требует больших усилий. При соблюдении правил закладки замок будет выполнять свои функции и не потребует ремонта долгое время.

Как правильно сделать глиняный замок вокруг колодца %

Что это такое

Глиняный замок для колодца — это слой утрамбованной глины, который укладывается вдоль бетонных колец водопроводной шахты и предотвращает попадание дождевых или сточных вод внутрь. Он фактически является гидрозатвором.

Преимущества и недостатки

К плюсам можно отнести:

Надежный и эффективный гидроизоляционный материал. Не зря на глубине, где залегает глиняный пласт, практически нет грунтовых вод.
Очень малая стоимость.
Можно соорудить самому.
Простота конструкции.
При правильном устройстве сооружение прослужит долго, его не придется ремонтировать и следить за ним.

Однако имеются и некоторые недостатки:

Процесс монтажа достаточно трудоемкий и долгий.
Не каждая глина подойдет для затвора.
Если она не просохла как следует, то во время морозов вспучится и образуются трещины.
При плохой трамбовке материал имеет свойство садиться, это приведет к образованию ямы вокруг шахты.

Когда и для чего нужно такое устройство

Глиняный замок вокруг колодца нужен, если на земельном участке существует риск возникновения заболоченности или обилия верховодки в весенний и осенний период.

Чтобы водоносный источник из бетонных колец не засорялся грунтом и мусором, который несет за собой дождь, а также верхние слои грунтовых вод, мало герметично заделать швы между кольцами. Необходимо обеспечить дополнительную гидроизоляцию.

Какая глина подходит

Не каждая подойдет для затвора. Выбирать сырье нужно по нескольким параметрам:

Она должна быть очень жирной.
В ней не могут содержаться песок, известь.
Похожа на пластилин.
Если ее растереть, то на ладонях не будет песчинок. Кусок останется единой массой.

Лучший способ проверить состав сырья — слепить из нее шарик и оставить на солнце высыхать. Жирная потрескается и станет жесткой. Шарик с содержанием песка и примесей останется в неизменном виде, на его поверхности будут блестеть песчинки.

Как улучшить

Замочить в воде на несколько суток. Данная мера позволит ей набрать достаточное количество влаги и стать более податливой для работы.
Замочить в воде, но оставить при этом на улице на всю зиму. После того как она пролежит на морозе, а затем оттает, глина станет похожа на настоящий пластилин.
Добавить в сырую глину гашенную известь в соотношении 20% к 100%.

Чем можно заменить

Единственная замена такого сырья — это суглинок. Он очень похож по составу, однако есть и ярко выраженные отличия. Во-первых, суглинок располагается выше слоя глины, тем более жирной. Во-вторых, в состав суглинка входят еще мелкий гравий, и даже в некоторых случаях речной ил, а сама глина не такого хорошего качества.

Если говорить о полной замене грунта как гидрозатвора, то здесь можно предложить использование мягкого гидроизоляционного материала.

Нельзя применять нефтесодержащие, битумные материалы, так как в земле битум разлагается и может попасть в ствол шахты с водой.

Как правильно сделать своими руками

После того как колодец смонтирован, можно приступать к обратной засыпке грунтом. Нельзя закапывать его полностью. Необходимо оставить два верхних кольца незакопанными, это примерно 180 см от верхнего уровня земли до дна замка. Если источник уже закопан, то придется выкопать траншею вокруг него глубиной 180-200 см и шириной не менее 20 см.

Теперь можно приступать к формированию слоев. Затвор укладывают поэтапно, по 20-30 см за раз. Каждый слой трамбуется специальным инструментом. Недостаточно просто потоптать ее ногами, так как в ней останется воздух, который затем заполнится водой. Для уплотнения используется самодельная клин-баба — это широкое бревно примерно 150 см в высоту и диаметром 25-30 см с приделанными вверху ручками.

Глиняный замок состоит из двух частей:

Внутренняя часть – это прилегающая непосредственно к бетонному кольцу глина, с другой стороны прижатая грунтовым отвалом.
Внешняя (видимая) часть расположена на уровне земли, возвышаясь над грунтом на 20-30 см. Также нельзя забывать про уклон от колодца в сторону. Это нужно, чтобы вода во время дождя стекала за пределы замка.

В районах с суровым климатом и резкими перепадами температур затвор с высоким содержанием влаги может замерзнуть, и тогда его вспучит, он потрескается и начнет расширяться, выдавливая кольца шахты внутрь ствола, смещая стыки.

Впоследствии каким бы герметичным ни был источник, в него начнет проникать грунт и верховодка, что, в свою очередь, приведет к ухудшению качества воды. Чтобы этого не произошло, необходимо добавить компрессионный слой.

На дно замка засыпается слой глины 15-20 см, затем между глиной и бетонным кольцом засыпают песчано-гравийную смесь. Так образуется сыпучая прослойка между бетоном и глиной. В зимний период, когда грунт начнет гулять, песок снимет напряжение, создавшееся в результате расширения влаги, и колодец останется на своем месте.

Важно: после сборки колодца верхние стыки обязательно нужно заизолировать специальным гидроизоляционным материалом, на крайний момент хотя бы замотать полиэтиленовой пленкой.

Ремонт и восстановление от грунтовых вод

Иногда при неправильном монтаже, в следствие долгой эксплуатации затвор приходит в негодность, и в ствол шахты начинает проникать грязная вода.

Если в ходе осмотра выяснилось, что гидрозатвор не справляется, то его можно отремонтировать. Когда верхняя часть замка отслоилась и между глиной и кольцом, а также в грунте появилась щель, — значит, колодец дал усадку, можно обойтись ремонтом верхней части. Для этого нужно выкопать и убрать глину до утрамбованного участка. Еще раз утрамбовать слой и снова засыпать нужное количество. Для ремонта лучше использовать новую глину, более жирную, чем была.

Если же в шахте видно, что через стыковые соединения протекает грунтовая вода, то ремонту подлежит весь замок целиком. Тут придется все делать заново. Полностью выгребать глину из траншеи и засыпать в нее новую. Конечно, можно попробовать использовать старую, но в этом случае ее необходимо хорошенько обработать (вымочить в воде, смешать с гашенной известью).

Что такое отмостка: какие виды бывают

После установки гидрозатвора остается открытым вопрос отвода ливневых вод от ствола шахты.

Отмостка — это конструкция вокруг колодца, обустроенная уклоном от кольца в сторону. Она бывает из твердого и мягкого материала.

специальная гидроизоляционная пленка;
бикрост, рубероид;
полиэтиленовая пленка повышенной плотности.

Плюсы, минусы мягкой и твердой

Между мягкой и твердой имеется принципиальное отличие. Вторая имеет вид плиты, первая, наоборот, вовсе не видна.

У бетона и глины структура, поддающаяся вспучиванию при морозе.

Мягкая, напротив, не деформируется.

Также при усадке земли вокруг колодца твердая отмостка не просядет, а между бетоном и землей образуется щель, которую сразу не будет видно. Со временем в нее попадет верховодка, грунт. Попадание в ствол кольца может испортить качество воды.

Мягкая при естественной усадке грунта сразу покажет, в каком месте это происходит, соответственно, можно вовремя принять меры по исправлению ситуации.

Как сделать твердую отмостку: инструкция

Ее делают на глиняном основании и на подсыпанном песке.

Для этого выкапывают по всей окружности кольца траншею шириной в 1,5-2,5 метра и глубиной 20-30 сантиметров.
На дно ямы подсыпают песок, мелкий гравий.
Если в основании уже лежит затвор, то бетон можно укладывать прямо на трамбованную глину.
Перед тем как заливать отмостку кольца, обрабатывают битумом или ПВХ-пленкой. Также рекомендуется в бетон поместить армированную сетку, чтобы укрепить плиту.

Важно: для монтажа бетонной отмостки лучше всего использовать марки бетона с повышенным содержанием цемента, например, марки 200, 300. Также можно добавить эластичную добавку «Пенетрон».

Как сделать мягкую отмостку пошагово

Все начинается с копки траншеи вокруг колодца. Размеры те же, но профессионалы рекомендуют увеличить размер на 20-30 сантиметров. Глубина траншеи составляет 10-15 сантиметров.

Гидроизоляционный материал укладывают на трамбованный грунт или подушку из ПГС, с запуском на края кольца. Напуск должен составлять не менее 15 см. Закрепить гидроизоляцию можно металлическим ободом и путем нагрева пропановой горелкой (просто приклеить материал к бетону). Дальше пленку расправляют по всей длине траншеи и закрепляют концы в земле, просто присыпав щебнем.

Сверху на материал насыпают крупный гравий или щебень, а также песок. Засыпают полностью, так, чтобы над землей видно было только насыпь.

Теперь на гравий можно насыпать чернозем и высадить газонную траву. Такой способ отлично впишется в зеленый ландшафт участка.

Советы по эксплуатации

Не желательно обустраивать их сразу после монтажа колодца. Лучше дать грунту просесть в течение года или более.
При монтаже мягкой отмостки лучше применять специальные гидроизоляционные пленки.
Делать замок и отмостку лучше поздней весной, когда заморозков уже нет, а почва еще наполнена водой. К тому же за весну и лето будет видно, верно ли проведены работы и справляется ли она с водой.
Угол уклона для твердой отмостки составляет 2-5 градусов. Для мягкой — 5-10.
Для монтажа бетонной отмостки лучше собрать деревянную или металлическую опалубку, а не просто залить сырье в выкопанную канаву. Это поможет придать форму и аккуратность конечному варианту.
После обустройства бетонной отмостки на поверхности можно соорудить любое декоративное строение, например, беседку с крышей.

Полезное видео

В ролике специалист делится важными нюансами:

Добрый день. Решили обзавестись на даче собственным колодцем. Наняли мастеров, которые выкопали шахту и поставили бетонные кольца. При утрамбовывании грунта снаружи вокруг колец возникла спорная ситуация. Мы знаем, что для защиты колодца от верховодки и осадков сверху делают глиняный замок. Но мастера сказали, что это необязательно, и предложили заменить на мягкую отмостку из песка, щебня и гидроизоляционной пленки. Посоветуйте, что лучше защищает: глина или второй вариант?

Недостатки глиняного замка

Если вы доверили дело профессиональной бригаде, то есть смысл прислушаться к их рекомендациям и вот почему. Глиняный замок очень редко удается сделать идеально плотным. Для этого глина должна обладать хорошей пластичностью, сминаться в руках и трамбоваться настолько плотно, чтобы внутри не оставалось пустот и пузырьков воздуха. В большинстве случаев хозяева глину не мнут, а просто забрасывают вокруг первого кольца и топчут ногами либо трамбовкой. При такой укладке глина не создает цельный водонепроницаемый слой, а просто блокирует проникновение влаги с поверхности почвы. Но через пустоты под замком легко проникает верховодка, которая просачивается через грунт, а не по поверхности земли, и таким образом попадает в саму шахту.

Если хорошо сделана герметизация швов колец и промазаны все стенки, то верховодка вряд ли испортит вашу воду. Проблема в ином: накопившаяся под глиняным замком влага зимой превратится в лед. А если ваш район отличается пучинистыми грунтами, то земля начнет увеличиваться в объеме и с силой давить на первое колодезное кольцо. Как итог – могут разорваться швы и произойти горизонтальное смещение верхней части шахты. А значит, внутрь начнет попадать весь мусор, приносимый с осадками и грунтовыми водами. Такие последствия обычно имеют глиняные замки, не закрытые сверху водонепроницаемым материалом (бетоном, плиткой), а просто засыпанные землей.

По-видимому, мастера эти нюансы знают и решили заменить старый дедовский способ гидроизоляции на более современный. Возможно, и качество глины у вас не очень, и грунт сильно промерзает зимой. К тому же глиняный замок рекомендуется делать спустя год-два после копки шахты, чтобы грунт возле стенок уплотнился и осел естественным образом. А до этого верх прикрывают какой-нибудь временной гидроизоляцией. Ждать ваша бригада столько времени не желает, поэтому предлагает вполне разумный выход – выстелить мягкую отмостку.

Особенности гидроизоляции мягкой отмосткой

Разберемся, в особенностях такого варианта гидроизоляции. Мягкую отмостку создают вокруг второго сверху кольца, потому что первое расположено на поверхности. Ширина сооружения – 1,2-1,3 метра. Основные материалы – песок и гидроизолирующая плотная пленка. Самый прочный вариант пленки – та, которую используют для создания прудов. К ним может добавляться геотекстиль и декоративное покрытие вроде плитки, камня, гравия или травы. В вашем случае в качестве декоративного верхнего слоя мастера собирались укладывать щебень.

Гидроизоляционная пленка натягивается одним краем на бетон, закрывая шов между первым и вторым кольцами, чтобы создать дополнительную блокаду для просачивания верховодки

Технология укладки

Вся конструкция напоминает слоеный пирог, где первой выкладывается пленка, затем песок, поверх – геотекстиль (если надо заблокировать прорастание сорняков) и декоративный материал.

Снимается весь плодородный слой земли (на уровень глубины второго кольца).
Выкладывается пленка так, чтобы один ее край закрыл грунт возле стенки (более метра), а второй заводится на само кольцо, закрывая шов между вторым и первым кольцом.
Пленку надо прижать к колодцу, чтобы она не сползала. Для этого вырезывают металлическую ленту и оборачивают ею стенку первого кольца, придавливая пленку. Фиксируют прямо к бетону шурупами.
Можно упростить задачу: зафиксировать скотчем, несколько раз обмотав его вокруг кольца. Правда, во втором случае надо место оклейки спрятать под декоративный материал.
Поверх пленки насыпается с уклоном от колодца песчаная подушка и выкладывается декоративное покрытие.

При таком способе никакое пучение грунта не разорвет шов, потому что он закрыт плотной, свободно прилегающей пленкой, которая сможет подстраиваться под подвижки почвы.

После того, как колодец выкопан, чтобы стенки не лопались, нужно выполнить обустройство. Мастера рекомендуют использовать для колодца из бетонных колец – глиняный замок. Данная технология пользуется популярностью ввиду высокой степени защиты железобетонной конструкции в земле.

Зачем нужен глиняный замок

Отличие бетонных колодезных конструкций в том, что в отличии от деревянных, железобетонные тяжелей герметизировать. И чтобы годами вода оставалась чистой, нужно обустроить замок для колодца из глины. Деревянные конструкции монтируются герметичными, а древесина после разбухания дополнительно уплотняет зазоры. С бетоном дела обстоят иначе.

В продаже есть специальные ж/б кольца, конструкция которых имеет специальные полости для заполнения гидростойкими материалами. Швы и стыки промазываются мастиками.

Но самым популярным материалом остается глина, потому что она:

удерживает грунтовые и паводковые воды;
долговечна, и не требует ежегодного обслуживания;
стоит недорого, и доступна всем.

Глиняные замки вокруг колодца – эффективная защита конструкций от попадания талой воды весной, дождевой – в течение теплого времени года.

Где применяются глиняные замки

Технология применима для решения массы задач, основными из которых являются:

Герметизация стенок колодцев от попадания грунтовых вод, содержащих загрязнения, попадающие в верхние слои грунта. Это могут быть минеральные удобрения, продукции распада биологических соединений и прочие вредные примеси.
Устройство искусственного водоема. Здесь решается иная задача. Вода из водоема не уходит в грунт. Если предполагается, что по дну будут ходить люди, то устройство глиняного замка необходимо, чтобы ступать по нему было приятно.

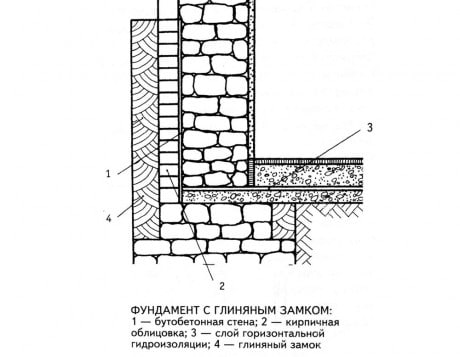

При устройстве обратной засыпке фундамента. Это необходимо, чтобы паводковые воды не просачивались сквозь грунт в подвал, и не затепливали нулевой цикл строения. Технология предполагает уплотнение механическим способом.

Чтобы отмостка вокруг источника прослужила десятилетиями, работы нужно выполнять спустя два года после монтажа колец. Но в этот период можно воспользоваться технологией мягкой отмостки. Она предполагает, что верхний слой накрывается эластичным материалом, который служит в течение периода естественного уплотнения.

Особенности гидроизоляции мягкой отмосткой

Применение временной гидроизоляции в системе мягкой отмостки вокруг колодца имеет рая технологических аспектов, которые нужно учитывать в процессе монтажа:

Вся конструкция закладывается на уровне второго кольца.
В качестве материалов используется гидроизоляционная пленка и песок.
Края полос пленки накидываются на колодезные кольца.
Поверх пленки и песка укладывается декоративный материал.

При этом должны быть выдержаны все технологические требования.

Технология укладки

Перед тем, как сделать глиняный замок, нужно выкопать грунт до уровня 2-го кольца. Выбранная почва уже не используется, и ее нужно вывести и утилизировать. На дно укладывают пленку. Размер площадки, которую нужно закрыть – не менее метра от наружной стенки железобетонного кольца.

Один торец пленки накидывается на колодец над швом. Ее нужно закрепить, для чего используется пояс из металла, скотч или саморезы, которые вкручиваются непосредственно в бетон. В случае, когда применяется скотч, нужно, чтобы было намотано несколько витков. После этого поверх пленки полость засыпается песком.

Засыпку производят не до самого верха, если в качестве декоративного покрытия используется ФЭМ или бутовый природный камень. При укладке проверяют, чтобы имелся уклон в сторону от колодца не менее 1,0-1,5 градусов. Но это способ временный, и чтобы обеспечить герметичность колодца, глиняный замок – необходимость. Но материалом может быть не каждый тип глины.

Как подобрать глину для замка

Для устройства замка используют жирные сорта красной глины. Месторождение не имеет значение. Иное дело – содержание примесей. Используется глина, в которой содержится не более 15% песка. Абсолютной чистоты не требуется, но переизбыток твердых частиц, которые не могут служить вяжущим веществом в водном растворе, – фактор, достаточный для того, чтобы забраковать материал.

Глина должна быть очищена от камней, мусора и прочих загрязнений.

Если жирной глины нет, и привезти ее не откуда, то можно применить другой вид. При подготовке ее замачивают, и выдерживают. Обычно действуют, как в старину: замачивают осенью, а укладывают зимой. При этом следят, чтобы глина не пересохла. Так она становится пластичной, и все частицы соединяются в единую массу.

В процессе замачивания допускается периодическая заморозка и оттаивание. Это даже хорошо, так как влага пропитывает весь объем. Главное – проследить, чтобы смесь не пересохла и не растрескалась. А чтобы улучшить пластичность, в состав вводят известь в пропорции 1:5. На одну долю извести кладут 5 долей глины.

Как выстелить мягкую отмостку вокруг колодца + видео

Некоторые «специалисты» утверждают, что такой вид защиты от загрязнения воды – атавизм и пережиток прошлого. На самом деле подобные утверждения обоснованы двумя хитростями:

Мало кто говорит, что нужно ждать два года, а потом приступать к благоустройству колодца. Это для того, чтобы как можно раньше сдать источник в эксплуатацию.
Им выгодно, чтобы клиент обращался к ним каждый годы. Ведь, как правило, те же люди занимаются чисткой колодцев от грязи, и им выгодно, чтобы мусор в воде появился как можно раньше.

Технология предполагает прокладываение пленки, которая накрывает грунт на метр вокруг стенок колодца. Нахлест, который укладывается поверх шва между первым и вторым кольцом, должен его закрывать. Полость, полученную после выработки грунта, заполняют глиной. Ее нельзя просто засыпать и уплотнить механическим способом. Технологию укладки лучше увидеть.

Недостатки глиняного замка

Плохое качество выполненных работ связано с тем, что люди, которые решили самостоятельно уложить глиняный замок, не придерживаются технологии.

Если глина недостаточно выдержана, не правильно замешана, сухая или неоднородная, невозможно добиться нужной пластичности. Люди делают обратную засыпку как есть и просто уплотняют ее механической трамбовкой.

В результате верховодка, которая залегает в верхних пластах грунта, перемерзает зимой. Образовавшийся лед, при расширении, оказывает избыточное давление на кольца и шов и приводит к нарушению целостности конструкции. Еще один недостаток – два года ожидания для естественной осадки грунта. Но эта проблема решается временным замком из уплотненного песка.

Вывод + полезное видео

Подытожив все вышесказанное, определяем, что все работы, связанные с монтажом глиняного замка, можно выполнить самостоятельно. Бригады, которые утверждают, что в этом нет необходимости, не могут считаться профессиональными, либо хитрят перед заказчиком. Описанная процедура относится к числу обязательных мер по благоустройству источников природной питьевой воды.

Единственное, что нужно учитывать – глиняный замок устанавливается спустя два года, после ввода колодца в эксплуатацию.

Это значит, что в некоторых случаях декоративное оформление придется отложить. А в течение двухгодичного периода вместо глины будет уложен песок. В остальном, никаких сложностей нет, и вода в колодце годами будет оставаться чистой и прозрачной.

Всегда ли нужно создавать вокруг колодца глиняный замок?

Недостатки глиняного замка

Особенности гидроизоляции мягкой отмосткой

Технология укладки

Последовательность:

Снимается весь плодородный слой земли (на уровень глубины второго кольца).
Выкладывается пленка так, чтобы один ее край закрыл грунт возле стенки (более метра), а второй заводится на само кольцо, закрывая шов между вторым и первым кольцом.
Пленку надо прижать к колодцу, чтобы она не сползала. Для этого вырезывают металлическую ленту и оборачивают ею стенку первого кольца, придавливая пленку. Фиксируют прямо к бетону шурупами.
Можно упростить задачу: зафиксировать скотчем, несколько раз обмотав его вокруг кольца. Правда, во втором случае надо место оклейки спрятать под декоративный материал.
Поверх пленки насыпается с уклоном от колодца песчаная подушка и выкладывается декоративное покрытие.

Глиняный замок — Школа Мастеров Колодезников

Самый ответственный момент в строительстве питьевого колодца — это глиняный замок!

Дождевые и талые воды напрямую не должны попадать в накопительную часть питьевого колодца, так как с собой они несут опасные микроорганизмы и нитраты с поверхности земли.

Основная задача глиняного замка — отвести поверхностные воды от шахты колодца и не допустить проникновения поверхностных сточных вод в шахту колодца.

У молодых колодцев обычно замок делают в конце мая. Когда грунт вокруг колодца просядет и подсохнет можно приступать к завершительному этапу строительства колодца. Если колодец копали летом, после проливных дождей грунт вокруг колодца проседает — это говорит о том, что колодец сформировался.

Чтобы сделать замок, необходимо работы выполнять в сухую погоду. Грунт обычно используют тот, который остается после строительства колодца. Глину надо выбирать без песка и камней. Необходимо убрать плодородный слой до глины, примерно на 1-2 м вокруг колодца. Утрамбовывается замок в несколько этапов. Глину укладывать нужно равномерно. Толщина первого и последующего слоя не должна превышать 10-15 см — это позволит вам уплотнить глину с максимальным эффектом. Первые два слоя необходимо трамбовать как можно лучше.

Замок нужно поднять чуть выше уровня земли. Сверху можно отсыпать щебенкой или обложить плиткой. Необходимо выдерживать слабый уклон от колодца на 2-3 метра.

Колодцы, которым глиняный замок не нужен:

Если после плодородного слоя открывается песок, торф, камень, то таким колодцам глиняный замок не нужен. Достаточно отвести талые и дождевые воды от шахты колодца, предотвращая попадание поверхностных вод напрямую в накопительную часть колодца. Вода в такие колодцы поступает и очищается по другому принципу.

Признаки того, что в ваш колодец проникают поверхностные воды:

1. После продолжительных дождей кольца в шахте колодца ниже уровня земли намокают. Между колец можно наблюдать, как струится дождевая вода.

2. Если после дождей вода в колодце становится мутной, уровень воды резко поднимается.

3. При нагреве вода приобретает неприятный запах. Это говорит о том, что в колодце и в системе водоснабжения живут микроорганизмы. Слизь на стенках в накопительной части колодца необходимо смыть дезинфицирующими средствами. В систему водоснабжения, примерно на час, закачать специально для этого приготовленную хлорированную жидкость.

4. Если из колодца не берут воду несколько лет и туда проникала вода с поверхности земли, вода станет мутной и с неприятным запахом.

P.S. Вода с поверхности земли попадет в колодец. Но перед тем как попасть, она проделывает длительный многомесячный фильтрационный путь с поверхности земли до накопительной части колодца. Например: в 2010 году в центральной части России с мая до августа стояла засуха, почти 3 месяца не было дождей. Только после 2 месячной засухи уровень воды в некоторых колодцах постепенно начал опускаться — это говорит о том, что процесс фильтрации воды с поверхности земли занимает примерно около 60 дней. Уровень в некоторых колодцах продолжал опускаться до октября месяца, не смотря на то, что в августе и сентябре шли дожди.

Разновидность колодцев
Как найти хороших мастеров?
Ошибки заказчика при строительстве питьевого колодца
Кольца для питьевых колодцев — какие они?
Формирование колодца
Как выбрать место для колодца?
Поиск воды с помощью рамки и лозы
Камни и деревянный щит на дне колодца
Как определить глубину колодца?
Глиняный замок
Нужно ли делать вокруг колодца бетонную отмостку?
Трубопровод от колодца в дом
Углубление колодца
Какое расстояние должно быть от колодца до септика?
Когда нужно чистить колодец?
Почему вода в колодце стала мутной?
Колодец на две семьи. Можно ли его сделать глубже?
Какие гарантии, что колодец будет хороший?
Мы находимся далеко от Москвы за 300 км?
А у Вас бывают неудачные колодцы?
У меня участок ухожен, переживаю за последствия вашей деятельности
Если колодец не получился?
Мне нужно копать колодец до песка!
Сколько человек работает при строительстве колодца, нужно ли жильё?
Скважина или колодец?
Колодцы зимой
Вредные советы
Родниковые питьевые колодцы
Отношение бригад к колодцам
Чистая ли вода в колодце?
Плохая вода в колодце
Наплевательское отношение к колодцу

Когда делать глиняный замок вокруг колодца. От чего следует оберегать колодец Как выстелить мягкую отмостку вокруг колодца

Трамбуем глину правильно

Для достижения наилучшего эффекта следует использовать трамбовки с небольшой подошвой, но со значительной массой

Этот процесс нужно проводить в несколько этапов, после каждой укладки 15-20 сантиметров глины. Чтобы добиться наилучшего эффекта следует использовать трамбовки с небольшой подошвой, но со значительной массой. Бывали случаи, что именно из некачественно уплотнения приходилось все переделывать заново.

При подготовке глины к обустройству замка, обратите внимание на ее влажность. Лабораторно доказано, что наиболее пластична глина при влажности от 15 до 30 процентов

Важный момент: после того, как Вы выкопали колодец — не следует сразу обустраивать глиняный замок. Почва вокруг шахты должна выстоятся и осесть. Иначе, Вы просто не заделаете все трещины в земле, что делает глиняный замок бесполезным.

Выполнить все работы можно и самостоятельно, но лучший вариант — обратиться к специалистам или хотя бы обзавестись помощником.

Зачем нужен глиняный замок

Но самым популярным материалом остается глина, потому что она:

удерживает грунтовые и паводковые воды;
долговечна, и не требует ежегодного обслуживания;
стоит недорого, и доступна всем.

Где применяются глиняные замки

Технология применима для решения массы задач, основными из которых являются:

Герметизация стенок колодцев от попадания грунтовых вод, содержащих загрязнения, попадающие в верхние слои грунта. Это могут быть минеральные удобрения, продукции распада биологических соединений и прочие вредные примеси.
Устройство искусственного водоема. Здесь решается иная задача. Вода из водоема не уходит в грунт. Если предполагается, что по дну будут ходить люди, то устройство глиняного замка необходимо, чтобы ступать по нему было приятно.
При устройстве обратной засыпке фундамента. Это необходимо, чтобы паводковые воды не просачивались сквозь грунт в подвал, и не затепливали нулевой цикл строения. Технология предполагает уплотнение механическим способом.

Варианты отмостки

Засыпать глиняный замок песком и гравием
.
Дерн.
В качестве отмостки можно использовать слои дерна, но обязательным условием является организация системы слива.
Плитка.
Поверх глиняного замка вдоль дома укладывают плитка. Предварительно засыпав слой основы.
Бетонные отмостки.
Они дороже предыдущий и уже через несколько лет начнут пропускать влагу даже при дополнительном армировании. Следовательно, потребуется ее замена и дополнительные затраты.

Чтобы защитить фундамент от разрушения грунтовыми и сточными водами следует организовать систему водослива, соорудить глиняный замок и сверху закрыть его отмосткой. При наличии дополнительных финансовых средств возможно использование и дополнительный гидроизоляционных материалов.

Выполнение отмостки

Когда глиняный замок готов, приступайте к созданию отмостки. Зачем она нужна? Дело в том, что после обильных дождей или таяния больших объемов снега даже максимально утрамбованный замок может начать раскисать – его верхний слой будет то намокать, превращаясь в грязь, то высыхать комками. Это постепенно приведет к разгерметизации защитной конструкции. Некоторые владельцы колодцев не желают возиться с отмосткой и просто закрывают глиняный замок подсыпкой из щебня и песка, но, как показывает практика, этого не всегда достаточно. Так что, если вы заинтересованы в долговечности глиняного замка, без отмостки не обойтись.

В качестве покрытия рекомендуется использовать или тротуарную плитку, или камень – эти материалы достаточно прочны и долговечны. Технология выполнения отмостки довольно проста:

Застелите глиняный замок геотекстилем или любым другим изоляционным материалом с похожими функциональными свойствами.
Уложите на изоляционную стяжку выбранный отделочный материал. Обязательно сделайте небольшой уклон, чтобы обеспечивался отвод лишней влаги из зоны колодца и замка.

Монтаж отмостки

Если вы хотите сделать отмостку еще более надежной, можете поступить следующим образом: после укладки изоляционного материала установите на него невысокую опалубку, а затем залейте глиняный замок бетонным раствором – после его высыхания уложите плитку или камень.

Как видите, у глиняного замка есть все основания претендовать на звание одного из наиболее эффективных вариантов защиты для колодцев. При грамотном выполнении он будет не один год успешно справляться со своими функциями, так что, если хотите получить качественную конструкцию, следуйте выверенной технологии и не отходите от правил – только так вы обеспечите своему источнику воды надежную защиту.

Утепление колодца

Верхнее кольцо у меня возвышается над землёй на 75 см. Соответственно под землёй находится всего 15 см этого кольца. По моим представлениям, этого слишком мало, чтобы даже при смерзании с грунтом могли возникнуть силы, достаточные для поднятия этого кольца и отрыв его от второго сверху кольца. Следующий шов находится на глубине немногим более метра. Второе кольцо больше других подвержено силам морозного пучения, и нужно было уменьшить это воздействие. Единственным доступным мне способом сделать это было утепление отмостки.

Не доходя до поверхности примерно 15 см, я уложил на глину утеплитель. У меня под рукой были куски пенополистирола (ППС) — детали упаковки холодильника, которые я долго хранил для такого случая,— и пенополиэтилена(ППЭ). Утеплители я резал секторами и укладывал, стараясь перекрыть стыки. Сверху уте плителя уложил полиэтиленовую пленку и засыпал грунтом с небольшим уклоном от колодца.

Нужно сказать, промерзание грунта вокруг колодца идёт несколько меньше, чем вокруг фундамента дома. Это происходит в связи с поступлением тепла из колодца — вода в нем обычно не замерзает. Чтобы усилить этот эффект, я утеплил ещё и кольцо выше уровня грунта — обмотал кольцо ППЭ и уложил его сверху на легкий каркас из деревянных реек.

Предпринятые меры дали нужный результат. Первую зиму колодец пережил без разрушения верхних швов, несмотря на то, что снежный покров в прошлую зиму был небольшим, а морозы — значительными.

В этом году предполагаю обложить отмостку дёрном.

Владельцы дачных участков и частных домовладений, лишенных возможности подключиться к общей сети водоснабжения, не имеют иной альтернативы, как выкопать на своей земле колодец. На этом проблемы по обустройству быта не заканчиваются, ведь источник воды нуждается в уходе и защите.

Колодец это водозаборное сооружение

Зачастую мысли о добротном устройстве колодцев у их будущих владельцев сводятся к определению необходимого количества бетонных колец, их покупке, поиску «правильной» бригады копателей и выбору дизайна колодезного домика. Между тем колодец — это водозаборное сооружение, устройство которого несколько сложнее, чем просто дырка в земле.

Выбор бригады мастеров-колодезников — это вообще вопрос, можно сказать, интимный, чуть ли не такой же, как выбор партнёра по браку: у каждого свои взгляды на то, каким должен быть идеальный мастер. Поэтому обратимся к той части колодца, которая находится выше уровня земли — к его оголовку.

В колодце должна быть только вода

О том, какие бывают, собственно, колодезные домики, распространяться не стану — чистота воды не зависит от того, в какой цвет вы покрасите это сооружение. Однако необходимо сделать так, чтобы внутрь колодца не попадало ничего постороннего, а именно: мусор и пыль, листья, мелкие животные и насекомые.

Живая лягушка, как ни странно, воды в колодце не испортит. Говорят, наши бабки и прабабки даже специально кидали лягушку в молоко, чтобы оно быстро не скисало. Но попавшее в колодец земноводное, скорее всего, не сможет выбраться наружу по отвесным стенкам. Сдохшая от голода лягушка чистоты воде не добавит.

Горловина колодца должна быть надёжно закрыта — это защитит от попадания растительного мусора, предотвратит смерть бедной лягушки и убережёт ваших собственных отроков от несчастных случаев. Даже если вы и не планируете устройство водопровода, целесообразно на колодце установить насос, например, ручной. Так и воду поднимать проще, и отверстие всегда закрыто, и нестерильным ведром в воде не бултыхаешь.

Домик для колодца

Над колодцем часто делают домик. В большинстве случаев его функция исключительно декоративная. Но устройство крыши над колодцем имеет и большее значение, нежели просто элемент дизайна участка. Навес должен выполнять ту же роль, что и крыша дома — защищать от попадания осадков внутрь. Поэтому стоит сделать скаты пошире, так чтобы текущая по ним вода падала на землю как можно дальше от колодца.

Это уменьшит количество воды, стекающей по стенкам колодца в земле. А значит, в него не будет попадать неочищенная вода.

О морозах

Домик над колодцем может сослужить и ещё одну утилитарную службу — защитить от промерзания зимой. Раньше, когда для укрепления шахты чаще всего применяли древесину, вопрос промерзания стоял меньше. Бетонные же кольца лучше проводят холод внутрь.

Если есть желание и возможность, можно дополнительно утеплить ствол колодца в верхней части до глубины промерзания. Например, пенополистиролом, причём до того, как окончательно засыпать грунт вокруг оголовка или сделать глиняный замок.

Хотя в большинстве случаев хватает просто плотной крышки, закрывающей отверстие шахты.

Сфера применения глиняной изоляции в наше время

Как и в прежние времена, глина используется для защиты от влаги подвальных этажей и фундаментов зданий. Идеальный вариант — совместное применение современных и . Поверхностную изоляцию можно сделать битумными материалами (рулонными или обмазочными) либо полимер-цементным составом. Снаружи соорудить глиняный замок. Такое решение во много раз повысит надежность гидроизоляции.

Очень часто строители делают ошибки при строительстве зданий в глинистых грунтах. Копают котлован, сооружают подвальный этаж, а обратную засыпку производят, как принято, песчано-гравийной смесью, чтобы нейтрализовать пучинистое воздействие глины на фундамент. Строители хотят как лучше, а получается «как всегда». Глинистый грунт воду задерживает, а песчаный, как губка, отлично впитывает. После дождя вся вода уходит в песок, там и остается. Засыпка вокруг здания значительную часть года насыщена водой, причем вне зависимости от уровня грунтовых вод.

Один из вариантов, позволяющих построить сухой подвал. Если стены подвала бетонные, кирпичную облицовку можно заменить на обмазочную или оклеечную изоляцию

Если в поверхностной изоляции цоколя есть хоть малейшая дырочка, вода обязательно найдет дорогу внутрь дома. Устраняется эта беда устройством глиняного замка либо дорогостоящим подземным дренажом. При строительстве на глинистых грунтах лучше вообще не использовать песчаные подсыпки. Под подушкой фундамента лучше разместить слой щебня, вынутую из котлована глину засыпать обратно и уплотнить. К малозаглубленным фундаментам, возводимым в пучинистых грунтах, эта рекомендация не относится.

Глина является самым популярным гидроизоляционным материалом при строительстве прудов и водоемов. Прекрасно удерживает воду без каких-либо дополнительных мероприятий. Впрочем, использование пленки только улучшит свойства пруда, предотвратив размывание глиняного слоя.

Свойство глины задерживать воду используют при строительстве прудов

Промышленность выпускает высокотехнологичные гидроизоляционные материалы, содержащие глиняные компоненты. Довольно известна на Западе продукция американской компании «Akzo Nobel Geosynthetics» — трехслойные гидроизоляционные маты «NaBento», изготовленные на основе бентонитовой глины в оболочке из геотекстиля. Маты расширяются после засыпки пазух котлована, плотно «запаковывая» возможные щели, их применяют для изоляции ответственных подземных сооружений в сложных условиях. Маты на основе глины производит ряд предприятий США, Канады, европейских стран и Китая.

Устройство глиняного замка при устройстве деревенского колодца для питьевой воды является обязательным. В противном случае внутрь вдоль стенок будут просачиваться грязные поверхностные воды.

Глиняный замок и отмостка колодца должны иметь наклон наружу

Немного о доступных водоносных слоях

Схема: залегание водоносных слоев

Верховодка. Находится ближе всего к поверхности и пополняется благодаря осадкам, из-за чего ее наполненность постоянно меняется, а в засушливые поры и зимой может и вовсе пропасть. Кроме этого она подвержена загрязнению стоками от очистных сооружений.
Грунтовые. Залегают на глубине 6-20 м и расположены между двумя водоупорными слоями, но не имеют избыточного давления, поэтому уровень воды в шахте колодца остается практически неизменным. Наблюдают лишь незначительные изменения в разную пору года.
Артезианские воды расположены на значительной глубине, сильно зажаты между двумя водоупорными слоями из-за чего находятся под давлением , а при пробивании пласта фонтанируют на поверхность. Качество воды не вызывает сомнений, а вот строительство и обслуживание колодца особой конструкции, обычно, не рентабельно.

Как сделать раствор

Чтобы приготовить раствор, надо соблюсти пропорцию: 1 часть цемента, 3 части чистого песка и 4 части щебня. Щебень, который будет использоваться, должен быть мелким. Чем меньше, тем лучше. Раствор смешивают в специальном корыте или же в бетономешалке. Сначала смешивают цемент с песком и постепенно добавляют немного воды. Чем плотнее раствор, тем качественнее будут кольца.

Для приготовления раствора понадобится цемент, щебень и песок

Следите за тем, чтобы края кольца были равномерными. Опалубку можно разбирать через 10 дней. Кольцо еще не затвердело до конца, поэтому с ним нужно быть предельно осторожным. Его кладут на 2 рельсы или другие параллельные крепкие доски и оставляют еще на 10 дней.

Типы водоприемника, какой выбрать

Водоприемник обычного шахтного колодца бывает трех типов:

Неполный водоприемник самый распространенный вариант и значит, что шахта не достигает нижнего водоупорного пласта, а вода проступает через дно и стенку.
Полный водоприемник доходит до водоупорного слоя и вода просачивается только через специально подготовленные стенки шахты.
Полным водоприемником с расширителем называется конструкция, которая не только достигает нижнего водоупорного слоя, а и углубляется в него, формируя нишу для накопления запаса воды. Нижнюю его часть часто делают расширенной.

Схема: виды колодца по типу водоприемника

Технология монтажа

Существует определенная технология:

Для создания замка нужно применять материал, который имеет естественную влажность. Когда он добывается из земляного покрова для будущего хранения, данный материал следует замочить водой, а затем чем-нибудь накрыть. Для того чтобы проверить качество созданного материала, постарайтесь из этой глины что-нибудь слепить. Если качество плохое, то глина должна рассыпаться в ваших руках. Материал должен соскальзывать у вас с рук. Все это поможет вам понять, готов ли материал к началу использования. Так как в глине содержится огромное количество песка, то в нее можно добавить двадцать процентов извести.
Наилучшего результата вы сможете достигнуть при трамбовке материала во вспомогательной конструкции (опалубок). Для установки опалубка понадобятся щиты из дерева. Устанавливать необходимо так, чтобы толщина нашего глиняного замка составляла двести миллиметров. Трамбовка должна проходить слоями, высота которых должна составлять в среднем 250 миллиметров.
С наружной части глиняного замка нужно разместить геотекстиль. Данное полотно станет препятствием размыванию конструкции подземными водами.
Процесс изготовления глиняного замка напоминает процесс создания отмостки для здания. Ширина от глиняного замка может быть разной, она начинается от одного метра, глубина начинается от 50 сантиметров. Желательнее всего, что все эти показатели были больше. Глина накрывается геотекстильным полотном, на полотно вы может положить булыжник.

Как вы поняли, глина – это подходящий материал, который можно использовать для изоляции колодца от подземной влаги. Стоимость глины, как материала невысокая, а может быть и вовсе отсутствовать, так как глина находится прямо под ногами. Любую процедуру, которая связна с глиной, можно выполнить самостоятельно. Данная работа не требует каких-то определенных навыков и усилий. Но в то же время работа является достаточно трудоемкой.

Глиняная отмостка колодца

Для отвода поверхностных вод от колодца ещё рекомендуют делать отмостку. В простейшем варианте её можно соорудить и из глины. Учитывая возможность пучения, её толщина должна быть 10-50 см. Более толстой делать отмостку не стоит, так как в этом случае она приближается по конструкции к глиняному замку, и возникают связанные с ним проблемы.

Существенным недостатком глиняной отмостки является необходимость в организации поверх неё защитного покрытия. Дело в том, что сама глина, намокая, превращается в «грязь», ходить по которой неприятно. Это увеличивает трудоёмкость и стоимость строительства такой отмостки.

Несмотря на это, я всё же решил делать вокруг своего колодца именно глиняную отмостку. А чтобы уменьшить силы пучения, дополнительно утеплить грунт вокруг колодца.

Грунт у нас на участке глинистый. Плодородный слой идёт до глубины 40-50 см, а ниже начинается глина. Так что я решил выбрать почвенный слой вокруг колодца на расстоянии около метра и засыпать котлован глиной. Благо её хватало — рядом с колодцем высилась куча глины, вынутой рабочими при копке колодца. Качество глины меня вполне устраивало. Да и появлялась возможность частично её утилизировать.

Когда был снят почвенный слой и то, что рабочие назвали «замком», открылась довольно широкая щель между грунтом и кольцами. Стала понятна настоятельная рекомендация для тех, кто собирается делать замок или другие защитные сооружения вокруг колодца,— начинать эти работы через 1-3 года, когда произойдёт уплотнение грунта вокруг колец. Интернет пестрит фотографиями провалившихся отмосток вокруг колодцев, что является результатом их преждевременного устройства.

Но ждать столько времени в мои планы не входило. Я решил несколько ускорить процесс заиливания щели, для чего постараться заполнить ее глиной. Делать это пришлось в несколько этапов. Я уложил глину в щель доверху и утрамбовал ее. Но на следующий день обнаружилось, что вода заполнила котлован, а глина осела вниз, и щель снова открылась.

Чтобы продолжить работу, я откачал из колодца воду (примерно на два кольца), в результате она ушла и из щели. И я снова и снова укладывал в неё глину доверху и утрамбовывал, вода заполняла котлован, и глина оседала. Так я делал несколько раз. В какой-то момент глина перестала оседать — щель оставалась заполненной в течение нескольких дней.

Для надёжности решил добавить жидкое стекло в верхний слой глины, заполняющей щель. Проделав в нём черенком от лопаты отверстия глубиной примерно около метра, нал и л в н их жидкое стекло и утрамбовал с ним глину ещё раз.

После этого приступил к заполнению глиной котлована вокруг колодца. Делал это небольшими слоями, утрамбовывая их и формируя небольшой уклон от колодца.

Как защитить колодезные кольца от смещения

Для уменьшения коэффициента сцепления глины и поверхности колец, используются нетканые пластичные материалы, которые не подвержены гниению

Чтобы не допустить смещения колец можно смонтировать дополнительное крепление, для этого используют нержавеющие пластины и анкерные болты. Кроме этого для уменьшения коэффициента сцепления глины и поверхности колец, используются нетканые пластичные материалы, которые не подвержены гниению. Их укладка начинается с поверхности земли, а заканчивается на 20 сантиметров ниже второго шва колодезной шахты. Таким образом, у нас получается дополнительная защита от попадания верховодки, а также от просыпания глины в случае не герметичности швов.

Основы техники безопасности

Неопытные домовладельцы нередко пренебрегают элементарными правилами и подвергают опасности не только себя, а и напарников. Чтобы избежать нелепых травм, нужно соблюдать хоть некоторые элементарные правила.

Человек, находящийся в шахте должен защитить голову каской. Всякое бывает, сорвавшееся вниз ведро или упавший инструмент не редкость.
Канаты, веревки, тросы, кольца – все, что связано с подъемом, тщательно проверяют перед началом работы.
Капающего шахту человека обязательно страхуют веревкой, а если глубина колодца свыше 6 м, то двумя: рабочей и страховочной.

Строительство колодца обязательно должны осуществлять несколько человек

В грунтах встречаются, так называемые газовые карманы, и поскольку в шахте воздухообмен не быстрый по мере опущения периодически поджигают свечу. Ее пламя должно гореть равномерно, что указывает на достаточное количество кислорода, если огонь гаснет, яму нужно проверить.

Совет! Проветрить шахту можно несколькими способами. Легче всего это сделать при помощи плотного одеяла, которое несколько раз опускают до дна и поднимают обратно на веревках. Также ускорить газообмен поможет опущенный на дно шахты вентилятор.

Facebook

Twitter

Вконтакте

Одноклассники

назначение и принцип действия, как сделать своими руками

Что такое глиняный замок

Глиняный замок является гидроизоляционным сооружением, которое монтируют вокруг фундамента жилых и бытовых построек, погреба, колодца, скважины. Он должен ограничивать поступление воды к постройке.

Выбор глины для устройства замка обусловлен свойствами данного материала: она состоит и мелких плоских частиц, которые при контакте с водой набухают и плотнее прилегают друг к другу. Влага не может пройти сквозь толщу материала и выбирает другой путь.

Из чего сделать?

использовать лучше мятую жирную глину с содержанием песка не более 5-15%;
глину замачивают и выдерживают некоторое время, не давая засохнуть. Это повышает её пластичность;
наилучший вариант для улучшения пластичности глины – заготовить её осенью и продержать в течение зимы на открытом месте. За это время она выморозится и хорошенько размокнет;
для улучшения качества глины для глиняного замка в неё добавляют 20% извести;
для устройства глиняного замка берут глину естественной влажности. В таком состоянии она не пересушена, не переувлажнена и хорошо поддается трамбованию. Для проверки влажности глины её сжимают в кулак, при этом образуется комок, который не рассыпается.

Зачем нужен глиняный замок колодцу и нужен ли вообще

Устройство глиняного замка предотвращает стекание воды с поверхности земли по наружным стенкам колодца и ее просачивание через швы между кольцами. Благодаря этому жидкость, не прошедшая очистку, не попадает в шахту источника.

В СанПиН 2.1.4.1175-02 содержатся рекомендации по устройству гидроизоляции по периметру колодца из глины либо жирного суглинка. Глубина водоупорного слоя должна составлять 2 м, ширина – 1 м.

Слой гидроизоляции из глины останется водонепроницаем лишь в случае, если материал правильно выбран и уложен. Для замка следует использовать чистую жирную глину. Если в смеси присутствует избыток песка, она не даст необходимого гидроизолирующего эффекта, поскольку песок не предназначен для сооружения водоупорных конструкций.

Переувлажненная смесь песка и глины подвержена морозному пучению, что происходит из-за замерзания в ней воды. Увеличиваясь в объеме, такой замок может повредить конструкцию колодца.

Процесс создания глиняного замка

Так как фундамент – это основание дома, он должен быть полностью изолирован от влияния подземных и дождевых вод. Устройство глиняного замка и его ширина зависит от глубины расположения основания дома в земле. Если глубина залегания фундамента равняется двум метрам, то ширина в нижней части глиняного замка – 40-50 сантиметров, а верхней – 25-30 сантиметров. Глиняный замок вокруг фундамента устанавливается не так часто.

Перед тем, как начать весь монтаж, выкапывается котлован необходимой ширины. Мятая глина должна укладываться в котлован слоями.

Слой должен равняться десяти сантиметрам.

Если вы не успели сделать всю работу всего лишь за один день, то все сооружение необходимо накрыть мембраной, которая будет защищать конструкцию от влаги. Для того чтобы сделать водонепроницаемое покрытие вокруг здания необходимо подождать приблизительно полмесяца после строительства глиняного замка.

Для того чтобы обеспечить полную защиту от какой-либо влаги, меж нашей конструкцией и основанием дома, можно поместить гидроизоляционную мембрану.

Как работает правильный глиняный замок

Смонтированный по периметру железобетонных колец глиняный замок работает как гидрозатвор. Толстый слой глины предотвращает попадание дождевых или бытовых стоков, а также мелкого мусора в колодезную шахту. Однако такого эффекта можно добиться, только используя качественный материал с минимальным количеством примесей. Они снижают его гидроизолирующие свойства и лишают сооружение защитных свойств.

Что такое отмостка: какие виды бывают

После установки гидрозатвора остается открытым вопрос отвода ливневых вод от ствола шахты.

Твердый:

Мягкий:

специальная гидроизоляционная пленка;
бикрост, рубероид;
полиэтиленовая пленка повышенной плотности.

Плюсы, минусы мягкой и твердой

У бетона и глины структура, поддающаяся вспучиванию при морозе.

Мягкая, напротив, не деформируется.

Как сделать твердую отмостку: инструкция

Ее делают на глиняном основании и на подсыпанном песке.

Для этого выкапывают по всей окружности кольца траншею шириной в 1,5-2,5 метра и глубиной 20-30 сантиметров.
На дно ямы подсыпают песок, мелкий гравий.
Если в основании уже лежит затвор, то бетон можно укладывать прямо на трамбованную глину.
Перед тем как заливать отмостку кольца, обрабатывают битумом или ПВХ-пленкой. Также рекомендуется в бетон поместить армированную сетку, чтобы укрепить плиту.

Важно: для монтажа бетонной отмостки лучше всего использовать марки бетона с повышенным содержанием цемента, например, марки 200, 300. Также можно добавить эластичную добавку «Пенетрон».

Как сделать мягкую отмостку пошагово

Преимущества и недостатки

Преимуществом глиняного замка является низкая стоимость его обустройства. При монтаже используются преимущественно природные материалы – глина, небольшое количество песка, галька. Еще одно достоинство такой гидроизолирующей конструкции – долговечность.

При правильном выборе материалов и соблюдении технологии их укладки слой глины будет сохранять прочность и целостность. Такой гидрозатвор надежно защитит источник от влаги, просачивающейся в почву с поверхности.

Недостатком можно назвать трудоемкость обустройства замка. Грунт необходимо укладывать слоями небольшой толщины и тщательно трамбовать. Следует использовать материал высокого качества, без содержания примесей, при этом найти глину, обладающую нужными характеристиками, в природе или приобрести ее может быть затруднительно.

Недостатки и преимущество замков глиняных на колодец.

Когда строится глиняный замок

В разных источниках от старой литературы до современных форумов можно встретить совершенно разные подходы к укладке глиняного замка. Поэтому, описывая порядок строительства, мы будем объяснять, почему так, а не иначе.

Первое правило вЂ“ нельзя укладывать глиняный замок сразу после постройки колодца. После окончания основных трудоемких работ он должен отстояться от полугода до двух лет, чтобы вокруг него естественным образом просел грунт. Для обеспечения отвода верховодки используется временная глиняная отмостка. Земля имеет пористую структуру, которая разрушается при копании шахты. В отдельных случаях проседание грунта вокруг колодца продолжается несколько лет.

Если засыпать и утрамбовать глину сразу, она образует плотный купол вокруг колец, под которым будет продолжаться естественный усадочный процесс. В последствии возникнут объемные полости под глиной и трещины в самом замке. В них будет свободно проникать грунтовая вода и грызуны. Попадание в колодец сточных вод станет только вопросом времени. Чтобы исправить ситуацию приходится проводить выемку старого замка и повторную укладку нового с качественным разминанием и трамбовкой глины.

Некоторые мастера предлагают обустроить глиняный замок сразу после копки колодца. Это будут деньги потраченные впустую. Лучше совсем отказаться от такого замка, чем затем устранять последствия В«халтурыВ»

Для обеспечения отвода верховодки используется временная глиняная отмостка

Какая глина подходит

Для строительства замка следует использовать плотную жирную глину высокой степени вязкости. Применять для создания гидроизоляционной подушки суглинок или супесь не следует, поскольку эти виды почвы не обладают требуемой плотностью и водостойкостью.

Как улучшить

Повысить качество глины можно, поместив ее в воду на несколько суток. Это позволит ей приобрести требуемую влажность и вязкость. В дополнение к этому смесь можно оставить на улице на зимние месяцы. В этом случае глина постепенно замораживается, а затем оттаивает, становясь более пластичной. Перед строительством замка в материал можно добавить гашеную известь в пропорции 1:5.

Чем можно заменить

В некоторых случаях глину заменяют суглинком, однако он не обладает выраженной водостойкостью из-за наличия примесей – в нем часто содержится ил или мелкий гравий.

Заменить глину можно мягким гидроизоляционным материалом. При этом запрещено использовать битумные или другие нефтесодержащие материалы, поскольку в процессе их разложения нефтепродукты могут попасть в колодезную воду.

Ремонт и восстановление от грунтовых вод

Как правильно сделать своими руками

Схема глиняного замка для колодца из бетонных блоков.

Строить глиняный замок для колодца из бетонных колец следует после того, как грунт вокруг гидротехнического сооружения осядет и стабилизируется. Почва вокруг железобетонных колец вынимается на глубину около 2 м, ширина ямы составляет 1 м.

Дно траншеи должно иметь уклон от колодезных стен и быть уже, чем ее диаметр на уровне земли. Прежде чем укладывать глину, дно траншеи необходимо покрыть небольшим слоем песка либо гальки. Допустимо укладывать песок поверх геотекстиля – он укрепит дно траншеи.

Глиняную смесь перед закладкой в яму следует увлажнить и тщательно промять до пластичного состояния. Оптимальная влажность материала для изготовления замка составляет 15-30%.

Подготовленная смесь укладывается в траншею слоем толщиной не более 15-20 см и интенсивно уплотняется. Слои утрамбовывают тяжелым инструментом с небольшой площадью подошвы. Они выкладываются один за другим, пока поверхность замка не сравняется с поверхностью грунта. Вокруг колодца обустраивается валик выше уровня замка, чтобы дождевая вода стекала от стенок шахты.

Тщательно утрамбованная глина не пропускает влагу, но ее поверхность после дождей становится вязкой. Обеспечить удобство использования источника поможет обустроенная рядом отмостка или галечный слой вокруг колодца.

Чтобы пучение глины не повлияло на целостность колодезной шахты, бетонные кольца оборачивают слоем нетканого материала. В этом случае грунт возле стенок сможет свободно двигаться вверх или вниз, не воздействуя на конструкцию колодца.

Как правильно сделать своими руками

Глиняный замок состоит из двух частей:

Внутренняя часть – это прилегающая непосредственно к бетонному кольцу глина, с другой стороны прижатая грунтовым отвалом.
Внешняя (видимая) часть расположена на уровне земли, возвышаясь над грунтом на 20-30 см. Также нельзя забывать про уклон от колодца в сторону. Это нужно, чтобы вода во время дождя стекала за пределы замка.

Важно: после сборки колодца верхние стыки обязательно нужно заизолировать специальным гидроизоляционным материалом, на крайний момент хотя бы замотать полиэтиленовой пленкой.

Когда и для чего нужно такое устройство

Почему именно глиняный замок?

Наличие современных строительных материалов позволяет использовать для изолирующего замка разные технологии. Они имеют как преимущества, так и недостатки, но самым старым и проверенным считается замок из натуральной глины. Это тот случай, когда старинные способы не только не забываются, но и продолжают активно использоваться в современном строительстве питьевых колодцев. Правильно уложенный замок из глины создаст надежный барьер от проникновения верхних загрязненных вод.

Глиняный замок обеспечивает защиту от попадания в колодец талых и сточных вод

Глина, которая используется для создания замка природный и дешевый материал. Если залежей нет на прилегающей территории, то завезти ее на участок не составит проблемы.

Для строительства глиняного замка используется только плотная жирная глина с высокой степенью вязкости. Суглинки или супески категорически не подходят для гидроизоляции, поскольку не обладают нужной степенью плотности

Что это такое

Преимущества и недостатки

К плюсам можно отнести:

Надежный и эффективный гидроизоляционный материал. Не зря на глубине, где залегает глиняный пласт, практически нет грунтовых вод.
Очень малая стоимость.
Можно соорудить самому.
Простота конструкции.
При правильном устройстве сооружение прослужит долго, его не придется ремонтировать и следить за ним.

Однако имеются и некоторые недостатки:

Процесс монтажа достаточно трудоемкий и долгий.
Не каждая глина подойдет для затвора.
Если она не просохла как следует, то во время морозов вспучится и образуются трещины.
При плохой трамбовке материал имеет свойство садиться, это приведет к образованию ямы вокруг шахты.

Используемые источники:

https://vodasovet.ru/scvazhina/glinyanyj-zamok-dlya-kolodtsa
http://podomostroim.ru/kak-svoimi-rukami-postroit-pogreb-glinyanye-smazki-i-glinyanyj-zamok/
https://teplota.guru/gidroizolyatsiya/glinyanyj-zamok.html
https://wodakachka.com/kolodtsy/stroitelstvo/glinyanyj-zamok-otmostka.html
https://tri-kolodtsa.ru/zamok-iz-gliny-dlya-zaschity-pitevogo-kolodca.html

мягкая отмостка, своими руками вокруг, куда деть глину после копки, сделать правильно

После копки колодца остается вопрос: куда деть глину. Лучше всего будет оборудовать отмостку для колодца. Выполнить работы можно своими руками. Так укрепляют колодец и делают бетонный замок.

Куда деть глину после копки колодца: оборудование замка

Санитарные правила и нормы дают точное определение глиняному замку. Это сооружение, которое является опалубкой для колодца, ширина которого 1 м, а глубина 2 м. Глину необходимо плотно утрамбовать. При этом материал для обустройства отмостки подойдет не каждый. Глину и жирный суглинок необходимо хорошо размять. Песок, гравий, супесь использовать для замка нельзя. Допустимое количество песка в глиняном замке – 5-15%.

Делать глиняный замок для колодца рекомендуется в ясную погоду без дождя

Вокруг вопроса о необходимости оборудования отмостки постоянно возникают дискуссии. Санитарные нормы говорят, что глиняный замок должен быть в комплексе с другими отмостками. Они создают кольцо радиусом в 2 м. От стенок колодца следует отступить 10 см.

Дополнительные устройства к глиняному замку:

Камень;
Бетон;
Кирпич;
Асфальт.

До оборудования отмостки колодец должен простоять как минимум 1 год. За это время проходит естественная усадка грунта. Так в дальнейшем не возникнут пустоты и хилые участки.

Мягкая отмостка выполняет не только эстетическую функцию. Она защитит замок от дефектов во время использования.

В неуплотненных участках в дальнейшем может скапливаться вода. Обитатели грунта и грызуны попадают в такие ловушки и гибнут. Так в питьевую воду могут попасть продукты разложения. Длительность усадки определяется породой грунта.

Не стоит спешить оборудовать водоупорный замок до проведения водопровода. После этого следует дополнительно сделать гидроизоляцию. Для земли, склонной к сезонному пучению, нельзя оборудовать глиняное кольцо.

Подготовка к обустройству глиняного замка для колодца своими руками

Главная задача глиняного замка – защита конструкции от осадков, грунтовых вод и других загрязнений. Но при этом защищаются не только вода, но и сам колодец. Так конструкция продолжит дольше.

Плюсы использования глиняного замка:

Прочность конструкции;
Не нужно каждый год обрабатывать швы колодца;
Небольшая стоимость монтажа, ведь используется подручный материал;
Глина не влияет на состав воды.

Для изготовления глиняного замка для колодца не нужно применять дорогостоящие технические приспособления

Но есть и некоторые недостатки. Осадку замка значительно снижает наличие песка. Также стоит отметить, что деформацию колодца могут образовать увеличение слоя глины на уровне промерзания.

Есть ряд противопоказаний, которые не позволяют устанавливать глиняный замок. Для начала следует дать время на усадку грунта. Понадобится, как минимум, 1 год. Если пренебречь данным правилом, то в конструкции появятся впадины.

Сначала рекомендуется смонтировать водопровод и провести от колодца необходимые трубы. Также не следует выполнять монтаж отмостки на грунтах, склонных к пучению. Иначе колодец долго не прослужит.

Нельзя заменять глину другими породами грунта. Они не обладают нужной пластичностью и со временем начнут растрескиваться.

Если не существует никаких противопоказаний, то можно смело приступать к обустройству замка. Материал для изготовления – жирная глина с небольшим количеством песка. Для улучшения пластичность грунт следует замочить перед использованием. В идеале замоченный материал должен перезимовать.

Многие не советуют выполнять глиняный замок. Но воздержаться от выполнения данною конструкции следует, когда не знаешь, как правильно соорудить замок вокруг колодца. Неправильная технология выполнения действительно сможет испортить всю конструкцию.

Глина – это отличный гидроизоляционный материал. Но при этом она склонна к пучению. Во время замерзания глина начинает менять форму, что негативно сказывается на форме конструкции. Это может привести к деформации замка.

Правила и последовательность, как сделать замок:

Выкапываем котлован от колодца глубиной в 30 см. Отступ от колодца должен составлять 1-2 м. Данная площадка выполняется для отмостки.
Вокруг колодца выбираем землю. От стенки колодца двигаемся вниз на 40 см. Со временем начинаем делать отверстие более уже, начиная со стыка второго и третьего кольца.
Дальше нужно правильно установить «щит». Для этого полученное отверстие набивается замоченной и промерзлой глиной. Следует оставить сверху 10-15 см до шва между вторым и третьем кольцом.
Затем следует делать щит. Это заборчик высотой 180 см. Материал изготовления – арматурные прутья и геотекстиль. Щит отступает от стенок колодца на 10 см.

Не нужно делать глиняный замок слишком высоким

После данных процессов начинают оборудовать глиняную подушку. Следует сделать плотный слой материала. Также важно следить за шириной подушки и длиной окружности.

Если не следить за необходимыми параметрами, то процесс придется повторять несколько раз до достижения нужного эффекта.

После этого необходимо сделать глиняную отмостку, выкладывая материал в подготовленный котлован. Но при этом следует соблюдать уклон от стенки колодца, чтобы вода спокойно стекала вниз. Наверх отмостки устанавливают плитку.

Создание мягкой отмостки вокруг колодца

После глиняного замка переходят к созданию отмостки. Она выполняют защитную функцию, чтобы во время намокания замок не превращался в грязь. При этом присыпка конструкции песком и щебнем не даст желаемого эффекта. Именно поэтому придется оборудовать отмостку.

Этапы создания отмостки:

Необходимо гидроизолировать замок. Для этого используют геотекстиль или любой другой материал с изоляционными свойствами.
Далее происходит укладка выбранного материала. При этом следует соблюдать небольшой уклон от колодца, чтобы осадки стекали вниз.

Отличным решением является создание вокруг колодца отмостки из плитки

При этом есть способы больше упрочнить конструкцию. Для этого после укладки изоляции устанавливается опалубка. После этого делают бетонную стяжку. И только после затвердения материала выполняют финальные работы.

Покрытием выступает тротуарная плитка или камень. Эти материалы имеют лучшие характеристики прочности и долговечности.

Глиняный замок – это эффективная защита колодца. Если правильно выполнить установку, то конструкция прослужит достаточно долго. Для этого следует соблюдать все правила и этапы технологии выполнения.

Где применим глиняный замок для колодца (видео)

Когда колодец готов, начинают думать, куда девать глину. С этой целью оборудуют отмостку. Устройство глиняного замка достаточно простое, но важно соблюдать все правила и санитарные нормы, ведь не на каждом грунте можно сделать отмостку.
