Как правильно отрегулировать реле давления на насосной станции видео – как настроить реле давления воды, как отрегулировать, настройка автоматики, устройство реле давления, какое давление должно быть в станции водоснабжения, как увеличить давление

Регулировка реле давления насосной станции и настройка своими руками

Реле давления – это часть насосной станции, которая отвечает за пуск и отключение насосного оборудования при достижении определённого давления в гидробаке. Как правило, при покупке насосной станции на датчиках давления выставлены заводские настройки. В итоге агрегат, отрегулированный производителем, реагирует на определённые показатели для пуска и остановки насоса. Обычно заводские настройки включения устанавливаются в переделах 1,5-1,8 атм., а настройки на отключения прибора срабатывают при попадании давления в диапазон от 2,5 до 3 атм.

Но иногда для более эффективной эксплуатации станции в определённых условиях требуется изменить настройки прибора. В этом случае проводится регулировка реле давления насосной станции. Из нашей статьи вы узнаете, как это сделать своими руками, а видео в конце статьи поможет более наглядно разобраться в процессе.

Особенности конструкции и принцип работы

Чтобы вы могли правильно отрегулировать данное реле своими руками, вам стоит разобраться в особенностях его конструкции и понять принцип действия агрегата.

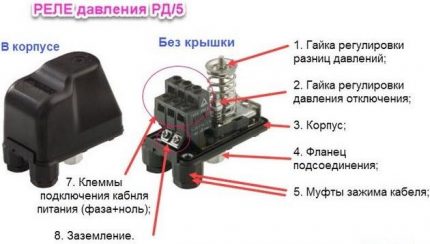

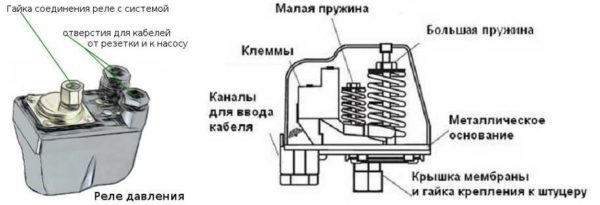

Реле давления насосной станции – это металлическая основа, на верхней части которой зафиксирована контактная группа, два пружинных разно размерных регулятора и клеммная колодка. В нижней части стальной пластины прикреплена крышка мембраны, под которой находится стальной поршень и сама мембрана, а также быстросъёмная гайка для фиксации к переходнику, установленному на насосном оборудовании.  Все эти детали накрываются крышкой из пластика. Она в свою очередь крепится к винтовой части большого регулятора. Эта крышка при необходимости легко снимается при помощи гаечного ключа или отвёртки.

Как правило, реле в насосных станциях водоснабжения могут отличаться конфигурацией, формой и расположением отдельных элементов, но обычно они имеют такую конструкцию, как мы описали выше. Иногда реле может укомплектовываться дополнительными элементами, позволяющими защищать агрегат от работы «на сухую» и оберегать мотор от перегрева, для этого прибор будет измерять температуру перекачиваемой  жидкости.

Принцип действия этого прибора следующий:

Рекомендуем к прочтению:

1. Под действием давления воды, поступающей из насосного оборудования, мембрана за счёт увеличения давления воздуха во второй камере давит на поршень, приводящий в действие контактную группу.
2. Эта группа крепится на стальной платформе, укомплектованной двумя шарнирами. В зависимости от того, какое положение она займёт, контакты, через которые идёт напряжение 220 V на насосный агрегат, могут замыкаться или размыкаться, вызывая тем самым запуск или остановку насоса.
3. Чтобы уравновесить давление поршня, используется пружина регулятора, воздействующая на платформу для установки контактной группы. Сила сжатия пружины регулируется посредством соответствующей гайки.
4. По мере уменьшения количества воды в системе из-за расхода потребителем давление воздуха в баке водоснабжения падает. В итоге пружина, преодолевая воздействие поршня, замыкает контактную группу, что приводит к запуску насоса.
5. По мере того, как воды в баке становится больше, давление воздуха возрастает. Это приводит к тому, что поршень постепенно смещает платформу с контактами, несмотря на противодействие пружины. Однако размыкание контактов происходит не сразу, а после смещения платформы на определённое расстояние. Эта величина зависит от того, насколько вторая малая пружина будет сжата. Она так же, как и большая пружина, находится на штоке с гайкой. Как только происходит размыкание контактов, насосный агрегат прекращает работать.

Отсюда получается что, для того чтобы отрегулировать давление включения агрегата водоснабжения, необходимо правильно настроить силу сжатия большой пружины. Давление, регулируемое этим элементом, ещё называют нижним. Чтобы отрегулировать верхнее давление в системе водоснабжения, необходимо настроить срабатывание малой пружины. Сила сжатия этого элемента позволяет установить разницу между давлением отключения и включения.

Настройка реле давления насосной станции может понадобиться в том случае, если заводские настройки хозяина не устаивают либо они сбились. Однако прежде чем приступить к регулировке, необходимо правильно подготовить накопительный бак.

Подготовка гидробака

Гидробак, накопительная ёмкость или гидроаккумулятор – это герметичный резервуар, состоящий из двух частей. В одной части в виде резиновой груши происходит накопление воды. А другая часть – это пространство между стенками груши и внутренней поверхностью гидробака, в которую закачано определённое количество воздуха.

Поскольку в груше происходит накопление воды, она подключается к системе водоснабжения. Закачивание воздуха во вторую камеру можно выполнить при помощи обычного автомобильного насоса. Благодаря этому воздуху происходит сжатие груши с водой, что способствует поддержанию определённого давления в трубах водоснабжения. Благодаря этому после открывания крана движение воды по трубопроводу происходит под напором без включения насоса.

Внимание: если неправильно подобрать давление воздуха в гидробаке, не получится достичь работы системы в оптимальном режиме.

Слишком высокий или низкий показатель может привести к частому пуску и остановке насоса, что негативно скажется на сроке эксплуатации прибора. Пониженное значение может приводить к чрезмерному растяжению груши и быстрому выходу её из строя.

Рекомендуем к прочтению:

Последовательность подготовки гидробака:

1. Перед тем как закачивать воздух в гидробак или перед проверкой показателей, необходимо произвести слив воды из трубопровода. Для этого нужно открыть нижний кран. В итоге груша в накопительном баке опустеет.
2. Теперь можно производить закачку воздуха и проверку давления. Оно должно быть на 10 процентов меньше, чем нижний показатель. Если вы ещё не настраивали систему и не знаете, какое должно быть нижнее значение, то регулировку делают так:

• если объём гидробака равен 20-25 л, то ставим давление в пределах 1,4-1,7 бар;
• при вместительности накопительного бака в пределах 50-100 л показатель требуется выставить в районе 1,7-1,9 бар.

Важно: не стоит надолго оставлять грушу гидроаккумулятора без воды. От этого её стенки могут рассохнуться или склеиться.  Давление воздуха в гидробаке необходимо проверять каждый месяц.

Настройка реле

При правильном давлении воздуха в накопителе и чистых фильтрах можно приступать к настройке реле воды  в насосной установке. Работу по регулировке ведём в такой последовательности:

1. После отключения насоса производим слив воды из трубопровода. Для этого открываем нижний кран в системе. При помощи отвёртки или гаечного ключа снимаем крышку с реле.
2. Включаем насос, который произведёт закачку воды в систему.
3. В момент выключения насосного агрегата необходимо записать показания манометра. Так вы узнаете текущее верхнее давление.
4. После этого стоит немножко приоткрыть кран, который находится в наивысшей точке системы. Если у вас одноуровневая система, то откройте кран, наиболее удалённый от насоса. Когда давление понизится до определённого значения, насосный агрегат снова запустится. Вам стоит засечь показания манометра в момент запуска и снова их записать. Так вы найдёте текущее нижнее давление. Отняв полученные результаты, вы получите разницу давлений, на которую и настроено ваше реле. Кроме записи показаний оцените напор из открытого крана (самого дальнего в системе).
5. Если напор оказался недостаточным, то нижнее давление необходимо увеличить. Для этого агрегат нужно отключить от электропитания и поджать гайку на большой пружине. Если вам нужно уменьшить напор, то пружину стоит ослабить.
6. Переходим к настройке разности давлений, которую вы уже узнали, отняв найденные показатели. Оптимальные показатели должны быть в пределах 1,4 атм. Если ваш результат меньше, то это может вам дать более равномерную подачу воды, но более частый запуск насоса. Это может привести к преждевременному износу агрегата. Если ваш результат превышает оптимальные показатели, то работа будет проходить в более щадящем режиме, но станет ощутимой разница между предельно высоким и низким напором. Чтобы настроить этот параметр, нужно поворачивать гайку на малой пружине. Чтобы увеличить разность давлений, необходимо повысить силу сжатия. Ослабление пружины вызовет обратное действие.
7. После проведения регулировки стоит проверить её эффективность. Для этого воду из системы снова сливают, к насосному оборудованию подключается электропитание и агрегат запускается. Дальнейшие действия повторяют, пока настройки реле не будут вас устраивать.

Внимание: вторая (малая) пружина очень чувствительная, поэтому её регулировку стоит проводить очень осторожно, подкручивая гайку на небольшой оборот.

Первичная настройка

Если на вашем реле пружины полностью ослаблены, придётся произвести настройку с нуля. В этом случае работу проводят в такой последовательности:

1. Производят запуск насосного оборудования и нагнетают давление в системе до того уровня, когда напор воды из самого удалённого от насоса крана не станет более-менее приемлемым для вас. Допустим, что измерительный прибор показал в этот момент значение 1,5 бар. Производим выключение насоса.
2. Теперь необходимо отключить насосную станцию от питания, открыть крышку на реле и начать подтягивать гайку на большой пружине, пока не раздастся характерный щелчок, указывающий на замыкание контактов.
3. Крышку реле устанавливают на место и производят запуск насосного оборудования. При этом давление нужно довести до 2,9 бар.
4. Теперь агрегат нужно снова отключить от питания, крышку на реле опять открываем и поджимаем гайку малой пружины, пока не прозвучит щелчок размыкания контактов.
5. После произведённых настроек реле будет срабатывать при нижнем показателе в 1,5 бар и выключать насос при верхнем давлении в 2,9 бар. Крышку на реле возвращаем на место, а станцию подключаем к электросети.

Видео инструкция по регулировке реле давления агрегата водоснабжения своими руками:

vodakanazer.ru

📐 принципы и правила настройки

Для стабильной поставки воды с необходимыми значениями давления недостаточно просто купить насосную станцию. Оборудование надо еще настроить, запустить и грамотно эксплуатировать. Признайтесь, не все из нас знакомы с тонкостями настройки. А перспектива испортить приборы некорректными действиями не слишком прельщает, согласны?

Мы готовы поделиться с вами ценной информацией о том, как производится регулировка насосной станции. В нашей статье приведены приемы и правила устранения нарушений в работе, связанных с недостаточно высоким напором.

Вы узнаете о причинах падения давления и ознакомитесь с методами их устранения. Графические и фото приложения пояснят, как нужно правильно настраивать насосное оборудование.

Содержание статьи:

Особенности устройства насосной станции

Готовая, укомплектованная производителем насосная станция представляет собой механизм для принудительной подачи воды. Схема работы ее до предела проста.

Насос качает воду в эластичную емкость, расположенную внутри гидроаккумулятора, именуемого также гидробаком. При заполнении водой она растягивается и давит на ту часть гидробака, которая заполнена воздухом или газом. Давление, достигая определенного уровня, становиться причиной выключения насоса.

Во время забора воды давление в системе падает, и в определенный момент, при достижении заданных владельцем значений, насос снова начинает работать. За выключение и включение устройства отвечает реле, контроль уровня давления осуществляется с помощью манометра.

Нарушения в работе бытовой насосной станции могут стать причиной поломок сантехнического оборудования

Подробнее с принципом работы, разновидностями и проверенными на практике схемами установки ознакомит рекомендуемая нами статья.

Причины неполадок оборудования

Статистика неполадок в работе бытовых насосных станций говорит, что чаще всего проблемы возникают из-за нарушения целостности мембраны , трубопровода, утечки воды или воздуха, а также из-за различных загрязнений в системе.

Необходимость во вмешательстве в ее работу может возникать вследствие многих причин:

• Песок и различные вещества, растворенные в воде, способны вызывать коррозию, приводят к неполадкам и снижению производительности оборудования. Для предотвращения засорения устройства необходимо использовать фильтры, очищающие воду.
• Снижение воздушного давления в станции становится причиной частого срабатывания насоса и его преждевременного износа. Рекомендуется время от времени проводить измерение давления воздуха и регулировать его, если необходимо.
• Отсутствие герметичности стыков всасывающего трубопровода причина того, что двигатель работает без выключения, но жидкость перекачивать не может.
• Неправильная регулировка напора насосной станции также может стать причиной неудобств и даже поломок в системе.

Чтобы продлить срок эксплуатации станции рекомендуется периодически проводить ревизию. Любые работы по регулировке нужно начинать с отключения от электросети и слива воды.

Следует периодически проверять расход энергии и максимальный напор. Повышение расхода энергии сигнализирует о трение в насосе. Если без обнаруженных в системе протечек упал напор, то оборудование изношено

Исправление погрешности в работе

Прежде чем приступать к более серьезному вмешательству в работу оборудования необходимо принять самые простые меры — прочистить фильтры, устранить протечки. Если они не дали результатов, тогда приступают к дальнейшим шагам, пытаясь выявить первопричину.

Следующее, что необходимо предпринять — настроить давление в баке гидроаккумулятора и .

Галерея изображений

Фото из

Условия для нормальной работы насосной станции

Заполнение водой всасывающей трубы и рабочей полости

Запрет на использование без расхода воды

Исключение попадания воздуха во встасывающую трубу

Насосное оборудование в сухом подвале

Установка агрегата в подсобном помещении

Откачка из открытого водоема

Эксплуатация станции в зимний период

Ниже приводятся самые распространенные нарушения в работе бытовой насосной станции, которые пользователь может попытаться решить самостоятельно. При более серьезных проблемах необходимо обращаться в сервисный центр.

Нарушение правил эксплуатации

Если станция беспрерывно работает, не выключаясь, вероятной причиной является неправильная регулировка реле — выставлено высокое давление выключения. А также случается, что двигатель работает, но станция воду не качает.

Причина может крыться в следующем:

• При первом запуске насос не был заполнен водой. Необходимо исправить ситуацию, залив воду через специальную воронку.
• Нарушена целостность трубопровода или образовалась воздушная пробка в трубе или во всасывающем клапане. Для обнаружения конкретной причины необходимо убедиться, что: приемный клапан и все соединения герметичны, по всей длине всасывающей трубы нет изгибов, сужений, гидравлических затворов. Все неисправности устраняют, при необходимости заменяют поврежденные участки.
• Оборудование работает, не имея доступа к воде (на сухую). Необходимо проверить, почему его нет или выявить и устранить иные причины.
• Засорен трубопровод — необходимо очистить систему от загрязнений.

Бывает, что станция очень часто срабатывает и выключается. Скорее всего это происходит из-за поврежденной мембраны (тогда необходимо заменить ее), или же в системе отсутствует . В последнем случае необходимо измерять наличие воздуха, проверить бак на наличие трещин и повреждений.

Перед каждым запуском необходимо через специальную воронку залить воду в насосную станцию. Она не должна работать без воды. Если есть вероятность работы помпы без воды, следует приобретать насосы-автоматы, оборудованные контролером потока

С меньшей вероятностью, но может случиться, что открыт и заблокирован из-за попадания мусора или постороннего предмета. В такой ситуации придется разобрать трубопровод в районе возможного засорения и устранить проблему.

Неполадки в действии двигателя

Двигатель бытовой станции не работает и не издает шума, возможно, по следующим причинам:

• Оборудование отключено от питания или отсутствует напряжение в сети. Необходимо проверить схему подключения.
• Перегорел предохранитель. В таком случае нужно заменить элемент.
• Если не удается провернуть крыльчатку вентилятора — значит, ее заклинило. Необходимо выяснить почему.
• Повреждено реле. Его нужно попытаться отрегулировать или, если не удастся, заменить новым.

Неполадки в работе двигателя чаще всего вынуждают пользователя воспользоваться услугами сервисного центра.

Проблемы с напором воды в системе

Недостаточный напор воды в системе можно объяснить несколькими причинами:

• Давление воды или воздуха в системе выставлено на недопустимо-низкое значение. Тогда необходимо настроить работу реле в соответствии с рекомендуемыми параметрами.
• Трубопровод или рабочее колесо насоса заблокировано. Очистка элементов насосной станции от загрязнений, возможно, поможет решить проблему.
• В трубопровод попадает воздух. Проверка элементов трубопровода и их соединений на герметичность сможет подтвердить или опровергнуть эту версию.

Плохая подача воды бывает также обусловлена тем, что происходит втягивание воздуха из-за неплотных соединений водопроводных труб или уровень воды упал настолько, что при ее заборе закачивается воздух в систему.

Плохой напор воды может создавать ощутимый дискомфорт при использовании водопроводной системы

Ревизия накопительного бака

Начиная работы по регулировке оборудования, отключают систему от сети, закрывают напорный вентиль со стороны забора воды. Откручивают кран и сливают воду, а остатки спускают через напорный рукав, отсоединив его от . Сначала проверяют воздушное давление в емкости гидроаккумулятора.

Роль гидроаккумулятора в работе системы

Мембранный бак насосной станции является, по сути, металлической емкостью с расположенной внутри резиновой грушей, которая предназначена для сбора воды.

В свободное пространство между резиновой грушей и стенками бака накачивается воздух. В некоторых моделях гидроаккумуляторов бак разделен пополам мембраной, которая размежевывает емкость на два отделения — для воды и воздуха.

Бак гидроаккумулятора поддерживает давление в системе и создает небольшой запас воды. Раз в месяц следует проводить проверку давления в гидропневматическом баке при отключенном насосе и слитой из подающей трубы воды

Чем больше воды поступает в устройство, тем больше она сжимает воздух, увеличивая его давление, которое стремится вытолкнуть воду из емкости. Это позволяет поддерживать стабильный напор воды даже во время бездействия насоса.

Гидроаккумулятор требует регулярного обслуживания, удаления из груши воздуха, который попадает в нее вместе с водой в виде маленьких пузырьков и постепенно накапливается там, уменьшая полезный объем.

Для этого сверху на больших баках предусмотрен специальный клапан. С маленькими емкостями приходится ухищряться, чтобы удалить воздух: обесточивать систему и несколько раз сливать и наполнять бак.

Подбор гидробака по объему производится с учетом наибольшего значения потребления воды для конкретного потребителя. Учитывается допустимое количество включений в час, указанное производителем, а также номинальные показатели давления включения, давления выключения и заданное пользователем давления в гидробаке

Контроль давления воздуха

Хоть производитель и проводит регулировку всех элементов насосной станции еще на этапе производства, перепроверять давление нужно даже в новом оборудовании, так как на момент продажи оно может несколько снизиться. Устройство, которое эксплуатируется, осматривают до двух раз за год.

Для измерений используют как можно более точный манометр, ведь даже небольшая погрешность в 0,5 бар может повлиять на работу оборудования. Если есть возможность воспользоваться автомобильным манометром, со шкалой, с наименьшей градуировкой — это обеспечит более достоверные результаты.

Показатель давления воздуха в мембранном баке должен соответствовать 0,9-кратному давлению включения насосной станции (выставляется с помощью реле). Для баков с различным объемом показатель может составлять от одного до двух бар. Регулировку осуществляют через ниппель, накачивая или стравливая лишний воздух.

Для нормальной работы станцию оснащают обязательными контрольно-регулирующими приборами:

Галерея изображений

Фото из

Обязательными компонентами насосной станции являются реле давления, позволяющее регулировать значения давления в системе, и манометр, необходимый для его контроля

Для настройки параметров давления в системе реле оснащено двумя пружинами, позволяющими задавать верхний и нижний пределы давления в контуре водоснабжения

Для того чтобы повысить верхний предел параметров давления, при котором автоматически прерывается работа помпы, гайку 1 вращают по часовой стрелке. При этом гайку 2, отвечающую за нижний предел, нужно поднять на такую же величину

Все действия по настройке реле давления необходимо проводить с параллельным контролем изменений манометром. Перепад верхнего и нижнего пределов давления рекомендован в интервале 1,2 — 1,6 бар

Обязательные составляющие насосной станции

Пружины для настройки реле давления

Специфика изменения давления с помощью реле

Использование манометра при настройке реле

Чем меньше воздуха закачано в систему, тем больше воды она способна аккумулировать. Напор воды будет сильным при наполненном баке, и все более ослабляться при заборе воды.

Если такие перепады являются комфортными для потребителя, то можно оставить давление на наименьшем допустимом уровне, но не меньше 1 бар. Меньшее значение может привести к трению наполненной водой груши об стенки бака и ее повреждению.

Чтобы установить в сильный напор воды, необходимо зафиксировать давление воздуха в пределах около 1,5 бар. Так, разница напора при наполненном и пустом баке будет менее ощутимой, обеспечивая ровный и сильный поток воды.

Использование реле для регулировки давления

За автоматизацию системы отвечает — прибор, который управляет насосной станцией, выполняя функцию включения и отключения устройства. Оно также предохраняет систему от создания излишнего давления.

Реле давления управляет циклами включение/выключение при достижении заданного пользователем значения рабочего давления. Работоспособность реле давления контролируется с помощью манометра

#1: Принцип работы датчика давления

Главный элемент реле — группа контактов, которая закреплена на металлическом основании и отвечает за включение и отключение устройства.

Рядом находится две пружины разных размеров для регулировки давления внутри системы. Снизу к металлическому основанию крепится крышка мембраны, под которой размещена сама мембрана и поршень из металла. Сверху все закрыто пластиковым колпаком.

Продукция разных производителей и принцип ее действия практически идентичны, отличаться могут лишь в незначительных деталях

В процессе работы действующего устройства можно выделить несколько этапов:

1. При включении крана, вода некоторое время поступает к сантехнической точке из наполненного бака. При этом давление, присутствующее в системе, постепенно начинает падать, и мембрана перестает давить на поршень. Происходит замыкание контактов, насос включается.
2. Насос работает, качая воду к потребителю, а когда все краны выключены, наполняет бак с водой.
3. При постепенном наполнении бака гидроаккумулятора происходит усиление давления, и оно начинает действовать на мембрану, а та давит на поршень. В результате, происходит размыкание контактов, и работа насоса останавливается.

От того, как настроено реле, зависит частота включения станции, напор воды и даже время службы оборудования. При неправильно выставленных параметрах насос не будет срабатывать вовсе или будет работать непрерывно.

Поршень реле давления и чувствительная металлическая пластина, реагирующая на созданный мембраной гидробака напор, скрыты под корпусом — доступ к ним полностью закрыт

#2: Регулировка и расчет необходимого давления

Новое устройство уже имеет заводские настройки реле, но, все же, лучше дополнительно их проверить. Приступая к настройке, необходимо выяснить рекомендованные производителем значения для установки допустимого порога давления (для смыкания и размыкания контактов).

В случае , по причине неправильной регулировки, производитель имеет полное право отказаться от своих гарантийных обязательств.

Расчет допустимого давления, при включении-выключении устройства, производитель проводит с учетом предполагаемых особенностей эксплуатации. Они учитываются в разработке рабочих параметров для разных моделей насосных станций.

Значение включения равно сумме:

• Необходимого давления в наиболее высокой точке водопроводной системы, где производится отбор воды;
• Разницы, между высотой самой верхней точки отбора воды и насосом;
• Потери в трубопроводе водного давления.

Показатель выключения рассчитывается следующим образом: к давлению выключения плюсуют один и отнимают полтора бар. При этом нельзя допускать, чтобы давление выключения превышало максимально допустимое давление, которое возникает на участке выхода трубопровода из насоса.

Нередкой ошибкой, влияющей на работу насосной станции, является не учет всей суммы горизонтальных и вертикальных участков, а также гидравлических потерь при транспортировке воды к точкам водоразбора

#3: Настройка рекомендуемых параметров

Прежде чем изменять настройки, необходимо зафиксировать прежние показатели с помощью манометра. Включив насос, записывают значения давления в момент выключения и включения. Это поможет определить, в какую сторону проводить регулировку — в сторону уменьшения или увеличения.

Необходимо помнить, что любое изменение установленного порога давления в реле требует также соответствующих изменений и в воздушном отделении гидроаккумулятора

Дальнейшие действия имеют следующую очередность:

1. Отключают станцию от питания, спускают воду и открывают крышку реле гаечным ключом.

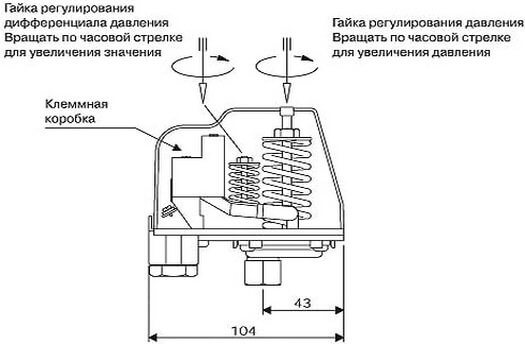

2. Давление включения насоса регулируют путем вращения гайки, которая держит большую пружину (Р). Закручивая ее по направлению хода часовой стрелки, добиваются сжатия пружины и установки необходимого давления включения. В различных моделях устройства допустимые показатели могут колебаться от 1,1 до 2,2 бар.
3. Вращением маленькой гайки (∆Р) по направлению движения часовой стрелки можно увеличить разрыв между значением давления отключения и включения устройства, который обычно равен 1 бар. Таким образом давление выключение удается зафиксировать на значениях в диапазоне от 2,2 бар до 3,3 бар.

Важным нюансом является то, что малая пружина не регулирует порог отключения, как некоторые ошибочно понимают.

Она задает именно дельту между значениями включения станции, и ее отключением. То есть, полностью ослабленная пружина не создаст разности — дельта будет равна нулю и значения включения и выключения будут одинаковыми. Но чем больше ее затягивать, тем большей будет разница между ними.

Малая пружина реле давления отличается большей чувствительностью, и сжимать ее нужно крайне осторожно

Проверяют правильность выставленных показателей с помощью манометра. Если не удалось достигнуть требуемых значений с первой попытки, регулировку продолжают.

#4: Выбор нестандартных значений давления

Можно установить иной уровень давления в приборе, отличный от рекомендаций производителя, подстроив оборудование под индивидуальные запросы пользователя. Увеличивая диапазон при включении-отключении, добиваются более редких срабатываний станции.

Это делает службу устройства продолжительней, но придает напору воды неравномерный характер. Уменьшая разницу, добиваются стабильного напора, но так насос будет срабатывать чаще.

Выводы и полезное видео по теме

Как отрегулировать давление станции, продемонстрирует видео:

Видеоролик о том, что делать, если станция часто срабатывает:

Проводя самостоятельную регулировку насосной станции, необходимо учитывать, что иногда изменения заводских рекомендаций могут ухудшить работу водопроводной системы. Насос, шланги, сантехнические приборы — все имеют предельные значения давления, нарушение которых, приведет к поломкам. Поэтому прежде, чем приступать к самостоятельным действиям, лучше попросить совета у опытного специалиста.

Оставляйте, пожалуйста, комментарии в расположенном ниже блоке. Делитесь личным опытом в установке и эксплуатации насосных станций, а также в выполнении их настройки. Задавайте вопросы, сообщайте о недочетах в тексте, размещайте фото по теме статьи.

sovet-ingenera.com

Реле давления для насосной станции: устройство, регулировка

Представьте, что для получения воды на даче можно просто открыть кран. Что не нужно ведрами наполнять емкости для элементарных гигиенических процедур, приготовления пищи, уборки. Для этого надо всего лишь установить насосное оборудование с датчиком давления, но прежде следует разобраться с его устройством, согласны?

Наша статья в тонких подробностях познакомит вас с реле давления для насосной станции. Вы узнаете, как работает прибор, каким образом он активизирует и останавливает откачку. Мы подробно описываем востребованные варианты датчиков давления и способы их регулировки.

В материале перечислены технологические нюансы и методы настройки реле. Изложенную информацию идеально дополняют полезные схемы, фото и видео-приложения.

Содержание статьи:

Роль реле давления в системе водоподачи

Небольшое по габаритам устройство относится к группе автоматики, обслуживающей насосное оборудование. Его функционал возможен только в связке с гидроаккумулятором.

Несмотря на свои малые размеры, реле выполняет ряд важных функций:

• позволяет всем приборам функционировать в заданном режиме;
• чутко реагирует на изменение порогов включения/выключения;
• активизирует и останавливает работу насоса при достижении критических значений.

Проще говоря, он регулирует автоматический процесс откачки воды в схемах независимого водоснабжения с мембранным баком. Регулировка производится в ходе коммутации электрических цепей при достижении в системе двух параметров давления, принятых в качестве верхнего и нижнего предела.

Покупая , вы получаете комплект оборудования, частью которого является и реле давления. Внешне модели разных марок и серий похожи, но могут отличаться формой, размером, цветом корпуса, способом настройки и местом расположения.

При самостоятельной сборке автоматики необходимо изучить характеристики приборов и выбрать наиболее подходящие для конкретной системы.

Схема расположения приборов, участвующих в организации водоснабжения частного дома из колодца или скважины. Реле контролирует рабочее давление в сети, а манометр отображает актуальные параметры

Приборы адаптированы под удобную установку и обслуживание насосной станции. Чаще всего они закреплены штуцером на входе , но могут монтироваться и в трубу системы ХВС в непосредственной близости к аппарату.

Галерея изображений

Фото из

Оригинальное реле давления Grundfos

Реле с интегрированным манометром AL-KO

Отечественное реле давления Вихрь

Оборудование марки Gardena для дачи

Конструкция и принцип действия

Реле для регулировки давления имеет простую разборную конструкцию, благодаря которой пользователь может самостоятельно настраивать работу гидроаккумулятора, сужать или расширять параметры.

Внутренние детали скомпонованы в прочном пластиковом корпусе, напоминающем коробочку неправильной формы. Она имеет гладкую поверхность и только 3 наружных рабочих элемента: два муфтовых зажима для электрокабелей, идущих от сети и насоса, и металлический патрубок ¼, ½, 1 дюйм для подключения к системе. Резьба на патрубке бывает как наружной, так и внутренней.

Чтобы снять корпус прибора, необходимо вооружиться плоской отверткой и неторопливо и осторожно открутить утопленный в пластик винт, расположенный над осью большой пружины

Внутри находится основание, к которому крепятся рабочие элементы: большая и малая пружины с регулировочными гайками, контакты для подключения, мембрана и пластина, меняющая свое положение в зависимости от повышения/понижения параметров давления в системе.

Галерея изображений

Фото из

Клеммы для подключения заземляющего провода

Клеммы для подключения фазы и ноля

Большая пружина и ее назначение

Маленькая регулировочная пружина

Контакты двух электрических цепей, замыкаемые при достижении предельных параметров давления, находятся под пружинами, которые закреплены на металлической пластине. Когда давление повышается, мембрана гидробака деформируется, давление внутри груши увеличивается, масса воды давит на пластину. Та, в свою очередь, начинает воздействовать на большую пружину.

При сжатии пружина срабатывает и размыкает контакт, подающий напряжение на двигатель. В результате этого насосная станция отключается. С понижением давления (обычно это в интервале 1,4 – 1,6 бар) пластина встает в исходное положение и контакты снова замыкаются – мотор начинает работать и производить подкачку воды.

При покупке новой насосной станции рекомендуется произвести тестирование оборудования, чтобы убедиться в работоспособности всех составных частей. Проверка эксплуатационных качеств реле происходит в последовательности, изложенной ниже. В качестве примера – модель Haitun PC-19.

Галерея изображений

Фото из

Перед включением станции в сеть необходимо установить обратный клапан и залить в гидробак воду. Электронное реле давления мощностью 1,1 кВт начинает работу при 1,5 атм и должно отключиться, когда оно достигает 2,5 атм.

Если перекрыть кран, тем самым отключив подачу воды, спустя несколько секунд давление в гидробаке поднимется до максимального, реле сработает и остановит работу станции. Верхнюю границу давления можно отрегулировать вручную

Для тестирования необходимо несколько раз закрыть/открыть кран. Давление будет то возрастать, то понижаться, соответственно, реле должно срабатывать каждый раз. По манометру можно отследить реальные рабочие границы давления – они не всегда совпадают с заявленными

Устройство должно отключать работу станции и в том случае, если заканчивается вода в источнике. Давление также резко поднимается и происходит аварийное отключение. На панели индикации загорается оранжевая лампочка

Насосная станция с блоком автоматики

Манометр встроен в корпус реле

Мониторинг работы оборудования

Сигнализация при «сухом ходе»

У механических моделей индикации и панели управления нет, однако они могут быть снабжены кнопкой принудительного включения. Она необходима, чтобы заставить функционировать.

Критерии выбора реле для насоса

Существует множество универсальных моделей, которые продаются отдельно от насосных станций и могут быть использованы для сборки системы своими руками. Приобретая реле или блок автоматики, необходимо опираться на характеристики прибора. Их можно найти в технической документации.

Важно, чтобы возможности реле совпадали по характеристикам с возможностями остального оборудования.

Перед покупкой блока автоматики или реле внимательно изучите технические данные модели. В большинстве случаев они стандартны: номинальное давление от 1,5 атм., максимальное – 3 атм.

Отталкиваться следует от номинального давления, но верхний предел рабочего давления также важен. Необходимо учесть электрические показатели и максимальную температуру воды. Обязательным параметром является класс IP, обозначающий пыле- и влагозащиту: чем выше значение, тем лучше.

Размеры присоединительной резьбы обозначаются в дюймах: например, ¼ дюйма или 1 дюйм. Они должны совпадать с размерами штуцера для подключения. Размеры и масса самих приборов примерно одинаковы и являются второстепенными характеристиками.

Следует также помнить, что существуют встроенные и выносные модели. Большая часть имеющихся в продаже приборов универсальны: они могут подключаться непосредственно к или монтироваться на трубу.

Электронные реле имеют те же функции, что и механические: отвечают за подачу воды и защищают механизм насоса от сухого хода. Они более капризные, чем простые модели, и чутко реагируют на взвешенные частицы в воде. Чтобы защитить устройство, перед местом его подключения устанавливают сетчатый фильтр-грязевик.

По сути, электронный прибор представляет собой блок автоматики с удобным дисплеем и системой кнопок, дающей возможность выполнять регулировку без разборки устройства

Одно из отличий от традиционной модели заключается в задержке отключения насоса. Если при повышении давления механическое устройство срабатывает быстро, то электронный аналог выключает оборудование только через 10-15 секунд. Это объясняется бережным отношением к технике: чем реже будет включаться/выключаться насос, тем дольше он прослужит.

Некоторые стрелочные модели, а также блоки автоматики работают без гидроаккумулятора, но их функционал ограничен более простым использованием. Предположим, они прекрасно подходят для полива огорода или перекачки жидкости из одного резервуара в другой, но в системе водоснабжения дома не применяются.

При этом технические характеристики устройств такие же, что и у традиционных реле: заводская настройка 1,5 атм., порог отключения – 3 атм., максимальное значение – 10 атм.

Причины для выполнения индивидуальной настройки

Разборную конструкцию прибора и инструкцию по настройке придумали не зря. Заводские параметры редко когда соответствуют требованиям системы водоснабжения, а также объему гидроаккумулятора.

Перед процедурой коррекции реле обязательно следует убедиться в исправности гидроаккумулятора и налаженной работе системы водоподачи в дом, иначе можно неправильно выставить рабочие параметры

С помощью настройки можно не только «подогнать» верхний и нижний предел под оптимальные значения, но и сделать работу оборудования более щадящей – например, уменьшить число включений/выключений насоса. Для этого достаточно немного увеличить диапазон между рабочими давлениями – дельту.

Можно столкнуться и с некорректной настройкой фабричной модели. Если дельту неправильно скоординировали и сделали слишком маленькой, то насос будет постоянно включаться и выключаться, реагируя на минимальное повышение параметров.

Рекомендации по регулировке прибора

Манипулируя пружинами, можно добиться изменения порога отключения насоса, а также отрегулировать объем воды в гидроаккумуляторном баке. Принято считать, что чем больше дельта, тем больше объем жидкости в баке. Например, при дельте в 2 атм. бак заполнен водой на 50%, при дельте 1 атм. – на 25%.

Чтобы добиться дельты в 2 атм., необходимо установить нижнее значение давления, например, на 1,8 атм., а верхнее на 3,8 атм., изменяя положение малой и большой пружин

Сначала вспомним общие правила регулировки:

• чтобы повысить верхнюю границу срабатывания, то есть увеличить давление отключения, следует закрутить гайку на большой пружине; для уменьшения «потолка» – ослабить ее;
• чтобы увеличить разницу между двумя показателями давления, закручиваем гайку на малой пружине, для уменьшения дельты – ослабляем ее;
• движение гайки по часовой стрелке – увеличение параметров, против – снижение;
• для настройки необходимо подключение манометра, который показывает начальные и измененные параметры;
• перед началом регулировки необходимо прочистить фильтры, заполнить бак водой и убедиться в работоспособности всего насосного оборудования.

Все действия по регулировке проводятся только после тестирования системы и обнаружения низкой производительности или явных ошибок в работе. Бывает и так, что станция перестает работать по причине засора, забившего фильтр или один из узких патрубков. На нашем сайте есть еще одна статья, где более подробно изложен процесс регулировки реле давления – переходите , чтобы ознакомиться с материалом.

Практические примеры настройки реле

Разберем случаи, когда обращение к регулировке реле давления действительно необходимо. Обычно это происходит при покупке нового прибора или при возникновении частых отключений насоса.

Также настройка потребуется, если вам досталось б/у устройство со сбитым параметрами.

Подключение нового прибора

На этом этапе следует проверить, насколько корректны заводские установки, и при необходимости внести некоторые изменения в работу насоса.

Галерея изображений

Фото из

Отключаем энергию, полностью опустошаем систему от воды, пока манометр не достигнет отметки «ноль». Включаем насос и следим за показаниями. Запоминаем, на каком значении он выключился. Затем спускаем воду и запоминаем параметры, при которых насос вновь начинает работать

Закручиваем большую пружину, чтобы увеличить нижнюю границу. Производим проверку: спускаем воду и запоминаем значение включения и выключения. Второй параметр должен увеличиться вместе с первым. Регулируем до тех пор, пока не достигаем нужного результата

Производим те же самые действия, но уже с малой пружиной. Действовать нужно аккуратно, так как малейшее изменение положения пружины откликается в работе насоса. Немного закрутив или ослабив гайку, тут же проверяем результат работы

Закончив все манипуляции с пружинами, снимаем конечные показания и сравниваем их с начальными. Также смотрим, что изменилось в работе станции. Если бак стал наполняться в другом объеме, а интервалы включения/выключения изменились, настройка прошла успешно

Этап 1 – подготовка оборудования

Этап 2 – регулировка величины включения

Этап 3 – регулировка величины отключения

Этап 4 – тестирование работы системы

Чтобы проследить за ходом работы, рекомендуется записывать все полученные данные на листок бумаги. В дальнейшем можно вернуть начальные настройки или еще раз изменить параметры.

Насос перестал выключаться

В этом случае принудительно выключаем насосное оборудование и действуем в следующем порядке:

1. Производим включение, и дожидаемся, когда давление достигает максимальной отметки – предположим, 3,7 атм.
2. Отключаем оборудование и понижаем давление путем спуска воды – например, до 3,1 атм.
3. Слегка затягиваем гайку на малой пружине, увеличивая значение дифференциала.
4. Проверяем, как изменилось давление отключения и тестируем систему.
5. Настраиваем оптимальный вариант путем подтягивания и ослабления гаек на обеих пружинах.

Если причина была в неправильной первоначальной настройке, ее можно решить, не покупая новое реле. Рекомендуется регулярно, раз в 1-2 месяца, проверять работу реле давления и при необходимости производить регулировку пределов включения/выключения.

Ситуации, не требующие регулировки

Причин, когда насос не выключается или не включается, может быть множество – от засора в коммуникациях до выхода из строя двигателя. Поэтому, прежде чем начать разборку реле, следует убедиться, что остальное оборудование насосной станции работает исправно.

Если с остальными приборами все в порядке, проблема в автоматике. Переходим к осмотру реле давления. Отключаем его от штуцера и проводов, снимаем крышку и проверяем две критические точки: тонкий патрубок подключения к системе и блок контактов.

Галерея изображений

Фото из

Забился патрубок подключения к гидробаку

Чистка входного отверстия в реле

Засорились электрические контакты

Чистка блока контактов

Если очистительные мероприятия не помогли, а регулировка положения пружин также была напрасной, скорее всего, реле не подлежит дальнейшей эксплуатации и его следует заменить новым.

Предположим, вам в руки попал старый, но действующий прибор. Его регулировка происходит в том же порядке, что и настройка нового реле. Перед началом работы убедитесь в целостности прибора, разберите его и проверьте, все ли контакты и пружины на своих местах.

Выводы и полезное видео по теме

Практические видеосоветы помогут вам лучше понять, как следует производить регулировку нового реле давления насосной станции, если параметры по каким-то причинам вас не устраивают. Также вы узнаете, чем отличается устройство сухого хода.

Рекомендации по настройке автоматики:

Профессиональные советы по правильной регулировке:

Сравнительная характеристика двух видов реле:

Для коррекции работы реле давления специалистов обычно не приглашают, так как это несложная процедура, занимающая немного времени. Вы можете оставить и заводские настройки, однако даже минимальная регулировка поможет продлить эксплуатацию насоса и гидробака, а также оптимизирует работу станции.

У вас есть личный опыт по регулировке реле для насоса и вы можете поделиться дельным советом с посетителями нашего сайта? Пожалуйста, оставляйте свои комментарии, задавайте вопросы, делитесь опытом в расположенном ниже блоке.

sovet-ingenera.com

Настройка реле давления насосной станции своими руками

На чтение 6 мин.

Сразу после покупки настройка реле давления насосной станции не требуется – необходимые манипуляции уже проведены на заводе. Значения этих настроек колеблется в пределах 1,3-1,9 бар на включении, и 2,6-3,1 бар на выключение.

Но ввиду многих причин, часто требуется повторно настраивать реле давления. Ниже разберем все основные моменты, после которых вы будете знать, как отрегулировать реле давления воды, почему оно не срабатывает, не выключается и т.д.

Как устроено насосное реле и как его настроить?

Перед тем, как отрегулировать реле давления, стоит разобраться с его конструктивными особенностями и принципом работы.

Реле уровня жидкости – устройство на основе металла, в нижней части которого есть мембранная крышка со специальным крепежом, который можно быстро снять. На верхней части реле протока воды есть несколько контактов и пара регуляторов.

Схема регулирующих механизмов реле давления

Сверху все эти элементы прикрыты крышкой. Последняя прикреплена к одному из регуляторов. Вся эта конструкция быстросъемная – разбор устройства можно произвести с помощью обыкновенного гаечного ключа.

Производители предлагают разные реле по форме, размерам, расположению рабочих элементов, небольшими отличиями в конструктивных особенностях деталей. Нередко эти устройства дополняются предохранителями от «холостой работы».

Как работает?

Реле насосной станции работает по принципу, основанному на давлении жидкости, попадающей от насоса – мембрана двигает поршень, активизирующий контакты, расположенные на основании из железа с двумя шарнирами.

Контакты эти могут замыкаться и размыкаться (в зависимости от положения) – это обеспечивает автоматическое включение/выключение оборудования. Второй регулятор, при этом, стабилизирует поршневое давление.

Электрика устройства (отвечающая за включение/выключение насоса) «слушает» пружинный шарнир. Как только реле давление РМ (или реле давления РДМ5) поднимается выше шарнира, регуляторы перещелкиваются.

Так, один регулятор (большой) включает насосное оборудование, а второй, более мелкий, отвечает за деактивацию ввиду перепадов давления в устройстве.

Как отрегулировать самому?

Если по любой причине первичная настройка реле давления вас не устраивает, тогда самое время подключать свои руки с опытом, и настраивать реле уровня воды своими руками. Настройка реле насосной станции своими руками – довольно простая процедура. Нам понадобится только накидной ключ и отвертка.

Последовательность регулировки насосной станции своими руками:

1. Обесточить устройство.
2. Демонтировать панель устройства.
3. Установить необходимый напор.
4. Собрать отрегулированный агрегат.

Помните! Под крышкой есть два регулятора – крупный и мелкий. Первый работает с давлением на активации насоса, второй отвечает за разность давлений и выключение системы.

Регулировка реле давления Насосной станции (видео)

Повышаем/понижаем системное давление

Все просто – чтобы поднять или понизить давление в гидроаккумуляторе, нужно ослаблять или затягивать гайку на крупном регуляторе. Такая настройка реле давления гидроаккумулятора самая быстрая и простая.

Внимание! Настройка реле насосной станции своими руками должна проводиться строго с выключенным оборудованием. Перед началом обесточьте систему!

Реле давления в системе водоснабжения

Далее включаем настроенный прибор и смотрим по манометру установлений нижний предел давления. Также проверяем давление на отключение. Если новые показатели реле давления воздуха для компрессора вас удовлетворяют, то процесс настройки можно считать завершенным.

Важные тонкости при настройке

Любая автоматика для насоса требует своевременного выявления неисправности и соблюдения рабочей «правильной» температуры. Ремонт реле давления насосной станции – крайняя мера, и оправдана она только при очень высокой стоимости новой детали.

Поэтому, очень важно уметь самому проводить регулировку оборудования, при которой обязательно учитывать важные тонкости:

• регулируя реле, нельзя ставить верхнее давление, превышающее предел для этой модели на 75% – это гарантировано приведет к неисправности. Единственный выход в такой ситуации – замена комплектующей;
• прежде, чем повышать давление, стоит ознакомиться с рабочими параметрами вашего устройства – посмотреть, выдержит ли насос. Если указать давление намного меньше, чем в паспорте устройства, то поломка также гарантирована, ведь срабатывает реле теперь постоянно;
• свой насос нужно регулировать аккуратно – не закручивать болты до упора, иначе реле будет работать постоянно.

Основные неисправности насосной станции и как с ними бороться?

Бывает, что реле давления не отключает насос, в гидроаккумуляторе насосной станции образовалась протечка, оборудование постоянно щелкает, не включает насос и т.д.

Конечно, неисправный водяной насос проще выкинуть, а на его место водрузить новый. Но, не всем по карману такие перетурбации, поэтому, давайте рассмотрим основные поломки насосных систем, и разберемся с их ликвидацией.

Насос перестал работать: первое, что нужно предпринять

Если водный насос включенный, но не подает «признаков жизни» – проверьте напряжение в электросети. Попробуйте отсоединить и обратно подсоединить электрокабель. Это банально, но многие сталкиваются именно с такой проблемой.

Напряжение все-таки есть? Тогда проверьте надежность всех электросоединений.

Устройство реле давления

Насос включается впервые после покупки? Проверьте корректность подключений. Ничего не вышло? Тогда причина может крыться в поломке колеса или реле. Ваши действия следующие:

• отключите питание устройства;
• попробуйте руками провернуть вал мотора;
• если он не крутится – проблема в пусковом конденсаторе;
• выход – его замена. Понадобится паяльник, аналогичный конденсатор и умелые руки.

Воздушный насос не качает воду

В каких ситуациях такое бывает:

• в корпус некоторых элементов попал воздух. Проверьте герметичность всех емкостей, отключите устройство, и с помощью специального клапана (его нужно открутить) дайте излишкам воздуха выйти;
• аналогичная проблема возникает и при низком уровне воды. Проверьте уровень воды на точке водозаборе, и соответствие выполненной установки насоса рекомендациям в паспорте;
• проблема может крыться в поломке обратного клапана или засорении эжекторного сопла. Прочистите клапан.

Оборудование не выключается

Насос оборудован гидроаккумулятором и не выключается? Могло неправильно сработать реле давления. Обычно причина кроется в неправильно выставленном давлении или низком напоре воды, из-за попадания воздуха в герметичные части устройства.

Устройство насосной станции

Постоянная работа насоса может быть обусловлена засорением пятирника – из-за слишком жесткой воды. Выход – снятие и чистка реле, установка специального фильтра для «смягчения» воды.

Если насос работал и потом резко остановился, проблема может скрываться в перегреве мотора. Нужно отсоединить устройство от электросети, найти причину перегревания и устранить ее. Тут же понадобится опыт или помощь мастера.

Соединять все элементы насосной станции нужно предельно внимательно. Если же возникли проблемы, то сразу обращайтесь к мастерам!

Не забывайте, чтобы протока воды своими руками была сделана правильно, и никогда вас не подводила, нужен немалый опыт, инструменты и «правильные» руки.

nasosovnet.ru

Самостоятельная регулировка реле давления насосной станции (безбашенки)

Обычно реле давления изначально отрегулировано производителем на определенное давление включения и отключения. Это так называемые заводские установки, которые чаще всего имеют значения 1,5-1,8 бар (включение) и 2,5-3 бар (выключение). Но иногда, во время эксплуатации требуется дополнительная регулировка реле давления насосной станции (безбашенки), а как это можно сделать своими руками мы рассмотрим в данной статье.         Содержание статьи: =>Конструкция реле =>Принцип действия =>Регулирование =>Что необходимо учесть =>Давление воздуха в гидроаккумуляторе =>Видео       Перед тем как приступить к регулировке реле давления неплохо будет ознакомиться с его конструкцией и принципом действия. Конструктивно реле насосной станции, чаще всего, представляет собой металлическое основание к которому снизу крепится крышка мембраны (под ней находится мембрана и металлический поршень) с быстросъемной гайкой для  крепления к переходнику насосной станции, а сверху — контактная группа, клеммная колодка  (для подключения сети, насоса и заземления) и два пружинных регулятора разных размеров. Все это сверху накрывается пластиковой крышкой, которая крепится к винту большого регулятора и которую, в зависимости от модели, можно легко снять с помощью отвертки или гаечного ключа. На рис.1: 1,2 — пружинные регуляторы; 3 — основание; 4 — гайка крепления реле к переходнику и крышка мембраны; 5 — клеммная колодка для подключения сети 220V, насоса и заземления. В зависимости от производителя и модели реле могут отличаться размерами, формой, расположением составляющих элементов, но большинстве своем они имеют вышеописанную конструкцию. Иногда в неё включают дополнительные элементы, например, рычаг защиты от «сухого хода» или др. Принцип действия   Принцип действия этого реле основан на том, что под действием давления воды, которая подается от насоса, мембрана давит на поршень, который приводит в движение контактную группу, смонтированную на металлической платформе, имеющей два шарнира. В зависимости от её положения, контакты к которым подключены напряжение 220V и насос, могут быть замкнуты или разомкнуты, соответственно насос будет включаться или выключаться. Пружина большого регулятора действует на платформу контактной группы, уравновешивая давление поршня. Как только давление ослабевает, под действием пружины платформа опускается и контакты замыкаются (насос включается). Пружина малого регулятора также действует против давления воды, но она расположена дальше от шарнира платформы и вступает в работу не сразу, а когда платформа с контактами поднимется на определенную высоту. За срабатывание электрической части реле (замыкание и размыкание контактов) отвечает небольшой шарнир с пружиной. Конструктивно устроено так, что платформа и это шарнир не могут быть в одной плоскости. Как только она поднимается выше шарнира, контакты скачком опускаются вниз, а как только она опускается ниже его плоскости – они тут же перещелкиваются вверх. Плоскость этого шарнира находится немного выше основания пружины малого регулятора, что позволяет платформе подниматься до этого уровня без размыкания контактов, а как только она его достигнет – под действием пружин обеих регуляторов контакты размыкаются и насос выключается. Таким образом, большой пружинный регулятор отвечает за момент включения насоса или так называемое «нижнее» давление (P), а меньший – за разность давлений включения и выключения (∆P). При сжимании пружины большого регулятора (закручивании гайки по часовой стрелке) , она с большей силой действует на платформу контактной группы и «нижнее» давление возрастает. Если при этом не изменять степень сжатия пружины малого регулятора, то также возрастет и «верхнее» давление (отключения), ровно на такую же величину ( так как ∆P будет в этом случае неизменным). При сжимании пружины меньшего регулятора, будет увеличиваться «верхнее» давление при неизменном «нижнем», то есть будет увеличиваться ∆P. При ослаблении пружин, соответственно, вышеуказанные показатели будут уменьшаться. На  этом и основана регулировка реле давления насосной станции. Если вас, по каким либо причинам, не устраивают заводские установки реле давления вашей насосной станции, то вы вполне можете выполнить его регулировку самостоятельно. Для  этого достаточно лишь отвертки или гаечного ключа на 10 для снятия крышки реле (в зависимости от его модели)  и ключа для закручивания (откручивания) гаек регуляторов. Место расположения гайки для снятие крышки показано стрелкой на фото справа. Первое, что необходимо сделать – отключить реле от напряжения. После этого снимаем пластиковую крышку реле и производим его регулировку в зависимости от того, какая её цель: повысить давление, понизить или изменить диапазон срабатывания. Сняв крышку, мы увидим под ней два пружинных регулятора. Как было уже оговорено ранее, большой регулятор отвечает за давление включения, то есть «нижнее», которое будет в сети водоснабжения нашего дома, а также и «верхнее», при постоянном ∆P (если мы не трогаем меньший регулятор). Повышение или уменьшение давление в сети   Таким образом, если мы просто хотим увеличить или уменьшить давление в сети без изменения диапазона срабатывания реле, то просто закручиваем или откручиваем гайку на большем регуляторе. После того, как мы, таким образом, изменили регулировку, закрываем крышку, включаем напряжение, открываем кран и по манометру насосной станции определяем, при каком давлении включается насос («нижнее»). Закрываем кран и проверяем по манометру «верхнее» — в момент отключения насоса. Если такие показатели нас удовлетворяют, то регулировка окончена. Если же нет, повторяем всю процедуру. Изменение диапазона срабатывания реле   Если нас устраивает «нижнее» давление, а мы хотим только увеличить или уменьшить «верхнее», то для этого используем меньший регулятор. При закручивании гайки этого регулятора по часовой стрелке «верхнее» давление будет расти, при неизменном «нижнем», а при откручивании – наоборот, то есть, будет увеличиваться или уменьшаться разница между ними — ∆P. После того, как мы изменили регулировку, включаем питание и замечаем по манометру момент отключения насоса — «верхнее» давление. Если оно нас устраивает, то регулировку на этом прекращаем, если нет – повторяем до получения необходимого результата. Следует учесть, что увеличение ∆P позволит насосу реже включаться, но в сети водоснабжения будут более заметны перепады давления, уменьшение, наоборот, будет способствовать выравниванию его в системе, но при этом чаще будет включаться насос, что может привести к уменьшению срока его службы. Если нас одновременно не устраивает и «нижнее» давление (включения) и диапазон срабатывания реле, то сначала выполняем регулировку большим регулятором, а потом – меньшим, контролируя весь процесс по манометру станции. Что необходимо учесть, выполняя регулировку   Собираясь самостоятельно отрегулировать работу реле насосной станции необходимо не упустить некоторые важные моменты: Нельзя устанавливать «верхнее» давление, которое составляет более 80% максимального для данной модели реле. Оно, как правило, указано в инструкции или на упаковке и, чаще всего, составляет 5-5,5 бар (атм.). Если вам нужно установить его более высокий уровень в системе вашего дома, то необходимо подобрать реле с большим максимальным давлением. Перед тем как повысить давление включения насоса («верхнее») необходимо посмотреть его характеристики, сможет ли он развить такое давление. Иначе насос, будучи не в состоянии его создать, будет работать не выключаясь, а реле его не отключит, потому что не будет достигнут установленный предел. Обычно напор насоса приводится в метрах водяного столба. Приблизительно 1 м. вод. ст. = 0,1 бар (атм.). Кроме этого, необходимо учесть и гидравлические потери в системе. При регулировании не надо закручивать гайки регуляторов до отказа – реле вообще может перестать срабатывать. Давление воздуха в гидроаккумуляторном баке и регулировка  реле   Давление воздуха в гидроаккумуляторе насосной станции оказывает влияние на её нормальную работу, но к регулировке реле отношения не имеет. Реле в любом случае будет срабатывать при установленном «нижнем» и «верхнем», независимо от наличия давления воздуха в баке. Отсутствие воздуха в мембранном баке приведет лишь к тому, что он будет полностью заполняться водой и (так, как жидкость практически не сжимается) давление в системе будет повышаться до «верхнего» моментально и насос будет отключаться сразу же после прекращения забора воды. При каждом открывании крана насос будет тут же включаться, так как оно будет сразу же падать до «нижнего». То есть реле будет срабатывать также, как и при отсутствии гидроаккумулятора. Пониженное давление воздуха приведет к тому, что мембрана будет сильно растягиваться, а повышенное – недостаточное заполнение бака водой, так как избыточное давление воздуха будет вытеснять воду. Для того, чтобы насосная станция работала нормально и мембрана служила долго, давление воздуха должно быть на 10% ниже «нижнего»(включения), которое установлено вами при регулировке. Тогда и гидроаккумулятор будет оптимально заполнен водой, и мембрана не будет слишком растягиваться и выходить из строя, и насос будет включаться с интервалами, которые будут соответствовать отрегулированному в реле  ∆P. Кроме этого, следует помнить, что проверять давление воздуха в гидроаккумуляторном баке насосной станции необходимо при отсутствии давления в нем воды, то есть, необходимо открыть кран, который в системе находится ниже всего и слить воду. Если Вы не нашли ответа на интересующий Вас вопрос в материале статьи, задайте его через раздел «Контакты» нашего сайта или в коментариях. Видео по теме С этим материалом часто читают:   < Предыдущая   Следующая >

www.postroj-dom.ru

Регулировка насосной станции.Настройка автоматики с реле давления

Под насосной станцией (в бытовом масштабе, безусловно) принято понимать совокупность оборудования, взаимосвязанного между собой, предназначенного для решения общей задачи – бесперебойного обеспечения дома водой. Такая станция может быть приобретена сразу в собранном компактном виде или же монтироваться из отдельных узлов – сколь-нибудь существенно принципа ее строения, регулировки и эксплуатации это не меняет. В любом случае система создается и настраивается так, чтобы ее работа шла в автоматизированном режиме, чтобы свести к минимуму необходимость вмешательства хозяев. Понятно, что при этом в приоритете будут вопросы экономичности, удобства для владельцев жилья, максимальной долговечности оборудования.

При сборке ли в заводских условиях, или при самостоятельном монтаже из отдельных деталей, приборов и узлов, обязательно проводится регулировка насосной станции. Но даже в том случае, если приобретается готовая, знать о принципах и порядке ее настройки – никогда не помешает. Заводские установки не всегда подходят к реальным условиям эксплуатации. Кроме того, и сами эти условия могут измениться, что потребуется перенастройки. Ну и , наконец, любое оборудование может выйти из строя. То есть после проведения ремонта или же замены отдельных узлов проблема регулировки может снова встать во всей своей остроте. А если владелец умеет сам справляться с этой задачей – ему не придется тратиться на вызов мастера.

Тем более что настройка насосной станции – это не так уж и сложно)

Что нужно знать в об общем устройстве и принципе работы насосной станции

В магазинах покупателям предлагаются готовые комплексы, которые так и называются – насосные станции. На их примере удобнее всего изучить строение этой системы, так как все узлы скомпонованы максимально компактно. И вместе с тем – принцип организации останется без особых изменений, даже если приобретать все приборы по отдельности и самостоятельно комплектовать подобную установку с необходимыми параметрами.

Давайте расссмотрим:

Типичное устройство насосной станции

Понятно, что основным прибором станции будет насос (поз. 1), качающий воду из источника и передающий ее далее к точкам потребления. Насос может быть поверхностный, самовсасывающий, как на иллюстрации, или погружной скважинный – все зависит от типа источника, его расположения и глубины.

Вторым, не менее важным, элементом станции обязательно является бак-гидроаккумулятор (поз. 2). Он имеет особую конструкцию, разделён на воздушную и водяную камеры, способен накапливать запас воды под определённым давлением и при необходимости —отдавать его на точки водозабора даже без включения насоса. Способствует минимизации количества включений станции, подержанию ровного давления в водопроводе. С ним эксплуатация домашнего системы водоснабжения становится максимальной комфортной, безопасной и экономной.

Гидроаккумулятор в автономной системе водоснабжения

При всей незамысловатости конструкции таких баков, их значимость в системе автономного водоснабжения частного дома – чрезвычайно велика. Как устроены гидроаккумуляторы для холодной воды, какие функции на них возлагаются, как рассчитываются их основные параметры – в отдельной подробной статье нашего портала.

Эти два основных прибора станции обязательно имеют между собой прямую гидравлическую связь. Это может быть короткий участок трубы или даже усиленной гибкой подводки (как на иллюстрации), если станция скомпонована компактно, или длинная труба, если, например, используется погружной насос. Но в любом случае насос имеет возможность накачивать воду непосредственно в водяной отсек гидроаккумулятора.

Для такой гидравлической связи используются специальные переходники или штуцеры. Очень часто применяется пятивыводной штуцер (поз. 3), который позволяет без проблем подключать всю гидравлику (3 вывода), контрольно-измерительный прибор и автоматику (еще 2 вывода соответственно).

Насос закачивается вводу через всасывающий патрубок (поз. 4), а передается она в разветвление водопроводных труб через один из выводов (поз. 5) упомянутого выше штуцера

Манометр (поз. 6) необходим и при настройке системы, и для визуального контроля за корректностью ее работы уже в ходе эксплуатации.

Питание насоса организуется через коммутационную коробку (поз. 7). Но станция не станет таковой без блока автоматики, отвечающей за своевременное включение и выключение без вмешательства у человека, то есть только по установленным настройкам давления в системе. Роль автоматики доверена реле давления (поз. 8). Именно его правильная регулировка и становится основным «камнем преткновения». То есть кабели питания, прежде чем попасть в коммутационную коробку самого насоса, сначала проходят через это реле.

Это был пример насосной станции компактной компоновки. Но не всегда для конкретных условий эксплуатации бывает достаточно характеристик таких готовых комплексов. Поэтому насосную станцию очень часто собирают самостоятельно из отдельных приборов. При этом принципиальная схема практически не изменяется.

Ниже показана, так сказать, блок-схема подобной станции.

Блок-схема насосной станции, собираемой самостоятельно из отдельных приборов и узлов.

Нумерация основных элементов системы сохранена по аналогии с прошлой схемой – так проще понять устройство. Толстыми синими стрелками показаны гидравлические подключения с направлением движения воды. Зелеными пунктирными – подсоединения к пятивыводному штуцеру (манометр вкручивается в резьбовой патрубок G ¼, а накидная гайка реле давления накручивается на резьбовой штуцер G ¼. Красным цветом показана линия питания от источника 220 В до насоса, проходящая через реле давления, где в автоматическом режиме производится включение и выключение станции.

Теперь в общих чертах о том, как все это работает.

• При настройке станции в первую очередь в воздушной камере гидроаккумулятора создается определённое избыточное давление. Это позволяет баку работать именно так, как от него ожидается – и на накопление определенного запаса воды, и на поддержание в системе устойчивого напора.

О величине этого давления, как и об остальных показателях давления, более подробно будет рассказано несколько ниже.

• Реле давления настраивается на нижний (включение насоса) и верхний (выключение) пороги. То есть вся работа насоса ограничивается определенным диапазоном давления. При этом нижний порог должен быть обязательно выше давления предварительной накачки воздушной камеры гидроаккумулятора. И одновременно — соответствовать требованиям к напору воды для нормальной работы всей сантехники и подключенных бытовых приборов.
• При включении насоса он начинает нагнетать воду в систему. Если при этом все водозаборные краны закрыты, то идёт заполнение гидроаккумулятора. Его водяная камера по мере заполнения увеличивается, то есть, соответственно уменьшается воздушная. Что ведет, за счет сжимаемости газа, к увеличению общего давления в системе. Реле давления «отслеживает» текущие показатели, и при достижении установленного верхнего рубежа — должно сработать на разрыв цепи питания насоса. Система переходит в режим «ожидания»
• Если теперь открыть где-то водозаборный кран (условно говоря, так как это может быть любой сантехнический прибор), то вода из него пойдет под напором, установившемся в системе. Если расход воды не особо значительный, и не приводит к снижению давления в системе до нижнего рубежа, то включения насоса не происходит. То есть расходуется только тот запас, что накоплен в аккумулирующем резервуаре.
• Понятно, что по мере расхода воды объем водяной камеры гидроаккумулятора начинает уменьшаться, давление, соответственно – падать. Если требуется немалый расход, и оттого давление снижается до минимально допустимого, то есть до установленного нижнего порога, реле срабатывает на запуск насоса. И насосное оборудование будет работать до тех пор, пока в системе вновь не будет стабилизировано давление по установленному верхнему пределу. То есть при включении насос всегда стремится систему полностью «загрузить под завязку», даже если его включение, например, было спровоцировано даже наполнением двухлитрового чайника, но при этом давление в баке наконец-то достигло нижнего порога.

Такая цикличность в работе позволяет до минимума свести число пуск

stroyudom.su

как настроить реле давления воды, как отрегулировать, настройка автоматики, устройство реле давления, какое давление должно быть в станции водоснабжения, как увеличить давление

Содержание:

Приобретение насосной станции обеспечивает регулярное водоснабжение в доме. Однако для стабильного напора подаваемой воды оборудованию для автономного водоснабжения требует правильная настройка и грамотная эксплуатация. Следует отметить, что не каждый владелец насосной станции знаком с особенностями настройки, а неправильные действия могут полностью вывести из строя оборудование. Чтобы избежать подобной неприятности, необходимо знать, как отрегулировать реле давления воды, какие приемы и правила следует применять для устранения нарушений в работе оборудования. Также важно знать, почему в системе падает давление и как решается подобная проблема.

Устройство насосной станции

Насосные станции заводского изготовления полностью укомплектованы производителем и готовы к работе. Их основное предназначение – принудительная подача воды. Чтобы понять, как настроить насосную станцию, необходимо знать ее устройство.

Подобные механизмы работают по достаточно простой схеме. Внутри гидроаккумулятора имеется эластичная емкость, в которую с помощью насоса подается вода. Заполнение емкости водой приводит к давлению на другую часть гидробака, заполненную воздухом или газом. Когда давление достигает установленных значений, происходит выключение насоса. Забор воды из накопительной емкости приводит к снижению давления в системе и при достижении минимального показателя насос снова включается.

Для включения и выключения насоса оборудование оснащено специальным регулятором давления для насосной станции. Контролировать уровень давления хозяин может по показаниям манометра, также установленного на оборудовании.

Основные неполадки и причины из возникновения

Вывести из строя бытовую насосную станцию могут различные факторы, включая нарушение целостности гидробака или труб, утечку воды или воздуха, попадание различных примесей в систему.

Вмешаться в работу насосной станции в случае неполадок в ее работе можно в следующих случаях:

• В систему попал песок или другие примеси. Это может стать причиной образования коррозии и снижению производительности. Предотвратить засорение системы можно, используя различные фильтрующие элементы для очистки воды.
• Снижение давления воздуха в системе. Подобное явление приводит к частому срабатыванию насоса и уменьшению срока его эксплуатации. Избежать подобной неприятности помогает регулярное измерение воздушного давления и настройка насосной станции при необходимости.
• Нарушение герметичности стыков на всасывающем трубопроводе. В результате двигатель постоянно работает, но перекачивание воды не происходит.
• Неправильная регулировка гидрофора доставляет большое количество неудобств и может стать причиной сбоя в работе насосной станции.

Регулярный осмотр и профилактические работы позволяют срок службы насосного оборудования. При этом важно помнить, перед тем как отрегулировать давление на насосной станции требуется отключение насосной станции от электросети и слив воды.

Способы устранения неисправностей

Работы по устранению неполадок могут быть простыми и сложными. В первом случае бывает достаточно заменить картриджи в фильтре и устранить протечки. Второй вариант предполагает выполнение дальнейших мероприятий, если простые меры не дали результата. В этом случае важно знать, как настроить гидрофор.

К более сложным действиям по устранению неполадок в работе насосного оборудования относится настройка давления в гидробаке и регулировка реле давления. При этом необходимо знать, какое давление должно быть в станции водоснабжения.

Существует несколько неполадок в работе бытовой насосной станции, которые можно попытаться устранить самостоятельно.

Отклонение от требований по эксплуатации оборудования

Непрерывная работа оборудования, без выключения, отмечается в том случае, если неправильно выполнена настройка автоматики насосной станции. В частности, речь идет о слишком высоких установленных значениях давления. Кроме того это происходит при холостой работе двигателя, которая не сопровождается перекачиванием воды.

Такое отклонение в работе может произойти по следующим причинам:

• Первый запуск насоса проводился без заполнения водой. Чтобы решить проблему, нужно залить воду в насос с помощью специальной воронки и выполнить настройку гидрофора.
• Трубопровод имеет повреждения или во всасывающем клапане образовалась воздушная пробка. Обнаружить подобную проблему можно только при проверке трубопровода по всей длине на предмет наличия изгибов, сужений или воздушных пробок. Выявленные проблемы следует устранить, поврежденные участки заменить.
• Отсутствует доступ к воде работающего оборудования. Решение проблемы заключается в поисках причин отсутствия воды и их устранении.
• Засор в трубопроводе. Исправить проблему помогает простая прочистка трубопровода и удаление скопившихся загрязнений.

Если станция начинает работу, и через короткий промежуток времени выключается, то проблема может заключаться в поврежденной мембране. В этом случае требуется замена мембраны. Подобная ситуация может возникать при отсутствии в системе необходимого давления. Здесь нужно сделать соответствующие измерения и проверить гидробак на наличие трещин или других повреждений.

Ситуация с блокировкой работы обратного клапана возникает достаточно редко. Это происходит, если в систему попадает мусор или посторонние предметы. Ситуация исправляется разбором трубопровода на проблемном участке и устранением засора.

Нарушение работы двигателя

Если при проведении осмотра обнаружена остановка двигателя и отсутствие характерных шумов, то можно говорить о следующем:

• Нет подключения к электрической сети или отмечается слишком низкое напряжение. Решением проблемы является проверка схему подключения оборудования.
• Перегорание предохранителя. В этом случае требуется замена элемента.
• Заклинило крыльчатку. Затруднительный поворот крыльчатки свидетельствует о том, что ее заклинило, поэтому в первую очередь нужно выяснить, что стало причиной такой ситуации.
• Поврежденное реле. Решением подобной неисправности станет регулировка реле или его полная замена, для чего необходимо знать устройство реле давления насосной станции.

Не стоит думать, что неисправности в работе двигателя  можно всегда устранить самостоятельно. В большинстве случае проблемы способны решить только специалисты из сервисного центра.

Недостаточный напор воды в системе

Проблемы с напором воды могут возникать из-за неправильной регулировки автоматики насосной станции, но чаще всего это происходит в следующих случаях:

• При настройке работы системы были установлены значения, ниже рекомендуемых минимальных параметров. Проблема решается простой настройкой регулятора давления насосной станции в соответствии с указаниями производителя (прочитайте: «Правильная регулировка реле давления насосной станции – нормы, советы и примеры»).
• Блокировка трубопровода или рабочего колеса насоса из-за скопившихся загрязнений. Устранить неисправность можно, очистив элементы насосного оборудования.
• Проникновение воздуха в трубопровод. После проверки герметичности соединений и элементов трубопровода проблема практически всегда теряет актуальность. В редких случаях может потребоваться серьезное вмешательство.

Иногда можно столкнуться с ситуацией, когда плохая герметичность водопроводных труб становится причиной втягивания воздуха насосом. Аналогичная ситуация возникает при слишком низком уровне воды, что приводит закачиванию воздуха в систему при заборе воды.

Работы по обслуживанию гидроаккумулятора

Перед тем, как начать регулировку насосной станции, необходимо отключить систему от сети и перекрыть подачу воды с помощью запорной арматуры на водопроводной трубе. Затем открывают кран и сливают остатки воды, для чего отсоединяют напорный рукав от мембранного бака. Далее выполняют проверку давления воздуха в накопительном баке. Рекомендуем заранее понять принцип работы гидроаккумулятора, чтобы понять правила его обслуживания.

Для чего нужен гидробак в системе

Мембранный бак представляет собой металлическую емкость, внутри которой располагается резиновая груша для сбора воды. В процессе работы пространство между резиновой грушей и стенками накопительной емкости заполняется воздухом.

В некоторых моделях насосного оборудования гидробак состоит из двух отсеков, разделенных мембраной. Один отсек наполняется водой, в другой отсек накачивают воздух.

Увеличение объема воды в устройстве приводит к повышению давления воздуха, которое выталкивает воду из накопительной емкости. Такая система работы поддерживает постоянный напор воды даже во время остановки работы насоса.

Гидробаку необходим постоянный осмотр и обслуживание, в частности рекомендуется регулярно удалять воздух из груши. Дело в том, что вместе с водой в нее могут попадать мельчайшие воздушные пузырьки, которые постепенно накапливаются внутри груши. В результате полезный объем внутри нее начинает уменьшаться. Удаление воздушных пузырьков осуществляется через специальный клапан, который может располагаться в верхней части большого гидроаккумулятора. Если емкость маленькая, то нужно отключить оборудование от сети электропитания и несколько раз слить воду и залить снова.

Контроль воздушного давления

На одном из этапов производства насосной станции выполняется регулировка всех его составляющих элементов, включая регулировку реле давления воды. Однако после приобретения оборудования в магазине требуется перепроверить давление, так как в промежутке между сходом с производственного конвейера до непосредственной продажи в большинстве случаев отмечается снижение воздушного давления. В процессе эксплуатации контроль показателей давления осуществляется примерно два раза в год. В такой ситуации важно знать, как настроить автоматику на насосной станции.

Измерить давление можно с помощью манометра, при этом рекомендуется пользоваться наиболее точными приборами измерения. Дело в том, что отклонение от заданных параметров даже на 0,5 бар может негативно отразиться на работе оборудования. Самые достоверные результаты можно получить при использовании автомобильного манометра, который имеет шкалу с наименьшей градуировкой и датчика давления на насосной станции.

Давление воздуха в мембранном баке зависит от выставленных с помощью реле значений давления включения и составляет 0,9 от него. Кроме того в баках с разным объемом воздушное давление может составлять 1-2 бар. Регулируется показатель посредством ниппеля, через который накачивают или стравливают воздух.

Меньшее количество воздуха в системе позволяет сильнее наполнить емкость водой, при этом, чем больше воды, тем сильнее напор. Соответственно при заборе воды напор будет постепенно снижаться. Если для потребителя этот фактор не имеет существенного значения, то вполне можно выставить наименьшее значение давления в станции водоснабжения. Однако менее 1 бар воздушное давление быть не должно. В противном случае наполненная водой груша будет постоянно тереться о стенки бака, что может стать причиной повреждения.

Если требуется подача воды под сильным напором, то значение давления  при регулировке реле давления воды в системе водоснабжения нужно установить в пределах 1,5 бар. В этом случае обеспечивается более ровный и сильный поток воды. Читайте также: «Датчик давления воды в системе водоснабжения – назначение, выбор, установка, регулировка».

Назначение реле давления

Одним из приборов, которые отвечают за работу системы в автоматическом режиме, является реле давления. С помощью этого регулятора давления воды для насосной станции происходит включение и отключение насосной станции и создается защита системы от избыточного давления.

Принцип работы реле

Главным элементом реле давления можно назвать группу контактов, закрепленную на металлическом основании. Именно эта часть включает и выключает устройство. Рядом с контактами располагается большая и малая пружина, они регулируют давление внутри системы и помогают в решении вопроса, как увеличить давление воды в насосной станции. В нижней части металлического основания закреплена крышка мембраны, под ней можно увидеть непосредственно мембрану и металлический поршень. Закрывает всю конструкцию пластиковый колпак.

Чтобы понять, как правильно настроить насосную станцию, необходимо знать, что реле давления работает по следующей схеме:

• При открывании крана вода из накопительного бака поступает в точку разбора. В процессе опустошения емкости давление начинает постепенно снижаться, соответственно, уменьшается степень давления мембраны на поршень. Контакты замыкаются, и насос начинает работать.
• Во время работы насоса краны на точках разбора могут быть открытыми, в это время вода поступает потребителю. При закрытии крана начинается наполнение гидробака водой.
• Повышение уровня воды в баке приводит к усилению давления в системе, которое начинает давить на мембрану. Она начинает давить на поршень, что способствует размыканию контактов и остановке работы насоса.

Правильно настроенный регулятор давления водяного насоса обеспечивает нормальную частоту включения и выключения насосной станции, нормальный напор воды и срок службы оборудования. Неправильно выставленные параметры становятся причиной непрерывной работы насоса или его полной остановки.

Как правильно регулировать реле и рассчитывать давление

Все устройства выходят с производственной линии с определенными настройками, однако после приобретения нужно выполнить дополнительную проверку. При покупке нужно выяснить у продавца, какие значения производитель рекомендует использовать при регулировке глубинного давления. Другими словами, давление, при котором происходит смыкание и размыкание контактов.

Если станция выйдет из строя из-за неправильной регулировки реле давления насосной станции джамбо, то воспользоваться гарантией от производителя будет невозможно.

При расчете параметров давления для включения и выключения устройства производитель принимает во внимание предполагаемые особенности эксплуатации. При разработке рабочих параметров различных моделей насоса также учитываются условия эксплуатации. Читайте также: «Правильная регулировка реле давления воды для насоса – основные принципы настройки».

При расчете значений давления включения учитываются следующие параметры:

• Необходимое давление в самой высокой точке водоразбора.
• Разница по высоте между верхней точкой отбора воды и насосом.
• Потери давления воды в трубопроводе.

Значение давления включения равно сумме этих показателей.

Расчет давления выключения для решения вопроса, как настроить реле давления, выполняется следующим образом: рассчитывают давление включения добавляют к полученному значению один бар, затем от суммы отнимают полтора бар. Результат не должен превышать значение максимально допустимого давления, которое возникает на выходе трубы из насоса.

Как настроить рекомендуемые параметры

Перед тем как настроить станцию водоснабжения нужно измерить и записать действующие значения, для чего нужно воспользоваться манометром. Включают насос и фиксируют показатели давления при его включении и выключении. По результатам определяют, увеличивать или уменьшать значения при решении вопроса, как отрегулировать глубинный насос.

Настройка давления насосной станции выполняется следующим образом:

• Отключают насос от сети электропитания, сливают воду и с помощью гаечного ключа снимают крышку реле.
• Чтобы отрегулировать давление включения, нужно вращать гайку, удерживающую большую пружину. При закручивании ее по часовой стрелке пружина начинает сжиматься и устанавливается необходимое давление включения. Различные модели могут иметь рабочее давление насосной станции в пределах 1,1-2,2 бар.
• Вращая по часовой стрелке гайку маленькой пружины, можно повысить разницу между значениями давления включения и выключения. В большинстве случаев этот разрыв приравнивается к значению 1 бар. Это необходимо знать перед тем, как поднять давление в насосной станции. В результате давление выключения фиксируется значением, расположенным в диапазоне 2,2-3,3 бар.

Очень важно понимать, что с помощью регулировки малой пружины нельзя установить порог отключения. Хотя многие домашние мастера настаивают на такой версии. С помощью малой пружины устанавливается разница между значением давления включения и значением давления выключения станции. При полностью ослабленной пружине разница будет нулевой, а значение включения и выключения будут равными. При затягивании пружины дельта между значениями постепенно повышается.

Чтобы проверить, правильно ли выполнена регулировка реле давления воды своими руками, необходимо сделать измерения давления с помощью манометра. Если после проверки рекомендованные значения не получены, то следует продолжить регулировку.

Установка нестандартных параметров

Давление в приборах может иметь значения, отличающиеся от рекомендаций производителя. Такая ситуация возникает при необходимости настройки оборудования под индивидуальные характеристики системы в зависимости от того, какое давление в станции водоснабжения.

Если увеличить разницу значений давления включения и выключения, то реле будет срабатывать намного реже. Это позволяет продлить срок службы насосной станции, но напор воды будет непостоянным.

Если требуется подача воды под сильным напором, то дельту значений давления нужно уменьшить. Это приведет к более частому включению насоса.

При самостоятельном решении вопроса, как отрегулировать насосную станцию, необходимо помнить, что отклонение от рекомендованных производителем значений может негативно отразиться на работе водопроводной системы. Дело в том, что все составляющие насосной станции работают при определенных значениях давления, нарушение которых может стать причиной поломки оборудования. Следовательно, перед тем, как настроить автоматику на насосе своими руками, необходимо получить консультацию у опытного специалиста.

kanalizaciyadoma.com
