Как приварить петли на ворота – пошаговая инструкция

Как правильно приваривать петли на ворота + видео

Такое простое дело, как правильно приваривать петли на ворота, практически всегда превращается в сложности и проблемы. Большинству людей намного проще сварить каркас правильной геометрической формы калитки и ворот, чем устанавливать готовые конструкции на место и добиваться, чтобы она нормально функционировала.

На самом деле работа не такая уж сложная, но она будет требоваться предельной аккуратности и точности, а еще знания определенных нюансов.

Подбор петель и их количество

Если вы приняли решение применять для монтажа ворот петли приварного типа, то выбирать можно из определенных видов:
Самый недорогостоящий и простой вариант представляет собой цилиндр разъемного типа с вращающейся осью в одном месте и колпачковой полостью в другой. Такие петли сильно нуждаются в периодическом смазывании, без которой они начинают быстро скрипеть.

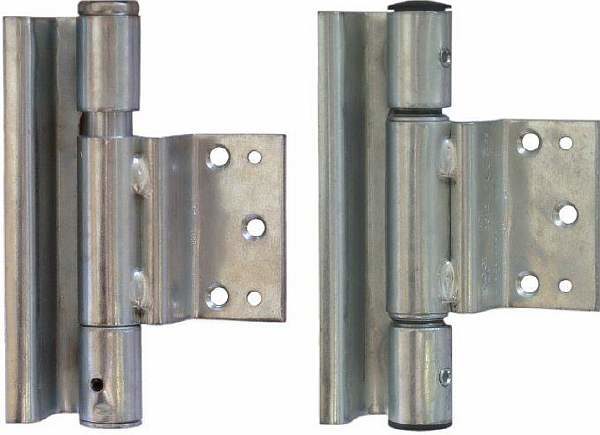

Самые популярные петли той же конструкции, но они усовершенствованы подшипником или шариком, на которые опирается ось. Они бывают и двухсекционные, и трехсекционные.
Еще одним вариантом являются пели с приваренными к каждому элементу металлическими пластинками.

Обратите внимание, что приварные петли чаще всего обладают круглым сечением и в собранном виде будут напоминать цилиндр. Но их сечение бывает каплевидным, с заострением вдоль стенок. Конфигурация никак не будет воздействовать на эксплуатационные характеристики изделия, а еще она подбирается исключительно поз удобству установки – кому-то удобнее приделывать одни, а кому-то остальные. Но на самом деле мало знать, каким именно образом приваривать петли до ворот – для начала требуется произвести расчет нагрузки на них и определиться с числом. Сделать это не так уж сложно, если вы знаете о весе створок.

Петли, которые не имеют пластинок, могут выдерживать максимуму 4 центнера в зависимости от их длины и диаметра, а также толщины металла. А петельки с пластинками, которые принимают на себя все нагрузки, которые рассчитаны на более большой вес – они способны выдерживать до 6 центнеров. Зная расчетный тип нагрузки на петли, а еще конструкционный вес, можно определять их требуемое число. Естественно, меньше двух штук на створку не пойдет. А в том случае, если ворота тяжелые, то количество навесов должно быть 3-4. Дополнительную петлю требуется устанавливать чуть ниже, чем верхнюю, на которую будет приходиться основная нагрузка. Кстати, усиливать простые петли можно даже самостяоетльно, приваривая к ним вырезанные из металла с большой толщиной пластинки требуемого габарита. Сварочный шов должен получиться сплошным.

Технология приваривания петель

Перед тем, как рассказать про том, как именно приваривать петли для ворот, следует подробно рассмотреть все условия, которые нужны для их нормальной работоспособности. В том случае, если нагрузка подсчитана правильно, петли могут не справляться с ней, если их положение будет хотя бы немного отклоняться от вертикали. Они будут быстро выходить из строя. А теперь о втором моменте – между петельным корпусом и опорным столбом должен остаться маленький зазор в 0.1-0.2 см, чтобы металлические столбовые части и ответная часть навеса не прикасались и не терлись друг о друга. Эту же щель требуется оставлять и со створочной стороны. Чтобы разобраться со всеми нюансами, требуется посмотреть видео.

Особенности монтажа на опоры с разным сечения

Столбы опорного типа, на которые будут навешены створки, могут быть квадратного, круглого или даже прямоугольного сечения. Существует разница между тем, как следует производить приваривание петель на ворота к столбам круглого типа или же к профильным опорным трубам.

Если профильная труба обладает ровными гранями без изгибов и искривлений, то справляться с задачей, как приварить петли на ворота к столбам квадратного типа, будет довольно просто. Их устанавливают на наружную опорную плоскость.
В случае, если идет речь про опору круглого сечения, требуется для начала решить, в какую именно сторону будут отворяться створки. Далее найдите самую выступающую линию (серединку столба относительно проема) и отступите о нее на пару мм наружу – в сторону открывания. Хватит и 0.5 см, чтобы створка или калитка ворот плавно, без дерганий «ходила» вокруг навесной оси. Так как приделывать петли на ворота к столбам круглого типа куда сложнее, нежели к квадратным, и тут требуется быть особенно аккуратными и внимательными, выдерживая один и тот же размер отступа для любых петель.

Теперь поговорим об установке.

Монтажные и сварочные работы

Опытные мастера рекомендуют для начала приварить навесы до створок, укладывать их на ровную поверхность горизонтального типа. К ним приварите половину в виде полого цилиндра, а к опорам в будущем – ответную часть со штырем (причем штырь должен быть направлен кверху).

От нижнего и верхнего края нужно отступать приблизительно 0.15 метров. Далее створку с приваренными навесами установите в проем на подставки, которые будут обеспечивать требуемое расстояние от земли, и жестко зафиксируйте клещами, струбцинами и остальными механизмам. Проделывают это для того, чтобы она стояла аккурат по вертикали, а между ней и опорой остался зазор в 0.5 см. Для этого применяют лазерный уровень или отвес, а между элементами требуется вставлять проставки требуемой толщины. Остальные мастера отдают предпочтение для начала выставить калитку, а после приварить к ней петли, а еще к столбу. Больших отличий нет, и все делают так, как им удобнее.

Полезный совет! Установите ворота таким образом, чтобы створки идеально совпадали по уровню, достаточно трудно. Чтобы они не сдвигались в рабочем процессе, их можно временно связывать между собой, прихватив через перемычку посредством сварки.

Теперь поговорим о том, как следует приваривать навесы на ворота. Рабочая последовательность выглядит следующим образом:

Вокруг петель снизу и сверху оборачивают, а после скручивают проволоку с толщиной 1.5-2.5 мм для того, чтобы появился зазор между плоскостью сварки и ней. Можно также подкладывают спички или остальные подходящие по толщине предметы, но они будут выпадать, ломаться или смещаться, что крайне неудобно.
На опорах требуется разместить места приделывания навесов и прикладывают к ним длинный ровный брусок или профильную трубу. Закрепите ее по уровню, обеспечивая вертикальное положение.

Как это выглядит в действительности

…, посмотрите на видео:

Петельки с накрученной проволокой прижимают до бруска и столба и тоже зафиксируйте в вертикальном положении.

Обратите внимание, что кабель массы аппарата для сварки цепляют к тому месту навеса, которое будет приварено. Если устанавливать его на опору, то в конечном итоге от контактной сварки петельные половинки могут сцепляться друг с другом.

Петли требуется прихватить посредством сварки к опорам в паре-тройке точек.
Точно также прихватите вторую (а именно на верхнюю) часть петель до каркаса или створочному полотну.
Когда прихватки застынут, ворота следует проверить на открывание – они должны распахнуться на 180 градусов, не заедая и не перекашиваясь.
Если все отлично, створки нужно снова закрывать, зафиксировать и приварить петли на чистовую швом сплошного типа, снизу вверх.
Остывшие швы очистите молотком от окалины и отшлифуют посредством болгарки, чтобы придавать более красивый вид. Но такую работу требуется выполнить осторожно, чтобы не повредить стыки.

Не нужно открывать ворота, пока швы сварки в полной мере не остынут и не наберут прочность.

Заключение

Итак, вы уже узнали о том, как приварить петли на ворота, и можно сделать это при помощи винтов или гаек. На сварной метод более долговечный и надежный, особенно если знать, как именно приваривать петли к воротам и правильно произвести все требования, которые касаются технологии установки.

<center><ins class="lazy lazy-hidden adsbygoogle" style="display:block; text-align:center;" data-ad-layout="in-article" data-ad-format="fluid" data-ad-client="ca-pub-1812626643144578" data-ad-slot="4491286225"></ins> <script>(adsbygoogle=window.adsbygoogle||[]).push({});</script></center>

Петли для ворот: виды, особенности монтажа

Сегодня мало какой гараж и ограда может обойтись без надежных соединений. Именно их правильная установка определяет, насколько долго они будут исправно функционировать. Речь идет о петлях для ворот, которые обеспечивают крепление ворот к раме и их открытие на нужный угол.

В этой статье будут рассмотрены основные виды металлических петель, особенности их монтажа на различные поверхности. Петли для ворот являются механизмом, состоящим из двух основных элементов, образующих шарнир. Он позволяет полотну ограждения легко вращаться относительно основы. Такие соединительные элементы способны обеспечить открытие в диапазоне от 90 – 180

о. В некоторых конструкциях предусмотрена возможность движения в обе стороны, а это сильно повышает функционал конструкции.

Особенности при выборе петель

Для того, чтобы правильно выбрать петли для калитки, нужно сосредоточить внимание на следующих показателях:

надежность системы;
предельно допустимый вес;
наибольший угол открытия;
метод закрепления;
разные конструктивные особенности;
тип материала, из которого они сделаны.

Выбирая крепления по вышеописанным критериям, нельзя забывать об индивидуальных требованиях, которые уникальны в каждой ситуации. Опираясь на эти показатели, каждый человек сможет подобрать себе петли для распашных ворот или же калиток, которые наиболее полно удовлетворяют все его запросы. Выполнив правильный монтаж, система будет работать очень долго, удивляя владельца своей надежностью.

Классификация согласно ГОСТам

Сегодня на рынке можно встретить огромное количество всевозможных петель различных производителей, форм, типов крепления, внешнего исполнения. Качественные петли для дачных калиток и ворот делятся на определенные группы согласно действующих ГОСТов для того, чтобы обычный человек не запутался при их выборе. Это позволяет покупателям намного проще подбирать себе нужные комплектующие, ориентироваться в их видах и цене. Зная особенности каждого вида, клиент может с легкостью выбрать себе нужную деталь для крепления дверей.

Основными видами петель для современных ворот являются следующие:

цилиндрического типа с опорным подшипником;
потайного типа для скрытой установки;
завесы сквозного типа;
модели с усиленной конструкцией для монтажа на ворота;
трехсекционного типа для монтажа на промышленных объектах.

Теперь, давайте более подробно рассмотрим каждый из этих видов для того, чтобы оценить особенности каждого из них.

Выбирая крепления важно знать преимущества и недостатки каждого вида, это позволит подобрать именно ту модель, которая наиболее подходит в конкретной ситуации.

Цилиндрические с опорным подшипником

Этот вид выполнен в стандартной форме и не чем особо не отличается. Внешне они похожи на цилиндр из двух половинок. В первой части, которая является верхней, имеется штырь, а во второй, которая соответственно снизу, есть отверстие, куда вставляется первая часть. В некоторые модели внутри имеется подшипник шарикового типа для упрощения движения.

Такие завесы используются в конструкциях, вес которых не превышает 400 килограмм. Для более тяжелых систем, используют усиленные специальные цилиндрические петли. Крепление соединителей выполняется сваркой. Шариковый подшипник устанавливается в отверстие нижней завесы. Частенько, с обратной стороны подшипника есть отверстие с заглушкой, позволяющее легко смазать, почистить его. Эта небольшая ревизия улучшит ход.

В подобные конструкции монтируется до четырех петель цилиндрического типа для обеспечения наилучшего движения и снижения нагрузки на каждую. В некоторых моделях, подшипник устанавливается не в нижнюю часть, а между двумя подвижными элементами. Такая модификация значительно упрощает процесс открытия, закрытия. Однако, такой механизм тяжело смазывать, так как для этого надо приподнять одну из створок.

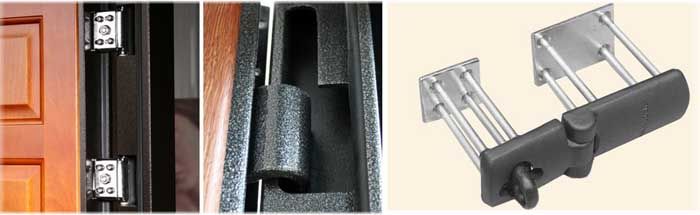

Потайные петли

Главным преимуществом данного вида является скрытая установка, ведь конструкция надежно скрывают их внутри при закрытой системе. Особенностью конструкции является то, что сама петля спрятана в раме створки и присоединена к боковой части опоры. Плюсом подобной системы крепления является то, что это снижает шансы на взлом, ведь петлю тяжело найти и почти невозможно демонтировать при отсутствии необходимого инструмента.

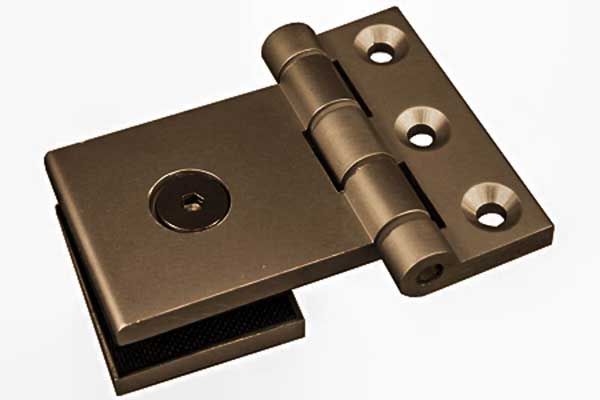

Петли сквозного типа

Особенностью конструкции этого вида является то, что две завесы соединяются стержнем, который входит в верхнюю часть и немного выступает из нижней части. Простейшая конструкция представляет собой две половинки и штырь. Этот вид широко распространен на рынке и используется, в основном, для офисных дверей, конструкция способна выдержать вес до 200 килограмм.

Сборка элементов чем-то напоминает конструктор, ведь на каждом элементе есть несколько ушек. Важно отметить, что таких элементов на двери может быть несколько, что значительно повышает надежность. Иногда, между элементами петель устанавливают подшипники, позволяющие выполнять движение более плавно, прилагая меньше усилий.

Чтобы предотвратить возможность взлома посредством снятия штыря, на нижней части имеется специальная заглушка. В основном, она приваривается, реже прикручивается.

Если заглушка не предусмотрена конструкцией, то на верхней части устанавливают специальный ограничитель, не позволяющий вынуть штырь. Это препятствует взлому без специальных инструментов.

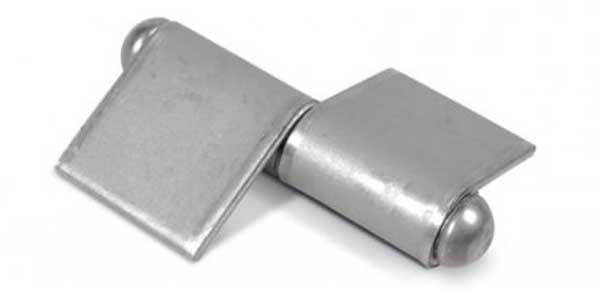

Усиленные модели для ворот

Особые усиленные модели цилиндрических петель позволяют выдержать большую нагрузку по сравнению с обычными. Они изготавливаются из металла большей прочности, в результате чего, стенки, стержня имеют большую толщину. Это позволяет увеличить несущую способность каждой петли.

Этот вид имеет модификации, в которые добавляют подшипники. На них имеется специальная маркировка, которая говорит о повышенном сопротивлении износу, максимальном давлении на них. Это позволяет легко отрывать, закрывать тяжелые ворота.

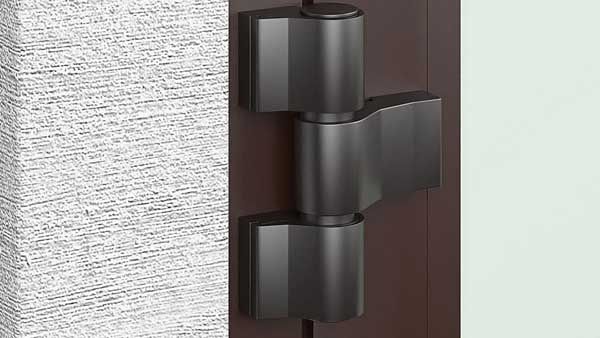

Трехсекционные промышленные

Этот вид пользуется большим спросом в конструкциях с значительным весом подсоединенного полотна. Конструктивно они схожи со сквозными моделями, однако, больше напоминают цилиндрические. Их конструкция состоит из двух противоположно направленных штырей, на которые надеваются цилиндры, привариваемые к столбам.

Разобрать такую конструкцию без применения болгарки или другого специального инструмента невозможно.

Как приварить петли на калитку

Для того чтобы узнать, как правильно приварить петли на калитку, нужно понимать некоторые нюансы процесса. При навесном типе соединителей, берется их верхняя часть и крепится к конструкциям из металла. Поскольку прикрепляемые поверхности могут быть различной формы, рассмотрим основные аспекты при монтаже на разные поверхности.

Установка навес на круглый столб

Купив себе петли под цилиндрическую сварку нужно знать, что многое зависит от размера конечного полотна. Круглый столб дает возможность скрыть неточности при расчете ширины ворот, дверей, а, также, провести монтаж с определенным зазором. В будущем, это позволит проще открывать створки, не прикладывая особые усилия, даже если будет иметь место провисание конструкции. Мастера используют несколько вариантов крепления на круглые поверхности.

Монтаж завесы на квадратную опору

В целом, процесс достаточно прост. Важным моментом является определение угла стойки по направлению открытия ворот. Правильный расчет позволяет выполнить надежную сварку петель и ворот, которая прослужит много лет.

Установка скрытых внутренних петель

Для надежной установки в каркасе калитки, двери делаются специальные вырезы в которые и ставятся петли для скрытной установки. Эта конструкция имеет ряд весомых плюсов и минусов. Недостатком можно считать значительную сложность установки, а, также, снижение общей надежности каркаса двери, калитки. Для многих это является важным моментом, однако, высокая надежность этого вида и внушительная защита от взлома многих убеждает поставить именно этот вид петель. Еще одним плюсом является отсутствие щелей между рамой и дверьми.

Крепеж петель на забор из профильного листа

Сегодня, многие предпочитают использовать профилированный лист для изготовления заборов, ограждений, ворот. При необходимости установки петель на такое полото важно знать несколько аспектов, незнание которых может привести к большим финансовым затратам.

Для начала, нужно изготовить специальные перемычки. Они должны идти параллельно вертикальной грани створки. Перемычки фиксируются на места, где будет происходить сварка, и делят створку на три одинаковые части. Именно на эти перемычки при помощи сварочного аппарата привариваются петли. Для повышения эстетического эффекта и скрытия мест сварки специалисты рекомендуют прикрепить сверху кусочки профилированного листа небольшого размера.

Выполняя крепление к профилированному листу выбирать толстые петли, длина которых составляет более одного метра.

Использование монтажных пластин

Монтажные пластины нужны в том случае, когда сварка выполняется с усилением всей конструкции. Размер пластин из металла выбирается согласно веса дверного полотна. Например, стандартные двери для гаражей имеют размер 2,5х2,5 метра. Поэтому к ним должны привариваться монтажные пластины, размер которых составляет 8х8 сантиметров.

Заключение

Петли для ворот могут быть выполнены в различных типовых размерах, иметь абсолютно разное внешнее исполнение, подходят для решения широкого спектра задач. Выбор нужной модели должен выполняться строго исходя из индивидуальных требований и рекомендаций специалистов.

Важным моментом является опыт в сварке петель и монтаже дверных проемов. Если он отсутствует, то лучше обратится к профессионалам, которые помогут подобрать нужную модель петель в конкретной ситуации, выполнят первоклассный монтаж их на объекте заказчика.

К слову, неправильно подобранные петли для ворот могут привести к ошибкам монтажа и недолговечности конструкции.

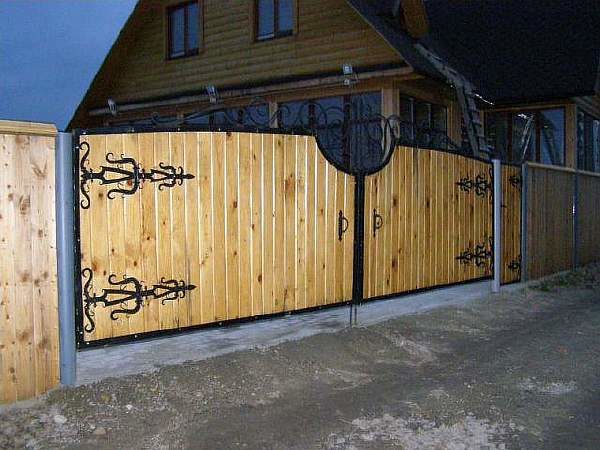

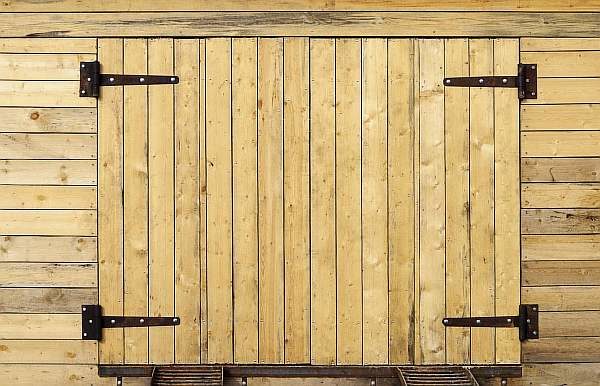

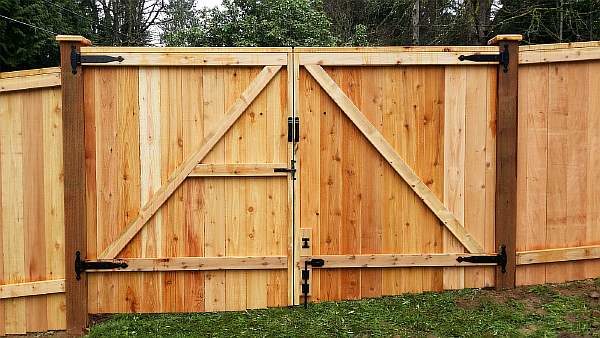

Петли для деревянных распашных ворот: стрела и кованые амбарные

Изначально следует знать, что петли для деревянных ворот подразделяются на универсальные, правые и левые. По первым из списка определиться не составит особого труда, они подойдут в любом случае. А по остальным выбор прост: нужно представить, в какую сторону будут открываться дверные полотна относительно того, как стоять по отношению к ним.

Гараж в деревне

Вернуться к оглавлению

Содержание материала

Особенности

Петли для ворот – это металлическое устройство небольших размеров. Основная их функция – фиксация полотен к существующим стойкам. От них зависит надежность эксплуатационных характеристик конструктивного элемента. Поэтому важно продумать каждую мелочь при выборе петель.

Основное их свойство – обеспечение способности проворачиваться без особых усилий.

В связи с этим следует тщательно подойти к выбору и установке.

Забор из дерева в деревне

Характеризующие параметры:

Принятие нагрузки от веса створок на себя.
Устройство разбирается. При сборке конструкции стоит обратить внимание на то, что, если ворота закрыты, то снять элементы будет невозможно.

Существующие нюансы эксплуатации:

Присутствие в конструкции отверстий для смазки. Подвижность зависит от своевременного ухода, и их требуется периодически смазывать даже в холодный период.
Радиус открывания зависим от навесов, поэтому их важно закрепить с заданной точностью.

Какие задачи выполняют конструкции

Эскизы моделей

Основная задача петель – обеспечение плавного и бесшумного открывания распашных ворот, а также:

Защита полотна от провисаний.
Способность легко поворачиваться.
Противостояние взламыванию.
Сопротивление условиям окружающей среды.

Если изделие соответствует требованиям качества, то оно и прослужит не один год. При этом первоначальные характеристики тоже не изменятся. Немаловажное значение имеют эстетические показатели, конструкция также должна соответствовать дизайну.

Металлическая конструкция

Вернуться к оглавлению

Предъявляемые требования

Подразделение элементов обеспечивается по назначению и устройству:

Если они изготовлены в виде цилиндра с опорными подшипниками, то крепить петли такой конструкции рекомендуется для поддержания веса среднего размера полотен. Их можно использовать, когда нагрузка не превышает 400 кг.
При изготовлении усиленной фурнитуры применяют опорный подшипник, соединенный двумя пластинами. Такие элементы выдерживают 125–600 кг. В производстве используется высокопрочная легированная сталь с обработкой от ржавчины.
Для облегченной нагрузки в пределах 200 кг. Фиксация осуществляется просверливанием отверстия в стойке для крепления завеса с использованием гаек.

Варианты крепления

Вернуться к оглавлению

Разновидности

Деревянные ворота будут идеально беззвучно открываться, если правильно установить петли. При этом следует обратить внимание на прочность и показатель надежности конструкции.

Металлическая конструкция

Всего существует три разновидности элементов:

Выполненные в классическом стиле. Они выглядят обычно и часто применяются для установки на двери.
Декоративные.
Скрытая конструкция.

Конструкции для ворот практически ничем не отличаются, но имеется одни нюанс – они выполнены с защитным покрытием от негативных факторов окружающей среды. Надежность высокая, и это обстоятельство является важным аспектом при их изготовлении.

Так как на элемент воздействуют большие нагрузки, то часто применяются подшипники, что, безусловно, улучшает эти показатели. Не исключено, что в продаже имеются элементы без ушек. Это рассчитано на то, что приварить их можно на месте в зависимости от конструктивного положения.

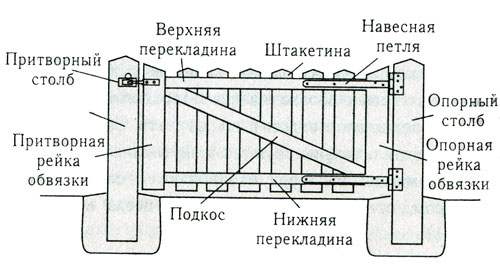

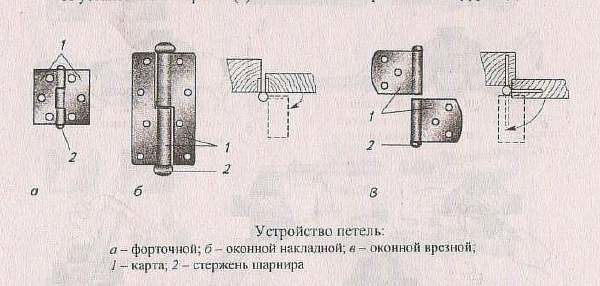

Чертеж конструкции

Шарниры

Для крепления полотен распашных ворот зачастую используются шарнирные петли. Удобство их использования заключается в следующем:

Обеспечиваются легкость и плавность открывания.
Стойкость по отношению к излому.

Существуют петли для установки на ворота больших размеров, ведь они могут выдерживать значительные нагрузки.

При правильной установке конструктивного элемента самопроизвольного открывания ворот не наблюдается. Шарниры изготавливаются из металла высокой надежности и прочности. Такие створки прослужат долгое время.

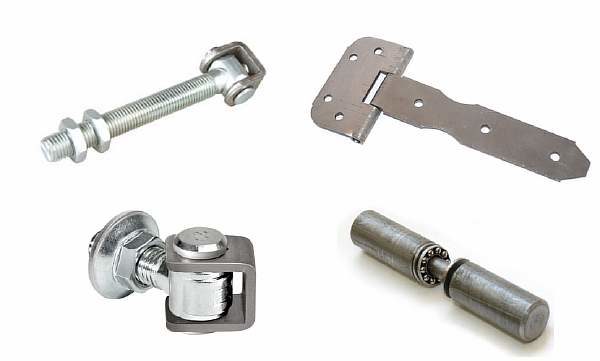

Разнообразие вариантов

Скрытые конструкции

По внешнему виду их можно сравнить с классическими. Но основным преимуществом является высокая устойчивость к внешним усилиям. В связи с этим обстоятельством просто так снять деревянные полотна будет невозможно либо на это уйдет много времени.

Декоративные

Принцип их работы не отличается от классического, к тому же эстетичный вид будет способствовать приданию соответствующего дизайна при оформлении ворот. К ним относятся кованые петли, изготовленные в старинном варианте. Такие навесы однозначно прочные и долговечные, обеспечивающие безопасность.

Каплевидные

В названии заложена форма подшипников, являющихся составной частью конструкции.

Схема крепежа

Они устанавливаются на гаражные либо въездные ворота, на бронированные двери или сейфы.

При выборе этого варианта проблема неравномерности движений будет решена в полном объеме. При открывании не будут слышны скрип и шум. Чтобы надежность работы была обеспечена, специалистами рекомендовано захватить как можно большую поверхность прилегания к створке.

Цилиндрические

Такого рода крепления – наиболее подходящие для массивных распашных ворот, так как устойчивость по отношению к нагрузкам высока. В их исполнении предусмотрены опорные подшипники, которые обеспечивают нормальную работу в течение длительного срока. В самих петлях находится коронка, скрытая в полости корпуса.

После окрашивания

Регулируемые

Такие петли обладают уникальной способностью к регулированию, а это неоспоримое достоинство в нештатных ситуациях. В этом случае не должно вызывать беспокойства то, что полотно заклинится. Цена зависит от степени сложности изготовления, выбранного материла и изготовителя.

Вернуться к оглавлению

Выбор по форме

Петли для распашных ворот имеют свои достоинства и недостатки, и этот фактор требует внимания.

Крепление к калитке

Некоторые особенности:

В некоторых случаях требуется отдельно приваривать ушки для обеспечения надежности крепления.
Если ворота – трехметровые и обшиты профнастилом, то можно установить цилиндрические конструкции, в том числе кованые петли.
С использованием опорных петель с подшипником каплевидной формы шов от сварки получается равномерным, поэтому процесс их установки прост.

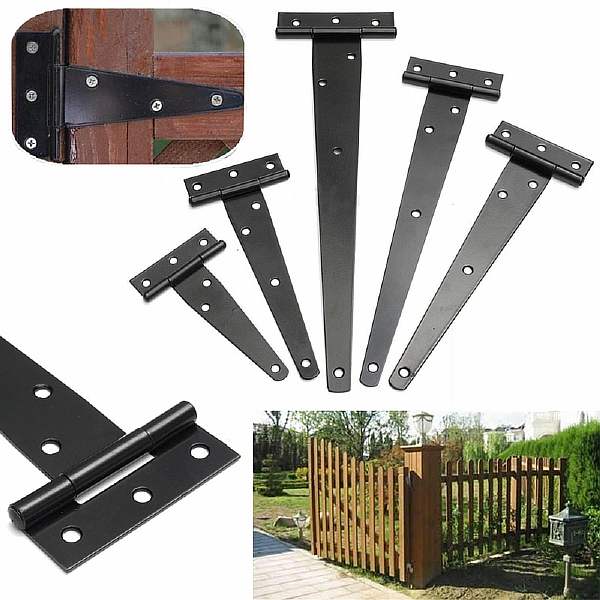

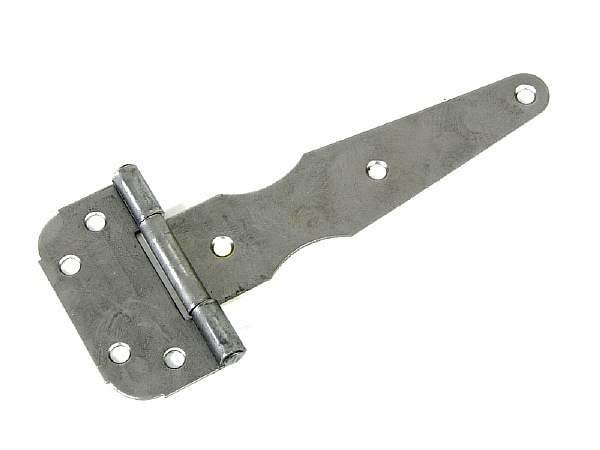

Петля-стрела применяется на воротах, выполненных неважно из каких материалов, будь то дерево или металл. Причем вратам придаются дополнительная прочность и особая эластичность.
Если петли цилиндрические, то монтаж воротного полотна будет сложным. Этот конструктивный элемент считается наиболее надежным.
Накладные петли следует выбирать после произведенного расчета действующей нагрузки. Калитка с успехом прикрепляется на механизм с эксцентриком. Если ворота имеют массу более 200 кг, то используются петли с крыльями.
В автоматизированных системах применяются индукционные петли, в основе которых заложен магнит.

Чертеж для изготовления своими руками

Вернуться к оглавлению

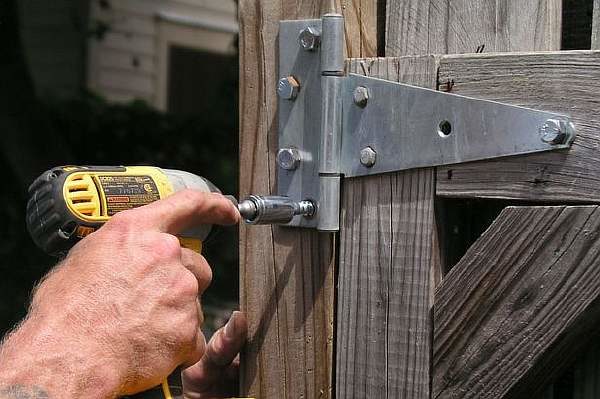

Нюансы правильной установки

Как правильно прикрепить шарниры, кованые петли и иные конструкции? Нужно лишь соблюдать некоторые рекомендации и действовать согласно заданному алгоритму:

подготовка инструментов – молотка, стамески, болгарки и сварочного агрегата. Необходимыми будут строительный уровень, шуруповерт и рулетка. Перед руками нужно иметь эскиз, и, конечно, не стоит забывать о безопасности работ;
если требуется приварить отдельно пластинки, то стоит учитывать, что нагрузка на них должна быть равномерно распределена;
выполнить разметки по крепежу петель к стойкам ворот и к полотнам;
как крепить петли? Достаточно использовать в этих целях саморезы;
навешивать элементы довольно просто, но лучше этот процесс осуществлять как минимум вдвоем.

Деревенский двор

Вернуться к оглавлению

Уход

Так как шарниры сделаны из металла, то и уход за ними должен быть соответствующим.

В процессе эксплуатации петли довольно часто деформируются, ржавеют, и в них ломается шток.

Крепежи ослабевают, если они установлены без определенных усилий. Механизм работает на срез и разрывное усилие – это обстоятельство тоже следует принять во внимание.

Монтажная схема

Перечень советов и рекомендаций:

во время эксплуатации нужно обращать внимание на все образовавшиеся дефекты;
следует обслуживать с периодичностью, указанной в инструкции;
нельзя надолго оставлять полотна открытыми либо закрытыми: так шарниры не работают и начинают быстро коррозировать;
в идеале будет установка опоры под каждую створку, чтобы эксплуатационный срок был продлен. Одновременно нагрузка на петли будет уменьшена;
механизмы требуется периодически чистить от старого масла и смазочных материалов.

Петли для деревянных ворот своими руками

Установка на деревянную конструкцию

Немаловажно подобрать нужную конструкцию элемента. Это обеспечит надежность при эксплуатации, удобство при обслуживании, простоту установки и плавное открывание. При выборе стоит учитывать удерживаемую нагрузку на элементы. Правильный выбор и грамотная установка зависят только от продуманного решения потребителя.

нюансы правильной сварки гаражных петель

Чтобы качественно установить воротную конструкцию, прежде всего, необходимо знать, как приварить петли на ворота. Правильно приваренные навесы являются самым важным фактором при установке ворот и гарантируют надёжность механизма на долгие годы. Существенным моментом качественного монтажа является наличие соответствующих комплектующих.

Подобные петли можно приварить самому

Выбор петель

Целью установки ворот любого типа является защита личного имущества от посторонних посягательств. Но, помимо качественного изготовления самих запорных конструкций, важным моментом является их правильный монтаж. Именно от этого зависят такие потребительские качества, как лёгкое отпирание и запирание, отсутствие заеданий при открытии, зазоров и щелей.

В этом видео вы узнаете, как приварить петли:

При выборе разновидности навесов необходимо руководствоваться конструкцией самих ворот, их весом, размерами, габаритами и др. По строению и назначению петли бывают:

Цилиндрические с шарикоподшипником. Это устройство пригодно для удержания створок весом не более 400 кг. Такие конструкции являются самыми распространёнными. Сами петли имеют вид разборного цилиндра, состоящего из двух частей. В первой части располагается стержень, входящий во вторую часть, в которой находится подшипник, придающий плавность хода навесам при большой нагрузке. В большинстве модификаций имеется специальный открывающийся паз для смазывания устройства, что обеспечивает более долговечную и стабильную работу. Петли такой разновидности только привариваются.
Цилиндрические усиленные (крылатые). Способны на удержание створок весом до 600 кг. Отличаются от предыдущих наличием пластин крепления, позволяющих равномерно распределять нагрузку от створок на опоры. Изготавливаются из сверхпрочной стали и имеют более долговечные стержень и стенки, а также маркировочный подшипник. Это обеспечивает запас устойчивости петель при работе с более тяжёлыми нагрузками. Навесы также привариваются при монтаже.
Навесные петли. Используются в тех случаях, когда нет возможности применить сварку. Фиксируются саморезами или болтами. Крепление предусматривает облегчённую конструкцию с максимальным весом до 200 кг. Стержень в петлях такой разновидности сквозной и соединяет две половинки. В нижней части должна быть установлена заглушка, препятствующая вылетанию штыря.
Скрытые петли. Обеспечивают наиболее надёжную защиту от взлома. Привариваются с внутренней стороны рамы к створке столбов. С внешней стороны их не видно.

Створки могут быть изготовлены из различного материала. При этом для тяжёлых железных полотен навесы должны быть выбраны соответственно конструкции и однозначно приварены.

Подготовка к работам

Самыми распространёнными и чаще всего устанавливаемыми считаются гаражные запорные механизмы. Одно из отличительных свойств этой конструкции — интенсивное использование. Ежедневно утром и вечером автовладельцы открывают и закрывают створки. Почти каждый хозяин гаража при установке сталкивался с вопросом, как правильно приварить петли на гаражные ворота, чтобы в дальнейшем не иметь неприятных моментов при эксплуатации.

Для того чтобы понять, как правильно приварить петли на ворота, необходимо разобраться с принципом работы навесов. Если при открытии или закрытии створок не возникает никаких посторонних скрипов, заеданий, значит шарниры действуют хорошо.

Правильная работа предусматривает равномерность распределения нагрузки на опоры. Это достигается только при расположении на створке обоих шарниров строго параллельно друг другу на необходимом расстоянии.

Монтаж петель на ворота осуществляется после предварительной подготовки всех необходимых инструментов:

сварочный аппарат с необходимым количеством электродов;
сварочные очки или маска;
надёжный молоток или кувалда;
исправный строительный уровень;
строительный карандаш или мелок;
сварочные рукавицы.

Пошаговый алгоритм сварки

После того как все сложено и приготовлено, можно начинать заниматься приваркой петель к воротам. Поэтапно это выглядит так:

Сначала петли равномерным непрерывным швом привариваются к платикам. Так называется пластина из прочного железа, служащая своего рода распределителем нагрузки. Толщина и ширина подбирается исходя из тяжести и размера конструкции ворот.
После подготовки петель необходимо правильно установить ворота. Они должны стоять в проёме идеально точно во всех плоскостях. Незаменимым помощником при регулировке положения створок послужит длинный строительный уровень.
Когда подобрано необходимое положение конструкции, следует предварительно смазать петли густой автомобильной смазкой, например, солидолом или его аналогом. Это делается для придания лёгкости и плавности ходу петель после их монтажа.
Далее необходимо расставить отметки расположения шарниров. Делается это строительным карандашом или мелком. Петли должны быть расположены на расстоянии 30 сантиметров от верхнего и соответственно нижнего краёв конструкции створок.
На размеченные участки несколькими каплями металла привариваются петли. Это делается для фиксации воротной конструкции. После этого надо попробовать несколько раз открыть и закрыть ворота. Если где-то обнаружится перекос или неровность, исправить положение поможет молоток, которым отбивают петли. Затем они приваривают заново с учётом выявленных отклонений.
Когда ворота будут открываться и закрываться как положено, следует полностью приварить петли по всей длине. Необходимо добиться ровных непрерывающихся швов. Начинать сварочные работы необходимо с нижнего шарнира.

Техника безопасности

Технология учит не только как правильно приварить петли на ворота, но и как обеспечить длительную и безопасную эксплуатацию. После того как сварочные швы полностью остынут до комнатной температуры, их необходимо зачистить и отшлифовать. Для предохранения от коррозии, они загрунтовываются и окрашиваются влагостойкой краской.

При правильном подходе результатом будет долговечная и безупречная служба ворот. Проводя сварочные работы, с особой внимательностью стоит подойти к соблюдению техники безопасности.

Небрежность в обращении со сварочным аппаратом — это высокая вероятность не только возгорания и получения ожогов, но и электрического удара. Чтобы избежать неприятных последствий, перед включением необходимо осмотреть все соединения на отсутствие оголённых участков, убедиться в исправности электрической проводки и наличии предохранителей.

Вблизи от проведения сварки не должны находиться легковоспламеняющиеся жидкости и материалы. Обязательно наличие исправного огнетушителя и аптечки первой помощи. Безопасность зависит только от собственной внимательности и соблюдения правил работы.

Как правильно приварить петли на ворота

Монтаж ворот — сложный и кропотливый процесс. От правильности его выполнения зависит плотность прижима створки, надежность конструкции. Одним из ответственных этапов является установка поворотных элементов. До того, как приварить петли к воротам, необходимо подобрать соответствующую модель и адаптировать ее согласно характеристикам готовой конструкции

Блок: 1/5 | Кол-во символов: 381
Источник: https://ismith.ru/welding/kak-privarit-petli-na-vorota/

Правила приваривания

Для того, чтобы исключить проседание ворот и в дальнейшем не было проблем с их эксплуатацией, необходимо все работы выполнять с учетом некоторых особенностей. Поэтому, в первую очередь, особое внимание следует уделить:

Цельности сварного шва, который должен быть сплошным, то-есть без пропусков.
Глубине сварки – петля должна быть приварена по всей плоскости, примыкающей к опоре.
Осевому расположению – все петли, находящиеся на створке, должны находиться на одной прямой линии, чтобы нагрузка на швы распределялась равномерно.
Определению количества петель, если ворота массивные, рекомендуется дополнить конструкцию еще одной парой.
Размерам – все измерения производятся с помощью предназначенных для этого инструментов, а не «на глазок».

Блок: 2/6 | Кол-во символов: 756
Источник: https://alina-sharapova.ru/zabory-i-ograzhdeniya/privarit-petli-na-vorota.html

Выбор и подготовка петель

Для относительно небольшой створки массой до 200 кг подойдут обыкновенные цилиндрические петли. Количество на одну сторону – от 4-х и более. Важно правильно рассчитать нагрузку. Для поворота штифта в заводских моделях предусмотрен подшипник. Если его нет – нужно установить стальной шарик.

Суть модернизации заключается в увеличении площади контакта петлевой группы с плоскостью ворот и опорных столбов. Для этого нужно сделать следующее.

Выбор платиков. Это пластины, обеспечивающие надежное крепление петли к полотну.
Размер пластин зависит от массы створки. Толщина должна быть не менее 3 мм.
Длина платиков не должна препятствовать нормальной работе створки.

По завершении этого процесса можно приступать к сборке конструкции.

Блок: 2/5 | Кол-во символов: 758
Источник: https://ismith.ru/welding/kak-privarit-petli-na-vorota/

Привариваем петли своими руками

Как вы знаете чтобы для ворот бывают самыми разными и приваривать к ним петли также следует по-разному. Далее, вы узнаете, как производить закрепление петель на круглом и квадратном столбе. Также расскажем вам как устанавливаются скрытые внутренние петли на ворота или калитку и как приварить петли на воротах из профильного листа.

Устанавливаем навесы на круглый столб

Чтобы навесы нормально функционировала на круглом столбе, её необходимо чуток отодвинуть от него. Для этого лучше всего подложить под неё небольшую пластинку из металла, толщиной около двух-трёх миллиметров.

При приварке навесов к круглому столбу, выдвиньте их наружу на 5 мм на нем и на калитке. Так вы уберете щель между ними при закрывании.

Также от середины столба петля должна выходить к наружной стороне на пять-шесть миллиметров. Тогда ворота будут установлены точно посередине, а петля сможет ходить по своей оси без заеданий и очень плавно.

Привариваем завесы на квадратной опоре

Здесь уже необходимо устанавливать петлю заподлицо. Делать подкладку необязательно, но лучше перестраховать себя и сделать это. Сначала прикладываете петлю, и прихватываете её несколькими точками, чтобы она самостоятельно держалась.

Варить нужно снизу вверх мелкими прихватками и соблюдать очередность выполнения работ.

После этого берёте ровный деревянный брусок или металлический уголок и по нему выравниваете петлю, чтобы она стояла ровно, попутно проверяете всё отвесом.

Для исключения возможных сварочных деформаций навесы должны привариваться к полотну и коробке «крест-накрест».

После того как обе петли закреплены, следует надеть ворота и проверить их ход, если всё в порядке продолжаете сварку. В конце швы зачищаете болгаркой и можете их покрасить.

Установка скрытых внутренних петель

Если вы хотите убрать петли из виду, сделав свои ворота более привлекательными, тогда следует использовать специальные скрытые петли для внутренней установки. Но проделать установку таких петель довольно сложно и вам необходимо обладать мастерством и сноровкой в сварочном деле, если вы непрофессиональный сварщик со стажем, тогда у вас не получится осилить такую работу.

Лучше всего доверьте процесс профессионалу, тогда монтаж будет сделан качественно и ворота установятся надёжно и надолго. Конечно, за такую работу необходимо будет заплатить деньги, но качество того стоит.

Устанавливаем на забор из профильного листа

Процесс установки петель на таком заборе несколько отличает от стандартного, хотя в нём также нет ничего сверхсложного и трудоёмкого, вам необходимо только запастить желанием и стремиться получиться максимально качественный результат от проделанной работы.

Металлические петли для ворот из профнастила

Итак, весь процесс монтажа состоит из таких этапов:

Делаются две небольших перемычки, выставляете их параллельно длинным сторона и закрепляете сверху и снизу соответственно.
Расстояние между этими перемычками сделает сделать так, чтобы можно было установить три таких элемента.
К установленным перемычкам привариваем наши петли.
Профильный лист необходимо прикручивать уже поверх установленных петель, так как при сварочных работах он попросту может обгореть и потерять свой привлекательный внешний вид. Лучше всего для таких целей подойдут петли для гаражных дверей.

Зачем применяются монтажные пластины

Такие пластины помогают упростить работу и облегчают нагрузку на завесы. Они привариваются заранее ещё начала установки самих петель.

Размеры, форма и толщина таких пластин будут зависеть от параметров ворот, которые будут установлены. Помимо облегчения нагрузки и монтажа, такие элементы могут выполнять декоративные функции.

Блок: 3/4 | Кол-во символов: 3643
Источник: http://VorotauZabora.ru/vorota-i-kalitki/kak-pravilno-privarit-petli-na-vorota.html

Методика крепления к воротам

Петли привариваются на готовую створку. Они должны фиксироваться на опорной раме, запрещен монтаж на металлические листы обшивки. Оптимальный вариант сборки — при установленных опорных столбах. Могут возникнуть сложности с фиксацией ворот в рабочем положении. Для этого можно использовать дополнительные подконструкции.

Рекомендации по установке петлевой группы:

зазор между опорной стойкой и рамой створки – до 5 мм;
предварительно делается разметка с учетом того, что петли должны находиться на одной оси;
часть петлевой группы со штифтом располагается снизу, его направление – вверху;
сначала делается пробное приваривание максимум на три точки, рекомендуется начать с нижней петли;
после этого проверяется правильность работы ворот – они должны свободно открываться, закрываться, контролируется зазор, отсутствует самопроизвольное движение створки независимо от ее положения;
окончательная сварка пластин по периметру, после остывания – удаление окалины и очистка поверхности.

Со временем створка может просесть или поменять свое положение. Если зазор не компенсирует это — необходимо переделать монтажные узлы. Для решения подобной проблемы рекомендуется применять петли с функцией регулировки.

Блок: 3/5 | Кол-во символов: 1238
Источник: https://ismith.ru/welding/kak-privarit-petli-na-vorota/

Виды петель и их свойства

Калитка служит не один год. При этом она должна обеспечивать надежность и хороший уровень защиты, а петли, которые ее держат, должны:

проворачиваться без усилий;
не издавать звуков;
не болтаться;
быть крепкими.

Важны качество изделия, надежность производителя и допустимая нагрузка.

Если на слабые элементы повесить тяжелые створки, то они быстро выйдут из строя. Иногда количество петель увеличивается до шести штук вместо стандартных четырех.

В разрезе

Виды петель:

В форме цилиндра (каплевидные) – конструкция имеет опорный подшипник, используется не для легких калиток, нагрузка – до 400 кг.
В форме цилиндра с усилителем – конструкция предусматривает опорный подшипник, а для усиления есть пластины, которые предназначены для лучшего распределения нагрузки. Для таких петель максимальная нагрузка будет 600 кг. Крепятся они сваркой или винтами, подходят для распашных калиток.
Сквозные – этот вид петель применяется, когда нет возможности их приварить или использовать винты. Чтобы зафиксировать такую петлю, необходимо просверлить стойку насквозь, а к створке она присоединится с помощью гаек. Выдерживают максимум 200 кг.
Трехсекционные – для очень увесистых крупных створок. Они обладают высокой устойчивостью к взлому. Крепят их привариванием.
Кованые (жиковины) – установка петель этого вида использовалась с древних времен. Кроме того, что они хорошо выполняют свою функцию, эти петли очень декоративны. Лучше всего использовать их для ворот из дерева.
Петля-стрела – выполнены из стали, имеют шарниры, применимы для тяжелых ворот из толстого металла. Их могут делать фигурными. Наибольшее распространение получили, применяясь на воротах для гаражей.
Регулируемые – предусматривают изменение позиции створок по высоте. Обычно их используют, когда опорные стойки могут изменить свое положение. Максимальная нагрузка этих петель – 200 кг.

Шарики для легкого и плавного открывания

Вернуться к оглавлению

Блок: 2/4 | Кол-во символов: 1920
Источник: https://ZaborSebe.ru/vorota/kak-privarit-petli-na-vorota.html

Вместо заключения

Теперь вы знаете, как установить петли самостоятельно. Эту инструкцию можно использовать если вас интересует, как приварить шарнирные петли, как правильно приварить навесы на воротах или как приварить каплевидные петли. Приваренные таким образом петли буду исправно выполнять свою функцию. Не забывайте постоянно проверять уровень при монтаже, чтобы створки не провисли и не покосились после установки.

Делитесь своим опытом приварки петель в комментариях ниже. Желаем удачи в работе!

Блок: 4/4 | Кол-во символов: 502
Источник: https://svarkaed.ru/svarka/izdeliya-i-konstruktsii/kak-privarit-petli-na-vorota-samostoyatelno.html

Материалы и инструменты

Для качественного выполнения работы потребуются профессиональные инструменты. Сварочный аппарат может быть любой, важно, чтобы он обеспечил достаточную мощность для формирования дуги. Это зависит от толщины металла и диаметра используемых электродов.

Помимо сварочного аппарата потребуются такие инструменты и расходные материалы:

защитная маска сварщика;
измерительный инструмент: линейка, рулетка, строительный уровень;
смазка для петель – солидол или аналогичный ему по свойствам состав;
болгарка потребуется для зачистки сварочных швов и демонтажа неправильно установленной петлевой группы.

Опорные столбы лучше всего сделать из профильной трубы квадратного или прямоугольного сечения. Это обеспечит надежность конструкции и облегчит процесс монтажа полотна.

Блок: 4/5 | Кол-во символов: 795
Источник: https://ismith.ru/welding/kak-privarit-petli-na-vorota/

Советы и рекомендации

Неправильная сварка, может привести к проблемам при дальнейшей эксплуатации, чтобы этого не произошло, стоит прислушаться к следующим рекомендациям:

до начала работ сделайте и изучите схематичный чертеж, если все детали будут учтены заранее, то риск переделывать готовую конструкцию будет намного меньше;
прямые петли привариваются к уложенным на ровную поверхность воротам;
открывать ворота, с только что приваренными петлями, можно после полного остывания швов;
на круглых столбах петля выпускается на 5 мм наружу, на прямоугольных приваривается заподлицо;
сварочный шов должен идти снизу — вверх.

Блок: 5/6 | Кол-во символов: 615
Источник: https://alina-sharapova.ru/zabory-i-ograzhdeniya/privarit-petli-na-vorota.html

Кол-во блоков: 14 | Общее кол-во символов: 16200
Количество использованных доноров: 6
Информация по каждому донору:

https://ZaborSebe.ru/vorota/kak-privarit-petli-na-vorota.html: использовано 1 блоков из 4, кол-во символов 1920 (12%)
http://VorotauZabora.ru/vorota-i-kalitki/kak-pravilno-privarit-petli-na-vorota.html: использовано 2 блоков из 4, кол-во символов 4595 (28%)
https://svarkaed.ru/svarka/izdeliya-i-konstruktsii/kak-privarit-petli-na-vorota-samostoyatelno.html: использовано 2 блоков из 4, кол-во символов 2645 (16%)
https://alina-sharapova.ru/zabory-i-ograzhdeniya/privarit-petli-na-vorota.html: использовано 3 блоков из 6, кол-во символов 2208 (14%)
https://ismith.ru/welding/kak-privarit-petli-na-vorota/: использовано 5 блоков из 5, кол-во символов 4184 (26%)
https://svarkaprosto.ru/svoimi-rukami/kak-privarit-petli: использовано 1 блоков из 4, кол-во символов 648 (4%)

Как установить петли для калитки самостоятельно

Калитки по-своему устройству бывают различными, но из всех вероятных вариантов четко выделяются две категории. Первая — легкие (древесные, плетеные, из пластиковых панелей, из профлиста), вторая — тяжелые (кованые, из металлического страницы, из тяжелых пород древесины, например, дуба). Исходя из сказанного выше, и направляться подбирать петли либо навесы для калитки.

Крепление калитки

При неточности, они не смогут делать свою главную функцию – удерживать и отворять (поворачивать). Помимо этого, направляться помнить, что она является консолью . Исходя из этого имеется определенные правила, каковые говорят о том, какая должна быть петля для калитки, как ее устанавливать и эксплуатировать.

Кроме простого ограждения, этот элемент несет и эстетическую нагрузку. Это условие, а не только цена изделия, и есть, иногда, основной движущей силой при его выборе для дачного участка либо загородного дома (Просматривайте кроме этого статью Дачные калитки: разнообразие функций и дизайна).

Сейчас они смогут быть не только независимым объектом, но и выступать как часть другого. К примеру, гаражные секционные ворота с калиткой, где она позволяет уменьшить нагрузку на ворота и расширить срок их применения.

Гаражные секционные ворота с калиткой

требования и Формы к калиткам

Чаще всего видятся квадратные либо прямоугольные варианты, о чем подробнее поведает видео в данной статье, расположенное ниже. Реже – в виде арки, поскольку их исполнение требует особенного мастерства. Исходя из этого те, кто решил установить ее самостоятельно, отдают предпочтение более несложным формам (Определите кроме этого, как сделать калитку).

Форма калитки

Главное требование – ширина полотна не должна быть больше одного метра, а высота – 2 м. В противном случае ее будет некомфортно открывать, запорная арматура довольно часто будет выходить из строя, стандартные петли нужно будет заменить усиленными, поскольку они не выдержат нагрузку. В случае если нужно выровнять калитку по высоте забора, направляться сверху поставить дополнительную перекладину, которая усилит ее раму, как указано на фото ниже.

Калитка с верхней перекладиной

Прикрепить петли для ворот и калиток к главным столбам возможно двумя методами – приварить электросваркой и прикрутить саморезами. Первый вариант употребляется для тяжелых, второй – для легких.

Установка наружных петель сварным методом

Наиболее подходящий метод – приварка петель к главной раме и к калитке. Процесс несложный, но потребует усердия.

Вам пригодится

электросварочный аппарат, нужно инверторный;
сухие электроды d=3 мм;
щетка по металлу;
защитная маска;
ботинки и костюм сварщика;
петли (с подшипником либо без).

Петли для ворот и калиток

Последние сохранят тело и ваше зрение от ожогов электрической дугой и раскаленным металлом, вылетающим с места сварки на протяжении работы. В случае если маску, все-таки, применяют, костюмом частенько пренебрегают.

Чтобы соединить петли для калиток и ворот с опорами, не нужно особенных навыков. Но, ели у вас их нет совсем, лучше предварительно потренироваться.

Какие петли лучше для ворот распашных? Несколько рекомендаций.

Данная информация должна помочь владельцу подобрать и прикрепить петли для ворот распашных. Ворота распашного типа — самый популярный из всех видов ворот, используемых на частных участках, это обуславливается многими плюсами, которые имеет такое устройство. Существует множество вариантов их исполнения, и изготавливаются они из очень большого перечня материалов.

Общие сведения

Железные ворота ставят на гаражах или заборах, которые ограждают участок периметра. В первую очередь такие ворота выполняют охранные и защитные функции. Они могут быть и отличным элементом декора. Функциональность ворот основан на надежном запирании, прочности, удерживании нагрузок и удобном отпирании/запирании. И это достигается с помощью качественной приварки петель.

Железные ворота в гаражах, на загородных участках выполняют охранную функцию

Изделия данной категории могут иметь массу от 0,2 до 1,5 т. Для того чтобы конструкция исправно прослужила долгие годы, к ней нужно подобрать исключительно прочную фурнитуру. Куда они будут направлены — наружу или внутрь, зависит от предпочтений владельца. Зимой придется убирать снег, если он мешает открыванию ворот.

Один из основных компонентов, который значительно влияет на функциональность, являются петли, ведь на них висят ворота. Разумный выбор, установка могут значительно увеличить срок службы железных или деревянных распашных ворот.

Различные конструкции, их преимущества и недостатки

Как в наше время определиться с приобретением, если в продаже представлено великое множество моделей с ощутимым разнообразием цен. Распашные ворота обладают рядом преимуществ и недостатков. Среди преимуществ ворот распашного варианта можно выделить:

Простоту конструкции. Их можно изготовить своими руками. Достаточно использовать металлический лист металлопрофиля, а для деревянных ворот соединить несколько досок между собой, чтобы получились воротные створки.
Практичность. Она выражена в таком аспекте, как незамысловатость конструкции, благодаря чему человек всегда имеет возможность раскрыть ворота. Они довольно нечасто заклинивают или еще как-либо портятся.
Обширный ассортимент замков: подойдет любой, можно задействовать обычную защелку.
Возможность простой автоматизации.
Длительность срока эксплуатации.
Возможность отрегулировать уровень открытия створок.
Относительно невысокую цену.

Различные конструкции, их преимущества и недостатки

Распашные железные ворота могут быть различных моделей со своими преимуществами и недостатками

Некоторые недостатки. У данного вида конструкций есть и недочеты, например, необходимость в большом незадействованном пространстве, чтобы ворота отпирались свободно.

Навесы, петли и их виды

Есть множество разновидностей петель:

Усиленные шарнирные — осевой стержень внутри их прикреплен в обеих половинках карты. Вследствие этого образуется соединение по типу цилиндра, которое способно вращаться.
Полушарнирные. В них стержень оси присутствует лишь в единственной половинке карты, который соединяется с шарнирным колпачком во 2 половине карты. Данный вид позволяет без труда снимать створки, значит, не очень устойчив ко взлому.
Двусторонние. Предназначены для установки на любой стороне воротной системы.
Имеющие стопор. Способны предотвратить расшатывание створок, упростить открывание ворот, независимо от погодных условий.
Регулируемые. Позволяют настраивать по высоте положение створок. Их стоит использовать, если присутствует возможность перемещения опор. Но минусом этих петель является то, что максимальная масса, которую они могут выдержать, не должна превышать 200 кг.
Кованые. Это старый вид воротных петель, который возник много лет назад, но и по сей день применяется для удерживания створок деревянных ворот. Сегодня чаще всего петли кованого типа применяются для создания оригинальных решений по дизайну. Но некоторые современные петли кованого типа не уступают по прочности их аналогам.

Чтобы ворота долго служили и соответствующим образом выполняли функции, необходимо правильным образом выбрать петли. Детали для любой распашной системы являются одним из наиболее значимых компонентов. Петли на ворота необходимо выбирать, учитывая следующие факторы: массы створок, груза, который они способны претерпевать (также зависит от данного фактора изменение числа петель), материала ворот, габаритов дверей.

Существует несколько видов петель для распашных ворот

Для деревянных ворот или конструкций из металла наилучшим вариантом станут петли, имеющие подшипники, количество которых — 4 шт. и больше, для открытия и закрытия без рывков. Данного количества будет достаточно для ворот длиной 2,5–3 м.

Воротные петли различаются также методом крепления, они могут быть закручены на винт, приварены или закреплены на гайки с саморезами.

При отборе петель и навесов требуется учитывать некоторые факторы:

Уровень шума необходимо свести к минимуму. Безупречно, если ворота раскрываются совсем бесшумно.
Полотно от створок не должно провисать.
Они обязаны быть качественными и крепкими, чтобы избежать их взлома.
Легкость поворачивания.
Уровень ширины размаха створок.

Крепеж петель

На сегодняшний день применяются 2 ключевых способа крепежа.

Саморезы, которые употребляются для нетяжелых и маленьких конструкций с небольшой массой или обычных калиток. Если хозяин хотя бы раз ставил двери, то установка створок ворот с применением саморезов станет довольно легким занятием. Это очень схоже, по своей структуре с установкой обычных, домашних дверей между комнатами. К части фасада, створкам и столбам закрепляются воротные петли, поэтому являются нелишним элементом декора конструкции. Лучше их использовать для легких железных и деревянных ворот.

Для массивных распашных ворот петли должны быть заварены сваркой

Сварка подходит для массивных стальных систем. Научиться пользоваться сварочным аппаратом экспресс-методом не выйдет, лучше доверить данное дело опытному сварщику. Если у человека уже есть некоторый удачный опыт работы со сварочным агрегатом, тогда легко удастся закрепить петли на ворота. Для этого есть 2 способа:

Для начала нужно приварить навес к самой створке, затем 2 часть петли — к столбу. Перед этим все уже должно быть правильно замерено, чтобы конструкция безупречно сходилась, и ворота хорошо выполняли функции открытия и закрытия.
Данный способ заключается в приваривании навеса к створке и последующего его установления в области проема. Чтобы слегка поднять конструкцию, подойдут брусочки из дерева. Затем требуется отметить место для сварки 2 части петель.

После того как установят конструкцию, производится тестирование плавности хода открытия и закрытия створок. Петли, которые сделаны из многогранников, варить посложнее.

Несколько рекомендаций по сварке

Чтобы ворота раскрывались без усилий, не повело сталь и створки прикрывались вплотную, необходимо следовать этим рекомендациям профессионалов сварочного дела:

Прямые петли гораздо комфортнее приварить непосредственно в горизонтальном виде, например, положив их на землю.
Перед самой сваркой следует подложить подкладку, она должна находиться под нижней долей створки. Подкладка обязана быть примерно в половину длины петли, а верх области створки нужно удерживать рукой.
Сварочный шов производится снизу и вверх.
Пока петли еще незакрепленные, стоит положить вдоль них небольшой брусок прямоугольной формы, это поможет выставить эти детали правильным и точным образом.
Не следует раскрывать ворота, пока швы от сварки до конца не остынут.
Приваривать лучше небольшими прихватами, по 2 раза с каждой стороны поочередно.
До окончания сварки, т. е приварки петель внутри, надо протестировать плавность хождения створок. Не должно быть рывков: если их заметили, то стоит сделать еще несколько прихватов сваркой с наружной стороны.
Когда опорные столбики имеют безугольную форму, необходимо будет произвести выпуск в 5 мм наружу, а когда столбы имеют форму прямоугольника делается закрепление на одной высоте с лобовой поверхностью опорной стороны.
Чтобы размеренно распределить нагрузку, стоит приварить к петлям вспомогательные стальные пластины — монтажные.

Скрытые петли, имеющие роликовый тип, лучше предоставить специалисту. Данный вид работы потребует навыков и профессионализма.

Несколько отличительных черт приварки петель к профнастилу

Довольно часто в роли материала для создания ворот или заборов используют профилированный лист. Если человеку требуется приварить петли к данному материалу, то следует учесть некоторые факторы. Требуется изготовить перемычки, которые должны быть параллельны вертикальной части створки.

Важный этап в работе над распашными железными воротами — приваривание петель

Нужно закрепить перемычки в тех местах, где привариваются петли. Они должны делить створку на 3 одинаковых элемента. К перемычкам сваркой надо приварить петли. Чтобы закрыть область приваривания и перемычки, сверху можно прикрутить маленькие куски профнастила. Лучше отдать предпочтение более толстым петлям длиной более 1 м.

Как избежать неприятных последствий при сварке?

Нельзя использовать плохо работающий сварочный аппарат. Начинать варить можно будет лишь после того, как целиком засохнет краска. На одежде не должно иметься никаких остатков воспламеняющихся жидкостей: жира, бензина. Не следует варить детали, находящиеся под давлением. Запрещается также развешивать на баллон сварки насыщенную легковоспламеняющимися жидкостями ткань, зачастую такие действия становятся причиной пожара.

После окончания работ желательно обработать швы болгаркой.

Заключение

Если человек решился приобрести готовые петли для распашных ворот, то предлагается несколько рекомендаций, которые не позволят ему совершить ошибочный выбор. Регулируемые петли станут неплохим вариантом, если территория участка подвержена пучению грунта, т. к зимой ворота подвергаются перегрузке на оси, из-за этого они будут нуждаться в постоянной настройке. Если петли своевременно не регулировать, то они имеют шанс испортиться, и это может привести к серьезному перекосу или поломке всей конструкции.

При установке распашных ворот надо помнить несколько важных моментов

Не стоит приобретать продукт от малоизвестного изготовителя, кроме того, лучше избегать очень дешевой фурнитуры. Но и очень высокая цена не показатель качества, так что нужно выбирать с умом. Стоит помнить, что от качества петель зависит степень безопасности дорогого имущества, которое может храниться в собственном гараже. Наиболее прочными сейчас являются сплавы из стали, в которые добавляют различные виды полимеров, они могут выдерживать сильные перепады температуры и очень большой вес, не нуждаются в смазывании и долго не изнашиваются. Еще есть петли из высокоуглеродистой стали, их чаще применяют для промышленного использования, но они способны выдерживать большие нагрузки и в быту.

Нужно быть внимательным: следует изготавливать или выбирать в магазине только качественные петли, чтобы избежать проблем с таким важным охранным аспектом, как ворота.

Как повесить деревянные ворота | Home Guides

Деревянные ворота завершают ваш деревянный забор и обеспечивают доступ к вашему двору, сохраняя при этом безопасность и конфиденциальность, которую предоставляет деревянный забор. Фурнитура для ворот бывает разных видов, от декоративных петель до самозакрывающихся защелок, и эти варианты могут изменить расположение петель и защелки. При подвешивании деревянных ворот вам понадобится помощник, который поможет с некоторыми задачами. Когда дело доходит до установки ворот и их оборудования, четыре руки намного лучше, чем две.

Вставьте деревянные ворота в их проем. Поднимите ворота на желаемую высоту, подложив под них бетонные блоки или куски обрезков древесины. Оставьте зазор от до 1 дюйма между стойкой ограждения и воротами со стороны защелки и убедитесь, что ворота выровнены. Пусть ваш помощник придержит ворота.

Расположите верхнюю петлю напротив ворот на верхней поперечной распорке. В зависимости от стиля петли, вы можете установить ее снаружи забора или внутри ворот.Поместите петли там, где ворота будут качаться в желаемом направлении, либо от ограждения, либо внутрь него.

Убедитесь, что петля выровнена. Отметьте монтажные отверстия на деревянных воротах и на стойке забора. Повторите то же самое для нижней петли и прикрепите ее к нижней поперечной распорке.

Установите сверло 1/8 дюйма в дрель. Сделайте пилотные отверстия в каждом из отмеченных монтажных отверстий. Замените сверло на отвертку. Установите петли, а затем прикрепите их к деревянным воротам и стойке забора, используя винты, прилагаемые к петлям.

Отметьте положение центральной поперечной распорки ворот на стойке ограждения со стороны защелки. Вставьте защелку защелки в защелку. Расположите две части защелки напротив стойки у метки поперечной распорки и ворот, пока вы не будете удовлетворены размещением. Конечное положение должно позволять воротам закрываться заподлицо с забором. Отметьте места монтажных отверстий.

Создайте пилотные отверстия на каждой отметке монтажных отверстий. Прикрепите защелку ворот к столбу забора, а защелку — к воротам винтами, прилагаемыми к защелке.

Как выбрать петлю для ворот | Home Guides

Выбирая петлю для ворот, вы должны учитывать вес ворот и ширину двери, чтобы определить общий центр тяжести. Важно приобрести петлю, которая должным образом поддерживает ворота, чтобы они не выглядели перекосными, не имели проблем с защелкиванием и не приводили к опрокидыванию ворот. Изучите рекомендации производителя перед покупкой петли, чтобы вы могли найти ту, которая подходит для вашей конструкции ворот.

Здоровым воротам нужны здоровенные петли

Если ворота старые или у вас нет спецификаций, знайте, что практическое правило состоит в том, что алюминиевые ворота с цепной перемычкой легкие, а ворота из дерева и композитного дерева — умеренно тяжелые. в зависимости от их высоты и ширины — массивные и железные ворота всегда тяжелы.Например, ворота размером 3 на 5 футов весом 55 фунтов являются средним показателем, по мнению экспертов по петлям из Hardware Source. Для тяжелых ворот большого размера обычно требуются петли с усиленными ремнями, иногда называемые Т-образными петлями, которые крепятся болтами через дерево или металл с помощью гаек и шайб.

Это все в движении

Определите, как должны функционировать ваши ворота. Если вы хотите, чтобы ваши ворота автоматически возвращались в исходное положение после того, как вы их открыли, выберите петлю с пружиной двойного действия. Если вам нужно, чтобы ворота поворачивались назад только в одном направлении, используйте стыковую петлю одностороннего действия с пружиной.Если дверь умеренно тяжелая, используйте две или три подпружиненных петли, равномерно расположенных вдоль стойки ворот, чтобы выдержать вес. Пружинные петли бывают разных цветов и материалов, поэтому выберите тот, который подходит вашему стилю. Петли из бронзы, железа, нержавеющей стали и нержавеющей стали хорошо держатся во влажных и дождливых регионах.

Следуйте своим темам

Подумайте, какой дизайн вам нужен. Например, выберите накладную петлю для легких ворот, если вы хотите сохранить мотив дверей кареты или амбара в деревенском стиле.Или выберите прочные, сверхпрочные, полностью врезные петли для более тяжелых ворот, чтобы они соответствовали современному дизайну. Петли для ремня доступны с крючками для болтов, которые обеспечивают более широкий диапазон движений и достаточно прочные, чтобы выдерживать тяжелые двери. Дополнительным преимуществом петель для ремешка с болтом и крючком является то, что вы можете снять ворота, сняв их с болта, без необходимости снимать крепеж.

Варианты орнамента

Выберите вариант орнамента, если вы хотите, чтобы петли выделялись. Петли-бабочки — привлекательный вариант, потому что они имеют прочную, прочную металлическую конструкцию и зубчатый дизайн, напоминающий бабочку.Средневековые петли с ремешком и поворотные Т-образные петли добавляют элегантности общему дизайну ворот, но вы должны убедиться, что они сделаны из твердых и прочных материалов, поддерживающих ворота. Вы можете купить искусственные декоративные петли, которые увеличивают эстетическую привлекательность ворот, но вы должны убедиться, что скрытые петли, несущие нагрузку, находятся на месте.

Как заменить ролики и петли гаражных ворот | Home Guides

Большинство современных гаражных ворот состоят из четырех или пяти секций, которые проходят по всей ширине проема и соединяются с помощью петель. Каждый кронштейн петли имеет крепление для ролика, который движется по направляющей с каждой стороны двери, которые вместе поднимают и опускают дверь по направляющим. Шаги по замене роликовых опор вверху и внизу двери отличаются от петель в центре.

Замена верхнего ролика

Закройте ворота гаража с помощью электрического открывателя двери, если он имеется. Потяните за ручку открывания двери и нажмите кнопку пульта дистанционного управления воротами гаража, чтобы поднять каретку открывателя. Отключите электрический шнур сошника от розетки, как только каретка остановится.

Ослабьте болт, которым верхняя опора ролика крепится к двери, с помощью набора торцевых головок. Сдвиньте фиксирующий кронштейн с роликом, прикрепленным к креплению. Наклоните ось ролика внутрь, чтобы высвободить ролик из дверного канала.Снимите ось ролика с кронштейна.

Вставьте новый ролик в скобу. Расположите ролик под углом и продвиньте передний край ролика в направляющую, прежде чем повернуть ось в сторону двери и совместить кронштейн с болтом на креплении. Затяните гайку с помощью набора торцевых головок, чтобы закрепить ролик и кронштейн на креплении. При необходимости повторите с другим верхним роликом.

Вставьте устройство открывания обратно в розетку и нажмите кнопку на пульте дистанционного управления, чтобы опустить каретку до соединения с рычагом каретки двери.Поднимите и опустите дверцу, чтобы проверить работу нового ролика.

Замена петли и ролика

Закройте ворота гаража, отпустите каретку электрического открывателя и поднимите каретку. Отключите шнур открывателя от розетки.

Снимите гайки с болтов над и под петлей двери с помощью набора торцевых головок. Оттяните петлю от двери, наклонив ось ролика так, чтобы ролик вышел из направляющей.

Вставьте новый ролик в опору ролика новой петли.Поместите передний край ролика в направляющую, затем поверните петлю и ролик по направлению к двери и расположите монтажные отверстия на петле над болтами на двери. Закрепите петлю на двери, затянув гайки набором торцевых ключей. Повторите процедуру с любыми другими петлями с роликами.

Подключите электрический шнур открывателя к розетке и нажмите кнопку на пульте дистанционного управления, чтобы активировать нож. Когда каретка защелкнется на рычаге каретки, поднимите и опустите дверцу, чтобы проверить новые петли и ролики.

Замена нижнего ролика

Поднимите дверь гаража, затем отсоедините шнур питания электрического открывателя от электрической розетки. Потяните за ручку троса, чтобы освободить каретку.

Поместите С-образный зажим в направляющую на противоположной стороне двери, где вы собираетесь заменить ролик. Затяните С-образный зажим в направляющей примерно на 12 дюймов ниже верха дверного проема.

Найдите пересечение прямой вертикальной направляющей и 90-градусного изгиба направляющей непосредственно под поврежденным катком.Согните изогнутую кромку прямой секции рельсов прямо под перекрестком с помощью пары плоскогубцев. Этот изгиб должен быть достаточно широким, чтобы каток мог выскользнуть из направляющей.

Опустите дверцу рукой вниз, пока ролик не окажется по центру в самой широкой части изгиба канала.

Вставьте отвертку между загнутым краем канала и роликом. Подденьте отвертку, чтобы вытолкнуть ролик из направляющей. Потяните угол ворот гаража внутрь, пока каток не выйдет из колеи.

Вытащите старый ролик из опоры оси. Вставьте новый ролик в крепление. Вдавите дверь в положение, прилегающее к направляющей, затем задвиньте ролик в направляющую. Сдвиньте дверь гаража вверх так, чтобы новый каток оказался в пределах колена гусеницы. С помощью молотка распрямите изогнутую секцию гусеницы, чтобы вернуть ее в исходное состояние. При необходимости повторите процесс с другим нижним роликом.

Подсоедините рычаг каретки к каретке электрического открывателя.Подключите открыватель и проверьте работу двери.

Как установить самозакрывающуюся дверь | Руководства по дому

Пружинные петли выглядят как стандартные петли, но содержат пружинный механизм растяжения, который автоматически закрывает дверь при каждом ее открытии. Эта функция самозакрывания играет важную роль в пожарной безопасности и может помочь сохранить дом в безопасности, если члены семьи иногда забывают закрывать дверь после каждого использования. Добавление пружинных петель к двери требует тех же инструментов и методов, которые используются для установки обычных петель, а также некоторых специальных инструментов, используемых для регулировки натяжения двери.

Чтобы определить, сколько пружинных петель вам нужно, обратитесь к спецификациям, прилагаемым к вашим петлям. Если вы используете петли меньше 4 дюймов, используйте одну пружинную петлю на дверях весом менее 60 фунтов, две на дверях весом менее 85 фунтов и три на дверях весом 110 фунтов или более. Для петель размером 4 дюйма или больше используйте одну петлю с пружиной для дверей весом менее 70 фунтов, две для дверей весом менее 115 и три для дверей весом 150 фунтов и более.

Прикрутите пружинные петли к двери так, чтобы прорези на каждой петле находились сверху.Если вы используете одну пружинную петлю на дверь, установите ее в среднее положение петли, со стандартными петлями вверху и внизу. Для дверей с двумя пружинными петлями используйте стандартные петли вверху с петлями на пружинах в среднем и нижнем положениях. Используйте винты, прилагаемые к каждой петле, чтобы закрепить петлю на месте.

Попросите друга удерживать дверь на месте, пока вы привинчиваете ее к раме. Используйте винты, прилагаемые к петлям, чтобы прикрепить дверь к раме.

Закройте дверцу и отрегулируйте натяжение.Если ваши пружинные петли имеют шестигранное отверстие в верхней части ствола, вставьте шестигранный ключ и поверните его по часовой стрелке, чтобы увеличить натяжение. Вставьте стопорный штифт, поставляемый с пружинными петлями, в первое отверстие, открывающееся при повороте шестигранного ключа. Снимите шестигранный ключ и проверьте дверь. Если он закрывается и фиксируется автоматически, ваш проект завершен. Если нет, снова вставьте шестигранный ключ и переместите стопорный штифт во второе отверстие. При необходимости повторите этот шаг.

Отрегулируйте пружинные петли, не имеющие шестигранного отверстия, с помощью натяжного рычага, который должен поставляться с петлями.При закрытой дверце вставьте натяжной рычаг в крайнее правое отверстие в верхней части петли. Потяните рычаг влево, чтобы выставить первое блокировочное отверстие, а затем вставить стопорный штифт в отверстие. Снимите натяжной рычаг и проверьте дверь. При необходимости повторите, перемещая стопорный штифт влево для увеличения натяжения.
