Установка дверного доводчика: виды, устройство, уход

Чтобы дверное полотно не оставалось открытое, ставят доводчик. Раньше за это действие отвечала натянутая толстая пружина. Недостатком являлось резкое захлопывание створки. Современные изделия плавно закрывают полотно и обеспечивают его плотное прилегание к дверной коробке. Конструкция механизма несложная. Однако специфика установки доводчиков разных моделей отличается.

Виды

Чтобы выбрать и установить доводчик, нужно учесть устройство изделия. По месту монтажа различают следующие модели:

  • Накладные устанавливают сверху дверного блока. Крепление элементов осуществляют на полотно, раму, стену или дополнительные конструкции.

накладной дверной доводчик

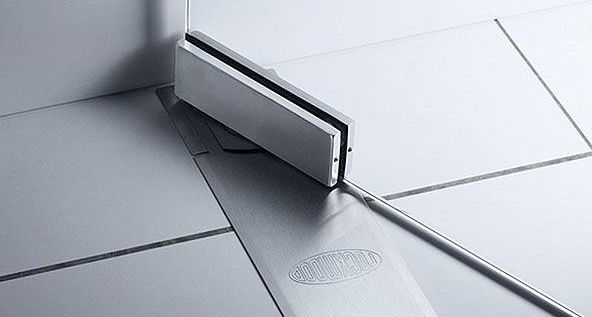

  • Модели напольного типа чаще используют для стеклянных створок. Изделие крепят снизу к полотну и полу.

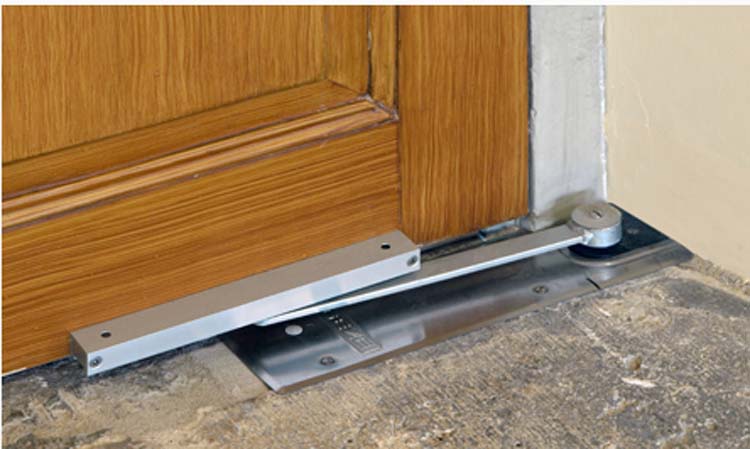

напольный дверной доводчик

  • Скрытые доводчики спрятаны внутри дверного блока. Установка очень сложная, обслуживание неудобное.

скрытый дверной доводчик

Различаются модели передачей усилия от рабочей пружины к рычажному механизму:

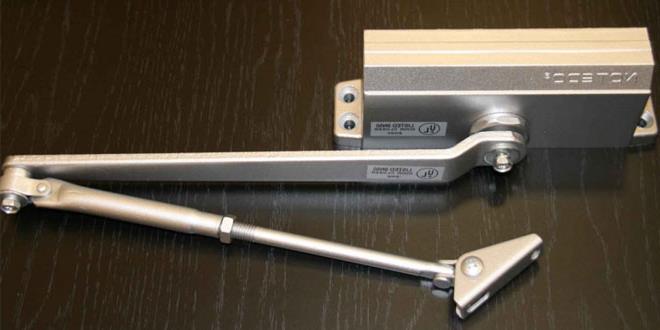

  • Изделия с коленной, рычажной или шарнирной тягой. Устройство одинаковое, просто имеет три названия. Особенностью конструкции является металлический рычаг, перпендикулярно прилегающий к дверному полотну. Механизм работает надёжно, но требует больших усилий при открывании створки, а также некрасиво смотрится на дверном блоке.

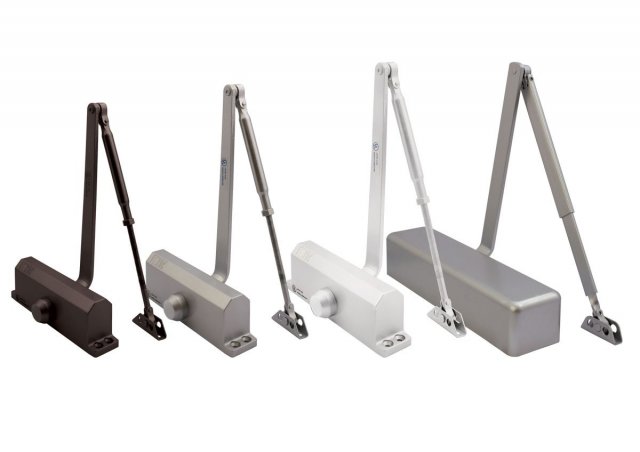

рычажный, коленный дверной доводчик

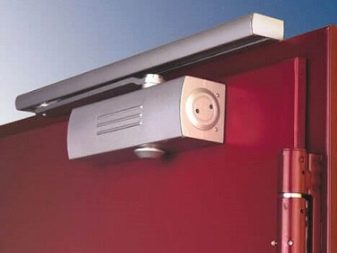

  • У моделей скользящего типа рабочий рычаг постоянно находится параллельно полотну. Внешний вид не портится торчащим коленом. Дверь открывается плавно с меньшим усилием.

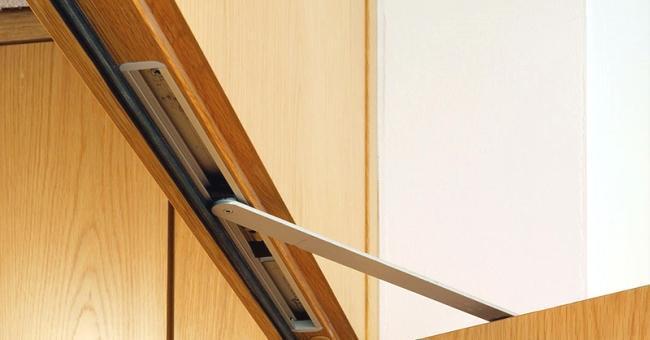

скользящий дверной доводчик

Различаются доводчики внутренним устройством:

  • Кулачковый чаще применяется в системах скрытой установки или моделях с канальной тягой. Кулачок в форме сердца расположен на оси рычага и прижат с обеих сторон роликами. Во время открывания створки, кулачок сжимает рабочую пружину. Когда полотно начинает закрываться, пружина возвращается в исходное положение. Одновременно совершается проворачивание кулачка в противоположную сторону, что создаёт плавное закрывание створки. Регулировка кулачкового механизма осуществляется эксцентриком.

механизм кулачкового дверного доводчика

  • Зубчатый или гидравлический механизм обладает реечной передачей рабочего усилия. На оси рычага установлена зубчатая шестерёнка. При открывании створки, шестерня начинает вращаться. Зубья толкают рейку, приводя в движение поршень, который сжимает рабочую пружину. С закрыванием створки напряжение ослабевает. Пружина разжимается, толкает поршень, и действие всего механизма происходит в обратном порядке. Плавность открывания обеспечивают каналы, по которым внутри перетекает машинное масло. Регулировка механизма осуществляется винтами, изменяющими диаметр входа каждого канала.

зубчатый, гидравлический дверной доводчик

Гидравлические обычно оснащены рычажной тягой и являются самыми популярными моделями.

Где ставить?

В здании автодоводчик ставят на входные двери со стороны помещения. Корпус механизма должен быть защищён от агрессивного воздействия неблагоприятных погодных условий. Существуют модели открытой установки, не боящиеся мороза и дождя, но их тоже лучше располагать со стороны помещения. При необходимости можно установить доводчик на калитке или воротах.

Что учесть при выборе?

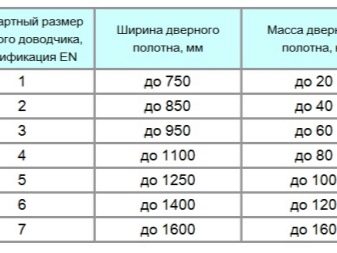

При выборе модели для монтажа доводчика, учитывается ширина и масса створки. Все изделия классифицируют по стандарту EN 1154. Неправильно подобранная модель быстро выйдет из строя или создаст определённые трудности закрывания двери. Доводчики разделены на семь градаций с обозначением EN 1 – EN 7. Каждый класс рассчитан на определённую массу и ширину створки.

классификация дверных доводчиков

Ширина и вес двери не всегда совпадают с данными, указанными в стандартной классификации. Изделие подбирают по максимальному показателю. Можно установить автодоводчик, где в характеристике указаны допустимые максимальные и минимальные пределы. Диапазон усилий производитель указывает, например, EN 2– EN 4.

Для наружной установки выбирают специальные уличные модели. Если изделие предусмотрено для внутреннего применения, на морозе изменится вязкость масла, гидравлическая система перестанет нормально работать, что создаст определённые трудности с открыванием двери.

уличный дверной доводчик

Стандартные функции всех доводчиков предусматривают регулировку скорости и усилия движения створки в секторе 180–15° и 15–0°. Модели с дополнительными функциями позволяют:

  • выставлять паузу закрытия двери;
  • предотвращать резкое открывание;
  • регулировать усилие дохлопа;
  • фиксировать дверное полотно в открытом состоянии.

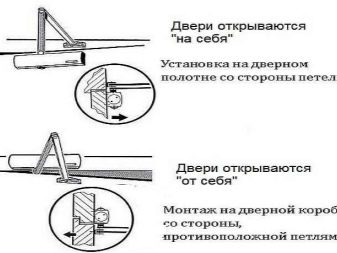

Как правильно установить доводчик двери?

Весь процесс установки доводчика двери своими руками состоит из трёх шагов. Сначала определяют схему монтажа, а зависит она от направления открывания полотна:

  • Если створка открывается в сторону доводчика, рычаг крепят к дверной коробке, а корпус механизма на дверь.
  • При обратном открывании рычаг фиксируют к створке, а корпус на коробку.

При любой схеме установки, регулировочные болты смотрят в сторону навесов.

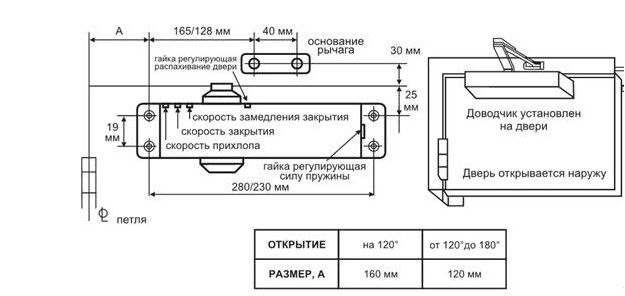

Вторым шагом является изучение инструкции. Внутри упаковки изделия нужно найти схему установки доводчика, нарисованную в масштабе 1:1. Шаблон прикладывают к двери и размечают точные места крепления.

шаблон крепления дверного доводчика

Третий шаг предусматривает сам монтаж, состоящий из следующих действий:

  1. По нанесённой шаблонной разметке сначала крепят корпус механизма. Затем приступают к установке рычага. Если изделие продавалось в собранном состоянии, то шарнир временно разъединяют.
  2. На оси устанавливают колено. Фиксация происходит гайкой. При установке колена и рычага учитывают их расположение, что зависит от назначения доводчика. Для плавного закрывания двери колено ставят перпендикулярно створке, а рычаг под углом. Стыковку элементов выполняют при закрытом положении полотна. Если целью установки механизма является функция дохлопа, то рычаг ставят перпендикулярно створке. Затем регулируют длину колена.
  3. После крепления двух половинок механизма выполняют их соединение шарниром.

В комплекте поставляются крепёжные элементы, позволяющие устанавливать доводчик на пластиковую дверь или из любого другого материала. Обычно отличаются саморезы, например, по дереву и металлу.

На нестандартных дверях не всегда удаётся установить механизм по шаблону. Для таких случаев применяют вспомогательные элементы:

  • в глубоком проёме рычаг или корпус механизма к дверной коробке фиксируют через монтажный уголок;
  • чтобы не повредить узор на двери или высоко установленное стекло, крепят механизм на дополнительную монтажную пластину;
  • если створка по толщине выступает за границы коробки или слишком узкая рама, выравнивание обеих частей механизма выполняют монтажными пластинами.

Вспомогательные установочные элементы могут идти в комплекте с изделием, но обычно уголки и пластины покупают отдельно.

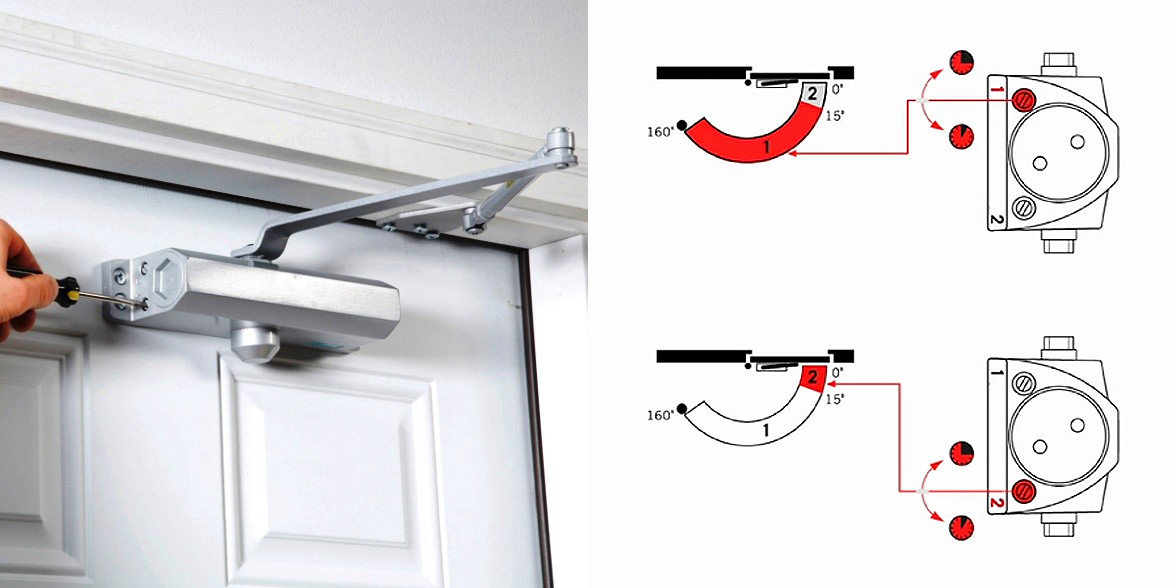

Регулировка

После установки дверного доводчика выполняют регулировку, коленный рычаг в это время должен располагаться под углом 90о относительно полотна. Осуществляется регулировка автодоводчика двери винтами, расположенными на корпусе механизма. После каждого проворачивания отвёрткой по указанным стрелками направлениям испытывают скорость хода створки.

регулировка дверного доводчика

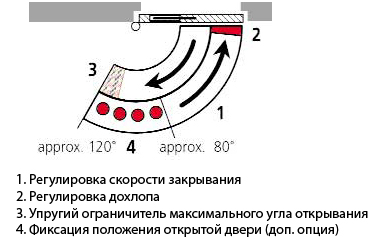

Режим дохлопа регулируют в двух зонах открывания двери: 180–15° и 15–0о°. Полностью выкручивать винты нельзя. Может произойти разгерметизация корпуса с последующим вытеканием масла.

Эксплуатация и уход

Автодоводчик не ограничивает открывание створки. Чтобы механизм не сломался устанавливают упор, не дающий двери сильно распахиваться. У моделей со слайдерным рычагом ограничитель монтируют в направляющем канале.

Блокировка двери в открытом состоянии разными подпорками или ручное усилие для быстрого закрывания створки изнашивает механизм, а иногда даже выламывает детали. При уличной установке корпус доводчика защищают козырьком от осадков и солнца. Для продления срока службы смазывают все подвижные узлы.

Если двери не имеют дефектов и соблюдаются условия использования, доводчик отслужит гарантированное производителем время.

dvernoiguru.ru

устройство, регулировка, инструменты, инструкция монтажа пошагово, советы специалистов

Установить доводчик на дверь своими руками вполне можно. Нужно знать, где и как его ставить, какие будут нужны инструменты и как проделать в двери отверстие под доводчик. Разберемся в этих вопросах.

Доводчик на двери – нехитрое приспособление, которое выполняет множество функций: способствует сбережению тепла, защищает квартиру или подъезд от попадания уличной грязи и пыли,  оберегает дверную коробку от резких ударов. Поставить это приспособление предлагают многие конторы, занимающиеся монтажом и ремонтом дверей. Но если есть небольшой опыт работы с инструментом и нужные знания, с установкой доводчика на дверь можно справиться самостоятельно.

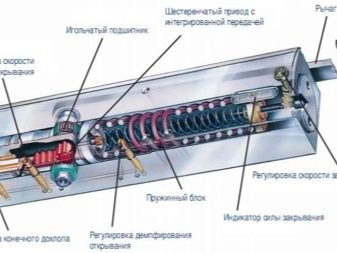

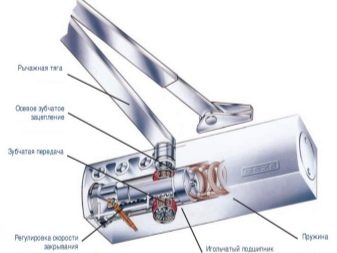

Устройство

Задача доводчика – накопить энергию при открывании двери, а затем потратить ее на то, чтобы плавно и плотно закрыть дверь. В этом его главное преимущество перед обычной дверной пружиной: резко распахнутую дверь пружина рванет назад столь же резко, нанеся сильный удар по дверной коробке. Доводчик же возвращает дверь на место мягко и довольно плавно, не нанося вреда дверной коробке и не издавая громких звуков.

Существуют различные конструкции, но наиболее распространены доводчики с реечной передачей. В этой конструкции имеются следующие элементы:

  • Шестеренка из прочных сортов стали, которая поворачивается рычагом в момент открывания двери.
  • Зубчатая рейка. Шестеренка приводит ее в движение, передавая усилие на мощную пружину.
  • Пружина, которая не позволяет резко распахнуть дверь и возвращает ее на место после того, как дверную ручку отпустят.

Корпус доводчика, в который помещен механизм, снабжен системой каналов, по которым перегоняется масло. Именно гидравлическая система обеспечивает плавность доводки двери и гасит резкие толчки.

Меняя толщину каналов, можно добиться большей плавности хода доводчика или более резкого захлопывания двери.

Имеются и другие конструкции, например с использованием кулачковой передачи. Но они распространены меньше.

Параметры устройств доводки дверей описывает международная спецификация EN 1154. По ней все устройства делят на 7 классов, в зависимости от массы двери, которую они способны закрывать и площади полотна двери. При этом, если, к примеру, площадь соответствует классу EN3, а масса – EN4, стоит брать более мощное устройство класса EN4. Если взять более слабый доводчик, он просто не справится с тяжелой дверью и не сможет закрывать ее плотно.

Обратите при выборе внимание на то, как записан класс. У моделей с двойной маркировкой (к примеру, EN3-4) шире возможности настройки, но выше стоимость.

Где ставить механизм

Устанавливаются доводчики несколькими разными способами. В верхней части двери ставятся два типа:

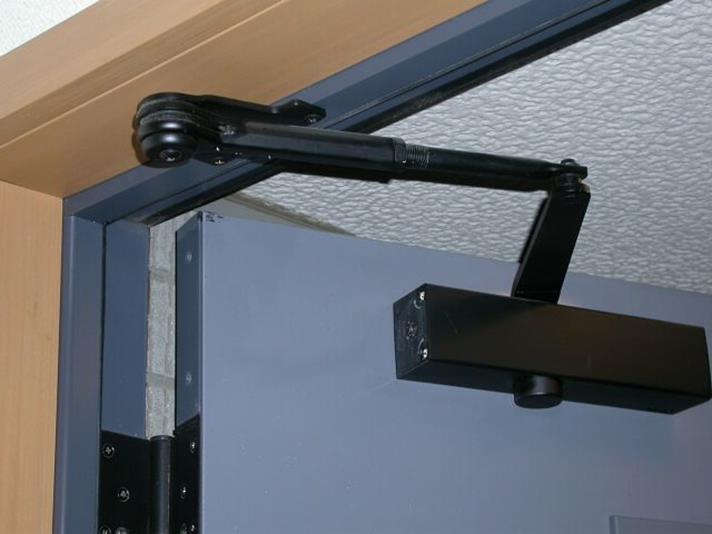

  • Конструкции с шарнирной тягой имеют расположенный перпендикулярно рычаг, идущий к двери. Такие устройства довольно надежны и долговечны. Их слабое место – торчащий рычаг. Внешне он не слишком привлекателен, да и сломать его довольно просто.

    У шарнирных конструкций сопротивление открыванию двери становится тем больше, чем шире открывают дверь. Такая особенность делает их неудобными для маленьких детей и пожилых людей. Их сил может оказаться недостаточно для того, чтобы справиться с дверью, оснащенной этим устройством.

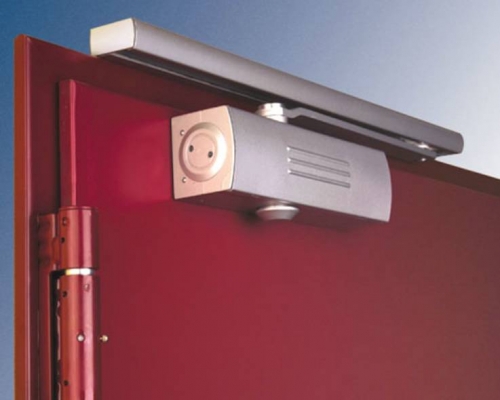

  • Конструкции, оснащенные скользящим каналом, выглядят более привлекательно, ведь их рычаг расположен параллельно дверному проему. Они выдают максимальное сопротивление на первой трети пути, затем нужно прикладывать заметно меньше усилий.

Располагаемые на полу устройства также имеют два конструктивных исполнения. Первый лишен видимых рычагов, так как механизм полностью утоплен в пол. Обычно такие конструкции ставят на стеклянные двери. За преимущества приходится платить более сложной установкой, т.к. приходится утапливать механизм в пол.

Напольные доводчики с рычагом устроены аналогично тем, что ставятся на верхнюю часть двери. Внизу они менее заметны, но есть риск повредить рычаги.

Какой бы вариант установки вы ни выбрали, помните, что гидравлические доводчики конструктивно не предназначены для работы в условиях мороза. Масло в них может загустеть на холоде, и тогда дверь будет очень трудно открыть. Поэтому доводчики стараются ставить внутри комнаты. Лишены этого недостатка только защищенные от холода модели, но их стоимость заметно выше.

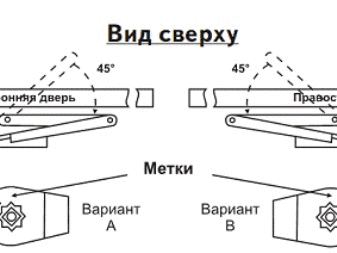

Отверстия под доводчик

Чтобы установить доводчик, надо правильно разметить отверстия для его крепления на двери и косяке. Хорошим помощником в этом деле будет монтажный шаблон:

Такие шаблоны прикладываются практически ко всем современным моделям, вместе с крепежом. На плотном картоне нанесены все монтажные размеры, поэтому достаточно только приложить шаблон к двери и отметить через отверстия на шаблоне места для установки крепежа.

Важно только не перепутать расположение отверстий для разных видов монтажа.

Дело в том, что доводчики по-разному устанавливаются на двери, которые положено раскрывать в помещение и на улицу. В первом случае доводчик ставится на полотно, а рычаг крепится к раме. Во втором – наоборот. Причина для такого расположения – необходимость максимально защитить устройство от холода. И конечно, нельзя размещать доводчик с уличной стороны.

Еще более усложнен шаблон на доводчиках, которые способны работать с дверями двух классов. Тогда под каждый класс будет свое расположение отверстий. Их либо разделяют яркой цветной полосой, либо маркируют кругами разных цветов. В общем, разобраться с монтажным шаблоном обычно бывает не сложно.

Как правильно отрегулировать усилие

Любой доводочной конструкции периодически требуется регулировка. Потребность в настройке обычно возникает при смене сезона, когда масло внутри корпуса становится более густым или более жидким из-за изменения температуры. Бывают и другие причины. Устроены разные модели по-разному, но общий принцип регулировки один. Подкручивая винты по часовой стрелке, усилие повышается, в другую сторону – снижается.

Первая задача – отыскать регулировочные винты. Обычно они располагаются на торце устройства (особенно это актуально для моделей с корпусом граненой или цилиндрической формы). У моделей с прямоугольным корпусом винты могут прятаться на лицевой стороне под защитной крышкой. Регулировка может производиться отверткой или ключом-шестигранником.

Важно помнить несколько правил:

  • Не рекомендуется отпускать или натягивать винты более, чем на четверть оборота за раз.
  • Сначала настраивают общую скорость настраивания доводчика, затем – длительность интервала, на котором дверь будет тормозиться. Обычно винт, отвечающий за первую функцию, маркируется цифрой «1», а второй – цифрой «2», но можно встретить и другие маркировки.

Перед настройкой доводчика лучше ознакомиться с его паспортом. Помните! Ошибки при регулировке могут привести к выходу доводчика из строя. Мы также рекомендуем посмотреть видео, чтобы своими глазами увидеть, как производится регулировка:

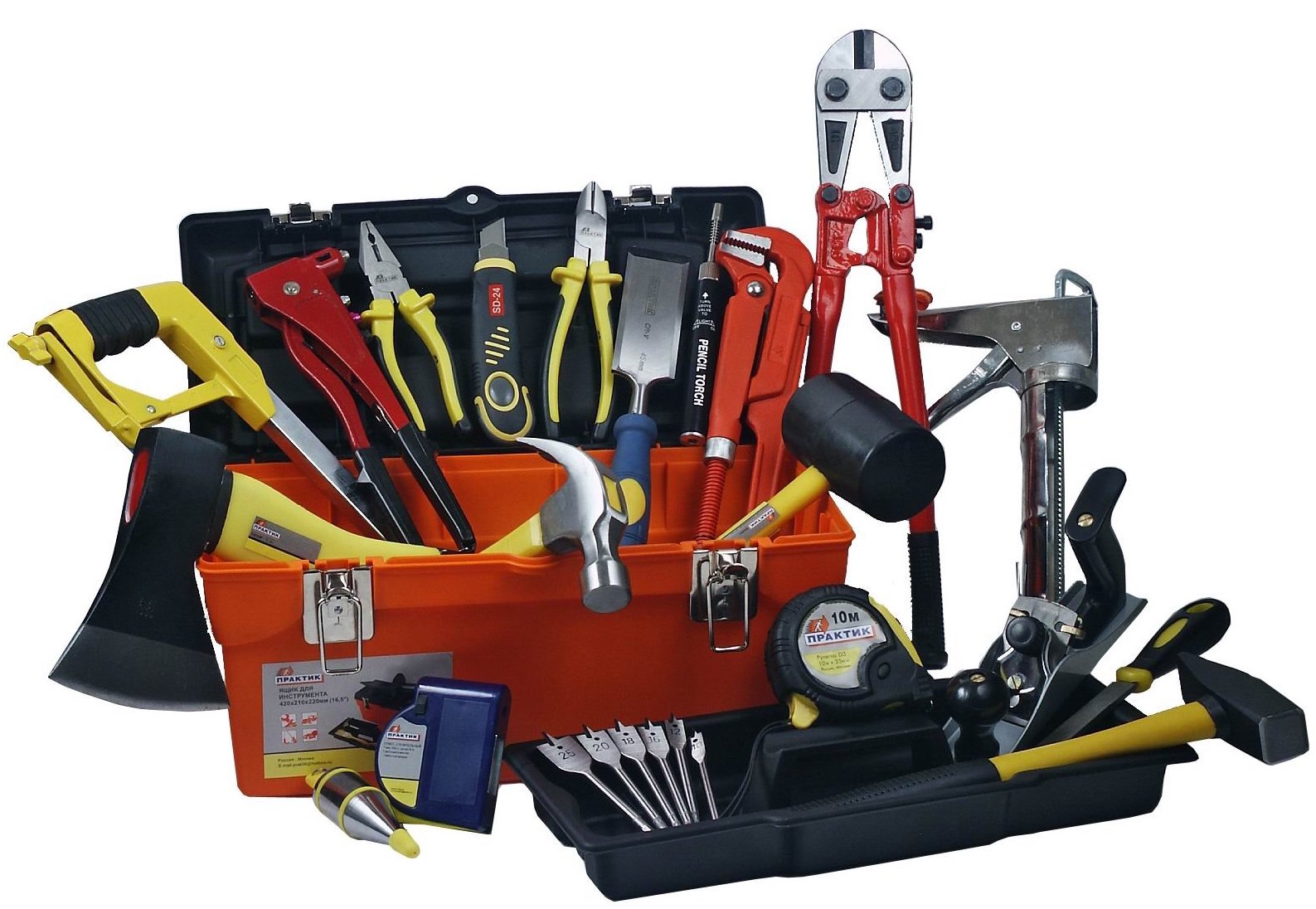

Необходимые материалы и инструменты

Чтобы выполнить монтаж, будет необходим следующий инструментарий:

  • Монтажный шаблон (чаще всего, входит в комплект поставки приобретенного доводчика).
  • Карандаш для выполнения отметок.
  • Кернер и молоток чтобы выполнить отметки перед сверлением.
  • Электродрель со сверлом, способным справиться с материалом двери (металл, пластик, дерево и т.д.).
  • Отвертка и шестигранный ключ. Они понадобятся для сборки доводчика и регулировки его после установки, а также для затягивания саморезов.

Обычно доводчик комплектуется двумя наборами саморезов – под металл и пластик. Но иногда может понадобиться приобрести крепеж под экзотичный материал двери.

Больше никаких материалов и инструментов для того, чтобы поставить доводчик на место не нужно.

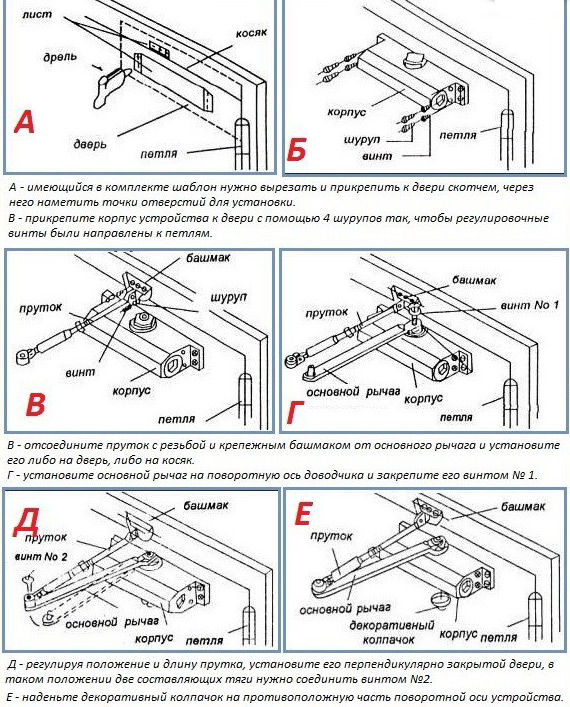

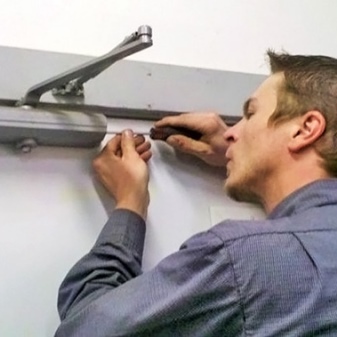

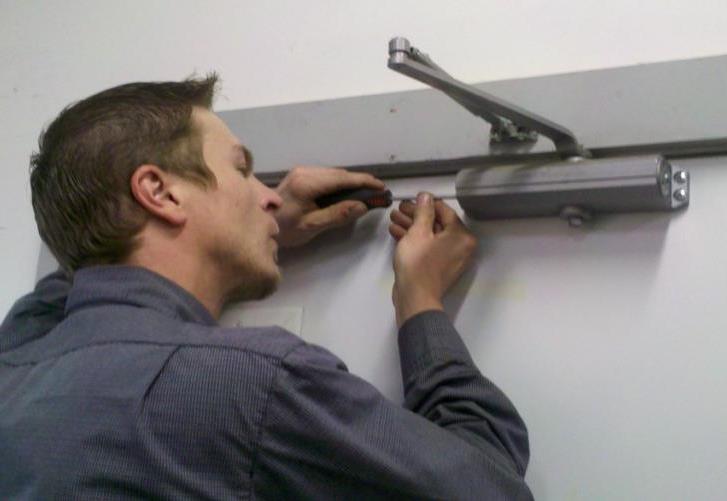

Установка доводчика на дверь своими руками. Пошаговая инструкция

Разберем этапы процедуры установки доводчика:

  1. Распаковка и подробный осмотр. Перед началом работы стоит изучить паспорт устройства, проверить комплектность и работоспособность всех частей. Если какой-либо детали не хватает, проще заменить бракованное изделие, чем пытаться сымпровизировать.
  2. Разметка. Шаблон прикладывается на предполагаемо место установки и все отверстия отмечаются керном.

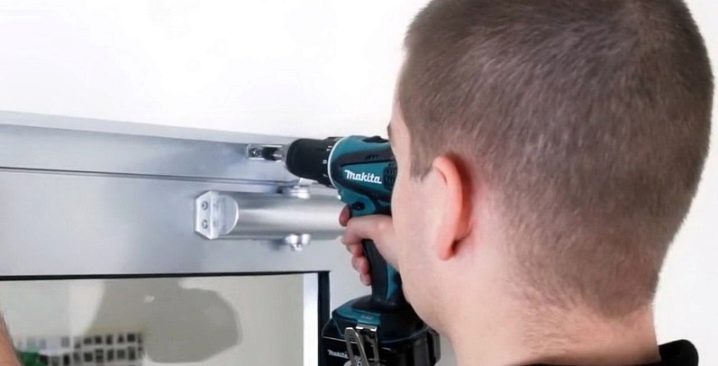

  3. Засверливание всех отверстий. Важно, чтобы сверло шло строго перпендикулярно.
  4. Установка на место корпуса устройства доводки. Важно проверить, чтобы торец с винтами настройки был обращен к косяку.
  5. Установка на место лапки и регулируемой половинки рычага.

    Если рычаг собран перед поставкой, стоит его разъединить. Сборка производится только при регулировке.

  6. Установка нерегулируемой половины на корпус доводчика. Обычно его нужно посадить на граненый шток и закрепить на месте гайкой.
  7. Две половинки рычага выставляются на место при полностью закрытой двери и центральный шарнир собирается. Если на двери нет уплотнителя, перпендикулярно к ней выставляется раздвижная половина рычага. Если есть защелка или уплотнительная лента – жесткая половина. При необходимости можно удлинить или укоротить раздвижную половину рычага.

Монтаж закончен! Остается только провести регулировку доводчика.

Советы профессионалов

Перед тем, как ставить доводчик, посмотрите предлагаемые видеофрагменты. Профессиональные монтажники покажут вам все тонкости установки и дадут полезные советы, способные ускорить процесс:

Поставить устройство для доводки двери самому совсем не сложно. Нужно только предварительно разобраться, как это делается и не спешить при настройке. И тогда смонтированный доводчик обеспечит мягкое и плавное закрывание двери, сберегая ваш дом от сквозняков, а нервы – от шума при хлопках.

stroyobzor.info

как правильно установить механизм на входную дверь? Монтаж устройства своими руками

Установка доводчика на металлическую дверь имеет свои нюансы. Этот полезный девайс помогает обеспечить сокращение потерь тепла, а также должен обладать достаточным усилием для плотного закрывания тяжелой створки. Но как правильно установить механизм на входную дверь?

Монтаж устройства своими руками занимает относительно немного времени и не доставляет особенных хлопот, если следовать правилам. Справиться с работой домашнему мастеру поможет простой комплект инструментов, некоторый опыт работы с ними, понимание принципов работы монтируемого механизма.

Зачем нужна установка доводчика?

Установка доводчика на металлическую дверь – хотя и вынужденная, но абсолютно оправданная мера. Механический элемент, крепящийся со внутренней стороны полотна, помогает обеспечивать плавность закрывания створки, предотвращает ее перекашивание, снижает интенсивность износа.

Установка доводчика необходима в подъездах многоквартирных домов, где такой компонент помогает избежать потерь тепла, снижает шумовую нагрузку.

В обязательном порядке дополнительные комплектующие этого типа устанавливаются исключительно на дверные конструкции:

  • монтируемые в общественных местах, где предполагается высокая интенсивность потока людей;
  • оснащенные системами контроля доступа на объект;
  • противопожарного назначения;
  • используемые в эвакуационных целях.

При подборе доводчиков для дверей, которые не укомплектованы ими по умолчанию, нужно обязательно ориентироваться на массу и габариты конструкции. Иначе велика вероятность того, что скорость износа деталей вспомогательного механизма окажется слишком высока.

Какие моменты нужно учитывать

Чтобы правильно установить на железную дверь доводчик, нужно еще при выборе устройства определиться с его техническими характеристиками. Некоторые модели – такие, как напольные конструкции – нужно монтировать заранее. Их установка учитывается еще на стадии проектного решения.

В обычных домах и на объектах нежилой инфраструктуры чаще используют накладные варианты – они крепятся снаружи, в верхней части дверного полотна. Кроме того, существуют потайные варианты, устанавливаемые в дверной коробке или самом полотне. Как правило, подобные системы монтируются производителем, а на этапе монтажа требуют только регулировки.

Для самостоятельного крепления на поверхность дверного полотна подходят только накладные доводчики.

Их монтаж на входную дверь чаще всего производится с креплением коробочному брусу. В большинстве случаев фирменная продукция снабжается подробным пояснением от производителя по поводу выбора точек фиксации изделия. Для успешного монтажа нужно обязательно заранее отрегулировать и само полотно. Оно должно иметь легкий ход на петлях, входить в проем без перекосов.

Виды механизмов

Планируя своими руками смонтировать дверь с доводчиком, следует учесть некоторые особенности имеющихся в продаже изделий.

Наиболее распространенные технологические решения здесь выглядят следующим образом.

  • Шестереночные, с зубчатой рейкой и рычажной передачей. Имеют масляный тип смазки, которая при эксплуатации на морозе может густеть. Рекомендованы для установки в интерьерных пространствах и внутри подъездов. Для использования с креплением на наружной стене здания подходят в тех случаях, если средние зимние температуры не опускаются ниже нуля градусов. Сам механизм отличается плавностью движения и высокими показателями силы прижимного воздействия.
  • Кулачковые доводчики имеют внутри поршневой элемент с валом, а также пружину с регулировочным винтом. Здесь используется слайдерная тяга, позволяющая смягчить закрывание створки, сделать его более плавным. Такие механизмы ориентированы на эксплуатацию в сочетании с накладным или врезным типом крепления. Напольные модели также чаще всего оснащаются именно кулачковым механизмом.

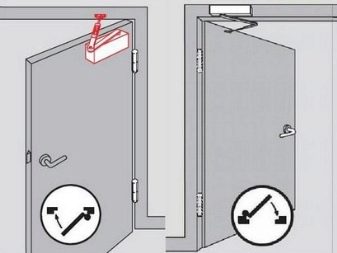

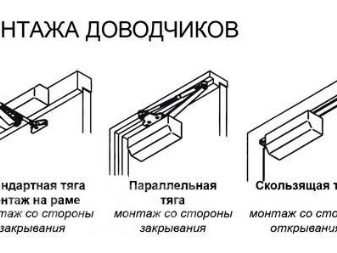

Выбор способа крепления

В зависимости от того, предусмотрено конструкцией наружное открывание или распахивание створки внутрь помещения, крепление доводчика может происходить одним из трех существующих на данный момент способов.

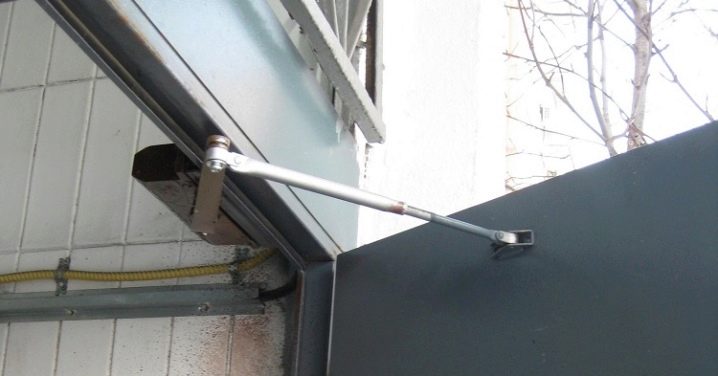

  • Стандартным. Рычаг закрепляется на дверной коробке в области притолоки. Основная часть доводчика фиксируется на поверхности полотна.
  • Обратным или верхним. В этом случае рабочий элемент крепится на притолоку, а рычажная часть закрепляется на створке двери, обеспечивая необходимое усилие при ее монтаже. Рычаг при этом располагается перпендикулярно коробочному брусу вверху.
  • Параллельным. Установка выполняется с использованием монтажного уголка, конструкция рычага фиксируется параллельно верхнему брусу.

Важное правило: крепление рычага всегда определяет способ установки. Для открывания двери на себя необходимо фиксировать его на поверхности дверной коробки. Для распашных дверей с наружным типом крепления створки рычаг фиксируется на полотне. Ширина двери должна сопоставляться с усилием и массой. На самые тяжелые модели ставят два доводчика.

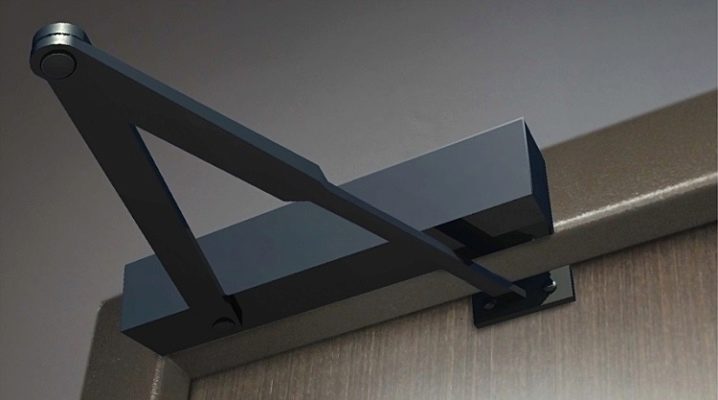

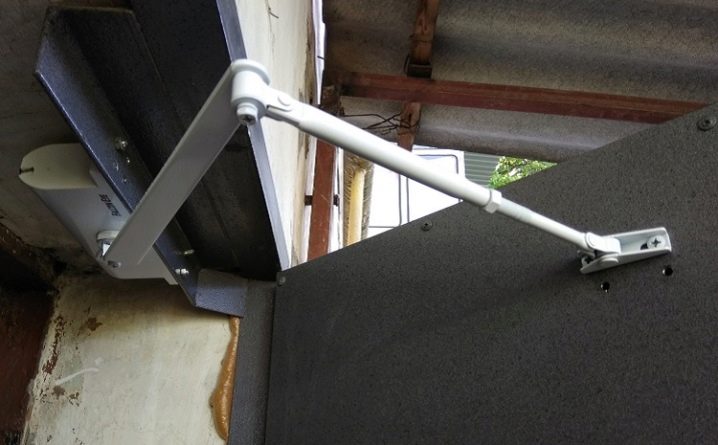

Фиксация доводчика на полотне двери

Уличный дверной проем в многоквартирных домах, офисных зданиях часто служит источником потерь тепла. Предотвратить их и помогает доводчик.

Правильно закрепить его можно по простому алгоритму действий.

  • Шаблонную часть детали закрепить к месту фиксации на заданной высоте с помощью липкой ленты.
  • Используя кернер, произвести разметку мест, где будут располагаться крепежные отверстия – всего их 6 штук (2 под рычаг, 4 под основной механизм).
  • Высверлить в местах нахождения меток сквозные отверстия для последующей установки фурнитуры.
  • Произвести крепление рычажной части доводчика к месту ее расположения (на полотне или косяке).
  • Выполнить фиксацию корпуса.
  • Соединить вторую часть тяги, ранее не закрепленную, с осью самого доводчика.

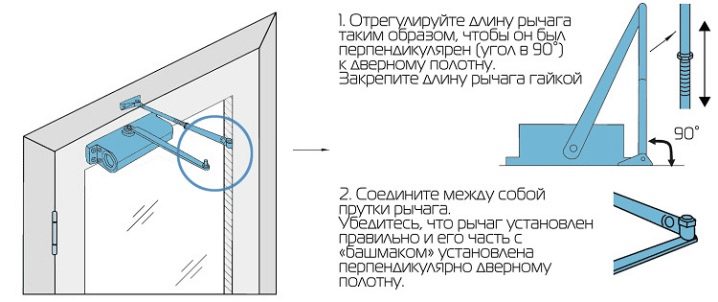

  • Выполнить регулировку длины до момента, пока рычаг не будет направлен строго перпендикулярно полотну двери в закрытом состоянии.

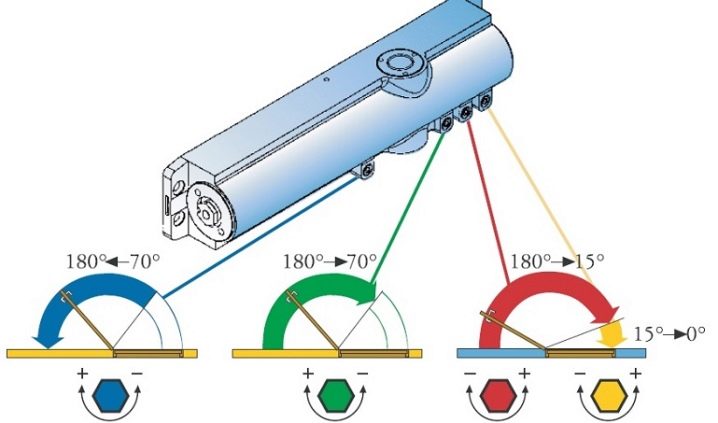

Регулировка и настройка

Правильно закрепить изделие мало, его еще нужно отрегулировать. Для этого в конструкцию включены специальные регулировочные винты. При установке их правильное направление ориентировано на поверхность коробочного бруса. Всего таких винтов два, они позволяют определить и зафиксировать желаемую скорость движения полотна для каждого из режимов эксплуатации. При регулировке стоит соблюдать осторожность, не прилагая слишком больших усилий.

Первый из двух винтов определяет общий диапазон скорости – он составляет 15—180 градусов. При помощи второго можно отрегулировать ход более точно. Как правило, здесь диапазон составляет от 0 до 15 градусов. Винт при регулировке проворачивается по направлению против и вдоль нарезанного соединения.

Чрезмерные усилия при вращении регулирующих элементов могут привести к их вывинчиванию и выпадению с разгерметизацией внутренней конструкции.

При правильном выполнении работы, скорость открывания и закрывания двери должна быть примерно равной, без усилий, хлопков и зазоров.

При эксплуатации створки с доводчиком нужно избегать чрезмерных нагрузок на полотно, а также исключить использование механических преград или подпорок.

Установка доводчика на входную металлическую дверь – важное и нужное дело, позволяющее сделать процесс плотного закрывания створки автоматическим. Соблюдая простые рекомендации, справиться с задачей сможет даже человек без большого практического опыта. А закрываться без скрипов и шумов будут самые тяжелые или массивные двери.

О том, что нужно знать при покупке и установке дверного доводчика, смотрите в следующем видео.

stroy-podskazka.ru

нюансы выбора и правила монтажа

Если вам надоело постоянное хлопанье калитки и створки входной или межкомнатной конструкции, обратите внимание на доводчики для входных дверей. Предлагаем разобраться с преимуществами и недостатками подобных устройств, существующими видами и порядком установки.

Качественный доводчик – гарантия плавного закрытия створкиКачественный доводчик – гарантия плавного закрытия створки

Читайте в статье

Преимущества и недостатки дверных доводчиков для входных дверей

Популярность подобных устройств обусловлена их неоспоримыми достоинствами:

  • защита дверного полотна от ударов во время открытия и закрытия;
  • увеличения срока службы фурнитуры, так как плавное движение двери способствует уменьшению эксплуатационной нагрузки;
  • обеспечение требуемого положения створки в закрытом положении;
  • регулирование скорости закрывания створки;
  • безопасная эксплуатация дверной системы, что особенно актуально для семей с маленькими детьми.
Устройство обеспечивает точное позиционирование створкиУстройство обеспечивает точное позиционирование створки

Из недостатков следует отметить сложность установки и регулирования, высокую стоимость моделей, имеющих более широкие функциональные возможности.

Устройство сложно отрегулироватьУстройство сложно отрегулировать

Устройство и принцип действия доводчиков для входных дверей в зависимости от типа

Место установки конкретной модели зависит от её конструктивных особенностей и типа. Давайте познакомимся с существующими вариантами, чтобы Вам было проще сделать оптимальный выбор.

Конструктивное исполнение устройств может существенно отличатьсяКонструктивное исполнение устройств может существенно отличаться

Верхний дверной доводчик

Подобные модели часто называют накладными. Их монтируют в верхней части дверной системы. Производители предлагают доводчики:

  • со скользящей тягой. Подобные устройства не получили широкого распространения, однако благодаря своему конструктивному исполнению более надежны, чем зубчатые аналоги. Срок службы подобных устройств может превышать несколько десятков лет. В процессе работы кулачковый механизм приводит в движение пружину и два поршня, обеспечивающих плавное закрытие двери. Модели со скользящей тягой имеют компактные размеры;
  • с зубчатым приводом. Подходящий вариант для створок, вес которых превышает 80 кг. Их устанавливают преимущество на входные группы. В процессе работы движение механизма обеспечивается с помощью шестеренок или зубчатого штифта, передающего движение от пружины к тяге устройства, обеспечивая плавное и тихое движение створки. Монтаж механизма и его регулировка не вызывают особых сложностей, что способствует особой популярности устройств.
 Размеры устройства сравнительно небольшиеРазмеры устройства сравнительно небольшиеОптимальное решение для тяжёлых дверейОптимальное решение для тяжёлых дверей

Напольный дверной доводчик

Напольные модели удерживают и закрывают дверь. Их крепят к полу и в двух точках к дверному полотну: с внешней и внутренней стороны. Устройства, в зависимости от исполнения, могут использоваться для открытия полотен весом 25-300 кг. Некоторые модели можно синхронизировать с верхними для повышения уровня безопасности дверной системы.

Внимание! Установку напольных производят преимущественно в местах с большой проходимостью.

Фиксация осуществляется в нескольких точкахФиксация осуществляется в нескольких точках

Рамный дверной доводчик

Данный вид относится к категории скрытых моделей. Их скрыто устанавливают внутрь дверного полотна или коробки.

Рамные модели незаметныРамные модели незаметны

Рекомендации по выбору дверного доводчика для входной двери

Чтобы установленное устройство прослужило достаточно долго, при его выборе следует в первую очередь учесть габариты и вес двери. Прилагаемая к изделию инструкция позволит определить требуемый класс и мощность дверного доводчика для входных дверей. Если мощности выбранной модели окажется недостаточно, можно одновременно установить два устройства.

Для тяжёлой створки требуется мощное устройствоДля тяжёлой створки требуется мощное устройство

Внимание! Если ширина створки превышает 1.6 м, от установки доводчика стоит отказаться.

К другим важным факторам, заслуживающим внимание в процессе выбора, стоит отнести:

  • скорость закрывания. Сложность его использования заключается в том, что данный показатель не имеет чёткого числового значения, а потому её устанавливают исключительно путем визуальных наблюдений. Для противопожарных систем стоит выбрать устройство с максимальной скоростью, для частного дома – минимальной;
  • скорость захлопывания. Данный показатель актуален для защёлкивающихся замков;
  • торможение открывания. Наличие данной функции актуально для публичных учреждений, которая позволит уменьшить усилие, прикладываемое посетителями к дверному полотну;
  • задержка закрывания. Данная функция позволит пройти посетителю с покупками, но может оказаться вредной в зимнее время;
  • фиксация открытой створки. При её наличии дверь можно зафиксировать в открытом положении, что особенно актуально для медицинских учреждений.
 Наличие дополнительных функций оговаривается дополнительноНаличие дополнительных функций оговаривается дополнительно

Выбор дверного уличного морозостойкого доводчика

Выбирая подходящую модель, следует учитывать:

  • температуру, при которой будет эксплуатироваться устройство;
  • требуемую мощность.

Необходимо, чтобы морозостойкий уличный дверной доводчик мог эксплуатироваться при температуре до -40°С. Мощность устройства должна быть близка к требуемому значению. Если показатель будет существенно отличаться, открытие/закрытие створки будет осуществляться с большим трудом либо не будет вообще.

Температура эксплуатации – важный критерий при выбореТемпература эксплуатации – важный критерий при выборе

Установка дверного доводчика по этапам

Если вы решили выполнить установку дверного доводчика своими руками, стоит заранее ознакомиться с основными этапами работ и их содержанием. Монтаж может выполняться на полотно и коробку, внутри и снаружи. Для наружных дверей чаще всего выбирается внутренний способ, при котором само устройство крепится в дверном проеме, чтобы обеспечить его работоспособность в зимнее время. Предлагаем ознакомиться с ними более подробно.

Процесс установки требует повышенной точностиПроцесс установки требует повышенной точности

Определение схемы установки в зависимости от направления открывания двери

Прежде чем приступить к монтажным работам, следует внимательно изучить инструкцию, в которой рассказывается, как поставить доводчик на дверь. Схема выполнена в натуральную величину, что значительно упрощает разметку. Для крепления схемы используется скотч.

Возможные варианты установки представлены на инструкции, вкладываемой к каждому изделиюВозможные варианты установки представлены на инструкции, вкладываемой к каждому изделию

Как правильно установить доводчик на дверь: пошаговая инструкция

Если вы не знаете, как правильно установить доводчик на дверь, предлагаем делать это в следующей последовательности:

ИллюстрацияОписание действия
Сквозняков больше нет: выбираем правильные доводчики для входных дверейСобираем вместе все элементы конструкции. Проверяем работоспособность системы.
Сквозняков больше нет: выбираем правильные доводчики для входных дверейПрикладываем собранное изделие к месту будущей установки, чтобы проверить соответствие схеме
Сквозняков больше нет: выбираем правильные доводчики для входных дверейВыполняем разметку, намечая места под крепёж на створке и раме. Просверливаем отверстия. Прикручиваем все элементы устройства и приступаем к регулировке дверного доводчика.



Особенности установки доводчика на пластиковую дверь показаны на следующем видео:

Подробная инструкция по регулировке доводчика двери

Если дверная система работает нестабильно, значит требуется регулировка доводчика двери. В инструкции по эксплуатации приведена подробная информация о том, как это можно сделать. Изменением положения клапана №1 регулируем угол открытия створки. С помощью поворота клапана №2 – скорость закрывания.

Изменение положения клапанов – основное правило регулировкиИзменение положения клапанов – основное правило регулировки

Внимание! У дорогостоящих моделей имеется третий клапан.

Теперь о том, как отрегулировать дверной доводчик:

  • изменяем угол открывания двери, выбирая оптимальное значение из диапазона 90-180°;
  • регулируем скорость закрытия. Для этого открывают створку на нужный угол. Затем добиваются плавности хода и дохлопа двери путем изменения положения клапана 2.

Особенности регулировки доводчика двери своими руками можно увидеть на следующем видео:

Особенности установки доводчика на металлическую дверь

Порядок установки доводчика на металлическую дверь отличается типоразмером и видом используемых крепёжных элементов. Учитывая, что полотно из металла имеет достаточно большой вес, предпочтение стоит отдать модели, относящейся к пятому классу и выше.

Внимание! При использовании шаблона следует обязательно учитывать, что крепёж будет большего диаметра.

Устройство должно быть прочнымУстройство должно быть прочным

Предлагаем посмотреть видео, описывающее установку доводчика на дверь своими руками:

Особенности установки доводчика на калитку

Для установки доводчика на калитку следует использовать морозоустойчивые изделия. Учитывая, что верхняя перекладина есть не у всех калиток, тягу чаще всего крепят к стойке, повернув на нужный угол крепёжную пластину. Затем выполняют настройку доводчика двери.

Совет! Для калитки лучше выбрать пневматическую модель, отказавшись от покупки гидравлической.

Сквозняков больше нет: выбираем правильные доводчики для входных дверей Сквозняков больше нет: выбираем правильные доводчики для входных дверей Сквозняков больше нет: выбираем правильные доводчики для входных дверей

Актуальный способ монтажа можно увидеть в следующем видео:

Как правильно эксплуатировать доводчики для входной двери: общие рекомендации

Чтобы устройство прослужило достаточно долго, его эксплуатация должна выполняться по всем правилам. Не следует:

  • прикладывать дополнительные усилия для повышения скорости закрытия створки;
  • принудительно затормаживать или стопорить дверь;
  • тянуть рычаг устройства или раскачивать створку.

Внимание! Не выполнение рекомендаций по эксплуатации приведёт к преждевременному изнашиванию сальников, повреждению шестерён и поршня.

Популярные производители доводчиков для входной двери

Качество устройства и его функциональные возможности тесно связаны с компанией-производителем. Если вы решили купить доводчик для входных дверей, ознакомьтесь с ассортиментом, предлагаемым ведущими производителями. Мы подготовили для вас перечень компаний, чьей продукции можно доверять.

Качественная продукция есть у многих производителейКачественная продукция есть у многих производителей

Российские производители дверных доводчиков

Среди потребителей особой популярностью пользуются изделия российских компаний «Экспостроймаш Плюс», «Никирэт» и «NORA-M». Собственные разработки и соблюдение технологических требований позволили им предложить устройства, отвечающие самым жёстким требованиям.

«Экспостроймаш Плюс» – качество на высоте«Экспостроймаш Плюс» – качество на высоте

Зарубежные торговые марки

Наибольшим спросом пользуется продукция:

  • немецких компаний GEZE, Dorma, Boda. Конструктивное исполнение предлагаемых ими моделей со скользящей тягой позволяет спрятать колено тягового механизма, что значительно улучшает внешний вид устройства;
  • итальянских компаний Cobra, Cisa, O&O. Производители предлагают изделия, допускающие открытый и напольный монтаж. Вся продукция отличается высоким качеством и рассчитана на длительный срок эксплуатации;
  • корейской компании KDC. Представлен широкий модельный ряд. Продукция изготавливается с использованием немецких комплектующих, коррозионностойких материалов. При соблюдении рекомендаций производителя все изделия имеют продолжительный срок службы;
  • компании из Тайваня Oubao. В каталоге производителя можно найти изделия, предназначенные для установки на двери с небольшим весом;
  • финской компании Abloy. Отдав предпочтение подобным изделиям, не придется задумываться о том, как настроить доводчик двери, так как предусмотрена удобная система регулировки. Специальный независимый клапан гарантирует плавное движение створки;
  • сербской компании Diplomat, выпускающей несколько моделей. Наиболее популярными являются скоростные доводчики.
GEZE – высокое немецкое качествоGEZE – высокое немецкое качество

Сколько стоят доводчики для входной двери – обзор цен

Если вы решили приобрести доводчики для входных дверей, цена может стать решающим фактором при выборе. Предлагаем познакомиться со средней стоимостью популярных моделей:

МодельПроизводительХарактеристики
Доводчик №4S«Нора-М»Выдерживают нагрузку 120 кг. Вес – 2.24 кг. Силуминовый корпус.
DC-20.3/0950/065-A1-W«Apecs»Для левых и правых створок. Вес – 1.2 кг.
Ls-22Silver«Rezident»Выдерживает нагрузку 40 кг. Морозоустойчив до -35°.
РДП-6РандиссПодходит для дверей с весом до 100 кг и углом открывания до 100°. Может эксплуатироваться при температуре от -50°С до +50°С.



Предлагаем узнать мнение пользователей о некоторых моделях:

Отзыв о доводчиках дверных Apecs:

Сквозняков больше нет: выбираем правильные доводчики для входных дверейПодробнее на Отзовик: http://otzovik.com/review_1508720.html

доводчик дверной Apecs

Отзыв о доводчиках дверных морозоустойчивых Koral HD-132:

Сквозняков больше нет: выбираем правильные доводчики для входных дверейПодробнее на Отзовик: https://otzovik.com/review_6369867.html

доводчик дверной морозоустойчивый Koral HD-132

Делитесь в комментариях, разобрались ли вы, как установить доводчик на дверь своими руками, или решили доверить работу профессионалам.

Сквозняков больше нет: выбираем правильные доводчики для входных дверей

ПОНРАВИЛАСЬ СТАТЬЯ? Поддержите нас и поделитесь с друзьями

housechief.ru

Как установить доводчик на дверь

Установка доводчика дверей в помещении своими руками

  • Что представляет собой дверной доводчик?
  • Варианты дверных доводчиков
  • Как установить доводчик: инструкция
  • Нестандартные решения

Громко хлопающая дверь или полотно, которое не закрывается – что может быть хуже? Установка доводчика дверей своими руками исправит ситуацию. Подобный механизм обеспечит мягкое, прочное закрытие, при этом он будет компактным, с высоким уровнем надежности.

Доводчик необходим для мягкого и плотного закрытия двери.

Традиционные пружины и громоздкие противовесы уже не обеспечивают должного комфорта и удобства при закрывании/открывании двери. Монтаж доводчика выполняется быстро, с работой можно справиться самостоятельно.

Что представляет собой дверной доводчик?

Это специальная конструкция, применяемая для плавного хода дверного полотна. Дверь закрывается автоматически, ее не надо тянуть на себя или хлопать. Доводчик выполняет несколько задач:

  1. Фиксирует полотно в открытом положении.
  2. Обеспечивает плавное закрытие двери, при этом тянуть ее на себя не надо.
  3. Защита конструкции от повреждений при ударе о преграду.
  4. Возможность двухдиапазонной регулировки в момент захлопывания.

Устройство дверного доводчика.

Основным элементом механизма выступает пружина, она аккумулирует энергию, возвращая дверь в закрытое положение. Для плавного хода полотна применяется масляный амортизатор. Именно он и обеспечивает отсутствие такого неприятного момента, как громкий хлопок и слишком резкое закрытие. Масло поступает из одной камеры устройства в другую при открытии/закрытии двери. Амортизирующая жидкость вязкая, это и обеспечивает плавность хода, бесшумность работы. Сегодня выпускаются доводчики с несколькими амортизаторами вместо одного, разные типы пружин. Конструктивные особенности на монтаж не влияют, схема установки используется одна.

Вернуться к оглавлению

Варианты дверных доводчиков

Установка доводчика не зависит от его типа, но чтобы выбрать надежный и долговечный вариант, необходимо обратить внимание на особенности конструкции. Сегодня производители предлагают разные модели изделий, которые отличаются по месту монтажа, внешнему виду.

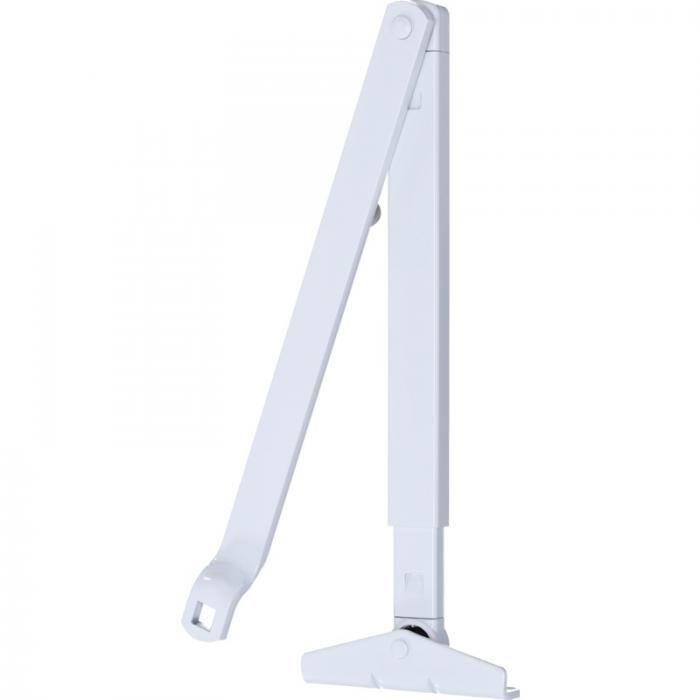

Верхние доводчики используются чаще всего. Корпус монтируется в верхней части дверного полотна. В зависимости от типа используемой пружины дверные механизмы можно классифицировать на модели:

  • с зубчатым приводом;
  • со скользящим типом стержня.

Внутренняя конструкция зубчатого дверного доводчика.

В первом случае конструкция имеет рычаг, который связан со специальной шестеренкой. Он приводит в движение зубчатый поршень или штифт, имеющий пружину. Схема надежная, простая и долговечная. Применяется часто, является любимым вариантом многих мастеров. Вторая модель имеет сердцеобразный кулачковый вал, который и приводит в действие пружину. Предусмотрены 2 поршня (тормозящий и открывающий). Доводчик получается громоздкий, но и уровень его надежности выше. Применяются конструкции не так часто, но именно они являются наиболее перспективными.

Напольные дверные доводчики можно увидеть в торговых и офисных центрах, для дома они применяются редко. Это конструкция со скользящим стержнем, но рычаги в данном случае полностью отсутствуют. Во время установки дверь крепится на оси, вес полотна для доводчика может составлять до 300 кг.

Скрытый тип дверного доводчика применяется, когда механизм надо сделать почти незаметным.

В продаже есть несколько вариантов:

  1. Со скользящим стержнем более компактны, монтируются в самом дверном полотне.

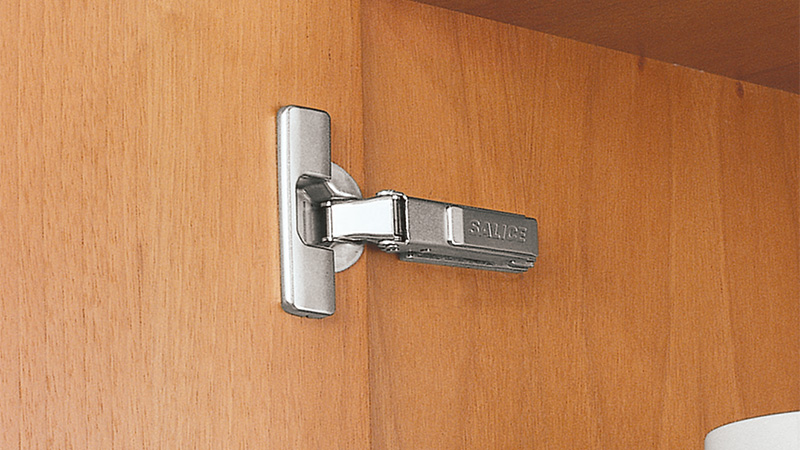

  2. Петли-доводчики, которые сегодня являются самыми миниатюрными, монтируются в петлях двери. Дополнительные монтажные работы не требуются, так как доводчик и петля представляют собой единый механизм.

Вернуться к оглавлению

Как установить доводчик: инструкция

Установка доводчика на дверь осуществляется относительно несложно. Необходимо соблюдать следующие этапы:

Схема установки дверного доводчика.

  1. Сначала выбирается конструкция, которая максимально подходит для конкретной ситуации. Для двери с массой до 20 кг, шириной до 750 мм подходит доводчик типа EN1, а для полотна с шириной в 850 мм и весом до 40 – EN2. Если дверь будет тяжелой, усиленной либо бронированной, то лучше всего использовать сразу 2 доводчика, чтобы была возможность равномерно распределить нагрузку.
  2. Далее требуется выбрать место, где будет расположена конструкция. Обязательно учитывается направление открывания дверного полотна. Если полотно открывается «на себя», то надо ставить изделие со стороны петель в верхней части. Если дверь будет открываться «от себя», то к полотну фиксируется рычаг, а само устройство монтируется непосредственно на дверную коробку. Все доводчики монтируются одинаково.
  3. Монтажная схема прикладывается к полотну и косяку, после чего выполняется разметка отверстий для крепежа. Схема поставляется вместе с конструкцией.
  4. Самостоятельно необходимо просверлить отверстия для крепежа, диаметр должен соответствовать крепежным элементам. Если дверное полотно изготовлено из металла, то необходимо применять так называемые бонки, которые не дают конструкции деформироваться в месте установки.
  5. Саморезами укрепляют корпус изделия, реечную планку, башмак рычага. Далее к корпусу дверного доводчика фиксируется ответная часть, в колене рычаг соединяется.
  6. Рычаг надо отрегулировать, он должен находиться под углом в 90 градусов относительно двери. Если конструкция будет с дохлопом, то рычаг будет двигаться по направлению к доводчику, если без дохлопа – то в противоположном направлении.
  7. После установки надо выполнить регулировку усилия. Дверь следует открыть, оценить, с какой скоростью она закрывается. Если есть необходимость, то скорость изменяется при помощи регулировочных специальных винтов.
  8. Во время установки надо учесть, что некоторые модели могут иметь дополнительные функции. К их числу можно отнести специальное торможение для открытой двери. Указанные опции также требуют регулировки.

Вернуться к оглавлению

Нестандартные решения

Во время монтажа можно использовать не только стандартную схему, но и некоторые нестандартные решения:

Варианты установки дверных доводчиков.

  1. Если рычаг не получается смонтировать на коробке, то следует сначала поставить монтажный уголок. Он фиксируется в горизонтальной плоскости саморезами, ставится такой рычаг с внутренней стороны.
  2. Корпус устройства можно поставить на уголок, он фиксируется на откосе, рычаг при этом крепится к полотну.
  3. На дверь сначала ставится пластина, на нее уже устанавливается доводчик, рычаг монтируется к дверной коробке.
  4. Подвесная монтажная пластина может крепиться к коробке, на нее ставится доводчик, а рычаг при таком варианте ставится на дверь.
  5. Дверной доводчик крепится обычным методом, но рычаг ставится на монтажную пластину, чтобы увеличить площадь откоса.

Есть возможность поставить доводчик для двери с нестандартными размерами и формами. Устанавливаются они для калиток, ворот, обеспечивая комфорт и надежность использования. Выбирать доводчики надо, исходя из удобства использования, монтаж от типа никак не зависит, важно точно определить точку для установки.

Дверные доводчики предназначены для того, чтобы плавно закрывать двери, предотвращая их хлопанье, потерю тепла. Ставить конструкцию несложно, но необходимо правильно выбрать место, определить, есть ли надобность в нестандартных решениях.

«>

Доводчики дверей: способы установки и особенности регулировки

Доводчик – специальное устройство, обеспечивающее плавное закрывание дверей. И если еще совсем недавно его роль выполняла обычная пружина – сегодня он является неотъемлемым атрибутом общественных учреждений, магазинов, офисов и подъездных дверей, оборудованных домофоном. Он делает закрытие более мягким, плавным и бесшумным. А как установить доводчик на дверь?

Плавность хода механизма обеспечивает принцип гидродемпфирования. Так, при открытии входных ворот происходит сжимание пружины, которая использует накопленную энергию на их закрывание и возврат в исходное положение.

Данное устройство пользуется широкой популярностью благодаря различным способам установки и многообразию входных ворот, на которые их можно устанавливать.

Виды доводчиков дверей

Ассортимент этого механизма на современном рынке достаточно широк. Причем данное устройство подлежит некоторой классификации:

  • доводчик верхнего расположения. Такое устройство может иметь два варианта исполнения штанги – колено и скользящую шину и устанавливаться на верхней части полотна;
  • о необходимости установки напольных устройств думают еще на этапе проектирования и строительства здания. Их устанавливают на входные ворота, в которых не планируется проделывать отверстия;
  • доводчиками скрытой установки оборудованы уже готовые входные ворота. Устройство такого типа можно встретить лишь в полотнах определенной толщины, и они являются относительной новинкой на рынке. Здесь главное – сделать правильный выбор и установить такое полотно, которое бы и открывалось достаточно легко и закрывалось без усилий.

Способы и виды монтажа

Говоря об установке доводчика двери, имеется в виду два типа монтажа: снаружи и внутри помещения. Если устройство планируется крепить к межкомнатному полотну, останавливаются на стандартном способе установки, при котором корпус механизма крепят на полотно со стороны открытия, а пруток с башмаком устанавливают на коробке.

Входные ворота с улицы лучше оборудовать доводчиком с внутренней стороны, в противном случае он будет подвергаться постоянному воздействию пыли и влаги. Кроме того, в морозы механизм может промерзнуть и тогда дверь не будет закрываться вообще.

Поэтому в большей части случаев останавливаются на внутренней установке, а далее уже действуют в соответствии с конструктивными особенностями и направлением открывания входных ворот. Согласно правилам пожарной безопасности, внешние двери следует открывать наружу, а значит корпус устройства необходимо монтировать на косяк либо на дополнительную крепежную планку.

Установка доводчика двери по этапам своими руками

В первую очередь нужно выбрать устройство, которое соответствовало бы ширине и массе двери. С этим не будет проблем, так как его класс указан в документации. Теперь нужно определиться с местом и типом установки.

Оценив направление открывания полотна, сделать выбор: при открытии « на себя » установить корпус устройства на верхнюю часть полотна со стороны петель. В противном случае изделие монтируют на коробку, а к полотну прикрепляют рычаг. Механизмы верхнего расположения монтируются одинаково независимо от исполнения штанги.

Любое подобное устройство оборудовано монтажной схемой, которая позволяет разметить места выполнения отверстий. Единственное условие – схема должна соответствовать выбранному типу установки. Теперь нужно просверлить отверстия в полотне.

При установке доводчика на металлическую дверь необходимо вооружиться специальными крепежными приспособлениями – бонками, которые защитят металл от деформации в месте монтажа элементов. Корпус устройства и башмак рычага крепятся с помощью саморезов.

Идущий в комплекте винт предназначен для крепления ответной части рычага к корпусу. В завершение рычаг соединяют в колене.

Регулировка доводчика двери по этапам своими руками

Теперь нужно отрегулировать коленный рычаг так, чтобы он встал перпендикулярно плоскости полотна. Как отре гулировать доводчик двери? Чтобы отрегулировать усилие закрывания входных ворот, их нужно открыть, оценить скорость закрывания, и, орудуя регулировочными винтами, довести ее до желаемой.

Если требуется установить режим с « дохлопом », применяемым на дверях с кодовым замком или защелкой, необходимо произвести четкую регулировку скорости и усилия закрывания полотна в двух зонах: в начальной, где диапазон варьируется от 15 до 180 градусов и конечной – в диапазоне от 15 до 0 градусов.

Особенности регулировки заключаются в том, чтобы установить в конечной зоне чуть большую скорость и усилие для захлопывания двери, однако скорости двух зон не должны существенно отличаться друг от друга.

При регулировке доводчика двери своими руками важно не переусердствовать с выкручиванием винтов, так как это может привести к разгерметизации корпуса устройства и утечке масла, что приведет к выходу механизма из строя.

Некоторые модели оборудованы дополнительными опциями, например, торможением открытия. Осуществляя регулировку, их так же требуется довести до желаемого уровня.

Нестандартные методы установки

Если невозможно установить устройство по стандартной схеме, монтаж осуществляют с применением дополнительных элементов – планок или уголка. Конструкция каждого такого крепежного элемента подбирается в индивидуальном порядке с учетом всех нюансов.

Нестандартная установка предусматривает следующие действия:

  • если невозможно закрепить рычаг на коробке, прибегают к монтажу уголка, который закрепляют саморезами в горизонтальной плоскости. Рычаг монтируется к уголку изнутри;
  • корпус механизма монтируют на строительный уголок, местом крепления которого является верхний откос коробки, а рычаг крепят к самому полотну;
  • дверь оборудуют монтажной пластиной, выступающей за верхнюю часть полотна, а на нее монтируют корпус механизма. Местом крепления рычага выступает коробка;
  • монтажная подвесная пластина устанавливается на коробке, к ней крепят сам доводчик, а рычаг монтируют к полотну;
  • доводчик устанавливается на полотно стандартным способом, а рычаг монтируется к пластине, увеличивающей размер откоса.

Вышеперечисленные способы крепления доводчика не умаляют его функциональности и надежности. Однако, чтобы продлить срок его службы, воздействовать на работу механизма из вне не рекомендуется.

Если требуется заблокировать входные ворота, например, при переезде, лучше отсоединить рычаг от устройства, а не стопорить их различными тяжелыми элементами.

Если механизм пришлось установить снаружи, необходимо предусмотреть его защиту от осадков и морозов.

При соблюдении этих нехитрых правил установки, доводчик будет служить своему владельцу долгие годы.

Установка дверного доводчика своими руками

Устройствами, гарантирующими автоматическое закрывание двери и плавность ее движения являются доводчики. При их монтаже существенно снижается нагрузка на петли и предотвращается быстрый износ фурнитуры.

За счет притяжения доводчика дверь плотно примыкает к косяку, что очень важно при установке уличных конструкций. Чаще всего такие механизмы монтируются на входных дверях квартир, гаражей, подсобных помещений, а также в местах общественного пользования. При необходимости их можно устанавливать и на межкомнатные двери.

Типы доводчиков

Эти устройства могут различаться по способам действия, регулировки и т.д. Но самой распространенной классификацией является их подразделение по типу монтажа на:
верхние. крепятся вверху дверной створки или коробки;
напольные. монтируются в пол, чаще всего устанавливаются на стеклянные конструкции;
скрытые. встраиваются внутрь полотна двери.


Установка вверху дверного полотна

Основными показателями для всех видов этих механизмов являются сила сжатия пружины, возможность удержания в открытом положении, скорость открывания-закрывания и задержка хода.

Принцип работы

Наиболее распространены доводчики, в которых плавность движения двери обеспечивается за счет постепенного сжимания пружины с помощью шестерни, движущейся по зубчатой рейке в масляном растворе. На таких устройствах могут устанавливаться реечные шины (обеспечивающие лучшую тягу) или скользящие каналы.

Открытие двери с кулачковым валом и скользящим каналом практически не требует усилий, поэтому такие доводчики устанавливаются в местах высокой проходимости и в специализированных учреждениях (детских садах, местах проживания людей с ограниченными возможностями, больницах и т.д.). Плавное движение двери в таких конструкциях обеспечивается за счет кулачка, толкающего поршень, который, в свою очередь, давит на пружину. При закрытии дверного полотна поршень возвращается в исходное положение, а плавное движение обеспечивается за счет второго, тормозного поршня.

Выбор доводчика

Чем массивней и тяжелее дверь, тем более высокими параметрами должен обладать доводчик. Подбор механизма производится по особой таблице в точном соответствии с шириной двери и ее массой. По европейскому стандарту изделия первого класса (EN1) монтируются на легкие двери шириной не более 0,75 м и весом до 20 кг. Доводчики седьмого класса соответственно устанавливаются на двери шириной 1,6 м и весом 160 кг.

Совет. Не следует покупать конструкции «с запасом» мощности, иначе при открывании придется прикладывать излишние усилия.


Виды верхних доводчиков

Для стандартных уличных и межкомнатных дверей рекомендуется использовать изделия 3-5 класса. Для входных дверей лучше подбирать доводчики, рассчитанные на широкий спектр температур. В таком случае масло, находящееся внутри поршня, не застынет на морозе.

Порядок установки

1. Технология монтажа всех типов доводчиков сходна. При открывании двери вовнутрь (на себя) их корпус должен располагаться в верхней части полотна. Если она открывается наружу (от себя) доводчик, напротив, устанавливается на косяке, а его рычаг закрепляется к полотну.

2. Для нормальной работы механизма главное – максимально точно определить его местоположение на двери и обеспечить его прочное прилегание к полотну. Для упрощения монтажа к каждому доводчику прикладывается монтажная схема (шаблон) с масштабом 1:1. Ее прикладывают точно к дверному полотну, а затем размечают места расположения отверстий для крепления.

3. Для установки механизма в металлическом стальном или алюминиевом профиле используют специальные стальные цилиндры с резьбой (бонки), которые не позволяют металлу деформироваться.

4. Доводчики на деревянные двери крепятся на достаточно длинные саморезы, которые будут обеспечивать максимальную надежность соединения. На пластиковых конструкциях используются винты, проходящие сквозь полотно насквозь и закрепляемые гайками или шайбами с обратной стороны.

Совет. Чтобы защитить механизм от пыли и влаги, на уличных дверях доводчики следует закреплять только внутри помещения.

Любой из таких механизмов будет работать корректно лишь в том случае, если дверь установлена правильно и не трется о пол, а петли позволяют ей двигаться без особых усилий. Установку напольных и скрытых механизмов лучше доверить специалистам: монтаж этих устройств более сложен и требует особых расчетов.

Регулировка доводчика

Дверь, снабженная таким механизмом, должна двигаться максимально плавно, без рывков. Скорость закрывания-открывания регулируется с помощью двух винтов, находящихся в корпусе. Чаще всего они прикрыты декоративной панелью, но могут располагаться и на торце корпуса на стороне, обращенной к петлям. Выкручивать винты полностью не рекомендуется.


Схема расположения настроечных винтов доводчика

Мощность пружины изменить невозможно. Регулируется лишь скорость движения двери при открывании: при этом необходимо добиться, чтобы дверь и рычаг образовывали между собой угол, равный 90°. Если механизм дополнительно снабжен функцией фиксации двери. то производится также регулировка точки установки фиксации путем затягивания гайки на рычаге.


Регулировка скорости закрывания и дохлопа

Советы по эксплуатации

Чтобы увеличить срок службы этого механизма, следует придерживаться нескольких простых правил:
• так как в процессе эксплуатации винты могут ослабиться, а вязкость масла в корпусе измениться под действием колебания температур, для обеспечения бесперебойной работы регулировка этих механизмов должна проводиться в год не менее 2 раз ;
• все вращающиеся и трущиеся детали доводчика нуждаются в регулярной смазке ;
• во избежание преждевременной поломки не следует оставлять дверь открытой надолго ; исключение составляют механизмы, имеющие функцию фиксации.

При появлении подтеков масла или возникновении иных неустранимых дефектов доводчики снимаются и заменяются новыми.

Видео по теме: Установка доводчика двери

Источники: http://moyagostinaya.ru/dveri/ustanovka-dovodchika-dverei-svoimi-rukami.html, http://mjusli.ru/ujutnyj_dom/remont/dovodchiki-dverej-sposoby-ustanovki-i-osobennosti-regulirovki, http://svoimi-rukamy.net/32-ustanovka-dovodchika-dveri.html

gorodverey.ru

Установить доводчик на дверь - Всё о межкомнатных и входных дверях

Главная » Двери » Самостоятельная установка и регулировка дверного доводчика

Чтобы двери не оставались открытыми, раньше использовали банальную пружину, сегодня ставят дверной доводчик. В основе его конструкции тоже лежит пружина, но она более мощная, спрятана в металлический корпус и залита маслом — для «торможения» при закрывании. Установка доводчика на дверь — задача несложная. Самостоятельная установка займет минут 20-30. Вряд ли больше. Так что берем дрель и ставим своими руками.

Согласно мировым стандартам EN 1154 дверные доводчики классифицируются по усилию закрывания, которое они могут создавать. Делятся они на 7 классов, которые обозначаются EN1- EN7. При выборе класса обращают внимание на инерционность двери, то есть на ширину ее полотна и массу одновременно. Если разные параметры двери отвечают различным классам, ставят устройство более высокого класса.

Например, ширина двери отвечает классу EN2, а масса — EN4. Ставят 4-й класс, так как более слабое усилие с нагрузкой не справится.

Есть дверные доводчики, относящиеся к одному классу. В характеристиках тогда указывается класс с одной цифрой — EN5. Они имеют небольшой диапазон регулировки усилий — в пределах одного класса. Есть устройства, усилие на закрывание которых регулируются в пределах нескольких групп. В таком случае в маркировке ставят диапазон через дефис — EN2-3, например. Последние более удобны в эксплуатации — можно настроить скорость закрывания в зависимости от погоды. Но стоимость таких моделей выше.

Основной элемент конструкции доводчик для двери — пружина, которая толкает рычаг. По способу передачи усилия от пружины к рычагу бывают устройства двух типов:

Со скользящим каналом. В этих моделях рычаг располагается параллельно дверному полотну, что обеспечивает более привлекательный внешний вид. Еще один плюс: при открывании двери на 30°, усилие для дальнейшего открывания становится намного ниже. Оснащенные такими дверными доводчиками двери легко открывают и дети и пожилые люди.

Со скользящим каналом

Оба эти типа состоят из двух частей: корпуса, в котором спрятана пружина и передающий усилие механизм и рычаг. Монтируются они вверху двери: одна часть на полотно, вторая — на коробку. Какая-куда, зависит от направления открывания. Если двери открываются «на себя», на дверное полотно устанавливается корпус с механизмом, при открывании «от себя» — крепится рычаг. На фото изображен доводчик рычажного тип, но аналогичные правила установки и для моделей со скользящим каналом.

Установка доводчика на дверь в зависимости от направления открывания

Как понимаете, они подходят не на все типы дверей — на стеклянные поставить их проблематично. Для них есть другая конструкция — напольная. Корпус с механизмом монтируется в пол, сверху выступает лишь пластина-держатель. Аналогичный держатель устанавливается и вверху, но механизм там есть далеко не всегда, только для тяжелых дверных полотен.

Напольный доводчик для стеклянных дверей

Есть, кстати, напольные модели и для деревянных и металлических дверей. Они также имеют рычажную передачу или со скользящим каналом. Они меньше бросаются в глаза, но при таком расположении чаще повреждаются.

Напольный доводчик для стеклянных дверей

Где ставить

В основном доводчики ставят на внешние или входные двери, могут они устанавливаться на ворота или калитку. В случае с дверьми их располагают так, чтобы корпус был в помещении. Хоть есть и морозоустойчивые модели, предназначенные для эксплуатации холода, лучше чтобы корпус был защищен от воздействия погодных условий. Также такое расположение гарантирует большую сохранность.

Установка доводчика на дверь: инструкция с фото

Для монтажа доводчика на двери необходимы только дрель, линейка, карандаш и отвертка. Сверло обычно требуется «3» (тройка), но надо смотреть на диаметр крепежа, который обычно идет в комплекте.

Что необходимо для монтажа дверного доводчика

Большая часть производителей, для облегчения самостоятельной установки доводчика на двери, комплектует изделия установочными шаблонами. На этих шаблонах схематически изображены части доводчика в полную величину. Также на них нанесены монтажные отверстия для каждого элемента. В моделях, которые могут создавать усилие на открывание разного класса, отверстия прорисовываются разными цветами, дополнительно они подписываются — рядом ставится класс доводчика.

Пример шаблона для установки дверного доводчика

Шаблон напечатан с обоих сторон листа. На одно стороне — для открывания дверей «на себя» — со стороны петель (на фото выше), на другой — «от себя».

Установка шаблона

На шаблоне имеется две перпендикулярные красные полосы. Горизонтальную совмещаем с верхним краем дверного полотна, вертикальную — с линией оси петель.

С верхним краем дверного полотна все понятно, а вот чтобы при монтаже не ошибиться, линию оси петель необходимо прорисовать. Если устанавливается доводчик со стороны петель, проблем нет — при помощи длинной линейки и карандаша переносите линию середины петель вверх. Если монтаж будет осуществляться с другой стороны, замеряете расстояние от края полотна до середины петли. Отмечаете это расстояние с другой стороны и рисуете линию.

Отверстия под доводчик

На шаблоне находим отметки под отверстия согласно выбранному классу. При помощи сверла или шила переносим их на дверное полотно и на раму.

Переносим отметки под отверстия на полотно и раму

Обычно в комплекте идут два типа крепежа: для металла (металлопластика) и древесины. Выбираем сверло подходящего размера и дрелью сверлим отверстия в обозначенных местах.

Дверные доводчики комплектуются двумя типами крепежа — для металлических и деревянных дверей

По отметкам сверлим отверстия

Далее собственно и начинается установка доводчика на дверь. Обратите внимание, что для монтажа необходимо чтобы корпус и рычаги были разъединены. Если они собраны, их разделяют (откручивается шайба, вынимается винт, соединяющий рычаги и корпус).

Прикладываем части к проделанным отверстиям, устанавливаем крепеж. На схеме находим тот класс усилия на открывание, который нам необходим (в данном случае EN2) и устанавливаем части так, как показано на рисунке.

Схема установки доводчика на двери

Для открывания «на себя» корпус ставим на дверное полотно, на коробку устанавливаем тягу.

Теперь к корпусу надо подсоединить рычаг тяги. В нижней части корпуса имеется специальный выступ. Надеваем на него рычаг, затягиваем винтом.

Устанавливаем рычаг тяги

Теперь осталось соединить рычаг с тягой. Есть два варианта.

Соединить рычаг с тягой

Само соединение рычага с тягой происходит очень просто: совмещаются две части, немного придавливаются пальцами. С легким щелчком они фиксируются. Весь фокус в том, как расположить их относительно двери. От этого зависит темп движения дверного полотна на завершающей стадии закрывания. Положение может изменяется благодаря тому, что тяга состоит из двух частей и может регулироваться по длине — одна из частей тяги — длинный штифт с резьбой. Вращением штифта и укорачивают или удлиняют ее.

Если необходима просто плавная доводка, тягу ставят так, чтобы она была перпендикулярна дверному полотну. Для этого немного уменьшают ее размеры (на фото слева).

Расположение рычага и тяги для выставления финишного усилия

Если в двери установлена защелка, необходимо солидное усилие, чтобы преодолеть ее сопротивление. Для такого варианта перпендикулярно двери ставят плечо (тягу раскручивают, делая длиннее).

Выставив части соответствующим образом, их совмещают и соединяют. Собственно все, установка доводчика на дверь закончена. И с ней можно справится своими руками, причем без особого труда. Остался финишный этап — настройка скорости закрывания. Для этого надо разобраться в регулировках дверных доводчиков.

Как поставить на калитку

Для установки на калитку подходят морозоустойчивые модели, которые могут эксплуатироваться снаружи. Но не все калитки имеют верхнюю перекладину. Зато боковые стойки есть у всех. В этом случае тягу крепят к боковой стойке, развернув крепежную пластину вдоль стойки.

Установка доводчика на калитку без верхней перекладины

Но гидравлические устройства (о них шла речь в этой статье) не очень хорошо чувствуют себя на морозе. Масло, которое заливается в корпус и служит для «торможения» дверного полотна, становится более вязким, калитка закрывается медленнее. С этой точки зрения лучше для калитки выбрать пневматическую модель (о выборе и установке читаем тут ).

Как установить на металлическую дверь

Монтаж доводчика на металлические двери отличается только типом используемого крепежа и размером сверла. Так как полотно обычно более тяжелое, выбираются мощные модели не ниже 5 класса (смотреть надо по таблице). Соответственно, на монтажном шаблоне понадобится разметка для другого класса.

Доводчик на входную металлическую дверь ставиться аналогично

Также может понадобиться более мощная дрель, но это все — детали. В остальном же, ставить доводчик на металлические двери, надо точно также, как и деревянные или металлопластиковые.

Регулировка доводчика для двери

Доводчики, которые устанавливают на двери имеют разную конструкцию и регулировочные винты располагаются в разных местах. Точно все указано в паспорте или инструкции по установке. Но, в общем и целом, методика одна:

  • вращая винт по часовой стрелке скорость/сила увеличивается;
  • поворачивая против часовой стрелки — тормозим/уменьшаем силу.

При регулировке доводчика, не крутите винты сразу на несколько оборотов. Часто достаточно всего четверти оборота, может, чуть больше. Сбив баланс слишком закрутив или выкрутив винты, настроить все снова очень сложно. Можно даже сломать устройство или добиться того, что изнутри потечет масло.

Регулировки скорости открывания двери и «прихлопывания» находятся на корпусе. Чаще всего они или на лицевой части под защитной крышкой или на боковой его поверхности.

Отодвигаем крышку, находим винты

В округлых или многогранных корпусах регулировки находятся сбоку на корпусе

Как установить доводчик на пластиковую дверь самостоятельно

Установка доводчика не является редкостью. Он удобен и практичен, обеспечивает автоматическое закрывание двери, продлевая ее срок службы. Монтаж можно выполнить своими руками, изучив инструкцию и посмотрев видео, или пригласить специалиста. Схема и варианты крепления отличаются в зависимости от видов устройства. Наиболее распространен верхний наружный доводчик.

Способы установки

Есть разные варианты крепления внешнего доводчика. Его корпус можно поставить на короб. Тогда ножка будет крепиться к дверному полотну. Или, наоборот, тело устанавливается на двери, а ножка – на коробку. Большинство людей, при установке на входные двери, отдает предпочтение внутреннему монтажу. Считают, что так рычаг будет меньше подвергаться негативным воздействиям. Но его можно ставить и снаружи, например, на двери в кухню.

От того, как установлен прибор, зависит угол открытия двери. Он может составлять 180, 120 или 90 градусов. Инструкция, идущая к коробке с устройством, указывает все размеры для каждого типа установки, расстояния от верхнего края и угла полотна до тела доводчика, расстояния от края коробки до крепежной лапки рычага тяги и другие.

Монтаж устройства на металлическую дверь более трудоемкий и дорогостоящий. Это связано с тем, что помимо сверления отверстий для крепления, нужно также нарезать в них резьбу под шурупы.

Установка дверного доводчика возможна не только на входные или межкомнатные двери. На дверцы шкафчиков часто устанавливают мебельный доводчик. Он автоматизирует их работу, повышая комфорт.

Инструменты для работы

Монтаж своими руками невозможен без необходимого набора инструментов. К нему относятся:

  • карандаш, линейка;
  • уровень;
  • дрель, сверло;
  • шуруповерт, отвертка;
  • шестигранник.

Монтаж устройства своими руками не отличается сложностью процесса. Для его выполнения нужно знать основные действия, которые необходимо произвести. Как установить доводчик на дверь пошагово, описано ниже.

  1. Закрепляем шаблон.
  2. Намечаем места для сверления.
  3. Делаем отверстия под саморезы.
  4. Закрепляем корпус.
  5. Закрепляем рычаг.
  6. Крепим его ответную часть.
  7. Настраиваем и фиксируем длину ножки.
  8. .Регулируем скорость движения двери.

Установка внешнего доводчика своими руками

Первое, что нужно сделать – это правильно нанести разметку. Все фирмы производители кладут шаблон в коробку с устройством, по которому оно и крепится. Его можно приклеить к полотну скотчем, а потом наметить через него места крепления. Схема-шаблон снимается, а разметка остается.

Дрелью и сверлом делаются отверстия под саморезы. Рекомендованная глубина сверления составляет 15 мм. Корпус доводчика крепится к двери так, чтобы регулирующие винты были обращены к петлям. При этом его установка должна быть строго параллельная двери.

Ножка разбирается на две части (если он собран) и крепится лапка тяги. Далее на четырехгранный вал надевается и фиксируется винтом основной рычаг. Крепить его нужно строго под углом 90 градусов. Нанесение стопорящей жидкости на винт обязательно. При установке своими руками для этих целей можно использовать любую краску.

Ответный рычаг переводится перпендикулярно двери и настраивается его длина. После этого обе части рычага соединяются, и фиксируются с помощью болта. Крепление всех элементов должно быть надежным, поскольку доводчик постоянно испытывает нагрузку при открывании и закрывании полотна.

После регулировки устройства, монтаж можно считать законченным. Для уверенности, что он выполнен правильно, проверьте работу двери. Она должна закрываться плавно и без рывков.

Установка напольного доводчика

Напольный прибор устанавливается внизу двери. Его монтаж производится в пол. Схема отличается более высокой сложностью установки.

Комплект напольного устройства состоит из инструкции, тела доводчика и дополнительных ключей. Фурнитура, устанавливаемая на двери, идет в комплекте не всегда. Строительными нормами предусмотрен стандарт DIN, которому соответствуют дверные устройства. Поэтому фурнитуру можно приобрести отдельно.

Толщина устройств составляет 40 мм. Установка доводчика должна быть произведена вровень с полом, т.е. его тело будет скрыто под напольным покрытием. Поэтому, монтаж таких устройств должен быть предусмотрен еще на этапе строительства здания.

Фурнитура доводчика делится на верхнюю и нижнюю. Нижняя монтируется на полотно внизу и одевается на хвостовик устройства. Верхняя состоит из двух элементов, один из которых монтируется в коробку, а второй на саму дверь. Для удобства монтажа предусмотрен регулировочный болт. При установке двери он закручивается, штифт прячется, и дверь беспрепятственно ставится на место. После чего болт откручивается, и штифт выходит полностью наружу и попадает в ответное отверстие в дверном элементе. Таким образом, полотно оказывается зажатым между верхним и нижним элементом.

Напольный доводчик часто устанавливают в офисах, бутиках, салонах и торговых центрах на стеклянные двери маятникового типа, открывающиеся в обе стороны. Кроме того, его можно крепить на металлическую, деревянную или пластиковую дверь.

Установка скрытого доводчика

Скрытый доводчик устанавливается в торце двери, что позволяет его спрятать. Для этого потребуется сделать углубления в полотне и коробке. Поэтому для монтажа своими руками потребуются дополнительные инструменты, такие как перо для дрели и стамеска или ручная фреза.

Способы монтажа могут быть разными. Крепить можно как на уже поставленную дверь, так и до ее установки. Разница заключается в удобстве крепления доводчика.

Монтаж должен производиться с точным расчетом всех размеров. Они указаны в обязательной инструкции, прилагаемой к каждому устройству.

Зная, как установить доводчик на дверь, и имея нужные инструменты, вы с легкостью справитесь с работой своими руками. Выполняя все несложные рекомендации и правила, можно быть уверенным, что устройство будет работать долго и надежно.

Доводчики дверей: способы установки и особенности регулировки

Доводчик – специальное устройство, обеспечивающее плавное закрывание дверей. И если еще совсем недавно его роль выполняла обычная пружина – сегодня он является неотъемлемым атрибутом общественных учреждений, магазинов, офисов и подъездных дверей, оборудованных домофоном. Он делает закрытие более мягким, плавным и бесшумным. А как установить доводчик на дверь?

Плавность хода механизма обеспечивает принцип гидродемпфирования. Так, при открытии входных ворот происходит сжимание пружины, которая использует накопленную энергию на их закрывание и возврат в исходное положение.

Данное устройство пользуется широкой популярностью благодаря различным способам установки и многообразию входных ворот, на которые их можно устанавливать.

Виды доводчиков дверей

Ассортимент этого механизма на современном рынке достаточно широк. Причем данное устройство подлежит некоторой классификации:

  • доводчик верхнего расположения. Такое устройство может иметь два варианта исполнения штанги – колено и скользящую шину и устанавливаться на верхней части полотна;
  • о необходимости установки напольных устройств думают еще на этапе проектирования и строительства здания. Их устанавливают на входные ворота, в которых не планируется проделывать отверстия;
  • доводчиками скрытой установки оборудованы уже готовые входные ворота. Устройство такого типа можно встретить лишь в полотнах определенной толщины, и они являются относительной новинкой на рынке. Здесь главное – сделать правильный выбор и установить такое полотно, которое бы и открывалось достаточно легко и закрывалось без усилий.

Способы и виды монтажа

Говоря об установке доводчика двери, имеется в виду два типа монтажа: снаружи и внутри помещения. Если устройство планируется крепить к межкомнатному полотну, останавливаются на стандартном способе установки, при котором корпус механизма крепят на полотно со стороны открытия, а пруток с башмаком устанавливают на коробке.

Входные ворота с улицы лучше оборудовать доводчиком с внутренней стороны, в противном случае он будет подвергаться постоянному воздействию пыли и влаги. Кроме того, в морозы механизм может промерзнуть и тогда дверь не будет закрываться вообще.

Поэтому в большей части случаев останавливаются на внутренней установке, а далее уже действуют в соответствии с конструктивными особенностями и направлением открывания входных ворот. Согласно правилам пожарной безопасности, внешние двери следует открывать наружу, а значит корпус устройства необходимо монтировать на косяк либо на дополнительную крепежную планку.

Установка доводчика двери по этапам своими руками

В первую очередь нужно выбрать устройство, которое соответствовало бы ширине и массе двери. С этим не будет проблем, так как его класс указан в документации. Теперь нужно определиться с местом и типом установки.

Оценив направление открывания полотна, сделать выбор: при открытии « на себя » установить корпус устройства на верхнюю часть полотна со стороны петель. В противном случае изделие монтируют на коробку, а к полотну прикрепляют рычаг. Механизмы верхнего расположения монтируются одинаково независимо от исполнения штанги.

Любое подобное устройство оборудовано монтажной схемой, которая позволяет разметить места выполнения отверстий. Единственное условие – схема должна соответствовать выбранному типу установки. Теперь нужно просверлить отверстия в полотне.

При установке доводчика на металлическую дверь необходимо вооружиться специальными крепежными приспособлениями – бонками, которые защитят металл от деформации в месте монтажа элементов. Корпус устройства и башмак рычага крепятся с помощью саморезов.

Идущий в комплекте винт предназначен для крепления ответной части рычага к корпусу. В завершение рычаг соединяют в колене.

Регулировка доводчика двери по этапам своими руками

Теперь нужно отрегулировать коленный рычаг так, чтобы он встал перпендикулярно плоскости полотна. Как отре гулировать доводчик двери? Чтобы отрегулировать усилие закрывания входных ворот, их нужно открыть, оценить скорость закрывания, и, орудуя регулировочными винтами, довести ее до желаемой.

Если требуется установить режим с « дохлопом », применяемым на дверях с кодовым замком или защелкой, необходимо произвести четкую регулировку скорости и усилия закрывания полотна в двух зонах: в начальной, где диапазон варьируется от 15 до 180 градусов и конечной – в диапазоне от 15 до 0 градусов.

Особенности регулировки заключаются в том, чтобы установить в конечной зоне чуть большую скорость и усилие для захлопывания двери, однако скорости двух зон не должны существенно отличаться друг от друга.

При регулировке доводчика двери своими руками важно не переусердствовать с выкручиванием винтов, так как это может привести к разгерметизации корпуса устройства и утечке масла, что приведет к выходу механизма из строя.

Некоторые модели оборудованы дополнительными опциями, например, торможением открытия. Осуществляя регулировку, их так же требуется довести до желаемого уровня.

Нестандартные методы установки

Если невозможно установить устройство по стандартной схеме, монтаж осуществляют с применением дополнительных элементов – планок или уголка. Конструкция каждого такого крепежного элемента подбирается в индивидуальном порядке с учетом всех нюансов.

Нестандартная установка предусматривает следующие действия:

  • если невозможно закрепить рычаг на коробке, прибегают к монтажу уголка, который закрепляют саморезами в горизонтальной плоскости. Рычаг монтируется к уголку изнутри;
  • корпус механизма монтируют на строительный уголок, местом крепления которого является верхний откос коробки, а рычаг крепят к самому полотну;
  • дверь оборудуют монтажной пластиной, выступающей за верхнюю часть полотна, а на нее монтируют корпус механизма. Местом крепления рычага выступает коробка;
  • монтажная подвесная пластина устанавливается на коробке, к ней крепят сам доводчик, а рычаг монтируют к полотну;
  • доводчик устанавливается на полотно стандартным способом, а рычаг монтируется к пластине, увеличивающей размер откоса.

Вышеперечисленные способы крепления доводчика не умаляют его функциональности и надежности. Однако, чтобы продлить срок его службы, воздействовать на работу механизма из вне не рекомендуется.

Если требуется заблокировать входные ворота, например, при переезде, лучше отсоединить рычаг от устройства, а не стопорить их различными тяжелыми элементами.

Если механизм пришлось установить снаружи, необходимо предусмотреть его защиту от осадков и морозов.

При соблюдении этих нехитрых правил установки, доводчик будет служить своему владельцу долгие годы.

Источники: http://stroychik.ru/dveri/ustanovka-dvernogo-dovodchika, http://dveridoc.ru/montazh/ustanovka-dovodchikov-dverej-svoimi-rukami.html, http://mjusli.ru/ujutnyj_dom/remont/dovodchiki-dverej-sposoby-ustanovki-i-osobennosti-regulirovki

gorodverey.ru

Установка доводчика на металлическую дверь

Устанавливаем доводчик на металлическую дверь своими руками

Оптимальной защитой для жилья наряду с другими средствами является металлическая дверь. Для людей, живущих на высоких этажах, это вообще единственный способ проникнуть в квартиру. Эксклюзивные случаи из истории криминального мира единичны и на общую статистику особо не влияют. Надежная металлическая дверь всегда ассоциировалась с непреодолимой преградой и вселяла уверенность в неприкосновенности квартиры. Поэтому все чаще жители новостроек, делая ремонт в квартирах. первым делом ставят входную дверь.

Эволюционное развитие во всех областях деятельности привело к повышению требований к каждому элементу окружающих устройств. Коснулось это и дверей. Особенно остро встал вопрос тогда, когда в массовом порядке стали ставить их при входе в подъезды. Часто нерадивые соседи забывали закрывать двери или так ими хлопали посреди ночи, что заставляли просыпаться даже жильцов из соседних домов. Установка доводчика на металлическую дверь легко решала эти вопросы.

Установка доводчика на входную дверь поможет решить проблему несанкционированного шума при открытии или закрытии

Оптимальным способом решения этих задач становилась установка небольшого, но функционально важного устройства – доводчика.

Устанавливаем на входную дверь доводчик

Появился он достаточно давно, но эксклюзивное производство штучных образцов могли позволить себе лишь не бедные люди или престижные офисы с претензиями и пафосом. Но сама идея была чрезвычайно интересна и рано или поздно должна была пробиться к массовому потребителю. В конце концов, так и случилось. Более того, производители максимально унифицировали изделия и упростили до минимума процедуру монтажа. Теперь, мало-мальски знакомый с хозяйственными вопросами мужчина, может самостоятельно установит этот прибор на входную дверь. Специальных навыков и особых инструментов не надо. Но для начала следует разобраться с нюансами предмета разговора.

Виды доводчиков

Разнообразие моделей различных производителей и заложенный в них потенциал для решения одной или нескольких задач, несколько затрудняют четкую и ясную классификацию. Поскольку выстраивая логически обоснованный список по одному параметру, можно с успехом переписать его в обратном порядке по другим характеристика. Впрочем, один важнейший критерий все же остается неизменным для всех типов доводчиков. Это его мощность, то есть способность поддерживать правильную работу при определенной нагрузке. По этому вопросу полная ясность. Габариты и масса двери являются определяющими при разделении на классы. Принято 7 категорий доводчиков, где первая цифра ширина двери, а вторая ее масса:

  • 750 мм – до 20 кг.
  • 850 мм – до 40 кг.
  • 950 мм – до 60 кг.
  • 1100 мм – до 80 кг.
  • 1250 мм – до 100 кг.
  • 1400 мм – до 120 кг.
  • 1600 мм – до 160 кг.
  • Рекомендовано к прочтению: Устанавливаем дверь-купе своими руками

    Важным будет и то, где будет эксплуатироваться устройство. В естественных условиях, с полной нагрузкой при сезонных изменениях окружающей среды или же в стабильных условиях жилого помещения. Обратить на это внимание необходимо по простой причине – комнатный доводчик при морозе, дожде или сильной жаре просто заклинит и сломается. В квартире же он может прослужить долгие годы.


    Выбираем доводчик по виду и типу

    По месту фиксации на двери разделяют три вида:

    • Верхний. Самая популярная конструкция. Находясь над головой, не мешает передвигаться. Монтаж возможет на любой тип двери.
    • Нижний. Применяется гораздо реже по причине невозможности установки в некоторых случаях, поскольку требуется определенной место для крепления механизма.
    • Скрытый. Пожалуй, оптимальный способ установки доводчика. Его иногда называют рамный, потому, что основной механизм находится внутри двери. Монтаж на готовую дверь сопряжен с некоторыми трудностями. Металлическая дверь в готовом виде труднообрабатываема. Требуется специальный инструмент и квалификация мастера с опытом. Чаще всего устанавливается при производстве и поставляется потребителю уже в собранном виде.

    Конструктивные особенности конечному потребителю не так важно знать, однако отметить можно то существуют два основных направления. Первый – это механизм с рычажной тягой. Наиболее распространенный вид по причине высокой надежности и демократичной цене. Механизмы просты в установке и возможна самостоятельная работа. Крепление со скользящей тягой более позднее поколений доводчиков. Требуют более точной установки и капризны к изменениям окружающей среды. Устанавливаются исключительно внутри помещения. Но в работе они чрезвычайно комфортны и имеют прекрасный внешний вид. Особенно они приглянулись дизайнерам офисов, поскольку такая технологическая деталь придает динамику и является элементом, подчеркивающим стиль.

    Еще одна опция предусмотрена для всех видов доводчиков – это стопорный механизм. Наличие такой особенности позволяет фиксировать дверь в одном или нескольких положениях. Особенно удобно это во время перевозки мебели. Впрочем, для мам с колясками и детскими велосипедами и пожилых людей это будет нелишним. У многих еще остались воспоминания о пружинах на входных дверях. В некоторых случаях всегда стремившаяся захлопнуться дверь раздражала. Иногда пружину приходилось снимать. С установкой доводчиков на металлические двери таких проблем не существует.



    Рекомендовано к прочтению: Устанавливаем наличники на межкомнатные двери

    Подготовка к монтажу

    Эта процедура без сомнения важна, и ошибка на данном этапе может сильно затянуть операцию. Но производители сделали все, чтоб установщику было удобно работать. Поэтому главной задачей становится внимательное ознакомление с инструкцией. Аккуратно следовать рекомендациям и пошагово выполнять операции, значит успешно справиться с поставленной задачей. Нужно проверить наличие всех деталей комплекта поставки и приготовить необходимый инструмент.


    размечаем места крепления и производим монтаж дверного доводчика

    Разметка места крепления

    Каждая модель доводчика имеет свои особенности. Проходя производственные проверки, специалисты определяют оптимальное положение устройства. Пренебрегать этим опытом не следует. Четкое следование предписанным пожеланиям позволит по окончании монтажа насладиться правильной работой доводчика. Почти всегда в комплекте есть шаблон, по которому размечаются отверстия для крепежных элементов. Расположение его относительно края двери также указывается в инструкции. Это важно. Ориентация доводчика по плоскости двери имеет оптимальные зоны, фиксируя устройство в которых КПД и срок службы максимальные. Возможны варианты крепления механизма к двери и к коробке. В инструкции, как правило, указание по этому вопросу есть. Но в случае отсутствия документа существует правило: если дверь открывается на себя, то механизм крепится на дверь, а рычажная планка к коробке, если открытие от себя, то соответственно наоборот. Хотя современные модели имеют четко расписанные рекомендации, что и куда крепить и вряд ли это вызовет проблемы.


    Следуем инструкции при установке доводчика

    Монтаж основных механизмов

    Имеющийся шаблон скотчем фиксируется на двери в нужном месте. Затем по нему размечаются будущие отверстия. Лучше сделать сначала отметки керном. В противном случае сверло может «увести». Диаметр сверла и его заточку проверяют на ненужном куске металла. Заниженный размер существенно затруднит или сделает невозможным нарезку резьбы. В слишком большой диаметр нельзя будет надежно зафиксировать винт или болт. Ответные отверстия в коробке тщательно проверяются перед сверлением. Для этого прикручивается доводчик и в собранном состоянии при закрытой двери накладывается крепление рычага или специальная планка из поставляемого комплекта. Если разметка точно совпадает, то можно спокойно сверлить. В готовом виде механизм должен свободно функционировать в заданном режиме, а сам корпус надежно, без перекосов зафиксирован в нужном месте.

    При выборы модели доводчика для продления срока службы важно решить, где он будет использоваться: в помещении или под открытым небом.

    Регулировка доводчика

    После окончания монтажа приступают к последней операции. Регулировка проводится вращением соответствующих винтов. Направление вращения и оказываемое при этом действие прописаны в инструкции.

    Рекомендовано к прочтению: Устанавливаем раздвижную межкомнатную дверь


    Регулируем доводчик по скорости и амплитуде закрытия

    Стандартная модель имеет всего два регулировочных винта. Один из них отвечает за общую скорость движения дверного полотна, а второй за последний этап закрытия – полную доводку до финального положения. Дополнительная регулировка есть у доводчиков оснащенных дополнительными функциями. Как то, принудительное замедление, не позволяющее резко открыть дверь и фиксатор положения. Стопорный механизм может быть различных конструкций. Наиболее распространено устройство с остановкой возврата двери при открытии двери больше критического угла. Легким движением, возвращая полотно в зону действия основного механизма, реанимируется стандартный процесс. Не стоит забывать об отделке дверного проема после установки входной двери и доводчика.

    Время от времени, под действием износа или вызванных изменениями влажностных или температурных факторов изменяется алгоритм движения. В этом случае бывает достаточно легкой подстройки регулировочных винтов. Ухода за самим механизмом не предусмотрено. До окончания срока службы, заявленного в документации, самостоятельных действий потребителя не требуется. Однако заботливые и рачительные хозяева многократно превышают гарантии производителя. Для увеличения срока работы можно раз в два-три года менять смазку и удалять грязь с механизма. Доводчики, установленные на внешней стороне входа и подвергающиеся агрессивному атмосферному воздействию, часто требуют сезонной регулировки.

    Установка дверного доводчика своими руками

    Устройствами, гарантирующими автоматическое закрывание двери и плавность ее движения являются доводчики. При их монтаже существенно снижается нагрузка на петли и предотвращается быстрый износ фурнитуры.

    За счет притяжения доводчика дверь плотно примыкает к косяку, что очень важно при установке уличных конструкций. Чаще всего такие механизмы монтируются на входных дверях квартир, гаражей, подсобных помещений, а также в местах общественного пользования. При необходимости их можно устанавливать и на межкомнатные двери.

    Типы доводчиков

    Эти устройства могут различаться по способам действия, регулировки и т.д. Но самой распространенной классификацией является их подразделение по типу монтажа на:
    верхние. крепятся вверху дверной створки или коробки;
    напольные. монтируются в пол, чаще всего устанавливаются на стеклянные конструкции;
    скрытые. встраиваются внутрь полотна двери.

    Установка вверху дверного полотна

    Основными показателями для всех видов этих механизмов являются сила сжатия пружины, возможность удержания в открытом положении, скорость открывания-закрывания и задержка хода.

      Принцип работы

    Наиболее распространены доводчики, в которых плавность движения двери обеспечивается за счет постепенного сжимания пружины с помощью шестерни, движущейся по зубчатой рейке в масляном растворе. На таких устройствах могут устанавливаться реечные шины (обеспечивающие лучшую тягу) или скользящие каналы.

    Открытие двери с кулачковым валом и скользящим каналом практически не требует усилий, поэтому такие доводчики устанавливаются в местах высокой проходимости и в специализированных учреждениях (детских садах, местах проживания людей с ограниченными возможностями, больницах и т.д.). Плавное движение двери в таких конструкциях обеспечивается за счет кулачка, толкающего поршень, который, в свою очередь, давит на пружину. При закрытии дверного полотна поршень возвращается в исходное положение, а плавное движение обеспечивается за счет второго, тормозного поршня.

    Выбор доводчика

    Чем массивней и тяжелее дверь, тем более высокими параметрами должен обладать доводчик. Подбор механизма производится по особой таблице в точном соответствии с шириной двери и ее массой. По европейскому стандарту изделия первого класса (EN1) монтируются на легкие двери шириной не более 0,75 м и весом до 20 кг. Доводчики седьмого класса соответственно устанавливаются на двери шириной 1,6 м и весом 160 кг.

    Совет. Не следует покупать конструкции «с запасом» мощности, иначе при открывании придется прикладывать излишние усилия.

    Виды верхних доводчиков

    Для стандартных уличных и межкомнатных дверей рекомендуется использовать изделия 3-5 класса. Для входных дверей лучше подбирать доводчики, рассчитанные на широкий спектр температур. В таком случае масло, находящееся внутри поршня, не застынет на морозе.

    Порядок установки

    1. Технология монтажа всех типов доводчиков сходна. При открывании двери вовнутрь (на себя) их корпус должен располагаться в верхней части полотна. Если она открывается наружу (от себя) доводчик, напротив, устанавливается на косяке, а его рычаг закрепляется к полотну.

    2. Для нормальной работы механизма главное – максимально точно определить его местоположение на двери и обеспечить его прочное прилегание к полотну. Для упрощения монтажа к каждому доводчику прикладывается монтажная схема (шаблон) с масштабом 1:1. Ее прикладывают точно к дверному полотну, а затем размечают места расположения отверстий для крепления.

    3. Для установки механизма в металлическом стальном или алюминиевом профиле используют специальные стальные цилиндры с резьбой (бонки), которые не позволяют металлу деформироваться.

    4. Доводчики на деревянные двери крепятся на достаточно длинные саморезы, которые будут обеспечивать максимальную надежность соединения. На пластиковых конструкциях используются винты, проходящие сквозь полотно насквозь и закрепляемые гайками или шайбами с обратной стороны.

    Совет. Чтобы защитить механизм от пыли и влаги, на уличных дверях доводчики следует закреплять только внутри помещения.

    Любой из таких механизмов будет работать корректно лишь в том случае, если дверь установлена правильно и не трется о пол, а петли позволяют ей двигаться без особых усилий. Установку напольных и скрытых механизмов лучше доверить специалистам: монтаж этих устройств более сложен и требует особых расчетов.

    Регулировка доводчика

    Дверь, снабженная таким механизмом, должна двигаться максимально плавно, без рывков. Скорость закрывания-открывания регулируется с помощью двух винтов, находящихся в корпусе. Чаще всего они прикрыты декоративной панелью, но могут располагаться и на торце корпуса на стороне, обращенной к петлям. Выкручивать винты полностью не рекомендуется.

    Схема расположения настроечных винтов доводчика

    Мощность пружины изменить невозможно. Регулируется лишь скорость движения двери при открывании: при этом необходимо добиться, чтобы дверь и рычаг образовывали между собой угол, равный 90°. Если механизм дополнительно снабжен функцией фиксации двери. то производится также регулировка точки установки фиксации путем затягивания гайки на рычаге.

    Регулировка скорости закрывания и дохлопа

    Советы по эксплуатации

    Чтобы увеличить срок службы этого механизма, следует придерживаться нескольких простых правил:
    • так как в процессе эксплуатации винты могут ослабиться, а вязкость масла в корпусе измениться под действием колебания температур, для обеспечения бесперебойной работы регулировка этих механизмов должна проводиться в год не менее 2 раз ;
    • все вращающиеся и трущиеся детали доводчика нуждаются в регулярной смазке ;
    • во избежание преждевременной поломки не следует оставлять дверь открытой надолго ; исключение составляют механизмы, имеющие функцию фиксации.

    При появлении подтеков масла или возникновении иных неустранимых дефектов доводчики снимаются и заменяются новыми.

    Видео по теме: Установка доводчика двери

    Как установить доводчик на пластиковую дверь самостоятельно

    Установка доводчика не является редкостью. Он удобен и практичен, обеспечивает автоматическое закрывание двери, продлевая ее срок службы. Монтаж можно выполнить своими руками, изучив инструкцию и посмотрев видео, или пригласить специалиста. Схема и варианты крепления отличаются в зависимости от видов устройства. Наиболее распространен верхний наружный доводчик.

    Способы установки

    Есть разные варианты крепления внешнего доводчика. Его корпус можно поставить на короб. Тогда ножка будет крепиться к дверному полотну. Или, наоборот, тело устанавливается на двери, а ножка – на коробку. Большинство людей, при установке на входные двери, отдает предпочтение внутреннему монтажу. Считают, что так рычаг будет меньше подвергаться негативным воздействиям. Но его можно ставить и снаружи, например, на двери в кухню.



    От того, как установлен прибор, зависит угол открытия двери. Он может составлять 180, 120 или 90 градусов. Инструкция, идущая к коробке с устройством, указывает все размеры для каждого типа установки, расстояния от верхнего края и угла полотна до тела доводчика, расстояния от края коробки до крепежной лапки рычага тяги и другие.

    Монтаж устройства на металлическую дверь более трудоемкий и дорогостоящий. Это связано с тем, что помимо сверления отверстий для крепления, нужно также нарезать в них резьбу под шурупы.

    Установка дверного доводчика возможна не только на входные или межкомнатные двери. На дверцы шкафчиков часто устанавливают мебельный доводчик. Он автоматизирует их работу, повышая комфорт.

    Инструменты для работы

    Монтаж своими руками невозможен без необходимого набора инструментов. К нему относятся:

    • карандаш, линейка;
    • уровень;
    • дрель, сверло;
    • шуруповерт, отвертка;
    • шестигранник.

    Монтаж устройства своими руками не отличается сложностью процесса. Для его выполнения нужно знать основные действия, которые необходимо произвести. Как установить доводчик на дверь пошагово, описано ниже.

  • Закрепляем шаблон.
  • Намечаем места для сверления.
  • Делаем отверстия под саморезы.
  • Закрепляем корпус.
  • Закрепляем рычаг.
  • Крепим его ответную часть.
  • Настраиваем и фиксируем длину ножки.
  • .Регулируем скорость движения двери.
  • Установка внешнего доводчика своими руками

    Первое, что нужно сделать – это правильно нанести разметку. Все фирмы производители кладут шаблон в коробку с устройством, по которому оно и крепится. Его можно приклеить к полотну скотчем, а потом наметить через него места крепления. Схема-шаблон снимается, а разметка остается.

    Дрелью и сверлом делаются отверстия под саморезы. Рекомендованная глубина сверления составляет 15 мм. Корпус доводчика крепится к двери так, чтобы регулирующие винты были обращены к петлям. При этом его установка должна быть строго параллельная двери.

    Ножка разбирается на две части (если он собран) и крепится лапка тяги. Далее на четырехгранный вал надевается и фиксируется винтом основной рычаг. Крепить его нужно строго под углом 90 градусов. Нанесение стопорящей жидкости на винт обязательно. При установке своими руками для этих целей можно использовать любую краску.

    Ответный рычаг переводится перпендикулярно двери и настраивается его длина. После этого обе части рычага соединяются, и фиксируются с помощью болта. Крепление всех элементов должно быть надежным, поскольку доводчик постоянно испытывает нагрузку при открывании и закрывании полотна.

    После регулировки устройства, монтаж можно считать законченным. Для уверенности, что он выполнен правильно, проверьте работу двери. Она должна закрываться плавно и без рывков.

    Установка напольного доводчика

    Напольный прибор устанавливается внизу двери. Его монтаж производится в пол. Схема отличается более высокой сложностью установки.

    Комплект напольного устройства состоит из инструкции, тела доводчика и дополнительных ключей. Фурнитура, устанавливаемая на двери, идет в комплекте не всегда. Строительными нормами предусмотрен стандарт DIN, которому соответствуют дверные устройства. Поэтому фурнитуру можно приобрести отдельно.

    Толщина устройств составляет 40 мм. Установка доводчика должна быть произведена вровень с полом, т.е. его тело будет скрыто под напольным покрытием. Поэтому, монтаж таких устройств должен быть предусмотрен еще на этапе строительства здания.

    Фурнитура доводчика делится на верхнюю и нижнюю. Нижняя монтируется на полотно внизу и одевается на хвостовик устройства. Верхняя состоит из двух элементов, один из которых монтируется в коробку, а второй на саму дверь. Для удобства монтажа предусмотрен регулировочный болт. При установке двери он закручивается, штифт прячется, и дверь беспрепятственно ставится на место. После чего болт откручивается, и штифт выходит полностью наружу и попадает в ответное отверстие в дверном элементе. Таким образом, полотно оказывается зажатым между верхним и нижним элементом.

    Напольный доводчик часто устанавливают в офисах, бутиках, салонах и торговых центрах на стеклянные двери маятникового типа, открывающиеся в обе стороны. Кроме того, его можно крепить на металлическую, деревянную или пластиковую дверь.

    Установка скрытого доводчика

    Скрытый доводчик устанавливается в торце двери, что позволяет его спрятать. Для этого потребуется сделать углубления в полотне и коробке. Поэтому для монтажа своими руками потребуются дополнительные инструменты, такие как перо для дрели и стамеска или ручная фреза.

    Способы монтажа могут быть разными. Крепить можно как на уже поставленную дверь, так и до ее установки. Разница заключается в удобстве крепления доводчика.

    Монтаж должен производиться с точным расчетом всех размеров. Они указаны в обязательной инструкции, прилагаемой к каждому устройству.

    Зная, как установить доводчик на дверь, и имея нужные инструменты, вы с легкостью справитесь с работой своими руками. Выполняя все несложные рекомендации и правила, можно быть уверенным, что устройство будет работать долго и надежно.

    krovati-i-divany.ru

    Отправить ответ

    avatar
      Подписаться
    Уведомление о
