Ручные лебедки для авто, внедорожников. Особенности использования

Автолюбители в ряде случаев сталкиваются со следующей проблемой: с каждой минутой автомобиль плотнее и сильнее увязает в грязи, погружаясь в раскисшую колею. Из-за этого езда по бездорожью сопрягается с опасностью так и остаться в неведомой глуши без помощи и связи. Что делать водителю, ведь лебедки для внедорожников имеются далеко не у каждого!

В этом случае спасением станет вовремя положенная в багажник лебедка механическая ручная. С помощью ручной лебедки появляется шанс самостоятельно извлечь транспортное средство из грязевой ловушки. Пользователи отдают предпочтение именно такому устройству, в том числе и владельцы мощных и проходимых внедорожников со встроенной электрической лебедкой.

Лебедка автомобильная ручная не занимает лишнего места в багажнике и поможет в сложных ситуациях. Ручная лебедка для автомобиля позволит оперативно вызволить из грязи транспортное средство, не говоря уже о возможности бытового применения такого приспособления.

Узел поможет оттащить груз, натянуть веревку, поправить забор – действенный и недорогой способ для решения вспомогательных задач.

Компактная ручная лебедка для авто включает рычажный или червячный механизм, рассчитанный на работу с грузами массой до 2-х тонн.

Так, приспособление, оснащенное червячной передачей, менее мобильно, но эффективнее в тех случаях, когда есть возможность надежной фиксации узла. Червячная лебедка полезна в гараже, при демонтаже двигателя автомобиля, подъеме относительно тяжелых грузов. В походных обстоятельствах рационально применение компактной и надежной ручной рычажной лебедки для автомобилей.

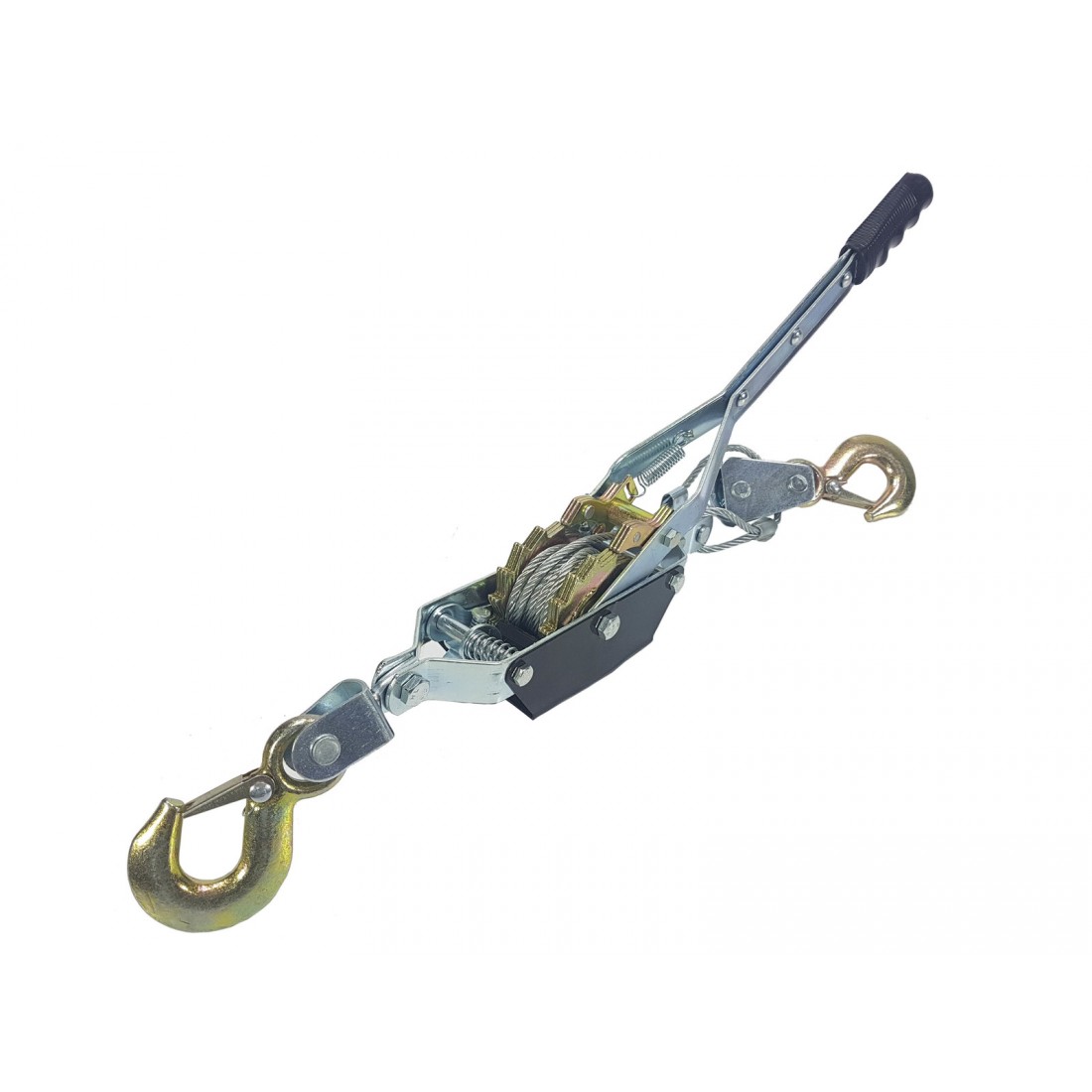

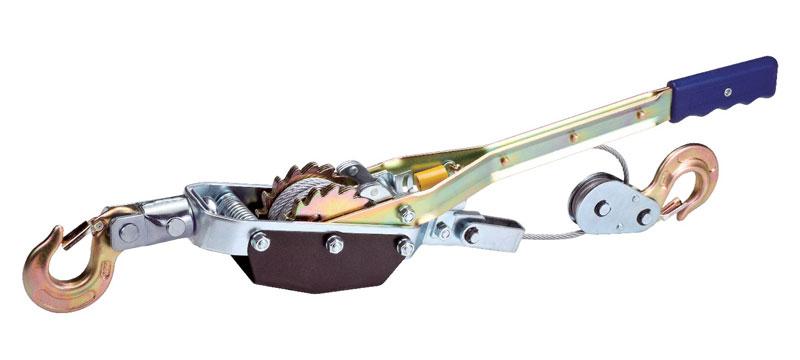

Лебедка рычажная – простое конструктивное решение – намотка троса на рабочий барабан осуществляется посредством работы храпового механизма, который приводится в действие рычагом. Такое устройство не требует крепления корпуса к поверхности, и оператор процесса может работать на весу. Недостаток этой лебедки – небольшая длина рабочего троса (не превышает 3х метров) из-за ограниченных размеров барабана.

Поэтому рекомендуется возить в багажнике автомобиля дополнительный трос или канат.

Используя ручную механическую лебедку, пользователь должен подобрать подходящее и выгодное направление, чтобы при высвобождении автомобиля исключить еще большее увязание в грязи.

Колеса транспортного средства выставляются ровно для уменьшения сопротивления усилиям лебедки. Конец узла фиксируют на прочной и основательной опоре, в качестве которой может выступать дерево или столб. Чем выше место крепления, тем легче будет вытаскивать авто. Желательна фиксация троса на проушине, близкой к «спасительному» краю колеи. Края самой колеи рекомендуется «подрезать» лопатой.

Уместным и полезным дополнением станет простой блок (однороликовый), с помощью которого удваивается тяговое усилие лебедки.

И, наконец, даже при наличии современной и качественной лебедки в багажнике автомобиля, водителю следует здраво оценивать потенциал транспортного средства при движении по бездорожью.

Не бойтесь, они ручные…

Как выбрать и правильно использовать ручную лебедку для извлечения застрявшего автомобиля.

Среди всех типов лебёдок ручные механизмы, приводимые в действие мускульной силой человека, наиболее доступны, компактны и мобильны. А потому интересны огромному числу автомобилистов, по своей воле или в силу обстоятельств периодически покидающих твердые дороги. Причем, чем менее подготовлен к преодолению бездорожья автомобиль, тем эффективнее оказывается для его спасения из грязи извлеченная из недр багажника ручная лебедка. Разумеется, если сама она правильно подобрана и пребывает в добром здравии.


Что для чего предназначено

Для всех тех, кто передвигается вне асфальта на обычном легковом авто с приводом на одну ось и даже городском кроссовере, тяговый механизм с мускульным приводом — вообще одно из немногих доступных средств самостоятельной эвакуации из грязи. А с экономической точки зрения — и вовсе единственный разумный выбор среди лебёдок. Не так часто и не так сильно их машины застревают, чтобы был смысл в более сложном и дорогом инструменте. Но, чем более подготовлен к преодолению бездорожья автомобиль, тем меньше для него пользы от ручной лебедки из-за ограничений по максимально развиваемому тяговому усилию. Так, например, для эвакуации прочно усевшегося на мосты в глубокой колее армейского грузовика его заведомо не хватит. Впрочем, даже для серьёзно подготовленного вездехода, остающегося по своей массе в рамках категории «В», ручная лебедка может иметь смысл как резервное средство спасения.

Строго говоря, приводимые в действие мускульной силой тяговые механизмы сильно различаются по своей конструкции и не все из них подходят для спасения машин из цепких лап бездорожья. Так, для работы с горизонтальной нагрузкой совершенно не предназначены строительные тали и другие подъемные механизмы. А устройства, в которых нужно крутить ручку, лучше подойдут для разных гаражных дел или затаскивания тяжелого груза в кузов, так как для нормальной работы они требуют стационарной установки или хотя бы твердой опоры. Наиболее приспособлены к внедорожной работе, когда растянутая между застрявшим автомобилем и неподвижным якорем лебёдка находится на весу, рычажные механизмы, в которых ручку храповика надо качать вперед-назад. В такой ситуации это самое удобное движение.


Что говорят цифры

Важнейший критерий лебёдки — ее максимальное тяговое усилие. При извлечении застрявшей легковушки ручным механизмом нагрузка редко когда превышает половину веса автомобиля. Но при выборе тягового устройства ориентироваться нужно всё же на 1-2 полных массы машины. Хитрость тут вот в чем. Ручные лебедки самой распространенной в автомагазинах конструкции оснащены штатным полиспастом, увеличивающим тягу в два раза за счет скорости работы и эффективной длины троса. Так как максимальное значение тяги, обозначенное на упаковке, достигается через полиспаст, то при работе без него это число надо делить пополам. Это важно — полная длина троса на таких лебедках обычно колеблется в районе трех метров, поэтому за одну намотку через блок с учетом выбора слабины, едва ли удастся подвинуть машину больше чем на метр.

Кроме того, в отличие от профессиональной грузоподъемной техники, максимальное тяговое усилие на бытовых ручных лебедках обычно обозначает приблизительный предел необратимого разрушения механизма. При этом деформации ручки, барабана или рамы могут начаться намного раньше.

В любом случае, запас прочности на бездорожье не вредит. Особенно, если ручную лебедку вы берете как резервную спасительную соломинку для внедорожника. И если для компактной городской малолитражки будет достаточно двухтонного устройства, то тяжелой машине среднего класса и выше, а уж тем более полноприводнику, имеет смысл сразу обзавестись лебедкой на 4000 кгс. Разница в цене, массе и габаритах с двухтонной не настолько велика, а прочность — заметно выше. К тому же ею, скорее всего, будет легче работать — у более мощных устройств обычно более длинные ручки.


Нюансы выбора

Абсолютное большинство ручных лебёдок из автомагазинов произведены где-то в Юго-Восточной Азии, и при их выборе имеет смысл ориентироваться не на бренд, а на общую добротность изготовления, качество обработки и толщину металла.

Производители в этой сфере не используют нанотехнологии и секретные материалы, поэтому все, что выглядит хлипко, так же и работает. При этом предпочтительнее экземпляры, укомплектованные оцинкованным стальным тросом, а не текстильной стропой. Последняя хоть и длиннее при таком же барабане, но тянется и требует более аккуратной работы.

Отечественные тяговые механизмы, выигрывавшие у «китайцев» по запасу прочности, отдельным конструктивным решениям и некоторым функциональным возможностям, увы, в последние годы практически полностью исчезли из продажи. Видимо, вместе с заводами, их выпускавшими.

В качестве ручной лебедки иногда предлагают железнодорожный монтажно-тяговый механизм. Он отличается принципом работы — вместо намотки на барабан трос проходит насквозь через систему кулачковых зажимов, а потому его длина практически не ограничена. Благодаря существенно более длинной ручке и отсутствию холостого хода, работать с железнодорожным инструментом легко и быстро. Но… на этом все преимущества для автомобилиста заканчиваются.

Лебедки этого типа дороги, тяжелы и громоздки, а заправка троса требует особой сноровки. Да и сама бухта толстого стального троса, с которым способен работать кулачковый механизм, прилично весит и занимает в багажнике немало места. В общем, очень специфическое приспособление, хотя, безусловно, полезное и тяговитое.

Неплохой альтернативой ручной лебедке служит реечный домкрат «хай-джек» и два дополнительных троса. Один цепляется за «клюв», другой — за вершину рейки — и можно начинать работать на подъём. Качать ручку легко, а прочность домкрата гарантированно обеспечивает 3500 кгс тяги. Правда, рабочий ход маловат — он ограничен длиной рейки, из-за чего перецепляться приходится через каждый метр. Специально ради такого использования приобретать хай-джек не имеет смысла, но если он уже есть и лежит в багажнике, то этот способ можно считать бонусом.


Важные аксессуары

Какова бы ни была ручная лебёдка, если это только не «железнодорожник», к ней обязательно понадобятся удлинители. В реальной ситуации длины ее собственного троса гарантированно не хватит. Удлинителем может послужить любой трос достаточной длины и прочности. Разница есть лишь в том, насколько он эластичен. В зависимости от этого придется применять разные методики извлечения машины из грязевого плена. Так, стальной или любой другой практически не тянущийся трос принципиально ничего в работе с лебедкой не меняет. Надо просто тянуть, перецеплять и снова тянуть. И так, пока машина не окажется на свободе. Если же удлинитель обладает свойством растягиваться под нагрузкой, то может оказаться, что даже при полной намотке лебедочного троса на барабан, застрявший автомобиль почти не сдвинется. Но рано огорчаться: эластичный удлинитель набрал запас потенциальной энергии, которой тоже можно воспользоваться, сев за руль, и попытавшись тронуться. Шансы выскочить, зацепившись колёсами за твердый грунт, в этом случае сильно повышаются.

Очень важный предмет в работе с любой лебедкой, в том числе и ручной — это корозащитная стропа. Если в качестве якоря выступает живое дерево, что чаще всего случается в наших широтах, то эта широкая прочная лента оберегает его от повреждения тросом. Именно корозащитной стропой нужно охватывать ствол и уже к ней цеплять лебедочный крюк. Стропа, намотанная на дерево в несколько витков, также позволяет эффективно регулировать длину всей системы удлинителей, чтобы полностью использовать весь рабочий ход лебедки. Если же стропа достаточно длинна, а вместо деревьев и валунов вокруг только чахлые кусты, то ею можно обвязать сразу целый «веник» растительности, и он будет хорошо держать.


6 лучших автомобильных лебедок — рейтинг 2018

Как изготовить ручную лебедку своими руками

Для редкого применения ручная лебедка своими руками может быть изготовлена очень просто. Для этого подойдет прочная ось, которую можно без особых усилий закрепить в направляющих с возможностью вращения. К ней приваривается рычаг и крепится трос. При вращении происходит его намотка на ось и перемещение груза, прикрепленного к другому концу. Для удобства потребуется платформа с кронштейнами, в которых ось будет расположена. Здесь можно применить горячекатаный швеллер, обладающий высокой прочностью. Если ось сделать с выемкой и прикрепить к ней шестерню, то трос будет располагаться в направляющих с возможностью намотки.

Лебедка ручная рычажная, изготовленная своими руками, подходит не только для вытаскивания автомобиля. С ее помощью можно перемещать тяжести по приусадебному участку, например, бревна или поддоны с кирпичом. Недостатком устройства является отсутствие фиксатора. Простое приспособление в виде вставки в совпадающие отверстия, выполненные в подвижных и неподвижных частях лебедки, может эту роль выполнять.

Вращение лебедки является трудоемкой операцией. Ручная лебедка своими руками может быть изготовлена в виде барабана, закрепленного на оси колеса, которое является средством для самовытаскивания застрявшего автомобиля. При пробуксовке колеса на барабан будет наматываться канат, прикрепленный к большому камню или якорю, позволяя самостоятельно выбраться из глубокой канавы.

2 Типы лебедок по принципу их крепления

Все лебедки поддаются определенной классификации. Помимо их разделения по принципу работы, они также делятся по методу их крепления на машине. Так, электрические устройства для буксировки застрявших авто бывают стационарными и переносными. Лебедки первого типа крепятся в передней части авто без возможности их регулярного снятия по ненадобности. При этом фиксация конструкции происходит не на защиту бампера, а под днищем авто. Это дает гарантию того, что устройство не оторвется от машины при ее буксировке. К плюсам стационарной электрической конструкции относится то, что она всегда находится в одном месте и ее детали не потеряются. Но днище авто регулярно загрязняется. Естественно, грязь попадает внутрь буксировочного устройства, вызывая коррозию и ухудшая работу конструкции.

Стационарное электрическое устройство для буксировки авто

Второй тип лебедок электрического типа – это переносные буксировочные устройства. С ними водитель может улучшать свое авто, не учитывая постоянного наличия лебедки спереди. При этом переносная конструкция для буксировки может располагаться в задней части машины. Если в определенный момент водитель не нуждается в буксировке, то он может спрятать лебедку в багажник, предварительно хорошо упаковав ее для сохранности всех элементов. Минусов в переносных устройствах практически нет. Также они гораздо компактнее, ведь для их монтажа не требуется приваривать специальную стальную платформу, как это бывает в случае с установкой стационарных лебедок.

Механическая лебедка

По типу привода подразделяется на рычажную, с храповым механизмом вращения, и барабанную, в которой усилие от рукоятки передается посредством шестеренчатого или цепного редуктора.
Рычажная лебедка удобна за счет своей компактности.

Еще одно неоспоримое достоинство – ее не нужно крепить к станине или фундаменту. Достаточно растянуть трос между якорем и перемещаемым грузом, – и можно прилагать усилие от 400 кг до 4 тонн. Каждый ход рычага проворачивает катушку с тросом на определенный угол, подтягивая груз. Единственный недостаток – в барабан помещается мало троса, обычно 5-7 метров.

Барабанная лебедка требует стационарного размещения, и имеет более габаритные размеры. Однако это позволяет использовать трос в несколько десятков метров. Усилие умножается за счет передаточного отношения шестерен или цепной передачи. Отдельно идут конструкции с червячным приводом, но суть применения не меняется.

При наличии болгарки и сварочного аппарата – ручная самодельная лебедка по силам даже начинающему мастеру. Вся конструкция видна на фотографии:

Компоненты можно подобрать в запасниках вашей мастерской, или изготовить самостоятельно, с помощью болгарки и мощной дрели. Тяговое усилие подобной конструкции не больше 1000 кг. В домашнем хозяйстве большего и не требуется.

Так же точно, приложив смекалку – можно изготовить лебедку барабанную. Достаточно подобрать подходящую пару шестерен. Барабан делается из водопроводной трубы.

Трехмерная модель редуктора изображена на иллюстрации. Остальное – дело техники и подбор материалов.

ВАЖНО! При изготовлении подобных приспособлений требуется аккуратность и расчет конструкции. Разрушение механизма под действием большого веса может привести к травмам.. Есть еще вариант ручной лебедки, но это совсем уж экстремальный вариант

Хотя, в трудной ситуации такое приспособление может выручить

Есть еще вариант ручной лебедки, но это совсем уж экстремальный вариант. Хотя, в трудной ситуации такое приспособление может выручить.

Фото хорошей ручной лебедки

Также рекомендуем просмотреть:

  • Ремень стяжной с храповым механизмом
  • Как выбрать строительное правило
  • Обзор топовых виброреек
  • Строительные скобы для крепления бруса
  • Как выбрать штукатурный ковш
  • Как пользоваться пистолетом для герметика
  • Лучшие пистолеты для монтажной пены
  • Как выбрать крестики для плитки
  • Какие бывают ножницы по металлу
  • Слесарные тиски
  • Как выбрать ручной заклепочник
  • Хороший монтажный пояс для инструментов
  • Кельма для штукатурки
  • Лом-гвоздодёр
  • Виды строительных лесов
  • Как выбрать малярный валик
  • Как выбрать стеклорез
  • Гладилка для бетона
  • Какие бывают строительные отвесы
  • Как выбрать строительный миксер
  • Рейтинг лучших бетономешалок 2018 года
  • Как правильно выбрать стремянку
  • Как сделать полку для инструмента своими руками
  • Как выбрать хороший шпатель
  • Как выбрать плиткорез
  • Лучшие ящики для инструментов
  • Выбираем хорошие малярные кисти

Помогите сайту, поделитесь в соцсетях 😉

Правила безопасного пользования ручной лебедкой

  1. Запрещено прикасаться к крюку или тросу, когда на них действует растягивающая нагрузка, а также находиться рядом с ними или перешагивать.
  2. Лебедку не следует нагружать, если на барабане осталось не более 5 витков троса, чтобы он не сорвался с крепления.
  3. Чем меньше осталось троса, тем больше тяговое усилие, поскольку диаметр барабана уменьшается, а вращающий момент увеличивается.
  4. Витки при намотке следует укладывать ровно и с натягом, чтобы канат пластически не деформировался.
  5. Для вытаскивания машины у водителя всегда должны быть двухслойные перчатки, а на трос следует навешивать тросогаситель, а при его отсутствии – старую куртку.
  6. Нельзя крепить трос к сухому дереву, которое может упасть на автомобиль.
  7. Запрещено соединять стальной канат с удлинителями из других материалов, чтобы не произошел обрыв.
  8. Для защиты деревьев или столбов от троса лебедку снабжают корозащитной стропой и шаклом, которые всегда должны быть в комплекте.

Индекс грузоподъемности и класс автомобиля

Данный показатель означает максимальный уровень усилия, которое лебедка может сгенерировать для перемещения автомобиля в горизонтальной плоскости. Индекс грузоподъемности обязательно должен превышать массу авто в 2–2,5 раза. При этом в расчет нужно брать не только вес машины по техпаспорту, но и общую величину в снаряженном состоянии, то есть с запаской, порогами, кенгурятником и прочими навесными приспособлениями, а также с пассажирами и грузом.

Чтобы определить, какую лебедку выбрать для той или иной модели машины, нужно в первую очередь обратить внимание на класс транспортного средства. Тяговое усилие в маркировке лебедочного оборудования обозначают специальным индексом, который исчисляется в фунтах, например 6000 lb или 9000 lb

Внедорожные авто по весу делятся на такие классы:

  • Легкий.
    В эту категорию входит отечественная «Нива», Daihatsu, отдельные модели Isuzu и Sportage. Им не нужны сверхмощные тяговые устройства. Вполне достаточно будет оборудования с индексом около 6000–8000.
  • Средний.
    К данной категории относятся УАЗ, Pajero, Trooper, Wrangler, Discovery и аналогичные модели. В зависимости от условий эксплуатации для таких машин лучше приобрести установку с индексом 8000–9500.
  • Тяжелый.
    Эта категория включает Land Cruiser, Patrol, Defender 110 и прочие подобные авто. Минимальное тяговое усилие лебедки для таких машин составляет 9000–9500. Если транспорт используется в экстремальном бездорожье, индекс должен превышать 12 000.

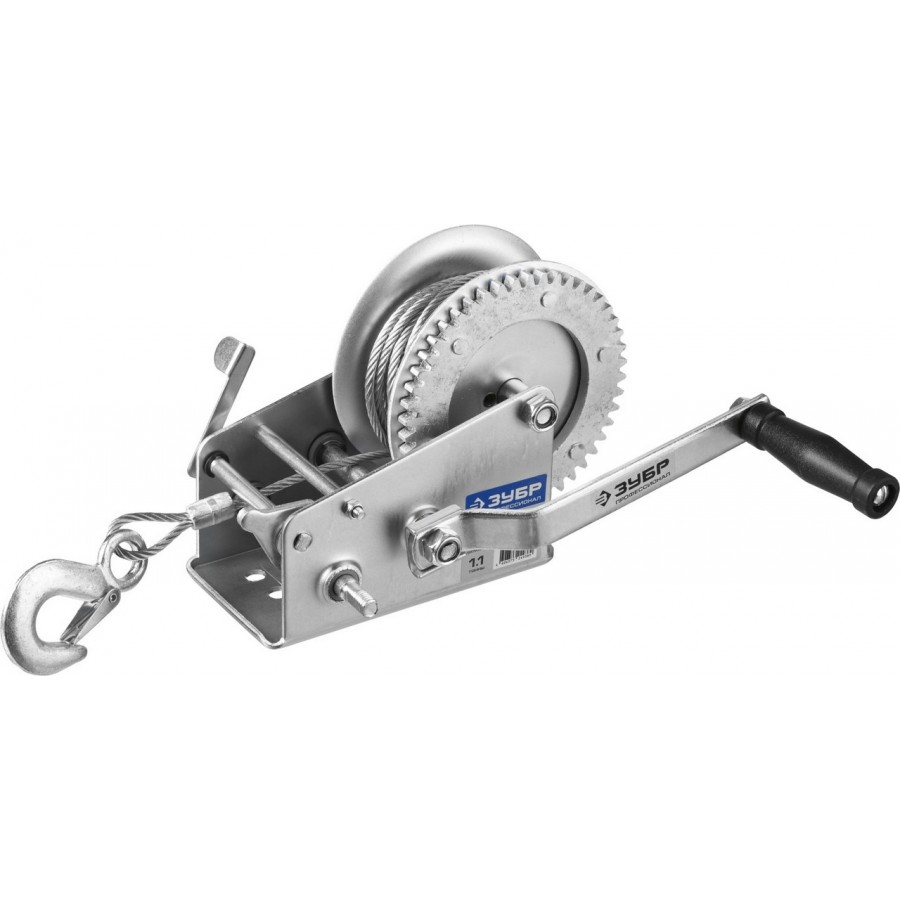

Лебедка барабанная ручная

Основными устройствами лебедки являются барабан с намотанным на него тросом или лентой, уменьшающая нагрузку передача, стопор и рычаг.

Кроме моделей со стальными канатами, имеются устройства с матерчатыми стропами, которые также очень удобны для укрепления перевозимых грузов. При этом их тяговое усилие достигает 2 тонн. У них есть преимущество перед тросами, которые ломаются при намотке на барабаны малых диаметров. Для ремней толщина изгиба при намотке не имеет значения.

Лебедка барабанная ручная снабжается специальными направляющими для троса. От нагрузки их может перекосить, что приводит к неравномерной намотке и попаданию витков на зубья. То же самое может происходить и с лентой, которая может смещаться и сползает с барабана.

Способы установки в зависимости от типа лебедок

Монтаж автомобильных лебедок осуществляется по разным схемам. Технология установки определяется конструкцией и габаритами тягового устройства. По способу монтажа лебедки делят на следующие виды:

  • стационарные модели.
    Такие устройства крепятся на бампере с помощью болтов. Открытый монтаж предполагает установку механизма прямо на бампере. Этот способ меняет эстетику экстерьера, но является наиболее удобным при частом использовании устройства. Также можно поместить лебедку скрыто – под бампером. В таком случае видимыми остаются только направляющие и крюк;
  • съемные модели.
    Такие устройства обычно имеют компактные габариты и небольшую мощность, поэтому больше подходят для легковых машин. Оснащаются специальной консолью, которая устанавливается на бампере автомобиля. Тяговое устройство монтируется по необходимости. Водитель может в любой момент его снять.

На что обратить внимание

Но конструкция – это еще не все, есть несколько моментов, которые обязательно должны учитываться при покупке.

  • Трос или ремень. Что предпочесть должен решить сам автолюбитель. Трос практичнее и долговечней, но требует аккуратной укладки. Ремень служит меньше, но ведь и лебёдка используется нечасто.
  • Размер троса. Чем он длинней, тем удобнее пользоваться. Но в продаже редко можно встретить лебедку с тросом более 5-ти метров.
  • Диаметр троса. Не всегда чем толще, тем лучше. Шести миллиметров вполне достаточно чтобы вытащить легковой автомобиль, а влезет его на барабан больше чем 8-ми мм.
  • Тяговое усилие. Продавцы часто говорят, что вполне достаточно, если этот показатель составляет 500 кг. На практике это не так и отзывы владельцев это подтверждают. Все зависит от того, насколько прочно «засела» машина и угла под которым прикладывается сила. Поэтому тяговое усилие лебедки должно быть не меньше 1000 кг.

Механизм привода ручной лебёдки

Червячные ручные лебедки – имеют наиболее эффективную систему стопорения троса

Такая конструкция практически исключает заедания и поломки, что будет важно при работе с большим весом. Червячная система считается наиболее удобной, но всё же не лишена недостатков:

  • Такая грузовая лебёдка имеет большие размеры, и будет затруднительно ежедневно брать её в дорогу;
  • Особенность механизма не позволяет вытягивать груз слишком большого веса, что будет критично для тяжёлой машины;
  • Сложность исполнения редуктора требует содержать в чистоте весь механизм и затрудняет его обслуживание.

Шестеренчатые ручные лебедки имеют более простую конструкцию, что отражается на стоимости таких механизмов. Для фиксации троса используется храповик, который и удерживает натяжение. Шестеренчатые лебедки обычно имеют барабанную конструкцию и следующие недостатки:

  • Высокие требования к качеству металла вызваны значительными нагрузками, возникающими в процессе эксплуатации;
  • Любая барабанная лебедка имеет большие размеры из-за необходимости использования механизма укладки и хранения троса;
  • Небольшой диаметр внутреннего барабана плохо подходит для сматывания стального троса и вызывает его износ.

Любая лебёдка такой конструкции подойдёт для квадроцикла или спортивной техники. Причём грузоподъёмность этих механизмов позволяет вытянуть легковую машину практически из любой ситуации, но зачастую большие размеры подходят более для гаража, чем для дорожных условий.

Случаи, когда используется ручная лебедка

В том случае, когда нельзя применить электрическую лебедку, то ручная подойдет как раз для этих же целей. Пользоваться таким устройством намного сложнее, но зато барабанная ручная лебедка, не зависит от источника электропитания. Чаще всего это бывают лебедки с зубчатым механизмом. Есть тяговые и монтажные принципы работы этих устройств.

Одни накручивают трос на вал, а вторые работают с помощью ремня. Те, у кого есть автомобиль, применяют ручные лебедки, когда нет места на капоте для установки электрической. Храповики которые имеются у ручных механизмов, используются чтобы фиксировать трос.

Как выбрать автомобильные лебёдки

Механическая автомобильная лебедка

Чисто условно лебедки можно разделить на 4 типа, в зависимости от типа конструкции и источника движущей силы:

  • гидравлическая автомобильная лебёдка;
  • механическая;
  • электрическая;
  • ручная.

Все они предназначены для того, чтобы вытянуть погрязший или потерявший возможность двигаться автомобиль. С нею Вы можете не беспокоиться о том, что отдых на природе или поездка на дачу превратится в ожидание эвакуатора или другого транспортного средства. Итак, как же выбрать самый оптимальный вариант? Для лучшего понимания сути каждого представленного варианта рассмотрим все представленные типы лебёдок детальнее.

Гидравлическая лебедка. Вариант несколько «экстравагантный»: подойдет для заядлых экспериментаторов. Цены на подобный тип лебедок выше, чем на аналогичную по качеству «электро-сестру». Да и её установка тоже требует достаточной сноровки. Ведь шланги и жидкость не добавят удобства при работе с ней, а, наоборот, усложнят весь процесс. Но без этого никак, ведь именно жидкость обеспечивает работоспособность данного устройства.

К достоинствам данного типа можно отнести плавность и низкий уровень шума при работе. Хотя, кому это надо, когда вокруг только лес, а под колесами непролазная грязь. Вряд ли ревом Вы бы помешали кому-либо вокруг

Совершенно бесполезное качество, на нём даже не стоит заострять внимание

Механическая лебедка. Подобный вариант имеет один огромный недостаток, который, в принципе, исключает возможность приобретения подобной лебедки. Это связано с ее конструктивными особенностями, а именно — движущим элементом. Его просто нет! Такие устройства подключаются к двигателю автомобиля. А для этого нужно, чтобы сама конструкция подкапотной начинки позволяла это делать. Но далеко не каждый автомобиль приспособлен для этого.

Электрическая лебедка. Данный тип является самым распространенным и оптимальным вариантом. Это связано с удобством в её эксплуатации. Да и каких-либо конструктивных особенностей автомобиля данные лебедки не требуют. Основной момент, который стоит учесть при покупке, — вес автомобиля. Для этого используется поправочный коэффициент, который равен 2,5.

Электрическая авто лебека

То есть, если ваш автомобиль имеет вес в 1000 кг, то нужно умножить данный показатель на 2,5, получаем 2500 кг. Именно такое значение предельной нагрузки должна иметь выбранная лебедка. При подсчете не забудьте учесть элементы тюнинга, если таковы присутствуют. Также стоит заглянуть в багажник и убедится, что он не заполнен полностью. Данный метод подсчета подходит для любых других видов лебедок.

Черпает энергию электрические лебедки от аккумуляторов, поэтому нужно следить, чтобы он имел достаточный заряд. Для перестраховки можно просто приобрести более мощный вариант, который сможет обеспечить работоспособность автомобиля и в полной мере привести в движение лебедочное устройство.

Для крепления обычно используют специальные отверстия в бампере. Если таковых нет, то советуем пересмотреть конструкцию своего автомобиля и поставить соответствующий бампер.

Ручная авто лебедка. Куда без нее? Она не требует ни подключения, ни заправки или энергии (если не брать в учет энергию, которую Вы потратите, работая руками). В данном вопросе она конечно незаменима. Но не каждому хватит духа применить ее при надобности. Ведь в основе подобных устройств лежит принцип рычага, который приводится в действие руками.

Как видим, самый оптимальный вариант — это электролебедка. Она является универсальной в плане подключения и не требует каких-либо дополнительных панелей, источников тяговой силы и прочего. Но Вы всегда сможете подобрать себе тот вариант, который будет идеально сочетаться с вашим автомобилем.

Для чего применяют электрические и ручные тали и лебедки

Даже если нет дома, но есть гараж, то уже имеется необходимость воспользоваться тяговым устройством, например чтобы вынуть мотор из автомобиля. Обычно для таких целей используют таль. Но можно придумать как это сделать с помощью лебедки.

Осталось только прикрепить раму, но это надо делать в случае, когда уже есть вмонтированный швеллер. Можно посредством лебедки или тали сделать подъемное устройство.

Для этого необходимо найти с помощью чего будет цепляться двигатель, а также крановую тележку лебедочного типа, которую потом нужно подогнать под швеллер. На фото показано, как с помощью ручной лебедки, можно соорудить подъемный кран.

Самодельный кран из лебедки два устройства в одном

Независимо от того, самодельная у вас лебедка, или фабричная – ее можно с успехом применить в качестве силового блока для подъемного крана.

При строительстве или ремонте дома, вы обязательно столкнетесь с подъемом тяжестей на большую высоту. Конечно, можно обойтись талями, либо стационарной лебедкой и системой блоков. Но согласитесь, небольшой подъемный кран – это совсем другой уровень работ.

Разработать чертеж можно при помощи любой программы CAD. Главное – правильно рассчитать нагрузку и подобрать материал.

Данный образец рассчитан на подъем грузов 150-200 кг. Этого вполне достаточно для современной коттеджной стройки. На создание механизма потрачено три полноценных рабочих дня. Стоимость считать нет смысла, поскольку большинство деталей буквально со свалки.

Новый только трос (безопасность, прежде всего). Крюк удалось найти в порту, лебедка для подъема стрелы ручная, используется в хозяйстве уже много лет.

Для подъема рабочего троса применена самодельная лебедка с заводским редуктором и электродвигателем от компрессора мощностью 2 кВт. Двигатель трехфазный, поэтому несложно было выполнить реверсную систему пуска на конденсаторах.

Видео обзор ручных лебедок промышленного производства.

Конструкция получилась надежной, испытания проводились на взятии веса в 300 кг. После этого спокойно можно оперировать грузами 100-150 кг без риска получить травму.

ВАЖНО! При использовании подобных приспособлений следует проявлять особую осторожность, поскольку конструкция не проходила сертифицированных испытаний

Назначение

Огромную роль в эффективности тяговой установки играет соответствие условиям эксплуатации, для которой она приобреталась. Этот вопрос нужно решить еще на этапе поиска подходящего механизма. Чтобы понять, как выбрать лебедку правильно, советуем прислушаться к следующим рекомендациям:

  • индекс 6000–8000 – оптимальный вариант для туристических поездок, выезда на охоту или рыбалку, а также загородного отдыха или других несложных задач;
  • 9000–9500 – для автоспорта и соревнований локального уровня;
  • 12 000–15 000 – для экстремального бездорожья и эксплуатации на гоночных мероприятиях высокого уровня (чемпионаты, кубки).

Принцип работы

Основное различие современных лебедок заключается в особенностях их функционирования. Данный параметр определяет тип конструкции, стоимость, а также сферу использования устройства.

  • Ручные модели.
    Такие приспособления имеют барабанный, тяговый или рычажный механизм, который создает тяговое усилие в результате физического воздействия пользователя на специальную рукоятку. Устройства обладают простой конструкцией и небольшим весом. Однако могут использоваться только для легковых автомобилей весом до 1 тонны.
  • Электрические модели.
    Оснащены электромотором, который получает питание от бортовой сети. Обладают более высоким показателем тягового усилия, что позволяет использовать их и для легковых машин, и для тяжелых внедорожников. Электрические модели отличаются простотой эксплуатации – для запуска пользователю нужно только нажать кнопку.
  • Механические модели.
    Получают питание от двигателя автомобиля, которое поступает через блок отбора мощности. Подходят для машин со специальной конфигурацией раздатки. Характеризуются большим тяговым усилием, регулируемой скоростью, повышенной надежностью и неприхотливостью в обслуживании.
  • Гидравлические модели.
    Комплектуются гидромотором, который получает рабочую жидкость из штатной системы ГУР. Имеют сложную конструкцию. Устанавливаются преимущественно на современные авто с гидроусилителем руля. Обладают большой мощностью, способны долго работать без перерыва, хорошо защищены от влаги.

Виды лебёдок по месту установки

Для большинства автомобилей использование дополнительного оборудования с независимым тяговым усилием является единственной возможностью преодолеть бездорожье. Хорошая автомобильная лебедка должна иметь легкость хода и высокий запас прочности. В зависимости от модели машины и особенностей её эксплуатации различают следующие типы лебёдок и тяговых устройств:

  • Стационарные – устанавливаются в области выше или ниже бампера на специальной площадке, надёжно приваренной к раме автомобиля. Этот тип монтажа подойдёт для внедорожников или аналогичной техники. Для такого использования предназначена электрическая лебедка с возможностью управления с кабины или пульта. В большинстве автомобилей такой тип установки не предусмотрен производителем, и необходима самостоятельная доработка;
  • Переносные – не требуют места для установки и используются как вспомогательное устройство. Их грузоподъёмность меньше, чем у стационарных моделей, и такая тяговая лебедка обычно имеет ручной механизм. Компактность и малый вес этого оборудования подходит для перевозки в багажнике. В случае необходимости лебёдка легко приводится в рабочее состояние, а независимая установка даёт больше возможностей при вытягивании автомобиля.

Итог

Автомобильных лебедок для внедорожников сегодня большое количество. Выбирайте модель в зависимости от того, на каком автомобиле вы передвигаетесь, куда поедете и какой суммой располагаете. Не забудьте также и о дополнительных аксессуарах, которые пригодятся при езде по бездорожью.

  • Далее Когда и как обжаловать штраф ГИБДД: оформление и нюансы процедуры
  • Назад Строим гараж своими руками: поэтапное руководство и видео

Популярные кроссоверы

Кроссоверы Acura Кроссоверы Audi Кроссоверы BMW Кроссоверы Cadillac Кроссоверы Chevrolet Кроссоверы Chery Кроссоверы Citroen Кроссоверы Dodge Кроссоверы Ford Кроссоверы Honda Кроссоверы Infiniti Кроссоверы Jeep Кроссоверы Hyundai Кроссоверы Kia Кроссоверы Lexus Кроссоверы Lada Кроссоверы Land Rover Кроссоверы Mazda Кроссоверы Mercedes Кроссоверы Mini Кроссоверы Mitsubishi Кроссоверы Nissan Кроссоверы Porshe Кроссоверы Peugeot Кроссоверы Opel Кроссоверы Renault Кроссоверы Ssang Yong Кроссоверы Skoda Кроссоверы Subaru Кроссоверы Suzuki Кроссоверы Toyota Кроссоверы Volkswagen Кроссоверы Volvo

Устройство ручных лебедок — особенности и преимущества.

Ручные лебедки значительно уступают электрическим в удобстве и грузоподъемности, но их стоимость намного ниже. Также они очень просты в применении, поэтому именно их целесообразно использовать для бытовых нужд. Ручная лебедка с храповым механизмом будет полезна в гараже или при возведении дачного дома, хозяйственных построек. С ее помощью удобно опустить в подвал мешки и ящики с овощами.
Она может иметь настенное и напольное крепление. Первое позволяет перемещать предметы, масса которые не превышает 750-800 кг, но их легко устанавливать и использовать. Напольные модели требуют больше ровного пространства для установки, но перемещают предметы массой более 1 тонны.



Особенности и преимущества конструкции

Устройство ручной лебедки очень простое. В интернете можно найти руководство, как изготовить ее самостоятельно, но значительно безопасней использовать промышленные изделия, изготовленные в соответствии с ГОСТами. Ручная лебедка состоит из:

  • приводного барабана;
  • привода;
  • тягового органа;
  • храпового механизма;
  • крюка.



Приводной барабан

Приводной барабан представляет собой полую трубу со щечками, изготовленный из прочного металла. На ней устанавливается зубчатая шестерня. При вращении рукоятки или движении рычага начинает двигаться зубчатая передача. Она приводит в движении вал с ведущей шестерней. Ведущая шестерня соприкасается с зубчатой, и она также начинает крутиться. На торцевой стороне зубчатой шестерни находится фрикцион, собранный из кольцевых трапециевидных колодок. В торце барабана также есть кольцевая выточка, размер которой соответствует размеру фрикциона. После их соприкосновения барабан начинает вращаться, наматывая закрепленный на нем трос, и груз перемещается.

На поверхности барабана делаются небольшие углубления. Они необходимы для равномерного наматывания троса, он не запутывается, не возникает перехлестов. Цилиндрическая форма позволяет обеспечить его максимальную емкость при минимальных габаритах. Храповики позволяют в любой момент застопорить движение троса.

При использовании металлического троса большое значение имеет диаметр барабана. Если он слишком тонкий – значительно увеличивается износ троса. Но увеличение его диаметра приводит к увеличению веса и габарита устройства. Не все владеют специальными знаниями, чтобы самостоятельно рассчитать оптимальную величину, поэтому эксплуатация лебедок, изготовленных на предприятиях, а не кустарным способом, нередко обходится дешевле, а их надежность – выше.



Привод

Механизм ручной лебедки чаще всего оснащается зубчатым или червячным привод.

Основным элементом зубчатого привода является зубчатое колесо. Зубья цепляют находящиеся рядом шестерни, которые имеют соответствующие выемки и механизм вращается. Взаимно простое число зубьев на сопряженных элементов позволяет равномерно распределить нагрузку и уменьшить их истирание.

В червячном приводе вместо зубьев используется винт с резьбой, называемый червяком. Он также взаимодействует с зубчатым колесом. Такая конструкция обеспечивает более плавную работу механизма и эффективное увеличение крутящего момента. Но и трение в ней выше, а следовательно – быстрее происходит износ основных элементов.



Тяговый орган

В качестве тягового органа ручной лебедки может использоваться стальные или текстильные канаты. Один конец троса крепится к барабану, на другом находится крюк.

В ручных лебедках необходимо использовать только изделия с заводской маркировкой, содержащей информацию об их грузоподъемности. Это важное требование для безопасного использования устройства. Его нарушение может стать причиной обрыва троса, что приводит не только к повреждению груза, но и к травмам. Перед каждым использованием лебедки необходимо проверять состояние троса, и при наличии признаков износа сразу же произвести его замену.

Существуют ограничения длины используемого троса, определяемые канатоемкостью барабана. Если же необходимо существенно увеличить его длину, следует использовать монтажно-тяговым механизм. В нем канат не наматывается на барабан, а протягивается сквозь корпус, в который помещены четыре срабатывающих по очереди зажима. Но помимо достоинств, такая конструкция имеет и существенный недостаток – более высокая скорость износа тяговых органов.



Храповый механизм

Для обеспечения безопасности работы в ручных лебедках устанавливается храповик. Он представляет собой зубчатый механизм с прерывистым движением. Храповик преобразует возвратно-поступательные движения в системе в прерывистые вращательные, то есть производимые только в одном направлении.
Храповик выполнен в виде зубчатого колеса, которое имеет несимметричные зубья.  Упор для них предусмотрен только с одной стороны. При попытке поворота барабана в другую сторону, на пути движения вала появляется металлический ограничитель, называемый собачкой. При вращении в заданном направлении собачка прижата пружиной или собственным весом к зубчатому колесу и не препятствует движению.

Такая тормозная система, несмотря на свою простоту, очень надежна. Во время работы можно не опасаться произвольного разматывания каната, которое приведет к падению перемещаемого предмета.

На лебедке также может быть установлен и ручной тормоз, блокирующий непосредственно барабан.



Крюк

Крюки для лебедки должен быть изготовлен из прочного металла и также иметь соответствующую маркировку о предельно допустимой массе груза. На ручную лебедку можно установить крюки различного размера и формы в зависимости от специфики выполняемой работы. Их замена не требует много времени и усилий, а стоимость сравнительно невелика, поэтому для различных видов работ имеет смысл использовать наиболее подходящий крюк. Наличие запорного механизма не допустит его отсоединения в процессе работы.
Наиболее эффективная конструкция крюка – проушина и вращающийся диск, она позволяет легко закрепить различные предметы, перемещать в нужном направлении. Может также использоваться монтажный блок с крюком – они отличаются универсальностью крепления и высокой грузоподъемностью.



Чтобы приобрести ручные лебедки, получить профессиональные консультации по вопросам их выбора и эксплуатации, уточнить условия продажи и доставки, сроки и цены, звоните по телефонам: +375 17 510 23 65; +375 29 617 23 64 или. +375 33 617 23 55



Как выбрать ручную или электрическую лебедку



Как работает лебедка

Под лебедками подразумевают грузоподъемные устройства, обеспечивающие наматывание троса на барабан с должным усилием, необходимым для подъема груза. Конструкция состоит из прочного грузоподъемного барабана (на его оси и раму лебедки приходится весь вес поднимаемого груза), понижающего редуктора и привода. Существует два варианта привода — электрический и ручной. При этом ручные лебедки целесообразны только тогда, когда нет возможности использовать электрическую, или, когда грузы поднимаются достаточно редко и покупка дорогого электрического привода будет излишней.



Как выбрать лебедку ручную

Для любой лебедки основной критерий выбора — грузоподъемность. Ее нужно выбирать с небольшим запасом, который обеспечивает безопасность использования. Ручные лебедки работают в диапазоне грузоподъемностей до 1-2 тонн. Они имеют понижающий редуктор и ручной вороток. Также для них обязательно тормозное устройство. Вороток присоединятся в валу редуктора через простую обгонную муфту. Она предотвращает вращение воротка при опускании груза. Наличие муфты делает конструкцию травмобезопасной.

Ручная лебедка поставляется в полностью укомплектованном варианте: барабан, стальной канат или текстильная лента 10 м длины, вороток. Перед тем как пользоваться лебедкой, ее нужно надежно закрепить. От этого зависит безопасность работ. На всех моделях имеются монтажные отверстия. Закрепление возможно, как на стене, так и на горизонтальной или наклонной поверхности. Закрепление должно осуществляться анкерными болтами, а на металлоконструкциях — обычными болтами большого сечения.

Ручные лебедки часто используют для ремонта автомобилей в гараже. Они недорогие и не требуют электроэнергии. Покупка ручной лебедки для гаража позволит снимать с машины двигатель и КПП, проводить их замену и кузовные работы. Также она будет полезной на строительной площадке, на даче или на загородном участке.

Электрические лебедки

Электрические лебедки малой и средней грузоподъемности применяются на строительных площадках, автосервисах, а также на складах. Они обеспечивают проведение грузоподъемных работ в тех случаях, когда пользоваться краном не целесообразно. В гаражах и домашних мастерских они применяются весьма редко.

Современная электрическая лебедка имеет форм-фактор тельфера. Она устанавливается на одной металлической балке. Такие небольшие мостовые краны оправданны на автосервисах, в ремонтных мастерских и других малых предприятиях. Для привода барабана лебедки и грузовой тележки, на которой она установлена, используются электродвигатели.

Как выбрать лебедку электрическую

Характеристика грузоподъемности для электрической лебедки (также как и для ручной) является основной. Но есть и другие важные критерии выбора:

  • мощность;
  • тип питания двигателя: 380/220;
  • управление: проводной пульт или дистанционное;
  • тип монтажа: на балке с приводом тележки (малый тельфер), на стене, на горизонтальной поверхности.

Для питания электродвигателей наиболее удобна промышленная сеть 380 вольт. Она есть не во всех автосервисах. Для таких случаев используются маломощные электрические лебедки на 220 вольт. Ограничение по мощности для сети 220 вольт составляет 5 кВт. Этого более чем достаточно для любых электродвигателей.



Дополнительные приспособления

Если лебедкой, талью или тельфером приходится поднимать различные грузы неизвестного веса, то очень желателен ограничитель грузоподъемности. Под него часто переоборудуются крановые весы. Вместе с лебедками часто приобретается такелаж, крюки, стропы, запчасти и комплектующие.

В компании ПК СКиТ вы можете привести ручные и электрические лебедки, МТМ и тали для подъема грузов производства Германия, Китай, Россия по отличным ценам, а также все необходимое к ним. Звоните +7 (831) 423 72 02.

Как правильно пользоваться лебедкой?

Тяговые устройства делятся на электрические и ручные, при этом последние могут различаться конструкционно. Отдельно следует рассматривать лебёдки и тали, поскольку эти два типа механизмов предназначены для разных работ. Вторые используются исключительно чтобы приподнимать грузы до подвешенного состояния для ремонта, окраски или продольного перемещения, если механизм зацеплен за тележку на кран-балке. Ручная лебедка может быть рычажной, применяемой только для выполнения горизонтального подтягивания грузов, или барабанной, которую допускается использовать и для подъёма.

Для того, чтобы задействовать рычажный механизм, достаточно переключить её сначала в режим разматывания каната. Для этого либо переставляется пружина храповика вдоль по рейке соответствующего узла с последующим нажатием рычага фиксации, либо переключатель устанавливается в соответствующую позицию. Затем можно свободно отмотать трос на необходимую длину. Барабанная лебёдка приводится в рабочее положение вращением ручки против часовой стрелки. Если после этого потянуть за крюк — сработает стопор.

Экипировка оператора и правила безопасности

Для работы с лебёдкой крайне желательно использовать перчатки, особенно в тех случаях, когда неизбежен захват рукой троса. В частности, в некоторых случаях приходится укладывать канат в процессе наматывания на барабан, придерживая его рукой, чтобы исключить возникновение нахлестов между витками. При работе с подвешенным грузом стоит надевать каску и рабочие защитные очки. Одежда должна быть плотной, желательно из брезента или иного прочного материала, чтобы при случайном трении тросом не случились травмы тела из-за наличия заусенцев на стальных жилах.

При работе с грузами иногда неизбежен их подъём и если в наличии только рычажная лебёдка, её допускается использовать не по назначению только при условии, что нагрузка на трос составит 50 % от допустимой. Барабанные механизмы обычно комплектуются специальными консолями с блоками и площадкой для монтажа лебёдки на стену или колонну. Крайне нежелательно использовать приспособления для подъёма людей. Также не стоит находиться в области натяжения троса, подвесив груз, следует отойти в сторону. В некоторых случаях для подъёма тяжести на небольшую высоту лучше купить рохлю, такая гидравлическая тележка может быть использована в разных работах с перемещением грузов по вертикали и горизонтали.

Хорошая ручная лебедка — основные характеристики и советы как выбрать лучший инструмент

На даче или на стройке порой необходимо пользоваться лебедкой, чтобы перемещать тяжелые предметы. Обычно, для таких целей применяют тяговый механизм, с помощью которого можно двигать груз в несколько сотен килограмм. Осталось только узнать об этом устройстве, и выяснить какая лебедка лучше.

Краткое содержимое статьи:

Ручная лебедка

Для начала необходимо разобраться чем отличается таль от лебедки. По механическим свойствам они похожи друг на друга, но применяются они для разных целей. Ответ очень прост – с помощью лебедок, предметы можно перемещать горизонтально, а таль делает возможным передвигать груз вертикально.

Теперь, когда все стало на свои места, осталось более подробно разобраться с этим механизмом. На данный момент детально будет изучаться – лебедка. Они бывают ручные и электрические, во втором случае лебедка может работать от автомобильного генератора.

Принцип действия

Предназначение у этих лебедок одно и то же. У обоих есть барабан, на который наматывается трос, а привод уменьшает нагрузку. Есть ручные лебедки с рычажным, зубчатым или червячным приводом. Весь механизм вместе с цепью крепиться к раме.

Существует несколько типов ручных лебедок. Есть настенные и напольные лебедки, первый вариант подходит для предметов весом до 800 килограмм, а второй способен передвигать до 10 тонн.

Случаи, когда используется ручная лебедка

В том случае, когда нельзя применить электрическую лебедку, то ручная подойдет как раз для этих же целей. Пользоваться таким устройством намного сложнее, но зато барабанная ручная лебедка, не зависит от источника электропитания. Чаще всего это бывают лебедки с зубчатым механизмом. Есть тяговые и монтажные принципы работы этих устройств.

Одни накручивают трос на вал, а вторые работают с помощью ремня. Те, у кого есть автомобиль, применяют ручные лебедки, когда нет места на капоте для установки электрической. Храповики которые имеются у ручных механизмов, используются чтобы фиксировать трос.

Для чего применяют электрические и ручные тали и лебедки

Даже если нет дома, но есть гараж, то уже имеется необходимость воспользоваться тяговым устройством, например чтобы вынуть мотор из автомобиля. Обычно для таких целей используют таль. Но можно придумать как это сделать с помощью лебедки.

Осталось только прикрепить раму, но это надо делать в случае, когда уже есть вмонтированный швеллер. Можно посредством лебедки или тали сделать подъемное устройство.

Для этого необходимо найти с помощью чего будет цепляться двигатель, а также крановую тележку лебедочного типа, которую потом нужно подогнать под швеллер. На фото показано, как с помощью ручной лебедки, можно соорудить подъемный кран.

Применение лебедки на садовом участке

Чтобы погрузить в кузов транспортного средства мешки и ящики с фруктами и овощами, могут применяться средства для перемещения этих предметов. Чтобы работать с грузом который весит не больше 500 кг, можно применить лебедку в качестве подъемного механизма.

Как правило, такое устройство используют в качестве автомобильного атрибута, особенно по пересеченной местности, когда есть вероятность застрять в грязи после дождя.

В этом случае, чтобы не идти за трактором, можно применить лебедку, с помощью которой, потом получиться вытащить машину. Лебедки как ручные, так и электрические могут передвигать грузы до 4 тонн и больше.

Выбираем хорошую ручную лебедку

При выборе тросовой лебедки, нужно обратить внимание на барабан, а именно на ось вала на которую накручивается трос. Если диаметр небольшой, то натяжной элемент будет быстро изнашиваться и это приведет к заусенцам. В том случае, когда наматывается не трос, а ремень – диаметр вала не важен. Кроме всего, имеет значение насколько качественно стопориться механизм.

Перед применением лебедки, нужно знать массу предмета, который будет передвигаться с помощью устройства. Вес груза должен быть такой, чтобы тяговый механизм мог поднять его, не испытывая особой нагрузки.

Все стыки деталей должны быть прочными – это больше относится к барабану и приводу. Даже если рама надежная, то сам вал может легко выйти из строя. Все детали должны быть износостойкими чтобы на них не было воздействия от трения троса.

Фото хорошей ручной лебедки

Также рекомендуем просмотреть:

Помогите сайту, поделитесь в соцсетях 😉

Как использовать ручные лебедки Tyler Tool

В ручных лебедках Tyler Tool

используется внутренний тормоз и система защелок для безопасного увеличения, удержания и ослабления натяжения.

Они имеют передаточное число 4: 1 и могут использоваться с различными размерами и типами тросов и тросов для решения самых разных задач. Ручные лебедки с ручным управлением

Tyler Tool можно установить на прочную металлическую или деревянную конструкцию, используя универсальные монтажные отверстия на ее раме.

Для увеличения срока службы троса и обеспечения ровной намотки на катушку точку крепления или направляющую систему следует устанавливать на расстоянии не менее 42 дюймов от лебедки, а также прямо по центру лебедки.

Перед использованием тросовой лебедки катушку необходимо правильно намотать тросом.


Зажмите конец кабеля изолентой.


Проденьте конец кабеля через установочный винт.


Вставьте кабель в фиксирующее отверстие так, чтобы проволочный трос не менее одного диаметра кабеля выступал с другой стороны.

Продвиньте установочный винт вверх по кабелю.


Вставьте его в отверстие для установочного винта и слегка затяните прилагаемую гайку к установочному винту.


Используйте шестигранный ключ, чтобы сориентировать установочный винт так, чтобы кабель протекал вдоль округлой формы катушки.

Завершите затяжку гайки установочного винта, направив кабель в правильное положение.


Чтобы намотать ручную лебедку, начните поворачивать ручку, удерживая постоянное натяжение троса, и направляйте трос на катушку до тех пор, пока трос не будет равномерно распределен по катушке.

Если вы ослабите натяжение троса во время наматывания, то, скорее всего, трос будет гнездиться на катушке.

Если кабель не намотан должным образом, он может врезаться в другие слои, заклинивать, перекручиваться и подвергаться сильному истиранию, что сокращает срок службы кабеля.

Для поддержания надлежащей грузоподъемности на лебедке должно быть не менее 4 витков кабеля.


Максимальное количество кабеля на катушке определяется диаметром кабеля и должно располагаться на два диаметра ниже той части катушки, где он начинает наклоняться наружу. Посетите раздел «Ручная лебедка» на нашем веб-сайте, чтобы увидеть таблицу с максимальной длиной кабеля, которую можно намотать на лебедку с различными диаметрами кабеля.

Имейте в виду, что наибольшее механическое преимущество и наименьшее усилие, необходимое для подъема груза, достигаются, когда у вас на лебедке меньше всего слоев троса. Рекомендуется использовать на лебедке самый короткий кабель, подходящий для вашего применения.

Теперь, когда ваш кабель намотан, ваша лебедка готова к работе.

Если у вас есть дополнительные вопросы, свяжитесь с нами и подпишитесь на наш канал YouTube, чтобы увидеть больше видео о различных такелажных изделиях.

Как использовать ручную лебедку

Последнее обновление 13 января 2021 г.


Вы когда-нибудь задумывались о том, чтобы тянуть или перемещать очень тяжелые предметы даже рукой?

Да! Ты понял. Я говорю о лебедке. Лебедка — одно из самых интересных занятий, доставляющих массу удовольствия. Надеюсь, у вас есть представление о том, как пользоваться ручной лебедкой. Однако, если вы все еще не знакомы с использованием ручной лебедки, то можете следовать моей статье. Надеюсь, прочитав мою статью, вы сможете пользоваться ручной лебедкой.

Также читают:

Как использовать ручную лебедку

Важно: Перед тем, как приступить к работе с лебедкой, ознакомьтесь с предоставленными мною советами. Это будет вам полезно.

Советы: 1

Вы всегда должны заботиться о правильных инструментах. Под правильными инструментами подразумеваются инструменты, подходящие для вашего автомобиля. Если у вас тяжелый автомобиль, вам следует выбрать лебедку с большой грузоподъемностью. Всегда не забывайте надевать на руку толстые перчатки во время лебедки.В противном случае синтетическая веревка или стальной трос может порезать вам руки.

Советы: 2

Перед запуском лебедки всегда проверяйте состояние лебедки и подъемного оборудования. Убедитесь, что все органы управления работают, и проверьте детали лебедки. При работе с лебедкой важна постоянная оценка состояния кабеля. Потому что на кабеле могут быть любые повреждения. Помните, что работать с поврежденным кабелем всегда рискованно. Вы должны помнить об ограничениях вашего инструмента.Никогда не пытайтесь тянуть тяжелый автомобиль или предметы с помощью лебедки меньшей мощности. Превышение грузоподъемности лебедки может привести к серьезным травмам. При подъёме автомобиля всегда сосредотачивайтесь на лебедке. Несчастные случаи могут произойти даже после подъема лебедки.

Шаг 1: Монтаж лебедки

Ваш первый шаг — найти подходящее дерево, валун, пни, которые вы собираетесь использовать в качестве якоря. Обычно все лебедки имеют защиту ствола дерева. Затем оберните протектор ствола дерева вокруг нижней части точки крепления.После обертывания протектора ствола дерева пора прикрепить скобу с D-образным кольцом. Затем проденьте скобу с D-образным кольцом через обе петли на лебедке для защиты ствола дерева, которую вы обернули. Никогда не затягивайте его слишком сильно.

Шаг 2: Извлечение автомобиля

После этого прикрепите трос / трос, идущий вдоль лебедки, к крюку вашего автомобиля. Затем прикрепите другую сторону троса к лебедке. Как только вы прикрепите трос / трос к транспортному средству и лебедке.Теперь вы готовы к работе. Можно начинать лебедку. Поскольку вы используете ручную лебедку, предполагается, что вместе с лебедкой будет поставляться печень. Используйте эту печень для тяги. Таким образом закончите свою работу.

Шаг 3: Отключение лебедки

По окончании работы с лебедкой отсоедините трос лебедки от D-образной скобы и перемотайте трос лебедки. После этого положите лебедку в свой автомобиль.

Заключительные слова

Надеюсь, теперь вы знаете, как пользоваться ручной лебедкой. Если у вас есть какие-либо вопросы по использованию ручной лебедки, не стесняйтесь сообщить нам об этом.Просто оставьте комментарий ниже, и я скоро вернусь к вам!

Ручные лебедки

или электрические лебедки: какая лебедка вам подойдет?

Дом Новости Ручные лебедки или электрические лебедки: какая канатная лебедка вам подойдет?

компанией MTN Productions LTD 01 мая 2019

Ищете ли вы новую лебедку или просто заменяете старую, перед покупкой необходимо учесть множество факторов. Сегодня мы рассмотрим различия между ручными лебедками и электрическими лебедками, чтобы помочь вам решить, какая из них лучше всего подходит для вас.

Для чего используются лебедки?

Лебедка — это механическое устройство для подъема или перемещения тяжелых предметов. Он наматывает проволоку на барабан (или катушку), удерживая трос устойчиво до тех пор, пока его не потребуется отрегулировать. Лебедки используются для механиков за кулисами в киноиндустрии и индустрии живых выступлений. Они встраиваются в пол, чтобы при необходимости перемещать большие предметы со съемочной площадки и обратно.Лебедки также используются в промышленных целях, таких как буксировка транспортных средств или лодок или удаление тяжелых камней, деревьев и громоздкого оборудования.

Какая лебедка вам понадобится, зависит от вашего предполагаемого использования; ручные лебедки и электрические лебедки лучше всего работают в разных сценариях.

Для чего лучше всего использовать ручные лебедки?

Ручные лебедки грузоподъемностью от 200 до 5000 кг приводятся в действие поворотом рукоятки / рычага храпового механизма для подъема или вытягивания груза.

Если намотать трос на катушку с тросом, лебедка потянет за собой груз. Если развернуться, устройство позволит грузу отойти. С ручными лебедками легко работать, и они не требуют больших затрат на техническое обслуживание. Ручная лебедка легка и портативна, поскольку не требует внешнего электрического питания.

Существует миф, что ручные лебедки предназначены для буксировки, а не для подъема. Поскольку доступно несколько типов лебедок, они оснащены разными тормозами, которые определяют, безопасно ли подъемник устройства.Например, ручные лебедки без тормозов и с храповым механизмом предназначены для буксировки, а не для подъема. Если они используются для вертикального подъема и вы потеряете контроль над рычагом, груз и лебедка останутся в опасной ситуации — рычаг будет сильно вращаться, заставляя груз свободно падать на землю. Если у вас тормозная лебедка или червячная лебедка с зубчатой ​​передачей, их тормоза разработаны с учетом требований вертикального подъема.

Ниже приведены 3 примера ручных лебедок, которые лучше всего работают в различных условиях.

1. Канатная лебедка PFAFF (250 — 5000 кг)

С канатным барабаном из прочного стального листа, канатная лебедка представляет собой настенную лебедку с ручным управлением и червячным редуктором для подъема и опускания при различных классах нагрузки. Тормоз давления груза обеспечивает надежную стабильность поднимаемого груза.

Корпус лебедки изготовлен из плакированной стали и подходит для монтажа, особенно на стены или мачты, путем затягивания всех винтов. Вам потребуются винты M10, M12, M16, M20 или M24 в зависимости от модели лебедки.Монтажная конструкция должна выдерживать максимальные усилия, создаваемые лебедкой, а монтажная поверхность должна быть плоской.

1. Проденьте конец троса через прорезь катушки.

2. Закрепите трос, надежно затянув гайки встроенного зажимного устройства троса гаечным ключом.

3. Поверните лебедку на 180 ° при установке с направлением спуска троса вниз.

4. Рассчитайте длину троса таким образом, чтобы не менее 3 полных витков троса оставалось на барабане в положении с минимальной нагрузкой.

Для закрепления груза грузовой крюк с предохранительной защелкой должен быть прикреплен к тросу с помощью прочной проушины и зажима для троса высокого давления. Не рекомендуется использовать трос лебедки в качестве сцепного устройства. Чтобы переместить груз, вы можете поднять его, повернув рукоятку по часовой стрелке, или опустить, повернув рукоятку против часовой стрелки.

2. Лебедка с алюминиевым тросом PFAFF (200 — 800 кг)

Некоторые ручные лебедки идеально подходят для работы на открытом воздухе.Лебедка с алюминиевым тросом Pfaff с прочной конструкцией — это лебедка на лапах, идеально подходящая для подъема и опускания грузов на открытом воздухе. Пружинный тормоз, встроенный в барабан, автоматически удерживает груз.

Алюминиевая ручная лебедка подходит для установки на ровной поверхности или основании путем затягивания всех четырех винтов на основании. Вам потребуются винты M8, M10, M12 в зависимости от модели лебедки. Монтажная конструкция должна выдерживать максимальные нагрузки, создаваемые лебедкой.

1. Вставьте трос с учетом направления наматывания троса.

2. Затяните зажимные винты.

3. Рассчитайте длину троса так, чтобы не менее 3 полных витков троса оставалось на барабане в положении с минимальной нагрузкой.

Направления загрузки и работы аналогичны первой ручной лебедке, но эта ручная лебедка позволяет заменять головки кривошипа.

Перед началом работы, в зависимости от индивидуального режима работы, вы можете полностью вставить кривошип в прямое гнездо барабана (высокая скорость) или в гнездо ведущей шестерни (скорость нагрузки) до фиксации предохранительного устройства.

3. Лебедка с червячной передачей Checkmate (250 кг)

Лебедка с червячной передачей Checkmate используется для подъема и опускания груза или человека в сочетании с подходящим устройством поддержки и спасения.

С помощью специального кронштейна эту лебедку с червячной передачей можно прикрепить к штативу TR3 в качестве основной лебедки для управления людьми, которая идеально подходит для работы в ограниченном пространстве при использовании со спасательным устройством.

Для чего лучше всего использовать электрические лебедки?

Электрическая лебедка — это моторизованное устройство, используемое для подъема, тяги и позиционирования грузов.Обычно он устанавливается на передний или задний бампер транспортного средства и питается от электричества постоянного тока, обеспечиваемого электрической системой транспортного средства. Он лучше всего подходит для буксировки и используется в основном в ландшафтной, энергетической и телекоммуникационной отраслях.

Ниже приведены 3 примера электрических лебедок, которые лучше всего работают в различных условиях.

Электрические лебедки лучше всего подходят для подъема и буксировки тяжелых грузов. Электрическая лебедка Yale отличается высокой производительностью в компактной кубической конструкции.Он может поднимать грузы массой 250–1000 кг с помощью двигателя мощностью 0,55–1,1 кВт. Если вам нужна лебедка, которая упрощает работу оператора, подумайте о покупке электрической лебедки.

Электрическая лебедка Yale

Если вы работаете на рынке лебедок исключительно для строительной отрасли, электрическая лебедка Pfaff — идеальный выбор. Эта лебедка лучше всего работает в условиях, когда требуется быстрый и легкий подъем и опускание груза. Он способен поднимать грузы до 200 кг и предназначен для строительных площадок.

  • Электрическая канатная лебедка PFAFF

Некоторые электрические лебедки лучше всего работают в условиях окружающей среды с температурой от -20 o C до 40 o C. В частности, к этой категории подходит электрическая канатная лебедка Pfaff. Эта модель предлагает шесть вариантов грузоподъемности от 250 кг до 2000 кг. Кроме того, он оснащен мощным трехфазным двигателем для работы в различных диапазонах напряжения, который помогает выполнять работу.

Различаются ли значения грузоподъемности двух типов?

Грузоподъемность двух типов лебедок не сильно различается, за исключением цен. Лебедки с большей грузоподъемностью дороже, чем лебедки с меньшей грузоподъемностью. Например, вы можете приобрести ручную лебедку Pfaff Wire Rope Winch всего за 351 евро с грузоподъемностью 250 кг или такую ​​же лебедку за 2388,60 евро с огромной грузоподъемностью 5000 кг. К счастью, ваш выбор лебедки не должен ограничиваться конкретным типом из-за ее грузоподъемности.

Какой канат вам подходит?

Выбор подходящего троса зависит от вас.Факторы, определяющие, какая лебедка вам подойдет, включают предпочтения, бюджет, грузоподъемность и использование устройства. Ручные и электрические лебедки — это надежные варианты, поэтому вы не ошибетесь!

Правильное обслуживание лебедки — ключ к продлению срока службы вашей ручной или электрической лебедки. Однако, если вам понадобится новая, вы можете купить ручные и электрические лебедки на сайте shopmtn.eu.

Часто задаваемые вопросы профессионалов

В чем разница между лебедкой и подъемником?

Основным отличием лебедки от подъемника является их тормозная система. Некоторые лебедки сделаны с динамическими тормозами, которые используют шестерни лебедки для сопротивления, что приводит к нестабильности при подъеме или подвешивании грузов. Если бы вы использовали лебедку для подвешивания груза, груз мог бы легко соскользнуть или шестерни могли бы выйти из строя, что привело бы к катастрофическому отказу.

С другой стороны, подъемники

разработаны с использованием механической тормозной системы. Эта система оснащена физическим тормозом, который блокирует подвешенный груз, предотвращая кровотечение из линии. Поскольку у подъемников нет механизма со свободной катушкой, они являются лучшим и самым безопасным вариантом для подъема материалов.

Можно ли использовать лебедку в качестве подъемника?

Вообще-то нет. Использование стандартной лебедки для подъема груза с земли небезопасно, поскольку она не предназначена для этой цели и существует риск падения груза. Одно из ключевых различий между лебедками и подъемниками заключается в их тормозных системах.

Можно ли использовать лебедку для подъема?

Да или нет. Это зависит от типа тормоза вашей лебедки. Например, ручные лебедки без тормозов и с храповым механизмом предназначены для буксировки, а не для подъема.Тормоза в тормозной лебедке и червячной лебедке с зубчатым колесом разработаны с учетом требований вертикального подъема.

Что такое динамический тормоз лебедки?

означает, что система передач автоматически удерживает нагрузку. Динамические тормоза используют передачи лебедки для сопротивления, поэтому они нестабильны для подъема или подвешивания грузов

MTN Productions LTD

Автор


Опции ручной лебедки

Ручную лебедку можно использовать для подъема транспортного средства практически из любого места на мели, а использование правильной техники может снизить требуемые физические усилия.

«Дайте мне твердое место, чтобы я встал, и я сдвину Землю», — сказал Архимед, поигравшись с некоторыми рычагами. Пот, который, должно быть, заставил его принять прохладную ванну, и его самое известное произношение: «Эврика!»

С 270 г. до н.э. ничего не изменилось: если вы достаточно долго нажимаете рычаг, вам понадобится ванна.

Ручные лебедки в этом отношении похожи на велосипеды: они не зависят от топлива, кроме мышечной силы, но утомительны для непосвященных. Тем не менее, ручная лебедка является очень полезным резервным средством для силовой лебедки и незаменимым комплектом для одиночных транспортных средств, путешествующих в глуши.

Самые популярные ручные лебедки похожи по конструкции и основаны на принципах рычагов Архимеда в сочетании с некоторыми хитроумными тросами. Рычаг обеспечивает мощность и направление, а кулачки и кулачки обеспечивают фрикционный захват троса, проходящего через корпус лебедки.

Большинство ручных лебедок имеют два рычага и два набора губок. При вытягивании передние челюсти зажимают трос, а действие переднего рычага тянет несколько сантиметров троса внутрь лебедки.Когда рычаг перемещается назад для следующего хода, задние челюсти фиксируются на тросе, освобождая передние челюсти для другого захвата. Действие похоже на последовательное вытягивание веревки руками. При вытаскивании лебедкой используется задний рычаг, и последовательность захватов меняется на обратную, поэтому направление троса также меняется на обратное. Движение челюстей контролируется предохранителем, который предотвращает случайное отсоединение нагруженного кабеля.

Ручные лебедки различаются по размеру от 800 кг до 3,2 тонны, но самый популярный размер для эвакуации транспортных средств — 1.Тяговое усилие 6 тонн. Это несложно для перевозки груженых вагонов по крутым склонам, но ручная лебедка почти всегда используется в сочетании с блокировкой, которая обеспечивает теоретическое механическое преимущество 2: 1, таким образом удваивая грузоподъемность примерно до трех тонн.

Ручная лебедка грузоподъемностью 1,6 тонны с телескопической рукояткой весит 13–16 кг, плюс 13 кг веса 20 метров проволочного троса и имеет длину около полуметра, поэтому укладка не является большой проблемой. Модели грузоподъемностью 3,2 тонны снова вдвое короче и весят вдвое больше.

В литературе производителей полно изображений счастливых людей, которые тащат и тащат тяжелые предметы, но в реальной жизни такое бывает редко. Мы оценили три ручные лебедки, чтобы увидеть, насколько весело мы могли бы перетащить загруженную лодку вверх по скальной полке высотой в метр и углом наклона 45 градусов.

Однопроводное испытание на растяжение

Для этого упражнения мы использовали пару ручных лебедок: Tirfor T516D и Mean Green RGHW16. Tirfor был рассчитан на тяговое усилие 1,6 тонны, а у Mean Green — 1.Грузоподъемность 6 тонн для подъема и 2,5 тонны для подъема лебедки.

Мы подбросили несколько идей по измерению усилий оператора, необходимых для работы с этими лебедками, но остановились на старом добром «коэффициенте затяжки» как наиболее реалистичном методе оценки.

Мы пробовали каждый из них дважды и в разном порядке, чтобы не переутомить наши суждения. Нет, в этом тесте использовалась только одна леска — без блока рывка.

Уте располагалась в одном и том же месте для каждого упражнения с лебедкой, и мы использовали один и тот же блок для рывка и стропу для всех попыток.

Есть теория, что прикрепление лебедки к транспортному средству дает лучший контроль, но мы с этим не согласны. Если вы используете ручную лебедку, то самая безопасная точка находится рядом с точкой крепления, а не в положении, которое означает, что вам нужно двигаться вместе с транспортным средством. Архимед предложил твердую почву, на которой можно было стоять, и мы,
, согласны с ним.

Наш тестер не смог определить разницу в нагрузке на рычаг при работе Tirfor и Mean Green. Обе лебедки поднимали большую лебедку над полкой, но требовались значительные усилия.Среднестатистический внедорожник потратил бы около 15 минут, включая остановки для отдыха, чтобы поднять автомобиль массой 2,5 тонны на эту полку.

Было очевидно, что когда пот сочился и из бутылки слилась вода, однолинейная ручная лебедка — не работа для слабонервных.

Домкрат высотный в качестве ручной лебедки

Домкраты с высоким подъемом стали менее популярны, чем раньше; главным образом потому, что многие современные полноприводные автомобили не совместимы с домкратами с высоким подъемом.

Однако некоторые путешественники, в том числе и мы, по-прежнему находят их очень полезными, потому что они не только являются отличными подъемниками для транспортных средств, но и могут использоваться для подъема транспортных средств.

Требуемое усилие больше, чем при использовании обычной ручной лебедки, даже с блокировкой рывка между точкой крепления и передней частью транспортного средства.

Для того, чтобы использовать высотный подъемник в качестве аварийной ручной лебедки, вам понадобится длинная цепь с фиксированным крюком на одном конце и захватным крюком на другом. Вы привязываете цепь к транспортному средству и к подъемной проушине на домкрате высокого подъема и пристегиваете удлинительный ремень лебедки к верхнему концу стойки.

Затем, когда вы перемещаете подъемный рычаг вперед и назад, подъемная проушина будет перемещаться по стойке, таща за собой транспортное средство. Когда проушина пройдет на всю длину стойки, вы должны заблокировать автомобиль, переместить проушину обратно в нижнюю часть стойки, укоротить цепь, используя крюк для захвата, и начать снова. Медленно, но работает.

Если вы хотите использовать рывковый блок, вам понадобится синтетический трос лебедки вместо удлинительного ремня лебедки, если вы не можете найти рывковой блок, совместимый с материалом лямки.

Лебедка испытательная

Для этого теста мы использовали ручную лебедку Mean Green (любезно предоставленную Opposite Lock) и такую ​​же нагрузку 2,5 тонны. Вместо каменной полки мы заблокировали передние колеса бревном с одной стороны и большим камнем с другой.

Всем известно, что блокировочный блок фактически вдвое снижает рабочую нагрузку на лебедку — плюс некоторые потери на трение — но не так хорошо известно, что трос ручной лебедки несовместим с обычно используемыми блокировочными блоками малого диаметра.толстый трос ручной лебедки не огибает шкивы.

Наше решение состоит в том, чтобы использовать синтетический трос лебедки, который намного более гибкий, чем любой трос, и прикрепить его к тросу ручной лебедки. Трос ручной лебедки, как и задумано, натягивает полосу, в то время как синтетический трос проходит через блокировочный блок.

Для этого теста мы смонтировали ручную лебедку в соответствии с прилагаемым эскизом и обнаружили, что необходимые усилия были сравнительно небольшими.

Любой достаточно активный человек мог работать с ручкой лебедки, и, хотя операция занимала в два раза больше времени, чтобы переместить транспортное средство на такое же расстояние, человек, работающий с лебедкой, мог работать в три раза дольше.

Для экстремальной работы с ручной лебедкой мы добавили в рычажный механизм второй блокировочный блок.

Посмотрите наше видео теста:

Как пользоваться ручной лебедкой

Если вы планируете съехать с дороги, приготовьтесь к любым неудобствам по дороге.Хотя иногда ваш автомобиль, безусловно, способен преодолевать бездорожье, в какой-то момент вы можете застрять. Во время путешествия вы можете столкнуться с пересеченной местностью, такой как камни, песок, снег и грязь, которые могут вызвать проблемы. Лучше подготовиться к подобным сценариям.

Чтобы справиться с подобными проблемами, лучше подготовиться с использованием лучших инструментов. Один из инструментов, который, безусловно, может помочь, — это лебедка. Хотя, конечно, когда вы путешествуете по пустыне, вы можете иметь друга или позвать на помощь, когда возникнут такие ситуации. Проблема в том, что когда вы путешествуете один или посреди пустыни, никто не может легко добраться до вас. Вы можете помочь себе только тогда, когда возникнут такие ситуации.

Лебедки

могут быть дорогими, и если у вас ограниченный бюджет, приобрести такую ​​не так-то просто. Если вы оказались в таком затруднительном положении, я предлагаю вам рассмотреть возможность приобретения ручной лебедки.

Ручная лебедка

Ручные лебедки дешевле аналогов. Они легкие и очень портативные, а также очень просты в использовании.Они являются отличным вариантом, если для лебедки нет источников питания, к тому же они просты в установке. В отличие от электрических лебедок, электрические лебедки сложны в установке, к тому же они непереносимы. Единственным недостатком использования ручной лебедки является то, что они приводятся в действие вручную, поэтому для лебедки требуется некоторое время.

Как использовать ручную лебедку

Теперь, когда вы узнали о преимуществах ручной лебедки, пора установить ручную лебедку и научиться управлять ею. Как и при работе с различными инструментами, всегда помните о безопасности, поэтому вот несколько руководств по безопасному обращению с лебедкой.

Прикрепите ремень к точкам восстановления автомобиля

Обязательно прикрепите ремни к обеим точкам восстановления автомобиля так, чтобы они уравновешивали усилие. Обычно они располагаются рядом с передним бампером или под ним.

Прикрепите ремень к точке крепления

Найдите фиксированную точку крепления, которая сможет выдержать вес автомобиля при подъеме лебедки. Примером точки крепления является большой камень или дерево.

D-образная скоба

Прикрепите D-образную скобу к обоим концам ремня, она будет использоваться позже для соединения с ручной лебедкой.Это применяется как к ремням, которые прикреплены к точкам восстановления автомобиля, так и к ремням, обернутым вокруг точки крепления.

Присоедините ручную лебедку

Присоедините крюки ручной лебедки, которые находятся спереди и на конце лебедки, к обеим D-образным скобам.

Winch Your Way Out

Управляйте ручной лебедкой вручную с помощью рычага, поставляемого с ручной лебедкой. Это может занять некоторое время, так как он управляется вручную.

Рекомендации по лебедке

Если вам нужно какое-нибудь крепление для лебедки, сегодня на рынке есть несколько хороших.Badland, Orcish и Harbour Freight Winch Mount являются одними из ведущих производителей креплений для лебедок. Они известны своей надежностью и экономичностью.

Вот некоторые из наших рекомендаций по креплению лебедки:

  1. Универсальное крепление для лебедки с каналом
  2. Монтажная пластина для квадроцикла / служебной лебедки
  3. Крепление приемника сцепного устройства для лебедок

Если вы хотите прочитать наши обзоры о лучшем креплении для лебедки, нажмите здесь.

Заключение

Теперь, когда вы научились пользоваться ручной лебедкой, что вы думаете? Вы думали, я что-то упустил? Комментарий ниже. Мы также предлагаем некоторые другие советы и руководства, такие как Лучшие ручные лебедки и Контрольный список для бездорожья.

Руководство по выбору ручной лебедки

Поскольку большие силы, возникающие при использовании лебедки, создают потенциальную опасность для безопасности, процесс выбора лебедки следует тщательно продумать. Безопасность должна быть первоочередной задачей, и на все такие вопросы, как то, какие функции лебедки требуются для применения, каков будет уровень опыта пользователя и какие суровые условия окружающей среды, следует ответить.В частности, первый важный вопрос должен заключаться в следующем: «Требуется ли для данного приложения функция свободного хода — возможность свободно тянуть кабель из барабана для прикрепления его к нагрузке — доступная в тяговых лебедках с храповым механизмом?» В противном случае следует использовать лебедку самоблокирующегося типа — тормозную лебедку или лебедку с червячной передачей. Как правило, тяговые лебедки с храповым механизмом не рекомендуются для подъемных работ, и их использование должно быть ограничено горизонтальными или наклонными тяговыми операциями, требующими функции свободного хода.

Также важны опыт или навыки предполагаемого пользователя. Например, для арендуемого оборудования обычно следует выбирать лебедки с самоблокирующимся тормозом или червячной передачей, даже если отсутствие механизма свободного хода сделает работу медленнее или более обременительной. Это связано с тем, что арендуемое оборудование часто используется неопытными операторами, незнакомыми с безопасным использованием продукта, а самоблокирующиеся лебедки снижают уровень навыков и понимания, необходимых для безопасной эксплуатации лебедки.

Если лебедка может использоваться в суровых условиях окружающей среды, включая такие факторы, как соленая вода, возможность повреждения или неправильного использования лебедки, или вероятность незначительного периодического обслуживания или его отсутствия, то это следует учитывать в лебедке. выбор. Возможно, следует выбрать лебедку большего размера или предусмотреть ограждения на продукте, использующем лебедку, для защиты лебедки от повреждений или неправильного обращения.

Иногда трудно определить количество груза, тянущего лебедкой.Все ручные лебедки D-L спроектированы так, чтобы тянуть их номинальную грузоподъемность с усилием на ручке в приблизительном диапазоне от 35 до 55 фунтов. Это означает, что лебедку следует легко проворачивать одной рукой. Если нет, вероятно, он перегружен.

Лебедки D-L не предназначены для использования в качестве подъемников для подъема, поддержки или транспортировки людей или для грузов над местами, где люди могут находиться. Лебедки D-L изготовлены в соответствии с высокими стандартами качества, но не имеют функций, необходимых для использования при перемещении людей или при подъеме над головой.

Открытые 4X4 | КАК: РУЧНАЯ ЛЕБЕДКА

Забудьте о кросс-посадке. Купить ручную лебедку. Возможно, самый универсальный из инструментов восстановления, но теперь ли они избыточны?

Для тех из нас, кто достаточно взрослый, чтобы помнить, восстановление полного привода когда-то было большим трудом. Выливается пот — каждое второе слово из ваших уст — это проклятие типа жесткой якки — и да, медленно, как мокрая неделя. Простое восстановление болота может занять несколько часов, когда несколько человек по очереди будут качать ручку ручной лебедки.Нет, совсем не то, что сегодня для восстановления лебедки, которое сводится к простому раскручиванию троса и включению переключателя, в то время как электродвигатель уносится прочь, взяв на себя всю нагрузку.

Раньше электрические или пневматические лебедки были очень дорогими, и выбирать их было всего несколько производителей. Сегодня мы избалованы как выбором, так и ценовым диапазоном, поэтому неудивительно, что большинство наших 4X4 теперь оснащены какой-либо электрической лебедкой.

Имея это в виду, мы решили сначала взглянуть на то, как работает подъемник ручной лебедки; и, во-вторых, выяснить, действительно ли старая ручная лебедка занимает достойное место в сегодняшнем мире восстановления бездорожья.

Для изображений и полного опыта Unsealed 4X4 НАЖМИТЕ ЗДЕСЬ.

МЕХАНИКА

Ручные лебедки работают, перемещая стальной трос в линию через систему двойного зажима. Кабель ни в коем случае не перегибается и не перекатывается по барабану. Механизм сцепления позволяет сначала протянуть трос через лебедку, а провисание будет устранено. После выключения сцепления есть два рычага (один передний и один задний), на которых крепится стержень ручного рычага.Когда ручной рычаг приводится в действие, канат перемещается через лебедку на несколько дюймов за один раз перед тем, как снова зажать (что позволяет повторить процесс).

Вы, несомненно, догадались, что для того, чтобы управлять ручной лебедкой, вы должны стоять рядом с ней (и с сильно натянутым тросом) во время подъема. Вряд ли идеально, правда? Используя электрическую лебедку, вы можете управлять эвакуацией, находясь в относительной безопасности вашего автомобиля. Так как же обеспечить безопасность ручного лебедки?

Во время подъема ручной лебедки вы все равно должны составить весь свой обычный список безопасности: демпферы кабеля, не подпускать посторонних, рассчитанные кандалы и точки восстановления; но во всех ручных лебедках есть встроенное предохранительное устройство, называемое срезным штифтом. Срезной штифт расположен в основании передней рукоятки и специально разработан как самое слабое звено в системе. В случае приложения чрезмерной силы срезной штифт должен выйти из строя задолго до троса, крюка или номинальной скобы. При этом важно иметь эту дополнительную подстраховку. Сильно поврежденный трос может выйти из строя раньше, чем срезной штифт, если он останется незамеченным.

Если срезной штифт выходит из строя, нагрузка по-прежнему поддерживается, и достаточно просто заменить штифт и затем механически уменьшить восстанавливаемую нагрузку (двойное натяжение, больше работы лопатой и т. Д.).Большинство производителей поставляют запасные срезные штифты (обычно расположенные в ручке для переноски), и дополнительные запасные части легко доступны.

Несмотря на изнурительный труд, который вам, возможно, придется вложить в ручную лебедку, у этого портативного устройства есть некоторые преимущества. Лебедка вбок, назад или любым другим способом легко достигается — часто без необходимости сложных вытягиваний со смещением с несколькими блоками рывка и удлинительными ремнями, которые вы были бы вынуждены выполнять с помощью передней электрической лебедки. Еще одним преимуществом является то, что вам больше не потребуется Danoz Aerofit — да, упакуйте этого плохого парня, потому что вы собираетесь выполнять все необходимые упражнения с помощью ручной лебедки.Водные переходы … нет проблем, у вас больше нет в голове той давнишней мысли о том, насколько водонепроницаем корпус лебедки, потому что это просто не имеет значения; Отсутствие электрики означает, что одной ошибкой может стать меньше. Просто держите ручную лебедку свободной от скоплений пыли и грязи, и не беспокойтесь.

С другой стороны, теперь вы обнаружили довольно громоздкий и тяжелый предмет, который вам нужно хранить вместе с остальным снаряжением… и время восстановления значительно увеличивается.Кроме этого, действительно нет никаких причин, по которым вы не должны носить с собой ручную лебедку в своих путешествиях. Это действительно очень универсальное снаряжение, которое выдержало испытание временем.

БЕЗОПАСНОСТЬ ЛЕБЕДКИ

Нагрузки и потенциальная энергия во время любой операции с лебедкой могут быть потенциально смертельными, если что-то пойдет не так. К ручной лебедке следует относиться так же тщательно, как к электрической или гидравлической лебедке.

Используйте демпферы или «воздушные тормоза» над тросами лебедки.Всегда следует использовать несколько демпферов (2 м с КАЖДОГО конца, над стыками и с каждой стороны нескольких вытяжек) — при необходимости можно использовать простое одеяло или куртку.

Используйте только сертифицированные скобы и точки восстановления. Использование заводской точки крепления или буксировочного шара — ожидаемая катастрофа.

Кстати, никогда не используйте буксировочный шар в качестве точки восстановления: он может выйти из строя и стать смертельной ракетой.

Не допускайте посторонних на расстоянии, по крайней мере, в 1,5 раза превышающем время восстановления.

Проверяйте свое снаряжение на предмет повреждений до и после каждого использования.

Не превышайте пределы рабочей нагрузки оборудования (WLL).

Всегда используйте защитные приспособления для стволов деревьев.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
