Как рассчитать количество секций батареи отопления для помещения

Чугунная батарея.

Открытые источники в Интернете (СС0)

Устройство биметаллической батареи

Первый слог названия подсказывает, что радиатор состоит из двух металлов. Стальной трубопровод и алюминиевые внешние пластины (или ребра), передающие тепло в пространство комнаты благодаря его высокой теплопроводности, отлично обогревают помещение. Теплоноситель — вода, циркулирует по цельнотянутым трубам, сваренным между собой таким методом, который не разрушает структуру металла — это препятствует коррозии стальной части. Алюминий же, обладает высокой теплопроводностью и внешние пластины (или ребра) прекрасно передают тепло в помещение, принимая его от стального сердечника. Получается, что биметаллический отопительный прибор соединил лучшие свойства стальных и алюминиевых приборов обогрева.

Достоинства биметаллических радиаторов:

  • Высокое рабочее давление — до 35 атмосфер, устойчивость к перепадам давления.
  • Стойкость к коррозии при любом качестве теплоносителя.
  • Возможность быстро снизить или повысить температуру в комнате, регулируя подачу теплоносителя, так как благодаря малой инерционности радиаторы быстро нагреваются и быстро остывают.
  • Малый вес, легкость монтажа.
  • Секционная конструкция, позволяющая выбрать нужное количество ребер.

К недостаткам можно отнести, разве что, более высокую цену биметаллических радиаторов. Что с лихвой компенсируется их надежностью и длительным сроком службы.

При установке или замене радиаторов отопления обычно встает вопрос: как правильно рассчитать количество секций радиаторов отопления, чтобы не испытывать дискомфорта от недостатка или избытка тепла. Сделать расчет несложно, когда известны параметры помещения и мощность батарей выбранного типа.

Расчет количества секций для помещения со стандартной высотой потолков

Для начала надо вычислить площадь комнаты, умножив длину комнаты на ее ширину.

Для обогрева 1 квадратного метра требуется 100 Вт мощности отопительного прибора, и чтобы вычислить общую мощность, необходимо умножить площадь на 100 Вт. Полученное значение означает общую мощность отопительного прибора. В документации на радиатор обычно указана тепловая мощность одной секции. Чтобы определить количество секций, нужно разделить общую мощность на это значение и округлить результат в большую сторону.

Пример. Типичная комната шириной 3,5 метра и длиной 4 метра, с обычной высотой потолков. Мощность радиатора 160 Вт.

  1. Определяем площадь комнаты: 3,5×4 = 14 м2.
  2. Считаем общую мощность отопительных приборов 14×100 = 1400 Вт. Требуемого тепла
  3. Вычисляем количество секций: 1400:160 = 8,75. Округляем в сторону большего значения, получается 9 секций.

Если комната расположена в торце здания, количество радиаторов необходимо увеличить на 20%.

Расчет количества секций для помещения с высотой потолков более 3-х метров

Здесь другой принцип расчета, он ведется от объема помещения. Объем — это площадь, умноженная на высоту потолков. Для обогрева 1 кубического метра помещения требуется 40 Вт тепловой мощности отопительного прибора. Чтобы вычислить его общую мощность, нужно умножить объем комнаты на 40 Вт, а для определения количества секций это значение разделить на мощность одной секции по паспорту.

Пример. Комната шириной 3,5 метра и длиной 4 метра, с высотой потолков 3,5 м. Мощность одной секции радиатора — 160 Вт.

  1. Определяем площадь комнаты: 3,5×4 = 14 м2.
  2. Определяем объем комнаты: 14×3,5 = 49 м3.
  3. Считаем общую мощность радиаторов отопления: 49×40 = 1960 Вт. Нужного тепла
  4. Вычисляем количество секций: 1960:160 = 12,25. Округляем в большую сторону, получается 13 секций.

Для угловой комнаты этот показатель нужно умножить на коэффициент 1,2. Увеличить количество секций необходимо, если комната находится в панельном доме, на первом или последнем этаже, а также если в ней больше одного окна. Имеет значение и расположение рядом с неотапливаемыми помещениями. В таких случаях полученное значение необходимо умножить на коэффициент 1,1 за каждый из факторов.

При расчетах следует обращать внимание на то, что различные типы радиаторов отопления имеют разную тепловую мощность. Для того чтобы теплоотдача от радиаторов была максимальной, необходимо устанавливать их в соответствии с рекомендациями производителя, соблюдая все оговоренные в паспорте условия. Скажем, расстояние до стены, пола и подоконника должно быть не менее 4 см.

Биметаллические батареи могут прослужить около 20 лет.

Как рассчитать количество секций радиаторов отопления

Важно понимать, что каждая комната нуждается в индивидуальном подходе. Для расчета мощности, необходимой для обогрева комнаты необходимо знать площадь комнаты, высоту потолков, а также учесть количество окон и их исполнение, стен, выходящих на улицу, помещение, которое находится над комнатой и мощность радиатора отопления. В большинстве своем количество радиаторов равно количеству оконных проемов в помещении.

СТАНДАРТНЫЙ РАСЧЕТ:

Стандартная формула расчета мощности выглядит следующим образом:
С*100/Р=К, где
К- мощность одной секции вашей радиаторной батареи исходя из технических характеристик производителя;
С- площадь помещения. Она равна произведению длины комнаты на ее ширину.
Например, комната имеет 5 метров длину и 4 метра ширину: 4*5=20, это площадь отапливаемого помещения. Тепловая мощность, заявленная производителем одной секции радиатора равна 130 Вт. Пользуясь формулой получаем 20*100/130=15,38. Округляем до 15. Итог, для отапливания помещения необходимо 15 секций радиатора. В случае, если комната угловая необходимо добавить 20% к необходимой мощности получаем 18,46, округляем в большую сторону и получаем 19 секций.

 ТОЧНЫЙ РАСЧЕТ, С УЧЕТОМ ТЕПЛОВЫХ ПОТЕРЬ:

Данный способ учитывает множество различных факторов и коэффициентов и учитывает все особенности отапливаемого помещения.
Формула расчета для этого способа выглядит следующим образом:
КТ = 100Вт/кв.м. х П х К1 х К2 х К3 х К4 х К5 х К6 х К7
Где:
Кт – это необходимая тепловая мощность для отопления помещения;
П – площадь помещения;
К1 – это коэффициент, учитывающий остекление окон:

Если окно с простым остеклением двойного типа, то коэффициент составляет 1.27.
Для окна со стеклопакетом двойного типа – 1.00.
Для тройного стеклопакета коэффициент составляет 0.87.
К2 – это коэффициент стеновой теплоизоляции:
Если теплоизоляция низкая, то коэффициент составляет 1.27.
Для средней теплоизоляции = 1.0.
Для высокой теплоизоляции = 0.85.
К3 – это соотношение площади пола и площади окон в комнате.

Для 50% он будет равен 1,2.
Для 40% — 1,1.
Для 30% — 1.0.
Для 20% — 0.9.
Для 10% — 0.8.
К4 – коэффициент средней температуры воздуха зимой:

Для температуры воздуха -35 градусов он будет равен значению 1,5.
Для -25 — 1.3.
Для -20 – 1.1.
Для -15 – 0.9
Для -10 – 0.7.

К5 – это коэффициент тепловых потерь с учетом количества стен в помещении
Для помещения с одной стеной коэффициент составляет 1.1.
Две стены – 1.2.
Три стены 1.3.
К6 – учитывает помещение, расположенное над отапливаемым:

Если чердак не отапливается, то он составляет 1.0.
Если чердак отапливается, то коэффициент равен 0.9.
Если выше расположено жилое помещение, которое отапливается, то за основу берется коэффициент 0.7.
К7 – это учет высоты потолков в помещении.
Для высоты потолков в 2,5м коэффициент будет равен 1,0.
При высоте потолков в 3 метра коэффициент составит 1,05.
Если высота потолков составляет 3,5 метра, то берется за основу коэффициент в 1,1.
При 4 метрах – 1,15.
Результат, вычисленный по данной формуле, необходимо разделить на тепло, которое выдает одна секция радиатора отопления, и округлить полученный результат.

Округление необходимо делать в большую сторону, так как производители зачастую завышают заявленную тепловую мощность своих изделий.

Расчет радиаторов отопления | Рассчитать количество секций радиаторов

Расчет радиаторов отопления Global вы можете произвести с помощью нижеследующих программ:

Упрощенный расчет радиаторов отопления

Программа производит:

  1. Теплотехнический расчет конструкций здания.
  2. Расчет тепловых потерей.
  3. В зависимости от модели радиатора подбирает количество секций при различных температурных режимах.

Для расчета необходимо:

  1. Ввести размеры помещения, окон.
  2. Указать ближайший город.
  3. Указать особенность стен (внутренняя/наружная)
  4. Выбрать особенности дома и окон для расчета теплопотерь, исходя из некоторых стандартных конструкций зданий.
  5. Выбрать модель батареи.

Программа выдаст требуемое количество секций.

Полная расчетная программа для подбора радиаторов

Программа производит:

  1. Теплотехнический расчет конструкций здания.
  2. Расчет тепловых потерей.
  3. В зависимости от модели радиатора подбирает количество секций при различных температурных режимах.

Необходимо занести и выбрать в ячейках, выделенных желтым цветом значения и материалы конструкций здания.

  1. Указывать размеры комнаты, окон и дверей – размерность в метрах.
  2. Выбрать из списка ближайший город.
  3. Выбрать из списка какие конструкции стен, потолка, окон, дверей, пола – являются наружными т.е. контактируют с наружным воздухом (улицей)
  4. В разделе выбрать из списка из чего сделаны: наружная стена, какие окна, перекрытия потолочное и напольное, двери.
  5. Тепловые потери далее считаются автоматически.
  6. И в разделе №6 выбрать модели батареи.

В результате программа выдает необходимое количество секций для помещения.

В файл включены данные по материалам из СНиПа – «Строительная теплотехника», а также данные по климатологическим условиям из СНиПа «Строительная климатология».

Как рассчитать количество секций радиатора отопления: формулы и общепринятые правила

Со временем любое оборудование изнашивается. И радиатор не является исключением. С истечением его срока эксплуатации, а бывает и раньше, прибор приходится менять. Конечно, некоторые замену проводят и когда устройство еще в хорошем состоянии, просто есть желание установить более новую и современную модель, которая лучше впишется в общий интерьер.

В любом случае очень важен правильный расчет. Правда, данная задача не из легких. Но зная, какие размеры может иметь батарея отопления как выбрать количество секций, выбор изделия можно будет сделать гораздо легче, покупка будет совершена более грамотно. Поэтому стоит рассмотреть тему расчета обогревательных агрегатов более подробно.

Зачем нужен расчет?

Важно знать, как определить необходимое количество секций батареи. От этого напрямую зависит то, какой микроклимат в доме будет зимой. Если количество секций недостаточное, помещение не будет отапливаться на должном уровне и в нем будет холодно, неуютно. Если же радиатор будет чересчур большим, это повлечет за собой расходы не только на его покупку, но и на эксплуатацию. Поэтому, только зная, как рассчитать количество секций радиатора отопления, можно создать эффективную систему теплоснабжения.

Конечно, расчет следует проводить с учетом типа помещения. Для стандартных зданий подойдут и простые методы, позволяющие узнать необходимое число секций. Для некоторых домов важно учитывать ряд нюансов, чтобы результат был более точным.

Каких размеров и форм бывают радиаторы?

При выборе батареи для обогрева комнаты надо учитывать такие критерии, как форма, размер и количество секций. Так, радиаторы отопления размеры по высоте могут иметь разные. У типичных сооружений высота подоконника составляет 800 мм. Поэтому наиболее ходовыми являются модели с высотой 600 мм. Самыми высокими считаются батареи, высота которых достигает 2400 мм. Такие изделия подходят для помещений, в которых многосекционный длинный обогреватель не помещается.

Низкими считаются пластинчатые изделия, высота которых всего 300 мм. Правда есть и более низкие, эксклюзивные версии. Для нестандартных помещений идеальны такие радиаторы отопления высота 200 мм которых позволяет провести их установку под низким подоконником либо у витражей. Агрегаты данного типа не привлекают особого внимания. И к тому же позволяют создать широкую тепловую завесу. Обогрев будет проводиться более эффективно.

В зависимости от конструкции выделяют радиаторы отопления секционные, панельные, колончатые, стеновые и потолочные. Наибольшей популярностью пользуются стандартные секционные модели.

Секционные модели могут быть изготовлены из разных материалов:

  • стали;
  • чугуна;
  • алюминия;
  • биметалла.

Многие сегодня отдают предпочтение именно биметаллическим вариантам. И связано это с тем, что радиатор биметаллический секционный соединяет в себе свойства двух металлов, и отличается высокой теплоотдачей, надежностью, устойчивостью к гидроударам, долговечностью. Более подробно о биметаллических радиаторах можно прочитать здесь.

Как провести расчет числа секций?

Не зависимо от того, какие бывают радиаторы отопления расчет количества секций проводится одинаково. Чаще всего используют упрощенные методы. Если помещение является стандартными и имеет обычную высоту потолка, то одна секция прибора сможет обогреть 1,8 кв.м.

Принято считать, что 1 кВт мощности батареи обеспечивает оптимальный температурный режим на участке, площадью 10 кв.м.

Если же квартира расположена в угловой части дома, есть две наружные стены, то расчет проводится по-другому. На 10 кв.м. уже требуется около 1,3 кВт мощности. Как правило, для обогрева 10 кв. м. надо 5 секций. Но если дом не утеплен или дверь в комнату остается постоянно открытой, то специалисты советуют добавлять еще одну секцию. Применяется такой способ крайне редко. Поскольку характеризуется высокой степенью погрешности.

Также на биметаллические радиаторы размеры секции и их количество определяются с учетом тепловых потерь в здании. Например, угловая комната нагревается медленнее, а тепло отдает быстрее. В этом случае расчет теплоотдачи батареи проводится с запасов примерно 20%.

Более точным считается объемный расчет. При этом учитывается объем отапливаемой комнаты. Так секция радиатора мощностью в 200 Вт способна обогреть 5 куб.м. помещения. Чтобы узнать необходимое число секций, надо объем квартиры разделить на мощность одной секции обогревательного прибора. Зная, как рассчитать количество секций биметаллических радиаторов отопления по приведенному способу, можно получить наиболее достоверные данные.

Сколько стоит одна секция?

Сегодня типов и моделей радиаторов на рынке очень много. Есть импортные варианты, есть отечественные. Выбор зависит от предпочтений покупателя. И конечно, его финансового положения. Ведь стоимость разных вариантов батарей разная.

Зависит на секционные батареи отопления цена от ряда факторов:

  1. Типа устройства и модели.
  2. Материала изготовления. Например, чугунные изделия являются самыми дешевыми, а биметаллические – самые дорогостоящие.
  3. Качества. Более качественными считаются импортные приборы.
  4. Мощности оборудования.
  5. Фирмы-производителя. Сегодня рынок предлагает покупателям батареи от разных компаний.
  6. Количества секций. Данная величина определяется для каждого помещения индивидуально.

Указывается на любой радиатор отопления цена за секцию, поэтому правильный расчет размера батареи еще важен и в плане экономии. Ведь, выбрав батарею больше, чем нужно, покупателю придется отдать больше финансовых средств. Причем такие затраты будут неоправданными. Отопление выйдет дороже. Рыночная цена данных приборов начинается от 6 долларов. Отечественные изделия стоят дешевле. Но у зарубежных аналогов от известного бренда, качество и срок службы выше. Например, отлично зарекомендовали себя радиаторы из Италии, Германии.

Так, на итальянский агрегат цена за секцию составляет порядка 10 долларов. Допустим, требуется около 8 секций. На радиаторы биметаллические 8 секций цена будет составлять от 80 долларов. Ниже 10 долларов такой радиатор стоить точно не будет. Поскольку изделие достаточно дорогое в производстве.

Стоит остерегаться дешевых приборов от известных производителей: вероятнее всего это китайская подделка под именитый бренд.

Из более дешевых вариантов можно назвать российские аналоги. Например, радиатор биметаллический Rifar Forza 500 12 секций является наиболее востребованным среди всех моделей отечественного производства, представленных на рынке. Высота такого изделия составляет 570 мм. Одна секция весит порядка 1,84 кг. В продажу выпускаются обогреватели с количеством секций от 4 до 14.

Конечно, на секции батарей отопления цена будет в разы ниже, чем на аналоги импортного производства. При этом качество является неплохим. Многие пользователи отдают предпочтение именно продукции Рифар потому, что она отличается оптимальным сочетанием качества и цены, во время работы устройства не возникает проблем.

Таким образом, зная, какие бывают радиаторы отопления как рассчитать необходимую высоту и количество секций, можно оборудовать эффективную систему обогрева, которая позволит создать комфортный микроклимат в доме.

Как рассчитать количество секций радиатора на помещение? Сколько м2 отапливает одна секция?

Сразу же надо отметить ряд важных моментов:

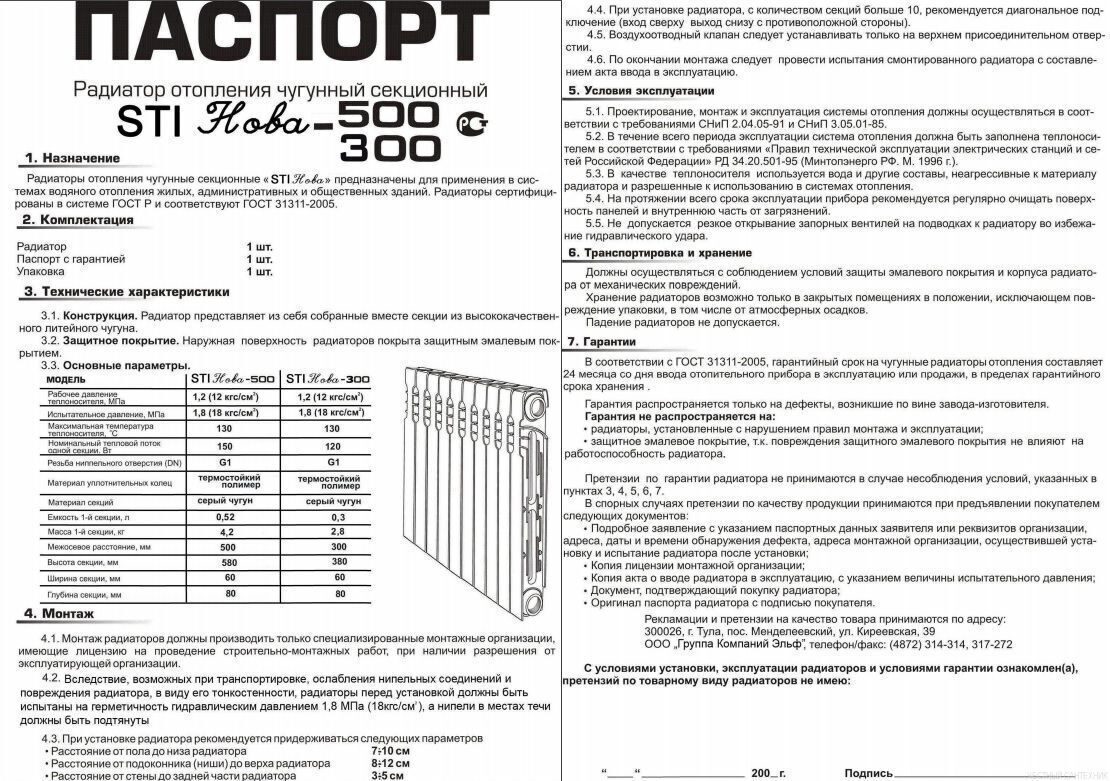

Мощность каждой секции радиатора указана в паспорте изделия.

Радиаторы могут быть биметаллическими, чугунными, алюминиевыми, стальными, теплоотдача разная, более того и сами радиаторы одного типа разные.

При расчёте количества секций радиаторов надо учитывать как утеплено и из каких материалов построено здание.

Стеклопакеты установлены, или обычные окна.

Комната с балконом и без оного.

Количество окон и дверей в помещении.

Температура «за бортом» (средний показатель).

Одно дело дом (квартира) в Якутии и другое дело в Крыму, на квартиры в доме одной серии количество секций радиаторов будет разным.

Расчёт секций радиатора можно высчитать и по площади и по объёму конкретного помещения.

Точные расчёты с учётом всех данных (см. выше) сложны.

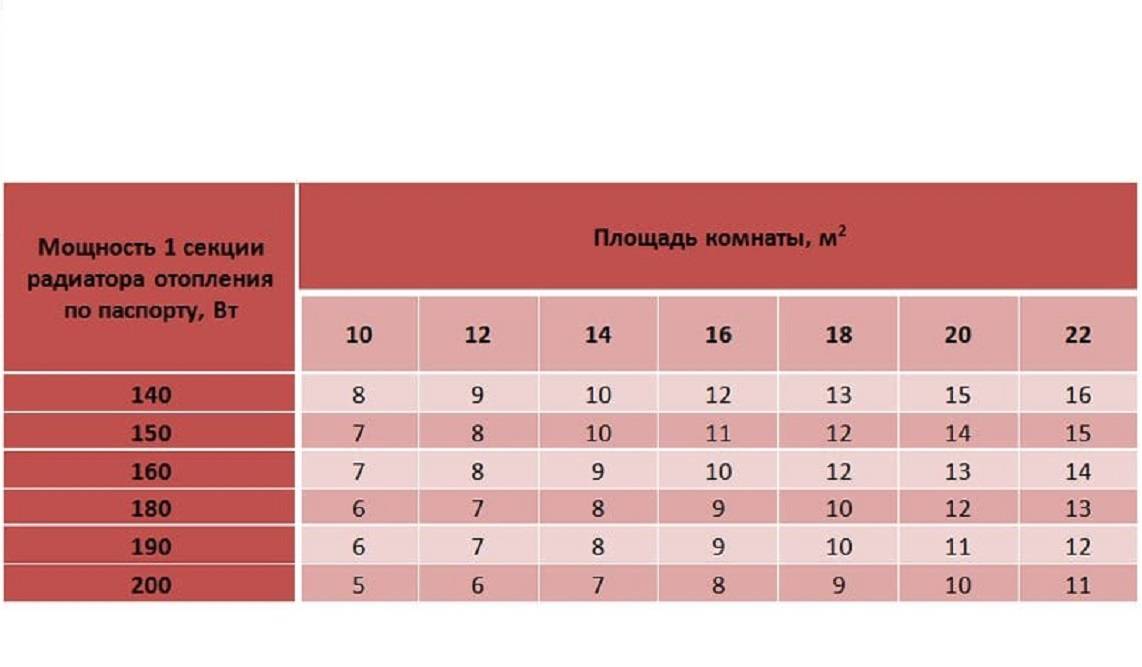

Чаще всего рассчитывают количество секций радиаторов по площади помещений без учёта высоты потолков, то есть отталкиваются от средних значений (2.40-2.60-т).

Делается это так:

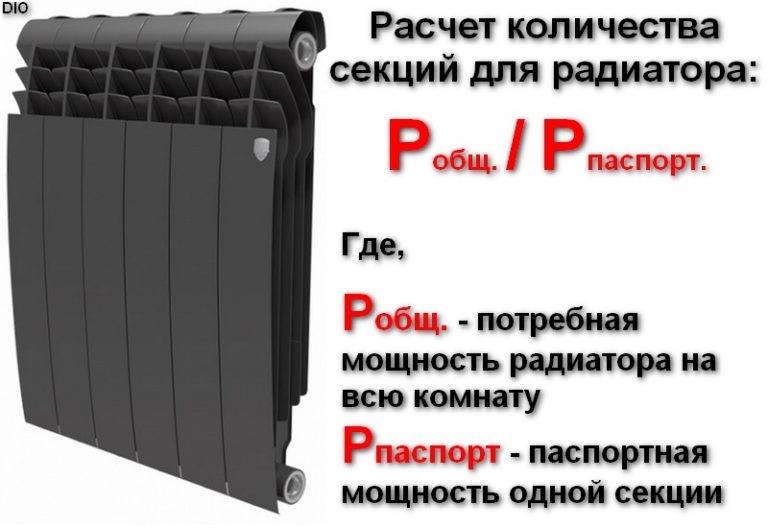

Площадь помещения (длина на ширину) умножается на 100-о Вт, 100-о Вт это тепловая энергия необходима для обогрева одного квадрата помещения, прописанная в строительных нормах (правилах).

И полученная цифра делится на теплоотдачу одной секции батареи.

Пример:

Площадь помещения 30-ь кв метров.

30 х 100 = 3000-и Вт.

Допустим Вы купили чугунный радиатор с межосевым размером 300-а мм.

Теплоотдача каждой секции у такого радиатора 140-к Вт.

3000 : 140 = 21 с «хвостом», округляем в бОльшую сторону, получаем цифру 22-е секции.

Конечно в этом случае устанавливают несколько радиаторов этого типа на такое помещение, но количество секций мы уже высчитали.

Сколько м2 отапливает одна секция?

Если тот же радиатор который приводил в пример, то делаем следующее:

30-ь кв м делим на 22-а = 1,36-ь кв метров отапливает одна секция именно этого радиатора.

Расчет секций радиаторов: по площади, объему помещений

Радиаторы отопления являются распространенными отопительными приборами. Их устанавливают для экономного расхода газа и для создания комфортного температурного режима в доме. Выбирая качественный радиатор, необходимо учитывать его мощность, материалы изготовления, производителя, стоимость. Перед покупкой отопительного оборудования важно произвести расчет количества секций для радиаторов.

Расчет радиаторов отопления по площади

Расчет количества секций батарей проводится для конкретных целей:

  • Экономической выгоды.
  • Комфортного температурного режима в доме.

Сделать расчет радиатора по площади довольно легко. Для этого применяются разные методики, но суть у них одна — определить тепловые потери помещения и рассчитать количество отопительных приборов, которые справятся с этими потерями.

Самые простые методы позволяют добиться приблизительных данных, а при точном расчете используются специальные коэффициенты, учитывающие особенности помещения (угловая комната, наличие дверей, окон, выход на лоджию).

Популярными способами расчета радиаторов являются:

  • На 1 квадратный метр необходимо 100 Ватт тепла. Из этой формулы легко сделать расчет необходимого количества батарей.
  • Расчет при помощи тепловизора. Это устройство четко зафиксирует, в каких местах в помещение происходят максимальные теплопотери, позволит определить, чем они спровоцированы (трещина в стене, недочеты ремонта).

Высчитывая количество необходимых батарей для помещения, учитываются такие факторы, как:

  1. Потери тепла в помещении.
  2. Мощность секций радиаторов.

Очень важно учитывать высоту потолков, количество оконных и дверных проемов, так как через них выходит большое количество тепла.

Как посчитать секции радиатора по объему помещения

Подсчитывая количество секций батареи для обогрева помещения по площади, стоит учитывать, что чем больше площадь комнаты, тем больше радиаторов необходимо в ней установить. Если в квартире индивидуальная система отопления, потребуется учитывать и то, что чем больше батарей вы установите, тем большее количество теплоносителей будет циркулировать в системе.

Следовательно, у вас будут большие финансовые затраты на поддержание комфортной температуры в доме. Если же речь идет о центральной системе отопления, которые встречаются в городских квартирах, этот показатель можно не учитывать.

Просчитав тепловые потребности помещения, можно легко рассчитать число необходимых батарей.

В паспорте отопительного прибора обязательно должен указываться объем тепла, который он способен обеспечить.

Получившийся показатель необходимого количества секций можно округлить до меньшего или большего значения. Если комната находится между другими помещениями, показатель округляется к меньшему значению, если помещение является угловым или в нем расположено огромное окно, показатель округляется до большего значения.

Как показывает практика, люди просчитывают количество секций батарей по формуле 100 Ватт на 1 кв. м. Несмотря на то, что данная система довольно простая, у нее есть свои недостатки. Не все учитывают толщину стен постройки, высоту потолков, утеплено здание или нет, и множество других факторов.

Также стоит учесть и то, что если жилая постройка располагается в регионе с холодным климатом в зимнее время, то на 1 кв. м требуется большее количество энергии — от 150 и до 200 Вт. Данный метод расчета можно считать условным, а для более точного значения вносятся определенные корректировки.

Ориентируясь на данную методику расчета, следует учесть все показатели площади с учетом высоты потолков. Это позволит более точно определить, какое количество тепла необходимо для помещения, чтобы прогреть воздух до подходящей температуры. Согласно нормам СНиПа, расчет отопительного оборудования определяет оптимальное количество тепла, отталкиваясь от следующих факторов:

  • На 1 кубический метр воздуха в помещениях панельного типа необходимо 41 Вт.
  • Для кирпичных построек этот показатель составляет 34 Вт.

Корректировка результатов

Чтобы получить точный результат, потребуется учесть все факторы, влияющие на увеличение или уменьшение потерь тепла. К этим факторам относятся:

  • Толщина и используемый материал при строительстве стен.
  • Размеры окон.
  • Утеплен дом или нет.
  • Тип остекления помещения.
  • Количество торцевых стен.

Все значения потерь тепла необходимо умножить на определенные коэффициенты.

В зависимости от размеров окон и типа, их остекления теплопотери варьируется в пределах — 15-35% тепловой энергии. В связи с этим предусматривается два коэффициента:

  1. Остекление по стандартным нормам — двойные рамы — 1, 27, двухкамерные стеклопакеты — 1,0, трехкамерные стеклопакеты — 0, 85.
  2. Соотношения площади окон и пола: 50% — 1,2, 40% — 1,1, 30% — 1,2.

Что касается теплопотерь через стены, то они составляют 20-30%. Здесь при расчете потребуется выяснить степень из теплоизоляции, количество внешних стен, материалы их изготовления. Для этого применяют такие коэффициенты:

  • Степень теплоизоляции: хорошая — 0,8, отсутствующая (недостаточная) — 1, 27, нормой считается кирпичная стена, сооруженная в 2 кирпича.
  • Количество внешних стен: 3 — 1,3. 2-1,2, 1-1,1.

Также на потерю тепла влияет и то, отапливается или нет помещение, расположенное сверху. Здесь применяются следующие коэффициенты:

  1. При наличии неотапливаемого чердака — 1.
  2. При отапливаемом чердаке — 0,9.
  3. При наличии отапливаемом помещении сверху (квартира соседа) — 0,7.

Рассчитывая количество секций батарей, учитываются специфические параметры помещения и климатические особенности региона, в которых располагается дом или квартира.

Если проводить расчет по площади комнаты с потолками нестандартной высотой, необходимо использовать пропорциональное увеличение или уменьшение коэффициента: фактическую высоту потолка необходимо поделить на стандартную высоту 2,7 м.

Если теплопотери здания рассчитывать через фундамент, чердак или кровлю, получившийся результат следует увеличить на 50%.

Также подкорректировать расчет можно, исходя из климатических условий в зимнее время года:

  • -30 градусов тепла — 1,5.
  • -25 градусов тепла — 1,3.
  • -20 градусов тепла — 1,1.
  • -15 градусов тепла — 0,9.
  • -10 градусов тепла — 0,7

Благодаря вышеперечисленным корректировкам можно максимально точно рассчитать нужное количество батарей для помещения, которые обеспечат комфортные условия проживания.

Расчет разных типов радиаторов

При планировании установки стандартных секционных радиаторов, определить их число не составит особого труда, так как вам будут известны технические характеристики выбранных отопительных приборов и их тепловая мощность.

Если в паспорте изделия вместо мощности производитель укажет расход жидкости теплопотери, рассчитывается мощность: 1 литр теплоносителя равен 1 кВт мощности.

Если вы еще не определились, какие батареи будете устанавливать в доме, потребуется учесть, что большое значение имеет материал изготовления. Следовательно, у продукции, изготовленной из чугуна, алюминия или стали, будет разная тепловая мощность. Одна секция стандартного по размерам радиатора будет излучать такое количество тепла:

  1. Чугунные батареи — 145 Вт.
  2. Биметаллические радиаторы — 185 Вт.
  3. Алюминиевые — 190 ВТ.

При выборе нестандартных габаритов, необходимо будет внести коррективы. При этом стоит учитывать, что чем меньше высота прибора, тем ниже у него мощность.

Зависимость мощности радиаторов от подключения и места расположения

Также мощность отопительных приборов напрямую зависит и от типа подключения батареи. Идеальным вариантом является диагональный тип подключения радиатора. В таком случае потери тепловой мощности будут отсутствовать. А при боковом подключении теплопотери будут достигать 22%. У остальных типов подключения будут наблюдаться средние потери тепла.

Важно: мощность батареи будет уменьшаться при наличии загромождающих конструкций (подоконников, сетчатых экранов).

Определение количества радиаторов для однотрубных систем

Все вышеперечисленные примеры относись к батареям, подключенным к двухтрубной системе отопления. Расчет количества батарей для однотрубной системы будет немного отличаться. Мощность прибора в обеих системах отопления рассчитывается одинаково.

В однотрубных системах число и размеры батарей стоит увеличивать, учитывая их отдаленность от места входа в систему теплоносителя.

Подводя итоги, стоит отметить, что приблизительный расчет количества радиаторов для отопительной системы рассчитать можно довольно легко. При этом необходимо учитывать все влияющие факторы: вид подключения, размеры комнат, другие специфические характеристики. При правильном подсчете нужного количества батарей, в вашем доме всегда будет тепло и уютно — даже в самую стуженую зиму.

Расчет радиаторов отопления — как узнать нужное количество секций для обогрева

Расчет необходимого количества секций

Содержание:

Среди большого количества потребителей, самым популярным устройством для отопления является радиатор.

В своем роде, он является классическим вариантом оборудования отопительной системы. Батарея представляет собой полый элемент, который наполнен веществом – теплоносителем, чью роль, как правило, выполняет вода.

Выбирая радиатор, необходимо обращать внимание на несколько технических факторов, благодаря которым можно обеспечить наибольшую эффективность работы отопительной системы.

К тому же, расчет отопительных радиаторов является обязательной процедурой перед монтажом отопительной системы в дома.

Основной параметр — мощность радиатора

Мощности этих секций равны!

Монтаж отопительной системы, как и проведения любых других сложных монтажно-демонтажных работ, требует предварительной работы специалиста, цель которой заключается анализ факторов, учет которых необходим для установки отопительной системы.

Необходимо учесть следующее:

  • Материал, из которого будет выполнены основные элементы отопительной системы.
  • Дизайн радиаторов и их тип.
  • Приблизительная сумма, необходима для проведения работ.

Кроме этого,  необходим еще и дополнительный расчет батарей отопления.

Необходимую мощность радиаторов можно произвести исходя из того, какая площадь помещения нуждается в обогреве. Чтобы получить площадь помещения, следует его ширину умножить на длину, скорее всего вам это известно.

После этого, следует также замерить высоту комнаты, а также посчитать количество дверных проемов и окон. При этом учитывается материал, использованный для изготовления оконных рам и дверей.

Здесь же нужно сказать и о необходимости определить наименьшую температуру воздуха в зимнее время года, а также температуру теплоносителя, которой будет достаточно для обогрева комнаты. Можно сделать вывод, что данные расчеты требуют особого внимания, а также определенных знаний в области математики.

При расчете, нужно учитывать и дополнительные факторы, исходя из которых, мощность отопительного прибора должна быть увеличена на 20-25%.

Помните: Согласно установленным стандартам, для обогрева одного квадратного метра нужно чтобы мощность отопительных элементов составляла не менее 100 Вт.

Далее, необходимо умножить всю площадь помещения на 100 Вт, а также учесть коэффициенты уменьшения и увеличения мощности для того, чтобы получить более точный результат.

Уменьшение мощности возможно при следующих условиях:

  • В случае если в обогреваемом помещении присутствуют стеклопакеты.
  • В случае если показатель температуры отопительного котла больше чем установленная норма, на каждые 10 градусов ее следует уменьшать приблизительно на 15%.
  • В случае если высота комнаты составляет менее чем 3 метра, мощность радиаторов можно уменьшить.

Что касается увеличения мощности, то ее можно произвести если:

  • Потолок в квартире находится на высоте более трех метров.
  • Если ваша квартира находится на углу дома, следует увеличить на 1.8.
  • Если в такой квартире более двух оконных отверстий, необходимо умножить показатель на 1.8
  • Необходимо повысить на 8% в том случае, если они подключены снизу.
  • Вода, которая играет роль теплоносителя, может иметь недостаточную температуру. В таком случае на каждые 10 градусов необходимо увеличить показатель на 17 %
  • Если дом или квартира находится в климатических условиях, при которых температура воздуха зимой значительно падает, следует увеличить производительность отопительной системы в 2 раза.

Расчет требуемого количество секций на комнату

Таблица: Расчет секций для радиаторов CONDOR

Для того чтобы выяснить, сколько секций радиатора нужно для обогрева помещения, необходимо знать точное показание мощности.

Расчет происходит путем деления необходимой показателя мощности на показатель производительности одной отдельной секции.

Узнать данный показатель вы сможете в технических характеристиках, которые должны быть указаны производителями.

Рассчитать количество секций можно и другим способом.

Необходимо знать точный показатель того, какой объем может обогревать одна секция радиатора. Далее, нужно вычислить объем помещения, и полученный показатель разделить на показатель объема, который эффективно обогревается одной секцией радиатора.

Рассчитать объем помещения, можно перемножив его ширину, длину, и высоту.

Конечно, произвести такие вычисления, и определить необходимое число секций, в целом, способен даже ученик младших классов. Однако, при наличии возможности, рекомендуется все же обратиться за помощью высококвалифицированных специалистов, что позволит избежать возможных ошибок.

Если вы допустите хотя бы минимальную неточность или упустите один из важных факторов, это, в конечном итоге, способно весьма негативно отразится на эффективности работы отопительной системы вашего дома.

В свою очередь, это может повлиять на микроклимат в помещении, а также привести к дополнительным денежным затратам.

В связи с этим необходимо выделить основные факторы, которые могут влиять на результат расчета количества тепловой энергии, которая необходима для того, чтобы обогревать ваш дом. К ним можно отнести следующие:

  1. Окно расположено на северной или восточной стене дома – 10%
  2. Отопительный радиатор расположен в специальном углублении – 5%
  3. Вся батарея будет полностью закрыта панелью, с несколькими щелями – 15:
  4. В комнате присутствуют 2 стены, являющиеся наружными, а также 1 окно – 20%
  5. В комнате присутствуют 2 стены, являющиеся наружными и 2 окна – 30%

Очевидно, что если из данного списка, под ваше жилье подходит несколько примеров, процентный показатель необходимо сложить.

Посмотрите наглядное видео по сборке и установке радиаторов отопления с подробными комментариями профессионального сантехника:
