Как определить ноль и фазу индикаторной отверткой: Инструкция, как определить фазу и ноль мультиметром или индикаторной отверткой

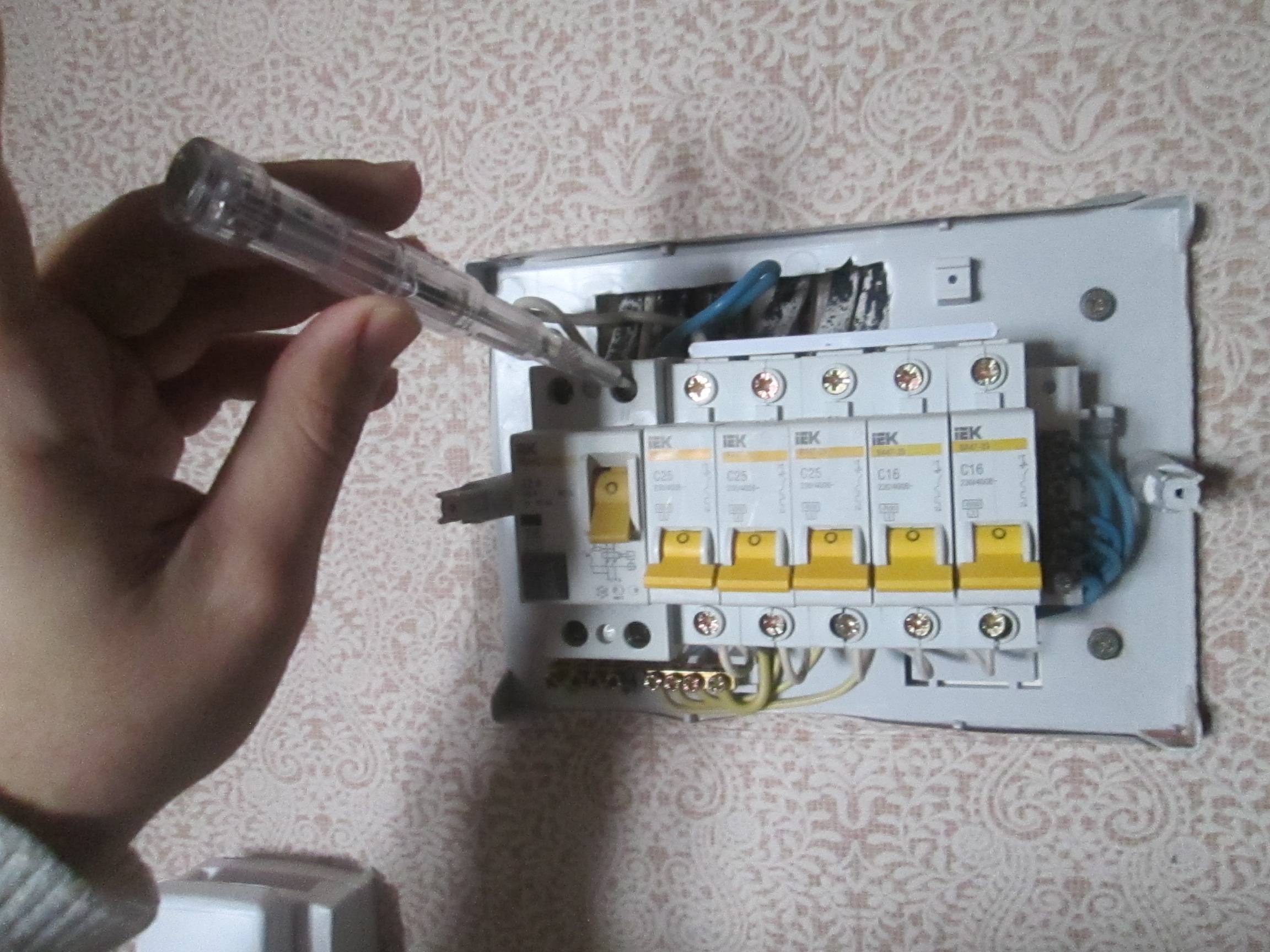

как найти и определить землю в щитке? Как проверить фазу и отличить ее от нуля?

Неполадки электропроводки и электрических приборов в наши дни являются обычным делом, которое должен легко решать каждый уважающий себя мужчина, который даже не имеет соответствующего технического образования. Следует сказать, что это возможно по причине существования массы вспомогательных приборов для устранения неполадок электрической проводки. И владея основами того, каким образом устроена электропроводка и основные приборы такого типа, можно с легкостью разрешить множество проблем. Например, определить ноль и фазу либо отличить от нуля фазу с применением особенной индикаторной отвертки.

Разновидности и функции отверток

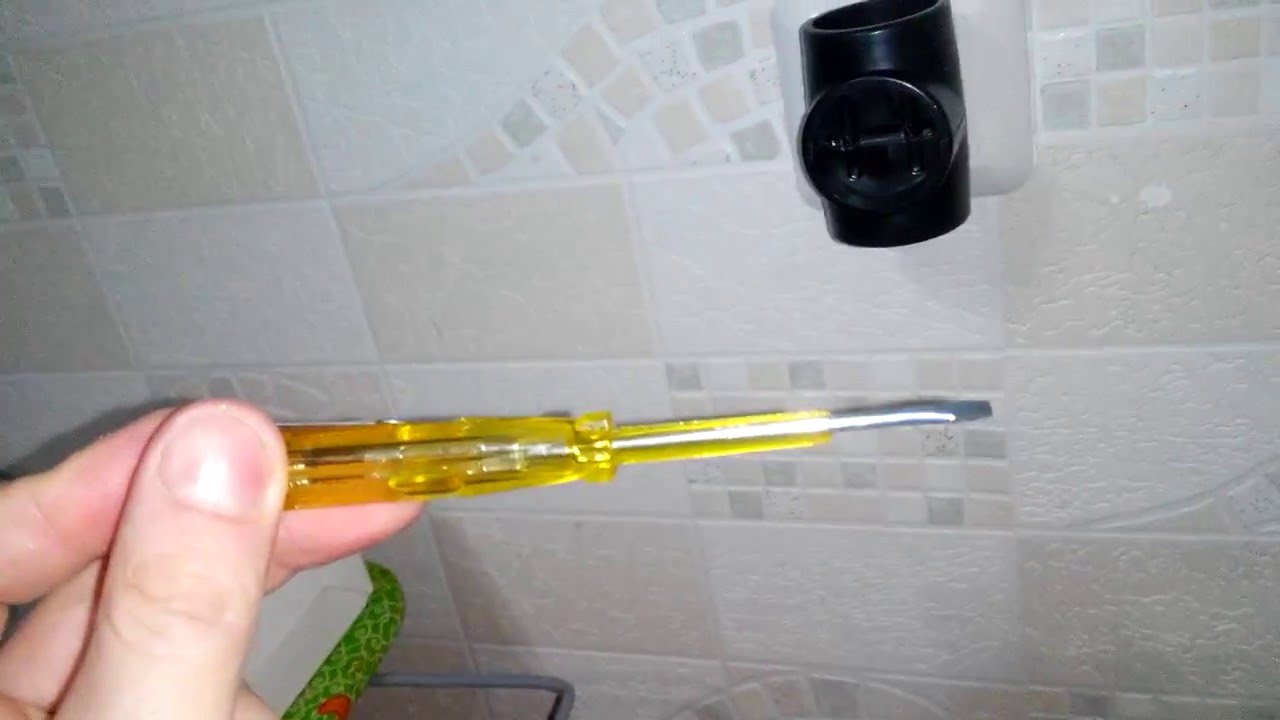

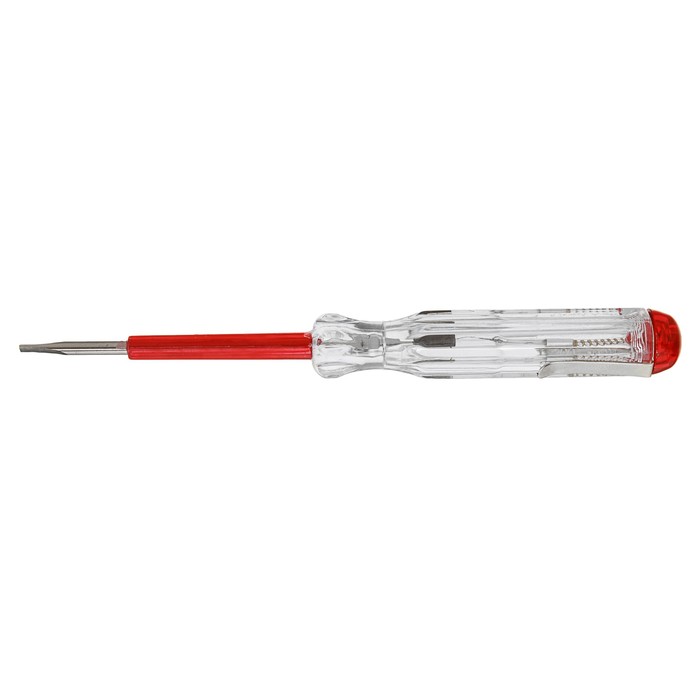

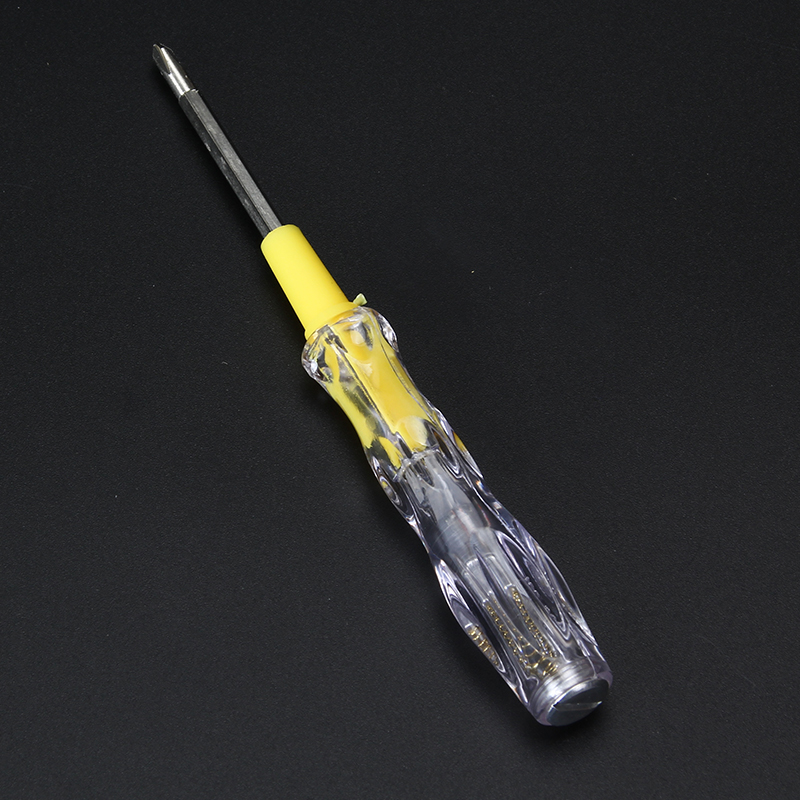

Чисто внешне рассматриваемый прибор выглядит как самая простенькая отвертка. Разница будет видна в ручке.

В рассматриваемой версии данного инструмента в корпусе ручки имеется резистор, соединенный с жалом, выполненным из металла. Именно оно и будет выступать проводником.

Наличие сопротивляющейся части позволяет сократить токовую силу до максимума, что дает возможность применять подобную отвертку максимально безопасно. В каркас устройства еще и встроен световой диод либо лампочка на основе неона, что подсоединяются к пятачку внешнего типа на пластине контакта, что расположена с внешней стороны прибора. Получается, что электричество идет по щупу и в дальнейшем по резистору, снижается до такого уровня, чтобы его показатель был максимально безопасным для осуществления работ. Именно это и является главным аспектом использования индикаторной отвертки.

Если говорить о категориях подобных отверток, то новейшие модели, представленные на рынке, могут найти напряжение в жиле даже через глиняный, побелочный или штукатурный слой, что будет крайне удобно, ведь избавит от необходимости разбивать часть стены, чтобы добраться непосредственно до провода.

Вообще, алгоритм действия подобных инструментов в большинстве случаев одинаков. Хотя существуют различия, возникающие в зависимости от категорий, моделей и наявных функций, которые есть у той или иной модели с индикаторной функцией. Бывает так, что по своему функционалу такая отвертка индикаторного типа может заменить целый ряд довольного дорогостоящего оборудования. Например, есть решения на батарейках, что позволяют проверить целостность проводов, даже когда они обесточены, и ток по ним не идет.

Подобные варианты дадут следующие данные о цепи, что проверяется:

  • присутствие звукового сигнала позволит понять, есть ли в цепи напряжение либо оно отсутствует;
  • цифровое табло показывает величину напряжения, что обычно отображается в вольтах;
  • использование рассматриваемой отвертки дает возможность проверить цепь постоянного и переменного тока в бытовой электротехнике;
  • установить сетевую полярность;
  • прозвонка электрической цепи звуковой либо световой индикацией.

Важно! Любая отвертка индикаторного типа обязательно будет иметь нижний и верхний предел замера напряжения. Выход за эти рамки практически в 100% случаев приведет к неисправности и поломке устройства.

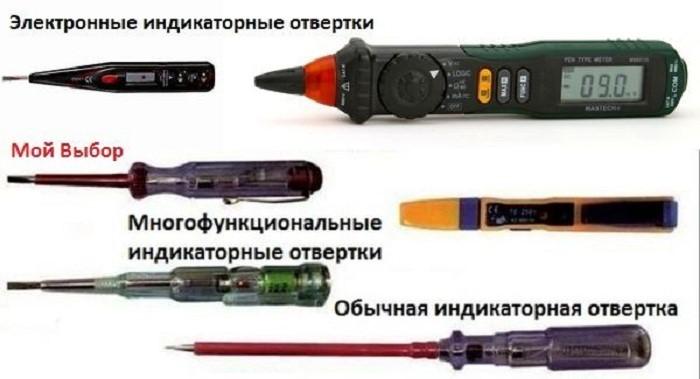

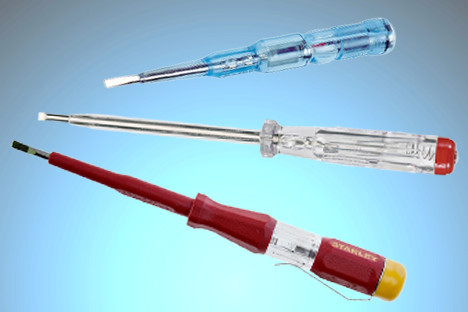

Вообще, существуют две категории отверток такого типа.

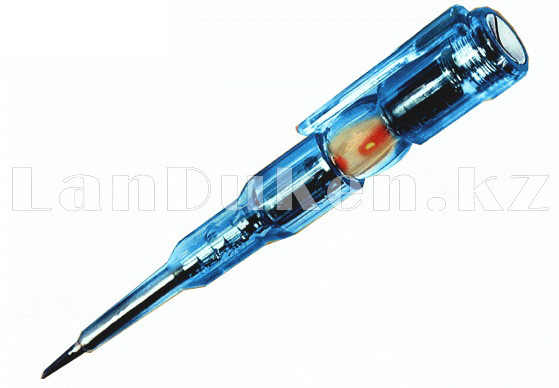

  • С неоновой лампой. Этот вариант является распространенным и его устройство описано выше. Преимуществом такого решения будет дешевизна и простота. А недостатком является малый диапазон напряжения, с котором можно работать. Как правило, речь идет о диапазоне от 90 до 380 вольт. Да и фазный провод определить в указанном случае можно исключительно при непосредственном электроконтакте.
  • Со светодиодом. Вариант с сигнализатором на светодиоде будет чуть другим. Тут следует отметить, что для его питания силы тока при обычной схеме будет мало. Поэтому используется так называемый временной трансформатор. Диод будет функционировать в импульсном режиме. Во сколько раз будет снижаться непрерывное свечение, в такое же количество раз будет подниматься токовая сила, проходящая через диод.

Благодаря наличию резистора ограничения щуп подключается к контакту с разными полярностями у диодного мостовыпрямителя.

А второй контакт выводится на индикаторную рукоять, чтобы можно было прикоснуться пальцем. Малый постоянный, который возник, уходит на накопительный конденсатор. После этого активируется транзистор лавинного типа, который активирован по инверсной схеме. В финале всего этого светодиод получает пульсирующий ток. Такая отвертка может осуществить определение фазы даже при напряжении от 45 вольт. А если подключить не щуп, а маленькую антенну, то можно легко найти электрополе переменного типа.

Если говорить об области применения, то при помощи подобных отверток можно выполнять следующие типы работ:

  • проверка к розеточному или выключательному контакту подключается проводник фазы;

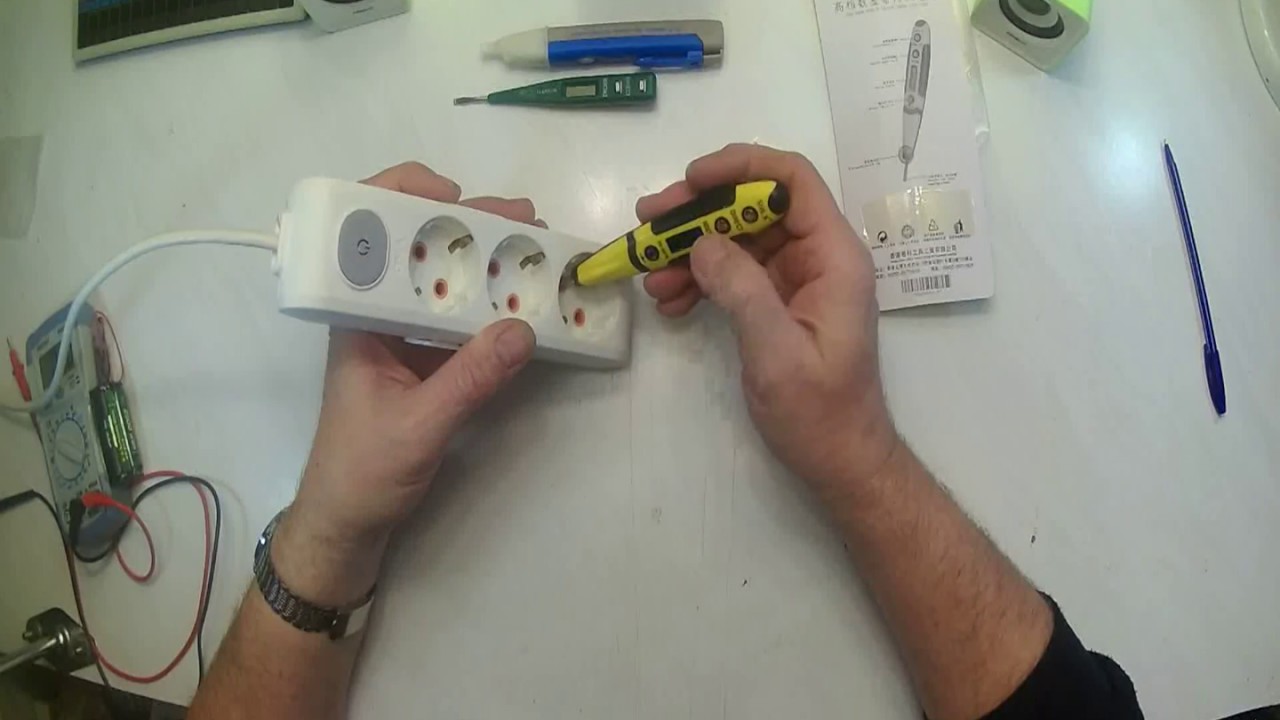

  • если розетка на удлинителе не функционирует, то можно осуществить проверку всех гнезд с применением пробника;
  • осуществить проверку, куда именно подведена фаза на патроне: на основной контакт или на резьбу;
  • узнать, есть ли напряжение в определенном электрическом приборе;
  • проверить, насколько исправен заземлительный проводник.

Как проверить фазу и ноль?

Теперь перейдем непосредственно к проверке ноля и фазы. Но перед стартом работ подобного типа, следует проверить работоспособность самого прибора, чтобы он отображал правильные данные, которые позволили провести нужные действия, выполняя следующие действия:

  1. сначала следует осуществить визуальный осмотр и убедиться, что конструкция прибора полностью целостна и не имеет повреждений механического характера;
  2. после выполнения этого действия, если никаких изъянов не найдено, следует протестировать устройство;

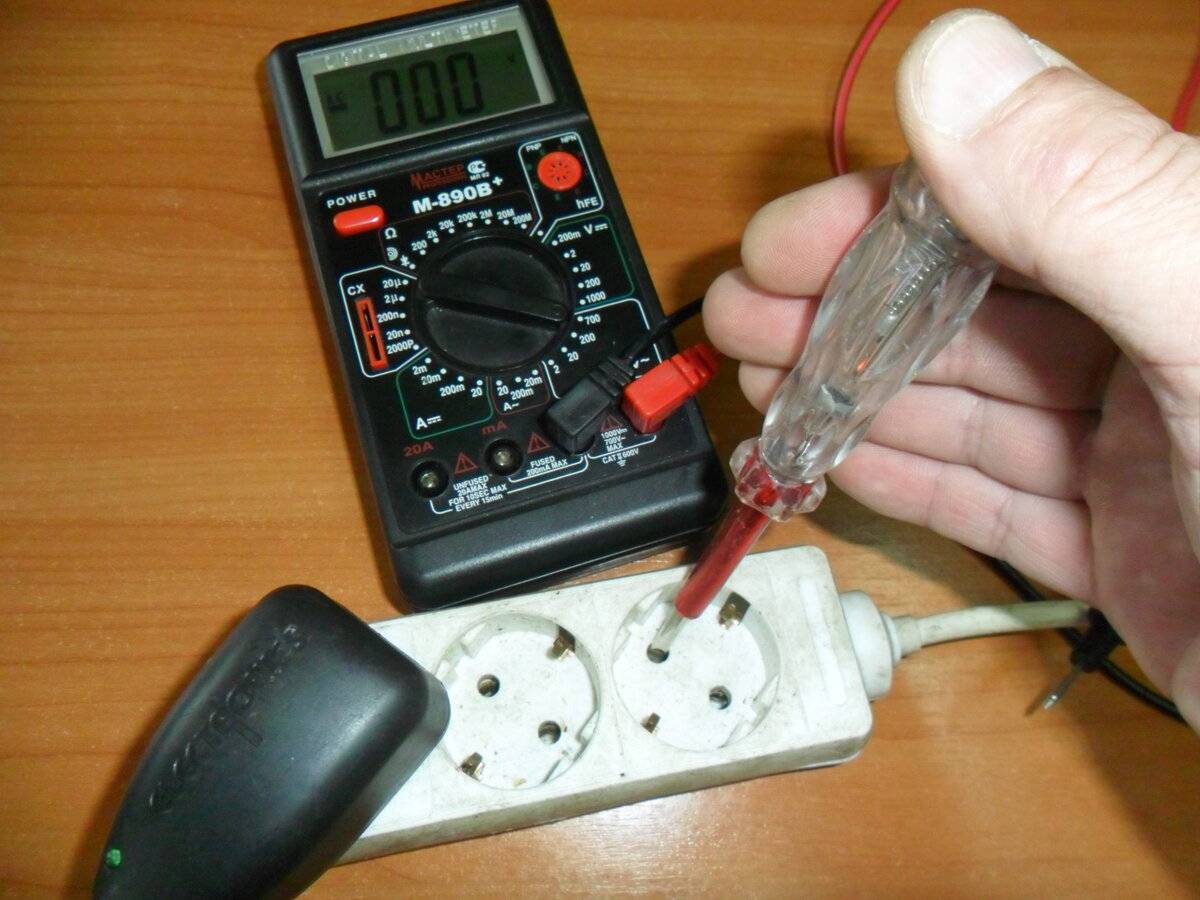

  3. щуп следует при проверке вставить в оба отверстия рабочей розетки, одновременно с этим требуется большой палец руки держать на части рукояти диэлектрического сенсора – если что-то не так, индикатор не сработает;
  4. при применении решения с индикатором неонового типа на батарейке можно зажать пальцами отверточное жало и пятачок; в случае активации светового диода, это будет означать исправность устройства.

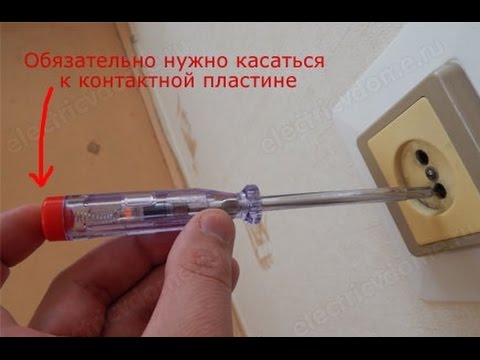

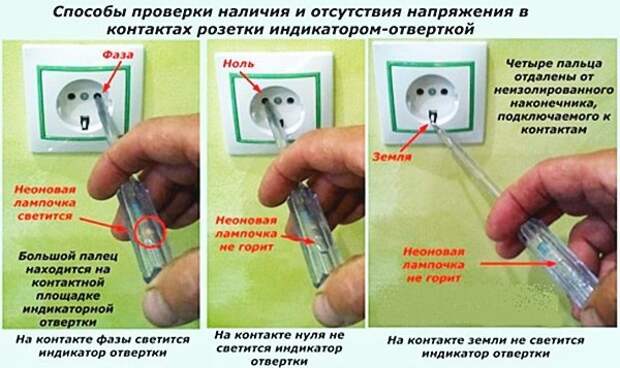

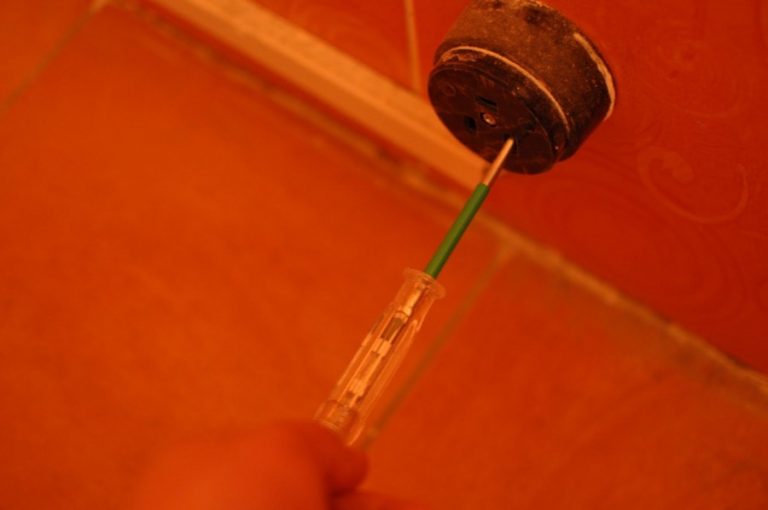

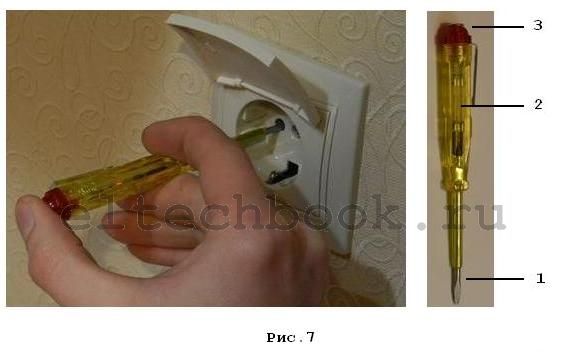

    Объясним определение фазы и ноля на самой обычной розетке. Нужно вставить отвертку в одно из розеточных отверстий и, как описано выше, прикоснуться пальцем к рукояточной пластинке. Если индикатор активировался, значит, удалось найти фазу. Потом вставляем устройство в иное отверстие – активации лампочки произойти не должно. Если все так, как и должно быть – это ноль.

    Если же она и тогда светится от нулевого провода, чего вроде как быть не может, это значит, что есть две фазы. Не следует бояться, ведь это возможно, если просто исчез контакт на нулевом кабеле. Например, это можно произойти где-то в коробке. В розетке не может быть две фазы никоим образом: одна будет просто идти во второе отверстие через какие-то включенные электрические приборы (лампочки, стиральные машины, холодильники и так далее).

    Следует отметить, что довольно часто многие путают простую индикаторную отвертку с прозвоночным вариантом. Во втором случае у отверток имеется батарейка. Если с использованием такой отвертки осуществить определение земли, то нет необходимости касаться пятки. Либо же лампочка будет активна, как в случае касания фазы, как и при касании нуля.

    Меры безопасности

    Если вы будете работать с отверткой индикаторного типа, следует знать следующие правила:

    • использовать отвертку без винта ни в коем случае нельзя;
    • из устройства можно вытаскивать только батарейку и ничего другого;
    • при замене батарейки винт следует закрутить максимально плотно, что делается по часовой стрелке;
    • запрещено применять устройство, имеющее повреждения механического типа;
    • не следует использовать отвертку при высокой влажности;
    • использовать ее в сетях с несоответствующим нормативом напряжения крайне опасно.

    Не будет лишним помнить следующие основные меры безопасности при работе с проводкой:

    • не следует хватать щупы приборов за оголенные части, чтобы избежать удара током;
    • ни в коем случае не следует искать проводку голыми руками – делать это необходимо в резиновых перчатках и иметь обувь на подошве из резины;
    • руки также должны быть сухими;
    • иногда для индикации ноля и заземления можно замерять сопротивление, а не напряжение; следует быть предельно внимательным в данном случае.

    Это ряд довольно простых правил, но их неукоснительное и четкое выполнение станет гарантией сохранения здоровья и безопасности работ. А в целом, как можно убедиться, определить фазу и ноль индикаторной отверткой очень легко. Главное – соблюдать правила техники безопасности и принципы работы с электрическими приборами, а также с электросетями.

    Как определить фазу и ноль индикаторной отверткой, смотрите в видео ниже.

    Узнаем как найти фазу и ноль индикаторной отверткой? Инструкция к индикаторной отвертке

    В каждом доме имеются электроприборы и электропроводка, в работе которых возникают некоторые сложности. Вызов профессионального электрика по каждому малейшему поводу обойдется в копеечку, гораздо проще решить проблему самостоятельно. Для этих целей может понадобиться мультиметр, который измеряет параметры сети. Однако инструмент является дорогостоящим, и не всегда его приобретение целесообразно для использования в домашних условиях. Его функции может заменить индикаторная отвертка. Что это такое и как ее использовать? Как определить, где фаза, а где ноль?

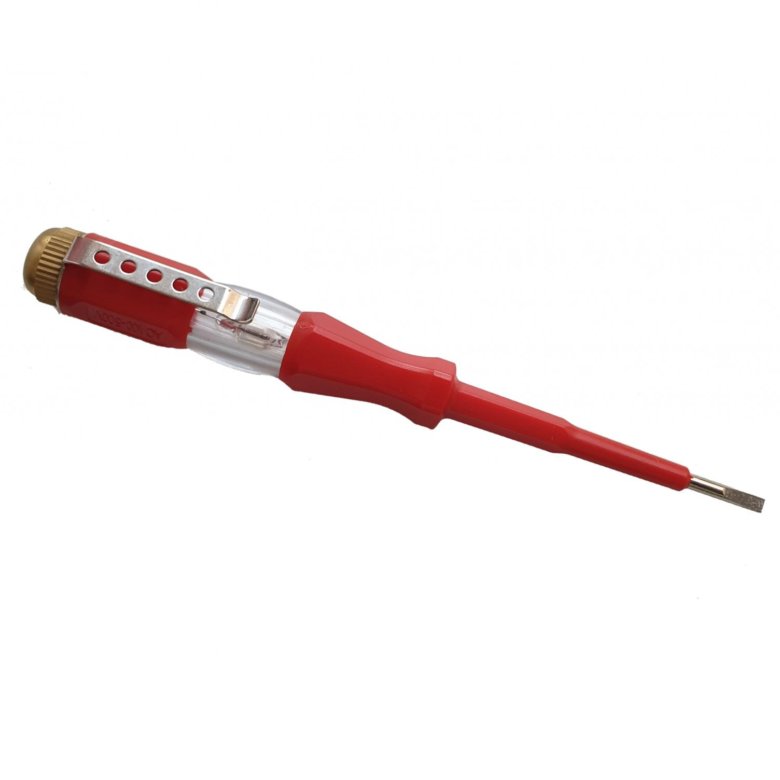

    Как работает индикаторная отвертка? Внешний вид прибора схож с обыкновенной отверткой, однако он имеет встроенный в полость ручки индикатор. Металлическая часть отвертки выполняет роль щупа, при этом он способен сокращать силу подаваемого электричества, чтобы использование прибора было максимально безопасным. Также прибор имеет светодиод, который располагается в верхней части ручки. Кроме этого, отвертка имеет металлическую пластину контактного типа.


    Разновидности отверток

    На сегодняшний день в ассортименте любого строительного магазина представлены следующие разновидности индикаторных отверток:

    1. Многофункциональная отвертка Safeline.
    2. MS 18.
    3. Lek ОП 1.
    4. Lek ОП 2Э.
    5. ВМ 1141 220 250В.
    6. Индикаторная отвертка с батарейкой.

    Представленные модификации устройства имеют некоторую разницу в функциональности.

    Опции отвертки

    Стандартный прибор предназначен для следующих целей:

    1. Индикаторная отвертка показывает фазу или ноль.
    2. Определение скрытой проводки бесконтактным способом.
    3. Определение места обрыва кабеля.
    4. Определение полярности элементов питания.
    5. Проверка целостности электрической цепи.

    В зависимости от модификации отвертки она может иметь другие дополнительные функции.

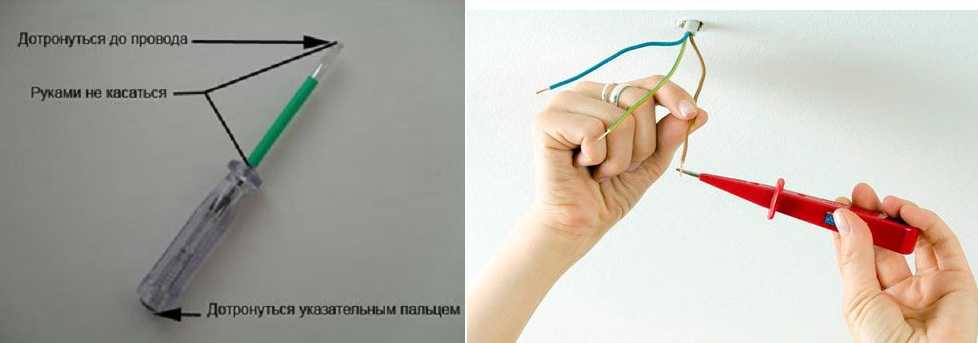

    Определение ноля и фазы

    Многие начинающие электрики и люди, которые решили самостоятельно заняться ремонтом электроприборов, интересуются, как найти фазу и ноль индикаторной отверткой. Для этого следует придерживаться следующего алгоритма работы:

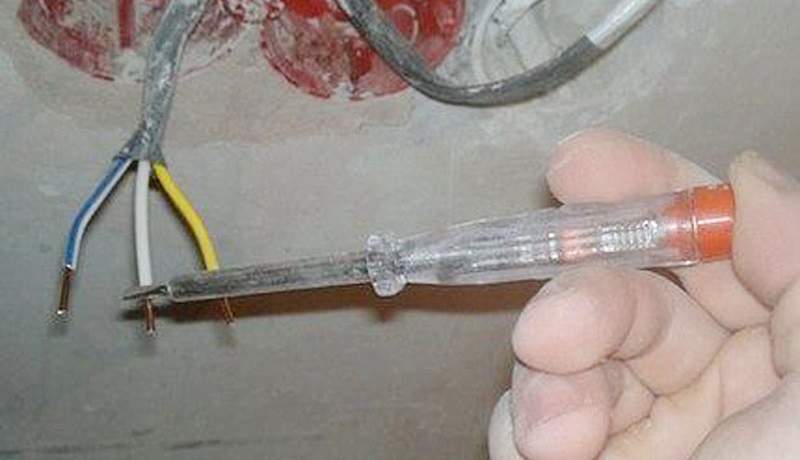

    • сначала проводка обесточивается;
    • провода, которые необходимо протестировать, нужно зачистить от изоляционной обмотки;
    • после чего необходимо включить электричество;

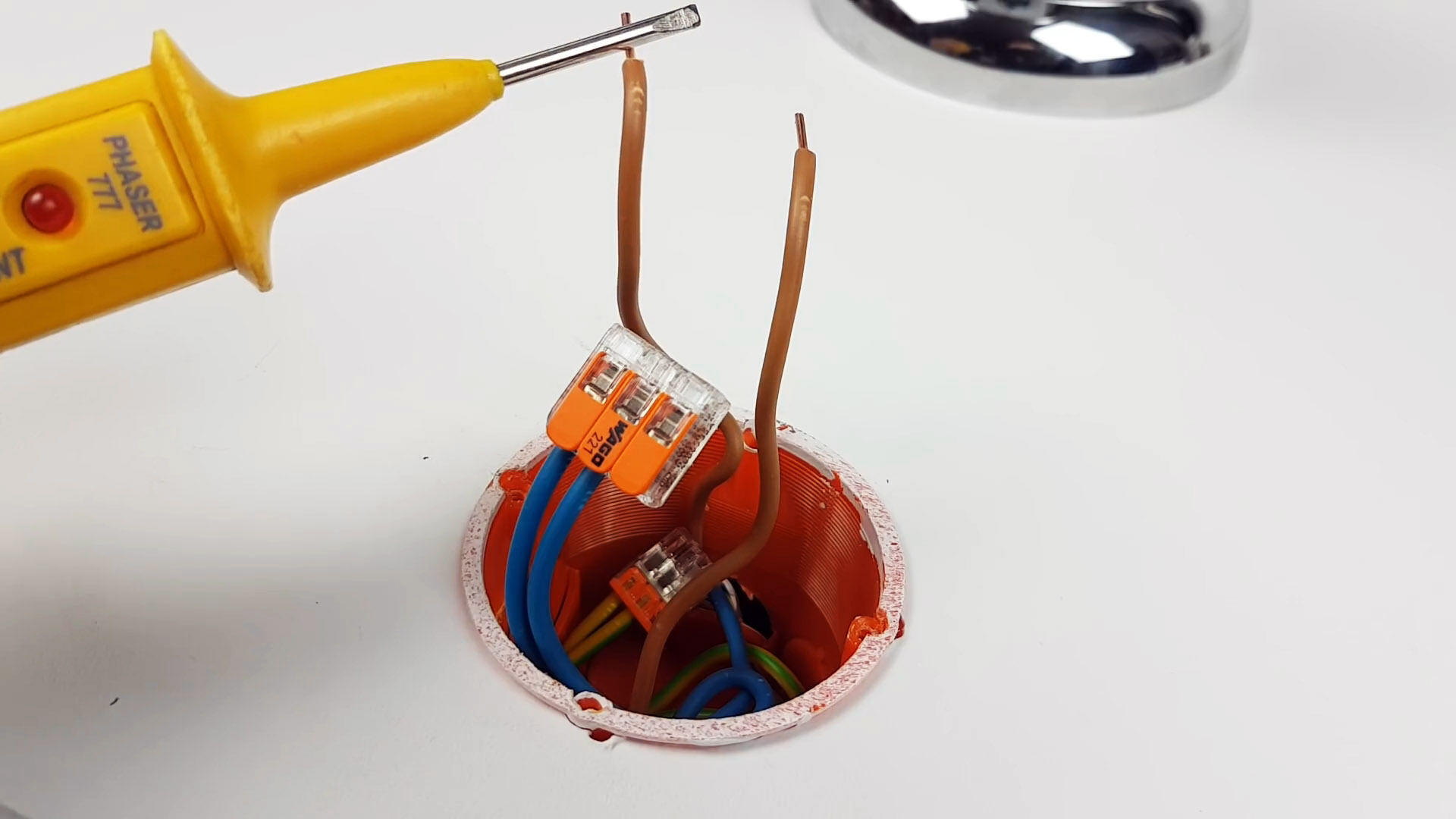

    • щупом поочередно необходимо касаться проводов, при этом следует помнить о том, что цепь должна быть замкнута пальцем на контактной пластине;
    • тот провод, при касании к которому загорается лампочка, является фазой электрической цепи.

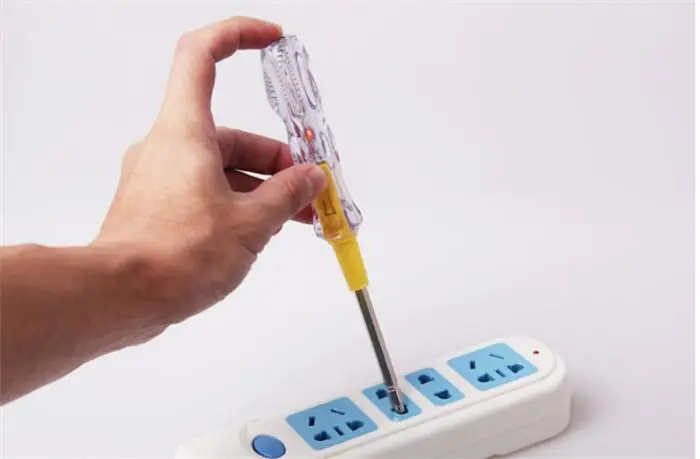

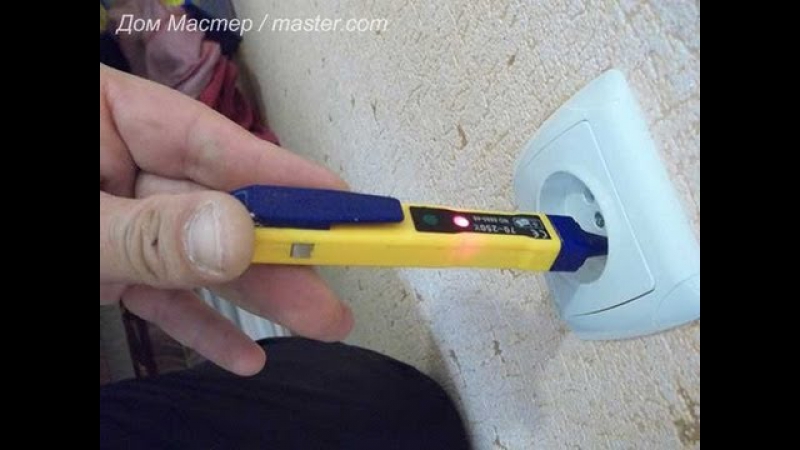

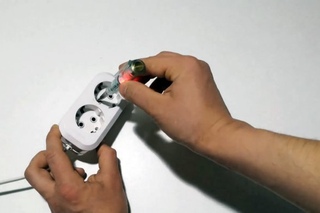

    Как найти фазу и ноль индикаторной отверткой в розетке? Для этого нужно поочередно помещать щуп в отверстия розетки. При обнаружении фазы будет загораться лампочка. Свечения не будет, если отвертка показывает ноль. Если при касании к обоим отверстиям розетки лампочка не загорается, это свидетельствует об обрыве ноля.

    Кроме использования индикаторной отвертки, можно определить фазу по цвету провода:

    • желто-зеленый провод является заземлением;
    • цвет провода фазы — черный;
    • ноль имеет синий цвет провода.

    Если цветовое распределение не соблюдено, понадобится индикаторная отвертка для определения.

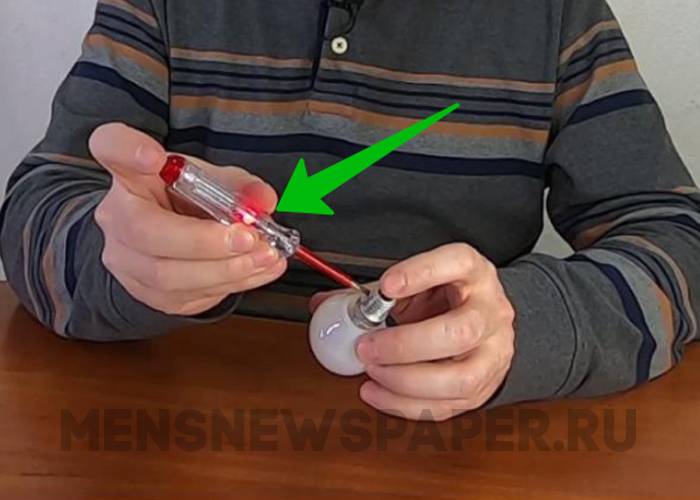

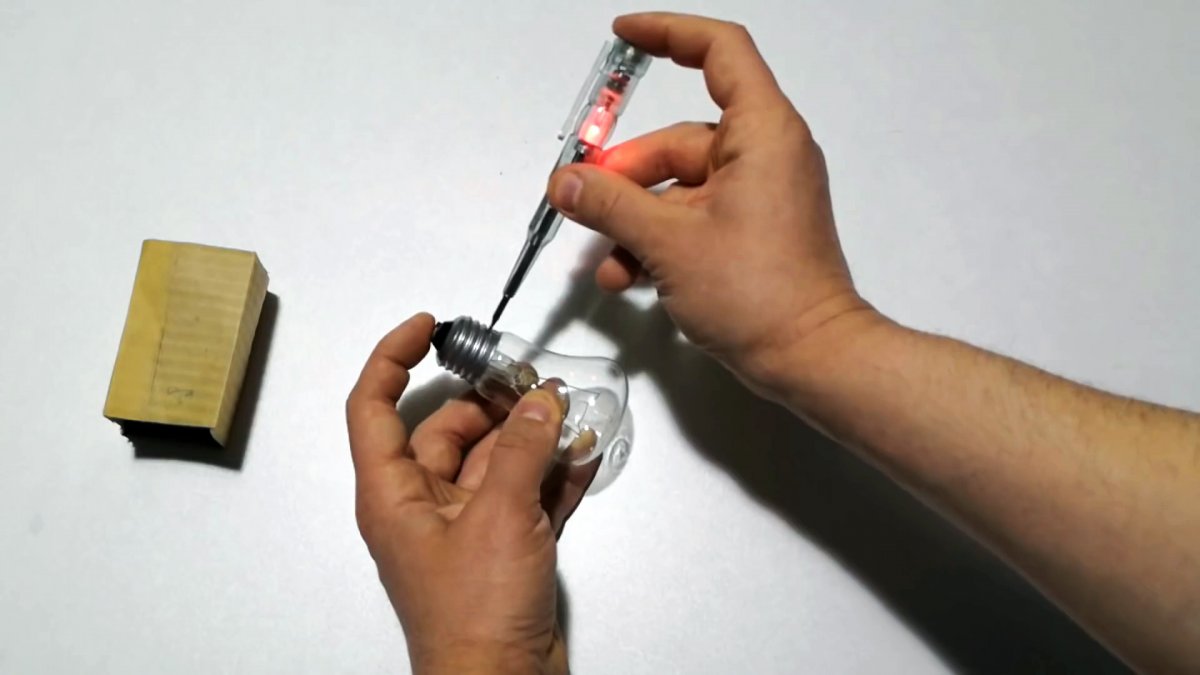

    Проверка исправности ламп накаливания

    При покупке очередной лампочки накаливания важно проверить ее работоспособность прямо в магазине. Если нет соответствующего стенда, сделать это можно при помощи обыкновенной индикаторной отвертки. Для этого нужно взять лампу одной рукой за металлический цоколь, а щупом индикаторной отвертки в другой руке прикоснуться к центральному контакту на лампочке. Если она исправна, то светодиод на приборе загорится.

    Несмотря на то, что способ действенный, в результате может быть сбой, если лампочка разгерметизирована. В таком случае электрическая цепь сохраняется, но лампа все равно не загорится. Однако такое случается довольно редко.

    Проверка нагревательного ТЭНа

    Проверить работоспособность нагревательного элемента стиральной машины можно, даже не вынимая его. Достаточно обеспечить доступ к контактам, остальные провода при этом нужно отсоединить. Для проверки нужно прикоснуться рукой к одному из контактов ТЭНа, щупом отвертки — к другому. При этом цепь замыкается прикосновением к металлической пластине на устройстве. Если лампа загорится, то нагревательный элемент исправен.

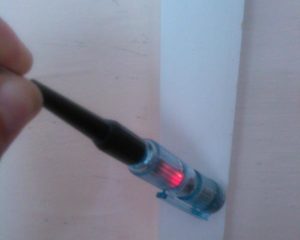

    Проверка напряжения в изолированном проводе

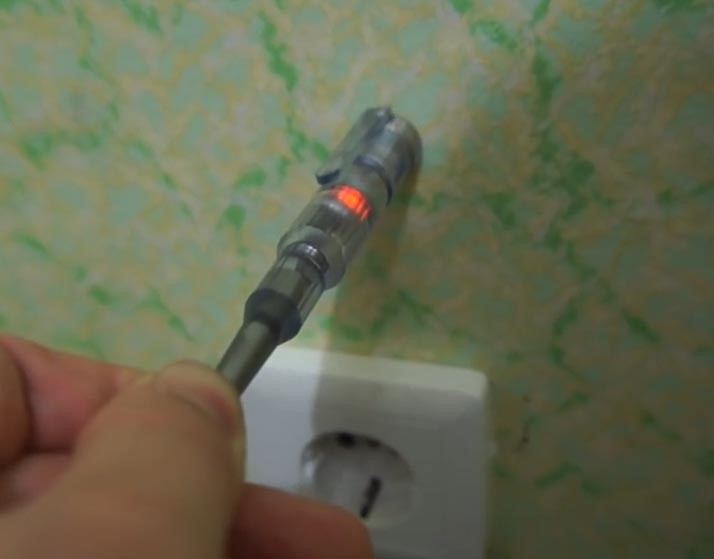

    Как работает индикаторная отвертка? Ее функционал позволяет не только определять фазу и ноль, но и проверять напряжение в проводах с изоляцией. Не рекомендуется перекусывать неизвестный провод, так как часто бывает непонятно, под напряжением он или нет. В таком случае проводятся следующие манипуляции:

    • взять индикаторную отвертку необходимо непосредственно за щуп;
    • металлическую пластину нужно приложить к проводу;
    • если кабель под напряжением, то индикатор на отвертке покажет это.

    Такой способ определения подходит даже для проводов, которые находятся под штукатуркой, однако свечение при этом может быть менее ярким.

    Поиск обрыва провода

    Инструкция к индикаторной отвертке отмечает многофункциональность прибора. Это очень важно и удобно в домашнем использовании. Разобравшись, как найти фазу и ноль индикаторной отверткой, ею можно также отыскать обрыв провода. Если переноска вдруг перестала работать, то первым делом нужно проверить целостность электрической цепи:

    1. Необходимо убедиться в отсутствии короткого замыкания — для этого нужно освободить переноску от включенных в нее приборов, взять рукой за один контакт вилки, к другой прикоснуться щупом. Если свечение отсутствует — значит, короткого замыкания нет.
    2. Для поиска поврежденного провода нужно зажать пальцами один из контактов вилки. Щупом отвертки при этом поочередно выполнить касания к гнездам розеток удлинителя. В каком из гнезд не будет свечения, в том и наблюдается обрыв.
    3. Его нужно пометить маркером. Затем нужно узнать расположение — где фаза, а где ноль, как только это будет сделано, вилку нужно вставить в розетку так, чтобы эти показатели совпали.
    4. После чего металлической пластиной индикаторной отвертки выполняется поиск обрыва. На этом месте светодиод должен потухнуть.

    Аналогичным образом выполняется поиск обрыва провода и в проводке дома.

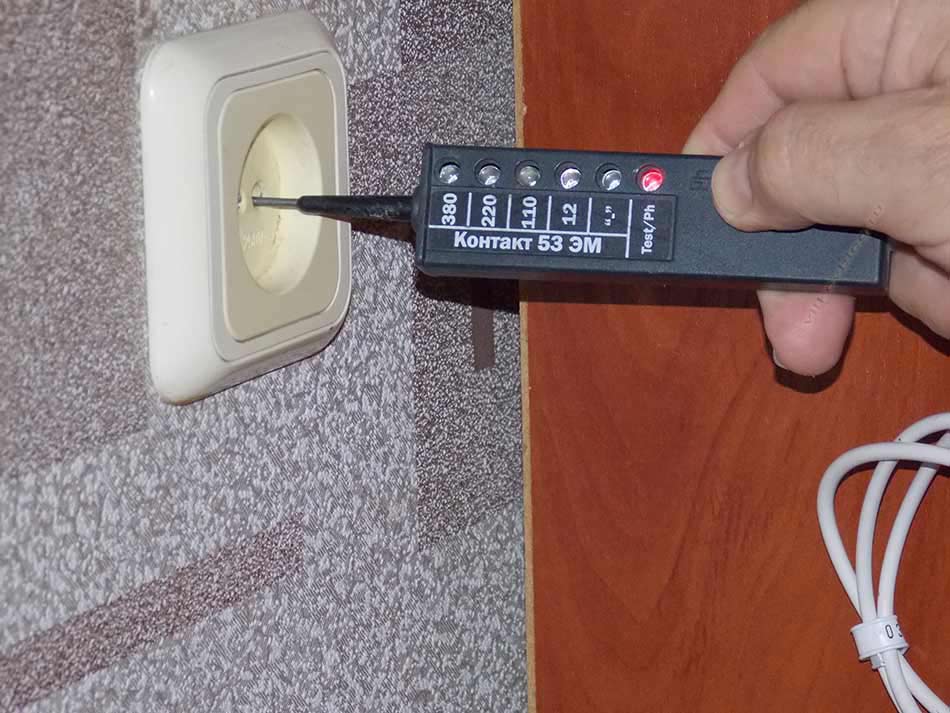

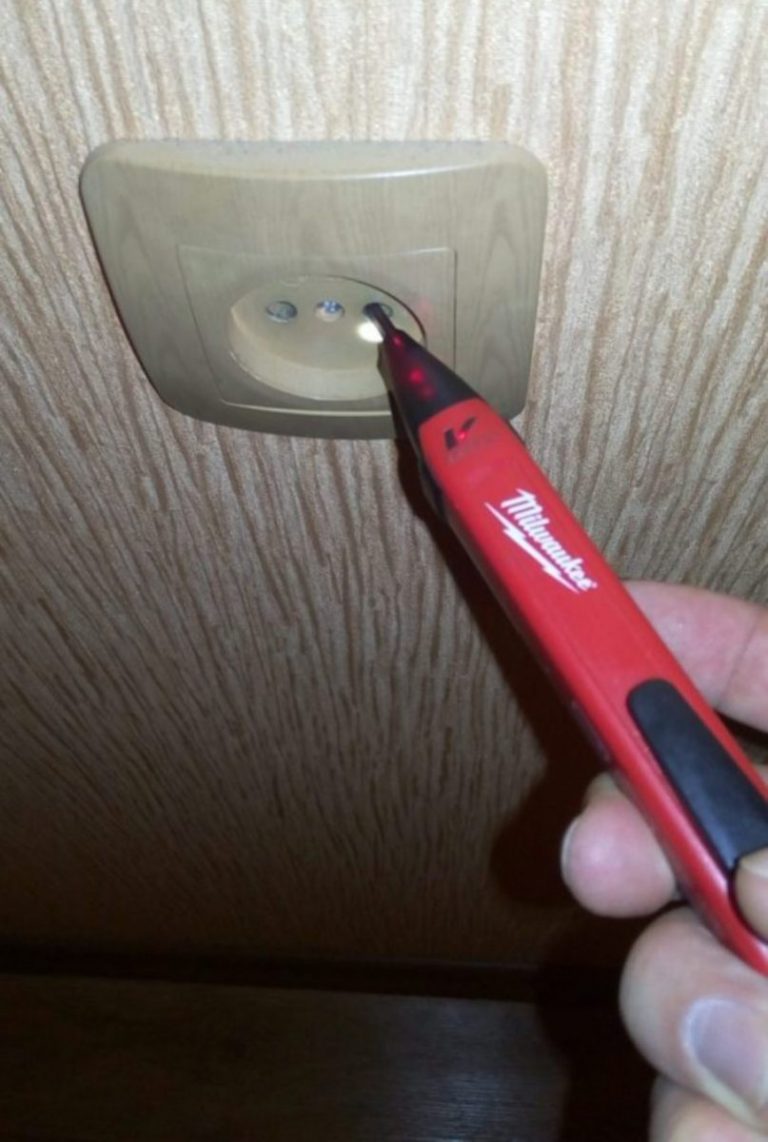

    Электронная индикаторная отвертка

    Можно найти фазу и ноль как индикаторной отверткой со светодиодом, так и электронной. Различия лишь в их конструкции. Электронная индикаторная отвертка может быть как с жидкокристаллическим экраном, так и без него.

    Вместо светового сигнала такой прибор оповещает о наличии напряжения звуковым сигналом. Кроме этого, большим преимуществом такого устройства является вывод информации о напряжении на жидкокристаллический экран, если таковой имеется. Принцип работы электронного устройства является таким же, как и у обычной индикаторной отвертки.

    Проверка работоспособности

    Перед тем как определить, где фаза, а где ноль, нужно проверить работоспособность самой отвертки, так как она, как и любой другой прибор, может быть неисправна. Для этого следует обратить внимание на такие нюансы:

    1. Корпус устройства должен сохранять свою целостность. Работа с электричеством требует хорошей изоляции без повреждений.
    2. Для точности показаний следует проверить отвертку. Для этого следует щупом прикоснуться к проводнику, который на 100% находится под напряжением.
    3. Если используется изделие на батарейках, то нужно вовремя их заменять.

    Безопасность при использовании отвертки крайне важна, поэтому при обнаружении неисправности рекомендовано приобрести новое устройство. Стоимость варьируется от 50 до 1000 р. в зависимости от модификации.

    Меры безопасности

    При работе с устройством нужно соблюдать следующие меры безопасности:

    1. Не следует разбирать отвертку, замене подлежат только батарейки, если таковые имеются.
    2. Использование поврежденной отвертки строго запрещается.
    3. Запрещается использовать устройство без винта.
    4. При контакте щупа с электричеством запрещено браться руками за оголенную часть прибора.
    5. Не стоит использовать прибор при напряжениях выше, чем это указано в технических характеристиках.

    Для того чтобы узнать, светится фаза или ноль на индикаторной отвертке, нужно выполнить все рекомендации, изложенные выше. При этом важно следить за исправностью устройства и не пренебрегать правилами безопасного использования индикаторной отвертки.

    Как найти фазу и ноль индикаторной отверткой? | ENARGYS.RU

    Проверить функциональные возможности электросети в квартире или частном доме можно различными способами. С финансовой точки зрения оптимальным вариантом будет индикаторный пробник, который способен заменить мультиметр в домашних условиях.

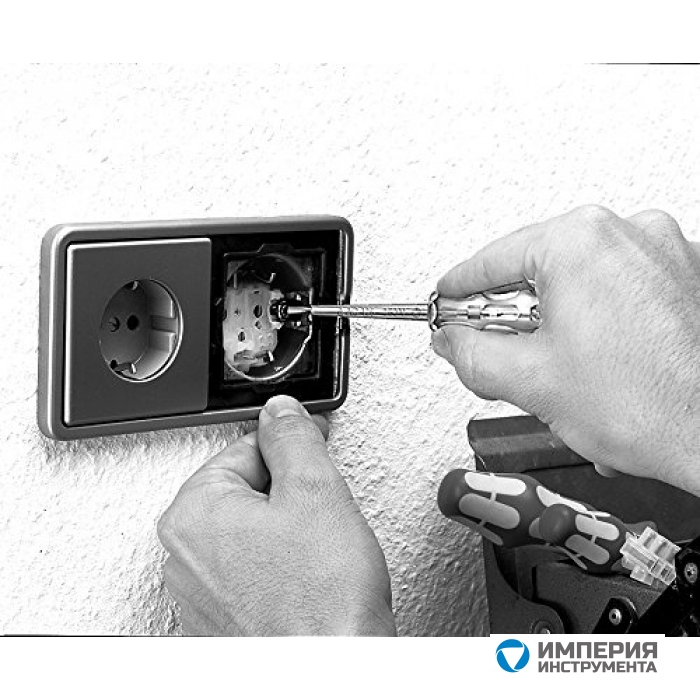

    При выполнении монтажных работ с розетками и выключателями освещения часто возникает необходимость найти фазу и ноль. Конечно для опытных электриков, такая задача пустяк, но для тех, кто мало знаком с правилами устройства электрических сетей, этот вопрос может загнать в тупик.

    Индикаторная отвертка. Нюансы в использовании

    Учитывая количество электроприборов в каждой квартире, этот прибор должен быть у каждого. С его помощью будет возможно определить наличие тока в любом проводнике, розетке или электрощитке.

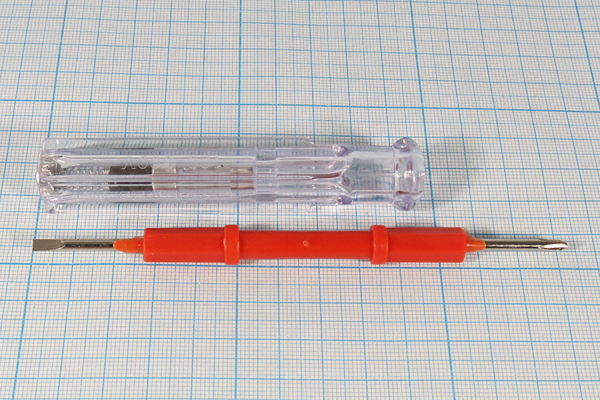

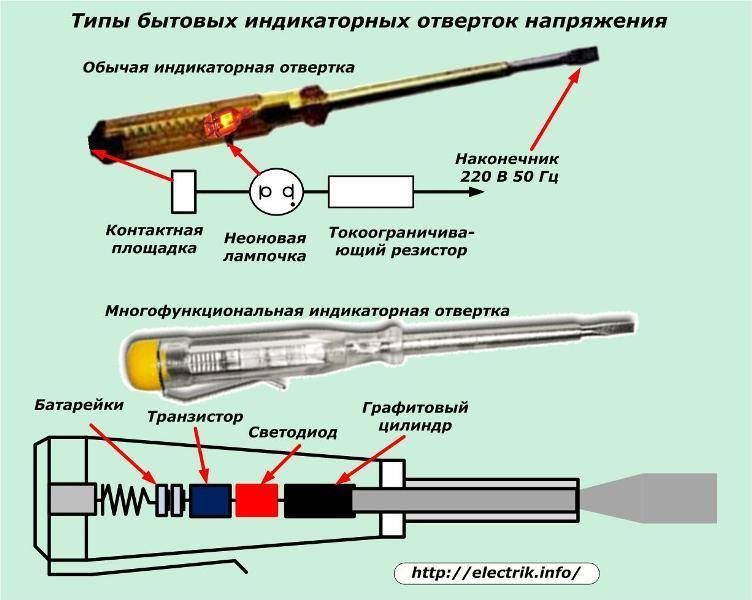

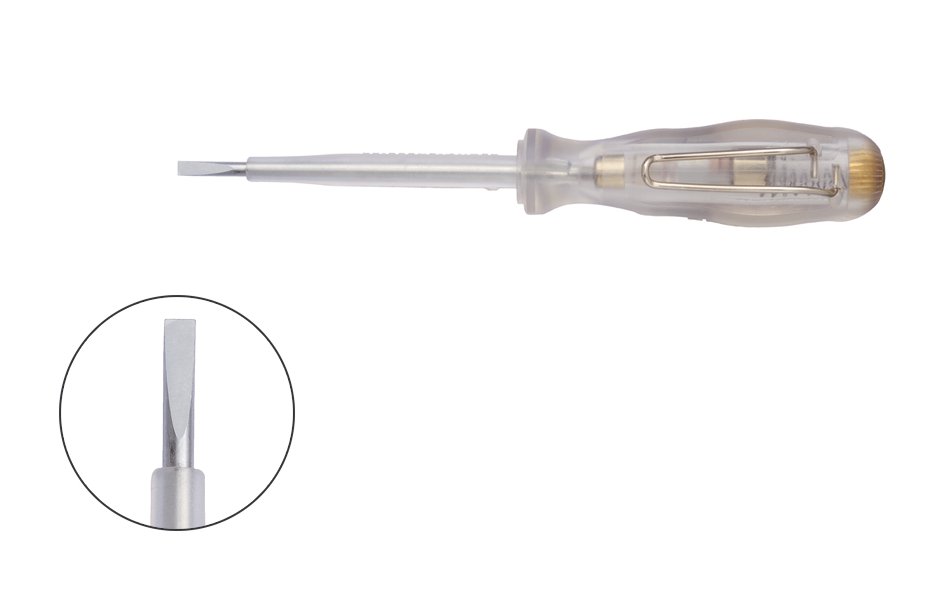

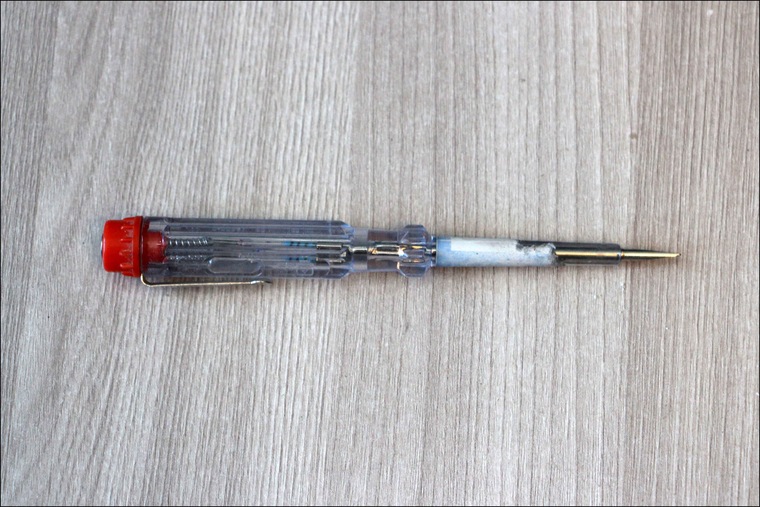

    Конструкция индикаторной отвертки

    Конструкция обыкновенного пробника в виде отвертки простое:

    • щуп, исполняет роль проводника;
    • к жалу подключен резистор, он нужен для понижения силы тока до безопасной для человеческого организма величины;
    • далее размещен светодиод, который соединяется с контактным пятачком, выведенным на торец отвертки;
    • корпус изготавливают из прозрачного пластика, это позволяет увидеть загорание светодиода.

    Фаза и ноль в отвертке

    Найти фазу и ноль индикаторной отверткой не составит труда. Когда щупом прикоснутся к проводу под напряжением, ток пройдет по стержню, далее через резистор, приведет светодиод к свечению, а затем попадет на руку, которая касается металлической пластины. Ток пройдет и сквозь тело человека, который производит данную операцию, а затем уйдет землю.

    Сам человек не ощутит проходящий через него ток, так как его величина слишком мала.

    Область применения

    Любые работы, которые касаются электропроводки, должны быть безопасными. Для этой цели каждый должен иметь в доме этот необходимый инструмент.

    Этот прибор может быть использован для таких целей:

    • проверить к какому контакту розетки или выключателя подведен фазовый проводник;
    • когда розетка удлинителя не работает, можно проверить все гнезда пробником;
    • с ее помощью можно выяснить, куда подведена фаза в патроне: к центральному контакту или к резьбе;
    • выяснить находится ли электроприбор под напряжением;
    • прикасаясь жалом инструмента к центральному контакту розетки, можно проверить исправность заземляющего проводника.

    Важно! Если электросеть с переменным током, то прижимать палец к пластине нет необходимости!

    Типы отверток

    Новые модели отверток могут обнаружить присутствие напряжения в жиле даже через слой побелки, штукатурки и глины. Их алгоритм действия практически всегда аналогичен. Но имеются и различия, которые возникают в зависимости от типов, моделей и ряда функций которыми обладает инструмент.

    Иногда по своей функциональности одна отвертка, может заменить несколько дорогостоящих приборов. Существуют приборы с батарейкой, это дает возможность проверять исправность провода, даже в обесточенном состоянии.

    Важно! Любая индикаторная отвертка имеет нижние и верхние пределы замеров напряжения. Их превышение может сломать устройство либо показывать неверную информацию.

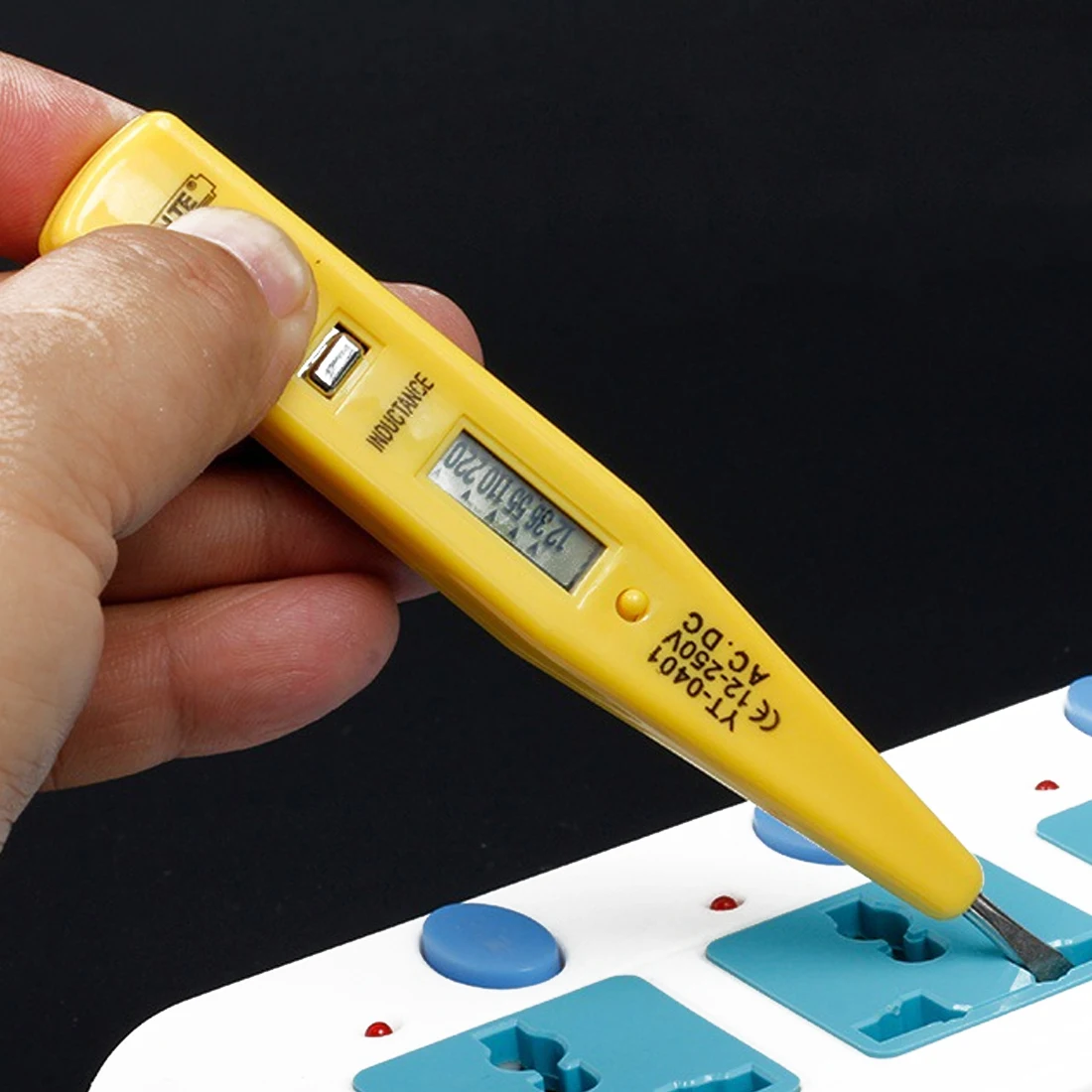

    Такая модель сможет дать максимальное количество интересующих сведений об исследуемой цепи:

    • звуковой сигнал сообщит о том, что в цепи присутствует напряжение;
    • на цифровом табло отобразиться величина напряжения в вольтах;
    • дает возможность проверить цепи переменного и постоянного тока в бытовых электроприборах;
    • определит полярность сетей;
    • с ее помощью можно провести прозвонку электроцепи световой или звуковой индикацией.

    Проверка устройства перед использованием

    Перед применением индикаторный прибор должен быть проверен на исправность. Батарейка, которая находится внутри устройства, поможет в этом удостовериться. Потребуется прикоснуться одновременно к жалу и другим пальцем к металлическому контакту на рукоятке. Световой индикатор должен в этот момент загореться.

    Если устройство не предусматривает наличие батарейки, тогда понадобиться проводник под напряжением. К нему нужно прикоснуться жалом отвертки, а к металлу на рукоятке пальцем. В результате светодиод также будет светиться.

    Основные меры безопасности

    Обязательно следует соблюдать меры предосторожности:

    • запрещается использование пробника без винта;
    • допускается вынимание из устройства только батарейки;
    • после того как заменена батарейка, винт следует закрутить по часовой стрелке до упора;
    • если на пробнике имеются механическими повреждениями, то его использование запрещено;
    • не стоит использовать прибор выше пределов, указанных в технических характеристиках;
    • перед использованием пробника, потребуется его проверить в сети с точным наличием фазы;

    Важно! При проведении замеров электрических линий, пробник держат только за изолированные элементы. Исключением являются цепи без напряжения.

    Инструкция по использованию

    Согласно своих характеристик такие индикаторные приспособления предназначаются для:

    • возможности определить переменное напряжение контактным способом до 250 В;
    • бесконтактным способом до 600 В;
    • обследования цепи на целостность от 0 до 2 Мом;
    • установления полярности: от 1,5 В до 36 В;
    • инструмент должен храниться в сухом и защищенном от влаги месте;
    • все операции лучше проводить в перчатках, чтобы обеспечить бесконтактное обследование;
    • после работы, следует очищать инструмент от пыли и мусора.

    Рекомендации электрика

    Бесконтактные отвертки очень чувствительны, она может реагировать и на фазу и на нейтраль, хотя реальное напряжение будет только в одном проводе. Поэтому для обычного электрика такая отвертка не нужна. Тем ни менее, она может помочь в проверке качества экранирования кабелей и отсутствии излучения.

    В таких приборах существует три позиции переключателя. Две предусмотрены для осуществления дистанционного действия. В случае случайного прикосновения отверткой в этом режиме к токонесущей части провода, то вся электронная часть, состоящая из транзисторов и светодиода, выгорит.

    Электроприборы окружают человека в повседневной жизни. Рано или поздно в любой электрической системе возникают проблемы и неполадки. Не всегда эти проблемы стоят того чтобы приглашать опытного электрика, некоторые поломки можно устранить самостоятельно. Однако, что иметь возможность отыскать неисправность в сети обязательно потребуется специальный инструмент, который стоит, приобрети заранее.

    возможные способы, особенности использования каждого из них

    С помощью современных индикационных отверток несложно разобраться в том, как отличить ноль от заземления. Для поиска применяется световой сигнал, возникающий внутри отвертки при обнаружении фазы. Следовательно, другая цепь будет нолем (землей). Несмотря на простоту задачи, имеются в этом деле и определенные нюансы, о которых пойдет речь в этой статье.

    Поиск фазы

    Индикационная отвертка включает металлический щуп, за которым расположено сопротивление (чаще всего углеродистое), благодаря чему ограничивается ток. Световой сигнал образуется за счет газоразрядной лампы небольшого размера.

    Со стороны ручки на отвертке имеется металлическая контактная площадка, представляющая собой кнопку. Эту кнопку следует прижать пальцем, так как в противном случае индикатор не станет светиться.

    Принцип работы отвертки можно объяснить в нескольких предложениях. У тела имеется емкость — небольшая, но достаточная для пропуска малого тока. Как только фаза начинает колебаться, электроны начинают движение — в сеть и обратно. Благодаря таким движениям, создается мизерный ток. Показатель тока ограничивается резистором, поэтому переживать насчет собственной безопасности не стоит, даже если взяться за контактную площадку индикационной отвертки и, например, водопроводную трубу.

    Обратите внимание! Найти отверткой-индикатором ноль нельзя.

    Нахождение фазы чрезвычайно важно, поскольку напряжение не должно покидать, к примеру, ламповый патрон, когда выключатель находится в выключенном положении. Если же что-то пошло не так, простая замена лампы может стать крайне опасным мероприятием.

    Согласно техническим нормам, фаза должна располагаться в левой части розетки. Если выключатель установлен как полагается (включение нажатием кнопки вверх), то для обнаружения фазы нужно лишь знать, где находится левая рука и низ:

    1. Фаза находится в левом гнезде розетки. В правом гнезде располагается нуль. Если имеется провод в зелено-желтой изоляционной ленте, это земля. Вместо этого провода можно обнаружить резервный провод электропитания напряжением 220 В.
    2. В двойном выключателе контакты входа и выхода находятся по разным сторонам — внизу и вверху. Сторона, где расположен один контакт, является фазой, а сторона, где есть пара контактов, — нулем. Здесь важно сделать замечание, что сказанное верно только для тех помещений, где разводка выполнена правильно.
    3. В случае с одиночным выключателем определить фазу несколько сложнее, поскольку контакты чаще всего располагаются с одной стороны. Бывают и исключения, когда ноль находится внизу. Для определения фазы патрон прозванивается тестером. Следует заметить, что описываемый способ является нарушением правил безопасности, да к тому же может привести к поломке устройства. Именно поэтому данный способ нельзя рекомендовать — мы лишь сообщаем о его возможности. Кроме того, возможен замер переменного напряжения: 220 В можно обнаружить лишь между фазой выключателя и нулем патрона.

    Определение фазы по цвету изоляции

    Провод нуля чаще всего синий, а провод земли — зелено-желтый. Фаза имеет коричневую или красную расцветку. Однако из любого правила есть исключения. В зданиях старой постройки часто встречаются двухжильные провода с только белым цветом изоляционного материала. Также следует заметить, что некоторые приборы, например, датчики освещения или движения, оснащаются проводами нетипичного цвета. К примеру, нуль может быть черным. Поэтому во многих случаях перед началом проверки рекомендуется заглянуть в руководство по эксплуатации.

    Поиск нуля в квартире

    Согласно техническим регламентам, электрощит, расположенный в подъезде, должен быть заземленным. В старых зданиях следует ориентироваться на большую клемму, зафиксированную болтом. В новых домах рекомендуется обращать внимание на количество жил. Чаще всего нулевой шине свойственно иметь наибольшее количество подключений, а вот фазы распределяются по отдельным квартирам.

    Указанные обстоятельства можно отследить по раскладке защитных автоматов или электросчетчиков. Общий провод является нулем. При этом цвет проводов в данном случае не имеет определяющего значения, хотя, согласно нормативам, современные кабели также оснащаются цветной изоляцией.

    Важно! Если здание оснащено заземлением, минимальное количество жил на входе составит не менее пяти. В таких случаях корпус электрощита обычно содержит зелено-желтый провод, а провод нуля используется для отвода тока от электроприборов, то есть замыкания цепи. Причем объединение указанных веток на стороне потребителя не допускается правилами безопасности.

    Ниже представлено несколько правил, благодаря знанию которых будет легче понимать устройство электрощита в подъезде:

    1. Защитный автомат должен прерывать именно фазу. Изредка можно встретить модификации с двумя полюсами, однако их использование оправдано только для помещений, эксплуатация которых связана с высокой опасностью. Таким образом, по расположению провода можно уверенно говорить, что это фаза. После этого автомат можно отключить и сделать прозвон жилы на стороне потребителя. В результате определится положение фазы.
    2. Напряжение между нулем и фазой составляет чаще всего 220 В. На основании этого принципа можно определить жилу, которая передает на любую другую жилу разницу напряжения. При этом фазный разброс равен 380 В. Реальные значения могут быть больше на 8-10 %, поскольку российские сети пытаются отвечать европейским стандартам.
    3. Делаем замеры значений во всех жилах при помощи токовых клещей. Суммарное значение всех трех жил должно проходить обратно в электросеть по проводу нуля. Следует заметить, что заземление чаще всего не применяется очень интенсивно, а потому ток будет почти на нуле в любое время дня и ночи. Участок, где отмечается наибольшее значение, является проводом нуля.
    4. Заземлительная клемма распределительного электрощита расположена на видном месте. Исходя из этого, легко определить провод нуля в зданиях с NT-C-S. В других случаях необходим подвод заземления.

    Дополнительная информация

    Выше рассматривались ситуации, когда нет индикационной отвертки, но имеется мультиметр или токовые клещи. Предполагалось, что до входа в помещение есть земля, фаза и нуль, а помещение со стороны потребителя прозванивается. В случае с тремя жилами метод еще проще, так как между фазой и любым проводом разница потенциалов равна 220 В. При этом нужно заметить, что способ не подойдет в других ситуациях, к примеру, когда имеется нулевая разница межфазного напряжения. В указанном случае тестер будет бесполезен.

    Есть и другая методика проверки, применение которой в промышленных условиях, однако, запрещено. Понадобится лампа в патроне с парой оголенных проводов. С помощью лампы определяется фаза — любую жилу можно замкнуть на заземление. Использование с этой целью водопроводных, канализационных или газовых коммуникаций запрещено. Можно использовать кабельную антенну, оплетка которой, согласно нормативам, должна быть заземлена, а это означает, что найти фазу можно будет с помощью тестера (или, как говорилось выше, можно использовать лампу в патроне).

    Также можно использовать пожарные лестницы или металлические громоотводные шины. Необходимо зачистить сталь до появления блеска, а затем прозвонить фазу на зачищенном участке. Следует сказать, что далеко не всякая пожарная лестница имеет заземление в отличие от громоотводной шины. При обнаружении такого дефекта рекомендуется обращаться с жалобами на нарушение технологии защитного зануления в управляющие или государственные организации.

    Индикационные отвертки

    Если отсутствует определенность с цветами изоляции, можно использовать обычную индикационную отвертку. В инструкции к этому приспособления указывается, что с помощью щупа можно определить землю. Однако таким образом находится не только земля, но и любой длинный проводник, в том числе прерванная возле пробки фаза, провод нуля. В результате далеко не всякая индикационная отвертка позволит правильно найти землю.

    Необходимо учитывать следующие обстоятельства:

    1. С помощью активной индикационной отвертки можно найти длинный проводник методом отправки к нему сигнала и получения отклика на этот сигнал.
    2. В случае некачественных контактов волна быстро сходит на нет. Таким образом, индикатор может определить землю даже на разорванной фазе возле пробок.
    3. Чтобы найти землю, необходимо дотронуться пальцем до контактной площадки. В данном случае речь идет об активной отвертке. В случае же с пассивным индикатором условие обратное — не должно быть никаких физических контактов с указанной областью.

    Современные модели индикационных отверток позволяют проверить наличие тока в проводах даже дистанционно. Для этого в них предусмотрена специальная функция. Причем данная функция подразделяется еще на два режима: повышенная чувствительность и пониженная. С помощью такой отвертки легко определить неиспользуемую часть проводов.

    Обратите внимание! Не так уж редко встречаются ситуации, когда в здание по ошибке заводятся две фазы, а не одна, или же происходит другая путаница. Применять отвертку при работе с подобной проводкой нужно крайне осторожно.

    Измерить сопротивление проводки не самая простая задача. Намного проще определить фазу. Тем более что в такой ситуации отсутствует риск порчи тестера, что не редкость при попытках замеров сопротивления жилы, находящейся под напряжением. Еще один фактор: низкоомные цепочки часто устанавливаются с ошибкой. К примеру, большая часть тестеров при непосредственном замыкании щупов не показывает нуль. Однако даже если поиск земли при помощи активной индикационной отвертки не дал результата, то некачественные контакты найдутся наверняка.

    Обратите внимание! Если пробки отключены, а отвертка светится с пальцем на контактной площадке, скорее всего, нужно менять распредкоробку, а скрутки понадобится заменить, например, на колпачки.

    Советы по маркировке проводов

    Если ремонты проводятся часто, а провода не имеют маркировки, рекомендуется пометить их принтерной краской. Для фазы можно выбрать красный цвет, для нуля — синий, для земли — желтый. Принтерная краска хорошо держится и плохо смывается. Также по своему усмотрению можно использовать и черный цвет.

    Пометив провода, задачу поиска нуля, фазы и земли решите раз и навсегда. Если же маркировку нужно будет удалить, для этой цели лучше всего подойдет концентрат уксусной кислоты.

    В щитке, на линии электроплиты есть УЗО или его аналог в виде дифференциального автомата(узо с встроенной защитой от сверхтока), или может быть еть общее узо на вводе? 1. Пригласить электрика, имеющего измерительное оборудование(вольтметр, мультиметр) — пусть он голову ломает.

    По-хорошему — нечего вам с проводами копаться, не имея допуска и необходимых знаний и оборудования. Либо сервис инженера для подключения вашей электроплиты.

    Ориентировочно, предполагается что схема питания квартиры трехпроводная. Защитный проводник идет от ввода, либо зануление выполенно в щите. Для более качественного и полного ответа надо знать схему питания вашей квартиры.

    2. Незконные методы(по отношению к вам), но могущие быть примененными электриками:

    Чисто прозвонка линий —

    2.1. Отключить вводный рубильник. 2.1.1. Отключить все электроприборы от сети. 2.1.1.1 Взять мультиметр, перевести его в режим измерения сопротивления. Взять длинный провод, один конец которого соединить с любым проводником, не являющимся фазой, а другим концов к щупу мультиметра. 2.1.1.2 Отсоединить в щитке все проводники от шины зануления. 2.1.1.3. Вторым щупом попытаться найти второй конец провода на кухне, среди отключенных. 2.1.1.4. Если не ищется, то перевесить длинный провод на другой, не фазный, проводник на кухне.

    Использование особенностей работы узо —

    2.2. Взять торшер или лампу. 2.2.1. Соединить одним выводом вилки с фазным проводником, торчащим из стены. 2.2.2. Вторым выводом вилки попеременно коснуться двух не фазных проводников — при контакте с нулевым рабочим, лампа будет гореть, а при контакте с нулевым защитным, у вас вышибет узо этой линии, или общее.

    Использование прозвонки, без монтажных операций в щите, если в квартире выполнена трехпроводная однофазная проводка(в смысле все бытовые розетки имеют защитный контакт) —

    2.3. Выключить вводный автомат. 2.3.1. Один щуп омметра присоединить к защитному контакту любой розетки. 2.3.2. Вторым щупом найти среди двух не фазных проводов, торчащих из стены на кухне, провод, при контакте с которым омметр покажет минимальное сопротивление.

    Советы, реальные:

    3. Никогда не пользуйся пробником — он не дает точной картины, может показывать наводку с фазного проводника, на неподключенном проводе. Все показания пробника необходимо проверять тестером или специальными двухщуповыми индикаторами.

    4. Вызови электрика.

    Давайте попробуем разобраться, как в домашних условиях, не обладая сложными специализированными измерительными инструментами и электронными приборами, самому определить где фаза, где ноль, а где земля в проводке.

    Из всех известных методов, наиболее простого определения фазы и ноля, мы отобрали самые, по нашему мнению, доступные в реализации и в то же время безопасные. По этой причине, в статье вы не увидите советов — как найти фазу с помощью картошки или же призывов к кратковременному касанию проводов различными частями тела.

    На самом деле, вариантов определения фазы, нуля или заземления, например, в розетке, без применения специализированного оборудования не так уж и много, и порой, в зависимости от ваших целей и задач, бывает достаточно лишь знать стандарт цветовой маркировки электрических проводов принятый у нас, чтоб их различить.

    Маркировка проводов по цвету

    Действительно, самый простой способ определить фазу, ноль и землю у электрического провода, это посмотреть цветовую маркировку и сравнить с принятым стандартом. Каждая жила в современных проводах, применяемых в электропроводке, а также электрооборудовании имеет индивидуальную расцветку. Зная какому цвету жил какая соответствует функция (фаза, ноль или заземление), легко можно выполнять дальнейший монтаж.

    Довольно часто, этого вполне достаточно, особенно в случаях, когда установка производится в новостройках или местах с довольно новой электропроводкой, сделанной профессиональными, компетентными электромонтажниками по всем современным правилам и стандартам.

    В нашей стране, как и в Европе в целом, действует

    стандарт IEC 60446 2004 года

    , который жестко регламентирует цветовую маркировку электрических проводов.

    Согласно этому стандарту для квартирной электросети:

    Рабочий ноль (нейтраль или ноль) — Синий провод или сине-белый

    Защитный ноль (земля или заземление) — желто-зеленый провод

    Фаза – Все остальные цвета среди которых – черный, белый, коричневый, красный и т. д.

    Теперь, зная стандарт цветовой маркировки проводов, вы сможете без труда определять, какой провод какую функцию выполняет. Это касается большинства случаев, исключение могут составлять провода, подходящие к выключателям, переключателям и т.д., в силу принципиально иной схемы работы этого электрооборудования.

    Если же вы не уверены в точном соответствии цветов жил проводов стандарту IEC 60446 2004, у вас старая проводка, вы не исключаете возможность ошибок или даже халатного отношения электромонтажников к своей работе, а может электриками проложены провода другого стандарта и соответственно иной цветовой маркировки, тогда переходим к практическому методу определения фазы и нуля (рабочего и защитного).

    КАК САМОМУ ОПРЕДЕЛИТЬ ФАЗУ, НОЛЬ и ЗАЗЕМЛЕНИЕ У ПРОВОДОВ

    Итак, начнем по порядку:

    ОПРЕДЕЛЕНИЕ ФАЗЫ

    Для большего удобства, сперва всегда лучше определять какой из имеющихся проводов фаза. О том, как найти фазу цифровым мультиметром мы уже писали, а как быть если его нет, читайте ниже.

    ОПРЕДЕЛЕНИЕ ФАЗЫ ИНДИКАТОРНОЙ ОТВЕРТКОЙ

    Самый простой способ обнаружения фазного провода – это поиск с помощью индикаторной отвертки. Этот простейший инструмент должен быть у любого домашнего мастера, занимающегося электрикой в квартире – будь то полный электромонтаж, простая замена ламп или установка светильников, розеток и выключателей.

    Принцип работы индикаторной отвертки прост – при касании жалом отвертки проводника под напряжением и одновременном касании контакта, на задней стороне отвертки, пальцем руки — загорается индикаторная лампа в корпусе инструмента, которая и сигнализирует о наличии напряжения. Таким образом легко можно узнать, какой провод фазный.

    Принцип действия индикаторной отвертки прост — внутри индикаторной отвертки расположена лампа и сопротивление(резистор), при замыкании цепи (касании нами заднего контакта) лампа загорается. Сопротивление защищает нас от поражения электрическим током, оно снижает ток до минимального, безопасного уровня.

    Этот вариант определения фазы своими силами, наиболее предпочтителен и мы рекомендуем пользоваться именно им, тем более что стоимость индикаторной отвертки более чем доступная. Главным недостатком этого способа, является вероятность ошибочного срабатывания, когда индикаторная отвертка, реагируя на наводки, определяет наличие напряжения там, где его нет.

    ОПРЕДЕЛЕНИЕ ФАЗЫ, НУЛЯ И ЗАЗЕМЛЕНИЯ КОНТРОЛЬНОЙ ЛАМПОЙ

    Еще один способ, которым можно определить фазный, нулевой и провод заземления в современной трехпроводной электрической сети, это использование контрольной лампы. Способ неоднозначный, но действенный, требующий особой осторожности.

    Чтоб начать определение, в первую очередь необходимо собрать само устройство контрольной лампы. Самый простой способ использовать патрон, с вкрученной туда лампой, а в клеммах патрона закрепить провода со снятой на концах изоляцией. Если же под рукой нет электрического патрона или нет времени что-то мастерить, можно воспользоваться обычной настольной лампой с электрической вилкой.

    Технология определения фазы, нули и земли с помощью контрольной лампы максимально проста – поочередно соединяя провода лампы к проводам требующим определения, каждый с каждым.

    Определить фазу и ноль из двух проводов

    В случае определения контрольной лампой фазного провода среди двух проводов вы лишь сможете узнать, есть фаза или нет, а какой именно из проводников фазный определить не удастся. Если при соединении проводов контрольной лампы к определяемым жилам она загорится, то значит один из проводов фазный, а второй скорее всего ноль. Если же не загорится, то скорее всего фазы среди них нет, либо нет нуля, чего тоже исключать нельзя.

    Таким способом, скорее, удобнее проверять работоспособность проводки и правильность её монтажа. Определять фазу лучше индикаторной отверткой, а вот наличие нуля узнавать так.

    Определить фазный провод в таком случае можно подключив один из концов, идущих от контрольной лампы, к заведомо известному нулю (например, к соответствующей клемме в электрощите), тогда при касании вторым концом к фазному проводнику, лампа загорится. Оставшийся провод соответственно ноль.

    Найти фазу, ноль и заземление из трех проводов:

    В такой трехпроводной системе часто возможно точно определить фазный, нулевой и заземляющий провод контрольной лампой. Соединяем контакты, идущие от контрольной лампы поочередно к жилам требующего определения кабеля.

    Действуем методом исключения:

    Находим положение, в котором лампа горит, это будет значить, что один из проводов фаза, а другой ноль.

    После чего меняем положение одного из контактов контрольной лампы, далее возможны несколько вариантов:

    — Если лампа не загорится (при наличии УЗО или дифференциального автомата защиты проверяемой линии они также могут сработать) значит оставшийся свободным провод – ФАЗА, а проверяемые НОЛЬ и ЗЕМЛЯ.

    — Если после смены положения лампа ненадолго вспыхнет, при этом сразу сработает УЗО или диф. автомат (если они есть), значит оставшийся свободным провод – НОЛЬ, а проверяемые это ФАЗА и ЗАЗЕМЛЕНИЕ.

    — Если линия не защищена устройством защитного отключения (УЗО) или дифференциальным автоматом, и свет будет гореть в двух положениях. В этом случае узнать какой провод рабочий ноль (нуль), а какой защитный (заземление), можно просто отключив в щите учета и распределения электроэнергии вводной кабель от клеммы заземления. После чего так же проверить контрольной лампой все жилы и, опять же методом исключения, в положении, когда лампа не горит опознать проводник заземления.

    Как видите, в различных ситуациях, при разных схемах электропроводки, реализованных в квартире, способы и методы определения нуля, фазы и заземления меняются. Если вы столкнулись с ситуацией, не описанной в этой статье, обязательно пишите в комментариях к статье, мы постараемся вам помочь.

    А если вы знаете еще, простые способы того, как в домашних условиях, без специализированного инструмента определить фазу, ноль и землю, пишите в комментариях. Статья будет обязательно дополнена. Главное требование, к методам определения, это простота, возможность обойтись в поиске лишь подручными, бытовыми средствами, имеющимися у многих.

    Необходимость решения такой задачи может возникнуть при установке розетки, когда к ней подходят немаркированные проводники. В этом случае, перед монтажом розетки должно быть выполнено определение, какой из проводов за что отвечает. Рассмотрим, как определить фазу, ноль и землю индикаторной отверткой, мультиметром, а также подручными средствами.

    Как использовать прибор?

    Выше мы рассмотрели, как найти при помощи индикаторной отвёртки фазный провод, а вот различить ноль и землю при помощи такого инструмента не получится. Тогда давайте поучимся, как проверить жилы мультиметром.

    Подготовительный этап выглядит точно так же, как и для работы с индикаторной отвёрткой. При отключенном напряжении зачистите концы жил и обязательно их разведите, чтобы не спровоцировать случайного прикосновения и возникновения короткого замыкания. Подайте напряжение, теперь вся дальнейшая работа будет с мультиметром:

    • Выберите на приборе измерительный предел переменного напряжения выше 220 В. Как правило, имеется отметка со значением 750 В на режиме «ACV», установите переключатель на это положение.
    • На приборе имеется три гнезда, куда вставляются измерительные щупы. Найдём среди них тот, который обозначен буквой «V» (то есть для измерения напряжения). Вставьте в него щуп.

    Читать также: Как устроен винтовой компрессор

    • Прикасайтесь щупом к зачищенным жилам и смотрите на экран прибора. Если вы видите небольшое значение напряжения (до 20 В), значит, вы касаетесь фазного провода. В случае, когда на экране нет никаких показаний, вы нашли ноль мультиметром.

    Для определения «земли» зачистите небольшой участок на любом металлическом элементе домашних коммуникаций (это могут быть водопроводные или отопительные трубы, батареи).

    В этом случае у нас будут задействованы два гнезда «СОМ» и «V», вставьте в них измерительные щупы. Прибор установите в режим «ACV», на значение 200 В.

    У нас есть три провода, среди них нужно отыскать фазу, ноль и землю. Одним щупом коснитесь зачищенного места на трубе или батарее, вторым дотроньтесь до проводника. Если на экране высвечивается показание порядка 150-220 В, значит, вы нашли фазный провод. Для нулевого провода при аналогичных замерах показание колеблется в пределах 5-10 В, при прикосновении к «земле» на экране ничего не будет отображаться.

    Наметьте каждую жилу маркером или изолентой, а чтобы удостовериться в правильности выполненных измерений, сделайте теперь замеры относительно друг друга.

    Прикоснитесь двумя щупами к фазному и нулевому проводникам, на экране должна появиться цифра в пределах 220 В. Фаза с землёй дадут немного меньшее показание. А если прикоснуться к нулю и земле, то на экране будет значение от 1 до 10 В.

    Использование индикаторной отвертки

    Последовательность действий зависит от того, какая система проводки смонтирована в помещении. Рассмотрим правила определения фазного и нулевого провода в разных случаях.

    Двухпроводная сеть

    Этот вариант электропроводки встречается в старых домах. По современной терминологии данная система обозначается TN-C. Суть ее заключается в том, что нулевой рабочий провод, заземленный на питающей подстанции, совмещает роль защитного заземляющего (PEN). В системе IT также присутствует только фазный и рабочий нулевой проводник, но в обычных жилых и производственных помещениях она не применяется. В двухпроводной сети отдельный заземляющий провод просто отсутствует, то есть, имеется только фаза и ноль. Определить их очень просто: прикасаемся индикатором последовательно к каждой из токоведущих жил, фаза вызывает зажигание индикаторной лампы, как показано на фото ниже:

    Система является устаревшей. На вилке любого современного электроприбора имеется три клеммы. Проводка должна выполняться трехпроводной, исключение — группа освещения.

    Трехпроводная сеть

    В этом варианте, в дом или квартиру заходит три провода. Такие сети имеют несколько разновидностей. В системе TN-S рабочий ноль и защитное заземление раздельно идут от питающей подстанции, где оба соединены с рабочим заземлением. При таком типе проводки, определение назначения проводов можно осуществить следующим образом:

    • в щитке или в распределительной коробке индикатором определить провод, на котором присутствует фаза;
    • два оставшихся – это рабочий и защитный ноль (земля), отсоединяем на щитке один провод из них;
    • если отсоединить рабочий ноль, все электрооборудование в квартире перестанет работать, значит, оставшийся проводник – это земля, или защитное заземление.

    Теперь остается определить в розетке среди трех проводов, на котором из них фаза, ноль и земля. Если не удается найти по цвету изоляции, определение их функций может быть выполнено подручными средствами, без приборов. Для этого нужно взять патрон с вкрученной лампой и выведенными наружу проводами. Определение проводим следующим образом. Одним проводником от патрона прикасаемся к фазному проводу (фаза уже найдена с помощью индикатора), вторым поочередно прикасаемся к двум оставшимся. Если на щитке отключен рабочий ноль, лампа зажжется только при соединении с защитным заземлением, и наоборот.

    На видео ниже наглядно показывается, как определить фазу, ноль и землю индикаторной отверткой:

    Другой разновидностью системы TN является разводка TN-C-S. В этом случае нулевой провод расщепляется на рабочий ноль и защитное заземление на вводе в дом. Здесь, чтобы определить назначение проводников, можно применить последовательность действий, описанную для системы TN-S. Добавляется дополнительная возможность, обследовав место разделения PEN, определить, где рабочий и защитный ноль (земля) по сечению жилы в проводе.

    В случае, если заземление выполнено по системе TT, объект (частный дом) имеет собственное заземляющее устройство, от которого выполнена разводка защитного заземления. В этих условиях, как правило, определить фазу, ноль и землю можно путем отслеживания заземляющего проводника по трассе его прокладки.

    Кратко про домашнюю электросеть

    Как правило, к частному многоэтажному жилью подводится однофазная электросеть на 220В и 50Гц. К общим распределительным щиткам многоэтажек проложены мощные трёхфазные линии, перераспределённые затем по одной фазе и нулю на каждого потребителя (квартиру).

    При возведении и обустройстве нового жилья практикуют также прокладку заземлительного контура, т.к. он необходим для безопасной эксплуатации большинства мощных бытовых приборов.

    Соответственно подводка к розетке либо лампочке, как правило, содержит обязательно два проводка – фазу и ноль, и может дополняться жилой заземления.

    Обеспечение частных домов осуществляется по такому же принципу, но довольно часто практикуется трёхфазный подвод с напряжением в 380В прямо к жилью. Более того, некоторые элементы потребления, например котлы отопления либо станки из домашней мастерской, требуется именно это мощное напряжение.

    Однако даже в этом случае пользовательскую сеть перераспределяют, совершая равномерное разделение нагрузки на однофазные линии. Стандартная домашняя розетка питается исключительно от двух или трёх (с заземлением) жил.


    Домашняя электрификация. Распределительный щиток Источник elektromontazh.ru

    Применение заземляющего провода в бытовой электросети однозначно рекомендуется всеми специалистами, особенно для частных построек.

    Определение мультиметром или тестером

    Начнем с того, что определить фазу лучше всего с помощью отвертки, совмещенной с индикатором. Будем исходить из того, что если в хозяйстве есть мультиметр, индикатор найдется наверняка. В крайнем случае, можно сделать следующее. В некоторых случаях может помочь определение с помощью мультиметра напряжения между проводом и трубой отопления или водоснабжения. К сожалению, результат здесь не всегда предсказуем. Чаще всего, напряжение между фазой и системой отопления близко к 220 В, во всяком случае, оно должно быть выше, чем между тем же отоплением и нулем. Картина может измениться, например, если вороватый сосед использует трубы отопления как рабочее заземление.

    В трехпроводных схемах мультиметр покажет рабочее напряжение между проводником, на который подана фаза и любым из двух других. Определение, какой ноль рабочий, а какой – земля, можно проводить по методике, изложенной выше, то есть, отсоединив на щитке один из приходящих нулей и воспользовавшись контрольной лампой.

    О чем еще важно знать?

    Иногда определение назначения токоведущих жил может быть облегчено благодаря знанию их общепринятой цветовой маркировки:

    • Ноль может маркироваться латинской буквой N. Общепринятый цвет изоляции – голубой или синий. Другой вариант окраски изоляции – белая полоса на синем фоне.
    • Земля маркируется латиницей PE. В системе заземления, объединяющей функции защитного и рабочего нуля, обозначается PEN. Цвет применяемой изоляции – желтый, имеющий одну или две полосы ярко – зеленого оттенка.
    • Фаза может обозначаться латинской буквой L или маркироваться как фаза трехфазной электрической сети, то есть A, B или C. Цвет изоляции может быть произвольный, но не повторяющий тех, которыми обозначается земля (защитное заземление) или нулевой проводник. В большинстве случаев, это красный, коричневый или черный цвет.

    Полезно знать и правила монтажа электропроводки. Это также может помочь определить, где фаза, ноль и земля. Фаза всегда должна приходить в распределительный щиток на автоматический выключатель или плавкий предохранитель. Нулевая жила может крепиться на шине специальной конструкции, которая имеет несколько клемм. В металлических щитках и клеммных ящиках старого типа, ноль или земля крепились под гайку болтом, приваренным к корпусу ящика. Эти правила могут облегчить определение функций приходящих проводников. Узнать больше о том, как определить фазу и ноль без приборов, вы можете из нашей отдельной статьи.

    Теперь вы знаете, как определить фазу, ноль и землю мультиметром или же индикаторной отверткой. Надеемся, предоставленные рекомендации помогли вам решить вопрос самостоятельно!

    Наверняка вы не знаете:

    • Способы определения потребляемой мощности электроприборов
    • Что такое чередование фаз
    • Как определить сечение кабеля по диаметру жилы

    Визуальный метод определения

    Если проводка выполнена по всем правилам, определить фазу, ноль и заземляющий проводник можно по цвету изоляции. Заземление имеет двухцветную желто-зеленую окраску, изоляция нулевого провода бывает синей или голубой, а фазный провод может быть белым, черным или коричневым. Убедиться в правильности подключения можно с помощью визуального осмотра, при этом необходимо проверить соответствие цвета изоляции не только в щитке, но и в распределительных коробках.

    Последовательность визуального осмотра

    1. Откройте щиток и осмотрите автоматические выключатели. В зависимости от расчетной нагрузки их количество может быть разным. Через автоматы могут быть подключены только фазный или фазный и нулевой провод. Заземляющий проводник подключают всегда сразу к шине. Проверьте соответствие цветовой маркировки всех проводов.
    2. Если в щитке цвет изоляции кабеля, уходящего в квартиру, соответствует правилам, вскройте все распределительные коробки и осмотрите скрутки. В них цвета изоляции нуля и заземляющего провода также не должны быть перепутаны.
    3. К фазе в распределительных коробках бывают подключены выключатели. Часто монтаж выполняют двужильным проводом, имеющим другие цвета изоляции, например, белый и бело-голубой. Это не должно вас смутить.
    4. Если монтаж выполнен с полным соответствием цвета изоляции, достаточно проверить фазный провод с помощью индикаторной отвертки.

    Читать также: Почем принимают старые аккумуляторы

    Индикаторная отвертка: как пользоваться

    индикаторная отвертка

    Индикаторная отвертка

    В быту нам постоянно приходится контактировать с электроприборами или с электричеством. Излишне рассказывать о том, что оно небезопасно для человека. Поэтому в каждом доме должен быть простейший прибор, с помощью которого можно было бы легко определить наличие тока в каком-то проводнике, розетке или электрощитке. Это бывает необходимо при замене любого провода, электрического оборудования, при устранении неполадок в электрических цепях. Таким целям служит индикаторная отвертка. С ее помощью можно определить наличие «фазы» и «нуля», найти обрыв провода, проверить работоспособность автомата защиты или пробки.

    проверка обрыва нуля с помощью индикаторной отвертки

    Перед началом использования необходимо убедиться в исправности индикаторного прибора. Батарейка, от которой работает устройство, позволяет быстро провести проверку. Для этого достаточно коснуться одновременно металлического контакта на рукоятке и жала. Световой индикатор должен загореться. Для проверки устройства, не предусматривающего использование батарейки, нужно коснуться провода под напряжением и металла на рукоятке. Светодиод также загорится, если инструмент исправен.

    проверка батарейки на индикаторной отвертке

    Отвертка сигнализирует только о наличии фазы в проводнике или ее отсутствие. В этом случае срабатывает световой индикатор. Если индикатор не горит, то провод либо отключен от сети, либо на него подается «ноль».

    Как работают различные модели индикаторных отверток?

    Отвертка состоит из пластикового корпуса, металлического жала и токопроводящего контакта на рукоятке. Внутрь корпуса встроен ограничивающий резистор, световой индикатор неонового или светодиодного типа. Также могут присутствовать батарейки и пружина для их удержания.

    разновидности индикаторных отверток

    Индикаторная отвертка без батареек

    Простейшая отвертка, без батареек, работает достаточно просто. Ток проходит через жало, затем через ограничивающий резистор и светоиндикатор, после чего замыкается на человеке. Если металлический контакт на рукоятке не будет зажат, то цепь не будет замкнута. Так прибор работать не будет. Достоинство такого аппарата: низкая стоимость, простая конструкция и отсутствие необходимости замены питания. Недостатки: светодиод имеет слабый уровень подсветки, ей можно проверить напряжение только более 60 В. Кроме того, такой отверткой невозможно определить наличие обрыва цепи.

    простейшие индикаторные отвертки без батареек

    Индикаторная отвертка на батарейках

    Это более совершенный инструмент, имеющий яркую лампочку. Удобство работы заключается в том, что для проверки наличия тока достаточно просто коснуться провода жалом, не касаясь металлического контакта на рукоятке. Этим индикатором можно легко проверить обрыв проводки. Для этого нужно зажать металлический контакт, а жалом дотронуться до обесточенного провода. Другой рукой нужно коснуться второго конца этого провода. В случае обрыва индикатор ничего не покажет, а при целом проводе светодиод загорится.

    индикаторные отвертки на батарейках

    Так можно проверять любые провода. Например, для проверки удлинителя, необходимо отключить его от сети и изготовить металлическую перемычку из куска оголенного провода. Перемычку вставить в одну из розеток удлинителя для замыкания его проводов. Вилку удлинителя нужно взять рукой и удерживать пальцами один контакт, а второго контакта следует коснуться отверткой с зажатым металлическим верхом. Если провод целый, то индикатор отвертки будет светиться.

    звуковой и световой сигнал индикаторной отвертки 2

    Данную модель можно использовать в качестве индикатора проводки, находящейся под током. То есть, прибор позволяет определить заизолированные провода под напряжением, находящиеся на поверхности стены или заделанные неглубоко в стену. Для поиска провода необходимо взяться рукой за жало отвертки, а ее рукоятку вести вдоль проводки или стены. Загорание лампочки будет свидетельствовать о наличии тока в проводе или наличии в стене запитанных проводов. Такая функция бывает крайне полезна в случае проведения ремонта, когда необходимо пробивать стену, а расположение в ней скрытой проводки неизвестно.

    Индикаторные отвертки с дисплеем

    Это новомодные инструменты, оснащенные не только ЖК-дисплеем, показывающим величину напряжения в сети, но и звуковой сигнализацией. На корпусе прибора имеется кнопка переключения режимов работы. Повышенная функциональность позволяет использовать прибор в качестве простейшего тестера. Однако для полноценной работы нужен настоящий тестер, а отвертка с функциями тестера не совсем удобна для полноценных измерений. Да и цена ее великовата.

    жк-дисплей индикаторной отвертки

    Приобретайте индикаторные пробники сообразно вашим целям. Наиболее универсальным вариантом для дома является отвертка, работающая на батарейках. При периодическом использовании батареек хватает надолго.

    Индикаторная отвертка. Видио.

    Оцените качество статьи:

    Как правильно пользоваться индикаторной отверткой

    Многие работы в доме или квартире по силам выполнить будет большинству людей, не вызывая электрика, особенно это касается таких работ как установка, замена и подключение электрических, розеток, светильников и других электротехнических устройств.

    Но при работе безопасность превыше всего. Как Я уже писал в инструкции по электробезопасности, перед началом любых работ необходимо отключить соответствующий автомат или пробку и приступать к работам только после того, как убедитесь в отсутствии фазы на электрическом кабеле или проводах.

    Для определения отсутствия фазы и применяется индикаторная отвертка. Реже она используется, наоборот для проверки присутствия фазы, в целях проверки: включили Мы автомат или нет, а так же определения обрыва одного из двух- фазного или нулевого проводника, что поможет в устранении поломки.

    Обязательно перед тем как проверять отсутствие фазы- необходимо проверить работоспособность индикаторной отвертки.

    Как правильно проверить индикаторную отвертку.

    1. Корпус должен быть без трещин и целым.
    2. Каждый раз при использовании рекомендую проверять ее работоспособность прикосновением к электрическому проводу, находящемся под напряжением. Отвертку на батарейках еще проще проверить– достаточно коснуться одновременно жала и металлического пятачка на рукоятке, при этом она должна засветиться.

    Неисправный или поврежденный индикатор, учитывая низкую его цену, лучше выбросить.

    Как найти фазу и как работает индикаторная отвертка.

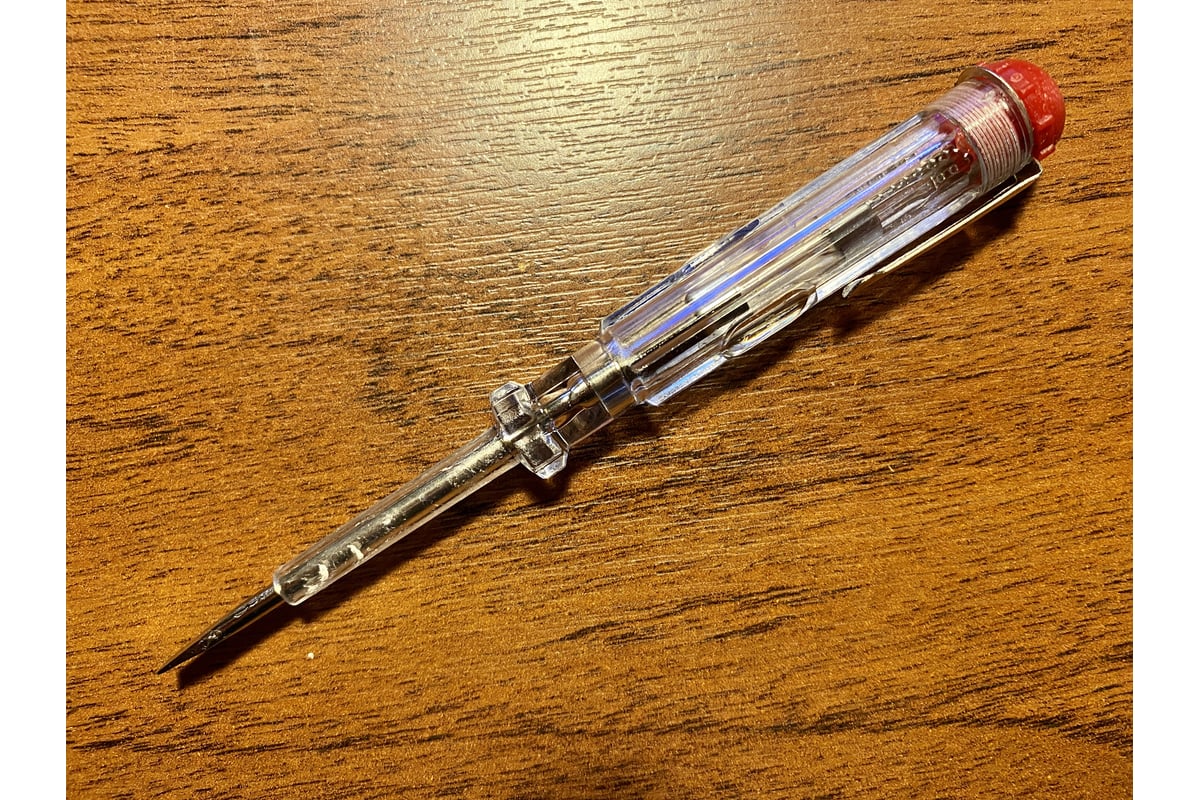

    Самый простой вариант изображен на картинке снизу. Цена его в районе 0.5 $.

    1. Этот индикатор определяет только фазный провод.

    Работает он следующим образом: ток протекает по пути  жало отвертки- ограничивающий ток, резистор-контакт неоновой лампы-замыкание на человека, т. е. сопротивление тела человека включено в рабочую цепь индикатора.

    Без прикосновения к металлическому контакту – лампа не будет светится.

    Главный недостаток- это начало индикации напряжения, начиная с величины 60 Вольт. И во многих моделях не видно горения лампы на солнце.

    Достоинства- простота и низкая цена. Пользоваться правильно очень просто. Касаемся пальцем верхнего металлического контакта и поочередно проверяем прикосновением жала наличие фазы на всех проводах.

    2. Более совершенные многофункциональные индикаторные отвертки на батарейках. По внешнему виду они практически ничем не отличается от обыкновенной с неоновой лампой, но в отличии от нее- в  прозрачный пластмассовый корпус встроена неоновая лампочка, работающая от батареек и небольшой резистор.



    У этого индикатора, нет необходимости касаться металлического контакта сверху— при прикосновении к проводу под напряжением она загорается сама. А если прикоснуться к колпачку и обесточенному проводу жалом с одной стороны и пальцем коснуться провода с другой стороны- лампочка должна светится, если цепь не оборвана. Так определяется целостность провода или кабеля.

    Внимание! Часто такая отвертка реагирует на наводку и светится даже при обрыве цепи, рекомендую для этих целей тестер, прозвонку или мультиметр.

    Есть еще одно применение у такого индикатора-  если взяться за жало такой отвертки и торцом ее поднести к изолированному проводу непосредственно или заложенному не глубоко в стене- лампочка должна светиться при наличии напряжения.

    По сравнению с обычной- она реагирует на более низкую величину напряжения, да и лампа ярко светит. Именно такой тип индикаторной отвертки, как на рисунке Я использую в своей повседневной работе электрика уже много лет, но только для определения фазы.

    Ее стоимость всего чуть меньше 1 $.

    3. Сегодня много продается новомодных электронных индикаторных отверток, которые в большинстве случаев с ЖК-дисплеем и звуковой сигнализацией наличия напряжения. Дисплей отображает не только наличие напряжения, но и его величину  в пределах от  12 Вольт  до 220 В.

    Принцип работы и использования схож с многофункциональными индикаторными отвертками, с тем отличием, что есть кнопки или тумблер переключения режимов. По своей сущности это  упрощенный и компактный мультиметр, но цена великовата. И не один профессиональный электрик ее не использует.  Для этих целей Я использую полноценный тестер или мультиметр с двумя измерительными щупами, о котором Я подробно расскажу в следующей статье.

    Проверка фазы и нуля с помощью мультиметра. Как определить фазу и ноль индикаторной отверткой? Типы датчиков, их возможности

    Современные отвертки-индикаторы избавят от головной боли человека, пытающегося понять, как определить фазу, ноль, землю. Замечены трудности, о которых мы расскажем ниже. Сигнал, генерируемый отверткой, используется для тестирования. Понятно, что внутри батарейки. Старая советская индикаторная отвертка на базе одинарной газоразрядной лампы непригодна.Позволяет точно определить фазу. Следовательно, другая цепь является нулевой или заземленной.

    Правильно определим фазу

    Трехжильные провода

    Начнем с терминов. В русском языке нет слова ноль. Но его использовали в повседневной жизни из-за легкого произношения. Ноль — это искаженный ноль, имеющий латинское происхождение. Программист знает: под термином NULL принято понимать пустые, неопределенные переменные (без типа). Иногда представление данных удобно для составления алгоритмов (при передаче значений в функцию).

    Теперь попробуем найти фазу. Типичный индикатор-отвертка представляет собой стальной зонд, за которым следует высокоомное сопротивление (например, углеродное), ограничивающее ток, источником света является малогабаритная газоразрядная лампа. Мелочи, но те, кто не знает термина «контактная кнопка», бессильны определить ноль. На конце рукоятки индикаторной отвертки находится металлическая площадка. Это контактная кнопка, которую вы потрудитесь коснуться пальцем. В противном случае лампа откажется светиться при касании фазы.

    Поясним, что происходит. Человеческое тело наделено способностями. Не так уж и велико, чтобы пропустить скудное течение. Фаза начинает колебаться, электроны уходят в сеть и обратно. Генерируется небольшой ток. Размер сильно ограничен резистором, не так-то просто убить себя, взявшись за контактную площадку индикаторной отвертки, другую за трубу подачи воды. Непосредственно инструментом обнаружить землю невозможно.

    Обнаружение фазы является основным, напряжение не должно подаваться на держатель люстры, когда выключатель выключен.В противном случае обычный процесс замены лампочки может стать опасным, крайним средством. По нормам фаза розетки слева. Если переключатели стоят, как обычно (включены нажатием вверх), методы определения фазы вырождают в умение найти левую руку, понять, где внизу:


    Определение положения фазы по цвет изоляции жил

    Нейтральный рабочий провод имеет синюю изоляцию, земля желто-зеленая.Соответственно, для каждой фазы существует красный (коричневый) цвет. Правило можно грубо нарушить. Старые постройки часто оснащались двухжильными проводами. Цвет изоляции в каждом случае белый. Некоторые устройства, например датчики света или движения, имеют другую компоновку. Например, нейтральный провод черный. Приготовьтесь посмотреть инструкцию по эксплуатации здесь, вариантов компоновки бесчисленное множество.

    Найти нулевой провод в квартире

    По правилам корпус панели приборов заземлен.Осуществляется при помощи солидных размеров терминала, в старых домах затягивается мощным болтом, жителям современных построек легче ориентироваться по количеству жил. У нулевой шины наибольшее количество подключений, фазы распределены по квартирам (хорошие электрики вешают наклейки А, В, С; злые не вешают). Легко проследим расположение выключателей, счетчиков.

    UK вилка 230 вольт

    В каждом случае общий провод будет нулевым.Цвет не играет решающей роли. Хотя по нормам современные кабели снабжены крашеной изоляцией. Обратите внимание — если дом оборудован заземлением, то на входе их было не менее 5. Корпус щита установлен на желто-зеленый. Нулевой провод будет служить для отвода рабочего тока от устройств (замыкает цепь). Консолидация филиалов на стороне потребителя запрещена. Вот три правила, которые помогут определить подъездную дорожку (обратите внимание, по правилам, арендатор не должен показывать туда свой нос — его предупредили):

    • Автоматический выключатель обрывает фазу.Есть двухполюсные модели, относительно редко используются для помещений с особой опасностью (санузел). Поэтому по положению провода можно будет сказать: это фаза. Тогда стоит спилить машинку, прозвонив жилу сбоку от квартиры. Однозначно дадим положение фазы.
    • Напряжение между нулевым проводом, любой фазой 230 вольт. На основе ключевого признака мы выделим одну жилу для другой, которая дает указанное различие.Междуфазное напряжение составляет 400 вольт. Проценты на 10 процентов выше; Российские сети стараются соответствовать европейским стандартам.
    • Токоизмерительными клещами измеряем значения на жилах. Для каждой фазы появится значение, сумма которого (по трем) должна вернуться в сеть по нулю (или подходящей фазе). Заземление применяется редко, ток здесь близок к нулю при равномерной нагрузке ответвлений. Место наибольшего значения — это традиционно нейтральный проводник.
    • Видна клемма заземления распределительного щита. Знак поможет найти нейтральный провод в домах с NT-C-S. В остальных случаях сюда подключается заземление.

    Дополнительная информация по поиску земли, фазы, нулевого провода

    Напоминаем, что мы рассматривали случаи, когда под рукой нет индикаторной отвертки, но есть токоизмерительные клещи, мультиметр. Затем перед входом в квартиру находят землю, фазу, нулевой провод, звонит домашняя сеть.Жил три, техника лежит на поверхности: между фазой и другим проводом разность потенциалов будет 230 вольт. Учтите, что в других случаях методика не подходит. Например, разница напряжений между двумя одинаковыми фазными проводниками округляется до нуля. Тестером сложно измерить и определить.

    Добавим еще — индустрия запрещена. Лампочка в патроне с двумя оголенными проводами. С помощью инструмента фазу находят, можно замкнуть жилу на землю.Не используйте водопроводные, газовые, канализационные трубы и другие инженерные сооружения. По правилам оплетка кабельной антенны снабжена нейтральным заземлением (массой). Относительно него допустимо тестером (запрещено нормами с лампочкой в ​​патроне) найти фазу.

    Для решительных людей мы рекомендуем пожарные лестницы, стальные громоотводы. Необходимо очистить металл до блеска, вызвать фазовый разрез. Обратите внимание, что не все пожарные лестницы заземлены (хотя должны быть), молниеотводы на 100%.Если вы обнаружите такой вопиющий произвол, обратитесь в руководящие организации, если нет реакции, сообщите в государственные органы. Укажите нарушение правил защитного заземления зданий.

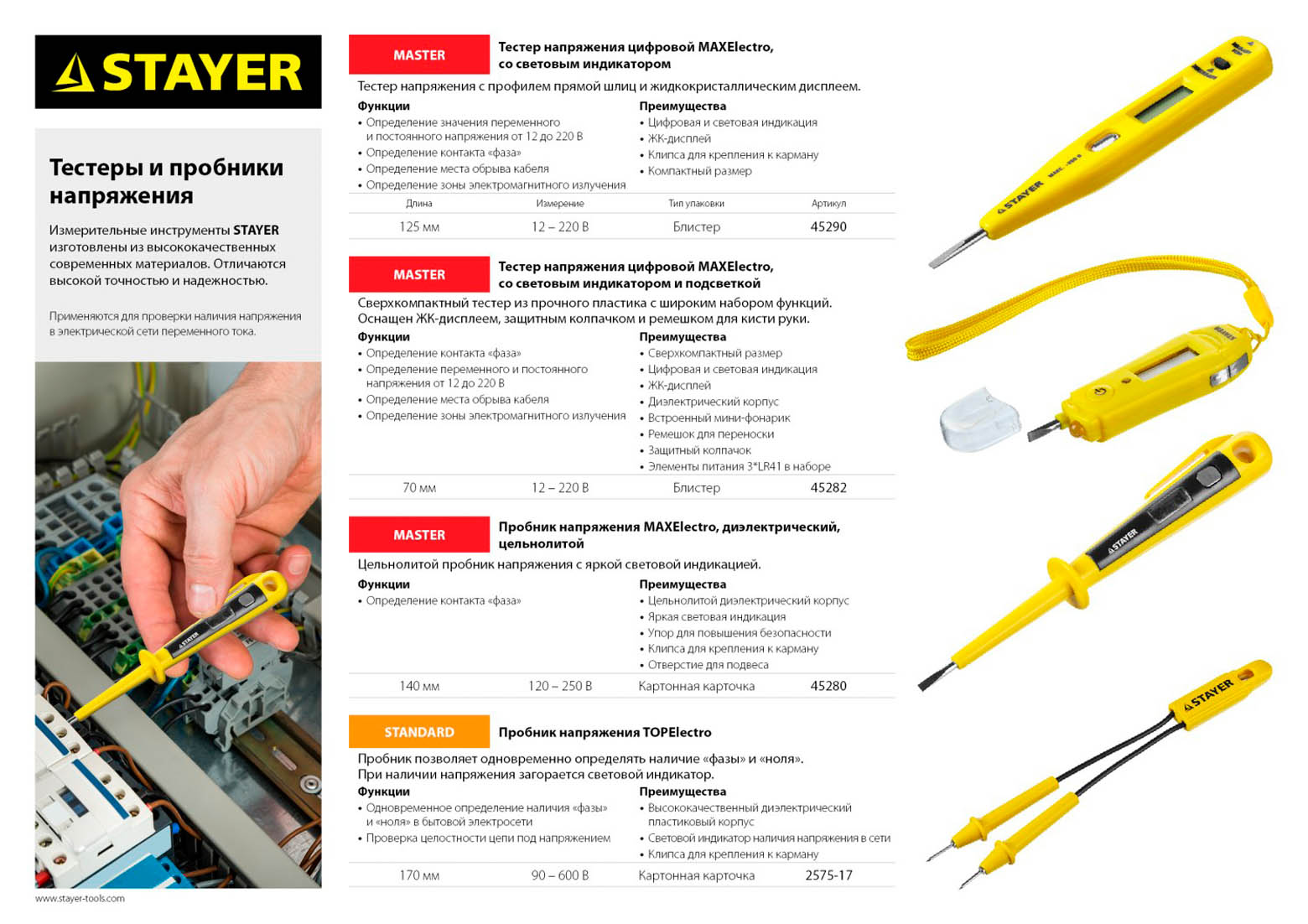

    Современные отвертки-индикаторы для определения фазы, нулевого провода, земли

    Когда невозможно понять, какого цвета провод, полезно использовать индикаторную отвертку. В инструкции-любопытстве на батарейках написано: зондом землю можно будет найти. Спешим огорчить наших читателей — любое длинное руководство обнаруживается ложно. Обрыв фазы в районе штекеров, нулевой провод, настоящая масса — ответ только один. Не всякая индикаторная отвертка способна одинаково эффективно выполнять эту функцию. Смысл операции следующий:

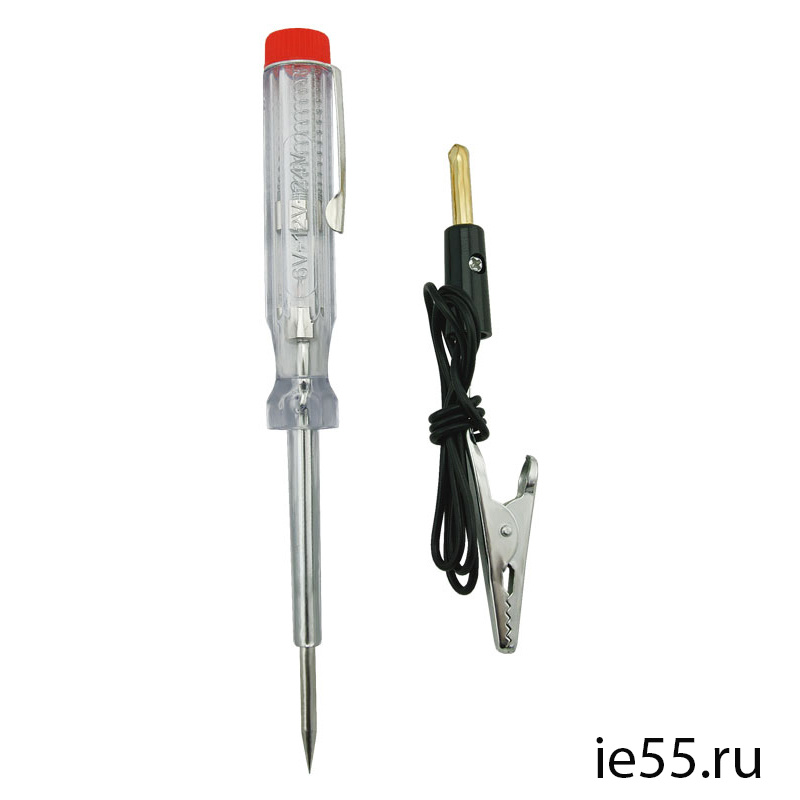

    Индикаторная отвертка

    • Активная индикаторная отвертка способна обнаружить длинный проводник, посылая там сигнал, улавливая ответ.
    • На практике при плохом качестве контактов волна быстро затухает.Индикаторная отвертка указывает на наличие заземления на штекере обрыва фазы.
    • Для определения земли есть условие — нужно прикоснуться пальцем к контактной площадке. В этом разница между активными и пассивными индикаторными отвертками. В первом можно найти фазу по этому принципу, во втором — правильное определение происходит при отсутствии контакта с этой областью.

    Современная индикаторная отвертка на расстоянии позволит судить о том, течет ли по проводу ток. Есть специальный удаленный режим. Обычно даже два: повышенная и пониженная чувствительность. Позволяет отсеять неиспользуемую часть проводки. Например, известны случаи: строители внесли в дом две фазы вместо одной, местами перепутали. С электропроводкой необходимо обращаться с большой осторожностью.

    Хочу отметить, что на практике измерить сопротивление проводки непросто, непросто прозвонить. Гораздо удобнее определять наличие фазы. Опасности сжечь китайский тестер нет (иногда бывает при попытке измерить сопротивление проводника под током).Также следует знать, что низкоомные цепи обнаруживаются с ошибкой. Например, большинство тестеров не показывают нулевую шкалу при прямом подключении датчиков. Но если с помощью активной индикаторной отвертки невозможно определить заземление, то плохие контакты — легко. Если при выключенных вилках лампочка горит при прижатии пальца к контактной площадке, пора задуматься о покупке нового автомата распределительной коробки, замените скрутки на современные заглушки.

    1. Красный — фаза.
    2. Синий — нейтральный провод.
    3. Желтый — земля.

    Краску на водной основе обычно трудно удалить. Допустимо использовать цвета электрических проводов с цветами принтеров. Вышеупомянутая система не единственная, она часто встречается. Найдем в продаже черный цвет. Вы можете использовать его как хотите. Обозначение проводов делается раз и навсегда. Смыть маркировку проще концентрированной уксусной кислотой, вещество понадобится тем, кто намеревается мыть руки (просто на практике не всегда получается).Наконец, постарайтесь не испачкать одежду.

    Цифровой мультиметр — очень полезная вещь в повседневной жизни. С помощью тестера легко определить, какой из проводов фазный, нулевой, а какой — заземленный.

    Любая электрическая сеть, как бытовая, так и промышленная, может быть постоянного или переменного тока. При постоянной подаче напряжения электроны движутся в одном направлении; при переменном предложении это направление постоянно меняется.

    Переменная сеть, в свою очередь, состоит из двух частей — рабочей и пустой фазы.Рабочее напряжение, которое в электричестве называется «фазой», подается с рабочим электрическим напряжением, а на пустое, называемое «нулевым», — нет. Он нужен для создания замкнутой сети для работы и подключения электроприборов, а также для заземления сети.

    Правила использования мультиметра

    Для определения фазы и нуля с помощью мультиметра необходимо очистить концы проводов от изоляции, разделить их в разные стороны, чтобы избежать контакта, который спровоцирует короткое замыкание, и приложить электрическое напряжение в виде следа. .

    Установите на мультиметре предел измерения переменного напряжения выше 220 В. Вставьте щуп для измерения напряжения в гнездо с маркировкой «V». Прикоснитесь ими к очищенной вене и посмотрите на дисплей. Если значение до 20В — это фазный провод, если нет показаний вообще — это ноль.

    Для правильного использования мультиметра необходимо соблюдать следующие правила:

    • Использование прибора в условиях повышенной влажности противопоказано.
    • Неисправные измерительные щупы использовать нельзя.
    • Запрещается измерять параметры, значение которых превышает верхнюю границу измерительного прибора.
    • Во время процедуры измерения не поворачивайте переключатель и не меняйте пределы.

    Как мультиметр может помочь найти фазу

    Для того, чтобы мультиметр показывал, в каком из проводов фаза, на приборе должен быть установлен режим определения напряжения переменного тока, который обозначен как V ~, установив предел измерения от 500 до 800 В.Зонд стандартно подключается, черный к разъему «COM», красный к «VmA».

    Как мультиметр показывает ноль

    После того, как определился провод с фазой, проще всего найти нулевой. Установив красный щуп на фазу, прикоснитесь к другим проводам, после чего тестер должен показать значение около 220 В. Из этого будет понятно, что второй провод либо нулевой защитный, либо нулевой рабочий.

    Мультиметром очень сложно определить, где нулевой защитный провод, а где нулевой рабочий, так как они дублируют друг друга. Лучше всего отсоединить подводящий провод от шины заземления в электрощите, тогда в проверяемом помещении между фазным и заземляющим проводами не будет 220 В, как при проверке фазы и нуля.

    Определяем землю прибором

    Наличие заземляющего штыря не означает, что этот штырь действительно заземлен. Нередко этот провод никуда не подключается, а лишь создает видимость для пользователя. Грамотные электрики для земли выбирают провод с полосой, но если мастер был неопытен или халатно отнесся к этой задаче, то про цветную маркировку они могли не вспомнить.В таких ситуациях напряжение лучше всего измерять, прикоснувшись к водопроводным или отопительным трубам. Уровень напряжения на заземленном проводе будет меньше, чем на нулевом.

    Другие варианты поверки

    Кроме перечисленных методов проверки фазы и нуля мультиметром, есть проверка с помощью контрольной лампы.
    Метод довольно необычный и требует особого ухода, но эффективен.

    Для такого устройства понадобится патрон, лампа, провод с обрезанной на концах изоляцией. При использовании лампы можно будет определить, есть фаза или нет, и какой фазный провод установить не удастся. Если при соединении проводки контрольной лампы с определенными жилами она загорелась, значит, один из проводов фазный, а второй, скорее всего, нулевой. Если он не загорается, значит нет ни фазы, ни фазы, ни нуля, что тоже возможно.

    Отвертка с индикатором в помощь

    Конструкция инструмента проста.Внутри есть встроенная лампочка. Укус на одном конце, шунтирующий контакт на другом.

    Суть проверки контрольной отверткой заключается в выполнении следующих действий:

    • Отключить питание от щита.
    • Снимите изоляцию с проводов, которые необходимо проверить на 1 см.
    • Разделяем их в разные стороны, чтобы не соприкасаться.
    • Подайте напряжение, включив входной автомат.
    • Поднесите кончик отвертки к оголенной проводке.
    • Если при выполнении этого действия загорается окошко индикатора, то это фаза, если нет, то она равна нулю.
    • Отметьте нужную жилу, отсоедините автомат и подключите коммутационный аппарат.

    При работе с датчиком все должны соблюдать правила безопасности, а именно: во время измерения не касаться отвертки внизу. Инструмент необходимо содержать в чистоте. Перед тем как определить отсутствие напряжения (а не его наличие) в розетке, можно проверить прибор на исправность с помощью другого электрооборудования, находящегося под напряжением.

    Цвет провода

    Самый простой и надежный способ определить фазу и ноль — по цвету проводов.
    Но только если вы уверены, что электропроводка подключена по всем правилам!
    По сути, он всегда жил с фазой черного, коричневого, белого или серого и нулевого синего или синего. Также они могут быть зелеными или желто-зелеными, это говорит о наличии проводника с заземлением.
    В этом случае можно обойтись без измерительных приборов, по цвету понятно, где фаза, а где ноль.

    При прокладке электропроводки наибольшую опасность представляют фазные проводники. Чтобы не возникла ситуация, влекущая за собой летальный исход — раскрашены кричащими яркими красками. Это сделано для того, чтобы при определенных обстоятельствах электрик мог быстро выбрать из нескольких проводов наиболее опасный и с осторожностью относиться к ним.

    Как вы знаете, электричество, которое подается в наш дом, трехфазное. Напряжение между любыми двумя выходами — 380 В. При этом известно, что в бытовой технике используется напряжение 220 В.Как одно преобразовать в другое?

    Нейтральный провод здесь играет важную роль. Если измерить напряжение между одной из фаз и этим проводом, то оно будет просто равно 220 В. В более современных розетках предусмотрен дополнительный нулевой вывод — это так называемый защитный ноль.

    Возникает естественный вопрос, в чем разница между двумя упомянутыми нулями? Первый из них, «рабочий ноль» (мы пытаемся его определить) — это нейтральный контакт на трехфазной установке генераторной подстанции, подключенный к нейтральному контакту трехфазной установки в жилом доме или отдельном подъезде. .

    При этом может вообще не быть заземленным. Основное назначение — создание замкнутой электрической цепи при питании бытовой техники. Во втором случае речь идет о. Его обычно называют «защитным заземлением».

    Из-за довольно сложной природы переменного тока существует несколько типичных представлений о нулевом проводе и заземлении, которые могут не соответствовать реальному положению вещей:

    1. «Напряжение на нуле вообще отсутствует.« Это неправда. Он подключен к разъему нейтрали на подстанции и предназначен для создания разности потенциалов на выходе. Иногда он находится под напряжением.
    2. «Если есть заземление, то короткого замыкания точно не будет». В большинстве случаев это так. Но если ток нарастает слишком быстро, он может не успеть вовремя уйти сквозь землю.
    3. «Если в кабеле два провода одинаковые, а третий другой, то, скорее всего, это земля.» Так и должно быть, но иногда это не так.

    Методы определения

    Цифровой мультиметр

    Определение нуля и фазы с помощью мультиметра. Это устройство очень удобно для работы с электричеством. Он включает в себя различные возможности. Это может быть как амперметр, так и вольтметр или омметр.

    Также, в зависимости от конкретного типа, могут быть другие возможности (например, измерение частоты). Эти устройства могут быть как аналоговыми, так и цифровыми.

    С помощью индикаторной отвертки. У этой отвертки прозрачная ручка. Если вставить его в розетку определенным образом, то при попадании в фазу загорится свет.

    Есть несколько исполнений этих отверток. В простейшем случае при тестировании нужно дотронуться до конца ручки. Без этого свет не загорится.

    При визуальном тестировании назначение проводов можно определить по их цвету.

    Использование выделенной фазы . Это небольшое цифровое устройство, которое умещается в ладони. Один из проводов нужно держать в руке, другой проверять на фазу.

    Пошаговая инструкция

    Поговорим подробнее о том, как выполнять такую ​​работу.

    При использовании мультиметра необходимо правильно настроить его рабочий диапазон. Напряжение переменного тока должно быть 220 В.

    Может использоваться для решения двух задач:

    1. Определите, где фаза, а где «рабочий ноль» или заземление.
    2. Определите, где собственно заземление , а где нулевой выход.

    Давайте сначала поговорим о том, как выполнить первую задачу. Перед запуском нужно правильно выставить рабочий диапазон устройства. Сделаем его больше 220 В. К гнездам «COM» и «V» подключаются два щупа.

    Берем второй из них и прикасаемся к проверяемому отверстию гнезда. Если есть фаза, то на мультиметре будет отображаться небольшое напряжение. Если фазы нет, то будет отображаться нулевое напряжение.

    Во втором случае рабочее напряжение должно быть 220В. Вставляем один провод там, где есть фаза. Других мы проверяем на других. При ударе о землю будет показано ровно 220 В. В противном случае напряжение будет немного меньше.

    Использование фазометра

    Один провод держим аккуратно пальцами, второй тестируем. Если попасть в фазу в розетке, то цифры на индикаторе будут намного больше нуля. При достижении нуля на экране также отображается нулевое или незначительное значение напряжения.

    Этот прибор удобен как тем, что он широко доступен на рынке радиоизмерительной техники, так и тем, что измерения производятся с достаточно высокой точностью.

    С помощью индикаторной отвертки

    Выглядит как обычная отвертка, но с небольшим отличием. У нее прозрачная ручка с маленькой лампочкой внутри. На первый взгляд это довольно примитивное устройство, на самом деле очень удобно.

    Достаточно просто вставить ее в отверстие гнезда, при этом касаясь пальцем противоположного конца отвертки.Если есть фаза, то лампа загорится. Если есть нейтральный провод или земля, то он не сгорит. Важно помнить, что при измерении категорически запрещается прикасаться к металлической части отвертки. Это может привести к поражению электрическим током.

    В некоторых случаях фазу и нейтральный провод можно определить без каких-либо инструментов или приспособлений. Это можно сделать, правильно прочитав маркировку. Это ненадежный метод, но в некоторых случаях он может быть полезен.

    При работе в современных домах обычно соблюдаются правила маркировки.

    Итак, из чего они состоят:

    1. Провод с фазой , обычно коричневый или черный.
    2. Null, принято обозначать провод синего цвета.
    3. Зеленым или желтым обозначен провод, служащий для заземления.

    Эти правила могли быть другими в предыдущие периоды времени.Также в будущем они могут измениться. Поэтому описанный метод подходит только для предварительной проверки назначения проводов.

    Как отличить заземляющий провод от нулевого при отключенной фазе?


    Допустим, в сети нет тока. Есть ли в этом случае разница между землей и нейтралью? На первый взгляд может показаться, что они очень похожи друг на друга.

    На самом деле их функции по-прежнему другие.Заземление предназначено для аварийных ситуаций. Через него электрический заряд уходит в землю. Нейтральный провод — это часть электрической цепи для питания бытовых электроприборов в доме.

    Здесь присутствует ток, а не заземление. Как их отличить? При отключенной фазе вам просто нужно измерить ток между этим проводом и точно известной землей. Если это нейтральный провод, то ток хоть и небольшой, но в этом случае будет. Если есть заземление, то здесь не может быть тока.

    Когда это может понадобиться?


    При огромном разнообразии доступных электроприборов есть разница в том, какая электрическая мощность им нужна. В разных случаях такие вопросы решаются по-разному.

    Иногда для этого используются специальные приспособления — переходники. В некоторых случаях просто необходимо произвести правильное подключение к розетке. В частности, при подключении электроплиты возникает необходимость при подключении правильно определить, где фаза в розетке, а где «рабочий ноль».

    В этом и в подобных случаях без такой информации обойтись невозможно.

    Еще одна ситуация, когда это необходимо — это всевозможные ремонтные работы. При их проведении нужно точно знать, какой провод находится под напряжением (он должен быть либо отключен, либо надежно изолирован), а какой — нет.

    При подключении большого количества бытовой техники действительно не имеет значения, на какой стороне фаза. , но для коммутатора это может иметь значение. Поясним это: «Фаза» должна быть подана на выключатель, а «ноль» пусть подключена непосредственно к лампам в люстре.

    При этом, в процессе замены лампы в люстре, при выключенном выключателе, человек не будет шокирован, даже если он случайно прикоснется к ней.

    При проведении ремонтных работ в любом помещении немаловажным моментом является оснащение этого помещения электричеством. Помимо разводки не забывайте о необходимости установки розеток и выключателей, с помощью которых будет регулироваться освещение. Здесь будет достаточно важно найти фазный, нулевой и заземляющий проводники системы.

    Для профессиональных установщиков эта задача очень проста, чего нельзя сказать об обычных людях, далеко не всегда способных с такой задачей справиться. Тем не менее поиск фазы и нуля не так сложен, как может показаться изначально, и включает в себя несколько способов определения.

    Следует понимать, что проводка в квартире обычно имеет напряжение 220В, так как она предусматривает подключение к нулевому проводу и к одной из фаз. При этом обязательно, чтобы электрификация помещения была безопасной для жителей.

    Содержимое:

    Что такое фаза и ноль в электричестве для новичка

    Чтобы понять принцип нахождения фазы и нуля в сети, вы должны сначала определить для себя, что означают эти термины, что для простого обывателя может показаться совершенно непонятными понятиями. Любая система, независимо от ее протяженности, состоит из трех фаз, это касается и низковольтных линий, задачей которых является питание жилых домов.

    Между любыми двумя фазами возникает линейное напряжение 380 В.Однако напряжение бытовой сети 220В, основная задача — появление необходимого для сети напряжения. Для этого в любой сети есть нейтральный провод, который в сочетании с любой фазой образует разность потенциалов 200В, которая будет представлять собой фазное напряжение.

    Ноль в электрической цепи — это проводник, который подключается к цепи заземления и используется для создания нагрузки от фазы. Эта фаза подключается к противоположному концу обмотки на ТП.Таким образом, в стандартной розетке для наглядности один вход принимается за фазу, а другой — за ноль.

    Проще говоря, фаза — это провод, по которому течет ток. Через нейтральный провод ток возвращается обратно к источнику. В зависимости от количества фаз система имеет несколько проводов. Допустим, в трехфазной цепи есть три фазных провода и одна обратка, ноль.

    Цветовая кодировка. Многие нередко интересуются вопросом, какой цвет провода соответствует фазе от нуля к земле, как определить, где находится провод, часто становится возможным с помощью цветовых различий, используемых в электрике. Однако этот способ сработает только в том случае, если публикация действительно выполняется по всем правилам. Изоляция нулевого провода обычно обозначается синим или голубым цветом, земля сочетает сразу два цвета — зеленый и желтый. По правилам фазный провод обозначается коричневым, белым или черным цветом.

    Обозначение фаз и нулей … Помимо цветного кодирования, также возможно кодирование проводов. Фаза обычно обозначается латинской буквой «L», а нейтральный провод — буквой «N».Кроме того, заземление имеет собственное обозначение, которое обозначается буквой «Г».

    Как определить фазу и ноль индикаторной отверткой

    Для поиска фазы и нуля в сети можно использовать различные инструменты. Наиболее удачным изобретением в помощь начинающим электрикам является индикаторная отвертка, имеющая специальные чувствительные элементы и индикатор-отражатель.

    Проверить фазу и ноль в сети отверткой проще простого.Отвертку следует зажать между большим и средним пальцами. Не прикасайтесь к оголенной части кончика отвертки. Указательный палец следует положить на металлический круглый выступ на конце ручки.

    Принцип работы индикаторной отвертки определить несложно, внутри нее есть специальная лампа, а также резистор, являющийся сопротивлением. Лампа загорается, если цепь замкнута. Благодаря сопротивлению можно не бояться поражения электрическим током во время теста, так как оно снижает его значение до минимального значения.

    Как с помощью индикаторного щупа узнать где фаза а где ноль в розетке видео

    Найти ноль такой отверткой соответственно не получится. К тому же этот метод часто дает сбой из-за не очень хорошей чувствительности. В результате индикаторная отвертка, реагируя на помехи, может выдавать напряжение там, где оно полностью отсутствует.

    Как определить фазу и ноль мультиметром

    Можно не только использовать индикаторную отвертку, но и узнать, где фаза, а где ноль в сети.Обязательным условием его использования является предварительная зачистка проводов.

    Перед использованием прибора необходимо установить значение предела измерения переменного тока, значение которого должно превышать 220В. Также следует руководствоваться маркировкой гнезд, куда входят щупы прибора. Для этого типа проверки требуется, чтобы зонд был вставлен в гнездо с надписью «V».

    Сама проверка заключается в прикосновении щупа к одному из проводов, при этом следят за показаниями прибора.Если мультиметр определяет какое-либо напряжение, значит, этот провод фазный. Если другой провод показывает нулевое значение, то это, соответственно, нейтральный провод.

    Устройство может использоваться для работы любого типа — указателя или с цифровым индикатором. В любом случае важным моментом будет соблюдение техники безопасности, а также правильная индикация прибором показаний с проводов. Точность этого устройства обычно выше, чем у индикаторной отвертки.

    Главное правило при использовании мультиметра — запретить одновременное касание фазы и контура заземления. Такая халатность может привести к короткому замыканию и, как следствие, к травматическим ожогам.

    Как определить фазу и ноль без приборов

    Несмотря на столь широкое использование инструментальных методов определения фазы и нуля в сети, далеко не всегда под рукой может оказаться необходимое устройство, которое позволит сделать правильный вывод. В этом случае неправильная идентификация проводов в сети «на глаз» может привести к весьма опасным последствиям.

    Первый способ справиться с этой задачей был описан в одном из разделов выше. Он заключается в нахождении проводов в зависимости от цвета их изоляции, а также от маркировки. Однако это будет верно только в том случае, если публикация была проведена по всем правилам.

    Второй способ их определения — сделать так называемую контрольную лампу, используя доступные средства. Для этого потребуется простая лампа накаливания и два куска провода длиной примерно 50 сантиметров.Жилы проводов должны быть подключены к лампочке, при этом другой конец одного из проводов должен касаться труб отопления (зачищен), а второй должен касаться «звенящих» проводов. Провод, при прикосновении к которому загорается лампа, фазный.

    Обнаружение фазы без индикатора и видеоустройства

    Следует отметить, что описанный метод очень опасен и может привести к поражению электрическим током при его использовании. Ни в коем случае не рекомендуется использовать его, если в сети есть предельное напряжение, а также не следует прикасаться к оголенным проводам.

    Альтернативой лампе накаливания может быть неоновая лампочка, которая позволит определить полярность системы.

    В заключение следует отметить, что ответ на вопрос: как определить фазу и ноль имеет несколько решений. А именно: индикаторная отвертка, мультиметр, можно и без инструментов. Все зависит от возможностей и наличия под рукой инструментов. При работе с электричеством обязательно соблюдать все меры безопасности.

    При выполнении работы по дому часто бывает необходимо отремонтировать розетку или выключатель, заново повесить люстру или установить новую розетку. Для подключения дополнительного электрооборудования необходимо уметь различать фазу и ноль. Это довольно просто, если дом новострой, а электропроводку сделали квалифицированные специалисты.

    Для того, чтобы самостоятельно найти назначение каждого проводника, достаточно знать правила цветового обозначения электрических проводов. Современные коттеджи обязательно должны иметь контур заземления.Это означает, что проводка выполняется трехжильным кабелем, и цвета должны совпадать:

    • Желто-зеленая оплетка указывает на подключение проводника к контуру заземления;
    • Синий или голубой означает, что это нулевое ядро;
    • Фазовый провод обозначен любым другим цветом. Это может быть красный, белый, коричневый, фиолетовый и т. Д.

    Таким образом, в идеале должна быть промаркирована вся электропроводка. Однако нет гарантии, что его установка действительно была произведена специалистом или что на вводе не было коммутации электрических проводов.

    ВАЖНО! Никогда не полагайтесь на цветовую кодировку кабеля, если вы не выполняли электромонтаж.

    Инструменты и материалы для выполнения работы

    Перед началом работ необходимо подготовить инструменты и материалы, которые могут потребоваться при ремонте:

    • отвертка индикаторная для определения фазы и нуля;
    • тестер или мультиметр, но им нужно уметь определять фазный ноль или землю;
    • кусачки и кусачки — кусачки;
    • Маркировочный материал.Это может быть цветной термоусадочный рукав или маркировочные зажимы.

    Перед началом работы всегда необходимо определить ноль и фазу.

    Как определить фазный провод кабеля с помощью индикаторной отвертки

    Чтобы узнать, где ноль, а где фаза, используйте индикаторную отвертку и мультиметр. Если ремонт проводит неспециалист, не имеющий соответствующих устройств, то для определения, где находится фазный провод, достаточно иметь индикатор.

    Его можно купить в магазине за символическую плату. Методика определения очень проста, достаточно вставить кончик индикаторной отвертки в гнездо и прикоснуться пальцем к контакту на ее рукоятке. Если индикатор загорелся, значит это фазный провод.

    Если проводка в доме двухжильная, то второй проводник будет нулевым. Теперь уже не проводят электропроводку в квартирах и домах двухжильным кабелем.

    Если проводка старая, бывают случаи, когда индикатор определяет фазу в розетке на обоих контактах. Аналогичная ситуация может возникнуть при установке новой электропроводки.

    В этом случае определение фазы будет затруднено, такая ситуация возникает, если нейтральный проводник в экране не подключен. Достаточно подключить его в щитке или распределительной коробке.

    Все работы, связанные с установкой, коммутацией или подключением проводов, следует проводить при отключенных машинах, то есть проводка должна быть обесточена.Вы можете узнать больше об индикаторах напряжения.

    Работа с мультиметром

    Специалист, выполняющий работы, должен иметь представление о том, как проверить мультиметром напряжение в сети. Для этого достаточно вставить щупы в розетку, предел измерения выставлен на напряжение выше измеренного.

    А измерения производят при переменном напряжении. Показания должны соответствовать сетевому напряжению 220 вольт. Электрик, выполняющий монтаж электропроводки, должен уметь пользоваться измерительными приборами.

    Он должен иметь представление, как определить фазу или ноль с помощью мультиметра. Специалист, умеющий работать с тестером, умеет не только определять фазу или ноль. Но также он сможет проверить целостность проводки.

    При установке осветительных приборов возникает необходимость проверки исправности лампочек. Важно не только знать, как проверить лампочку мультиметром, но и учитывать, что таким прибором невозможно проверить энергосберегающие и светодиодные лампы.

    Определение напряжения без индикатора и мультиметра

    Если у электрика нет под рукой мультиметра или измерительной отвертки, он должен понимать, как определить фазу с помощью контрольной лампы.

    ВАЖНО! Испытательную лампу могут использовать только профессиональные электрики, знакомые с мерами безопасности и имеющие специальное разрешение на работу в электроустановках.

    Что нужно знать перед началом ремонта

    Прежде чем приступить к ремонту электропроводки, необходимо иметь в виду:

    • Некоторые специалисты утверждают, что на нулевом проводе нет напряжения.Эти утверждения ошибочны;
    • в розетке, необязательно знать, где фазовый контакт, а где ноль, что в корне неверно. Есть оборудование, которое при подключении требует строгого соблюдения полярности;
    • , чтобы соблюсти технику безопасности, следует понимать, как правильно подключить выключатель света, который подключается к светильнику — нулевой или фазный.

    Трехпроводная проводка

    Если электропроводка выполняется трехжильным кабелем, то у электрика не должно возникнуть затруднений, как определить заземление.По регламенту желто-зеленый провод всегда подключается к заземляющему контуру.

    Иногда проводку проводят отдельными проводами без учета цветового обозначения. Используйте провода, которые есть под рукой. В этом случае нужно использовать тестер или мультиметр.

    В первую очередь определяется, к какому проводу подключена фаза. Проще всего это сделать с помощью индикаторной отвертки. Используя следующий алгоритм проверки, вы можете узнать назначение двух других проводов.

    Измеряя напряжение на проводниках кабеля, вы можете определить, где находится земля. Напряжение между фазным и нейтральным проводниками всегда будет выше, чем между фазой и землей.

    Эта методика применима только в коттеджах или индивидуальных домах. Где есть отдельный контур заземления. В многоквартирных домах применяется схема с глухозаземленной нейтралью. В этом случае показания прибора будут такими же.

    Есть еще один способ определить заземляющий провод.Действует только в том случае, если провода, ведущие в дом, промаркированы.

    Чтобы знать, как определить, где фаза, а где ноль, достаточно прозвонить все провода устройством, и, таким образом, назначение электрических проводов определяется довольно легко.

    Если у вас нет опыта или вы не знаете, как определить ноль или фазу в проводах с помощью индикаторной отвертки или с помощью мультиметра. Обратитесь за помощью к профессиональному электрику.

    Перед тем, как приступить к самостоятельному ремонту электропроводки, необходимо изучить технику безопасности при работе с электроустановками.Не стоит прислушиваться к советам, как проверить фазу или ноль без инструментов, даже если проверенный метод кажется надежным.

    Всегда следует помнить, что электричество не воспринимается нашими органами чувств. У него нет звука, запаха или цвета. Следовательно, люди, не имеющие опыта работы с электричеством, с большей вероятностью могут получить травму от электричества. Если вы не знаете, как определить фазный ноль и землю, как проверить напряжение в розетке, лучше доверить эту работу профессионалам.

    как пользоваться? Инструкция, фото

    Многофункциональный инструмент не так давно пережил всплеск популярности в разных сегментах. Пользователи оценили достоинства концепта, отметив универсальность и эргономичность таких моделей. Но далеко не всегда производителям удавалось добиться должного уровня непосредственно рабочих качеств такого инструмента при выполнении конкретных функций. Этого дефекта лишили только отдельные сегменты, в одном из которых представлена ​​индикаторная отвертка.Как пользоваться этим инструментом? Для этого необходимо знать тонкость фазы и определение нуля с помощью индикаторного устройства. С такими операциями знакомы профессиональные электрики, но этот процесс способен доставить домашним мастерам массу проблем, не говоря уже об опасности ошибиться.

    Как работает индикаторная отвертка?

    Традиционные устройства этого типа представляют собой тестеры напряжения. В каждой отвертке заключен резистор, который соединен с металлическим стержнем, выполняющим роль проводника.Профессионалы обычно используют специальный набор отверток с разными характеристиками, которые ориентированы на электромонтажные работы. Они различаются как по своим механическим качествам, так и по способам предоставления информации о параметрах исследуемой цепи.

    В простейших моделях о наличии одинакового напряжения в линии будет сигнализировать встроенная в корпус светодиодная лампочка. Схемы контактов предполагают, что пользователь прикоснется к специальной пластине на ручке, замыкая цепочку.Если световой индикатор загорается, то фаза обнаружена. В случае обратной реакции можно констатировать, что ноль найден. Распространена также отвертка с бесконтактным индикатором. Как пользоваться этими моделями? Методика обнаружения обрывов линии в этом случае аналогична контактным инструментам, только пользователю не нужно самостоятельно замыкать цепь.

    Определение нуля и фазы

    Наиболее частая задача, с которой сталкиваются пользователи данного инструмента. Обычно сложность определения нуля и фазы возникает в ситуациях, когда провода не имеют правильной маркировки, а цвета не соответствуют фактическим характеристикам цепей. Прежде чем индикаторная отвертка определит фазу, необходимо отключить электричество на вводном щите. Затем следует функциональной поверхностью кончика отвертки коснуться одного из стержней. Индикатор загорается, если цепь в фазе. Важно отметить, что некоторые модели не подают световой сигнал, но работают со звуковым оповещением. Соответственно, фаза в этом случае будет записываться звуковым сигналом. Если отвертка не реагирует, значит состояние провода нулевое.

    Также не стоит забывать о необходимости тачпентака, то есть пластины, за счет которой происходит замыкание в момент определения полярности. Это важно, если вы используете отвертку с контактным индикатором. Как пользоваться бесконтактной моделью? Уже было отмечено, что он работает по тому же принципу, но не требует от пользователя прикосновения к специальной пластине. Но такие шуруповерты поставляются с батареями, поэтому перед началом работ необходимо обязательно проверить питающий элемент.

    Как найти ток утечки?

    Еще одна популярная проблема электросети, которую можно определить с помощью индикаторной отвертки. Прежде всего, необходимо подвести наконечник инструмента к одной из заземляющих стержней обследуемой розетки. Если индикатор активирован, можно говорить о наличии течи. Но здесь надо учитывать исходные параметры напряжения. Желательно использовать набор отверток, в которых отдельные модели ориентированы на работу в разных режимах работы схемы. Если необходимо проверить конкретные электроприборы, утечка обнаруживается путем попеременного тестирования каждого устройства.То есть устройства подключаются к розетке, и лампочка тоже дает ответ в виде светового или звукового оповещения.

    Как определить разрыв строки?

    Сразу стоит отметить, что такие отвертки не могут показать точное место, в котором произошла поломка. Однако средство поможет выявить проблемную зону, в которой находится это место. Для этого нужно взять схему разводки питания и проверить все розетки на наличие питания. Но есть еще один нюанс в работе с креплениями, который также позволяет проверить индикаторной отверткой. Как использовать средство в таком случае? Обрыв в таких местах проверяется при выключенном питании, но при включенном свете. Если цепь на переключателе не замкнута, то светодиод отвертки покажет обрыв, но на самом деле его может и не быть.

    Общие инструкции по эксплуатации

    Испытательный инструмент требует специальных мероприятий по обслуживанию. Отвертки необходимо хранить в сухом и защищенном от влаги месте. Если есть возможность проводить бесконтактный осмотр, операции лучше проводить в перчатках.Также каждый раз после рабочего сеанса очищайте поверхность инструмента от мусора и пыли. Например, индикаторная отвертка MS-18 от STAYER позволяет определять СВЧ-излучение и скрытую проводку. Эффективность этих задач во многом зависит от состояния корпуса и, в частности, от его чистоты.

    Вывод

    Несмотря на расширенный функционал, такие отверточные модели стоят недорого. Даже крупные производители, выпускающие качественную продукцию, реализуют модификации начального уровня по ценам, не превышающим 200 руб. Профессиональная индикаторная отвертка, цена которой может быть порядка 500-600 рублей, также наделена дополнительными возможностями. Такой инструмент, помимо определения фазы и нейтрали, умеет работать с электромагнитным излучением, фиксируя их границы. Однако за ту же стоимость можно купить набор с отвертками, каждая из которых будет выполнять эти функции в отдельном порядке и с большей эффективностью.

    p >>

    прямая проверка отверткой

    Автор admin Читать 5 мин.

    ТЕСТЕР НАПРЯЖЕНИЯ (LCD) 12-220 В

    • Жидкокристаллический дисплей
    • Светодиодный индикатор

    ПРИМЕНЕНИЕ И ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

    Проверка постоянного и переменного напряжения на шкале ЖК-дисплея: 12, 36, 55, 110, 220 В.

    Проверка провода на обрыв проводника 0-50 МОм.

    Обнаружение микроволнового и электромагнитного излучения 50-500 Гц.

    Входной ток менее 0,25 мА, максимум до 250 В.

    Нормальная работа (индикация) при температуре от -10 до + 50 ° С.

    Устройство соответствует DIN VDE 0680 Teil 6 / 04.77 и европейскому стандарту CE.

    ПРАВИЛА РАБОТЫ С ТЕСТЕРОМ:

    ВНИМАНИЕ! Работа с электричеством опасна для жизни. Соблюдайте правила техники безопасности и требования по защите от короткого замыкания и поражения электрическим током.

    Не используйте тестер при напряжении выше указанного.

    Для проверки открытых токоведущих частей используется только лезвие зонда.Во всех остальных случаях нельзя проводить работы без надежной изоляции.

    Не используйте тестер во влажной среде, избегайте попадания воды.

    Не работайте с неисправным тестером.

    Статическое электричество (трение пластикового корпуса) может вызвать неточную индикацию на приборе.

    Не изменять и не вносить никаких изменений в конструкцию тестера.

    Проконсультируйтесь с квалифицированным специалистом перед работой с электрической розеткой.

    МЕТОДЫ РАБОТЫ ЗОНДА:

    Контактный метод: поместите зонд в контакт с проводником и коснитесь сенсорной кнопки (Прямой тест) устройства.Показания на дисплее в возрастающем порядке показывают значение электрического напряжения в проводнике.

    Бесконтактный метод: Нажмите пальцем нижнюю сенсорную кнопку (проверка точки разрыва индуктивности) и переместите ее ближе к изолированному проводнику. Наличие слабой индуктивности, вызванной электрическим током в проводнике, будет обозначено символом молнии на дисплее.

    Для проверки Проверьте состояние и полярность батарей и батарей, поместив зонд в контакт с испытательным стержнем батареи и прикоснувшись пальцем к кнопке-датчику (прямой тест) на корпусе зонда.С другой стороны, вам нужно замкнуть цепь аккумулятора на его противоположном полюсе.

    Сигнальный символ молнии информирует о состоянии аккумулятора.

    Полярность: индикатор горит на положительном (+) полюсе и гаснет на отрицательном полюсе.

    3 в 1: цифровой индикатор напряжения, индуктивный щуп и индикатор фазы заземления.
    Быстрая локализация неисправностей — скрытые обрывы кабельных линий электроснабжения.
    Возможность бесконтактного измерения.
    Устройство не требует источника питания и проста в использовании.

    Оценка значения напряжения в сети (до

    250В или = 250В).
    Толщина оплетки испытуемого кабеля не должна превышать 2 мм.

    Артикул 106472n

    Внимание! Электричество опасно для жизни. Соблюдайте особую осторожность при работе вблизи проводов под напряжением и т. Д. Никогда не прикасайтесь к оголенному кончику тестера во время измерения напряжения.

    Многофункциональное устройство универсального применения.

    Возможны следующие варианты его использования:

    (1) Тест точки разрыва индуктивности используется при тестировании на разрыв линии питания и линии передачи.Измерение выполняется без прямого контакта с неизолированным проводом через его изолирующую оплетку.

    (2) При прямом контроле уровня напряжения измерения производятся при прямом контакте с проводом. В этом случае уровень напряжения будет отображаться на дисплее в виде показаний шкалы: 12, 36, 55, 110 или 220 вольт. Показания устройства не соответствуют прямому значению измеренного напряжения, а соответствуют возможному диапазону, в котором оно находится. Например, значение «12» означает, что напряжение не превышает 12 вольт.Показание «250» соответствует максимальному напряжению 250, но не менее 220 вольт. Остальные показания интерпретируются по аналогии — значение отсчета соответствует нижнему пределу поддиапазона измерения.

    Внимание! При тестировании незаземленных источников питания, таких как батареи или изолированная выходная обмотка трансформатора, показания счетчика могут быть немного выше или ниже фактического напряжения.

    В этом случае для более точного считывания значения напряжения необходимо с помощью измерительного провода подключить кнопку «Прямой тест» к другому полюсу батареи или второму концу обмотки трансформатора.

    (3) Проверка ЗЕМЛИ / ФАЗЫ выполняется бесконтактным способом в непосредственной близости от розетки и позволяет легко определить вилку (розетку), находящуюся под напряжением.

    Устройство выполнено в соответствии с международным стандартом качества ISO9001.

    Внимание! Толщина оплетки испытуемого кабеля не должна превышать 2 мм.

    МАКСИМАЛЬНОЕ ИЗМЕРЕННОЕ НАПРЯЖЕНИЕ НЕ ДОЛЖНО ПРЕВЫШАТЬ 250 Вольт переменного или постоянного тока.

    Устройство выглядит как стандартная индикаторная отвертка с неоновой лампой.Однако, помимо этого, он имеет трехразрядный цифровой ЖК-дисплей с дополнительными символами. Дисплей расположен посередине ручки отвертки. Кроме того, на этой же рукоятке расположены функциональные кнопки переключения режимов работы устройства и маркировка стандарта электробезопасности.

    Тестер выполнен по энергосберегающей технологии и не требует специального источника питания — он использует для своих нужд энергию электромагнитного поля измеряемого объекта, например, силового кабеля сети.

    1. Тестер отверток комбинированный с индикатором напряжения CT-98 — 1 шт.

    Просмотреть очередь

    Поворот

    • удалить все
    • Отключить

    YouTube Premium

    Вы хотите сохранить это видео?

    Пожаловаться на видео?

    Пожалуйста, войдите, чтобы сообщить о неприемлемом содержании.

    Понравилось?

    Не понравилось?

    Видеотекст

    Тестер отверток с измерением уровня напряжения и бесконтактным определением фазы — купить в Китае
    https: // youtu.be / opJGRoYObXM
    # отвертка # тестер # индикаторная отвертка

    Китайский индикаторный тестер отверток оснащен двумя кнопками и ЖК-дисплеем. Кнопки не нажимаются, требуется только прикосновение. Прикоснувшись к верхней кнопке, можно определить наличие фазы в розетке, а также узнать уровень напряжения в сети. Значение напряжения указано приблизительно.

    Для определения фазы бесконтактным способом нужно коснуться второй нижней кнопки и по очереди поднести конец отвертки к каждой стороне розетки. Чувствительность отвертки тестера невысокая, поэтому быстро перемещать ее не стоит.

    Отвертка индикаторная: устройство и принцип действия

    Индикаторная отвертка позволяет определить, подается ли питание на тот или иной провод. Чтобы понять принцип работы устройства, необходимо ориентироваться в схеме подачи электроэнергии. В общем, все провода, находящиеся в доме, запитаны от выключателя, который подает ток в квартиры.

    Для вывода электричества в розетку нужен фазный провод, на который постоянно подается напряжение.

    Возврат того же тока на выключатель осуществляется нулевым проводом, что опасно только при включении прибора, в остальное время он остается незанятым.

    Индикаторная отвертка используется для обнаружения фазных проводов. Перед тем как приступить к работе с устройством, следует проверить его на работоспособность. Для этого необходимо протестировать устройство на питаемом источнике, например, вставив его жало по очереди в розетку.Если лампочка загорелась, все в порядке, в противном случае инструмент следует заменить. Прикасаться к игалу во время этого процесса категорически запрещено!

    Индикаторная отвертка: принцип действия

    Самая простая конструкция может определять только фазовый контакт, а более поздние модели могут обнаруживать ноль. На рынке представлены устройства, которые могут находить напряжение даже в скрытой проводке (например, под слоем штукатурки), но имеют невысокую точность.

    По внешнему виду индикаторные отвертки практически ничем от привычного не отличаются, но в их прозрачных пластиковых корпусах есть неоновая подсветка, загорающаяся при прикосновении к токоведущему проводу, и небольшой резистор.

    В работе фазового определителя (второе название устройства) одним из звеньев цепи может выступать человек. Для того, чтобы лампа загорелась, необходимо приложить кончик отвертки к фазовому проводу и прикоснуться пальцем ко второму — нулю. Благодаря высокому сопротивлению резистора ток, проходящий через тело человека, будет безопасным и незаметным.

    Отвертка индикаторная позволяет решать несколько основных задач. Часто его используют для проверки выхода из строя розеток.Кроме того, с помощью прибора проверьте заземление удлинителя, прикоснувшись жало к его контакту. Если лампочка не загорается, значит все работает нормально. С помощью отвертки можно определить фазу, которая находится в патроне люстры.

    Ток должен проходить по внутреннему контакту, а не по резьбе. В этом случае нужно действовать осторожно, так как одновременное прикосновение к обоим контактам вызовет короткое замыкание в сети.

    Кроме того, индикаторную отвертку используют при установке розеток и выключателей, потому что при их установке важно правильно подключить нулевой и фазный провода.Инструмент также поможет при подозрении на утечку напряжения в электроприборе. Чтобы исправить этот факт, нужно подключить устройство к розетке и дотронуться до него жалом. Если свет не загорается полностью, значит, небольшая утечка действительно существует. Если индикатор загорается на полную мощность, значит фазный провод напрямую контактирует с корпусом. В обоих случаях устройство необходимо отремонтировать.

    % PDF-1.6 % 398 0 объектов> эндобдж xref 398 93 0000000016 00000 н. 0000003818 00000 н. 0000003954 00000 н. 0000004074 00000 н. 0000005341 00000 п. 0000005391 00000 п. 0000005441 00000 п. 0000005491 00000 п. 0000005539 00000 п. 0000005587 00000 н. 0000005636 00000 н. 0000005686 00000 п. 0000005736 00000 н. 0000005786 00000 н. 0000005835 00000 н. 0000005885 00000 н. 0000005935 00000 н. 0000005984 00000 п. 0000006097 00000 н. 0000006208 00000 н. 0000061877 00000 п. 0000115834 00000 н. 0000171086 00000 н. 0000226508 00000 н. 0000283304 00000 н. 0000283524 00000 н. 0000332435 00000 н. 0000332564 00000 н. 0000332677 00000 н. 0000332703 00000 н. 0000333093 00000 н. 0000388402 00000 п. 0000442449 00000 н. 0000499623 00000 н. 0000499867 00000 н. 0000499937 00000 п. 0000500203 00000 н. 0000500645 00000 н. 0000502343 00000 н. 0000502396 00000 н. 0000502652 00000 н. 0000503455 00000 н. 0000503508 00000 н. 0000503721 00000 н. 0000503917 00000 н. 0000504045 00000 н. 0000505224 00000 н. 0000505669 00000 н. 0000507132 00000 н. 0000507328 00000 н. 0000507765 00000 н. 0000509167 00000 н. 0000509379 00000 н. 0000509591 00000 н. 0000509758 00000 н. 0000509954 00000 н. 0000510150 00000 н. 0000510346 00000 п. 0000510558 00000 п. 0000510754 00000 п. 0000510950 00000 н. 0000511846 00000 н. 0000512173 00000 н. 0000512806 00000 н. 0000513006 00000 н. 0000513328 00000 н. 0000514002 00000 н. 0000514418 00000 н. 0000515512 00000 н. 0000515765 00000 н. 0000515961 00000 н. 0000516758 00000 н. 0000516990 00000 н. 0000517826 00000 н. 0000518633 00000 н. 0000518873 00000 н. 0000519675 00000 н. 0000520497 00000 н. 0000520721 00000 н. 0000520893 00000 н. 0000521734 00000 н. 0000521961 00000 н. 0000522178 00000 н. 0000522392 00000 н. 0000522523 00000 н. 0000523902 00000 н. 0000524288 00000 н. 0000525166 00000 н. 0000525362 00000 н. 0000525726 00000 н. 0000526481 00000 н. 0000526649 00000 н. 0000002204 00000 н. трейлер ] >> startxref 0 %% EOF 490 0 obj> поток 2% (.sTV, V0 | -tyvwS0g ۝ Xp_mRc% sf ߲` & xaY @] Q; D (EuF

    Как определить фазу и ноль индикаторными отвертками различных модификаций. Ноль и фаза в электрике

    13.06.2019

    Если возникает необходимость определить нулевую и фазную жилы, подходящие устройства не всегда могут быть поблизости. Идентифицировать проводники с помощью подручных средств можно, но необходимо строго соблюдать правила безопасности при работе с электрическим током.

    Цвет провода

    Назначение жилы можно узнать по цвету ее изоляции.Существует стандарт цветовой кодировки проводов. Нулевые провода обычно обозначаются синим или синим цветом. Заземление можно узнать по зеленому цвету изоляционного материала. Однако здесь также допустимо использовать желтую маркировку или сочетание зеленого и желтого цветов.

    С фазным проводом дело обстоит сложнее. Палитра оттенков его обозначения довольно широка:

    .
    • белый;
    • черный;
    • красный;
    • коричневый;
    • серый;
    • оранжевый;
    • розовый;
    • фиолетовый.

    Есть даже бирюзовые фазы. В этом случае нужно быть очень осторожным, чтобы случайно не спутать его с зеленым заземлением или синим нулем.

    Строго говоря, идентификация по цвету изоляции — не самый надежный способ. Поэтому специалисты часто называют это условным. Во-первых, цветовая кодировка встречается не всегда — например, в старых домах для всех кабелей применялась исключительно белая изоляция. Во-вторых, сами электрики часто пренебрегают установленными правилами маркировки, подключая к системе те провода, которые есть под рукой.

    Проверка контрольной лампы

    Сразу отметим, что такой способ проверки очень опасен. Все манипуляции рекомендуется проводить с соблюдением правил безопасности и только в резиновых перчатках.

    Контрольная лампа сделана самостоятельно. Для этого требуются следующие материалы:

    • лампа накаливания обыкновенная с цоколем в рабочем состоянии;
    • 2 многожильных провода длиной около полуметра.

    Проводники присоединяются к разным разъемам картриджа.Один провод подключается к металлическому объекту, а другой — к проводнику, который необходимо идентифицировать.

    Определить результат такого теста очень просто.

    Если лампочка горит, значит жила фазовая, если нет реакции — нулевая.

    Кстати, если под рукой нет обыкновенной лампочки, то с таким же успехом можно провести проверку и с помощью неоновой лампы.

    Народный путь

    Существует также популярный способ определения нулевой и фазовой жил.Несмотря на то, что некоторые специалисты довольно саркастически отзываются об этом, этот метод работает достаточно эффективно.

    Для определения необходимы следующие элементы:

    • 2 многожильных провода длиной около полуметра;
    • резистор 1 МОм;
    • картофель крупный.

    Испытательная цепь напоминает идентификацию фазы на контрольной лампе. Один конец проволоки прикрепляют к металлу (часто используются отопительные или водопроводные трубы), другой плотно прилегает к срезанной по длине картофелине.Второй проводник также примыкает к овощу, а другой конец подключен к резистору и интересующему сердечнику.

    Очень важно, чтобы провода в картофеле были как можно дальше друг от друга.

    Результат исследования придется ждать минут 10. При контакте с фазой мякоть овоща потемнеет, а в случае нуля останется неизменной.

    Назначение кондуктора можно проверить с помощью подручных средств.Но такие методы далеко не безопасны. Поэтому использовать их следует только в крайних случаях. А еще лучше обзавестись специальной индикаторной отверткой.

    Раздел:

    Простые способы определения фазы и нуля без приборов: 14 комментариев

    1. Юрий

      Текст из статьи Жилы подключаются к разным разъемам картриджа. Один провод подключается к металлическому объекту, а другой — к сердечнику, который необходимо идентифицировать. Своими действиями я подключаю один провод к металлическому объекту (например, гвоздю или ковшу, или столовой вилке, которая тоже железная)
      Автор изучил ПУЭ и ПТЭЭ, использование элементов управления запрещено

    2. Александр

      Определить фазу и ноль? Элементарно Ватсон; никакой прибор и картошка не нужны! Проверка проводится — под напряжением (!!!).Делюсь собственным опытом: вы просто берете обычную отвертку более аутентичную, соприкасаетесь с интересующим проводом, одной рукой придерживая ручку отвертки, а другой — тыльной стороной своей сухой (!) Руки (пальцев) — проведите им по металлической части. Если это фаза, то рука чувствует «трение» об отвертку; если «трение» не ощущается, провод нулевой. Эффект «трения» — от переменного тока 50 Гц. (!!!) Конечно, в этом случае нужно быть в какой-то сухой обуви, чтобы не соприкасаться с полом (землей).И — да благословит вас святой Ом!

    3. Генри

      Специально для автора данной публикации личная рекомендация-проверка фазы на язык. Для более точного управления станьте босиком в бассейне с соленой водой. Внимание!!! это черный юмор, рекомендация смертельная !!! Цветовая кодировка проводов как зебра на пешеходном переходе, водитель обязан сбавить скорость, а у всех ли это снижает ??? Так называемая контрольная лампа не всегда может показать наличие фазы.Как и индикаторная отвертка. И для всех остальных: не экспериментируйте с опасными вещами, которых вы не понимаете. Для контроля напряжения есть распространенные приборы: вольтметры-тестеры-мультиметры. Ну а если у вас дома нет прибора (то, скорее всего, нет и опыта), то лучше пригласить электрика из ЖЭК. Ну или другой профессиональный мастер. Люди годами набираются опыта, а потом пришел автор и все бросил ему на пальцы. Более того, у всех есть зубы, но даже я не вижу в сети статей о том, как пломбировать зуб в домашних условиях или как удалить аппендикс ребенку до приезда скорой помощи

    4. Николай

      Если у вас нет ничего от электроинструмента, позволяющего отличить фазу от нуля, то вы, скорее всего, не электрик, а потому не стоит даже пытаться что-то выяснять. .. Позвоните профессионалу, и он решит ваши проблемы и возможно продлит вам жизнь …
      И все эти советы — полнейшая и безответственная чушь.

    5. Michael

      Никогда не делайте так, как рекомендовано в статье. В лучшем случае вы будете шокированы. В худшем случае огонь и смерть! Возьмите индикаторную отвертку. Стоит копейки, но сэкономит много. А лучше всего вызвать специалиста.

    6. ivan

      Автора нужно отправить в 8 класс. И если он у него своей лампочкой выпадет на 2 фазы, например, когда зазвонит трехфазный мотор, он останется без глаз.Датчик должен быть оснащен 2 лампочками 220 В, включенными последовательно. И желательно поместить этот зонд в пластиковую прозрачную коробку, либо пластиковую, но с отверстиями. Да, они будут светить менее ярко, но они безопасны. И про ерунду с картошкой никогда не читал. ТЬМА.

    7. Анатолий

      Замечательные пути! Надо бы посмотреть, как с управлением в деревянном доме без водопровода и печного отопления

    8. zurukuk

      стоит ли забора? Индикатор копейки должен быть у каждого, а не у одного! у специалиста есть на кого угодно, а не нефуа-специалиста для экспериментов!

    9. Павел

      Понравится любыми способами. С диодом полнейшая чушь. Если под рукой нет авометра, то резистора на 1 МОм точно не будет. Лампочка и провод Ильича — самый проверенный и надежный способ. В принципе, для проверки подойдет любой электроприбор. Но уж точно не картошку с резистором. минус 100 лайков за пост.

    10. Дмитрий

      Очень важно подчеркнуть!
      Если какой-либо из перечисленных тестов не показал напряжение на ядре, это не дает 100% уверенности, что это ядро ​​равно нулю!
      Причин отсутствия показаний может быть множество (например, обрыв одного из двух полуметровых отрезков провода, плохой контакт и т. Д.)Вывод:
      Только проверка на НАЛИЧИЕ напряжения дает 100% гарантию того, что это ядро ​​ФАЗНОЕ. Тест на провод ZERO такой гарантии не дает!

    11. NNK_RTR

      Я электрик (стаж 45 лет, дожил до пенсии).
      Бывает, что нет под рукой прибора для проверки наличия фазы (и в целом напряжения)
      Способ 1: возьмите отвертку правой рукой за токонепроводящую ручку, указательным пальцем внутренней стороны коснитесь кончик отвертки, так что при сжатии кулака палец соскальзывает с кончика отвертки. затем поочередно касайтесь проводов. Опасность метода зависит от помещения, пола в помещении и обуви. Если деревянные полы будут сухими, то метод не подойдет. Если полы бетонные и влажные, то работать будет, только результат вас уже не будет интересовать.
      Способ 2: с концов многожильного провода снимается изоляция (длина провода 1-2 метра). Ближе к одному из концов снимается изоляция с поверхности провода и удаляются все жилы, одна кома (получается предохранитель).В стену забивается гвоздь, к которому прикручивается конец, находящийся ближе к предохранителю. Другим концом провода по очереди касаемся проводов. Наличие фазы определяется по искре. Если нет возможности забить гвоздь, то ищем что-то близкое к земле (водопровод, канализация. Решетка на окнах, радиатор, фурнитура в стене …). Повторяем действия, описанные в первом способе. Если контакт с землей хороший, то сгорит предохранитель (либо сработает штатная защита.(Не забываем, что искра может быть мощной. При первом прикосновении к проводу закройте глаза, если не было «баха», то смотрим на искру (есть она или нет)

    12. Valentine

      Самый простой способ — размазать пальцем и по очереди коснуться всех проводов. Там, где фаза, должна быть небольшая щепотка. (Этот метод не работает, если вы стоите мокрыми ногами в луже)

    Цифровой мультиметр — очень полезная вещь в повседневной жизни.С помощью тестера легко определить, какой из проводов фазный, нулевой, а какой — заземленный.

    Любая электрическая сеть, как бытовая, так и промышленная, может быть постоянного или переменного тока. При постоянной подаче напряжения электроны движутся в одном направлении; при переменном предложении это направление постоянно меняется.

    Переменная сеть, в свою очередь, состоит из двух частей — рабочей и пустой фазы. Рабочее напряжение, которое в электричестве называется «фазой», подается с рабочим напряжением, а на пустое, называемое «нулевым», — нет.Он нужен для создания замкнутой сети для работы и подключения электроприборов, а также для заземления сети.

    Правила использования мультиметра

    Для определения фазы и нуля с помощью мультиметра необходимо очистить концы проводов от изоляции, разделить их в разные стороны, чтобы избежать контакта, который спровоцирует короткое замыкание, и приложить электрическое напряжение в виде следа. .

    На мультиметре выставить предел измерения переменного напряжения выше 220 В.Вставьте щуп для измерения напряжения в гнездо с надписью «V». Прикоснитесь ими к очищенной вене и посмотрите на дисплей. Если значение до 20В — это фазный провод, если нет показаний вообще — это ноль.

    Для правильного использования мультиметра необходимо соблюдать следующие правила:

    • Использование прибора в условиях повышенной влажности противопоказано.
    • Не используйте неисправные измерительные провода.
    • Запрещается измерять параметры, значение которых превышает верхнюю границу измерительного прибора.
    • Во время процедуры измерения не поворачивайте переключатель и не меняйте пределы.

    Как мультиметр может помочь найти фазу

    Для того, чтобы мультиметр показал, в каком из проводов находится фаза, необходимо установить прибор в режим определения переменного напряжения, обозначенного как V ~, установив предел измерения от 500 до 800 В. Зонд. подключается стандартно, черный к разъему «COM», красный к разъему «VmA».

    Как мультиметр показывает ноль

    После того, как определился провод с фазой, проще всего найти нулевой.Установив красный щуп на фазу, прикоснитесь к другим проводам, после чего тестер должен показать значение около 220 В. Из этого будет понятно, что второй провод либо нулевой защитный, либо нулевой рабочий.

    Мультиметром очень сложно определить, где нулевой защитный провод, а где нулевой рабочий, так как они дублируют друг друга. Лучше всего отсоединить подводящий провод от шины заземления в электрощите, тогда в проверяемом помещении между фазным и заземляющим проводами не будет 220 В, как при проверке фазы и нуля.

    Определяем землю прибором

    Наличие заземляющего штыря не означает, что этот штырь действительно заземлен. Нередко этот провод никуда не подключается, а лишь создает видимость для пользователя. Грамотные электрики для земли выбирают провод с полосой, но если мастер был неопытен или халатно отнесся к этой задаче, то цветную маркировку они могут не запомнить. В таких ситуациях напряжение лучше всего измерять, прикоснувшись к водопроводным или отопительным трубам.Уровень напряжения на заземленном проводе будет меньше нуля.

    Другие варианты поверки

    Кроме перечисленных методов проверки фазы и нуля мультиметром, есть проверка с помощью контрольной лампы.
    Метод довольно необычный и требует особого ухода, но эффективен.

    Для такого устройства понадобится патрон, лампа, провод с обрезанной на концах изоляцией. При использовании лампы можно будет определить, есть фаза или нет, а вот какой фазовый провод установить не удастся.Если при соединении проводки контрольной лампы с определенными жилами она загорелась, значит, один из проводов фазный, а второй, скорее всего, нулевой. Если он не загорается, значит нет ни фазы, ни фазы, ни нуля, что тоже возможно.

    Отвертка с индикатором в помощь

    Конструкция инструмента проста. Внутри встроена лампочка. Укус на одном конце, шунтирующий контакт на другом.

    Суть проверки контрольной отверткой заключается в выполнении следующих действий:

    • Отключить питание от щита.
    • Снимите изоляцию с проверяемых проводов на 1 см.
    • Разделяем их в разные стороны, чтобы не соприкасаться.
    • Подайте напряжение, включив входной автомат.
    • Поднесите кончик отвертки к оголенной проводке.
    • Если при выполнении этого действия загорается окошко индикатора, то это фаза, если нет, то она равна нулю.
    • Отметьте нужную жилу, отсоедините автомат и подключите коммутационный аппарат.

    При работе с датчиком все должны соблюдать правила безопасности, а именно: во время измерения не касаться отвертки внизу. Инструмент необходимо содержать в чистоте. Перед тем как определить отсутствие напряжения (а не его наличие) в розетке, можно проверить прибор на исправность с помощью другого электрооборудования, находящегося под напряжением.

    Цвет провода

    Самый простой и надежный способ определить фазу и ноль — по цвету проводов.
    Но только если вы уверены, что электропроводка подключена по всем правилам!
    По сути, он всегда жил с фазой черного, коричневого, белого или серого и нулевого синего или синего. Также они могут быть зелеными или желто-зелеными, это говорит о наличии проводника с заземлением.
    В этом случае можно обойтись без измерительных приборов, по цвету понятно, где фаза, а где ноль.

    При прокладке электропроводки наибольшую опасность представляют фазные проводники.Чтобы не возникла ситуация, влекущая за собой летальный исход — раскрашены кричащими яркими красками. Это сделано для того, чтобы при определенных обстоятельствах электрик мог быстро выбрать из нескольких проводов наиболее опасный и с осторожностью относиться к ним.

    При проведении ремонтных работ в любом помещении немаловажным моментом является оснащение этого помещения электричеством. Помимо разводки не забывайте о необходимости установки розеток и выключателей, с помощью которых будет регулироваться освещение. Здесь довольно важно определить фазный, нулевой и заземляющий проводники системы.

    Для профессиональных установщиков эта задача очень проста, чего нельзя сказать об обычных людях, далеко не всегда способных с такой задачей справиться. Тем не менее поиск нуля и фазы не так сложен, как может показаться изначально, и включает в себя несколько способов определения.

    Следует понимать, что проводка в квартире обычно имеет напряжение 220В, так как она предусматривает подключение к нулевому проводу и к одной из фаз.В этом случае заземление обязательно, что делает электрификацию помещения безопасной для жителей.

    Что такое фаза и ноль в электричестве для новичка

    Чтобы понять принцип нахождения фазы и нуля в сети, вы должны сначала определить для себя, что означают эти термины, что для простого обывателя может показаться совершенно непонятными понятиями. Любая система, независимо от ее протяженности, состоит из трех фаз, это касается и низковольтных линий, задачей которых является питание жилых домов.

    Между любыми двумя фазами возникает линейное напряжение 380 В. Однако напряжение бытовой сети 220В, основная задача — появление необходимого для сети напряжения. Для этого в любой сети есть нейтральный провод, который в сочетании с любой фазой образует разность потенциалов 200В, которая будет представлять собой фазное напряжение.

    Ноль в электрической цепи — это проводник, который подключается к цепи заземления и используется для создания нагрузки от фазы.Эта фаза подключается к противоположному концу обмотки на ТП. Таким образом, в стандартной розетке для наглядности один вход принимается за фазу, а другой — за ноль.

    Проще говоря, фаза — это провод, по которому течет ток. Через нейтральный провод ток возвращается обратно к источнику. В зависимости от количества фаз система имеет несколько проводов. Допустим, в трехфазной цепи есть три фазных провода и одна обратка, ноль.

    Цветовая кодировка. Нередко многих интересует вопрос, какого цвета у провода фаза от нуля к земле, как определить, где какой провод, часто становится возможным с помощью цветовых различий, используемых в электрике. Однако этот способ сработает только в том случае, если публикация действительно выполняется по всем правилам. Изоляция нулевого провода обычно обозначается синим или голубым цветом, земля сочетает сразу два цвета — зеленый и желтый. По правилам фазный провод обозначается коричневым, белым или черным цветом.

    Обозначение фаз и нулевых букв … Помимо цветовой кодировки, возможна также маркировка проводов. Фаза обычно обозначается латинской буквой «L», а нейтральный провод — буквой «N».Кроме того, заземление имеет собственное обозначение, которое обозначается буквой «Г».

    Как определить фазу и ноль индикаторной отверткой

    Для поиска фазы и нуля в сети можно использовать различные инструменты. Наиболее удачным изобретением в помощь начинающим электрикам является индикаторная отвертка, имеющая специальные чувствительные элементы и индикатор-отражатель.

    Проверить фазу и ноль в сети отверткой проще простого.Отвертку следует зажать между большим и средним пальцами. Не прикасайтесь к оголенной части лезвия отвертки. Указательный палец следует положить на металлический круглый выступ на конце ручки.

    Принцип работы индикаторной отвертки определить несложно, внутри нее есть специальная лампа, а также резистор, являющийся сопротивлением. Лампа загорается, если цепь замкнута. Благодаря сопротивлению во время теста можно не бояться поражения электрическим током, так как оно сводит его значение к минимуму.

    Как с помощью индикаторного щупа узнать где фаза а где ноль в розетке видео

    Найти ноль такой отверткой соответственно не получится. К тому же этот метод часто дает сбой из-за не очень хорошей чувствительности. В результате индикаторная отвертка, реагируя на помехи, может выдавать напряжение там, где оно полностью отсутствует.

    Определение фазы и нуля мультиметром

    Кроме индикаторной отвертки можно использовать мультиметр, который также позволит определять токоведущие провода в сети.Обязательным условием его использования является предварительная зачистка проводов.

    Перед использованием прибора необходимо установить значение предела измерения переменного тока, значение которого должно превышать 220В. Также следует ориентироваться на маркировку гнезд, куда входят щупы прибора. Для этого типа проверки требуется, чтобы зонд был вставлен в гнездо с надписью «V».

    Сама проверка заключается в прикосновении щупа к одному из проводов, при этом следят за показаниями прибора.Если мультиметр определяет какое-либо напряжение, значит, этот провод фазный. Если другой провод показывает нулевое значение, то это, соответственно, нейтральный провод.

    Устройство может использоваться для работы любого типа — циферблатного или с цифровым индикатором. В любом случае важным моментом будет соблюдение техники безопасности, а также правильная индикация прибором показаний с проводов. Точность этого устройства обычно выше, чем у индикаторной отвертки.

    Главное правило при использовании мультиметра — запретить одновременное касание фазного провода и контура заземления. Такая халатность может привести к коротким замыканиям и, как следствие, к травматическим ожогам.

    Как найти фазу и ноль без приборов

    Несмотря на столь широкое использование инструментальных методов определения фазы и нуля в сети, далеко не всегда под рукой может быть необходимое устройство, которое позволит сделать правильный вывод. В то же время неправильная идентификация проводов в сети «на глаз» может привести к весьма опасным последствиям.

    Первый способ справиться с этой задачей был описан в одном из разделов выше.Он заключается в нахождении проводов в зависимости от цвета их изоляции, а также от маркировки. Однако это будет верно только в том случае, если проводка была проведена по всем правилам.

    Второй способ их определения — это сделать так называемую контрольную лампочку, при этом используя доступные инструменты. Для этого потребуется простая лампа накаливания и два куска провода длиной примерно 50 сантиметров. Жилы проводов должны быть подключены к лампочке так, чтобы другой конец одного из проводов касался труб отопления (зачищен), а второй — «звенящих» проводов. Провод, при прикосновении к которому загорается лампа, фазный.

    Обнаружение фазы без индикатора и видеоустройства

    Стоит отметить, что описанный метод очень опасен и при его использовании может привести к поражению электрическим током. Ни в коем случае не рекомендуется использовать его при наличии максимального напряжения в сети, а также не касаться оголенных проводов.

    Альтернативой лампе накаливания может быть неоновая лампочка, которая позволит определить полярность системы.

    В заключение следует отметить, что ответ на вопрос «как определить фазу и ноль» имеет несколько решений. А именно: индикаторная отвертка, мультиметр, можно и без инструментов. Все зависит от возможностей и наличия под рукой инструментов. При работе с электричеством обязательно соблюдать все меры безопасности.

    При ремонте электропроводки, а также установке розетки и выключателя часто бывает необходимо определить фазу и ноль.Для профессиональных электриков это несложная задача. Но как справиться с этой задачей тем, кто плохо знаком с устройством электрических сетей? Статья поможет вам разобраться с этой задачей.

    Для начала нужно понять, из чего состоит бытовая электросеть. Обычно он состоит из трехсекционного провода:

    1. Фаза;
    2. Zero;
    3. Заземление.

    Простейшим случаем электрической цепи является однофазная цепь. В этой схеме всего два провода — фазный и нулевой.По первому проводу электрический ток течет к потребителю (потребителем тока является вся бытовая техника). Второй провод предназначен для возврата электрического тока обратно. В рассматриваемой однофазной сети существует другая разводка: она называется массой или массой. Этот провод не проводит электрический ток, а действует как предохранитель, то есть в случае обрыва предотвращает поражение электрическим током. С помощью этого провода лишнее электричество уходит в землю, то есть заземляется.Фаза — это проводник, по которому электрический ток течет к потребителю.

    В отличие от других проводников, только фаза имеет напряжение 220 В … Но для использования электричества одной фазы недостаточно. Нулевой провод — это проводник, протянутый от генератора электростанции к потребителю. Несмотря на то, что он практически не проводит электрический ток, он является полноправным участником передачи тока по металлическим проводам. Заземление — это проводник, соединенный с землей и предназначенный для изоляции фазы во время пробоя, чтобы защитить человека от поражения электрическим током.Для определения фазы и нуля есть три варианта:

    1. Определение фазы и нуля визуально, то есть без приборов;
    2. Определение фазы и нуля с помощью индикаторной отвертки;
    3. Определение фазы и нуля с помощью мультиметра.

    Не забывайте, что при проведении электромонтажных работ станки необходимо выключать. Кроме того, убедитесь, что ручки правильно заземлены. В противном случае их использование представляет угрозу для здоровья человека.

    Как определить фазу и ноль без приборов?

    Визуальный метод определения фазы и нуля является наиболее простым, так как для его реализации не требуются какие-либо приборы и оборудование. Если электропроводка выполнена по стандарту, то определение фазных, нулевых и заземляющих проводов осуществляется проводами с цветовой кодировкой:

    Зная, какой цвет соответствует какому проводу, можно легко определить, для чего он предназначен.Этот метод оказывается во многих случаях выгодным, за исключением проводов, которые используются в переключателях и переключателях, поскольку в этом электрооборудовании применяется другая схема … Иногда цветовая кодировка проводов не соответствует стандарт. Это возможно в тех случаях, когда в электрооборудовании используется старая электропроводка или электрики установили нестандартные провода с другой маркировкой. Тогда вы можете использовать более практичные методы для определения фазы и нуля.

    Как определить фазу и ноль индикаторной отверткой?

    Одним из наиболее распространенных методов определения нуля и фазы считается метод, заключающийся в использовании индикаторной отвертки. Корпус этого устройства снабжен резистором и светодиодом. Металлический наконечник инструмента подключен к резистору, который выполняет роль проводника. Резистор нужен для снижения тока до максимально возможного значения. Это обеспечивает безопасное использование инструмента. Ток протекает через щуп и резистор прибора и снижается до значений, не представляющих угрозы для жизни человека. В этом весь принцип работы этого устройства.

    Проверяющему необходимо дотронуться до проверяемых проводов острым концом устройства по очереди, касаясь пальцем пластины на конце ручки устройства.После этого цепь замыкается и загорается светодиод . … Свет светодиода указывает на то, что проверяемая проводка является фазной, а другая проводка — нейтральной. Для определения фазы и нуля с помощью индикаторной отвертки используется следующий алгоритм:

    Как определить фазу и ноль мультиметром?

    Еще одним популярным методом определения фазы и нуля считается метод использования мультиметра. Измерение проводят в следующей последовательности:

    При использовании мультиметра необходимо соблюдение следующих правил:

    • Не используйте мультиметр во влажной среде.
    • Запрещается менять положение переключателя во время измерения.
    • Не используйте мультиметр с неисправными измерительными проводами.

    Цвет фазового провода и ноль

    Многие молодые электрики смеются над цветными проводами. Но время идет, и они с уважением признают, что такая маркировка помогает отличить фазу от нуля и землю в нужный момент. Если мастер неправильно соединил провода по цвету, этот может спровоцировать поражение электрическим током и короткое замыкание.Именно в целях безопасности людей и помещений для проводов выбрано своеобразное цветовое решение.

    По правилам эксплуатации установок заземление окрашено в желто-зеленый цвет. При этом следует учитывать, что желто-зеленые полосы каждый производитель может наносить в разном направлении. А еще бывает, что заземление попадает одного цвета, то ли желтого, то ли зеленого.

    Опытные работники знают, что в электросетях ноль — синий, в некоторых случаях он может быть синим.Ноль — это нейтральный рабочий контакт.

    Индивидуальный цвет фазы помогает электрику найти фазу. Конечно, вариантов окраски довольно много, но все же чаще используются производители: коричневый, черный или белый .

    Зная цвета всех проводов, найти ноль и фазу не составит труда. Но все же в вопросах, связанных с электричеством, лучше проконсультироваться у специалиста.

    Генераторы, вырабатывающие электричество на электростанциях, имеют три обмотки, на одном конце которых они соединены вместе, и этот общий провод называется Zero … Оставшиеся три свободных конца обмоток называются Фазы .

    Цвета и обозначения проводов

    Чтобы найти фазный, нейтральный и заземляющий провод электропроводки без приборов, их в соответствии с правилами ПУЭ покрывают изоляцией разных цветов.

    На фото представлена ​​цветовая маркировка электрического кабеля для однофазной электропроводки напряжением 220 В.


    На этой фотографии показана цветовая кодировка электрического кабеля для трехфазной проводки 380 В переменного тока.

    По представленным схемам, провода маркируются в России с 2011 года. В СССР цветовая кодировка была другой, что необходимо учитывать при поиске фазы и нуля при подключении электромонтажных изделий к старой электропроводке.

    Таблица кодировки цветов проводов до и после 2011 года

    В таблице приведена цветовая кодировка проводов для электропроводки, принятая в СССР и России.
    В некоторых других странах используется другая цветовая кодировка, кроме желто-зеленых проводов .Международного стандарта пока нет.

    Обозначения L1, L2 и L3 не обозначают один и тот же фазовый провод. Напряжение между этими проводами составляет 380 В. Между любым из фазных и нулевых проводов напряжение составляет 220 В, и оно подается в проводку дома или квартиры.

    Чем отличаются провода N и PE в электропроводке

    Согласно современным требованиям ПУЭ, помимо фазного и нулевого проводов в квартиру необходимо подвести еще и заземляющий провод. желто-зеленый .

    Нулевые проводники N и PE подключаются к одной заземленной экранной шине на входе в дом. Но функция выполняется иначе. Нулевой провод предназначен для работы с электропроводкой, а заземляющий провод предназначен для защиты человека от поражения электрическим током и подключается к корпусам электроприборов через третий контакт электрической вилки. Если произойдет пробой изоляции и фаза ударится по корпусу электроприбора, то весь ток будет протекать по заземляющему проводу, плавкие вставки перегорят или сработает автоматический выключатель, и человек не пострадает.

    Если электропроводка прокладывается в помещении кабелем без цветовой маркировки, то определить, где ноль, а где заземляющий проводник, невозможно, так как сопротивление между проводами составляет сотые доли Ом. Единственная подсказка может заключаться в том, что нейтральный провод идет в электросчетчик, а заземляющий провод проходит мимо счетчика.

    Внимание! Прикосновение к незащищенным цепям при подключении к сети может привести к поражению электрическим током.

    Измерительные щупы для определения фазы и нуля

    Устройство для поиска нуля и фазы называется индикатором.Световые индикаторы широко используются для определения фазы неоновых лампочек. Низкая цена, высокая надежность, длительный срок службы. Недавно на светодиодах появились индикаторы. Они более дорогие и требуют дополнительно аккумуляторов.

    На неоновом свете

    Представляет собой диэлектрический корпус с резистором и неоновой лампой внутри. Прикоснувшись по очереди к проводам проводки концом индикатора с отверткой, по свечению неоновой лампы найдешь фазу. Если лампочка горит на ощупь, то это фазный провод.Если он не загорается, значит, это нейтральный провод.


    Корпуса индикаторов бывают разной формы, цвета, но начинка у всех одинаковая. Во избежание случайного короткого замыкания советую надеть на стержень отвертки трубку из изоляционного материала. Не используйте индикатор для отвинчивания или затягивания винтов с большим усилием. Корпус индикатора выполнен из мягкого пластика, стержень отвертки не вдавливается глубоко и при большой нагрузке корпус ломается.

    Светодиодный зонд

    Индикаторный щуп для определения фазы на светодиодах появился сравнительно недавно и набирает все большую популярность, так как позволяют не только найти фазу, но и прозвонить цепи, проверить исправность ламп накаливания, ТЭНов бытовой техники, выключателей. , сетевые провода и многое другое.Существуют модели, с помощью которых можно определить расположение электрического провода в стенах (чтобы не повредить его при сверлении) и при необходимости найти место их повреждения.


    Конструкция светодиодного индикатора-щупа такая же, как у неоновой лампы. Вместо них используются только активные элементы (полевой транзистор или микросхема), светодиод и несколько малогабаритных батарей постоянного тока. Батарейки хватает на несколько лет.

    Чтобы найти фазу светодиодным индикатором-щупом, его конец отвертки касается проводов последовательно, в то время как нельзя касаться рукой металлической платформы на конце … Этот сайт используется только при проверке целостности электрических цепей. Если при поиске фазы коснуться этой области, светодиод будет гореть даже тогда, когда индикатор касается нейтрального провода!


    Ярко горящий светодиод указывает на наличие фазы. По правилам фазный провод должен находиться с правой стороны розетки. Как проверить контакты и схемы с помощью такого щупового индикатора, подробно расписано в прилагаемой к нему инструкции.

    Как самому сделать щуп-индикатор


    для поиска фазы и нуля на неоновой лампе

    При необходимости можно сделать щуп-индикатор для поиска и определения фазы своими руками.

    Для этого нужно припаять резистор 1,5-2 МОм к одному из выводов любой неоновой лампы, даже стартера от люминесцентной лампы, и надеть на него изоляционную трубку.

    Лампочку с резистором можно поместить в рукоятку отвертки или корпус шариковой ручки. Тогда внешний вид самодельного щупа-индикатора не будет сильно отличаться от промышленного образца.


    Обнаружение или определение фазы выполняется так же, как и с промышленным индикаторным щупом. Удерживая лампочку за цоколь, конец резистора касается проводника.

    При выборе резистора иногда возникают трудности с определением его номинала, если на корпусе резистора вместо номера нанесены цветные кольца. В этом вам поможет онлайн-калькулятор.

    Почему горит индикатор


    при касании нулевого провода

    Мне много раз задавали этот вопрос. Одна из причин — неправильное использование светодиодного индикатора. О том, как правильно держать светодиодный щуп при поиске фазы, рассказано в статье выше.

    Вторая возможная причина такого поведения индикатора — обрыв нулевого провода. Например, автоматический выключатель установлен после срабатывания счетчика на нулевом проводе. В старых квартирах это не редкость и является грубым нарушением устройства электропроводки. Обязательно снимите автомат с нулевого провода или закоротите его выводы перемычкой.

    При обрыве нулевого провода на него подаётся фаза через устройства, включенные в электросеть, например, через индикатор подсветки переключателя, телевизор в дежурном режиме, любое зарядное устройство, выключаемое только кнопкой пуска, компьютер и другие электроприборы.Индикатор показывает это. В этом случае нейтральный провод может быть опасен, и прикасаться к нему недопустимо. Необходимо найти и устранить обрыв нулевого провода, который также может находиться в распределительных коробках.

    Как найти фазу и ноль с помощью проверки электриком

    Для проверки наличия питающего напряжения в электрической сети электрики ранее использовали самодельный регулятор, представляющий собой лампочку накаливания малой мощности, вкручиваемую в электрическую розетку.К патрону подключаются два многожильных провода длиной около 50 см.

    Для проверки наличия напряжения нужно прикоснуться контрольными проводниками к проводам электропроводки. Если лампочка горит, есть напряжение.

    Проверка лампочки электриком требует осторожного обращения и занимает много места. Сделать управление электриком на светодиоде намного удобнее по схеме ниже.


    Схема простая, токоограничивающее сопротивление включено последовательно с любым светодиодом.Светодиод любого типа и цвета света. Используйте его так же, как ручку электрика на лампочке.


    Светодиод и резистор можно разместить в корпусе для шариковой ручки подходящего размера. На фото пульт для автомобилиста. Схема такого контроля такая же. Только в зависимости от типа используемого светодиода резистор R1 устанавливается номиналом около 1 кОм.

    С помощью такого контроля легко проверить наличие напряжения на проводах в бортовой сети автомобиля, правый конец подключают к массе согласно схеме, а левым касаются любого контакта.Если на контакте есть напряжение, загорится светодиод. Если одним концом предохранителя прикоснуться к плюсовой клемме аккумулятора, а к другому — переключателем, то, если светодиод не горит, значит, предохранитель перегорел. Так вы сможете проверить как лампы накаливания, так и наличие контакта в выключателях.

    Поиск фазы при наличии нулевого и заземляющего проводов

    Если вам нужно найти в проводке фазу, которая имеет фазный, нейтральный и заземляющий провод, то с помощью управления это сделать несложно.Достаточно сделать три касания проводами управления. Каждому проводу нужно присвоить условный номер, например 1, 2 и 3, и по очереди коснуться пар проводов 1 — 2, 2 — 3, 3 — 1.

    Возможно следующее поведение лампочки. Если при прикосновении к 1 — 2 лампочка не загорается, значит провод 3 фазный. Если он светится при прикосновении к 2 — 3 и 3 — 1, значит, 3 фазы. Смысл прост, при прикосновении к нулевому и заземляющему проводам свет не будет светить, так как на практике это проводники, соединенные между собой на экране.

    Вместо мониторинга можно включить любой вольтметр переменного тока, предназначенный для измерения напряжения не менее 300 В. Если одним щупом вольтметра коснуться фазного провода, а другим — нейтрального или заземляющего провода, вольтметр покажет напряжение питания.

    Поиск фазы и нуля устройством управления

    Внимание! Прикосновение к неизолированным проводам при поиске фазы с помощью теста может привести к поражению электрическим током.

    Все делается очень просто, один конец провода управления подсоединяется к трубе центрального отопления или водоснабжения зачищенной до металла, а другой в свою очередь касается проводов или контактов электропроводки.При прикосновении к фазному проводу загорается лампочка.

    Если не получается добраться до металла трубы, то можно использовать воду, текущую из смесителя. Для этого включите воду и поместите один управляющий провод под струю воды как можно ближе к смесителю. Другим концом провода коснитесь проводов электропроводки. Слабый свет лампочки подскажет, где находится фаза.


    Лучше всего в регулятор вкрутить самую маленькую лампочку, я использовал 7.Лампа для холодильника 5 Вт. Для того, чтобы добраться до воды, можно использовать кусок любого провода или стандартный удлинитель.

    Обнаружение фазы и нуля с помощью вольтметра или мультиметра

    Определение фазы вольтметром или мультиметром проводится так же, как и при проверке электриком, только вместо концов контроля подключаются щупы прибора.

    Для определения нуля в трехфазной сети с помощью тестера или мультиметра достаточно измерить напряжение между проводами, которое будет составлять 380 В между фазами, и 220 В между нулем и любой из фаз.То есть провод, относительно которого вольтметр покажет на трех других 220 В и там ноль.

    Нахождение фазы и нуля с использованием картофеля

    Если у вас не было под рукой технических средств для нахождения фазы, то вы с успехом можете использовать экзотический или народный, иначе не назовете, метод определения фазы с помощью картошки. Не думайте, что это шутка. Для некоторых это может быть единственный доступный метод, который можно успешно применить на практике.

    Конец одного проводника должен быть подсоединен к водопроводу (если он не пластиковый) или к радиатору. Если труба окрашена, то нужно очистить место соединения до металла, чтобы обеспечить электрический контакт. Другой конец воткните в разрез картофеля. Другой проводник также воткнут одним концом на максимальном расстоянии от предыдущего в картофелину, другим концом через резистор не менее 1 МОм, в свою очередь, касаться проводов проводки. Вам нужно немного подождать.Если на срез картофеля реакции нет — это ноль, если есть — фаза. Не рекомендую использовать этот метод, если вы не знаете правил безопасности при работе с электроустановками.

    Как видите, на фото произошли изменения вокруг проводов при подключении к фазному проводу электропроводки на поверхности среза картофеля. При прикосновении к нейтральному проводу реакции не будет.

    с мультиметром, индикаторной отверткой, без инструментов.Определение фазного, нулевого и заземляющего провода

    главная → Грибы → Как узнать какой провод какая фаза какая нулевая. Как определить фазу и ноль: мультиметром, индикаторной отверткой, без приборов. Определение фазного, нулевого и заземляющего провода

    Установка нового оборудования с частичной заменой электропроводки или без нее обязательно включает четкое определение проводов с фазой, «ноль» и заземлением. С фазовым поиском вопросов нет: воспользуйтесь отверткой со встроенным индикатором.Если на объекте используется двухжильная разводка, то автоматически видно, что первая — «фаза», вторая — «ноль». Сложности возникают при работе с системами, состоящими из трех токоведущих кабелей, поэтому ниже описано, как отличить «ноль» от заземления.

    Проблемы связаны практически с одинаковыми электрическими параметрами двух проводников. Поэтому не пытайтесь отличить «ноль» от «земли» с помощью обычной лампочки: она будет светиться в обоих случаях.Значения напряжения будут примерно одинаковыми при измерении мультиметром для пар фаза-ноль и фаза-земля (около 220 В). Однако этот способ все же актуален для определенных ситуаций.


    Контрольная лампа на 220В

    Определить фазу

    Чтобы найти «фазу», достаточно использовать индикаторную отвертку — простой инструмент, который должен быть у любого хозяина. Прикоснитесь наконечником к каждому проводу, удерживая палец на верхней металлической части рукоятки отвертки.Когда внутри отвертки загорается индикатор, вы прикоснулись к фазному проводу. Однако помните, что электрическая сеть не отключается при выполнении соответствующих операций.


    Обнаружение фазного провода индикаторной отверткой

    Методы определения

    Есть несколько способов отличить «ноль» от «земли».

    Цветовая кодировка проводов

    Профессиональные и добросовестные электрики никогда не произведут монтаж электропроводки без соблюдения цветовой кодировки.При условии, что монтаж производился с соблюдением основных правил ПУЭ, каждый проводник имеет определенный цвет в зависимости от выполняемой функции:

    1. Синяя / голубая оболочка используется для маркировки нейтрального проводника.
    2. Желто-зеленая оболочка (полосы) используется для обозначения заземляющего проводника.
    3. С фазным проводом сложнее, так как он может иметь оплетку белого, черного, красного, оранжевого и других цветов. Независимо от выбранного цвета «фазы» это будет правильно.

    Синий отмечает ноль, зелено-желтый — земля, красный — фаза

    Помните: даже если были обнаружены жилки соответствующих цветов, по которым можно определить «фазу», «ноль» и «землю», не спешите выводы. Вы можете быть полностью уверены в правильности установки, только если выполнили ее самостоятельно. В других ситуациях такой способ нахождения «нуля» и «земли» будет некорректным. Поэтому переходим к остальным методам.

    Дифференциальный ток

    Гораздо проще отличить «ноль» от «земли», если на обслуживаемой территории имеется устройство защитного отключения (УЗО) или дифференциальный автомат.Используйте лампу с проводами, подключите прибор к фазе и к одному из двух проводов. Если защита не сработала, значит, лампочка подключена правильно — на пару фаза-ноль. Если сработало УЗО и ответвление оказалось обесточенным, значит, была задействована пара фаза-земля.

    Если в обоих случаях не сработало УЗО, то могут быть проблемы с работоспособностью оборудования. О характеристиках устройства дифференциальной защиты можно судить по проведенным испытаниям.На любом таком оборудовании есть кнопка «Тест». Нажмите здесь.

    Примечание. Защитное устройство может выйти из строя по другой причине: если ток, протекающий через лампу, ниже номинального дифференциального значения (при котором оборудование должно обесточить цепь). Например, лампа накаливания пропускает ток порядка 20-40 мА. Если использовать УЗО на 100 мА, то вполне логично, что прибор не заработает.

    Контакты заземления на розетках

    Этот метод подходит для любого объекта, в котором используется двухполюсный выключатель и заземляющие розетки.Отключите машину, чтобы убедиться в отсутствии связи между «нулем» и «землей». То же самое проделайте со всей бытовой техникой. Возьмите мультиметр, активируйте кольцевой режим и выполните процедуру между заземляющим контактом на розетке и двумя неизвестными проводами.

    При подключении заземляющего штыря розетки к «нулю» мультиметр покажет огромное сопротивление, с «массой» — близкое к нулю. Этот метод поможет вам убедиться в правильности подключения заземляющих розеток.

    Использование мультиметра

    Перед проверкой токоведущих проводов мультиметром зачистите проводку. Не забывайте о мерах предосторожности и обязательно отключите электрическую сеть на обслуживаемом объекте.

    Если электрическая проводка не имеет цветовой / символьной маркировки или установка производилась неизвестным мастером, используйте мультиметр. Однако сначала используйте индикаторную отвертку, чтобы определить «фазу». Настройте мультиметр, выбрав диапазон измерения переменного напряжения более 220 В.Вы можете взять измерительный прибор любого типа. Конкретный размер диапазона значения не имеет: главное установить его выше 220 В.


    На паре фаза-земля напряжение будет меньше

    Подключить через мультиметр «фазу» один, а затем другой провод. В паре фаза-ноль значение напряжения не будет намного выше, чем в паре фаза-земля. Это позволит отличить «ноль» от «земли».

    Примечание. Определение «земли» с помощью мультиметра актуально для старых электрических сетей, построенных по конфигурации ТТ.Для современных топологий TN-C-S метод не актуален. Во втором случае нейтральный и заземляющий проводники разделены уже внутри здания, поэтому электрически идентичны и соединены между собой. У них одинаковое сопротивление, а это значит, что при использовании мультиметра обе пары будут иметь одинаковую разность потенциалов.

    Мультиметр не подходит для поиска заземляющего провода в электрической сети TN-S. «Ноль» и «земля» отделены от источника энергии до потребителя.Из-за разной длины проводов сопротивление будет совершенно разным, что приведет к разнице в напряжении. Может оказаться, что разность потенциалов на паре фаза-земля будет выше, чем на паре фаза-ноль.

    Отсоединение нейтрального провода (электрощиток)

    Убедитесь, что электрические устройства отключены от сети, чтобы ток не проходил через нейтральный провод. Загляните в распределительный щит, расположение которого регламентировано правилами ПУЭ, отсоедините нулевой провод (открутите зажимы, вытащите кабель из вводного автомата и заизолируйте).В качестве альтернативы отсоедините провод от нейтральной шины, который используется для дальнейшего разветвления нейтрали. В квартире или частном доме рабочих проводников будет два — заземление и фаза.

    Снова возьмите мультиметр в руки, измерьте напряжение между фазой (определяется индикаторной отверткой) и двумя другими проводниками. Напряжение будет появляться исключительно между «фазой» и «землей», так как нейтральный провод отсоединен от экрана.

    Примечание. Есть такое понятие, как «наведенное напряжение». Не вдаваясь в подробности, отметим, что в результате при измерении пары фаза-ноль мультиметр покажет напряжение отличное от «0» (обычно не более 10 В).

    Метод набора

    Dial-up — один из самых популярных методов, используемых мастерами для поиска обрывов в электропроводке. Подходит для определения «нуля» и «земли». Этот метод актуален при условии, что вы знаете расположение нулевого и заземляющего проводов на одном из концов.Например, когда набор номера осуществляется с коммутатора, но почему-то на другом конце провода они имеют разную цветовую маркировку (или такого же цвета).

    Полностью обесточить. Набор номера можно производить как профессиональными приборами (у любой модели мультиметра есть соответствующая функция), так и по обычной схеме, состоящей из лампочки, батарейки и проводов.

    Если длина измеряемых проводников мала, то используйте отрезок кабеля, подключив отрезок к концам отрезка.Если нужно прозвонить провод, идущий от щита к розетке в подсобном помещении, то лучше воспользоваться всем известным жилым: перед обесточиванием индикаторной отверткой определите и отметьте «фазу» (на обоих заканчивается).

    Подключите один щуп мультиметра (или самодельного прибора) к помеченному фазному проводу, другой к одному, а затем к другому неизвестному проводу. Двигайтесь к противоположному концу линии. Поочередно подсоедините два конца неопределенных жил к отмеченному фазному кабелю.Обозначьте их.

    Разница между нулем и землей

    Последствия неправильного переключения нулевого и заземляющего проводов могут быть разными:

    1. Некорректное срабатывание приборов учета электроэнергии в большую или меньшую сторону. Соответственно, в первом случае, когда поставщик обнаружит ошибку, может быть начислен огромный штраф.
    2. Некорректная работа устройств защитного отключения и дифференциальных выключателей: при значительных перепадах напряжения бытовая техника будет постоянно выгорать.
    3. Отсутствие защиты человека от поражения электрическим током. Причем основной причиной удара может быть неправильная схема.

    В статье рассмотрены способы различения нулевого и заземляющего проводов в трехжильных системах. Они расположены в порядке возрастания сложности действий. Только правильный монтаж электропроводки гарантирует правильную работу УЗО, дифференциальных выключателей и розеток с контуром заземления. При малейших сомнениях лучше обратиться за помощью к квалифицированному специалисту, который предоставит акт ремонтных работ.

    Любой, кто хоть в какой-то мере разбирается в электротехнике, знаком со многими терминами и определениями. А профессиональных электриков тем более. Но большинство жителей не знают, что такое ноль и фаза. Что означают эти слова? Как определить где и что там? В рамках данной статьи мы постараемся внести ясность.

    Общая информация

    В повседневной жизни мы сталкиваемся с электричеством практически везде, где находимся. Будь то работа или различные заведения: кинотеатр, театр, магазины, спортивные комплексы — перечислять можно очень долго.Излишне говорить, что мы используем много электроприборов каждый день, а 20 или 30 лет назад их было не так много, как сейчас. Причем их количество растет с завидной периодичностью.

    Но все электрооборудование не может работать вечно и рано или поздно начинает выходить из строя, что просто неизбежно. Вечный двигатель еще никто не изобрел, так что на чудо надеяться не стоит. Некоторые люди хотят узнать что-то новое, неизведанное, и электричество не исключение. Хотя бы потому, что вы можете самостоятельно ремонтировать бытовую технику.Конечно, лучше пригласить специалиста, но вы можете выполнить легкую работу самостоятельно. Только для этого необходимо изучить основные понятия, чтобы понять, что такое ноль и фаза.

    Что такое электричество?

    Описание тока следует начинать с понятия электрического заряда, который, по сути, является скалярной величиной. Если взять черную палку и потереть ею о шерсть, то она будет иметь отрицательный заряд. Это связано с избытком электронов в результате контакта с мехом.Это называется статическим электричеством и возникает на волосах. Только в этом случае заряд положительный, так как электроны теряются.

    Что касается электрического тока, то это упорядоченное движение заряженных частиц по некоторому проводнику. Это движение возникает из-за электромагнитного поля. Ток может быть двух типов:

    • Постоянный — его значение и направление не меняются.
    • Переменная — уже меняется со временем.

    Фаза

    Таким образом, термины «фаза», «ноль» и «земля» знакомы профессиональным электрикам.Но, например, фаза также встречается в физике — под этим определением можно назвать несколько состояний воды:

    Кроме того, под фазой можно понимать несколько стадий колебания, которое может относиться к волновому движению. В астрономии здесь есть несколько иное значение, которое можно понять, наблюдая за Луной.

    Чуть выше было рассмотрено, как рождается электричество на станциях. Таким образом, напряжение подается именно на рабочую фазу, которую электрики просто называют фазой.Чтобы более точно представить, что это означает, следует раскрыть следующее понятие — ноль.

    Zero

    Как известно, розетки имеют два отверстия, соответственно вилки имеют два контакта. Обычно это встречается в старых домах, где на каждого потребителя подходят всего два нулевых провода, фаза.

    В европейских странах, а с недавних пор и в России, применяется европейский стандарт. Здесь вместо двух жил или проводов их уже три, за счет включения дополнительного защитного проводника.

    А что такое ноль и нужен ли он вообще? Ответ однозначен: необходимо! Чтобы электрический ток возник и начал питать какой-нибудь бытовой прибор (фен, чайник, утюг и так далее), нужна замкнутая цепь. Это обеспечивается нулем и фазой. То есть по фазному проводу электричество попадает в наши дома, проходит через потребителя (работа сделана) и возвращается обратно по нулевому проводнику.

    При этом важно, чтобы подключенное устройство работало — машина стирает, показывает телевизор, прогреваются утюг и чайник и т. Д.Иначе ток не потечет, а напряжение на фазе никуда не денется. Поэтому важно следить за тем, чтобы младенцы ничего не подключали к розетке.

    Земля

    Важно не только уметь определять фазу и ноль, также необходимо различать заземление, которое стало применяться в новостройках. Как теперь известно, без фазы и нуля нет электричества, то есть оно течет между этими двумя проводами. Стоит только уточнить, что такое переменное напряжение.В России и ряде стран электросеть имеет частоту 50 Гц (герц). Это означает, что ток меняет направление с фазы на ноль и наоборот очень часто — 50 раз в секунду!

    Если напряжение проходит по фазе, значит, в нейтральном проводе его нет. Поскольку большинство домов на территории Российской Федерации построено еще во времена СССР, в вводном электрическом щите нейтральный провод подключается к «земле» и дополнительно к заземляющему электроду, который вкопан в земля.В этом случае «земля» подключается непосредственно к корпусу щита, а ноль располагается в изолированном блоке.

    Методы определения фазы и нуля

    Недостаточно понимать, что такое ноль и фаза, ни в коем случае не путать их! Если при включении это не имеет значения, то при проведении электромонтажа, особенно своими силами, это необходимо учитывать. В противном случае можно устроить короткое замыкание в цепи. Поэтому нужно четко понимать, где фаза, а где ноль.

    Если необходимо заменить розетку выключателя или люстру, первым делом необходимо определить, где именно находится ноль с фазой. Для обученного человека это не вызовет никаких проблем, но для большинства людей это серьезная задача.

    Но не стоит отчаиваться, ведь найти эти провода не так сложно, как может показаться на первый взгляд. Ниже мы рассмотрим несколько способов.

    Цветовая ориентация

    Это самый безопасный способ определения фазного и нейтрального проводов.Вам необходимо знать, какими цветами они обозначены, и, чтобы не было путаницы, были введены следующие цвета нулевой и земной фаз:

    • Синий или сине-белый — рабочий ноль.
    • Защитный ноль принято обозначать желто-зеленым цветом.
    • Фазовые жилы окрашены в красный, белый, черный, коричневый цвета.

    У каждой страны свой цвет фазы. Следует только отметить, что этот метод подходит только для новостроек, электропроводка которых спроектирована в соответствии со стандартом IEC 60446, принятым в 2004 году.Определить фазу и ноль по цветовой кодировке в старых домах, таких как хрущевка, сталинка, брежневка, невозможно. В этом случае может сработать другой метод.

    Отвертка с индикатором в помощь

    Отвертка с индикатором — незаменимый инструмент в любом наборе для самостоятельной работы. Этим универсальным инструментом можно не только открутить крепеж, но и найти фазу.

    Процедура очень проста, так как специальных знаний и навыков здесь не требуется. Все, что вам нужно, это:

    • Металлическим концом коснитесь оголенного провода или одного из каналов в розетке.
    • Во время проверки не трогайте саму рабочую часть!
    • Нужно дотронуться большим пальцем (или любым другим) до контактной площадки инструмента.

    Этот метод, как и определение фазы и нуля по цвету проводов, работает безотказно.

    При наличии напряжения загорается индикатор отвертки, иначе не фаза, а ноль. В отвертке помимо лампочки есть резистор, который создает сопротивление протеканию тока, и напряжение немного снижается.Таким образом, проверка будет полностью безопасной.

    Обнаружение фазы с помощью мультиметра

    Еще один не менее известный среди радиолюбителей прибор — мультиметр, который также можно использовать для определения фазы в домашней электросети. На приборе выбран режим измерения переменного тока (как правило, обозначается V ~) и выставлено перераспределение более 220 В. Обычно это 500, 700 или 800 вольт. Датчики должны быть подключены к разъемам COM (черный) и VΩmA (красный).

    Одним щупом (обычно красным) нужно прикоснуться к оголенному участку провода или погрузить его в какой-либо канал розетки. Другим (уже черным) щупом касаемся любой заземленной поверхности (батареи отопления, стальных элементов стен и т. Д.). В этом случае, если красный щуп находится на фазе, то на дисплее прибора будет отображаться значение напряжения в диапазоне от 100 до 230 В, при условии отсутствия перебоев в подаче электроэнергии. В противном случае он будет равен нулю.

    Контур фаза-ноль

    Периодически стоит измерять сопротивление фаза-ноль, которое позволит электроприборам работать в непрерывном режиме.Основная причина таких измерений — частые срабатывания машин. Обычно это происходит из-за перегрузок в электросети или коротких замыканий. Все это отрицательно сказывается на работе бытовой техники.

    Не все понимают, что означают фаза и нулевой контур. Это обозначает цепь, которая образована подключением нейтрального провода, находящегося в заземленной нейтрали. Таким образом получается петля.

    Наконец

    Есть много способов найти фазу и ноль без специального оборудования.Например, «умельцы» используют сырой картофель или водопроводную воду. Однако проводить такие эксперименты крайне не рекомендуется, поскольку это большой риск для собственного здоровья.

    Есть проверенные методы, не представляющие угрозы при соблюдении мер безопасности. Поэтому не стоит изобретать велосипед и что-то изобретать.

    Проверить работоспособность электросети в квартире или частном доме можно разными способами. С финансовой точки зрения оптимальным вариантом станет индикаторный щуп, способный заменить мультиметр в домашних условиях.

    При выполнении монтажных работ с розетками и выключателями света часто бывает необходимо найти фазу и ноль. Конечно, для опытных электриков такая задача — мелочь, но для тех, кто мало знаком с правилами устройства электрических сетей, этот вопрос может загнать в тупик.

    Отвертка индикаторная. Нюансы в использовании

    Учитывая количество электроприборов в каждой квартире, этот прибор должен быть у каждого. С его помощью можно будет определить наличие тока в любом проводнике, розетке или электрическом щитке.

    Индикаторная отвертка, конструкция

    Конструкция обычного щупа с отверткой проста:

    • зонд, играет роль проводника;
    • к наконечнику подключен резистор, он нужен для понижения силы тока до безопасного для человеческого организма значения;
    • Затем
    • поместил светодиод, который соединен с пятном контакта, выведенным на конец отвертки;
    • корпус выполнен из прозрачного пластика, это позволяет видеть свечение светодиода.


    Фаза и ноль в отвертке

    Найти фазу и ноль индикаторной отверткой несложно. Когда зонд касается провода под напряжением, ток проходит через стержень, затем через резистор, заставляет светодиод светиться, а затем он падает на руку, касающуюся металлической пластины. Ток также пройдет через тело человека, выполняющего эту операцию, а затем уйдет от земли.

    Сам человек не почувствует проходящего через него тока, так как его величина слишком мала.

    Область применения

    Любые работы, связанные с электромонтажом, должны быть безопасными. Для этого у каждого должен быть в доме этот необходимый инструмент.

    Это устройство можно использовать для следующих целей:

    • проверьте, к какому контакту розетки или переключателя подключен фазный провод;
    • при неработающей розетке удлинителя можно все розетки зондом проверить;
    • с его помощью можно узнать, где подключена фаза в картридже: к центральному контакту или к резьбе;
    • узнать, находится ли электроприбор под напряжением;
    • , прикоснувшись острием инструмента к центральному контакту розетки, можно проверить исправность заземляющего провода.

    Важно! Если сеть переменного тока, не нужно прижимать палец к пластине!

    Виды отверток

    Новые модели отверток могут определять наличие напряжения в сердечнике даже через слой побелки, штукатурки и глины. Их алгоритм действий почти всегда одинаков. Но есть также различия, которые возникают в зависимости от типов, моделей и ряда функций, которыми обладает инструмент.

    Иногда по функциональности одна отвертка может заменить несколько дорогих устройств. Есть устройства с аккумулятором, это дает возможность проверить исправность провода даже в обесточенном состоянии.

    Важно! Любая индикаторная отвертка имеет нижний и верхний пределы измерения напряжения. Превышение их может привести к поломке устройства или отображению неверной информации.

    Такая модель сможет дать максимум интересной информации об исследуемой схеме:

    • звуковой сигнал укажет на наличие напряжения в цепи;
    • цифровой дисплей отобразит значение напряжения в вольтах;
    • позволяет проверять цепи постоянного и переменного тока в бытовых электроприборах;
    • определит полярность сетей;
    • с его помощью можно осуществить непрерывность электрической цепи по световой или звуковой индикации.

    Проверка прибора перед использованием

    Перед использованием индикаторное устройство необходимо проверить на исправность. В этом вам поможет батарея внутри устройства. Вам нужно будет одновременно коснуться кончиком и другим пальцем металлического контакта на рукоятке. В этот момент должен загореться индикатор.

    Если в приборе не предусмотрен аккумулятор, то нужен токоведущий провод. К нему нужно прикоснуться жалом отвертки, а к металлу на ручке — пальцем.В результате загорится и светодиод.

    Основные меры безопасности

    Обязательно соблюдайте меры предосторожности:

    • зонд без винта использовать запрещено;
    • из устройства можно извлекать только батареи;
    • после замены аккумулятора винт следует затянуть по часовой стрелке до упора;
    • при наличии механических повреждений на зонде его использование запрещено;
    • не используйте устройство сверх пределов, указанных в технических характеристиках;
    • перед использованием щупа нужно будет проверить его в сети с точным наличием фазы;

    Важно! При измерении электрических линий датчик удерживается только за изолированные элементы.Исключение составляют цепи без напряжения.

    Инструкция по эксплуатации

    По своим характеристикам такие индикаторные устройства предназначены для:

    • возможность определения переменного напряжения контактным методом до 250 В;
    • бесконтактный метод до 600 В;
    • проверяет цепь на непрерывность от 0 до 2 МОм;
    • установка полярности: от 1,5 В до 36 В;
    • инструмент необходимо хранить в сухом и защищенном от влаги месте;
    • все операции лучше проводить в перчатках, чтобы обеспечить бесконтактный осмотр;
    • после работы следует очистить инструмент от пыли и мусора.

    Proximity отвертки очень чувствительны, они могут реагировать как на фазу, так и на нейтраль, хотя реальное напряжение будет только в одном проводе. Поэтому обычному электрику такая отвертка не нужна. Однако это может помочь в проверке качества экранирования кабелей и отсутствия излучения.

    Эти устройства имеют три положения переключателя. Два предназначены для дистанционного управления. Если отверткой случайно коснуться токоведущей части провода в этом режиме, вся электронная часть, состоящая из транзисторов и светодиода, сгорит.

    Электрические приборы окружают человека в повседневной жизни. Рано или поздно проблемы и неисправности возникают в любой электросистеме. С этими проблемами не всегда стоит приглашать опытного электрика; некоторые поломки можно исправить самостоятельно. Однако для того, чтобы найти неисправность в сети, вам обязательно понадобится специальный инструмент, который стоит приобрести заранее.

    Главное, что следует знать: у обычного цифрового мультиметра нет отдельного режима определения фазы или нуля, узнать можно только увидев значение напряжения на экране или не увидев его.

    По большому счету принцип определения фазы тестером аналогичен работе обычной индикаторной отвертки, где фаза определяется по свечению встроенной лампы, которая загорается только при наличии фазы — сопротивление — лампа — емкость цепи (человек).

    Ток от фазы, протекающей через такую ​​индикаторную отвертку, проходит через большое сопротивление, встроенное в индикатор, затем также через лампу в нем, а затем попадает в контейнер — который является человеком (для этого мы касаемся задней стороны индикаторная отвертка при определении) и только при наличии всех участников такой цепочки лампа будет гореть.

    Для определения фазы мультиметром установите режим определения переменного напряжения на нем, который чаще всего указывается на корпусе тестера как V ~ , в этом случае всегда выбирайте предел измерения — уставку, превышающую предполагаемое сетевое напряжение, обычно от 500 до 800 вольт. Датчики подключаются стандартно: черный к разъему « COM », красный к разъему « V Ω mA ». ».

    Прежде чем искать фазу мультиметром, необходимо проверить ее работоспособность, а именно работу режима вольтметра — определение переменного напряжения.Для этого проще всего попробовать определить напряжение в стандартной бытовой розетке 220в.


    Как проверить мультиметром напряжение в розетке 220в

    Для измерения напряжения в розетке цифровым тестером необходимо вставить щупы в гнезда розеток , полярность в этом случае не важна, главное не прикасаться к токопроводящим частям щупов твои руки.

    Напомню еще раз, что на мультиметре должен быть установлен режим определения переменного напряжения, предел измерения выше 220В, в нашем случае 500В, щупы подключаются к разъемам «COM» и «VΩ mA».

    Если мультиметр исправен и нет проблем с подключением розетки или перебоев в электроснабжении, то прибор покажет вам напряжение, близкое к 220-230В.


    Такого несложного теста тестеру достаточно, чтобы продолжить поиск фазы. Теперь в качестве примера определим, какой из двух проводов, например, выходящих из потолка для люстры, является фазным.

    Если бы проводов было три — фаза, ноль и земля, то достаточно было бы измерить напряжение на каждой из пар, так же, как мы его определяли в розетке.В этом случае практически не было бы напряжения между двумя проводами — между нулем и землей, соответственно, оставшимся проводом третьей фазы. Ниже представлена ​​графическая диаграмма определения.


    Если для подключения лампы всего два провода и вы не знаете, какой из них какой, то идентифицировать их таким способом не получится. Тогда нам на помощь приходит метод определения фазы мультиметром, который я сейчас опишу.

    Все достаточно просто, осталось только создать условия для протекания электрического тока через тестер и исправить это.Для этого просто создаем электрическую схему, по тому же принципу, что и с индикаторной отверткой.

    В режиме проверки переменного напряжения с выбранным пределом 500В касаемся тестируемого проводника красным щупом, а черный щуп держим пальцами или прикасаемся к нему заведомо заземленной конструкцией, например радиатором отопления, стальная стеновая рама и т. д. В этом случае, как вы помните, черный щуп вставляется в COM-разъем мультиметра, а красный — в VΩ mA.


    Если на тестируемом проводе есть фаза, мультиметр покажет на экране значение напряжения, достаточно близкое к 220 Вольт, в зависимости от условий тестирования оно может быть другим. Если провод не фазный, значение будет либо нулевым, либо очень низким, до нескольких десятков вольт.

    Напомню еще раз. ВСЕГДА УБЕДИТЕСЬ, ПЕРЕД НАЧАЛОМ ПРОВЕРКИ, ЧТО РЕЖИМ ОПРЕДЕЛЕНИЯ НАПРЯЖЕНИЯ ПЕРЕМЕННОГО ТОКА ВЫБИРАЕТСЯ НА МУЛЬТИМЕТРЕ, а не на каком-либо другом.

    Вы должны сказать, что метод довольно рискованный, он становится частью электрической цепи и не все хотят добровольно попасть под напряжение.И хотя такой риск есть, но он минимален, потому что, как и в случае с индикаторной отверткой, напряжение от сети проходит через большое сопротивление встроенного в мультиметр резистора и поражения электрическим током не происходит. И работоспособность этого резистора мы проверили, предварительно замерив напряжение в розетке, если бы его не было, сложились бы все условия, при которых, уверяю вас, вы бы сразу обнаружили.

    Конечно, как я уже писал выше, лучше использовать заземленные конструкции вместо ручных — радиаторы и трубы отопления, стальной каркас здания и т. Д.но, к сожалению, это не всегда возможно и часто приходится самому браться за зонд. Опытные электрики советуют в таких случаях принять дополнительные меры безопасности: встать на резиновый коврик или в диэлектрическую обувь, сначала коротко прикоснуться к щупу правой рукой и только, не обнаруживая опасного воздействия тока, произвести измерение.

    В любом случае это единственный, самый надежный и простой способ самостоятельно определить фазу бытовым мультиметром.

    Как найти ноль мультиметром

    Ноль, чаще всего, обнаруживается мультиметром относительно фазного провода, т.е.е. сначала описанным выше способом находите фазу, а затем, установив на него красный щуп, касаетесь остальных проводников и когда тестер на экране покажет 220В (+/- 10%), то вы поймете, что второй провод нулевой рабочий или нулевой защитный (заземляющий).

    Определить, является ли провод нулевым или заземленным с помощью одного мультиметра, довольно сложно, потому что на самом деле эти проводники одинаковые и часто просто дублируют друг друга. В некоторых системах заземления ноль и заземление даже соединены между собой в электрическом щитке, и их очень сложно точно идентифицировать.

    Самый простой способ в этом случае — отсоединить подводящий провод от шины заземления в электрическом щитке, тогда во всей квартире или доме при проверке напряжения между фазой и заземляющим проводом вы будете не получится 220В, как при проверке нуля и фазы.

    Также стоит отметить тот факт, что если в электрощите установлена ​​дифференциальная защита, при проверке заземляющих проводов относительно любого другого проводника даже нулевого.

    Если вы знаете более надежные и универсальные методы определения фазы и нуля цифровым мультиметром, обязательно напишите об этом в комментариях к статье, при этом приветствуются любые мнения, опыт, здоровая критика или вопросы.

    Также присоединяйтесь к нашей группе ВКонтакте, следите за новыми материалами.

    В старых домах сохранились двухконтактные розетки. В этом случае можно просто проверить прибор с помощью фазометра. Вам нужно взять тестер (индикаторную отвертку), вставить его в любое гнездо розетки. Положите палец на металлический колпачок на ручке. Когда загорится неоновая лампа, это будет указывать на «фазу». Второй вывод должен быть нулевым. Но так бывает не всегда.

    Раскраска, индикаторная отвертка или мультиметр

    Самый простой способ проверить заземление — обратить внимание на цвет изоляции.

    Заземляющий провод должен быть желтого цвета с зелеными полосами и голубого цвета для нуля. Но это требование выполняется не всегда.

    В некоторых старых зданиях электропроводка выполняется отдельными проводниками. Если хозяину пришлось внести изменения в распределительную коробку, то вполне возможно, что в розетку выходят только два фазных или нулевых проводника. Следовательно, необходимо проверить оба слота. При касании нуля неоновая лампочка на индикаторе напряжения не должна загораться.

    В современных зданиях используются 3-полюсные розетки … К нему подходят фазный, нейтральный и заземляющий проводники. Контакты должны соответствовать своему функциональному назначению.

    В противном случае возможны несчастные случаи при использовании стиральной машины или бойлера. Поэтому возникают вопросы, как проверить заземление в розетке, чтобы не допустить ошибок монтажа и спокойно, не боясь пользоваться своими приборами.

    Индикаторная отвертка гарантированно обнаружит только фазу. Она не может отличить ноль от земли. Маленького наконечника недостаточно, чтобы зажечь неоновую лампу.Затем находим мультиметром или вольтметром фазу и ноль.

    Опции считывания показаний мультиметра

    Любой прибор, индикаторная отвертка или тестер, необходимо проверять на работоспособность и только после этого применять. Утеплитель должен быть целым, без трещин и разрывов. Наконечник иглы необходимо отделить от держателя диэлектрической шайбой, чтобы защитить его от случайного контакта.

    Корпус измерительного прибора должен быть целым. Перед измерением в розетки прибора вставляются вилки, соответствующие измерению переменного напряжения.Убедившись, что прибор исправен, нужно перевести его в режим измерения переменного напряжения шкалой 750 В. Это необходимо в случае измерения линейного напряжения, когда по ошибке две фазы были выведены на торговая точка.

    Этот метод проверки розетки хорош, если проверяющий уверен, что контакт заземления действительно заземлен. Тогда задача найти ноль. Один щуп касается заземляющего контакта, а другой подключается к любой розетке на розетке.Возможны следующие варианты:

    • прибор показывает 220 В, значит контакт фазный;
    • если 0 или единицы вольт, то это нейтральный провод.

    Если мультиметр показывает 0 вольт относительно заземления на контактах розетки, то все они где-то замкнуты между собой.

    Несколько показаний вольт говорят о нуле. Но как определить ноль, когда дом снабжен электричеством по системе электроснабжения TN — C и повторно заземлен рядом со зданием? Ведь в этом случае показания прибора будут нулевыми.

    Чтобы убедиться, что этот провод является нейтральным, необходимо отключить заземление на электрической панели доступа. Затем измерьте напряжение между контактами розетки. Прибор показывает 220 В — найдена нулевая розетка. Мультиметр ничего не показывает — заземление обнаружено.

    Когда прибор показывает 220 В на каждом контакте относительно контакта заземления, необходимо провести дополнительное измерение между двумя гнездами розетки. Устройство показывает 0, что означает, что одна фаза подключена к обеим розеткам.Иначе прибор покажет 380 В, значит на розетке две фазы.

    Определение назначения кондукторов

    При работе с электропроводкой обязательно перепроверьте назначение выводных проводов. Нет гарантии, что электрик или предыдущий хозяин помещения не перепутали провода. Поэтому, если тестер показывает напряжение 220 В относительно клеммы, которая выглядит как клемма заземления, это не значит, что это так.

    Это означает, что один из контактов является фазным, а другой — нулевым или нулевым.Если тестер показывает 0, значит есть нулевой и заземляющий проводники. Точно понять, что есть что, невозможно.

    При отсутствии стопроцентной уверенности в назначении клеммы заземления розетки действуют иначе. Во-первых, нужно исключить наличие двух фаз. Проверяем напряжение между всеми контактами. Если прибор нигде не показывает 380 В, а только 220, значит, к розетке подключен один фазный провод. Теперь нужно приступить к поиску заземления.

    Сначала необходимо отключить заземляющий провод в панели пола. Он соединяется болтовым соединением со специальной рейкой, приваренной к корпусу электрощита.

    После этого измеряется напряжение между розетками.

    Если прибор показывает 220 В, то контакты розетки — это фазный и нулевой провода, а клемма заземления действительно есть. Теперь, точно зная, где находится земля, вы можете определить остальные разъемы, но сначала вам нужно повторно подключить «землю» к шине заземления.

    Измеряем напряжение относительно клеммы массы. Одна розетка показывает 220 В — это фаза, вторая — 0, то это нулевой контакт.

    Если мультиметр показывает 0, это означает, что земля была подключена к одному из гнездовых контактов, а второй — нейтраль или фаза. Теперь замеры производятся между розеткой и заземляющими контактами розетки. Если нет напряжения, то эта розетка и есть настоящая земля.

    Показания при 220 В говорят сами за себя.

    Проверка электропроводки

    Проверка заземления проводки примерно такая же, как и с розеткой. Для измерения параметров сети понадобится трехфазный или однофазный мультиметр, а также индикаторная отвертка.

    При ремонте электропроводки и подключении стиральной машины, электронагревателя, плиты, духовки и других приборов необходимо поменять кабели и соединения в распределительных коробках. В этом случае нужно выяснить назначение каждого проводника, нужно проверить наличие заземления в нужных местах.

    Во-первых, нужно выключить входную машину на доску пола. Затем откройте распределительную коробку. Разъедините провода в разные стороны, чтобы они не соприкасались друг с другом, и удалите изоляцию в точках соединения.

    После этого включается машина ввода. Фазные провода располагаем индикаторной отверткой. Они могут относиться к одной, двум или трем фазам.

    Если у вас есть трехфазный мультиметр, вы можете сразу проверить состояние сети.С однофазным мультиметром определение количества фаз занимает больше времени. Например, если напряжения между тремя проводами равны 0 вольт каждый, то это фазные провода от одной фазы.

    Если прибор показывает напряжение между двумя проводами 380 В, а между двумя другими 0, то две фазы. При напряжении между всеми проводниками 380 В можно говорить о наличии трех фаз.

    Определение заземления происходит, как и в случае с розеткой, только здесь проводов будет больше.

Добавить комментарий

Ваш адрес email не будет опубликован.
