Как мультиметром найти фазу, ноль и землю?

«Контролька»: несложный самодельный пробник электрика

При наличии в арсенале индикаторной отвертки действия по ее применению понятны. А если таковой под рукой нет и по некоторым причинам в ближайшее время быть не может? В таких ситуациях на помощь придут знания и смекалка. Велосипед изобретать не понадобится, так как простейший самодельный прибор для определения наличия напряжения уже существует – это контролька. Так назвали его профессиональные электрики.

«Контролька» состоит из лампочки и двух проводков

Состоит устройство из лампочки, вкрученной в патрон, и двух проводков, выполняющих функцию щупов. Как работает индикаторная отвертка-лампочка? Просто и довольно эффективно. Проводами необходимо коснуться элементов, в которых следует проверить присутствие напряжения. По степени яркости свечения лампы можно определить не только наличие напряжения, но и соответствие его норме.

Такой самодельный прибор позволяет проверить сразу три фазы.

Для этого используются две последовательно соединенные контрольки: если два провода имеют одну фазу – лампочки не загорятся.

Этот самостоятельно изготовленный прибор не будет функционировать, если нет ноля, но такая ситуация практически невозможна как в быту, так и на производстве.

В контрольке вместо лампочки может использоваться светодиод

Углубляемся в тему

Питание потребителей осуществляется от обмоток низкого напряжения понижающего трансформатора, являющегося важнейшей составляющей работы трансформаторной подстанции. Соединение подстанции и абонентов выглядит следующим образом: к потребителям подводится общий проводник, отходящий от точки соединения трансформаторных обмоток, называемый нейтралью, наряду с тремя проводниками, представляющими собой выводы остальных концов обмоток. Выражаясь простыми словами, каждый из этих трех проводников является фазой, а общий – это ноль.

Между фазами в трехфазной энергетической системе возникает напряжение, называемое линейным.

Его номинальное значение составляет 380 В. Дадим определение фазному напряжению — это напряжение между нулем и одной из фаз. Номинальное значение фазного напряжения составляет 220 В.

Электроэнергетическая система, в которой ноль соединен с землей, называется «система с глухозаземленной нейтралью». Чтобы было предельно понятно даже для новичка в электротехнике: под «землей» в электроэнергетике понимается заземление.

Физический смысл глухозаземленной нейтрали следующий: обмотки в трансформаторе соединены в «звезду», при этом, нейтраль заземляют. Ноль выступает в качестве совмещенного нейтрального проводника (PEN). Такой тип соединения с землей характерен для жилых домов, относящихся к советской постройке. Здесь, в подъездах, электрический щиток на каждом этаже просто зануляют, а отдельное соединение с землей не предусмотрено

Важно знать, что подключать одновременно защитный и нулевой проводник к корпусу щитка весьма опасно, потому как существует вероятность прохождения рабочего тока через ноль и отклонения его потенциала от нулевого значения, что означает возможность удара током

К домам, относящимся к более поздней постройке, от трансформаторной подстанции предусмотрено подведение тех же трех фаз, а также разделенных нулевого и защитного проводника. Электрический ток проходит по рабочему проводнику, а назначение защитного провода заключается в соединении токопроводящих частей с имеющимся на подстанции заземляющим контуром. В этом случае в электрических щитках на каждом этаже располагается отдельная шина для раздельного подключения фазы, нуля и заземления. Заземляющая шина имеет металлическую связь с корпусом щитка.

Известно, что нагрузка по абонентам должна быть распределена по всем фазам равномерно. Однако, предсказать заранее, какие мощности будут потребляться тем или иным абонентом, не представляется возможным. В связи с тем, что ток нагрузки разный в каждой отдельно взятой фазе, появляется смещение нейтрали. Вследствие чего и возникает разность потенциалов между нулем и землей. В случае, когда сечение нулевого проводника является недостаточным, разность потенциалов становится еще значительнее. Если же связь с нейтральным проводником полностью теряется, то велика вероятность возникновения аварийных ситуаций, при которых в фазах, нагруженных до предела, напряжение приближается к нулевому значению, а в ненагруженных, наоборот, стремится к значению 380 В.

Это обстоятельство приводит к полной поломке электрооборудования. В то же время, корпус электрического оборудования оказывается под напряжением, опасным для здоровья и жизни людей. Применение разделенных нулевого и защитного провода в данном случае поможет избежать возникновения таких аварий и обеспечить требуемый уровень безопасности и надежности.

Напоследок рекомендуем просмотреть полезные видео по теме, в которых даются определения понятиям фазы, нуля и заземления:

Надеемся, теперь вы знаете, что такое фаза, ноль, земля в электрике и зачем они нужны. Если возникнут вопросы, задайте их нашим специалистам в разделе «Задать вопрос электрику «!

Рекомендуем также прочитать:

Причины явления

Ну и последнее, о чем хотелось бы рассказать – почему происходит обрыв нуля в квартире. Причин может быть множество, но наиболее реальными, судя по комментариям на форумах и личному опыту можно выделить:

Отгорание нулевого провода при скачке напряжения либо коротком замыкании.
Некачественное подключение жил либо слабый контакт.
Механическое повреждение линии стихией (к примеру, при сильном ветре) либо неосторожностью человека при ремонтных работах.

Электропроводка старая и попросту провода измучены временем.
Хищение либо злой умысел (иногда и такое случается).

Вот мы и рассмотрели виды и последствия обрыва нуля в трехфазной и однофазной сети, а также способы защиты от данного явления и советы по поиску неисправности. Если Вы сделаете правильное заземление в частном доме, а также защитите проводку специальными устройствами, то когда ноль оборвется, никаких бед не произойдет!

Также читают:

  • Как определить фазу и ноль без приборов
  • Почему в ванной бьет током
  • Что лучше поставить: дифавтомат или УЗО?

Устройство бытовых электрических сетей

Бытовые электрические сети на входе в распределительный щиток имеют линейное напряжение 380В трехфазного переменного тока. Проводка в квартирах, за редким исключением, имеет напряжение 220В, так как она подключена к одной из фаз и нулевому проводнику.

Кроме того, правильно смонтированная бытовая проводка должна быть обязательно заземлена. В домах старой застройки заземляющего проводника может не быть. Таким образом, при монтаже проводки и электроприборов необходимо знать назначение каждого из двух или трех проводов.

Также следует знать правила подключения различных приборов. При монтаже обычной розетки подключение фазного и нулевого проводника производится к клеммам в произвольном порядке, а заземляющий провод, при его наличии, подключают к медной или латунной шине. Выключатель подключают в фазный провод, чтобы при его отключении в патроне осветительного прибора не было напряжения – это обеспечит безопасность при смене ламп. Сложные бытовые приборы в металлическом корпусе необходимо подключать в обязательном соответствии с маркировкой проводов, в противном случае безопасность их использования не гарантирована.

Определение фазы и ноля двухполюсным указателем напряжения

Двухполюсный указатель напряжения состоит из двух рабочих частей соединенных между собой мягким проводом.

Такого рода инструмент относится к категории профессиональных. Часто на одной из рабочих частей располагается шкала в виде индикаторных лампочек сигнализирующих об наличии соответствующего напряжения 24 В, 48 В, 110 В, 220 В, 380 В (значения могут отличаться в зависимости от марки).

Друзья должен отметить тот факт, что не каждым двухполюсным указателем напряжения можно определить где фаза, а где ноль.

В качестве примера на фото представлен указатель ПСЗ-3, который рассчитан на рабочее напряжение до 500 В. При наличии напряжения, указатель ПСЗ-3 издает прерывистый звуковой сигнал (начнет пищать) и загорается индикаторная лампочка.

Если коснуться одной рабочей частью фазного проводника индикаторная лампочка начнет светить, а зумер будет издавать непрерывный звуковой сигнал.

Таким простым способом можно определить где фаза, а где ноль двухполюсным указателем.

Какие методы запрещены для проверки?

Часто можно встретить запрещенный метод которым пользуются электрики для того чтобы найти фазу и ноль. Этот метод заключается в использовании «контрольных ламп». То есть берется обычная лампочка, вкручивается в патрон, к которому подключены провода. Провода подключаются между фазой и нолем – если все нормально лампочка светит, если не светит… значит не светит…

Во первых такой метод является неоднозначным, не дает с полной уверенностью сказать если фаза или нет (к тому же при обрыве ноля человек может подумать что нет фазы и полезет в коробку руками …). Во вторых проверять отсутствие напряжение контрольными лампами запрещено «Правилами Безопасной Эксплуатации Электроустановок».

Запрет в использовании «контрольных ламп» заключается в том, что при проверке напряжения в трехфазной сети между «фазой» и «фазой» лампа подключается под напряжение уже не 220 Вольт, а 380 Вольт в результате чего стеклянная колба лампочки (которая рассчитана на 220 В) может не выдержать и взорваться, тем самым поранить человека осколками.

Также не используйте водопровод или батареи отопления — это опасно не только для себя, но и для окружающих.

Также не стоит полагаться на цветовую маркировку проводов. Это лишь дополнительные методы ориентирования и определения. Хоть маркировку и нужно соблюдать, но не всегда монтаж выполняют грамотные электрики. Часто на провод заземления «подключают фазу».

Друзья не верьте тем людям, которые говорят, что научат Вас как определить фазу и ноль без приборов – это миф. Невозможно с помощью картошки, стакана с водой или пластиковой бутылки выполнить данной действие. Такими способами Вы подвергаете себя опасности — за это можно поплатиться жизнью. В любом случае нужны приборы, пусть самые простые. Не поленитесь сходить в магазин и купите обычный индикатор напряжения — стоит копейки.

Напряжения и токи нагрузки в системе с глухозаземленной нейтралью

Напряжение между фазами трехфазной системы называют линейным. а между фазой и рабочим нулем – фазным. Номинальные фазные напряжения равны 220 В, а линейные – 380 В. Провода или кабели, содержащие в себе все три фазы, рабочий и защитный ноль, проходят по этажным щиткам многоквартирного дома. В сельской местности они расходятся по поселку при помощи самонесущего изолированного провода (СИП). Если линия содержит четыре алюминиевых провода на изоляторах, значит, используются три фазы и PEN. Разделение на N и РЕ в таком случае выполняется для каждого дома индивидуально во вводном щитке.

К каждому потребителю в квартиру приходит одна фаза, рабочий и защитный ноль. Потребители дома распределяются по фазам равномерно, чтобы нагрузка была одинаковой. Но на практике этого не получается: невозможно предугадать, какую мощность будет потреблять каждый абонент. Так как токи нагрузки в разных фазах трансформатора не одинаковы, то происходит явление, называемое «смещением нейтрали ». Между «землей» и нулевым проводником у потребителя появляется разность потенциалов. Она увеличивается, если сечения проводника недостаточно или его контакт с выводом нейтрали трансформатора ухудшается. При прекращении связи с нейтралью происходит авария: в максимально нагруженных фазах напряжение стремится к нулю. В ненагруженных фазах напряжение становится близким к 380 В, и все оборудование выходит из строя.

В случае, когда в такую ситуацию попадает проводник PEN, под напряжением оказываются все зануленные корпуса щитов и электроприборов. Прикосновение к ним опасно для жизни. Разделение функции защитного и рабочего проводника позволяет избежать поражения электрическим током в такой ситуации.

Ноль и земля

Зачем это делать? Ведь насколько я понимаю, заземление нужно для защиты?

Скажите что лучше ставить автомат или УЗО? Меня электрик уговаривает поставить и то и другое! Зачем мне УЗО, если у меня есть заземление?

Соединять заземляющий контакт с нулевым непосредственно в розетках категорически нельзя. В этом случае, если у вас пропадает нулевой контакт в этой розетке, ток пойдет через заземляющий контакт и на корпусах бытовой техники может появиться опасный потенциал.

Схема для частного дома приведена ниже.

У вас в щите должны быть две клемные планки. Одна рабочий ноль (N), вторая — земля (PE). Так вот, проводник от контура заземления надо подключить к планке PE , а от нее пустить перемычку на ноль до вводного автомата.

Еще раз повторю что приведенная схема актуальна для частного дома. В квартирах ситуация несколько иная , но заземление с нулем никогда не соединяется в розетках, распаячных коробках и т.п. А строго до счетчика.

Соединять заземление с нулем нужно обязательно. В противном случае у вас получится система заземления ТТ, которая используется только в передвижных установках. При такой схеме, автомат в вашем щите может просто не сработать в случае пробоя фазы на заземленный предмет, например корпус техники.

Да, УЗО (устройство защитного отключения) действительно надо ставить вместе с автоматическими выключателями. Дело в том что у них разное назначение, автоматический выключатель срабатывает при коротком замыкании или перегрузке.

А УЗО срабатывает при небольшой утечке тока, например если человек прикоснется к проводу или корпусу прибора, находящегося под напряжением. О этом подробнее в следующих статьях.

Как определить фазу и ноль индикаторной отверткой

Для нахождение фазы и нуля в сети можно использовать различные инструменты. Наиболее удачным изобретением в помощь начинающим электрикам считается индикаторная отвертка, имеющая специальные чувствительные элементы и индикатор-отражатель.

Осуществлять проверку фазу и нуля в сети при помощи отвертки проще простого. Отвертку следует зажать между большим и средним пальцем. Касаться неизолированной части жала отвертки не разрешается. Палец указательный следует поставить на металлический круглый выступ в конце рукоятки.

Далее жало прикладывают к оголенным концам проводов. В том случае, если произошло касание с фазным проводником, в отвертке загорается соответствующий светодиод.

Определить принцип действия индикаторной отвертки нетрудно, внутри нее расположена специальная лампа, а также резистор, представляющий собой сопротивление. Лампа загорается, если замыкается цепь. Благодаря сопротивлению, можно не бояться поражения током во время проверки, поскольку оно снимает его значение до минимального показателя.

Как узнать где фаза а где ноль в розетке индикаторным пробником видео

Найти ноль такой отверткой, соответственно, не получится. Кроме того, подобный способ нередко дает сбой из-за не слишком хорошей чувствительности. В итоге индикаторная отвертка, реагируя на наводки, может выдать напряжение там, где его совершенно нет.

Как определить фазу и ноль мультиметром или тестером

Здесь в первую очередь переключите тестер в режим измерения переменного напряжения. Далее замер можно сделать несколькими способами:

  • зажимаете один из щупов двумя пальцами. Второй щуп подводите к контакту в розетке или выключателе. Если показания на табло мультиметра будут незначительными (до 10 Вольт) — это говорит о том, что вы коснулись нулевого проводника. Если коснуться другого контакта — показания изменятся. В зависимости от качества вашего прибора, это может быть несколько десятков вольт, а также от 100В и выше. Делаем вывод, что в данном контакте фаза.
  • если вы боитесь в любом случае прикасаться руками к щупу, можно попробовать по другому. Один стержень вставляете в розетку, а другим просто дотрагиваетесь до стенки рядом с розеткой. Если у вас штукатурка, результат будет похожим с первым измерением.
  • еще один способ — одним из щупов прикасаетесь к заведомо заземленной поверхности (корпус щита или оборудования), а вторым прикасаетесь к измеряемому проводу. Если он будет фазным, тестер покажет наличие напряжения 220В.

Меры безопасности при работе с мультиметром:

  • обязательно перед определением фазы по первому способу (когда зажимаете пальцами щуп) убедитесь, что мультиметр включен в положение «замер напряжения» — значок

V или ACV. Иначе может ударить током.

некоторые «опытные » электрики для определения фазы, используют так называемую контрольную лампочку. Не рекомендую рядовым пользователям такой метод, тем более он запрещен правилами. Используйте только исправные и проверенные измерительные приборы.

В современных квартирах в розетки и распредкоробки заходят трехжильные провода. Фазный, рабочий нулевой и защитный. Как отличить их между собой можно узнать из статьи 4 способа отличить заземляющий проводник от нулевого.

Современные отвертки-индикаторы избавят от головной боли человека, пытающегося осмыслить, как определить фазу, ноль, землю. Замечены сложности, расскажем ниже. Для тестирования применяется сигнал, генерируемый отверткой. Понятно, внутри стоят батарейки. Старая советская отвертка-индикатор на базе единственной газоразрядной лампочки негодна. Позволит безошибочно определить фазу. Следовательно, другая цепь — ноль или земля.

Несколько слов об устройстве домашней электросети

В подавляющем большинстве случаев в квартирах практикуется прокладка однофазной сети питания 220 В/50 Гц. К многоэтажному дому подводится трехфазная мощная линия, но затем в распределительных щитах осуществляется коммутация на потребителей (квартиру) по одной фазе и нулевому проводу. Распределение стараются выполнить максимально равномерно, чтобы нагрузка на каждую из фаз была примерно одинаковой, без сильных перекосов.

В домах современной постройки практикуется прокладка и контура защитного заземления – современная мощная бытовая техника в своем большинстве требует такого подключения для обеспечения безопасности эксплуатации. Таким образом, к розеткам или, например, ко многим осветительным приборам подходят три провода – фаза L (от английского Lead), ноль N (Null) и защитное заземление PE (Protective Earth).

В зданиях старой постройки заземляющего защитного контура зачастую нет. Значит, внутренняя проводка ограничивается только двумя проводами – нулем и фазой. Проще, но уровень безопасности эксплуатации электрических приборов — не на высоте. Поэтому при проведении капитальных ремонтов жилищного фонда нередко включаются и мероприятия по усовершенствованию внутренних электросетей – добавляется контур РЕ.

Современная однофазная домашняя электропроводка в идеале должны быть организована с тремя проводами – фазой, рабочим нулем и защитным заземлением

В частных домах может практиковаться ввод и трехфазной линии. И даже некоторые точки потребления нередко организуются с подачей трехфазного напряжения 380 вольт. Например, это может быть отопительный котел или мощное технологическое станочное оборудование в домашней мастерской. Но внутренняя «бытовая» сеть все равно делается однофазной – просто три фазы равномерно распределяются по разным линиям, чтобы не допускать перекоса. И в любой обычной розетке мы все равно увидим те же три провода – фазу, ноль и заземление.

Про заземление, кстати, говорится в данном случае однозначно. И это по той причине, что хозяин частного дома ничем не связан и просто обязан его организовать, если такого контура не было, скажем, при приобретении ранее построенного зданий.

В чем отличие фазного проводника от нулевого?

Назначение фазного кабеля – подача электрической энергии к нужному месту. Если говорить о трехфазной электросети, то в ней на единственный нулевой провод (нейтральный) приходится три токоподающих. Это обусловлено тем, что поток электронов в цепи такого типа имеет фазовый сдвиг, равный 120 градусам, и наличия в ней одного нейтрального кабеля вполне достаточно. Разность потенциалов на фазном проводе составляет 220В, в то время как нулевой, как и заземляющий, не находится под напряжением. На паре фазных проводников значение напряжения составляет 380 В.

Линейные кабели предназначены для соединения нагрузочной фазы с генераторной. Назначение нейтрального провода (рабочего нуля) заключается в соединении нулей нагрузки и генератора. От генератора поток электронов перемещается к нагрузке по линейным проводникам, а его обратное движение происходит по нулевым кабелям.

Нулевой провод, как было сказано выше, не находится под напряжением. Этот проводник выполняет защитную функцию.

Назначение нулевого провода заключается в создании цепочки с низким показателем сопротивления, чтобы в случае короткого замыкания величины тока хватило для немедленного срабатывания устройства аварийного отключения.

Таким образом, за повреждением установки последует ее быстрое отключение от общей сети.

В современной проводке оболочка нейтрального проводника бывает синей или голубой. В старых схемах рабочий нулевой провод (нейтраль) совмещен с защитным. Такой кабель имеет покрытие желто-зеленого цвета.

В зависимости от назначения электропередающей линии она может иметь:

  • Глухозаземленный нейтральный кабель.
  • Изолированный нулевой провод.
  • Эффективно-заземленный ноль.

Первый тип линий все чаще используется при обустройстве современных жилых зданий.

Чтобы такая сеть функционировала правильно, энергия для нее вырабатывается трехфазными генераторами и доставляется также по трем фазным проводникам, находящимся под высоким напряжением. Рабочий ноль, являющийся по счету четвертым проводом, подается от этой же генераторной установки.

Наглядно про разницу между фазой и нолем на видео:

Дополнительные сведения о нахождении земли, фазы, нулевого провода

Добавим другой способ – промышленностью запрещен. Лампочка в патроне с двумя оголенными проводами. При помощи инструмента находят фазу, возможно жилу замыкать на заземление. Нельзя использовать водопроводные, газовые, канализационные трубы, прочие инженерные конструкции. По правилам, оплетка кабельной антенны снабжена занулением (заземлением). Относительно нее допустимо тестером (запрещенной стандартами лампочкой в патроне) находить фазу.

Для решительных людей порекомендуем пожарные лестницы, стальные шины громоотводов. Нужно зачистить металл до блеска, звонить на участок фазу

Обратите внимание, далеко не все пожарные лестницы заземлены (хотя обязаны быть), шины громоотводов 100%. Если обнаружите столь вопиющий произвол, обратитесь в управляющие организации, при отсутствии реакции – сообщите государственным инстанциям

Указывайте нарушение правил защитного зануления зданий.

Правильно определить фазу

Провода трехжильные

Начнем терминами. Слова ноль русский язык лишен. Зато употреблялось обиходом за счет легкого произношения. Ноль – искаженный нуль, восходящий корнями к латинскому языку. Программист знает: под термином NULL принято подразумевать пустые, неопределенные переменные (лишенные типа). Иногда вид данных удобен для составления алгоритмов (при передаче значений функции).

Теперь попробуем найти фазу. Типичная отвертка-индикатор образована стальным щупом, вслед идет высокоомное сопротивление (к примеру, углерода), ограничивающее ток, источником света выступает газоразрядная лампочка малого размера. Мелочи, но незнающие термина контактная кнопка, определить ноль бессильны. На конце ручки отвертки-индикатора металлическая площадка. Это контактная кнопка, которую потрудитесь касаться пальцем. Иначе лампочка при прикосновении к фазе светиться откажется.

Обнаружение фазы имеет основополагающее значение, напряжение не должно выходить на патрон люстры при выключенном выключателе. В противном случае обычный процесс замены лампочки может стать опасным, последним. По нормативам, фаза розетки слева. Если выключатели стоят, как принято (включается нажатием вверх), способы определения фазы вырождаются умением найти левую руку, понять, где находится низ:

  1. В розетке фаза занимает левое гнездо. Соответственно, правое считается нулем. Остается провод, изоляция желто-зеленая – земля (в противном случае – резервный провод питания напряжением 220 вольт).

    Неверное положение нуля и фазы евророзетки

  2. В двойном выключателе входные, выходные контакты разнесены по разную сторону. Одни находятся внизу, другие – наверху. Бок, где один-единственный контакт, станет фазой. Два других, соответственно, – нулевым проводом (рабочий плюс защитный). Подразумевается, разводка электрики квартиры сделана верно, в старых домах часть раскладки верна, другая выполнена наоборот.
  3. Для одинарного выключателя столь просто определить фазу не получится, контакты лежат на одном боку (хотя если есть исключение, нуль находится снизу, если выполнены условия, указанные выше). Допускается попросту прозвонить тестером патрон. Сразу говорим, это нарушение техники безопасности, и прибор может сломаться. Поэтому рекомендовать метод штатным не можем. Попробуйте измерить переменное напряжение: 230 вольт окажется лишь меж двумя точками: фаза выключателя и нуль патрона.

Для чего нужен заземляющий кабель?

Заземление предусмотрено во всех современных электрических бытовых устройствах. Оно помогает снизить величину тока до уровня, который безопасен для здоровья, перенаправляя большую часть потока электронов в землю и защищая человека, коснувшегося прибора, от электрического поражения. Также заземляющие устройства являются неотъемлемой частью громоотводов на зданиях – через них мощный электрический заряд из внешней среды уходит в землю, не причиняя вреда людям и животным, не становясь причиной пожара.

На вопрос – как определить провод заземления – можно было бы ответить: по желто-зеленой оболочке, но цветовая маркировка, к сожалению, довольно часто не соблюдается. Бывает и такое, что электромонтер, не обладающий достаточным опытом, путает фазный кабель с нулевым, а то и подключает сразу две фазы.

Чтобы избежать подобных неприятностей, нужно уметь различать проводники не только по цвету оболочки, но и другими способами, гарантирующими правильный результат.

Как проверить фазировку мультиметром


Готовим мультиметр

В первую очередь осматриваем корпус прибора. Если он разваливается в руках, нужно принять меры — защёлкнуть держатели или завернуть винты. Осматриваем провода. Если изоляция местами слезла, меняем провод. Либо обматываем изолентой. Красиво починить провод может термоусадочная трубка. Щупы тоже подвергаем ревизии. Если на корпусах есть острые сколы — выравниваем, чтобы случайно не пораниться. Если видны токонесущие части — изолируем любыми подручными средствами — изоляционной лентой, клеевым пистолетом, термоусадкой подходящего диаметра. Проверяем работоспособность. Кабель чёрного цвета включаем в гнездо Com, а красного — в гнездо с символами единиц измерения — латинские A и V, греческая большая Омега.

После включения прибор должен что-то показать на дисплее. Если не показывает — проверяем элементы питания. Устанавливаем селектор прибора на измерение переменного напряжения, выбираем первое значение выше 220 В. Скорее всего, это будет 500 В. Не касаясь оголённых частей шупов, вставляем их в розетку 220 В. Прибор должен показать значение, близкое к 220 В, хотя бывает всякое. В одном из малых городов автору встретилось напряжение в обычной бытовой сети в 158 В. На самом деле, это повод обратиться к сбытовой организации, но фазу искать не мешает. Итак, если прибор показал напряжение в сети — он исправен. Можно искать фазу.

Альтернативная методика с использованием тестера

Для поиска нужного элемента можно воспользоваться мультиметром. Для того чтобы проверить, где находится искомый проводник тестером, сначала требуется перевести его в режим измерения переменного тока. Для этого необходимо повернуть ручку управления в положение, напротив которого будет указан знак V~. Такой знак есть на каждом мультиметре. Далее возможны два пути.

· Для определения фазы в розетке или автомате нужно зажать один щуп пальцами, а другим щупом подвести к контактам автоматического выключателя. Если видим на индикаторе незначительное напряжение, например, 4,15, то это говорит о том, что там ноль. Если показания, близкие к 200 вольтам, это указывает на то, что данный контакт силовой.

Похожее: Двойная розетка: особенности монтажа

· Второй вариант заключается в том, что один щуп прибора надо поставить на заведомо заземленный предмет, а вторым, так же как и в первом способе, прикоснуться к элементу. Если прибор показывает незначительное напряжение, например, 0,15, то это означает, что контакт нулевой, а показания прибора являются незначительно наводкой самого тестера. Так же как и в первом варианте, показания датчика, близкие к 220–230 В, свидетельствуют о наличии питания.

Для чего искать фазу

Казалось бы, чего проще — установить выключатель лампочки. Разрывай любой провод, ставь на него рубильник — и свет будет послушен воле человека. Тем не менее, по действующим Правилам установки электрооборудования — ПУЭ — выключатель должен ставится исключительно в разрыв фазного провода. Это вполне логично — разомкнув цепь мы должны обезопасить себя или другого человека от поражения током, если надо будет поменять патрон или весь светильник, даже лампочку. Разумеется, при замене светильника, в первую очередь монтажник или домашний мастер проверяет наличие фазы. И, если уж поставить выключатель правильно нет возможности, придётся отключать автомат в щитке, чтобы гарантировано обесточить проводники для лампы. Всегда проверяйте наличие фазы в том оборудовании, которое собираетесь ремонтировать или менять.

Как найти фазу мультиметром

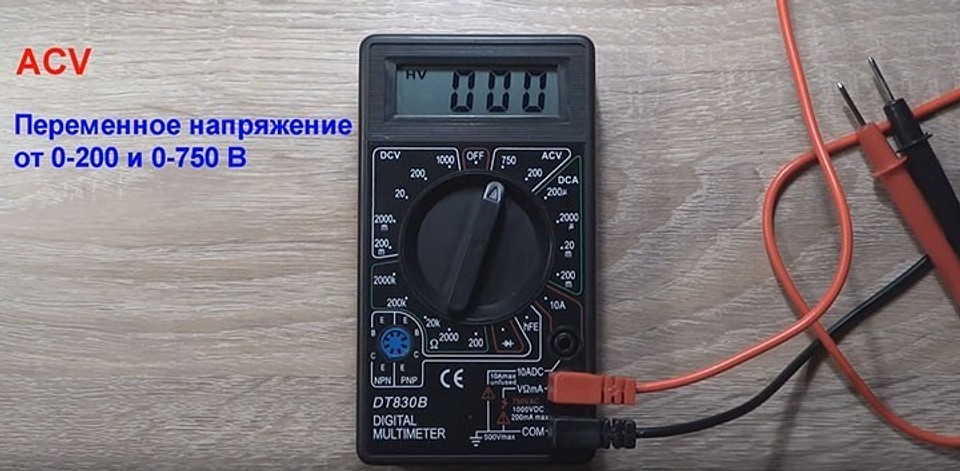

Чтобы определить фазу с помощью мультиметра, выставляем на нём режим определения напряжения переменного тока, который на корпусе тестера чаще всего обозначен как V

, при этом, всегда выбирайте предел измерения — уставку, выше предполагаемого напряжения сети, обычно это от 500 до 800 Вольт. Щупы подключаются стандартно: черный в разъем “ COM ”, красный в разъем « V Ω mA ».

В первую очередь, перед тем как искать фазу мультиметром, необходимо проверить его работоспособность, а именно работу режима вольтметра – определения напряжения переменного тока. Для этого проще всего попробовать определить напряжение в стандартной, бытовой розетке 220в.

Как определить фазу мультиметром

Если в розетке, люстре, распределительной коробке три провода, то всё просто. Оставив мультиметр в том же режиме — измерения переменного напряжения с пределом 500 В, попарно касаемся проводов. Ищем пару проводников, напряжение между которыми будет нулевым. Оставшийся провод — фаза. Если же провода два, придётся стать частью электрической цепи. Берём в руку жало чёрного щупа. Он в разъёме Com —это важно. Красным щупом касаемся провода. Если тестер показывает напряжение в районе 220 В — это фаза. Собственную руку можно заменить, например, радиатором отопления — гарантированно заземлёным проводником. Часто от лампы до батареи проводник не дотягивается — поэтому и приходится брать чёрный щуп руками. Это не опаснее, чем пользоваться индикаторной отвёрткой — там монтажник тоже становится частью цепи. Помните — мультиметр должен быть переключен в режим измерения переменного напряжения на предел в 500 В — и никак иначе.

Берегите себя, соблюдайте правила безопасности.

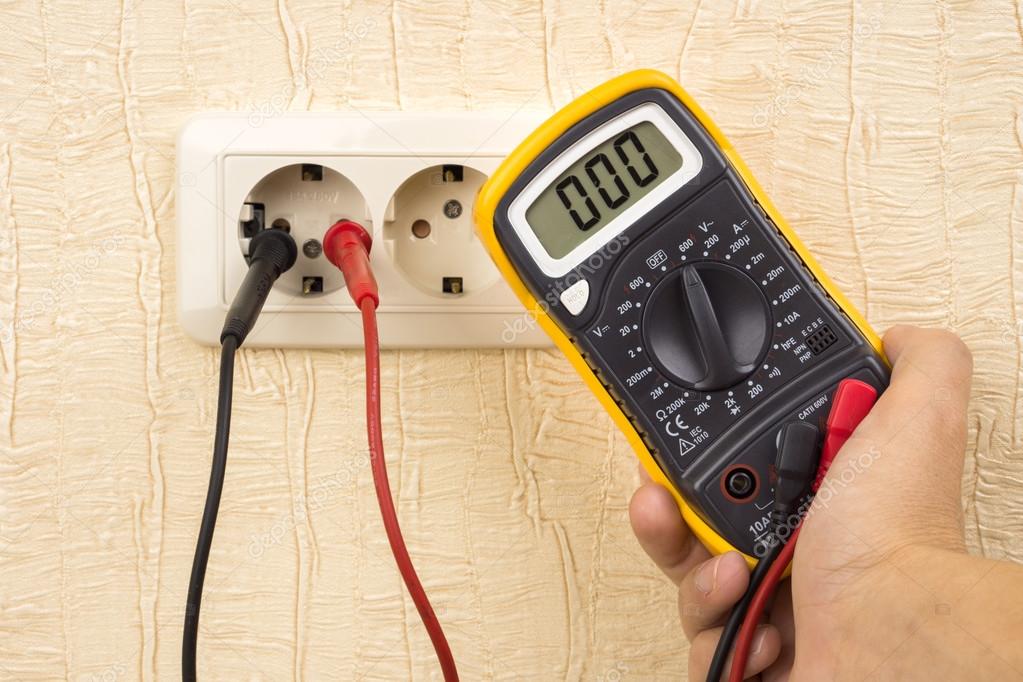

Как проверить мультиметром напряжение в розетке 220в

Для измерения напряжения в розетке цифровым тестером, необходимо вставить щупы в гнезда розеток, полярность при этом неважна, главное при этом — не касаться руками токопроводящих частей щупов.

Еще раз напомню, что на мультиметре должен быть выставлен режим определения напряжения переменного тока, предел измерения выше 220в, в нашем случае 500В, щупы подключены в разъемы «COM» и «VΩmA».

Если мультиметр рабочий и нет проблем с подключением розетки или перебоев с электроснабжением, то прибор покажет вам напряжение близкое к 220-230В.

Такого простого теста достаточно чтобы продолжить поиск фазы тестером. Сейчас, в качестве примера, мы определим какой из двух проводов, например, выходящих из потолка для люстры, фазный.

Если бы провода было три – фаза, ноль и заземление, то достаточно было бы измерить напряжение на каждой из пар, точно так же, как мы определяли его в розетке. При этом между двумя проводами напряжения практически бы не было – между нолем и заземлением, соответственно оставшийся третий провод фазный. Ниже представлена наглядная схема определения.

Если же провода, для подключения светильника, только два и вы не знаете какой из них каакой, то опознать их таким образом не получится. Тогда нам и приходит на помощь метод определения фазы мультиметром, который я сейчас опишу.

Всё достаточно просто, мы просто должны создать условия для протекания через тестер электрического тока, и зафиксировать его. Для этого просто создаём электрическую цепь, по тому же принципу, что и у индикаторной отвертки.

В режиме проверки напряжения переменного тока, с выбранном пределом 500В, красным щупом прикасаемся к проверяемому проводнику, а черный щуп зажимаем пальцами рук либо касаемся им заведомо заземленной конструкции, например, радиатора отопления, стального каркаса стены и т.п. При этом, как вы помните, черный щуп у нас воткнут в разъем COM мультиметра, а красный в VΩmA.

Если на проверяемом проводе будет фаза, мультиметр покажет на экране достаточно близкую к 220 Вольтам величину напряжения, в зависимости от условий тестирования она может быть разной. Если же провод не фазный, значение будет или нулевым, или очень низким, до нескольких десятков вольт.

Еще раз напомню, ОБЯЗАТЕЛЬНО УБЕДИТЕСЬ ПЕРЕД НАЧАЛОМ ПРОВЕРКИ, ЧТО НА МУЛЬТИМЕТРЕ ВЫБРАН РЕЖИМ ОПРЕДЕЛЕНИЯ НАПРЯЖЕНИЯ ПЕРЕМЕННОГО ТОКА, а не какой-нибудь другой.

Вы, должно быть скажете, что метод достаточно рискованный, становится частью электрической цепи и добровольно попасть под напряжение захочет не каждый. И хотя такой риск есть, он минимальный, ведь, как и в случае с индикаторной отверткой, напряжение из сети проходит через большое сопротивление резистора, встроенного в мультиметр и удара током не происходит. А работоспособность этого резистора, мы проверили, предварительно измерив напряжение в розетке, если бы его там не было, сложились бы все условия для короткого замыкания, которое, уверяю вас, вы бы сразу обнаружили.

Конечно, как я уже писал выше, лучше вместо руки использовать заземленные конструкции – радиаторы и трубы отопления, стальной каркас здания и т.д. но, к сожалению, такая возможность есть не всегда и нередко приходится браться за щуп самому. Бывалые электрики советуют в таких случаях всё же принять дополнительные меры безопасности: стоять на резиновом коврике или в диэлектрической обуви, касаться щупа сперва кратковременно, правой рукой и лишь не обнаружив опасных воздействий тока, выполнить измерение.

В любом случае это единственный, самый надежный и простой способ определить фазу бытовым мультиметром самому.

Как отличить друг от друга фазу и ноль?

Для начала отметим, что сегодня приобрела популярность цветовая маркировка проводов, согласно которой заземление должно представлять собой провод желто-зеленого цвета (зеленый с желтой полоской), фазный провод – в коричневой изоляции, и ноль – в синей (голубой). В случае наличия трех фаз остальные две фазы должны быть серого и черного цвета. Однако не рекомендуется доверять визуальному определению, поскольку во многих случаях оно является ошибочным.

Итак, как найти фазу и ноль, если провода не промаркированы или же вы не доверяете цветной маркировке? В бытовых условиях это можно сделать при помощи нескольких приборов: самодельного индикатора (так называемой «контрольки»), индикаторной отвертки и тестера (мультиметра). В первых двух случаях используется один и тот же принцип, который заключается в том, что между нулем и заземлением не должно быть разницы потенциалов (напряжения). В случае использования индикаторной отвертки проверяется каждый провод отдельно.

Итак, «контролька» – это классическое, хотя и примитивное, самодельное устройство, которое представляет собой небольшую лампочку на 220 вольт с патроном и двумя проводами длиной в несколько десятков сантиметров. «Контролькой» можно легко проверить наличие напряжения в розетке, сунув проводки в отверстия, а также определить таким же методом работоспособность проводки, которая идет к люстре, если она не работает. Для этого нужно лишь подключить «контрольку» параллельно проводам, к которым подключен осветительный прибор. Фаза определяется этим способом путем прикладывания одного провода «контрольки» к заземлению, а другого поочередно к проводам фазы и ноля. В данном случае от ноля лампочка, естественно, не будет светиться, а от фазы зажжется.

При определении мультиметром его необходимо включить в режим измерения переменного напряжения не менее 250 вольт. Принцип определения ноля и фазы точно такой же, как в предыдущем случае, просто индикатором в данном случае будет не лампочка, а стрелка или цифровые сегменты прибора. Преимущество в данном случае заключается в том, что тестером можно еще измерить величину напряжения. Один щуп (провод) прибора подключаем на землю, а вторым ищем ноль и фазу. При прикосновении к нулевому проводу стрелка отклоняться не будет, а на фазном проводе мультиметр покажет напряжение в 220 вольт (разумеется, с небольшой погрешностью).

возможные способы, особенности использования каждого из них

Проведение простейших электромонтажных работ, связанных с обслуживанием домашней электросети, требует обязательного понимания, как определить фазу и ноль. Особенностью некоторых приборов является чёткое соблюдение месторасположения проводов питания, нарушение которого приведёт к некорректной работе или поломке. Провести такую проверку довольно просто при наличии определённых навыков и сравнительно недорогих инструментов или даже без них. Существует несколько способов и далее разбираемся с каждым из них.

Определение фазы в розетке индикаторной отвёрткойИсточник rudesign24. ru

Кратко про домашнюю электросеть

Как правило, к частному многоэтажному жилью подводится однофазная электросеть на 220В и 50Гц. К общим распределительным щиткам многоэтажек проложены мощные трёхфазные линии, перераспределённые затем по одной фазе и нулю на каждого потребителя (квартиру).

При возведении и обустройстве нового жилья практикуют также прокладку заземлительного контура, т.к. он необходим для безопасной эксплуатации большинства мощных бытовых приборов.

Соответственно подводка к розетке либо лампочке, как правило, содержит обязательно два проводка – фазу и ноль, и может дополняться жилой заземления.

Обеспечение частных домов осуществляется по такому же принципу, но довольно часто практикуется трёхфазный подвод с напряжением в 380В прямо к жилью. Более того, некоторые элементы потребления, например котлы отопления либо станки из домашней мастерской, требуется именно это мощное напряжение.

Однако даже в этом случае пользовательскую сеть перераспределяют, совершая равномерное разделение нагрузки на однофазные линии. Стандартная домашняя розетка питается исключительно от двух или трёх (с заземлением) жил.

Домашняя электрификация. Распределительный щитокИсточник elektromontazh.ru

Применение заземляющего провода в бытовой электросети однозначно рекомендуется всеми специалистами, особенно для частных построек.

Нахождение фазы и нуля без инструментария

Единственный вариант, как определить фазу без приборов, считается не достаточно точным, т.к. это маркирование проводки различными цветами, не всегда соответствующее стандартам.

В идеале вся кабельная продукция обязана соответствовать требованиям международного стандарта IEC 60446-2004 г., разработанного и для производителей и для специалистов, осуществляющих монтажные работы с электропроводкой.

В однофазной сети определяется все без труда. Нулевая рабочая жила изолируется, как правило, синим или голубым материалом. Расцветка защитного заземления представлена обычно в жёлто-зелёном варианте с полосками. Выделение фазы производится любым (отличным от перечисленных) цветом, например, это может быть коричневый.

Может показаться, что описанный способ является достаточно простым и универсальным. Однако он условен, т.к. описанное «окрашивание» применяется не всегда. Особенно это касается зданий старой советской постройки, изоляция проводов в которых осуществлялась однотипно – в белом цвете.

Важно! При работе с уже проложенной кем-то проводкой с разноцветной изоляцией по стандартам, нельзя быть до конца уверенным, что монтаж специалистами был проведён в строгом соответствии правилам. Не стоит исключать возможных ошибок, допущенных предыдущими «мастерами», как правило, приглашёнными со стороны по принципу «чтоб дешевле».
Стандартная цветовая маркировка электропроводкиИсточник profazu.ru

Нередко встречается кабельная продукция, провода в которой абсолютно не соответствуют общепринятой расцветке. Без наличия схемы прокладки, содержащей описание, такие цветовые разметки не смогут ничем помочь.

Следовательно, существующую проблему, как определить где фаза, а где ноль, нужно решать по-другому, используя необходимые приборы.

Поиск фазы и нуля различными приборами

Альтернативных способов разобраться с проводами без специальных приборов не существует. Описанные где-либо варианты являются, как правило, не надёжными, а потому не рекомендуются, т.к. могут привести к нежелательным последствиям.

Потому следует рассмотреть способы, как проверить фазу и ноль, гарантированно надёжно и без опасности для здоровья и жизни.

Проверка проводов розеткиИсточник sense-life.com

Использование индикаторной отвёртки

Простейшим методом, подходящим практически каждому обывателю, является применение индикаторной отвёртки, называемой по-простому «контролькой».

Внешний вид такой отвёртки слабо отличается от самой обыкновенной, исключением будет только внутренняя начинка. Однако не рекомендуется пользоваться её жалом, как стандартным, вкручивая или выкручивая винты. Как правило, это приводит к сокращению сроков эксплуатации устройства.

Как определить фазу и ноль простейшей индикаторной отвёрткой:

  • следует жало отвёртки соприкоснуть с контактом;
  • затем к металлическому оголовью ручки прикоснуться пальцем;
  • загорание светодиода внутри ручки говорит о том, что этот контакт является фазным, а отсутствие света – это ноль;

Описанным методом можно определить фазовые контакты розетки, выключателя либо другого электроустройства.

Работа с «индикатором» предполагает соблюдения мер безопасности:

  • в процессе проверки при соприкосновении прибора с контактами запрещены касания руками к нижним частям «контрольки»;
  • перед началом проведения проверки необходимо очистить отвёртку, чтобы исключить вероятность случайного пробоя изоляции;

Правила использования неоновой индикаторной отвёртки (определения фазы, нуля, разрыва провода) подробно показаны в этом видео:


Цвета проводов в электрике: как маркируются и как определить назначение провода без маркировки
  • при работе по определению наличия или отсутствия рабочего напряжения в электросети, с целью обеспечения личной безопасности, следует предварительно провести проверку работоспособности индикаторной отвёртки на приборах гарантированно находящихся под напряжением.
Информация! Не нужно путать индикаторный вариант отвёртки с прибором, используемым для прозвонки. Они схожи, но конструкция последнего предполагает использование батареек. И применение такого устройства не предполагает касания пальца к оголовью при проверке контактов, т.к. это приведёт к свечению, независимо от вида провода.

Использование мультиметра или тестера

Чтобы разобраться, как найти фазу и ноль мультиметром, следует для начала правильно выбрать нужный режим прибора – определение показателей переменного напряжения. Как правило, это сектор, находящийся справа от кнопки выключения и имеющий название «ACV». Там следует выбрать показатель превышающий напряжение сети (220В). Обычно это деление со значением «750», но может быть и другая цифра. Главное, чтоб она была выше измеряемого.

Изображение рабочей панели стандартного мультиметра с обозначением секторовИсточник lifehacker. ru
Как найти проводку в стене: с профессиональным оборудованием и подручными средствами

Замеры можно произвести разными методами:

  1. Один из щупов следует соприкоснуть с контактом розетки или выключателя, а второй зажать между двух пальцев. При отражении на шкале тестера незначительных показаний (ниже 10В) контакт будет нулевым. Подтверждается это прикосновением кончиком щупа ко второму контакту. Значения должны вырасти до нескольких десятков (или свыше сотни) Вольт. Следовательно, этот контакт будет фазным.
  2. Для тех, кто боится соприкасаться лично со щупом, существует другой вариант. Кончик первого стержня по-прежнему вставляется в одно из отверстий розетки, а окончанием другого необходимо дотронуться до стены, на которой располагается эта розетка. Результатом станут показатели идентичные, описанным в предыдущем методе.
  3. Ещё одним способом является соприкосновение одного из щупов с гарантированно заземлённой поверхностью (корпусом электрощитка либо каким-либо оборудованием), а второго – с измеряемым контактом. Фазным будет тот провод, касание к которому изменит показания напряжения на мультиметре до значения 220В.

Как правильно и безопасно пользоваться мультиметром, показано в этом видео:


Как пользоваться мультиметром: понятно для каждого

Работа с тестером также предполагает соблюдения определённых правил по обеспечению безопасности:

  • использование первого метода измерения (с зажимом щупа пальцами) требует обязательной предварительной проверки правильности включения прибора (режимы «~V» или «ACV»), т.к. ошибка может привести к удару электрическим током;
  • некоторыми «опытными» электриками определение фазы осуществляется методом так называемой «контрольной лампочки», который является запрещённым правилами и категорически не рекомендуется для использования, особенно рядовыми неискушёнными пользователями.

При использовании тестера часто допускается ряд ошибок, которые могут привести к поломке. Так, попытка измерения переменного высоковольтного напряжения гарантированно приведёт к выходу прибора из строя. Также следует внимательно следить за правильностью выставленных на устройстве диапазонов. Желание определить показатели переменного напряжения, оставив по невнимательности постоянную шкалу, повлечёт гарантированную поломку.

Вариант цифрового универсального мультиметраИсточник aks.ua
Монтаж проводки в доме – пример схем, подбор мощности, расценки на работы

Коротко о главном

Вопрос о том, как определить, где фаза, а где ноль в проводах, достаточно распространён и важен для многих обывателей, ведь не во всех случаях требуется вызов электрика. Для определения потребуются минимальные навыки использования простых измерительных приборов, знания основ электромонтажных работ и выполнение элементарных правил безопасности. Фактически все сводится к знанию цветомаркировки проводки в электрокабелях, приобретению и обучению использования индикаторной отвёртки или мультиметра (тестера).

Как найти фазу и ноль неоновой лампой. Как найти ноль и фазу индикаторной отверткой, мультиметром и без приборов? Конструкция индикаторной отвертки

Монтаж внутренней электропроводки, самостоятельная установка выключателей и розеток часто бывает сопряжена с необходимостью определения фазного и нулевого проводов. Процесс этот не сложен в том случае, если вы имеете представление о возможных способах и правилах безопасной работы с электричеством. Решению этих вопросов мы посвятили сегодняшнюю статью.

Предварительно следует вспомнить немного теории. Всем известно, что для работы домашних электроприборов необходима самая малость – наличие в электросети напряжения 220 вольт. Для подвода электричества непосредственно к применяются два (в современных домах – три) провода. Первый из них является фазным, второй – нулевым и третий – заземление, предохраняющее пользователя от удара током в случае нарушения работы изоляции прибора. Для чего рядовому жителю многоэтажки или загородного дома необходимо уметь определять ноль и фазу?

Эти знания могут понадобиться, например, при самостоятельной замене выключателя, который рекомендуется устанавливать именно на фазный провод. Это дает возможность выполнять ремонт осветительного прибора без отключения электроэнергии во всей квартире. Кроме этого монтаж розетки для подсоединения различных бытовых приборов, особенно тех, работа которых связана с использованием проточной воды, а так же имеющих металлические корпуса. Для их подключения кроме традиционных фазы и нуля требуется задействовать и третий провод – заземление.

Поиск фазы индикатором

В наши дни есть несколько способов определения фазы без привлечения профессионального электрика. Первый из них предполагает применение так называемого пробника, или фазоиндикатора. Он представляет собой неширокую плоскую отвертку с пластиковой рукояткой, в которой заключен световой сигнализатор – полупроводниковая или неоновая лампочка.

Технология определения фазы этим прибором проста. Достаточно лишь прикоснуться жалом отвертки к исследуемому оголенному проводу или погрузить его в одно из штепсельных отверстий розетки.

При наличии напряжения на проводе или в гнезде сигнализатор фазной отвертки отзовется несильным свечением. Но это произойдет лишь при правильном использовании прибора – один из пальцев руки, в которой вы держите приспособление, должен быть прижат к металлическому торцу рукоятки. В этом случае вы замыкаете цепь между проводом и землей, но опасаться этого не стоит, так как напряжение резко понижается отверткой и не принесет пользователю никакого вреда.

Определение фазы тестером

Второй вариант определения фазного провода предполагает использование более продвинутого прибора – тестера или мультиметра. Он позволяет измерять различные электрические величины постоянного или переменного тока. Используя вращающийся переключатель настройте прибор на измерение разности потенциалов переменного тока. Один из щупов прибора плотно зажмите в руке, а вторым прикоснитесь к исследуемому проводу или углубите его в отверстие в розетке. В случае попадания на нулевой провод табло мультиметра покажет набор нулей или небольшое напряжение, не превышающее обычно двух вольт. При контакте с проводником фазы цифры на дисплее прибора будут выше.

Существует и третий вариант, который можно отнести к самым ненадежным. Дело в том, что в настоящее время по правилам монтажа внутридомовых и промышленных электросетей все провода имеют определенную цветовую маркировку в зависимости от их назначения. Так, для подключения к фазе должен использоваться черный или коричневый проводник, к нулю – синий или голубой, а заземляющий проводник окрашивается частично в желтый цвет, а частично в зеленый.

К сожалению, особенности нашей страны и многих безответственных электриков часто приводят к игнорированию установленных правил, что может привести к неприятным последствиям. Не стоит полностью полагаться на профессионализм и мастерство рабочих, занимавшихся монтажом электросетей в вашем доме. Лучше воспользоваться указанными выше способами. Кроме этого до 2011 года маркировка проводов была отличной от ныне существующей. Так, для заземления использовался провод, окрашенный в черный цвет.

Определив фазный провод, и аккуратно отогнув его, переходим к определению нулевого провода и провода заземления. Особенность присоединения их к внутриквартирному щитку не предполагает ввод заземляющего проводника непосредственно в корпус входного устройства. В том случае, если вы имеете доступ к щитку, можете уточнить цвет проводника, проходящего мимо установленных в нем автоматов и определить его окраску.

В том случае, если доступ к щитку не возможен или при желании перестраховаться, можно воспользоваться простейшим приспособлением, которое всегда есть у любого электрика – лампочка с патроном и присоединенными к нему проводами. Присоединив или просто касаясь одним из проводов, отходящих от лампочки к фазному проводу, второй провод по очереди замкните на два оставшихся, предназначенных к определению. При контакте с нулем лампочка должна загореться. Контакт с заземляющим проводом обычно такого эффекта не имеет.

В противовес простейшему приспособлению можно воспользоваться описанным уже мультиметром. Поочередно измерьте разность потенциалов (напряжение) между известным фазным и остальными проводами. Величина пары ноль-фаза должна значительно превышать показатель пары фаза-земля.

Уважаемые читатели, комментируйте статью, задавайте вопросы, подписывайтесь на новые публикации — нам интересно ваше мнение:)

Давайте попробуем разобраться, как в домашних условиях, не обладая сложными специализированными измерительными инструментами и электронными приборами, самому определить где фаза, где ноль, а где земля в проводке .

Из всех известных методов, наиболее простого определения фазы и ноля, мы отобрали самые, по нашему мнению, доступные в реализации и в то же время безопасные. По этой причине, в статье вы не увидите советов — как найти фазу с помощью картошки или же призывов к кратковременному касанию проводов различными частями тела.


На самом деле, вариантов определения фазы, нуля или заземления, например, в розетке, без применения специализированного оборудования не так уж и много, и порой, в зависимости от ваших целей и задач, бывает достаточно лишь знать стандарт цветовой маркировки электрических проводов принятый у нас, чтоб их различить.

Действительно, самый простой способ определить фазу, ноль и землю у электрического провода, это посмотреть цветовую маркировку и сравнить с принятым стандартом. Каждая жила в современных проводах, применяемых в электропроводке, а также электрооборудовании имеет индивидуальную расцветку. Зная какому цвету жил какая соответствует функция (фаза, ноль или заземление), легко можно выполнять дальнейший монтаж.

Довольно часто, этого вполне достаточно, особенно в случаях, когда установка производится в новостройках или местах с довольно новой электропроводкой, сделанной профессиональными, компетентными электромонтажниками по всем современным правилам и стандартам.



В нашей стране, как и в Европе в целом, действует стандарт IEC 60446 2004 года , который жестко регламентирует цветовую маркировку электрических проводов.

Согласно этому стандарту для квартирной электросети:

Рабочий ноль (нейтраль или ноль) — Синий провод или сине-белый

Защитный ноль (земля или заземление) — желто-зеленый провод

Фаза — Все остальные цвета среди которых — черный, белый, коричневый , красный и т.д.

Теперь, зная стандарт цветовой маркировки проводов, вы сможете без труда определять, какой провод какую функцию выполняет . Это касается большинства случаев, исключение могут составлять провода, подходящие к выключателям, переключателям и т.д., в силу принципиально иной схемы работы этого электрооборудования.


Если же вы не уверены в точном соответствии цветов жил проводов стандарту IEC 60446 2004, у вас старая проводка, вы не исключаете возможность ошибок или даже халатного отношения электромонтажников к своей работе, а может электриками проложены провода другого стандарта и соответственно иной цветовой маркировки, тогда переходим к практическому методу определения фазы и нуля (рабочего и защитного).


КАК САМОМУ ОПРЕДЕЛИТЬ ФАЗУ, НОЛЬ и ЗАЗЕМЛЕНИЕ У ПРОВОДОВ

Итак, начнем по порядку:


ОПРЕДЕЛЕНИЕ ФАЗЫ

Для большего удобства, сперва всегда лучше определять какой из имеющихся проводов фаза. О том, как найти фазу цифровым мультиметром мы уже писали, а как быть если его нет, читайте ниже.

ОПРЕДЕЛЕНИЕ ФАЗЫ ИНДИКАТОРНОЙ ОТВЕРТКОЙ


Самый простой способ обнаружения фазного провода — это поиск с помощью индикаторной отвертки. Этот простейший инструмент должен быть у любого домашнего мастера, занимающегося электрикой в квартире — будь то полный электромонтаж, простая замена ламп или установка светильников, розеток и выключателей.

Принцип работы индикаторной отвертки прост — при касании жалом отвертки проводника под напряжением и одновременном касании контакта, на задней стороне отвертки, пальцем руки — загорается индикаторная лампа в корпусе инструмента, которая и сигнализирует о наличии напряжения. Таким образом легко можно узнать, какой провод фазный.

Принцип действия индикаторной отвертки прост — внутри индикаторной отвертки расположена лампа и сопротивление(резистор), при замыкании цепи (касании нами заднего контакта) лампа загорается. Сопротивление защищает нас от поражения электрическим током, оно снижает ток до минимального, безопасного уровня.


Этот вариант определения фазы своими силами, наиболее предпочтителен и мы рекомендуем пользоваться именно им, тем более что стоимость индикаторной отвертки более чем доступная. Главным недостатком этого способа, является вероятность ошибочного срабатывания, когда индикаторная отвертка, реагируя на наводки, определяет наличие напряжения там, где его нет.


ОПРЕДЕЛЕНИЕ ФАЗЫ, НУЛЯ И ЗАЗЕМЛЕНИЯ КОНТРОЛЬНОЙ ЛАМПОЙ


Еще один способ, которым можно определить фазный, нулевой и провод заземления в современной трехпроводной электрической сети, это использование контрольной лампы . Способ неоднозначный, но действенный, требующий особой осторожности.

Чтоб начать определение, в первую очередь необходимо собрать само устройство контрольной лампы. Самый простой способ использовать патрон, с вкрученной туда лампой, а в клеммах патрона закрепить провода со снятой на концах изоляцией. Если же под рукой нет электрического патрона или нет времени что-то мастерить, можно воспользоваться обычной настольной лампой с электрической вилкой.

Технология определения фазы, нули и земли с помощью контрольной лампы максимально проста — поочередно соединяя провода лампы к проводам требующим определения, каждый с каждым.


Определить фазу и ноль из двух проводов

В случае определения контрольной лампой фазного провода среди двух проводов вы лишь сможете узнать, есть фаза или нет, а какой именно из проводников фазный определить не удастся. Если при соединении проводов контрольной лампы к определяемым жилам она загорится, то значит один из проводов фазный, а второй скорее всего ноль. Если же не загорится, то скорее всего фазы среди них нет, либо нет нуля, чего тоже исключать нельзя.

Таким способом, скорее, удобнее проверять работоспособность проводки и правильность её монтажа. Определять фазу лучше индикаторной отверткой, а вот наличие нуля узнавать так.

Определить фазный провод в таком случае можно подключив один из концов, идущих от контрольной лампы, к заведомо известному нулю (например, к соответствующей клемме в электрощите), тогда при касании вторым концом к фазному проводнику, лампа загорится. Оставшийся провод соответственно ноль.


Найти фазу, ноль и заземление из трех проводов:

В такой трехпроводной системе часто возможно точно определить фазный, нулевой и заземляющий провод контрольной лампой.
Соединяем контакты, идущие от контрольной лампы поочередно к жилам требующего определения кабеля.

Действуем методом исключения:

Находим положение, в котором лампа горит, это будет значить, что один из проводов фаза, а другой ноль.


После чего меняем положение одного из контактов контрольной лампы, далее возможны несколько вариантов:

— Если лампа не загорится (при наличии или дифференциального автомата защиты проверяемой линии они также могут сработать) значит оставшийся свободным провод — ФАЗА, а проверяемые НОЛЬ и ЗЕМЛЯ.

— Если после смены положения лампа ненадолго вспыхнет , при этом сразу сработает или диф. автомат (если они есть), значит оставшийся свободным провод — НОЛЬ, а проверяемые это ФАЗА и ЗАЗЕМЛЕНИЕ.

— Если линия не защищена или дифференциальным автоматом, и свет будет гореть в двух положениях . В этом случае узнать какой провод рабочий ноль (нуль), а какой защитный (заземление), можно просто отключив в щите учета и распределения электроэнергии вводной кабель от клеммы заземления. После чего так же проверить контрольной лампой все жилы и, опять же методом исключения, в положении, когда лампа не горит опознать проводник заземления.


Как видите, в различных ситуациях, при разных схемах электропроводки, реализованных в квартире, способы и методы определения нуля, фазы и заземления меняются. Если вы столкнулись с ситуацией, не описанной в этой статье, обязательно пишите в комментариях к статье, мы постараемся вам помочь.

А если вы знаете еще, простые способы того, как в домашних условиях, без специализированного инструмента определить фазу, ноль и землю, пишите в комментариях . Статья будет обязательно дополнена. Главное требование, к методам определения, это простота, возможность обойтись в поиске лишь подручными, бытовыми средствами, имеющимися у многих.

Как известно, электричество, которое поставляется к нам в дом, является трёхфазным. Напряжение между любыми двумя выходами составляет 380 В. В то же время, мы знаем, что используемое в бытовых приборах напряжение, равно 220 В. Как одно преобразуется в другое?

Важную роль здесь играет нулевой провод. Если замерять напряжение между одной из фаз и этим проводом, то оно как раз и будет равно 220 В. В более современных розетках, предусмотрен дополнительно ещё один нулевой выход — это так называемый защитный ноль.

Возникает естественный вопрос о том, какова разница между двумя упомянутыми нулями? Первый из них, «рабочий ноль» (его мы стараемся определить) — это нейтральный контакт на трёхфазной установке генераторной подстанции, подключённый к нейтральному контакту трёхфазной установке в доме или отдельном подъезде.

Он может быть при этом, вообще не заземлён. Основное назначение состоит в создании замкнутой электрической цепи при питании бытовых приборов. Во втором случае, речь идёт именно о . Его обычно называют «защитное заземление».

В связи с достаточно сложной природой переменного тока, есть некоторые типичные взгляды на нулевой провод и на заземление, которые могут не соответствовать реальному положению вещей:

  1. «На нулевом вообще нет напряжения.» Это не так. Он подключён к нулевому разъёму на подстанции и предназначен для создания разности потенциалов на выходе. Иногда он находится под напряжением.
  2. «Если есть заземление, то короткого замыкания точно не будет.» В большинстве случаев, это так. Но при слишком быстром нарастании тока, он может не успеть вовремя уйти через заземление.
  3. «Если в кабеле две жилы одинаковые, а третья отличается, то это наверняка земля.» Так должно быть, но иногда это не так.

Способы определения

Цифровой мультиметр

Определение нуля и фазы путём использования мультиметра. Этот прибор очень полезен для работ с электричеством. Он включает в себя различные возможности. Он может быть и амперметром и вольтметром или омметром.

Также, могут быть, в зависимости от конкретного типа, и другие возможности (например, измерение частоты). Эти приборы могут быть как аналоговыми, так и цифровыми.

Использование индикаторной отвёртки. В этой отвёртке имеется прозрачная ручка. Если вставить её в розетку определённым образом, то при попадании на фазу загорится лампочка.

Есть несколько конструкций таких отвёрток. В самом простом случае, при тестировании нужно прикоснуться к концу ручки. Без этого огонёк не загорится.

При визуальном тестировании, назначение проводов можно определить по их расцветке.

Использование специального фазового . Это небольшой цифровой прибор, который помещается в ладони. Один из проводов нужно держать в руке, другим проверяют фазу.

Пошаговые инструкции

Расскажем более подробно о том, как производить такие работы.

При использовании мультиметра, нужно правильно установить его рабочий диапазон. Он должен составлять 220 В для переменного напряжения.

С его помощью можно решить две задачи:

  1. Определить, где фаза, а где «рабочий ноль» или заземление.
  2. Определить, где, собственно, заземление , а где нулевой выход.

Расскажем сначала о том, как выполнить первую задачу. Перед началом, нужно правильно выставить рабочий диапазон прибора. Сделаем его больше, чем 220 В. Два щупа подключены к гнёздам «COM» и «V».

Берём второй из них и прикасаемся к тестируемому отверстию розетки. Если там фаза, то на мультиметре высветится небольшое напряжение. Если фазы там нет, то будет показано нулевое напряжение.

Во втором случае, рабочее напряжение должно составлять 220В. Один провод вставляем туда, где есть фаза. Другим тестируем остальные. При попадании на заземление, будет показано ровно 220 В, в другом случае, напряжение будет немного меньше.

Использование фазового тестера

Один провод держим аккуратно пальцами, другой используем для тестирования. Если в розетке попадаем на фазу, то цифры на индикаторе будут гораздо больше нуля. При попадании на ноль, на экране также будет показан ноль или незначительная величина напряжения.

Это устройство удобно как общедоступностью на рынке радиоизмерительного оборудования, так и тем, что измерения производятся с достаточно высокой точностью.

Использование индикаторной отвёртки

Она представляет собой на вид обычную отвёртку, но с небольшим отличием. У неё прозрачная ручка с маленькой лампочкой внутри. Это, на первый взгляд, достаточно примитивное устройство, на самом деле очень удобно.

Его достаточно просто вставить в отверстие розетки, прикоснувшись при этом пальцем к противоположному концу отвёртки. Если есть фаза, то лампочка загорится. Если там нулевой провод или заземление, то она гореть не будет. Важно помнить, что категорически запрещено в процессе измерения прикасаться к металлической части отвёртки. Это может привести к удару током.

В некоторых случаях, фазу и нулевой провод можно определить без каких-либо приборов или приспособлений. Это можно сделать, если правильно прочесть маркировку. Это ненадёжный способ, но в некоторых случаях он может оказаться полезным.

При работе в современных домах, правила такой маркировки обычно соблюдаются.

Итак, в чём же они состоят:

  1. Тот провод, где находится фаза , обычно имеет коричневый или чёрный цвет.
  2. Нулевой, принято обозначать проводом, имеющим голубой цвет.
  3. Зелёным или жёлтым цветом обозначается провод, который служит для заземления.

Эти правила могли быть другими в предыдущие периоды времени. Также, в последующем они могут измениться. Поэтому, описанный способ годится только для предварительного тестирования назначения проводов.

Как различить заземление и нулевой провод при отключённой фазе?


Предположим, что ток в сети отсутствует. Есть ли какое-нибудь различие в этом случае между заземлением и нулевым проводом? На первый взгляд может показаться что они очень похожи друг на друга.

На самом деле, их функции всё же различаются. Заземление предназначено для аварийных ситуаций. Через него электрический заряд уходит в землю. Нулевой провод — это часть электрической цепи для питания бытовых электроприборов в доме.

Здесь, ток, в отличие от заземления, присутствует. Как же можно различить их? При отключённой фазе нужно просто измерить ток между этим проводом и точно известным заземлением. Если это нулевой провод, то ток, хотя и небольшой, в этом случае будет. Если же тут заземление, то никакого тока здесь быть не может.

В каких случаях может понадобиться?


При огромном разнообразии существующих электрических приборов, существует разница в том, какое электрическое питание им нужно. В различных случаях, такие вопросы решаются по-разному.

Иногда, для этого используются специальные устройства – переходники. В некоторых случаях, является необходимым просто правильно сделанное подключение к розетке. В частности, при подключении электрической кухонной плиты, есть необходимость при подключении правильно определить, где в розетке фаза, а где «рабочий ноль».

В этом, и в аналогичных случаях, без такой информации обойтись невозможно.

Другая ситуация, где это необходимо — это разного рода ремонтные работы. При их проведении, нужно знать точно, какой провод под напряжением (он должен или быть отключён или надёжно заизолирован), а какой — нет.

При подключении многих бытовых приборов, действительно не важно с какой стороны будет фаза , а вот для выключателя это может иметь значение. Поясним это.«Фаза» должна подаваться на выключатель, а «ноль» пусть будет подключён напрямую к лампам в люстре.

При этом, в процессе замены лампы в люстре, при выключенном выключателе, человека не ударит током даже в том случае, когда он случайно прикоснётся к .

Очень часто при выполнении в квартире, доме, гараже или на даче ремонтных либо монтажных работ, связанных с электричеством, возникает необходимость отыскать ноль и фазу. Это нужно для правильного подключения розеток, выключателей, осветительных приборов. Большинство людей, даже если они не имеют специального технического образования, представляют себе, что для этого есть специальные индикаторы. Мы рассмотрим вкратце этот метод, а также расскажем вам об ещё одном приборе, без которого не обходится ни один профессиональный электрик. Поговорим о том, как определить фазу и ноль мультиметром.

Понятия ноля и фазы

Перед тем, как определить фазу ноль, хорошо бы вспомнить самую малость физики и разобраться, что это за понятия и зачем их находят в розетке.

Все электросети (и бытовые, и промышленные) подразделяются на два типа – с постоянным и переменным током. Со школы помним, что ток – это передвижение электронов в определённом порядке. При постоянном токе электроны передвигаются в каком-то одном направлении. При переменном токе это направление постоянно меняется.

Нас больше интересует переменная сеть, которая состоит из двух частей:

  • Рабочей фазы (как правило, её называют просто «фазой»). На неё подаётся рабочее напряжение.
  • Пустой фазы, именуемой в электричестве «нулём». Она необходима, чтобы создать замкнутую сеть для подключения и работы электрических приборов, служит также для заземления сети.

Когда мы включаем приборы в однофазную сеть, то особой важности нет, где именно пустая или рабочая фаза. А вот когда монтируем в квартире электрическую проводку и подсоединяем её к общей домовой сети, это знать необходимо.

Разница между нолем и фазой на видео:

Простейшие способы

Существует несколько способов, как найти фазу и ноль. Рассмотрим их вкратце.

По цветовому исполнению жил

Наиболее простым, но в то же время и самым ненадёжным способом, является определение фазы и ноля по цветам изоляционных оболочек проводников. Как правило, фазная жила имеет чёрное, коричневое, серое или белое цветовое исполнение, а ноль делают голубым либо синим. Чтобы вы были в курсе, бывают ещё жилы зелёные или жёлто-зелёные, так обозначаются проводники защитного заземления.

В этом случае никаких приборов не нужно, глянули на цвет провода и определили – фаза это или ноль.

Но почему этот метод самый ненадёжный? А нет никакой гарантии, что во время монтажа электрики соблюдали цветовую маркировку жил и ничего не перепутали.

Цветовая маркировка проводов на следующем видео:

Индикаторной отвёрткой

Более правдивым методом является применение индикаторной отвёртки. Она состоит из не токопроводящего корпуса и встроенных в него резистора с индикатором, который представляет собой обыкновенную неоновую лампочку.

Например, при подключении выключателя главное не перепутать ноль с фазой, так как этот коммутационный аппарат работает только на разрыв фазы. Проверка индикаторной отвёрткой заключается в следующем:

  1. Отключите общий вводной автомат на квартиру.
  2. Зачистите ножом проверяемые жилы от изоляционного слоя на 1 см. Разведите их между собой на безопасное расстояние, чтобы полностью исключить возможность соприкосновения.
  3. Подайте напряжение, включив вводной автомат.
  4. Жалом отвёртки прикоснитесь к оголённым проводникам. Если при этом загорится индикаторное окошко, значит, провод соответствует фазному. Отсутствие свечения говорит о том, что найденный провод – нулевой.
  5. Нужную жилу наметьте маркером либо кусочком изоленты, после чего снова отключите общий автомат и проведите подсоединение коммутационного аппарата.

Более сложные и точные проверки выполняются с помощью мультиметра.

Поиск фазы индикаторной отверткой и мультиметром на видео:

Мультиметр. Что это за прибор?

Мультиметр (электрики его ещё называют тестером) представляет собой комбинированный прибор для электрических измерений, который объединил в себе множество функций, основные из которых омметр, амперметр, вольтметр.

Эти приборы бывают разными:

  • аналоговыми;
  • цифровыми;
  • переносными лёгкими для каких-то базовых измерений;
  • сложными стационарными с большим количеством возможностей.

С помощью мультиметра можно не только определить землю, ноль или фазу, но и померить на участке цепи ток, напряжение, сопротивление, проверить электрическую цепь на целостность.

Прибор представляет собой дисплей (или экран) и переключатель, который можно устанавливать в различные позиции (вокруг него находится восемь секторов). В самом верху (в центре) имеется сектор «OFF», когда переключатель установлен в это положение, значит, прибор выключен. Чтобы выполнять замеры напряжения понадобится установить переключатель в сектора «ACV» (для переменного напряжения) и «DCV» (для постоянного напряжения).

В комплект мультиметра входят ещё два измерительных щупа – чёрный и красный. Чёрный щуп подсоединяется в нижнее гнездо с маркировкой «СОМ», такое подключение является постоянным и используется при проведении любых измерений. Красный щуп в зависимости от замеров вставляется в среднее или верхнее гнездо.

Как использовать прибор?

Выше мы рассмотрели, как найти при помощи индикаторной отвёртки фазный провод, а вот различить ноль и землю при помощи такого инструмента не получится. Тогда давайте поучимся, как проверить жилы мультиметром.

Подготовительный этап выглядит точно так же, как и для работы с индикаторной отвёрткой. При отключенном напряжении зачистите концы жил и обязательно их разведите, чтобы не спровоцировать случайного прикосновения и возникновения короткого замыкания. Подайте напряжение, теперь вся дальнейшая работа будет с мультиметром:

  • Выберите на приборе измерительный предел переменного напряжения выше 220 В. Как правило, имеется отметка со значением 750 В на режиме «ACV», установите переключатель на это положение.
  • На приборе имеется три гнезда, куда вставляются измерительные щупы. Найдём среди них тот, который обозначен буквой «V» (то есть для измерения напряжения). Вставьте в него щуп.

  • Прикасайтесь щупом к зачищенным жилам и смотрите на экран прибора. Если вы видите небольшое значение напряжения (до 20 В), значит, вы касаетесь фазного провода. В случае, когда на экране нет никаких показаний, вы нашли ноль мультиметром.

Для определения «земли» зачистите небольшой участок на любом металлическом элементе домашних коммуникаций (это могут быть водопроводные или отопительные трубы, батареи).

В этом случае у нас будут задействованы два гнезда «СОМ» и «V», вставьте в них измерительные щупы. Прибор установите в режим «ACV», на значение 200 В.

У нас есть три провода, среди них нужно отыскать фазу, ноль и землю. Одним щупом коснитесь зачищенного места на трубе или батарее, вторым дотроньтесь до проводника. Если на экране высвечивается показание порядка 150-220 В, значит, вы нашли фазный провод. Для нулевого провода при аналогичных замерах показание колеблется в пределах 5-10 В, при прикосновении к «земле» на экране ничего не будет отображаться.

Наметьте каждую жилу маркером или изолентой, а чтобы удостовериться в правильности выполненных измерений, сделайте теперь замеры относительно друг друга.

Прикоснитесь двумя щупами к фазному и нулевому проводникам, на экране должна появиться цифра в пределах 220 В. Фаза с землёй дадут немного меньшее показание. А если прикоснуться к нулю и земле, то на экране будет значение от 1 до 10 В.

Несколько правил по использованию мультиметра

Перед тем, как определить фазу и ноль мультиметром, ознакомьтесь с несколькими правилами, которые необходимо соблюдать при работе с прибором:

  • Никогда не пользуйтесь мультиметром во влажной среде.
  • Не применяйте неисправные измерительные щупы.
  • В момент проведения замеров не меняйте измерительные пределы и не переставляйте положение переключателя.
  • Не измеряйте параметры, значение которых выше чем верхний измерительный предел прибора.

Как замерять напряжение мультиметром – на следующем видео:

Обратите внимание на важный нюанс в использовании мультиметра. Поворотный переключатель изначально всегда необходимо устанавливать на максимальное положение, чтобы избежать повреждения электронного прибора. А уже в дальнейшем, если показания оказываются ниже, переключатель переставляется на низкие отметки для получения максимально точных замеров.

Генераторы, вырабатывающие на электростанциях электроэнергию, имеют три обмотки, по одному из концов которых соединяют вместе, и этот общий провод называют Ноль . Оставшиеся три свободных конца обмоток называются Фазами .

Цвета и обозначение проводов

Для того, чтобы без приборов найти фазный, нулевой и заземляющий провод электропроводки, они, в соответствии с правилам ПУЭ покрываются изоляцией разный цветов.

На фотографии представлена цветовая маркировка электрического кабеля для однофазной электропроводки напряжением переменного тока 220 В.


На этой фотографии представлена цветовая маркировка электрического кабеля для трехфазной электропроводки напряжением переменного тока 380 В.

По представленным схемам в России начали маркировать провода с 2011 года. В СССР цветовая маркировка была другая, что необходимо учитывать при поиске фазы и нуля при подключении установочных электроизделий к старой электропроводке.

Таблица цветовой маркировки проводов до и после 2011 года

В таблице представлена цветовая маркировка проводов электрической проводки, принятая в СССР и России.
В некоторых других странах цветовая маркировка отличается, за исключением желто — зеленого провода. Международного стандарта пока нет.

Обозначение L1, L2 и L3, обозначают не один и тот же фазный провод. Напряжение между этими проводами составляет 380 В. Между любым из фазных и нулевым проводом напряжение составляет 220 В, оно и подается в электропроводку дома или квартиры.

В чем отличие проводов N и PE в электропроводке

По современным требованиям ПУЭ в квартиру кроме фазного и нулевого проводов, должен подводиться еще и заземляющий провод желто — зеленого .

Нулевой N и заземляющий провода PE подключаются к одной заземленной шине щитка в подъезде дома. Но функцию выполняют разную. Нулевой провод предназначен работы электропроводки, а заземляющий – для защиты человека от поражения электрическим током и подсоединяется к корпусам электроприборов через третий контакт электрической вилки . Если произойдет пробой изоляции и фаза попадет на корпус электроприбора, то весь ток потечет через заземляющий провод, перегорят плавкие вставки предохранителей или сработает автомат защиты , и человек не пострадает.

В случае, если электропроводка проложена в помещении кабелем без цветовой маркировки то определить, где нулевой, а где заземляющий проводник приборами невозможно, так как сопротивление между проводами составляет сотые доли Ома. Единственной подсказкой может послужить тот факт, что нулевой провод заводится в электрический счетчик , а заземляющий проходит мимо счетчика.

Внимание! Прикосновение к оголенным участкам схемы подключенной к электрической сети может привести к поражению электрическим током.

Индикаторы-пробники для поиска фазы и ноля

Прибор, предназначенный для поиска ноля и фазы, называется индикатором. Широкое применение получили световые индикаторы для определения фазы на неоновых лампочках. Низкая цена, высокая надежность, долгий срок службы. В последнее время появились индикаторы и на светодиодах. Они дороже и дополнительно требуют элементов питания.

На неоновой лампочке

Представляет собой диэлектрический корпус, внутри которого находятся резистор и неоновая лампочка. Касаясь по очереди к проводам электропроводки отверточным концом индикатора, Вы по свечению неоновой лампочки находите фазу. Если лампочка засветилась от прикосновения, значит, это фазный провод. Если не светится, значит, это нулевой провод.


Корпуса индикаторов бывают разных форм, цветов, но начинка у всех одинаковая. Для исключения случайного замыкания, советую на стержень отвертки надеть трубку из изоляционного материала. Не следует индикатором откручивать или затягивать винты с большим усилием. Корпус индикатора сделан из мягкой пластмассы, стержень отвертки запрессован неглубоко и при большой нагрузке корпус ломается.

Светодиодный индикатор-пробник

Индикатор-пробник для определения фазы на светодиодах появились сравнительно недавно и завоевывают все большую популярность, так как позволяют не только найти фазу, но и прозванивать цепи, проверять исправность лампочек накаливания, нагревательных элементов бытовых приборов, выключателей, сетевых проводов и многое другое. Есть модели, с помощью которых можно определять местонахождение электропровода в стенах (чтобы не повредить при сверлении) и найти, в случае необходимости, место их повреждения.


Конструкция светодиодного индикатора-пробника, такая же, как и на неоновой лампочке. Только вместо нее используются активные элементы (полевой транзистор или микросхема), светодиод и нескольких малогабаритных батареек постоянного тока. Батареек хватает на несколько лет работы.

Для нахождения фазы светодиодным индикатором-пробником, отверточным его концом прикасаются последовательно к проводникам, при этом к металлической площадке на торце рукой касаются нельзя . Эта площадка используется только при проверке целостности электрических цепей. Если при поиске фазы Вы будете касаться этой площадки, то светодиод будет светить и при касании индикатором к нулевому проводу!


Ярко засветившийся светодиод укажет на наличие фазы. По правилам, фазный провод должен быть с правой стороны розетки. Как проверять контакты и цепи таким индикатором-пробником, подробно изложено в прилагаемой к нему инструкции.

Как самому сделать индикатор-пробник


для поиска фазы и ноля на неоновой лампочке

При необходимости можно своими руками сделать индикатор-пробник для поиска и определения фазы.

Для этого нужно к одному из выводов любой неоновой лампочки , даже стартера от светильника дневного света, припаять резистор номиналом 1,5-2 Мом и на него надеть изолирующую трубку.

Лампочку с резистором можно разместить в ручку отвертки или корпус от шариковой ручки. Тогда внешний вид самодельного индикатора-пробника, мало чем будет отличаться, от промышленного образца.


Поиск или определение фазы выполняется точно так же, как и промышленным индикатором-пробником. Удерживая лампочку за цоколь, концом резистора прикасаются к проводнику.

При подборе резистора иногда возникают трудности с определением его номинала, если на корпусе резистора вместо числа нанесены цветные кольца. С этой задачей поможет справиться онлайн калькулятор .

Почему индикатор светится


при прикосновении к нулевому проводу

Такой вопрос мне задавали многократно. Одной из причин является неправильное применение светодиодного индикатора. Как правильно держать светодиодный индикатор-пробник при поиске фазы, написано в статье выше.

Второй возможно причиной такого поведения индикатора является обрыв нулевого провода. Например, сработал автомат защиты , установленный после счетчика на нулевом проводе. В старых квартирах это не редкость и является грубым нарушением обустройства электропроводки. Необходимо в обязательном порядке удалить автомат с нулевого провода или закоротить его выводы перемычкой.

При обрыве нулевого провода на него через включенные в электросеть приборы, например, через индикатор подсветки выключателя , телевизор в дежурном режиме, любое зарядное устройство, выключенный только кнопкой пуск компьютер и другие электроприборы, поступает фаза. Индикатор это и показывает. В таком случае нулевой провод может быть опасным и прикосновение к нему недопустимо. Нужно найти и устранить обрыв нулевого провода, который может находиться и в распределительных коробках.

Как найти фазу и ноль с помощью контрольки электрика

Для проверки наличия питающего напряжения в электрической сети ранее электрики использовали самодельную контрольку, представляющую собой маломощную лампочку накаливания, вкрученную в электрический патрон . К патрону подсоединены два проводника из многожильного провода длиной около 50 см.

Для того, чтобы проверить наличие напряжения, нужно проводниками контрольки прикоснуться к проводам электропроводки. Если лампочка засветилась, напряжение есть.

Контролька электрика на лампочке требует бережного отношения и занимает много места. Гораздо удобнее сделать контрольку электрика на светодиоде по нижеприведенной схеме.


Схема простая, последовательно с любым светодиодом включается токоограничивающее сопротивление. Светодиод любого типа и цвета свечения. Пользоваться ней так же, как и контролькой электрика на лампочке.


Светодиод и резистор можно разместить в корпусе от шариковой ручки подходящего размера. На фото контролька для автомобилиста . Схема такой контрольки такая же. Только в зависимости от типа используемого светодиода, резистор R1 ставится номиналом около 1 кОм.

Проверить наличие напряжения на проводах в бортовой сети автомобиля такой контролькой просто, правый конец по схеме соединяется с массой, а левым касаетесь любого контакта. Если напряжение на контакте есть, светодиод засветится. Если к положительной клемме аккумулятора прикоснуться одним концом предохранителя, а ко второму прикоснуться контролькой, то если светодиод не будет светить, значит, предохранитель в обрыве. Так можно проверять и лампочки накаливания, и наличие контакта в переключателях.

Поиск фазы при наличии нулевого и заземляющего проводников

Если требуется найти фазу в электропроводке, которая имеет фазный, нулевой и заземляющий провода, то с помощью контрольки это легко сделать. Достаточно выполнить три касания проводами контрольки. Нужно присвоить каждому проводу условный номер, например 1, 2 и 3 и по очереди прикасаться к парам проводов 1 – 2, 2 – 3, 3 – 1.

Возможно следующее поведение лампочки. Если при прикосновении к 1 – 2 лампочка не засветилась, значит, провод 3 фазный. Если светит при прикосновении к 2 – 3 и 3 – 1, значит 3 фазный. Смысл простой, при прикосновении к нулевому и заземляющему проводнику лампочка светить не будет, так как практически это проводники, на щитке соединенные вместе.

Вместо контрольки можно включить любой вольтметр переменного тока, рассчитанный на измерение напряжения не менее 300 В. Если одним щупом вольтметра прикоснуться к фазному проводу, а другим к нулевому или заземляющему, то вольтметр покажет напряжение питающей сети.

Поиск фазы и нуля контролькой

Внимание, прикосновение к любым оголенным проводникам при поиске фазы контролькой может привести к поражению электрическим током.

Делается все очень просто, один конец провода контрольки подсоединяется к зачищенной до металла трубе центрального отопления или водопровода, а другим по очереди касаетесь проводам или контактам электропроводки. При прикосновении к фазному проводу лампочка засветит.

Если до металла трубы не добраться, то можно воспользоваться водой, текущей из смесителя. Для этого включаете воду и один провод контрольки помещаете под струю воды как можно ближе к смесителю. Вторым концом провода касаетесь проводов электропроводки. Слабый свет лампочки подскажет Вам, где фаза.


В контрольку лучше всего вкрутить самую маломощную лампочку, я использовал лампочку от подсветки холодильников мощностью 7,5 Вт. Для того, чтобы дотянуться до воды, можно использовать кусок любого провода или стандартный удлинитель.

Поиск фазы и ноля вольтметром или мультиметром

Нахождение фазы вольтметром или мультиметром проводится так же способом, как и контролькой электрика, только вместо концов контрольки подключается щупы прибора.

Для определения нуля в трехфазной сети с помощью тестера или мультиметра достаточно измерять напряжение между проводами, которое между фазами будет равно 380 В, а между нулем и любой из фаз – 220 В. То есть провод, относительно которого вольтметр будет на остальных трех показывать 220 В и есть нулевой.

Поиск фазы и ноля с помощью картошки

Если у Вас под рукой не оказалось технических средств для поиска фазы, то можно с успехом воспользоваться экзотическим или народным, иначе не назовешь, способом определения фазы, посредством картошки. Не подумайте, что это шутка. Для кого-то это может быть единственно доступный метод, который можно с успехом применить на практике.

Конец одного проводника нужно подсоединить к водопроводной трубе (если она не пластиковая) или батарее отопления. Если труба окрашена, то нужно место присоединения зачистить до металла, чтобы обеспечить электрический контакт. Противоположный его конец воткнуть в срез картошки. Другой проводник тоже втыкается одним концом на максимальном расстоянии от предыдущего в картошку, вторым концом через резистор номиналом не менее 1 Мом по очереди прикасаются к проводам электропроводки. Некоторое время нужно подождать. Если на срезе картошки реакции нет, это ноль, если есть – фаза. Я не рекомендую пользоваться этим методом, если не знаете правил безопасности работы с электрическими установками.

Как видите, на фото вокруг проводов при подсоединении к фазному проводу электропроводки на поверхности среза картошки произошли изменения. При прикосновении к нулевому проводу реакции не последует.

Рекомендуем также

Фазу и ноль проверяем мультиметром. Как определить фазу и ноль индикаторной отверткой? Типы щупов, их возможности

Современные отвертки-индикаторы избавят от головной боли человека, пытающегося понять, как определить фазу, ноль, землю. Замечены трудности, расскажем ниже. Сигнал, генерируемый отверткой, используется для тестирования. Понятно, что внутри батарейки. Старая советская индикаторная отвертка на основе одной газоразрядной лампы непригодна.Позволяет точно определить фазу. Следовательно, другая цепь является нулем или землей.

Правильно определить фазу

Трехжильные провода

Начнем с терминов. Русский язык лишен слова ноль. Но оно использовалось в быту из-за легкого произношения. Ноль — это искаженный ноль, уходящий корнями в латинский язык. Программист знает, что под термином NULL принято понимать пустые, неопределенные переменные (без типа). Иногда просмотр данных удобен для составления алгоритмов (при передаче значений в функцию).

Теперь попробуем найти фазу. Типичный отверточный индикатор образован стальным щупом, за которым следует высокоомное сопротивление (например, угольное), ограничивающее ток, источником света служит малогабаритная газоразрядная лампа. Мелочи, но те, кто не знает термина контактная кнопка, бессильны определить ноль. На конце ручки индикаторной отвертки имеется металлическая площадка. Это контактная кнопка, которую вы потрудитесь коснуться пальцем.В противном случае лампочка откажется светиться при касании фазы.

Давайте объясним, что происходит. Человеческое тело наделено способностями. Не очень, достаточно, чтобы пропустить мизерный ток. Фаза начинает колебаться, электроны уходят в сеть и обратно. Образуется небольшой ток. Размер сильно упирается в резистор, не так просто убиться, ухватившись за контактную площадку индикаторной отвертки, другую за патрубок подачи воды. Непосредственно с помощью инструмента определить землю невозможно.

Определение фазы имеет основополагающее значение, напряжение не должно подаваться на держатель люстры, когда выключатель выключен. В противном случае обычный процесс замены лампочки может стать опасным, последним средством. По стандартам фаза розетки находится слева. Если переключатели стоят, как принято (включается нажатием вверх), то методы определения фазы вырождаются в умение найти левую руку, понять, где дно:


Определение положения фазы по цвету изоляция провода

Нейтральный рабочий провод имеет синюю изоляцию, заземление желто-зеленое.Соответственно фаза красная (коричневая). Правило может быть грубо нарушено. Старые здания часто оборудовались двухжильным проводом. Цвет изоляции в каждом случае белый. Некоторые устройства, такие как датчики света или движения, имеют другую компоновку. Например, нулевой провод черный. Приготовьтесь посмотреть инструкцию по эксплуатации здесь, раскладок бесчисленное множество.

Найти нулевой провод в квартире

По правилам корпус приборной панели заземляется. Осуществляется с помощью солидного размера клеммы, затягиваемой мощным болтом в старых домах, жителям современных построек проще ориентироваться по количеству жил.Нулевая шина имеет наибольшее количество подключений, фазы распределены по квартирам (хорошие электрики вешают наклейки А, В, С; злые не вешают). Мы легко можем проследить расположение автоматических выключателей, счетчиков.

Вилка UK 230 вольт

В каждом случае общий провод будет нулевым. Цвет не играет решающей роли. Хотя по нормам современные кабели снабжены окрашенной изоляцией. Обратите внимание – если в доме есть заземление, на входе их было не менее 5.Тело щитка окрашено в желто-зеленый цвет. Нулевой провод будет служить для отвода рабочего тока от приборов (замыкает цепь). Слияние веток на стороне потребителя запрещено. Вот три правила, которые помогут разобраться с подъездом (заметьте, по правилам жилец вообще не должен туда носа совать — его предупредили):

  • Автоматический выключатель обрывает фазу. Есть двухполюсные модели, их используют сравнительно редко для помещений с особой опасностью (санузел).Поэтому по положению провода можно будет сказать: это фаза. Тогда стоит вырубить автомат, прозвонив вену на стороне квартиры. Обязательно дам положение фазы.
  • Напряжение между нулевым проводом, любой фазой 230 вольт. На основании ключевого признака выделим жилу для другой, дающей указанное отличие. Разброс между фазами составляет 400 вольт. Проценты выше на 10 процентов, российские сети стараются соответствовать европейским стандартам.
  • Измеряем значения на проводниках токоизмерительными клещами. Для каждой фазы появится значение, сумма которого (по трем) должна утекать обратно в сеть по нулевой (или подходящей фазе). Заземление используется редко, ток здесь близок к нулю при равномерной нагрузке ветвей. Место, где значение является наиболее важным, традиционно является нейтральным проводником.
  • Клемма заземления распределительного щита видна. Знак поможет найти нулевой провод в домах с NT-C-S.В остальных случаях здесь подключается заземление.

Дополнительная информация по поиску земли, фазы, нулевого провода

Напоминаем, что были рассмотрены случаи, когда под рукой нет индикаторной отвертки, но есть токоизмерительные клещи, мультиметр. Затем перед входом в квартиру обнаруживается земля, фаза, нулевой провод, прозванивается домашняя сеть. Жилы три, техника лежит на поверхности: между фазой и другим проводом разность потенциалов будет 230 вольт.Обратите внимание, что в других случаях методика неприменима. Например, разность напряжений между двумя одинаковыми фазными проводами близка к нулю. Измерить и определить тестером сложно.

Добавим еще способ — промышленность запрещена. Лампочка в патроне с двумя оголенными проводами. С помощью инструмента находят фазу, удается замкнуть жилу на землю. Не используйте водопроводные, газовые, канализационные трубы и другие инженерные сооружения. По правилам оболочка кабельной антенны снабжена нейтралью (землей).В отношении него допустимо найти фазу тестером (запрещено стандартами с лампочкой в ​​патроне).

Для решительных людей рекомендуем пожарные лестницы, стальные молниеотводы. Нужно очистить металл до блеска, вызвать фазовый участок. Обратите внимание, что не все пожарные лестницы заземлены (хотя должны быть), громоотводы — 100%. Если вы обнаружите такой вопиющий произвол, обращайтесь в управляющие организации, если нет ответа, сообщите в государственные органы.Указать нарушение правил защитного заземления зданий.

Современные отвертки-индикаторы для определения фазы, нулевого провода, земли

Когда невозможно понять какого цвета провод, полезно использовать индикаторную отвертку. В инструкции к курьезу на батарейках сказано: можно будет найти землю щупом. Спешим огорчить наших читателей — любой длинный гайд детектируется ложно. Обрыв фазы в районе штекеров, нулевой провод, настоящая земля — ​​ответ один.Не каждая индикаторная отвертка способна одинаково эффективно выполнять эту функцию. Смысл операции следующий:

Индикаторная отвертка

  • Активная индикаторная отвертка способна обнаруживать длинный проводник, излучая там сигнал, улавливая отклик.
  • На практике при плохом качестве контактов волна быстро затухает. Индикаторная отвертка указывает на наличие массы на разомкнутой фазной вилке.
  • Для определения земли есть условие — нужно прикоснуться пальцем к контактной площадке.В этом разница между активными и пассивными индикаторными отвертками. В первом можно найти фазу по этому принципу, во втором правильное определение происходит при отсутствии контакта с заданной областью.

Современная индикаторная отвертка на расстоянии позволит судить о том, идет ли по проводу ток. Есть специальный удаленный режим. Обычно даже два: повышенная и пониженная чувствительность. Позволяет отсеять неиспользуемую часть проводки.Например, известны случаи: строители завели в дом две фазы вместо одной, перепутали местами. С проводкой нужно обращаться очень осторожно.

Хочу отметить, что на практике измерить сопротивление проводки непросто, прозвонить не просто. Гораздо удобнее определить наличие фазы. Нет опасности сжечь китайский тестер (бывает иногда при попытке измерить сопротивление проводника под током). Также следует знать, что низкоомные цепи определяются с ошибкой.Например, большинство тестеров не дают нулевую шкалу, когда щупы подключены напрямую. Но если нет возможности определить массу с помощью активной индикаторной отвертки, то просто плохие контакты. Если при выключенных штекерах лампочка горит при нажатии пальцем на контактную площадку, пора задуматься о покупке нового автомата распределительной коробки, заменить скрутки на современные колпачки.

  1. Красный — фаза.
  2. Синий — нулевой провод.
  3. Желтый — это земля.

Краску на водной основе обычно трудно удалить.Цвета электрических проводов могут быть отмечены цветами принтеров. Вышеуказанная система не одинока, она часто встречается. Мы найдем черный цвет в продаже. Вы можете использовать его, как вам нравится. Обозначение проводов делается раз и навсегда. Смыть маркировку проще концентрированной уксусной кислотой, вещество понадобится тем, кто собирается чистить руки (просто на практике не всегда получается). Наконец, постарайтесь не испачкать одежду.

Цифровой мультиметр — очень полезная вещь в быту.С помощью тестера легко определить, какой из проводов фаза, нуль, а какой заземление.

Любая электрическая сеть, как бытовая, так и промышленная, может быть с постоянным током или с переменным током. При постоянной подаче напряжения электроны движутся в одном направлении, при переменной подаче это направление постоянно меняется.

Переменная сеть, в свою очередь, состоит из двух частей — рабочей и пустой фазы. Рабочее напряжение, которое в электричестве называют «фазой», снабжается рабочим электрическим напряжением, а пустое, называемое «нулем», — нет.Нужен для создания замкнутой сети для работы и подключения электроприборов, а также для заземления сети.

Правила пользования мультиметром

Для определения фазы и нуля с помощью мультиметра необходимо зачистить концы проводников от изоляции, развести их в разные стороны во избежание контакта, который спровоцирует короткое замыкание, и подать электрическое напряжение в качестве следа .

На мультиметре установить предел измерения переменного напряжения выше 220 В.Вставьте щуп для измерения напряжения в гнездо с маркировкой «V». Прикоснитесь ими к очищенной вене и наблюдайте за дисплеем. Если значение до 20В — это фазный провод, если вообще нет показаний — это ноль.

Для правильного использования мультиметра необходимо соблюдать следующие правила:

  • Противопоказано использовать прибор в условиях повышенной влажности.
  • Не используйте неисправные измерительные провода.
  • Запрещено измерение параметров со значением, превышающим верхний предел измерительного прибора.
  • Во время измерения не поворачивайте переключатель и не изменяйте пределы.

Как мультиметр поможет найти фазу

Чтобы мультиметр показывал, в каком из проводов находится фаза, прибор необходимо перевести в режим определения переменного напряжения, который обозначается как V~, установив предел измерения от 500 до 800 В. Щуп подключается стандартно, черный в разъем «COM», красный в «VmA».

Как мультиметр показывает ноль

После того, как определился провод с фазой, проще всего найти нулевой.Установив красный щуп на фазу, коснитесь остальных проводников, после чего тестер должен показать значение около 220 В. Отсюда будет понятно, что второй провод либо нулевой защитный, либо нулевой рабочий.

Мультиметром очень сложно определить, где нулевой защитный провод, а где нулевой рабочий, так как они дублируют друг друга. Вводной провод лучше всего отсоединить от шины заземления в электрощите, тогда между фазой и проводами заземления в проверяемом помещении не будет напряжения 220 В, как при проверке фазы и нуля.

Определить землю с помощью прибора

Наличие заземляющего контакта не означает, что этот контакт действительно заземлен. Довольно часто этот провод никуда не подключается, а лишь создает видимость для пользователя. Грамотные электрики для заземления выбирают провод с полоской, но если мастер был неопытен или халатно отнесся к этой задаче, то о цветовой маркировке они могли и не вспомнить. В таких ситуациях напряжение лучше всего измерять, касаясь водопроводных или отопительных труб.Уровень напряжения на заземленном проводе будет меньше, чем на нуле.

Другие варианты проверки

Кроме перечисленных способов проверки фазы и нуля мультиметром, существует проверка с помощью контрольной лампы.
Метод довольно необычный и требует особой осторожности, но эффективный.

Для такого устройства необходим патрон, лампа, провод с обрезанной на концах изоляцией. При использовании лампы можно будет определить есть фаза или нет, но какой именно фазный провод установить не представляется возможным.Если при соединении проводки контрольной лампы с определяемыми жилами она загорается, то один из проводов фазный, а второй скорее нулевой. Если он не горит, то нет фазы, либо фазы, либо нуля, что тоже возможно.

Отвертка с индикатором нам в помощь

Конструкция инструмента проста. Внутри встроена лампочка. Жало на одном конце, шунтирующий контакт на другом.

Суть проверки контрольной отверткой заключается в выполнении следующих действий:

  • Отключить блок питания от щитка.
  • Снимите изоляцию с проверяемых проводников на 1 см.
  • Мы разводим их в разные стороны, чтобы избежать контакта.
  • Подайте напряжение, включив вводной автомат.
  • Поднесите кончик отвертки к оголенному проводу.
  • Если при выполнении этого действия окошко индикатора загорается, то это фаза, если отсутствует, то ноль.
  • Отметить нужную жилу, отключить автоматическую коробку и подключить коммутационный аппарат.

При работе с щупом все должны соблюдать правила безопасности, заключающиеся в том, что во время измерения не прикасаться отверткой к нижней части. Инструмент необходимо содержать в чистоте. Прежде чем определять отсутствие напряжения (в отличие от его наличия) в розетке, можно проверить исправность устройства с помощью другого электрооборудования, находящегося под напряжением.

По цвету провода

Самый простой и надежный способ определить фазу и ноль — по цвету проводов.
Но только если вы уверены, что электропроводка подключена по всем правилам!
В основном она всегда жила с фазой черного, коричневого, белого или серого цвета, а ноль — синего или синего. Также они могут быть зелеными или желто-зелеными, это говорит о наличии проводника с заземлением.
В этом случае можно обойтись без измерительных приборов, по цвету видно где фаза, а где ноль.

При монтаже электропроводки наибольшую угрозу представляют фазные проводники.Чтобы не возникла ситуация, влекущая за собой летальный исход — их раскрашивают в кричащие яркие цвета. Это сделано для того, чтобы при определенных обстоятельствах электрик мог быстро выбрать наиболее опасный из нескольких проводов и относиться к ним с осторожностью.

Как вы знаете, электричество в нашем доме трехфазное. Напряжение между любыми двумя выходами равно 380 В. При этом мы знаем, что в бытовых приборах используется напряжение 220 В. Как одно переходит в другое?

Нейтральный провод играет здесь важную роль. Если измерить напряжение между одной из фаз и этим проводом, то оно как раз будет равно 220 В. В более современных розетках предусмотрен дополнительный нулевой вывод — это так называемый защитный ноль.

Возникает естественный вопрос, чем отличаются два упомянутых нуля? Первый из них, «рабочий ноль» (пытаемся его определить) — нулевой контакт на трехфазной установке генераторной подстанции, соединенный с нулевым контактом трехфазной установки в доме или отдельном подъезде .

При этом он может быть вообще не заземлен. Основное назначение – создание замкнутой электрической цепи при питании бытовых приборов. Во втором случае речь идет о . Его обычно называют «защитной землей».

В связи с достаточно сложной природой переменного тока существуют некоторые типовые взгляды на нулевой провод и на заземление, которые могут не соответствовать реальному положению вещей:

  1. «На нуле вообще нет напряжения. Это неправда. Он подключен к нулевому разъему на подстанции и предназначен для создания разности потенциалов на выходе. Иногда находится под напряжением.
  2. «Если есть заземление, то короткого замыкания точно не будет.» В большинстве случаев это так. Но если ток нарастает слишком быстро, он может не успеть вовремя оторваться от земли.
  3. «Если в кабеле две жилы одинаковые, а третья разная, то это скорее всего заземление.» Так и должно быть, но иногда это не так.

Методы определения

Цифровой мультиметр

Определение нуля и фазы с помощью мультиметра. Это устройство очень полезно для работы с электричеством. Он включает в себя различные возможности. Это может быть как амперметр, так и вольтметр или омметр.

Также в зависимости от конкретного типа могут быть и другие возможности (например, измерение частоты). Эти устройства могут быть как аналоговыми, так и цифровыми.

С помощью индикаторной отвертки. Эта отвертка имеет прозрачную ручку. Если вставить его в розетку определенным образом, то при попадании на фазу включится свет.

Существует несколько конструкций этих отверток. В простейшем случае при тестировании нужно прикоснуться к концу рукоятки. Без этого свет не загорится.

При визуальном контроле назначение проводов можно определить по их цвету.

Использование специальной фазы . Это небольшое цифровое устройство, которое помещается на ладони. Один из проводов необходимо держать в руке, другой проверяется по фазе.

Пошаговые инструкции

Поговорим подробнее о том, как выполнять такие работы.

При использовании мультиметра необходимо правильно установить его рабочий диапазон. Оно должно быть 220 В для переменного напряжения.

Может использоваться для решения двух задач:

  1. Определить где фаза а где «рабочий ноль» или заземление.
  2. Определите, где, собственно, заземление , а где нулевой вывод.

Давайте сначала поговорим о том, как выполнить первое задание. Перед запуском нужно правильно установить рабочий диапазон устройства. Сделаем больше 220 В. Два щупа подключаем к гнездам «СОМ» и «В».

Берем второй из них и прикасаемся к тестируемому гнезду отверстия. Если фаза есть, то на мультиметре будет отображаться небольшое напряжение. Если фазы нет, то будет отображаться нулевое напряжение.

Во втором случае рабочее напряжение должно быть 220В. Вставляем один провод там, где есть фаза. Для других мы тестируем остальные. При ударе о землю будет показано ровно 220 В, иначе напряжение будет чуть меньше.

Использование тестера фаз

Один провод аккуратно держим пальцами, другой используется для проверки. Если попадем в фазу на розетке, то цифры на индикаторе будут намного больше нуля. При достижении нуля на экране также будет отображаться нулевое или незначительное значение напряжения.

Этот прибор удобен как тем, что он общедоступен на рынке радиоизмерительной техники, так и тем, что измерения производятся с достаточно высокой точностью.

Использование индикаторной отвертки

Выглядит как обычная отвертка, но с небольшим отличием. У нее прозрачная ручка с маленькой лампочкой внутри. На первый взгляд это довольно примитивное устройство, на самом деле очень удобное.

Достаточно просто вставить его в гнездо гнезда, при этом касаясь пальцем противоположного конца отвертки.Если есть фаза, то лампа загорится. Если есть нулевой провод или земля, то он не сгорит. Важно помнить, что при измерении категорически запрещается прикасаться к металлической части отвертки. Это может привести к поражению электрическим током.

В некоторых случаях фазу и нулевой провод можно определить без каких-либо приборов и приспособлений. Это можно сделать, правильно прочитав маркировку. Это ненадежный метод, но в некоторых случаях он может быть полезен.

При работе в современных домах обычно соблюдаются правила маркировки.

Итак, какие они:

  1. Провод, где фаза , обычно коричневый или черный.
  2. Null, принято обозначать провод, имеющий синий цвет.
  3. Зеленым или желтым обозначен провод, служащий для заземления.

Эти правила могли быть другими в предыдущие периоды времени. Также в будущем они могут измениться.Поэтому описанный способ годится только для предварительной проверки назначения проводов.

Как отличить нулевой провод от нулевого при отключенной фазе?


Допустим ток в сети отсутствует. Есть ли в этом случае разница между землей и нейтралью? На первый взгляд может показаться, что они очень похожи друг на друга.

На самом деле функции у них все-таки разные. Заземление предназначено для аварийных ситуаций.Через него электрический заряд уходит в землю. Нулевой провод является частью электрической цепи питания бытовых электроприборов в доме.

Здесь присутствует ток, в отличие от заземления. Как вы можете отличить их друг от друга? При отключенной фазе нужно просто измерить ток между этим проводом и точно известной землей. Если это нулевой провод, то ток хоть и небольшой, но в этом случае будет. Если есть заземление, то тока здесь быть не может.

В каких случаях может понадобиться?


При наличии огромного разнообразия электроприборов существует разница в том, какая электрическая мощность им нужна. В разных случаях такие вопросы решаются по-разному.

Иногда для этого используют специальные приспособления — адаптеры. В некоторых случаях просто необходимо произвести правильное подключение к розетке. В частности, при подключении электроплиты есть необходимость при подключении правильно определить, где в розетке фаза, а где «рабочий ноль».

В этом и подобных случаях без такой информации не обойтись.

Еще одна ситуация, когда это необходимо, это всевозможные ремонтные работы. При их проведении нужно точно знать, какой провод находится под напряжением (он должен быть либо отключен, либо надежно изолирован), а какой нет.

При подключении многих бытовых приборов действительно не имеет значения, с какой стороны фаза на , но для выключателя это может иметь значение. Поясним это: «Фаза» должна подаваться на выключатель, а «ноль» пусть подключается непосредственно к лампам в люстре.

При этом в процессе замены лампы в люстре, при выключенном выключателе, человека не ударит током, даже если он случайно заденет ее.

Выполняя ремонтные работы в любом помещении, важным моментом является оснащение этого помещения электричеством. Кроме проводки не забудьте о необходимости установки розеток и выключателей, с помощью которых будет управляться освещение. Здесь будет достаточно важно найти фазу, ноль и заземляющий провод системы.

Для профессиональных монтажников эта задача очень проста, чего не скажешь об обычных людях, которые не всегда могут справиться с такой задачей. Тем не менее, поиск фазы и нуля не так сложен, как может показаться изначально, и включает в себя несколько способов определения.

Следует понимать, что проводка в квартире обычно имеет напряжение 220В, так как предусматривает подключение к нулевому проводу и к одной из фаз. При этом обязательно, чтобы электрификация помещений была безопасной для жителей.

Содержание:

Что такое фаза и ноль в электричестве для новичка

Для того, чтобы уловить принцип нахождения фазы и нуля в сети, необходимо сначала определить для себя, что означают эти термины, которые для простого обывателя могут звучать как совершенно непонятные понятия. Любая система, вне зависимости от ее протяженности, состоит из трех фаз, в том числе это касается и слаботочных линий, задачей которых является питание жилых домов.

Линейное напряжение 380 В возникает между любыми двумя фазами.Однако напряжение бытовой сети 220В, основная задача – появление необходимого для сети напряжения. Для этого в любой сети есть нулевой провод, который в сочетании с любой фазой образует разность потенциалов 200В, которая и будет представлять собой фазное напряжение.

Ноль в электрической цепи – это проводник, который соединяется с цепью заземления и служит для создания нагрузки от фазы. Эта фаза подключается к противоположному концу обмотки на ТП.Таким образом, в стандартной розетке для наглядности один вход принят за фазу, а другой за ноль.

Проще говоря, фаза — это провод, по которому течет ток. По нулевому проводу ток возвращается обратно к источнику. В зависимости от количества фаз система имеет несколько проводов. Допустим, в трехфазной цепи три фазных провода и один обратный, нулевой.

Цветовая маркировка. Не редко многих интересует вопрос, какого цвета провод фаза ноль к земле, как определить где какой провод, часто это становится возможным с помощью цветового различения применяемого в электрике.Однако этот способ сработает только в том случае, если проводка действительно сделана по всем правилам. Изоляция нулевого провода обычно обозначается синим или голубым цветом, заземление сочетает в себе сразу два цвета – зеленый и желтый. По правилам фазный провод обозначается коричневым, белым или черным цветом.

Буквенное обозначение фазы и нуля … В дополнение к цветовой маркировке возможна также маркировка проводов. Фаза обычно обозначается латинской буквой «L», нулевой провод обычно обозначается буквой «N».Кроме того, заземление имеет свое обозначение, которое обозначается буквой «Г».

Как определить фазу и ноль индикаторной отверткой

Для нахождения фазы и нуля в сети можно использовать различные инструменты. Наиболее удачным изобретением в помощь начинающим электрикам является индикаторная отвертка, имеющая специальные чувствительные элементы и индикатор-отражатель.

Проверить фазу и ноль в сети отверткой проще простого.Отвертка должна быть зажата между большим и средним пальцами. Не прикасайтесь к оголенной части лезвия отвертки. Указательный палец должен располагаться на металлическом круглом выступе на конце рукоятки.

Определить принцип работы индикаторной отвертки несложно, внутри нее находится специальная лампа, а также резистор, представляющий собой сопротивление. Лампа загорается, если цепь замкнута. Благодаря сопротивлению можно не бояться поражения электрическим током во время теста, так как оно снимает его значение до минимального значения.

Как узнать где фаза а где ноль в розетке индикаторным щупом видео

Найти ноль такой отверткой, соответственно, не получится. Кроме того, этот метод часто дает сбои из-за не очень хорошей чувствительности. В результате индикаторная отвертка, реагируя на помехи, может выдавать напряжение там, где оно полностью отсутствует.

Как определить фазу и ноль мультиметром

Кроме использования индикаторной отвертки можно , что также позволит узнать, где фаза, а где ноль в сети.Обязательным условием его использования является предварительная зачистка проводов.

Перед использованием прибора необходимо установить значение предела измерения переменного тока, значение которого должно превышать 220В. Также следует ориентироваться на маркировку гнезд, куда входят щупы прибора. Для этого типа проверки потребуется щуп, подключенный к разъему с маркировкой «V».

Сама проверка заключается в прикосновении щупа к одному из проводов, при этом контролируя показания прибора.Если мультиметр определяет какое-либо напряжение, то этот провод фазный. Если другой провод показывает нулевое значение, то это, соответственно, нулевой провод.

Прибор можно использовать для работы любого типа — стрелочный или с цифровым индикатором. В любом случае важным моментом будет соблюдение техники безопасности, а также правильная индикация прибором показаний с проводов. Точность этого прибора обычно выше индикаторной отвертки.

Главное правило при использовании мультиметра — запрет одновременного прикосновения к фазе и контуру заземления.Такая небрежность может привести к коротким замыканиям и, как следствие, к травматическим ожогам.

Как определить фазу и ноль без приборов

Несмотря на такое широкое распространение приборных методов определения фазы и нуля в сети, далеко не всегда под рукой может оказаться нужный прибор, который позволит сделать правильный вывод. В то же время неправильная идентификация проводов в сети «на глаз» может привести к достаточно опасным последствиям.

Первый способ справиться с этой задачей был описан в одном из разделов выше. Он заключается в нахождении проводов в зависимости от цвета их изоляции, а также от маркировки. Однако это будет верно только в том случае, если размещение проводилось по всем правилам.

Второй способ их определения — сделать так называемую контрольную лампочку, при этом используя подручные средства. Для этого потребуется простая лампа накаливания и два отрезка провода длиной примерно 50 сантиметров.Жилы проводов должны быть присоединены к лампочке, другим концом одного из проводов касаясь труб отопления (зачищенных), а вторым касанием «вызывных» проводов. Провод, при прикосновении к которому загорается лампа, фазный.

Фазодетектор без индикатора и видеоустройства

Следует отметить, что описанный метод очень опасен и может привести к поражению электрическим током при его использовании. Ни в коем случае не рекомендуется использовать его в случае наличия в сети максимального напряжения, а также не прикасаться к оголенным проводам.

Альтернативой лампочке накаливания может быть неоновая лампочка, которая позволит найти полярность системы.

В заключение следует отметить, что ответ на вопрос: как определить фазу и ноль имеет несколько решений. А именно: индикаторная отвертка, мультиметр, а можно и без приборов. Все зависит от возможностей и наличия инструментов под рукой. Крайне важно соблюдать все меры безопасности при работе с электричеством.

При выполнении работ по дому часто возникает необходимость починить розетку или выключатель, перевесить люстру или установить новую розетку. Для подключения дополнительного электрооборудования необходимо уметь различать фазу и ноль. Это совсем просто, если дом только что построен и проводку делали квалифицированные специалисты.

Для того чтобы самостоятельно найти назначение каждой жилы, достаточно знать правила цветового обозначения электрических проводов. Современные коттеджи обязательно должны иметь контур заземления.Это означает, что разводка выполнена трехжильным кабелем, и цвета должны совпадать:

  • Желто-зеленая оплетка указывает на подключение жилы к контуру заземления;
  • Синий или голубой цвет означает, что это нулевое ядро;
  • Фазный провод обозначается любым другим цветом. Это может быть красный, белый, коричневый, фиолетовый и т. д.

Таким образом, в идеале вся электропроводка должна быть промаркирована. Однако нет гарантии, что его установка действительно производилась специалистом или что на вводе не производилось переключение электрических проводов.

ВАЖНО! Никогда не доверяйте цветовой маркировке кабеля, если вы не делали электропроводку.

Инструменты и материалы для работы

Перед началом работы необходимо подготовить инструменты и материалы, которые могут потребоваться при ремонте:

  • Индикаторная отвертка для определения фазы и нуля;
  • тестер или мультиметр, но им надо уметь определять фазу ноль или землю;
  • плоскогубцы и кусачки — бокорезы;
  • Маркировочный материал
  • .Это могут быть цветные термоусадочные втулки или маркировочные клипсы.

Перед началом работы всегда необходимо определить ноль и фазу.

Как определить фазную жилу кабеля с помощью индикаторной отвертки

Для того чтобы узнать где ноль, а где фаза используйте как индикаторную отвертку, так и мультиметр. Если ремонт проводит неспециалист, не имеющий соответствующих приборов, то для определения, где находится фазный провод, достаточно иметь индикатор.

Можно купить в магазине за символическую плату. Метод определения очень прост, достаточно вставить кончик индикаторной отвертки в гнездо, и прикоснуться пальцем к контакту на его ручке. Если индикатор загорается, то это фазный провод.

Если проводка в доме двухжильная, то второй проводник будет нулевым. Сейчас уже не проводят электропроводку в квартирах и домах двухжильным кабелем.

Если проводка старая, бывают случаи, когда индикатор определяет фазу в розетке на обоих контактах. Аналогичная ситуация может быть и при монтаже новой электропроводки.

В этом случае определение фазы будет затруднено, такая ситуация возникает, если нулевой проводник в щитке не подключен. Достаточно подключить его в щитке или распределительной коробке.

Все работы, связанные с установкой, коммутацией или подключением проводов, должны производиться при отключенных автоматах, то есть проводка должна быть обесточена.Подробнее об индикаторах напряжения можно узнать .

Работа с мультиметром

Специалист, выполняющий работы, должен иметь представление о том, как проверить напряжение в сети с помощью мультиметра. Для этого достаточно вставить щупы в розетку, предел измерения устанавливается на напряжение выше измеряемого.

А измерения производятся при переменном напряжении. Показания должны соответствовать сетевому напряжению 220 вольт. Электромонтер, выполняющий монтаж электропроводки, должен уметь пользоваться измерительными приборами.

Он должен иметь представление о том, как определить фазу или ноль мультиметром. Специалист, умеющий работать с тестером, умеет не только определять фазу или ноль. Но он также может проверить целостность проводки.

При установке осветительных приборов возникает необходимость проверки исправности лампочек. Важно не только иметь знания, как проверить лампочку мультиметром, но и учитывать, что таким прибором невозможно проверить энергосберегающие и светодиодные лампы.

Определение напряжения без индикатора и мультиметра

Если у электрика нет под рукой мультиметра или измерительной отвертки, он должен понимать, как определить фазу с помощью контрольной лампы.

ВАЖНО! Контрольную лампу могут использовать только профессиональные электрики, ознакомленные с техникой безопасности и имеющие специальное разрешение на работу в электроустановках.

Что нужно знать перед началом ремонта

Прежде чем приступить к ремонту электропроводки, необходимо иметь в виду:

  • некоторые специалисты утверждают, что на нулевом проводе нет напряжения.Эти утверждения неверны;
  • в розетке не обязательно знать где контакт фазы, а где ноль, что в корне неверно. Есть оборудование, требующее строгой полярности при подключении;
  • для соблюдения техники безопасности следует понимать, как правильно подключить выключатель света, который подключается к светильнику – ноль или фаза.

Трехпроводная проводка

Если проводка выполнена трехжильным кабелем, то у электрика не должно возникнуть затруднений при определении заземления.По регламенту желто-зеленый провод всегда подключается к контуру заземления.

Иногда разводку выполняют отдельными проводами без учета цветового обозначения. Используйте провода, которые есть под рукой. В этом случае нужно использовать тестер или мультиметр.

В первую очередь определяется, к какому проводу подключена фаза. Проще всего это сделать с помощью индикаторной отвертки. Используя следующий алгоритм проверки, можно узнать назначение двух других проводов.

Измерив напряжение на жилах кабеля, можно понять, где находится заземление. Напряжение между фазным и нейтральным проводниками всегда будет выше, чем между фазой и землей.

Данная методика применима только в коттеджах или индивидуальных домах. Там, где есть отдельный контур заземления. В многоквартирных домах применяют схему с глухозаземленной нейтралью. В этом случае показания прибора будут одинаковыми.

Есть еще один способ определить провод заземления.Он действителен только в том случае, если провода, ведущие в дом, промаркированы.

Чтобы знать, как определить, где фаза, а где ноль, достаточно прозвонить прибором все провода и таким образом довольно легко определить назначение электрических проводов.

Если у вас нет опыта или вы не знаете, как определить ноль или фазу в проводах с помощью индикаторной отвертки или с помощью мультиметра. Обратитесь за помощью к профессиональному электрику.

Перед началом самостоятельного ремонта электропроводки необходимо изучить технику безопасности при работе с электроустановками.Не стоит слушать советов, как проверить фазу или ноль без приборов, даже если проверенный способ кажется надежным.

Всегда следует помнить, что электричество определяется не нашими органами чувств. У него нет ни звука, ни запаха, ни цвета. Поэтому люди, не имеющие опыта работы с электричеством, чаще получают травмы от электричества. Если вы не знаете, как определить фазу ноль и землю, как проверить напряжение в розетке, лучше доверьте эту работу профессионалам.

Как измерить сопротивление с помощью цифрового и аналогового мультиметра?

Измерение сопротивления мультиметром? (Цифровой мультиметр – Аналоговый измеритель)

Измерение сопротивления так же, как напряжение и ток, является важной частью поиска и устранения неисправностей любого компонента. Он говорит о состоянии компонентов. Измерение сопротивления также используется для проверки разомкнутых или замкнутых цепей. И последнее, но не менее важное: вы можете проверить, насколько точны резисторы, поскольку они также имеют цветовую маркировку.

Похожие сообщения:

Что такое сопротивление?

Сопротивление – это сопротивление течению тока.Прибор, который используется для измерения сопротивления, называется омметром. На обоих выводах омметра есть напряжение, которое пропускает ток через проверяемый компонент. Если сопротивление очень велико, это означает, что будет течь слабый ток. Если сопротивление низкое, это означает, что ток будет высоким. Основываясь на величине протекающего тока, он определяет сопротивление.

Мы также можем использовать показания сопротивления для определения короткого замыкания или обрыва цепи. В этом руководстве по мультиметру мы будем измерять сопротивление с помощью цифрового мультиметра и аналогового мультиметра с пошаговым руководством.Прежде чем вы приступите к выполнению шагов, вы можете знать основную разницу между сопротивлением переменному и постоянному току.

Похожие сообщения:

Измерение сопротивления

с помощью цифрового мультиметра:
  • Отключите питание схемы.
  • Если на плате есть конденсатор, сначала разрядите его.
  • Изолируйте компонент, сопротивление которого необходимо измерить. Если возможно, удалите его из цепи, чтобы избежать параллельных путей, которые могут повлиять на общее сопротивление.
  • Включите мультиметр.
  • Поверните ручку селектора на сопротивление Ом

  • Выберите подходящий диапазон, немного превышающий ожидаемое значение сопротивления для обеспечения высокой точности. Если он неизвестен, выберите более высокие настройки. Позже его можно будет снова опустить.

  • Вставьте черный щуп в разъем COM (общий).
  • Вставьте красный щуп в Ω Большинство цифровых мультиметров имеют общий разъем, используемый для Ω, V и непрерывности.Используйте разъем, на котором есть символ Ω.

  • Подсоедините провода к компоненту.
  • Обратите внимание на показания. Измените диапазон на минимально возможное значение, чтобы получить точные показания.

Измерение данного резистора 1 кОм показывает сопротивление 1004 Ом, что является более точным, поскольку полоса 4-го цвета (золотая) показывает допуск 5%

  • По завершении снимите щупы и поверните ручку переключателя в режим напряжения, чтобы предотвратить повреждение при случайном подключении к высокому напряжению.

Примечание. Не измеряйте сопротивление цепи при включенном питании. Прежде чем тестировать компонент, обратите внимание на конденсаторы в цепи. Параллельные компоненты также влияют на эквивалентное сопротивление. убедитесь, что тестируемый компонент не имеет параллельных компонентов. Не прикасайтесь к кончикам проводов во время измерения, это приведет к ошибке в показаниях.

Похожие сообщения:

Измерение сопротивления

с помощью аналогового мультиметра:

Аналоговый мультиметр имеет ту же процедуру.Однако при измерении сопротивления требуется небольшая калибровка.

  • Как обычно, сначала отключите питание цепи и разрядите, если есть конденсатор.
  • Тестируемый компонент не должен иметь параллельных компонентов. Если возможно, удалите компонент из цепи.
  • Включите аналоговый мультиметр.
  • Поверните ручку селектора на сопротивление Ом

  • Выберите подходящий диапазон, немного превышающий ожидаемое значение сопротивления для обеспечения высокой точности.Его можно будет изменить обратно позже.

Примечание : Диапазон сопротивления аналогового мультиметра имеет повышающие коэффициенты. Например, x1, x10 и x100 — это разные диапазоны, показывающие значение шкалы, умноженное на коэффициент для получения фактического показания.

  • Вставьте черный щуп в разъем COM (общий).
  • Вставьте красный щуп в Ω Некоторые счетчики используют разъем Ω совместно с напряжением. Используйте розетку с символом Ω.

  • Откалибруйте или отрегулируйте ноль счетчика, соединив оба щупа вместе и повернув ручку регулировки нуля, чтобы показать отклонение на полную шкалу i.е. 0 Ом.

  • Подсоедините провода к компоненту.
  • Обратите внимание на показания. Отрегулируйте диапазон измерителя, чтобы показать максимально возможное отклонение, чтобы получить максимальную точность.

  • Если диапазон равен x1, это показание равно 100 Ом. Если диапазон x10, показание составляет 1000 Ом. Если диапазон x100, показание составляет 10 000 Ом.
  • После завершения снимите щупы и выберите режим измерения напряжения, чтобы случайно не подключить его к напряжению.

Похожие сообщения:

Фактор, влияющий на показания сопротивления

На сопротивление могут влиять многие факторы. Поэтому при измерении сопротивления необходимо учитывать следующие факторы:

Компонент в цепи: Если компонент находится внутри цепи, на его сопротивление могут влиять любые другие компоненты, включенные параллельно.

Мощность в цепи: Если в цепь или какой-либо заряженный конденсатор подается питание, это повлияет на показания, поскольку омметр работает на основе тока, протекающего через измеритель.

Диод в цепи: Если в цепи есть диод, сопротивление цепи будет меняться, если щупы поменять местами. это связано с тем, что диод не пропускает ток в одном направлении.

Пальцы касаются проводов : если ваши пальцы касаются проводов, это повлияет на показания из-за утечки некоторого тока через ваше тело. Не прикасайтесь к кончикам проводов при измерении сопротивления.

Температура: Повышение температуры большинства компонентов при прохождении через них тока.Лучше не измерять сопротивление, когда они горячие, потому что температура влияет на сопротивление.

Похожие сообщения:

Цепь включения питания

Всегда проверяйте, что на цепь не подается питание. это не только влияет на показания сопротивления, но и высокое напряжение может повредить мультиметр.

Относительный, нулевой или дельта-режим

Современный цифровой мультиметр имеет режим «REL», сокращение от «относительный режим», который также известен как нулевой или дельта-режим.Он используется для измерения очень малых сопротивлений. В этом режиме сопротивление щупов автоматически вычитается из показаний. Когда щупы замкнуты вместе, он должен показывать 0 Ом.

Настройка нуля аналогового мультиметра

Калибровка нуля или регулировка нуля — очень важный этап перед измерением сопротивления с помощью аналогового мультиметра. Когда выводы щупа закорочены, должно обеспечиваться полное отклонение (FSD), что означает нулевое сопротивление между выводами.

Если FSD отсутствует, т.е. показывает некоторое сопротивление, его необходимо устранить, повернув ручку управления нулем, чтобы перевести стрелку до упора в FSD.

На него также влияет изменение диапазона измерителя. Поэтому всякий раз, когда вы меняете диапазон измерителя, необходимо выполнять калибровку нуля.

Если вы не можете получить FSD даже после соединения щупов вместе и поворота ручки нуля, батарея мультиметра разряжена и ее необходимо заменить.

Разряд батареи

В отличие от измерения напряжения и силы тока, при измерении сопротивления потребляется батарея внутри измерителя. Поэтому, если батарея разряжена, это повлияет на показания. Цифровой мультиметр показывает четкие указания на низкий заряд батареи, а также показывает высокое сопротивление между его щупами. Однако аналоговый мультиметр таких показаний не имеет. Вместо этого, если он не показывает FSD при соединении датчиков вместе, батарея разряжена и ее необходимо заменить.

Связанные руководства по мультиметру:

Безопасное использование счетчика | Электробезопасность

Безопасное и эффективное использование электрического счетчика, возможно, является самым ценным навыком, которым может овладеть электронщик, как ради личной безопасности, так и для профессионального мастерства. Поначалу может быть сложно использовать счетчик, зная, что вы подключаете его к цепям под напряжением, которые могут содержать опасные для жизни уровни напряжения и тока.

Это опасение небезосновательно, и всегда лучше действовать осторожно при использовании счетчиков.Небрежность больше, чем любой другой фактор, является причиной несчастных случаев с электричеством опытных техников.

Мультиметры

Наиболее распространенным электрическим испытательным оборудованием является мультиметр . Мультиметры названы так потому, что они имеют возможность измерять множество переменных: напряжение, ток, сопротивление и часто многие другие, некоторые из которых не могут быть объяснены здесь из-за их сложности.

В руках квалифицированного специалиста мультиметр является одновременно и эффективным рабочим инструментом, и защитным устройством.Однако в руках кого-то несведущего и/или неосторожного мультиметр может стать источником опасности при подключении к «живой» цепи.

Существует много различных марок мультиметров, при этом несколько моделей, выпускаемых каждым производителем, имеют разные наборы функций. Мультиметр, показанный здесь на следующих иллюстрациях, представляет собой «универсальную» конструкцию, не относящуюся к какому-либо производителю, но достаточно общую для обучения основным принципам использования:





Вы заметите, что дисплей этого счетчика относится к «цифровому» типу: он показывает числовые значения с использованием четырех цифр, подобно цифровым часам.Поворотный селекторный переключатель (теперь установленный в положение Off ) имеет пять различных положений измерения, в которых он может быть установлен: два положения «V», два положения «A» и одно положение посередине с забавной «подковой». символ на нем, представляющий «сопротивление».

Символ «подкова» представляет собой греческую букву «Омега» (Ω), которая является общепринятым символом электрической единицы измерения омов.

Из двух настроек «V» и двух настроек «A» вы заметите, что каждая пара разделена на уникальные маркеры либо парой горизонтальных линий (одна сплошная, одна пунктирная), либо пунктирной линией с волнистой кривой над ней. .Параллельные линии представляют «DC», а волнистая кривая представляет «AC». «V», конечно, означает «напряжение», а «A» — «ампер» (ток).

Измеритель использует различные внутренние методы для измерения постоянного тока, чем он использует для измерения переменного тока, поэтому пользователю необходимо выбрать, какой тип напряжения (В) или тока (А) следует измерять. Хотя мы не обсуждали переменный ток (AC) в каких-либо технических подробностях, важно помнить об этом различии в настройках счетчика.

Розетки для мультиметра

На лицевой панели мультиметра есть три разных разъема, к которым мы можем подключить наши тестовые провода . Измерительные провода — это не что иное, как специально подготовленные провода, используемые для подключения измерителя к тестируемой цепи.

Провода покрыты гибкой изоляцией с цветовой маркировкой (черной или красной), чтобы руки пользователя не касались оголенных проводников, а наконечники щупов представляют собой острые жесткие куски проволоки:





Черный измерительный провод всегда подключается к черному разъему на мультиметре: тот, который помечен как «COM» для «общий».«Красные измерительные провода подключаются либо к красному разъему, отмеченному для напряжения и сопротивления, либо к красному разъему, отмеченному для тока, в зависимости от того, какую величину вы собираетесь измерять с помощью мультиметра.

Чтобы понять, как это работает, давайте рассмотрим пару примеров, демонстрирующих использование счетчика. Во-первых, мы настроим измеритель для измерения постоянного напряжения от батареи:





Обратите внимание, что два измерительных провода подключены к соответствующим разъемам на измерителе для измерения напряжения, а селекторный переключатель установлен на постоянное напряжение «V».Теперь рассмотрим пример использования мультиметра для измерения напряжения переменного тока от бытовой розетки (розетки):





Единственным отличием в настройке измерителя является расположение селекторного переключателя: теперь он повернут в положение AC «V». Поскольку мы все еще измеряем напряжение, тестовые провода останутся подключенными к тем же розеткам.

В обоих этих примерах необходимо не допускать соприкосновения наконечников щупов друг с другом, когда они оба соприкасаются со своими соответствующими точками на цепи.Если это произойдет, произойдет короткое замыкание, создающее искру и, возможно, даже шар пламени, если источник напряжения способен обеспечить достаточный ток! Следующее изображение иллюстрирует потенциальную опасность:





Это лишь один из способов, которым счетчик может стать источником опасности при неправильном использовании.

Измерение напряжения, пожалуй, самая распространенная функция, для которой используется мультиметр. Это, безусловно, первичное измерение, проводимое в целях безопасности (часть процедуры блокировки/маркировки), и оператор счетчика должен хорошо понимать его.

Поскольку напряжение всегда относительно между двумя точками, измеритель должен быть надежно подключен к двум точкам в цепи, прежде чем он обеспечит надежное измерение. Обычно это означает, что оба щупа должны быть захвачены руками пользователя и прижаты к соответствующим точкам контакта источника напряжения или цепи во время измерения.

Поскольку наиболее опасным является контактный путь удара током, удерживание измерительных щупов в двух точках высоковольтной цепи таким образом всегда представляет потенциальную опасность.Если защитная изоляция щупов изношена или треснула, пальцы пользователя могут соприкоснуться с проводниками щупов во время испытания, что приведет к сильному удару током. Если для захвата зондов можно использовать только одну руку, это более безопасный вариант.

Иногда можно «зафиксировать» один наконечник щупа на контрольной точке цепи, чтобы его можно было отпустить, а другой щуп установить на место, используя только одну руку. Для облегчения этого можно прикрепить специальные аксессуары для наконечников зондов, такие как пружинные зажимы.

Помните, что измерительные провода измерителя являются частью всего комплекта оборудования, и с ними следует обращаться с такой же осторожностью и уважением, как и с самим измерителем. Если вам нужен специальный аксессуар для измерительных проводов, например, пружинный зажим или другой специальный наконечник пробника, обратитесь к каталогу продукции производителя измерителя или другого производителя испытательного оборудования.

Не пытайтесь проявлять творческий подход и создавать свои собственные тестовые пробники, так как вы можете подвергнуть себя опасности в следующий раз, когда будете использовать их в цепи под напряжением.

Кроме того, следует помнить, что цифровые мультиметры обычно хорошо различают измерения переменного и постоянного тока, поскольку они настраиваются на одно или другое при проверке напряжения или тока.

Как мы видели ранее, как переменное, так и постоянное напряжение и ток могут быть смертельными, поэтому при использовании мультиметра в качестве устройства проверки безопасности вы всегда должны проверять наличие как переменного, так и постоянного тока, даже если вы не ожидаете найти оба! Также при проверке на наличие опасного напряжения следует обязательно проверить все пары рассматриваемых точек.

Например, предположим, что вы открыли электромонтажный шкаф и обнаружили три больших проводника, подающих переменный ток к нагрузке. Автоматический выключатель, питающий эти провода (предположительно), отключен, заблокирован и помечен. Вы перепроверили отсутствие питания, нажав кнопку Пуск для нагрузки. Ничего не произошло, так что теперь вы переходите к третьему этапу вашей проверки безопасности: проверка счетчика на напряжение.

Сначала вы проверяете свой измеритель на известном источнике напряжения, чтобы убедиться, что он работает правильно.Любая близлежащая розетка питания должна быть удобным источником переменного напряжения для проверки. Вы делаете это и обнаруживаете, что счетчик показывает то, что должен. Далее нужно проверить наличие напряжения среди этих трех проводов в шкафу. Но напряжение измеряется между точками и , так где же проверить?





Ответ: проверка между всеми комбинациями этих трех точек. Как видите, на иллюстрации точки обозначены «A», «B» и «C», поэтому вам нужно будет взять мультиметр (настроенный в режим вольтметра) и проверить точки A и B, B и С, А и С.

Если вы обнаружите напряжение между любой из этих пар, цепь не находится в состоянии нулевого энергопотребления. Но ждать! Помните, что мультиметр не будет регистрировать напряжение постоянного тока, когда он находится в режиме напряжения переменного тока, и наоборот, поэтому вам нужно проверить эти три пары точек в в каждом режиме , всего шесть проверок напряжения, чтобы завершить!

Однако, несмотря на всю эту проверку, мы еще не рассмотрели все возможности. Помните, что опасное напряжение может появиться между одним проводом и землей (в этом случае металлическая рама шкафа будет хорошей точкой отсчета земли) в энергосистеме.

Таким образом, чтобы быть в полной безопасности, мы не только должны проверить между A и B, B и C и A и C (как в режимах переменного, так и постоянного тока), но мы также должны проверить между A и землей, B и землей. , и C & заземление (как в режиме переменного, так и постоянного тока)! Это дает в общей сложности двенадцать проверок напряжения для этого, казалось бы, простого сценария всего с тремя проводами. Затем, конечно, после того, как мы завершили все эти проверки, нам нужно взять наш мультиметр и повторно проверить его на известном источнике напряжения, таком как розетка, чтобы убедиться, что он все еще находится в хорошем рабочем состоянии.

Использование мультиметра для проверки сопротивления

Использование мультиметра для проверки сопротивления — гораздо более простая задача. Тестовые провода будут оставаться подключенными к тем же разъемам, что и для проверки напряжения, но селекторный переключатель необходимо будет повернуть, пока он не укажет на символ сопротивления в виде «подковы». Прикасаясь щупами к устройству, сопротивление которого необходимо измерить, измеритель должен правильно отображать сопротивление в омах:





При измерении сопротивления следует помнить одну очень важную вещь: это можно делать только на обесточенных компонентах ! Когда измеритель находится в режиме «сопротивления», он использует небольшую внутреннюю батарею для генерации небольшого тока через измеряемый компонент.

Определив, насколько сложно провести этот ток через компонент, можно определить и отобразить сопротивление этого компонента. Если в контуре счетчик-вывод-компонент-вывод-измеритель есть дополнительный источник напряжения, который либо помогает, либо противодействует току измерения сопротивления, создаваемому измерителем, это приведет к ошибочным показаниям. В худшем случае измеритель может быть даже поврежден внешним напряжением.

Режим сопротивления мультиметра

Режим «сопротивление» мультиметра очень полезен для определения целостности проводов, а также для точных измерений сопротивления.Когда между кончиками щупов имеется хорошее прочное соединение (имитируемое касанием их друг к другу), прибор показывает почти нулевое значение Ω. Если бы в тестовых проводах не было сопротивления, оно бы показывало ровно ноль:

.





Если выводы не соприкасаются друг с другом или не касаются противоположных концов оборванного провода, измеритель покажет бесконечное сопротивление (обычно пунктирными линиями или аббревиатурой «O.L.», что означает «разомкнутый контур»):





Измерение тока мультиметром

Безусловно, наиболее опасным и сложным применением мультиметра является измерение силы тока.Причина этого довольно проста: чтобы счетчик измерял ток, измеряемый ток должен пройти через счетчик.

Это означает, что счетчик должен быть частью пути тока в цепи, а не просто подключаться где-то сбоку, как в случае измерения напряжения. Чтобы сделать счетчик частью пути тока цепи, исходная цепь должна быть «разорвана», а счетчик подключен через две точки открытого разрыва.Чтобы настроить измеритель для этого, селекторный переключатель должен указывать либо на переменный ток, либо на постоянный ток «А», а красный измерительный провод должен быть подключен к красному разъему с маркировкой «А».

На следующем рисунке показан измерительный прибор, полностью готовый к измерению тока, и цепь, подлежащая проверке:





Теперь цепь разорвана для подготовки счетчика к подключению:





Следующим шагом является вставка счетчика в цепь, подсоединив два наконечника щупа к оборванным концам цепи, черный щуп к отрицательной (-) клемме 9-вольтовой батареи, а красный щуп к свободный конец провода, ведущий к лампе:





В этом примере показана очень безопасная схема.9 вольт вряд ли представляют опасность поражения электрическим током, и поэтому нечего опасаться размыкания этой цепи (голыми руками, не меньше!) и подключения счетчика к потоку тока. Однако с более мощными цепями это может быть действительно опасным занятием.

Даже если напряжение в цепи было низким, нормальный ток мог быть достаточно высоким, что могло привести к опасной искре в момент установления соединения с последним измерительным датчиком.

Еще одна потенциальная опасность использования мультиметра в режиме измерения тока («амперметр») заключается в невозможности правильно перевести его обратно в конфигурацию измерения напряжения перед измерением напряжения с его помощью.Причины этого связаны с конструкцией и работой амперметра. При измерении тока в цепи путем размещения измерителя непосредственно на пути тока лучше всего, чтобы измеритель оказывал небольшое сопротивление протеканию тока или не оказывал никакого сопротивления.

В противном случае дополнительное сопротивление изменит работу цепи. Таким образом, мультиметр рассчитан на практически нулевое сопротивление между наконечниками измерительного щупа, когда красный щуп подключен к красному разъему «А» (токоизмерительный).В режиме измерения напряжения (красный щуп вставлен в красное гнездо «V») сопротивление между наконечниками щупов составляет много мегаом, потому что вольтметры рассчитаны на сопротивление, близкое к бесконечному (так что они не t потребляют значительный ток от тестируемой цепи).

При переключении мультиметра из режима измерения тока в режим измерения напряжения легко прокрутить селекторный переключатель из положения «А» в положение «В» и забыть соответственно переключить положение красного штекера щупа из «А» в положение «В». «В».В результате, если счетчик затем подключить к источнику значительного напряжения, произойдет короткое замыкание через счетчик!





Чтобы предотвратить это, большинство мультиметров имеют функцию предупреждения, с помощью которой они издают звуковой сигнал, если провод подключен к разъему «A», а селекторный переключатель установлен в положение «V». Какими бы удобными ни были подобные функции, они все же не заменят ясного мышления и осторожности при использовании мультиметра.

Все качественные мультиметры содержат внутри предохранители, которые «перегорают» в случае прохождения через них чрезмерного тока, как, например, в случае, показанном на последнем изображении.Как и все устройства защиты от перегрузки по току, эти предохранители в первую очередь предназначены для защиты оборудования (в данном случае самого счетчика) от чрезмерного повреждения и лишь во вторую очередь для защиты пользователя от вреда.

Мультиметр можно использовать для проверки собственного предохранителя, установив переключатель в положение сопротивления и соединив два красных разъема следующим образом:





Исправный предохранитель будет показывать очень низкое сопротивление, в то время как перегоревший предохранитель всегда будет показывать «O.Л.” (или любое другое указание, которое эта модель мультиметра использует для обозначения отсутствия непрерывности). Фактическое число омов, отображаемое для исправного предохранителя, не имеет большого значения, если это произвольно низкое значение.

Итак, теперь, когда мы увидели, как использовать мультиметр для измерения напряжения, сопротивления и тока, что еще нужно знать? Множество! Ценность и возможности этого универсального измерительного прибора станут более очевидными по мере того, как вы приобретете навыки и опыт его использования.

Ничто не заменит регулярную практику со сложными инструментами, такими как эти, так что не стесняйтесь экспериментировать с безопасными схемами с батарейным питанием.



ОБЗОР:

  • Измерительный прибор, способный измерять напряжение, силу тока и сопротивление, называется мультиметром .
  • Поскольку напряжение всегда относительно между двумя точками, вольтметр («вольтметр») должен быть подключен к двум точкам в цепи, чтобы получить правильные показания. Будьте осторожны, не соприкасайтесь оголенными наконечниками щупов при измерении напряжения, так как это приведет к короткому замыканию!
  • Не забывайте всегда проверять напряжение как переменного, так и постоянного тока при использовании мультиметра для проверки наличия опасного напряжения в цепи.Обязательно проверьте наличие напряжения между всеми парными комбинациями проводников, в том числе между отдельными проводниками и землей!
  • В режиме измерения напряжения («вольтметр») мультиметры имеют очень высокое сопротивление между выводами.
  • Никогда не пытайтесь измерить сопротивление или целостность цепи с помощью мультиметра в цепи, находящейся под напряжением. В лучшем случае показания сопротивления, которые вы получите от мультиметра, будут неточными, а в худшем случае мультиметр может быть поврежден, и вы можете получить травму.
  • Измерители тока («амперметры») всегда включены в цепь, поэтому электроны должны течь через счетчик.
  • В режиме измерения тока («амперметр») мультиметры практически не имеют сопротивления между выводами. Это предназначено для того, чтобы позволить электронам проходить через измеритель с наименьшими возможными трудностями. Если бы это было не так, счетчик добавил бы дополнительное сопротивление в цепь, тем самым влияя на ток.

СВЯЗАННЫЕ РАБОЧИЕ ЛИСТЫ:

Как проверить автоматический выключатель с помощью цифрового мультиметра?

Будет мудро, если вы научитесь проверять автоматический выключатель с помощью цифрового мультиметра.Если вы знаете, как это сделать, вы можете выполнить базовое устранение неполадок, не вызывая электрика, что сэкономит ваше время и деньги.

Необходимые инструменты

Инструменты, необходимые для проверки автоматического выключателя:

  • Цифровой мультиметр
  • Плоская отвертка, чтобы открыть коробку автоматического выключателя

Вы можете использовать цифровой мультиметр любого типа или марки для измерения любого тока. Важно, чтобы вы знали правильную настройку для вашего приложения, чтобы предотвратить поломку мультиметра.Вы можете посмотреть этот видеоурок от Ratchets and Wrenches, чтобы узнать, как проверить напряжение переменного тока с помощью цифрового мультиметра.

Как проверить автоматический выключатель с помощью цифрового мультиметра

Вы можете проверить автоматический выключатель с помощью цифрового мультиметра двумя способами.

Вы можете проверить напряжение вашего автоматического выключателя прямо в панели. Вы должны быть осторожны при этом, так как вы будете работать с электричеством под напряжением. Если напряжение равно нулю или ниже стандартного, возможно, ваш автоматический выключатель неисправен.

Вы также можете найти неисправный автоматический выключатель, проверив его сопротивление с помощью цифрового мультиметра. Этот метод лучше всего рекомендуется для замены автоматического выключателя перед его установкой в ​​панель. Это также более безопасный способ проверки автоматических выключателей, так как для их проверки не требуется питание под напряжением.

Пошаговые инструкции по проверке напряжения автоматического выключателя

Шаг 1. Разомкните автоматический выключатель

Отвинтите крышку автоматического выключателя с помощью плоской отвертки.Обязательно придерживайте его перед тем, как выкрутить последний винт, чтобы предотвратить несчастные случаи. При открытии панели автоматического выключателя лучше иметь некоторую помощь, чтобы она не упала.

Шаг 2. Установите мультиметр на переменное напряжение

Поверните шкалу мультиметра на переменное напряжение, затем вставьте черный щуп в общую клемму гнезда, а красный щуп — в клемму гнезда напряжения. Обратите внимание, что некоторые цифровые мультиметры требуют установки соответствующего напряжения.Если это так, установите циферблат мультиметра на более высокое напряжение, чем у вас есть (обычно 120 В).

После правильной настройки устройства можно переходить к следующему шагу.

Шаг 3. Проверка автоматического выключателя

Чтобы проверить напряжение однополюсного автоматического выключателя, вам необходимо подключить черный или общий провод к заземлению панели выключателя. После этого подключите красный провод к горячему проводу автоматического выключателя, который вы хотите проверить. Показание должно быть около 120 вольт для однополюсного выключателя.

Если ваши показания очень низкие или нулевое напряжение, ваш автоматический выключатель неисправен и его необходимо заменить.

Чтобы проверить двухполюсный автоматический выключатель на 220 В, вам необходимо подключить красный и черный провода цифрового мультиметра непосредственно к клемме выключателя. Показание должно быть около 240 вольт, и вы должны проверять свой двухполюсный выключатель один за другим.

Чтобы проверить одну сторону двухполюсного автоматического выключателя, подсоедините общий провод к заземлению панели, а горячий провод — непосредственно к одной стороне клеммы автоматического выключателя, затем подключите другую клемму для проверки другой стороны двухполюсный выключатель.Они оба должны быть около 125 вольт.

Если другая сторона вашего двухполюсного выключателя равна нулю, у вас неисправен автоматический выключатель, и вам требуется замена.

Для получения дополнительной информации вы можете посмотреть это видеоруководство, созданное TheElectricalDoctor, чтобы узнать, как проверить автоматический выключатель с помощью цифрового мультиметра.

Как проверить сопротивление автоматического выключателя

Чтобы проверить сопротивление автоматического выключателя, установите мультиметр в омах или параметрах сопротивления.

Затем вставьте один провод в зажим или клемму питания, а другой — в винтовую клемму. Он должен иметь показания сопротивления при включении выключателя и не иметь значения при его выключении.

Выполните ту же процедуру при проверке двухполюсного выключателя. Если он не имеет сопротивления при включении или не имеет сопротивления при выключении, ваш автоматический выключатель неисправен и его необходимо заменить.

Прежде чем покупать новый, вы можете рассмотреть десять лучших автоматических выключателей, которые я использовал в своих проектах.В этой статье я указываю плюсы и минусы каждого типа автоматических выключателей, чтобы дать вам представление о лучшем автоматическом выключателе для себя.

Заключение

Считаете ли вы полезной эту процедуру проверки автоматического выключателя с помощью цифрового мультиметра? Знание того, как проверить автоматический выключатель, позволит вам сэкономить деньги, выяснив, что не так с вашим автоматическим выключателем, даже до вызова электрика.

И если вам нужно купить новый автоматический выключатель, я настоятельно рекомендую эти десять автоматических выключателей, пользующихся наибольшим доверием , которые я использовал в своих прошлых проектах.

Вы нашли что-то интересное в этой статье? Что это? Пожалуйста, поделитесь им в разделе комментариев ниже.

Электричество 101: Основные принципы | Промышленные средства управления

Цель этого Info-Tec — помочь вам понять основы электрических систем. Многие проблемы, возникающие при обслуживании, связаны с электрическими проблемами или связаны с электрическими проблемами.

В настоящее время широко используются два типа электрического тока: переменный ток (AC) и постоянный ток (DC).

Переменный ток вырабатывается всеми электроэнергетическими предприятиями. AC очень «гибкий». Его напряжение можно легко повысить или понизить с помощью трансформаторов. Переменный ток можно преобразовать в постоянный для конечного использования с помощью выпрямителей или полупроводниковых устройств.

Постоянный ток всегда течет в одном направлении. Переменный ток течет сначала в одном направлении, затем меняет направление и течет в противоположном направлении. Течение тока «переменное», следовательно, переменный ток. Когда переменный ток меняет направление, он не переходит от полного значения в одном направлении к полному значению в другом направлении.Он постепенно нарастает до максимума, постепенно падает до нуля, затем повторяется в обратном направлении. См. рис. 1.

Рис. 1.

Один из периодов нарастания и возврата к нулю в одном направлении потока является чередованием. Два чередования, одно в одном направлении и одно в противоположном — это цикл. Переменный ток в этой стране вырабатывается с частотой 60 циклов в секунду. Старое оборудование будет обозначаться в циклах (CY), а новое оборудование — в герцах (HZ).CY и HZ означают одно и то же. (CY был изменен на HZ в честь немецкого физика Генриха Герца, который разгадал тайну циклов в переменном токе.)

Электричество имеет две характеристики:

1.         Напряжение .   Также называется «потенциальной» или электродвижущей силой (ЭДС). Это «давление» электричества. Электричество не должно течь, чтобы иметь напряжение. Если вольтметр подключен к «живой» цепи, он покажет напряжение независимо от того, подключена цепь к нагрузке или нет.Это можно сравнить с водой в трубе и манометром. Напряжение является мерой электрического «давления» или потенциала.

2.         Сила тока.   Это «скорость потока» тока. Это «галлоны в минуту». Если в трубе течет вода, то есть сопротивление ее течению. Будет падение давления от одного конца трубы к другому, в зависимости от размера трубы, длины трубы и скорости потока. Такая же ситуация и с электричеством.Провод оказывает сопротивление. Чем меньше провод, тем он длиннее, количество электричества (AMPS), которое он несет, определяют падение давления или, говоря электрическим языком, падение напряжения.

Другой немецкий физик, Г. С. Омс, разработал формулу, известную как «Закон Ома». Он обнаружил, что напряжение является произведением ампер на ом (мера сопротивления, которую он назвал в честь себя) в резистивной цепи. Для описания этих значений были установлены символы. E для напряжения, I для тока и R для сопротивления.Следовательно, напряжение равно амперам, умноженным на омы: E = I x R. Это краеугольная формула, на которой построены знания об электричестве. Все значения в законе Ома могут быть рассчитаны по отношению к остальным значениям. Например, амперы равны напряжению, деленному на сопротивление, или:

                                                 I  =  E



р.

На рисунке 2 можно легко запомнить различные математические формы, в которых выражается закон Ома.Если какой-либо из трех символов закрыт, два оставшихся непокрытых символа имеют правильную форму. Например;

E, если он закрыт, равен       I x R

I, если он закрыт, равен         E



р.

R, если он покрыт, равен        E

                                       I

Рис. 2.

Цепи переменного тока подразделяются на два основных класса: однофазные (SF) и трехфазные (3F).Есть две фазы, но их использование настолько минимально, что не будет обсуждаться.

Если в цепи только два провода, она должна быть однофазной (не считая постоянного тока, который мы сейчас не рассматриваем). Если в цепи три провода, она может быть трехфазной или однофазной! Легко отличить трехпроводную однофазную сеть от трехпроводной трехфазной. В однофазном режиме два провода являются горячими, а один — нейтральным. В обычном жилом или легком коммерческом здании с трехпроводной сетью 115/230 вольт два провода под напряжением входят в сервисный шкаф и защищены предохранителями или используют перезапускаемые перегрузки, но нейтраль проходит через шкаф без каких-либо выключателей или предохранителей.Этот тип входа является однофазным, несмотря на наличие трех проводов. На самом деле это двухпроводная, 230-вольтовая, однофазная цепь с нейтралью. От него можно взять две и более цепей на 115 вольт и одну и более цепей на 230 вольт. Если между любым из горячих проводов и нейтралью поместить вольтметр, он покажет 115 вольт. Между двумя горячими проводами будет 230 вольт. См. рис. 3.

Рис. 3.

На рис. 3 показано, как может выглядеть типичный входной выключатель с 3 проводами на 115/230 В.(Примечание. В некоторых случаях в старых системах переключатель может быть трехполюсным и размыкать нейтраль. Это небезопасно и должно быть заменено). Трехпроводные, трехфазные системы обычно распространяются только на промышленные и крупные торговые площади. Как видно из названия, трехфазный ток имеет три тока, протекающих по трем проводам. В обычных трехфазных нет нейтрали; все три провода горячие. Между любыми двумя из трех проводов проходит однофазный ток, но ни в коем случае не 110, 115 или 120 вольт.В общем, напряжение каждой фазы будет 208, 220, 230, 440, 550 или выше.

Трехфазные токи следуют друг за другом с интервалом в треть цикла. См. рис. 4.

Рис. 4.

Если для проверки трехфазной сети используется вольтметр, полное напряжение будет обнаружено между любыми двумя из трех проводов. От любого провода к земле будет обнаружено чуть более половины напряжения.

В Милуоки компания WEPCO использовала заземленную трехфазную систему только на 230 вольт.Они больше не используют его, но многие из этих систем с «заземленной фазой B» были установлены (компания Climatic Control обслуживается трехфазной системой с заземленной фазой B), и многие из них все еще существуют. В этой трехфазной системе одна из фаз заземлена (заземляющая ветвь). Эту систему легко спутать с трехпроводной, 115/230 вольт и однофазной, так как на входе будет двухполюсный выключатель с двумя предохранителями и третья сплошная линия. Проверка вольтметром покажет разницу. Даже при заземленной фазе напряжение между любыми двумя из трех проводов будет равно 230 вольт (система с заземленной фазой B всегда была 230 вольт).Если каждый провод проверен на заземление, две ноги будут показывать полное напряжение, а одна нога покажет 0 вольт. Это опорная нога. Помните, что в однофазной системе на 115/230 вольт напряжение между нейтралью и горячими проводами составляет 115 вольт, а между двумя горячими проводами — 230 вольт.

Трехфазные цепи не рассчитаны на однофазное напряжение 115 В. Хотя от горячей ветви к земле можно получить около 115 вольт, использование этой схемы запрещено электрическими нормами. Это опасная практика.

В настоящее время используются три основные трехфазные распределительные системы. Небольшие коммерческие здания и некоторые небольшие промышленные предприятия, на которые приходится около 50 процентов электрической нагрузки в виде однофазной сети 120 вольт, будут иметь трехфазную четырехпроводную систему 208/120 вольт. См. рис. 5.

Рис. 5.

Имеются три горячие линии (A, B и C), а также нейтраль (N), которая заземлена. Однофазные 120-вольтовые нагрузки питаются от линии к нейтрали (C к N, A к N или B к N), а трехфазные 208 вольт по линиям A, B и C.

Рис. 6.

На рис. 6 представлена ​​схема трехфазной четырехпроводной системы напряжением 480/276 вольт. Эта система обслуживает отели, торговые центры и т. д. Трансформаторы используются для получения однофазных цепей на 120 вольт.

Рис. 7.

На рис. 7 показана система, используемая для крупных промышленных предприятий, где большая часть нагрузки состоит из двигателей. Это трехфазная система с напряжением 480 вольт. В этой системе используются трансформаторы для обеспечения требований 120/240 вольт.

Термины «заземление» или «заземление» и «заземление» могут сбивать с толку. «Заземление» — это соединение провода, ленты или другого проводника от металлического корпуса вокруг части электрического оборудования к водопроводной трубе, заглубленной пластине, стержню или другому токопроводящему материалу, контактирующему с землей. Это называется «заземлением» оборудования. Это делается в целях безопасности и для устранения или уменьшения помех (RFI).

Термин «земля» имеет и другое значение. Когда по какой-либо причине ток проходит через изоляцию или вокруг нее на открытые металлические части, которые затем становятся горячими или «под напряжением», это называется «землей».«Земли» можно избежать за счет хорошей конструкции оборудования и регулярного обслуживания. Основания случаются и могут быть опасными. Оборудование должно быть защищено путем его «заземления».

Низкое напряжение всегда вызвано тем, что электропроводка или трансформатор недостаточно велики для подачи тока, необходимого для нагрузок или нагрузок. Когда в проводе течет ток, всегда есть некоторое падение напряжения. Этого может быть недостаточно, чтобы повлиять на работу оборудования, но некоторое падение напряжения всегда существует. Бесполезно проверять падение напряжения в цепи, если не включены все нагрузки в этой цепи.Разделение нагрузки или добавление дополнительных ответвлений обычно может исправить перегруженные цепи, вызывающие низкое напряжение.

Если на служебном входе наблюдается пониженное напряжение, это может быть вина коммунальной службы. Спрос на электротехнические услуги рос быстрее, чем коммунальные предприятия могли увеличить объем своих услуг. Известно, что в некоторых случаях коммунальные предприятия устанавливали отводы на своих трансформаторах, чтобы обеспечить более высокое вторичное напряжение, чтобы компенсировать падение напряжения в периоды повышенного спроса.В этих районах по мере снижения нагрузки напряжение на отдельных служебных вводах может значительно превысить норму. Это приводит к проблемам с перенапряжением. Перенапряжение приводит к перегреву двигателей, перегоранию конденсаторов и значительному сокращению срока службы лампочек, нагрузкам резистивного типа и разрушает полупроводниковые устройства.

В дополнение к обычным цепям на 120 вольт, цепям электроприборов на 230 вольт и трехфазным цепям почти во всех зданиях используется одна или несколько цепей «низкого напряжения».Цепи низкого напряжения — это любые цепи ниже 30 вольт, обычно 24 вольта. Цепи на 24 вольта обычно являются цепями управления. Сила тока в этих системах обычно невелика, менее 5 ампер.

Поскольку напряжение и сила тока очень низкие, проводка может быть намного меньше и, следовательно, намного дешевле в установке, чем проводка с «сетевым» напряжением. Низкое напряжение также намного безопаснее.

Точно так же, как напряжение электричества измеряется в вольтах, а скорость тока измеряется в амперах, мощность измеряется в ваттах.Один ватт – это мощность, производимая одним вольтом на один ампер. Ватты находятся путем умножения вольт на ампер. При постоянном постоянном токе легко найти мощность. Это вольты на ампер. Однако при переменном токе напряжение и сила тока меняются в цикле. (Помните, что сначала это 0, затем до максимума в одном направлении, затем обратно до 0 и до максимума в другом направлении. Эффективное напряжение и сила тока будут меньше максимальных значений.  Эффективные значения называются «корень — среднее — квадрат», или RMS. RMS равно .707 раз больше максимальных значений. Следовательно, в цепи переменного тока 120 вольт, 10 ампер фактические максимальные значения составляют почти 170 вольт и чуть более 15 ампер. Вольты, умноженные на ампер, равны ваттам, верно только в цепях постоянного тока и чисто резистивных цепях переменного тока, таких как нагреватели.

Возможно, выдающееся преимущество переменного тока перед постоянным током заключается в том, что переменный ток можно легко повышать или понижать с небольшими потерями с помощью трансформаторов.

Общеизвестно, что ничего нельзя получить даром. Выход машины будет в некоторой пропорции к входу.Вкладывать нужно больше, чем извлекать, потому что часть вложений теряется и расходуется машиной. Эффективность — это отношение энергии на выходе к энергии на входе. Трансформатор — это машина без движущихся частей. Он очень эффективен: от 98 до 99 %. 1 или 2 процента потеряли амперы или ватты. Если вторичная обмотка трансформатора составляет 24 вольта и это трансформатор «40 ВА», потребляемый ток (ампер) может составлять 1,667 ампер до того, как произойдет перегрузка.

Трехфазные трансформаторы представляют собой однофазные трансформаторы, соединенные вместе.Один метод соединения трех катушек известен как «треугольник», а другой — «звезда» или «Y». Обычно токи, протекающие в каждом из трех проводов трехфазной сети, равны. Падение напряжения в каждой фазе одинаково, и вольтметр должен показывать одинаковое напряжение на клеммах двигателя для всех трех фаз. См. рис. 8.

Рис. 8.

Если напряжения не равны, некоторые из причин могут быть следующими:

•   Однофазная цепь отсоединяется от одной из трех фаз.

•   Частичное заземление или короткое замыкание в обмотках двигателя.

•   Контакты в контакторе пускателя электродвигателя покрыты коррозией или обгорели.

•   Заржавевшие клеммы.

•   Ослабленные провода.

•   Всегда находите причину и устраняйте дисбаланс трех фаз.

Если перегорает предохранитель, срабатывает выключатель или отсоединяется провод, что-либо, что приводит к «размыканию» одной фазы трехфазной цепи, остается только одна фаза, а не две! Это известно как «однофазный».Если это происходит при работающем двигателе, он может продолжать работать при небольшой нагрузке. Если он полностью разгружен, то может даже запуститься. В любом случае, если его быстро не отключить, он сгорит. Трехфазные двигатели обычно дороги, и инвестиции в защиту от пониженного напряжения, перенапряжения, обрыва фазы, защиты от асимметрии фаз — это дешевая страховка. Предохранители защищают от коротких замыканий и замыканий на землю и не предназначены для защиты двигателей от перегрузок. В большинстве случаев чрезмерного падения напряжения, однофазности, несимметричности фаз дело обычно находится на территории пользователя.Бизнес вырос, и вместе с другими устройствами было добавлено много двигателей большего размера, что увеличило нагрузку на исходную услугу. Прежде чем вызывать утилиту, убедитесь, что проблемы именно с утилитами. Пользователь может обновить сервис, чтобы он соответствовал текущим требованиям.

Пошаговое руководство по проверке перегоревшего предохранителя

Как проверить предохранитель мультиметром

Несмотря на то, что элемент в стеклянном предохранителе легко осмотреть визуально, чтобы убедиться, что перегорел, большинство предохранителей имеют твердые непрозрачные корпуса, скрыть элемент из поля зрения.Чтобы проверить, не перегорел ли предохранитель, нам понадобится мультиметр. После настройки мультиметр может измерять сопротивление плавкого предохранителя. Сопротивление измеряется в омах ‘Ω’. Следующий учебник использует цифровой мультиметр, однако те же принципы применяются при использовании аналоговый мультиметр (т. один с игольчатым дисплеем). Если вы используете аналоговый счетчик, сначала прочтите руководство, а затем обратитесь к дополнительным примечаниям в конце.

Нужен предохранитель на замену? Ознакомьтесь с нашим широким ассортиментом предохранителей.

Подключение измерительных проводов.

Черный провод должен быть подключен к общему разъему.
Красный провод должен быть подключен к разъему Ω или Ом.

Не знаете, какой предохранитель вам нужен? Мы можем помочь.

Как установить сопротивление на мультиметре.

Переместите циферблат в самый низкий диапазон шкалы Ом (200 Ом — это самое низкое значение). на этом мультиметре).Это также должно включить измеритель. Если есть отдельный выключатель ON, пожалуйста, включите глюкометр. На рисунке видно, что диапазон Ом показан светло-зеленой полосой в нижней левой области.

В этом мультиметре есть 5 различных настроек диапазона Ом;
2M = 2 000 000 Ом или 2 МОм (наибольшая установка сопротивления)
200k = 200 000 Ом
20k = 20 000 Ом
2k = 2000 Ом замена предохранителя.

Как проверить, работает ли ваш мультиметр.

Прикоснитесь к металлическим наконечникам 2 тестовых проводов и, удерживая их вместе, дисплей глюкометра должен измениться, чтобы показать, что сопротивление незначительно или отсутствует. Энергия будет просто течь от одного провода обратно через другой. Когда вы разделите два наконечника, дисплей индикатора вернется к состояние 100% сопротивления.

Измерить сопротивление предохранителя.

Важно! Поместите предохранитель на непроводящую поверхность, такую ​​как дерево, ламинат. или пластик. Коснитесь металлических колпачков на каждом конце предохранителя металлическими наконечниками ведет тестирование. Полярность отсутствует, поэтому вы можете использовать любой вывод для любой крышки предохранителя. Обеспечьте хороший контакт, прикоснувшись к чистой металлической поверхности на каждой крышке. Пока провода надежно подключены к предохранителю, посмотрите на показания мультиметра.

Примечание. Если вы хотите проверить предохранитель, все еще находящийся в цепи. Убедитесь, что вы отключили питание и отсоединили источник питания во избежание поражения электрическим током.

Замените предохранители по лучшей цене! Мы превзойдем рекламируемую цену любого текущего конкурента*

Показания цифрового мультиметра.

Предохранитель в порядке: Если показания мультиметра изменились на низкое значение сопротивления (аналогично в результате касания 2 выводов вместе).

Перегорел предохранитель: Если показания счетчика не меняются, а на дисплее по-прежнему отображается исходное состояние сопротивления 100 %.

Не забудьте выключить мультиметр после завершения тестирования.

Мы предлагаем БЕСПЛАТНУЮ экспресс-доставку в любую точку Австралии для всех заказов на сумму более 99 австралийских долларов.

Как пользоваться аналоговым мультиметром.

Аналоговые мультиметры обеспечивают показания, перемещая стрелку по фиксированной шкале.Процесс тестирования точно такой же.

Выберите правильный диапазон сопротивления и соедините металлические наконечники измерительных проводов. Стрелка будет «скользить» по шкале, практически не оказывая сопротивления. Хороший предохранитель будет давать такие же показания.

Когда кончики разделены, игла покажет 100% сопротивление государство. Перегоревший предохранитель будет генерировать такое же показание. Убедитесь, что наконечники испытательных проводов хорошо соединяются с металлическими торцевыми крышками или ножами предохранителя, а предохранитель проверяется на непроводящей поверхности.

Обработка заказов, полученных до 14:00 по восточному стандартному времени Австралии, в тот же день.

Может ли автомобильный предохранитель выйти из строя без перегорания?

Если ваш автомобильный предохранитель не работает и не перегорел, вот несколько причин, по которым это может произойти;

  • 1. Предохранитель имеет производственный брак. Качественный предохранитель или дешевая замена?
  • 2. Перегоревший предохранитель был неправильно заменен предохранителем с более низким номиналом.
  • 3. Устройство, питающееся от предохранителя, неисправно и потребляет повышенный ток.
  • 4. Предохранитель в порядке, но в процессе тестирования что-то пошло не так.

Автомобильный предохранитель обычно не выходит из строя из-за чрезмерного использования или старения. Автомобильные предохранители предназначены для работы в течение очень длительного периода времени при эксплуатации в соответствии с параметрами, указанными производителем.

Электрические цепи в современных автомобилях разрабатываются квалифицированными инженерами-электриками и подвергаются тщательным испытаниям в экстремальных условиях, поэтому они обычно очень надежны.Кроме того, производители автомобилей используют высококачественные предохранители, которые производятся и тестируются в соответствии со строгими стандартами. Хотите узнать больше о предохранителях? Посмотреть все руководства по предохранителям.

Как определить, что автомобильный предохранитель перегорел?

Есть несколько способов быстро проверить, не перегорел ли автомобильный предохранитель. Во-первых, нужно найти предохранитель который контролирует любое устройство, которое не работает. В блоке предохранителей может быть схема крышку или руководство пользователя, или вы можете найти его в Интернете.Затем извлеките предохранитель с помощью съемников предохранителей — убедитесь, что ваш автомобиль полностью выключается, прежде чем вы это сделаете! Затем осмотрите предохранитель на наличие визуальных признаков обесцвечивание или сломанные нити. Затем вы можете установить запасной автомобильный предохранитель.

Приобретите наш ассортимент автомобильных предохранителей.

Нужен запасной предохранитель?

Swe-Check — специалисты по предохранителям.

У нас есть огромный ассортимент высококачественных предохранителей, которые вы можете купить на нашем веб-сайте.

Если вы не можете найти нужный вам предохранитель, наши специалисты могут сопоставить предохранители разных марок. Связаться с нами.

Мы обслуживаем все потребности от мелких розничных клиентов до крупных OEM-компаний и дистрибьюторов и можем организовать специальные цены и кредитные счета.

Если вы не знаете, как определить предохранитель, мы создали этот руководство по идентификации предохранителей.

Мы продаем только сертифицированную продукцию всемирно признанных производителей.


Fluke — Как паразитное напряжение влияет на измерения мультиметра и что с этим делать. от Cole-Parmer

Для большинства электрических измерений в промышленной среде подходящим инструментом является цифровой мультиметр с высоким импедансом или электрический тестер. Эти тестовые приборы имеют относительно высокое входное сопротивление (>1 МОм), что означает, что при подключении они не нагружают тестируемую цепь. Эти инструменты тестирования, как правило, не влияют на работу схемы или измерения схемы.

С другой стороны, приборы для испытаний с низким импедансом могут серьезно нагрузить тестируемую цепь и, в некоторых случаях, могут неблагоприятно повлиять на работу цепи и ее измерения. Это может произойти с чувствительными цепями управления или со многими электронными схемами промышленного оборудования.

Однако, даже при использовании мультиметра с высоким импедансом, все еще существует одна запутанная ситуация измерения, которая может возникнуть на объектах или производственных предприятиях. Это называется паразитным или ложным напряжением, и оно возникает, в частности, при использовании измерительного прибора с высоким импедансом для повседневных измерений.

Блуждающие или паразитные напряжения возникают из-за емкостной связи между цепями под напряжением и обесточенной, неподключенной соседней проводкой. Из-за этого эффекта связи и высокого импеданса мультиметра не всегда возможно определить, находится ли тестируемая цепь под напряжением или обесточена, и это создает путаницу для человека, выполняющего тест.

Где возникают паразитные напряжения?

Блуждающее напряжение чаще всего встречается в неиспользуемых кабельных трассах или электропроводке в существующем кабелепроводе.Когда объекты или здания построены и подключены, электрики очень часто протягивают дополнительный провод через кабелепровод для будущего использования.

Эти провода обычно не подключаются до тех пор, пока они не потребуются, но они подвержены емкостной связи с питающими проводами. Другим примером является разомкнутое заземление или нейтраль в ответвленной цепи на 120 В или в каркасах плат, где цепи управления на 120 В используются для управления функциями сборочной линии или конвейера.

Как выглядит паразитное напряжение?

Как правило, для большинства электрических измерений наилучшим инструментом является мультиметр с высоким импедансом, поскольку вы не хотите, чтобы измеритель нагружал цепь и влиял на измерения цепи.Однако при работе с емкостной связью измеритель высокого импеданса между землей или нейтралью и неподключенным кабелем или разомкнутым соединением укажет на наличие некоторого напряжения. Как правило, это измеренное значение напряжения может достигать 50 % напряжения под напряжением в той же близости.

Действительно ли это напряжение? Да, это так, но это статическое напряжение, не содержащее реальной энергии или тока. Когда дело доходит до определения того, находится ли цепь или соединение под напряжением, это показание паразитного напряжения представляет собой настоящий источник путаницы.Связь действительно горячая или нет?

Набор измерительных проводов адаптера паразитного напряжения Fluke TL225

Набор измерительных проводов адаптера паразитного напряжения Fluke — это аксессуар, который позволяет мультиметру с высоким импедансом измерять цепи, соединения, кабели или разъемы, подверженные паразитным напряжениям. Адаптер обеспечивает низкоимпедансную нагрузку измеряемой цепи, снижая чувствительность счетчика к маломощным паразитным источникам помех. Если точки измерения находятся под высоким напряжением, измеритель просто отобразит показания напряжения.Если точки измерения содержат паразитное или паразитное напряжение, счетчик будет показывать очень близкое к нулю напряжение, указывая на то, что цепь или соединение не находятся под напряжением.

Предупреждение

Адаптер паразитного напряжения предназначен для использования вместе с цифровыми мультиметрами с высоким импедансом для измерений в силовых цепях, чтобы помочь определить, находится ли цепь под напряжением или нет. Адаптер представляет собой нагрузку 3 кОм для тестируемой цепи и, таким образом, рассеет любое присутствующее паразитное напряжение, если цепь не находится под напряжением.

Этот адаптер не следует использовать в цепях управления с низким напряжением или в других местах, где эта нагрузка с низким импедансом может отрицательно повлиять на тестируемую цепь. Адаптер предназначен для работы с постоянно подаваемым напряжением энергосистемы без повреждений, однако правильное использование этого адаптера предназначено для периодического использования, чтобы определить, находится ли цепь под напряжением или нет.

Пример сценария измерения

На рисунке A показаны нормальные показания для ответвленной цепи на 120 В между горячей и нейтралью.Это показание отображается на измерителе с использованием адаптера паразитного напряжения или без него.

На рис. B показано измерение, отображаемое цифровым мультиметром с высоким импедансом между нейтралью и неподсоединенным проводом в том же кабелепроводе, что и питание ответвленной цепи на 120 В. Обратите внимание, что измеритель высокого импеданса показывает 33 вольта. Это показание паразитного напряжения с емкостной связью.

На рис. C показан результат измерения с рис. B, когда адаптер паразитного напряжения помещен в цепь.Обратите внимание, что показание теперь составляет 13 милливольт или очень близко к нулю вольт, соединение без напряжения.

Низкий импеданс адаптера паразитного напряжения рассеивает паразитное напряжение. Если бы показание на Рисунке B было жестким напряжением, показание на Рисунке C было бы таким же, как на Рисунке B. например меньше минуты. Модуль устранения паразитного напряжения, входящий в комплект измерительных проводов TL225, рассчитан на постоянное напряжение 1000 вольт или менее.Модуль был протестирован на соответствие категории измерения IEC 1010-1, второе издание CAT IV 600 В/CAT III 1000 В.

В отношении личной безопасности: если вы когда-либо сомневались в показаниях мультиметра, подумайте о среде, в которой вы работаете.

Добавить комментарий

Ваш адрес email не будет опубликован.
