Всего на один лист приходится, как упоминалось ранее, 11-12 саморезов (6-8 на метр квадратный). Крайне важно ввинчивать их строго перпендикулярно листам профнастила для плотного прилегания всей шляпки к материалу. Особенно это касается мест состыковки с обрешёткой, где вероятность перекоса из-за более длинных крепежей увеличивается в разы.о стиля дома.

Категорически недопустимо

Наконец, все тонкости монтажного процесса детально разобраны. Осталось только прояснить некоторые критические моменты, чтобы даже самый неопытный новичок знал, как правильно крепить профнастил на крышу:

• Для резки материала рекомендуется применять ручные или электрические ножницы (для косых вырезов – электролобзик). Места срезов при этом необходимо обработать специальными составами, предотвращающие появление кромочной коррозии.
• Но не используйте выскооборотные инструменты с отрезными кругами («болгарка», например). Раскалённые частицы металла с лёгкостью могут повредить защитное покрытие материала. Тогда преждевременная коррозия со значительным уменьшением срока эксплуатации гарантированы.
• В процессе установки кровли Вам неоднократно придётся наступать и на сам материал. Поэтому используйте обувь с мягкой подошвой (без шипов, металлических деталей и т.д.), чтобы сохранить целостность защитного покрытия.
• Также не рекомендуется крепить профлисты при помощи гвоздей – высока вероятность их отрыва при сильных ветрах.

Укладка кровли из профнастила

Но если верхний слой кровли всё же был повреждён, то пострадавшие участки следует обрабатывать так же, как и предварительно просверленные отверстия металлической обрешётки: сначала – антикоррозийными составами, после – либо краской, либо герметиками повышенной стойкости.

Самостоятельная установка профнастила на крышу – вполне посильная задача даже для людей, не обладающих опытом в монтажном деле. Важно лишь грамотно подойти к выбору материалов для будущей конструкции, правильно соорудить обрешётку, рассчитать размеры для каждого листа и аккуратно устанавливать их на каркас при помощи саморезов.

Придерживаясь всех правил возведения кровли из профнастила, Вы получите надёжную и долговечную защиту своего дома от любой непогоды.

Крепление профнастила на крыше — как правильно крепить профнастил на крышу

Сегодня многие владельцы частных домов отдают предпочтения профнастилу в качестве кровельного материала. Причины легко объяснимы — покрытие получается прочным, долговечным и надежным. Листы могут быть использованы в районах практически с любыми климатическими условиями. С годами профнастил не потеряет свой цвет, а это значит, что подкрашивать его не нужно. На всем периоде эксплуатации профилированный лист потребует минимального ухода.

В этой статье мы подробно разберемся, как правильно крепить профнастил на крыше. Но прежде разберемся из чего, же состоит кровля из гофрированных листов.

Устройство конструкции

1. Специальная резиновая прокладка (часто повторяющая форму листов).

2. Обрешетка профнастила.

3. Планки под карниз и кровлю.

4. Профилированные листы.

5. Снегорассекатели.

6. Элементы для стыков, эндов, выхода дымохода и вентиляции.

Чем крепить профнастил?

Прежде чем начать работу нужно позаботиться о качественных крепежных элементах. В случае с профлистом строительные гвозди не подойдут. Они только навредят материалу. Чтобы крепление прошло аккуратно, и надежно потребуются саморезы для крыши. Они специально созданы для кровельных работ – соединение получается крепким и защищенным от попадания влаги.

Работать с саморезами лучше использую шуруповерт. Для фиксации одного листа потребуется от 7 до 8 саморезов. Выбирая крепеж в магазине важно обратить внимание на уплотнительную шайбу. Она должна быть из нержавейки с цинкованным покрытием. Головка самореза должна быть с бортиками.

Делая крепление профнастила на крыше саморезами, необходимо следить, чтобы резиновая часть выступала приблизительно на 1 мм от уровня шайбы.

Технология монтажа профнастила и ее особенности

Крепление материала осуществляется просто, по сравнению с другими кровельными покрытиями. С данной работой способен справиться и непрофессионал, главное иметь помощника, а лучше двоих. Установка пройдет гладко, если руководствоваться следующими правилами:

1. Если кровля имеет небольшой уклон (до 14 градусов) величина нахлеста листов должна быть не менее 20 см.

2. Если угол наклона больше, но до 30 градусов, нахлест можно делать меньше, около 15 см.

3. Если крыша крутая с углом наклона более 30 градусов, нахлест делается минимальным около 10 см.

4. Крепление кровли профнастилом осуществляется саморезами, вкручивать которые можно только во впадинах листа.

5. Саморезы для коньковой части должны быть длиннее остальных.

6. Вкручивать саморезы лучше шуруповертом. Но если крепление осуществляется вручную, важно правильно рассчитывать свои усилия. Если перетянуть, то можно повредить лист, если затянуть слабо, то со временем это может стать причиной протечки.

Способы крепления профнастила на крыше

Чтобы монтаж был удобнее важно заказать материал нужной длины. Лучше если длина листа будет равной расстоянию от конька до карниза. Возможно, это если крыша простая двускатная. Если конструкция сложнее, то специалисты советуют заказывать профнастил для каждого ската в отдельности. Такой подход позволит избежать соединения листов по длине.

Если нет возможности заказать листы нужной длины, то придется стыковать их по длине. Укладка листов совершается внахлест (верхний лист накладывается на нижний). Места нахлеста должны быть закрыты силиконовым герметикам. Соединяются гофры двух соседних листов заклепками с помощью строительного пистолета.

Крепление листов к обрешетке осуществляется саморезами. Фиксация выполняется в месте, где волна листа соединяется с деревянным основанием. Начинать крепление рекомендуется с торцевой части кровли. Саморез должен входить в лист ровно без наклона Крепление профлиста к металлическим прогонам можно выполнить или саморезами или заклепками.

В процессе монтажа может потребоваться резка листов. Выполняется она с помощью электролобзика. Вся стружка после резки должна быть удалена с крышу по окончании работ. Поверхность листов следует качественно очистить с помощью мыльного раствора.

Работа по креплению профнастила несложная, но прежде чем приступить рекомендуем просмотреть еще и обучающее видео.

Добавить комментарий

Как закрепить профнастил на крыше. Как правильно крепить профнастил на крышу саморезами

Как закрепить профнастил на крыше. Как правильно крепить профнастил на крышу саморезами

Грамотно закрученный саморез не деформирует прижимную шайбу в обратную сторону , но в то же время плотно прижимает прокладку к металлу, не оставляя зазоров и щелей. Ось вращения самореза должна быть строго перпендикулярна поверхности металла. Итак, давайте подробно рассмотрим, как крепить профнастил на крыше саморезами:

• Как крепить профнастил на обрешетку крыши? Крепление первого листа профнастила на обрешетку начинают с левой стороны нижнего ряда . Его делают с нависанием в 4 см над краем крыши и припуском 15 см под следующий ряд. Крепление в нижней части листа должно производиться «через волну» – в каждой нижней полке (подошве) профиля, соприкасающейся с обрешеткой – от этого зависит прочность всей конструкции кровли. Чтобы не произошел перекос листы следует тщательно выравнивать относительно карниза.
• Следующий лист укладывают с боковым нахлестом в одну волну (у низкопрофильных листов – в две волны) на предыдущий лист, таким образом, чтобы край проходил и крепился короткими саморезами с шагом 300 мм по гребню волны (это предупреждает затекание воды). Также рекомендуется для плотной стыковки листов в нижнюю полку верхнего листа закручивать крепеж с отклонением в 50 мм в сторону нахлеста.
• Средняя часть листа закрепляется в шахматном порядке с шагом через две волны что соответствует 500 мм.

Укладка профнастила

1. Второй и последующие ряды укладывают с нахлестом в 10-20 см на предыдущий. Саморезы в зоне нахлеста так же закручиваются через одну волну. При определении ширины зоны нахлеста следует учитывать, что чем выше конек крыши и больше угол наклона ската, тем меньше делается нахлест.
2. Верхний край последнего ряда листов, примыкающий к коньку крыши закрепляется через волну.
3. На втором этапе закрепляются доборные элементы крыши – торцовые и ветровые планки, дымоходные фартуки, снегозадержатели. При этом производят крепление саморезами длиной 50-90 мм и шагом крепления до 300 мм. Если торцевая планка состоит из нескольких доборных элементов (что крайне нежелательно), то необходимо соблюдать нахлест в 100 мм.
4. Завершающий этап – монтаж конька крыши. Конек представляет собой профиль специальной формы, имеющий два плеча шириной 100-300 мм. Его назначение – защищать крышу от попадания влаги в подкровельное пространство и придание дополнительной жесткости конструкции.
5. Необходимо убедиться что сопряженные края скатов крыши имеют расхождение по высоте не более чем 2%. Большее значение приводит к деформации под действием ветра и тяжести снега и образованию щелей.

Можно ли крепить профнастил в гребень. Требования к крепежным элементам

Главное достоинства кровли из профнастила – легкий вес, который позволяет монтировать этот кровельный материл на разреженную обрешетку, что сокращает расходы на строительство. Профлист изготавливается из оцинкованной стали, покрытой полимером или краской.

От надежности крепления профнастила к крыше зависит прочность, долговечность и герметичность конструкции.

Монтаж выполняют без предварительного изготовления отверстий, поэтому используются специальные кровельные саморезы, к которым предъявляются следующие требования:

1. Саморезы для кровли из профилированной стали имеют острый наконечник-сверло, который легко прорезает прочный металл без предварительного сверления.
2. Саморезы для крепления профнастила к крыше изготавливаются из оцинкованной стали, которые выдерживают постоянный контакт с водой, но не вступают с ней в окислительные реакции.
3. Для крепления кровельного материала применяют саморезы, снабженные уплотнителем из латекса, резины или неопрена, который герметизирует отверстия на поверхности кровли.
4. Размер крепежных элементов для крепления профлиста должен на 2-3 мм превышать толщину бруса обрешетки и листа кровельного материала.
5. Крепежные элементы для кровли имеют длину 19-250 мм и диаметр 4,8-6,3 мм. Наиболее востребованный размер саморезов – 4,8х28 мм, 4,8х50 мм, 4,8х60 мм.
6. Размер крепежа для конькового профиля кровли составляет 4,8х60 мм.
7. Оголовки саморезов для профлиста окрашиваются производителями в цвет кровли, чтобы они были визуально незаметны.

Схема крепления

Неопытные мастера часто задаются вопросом, сколько саморезов требуется для крепления каждого листа профнастила на крыше, и какие инструменты для этого нужны.

Важно, что увеличенный расход крепежа при монтаже кровли снижает герметичность покрытия и приводит к деформации материала. Если во время крепления «пожадничать», профнастил не выдержит интенсивных фетровых нагрузок.

Чтобы не ошибиться, опытными мастерами за время работы выбрана оптимальная схема расположения саморезов:

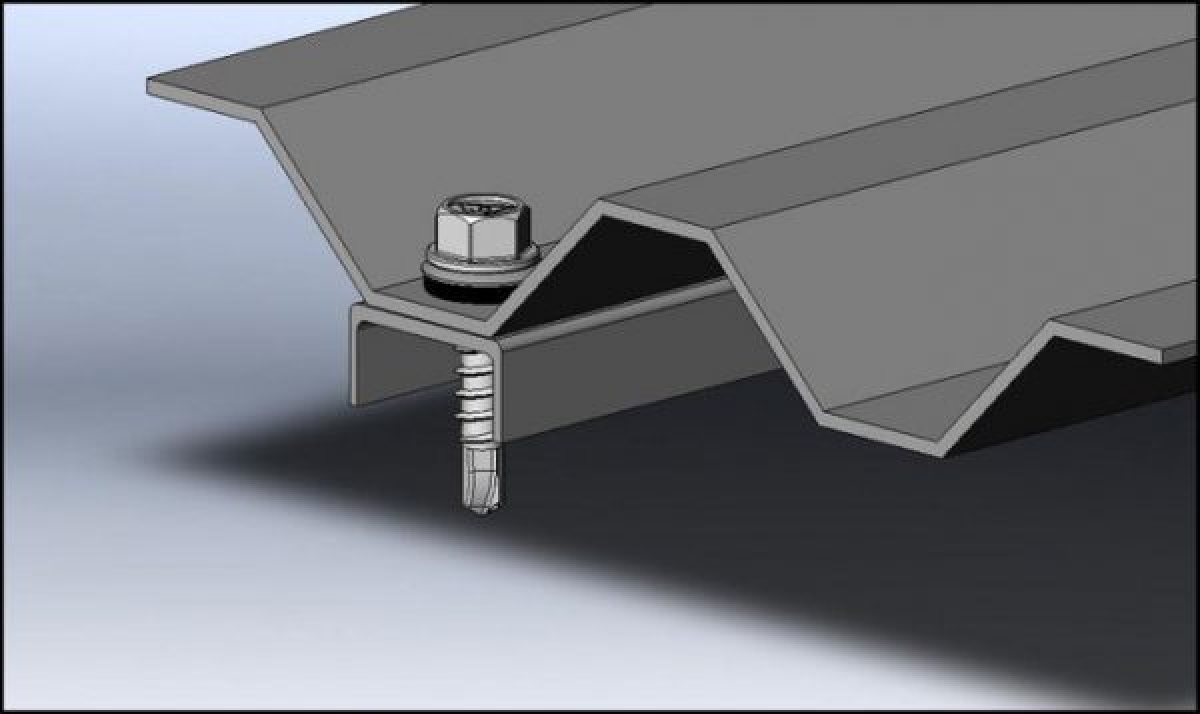

• Во время крепления профлиста саморезы вкручивают в строго нижнюю часть волны, прилегающую к рейке обрешетки.
• Фиксируя кровельный материал на крыше, саморезы закручивают строго перпендикулярно рейке обрешетки, не допуская отклонения крепежного элемента от этой оси.
• Максимально разрешенный шаг между саморезами при монтаже профлиста составляет 50 см.
• По краям листа саморезы вкручиваются каждую вторую волну, а посередине – в шахматном порядке. Торцевые листа фиксируются к каждой рейке обрешетке без пропусков, чтобы снизить риск срывания покрытия ветром.
• Расход крепежных элементов для монтажа 1 листа составляет 6-8 штук, исходя из этого показателя делается расчет необходимого количества саморезов.
• Вкручивать крепежные элементы в верхний гребень волны допускается только в местах стыков двух листов профнастила.

Технология укладки

Профнастил – современный кровельный материал, который используется для перекрытия крыш с уклоном от 8 градусов. Технология укладки материала зависит от угла наклона скатов конструкции.

Монтаж листов выполняют внахлест, чтобы обеспечить герметичность стыков.

Учитывая легкий вес профлиста, крыша с таким покрытием обладает высокой парусностью и испытывает интенсивные ветровые нагрузки, поэтому шаг между саморезами не должен превышать 50 см. Профнастил укладывают следующим образом:

1. Скатные крыши начинают перерывать с нижней части торца, укладывая первый лист с выступом 2-3 см.
2. Выполняя укладку, верхний ряд всегда укладывают на нижний, чтобы не допустить затекание талой или дождевой влаги в стыки.
3. Горизонтальный минимальный нахлест между листами составляет 10 см, что составляет 1 волну. Чем меньше уклон крыши, тем больше делают нахлест.
4. Вертикальный нахлест между листами делают 20-25 см.
5. Если угол наклона скатов крыши меньше 15 градусов, вертикальные и горизонтальные стыки обрабатывают герметиком на силиконовой основе, чтобы надежно герметизировать швы.
6. Каждый лист закрепляют к нижней и верхней рейке обрешетки в каждом волне, остальные саморезы вкручивают в шахматном порядке так, чтобы максимальное расстояние между ними не превышало 50 см.
7. Крепежные элементы вкручивают в нижнюю часть волны, прилегающую к обрешетке, чтобы при появлении ветровой нагрузки не возникал эффект рычага.
8. На соединение скатов устанавливают коньковый профиль, фиксируя деталь саморезами в каждой волне.

Крыша из профнастила технология. Утепление крыши из профнастила

Для утепления крыши понадобится минеральная вата и паробарьер. Вместе минеральной ваты можно взять и дуррой утеплитель, однако этот является наиболее эффективным.

И так… спускаемся с крыши на чердак и можно приступать к завершающему этапу обустройства крыши из профнастила.

Минеральный утеплитель может быть рулонным или листовым, какой вы выберете — не имеет значения, так как тот и другой обладает отменными эксплуатационными свойствами. Он монтируется в промежуток между стропилами, для его крепления можно применят любой метод – прикрутить шурупами, туго зафиксировать нитью или же приклеить. Главное, чтобы любой из них выполняя свои функции, и при этом излишне не сжимал уплотнитель, так как удерживает холод снаружи не сама вата, а воздух, который расположен в ней.

2-обрешетка; 3 – уплотнитель;4- конек; 5- слой гидроизоляции; 6,7 — соответственно стропильная планка и нога; 8 – минеральная вата; 9- пароизоляция; 10- рейка потолочная; 11- вагонка или какой-то другой отделочный материал; а – кровельная вентиляция; б – вентиляция между гидроизоляцией и минеральным утеплителем.

Затем поверх минеральной ваты следует прикрепить паробарьер. Он необходим для того, чтобы препятствовать попаданию влаги, которая находится в воздухе, внутрь утеплителя, так как это может существенно снизить эксплуатационные свойства минеральной ваты – чем больше она вберет в себя влагу, тем сложнее ей будет удержать тепло.

Стоит помнить, что все пространство крыши не нужно утеплять, а следует позаботиться о так называемом холодном треугольнике. Пространство, расположенное вверху крыши на расстоянии 300-400 мм необходимо оставить необработанным минеральной ватой, так как этот холодный треугольник будет содействовать хорошей циркуляции воздуха на чердаке и во внутренней части кровли.

Монтаж крыши из профнастила допускается и на старую кровлю, которая отвечает всем своим эксплуатационным свойствам, это повысит ее теплоизоляционные свойства.

Стоимость монтажа кровли из профнастила в первую очередь зависит от сложности сооружения, габаритов и, конечно же, от самого кровельного материала.

Что стелить под профнастил на крышу. Крепление профнастила на крыше

Профлист крепится саморезами, которые с помощью шуруповерта вворачиваются в нижнюю волну, прилегающую к обрешетке. На каждый лист требуется 7-8 крепежных элементов. Схема монтажа кровли из профнастила предусматривает укладку материала с нахлестом по вертикали и горизонтали. Величина нахлеста соседних листов должна составлять не менее одной волны. Параметры нахлеста верхнего ряда профнастила на нижний определяются углом ската кровли и могут составлять от 100 до 300 мм – чем больше величина угла наклона крыши, тем меньше нахлест.

С какого места следует начинать стелить профнастил на крышу? Если скат имеет прямоугольную форму, крепление листов можно начинать с любого торца по линии карниза, левого или правого. Если скат имеет форму трапеции или треугольника, предварительно следует продумать схему раскладки, но в целом рекомендуется первым уложить лист по центру линии карниза, а затем монтировать листы симметрично в обе стороны.

По линии карниза профнастил укладывается со свесом в 60 мм, если предусмотрен монтаж водосточной системы. При ее отсутствии свес карниза рекомендуется увеличить с учетом марки материала :

• для НС-20 – до 100 мм;
• для С-44 и НС-35 – до 200-300 мм.

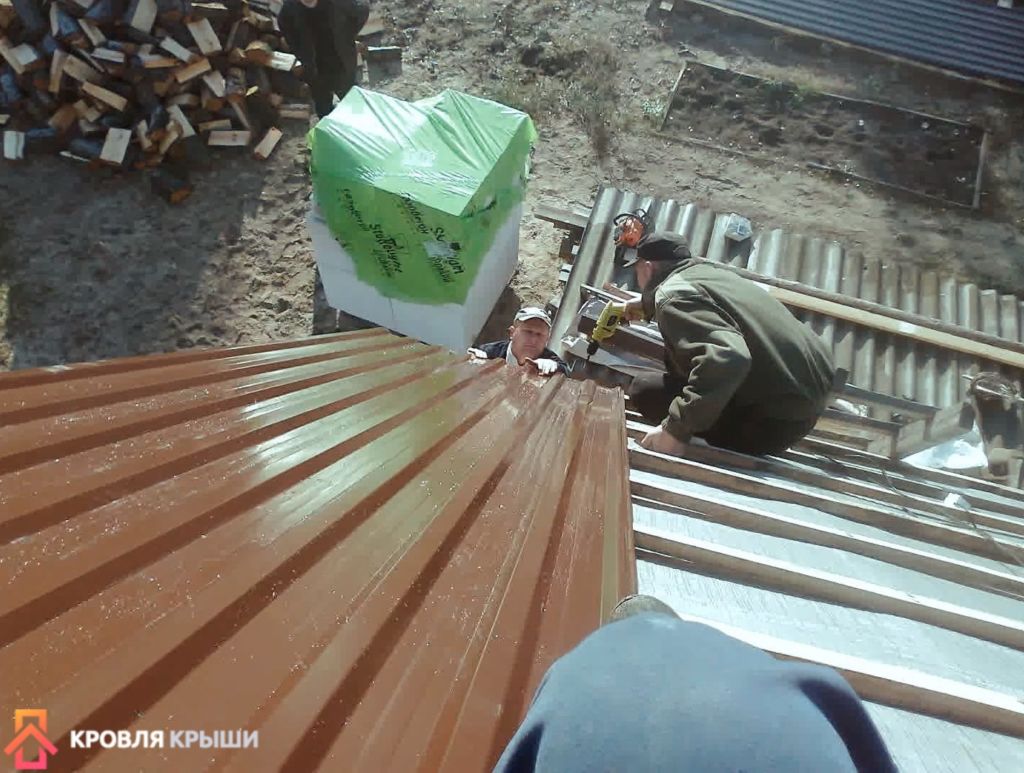

Первый лист материала выравнивается по торцу кровли и карнизу, затем крепится саморезом в верхней части. Последующие листы предварительно скрепляются по продольной стороне, выравниваются по карнизу, а затем уже крепятся к обрешетке. Далее класть профнастил на крышу следует по той же технологии, монтируя ряд за рядом.

Укладывать профнастил на крышу следует таким образом, чтобы обеспечить фронтальный свес шириной до 70 мм. Профлист у карниза следует крепить на расстоянии 30 – 40 см, а последующие ряды саморезов располагаются в шахматном порядке, при этом шаг крепления составляет около 1 метра. У фронтона саморезы вкручиваются с шагом 50-60 см. Крепежные элементы на продольном нахлесте следует расположить по верху профиля на расстоянии от 30 до 50 см.

Для вкручивания крепежа можно использовать шуруповерт, либо дрель, имеющую обратный ход и оснащенную плавной регулировкой скорости.

Монтаж карниза и конька

Если крыша из профнастила своими руками выполняется с организованным водостоком, то необходимые элементы монтируются на карниз до начала укладки кровельного покрытия. В первую очередь подшивается карниз, устанавливается желоб и планка карниза. Вентиляция кровли обеспечивается за счет монтажа перфорированного софита.

В месте крепления конька кровли необходимо предусмотреть дополнительные доски обрешетки с обеих сторон ската. Конек должен иметь два зазора для вентиляции. Гидроизоляция на скаты укладывается, не доходя до конька на 10 см. Профнастил не должен доходить до конька на 5 см – это будет способствовать нормальной вентиляции подкровельного пространства.

Коньковый элемент крепится саморезами 4,8×80 к конструкции через волну по верхней части профиля с шагом 30-40 см. С торца конек закрывается заглушками. Нахлест по длине конькового элемента должен составлять от 15 см.

На завершающем этапе торец крыши следует закрыть ветровой планкой, которая крепится саморезами 4,8×35 с шагом 50 см по верхней волне профиля. Нахлест планок составляет 5-10 см.

Для ухода за готовой крышей следует использовать инструменты из материалов, не повреждающих защитное покрытие профнастила. Случайные царапины следует сразу же закрашивать, чтобы предотвратить коррозию.

Видео как не надо крепить на крышу профнастил

В какую волну крепить профнастил на крыше

Правильное крепление профлиста саморезами на крыше – инструкция

Такое современное кровельное покрытие как профнастил пользуется заслуженной популярностью среди владельцев частных домов. Однако в случае некорректного монтажа материала довольно скоро крыши теряют свою герметичность и возникают проблемы с подтекающей водой. В материале ниже речь пойдет о том, как правильно крепить профлист саморезами, чтобы его долговечность, прочность и презентабельный внешний вид не поддавались сомнениям.

Какие саморезы нужно выбирать для листов профнастила

Поскольку профлист отличается довольно малой массой наряду с жесткостью, его укладку можно производить на разреженную обрешетку. В целом, профнастил – это лист оцинкованной стали, сформированный под определенный профиль и покрытый защитным слоем краски или полимера.

Способ и качество крепления кровельного профнастила напрямую влияет на общую герметичность покрытия, срок службы крыши и прочность ее конструкции.

Требования к элементам крепления

В связи с этим, крепежным элементам предъявляют следующие требования:

1. Наконечники саморезов должны иметь форму сверла, чтобы не нужно было просверливать заранее отверстия для крепления профнастила.
2. Для кровельных работ нужно использовать только оцинкованные саморезы, способные не окисляться при постоянном контакте с влажной средой или осадками.
3. Обеспечить плотное прилегание и герметичность покрытия можно, если крепление листов профнастила выполнять с помощью саморезов с уплотнительными прокладками из резины, латекса или неопрена.
4. По длине крепления для профлиста должны превосходить общую толщину кровельного материала и обрешетки под него на 2-3 мм.
5. Оптимальными считаются саморезы с размерами: 4,8×28 мм, 4,8×50 мм и 4,8×60 мм (чаще применяется для обшивки конькового прогона). Однако в продаже можно встретить крепления с длиной в пределах 19-250 мм и сечением 4,8-6,3 мм.
6. Для того, чтобы крепление профлиста саморезами на крыше было надежным, желательно подбирать саморезы со шляпками, окрашенными в цвет профнастила, чтобы они не были слишком заметны.

Плановый расход саморезов для укладки профнастила составляет 8-10 штук на каждый 1 м 2 сплошной поверхности. Для закрепления торцевых планок и фасонных элементов крепежных деталей понадобится примерно в 1,5–2 раза больше.

Места крепления, шаг – куда крутить саморезы на крыше

Обратите внимание, что количество саморезов, которые используются для укладки профнастила, влияет на функциональные качества кровли. Так, если их будет слишком много, в конечном итоге кровельный материал деформируется, а большое количество отверстий в нем приведет к утрате герметичности кровли. Недостаток крепежных элементов приводит к тому, что под воздействием сильного ветра материал может быть сорван с крыши и испорчен.

Опытные строители разработали схему, как и куда крутить саморезы в профнастил:

• На сплошной поверхности ската фиксировать профнастил к обрешетке следует в нижней точке волны, где они соприкасаются.
• Саморез должен входить в слой древесины строго под углом 90º, чтобы обеспечить герметичность.
• Максимальное расстояние между саморезами достигает 0,5 м.
• В центральной части ската саморезы вкручиваются в шахматном порядке, а с краев – в каждую вторую волну. Элементы, которые подвергаются усиленной ветровой нагрузке, в частности торцевые планки, необходимо фиксировать на каждом брусе обрешетки.
• Зная количество листов покрытия и расход креплений на один лист (6-8 штук), можно высчитать, сколько саморезов понадобится для работы.
• Крепление профнастила в верхнюю волну может выполняться только на швах между двумя листами покрытия.

Обрешетка, которая необходима под укладку профильного листа, может крепиться с шагом до одного метра. При этом используются бруски 40×40 или 40×60 мм. Как правило, сложности с обустройством такой конструкции не возникает. Однако саморезы должно использоваться очень качественное, поскольку на кровлю из профлиста приходится существенная нагрузка.

Методика укладки профлиста

Применение профнастила оправдано на крышах углом наклона от 8º. Именно уклон скатной крыши влияет на методику монтажа материала. В любом случае, укладка листов профнастила производится с нахлестом, который позволяет придать стыкам герметичность. Небольшой вес данного кровельного покрытия приводит к тому, что под воздействием сильного ветра повышается парусность крыши. В связи с этим шаг саморезов при креплении профлиста делается не более 50 см.

Общая технология крепления профлиста саморезами на крыше выглядит таким образом:

1. Монтаж покрытия начинается снизу с торцевой стороны крыши. Первый лист должен выходить за пределы ската на 2-3 см.
2. Каждый последующий лист материала застилают поверх предыдущего – таким образом, вода не будет затекать в швы.
3. По горизонтали ряды профнастила укладывается с нахлестом от 10 см, то есть на одну волну. При этом по мере снижения уклона кровли нахлест между листами материала возрастает.
4. По вертикали профнастил укладывается с перекрытием в 20-25 см.
5. Для крыш с уклоном ниже 15º обязательной является проработка всех стыков силиконовым герметиком. Это делается для защиты кровли от проникновения воды.
6. На крайней верхней и нижней рейке обрешетки профнастил фиксируют в каждую волну. На всем остальном пространстве их завинчивают в шахматном порядке.
7. Фиксация профнастила в нижние точки волны обусловлена тем, что это позволяет избежать эффекта рычага при сильном ветре.
8. Профили для обшивки конькового прогона должны быть закреплены в каждой волне.

Обращаем ваше внимание на тот факт, что крыша с перекрытием из профнастила нуждается в периодической диагностике. Если какие-либо саморезы начали раскручиваться или ржаветь, их нужно либо докрутить, либо заменить новыми.

Почему профнастил крепят в нижнюю волну?

Среди неоспоримых достоинств современного профнастила – простота его монтажа. По большому счету данные операции под силу любому домашнему мастеру – без специальных строительных навыков. Достичь хорошего результата несложно, если соблюдать несложную технологию работы с профилированными листами. В частности – знать, как их правильно крепить.

Профнастил: конструкция и монтаж

Профнастил производится из тонкой рулонной стали с предварительно нанесенным сплошным (полимерным) покрытием. Основная операция – придание нужной формы поверхности (волны) на специальном промышленном оборудовании. На выходе получается профлист, которые в зависимости от типа волны относится к стеновому, универсальному или несущему (кровельному) типу.

Независимо от разновидности профнастила он может крепиться к основе как вертикально (в основном – для декоративных целей), так и горизонтально или, точнее под небольшим углом (в несущих или кровельных конструкциях).

Все сооружения с кровельным профнастилом можно подразделить на две группы: нагруженные или ненагруженные. Под первыми подразумеваются те, в которых единственные нагрузки – собственный вес, под вторыми – те, на которые действуют сторонние статические или динамические нагрузки (например, снежный покров на крыше или порывы ветра).

В любом случае профнастил должен быть надежно закреплен. Иными словами, плотно «прижат» к несущей основе. Естественно, наилучшим образом этого можно достичь только если крепить лист по нижней волне – с шагом, определяемым расчетным образом или с помощью специальных таблиц. В этом случае появляется возможность надежно зафиксировать элементы и при этом минимизировать риск травмирования профнастила при чрезмерном затягивании специальных саморезов.

Крепление профнастила на крыше: спорные моменты

Если касательно вертикальных конструкций все мастера едины во мнении: крепить по нижней волне, то в случае монтажа профнастила в качестве кровельного материала мнения расходятся. Специальная литература и большинство специалистов рекомендуют крепить «по низу», ставя во главу надежность фиксации.

Другая часть не без определенных оснований замечает, что крепеж (саморезы), установленные по нижней волне, со временем начнут коррозировать и разрушаться, приводя к возникновению локальных протечек и смещению листов. И предлагают решение – крепить «по верху», при этом, естественно, приводя примеры длительной успешной эксплуатации кровли, смонтированной таким образом. Рисками подобного подхода являются:

• возможные повреждения листов при чрезмерном затягивании саморезов;
• ненадежное крепление вследствие слабого затягивания;
• отсутствие плотного контакта приводит к дополнительным нагрузкам на крепеж, что чревато его повреждением или разрушением;
• возможный изгиб нижней кромки с затеканием воды внутрь.

Каждая из проблем – серьезна, поэтому профессионалы рекомендуют придерживаться «классики» – крепить по нижней волне. А возможные проблемы, связанные с состоянием саморезов «лечить» выбором качественного крепежа от надежных производителей, а также периодическим осмотром кровли со своевременной заменой саморезов при первых признаках коррозии или даже разрушения защитного покрытия.

Статьи по теме:

Украина, г. Харьков,
пр. Московский, 142, офис 42

Как правильно крепить на крышу профнастил?

Кровля из профилированного металла считается доступной, простой в исполнении, но надежной конструкцией, часто используемой в частном домостроении, сооружении производственных помещений. Легкость монтажа, для которого не требуется специализированного инструмента, делает этот вариант кровельного покрытия привлекательным для тех, кто занимается строительством самостоятельно. Однако, малоопытные мастера часто не знают, как правильно крепить профнастил на крышу. В результате непрофессиональных действий срок эксплуатации и влагозащитные свойства материала значительно снижаются. В этой статье мы расскажем, как качественно выполнить крепление профнастила, а также какие крепежные элементы использовать.

Характеристика материала

Профлист (профнастил) – рельефный лист металла, который получают методом холодного проката. Он производится из высококачественной оцинкованной стали, на которую наносят защитное полимерное покрытие из пурала или полиэстера. Профлист выпускают в виде листов стандартных размеров, по форме профиля напоминающих традиционный шифер. Этот универсальный материал используется для перекрытия крыши, обшивки стен, строительства гаражей, возведения временных и постоянный ограждений, благодаря высокой механической прочности, экологичности, устойчивости к коррозии. Профлист разделяют на следующие виды:

• Стеновой. Он предназначается для обшивки стен, сооружения легкий ограждений и съемной опалубки. Высота гофры у профнастила стеновых марок составляет всего 8-44 м, а толщина этого материала меньше, чем у универсального или несущего. Стеновой профлист стоит дешевле всего, но для крыш используется редко.
• Несущий. Этот вид профнастила отличается усиленными ребрами жесткости, которые делают покрытие твердым, прочным. Он применяется для строительства ангаров, для сооружения капитальной кровли. Высота волны несущего профнастила составляет 57-114 мм.
• Универсальный. Профлист универсального типа обладает средними показателями толщины и высоты волны профиля. Этот многофункциональный материал часто используют в ходе кровельных работ.

Обратите внимание! Крепление профнастила на кровлю начинается с выбора правильного материала. Опытные мастера рекомендуют использовать материал с высотой гофры 20-60 мм в соответствии с климатическими условиями региона строительства. А толщина покрытия определяется инженерным расчетом при конструировании стропильного каркаса крыши.

Крепежные элементы

Не зная точно, чем и как крепить профнастил, начинающие мастера совершают множество ошибок, которые негативно отражаются на качестве, долговечности кровли. Главным промахом, который характерен для непрофессиональных кровельщиков, считается неправильный выбор крепежных элементов. Чтобы закрепить каждый лист профнастила на обрешетке требуется 11-12 саморезов, каждый из которых является брешью в гидроизоляционном слое крыши. Поэтому крепление профнастила осуществляется с помощью специального крепежа:

1. Оцинкованные саморезы с широкой шляпкой. Эти крепежные элементы изготовляют из оцинкованной стали, которая обладает высокой устойчивостью к коррозии. Если прикрутить лист кровельного материала к обрешетке с помощью обычного самореза, крепежный элемент выйдет из стоя раньше, чем профлист. Широкая шляпка предотвращает проникновение влаги в изготовленное отверстие, но опытные мастера дополнительно используют для этого резиновые прокладки.
2. Саморезы с резиновой или полиуретановой прессшайбой. Специальные кровельные саморезы, снабженные шайбой из уплотняющего материала, отлично защищают кровлю от проникновения влаги в местах, где осуществлялся крепеж покрытия к обрешетке. Крепление профнастила кровельными саморезами обходится дороже, чем использование простого оцинкованных саморежущих шурупов. Большой популярностью пользуются окрашенные крепежные элементы, которые подбирают в тон к цвету профилированного листа.

Важно! Производители и профессиональные кровельщики, что закрепить профлист на обрешетке нужно саморезами. Для фиксации листов этого материала нельзя применять сварочные аппараты или гвозди. Сварка повреждает полимерное покрытие профнастила, оголяя уязвимый к коррозии металл. Гвозди не рекомендуют использовать, так как они не выдерживают сильных порывов ветра, что приводит к срыву кровельного материала.

Правила крепежа

Перед тем, как крепить профнастил на крышу своими руками, нужно изучить рекомендации производителей и профессиональных кровельщиков по работе с этим материалом. От качества монтажа кровельного покрытия зависит срок эксплуатации и надежность крыши. Профилированные листы укладываются на обрешетку ската внахлест со смешением между рядами, чтобы предотвратить образованием длинных вертикальных швов, которые могут пропускать влагу. При креплении профнастила соблюдается следующие правила:

• Если угол наклона ската кровли составляет 15 градусов или меньше, горизонтальный нахлест между листами делают не менее 20 см. Для более пологих кровельных конструкций, нужно увеличить нахлест на 5 см, а также обрабатывать стыки силиконовым или тиоколовым герметиком.
• Если крыша имеет уклон 15-30 градусов, то профлист укладывают внахлест на 15-20 см. Этот угол наклона ската является оптимальным для профнастила.
• Для крыш с уклоном, превышающим 30 градусов, приемлемым горизонтальным нахлестом между листами считается 10-15 см.

Согласно инструкции по работе с профнастилом саморезы закручивают под прямым углом в нижней части волны. Крепление материала через гребни волны допускается только при монтаже конькового профиля.

При креплении профнастила саморезами, нужно обращать внимание на длину режущей части крепежного элемента. На должна превышать толщину соединяемой пачки профлиста более, чем на 5 мм. Оптимальный диаметр кровельных саморезов – 4,8-6,3 мм, а длина – 19-250 мм.

Технология крепления

Кровельный пирог крыши из профнастила состоит из 3 слоев: пароизоляции, гидроизоляции и непосредственно покрытия. Гидроизоляционный материал полосами укладывается на стропильные ноги без натяжения и фиксируется гвоздями или строительным степлером. Профлист настилается на сплошную или решетчатую обрешетку с шагом между рейками 15-25 см в следующем порядке:

1. Карниз ската крыши выравнивается так, чтобы он образовывал ровную горизонтальную линию.
2. Укладывать листы начинают с нижнего ряда от карниза крыши со смешением вниз 5-20 см для оборудования козырька.
3. Листы профнастила поднимают веревками так, чтобы избежать повреждений. Из двух деревянных брусков или перевернутой длинной лестницы оборудуют своеобразные полозья, ко которым можно удобно, аккуратно перемещать кровельный материал.

Мастера, которые задаются вопросом, как правильно крепить профнастил, часто также не знают, что для нарезки листов этого материала в размер нельзя пользоваться болгаркой. Так как этот абразивный инструмент делает края зазубренными, повреждает полимерное покрытие. Резать профлист рекомендуется с помощью электрического лобзика, ножниц или ножовки для металла.

Видео-инструкция

Как выбрать саморезы для кровли из профнастила и как правильно крепить покрытие к обрешетке

Низкую часть профиля часто называют подошвой или нижней полкой, а верхнюю – гребнем или верхней полкой.

Изготавливают из холоднокатаного металлопроката толщиной 0,3-1 мм с различным защитным покрытием.

В этой статье мы рассмотрим, как правильно прикручивать профнастил на крышу и сколько потребуется кровельных саморезов на 1 м2 профнастила.

Кровельным считается профнастил у которого:

• толщина металла не менее 0,7 мм;
• высота гофры не менее 35 мм;
• имеется покрытие, устойчивое к действию солнечой радиации, осадков и механическим повреждениям;

В отличие от металлочерепицы профнастил имеет однообразный профиль по всей длине сечения и может укладываться на односкатную крышу с маленьким углом уклона – 6-11°.

Устройство кровельного пирога

Кровельный пирог состоит из следующих слоев:

Подготовка обрешетки под покрытие

Перед укладкой необходимо сделать качественную обрешетку. Ее изготавливают из деревянных планок, обработанных антисептическим составом. Он предотвращает гниение под действием конденсата, капающего с внутренней стороны кровли. При монтаже необходимо правильно определить расстояние между планками (шаг обрешетки) и расстояние между саморезами.

На основании данных СНиП рекомендованы такие правила для его расчета:

• при высоте профиля 35 мм (НС35) и угле наклона до 15º – до 0,5 м, больше 15º – 1 м;
• при высоте профиля 60 мм (Н60) и угле наклона от 8º – не более 3 м;
• при высоте профиля 70 мм (Н75) и угле наклона от 8º – не более 4 м;

Какими саморезами крепить профнастил на крышу?

Саморезы для кровли из профнастила изготавливают из высокоуглеродистой стали и покрывают качественной оцинковкой. Они снабжены специальной высокопрочной шайбой и пластиковой прокладкой (EPDM), изолирующей края отверстия от попадания воды и контакта с головкой самореза. Сама шляпка самореза имеет широкую шестигранную головку с метрическим размером М8.

При монтаже кровли используют три вида саморезов диаметром 4,8 мм, различающихся по своему назначению:

• для крепления в нижней полке (подошве) профиля профнастила к обрешетке длиной 35 мм с более тонким острием в виде зауженного сверла и широким шагом резьбы;
• для скрепления листов на верхней полке гребня длиной 20 мм с широким буровидным острием и мелким шагом резьбы;
• для крепления коньковых планок – длиной от 50 до 80 мм.

Саморезы для кровли

Расход кровельных саморезов на 1 м2 профнастила

Обычно крепление производят с шагом 0,5 м. При размерах листа 8

Края листов, выходящие на фронтоны крыши, рекомендуют крепить с интервалом 200-300 мм. Боковые нахлесты, торцевые и коньковые планки тоже увеличивают количество необходимого крепежа.

В среднем на 1 м² кровельного профнастила расходуется 8 саморезов всех размеров. Приблизительно четыре из них – длиной 35 мм, два – 20 мм, еще два – 50 мм и более. Не стоит использовать эти значения как окончательные, так как много саморезов отбраковывается в процессе монтажа.

Более точный расчет зависит от габаритных размеров листа, шага обрешетки, угла наклона крыши, толщины металла, а также количества скатов крыши.

Как правильно крепить профнастил на крышу саморезами

Грамотно закрученный саморез не деформирует прижимную шайбу в обратную сторону, но в то же время плотно прижимает прокладку к металлу, не оставляя зазоров и щелей. Ось вращения самореза должна быть строго перпендикулярна поверхности металла. Итак, давайте подробно рассмотрим, как крепить профнастил на крыше саморезами:

• Как крепить профнастил на обрешетку крыши? Крепление первого листа профнастила на обрешетку начинают с левой стороны нижнего ряда. Его делают с нависанием в 4 см над краем крыши и припуском 15 см под следующий ряд. Крепление в нижней части листа должно производиться «через волну» – в каждой нижней полке (подошве) профиля, соприкасающейся с обрешеткой – от этого зависит прочность всей конструкции кровли. Чтобы не произошел перекос листы следует тщательно выравнивать относительно карниза.
• Следующий лист укладывают с боковым нахлестом в одну волну (у низкопрофильных листов – в две волны) на предыдущий лист, таким образом, чтобы край проходил и крепился короткими саморезами с шагом 300 мм по гребню волны (это предупреждает затекание воды). Также рекомендуется для плотной стыковки листов в нижнюю полку верхнего листа закручивать крепеж с отклонением в 50 мм в сторону нахлеста.
• Средняя часть листа закрепляется в шахматном порядке с шагом через две волны что соответствует 500 мм.

1. Второй и последующие ряды укладывают с нахлестом в 10-20 см на предыдущий. Саморезы в зоне нахлеста так же закручиваются через одну волну. При определении ширины зоны нахлеста следует учитывать, что чем выше конек крыши и больше угол наклона ската, тем меньше делается нахлест.
2. Верхний край последнего ряда листов, примыкающий к коньку крыши закрепляется через волну.
3. На втором этапе закрепляются доборные элементы крыши – торцовые и ветровые планки, дымоходные фартуки, снегозадержатели. При этом производят крепление саморезами длиной 50-90 мм и шагом крепления до 300 мм. Если торцевая планка состоит из нескольких доборных элементов (что крайне нежелательно), то необходимо соблюдать нахлест в 100 мм.
4. Завершающий этап – монтаж конька крыши. Конек представляет собой профиль специальной формы, имеющий два плеча шириной 100-300 мм. Его назначение – защищать крышу от попадания влаги в подкровельное пространство и придание дополнительной жесткости конструкции.
5. Необходимо убедиться что сопряженные края скатов крыши имеют расхождение по высоте не более чем 2%. Большее значение приводит к деформации под действием ветра и тяжести снега и образованию щелей.

Укладку конька начинают с торца, противоположного господствующему ветру. Нахлест доборных элементов делают таким же как у торцевых планок. Дождевая и талая вода попадает под конек через зазоры нижних полок профнастила.

Поэтому под плечи конька укладывают специальные уплотнительные прокладки, повторяющие форму профиля. Саморезы длиной до 80 мм закручивают по нижнему краю плеча конька с отступом в 3-4 см через верхние полки (гребни) волны профнастила в обрешетку.

Его накладывают сверху на завершающие ряды листов и методом «через волну» крепят коньковыми саморезами длиной до 80 мм к обрешетке через верхние полки (гребни) профнастила.

Использование специальных саморезов в качестве крепежа является единственно верным решением. Правильно произведенный монтаж не деформирует металл и не повреждает защитное покрытие чем предотвращает коррозию и проникновение влаги. При этом значительно увеличивается срок службы кровли.

Полезное видео

Для большей наглядности предлагаем вам ознакомиться с видео пособием по креплению листов профнастила:

Как крепить профнастил на крыше саморезами – это нужно знать каждому, кто проводит работы

Статья посвящена надежности и долговечности крыши, которые напрямую зависят от способа фиксации кровельного материала. Крепление профлиста на крыше имеет свои особенности, которые обязательно нужно изучить перед началом работ. Я расскажу о технических нюансах, чтобы вы самостоятельно смогли закрепить материал и не волноваться за конечный результат.

Особенности процесса

Мы разберем процесс очень подробно и разобьем его на такие этапы:

• Выбор крепежа в зависимости от конфигурации крыши;
• Крепление элементов.

Этап 1 – выбор профлиста и крепежа

От выбора профилированного листа напрямую зависит тип крепежа, поэтому в первую очередь определитесь с данным аспектом:

• Самый простой вариант маркируется «С», это стеновой вариант с высотой волны от 8 до 44 мм. Его отличает невысокая цена, но для кровель он подходит не очень хорошо. Я советую применять такие изделия для навесов и небольших строений;

• Марка «НС» подходит и для стен, и для кровельных систем. Высота гофры у них обычно составляет от 35 до 44 мм, но если варианты и волной пониже. Это так называемая «золотая середина», которую я рекомендую использовать на домах и других строениях;

• Самый прочный вариант маркируется «Н» и имеет волну от 57 до 114 мм. Такие листы всегда делаются с ребрами жесткости, но ввиду высокого профиля они больше всего подходят для промышленных строений.

Нужно учесть уклон вашей кровли, от этого зависит размер нахлестов на стыках.

Три основных варианта:

• Если угол наклона меньше 14 градусов, то напуск на стыках должен быть не менее 200 мм. Плюс рекомендуется дополнительно защищать соединения герметиком;

• Для наклона ската от 15 до 30 градусов необходим нахлест 15-20 см без дополнительной герметизации стыков;
• Если угол более 30 градусов, то напуск может составлять 10-15 см.

Еще один фактор, влияющий на выбор крепежа – конструкция обрешетки.

И здесь возможны два варианта:

• К металлическим прогонам крепление производится с помощью специальных саморезов по металлу с крупным сверловым наконечником. Их длина должна быть не менее 25 мм для основного крепления и 70 мм для фронтонных и коньковых элементов. Крепежные элементы должны быть того же цвета, что и основное покрытие, тут все легко, ведь материал имеет маркировку RAL;

• Крепление профлиста к обрешетке из дерева производится с помощью саморезов со сверлом поменьше. Обычно для крепления основных элементов используется крепеж длиной 29 или 35 мм, а для коньков и планок применяется вариант на 70 мм.

Этап 2 – процесс крепления

Если все необходимое есть под рукой, то можно приступать к работе.

Разберемся, как крепить профлист на крыше:

Работать нужно с хорошим шуруповертом, на который приобретите магнитную насадку М8. С ее помощью проводить крепление будет очень удобно.

Что касается расхода крепежа, то обычно на квадратный метр уходит 6-8 штук. Крепление производится обычно через волну. Расстояние между крепежом по вертикали зависит от шага обрешетки и составляет 40-50 см.

• Помните, что крепление профнастила на крыше с небольшим уклоном производится с использованием герметика на стыках. От края листа в верхней части можно отступать 3-4 сантиметра. Если элементы стыкуются и вдоль, то напуск должен составлять не менее 100 мм, а лучше 150-200 мм;

• Работа продолжается, пока вся поверхность не будет закрыта. Если у вас профиль крыши ломаный, то есть угол наклона меняется, то нужно уделить внимание соединению листов. Верхний элемент надо перегнуть так, чтобы он заходил на 30-40 см за изгиб, а под него уже заводить следующий лист. Только так можно обеспечить надежную стыковку;

• После того как профлист закреплен, можно приступать к монтажу торцевых планок. Они должны заходить на поверхность не менее чем на 100 мм. Крепление производится с шагом в 30-50 см, длина самореза должна быть такой, чтобы он входил в каркас не менее чем на 30 мм. Я обычно использую вариант на 70 мм для верности;

• В последнюю очередь крепится конек. Я советую использовать такую технологию: по краям вдоль линии расположения элемента приклеивается специальная пароизоляционная лента, которая закроет стык, но при этом не будет мешать нормальному воздухообмену. По краю закручиваются кровельные саморезы с шагом примерно в 20 см.

Крепить профнастил на крышу из металлических ферм нужно точно также, единственное различие в том, что саморезы должны выходить из металла с обратной стороны на 7-8 мм. Так обеспечивается надежное крепление материала к поверхности.

Вывод

Из статьи вы узнали про лучший вариант крепления профлиста с помощью кровельных саморезов. Этот обзор даст вам возможность правильно провести работу и получить идеальный результат. Видео в этой статье поможет разобраться в теме еще лучше, а если вам что-либо непонятно, то пишите свои вопросы в комментариях ниже.

Как крепить профнастил на крыше саморезами

Качественный кровельный профнастил по своим эксплуатационным свойствам не уступает металлочерепице. У этого материала есть масса достоинств: небольшой вес, широкая цветовая гамма и различные виды защитного покрытия.

Для крепления профнастила на крышу используются кровельные саморезы с ЭПДМ прокладкой. Чтобы вода не попала под кровлю через места крепления, саморезы затягивают с определенным усилием.

На производстве можно заказать листы нужного размера по размеру ската. Все это делает профнастил одним из самых востребованных материалов для устройства крыши.

Обрешетка под профнастил

Для монтажа профнастила делают разряженную обрешетку из обрезной доски 32 х 100 мм или бруса 50 х 50 мм. Шаг обрешетки зависит от уклона кровли и марки профилированного листа. Правило простое, чем выше гофр и круче наклон кровли, тем больший допускается шаг.

Ниже приведены рекомендуемые значения шага обрешетки для некоторых марок кровельного профнастила. При использовании другого типоразмера можно определить величину шага методом экстраполяции, уменьшая его для профнастила с малым гофром и увеличивая при использовании высокопрофильных листов.

В «сложных» местах кровли – на коньке, выхода дымохода и мансардных окон, ендовах – обрешетку нужно сделать сплошной. Это упростит крепление кровельных аксессуаров.

Все деревянные элементы обрешетки для защиты от гнили и огня необходимо обработать антипиреном и антисептиком. Читайте обзор защитных составов для древесины.

Укладка листов на крышу

Как и все кровельные материалы, профнастил укладывается снизу вверх. Справа или слева – значения не имеет.

При укладке первого ряда обеспечивают карнизный свес. Для марок профнастила НС10, НС8, НС20, С21 он составляет 50…100 мм. Для С44, НС35, Н75, Н60 – 200…300 мм. Можно ориентироваться и по будущему положению водосточного желоба. Вертикаль, опущенная с конца свеса, должна попадать примерно в его середину.

На фронтоне край профлиста укладывается вровень с торцами обрешетки. Затем к последним прибивается ветровая рейка, а поверх нее – Г-образная стальная ветровая планка. Верхней полкой она укладывается на край профнастила, а ножкой – прикручивается саморезами к ветровой рейке.

Этот способ монтажа защищает фронтонную часть кровли от дождя и снега с двух сторон – сверху и сбоку.

Перекрытие вышележащими листами нижележащих устанавливается в зависимости от наклона кровли.

Если наклон меньше 12º, для обеспечения герметичности места нахлестов необходимо обработать герметиком (силиконовым или тиоколовым).

Боковой нахлест при использовании профнастила с высотой гофра не менее 20 мм при любом угле наклона составляет один гофр. Перехлест в два гофра требуется лишь в том случае, если применяется материал с высотой рифления 10 мм и менее.

Выбираем правильные саморезы для профнастила

Качественный крепеж для кровельных материалов из листовой стали должен обладать рядом свойств, обеспечивающих надежное и долговечное крепление. Острый кончик, который легко преодолевает сопротивление тонкого металла, защитное покрытие, исключающее коррозию, упругую шайбу из материала, стойкого к ультрафиолету.

Всем этим требованиям отвечают саморезы, специально предназначенные для крепления профнастила. Они имеют цинковое покрытие и 4-х миллиметровую этилен-пропиленовую (из ЭПДМ) прокладку, которая надежно закрывает отверстие.

При монтаже кровли из профнастила используются два вида саморезов – короткие (для крепления листов) и длинные (для монтажа конька). Длина их выбирается из расчета, чтобы часть, входящая в обрешетку, была не меньше 25-30 мм. С учетом этого для крепления листов можно использовать крепеж 4,8х28…40 мм.

Длина коньковых саморезов, которые заворачиваются в гребень волны, зависит от высоты гофра и подсчитывается по формуле.

где h2 – высота профиля в мм; h3 – углубление самореза в обрешетку (25-30 мм).

Как и с каким шагом закручивать саморезы

Профнастил крепится к обрешетке через нижнюю полку, причем в крайних рядах (вдоль карниза и конька) саморезы заворачиваются в каждую впадину.

В ряду вдоль фронтона профилированный лист крепится к каждой обрешетине, то есть шаг крепежа получается равным шагу обрешетки.

Число мест креплений в центральной части ската должно составлять 5 — 7 штук на 1 кв. м поверхности кровли.

Для монтажа доборных элементов используют следующие интервалы между саморезами:

• фронтонные планки – не менее 300 мм;
• конек – в каждый гребень профнастила;
• пристенные профили – 200 — 300 мм.

Крепить профнастил нужно очень аккуратно. Саморезы должны заворачиваться строго вертикально по отношению к основанию. Усилие прижима должно быть достаточным для надежной фиксации листов, но не чрезмерным.

Заворачивание саморезов вручную – тяжелая и неблагодарная работа, для этого нужно использовать электроинструмент – дрель со специальной насадкой или шуруповерт. При этом необходимо установить ограничение крутящего момента. Он должен быть таким, чтобы при завернутом саморезе прокладка была слегка раздавлена и выступала из-под шляпки примерно на 1 мм.

Установка полупрозрачных гофрированных панелей крыши

Предоставлено компанией Kemlite

Мы благодарим Kemlite за разрешение перепечатать эту инструкцию по установке для их Гофрированные кровельные панели Sequentia . Эти универсальные пластиковые панели делают отличные крыши для теплиц и настилов, пропускающие фильтрованный свет но держать элементы в страхе! Прекрасный проект своими руками для тех, у кого хорошие столярные навыки!

Если вы рассматривали проект с использованием пластиковых панелей в качестве защитной кровли, эта статья будет вам полезна. почувствовать простые столярные навыки, необходимые для работы с этими уникальными продукты.Помните, что в вашем местном строительном кодексе могут быть ограничения. об использовании этих панелей, поэтому проверьте перед тем, как начинать свой проект. Наслаждаться!

Пожалуйста, прочтите все инструкции перед началом установки!

Эти рекомендации предоставлены добросовестно, чтобы помочь предотвратить проблемы с установкой, вызванные распространенными ошибками. Компания Кемлите, Inc. не несет ответственности за предпринятые действия по установке или не берется.

Есть много нюансов монтажа, что Кемлите Компания, Inc.предполагает общие строительные знания для опытный установщик; такие нюансы не входят в эти инструкции. Скорее, эти инструкции по установке строго рекомендации не предназначены для использования в качестве пошаговых инструкций, Контрольный список для надежной установки. Подбор опытного установщик является исключительной ответственностью владельца проекта и архитектор.

Если у вас есть вопросы о способах установки Ваш конкретный проект, позвоните по телефону 800-238-6874 или 731-764-2153 и попросите торгового представителя офиса.

ОБРАТИТЕ ВНИМАНИЕ: ПРИ РЕЗКЕ ИЛИ СВЕРЛЕНИИ FRP (Армированные стекловолокном) ПАНЕЛИ, ВСЕГДА НОСИТЕ ЗАЩИТНЫЕ ОЧКИ ИЛИ ОЧКИ

Раздражения кожи стекловолокном можно избежать, нанеся защитный крем на открытые участки кожи перед работой с гофрированные панели.

ИНСТРУКЦИЯ ПО УСТАНОВКЕ ГИФКИРОВАННЫХ ПАНЕЛЕЙ

Гофрированные панели представляют собой полупрозрачные ламинаты, состоящие из однородного мата из высокопрочных стекловолокон, пропитанных органической смолой.Матрица из смолы при нагревании превращается в твердый материал, легкий, прочный и ударопрочный; с отличными светорассеивающими характеристиками. Цвета смешиваются со смолой перед отверждением, в результате чего цвета становятся такими же, как Составная часть композитного материала.

(1) Создание навеса для патио

Никаких специальных инструментов или навыков не требуется. Просто имейте в виду пиломатериалы общего размера и стандартные размеры панелей при выкладке вашего дизайн.

(2) Строительство теплицы

Найдите такое место, где ваша теплица будет максимально солнечной.Имейте под рукой воду для опрыскивания растений. Если вы собираетесь использовать теплицу круглый год, запланируйте установку
вентиляторов. Газ и Следует также учитывать электрические соединения.

1. Блок террасный для переносной теплицы или насыпать бетонные колонтитулы для постоянной установки. Отрежьте 2 x 4 шт. До
   гвоздей надлежащей длины и гвозди через каждые 24 дюйма по центру, чтобы сформировать переднюю и заднюю части. и боковое обрамление.
2. Прибейте задний и передний каркас к боковым каркасам.
3. Предварительно обрезать стропила до нужного угла и прибить должность.
4. Просверлите отверстия и закрепите боковые панели. Используйте алюминий гвозди с неопреновыми шайбами ​​и нанести мастику внахлест гофра.
5. Перекрытие кровельных панелей на один гофр (вдали от преобладающий ветер) и прибить к стропилам, начиная с одного конца.
6. Отрегулируйте конструкцию двери до желаемого размера.
7. Установите вентиляционное отверстие как можно ближе к пику крыши.
8. Наклейте переднюю и заднюю панели аналогично боковым стенкам. Обрежьте по скату крыши и вокруг вентиляционного отверстия.
9. Обрезка ногтей со всех сторон, спереди и сзади там, где панели встречаются с кровлей.

Некоторые дополнительные соображения для этого проекта …

• Прикрепите алюминиевый коньковый оклад к каждой панели, как вы продолжаете.
• Отрегулируйте конструкцию двери до желаемого размера.
• Установите вентиляционное отверстие как можно ближе к пику крыши.
• Наклейте переднюю и заднюю панели аналогично боковым стенкам. Обрежьте по скату крыши и вокруг вентиляционного отверстия.Обрезка ногтей пиломатериалами ко всем углы и спереди и сзади, где панели встречаются с крышей.

Общая информация о гофрированных панелях …

Панели легко устанавливаются с помощью обычных инструментов и могут быть просверлены, распилены, пробиты или забиты гвоздями без повреждений. Материал прочный, устойчив к гниению, водонепроницаем и не повреждается обычными чистящими растворами. Sequentia Гофрированные панели, армированные глянцевыми волокнами (FRP, армированные стекловолокном панели) расширяются и сжимаются до трех раз меньше, чем панели из ПВХ и поликарбоната, что обеспечивает более стабильную продукт как в горячих, так и в холодных условиях.Панели устанавливаются как гофрированные металл и обеспечивают дополнительное преимущество светопропускания.

ПАНЕЛИ ИЗ ПОЛИКАРБОНАТА (POLY 300):

Панели из поликарбоната содержат полупрозрачную стойкую к ультрафиолетовому излучению пленку только на одном сторона каждой панели. На каждой панели из поликарбоната нанесен отпечаток следующее: «ЭТА СТОРОНА». Сторона панели с этой информацией должен быть установлен навстречу солнцу или снаружи строящейся конструкции. используется на. Другая сторона панели мало устойчива к ультрафиолетовому излучению и будет повреждены вредными лучами солнца.Панели из поликарбоната не рекомендуется в качестве наружных защитных стен (которые устанавливаются вертикально по сравнению с по горизонтали), потому что обе стороны панели могут подвергаться прямому воздействию солнце отсюда, повредив панель.

МАКСИМАЛЬНЫЕ РЕКОМЕНДУЕМЫЕ ПРОЛЕТЫ:

Следующая дата основана на равномерной загрузке гофрированных панелей. закреплены в соответствии с рекомендациями и с запасом прочности 2,5.
В районах с сильным снегопадом рекомендуется использовать панели серии 500 (или выше) и следует учитывать более близкое расстояние между прогонами.Пока панели не могут выйти из строя при сильных снеговых нагрузках деформации в точках крепления могут вызвать незначительные растрескивание.

ПРИМЕЧАНИЯ:

1. Таблица основана на свойствах секции или фактических нагрузочных испытаниях (доступно по запрос).
2. Расчетные нагрузки регулируются местными строительными нормами. Проконсультируйтесь с кодом авторитеты для конкретных нагрузок и стрессов.
3. Информация предоставлена ​​в качестве предварительных данных для проектировщиков. Так должно быть проверено и подтверждено для использования с должным образом лицензированным инженером или архитектором.

НИ ПРИ КАКИХ ОБСТОЯТЕЛЬСТВАХ должны ли панели выдерживать нераспределенные нагрузки
, такие как вес человеческого тела. Используйте только утвержденные кровельные лестницы и обшивка.

РЕКОМЕНДУЕМЫЕ ПЕРЕКРЫТИЯ: (2,67 «x 9/16») Показанные перекрытия обеспечивают наилучшее защита от протечек и проникновения воздуха. Виниловое уплотнение внахлестку и / или мастику также необходимо использовать для достижения эффективного уплотнения на боковых нахлёстках и конечные круги.

МИНИМАЛЬНЫЙ РАДИУС ИЗГИБА: (2.67 дюймов x 9/16 дюймов) Сгибание панели до точки коробление может вызвать перелом и быстрое разрушение в месте разрушения. Устанавливать при температуре окружающей среды не ниже 60 градусов F.

ТИПОВЫЕ КРЕПЕЖИ включают погодоустойчивые гвозди или шурупы с неопреновыми шайбами, саморезами и втулкой типа крепежа. Выбор крепежа зависит от типа гофры и материал подконструкции. В панелях необходимо просверлить отверстия минимум 1/16 дюйма. больше диаметра застежки.

ДЕРЕВЯННЫЕ ПРОКЛАДКИ И РЕМНИ:
1. Алюминиевый шуруп с круглой головкой # 10 x 1-3 / 4 «по дереву с армированной неопреновой шайбой.
2. Шуруп по дереву с круглой головкой # 10 x 1″ и армированным неопреном 1/2 » Шайба.
3. Алюминиевый гвоздь для спиральной кровли 1-3 / 4 «x .145» с неопреновой шайбой.

ОБЩАЯ ИНФОРМАЦИЯ

Эти инструкции предназначены для правильной установки. процедуры. При использовании инструментов, крепежных деталей, герметиков и клеев следуйте рекомендованные производителем процедуры.

ИСПОЛЬЗУЙТЕ СООТВЕТСТВУЮЩИЕ МЕРЫ БЕЗОПАСНОСТИ ОБОРУДОВАНИЕ , такое как защитные очки и фильтрующие маски при резке или бурение. НЕ ХОДИТЬ ПО ПАНЕЛЯМ. Соблюдайте простые меры пожарной безопасности. Как и древесина одинаковой толщины, панели из стекловолокна могут воспламеняться от вспышки. примерно при 700 градусах F.

МАГАЗИНОВЫЕ ПАНЕЛИ ПРАВИЛЬНО
В то время как одна панель легко выдерживает воздействие солнечного света и элементов стеклопластиковых панелей будет задерживать тепло и влагу, вызывая помутнение к панелям.Чтобы избежать этого необратимого эффекта, панели следует хранить в сухом, затененном, хорошо проветриваемом помещении. Храните панели на краю или на конец. Салазки должны быть приподняты с одного конца деревянными распорками.

РАМКА
Обеспечьте элемент прогона через рекомендуемые максимальные интервалы, необходимые для гофра выбрана. См. ТАБЛИЦУ НАГРУЗКИ / ПРОЛЕТА в первом столбце.

РЕЗКА
Разрезайте панели из стекловолокна, ПВХ и поликарбоната, используя ручную или электрическую пилу. Увидел лезвие должно быть с мелкозубчатым твердосплавным наконечником или усилено безопасной тканью. абразивный диск.Необходимо надевать защитные маски и соответствующее защитное снаряжение.

СВЕРЛЕНИЕ
Все панели должны быть предварительно просверлены на расстоянии не менее 1-1 / 2 дюйма от концов панелей и просверлены отверстия минимум на 1/16 дюйма больше для панелей из стекловолокна и на 1/8 дюйма для панелей из ПВХ и поликарбоната больше диаметра крепежа. Панели можно пробурить по отдельности или по нескольку одновременно.

УСТАНОВКА
Для лучшей защиты от преобладающих ветров и непогоды установите панели начинать с подветренной стороны в конце пробега и работать с наветренной стороны.См. РЕКОМЕНДУЕМЫЕ Рисунок OVERLAP внизу первого столбца.
1. Обеспечьте минимум один нахлест гофры по бокам.
2. Обеспечьте концевой нахлест 8 дюймов для крыши с уклоном менее 4 дюймов на 12 дюймов; 6 дюймов. конечные круги для участков или более 4 дюймов на 12 дюймов.
3. Закрепите панели через коронки при каждой второй гофре. Крепеж с бронированные шайбы из неопрена рекомендуются. Промежуточные застежки от 6 до 8 дюймов по центру на концах панели: от 12 дюймов до 16 дюймов в центре для промежуточных прогонов и сайдинга Приложения.

УКАЗАНИЯ ПО СТРОИТЕЛЬСТВУ
1.Во избежание прогиба панелей затягивайте винты до упора шайб. поверните, затем затяните еще на один оборот.
2. Избегайте чрезмерных заусенцев на просверленных или пробитых отверстиях для защиты неопрена. уплотнительная поверхность.
3. Просверлить и закрепить крайние болты с полной опорой ниже всех впадин, затем просверлите и закрепите промежуточные точки.

ИНСТРУКЦИИ ПО ОЧИСТКЕ
Панели можно мыть либо мягкими моющими средствами, либо паром и системы распыления высокого давления. Нанесите чистящие средства губкой или мягкой кистью и тщательно промойте в холодной воде, чтобы избежать образования пленки чистящего средства.Всегда следуйте инструкциям производителя чистящего средства. Тестовая небольшая площадь перед нанесением на всю поверхность. Отложения жесткой воды можно удалить с помощью 10% раствор уксусной кислоты в ХОЛОДНОЙ воде. Тщательно промыть.

Еще раз спасибо Kemlite Компании за разрешение перепечатать эту установку инструкции по их качеству Гофрированные кровельные панели Sequentia.

Как исправить гофрированные кровельные листы

Одним из самых доступных и универсальных материалов, используемых сегодня в строительстве, является профилированный лист или гофрированный кровельный лист.Широко применяется при возведении хозяйственных построек, заборов, облицовки стен и кровли. Благодаря простоте и удобству монтажа укладывать пол можно и укладывать. Попробуем разобраться, как покрыть кровлю профнастилом своими руками. Разобраться в этом вопросе помогут фото примеры кровельных работ.

Что такое профнастил и чем покрывают кровлю

Благодаря развитию передовых технологий в строительстве появились новые материалы с высокими эксплуатационными характеристиками и доступной ценой.К высокотехнологичным строительным материалам можно отнести кровельный профнастил — гофрированный металлический оцинкованный лист разных размеров с полимерным покрытием или без него.

С внешней стороны профилированный лист состоит из следующих слоев:

• лист оцинкованный — основа профилированного листа;
• антикоррозионное покрытие;
Полимерное покрытие
• ;
• монтажная защитная пленка.

Изнутри лист также можно защитить антикоррозийным слоем и защитным лаком.

Преимущества использования профлистов в строительстве

Благодаря высоким защитным характеристикам и эстетическим качествам профнастил просто незаменим при обустройстве кровли. Удобство использования этого материала заключается еще и в том, что облицовку стен, установку заборов и кровлю профлистом можно выполнить своими руками.На многочисленных специализированных сайтах есть видео и фото инструкции, как можно покрыть крышу настилом из профлистов.

Высокая прочность, антикоррозионные свойства и жесткость в сочетании с разнообразием размеров и малым весом сделали профнастил популярным при строительстве различных типов помещений.

К основным преимуществам использования профнастила можно отнести следующее:

• прочность;
• коррозионная стойкость;
• жесткость;
• легкий вес;
• универсальность;
• простота самостоятельной установки;
• наличие комплектующих;
• удобство транспортировки и хранения;
• низкая цена;
• широкий выбор размеров;
• высокая эстетичность покрытия.

Использование профнастила сокращает время и общие затраты на строительство своими руками. Небольшое количество стыков обеспечивает надежность и герметичность конструкции, а небольшой вес позволяет крепить профнастил даже новичкам.

Как покрыть кровлю профнастилом своими руками. Фото примеры выполненных работ

После выхода на строительный рынок гофрированных кровельных листов кровля из этого материала стала намного быстрее и проще.Большое количество информации, фото и видео о том, как накрыть крышу профнастилом своими руками, позволяют узнать, как самому починить крышу из профнастила.

Как и многие другие ремонтные работы, кровлю лучше всего покрывать гофрированными кровельными листами вместе. Для начала нужно уточнить размер участка, который нужно покрыть профнастилом, убедиться, что пандусы имеют прямоугольную форму и проверить их плоскость с помощью уровня. Затем определитесь с цветом, формой, толщиной и маркой профлиста, а также подберите необходимый инструмент и фурнитуру.

Виды профнастила, выбор и маркировка профнастила.

Разнообразие видов, форм и широкий диапазон размеров профилированных листов для кровли позволяют подобрать подходящий материал для любой кровли.

Профилированные листы отличаются высотой гофра, наличием капиллярной бороздки и разнообразием цветов полимерного покрытия. Форма гофра профнастила бывает трапециевидной и синусоидальной, реже встречается лист округлой и прямоугольной формы.

Капиллярный паз необходим для отвода влаги с кровли при стыке профилированных листов внахлест, а полимерное покрытие выполняет защитную и эстетическую функцию. Благодаря разнообразию цветов вы можете самостоятельно смонтировать крышу любого цвета, придав дому особую индивидуальность.

Важно! Все данные о профнастиле отражаются в его маркировке. Для кровли используется профнастил с буквой Н-носитель, а следующая серия цифр означает ряд характеристик.

Например, профнастил имеет маркировку H-60-0.7-840, что означает:

• профнастил для кровли;
• высота гофры 60 мм;
• толщина листового металлопрофиля 0,7 мм;
• монтажная ширина листа 840 мм.

Выбор профлиста производится в зависимости от назначения строящегося здания и климатических условий местности. Неотапливаемые помещения, сараи, ангары и другие хозяйственные постройки можно покрыть недорогим оцинкованным профнастилом без полимерного покрытия.Жилые дома, у которых угол наклона кровли более 10 °, необходимо покрывать профлистом с полимерным покрытием, большой толщиной металла и высокой гофрой.

Важно! Выбирая профлист, обратите внимание на его внешний вид. Поверхность материала должна быть гладкой, без трещин и царапин, с неповрежденной защитной пленкой.

Важным параметром при выборе марки профлиста является угол наклона ската. Чем больше угол наклона, тем больше поверхность крыши, тем выше парусность, но меньше снеговая нагрузка, поскольку снег легко скатывается с наклонной крыши. Во избежание деформаций крышу небольшого ската нужно покрыть профлистом большей толщины.

Необходимые инструменты и материалы

Перед тем, как покрыть кровлю профнастилом своими руками, нужно определиться с инструментом и приобрести соответствующие материалы.Для самостоятельного монтажа кровли из профнастила необходимо иметь:

• аккумуляторная отвертка;
• степлер строительный;
• ножницы электрические и ножовка по металлу;
• строительный уровень;
• колесо рулетки;
• маркеров разных цветов;
Пистолет
• с герметиком;
Сверло
• с набором сверл;
• саморез с уплотнительной шайбой;
• конек для стыковки листов;
• металлическая щетка для удаления стружки;
• ветровая штанга от дождевой воды;
• кровельные держатели из профилированного листа.

Этапы работ и расчет материалов

Основными этапами кровли своими руками с использованием профлистов являются:

• конструкция крыши;
• установка обрешетки;
• определение размера и количества профилированного листа;
• определение комплектующих и принадлежностей;
• установка профлиста на кровлю;
• установка ветрозащитных планок, коньков и снегозадержателей.

Перед тем, как покрыть кровлю профлистом, нужно определиться с проектом. Это можно сделать с помощью специализированных строительных программ или рассчитать самостоятельно. Если вам предстоит покрыть сложную крышу с большим количеством скатов под разными углами, лучше всего воспользоваться готовыми программами или обратиться к архитекторам. При простой конструкции вопрос, как покрыть кровлю профнастилом без специальной программы, решается обычными математическими расчетами.

Расчет материала

Базовая формула расчета количества профилированных листов для покрытия простой кровли выглядит следующим образом:

N = D / L ,

Где N — количество профилированных листов для укладки горизонтального ряда, D — длина ската кровли, L — полезная (установочная) ширина листа. В окончательном расчете параметр N округляется в большую сторону.

Важно! Говоря о размерах профнастила для кровли, необходимо иметь в виду, что в расчетах учитывается не общая, а рабочая, то есть полезная ширина листа. В этом случае перекрытие материала равно разнице между общей и полезной шириной листа.

Размер горизонтального перекрытия зависит от угла ската и определяется по специальной таблице:

Вертикальное перекрытие зависит от марки выбранного профнастила и его необходимо покрыть волной внахлест.

Марка профнастила играет важную роль в определении размера свеса: чем больше высота гофра, тем длиннее должен быть свес. При коротком свесе может произойти подтекание воды под кровлю.

После определения количества горизонтальных профлистов нужно посчитать, сколько таких рядов нужно для покрытия кровли. Эта величина рассчитывается исходя из длины ската крыши, карниза, кровельного листа, размера перекрытия, а также с учетом дополнительных элементов.

Как смонтировать профнастил на кровлю. Особенности монтажа своими руками

Перед тем, как приступить к креплению профнастила своими руками, желательно просмотреть соответствующие обучающие видео и фото материалы. Кровлю кровли профлистом следует начинать после установки торцевых досок, начиная с нижнего ряда, с расчетом размеров свесов. После необходимо прикрепить торцевую пластину профлиста (ветровой уголок) к верхней торцевой доске.Затем с помощью саморезов установите карнизную планку.

Важно! Монтаж карнизной планки следует производить под гидроизоляционным ковром. Тогда образовавшийся конденсат попадет в водосбор или на отмостку.

Покрыть кровлю профнастилом можно двумя способами: предыдущий лист накрыть следующим, либо положить под низ. Прикрутить профлист к обрешетке саморезами с прокладкой из EPDM для защиты от влаги.Количество саморезов рассчитывается по формуле: 5-7 шт. на 1 кв.м крыши. Для крепления профлистов в верхнюю волну профиля вкручиваются саморезы с шагом 0,5 см.

Полезный совет! Во избежание деформации прокладки старайтесь затягивать винты осторожно и без дополнительных усилий.

Профнастил можно крепить четырехблочным или трехблочным способом.В первом варианте последовательность установки следующая:

1. Первый лист первого ряда.
2. Второй лист второго ряда.
3. Второй лист — это первая строка.
4. Второй лист второго ряда.

Во втором варианте скрепить листы нужно по схеме:

1. Два листа первого ряда.
2. Один лист второй.

Установка дополнительных элементов.Удержание снега

После установки профнастила необходимо установить те дополнительные элементы, которые не скреплялись при укладке кровли: конек, отливы, уголки, снегозадержатели и т. Д.

Учитывая наши климатические условия с суровыми снежными зимами, снегозадержание является важным элементом кровли. Из-за высокой теплоемкости профнастила происходит затопление нижнего слоя снега и существует опасность схода лавины.

Установка снегозадержателей своими руками позволяет равномерно распределить нагрузку на крышу, обеспечивая безопасность и повышая теплоизоляцию за счет снежного покрова. Снегозадержатели также защищают профилированный лист от повреждений твердыми частицами, содержащимися в снегу.

Полезный совет! Учитывая стоимость снегозадержателей, их можно монтировать не по всей поверхности крыши, а в самых важных местах: над дорожками и входами в здание.

имеют разные размеры и конструкции, выбор которых определяется средней высотой снежного покрова местности, а также особенностями кровли. Следует помнить, что установка снегозадержателей не освобождает от регулярного освобождения кровли от снега.

На основании полученной информации и представленных видеороликов вы легко и быстро сможете самостоятельно создать красивую крышу собственного дома.

Установить гофрированную кровлю — Экстремальные инструкции

Гофрированные кровельные панели изготавливаются из металла, стекловолокна или поликарбоната и обычно устанавливаются поверх системы прогонов.Они популярны для мастерских, сараев, лодочных домов и других хозяйственных построек благодаря своей долговечности и простоте установки. Панели бывают стандартной ширины и длины и крепятся винтами с гибкими шайбами.

Персонал EHT выбрал металлическую версию панелей базового черного цвета для крыши эллинга прошлым летом. В зависимости от кровельного продукта металлическая кровля может прослужить 40 лет и более. Металлическая кровля легко сбрасывает снег и лед, не впитывает воду.Он не гниет, не раскалывается и не трескается, его не могут повредить термиты и вредители. И, в отличие от любого другого типа кровли, цвет предварительно окрашенной металлической кровли можно изменить в соответствии с новыми цветовыми схемами экстерьера. Фактически, перекраска продлит общий срок службы крыши, исключив при этом затраты на замену.

Один из приемов отделения панелей от жгута — это «взбить» панель, чтобы воздух под ней (чтобы они не слипались).

Еще одним преимуществом является небольшой вес гофрированной металлической панели.По сравнению с битумной черепицей, которая в среднем весит 2,5 фунта. на квадратный фут металлические кровельные панели весят всего от 0,7 до 1,3 фунта на квадратный фут, что позволяет устанавливать панели поверх существующих кровельных материалов. Это экономит дорогостоящие расходы на утилизацию и демонтаж, а также упрощает подъем и установку панелей. (В конечном итоге местные строительные нормы и правила и состояние основания вашей крыши определят, можете ли вы установить металлические панели поверх существующей крыши.)

В составе этой строительной бригады один человек доставляет панели двум установщикам на крыше.

Металлическая кровля может отражать до 70 процентов солнечной энергии. Это сводит к минимуму сохранение тепла, поэтому меньше тепла передается в здание.

Закрепите панели с выступом 2 дюйма.

Plus, металлическая кровля является предпочтительным вариантом кровли в районах, подверженных граду. Град вызывает разрушение и раскалывание обычных кровельных материалов. Град не проникает через металлическую крышу.

Как правило, все, кто работает на крыше, должны использовать ремни безопасности и страховочные тросы.Также разумно надевать защитные очки при резке и перчатки при установке или обращении с листами, чтобы предотвратить порезы металла. Надевайте гибкую резиновую обувь, которая сжимает металл при наступлении на него. Никогда не устанавливайте металлическую кровлю под дождем, потому что гладкая влажная поверхность панелей практически гарантирует, что вы поскользнетесь и упадете. И никогда не работайте с металлическими панелями при сильном ветре, потому что ветер может унести отстегнутую панель в воздух, и в этом случае она становится большим летающим ножом и очень опасна.

Установщики, указанные в этой статье, не использовали соответствующие ремни безопасности, предполагая, что в случае падения они просто упадут в воду.Не следуйте их примеру!

Если вы упадете с крыши и приземлитесь на землю, вы можете сломать себе шею. Всегда носите соответствующую защитное снаряжение.

Если связки металлических панелей хранятся на открытом воздухе на земле, используйте пластиковую пленку под пучком, чтобы минимизировать конденсацию воды с земли на панели. Жгуты должны быть приподняты над пластиком, чтобы избежать контакта с лужами с водой и позволить воздуху циркулировать вокруг жгутов для сушки конденсата.Храните панели под углом, чтобы обеспечить дренаж из пучка. Защитите хранящиеся панели неплотно прилегающим брезентом, чтобы защитить их от дождя или снега, а также обеспечить циркуляцию воздуха.

Для резки панелей рекомендуется использовать ножницы для жести, механические ножницы или электрический высекальный инструмент. При резке стали образуются осколки и металлическая стружка, которые следует удалять, чтобы не поцарапать окрашенное покрытие.

Для резки различных панелей, отделки и окладов требуются составные ножницы.Вам будет полезно иметь три пары для разрезов по левому, правому краю и по средней линии.

Чтобы измерить свес, прикрепите тесьму параллельно карнизу в качестве ориентира.

Аккумуляторная дрель-шуруповерт с регулируемой скоростью — это все, что вам нужно для заворачивания шурупов.

Предлагаемый образец крепления.

Для крепления металла к деревянному каркасу используйте остроконечные шурупы с цветным покрытием, которые легко проникают в металл, чтобы войти в деревянное покрытие.Шурупы с цветным покрытием защищают от коррозии и смешиваются с кровлей, делая их почти незаметными. Винты с шестигранной головкой помогают надежно удерживать крепежные детали при их завинчивании. Все винты должны иметь шайбу, вулканизированную EPDM, чтобы предотвратить утечку и повреждение панелей во время установки.

Боковые круги должны быть направлены в сторону от преобладающего ветра. Если вы не можете использовать полные панели на крыше, следуйте последовательности установки (слева) для правильной конструкции.

Забейте крепежные детали через металлическую кровлю так, чтобы они плотно вошли в каркас.По возможности прибивайте впадину между гребнями, где кровля ближе всего к дереву.

В качестве крепежа можно выбрать винты с цветным покрытием с острыми концами и шайбы из вулканизированной этилен-пропиленового каучука для защиты от воды.

Двускатные крыши. Для двускатных крыш поместите металлический лист в одном углу крыши, выступая за край на 2 дюйма. Это может помочь прикрепить шнур вдоль карниза, который будет служить ориентиром для разметки свеса.Закрепите примерно 20 шурупами на лист.

Работайте в направлении сторон настила крыши, при необходимости обрезая панели по размеру.

Поместите второй гофрированный лист рядом с первым так, чтобы кромка панели перекрывалась. Для более надежной крыши нанесите герметик / герметик между двумя перекрывающимися листами. Второй лист вкрутите через первый в обрамление. Завершите закрепление второго листа и затем повторите процедуру, чтобы завершить нижний ряд.

Эта бригада строит много вальмовых крыш с одинаковым уклоном, и они сделали деревянное приспособление, чтобы направлять разрезы подходящей панели.

Для второго ряда поместите первый лист над первым листом первого ряда. Верхний лист должен перекрывать первый на 6 дюймов. Закрепите лист и завершите второй ряд так же, как и первый. Каждый лист должен перекрывать как лист под ним, так и лист сбоку.

После разметки угла с помощью приспособления панели обрезаются по форме. Для резки панелей рекомендуется использовать ножницы, механические ножницы или электрический высекальный инструмент.

Вальмовые крыши. Для вальмовых крыш, таких как эллинг на фотографиях, определите центральную линию крыши и начните установку панели посередине, двигаясь наружу к сторонам настила крыши и обрезая наклонные вальмовые панели по размеру. Проведите вертикальную меловую линию, чтобы направить размещение первой центральной панели. Панели следует устанавливать так, чтобы боковые перехлесты были обращены в сторону от преобладающего ветра.

Установка гофрированных панелей на двускатных крышах обычно начинается с одной стороны крыши, работая в направлении, противоположном преобладающему ветру.На шатровых крышах эта бригада предпочитает начинать с центра и работать в направлении наружу. Боковые круги должны быть направлены в сторону от ветра.

Металлическая кровля обычно продается с подходящими металлическими элементами отделки, включая коньковые заглушки, кромки капель, W-образную выемку, грабли и т. Проконсультируйтесь с инструкциями производителя относительно рекомендованных мест крепления для накладки.

После сборки кровельных панелей необходимо закрыть коньковые швы на прилегающих участках кровельного настила.

На показанной крыше не было впадин, но монтажники закрыли швы каждого конька соответствующей черной отделкой.

Поставщик металлической кровли должен предоставить инструкцию по деталям отделки. Концы этих коньковых заглушек измерены на углы сгиба.

Плоскогубцы используются для выполнения прямых загибов по углам среза.

Загнутые концы коньковой накладки скроют углы крыши для более законченного вида.

После завершения строительства новая гладкая металлическая крыша значительно улучшит декор лодочного дома и будет затенять солнце и защищать от дождя на долгие годы.

Начиная с нижней части, закрепите коньковый колпачок поверх открытого конькового шва, чтобы предотвратить проникновение воды и завершить крышу. Поставщики кровельных материалов также предлагают отливы, W-образные впадины, торцевые крышки и различные другие элементы отделки, чтобы завершить практически любую общую конструкцию крыши.

Для закрытых зданий вы можете нанести рубероид перед добавлением панелей, скрепив скобами каждые 3 дюйма снаружи фетра и примерно 5-7 дюймов внутри.Однопузырьковая изоляция с фольгой также может использоваться под металлической кровлей. Фольгированная пузырьковая изоляция имеет коэффициент сопротивления R прибл. 9.2 и блокирует 97 процентов лучистой тепловой энергии.

Рекомендуемые статьи

Кровля из профнастила своими руками или как покрыть крышу профнастилом

Если вашему дому необходима крыша с привлекательным и изысканным видом при относительно невысокой стоимости, то кровля из профнастила — из холоднокатанного стального листа с покрытием из цветных полимерных материалов — то, что вам нужно.

• отличные характеристики: устойчивость к атмосферным факторам, солнечному излучению, механическая прочность, устойчивость к коррозии,
• малый удельный вес (от 5,5 до 9,5 кг / м ^Два ), поэтому низкая нагрузка на стропильную систему и обшивку,
• рубероид можно выбрать фактуру и цвет под дизайн постройки,
• относительно невысокая цена при высоких эстетических качествах.

Любая из марок профнастила (универсальный, несущий или пристенный) подойдет для кровли, но для укладки тонкостенного материала потребуется практически сплошная обрешетка.Для обычных обшивок с шагом 65-100 см предпочтительнее использовать более прочные и трудолюбивые. Чаще всего используется материал с такими показателями:

• марка N или NA (основная и универсальная),
• лист стальной от 0,5 до 0,7 мм (прочный и легкий одновременно),
• высота гофры от 20 до 75 мм (обеспечивает возможность упругой деформации кровли),
• наличие кюветы капиллярного дренажа,
• цвет покрытия, подходящий к существующему или проектируемому экстерьеру дома.

Цена на профнастил зависит от нескольких параметров материала.

Простую односкатную или двускатную крышу загородного дома, летней кухни или гаража встретить будет непросто при наличии одного-двух помощников, а также некоторых навыков работы с отверткой и лобзиком. Ломанная двускатная крыша дома с мансардой тоже будет под силу для самостоятельной эксплуатации. Помогите в этом видео.

Если каркас кровли более сложной конфигурации, следует пригласить опытных специалистов для покрытия кровли профнастилом.Цена будет зависеть от сложности кровли и квадратов.

Сколько материала нужно? ↑

Рассчитать количество материала для односкатной или двускатной крыши, зная размеры скатов, не составит труда. Если длина откоса 12 м и менее, нужно, чтобы ширину откоса деленную на ширину материала, количество листов увеличивалось на 15%.

Для более сложных крыш есть возможность рассчитать профнастил на крыше онлайн по специальным программам.Программы позволяют не только точно определить количество материала, но и рассчитают уклон кровли, размер перекрытия определит оптимальный вариант расположения и крепления профлиста.

Инструменты и крепежные материалы для работы ↑

Требуется измерительный и режущий инструмент, крепежные материалы:

• лента и маркер для измерения и маркировки,
• ножницы или электропила (лобзик) по металлу,
• просверлить монтажный лист на обрешетку,
• лестницы и длинные стержни понадобятся для работы и подъема кровельного материала на крышу,
• уплотнительная лента для стыков (следует подобрать марку),
• саморезы кровельные специальные под цветной профиль,
• стальные шайбы и резиновую или эластомерную полосу, прикрепленную к винтам.


Стилистические особенности кровли из профнастила ↑

Чтобы выполнить работу наилучшим образом из всех четырех, это должно происходить намного быстрее. Два человека тоже справятся, но в одиночку справиться с длинными листами профнастила очень сложно.

• Минимальный угол ската крыши 10 ^на . При меньшем значении угла наклона вода может попасть под материал.
• Стандартная длина профилированного листа 12 м. Если длина откоса меньше или больше листов, которые нужно обрезать.
• Для защиты обшивки от коррозии следует сделать на обшивке гидроизоляцию и пароизоляцию.

Важным этапом монтажа кровли из профнастила является организация гидро- и пароизоляции для защиты металла от коррозии при контакте с водяным паром.

Сделайте это двумя способами:

• установка пароизоляции на стропилах под обшивку и гидроизоляцию (рубероид) поверх обрешетки под профнастил;
• организация вентилируемой кровли, создание вентилируемого пространства между гидроизоляцией и рубероидом.Для этого по стропилам приступают к гидроизоляции стропил, по ним делают обрешетку, покрывают пирог: стропила, гидроизоляцию, ложные стропила, прогоны, листовой металл.

Важно! Все элементы обшивки обязательно со всех сторон пропитайте антисептическим составом для дерева. Это продлит жизнь кровле.

Доски обшивки укладывают с шагом 0,5–1,0 м, прикрепляя их гвоздями или шурупами к стропилам. Чем толще и прочнее используется профнастил, тем больше расстояние между досками обшивки.Так, например, для профилированного листа марки СН35 шаг обшивки 0,5–0,6 м, для СН44 — 0,65–0,75 м. Расстояние между досками не должно превышать 1 м.

Делая обрешетку, нужно проверить диагональ уклона и выровнять уклон по вертикали, горизонтали и диагоналям. Это значительно облегчит укладку профнастила на обрешетку.

• Стопка листов трапециевидной формы, снизу вверх, начиная вниз по пандусу со стороны здания, слева направо или справа налево — все зависит от того, на какой стороне листа изготовитель сделал капиллярную канавку.При укладке материала бороздку закрывают волной следующего листа.
• Размер стальных листов внахлест по горизонтали и вертикали зависит от угла наклона кровли. При малых значениях угла наклона откос листов укладывают с перекрытием двух волн по вертикали, при больших значениях — одной или полуволны.
• Перекрытие горизонтальным уклоном не менее 10 см. Первый ряд укладывают с отступом 30-50 см над свесом (расстояние зависит от конструкции водоотводящей системы).Стыки между профлитом заклеиваются специальной лентой. Лист второго ряда укладывается со смещением торца на половину ширины.

Как поднять листы на крышу ↑

Если есть 2 или более человек, просто поднимите листы. Их укладывают на каркас из брусков 5-6 пачек по 5-10 штук и к наклонным доскам прикрепляют к обшивке, натягивают трос вверх.

На обрешетке, чтобы листы не толкались, отбейте одну две планки снизу и положите пачку покрывающих листов.Работать намного проще, чем кормить по одному, хотя этот метод тоже используется.

Как прикрепить профнастил к крыше справа ↑

Листы крепятся к обшивке винтами с шайбами ​​и уплотнительными прокладками. Их количество не более 6-10 штук на 1 кв.м. напольное покрытие. На пандусе ввинчиваются шурупы внизу и на гребень в верхней волне листа.

Если материал тонкий, винты просто вкручивают отверткой, их легко продеть, не повредив крышку.На толстых стальных пластинах в местах их крепления к прогонам желательно сделать предварительную разметку и просверлить отверстия под саморезы.

Важно! Необходимо точно выровнять и правильно установить первый лист, от этого будет зависеть качество всех работ.

Первый лист сначала закрепляют посередине одним винтом и аккуратно выравнивают выступ от карниза и вертикальное положение ящиков. После этого закрепляем вторым винтом.

К верхним и нижним доскам крепится обшивочный материал, пробуя винты в каждом желобе волн, в центральном плате через прогиб.

Второй по высоте ряд размещается со смещением листов вправо или влево на половину ширины. Вырезать листовой металл бензопилой, ножовкой или лобзиком с лезвием по металлу. Делаем это на земле.

Внимание! Резать листовой металл на угловой шлифовальной машине нельзя. Это испортит полимерное покрытие.Для резки я должен использовать ножницы, а порезы краска краска.

Горизонтальные стыки также заклеиваются лентой. Саморезы внахлест вкручивают в каждую волну заглубления. Резиновая уплотнительная пластина должна выступать на 1-2 мм по периметру головки винта, это говорит о том, что она не защемлена и плохо прилегает.

Коньковые дополнительные элементы для кровли из профнастила изготавливаются

• простой в виде загнутого уголком листа с шириной полок 30 см,
• круглый край,
№
• с П-образными ребрами жесткости и полками того же размера.

Чтобы установить конек на кровлю из профнастила, последний ряд листов должен быть выровнен по верхней грани и уложен в одной горизонтальной плоскости. Порядок установки следующий:

• по краю последнего ряда листов размещают ленточную полосу или гребень уплотнения,
• параллельно оси конька фиксируют планки,
• к брусьям с винтами в гофре верхних 20-30 см винтовых элементов конька, начиная со стороны, куда дует больше всего ветра,
• концы полукруглого гребня закрытые специальными заглушками,
• П-образный конек прикреплен к перекладине, специально установленной под ним на коньке крыши.

Кровля из профнастила порадует вас своей красотой и вызовет чувство гордости за хорошо выполненную работу, выполненную своими руками. Сэкономленные на этом деньги можно потратить на изготовление оригинального флюгера, который украсит дом.

Связанные с контентом

Как отремонтировать отверстие в системе металлической крыши

Когда металлическая кровельная система установлена ​​правильно, ее продолжительность жизни не имеет себе равных. По данным Национальной ассоциации домостроителей, асфальтовая черепица служит в среднем около 20 лет, композитная черепица — около 25 лет, а деревянная или битумная черепица — около 30 лет.С другой стороны, алюминиевые или стальные крыши могут легко прослужить 50 и более лет, а цинковые крыши, как известно, прослужат более 100 лет.

Но ни один строительный материал, особенно тот, который подвергается постоянным погодным воздействиям на крышу, не живет вечно. Как и все кровельные системы, металлическая кровля требует регулярного ухода и ремонта. Любой ремонт кровли может быть удачным или неудачным. При правильном выполнении ремонт может длиться столько же, сколько и сама кровельная система. Выполненный неправильно, тот же самый ремонт может быстро сломаться и выйти из строя, оставив домовладельца или владельца здания с периодической или постоянной утечкой.Повторяющаяся утечка может усугубить ситуацию, но более серьезным является внутреннее повреждение и рост плесени. Всегда лучше быстро и правильно устранить проблему с кровлей.

Уникальные особенности металлических крыш

Ремонт металлической кровельной системы может быть особенно трудным. Ремонт металлических кровель подвержен преждевременному выходу из строя, потому что заделанная область может иметь другую скорость расширения и сжатия, чем окружающий металл. Эта разница в расширении и сжатии между двумя продуктами создает нагрузку на ремонт, что может привести к растрескиванию, расколу и, в конечном итоге, к выходу из строя заплатки.

Ниже приводится рекомендуемый процесс ремонта дыры в металлической кровельной системе. Он должен работать практически для любого типа металлической крыши, если вы выберете материал для ремонта, соответствующий типу металла, используемого в вашей крыше.

Большинство инструментов и материалов, которые вам понадобятся, можно найти в любом домашнем центре или хозяйственном магазине, но вам может потребоваться поискать некоторые из этих предметов в кровельном магазине, где есть ряд кровельных материалов и товаров для ремонта.

Меры безопасности

Безопасность — главная проблема при выполнении любого проекта ремонта крыши.Отверстие в кровельной системе может указывать на то, что есть другие проблемы, связанные с общей конструкцией, включая ухудшение состояния настила. Обязательно проведите надлежащую проверку безопасности под палубой и анализ крыши, прежде чем пытаться завершить этот или любой другой ремонт крыши.

Не пытайтесь ремонтировать на крыше, если вам неудобно работать на высоте и по лестницам. Если есть опасения по поводу безопасного завершения ремонта крыши, обратитесь к профессиональному подрядчику по кровельным работам, который выполнит ремонт за вас безопасным и профессиональным образом.

Ремонт гофрированного металла …: «Кому-нибудь, кого это может беспокоить: я получил возможность …» — Майкл Маэстранци (6/11/2008) | Общая дискуссия | Архив

Сделайте кровлю из профнастила самостоятельно. Советы и пошаговый план

В некоторых частях мира гофрированные листы являются наиболее распространенным кровельным материалом. Здесь мы предпочитаем видеть черепицу на своих домах, но для садового сарая, навеса или навеса для машины популярным и простым в обработке материалом является гофрированный лист.Посмотрите здесь, как сделать крышу из профнастила своими руками.

Материалы

• Гофрированные листы
• Гвозди или винты для гофрированных листов
• Коньки
• Водонепроницаемые фанерные планки 18 x 94 мм для заградительных досок
• Винты (3 x 40 мм) для заградительных досок

Инструменты

• Молоток
• Шуруповёрт
• Плотницкий карандаш
• Рулетка
• Ручная пила
• Домашняя лестница или лестница
• Рабочие перчатки

Виды гофрированного листа

Три наиболее часто используемых материала для гофрированных листов — это битум, ПВХ и поликарбонат.Битум — самый прочный материал. Гофрированные листы из ПВХ или поликарбоната легче по весу, что упрощает их обработку. Кроме того, они доступны в прозрачной версии, пропускающей дневной свет.

Изготовление крыши из профнастила за 7 шагов

1. Установить несущую конструкцию

Расстояние между обрешетками, на которые крепятся профнастилы, зависит от угла наклона кровли и материала профнастила.На расстоянии 60 см в большинстве случаев все в порядке. В строительном магазине, где вы покупаете гофрированные листы, вам могут посоветовать лучшую опорную конструкцию для вашего проекта. Уклон кровли должен быть не менее 10 градусов, что означает уклон 17 см на метр.

2. Подсчитайте необходимое количество профнастила

Подсчитайте необходимое количество профнастила с учетом перекрытия. Гофрированные листы должны перекрываться по длине не менее 15 см, а по ширине — не менее полной гофры.

3. Поместите первые два гофрированных листа

Поместите первый гофрированный лист внизу справа или внизу слева на крыше. Оставьте лист выступающим на несколько сантиметров внизу и сбоку. Затем поместите над ним гофрированный лист и дайте ему нахлест не менее 15 см. Теперь сначала забейте гвоздь во второй и предпоследней гофре, чтобы проверить, имеют ли листы квадратную форму. Если это так, закрепите их гвоздями из гофрированного листа: по ширине на каждой гофре и по длине на каждой балке.Закройте гвозди пластиковыми защитными колпачками, чтобы предотвратить протекание.

Примечание: всегда выбивайте гвозди через вершину волны.

Совет: для гофрированных листов ПВХ вы предпочитаете не гвозди, а шурупы для гофрированных листов. Предварительно просверлите отверстия для шурупов сверлом немного большего размера, чтобы гофрированный лист мог расшириться.

4. Нанесите следующие гофрированные листы

Таким же образом закрепите следующие гофрированные листы. Заканчивайте ряд за рядом, чтобы вам не приходилось ходить по крыше, потому что ни один гофрированный лист не выдержит этого.Сохраняйте перекрытие не менее одной гофры по ширине. Для листов с небольшой гофрой рекомендуется нахлест побольше, рассчитывать примерно на 30 сантиметров.

5. Прикрепите ребро конька

Если на крыше есть конек, сразу же прикрепите первый ряд листов с другой стороны и поместите конек перед тем, как приступить к следующему ряду.

6. Положите последний ряд

Вам, вероятно, придется обрезать последний ряд гофрированных листов по размеру.Для прочности конструкции этот замыкающий ряд должен состоять как минимум из трех гофр, поэтому здесь может потребоваться большее перекрытие.

7. Установить заглушки

В качестве защиты от шторма имеет смысл отделать крышу по концам так называемыми баржовыми досками. Вы можете легко сделать их из двух водонепроницаемых фанерных реек, которые вы прикрутите под прямым углом друг к другу. Закрутите заглушки через верх гофра в обрешетку крыши.

Подумайте о своей безопасности.
