Чем крепить обрешетку к стропилам?

Размер гвоздей для обрешетки

Обрешеткой называется система из досок и брусьев, которая выступает в качестве основания под кровельные материалы. Как и любое другое основание, она должна отвечать жесткостью и устойчивостью. Создать такую конструкцию довольно легко, главное подобрать качественный материал и крепежи. В качестве последних застройщики чаще всего предпочитают гвозди. Так как сечение пиломатериалов разное, то и размер гвоздей для обрешетки будет разниться. Прочитав данную статью, вы узнаете, как подобрать оптимальную длину метиза.

Требования к обрешетке

Прежде чем рассматривать виды обрешеток, необходимо вспомнить или узнать про особенности ее создания.

• Все пиломатериалы, входящие в состав кровельной системы должны пройти пропитку антисептиками и антипиренами. Данные растворы защищают структуру пиломатериалов от гниения и всевозможных организмов, а также повышают степень возгорания древесины.
• При заготовке пиломатериалов очень важно рассмотреть их на наличие дефектов. На этом этапе выявляются сколы, трещины, поверхности с сучками и аналогичные проблемы. На момент монтажа очень важно, чтобы влажность древесины не составляла более 22 процентов, так как при ее высыхании может начаться процесс коробления, который повредит не только систему обрешетки, но и весь кровельный пирог.
• Порода древесины должна быть не сильно плотной, дабы не создавалось излишнее давление на мауэрлат и на здание в целом. Но в тоже время очень важным параметром является прочность.
• Элементы обрешетки, как правило, крепятся к стропильным ногам при помощи гвоздей. Использование саморезов в некоторых случаях может быть нецелесообразно, так как их вкручивание в некоторые породы древесины становится причиной образования трещины.
• Длина метизов подбирается из расчета длина доски + треть всей длины. Только благодаря таким значениям гвоздевое соединение можно считать надежным.
• Работать с древесиной можно исключительно в сухую солнечную погоду, от этого опять же зависит ее влажность.

Теперь, давайте изучать обрешетки под разные кровельные покрытия.

Сплошная обрешетка под листовые кровельные материалы

Если вы хоть раз встречались с листовыми материалами, то знаете, что их согнуть их достаточно сложно из-за их высокой жесткости. Но в строительной сфере не редко можно встретить и те материалы, которым ее не хватает. К таким продуктам можно отнести тонкие металлические листы.

Монтаж стропильной системы. Что использовать – гвозди или саморезы

Для их монтажа используется сплошная обрешетка, хотя при большей жесткости они могли бы укладываться и на разряженную.

Такая обрешетка создается из обрезной доски, ее минимальная толщина равняется 25 миллиметрам. Что касается ширины, то она ни в коем случае не должна превышать 14 сантиметров. Все пиломатериалы на момент строительства должны быть сухими и обработаны защитными составами. В случае, когда шаг стропильных ног составляет 1 метр и монтированная доска прогибается под весом вашего тела, то придется создать двухслойную систему.

Обрешетка в два слоя создается при помощи установки дополнительных брусков, которые крепятся на стропильных ногах, параллельно коньку. Сечение данных элементов должно составлять примерно 50х50 миллиметров, можно больше. После этого слоя укладывается следующий, он располагается поверх данных брусков диагонально или вертикально.

Гвозди для обрешетки в данном случае должны быть в два раза больше прибиваемой доски, например, если вы планируете устанавливать доску, толщиной в 25 миллиметров, то вам подойдет метиз, длина которого составляет 50 миллиметров.

Поверх такой обрешетки не редко укладывают рубероид или кровельный пергамин. Данные материалы способствуют выравниванию кровельной поверхности и играют роль дополнительной гидроизоляции. Их укладка должна производиться технологией «внахлест». Стоит отметить, что получившееся основание будет не только отвечать требованиям, но и подходить практически под все виды кровельных материалов, например, металлочерепицу, профлист, толстые фальцевые картины, асбестоцементные листы, еврошифер и мягкую черепицу. Такой плотный кровельный пирог обладает отличной звукоизоляцией, что является важной особенностью при создании кровель из металлических покрытий.

Обрешетка под металлочерепицу

Данный материал создается из прокатной стали, а благодаря своеобразным изгибам задается параметр жесткости. Создать обрешетку для данного материала можно двумя методами. Как вы, наверное, догадались, отличия будут заключаться исключительно в видах, она может быть разряженной или сплошной.

Сплошная обрешетка создается по тому же принципу, что и разряженная, но в конце укладываются ОСП панели или влагостойкая фанера. Таким образом, у вас получается ровное плоское основание, но для качественного пирога недостает подкладочного ковра. Что касается разряженной обрешетки, то здесь придется разбираться более детально.

Материалом для обрешетки под металлочерепицу часто становятся доски с сечением 30х100 миллиметров, это при условии, если шаг стропил составляет 80-100 сантиметров. В случае, если расстояние между стропильными ногами меньше указанного диапазона, то толщину доски можно уменьшить до 25 миллиметров. Особенностью создания такого основания является гидробарьер из антиконденсатного материала.

ВАЖНО: Если в будущем вы планируете устраивать снегодержатели, то советую делать сплошную обрешетку, так как это не только увеличит прочность всей конструкции, но и позволит более легко крепить дополнительные кровельные элементы.

Обрешетка под фальцевое покрытие

В тех пор, как металлические кровли начали приобретать свою популярность многие застройщики заинтересовались фальцевым соединением. Оно дает кровельному ковру практически полную гидроизоляцию, а для обслуживания такой крыши приходиться лишь проверять стыки. Минимальный уклон для монтажа фальцевой кровли составляет 3-14 градусов. В качестве основания разрешается создание обеих видов обрешетки, но на сложных кровельных участках лучше делать сплошную.

Прямой стальной лист прогибается под собственным весом, поэтому нельзя ошибиться в расчетах при подборе оптимального шага элементов обрешетки. В противном случае, может возникнуть ситуация, описанная ранее. В качестве пиломатериалов чаще всего используется брус с сечением 50х50 миллиметров или доски 32х100 миллиметров. Данные элементы устраиваются от карниза к коньку с шагом равным 30-40 сантиметров. В качестве пароизоляционного материала можно укладывать любой продукт с антиконденсатным свойством.

Весь процесс по укладке в обязательном порядке должен начинаться от карнизного свеса. Первая доска берется шире и толще обычных. В качестве крепежных элементов для монтажа древесины используются гвозди. Карнизную зону, зоны примыкания к вертикальным элементам, конек и ендову укладывают сплошным методом на расстоянии 60 сантиметров от элемента. По завершении основной обрешетки на ней крепятся вспомогательные пиломатериалы, которые служат основанием для снегодержателей, мостиков и тому подобных вещей.

ВАЖНО: Для защиты как металлического покрытия, так и элементов древесины, последние обрабатываются антисептиками или антипиренами, в некоторых случаях окрашиваются олифой.

Обрешетка под волнистые асбестоцементные листы

Асбестоцементными листами называют шифер и наверняка, вы с ним не раз сталкивались. Данный кровельный материал пользуется большой популярностью у застройщиков России, так как он отвечает всем требованиям и является крайне дешевым для этого сегмента товаров. Отличительной чертой данного продукта является вредность, но при окрашивании поверхности, она становится незначительной.

Благодаря волнистому телу, материал обладает очень хорошей жесткостью, поэтому может укладываться на разряженный тип основания. Шаг элементов будет зависеть от расположения стропильных ног, климатических условий, временной и постоянной нагрузки. Для стандартного шиферного листа в 120х68 сантиметров подойдет обрешетка, шаг элементов которой составляет 50 сантиметров, при сечении бруска 50х50 миллиметров. Что касается больших листов, то расстояние между брусками можно брать больше, где-то 80 сантиметров. Но не стоит забывать об увеличении сечения пиломатериалов до 75х75 миллиметров.

Если вы затрудняетесь в создании обрешетке с оптимальным шагом, то расстояние можно вычислить другим способом. Для надежной опоры асбестового листа достаточно трех точек. Если подбор велся именно этим способом, то сюда придется включить один нюанс. При монтаже брусков каждый четный элемент располагается выше нечетных.

Обрешетка для битумной черепицы

На сегодняшний день битумная черепица насчитывает достаточно большое количество разновидностей, поэтому просто пройти мимо такого продукта нельзя. Для создания основания под мягкую скатную кровлю используется сплошная обрешетка. Самыми подходящими материалами для этого считаются:

• Влагостойкая фанера
• Плиты ОСП
• Шпунтованные доски

Все вышеописанные материалы хорошо справляются со своими обязанностями, но с досками придется повозиться. Дело в том, что создать ровное основание на больших площадях крайне трудно, тем не менее, такое основание будет отвечать всем требованиям.

Пиломатериалы для основания лучше всего брать хвойных пород, влажность которых не превышает 20%. Перед началом работы следует распределить продукты по толщине, чтобы не было резких перепадов. Ширина пиломатериалов ни в коем случае не должна превышать 150 миллиметров, что касается толщины, то она подбирается исходят от расположения и шага стропильных ног.

Размер гвоздей для обрешетки

Из чего состоит крыша
Предназначение обрешетки в кровельной системе
Какие инструменты и материалы понадобятся
Разновидности кровельной обрешетки
Монтируем кровельную обрешетку своими руками
Как крепить под рулонный материал
Как сделать под мягкую кровлю
Под черепицу
Чем отличается обрешетка для шифера и металлочерепицы

Невозможно обустроить кровельную систему без обрешетки, укладка которой проводится поверх стропильных ног. Она служит местом непосредственного крепления финишной обшивки крыши.

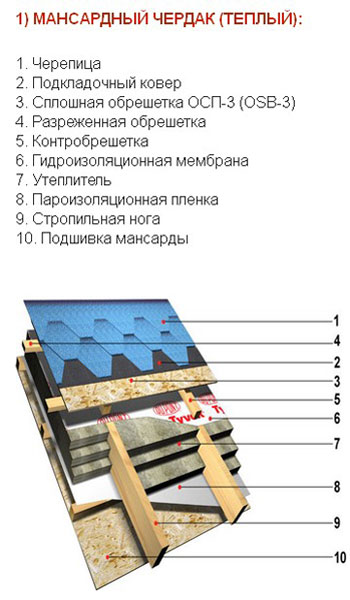

Из чего состоит крыша

Благодаря крыше здание не только получает оформленный внешний вид: на нее также возлагается защитная функция по недопущению попадания внутрь перекрытий дождя, снега, жары и холода. Кроме того, благодаря крыше заметно уменьшается воздействие сточных вод на стены и цокольные поверхности, чем существенно увеличивается срок их службы. Чаще всего на кровле здания имеется 2 или 4 ската: при чем вторая конструкция предполагает несколько вариантов обустройства.

В состав обычной двускатной кровли входит:

• Стропила. Для соединения этих вертикальных или горизонтальных опор обычно применяют угловое соединение, оснащаемые болтами и скобами.
• Мауэрлат. Этот брус расположен в горизонтальном положении. Он опирается на отдельные элементы стропилин.
• Свесы. Так называют нижние участки стропилин.
• Конек. Располагается сверху конструкции, в районе смыкания стропилин.
• Обрешетка, контробрешетка. Базовые детали, обеспечивающие укладку кровельных материалов и утеплителя.
• Гидроизолирующие и утепляющие материалы. С их помощью обустраиваются теплые чердаки.
• Кровельный настил. Может быть жестким или мягким.

В целом кровлю разделяют на холодный и теплый подвиды. Первый вариант предусматривает укладку термоизоляции в чердачном пространстве: кровля в такой схеме не утепляется. Второй способ предполагает укладку утеплителя и гидроизоляции. В основном такой подход применяется для оформления мансардных жилых этажей.

Предназначение обрешетки в кровельной системе

Благодаря обрешетке достигается решение следующих задач:

1. Происходит надежное крепление материалов кровли.
2. Пространство между крышей и утеплителем в таком случае хорошо вентилируется: особенно это важно для сопредельных участков теплых и холодных кровельных слоев.
3. Слой утеплителя и гидроизоляции удобно фиксировать на обрешетку крыши.
4. Стропильная система получает защиту от чрезмерной нагрузки в случаях выпадения обильного снега.

Какие инструменты и материалы понадобятся

Перед тем, как делать обрешетку на крыше, следует заготовить такие инструменты и материалы:

1. Деревянный брус первого сорта длиной 6 м, без сучков и прочих дефектов. Сечение выбирается в зависимости от того, какой финишный материал будет применяться. Под металлочерепицу понадобятся изделия сечением 50х50 мм, металлическая кровля обустраивается брусом 60х40 мм. Керамическую черепицу укладывают на брус с квадратным сечением 75х75.
2. Обрезная доска 25х100 мм длиной 6 м. Небольшие изъяны в виде редких сучков тут допускаются. Отдельные случаи предполагают замену досок на ОСП плиты, фанеру или панели ДСП.
3. Ножовка, бензопила.
4. Монтажная пена.
5. Молоток, перфоратор.
6. Болты с гайками больших размеров. Крепление также осуществляется скобами и гвоздями.
7. Строительный уровень, рулетка.

Разновидности кровельной обрешетки

Изучая вопрос, как правильно делать обрешетку крыши, важно знать о наиболее популярных конструкциях системы. Выбор подходящего варианта обрешетки напрямую зависит от используемого кровельного материала.

Встречаются два основных вида обрешетки:

1. Сплошная. При укладке брусьев предполагается наличие зазора в 10 мм. Конструируют сплошную обрешетку обычно под мягкую черепицу, рулонную укладку, плоский шифер или металлическую черепицу. Для придания кровле дополнительной надежности применяется фиксация конструкции поверх карнизных свесов, а также на участках примыкания скатов. Делая выбор в сторону этой обрешетки, нужно приготовиться к значительному расходу материала.
2. Разреженная. Зазор между брусом в этом случае может достигать нескольких сантиметров, что очень удобно для укладки натуральной черепицы, металлических листов и волнового шифера.

Монтируем кровельную обрешетку своими руками

После того, как стропильная система полностью обустроена, проводится внимательный замер крыши. Делают это при помощи веревки, что упрощает обмерку диагоналей. При сопоставлении двух показателей желательно, чтобы они не отличались друг от друга более, чем на 20 мм. В случае превышения этого допуска последующая работа может натолкнуться на определенные сложности. Далее проводится укладка пароизоляции и утеплителя, в виде минеральной ваты или другого подходящего материала.

Обрешетка крыши своими руками собирается поверх ранее проложенной гидроизоляционной пленки, при укладке которой наблюдают перехлест в 15 см. Удобнее всего монтировать полотна от верха и вниз, беря за направления стропилины. Для крепления пленки подойдет строительный степлер. Поверх стропилин проводится набивка планок, для создания контробрешетки.

Важно не забыть о вентиляционных зазорах, разделяющих пленку и укладываемый кровельный материал. Проще говоря, при постилке пленки важно оставлять провисания. Этим же способом проводится разделение пленки и утеплителя. Для упрощения задачи, как правильно сделать обрешетку на крыше, применяется обрешеточный шаблон, который предназначен для четкого соблюдения параметров конструкции.

Если укладывается мягкая кровля, то монтаж элементов обрешетки проводится методом выравнивания и стыковки. Во избежание последующей деформации, сплошную конструкцию нужно крепить с особенной тщательностью, используя на каждом брусе не менее двух гвоздей.

Как крепить под рулонный материал

Для укладки рулонных полотен понадобиться кровельная обрешетка сплошного типа, изготовленная из брусьев и досок толщиной не меньше 25 мм. При этом настил должен иметь плотную, без щелей, укладку. Шаг обрешетки выбирается не менее, чем 15 см, иначе кровельный материал начнет деформироваться. Важно достичь идеальную гладкость обрешеточной поверхности, с обязательным утоплением шляпок гвоздей и саморезов вглубь древесины.

Как сделать под мягкую кровлю

Монтаж обрешетки кровли мягкого типа встречается чаще всего, по причине высокой популярности этой кровли. Стоит такой материал недорого, а монтировать его очень просто. Здесь также потребуется обустроить обрешетку сплошного типа, которую оснащают специальной калиброванной доской. Такая укладка имеет двухслойную структуру, с соблюдением максимальной ровности стыков.

Хорошо себя зарекомендовала в этих условиях шпунтованная доска и кровельная фанера, которые прошли предварительную антисептическую пропитку. Во избежание повреждения мягкой кровли на угловых участках, торцы досок необходимо закруглить.

Под черепицу

По мнению специалистов, именно черепичные кровли обладают наиболее оптимальными эксплуатационными характеристиками с точки зрения качества и долговечности. Обычно это однослойные конструкции, обрешетка под которые обустраивается из брусков сечением не менее 6 см.

Шаг укладки ориентируется на габариты используемой черепицы. Некоторые ситуации предполагают создание двойной обрешетки, из такого же материала. Для достижения равномерности прилегания черепицы требуется соорудить максимально ровную плоскость конструкции. Это подразумевает использование бруса с одинаковым размером.

Чем отличается обрешетка для шифера и металлочерепицы

Для обустройства обрешетки может быть используем один или два слоя укладки. Первый вариант предусматривает использование бруса с квадратным сечением в 50 мм. Оптимальный шаг в таком случае – 50 см, с укладкой элементов в параллельном направлении к коньку. Если вместо обычного волнистого шифера применяют унифицированный профиль, то шаг можно увеличить до 80 см, с увеличением сечения бруса до 75 мм. Главное при этом, чтобы под каждым шиферным пролетом было не менее трех перекладин.

Более всего в данной конструкции нагружен карниз, поэтому его толщину следует увеличить. Коньки и свесы оформляются сплошными настилами. Для достижения равномерного распределения нагрузки и плотности листовой укладки, четные брусья делаются толще нечетных на 30 мм. Чтобы конструкция прослужила максимально долго, то перед тем, как крепить обрешетку на крышу, все ее деревянные детали нужно обработать специальными составами противопожарного и антисептического действия (подробнее: «Как и чем обработать стропила и обрешетку – выбираем антисептик»). Для их нанесения понадобится малярная кисть: пропитка осуществляется в два слоя.

Для тестирования качества противопожарного вещества, достаточно отколоть небольшой фрагмент обработанной древесины и попытаться его поджечь. Хорошо защищенный материал возгорается только когда на него воздействует открытое пламя: по его удалению вещество сразу же затухает.

Грамотная проектировка и обустройство крыши станет залогом как эстетической красоты дома, так и его защиты от всех наружных воздействий. При этом важно достигать хорошего качества каждой отдельной части кровельной конструкции. Обрешетка, несмотря на свою незаметность, играет очень важную роль, поэтому при ее обустройстве важно соблюдать все необходимые требования и нормы, как сделать обрешетку крыши. Особенное внимание при этом уделяется подбору подходящих строительных материалов соответствующего качества.

Очень срочно помогите по креплению обрешетки и контробрешетки

Инструменты необходимые для монтажа обрешетки

От того, насколько полным будет ваш набор инструментов, во многом зависит ход и качество выполнения работ. Для начала обозначим перечень основных инструментов, без которых не обходится не одно строительство, но он может быть скорректирован в индивидуальном порядке. Прежде всего, это:

1. Рулетка для измерений
2. Уровень
3. Молоток
4. Ножовка по дереву
5. Шуруповерт или дрель
6. Болгарка под отрезные круги диаметром 125 – 150 мм
7. Карандаш

Так же могут пригодиться красящий шнур (отбивка) и инструмент под названием «лошадка», для нанесения по все длине стропильной ноги равных отрезков для установки обрешетин. Можно изготовить шаблон, который упростит процесс нанесения разметки.

Виды обрешеток

Обрешетка для крыши выполняет ряд важных функций:

• во – первых, она передает и перераспределяет вес кровельного пирога на стропила,
• во – вторых, она является дополнительным связующим элементом для всей стропильной конструкции
• но главное ее предназначение, это основа для кровельного материала.

И поэтому от того насколько грамотно будет подобран тип обрешетки, зависит надежность и долговечность будущей крыши. Основание должно быть ровным, жестким и самое главное, должна быть возможность закрепиться к нему гвоздями.

Существует несколько видов обрешетки:

конструктивно:

по сплошности создаваемой поверхности:

Конструкция обрешетки в разрядку

Рис.1

К примеру, конструкция обрешетки под металлическую, натуральную черепицу или волновой шифер ограничивается монтажом одного ряда досок на брусья стропильной системы. Зазор между соседними обрешетинами выбирается в зависимости от профиля используемого материала и может варьироваться от 100 до 350 мм. Окончательный выбор размера доски и шага определяется общими требованиями несущей способности обрешетки.

Для изготовления типовых обрешеток рекомендуют использовать брус 35 х 100 и 25 х 100 мм. Все обрешетины, кроме первой набиваются с шагом 350 мм, промежуток между первой и последующими делается меньше на 40 – 50 мм, чтобы обеспечить надежность крепления свеса. Поперечные стыки досок должны располагаться строго на стропилах, их длина должна превышать расстояние двух пролетов стропильной системы.

Чем крепить обрешетку к стропилам

(рис.1).

Конструкция сплошной обрешетки

Сплошная обрешетка применяется для укладки кровли из рулонных материалов, поскольку мягкое покрытие имеет свойство в точности копировать ту поверхность, на которой используется. В качестве основания часто применяют плиты OCП (ориентировано стружечные), фанеру повышенной влагостойкости. В равной степени востребованы пиломатериалы сосновых пород, а именно доска обрезная или шпунтованная, отсортированные по типоразмерам с естественной влажностью не более 22 %.

В зависимости от шага стропил или дополнительной обрешетки деревянный настил может иметь разную толщину, некоторые значения приведены в таблице 1.

Таблица 1

Шаг стропильной системы, см	Толщина материала, см
	ОСП	Фанера влагостойкая	Доска обрезная
	0,9	0,9
	1,2	1,2	2,0
	1,8	1,8	2,3
	2,1	2,1	3,0
	2,7	2,7	3,7

Наиболее практичным и рациональным можно назвать конструкцию из листов влагостойкой фанеры и плит ОСП, с опиранием на обрешетку исполнения в разрядку. Покрытие основания получается прочным, достаточно ровным, не боящимся влаги, недорогим и с минимальным количеством отхода, т.к. место найдется для любых обрезков.

Рис.2

Конструкция сплошного основания наносится поверх разреженной обрешетки. В том случае, если в качестве покрытия используются доска, то согласно технологии, она укладываются под углом 450 относительно конькового прогона, с шагом от 1 до 5 мм. При монтаже настила из листового материала, такого как влагостойкая фанера или плиты ОСП, не допускается сквозное пересечение швов. Стыковые соединения располагают со смещением, а между листами предусматривают зазор около 3 – 5 мм для компенсации линейного расширения, которого не избежать из – за смены температурных режимов(рис. 2). Крепление рекомендуется производить с помощью ершоных гвоздей или саморезов.

Общие требования к материалам и монтажу обрешетки

Помимо конкретных правил монтажа обрешетки под тот или иной тип кровли, существуют общие требования, которых нужно придерживаться при сборке любого настила.

Рис.3

Во – первых, перед установкой обрешетки, настоятельно рекомендуется проверить геометрию ската крыши, длины параллельных сторон, прямоугольность углов, разность диагоналей и плоскостность поверхности (рис.3). В случае если имеются отклонения от проектных значений, то на поверхности ската необходимо отбить фигуру с удовлетворяющими требованиям допусками и уже относительно нее вести основную разметку. Для удобства нанесение разметки по стропильной системе используют малярный шнур, он позволяет одним движением отмаркировать стропильную конструкцию по всей длине. Это позволяет набить обрешетины параллельно друг другу и с заданным шагом, даже если нарушена геометрия ската в крыше или имеется какой – либо встроенный элемент.

Рис.4

Во – вторых, во избежание появления на деревянных частях крыши гнили, плесени или разного вида грибка, пиломатериал рекомендуется предварительно обработать антисептирующими средствами. Так же на этапе подготовки материалов нужно произвести выбраковку досок или брусьев, поскольку на поверхности пиломатериала не допускается наличие обзола, который является излюбленным местом для вредоносных насекомых и повышенная сучковатость, которая может стать причиной возникновения трещин.

Дополнительные требования

Не маловажное значение имеет расположение годовых колец в поперечном срезе пиломатериала. Они должны быть ориентированы таким образом, чтобы предполагаемая хорда опиралась на стропильную ногу (рис. 4), поскольку в этой области конструкции, элементы должны работать на сжатие.

При использовании влажной древесины, концы обрезных или зашпунтованных досок закрепляют с каждой стороны двумя саморезами. Эти приемы позволяют уменьшить риск искривления древесины при высыхании (рис.4).

Еще одно правило, на которое стоит обратить внимание. Независимо от того какой тип обрешетки выбран для основной части крыши, участки, где запланирован вывод труб, слуховых окон и т.п., для удобства монтажа кровельного покрытия обрамляются только сплошной обрешеткой. Это не только упростит задачу крепления элементов конструкции, но и обеспечит надежную защиту от попадания влаги в местах примыкания.

Рис.5

Если принять во внимание конструкцию крыши в целом, то к системе обрешетки можно отнести и контр рейку. Она обычно предшествует основной обрешетки и служит для фиксации гидроизоляционного слоя и созданию воздушного пространства между утеплителем и кровельным материалом. Контр рейка имеет сечение

размером 25 х 50 мм (рис. 5) и располагается поверх гидроизоляции, вдоль ребер стропильных ног. Перпендикулярно направлению контр рейки набивается основная обрешетка.

Очень важно при монтаже обрешетки выдерживать расчетные размеры, особенно это касается оснований под штучный материал. Любое не соответствие или ошибки могут привести к тому, что при укладке кровельного материала будет нарушена схема крепления, а это не лучшим образом отразится на сроках эксплуатации всей крыши.

По завершению работ по установке обрешетки можно переходить к этапу обустройства ендовы, системы вентиляции и водоотведения и собственно самого кровельного материала.

20.03.2013 в 16:03

Монтаж стропильной системы. Что использовать – гвозди или саморезы

Стропильная система является несущим каркасом скатной крыши. Она представляет собой совокупность различных конструктивных элементов, скрепленных между собой различными способами. В состав стропильной системы входят мауэрлат,  стропильные ноги, затяжки, прогоны, основание под кровлю и другие более мелкие узлы и детали. Все они соединены между собой шпильками, гвоздями и другими крепежными элементами. От того, насколько правильно выбран вид крепежа, зависит прочность стропильной системы, надежность и долговечность крыши в целом.

Традиционно при монтаже стропильной системы использовались нагели, гвозди и скобы, но с появлением электрических шуруповертов возросла популярность шурупов и саморезов, и они все чаще используются при выполнении строительных работ.

Несмотря на то, что внешне саморез и шуруп очень похожи, они различаются резьбой и способом монтажа:

— шуруп имеет резьбу в виде буравчика, не доходящую до головки и применяется для крепления деталей к мягким материалам, например, к дереву. Мощные шурупы с шестигранными головками называются «глухарями»;

— саморез имеет специальную резьбу по всей длине стержня и образует ответную резьбу в соединяемых деталях.

Чтобы закрепить деталь с помощью шурупа, необходимо предварительно просверлить отверстие. При монтаже детали с помощью самореза такое отверстие не требуется.

Обычный строительный гвоздь имеет круглый заостренный стержень и плоскую головку. При монтаже ответственных узлов используются гребенчатые, или ершенные гвозди. Благодаря поперечной насечке на стержне прочность крепления ершенным гвоздем в 5 раз выше, чем при использовании обычного гвоздя. В условиях повышенной влажности применяются винтовые гвозди, увеличивающие прочность крепления в 4 раза.

Прочность удержания гвоздей и шурупов также отличается. Например, чтобы выдернуть из сосновой доски не оцинкованный гвоздь 2,6х40 мм, необходимо приложить усилие 32 кг, а для выдергивания более короткого шурупа размером 2,6х22 мм потребуется усилие 74 кг. Крепление, выполненное оцинкованными гвоздями, значительно прочнее, чем при использовании простых черных гвоздей.

Казалось бы, вывод очевиден — при монтаже стропильной системы под кровлю Ондулин следует использовать саморезы, однако торопиться не стоит. Дело в том, что при изменении влажности и температуры, под воздействием снеговой и ветровой нагрузок стропильная система «дышит», т.е. деревянные элементы набухают, изменяются в размерах и смещаются относительно друг друга, при этом на крепеж действуют изгибающие, срезающие и растягивающие нагрузки.

Гвоздю такие нагрузки не страшны: его стержень легко выдерживает многочисленные изгибы, а если при набухании древесина выдавливает гвоздь, крепление все равно остается прочным. Торчащая головка гвоздя хорошо заметна, и вбить его до конца во время очередного осмотра крыши не составляет труда.

Несложно представить, что происходит с саморезом при изменении температуры, особенно при увлажнении и набухании стропил и балок: резьба не позволяет стержню сместиться и его разрывает в одном или двух местах. Очень часто стержень лопается у основания головки, при этом крепление оказывается полностью разрушенным. Прочность стали и качество термообработки самореза значения не имеют, т.к. замерзающая вода способна разрушить и более крепкие узлы.

Использование саморезов, шурупов и, в частности, «глухарей» возможно при монтаже скользящих опор стропил, хомутов и прочих стальных деталей, но следует понимать, что такое крепление окажется более дорогим, а монтаж более трудоемким.

При монтаже стропильной системы скатных крыш одноквартирных и блочных домов высотой 2-3 этажа рекомендуется использовать гвозди следующих размеров:

Узел стропильной системы	Способ монтажа	Длина гвоздя, не менее (мм)	Количество гвоздей, не менее (шт.)
Крепление стропильной ноги к коньковой доске	Гвоздь вбивается в торец стропила через коньковую доску	80	3
− » −	Гвоздь вбивается наискось	60	4
Крепление затяжки к стропильной ноге	Гвоздь вбивается под прямым углом	80	3
Раскосы под стропила	Гвоздь вбивается наискось	80 (к обвязке несущей стены) 80 (к стропилам)	2 3

Обрешетка под ондулин монтируется оцинкованными или нержавеющими гвоздями из легированной стали. Длина гвоздя должна в 2,5-4 раза превосходить толщину обрешетки.





Гвозди для обрешетки: саморезы для стропильной системы

Размер гвоздей для обрешетки

Обрешеткой называется система из досок и брусьев, которая выступает в качестве основания под кровельные материалы. Как и любое другое основание, она должна отвечать жесткостью и устойчивостью. Создать такую конструкцию довольно легко, главное подобрать качественный материал и крепежи. В качестве последних застройщики чаще всего предпочитают гвозди. Так как сечение пиломатериалов разное, то и размер гвоздей для обрешетки будет разниться. Прочитав данную статью, вы узнаете, как подобрать оптимальную длину метиза.

Требования к обрешетке

Прежде чем рассматривать виды обрешеток, необходимо вспомнить или узнать про особенности ее создания.

• Все пиломатериалы, входящие в состав кровельной системы должны пройти пропитку антисептиками и антипиренами. Данные растворы защищают структуру пиломатериалов от гниения и всевозможных организмов, а также повышают степень возгорания древесины.
• При заготовке пиломатериалов очень важно рассмотреть их на наличие дефектов. На этом этапе выявляются сколы, трещины, поверхности с сучками и аналогичные проблемы. На момент монтажа очень важно, чтобы влажность древесины не составляла более 22 процентов, так как при ее высыхании может начаться процесс коробления, который повредит не только систему обрешетки, но и весь кровельный пирог.
• Порода древесины должна быть не сильно плотной, дабы не создавалось излишнее давление на мауэрлат и на здание в целом. Но в тоже время очень важным параметром является прочность.
• Элементы обрешетки, как правило, крепятся к стропильным ногам при помощи гвоздей. Использование саморезов в некоторых случаях может быть нецелесообразно, так как их вкручивание в некоторые породы древесины становится причиной образования трещины.
• Длина метизов подбирается из расчета длина доски + треть всей длины. Только благодаря таким значениям гвоздевое соединение можно считать надежным.
• Работать с древесиной можно исключительно в сухую солнечную погоду, от этого опять же зависит ее влажность.

Теперь, давайте изучать обрешетки под разные кровельные покрытия.

Сплошная обрешетка под листовые кровельные материалы

Если вы хоть раз встречались с листовыми материалами, то знаете, что их согнуть их достаточно сложно из-за их высокой жесткости. Но в строительной сфере не редко можно встретить и те материалы, которым ее не хватает. К таким продуктам можно отнести тонкие металлические листы. Для их монтажа используется сплошная обрешетка, хотя при большей жесткости они могли бы укладываться и на разряженную.

Такая обрешетка создается из обрезной доски, ее минимальная толщина равняется 25 миллиметрам. Что касается ширины, то она ни в коем случае не должна превышать 14 сантиметров. Все пиломатериалы на момент строительства должны быть сухими и обработаны защитными составами. В случае, когда шаг стропильных ног составляет 1 метр и монтированная доска прогибается под весом вашего тела, то придется создать двухслойную систему.

Обрешетка в два слоя создается при помощи установки дополнительных брусков, которые крепятся на стропильных ногах, параллельно коньку. Сечение данных элементов должно составлять примерно 50х50 миллиметров, можно больше. После этого слоя укладывается следующий, он располагается поверх данных брусков диагонально или вертикально.

Гвозди для обрешетки в данном случае должны быть в два раза больше прибиваемой доски, например, если вы планируете устанавливать доску, толщиной в 25 миллиметров, то вам подойдет метиз, длина которого составляет 50 миллиметров.

Поверх такой обрешетки не редко укладывают рубероид или кровельный пергамин. Данные материалы способствуют выравниванию кровельной поверхности и играют роль дополнительной гидроизоляции. Их укладка должна производиться технологией «внахлест». Стоит отметить, что получившееся основание будет не только отвечать требованиям, но и подходить практически под все виды кровельных материалов, например, металлочерепицу, профлист, толстые фальцевые картины, асбестоцементные листы, еврошифер и мягкую черепицу. Такой плотный кровельный пирог обладает отличной звукоизоляцией, что является важной особенностью при создании кровель из металлических покрытий.

Обрешетка под металлочерепицу

Данный материал создается из прокатной стали, а благодаря своеобразным изгибам задается параметр жесткости. Создать обрешетку для данного материала можно двумя методами. Как вы, наверное, догадались, отличия будут заключаться исключительно в видах, она может быть разряженной или сплошной.

Сплошная обрешетка создается по тому же принципу, что и разряженная, но в конце укладываются ОСП панели или влагостойкая фанера. Таким образом, у вас получается ровное плоское основание, но для качественного пирога недостает подкладочного ковра. Что касается разряженной обрешетки, то здесь придется разбираться более детально.

Материалом для обрешетки под металлочерепицу часто становятся доски с сечением 30х100 миллиметров, это при условии, если шаг стропил составляет 80-100 сантиметров. В случае, если расстояние между стропильными ногами меньше указанного диапазона, то толщину доски можно уменьшить до 25 миллиметров. Особенностью создания такого основания является гидробарьер из антиконденсатного материала.

ВАЖНО: Если в будущем вы планируете устраивать снегодержатели, то советую делать сплошную обрешетку, так как это не только увеличит прочность всей конструкции, но и позволит более легко крепить дополнительные кровельные элементы.

Обрешетка под фальцевое покрытие

В тех пор, как металлические кровли начали приобретать свою популярность многие застройщики заинтересовались фальцевым соединением. Оно дает кровельному ковру практически полную гидроизоляцию, а для обслуживания такой крыши приходиться лишь проверять стыки. Минимальный уклон для монтажа фальцевой кровли составляет 3-14 градусов. В качестве основания разрешается создание обеих видов обрешетки, но на сложных кровельных участках лучше делать сплошную.

Прямой стальной лист прогибается под собственным весом, поэтому нельзя ошибиться в расчетах при подборе оптимального шага элементов обрешетки. В противном случае, может возникнуть ситуация, описанная ранее. В качестве пиломатериалов чаще всего используется брус с сечением 50х50 миллиметров или доски 32х100 миллиметров. Данные элементы устраиваются от карниза к коньку с шагом равным 30-40 сантиметров. В качестве пароизоляционного материала можно укладывать любой продукт с антиконденсатным свойством.

Весь процесс по укладке в обязательном порядке должен начинаться от карнизного свеса. Первая доска берется шире и толще обычных. В качестве крепежных элементов для монтажа древесины используются гвозди.

Карнизную зону, зоны примыкания к вертикальным элементам, конек и ендову укладывают сплошным методом на расстоянии 60 сантиметров от элемента. По завершении основной обрешетки на ней крепятся вспомогательные пиломатериалы, которые служат основанием для снегодержателей, мостиков и тому подобных вещей.

ВАЖНО: Для защиты как металлического покрытия, так и элементов древесины, последние обрабатываются антисептиками или антипиренами, в некоторых случаях окрашиваются олифой.

Обрешетка под волнистые асбестоцементные листы

Асбестоцементными листами называют шифер и наверняка, вы с ним не раз сталкивались. Данный кровельный материал пользуется большой популярностью у застройщиков России, так как он отвечает всем требованиям и является крайне дешевым для этого сегмента товаров. Отличительной чертой данного продукта является вредность, но при окрашивании поверхности, она становится незначительной.

Благодаря волнистому телу, материал обладает очень хорошей жесткостью, поэтому может укладываться на разряженный тип основания. Шаг элементов будет зависеть от расположения стропильных ног, климатических условий, временной и постоянной нагрузки. Для стандартного шиферного листа в 120х68 сантиметров подойдет обрешетка, шаг элементов которой составляет 50 сантиметров, при сечении бруска 50х50 миллиметров. Что касается больших листов, то расстояние между брусками можно брать больше, где-то 80 сантиметров. Но не стоит забывать об увеличении сечения пиломатериалов до 75х75 миллиметров.

Если вы затрудняетесь в создании обрешетке с оптимальным шагом, то расстояние можно вычислить другим способом. Для надежной опоры асбестового листа достаточно трех точек. Если подбор велся именно этим способом, то сюда придется включить один нюанс. При монтаже брусков каждый четный элемент располагается выше нечетных.

Обрешетка для битумной черепицы

На сегодняшний день битумная черепица насчитывает достаточно большое количество разновидностей, поэтому просто пройти мимо такого продукта нельзя. Для создания основания под мягкую скатную кровлю используется сплошная обрешетка.

Гвозди или шурупы для крепления обрешетки

Самыми подходящими материалами для этого считаются:

• Влагостойкая фанера
• Плиты ОСП
• Шпунтованные доски

Все вышеописанные материалы хорошо справляются со своими обязанностями, но с досками придется повозиться. Дело в том, что создать ровное основание на больших площадях крайне трудно, тем не менее, такое основание будет отвечать всем требованиям.

Пиломатериалы для основания лучше всего брать хвойных пород, влажность которых не превышает 20%. Перед началом работы следует распределить продукты по толщине, чтобы не было резких перепадов. Ширина пиломатериалов ни в коем случае не должна превышать 150 миллиметров, что касается толщины, то она подбирается исходят от расположения и шага стропильных ног.

Контробрешетка: под профлист, под гибкую черепицу. Монтаж контробрешетки: шаг, размеры, чем крепить

Необходимая составляющая любой скатной крыши – контробрешетка. Крыша без контробрешетки возводится только в одном случае: если она плоская и выполнена без стропильной системы. То есть, когда основанием для покрытия является бетонная плита.

Сейчас мы поговорим о том, что такое контробрешетка, из чего она выполняется, зачем нужна и как ее установить.





Что такое контробрешетка?

Этим словом называются деревянные бруски, которые набивают поверх гидроизоляции вдоль стропильных ног (перпендикулярно коньку).





Размеры контробрешетки:

• Примерно 2,5 см в толщину, иногда больше;
• Около метра в длину. Нужно рассчитать так, чтобы длина брусков вместе с зазорами 20-30 сантиметров была кратной длине ската;
• Поскольку бруски набивают на стропила, то шаг контробрешетки получается такой же, как между стропильными ногами.



Обратите внимание

Контробрешетка и обрешетка вместе составляют по толщине 5 сантиметров. Это ширина воздушного зазора, необходимого для полноценной вентиляции пространства под кровлей.



Монтаж контробрешетки (в отличие от основной обрешетки) для всех материалов осуществляется одинаково.



Для чего нужна контробрешетка?

Ее основное назначение – устройство вентиляционного зазора между кровельным материалом и утеплителем. В противном случае конденсат не будет удаляться из-под кровли. Это приведет:

• К порче утеплителя. Он будет влажным, во влажном виде утратит свои свойства;
• К скоплению влаги под кровлей, порче самой кровли и стропильной системы.

Кроме этого у контробрешетки крыши есть и вспомогательные функции:

1. Создается дополнительное пространство между гидроизолирующей пленкой и обрешеткой. Брусья обрешетки не соприкасаются с конденсирующейся влагой, не гниют.
2. Бруски контробрешетки фиксируют пленку, не позволяют ей сильно провисать.



Обратите внимание

В процессе монтажа основной обрешетки кровельщикам не нужно ходить по гидроизоляционной пленке, они могут передвигаться по брускам. Снижается риск повреждения пленки.



Чем крепить контробрешетку?

Контробрешетка под профлист и металлочерепицу крепится оцинкованными гвоздями или саморезами по дереву. Использование неоцинкованных метизов нежелательно, т.к. из-за коррозийных процессов древесина начинает гнить.

Контробрешетка под гибкую черепицу, контробрешетка под ондулин может крепиться кровельными гвоздями из комплекта материала.



Нужна ли контробрешетка для мягкой черепицы?

Битумную черепицу монтируют на сплошную обрешетку из фанеры или досок. Т.е. с утеплителем непосредственно она не соприкасается.

Но у битумных материалов есть отличительная черта: абсолютная воздухонепроницаемость при полной герметичности покрытия. Без воздушного зазора между листами фанеры и утеплителем конденсат из-под кровли выводиться не будет.

Поэтому при монтаже мягких кровель из черепицы вентиляции подкровельного пространства придается даже большее значение, чем при укладке металлопрофильных листов.В устройстве крыш и кровельных покрытий есть ряд технологических особенностей, неизвестных дилетанту. Поэтому я рекомендую доверить монтаж кровли нашей фирме. Мы занимаемся возведением крыш уже пятнадцать лет, выполняем эту работу быстро, качественно и недорого.

Фото-примеры наших работ с подробным описанием и ориентировочной стоимостью Вы можете посмотреть здесь.



Дополнительные материалы по теме







Добавить комментарий

Кровельная обрешетка и ее монтаж

Кровельные работы – завершающий этап возведения здания. От того, какой будет кровля, во многом зависит его долговечность и дизайн. Провести качественный настил кровли невозможно без подготовки стропильной системы – именно обрешетка стропил служит каркасом для монтажа кровельного материала.

1. Функция обрешетки под кровлю

Обрешетка – это в общем смысле каркас, на который производится монтаж листового материала. Применимо к конструкции верхней части здания обрешетка является промежуточным элементом между стропильной системой крыши и верхним облицовочным материалом – кровлей. Обрешетка обеспечивает основу для монтажа кровельного материала, окончательно выравнивает поверхность, на которую устанавливается кровля, и выполнена из материала, пригодного для установки на него укрывного слоя.

Необходимость обрешетки стропильной системы связана в первую очередь с тем, что габариты кровельных листов могут значительно отличатся от шага установки стропил. Так, мелкие листы черепицы могут вообще не лечь на стропильную опору по всей поверхности.

Кроме того, обрешетка служит дополнительной опорой для кровельного материала – прежде всего в пространстве между стропилами. Так крупные листы кровли могут провисать между стропилами, особенно под весом снежного покрова.

Наличие обрешетки позволяет также создавать дополнительные слои между стропилами и кровлей – гидроизоляции, пароизоляции и утеплителя. Таким образом, в конструкции крыши, как несущего элемента обрешетка выполняет основные функции:

1. Создание каркаса для монтажа элементов любых размеров
2. Выравнивания поверхности для монтажа кровельных материалов
3. Образовывать полости для утепления крыши

2. Общая конструкция обрешетки

В общем случае обрешетка – это слой досок или другого материала, уложенный поверх стропил. Напомним, что стропильная система является каркасом крыши. Она состоит из ряда стропил, установленных на брусья верхнего перекрытия дома, так чтобы верхние плоскости образовывали скат для схода дождевой воды и снега. Сами стропила представляют собой сочленение стропильных ног в виде треугольника или трапеции.

Схематическое устройство крышиСтроение стропила

В простейшем виде доски обрешетки прибиваются перпендикулярно стропилам.

Простейшая обрешетка

Способы установки обрешетки зависят от строения стропильной системы и от вида и габаритов кровельного материала, который будет уложен сверху. В общем случае обрешетка может быть

1. Разреженной, с расстоянием между досками в несколько сантиметров
2. Сплошной, где доска монтируется с шагом не более одного сантиметра.

3 Выбор материала для обрешетки крыши

Материал для обрешетки выбирается в первую очередь из особенностей кровельного материала и его веса. В большинстве случаев берется брус или доска с небольшим сечением относительно досок для стоек и стропил. Как правило, сечение доски от 2х5 до 3х7мм, сечение брусков порядка 5х5 мм.

Доска может быть просто обрезная, шпунтованная и даже необрезная. Кроме досок можно использовать влагостойкую фанеру или ОСП – если того требует кровельный материал.

Не следует выбирать доску шириной более 15 см, так как она может коробиться под действием влаги поперек волокон, и образовывать что-то типа желоба. Крепкого соединения с кровельным материалом тогда не получится.

Материал обрешетки должен обеспечивать длительное сохранение своих геометрических параметров. Доска не должна коробиться, провисать. Обрешетка должна выдерживать не только вес кровельного материала со снежным слоем, но и вес человека – шаг обрешетки должен быть выбран с учетом локальных нагрузок.

Крепление доски обрешетки должно быть прочным и хорошо противодействовать боковым нагрузкам «на сдвиг». Гвозди, которыми крепятся брус обрешетки, должны иметь длину не менее двух толщин доски. Монтаж обрешетки должен производиться в сухое время, так как влажная доска даст усадку и изменения в конструкции. Как и другие элементы из древесины, брус обрешетки необходимо пропитать антипиреном и антисептиком.

4. Сплошная обрешетка

Для сплошной обрешетки используется доски из древесины не ниже второго сорта. Они должны быть сухими, ровными. Следует тщательно осмотреть древесину на отсутствие  сучков – иначе доски могут легко сломаться под тяжестью. Края досок должны быть хорошо отесаны.

Сплошная обрешетка монтируется двумя способами:

• Укладкой досок вплотную параллельно коньку крыши
• Укладкой первого разреженного слоя досок перпендикулярно коньку крыши (с шагом 50-100мм), а затем второго, сплошного слоя перпендикулярно коньку.

Доски верхнего слоя начинают прибивать от конька и особенно надежно прикрепляют к брусу нижней части стропил. Собственно, верхний слой обрешетки может быть выполнен не только из досок, но и – в целях ее экономии из фанеры, теса или плит ОСП. Иногда для облегчения монтажа верхний слой прибивается по диагонали к нижнему, на угол порядка 45 градусов.

Как правило, двойная обрешетка монтируется при достаточно большом шаге стропил – таким образом, происходит экономия на толстом, дорогом брусе.

Следует отметить еще одно назначение верхнего слоя обрешетки – он выравнивает скатную плоскость стропильной системы, особенно если при установке стропил были сделаны некоторые неточности.

5. Обрешетка под рулонный материал

Рулонный материал – это такой вид кровли, который в первую очередь должен стелиться на сплошную обрешетку. Ведь со временем он неизбежно будет провисать, что нарушит и внешний вид крыши и ее водотталкивающую функцию.

Первый слой обрешетки устанавливается вразрядку. Второй слой, как правило, настилается из досок толщиной 20-25мм и шириной 50-70мм.

Настил делают ровным, не допуская щелей между досками, торчащих бугров или шляпок гвоздей. Он должен быть прочным, чтобы легко выдерживать вес человека, монтирующего кровлю. Стыковать доски лучше всего на стропилах, размещая их в шахматном порядке.

Гвозди прибивать следует по кромкам доски, неглубоко утапливая шляпки.

Что касается рулонного материала, то его нужно перегибать на торцах свесов – поэтому на концах крайние доски целесообразно обстрогать, дабы рубероид не перетирался и не ломался на сгибах. На коньке рулонный материал перекрывается  полоской кровельной стали – шириной около 30 см.

Монтаж сплошной обрешетки под мягкую кровлю

6. Обрешетка под черепицу

Черепица как кровельный материал оказывает существенные нагрузки на стропильную систему – как вертикальные, так и боковые. Зачастую черепица имеет слегка загнутые края. Это придает отдельным листам и в целом кровле привлекательный декоративный вид, но позволяет ветру как бы зацепляться за отдельные листы.

Это привносит некоторые дополнительные требования и к обрешетке. Бруски должны быть толще, чем под рубероид – с сечением порядка 50х25 мм. Они выдерживают достаточно большой вес.

Обрешетка может быть набита в один слой или в два слоя. Если нижний слой желательно делать сплошным, чтобы было удобно проводить кровельные работы, то верхний может быть разряженным, причем между слоями прокладывается гидроизоляция. Она не нужна при покрытии из рулонных материалов, поскольку сам рубероид и подобные ему покрытия являются гидроизолятором. Под черепицу же может проникать вода, даже, несмотря на сплошную ее укладку – вследствие наличия стыков.

Контробрешетка (верхний слой досок) обеспечивает помимо всего вентиляцию снизу черепицы.

Оптимальный шаг второго слоя брусков – порядка 50 см. Размеры сечения бруса выбирают из сложности и общего веса черепицы, а также уклона ската. Шаг обрешетки – из размера листов черепицы.

При стандартных габаритах черепицы 330х420мм, расстояние между брусками контробрешетки должно составлять:

• 310-320мм – при уклоне крыши менее 22 градусов
• 320-335мм – при уклоне 22-30 градусов
• 320-345мм – при уклонах больше 30 градусов.

Нижний карнизный брусок устанавливается на 25-35мм выше остальных.

Обрешетка под черепицу

7. Обрешетка под асбоцементный шифер

Особенностью шифера из асбоцемента является его значительный вес и габариты. Это требует использования бруса под обрешетку сечением порядка 60х60мм. Более толстым должен быть и карнизный брусок – чтобы высота достигала 65-70мм.

Поскольку поверхность шифера волнообразная, это накладывает дополнительные требования к обрешетке. Шифер имеет волны и впадины, и на основу ложатся только нижние уточки «впадин». Следовательно, часть брусков должна выступать над общей плоскостью обрешетки. Набивают их поочередно и подразделяют на четные и нечетные.

Четные брусья должны иметь толщину 63мм, нечетные 60мм.

Чтобы не использовать для этого брус разного сечения, набивают одинаковые доски сечением 60х60мм, но под четные подкладывают планки, рубероид или толь толщиной 3 мм.

Способ обрешетки под шифер

8. Обрешетка под стальной кровельный лист

Как правило, листы кровли имеют большие размеры, поэтому под них можно набивать и сплошную и разреженную обрешетку. Вес листов обычно меньше, чем у асбоцементного шифера, поэтому брус под них выбирается меньшего сечения – порядка 30-40мм для сплошного настила и 50х50 для разреженного. Соответственно, доску можно использовать с толщиной от 5 мм и шириной 120-140мм.

Поверхность должна быть ровной – без прогибов и выступов. Шаг укладки досок делается порядка 200-250мм. Периодически вставляются бруски для подкладки под фальцевые соединения листов.

Обрешетка под профилированный стальной лист делается из брусков с шагом 300-500мм. Это обусловлено наличию профиля на листах, придающего им жесткость.

Крепление металлических листов производится с помощью специальных кровельных шурупов толщиной 3,5-4мм и длиной 40-50мм. Они должны иметь крупную шляпку и уплотнитель.

Кровельный шуруп

При любой конструкции обрешетки делается карнизный свес. Он выполняется из дощатого настила шириной в 3-4 доски, и ширина его достигает от 350 до 600-700мм. Доски должны быть ровными, а свес одинаков по всей крыше.

Вдоль конька укладываются две широкие доски, сходящиеся кромками. Они поддерживают коньковый стык.

Монтаж конькового стыка

При укладке обрешетки необходимо определить место будущего отверстия для дымохода. В этом месте обрешетка должна быть защищена от температурных воздействий со стороны дымоходной трубы. Если теплоизоляция не предусмотрена, нельзя устанавливать доски обрешетки ближе к трубе, чем на 13 см.

9. Гидроизоляция обрешетки

Для листовых кровельных материалов обрешетку необходимо гидроизолировать. Во-первых, влага может просочиться через места стыков кровельного материала, во-вторых, в воздухе всегда содержится водяной пар, и при перепадах температуры на досках обрешетки выделяется конденсат, что губительно для древесины.

Гидроизоляцию можно провести монтажом дополнительного слоя рулонного материала, типа рубероида, либо специальной подкровельной гидроизоляционной пленки. Стелить ее нужно на сплошное покрытие, чтобы избежать провисания материала. Рулоны можно раскатывать вдоль и поперек крыши. Укладка соседних рулонов должна проводиться с нахлестом от 10 см. Горизонтальный монтаж следует вести от низа крыши.

Гидроизоляционную пленку можно монтировать сразу поверх стропил, а сверху уже крепить обрешетку в один или два слоя.

10. Техника безопасности при монтаже обрешетки

Следует уделить большое внимание безопасности работы на высоте. Если установку стропил выполняют на верхнем перекрытии, то такие работы как обрешетка и укладка кровельного материала производится уже непосредственно на плоскости скатов. Конечно, сама обрешетка уже является опорой для работы, но слишком надеяться на ее крепость в процессе монтажа не стоит. Для работы необходимо использовать лестницы, которые необходимо надежно закрепить за коньковую часть стропильной системы. Даже если смонтирован сплошной настил, передвигаться по нему нужно с осторожностью – ведь скат крыши достаточно коварен.  Монтажникам следует пользоваться лестницами. Настил досок, как уже упоминалось, следует вести снизу, чтобы иметь впоследствии дополнительную опору для работы наверху.

При большой высоте крыши и крутых скатах при работе необходимо пользоваться страховочными поясами.

11. Заключение

Монтаж обрешетки под кровельный материал – очень ответственная работа. От нее будет зависеть прочность кровли, ее гидроизолирующие функции, а также общий внешний вид – укладка обрешетки должна обеспечить ровную площадку для монтажа кровли. Проведение работ на высоте требует дополнительных мер по технике безопасности.

Даже кажущаяся простота самого процесса изготовления обрешетки не должна вводить в заблуждение. Во-первых, в данной работе есть особенности, требующие профессионализма, во-вторых, даже при выполнении работ самостоятельно требуются помощники.



как крепить стропила к брусу, крепление балок к мауэрлату гвоздями. Чем скрепить между собой, стропильная система, как крепить правильно

Содержание:

Крепление стропил крыши дома можно выполнить различными способами, все зависит от конструктивных особенностей стропильного каркаса. Самое главное, чтобы соединение было прочным и могло выдерживать различные нагрузки, связанные с климатическими условиями местности.

Способы крепления стропил

Перед тем, как приступить к возведению крыши, важно разобраться во всех тонкостях процесса, в частности, как крепить стропила между собой. Прочно соединить элементы каркаса можно только с помощью специальных стропильных крепежей. В этом качестве могут выступать детали из дерева и металла.

К деревянным элементам, которые используются для соединения узлов стропильного каркаса, можно отнести следующее:

• Брусья.
• Треугольные косынки.
• Нагеля.
• Шипы.

К металлическим элементам, используемым для этой цели, относят следующее:

• Гвозди или шурупы.
• Болты, укомплектованные гайками и шайбами.
• Скобы и хомуты.
• Накладки.
• Петли.
• Анкерные болты.
• Гвоздевые и зубчатые пластинки.
• Уголки.
• Перфорированная лента.

Использование того или иного вида крепежного элемента определяется требуемой прочностью конструкции, ее геометрией, а также величиной нагрузки.

Правила соединения нижних пяток стропильных ног

Чаще всего стропила нижней частью упираются в стену, при этом связка элементов может проводиться таким образом:

• Непосредственно к мауэрлату.
• Через балки потолочного перекрытия.
• С помощью затяжек и подстропильных брусьев.
• Используя обвязку каркасного строения.
• Присоединение к верхнему венцу дома из бревен или бруса.

Монтаж висячей стропильной системы ведется с учетом того, что жесткое крепление верхней части элементов обеспечивает распорное давление на стены здания. Чтобы снизить степень нагрузки, используют затяжки, соединяющие стропильные ноги одной фермы. В этом случае соединение стены здания происходит с безраспорным треугольником.

Если уложить балки потолочного перекрытия перпендикулярно к стенам, то можно избежать использования затяжек. Стропильная система без мауэрлата применяется при строительстве легких мансардных крыш, но с учетом того, что на стены может оказываться точечная нагрузка. Например, стены из кирпича или других штучных материалов не могут подвергаться точечным нагрузкам, в этом случае обязательно наличие мауэрлата. Для создания кровельного свеса балки должны иметь выступы за внешние стены примерно на 0,5 метра. На аналогичное расстояние выносятся и стропилины, так как их крепление выполняется на краю балки.

Не следует допускать скольжения стропил по балкам, поэтому соединение важно сделать очень прочным. Только в этом случае можно предотвратить деформации кровли под определенными нагрузками.

Методы крепления стропилин к балкам, стене, брусу

Для большинства частных застройщиков актуальным является вопрос, как крепить стропила к брусу. Крепление стропильных ног может выполняться следующими способами:

• Упор в балку.
• Зуб с упором.
• Зуб с шипом.

Уклон скатов определяет количество зубьев. С помощью перечисленных способов нагрузка от одного элемента стропильного каркаса может передаваться другому:

• Применение врубки одинарным зубом разрешено в том случае, если скаты имеют уклон больше 35 градусов. В этой ситуации зуб с шипом располагают в пятке стропильной ноги, а в балке выпиливают упор и гнездо для шипа. Главное, чтобы гнездо не углублялось более чем на треть толщины балки. Врубку нужно расположить на расстоянии 0,25-0,35 м от края балки, который располагается за плоскостью стены. Наличие шипа не позволяет стропильной ноге двигаться в боковом направлении.
• Для крыши со скатами небольшого уклона, до 35 градусов, монтаж стропилин предполагает увеличение площади контакта стропильной ноги и балки для увеличения опорной площади конструкции. Для этого делают врубку в два шипа, в замок, с упором и шипом или без шипа.

Связь стропил и балки также может выполняться посредством болтов или болтов и хомутов.

Варианты крепления стропил к мауэрлату

Крепление стропилин к стене в большинстве случаев выполняют посредством мауэрлата. Этот элемент предназначен для равномерного распределения нагрузки от кровельной конструкции на несущие стены строения и его фундамент. Существует два способа крепления стропильных ног к мауэрлату: жесткое и скользящее крепление.

Жесткое крепление

Такой способ соединения не позволяет соединенным элементам конструкции сдвигаться, изгибаться или поворачиваться. Добиться такого результата можно в следующем случае:

• Если использовать уголки металлические для стропил, которыми будут соединяться стропила с подшивным опорным брусом. В этом случае стропильная нога жестко упирается в опорный брус и закрепляется с помощью стальных уголков, которые располагаются по бокам соединяемых элементов. Именно уголки не позволяет элементу смещаться в поперечном направлении.
• Если выполнить запил на стропильной ноге и закрепить ее с помощью скоб, гвоздей или проволоки. При этом крепление стропил гвоздями выполняется с обоих боков узла соединения, а третий – в нижнюю часть элемента в вертикальном направлении.

В обоих случая требуется дополнительная фиксация стропил и стен дома с использованием проволоки или анкерных болтов.

Скользящее крепление

Соединенные таким способом элементы конструкции получают возможность перемещаться относительно мауэрлата на допустимое расстояние. Такой крепеж для стропил получают в результате выполнения запила стропил и их крепление с помощью скоб или гвоздей. Кроме этого можно использовать «салазки» — специальные скользящие крепления для стропильных ног.

Скользящее крепление балок к мауэрлату пользуется популярностью в деревянном домостроении, которому свойственна естественная усадка. Использование в этом случае скользящего соединения предотвращает деформацию стропильной системы. Скольжение стропильных ног позволяет подстроиться конструкции крыши под изменяющуюся форму основного строения. Монтаж остальных элементов крыши выполняется по стандартной схеме.

Крепление стропил в коньковой зоне

Стропила и конек соединяются по особой технологии, которая подразумевает следующие варианты:

• Соединение встык — считается самым надежным вариантом. Для этого стропильные ноги в верхней части спиливают под углом, который соответствует уклону скатов будущей крыши. Местами срезов стропилины соединяют между собой и фиксируют гвоздями размером не меньше 150 мм. Крепежные элементы должны входить под определенным углом и проходить в противоположную стропилину, обеспечивая плотное соединение. Соединять стропильные ноги встык можно посредством металлических иди деревянных накладок. Они располагаются в месте соединения, при этом металлические накладки крепятся болтами, деревянные – гвоздями.
• Крепление на коньковый брус также предполагает спил верхней части стропильных ног под определенным углом. Однако каждый стропильный элемент крепится к коньковому прогону индивидуально.
• Соединение внахлест можно назвать самым простым способом, при котором стропильные ноги прикладывают друг к другу боковыми плоскостями, не спиливая верхние кромки. При этом важно знать, чем скрепить стропила между собой. Для фиксации используют болты или шпильки с шайбами.

Чтобы монтаж стропильного каркаса не показался слишком сложным, рекомендуется использовать заранее приготовленные шаблоны из досок. Для этого берут материал, соответствующий размерам стропил и делают на нем соответствующие вырезы. По шаблону готовят все стропильные ноги и поднимают их на крышу.

Монтаж обрешетки

Правильно смонтированная обрешетка является залогом надежной кровли. В зависимости от выбранного кровельного покрытия обрешетку можно сделать сплошной или разреженной.

В большинстве случаев для изготовления обрешетки используют бруски или доски. Фиксация брусков выполняется одним крепежным элементом в узле соединения, доска прибивается двумя гвоздями, которые располагают по краям. Не рекомендуется прибивать доску одним гвоздем, так как в этом случае может привести к выкручиванию материала под действием больших нагрузок.

Допускается использование короткого пиломатериала для обрешетки. Сращивание элементов нужно делать непосредственно на стропилах, фиксируя при этом концы обоих соединяемых деталей. Стыки элементов обрешетки на соседних рядах рекомендуется располагать на разных стропилах.

Для качественной установки стропильного каркаса, нужно выбрать наиболее правильное крепление стропил.

расстояние между креплениями, шаг, толщина

Большинство материалов крепится на ограждающие конструкции не напрямую, а через «посредника». Это – и удобнее, и, при необходимости, упрощает ремонт. В некоторых случаях такой способ установки является обязательным технологическим условием. Специализированный каркас, предназначенный для подобных инсталляций, называют обрешеткой. Далее в статье пойдет речь о том, выполняется монтаж обрешетки, какой она бывает, и по каким правилам рассчитывается.

Хотя наиболее распространенная конструкция, в которой используется  обрешетка –скатные кровли, но есть и другие плоскости, где ее устраивают. Самый популярный вариант — обрешетка деревянная, но встречаются и металлические конструкции.

Например, при монтаже гипсокартона тот же каркас из алюминиевого профиля вполне подходит под определение обрешетки.

Если обобщить все случаи, когда устраивается обрешетка, можно вывести три больших группы:

• Устройство кровельного покрытия
• Установка внутренних стен и перегородок
• Создание вентилируемых, навесных и прочих декоративных фасадов

Как правило, в последних двух случаях обрешетка выглядит действительно как клетчатая конструкция. На крыше варианты могут быть очень разными.

Схема несущей системы определяется используемым материалом покрытия, и в каждом случае рассчитывается отдельно.

По этому принципу можно выделить следующие типы:

• Обычный шаг обрешетки – как правило, находится в пределах 20-40 см между брусками или досками
• Разреженная – когда расстояние между элементами составляет 50-75 см, иногда — более
• Сплошная обрешетка – выполняется из досок с расстоянием между ними до 10 мм (зазор делается во избежание повреждений кровли в случае разбухания или усыхания досок). Сухой тес укладывают вплотную, иногда устраивают шпунтованное соединение. Также иногда устраивают конструкцию из сплошных листовых материалов: ОСБ, влагозащищенных ДСП или фанеры

СОВЕТ! При устройстве обрешетки из досок каждая из них крепится к каждому стропилу двумя гвоздями по краям. Прибивать доски одним гвоздем по центру нельзя, так как в случае выкручивания кровельный настил может быть испорчен.

Как правило, шаг обрешетки зависит от размера кровельного материала и его жесткости: чем больше длина его единицы, тем реже располагают брус или доски.

Например, для шифера шаг может составлять до 75 см. Для мелкоштучных материалов, таких как черепица или дранка, а также рулонных покрытий на основе битума устанавливается обрешетка сплошная.

Ее же устраивают при устройстве кровель криволинейных или имеющих сложную форму.

Толщина обрешетки  может быть различной. Иногда устраивают обрешетку в два слоя. При этом нижний слой может быть разреженным, а верхний – сплошным. Первый уровень устраивают параллельно коньку крыши, а второй может располагаться перпендикулярно ему, или по диагонали.

Также предусматривается изготовление обрешетки в два слоя при укладке толстого утеплителя – например, пенопласта толщиной 100 мм. В этом случае поперек стропил набивается последовательно, один на другой, два бруска 50х50 мм.

Обычно обрешетка устраивается из бруса 50х50, 50х60, 60х60 или 75х75 мм, а также – из доски от 20 до 50 мм. При этом ширина доски не должна превышать 150 мм, так как более широкий материал склонен к повышенной деформации под влиянием сырости и температуры.

Расчет обрешетки производится совместно со стропильной системой, поскольку от шага стропил будет зависеть и шаг бруса, и его сечение.

Важная информация! Длина крепежных элементов (гвоздей или саморезов) принимается, как двойная толщина материала обрешетки). Например, для бруса 50х50 – это 100 мм. Крепление обрешетки выполняется в каждое стропило крыши.

Доски и брус не должны иметь выступающих сучков и прочих дефектов, а для хрупких материалов покрытия, вроде шифера – и значительных углублений.

Под устройство крыши из рулонных материалов стыки необрезной доски обшиваются оцинкованным железом, а в местах сгибов и примыканий углы доски или бруса скругляются, чтобы не повредить эластичное покрытие.

Также сплошными кусками металла обшиваются крайние 30 см обрешетки в месте свеса кровли.

Порядок работ обычно следующий:

• Если на стропилах в местах прохождения бруса имеются выпуклости, их стесывают
• В случае, когда запланировано устройство пароизоляции – ее укладывают на стропила, закрепляют при помощи степлера. При этом укладку начинают от конька, с захлестом полотнищ через него. Если мембрана прозрачная – мерные шнуры можно убрать совсем. В противном случае пленку при укладке подсовывают под бечевку
• Если на стропилах имеются углубления под будущим брусом – их выравнивают при помощи набитых реек, набора кусков рубероида нужной толщины
• Брусья или доски начинают крепить от конькового бруса, в зависимости от материала покрытия и выбранного способа устройства конькового узла – на расстоянии от прогона от 40 до 150 мм по каждому скату
• Как правило, обрешетка устанавливается кусками, при этом закрывается одновременно площадь ската, определяемая длиной имеющегося бруса или доски. Дальше переходят к следующему прогону

Важная информация! Редко бывает, чтобы деревянная обрешетка устраивалась из цельной доски или бруса. Как правило, стандартная длина пиломатериалов намного меньше длины ската. Поэтому элементы обрешетки приходится сращивать по длине. Это делается таким образом, чтобы стык бруса приходился на стропило, крепятся гвоздями края обоих сращиваемых кусков. Важно следить за тем, чтобы в соседних горизонтальных рядах стыки были смещены, приходились на разные брусья. Для этого пиломатериал подрезают на соответствующую длину

• Независимо от того, каково основное расстояние между обрешеткой крыши, в местах ендов и разжелобков (вогнутых стыков скатов), ее устраивают сплошной, возможно – с использованием листового материала, иногда – жести
• Под элементы, проходящие через кровлю – различные парапеты или дымовые трубы, устраивается собственная обрешетка, которая рассчитывается отдельно. Например, для дымовой трубы – она должна в любой своей части находиться на расстоянии не менее 150, а без теплоизоляции для керамических труб – и 250 мм

СОВЕТ! Обрешетку следует устраивать в сухую погоду, непосредственно перед укладкой кровельного материала. Намокшие брусья или доски обязательно начнут коробиться

• Сразу после установки обрешетки укладывается слой утеплителя, если таковой спроектирован, а поверх брусьев крепится при помощи степлера гидроизолирующая пленка

При заблаговременном расчете и разделке пиломатериалов монтаж обрешетки сильно ускоряется и отнимает меньше усилий. Поэтому на предварительную подготовку стоит уделить дополнительное время, и провести ее качественно.
