Каркасная технология привлекает ценовой доступностью и возможностью построить дом при минимальных навыках домостроения. При этом качественный каркасник отличается энергоэффективностью, он сохраняет тепло и позволяет меньше платить за газовое отопление каркасного дома. Рассмотрим, как выполняется сборка каркасного дома, если работы ведутся своими руками. И в чём преимущества готовых домокомплектов, которые можно заказать у производителя.

Сборка каркасного дома

Существует две основные технологии каркасного строительства.

  • Каркасно-панельная, при которой вначале сооружают каркас и, после – навешивают стеновые панели.
  • Каркасно-щитовая, при которой стены собирают из готовых щитовых элементов, собранных и утепленных на заводе.

Первая технология является способом последовательной сборки строения из отдельных элементов. Сооружается каркас, стены, кровля, выполняется утепление, внутренняя и наружная отделка. Второй вариант представляет метод строительства из готовых элементов – блоков. Без подготовительных операций по возведению каркаса, навешивания обшивки, утепления и другого обустройства стен.

Технология сборки каркасника с мансардой.Сборка мансардного этажа.

Каркасно-панельная технология сложнее в реализации, она требует знание строительных навыков. Вторая – предназначена для людей без специального образования. Позволяет построить дом даже человеку, который мало смыслит в строительстве и решил заняться собственным жильём. Для такого «мастера» каркасно-щитовая технология является единственно правильным подходом к строительству. Технология сборки каркасного дома отличаются от других строительных технологий доступностью и последовательностью.



На заметку

При точном соблюдении инструкций хозяин жилья гарантированно получит новый дом каркасной сборки. Стены дома будут тёплыми, прочными и надёжными. А заселение будет в возможно рекордные сроки, по сравнению с кладкой кирпича или литьём бетона.

Приведём описание, как делается правильная сборка каркасного дома своими руками для каркасно-панельной технологии. Что делают после заливки и затвердевания фундамента?

Сборка стен

Пошаговая сборка каркасного дома начинается после монтажа свайно-винтового фундамента, тогда сооружают каркас будущих стен. Его выполняют в несколько заходов:

  1. Вначале кладут деревянный ростверк – нижний ряд больших тяжёлых балок, на которые будет опираться нижняя обвязка дома  и несущие вертикальные стойки. Ростверк распределяет давление отдельных участков стены на весь свайно-винтовой фундамент, предупреждает его перегрузки, возможные проседания.
  2. Сборка стен каркасного дома начинается, когда на ростверк ставят рамы, сколоченные на земле из нескольких вертикальных опор с нижней и верхней обвязкой. Их крепят наклонными уключинами для жёсткой фиксации, а также во все вертикальные стойки врезается ригель, который равномерно распределяет нагрузку между всеми стойками.
  3. Все стены скрепляют между собой второй верхней обвязкой. Таким образом, замыкают круг несущих элементов и создают основу для стропил кровли или для последующего монтажа второго этажа.

Готовый каркас обшивают снаружи панельным материалом. Так формируется наружная поверхность стены. Наружные панели не только защищают балки от намокания, но также упрочняют строение, делают его надёжным и ветроустойчивым.



Описанная технология возведения стен является каркасно-панельной. Она может использовать элементы щитовой технологии. А именно – предварительную сборку нескольких вертикальных опор каркаса в блок и установку собранного блока на ростверк целиком. Этот метод получил название «платформы» и приобрёл большую популярность среди застройщиков. Его часто демонстрируют видео по сборке каркасных домов.



Межэтажные и чердачные перекрытия

Перекрытия располагаются между этажами. Они формируют пол верхнего этажа и пол чердака, а также предоставляют основу для навешивания потолочных панелей нижнего этажа. В каркасных строениях перекрытия выполняют из прочных деревянных балок, размер которых определяется расстоянием между стенами и расчётами балок на прогиб.

Перекрытия пола нижнего этажа обязательно пропитывают антисептиком и водозащитным материалом. Важно не допустить распространения грибка и гниение в нижних балках. При прямоугольной форме сечения балки перекрытия ставят на «ребро».

Самостоятельная сборка каркасного дома с балками перекрытия каркасного дома.Балки перекрытия второго этажа.

После укладывание балок перекрытия, к нижней части их рёбер подшивают доски потолка, если это перекрытия второго этажа и выше. Между балками перекрытия кладут звукоизолятор. Поверх балок укладывают чистовой пол.



Стены второго и последующего этажей собираются аналогично стенам первого этажа, по той же технологии.

Стропила под крышу

После сооружения перекрытий верхнего этажа поверх самой верхней горизонтальной обвязки собирают стропильную систему и сооружают крышу. При этом возможны разные варианты последовательности сборки стропил.

Вариант №1:

  1. Поставить вертикальные опоры под коньковую балку и установить сам конёк.
  2. После – установить попарно наклонные стропила – одним концом на коньковую балку, вторым – на мауэрлат. Свес стропил с периметра наружной стены должен составлять минимум 500-600 мм. Парные стропила необходимо укрепить поперечной планкой – ветровым ригелем.
  3. Уложить поверх стропил доски обрешетки – основу для последующего монтажа кровли.

Вариант №2:

  1. Собрать на земле готовый треугольный блок из двух наклонных стропил и поперечного крепления – ветрового ригеля.
  2. Поднять его и установить поверх балок верхней обвязки.
  3. После установки всех стропильных блоков – уложить на них коньковую балку.
  4. Уложить поперёк стропил доски обрешетки под кровлю.

Окна и двери

Устанавливаются после обшивки наружной стены. При этом важно учитывать качество строевого леса, из которого собран каркас. Если это лес сухой – то нет необходимости задерживать строительство и выстаивать дом. Если же строевой лес – частично сырой, то возможна его усадка, поэтому необходимо выдержать каркас под крышей 2 месяца во избежание коробления стен.



На заметку

При установке окон и дверей в «сырой» каркас возможна деформация коробок в проёмах, сложности с распахиванием дверей.

Внутренние стены

Каркасные строения предоставляют свободу дизайна и разрешают располагать внутренние стены или любым образом обойтись без них. Поэтому важно понимать, что в каркасных домах любые внутренние стены являются подвижными и, при необходимости могут быть демонтированы и переставлены в новое место.

Схема сборки внутренних стен каркасного дома на фото.Схема внутренних перегородок.

К сооружению внутренних стен приступают после навешивания кровли и монтажа наружного стенового материала. Их расположение определяется проектом и описывает схема сборки каркасного дома. Однако внутренние стены не являются несущими, поэтому их сдвиг возможен без дополнительных просчётов прочности.

Утепление

Инструкция по сборке каркасного дома рекомендует обязательное утепление для всех типов домов, предназначенных для круглогодичного проживания. Без утеплителя каркасный дом будет холодным подсобным помещением. С утеплением вы получите уютное и комфортное энергосберегающее строение.

В качестве утепляющего материала используют минеральную базальтовую вату. Её вкладывают между каркасными опорами, закрывая вату с внутренней стороны помещения пароизоляционной плёнкой.

На заметку

Минеральная вата является паропроницаемым материалом. По технологии утепления между её наружной поверхностью и стеновой обшивкой должен быть вентиляционный зазор толщиной 50-70 мм для удаления влаги.

Отделка

Простота или сложность отделки определяется выбором материала для стеновой обшивки. Материал внутренней стены является той основой, на которую наносят комнатный декор. Если внутренние стены обшивают доской, панелями МДФ, то дополнительная отделка комнат будет совсем минимальной. Если в качестве стеновой обшивки используется гипсокартон, то объём отделочных работ будет тоже небольшим – наклеить обои или нанести декоративную штукатурную смесь по идеально ровной стене.

Отделка стен каркасного дома с помощью гисокартона на фото.Внутренняя отделка гипсокартоном.

Если же стены обшиты ОСБ, то понадобится дополнительная операция по их выравниванию – черновая и чистовая штукатурка. После которой можно будет приступать к окончательному декору внутренних стен.

Сборка домокомплекта

Под домокомплектом понимают набор строительных материалов с помощью которых делаются каркасные дома для самостоятельной сборки. Все материалы домокомплекта поставляются в полностью готовом виде. Они готовы к непосредственной сборке без дополнительных технологических операций – распиливания, пропитки, другой обработки.

Пиломатериалы для строительства обрезаны, ошлифованы, пропитаны антисептиком, поставлены в проектном размере и промаркированы. Одно из преимуществ комплектного строительства – минимальное количество обрезков, экономия строительных материалов и средств на их закупку.

На заметку

Домокомплект позволяет сэкономить на закупке деревянных пиломатериалов – вы получите готовые детали, под размер, без переплаты на обрезку стандартных балок, без оплаты работы распиловки.

Цифры и буквы маркировки используются для сборки каркаса и стен. Они являются уникальным кодом, указанным в спецификации. Сборка домокомплекта каркасного дома начинается с последовательного укладывания пронумерованных балок и панелей описываемых в инструкции, которая сопровождает домокомплект и является подробной инструкцией к самостоятельному строительству.

Как правильно собрать домокомплект своими руками.Сборка домокомплекта.

В качестве дополнительной услуги к домокомлекту каркасного дома может быть предоставлена услуга «Шефмонтаж». Под этим термином понимают консультации профессионального строителя в процессе сборки стен строения и их утепления. Данная услуга позволяет сэкономить силы и время, избавляет от долгого поиска нужной информации, гарантирует профессиональный подход к решению любых строительных вопросов.

Сборка каркасно-щитового дома

Сборка каркасно-щитовых домов отличается от каркасно-панельных физической тяжестью выполнения работ. В каркасно-щитовом строительстве отдельные элементы собираются в готовый «модуль» на заводе, после чего их привозят на участок строительства и устанавливают на стены.

На заметку

Вес каждой СИП панели варьируется от 40 до 100 кг. Поэтому сборка СИП дома требует использования нескольких пар сильных мужских рук или работы спецтехники. В необходимости использования погрузочно-разгрузочных машин – недостаток каркасно-щитовых строений.

Ещё один недостаток строений по принципу каркасно-щитового строительства – утепление готового щита может не соответствовать заявленному при продаже. Готовые для монтажа панели утепляются на заводе в процессе изготовления. И не всегда можно быть уверенным, что установлен именно тот утеплитель. Или что его толщина и изолирующие характеристики соответствуют обозначенным нормам.



Стоимость сборки

Для ориентировочного определения стоимости сборки каркасного дома можно пользоваться удвоенной суммой расходов на строительные материалы. Однако на практике стоимость работ по сборке будет выше затрат на материалы на 10-20%. Поэтому посмотрим как производится сборка каркасного дома своими руками, видео будет весьма кстати тем, кто хочет снизить цену строительства до закупочной стоимости дерева, стеновых панелей и кровли.

Цена сборки каркасного дома определяется сложностью работ и необходимостью строительной квалификации. Несмотря на относительную простоту, стоимость работ составляет существенную часть растрат на возведение каркасного дома. Стоимость сборки каркасного дома составляют как минимум половину стоимости дома.

1karkasnydom.ru

монтаж и инструмент для строительства

На сегодняшний день скорость строительства, наравне с ее конечной стоимостью, является определяющим фактором для большинства населения. Поэтому все чаще используют материалы и методы, которые в корне отличаются от общепринятых устоев на данный момент. Отличный вариант – монтаж каркасного дома.

Каркасные дома являются лидером в этой отрасли, ведь быстровозводимый дом не означает того, что он будет ненадежным в эксплуатации. К тому же такой дом можно утеплить одним из множества утеплителей, которые сейчас представлены на строительном рынке. Для такого жилища не требуется массивный фундамент, а если возводить каркасный дом своими руками, то в своем сегменте равных ему попросту нет.

Необходимые подготовительные работы

как собрать каркасный дом

Начинаться строительство каркасного дома должно с разработки проектной документации

Начинаться строительство каркасного дома должно с определения участка будущего жилища, и лишь после этого стоит заняться разработкой проектной документации. В ней должны быть отражены все нюансы строительства, планировка дома. Конечно, если вы владеете чертежными навыками и обладаете пространственным мышлением, то такой пункт не составит для вас никакого труда. Однако в большинстве случаев специалисты рекомендуют поручить эту работу профессиональным разработчикам. Это избавит вас от кропотливой работы, к тому же на чертежах будут отражены все дверные и оконные проемы согласно необходимым размерам, а также учтены ваши пожелания к планированию будущего дома.

После того, как проектная документация будет подготовлена и утверждена, следует заняться подготовкой участка и разметкой дома. Это весьма трудоемкий процесс, ведь на неподготовленном участке зачастую встречаются кустарники, деревья, строительный мусор от прошлого строительства. А благодаря этому этапу разметка будущего жилого помещения будет наиболее точно выполнена и займет гораздо меньше времени. К тому же участок может иметь существенный наклон, который выравнивается только с применением специальной техники.

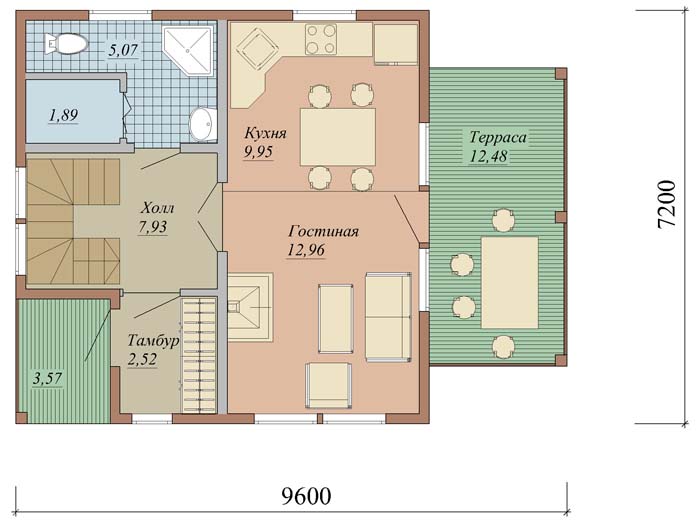

Разметка дома также является важным этапом планирования. Ведь именно от нее зависит планировка будущего жилища. Ошибки, допущенные при разметке на первоначальном этапе, достаточно сложно исправить в будущем.

Строительство дома начинается с фундамента

монтаж каркасного дома

Установка фундамента – основополагающее звено в строительстве собственного жилого помещения

Установка фундамента – основополагающее звено в строительстве собственного жилого помещения. В этом плане дом, собранный из модулей, или иначе – каркасный дом, находится в выгодном положении. Ведь в качестве основания под такой дом можно выбирать любой тип фундамента. Единственным определяющим фактором при выборе будет являться разновидность грунта.

Рекомендуем к прочтению:

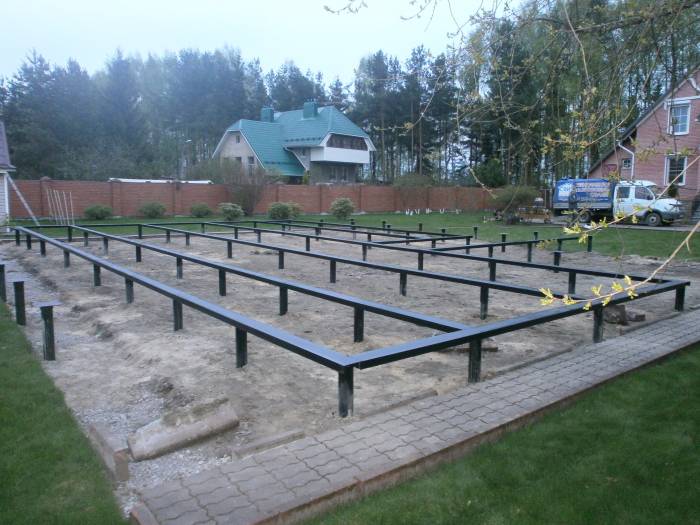

Наиболее часто при строительстве каркасных домов применяют свайно-винтовой фундамент. От прочих типов фундамента он выгодно отличается своей стоимостью, а также неприхотливостью в возведении. Как правило, строительная бригада из трех человек выполняет монтаж такого фундамента за несколько дней. В качестве альтернативы могут также применяться мелкозаглубленный ленточный и плитный фундамент, хотя мелкозаглубленный фундамент отличается своей хрупкостью, а плитный обладает весьма высокой стоимостью, из-за большого расхода строительных материалов.

Полы в каркасном доме

инструмент для строительства каркасного дома

Конструкция пола в подобном жилье выполняется в зависимости от выбранного фундамента, но, как правило, пол выбирают деревянный или бетонный

Конструкция пола в подобном жилье выполняется в зависимости от выбранного фундамента, но, как правило, пол выбирают деревянный или бетонный. Пол бетонного исполнения выполняют в случае ленточного или плитного фундамента. При ленточном используют легкие материалы, например, керамзитобетон. В случае плитного фундамента сама плита будет являться черновым вариантом бетонного пола. Для выравнивания пола специалисты рекомендуют использовать жидкие наливные полы. Деревянный пол выполняют в случае свайно-винтового фундамента, в таком случае стоит начинать с обвязки из бруса. Размер бруса определяется площадью дома – чем больше площадь, тем толще брус нужно использовать для предотвращения провисания пола. Обвязка одновременно является каркасом, то есть придает необходимую жесткость полу и равномерно распределяет нагрузку.

Обвязка пола должна собираться в следующей последовательности:

  1. Согласно разметке дома выкладывают брус, под который предварительно произведена подкладка рубероида. Это обеспечит гидроизоляцию.
  2. Необходимо наметить места стыков бруса (в том случае, если длина стен дома превышает длину используемого бруса).
  3. Брус укладывают друг на друга с напуском в 200-300 миллиметров, это позволит в будущем выполнить крепление по типу замка.
  4. Стыки брусьев соединяют гвоздями, а брус и фундамент фиксируют с помощью болтов или шпилек. Причем отверстие в брусе нужно выполнить чуть большего размера на его поверхности, это позволит спрятать шляпку болта в древесине.
  5. После того, как периметр закончен, надлежит приступить к обвязке. В этом случае брус фиксируют к брусу, используя металлические скобы.

Следующий шаг состоит в настиле лаг. Рекомендуется к этому этапу закончить подвод всех коммуникаций и электричества. Шаг между лагами будет определять разновидность используемого утеплителя. Поэтому надлежит шаг между лагами делать на 1-2 сантиметра меньше, чем ширина утеплителя, чтобы он был плотно прижат к дереву. Фиксируют лаги, используя гвозди. Монтаж должен осуществляться не вровень с обвязкой, а на 50 миллиметров меньше для того, чтобы вдоль обвязки, перпендикулярно уложенному брусу, поместилась еще одна доска. Это нужно для того, чтобы закрыть все отверстия по периметру. Далее надлежит приступать к обшивке гидроизоляционным и пароизоляционным материалом, причем нужно следить, чтобы монтаж материала осуществлялся с напуском.

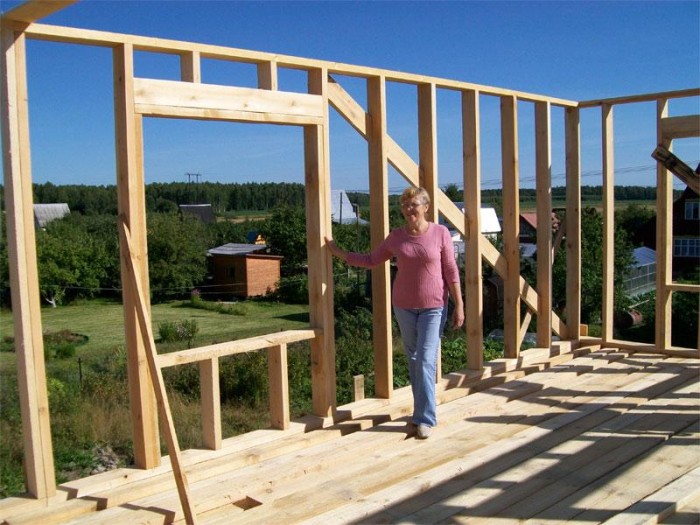

Как собрать стены в каркасном доме

инструменты для постройки каркасного дома

Перед тем, как приступить к монтажу стен, требуется определить необходимую высоту потолков в жилом помещении

Теперь рассмотрим, как собрать каркас дома. Инструменты, как и материалы для постройки стен каркасного дома, используются по аналогии с полом. Перед тем, как приступить к монтажу стен, требуется определить необходимую высоту потолков в жилом помещении. Если требуемая высота определена 280 сантиметрами, то вертикальные стойки следует выполнить на 15 сантиметров короче. Это расстояние, которое потребуется на обвязку.

Расстояние между стойками по аналогии с полом выполняется, исходя из размеров утеплителя минус 1-2 сантиметра. Наносится разметка тех мест, где будут прибиваться вертикальные стойки. Затем укладываются сами стойки и фиксируются гвоздями 12-15 сантиметров. Как правило, для того чтобы увеличить прочность и жесткость собранных элементов, между стойками выполняется монтаж перемычек. Обычно перемычки пробиваются с расчетом, что они будут служить стыком фанеры, в зависимости от характера дальнейших работ.

Рекомендуем к прочтению:

Усиление собранных элементов

каркасный дом руководство

Усиление каркаса происходит при помощи обвязки OSB-плитами

Обивка служит для увеличения жесткости конструкции каркасного дома, все стыки должны быть с напуском 250-300 миллиметров, исключая те углы, где напуск и толщина стены будут равны. Усиление происходит при помощи обвязки OSB-плит. Внутренние стены выполняют идентично внешним стенам, только допускается использовать меньшую толщину. В качестве наполнителя пространства между стен используется не утеплитель, а звукопоглощающий материал. Также допускается не использовать гидроизоляцию для возведения межкомнатных перегородок.

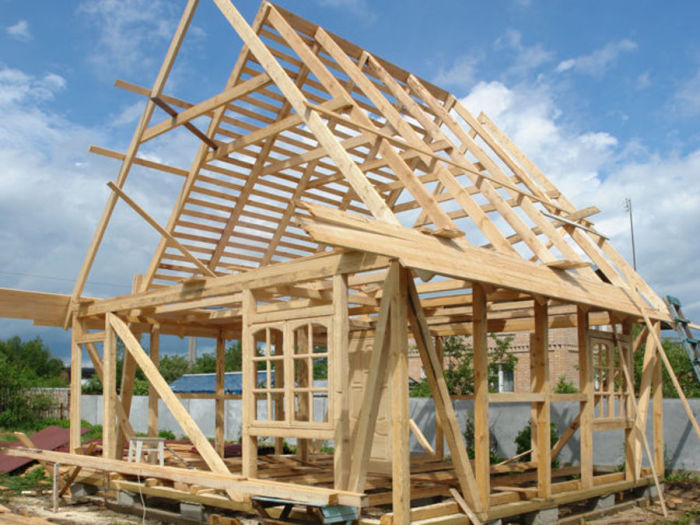

Крыша

инструменты для строительства каркасного дома

Строительство каркаса крыши для модульного дома принципиально ничем не отличается от монтажа крыши любого другого дома

Строительство каркаса крыши для модульного дома принципиально ничем не отличается от монтажа крыши любого другого дома. Даже есть небольшое преимущество в виде облегченной фиксации крыши и внешних стен каркасного дома. Стропильная система основывается на мауэрлате, который является опорой для стропил. Как правило, применяется брус размерами 20*20 сантиметров.

Дополнительное укрепление производят обрешеткой. Кровля строится строго по размеченному плану действий. Ведь крыша подвергается воздействию внешних и внутренних разрушающих факторов. Внешние – осадки, внутренние – конденсат. Поэтому специалисты рекомендуют не экономить на кровельном материале и выбрать металлочерепицу, которая обеспечивает надежную паро -, звуко — и теплоизоляцию.

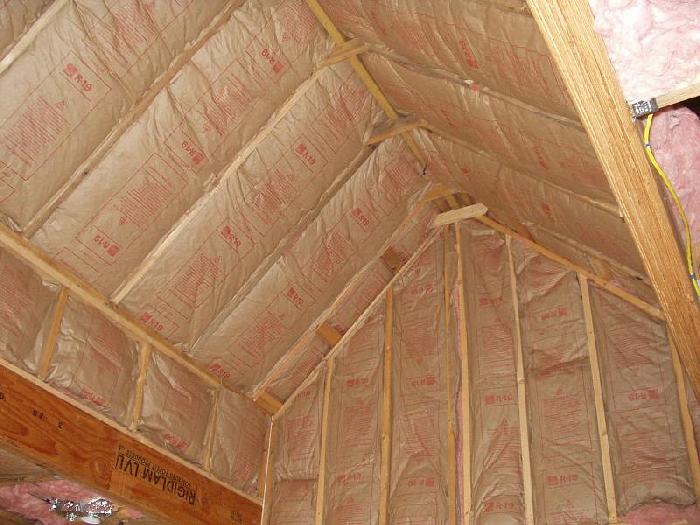

Как произвести монтаж утепления

каркасный дом инструкция

Внутри дома, между стоек, укладывают утеплитель, желательно в несколько слоев

Руководство по строительству каркасного дома рекомендует утепление всех основных элементов данной конструкции.

  • Снаружи, поверх листов OSB, производят монтаж специальной гидроизолирующей мембраны.
  • Внутри дома, между стоек, укладывают утеплитель, желательно в несколько слоев. Все зависит от того, какие требования предъявляются к дому, и от региона вашего проживания. Слой утеплителя укладывают с напуском, чтобы избежать мостиков холода.

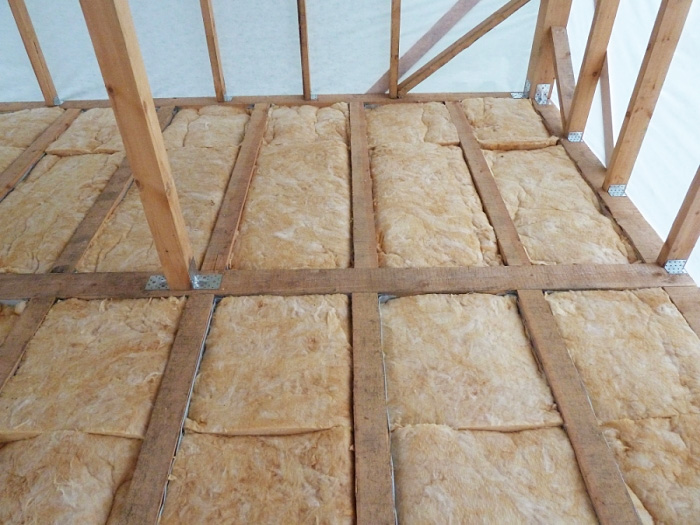

  • Пол утепляют по такой же технологии.
  • Потолок рекомендуется утеплять с чердака.
  • После того, как утеплитель будет уложен, надлежит его сверху покрыть пароизоляционной пленкой во избежание попадания влаги в утеплитель.
  • Для выполнения дальнейших работ по внешней отделке поверх пленки на стены набивается обшивочный материал – доска или рейки, но чаще всего – листы OSB.
  • Далее можно приступать к чистовой отделке и монтажу фасада дома.

Заключение

Здесь представлена краткая инструкция по самостоятельному строительству каркасного дома, в которой подобраны лишь общие советы и рекомендации. Инструмент для строительства каркасного дома разумней всего выбирать наиболее качественный, ведь не стоит пренебрегать собственной безопасностью. В остальном каркасный дом практически не отличается своими характеристиками от прочих домов, выполненных из «признанных» материалов (кирпич, камень, бетон), зато по конечной стоимости такой дом обойдется гораздо дешевле и позволит вам сэкономить большое количество времени для облагораживания земельного участка.

kakpostroitdomic.ru

Сборка и подъем стен каркасного дома. Каркасный дом своими руками.

Закончив адскую работу по сборке ферм, очередь дошла до наружных стен.

Забегая вперед, могу сказать, что это оказалось самой легкой и ненапряжной работой во всей стройке.

Конструкция стен у меня выбрана “скандинавская”.  То есть – одинарная верхняя обвязка, одинарные стойки в оконных и дверных проемах, и один сплошной “ригель”, на тех стенах, на которые приходится нагрузка от стропил.

Это решение мне нравится своим изяществом, надежностью и отсутствием сдвоенных и строенных стоек или обвязок, к которым я питаю подсознательную неприязнь, из за опасности возникновения щелей между ними.

Выглядит это следующим образом

Живой пример – каркас финской фирмы kastelli

Стойки были напилены в размер, нижняя обвязка, временно закрепленная ранее к балкам обвязки свай, снята и уложена на ребро на платформу, дальнейшее удобнее рассказывать в картинках.

Напиленные элементы стен разложены по своим местам

Собран шаблон стены

Шаблон сбит гвоздями, по 3 гвоздя в каждый узел за исключением верхней обвязки. Там только 2 гвоздя. Почему только 2 – объясню чуть ниже.

Очень важный момент. Крайне внимательно отмечайте места установки стоек. Изначально я был не внимателен. В результате пошла накопительная ошибка буквально на несколько мм на каждой стойке. В итоге – последние стойки уехали сантиметров на 5 относительно своего положения.  Заметил я ошибку поздно, поэтому одну стену пришлось разбирать и переделывать. Так что – семь раз отмерь…

  Пришла очередь врезать “ригель”. По идее, можно было сразу выпилить паз для установки ригеля в стойках. Но так как доски были нестроганные, я решил врезать по месту.

Клал ригель поверх стены, отмечал карандашом край, на стойке, затем выставлял диск пилы на толщину доски, делал много пропилов и затем стамеской вырубал паз.  Довольно быстро, хотя не так аккуратно, как если бы паз выпиливался изначально.

Перед тем как приступать к врезке ригеля, тщательно вымеряем все диагонали и крепим стену временной укосиной от смещения.

Пропилы на глубину ригеля



Вырубаем стамеской

ВАЖНО! В верхнюю обвязку вбиваем только 2 гвоздя. Третий гвоздь вбивается после установки ригеля. Иначе он будет мешать сделать выпил и установить ригель.



Затем ставим ригель в паз и прибиваем как к стойкам так и к обвязке. На фото выше виден стык двух участков стены. Здесь стойка крепится только к одной обвязке. Ко второй – после подъема стены.

На подъем стен был приглашен сосед “на пробу”.  К моему удивлению, мы достаточно легко подняли стену 6 метровой длинны вдвоем.  Самым сложным моментом был “соскок” стены с платформы на обвязку, так как из за контр лаг там была ступенька ~6см

Собственно все!  Собираем и поднимаем все 4 стены, выравниваем, соединяем между собой в углах. Стыки длинных стен соединяем перфорированными пластинами по верхней обвязке.

Самый полезный инструмент – линейка Line master с метчиками для разметки

К сожалению плохо видно. Проверка вертикальности лазерным уровнем. Отклонение от вертикали на высоту стены – 5мм



Post Scriptum

Важный нюанс. Металлической лентой, закрепляем нижнюю обвязку к платформе, чтобы не получилось как на видео. Ленту лучше использовать без перфорации. Перфорированная лента может порваться при подъеме


(Visited 16 280 times, 1 visits today)

xn--d1ahabdeeoeo2a7a.xn--p1ai

Как правильно собрать каркас дома из дерева?

Каркасные дома являются одними из самых популярных дачных построек. Именно с них чаще всего начинается застройка дачного участка. Они имеют все необходимые коммуникации, при этом легки в строительстве и имеют доступную цену. Как правильно собрать каркас дома? Для этого необходимо изучить определенные моменты, связанные со строительством каркасного дома.

Строительство дома по каркасной технологии не требует специальных навыков. Такой дом отличается хорошей теплоизоляцией, быстротой возведения и легкостью строения.

Подготовительные работы

Перед началом строительных работ необходимо подготовить все инструменты и материалы:

  • доска обрезная;
  • ОСБ плиты;
  • строительный скотч;
  • уплотнительная лента;
  • анкерные болты;
  • гвозди;
  • саморезы;
  • шпильки с гайками;
  • металлические пластины;
  • молоток;
  • перфоратор;
  • циркулярная пила;
  • шуруповерт;
  • гвоздодер;
  • электрорубанок;
  • электролобзик;
  • инструмент для выполнения разметки.

Схема сборки каркасно-панельного дома собственными руками.

На момент начала работ по сборке каркаса на участке должен иметься готовый фундамент. Монолитный фундамент набирает полную прочность за 28 дней, однако сборку каркасного дома можно начать и через неделю. Это безопасно как для фундамента, так и для будущего дома. При заливке в ростверк иногда закладывают анкеры для дальнейшего крепления нижней обвязки каркаса. Поэтому, если вы будете крепить брус именно таким образом, фундамент на данном этапе должен выглядеть как столбы, соединенными ростверком с выступающими из него забетонированными концами анкеров.

Заранее необходимо приобрести и дерево для сборки каркасного дома. Несушеное дерево необходимо монтировать как можно быстрее, зашивая каркас дома после сборки ОСБ. ОСБ также должно быть куплено заблаговременно. Все пиломатериалы нужно обработать антисептиком. В качестве гидроизоляции можно использовать рубероид. Он может быть обычным без ультрафиолетовой стабилизации и посыпки.

Подсчитать необходимое количество крепежных элементов практически невозможно. Так как такой расходный материал может ломаться, теряться. Однако для начала стоит приобрести около 9-10 кг гвоздей и примерно 600 шт. саморезов. В процессе работы вы сможете определить недостающее для той или иной части каркаса количество крепежных элементов и докупить их. До покупки пиломатериалов необходимо определиться толщиной утеплителя для стен каркасного дома, его пола и перекрытий.

Увеличение толщины теплоизоляции может потребовать увеличение самого каркаса.

Вернуться к оглавлению

Крепление бруса нижней обвязки

Крепление бруса нижней обвязки к угловой стойке.

Брус укладывают на ростверк, на который предварительно укладывается рубероид. Его необходимо укладывать непосредственно перед началом сборки каркасного дома. Если уложить рубероид заранее и оставить на некоторое время незакрытым, материал может повредиться. Так что до начала укладки нижней обвязки фундамент должен быть накрыт полиэтиленовой пленкой для защиты бетона от воздействия дождя. Если дожди в ближайшую неделю не ожидаются, фундамент можно оставить открытым.

Перед укладкой бруса необходимо проверить горизонтальность поверхности ростверка при помощи уровня. Если она достаточно ровная, можно укладывать гидроизоляционный материал и брус. При наличии неровностей более 1 см, поверхность нужно выровнять раствором и дать ему отстояться примерно неделю. После этого можно будет выполнять гидроизоляцию и укладывать брус. При неровностях меньше 1 см под брус нижней обвязки подкладывают дощечки. Так как тонкий слой раствора не схватится с фундаментной лентой и со временем начнет отходить и крошиться.

Брусья нижней обвязки между собой крепятся способом выборки на углах. Существует несколько методов сборки, наиболее популярными среди которых являются 2 варианта. Это выборка в лапу и в пол дерева. Оба они достаточно надежны, поэтому можно выбрать любой из них. В местах угловых соединений элементы деревянного каркаса крепятся друг к другу. Это можно сделать одним из приведенных ниже способов.

Схема крепления анкерами, бруса нижней обвязки.

Брусья соединяются анкером, который соединяет фундамент с брусом нижней обвязки. Другой способ подразумевает соединение брусьев между собой при помощи гвоздей длиной не менее 15 см. Их крепят с отступом от кромки бруса на 15-20 мм. Соединяем брусья анкером, который, в свою очередь, крепит брус нижней обвязки к фундаменту. И наконец, третий способ — соединение нагелем. Для этого в местах соединений элементов сверлится отверстие диаметром около 20 мм. В него вбивается деревянный нагель — дубовый штырь, выступающий над поверхностью бруса на 8-10 см, что позволит затем крепить угловые стойки каркаса для дома. Диаметр нагеля должен совпадать с диаметром отверстия. Нагель может быть и квадратным, имеющим сторону, чуть большую диаметра отверстия.

Перед соединением брусьев между собой необходимо проверить их диагонали и углы. Помимо соединения друг с другом, деревянные брусья должны крепиться и к фундаменту. Если для крепления обвязочного бруса были заранее предусмотрены шпильки, анкеры уже не потребуются. Можно сразу приступать к сверлению отверстий в брусе для шпилек в местах, соответствующих положению забетонированных шпилек.

Варианты крепления стоек к брусу.

Если же шпильки не закладывались, брус придется крепить при помощи анкерных болтов диаметром 16 мм. Анкеры должны входить в фундамент на глубину не менее 10 см, поэтому при высоте нижней обвязки 10 см длина анкера должна составлять 20 см. Отверстия для анкеров бурятся в застывшем бетоне фундамента. После этого сверлятся отверстия в досках обвязки. Брус соединяется с фундаментом при помощи гаек с шайбами. Шайба увеличивает площадь взаимодействия гайки с деревом. При затягивании без шайбы гайка может войти в древесину, что крайне нежелательно. Гайки должны быть шестигранными. Круглая или квадратная гайка здесь не подходит.

Если элементы нижней обвязки в углах соединены гвоздями или нагелями, анкер в углу устанавливать не нужно. Первые анкеры в таком случае будут устанавливаться на линии продолжения внутреннего контура ленты фундамента. Если крепления гвоздями или нагелем в углу нет, первые анкера будут располагаться как раз там, в местах соединения элементов нижней обвязки. Дальше анкера устанавливаются с шагом 100-120 см. Иногда шаг может делаться и больше, но не более 240 см. При наличии коротких стенок, независимо от их длины, на одном отрезке бруса должно находиться не менее 2 анкерных болтов.

После того как крепление нижней обвязки, необходимо проверить уровни, диагонали и углы бруса. Если поверхность обвязки получилась несколько неровной, ее можно сравнять электрорубанком. После этого можно начинать установку вертикальных стоек каркаса.

Вернуться к оглавлению

Установка вертикальных стоек каркаса

Схема крепление каркаса короткими укосами.

Угловые стойки каркаса для дома должны устанавливаться в первую очередь. Их сечение должно отличаться от сечения остальных стоек. Если брусья нижней обвязки на углах соединялись анкерами или гвоздями, угловая стойка крепится при помощи стальных уголков. Уголки лучше брать усиленные. Если брусья соединялись нагелем, должны остаться выпуски деревянных нагелей длиной 8-10 см. На эти нагели необходимо надеть угловые стойки. Для этого в нижней части стойки сверлят отверстие диаметром 20 мм или больше. Глубина отверстия должна быть на 1 см больше длины выступающего нагеля. Каждую угловую стойку нужно надеть на нагель и закрепить временными укосинами. Временные укосины используются и при креплении угловых стоек стальными уголками.

Перед монтажом неугловых стоек необходимо выбрать способ крепления. Существует несколько вариантов. Первый — крепление стоек к обвязке методом вырубки. Второй вариант подразумевает использование стальных уголков. Крепление уголками является более надежным, так как брусья нижней обвязки не ослабляются вырубкой. Единственным недостатком этого метода является увеличение стоимости строительства. Крепить уголки необходимо при помощи оцинкованных саморезов по дереву.

Высота этажа и размеры стоек при разных вариантах крепления стоек.

О методе вырубки стоит рассказать подробнее. Для осуществления этого способа нужно нанести разметку и сделать пазы на брусьях нижней обвязки. Они должны иметь глубину около 30% высота бруса нижней обвязки. Например, на брусе высотой 10 см вырубка должна делаться на глубину 3 см. Независимо от того, какой метод крепления неугловых стоек был выбран, их необходимо раскреплять временными укосинами. На каждую стойку можно установить 2 короткие укосины либо 1 длинную укосину на несколько стоек. Они устанавливаются, чтобы не расшатались соединения стоек и нижней обвязки до того, как будет закреплена верхняя обвязка и постоянные укосины.

Если вы не сделали чертежи каркаса для всех стен, т .е планируете строить без них, на данном этапе необходимо учитывать , что шаг стоек в местах нахождения дверных и оконных проемов может быть другим. Рекомендуется все же сделать чертеж всех стен и основных элементов каркаса на них. Конечно же, с указанием размеров. Важно знать, что высота вертикальной стойки при креплении уголками равна высоте этажа. При креплении методом вырубки она будет больше на 2 глубины вырубки.

Вернуться к оглавлению

Крепление верхней обвязки

Крепление брусьев верхней обвязки методом вырубки.

Брусья верхней обвязки на углах крепятся методом вырубки. К вертикальным стойкам верхняя обвязка крепится тем способом, который вы выбрали для крепления нижней обвязки и стоек (стальные уголки или вырубка). Если вы крепите верхнюю обвязку при помощи вырубки, перед тем как брусья будут надеваться на стойки, в них делают пазы для каждой стойки точно так же, как и пазы в брусе нижней обвязки. Нужно проследить, чтобы эти пазы располагались строго вертикально по отношению к пазам нижней обвязки. Только так можно сделать действительно вертикальные стойки. В противном случае может произойти перекос вертикальных стоек и каркаса в целом.

После того как пазы будут сделаны, брусья можно укладывать на свои места (вертикальные стойки) и крепить к каркасу. Крепится верхняя обвязка 2 гвоздями к каждой вертикальной стойке. Гвоздь должен входить в стойку не менее чем на 10 см.

Вернуться к оглавлению

Укрепление каркаса

Основные параметры врубки при скреплении брусом верхней обвязки с балками перекрытия.

Для придания каркасу пространственной жесткости, устойчивости к ветру и прочим нагрузкам, его нужно укреплять при помощи диагональных связей — укосов (иногда они могут называться раскосами). Их следует делать обязательно. На этом этапе нужно внимательно проверить все вертикали и диагонали для того, чтобы вовремя устранить возможные перекосы каркаса. Окончательно каркас выставляется при помощи уровня и отвеса. Каждая стойка затем закрепляется 4 укосинами (2 сверху и 2 снизу). Временные укосы удаляются. Если укосы имеют меньшее сечение, чем основные стойки, крепить их необходимо ближе к внутренней обшивке каркаса. В таком случае между внешней обшивкой и укосиной можно будет разместить утеплитель.

Балки перекрытия будут опираться на брус верхней обвязки с помощью врубки. Для этого на конце каждой балки нужно ранее сделать паз шириной, равной ширине брусьев верхней обвязки. Паз должен иметь глубину, равную 30-50% высоты балки. Край балки и верхняя обвязка соединяются 2 гвоздями. Гвозди должны входить в стойку на 10 см. На брусьях верхней обвязки нужно заранее сделать разметку будущих мест крепления балок перекрытия. Делать это на высоте будет достаточно сложно.

Вернуться к оглавлению

Советы по экономии стройматериалов

Старайтесь по возможности экономить пиломатериалы. Для изготовления мелких коротких элементов каркаса можно использовать обрезки длинных брусьев и досок либо искривленные доски, если среди закупленных пиломатериалов попадаются такие. Некоторые материалы можно использовать повторно. Например, доски для изготовления временных раскреплений можно нарезать на маленькие постоянные укосины. Можно использовать для временного раскрепления доски низкого качества либо доски, служившие когда-то деревянной опалубкой. Очень хорошо, если повторное использование стройматериалов будет спланировано заранее. В таком случае можно будет заказать меньшее количество пиломатериалов.

Пиломатериалы нужно складировать так, чтобы короткие доски и обрезки были всегда на виду. Так вам не придется лишний раз нарезать короткие детали. При хранении пиломатериалы нужно защищать от намокания и загрязнения. И еще один совет, не касающийся экономии. Отходы пиломатериалов, обработанных антисептиками, не следует сжигать или использовать для растопки. Это опасно для здоровья.

Источник

thewalls.ru

Как правильно собрать каркас дома из дерева?

Каркасные дома являются одними из самых популярных дачных построек. Именно с них чаще всего начинается застройка дачного участка. Они имеют все необходимые коммуникации, при этом легки в строительстве и имеют доступную цену. Как правильно собрать каркас дома? Для этого необходимо изучить определенные моменты, связанные со строительством каркасного дома.

Каркасное домостроение

Строительство дома по каркасной технологии не требует специальных навыков. Такой дом отличается хорошей теплоизоляцией, быстротой возведения и легкостью строения.

Подготовительные работы

Перед началом строительных работ необходимо подготовить все инструменты и материалы:

  • доска обрезная;
  • ОСБ плиты;
  • строительный скотч;
  • уплотнительная лента;
  • анкерные болты;
  • гвозди;
  • саморезы;
  • шпильки с гайками;
  • металлические пластины;
  • молоток;
  • перфоратор;
  • циркулярная пила;
  • шуруповерт;
  • гвоздодер;
  • электрорубанок;
  • электролобзик;
  • инструмент для выполнения разметки.
Схема сборки каркасно-панельного дома собственными руками.

Схема сборки каркасно-панельного дома собственными руками.

На момент начала работ по сборке каркаса на участке должен иметься готовый фундамент. Монолитный фундамент набирает полную прочность за 28 дней, однако сборку каркасного дома можно начать и через неделю. Это безопасно как для фундамента, так и для будущего дома. При заливке в ростверк иногда закладывают анкеры для дальнейшего крепления нижней обвязки каркаса. Поэтому, если вы будете крепить брус именно таким образом, фундамент на данном этапе должен выглядеть как столбы, соединенными ростверком с выступающими из него забетонированными концами анкеров.

Заранее необходимо приобрести и дерево для сборки каркасного дома. Несушеное дерево необходимо монтировать как можно быстрее, зашивая каркас дома после сборки ОСБ. ОСБ также должно быть куплено заблаговременно. Все пиломатериалы нужно обработать антисептиком. В качестве гидроизоляции можно использовать рубероид. Он может быть обычным без ультрафиолетовой стабилизации и посыпки.

Подсчитать необходимое количество крепежных элементов практически невозможно. Так как такой расходный материал может ломаться, теряться. Однако для начала стоит приобрести около 9-10 кг гвоздей и примерно 600 шт. саморезов. В процессе работы вы сможете определить недостающее для той или иной части каркаса количество крепежных элементов и докупить их. До покупки пиломатериалов необходимо определиться толщиной утеплителя для стен каркасного дома, его пола и перекрытий.

Увеличение толщины теплоизоляции может потребовать увеличение самого каркаса.

Вернуться к оглавлению

Крепление бруса нижней обвязки

Крепление бруса нижней обвязки к угловой стойке.

Крепление бруса нижней обвязки к угловой стойке.

Брус укладывают на ростверк, на который предварительно укладывается рубероид. Его необходимо укладывать непосредственно перед началом сборки каркасного дома. Если уложить рубероид заранее и оставить на некоторое время незакрытым, материал может повредиться. Так что до начала укладки нижней обвязки фундамент должен быть накрыт полиэтиленовой пленкой для защиты бетона от воздействия дождя. Если дожди в ближайшую неделю не ожидаются, фундамент можно оставить открытым.

Перед укладкой бруса необходимо проверить горизонтальность поверхности ростверка при помощи уровня. Если она достаточно ровная, можно укладывать гидроизоляционный материал и брус. При наличии неровностей более 1 см, поверхность нужно выровнять раствором и дать ему отстояться примерно неделю. После этого можно будет выполнять гидроизоляцию и укладывать брус. При неровностях меньше 1 см под брус нижней обвязки подкладывают дощечки. Так как тонкий слой раствора не схватится с фундаментной лентой и со временем начнет отходить и крошиться.

Брусья нижней обвязки между собой крепятся способом выборки на углах. Существует несколько методов сборки, наиболее популярными среди которых являются 2 варианта. Это выборка в лапу и в пол дерева. Оба они достаточно надежны, поэтому можно выбрать любой из них. В местах угловых соединений элементы деревянного каркаса крепятся друг к другу. Это можно сделать одним из приведенных ниже способов.

 Схема крепления анкерами, бруса нижней обвязки.

Схема крепления анкерами, бруса нижней обвязки.

Брусья соединяются анкером, который соединяет фундамент с брусом нижней обвязки. Другой способ подразумевает соединение брусьев между собой при помощи гвоздей длиной не менее 15 см. Их крепят с отступом от кромки бруса на 15-20 мм. Соединяем брусья анкером, который, в свою очередь, крепит брус нижней обвязки к фундаменту. И наконец, третий способ – соединение нагелем. Для этого в местах соединений элементов сверлится отверстие диаметром около 20 мм. В него вбивается деревянный нагель – дубовый штырь, выступающий над поверхностью бруса на 8-10 см, что позволит затем крепить угловые стойки каркаса для дома. Диаметр нагеля должен совпадать с диаметром отверстия. Нагель может быть и квадратным, имеющим сторону, чуть большую диаметра отверстия.

Перед соединением брусьев между собой необходимо проверить их диагонали и углы. Помимо соединения друг с другом, деревянные брусья должны крепиться и к фундаменту. Если для крепления обвязочного бруса были заранее предусмотрены шпильки, анкеры уже не потребуются. Можно сразу приступать к сверлению отверстий в брусе для шпилек в местах, соответствующих положению забетонированных шпилек.

Варианты крепления стоек к брусу.

Варианты крепления стоек к брусу.

Если же шпильки не закладывались, брус придется крепить при помощи анкерных болтов диаметром 16 мм. Анкеры должны входить в фундамент на глубину не менее 10 см, поэтому при высоте нижней обвязки 10 см длина анкера должна составлять 20 см. Отверстия для анкеров бурятся в застывшем бетоне фундамента. После этого сверлятся отверстия в досках обвязки. Брус соединяется с фундаментом при помощи гаек с шайбами. Шайба увеличивает площадь взаимодействия гайки с деревом. При затягивании без шайбы гайка может войти в древесину, что крайне нежелательно. Гайки должны быть шестигранными. Круглая или квадратная гайка здесь не подходит.

Если элементы нижней обвязки в углах соединены гвоздями или нагелями, анкер в углу устанавливать не нужно. Первые анкеры в таком случае будут устанавливаться на линии продолжения внутреннего контура ленты фундамента. Если крепления гвоздями или нагелем в углу нет, первые анкера будут располагаться как раз там, в местах соединения элементов нижней обвязки. Дальше анкера устанавливаются с шагом 100-120 см. Иногда шаг может делаться и больше, но не более 240 см. При наличии коротких стенок, независимо от их длины, на одном отрезке бруса должно находиться не менее 2 анкерных болтов.

После того как крепление нижней обвязки, необходимо проверить уровни, диагонали и углы бруса. Если поверхность обвязки получилась несколько неровной, ее можно сравнять электрорубанком. После этого можно начинать установку вертикальных стоек каркаса.

Вернуться к оглавлению

Установка вертикальных стоек каркаса

Схема крепление каркаса  короткими укосами.

Схема крепление каркаса короткими укосами.

Угловые стойки каркаса для дома должны устанавливаться в первую очередь. Их сечение должно отличаться от сечения остальных стоек. Если брусья нижней обвязки на углах соединялись анкерами или гвоздями, угловая стойка крепится при помощи стальных уголков. Уголки лучше брать усиленные. Если брусья соединялись нагелем, должны остаться выпуски деревянных нагелей длиной 8-10 см. На эти нагели необходимо надеть угловые стойки. Для этого в нижней части стойки сверлят отверстие диаметром 20 мм или больше. Глубина отверстия должна быть на 1 см больше длины выступающего нагеля. Каждую угловую стойку нужно надеть на нагель и закрепить временными укосинами. Временные укосины используются и при креплении угловых стоек стальными уголками.

Перед монтажом неугловых стоек необходимо выбрать способ крепления. Существует несколько вариантов. Первый – крепление стоек к обвязке методом вырубки. Второй вариант подразумевает использование стальных уголков. Крепление уголками является более надежным, так как брусья нижней обвязки не ослабляются вырубкой. Единственным недостатком этого метода является увеличение стоимости строительства. Крепить уголки необходимо при помощи оцинкованных саморезов по дереву.

Высота этажа и размеры стоек при разных вариантах крепления стоек.

Высота этажа и размеры стоек при разных вариантах крепления стоек.

О методе вырубки стоит рассказать подробнее. Для осуществления этого способа нужно нанести разметку и сделать пазы на брусьях нижней обвязки. Они должны иметь глубину около 30% высота бруса нижней обвязки. Например, на брусе высотой 10 см вырубка должна делаться на глубину 3 см. Независимо от того, какой метод крепления неугловых стоек был выбран, их необходимо раскреплять временными укосинами. На каждую стойку можно установить 2 короткие укосины либо 1 длинную укосину на несколько стоек. Они устанавливаются, чтобы не расшатались соединения стоек и нижней обвязки до того, как будет закреплена верхняя обвязка и постоянные укосины.

Если вы не сделали чертежи каркаса для всех стен, т .е планируете строить без них, на данном этапе необходимо учитывать , что шаг стоек в местах нахождения дверных и оконных проемов может быть другим. Рекомендуется все же сделать чертеж всех стен и основных элементов каркаса на них. Конечно же, с указанием размеров. Важно знать, что высота вертикальной стойки при креплении уголками равна высоте этажа. При креплении методом вырубки она будет больше на 2 глубины вырубки.

Вернуться к оглавлению

Крепление верхней обвязки

Крепление брусьев верхней обвязки методом вырубки.

Крепление брусьев верхней обвязки методом вырубки.

Брусья верхней обвязки на углах крепятся методом вырубки. К вертикальным стойкам верхняя обвязка крепится тем способом, который вы выбрали для крепления нижней обвязки и стоек (стальные уголки или вырубка). Если вы крепите верхнюю обвязку при помощи вырубки, перед тем как брусья будут надеваться на стойки, в них делают пазы для каждой стойки точно так же, как и пазы в брусе нижней обвязки. Нужно проследить, чтобы эти пазы располагались строго вертикально по отношению к пазам нижней обвязки. Только так можно сделать действительно вертикальные стойки. В противном случае может произойти перекос вертикальных стоек и каркаса в целом.

После того как пазы будут сделаны, брусья можно укладывать на свои места (вертикальные стойки) и крепить к каркасу. Крепится верхняя обвязка 2 гвоздями к каждой вертикальной стойке. Гвоздь должен входить в стойку не менее чем на 10 см.

Вернуться к оглавлению

Укрепление каркаса

Основные параметры врубки при скреплении брусом верхней обвязки с балками перекрытия.

Основные параметры врубки при скреплении брусом верхней обвязки с балками перекрытия.

Для придания каркасу пространственной жесткости, устойчивости к ветру и прочим нагрузкам, его нужно укреплять при помощи диагональных связей – укосов (иногда они могут называться раскосами). Их следует делать обязательно. На этом этапе нужно внимательно проверить все вертикали и диагонали для того, чтобы вовремя устранить возможные перекосы каркаса. Окончательно каркас выставляется при помощи уровня и отвеса. Каждая стойка затем закрепляется 4 укосинами (2 сверху и 2 снизу). Временные укосы удаляются. Если укосы имеют меньшее сечение, чем основные стойки, крепить их необходимо ближе к внутренней обшивке каркаса. В таком случае между внешней обшивкой и укосиной можно будет разместить утеплитель.

Балки перекрытия будут опираться на брус верхней обвязки с помощью врубки. Для этого на конце каждой балки нужно ранее сделать паз шириной, равной ширине брусьев верхней обвязки. Паз должен иметь глубину, равную 30-50% высоты балки. Край балки и верхняя обвязка соединяются 2 гвоздями. Гвозди должны входить в стойку на 10 см. На брусьях верхней обвязки нужно заранее сделать разметку будущих мест крепления балок перекрытия. Делать это на высоте будет достаточно сложно.

Вернуться к оглавлению

Советы по экономии стройматериалов

Старайтесь по возможности экономить пиломатериалы. Для изготовления мелких коротких элементов каркаса можно использовать обрезки длинных брусьев и досок либо искривленные доски, если среди закупленных пиломатериалов попадаются такие. Некоторые материалы можно использовать повторно. Например, доски для изготовления временных раскреплений можно нарезать на маленькие постоянные укосины. Можно использовать для временного раскрепления доски низкого качества либо доски, служившие когда-то деревянной опалубкой. Очень хорошо, если повторное использование стройматериалов будет спланировано заранее. В таком случае можно будет заказать меньшее количество пиломатериалов.

Пиломатериалы нужно складировать так, чтобы короткие доски и обрезки были всегда на виду. Так вам не придется лишний раз нарезать короткие детали. При хранении пиломатериалы нужно защищать от намокания и загрязнения. И еще один совет, не касающийся экономии. Отходы пиломатериалов, обработанных антисептиками, не следует сжигать или использовать для растопки. Это опасно для здоровья.

moidomkarkas.ru

Каркасный дом своими руками — пошаговая инструкция с фото

Пошаговая инструкция для сборки каркасного дома своими руками — документ, включающий в себя комплекс планов, схем и спецификаций элементов, предназначенный для возведения каркасного дома своими силами.

В инструкцию входят: схема фундамента и обвязки, лаги пола и перекрытия, схема расстановки стеновых щитов первого и второго этажей, раскладка стеновых панелей, несущая кровельная конструкция и стропильная система, ведомости пиломатериалов и план кровли.

Пошаговая инструкция это связующее звено между чертежами, 3 d моделью и сметой, чтобы строитель мог не прибегать к помощи дополнительной информации и построил свой каркасный дом своими руками. В ней также даются ссылки на необходимые СНИПЫ и требования на проведение дополнительных строительных работ, а также действий обеспечивающих безопасность на строительной площадке.

Из чего складывается стоимость строительства дома под ключ? Прежде всего это стоимость материалов на материалы и это кстати довольно маленькая часть бюджета — не более 5 т. р/м.кв. Вторым фактором, влияющим на цену дома является непосредственно стоимость работ по монтажу. Под ключ работы стоят сейчас от 50% до 70% от сметы на материалы.

Добавим сюда стоимость логистических и операционных расходов, что составляет от 5% до 10% — доски как никак надо везти, инструмент покупать и кормить-одевать рабочих на время стройки. Сложив эти показатели получаем около 7-8 т.р./м.кв. Дальше добавляем чистую прибыль фирмы — застройщика и получаем нормальную цену на каркасный дом под ключ от 10 до 12 т.р. за квадратный метр. Если Вы ищете дешевый способ — стройте сами.

Инструкция сборки по снипам

Пошаговая инструкция строительства каркасных домов — неотъемлемая часть проекта, которая связывает чертежи между собой, образуя четкий слаженный поэтапный процесс! Инструкция является нашей уникальной разработкой, несмотря на то, что отдельные элементы можно найти в открытом доступе. Пошаговая инструкция строительства каркасных домов условно разделена на 2 дополняющих друг друга этапа.

Первый из них — это требования и ссылки на СНИПЫ, СП, Платформу, Ларри Хона и другие источники конструктивных решений. В этом разделе можно понять откуда почему было принято то или иное конструктивное решение.

Я сталкиваюсь с многими строителями и зачастую при различных точках зрения доводы строителей бывают:»Мы всегда так строим», но, чтобы говорить на одном языке нам необходимо отталкиваться не от своих мнений, а от авторитетных источников. Разработанная нами пошаговая инструкция каркасных домов позволяет как раз ответить на вопрос: «Почему было выбрано именно это конструктивное решение».

Второй неотъемлемой частью пошаговой инструкции каркасных домов являются наши собственные рекомендации, полезные советы и предупреждения от ошибок. Не на все вопросы можно ответить ссылкой на Снипы, на некоторые необходимо просто посоветовать что-то из личного опыта.

Именно поэтому вторым этапом пошаговой инструкции каркасного дома являются наши собственные рекомендации. Они помогут Вам сэкономить деньги, получить минимальное количество остатков и обрезком материалов, а также избежать ошибок. Пошаговая инструкция в наших проектах поможет Вам значительно упростить ход работ и сэкономить Ваше время и деньги!

Пошаговое руководство сборки каркасного дома


Шаг 1. Установка фундамента

Первый шаг в постройке каркасного дома — это установка фундамента. Существует ряд требований к фундаменту, которые необходимо учитывать для надежности и долговечности вашего дома. Каркасные дома довольно легкие в сравнении с кирпичными и иными деревянными домами, что позволяет использовать мелкозаглубленные фундаменты, винтовые сваи и даже тупики или стеновые блоки в качестве опор, что существенно снижает затраты на фундамент.

При проектировании фундамента необходимо учесть важные детали, такие как места опор стоек, щитов и даже несущей кровельной конструкции, чтобы они опирались на фундамент. При этом я крайне не рекомендую Вам самим располагать точки опоры, так как допущение даже одной ошибки приведет к остановке работ вплоть до демонтажа здания.

Лучше всего проектирование фундамента заказать у профессионалов-проектировщиков, или у специалистов по установке фундаментов. Чаще всего в качестве фундамента под каркасный дом используют винтовые сваи, которые за последние 30 лет отлично зарекомендовали себя на нашем рынке.

Обычно используют стандартные сваи высотой 2.5 метра, диаметром свай 108 мм и диаметром лопастей 300 мм, толщиной железа 4 мм и оголовками 200 на 200 мм.

При этом мы не рекомендуем использовать винтовые сваи меньшего диаметра, так как они могут не соответствовать требованиям по нагрузке. Ленточный фундамент использовать под каркасные дома целесообразно только в случае требований по подвальному помещению.

Шаг 2. Обвязка из трех сколоченных досок

Между фундаментом и обвязкой должна быть проложена гидроизоляция — рубероид в два слоя с выпуском по краям не менее 2х см. В качестве ростверка или обвязки оптимально использовать 3 сколоченные доски сечением 150×50 или 200×50мм. Перед сборкой доски необходимо обработать огне био защитным раствором. Места стыков обвязки должны быть выполнены в виде елочки, чтобы места опирания были цельными и не имели горизонтальных запилов.

Между собой доски обвязки сколачиваются гвоздями 100 мм. Также возможно крепление балок обвязки между собой с помощью металлических уголков. Грамотно собранная обвязка передает нагрузку от каркаса на фундамент и служит основой для строительства каркасного дома. Альтернативой обвязке из трех сколоченных досок может быть армированный ростверк, но он применяется редко из за высокой стоимости.

Важно ответить, что если вы используете винтовые сваи в качестве фундамента, то не забудьте обратить внимание на требования пунктов 8.2 и 8.3 из СП 24.13330.2011 «Свайны фундаменты», которые указывают на необходимость использования металлического швеллера в качестве ростверка по сваям.

Хотя многие строители считают этот пункт нецелесообразным к использованию все-таки такое требование есть и застройщики обязаны быть в курсе при подписании договора на строительство дома.

Шаг 3. Лаги пола

Третьим шагом пошаговой инструкции каркасных домов своими руками служит установка лаг пола. Лаги пола это доски обычно сечением 200*50 мм, которые ставятся на ребро с шагом 600 мм под утеплитель.

К лагам снизу приколачивается упорная доска 100*25 мм вдоль с выпуском с каждой стороны по 2,5 см. Сверху на эти доски укладывается и крепится на металлические скобы мебельным степлером ветрозащита, чаще всего используют Изоспан А.

И уже по нему происходит установка минераловатного утеплителя в 4 слоя по 50 мм или эковаты в 200 мм. Важно отметить, что при шаге лаг пола в 600 мм между ними остается расстояние не более 550 мм.

В этот проем укладывается утеплитель шириной 600 мм, что дает сминание и уплотнение с каждой стороны по 2,5 мм. Очень важно хорошо утеплить пол.

Поверх утеплителя необходимо растянуть ветрозащитную мембрану, после которой можно монтировать шпунтовые половые доски или листы фанеры в качестве чернового напольного покрытия.

Шаг 4. Каркас

Каркас дома собирается как конструктор Lego из отдельных щитов. По проекту у Вас есть схема расположения стеновых щитов каркасного дома и чертежи каждого щита в отдельности. То есть Вы не выстраиваете дом по доскам, как у нас часто делают, а собираете отдельные элементы — щиты, которые непосредственно собираются в каркас.

При всем многообразии оконных и дверных проемов, а также методов состыковки стеновых щитов между собой наша компания использует единственно верный на наш взгляд метод Ларри Хона, который в своей практике внедрил оптимальные разработки при сборке каркасных домов и доказал их состоятельность.

Стойки каркаса мы используем сечением чаще всего 150*40, хотя они могут быть и 150*50 и даже 200*50. Хотя непосредственно каркас 200 мм мы не рекомендуем использовать, потому что в этом случае лучше использовать дополнительную контр обрешетку изнутри из брусков 50*50 на каркас 150 мм между которыми устанавливается дополнительный слой утепления.

При этом каркас остается стандартным в 150 мм, что не слишком тяжело для подъема силами бригады из 3х-4х человек а утепление стены получается в 200 мм за счет контр обрешетки при этом перекрываются все возможные мостики холода по каркасу, что крайне полезно.

Шаг 5. Кровля

Несущая кровельная конструкция в каркасном доме состоит из мауэрлата — сдвоенных верхних лежней каркаса и конькового пролета из сколоченных досок или бруса 200*150. Стропила имеют шаг 600 мм, для возможности утепления мансардного этажа.

Сечение стропил рассчитывается исходя из требований СНИП, отталкиваясь от снеговых и ветровых нагрузок региона, а также длины пролета стропил. По требованиям вынос стропил от фронтонов должен быть не менее 400 мм. В качестве кровельного покрытия обычно используют металлочерепицу, реже мягкую кровлю, так как она существенно дороже.

При кровельных работах необходимо учесть достаточное утепление крыши, обычно 200 мм, а также вентзазор через контр обрешетку по стропилам из брусков 50*50 мм, для проветривания утеплителя и возможности воздуху свободно циркулировать под кровельным покрытием.

Важно не перекрывать конек ветрозащитной пленкой, и оставить продух в 10 см, который сверху уже по обрешетке покрыть ветрозащитной мембраной, таким образом влажный воздух сможет беспрепятственно выходить из утеплителя и при этом снег не будет попадать через полости между металлочерепицей и коньком.

Шаг 6. Отделка

В качестве наружной отделке в каркасном доме можно использовать множество материалов, обычно используют виниловый сайдинг, сейчас он особенно популярен за счет его орнаментов и цветовых преимуществ.

Также в качестве отделки используют материалы из дерева, такие как блок хаус, имитация бруса или вагонка, все эти материалы отлично смотрятся на каркасном доме. При этом существуют и довольно редкие материалы отделки, такие как декоративная штукатурка в каркасном доме.

В качестве внутренней отделки чаще всего используют гипсокартонные листы под обои или деревянные варианты, такие как евровагонка или имитация бруса. Все чаще в отделке используют комбинированные материалы, допустим первый этаж — гипсокартон, второй этаж — евровагонка, а санузел и ванная комната — декоративная плитка.

В любом случае необходимо понимать, что под каркасный дом подходят абсолютно любые материалы отделки вплоть до облицовочного кирпича.

Шаг 7. Утепление

В качестве утеплителя в каркасных домах часто используют минераловатные утеплители плотностью не менее 50 кг/м.кв, при этом необходимо отметить, что недопустимо утеплять вертикальные стойки рулонным утеплителем, так как он просядет через 3-5 лет с высокой долей вероятности.

Также популярен такой вид утепления, как базальтовые плиты. Важно отметить положительные отзывы на утепление каркасных домов эковатой, по отзывам жильцов дома получаются очень теплыми, при этом отсутствует эффект парника.

Важно отметить, что необходимо очень тщательно подходить к процессу утепления и тщательно трамбовать утеплитель, чтобы не получить пузырь воздуха, а следовательно место промерзания стены.

Каркасные дома по своей природе уникальны и являются единственно верным выбором для жизни на наш взгляд.

karkasmaster.com

Сборка каркасного дома своими руками: фото

Несмотря на то, что строительный сезон подходит к концу, некоторые только начинают подумывать о возведении своего дома. В первую очередь это те, кто решил остановить свой выбор на каркасных домах, ведь именно эти здания могут собираться даже в зимнее время. А если учесть, что число заказов с похолоданием падает, многие фирмы зимой предлагают снижение цен и акции. Поэтому, если вы не успели построиться летом, сборка каркасного дома – ваш вариант.

Сборка каркасного дома своими руками

Сборка каркасного дома своими руками

С чего начать строительство

Любое строительство начинается с выбора места, составления плана и проведения разметки на участке. План может быть составлен своими руками, особенно если речь идет о постройке для временного проживания – летнего домика, бытовки и так далее. Если вы планируете построить коттедж из каркаса, в котором планируете жить постоянно, имеет смысл обратиться к специалистам-инженерам. Подробный проект дома включает не только эскиз будущей постройки, но и расчет строительства и материалов, планировку инженерных систем, число розеток, описание электрической разводки и канализации.

Эскиз каркасного дома

Эскиз каркасного дома

После составления плана, необходимо произвести разметку на участке для формирования фундамента. Фундамент может быть столбчатый, ленточным, свайным и другим, в зависимости от типа почвы и веса готовой конструкции.

При обустройстве небольшого дачного дома имеет смысл остановиться на столбчатом фундаменте, если предполагается строительство коттеджа для постоянного проживания семья – лучше выбрать монолитный ленточный. Если строительство происходит зимой – подойдет свайный фундамент.

Простой свайный фундамент

Простой свайный фундамент

Какие этапы сборки существуют:

  • проектно-техническая документация
  • устройство фундамента
  • установка каркаса, его изоляция и утепление
  • устройство полов и межэтажных перекрытий
  • установка кровли
  • фасадные работы
  • разводка коммуникаций, вставка окон и дверей

Канадские, финские и традиционные постройки

Для того, чтобы обсуждать сборку каркасных домов, необходимо определиться, какого типа каркасник будет строиться. Дело в том, что все деревянные дома, в основе которых лежит каркас, можно условно поделить на два типа – канадские или финские дома и традиционные русские.

Дом, построенный по канадским технологиям

Дом, построенный по канадским технологиям

Так как в Финляндии такие здания возводятся уже несколько веков, технологии усовершенствовались. Каркасные дома уже не строятся поэтапно на участке, а все необходимые детали монтируются на заводах. Дом в итоге состоит из готовых панелей, которые необходимо правильно соединить. Современное производство предлагает по сути уже готовый каркасный дом, разложенный на части. Такое здание представляет собой конструктор, сборка которого происходит на участке. В некоторых случаях панели уже имеют внешнюю и внутреннюю отделку.

Стена каркасного дома схематично

Стена каркасного дома схематично

Российские каркасные технологии за последние сотни лет почти не изменились, поменялись только материалы. Дом строится так: первоначально устанавливается конструкция каркасного дома на фундамент, фиксируется обвязками и постепенно формируется пирог стены – пароизоляция, утеплитель, гидроизоляция, плиты ОСБ. Если 150 лет назад был слой утеплителя – то он и сегодня имеется, только вместо древесной стружки или соломы стали использовать современную минеральную вату. О работах над фасадом можно прочитать здесь.

Кроме того, в финских домах используется клееный брус, а в российских – самый обычный. Некоторые фирмы берут древесину естественной влажности, из-за чего брус со временем деформируется. Брус технической сушки представляет собой по качеству что-то среднее, между клееным брусом и обычным.

От вида дома зависит и сборка, которая может длиться от нескольких недель до нескольких месяцев. Бригада работников с опытом за один сезон может собрать полностью дом, размером 200 м2.

Собираем традиционный русский каркасник

Как происходит сборка традиционного каркасного дома? Она состоит из нескольких этапов, которые должны проводиться в определенной последовательности. При этом, качественный дом может быть возведен только с соблюдением каркасной технологии.

Монтаж каркаса стены, подходящий под гипсокартон

Монтаж каркаса стены, подходящий под гипсокартон

Итак, устанавливаем фундамент. Если дом предполагается жилой, а проводить анализ почвы не хочется, лучше остановиться на ленточном фундаменте. Он достаточно прочен и с легкостью выдержит каркасник, при этом усадка маловероятна. Для небольшого дачного дома 6х6 подходит столбчатый фундамент, однако лучше произвести хотя бы самостоятельный анализ почв. Для этого выройте яму метра полтора глубиной и посмотрите, какие слои почвы там. Если основу составляет глина, столбчатый фундамент не будет идеальным решением. Если почвы песчаные и крупно песчаные – подходит любой фундамент, столбчатый и незаглубленный, так как песчаные почвы стабильны.

Когда фундамент установлен, надо подождать несколько недель, чтоб он основательно просох, если фундамент сделан с использованием цемента. Если фундамент свайный, а именно его предпочитаю ставить фирмы-застройщики, позволяет сократить время строительства.

После того, как фундамент установлен, на анкерные болты крепится нижняя обвязка. Выставляются угловые стойки и внутренние, фиксируясь на металлические уголки. Между стойками ставятся горизонтальные перемычки, придающие каркасу жесткость. Угловые стойки обязательно должны дополнительно фиксироваться подкосами.

Устройство каркаса дома

Устройство каркаса дома

Конструкцию каркасных стен венчает верхняя обвязка. Не забывайте проверять геометрию на каждом этапе сборки дома, углы выводим к 90 градусам, горизонтальные балки должны лежать в одной плоскости.

Когда каркас готов, начинаем его утеплять. Ширина бруса должна ровняться ширине утеплителя, то есть 15-18 см. Утеплитель со стороны улицы защищаем гидроизоляционной пленкой, которая не даст влаге поступить к утеплителю. Утеплитель защищаем плитами ОСБ. Изнутри дома к утеплителю примыкаем пароизоляционная мембрана, которая лишнюю влагу от бруса выводит внутрь помещения. Мембрану фиксируем и закрываем также ОСБ.

Внешние и внутренние плиты ОСБ можно обшить пенопластом и гипсокартоном соответствующе. Гипсокартон сделает стены внутри ровными, а пенопласт снаружи дополнительно утеплит дом, защитит от ветра и внешнего шума.

Утепление дома пенопластом под гипсокартон

Утепление дома пенопластом под гипсокартон

Работа над кровлей начинается с возведение стропильной системы. По сути, строится каркас кровли, который обшивается так же, как и стены. От выбора кровельного материала зависит тип обрешетки. Наклон ската также влияет на выбор. Крыша может быть двускатная, односкатная или более сложной конструкции.

Перекрытия дома можно делать из СИП-панелей или традиционно – балки перекрытия кладутся на обвязочный брус и укрепляются.

Узнайте также, как производится отопление каркасного дома, вентилирование и установка окон.

karkasblog.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
