Как кабель крепить к стене: Способы крепления проводов и кабелей к стене и потолку – Крепление кабеля к стене. Распространенный крепеж для кабеля

Крепление кабеля к стене и потолку. Делаем монтаж самостоятельно

Занимаясь в квартире или доме электромонтажными работами, нужно всегда помнить про крепление кабеля и не забыть купить кабельный крепеж. Это специальные электромонтажные изделия для крепления на кирпичных или бетонных стенах и перекрытиях без защитных коробов (кабельных каналов) и труб (пластиковых гофр или металлорукавов).

В настоящее время существует множество способов крепления кабелей и проводов к стенам и потолку. Остановимся подробнее на некоторых из них:

Крепление строительной смесью

В качестве смеси, можно выбрать гипсовый раствор. Такой способ еще называют «приморозкой». Здесь нет ничего сложного – делается замес и кабель прихватывается к стене через определенное расстояние. Однако этот способ требует сноровки – гипс (алебастр) схватывается очень быстро, поэтому много кабеля за один раз не закрепишь.

«Примораживание» гипсом хорошо подходит для крепления одиночного кабеля в штробе, но чаще всего — как дополнительный способ при креплении пучков проводов и кабелей, например, с помощью скоб, дюбель-хомутов и др.

При больших объемах прокладки возня с частым замешиванием раствора и фиксацией кабеля значительно снижает скорость работы.

Крепление дюбель-хомутом (UW, увешка)

При креплении кабеля или провода к стене (кирпич, бетон) дюбель-хомуты являются весьма эффективными. Размер дюбель-хомута необходимо выбирать, исходя из номинального сечения кабеля. Чтобы прикрепить кабель или провод к стене, необходимо проделать в ней перфоратором отверстие под дюбель-хомут, затем захватить кабель (провод) хомутом, и поместить дюбель в отверстие до упора. При этом пластиковые усики хомута расклинятся в отверстии, и провод будет закреплен.

Это хороший способ для крепления одиночного кабеля. Если же по стене проходит трасса, состоящая из нескольких кабелей (групп), то для каждого отдельного кабеля потребуется сверлить свое отверстие для дюбель-хомута. К сожалению, крепление хомутами весьма ненадежно — при укладке (натяжке) кабеля увешки часто выскакивают из своего места, к тому же хомуты очень слабо прижимают кабель к поверхности.

Крепление кабеля к стене скобами

Традиционный способ крепления проводки, при котором фиксация кабеля (провода) к поверхностям происходит при помощи предварительно подготовленных крепежных конструкций.

У данного способа есть два достоинства, которые недостижимы для других способов крепления:

Надежный прихват (фиксация) — благодаря этому провода и кабели можно очень плотно пригладить к поверхности
Возможность фиксации нескольких параллельно идущих кабелей. Это очень удобно — не нужно сверлить кучу отверстий, длинная скоба-крепеж может захватить и зафиксировать сразу 3-4 (и более) кабеля

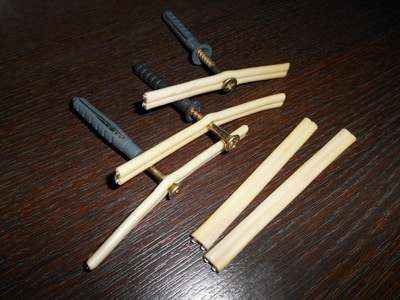

В качестве скоб обычно используется нарезанная двухжильная алюминиевая лапша или более жесткий провод – ПТПЖ. Крепление самой скобы к стене выполняется с помощью «быстрого монтажа» (6 х 40 или 6 х 60), либо при помощи строительных гвоздей – в случае, если стены выложены, например, из газосиликата.

Крепление кабеля к стене скобами

Крепление кабеля к стене жестью

Готовится такой крепеж элементарно

Провод шинкуется бокорезами на отрезки, их длина примерно 6 — 7 см. В середине отрезка прокалывается отверстие под шуруп «быстрого монтажа». Далее в стене сверлится перфоратором отверстие и в него забивается «быстрый монтаж» со скобой. Фиксация провода выполняется простым загибанием усиков скобы и несильным пристукиванием молотком.

В качестве материала для скоб иногда используют тонкую (0,5 мм) оцинкованную сталь. Скобы нарезаются ножницами по металлу на пластинки шириной 10 – 12 мм, и длиной 6 – 7 см. По центру делается отверстие пробойником (или сверлом) для установки «быстрого монтажа». Отверстие пробивается на деревянной поверхности (доска, брус). Если будут использоваться гвозди, то пластинки оцинковки пробиваются этими гвоздями. При этом гвозди остаются зафиксированными в пластинке, и делать больше ничего не требуется.

Данный крепеж на стройке почему-то называют «петушками». У этой конструкции есть существенные минусы:

Требуется много времени для подготовки такого крепежа
Существует высокая вероятность пробить изоляцию кабеля острыми кромками (заусенцами) пластинки
После оштукатуривания стен возможна коррозия пластинок. Это может проявиться после оклейки обоев – на них появляются рыжие (ржавчина) пятна

Кратко о других способах крепления

Эти способы больше относятся к открытой электропроводке:

Крепление кабеля с помощью дюбелей-стяжек

Ими можно крепить кабель любого сечения: и круглого, и плоского. Удобно крепить кабели разных диаметров, можно крепить несколько кабелей сразу.

Крепление с помощью клипс

Для крепления провода в гофрированной трубе к поверхности идеально подойдут клипсы, которые крепятся к стене посредством «быстрого монтажа» или саморезов – если стена из гипсокартона. Размер клипс при этом подбирается в соответствии с диаметром гофры.

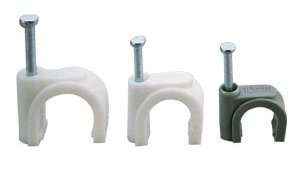

Крепление кабеля с помощью гвоздевых скоб

Слаботочные кабели (телефонный, антенный, оптоволоконный кабель и кабель для интернета) можно крепить к стене посредством гвоздевых скоб. Скобки для крепления кабеля могут применяться как для кабелей круглого, так и для кабеля плоского сечений.

Несколько замечаний по прокладке

При любом способе крепления проводки нужно соблюдать аккуратность и внимательность. Что это значит?

В первую очередь необходимо сделать осмотр провода (кабеля) на предмет повреждений (порезы, задиры). Все дело в том, что перед тем, как попасть на объект, провода и кабели (да и не только они) проходят множество испытаний – их могут кидать и пинать ногами, держать какое-то время под дождем или на морозе. Иногда встречается производственный брак – в каком-либо месте бухты попадаются видимые утолщения кабеля.

Очень важно следить за тем, чтобы провод (кабель) плотно прилегал к поверхностям стен. Неприглаженные провода (горбы) – это лишний расход штукатурки. Отделочники за вас ничего не будут приглаживать – заштукатурят так как есть.

Нашим монтажникам приходилось видеть, как на отштукатуренных стенах местами проглядывал кабель. Потом на стены начинали наносить финишную шпатлевку, и изоляцию торчащего из стены кабеля сдирали шпателем. Поэтому при прокладке проводов и кабелей нужно соблюдать их достаточную натяжку, а приглаживание выполнять деревянным предметом (например, торцом ручки молотка), с разумным усилием.

При монтаже скоб шляпки гвоздей и шурупов «быстрого монтажа» необходимо утапливать на достаточную глубину. Иначе при приглаживании провода эти шляпки легко смогут пробить изоляцию провода.

Перед тем, как крепить провод (кабель) к стене, его нужно смотать с бухты хотя бы метров 10 – 15, и не полениться — выпрямить кольца руками в перчатках. Монтировать перекрученный провод – плохо и неудобно.

Будем рады, если подпишетесь на наш Блог!

[wysija_form id=»1″]

Крепление кабеля к стенам, потолку, в штробе, к столбу

При устройстве проводки одна из задач — правильное крепление кабеля. Оно не должно занимать много времени, но должно быть надежным и безопасным.

Содержание статьи

Правила и особенности выбора типа крепежа для кабеля

Крепеж для кабеля выбирают в зависимости от способа его прокладки и материала основания, к которому будет фиксироваться провод. Начнем с выбора по материалу.

Крепление кабеля выбирают в зависимости от типа прокладки (открытая или закрытая) и вида основания

В зависимости от типа материала

Все основания делят на мягкие и твердые, но есть еще тонкие и ломкие. К мягким основам относят древесину, сюда же можно причислить штукатурку. Если крепить кабель надо к этим основаниям, чаще всего используют гвозди или саморезы. Процесс установки крепежа всем известен и не занимает много времени.

Крепление кабеля большей частью происходит при помощи дюбелей

К жестким основаниям относится бетон, железобетон, кирпич. В такие основания устанавливается крепеж с дюбелями (дюбель-гвоздями). Процесс установки дюбеля более долгий — приходится сначала сверлить отверстия и вставлять пластиковую пробку, только после этого устанавливать крепеж. Но в таких материалах это неизбежно. Исключение — кирпичная кладка. Если крепеж размещать в шве, можно обойтись гвоздями. Но крепление в этом случае будет не очень надежным.

Ломкие основания. К этой категории можно отнести гипсокартон и строительные блоки из легкого ячеистого бетона любого типа. Для этих оснований есть специальные дюбеля, которые имеют большую площадь упора, чем стандартные. Также для легкого ячеистого бетона существует крепеж на клею.

Специальные дюбеля-бабочки для установки в гипсокартон или пенобетон

Тонкие основания. Это пластик, ДВП, ДСП и другие подобные материалы. Если закрепить кабель надо на такой поверхности, используют тонкие гвоздики, скобы, при небольшом количестве проводников применяют крепеж на клеевой основе. Обычно это небольшие пластиковые элементы, на тыльной стороне которых закреплен скотч с защитной полосой. При монтаже защитная полоса снимается, крепеж устанавливается на клей. Больших нагрузок он не выдержит, но упорядочить жгут проводов, который идет на рабочий стол, можно.

Гвозди, саморезы или дюбеля?

Большая часть стандартного крепежа может быть зафиксирована как при помощи гвоздей или саморезов, так и при помощи дюбелей. В соответствии с видом материала, его прочности и плотности, выбираете тип крепежных элементов.

Чаще используются дюбеля

Есть и несколько исключений. Например, U-образные скобы из строительного степлера можно установить только в мягкие основания или в ДСП, а дюбель клипсы для них не подходят.

Правила монтажа

Независимо от типа выбранного крепежа стоит соблюдать нехитрые правила его расположения. В этом случае крепление кабеля будет надежным.

Оптимальное расстояние между двумя элементами 40-50 см.
В местах поворота крепеж располагать в 5-10 см от места сгиба.
Шляпки гвоздей, дюбелей, саморезов не должны торчать, иначе они могут повредить изоляцию кабеля.
Кабель не должен провисать, натяжение должно быть равномерным. Если необходим запас, его сворачивают в кольцо и укладывают в одном месте.

Установка фиксаторов для кабеля

Это все общие правила крепления кабеля. Это не догма, но их выполнение облегчает работу и гарантирует нормальные результаты.

Крепеж для открытой прокладки

При открытом способе прокладки стараются использовать наименее заметный виды крепежа. Совсем незаметным такое крепление кабеля быть не может, но может быть не привлекающим внимание.

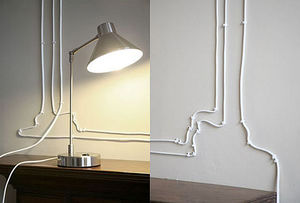

Надо стараться сделать кабель незаметным….

Скобы из строительного степлера

Если в вашем хозяйстве имеется степлер, закрепить небольшого диаметра низковольтный кабель можно легко и быстро. В продаже есть специальные U-образные скобы. Они предназначены как раз для этих целей. Бывают двух типов:

28 или S. Сделаны из проволоки толщиной 1,25 мм, подходят для крепления кабелей диаметром 4,5 мм, высота ножки от 9 мм до 11 мм.
36 или L. Имеют диаметр 6 мм, высота ножки от 10 мм до 14 мм.
Несколько видов кабельных скоб для степлера

Есть также специальные кабельные скобы с корпусом из пластика (на фото справа). Они стоят дороже, но из-за пластикового корпуса меньше шансы передавить жилы или повредить изоляцию.

Скобы могут быть из оцинкованной стали, могут — из нержавейки. Ножки могут быть обычные, могут — заостренные. Второй вариант проще заходит даже в плотные основания типа ДСП. Как понимаете, для серьезных проводников этот крепеж не используют, но для проводного интернета, телефона и т.д. очень даже удобно.

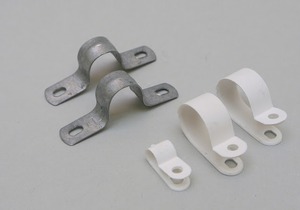

Скобы и клипсы

Крепление кабеля разного диаметра чаще всего делают при помощи скоб и клипс. Производят их из металла и особо прочного пластика. Пластиковые клипсы применяют для фиксации проводов в помещениях, металлические можно использовать и на улице. Металл может быть оцинкованным, крашенным, но лучше для наружного использования найти сделанные из нержавеющей стали.

Клипсы и скобы для крепления кабеля к стенам

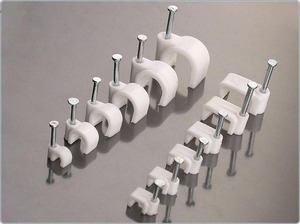

Наиболее незаметные из клипс — небольшие пластиковые скобы с гвоздиками (верхний левый угол на фото). Они используются если необходимо протянуть одну нитку кабеля. Работа продвигается быстро — приставил, загнал гвоздик. Остальные скобы более заметны, но удерживать могут более мощные и жесткие провода.

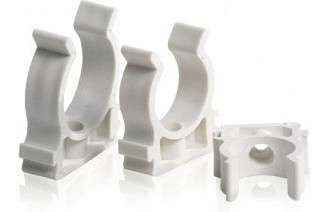

Есть также пластиковые клипсы для крепления к стене гофрированной защитной оболочки. Есть они в виде линеек по несколько штук, есть — по одной. Так что можно закрепить и одиночный проводник, и группу кабелей.

Для крепления гофрошлангов

Эти же клипсы можно использовать для крепления кабелей подходящего диаметра. Для очень жестких лучше использовать металлические скобы, а для проводников средней жесткости подойдут и эти. Хороши для этих целей клипсы с фиксатором (на фото внизу слева). Они же могут применяться для закрепления кабелей на потолке.

На основе дюбелей

Есть кабельный крепеж на основе пластиковых дюбелей. Пластик используется сверхпрочный, так что область использования не ограничена — можно ставить и в кирпичные, и в бетонные стены. Есть несколько видов:

Дюбель-стяжка. Заглушка этого крепежа отлита со стяжкой. Удобно, если надо зафиксировать пучок кабелей.
Дюбель-стяжка — быстрый монтаж

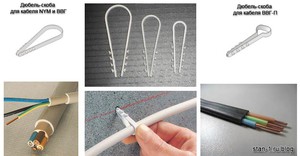

Дюбель-клипса. Подходит для крепления одиночных проводников. Сделана из пластиковой ленты с насечками. Бывает под круглые и плоские кабели разных диаметров/размеров. Это — один из самых незаметных способов крепежа.

Дюбель клипсы бывают двух видов — для плоских и круглых кабелей
Дюбеля с площадкой под стяжку. Есть двух типов — со съемной площадкой и пластиковой затяжкой и с прорезью в шляпке.
Дюбеля с площадками под стяжку

Все эти виды крепежа стоят недорого, но хорошо справляются со своими задачами. Их даже лучше использовать, чем с металлическими гвоздями — меньше шансов повредить изоляцию. Так как стоят они недорого, можно ими фиксировать кабели в штробе.

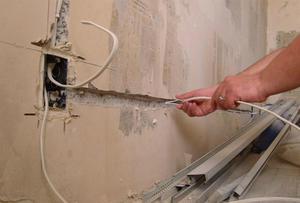

Крепление кабеля в штробе

При скрытой прокладке в негорючих основаниях кабеля укладывают в специальную канавку, прорубленную в стене. Эти канавки называют штробами, а процесс — штроблением или штробированием. Чтобы кабель в этой канавке держался и не вываливался, его надо каким-то образом зафиксировать. Есть несколько способов фиксации:

Развести строительный гипс и его «лепешками» фиксировать провода к стенкам сделанного углубления. Способ подходит для небольшого числа проводников с не очень жесткой изоляцией. Во время работы замешивать надо небольшое количество гипса так как он очень быстро «схватывается».
Гипсовый раствор хорошо удерживает кабели в штробе
Использовать дюбель-стяжку. Установка крепежа происходит до прокладки кабеля. Неплохой способ, но требуется много времени. Особенно при установке в бетонные стены или плиты перекрытия. Второй недостаток — при большой протяженности трасс набегает значительная сумма на сам крепеж.

Стяжка или дюбель-стяжка позволяет закрепить провод в штробе
Если надо сэкономить, берут просто дюбель или гвоздь — в зависимости от типа основания, пробивают им посередине кусок телефонной «лапши», накручивают провод. Установка крепежа как в предыдущем случае — до начала прокладки проводников.
Самодельные держатели для кабелей
Для быстрого крепления кабеля в штробе можно использовать куски гофорошланга. Отрезают кусок чуть длиннее ширины штробы, сжав шланг, устанавливают его в штробу. Он хорошо держит кабеля за счет силы упругости, очень сильно экономит время. По мере нанесения штукатурки, такие «держатели» для кабеля можно вынимать.

Особенности горючих оснований

Если скрытую проводку делают в горючих стенах — деревянных, каркасных и т.п. — по требованиям пожарной безопасности, их необходимо прокладывать в негорючей защитной оболочке. Негорючая оболочка — это или гофрошланги из неподдерживающих горение пластиков, или цельнометаллические короба. При использовании гофрошлангов способ крепления такой же, как при фиксации кабеля. Разница — в диаметрах необходимого крепежа.

Для крепления гофошлангов можно использовать любые подходящие по размерам фиксаторы

При использовании металлических коробов, их закрепляют в стене, а затем в лотки укладывают кабели. Такой способ чаще используют в каркасном домостроении, потому что шбробление каналов в деревянных стенах значительно снижает их теплоизолирующие свойства. К тому же деревянный дом постоянно меняет свои размеры и жестко закрепленные короба могут стать проблемой. При прокладке проводки в деревянных домах чаще используют открытую прокладку в кабель-каналах или делают ретро-проводку.

Большие пучки проводов

Часто при разводке электропроводки требуется проложить большой количество кабелей. Чтобы минимизировать время на крепление больших пучков проводов можно:

Разбить их на пучки по 3-4 штуки и фиксировать стяжками, дюбель-стяжками и т.д. Метод неплохой, но штробы должны быть глубокими что невозможно при малой толщине стен (проблема панельных домов).
Разбить на пучки
Сделать неглубокую и широкую штробу, в которой «в один слой» разместить проводники, закрепив их при помощи алюминиевой перфорированной ленты. Эти ленты используются при устройстве подвесных конструкций из гипсокартона, стоят недорого.
Использовать алюминиевую перфорированную ленту

Также можно использовать комбинацию этих методов. При использовании ленты ее крепят по краям. За счет своей жесткости она хорошо удерживает даже жесткие проводники или гофрированные оболочки. При необходимости можно установить крепеж и между кабелями, но надо следить за тем, чтобы не повредить изоляцию.

Как закрепить кабели на потолке

Если кабелей на потолке не очень много, можно использовать обычный крепеж — хомуты, стяжки, клипсы, самодельные фиксаторы и т.д. Но их устанавливать неудобно — приходится долго работать с поднятыми руками, да еще удерживать в них инструмент, кабель. Тяжелая работа.

Если потолок будет подвесной, кабели можно закрепить за подвесы. В этом случае используют обычные пластиковые хомуты (затяжки), которыми фиксируют провода выше уровня будущего потолка. Чтобы не повредить оболочку или даже жилы, лучше прокладывать провода в защитном гофрошланге. Это также сделает проводку более безопасной с точки зрения пожарной безопасности.

Устройство проводки при монтаже подвесного потолка

Большие пучки кабелей на потолке проще укладывать в лотки. Они есть проволочные и металлические (из цельного металла и перфорированного). В квартирах и домах используют обычно проволочные. Они стоят и весят меньше. Их крепят к потолку на регулируемые подвесы.

Лотки для прокладки больших пучков кабелей

Такое крепление кабеля также требует установки подвесов, но количество крепежа намного меньше. Еще один плюс такого способа прокладки кабелей — легко при необходимости заменить или проложить новые. Минус — лотки не очень дешевы.

Как упорядочить пучки проводов

В наших домах все больше появляется техники и вся она имеет провода. К рабочему столу часто тянется около десятка проводов. Чтобы они не путались, лучше их упорядочить. Для этого есть разного вида пластиковые площадки. Одни собирают провода в жгуты, вторые, наоборот, позволяют проводить каждую нитку отдельно.

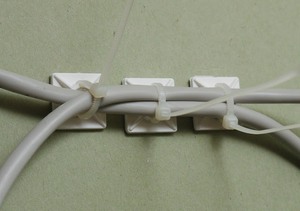

Крепление кабеля для упорядочивания проводов

Часть этого кабельного крепеже идет под саморезы или гвозди, часть — на основе липучки. Второй вариант можно смело устанавливать на мебель. Клеящий состав хорошо держится на ламинированной или лакированной поверхности и нет необходимости проделывать дырки.

Крепление к столбам и стенам при воздушном способе монтажа

При воздушной прокладке кабелей необходимо их крепить к столбам, стенам зданий и другим объектам. Есть крепеж для самонесущих и обычных кабелей. Обычные кабели между столбами без опоры подвешивать нельзя — они не выдержат нагрузки и порвутся. Для таких проводников между опорами натягивается трос и уже к нему на подвесах крепится кабель. В этом случае нагрузка приходится на трос, а не на кабель. Способы крепления троса — любые, но самый распространенный — сделать петлю вокруг столба, зафиксировать конец. Для промежуточных столбов можно использовать любой доступный способ — два отдельных троса, вбитый крюк, подходящий кронштейн.

Крепление троса к столбам

Крепление кабеля к несущему тросу происходит при помощи поддерживающих зажимов. Они бывают под кабели разной формы, сечения. Также возможно использование стяжек из устойчивого к ультрафиолету пластика. Иногда, для экономии, кабель прикручивают отрезками провода, скручивая его. Этот способ наименее надежный — при больших нагрузках скрутка может не удержать провод, он провиснет и порвется.

Как подвесить кабель к тросу

Для самонесущих кабелей крепеж обычно состоит из двух частей — кронштейнов или хомутов, которые крепятся к стене, столбу, и зажимов, которые цепляются за установленный кронштейн и удерживают кабели. Хомуты применяют только на столбах. Особенно удобны они на железобетонных столбах — нет необходимости сверлить отверстия, что очень нелегко.

Несколько вариантов крепления кабеля к столбу

Кронштейны бывают нескольких видов. Их выбирают в зависимости от вида основания (деревянных, стальных, бетонных, алюминиевых) и планируемой нагрузки. По назначению бывают:

ответвительные — для установке на столбах и опорах в местах поворотов трассы;
промежуточные крепления — для монтажа на столбах и опорах вдоль трассы без поворотов и ответвлений;
фасадные — для установки на наружных стенах.

К кронштейнам крепятся подвесы или зажимы. Их выбирают в зависимости от типа кабеля, его сечения и т.д.

Как закрепить провода: различные способы крепления на стене: особенности, достоинства и недостатки

Сегодня мы уже не можем представить свою жизнь без большого количества электроприборов. Они проникли в каждый уголок и стали неотъемлемой частью повседневной активности. Именно поэтому качественная прокладка и крепление проводов стали насущной проблемой не только для производственных площадок и офисных помещений, но и для жилых помещений.

Существует две разновидности крепления: открытого и скрытого типа. Далее, мы подробно рассмотрим каждый из вариантов и найдём оптимальное решение для всех возможных ситуаций.

Скрытый тип

Естественно, что во время строительства или капитального ремонта, крепление электропроводки производится скрытым способом в специально подготовленных каналах — штробах. Отсутствие необходимости соблюдения эстетичности при электромонтаже расширяет возможности крепления. Далее, будет рассмотрен ряд эффективных и практичных способов.

Дюбель-хомуты и дюбель-стяжки

Достоинством этого вида крепления является его невысокая стоимость и очевидная практичность. Для крепления провода при помощи хомута или стяжки необходимо при помощи перфоратора просверлить в стене или на потолке отверстия на расстоянии 30–35 сантиметров друг от друга. Проследить, чтобы кабель плотно прилегал к стене, не было перегибов и заломов. Если вы выбрали дюбель-хомут, то его достаточно просто вставить в отверстие. Последний не требует дополнительных усилий, но и надёжность крепления будет невысокой.

В случае с дюбель-стяжками, потребуется дополнительно вбить разжимной колышек, что значительно повысит качество крепления

В случае с гипсокартоном настоятельно советуем использовать так называемую дюбель-бабочку.

Быстросохнущий раствор

Этот способ является наиболее быстрым и достаточно надёжным. Но его применение требует некоторой сноровки, так как подготовленные алебастр или гипс — быстросохнущие. Следовательно, существует риск не успеть прикрепить весь провод к стене. Как и в вышерассмотренном случае, кабель укладывается в заранее подготовленной канаве (штробе) и приклеивается раствором через каждые 40–50 сантиметров. Очевидное преимущество этого способа заключается в отсутствии необходимости сверлить стены и покупать дополнительные материалы. Но и закрепить более трёх проводов будет довольно затруднительно.

Самодельные скобы

Если бюджет на ремонт ограничен и каждая копейка на счету, скобы для крепления можно изготовить самостоятельно. Для этого потребуются тонкие стальные полоски или стандартный двухжильный кабель, нарезанный кусками по 6–7 сантиметров. Далее, все просто: по центру каждой полосы делается отверстие, в которое вставляется дюбель. Последний забивается в заранее подготовленное отверстие в стене. Если поверхность крепления деревянная, можно вполне обойтись простыми гвоздями.

Очевидным недостатком этого способа является продолжительное время подготовки самих скоб. А также если скобы останутся непокрытыми, впоследствии на обоях могут проступить пятна от ржавчины.

Второй тип крепления, который мы рассмотрим, будет:

Открытый

Обычно, такой тип крепления электропроводки востребован в деревянных домах, сараях и хозяйственных блоках. При этом отпадает потребность в штробах, что значительно ускоряет сам процесс.

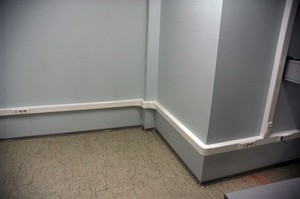

Кабель-каналы

Кабель-каналы – это современный и наиболее практичный способ открытого крепления проводов. Особую роль при этом играет как довольно привлекательный внешний вид, так и низкая цена. Практическое же преимущество заключается в том, что можно без проблем закрепить группу проводов. Монтаж канала довольно прост. Необходимо снять крышку, закрепить канал на стене при помощи саморезов, уложить кабель и вновь установить крышку просто защёлкнув её в специальных фиксаторах.

Клипсы

Подобный способ крепления допустим только, если провода расположены в пластиковых или гофрированных трубах. Важно подобрать клипсы по размеру трубы! Далее, действуем по стандартному плану:

к деревянной поверхности клипсы крепим при помощи саморезов;
в бетонной или кирпичной стене потребуется заранее просверлить отверстия, в которые вбиваются дюбеля и уже на них закрепляются клипсы.

Чаще всего такой вид крепления используют когда есть необходимость провести наружную электропроводку.

Изоляторы

Для такого вида крепления, провода нужно предварительно скрутить в тугой жгут. Далее, фарфоровые бочонки врезаются в стену и становятся основой для закрепления проводки. Совет: чтобы не тратить время на скрутку и её фиксацию, в специализированных магазинах можно приобрести уже подготовленные жгуты.

Гвоздевые и другие скобы

Этот способ крепления широко известен даже среди непрофессионалов. Подобный вид крепления используется для прокладки как телефонных, так и телевизионных кабелей. Существует две разновидности скоб: плоские и арочные. Все подобные скобы в своём комплекте имеют гвозди, поэтому с их креплением не должно возникнуть особой проблемы. Довольно практичный вариант для монтажа над плинтусом. Недостатком является довольно низкая прочность самих гвоздей, поэтому подобные скобы всегда нужно иметь про запас, чтобы в любой момент заменить повреждённую.

Для крепления тонких проводов специалисты рекомендуют использовать дриву. Внешне, она подобна шурупу и точно так же вкручивается в стену, а на непосредственно выступающую резьбу накручивается кабель.

Монтажная площадка

Этот способ применяется, когда провод необходимо проложить по кафелю. Монтажная площадка не требует сверления каких-либо дыр или забивания гвоздей. Крепится она самоклеющейся стороной и держится довольно прочно. Не рекомендуется использование этого вида крепления в помещениях с повышенной влажностью.

Отдельно стоит рассмотреть вопрос проводки кабеля сквозь стену. Для этого необходимо высверлить дыру, по размерам превышающую устанавливаемую в неё гильзу. При этом нужно придерживаться нескольких правил:

Если стена из огнеупорного материала, то провода должны быть заключены в коробку или отрезок трубы.
Если же стена, например, деревянная, то в отверстие необходимо уложить стальную трубу (или коробку из любого негорючего материала).

Выше были рассмотрены оптимальные и эффективные современные способы крепления проводов на стене, которые не должны вызывать особого затруднения даже у неподготовленного человека. Тем не менее будьте аккуратны и перед прокладкой кабеля убедитесь, что он не подключён к токопроводящей линии!

Как правильно крепить кабель канал к стене и потолку? Инструкция +Видео

Как кабель канал крепить к бетонной стене и потолку. Немалый интерес к тому, как крепить кабель канал к стене и потолку, будет проявлять тот человек, которого полностью не устраивает внешний вид пола или стены, которая завешена/застелена огромным количеством перекрученных проводов. Кроме того, с точки зрения вероятности появления пожара такие жгуты достаточно опасные.

Более того, иногда дети и домашние животные принимают их за игрушку, та и надоедает спотыкаться и цепляться за шнуры.

Естественно, что стационарный провод, как правило, прячут при ремонте в стену, но если вы позже купили кондиционер или купили своему ребенку новенький стационарный ПК, штробить обновленную после ремонта поверхность ради одного провода будет жалко, и тогда вас выручить электротехнический короб.

Общие сведения

Особенности материала

Обычный вид кабель канала – это белый короб с квадратным или прямоугольным сечением, но всегда можно выбрать изделие другого цвета и формы по своему вкусу. Благодаря низкой цене, простоты установки и использования распространен именно пластиковый вариант, который можно крепить на стену из всех материалов. Часто в напольном плинтусе есть отделение для одного кабеля, так как не рекомендуется использовать больше одного провода в канале, для прокладывания нескольких проводов потребуется докупать многофункциональный короб.

Порядок крепления кабель канала на стену

Во время строительства нового дома или же капитального ремонта электрическую проводку прокладывают иначе, а именно монтируют внутри стен, т.е. получается закрытый способ. Такие работы включают в себя нарезание штроб. А что же делать, если материал стены не подходит для того, чтобы скрывать провода (к примеру, если речь идет о деревянной бане), или же нет желания проводить ремонт в облаке пыли, требуется запитать приборы?

В таком случае электрическую проводку следует установить открытым способом. Идеальным вариантом будет использование электротехнического короба. Но перед тем как крепить кабель канал к стене, особенно если вы планируете сделать это своими руками, желательно хорошенько разобраться во всех нюансах.

Классификация

Использование кабель канала дает возможность закрепить кабель на любом основании – кирпичном, бетонном, гипсокартонном, каменном и из пеноблока. При этом способы крепления будут разными. В зависимости от того, в каком помещение будет прокладывание кабеля, т.е. схематическое расположение линии проводки и количества проводов, рекомендуем использовать короба разных типов. Их детальная классификация есть в таблице. Строительный рынок дает возможность выбрать изделие под определенные условия использования. Самый дорогой вариант – это алюминиевые кабель каналы, а самый дешевый – пластиковые. Последние стоит брать, но лишь в том случае, если они не возгораются, а лишь плавятся.

Подготовка, разметка поверхности

Открытый способ монтажа предъявляет высокие эстетические требования – все обязательно должны быть параллельно и ровно. В таком случае короб должен быть закреплен по линии разметки. Такую линию проводят при помощи строительного уровня (или же лазерного, водяного), рулетки, угольника, линейки, отбивки и маркера (карандаша).

Такой процесс следует разделить на этапы:

Вначале составьте схему прокладывания электрической проводки самым удобным и рациональным способом.
Линии на стене следует нанести при помощи отбивки по уровню, а все разветвления должны быть строго под прямым углом.
На них следует по плану отметить расположение коробок распределения, а также выключатели и розетки.
По ходу работы можно вносить корректировки, если они нужны.

Углы и повороты вы можете сделать сами. В конце подчитайте общую длину полос разметки, а также число установочных точек, углов и поворотов. Это даст возможность заказывать точное количество рабочего материала. Углы и повороты можно купить уже в готовом виде, а можно сделать своими руками из кабель канала. Использование первого варианта приведет к тому, что расходы увеличатся, но в это же время работа на сложных участках будет ускорена, а внешний вид трассы станет лучше, нежели при использовании элементов собственного изготовления.

Сделать углы своими руками несложно, но для этого потребуется дополнительные герметики для того, чтобы заделывать швы. При наличии лазера разметку можно не делать. Короба для установки можете нарезать заранее для больших участков, а можно и во время действия. В первом случае потребуется выполнение точных замеров при помощи рулетки по линиям разметки.

После этого рабочий материал следует нарезать на нужные отрезки, а после этого можно устанавливать. Здесь очень важна точность измерения. Проще всего выполнять работу по принципу «примерка – отрезать – зафиксировать». Наносить ровные линии разметки и использовать готовые комплектующие дает возможность кабель канал, который будет эстетично смотреться в помещении.

2 лучших способа

Главными достоинствами является:

Возможность установить все своими руками.
Провода будут изолированы друг от друга.
Внешний вид конструкции приемлемый.
Можно фиксировать на любой поверхности.

Итак, как прикрепить кабель канал к стене? Есть два отличный способа.

Короб с единой секцией, с односторонней крышкой. Идеальный вариант, если требуется протянуть кабель от ПК/телевизора до входа в квартиру, или же спрятать шнур к розетке.
Короб с двумя секциями с двусторонней крышкой. Это отличный вариант, если два кабеля идут к одном направлении.

Если же у вас больше проводов, придется устанавливать друг над другом несколько кабель каналов. Но в таком случае лучше подумать о том, чтобы прокладывать штробы, если подключение стационарное, а приборы, к которым ведут кабеля, владелец не собирается перемещать.

Иногда люди смущаются из-за формы электротехнического короба. Она может показаться кому-то грубой, не вписывающейся в интерьер. Хотим вас обрадовать – кабель канал есть во многих видах, и можно найти мягкие, скругленные абрисы. Поискать такой канал придется немного дольше, но и назвать его дефицитным товаром сложно. Способ достаточно простой в исполнении, но есть один недостаток – при необходимости кабель канал можно будет демонтировать лишь с кусками отделки/штукатурки. Помимо этого, если у вас далеко не идеальные стены, то между поверхностью и коробом останется неравномерный зазор, а это не слишком привлекательно визуально и такую конструкцию лучше не эксплуатировать. Но если вы уверены в том, что демонтаж не потребуется, а ваши стены ровные, используйте эту инструкцию.

Разрежьте кабель канал по размеру, приложите к полу, стене или потолку и проверьте соответствие разметки и плотность стыкования деталей.
Клеевой состав или жидкие гвозди нанесите волнистой линий с изнаночной стороны отрезка. Ширина волны должна быть равна 1.5 ширины от кабель канала.
Далее прижмите элемент на несколько секунд к поверхности и тут же уберите. Подождите, пока оставшийся след клея на стене станет гуще.
После верните кабель канал на место и хорошенько прижмите, на этот раз как можно крепче, чтобы он хорошо взялся на стену.

Часто для того, чтобы усилить надежность крепления кабель канала к стене и потолку, можно использовать забитые гвозди или вкрученные шурупы (все зависит от материала стены). Частный случай клеевого способа = это установка кабель каналов на основе которых уже есть клеевой состав. Но такой вариант не вызывает доверия, и из-за этого его тоже дополняют саморезами.

Второй вариант более затратный, зато в разы надежнее и есть возможность безопасного демонтажа. С раскроенного кабель канала следует снять крышку, т.е. верхнюю часть. После этого основание следует приложить к стене и прямо сквозь него просверлить отверстие в стене. Если основание выполнено из железобетона, блоков или кирпича, лучше воспользоваться перфоратором. Шаг отверстий должен быть от 0.4 до 0.5 метров. При большой кривизне стен дистанцию можно сократить, чтобы установить короб по всему периметру так, чтобы он хорошо прилегал к поверхности. Основание убираем, а в отверстия можно вкрутить пластиковые детали дюбелей. Нижнюю половину можно приставить обратно и зафиксировать уже при помощи основной части крепления.

Теперь осталось проложить провод и поставить крышку на место. Все, вопрос крепления кабель канала можно считать решенным. Какой из способов вам понравился больше, тот и используйте, но совет следующий – при выборе клеевого состава, хотя бы изредка используйте дюбеля.

На что крепить?

Да, как уже было упомянуто, способ установки будет зависеть от материала стен. Пластиковый кабель канал поможет замаскировать небольшие дефекты поверхности, но желательно, чтобы они было уложены на выровненном основании. Есть несколько способ для крепления. Такой метод идеально подойдет для гипсокартонных перегородок и деревянных стен. для этого следует взять особые саморезы по дерева с длиной в 4 см. Не используйте слишком длинные саморезы. Шаг крепления от 0.4 до 0.5 метра, если в коробе будет много кабелей, то нагрузка на него будет больше, или же если стены неровные, то в обоих случаях следует сделать шаг меньше. Вкручивать саморезы следует при помощи шуруповерта. Проделать отверстия в кабель канале или стене заранее не требуется.

Дюбели-гвозди

На кирпичной или бетонной стене моно закрепить кабель канал при помощи дюбелей. Для этого потребуется перфоратор с буром, толщина которого будет 0.6 см. Вначале сделайте отверстия в коробе через каждые 4-5 см. Такой способ называют самым быстрым. После этого короб к бетонной стене можно прикрепить при помощи особого пистолета. Если требуется крепить кабель канал к бетонной стене на металлический профиль или металл с толщиной до 0.2 см, используем «клопов» — саморезы по металлу. Способ такой же, как крепить короб на дерево при помощи саморезов.

Оформляем углы

В процессе монтажных работ для электрической проводки в кабель канале может потребоваться изготовление угловых стыков в углу комнаты или между горизонтальной и вертикальной частью канала на стене. Для того чтобы сделать стык в углу помещения, конец кабель канала следует подрезать с той стороны, которая будет примыкать к углу, под углом в 45 градусов. Начинайте установку с угла.

Для создания стыка горизонтальной и вертикальной части кабель канал следует отрезать под углом в 45 градусов, но в иной плоскости. Можно сделать иначе – подрезать крышку на полную ширину короба. Небольшие дефекты всегда можно замазать при помощи герметика.

Установка розеток

Чтобы сделать кабель канал для розетки, возле него на стену нужно прикрепить подрозетники. Провода к розетке подсоедините после того, как будут уложены провода в короб. Далее сверху наденьте крышку розетки.

Прокладывание кабеля

Чтобы удобно проложить кабель в короб для электрической проводки, можно использовать временный держатель, к примеру, отрезки крышки. Перед монтажом крышки их следует убрать, а после удобно уложить кабель и сразу защелкнуть часть крышки над ним. Начинайте с углом, и в них установите небольшие отрезки крышки, а после отмерьте и установите те отрезки, что длиннее на прямой части канала.

Плинтус и кабель канал

Кабель канал в плинтусе – это великолепная комбинация, которая дает возможность одновременно провести кабель канал и скрыть шов между полом и стеной. Для того чтобы узнать, какая длина плинтуса вам требуется, следует точно измерить весь периметр комнаты и прибавить к этой длине 9% от значения, которые потребуются на обрезки. Также вам потребуется фурнитура – внутренние и внешние уголки, соединители, заглушки на торцы. Профиль выпускают в стандартной длине 250 см.

Плинтус может быть посередине с кабель каналом или даже состоять из профиля, который прикреплен к стене и заглушки, а во втором случае кабель канал будет находиться между заглушкой и профилем.

В независимости от типа конструкции, устанавливать такой плинтус можно несколькими способами:

На жидкие гвозди.
На саморезы.
На дюбеля.

Крепить кабель канал на гипсокартон можно на клей или саморезы, а для кирпичной и бетонной стены потребуется просверлить отверстия и позабивать в них дюбеля. Приклеивать кабель канал советуют лишь на ровную поверхность, так как в местах с дефектами он может начать отклеиваться. Для маскировки дефектов стены советуем в таких местах дополнительно крепить плинтус, чтобы не появлялись щели.

Чтобы установить плинтус на наружном угле, его нужно прижать к стене и сделать отметку на расстоянии 0.3 см от угла, а после от этой метки отпилить профиль и заглушку (для этого удобнее всего использовать ножовку по дереву/металлу и стусло) и установить на стену. После этого на угол поставьте специальный уголок, который может быть с кронштейнами или просто вставляться.

Начинать установку плинтуса лучше с угла комнаты. На видных местах устанавливайте цельный плинтус, а если в пределах стены требуется аккуратная стыковка двух отрезков, используйте особые соединители из пластика, на торцы – заглушки. Также плинтус дает возможность распределять провода по группам, к примеру, провода, к которым не нужен частый доступ (от Интернета, кабельного телевидения), и их можно расположить под основой плинтуса. Остальное поместите в кабель канал, который будет закрыт заглушкой.

Порог и кабель канал

Чтобы крепить кабель канал на пол, следует установить порог с коробом в промежутке между напольным покрытием двух разных комнат. Как и плинтус, он будет иметь основу и крышку. В зависимости от модели, основу можно устанавливать при помощи саморезов или же есть самоклеющиеся основы.

Демонтажные работы

Во время повреждения кабель канала или в процессе ремонтных работ в квартире его иногда требуется демонтировать. Для этого нужно будет:

Отключить электрическое питание.
Снять крышку короба.
Открутить элементы крепежа.

После того, как вы достанете кабель, его можно будет использовать повторно. Так, установить кабель канал можно собственноручно и даже без профессиональной подготовки.

Как лучше закрепить кабель своими руками в доме или квартире

Март 19, 2014

Электропроводка и ее соединения
24220 просмотров

В этой статье будут рассмотрены самые лучшие и практичные способы, при помощи которых Вы сможете самостоятельно закрепить электрический кабель или трубу к стене, потолку или полу.
Я за свою многолетнюю практику электрика встречал довольно много разных методов крепления, но сейчас Я Вам расскажу про самые удобные, быстрые и практичные из них.
При монтаже электрического кабеля необходимо отступать от 40 до 60 сантиметров между его крепежами. А так же соблюдать общепринятые правила электромонтажа, изложенные в этой статье.
Как лучше крепить кабель в домах и квартирах.
Фиксация в штробе алебастром, гипсом или другим быстросохнущим раствором. Многие электрики примазывают через каждые полметра электрический кабель или трубы в штробе с использованием любого быстро схватывающегося строительного раствора. В чем плюсы данного метода:
Достаточно узкой штробы с небольшим запасом по ширине кабеля.
Скорость работы.
Невысокая цена.
Нет необходимости искать и покупать дополнительно специальный крепеж.
Не нужен перфоратор или дрель для монтажа.
Минусы:
Нужно часто разводить раствор.
Больше двух кабелей в одной штробе очень тяжело замазать.
Трудновато данным методом фиксировать трубы.
Недорогим и практичным методом, позволяющим закрепить кабель будет крепление дюбель-хомутами, которые бывают как для плоского, так и круглого кабеля. При покупке необходимо подбирать размер, в зависимости от предполагаемого сечения и количества электрокабелей. Перед установкой просверливаем необходимого диаметра отверстие перфоратором или дрелью, обхватываем пучок проводов и забиваем дюбель-хомут. Я данный способ не использую в своей работе по причине отсутствия универсальности или необходимости подбора подходящего размера крепежа для каждого конкретного случая.
Более универсальное крепление на дюбель — стяжки. С ее помощью легко можно закрепить как плоский, так и круглый кабель, каждый по отдельности или несколько вместе. Она просто вставляется в просверленное отверстие, после чего забивается разжимной пластиковый колышек.
Быстро закрепить своими руками кабель, трубу к стене и потолку позволяет кабельная стяжка с отверстием под дюбель-гвоздь или саморез. Просверливаем отверстие, прибиваем дюбель-гвоздем ушко стяжки и останется только вставить и пристегнуть провода простым протягиванием кончика в самозажимной замочек.
Пристегнуть к уже закрепленному кабелю второй, позволяет простая пластиковая стяжка с замочком. Они бывают разных размеров- бесцветные или черные. Последние можно использовать для крепления на улице, потому что они устойчивы к УФ-излучению.
Пластиковый дюбель под хомут. Просверливаем отверстие, забиваем и вставляем необходимой длины и толщины простой хомут. Мой любимый метод применяемый для крепления по стенам или потолкам линий электропроводки, благодаря универсальности- всегда можно быстро вставить в пластиковый дюбель любую необходимых размеров стяжку, добавить еще одну или заменить на другую.
Для крепления в полу труб из металла или ПНД, а так же металлорукава лучшим будет вариантом использование металлических скоб соответствующего диаметра. Для крепления в полу достаточно варианта с одним отверстием.
Клипсы Я использую для крепления металлических, ПВХ гладких и гофрированных труб к потолку и стенам. Клипса крепится к поверхности при помощи дюбеля, а трубы уже просто защелкиваются, поэтому важно точно подбирать размер клипсы под диаметр трубы. А то не сможете защелкнуть или просто трубы не будут держаться.
Гвоздевые скобы обычно используются для крепления к стене телевизионного, телефонного или компьютерного кабеля. Они выпускаются отдельно для плоских и круглых кабелей.
Монтажная площадка с самоклеющимся основанием будет полезна для крепления на уже готовых поверхностях не только стен, но и мебели. Она надежно приклеивается к поверхности, которая при этом не повреждается. Вы всегда сможете отклеить площадку, после чего не останется никаких следов.
Для крепления на гипсокартоне или ПВХ панелях используются специальные ввертыши или бабочки, которые вставляются в отверстие и к ним прикручивается крепеж при помощи самореза. На рисунке внизу показано, как крепить при помощи бабочек.
Рекомендую прочесть нашу статью «Как штробить стены«.
Если есть у Вас свои способы крепления для электропроводки или вопросы пишите ниже в комментариях к этой статье.

крепление к стене, ПУЭ, видео
Сама по себе задача выглядит несколько странно. Зачем тянуть проводку по фасаду? Для начала разберемся с терминами. Если вдаваться в подробности ГОСТ: «провод, это проволока в оболочке или без…», а «кабель, это несколько проводов…» и так далее, можно окончательно запутаться. Тем более, что монтаж провода по стене здания, нецелесообразен в принципе. Он должен быть внутри. А если это силовой ввод — прокладка кабеля по фасаду здания вообще запрещена, сразу после точки подвеса он должен быть заведен в помещение.
Все это действительно так, но речь пойдет про относительно новый кабель (или провод, по определению ГОСТ) — СИП.
Самонесущий Изолированный Провод (все-таки провод!) в последнее время активно приходит на смену неизолированным силовым проводам. Жители частных домов отлично знают, что это такое. Так вот, СИП разрешено прокладывать по фасадам зданий, причем норма прописана в Правилах устройства электроустановок. При организации подключения домовладений, это может принести существенную экономию для владельца.
В каких случаях требуется прокладка силового кабеля по фасаду
Самый очевидный вариант: если на пути воздушной линии электропередач возникло препятствие в виде здания. Его можно обойти, организовав маршрутную петлю в ЛЭП. Но это будет стоить дополнительных денег на проектирование, и лишний провод, не говоря уже о столбах. Раньше так и делали (когда линии электропередач строились только на оголенных проводах). А поскольку Правила устройства электроустановок (ПУЭ) допускают прокладку СИП по фасаду (или любым другим стенам), можно провести силовую линию прямо через препятствие.
Но это касается энергетиков. Нас с вами интересует применимость разрешения ПУЭ на частных домах, в зоне ответственности владельца объекта.
Если щитовая в доме находится с одной стороны, а магистральная линия электропередач с другой, приходилось устанавливать еще один столб (протяженность воздушной линии имеет ограничения по длине). Зачастую прямо на участке. Самонесущий изолированный провод прокладывается по воздуху до ближайшей точки здания, а до щитовой он может идти по стене.
Точка крепления от столба слишком высоко на стене, а щиток расположен у поверхности земли. Необходимо организовать так называемый опуск кабеля. СИП крепится к стене до входа в щит.
В качестве альтернативы выполняется переход с алюминиевых жил самонесущего провода, на медные проводники входного силового.
И тогда уже обычный кабель прокладывается по фасаду.
Информация: зачем выполнять переходы с алюминиевого СИП на обычный ВВГ?
Казалось бы, проще затянуть вводной провод сразу в щиток, не покупая обжимные гильзы или прокалывающие муфты. Но подключение СИП к прибору учета (счетчику) настолько проблематично, что проще выполнить переход, и проложить кабель ВВГ по стене здания.
Что по этому поводу говорится в Правилах устройства электроустановок
Прокладываемый кабель не должен испытывать нагрузок натяжения, передавливания.
В местах перехода (муфты, прокалывающие соединения и прочее) должна быть организована изоляция, свойства которой соответствуют характеристикам основного провода.
Все точки отвода и соединения должны быть доступны для осмотра и ремонта без механического вмешательства в конструкцию здания.
Все соединения жил проводов и кабелей производиться в соответствии с ПУЭ: опрессовка, сварка, пайка или обжим.
В случае, когда кабель по фасаду прокладывается с применением труб, гибких рукавов, замкнутых коробов — предусматривается возможность оперативной замены проводки.
Конструктивные элементы, изоляция, точки перехода, должны выбираться исходя из среды применения: погодные условия, воздействие ультрафиолетовых лучей, температурный режим.
Металлические части конструкции должны иметь защиту от коррозии.
Длина кабеля, прокладываемого по стене здания, рассчитывается с учетом температурных зазоров на сжатие — растяжение. Перемещение провода под влиянием температуры не должно создавать условий для механических усилий тяжения.
В местах соединения, разветвления, переходов, предусматривается слабина (запас кабеля на случай перекоммутации или ремонта).
Прокладка кабеля по фасаду здания без выполнения перехода
Общие правила наружной прокладки по стене здания:
Минимальные расстояния до элементов при горизонтальной прокладке:
над наличниками окон или дверей — 30 см;
под наличниками окон или платформой балкона (нижняя плоскость) — 50 см;
над грунтом — 275 см.
Минимальные расстояния до элементов при вертикальной прокладке:
до наличников окон — 50 см;
до края балконов или дверей — 100 см.
Минимальное расстояние от СИП до стены — 6 см.
Последний пункт требует расшифровки. Он относится исключительно к СИП, и связан с особенностями его конструкции. Этот провод не имеет внешнего слоя изоляции, покрытие есть только на токоведущих жилах. Изоляционный материал (ПЭТ) поддерживает горение, и сохраняет свойства только при температуре до 70–90°, в зависимости от модификации. Кроме того, есть СИП с голой жилой, которая используется как нулевая.
По причине невысокой противопожарной стойкости, этот кабель не должен крепиться вплотную к стене. Если кабель загорится, огонь не перекинется на стену. Для монтажа используются специальные фасадные крепления.
Важно! Если после прокладки кабеля, на стену будут монтироваться изоляционные панели — расстояние до СИП рассчитывается по новой наружной плоскости, увеличиваясь на толщину панелей.
Начинаем плясать от фасадной стенки
В первую очередь необходимо выбрать точку на стене, от которой будет начинаться ответвление. Правила устройства электроустановок не регламентируют выбор стены: она может быть фасадной или боковой. Но на практике, в наших широтах выбирается именно фасад. На боковые стены зданий обычно выходят скаты крыши, с которых может срываться лед (сосульки) или снег.
Местом начала прокладки по стене, считается точка выхода кабеля из анкерного зажима. Основные элементы конструкции есть на иллюстрации:
Анкерный кронштейн.
Анкерный зажим, после которого провод не удерживается на трассе воздушной линии.
Фасадное крепление — первый элемент системы прокладки по стене.
Кронштейн устанавливается на высоте не менее 2.75 метра. Расстояние до ближайшего угла несущей стены (без учета толщины изоляционного материала) не менее 10 см.
Совет: Если сечение силового кабеля позволяет выбрать между разными анкерами, следует выбирать подвес с меньшей нагрузкой. В таком случае, при механическом воздействии на СИП (например, зацепило фурой на дороге, или упал столб), стена не будет разрушена, просто сорвет анкер.
Прокладка по стене
Далее используется фасадный крепеж. Если вы приобретаете фабричную фурнитуру, расстояние уже регламентировано: не менее 6 см от кабеля до стены.
Затем производится разметка трассы кабеля и подготовка отверстий под крепеж. Расстояние между точками крепления обычно составляет не менее 70 см. В местах изгиба, частота крепежа возрастает, чтобы не допустить свободного провисания.
Важно! Если используется именно СИП, необходимо учитывать требования по геометрии прокладки. Радиус изгиба составляет не менее 10 диаметров кабеля.
Затем с помощью штатных болтов, закрепляются все фасадные крепления. Для предотвращения коррозии и разрушения крепежных элементов, металлические шляпки закрываются специальными заглушками.
Если на маршруте прокладки размещены домовые коммуникации, необходимо обеспечить безопасное расстояние. До водопроводных труб не менее 10 см, до газовых труб не менее 40 см.
Важно! Запрещается формирование свободных петель кабеля возле металлических конструкций.
При ветровой нагрузке, кабель может перетереть изоляцию, и произойдет замыкание проводов.
Не допускается использование крепежных элементов, которые предназначены для иных целей. Например, хомуты для трубопроводов или кабельные клипсы для монтажа внутри помещений.
Альтернатива открытой прокладке кабеля по фасаду
Причины, по которым не следует монтировать СИП или другой провод открытым способом по стене:
Дом обшит пожароопасным утеплителем, декоративной обивкой: сайдингом, деревянной вагонкой.
Имеется опасность механического воздействия на кабель: открывающиеся ставни, ветки деревьев, и другое.
Просто из эстетических соображений: не хочется, чтобы по фасаду был проложен кабель на расстоянии 6 см от стены.
Используемый кабель по характеристикам не предназначен для открытого монтажа на внешних стенах зданий.
В таком случае применяется закрытый кабельный короб, или металлорукав. Он может быть закреплен непосредственно на стене. Если поверхность покрыта пожароопасным материалом — рукав не должен поддерживать горение.
Специальных требований нет, принцип монтажа аналогичен кабелю СИП. Единственное обязательное условие — при заведении рукава (короба) в коммутационные или распределительные щитки, обеспечивается защита от попадания влаги во внутреннюю полость.
Итог
При соблюдении всех перечисленных правил, вы можете проложить кабель в зоне ответственности владельца, не прибегая к помощи электриков.
Видео по теме

Хорошая реклама

виды и размеры, как крепить к стене, демонтаж
В современных квартирах и частных домах редко встречается вариант открытой проводки, не отличающейся красотой и безопасностью. Потребители стараются прятать кабеля в стены, скрывать их за обоями или использовать кабель-каналы для электропроводки. Последний способ отличается простотой монтажа, красивым внешним видом и возможностью добавлять новые провода к уже подключенным, используя те же «проходы». Стоимость таких коробов невелика, что также считается плюсом.
Особенности и разновидности
Кабель-каналы — это короба для укладки проводов, изготовленные из металла или пластмассы. Сфера их применения довольно широка: внутренняя отделка офисов и квартир, внешняя прокладка проводов и обеспечение сохранности кабелей на предприятиях.
Функциональное назначение таких конструкций — защищать проводку от механических повреждений и открытого взаимодействия с окружающей средой. Элегантный дизайн и удобство эксплуатации — дополнительные преимущества.
Все кабель-каналы по видам и размерам делят на две большие подгруппы:
жесткие для электропроводки;
гибкие из гофрированных труб или секций.
В строительстве распространена металлическая модификация кабель-канал, где сделан литой или перфорированной корпус короба.
Важно! Короба с перфорированным металлическим корпусом используются только при необходимости создания достаточного количества вентиляции в проводке.
В быту используются пластиковые конструкции, обладающие достаточной жесткостью, чтобы выполнять свои прямые функции, и имеющие привлекательный внешний вид.
Основные разновидности
В зависимости от модификации различаются размеры кабель-каналов, их форма, материал изготовления и технические показатели. В быту или для оформления проводки в офисах чаще всего встречаются:
Наименование Особенности Сферы применения
Мини Короба с небольшим сечением. В них помещается до 3-х небольших кабелей. Монтаж мини кабель-каналов осуществляется при помощи саморезов. При повороте проводов стыки заливают под углом 45° или ставят заглушки. Типовые размеры варьируются от 10×10 мм до 60×80 мм Чаще всего применяются при проведении интернета, телевидения и телефонии.
Уплощенные напольные Овальный профиль, которые применяют, если нет возможности проводить кабеля по периметру офиса или квартиры. При установке один край короба крепят на саморезы к полу, затем, закрывают крышкой и на стыки ставят заглушки.
Изготавливаются из алюминия, оцинковки или жесткого пластика. Вариации размеров: от 16×6.5 см до 7.5×1.5 см.
Среди расцветки выделяют белый, черный серый, коричневый цвета и вариант под натуральную древесину.
Прокладывают в офисах, где необходимо спустить провод к оргтехнике или рабочему месту по центру стены. Подходят для одного или нескольких кабелей средних размеров.
Парапетные направляющие Магистральные (парапетные) короба производят из пластика. Бывают нескольких вариаций в зависимости от типа профиля: похожие на бурку «П» без перегородки, на «W» — с тремя секциями, на «Г» для углов, фигурные и универсальные.
Главное преимущество — возможность регулировки угла поворота в пределах от 7 до 45° с помощью переходников.
Габариты от 10×6 см до 1×2 см.
Применяются в любых бытовых помещениях.
Перфорированные с открытым доступом Сделан из пластика или металла на 30–40% легче, чем обычные варианты с более простым монтажом. В них обеспечена хорошая циркуляция воздуха, есть постоянный доступ к проводу на разных участках сети и можно устанавливать на гнутые поверхности. Применяют для связи проводов между собой при вводе в электрические щиты или в производственных цехах, где не важен внешний облик проводки.
Плинтусные напольные Крепление кабель-канала такого типа осуществляется при помощи саморезов к стенам или полу. По конструкции они напоминают полые секции с крышкой сверху. Главный параметр выбора — ширина диагональной стенки (5 и 7 см).
К достоинствам относят универсальность для жилых и офисных помещений, вариативность цветового исполнения и невосприимчивость к ультрафиолетовым лучам.
После демонтажа плинтусного кабель-канала, его можно повторно использовать.
Офисы, административные здания, квартиры и частные дома.
Гибкие Сборные конструкции из металла или пластика. Выполняются в разных цветах, есть гофрированные модели.
Такие кабель-каналы защищают от механических повреждений, вибрации или химических реакций с внешней средой.
Такой короб обладает гибкостью, способен снижать уровень шума и давать свободный доступ к проводке. При этом легко заменить отдельный элемент, а на установку не потребуется много времени.
По диаметру можно встретить следующие подтипы:
для телефонных линий — 1.6 см;
к розеткам и выключателям — 2 см;
подведение к электрощитам и распределительным коробкам — 2.5 см;
при соединении проводов между этажами — 5 см.
При подключении проводов к станкам и другому оборудованию на производстве.
Угловые под потолком Установка углового кабель-канала осуществляется в стык между стеной и потолком. Треугольная форма конструкции прекрасно вписывается в ровный угол. Максимальные габариты внутренней полости — 4 на 4 см.
Простой монтаж и легкий вес конструкции относят к положительным сторонам короба. Закрепляют такие кабель-каналы только под потолком из-за их хрупкости.
Любые офисные и жилые помещения.
Прозрачные с подсветкой Внешне схожи с угловыми потолочными моделями. Имеют полностью прозрачную крышку, наклоненную под углом в 45°. Имеют встроенную подсветку. Применяют для оформления системы подсветки под потолком, обрамляют кухонные шкафчики и другие элементы декора.
Промышленные проволочные Сделаны из металлической проволоки. Обеспечивают свободную циркуляцию воздуха, быстрый доступ к проводам и не накапливают пыль внутри конструкции. Монтируют на складах и в цехах, а также за натяжными потолками.
Виды перечисленных кабель-каналов могут разделяться по степени жесткости, по наличию крышки или типу замков на стыках. Однако, монтаж коробов для проводки в квартире осуществляется по одному принципу и с общими правилами.
Нюансы монтажа
Создание удобной и качественной проводки в квартире или частном доме обеспечивает надежное и безопасное подключение всех электроприборов. Прежде чем решать, как крепить кабель-канал к стене, и на какие шурупы лучше сажать короба, стоит провести планирование.
Важно! Планировать маршрут прокладки проводов можно в любом направлении и с разным количеством поворотов, но надо следить за отсутствием мест, где могут быть повреждены провода.
К общим рекомендациям относят:
расположите выключатели со стороны ручки двери на высоте 90–160 см от пола;
от потолка нужен минимальный отступ в 15 см, а от окна — 10 см;
горизонтальные линии проводки стоит располагать на расстоянии не менее 30 см от пола.
Начинающим мастерам установки кабель-каналов для электропроводки любых видов стоит запасти материала на 10–15% больше, чем по расчетам на чертежах.
Совет: не надо нарезать сразу весь короб на отрезки: в процессе закрепления могут произойти сдвиги в большую или меньшую сторону и потребуются детали другой длины.
Варианты креплений к стене
Существует несколько способов крепления кабель-каналов к потолку или стене:
Приклеить конструкцию суперклеем или специальный раствор. Не самый надежный вариант, так как под воздействием влаги или других вредных факторов целостность клеевой основы может нарушиться, а кабель-канал отклеиться. А также нет возможности провести демонтаж без вреда для ремонта.
Привинтить к поверхности при помощи оцинкованных саморезов. Подходит для деревянных или гипсокартонных поверхностей.
Для бетонной или кирпичной стены применяют дюбель-гвозди.
Совместить метод проклеивания и вкручивания саморезов.
В специализированных магазинах можно найти отдельный вид кабель-каналов, в которых предусмотрена одна клейкая сторона. Для их монтажа не требуется никаких дополнительных приспособлений, только сам материал.
Важно! Нарезать короба необходимо с защелкнутыми на них крышками. А при сооружении нескольких отрезков в одну трассу следить за совпадением стыков.
Как закрепить короба на клей
Если вы решили закрепить кабель-каналы без возможности последующего демонтажа, то можно использовать клей. При этом алгоритм работы будет следующим:
клей наносят зигзагом между гранями короба с шагом в 1.5 см;
обработанное основание прижимают к стене, но не фиксируют, а отводят в сторону;
когда остаток клеевой основы на стене подсохнет и превратиться в загустевшую массу, устанавливают кабель-канал на это же место;
держат, прижимая короб с усилием к стене, дожидаясь, пока высохнет клей.
Совет: для повышения надежности монтажа кабель-каналов, по длине трассы с шагом 50–60 см прибейте гвозди вдоль центральной оси.
Прокладку кабеля осуществляют только после полного застывания клея и надежной фиксации конструкции к стене.
Особенности крепежа на саморезы
Для монтажа кабель-каналов на саморезы необходимо вначале сделать отверстия в профиле. Их располагают по одной линии с шагом в 50 см. Лучше использовать зигзагообразную схему.
Совет: Если при прикладывании короба к стене, появляются зазоры, сделайте отверстия под саморезы с шагом в 30–40 см, чтобы улучшить прочность конструкции.
Для работы с дюбелями потребуется подготовить отверстия в стене. Для этого желательно применить 6-миллиметровый бур, чтобы диаметр подходил под гвозди размера 6 на 40 мм. Расстояние между отверстиями должно быть не более 50 см. Если стена не ровная, лучше сократить шаг до 30 см.
Видео по теме

Хорошая реклама
