Как из двигателя стиральной машины автомат сделать наждак из: Как сделать наждак из двигателя стиральной машины своими руками

Теперь к делу!

активатора использовался двигатель 180 Вт, 1350 — 1420 об/мин .

4 раздельных вывода пуско-защитное

в средине корпуса

Но они довольно редки, мне такие двигатели на стиральных машинах не попадались.

Это можно определить как замером сопротивления обмоток, так и визуально — пусковая обмотка имеет провод меньшего сечения и ее сопротивление — выше ,

Она может перегореть ,

должна быть отключена

Но если перепутать двигатель также запустится

Но в этом случае он также будет гудеть, греться

замыкание на корпус

не должна гореть.

греться крышки горячим будет корпус (магнитопровод).

рабочей и на пусковой обмотке.

Подключив питание к рабочей обмотке , нужно коснуться третьим проводом поочередно коснуться одного и другого вывода двигателя.

Лучшим вариантом конечно будет определить тип (марку) двигателя и параметры его обмоток и найти в интернете схему подключения.

Пишите комменты. Задавайте вопросы, и подписывайтесь на обновление блога:).

Стиральные машины, как и любой другой вид техники со временем устаревают и выходят из строя. Мы, конечно же, можем куда-нибудь деть старую стиральную машину, или же разобрать на запчасти. Если вы пошли по последнему пути, то у вас мог остаться двигатель от стиральной машины, который может сослужить вам добрую службу.

Мотор от старой стиральной машины можно приспособить в гараже и соорудить из него электрический наждак . Для этого нужно на вал двигателя будет прикрепить наждачный камень, который будет вращаться. А вы сможете точить об него разные предметы, начиная с ножей, заканчивая топорами и лопатами. Согласитесь, вещь довольно нужная в хозяйстве. Также из двигателя можно соорудить другие устройства, которые требуют вращения, например, промышленный миксер или еще что.

Напишите в комментариях, что вы решили сделать из старого двигателя для стиральной машины, думаем многим будет это очень интересно и полезно прочитать.

Если вы придумали, что сделать со старым мотором, то первый вопрос, который вас может тревожить, это как подключить электродвигатель от стиральной машины в сеть 220 в. И как раз на этот вопрос мы вам и поможем найти ответ в этой инструкции.

Перед тем как приступить непосредственно к подключению мотора, нужно сначала ознакомиться с электрической схемой, на которой будет все понятно.

Подключение двигателя от стиральной машины к сети 220 Вольт не должно занять у вас много времени. Для начала посмотрите на провода, которые идут от двигателя, сначала может показаться, что их достаточно много, но на самом деле, если посмотреть на вышеприведенную схему, то далеко не все нам нужны. Конкретно нас интересуют провода только ротора и статора.

Разбираемся с проводами

Если посмотреть на колодку с проводами спереди, то обычно первые два левых провода — это провода таходатчика, через них регулируются обороты двигателя стиральной машины. Они нам не нужны. На изображении они белые и перечеркнуты оранжевым крестом.

Дальше идет провода статора красный и коричневый. Мы их пометили красными стрелочками чтобы было более понятно. Следующие за ними идут два провода на щетки ротора – серый и зеленый, которые помечены синими стрелками. Все провода, на которые указаны стрелки нам понадобятся для подключения.

Для подключения мотора от стиральной машины к сети 220 В нам не потребуется пускового конденсатора, а также сам двигатель не нуждается в пусковой обмотке.

В разных моделях стиральных машин провода будут отличаться по цветам, но принцип подключения остается тот же. Вам просто нужно найти необходимые провода прозвонив их мультиметром.

Для этого переключите мультиметр на измерение сопротивления. Одним щупом касайтесь первого провода, а вторым ищите его пару.

У работающего тахогенератора в спокойном состоянии обычно сопротивление составляет 70 Ом. Эти провода вы найдете сразу и уберете их в сторону.

Остальные провода просто прозванивайте и находите им пары.

Подключаем двигатель от стиральной машины автомат

После того как мы нашли нужные нам провода осталось их соединить. Для этого делаем следующее.

Согласно схеме нужно соединить один конец обмотки статора со щеткой ротора. Для этого удобнее всего сделать перемычку и заизолировать ее.

На изображении перемычка выделена зеленым цветом.

После этого у нас остаются два провода: один конец обмотки ротора и провод, идущий на щетку. Они-то нам и нужны. Эти два конца и соединяем с сетью 220 в.

Как только вы подадите напряжение на эти провода, мотор сразу же начнет вращение. Двигатели стиральных машин довольно мощные, поэтому будьте внимательны, чтобы не возникло травм. Лучше всего мотор предварительно закрепить на ровной поверхности.

Если вы хотите сменить вращение двигателя в другую сторону, то нужно просто перекинуть перемычку на другие контакты, поменять провода щеток ротора местами. Посмотрите на схеме, как это выглядит.

Если вы все сделали правильно, то мотор начнет вращаться. Если же этого не случилось, то проверьте двигатель на работоспособность и уже после этого делайте выводы.
Подключить мотор современной стиральной машинки достаточно просто, что не скажешь о старых машинках. Здесь схема немного другая.

Подключение мотора старой стиральной машины

Подключение двигателя старой стиралки немного сложнее и потребует от вас найти нужные обмотки самим с помощью мультиметра. Для того, чтобы найти провода, прозвоните обмотки двигателя и найдите пару.

Для этого переключите мультиметр на измерение сопротивления, одним концом коснитесь первого провода, а вторым по очереди найдите его пару. Запишите или запомните сопротивление обмотки — нам это понадобится.

Дальше аналогично отыщите вторую пару проводов и зафиксируйте сопротивление. У нас получилось две обмотки с разным сопротивлением. Теперь нужно определить какая из них рабочая, а какая пусковая. Тут все просто, у рабочей обмотки сопротивление должно быть меньше чем у пусковой.

Для запуска двигателя подобного плана вам понадобится кнопка или пусковое реле. Кнопка нужна с не фиксируемым контактом и подойдет, допустим, кнопка от дверного звонка.

Теперь подключаем двигатель и кнопку по схеме: Но обмотку возбуждения (ОВ) напрямую подается 220 В. На пусковую же обмотку (ПО) нужно подать это же напряжение, только для запуска двигателя на короткий срок, и отключить ее — для этого и нужна кнопка (SB).

ОВ соединяем напрямую с сетью 220В, а ПО соединим с сетью 220 В через кнопку SB.

• ПО – пусковая обмотка. Предназначается только для запуска двигателя и задействована в самом начале, пока двигатель не начнет вращаться.
• ОВ – обмотка возбуждения. Это рабочая обмотка, которая постоянно находится в работе, она и вращает двигатель все время.
• SB – кнопка с помощью которой подается напряжение на пусковую обмотку и после запуска мотора отключает ее.

После того, как вы произвели все подключение, достаточно запустить двигатель от стиральной машины. Для этого нажмите на кнопку SB и, как только двигатель начнет вращаться, отпустите ее.

Для того чтобы сделать реверс (вращения двигателя в противоположную сторону), вам нужно поменять местами контакты обмотки ПО. Тем самым мотор начнет вращение в другую сторону.

Все, теперь мотор от старой стиралки может сослужить вам в качестве нового устройства.

Перед запуском двигателя обязательно закрепите его на ровной поверхности, т. к. обороты вращения его достаточно большие.

1. Применение коллекторных двигателей в стиральных машинах

Коллекторные моторы более компактные, мощные и простые в управлении. Этим и объясняется их столь массовое применение. В стиральных машинах применяются коллекторные двигатели таких марок производителей как: INDESCO, WELLING, C.E.S.E.T., SELNI, SOLE, FHP, ACC . Внешне они немного отличаются друг от друга, могут иметь разную мощность, тип крепления, но принцип работы их совершенно одинаковый.

2. Устройство коллекторного двигателя для стиральной машины

2.1 Ротор (якорь)

2.2 Статор

Как и в любом электродвигателе, принцип работы коллекторного двигателя основан на взаимодействии магнитных полей статора и ротора, через которые проходит электрический ток. Коллекторный двигатель стиральной машины имеет последовательную схему подключения обмоток. В этом легко убедится рассмотрев его развёрнутую схему подключения к электрической сети (Рис.7) .

У коллекторных двигателей стиральных машин, на контактной колодке может быть от 6 до 10 задействованных контактов. На рисунке представлены все максимальные 10 контактов и всевозможные варианты подключения узлов двигателя.

Зная устройство, принцип работы и стандартную схему подключения коллекторного двигателя, без труда можно запустить любой двигатель напрямую от электросети без применения электронной схемы управления и для этого не надо запоминать особенности расположения выводов обмоток на клеммной колодке каждой марки двигателя. Для этого, достаточно всего лишь определить выводы обмоток статора и щёток и подключить их согласно схеме на приведённом ниже рисунке.

Порядок расположения контактов клеммной колодки коллекторного двигателя стиральной машины выбран произвольно.

Рис.7

На схеме, оранжевыми стрелочками условно показано направление тока по проводникам и обмоткам двигателя. От фазы (L) ток идёт через одну из щёток на коллектор, проходит по виткам обмотки ротора и выходит через другую щётку и через перемычку ток последовательно проходит по обмоткам обеих секций статора доходя до нейтрали (N).

Такой тип двигателя независимо от полярности подаваемого напряжения вращается в одну сторону, так как за счёт последовательного соединения обмоток статора и ротора смена полюсов их магнитных полей происходит одновременно и результирующий момент остаётся направленным в одну сторону.

Для того, чтобы двигатель начал вращаться в другую сторону, необходимо лишь изменить последовательность коммутации обмоток.
Пунктирной линией обозначены элементы и выводы, которые задействованы не во всех двигателях. Например датчик Холла, выводы термозащиты и вывод половины обмотки статора. При запуске коллекторного двигателя напрямую, подключаются только обмотки статора и ротора (через щётки).

Внимание! Представленная схема подключения коллекторного двигателя напрямую, не имеет средств электрической защиты от короткого замыкания и устройств ограничивающих ток. При таком подключении от бытовой сети, двигатель развивает полную мощность, поэтому не следует допускать длительного прямого включения.

4. Управление коллекторным двигателем в стиральной машине

Рис.9 Изменение величины питающего напряжения в зависимости от фазы поступающих импульсов управления

Таким образом можно отметить,что частота вращения ротора двигателя напрямую зависит от напряжения прикладываемого к обмоткам двигателя.

Ниже, на (Рис.10) представлены фрагменты условной электрической схемы подключения коллекторного двигателя с тахогенератором к электронному блоку управления (EC) .
Общий принцип схемы управления коллекторного двигателя таков. Управляющий сигнал с электронной схемы поступает на затвор симистора (TY) ,тем самым открывая его и по обмоткам двигателя начинает протекать ток,что приводит к вращению ротора (M) двигателя. Вместе с тем, тахогенератор (P) передаёт мгновенное значение частоты вращения вала ротора в пропорциональный электрический сигнал. По сигналам с тахогенератора создаётся обратная связь с сигналами управляющих импульсов поступаемых на затвор симистора. Таким образом обеспечивается равномерная работа и частота вращения ротора двигателя при любых режимах нагрузки, вследствие чего барабан в стиральных машинах вращается равномерно. Для осуществления реверсивного вращения двигателя применяются специальные реле R1 и R2 ,коммутирующие обмотки двигателя.
Рис.10 Изменение направления вращения двигателя

В некоторых стиральных машинах, коллекторный двигатель работает на постоянном токе. Для этого, в схеме управления, после симистора, устанавливают выпрямитель переменного тока построенный на диодах («диодный мост»). Работа коллекторного двигателя на постоянном токе увеличивает его КПД и максимальный крутящий момент.

5. Достоинства и недостатки универсальных коллекторных двигателей

6. Неисправности коллекторных двигателей

Иногда происходит межвитковое замыкание обмотки ротора или статора (значительно реже), что так же проявляется в сильном искрении коллекторно-щёточного узла (из-за повышенного тока) или ослаблении магнитного поля двигателя, при котором ротор двигателя не развивает полноценный крутящий момент.
Как мы и говорили выше, щётки в коллекторных двигателях при трении о коллектор со временем стачиваются. Поэтому большая часть всех работ по ремонту двигателей сводится к замене щёток.

Небольшое предисловие.

В моей мастерской работает несколько самодельных станков, построенных на базе асинхронных двигателей от старых советских стиральных машин.

Я использую двигатели как с «конденсаторным» пуском, так и двигатели с пусковой обмоткой и пусковым реле (кнопкой)

Но чаще использовал свой опыт и метод «научного тыка» %)))

Возможно таким заявлением на навлеку на себя гнев «знающих», которые «все и всегда делают по науке» :))).

Но у меня и такой метод давал положительный результат, двигатели — работали, обмотки не перегорали:).

Конечно, если есть «как и чем» — то нужно делать «как правильно» — это я о наличии тестера и замере сопротивления обмоток.

Но в реальности не всегда так получается, а «кто не рискует… » — ну вы поняли:).

Почему я об этом говорю?
Буквально вчера я получил вопрос от своего зрителя, опущу некоторые моменты переписки, оставив только суть:

У меня из двигателя выходит 3 провода, можете что нибудь подсказать?

Безусловно, тот метод о котором я сейчас расскажу — немного рискованный, особенно для человека, который не имеет дела с подобной работой постоянно.

Поэтому нужно быть предельно внимательным, и при первой же возможности проверить результаты «научного тыка» при помощи тестера.

Теперь к делу!

Сначала вкратце расскажу о типах двигателей, которые использовались в советских стиральных машинках.

Эти двигатели условно можно было разделить на 2 класса по мощности и скорости вращения.

В основной массе активаторных стиральных машин типа «тазик с моторчиком», для привода активатора использовался двигатель 180 Вт, 1350 — 1420 об/мин .

Как правило такой тип двигателя имел 4 раздельных вывода (пусковая и рабочая обмотки) и подключался через пуско-защитное реле или (в совсем старых версиях) через 3-х контактную пусковую кнопку Фото 1.

Для этого в машинах поздних моделей был добавлен простой командаппарат, коммутирующий подключение двигателя.

Встречаются двигатели мощностью 180 Вт, у которых пусковая и рабочая обмотка соединялись в средине корпуса , и на верх выходило только три вывода (фото 2)

В этом случае вывод 2 — будет средней точкой в которой сходятся выводы первой и второй обмоток.

Двигатель подключается следующим образом:
выводы 1 и 2 — в сеть, вывод 3 через конденсатор на вывод 1.

По внешнему виду двигатели Активаторов и Центрифуг — очень похожи, так как часто для унификации использовались одинаковые корпуса и магнитопроводы. Двигатели отличались только типом обмоток и количеством полюсов.

Существует и третий вариант запуска, когда конденсатор подключается только на момент пуска , но они довольно редки, мне такие двигатели на стиральных машинах не попадались.

Особняком стоят схемы подключения 3-х фазных двигателей через фазосдвигающий конденсатор, но тут я их рассматривать не буду.

Итак, вернемся к методу, который использовал я, но прежде еще одно небольшое отступление.

Двигатели с пусковой обмоткой обычно имеют разные параметры пусковой и рабочей обмотки.

Это можно определить как замером сопротивления обмоток, так и визуально — пусковая обмотка имеет провод меньшего сечения и ее сопротивление — выше ,

Если оставить пусковую обмотку включенной на несколько минут , она может перегореть ,
так как при нормальной работе она подключается только на несколько секунд.

Во время работы пусковая обмотка — должна быть отключена иначе двигатель будет гудеть, греться и быстро «пустит дым».

Если обмотки определены правильно, то при работе без нагрузки в течении 10 — 15 минут двигатель может быть слегка теплым.

Но если перепутать пусковую и рабочую обмотки — двигатель также запустится , и при отключении рабочей обмотки — будет продолжать работать.

Но в этом случае он также будет гудеть, греться и не выдавать положенную мощность.

А теперь переходим к практике.

Сначала нужно проверить состояние подшипников и отсутствие перекоса крышек двигателя. Для этого достаточно просто покрутить вал двигателя.
От легкого толчка он должен вращаться свободно, без заеданий, делая несколько оборотов.
Если все нормально — переходим к следующей стадии.

Нам потребуется низковольтный пробник (батарейка с лампочкой), провода, электро вилка и автомат (желательно 2х полюсный) на 4 — 6 Ампер. В идеале — еще и Омметр с пределом 1 мОм.
Прочный шнурок длинной пол-метра — для «стартера», малярный скотч и маркер для маркировки проводов двигателя.

Для начала нужно проверить двигатель на замыкание на корпус поочередно проверив выводы двигателя (подключив омметр или лампочку) между выводами и корпусом.

Омметр должен показывать сопротивление в пределах мОм, лампочка не должна гореть.

Подключаем провода к выводам 1 и 2, наматываем шнурок на вал двигателя, включаем питание и дергаем стартер.
Двигатель — запустился:) Слушаем как он работает секунд 10 — 15 и выключаем вилку из розетки.

Теперь нужно проверить нагрев корпуса и крышек. При «убитых» подшипниках будут греться крышки (и слышен повышенный шум при работе), а при проблемах с подключением — более горячим будет корпус (магнитопровод).

В процессе экспериментов двигатель, скорей всего будет работать на 2х из возможных 3х комбинациях подключения — то есть на рабочей и на пусковой обмотке.

Таким образом находим обмотку, на которой двигатель работает с наименьшим шумом (гулом) и выдает мощность (для этого пытаемся остановить вал двигателя, прижимая к нему деревяшку. Она и будет рабочей.

Теперь можно попытаться запустить двигатель при помощи пусковой обмотки.
Подключив питание к рабочей обмотке, нужно коснуться третьим проводом поочередно коснуться одного и другого вывода двигателя.

Если пусковая обмотка исправна — двигатель должен запуститься. А если нет — то «выбьет автомат» %))).

Конечно этот способ не совершенен, есть риск сжечь двигатель:(и применять его можно только в исключительных случаях. Но меня он выручал много раз.

Лучшим вариантом конечно будет определить тип (марку) двигателя и параметры его обмоток и найти в интернете схему подключения.

Ну вот такая «высшая математика» 😉 А за сим — разрешите откланяться.

Морально устаревшая или вышедшая из строя бытовая стиральная машина содержит в своем составе достаточно много конструктивных элементов, которые, побывав в руках умельцев, смогут пригодиться в домашнем хозяйстве. К таким узлам относятся различные выключатели и реле, шкивы, барабан из нержавеющей стали и др. Однако чаще всего встречаются самоделки с использованием двигателя от стиральной машины.

Виды двигателей от стиральных машин

В зависимости от варианта конструкции стиральные машины оснащаются различными типами моторов. Среди них асинхронные, коллекторные и инверторные электродвигатели.

Асинхронные двигатели

Конструктивно асинхронные электродвигатели состоят из двух основных частей — неподвижного статора и ротора, скорость вращения которого может превышать 2500 об./мин. Такой мотор прост в обслуживании, имеет низкий уровень шума и невысокую стоимость. Однако из-за существенных недостатков (большие габариты, малый коэффициент полезного действия (КПД), сложность электрической схемы управления и пр.) они в стиральных машинах сейчас не используются . Их можно встретить только в старых моделях типа СМ-1,5 «ЦНА» (Тамбовский завод «Ревтруд»), «Донбасс», «ОКА» (Нижегородский завод им. Я. Свердлова), «Рига» и др., изготовленных до 2000 года.

Коллекторные электромоторы

Коллекторные электродвигатели — это моторы, которые в настоящее время установлены примерно на 80% стиральных машин («Вятка-автомат», полуавтоматические модели серии «Эврика» и пр.). Конструктивно они несколько сложнее асинхронных двигателей, так как, кроме статора и коллекторного ротора, требуют наличия тахогенератора и токопроводящих щеток. Коллекторные электродвигатели обладают:

• малыми габаритными размерами;
• значительным пусковым моментом;
• простой схемой управления;
• высокой скоростью вращения ротора и др.

Важно! При этом коллекторный электромотор требует регулярного технического обслуживания, связанного с износом коллекторно-щеточного узла, и отличается высоким уровнем шума.

Инверторные электродвигатели

Конструктивно инверторные (бесколлекторные) электромоторы, также как асинхронные двигатели, состоят из статора и ротора. Однако благодаря использованию технологии прямого привода и схемы управления трехфазного инверторного типа (оборотами управляет частотный преобразователь), разработчикам удалось устранить ряд соединительных элементов, что улучшило их эксплуатационные характеристики. От двигателей других типов они отличаются:

• высоким КПД;
• большой мощностью;
• длительным сроком эксплуатации;
• низким уровнем шума и др.

Из недостатков специалисты отмечают более сложную схему управления, что несколько увеличивает стоимость стиральных машин-автоматов (Indesit, LG, Ardo и их аналоги).

Демонтаж и подключение электродвигателей

Извлекая б/у электромотор из корпуса стиральной машины, необходимо учитывать некоторые нюансы.

снимают вместе с конденсатором . При этом конденсатор необходимо разрядить, в противном случае можно получить удар током.
1. На статоре низковольтного коллекторного электромотора установлены постоянные магниты, попеременно подключаемые к источнику тока . На корпусе такого двигателя должна быть информационная табличка с указанием величины и полярности подключаемого напряжения.
2. Инверторные электродвигатели демонтируют вместе с блоком электронного управления . На корпусе последнего также имеется табличка (наклейка), где указана величина питающего напряжения и его полярность.

Прежде чем запустить двигатель от стиральной машины, необходимо разобраться в назначении его проводов и правильно их подключить. У разных производителей они имеют различные цвета, поэтому предварительно их необходимо «прозвонить» с помощью тестера.

В самоделках чаще всего используются коллекторные электродвигатели от стиральных машин. Они, как правило, имеют 6 проводов. При этом выводы от тахогенератора практически не используются . Их сопротивление при прозвонке составляет порядка 60-70 Ом. Определив эти провода, их отводят в сторону и скрепляют изолентой (чтобы не мешали).

Оставшиеся проводники идут к статору и ротору (2 провода) и к токопроводящим щеткам (2 провода). На монтажных схемах их обозначают цветными или нумерованными стрелками. Например, «стрелками 1» помечают провода, ведущие к щеткам, а «стрелками 2» — к обмоткам статора. Проще всего определить выводы, идущие от щеток . Их прозванивают со стороны контактов, предварительно вынув графитовые стержни. Сопротивление проводов обмотки статора находится в диапазоне 12-35 Ом.

Встречаются также моторы, имеющие 3, 4 или 5 проводов. При этом трех проводная схема используется в однофазных моторах, где пусковая обмотка (с меньшим сопротивлением) подключается через конденсатор . Кроме того, один из проводов может быть заземляющим. Выводы, которые не прозваниваются, могут идти к различным датчикам (например, датчику температуры и др.). Имеет значение и схема включения электродвигателя — звезда или треугольник.

Определив пары проводов, идущие от ротора и статора, соединяют по одному от обмотки статора и от щетки ротора. Оставшиеся два провода подключают к электросети и тестируют работоспособность электродвигателя.

Совет! В целях безопасности, перед подсоединением к электросети напряжением 220 вольт, двигатель необходимо надежно закрепить на неподвижном основании. Это позволит избежать его непроизвольного перемещения при подаче питания.

Самоделки из двигателя от стиральной машины

Электродвигатель от стиралки можно приспособить в качестве основного силового агрегата в самых разных конструкциях. Приступая к работе, необходимо в первую очередь определиться с деталями, которые будут насажены на вал этого мотора, и обеспечить их надежное крепление. Для этого необходимо оснастить вал электродвигателя соответствующей насадкой.

Доработка электродвигателя

Основная проблема, которую приходится решать при доработке электромотора — несоответствие посадочных отверстий деталей, которые будут крепиться на валу, с диаметром последнего . Для сопряжения этих частей необходимо изготовить специальный переходник (фланец). С одной стороны на нем должна быть резьба для установления детали, а с другой — элемент, позволяющий надежно закрепить фланец на валу мотора.

Чаще всего для изготовления такого фланца используют отрезок стальной трубы длиной не более 20 мм и диаметром 32 мм. На одном из концов этой трубы нарезают резьбу, длина которой должна не менее чем в два раза превышать толщину устанавливаемой насадки.

Важно! Резьба должна нарезаться в направлении, противоположном вращению вала электродвигателя. В противном случае установленная деталь будет слетать, что небезопасно для пользователя.

Противоположный конец трубы нагревают паяльной лампой и запрессовывают его на вал электромотора. После остывания фланец будет надежно закреплен. Для упрочнения желательно просверлить поперек соединения отверстие и дополнительно стянуть вал и фланец болтом с гайкой. Такая доработка позволит надежно закрепить на валу двигателя любую насадку (шкив для ременной передачи на компрессор, точильный или отрезной круги, режущие лопасти и др.). Использовать доработанный таким образом электромотор можно при создании различных самоделок.

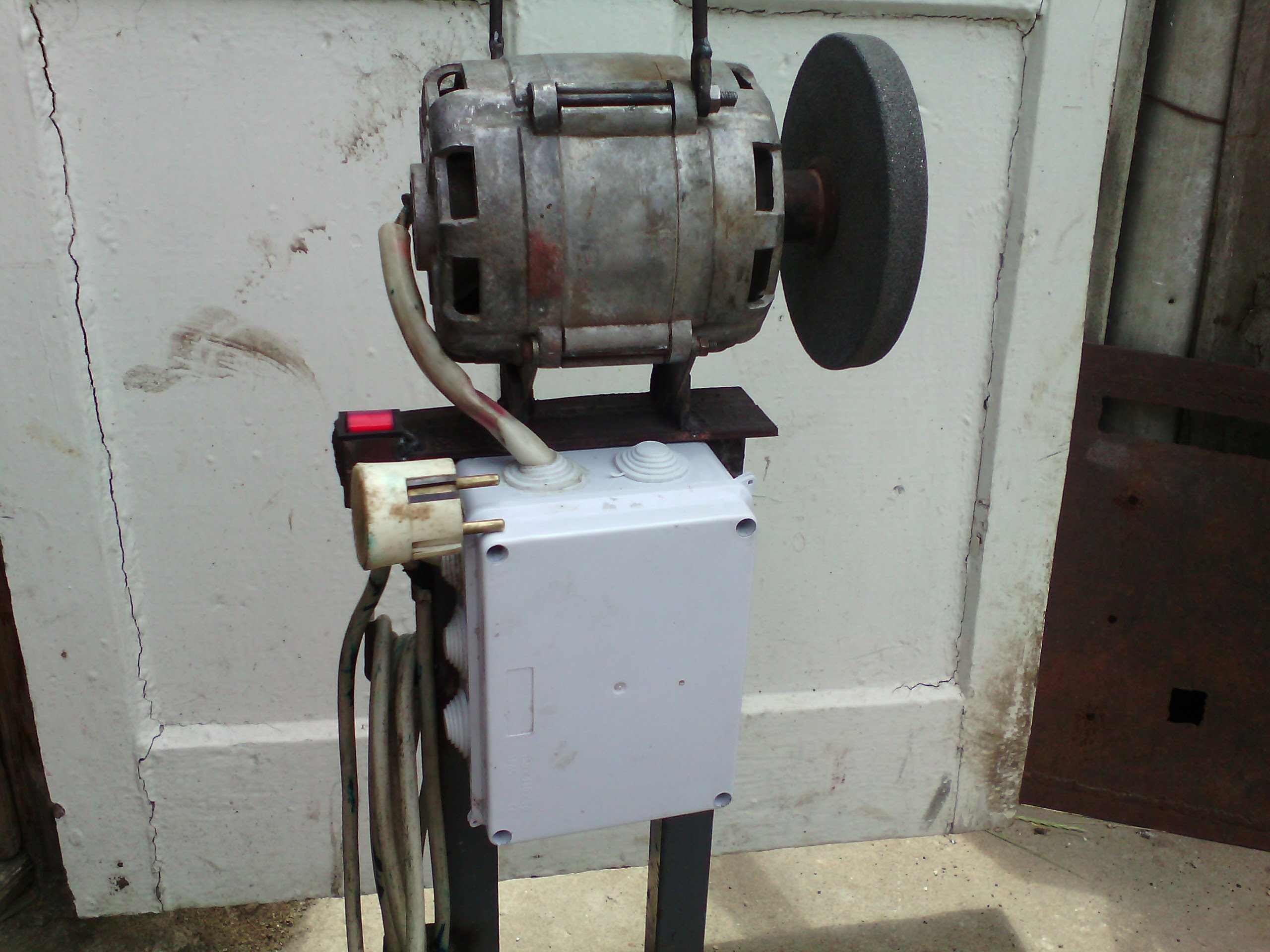

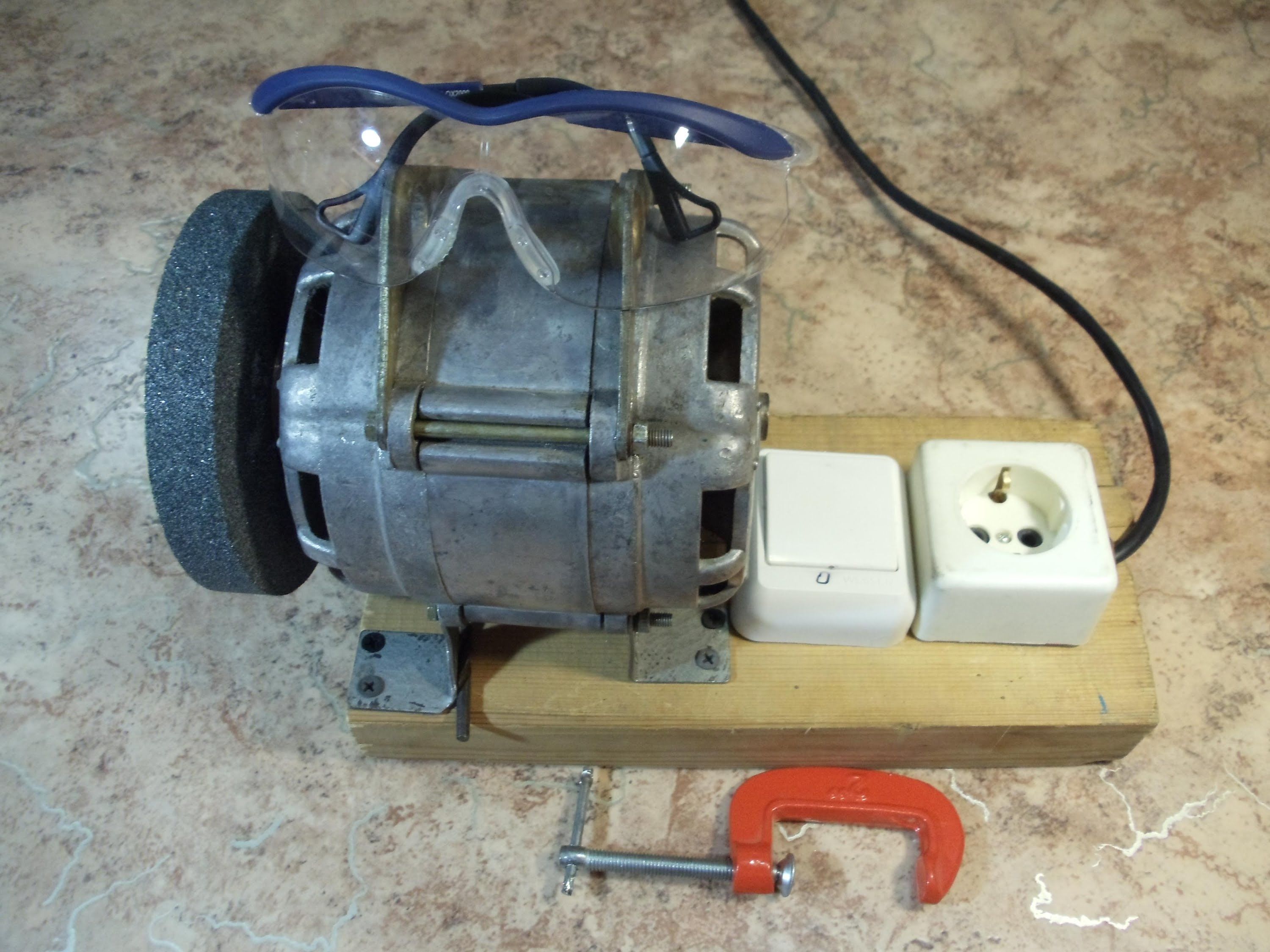

Чтобы наточить ножницы, ножи, сверла и другие режущие инструменты, мотор необходимо закрепить на верстаке или другой подходящей поверхности. Для этого лучше всего изготовить промежуточную рамку (подставку), на которой, используя штатные крепежные отверстия, установить двигатель. Конструкция рамки должна обеспечить надежное крепление узла на рабочем месте.

Следующая операция — установка точильного камня . Для этого необходимо подготовить три гайки с соответствующей резьбой и две подходящих шайбы. Одну гайку накручивают на фланец до упора, затем одевают шайбу, потом — наждачный круг и еще одну шайбу. Весь этот «сэндвич» стягивают второй гайкой. Третья гайка используется для того, чтобы законтрить резьбовое соединение. На этом создание наждака можно считать законченным.

Совет! Такое устройство можно собрать, используя даже маленький электродвигатель от стиральных машин типа «Малютка».

Аналогичным образом изготавливаются и другие простейшие приспособления, например, циркулярка, шлифовальная машинка (гриндер) и пр. Но если запуск наждака можно осуществить просто, с силой крутнув его рукой (соблюдая осторожность), то при использовании более сложных механизмов, изготовленных с применением электродвигателя от старой стиральной машины, необходимо наличие пускового устройства. Как изготовить такие самоделки своими руками, будет рассмотрено ниже.

Надежно закрепив рамку с электродвигателем на верстаке, можно сделать многофункциональный токарный станок, предназначенный для обработки деревянных заготовок. В его состав входят:

• передняя бабка, закрепленная непосредственно на валу электромотора;
• задняя бабка, предназначенная для надежного крепления обрабатываемой заготовки;
• подручник, обеспечивающий удобное использование инструмента (резец, стамеска и др.).

Сооружение стационарной пилорамы начинают с изготовления специальной станины с технологической прорезью под пильный диск. На нее затем устанавливают электродвигатель от стиральной машины, предварительно закрепив на нем небольшой шкив для приводного ремня. Большой диск устанавливают на вал дисковой пилы. Шкивы между собой связываются клиновидным или ручейковым ремнем.

Чтобы изготовить корморезку, кроме двигателя от стиральной машины, понадобится еще и ее барабан, в задней стенке которого нужно выполнить отверстие для вала электромотора. Затем, установив мотор на барабане, закрепляют на валу режущие элементы (2 ножа). Сверху барабан должен закрываться крышкой, иначе порезанное сырье будет вылетать из него.

Заключение

Приобретая новую стиральную машину, не стоит выбрасывать отслуживший свой срок агрегат на свалку. Его составные части, а особенно двигатель можно применить для изготовления полезных в домашнем хозяйстве поделок, сэкономив на этом некоторое количество материальных средств.

Самые надежные стиральные машины

Стиральная машина Electrolux PerfectCare 600 EW6S4R06W на Яндекс Маркете

Стиральная машина Samsung WW65K42E08W на Яндекс Маркете

Стиральная машина LG F-2J5HS4W на Яндекс Маркете

Стиральная машина Gorenje WP 7Y2/RV на Яндекс Маркете

Стиральная машина BEKO WRS 55P2 BSW на Яндекс Маркете

от двигателя от стиральной машины. Какой двигатель больше всего подойдет от старой стиральной машины

Стиральная машина, как и другая бытовая электротехника, после определенного периода эксплуатации выходит из строя и больше не подлежит ремонту. Следовательно, вам придется приобретать новый, а где вы отдавали старую машину? Конечно, можно просто выбросить в утилизацию как МБС. Но это непрактичные хозяева, ведь конструкция этой бытовой техники включает в себя множество полезных элементов, которые могут пригодиться в хозяйстве.Рассмотрим, что можно сделать из стиральной машины-машинки.

Какие детали можно использовать

Стиральная машина представляет собой довольно сложную бытовую технику, которая включает в себя множество отдельных элементов. Чем современнее, тем больше деталей в его дизайн.

Элементы стирки, которые еще могут пригодиться:

Важно! Если разбираетесь в электронике, то не стоит выбрасывать блок управления, который включает в себя большое количество полупроводниковых компонентов, которые могут пригодиться при ремонте другого электрооборудования.

Применение работающего двигателя стиральной машины

Рассмотрим несколько самоделок из двигателя от стиральной машины. Сегодня с помощью Интернета многие домашние мастера с удовольствием делятся собственными изобретениями, в конструкции которых использовались запчасти от старых стиральных машин. Рассмотрим самые востребованные.

Изготовление бетономешалки

При ремонте в квартире, частном доме может потребоваться небольшое количество бетонного раствора. Аренда бетоносмесителя для таких целей обходится слишком дорого.Такой инструмент можно соорудить самостоятельно, для чего подходит корпус из старой тазики (кроме машинки).

Инструкция по изготовлению:

Бетономешалка простая для условий эксплуатации готова. С помощью этого приспособления можно легко приготовить ведро раствора.

Вход от двигателя от стиральной машины

Работающий мотор от старой машинки можно использовать для изготовления наждака самостоятельно. Делается это очень просто — на вал мотора устанавливается наждачная бумага (заточенная).Такой инструмент будет очень практичным на даче, так как из него можно лепить не только ножи, но и лопаты, топоры.

Cubezka, Grainrock

Тем, кто имеет небольшой участок земли, содержит домашнее хозяйство, не повредит зерновую мельницу, сделанную своими руками, мыльный пузырь. Если для этой цели использовать электромотор-машину, то самодельное устройство будет работать не хуже заводского оборудования.

Сделать в домашних условиях пузырь легко. Помимо мотора вам понадобится корпус машины с верхней загрузкой, который можно найти на металлоломе.

Важно понимать! Коэффициент двигателя стиральной машины можно использовать для изготовления множества различных экономических инструментов, требующих вращения.

Worker Motor Wash может применяться для придания прочности самодельным изделиям.

Как подключить мотор от стиральной машины

Если у владельцев старой машинки есть идеи по дальнейшему использованию двигателя, сразу возникает вопрос, как подключить его к электросети 220 В.

Для начала необходимо разобраться с электрической схемой, после чего подключение двигателя к электросети не займет много времени. Вам нужно разобраться с проводкой. В частности, будут использоваться провода, подключенные к статору, ротору.

Как выбрать нужные провода

Посмотрите на переднюю часть блока с проводкой — первые два провода слева чаще всего являются проводами цистерны, с помощью которой регулируются обороты двигателя вестника.Они им не понадобятся.

Далее идет красный, коричневый провод статора, а за ними два провода (зеленый, серый), подключенные к вращающимся щеткам. Все эти провода понадобятся для подключения двигателя к электросети.

Важно! Для подключения к электросети мощностью 220 В к двигателю стиральной машины пусковой конденсатор не нужен, да и самому мотору пусковая обмотка не нужна.

Конечно, в разных моделях проволочные шайбы различаются по цвету, но принцип подключения схож.Чтобы разобраться с проводкой, нужно прозвонить каждый провод с помощью мультиметра. Устройство должно быть настроено на измерение сопротивления. Затем один зонд прикладывают к любому проводу, вторым зондом отбирают пар.

Тихо работающий тахогенератор чаще всего имеет сопротивление около 70 Ом. Эти провода распознаются в первую очередь, убираются в сторону. После этого прозванивают остальные провода, разделенные попарно.

Подключить двигатель к сети

Когда с проводами уже все ясно , необходимо правильно их подключить:

• В соответствии со схемой конец обмотки статора должен быть подключен к вращающимся щеткам ( рекомендуется делать язычковую перемычку).
• Необходимо соединить с электросетью провод щетки ротора, конец обмотки ротора. После подачи напряжения на провода мотор начнет вращать вал.

Важно! Двигатели стиральной машины отличаются большой мощностью. Чтобы не допустить травм, нужно быть предельно осторожным. Поэтому перед запуском оборудования рекомендуется аккуратно закрепить мотор на каком-нибудь основании.

Применение барабанной стиральной машины

Барабан стиральной машины, изготовленный из прочной нержавеющей стали, может использоваться для различных целей в хозяйстве.Из него можно сделать своими руками множество практичных изделий, например, мангал или жаровню для мангала.

Как сделать рев:

• необходимо отсоединить барабан от старой тёрки вместе с валом и шкивом;
• установить с люком на руль;
• мангал готов.

Рабочую часть мангала можно немного увеличить. Для этого вам понадобится болгарка, которой вырезается передняя часть барабана, расположенного возле люка.Соответственно ставить дрова будет намного удобнее.

Для информации! Для изготовления шашлыка идеально подойдет барабан, так как в нем огромное количество отверстий, через которые воздушный поток будет равномерно надувать угли, создавая необходимое тепло.

Не выбрасывайте отработавшую свое время стиральную машину, так как она состоит из множества полезных деталей, которые еще смогут пригодиться в быту, на даче. При этом сэкономить помогут различные приспособления, сделанные своими руками.денежные средства.

В некоторых ситуациях купить новый товар дешевле, чем восстанавливать появляющуюся бытовую технику. Однако расчетливый человек получит дополнительную выгоду, используя предназначенные функциональные компоненты. В данном издании представлены самоделки из двигателя от стиральной машины .. а видеофразы помогут точнее воспроизвести самообслуживание мастеров и получить полезные продукты быстро и без лишних затрат.

Читайте в статье:

Какой двигатель больше всего подходит от старой стиральной машины

Для начала необходимо уточнить реальные возможности имеющегося силового агрегата.В бытовой технике советского периода устанавливались достаточно надежные электродвигатели асинхронного типа (180-220 Вт). Они были подключены к двухфазным сетям переменного тока. Раньше конструкция создавалась в разборной конструкции. Поэтому при поломке ремонт не вызывает лишних трудностей. Единственное исключение — повреждение обмоток. Современные модели отличаются увеличенной мощностью (до 340 Вт).

С конца 90-х годов прошлого века такие простые двигатели не используются.Вместо асинхронных чаще используются агрегаты-сборщики. Они более компактны, меньше весят. Соответствующие модификации предусматривают возможности:

• подключения питания постоянного тока;
• плавная регулировка оборотов.

Для подачи тока на роторную часть используются графитовые стержни с пружинными толкателями. Эти детали следует периодически заменять. Мощность электродвигателей коллекторного типа от 340 до 780 Вт при частоте вращения рабочего вала в диапазоне 11400-15200 об / мин.

На фото показан силовой агрегат, который инженеры известного южнокорейского бренда LG применили впервые. Его часто называют инвертором, так как с помощью внешнего устройства управления можно плавно регулировать частоту вращения (до 2 тысяч в минуту). Мощность таких агрегатов превышает 500 Вт, что позволяет подключать его напрямую к валу барабана без специальной ременной передачи. По следующим параметрам и особенностям двигателя от стиральной машины можно определить, где этот силовой агрегат может быть использован:

• мощность;
• частота вращения рабочего вала;
• габариты;
• цепь питания и управления.

К сведению! Более внимательные люди обращают внимание на ремонтопригодность, надежность, устойчивость к внешним воздействиям. Изучают мнение специалистов на специализированных форумах, официальные гарантии производителей.

Что можно сделать из старой стиральной машины: примеры работы с комментариями

Следующая информация поможет реализовать разные проекты на базе соответствующего силового агрегата. Вот активная самоделка из мотора от стиральной машины, хорошо зарекомендовавшая себя на практических испытаниях.К некоторым проектам прилагается пошаговая инструкция с подробным объяснением процесса сборки.

Как сделать шлифовальный станок или заточку из машинки для мойки двигателя

К сведению! По этому алгоритму из стиральной машины легко создать качественный шлифовальный станок.Для повышения безопасности необходимо при обработке использовать средства индивидуальной защиты. Также пригодится прозрачный полимерный экран, закрывающий рабочую зону.

Токарный станок

Заточить своими руками из стиральной машины немного сложно. Однако следующий пример демонстрирует относительную простоту изготовления более сложного оборудования.

Поскольку применен асинхронный двигатель От стиральной машины «Вятка» в силовой цепи установлен конденсатор.Якорь этого силового агрегата вращается со скоростью 400/3000 оборотов в минуту. Для установки оси параллельно частям каркаса подобраны шайбы соответствующей толщины.

Газонокосилка

Важные нюансы отмечены на рисунке:

1. Эти стержни (1) должны иметь достаточную прочность, так как перемещение техники по площадке осуществляется вручную.
2. Выключатель двигателя от стиральной машины для удобства пользователя установлен рядом с ручкой.Для соединения используется провод (2) с качественной изоляцией. Обеспечить хорошую герметичность электрических компонентов, чтобы не создавать аварийных ситуаций в условиях повышенной влажности.
3. Ременный привод (3) снижает уровень вибрации. Изменяя размер шкивов, выберите оптимальную скорость вращения ножей.
4. Такие узлы (4) служат для регулировки просвета, высоты стрижки газона.
5. Большие колеса (5) подойдут для преодоления препятствий на земельном участке.

Кормор

Как превратить двигатель от старой стиральной машины в генератор

Однако для получения такого результата необходима специальная подготовка. На конце ротора делают углубление. Закрепите это постоянными магнитами. Модернизированный элемент устанавливается на место. Для накопления энергии используйте выпрямитель и аккумулятор. Эти блоки подключаются через контроллер для оптимизации процесса зарядки.

Бетономешалка

Здесь два ремня дополняются коробкой передач.Комплекс получился создать необходимый крутящий момент при относительно небольшой мощности электропривода.

Дисковая пила

Что можно сделать из барабана стиральной машины: простые конструкции

На практике пригодится не только двигатель от стиральной машины. Что можно сделать из барабана, рассказывается в следующих разделах публикации.

Мангал барабана от стиральной машины: фото и полезные советы

Отлично смотрится мангал из нержавеющей стали.Он долго сохраняет функциональные характеристики и безупречный внешний вид. Легко очистить от загрязнений. Нет острых углов и других потенциально опасных деталей. Полезны высокие температуры. Небольшой вес подразумевает отсутствие сложностей при перемещении. Самая подходящая заготовка — барабан от стиральной машины с вертикальной загрузкой. В нем установлены специальные дверцы, которые закрывают топку, регулируют поток воздуха.

Будет ли работать коптильня

Для обработки мяса, рыбы и других продуктов на длительное время помещают в закрытую тару, где поддерживается высокая концентрация дыма.Применяйте низкотемпературные и высокотемпературные технологии. В любом случае хорошая герметичность пригодится.

Завариваются все лишние дырочки. Установить трубу для отвода дыма. Внутри вмонтированы решетчатые полки и подвесы для размещения продуктов.

Декоративные и функциональные поделки из стиральной машины барабанного типа

На этих рисунках представлены примеры изделий, которые можно создать быстро и эффективно без подробных инструкций:

Как создать машину из стиральной машины: использование несколько частей старой техники

На фото видно, что можно сделать из стиральной машины активаторного типа.После существенной переделки получится удобный прибор, который поможет автоматизировать утомительный процесс обработки птицы перед продажей (долгой стратизацией). Такое оборудование используется для решения бытовых и коммерческих задач.

Похожая конструкция создана у стиральной машины. В стенки бака и установленный ниже диск вставляются резиновые штифты (желчи). Эти упругие элементы при вращении нижней части отрывают перья от тушки. Для повышения эффективности процесса и уничтожения мусора полив используется с верхней стороны емкости.

Самодельный двигатель из стиральной машины: выводы и дополнительная информация

В любом случае даже при работе с относительно простой конструкцией следует подготовить проектную документацию. Это упростит поиск дополнительных компонентов, предотвратит ошибку сборки. Чтобы публиковать собственные идеи и получать ответы на дополнительные вопросы, используйте комментарии. С помощью нашего интернет-журнала легко сделать правильный вывод о том, что делать со старой стиральной машиной после завершения целевого использования техники.

Видео демонстрирует принцип работы и особенности аппарата perosorum:

Часто возникает ситуация, когда необходимо заточить инструмент или натереть ножи. Для выполнения этих работ лучше всего подходит заточный станок — его еще называют заточенный или наждаковый. Это простейший электроинструмент, который состоит из электродвигателя и абразивного круга . В торговой сети продается множество вариантов, которые отличаются друг от друга ценой и производителем, но предназначены для выполнения одной функции — заточки режущего инструмента.Не спешите приобретать мощное заводское производство: любой домашний мастер сможет сделать его своими руками при наличии необходимых запчастей.

Чтобы изготовить наждак самостоятельно, в первую очередь необходимо выбрать подходящий электродвигатель. Чаще всего это моторчик от стиральной машины старого образца, например, детской — он для этого не подходит. Такой мотор отвечает определенным требованиям: его мощность находится в пределах 100-200 Вт, а количество оборотов не превышает 1500 оборотов в минуту.Если скорость вращения больше, возникнет опасность разрушения абразивного круга.

Для полировки деталей необходимы высокие обороты двигателя, они не подходят для заточки.

Для изготовления самодельного наждака можно применить любой другой электродвигатель. Он должен реагировать на определенные параметры.

1. Вращение вала должно быть минимальным. Лучше всего подходят моторы, которые имеют не более 1000 оборотов.
2. Мощность двигателя должна быть от 100 Вт до 1 кВт.Чаще всего используются моторы мощностью 400 Вт.
3. Желательно, чтобы у него была лапа для крепления.
4. Лучший однофазный или асинхронный двигатель, подходящий для включения в сеть 220 вольт.

Алгоритм сборки наждака из двигателя от стиральной машины малыша

В первую очередь делаем стану будущего механизма . Его можно сделать из толстой деревянной доски, деревянных планок, подходящего пластика, но лучше всего подойдет толстая металлическая пластина. С помощью скоб, уголков или хомутов фиксируют электродвигатель.Соединение электродвигателя с камнем происходит посредством фланца.

Самодельная блоха

Изготовление фланца — одна из технически сложных операций при сборке самодельного наждака. Делается, как правило, на токарном станке. Для этого необходимо измерить диаметр выходного вала и абразивного круга, который будет использоваться в заточном станке. Однако если под рукой нет токарного станка, можно обойтись и без него. На видео ниже вы можете ознакомиться с тем, как сделать фланец для наждака только из подружки:

Фланцевое крепление На валу происходит гайка с болтом и шайбой.При этом необходимо учитывать направление вращения вала: резьба на гайке должна быть противоположной.

Это сделано в целях безопасности, чтобы во время работы гайка не сработала под действием вибрации станка, что чревато промывкой абразивного круга и травмированием.

Напоследок осталось смонтировать хиппер на постоянное место и подвести электричество. Энтреб с двигателем от Бэби готов.

В случае использования двигателя, разобранного со стиральной машиной, можно сделать точильный станок аналогичным способом, разница состоит только в подключении электричества. Мотор от обычной стиральной машины имеет четыре провода: два подключены к рабочей обмотке, а два других — к пусковой. Чтобы определить рабочую обмотку, достаточно измерить оба сопротивления. Сопротивление пусковой установки 30 Ом, а у рабочего всего 12 Ом.Двигатели современных машин имеют шесть выводов, два из которых — это выход наконечника с сопротивлением 70 Ом. Найти их не составит большого труда. Эти провода необходимо изолировать.

Схема подключения Она выглядит следующим образом: обе обмотки соединены параллельно и подключены к сети, а кнопка подключит кнопку в прерыватель прерывателя. Для этого можно взять пуск или настроить кнопку от дверного звонка.

Как адаптировать дрель и болгарку под электрическую

Сделать наждак можно не только от подходящего электродвигателя.Для этого можно настроить электроинструмент — это может быть электродрель или шуруповерт.

Последний для этих целей хуже: у него недостаточная мощность и малое время автономной работы.

Изготовление заточки от сверла начинается с приобретения насадок.

Он зажимает точильный камень, а затем зажимает его в патроне. Осталось закрепить его на неподвижном основании с помощью специальной насадки, которую можно купить в магазине по продаже электроинструментов.С помощью такого электрика можно закрепить топор, к кухонному ножу или закрепить дрель.

В случае крайней необходимости можно отшлифовать из болгарки . Для этого не требуется приобретать специальные приспособления и оправки, необходимые для крепления эмоции. Нужно только закрепить его в горизонтальном положении на массивном основании, установить стандартный отрезной или точильный диск и заточить готово к работе.

Mini Speed ​​Machine

Электрическая заточка нужна, если мастер занимается лепкой : При работе часто приходится нажимать мелкие детали.Большая заточка не приспособлена для выполнения мелких работ, поэтому часто делают мини-наждак своими руками. Алгоритм сборки следующий:

• взять двигатель с жесткого диска компьютера или детской игрушки;
• натяжная втулка спиц от мопеда припаяна к оси двигателя;
• малый круг заточки привинчивается к валу винтом с шайбами;
• подключить блок питания;
• закрепляем прибор на станине, и наждак готов.

Часто для этих целей используются электродвигатели от неисправной швейной машины. Преимущество этой машины в том, что двигатель имеет регулятор оборотов, а это расширяет возможности устройства. Может успешно применяться и как полировальный станок .

Безопасность при работе с самодельным устройством

Обрабатывая электроинструмент самостоятельно, необходимо строго соблюдать технику безопасности. Если промышленные агрегаты оснащены средствами защиты., Тогда в самоделках Придется изготавливать их самостоятельно. Следует знать, что эксплуатация заточки от двигателя стиральной машины без защитного кожуха Запрещена. Возможно изготовление из листового металла толщиной 2,5 мм.

Рабочий круг во время заточки испытывает сильную вибрацию. Чтобы исключить разрушение наждака при эксплуатации, установке камня, под металлические шайбы кладут прокладки из картона. Также следует убедиться, что на диске нет трещин.

При работе следует находиться сбоку от круга, чтобы при его разрыве осколки не летели к оператору.

Ваша любимая стиральная машина уже прожила свою жизнь, и вы решили отправить ее на помойку? Не торопитесь, ведь из стиральной машины можно создать различный самодельный двигатель .

В контакте с

Запасные части

Стиральная машина-автомат имеет довольно сложную конструкцию. Даже в случае поломки есть запчасти, необходимые для изготовления какой-нибудь самоделки.Посмотрим, что можно сделать из запчастей старой стиральной машины.

Основная запчасть, конечно же, двигатель (мотор) . Если он рабочий, то его можно использовать для изготовления генератора, точилок, газонокосилок и других устройств. Осторожно отсоедините провода, выньте Мотор из корпуса стиральной машины и сохраните.

Крышка Люка может превратиться в необычное окно или в красивую миску для кормления питомцев. Также из прочного стекла можно сделать футляр для метров.

Для оформления различных самоделок пригодятся ножки, пружины и другие мелкие детали. Сам корпус может стать шкафом для одежды или уникальным столиком.

Рассмотрим подробнее что можно сделать с мотором.

Мотор цены на стиральную машину

мотор для стиральной машины

Типы двигателей

Асинхронный

Самый старый тип двигателей, состоящий из неподвижного статора и вращающегося ротора. Первый служит основой и магнитным конвейером конструкции, а второй создает движущую силу ударника.Весь двигатель приводится в движение переменным магнитным полем компонентов.

Асинхронные двигатели имеют слабый крутящий момент, Поэтому барабан часто трясется во время работы. Прочие минусы — габариты и скромный КПД. При этом они бесшумны, дешевы, имеют простую конструкцию.

Асинхронный двигатель часто встречается в недорогих маломощных устройствах.

Бывают двух- и трехфазные асинхронные двигатели. Первые давно вышли из производства, и их можно только найти. в очень старых постройках.

Коллектор

Самый распространенный тип двигателей. Отлично работают как при переменных, так и при постоянном напряжении. Под корпусом C. распространяются Ротор, Статор, Генератор , обеспечивающие скорость вращения. На выводах коллектора есть специальные щетки, которыми ротор контактирует с двигателем.

Примечание: Если вы соедините ротор и статор напрямую, вал двигателя будет вращаться по часовой стрелке. Для обратного направления необходимо изменить схему подключения электродвигателя стиральной машины — соединить щетки навстречу ротору.

В отличие от своего общего предшественника, коллекторные двигатели довольно компактны и имеют большую скорость вращения . Они универсальны: работает и с переменными, и с постоянным током. Основным недостатком коллекторного двигателя является низкая износостойкость: из-за постоянного контакта щеток с коллектором и щетками коллектор быстро изнашивается. Если первый легко заменить новым, то замена коллектора потребует больших усилий.

Инвертор

Мост Современный двигатель типа Стиральная машина состоит из ротора и статора.В отличие от других видов, ротор инвертора подключается к барабану напрямую. Их отличает большая износостойкость, отсутствие лишних деталей, простота конструкции, бесшумность, небольшие размеры.

Однако все это в одном моторе — удовольствие недешевое: разработка, производство, а значит покупка инверторного двигателя требует больших финансовых затрат.

Подключение

Для подключения двигателя к сети 220 вольт необходимо иметь под рукой тестер: он нам поможет оборвать провода на паре, А также измерить сопротивление в обмотках.

Перед подключением новых моделей необходимо с помощью тестера проводов определить, что вышло из таогенератора И не нужно нам при работе. Найти их довольно просто — достаточно измерить их сопротивление: оно должно быть около 70 Ом.

С помощью того же устройства находим еще пару контактов. Теперь подключите одну из щеток к одному из проводов, А вторую щетку и другой провод подключите к выводам обмотки. После подключения двигателя от стиральной машины к сети устройство начнет вращаться.Чтобы изменить направление вращения, достаточно поменять кисти местами.

Со старыми моделями дело обстоит немного иначе: после определения парных выходов нужно определить рабочую и возбуждающую обмотку . Первый имеет большее сопротивление, чем второй.

Разобрались, как подключить мотор от стиральной машины к сети. Теперь посмотрим, какие машины и устройства можно создать самостоятельно с его помощью.

Селфи

весьма разнообразна: с ее помощью можно создать наводнение Т , газонокосилку, бетономешалку, соковыжималку, зелье круг и многое другое.Рассмотрим процесс изготовления некоторых из перечисленных устройств.

Наждак

Один из самых распространенных вариантов использования старого двигателя. Сборка автомобиля не требует особых усилий. Самая сложная часть работы — закрепить точильный камень на моторе. Дело в том, что диаметры вала и камня отличаются друг от друга, поэтому для их соединения понадобится третий предмет. . Скунс идеально подходит для металлической трубы длиной около 20 см. В его конце нарезается резьба, длина которой больше толщины точильного камня в 2 раза.

Обрезать резьбу необходимо в направлении, противоположном движению вала электродвигателя. К другому концу прикрепляем вал с помощью паяльника.

Для большей надежности можно просверлить в месте соединения отверстие и затянуть там болт и гайку. Поочередно накручиваем фланец на резьбу двумя парами гаек и шайб, и в конце закручиваем стопорную гайку.

Закрепите двигатель на подставке. Подставкой может служить как старый стол, так и кусок толстой доски.Для фиксации можно использовать крепеж от той же стиральной машины, у которой был изъят двигатель.

Станок токарный

Мощности старого двигателя хватает для медленной обработки цилиндрической заготовки . К избавить мотор от боковых нагрузок , можно к нему прикрепить.

Барабан шлифовальный

Изготовлен из большого деревянного цилиндра со стальным стержнем в центре. Концы стержня соединены с патроном двигателя и подшипниковой опорой.

Бетономешалка

Старая шайба, или «бочка», легко превращается в компактную и практичную бетономешалку . Для этого:

1. Выньте активатор из автомата .
2. Вырезать из листов Заготовки из стали толщиной 4-5 мм для изготовления лопаток.
3. Приварите пару P-образных ножей , соединенных под прямым углом .
4. Приварите их на месте Активатор.

Самодельная бетономешалка заработает после подключения двигателя От стиральной машины к электросети.Если машина используется для работы с небольшими объемами стройматериалов, то мощности старого двигателя вполне хватит. Для больших объемов рекомендуется подключать более мощный мотор.

Кормор

Для изготовления мельниц коррозионно-зерновой потребуется корпус «бочка» и двигатель от станка-станка:

1. В нижней части корпуса создайте отверстие , через которое будет проходить готовый корм.
2. Аналогичен бетономешалке , создает лопасти с ножами. Для них нужно выбрать подходящий размер: между ними и краями корпуса должно оставаться небольшое расстояние.
3. Установите лопасти: Один в нижней части корпуса, а другой — на расстоянии 0,5 метра от его верха. Для достижения большей производительности самоделкам рекомендуется использовать для каждой лопасти отдельный вал, чтобы они вращались в противоположных направлениях.
4. Остается только прорези на крышке Сквозь засыпаем сырье.

Газонокосилка

Обратимся к более сложным и экстравагантным проектам. Первой в нашем списке идет газонокосилка. Сделав газонокосилку своими руками, вы сэкономите огромное количество финансовых средств, ведь эти простые машины довольно дороги. Если все сделать правильно , то самодельная газонокосилка из двигателя от стиральной машины не уступит место инструментам, стоящим на полках магазинов.

Для начала разберемся, какие материалы и инструменты нам понадобятся:

• коллекторный двигатель ;
• компактные, но прочные колеса.Их можно снять с инвалидных колясок, игрушечных машинок. Если такового нет под рукой, вырежьте колеса из пластикового профиля;
• для дна, толстый кусок стали или обычная крышка кастрюли ;
• ножи, диски;
• труба металлическая;
Уголки стальные
• ;
• медный провод, вилка;
Переключатель
• ;
• крепежные изделия;
• рожков, торцевых, ключей;
• сварочный аппарат, болгарка;
• молоток;
• дрель, отвертка, плоскогубцы;
Паяльник
• .

Приступаем к работе:

1. В центре фундамента вырезать отверстие Под вал двигателя. Устанавливаем валом вниз.
2. Прикрепите ранее изготовленную втулку На вал, и на ней закрепите диск (нож).
3. С углов собираем раму для мотора.
4. Привариваем ручку, закрепляем на ней выключатель
5. Подключить двигатель к источнику питания.

будьте осторожны : В отличие от заводских приборов, провода нашей газонокосилки собственного изготовления не изолированы.Настоятельно рекомендуется использовать такое устройство во время дождя или для стрижки мокрой травы.

Если вы все же хотите, чтобы ваша машина работала в любую погоду, она надежно изолирует провода, а для устройства соберите небольшой кожух из водонепроницаемого материала. В качестве кожуха подойдет металлическая чаша.

Генератор

Устали от неожиданных отключений электроэнергии? Хотите создать Резервный источник питания , который поможет вам в нужный момент? Так почему бы не создать своими руками генератор из двигателя из стиральной машины? Процесс сборки довольно сложный, но результат того стоит.

Основой будущего генератора послужит асинхронный двигатель. Перед созданием генератора выполните подготовительных шагов:

1. Разбираем корпус мотора . С помощью токарного станка делаем на его сердечнике пропил глубиной 2 мм.
2. Заранее подготовленные пазы на сердечнике Вставить неодимовые магниты .
3. Создайте выкройку для крепления магнитов из жестяной полосы. Метим на нем разместили два ряда магнитов.

Размер ленты должен точно соответствовать размерам сердечника: банка должна плотно прилегать к ней.

Подготовка закончена, приступаем к самой сборке. Нам понадобится:

• наждачная бумага;
• холодная сварка;
• клей;
Выпрямитель
• ;
• тестер;
• аккумулятор;
• контроллер заряда.

Последовательность сборки следующая:

1. Приклеить шаблон на двигатель . По такому же шаблону приклейте магниты.
2. Обратите внимание, что расстояние и угол между магнитами не меняются.В противном случае происходит изменение напряжения, снижение мощности или полная ее неработоспособность.
3. Свободное пространство между магнитами Заполнено холодной сваркой.
4. Перейти к шлифованию поверхности двигателя.
5. Поиск исправной обмотки тестером. Оставляем его провода, а все остальные снимаем. Пропускаем провода через выпрямитель. Подключите их концы к контроллеру. Контроллер подключается к аккумулятору.

Самодельный генератор из машины для мойки двигателя готов к работе.Оборудование, отвертка или другие подобные инструменты подходят к устройству. Такой генератор, конечно, не сможет обеспечить электричеством ваш жилой массив, но он вполне подойдет для освещения пары комнат или работы нескольких типов типа тв, холодильник, компьютер .

Полезное видео

Как видите, диапазон использования запчастей старой стиральной машины довольно большой. И так, чего же ты ждешь? Ты вторую жизнь отбыл в свое время стиральной машиной .

Наступает время, когда «домашний помощник» исправно служит вам долгие годы поломки, и исправлять ее уже нецелесообразно. Возникла необходимость купить новую стиральную машину, а что делать со старой? Вы можете отнести ее на помойку, но это будет неполноценный, непрактичный человек, ведь в стиральной машине очень много полезных вещей, которые могут сослужить хорошую службу. Поговорим об использовании двигателя и других деталей стиральной машины в хозяйстве. Мы надеемся, что вы передумали выбрасывать старую машину.

Какие части можно регулировать?

Всем известно, что стиральная машина автомат — это сложный бытовой прибор, состоящий из довольно большого количества элементов и чем более современный автомат, тем больше в нем всевозможных деталей. Об этом вы можете прочитать в одной из статей нашего сайта. Если у вас будет опрос людей на улице, то это наверняка будет как у каждого десятого в гараже, сарае, старая стиральная машина стоит на даче, что вроде бы жаль, заодно и неизвестно, что с этим делать.Какие части старой машины можно приспособить для бизнеса?

• Эл. двигатель. Если на старой машине есть электронная почта. Двигатель, то это само по себе сокровище. Аккуратно выньте его из корпуса, отсоединив все провода, протрите, оберните тряпкой и уберите в безопасное место.
• Барабан. Барабан стиральной машины изготовлен из качественной нержавеющей стали, его приложения имеют массу, поэтому его тоже следует вытащить из корпуса и сэкономить.
• Люк крышка. Тоже довольно полезная штука, и пригодится не только сама крышка, но и ее детали.
• Ножки, хомуты, шланги, эл. проводка. Все это может пригодиться где угодно.
• Пружины и противовес. Пружины на машинках играют роль амортизаторов, они очень мощные, а противовесы хороши тем, что они тяжелые, но компактные — оставляем и то, и другое.
• Корпус стиральной машины. Извлекая все полезное, вернитесь к стенкам машины, сам корпус тоже может пригодиться.

Важно! Если вам не чужды работа с электроникой, можете оставить блок управления.На плате управления много полупроводниковых элементов, которые можно использовать как для ремонта электроприборов, так и для изготовления бытовых полезных вещей.

Зачем нужен двигатель двигатель и как его подключить?

Рабочий Двигатель от стиральной машины или полуавтомата может стать основой для очень необходимых в быту устройств. Наиболее распространенное приложение — электронная почта. Наждак для заточки ножей, инструмента, сверл и прочего. Сделать такой наждак не очень просто, но все же возможно. Первая и основная проблема — как закрепить точильный камень на валу двигателя.

Диаметр отверстия точильного камня, как правило, не соответствует диаметру электронного вала. Двигатель от стиральной машины. Это значит, что необходимо сделать фланец, который бы с одной стороны прижимался к валу, а с другой стороны имелась резьба, чтобы можно было износить и закрепить шлифовальный круг. Профессиональные мастера рекомендуют приспособить как фланец струнной трубы на 32 мм.Что вы делаете?

1. Берем струну стальной трубы на 32 мм. Длина обрезки должна быть 15-20 см, не намного больше.
2. С одного конца обрезок трубы необходимо врезать в резьбу, длина резьбы должна быть как минимум в 2 раза больше толщины шлифовального круга.

Очень важно! Нить обязательно нарезать на противоположной стороне вращения ВАЛ ЭЛ. Двигатель. Другими словами, если Val El. Двигатель вращается по часовой стрелке, значит, они делают резьбу против часовой стрелки, иначе точильный камень полетит.

1. Нагрейте паяльную лампу Другой конец отрезка трубы и прижмите его к валу, после того, как труба остынет, он прочно соединится с валом. Для усиления связи можно просверлить место стыка трубы с валом двигателя поперек и вкрутить в отверстие под болт, затянуть гайку. Если будет сварка, то фланец к валу можно прихватить — будет идеально.
2. Теперь берем три подходящие гайки и две соответствующие шайбы. Наложите первую гайку на фланец, пока резьба не закончится.Далее одеваем шайбу, потом болгарку, потом шайбу и снова гайку. Все хорошо затягиваем и в конце прикручиваем стопорную гайку.

Главное было сделано, теперь наша задача максимально надежно закрепить двигатель. Посмотрите, какие отверстия для застежек есть на емейле. Двигатель, здесь все индивидуально, исходя из этого, сделайте стойку. Самое простое — скрутить подставку из небольших уголков, а затем закрепить на верстаке наждак.

Примечание! Для установки двигателя на верстак можно использовать кронштейн от стиральной машины, на некоторых автоматах установите хороший крепеж, который можно использовать.

Еще один ответственный этап работ по изготовлению наждачной бумаги — это подключение электронной почты. Двигатель в электросеть. Рассмотрим самый простой вариант.

• Берем мультиметр и проверяем проводку-выводы мотора.
• Нам нужен вывод рабочей обмотки. Для его обнаружения нужно провести замеры сопротивления, если прибор на одном из выводов покажет значение, близкое к 12 Ом, значит, есть рабочий выход.
• Подключаем рабочий вывод к электросети (220В).
• Без пускового устройства наша эмоция не запустится даже после того, как мы подключили его к сети, чтобы наждак начал его вращать, надо с силой крутить руку. Действуйте осторожно, и ваша рука заменит пусковое устройство.

Также есть варианты использования электродвигателя от стиральной машины, но принцип использования точно такой же. Его ставят на небольшие самодельные зерновые и травяные машины, бытовые бетономешалки и даже небольшие лесопилки.Описывать нюансы изготовления каждого электроприбора не будем, самостоятельно проводить аналогии.

Как пользоваться барабаном?

Барабан из нержавеющей стали — отличный прочный предмет, из которого можно сделать многое. Что можно сделать своими руками на собственных рукописных барабанах? В Интернете много можно найти видео о том, как делают из мангала мангал для шашлыка, а также шпажки. Действительно, вещь шикарная, но ничего не поделаешь.

1. Вытаскиваю барабан из корпуса стиральной машины вместе со шкивом и валом.
2. Ставим барабан прямо на колесо люком вверх, вот вам самодельный мангал.
3. Можно отрезать болгаркой переднюю часть емкости (возле люка), чтобы расширить рабочую часть мангала. Также в него будет удобно закладывать дрова.

К сведению! Мангал из барабана идеален, потому что барабан заправлен огромным количеством мелких отверстий, через которые воздух равномерно поступает от угля к углю и обеспечивает необходимое тепло.

Также в сети много видео о том, как из барабана сделать небольшую коптильню. Очень интересный и практичный вариант использования барабана, который мы попробовали на себе и с удовольствием поделимся опытом. Как курят?

Еще мастера изготавливают стиральную машину и футуристические абажуры для люстр из барабана. Слойку сделать проще простого. Берем подушку, вырезаем из ДСП квадрат, соответствующий размеру взятой подушки.Подушку подаёте к ДСП мебельным степлером. Далее берем простейшую петлю для карточек, прикручиваем одной стороной к ДСП с подушкой, а другой к верху стенки барабана. У нас есть пуф с откидной крышкой, в нем можно хранить мелкие вещи.

Можно устроить пуф. Можно окрасить краской наружные стенки барабана. На фото и видео в Интернете представлено множество вариантов, как это сделать. Также можно не плавиться и накрыть ткань для запекания на внешнем каркасе.

К сведению! Буферы от барабана стиральной машины достаточно прочные и прослужат вам долгие годы.

Чтобы сделать футуристический абажур в детскую, нужно сделать следующее:

1. из большого куска текстолита (или другого негорючего материала, не проводящего электричество) вырезать кружок по размеру люка барабана;
2. болгарин отрезал дно барабана;
3. вырезать по кругу из текстолита отверстие под патрон и крючок;
4. вставить патрон по кругу из текстолита и повесить на крючок;
5. надежно закрепите круг от текстолита к барабану на болтах так, чтобы круг полностью закрыл люк;
6. барабан с патроном висит под потолком, теперь прикручиваем лампочку (через предварительно вырезанное дно барабана) и любуемся результатом работы.

Какие самоделки своими руками не делают люди из барабана стиральной машины. Мы перечислили и описали лишь небольшую часть. Барабан используется как емкость для мытья грибов и фруктов, выращенных в саду. Очень удобно, в барабан кладете овощи, через люк заливаете воду из шланга, а вода вместе с илом через отверстия выливается. На выходе овощи или грибы чистые.

Также барабан можно использовать как емкость для рассады или ограничителя роста кустарников и многолетних растений.С покаянием понятно, объяснять не будем, но об ограничителе поговорим подробнее. Некоторые кустарниковые растения, которые любят сажать на своем участке дачники, обладают свойством убыли роста (малина, жимолость, плодоношение). Так, если черным залить барабан от стиральной машины, а в него положить, например, куст малины, а потом барабан закопать в землю, малина не может развалиться на участке.

Есть и другие варианты использования барабана стиральной машины.Главное включить свою фантазию, не полениться что-то сделать своими руками, и, возможно, вы станете одним из авторов новой самоделки, созданной из барабана, обслуживающего стиральную машину.

Как применить люк?

Мы убедились, что с мотора и барабана стиральной машины можно многое сделать, но как применить остальные детали, например люк дверцы. Нет ничего проще. Дверца люка стиральной машины с горизонтальной загрузкой очень прочная, легко снимается.Она может найти самое разное приложение.

Важно! Сложность установки крышки люка на будку или окно парилки своими руками состоит в том, чтобы правильно смонтировать замок, чтобы запорный крюк вошел плотно.

Ножки, зажимы, противовес и прочие полезные мелочи

В каких домах можно использовать ножки стиральной машины? Ножки стиральной машины хороши тем, что они очень прочные и их можно регулировать по высоте. Прикрутите их к серьезному предмету мебели, например к шкафу с одеждой, и вы можете сделать его выше или ниже. Если прикрутить ножки от стиральной машины к верстаку, вы сможете отрегулировать ее по высоте, что сделает работу более удобной.

Хомуты и проводку можно использовать в процессе ремонта электроприборов своими руками. Тем, кому не чуждо работа с мультиметром и паяльником, обязательно воспользуются этой мельчайшей. Также можно использовать противовесы. В старых стиральных машинах противовес выполнялся в основном из чугуна, их можно пропускать в яму, но можно использовать колхоз.Например, для того, чтобы при засолке давить на емкость для капусты, кстати, для этих целей подходит бетонный противовес, он достаточно маленький и достаточно тяжелый.

Подводя итоги, отметим, некоторые детали «меченой» стиральной машины можно применить для создания вещей в хозяйстве. Это касается не только мотора, но и барабана, люка, проводки, зажимов, противовесов и самого корпуса. Если у вас есть время и желание дать детали старой стиральной машины вторую жизнь, сделайте это, затраченные силы окупятся.

Что можно сделать из двигателя из стиральной машины. Самодельный из двигателя от старой стиральной машины наждак из двигателя от стиральной машины с их

Часто возникает ситуация, когда необходимо заточить инструмент или натереть ножи. Для выполнения этих работ лучше всего подходит заточный станок — его еще называют заточенный или наждаковый. Это простейший электроинструмент, который состоит из электродвигателя и абразивного круга .В торговой сети продается множество вариантов, которые отличаются друг от друга ценой и производителем, но предназначены для выполнения одной функции — заточки режущего инструмента. Не спешите приобретать мощное заводское производство: любой домашний мастер сможет сделать его своими руками при наличии необходимых запчастей.

Чтобы изготовить наждак самостоятельно, в первую очередь необходимо выбрать подходящий электродвигатель. Чаще всего это моторчик от стиральной машины старого образца, например, детской — он для этого не подходит.Такой мотор отвечает определенным требованиям: его мощность находится в пределах 100-200 Вт, а количество оборотов не превышает 1500 оборотов в минуту. Если скорость вращения больше, возникнет опасность разрушения абразивного круга.

Для полировки деталей необходимы высокие обороты двигателя, они не подходят для заточки.

Для изготовления самодельного наждака можно применить любой другой электродвигатель. Он должен реагировать на определенные параметры.

1. Вращение вала должно быть минимальным.Лучше всего подходят моторы, которые имеют не более 1000 оборотов.
2. Мощность двигателя должна быть от 100 Вт до 1 кВт. Чаще всего используются моторы мощностью 400 Вт.
3. Желательно, чтобы у него была лапа для крепления.
4. Лучший однофазный или асинхронный двигатель, подходящий для включения в сеть 220 вольт.

Алгоритм сборки наждака из двигателя от стиральной машины малыша

В первую очередь делаем стану будущего механизма . Его можно сделать из толстой деревянной доски, деревянных планок, подходящего пластика, но лучше всего подойдет толстая металлическая пластина.С помощью скоб, уголков или хомутов фиксируют электродвигатель. Соединение электродвигателя с камнем происходит посредством фланца.

Самодельная блоха

Изготовление фланца — одна из технически сложных операций при сборке самодельного наждака. Делается, как правило, на токарном станке. Для этого необходимо измерить диаметр выходного вала и абразивного круга, который будет использоваться в заточном станке.Однако если под рукой нет токарного станка, можно обойтись и без него. На видео ниже вы можете ознакомиться с тем, как сделать фланец для наждака только из подружки:

Фланцевое крепление На валу происходит гайка с болтом и шайбой. При этом необходимо учитывать направление вращения вала: резьба на гайке должна быть противоположной.

Это сделано в целях безопасности, чтобы во время работы гайка не сработала под действием вибрации станка, что чревато промывкой абразивного круга и травмированием.

Напоследок осталось смонтировать хиппер на постоянное место и подвести электричество. Энтреб с двигателем от Бэби готов.

В случае использования двигателя, разобранного со стиральной машиной, можно сделать точильный станок аналогичным способом, разница состоит только в подключении электричества. Мотор от обычной стиральной машины имеет четыре провода: два подключены к рабочей обмотке, а два других — к пусковой.Чтобы определить рабочую обмотку, достаточно измерить оба сопротивления. Сопротивление пусковой установки 30 Ом, а у рабочего всего 12 Ом. Двигатели современных машин имеют шесть выводов, два из которых — это выход наконечника с сопротивлением 70 Ом. Найти их не составит большого труда. Эти провода необходимо изолировать.

Схема подключения Она выглядит следующим образом: обе обмотки соединены параллельно и подключены к сети, а кнопка подключит кнопку в прерыватель прерывателя.Для этого можно взять пуск или настроить кнопку от дверного звонка.

Как адаптировать дрель и болгарку под электрическую

Сделать наждак можно не только от подходящего электродвигателя. Для этого можно настроить электроинструмент — это может быть электродрель или шуруповерт.

Последний для этих целей хуже: у него недостаточная мощность и малое время автономной работы.

Изготовление заточки от сверла начинается с приобретения насадок.

Он зажимает точильный камень, а затем зажимает его в патроне. Осталось закрепить его на неподвижном основании с помощью специальной насадки, которую можно купить в магазине по продаже электроинструментов. С помощью такого электрика можно закрепить топор, к кухонному ножу или закрепить дрель.

В случае крайней необходимости можно отшлифовать из болгарки . Для этого не требуется приобретать специальные приспособления и оправки, необходимые для крепления эмоции.Нужно только закрепить его в горизонтальном положении на массивном основании, установить стандартный отрезной или точильный диск и заточить готово к работе.

Mini Speed ​​Machine

Электрическая заточка нужна, если мастер занимается лепкой : При работе часто приходится нажимать мелкие детали. Большая заточка не приспособлена для выполнения мелких работ, поэтому часто делают мини-наждак своими руками. Алгоритм сборки следующий:

• взять двигатель с жесткого диска компьютера или детской игрушки;
• натяжная втулка спиц от мопеда припаяна к оси двигателя;
• малый круг заточки привинчивается к валу винтом с шайбами;
• подключить блок питания;
• закрепляем прибор на станине, и наждак готов.

Часто для этих целей используются электродвигатели от неисправной швейной машины. Преимущество этой машины в том, что двигатель имеет регулятор оборотов, а это расширяет возможности устройства. Может успешно применяться и как полировальный станок .

Безопасность при работе с самодельным устройством

Обрабатывая электроинструмент самостоятельно, необходимо строго соблюдать технику безопасности. Если промышленные агрегаты оснащены средствами защиты., В самодельных устройствах их придется изготавливать самостоятельно. Следует знать, что эксплуатация заточки от двигателя стиральной машины без защитного кожуха Запрещена. Возможно изготовление из листового металла толщиной 2,5 мм.

Рабочий круг во время заточки испытывает сильную вибрацию. Чтобы исключить разрушение наждака при эксплуатации, установке камня, под металлические шайбы кладут прокладки из картона. Также следует убедиться, что на диске нет трещин.

При работе следует находиться сбоку от круга, чтобы при его разрыве осколки не летели к оператору.

Сломалась стиральная машина и ремонту не подлежит, что с ней делать? Вопрос вполне резонный, если по частям продать нельзя, а вот выкидывать жалко, можно попробовать построить полезную вещь из ее деталей. В этой статье мы решили рассказать, как из двигателя стиральной машины можно сделать домашний прибор своими руками.

Устройство наждака и его назначение

Газета — полезная вещь в хозяйстве. Им очень удобно точить металлические ножи, ножницы, дрели, лопаты и другие инструменты. В магазинах можно приобрести аналогичный аппарат, выбор большой. Однако цена может составить, отказаться от такого приобретения. Поэтому можно попробовать сделать наждак своими двигателями из старой стиральной машины.

Для проведения таких работ необходимо хорошо представить, как устроен наждак, из каких деталей состоят.Самый простой вариант наждачной бумаги имеет:

• двигатель;
• рукав;
• фланец;
• пусковое устройство;
• наждачный круг;
• защитный кожух;
• электрокабель и вилка;
• поддержка.

Из всех перечисленных деталей вам потребуется приобрести качественный наждачный круг. Все остальные детали можно сделать своими руками, об этом и пойдет речь.

Вытяните фланец

Для установки наждачного круга на гильзу двигателя от стиральной машины потребуется фланец, так как диаметр вала обычно не совпадает с диаметром камня. Если нет подходящего по диаметру заводского фланца, то делаем своими руками. Берем кусок металлической трубы, диаметр которой такой, что труба легко и плотно вдавливается в вал двигателя, обычно подходит труба диаметром 32 мм. По длине стальная труба не должна превышать 150-200 мм, достаточно будет закрепить на ней круг основания.

Итак, на одном конце трубы с помощью метчика делаем резьбу, длина которой примерно в два раза превышает толщину окружности.После этого второй конец трубы необходимо хорошо прогреть, например, паяльной лампой и надеть вал. Изготовить фланец своими руками при помощи сварки, если можно, либо болтом, барабанами для этого фланца и валом насквозь.

Важно! Резьба на фланце должна быть противоположной относительно вращения вала двигателя от стиральной машины, чтобы не слетел наждачный диск. Если резьба была нарезана неправильно, то на асинхронном двигателе придется изменить вращение вала.

Переходной узел с двигателя на наждачный круг готов, теперь на резьбу накручиваем гайку, потом шайбу. После шайбы ставим шлифовальный круг, которым крепим шайбу и гайку. Хорошо закручиваем гайки, можно на конце прикрутить еще одну стопорную гайку.

Подключение двигателя

Для самостоятельной сборки Мастер Мастера рекомендует брать двигатели от таких стиральных машин советского времени, как «Волга», «Ока» или «Вятка». Объясняется это тем, что двигатели на них мощные.В целом достаточно двигателя мощностью около 200 Вт на 1000-1500 оборотов, хотя двигатель мощностью 400 Вт на 3000 оборотов можно использовать и для изготовления бытового наждака своими руками. Но при этом наждачная бумага должна быть очень прочной, иначе при таких оборотах она разрушится.

Очень важным этапом изготовления наждака является подключение двигателя к электрической сети. Для этого потребуется электрический провод и вилка.Подключение двигателя от стиральной машины. Машинка и двигатель от советской стиральной машины немного отличаются. В двигателе от автомата из шести проводов требуется всего 2 провода, идущие на щетки двигателя, и 2 провода от статора. Остальные 2 провода — это связка проводов.

Чтобы найти эти провода, нужно взять мультиметр. Измеряя сопротивление проводов, найдите провода наконечника, их сопротивление около 70 Ом, и уберите их в сторону.Сопротивления остальных проводов определяются попарно. Теперь один провод статора соединяется с проводами от щеток за счет уменьшения связи с лентой. Остальные два провода подключаются к электрическому проводу вилкой на конце.

Важно! Для такого двигателя конденсатор не требуется, он начнет вращаться сразу после включения розетки.

Для подключения двигателя от советской стиральной машины нужно определить какие рабочие от 4-х проводов, а какие заводятся:

К сведению! Конденсатор не использует конденсатор в качестве пускового устройства, это приведет к возгоранию обмотки.

При работе с электриком делать самому будьте осторожны. Если сомневаетесь в своих возможностях, обратитесь к тому, кто с мультиметром «с вами общается» и поймет, как правильно подключить самодельный наждак к сети. Вы также можете найти видеоинструкцию по подключению движка в Интернете или посмотреть это видео.

Производим установку

Заключительный этап изготовления наждака — закрепление его на ровной поверхности, например на верстаке или столярном столе.Можно отварить наждак до старого стабильного табурета. На кожухе двигателя от стиральной машины есть крепления с дырочками. Непосредственно перед тем, прикрутив его к поверхности стола или табурета, кладут металлический лист, который тоже нужно закрепить.

В целях безопасности можно закрепить дугу из металла над наждачным диском, защищающим от разлетающихся во время работы частиц. Более того, обязательно надевайте защитные очки, когда работаете с Назией.

Таким образом, сделать наждак из двигателя из стиральной машины своими руками несложно, наберитесь терпения, внимательно прочтите советы, посмотрите видео.Помимо наждачной бумаги, из двигателя и других частей машины можно сделать самодельный ветрогенератор, бетономешалку и другие полезные в хозяйстве предметы. Об этом рассказывается в статье.

Когда стиральная машина ломается, и ремонтировать ее уже нецелесообразно, то появляется необходимость покупки новой. Не спешите выбрасывать старую стиральную машину. Если, то зачем исчезать. Из него можно сделать много полезных вещей, которые пригодятся вам в хозяйстве. Давайте разберемся, что можно сделать из двигателя от старой стиральной машины.

Электрический наждак от двигателя моечной машины

Одним из видов применения двигателя от станка является изготовление электрического наждака . Этот прибор будет очень нужен в домашнем хозяйстве. Благодаря ему можно быстро положить нож, дрель, ножницы и любой другой режущий инструмент. Конечно, задача не из легких, но при умелом подходе все можно сделать достаточно быстро.

Первая и самая важная задача — Это прикрепить точильный камень к самому двигателю, а точнее к валу двигателя.Проблема заключается в том, что основной диаметр отверстия в точильном камне и диаметр вала двигателя стиральной машины совершенно разные. Эта проблема решена. Необходимо подготовить специальный фланец, который будет иметь две разные стороны. С одной стороны будет необходимая резьба, чтобы надежно закрепить наждачный круг, а с другой стороны, вал мотора будет прижат. Для изготовления фланца потребуется небольшой отрезок стальной трубы диаметром 32 миллиметра.

Процесс изготовления фланца:

• Берем нужную трубу (32 миллиметра). Длина трубы не должна превышать 20 сантиметров.
• Теперь нужно нарезать резьбу на одном из концов трубы. Для надежной фиксации фланца на валу необходимо, чтобы толщина наждачного круга была в два раза меньше длины резьбы. Очень важно учитывать направление резьбы. Его следует разрезать на противоположное направление вращения вала двигателя.В противном случае точильный камень просто слетит с вала при вращении.
• Другой конец вала необходимо нагреть с помощью паяльной лампы и прижать к валу. После остывания труба благополучно натянется на вал. Для более прочного соединения трубку можно приварить к валу. Если сварки нет, можно просто просверлить отверстие и соединить болтом с гайкой.
• Теперь нужно подобрать три гайки и две шайбы необходимого размера. На конце трубы с резьбой прикрутите одну гайку до упора, наденьте соответствующую шайбу, затем наждачный круг, затем еще одну шайбу и закрутите все это второй гайкой.Необходимо все плотно закрутить, а в конце еще прикрутить третью гайку.

Основная задача выполнена, теперь нужно надежно закрепить двигатель. Монтажная стойка изготавливается в зависимости от наличия на ней отверстий для крепления. Сделав подставку, закрепите двигатель на верстаке. Кронштейны для двигателя на некоторых стиральных машинах отлично подходят для крепления на верстаке.

Подключение к электрическому ходу

После того, как двигатель с наждачной бумагой закреплен на верстаке, необходимо подключить его к источнику питания.

На этом процесс изготовления электрического наждака заканчивается. Устройство готово к работе.

Изготовление косилки из моторомойки

Технология производства Кубики

Кормор готов к работе. Благодаря такому устройству всего за час можно переработать до 100 килограммов сырья разных городов.

Изготовление бетономешалки из двигателя моечной машины

Если вы планируете строительную площадку, не спешите выбрасывать старую стиральную машину.Из него можно сделать полноценную бетономешалку, которая значительно облегчит процесс строительства.

Процесс выполнения бетонных работ

Делаем генератор из машины мойки двигателя

Из двигателя станка можно сделать генератор на 12 В. Для его изготовления не нужно много работы и много дополнительных материалов. Все, что нужно, — это 32 магнита особого размера (20 x 10 x 5 миллиметров).

Весь процесс переделки заключается в том, что необходимо удалить сердцевинный слой и установить специальные магниты.На роторе четыре полюса, на каждый полюс установлено по восемь магнитов. На токарном станке нужно удалить небольшой слой сердечника и установить в эти углубления магниты. Затем столбы необходимо залить эпоксидной смолой, предварительно обернув их бумагой. Теперь нужно установить новые подшипники. Найдите рабочую обмотку, а старые провода обрежьте. Генератор готов к работе.

Если у вас есть фантазия, рабочие руки и необходимые знания, то на основе приведенных выше примеров вы можете собирать другие устройства и устройства различного назначения.Все основополагающие принципы изложены в приведенных выше примерах. Аналогия производства в большинстве случаев будет такой же, за исключением характерных нюансов.

Стиральные машины со временем изнашиваются и выходят из строя. Чаще всего их просто выбрасывают на свалку. Однако во многих случаях могут пригодиться детали от стиральной машины. Есть много вариантов второй жизни электродвигателя. Все зависит от навыков, возможностей и фантазий домашнего мастера.В этой статье вы узнаете, где можно применить двигатель от стиральной машины, если он находится в рабочем состоянии. Рассмотрим, что можно сделать своими руками из двигателя от стиральной машины.

Электродвигатель для шлифовального станка или наждака

Купить готовую точильную машинку не всегда возможно, в первую очередь из-за высокой цены, и в этом случае электродвигатель от стиральной машины или другого оборудования буквально незаменим.

Много усилий требует правильная компоновка будущего агрегата, а также решение такой технической проблемы, как насадка точильного камня на валу мотора.Во многих случаях на нем нет резьбы, а диаметры стержня и отверстия в камне не совпадают. Обычный выход с позиции — использование специальной детали, которую необходимо заказывать отдельно в мастерской Токары. Этот элемент может называться фланец, переходник, ступица и т. Д.

Фланцевый фланец следует охватить валом и закрепить с помощью болта. Кроме того, шайба и гайка с резьбой направлены в сторону, противоположную вращению вала двигателя.Из-за этого в процессе эксплуатации произойдет самопроизвольное закручивание гайки. В противном случае Орех быстро продвинется и косточка полетит.

При необходимости можно изменить направление вращения ротора. В стиральных машинах установлены, поэтому достаточно переключить соответствующие обмотки, и направление вращения изменится. Для запуска двигателя потребуется пусковая катушка. Если его нет, то в этом нет ничего страшного: когда камень будет толкаться в нужную сторону, устройство заработает самостоятельно.

Для изготовления шлифовального станка вовсе не обязательно использовать двигатели большой мощности. Достаточно 400 Вт, а то и 100-200 Вт. Следует обратить внимание на количество оборотов в минуту, которое не должно превышать 3000. В противном случае двигатель со слишком высокой частотой вращения может привести к разрушению точильного камня. . Самый оптимальный вариант — электродвигатель на 1000 об / мин.

Эксплуатация самодельного точильного станка предполагает строгое соблюдение правил техники безопасности.Прежде всего, необходимо предусмотреть защитный чехол для защиты от абразивной пыли и мелких осколков. Для этого подойдет металл толщиной 2,0-2,5 мм в виде полосы, свернутой в полукруг. Кроме того, изготовление подружки понадобится, чтобы обеспечить обрабатываемую работу.

Трансформация электродвигателя из стиральной машины в генератор

Многие домашние мастера занимаются изготовлением самодельных генераторов с использованием электродвигателей от бытовой техники, в том числе стиральных машин.Эта задача сопряжена с определенными трудностями, в первую очередь с техническим планом. Ни в коем случае не обязательно, на первом этапе работы потребуются услуги квалифицированного токари.

В первую очередь необходимо разобрать асинхронный двигатель, снятый с неисправной стиральной машины. Затем сердечник попадает в руки токаря, который снимает на станке слой элемента глубиной 2 мм. Затем в сердечнике выполняется прорезь пазов на глубину 5 мм, в которые будут вставлены неодимовые магниты.Пазы рекомендуется делать после приобретения магнитов, когда известны их размеры.

После всех работ неодимовые магниты необходимо закрепить на сердечнике. Для этого делается выкройка из олова или другого тонкого металла. Его размеры должны совпадать с размером сердечника и шириной пазов, и он должен точно входить в место установки магнитов. Магниты расположены на сердечнике на одинаковом расстоянии между собой и фиксируются клеем.Помимо расстояния большое значение имеет угол наклона каждого элемента. Отклонения от нормативных размеров могут вызвать оговорку, в результате чего мощность генератора заметно снизится.

Холодная сварка используется для заполнения зазоров между магнитами. В завершение поверхность ротора шлифуется наждачной бумагой, после чего устройство полностью собирается.

Собранный генератор необходимо проверить. Для этого вам понадобится небольшой аккумулятор, выпрямитель, мультиметр и контроллер заряда.Подключение происходит по определенной схеме. Контроллер заряда подключен к двум обмоткам генератора через выпрямитель. Затем контроллер и мультиметр нужно подключить к аккумулятору.

Для нормальной проверки необходимо вращать ротор электродвигателя. Выполнить эту операцию вручную невозможно, поэтому следует использовать дрель или шуруповерт. Инструмент соединяется с ротором двигателя, после чего начинается вращение со скоростью примерно 800-1000 об / мин.При качественной сборке генератора выходное напряжение 220-300 В. Пониженное напряжение свидетельствует о некачественной сборке ротора.

После сборки и проверки генератор можно использовать. Это потребует затрат энергии, необходимой для вращения ротора. Можно подключиться к небольшому ДВС, например, от бензопилы или мотоцикла. Однако этот метод требует приобретения источника энергии. Поэтому рекомендуются другие варианты, относительно недорогие и экологически чистые, связанные с использованием энергии ветра или воды.

Все самодельные мастера должны помнить, что электродвигатель от стиральной машины можно переделать в генератор, мощностью не более 5 кВт. Обычно такие устройства производятся в среднем на 2 кВт, достаточных для 1-2 комнат или бани. Так что полностью заменить электрическую сеть на самодельный генератор не получится.

Двигатель токарный от стиральной машины

Двигатель от стиральной машины идеален для изготовления небольшого токарного станка по дереву. Основой конструкции служит каркас, который можно сделать из уголка, профильных труб и других первичных материалов.Размеры рамы в пределах 100 х 20 см, с возможными отклонениями в ту или иную сторону.

Электродвигатель вполне годится от старой стиральной машины, может быть, еще с советских времен. Например, «Вятка-автомат» оснащалась асинхронным двигателем с двумя скоростями по 400 и 3000 оборотов в минуту. Подключение может выполняться по всем известным схемам, в том числе с использованием конденсатора.

Система крепления двигателя к раме выполняется индивидуально.Самое главное, чтобы ось двигателя была установлена ​​параллельно эталонной конструкции. Сделать это можно с помощью шайб, которые при необходимости надевают на точки опоры. Передняя бабка закреплена на шкиве электродвигателя. Задняя бабка и направляющие тоже сделаны из лечебных средств. Ось задника должна быть параллельна раме и передней бабке, то есть необходимо выполнить ее центр.

Важная деталь — это подружка, выполняющая опорную функцию для режущего инструмента.Необходимо обеспечить его перемещение по грядкам и поперек, а также надежную фиксацию при эксплуатации.

Электродвигатель для деревянных покрытий

Основой конструкции, как и в токарном станке, является окно. Изготавливается из металлического профиля или квадрата. Полученная площадка будет состоять из двух зон — силовой и рабочей. Сторона питания предназначена для установки электродвигателя. Его необходимо надежно закрепить, так как на него ложится основная нагрузка.

В этой же зоне находится блок управления двигателем.Для размещения электрических компонентов предусмотрена диэлектрическая пластина, а сами они должны быть помещены в пластиковый корпус. Рабочая зона выполнена в виде стола. В качестве материала используется стальной лист толщиной 2-3 мм. По краю смонтирован постамент, условно разделяющий обе зоны, на котором закреплен вал-конус. Этот элемент нельзя закрепить непосредственно на валу двигателя.

Для конического вала предусмотрена собственная опора на подшипниках. Для компенсации рывков и создания крутящего момента рекомендуется установить на вал маховик.

После сборки всей конструкции можно приступать к подключению электродвигателя. Чаще всего используются асинхронные двигатели. В старых агрегатах этого типа для запуска предусмотрена отдельная обмотка. Для его определения на двигателе нужно поочередно измерять сопротивление на каждой обмотке. Нужная обмотка будет иметь более высокое сопротивление. Он непосредственно участвует в создании первичного крутящего момента на нужной стороне. При необходимости поменять направление вращения вала, точки подключения пускового устройства местами различаются.

Современные электродвигатели запускаются значительно проще. Для включения и выключения можно использовать обычный бытовой прибор.

Стиральная машина Бетон машина

Бетономешалка необходима в хозяйстве, особенно в частных и загородных домах. Однако бетономешалки довольно дорогие, поэтому одним из решений проблемы станет изготовление бетоносмесителей из лечебных средств. Лучше всего подойдет стиральная машина, причем не только электродвигатель, но и сам корпус.

Основание должно быть надежным, чтобы емкость в процессе вращения не упала. От этого полностью зависит продолжительность эксплуатации агрегата. Неустойчивое основание может привести к падению мощности и выходу из строя других элементов. Металлический дизайн считается наиболее подходящим. При желании его можно укомплектовать колесами. Все детали и детали соединяются между собой болтами или сваркой. Для установки электродвигателя нужно предусмотреть специальные полки с отверстиями для крепления.На этой же полке крепится и коробка передач, шкив которой должен находиться в одной плоскости со шкивом двигателя. В противном случае мотор испытает перегрузку.

Включение и выключение самодельной бетономешалки осуществляется с помощью переключателя периодического действия. В большинстве случаев в схеме включения присутствует конденсатор. Таким образом, задумываясь над тем, что можно сделать своими руками из двигателя из стиральной машины, любой домашний мастер на практике сделает прибор больше всего нужным в хозяйстве.

Морально устаревшая или вышедшая из строя, бытовая стиральная машина содержит в своем составе довольно много конструктивных элементов, которые, побывав в руках умельцев, смогут пригодиться в домашнем хозяйстве. К таким узлам относятся разные переключатели и реле, шкивы, барабан из нержавеющей стали и т. Д. Однако чаще всего встречаются самоделки, использующие двигатель от стиральной машины.

Виды двигателей от стиральных машин

В зависимости от варианта конструкции стиральные машины комплектуются различными типами двигателей.Среди них асинхронные, коллекторные и инверторные электродвигатели.

Двигатели асинхронные

Конструктивно асинхронные электродвигатели состоят из двух основных частей — неподвижного статора и ротора, частота вращения которых может превышать 2500 об / мин. Такой мотор прост в обслуживании, отличается низким уровнем шума и невысокой стоимостью. Однако из-за существенных недостатков (большие габариты, малый КПД (КПД), сложность электрической схемы управления и т. Д.) В стиральных машинах они в настоящее время не используются.Их можно встретить только в старых моделях типа СМ-1.5 «ТНА» (Тамбовский завод «Резтруд»), «Донбасс», «Ока» (Нижегородский завод им. И. Свердлова), Рига и др., Выпущенных до 2000 года.

Коллекторные электродвигатели

Коллекторные электродвигатели — это двигатели, которые в настоящее время устанавливаются примерно на 80% стиральных машин («Вятка-Автомат», полуавтоматические модели серии Эврика и др.). Конструктивно они несколько более сложные асинхронные двигатели, так как, помимо статора и коллекторного ротора, требуют наличия тахогенератора и токопроводящих щеток.Коллекторные электродвигатели обладают:

• малые габаритные размеры;
• значительная пусковая установка;
• простая схема управления;
• высокая скорость вращения ротора и др.

Важно! При этом коллекторный электромотор требует регулярного обслуживания, связанного с износом коллекторно-щеточного узла, и отличается высоким уровнем шума.

Электродвигатели инверторные

Конструктивно инверторные (неклекторные) электродвигатели, асинхронные двигатели, состоят из статора и ротора.Однако благодаря использованию технологии прямого привода и схемы управления трехфазным инвертором (преобразователь частоты управляет оборотами) разработчикам удалось исключить ряд соединительных элементов, что улучшило их эксплуатационные характеристики. От других типов двигателей они отличаются:

• высокий КПД;
• повышенной мощности;
• долгий срок службы;
• малошумный и другие.

Из недостатков специалисты отмечают более сложную схему управления, которая несколько увеличивает стоимость стиральных машин (Indesit, LG, Ardo и их аналоги).

Разборка и подключение электродвигателей

При извлечении бывшего в употреблении электродвигателя из корпуса стиральной машины необходимо учитывать некоторые нюансы.

снимаем с конденсатором . В этом случае конденсатор необходимо разряжать, иначе можно получить удар по току.
1. На статоре низковольтного коллекторного электродвигателя установлены постоянные магниты, попеременно подключенные к источнику тока . На корпусе такого двигателя должна быть информационная табличка с указанием величины и полярности подаваемого напряжения.
2. Инверторные электродвигатели демонтировать с электронным блоком управления . На последнем случае также есть табличка (наклейка), где указано значение питающего напряжения и его полярность.

Перед тем, как запустить двигатель от стиральной машины, нужно разобраться в назначении его проводов и правильно их подключить. Они разного цвета от разных производителей, поэтому их нужно «звенеть» тестером.

В самоделках чаще всего используются коллекторные электродвигатели от стиральных машин.У них обычно 6 проводов. При этом выводы с тахогенератора практически не используются . Их сопротивление в поперечном направлении около 60-70 Ом. Определив эти провода, их убирают в сторону и скрепляют изолентой (чтобы не мешали).

Остальные проводники идут к статору и ротору (2 провода) и к токопроводящим щеткам (2 провода). На схемах крепления они обозначены цветными или пронумерованными стрелками. Например, «стрелками 1» обозначены провода, ведущие к щеткам, а «стрелками 2» — к обмоткам статора.Проще всего определить выводы, идущие от щетки . Их прозвали контакты, имевшие ранее перевернутые графитовые стержни. Сопротивление проводов обмотки статора находится в пределах 12-35 Ом.

Есть также двигатели с 3, 4 или 5 проводами. В этом случае трехпроводная схема используется в однофазном двигателе, где пусковая установка (с меньшим сопротивлением) константируется через конденсатор . Кроме того, один из проводов может быть заземляющим. Неназванные выводы могут идти к разным датчикам (например, датчику температуры и т. Д.).). Важно и цепь включения электродвигателя — звезда или треугольник.

Определив пары проводов, идущие от ротора и статора, поочередно подключаются к обмотке статора и от щетки ротора. Остальные два провода подключаются к сети и проверяют эффективность электродвигателя.

Совет! В целях безопасности перед подключением к источнику питания напряжением 220 вольт двигатель необходимо надежно закрепить на неподвижном основании.Это позволит избежать его непроизвольного движения при включении.

Самодельный двигатель от стиральной машины

Электродвигатель от стиральной машины может быть адаптирован в качестве основного силового агрегата в различных конструкциях. Приступая к работе, необходимо прежде всего определиться с деталями, которые будут крепиться к валу этого мотора, и обеспечить их надежное крепление. Для этого необходимо оснастить мотор электродвигателя соответствующей насадкой.

Доработка электродвигателя

Основная проблема, которую необходимо решить при усовершенствовании электродвигателя, — несоответствие посадочных отверстий деталей, которые будут крепиться к валу, последнему диаметру.Для сопряжения этих деталей необходимо изготовить специальный переходник (фланец). С одной стороны, это должна быть резьба для установки детали, а с другой — элемент, позволяющий закрепить фланец на валу двигателя.

Чаще всего для изготовления такого фланца отрезок стальной трубы имеет длину не более 20 мм и диаметр 32 мм. На одном из концов этой трубы нарезают резьбу, длина которой должна не менее чем вдвое превышать толщину установленной насадки.

Важно! Резьба должна быть нарезана в направлении, противоположном вращению вала электродвигателя. В противном случае слетит установленный элемент, что небезопасно для пользователя.

Противоположный конец трубы нагревается паяльной лампой и прижимается к электродвигателю. После охлаждения фланец будет надежно зафиксирован. Для затвердевания желательно просверлить соединительное отверстие и дополнительно натянуть вал и фланцевый болт с гайкой. Такой.Доработка позволит надежно закрепить на валу мотора любую насадку (шкив для ременной передачи на компрессор, болгарку или отрезные круги, режущие лезвия и т. Д.). Доработанный таким образом электромотор можно использовать при создании различных самоделок.

Для изготовления ножниц, ножей, сверл и других режущих инструментов мотор должен быть закреплен на верстаке или другой подходящей поверхности. Для этого лучше всего сделать промежуточную раму (подставку), на которую, используя штатные монтажные отверстия, установить двигатель.Конструкция рамы должна обеспечивать надежное крепление узла на рабочем месте.

Следующая операция — набор точильных камней . Для этого нужно подготовить три гайки с соответствующей резьбой и две подходящие шайбы. К фланцу до упора прикручивается одна гайка, затем зачищаем шайбу, затем наждачную бумагу и еще одну шайбу. Весь «бутерброд» затягивается второй гайкой. Третья гайка используется для исправления резьбового соединения. На этом создание закусок можно считать законченным.

Совет! Такой прибор можно собрать даже с помощью небольшого электродвигателя от стиральных машин марки «Бэби».

Другие простейшие устройства, такие как круглошлифовальный станок (шлифовальный станок) и т. Д., Изготавливаются таким же образом и т. Д. Но если пуск наждака может быть осуществлен просто, силой охлаждающей руки (соблюдая осторожность), то при использовании более сложных механизмов, изготовленных с использованием электродвигателя от старой стиральной машины, необходимо наличие стартера.О том, как сделать такие самоделки своими руками, и пойдет речь ниже.

Надежно закрепив раму с электродвигателем на верстаке, можно сделать многофункциональный токарный станок, предназначенный для обработки деревянных заготовок. Включает:

• передняя бабка закреплена прямо на валу электродвигателя;
• задняя бабка предназначена для надежного крепления обрабатываемой заготовки;
• подруга, обеспечивающая удобное использование инструмента (фрезы, стамески и т. Д.)).

Строительство стационарного лесопильного завода начинается с изготовления специальной станины с технологической прорезью под пильный диск. Затем на него устанавливают электродвигатель от стиральной машины, предварительно прикрепив к нему небольшой шкив для приводного ремня. На валу дисковой пилы установлен большой диск. Шкивы соединяются с клиновидным или обтекаемым ремнем.

Для изготовления пузыря, кроме двигателя от стиральной машины, понадобится еще и его барабан, в задней стенке которого нужно проделать отверстие под вал электродвигателя.Затем, установив мотор на барабан, закрепите режущие элементы (2 ножа) на валу). Сверху барабан следует закрыть крышкой, иначе из него вылетит измельченное сырье.

Вывод

Приобретая новую стиральную машину, нельзя выбрасывать агрегат на свалку. Его комплектующие, а особенно двигатель, можно применять для изготовления поделок, полезных в домашнем хозяйстве, экономя на этом определенное количество материальных ресурсов.

Самые надежные стиральные машины

Стиральная машина Electrolux PerfectCare 600 EW6S4R06W на Яндекс Маркете

СТИРАЛЬНАЯ МАШИНА SAMSUNG WW65K42E08W на Яндекс Маркете

Стиральная машина LG F-2J5HS4W на Яндекс Маркете

Стиральная машина Gorenje WP 7Y2 / RV на Яндекс Маркете

Стиральная машина BEKO WRS 55P2 BSW на Яндекс Маркете

Как отремонтировать стиральную машину: советы и рекомендации

Из всех частей стиральной машины водяной насос, вероятно, подвергается наибольшему наказанию, потому что он постоянно используется.Когда насос выходит из строя, вы можете услышать или увидеть неисправность: громкое урчание внутри машины или то, что вода не сливается из ванны. Вот что вы можете сделать, чтобы решить проблему:

Шаг 1: Проверьте сливные шланги, чтобы убедиться, что они сливаются правильно. Снимите шланги подачи воды с задней части стиральной машины. С помощью плоскогубцев извлеките сетку фильтра из отверстий клапана в шайбе или из самих шлангов. Эти сетки предотвращают скопление мусора в шлангах и их засорение.Тщательно промойте экраны. Затем замените их и снова подсоедините шланги. Если машина по-прежнему грохочет или не сливает воду, осмотрите насос.

Шаг 2: Чтобы получить доступ к насосу, сначала снимите подпорку и вытрите губкой всю воду из бака машины. Затем переверните стиральную машину на переднюю часть, используя тяжелое одеяло или подушку, чтобы защитить поверхность стиральной машины. Снимаем заднюю сервисную панель. Насос обычно расположен в нижней части машины, но, если агрегат наклонен спереди, легче снять насос через заднюю часть, чем через нижнюю часть стиральной машины.

Шаг 3: Найдите насос. К нему прикреплены два больших шланга с помощью пружинных или хомутов. Если зажимы пружинного типа, сожмите концы зажимов плоскогубцами, чтобы освободить их, и сдвиньте зажимы по шлангам. Если шланги перекручены или обжаты на этих соединениях, распрямите их как можно лучше и снова подсоедините. Затем снова попробуйте машину, чтобы убедиться, что это перегиб является причиной проблемы. Если из машины все еще не сливается вода, вам придется снять водяной насос.

Шаг 4: Чтобы снять насос, ослабьте болт, удерживающий натянутый приводной ремень, и переместите двигатель омывателя на кронштейне, чтобы ослабить ремень. Отодвиньте двигатель в сторону и открутите насос. Ослабляя последний крепежный болт, поддерживайте насос рукой. Затем выньте насос из стиральной машины.

Шаг 5: По возможности следует разобрать помпу, поскольку проблема может заключаться в ворсе, грязи или кусках ткани. Удалите весь мусор внутри насоса и удалите весь мусор из водяных трубок.Соберите и снова подсоедините насос и проверьте его. Если после очистки насос не возвращается в рабочее состояние или корпус насоса не снимается, замените насос новым такого же типа.

Шаг 6: Чтобы установить новый насос, установите его на место и присоедините монтажные болты к корпусу насоса. Верните мотор в исходное положение. Натяните приводной ремень (резиновый ремень, соединяющий два вала двигателя), натянув его рукояткой молотка или монтировкой; он должен дать около 1/2 дюйма, когда вы нажмете на него в центральной точке между двумя шкивами.

Шаг 7: Подсоедините шланги, ведущие к насосу.

Если проблема не в помпе, возможно, возникнут другие механические проблемы. Если ваши ремни и шкивы виноваты, узнайте, как их исправить, на следующей странице.

наждака различной формы

Наждак — круг, отрезной, круги, скорость, эффективный и разный

Наждак разных форм и размеров изготавливается аналогичным образом. Теперь наждачные круги изготавливаются до 36 дюймов в диаметре и от четырех до шести дюймов в толщину и с любой степенью шероховатости от грубых форм до тонких полировальных машин для латуни и стали.

наждаком различной формы — BINQ Mining

Мы предлагаем широкий выбор драгоценных камней различных размеров, карат, форм и цветов, которые помогают нам максимально удовлетворить наших клиентов. Подробнее Мировой рынок пемзы, наждака и натурального…

Размеры и формы — наждак и Cie

Твердые камни Морские ракушки Любна Чоудхари «Непале» «Искусственный изник» Фес Керамика Общие размеры и формы Узоры Цвета Вдохновение Цены Укладка и Моделирование технического обслуживания Вопросы / ответы Образцы на складе

Наждачный камень датского типа, 16 дюймов, производитель из Джайпура

Наждачный камень, ведущий производитель датского наждака 16 дюймов, наждачный камень раджкот, 18 дюймов, наждачный камень маршалл и гаджар, джантай джантай, чакки тип наждачный камень 14 дюймов, мельница для муки болта, наждачный камень 24 дюйма и наждачный камень desi из Джайпура.

Amazon.com: наждачный камень

Заточка камней Запчасти и аксессуары для электроинструментов Искусство, ремесла и шитье Ручные, ножные и ногтевые инструменты Пилки и буферы Промышленный набор лопастей для педикюра Инструмент с пемзой для ступней, щетка для чистки ногтей пальцев рук и ног, Металлический напильник и наждачная доска 1.0 out 1

Наждачный камень — поставщики, производители и оптовые торговцы наждаком

Найдите подробную информацию о компаниях, поставляющих наждак, производство и оптовая продажа наждака в Индии.Получите наждачный камень по лучшей цене от розничных торговцев, продавцов, экспортеров и оптовиков, перечисленных на ExportersIndia.com.

Керамический наждачный камень worldcrushers

Наждак может использоваться по-разному, например, наждачная бумага, жернова, шлифовка риса,… Керамические микропузырьковые теплоизоляционные материалы перлит

Наждачные камни для мукомольной мельницы в Джаландхаре — Производители и поставщики Индия

Найти производителей наждачных камней для мукомольных заводов, поставщиков, экспортеров, оптовых торговцев и дистрибьюторов наждака для мукомольных заводов в Джаландхар, Пенджаб, Индия — Список компаний, продающих наждачные камни для мукомольных заводов из Джаландхара с журналами, номерами телефонов, адресами и ценами

Изучите формы и цвета с Эмери — YouTube

Приходите изучать свои формы и цвета вместе с Эмери, пока он играет с пластилином

Древние египетские инструменты и методы обработки камня: изготовление каменных ваз — OoCities

Формы форм, а также материалы, используемые для изготовления сосудов изменился с течением времени, что делает каменные сосуды полезным инструментом для датировки археологических памятников. Диапазон дат. цилиндрических стаканов.Размер каменных сосудов колеблется от совсем небольших, порядка нескольких сантиметров в высоту, например. 4,4 см UC17010, 3,4 см UC31515, 2,9 см UC41251, до большого Рис.7.

Крепление электродвигателя стиральной машины к наждаку. Как сделать наждак из двигателя стиральной машины своими руками. Как поставить наждак и сделать защиту

На рынке представлено множество моделей электрического наждака, но он настолько прост, что не хочется тратить даже минимальные деньги, тем более что его несложно сделать самому.Придется купить только абразивный круг, а «донором» двигателя станет старая стиральная машина, которая наверняка будет пылиться в гараже и, скорее всего, больше никогда не понадобится. Как сделать наждак из двигателя стиральной машины, читайте дальше.

В чем причина выбора мотора

Прежде всего следует пояснить, почему в большинстве случаев при изготовлении точилки используется мотор от стиральной машины. Дело в том, что старые модели, такие как Волга, Чайка, Урал и многие другие, имели идеальные обороты для наждака, 1000-1500 об / мин.Именно эта частота позволяла их активатору вращаться с оптимальной скоростью. При этом стиральные машины довольно сильно различались по максимальной загрузке, а значит, и по мощности двигателя. В большинстве случаев он составлял от 200 до 400 Вт. Этого достаточно, чтобы точить наждаком даже топоры.

Тем не менее, прежде чем приступить к изготовлению, необходимо обязательно изучить «паспортную табличку» на корпусе двигателя. Это такая жесть жести, на которой указаны основные параметры мотора.Важно, чтобы частота вращения вала не превышала 3000 об / мин. Это связано с тем, что шлифовальный круг не рассчитан на высокую угловую скорость и при превышении максимального значения может разрушиться. Это очень опасно, особенно если учесть, что большая часть самодельного наждака не имеет защиты. Кроме того, высокая скорость вращения приведет к перегреву заточенного инструмента и, как следствие, к потере режущих качеств.

Помимо оптимальной частоты и мощности, двигатель стиральной машины имеет ряд существенных преимуществ:

1. Электроподключение без дополнительных модификаций.
2. Имеющиеся крепления позволяют легко установить двигатель на наждаке.
3. Длина вала двигателя позволяет разместить на нем точильный камень, правда, с переходником.

Теперь, когда выбор двигателя для наждака обоснован, можно переходить к процессу его изготовления.

Это единственная деталь, которую нельзя сделать вручную. Вам понадобится токарный станок и, соответственно, человек, умеющий на нем работать.Для чего нужен переходник? Дело в том, что размер вала мотора примерно 14 мм, а диаметр отверстия

обычно имеет диаметр 32 мм. Это означает, что их «прямое» подключение абсолютно невозможно. Адаптер как бы увеличивает вал мотора стиральной машины до необходимого размера.

Для изготовления понадобится кусок стального «кругляка» длиной примерно 65 мм. и диаметром 60 мм. Последняя цифра обусловлена ​​необходимостью так называемого фланца — неподвижной шайбы на корпусе детали, в которую с одной стороны упирается круг наждака.Его толщина должна быть не менее 4 мм. Перед фланцем обрабатывается седло диаметром 32 мм. Далее идет резьба М20, на которую будет накручиваться гайка для фиксации окружности.

Для установки на двигатель в корпусе переходника проделывается отверстие диаметром, равным валу. Далее все зависит от того, как был закреплен шкив на стиральной машине. Было два основных варианта:

1. С резьбой на валу двигателя и большой гайкой.
2. Болт 4, ввинченный в корпус адаптера, перпендикулярно продольной оси двигателя.

Изготовляемая деталь должна иметь один из следующих способов крепления в зависимости от типа двигателя.

Иногда домашние мастера стараются минимизировать затраты и самостоятельно изготавливают переходник с фланцем. Чаще всего в качестве основы используется труба с подходящим внутренним и внешним диаметром. Не стоит этого делать без должного опыта. Дело в том, что подобрать подходящую заготовку очень сложно, поэтому неизбежны «биения» и перекосы. Работать с таким наждаком будет небезопасно.На здоровье экономить не стоит, тем более, что стоимость работы мастера не превысит 500 рублей, а если деталь будет изготовлена ​​из собственного материала, она обойдется еще дешевле.

Еще одна переходная схема для изготовления наждака из двигателя стиральной машины

Рама, на которую будет монтироваться двигатель, не требует особых материальных затрат, но это не менее значимо. Основание должно быть хорошо продуманным, так как изготовление наждака не самоцель, поработать еще придется.При этом все внимание следует сосредоточить на заточке инструмента, а не на удержании рукой прыгающего по всему верстаку мотора. Так работать как минимум неудобно, и в данном случае речь вообще не идет о соблюдении правил безопасности.

Следовательно, основание наждака должно быть достаточно тяжелым, а главное, позволять закрепить двигатель так же, как он был закреплен на стиральной машине. Лучше всего, конечно, сделать каркас металлическим.Однако для этого придется использовать сварку. Если такой возможности нет, то следует взять подходящий кусок ДСП и прикрутить к нему металлические уголки для крепления двигателя. А еще лучше снять со стиральной машины двигатель вместе со штатным кронштейном и прикрутить к основанию. Главное, использовать для этого болты и гайки, саморезы от вибрации могут раскручиваться и закручиваться.

Есть еще один ключевой момент. Высота крепления мотора должна не только позволять свободно вращаться наждачному кругу, но и обеспечивать зазор 4-5 см между ним и основанием.После того, как мотор надежно закреплен на станине, нужно подумать об опорном столе. Он обязательно должен быть металлическим, сварку можно заменить болтовым соединением. Если на стиральной машине пусковой конденсатор выносился за кожух двигателя, для него должно быть предусмотрено место на основе наждака.

После того, как двигатель надежно прикреплен к станине и все аксессуары установлены, можно переходить к электрическим соединениям. Но для начала нужно убедиться, что шлифовальный круг надежно закреплен на валу мотора, а также отсутствуют различные биения.

Подключение электродвигателя

В первую очередь нужно напомнить о правилах безопасности. Переменное напряжение 220 вольт опасно для жизни. Поэтому перед подключением проводов и выводов двигателя убедитесь, что они отключены от сети.

Электродвигатель от советской стиральной машины нельзя просто включить в розетку. Вернее, можно, но сначала нужно соответствующим образом соединить его обмотки. Мотор от стиральной машины подключается проще, так как он асинхронный.Ему достаточно последовательно соединить обмотки ротора и статора. В советской стиральной машине мотор имел синхронную схему. Две его обмотки, пусковая и рабочая, выведены через корпус четырьмя проводами.

При изготовлении наждака самое простое и правильное — перенести на кровать всю схему подключения стиральной машины, за исключением, конечно, таймера. Если такой возможности нет, то придется вспомнить школьный курс физики и самостоятельно соединить обмотки.Самое сложное — правильно их определить. Дело в том, что на проводах обычно нет никакой маркировки. Придется взять мультиметр и измерить сопротивление. Пусковой обмотке будет соответствовать величина порядка 30 Ом, а рабочей — 20 Ом. Теперь достаточно их «покрутить» параллельно и подключить к шнуру питания, но есть один важный нюанс.

Пусковая обмотка должна быть запитана только при раскручивании наждака. После того, как двигатель наберет нужную скорость, его необходимо выключить.В противном случае он сильно нагреется и быстро выйдет из строя. Поэтому в разомкнутой цепи первичной обмотки включается кнопка с нормально разомкнутыми контактами, например, от дверного звонка. На изолирующей пластине в легкодоступном месте закреплены наждачный выключатель и кнопка пуска. Все соединения тщательно изолированы. Наждак готов, можно подключать его к сети. После запуска двигатель должен работать без посторонних звуков, вибрации и сильного нагрева.

Дополнительно из бывшей в употреблении стиральной машины можно также оформить:

Конечно, вы не раз слышали о пользе наждака в хозяйстве, даже если не являетесь любителем поделок своими руками.Ведь в каждом доме есть ножи, ножницы и другие колющие и режущие инструменты, которые время от времени требуют заточки. Но цена на наждак в большинстве торговых точек вас не порадует! Так почему бы не подумать о том, чтобы самому сделать этот невероятно полезный инструмент?

Назначение наждака

Многие люди используют сверла, чтобы проделать отверстия в металле с помощью сверлильного станка или дрели. Через определенное время сверло начинает сильно нагреваться и сверлить хуже из-за того, что оно затупилось. И все это происходит довольно быстро, если сверлить дрелью на высоких оборотах.Бывают случаи, когда сверло обламывается посередине, если при выходе из металла оно «покусано», а деталь не закрепилась.

Соответственно, работать тупым инструментом — одно мучение. В наши дни мало кто помнит, как шлифовальные станки с небольшими переносными точилками приходили домой и затачивали всевозможные инструменты, включая ножи. В наше время можно, конечно, пойти в магазин, купить совершенно новый инструмент с заводской заточкой, а еще можно заточить сверло в домашних условиях.

Для заточки сверл следует использовать покупную точилку, а еще можно заточить собственноручно изготовленным наждаком.Точильный станок — вещь необходимая и незаменимая в хозяйстве. Он затачивает практически любой инструмент, а также может использоваться для шлифования дерева.

В каждом инструментальном магазине продается электрический наждак. Довольно большой их выбор. Вы можете приобрести как очень маленькую наждачную бумагу, чтобы исправить затупившийся режущий инструмент, так и довольно мощный шлифовальный станок, с помощью которого можно стачивать большой слой металла с любой детали.

Лучшим приобретением будет двухсторонняя электрическая наждачная бумага, с одной стороны которой финишная, а с другой черновой шлифовальный круг.Во избежание травм эти круги должны иметь защитные кожухи — на случай разрушения или повреждения круга при работающем двигателе. Также желательно, чтобы электрическая шлифовальная машина имела регулируемые рабочие упоры для затачиваемого инструмента и искробезопасные щиты с защитным стеклом.

Достаточно удобен электрический наждак, у которого регулируется скорость вращения. При снятии большого слоя нужно использовать более высокую скорость, а саму «чистовую обработку» режущей кромки лучше проводить на малых скоростях.Это исключит, конечно, выгорание металла. Время от времени при заточке инструмента необходимо охладить его в ванне с водой.

Наждак своими руками

Двигатель от бытовой техники может быть в руках у каждого мужчины, и вопрос, как сделать наждак своими руками из подручных материалов, сразу же начинает корчиться в голове. Для этого используются всевозможные электродвигатели, на валу которых устанавливают специально вывернутые на токарном станке насадки, которые предназначены для зажима наждачного круга.

Выбор электродвигателя

Для такой цели обычно используют двигатели от старых стиральных машин, таких как Волга, Рига, Сибирь, Вятка и др. На таких машинах двигатели достаточно мощные и реверсивные. Также от таких стиральных машин используются выключатели со стартером.

Несмотря на то, что это кажется довольно простым, самодельный наждак совсем не просто собрать из двигателя от советской стиральной машины. Например, один из основных вопросов — как поставить точильный камень на вал двигателя.Не всегда там есть резьба, а диаметр отверстия в камне может не совпадать с диаметром стержня.

Следовательно, необходима специальная точеная деталь, чтобы компенсировать это несоответствие. Чтобы сделать самодельный наждак своими руками, необходимо знать его будущие параметры. В большинстве случаев для изготовления наждака в домашних условиях обычно используют асинхронные электродвигатели.

Для наждака максимальной скоростью считается около 3000 об / мин. Точильный камень может просто лопнуть на очень большой скорости.Лучше всего дома использовать двигатель 1000-1500 об / мин. Если будет использоваться электродвигатель на 3000 об / мин, необходимо наличие довольно прочного камня и качественного фланца. Чаще всего высокие обороты двигателя используются не для заточки, а для полировки изделий.

Чтобы сделать наждак своими руками, необязательно использовать для таких целей мощные электродвигатели. Хотя опытные мастера говорят, что для самодельного шлифовального станка приемлемая мощность — 400 Вт, а для домашнего использования достаточно двигателя мощностью около 100 — 200 Вт от советской стиральной машины.Конечно, он немного находчив, но это очень хорошо.

Для изготовления наждака своими руками можно использовать трехфазные и однофазные электродвигатели. Оба включены в однофазную сеть. Устройство подключается к однофазной сети через конденсатор.

Паз фланца

Для соединения двигателя и камня необходимо повернуть фланец. Для таких целей лучше всего обратиться к токарю с нанесением наждака, размеров внутреннего диаметра камня и диаметра вала двигателя.А остальное — вопрос техники и наличия подручных материалов.

Придется отшлифовать и сам фланец, который насаживается на вал и также фиксируется болтом, гайкой и шайбой с левой резьбой. Также необходимо учитывать, что на гайке и фланце нарезается резьба в зависимости от направления вращения вала нашего электродвигателя. Если происходит вращение по часовой стрелке, то резьба должна быть левой, если вдруг все наоборот — резьба должна быть правой.Во время работы наждака для столешниц гайка самопроизвольно затягивается. Если этим фактором пренебречь, гайка будет работать на раскручивание, а значит, камень может отлететь. И, конечно, это крайне опасно.

Что делать, если нет возможности изготовить конические втулки определенного диаметра? В этом случае могут пригодиться отрезки труб подходящего диаметра, а зазоры между втулками и валом двигателя можно компенсировать, намотав между втулками тканевую изоленту.Также возможно надевать рукава один на другой.

В данном случае самое главное при намотке изоленты — выдерживание равномерности во избежание образования больших биений при вращении. Втулка изготавливается из трубы диаметром 32 миллиметра, равной внутреннему диаметру наждачного круга. Непосредственно на него надевается наждачный круг, который может сидеть с натягом без наматывания.

Такая система втулок довольно плотно сидит на валу.Но с помощью болта и шайб фиксация обязательна. В домашних условиях в валу можно нарезать резьбу метчиком, удерживая вал мотора в тисках. В этом случае необходимо правильно определить диаметр отверстия под резьбу.

Направление работы

Прежде чем делать наждак в домашних условиях, нужно выяснить направление его работы. В наждаке ручной работы можно менять направление вращения ротора. Если, например, мотор от стиральной машины, то он асинхронный, то есть при переключении соответствующих обмоток можно менять направление вращения.Также в моторах от бытовой техники старого производства бывает 3-4 вывода. Например, с 4 штифтами изменить направление вращения несложно.

Для этих целей находим пусковую и рабочую обмотку с помощью тестера. Уровень сопротивления рабочей обмотки, как правило, составляет 12 Ом, а пусковой — около 30 Ом. Рабочая обмотка подключается к сети 220 Вт, а пусковая обмотка надежно подключается одним концом к одному выводу катушки, а другим концом нужно на короткое время прикоснуться ко второму выводу обмотки и сразу же выбросить (обычно специальные для этого используются реле).Если вы используете конденсаторный двигатель, схема подключения будет другой.

Это значит, что ваш наждак будет вращаться в одном направлении, и если, например, поменять местами выводы пусковой обмотки, то двигатель соответственно будет вращаться в противоположном направлении. В принципе можно обойтись без пусковой катушки, в этом случае после включения рабочей обмотки в сеть нужно повернуть абразивный камень в определенном направлении, и станок тогда заработает.

Установка наждака

Сделав самодельный наждак, нужно придумать, как правильно установить его на верстак. Это делается с помощью кронштейна, который также можно снять со стиральной машины и прикрутить к верстаку. Двигатель, с другой стороны, опирается на угол, который удерживает его в горизонтальном положении, а также имеет вырез, полностью повторяющий форму корпуса двигателя. Для уменьшения вибрации на уголок надевается окантовка из резинового отрезка шланга.

Во избежание травм от пилы и разлетающихся обломков абразивного круга при работе на шлифовальном станке своими руками необходимо сделать крышку.Лучше всего делать его из более толстого металла — 2 — 2,5 миллиметра. Это может быть полоса металла, свернутая в полукольцо.

Под рабочий орган наждака нужно непосредственно вкрутить небольшой кусок оцинкованного листового металла, который защитит верстак от искр при работе. Все работы в целях вашей безопасности необходимо проводить в специальных очках или использовать другую защиту.

Оргстекло толщиной 5 миллиметров можно использовать в качестве приспособлений для наждака. Такое стекло крепится к кожуху двигателя на петлях, его можно откинуть на 180 градусов.Также для полноценной работы станка необходимо сделать ручную остановку заготовки.

Конечно, в пользе электрошлифовальной машины можно не сомневаться! Ведь вы не будете каждый раз использовать новый топор или дрель. А покупать наждак для этого как-то дорого. Но выход есть, нужно просто потратить немного времени и собрать наждак своими руками. Тщательно следуйте нашим инструкциям, обеспечьте необходимую защиту машины и не пренебрегайте требованиями безопасности во время работы.

В любом хозяйстве пригодится такой инструмент, как наждак. Периодически точите ножи, ножницы и другие режущие предметы. И каждый раз к мастеру не ходишь. У многих возникает вопрос, как сделать наждак своими руками. Конечно, вы можете купить его в магазине. Но это довольно дорого. И не все решаются на его покупку. Наждак из подручных материалов сэкономит деньги и будет работать не хуже заводского.

Принцип работы

Наждак своими руками изготавливается из стиральной машины и другой бытовой техники.Точнее, от их двигателей. Именно он запустит устройство. К двигателю крепится вал, к которому подбираются форсунки. Биты можно затачивать на токарном станке. Установленный наждачный круг надежно закреплен. Двигатель, подключенный к электрической сети, вращает вал, который передает вращение на наждачный круг.

Выбор электродвигателя

Чаще всего наждак от двигателя стиральной машины изготавливается как силовой элемент. Самостоятельно собранный прибор не требует новых приспособлений.Достаточно машин старого типа (например, «Вятка», «Сибирь», «Волга» и так далее). Инструменты того времени были оснащены качественными прочными моторами. Выключатель, у которого есть ручной пускатель, также пригодится от той же машины.

Лучше всего выбирать двигатель для устройства, обороты которого находятся в диапазоне от 1 до 1,5 тыс. Об / мин. Категорически запрещается использовать мотор, скорость вращения которого превышает 3 тысячи об / мин. В противном случае наждачный круг может сломаться и сломаться.Высокая частота вращения хороша для полировки поверхности, но не для ее заточки. Поэтому, если двигатель имеет повышенную скорость, необходимо использовать твердый камень.

Мощность двигателя должна быть в пределах 100-200 Вт. Этого будет достаточно, чтобы сделать самодельный наждак своими руками. Но это значение можно увеличить в 2 раза (и составит 400 Вт).

Такие показатели берутся неспроста. Дело в том, что характеристики моторов стиральной машины аналогичны заводским наждакам.Но можно использовать другие устройства с такой же мощностью и скоростью. Двигатель может быть однофазным или трехфазным.

Используемый электродвигатель подключается к электрической сети через конденсатор.

Подготовка фланца

Самодельный наждак обеспечивает соединение электродвигателя с кругом камня посредством фланца. Он должен быть вырезан из металла. Для этого обычно обращаются к специалисту (токарю). Вам потребуется знать параметры устройства, диаметр внутреннего отверстия наждачного круга, диаметр вала.

Фланец крепится к валу с помощью гайки, болта и шайбы. Их тоже нужно подготовить. Резьба гайки и фланца должна соответствовать направлению движения вала электродвигателя. Если вы планируете вращать камень по часовой стрелке, то резьбу необходимо обрезать влево. При вращении вала против часовой стрелки резьба соответственно должна быть правой. Это необходимо для соблюдения техники безопасности. Дело в том, что при таком направлении резьбы гайка при работе будет закручиваться под действием вибрации, не давая обломиться окружности.Если резьба в другом направлении, гайка ослабнет. Если открутить полностью, слетит наждачный круг. А это опасно.

Токаря не всегда можно найти. Поэтому не всегда можно шлифовать фланец. В этом случае можно прибегнуть к альтернативному решению. В подобной ситуации изготавливается самодельный наждак своими руками из труб подходящего диаметра. Если между втулкой и валом есть зазор, удалите его тканевой лентой. Если зазор большой, одну втулку можно надеть поверх другой.

Направление движения наждака

Перед тем, как собирать наждак для заточки ножей своими руками, важно понять направление движения ротора. При использовании мотора стиральной машины направление вращения меняется на противоположное. Двигатель асинхронный. Это означает, что нет никаких препятствий для изменения направления вращения ротора. Поэтому достаточно просто поменять местами концы обмотки.

Для начала нужно определить, какая обмотка предназначена для запуска двигателя, а какая — для основной работы.Для этого вам понадобится тестер, который поможет измерить сопротивление. В первом случае значение должно достигать 30 Ом. Сопротивление в рабочей обмотке намного меньше и составляет 12 Ом.

Обмотка, отвечающая за рабочий процесс, подключена к электрической сети. Пусковая обмотка подключена к катушке с одной стороны. На второй стороне он на короткое время подключается к выводу обмотки. Для этого используется реле. Двигатель заводится.

Таким простым способом, изменяя концы обмотки, необходимые для запуска двигателя, изменяется направление движения ротора.Можно даже обойтись без реле. В этом случае нужно вручную повернуть наждачный круг в нужном направлении.

Установка устройства

Наждак своими руками после полной сборки необходимо установить на неподвижную опору (верстак). Делается это с помощью болтов. Облегчить задачу поможет кронштейн, который есть в той же стиральной машине. В горизонтальном положении устройство удерживается за угол. Для исключения вибрации на уголок надевается резиновая окантовка. Его можно вырезать из обычного резинового шланга.

Техника безопасности при работе на станке

Наждачная бумага (сделана своими руками или куплена в магазине — не важно) может нанести вред здоровью человека или окружающим материальным ценностям. Поэтому работать на наждаке нужно с соблюдением техники безопасности. При работе необходимо носить защитные пластиковые очки.

Защитный кожух изготавливается из листа металла толщиной 2-2,5 мм. Это предотвратит разлетание мусора при повреждении колеса, стружки и других мелких частиц.Под машину укладывается металлический лист, который будет служить защитой от разлетающихся искр.

Во время работы наждачный круг подвергается сильной вибрации, на него действуют силы инерции. Поэтому бывают случаи, когда диски просто ломаются и разлетаются. Перед началом работ нужно проверить колесо на предмет трещин, убедиться, что оно правильно установлено.

Заключение

Наждак из подручных материалов своими руками станет хорошей альтернативой заводским станкам.Это позволит вам реализовать себя как мастера и сэкономить. В тяжелом материальном положении для многих семей даже экономия в 2 тысячи рублей (а это средняя стоимость наждака в магазине) будет значительной. К тому же, если не учитывать внешний вид, заводская машина ничем не будет отличаться от сделанной своими руками.

Уважаемые посетители сайта «В гостях у Самоделкина» из представленного автором материала вы узнаете, как самостоятельно сделать полноценный наждак из двигателя от стиральной машины и установить его, например, в своей мастерской или в гараж.

Для мастера этот станок просто незаменим, ведь постоянно что-то нужно затачивать, затачивать). Купить качественный заводской наждак сегодня будет дороговато, а вот дешевый нет смысла, ведь век ему невелик. Самый лучший вариант — сделать наждак самостоятельно, традиция использовать моторы от стиральных машин для изготовления этой машины уходит корнями во времена СССР. Наверняка у многих еще есть такой наждак и отлично работает уже несколько десятков лет)

Итак, давайте разберемся, что именно понадобилось мастеру для сборки наждака?

Материалы
1.двигатель от стиральной машины. 220 В 2826 об / мин 370 Вт
2,2 конденсатора емкостью 3 мкФ
3. шлифовальный круг
4. угол
5. профессиональная квадратная трубка
6. резиновые пробки с антибиотиками для пузырьков
7. переключатель (тумблер)
8. провода
9 .fork
10. оцинкованный лист
11. фланец крепления двигателя
12. болты, гайки, шайбы, гровер
13. краска
14. припой
15. изоляционная лента

Инструменты
1. болгарский (угловая шлифовальная машина)
2.сварочный аппарат
3. сверло
4. тиск
5. металлическая линейка
6. маркер
7. молоток
8. ножницы по металлу
9. отвертка
10. гаечный ключ
11. паяльник
12. плоскогубцы
13. нож
14. щетка
15. метчик

Пошаговая инструкция по сборке наждака своими руками.

Как уже говорилось выше, лучший вариант — использовать двигатель от стиральной машины, наверняка у многих есть старые стиральные машины, которые еще жалко выбрасывать или сдавать в лом) так что снимите мотор и сделайте точилку) Это как выглядит сердце машины.

TTX должен быть указан на корпусе или на прикрученной к нему пластине.

Круг для заточки можно купить в магазине, но у многих экономных владельцев таких в гараже немало.

Производство контрболтов.

Риск сокращается под отвертку.

Скручивания.

Перенесите контур формы на металлический уголок.

Пилы с болгаркой.

Примерка и примерка.

Опорная рама измельчителя будет сделана из прямоугольных и квадратных труб.

Заготовка крепится к верстаку струбциной, автор делает пропил болгаркой.

Пытается установить соотношение с другой трубкой.

Вот как это будет выглядеть в будущем.

Часть металла срезается по краям, чтобы он подошел к опорам.

Повторная попытка.

Для бесперебойного пуска двигателя были взяты 2 конденсатора и соединены между собой вот так.

Попытки вставить предметы на их законные места.

Все идеально подходит, заново собирает структуру для оценки.

Поверхность металлических деталей тщательно полируется шлифовальной машиной и металлической щеткой.

После этого мастер приступает к сварке непосредственно самой рамы машины.

Приваривает опору двигателя.

Устанавливает конденсаторы.

Затем шлифует плоским напильником.

Та же операция выполняется на другой стороне.

Это последняя деталь. Эти отверстия используются для перемещения стола по направляющим,
и сама рабочая поверхность стола будет гладкой.

Дополнительно вырезаны стеллаж и сама столешница.

Сваривается в единую конструкцию.

Очищено.

Пробная установка.

Вот как это должно выглядеть.

С установленным шлифовальным кругом.

Как вы понимаете, стол можно сдвинуть и отодвинуть, предварительно ослабив крепление.

После этого в ножках нарезается резьба, необходимая для установки резиновых заглушек.

Чтобы не испачкать верстак краской, подложите под окрашиваемый предмет газету)

Вот и резиновые колпачки.

Прикручивается непосредственно к ножкам.

Вот что у нас получается.

Для включения и выключения наждака мастер подключает выключатель.

Подключает провода.

Крепится к корпусу машины.

Обводит центр.

Сверлил и примерял.

Стиральная машина вышла из строя и не подлежит ремонту, что с ней делать? Вопрос вполне резонный, если на запчасти нельзя продать, а выкидывать жалко, то можно попробовать построить из деталей полезную вещь.В этой статье мы решили рассказать, как можно сделать бытовой наждак из двигателя стиральной машины своими руками.

Наждачное устройство и его назначение

Наждак — вещь полезная в хозяйстве. Им очень удобно точить металлические ножи, ножницы, дрели, лопаты и другие инструменты. Вы можете купить аналогичный аппарат в магазинах, их большой выбор. Однако цена может заставить отказаться от такого приобретения. Поэтому можно попробовать сделать наждак своими руками из двигателя от старой стиральной машины.

Для проведения таких работ нужно хорошо представлять, как работает наждак, из каких частей он состоит. Самый простой вариант наждака имеет:

• двигатель;
• рукав;
• фланец;
• пусковое устройство;
• наждачный круг;
• защитная крышка;
• электрический кабель и вилка;
• поддержка.

Из всех перечисленных запчастей потребуется приобрести качественный наждачный круг. Все остальные детали можно сделать своими руками, об этом пойдет речь далее.

Шлифуем фланец

Для установки наждачного круга на втулку мотора от стиральной машины вам понадобится фланец, так как диаметр вала обычно не соответствует диаметру камня. Если заводского фланца подходящего по диаметру нет, то делаем сами. Берем кусок металлической трубы, диаметр которой такой, чтобы труба легко и плотно прижималась к валу мотора, обычно подойдет труба диаметром 32 мм. Длина стальной трубы не должна превышать 150-200 мм, этого хватит, чтобы закрепить на ней наждачный круг.

Итак, на одном конце трубы метчиком нарезаем резьбу примерно в два раза длиннее толщины круга. После этого второй конец трубы нужно хорошо прогреть, например, паяльной лампой и надеть на вал. Самодельный фланец можно закрепить сваркой, по возможности, или болтом, просверлив для этого фланец и вал.

Важно! Резьба на фланце должна быть противоположна вращению вала мотора от стиральной машины, чтобы шлифовальный диск не соскочил при вращении.Если резьба была нарезана неправильно, то на асинхронном двигателе придется изменить ход вращения вала.

Переходная часть от двигателя к наждачному кругу готова, теперь на резьбу накручиваем гайку, потом шайбу. После шайбы надеваем шлифовальный круг, который фиксируем шайбой и гайкой. Хорошо затяните гайки, для прочности можно на конце накрутить еще одну стопорную гайку.

Подключаем двигатель

Для самостоятельной сборки наждака мастер рекомендует брать двигатели от таких стиральных машин советского времени, как Волга, Ока или Вятка.Объясняется это тем, что у них мощные двигатели. В целом достаточно мотора мощностью около 200 Вт при 1000-1500 об / мин, хотя мотор мощностью 400 Вт при 3000 об / мин можно использовать и для изготовления бытового наждака своими руками. Но при этом наждак должен быть очень прочным, иначе на таких скоростях он разрушится.

Очень важным этапом при изготовлении наждака является подключение двигателя к электрической сети. Для этого требуется электрический провод и вилка.Немного отличается соединение двигателя от стиральной машины и двигателя от советской стиральной машины. В моторе от шестипроводного автомата вам понадобится всего 2 провода, идущие к щеткам мотора и 2 провода от статора. Остальные 2 провода — провода тахометра.

Чтобы найти эти провода, нужно взять мультиметр. Измеряя сопротивление проводов, находим провода тахометра, их сопротивление около 70 Ом и убираем их в сторону. Сопротивление остальных проводов определяется попарно.Теперь подключаем один провод статора к проводу от щеток, изолируя соединение изолентой. Остальные два провода подключаются к электрическому проводу с вилкой на конце.

Важно! Для такого двигателя конденсатор не требуется; он начнет вращаться сразу после включения в розетку.

Чтобы подключить двигатель от советской стиральной машины, нужно по 4 проводам определить, какие рабочие и какие заводятся:

Примечание! Не стоит использовать в качестве пускового устройства конденсатор, это приведет к возгоранию обмотки.

Будьте осторожны при работе с электриком своими руками. Если сомневаетесь в своих возможностях, обратитесь к тому, кто «разговаривает с вами» с мультиметром и понимает, как правильно подключить самодельную наждачную шкурку к сети. Также вы можете найти видеоинструкцию по подключению мотора в Интернете или посмотреть это видео.

Изготовление установки

Завершающий этап изготовления наждака — закрепление на ровной поверхности, например, на верстаке или столярном столе.Можно вкрутить наждак в старую устойчивую табуретку. На корпусе мотора от стиральной машины есть застежки с отверстиями. Непосредственно перед тем, как прикрутить его к поверхности стола или табуретов, кладут металлический лист, который тоже нужно закрепить.

В целях безопасности вы можете прикрепить металлическую дугу над шлифовальным диском, которая защитит от разлетающихся частиц во время работы. Более того, обязательно надевайте защитные очки при работе с наждаком.

Таким образом, сделать наждак из двигателя стиральной машины своими руками несложно, наберитесь терпения, внимательно прочтите советы, посмотрите видео.Кроме наждака из двигателя и других деталей машины можно сделать самодельный ветрогенератор, бетономешалку и другие полезные предметы обихода. Об этом рассказывается в статье.

как собрать наждак из двигателя стиральной машины. Изготовление газонокосилки из двигателя стиральной машины

В современном ритме жизни время летит очень быстро и теперь некогда качественная и надежная стиральная машина превращается в хлам из-за износа или по другим причинам. Что делать с любимым помощником? Многие с тяжелым сердцем решат выбросить устройство. Но владельцы с фантазией и прямыми руками могут начать искать варианты использования различных рабочих деталей. Этот текст предназначен для того, чтобы помочь вам найти применение двигателю стиральной машины. Так что же можно сделать из старой стиральной машины, а точнее, из ее двигателя?

Начать надо прежде всего с фундамента будущей машины. Этой площадкой может быть плита из старого ДСП от старой советской мебели, которая отличается прочностью и надежностью. Силовой агрегат агрегата — двигатель от стиральной машины … На его корпусе есть стандартные шпильки, к которым нужно прикрепить монтажные уголки, которые нужно будет заранее приобрести в любом строительном супермаркете или магазине. Соответственно крепим уголки к подставке или прямо к основанию, если это конечно удобно.

Не забывайте, что простое подключение мотора из-под стиральной машины 220 Вт ни к чему хорошему не приведет. Надо сберечь родной конденсатор и подключить мотор через него .

Так как вал мотора от автоматической стиральной машины не предназначен для крепления на нем различных отрезных или заточных дисков, вам нужно будет поискать переходник для точилки или переходник для наждака на местных электронных платах и ​​приобрести его, чтобы изготовить устройство отлично.

Купленный адаптер устанавливается на вал 14 мм. Визуально его ни с чем не спутать — цилиндрический элемент, который фиксируется болтом с резьбой. Сам вал цилиндра имеет резьбу М14.На него надевается шайба двусторонняя с проточными диаметрами, позволяющая установить все расходные материалы для шлифовально-шлифовального станка на базе старого двигателя от стиральной машины.

На основе фундамента имеет смысл изготовить и установить съемный стол из тех же плит ДВП. Чтобы надежно закрепить стол на основании, вам понадобится по два дюбеля с обеих сторон поверхности. Помимо этого в станке необходимо сделать зазоры для различных дисков.Это важно.

Таким образом получается недорогая, но функциональная болгарка или болгарка. Прослужит долго и надежно, что очень приятно, особенно в контексте переделки старого мотора из стиральной машины. Кстати, некоторые взяли этот принцип за основу при изготовлении роутера, хотя большинству эта идея до сих пор кажется безумной.

Газонокосилка

Чтобы воплотить эту идею в жизнь и сделать качественный прибор, необходимо использовать:

• стальная основа;
• колеса и ручка;
• проволока;
• нож, который нужно сделать самому.

Традиционно следует начинать с основы из листовой стали 500-500-5 миллиметров. Подготовив колеса из-под чего-то, например, от старой коляски, прикрепляем их к стальному листу. Сам двигатель от старой стиральной машины крепится прямо к готовому основанию с помощью штатных шпилек на корпусе мотора. Режущий нож закреплен на валу агрегата с помощью адаптера, предварительно обработанного на токарном станке. Затем, подготовив ручку из подручного материала, прикрепляем ее к стальной основе.На этой же ручке выводим провод питания мотора.

Преимущества этой газонокосилки — простота конструкции, а также ее функциональность. И что самое приятное, аналог заводской косилки намного дороже.

Станок токарный по дереву

Для основы изделия нужна планка 250-50 миллиметров, на которую крепится двигатель от стиральной машины. Как? Ответ прост — с монтажными уголками. Прикручиваем шпильки болтами к углам, а в свою очередь прикручиваем к основанию саморезами.На вал мотора надеваем переходник для точилки. После этого на резьбу адаптера накручиваем съемную насадку, сваренную из болта с соответствующей резьбой и небольшой цилиндр с шипами. Таким образом, эта часть станка представляет собой неподвижную переднюю бабку.

Сварная конструкция, в составе:

• трубы с внутренней резьбой;
• — вал тисков, на конце которого находится небольшой цилиндр с упорным подшипником и шипами.

Т руба приваривается к постаменту из квадрата 45-45-3 миллиметра … Основание подвижной бабки изготовлено из листовой стали, к которой также приварен постамент. Затем основание передней бабки прикручивается к планке, являющейся основанием станка.

Следующая конструктивная деталь станка от двигателя от старого станка — «упор». Он состоит из уголка с пропиленным пазом, выполняющего роль направляющей, и второго уголка, который надежно проходит по пазам в направляющих благодаря болтам между этими двумя элементами. Такими же болтами фиксируется уголок на направляющих.Упор крепится саморезами прямо к брусу.

Циркуляр

Сначала нужно свернуть грядку из квадратной трубы в виде небольшого прямоугольного столика. По центру необходимо приварить ушки под вал с креплением под. Сверху на кровать прикрутите столешницу или вырезанную пластину из листовой стали. Под верхними частями кровати потребуется приварить основание для двигателя от старой стиральной машины с установкой позже.

В виде шасси представлена ​​ременная передача … На валу мотора и круглом, оба шкива имеют канавки, а ремень — канавки. Это предотвращает соскальзывание ремня со шкивов во время работы. Для удобства использования и транспортировки этой циркулярки к ножкам кровати с одной стороны прикреплены два колеса от старой тележки, а с другой — удобная ручка необходимой длины. Советы по эксплуатации включают правила безопасности при работе с циркуляркой, а также то, что вы всегда должны проверять натяжение ремня.Это сохранит пальцы и остальную часть тела нетронутыми.

Дровокол

Для начала подготовим:

• Конус с резьбой, предварительно обработанный на токарном станке;
• вал, на одном конце которого нарезана резьба;
• два подшипника в корпусе;
• втулка подшипника;
Шкив
• ;
• втулка для шкива;
• гайки и шайбы с болтами.

В качестве мотора, естественно, может выступать двигатель от старой машины.Также стоит отметить, что чем массивнее шкив, тем мощнее будет дровокол.

Сначала вал нужно поместить во втулку , а затем собрать вал на подшипниках. После этого крепим конус к валу распорными болтами так, чтобы болты вошли в спрятанные в конусе. Затем шкив надевается на вал и зажимается через контргайку с шайбой. Вся механика размещена и закреплена на стальной пластине. В конце потребуется застелить грядку, поставить на нее автомат от старой стиральной машины и натянуть ремень между шкивом мотора и валом.

Некоторые идеи из других элементов

Размах двигателя из старых, но столь родных сердцу стиральных машин поистине велик. Описанные выше варианты — это лишь некоторые из возможных. Более подробную информацию об использовании такого типа двигателя или вообще всех деталей от старой стиральной машины, включая барабан, можно найти в Интернете.

« Лучше один раз увидеть, чем сто раз услышать » — эта неизменная истина применима к поискам интересных вариаций использования элементов стиральной машины сегодня.Как? В Сети очень много вариантов, которые можно сделать не только из двигателя, но и из барабана, корпуса и даже ремня отдельно. О чем это? Некоторые детали стиральной машины можно использовать для изготовления мельницы, мельницы, генератора, насоса и даже барбекю, а часть внутреннего декора можно сделать из барабана!

На рынке представлено множество моделей электрического наждака, но он настолько прост, что не хочется тратить даже минимальные деньги, тем более, что его несложно сделать самому.Вам останется только купить абразивный круг, а «донором» двигателя станет старая стиральная машина, которая наверняка будет пылиться в гараже и, скорее всего, больше никогда не понадобится. Как сделать наждак из двигателя стиральной машины, читайте дальше.

В чем причина выбора мотора

Прежде всего следует пояснить, почему в большинстве случаев при изготовлении точилки используется мотор от стиральной машины. Дело в том, что старые модели, такие как Волга, Чайка, Урал и многие другие, имели идеальные обороты для наждака, 1000-1500 об / мин.Именно эта частота позволяла их активатору вращаться с оптимальной скоростью. При этом стиральные машины довольно сильно различались по максимальной загрузке, а значит, и по мощности двигателя. В большинстве случаев он составлял от 200 до 400 Вт. Этого вполне достаточно, чтобы точить наждаком даже топоры.

Тем не менее, прежде чем приступить к изготовлению, необходимо обязательно изучить «паспортную табличку» на корпусе двигателя. Это такая жесть жести, на которой указаны основные параметры мотора.Важно, чтобы частота вращения вала не превышала 3000 об / мин. Это связано с тем, что шлифовальный круг не рассчитан на высокую угловую скорость и при превышении максимального значения может разрушиться. Это очень опасно, особенно если учесть, что большая часть самодельного наждака не имеет защиты. Кроме того, высокая скорость вращения приведет к перегреву заточенного инструмента и, как следствие, к потере режущих качеств.

Помимо оптимальной частоты и мощности, двигатель стиральной машины имеет ряд существенных преимуществ:

1. Электроподключение без дополнительных модификаций.
2. Имеющиеся крепления позволяют легко установить двигатель на наждаке.
3. Длина вала двигателя позволяет разместить на нем точильный камень, правда, с помощью переходника.

Теперь, когда выбор двигателя для наждака обоснован, можно переходить к процессу его изготовления.

Это единственная деталь, которую нельзя сделать вручную. Вам понадобится токарный станок и, соответственно, человек, умеющий на нем работать.Для чего нужен переходник? Дело в том, что размер вала мотора примерно 14мм, а диаметр отверстия

круг наждака, как правило, имеет диаметр 32 мм. Это означает, что их «прямое» подключение абсолютно невозможно. Адаптер как бы увеличивает вал мотора стиральной машины до необходимого размера.

Для изготовления понадобится кусок стального «кругляка» длиной примерно 65 мм. и диаметром 60 мм. Последняя цифра обусловлена ​​необходимостью так называемого фланца — неподвижной шайбы на корпусе детали, в которую с одной стороны упирается круг наждака.Его толщина должна быть не менее 4 мм. Перед фланцем обрабатывается седло диаметром 32 мм. Далее идет резьба М20, на которую будет накручиваться гайка для фиксации окружности.

Для установки на двигатель в корпусе переходника проделывается отверстие диаметром, равным валу. Далее все зависит от того, как был закреплен шкив на стиральной машине. Было два основных варианта:

1. С резьбой на валу двигателя и большой гайкой.
2. Болт 4, ввинченный в корпус адаптера, перпендикулярно продольной оси двигателя.

Изготовляемая деталь должна иметь один из следующих способов крепления в зависимости от типа двигателя.

Иногда домашние мастера стараются минимизировать затраты и самостоятельно изготавливают переходник с фланцем. Чаще всего в качестве основы используется труба с подходящим внутренним и внешним диаметром. Не стоит этого делать без должного опыта. Дело в том, что подобрать подходящую заготовку очень сложно, поэтому неизбежны «биения» и перекосы. Работать с таким наждаком будет небезопасно.На здоровье экономить не стоит, тем более, что стоимость работы мастера не превысит 500 рублей, а если деталь будет изготовлена ​​из собственного материала, она обойдется еще дешевле.

Еще одна переходная схема для изготовления наждака из двигателя стиральной машины

Рама, на которую будет монтироваться двигатель, не требует особых материальных затрат, но это не менее значимо. Основание должно быть хорошо продуманным, так как изготовление наждака не самоцель, поработать еще придется.При этом все внимание следует сосредоточить на заточке инструмента, а не на удержании рукой прыгающего по всему верстаку мотора. Так работать как минимум неудобно, и в данном случае речь вообще не идет о соблюдении правил безопасности.

Следовательно, основание наждака должно быть достаточно тяжелым, а главное, позволять закрепить двигатель так же, как он был закреплен на стиральной машине. Лучше всего, конечно, сделать каркас металлическим.Однако для этого придется использовать сварку. Если такой возможности нет, то следует взять подходящий кусок ДСП и прикрутить к нему металлические уголки для крепления двигателя. А еще лучше снять со стиральной машины двигатель вместе со штатным кронштейном и прикрутить к основанию. Главное, использовать для этого болты и гайки, саморезы от вибрации могут откручиваться и выкручиваться.

Есть еще один ключевой момент. Высота крепления мотора должна не только позволять свободно вращаться наждачному кругу, но и обеспечивать зазор 4-5 см между ним и основанием.После того, как мотор надежно закреплен на станине, нужно подумать об опорном столе. Он обязательно должен быть металлическим, сварку можно заменить болтовым соединением. Если на стиральной машине пусковой конденсатор выносился за кожух двигателя, для него должно быть предусмотрено место на основе наждака.

После того, как двигатель надежно прикреплен к станине и все аксессуары установлены, можно переходить к электрическим соединениям. Но для начала нужно убедиться, что шлифовальный круг надежно закреплен на валу мотора, а также отсутствуют различные биения.

Подключение электродвигателя

В первую очередь нужно напомнить о правилах безопасности. Переменное напряжение 220 вольт опасно для жизни. Поэтому перед подключением проводов и выводов двигателя убедитесь, что они отключены от сети.

Электродвигатель от советской стиральной машины нельзя просто включить в розетку. Вернее, можно, но сначала нужно соответствующим образом соединить его обмотки. Мотор от стиральной машины подключается проще, так как он асинхронный.Ему достаточно последовательно соединить обмотки ротора и статора. В советской стиральной машине мотор имел синхронную схему. Две его обмотки, пусковая и рабочая, выведены через корпус четырьмя проводами.

При изготовлении наждака самое простое и правильное — перенести на кровать всю схему подключения стиральной машины, за исключением, конечно, таймера. Если такой возможности нет, то придется вспомнить школьный курс физики и самостоятельно соединить обмотки.Самое сложное — правильно их определить. Дело в том, что на проводах обычно нет никакой маркировки. Придется взять мультиметр и измерить сопротивление. Пусковой обмотке будет соответствовать величина порядка 30 Ом, а рабочей — 20 Ом. Теперь достаточно их «покрутить» параллельно и подключить к шнуру питания, но есть один важный нюанс.

Пусковая обмотка должна быть запитана только при раскручивании наждака. После того, как двигатель наберет нужную скорость, его необходимо выключить.В противном случае он сильно нагреется и быстро выйдет из строя. Поэтому в разомкнутой цепи первичной обмотки включается кнопка с нормально разомкнутыми контактами, например, от дверного звонка. На изолирующей пластине в легкодоступном месте закреплены наждачный выключатель и кнопка пуска. Все соединения тщательно изолированы. Наждак готов, можно подключать его к сети. После запуска двигатель должен работать без посторонних звуков, вибрации и сильного нагрева.

Дополнительно из бывшей в употреблении стиральной машины можно также оформить:

Мы отправим вам материал по электронной почте.

Сборщики металлолома будут рады забрать у вас старую стиральную машину.Но не спешите им радовать. Немного денег на металлолом не выручит, но, если подойти к этому вопросу с умом, можно приобрести много полезных вещей для дома. Самоделки из двигателя от стиральной машины помогут быстро очистить птицу от пера, нарезать корм для домашних животных, косить газон, коптить рыбу и мясо. И это далеко не полный список того, что можно сделать из стиральной машины. Сегодня в редакционном обзоре сайта есть подробная инструкция, как дать «железному сердцу» новую жизнь от стиральной машины.

Детали от стиральной машины — материал для многих полезных самоделок

Собираясь делать самоделки из бывшего в употреблении двигателя, нужно разобраться, что это такое и на что способно. В нем можно найти три типа двигателей: асинхронный, бесщеточный и щеточный. Рассмотрим их подробнее:

• Асинхронный — может быть двухфазным или трехфазным. Двухфазные двигатели встречаются на старых моделях советского производства. Более современные машины оснащены трехфазным.Конструкция такого двигателя чрезвычайно проста, он может развивать скорость до 2800 об / мин. Снятый с машины рабочий двигатель нужно просто смазать — и он готов к новым подвигам.

• Коллектор — этот тип двигателя вы найдете в конструкции большинства бытовых приборов. Такие устройства могут работать на постоянном и переменном токе, иметь компактные размеры и регулируемую скорость. Единственный недостаток этого двигателя — моющиеся щетки, но при необходимости эти детали можно заменить.

• Бесщеточный прямой привод — самый современный двигатель от корейского производителя. Вы найдете его в современных стиральных машинах от LG и Samsung.

Теперь, когда вы можете определиться с типом мотора, осталось определиться, где можно применить мотор от стиральной машины.

Демонтаж стиральной машины — дело медленное.После работы с водой на деталях может остаться налет соли, его нужно аккуратно удалить, чтобы не повредить детали при снятии. Что можно сделать из старой стиральной машины? Для самоделок пригодится моторчик — он станет основой многих устройств. Также будет использован барабан. Обычно он изготавливается из нержавеющей стали. Отсоедините от барабана все трубы. Также может пригодиться загрузочный люк. Помимо этих деталей не спешите выбрасывать пружины, противовесы и детали кузова.

Точилка — один из самых востребованных домашних инструментов. Его можно использовать для заточки садовых инструментов, бытовых ножей и ножниц. Если у вас его еще нет, купите его в любом магазине инструментов или сделайте шлифовальный станок из стиральной машины. Самый сложный момент — как прикрепить наждачный круг к мотору. Самый простой способ — купить готовый фланец. Выглядит это примерно так.

Отшлифовать фланец можно из металлической трубы подходящего диаметра, чаще всего подойдет труба сечением 32 мм.От него нужно отрезать кусок длиной 15 сантиметров, этого вполне достаточно для закрепления наждака. Фланец крепится к валу двигателя сваркой или болтом. В видео подробно рассказывается, как работает точилка ручной работы из стиральной машины:

Что еще можно делать с мотором омывателя? Одна из популярных идей — токарный станок по дереву. Рассмотрим пошаговый процесс.

Убой птицы — этап хлопотный. Обычно это делают осенью, когда утки и бройлеры достигли нужного веса, и держать их зимой уже невыгодно.Нужно очень быстро отщипнуть несколько десятков, а то и сотен тушек. Избавиться от каторжных работ можно с помощью стиральной машинки со съемной ручкой, а все можно легко делать из одних и тех же частей стиральной машины.

Для устройства нельзя разбирать стиральную машину. Особенно удобно использовать машины с вертикальной загрузкой. Просто нужно закрепить удары в барабане так, чтобы они смотрели внутрь. Перед тем как ощипать курицу, тушку необходимо ошпарить кипятком, а затем просто бросить во вращающийся барабан.Вот что вы получите:

Важно! Чтобы вода не попала в двигатель флюгера, необходимо защитить его пластиковой крышкой.

И последний момент — устройство оперения должно быть надежно закреплено, так как вибрация при загрузке туши будет очень сильной.

Продолжаем искать ответ на вопрос, где можно использовать моторчик от стиральной машины. Еще одна оригинальная идея — изготовление.Для небольшой площади достаточно электрической модели, привязанной к источнику питания шнуром. Устройство такого агрегата очень простое. Вам потребуется сделать платформу на четырех колесах небольшого диаметра.

Двигатель закреплен на верхней части платформы, вал продевается через отверстие внизу и к нему прикреплен нож. Осталось только прикрепить к тележке ручки и рычаг для включения и выключения питания. Если у вас заваляется асинхронный мотор, вы удивитесь, насколько тихим получится агрегат даже в сравнении с заводскими моделями.

Совет! Чтобы трава не наматывалась на ножи, нужно немного загнуть их режущие кромки вниз.

Для сельчанина корморезка — очень важное устройство в домашнем хозяйстве. А сделать этот агрегат несложно. Что можно использовать: барабан и мотор.

Для фрезы подачи потребуется изготовить корпус, в котором будет монтироваться барабан с заточенными отверстиями для резки и крышка для прижима.Связь между вращающимся барабаном и двигателем осуществляется через привод. Готовая модель выглядит так:

Продолжаем рассматривать самоделки из мотора от стиральной машины, и дошла очередь до генератора. Собрать мощный прибор не получится, но можно подготовиться к аварийному отключению. Чтобы превратить двигатель в генератор, вам придется его разобрать и частично отрезать сердечник.В остальной части сердечника нужно сделать пазы для неодимовых магнитов.

Зазоры между магнитами заполняются холодной сваркой. Для работы устройства в комплект должен входить аккумулятор мотоцикла, выпрямитель и контроллер заряда. Подробности работы в видео:

Если вы затеяли небольшой ремонт, требующий, например, оштукатуривания стен, вам пригодится бетономешалка. И снова детали стиральной машины пригодятся.

В качестве емкости для бетона можно использовать такую ​​же бочку с предварительно загерметизированными отверстиями для слива воды. Лучше всего использовать детали от станка с фронтальной загрузкой, переделывать практически нечего. Для усиления корпуса используйте металлический уголок, а для удобного передвижения бетономешалки оснастите колесами. Основная сложность конструкции — изготовление «качелей» для правильного наклона и последующей заливки бетона. Как это сделать правильно на видео:

Вы удивитесь, но циркулярку тоже можно построить на базе мотора стиральной машины.Важным моментом в этом вопросе является дополнительное оснащение мотора устройством, регулирующим скорость. Без этого дополнительного модуля циркуляр будет работать неравномерно и просто не справится с поставленной задачей. Схема сборки устройства:

Принцип работы устройства прост: двигатель приводит в движение вал, на который надевается малый шкив. От малого шкива приводной ремень идет к большому шкиву пильного полотна.

Важно! При работе с самодельным циркуляром берегите руки.Все детали конструкции должны быть надежно закреплены.

Получившийся агрегат будет не очень мощным, поэтому его можно использовать только для растворения досок толщиной до 5 см. Как устроена такая самодельная круговая работа:

Барабан с правильной перфорацией — это материал для изготовления предметов декора. Вот несколько интересных идей.

Прикроватные тумбочки и столики.Бочки с верхней загрузкой с дверцей могут скрыть нужные мелочи.

— товар временный. Рано или поздно он сгорает и требует замены. Каждый раз можно покупать новый или использовать подручный материал, например, барабан от стиральной машины. На изготовление этой поделки из барабана стиральной машины — пара минут. Прелесть в том, что кислород легко попадает в перфорированную емкость, что вызывает активное горение.

Барабан металлический выдерживает пару сезонов. Сделайте для него удобную стойку, чтобы не наклоняться, и все готово. Шампуры стандартной длины удобно поместятся на небольшой мангал. При необходимости можно слегка прихватить пару рельсов сваркой.

Вишенка на торте в нашем вопросе. Ароматные копчености, бекон и рыба — что может быть лучше для стола? Если у вас в сарае или гараже валяется бак от машины с верхней загрузкой, считайте его сумкой.

В днище емкости необходимо вырезать отверстие под топку, внутри приварить крепеж для подвешивания продуктов. Осталось только установить емкость на очаг, повесить рыбу или сало, накрыть верх емкости крышкой и поджечь опилки.

Важно, чтобы топливо под коптильней тлело, а не горело. Такой прибор лучше разместить подальше от дома.

Важно! За такой коптильней придется ухаживать.Его нельзя оставлять надолго, может вспыхнуть огонь, и вместо копчения получится пригоревший продукт.

Из деталей стиральной машины можно сделать самые разные полезные приспособления и приспособления вне зависимости от ее состояния и типа.

Они могут выполнять различные механические работы, а также играть роль генераторов свободной резервной энергии. Для изготовления самоделок с электродвигателем подойдут корпуса, проводка и другие запчасти.

Варианты приспособлений

Вот что вы можете сделать со своей старой стиральной машиной.Эти устройства пригодятся для дома, строительства, садоводства и ремонта.

Самым распространенным самодельным продуктом является наждак. … Поскольку диаметры вала двигателя и точильного камня разные, необходимо изготовить соответствующий переходник. Его роль будет выполнять отрезок 20-сантиметровой трубы. В конце последнего следует сделать резьбу так, чтобы она была вдвое длиннее точильного камня. Его направление должно быть противоположным вращению мотора. Это нужно для того, чтобы шлифовальный круг не откручивался и не отвалился.

Адаптер необходимо закрепить на валу двигателя. Затем вам нужно будет просверлить там отверстие и вкрутить болт с гайкой, чтобы окончательно закрепить наждачный круг с адаптером. Осталось укрепить самоделку на надежную основу.

Мощности мотора от стиральной машины хватит на небольшой токарный или барабанный шлифовальный станок … В первом случае можно медленно обрабатывать цилиндрическую заготовку. Для более надежного крепления следует использовать опору, предохраняющую двигатель от чрезмерных боковых нагрузок.Во втором случае на вал двигателя надевается цилиндр, на который накладывается наждачная бумага. Внутри него также следует установить стальную планку, с помощью которой можно будет закрепить ее на валу мотора.

Старая стиральная машина активаторного типа может превратиться в небольшую бетономешалку. Для этого вам необходимо:

• Для изготовления лопаток, для которых необходимо вырезать заготовки из стали толщиной 4-5 мм, соединить их под прямым углом (в виде буквы П) и сварить.
• Прикрепите деталь к месту активатора.
• Подключите двигатель к сети (см. Ниже).
• Осталось только засыпать в резервуар необходимые стройматериалы.
• В этом случае мощности мотора хватит на небольшие объемы.

Еще можно сделать фрезу подачи. Кроме двигателя понадобится барабан от стиральной машины. Вам нужно сделать два заточенных лезвия, которые играют роль ножей. Барабан прикручен к опорной раме. В его нижней части следует сделать выходное отверстие.Одно лезвие с ножом установлено внизу, а другое ближе к верху. К отверстию в передней части барабана необходимо прикрепить крышку, чтобы корм не разбрасывался в стороны.

Другой возможный вариант DIY — газонокосилка. Работать будет не хуже заводской. Для его изготовления вам понадобится:

Для начала нужно сварить квадратную раму с осями. В основании, которое крепится с его нижней стороны, следует проделать отверстие под вал двигателя, а затем закрепить.П-образную ручку следует делать из более длинных труб. На его горизонтальную часть надевается резиновый кожух, чтобы его было легче удерживать. К мотору подключается провод с выключателем. Если вы планируете использовать его для стрижки мокрой травы, то тщательно изолируйте все токопроводящие части.

Наконец, последнее устройство, которое можно сделать из стиральной машины, — это генератор … Асинхронный двигатель потребует доработки. Необходимо его разобрать, вырезать в роторе пазы, в которые нужно вставить неодимовые магниты и приклеить их холодной сваркой.Рабочую обмотку нужно будет подключить к контроллеру, который стабилизирует и выпрямляет наведенный в ней ток и обеспечивает заданное напряжение.

Такой генератор сможет питать лампу или заряжать аккумулятор. Ротор может приводиться в движение дрелью, отверткой или педальным механизмом. Возможны и другие варианты.

Типы двигателей

В старых стиральных машинах применялись асинхронные электродвигатели. Они состоят из намотанного статора и цилиндрического ротора, который приводится в действие вращающимся магнитным полем.Их отличает низкий уровень шума, простая конструкция и достаточно высокая мощность. Но есть и недостатки — это большие габариты и вес, сложность плавного регулирования скорости, а также низкий КПД и крутящий момент. Они также не могут работать как генератор без доработки.

Наиболее распространены двухфазные асинхронные двигатели … Имеют рабочую и пусковую обмотки. Первый подключается напрямую, а второй подключается через фазосдвигающий конденсатор. В настоящее время асинхронные двигатели в стиральных машинах не используются.

Коллекторный двигатель используется во всех современных стиральных машинах-автоматах. Работает от переменного и постоянного тока. Он состоит из статора и ротора, магнитные поля которых взаимодействуют, в результате чего последний вращается. Он снабжен коллектором, через который через щетки подается напряжение на обмотку. Достоинства — высокий крутящий момент и значительная скорость вращения, которую легко и плавно регулировать. Двигатели щеток также могут работать как генератор с внешним возбуждением.

Инверторный двигатель напрямую подключен к барабану. Он отличается довольно сложной конструкцией. Этот двигатель может работать как эффективный генератор, если производитель электродвигателя установил в ротор магниты, из-за которых в статоре будет индуцироваться значительный ток.

Подключение и проверка

Убедитесь, что выбранный двигатель работает. Для этого определите выводы обмоток с помощью тестера или мультиметра.Для проверки работы коллекторного двигателя нужно один провод кабеля с вилкой подключить к одной щетке, а другой — к выводу обмотки. Свободные проводники соединены между собой. Если двигатель исправен, ротор начнет вращаться.

Асинхронный двигатель подключается иначе. Для начала нужно определить рабочую и возбуждающую обмотки. Первый будет иметь большее сопротивление. На него питание подается напрямую, а на возбуждающий — через фазосдвигающий конденсатор.

Стиральные машины со временем изнашиваются и выходят из строя. Чаще всего их просто выбрасывают на свалку. Однако во многих случаях могут пригодиться детали от стиральной машины. Вариантов второй жизни для электродвигателя много. Все зависит от навыков, возможностей и фантазии домашнего мастера. В этой статье вы узнаете, где можно применить мотор стиральной машины, если он в рабочем состоянии. Рассмотрим, какие самоделки из двигателя из стиральной машины можно сделать.

Электродвигатель для шлифовального станка или наждака

Купить готовую кофемолку не всегда возможно, в первую очередь из-за высокой цены, и в этом случае электродвигатель от стиральной машины или другого оборудования становится буквально незаменимым.

Много усилий требует правильная компоновка будущего агрегата, а также решение такой технической проблемы, как крепление точильного камня к валу мотора. Во многих случаях на нем нет резьбы, а диаметры стержня и отверстия в камне не совпадают.Обычный выход из ситуации — использование специальной детали, которую нужно заказывать отдельно у токаря в мастерской. Эту деталь можно назвать фланцем, переходником, ступицей и т. Д.

Обрабатываемый фланец должен быть установлен на вал и закреплен болтом. Кроме того, вам потребуются шайба и гайка с резьбой, направленной против вращения вала двигателя. Благодаря этому во время эксплуатации произойдет самопроизвольное затягивание гайки. В противном случае орех быстро раскрутится и камень отлетит.

При необходимости можно изменить направление вращения ротора. Они установлены в стиральных машинах, поэтому достаточно переключить соответствующие обмотки, и направление вращения изменится. Для запуска двигателя требуется катушка стартера. Если его нет, то волноваться не о чем: при толкании камня в нужном направлении устройство сработает самостоятельно.

Для изготовления шлифовального станка совсем не обязательно использовать двигатели большой мощности.400 Вт вполне достаточно, а то и 100-200 Вт. Обратите внимание на количество оборотов в минуту, которое не должно превышать 3000. В противном случае двигатель со слишком высокой скоростью может привести к разрушению точильного камня. Оптимальный вариант — электродвигатель на 1000 об / мин.

Эксплуатация самодельной болгарки предполагает строгое соблюдение правил безопасности. В первую очередь необходимо предусмотреть защитный кожух для защиты рабочего от абразивной пыли и мелкого мусора. Для этого нужен металл толщиной 2.Подходит 0-2,5 мм в виде полосы, свернутой в полукольцо. Кроме того, необходимо будет сделать наручники, чтобы обеспечить поддержку обрабатываемых деталей.

Преобразование электродвигателя из стиральной машины в генератор

Многие домашние мастера занимаются изготовлением самодельных генераторов с использованием электродвигателей от бытовой техники, в том числе стиральных машин. Эта задача сопряжена с определенными трудностями, в первую очередь технического характера. На первом этапе работы потребуются услуги квалифицированного токаря.

В первую очередь необходимо разобрать снятый с неисправной стиральной машины асинхронный двигатель. Затем сердечник попадает в руки токаря, который снимает на станке слой элемента глубиной 2 мм. Затем в сердечнике на глубину 5 мм прорезаются пазы, в которые будут вставляться неодимовые магниты. Желобки рекомендуется делать после покупки магнитов, когда станут известны их размеры.

После выполнения всех работ необходимо закрепить на сердечнике неодимовые магниты.Для этого делают шаблон из олова или другого тонкого металла. Его размеры должны совпадать с размерами сердечника и шириной прорезей, и он должен точно помещаться в то место, где установлены магниты. Магниты расположены на сердечнике на одинаковом расстоянии между собой и закреплены клеем. Помимо расстояния большое значение имеет угол наклона каждого элемента. Отклонения от стандартных размеров могут стать причиной заедания, в результате чего мощность генератора заметно снижается.

Для заполнения зазоров между магнитами используется холодная сварка. В завершение поверхность ротора шлифуется наждачной бумагой, после чего выполняется полная сборка устройства.

Собранный генератор необходимо проверить. Для этого вам понадобится небольшая батарейка, выпрямитель, мультиметр и контроллер заряда. Подключение происходит по определенной схеме. Контроллер заряда подключен к двум обмоткам генератора через выпрямитель.Затем контроллер и мультиметр нужно подключить к аккумулятору.

Для нормальной проверки необходимо обеспечить вращение ротора электродвигателя. Эту операцию нельзя выполнить вручную, поэтому воспользуйтесь дрелью или шуруповертом. Инструмент подключается к ротору двигателя, после чего он начинает вращаться со скоростью около 800-1000 об / мин. При хорошей сборке генератора выходное напряжение 220-300 В. Более низкое напряжение свидетельствует о некачественной сборке ротора.

После сборки и тестирования генератор можно использовать.Это потребует энергии, необходимой для вращения ротора. Вы можете подключиться к небольшому двигателю внутреннего сгорания, например к бензопиле или мотоциклу. Однако этот метод требует покупки энергоносителя. Поэтому рекомендуются другие варианты, относительно недорогие и экологически чистые, связанные с использованием энергии ветра или воды.

Всем домашним мастерам стоит помнить, что электродвигатель от стиральной машины можно переделать в генератор мощностью не более 5 кВт.Обычно такие устройства вырабатывают в среднем 2 кВт, что достаточно для 1-2 комнат или бани. Так что полностью заменить электрическую сеть на самодельный генератор не получится.

Станок токарный с двигателем от стиральной машины

Мотор стиральной машины идеален для изготовления небольшого токарного станка по дереву. Основа конструкции — каркас, который можно сделать из уголка, профильных труб и других подручных материалов. Размеры рамы в пределах 100 х 20 см, с возможными отклонениями в ту или иную сторону.

Электродвигатель отлично от старой стиральной машины, может быть, еще с советских времен. Например, Вятка-автомат оснащалась асинхронным двигателем с двумя скоростями: 400 и 3000 об / мин. Подключение может производиться по всем известным схемам, в том числе с использованием конденсатора.

Система крепления двигателя к раме выполняется индивидуально. Самое главное, чтобы ось мотора была параллельна опорной конструкции. Это можно сделать с помощью шайб, которые при необходимости устанавливаются в точках опоры.Передняя бабка прикреплена к шкиву мотора. Задняя бабка и направляющие также изготавливаются из имеющихся инструментов. Ось задней бабки должна быть параллельна раме и передней бабке, то есть должна быть отцентрирована.

Важной деталью является рукоятка, которая служит опорой для режущего инструмента. Необходимо обеспечить его перемещение вдоль и поперек ложа, а также надежную фиксацию при эксплуатации.

Электродвигатель дровокола

Основа конструкции, как и в токарном станке, — станина.Его делают из металлического профиля или квадрата. В результате сайт будет состоять из двух зон — силовой и рабочей. Сторона питания предназначена для установки электродвигателя. Его необходимо надежно закрепить, так как на него ложится основная нагрузка.

Блок управления двигателем находится там же. Для размещения электрических компонентов предусмотрена диэлектрическая пластина, а сами они по возможности должны помещаться в пластиковый корпус. Рабочая зона выполнена в виде стола.Используемый материал — стальной лист толщиной 2-3 мм. На границе, условно разделяющей обе зоны, установлена ​​тумба, на которой закреплен стержень конуса скалывателя. Эта деталь не может быть прикреплена непосредственно к валу двигателя.

Конусный вал имеет собственную опору подшипника. Для компенсации рывков и создания крутящего момента рекомендуется установить на вал маховик.

После сборки всей конструкции можно приступать к подключению электродвигателя. Чаще всего используются асинхронные двигатели.Старые агрегаты этого типа имеют отдельную обмотку для запуска. Чтобы определить его на моторе, нужно при помощи тестера поочередно измерить сопротивление на каждой обмотке. Требуемая обмотка будет иметь более высокое сопротивление. Она принимает непосредственное участие в создании первичного крутящего момента в нужном направлении. При необходимости изменить направление вращения вала, места соединения пусковой обмотки поменять местами.

Современные электродвигатели запускаются намного проще. Вы можете использовать обычную бытовую машину для включения и выключения.

Бетономешалка от стиральной машины

Бетономешалка необходима в хозяйстве, особенно в частных и загородных домах. Однако бетономешалки довольно дороги, поэтому одним из решений проблемы было бы изготовление бетономешалки из имеющихся инструментов. Лучше всего подойдет стиральная машина, причем не только электродвигатель, но и сам корпус.

Основание должно быть надежным, чтобы емкость не шаталась при вращении. От этого полностью зависит продолжительность эксплуатации агрегата.Неустойчивое основание может привести к падению контейнера и повреждению других компонентов. Наиболее подходящей считается металлическая конструкция. При желании его можно укомплектовать колесами. Все детали и детали соединяются между собой болтами или сваркой. Для установки электродвигателя нужно предусмотреть специальные полочки с отверстиями для крепежа. К этой же полке крепится и коробка передач, шкив которой должен находиться в одной плоскости со шкивом двигателя. В противном случае мотор будет перегружен.
