Пробурить скважину своими руками: виды бурения и обустройства

Автор Пётр Андреевич На чтение 12 мин. Опубликовано 13.01.2019

Каждый дачник и огородник заботится о том, чтобы проводить время на участке было комфортно, а урожай всегда радовал. Для этого нужно иметь воду. Централизованная система проложена не везде, зато под землей вода есть всегда. Современные технологии позволяют пробурить скважину своими руками, и не тратить деньги на оплату услуг специализированных служб. При этом технологий несколько, и можно выбрать самую недорогую.

Самые выгодные способы самостоятельного бурения

Стоимость определяет не технология, а глубина залегания водоносных пластов. В зависимости от этого выбирают метод. В одних случаях приходится столкнуться с твердыми пластами, которые придется пробивать. А в других – песок и рыхлый грунт мешает пробурить скважину на даче.

Современные технологии бурения своими силами классифицируются по принципу вырабатывания грунта:

Ударно-канатная.
Шнековая.
Роторная.

В отдельную категорию отнесен прокол. И каждый раз предполагается применение соответствующих устройств и приспособлений.

Способы для самостоятельного бурения

Чтобы пробурить скважину на воду на даче, приусадебном участке, сельском подворье, необходимо учитывать, что есть три диапазона глубин, на которых залегают водоносные пласты:

Абиссинский колодец. До воды придется бурить от полутора до 10 метров.
На песок. Чтобы сделать скважину такого типа, нужно проколоть грунт до отметки в диапазоне от 12 до 50 м.
Артезианский источник. 100-350 метров. Самая глубокая скважина, но с самой чистой водой, пригодной для питья.

При этом каждый раз используется отдельный вид буровых установок. Определяющим фактором является выбранный способ производства буровых работ.

Ударно-канатный

При таком бурении скважин на воду технология процесса предполагает поднятие трубы с тремя резцами на высоту. После этого, будучи утяжеленной грузом, она опускается, и под собственным весом дробит породу. Еще одним устройством, необходимым для извлечения раздробленного грунта, является желонка. Все перечисленное можно купить или изготовить собственными руками.

Но перед тем как пробурить скважину своими руками придется воспользоваться садовым или рыбацким буром, чтобы сделать первичное углубление. Также потребуется тренога из металлопрофиля, трос и система блоков. Поднимать ударник можно ручной или автоматизированной лебедкой. Применение электродвигателя ускорит процесс.

Шнековый

Такая технология бурения скважин под воду предполагает использование бура, который представляет собой стержень с винтовой лопастью. В качестве первого элемента используют трубу диаметром 10 см. На нее наваривают лопасть, наружные грани которой формируют диаметр 20 см. Чтобы изготовить один виток используют круг из листового металла.

От цента по радиусу делается разрез, а по оси вырезается отверстие, равное диаметру трубы. Конструкция «разводится» так, чтобы образовался винт, который нужно приварить. Чтобы пробурить скважину на даче своими руками с помощью шнека, необходимо устройство, которое будет служить приводом.

Это может быть металлическая рукоять. Главное, чтобы ее можно было отсоединить. По мере заглубления бура в грунт его наращивают, добавляя очередную секцию. Крепление сварочное, надежное, чтобы в процессе работ элементы не рассоединились. После окончания процедуры вся конструкция вынимается, а в шахту опускаются обсадные трубы.

Роторный

Такое бурение скважины на даче – не самый дешевый вариант, но самый эффективный. Суть метода в совмещении двух технологий (ударной и шнековой). Главным элементом, принимающим нагрузку, является коронка, которая закрепляется на трубе. По мере ее погружения в грунт добавляются секции.

Перед тем, как сделать скважину, необходимо позаботиться о подаче воды внутрь бура. Это позволит размягчить грунт, что позволит продлить срок службы коронки. Данный способ ускорит процесс бурения. Также понадобится специальная установка, которая будет вращать, поднимать и опускать бур с коронкой.

Прокол

Это отдельная технология, которая позволяет пронизывать грунт горизонтально. Это необходимо для прокладки трубопровода, кабелей и прочих коммуникативных систем под дорогами, строениями, в местах, где рыть траншею нельзя. По свое сути это шнековый способ, но применяется он для бурения по горизонтали.

Роется котлован, устанавливается установка, начинается процесс бурения с периодической выборкой породы из котлована. Если воду на даче можно получить из скважины, отделенной препятствием, делается прокол, закладывается горизонтальная обсадная труба, протягивается трубопровод. Все можно сделать собственными руками.

Как сделать буровой инструмент

Самый простой способ – купить, взять в аренду или одолжить у знакомых. Но если такой возможности нет, отчаиваться рано. Любое буровое приспособление можно изготовить самостоятельно. Перед тем как пробурить скважину на даче нужно заложить в смету материалы, которые потребуются для его изготовления.

Спиральный и ложковый бур

Несущим элементом конструкции является железный прут. К нему приваривают ряд ножей. Также потребуется диск, распиленный пополам. Его края заостряют. Ножи, скошенные на 20 градусов, привариваются к пруту вдоль продольной оси напротив друг друга. При этом нужно проследить, чтобы диаметр конструкции превышал размеры обсадной трубы.

Еще один способ – приварить по спирали листовой металл. Для этого берется полоса, которую нужно «обернуть» вокруг прута или трубы. Желательно края резца закалить и заточить. Конечно, в гараже, голыми руками этот инструмент изготовить вряд ли возможно. Но если в наличии весь необходимый инвентарь и навыки металлообработки, процедура не составит труда.

Желонка и стакан

Если планируется произвести бурение скважины своими руками с применением желонки, ее можно изготовить из трубы длиной 2-3 метра. Толщина стенки может достигать 1 см. в нижней части предусмотрен башмак с клапаном лепесткового типа. Это пластинка из листового металла, которую прижимает пружина средней упругости.

Нижние торцевые грани затачиваются внутрь. Верхний торец запечатывается железной сеткой. К желонке прикрепляется кронштейн для крепления троса. В такой комплектации в момент удара о грунт разрыхленная порода попадает в стакан, и клапан не дает ей возможности выпасть в процессе подъема. Через каждые 5-10 опусканий его нужно чистить.

Изготовление иглы для абиссинского прокола

Используется толстый металлический прут из твердых сортов стали. Диаметр должен быть таким, чтобы при ударных нагрузках металл не ломался, не сжимался и не гнулся. Наконечник закаляется и затачивается. Суть метода в том, чтобы проколоть ударами кувалды прут в почву. Выбирать ничего не придется. Достаточно после окончания работ вынуть его и вставить обсадную трубу с фильтром.

Где бурить

Чтобы затраты на буровые работы были минимальными, нужно определить место, где должна быть скважина. Для питьевых источников действует несколько правил:

До ближайшего строения не менее 30 метров.
От потенциальных источников загрязнений (дорога, выгребная яма, производственный цех и т.д.) не меньше 100 м.

Но и это не все, что нужно учитывать, когда требуется пробурить скважину на воду. Себестоимость и временные затраты напрямую зависят от глубины залегания грунтовых вод. Поэтому перед тем как бурить, нужно узнать, где вода подходит максимально близко к поверхности. Это можно сделать несколькими способами:

Анализ растительности на участке. Определите, какие культуры произрастают массово. В интернете есть каталоги, в которых указана длина корневища. Это и есть глубина ближайшего пласта с водой.
Рамки и маятники. Этот метод не отличается особой точностью, хотя сторожилы утверждают, что раньше место для колодца определяли именно так. Здесь нет никакой магии. Лозоходец следит за отклонениями рамки или маятника, и делает выводы.
Геологическая разведка участка. Самый точный метод. Недостаток – необходимость тратить деньги на пробное бурение. Нужно нанять специалистов, которые изучат срез и определят, где вода подходит к поверхности земли на минимальное расстояние.

Но есть не менее эффективный способ – поговорить с соседями. Они расскажут, поднимается ли вода в период паводков, затапливает ли она подвалы. А если на смежном участке имеется колодец или скважина, можно ориентироваться на их глубину. Расхождения будут, но незначительные.

Приступаем к бурению

Если говорить о пошаговой инструкции для бурения скважины на воду своими руками от А до Я, то она выглядит так:

Роется приямок полтора метра длиной и столько же шириной. Глубина – от 100 до 200 см. это нужно, чтобы предотвратить обрушение верхних слоев почвы. Стенки обкладываются фанерными листами на манер опалубки. Дно застилают досками. Поверх приямка монтируется деревянный щит, по которому можно безопасно ходить, не боясь, что стенки приямка обвалятся.
В днище и покрытии проделываются технологические отверстия для производства работ. Сквозь них продевают буровую штангу, прикрепленную к буровой установке.
Бур приводится в действие специальным двигателем с редуктором или вручную. Если речь идет о проколе, на штырь устанавливается подбабник, по которому наносятся удары кувалдой.
Если технология предполагает параллельную установку обсадных труб, работы производят также через технологические отверстия в деревянных щитах.
Грунт, вынимаемый из скважины, выбирается вручную. Если это шлам, нужно установить грязевой насос, который будет его откачивать прямо из обсадной трубы.
После окончания бурения и установки обсады нужно смонтировать электрооборудование и запустить насос, который должен работать до тех пор, пока вода из скважины не станет абсолютно чистой.

После того, как все этапы будут завершены, вместо оградительного короба монтируется кессон. Устанавливается оголовок, насосное и фильтрационное оборудование, подключается трубопровод. Система тестируется. Комплектация зависит от типа скважины.

Абиссинская

Верхние водяные пласты пригодны для полива, но не используются для бытового применения. Всему виной загрязнения, которые проникают в почву с паводками. Такая скважина имеет глубину менее 10 метров. Вода должна проходить многоступенчатую систему фильтрации. Только в таком случае жидкость превращается из технической в питьевую.

В качестве насосного оборудования можно использовать ручной насос. Допускается применение любого типа электрооборудования (погружное, поверхностное). Насосная станция не должна иметь большую мощность, и это делает скважину самой недорогой. Желательно обустроить накопительный бак, в который закачивается суточных запас воды.

Скважина на песок

На глубине 10-40 метров встречаются пласты, в которых вода проходит естественную фильтрацию. Проходя сквозь песок она очищается от части примесей. В ней нет крупных включений, глины и ряда химических соединений. В бытовых целях и для орошения сельскохозяйственных культур такую воду использовать можно, но чтобы она стала пригодной для применения в пищу, требуется дополнительная фильтрация.

Оптимальным вариантом электрооборудования является помпа. Также применяются поверхностные насосные станции. Если глубина более 10 метров допускается использование эжектора, который увеличит производительность насоса, ускорив поток добываемой воды в трубопроводе.

Артезианская

Это скважины с абсолютно чистой водой, обогащенной природой в известняковых платах среза грунта. Глубина может колебаться от 100 до 350 метров в зависимости от месторасположения участка, геологических особенностей почвы и рельефа местности. Вода не требует фильтрации. Угрозу составляют загрязнения, которые могут попасть внутрь обсадной трубы снаружи. Минералы, содержащиеся в растворе, полезны для человека.

Необходимо устанавливать погружной насос для скважины. Это может быть прибор центробежного или вибрационного типа. Последний предпочтительней, так как ломается он реже, а производительность у него больше. Главное, чтобы у помпы был насос грубой очистки, не дающий попадать твердым частицам в рабочую камеру.

Нюансы установки обсадных труб

Это может быть металл, асбестоцемент или пластик. Каждый из материалов имеет свои преимущества и недостатки. Бетонные обсадные трубы применяются редко. Это, как правило, производства. Материал тяжелый, хрупкий, склонен к раскалыванию. Поэтому в процессе бурения скважин используют или сталь или ПНД.

Металл окисляется, если это не нержавейка, которая стоит дорого. Окисел вызывает ухудшение качества воды. Со временем она приобретает бурый оттенок и у нее появляется металлический привкус. Придется устанавливать фильтр и чистить скважину. Соединения сварные. Именно они являются слабым местом, и после разгерметизации грунтовые воды с грязью попадают внутрь обсадной трубы.

Пластик низкого давления (ПНД) легкий, что упрощает монтаж. Внутренняя поверхность гладкая, и на ней не появляется отложение. Коррозия не страшна, соединения герметичны. Секции скручиваются посредством предусмотренной резьбы, и никаких специальных средств для этого не требуется. Единственный недостаток – ограничение по глубине скважины. Для артезианской скважины этот материал не подходит.

Распространенные ошибки

Большинство проблем связано с тем, что за дело берутся люди, не имеющие опыта. Все дело в том, что бурить скважину на участке своими руками нужно с филигранной точностью. Шурф должен быть вертикальным. Наклон, изгиб, излом приводит к тому, что невозможно установить обсадную трубу.

Но и тогда некоторые допускают следующие ошибки:

Перестарались. Это когда обсадная труба пронизывает водоносный слой и уходит в пласты, в которых нет воды. В данном случае обсада приподнимается, верхний элемент меняется на меньший. Необходимо добиться, чтобы скважина была заглублена до середины водоносного пласта.
Недоделали. Слишком короткая обсадная труба приводит к тому, что грунт внизу не раскреплен. Он обрушивается и блокирует поступление воды, засоряя обсаду. Для очистки используется желонка. После этого обсадная труба наращивается на недостающую длину.

Некоторые неправильно устанавливают погружной насос. Если он находится слишком низко, песок забивает входное отверстие, не позволяя воде попасть внутрь. Выход – поднять насос. Перед этим его вынимают, чистят фильтр грубой очистки, и скважину зачищают от песка желонкой.

Чтобы правильно поставить помпу нужно включенный насос плавно погружать в обсадную трубу. Наличие воды говорит о том, что водоносный слой достигнут. Далее опускать нужно медленно до тех пор, пока из трубы не пойдет вода с песком. Как только это произошло, погружной насос поднимают на полметра и фиксируют на этой отметке.

Совет бывалого дачника

При расчете мощности насоса нужно учитывать две величины:

Высота водяного столба. Это расстояние от водяного зеркала до поверхности земли.
Дальность передачи воды по горизонтали. В расчет закладывается расстояние от скважины до дальнего потребителя.

Высота водяного столба – показатель, который должен соответствовать мощности насоса. Принято считать, что каждый киловатт позволяет поднять воду на 10 метров. Мощность насоса предусматривается создание требуемого давления в трубопроводе, чтобы каждый потребитель мог функционировать в нормальном режиме.

Рассчитывая требуемое количество воды, нужно учитывать норму потребления в регионе, если речь идет о поливе. А для бытового использования нужно сложить весь расход, как будто все точки включены. При этом производительность насоса не может быть большей, чем дебит скважины. Поэтому когда скважина готова замеряют, сколько жидкости в нее поступает за один час.

vodatyt.ru

виды скважин, принципы бурения и обустройство, эксплуатация

Вода — самый важный ресурс не только в квартире, но и на дачном участке. Без неё проживание за городом становится некомфортным. Придётся привозить с собой бутыли с магазинной водой. Поэтому многие люди, купив голый участок, первым делом задумываются о водоснабжении. Первая мысль, которая возникает — организация водопровода.

Преимущества наличия скважины на участке

Если земельный участок располагается на большом удалении от центрального магистрали, то проведение сети водоснабжения выльется в копеечку.

Гораздо менее затратным является создание на участке индивидуального источника воды. Для этого необходимо пробурить скважину. В этом случае человек будет иметь возможность

пользоваться водой без ограничений. Она будет доступна в любой момент, а благодаря насосу пользоваться ею будет довольно легко.

Плюсом наличия такого источника на участке является и то, что вода поступает в дачный домик в любом количестве и при этом ему не приходится платить за каждый кубометр.

При создании источника водоснабжения на своей даче один из возможных вариантов — устройство колодца. Однако в этом случае возникают достаточно серьёзные затраты, поэтому проще пробурить скважину.

Эта задача будет более лёгкой, если владелец земельного надела имеет представление о технологии бурения и знает о типе скважины, которая ему нужна.

Виды скважин

Перед тем как приступать к бурению скважин, необходимо внимательно образом изучить территорию своего участка и определить, на какой глубине залегают грунтовые воды. Этот параметр очень важен, поскольку оказывает серьёзное влияние на объем выполняемых работ.

Выбор типа скважины осуществляется на основании глубины залегания водосодержащего пласта.

Если на участке вода доступна уже на глубине 3–12 метров, то в этом случае отдают предпочтение абиссинскому колодцу.
Если водоносный пласт располагается на глубине 50 м, то в этом случае устраивается песчаная скважина.
К устройству артезианской скважины прибегают в том случае, если содержащий воду пласт находится на глубине ниже 200 м.

Создать скважины первого и второго типов может каждый владелец дачного участка. А вот пробурить третью не так просто. Чтобы её создать, необходимо привлекать к работам профессиональных бурильщиков, которые используют специальное оборудование, обеспечивающее создание источника водоснабжения.

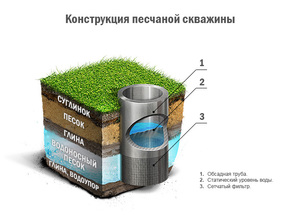

Песчаная скважина

Скважины этого типа предполагают, что при их использовании вода будет выкачиваться насосом из глубины 50 метров. Песчаной она называется так потому, что даёт воду из песчаного слоя грунта, обычная глубина его залегания составляет 50 м. Такая глубина не является гарантией чистоты воды.

Поэтому, пробурив такую скважину и используя воду из неё, необходимо периодически проверять её в санэпидемстанции на наличие органических веществ и химических соединений.

При выполнении работ по созданию песчаной скважины прибегают к классической схеме, которая предполагает использование насоса. Для того чтобы обеспечить очистку воды от взвесей, применяются фильтры, установленные на глубине. Следует не забывать регулярно проводить их очистку. Обычный срок службы песчаной скважины составляет порядка 15 лет.

Скважина — абиссинский колодец

В плане создания это самая простая скважина-игла. Одна из её характерных особенностей заключается в небольшой глубине.

Поэтому при создании такого источника воды необходимо особое внимание обратить на выбор места для её бурения.

В непосредственной близости от места, где будет располагаться абиссинский колодец, не должно быть:

септиков;
выгребных ям.

По той причине, что у таких колодцев глубина залегания маленькая, из этих источников в воду могут просочиться вредные вещества.

Если на территории вашего участка в грунте присутствует галечник и другие твёрдые породы, то в этом случае создать такой источник воды можно в непосредственной близости от дома или в подвале.

Главным плюсом скважины, находящейся в подвальном помещении является то, что ей удобно пользоваться в морозы. Она оборудуется колонкой и насосом, что даёт возможность для пользования водой даже в случае отсутствия электричества в доме.

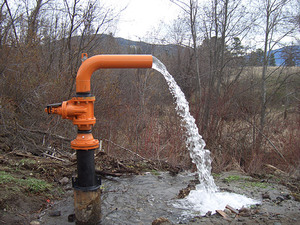

Артезианская скважина

Если на других участках пробурены скважины с водой, то велика вероятность того, что в известняковом пласте залегает вода. Во всех остальных случаях сначала бурильщикам заказывают создание экспериментальной скважины. Она необходима для определения глубины залегания воды.

Главным достоинством артезианской скважины является то, что она может обеспечить водой сразу несколько участков. Поэтому нередки случаи, когда создание такого источника воды заказывается в складчину. Это позволяет получить источник качественной воды сразу для нескольких потребителей за небольшие деньги.

При выборе вида источника воды необходимо отталкиваться от типа грунта на участке, а также принимать во внимание количество потребляемой воды.

Небольшой расход воды обеспечит абиссинский колодец. Также при небольшом потреблении можно устроить песчаную скважину.

Если расход воды превышает 10 кубометров в час, то в этом случае самым разумным решением будет устройство артезианской скважины.

Вне зависимости от типа скважины бурить её лучше всего на значительном удалении от потенциальных загрязнителей. Она должна располагаться в непосредственной близости от дома, чтобы снизить затраты на прокладку водопровода в дом.

Бурильное оборудование и инструменты

Когда стоит задача пробурить артезианскую скважину, то специалисты используют буровые установки.

Для скважин, залегающих на меньшей глубине, можно использовать обычную треногу с лебёдкой. Её посредством будет опускаться и подниматься буровой инструмент: колонковая труба; бурильные штанги; головки для бурения; бур

Буровой инструмент — необходимое оборудование, без которого выполнить бурение просто невозможно. Он включает треногу и лебёдку. Когда владелец дачного участка создаёт скважину своими руками, то потребуется использование ещё и металлического шнека. В его качестве можно применять ледобур, который используют рыбаки.

Главное требование — бур должен быть изготовлен из стали высокой прочности. Такой вариант создания источника воды является самым дешёвым.

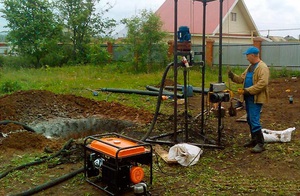

Этапы работ по созданию скважины своими руками

Сначала необходимо вырыть яму. Её размеры должны составлять 150 на 150 см. Чтобы исключить осыпание углубления, выполняют облицовку её стенок фанерой, досками или используют куски ДСП. Есть и другой вариант. Необходимо пробурить ствол с диаметром 15х20 см и глубиной 1 метр, используя для этого обычный бур. Это делается для того, чтобы обеспечить устойчивость трубы в вертикальном положении.

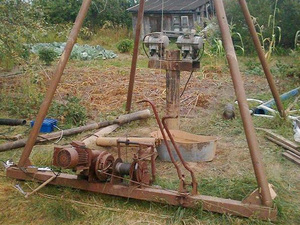

Следующим действием над углублением устанавливают металлическую треногу

, которую часто называют вышкой. Она должна располагаться в прямом положении. В месте соединения треноги закрепляют лебёдку. На треноге располагается бурильная колонка полутораметровыми штангами.

Последние скрепляют в одну трубу посредством резьбы, а потом выполняется их фиксация хомутом. Такая конструкция используется для спуска и подъёма оборудования при бурении скважины.

С насосом, который будет качать воду на поверхность, необходимо определиться заранее. Выбор насосного оборудования позволяет решить проблему с диаметром будущей скважины и колонковой трубы. В трубу насосное оборудование должно свободно проходить. Поэтому между диаметром насосного оборудования и внутренним диаметром трубы разница должна составлять минимум 5 мм.

Принцип бурения

Спуск и последующий подъем оборудования — в этом состоит процесс бурения скважины. Штанга проворачивается и одновременно с этим по ней ударяют сверху. Работая вдвоём, выполнить эту работу гораздо проще. Один человек крутит газовым ключом, второй наносит удары по штанге сверху, пробивая породу.

Использование лебёдки позволяет заметно упростить процесс бурения. Применяя её, опускание и подъем бурильного оборудования происходит заметно легче. При бурении штангу следует маркировать. Отметки необходимы для ориентации. По маркировке хорошо видно, когда пора вытягивать штангу и выполнять очистку бура. Специалисты рекомендуют выполнять эту процедуру каждые полметра.

Не все знают, как бурят скважины на воде. Для облегчения задачи по преодолению различных пластов грунта рекомендуется использовать различные типы буров:

Спиральный бур — он предназначен для глинистых почв.

Бур-долото — с его помощью выполняют разрыхление твёрдых пород.
Бур-ложка — его применяют для песчаного грунта.
Желонка — она помогает поднять грунт на поверхность.

Песчаный грунт легче всего преодолеть, если при бурении использовать бур-ложку. Во время бурения для облегчения этой задачи следует добавлять воду. Если грунт твёрдый, то в этом случае лучше всего использовать бур-долото. Такие буры бывают нескольких видов:

крестовые;
плоские.

Вне зависимости от используемого вида главное его предназначение состоит в том, чтобы обеспечить помощь в разрыхлении твёрдых пород. Пески-плывуны преодолеваются с использованием ударного способа.

Если на участке преобладает глинистая почва, то в этом случае при бурении необходимо использовать змеевик, желонку и бур-ложку. Для глинистых почв хорошими инструментами для бурения являются змеевики и спиральные буры. Они имеют конструкцию, которая своим видом похожа на спираль.

У основания бура размер варьируется от 45 до 85 мм. Лезвие может иметь размеры от 250 до 290 мм. Для пробития галечных пластов, содержащих гравий, используют поочерёдно желонку и долото с обсадными трубами.

В отдельных случаях приходится бурить с обязательным заливом воды в отверстие. Такая процедура поможет сделать более простой задачу по бурению скважины. Иногда для создания скважин на участке используется вариант её бурения при помощи помпы.

Если доставляемая на поверхность земли порода стала влажной, то это говорит о близости водоносного слоя. Остаётся углубиться совсем на небольшое расстояние, чтобы перейти в водоносный горизонт. В этом случае бурение будет лёгким, но останавливаться нельзя, пока не будет обнаружен водоупорный слой.

Обустройство скважины своими руками

Когда нужная глубина достигнута, занимаемся обустройством источника воды. В отверстие запускается фильтровая колонка, которая состоит из следующих элементов:

труба;
отстойник;
фильтр.

Для того чтобы укрепить трубу, пространство обсыпается щебнем 5 мм фракции. Параллельно с засыпкой выполняется закачка воды в трубу с герметичным верхним концом. Это позволяет промыть затрубье и фильтр. Потом проводят желонирование. При выполнении этой работы используют насадку, желонку и центробежный насос.

Главным достоинством такого оборудования является его способность перекачивать жидкие среды повышенной плотности. Когда прокачка завершена, на тросе на глубину опускают насос. Потом выполняется подключение к нему водопроводной трубы.

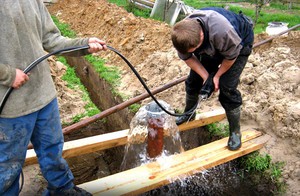

Эксплуатация скважины

При пользовании скважиной необходимо регулярно производить её прочистку. Если происходят рывки на выходе или образовались воздушные пробки, то говорит о том, что требуется прочистка. Если пропустить этот момент, то продуктивность скважины заметно снизится.

Для восстановления её нормального функционирования проводят продувку с использованием воздушного компрессора.

Скважина на дачном участке — необходимая вещь. Она обеспечивает владельца водой, которую можно использовать для питья, приготовления пищи и хозяйственных нужд. Когда нет возможности подключиться к централизованному водопроводу, устройство индивидуальной скважины своими руками — самое простое и недорогое решение.

Пробурить скважину на участке можно при помощи специалистов. Однако если вы хотите сэкономить, то можете выполнить эту работу своими силами. Устройство песчаной скважины или абиссинского колодца не требует больших усилий.

Зная технологию работ, можно сделать скважину, которая удовлетворит потребности владельца дачного участка в воде.

stoki.guru

Скважина на воду принцип работы схема и устройство

Владельцы дач и загородных домов нуждаются в обустройстве собственной системы водоснабжения. Далеко не всегда для них открыта возможность подключения к центральной магистрали. В таком случае идеальным решением станет обустройство собственного источника. Прежде, чем приступить к активным действиям, следует ознакомиться с теоретическим аспектом, узнать принцип работы скважины и варианты её бурения.

Способы бурения

Перед выяснением ответа на вопрос, как устроена скважина, вполне логично будет изучение методов и устройств, способствующих её формированию. Возможные варианты бурения:

Алмазное бурение . Названо по типу рабочего инструмента. Применяется крайне редко из-за его высокой стоимости.
Турбинное бурение . Скважины на воду появляются благодаря применению турбобура. При обороте турбины он совершает поступательные движения. В процессе используются бурильные трубы.
Электробур . Эксплуатация устройства предполагает его предварительное подключение к источнику энергии. Процесс бурения легко контролируется с поверхности.
Гидродинамическое бурение . Его использование актуально для создания бесфильтровых конструкций. Незаменимо в случаях, когда важно строго придерживаться формы.
Шнековое бурение разрушает породу, которую после подымают наверх. Применяют при работе с мягкими породами для неглубоких скважин. Подобная методика очень популярна, но совершенно не подходит для работы с твёрдыми участками.
Пневмоударное бурение . Актуально для применения на небольших глубинах. Отличается высокими энергозатратами, поэтому редко используется владельцами дач.
Винтовые двигатели . Работа с ними напоминает турбинное бурение. Относительно небольшие габариты винта делают более комфортной его эксплуатацию. Часто используется для создания водозаборных систем на дачных участках.

Основные этапы бурения на следующем видео:

Рекомендуем к прочтению:

Принцип работы скважины

Принцип работы идентичен для всех разновидностей водозаборных скважин. В чём он заключается?

После бурения скважины производится монтаж обсадной трубы. Она может быть стальной или пластиковой, перфорированной или асбестоцементной. Подобное устройство защищает стенки от осыпания, в результате которого вода загрязняется, а источник со временем перестаёт функционировать.
Первичную очистку жидкости от твёрдых частиц исполняет фильтр. Его фиксируют к нижней части обсадной колонны. Для этого выжигают или высверливают отверстия. Перфорированную часть устройства покрывают фильтровальной сеткой.
Для герметизации устья используют оголовок
Насос по трубам поднимает воду. Его устанавливают после устройства обсадной колонны.

Важно! Предварительно к насосу подсоединяют обратный клапан, кабель и напорную трубу. Мощность оборудования рассчитывается на основании данных – удалённость скважины от потребителя; расстояние между водоносным слоем и землёю.

Водоподъёмную трубу присоединяют к водопроводной.
Утепляют скважину.
Устанавливаются все необходимые элементы для автоматизации водоснабжения, в том числе и система контроля давления.

Функциональные узлы скважины

Скважина имеет достаточно много элементов:

Водозабор. Для его устройства характерно наличие сетки и обратного клапана.
Всасывающая магистраль. Через неё вода поступает в корпус насоса или насосной станции.
Непосредственно насос. Всасывает жидкость и под давлением поднимает её вверх.
Реле давления.
Гидроаккумулятор. Защищает от гидроударов.
Электромотор.

Инвентарь для обустройства скважины

Чтобы наладить работу скважины, нужно использовать следующие элементы:

Насос со страховочным тросом и электрокабелем для последующего подключения.
Автоматическое устройство, которое будет регулировать напряжение и беречь двигатель от перегревания.
Гидропневмобак. Его задача – защитить от гидравлических ударов, отрегулировать давление, уменьшить частоту включений-выключений насоса. Размеры бака варьируют от 10 до 10000 литров. Оптимальный объём для среднестатистического дома – 100 л.
Кессон. Стальной бак служит для защиты оборудования, необходимого для подъёма воды. Устанавливается на глубине 0,5-1 м.

Внимание! Конструкцию обязательно нужно утеплить и гидроизолировать.

Провод (который обеспечивает бесперебойное снабжение) и водопроводные трубы (выводят от кессона к дому).

Последовательность подключения элементов

Схема подключения скважины на воду имеет следующий порядок:
