Ленточный фундамент своими руками. Пошаговая инструкция

В этой статье мы с вами рассмотрим, как сделать ленточный фундамент своими руками. Почему так важно сделать правильный ленточный фундамент. Узнаем устройство и виды ленточных фундаментов. Что такое мелкозаглубленный ленточный фундамент, свайно ленточный фундамент, монолитный ленточный фундамент и чем они отличаются. Узнаем как сделать расчет ленточного фундамента и какое необходимо армирование ленточного фундамента. А также много много других вопросов, для того чтоб вы хорошо понимали как сделать ленточный фундамент своими руками.

Виды ленточных фундаментов.

Давайте для начала мы с вами рассмотрим, какие же виды ленточных фундаментов существуют. Знание этой информации поможет в выборе вашей будущей основы для дома. От правильного выбора ленточного фундамента для дома зависит не только конечная стоимость постройки, но и подчас безопасность жильцов. Ведь неправильный выбор вида фундамента может иметь плачевные последствия. Вплоть до разрушения всей конструкции дома. Итак, приступим.

Мелкозаглубленный ленточный фундамент.

Как видно из самого названия, мелкозаглубленный ленточный фундамент под дом отличается от заглубленного глубиной залегания. У вас может возникнуть вопрос, а какая именно глубина ленточного фундамента должна быть, чтоб он считался мелкозаглубленным? Отвечаем: эта величина должна быть меньше глубины промерзания грунта в вашей местности. Отсюда вытекают и особенности, связанные с таким типом фундамента.

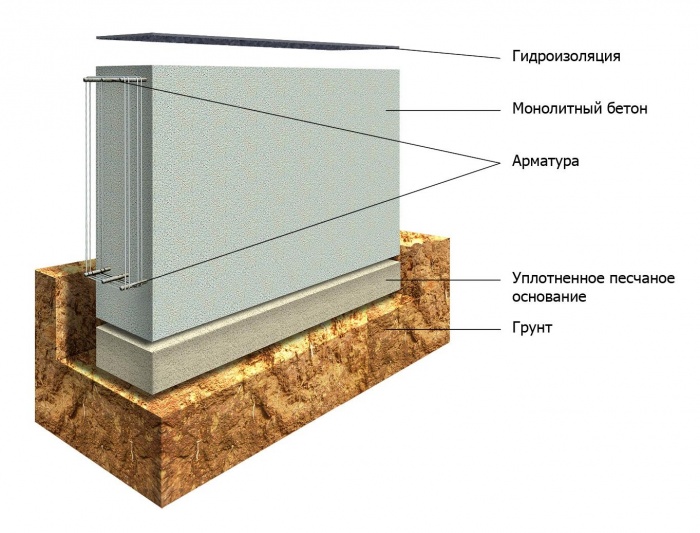

Ленточный фундамент своими руками пирог основания

Раз грунт под таким фундаментом может промерзнуть, то это обстоятельство необходимо учитывать при проектировании. Замерзающий грунт расширяется, а значит, будет выталкивать фундамент и все что на нем построено вверх. И не всегда равномерно. От этого возможны различные перекосы здания, неравномерная нагрузка на основание может разорвать фундамент. Чтобы этого не произошло, у мелкозаглубленного фундамента должно быть достаточное армирование, рассчитываемое строительными калькуляторами на нашем сайте. Найти их вы можете в верхнем меню.

Ленточный фундамент своими руками

В каких же случаях чаще всего выбирают именно мелкозаглубленный фундамент под дом?

  • Когда под домом не пучинистый грунт (камень, песок и т.д.).
  • Когда уровень грунтовых вод достаточно низок.
  • Когда вокруг дома делается водоотводный дренаж.
  • Когда делается утепленная отмостка вокруг здания.
  • Когда возводимое строение достаточно легкое и подвижное (к примеру каркасный дом, баня из бруса, теплица).

Если вы решите выбрать такой вид фундамента под свою постройку, постарайтесь избежать ошибок при его планировке, учтя все вышеперечисленные обстоятельства. Ведь мелкозаглубленный ленточный фундамент обладает несомненным плюсом: он достаточно прочен и относительно дёшев.

Ленточный фундамент своими руками
Ленточный фундамент своими руками

Свайно ленточный фундамент.

На самом деле, такой вид фундамента не является ленточным. Правильное название свайно-ленточного фундамента это свайно-ростверковый фундамент. И именно в таком виде: сваи плюс ростверк, его и надо делать. Но наши некоторые умельцы, делают так как им проще. Заливают сваи и ленту фундамента прямо по земле или неглубоко ее заглубив. В результате зимой, эту ленту и сваи выпирает из земли. В пустоты под сваями попадает грунт и весной, когда земля возвратит фундамент на место, он будет перекошен или треснет. Мы не рекомендуем вам делать свайно-ростверковый фундамент таким образом. Между ростверком и грунтом обязательно должен быть достаточный промежуток на расширение земли от морозного пучения.

Свайный фундамент

Заглубленный ленточный фундамент.

Ну и наконец, самый часто заливаемый вид фундамента – заглубленный. Его глубина заложения должна быть больше точки промерзания грунта. Выполняется либо в виде монолитной железобетонной ленты, либо делается из ФБС бетонных блоков, которые ставятся на бетонную армированную подушку. Поверх кладки из таких блоков выполняется армопояс, для скрепления фундамента в единое целое.

Ленточный фундамент своими руками
Ленточный фундамент своими руками
Ленточный фундамент своими руками
Ленточный фундамент своими руками

Ленточный фундамент своими руками. Пошаговая инструкция.

Как сделать ленточный фундамент? Как залить ленточный фундамент? Давайте попробуем ответы на эти и другие вопросы оформить в виде последовательной, пошаговой инструкции. Надеемся, что с такой инструкцией разберется даже новичок, который впервые решил сделать ленточный фундамент своими руками. Итак, инструкция.

  • Определяемся, какого вида ленточный фундамент мы будем делать.
  • Делаем чертеж ленточного фундамента. Схема ленточного фундамента поможет нам определиться с его глубиной (высотой) и шириной. Глубина фундамента зависит от его вида (мелкозаглубленный, заглубленный). Высота от того, будете ли вы делать цоколь, как продолжение фундамента или будете выполнять его из другого материала. К примеру, из кирпича или цокольных блоков. Высоту цоколя рекомендуется делать равной средней высоте снегового покрова в вашей местности. Ширина ленточного фундамента зависит от ширины стен вашего будущего дома. В зависимости от материала стен, допускается делать фундамент шириной на четверть меньше ширины стен.

Ленточный фундамент из фбс схема
Ленточный фундамент своими руками раскладка блоков

  • Схема армирования ленточного фундамента важна, поэтому делаем и ее. Мы можем дать общие рекомендации, какая арматура для ленточного фундамента подойдет и как выполнить армирование ленточного фундамента. Диаметр используемой арматуры обычно находится в пределах 10-16 мм. Располагают арматуру в 20-30 мм от нижней и верхней граней ленты фундамента. От ширины фундамента зависит количество арматурных нитей (обычно это 2-3 нити сверху и снизу). Если фундамент планируется высотой больше 400 мм, то производится еще и вертикальное армирование арматурой 8-12 мм диаметром каждые 300-500 мм. В сложных случаях доверьте проектирование фундамента специалисту. Неправильное армирование может свести на нет всю вашу работу.
  • Делаем расчет ленточного фундамента калькулятором здесь.
  • Выбираем марку бетона или вид ФБС блоков. Если вы делаете монолитный железобетонный фундамент, то подходящая марка бетона для ленточного фундамента будет не ниже М200. Блоки же выбираются исходя из нужных вам размеров по ширине, высоте и длине.
  • Делаем разметку будущего ленточного фундамента. Выставляем по углам деревянные конструкции в виде буквы П. Натягиваем нить или леску, отмечая стенки фундамента. Следим за тем, чтобы у получающегося прямоугольника совпадали длины диагоналей. После выставления внешних стен дома, проделываем те же манипуляции и для всех внутренних несущих стен.
  • Роем траншею. Не забываем постоянно контролировать ее глубину лазерным уровнем, нивелиром и т.п. Дно траншеи должно быть расположено в едином горизонтальном поле.
  • На дно траншеи кладем геотекстиль, засыпаем слоем крупнозернистого песка примерно 10-15 см и трамбуем. Проливаем песок водой и опять трамбуем.
  • Укладываем гидроизоляцию. Можно использовать пленку, рубероид и т.п.

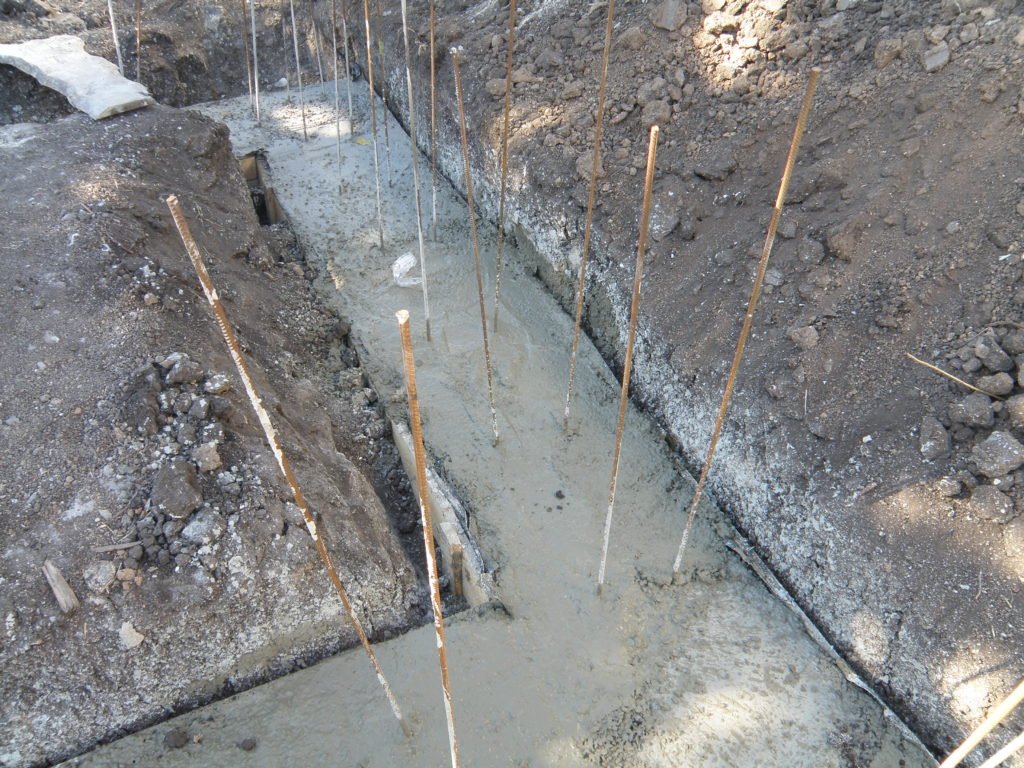

  • Выставляем арматурный каркас. Под нижние арматурины подкладываем либо кусочки камней, либо осколки кирпича, либо можно поставить на специальные пластиковые фиксаторы защитного слоя бетона. Как правильно вязать арматуру для ленточного фундамента можно посмотреть в этой статье.
  • Дальше работу выполняем исходя из вида вашего грунта на участке. Если грунт плотный, типа глины, можно залить бетонный ленточный фундамент прямо в грунт. А затем строим опалубку для цоколя и заливаем оставшуюся часть. Либо выкладываем цоколь из камня, кирпича и т.п. Если же грунт сыпучий, то возводим опалубку сразу.
  • Опалубка для ленточного фундамента делается из доски минимум 30 мм толщины, с вертикальными опорами каждые 50 см. Либо можно сделать опалубочные щиты из бруса и листового материала: фанеры, ОСБ плиты и т.п. Если вы хотите сохранить доски или плиты целыми и чистыми от бетона, обейте опалубку изнутри пленкой. Учтите, что подойдет только плотная строительная пленка толщиной не меньше 100 микрон.
  • Закрепляем опалубку по периметру. Не жалеем на это материал, т.к. бетон очень тяжелый и спокойно раздавит легкую не укрепленную конструкцию. Для фиксации щитов опалубки зачастую используют шпильки (резьбовые штанги) пропущенные для защиты от бетона через отрезки пластиковой водопроводной трубы.
  • Заливаем в опалубку бетон. Заливка ленточного фундамента происходит за один раз. В крайних случаях, залить фундамент можно за несколько раз, но в таком случае, делается это послойно. Никаких вертикальных разрывов быть не должно. Марка бетона для ленточного фундамента М200 и выше.
  • Посыпаем свежезалитый бетон тонким слоем цемента (можно через сито) и укрываем его гидроизоляцией.
  • Первые несколько дней надо будет хорошо поливать водой застывший бетон, чтобы исключить растрескивание.
  • Затем можно снять опалубку. Нагружать фундамент можно через неделю после заливки.

Для блочного ленточного фундамента мы выполняем все то же самое. Заливаем бетонную опорную подушку, на нее выставляем блоки ФБС, скрепляя их цементным раствором. Затем поверх блоков делаем армопояс.

Ленточный фундамент своими руками разметка
Ленточный фундамент из фбс своими руками
Ленточный фундамент из фбс своими руками
Ленточный фундамент из фбс блоков

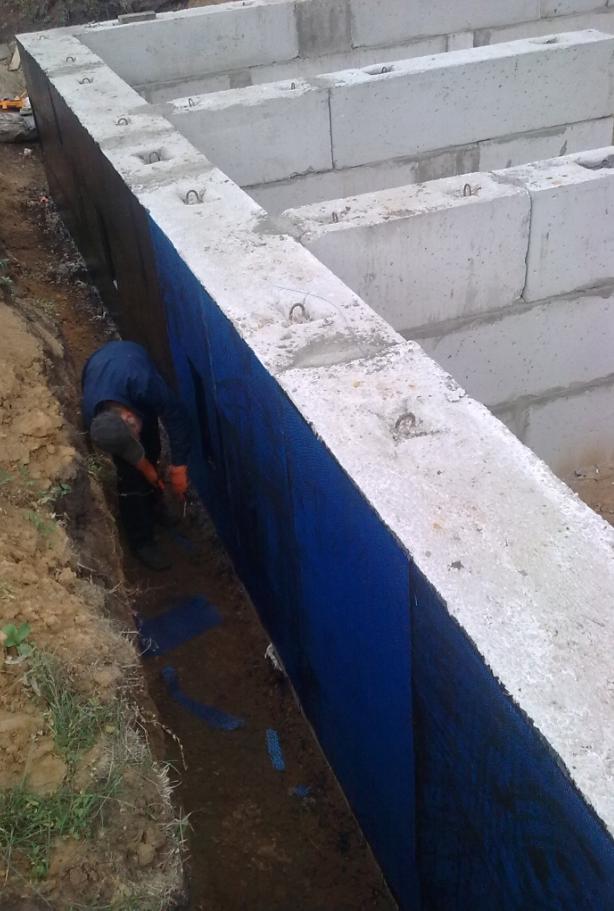

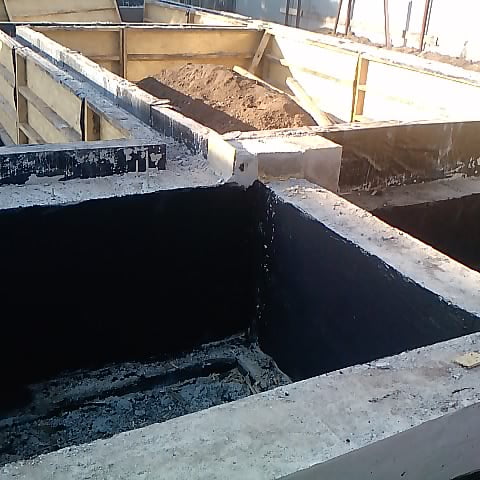

  • Если у вас предусмотрен подвал, то надо выполнить гидроизоляцию ленточного фундамента. Обычно это обмазочная гидроизоляция на основе битума.
  • Затем выполняется утепление ленточного фундамента. Проводится оно экструдированным пенополистиролом. Белый обычный пенопласт не годится т.к. разрушается от влаги.

Если же вы не делаете себе подвал, то можно выполнить поверх ленты фундамента горизонтальную гидроизоляцию из рубероида или обмазочной проникающей гидроизоляции. Ленточный фундамент для дома готов. Можно выполнять кладку стен и строить дом дальше.

o-remonte.com

Ленточный фундамент своими руками: пошаговая инструкция

сделать ленточный фундаментСтроительство ленточного фундамента можно отнести к возведению монолитной конструкции, использующейся непосредственно для строительства жилого дома или коммерческого здания.

Выполнить все работы можно самостоятельно, что сможет существенно сэкономить семейный бюджет и направить его на последующие работы.

Однако прежде чем приступать, необходимо учесть особенности грунта на земельном участке, возможные климатические и атмосферные изменения, тип будущего строения, а также ознакомиться с регламентирующей документацией и получить все необходимые для начала работ соглашения и разрешения.

Регламентирующая документация

СНиП документы

Делая ленточный фундамент для дома, нужно знать, каким образом происходит их классификация. Осуществляется она по признакам, характерных нормативам СНиП № 2.02.01-83, 3.02.01, 3-8-76 и СН 536-81. В первую очередь это различия самой конструкции:

  • сборные, состоящие из железобетонных блоков;
  • монолитные, заливающиеся на определённом участке в опалубке;
  • выкладывание ленты с использованием кирпича или бутового камня.

Помимо этого, перед началом строительства рекомендуется ознакомиться с нормативами, регламентирующими использование земельных участков с соблюдением требований, описанных в СанПин 2.1.7.1287-03.

Если говорить о частном жилом и коммерческом строительстве, преимущественно используется второй метод с самостоятельной заливкой.

Что для этого потребуется?

Бетонный блок типа ФБСБлоки ФБС позволят смонтировать фундамент очень быстро

Перед тем, как правильно сделать ленточный фундамент, необходимо определить технологию его монтажа. В этом случае потребуется выбрать и приобрести нужное количество строительного материала. К нему можно отнести следующие:

  1. Бетонный блок типа ФБС.
  2. Бетонный блок типа ФЛ.
  3. Кирпичи и бетон для заделывания отверстий и соединительных стыков.
  4. Гидроизоляция.
  5. Теплоизоляция (при желании или необходимости).

Бетонный блок типа ФЛБетонирование или заделывание отверстий необходимо потому, что выложить стену, расположенную ниже уровня грунта без недостатков, практически невозможно.

Кроме этого, понадобится арматура, с её помощью нужно сделать ленточный опоясывающий периметр и расположенный в опорной части конструкции.

Его основная функция будет заключаться в том, чтобы соединить и связать все отдельные элементы в одно целое.

Армирование позволит распределить нагрузки от дома или строения по всей его площади.

заливкой ленточного фундаментаФундамент заливается непрерывно

Перед заливкой ленточного фундамента своими руками нужно предварительно заготовить сыпучий материал. В этом случае подойдёт песок, щебень или гравий.

Можно воспользоваться песчано-гравийной смесью, она сможет выполнять сразу несколько функций: послужит основным компонентом для изготовления бетона и используется для монтажа подушки под основание.

Последняя необходима для выполнения следующего:

  • выровнять котлован для последующей укладки плит или заливки бетона;
  • выполнить роль дренажного слоя;
  • предотвратить пагубное воздействие пучинистости грунта при отрицательных температурах окружающего воздуха.

Глубина залегания

глубина закладкиПодошву фундамена закладывайте ниже уровня промерзания грунта

При самостоятельном строительстве, не имея опыта проведения таких работ, многие задаются вопросом: как правильно залить ленточный фундамент?

Если с технологией выполнения работ все более или менее ясно, то с определением глубины траншей и закладывания основания вопрос обстоит намного сложнее.

грунт промерзГлавным определяющим фактором этой величины является требование того, чтобы его подошва располагалась не менее 30 – 40 см ниже, чем уровень промерзания грунта.

Высота ленточного фундамента дома зависит от территориального расположения земельного участка, напрямую связанного с климатическими особенностями каждого отдельно взятого региона. Для облегчения этой задачи смотрите таблицу, представленную ниже и предназначенную для самостоятельного определения глубины промерзания, согласно СНиП.

ГородМµМСуглинок, песок, мМелкий песок, супесь, мКрупный песок, гравий, м
Архангельск46.16.791.561.902.04
Вологда38.56.201.431.741.86
Екатеринбург46.36.801.571.912.04
Казань38.96.241.431.751.87
Курск21.34.621.061.291.38
Москва22.94.791.101.341.44

Обустройство ленточного фундамента мелко заглубленного типа располагается на расстоянии 80 – 100 см от уровня грунта. Однако следует учитывать слабую несущую способность и практически нулевое противостояние морозному пучению почвы. Таким образом, прежде чем проектировать схему строения дома своими руками, необходимо учитывать глубину фундамента.заглубленный типодноэтажное строениеФундаменты под одноэтажные строения, как правило, расчитываются на глазок

Что касается установки ленты под одноэтажное строение, здесь в большинстве случаев расчёты выполняются в средних величинах, так сказать «на глазок».

В этом случае вероятность перерасхода материалов и работ снижается к минимуму.

Однако если есть возможность получить консультацию профессионалов, отказываться от них не рекомендуется. При отсутствии опытного человека можно принять во внимание следующие факторы:

  • высота лентыВысота ленты зависит от промерзания почвы (данные указаны в таблице).
  • за ширину цоколя принимается толщина стены с прибавлением 2 – 3 см на каждую сторону;
  • армирование выполняется с использованием материала сечением не менее 10 мм;
  • стяжки армирующей сетки 5 – 7 мм.

Не следует забывать об уровне залегания грунтовых вод. По нормативам она должна располагаться не ближе чем 20 см от цоколя.

Порядок выполнения работ

траншею рытьВырыть траншею можно без привлечения специальной техники

Пошаговая инструкция монтажа ленточного фундамента своими руками достаточно проста.

После того как все расчёты выполнены, разрешения получены, а материал приобретён и доставлен на земельный участок, можно приступать к выполнению работ.

Преимущество такого метода строительства заключается в том, что все работы можно выполнить самому без привлечения специальной техники и специалистов. При условии сыпучего грунта траншея роется лопатами, а вместо железобетонных плит можно заливать монолит, армируя его металлом.

Разметка

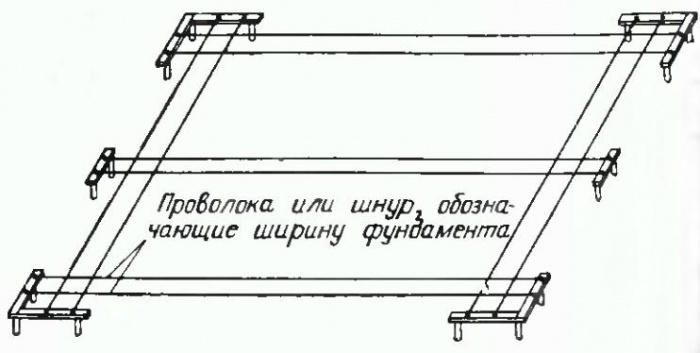

разметка основанияНачните разметку с вбивания колышков по углам будущего строения

Перед тем как сделать ленточный фундамент своими руками, нужно выполнить разметку участка. Для этого понадобится архитектурный план строящегося объекта с указанием всех стен и перегородок.

Согласно ему осуществляется отметка расположения на выбранном месте. Для облегчения последующих работ желательно заранее освободить участок от строительного мусора, веток и корней деревьев.

Кроме этого, можно снять верхний слой плодородной почвы толщиной не более 20 см. Его можно перенести на садовый участок или использовать для последующего озеленения территории вокруг постройки.

Разметка выполняется вбиванием деревянных колышков, размещаемых по углам. Между ними натягивается строительная нить, изображающая границы, за которые цоколь выступать не должен. Закончив, рекомендуется ещё раз внимательно проверить соотношение намеченного участка и плана, соотношение углов и прямые линии.схема разметки

Если планируется обустройство фундамента прямоугольной формы, не лишним будет сравнение длины его диагоналей. Если величины равные, можно приступать к земляным работам.

Планируя установить кирпичную печь или настоящий камин, рекомендуется подготовить отдельное основание. Оно не должно быть жестко привязано к ленточному, однако при слабой конструкции со временем строение может наклониться или лопнет одна из его сторон.

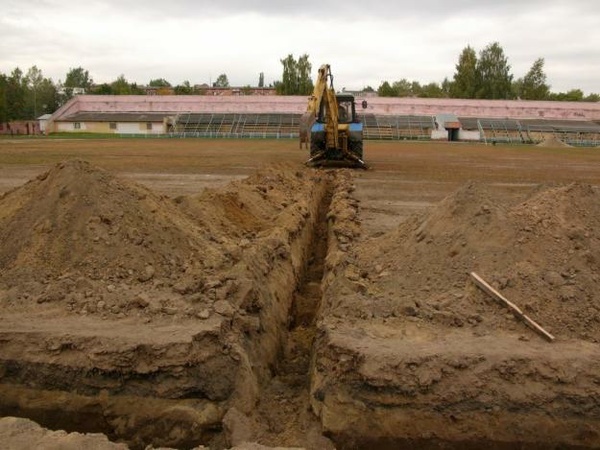

Земляные работы

рыть траншеиСтенки траншеи должны быть ровными

Рытьё траншеи в ленточном фундаменте выполняется строго по намеченной траектории. Начинать рекомендуется с нижней точки земельного участка.

Стенки желательно делать ровными и вертикальными, при осыпании грунта может понадобиться сделать дополнительные деревянные или металлические щитки.

Это позволит избежать лишней работы и снизить расход строительных материалов.

Периодически глубина планируемого залегания подушки основания замеряется и сравнивается по всему периметру.

Подготовка траншеи

песчано-гравийная подушкаТолщина подушки должна быть не менее 10 — 20 см

Для распределения нагрузки от всей массы строения и снижения давления создаваемого почвой при пучении в холодное время года внизу траншей отсыпается песчано-гравийная подушка.

Её толщина делается не менее 10 – 20 см при условии, что она хорошо утрамбована. Рекомендуется делать её в 3 этапа, смачивая каждый ряд водой и хорошо утрамбовывая.

песок гравийЕсли не защитить подушку от вымывания, есть вероятность того, что при весеннем наполнении грунта водой песок просто размоет, поэтому на дно настилается рубероид, который ещё не позволит смешаться с песком цементной жиже, когда будет осуществляться заливка ленточного фундамента.

Кровельный материал можно не только застелить на дно, но и поднять на стенки траншеи на 15 – 20 см.

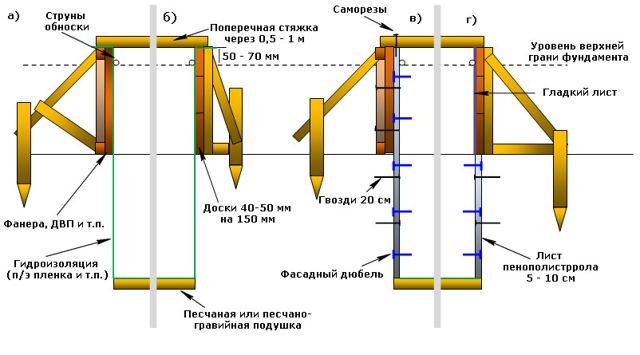

Монтаж опалубки

Монтаж опалубкиПеред тем как залить ленточный фундамент, нужно позаботиться о его максимальном выравнивании в горизонтальной плоскости. Это позволит снизить вероятность того, что цоколь будет выложен неровно. Монтаж выполняется с помощью различных материалов, которые есть в наличии:

  • фанера;
  • ДСП;
  • обрезная доска;
  • ОСБ;
  • пластик;
  • металлические листы.

Из отдельных элементов собираются ячейки нужной высоты и соединяются с помощью перемычек в одно целое. В некоторых участках делаются отверстия, необходимые для вентиляции будущего подполья. В них вставляются специальные трубы нужной длины, диаметр обычно составляет не менее 10 см. Подробнее о монтаже деревянной опалубки смотрите в этом видео:

заливка фундаментаЗаливку бетоном заканчивают не доходя до края на 3 — 4 см

Перед тем как залить ленточный фундамент своими руками, нужно учитывать, что выполняется это не до верхнего края опалубки, а ниже него на 3 – 4 см.

Это позволит снизить вероятность того, что бетон будет разбрызгиваться при вибротрамбовке.

Для облегчения этой процедуры можно воспользоваться отметками, сделанными на внутренней стороне щитов по всему периметру или натянутой строительной нитью.

При необходимости построить ленточный фундамент с использованием теплоизоляции пиломатериал для опалубки можно заменить на экструдированный пенополистирол, собираемый друг с другом как детский конструктор.

Армирование конструкции

вязка арматурыРекомендуется вязать арматуру проволокой

Строительство дома – достаточно ответственное дело, потому к нему нужно подходить предельно внимательно. Это касается как приобретения материала, так и порядка выполнения работ. Все этапы строительства должны быть выполнены обязательно, игнорирование любого из них может привести к самым плачевным последствиям.

Армирование ленточного фундамента своими руками выполнить не так сложно, однако есть многочисленные нюансы, которые могут значительно повлиять на весь результат. В первую очередь это состыковка прутьев в углах и местах примыкания соседних стен. На этих участках металл сгибается и прокладывается по всей длине.

армирование фундаментаВо-вторых, диаметр продольных элементов не должен быть менее 10, а распределительных стяжек и перемычек не менее 6 мм. Для каждого каркаса нужно закладывать в среднем 5 – 6 продольных стержней.

На соединениях расстояние между перемычками становится равным не 60 см, как на прямых участках, а 20. Соединение прутьев выполняется внахлёст с накладыванием друг на друга на 50 – 60 см.

В-третьих, металл не должен касаться опалубки, так как при последующем удалении щитов появится прямое взаимодействие с грунтом, результатом чего станет образование очагов коррозии и разрушения арматуры под воздействием влаги. Более подробно об армировании смотрите в этом видео:

Определить количество армирующего материала можно исходя из объёма бетона. Коэффициент составляет 80 кг на 1 м3.

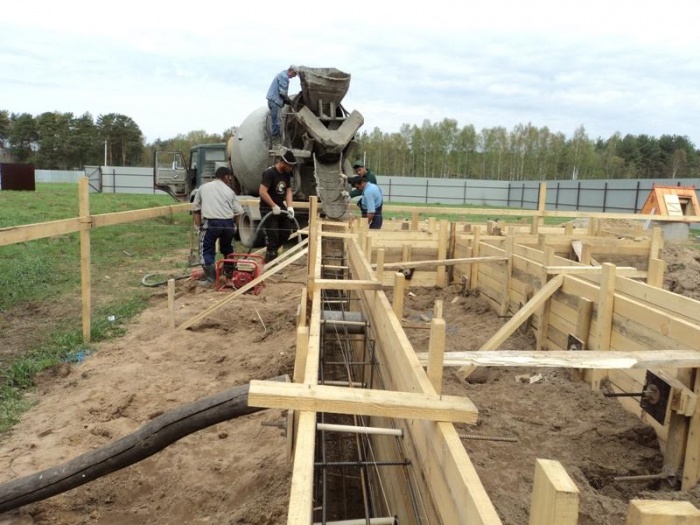

Заливка

опалубка бетонУспевайте залить фундамент за 1 день

Если все ранее описанные действия были выполнены, последующий монтаж ленточного фундамента не доставит особых проблем.

Определив количество нужного объёма (делается это путём умножения будущей высоты на длину и ширину), принимается решение: используется покупная бетонная смесь или изготавливается самостоятельно.

бетон сохнетПри этом следует учитывать, произведённый в заводском режиме продукт намного качественнее, чем сделанный самостоятельно.

При этом ещё нужно брать во внимание количество цемента и песка, которое нужно будет перемешать вручную.

В дальнейшем должны быть соблюдены следующие требования:

  1. Заливка осуществляется в один день с небольшими интервалами не более 2 часов.
  2. Стенки в ленточном фундаменте обязательно простукиваются.
  3. Каждый залитый слой трамбуется и простукивается с помощью лома.

При самостоятельном изготовлении смеси нужно периодически переставлять миксер на разные места. Заполнение с одной точки не допускается.

Выдержка

выдерэка фундаментаОпалубку снимают только после набора фундаментом половины прочности

Предотвратить ремонт фундамента спустя несколько лет после его заливки можно, соблюдая технологию его сушки и выдержки. В этот период нужно снизить вероятность механического или химического воздействия. Кроме этого, бетон очень чувствителен к повышенной температуре окружающего воздуха и резким перепадам.

Опалубку не рекомендуется удалять до момента набора составом более половины своей прочности, на это может понадобиться несколько дней. Кроме этого, всё время сушки он должен находиться под полиэтиленовой плёнкой или брезентом, и периодически смачиваться водой из садовой лейки (в жаркое время года).

Время полного затвердевания конструкции составляет от 1 до 1,5 месяцев. Это следует учитывать перед тем, как построить на нём капитальные стены. Несоблюдение срока набора прочности может привести к преждевременному разрушению.

Таким образом, вопрос о том, как сделать ленточный фундамент своими руками, полностью раскрыт. Исходя из информации, представленной выше, выполнить работы самостоятельно не так сложно. Для этого, прежде всего, нужно правильно произвести расчёты и выполнить все действия согласно инструкции. Только в этом случае строение прослужит много лет и не будет подвергаться разрушению из-за возможных ошибок.

kakfundament.ru

Как сделать ленточный фундамент своими руками?

На сегодняшний день существует большой выбор фундаментов, однако наиболее доступным и популярным является ленточный фундамент. Он используется в большинстве случаев для возведения небольших домов, коттеджей или гаражей и идеально подходит для построек, которые имеют подвальное помещение. Возвести такой фундамент можно самостоятельно, важно только соблюдать технологию его возведения.

Как сделать ленточный фундамент

Ленточное основание является обычной бетонной лентой, которая выполняет опорную роль для строения. Она проходит под всеми несущими стенами и перегородками. Чаще всего такой тип основания используется:

  • Для строений, которые будут возводиться из кирпича, шлакоблока и других тяжелых строительных материалов.
  • Для строений, которые впоследствии будут иметь тяжелое перекрытие в виде плит.
  • Для строений, которые будут располагаться на неоднородном грунте.
  • Для строений, в которых планируется возводить подвальное помещение.

Преимущества и недостатки ленточного фундамента

Как и все типы фундаментов, ленточный не лишен своих преимуществ и недостатков. Так среди положительных сторон такого основания можно выделить:

  • Способен выдерживать большие нагрузки.
  • Его очень просто сделать своими руками.
  • Высокий срок эксплуатации.
  • Большая разновидность фундамента позволяет подобрать его под нужный размер кошелька.
  • Во время его возведения не требуется специальная техника.

Однако, несмотря на существенный список преимуществ, ленточное основание имеет и несколько недостатков:

  • Большие трудовые затраты.
  • Такой тип основания подходит не для всех типов грунтов.
  • Присутствует большой расход материалов.

Выбор материалов и инструментов

Выбирая материалы, необходимо знать какие виды лучше всего применять для возведения фундамента. Так самыми популярными являются:

  • Железобетон.
  • Бутобетон.
  • ФБС блоки.
  • Железобетонные плиты.
  • Кирпич.

Бутобетобенное основание является очень прочным, его можно использовать на скалистых или песчаных грунтах, однако прежде чем его возводить, необходимо позаботиться о наличии песчано-гравийной подушки.

Железобетонное основание является наиболее популярным видом, поскольку применяется повсеместно. Оно представляет собой бетонный раствор, который армируют при помощи арматурных прутьев или специальной металлической сетки. Это основание является дешевым, прочным и может применяться для различных конструкций.

Остальные виды применяются не так часто. ФБС блоки используются для любых строений, в основном для многоэтажных домов. Кирпичное основание используется для легких строений из дерева или каркаса, поскольку кирпич может разрушаться из-за повышенной влажности.

Что касаемо остальных подручных материалов и инструментов, то необходимо позаботиться о наличии:

  • Бетономешалки.
  • Ведра и емкости для приготовления бетонного раствора.
  • Молотка и молотка-кирки.
  • Лопаты и перчаток.
  • Отвеса, веревки и шнура.
  • Рулетки и строительного уровня.
  • Арматуры.

Устройство ленточного фундамента: выполнение своими руками

Устройство ленточного фундамента

Прежде чем приступать к возведению ленты, нужно знать, что она может иметь самую разную глубину заложения в зависимости от типа строения.

Так если будет возводиться коттедж или любое тяжелое строение, глубина фундамента должна составлять больше чем глубина промерзания грунта на 20-30 см. Его еще называют глубокозаглубленным, поскольку его глубина может достигать несколько метров.

В случае если фундамент выполняется для легкого строения из дерева, глубина может составлять около 60 см. Такой тип фундамента имеет название мелкозаглубленного.

Как уже выше говорилось, фундамент может быть монолитным или сборным. В первом случае он выполняется из бетона, который заливается в опалубку. Во втором случае он складывается из заводских бетонных блоков. Их устанавливают непосредственно уже на месте строительства в траншею и оставшиеся стыки между ними замазывают раствором. В данной статье мы остановимся на том, как сделать ленточный монолитный фундамент своими руками.

Подготовительный этап при строительстве

Итак, первым делом нужно выполнить подготовительные работы, которые включают в себя исследование грунта, разметку территории и земельные работы.

Так в первую очередь необходимо провести исследование грунта. Это лучше всего доверить специалистам по геодезическим исследованиям, которые определять тип грунта на участке, уровень промерзания грунта и уровень подземных вод. После этого необходимо произвести расчет фундамента под проект будущего дома.

Разметка ленточного фундамента своими руками

Разметка ленточного фундамента своими руками

Когда все документы готовы и расчеты произведены, определен тип фундамента и его глубина, можно приступать к разметке участка.

Этот этап является очень важным, поскольку от этого зависит правильная конструкция будущего дома. В первую очередь необходимо очистить территорию от всякого рода загрязнений, снять 15 см плодородного грунта. Далее необходимо придерживаться следующих правил:

  • В первую очередь необходимо определить ось здания, после чего устанавливают колышек в одном углу.
  • Далее вбивают второй и третий колышек по углам и между ними натягивают бечевку. Правильность угла необходимо проверить при помощи угольника.
  • После установки всех углов, нужно проверить диагонали. При правильной установке колышек, они должны быть равными.
  • Таким же способом необходимо очертить внутренний контур фундамента, а также все элементы под перегородки и все несущие стены.

Земляные работы

Земляные работы

После правильной разметки участка под строительство, приступают к выполнению земляных работ. Для этого нужно вырыть траншею с заранее рассчитанной глубиной фундамента под вид грунта и типа строения. Если территория имеет различные отклонения, ямки и холмы, то начинать копать траншею нужно с само нижней части. Это позволит избежать неравномерной глубины траншеи и достигнуть нужной.

Рыть траншею можно вручную либо с использованием специальной техники. Если стенки траншеи осыпаются, то их нужно укрепить при помощи временных подпорок. Далее необходимо сделать песчаную подушку, чтобы равномерно распределить нагрузку на фундамент от подвижек грунта, в особенности, если строительство происходит в пучинистых грунта. Высота песка должна составлять около 15 см, засыпать его нужно слоями, при этом каждый из них нужно смочить водой и хорошо утрамбовать.

Приготовление бетонного раствора и возведение фундамента

Приступая к возведению фундамента необходимо четко следовать следующим этапам:

  • Установка опалубки.
  • Армирование фундамента.
  • Приготовление бетона и его заливка.

Рассмотрим каждый их них детальнее.

Установка опалубки

Установка опалубки

Как правило, опалубку выполняют самостоятельно из досок или фанеры. Устанавливают ее по всему периметру в следующей последовательности:

  • Выполняют установку угловых опор из бруска срезом 50 мм, после чего проверяют правильность геометрической формы фундамента.
  • Далее можно собирать щиты опалубки из фанеры или обрезной доски, скрепляя их с помощью брусков и саморезов. Используя саморезы, важно оставлять их шляпки внутри опалубки, чтобы стенки бетонного основания не имели дефектов.
  • Также необходимо установить распорки для опалубки с внешней стороны. Это необходимо выполнить, чтобы опалубка не деформировалась во время заливки бетона и не лопнула.
  • При сооружении опалубки важно чтобы высота ее составляла не менее 30 см.
  • Также после установки опалубки, чаще всего натягивают небольшой тросик, для обозначения уровня, до которого будет происходить заливка бетона.

Армирование фундамента

Армирование фундамента

После установки опалубки, как правило, приступают к установке арматурного каркаса, который придаст большей прочности готовому фундаменту. Для этого используются арматурные прутья, диаметр которых определяют еще на этапе создания проекта фундамента под каждый вид строения индивидуально.

Арматурный каркас чаще всего представляет собой горизонтальные, вертикальные и поперечные прутья, которые связывают между собой при помощи вязальной проволоки или же сварки. Его устанавливают непосредственно на дно траншеи.

При изготовлении металлического каркаса, важно соблюдать шаг стержней, диаметр арматуры и отступы от стенок бетона (по 5 см с каждой стороны). Это позволит максимально увеличить прочность готовой конструкции.

Приготовление бетона и его заливка

Завершающим этапом является приготовление бетонного раствора и последующая заливка ленточного фундамента своими руками. Чаще всего для этих целей заказывают бетон на заводах, поскольку заливать его рекомендуется за один раз. Однако в некоторых случаях его можно сделать своими руками и заливать послойно.

Для этого понадобиться цемент, песок, щебень и вода. Важно отметить, что все составляющие бетонного раствора должны быть качественными, иначе качество бетона может значительно упасть. Так песок/цемент/щебень необходимо смешать в пропорциях 3/1/5. Раствор лучше всего смешивать в бетономешалке.

Приготовление бетона и его заливка

После приготовления бетонного раствора его заливают в опалубку послойно, при этом один слой должен равномерно распределяться по всему периметру фундамента. Чтобы лучше уплотнить бетон, его необходимо проткнуть арматурой или каким-либо другим стержнем. Также можно простучать по опалубке молоточком, чтобы выгнать лишние остатки воздуха. Также для этого подойдет и специальный перфоратор с насадкой.

Заливать бетон необходимо до тех пор, пока он не дойдет до отмеченного на опалубке уровня. Верхний слой бетона нужно хорошо выровнять, используя при этом мастерок или правило, после чего присыпать цементом через сито. Это позволить поверхности быстрее схватиться, и предотвратит растрескивание.

Готовый фундамент необходимо накрыть мешковиной или любым укрывным материалом, после чего оставить на месяц для набора необходимой прочности. Если погода в момент застывания бетона очень жаркая и сухая, то поверхность бетона необходимо смачивать, чтобы он не пересох и не деформировался.

Гидроизоляция фундамента

Спустя 7 дней после заливки бетона, фундамент достигает 70 % свое прочности. В этот момент опалубка может демонтироваться. Выполнять гидроизоляцию фундамента крайне важно, поскольку от нее зависит долговечность и прочность фундамента. Чаще всего в качестве гидроизоляционного материала используют битумную мастику, которую наносят на все стены с помощью кисти или валика. После этого поверх мастики приклеивают изоляционный материал, например, рубероид. Через некоторое время необходимо проверить качество гидроизоляции и устранить все возникшие дефекты.

Гидроизоляция фундамента

Гидроизоляцию также можно выполнить и при помощи глины, для этого ее нужно засыпать и хорошенько утрамбовать в пазухах фундамента.

Полезные советы от специалистов

Специалисты рекомендуют придерживаться следующих правил при приготовлении бетонного раствора для получения прочного и долговечного основания:

  • Лучше всего использовать только чистый речной песок, цемент марки М200 и больше, гравий без примесей глины и чистую воду.
  • Гравия должно быть больше песка в 1,5-2 раза независимо от пропорций других материалов.
  • Воды должно быть около 60% массы цемента.
  • В холодную погоду лучше использовать подогретую воду и, наоборот, в жаркую погоду лучше использовать холодную воду. Это позволит ускорить или замедлить твердение бетона.

В заключение необходимо отметить, что выполнить самостоятельно ленточный фундамент не составляет особого труда, однако он требует соблюдения всех правил и технологий.



profundamenti.ru

Правильный ленточный фундамент для дома

Если вы хотите соорудить качественное основание для дома, которое прослужит много лет и будет выдерживать большие нагрузки, то, несомненно, ленточный фундамент для дома – оптимальный вариант. Так как он является довольно популярным, то информации о том, как выполнить все работы полно. Все что от вас требуется – изучить ее и воплотить в жизнь.

Мы собрали для вас полезную информацию, которая поможет вам разобраться в том, как построить правильный фундамент самостоятельно.

Особенности ленточного фундамента

Для начала сделаем краткий обзор и характеристику. Ленточный фундамент – это монолитная конструкция, которая проходит под стенами дома. Сама лента может быть сделана из блоков, плит или бетона. Особенностью постройки является то, что она может выдерживать большие нагрузки. Лента равномерно передает нагрузку на грунт. Кроме того, это тот единственный вариант фундамента, при котором вы сможете сделать гараж или погреб под ним. Но, работа с таким основанием нелегкая.

Все дело в том, что на устройство нужно много времени, сил и вложений. Основная часть работы сводится к копке траншеи. Если использовать специальную технику, то проблем не возникнет. А вот для ручной копки лопатами нужно постараться. Мало того что это долго, так еще и забирает силы, особенно если грунт каменистый. Что касается заливки бетона, то потребуется замешать качественный раствор, соорудить опалубку и ждать около месяца, пока бетонный раствор засохнет. А о том, сколько денег пойдет на материалы, мы даже не упоминаем.

Если эта информация не напугала вас, и вы и дальше имеете цель соорудить его, то знайте, ленточный фундамент под дом – надежная конструкция, которая прослужит вам много лет. А благодаря наличию цоколя, помещение будет теплым. Итак, давайте рассмотрим, с чего начинается сооружение ленточного фундамента.

Подготовка инструментов и материалов

Первое, что вам нужно сделать – позаботиться об арсенале инструментов и сырья для работы с фундаментом. Из чего состоит этот список? Если говорить о материалах, то он следующий:

  • речной песок средней фракции;
  • щебень или гравий;
  • доски или фанера для опалубки;
  • прутья арматуры Ø10–12 мм и вязальная проволока;
  • колышки и веревка для разметки;
  • бетонный раствор, состоящий из песка, воды и цемента.

А теперь рассмотрим список инструментов:

  • лом и лопата;
  • рулетка, уровень, отвес, нивелир;
  • молоток и гвозди или шуруповерт с саморезами;
  • бетономешалка;
  • ведра, тачка, совковая лопата;
  • виброустановка для уплотнения бетона;
  • мастерок.

Как видите, список большой, но все материалы для ленточного фундамента легкодоступны.

Обратите внимание! Если вы не хотите готовить бетон для фундамента самостоятельно на площадке, то можете заранее заказать его у специализированной фирмы. Они доставят вам нужное количество качественного раствора для заливки фундамента.

Подготовительные работы

Если вы уже запаслись всем необходимым, то можно приступать к практике. У вас заранее должен быть составлен план фундамента, в котором указана его схема, ширина, глубина залегания ленты и другие особенности. Все это зависит от типа почвы, глубине промерзания почвы и залегания грунтовых вод. Лучше доверить такую работу опытному специалисту, который сможет составить качественный план.

Теперь можно заняться участком, где будет построенный фундамент. Оцените его. Есть ли на нем деревья, кусты или другие постройки, которые будут вам мешать? Их нужно убрать. Рабочая зона не должна иметь мусора, остатков старых построек и т. д. Желательно, чтобы поверхность была относительно ровная.

Совет! На площадке вам нужно сделать освещение, позаботиться о розетках и водоснабжении.

После этого можно приступать к разметке будущего фундамента. Качественная разметка крайне необходима. Так, вы сделаете будущий фундамент идеально ровным и правильной формы. Веревки будут служить ориентирами. Подробнее о том, как можно выполнить разметку под ленточный фундамент, вы можете прочитать на нашем сайте. В целом схема выглядит таким образом.

А дальше вас ждет «увлекательные» земельные работы.

Занимаемся траншеей фундамента

Хорошо, если вы делаете ленточный фундамент для дачного дома. Тогда глубина залегания ленты будет маленькая, так как такие домики небольшие, поэтому объем работ снижается. В основном средняя глубина ленты достигает 70 см. Может быть и 40 см, а может и 1,5 м. Все зависит от грунтовых вод и промерзания. Как бы то ни было, работы по выкапыванию котлована делать придется.

Если вам позволяют средства, то вы можете упростить себе задачу. Как? Нанять специальную тяжелую технику, которая за считаные часы выполнить всю работу. Траншея под фундамент будет идеально ровная, а вы сможете быстро приступить к работе. Но, такой возможности может и не быть. И причиной тому не только средства, но и отсутствие возможности заезда тяжелой техники. В таком случае все придется делать вручную.

Чтобы сократить трудозатраты и увеличить скорость работ, вы можете попросить помощи. Выполнять работу с друзьями или родственниками намного легче и веселее. Что касается самого процесса, то следите за тем, чтобы ориентироваться на разметку. Стены и дно траншеи важно сделать ровными, проверяя все отвесом. А рулеткой вы сможете контролировать глубину.

Устройство подушки фундамента

Когда котлован готов, можно приступать к следующему этапу. Процесс следующий:

  1. На дно засыпается песок.
  2. Чтобы уплотнить его, добавляется вода.
  3. Специальным трамбовочным инструментом поверхность трамбуют, чтобы уплотнить песок.
  4. Важно добиться того, чтобы уровень песка достигал 10 см. На стенках можете сделать ориентировочные отметки.
  5. Сверху насыпается слой щебня или гравия.
  6. Они тоже поддаются трамбовке. Необходимый слой – 10 см.

Благодаря такой подложке, фундамент не будет смещаться, станет надежнее и долговечнее.

Устройство опалубки фундамента

Настало время подниматься наверх и сооружать опалубку. Это наземная часть конструкции, которая будет формировать цоколь здания. Ее высота зависит от желаемого цоколя. Для холодных регионов этот показатель может достигать 50 см, для теплых 20– 30 см. Сама конструкция может быть выполнена разных материалов, таких как доски, фанера, асбестоцементные трубы и т. д.

Разновидности опалубок тоже разные. Существуют два варианта:

  1. Съемная опалубка, которую после заливки бетона просто убирают.
  2. Несъемная, которая становится частью цоколя.

Как вы поняли, дешевле обойдется первый вариант. Но, на его устройство потребуется больше времени. Несъемная же конструкция будет служить дополнительной защитой, и играть роль утеплителя.

Схему устройства опалубки вы можете увидеть на рисунке внизу. Основная задача – сделать ее идеально ровной и надежной. По бокам устанавливаются опоры, а сверху набивается стяжка. Так, бетон не вывалится из нее.

Совет! Чтобы процесс изъятия опалубки после заливки был проще, а сам бетон не просачивался сквозь отверстия, можете покрыть ее изнутри пленкой.

Армирование как залог прочности

Чтобы придать ленточному фундаменту жесткости, его нужно усилить арматурой. Всем известно, что железобетон в разы крепче простого бетона для фундамента. Поэтому из прутьев арматуры делается каркас в виде сетки. Элементы лучше соединять не сваркой, а вязальной проволокой. Сделанный каркас устанавливается в опалубку. Здесь есть несколько нюансов.

Запрещается устанавливать каркас на землю. Он должен быть на уровне минимум 5 см от почвы. То же касается и боковых стенок. Используйте подставки, на которые можно положить каркас. Вот как выглядит армирование ленточного фундамента в идеале.

Заливаем ленточный фундамент

Чтобы самому сделать ленточный фундамент дома, осталось только залить его. Здесь вам понадобится бетон, много бетона. Раствор делается в бетономешалке. Желательно установить ее недалеко от самой траншеи, которую нужно будет заливать. Процесс следующий:

  1. Все компоненты замешиваются в бетономешалке.
  2. Когда раствор готов, переместите его на тачку и доставьте к траншее. Если бетономешалка рядом с ней, то можете подавать бетон сразу через желоб.
  3. Заполняйте опалубку до тех пор, пока не достигните нужного уровня.
  4. Важно начинать все работы с утра, чтобы успеть к вечеру залить все. Ведь желательно заполнить всю опалубку за один раз, чтобы лента была действительно монолитной, без швов.
  5. Для выгонки воздуха из бетона, его уплотняют, используя специальный вибратор. Если его нет, возьмите палку и штыкуйте ею бетон.
  6. Чтобы лента была ровной, воспользуйтесь мастерком, выравнивая поверхность.

Вот и все, теперь вы знаете, как правильно сделать ленточный фундамент своими руками. Осталось дождаться, пока бетон высохнет. На это уйдет месяц. По истечении 15 дней, вы можете убирать опалубку, только делайте это аккуратно, чтобы не повредить фундамент.

Совет! Пока бетон сохнет, укройте его полиэтиленом, чтобы защитить от внешних факторов. Ведь дождь может размыть его.

Подведем итоги

Как видите, процесс сооружения ленточного фундамента действительно долгий и трудоемкий. Но, сделать фундамент своими руками совсем несложно. Вы должны придерживаться технологии и следовать инструкции. Главное в этой работе – правильно спроектировать все, чтобы готовый ленточный фундамент смог выдержать нагрузку дома и не размывался грунтовыми водами. Учтите глубину промерзания грунта и приступайте к работе!

bouw.ru

Ленточный фундамент своими руками: пошаговая инструкция

ПОДЕЛИТЕСЬ
В СОЦСЕТЯХ

Правильно рассчитанный и построенный фундамент является залогом долговечной и безопасной эксплуатации любого здания и сооружения. Существует определенное количество видов фундамента, но самым востребованным из всех несомненно будет ленточный. Для его изготовления не требуется дополнительного оборудования. Каждый в силах построить ленточный фундамент своими руками: пошаговая инструкция по его возведению поможет в этом деле.

Ленточный фундамент, сделанный своими руками

Достоинства и недостатки ленточного типа фундамента

Свое название он получил, так как имеет вид железобетонной ленты, заглубленной в землю. Внешние и внутренние стены строения всей своей нижней плоскостью опираются на поверхность этой ленты. По типу заглубления в землю ленточный тип фундамента бывает заглубленный (от 1,45 до 1,65 м) и с мелким заглублением (менее 1,4 м). Первый тип возводится для крупных сооружений и многоэтажных домов, а второй для малоэтажного строительства. По структуре он может быть монолитным и сборным. Монолитный заливается из бетонного раствора, а сборный делается из отдельных железобетонных блоков.

Пример обустройства ленточного фундамента для дома из деревянного сруба

Для возведения монолитного фундамента могут применяться следующие материалы:

  • портландцемент;
  • песок;
  • щебень;
  • осколочная порода;
  • битый кирпич;
  • стальная арматура;
  • вода.

Потребность в этих материалах может быть предварительно рассчитана с помощью калькулятора расчета бетона на ленточный фундамент или вручную.

Пример ленточного фундамента с мелким заглублением

Ленточный фундамент обладает рядом преимуществ, делающих его по настоящему популярным среди всех иных видов оснований:

  • слабая восприимчивость к большим нагрузкам;
  • простое возведение без использования тяжелых технических средств;
  • надежность конструкции;
  • возможность строительства на неоднородных по плотности грунтах;
  • стены конструкции одновременно могут служить стенами в подвале дома.

Имеются у него и недостатки:

  • для строительства нужно много материалов;
  • требуется проведение гидроизоляционных работ.

Для строительства ленточного фундамента используется деревянная опалубка, стальная арматура, бетон

При всех своих достоинствах и недостатках данный вид основания широко распространен, особенно при частном строительстве.

Полезный совет! Для того, чтобы рассчитать нужное количества раствора, уже давно придуманы калькуляторы расчета бетона на ленточный фундамент. В них достаточно ввести параметры траншеи, чтобы получить полную информацию о количестве требуемых материалов. С помощью этих сервисов можно также рассчитать стоимость фундамента.

Ленточный фундамент своими руками: пошаговая инструкция

В связи с тем, что для строительства нет необходимости применять тяжелое техническое оборудование, каждый желающий может построить ленточный фундамент своими руками: пошаговая инструкция осуществления работ включает в себя несколько самостоятельных этапов.

Подробная схема строительства ленточного фундамента

Подготовка к работам и разметка по месту

Прежде чем приступить к возведению фундамента необходимо произвести планировку местности и разметку осей. Под планировкой подразумевается выравнивание всей площадки строительства по высоте. Если перепад высоты на участке значительный, то это обстоятельство необходимо учесть при рытье траншеи. В более высоких местах копать придется глубже, зато в более низких высота фундамента будет больше.

Шаг 1: Выравнивание площадки для строительства и разметка по месту

Разметка осей производится с помощью треугольника со сторонами 3:4:5. Углы должны получиться прямыми, а все диагонали равными.

Земляные работы

Это рытье траншеи на необходимую глубину по осям разметки. Глубина ее зависит от плотности грунта, расстояния до грунтовых вод, веса возводимого здания. Для многоэтажных зданий – это 1,5 м, а для частных домов достаточно 1 м, если позволяет грунт. После окончания копки траншеи, на ее дне проводится трамбовка и дренаж слоем песка и щебня. Это называется подушкой. Ширина траншеи зависит от типа материалов, из которых будут делаться стены. Для частных домов достаточно 60 см.

Шаг 2: Планировка местности и рытье траншеи

Создание опалубки для ленточного фундамента своими руками

Когда траншея готова, начинают сооружать опалубку. Некоторые строительные фирмы имеют в своем арсенале сборную многоразовую опалубку, которую очень удобно использовать. Своими руками опалубка для ленточного фундамента тоже может быть изготовлена. Для этого потребуется пиломатериал: бруски и тес. Его количество нужно рассчитывать индивидуально.

Шаг 3: После окончания рытья траншеи начинается сооружение опалубки

Опалубка имеет вид деревянного короба, установленный над всей траншеей. Так как туда будет заливаться жидкий раствор, то должна соблюдаться герметичность. Если этого невозможно достичь только с помощью досок, то можно обшить опалубку внутри рубероидом. Конструкция должна быть достаточно жесткой, чтобы выдержать давления залитого бетона. Для этого стенки опалубки скрепляются между собой перемычками через 2 – 3 метра. Как видим, создание опалубки для ленточного фундамента своими руками дело не такое уж и сложное.

Шаг 4: Создание опалубки для ленточного фундамента своими руками

Полезный совет! Для того, чтобы пиломатериал, используемый при изготовлении опалубки можно было использовать повторно, нужно конструировать ее так, чтобы при разборке не повредить доски.

Какая марка бетона для ленточного фундамента применяется

Перед тем как начать заливать монолит, необходимо задаться вопросом: какая марка бетона для ленточного фундамента наиболее оптимальна. Этот параметр зависит от нескольких факторов:

  • вес всего сооружения;
  • наличие дополнительных нагрузок на основание;
  • какое армирование применяется;
  • тип грунта;
  • климатические условия местности.

Шаг 5: Приготовление цементного раствора для ленточного фундамента с помощью бетономешалки

Для устройства бетонной подушки под основной фундамент вполне будет достаточно марки М100. Под легкие конструкции: щитовые дома, бани и хозпостройки подойдет М200. Строительство деревянного дома или строения из легких блоков требует использование марки М250. Для массивных сооружений и зданий готовится высококачественный бетон марки М350, с прочностью в 327 кг/см². Более высокие марки бетона применяются для строительства геометрически сложных сооружений и на стройках в регионах с суровым климатом. Зная эти характеристики, каждый для себя может определить: какая марка бетона для ленточного фундамента необходима.

Укладка арматуры и заливка фундамента

Определившись с маркой бетона, необходимо подготовить все необходимое под заливку. Некоторые заказывают готовый бетон в специализированных фирмах. Большинство людей самостоятельно готовят раствор. Для этого желательно иметь бетономешалку. В ней смешиваются все компоненты. Их пропорция зависит от того, какая марка бетона для ленточного фундамента была выбрана.

Шаг 6: Армирование ленточного фундамента

На дно траншеи по всему периметру укладывается стальная конструкция, сваренная из прутов арматуры. Чем больше таких прутов используется и чем они толще, тем прочнее будет весь фундамент.

Приготовленный бетон заливается в траншею и опалубку до уровневой отметки и разравнивается, так чтобы его поверхность была строго горизонтальной и ровной.

Шаг 7: Заливка приготовленного бетона в траншею для ленточного фундамента

Полезный совет! При заливке фундаментов большого объема необходимо использовать специальные вибраторы, которые заглубляются в толщу бетона. Они выгоняют воздушные пузырьки, делая монолит более однородным и прочным.

Шаг 8: Обеспечение гидроизоляции фундамента обмазочными материалами

После полной готовности фундамента необходимо обеспечить гидроизоляцию его стен обмазочными материалами. Правильно выполненный фундамент даст долгую и надежную эксплуатацию любого объекта.

ОЦЕНИТЕ
МАТЕРИАЛ Загрузка... ПОДЕЛИТЕСЬ
В СОЦСЕТЯХ

СМОТРИТЕ ТАКЖЕ

REMOO В ВАШЕЙ ПОЧТЕ

remoo.ru

Ленточный фундамент своими руками - пошаговая инструкция

Что представляет собой ленточный фундамент

Ленточный фундамент

Описание

Уже исходя из названия можно понять, что такой тип фундамента будет чем-то напоминать ленту под контур здания.

Как и другие типы фундамента, может быть:

  • монолитным – заливаться целиком сразу на объекте строительства;
  • сборным – состоять из отдельных элементов заводского изготовления (фундаментные блоки и плиты, под небольшие постройки – кирпичи, в местах добычи – бутовые камни).

Технические характеристики

Представляет собой замкнутый контур под несущие и самонесущие стены зданий и сооружений. Ширина этой ленты несколько больше, чем планируемая толщина стен.

Должен быть заглублён в грунте с достаточно сильной несущей способностью, т.к. передаёт только вертикальную нагрузку на нижележащий грунт, в отличие, допустим, от висячих свай, обеспечивающих несущую способность за счёт сил бокового трения.

Ленточный фундамент

Необходимые стройматериалы

В случае сборного типа, понадобятся сами элементы фундамента – фундаментные блоки и фундаментные подушки, а также цементный раствор для соединения фрагментов в цельный объект.

Для обоих типов потребуются гидроизоляционные материалы, а также песок и щебень для подушки.

Преимущества и недостатки

Преимущества:

  • Позволяет устроить в здании подвальное помещение – боковая поверхность фундамента в данном случае будет играть роль стен подвала.
  • Относительно экономичен.
  • Применим для разнообразных сооружений, имеющих сложную форму в плане, разную этажность, большую и маленькую нагрузку.
  • Позволяет сделать разную глубину заложения под стены с разной нагрузкой, что даёт экономию материалов.
  • Требует меньшего количества земляных работ, в сравнении с плитным.

Недостатки:

  • Не подходит для пучинистых и слабых грунтов.
  • Относительного свайного и столбчатого более материалоёмок, трудоёмок, обойдётся дороже.
  • Невыгоден в условиях большой глубины промерзания грунта.

Ленточный фундамент

Этапы строительства ленточного фундамента

Пошаговая инструкция

Ленточный фундамент

  1. Прежде чем приступить непосредственно к работам по устройству фундамента, надо определить глубину его заложения. Для этого важно чётко представлять, каковы будут нагрузки от собственного веса здания, находящихся там людей и вещей.
  2. Помимо этого необходимо провести анализ грунта в месте строительства, потому что от его типа и других характеристик зависит несущая способность. Оптимальным будет подробное лабораторное изучение, но если это невозможно, следует хотя бы определить его тип, плотность, влажность. Методики этих исследований подробно описаны в нормативных документах, они не требуют сложного оборудования и специальных знаний, т.е. под силу практически каждому.
  3. Далее начинаются земельные работы – отрывка траншеи или котлована на 30-50 см глубже, чем глубина заложения фундамента. Эти сантиметры займёт песчаная или песчано-гравийная подушка. Её роль – выровнять дно котлована, придать фундаменту дополнительную гидро- и теплоизоляцию. Подушку следует качественно уплотнить.
  4. Также в отдельных случаях поверх подушки заливается бетонная подготовка или т.н. «подбетонка»из тощего бетона (обычно В -7,5) толщиной 10-15 см.
  5. Если выбран сборный фундамент, то можно начинать укладку элементов. Кирпичный фундамент можно выложить вручную, но для работы с тяжёлыми блоками и плитами потребуется спецтехника.
  6. Между собой составляющие фундамента соединяются цементно-песчаным раствором. Для прочного сцепления его не следует делать слишком жидким. Для прочности соединения можно добавить ещё тонкую арматурную сетку.
  7. Вместо фундаментных плит могут быть использованы положенные плашмя блоки.
  8. Сборный ленточный фундамент можно нагружать уже через 1-2 суток. Однако в сравнении с аналогичным монолитным фундаментом он будет иметь меньшую примерно на четверть прочность и обойдётся процентов на 30 дороже.
  9. Устройство монолитного фундамента начинается с монтажа опалубки. Уже на этом этапе необходимо позаботиться об отверстиях для прокладки различных коммуникаций. В нужных местах устанавливаются отрезки прочных труб необходимого диаметра, заполненные землёй или песком, чтобы туда впоследствии не затекал раствор.
  10. Далее устанавливается арматурный каркас. Между собой отдельные стержни арматуры обычно соединяются вязальной проволокой. Использование сварки при этом нежелательно, т.к. она значительно понижает коррозионную стойкость стали арматуры.
  11. Если дальнейшее строительство также будет монолитным, то у фундаментной арматуры делаются выпуски 5-10 см. Они впоследствии будут соединены с арматурой стен или колонн.
  12. Важно, чтобы арматура полностью находилась внутри бетонного камня, нигде не соприкасаясь с внешней средой, иначе коррозия вскоре приведёт её в негодность. Защитный слой должен составлять не менее 4-5 см.
  13. Сейчас довольно популярной становится стеклопластиковая арматура. К её плюсам можно отнести небольшой вес и цену. Однако недостатков существенно больше – стеклопластик горюч, а значит, в случае пожара конструкция с такой арматурой разрушится куда быстрее и сильнее, чем с традиционной стальной. Более того, этот материал нестоек к воздействию компонентов бетона. Для предохранения его от разрушения необходимо специальное покрытие, которое ухудшает сцепление бетона с арматурой. Соответственно, несущая способность конструкции становится хуже. Помимо этого пластиковая арматура слабо гнётся.
  14. После монтажа арматуры осуществляется укладка бетонной смеси. Её можно изготовить и самостоятельно непосредственно на строящемся объекте. Однако использование заводского бетона предпочтительнее. Производители ведут постоянный контроль качества компонентов и получившейся смеси, оптимизируют составы, имеют возможность использовать различные добавки. В итоге можно быть уверенным, что используемый бетон будет отвечать требованиям прочности, морозостойкости, водопроницаемости и др.
  15. Прочность бетона обеспечивается точным соблюдением пропорций его компонентов – цемента, песка, щебня и воды. Чтобы не нарушать эти пропорции, в жаркую и сухую погоду сохнущую конструкцию необходимо дополнительно поливать водой. В сырость и дождь фундамент придётся накрыть полиэтиленовой плёнкой.
  16. После устройства фундамента, его следует защитить от влаги в грунте. Существуют разнообразные виды обмазочной, рулонной, листовой и напыляемой гидроизоляции, которые часто комбинируются.
  17. По периметру здания под небольшим уклоном обязательно устраивается отмостка из монолитного бетона, бетонных плит, тротуарной плитки или иных подходящих материалов. Её роль – отвести от фундамента атмосферные осадки.

Типичные ошибки, которых следует избегать и их последствия

Излишняя спешка

Если фундамент монолитный, то необходимо дать бетонному камню набрать значительную часть прочности. Если в смесь не были добавлены ускорители твердения, то в нормальных условиях он наберёт практически стопроцентную прочность на 28-е сутки.

В идеале до продолжения строительных работ лучше выждать это время. Если же строить нужно значительно быстрее, то следует подождать хотя бы неделю. На 7-е сутки бетон имеет уже около 75% своей конечной прочности.

В противном случае фундамент может деформироваться, сведя на нет все труды по его устройству. И хорошо, если это произойдёт на этапе строительства, а не когда в дом заселятся жильцы.

Ленточный фундамент

Игнорирование гидроизоляции

Не следует пренебрежительно относиться к гидроизоляции. Даже если регион строительства имеет достаточно сухой климат, а вблизи постройки не проходят грунтовые воды, некоторое количество жидкости в почве будет обязательно. Через поры в бетонном камне она будет просачиваться в помещение, вызывая там сырость и грибок.

Как известно, замерзая, вода расширяется, поэтому в зимнее время она будет буквально разрывать бетон изнутри. Если же в ней будут присутствовать химически агрессивные вещества, то процесс разрушения ещё ускорится.

В разрушенном бетонном камне быстро придёт в негодность и арматура.

Большие перерывы в заливке бетона

Не следует проводить заливку монолитного фундамента с промежутками более 12 часов. Иначе соединение между ранее и позднее залитыми частями конструкции будет слабым, а значит, понизится и прочность всего фундамента.

househill.ru

Как правильно сделать ленточный фундамент своими руками

Многие кто решил самостоятельно строить дом задаются вопросом: как обустроить ленточный фундамент своими руками. Вопрос достаточно сложный для новичков в сфере строительства, и требует детальных разъяснений. Но для начала следует изучить общую технологию устройства фундаментов.Устройство ленточного фундамента своими руками

Сам по себе такого типа фундамент обрел свою популярность благодаря универсальности и привлекательной цене. Следует заметить, что воплотить в жизнь идею о его возведении не составит большого труда. Для этого понадобиться лишь желание, небольшой набор инструментов, и минимальные навыки проведения строительных работ.

На начальном этапе необходимо четко определиться с глубиной заложения. Таким образом по данному признаку он может быть мелкозаглубленным и заглубленным.

Рассмотрим более подробно каждый из этих типов, их особенности и сферы применения.

Мелкозаглубленный ленточный фундамент для дома

При возведении фундамента такого типа отмечается значительный уровень экономии. Это обусловлено отсутствием необходимости обустройства большого котлована, а также меньшими затратами на материалы. При этом значительно экономит личное время.

Применяются они при возведении следующих строений:

  • деревянные дома;
  • каркасные дома;
  • небольшие постройки из камня;
  • монолитные здания;
  • газобетонные сооружения высотой не более 2-х этажей.

Глубина заложения такого типа фундамента достигает 40-50 миллиметров.

Заглубленный

Такого типа ленточный фундамент применяется при постройке тяжелых домов, которые предусматриваю в конструкции различные бетонные перекрытия, подвальные помещения или гараж.

Глубина его заложения зависит от уровня промерзания грунта. Говоря точней, чтобы точно рассчитать необходимую глубину, необходимо от глубины промерзания отнять 30 сантиметров.

Технология возведения ленточного фундамента своими руками

Первоначально необходимо провести детальное планирование и полностью рассчитать необходимое количество материалов, которые понадобятся для возведения. После покупки материалов, их незамедлительно необходимо привести на место застройки. Но перейдем ближе к делу, и рассмотрим именно процесс устройства ленточного фундамента своими руками.

Разметка территории

Подготовительным этапом устройства ленточного фундамента становится разметка территории. Для начала необходимо полностью убрать мусор, после чего начинать непосредственно нанесение границ будущего фундамента, как внутренних, так и внешних. Для этого хоошо подойдут отрезки арматуры, колышки и веревка (в качестве ее альтернативы может служить нитка, леска или проволока). Это старый ручной способ, но заметно эффективней станет использование новейших технологий, например, лазерных нивелиров.

Нельзя допускать большой погрешности, она значительно скажется в дальнейшем, как на внешнем виде, так и на технических характеристиках готового фундамента.

Для полноценного получения необходимого результата, следует следовать небольшому ряду определенных правил:

  • Первоначально следует определить осевые линии самого строения.
  • Намечается первый угол, делается это с помощью отвеса.
  • Далее от первоначальной точки, под углом строго 90 градусов натягивается веревка в 2 разные стороны (благодаря этому намечаются еще 2 угла).
  • При количественном составе углов более 4, также натягивается веревка в необходимую сторону, с условием отложения требуемого градусного значения, относительно основания.
  • После завершения нанесения отметок, проводится проверка правильности углов. Делается это за счет проведения диагоналей.
  • Таким образом завершена внешняя разметка, далее проводится внутренняя, отступая от предыдущей на ширину фундамента.
Разметка ленточного фундамента своими рукамиРазметка ленточного фундамента

Далее, когда основная часть разметки территории под ленточный фундамент позади, необходимо провести полноценное нивелирование и вычислить самую низкую точку поверхности, которая и будет определять весь процесс.

Совет! Глубину заложения стоит рассматривать индивидуально для каждого вида построек, а также характеристике грунта, на котором будет вестись возведение. Правильность выполнения траншеи желательно проверять водяным уровнем.

Сам процесс создания котлована можно провести как вручную, так и прибегая к использованию технических средств, на примере трактора или эскалатора.

Подушка и гидроизоляция: технология укладки для ленточного фундамента

После завершения работы с подготовкой траншеи, необходимо предусмотреть песчаную подушку в союзе с гравием. Следует заметить, что толщина каждого отдельно взятого слоя зависит от области применения, в большинстве своем это 12-15 сантиметров. Укладка проводится в несколько слоев, каждый из которых следует тщательно трамбовать, поливая при этом водой, это обуславливает значительное повышение плотности.

Устройство подушки и гидроизоляции ленточного фундамента своими рукамиУстройство подушки и гидроизоляции фундамента

Далее на подушку укладывается слой гидроизоляции, который в некоторых случаях несколько повышает уровень прочности покрытия. Еще одним вариантом может послужить черновой слой бетона, но только в данной ситуации придется ждать несколько больше, говоря точней, около 7-10 дней, пока раствор полностью схватится.

Обустройство опалубки

Следующим шагом обустраивается опалубка для ленточного фундамента. Сооружается она обычно из струганых досок, толщина которых составляет 4-5 сантиметров. Также можно использовать шифер, фанеру или ОСБ.

Устройство опалубки ленточного фундамента своими рукамиУстройство опалубки ленточного фундамента своими руками

Очень важно в процессе все возведения строго контролировать вертикальность конструкции. Обустройство опалубки проходит по всей глубине подготовленной траншеи, а также предусматривается выступ, для дальнейшего создания цоколя, высота которого составляет 30-40 сантиметров. Для завода в здание коммуникаций предусматривается заложение труб, поперек траншеи.



Совет! Между опалубкой и будущим слоем бетона желательно обустроить защитное покрытие из полиэтилена, что позволит сохранить опалубку и использовать ее в дальнейшем для других целей.

Демонтаж конструкции проводится спустя 6-7 дней после заливки бетона. После чего, на место где была обустроена опалубка засыпается глина или песок, для создания прилегающего слоя.



Армирование

Далее проводится обустройство арматуры. Для этого обычно применяются арматурные стержни толщиной 10-12 миллиметров. Они же предварительно связываются между собой проволокой, или же свариваются (что делать не желательно), при этом ячейки, созданные переплетением арматуры, должны иметь размер 30-40 сантиметров.

Армирование ленточного фундамента своими рукамиГотовое армирование, уложенное в траншею

Применять можно арматуру и стальную, и стеклопластиковую. При выборе второго варианта арматуры, необходимо подбирать ее характеристики так, чтобы они были эквивалентны стальному аналогу необходимого диаметра.

Важно! При размещении готовой сетки арматуры в траншее необходимо строго следить за отступами от края, оптимальное значение такого отступа 5 сантиметров.

Инженерные коммуникации

Очень важным вопросом становиться обустройство всех необходимых коммуникаций, а также обеспечить полноценную вентиляцию фундамента.  Для этого необходимо предусмотреть технологические отверстия в будущем фундаменте. Делаются они при помощи асбоцементной или же пластиковой трубы. Часть такого материала привязывается к арматуре, перпендикулярно траншее.Устройство коммуникационных отверстий в ленточном фундаменте



Совет! Чтобы не произошло заполнение трубы раствором, желательно ее предварительно заполнить. Для этого можно использовать песок или же другой сыпучий материал, который в последствии легко можно будет удалить.

Также неотъемлемой частью любого строения является канализация и водопровод. Они обычно предусматриваются под самим фундаментом, поскольку заложение проводится непосредственно ниже уровня промерзания земли. Поэтому ими желательно заниматься еще до армирования, сразу после разметки, это значительно сэкономит затраты времени.

Заливка ленточного фундамента своими руками

Вот и подошло время непосредственно к заливке фундамента. Проводится она следующим образом:

  • В зависимости от объема работ траншея делится на определенные участки, обычно они имеют размер 5-7 метров.
  • После этого, постепенно, небольшими слоями по 15-20 сантиметров опалубка заполняется и в последствии трамбуется с помощь деревянной трамбовки или же глубинного вибратора. Это делается во избежание образования пустот и увеличения прочности фундамента.
  • После трамбовки заливается следующий слой, а также начало слоя следующего участка, все это также трамбуется. Следует заметить, что высота, с которой проводится заливка, не должна превышать полтора метра. Поскольку может произойти расслойка бетона, а это негативно скажется на конечной прочности ленточного фундамента.
Заливка ленточного фундамента своими рукамиЗаливка ленточного фундамента

Саму смесь можно как готовить самому, так и заказывать уже готовую. Пропорциональность раствора составляет в себе 1 часть цемента на 3 части песка и 5 частей щебня.

Важно! Экономить на возведении фундамента не стоит. Если раствор вы собираетесь заказывать, то делать это следует на крупных специализированных фирмах.

Заметьте, что каждый слой не должен отличаться друг от друга. При этом, если работы проводятся при низких температурах, необходимым становится применение подогревателя или различного рода морозостойких добавок.

Обустройство утепления

После того, как фундамент залит, его следует утеплить. Это довольно легко можно сделать самому, к счастью современные рынки наполнены большим ассортиментом теплоизолирующих материалов. Отметим, что есть несколько методов утепления:

Вариант № 1

Первым методом является обустройство прослойки из керамзита, толщиной до 1 метра. Также она не должна быть меньше 0,5 метра, поскольку в таком случае утепление не будет эффективно. Способ довольно бюджетный, но малоэффективный, поскольку материал теряет свои свойства при взаимодействии с влагой.

Вариант № 2

Более эффективным решением будет утепление с помощью листов понополистирола. При этом толщина листов подбирается индивидуально, в зависимости от климатических условий региона, но не должна быть меньше 5-10 сантиметров.

Устройство утепления ленточного фундамента Утепление ленточного фундамента пенополистиролом

Для крепления утеплителя используются пластмассовые дюбеля. Предварительно просверливаются отверстия, в которые молотком вбивается дюбель.

Наилучшим вариантом будет выбор материала средней плотности, поскольку он обладает более приемлемой стоимостью, наряду с хорошей теплопроводностью.

Совет! Использовать лучше экструдированный пенополистиров, поскольку он в разы меньше впитывает влагу, что обуславливает большую долговечность.

Также хорошим, и довольно эффективным решением станет обустройство несъемной опалубки. Но в таком случае необходима дополнительная фиксация листов, во избежание деформации их бетоном.

Вариант № 3

Последним вариантом становится обработка фундамента пенополиуретоном.

Проводится она с помощью распылителя, благодаря чему он равномерно распределяется по всей поверхности, что полностью защищает ее от воздействия влаги.

Утепление ленточного фундаментаПокрытие фундамента пенополиуретаном

Такой способ достаточно эффективен, но наиболее подразумевает большие затраты, поскольку здесь не обойтись без помощи специалистов. Также следует отметить распад вещества под воздействием солнечных лучей на вредные как для атмосфера, так и для человека микроэлементы.

Важно! Утепление проводится в обязательном порядке только после обустройства гидроизоляции.

Завершение работ

На завершающей стадии необходимо закрыть бетон пленкой, и оставить до полного высыхания и набора прочности, на срок минимум 2 недели. Желательно же этот срок увеличить до 25-30 дней.

Если работы по устройству ленточного фундамента своими руками проводились в зимнее время, то необходимо также использовать противоморозные добавки, поскольку в противном случае бетон промерзнет и перестанет набирать прочность. В жаркую погоду наоборот следует периодически смачивать бетон, поскольку часть воды с него испаряется.

Итог

Подведя итог, можно заметить, что устройство ленточного фундамента своими руками процесс довольно долгий и трудоемкий, но тем не менее сложного в нем ничего нет. Для более наглядного примера выполнения работ предлагаем вам посмотреть видео, на котором полностью отражается весь процесс. После чего предлагаем ознакомится с другими видами фундаментов, и, возможно изменить свое решение о выборе именно ленточного.



stroymasterok.com

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
