Как бурят скважины для воды: техника, оборудование

Бурение скважин под воду осуществляется несколькими основными методами: ударно-канатным, вращательным в продувкой воздухом и вращательным с промывкой прямой и обратной. Каждый метод имеет ряд преимуществ и недостатков, потому выбор в первую очередь зависит от особенностей почвы, глубины залегания подземных вод и прочих факторов.


До 40-х годов прошлого столетия применялся в основном ударно-канатный метод. Затем специалисты стали применять технологию вращательного метода с промывкой. Сегодня самый распространенный способ это вращательный с обратной и прямой промывкой. Распространены также комбинированные способы, например, ударно-канатный в сочетании с вращательным бурением.

Показателем эффективности выбранного метода для бурения скважины является количество добываемой воды. Также берется в расчеты планируемый показатель возможного количества получаемой воды за определенный срок службы. На выбор метода бурения влияет планируемый срок эксплуатации скважины, возможное понижение производительности и т.д. Например, при вращательном методе с промывкой глинистым составом производительность снижается очень быстро.

Анализ всех этих показателей влияет на выбор метода бурения и вида буровой установки для работ. Бурить скважины можно в любое время года, для работ пригодны почти все виды почв. Исключением является сильно каменистая местность.

Для бурения обычно используются следующее оборудование: станина основная и с ползунами, бур с напайками из победита, лебедка электрическая, вертлюг и запасные сальники к нему, буровые штанги с резьбой ленточной, вилка для подхвата буровых штанг, мотор-редуктор. Очень часто бурение под воду производится при помощи мини буровых установок.

Также потребуется дополнительные материалы: резиновые рукава для подачи воды, запчасти к буровой, зажимы или хомуты, грязевой насос или мотопомпа, различных диаметров буры.

Перед бурением и сооружением скважины необходимо получить все разрешающие документы. Они оформляются до начала работ по бурению. Проект разрабатывает специализированная компания, а работы осуществляют исключительно работники буровой компании.

По теме: промышленные буровые установки.

Бурение скважин на воду

Далее текст от одного из наших читателей — личный опыт.

Бурение скважин на воду производится на различных установках. Я бы советовал вам бурить на установке УРБ 2 А 2 на базе автомобиля Урал. Выбираем более ровную поверхность, загоняем установку, отжимаемся на задних домкратах, выравниваем установку УРБ по уровню: горизонтально и вертикально. После этого рядом с установкой роем яму 2 м шириной на 2 м длиной и 1,5 метра глубиной. Называется эта яма зум. От зума до скважины роем канавку глубиной 20 см и шириной 20-30 см. На первую штангу (специальная 6-ти метровая труба диаметром 200-250 мм, которая называется крокодил) накручиваем насадку-бур.

Заводим установку и начинаем бурение. Пробурив первые шесть метров, останавливаемся и прикручиваем вторую штангу (дальше штанги диаметром 70 мм ) к первой и продолжаем бурение и так далее. Глубина скважин бывает разная: от сорока и глубже метров, в зависимости от почвы.

Кстати, на установке стоит мощный водяной насос. При бурении и при давлении он подает воду в скважину через штанги (они внутри полые). Вместе с водой через верх скважины выбрасываются ненужные остатки почвы, они оседают в зуме, а вода через специальный шланг подается обратно в насос, то есть происходит круговая циркуляция воды.

Проходят различные почвы: земля,песок,кору выветривания (первые 15-25 метров в зависимости от почвы), а дальше — глина. Бурим, не спеша, чтобы стенки скважины обволакивались глиной, создавая подобие кокона. Бурим до камня. Водоносный камень сразу почувствуется. Один метр бурится от двух часов и дольше. Итак, дошли до камня, в камне еще бурим 20 — 50 см и останавливаем установку.

Подготавливаем трубы на 150 мм, одеваем на них специальные зажимы-колодки,подносим к установке, цепляем за вращатель и подымаем. Опускаем трубу в скважину до того, как колодки опускаются до стола на установке. Итак, труба повисла в скважине. Опускаем вращатель, одеваем трубу и подымаем. Равняем трубы между собой и свариваем. Откручиваем зажим, который держит нижнюю трубу на столе и опускаем до стола на следующий зажим. Уже две трубы в скважине. Все повторяем, пока не упремся в камень. Если сварная труба застряла в процессе опускания, то одеваем ключи для труб на трубы и крутим туда — сюда, пока труба не пройдет опасный участок скважины (чтобы такого не было нужно ровно сваривать трубы между собой). Труба встала в камне.

Дальше на штангу без крокодила (70 мм ) накручиваем бур с алмазным напылением и бурим в самой трубе. Камень бурим от 15 до 20 метров в глубину, в процессе бурения между краями скважины и трубы засыпаем мелкой щебенкой, балластом

Закончив бурение, даем отстояться воде, измерив ее уровень, промываем скважину под давлением, чтобы в камне промыло водоносные трещины. Если нет мощного компрессора, то можно промыть трещины мощным насосом, но это дольше по времени. Промыв трещины, откачиваем воду со скважины до чистоты слезы (откачка происходит от 8 до 74 часов ). Во время откачки воды скважина наполняется из водоносных трещин. Промыв полностью скважину, устанавливаем насосное оборудование по выбору. Вот и все. Скважина готова. На профессиональном оборудовании УРБ артезианская скважина глубиной от 70 до 150 метров делается от четырех до восьми дней.

Как бурят скважину на воду + видео

Отсутствие источника воды на приусадебном участке особенно остро ощущается в дачный сезон, когда растения требуют регулярного полива, необходимо постоянно наполнять душ, стирать и готовить еду. Даже если за городом имеется централизованное водоснабжение, подключение обойдется не дешево и по ряду причин не всегда представляется возможным. В этом случае оптимальным вариантом является создание индивидуального источника воды – копка колодца или бурение скважины.

Выбор места для бурения скважины

Чтобы загородный участок был постоянно с водой необходимо правильно определить месторасположения скважины. Просто пробурить ствол в любом удобном месте не получится. Если не хватает собственных знаний, то лучше воспользоваться услугами специалистов, которые имеют все необходимое оборудования для проведения геологических исследований и помогут понять где и как правильно пробурить скважину.

Вам может быть интересно:

• Кабинет минимализм: фото примеров и правильное оформление
• Дизайн ванной комнаты с крашеными стенами, рекомендации с фото и видео
• Дизайн внутри частного дома: советы, функциональные решения, фото
• Шторы на кухню в деревенском стиле: дизайн и фото интерьеров
• Шторы для кухни в стиле кантри: характерные черты и особенности
• Поделки из труб своими руками
• Ремонт квартиры. Отделка потолков в ванной комнате
• Римские шторы в детскую: дизайн и фото интерьеров

Участок для бурения скважины следует выбирать в согласовании с объектами, находящимися на территории усадьбы. Необходимо учесть также постройки, уже имеющиеся у соседей и которые они планируют в будущем. При этом скважина должна быть расположена в удобном месте, чтобы без проблем производить ремонт в случае необходимости.

Необходимо понимать, что основная задача бурения – получить постоянный источник качественной воды, пригодной не только для полива, но и для приготовления пищи. Независимо от того бурите вы на глубине 30 метров или 100, есть большой риск засорения скважины при попадании стоков по наружным стенкам обсадной трубы или при затоплении приямка.

Вам может быть интересно:

• Кабинет минимализм: фото примеров и правильное оформление
• Дизайн ванной комнаты с крашеными стенами, рекомендации с фото и видео
• Дизайн внутри частного дома: советы, функциональные решения, фото
• Шторы на кухню в деревенском стиле: дизайн и фото интерьеров
• Шторы для кухни в стиле кантри: характерные черты и особенности
• Поделки из труб своими руками
• Ремонт квартиры. Отделка потолков в ванной комнате
• Римские шторы в детскую: дизайн и фото интерьеров

По этой причине правильно бурить скважину под воду в чистом месте, находящемся на безопасном расстоянии от возможных источников загрязнения. Правила СНиП предписывают следующие требования к месту расположения скважины:

• расстояние от скважины до жилых построек должно быть не менее 5 м;
• свалки мусора, выгребные ямы и места складирования навоза – 50-100 м;
• удаленность от промышленных предприятий, кладбищ не менее 300 м;
• от огородных культур, при выращивании которых используются химические удобрения – минимум 20 м;

Скважину на участке запрещается бурить если есть поблизости автомобильные дороги или парковки, поскольку обсадная труба не рассчитана на воздействие интенсивной вибрации, образующейся при проезде транспортных средств.

При планировании работ следует обязательно учесть особенности рельефа. Ни в коем случае нельзя бурить скважину в низине. После дождя или весеннего таяния снега в этом месте неизбежно образуется застой воды, что приведет к затоплению приямка, заиливанию обсадной трубы и необходимости промывки скважины. Но это не самое страшное, что может произойти. При затоплении скважины на участке, есть большая вероятность попадания в воду болезнетворных бактерий, от которых избавиться будет намного сложнее — кишечная палочка способна сохраняться в воде более года.

Для определения неровностей рельефа визуальных наблюдений недостаточно – уклон в несколько градусов глазами увидеть невозможно, а этого будет достаточно, чтобы вода застаивалась. Поэтому перед тем как бурить скважину необходим провести топографическую съемку местности. Обычно ее делают на этапе проектирования дома, но если дом уже построен, а данных нет, то самые низкие точки можно самостоятельно определить по местам скопления воды после дождя.

В случае, если низина является единственным доступным местом для бурения скважины на участке, то выходом послужит устройство системы дренажных каналов, которую необходимо продумать так, чтобы возле приямка ни при каких обстоятельствах не собирались сточные воды. При расположении источников загрязнения выше санитарной зоны, дренажную систему делают максимально удаленной от нее, чтобы сточные воды не доходили до скважины минимум на 10-15 м.

Для бурения скважин большой глубины применяют буровые установки, расположенные на грузовых автомобилях. Помимо самой установки, потребуется большое количество воды, которую при отсутствии рядом расположенного источника воды обычно привозят бурильщики, а это еще одна машина. Поэтому следует заранее продумать проезд к месту проведения работ и обеспечить свободное пространство для маневрирования транспорта площадью на менее 4х9 м. Буровая установка оснащена мачтой, способной подниматься до 10 м, поэтому над местом, где планируется бурить скважину не должно быть никаких помех.

Некоторые любители комфорта еще на этапе строительства бурят скважину в подвале дома. Делать это нецелесообразно, потому как проблемы могут возникнуть при первой же незначительной поломке. Для того чтобы поднять скважинный насос потребуется пространство высотой в несколько метров, помимо этого, для обслуживания скважины специалисты используют оборудование, с которым будет проблематично работать на ограниченной площади.

Подробнее с технологией бурения скважин можно ознакомиться в видео материале в конце статьи.

На какую глубину бурить скважину

Добычу воды на участке загородного дома можно производить с трех водоносных пластов, глубина которых может отличаться в зависимости от региона:

• «верховодка»;
• межпластовые напорные и ненапорные воды;
• артезианские воды.

Казалось бы, проще всего использовать «верховодку» – она расположена ближе всего к поверхности и нет необходимости глубокого бурения. Но у этой воды есть несколько недостатков, которые делают ее использование проблематичным.

Фактически первый водоносный горизонт – это вода, просочившаяся через рыхлые породы вглубь с поверхности и ее качество очень сомнительное. Она может содержать в своем составе химические удобрения, даже в том случае, если вы их не используете, они легко просачиваются с соседнего участка. Соблазнившись на небольшую стоимость бурения скважины на воду на «верховодке», придется постоянно тратиться на очистку воды, чтобы она была пригодна для приготовления пищи и других бытовых нужд. Помимо этого, такие скважины, из-за ограниченного запаса воды, имеют короткий срок службы. В основном на «верховодке» сооружают колодцы и воду используют исключительно для полива огорода.

Межпластовые напорные и ненапорные воды имеют достаточно высокое качество, поскольку защищены от загрязнения верхним водоупорным слоем. Такая вода вполне пригодна для бытовых потребностей, а объем водоносного горизонта постоянен.

Лучшим качеством обладает артезианская вода — она соответствует всем санитарным нормам, поскольку водоносный горизонт находится на большой глубине и надежно защищен водоупорными слоями от загрязнения поверхностными водами. Срок эксплуатации водяной артезианской скважины самый большой – до 50 лет при стабильном объеме водоисточника. Но для бурения такой скважины согласно закону «О недрах» необходима лицензия и заключение контролирующих органов о пригодности участка для устройства зоны санитарной охраны, которая занимает до 40 соток. Собрать все документы непросто, и не все имеют возможность выделить такой участок земли для санитарной зоны, поэтому бурить артезианские скважины на приусадебном участке нецелесообразно.

В большинстве случаев в качестве источника воды используют второй водоносный горизонт, чтобы понять сколько метров бурить скважину воды необходимо узнать глубину его залегания. Никакие народные методы не помогут этого сделать, определить глубину можно только методом разведывательного бурения.

В какое время лучше бурить скважину

С приходом весны начинается строительный сезон, но для бурения скважины это не самое лучшее время года. Уровень грунтовых вод, вследствие таяния снега, повышен и определить необходимую глубину бурения затруднительно. Летом такая скважина может попросту остаться без воды. К тому же по влажной земле тяжелая техника передвигается плохо, а во время бурения возможны оползни.

Наиболее подходящим временем, чтобы пробурить скважину для воды, считается период с лета до середины осени. В это время уровень водоносных горизонтов стабилен и результаты исследований получаются наиболее точными, к тому же сухая погода позволяет производить работы быстрее. Единственным недостатком бурения в этот период является загруженность компаний, производящих подобные работы, что соответственно влияет на стоимость услуги.

Существует мнение, что буровые работы нельзя производить зимой, что на самом деле не соответствует действительности. Современная буровая техника легко справляется с промерзшим грунтом, к тому же в это время уровень подземных вод минимален, что позволяет попасть в водоносный горизонт максимально точно. Помимо этого, зимнее бурение выгодно и экономически, поскольку заказов в этот период мало и не придется ждать своей очереди.

Источник

Где и когда лучше бурить скважину на участке советы экспертов-буровиков

Где бурить

Чтобы затраты на буровые работы были минимальными, нужно определить место, где должна быть скважина. Для питьевых источников действует несколько правил:

1. До ближайшего строения не менее 30 метров.
2. От потенциальных источников загрязнений (дорога, выгребная яма, производственный цех и т.д.) не меньше 100 м.

Но и это не все, что нужно учитывать, когда требуется пробурить скважину на воду. Себестоимость и временные затраты напрямую зависят от глубины залегания грунтовых вод. Поэтому перед тем как бурить, нужно узнать, где вода подходит максимально близко к поверхности. Это можно сделать несколькими способами:

1. Анализ растительности на участке. Определите, какие культуры произрастают массово. В интернете есть каталоги, в которых указана длина корневища. Это и есть глубина ближайшего пласта с водой.
2. Рамки и маятники. Этот метод не отличается особой точностью, хотя сторожилы утверждают, что раньше место для колодца определяли именно так. Здесь нет никакой магии. Лозоходец следит за отклонениями рамки или маятника, и делает выводы.
3. Геологическая разведка участка. Самый точный метод. Недостаток – необходимость тратить деньги на пробное бурение. Нужно нанять специалистов, которые изучат срез и определят, где вода подходит к поверхности земли на минимальное расстояние.

Но есть не менее эффективный способ – поговорить с соседями. Они расскажут, поднимается ли вода в период паводков, затапливает ли она подвалы. А если на смежном участке имеется колодец или скважина, можно ориентироваться на их глубину. Расхождения будут, но незначительные.

Как сделать буровой инструмент

Самый простой способ – купить, взять в аренду или одолжить у знакомых. Но если такой возможности нет, отчаиваться рано. Любое буровое приспособление можно изготовить самостоятельно. Перед тем как пробурить скважину на даче нужно заложить в смету материалы, которые потребуются для его изготовления.

Спиральный и ложковый бур

Несущим элементом конструкции является железный прут. К нему приваривают ряд ножей. Также потребуется диск, распиленный пополам. Его края заостряют. Ножи, скошенные на 20 градусов, привариваются к пруту вдоль продольной оси напротив друг друга. При этом нужно проследить, чтобы диаметр конструкции превышал размеры обсадной трубы.

Еще один способ – приварить по спирали листовой металл. Для этого берется полоса, которую нужно «обернуть» вокруг прута или трубы. Желательно края резца закалить и заточить. Конечно, в гараже, голыми руками этот инструмент изготовить вряд ли возможно. Но если в наличии весь необходимый инвентарь и навыки металлообработки, процедура не составит труда.

Желонка и стакан

Если планируется произвести бурение скважины своими руками с применением желонки, ее можно изготовить из трубы длиной 2-3 метра. Толщина стенки может достигать 1 см. в нижней части предусмотрен башмак с клапаном лепесткового типа. Это пластинка из листового металла, которую прижимает пружина средней упругости.

Нижние торцевые грани затачиваются внутрь. Верхний торец запечатывается железной сеткой. К желонке прикрепляется кронштейн для крепления троса. В такой комплектации в момент удара о грунт разрыхленная порода попадает в стакан, и клапан не дает ей возможности выпасть в процессе подъема. Через каждые 5-10 опусканий его нужно чистить.

Изготовление иглы для абиссинского прокола

Используется толстый металлический прут из твердых сортов стали. Диаметр должен быть таким, чтобы при ударных нагрузках металл не ломался, не сжимался и не гнулся. Наконечник закаляется и затачивается. Суть метода в том, чтобы проколоть ударами кувалды прут в почву. Выбирать ничего не придется. Достаточно после окончания работ вынуть его и вставить обсадную трубу с фильтром.

Как установить обсадку

Установка обсадной трубы выполняется двумя способами.

Первый вариант. Бурят створ по диаметру больше, чем обсадная труба, затем опускают трубу в ствол, или несколько. Чтобы колона не рухнула, используют так называемые бурильные ворота – одним придерживают трубу, уже ушедшую в ствол, другой ставят на новую, прежде чем убрать первый. После этого колонну осаживают вглубь, если она не опускается сама.

Второй вариант. Обсадную нижнюю трубу снабжают режущими зубцами, а бур выбирают меньшего диаметра. Забурившись на несколько метров, бур вытягивают, а трубу осаживают принудительно, а режущие зубцы срезают лишний грунт. Такой способ несколько медленнее, так как перед новым циклом бурения необходимо выбирать осыпавшуюся породу.

Установка обсадной трубы

Забой колодца

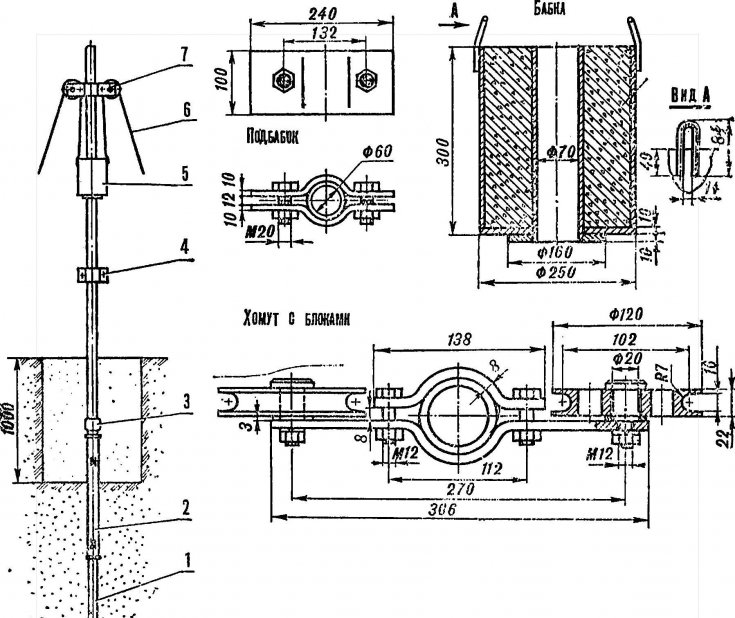

Абиссинский колодец можно забить без специальных бурильных устройств. Для этого понадобится:

• Металлическая или ПВХ-сетка с мелкими ячейками;
• Толстостенные металлические трубы с диаметром, как у насоса, и по длине в глубину забоя;
• Дрель;
• Трубы с резьбой;
• Наконечник острый конусообразный.

Забой колодца

Нижняя часть колонны будет буром, потому на конце трубы, над наконечником, устанавливают фильтр. Длина его будет до метра. По окружности трубы нужно высверлить отверстия под углом 45о с диметром 5-8 мм в шахматном порядке. Сверху перфорированную часть трубы обматывают сеткой и крепят проволокой, хомутами или другим удобным способом.

Инструмент для бурения скважин углубляют на метр в грунт, проверяют строительным уровнем вертикальность, которая должна быть соблюдена.

Способы для самостоятельного бурения

Чтобы пробурить скважину на воду на даче, приусадебном участке, сельском подворье, необходимо учитывать, что есть три диапазона глубин, на которых залегают водоносные пласты:

1. Абиссинский колодец. До воды придется бурить от полутора до 10 метров.
2. На песок. Чтобы сделать скважину такого типа, нужно проколоть грунт до отметки в диапазоне от 12 до 50 м.
3. Артезианский источник. 100-350 метров. Самая глубокая скважина, но с самой чистой водой, пригодной для питья.

При этом каждый раз используется отдельный вид буровых установок. Определяющим фактором является выбранный способ производства буровых работ.

Ударно-канатный

При таком бурении скважин на воду технология процесса предполагает поднятие трубы с тремя резцами на высоту. После этого, будучи утяжеленной грузом, она опускается, и под собственным весом дробит породу. Еще одним устройством, необходимым для извлечения раздробленного грунта, является желонка. Все перечисленное можно купить или изготовить собственными руками.

Но перед тем как пробурить скважину своими руками придется воспользоваться садовым или рыбацким буром, чтобы сделать первичное углубление. Также потребуется тренога из металлопрофиля, трос и система блоков. Поднимать ударник можно ручной или автоматизированной лебедкой. Применение электродвигателя ускорит процесс.

Шнековый

Такая технология бурения скважин под воду предполагает использование бура, который представляет собой стержень с винтовой лопастью. В качестве первого элемента используют трубу диаметром 10 см. На нее наваривают лопасть, наружные грани которой формируют диаметр 20 см. Чтобы изготовить один виток используют круг из листового металла.

От цента по радиусу делается разрез, а по оси вырезается отверстие, равное диаметру трубы. Конструкция «разводится» так, чтобы образовался винт, который нужно приварить. Чтобы пробурить скважину на даче своими руками с помощью шнека, необходимо устройство, которое будет служить приводом.

Это может быть металлическая рукоять. Главное, чтобы ее можно было отсоединить. По мере заглубления бура в грунт его наращивают, добавляя очередную секцию. Крепление сварочное, надежное, чтобы в процессе работ элементы не рассоединились. После окончания процедуры вся конструкция вынимается, а в шахту опускаются обсадные трубы.

Роторный

Такое бурение скважины на даче – не самый дешевый вариант, но самый эффективный. Суть метода в совмещении двух технологий (ударной и шнековой). Главным элементом, принимающим нагрузку, является коронка, которая закрепляется на трубе. По мере ее погружения в грунт добавляются секции.

Перед тем, как сделать скважину, необходимо позаботиться о подаче воды внутрь бура. Это позволит размягчить грунт, что позволит продлить срок службы коронки. Данный способ ускорит процесс бурения. Также понадобится специальная установка, которая будет вращать, поднимать и опускать бур с коронкой.

Прокол

Это отдельная технология, которая позволяет пронизывать грунт горизонтально. Это необходимо для прокладки трубопровода, кабелей и прочих коммуникативных систем под дорогами, строениями, в местах, где рыть траншею нельзя. По свое сути это шнековый способ, но применяется он для бурения по горизонтали.

https://youtube.com/watch?v=LsyyVxKLfNY

Роется котлован, устанавливается установка, начинается процесс бурения с периодической выборкой породы из котлована. Если воду на даче можно получить из скважины, отделенной препятствием, делается прокол, закладывается горизонтальная обсадная труба, протягивается трубопровод. Все можно сделать собственными руками.

Методы бурения

Перед началом работы следует определиться, каким способом работать, так как пробить скважину своими руками можно в несколько способов:

• Вращательный способ бурения – вращение бурового снаряда для его углубления в породу.
• Ударный способ – буровую штангу вбивают в землю, заглубляя снаряд.
• Ударно-вращательный – вбивание штанги в толщу земли дважды или трижды, затем вращение штанги и снова вбивание.
• Канатно-ударный – буровой снаряд поднимается и опускается, регулируемый канатом.

Ударный способ

Это способы сухого бурения. Также существует технология гидробурения, когда бурение проводят с помощью специального бурового раствора или воды, которые используются для размягчения грунта. Гидроударный способ требует больших затрат и специального оборудования. Если проводится бурение скважин вручную, используют упрощенный его вариант, поливая водой грунт для его размягчения.

Приступаем к бурению

Если говорить о пошаговой инструкции для бурения скважины на воду своими руками от А до Я, то она выглядит так:

1. Роется приямок полтора метра длиной и столько же шириной. Глубина – от 100 до 200 см. это нужно, чтобы предотвратить обрушение верхних слоев почвы. Стенки обкладываются фанерными листами на манер опалубки. Дно застилают досками. Поверх приямка монтируется деревянный щит, по которому можно безопасно ходить, не боясь, что стенки приямка обвалятся.
2. В днище и покрытии проделываются технологические отверстия для производства работ. Сквозь них продевают буровую штангу, прикрепленную к буровой установке.
3. Бур приводится в действие специальным двигателем с редуктором или вручную. Если речь идет о проколе, на штырь устанавливается подбабник, по которому наносятся удары кувалдой.
4. Если технология предполагает параллельную установку обсадных труб, работы производят также через технологические отверстия в деревянных щитах.
5. Грунт, вынимаемый из скважины, выбирается вручную. Если это шлам, нужно установить грязевой насос, который будет его откачивать прямо из обсадной трубы.
6. После окончания бурения и установки обсады нужно смонтировать электрооборудование и запустить насос, который должен работать до тех пор, пока вода из скважины не станет абсолютно чистой.

После того, как все этапы будут завершены, вместо оградительного короба монтируется кессон. Устанавливается оголовок, насосное и фильтрационное оборудование, подключается трубопровод. Система тестируется. Комплектация зависит от типа скважины.

Абиссинская

Верхние водяные пласты пригодны для полива, но не используются для бытового применения. Всему виной загрязнения, которые проникают в почву с паводками. Такая скважина имеет глубину менее 10 метров. Вода должна проходить многоступенчатую систему фильтрации. Только в таком случае жидкость превращается из технической в питьевую.

В качестве насосного оборудования можно использовать ручной насос. Допускается применение любого типа электрооборудования (погружное, поверхностное). Насосная станция не должна иметь большую мощность, и это делает скважину самой недорогой. Желательно обустроить накопительный бак, в который закачивается суточных запас воды.

Скважина на песок

На глубине 10-40 метров встречаются пласты, в которых вода проходит естественную фильтрацию. Проходя сквозь песок она очищается от части примесей. В ней нет крупных включений, глины и ряда химических соединений. В бытовых целях и для орошения сельскохозяйственных культур такую воду использовать можно, но чтобы она стала пригодной для применения в пищу, требуется дополнительная фильтрация.

Оптимальным вариантом электрооборудования является помпа. Также применяются поверхностные насосные станции. Если глубина более 10 метров допускается использование эжектора, который увеличит производительность насоса, ускорив поток добываемой воды в трубопроводе.

Артезианская

Это скважины с абсолютно чистой водой, обогащенной природой в известняковых платах среза грунта. Глубина может колебаться от 100 до 350 метров в зависимости от месторасположения участка, геологических особенностей почвы и рельефа местности. Вода не требует фильтрации. Угрозу составляют загрязнения, которые могут попасть внутрь обсадной трубы снаружи. Минералы, содержащиеся в растворе, полезны для человека.

Необходимо устанавливать погружной насос для скважины. Это может быть прибор центробежного или вибрационного типа. Последний предпочтительней, так как ломается он реже, а производительность у него больше. Главное, чтобы у помпы был насос грубой очистки, не дающий попадать твердым частицам в рабочую камеру.

Бурение скважины-иглы

Для вращательного способа понадобится бур с металлическими лопастями внизу, расположенными спирально. В месте бурения делают углубление лопатой.

Для размягчения грунта его поливают водой, но учтите, что при этом бур вытягивают чаще, через каждые полметра, и очищать от налипшей земли. Проходка плотной глины, впрочем, потребует применения ударно-вращательного способа.

Бурение скважины-иглы

Также понадобится металлическая труба с диаметром, позволяющим поместить в нее бур с лопастями. Получаем трубу и бур внутри нее. При прокручивании бура внутри трубы, земля собирается в трубе и может быть легко извлечена.

Инструмент, используемый для бурения, называется шнеком. По мере углубления в грунт, управлять им становится труднее, потому может понадобиться помощь. Скважину или колодец обкладывают заводскими бетонными кольцами над землей, укрепляя осадку.

Советы перед началом работы

Чтобы подойти к технологии бурения под скважину разумно и без плачевных последствий, следует обратить внимание на несколько важных нюансов. Интенсивность

При неконтролируемом и массовом заборе воды может начаться так называемая суффозия грунта, в результате чего он проваливается и достаточно глубоко, что особенно плачевно для участков с жилыми домами

Интенсивность. При неконтролируемом и массовом заборе воды может начаться так называемая суффозия грунта, в результате чего он проваливается и достаточно глубоко, что особенно плачевно для участков с жилыми домами.

Глубина. При самостоятельном бурении на равнине в России критической глубиной считается двадцать метров. Если вы хотите пробурить глубже, поинтересуйтесь у специалистов, сколько стоит такая работа, и будете приятно удивлены, так как самостоятельное бурение глубокой скважины обойдется значительно дороже.

Срок использования. Период эксплуатации любой скважины сильно зависит от того, как часто и сколько воды будет из нее браться. Если рационально пользоваться песчаной скважиной, она может прослужить и 15 лет, а артезианская зачахнет уже лет через пять, если бесконтрольно качать из нее воду.

Конструкция скважины

Буровая скважина – это длинная узкая выемка в породе, она же называется стволом. Бурение заключается в том, что в ствол опускают буровой инструмент на штанге из труб или на канате.

В ствол опускается труба – обсадка, которая будет обеспечивать целостность стенок ствола и предотвращать их обрушение под давлением пород. Обсадка сидит в стволе плотно или с затрубным пространством. Оно заполняется глиной или бетоном.

Нижний конец ствола заглушен, открыт или с небольшим сужением – забоем. Верхняя часть ствола – оголовок. Вокруг неё устанавливают обустройство скважины.

Конструкция скважины

Совет бывалого дачника

При расчете мощности насоса нужно учитывать две величины:

1. Высота водяного столба. Это расстояние от водяного зеркала до поверхности земли.
2. Дальность передачи воды по горизонтали. В расчет закладывается расстояние от скважины до дальнего потребителя.

Высота водяного столба – показатель, который должен соответствовать мощности насоса. Принято считать, что каждый киловатт позволяет поднять воду на 10 метров. Мощность насоса предусматривается создание требуемого давления в трубопроводе, чтобы каждый потребитель мог функционировать в нормальном режиме.

Рассчитывая требуемое количество воды, нужно учитывать норму потребления в регионе, если речь идет о поливе. А для бытового использования нужно сложить весь расход, как будто все точки включены. При этом производительность насоса не может быть большей, чем дебит скважины. Поэтому когда скважина готова замеряют, сколько жидкости в нее поступает за один час.

Выбор типа скважины

Ствол для скважины может быть:

• Фильтровым – песчаный колодец;
• Безфильтровым – артезианский колодец;
• Колодцем трубчатым.

Артезианские

Бурение скважины артезианского типа подразумевает бурение на глубину до двухсот метров – на этой глубине залегает пористый известняк. Преимуществом артезианских скважин на воду является бесперебойная подача воды вне зависимости от времени года, так как на такой глубине забоя вода не замерзнет. Длительность эксплуатации скважины достигает пятидесяти лет.

Принцип бурения

Песчаные

Скважины на песок бурят на глубину до тридцати метров. Такая скважина состоит из заглубленной трубы, в конце которой устанавливается фильтр, задерживающий крупные механические примеси и песок. Песчаная скважина может обеспечить водой дачный участок или небольшой загородный дом.

Преимуществом песчаного колодца является простота бурения и сравнительно невысокая стоимость обустройства и обслуживания скважины. Недостатком является:

• низкая производительность;
• вероятность заиливания;
• попадание в скважину грунтовой или поверхностной воды.

Кроме того, песчаная скважина обычно служит не более десяти лет.

Колодец

Схема и установка абиссинского колодца

Колодец, устанавливаемый для добычи чистой воды, называется абиссинским или трубчатым. Его бурят на глубину до пятнадцати метров, а забой сооружают заводскими бетонными кольцами. Если на участке имеется хороший родник, колодец быстро накапливает воду.

Определяясь с типом колодца, учитывайте необходимый вам объем воды для потребления и регулярность потребления водных ресурсов. Например, песчаная скважина вполне обеспечит дачный участок, на котором живут только в весенне-летний период.

Если же требуется обеспечение водой дома, в котором живут круглый год, подойдет артезианская скважина, как наиболее приемлемый вариант автономного водоснабжения.

Раскачка воды

Для получения нужного количества воды нужно либо вскрывать водоносный пласт, либо раскачивать ее. При вскрытии пласта питьевая вода идет в течение первых суток, но такой процесс требует малогабаритного бурового оборудования.

Вскрытие может быть прямым и обратным. В прямой методике воду закачивают в обсадную трубу и выкачивают из затрубного пространства буровой раствор. При обратном вода идет самотеком, а раствор выкачивают из ствола.

Раскачка занимает два-три дня погружным центробежным насосом, так как вибрационный быстро забивается илом.

Компрессорная прокачка скважины на воду

Воду откачивают каждый раз при покрытии насоса. Перед включением насос поднимают и опускают на тросе для поднятия ила. Раскачивая, подсыпайте гравийную засыпку, так как она будет оседать.

Когда прозрачность воды поднимется до полуметра, раскачка считается оконченной. Опустите в воду эмалированную тарелку или крышку белого цвета – края ее должны быть видны при строго вертикальном наблюдении.

На этом создание скважины окончено. Далее она оснащается фильтром, автоматическим насосом и прочими устройствами для подачи и очистки воды.

Видео по теме: Добурились до воды

https://youtube.com/watch?v=4vxUTZDVNBQ

Подборка вопросов

• Михаил, Липецк — Какие диски для резки металла использовать?
• Иван, Москва — Какой ГОСТ металлопроката листовой стали?
• Максим, Тверь — Какие стеллажи для хранения металлопроката лучше?
• Владимир, Новосибирск — Что значит ультразвуковая обработка металлов без применения абразивных веществ?
• Валерий, Москва — Как выковать нож из подшипника своими руками?
• Станислав, Воронеж — Какое оборудование используют для производства воздуховодов из оцинкованной стали?

Нюансы установки обсадных труб

Это может быть металл, асбестоцемент или пластик. Каждый из материалов имеет свои преимущества и недостатки. Бетонные обсадные трубы применяются редко. Это, как правило, производства. Материал тяжелый, хрупкий, склонен к раскалыванию. Поэтому в процессе бурения скважин используют или сталь или ПНД.

Металл окисляется, если это не нержавейка, которая стоит дорого. Окисел вызывает ухудшение качества воды. Со временем она приобретает бурый оттенок и у нее появляется металлический привкус. Придется устанавливать фильтр и чистить скважину. Соединения сварные. Именно они являются слабым местом, и после разгерметизации грунтовые воды с грязью попадают внутрь обсадной трубы.

Пластик низкого давления (ПНД) легкий, что упрощает монтаж. Внутренняя поверхность гладкая, и на ней не появляется отложение. Коррозия не страшна, соединения герметичны. Секции скручиваются посредством предусмотренной резьбы, и никаких специальных средств для этого не требуется. Единственный недостаток – ограничение по глубине скважины. Для артезианской скважины этот материал не подходит.

Выбор участка

Бурение скважин на воду вручную часто требуется для обеспечения полива на дачном или придомовом участке. Обеспечить такой участок с технической водой можно ударным методом.

Прежде проверяют, возможно ли обустройство песчаной скважины. Если на соседских участках есть песчаные скважины, не высыхающие в летний сезон, условно соедините их линией и продлите ее на свой участок. Примерно в этом участке ищите источник воды.

Выбор участка

Выбирая место для бурения, учтите следующие нюансы:

• Колодцы вашего и соседского участка должны быть не ближе 45 м. Иначе в летний период ни в одном из них не будет нормальной подачи воды.
• Найдите наивысшую точку на участке – на склоне или впадине больше вероятность загрязнения воды после обильных осадков.
• Колодец должен располагаться на расстоянии как минимум тридцать метров от септика или канализационного колодца.

Распространенные ошибки

Большинство проблем связано с тем, что за дело берутся люди, не имеющие опыта. Все дело в том, что бурить скважину на участке своими руками нужно с филигранной точностью. Шурф должен быть вертикальным. Наклон, изгиб, излом приводит к тому, что невозможно установить обсадную трубу.

Но и тогда некоторые допускают следующие ошибки:

1. Перестарались. Это когда обсадная труба пронизывает водоносный слой и уходит в пласты, в которых нет воды. В данном случае обсада приподнимается, верхний элемент меняется на меньший. Необходимо добиться, чтобы скважина была заглублена до середины водоносного пласта.
2. Недоделали. Слишком короткая обсадная труба приводит к тому, что грунт внизу не раскреплен. Он обрушивается и блокирует поступление воды, засоряя обсаду. Для очистки используется желонка. После этого обсадная труба наращивается на недостающую длину.

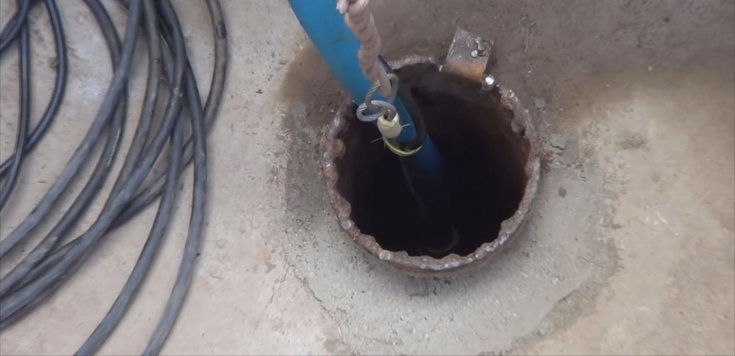

Некоторые неправильно устанавливают погружной насос. Если он находится слишком низко, песок забивает входное отверстие, не позволяя воде попасть внутрь. Выход – поднять насос. Перед этим его вынимают, чистят фильтр грубой очистки, и скважину зачищают от песка желонкой.

Чтобы правильно поставить помпу нужно включенный насос плавно погружать в обсадную трубу. Наличие воды говорит о том, что водоносный слой достигнут. Далее опускать нужно медленно до тех пор, пока из трубы не пойдет вода с песком. Как только это произошло, погружной насос поднимают на полметра и фиксируют на этой отметке.

правила процесса бурения, как бурят скважину под воду

Содержание:

Главной сложностью при организации водоснабжения загородного дома является отсутствие централизованных магистралей. Чтобы решить эту задачу, применяют одну из технологий бурения скважин на воду.

Какой вариант бурения лучше

При выборе подходящей технологии в учет следует взять следующие факторы:

1. Присутствует ли на участке водоносный слой. Чтобы это определить, стоит внимательно понаблюдать за окружающей природой. Существует несколько признаков, которые указывают на близость к поверхности земли воды. Кроме того, есть специальные приспособления, позволяющие найти воду на участке.
2. Специфика состава грунта в данном районе. Подобную информацию могут предоставить местные гидрогеологические компании. Они также смогут подтвердить достоверность данных, полученных пользователем при исследовании участка на воду.
3. Необходимо вооружиться информацией о глубине залегания различных водоносных слоев. Дело в том, что на одном участке на разной глубине может находиться верховодка, грунтовые воды, межпластовые и артезианские горизонты.

Вооружившись этими данными, намного легче определиться со способом бурения скважин под воду на приусадебной территории.

Типы бурения

Есть несколько технологий, как бурить скважину на воду. Каждая из них имеет свою специфику реализации и область применения.

Роторная технология бурения

Обычно эта технология используется при поиске залежей нефти. Из-за роста популярности буровых скважин на воду ее стали применять для бытовых нужд. Для ее реализации необходимы мощные энергозатратные механизмы, позволяющие успешно преодолевать тяжелые и особо тяжелые грунты со скальными включениями. Также это касается сплошных известняков.

Вращающийся ротор разрушает породу на мелкие фрагменты. Далее промывочная жидкость выносит их на поверхность. Учитывая наличие в этой жидкости цемента, есть реальная угроза засорения плодородных почв на участке. Кроме того, готовую скважину необходимо долго промывать чистой водой, чтобы очистить ее от цементных частиц. Перед тем, как прочистить скважину, определяют наиболее эффективный способ очистки. Как правило, на небольших загородных участках роторный способ бурения скважин не применяют.

Гидроразмыв

Это самая простая в реализации технология бурения скважин под воду. Она реализуется методом размывки почвы внутри обсадной трубы: ее погружение происходит самопроизвольно, под собственным весом. Усилия необходимо прикладывать в самом начале работы, когда обсадная колонна еще не набрала нужную массу. Для этого ее проворачивают специальным ключом.

В состав комплекса для реализации гидроразмыва входят следующие узлы:

• Пара насосов. Один из них предназначен для подачи жидкости под давлением не менее 6 атм. С помощью второго устройства отработанную воду откачивают обратно в накопительный бак.
• Бак. Его объем подбирается в зависимости от параметров скважины. Имеется в виду диаметр, вместительность и глубины скважины.
• Гидромонитор. Речь идет о шланге, оснащенной металлической насадкой. Оптимальный диаметр выходного отверстия – 20 мм.

Для расчета объема бака используют формулу V = Rобс²(см) х 3,14 x H(см). Здесь V – объем бака, R – внутренний радиус обсадной трубы, 3,14 – число пи. К примеру, если скважина имеет диаметр 273 мм (максимальное значение для бурения скважин на воду по технологии процесса гидроразмыва), то оптимальный внутренний диаметр обсадки будет 260 мм (радиус 13 см). За глубину скважины можно взять 15000 см. Подставив эти значения в формулу, получают V= 132 х 3,14 х 1500 = 756000 см³ (или 756 литров).

Реализация этой технологии предусматривает постоянное присутствие воды в баке. Для приводимого выше случая достаточно будет емкости объемом 2 м³. На среднем дачном участке использование такого бака не повлияет на уровень комфорта: как правило, подобные емкости входят в состав полива огорода.

Порядок работы:

1. Забуривание. Для этого используют обычный садовый бур. Важно, чтобы его диаметр превосходил сечение обсадной трубы на 30 – 40 мм. Для забуривания достаточно пройти вглубь на 1,5 метра.
2. Монтаж первого модуля секции обсадной трубы. Его вставляют в забуренное углубление.
3. Подключение гидромонитора. Его вводят внутрь обсадной трубы, что обеспечит оптимальный напор подаваемой воды. На начальной стадии размывки требуется проворачивание обсадной трубы по часовой стрелке, для чего используют специальный ключ.
4. По ходу реализации процесса необходимо делать паузы для монтажа следующего модуля обсадки.
5. По мере накопления воды ее откачивают в бак, используя один из двух насосов.

Слабая сторона этой технологии – возможность использования исключительно на песчаных и супесных почвах. Кроме того, методом гидроразмыва можно пробурить скважину не глубже 15 м. Максимальный зафиксированный результат – 20 м. Читайте также: «Как самому пробурить скважину на воду своими руками – какая скважина лучше».

Ударный метод

Этот способ относится к сухому бурению скважин на воду. Впервые его применили в Китае.

Ударный способ реализуется таким образом:

1. Выкапывают в грунте ствол глубиной примерно 1,5 метров. Оптимальные размеры – 1,5х1,5 м.
2. Посредине выборки забуривают место под первый модуль обсадной трубы глубиной 2 м.
3. Монтируют буровую вышку. Она имеет вид треноги высотой от 3-х м. На ее точные параметры влияет длина обсадных модулей (максимальное значение – 6 м).
4. Вводят ударный модуль в отверстие обсадной трубы и отпускают в свободное падение. Взаимодействуя с породой, она начинает активно разрушать породу. Измельченный грунт оказывается внутри полости ударной части. Для большей эффективности конец ударника оснащают специальными зубьями.
5. Внутри ударной трубы имеется клапан. Он пропускает измельченную породу внутрь, и не дает ей высыпаться во время очередного подъема. При работе на глинистых влажных грунтах насадной стакан обычно снимают, т.к. влажная глина начинает налипать на его стенки. Согласно правилам бурения скважин на воду, чистку ударника нужно проводить после прохождения каждого метра породы.

Профессиональные буровые бригады комплектуются несколькими моделями ударников. Это дает возможность работать без остановки на грунтах различного типа. Ограничения распространяются только на скальные породы. Изготовленные ударным методом скважины отличаются высоким качеством, что объясняет его повсеместную распространенность.

Шнековый способ бурения скважин на воду

Популярность этого способа бурения скважин под воду объясняется его высокой эффективностью и простоте реализации. Шнековая технология основывается на сверлении породы вращающимся приспособлением. Роль режущей кромки сводится к разрушению грунта по направлению движения. После этого он в измельченном состоянии выносится на поверхность спиральным шнеком. Следует сказать, что наверху оказывается только 40-50 % породы: остальная часть материала уходит на уплотнение стенок. Как результат, дополнительная обсадка стенок в этом случае не требуется. Обсадную колонну вводят внутрь шахты по окончанию процесса.

Недостатками шнекового метода является трудности с использованием его на песчаных и других сыпучих почвах. Кроме того, пробурить шахту глубже 50 м этим способом не получится. Для дальнейшего заглубления приходится время от времени поднимать инструмент на поверхность для очистки. Для бурения применяют целый ряд приспособлений.

Есть также интересный вариант с ручным изготовлением скважины на верховодку. Для этого в продаже имеется несколько моделей портативных буровых станков, позволяющих сооружать скважины глубиной до 50 м, при условии наличия на участке легких и средних грунтов (кроме песчаных). Данные приспособления очень популярны среди дачников и владельцев загородных домов. Для разового использования ручной станок можно арендовать. При этом важно понимать, что работы по бурению скважин на воду артезианского типа выполняются совсем другим оборудованием.

Перфоративный способ

Для изготовления скважины здесь используется специальное копье, которое забивается в землю посредством бабки или штанги. Чаще всего методом перфорации обустраиваются абиссинские колодцы, где откачка воды осуществляется ручным насосом. Благодаря небольшому диаметру шахты и высокой скорости достижения результата эту технологию часто выбирают для самостоятельной реализации.

Итоги

Для обустройства автономного водоснабжения в качестве источника воды нередко выбирают скважину. Существует несколько способов, как ее пробурить. На выбор конкретного варианта влияет тип почвы на участке и заглубление шахты.

Как пробурить скважину своими руками

Абсолютно любой загородный участок должен быть снабжен водой. На это есть множество причин, например, многие бытовые дела обязательно требуют воду, также почти на всех участках имеются парники и грядки, а растительность без воды долго не проживет.

Именно поэтому на участке точно должна быть скважина, на сегодняшний день широко востребованы разные методы бурения скважин.

Некоторые из них очень простые и не требуют использования спецтехники. В этой статье мы вам подробно расскажем как пробурить скважину для воды своими руками.

Содержимое обзора:

Скважина на воду своими руками

Как пробурить абиссинскую скважину своими руками, наверняка знает каждый, потому что это по сути обычный колодец. Но бывают и другие типы скважин, создание которых — это уже более сложный процесс.

В настоящее время применяются различные технологии для получения источника воды, источники подразделяются на следующие виды:

Создание колодца. Такой вариант используется в основном в тех случаях, когда по близости имеется родник. В таком случае у вас всегда будет 2-3 кубических метра чистой воды.

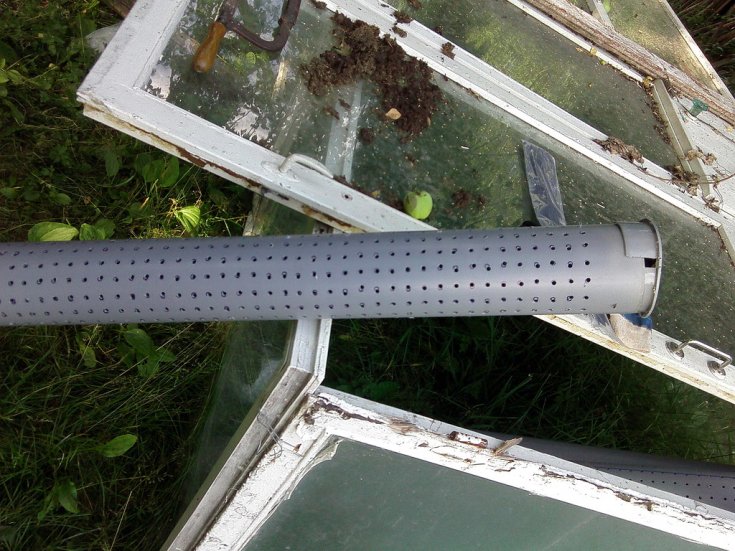

Фильтровая скважина. Для бурения скважины понадобится

Как пробурить скважину

Никто не станет спорить, что возможность свободно пользоваться водой — необходимая составляющая загородной жизни. Вода нужна для питья и мытья, для полива грядок.

Современные требования к дачному комфорту предполагают гораздо больший расход, чем можно обеспечить, нося воду из колодца в вёдрах.

Бурим скважину самостоятельно

• Услуги бурения скважин на воду
• Как пробурить скважину самостоятельно
• Шнековое бурение
• Абиссинская скважина

Получить воду в достаточном количестве для обустройства в загородном доме комфортного душа и городского туалета, установки стиральной и посудомоечной машин или наполнения бассейна можно, пробурив скважину прямо на участке.

Итак, если вы планируете обзавестись автономным водопроводом, то рано или поздно появится вопрос: как пробурить скважину. Есть несколько способов, а самый простой и лежащий на поверхности — обратиться к специально обученным людям.

Услуги бурения скважин на воду

Найти в своём регионе специалистов — бурильщиков скважин на воду сегодня несложно: рекламных объявлений и сайтов компаний, оказывающих такие услуги, полно. Остаётся только выбрать достойных, определить с инженером глубину, место бурения на участке и приготовить деньги.

Отдельного нужно заметить, что необходимо будет обеспечить подъезд технике. Так, например, ширина подъезда для буровой установки на базе ЗИЛ должна быть не менее 2,5 м, а высота буровой — 6 м, поэтому в месте предполагаемой скважины не должно быть нависающих деревьев или линий электропередач.

Если в этом способе вас всё устраивает, в том числе и сумма за строительство скважины, то напоследок несколько рекомендаций:

• попросите объяснить вам все этапы работ — от выбора вида скважины («на песок», «на известняк» или артезианская) до процедуры ввода в эксплуатацию;
• уточните, какие документы вы получите в ходе выполнения работ: договор, акты на скрытые работы, акт сдачи-приёмки объекта;
• обязательно выясните, оформит ли выбранная вами компания паспорт на пробуренную скважину.

Как пробурить скважину самостоятельно

Если стоимость услуг компаний кажется неподъёмной, можно попробовать добыть воду самостоятельно. Скважины, пробуренные без использования профессионального бурового оборудования, как правило, неглубокие (20-30 м), расположены в первом водоносном горизонте.

Более масштабные сооружения сложно строить физически: с каждым пройденным метром увеличивается вес оборудования, которое нужно опускать, проворачивать и поднимать наверх. Хотя до изобретения современных установок предками сооружались скважины, глубокие даже по сегодняшним меркам. Учёным известна скважина глубиной в 1242 м, пробуренная в китайской провинции Чун Канг. Время её строительства, по мнению археологов, относится к началу нашей эры.

Конечно, такие работы велись не совсем вручную: механизмы приводились в движение лошадьми, ослами, волами, ну или рабами.

Существует 3 основных метода бурения скважины самостоятельно и их всевозможные модификации и комбинации:

• шнековый;
• ударно-канатный;
• абиссинская скважина-игла.

Прежде чем начать самостоятельное бурение, следует определить место и предполагаемую глубину. Разобраться, на какой глубине залегают грунтовые воды, можно, прочитав статью Как определить уровень грунтовых вод на участке.

Для определения наиболее подходящего места для будущего источника воды нужно учесть проходящие подземные коммуникации, близость скважины к дому (чтобы было удобно подводить воду) и санитарно-защитные зоны от туалета, септика, фильтровальных траншей и колодцев, а также от места складирования отходов. Обратите внимание и на территорию соседей — а где у них находится туалет и прочее? Определившись с местом и глубиной, можно переходить непосредственно к процессу. Рассмотрим все 3 метода поближе.

Шнековое бурение

Для такого бурения потребуется несложное оборудование и инструменты:

• штыковая и подборочная (совковая) лопаты. Можно обойтись и просто штыковой;
• тачка. Грунт, вынимаемый на поверхность, лучше сразу отвозить от места бурения, иначе через некоторое время его скопится приличное количество под ногами и будет неудобно работать;
• бур — шнековый, похожий на гигантский штопор. Можно пользоваться ручным, можно применять мотобур, а на крайний случай подойдёт и ледобур, только у него диаметр небольшой;
• штанги для наращивания длины буровой колонны — стальные трубы диаметром 3/4 дюйма, соединители (отрезки труб меньшего диаметра) и шпильки;
• буровая вышка — металлическая или деревянная тренога с лебёдкой для подъёма и спуска буровой колонны;
• желонка — буровой инструмент в виде стакана с клапаном на дне. Она пригодится и для последующей очистки скважины во время эксплуатации;
• обсадные трубы — на 15 мм меньшего диаметра, чем диаметр бура.

В месте бурения выкапывается яма глубиной 1,5 м. Другие размеры её тоже 1,5х1,5 м. Это предотвратит осыпание земли в ствол скважины. На дне делается углубление (примерно на штык лопаты) для «забега» лопасти шнека.

Над ямой устанавливается тренога с лебёдкой, и начинается бурение. Через каждые 1,5 м прохождения бур поднимается с помощью лебёдки и очищается от грунта. Не ленитесь убирать вынутую породу! После того как рукояти бура дошли до земли, длина его наращивается дополнительными штангами.

Как только буровая колонна попала в водоносный пласт (это будет видно по мокрому грунту, доставаемому из ствола скважины), бур нужно вынимать для очистки чащеь — после 2-3 оборотов, иначе его может засосать. Периодически (через каждые полметра прохода) ствол скважины очищается при помощи желонки. Когда буровая колонна достигла водоноса, следует углубиться ещё на 3 метра. По окончании бурения в скважину опускают обсадные трубы и устанавливают фильтр.


Ударно-канатный метод

Ударно-канатный метод по сути не бурение, а долбление. Процесс происходит под действием силы тяжести, а усилия мускулов или двигателя необходимы для возвращения буровой установки в исходное положение.

Рабочий инструмент представляет собой забивной стакан — тяжёлый металлический цилиндр (трубу) с заострёнными кромками. На стенках трубы сделаны отверстия для облегчения извлечения шлама. В верхней части стакана имеется петля, за которую он крепится к тросу, проходящему через блок на вершине треноги к лебёдке.

С помощью троса стакан поднимают, затем отпускают. При ударе грунт разрушается и захватывается трубой стакана. Ударно-канатный способ устройства скважин подходит для глинистых почв, имеющих вязкую структуру. В песчаных грунтах и при достижении водоносного слоя используется желонка — стакан с клапаном. Диаметр забивного стакана зависит от предполагаемого диаметра скважины, а его длина — 1,5-2 м.

После того как водоносный слой достигнут, действия такие же, как и описано в части про шнековое бурение: скважина углубляется ещё на 3 м, очищается желонкой, обсаживается и оборудуется фильтром. Затем нужно измерить статический и динамический уровень воды и дебит скважины (объём стабильно поступающей воды).

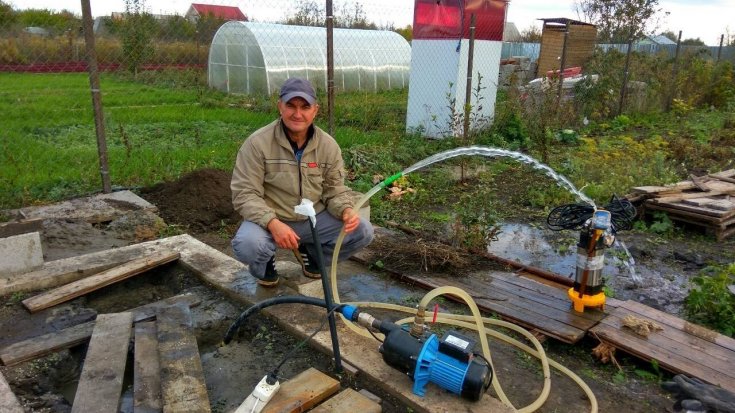

Для готовой скважины потребуется специальный насос.

Абиссинская скважина

Забивной трубчатый колодец называется нортоновским, более распространённое название — абиссинский. Известность это водозаборное устройство получило благодаря экспедиции колониальных британских войск в Африку.

Абиссинский колодец всё-таки больше похож на скважину — диаметр его очень мал. Для его устройства применяются 1-2-дюймовые металлические трубы, нарезанные метровыми или полутораметровыми отрезками. Трубы соединяются между собой резьбовыми муфтами, для этого на концах труб нарезается резьба. Нижняя часть ствола скважины длиной около 1 м представляет собой фильтр из металлической сетки, наваренный на трубу с отверстиями, и заострённый металлический наконечник, протыкающий грунт при проходе.

Фильтр также присоединяется с помощью резьбовой муфты. Вся конструкция напоминает копьё, поэтому абиссинский колодец имеет ещё одно название — скважина-игла. А для самого процесса устройства такой скважины часто используют сленговое словосочетание — «забить иглу».

Абиссинская скважина (колодец) — пожалуй, самый простой способ добыть воду самостоятельно. Здесь не потребуются обсадные трубы или специальное буровое оборудование (бур, забивной стакан). Конструкция абиссинской скважины сама служит и буровым инструментом, и фильтром, и обсадной трубой.


Дополнительные приспособления, требующиеся для устройства скважины, это:

• бабка — груз в виде цилиндра весом 25-30 кг с отверстием посередине под трубу;
• подбабок — площадка, принимающая удар от бабки;
• блоки с прочной верёвкой.

В крайнем случае, если бабки нет, можно забить ствол трубчатого колодца и кувалдой. Но если есть возможность, всё же лучше воспользоваться бабкой: нанося удар кувалдой вы, как ни стараетесь, бьёте не строго вертикально, как бабка. Из-за этого ствол скважины отклоняется от вертикали, а сама труба может погнуться.

Если планируете работать без помощника, то потребуется тренога для закрепления блока над стволом скважины. Если помощник есть, то блоки можно закрепить на самой трубе, как показано на схеме.

Теоретически «забить иглу» можно прямо от поверхности. Практически советую сначала сделать садовым буром максимально глубокое отверстие или выкопать яму глубиной около 1,5 м, и только потом установить «иглу» — фильтр, соединённый муфтой с первым отрезком трубы.

На трубе с помощью хомутов на высоте 1 м от фильтра монтируется подбабок, одевается сама бабка. Выше, на расстоянии 1,5 м также с помощью хомутов монтируется перекладина с блоками. Через блоки пропускаются верёвки, прикреплённые к бабке, и начинается забивание абиссинской скважины. Когда ствол углубляется, труба наращивается следующим отрезком, хомуты с подбабком и блоками переставляются выше и так до конца. Фильтр абиссинской скважины располагается в водоносном песке, а труба скважины служит обсадной трубой, исключающей попадание выше расположенных грунтовых вод.

После достижения цели на верхнюю часть трубы монтируется обратный клапан и насос. Абиссинскую скважину устраивают на рыхлых песчаных грунтах — в плотной глине есть опасность сорвать резьбу муфт при забивании, потому что именно на них приходится ударная нагрузка.

Есть и другой способ «забивания иглы». В этом случае ударяют не по подбабку, а изнутри по приваренному к основанию фильтра наконечнику, используя длинный тяжёлый металлический прут меньшего диаметра, чем труба. Для этого подойдёт, например, арматура диаметром 22 мм. Так ударная нагрузка будет приходиться на самый конец «иглы», и резьбовые соединения почти не нагружаются.

Правда, в этом случае существует опасность отрыва самого наконечника и раскручивания соединений. Сложность такого способа ещё и в том, что прут арматуры нужен очень длинный, чтобы он был достаточно тяжёлым. Значит, потребуется высокая тренога, чтобы его поднимать-опускать.

При устройстве абиссинского колодца стоит иметь в виду, что, кроме рыхлого грунта, существует ещё ограничение по глубине: его можно делать не глубже 9 м. Это ограничение связано с тем, что для добычи воды из скважины используется не погружной, а поверхностный насос.

Для абиссинских скважин советую использовать ручной насос мембранного, крыльчатого или поршневого типа. В силу своего устройства такие насосы могут поднимать воду с глубины не более 6 м, а при условии установки обратного клапана — с 9 м.

Надо заметить, что сейчас есть и ручные погружные насосы, позволяющие качать воду с глубины до 16 м. У них другая конструкция: механизм находится не на поверхности, а опускается на глубину, в скважину. Электрические поверхностные насосы в большинстве своём слишком мощные — при работе они «рвут» водяной столб и отключаются, срабатывает защита от «сухого хода».

Скважина, пробуренная самостоятельно, — отличное решение финансовой проблемы получения воды на участке. Себестоимость её в разы меньше, в сравнении с оплатой работы профессиональных бурильщиков. А может и вообще стремиться к нулю, если вы владеете сварочным аппаратом и имеете лёгкий доступ к металлолому. Но нужно учитывать, что и срок службы скважины на неглубоком водяном горизонте меньше, чем у глубоких. Кроме того, полученная вода может иметь низкое качество из-за загрязнений и примесей, а дебит бывает недостаточным.

Поэтому необходимо тщательно взвесить все «за» и «против», прежде чем браться за самостоятельное бурение. Несмотря на все потраченные усилия, оно может и не увенчаться успехом, если вы нарушите буровую технологию, встретите непроходимый любительским оборудованием плывун, слой валунов или известняка, или просто не найдёте воду. опубликовано econet.ru

Подписывайтесь на наш канал Яндекс Дзен!

Если у вас возникли вопросы по этой теме, задайте их специалистам и читателям нашего проекта здесь.

P.S. И помните, всего лишь изменяя свое потребление — мы вместе изменяем мир! © econet

Как бурят скважину на воду

Как бурят скважину на воду

Не ошибиться с выбором компании, которая быстро и качественно пробурит вам скважину, — лишь половина дела. Когда лучше звать бригаду, как подготовиться к ее приезду и о чем не забыть во время приемки работ, напоминает специалист.





Когда бурить скважину?

Те читатели, которые по каким-то причинам не успели по осени обзавестись собственным источником воды на загородном участке либо они не довольны существующим источником воды, и они решили устраивать источник воды сейчас.

Правильное решение: разумный хозяин об этом думает не 1 мая, а 1 марта. Однако стоит заметить, что наиболее удачное время для бурения скважины — это время после окончания сезона (октябрь, ноябрь, даже декабрь). Март тоже неплохой период: в мороз по твердому грунту заезжать 15-тонной техникой на участок гораздо проще, чем в теплую погоду по мягкому грунту. Хотя бурить скважину, когда тепло, проще и технике, и людям. Сейчас снег начнет таять, и скважину бурить будет все труднее: даже трехосные буровые машины застревают в снегу, а когда начинают рыть землю, вообще «садятся».

Кроме всего прочего надо знать, что некоторые поселки дачные, коттеджные, где сами пайщики своими силами клали дороги, просто-напросто закрывают въезд для любой техники, кроме личного автотранспорта. Уговаривай не уговаривай, угрожай, оплачивай — бесполезно. Принято решение общим собранием — никакая буровая туда не въедет. В этом случае придется ждать окончания паводка, а может быть и даже до конца мая.

И еще очень важный момент при бурении скважины. Цена на бурение скважины непостоянна в рамках годового цикла. Трубные комплексы катают трубы постоянно, летом есть спрос, зимой спроса нет. Поэтому цена на трубную продукцию летом выше. Серьезные компании, закупившие трубы под новый год на всю свою прибыль, могут бурить какое-то время, используя более дешевые трубы. Динамика цен на ГСМ также влияет на общую стоимость. На хорошую скважину уходит до полутора-двух тонн бензина. Самые низкие цены на бурение — с середины октября по март. В конце марта они начинают расти. Например, для обустройства артезианской скважины, если говорить про регион Московской области, заказать бурение скважины на воду можно тут.





Неглубокая скважина на песок бурится обычно один световой день. Скважина глубинная бурится от двух до пяти дней. Если у вас стоит буровая и бурит скважину две недели, можете ее сразу гнать. Артезианские скважины, в принципе, без разницы, когда бурить, это колодцы нельзя копать во время паводка, понятно почему (они будут мелкие с водой, а потом вода кончится). Скважины на песчаные горизонты тоже.

Я за много лет так и не убедился в том, что они как-то активно сезонно наполняются водой. Если горизонт нормальный, он никогда не истощается летом. Только не надо путать верховодку и грунтовые горизонты. Верховодка — это сезонный водоносный слой, который возникает после снеготаяния и какое-то время держится наверху, а потом уходит вниз. А скважина строится на постоянный пласт, который никогда не иссякает.

Буровой шнек при бурении скважины на песчаный водоносный горизонт



Где бурить скважину?

Пробуренная скважина никуда не переносится — это не дом, не гараж, не палатка, не барбекю. Существуют три незыблемых правила для выбора места бурения скважины.

Первое. Чтобы удобно было работать буровикам. Должна быть ровная или слабонаклонная площадка примерно 4 на 8-10 метров прямоугольной формы, на которой помещается трехосная машина, над которой нет проводов (мачта поднимается на 8 метров вверх), под которой нет коммуникаций и которая от строений, фундаментов зданий, корней деревьев, забора удалена на 3 — 4 метра.

Второе правило. Чтобы удобно было пользоваться скважиной. Она должна быть пробурена как можно ближе к месту потребления воды (к котельной, бане, кухне), чтобы не надо было копать по всему участку многометровые бестолковые траншеи.

И третье правило. Чтобы скважина была пробурена в месте, пригодном для заезда техники на нее повторно для проведения ремонтных работ в рамках гарантийного срока. Любой ремонт скважины (углубить, переобсадить, промыть, поднять упавшие предметы) выполняется только буровой машиной, руками там делать нечего. Если такой подъезд невозможен, ни одна компания гарантий выполнять не сможет. Если же скважина находится в кессоне, для того, чтобы машина опустила буровой инструмент сквозь кессон, крышка колодца и скважины должны находиться на одной оси.

Рабочая площадка при бурении установкой УРБ 2А2



На что нужно обратить особое внимание при бурении скважины?

В договоре условия приемки работ должны быть четко прописаны: проверяются качество воды, количество воды и глубина скважины. Заказчику обязаны продемонстрировать вытекающую из скважины воду. Ее количество легко измерить при помощи ведра и секундомера на часах. Вода должна быть визуально прозрачной. В ней допустима некоторая мутность, но песка, песчинок, скажем, на бутылку воды больше чем одна столовая ложка быть не должно.

Скважину промеряют до дна. Глубину скважины заказчик должен обязательно принять на месте. Есть разные способы: грузик на веревочке, промаркированной по метру; буровые штанги и др. Недобросовестные бригады предлагают следующее: «Мы бурим на 20 метров, для фирмы напишем, что 15, а 5 ты нам платишь по другому тарифу». Поэтому серьезные компании в договоре прописывают, что при несоответствии указанной глубины скважины с фактической никаких гарантий заказчику не предоставляется.

Бурение скважины установкой УРБ 2А2

Бывает так, что скважина пробурена, а воды нет. Здесь два варианта: ее просто нет, либо буровики не смогли ее по каким-то причинам получить. Получилась, так называемая — сухая скважина. Нормальные компании всегда предупреждают, что есть опасность получить «сухаря», когда заказчик ничего не узнал, соседей не опросил.

Колодцы — это не скважины, в колодцах всегда будет вода, они работают за счет широкого дна, достаточно небольшого слоя песка — вода будет. Скважина работает боковыми стенками, фильтром, и нужно не полметра песка, а метров 5-7, чтобы скважина начала работать. Такого слоя песка может не оказаться на участке. Например, на 50% территории Московской области пески залегают пятнами. Здесь есть линза песка, а дальше она заканчивается, и никак внешне она не обозначена.

Как с этим бороться? Четче работать с соседями, выяснять, искать хорошего геолога, поднимать каталоги, карты. Или бурить скважину на артезианскую воду, которая есть повсеместно.

Если бригада не справилась. Причинами могут быть сложные условия бурения (валуны, крупный обломочный материал, щебенка, гравий), но чаще это плохой буровой инструмент, изношенная техника, неопытный мастер. Как с этим бороться? Не пытаться всеми силами сэкономить, а обращаться в серьезную компанию.









Что бы еще почитать?
