Как подключить светодиодную ленту — 3 ошибки, схема и правила для лент 12-24 Вольт

Есть две основные причины выхода из строя светодиодной подсветки:

не качественные светодиоды и блоки питания

не правильный монтаж и подключение с ошибками

Вот основные три правила и ошибки, на которые нужно обращать внимание в первую очередь.

Светодиодная лента подключается параллельно, отрезками не более чем по 5 метров каждый.
Она даже продается катушками этого метража. А что если вам нужно подключить 10 или 15м? Казалось бы, подсоединил конец первого куска с началом второго и готово. Однако такое подключение запрещается. Почему так принято?
Потому что пять метров – это расчетная длина, которую могут выдержать токоведущие дорожки ленты. При большей длине, нагрузка будет превышать допустимую и лента обязательно выйдет из строя. Кроме того, будет наблюдаться неравномерность свечения. В начале ленты светодиоды будут светить ярко, а в конце гораздо тусклее.
Вот так будет выглядеть схема параллельного подключения светодиодных лент длиной превышающих допустимую:
При этом подключать ленту можно как с двух сторон, так и с одной. Подключение с двух сторон позволяет уменьшить нагрузку на токовые дорожки, а также помогает избежать неравномерности свечения в начале и конце ленты.

Особенно это важно на мощной ленте – свыше 9,6Вт/метр. Именно так советуют подключать профессионалы, которые занимаются установкой светодиодной продукцией долгие годы. Единственный жирный минус – приходится тащить дополнительные провода вдоль всего освещения.
Светодиодная лента должна обязательно монтироваться на алюминиевый профиль, который выполняет роль теплоотвода.
Во время работы лента нагревается, и эта температура отрицательно влияет на сами светодиоды. Они попросту перегреваются и начинают терять яркость, постепенно деградируя и разрушаясь.
Таким образом лента, которая могла бы спокойно проработать 5-10 лет, без профиля перегорит у вас через год, а может даже и раньше. Поэтому использование алюминиевого профиля в светодиодной подсветке обязательно.

Единственная лента, где можно обойтись без него – это SMD 3528. Она маломощная, всего 4,8Вт на 1м и не столь требовательна к теплоотводу.
Особенно нуждаются в теплоотводе ленты залитые сверху силиконом. В них теплоотдача происходит только через подложку, снизу. А этого бывает иногда недостаточно. Если вы еще наклеите ее на какой-нибудь пластик или дерево, то здесь вообще никакого охлаждения не будет.
Правильный выбор блока питания это гарантия долговременной и безопасной работы всей подсветки.

Блок питания должен быть мощнее чем светодиодная лента на 30%.
Только в этом случае он будет работать нормально. Если вы подберете его впритык, ровно по мощности всех светодиодов, то блок будет постоянно трудиться на своем пределе. Естественно такая работа скажется на продолжительности эксплуатации. Поэтому всегда давайте ему запас.
Подключение светодиодной ленты
Для монтажа освещения с помощью светодиодной ленты вам понадобится:
бухта светодиодной ленты. Необходимую длину отрежете в процессе монтажа.
трехжильный кабель ВВГнг-Ls сечением 1,5мм2
блок питания
диммер и пульт управления
монтажный провод ПуГВ. Лучше всего взять с разноцветной изоляцией красного и черного цветов. Сечение также 1,5мм2
Монтаж питания 220В
Если у вас не выполнены эл.монтажные работы, то предварительно необходимо подвести напряжение 220В к месту подключения ленты. Для этого штробите стену, либо укладываете кабельный канал и протягиваете по нему трехжильный кабель ВВГнг-Ls 31,5. Ведете его непосредственно до той распредкоробки, где будет подключаться питание светодиодной ленты.
Можно использовать существующую распаечную коробку, где подключено основное освещение. Главное чтобы место позволяло свободно подключить дополнительные провода и клеммники.

Выключатель на светодиодную ленту желательно устанавливать именно на провода 220 Вольт, а не перед лентой на отходящие 12-24В. В этом случае блок не будет работать постоянно. Тем более, импульсным блокам работать без нагрузки противопоказано. К тому же так будет выше уровень безопасности.
Предварительно проверьте и не перепутайте фазу, ноль и землю. Чаще всего, ноль бывает синего цвета, заземляющая жила – желто-зеленого, а фазная — любых других расцветок.
Но доверять только цветовой маркировке нельзя! Более подробно как без ошибок отличить ноль и фазу можно ознакомиться в статье «Как определить фазу и ноль в электропроводке».

Далее нужно от этой распредкоробки в штробе, гофрорукаве или в кабельном канале проложить кабель к будущему месту установки блока питания. Для его размещения монтируете удобную полочку. Изготовить ее можно из кусков фанеры или гипсокартона. Рядом размещаете и диммер.
Подключение блока питания
Протянув кабель до блока, можно приступать непосредственно к подключению проводов.
фазный провод подсоединяете к разъему L*
жилу синего цвета — нулевую, к клемме N
желто-зеленую — к клемме обозначенную как Pe или значком заземления
Подключение диммера
Теперь необходимо подключить диммер. Здесь применяйте гибкий монтажный провод ПуГВ 1,5мм2 разных цветов. Например черный (для минусовых контактов) и красный (для плюсовых).
отмеряете и отрезаете необходимого размера провода

зачищаете концы и опрессовываете их наконечниками НШВИ
В первую очередь подключаете концы со стороны блока питания. Минусовой провод (черного цвета) соединяете с клеммой имеющей маркировку –V. Плюсовой провод (красного цвета) с клеммой промаркированной как +V.
Оба провода должны подключаться к диммеру со стороны Power IN (входное питание). Провод красного цвета подключаете на диммере к плюсовой клемме DC+, а другой провод к клемме минус DC-

Далее опять идут монтажные работы по прокладке провода. Протягиваете его в гофре от диммера, до места подключения к светодиодной ленте. Используйте тот же самый ПуГВ. При превышении общей длины светодиодной ленты и подсветки более 5 метров, ленты подключаются параллельно. Причем к каждой из них подводится отдельное питание.
Приступаете к подключению проводов к клеммам диммера. Они обычно имеют надпись и обозначаются как Output Led. Для надежного контакта зачищенные концы жил лучше обжать наконечниками.
на клеммы V- заводятся жилы черного цвета
на клеммы V+ красного
С обратного конца с этих же проводов снимается изоляция, они также обжимаются и при необходимости маркируются аналогичным образом.
Монтаж и пайка проводов на светодиодной ленте
Можно переходить к монтажу самой ленты. Для этого ее нужно отмерить и разрезать на нужные куски. Сделать это можно не в любом месте, а только там, где нанесен пунктир или нарисованы ножницы.
После резки, провода можно припаять к специальным контактам на ленте. Для этих же целей, а также для соединения отдельных кусков ленты друг с другом можно применить и коннекторы.

Ищите минусовой контакт и подсоединяете туда провода черного цвета. К контакту плюс идет соответственно другой провод – красный. Не разогревайте паяльник до максимума, иначе легко пережжете подложку. Рекомендуемое время пайки — до 10 сек.
Противоположные концы также зачищаются и на них устанавливаются наконечники НШВИ.
Еще раз запомните, что для лучшего охлаждения укладывать светодиодную ленту нужно только на профиль из алюминия. Монтируется он заранее.
После всех этих работ все жилы проводов выводятся в одно место и подключаются к соответствующим питающим проводам, с соблюдением фазировки (плюсовых и минусовых контактов).
Подключение лучше всего выполнять через клеммы Wago.
На этом монтаж можно считать законченным и закрыть всю конструкцию потолочным багетом.
Источники — //cable.ru, Кабель.РФ
Статьи по теме
Как светодиодную ленту 24в подключить к 12в?
Главная > Видео > Переделка светодиодной ленты с 12В на 24В
Опубликовано 26.01.2013 Ведущий Виталий Дудкин
Тэги:
диод, лампа, светодиод
Светодиодные ленты на 12В очень распространены и купить их просто, менее распространены ленты на 24В. И если вам требуется лента именно на такое напряжение, найти ее сразу возможно будет не так просто. Но можно найти выход и приспособить ленту на 12В для питания напряжением 24В. Это сделать совсем просто и быстро …
Смотрите также:
3:44
Мини-видеокамеры
2:35
DSW-HDMI-31 HDMI переключатель
1:29
Светодиодный SMD модуль 2 диода 5050 Классик Миди белого свечения
1:56
Устройство линейного спутникового конвертера
1:35
141-111 Светодиодный модуль
Есть две основные причины выхода из строя светодиодной подсветки:
не качественные светодиоды и блоки питания
не правильный монтаж и подключение с ошибками
Вот основные три правила и ошибки, на которые нужно обращать внимание в первую очередь.
Светодиодная лента подключается параллельно, отрезками не более чем по 5 метров каждый.
Она даже продается катушками этого метража. А что если вам нужно подключить 10 или 15м? Казалось бы, подсоединил конец первого куска с началом второго и готово. Однако такое подключение запрещается. Почему так принято?
Потому что пять метров – это расчетная длина, которую могут выдержать токоведущие дорожки ленты. При большей длине, нагрузка будет превышать допустимую и лента обязательно выйдет из строя. Кроме того, будет наблюдаться неравномерность свечения. В начале ленты светодиоды будут светить ярко, а в конце гораздо тусклее.
Вот так будет выглядеть схема параллельного подключения светодиодных лент длиной превышающих допустимую:
При этом подключать ленту можно как с двух сторон, так и с одной. Подключение с двух сторон позволяет уменьшить нагрузку на токовые дорожки, а также помогает избежать неравномерности свечения в начале и конце ленты.
Особенно это важно на мощной ленте – свыше 9,6Вт/метр. Именно так советуют подключать профессионалы, которые занимаются установкой светодиодной продукцией долгие годы. Единственный жирный минус – приходится тащить дополнительные провода вдоль всего освещения.
Светодиодная лента должна обязательно монтироваться на алюминиевый профиль, который выполняет роль теплоотвода.
Во время работы лента нагревается, и эта температура отрицательно влияет на сами светодиоды. Они попросту перегреваются и начинают терять яркость, постепенно деградируя и разрушаясь.
Таким образом лента, которая могла бы спокойно проработать 5-10 лет, без профиля перегорит у вас через год, а может даже и раньше. Поэтому использование алюминиевого профиля в светодиодной подсветке обязательно.
Единственная лента, где можно обойтись без него – это SMD 3528. Она маломощная, всего 4,8Вт на 1м и не столь требовательна к теплоотводу.
Особенно нуждаются в теплоотводе ленты залитые сверху силиконом. В них теплоотдача происходит только через подложку, снизу. А этого бывает иногда недостаточно. Если вы еще наклеите ее на какой-нибудь пластик или дерево, то здесь вообще никакого охлаждения не будет.
Правильный выбор блока питания это гарантия долговременной и безопасной работы всей подсветки.
Блок питания должен быть мощнее чем светодиодная лента на 30%.
Только в этом случае он будет работать нормально. Если вы подберете его впритык, ровно по мощности всех светодиодов, то блок будет постоянно трудиться на своем пределе. Естественно такая работа скажется на продолжительности эксплуатации. Поэтому всегда давайте ему запас.
Подключение светодиодной ленты
Для монтажа освещения с помощью светодиодной ленты вам понадобится:
бухта светодиодной ленты. Необходимую длину отрежете в процессе монтажа.
трехжильный кабель ВВГнг-Ls сечением 1,5мм2
блок питания
диммер и пульт управления
монтажный провод ПуГВ. Лучше всего взять с разноцветной изоляцией красного и черного цветов. Сечение также 1,5мм2
Если у вас не выполнены эл.монтажные работы, то предварительно необходимо подвести напряжение 220В к месту подключения ленты. Для этого штробите стену, либо укладываете кабельный канал и протягиваете по нему трехжильный кабель ВВГнг-Ls 31,5. Ведете его непосредственно до той распредкоробки, где будет подключаться питание светодиодной ленты.
Можно использовать существующую распаечную коробку, где подключено основное освещение. Главное чтобы место позволяло свободно подключить дополнительные провода и клеммники.
Выключатель на светодиодную ленту желательно устанавливать именно на провода 220 Вольт, а не перед лентой на отходящие 12-24В. В этом случае блок не будет работать постоянно. Тем более, импульсным блокам работать без нагрузки противопоказано. К тому же так будет выше уровень безопасности.
Предварительно проверьте и не перепутайте фазу, ноль и землю. Чаще всего, ноль бывает синего цвета, заземляющая жила – желто-зеленого, а фазная — любых других расцветок.
Но доверять только цветовой маркировке нельзя! Более подробно как без ошибок отличить ноль и фазу можно ознакомиться в статье «Как определить фазу и ноль в электропроводке».
Далее нужно от этой распредкоробки в штробе, гофрорукаве или в кабельном канале проложить кабель к будущему месту установки блока питания. Для его размещения монтируете удобную полочку. Изготовить ее можно из кусков фанеры или гипсокартона. Рядом размещаете и диммер.
Подключение блока питания*
Протянув кабель до блока, можно приступать непосредственно к подключению проводов.
фазный провод подсоединяете к разъему L
жилу синего цвета — нулевую, к клемме N
желто-зеленую — к клемме обозначенную как Pe или значком заземления
Теперь необходимо подключить диммер. Здесь применяйте гибкий монтажный провод ПуГВ 1,5мм2 разных цветов. Например черный (для минусовых контактов) и красный (для плюсовых).
отмеряете и отрезаете необходимого размера провода
зачищаете концы и опрессовываете их наконечниками НШВИ
В первую очередь подключаете концы со стороны блока питания. Минусовой провод (черного цвета) соединяете с клеммой имеющей маркировку –V. Плюсовой провод (красного цвета) с клеммой промаркированной как +V.
Оба провода должны подключаться к диммеру со стороны Power IN (входное питание). Провод красного цвета подключаете на диммере к плюсовой клемме DC+, а другой провод к клемме минус DC-
Далее опять идут монтажные работы по прокладке провода. Протягиваете его в гофре от диммера, до места подключения к светодиодной ленте. Используйте тот же самый ПуГВ. При превышении общей длины светодиодной ленты и подсветки более 5 метров, ленты подключаются параллельно. Причем к каждой из них подводится отдельное питание.
Приступаете к подключению проводов к клеммам диммера. Они обычно имеют надпись и обозначаются как Output Led. Для надежного контакта зачищенные концы жил лучше обжать наконечниками.
на клеммы V- заводятся жилы черного цвета
С обратного конца с этих же проводов снимается изоляция, они также обжимаются и при необходимости маркируются аналогичным образом.
Монтаж и пайка проводов на светодиодной ленте
Можно переходить к монтажу самой ленты. Для этого ее нужно отмерить и разрезать на нужные куски. Сделать это можно не в любом месте, а только там, где нанесен пунктир или нарисованы ножницы.
После резки, провода можно припаять к специальным контактам на ленте. Для этих же целей, а также для соединения отдельных кусков ленты друг с другом можно применить и коннекторы.
Ищите минусовой контакт и подсоединяете туда провода черного цвета. К контакту плюс идет соответственно другой провод – красный. Не разогревайте паяльник до максимума, иначе легко пережжете подложку. Рекомендуемое время пайки — до 10 сек.
Противоположные концы также зачищаются и на них устанавливаются наконечники НШВИ.
Еще раз запомните, что для лучшего охлаждения укладывать светодиодную ленту нужно только на профиль из алюминия. Монтируется он заранее.
После всех этих работ все жилы проводов выводятся в одно место и подключаются к соответствующим питающим проводам, с соблюдением фазировки (плюсовых и минусовых контактов).
Подключение лучше всего выполнять через клеммы Wago.
На этом монтаж можно считать законченным и закрыть всю конструкцию потолочным багетом.
Источники — Кабель.РФ
Среди гибких осветительных конструкций светодиодная лента 12 В – самая распространенная. Низковольтный осветительный прибор удобен в применении и безопасен, но его нельзя подключать напрямую к сети.
Конструктивные особенности светодиодной ленты на 12 В и 24 В
Эти светящиеся полосы имеют простое устройство: на монтажной подложке-диэлектрике установлены светодиоды, резисторы, токопроводящие провода. Модули в электронной схеме соединены параллельно.
Длина светодиодной ленты 12 или 24 V в стандартной катушке составляет 5 м. При такой длине однородность свечения сохраняется по всей протяженности осветительной конструкции. Ее можно нарезать на отдельные сегменты или наращивать, в зависимости от стоящих перед пользователем задач. Места допустимых разрезов обозначены на лицевой стороне полосы.
Чаще всего в LED-ленты устанавливают прямоугольные светодиоды размерами 3,5х2,8 мм (3528) и квадратные – 5,0х5,0 мм (5050). Это компактные долговечные источники света с широким углом расхождения светового потока.
Яркость свечения ленты зависит от плотности расположения светодиодов на одном метре подложки. Чем их больше, тем мощнее световой поток. Минимальное количество – 30 штук на метр, в мощных светодиодных лентах 12 V осветительные элементы устанавливают в несколько рядов, и число их может достигать 360 на 1 м.
Внешняя защита
Устройство этих приборов защищено от внешних воздействий соответственно одному из классов:
IP 20 – допустима установка в сухих помещениях со слабым образованием пыли.
IP 54 – защита от попадания внутрь больших количеств пыли и брызг.
IP 65 – ленте не страшны падающие с любого направления струи воды.
IP 68 – прибор может постоянно работать под водой на метровой глубине.
Одно из преимуществ светодиодных устройств – возможность использования в зимнее время. Они работают при низких температурах, в жару (до +40 °С), на ветру, под снегом и дождем – при соответствующей степени защиты.
Области использования
Подсветку светодиодными лентами 24 В (12 В) применяют в таких сферах, как:
Интерьерный дизайн.
Архитектурная подсветка.
Автомобильный тюнинг.
Наружная .
Мебельная подсветка.
С помощью ярких световых полос эффектно освещают торговые витрины, фасады, ступени, карнизы. Их используют также для праздничного оформления ресторанов и кафе, развлекательных комплексов, салонов. Для этих целей часто используют светодинамические RGB-ленты, управляемые с пульта. Такая подсветка не просто красива, она завораживает взгляд и полностью меняет «ауру» помещения.
Питание низковольтной ленты
Как уже упоминалось, эти осветительные приборы нельзя подключать напрямую к сети. Для их питания предназначены специальные трансформаторы, преобразующие переменный ток в постоянный, с напряжением 12 В или 24 В (есть и другие варианты). К такому преобразователю подсоединены провода. Они необходимы для подключения его с одной стороны – к сети, с другой – к низковольтной ленте.
Для определения мощности блока питания выполняют несложный расчет. Мощность 1 м ленты умножают на количество метров длины ее конкретного отрезка и добавляют для запаса 20 % . При выборе питающего источника учитывают также напряжение светодиодной ленты — 12 В или 24 В.
Для фиксации на монтажной поверхности с обратной стороны гибкой диодной полосы приклеен двусторонний скотч. Некоторые модели укладывают также в жесткие профили или закрепляют монтажными клипсами.
Соединение отдельных отрезков в общую световую конструкцию производят с помощью пайки или специальных коннекторов. При этом важно соблюдать полярность, так как при некорректном соединении плюса и минуса устройство работать не будет.
Покупка светодиодной ленты выгодна тем, что этот прибор будет долгое время выполнять свои функции, расходуя минимум электроэнергии. По истечении срока службы он станет светить менее ярко, но не выйдет из строя. Поэтому его можно будет использовать в другом месте, где мощный свет не требуется. Это уникальные осветительные приборы, преимущества которых переоценить невозможно!

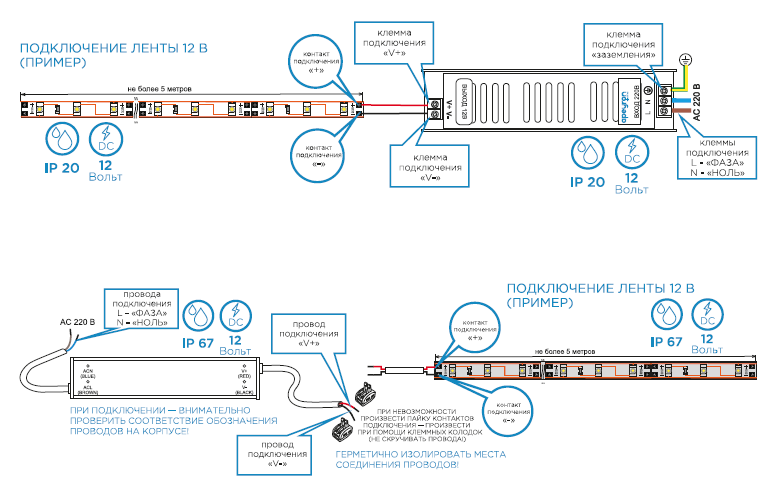

Как подключить ленту 12В/24В к блоку питания
Есть несколько причин отсутствия свечения, неравномерного свечения ленты или вообще выхода светодиодной подсветки из строя. И основная причина — это неправильное подключение и монтаж ленты с ошибками. В нашей статье рассмотрим, как правильно подключить ленту 12В или 24В к блоку питания (подробнее о блоках питания читайте здесь).
Внимание!
Подключение светодиодных лент к блоку питания необходимо проводить при выключенном напряжении сети 220В.
Определяем полярность контактов
Для начала узнайте питающее напряжение светодиодной ленты. На всем протяжении ленты указывается её питающее напряжение (12В или 24В), а также обозначается полярность контактов.
Для одноцветной (монохромной) ленты, как правило, красный цвет — это «+» (положительный контакт), черный — это «-» (отрицательный контакт).

Но встречаются и ленты с другими цветовыми выходами, где белый провод «+», белый провод с дополнительными штрихами — это «-».
Надо помнить, что для лучшего понимания полярности контактов ленты, лучше обращать внимание на то, как полярность указана на самой ленте. То есть, проверить на ленте обозначение «+» и «-».
Что проверяем перед подключением ленты
Перед подключением светодиодной ленты необходимо убедиться в правильности выбора блока питания. Для этого необходимо правильно рассчитать потребляемую мощность блока питания. Про выбор блока питания подробно описано в нашей статье здесь.
Также необходимо проверить соответствие напряжения питания светодиодной ленты и блока питания. Для светодиодных лент с напряжением питания 12В необходим блок питания с выходным напряжением 12В. Для светодиодных лент с напряжением 24В предусматривается подключение к блокам питания 24В, соответственно.
Подсказка:
На корпусе блоков питания IP20 имеется маркировка подключения контактов.
Полярность подключения
При подключении светодиодной ленты необходимо соблюдать полярность подключения. «V+» предназначен для подключения положительного контакта ленты «+», «V-» – для подключения отрицательного контакта ленты «-».

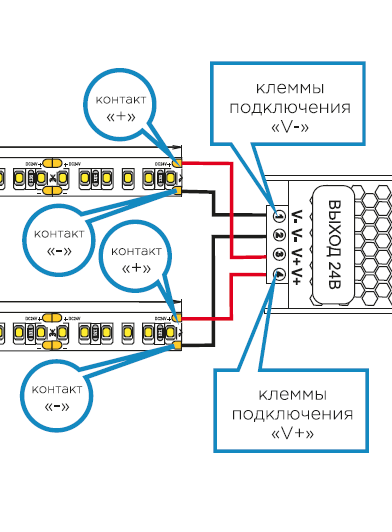

Блоки питания, имеющие большую мощность, оснащены несколькими выходными контактами: V+, V+ и V-, V-. Это необходимо, для равномерного распределения подключения светодиодных лент.
Подключение светодиодной ленты длиной 5 м
При подключении светодиодных лент длиной 5 м, с большой мощностью, предусматривается подключение в центральной части светодиодной ленты.
Это необходимо для равномерного распределения напряжения питания.

Заземление
Также блоки большой мощности необходимо подключать к системе электрозаземления. Для этого на панели контактов блока питания есть контакт для подключения заземления.
Подключение блока питания к сети 220В
После подключения светодиодной ленты производится подключение блока питания к электросети 220В.
Подключение блока питания к электросети 220В производится с соблюдением техники безопасности — при отключенном напряжении сети.
Входные контакты для подключения проводов 220В обозначаются «L» и «N».
Также не забудьте произвести подключение провода заземления на клемму заземления, если она предусмотрена конструкцией.

Подключение с использованием коннектора
На корпусе блоков питания со степенью защиты IP65/IP67 имеется маркировка сторон подключения, также предусмотрены цветовые обозначения проводов. Подробнее о блоках питания и их выборе — читаем в статье здесь.
Сторона входного напряжения 220В обозначается как АС (АСL и АСN) и маркируется синим и коричневым. Сторона выходного напряжения DC обозначается как «DC + » и «DC — », маркировка проводов красная и черная, соответственно.
Подключение таких блоков производится при помощи электроклемм или электроколодок.
Для лучшего соблюдения степени пылевлагозащиты IP65/67 необходимо произвести дополнительную влагоизоляцию (герметизацию) мест электросоединений при помощи силиконового герметика.

Это важно:
К выходным контактам DC («DC+» и «DC-»), красный и черный провода, подключаем контакты светодиодной ленты «+» и «-».

Подключение блока питания производится при выключенном напряжении электросети 220В.

Со стороны входного напряжения AC (ACL и ACN) подключаем провода напряжения питания 220В.

Проверка перед включением
Перед включением светодиодной ленты, подключенной к блоку питания, рекомендуется осмотреть собранную электросхему для проверки соблюдения полярности подключения, а также убедиться в отсутствии замыкания проводов и некачественно смонтированных контактов.
Уверены, после такой пошаговой инструкции у вас все получится!
подключение светодиодной ленты помогите советом, хочу подключить светодиодную ленту 12в, к 24в как проще это зделать
Подключи последовательно две светодиодные ленты на 12 вольт.
Спроси тут <a href=»/» rel=»nofollow» title=»15907216:##:cnpocuTyt»>[ссылка заблокирована по решению администрации проекта]</a>
Спроси тут <a href=»/» rel=»nofollow» title=»15907216:##:cnpocuTyt»>[ссылка заблокирована по решению администрации проекта]</a>
разрезать на 2 части и подключить их последовательно
Спроси тут <a href=»/» rel=»nofollow» title=»15907216:##:cnpocuTyt»>[ссылка заблокирована по решению администрации проекта]</a>
стабилизатор 12в ставь
«а если через сопротивление» (с) автора из камментов к предыдущим ответам. Печка нужна? Да без проблем, зная количество сегментов. 20мА на один сегмент (3 светодиода), 12 В — падение напряжения на балластном резисторе. Сопротивление балластного резистора R = U / I, где U — те самые «лишние» 12 В, I — суммарный ток ленты. Выделяемая на нём мощность P = U * I, при тех же вводных. Рассчитывай, включай, и… грейся. Не нравится «бюджетный» вариант с двумя ОДИНАКОВЫМИ кусками ленты, остаётся единственный разумный вариант — заказывать с Али <a rel=»nofollow» href=»http://ru.aliexpress.com/item/RC-Airplane-Module-Mini-360-DC-Buck-Converter-Step-Down-Module-4-75V-23V-to/32266152653.html?spm=2114.30010708.3.67.CvrpnG&ws_ab_test=searchweb201556_10,searchweb201602_1_10037_10017_10034_10021_507_10022_10032_10020_10018_10019,searchweb201603_2&btsid=ff7a25c5-8722-4124-b436-261b3c819060″ target=»_blank»>понижающий импульсный преобразователь</a> напряжения и выставлять ему на выходе 12 В.
какова мощность ленты ?
дак есть ленты на 24
по два одинаковых отрезка (по длине) ленты соединяй последовательно, тогда никаких резисторов и стабилизаторов не нужно 2 одинаковых отрезка, будь то 10 + 10 см, или 5 метров + 5 метров — не важно <img data-lsrc=»//otvet.imgsmail.ru/download/38412937_9fc387012e8b2df57f940c998d111976_120x120.jpg» data-big=»1″ src=»//otvet.imgsmail.ru/download/875a8375f91de049494d6073098e8a2f_30121077aa19f4e071e1242802ac91da.jpg»>
Рекомендации по подключению светодиодных лент повышенной мощности
Мне уже приходилось писать об особых требованиях, предъявляемых к монтажу светодиодных лент,в особеннсти сверхъярких LED лент большой мощности. Однако, учитывая, что в интернете в последнее время получили распространение множество всяких инструкций на этот счёт, зачастую не дающих необходимых объяснения и поэтому понимаемых превратно, появилась необходимость ещй раз вернуться к этому вопросу.
* * *
Рекомендации по подключению светодиодных лент повышенной мощности
При монтаже систем освещения на основе светодиодной ленты, часто возникает вопрос о том, как следует соединять отдельные участки LED ленты, питаемые от одного источника. В интернете можно найти множество рекомендаций на эту тему, но, к сожалению, именно на основе таких советов часто возникают недоразумения, основанные на неверном понимании материала.
Чтобы лучше понимать существо вопроса, полезно знать, как внутри светодиодной ленты соединены составляющие её элементы.

Рис. 1. Типичные электрические схемы светодиодной ленты Электрическая схема простейшей 12 вольтовой одноцветной LED ленты на основе маломощных светодиодов (например типа 3528) приведена на рис.1 а). Как видим, лента состоит из параллельно соединённых элементарных цепочек, содержащих три последовательно соединённых светодиода и один балластный резистор. Отметим, попутно, что обозначение типа светодиода несет в себе информацию о размерах его корпуса (3528 – 3,5мм х 2,8мм, 5050 – 5мм х 5мм, и т.д.). Сопротивление балластного резистора подбирается таким образом, что бы при приложении напряжения питания (в данном случае 12 В), через цепочку светодиодов протекал ток требуемой для нормальной работы светодиода величины. Если ток окажется выше, то светодиоды будут светить ярче нормы, но очень недолго, так как повышенный нагрев приведёт к быстрой деградации (потери яркости), если же ток окажется меньше номинала, то яркость светодиода существенно уменьшится. Ленты, рассчитанные на питание 24 вольта, отличаются только тем, что в последовательную цепочку включают не три, а шесть светодиодов.
Немного сложнее, но в принципе совершенно аналогично, устроены LED ленты с более мощными светодиодами (5050, 5060, 5630…). Отличие заключается в том, что эти светодиоды составные, в одном корпусе находится три отдельных излучающих кристалла. Соответствующая электрическая схема приведена на рис. 1 б). Здесь хорошо видно, что лента всё равно состоит из таких же параллельно соединённых цепочек. Кстати, нарезка лент на отдельные куски, производится таким образом, чтобы целостность цепочек светодиодов не нарушалась.
Из схем видно, что понятие «последовательное» соединение (в электрическом смысле) к цепям светодиодной ленты, вообще, не применимо. Как бы мы не соединяли отдельные отрезки ленты, параллельно к выходу блока питания, или «последовательно», питая один отрезок от другого, все светодиодные цепочки будут соединены параллельно.
Рассмотрим теперь непосредственно требования, которые следует учитывать при выборе блоков питания и способа присоединения отдельных отрезков светодиодной ленты к ним.
1. Мощность блока питания должна быть не меньше суммарной мощности отрезков подключаемой к нему ленты. Обычно рекомендуют делать запас мощности блока питания в 15%, это полезно, в любом случае такой запас увеличивает шансы на сохранение работоспособности системы, например, при скачках напряжения питания в сети.
&
Как подключить светодиодную ленту 12 вольт к 24 вольт?
Есть две основные причины выхода из строя светодиодной подсветки:
не качественные светодиоды и блоки питания
не правильный монтаж и подключение с ошибками
Вот основные три правила и ошибки, на которые нужно обращать внимание в первую очередь.
Светодиодная лента подключается параллельно, отрезками не более чем по 5 метров каждый.
Она даже продается катушками этого метража. А что если вам нужно подключить 10 или 15м? Казалось бы, подсоединил конец первого куска с началом второго и готово. Однако такое подключение запрещается. Почему так принято?
Потому что пять метров – это расчетная длина, которую могут выдержать токоведущие дорожки ленты. При большей длине, нагрузка будет превышать допустимую и лента обязательно выйдет из строя. Кроме того, будет наблюдаться неравномерность свечения. В начале ленты светодиоды будут светить ярко, а в конце гораздо тусклее.
Вот так будет выглядеть схема параллельного подключения светодиодных лент длиной превышающих допустимую:
При этом подключать ленту можно как с двух сторон, так и с одной. Подключение с двух сторон позволяет уменьшить нагрузку на токовые дорожки, а также помогает избежать неравномерности свечения в начале и конце ленты.
Особенно это важно на мощной ленте – свыше 9,6Вт/метр. Именно так советуют подключать профессионалы, которые занимаются установкой светодиодной продукцией долгие годы. Единственный жирный минус – приходится тащить дополнительные провода вдоль всего освещения.
Светодиодная лента должна обязательно монтироваться на алюминиевый профиль, который выполняет роль теплоотвода.
Во время работы лента нагревается, и эта температура отрицательно влияет на сами светодиоды. Они попросту перегреваются и начинают терять яркость, постепенно деградируя и разрушаясь.
Таким образом лента, которая могла бы спокойно проработать 5-10 лет, без профиля перегорит у вас через год, а может даже и раньше. Поэтому использование алюминиевого профиля в светодиодной подсветке обязательно.
Единственная лента, где можно обойтись без него – это SMD 3528. Она маломощная, всего 4,8Вт на 1м и не столь требовательна к теплоотводу.
Особенно нуждаются в теплоотводе ленты залитые сверху силиконом. В них теплоотдача происходит только через подложку, снизу. А этого бывает иногда недостаточно. Если вы еще наклеите ее на какой-нибудь пластик или дерево, то здесь вообще никакого охлаждения не будет.
Правильный выбор блока питания это гарантия долговременной и безопасной работы всей подсветки.
Блок питания должен быть мощнее чем светодиодная лента на 30%.
Только в этом случае он будет работать нормально. Если вы подберете его впритык, ровно по мощности всех светодиодов, то блок будет постоянно трудиться на своем пределе. Естественно такая работа скажется на продолжительности эксплуатации. Поэтому всегда давайте ему запас.
Подключение светодиодной ленты
Для монтажа освещения с помощью светодиодной ленты вам понадобится:
бухта светодиодной ленты. Необходимую длину отрежете в процессе монтажа.
трехжильный кабель ВВГнг-Ls сечением 1,5мм2
блок питания
диммер и пульт управления
монтажный провод ПуГВ. Лучше всего взять с разноцветной изоляцией красного и черного цветов. Сечение также 1,5мм2
Если у вас не выполнены эл.монтажные работы, то предварительно необходимо подвести напряжение 220В к месту подключения ленты. Для этого штробите стену, либо укладываете кабельный канал и протягиваете по нему трехжильный кабель ВВГнг-Ls 31,5. Ведете его непосредственно до той распредкоробки, где будет подключаться питание светодиодной ленты.
Можно использовать существующую распаечную коробку, где подключено основное освещение. Главное чтобы место позволяло свободно подключить дополнительные провода и клеммники.
Выключатель на светодиодную ленту желательно устанавливать именно на провода 220 Вольт, а не перед лентой на отходящие 12-24В. В этом случае блок не будет работать постоянно. Тем более, импульсным блокам работать без нагрузки противопоказано. К тому же так будет выше уровень безопасности.
Предварительно проверьте и не перепутайте фазу, ноль и землю. Чаще всего, ноль бывает синего цвета, заземляющая жила – желто-зеленого, а фазная — любых других расцветок.
Но доверять только цветовой маркировке нельзя! Более подробно как без ошибок отличить ноль и фазу можно ознакомиться в статье «Как определить фазу и ноль в электропроводке».
Далее нужно от этой распредкоробки в штробе, гофрорукаве или в кабельном канале проложить кабель к будущему месту установки блока питания. Для его размещения монтируете удобную полочку. Изготовить ее можно из кусков фанеры или гипсокартона. Рядом размещаете и диммер.
Подключение блока питания*
Протянув кабель до блока, можно приступать непосредственно к подключению проводов.
фазный провод подсоединяете к разъему L
жилу синего цвета — нулевую, к клемме N
желто-зеленую — к клемме обозначенную как Pe или значком заземления
Теперь необходимо подключить диммер. Здесь применяйте гибкий монтажный провод ПуГВ 1,5мм2 разных цветов. Например черный (для минусовых контактов) и красный (для плюсовых).
отмеряете и отрезаете необходимого размера провода
зачищаете концы и опрессовываете их наконечниками НШВИ
В первую очередь подключаете концы со стороны блока питания. Минусовой провод (черного цвета) соединяете с клеммой имеющей маркировку –V. Плюсовой провод (красного цвета) с клеммой промаркированной как +V.
Оба провода должны подключаться к диммеру со стороны Power IN (входное питание). Провод красного цвета подключаете на диммере к плюсовой клемме DC+, а другой провод к клемме минус DC-
Далее опять идут монтажные работы по прокладке провода. Протягиваете его в гофре от диммера, до места подключения к светодиодной ленте. Используйте тот же самый ПуГВ. При превышении общей длины светодиодной ленты и подсветки более 5 метров, ленты подключаются параллельно. Причем к каждой из них подводится отдельное питание.
Приступаете к подключению проводов к клеммам диммера. Они обычно имеют надпись и обозначаются как Output Led. Для надежного контакта зачищенные концы жил лучше обжать наконечниками.
на клеммы V- заводятся жилы черного цвета
С обратного конца с этих же проводов снимается изоляция, они также обжимаются и при необходимости маркируются аналогичным образом.
Монтаж и пайка проводов на светодиодной ленте
Можно переходить к монтажу самой ленты. Для этого ее нужно отмерить и разрезать на нужные куски. Сделать это можно не в любом месте, а только там, где нанесен пунктир или нарисованы ножницы.
После резки, провода можно припаять к специальным контактам на ленте. Для этих же целей, а также для соединения отдельных кусков ленты друг с другом можно применить и коннекторы.
Ищите минусовой контакт и подсоединяете туда провода черного цвета. К контакту плюс идет соответственно другой провод – красный. Не разогревайте паяльник до максимума, иначе легко пережжете подложку. Рекомендуемое время пайки — до 10 сек.
Противоположные концы также зачищаются и на них устанавливаются наконечники НШВИ.
Еще раз запомните, что для лучшего охлаждения укладывать светодиодную ленту нужно только на профиль из алюминия. Монтируется он заранее.
После всех этих работ все жилы проводов выводятся в одно место и подключаются к соответствующим питающим проводам, с соблюдением фазировки (плюсовых и минусовых контактов).
Подключение лучше всего выполнять через клеммы Wago.
На этом монтаж можно считать законченным и закрыть всю конструкцию потолочным багетом.
Источники — Кабель.РФ
Главная > Видео > Переделка светодиодной ленты с 12В на 24В
Опубликовано 26.01.2013 Ведущий Виталий Дудкин
Тэги:
диод, лампа, светодиод
Светодиодные ленты на 12В очень распространены и купить их просто, менее распространены ленты на 24В. И если вам требуется лента именно на такое напряжение, найти ее сразу возможно будет не так просто. Но можно найти выход и приспособить ленту на 12В для питания напряжением 24В. Это сделать совсем просто и быстро …
Смотрите также:
3:07
Аккумуляторные светодиодные фонари с динамо-машиной
2:59
Датчик движения, принцип работы
1:37
Автомобильный пылесос с функцией сбора воды
2:47
Изобретение микроволновой печи
2:16
TM Programmer, программатор для копирования электронных ключей
Мне уже приходилось
писать
об особых требованиях, предъявляемых к монтажу светодиодных лент,в особеннсти сверхъярких LED лент большой мощности. Однако, учитывая, что в интернете в последнее время получили распространение множество всяких инструкций на этот счёт, зачастую не дающих необходимых объяснения и поэтому понимаемых превратно, появилась необходимость ещй раз вернуться к этому вопросу.
* * *
Рекомендации по подключению светодиодных лент повышенной мощности При монтаже систем освещения на основе светодиодной ленты, часто возникает вопрос о том, как следует соединять отдельные участки LED ленты, питаемые от одного источника. В интернете можно найти множество рекомендаций на эту тему, но, к сожалению, именно на основе таких советов часто возникают недоразумения, основанные на неверном понимании материала.
Чтобы лучше понимать существо вопроса, полезно знать, как внутри светодиодной ленты соединены составляющие её элементы.
Рис. 1. Типичные электрические схемы светодиодной ленты Электрическая схема простейшей 12 вольтовой одноцветной LED ленты на основе маломощных светодиодов (например типа 3528) приведена на рис.1 а). Как видим, лента состоит из параллельно соединённых элементарных цепочек, содержащих три последовательно соединённых светодиода и один балластный резистор. Отметим, попутно, что обозначение типа светодиода несет в себе информацию о размерах его корпуса (3528 – 3,5мм х 2,8мм, 5050 – 5мм х 5мм, и т.д.). Сопротивление балластного резистора подбирается таким образом, что бы при приложении напряжения питания (в данном случае 12 В), через цепочку светодиодов протекал ток требуемой для нормальной работы светодиода величины. Если ток окажется выше, то светодиоды будут светить ярче нормы, но очень недолго, так как повышенный нагрев приведёт к быстрой деградации (потери яркости), если же ток окажется меньше номинала, то яркость светодиода существенно уменьшится. Ленты, рассчитанные на питание 24 вольта, отличаются только тем, что в последовательную цепочку включают не три, а шесть светодиодов.
Немного сложнее, но в принципе совершенно аналогично, устроены LED ленты с более мощными светодиодами (5050, 5060, 5630…). Отличие заключается в том, что эти светодиоды составные, в одном корпусе находится три отдельных излучающих кристалла. Соответствующая электрическая схема приведена на рис. 1 б). Здесь хорошо видно, что лента всё равно состоит из таких же параллельно соединённых цепочек. Кстати, нарезка лент на отдельные куски, производится таким образом, чтобы целостность цепочек светодиодов не нарушалась. Из схем видно, что понятие «последовательное» соединение (в электрическом смысле) к цепям светодиодной ленты, вообще, не применимо. Как бы мы не соединяли отдельные отрезки ленты, параллельно к выходу блока питания, или «последовательно», питая один отрезок от другого, все светодиодные цепочки будут соединены параллельно.Рассмотрим теперь непосредственно требования, которые следует учитывать при выборе блоков питания и способа присоединения отдельных отрезков светодиодной ленты к ним. 1. Мощность блока питания должна быть не меньше суммарной мощности отрезков подключаемой к нему ленты. Обычно рекомендуют делать запас мощности блока питания в 15%, это полезно, в любом случае такой запас увеличивает шансы на сохранение работоспособности системы, например, при скачках напряжения питания в сети. 2. Блоки питания выбирают, исходя из возможности их расположения как можно ближе к самой светодиодной ленте. Если конструкция, в которую устанавливают ленту, не позволяет спрятать там же крупногабаритные блоки питания, можно разделить LED ленту на отдельные группы, запитываемые каждая от своего собственного блока. В том случае, когда блоки питания располагаются на некотором расстоянии от ленты (иногда значительном), возникает совершенно самостоятельный вопрос о расчете требуемого сечения проводов между блоком и лентой. Этот вопрос выходит за рамки данной статьи, но следует помнить, что здесь необходимо учитывать, как мощность нагрузки, так и расстояние.
3. Поскольку все элементарные цепочки в ленте соединены параллельно, может показаться, что способ соединеия отрезков ленты между собой не имеет значения, на самом деле, это совершенно не так. Дело в том, что идущие вдоль всей ленты проводники, к которым, собственно, и подключаются элементарные цепочки, обладают электрическим сопротивлением, вследвие чего, напряжение на концах элементарной цепочки снижается по мере удаления от блока питания. Это, естественно, приводит к снижению рабочего тока и, соответственно, яркости свечения светодиодов по мере удаления от блока питания.Самый простой способ избежать неравномерности яркости заключается в том, что отрезок ленты следует запитать с двух концов, так сказать, закольцевать его, как показано на схемах рис. 2. а) и б).
Рис. 2. Варианты схемы монтажа яркой LED ленты с закольцовыванием
Для разных лент длина, требующая закольцовывания, оказывается различной. Какие-то ленты можно объединять в единые шлейфы длиной до 15 метров, в то время как у других лент уже на 5-ти метровом отрезке можно заметить значительную разницу в яркости свечения по длине. В табл.1 приведены данные по длинам, требующим подключения с двух сторон для лент разной мощности. Таблица составлена на основании опыта эксплуатации лент марки GLS / ГАЛС, представленных на данном сайте. Следует обратить внимание на то, что при прочих равных условиях ленты, рассчитанные на напряжение питания 24 В, выгодно отличаются от лент такой же мощности, но с питанием 12 В. Это объясняется тем, что у ленты 24 В, суммарный ток по токоведущим шинам оказывается в 2 раза меньше (при том, что рабочие токи светодиодов одинаковые).
Табл. 1 Предельно допустимые длины отрезков светодиодной ленты марки GLS / ГАЛС
Можно ли считать эту таблицу универсальной? К сожалению, нет. Здесь всё зависит от добросовестности производителя. Если при производстве ленты сильно сэкономить на ширине и/или толщине токоведущих дорожек, неравномерность свечения может оказаться гораздо более значительной. Поэтому, при приобретении ленты, имеет смысл обратить внимание на возможные отличия в яркости свечения первых и последних светодиодов в бобине. При этом нежелательно смотреть прямо на светящиеся площадки светодиодов, из-за их высокой яркости можно не уловить разницы. Гораздо правильнее направить излучение светодиодов на рассеивающую поверхность и оценивать на глаз уже разницу в освещённости этой поверхности. 4. Если длина шлейфа светодиодной ленты, питаемого от одного источника, больше длины, приведённой в табл. 1, то можно подключать отрезки ленты по схеме на рис. 3. Здесь реализован тот же принцип, что и в предыдущем случае, но каждый отрезок ленты допустимой длины запитывается самостоятельно с двух сторон с помощью дополнительных проводов, проложенных вдоль ленты.
Рис. 3. Электрическая схема монтажа длинных участков светодиодной ленты
Как подключить светодиодную ленту — 3 ошибки, схема и правила для лент 12-24 Вольт
Светодиодная лента подключается параллельно, отрезками не более чем по 5 метров каждый.
Она даже продается катушками этого метража. А что если вам нужно подключить 10 или 15м? Казалось бы, подсоединил конец первого куска с началом второго и готово. Однако такое подключение запрещается. Почему так принято?
Потому что пять метров – это расчетная длина, которую могут выдержать токоведущие дорожки ленты. При большей длине, нагрузка будет превышать допустимую и лента обязательно выйдет из строя. Кроме того, будет наблюдаться неравномерность свечения. В начале ленты светодиоды будут светить ярко, а в конце гораздо тусклее.
Вот так будет выглядеть схема параллельного подключения светодиодных лент длиной превышающих допустимую:
При этом подключать ленту можно как с двух сторон, так и с одной. Подключение с двух сторон позволяет уменьшить нагрузку на токовые дорожки, а также помогает избежать неравномерности свечения в начале и конце ленты.
Особенно это важно на мощной ленте – свыше 9,6Вт/метр. Именно так советуют подключать профессионалы, которые занимаются установкой светодиодной продукцией долгие годы. Единственный жирный минус – приходится тащить дополнительные провода вдоль всего освещения.
Светодиодная лента должна обязательно монтироваться на алюминиевый профиль, который выполняет роль теплоотвода.
Во время работы лента нагревается, и эта температура отрицательно влияет на сами светодиоды. Они попросту перегреваются и начинают терять яркость, постепенно деградируя и разрушаясь.
Таким образом лента, которая могла бы спокойно проработать 5-10 лет, без профиля перегорит у вас через год, а может даже и раньше. Поэтому использование алюминиевого профиля в светодиодной подсветке обязательно.
Единственная лента, где можно обойтись без него – это SMD 3528. Она маломощная, всего 4,8Вт на 1м и не столь требовательна к теплоотводу.
Особенно нуждаются в теплоотводе ленты залитые сверху силиконом. В них теплоотдача происходит только через подложку, снизу. А этого бывает иногда недостаточно. Если вы еще наклеите ее на какой-нибудь пластик или дерево, то здесь вообще никакого охлаждения не будет.
Правильный выбор блока питания это гарантия долговременной и безопасной работы всей подсветки.
Блок питания должен быть мощнее чем светодиодная лента на 30%.
Только в этом случае он будет работать нормально. Если вы подберете его впритык, ровно по мощности всех светодиодов, то блок будет постоянно трудиться на своем пределе. Естественно такая работа скажется на продолжительности эксплуатации. Поэтому всегда давайте ему запас.
Подключение светодиодной ленты
Для монтажа освещения с помощью светодиодной ленты вам понадобится:
бухта светодиодной ленты. Необходимую длину отрежете в процессе монтажа.
трехжильный кабель ВВГнг-Ls сечением 1,5мм2
блок питания
диммер и пульт управления
монтажный провод ПуГВ. Лучше всего взять с разноцветной изоляцией красного и черного цветов. Сечение также 1,5мм2
Монтаж питания 220В
Если у вас не выполнены эл.монтажные работы, то предварительно необходимо подвести напряжение 220В к месту подключения ленты. Для этого штробите стену, либо укладываете кабельный канал и протягиваете по нему трехжильный кабель ВВГнг-Ls 3*1,5. Ведете его непосредственно до той распредкоробки, где будет подключаться питание светодиодной ленты.
Можно использовать существующую распаечную коробку, где подключено основное освещение. Главное чтобы место позволяло свободно подключить дополнительные провода и клеммники.
Выключатель на светодиодную ленту желательно устанавливать именно на провода 220 Вольт, а не перед лентой на отходящие 12-24В. В этом случае блок не будет работать постоянно. Тем более, импульсным блокам работать без нагрузки противопоказано. К тому же так будет выше уровень безопасности.
Предварительно проверьте и не перепутайте фазу, ноль и землю. Чаще всего, ноль бывает синего цвета, заземляющая жила – желто-зеленого, а фазная — любых других расцветок.
Но доверять только цветовой маркировке нельзя! Более подробно как без ошибок отличить ноль и фазу можно ознакомиться в статье «Как определить фазу и ноль в электропроводке».
Далее нужно от этой распредкоробки в штробе, гофрорукаве или в кабельном канале проложить кабель к будущему месту установки блока питания. Для его размещения монтируете удобную полочку. Изготовить ее можно из кусков фанеры или гипсокартона. Рядом размещаете и диммер.
Подключение блока питания
Протянув кабель до блока, можно приступать непосредственно к подключению проводов.
фазный провод подсоединяете к разъему L
жилу синего цвета — нулевую, к клемме N
желто-зеленую — к клемме обозначенную как Pe или значком заземления
Подключение диммера
Теперь необходимо подключить диммер. Здесь применяйте гибкий монтажный провод ПуГВ 1,5мм2 разных цветов. Например черный (для минусовых контактов) и красный (для плюсовых).
отмеряете и отрезаете необходимого размера провода
зачищаете концы и опрессовываете их наконечниками НШВИ
В первую очередь подключаете концы со стороны блока питания. Минусовой провод (черного цвета) соединяете с клеммой имеющей маркировку –V. Плюсовой провод (красного цвета) с клеммой промаркированной как +V.
Оба провода должны подключаться к диммеру со стороны Power IN (входное питание). Провод красного цвета подключаете на диммере к плюсовой клемме DC+, а другой провод к клемме минус DC-
Далее опять идут монтажные работы по прокладке провода. Протягиваете его в гофре от диммера, до места подключения к светодиодной ленте. Используйте тот же самый ПуГВ. При превышении общей длины светодиодной ленты и подсветки более 5 метров, ленты подключаются параллельно. Причем к каждой из них подводится отдельное питание.
Приступаете к подключению проводов к клеммам диммера. Они обычно имеют надпись и обозначаются как Output Led. Для надежного контакта зачищенные концы жил лучше обжать наконечниками.
на клеммы V- заводятся жилы черного цвета
на клеммы V+ красного
С обратного конца с этих же проводов снимается изоляция, они также обжимаются и при необходимости маркируются аналогичным образом.
Монтаж и пайка проводов на светодиодной ленте
Можно переходить к монтажу самой ленты. Для этого ее нужно отмерить и разрезать на нужные куски. Сделать это можно не в любом месте, а только там, где нанесен пунктир или нарисованы ножницы.
После резки, провода можно припаять к специальным контактам на ленте. Для этих же целей, а также для соединения отдельных кусков ленты друг с другом можно применить и коннекторы.
Ищите минусовой контакт и подсоединяете туда провода черного цвета. К контакту плюс идет соответственно другой провод – красный. Не разогревайте паяльник до максимума, иначе легко пережжете подложку. Рекомендуемое время пайки — до 10 сек.
Противоположные концы также зачищаются и на них устанавливаются наконечники НШВИ.
Еще раз запомните, что для лучшего охлаждения укладывать светодиодную ленту нужно только на профиль из алюминия. Монтируется он заранее.
После всех этих работ все жилы проводов выводятся в одно место и подключаются к соответствующим питающим проводам, с соблюдением фазировки (плюсовых и минусовых контактов).
Подключение лучше всего выполнять через клеммы Wago.
На этом монтаж можно считать законченным и закрыть всю конструкцию потолочным багетом.
Источники — https://cable.ru, Кабель.РФ
Источник
Поделиться новостью в соцсетях

« Предыдущая запись Следующая запись »
Популярное
