Изготовление стропил: Как правильно сделать стропильную систему крыши – Изготовление стропил: шаблон и сборка

Изготовление стропил: шаблон и сборка

Среди основных этапов возведения крыши особо ответственным считается устройство ее каркаса – стропильной системы. Это связано с тем, что в процессе эксплуатации кровля находится под воздействием весьма серьезных постоянных и периодических нагрузок – снеговых, ветровых и других.

Изготовление стропил и последующее устройство несущей конструкции – краеугольный камень строительства крыши. Фактически это несущий «скелет», воспринимающий на себя все нагрузки, которые испытывает крыша. Таким образом, именно стропильная системы во многом определяет уровень защищенности здания от всевозможных воздействий.

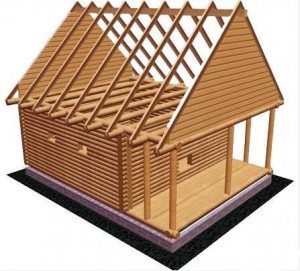

Виды стропил ↑

Чрезвычайная важность несущей конструкции диктует особый подход к выбору ее вида, материала изготовления и других важных деталей. Все их определяют еще на стадии проектирования конструкции.

Стропильные фермы, как правило, изготавливают из древесины либо металла. В редких случаях их выполняют из железобетона.

Металлические фермы поступают на стройплощадку уже готовыми, изготовленными в заводских условиях. Их подымают с помощью крана, после чего закрепляют сваркой.

Изготовление стропил из дерева по способу выполнения более разнообразно:

они поступают уже готовыми, выполненными в заводских условиях;
конструкция может собираться также на строительной площадке из отдельных элементов, изготовленных в заводских условиях;
изготовление стропильной системы прямо на строящемся объекте из элементов, раскроенных на месте.

Использование заготовок, изготовленных на заводе, требует предельного соответствия проекту, так как переделать готовые фермы либо изменить размеры деталей будет очень сложно, а в некоторых случаях – просто невозможно.
На заметку
Тем не менее такое решение имеет несомненный плюс – при правильно возведенных стенах, установить каркас не сложнее, чем собрать детский конструктор.

Готовые заводские изделия преимущественно используют в процессе строительства сложных кровель. К примеру, так собирают каркас над эркером. Что же касается быстровозводимых зданий, то при их строительстве фермы поставляют в комплекте.
Если вы решили следовать последнему варианту, изготовить и собрать стропила самостоятельно, прежде нужно изучить всю терминологию, связанную с крышей, чтобы путаница ненароком не привела к непредсказуемым негативным последствиям.
Основные компоненты системы стропил ↑
Главной составляющей стропильной конструкции считается ферма. Она представляет собой плоскую конструкцию в форме треугольника. Из каких элементов она состоит и количество составляющих в конструкции каркаса зависит от особенностей крыши, скажем, типа или габаритов.
Отметим некоторые из основных составляющих:
Стропильные ноги (стропилины) – на них набивают обрешетку, на которую укладывают кровельное покрытие. Ферму образуют две балки. Соединившись в коньке, они формируют треугольник. Их уклон совпадает с уклоном скатов кровли.
Затяжка – эта перекладина, которая скрепляет стропила по горизонтали, что не дает разъехаться стропильным ногам в стороны при нагрузках. Затяжка необходима в конструкции висячих стропил.
Схватку используют в наклонных стропилах. Она соединяет стропилины по горизонтали, повышая устойчивость фермы.
Ригель напоминает затяжку, однако работает он по другому принципу – вместо того чтобы растягиваться, он сжимается. Ригель скрепляет стропила в верхнем разделе.
Стойка дополнительно фиксирует стропилины по горизонтали.
Подкос обеспечивает системе дополнительную устойчивость. Этот элемент устанавливают под углом.

Кобылки используют для удлинения стропил при создании свесов.
Последовательность действий при монтаже стропильной системы ↑
Работа на высоте не очень располагает к многочисленным примеркам, поэтому конструкцию крыши необходимо тщательно продумать заранее и просчитать ее. Это значительно облегчит монтаж крыши.
Стропила по своей конструкции однотипные, поэтому чтобы получить из деревянного бруса стропила целесообразно использовать шаблон. Зная все необходимые размеры, сделать его несложно. Это должна быть точная горизонтальная копия фермы, которая образуется стропилами в вертикальной плоскости. Его можно выполнить несколькими способами.
Шаблон для стропил можно сделать под такие параметры крыши, как ее уклон и габариты строения.

С помощью подобного приспособления и карандаша на заготовке в следующей последовательности размечают типовые запилы:
Коньковая часть стропильной ноги. Шаблон прикладывают к заготовке и проводят линию среза.
Длина ската. Взяв за начало отсчета нижнюю точку запила коньковой части, откладывают расстояние, равное L (длина ската), и отмечают точку С. Затем прикладывают шаблон и проводят по горизонтали линию полки стропильного зуба.
Разметка зуба. По полученной линии откладывают отрезок СA, который равен по длине толщине балки, формирующей верхнюю обвязку в конструкции стены. Затем согласно шаблону проводят линию АD, которая должна быть параллельной «коньковому» запилу. Очевидно, что точка D расположится на нижней стороне будущего стопила. Таким образом получают треугольник ACD, который фактически и будет зубом стропилины.

Разметка свеса.
Разметив одно стропило, остальные изготавливают при помощи технологической рейки, на которую перенесены контрольные точки.
Можно воспользоваться и другим вариантом.
Для изготовления шаблона используют доски-дюймовки. Они должны быть длиннее запроектированной длины стропила на 100 – 150 мм. Это дает возможность корректировать при необходимости места соединения с обвязкой.
Две доски сшивают в вершине при помощи гвоздя или болта. Такое соединение не будет препятствовать их свободному вращению вокруг точки соединения. Полученная конструкция будет напоминать ножницы.
Посередине будущего щипца устанавливают рейку и отмечают проектную высоту ферм. Еще одной меткой, проставляемой выше, отмечают высоту зуба, то есть длину вертикали, которая соединяет основание зуба и его вершину.
Теперь можно определить угол наклона ската. Для этого «ножницы» выставляют свободными краями таким образом, чтобы каждая доска упиралась углом в гнездо будущего зуба.

Точку соединения и верхнюю метку на рейке, которая определяет общую длину стропильной ноги и зуба, совмещают.
Высоту зуба откладывают от вершины нижнего угла каждой стропилины. Заготовку шаблона опускаютс крыши вниз, затем выпиливают зуб согласно разметке.
Далее, заготовку возвращают вновь на крышу, затем заводят зубья в соответствующие гнезда. Нельзя исключать, что вершина шаблона и метка на рейке при этом не совпадут. В подобных случаях нужно вырвать фиксирующий гвоздь и исправить положение вершины. Отметку нужно сделать заново.
После того как завершена подгонка вершины, на досках прочерчивают линию их будущего стыка по вертикали.
Замеряют длину ригеля.

Форму накладок, которые впоследствии монтируют в месте верхнего стыка стропил, размечают на куске доски.
После того как все выверено, шаблон можно считать готовым.
Шаблон возвращают вниз. Заготовку разбирают, по нанесенным линиям выполняют запилы, после чего переходят к сборке фермы.
Стропила раскраивают как на земле, так и на перекрытии дома. Оба варианта имеют свои плюсы и минусы: на земле, безусловно, удобнее работать, зато сборка на крыше позволяет примерять готовую деталь на месте, и в случае необходимости – подправлять погрешности.
Рекомендуем

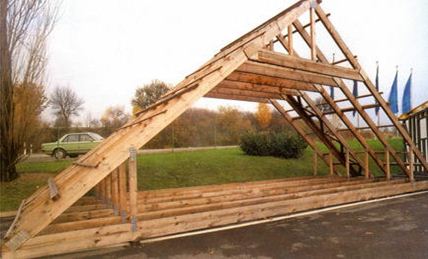

Стропильные конструкции сложной конфигурации, к примеру, эркера рекомендуется собирать на месте, так как ее элементы в этом случае будет намного проще разметить сразу, нежели заниматься подготовкой отдельных шаблонов.
Порядок сборки ферм ↑
Торцевые фермы рекомендуется предварительно собирать, не соединяя их капитально. Дело в том, что именно они обеспечивают правильную геометрию крыши, следовательно к их установке нужно относиться особенно тщательно: пару нужно многократно вымерять, а в случае необходимости корректировать.

Правильность установки проверяют следующим образом. Нижний угол каждой из временно закрепленных ферм соединяют бечевкой с вершиной противоположного угла. Таким образом, на плоскости ската образуются диагонали. Теперь можно проверять геометрию ската.
На угловых, ломаных или имеющих другую сложную форму крыш промеры производят на всех имеющихся на ней ровных плоскостях.
Если вы получили следующие результаты,
Бечевки в точке пересечения лишь слегка касаются.
Точка пересечения приходится на половину длины противолежащих стропилин.
Пересекаться бечевки должны по центру длины крыши.
то это означает, что полученный скат имеет правильную геометрию.

При нарушении любого из условий «некорректную» ферму соответствующим образом подправляют. После того как все проблемы будут устранены, фермы крепят уже капитально, используя скобы или скрутки.
Последующие стропила выравнивают по бечевке, которая натянута по коньку.
Установка стропил шале имеет свои особенности, обусловленные фронтонными стенами «под конек». В крышах этого типа опорой для крайних ферм служат стены, поэтому вышеуказанные операции выполняют еще до их установки для самих фронтонных стен. При выявлении несоответствий в данном случае их корректируют, используя выравнивающую стяжку.

© 2020 stylekrov.ru
видео-инструкция по монтажу своими руками, как изготовить стропильную систему Эркера, Шале, аттиковую, фото
Стропильная конструкция – основа для любой скатной крыши, ее «скелет». Она воспринимает на себя весьма серьезные нагрузки, особенно в зимнее время, и является несущей для кровли. Это значит, что защита дома от осадков и ветрового воздействия в значительной степени зависит от нее.

Поэтому в индивидуальном строительстве изготовление стропил на завершающем этапе – важная операция, которой уделяется особое внимание. Какова последовательность действий при устройстве стропильной системы, какие особенности имеют различные виды стропил – далее в статье.
Начальный этап монтажа висячих стропил
Учитывая исключительную важность стропильной системы, ее тип, материал для изготовления и прочие важные детали определяются на этапе проектирования. Стропильные фермы обычно выполняются из дерева или металла (в уникальных случаях в частном домостроении – из железобетона).
Металлические фермы обычно изготавливаются заводским способом, доставляются в готовом виде на стройку и устанавливаются при помощи крана, закрепляются сваркой.
Деревянные стропила могут:
Также изготавливаться заводским способом (висячие стропила)
Заводским способом могут изготавливаться отдельные элементы конструкции и собираться на стройке
Вся стропильная система раскраивается и монтируется непосредственно на объекте
Использование заводских полуфабрикатов предполагает предельную точность в соблюдении проекта при производстве строительных работ, поскольку переделка готовых ферм или изменение размеров их деталей связаны с большими сложностями, а иногда – просто невозможны.
Но плюсом такого решения является то, что если стены выведены правильно, то установка стропильной системы равносильна сборке детского конструктора.
Элементы стропильных систем
Часто заводские изделия используют при возведении сложных кровель, например, если требуется стропильная система над эркером, и в обязательном порядке – при строительстве быстровозводимых зданий, поставляемых в комплекте.
Совет!!
Перед самостоятельным изготовлением и сборкой стропил следует изучить все термины, связанные с крышей. Путаница в понятиях может в ходе работ привести к непредсказуемым последствиям
В процессе устройства стропильной конструкции можно выделить следующие этапы:
Изготовление шаблонов, раскрой, изготовление ферм
Лекала и распиловка
Конечно, важнейшим в подготовке лекал будет изготовление шаблонов стропильных ног. Особенно строго следует подойти к этой операции на крышах сложной конфигурации, например, когда устанавливаются аттиковые стропила.
Оно может быть выполнено следующими способами:
Берется рейка, длина которой равна вертикальному расстоянию от верха опорной стены до конька (конькового бруса или стыка стропил).
Перпендикулярно ей набивается по краю доска, длина которой равна расстоянию между внешними стенами здания.
Конструкцию следует сразу проверить «по месту», установив ее на стенах и повторив промеры.
Если геометрия соблюдена – можно изготавливать шаблон для стропила по верху вертикальной рейки и краю одной из боковых. Необходимо сразу учитывать запас на узлы соединений, свесы крыши и т.п.
Совет!
Когда шаблон отмерен по длине, на него лучше сразу нанести все врубки, врезки, места крепления соединительных элементов.
Можно изготовить для всего этого отдельные шаблоны, и наносить их на раскроенные стропила самостоятельной операцией, однако при этом растет риск погрешностей
Стропильные фермы раскроены и собраны на земле
Этот способ является подвидом первого, но перпендикулярная доска набивается не по обрезу вертикальной, а посредине.
Затем при помощи дополнительных реек или шнура определяются необходимые уклоны и расстояния до стен, после чего алгоритм действий – тот же.
Этот способ применяют чаще на домах с большим пролетом, где использование «полноразмерной» горизонтальной рейки затруднено.
Можно взять две планки, шарнирно соединить их по одному из краев одним гвоздем, и, установив на стены, отмерить нужную длину каждой, проверить геометрию конструкции, после чего закрепить соединение 3-4 саморезами.
Этот способ хотя и весьма прост, но считается наименее надежным.
Совет!
В шаблонах с вертикальной планкой последняя может быть сама использована в качестве шаблона для опорных элементов, если таковые предусмотрены конструкцией стропильной системы (например, стоек или бабок)
Раскрой стропильных ног и прочих элементов может проводиться как на земле, так и на перекрытии здания. Каждый из вариантов имеет свои преимущества и недостатки: на земле удобней работать, и можно собрать готовые фермы (впрочем, они редко имеют для этого достаточную прочность), на крыше – можно сразу примерить готовую деталь, и при необходимости – поправить огрехи.
А, например, стропильная система эркера просто требует сборки на месте, поскольку может иметь достаточно сложную конфигурацию, и стропила легче разметить сразу, чем тратить время и силы на отдельные шаблоны.
Сборка ферм
Фермы, во всяком случае, торцевые, лучше предварительно собрать «наживую», не делая капитальных соединений – ведь именно стропила, располагаемые над фронтонами, будут играть решающую роль в правильности геометрии крыши, поэтому вымерять и устанавливать их следует особенно тщательно.
Прежде всего, эти конструкции должны быть установлены строго параллельно стене, на которую устанавливаются, а также – иметь строго вертикальное положение. Это проверяется следующим способом: фермы временно закрепляются, от каждого из нижних углов каждой фермы протягиваются бечевки к вершине противоположного.
В результате получаются диагонали на каждом из скатов. Если крыша ломаная, угловая или имеет иную сложную форму – промеры необходимо произвести для всех ее ровных плоскостей.
Схема промера ферм
В результате, если геометрия ската правильная, должны получиться следующие результаты:
В месте пересечения бечевки должны слегка касаться друг друга
Место их пересечения должно приходиться на середину длины крыши
Пересекаться они должны на половине длины противоположных стропильных ног
Если какое-то из этих условий не соблюдается, ферму-«нарушителя» следует скорректировать соответствующим образом до устранения проблемы. После этого элементы можно крепить к подстропильному брусу капитально – при помощи скруток или скоб.
После этого в случае с наслонными конструкциями, если это предусмотрено проектом – следует установить между фермами коньковый брус. Если используется стропильная система шале, где предусмотрены фронтонные стены «под конек», следует те же операции выполнить для самих стен перед установкой крайних стропил, поскольку они будут опираться на стены.
В этом случае возможные несоответствия ликвидируются выравнивающей стяжкой. Для выравнивания последующих стропил используют бечевку, натянутую по коньку.
Технические подробности
Для соединения стропил с подстропильным брусом (мауэрлатом) и прочими деталями системы применяют различные виды плотницких «замков»: зуб, двойной зуб, шип и т.п. Выбор конкретного способа зависит от формы крыши, планируемой нагрузки на нее, особенностей работы конкретного узла (на сжатие, растяжение, изгиб, излом).
В последнее время практически любые виды соединений дублируются специальными металлическими накладками.
Совет!
В большинстве случаев при установке наслонных стропил стоит устроить шарнирное соединение хотя бы в одном из узлов: крепление к мауэрлату (специальная скользящая металлическая конструкция), связь с коньковым брусом, стык стропил (если коньковый брус отсутствует)
Следует обратить внимание, что в наслонных стропилах при наличии конькового бруса допускается установка стропильных ног не строго напротив друг друга, а со смещением – таким образом, чтобы стропильные ноги соприкасались боковинами. В висячих стропилах это недопустимо, поскольку их принцип действия основан как раз на упоре стропил торцами.
Но, какая бы система ни была выбрана, перед тем, как изготовить стропила, следует хорошенько изучить теорию, и попробовать на практике свои плотницкие навыки. Если в порядке и то и другое – готовая крыша прослужит долго и никуда не съедет.
Стропильная система крыши — понятие и способы изготовления
Прочность крыши зависит от основы её конструкции — несущих элементов. Традиционно ими являются стропила. Стропильная система крыши держит на себе вес всей кровельной конструкции, которая в свою очередь должна удерживать дополнительные виды нагрузок – ветровую и нагрузку накапливающегося на крыше зимой снежного покрова. Поэтому строительство крыши — это вопрос к которому требуется подойти с особой внимательностью и точностью.
Стропильная система крыши
Стропильная система крыши частного дома состоит из следующих элементов:
Мауэрлат
Длинный брусок из смолистого ствола любого хвойного дерева. Его укладывают вдоль наружной несущей стенки по периметру дома, закрепив анкерами или особыми резьбовыми стержнями. Мауэрлат служит для равномерного распределения нагрузки и передачи её от стропил несущим стенам.
Стропильная нога
Деревянные брусья из которых возводиться контур скатной кровли характерной треугольной формы. Кровля должна выдерживать сильнейшее воздействие ветра, снега и прочих атмосферных аномалий.

Чтобы максимально её укрепить стропильные ноги равномерно распределяют вдоль кровли с шагом, не превышающим 1.2 метра. В зависимости от веса кровли шаг стропил может еще более снижаться.
Лежень
Брусок из дерева, подобно мауэрлату помогает перераспределять нагрузку он кровельных стоек на стены здания. Укладывается над внутренней несущей стеной дома.
Затяжка
Важнейший узел висячей стропильной системы. Брусок, уложенный таким образом, чтобы служить основой треугольника кровли. Этот элемент не позволяет скатам крыши разъезжаться под действием своего веса.
Стойки
Элемент кровли, представляющий собой вертикально установленный брусок квадратного сечения. Этот брусок принимает нагрузку от конька крыши и передает её внутренней несущей стене. Так же, как опоры могут устанавливаться и под стропильные ноги.
Подкос
Элемент, служащий для укрепления конструкции кровли. Подкосы соединяют кровельные ноги с лежнем, образуя конструкцию в форме ромба. Совокупность затяжки и подкосов с обеих сторон называется фермой. Такая конструкция способна выдержать вес кровли даже в том случае, если проем очень большой.
Обрешётка
По длине всей крыше поперек ног стропил своеобразными ступеньками закрепляются тонкие гладкие доски. Они скрепляют в единую конструкцию стропильные ноги. На обрешётку монтируется облицовка крыши – кровельное покрытие. Если предполагается покрывать крышу мягкой кровлей обрешётку нужно делать практически сплошной. Лучшим материалом для этого считаются листы фанеры.
Конек крыши
Верхняя часть треугольника кровельной конструкции. Вверху в месте соединения двух противоположных стропильных ног вдоль всей крыши крепится деревянный брус квадратного сечения. Таким образом, получается мощный узел, который не позволяет крыше разрушиться.
Свес крыши
Это нижняя часть скатной крыши, выступающая примерно на полметра от периметра здания. Это делается для того, чтобы дождевые потоки, стекающие по кровле, не попадали на внешние несущие стены и не разрушали их.
Кобылки
Эти элементы крыши применяются лишь тогда, когда длины стропильных ног не хватает для обустройства свеса. В этом случае их удлиняют, соединяя с досками меньшего сечения.
Стропильная система крыши — кобылки
Перед возведением кровли серьезные подрядчики всегда проводят анализ преобладающих показателей силы ветра в районе застройки и средней высоты снежного покрова. Такие исследования позволяют создать необходимый запас прочности для будущей крыши.Для достижения нужной прочности конструкции, необходимо надежное скрепление стропил друг с другом и фасадом здания.

Деревянные стропила, благодаря простоте изготовления и несложному монтажу, используются при постройке загородных домов малоэтажек. Поверхность таких стропил легко обрабатывается.
Это позволяет быстро и без использования сложного оборудования подогнать систему стропил под габариты уже возведенного здания, исправив небольшой брак, допущенный каменщиками при кладке стен. Подобная процедура практически невозможна при возведении крыши с использованием металлических стропил или железобетонных конструкций.
Стропильная система крыши
Для скрепления стропил применяются такие соединительные детали как хомуты и скобы. Тем не менее, наиболее часто в качестве соединения по старинке применяют гвозди. Такое соединение имеет существенный изъян. Когда спустя несколько лет древесина высыхает, оно утрачивает свою прочность.

Куда более надежным является метод болтового соединения. Но и здесь, каналы, просверливаемые для вворачивания болтов, вызывают частичное ослабление стропильной конструкции. Практика показывает, что наибольшей прочностью обладает крепеж металлическими скобами или хомутами.

Менее гибкий, но куда более надежный способ изготовления системы деревянных стропил является их промышленное производство. Отдельные стропила изготавливаются серией в условиях заводского цеха, с использованием точного оборудования и хорошо подобранной древесиной, отвечающей жестким стандартам. Изготовленные деревянные стропила соединяются стыковыми планками в крупные конструкции – фермы.

Упакованные фермы доставляют на место строительства. Затем, как в увеличенном в несколько раз детском конструкторе из отдельных ферм собирается полная кровельная система. Такая технология обеспечивает быстрое возведение стропильной системы. Дополнительными опциями при изготовлении ферм промышленным способом является пропитка ферм антисептиками и растворами, повышающими устойчивость древесины к возгоранию. Данные процедуры обеспечивают безопасность и долговечность как кровли, так и всего здания.
Стропильная система крыши — готовые фермы для крыши
Технология соединения гарантирует высокую прочность всей конструкции и невозможность смещения отдельных узлов системы стропил в процессе естественного усыхания древесины. О видах и особенностях стропильной системы вы сможете познакомиться также в этом видео:
Расчет стропил своими руками — изготовление и монтаж пошагово!
Стропильная система – «скелет» любой кровельной конструкции. От правильности его изготовления и установки напрямую зависит надежность, качество и долговечность крыши. При желании с обустройством стропильной системы можно справиться самостоятельно. Хотите узнать как? Изучите следующее руководство!
Содержание:
Стропила своими руками
Элементы стропильной системы крыши
Разновидности стропильных систем
Существуют наслонные и висячие стропильные системы. По статистике чаще всего применяются конструкции наслонного типа. При обустройстве такой системы стропила упираются в мауэрлат. Функцию центральной части выполняет простой коньковый прогон. Для увеличения прочности системы монтируются поддерживающие балки.
Разновидности стропильных систем
Устройство стропильной системы двухскатной крыши
В случае же с висячими стропилами конструкция системы комплектуется дополнительными стойками, способствующими оптимальному распределению нагрузки по всей площади кровельной конструкции.
Виды стропил
Изготовление и монтаж стропил обеих разновидностей осуществляется в аналогичной последовательности, но с учетом перечисленных выше особенностей и различий.
Видео — Стропильная система
Конструкция стропильной системы
Конструкция стропильной системы
Любая стропильная система состоит из таких основных компонентов:
Из чего делать стропила?
Из чего делать стропила
Узел крепления к балке
Чаще всего стропила изготавливаются из хвойной древесины. Это сравнительно недорогой, достаточно прочный и простой в обработке материал
В случае самостоятельного изготовления стропил лучше всего использовать брус сечением 10х10 либо 15х15 см.
Также при выборе древесины нужно обращать внимание на ее влажность. Максимально допустимый показатель – 20%. При более высоких значениях материал даст усадку, что приведет к нарушению конфигурации всей кровельной системы.
Видео — Ошибки строительства крыши
Предварительные расчеты
Стропильная система крыши
Рассчитываем оптимальную длину стропил. Стандартная длина изделий фабричного изготовления составляет 450 или 600 см. При необходимости длину стропил можно изменять.
Для определения оптимального сечения бруса нужно знать следующее:
длину стропил;
шаг монтажа элементов;
расчетные показатели будущих нагрузок.
Необходимая информация приведена в следующей таблице.
Таблица 1. Выбор шага установки стропил в зависимости от их длины и сечения
Длина стропил, м Расстояние между стропилами, см Размер сечения бруса стропил, см
До 3 120 8х10
До 3 180 9х10
До 4 100 8х16
До 4 140 8х18
До 4 180 9х18
До 6 100 8х20
До 6 140 10х20
Остальные элементы кровельной системы должны иметь такие сечения:
Зная длину и сечение стропил, а также шаг их монтажа, вы с легкостью рассчитаете нужное количество элементов, ориентируясь на длину стены строения.
Расчет стропильной системы
Дополнительно должен быть выполнен расчет стропил на прогиб. То есть нужно узнать, насколько стропила смогут прогнуться, пока не сломаются. К примеру, при конструировании мансардной кровельной конструкции расчет фермы надо сделать так, чтобы прогиб составлял не более 1/250 от протяженности участка, который подвергается давлению.
Расчет стропильной системы
Исходя из вышесказанного, если длина стропил равна 500 см, максимально допустимое значение прогиба составит 0,2 см. Показатель кажется несущественным, но в случае его превышения прогиб кровли будет зрительно заметен, да и на надежности конструкции это отразится не лучшим образом.
Стропила односкатной крыши
По возможности, проектируя дом, желательно сделать так, чтобы длина стропил не превышала 6 метров
Для определения длины стропила воспользуйтесь теоремой Пифагора
Расчет сечения стропил зависит от материала кровли
Видео — Расчет стропил своими руками
Превращаем деревянный брус в стропила
Изготавливаем шаблон, с помощью которого будет выполняться дальнейшая работа. Стропила имеют однотипную конструкцию, так что шаблон позволит вам сэкономить силы и время.
Для разметки и подрезания стропил используйте шаблон
Для разметки и подрезания стропил используйте шаблон
Соединяем две доски по одному краю гвоздем. В результате вы должны получить конструкцию, напоминающую ножницы.
Изготовление шаблона
Схема шаблона
Ставим свободные края «ножниц» на опоры в точках будущего размещения стропил. Это позволит определить уклон кровельного ската.
Берем дополнительную пару гвоздей и фиксируем угол, установленный между досками. На этом шаблон готов. Дополнительно зафиксируйте его поперечной перекладиной. Чтобы установленный угол уклона кровельного ската не менялся под воздействием нагрузок, перекладину крепите саморезами.
Будьте предельно внимательны при создании шаблона. Даже из-за малейших отклонений вся конструкция может испортиться.
Далее делаем новый шаблон для подготовки монтажных зарезов на элементах системы. Используйте фанеру толщиной 0,5 см. Для укрепления применяйте 2,5-сантиметровую доску. Размеры зарезов подбирайте с учетом сечения используемых стропил.
С помощью готовых шаблонов делаем зарезы и начинаем собирать ферму.
Разметка противоположного конца стропил
Разметка противоположного конца стропил
Полноразмерный шаблон стропил
Видео — Стропильная система двускатной крыши
Порядок сборки фермы
Для удобства можно соорудить леса
Конструкция включает в себя опорные ноги и соединяющие компоненты. Ферма напоминает треугольник. Выполните работу в указанной последовательности, и готовая конструкция сможет достойно переносить все поступающие нагрузки.
Установка коньковой балки и первых стропил
Ферму можно делать на земле с дальнейшим подъемом наверх либо же прямиком на крыше. Первый вариант более прост и удобен в выполнении.
Еще одно стропило на месте
Вид установленных стропил
Стропильную ферму собираем в следующем порядке. Сначала обрезаем заготовленный материал до нужного размера, стыкуем бруски верхними краями и скрепляем с помощью шурупов. Для предотвращения появления трещин в местах скрепления предварительно просверливаем в брусках отверстия диаметром немного меньше размера крепежных элементов.
Установка стропил
Коньковые балки
Также для соединения стропильных ног используем ригель. Фиксацию выполняем на полметра ниже верхней точки скрепления элементов. Ригели будут способствовать повышению жесткости конструкции и исключат риск прогиба. Крепление ригеля выполняем в выемках, предварительно обустроенных в стропилах посредством вырубки.
При необходимости стропила срезаются под углом, если этого требуют особенности обустраиваемой кровельной конструкции.
Установка стропильной фермы
Варианты врубки стропил в балку
Измерения и разметка вальмового стропила
Установку стропильных ферм выполняем в следующей последовательности:
монтируем крайние фермы;
фиксируем центральные фермы.
При установке крайних ферм придерживаемся следующих важных правил:
основание треугольника устанавливаем на мауэрлат либо же верхний сруб в случае обустройства крыши деревянного строения;
предварительно делаем в основании несколько отверстий для его последующего скрепления со срубом;
обязательно контролируем прямолинейность установки фермы. Для этого используем отвес, закрепленный на ригеле;
основание стропильной фермы закрепляем только после подтверждения ровности его установки;
для обеспечения дополнительной устойчивости фермы закрепляем укосины от сруба к стропильной ноге. Длину подбирайте по ситуации, принципиального значения она не имеет;
прежде чем затягивать укосину шурупами, повторно убеждаемся в прямолинейности ее размещения.
Стропильная система
Изготовление нижних поясов стропильных ферм
Сборка стропильной фермы
Сборка стропильной фермы
Стропильные фермы установлены в проектное положение
После завершения монтажа крайних ферм переходим к фиксации центральной и последующих конструкций, если их размещение предусмотрено проектом. Оптимальный шаг установки ферм – 100 см.
Для закрепления центрального стропильного треугольника используем временные укосины. После того как будет установлен козырек, укосины можно убрать. Рекомендации по креплению центральных и остальных ферм такие же, как и в случае с крайними конструкциями.
После установки всех элементов конструкции приступаем к креплению обрешетки и дальнейшему обустройству кровельной системы: влаго-, тепло- и пароизолированию, а также монтажу выбранного финишного покрытия.
Каркас дома со стропилами
Удачной работы!
Сборка коньковой фермы
Монтаж коньковой фермы
Монтаж стропил
Монтаж стропил
Видео – Стропила своими руками. Односкатная крыша
Видео — Вальмовая крыша. Стропильная система

Похожие статьи
Устройство стропильной системы мансардной крыши, фото СХЕМЫ РАСЧЕТА, ВИДЕО ПО УСТАНОВКЕ стропил

В последнее время наблюдается возвращение к применению различных архитектурных элементов, которые были незаслуженно забыты в эпоху индустриального…
Вальмовая крыша, конструкция своими руками

При возведении зданий любого характера ключевое значение имеют внешний вид, а также конструкция кровли. Это вполне логично, поскольку крыша выполняет…
Ремонт деревенского дома и починка крыши старого деревенского жилья своими руками

Если у вас есть дом в деревне, который требует ремонта, не спешите ставить на нём крест. Мы расскажем о том, как преобразить старую постройку, придав ей…
Самостоятельное изготовление стропил для крыши
В строительстве крыши простых построек и небольших жилых зданий вполне можно обойтись практически полностью своими силами. В расчете стропильной системы нет ничего сложного, а монтаж при желании способен провести даже непрофессионал. В список работ, на которых можно сэкономить, входит подготовка стропил своими руками. Для этого вам понадобятся лишь нужные инструменты, качественный материал и информация.
Материал для стропил
Просчитав стропильную систему, вы уже должны определится с материалом, из которого будут изготовлены стропила. Чаще всего для стропильных ног в самостоятельном строительстве применяют дерево хвойных пород. Оно недорогое, прочное и легко поддается обработке – в отличие от металла.

Сейчас можно найти уже подготовленные комплекты стропил для сборки ферм, в которых все детали полностью готовы к монтажу. Это сокращает время строительства, но существенно увеличивает бюджет.
Для стропил применяют доски или брус. Сечение зависит от двух параметров: шага установки стропил и длины стропильной ноги. Вот таблица с примерными значениями сечений:
Шаг установки стропильных ног/Длина стропильной ноги 3000 мм 3500 мм 4000 мм 4500 мм 5000 мм 5500 мм
600 мм 40×150 40×150 50×150 50×150 50×150 50×200
900 мм 50×150 50×175 50×200 75×175 75×175 75×200
1100 мм 75×125 75×150 75×175 75×175 75×200 75×200
1400 мм 75×150 75×175 75×200 75×200 75×200 00×200
Есть несколько моментов, которые следует учитывать при выборе материала:
дерево должно быть вылежавшимся, чтобы не деформироваться с течением времени;
материал лучше покупать с запасом;
ГОСТ – хороший показатель качества пиломатериалов;
чем выше сорт древесины (выделяют четыре сорта по количеству сучков и других дефектов. Их маркируют 0, 1, 2, 3 или О, А, В, С, нулевой или сорт «А» – лучший), тем прочнее будет стропильная нога. Для стропил используется древесина 1 и 2 сорта;
перед покупкой замерьте все бруски или доски, чтобы избежать неприятного сюрприза, если они окажутся чуть разного размера или меньшей длины;
кроме самих пиломатериалов вам понадобятся крепления для стропильной системы, их покупкой также стоит озаботиться заранее.
Если для стропил куплены некачественные пиломатериалы, это приведет к уменьшению срока службы всей стропильной системы. Поэтому внимательно осмотрите каждый брус, посмотрите документы на пиломатериалы и сравните цены от разных поставщиков.
Стропила для крыши

Перед сбором первой стропильной фермы необходимо подготовить «образец» стропильной ноги. Для этого проводятся тщательные измерения, брус или доска обрезаются в зависимости от угла наклона ската. Две стропильные ноги должны соединяться наверху без зазоров, поэтому угол должен быть тщательно выверен. На подготовку шаблона может понадобиться значительное время, но спешить не стоит.
После того, как одна стропильная нога изготовлена, необходимо примерить ее. Она должна подходить идеально для пазов в мауэрлате. Уже по шаблону подготавливаются все остальные стропильные ноги. После того, как они сделаны, можно приступать к сборке фермы.
Соединение верхних частей стропильный ног производится встык, между двумя поверхностями не должно быть зазоров, они соединяются с помощью болтов или металлических пластин, укрепляются дополнительными крепежами. Наверху стропильные ноги могут также соединяться с помощью конькового бруса, он используется в больших и сложных конструкциях.

В каком случае стоит использовать металлические стропила и как их правильно монтировать, читайте по этой ссылке.
Фотографии различных вариантов фронтонов крыши ищите здесь.
Проектированию крыши Шале посвящена данная публикация.
К началу монтажа ферм в мауэрлате должны быть подготовлены пазы под подстропильный брус. Он является частью потолочного перекрытия. Паз вырезается не больше, чем на половину толщины мауэрлата, по размерам он должен как можно точнее совпадать с подстропильным брусом.
Соединение стропильных ног

Оно должно быть максимально прочным, поэтому большое значение играет точность измерений при подготовке шаблона. Чаще всего для соединений используются металлические крепежи. Также для соединения деталей стропильной фермы используются следующие методы:
врезка – часто этим методом соединяется подстропильный брус и мауэрлат;
верхнее соединение часто выполняется встык, затем фиксируется с помощью металлической пластины, болтов или других элементов крепежа;
также может быть использовано соединение «шип» или «зуб».
Любое соединение рекомендуется усиливать с помощью металлических частей, они хорошо выдерживают нагрузку, препятствуют деформации.
Наращивание длины стропил
Иногда возникает необходимость в использовании двух более коротких частей стропила вместо одной. Чаще всего этот метод используют для легких конструкций. Для того, чтобы создать прочное и неподверженное деформации соединение, используют:
сращивание косым прирубом – концы досок сращиваются под углом 45 градусов;
соединение встык — соединяемые доски обрезаются под углом в 90 градусов и фиксируются с помощью металлических креплений;
соединение внахлест — доски должны заходить одна на другую не менее, чем на метр.
Крепление усиливается металлическими накладками или другими досками. Сборные конструкции могут выдерживать значительную нагрузку, но для этого все соединения должны быть выполнены очень качественно. Если вы не являетесь профессионалом в строительстве, безопаснее использовать цельные конструкции.
Монтаж стропильной фермы
Есть два варианта монтажа: сбор стропильных ферм на земле, а потом – подъем их на крышу, второй вариант – монтаж стропильных ног и других элементов уже на крыше.
Первый вариант удобнее, на земле собирать большие конструкции намного комфортнее. Но потом ферму, которая будет весить в три раза больше одной стропильной ноги, необходимо поднять на крышу. Если крыша небольшая, это можно сделать и без привлечения техники. Если ферма будет весить слишком много для ручного подъема, единственный выход – аренда крана;
Если стропильные ноги весят слишком много, а привлекать технику не хочется, можно собрать фермы уже на крыше. В этом случае техника сбора чуть сложнее, Вам понадобятся помощники на все время монтажа, но из бюджета строительства можно исключить затраты на аренду крана.
При любом варианте сборки при работе с тяжелыми конструкциями следует соблюдать технику безопасности. Это позволит избежать травм при строительстве.
Стропила для мансарды

У сборки стропильной системы мансардной крыши есть несколько особенностей:
сначала монтируется внешние фермы, затем – внутренние;
все вертикальные элементы должны быть установлены очень точно;
все элементы конструкции дополнительно укрепляются стальными крепежами;
вся конструкция должна быть укреплена дополнительными элементами: подкосами, стойками и затяжками.
В остальном сборка ферм и монтаж крыши для мансарды не отличается от более простых проектов крыш. Следует учитывать, что мансардная крыша сложнее и содержит больше дополнительных элементов прочности, которые должны быть как следует закреплены, поэтому браться за возведение мансардной крыши следует хотя бы с минимальным опытом строительства.
Изготовить и смонтировать стропила своими руками вполне возможно. Главное – не торопиться и не устанавливать слишком сжатых сроков для этого этапа строительства. Подготовка шаблона и сборка первой фермы – очень важная часть всего процесса монтажа, с ней не стоит спешить. Каждое измерение перед началом работы должно быть сделано точно, это залог того, что вся система стропил будет прочной и выдержит долгие годы без ремонта.
изготовление и ремонт наслонных стропил
Для любой скатной крыши необходима система несущих элементов. В противном случае кровля либо не будет держаться вообще, либо рухнет в самом ближайшем будущем. Тот «корсет», который принимает на себя нагрузку от самого материала покрытия, и воздействующих на него нагрузок, называется стропильные конструкции. О том, для чего они нужны, и как рассчитываются – далее в статье.
Можно выбрать для своего дома очень качественный и красивый кровельный материал, но без должного каркаса установить его не получится. Этот каркас называют стропильной системой, и возводится он для любого типа скатной крыши.
Даже если кровля имеет всего один скат – покрытие крепится к несущей конструкции, которая, как правило, в этом случае представлена горизонтальными наслонными стропилами, опирающимися непосредственно на стены фасада.
Важная информация! Стропильная система – это совокупность силовых элементов крыши, воспринимающих вес кровельного материала и атмосферных нагрузок на него, и передающая эти усилия несущим конструкциям здания. Состоит из стропил, соединительных и усиливающих элементов, подстропильных конструкций и обрешеток.
Поскольку стропильная конструкция будет воспринимать на себя не только вес кровельного материала, но и ветровые нагрузки, а в зимнее время – массу лежащего снега, эти воздействия сразу закладываются в расчет необходимой мощности несущих элементов.
Вообще, из факторов, определяющих структуру стропильной системы, можно выделить:
Кровельный материал
Нормативную снеговую нагрузку для данной местности
Соблюдение требований по огнестойкости
Угол наклона кровли
Длину пролетов
Соображения долговечности
Особенности архитектурного решения
Материал, выбранный для устройства системы
Наличие чердака
Материал, используемый для несущих конструкций кровли, очень важен. Ведь каждый материал для крыши имеет свои прочностные характеристики, вес, коррозионную стойкость, что не может не отразиться на расчетных параметрах.
Изготовление стропильной системы производят из:
Дерева
Металла
Железобетона
Сочетания дерева и металла
Простейшая стропильная система
Железобетонные конструкции не нашли особого распространения в жилищном строительстве ввиду большого собственного веса, сложностей монтажа и отсутствия гибкости архитектурных решений.
Как правило, конструкции стропильных систем из железобетона используют при возведении производственных и общественных зданий большой площади, и в качестве покрытия используют железобетонные же плиты.
Металлические системы находят все более широкое применение, особенно для кровель со сложной конфигурацией. Им легче придать практически любую форму, они долговечны и обладают большой прочностью.
К их недостаткам можно отнести:
Необходимость применения специального оборудования на месте, или изготовления в заводских условиях
Большой вес
Относительно высокую стоимость
Наиболее распространенным материалом для изготовления несущих конструкций кровли по-прежнему остается дерево. Оно позволяет выполнить все требования к крыше, и проблемы возникают лишь в случае особо ломаной формы, либо чрезмерного веса материала покрытия.
Поскольку стропила изготавливаются из пиломатериалов уже столетия, свойства этой системы хорошо изучены и предсказуемы, а технология изготовления отработана до мелочей.
В частном домостроении стропильные деревянные конструкции применяются в подавляющем большинстве случаев.
Смешанные металлодеревянные конструкции – также редкость в возведении индивидуального жилья в связи со сложностями в изготовлении и монтаже.
Как правило, из дерева выполняют верхнюю часть таких конструкций, работающую на сжатие, а нижняя часть, подверженная растягивающим усилиям, производится из металла.
Как правило, этот тип систем используют при строительстве больших сооружений со значительной длиной пролета (15-20 м) – бассейнов, промышленных и сельскохозяйственных предприятий.
Термины, обозначающие различные элементы стропильной системы:
Стропильная нога – основной элемент, крыши, воспринимающий нагрузку от кровельного материала, и передающий ее несущим конструкциям здания – стенам или колоннам. Служит для крепления обрешетки, на которую устанавливается покрытие
Мауэрлат (подстропильный брус) – деревянная обвязка, проходящая по верху стен здания, на которую опираются стропила
Подкос – распорка между верхним и нижним поясами стропильной системы, работающая на сжатие
Стойка (опора) – силовой элемент, через который конструкция стропильная передает давление от стропильных ног на внутренние несущие конструкции (стены или колонны)
Прогон – брус, прокладываемый по стойкам, на который опираются стропильные ноги, в том числе – и в тех местах, где стоек нет
Лежень – брус, проложенный по несущим внутренним стенам или колоннам, воспринимающий нагрузку от стоек, в том числе – на тех участках, где нет капитальной конструкции (в случае с колоннами)
Распорка – элемент, работающий на сжатие, и препятствующий схлопыванию и сдвигу внутрь подкосов и стоек
Затяжка (ригель) – элемент, воспринимающий нагрузку стропильных ног в горизонтальной плоскости
Сложная стропильная система из металла
В случае висячих стропил в конструкцию добавляются еще два элемента: стяжка 2, которая препятствует «разбеганию» стропильных ног в стороны под весом кровли, и бабка 4, которая похожа на стойку, но работает по другому принципу.
Подкосы 5 под действием веса кровли растягивают бабке, а она, в свою очередь, передает это усилие стяжке, одновременно компенсируя растяжение последней.
Наслонные стропила
Существуют две общепринятых схемы организации стропильной системы скатной кровли. Первая из них – это наслонная стропильная конструкция.
Она применяется при организации кровель для сравнительно небольших зданий, с размерами пролета (расстоянием между несущими конструкциями):
до 6 м– без установки внутренних опор (стоек)
до 12 м– с установкой одной стойки на несущие конструкции (причем стойка не обязательно устанавливается точно по центру стропильной системы – она может быть смещена ассиметрично к одной из стен)
до 15 м– с установкой двух опор
Наслонными этот вид стропил называют, поскольку они накладываются сверху на мауэрлат, а также, если есть коньковый брус (прогон) – продольный элемент, связывающий между собой вершины всех стропильных ферм.
Ферма – единичный элемент системы, состоящий из пары стропил и опорных/связующих элементов между ними. Эта система монтируется в зданиях малой ширины, либо имеющих несущие конструкции внутри.
Характерная особенность наслонных стропил – малый вес конструкции и небольшой расход пиломатериалов.
Также они (особенно при отсутствии стоек) удобны для организации мансардного этажа, так как не имеют элементов, идущих параллельно перекрытию на небольшой высоте.
СОВЕТ! Не стоит использовать наслонные стропила (во всяком случае, в «чистом» виде) для устройства кровель из тяжелых материалов покрытия, в частности – минеральных (черепица, асбестоцементный лист, сланец). Это вызовет необходимость применения бруса и доски большого сечения, а также – установки мощных откосов, стоек, ригелей.
Висячие стропила
Элементы висячих стропил
Второй тип — висячая конструкция стропил. Она названа так, поскольку концы стропил опираются только на внешние несущие стены, без промежуточных опор внутри здания.
Поскольку под действием веса крыши на стропильные ноги возникают распирающие нагрузки на стены здания, стропила снабжают стяжкой, которая компенсирует возникающее усилие.
При необходимости, используются вспомогательные элементы – подкосы, бабки и стойки. С помощью висячих стропил можно создавать пролеты длиной до 20 м и даже более.
Комбинированные варианты
В случаях особо сложной формы кровли, или использования тяжелых материалов покрытия, применяют конструкции стропильные комбинированные – специальные фермы.
Они могут быть выполнены в виде конструкции одного вида (наслонного или висячего), а могут – включать в себя комбинацию обоих на разных участках фермы.
Также встречаются кровли, где «чистые» висячие и наслонные фермы чередуются: наслонные используются в тех местах, где под кровлю выходит несущая конструкция, а висячие – в тех точках, где ее нет.
Это позволяет равномерно распределить нагрузку и создать скаты необходимой величины и длины, при этом не выходя за пределы выбранной формы кровли.
Важная информация! При организации двускатной кровли в обязательном порядке фермы любой конструкции связываются вдоль крыши прогонами по каждому ряду стропил, либо – диагональными перевязками соседних ферм.
Образцы комбинированных ферм
Возможно изготовление стропильных конструкций по месту, непосредственно при монтаже стропильной системы, сборка на земле, с последующим подъемом на крышу, либо в условиях заводского производства.
Два последних варианта привлекательны достижением геометрической точности всех блоков, зато монтаж по месту позволяет учесть все нюансы данной конкретной кровли.
Существенное значение имеет шаг стропил – расстояние между соседними фермами. Она варьируется в пределах между 0, 8 –2 м, и зависит от типа фермы, сечения стропил и материала кровельного покрытия, определяется расчетным путем.
Помочь в определении шага может следующая таблица:
Определение шага стропил
Дереву нужна защита
Поскольку пиломатериалы имеют сравнительно низкую биологическую стойкость, гигроскопичны и склонны к загниванию и повреждению вредителями, а также легкогорючи, им необходима защита.
При соблюдении несложных правил можно быть уверенным, что ремонт стропильной конструкции не потребуется на весь период ее эксплуатации (по нормативу – 50 лет).
Предохранение крыши от преждевременного старения заключается в следующих мероприятиях:
обработка антисептиками, гидро- и огнезащитными пропитками
устройство гидроизолирующих прокладок в местах соприкосновения дерева с металлом или стеновыми материалами
предупреждение протечек кровли
поддержание сохранности гидро- и пароизолирующих слоев крыши
обеспечение надлежащей вентиляции подкровельного пространства
Несущий каркас крыши – важнейший элемент здания. От его надежности зависит в значительной мере и атмосфера внутренних помещений, и срок жизни самого сооружения.

Поэтому, выбраны ли для дома классические деревянные стропильные конструкции, или более экзотический металл – крыша требует тщательного расчета и не менее качественной установки.
