Как правильно подключить люстру с 2, 3, 4 проводами к двойному выключателю

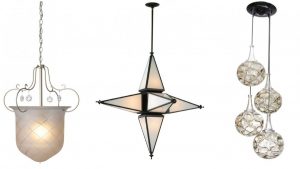

Люстра представляет собой потолочный светильник, который должен обеспечивать бестеневое освещение в помещении. Свет равномерно распределяют точечные лампы, расположенные на определенном расстоянии друг от друга. В качестве источников света сегодня используются лампы накаливания, люминесцентные и светодиодные.

Приобретение люстры – это приятный момент, когда вы завершаете обустраивать жилище и после покупки нового предмета интерьера, остается его подключить. Время сборки зависит от сложности конструкции и типа крепления. Причем справиться с этой задачей можно быстро и легко, достаточно следовать инструкции и иметь в арсенале простые монтажные инструменты, а для того чтобы ее подключить, необходимо разбираться еще и в электрике.

Многоламповый светильник имеется во всех квартирах и домах. Для равномерного распределения света обычно расположен по центру потолка. Давайте разберемся, какие знания потребуются для подключения люстры своими руками.

С чего начать?

Для начала нужно разобраться, какое количество шнуров выходит из потолка. Обычно выведено два или три. В случае если их два, то конструкция предусматривает одновременное включение всех лампочек и трудностей с подключением люстры не возникнет. А наличие трех шнуров дает возможность включать лампочки по отдельности и группировать их для изменения уровня освещенности. В итоге сложность возникает в том, что нужно понять какие провода соединять между собой. Для того чтобы люстра работала исправно, важно правильно все подключить. Перед началом работ обязательно ознакомьтесь с устройством кабелей. Итак, давайте действовать по порядку.

Соблюдайте технику безопасности

Основное требование во время подключения люстры – обесточивание всего участка электропроводки. Простого выключения света в данном случае недостаточно, требуется полностью отключить автоматы в щитке.

Затем необходимо подготовить кабели для тестирования. Их следует разомкнуть, чтобы не допустить дальнейшего соприкосновения друг с другом.

Согласно маркировке, кабели обозначаются латинскими буквами:

L – фаза;
N – нулевой разряд;
PE – заземляющий проводник желто-зеленого цвета.

Необходимо отметить, что маркировка присутствует не всегда, ведь ее стали наносить не так давно. В этом случае стоит воспользоваться расположенным в щитке автоматом и перевести выключатель в положение «ВКЛ». Затем индикаторной отверткой нужно по очереди касаться оголенных концов — если в процессе внутри будет загораться светодиод – кабель под напряжением и является фазой. После определения типов проводов снова отключаем электропитание и приступаем к работам по подключению.

Соединять кабели между собой можно двумя способами:

при помощи клеммных зажимов;
путем скручивания с изоляцией защитными колпачками.

Варианты монтажа люстры можно найти, перейдя по ссылке:

На способ подключения люстры могут влиять следующие параметры:

число шнуров в люстре;
число проводов в потолке;
количество клавиш на выключателе.

Схема первая. Два шнура на люстре и два провода на потолке

Этот способ подключения люстры является самым простым, ведь он не требует особых усилий. В данном случае необходимо при помощи скрутки или клеммной колодки просто соединить кабели между собой, предварительно определив, где фаза, а где ноль. Причем порядок соединения может быть любой.

Нулевой кабель (на схеме синего цвета) стоит подключить из распределительной коробки напрямую к нулевому проводу, идущему из осветительного устройства. А оранжевый кабель, с фазой, следует подключить как к люстре, так и к выключателю.

При подключении люстры с большим количеством лампочек на выключатель с одной клавишей нужно сначала соединить все нулевые провода люстры, а затем подсоединить их к нулевому кабелю из распределительной коробки. Далее объединить их с фазой и провести к выключателю.

Важно знать! Согласно требованиям правил устройства электроустановок (ПУЭ) фаза должна подсоединяться к центральному контакту в электрическом патроне, а фазный провод должен размыкаться выключателем. Соблюдение данных правил повысит безопасность эксплуатации осветительных приборов.

Схема вторая. Два шнура на люстре и три провода на потолке

Сегодня при строительстве домов в электропроводке применяют трехжильные кабели с проводами разных цветов. Логично предположить, что к осветительному прибору необходимо будет подвести три провода. Как подключить люстру в данной ситуации, если на ней всего два кабеля?

Для начала, используя индикатор, нужно разобраться с типами проводов, которые выходят из потолка. Два из них будут фазными, а третий – проводник. Две фазы в этом случае предполагают выключатель с двумя клавишами. Однако если учесть факт того, что люстра имеет всего два кабеля – достаточно будет выключателя с одной клавишей.

Важно знать! Перед подключением нужно провести изоляцию, предварительно выключив напряжение.

Схема третья. Три и более шнура на люстре и два провода на потолке

В случае когда из потолка выходит всего два кабеля – все лампы в осветительном приборе будут гореть одновременно. Для подключения, нужно объединить нулевые провода, а затем их провести к нулевому потолочному кабелю. Далее стоит повторить процедуру с фазными.

Схема четвертая. Три и более провода на люстре и три на потолке

Такой вариант подключения сможет обеспечить более разумное использование ламп. Можно будет комбинировать их работу или включать по очереди. В данном случае использоваться будет двухклавишный выключатель.

Маркировка потолочных проволок следующая: фаза – L1 (оранжевого цвета), фаза – L2 (желтого цвета) и ноль – N (синего цвета). В связи с тем, что изготовители кабельной продукции не всегда указывают обозначения, а электрики при монтаже проводки могут не придерживаться стандартов цветовой схемы, перед их соединением лучше самостоятельно перепроверить их назначение отверткой-индикатором.

Важно знать! Не забудьте, что кабели с фазой всегда прокладываются к выключателю, а нулевые – к осветительному прибору.

Подключение люстры с несколькими шнурами осуществляется с определенной последовательностью действий. Сначала провода от лампочек должны быть разделены на две группы. Все секции по отдельности соединяются лишь с одним проводом, к которому ведет фаза, а затем секции объединяются нулевым.

При такой установке с первой клавишей будет загораться одна группа лампочек, а со второй другая. Этот вариант соединения допускает подключение одной, двух или трех лампочек вместе, используя лишь одну клавишу выключателя.

Второй способ для подключения люстры, к примеру, с шестью рожками – первая клавиша включает 5 лампочек вместе, а вторая – шестую.

С большим числом рожков в осветительном устройстве монтаж будет проходить идентичным образом. Останется определиться с тем, какие комбинации ламп вы желаете использовать в освещении данной комнаты.

Схема пятая. Три и более провода на люстре и четыре на потолке

В случае если подключение люстры необходимо в новостройке или частном доме, вероятнее всего, из потолка будет выходить шнур с функцией защиты. Как правило, это кабель желто-зеленый и маркирован латинскими буквами PE, что в переводе дословно означает заземляющий проводник. В итоге со стороны потолка будут провода с фазами L1 и L2, нулевой провод и четвертый защемляющий – PE.

Такой шнур, ни в коем случае, не помешает подключению — достаточно соединить его с желто-зеленым проводом со стороны люстры. Если в осветительном приборе не предусмотрено наличие этого провода, то со стороны потолка кабель изолируется.

Монтаж нескольких люстр на один выключатель

Этот случай подключения очень актуален для управления освещением в нескольких комнатах, больших гостиных либо в помещении с подвесным потолком с группой светодиодных ламп.

В данной ситуации все осветительные приборы должны соединяться параллельно.

Причем каждая люстра может иметь свою распределительную коробку.

Монтаж трех люстр на трехклавишный выключатель

Этот способ подключения применяется в освещении кухни, туалета и ванной комнаты, и выключатель с тремя клавишами здесь очень удобен.

Также выключатель с тремя клавишами используется в коридоре, для управления светом на разных участках.

Монтаж люстры с вентилятором

Подключение такой модели – достаточно рациональное решение, особенно в жаркую погоду. Перед установкой такого типа осветительного устройства нужно всего лишь ознакомиться с инструкцией, в которой будет детально прописана схема подключения.

Чтобы стало понятнее: вентилятор в данном случае, выступает как очередная лампа, которая присоединяется параллельным способом.

По вашему желанию к нему можно сделать также отдельную клавишу выключателя.

Как видите, подключение осветительного прибора – задача простая, если знать, как правильно сделать. Следуйте схемам, соблюдайте правила монтажа, и вы легко справитесь с подключением без посторонней помощи.

bouw.ru

2 способа — как подключить люстру к выключателю. Ошибки схемы. Подключение через двухклавишный с 3 проводами или диммер.

Подключение потолочной люстры можно выполнить двумя основными способами:

через выключатель (двух, трехклавишный)

И в одном и в другом случае вы получаете самое главное от светильника. Либо люстра светит на максимальную яркость с использованием всех лампочек, либо светильник работает с неполной отдачей, создавая приятную освещенность не бьющую по глазам.

Рассмотрим эти способы пошагово, начиная от подключения кабеля в распредщитке, и заканчивая подсоединением проводов в самой люстре. Отдельное внимание будет обращено на самые распространенные ошибки при выполнении данных работ.
Как подключить люстру через двойной выключатель
Для того, чтобы выполнить данное присоединение закупите следующие материалы:
3-х и 4-х жильный кабель ВВГнГ-Ls сечением 1,5мм2
выключатель двухклавишный
прессуемые гильзы ГСИ в изоляции
клеммные зажимы Ваго
Первым делом, берете трехжильный кабель ВВГнГ-Ls 3*1,5мм2 и протягиваете его по штробе к ближайшей распределительной коробке возле люстры.
Оставляете в ней запас на разделку и подключение концов.
В электрощитке с кабеля снимаете изоляцию и подключаете фазную жилу (пусть она условно будет белого цвета) на однополюсный автомат.
Желто-зеленую и синюю жилы заводите на соответствующие места (заземляющую и нулевую шинки).
Зачищенный кабель в распредкоробке желательно промаркировать, чтобы в дальнейшем ничего не напутать.
Теперь, другим 3-х жильным кабелем от распредкоробки под потолком, до монтажной коробки внизу, там где у вас будет стоять двухклавишный выключатель, нужно сделать опуск.
Жилы сразу зачищаете и подписываете:
L – фаза питания
L1 – фаза на первую группу ламп в люстре
L2 – фаза на вторую группу ламп в люстре
Подписывать их нужно как на выключателе снизу, так и в верхней коробке.
Далее вам понадобится 4-х жильный кабель. Его нужно протянуть от верхней распаечной коробки до места установки люстры под потолком.
Счищаете изоляцию с обоих концов и наносите маркировку:
L1 – фазный провод для подключения первой половины люстры
L2 – фазный провод для подключения второй половины люстры
Теперь самое основное. Нужно правильно все это собрать и подключить воедино в верхней распаечной коробке.
Для того, чтобы не перепутать и не наделать ошибок, как раз таки и пригодятся сделанные ранее надписи. С ними вся коммутация намного упрощается.
Берете клеммы Wago и просто стыкуете жилы с одинаковой маркировкой.
После чего коробку можно закрыть.
Далее занимаетесь двухклавишным выключателем.
Главную жилу питания L, заводите на общую клемму выключателя 1.
Обычно она обособленна, но не у всех производителей такая конструкция. Будьте внимательны!
L1 и L2 подключаете на нижние клеммы 3,4.
Монтируете защитные и декоративные планки и вновь поднимаетесь наверх к люстре.
Здесь может возникнуть вопрос, а как узнать, какие провода торчащие из люстры фазные, а какие нулевые?
Тем более, если они одинакового цвета. Их может быть 3,4,5 в зависимости от типа светильника и количества его рожков.
Здесь на помощь придет мультиметр. Вызванивать провода нужно внизу, когда люстра еще не подвешена на потолке.
Ноль по правилам должен приходить на резьбовую часть патрона и лампочки (крайние контакты), а фаза на центральный контактный штырек.
Переводите мультиметр в режим прозвонки или замера сопротивления, и последовательно касаетесь щупами проводов и контактных частей патронов на каждом плафоне. Нужно добиться звукового сигнала или найти где сопротивление равно нулю.
Если нулевых жил оказалось несколько, скручиваете их в одну общую.
Переходите к непосредственному подключению. Для облегчения последовательности, сначала соединяете защитное заземление и нулевую жилу. Для этого воспользуйтесь соединительными гильзами.
Хотя здесь также можно применить и клеммы Ваго.
После подключения земли и ноля, остается запитать две фазы. Выбираете любую из жил и прессуете гильзами питающие провода L1 и L2 с двумя фазными проводками на светильнике.
Все что осталось — это зафиксировать люстру на потолке и проверить ее работоспособность.
Как подключить люстру через диммер
Необходимый материал для монтажа:
двухжильный кабель ВВГнГ-Ls 2*1,5мм2
трехжильный кабель ВВГнГ-Ls 3*1,5мм2
диммер
гильзы соединительные
клеммы Wago
Начальный этап по монтажу 3-х жильного кабеля питания от щитка до распредкоробки такой же самый, как и в ранее рассмотренном варианте. Подключение в щитке, опять же выполняется к однополюсному автомату.
Отличие заключается в том, что вниз, к месту установки диммера, теперь уже спускается не трехжильный, а двухжильный кабель. Промаркировать его нужно следующим образом:
L – фазный провод от щитовой
Люстра – фазный провод для подключения самой люстры
Далее, от распаечной коробки до самой люстры, необходимо протянуть 3-х жильный кабель сечением 1,5мм2.
Наносите на его жилы три надписи в местах зачистки изоляции:
Люстра (питающая фаза)
После этого, в коробке при помощи зажимов Ваго, коммутируете жилы согласно всех надписей.
Одинаково промаркированные жилы подключаете между собой.
Переходите к диммеру снизу. Главную фазу питания, которая идет с элекрощитка (ранее вы ее подписали как L), заводите на клемму диммера с надписью ”L” или “фаза”.
Другую жилу подписанную ”Люстра”, зажимаете под винт со значком диммируемая нагрузка.
Далее, светорегулятор монтируете и закрепляете в самой коробке, установив сверху декоративные рамки.
На люстре, фазную жилу подписанную ”Люстра”, через прессуемую гильзу соединяете с питающим проводом светильника.
Если со светильника у вас выходит несколько фазных жил (двух, трех, четырех рожковые люстры), то для подключения нагрузки через диммер, просто скручиваете их в один общий проводник.
Осталось подключить ноль и землю, подать напряжение и проверить работоспособность всей конструкции.
Частые ошибки при подключении
Основные ошибки связаны с подключением к двойному выключателю. Наиболее распространены три из них.
Как устроена нормальная схема подключения люстры, например двух или трехрожковой? Есть фаза, которая приходит в соединительную коробку.
Далее она опускается на входной контакт двухклавишника. После чего разделяется, и уже двумя другими проводами возвращается в распайку и идет на потолок к светильнику.
При этом ноль приходит только в коробку и сразу же идет на люстру, не спускаясь к выключателю.
Вот тут то и кроется первая ошибка. Многие по незнанию или перепутав маркировку, спускают вниз к выключателю как фазу, так и ноль.
Заводят на клеммы, после чего начинают включать клавишу, а у них выбивает автомат.
Запомните, ноль никогда не должен заходить в выключатель, а только фаза. Нулевая жила сразу должна уходить на потолок.
Вторая ошибка опять связана с нолем. Перепутав два провода, можно завести через выключатель ноль, а не фазу.
Может быть даже и работать у вас будет все исправно, однако напряжение при этом будет постоянно присутствовать на светильнике. Это чревато ударом тока, когда вы захотите поменять лампочки.
Выключив клавишу, вы разорвете нулевую жилу, а фаза по прежнему будет напрямую заходить на рожковые патроны люстры.
Чем еще опасно такое подключение? Через нити накала лампочки, фаза будет приходить на клеммные зажимы самого выключателя. Если вы снимите с него крышку, и начнете проверять индикаторной отверткой свечение на контактах, то сильно удивитесь.
У вас даже в выключенном состоянии клавиш, индикатор будет светиться и показывать присутствие напряжения, как на одной, так и на другой клемме.
Более того, если сделать подобный замер под потолком на люстре, то и там обнаружите наличие напряжения на всех трех проводах, кроме заземляющего.
Чтобы этот эффект исчез, достаточно выкрутить из плафонов сами лампочки.
Третья ошибка возникает при подключении фазной питающей жилы на выключателе, не к основному общему контакту, а к одному из отходящих. В этом случае у вас будет светиться только половина люстры.
При нажатии второй клавиши и отжатой первой, лампочки гореть не будут. Кстати, иногда такое неправильное подключение можно выявить заранее, по исчезновению работоспособности подсветки выключателя.
Если диодная подсветка перестала работать, задумайтесь, может быть вы уже что-то сделали не так.
А если вы вешаете и монтируете люстру не изначально на чистый потолок, а уже меняете существующую, и вдруг у вас возникли проблемы после ее подключения, с чего начинать поиск неисправности?
Прежде всего, снимайте защитные декоративные накладки с выключателя, и индикатором проверяйте, приходит ли фаза и куда именно. Перед этим предварительно не забудьте выкрутить все лампочки в светильнике, из-за причин изложенных выше.
При нормально собранной схеме, фаза должна приходить на общий контакт. Если это не так, меняйте его местами.
А если фазы вообще нет, то ищите проблему в распайке. Скорее всего, вы пустили вниз к выключателю нулевой провод.
Кстати, вы можете изначально собрать всю схему без ошибок и замечаний, а через какое-то время, к своему удивлению обнаружить, что через выключатель идет ноль, а не фаза. Что за мистика подумаете вы?
Никакой магии электричества здесь нет. Скорее всего, в вашей многоэтажке, посторонние электрики занимались ремонтом общей проводки. Либо вам заменили счетчик, и при данной работе, изначально еще в “голове” перепутали фазу и ноль.
Увы, и такое зачастую бывает и никто от этого не застрахован.
Источники — https://cable.ru, Кабель.РФ
svetosmotr.ru
советы по монтажу – Ремонт и отделка

Владельцы, желая оборудовать дом новым более привлекательным источником света, с энтузиазмом выбирают люстры бра и светильники. Если со светильниками и бра все просто, включил в розетку и работает, то с люстрой могут возникнуть вопросы. Однако после того как покупка совершена, следующими обязательными этапами будут:
сборка люстры, то насколько долго будет длиться этот этап, зависит от сложности конструкции люстры,
монтаж люстры на потолок.
Собрать люстру можно за относительно короткое время, если следовать инструкциям в приложенном файле и применить элементарные инструменты. А вот как подключить люстру правильно, это уже вопрос?
Подключить потолочную люстру дело не сложное, но для того чтобы это сделать правильно необходимо обладать знаниями в области электрики. Большинство людей не знают, как это сделать, так как законы физики изучались им довольно давно. Выходит, что придется обращаться за помощью к человеку, который знает, как подключить люстру или профессионалу. Или же ознакомится с правилами техники безопасности при монтаже люстры.
Прежде всего, приступая к работе, необходимо отключить электропитание в помещение, в котором люстра будет устанавливаться. (Другими словами отключить питание, которое подходит к проводам, торчащим из потолка, для этого недостаточно перевести выключатель в положение откл., специалисты рекомендуют отключить автоматы, расположенные на щитке).
Подготовить провода к тестированию, для этого их необходимо разомкнуть. Это делается для того чтобы не допустить их соприкосновения. Провода обязательно следует подписать согласно с принятой маркировкой, буквой N – обозначается нулевой провод, а фаза латинской- L. При помощи индикаторной отвертки, поочередно касаясь оголенных участков, можно определить на какой из проводов какой вид питания подается. Когда при соприкосновении с проводом загорится светодиод то это фаза и его следует отметить, так как по нему проходит напряжение.
После того как с проводами разобрались подачу питания снова отключают и только после этого приступают к монтажным работам. Для соединения проводов лучше применять клемные зажимы,

они гораздо эффективнее традиционной скрутки, хотя вполне допустимо использовать и ее. Только в этом случае обязательно защитить место скрутки защитными колпачками.
Защищать скрутку при помощи изоляционной ленты или ПВХ ленты не стоит, она со временем рассыхается, что значительно снижает ее характеристики.
Установка люстры. Варианты и возможности.
Для подключения люстры существуют несколько вариантов, от которых зависит, как именно будет подключаться люстра.
От количества проводков, которые выходят из люстры;
От количества проводков, которые торчат из люстры;
От количества клавиш на выключателе.
В данной статье подробно описаны различные схемы подключения люстры, которые расскажут, как подключить люстру именно выбранной вами конструкции.
Вариант № 1 Два провода на потолке и два провода на люстре.
Самый простой вариант установки люстры. Именно он не требует практически никаких усилий. Для этого случая вполне достаточно подключить два провода из люстры к проводам на потолке. Прежде чем делать соединение обязательно следует определить, где фаза, а где ноль. В этом случае монтажа люстры не имеет значения, в какой последовательности соединяются провода.
а) Схема как подключить люстру с одной лампочкой, к одноклавишному выключателю.
На схеме изображено как именно подключается люстра. Провод несущий нулевой заряд, обозначается синим, который идет из распределительного щитка необходимо подсоединить к нулевому проводу осветительного прибора. Коричневый провод – это фаза, его необходимо подсоединить не только к люстре, но и к выключателю.

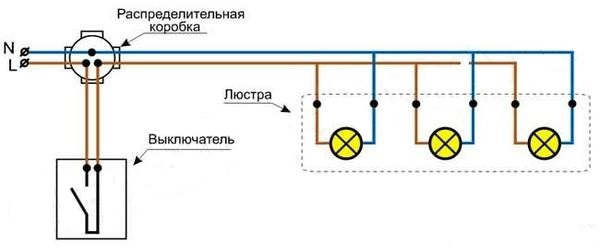

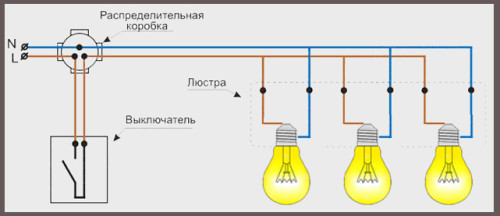

б) Схема как подключить люстру с двумя или тремя лампочками к одноклавишному выключателю.
Прежде чем подключать люстру, у которой две и три лампочки к выключателю с одной клавишей следует соединить все идущие от нее нулевые провода, а уже после с идущим от распределительной коробки. Подобным образом следует объединить провода с фазой между собой, а уж после с тем, который приходит от выключателя.
Вариант № 2 Два провода на люстре и три провода на потолке.
В современных строениях проводку прокладывают из трех жильного кабеля, в котором провода окрашены в разные цвета. Таким образом, получается следующая картина к месту крепления люстры подходят три провода. Как же подключить люстру в этом случае, ведь в ней их всего два? Первым делом при помощи индикатора необходимо определить, где какой провод на потолке. Обычно два из них это фаза, а третий нулевой проводник. Наличие двух фазных проводов говорит о том, что данная люстра может быть подключена к двухклавишному выключателю. Но поскольку в данном случае рассматривается люстра с двумя проводами вполне допустимо использовать одноклавишный выключатель. В этом случае необходимо поступить следующим образом, обесточить участок и изолировать один из фазных проводов. И после этого осуществляется монтаж люстры на потолок по ранее описанному способу.
Вариант № 3 Три и более провода на люстре и два провода на потолке
В случае, когда из потолка выходят только два провода, вариант для монтажа люстры только один, и это не зависит от того сколько проводов торчит из нее, все лампочки на ней будут гореть одновременно. Последовательность действий при подключении очень простая объединить все нулевые провода вместе и после соединить их с одноименным проводом на потолке. Те же самые действия делаются с фазными проводами.

Вариант № 4 Три и больше проводов на люстре и три провода на потолке.
Для такого способа подключения предполагается использовать выключатель с двумя клавишами. Именно такой подход обеспечивает рациональное освещение в рабочей зоне помещения, и комбинировать очередность и число включенных ламп. В таком случае выходящие из потолка провода принято маркировать так:
Провод фазный L1
Провод фазный L2
Нулевой провод N
Поскольку при прокладывании электропроводки не всегда соблюдается цветовая схема подключения, а также в зависимости от типа кабеля, который используется для проводки необходимо обязательно проверить назначение каждого провода при помощи отвертки-индикатора. Если же индикатора нет, то можно разобрать выключатель и осмотреть последовательность соединения. И определить какого цвета провода идут от выключателя к потолку, какие именно фазные провода будут заходить на выключатель, а нулевой от щитка идет непосредственно к люстре.
Не следует забывать, что все работы с электропроводкой осуществляются только при отключенном электропитании. Подключение такого типа люстры к двухклавишному выключателю отличается только тем, что необходимо все провода, которые идут от ламп предварительно разделить на две группы. Именно такой способ подключения позволяет при нажатии одной клавиши выключателя включить одну группу ламп, а при нажатии на другую подключить остальные.
Подключение в таком виде делает возможным подключить на одну клавишу включение как одной, так и нескольких ламп.
Данный пример демонстрирует подключение двух ламп на одну клавишу выключателя, а на включение при помощи другой будут включаться три стальные.
А это пример демонстрирует подключение по три лампы на каждую клавишу выключателя.

Вполне возможно подключить люстру из 6 рожков таким образом, чтобы одна клавиша включала сразу 5 ламп, а вторая – одну. Если же у приобретенной вами люстры большее число рожков подключение осуществляется по уже описанному принципу, достаточно распределить лампы на группы и подсоединить к конкретной клавише выключателя.
Вариант №5 Три и более провода на люстре и четыре на потолке.
Если электрическая проводка прокладывалась относительно недавно, то вполне возможно, что в данном случае предусмотрен заземляющий провод. Он выполняет защитную функцию. Этот провод обычно имеет желто- коричневый цвет, его принято маркировать РЕ – что обозначает заземляющий проводник. Оставшиеся провода – это фазы L1 и L2, и провод несущий нулевой заряд. Если в конструкции люстры предусмотрен заземляющий провод его необходимо соединить с одноименным проводом, который выходит из потолка. Если же заземляющий провод отсутствует, то тот, который выходит из потолка необходимо просто заизолировать.
Как подключить несколько люстр к одному выключателю?
[reclam] Это вопрос возникает в том случае, когда в помещении предусмотрено несколько источников искусственного освещения. Например, это большие залы, где расположены несколько люстр или же жилая комната, в которой предусмотрено подключение нескольких групп галогенных или светодиодных ламп. Иногда также возникает необходимость подключить люстры, которые освещают разные помещения на один выключатель.
Для такого вида подключения существует определенная схема. Все люстры необходимо подключать параллельным соединением. То есть каждую из люстр можно подключить через отдельно расположенные распределительные коробки или же в одной это зависит от схемы распределения электропроводки в помещении. Это самый распространенный способ подключения освещения кухни, туалета и ванной на один выключатель. Это очень удобно, так как позволяет из коридора включить освещение в нужном помещении.
Как подключить люстру на два разных выключателя?
Для того чтобы выполнить такой вид подключения придется приобрести специальные проходные выключатели. Они отличаются от обычных выключателей особенностью конструкции и наличием монтажных схем трех контактов. Если соединить контакты, так как указано в схеме, это позволит управлять освещением согласно сразу с двух выключателей.
На рисунке видно, что в проходном выключателе присутствует три контакта:
общий, который дает вывод для подключения к люстре или к проводу с фазой
два других с их помощью выключатели подобного типа соединяются между собой.
Из-за особенностей конструкции такое соединение необходимо продумывать заранее, или же придется прокладывать дополнительный провод и делать дополнительный косметический ремонт.
Галогенные лампы – преимущества их использования и схемы подключения.
Ни для кого не является секретом, что использовать галогенные лампы гораздо выгоднее по сравнению с лампами накаливания. Не только по причине их экономичности в плане потребления электричества, но и широтой ассортимента представленного на рынке. Освещение от таких лам остается таким же ярким, как и при использовании ламп накаливания, если не в разы ярче. Галогенные лампы это лампы малого напряжения 24, 12, и 6 Вольтам.
Единственное требование обязательное при подключении таких ламп есть установка специального понижающего трансформатора для того что бы преобразовывать 220 Вт. в запрашиваемый лампочками номинал.
Для того чтобы подключить несколько галогеных ламп к одному выключателю их необходимо предварительно параллельно соединить между собой.
Трансформаторы, благодаря своим небольшим размерам, легко помещаются в каркасе подвесного потолка.
В зависимости от запланированного дизайна потолка количество светильников и трансформаторов может отличаться. Следует обязательно запомнить, что каждый понижающий трансформатор необходимо подключать к сети отдельно. Прокладывая новую линию электропроводки. Провода же к ним будут сходиться в одной распределительной коробке.
У таких трансформаторов есть особенности их необходимо располагать на расстоянии не мене 20 см. от источников тепла. Специалисты рекомендуют также не превышать длину выходящих из ни проводов на расстояние больше чем на 2-2,5 м. Если же их нарушить это может повлиять на степень яркость галогенных ламп.
Люстра с пультом управления – роскошь или удобство?
Самыми последним разработками в области осветительных приборов являются люстры с пультом освещения, в который включены все управляющие элементы.
Безусловно, положительные стороны у люстры, управление которой осуществляется через пульт, налицо, так она позволит потушить свет, не вставая с дивана или вылезая из-под одеяла, вам не придется опасаться ударов об углы и мебель.
Установка такой люстры не требует, каких либо специализированных знаний, так как подключается абсолютно также как и обыкновенная люстра, так вы пожелаете, используя один из описанных способов. Освещением позволяет управлять встроенный в люстру контроллер освещения. Все же не стоит избавляться от настенного выключателя, так как в пульте всегда могут сесть батарейки или он может потеряться.
akak7.ru
4 провода с потолка — Стройка1
Вопрос из темы на форуме:
Приобрел квартиру к новостройке. Черновая отделка. Помогите пожалуйста, с потолка висят 4 провода разных цветов, какой куда подключать не понятно. Я видел 3 провода, но 4. Это 3-х фазная проводка что ли?
Andreyko
А что тут непонятного? Разведите концы провода и пробуйте индикаторной отвёрткой, тестером или патроном с подключенной лампочкой.При этом поочередно замыкая контакты на выключателе. При замкнутом выключателе ищите на каких проводах есть фаза, а на каких ноль, а какие вообще не подключены. Определив провода с фазой, берёте патрон с лампочкой и ищите ноль, прикладывая провода один к фазе (от патрона с лампочкой) а второй к тем на которых предположительно есть ноль. Таким образом вы выясните (без тестера) от каких проводах проводов будет запитываться люстра.
олег40
Да ну что Вы! когда это 3фазы в новостройках подводить стали? Тут угадать, почему/куда 4 провода — это как пальцем в небо тыкнуть, но я всё -таки попробую — 2 провода фазных, один нулевой под 2-х клавишный выключатель, ещё один — про запас. Есть и трёхклавишные выключатели — тогда все 4-е провода будут задействованы.
В данном случае Вам нужно радоваться, что есть 4-е провода, иной раз электрики 2 алюминия выведут и думай — как туда люстру «на два положения» подключить. Кроме того это большой плюс, если надумаете подвесные или многоуровневые потолки делать со сложным освещением, тогда каждый провод «на вес золота» может быть.
В общем электрикам низкий поклон за добросовестную работу, а Вам остаётся вооружиться тестером и пройтись по «точкам». Можно ориентироваться и по цвету, раз провода цветные, но тестер — это тестер, а с ситуацией, когда провод в кабеле менял свой цвет — я например сталкивался, поэтому прозвонка тестером — это 100% что не ошибётесь.
И ещё, насколько я понял — никаких выключателей и розеток ещё нет, определите для начала место(«точку»), где должен по замыслу монтажников стоять выключатель, там должно быть 3+1 проводов(одна фаза на вход и 3 провода на люстру. ноль отдельной дорогой идёт.
Root
Да чего тут голову ломать? Четыре провода потому, что не было у монтажников трехжильного кабеля — по одному фазному проводу через выключатель на каждую из двух групп ламп, и один нулевой провод общий для обеих групп. Сделали из того что было, кинули от коробки два двухжильных кабеля, задействовав по одному проводу из каждого кабеля или два провода из одного кабеля под ноль. Сплошь и рядом такое вижу, как в зданиях постройки советских времен так и в современных. Зато теперь у Вас сечение нулевого провода соответствует суммарному сечению фазных проводов, как оно собственно и должно быть. Найти, какие провода общие (подключенные к нулю), а какие идут через выключатели совсем несложно при помощи контрольки или индикатора фазы с неоновой лампой.
Karmeli
Подключать нужно как обычную двухфазную, где задействовано 3 провода (+/- земля). 4 провод, он как правило, желтого, оранжевого, салатового цвета с дополнительной полоской, присоединять его не обязательно, но при подключении нужно за изолировать.
sergey123
Владимир34 если Вы говорите, что на потолке разноцветный 4-х жильный провод это означает что, две жилы преднозначены для 2-х ламп, а остальные нулевая жила и жила заземления. Определить их просто нулевая жила синего цвета, жила заземления либо желтая либо желто-зеленая оставшиеся жилы это питание для 2-х ламп. Если же у Вас жилы других цветов, то поступайте следующим образом:
1. Приобретите индикатор (не в коем случае не на батарейках)
2. Отключите питание в квартире
3. Убедитесь в отсутствии питания на выключателе проверив индикатором (выключатель как правило распологается около двери)
4. Зачистите 3 жилы провода выключателя и 4 жилы провода лампочки
5. Соедините 3 жилы выключателя и разведите 4 жилы провода лампочки
6. Подайте питание в квартире
7. Проверьте индикатором питание на жилах провода лампочки
8. Отметьте жилы на которых реагирует индикатор (это питание ламп)
9. Жилы на которых индикатор не светиться это ноль и земля (определить их Вы сможете только с помощью прибора)
10. Отключаете питание
Далее подсоединяете люстру, те жилы которые показал индикатор подсоединяете к лампам, жила которая не светилась к нулевой жиле лампы.
по материалам форума
stroyka1.ru
Как правильно подключить люстру | Для дома, для семьи
Здравствуйте, уважаемые читатели сайта sesaga.ru. Собрать и подвесить люстру к потолку, это не такая сложная задача, а вот как правильно подключить провода, чтобы лампочки загорались именно так, как хотелось бы, не всегда получается.
В предыдущей статье я кратко рассказал о подключении ламп к двойному выключателю, а сегодня мы на нем остановимся более подробно, и Вы сможете сами без посторонней помощи подключить люстру на любое количество ламп.
И так, у нас есть люстра, допустим на пять лампочек, стоит двойной выключатель, а с потолка свисают три провода. В современных домах их может быть и четыре, но, как правило, четвертый провод желто-зеленого цвета является заземляющим, и если в Вашей люстре будет провод такого цвета, то Вы их просто скручиваете между собой, и не забываем заизолировать изолентой.
Теперь наша задача: чтобы при включении первой клавиши выключателя загорались две лампы, второй клавиши выключателя загорались три лампы, а при нажатии обеих клавиш все пять.
Разбираемся с проводами люстр.
Для начала нам нужно разобраться с проводами, выходящими из основания люстры. Обычно их бывает три – четыре, или в зависимости от количества ламп — по два от каждой лампы. Рассмотрим вариант с тремя проводами.
В таких моделях люстр обычно все соединения производитель делает внутри основания, в которое заходят трубки с проводами от ламп, а на поверхность выводятся только основные провода, причем они уже идут разного цвета, т.е. нулевой провод по цвету будет отличаться от фазных.
Это сделано для удобства, чтобы человек не сильно разбирающийся в электрике смог самостоятельно подключить люстру. Но если в процессе эксплуатации Вы захотите изменить комбинацию включаемых ламп c три-две на четыре–одна, тогда Вам придется разбирать основание, и уже там производить перемонтаж. Хотя сложного здесь ничего нет.
Схема люстры с тремя проводами.
На рисунке я схематично изобразил люстру, у которой на выходе три провода.
Здесь от каждой лампочки в основание люстры заходит по два провода, где они уже соединяются согласно выбранной схемы.
Лампы HL1 — HL2 центральной частью цоколя соединяются в точке (1), тем самым образуют фазный провод L1, который выходя из люстры подключается к первому контакту двойного выключателя. Лампы HL3 – HL5 также центральной частью цоколя соединяются между собой, и уже в точке (2) образуют фазный провод L2, который подключается ко второму контакту выключателя.
Внешней же стороной цоколя все пять ламп между собой соединяются синим проводом, и уже из точки (3) выходит нулевой провод N. Как видите схема довольно простая. На всякий случай, привожу принципиальную схему люстры на пять лампочек.
Возможно, она будет Вам более понятнее, чем верхняя.
Схема люстры на четыре провода.
Теперь рассмотрим схему на четыре провода, которая практически ни чем не отличается от верхней. Здесь добавилась еще одна нулевая жила за счет того, что от основания люстры приходят два двужильных провода или четыре жилы.
Тут Вам думать вообще не надо. Просто берете от каждого двужильного провода по одной любой жиле и скручиваете их вместе — это у Вас будет нулевой провод. А два оставшихся используете как фазные, и все готово.
Люстра, у которой от каждой лампы выходит своя пара проводов.
Следующий тип люстр, который можно встретить, это когда от каждой лампы приходит своя пара проводов. Этот вариант, по моему мнению, самый оптимальный, так как Вы уже сами выбираете ту комбинацию включаемых ламп, которая Вам удобна. Но многих пугает такой пучок проводов, вот как раз, по этому поводу нашел пару картинок в интернете:
Здесь поступаем следующим образом. Берем, например, весь синий цвет (левое фото), и скручиваем в одну большую скрутку (1) и это у нас будет нулевой или общий провод. Оставшиеся коричневые (2) по своему усмотрению распределяем для будущих линий L1 и L2, т.е. коричневыми проводами задаем то количество ламп, которое будут в каждой линии. Как видите все очень просто.
Далее нам надо разобраться с проводами, выходящими с потолка, а именно, найти два фазных и один нулевой и сделать это можно двумя способами.
Помните, что в определенных случаях придется работать под напряжением 220В. Поэтому соблюдайте технику безопасности и будьте предельно внимательны и аккуратны. Старайтесь где необходимо отключать напряжение 220В автоматическим выключателем.
Проверяем наличие фазы индикатором.
Первый способ. Нажимаем обе клавиши выключателя в положение «ВКЛ» и индикаторной отверткой прикасаемся к каждому оголенному концу.
Предварительно проверяем индикатор на исправность в месте, где Вы точно знаете, что там есть напряжение.
При наличии фазы внутри индикаторной отвертки загорится огонек, а где огонька нет, значит, это «ноль». Если коммутация проводки выполнена правильно, то на двух концах индикатор должен показать фазу, а на третьем нет.
Теперь переводим клавиши выключателя в положение «ВЫКЛ» и еще раз индикатором проверяем наличие фазы на концах проводов. И если фазы нет, а ее там быть не должно, значит, от выключателя на потолок приходят именно два фазных провода.
Во многих квартирах из-за ошибок коммутации в распределительной коробке вместо фазных на выключатель пускают два нулевых провода. Из-за этой ошибки фазный провод постоянно присутствует на потолке и это не совсем правильно. Люстра работать будет в любом случае, но с практической точки зрения это не совсем удобно и безопасно.
Например. Будете в патроне отгибать язычок отверткой и случайно коснетесь жалом боковой части патрона. Шандарахнет так, что мама не горюй.
А для себя запишите и запомните:
нулевая жила (ноль) от распределительной коробки идет только на потолок к лампочке, а к выключателю и от него на лампочку идет только фазная жила.
Проверяем наличие фазы мультиметром.
Второй способ. Лучше всего проверять наличие или отсутствие напряжения измерительным прибором, например, мультиметром.
При поиске мультиметром основная задача найти нулевой провод.
Допустим, нулевым проводом является жила под номером (1), но мы этого пока не знаем. Ставим переключатель мультиметра в положение измерения переменного напряжения на максимальный предел 750В.
Нажимаем обе клавиши выключателя в положение «ВКЛ», и одним концом измерительного щупа касаемся жилы под номером (3), а вторым щупом касаемся жилы под номером (2). Индикатор мультиметра показывает нули. Не все еще потеряно, идем дальше.
Щуп на жиле (3) оставляем, а с жилы (2) переходим на жилу (1). На индикаторе появилось значение 220В, то есть получается, что между номерами (1-3) присутствует напряжение, а жила под номером (1) является нулем.
Но выводы делать рановато, поэтому для перестраховки щуп на жиле (1) оставляем, а с номера (3) переходим на номер (2). Индикатор опять показывает наличие напряжения 220В между номерами жил (2-1).
Теперь можно со сто процентной уверенностью говорить, что ноль – это жила (1), а приходящие фазы от выключателя – это жилы (2 и 3).
Вот теперь, когда Вы во всем разобрались, можете смело крепить и подключать Вашу люстру к проводам на потолке. Но эта статья будет не совсем законченной, если не привести полную монтажную и принципиальную схемы подключения люстры, и не рассказать, как все работает в сборе. Начнем с принципиальной схемы.
Принципиальная и монтажная схема люстры на пять ламп с двойным выключателем.
Здесь все просто. Люстра состоит из пяти ламп включенных параллельно, и разделенных на линии L1 и L2.
В линии L1 стоят две лампы HL1 и HL2, а в линии L2 три лампы HL3-HL5.
При включении, например, левой клавиши выключателя, фаза L с верхнего контакта выключателя по линии L1 приходит на лампы HL1 и HL2. Аналогично происходит и при включении правой клавиши выключателя.
А теперь посмотрите, как эта же схема выглядит с натуральными элементами. Возможно, Вам будет легче разобраться по этой схеме. Кому как удобно.
Ну и последнее что осталось, это показать и объяснить работу монтажной схемы подключения люстры со всеми элементами проводки в сборе.
Монтажная схема подключения люстры на пять ламп с двойным выключателем.
Приходящая фаза (L) заходит в распределительную коробку и в точке (1), соединяясь с одной из жил провода уходящего на двойной выключатель, подключается к входному контакту этого выключателя и все время дежурит на нем.
При нажатии, например, левой клавиши, уходящая фаза (L1) с верхнего левого контакта уходит в коробку, где в точке (2) соединяется с одной из жил провода, уходящего на потолок к месту установки люстры. В точке (5) она соединяется с фазным проводом люстры (L1), и лампы HL1 и HL2 зажигаются.
То же самое происходит при нажатии правого выключателя. С верхнего контакта уходящая фаза (L2) заходит в коробку и, соединяясь в точке (3) уходит на потолок, где в точке (6) соединяется с фазным проводом люстры (L2). Лампы HL3 – HL5 зажигаются.
Остался нулевой провод (N), который заходя в коробку, в точке (4) соединяется с третьей жилой провода уходящего на потолок, и в точке (7) соединяется с нулевым проводом люстры. Как видите все очень просто.
Соединительную коробку ищите в той комнате, где будете производить подключение. Найти ее можно по выступающему бугорку обоев или путем простукивания стены. Где будет находиться коробка Вы услышите пустоту. Как правило, их устанавливают возле входа в помещение в верхней его части ближе к потолку.
Чтобы Вы окончательно разобрались с подключением люстры к двойному выключателю, посмотрите этот видеоролик:
Теперь я думаю, что после просмотра ролика и прочтения этой статьи проблем с подключением люстры на любое количество ламп у Вас не возникнет.
Также можно почитать статью, в которой описаны ошибки подключения люстры к двойному выключателю.
Удачи!
sesaga.ru
Как подключить люстру с 5, 6 и 8 лампами на двойной выключатель
Подключение люстры в домашних условиях на первый взгляд кажется делом, которое по силам даже новичку. В действительности это совсем непростая электротехническая операция, требующая знания электрических схем и умения обращаться с инструментом. Монтаж комнатного осветительного прибора заметно осложняется в тех случаях, когда через двухклавишный выключатель подключается сразу несколько лампочек.
Необходимость прозвонки проводов
Для того, чтобы правильно произвести подключение люстры, первым делом необходимо определить фазные и нулевой проводники, выходящие из потолка. Для этого обязательно прозваниваем провода индикатором напряжения или вольтметром.
В первую очередь нужно проверить правильность подключения выключателя. Во включенном положении двух клавиш выключателя индикаторная отвертка должна показать наличие фазы на двух проводах, выходящих из потолка.
На одном из проводов не должно быть напряжения. Выключая по очереди клавиши выключателя освещения, можно определить, какой провод соответствует определенной клавише.
Подключение люстры на 2 лампочки к двойному выключателю
Самый простой из возможных вариантов – подключение люстры к двойному выключателю на два рожка.
Согласно схеме в этом случае к выключателю подводятся 3 проводника, один из которых идет от распредкоробки (вход фазы), а два выхода возвращаются в коробку и вместе с нулевым проводом приходят в люстру.
Дополнительная информация: Если из потолка к месту крепления люстры от выключателя проложен всего один фазный провод (в изоляции красного или белого цвета) – второй придется прокладывать самостоятельно.
Такое подключение позволяет выбирать следующие состояния осветительных приборов:
Светится только одна лампочка при потушенной второй (первая из клавиш находится во включенном положении, а вторая – в выключенном).
Горят все осветители (обе клавиши включены).
Все лампы потушены (прибор полностью выключен).
При этом общее количество параллельно включенных ламп в каждой из двух коммутируемых групп может быть произвольным.
Как подключить люстру на 3 лампочки к двойному выключателю
При необходимости коммутации через тот же сдвоенный выключатель сразу трех ламп потребуется сделать следующее:
Произвести подключения к двойному выключателю аналогично предыдущему случаю.
Затем один из отходящих от него фазных проводов подключить к одной лампе.
Второй проводник необходимо подсоединить к двум параллельно включенным лампочкам.
При таком способе организации коммутаций набор возможных вариантов по формированию освещенности расширяется. Одновременно с этим сохраняется возможность экономии электроэнергии.
Схема подключения люстры с двойным выключателем на 4 лампочки
При четырех лампах ситуация с коммутацией через двухклавишный прибор заметно осложняется, поскольку в этом случае число возможных комбинаций соединения осветителей возрастает до двух.
Первый из вариантов предполагает разделение 4-х ламп на две группы по два осветителя в каждой. Аналогично всем предыдущим случаям к ним подводится соответствующий провод от выключателя. При включении одной клавиши светятся только две лампочки, а при нажатии сразу двух – загораются все четыре рожка.
Во втором случае лампы разбиваются следующим образом: 3 штуки объединяются в отдельную группу, а четвертая остается как есть. При таком включении одной клавишей коммутируется сразу три лампочки, а второй только одна.

Возможность управления освещением в комнате в этом случае существенно возрастает.
Обратите внимание: Порядок разбивки отдельных лампочек по группам может быть произвольным.
При дальнейшем увеличении числа ламп ситуация более усложняется.
Подключение люстры к двойному выключателю на 5 лампочек
Схема подключения люстры на пять рожков оказывается еще более сложной, чем на четыре, что объясняется большим количеством вариантов коммутации и соединительных проводов. Лампы при таком количестве рожков также разбиваются на две группы (по числу клавиш выключателя), однако разбивка в этом случае может осуществляться следующим образом:
Во-первых, можно объединить в одной группе три осветителя, а во второй – оставить две.
Во-вторых, их можно перераспределить так: в первую группу соединяются четыре лампы, а во второй оставляется пятая.
Согласно схеме подбирать набор ламп в каждой из коммутируемых групп можно произвольно, что зависит от предпочтений хозяина квартиры. Поскольку число проводов в этом случае существенно возрастает – потребуется описать порядок их монтажа, который производится следующим образом:
Прежде всего, в пучке проводов, подводимых к люстре, находят общий или нулевой провод, который должен иметь изоляцию синего цвета.
Там же следует найти два провода в изоляции красной расцветки, которые являются фазными (они проложены от двух выходных контактов двухклавишного выключателя).
Первый из них подсоединяется к одной группе лампочек, а второй – к другой.
Если из потолка к месту крепления люстры подведен один фазный провод в изоляции красного цвета – другой, предназначенный для второй группы, прокладывается самостоятельно
При нажатии одной клавиши в этом случае первоначально загораются два или три светильника, а после коммутации второй к ним добавляются оставшиеся рожки. В случае когда сильного освещения не требуется – достаточно держать включенной одну клавишу.
Важно! При желании сэкономить на электроэнергии следует воспользоваться вторым вариантом включения (4+1).
В этом случае можно включить одну лампу, оставив остальные четыре в выключенном состоянии. Рассмотренная схема позволяет управлять освещением в помещении во всем диапазоне возможных вариантов.
Подключение люстры к двойному выключателю на 6 лампочек
Подключение люстры через 2-х клавишный выключатель с большим количеством рожков возможно в ситуации, когда в квартире имеется подходящая для этого электропроводка. При соблюдении этого условия можно будет использовать различные варианты режимов освещения.
Дополнительная информация: Обойтись старой подводкой можно только в случае, если ранее использовался осветитель схожей конструкции (с несколькими рожками).
Как и в предыдущем варианте для этого нужно, чтобы в месте вывода кабеля из потолочного отверстия выходило два фазных провода и один нулевой.
Входящие в состав осветительного прибора лампочки могут быть разделены следующим образом:
Одна группа состоит из двух ламп, а 2-я – из 4-х.
Каждая из этих групп содержит по 3 осветительные единицы (фото справа).
Разбивать рожки в соотношении 5 к одному в этой ситуации не имеет смысла, поскольку разницы, когда горят 6 или только 5 ламп практически незаметна.
Как и в предыдущих случаях, разводка нулевых и фазных проводников по рожкам должна быть организована в корпусе люстры (обычно это делается еще на производстве при ее изготовлении).
Пользователю остается соединить через специальный коннектор провода в изоляции одинакового цвета, соблюдая выбранный порядок коммутации. Если расцветка проводов на люстре не обозначена – придется прозвонить их с помощью мультиметра и выявить где земляной проводник, выходящий на цоколи, а где фазный, подводимый к центральным пятачкам ламп.
Схема подключения 8 рожковой люстры через двойной выключатель
Для подключения осветительного прибора с восемью рожками потребуется действовать таким же образом, как это делалось во всех предыдущих случаях. В данной ситуации придется воспользоваться следующими вариантами разбивки лампочек по группам:
Обратите внимание: Вариант 7+1 не имеет смысла, как и схема разбивки 5+1 в предыдущем случае.
Выбор возможных вариантов светового потока в этой ситуации существенно возрастает, что гарантирует возможность экономного расходования электроэнергии. Экономный режим обычно выбирается в ситуации, когда в максимальной освещенности нет необходимости.
Видео по теме
Мы подобрали видео, с помощью которого вы сможете правильно подключить люстру к двойному выключателю на 5 лампочек.
В заключительной части обзора отметим, что каждый из рассмотренных способов включения осветительных приборов на разное количество ламп предполагает определенный уровень суммарной освещенности для данного помещения. Количество одновременно включенных источников света зависит от полезной площади и объема.
fishkielektrika.ru
пошаговый мастер-класс как подключить люстру (150 фото)
В жизни каждого мужчины наступает момент, когда необходимо повесить новую люстру или заменить старый вариант. Конечно, можно вызвать специалиста, и доверить всю работу ему. Но при обладании некоторыми навыками и соблюдении техники безопасности можно произвести работы по самостоятельному подключению люстру.
В этой статье мы постараемся дать пошаговую инструкцию, о том, как правильно и безопасно подключить люстру.
Краткое содержимое статьи:
Необходимые инструменты для проведения работ
Для проведения качественной установки люстры, вам необходимо подготовить инструмент, который пригодиться во время работы.
Отвертки. Необходимо приготовить три вида отверток. С плоским концом, фигурную и индикаторную отвертку.
Плоскогубцы
Нож
Вольтметр
Изоляционная лента или соединительные клеммы.
Подготовительные работы
Прежде чем начать установку новой люстры, вам необходимо демонтировать старую люстру. Рекомендуем производить демонтаж при отключенном энергоснабжении помещения.
После того как сняли люстру, вам необходимо определиться с проводами по которым происходит питание.
electrikexpert.ru
