Инструкция по эксплуатации насос малыш – технические характеристики погружной продукции, вибрационный вариант, устройство водяной конструкции, тонкости ремонта

характеристики, инструкция, ремонт + отзывы » SanDizain.ru

насос для воды малышДля того чтобы обеспечить водой дом, приусадебное хозяйство, огородный участок и т.д., зачастую используются водяные насосы, поскольку это удобно, практично и не очень затратно. Погружной насос Малыш относится к числу наиболее востребованных в сельском хозяйстве небольших масштабов благодаря своей компактности и возможности работы от домашней электросети. При этом результат более чем хорош: при небольшой мощности насос выдает хороший напор воды. Сегодня речь пойдет об особенностях данного устройства, его характеристиках и разновидностях. Будет также представлена подробная инструкция по установке насоса и его ремонту в домашних условиях (по отзывам потребителей).

Малыш: действие, устройство, характеристики

Принцип действия большинства погружных вибрационных насосов (и Малыш, в том числе) основан на преобразовании электроэнергии в электромагнитные колебания. Они передаются поплавку, воздействующему на специальную мембрану, расположенную внутри конструкции и приводящую ту в движение колебательного типа. Колебания, в свою очередь, увеличивают давление, и осуществляется прокачка воды.

Подобные устройства зачастую оборудованы специальными автоматическими элементами, контролирующими работу двигателя и отключающими его для предотвращения работы вхолостую (имеются в виду случаи, когда уровень воды опускается ниже насоса). Наличие подобных элементов в погружном насосе – важный момент, поскольку механизмы погружного типа очень чувствительны к перегреву, и контроль за предотвращением подобных ситуаций необходим.

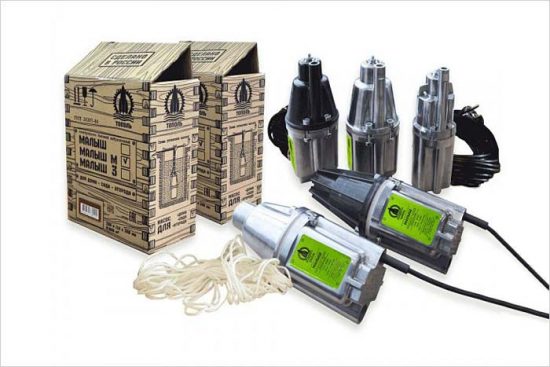

насос для воды малыш

Погружные насосы

Насос Малыш вполне способен справиться с возложенными на него задачами:

  • обеспечение водой различных объектов;
  • обеспечение водой загородных участков;
  • создание системы полива;
  • откачка воды и пр.

Стоит отметить, что погружной насос Малыш способен откачивать воду не только из водяных скважин, но и открытых водоемов. Данное оборудование пользуется немалой популярностью среди потребителей по нескольким причинам: оно очень практично и долговечно, удобно в эксплуатации, отличается приемлемой ценой.

Внимание! Производитель погружных насосов серии Малыш не рекомендует использовать устройство для откачки сильно загрязненной воды: конструкции подобного типа не способны функционировать в таких условиях. А это, в свою очередь, будет чревато быстрым износом комплектующих деталей и, соответственно, снижением срока эксплуатации устройства.

Основные разновидности насоса Малыш

Водяные насосы Малыш обладают определенными конструктивными особенностями, исходя из которых, их можно условно разделить на две основные разновидности: устройство с верхним или же нижним забором воды.

В первом случае насос располагается непосредственно в нижней части конструкции, а во втором – в верхней. Пользователи отмечают, что в реальных условиях лучше со своими задачами справляется устройство с верхним забором воды, поскольку благодаря расположению насоса тот быстрее остывает и не всасывает различные отложения (ил, песок и пр.) со дна скважины/водоема.

насос для воды малыш

Разновидности погружного насоса Малыш

Устройство же с всасывающим отверстием, размещенным в нижней части конструкции, более уязвимо, поскольку требует постоянного контроля (при отсутствии автоматики): достаточно непродолжительной работы вхолостую для сильного перегрева насоса.

Серия представлена четырьмя моделями:

  • Базовая (классическая) модель чаще всего используется для забора воды из неглубоких и достаточно узких источников воды (колодца, водной скважины с диаметром обсадной трубы около 1 м). Особенностью устройства является возможность горизонтальной подачи воды, благодаря которой модель вполне можно использовать для полива садово-огородного участка. Устройство обладает мощностью около 245 Вт. Насос способен бесперебойно функционировать около 2 часов, прокачивая наверх воду, температура которой при этом не должна превышать 35 градусов, а количество содержащихся в ней нерастворимых примесей – не более 0,01%. Тип конструкции – насос с нижним забором воды.

Внимание! В данной модели отсутствует автоматическая система контроля за перегревом устройства.

  • Модель Малыш-М. Данное устройство абсолютно идентично предыдущему по своим техническим характеристикам, разница лишь в системе подачи воды: в данном случае устройство осуществляет верхнюю подачу воды.
  • Модель Малыш-З. Одна из самых популярных моделей для использования в небольших по диаметру скважинах ввиду некоторых отличительных особенностей. Например, насос очень компактен по своим габаритам, имеет небольшой вес, но при этом способен выдать около 0,5 куб. м воды в час при напоре в 20 м.
  • Модель Малыш-К. В конструкцию встроена автоматическая термозащита. В остальном же модель абсолютно не отличается от базовой.

Подключение и особенности эксплуатации

Несколько слов о том, как правильно монтируется погружной насос Малыш. Во-первых, необходимо правильно вычислить глубину установки конструкции в скважину: учтите, что она должна быть меньше чем динамический уровень воды. Во-вторых, конструкция должна располагаться в вертикальном положении. В противном случае срок службы устройства существенно сократится.

насос для воды малыш

Насос Малыш

Позаботьтесь о приобретении шланга соответствующего размера для оптимального напора воды. Обязательно просмотрите технические характеристики, указанные в прилагаемой к устройству инструкции, чтобы диаметр купленного водяного шланга обязательно совпал с диаметром выходного отверстия в устройстве. Этот – очень важный момент, поскольку от совпадения/несовпадения диаметра шланга будет зависеть эффективность эксплуатации насоса, а также вероятность перегрева его элементов. Если вы монтируете насос с нижним забором воды, располагайте его на расстоянии около 0,5 м от дна скважины; если с верхним – можно опустить его на дно. Для опускания насоса вниз воспользуйтесь либо капроновым шнуром, либо тонким стальным тросом.

Совет. При монтаже конструкции обязательно обратите внимание – не касается ли она своим корпусом стенок обсадной трубы. Если это так (что недопустимо, поскольку чревато существенным повреждением корпуса), наденьте на корпус насоса специальное резиновое кольцо, которое погасит вибрации.

Ни в коем случае не подключайте устройство к сети во время монтажа: это действие допустимо лишь после окончательной установки насоса.

Самостоятельный ремонт устройства

Следует сразу отметить, что при грамотной эксплуатации устройства все его конструктивные элементы исправно отработают положенный им срок. Но в некоторых случаях даже при правильной и аккуратной эксплуатации возможны сбои в работе насоса. Рассмотрим наиболее вероятные поломки и способы их устранения:

насос для воды малыш

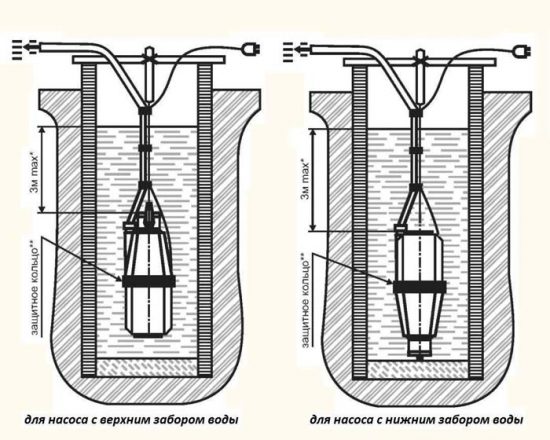

Монтаж насоса

  • Снижение уровня подачи воды, насос при этом работает, вообще не издавая шума. В данном случае с большой долей вероятности можно говорить о снижение напряжения в локальной электросети. Выход из ситуации один – дождаться восстановления напряжения – подача воды автоматически возобновится.
  • Снижение уровня подачи воды, насос при этом начал издавать громкий шум. Это может свидетельствовать об износе резинового поршня. Исправить неполадку можно, обратившись в сервисный центр.
  • Снижение уровня подачи воды при нормальном функционировании устройства. Стоит проверить состояние резинового клапана. Велика вероятность его износа.
  • Устройство не включается из-за срабатывания системы защиты. Скорее всего, произошло замыкание в катушке электропривода.

Совет. Не забывайте периодически осуществлять осмотр прибора для определения его состояния. Впервые осмотр осуществляется буквально через пару часов после первого включения устройства. Все последующие должны проводиться не реже 1 раза за сезон.

На этом мы заканчиваем рассмотрение особенностей эксплуатации насоса погружного типа Малыш. Удачной покупки!

Как разобрать погружной насос: видео

Погружной Насос Малыш: Технические Характеристики Водяной Техники

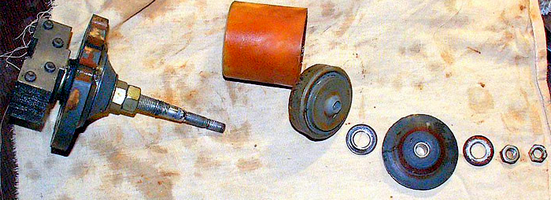

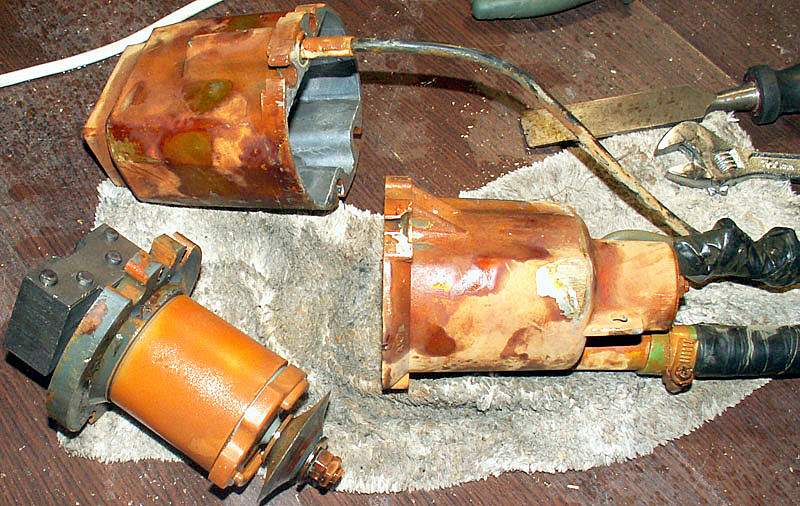

Фото внутреннего устройства конструкции

Фото внутреннего устройства конструкции

Все те, кто имеет во владении дачу или частный дом, понимают, насколько важны водяные насосы. Многие своими руками делали водоснабжение и сталкивались с выбором насоса.

Вибрационные насосы Малыш широко известны среди потребителей, так как они считаются довольно удобными для использования в частном секторе.

Содержание статьи

Где используется

Электронасос «Малыш» получил такое название благодаря своему небольшому весу и компактным размерам. Насос работает от обычной розетки и может обеспечить вполне нормальный напор воды на дачном участке.

При помощи этого малютки можно:

  • Откачивать воду.
  • Поддерживать водоснабжение в жилых и нежилых объектах.
  • Проводить воду к огороду для организации системы полива в теплице.
  • Подключать автоматические поливалки.

Помните! Этим насосом можно откачивать только относительно чистую воду. Если же в жидкости очень много грязи, то она может вызвать износ деталей, что приведет к поломке и неплановому ремонту.

Электромагнитный бытовой насос «Малыш», который выпускается на территории России, благодаря несложному монтажу, небольшим габаритам, доступной цене и хорошей надежности стал очень популярным и востребованным.

Технические характеристики и модели

Перед тем, как приобрести оборудование, рекомендуется ознакомиться с технической частью

Перед тем, как приобрести оборудование, рекомендуется ознакомиться с технической частью

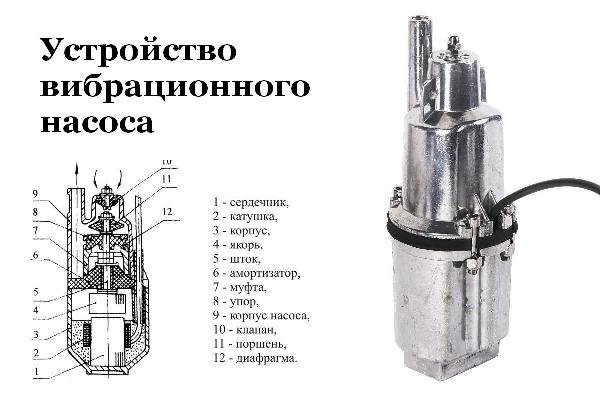

Устройство вибрационного насоса Малыш:

ХарактеристикиЗначение
Производительность без подъема воды, литр/минут430
Длина кабеля, метр10-40
Радиус заборной трубы, ммот 40
Высота подъема напора воды, мдо 40
Мощность двигателя, Втдо 250

Мощность насоса «Малыш» позволяет доставать воду как из скважин, так и из колодцев и рек.

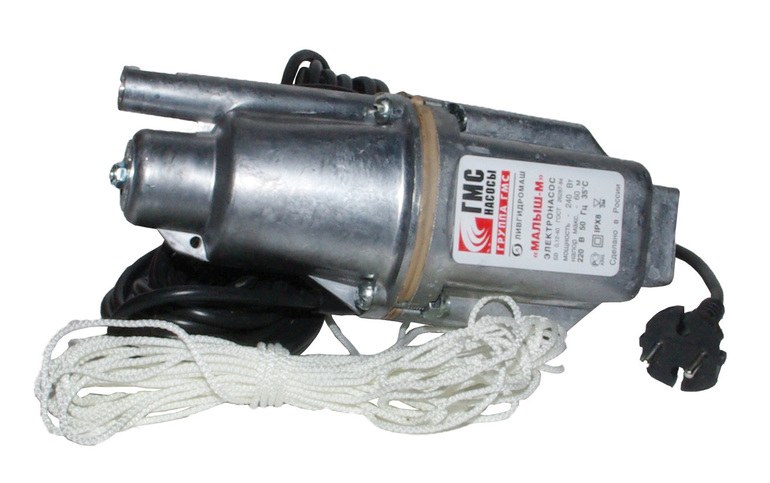

Модели Малыша

Наиболее популярные виды конструкций

Наиболее популярные виды конструкций

Мы уже рассмотрели стандартные характеристики базовой модели (см. Насос Малыш: технические характеристики и принцип работы), но описание насоса Малыш не будет полным без упоминания о разных его моделях.

Ведь некоторые из них отличаются своими характеристиками и предназначением. Расходно-напорные характеристики у всех моделей идентичны.

Чем разнятся модели насоса:

Название моделиЗабор водыМощность, ВтПроизводительность, литров в часДругие особенности
Базовая модельНижний245950Забор воды из скважин и колодцев с диаметром больше 10 см, а также с открытых водоемов при tводы не больше 35 оС.Нельзя допускать его сухого хода.
«Малыш-3»Верхний165432Забор воды из скважин диаметром больше 8 см.
«Малыш-К»Нижний245950На приводе есть термозащита.
«Малыш-М»Верхний245950Привод охлаждается, благодаря верхнему забору воды.
«Малыш-Э»Верхний3501000Оснащен термозащитой

Примечание. Насос «Малыш-Э» самый мощный из всех представленных моделей в этом ряду.

Особенности использования

Особенности в использовании агрегата

Особенности в использовании агрегата

Рассмотрим условия эксплуатации этих насосов на примере модели «Малыш-М»:

  • Если насос проработал два часа, то его нужно выключить и дать ему «отдохнуть» хотя бы 20 минут. Это необходимо для остывания мотора. Вообще, такое оборудование не должно работать более двенадцати часов в день.
  • Поскольку у этой модели верхний забор воды, то его нужно устанавливать над ее поверхностью не ниже чем на 30 сантиметров. Кроме того, нужно провести его установку так, чтобы он никоим образом не прикасался к стенкам колодца.
  • Проконтролируйте, чтобы глубина подвески была не менее, чем десять метров. В противном случае ее стоит увеличить за счет провода или мягкой резиновой вкладки таким образом, чтобы она выдержала вес.

Примечание. Запомните, что вибрация – это нормальный процесс при работе этого оборудования, поэтому вы должны сделать все, чтобы ее максимально амортизировать.

  • Если вы хотите поместить глубинный насос Малышок прямо в скважину, то необходимо натянуть на него защитное кольцо, которое, как правило, всегда в комплекте. Это делается для защиты корпуса от деформаций.
  • Между насосом и трубопроводом должен находиться именно гибкий шланг длиной не менее чем два метра, это обережет оборудование от смещения при температурных перепадах.
  • Чтобы насос не пострадал при попадании в него грязной и мутной воды, оснастите его фильтром.

Если вы хотите, чтобы этот насос работал как часы и не давал сбоев, то необходимо хотя бы раз в пять дней проводить его осмотр.

Насос Малыш аналоги

Насос Малыш не единственный на рынке, у него есть некоторые аналоги, которые действуют подобным образом

Насос Малыш не единственный на рынке, у него есть некоторые аналоги, которые действуют подобным образом

Но, Малыш от них выгодно отличается небольшими габаритными размерами и весом. Его можно легко переносить и устанавливать. Кроме того, он работает от обычной розетки, что еще больше упрощает его эксплуатацию.

Примечание. Какого бы типа насос вы не выбрали: «Малыш», «Ручеек», «Струмок», «Ливень», помните, что все они предназначены для одного и того же – обеспечивать водоснабжение в небольших масштабах.

Если спросить у покупателей, каким насосам они отдают предпочтение, то можно услышать следующие названия:

«Малыш», «Струмок», «Родничок» и другие аналоги прошли независимые испытания в аварийном и обычном режимах. При сухом запуске и работе не сгорели двигатели у «Малыша» Московского производства, обеих видов «Ручейков» и у «Струмка».

Нужен ли стабилизатор

Стабилизатор для насоса Малыш может и не идти в базовом комплекте, но все-таки его стоит приобрести

Стабилизатор для насоса Малыш может и не идти в базовом комплекте, но все-таки его стоит приобрести

Ведь чем меньше перепадов напряжения будет выдерживать насос, которые часто бывают при грозах в частном секторе, тем дольше он сможет прослужить:

  • Насосы, особенно те, которые работают от обычной розетки, очень чувствительны к перепадам напряжения, и Малыш далеко не исключение.
  • Бывают также случаи, когда напряжение в электрической сети по тем или иным причинам падает.
  • Как показали лабораторные исследования, при немного меньшем напряжении чем 190 В, насос не сможет накачать воду.

Совет. Чтобы не остаться без воды, вам нужно позаботиться о покупке стабилизатора с трехкратным превышением. Вот тогда ваш насос будет работать без перебоев и вы не останетесь без воды.

Вообще, все стабилизаторы подразделяют на три вида:

  • Релейные.
  • Электромеханические.
  • Тиристорные.

Принцип действия и азы ремонта

Насосы вибрационные малыш верхний забор работают на основе свойств электро-магнитных колебаний

Насосы вибрационные малыш верхний забор работают на основе свойств электро-магнитных колебаний

Конструкция насоса Малыш включает в себя клапан-поплавок, который приводит в движение мембрану, что засасывает воду:

  • Инструкция к этому прибору для перекачки воды гласит о том, что в него встроена автоматическая система, которая охраняет от перегревания обычным отключением.
  • Лучше всего покупать для себя насос именно с верхним забором воды, потому что в этом случае двигатель находится снизу и охлаждается от близости холодной воды.

Кроме того, если всасывающее отверстие находится именно сверху, тогда насос не затягивает в себя осадки и ил. А как выполняется ремонт подробно рассказывается на видео в этой статье.

Несколько советов

Насосы с нижним забором воды более дешевые, но за их работой нужно постоянно следить, так как они могут засосать отложения со дна, перегреться и сломаться. Вот их обязательно нужно снабжать хорошим фильтром.

Итак:

  • Конечно, при выборе насоса лучше отдать свое предпочтение именно модели с термозащитой, которая обережет двигатель от перегреваний.
  • Если у приобретенного вами насоса еще не окончился гарантийный срок, то не поленитесь и отвезите его в сервисный центр, так как специалисты, кроме замены изношенных деталей, проведут полную диагностику и дадут гарантию на новые детали.
  • Если срок гарантии вышел, то вы вполне в состоянии заменить исхудавшие клапана самостоятельно. Правильно подобранный режим и мощность могут уберечь оборудование от преждевременных поломок и перегревов.

Гидроаккумулятор для насоса Малыш, схема которого представлена на фото, нужен для поддержания стабильного напора в водопроводе.

Также он помогает уменьшить число включений насоса и гасит гидроудары в системе

Также он помогает уменьшить число включений насоса и гасит гидроудары в системе

Если у вас вдруг пропадет электричество, то благодаря этому баку вы все же будете иметь некоторый запас воды в доме. На фото в этой статье вы можете детально увидеть порядок монтажа насоса «Малыш».

Как подключать

Насос должен быть погружен на достаточную глубину, иначе в систему начнет попадать воздух

Насос должен быть погружен на достаточную глубину, иначе в систему начнет попадать воздух

Насосы «Малыш» нужно устанавливать согласно инструкции, в противном случае значительно снизится срок службы оборудования.

Еще до установки стоит провести некоторые подготовительные работы:

  • Просчитайте, насколько глубоко должен находиться насос.
  • Приобретите шланг нужной длины и диаметра.

Рассмотрим подробнее:

  • От шланга зависит очень многое: и производительность насоса, и нагрузки, и давление в системе.
  • При использовании насоса с нижним водозабором, вы должны расположить шланг в полуметре от дна колодца. А если водозабор верхний – то его можно опускать на самое дно.
  • Вашим помощником при опускании может стать капроновый шнур либо стальной тросик.

Помните! Нельзя подключать насос вхолостую. Это делается лишь после прохождения полной установки оборудования и шланга для водозабора.

Не забудьте дополнительно приобрести фильтр, если, конечно, он не шел в комплекте. Как правило, фильтр, выглядит как цилиндрическая прокладка, которую составляют пористые материалы.

Отзывы говорят о том, что этой прокладки вполне достаточно для обеспечения защиты насоса от крупных частиц.

Обзор водяного насоса «Малыш»: правила эксплуатации

Для подачи и перекачивания воды служат насосы с различными конструкциями. Погружные вибронасосы обладают простотой конструкции и легкостью обслуживания при приемлемых характеристиках.

Назначение глубинного вибрационника

Вибрационники предназначены для подачи воды

Вибрационники предназначены для подачи воды.

Глубинные вибрационные насосы предназначены для подачи воды из скважин, колодцев и иных источников воды. Высота подъема воды (в зависимости от модели устройства) составляет до 60 м. Вибрационники не обладают большой производительностью, но благодаря простоте и минимальной стоимости нашли широкое распространение.

Обзор модельного ряда насосов и их отличия

Большинство вибрационников обладают одинаковой конструкцией. Однако существует ряд моделей, которые используют в конструкции существенные изменения, в той или иной степени влияющие на технические характеристики и надежность.

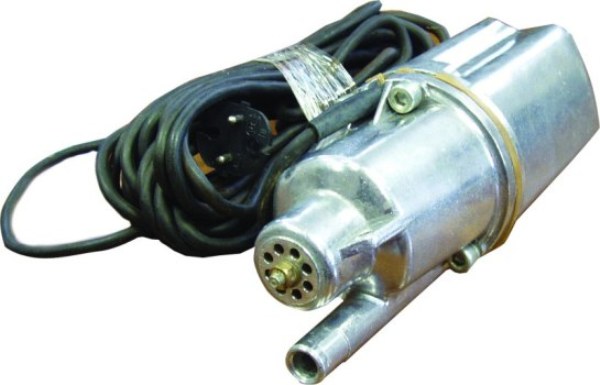

Базовая модель, особенности и характеристики

Самым распространенным вибрационным насосом является “Малыш”. Его характеристики приняты за базовые, с ними производятся сравнения остальных моделей. Насос Малыш выпускается в нескольких модификациях, многие из которых служат для улучшения его характеристик.

Базовая модель выпускается с нижним забором воды. Такая конструкция наиболее проста технологически и допускает наиболее полное использование ресурса водоема. С другой стороны, высока вероятность засасывания с грунта твердых частиц внутрь конструкции. При длительной работе с минимальным слоем воды, когда насос еще нормально функционирует, отсутствует теплоотвод рабочего электромагнита. Это является причиной наиболее распространенной и дорогостоящей поломки – перегорания провода обмотки электромагнита.

Характеристики насоса “Малыш”:

  • напряжение питания – 220 В;
  • потребляемая мощность – 240 Вт;
  • высота подачи воды – 40 м;
  • производительность – 430 л в час;
  • масса насоса – 3.4 кг;
  • максимальный диаметр – 100 мм.
Насос малыш имеет базовые характеристики

Насос малыш имеет базовые характеристики.

При уменьшении высоты подачи воды производительность увеличивается до 25 л в минуту.

Другие модификации насоса Малыш

Большинство вибрационных насосов являются модификациями Малыша, но можно отметить 2 модели данной торговой марки:

  1. Малыш М – модифицированный. Отличается верхним расположением всасывающего клапана (насос с верхним забором воды) и встроенной термозащитой.
  2. Малыш 3 – малогабаритный. Диаметр насоса 76 мм при массе чуть более 2 кг. Высота напора воды составляет 25 м.

Некоторые модификации отличаются устойчивостью к наличию твердых взвешенных частиц. Дренажный вибронасос может использоваться для подачи воды.

Технические параметры моделей

Основные направления модификаций связаны с улучшением технических характеристик, повышением производительности и снижением тока потребления. Увеличение производительности достигается установкой поршня большего диаметра и увеличением количества всасывающих клапанов (до 2 или 3). Снижение тока потребления достигается изменением технологии и материалов для изготовления электромагнитов.

Технические характеристики

Технические характеристики.

Большая часть выпускаемых насосов имеют сходные характеристики. Различия могут допускаться в длине кабеля питания, материале корпуса (алюминий или пластмасса) и других элементах конструкции.

Увеличение количества всасывающих патрубков, как и увеличение диаметра поршня, дает рост производительности на 10-30%, что требует использования более мощного электромагнита. В результате такие погружные насосы имеют более высокий ток потребления.

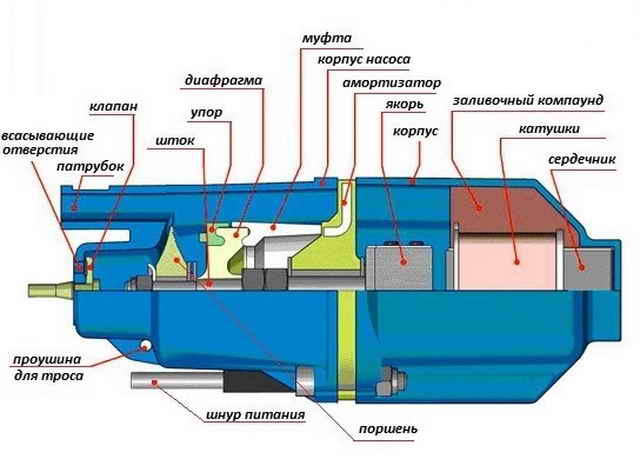

Устройство и принцип работы насоса

Основным элементом вибрационного насоса для волы является электромагнит, намотанный на П-образный сердечник. Для обеспечения электроизоляции и защиты обмотки электромагнит пропитан эпоксидной смолой и закреплен в корпусе неподвижно. Ответная часть электромагнита – ярмо, которое выполнено подвижным и прикреплено к штоку. На штоке закреплен амортизатор в виде толстостенной резиновой втулки. Вторым краем амортизатор упирается в ограничитель, лежащий на выступах внутренней полости. На конце штока закреплен гибкий резиновый поршень.

От качества изготовления поршня, точности прилегания его к седлу зависят технические характеристики устройства. Поршень разделяет внутреннюю полость конструкции на всасывающую и нагнетающую камеры. В торце всасывающей камеры расположены входные отверстия для забора воды..

При подключении к сети переменного тока электромагнит создает магнитное поле, в результате чего ярмо вместе со штоком и закрепленными на нем элементами начинает колебаться с частотой питающей сети. При движении поршня в направлении от всасывающей камеры в ней создается разрежение. Вода, минуя обратный клапан, перекрывающий входные отверстия, поступает внутрь камеры.

При обратном движении шток давит на воду, во всасывающей камере создается повышенное давление, в результате чего входные отверстия оказываются перекрытыми. Вода, минуя гибкие края поршня, устремляется в нагнетающую камеру.

При движении поршня в ином направлении он тыльной стороной создает повышенное давление в нагнетательной камере, и вода начинает поступать в выходной патрубок.

Использование и правила эксплуатации устройства

Эксплуатируя вибрационный насос, следует знать, что его бесперебойная работа и технические характеристики сильно зависят от стабильности напряжения питания. При низком напряжении резко падает производительность, а при высоком возможны соударения подвижного ярма с электролитом. Это проявляется в виде звенящего звука и выводит из строя устройство. Ремонт оборудования будет сопоставим со стоимостью нового.

Правила эксплуатации устройства

Правила эксплуатации устройства.

Схема включения может включать в себя реле контроля давления и гидроаккумулятор для обеспечения равномерности подачи воды. Колебательная система насоса настроена в резонанс с частотой сети (50 Гц), Об этом надо помнить при подключении устройства к автономному генератору.

Поскольку насос и часть кабеля находятся в воде, а оставшийся кабель в воздухе при влажности, близкой к 100%, категорически запрещается разрезать и наращивать кабель насоса. При необходимости нужно приобрести устройство с более длинным кабелем.

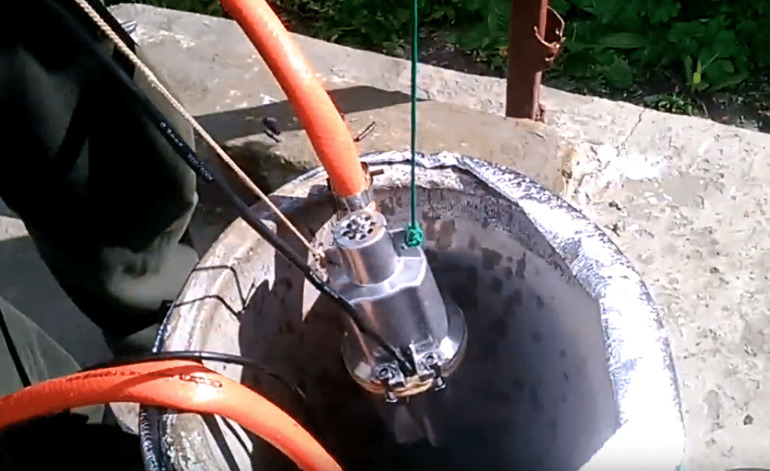

Процесс подготовки насоса к работе

Перед установкой устройства в колодец или скважину к нему прикрепляют шланг и несущий трос. Трос, шланг и кабель скрепляют между собой стяжками через равные промежутки. При этом трос должен быть натянутым, а шланг и кабель расслабленными. Вместо стяжек нельзя использовать провод, поскольку из-за этого может перетереться кабель и шланг.

Металлический трос нельзя прикреплять непосредственно к корпусу во избежание поломок крепежных элементов. Надо использовать переходной отрезок из прочного капронового шнура. Такой способ дополнительно снижает вибрацию устройства и продлевает срок его эксплуатации.

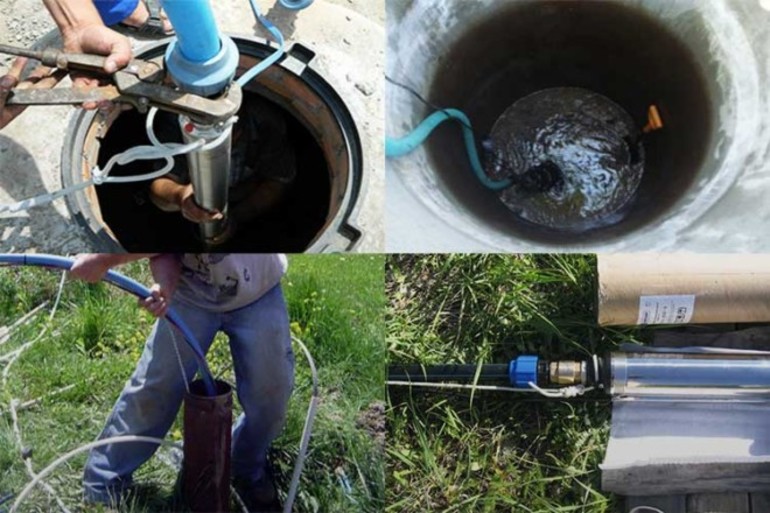

Специфика установки прибора в скважину

Нежелательно использовать вибрационники в скважинах с рыхлым грунтом, поскольку вибрация, передаваемая через воду к стенкам скважину, вызовет заиливание и обрушение стенок.

Если использование устройства для скважины допускается, то перед установкой целесообразно укрепить на нем несколько колец из листовой резины, вырезанной из велосипедной или автомобильной камеры. Это предотвратит повреждение стенок скважины и корпуса насоса от взаимного касания во время работы.

Обеспечение бесперебойной работы

Длительная и бесперебойная работа обеспечивается при соблюдении требований инструкции по эксплуатации и регулярном техническом обслуживании. Не рекомендуется непрерывная работа устройства более 12 часов. Колодезный насос необходимо размещать на высоте не менее 1 м от поверхности дна. При меньшем расстоянии необходимо устанавливать фильтр для воды перед входными отверстиями. Срок службы устройства сильно зависит от количества взвешенных частиц.

Техническое обслуживание насосов Малыш

Техническое обслуживание насоса для колодца заключается в регулярном осмотре и проверке затяжек крепежных болтов. Для облегчения разборки устройства в случае ремонта рекомендуется периодически ослаблять и затягивать болты во избежание “прикипания”. Осмотру подлежит крепление поршня и состояние обратного клапана, целостность изоляции сетевого кабеля.

Вибрационный насос «Малыш» с нижним и верхним забором: технические характеристики, производительность, установка

Не все частные дома, а тем более дачи, подключены к центральному водопроводу, поэтому перед владельцами остро стоит вопрос об обеспечении своего хозяйства водой. Решить проблему поможет погружной насос «Малыш», который хотя и обладает скромными характеристиками, но на полив огорода и доставку воды из озера, колодца или реки его вполне хватит. К тому же стоит прибор недорого и доступен практически каждой семье.

Погружные насосы «Малыш»

Общие сведения

Насос «Малыш» используется только для закачки чистой жидкости. Если перекачивать слишком загрязнённую воду, он может быстро выйти из строя. Применяют его для следующих целей:

  • набор воды в накопительные резервуары;
  • полив садово-огородных участков;
  • водоснабжение дачи, частного дома, коттеджа.

Модели и их технические характеристики

Электронасос «Малыш» способен перекачивать жидкость из ближайшего водоёма (озёра, реки, пруда), а также из колодца. Его также можно использовать для раздачи жидкости из резервуара или скважины. В последнем случае есть некоторые нюансы. Дело в том, что по своему типу «Малышок» относится к вибрационным приборам. При работе он создаёт колебания, в результате чего мелкие частицы (песок, глина, ил) поднимаются со дна и всасываются в аппарат. Если такое случится с колодцем, максимум, чем это может грозить — помутнением колодезной жидкости. А вот в скважине прибор может вскоре заилиться.

Сам по себе агрегат компактный — до 255 мм, весит около 3,4 кг. Продуктивная работа этого аппарата возможна лишь при условии небольшого количества механических примесей (до 0,01%). Перекачивание жидкости из рек с большим содержанием песка, а также из слишком заиленных источников требует использования системы фильтрации параллельно с насосом «Малыш».

Характеристики моделей

На рынке присутствует три основные модификации «Малыша», которые в незначительной степени различаются между собой по техническим характеристикам, а также системой забора жидкости (нижняя и верхняя). В связи с этим такие аппараты имеют различную сферу применения.

Классический вариант

В базовой модификации всасывающий патрубок погружного насоса «Малыш» расположен снизу. Благодаря этой особенности аппарат показывает высокую эффективность при выполнении следующих задач:

  • подача жидкости из открытых источников (река, озеро и т. д. ), располагающихся на дальних расстояниях;
  • откачка воды из затопленных подвалов и цокольных этажей.

Как продлить срок службы

Из недостатков насоса «Малыш» с нижним забором воды можно отметить попадание внутрь твёрдых частиц (например, песка), что может привести к поломке насоса. В связи с этим при подъёме жидкости из загрязнённых источников необходимо пользоваться фильтровальными установками.

Аппарат с маркировкой «К» — это тот же базовый вариант, но он имеет встроенную функцию дополнительной термозащиты: при перегреве срабатывает специальное реле, и насос отключается. Наличие такой функции позволяет оставлять работающий насос на длительное время, не волнуясь, что он перегорит.

По маркировке «П» можно определить, что корпус насоса пластмассовый. Если знака нет, значит, он алюминиевый. Второй вариант считается более надёжным, хотя его стоимость ненамного превышает пластиковые модели.

В такой ситуации лучше не экономить, поскольку пластмассовый корпус быстро трескается, из-за чего в негодность приходит и сам аппарат.

Другие модификации

Описание прибора

В двух других моделях «Малыш-3» и «Малыш-М» патрубок расположен вверху резервуара. Такие электронасосы с верхним водозабором чаще всего используются для подъёма жидкости из подземных источников. Кроме того, их можно эксплуатировать в условиях сильнозагрязнённых водоёмов, поскольку в них не попадают донные отложения. Эти модели имеют существенное преимущество перед классическим вариантом: агрегату не страшен перегрев, так как он лучше охлаждается. Питание подаётся от обычной сети. Погружать агрегат необходимо на глубине до трёх метров.

Все модели имеют производительность в 430 л/ч. При этом напор у моделей «Малыш-М» и «Малыш» соответствует 40 м (максимум — 60 м), у варианта «Малыш-3» — 20 м (максимум — 25). Без напора насос может поднять 1500 л.

Мощность и размеры моделей также различаются. Так, вариации с литером «М», а также базовая модель имеют мощность в 240 Вт при весе 3,4 кг и длине корпуса 25,5 см. Мощность агрегата «Малыш-3» составляет всего 185 Вт, его масса — 2 кг, длина — 24 см. В связи с этим прибор чаще всего используется для подъёма воды из колодцев с диаметром от 8 см, а также из небольших скважин.

Ещё одним немаловажным параметром, который следует учитывать при покупке насоса, является класс электрозащиты. Если показатель не указан, значит, устройство имеет 2 класс защиты. Такие аппараты снабжены усиленной изоляцией. В комплекте присутствует двужильный кабель. Модели первого класса дополнительно оснащены трёхжильным шнуром с заземлением.

Устройство и принцип действия

Где и как используются вибрационные агрегаты

Прибор состоит из герметичного прочного корпуса, внутри которого находятся две катушки, вибратор и электрический кабель, приводящий в действие сердечник. В нижней или верхней части (зависит от модели) корпуса находится клапан, который закрывает входные отверстия и обеспечивает свободный приток/отток жидкости при отсутствии давления.

Поршень и якорь приводятся в действие посредством силы переменного тока и совершают механические движения, одновременно выталкивая жидкость.

К насосу присоединяют гибкий шланг, диаметр которого должен быть не менее 1,8 см. Вода может подниматься и по трубам (пластмассовым или металлическим), но в этом случае к прибору всё равно крепится шланг длиной не менее 2 м. Затем к нему прикрепляют патрубок, воспользовавшись хомутом. Если планируется зимняя эксплуатация прибора, то с целью обеспечения свободного оттока воды и предотвращения замерзания в шланге вблизи корпуса проделывают отверстие диаметром около 1,5 мм. Летом эту дыру можно заклеить изолентой.

Длина электрического кабеля определяется расстоянием от источника воды до розетки. В комплекте с вибронасосом идёт шнур питания длиной 6−40 м (точная протяжённость указана в инструкции).

Все три шнура (синтетический трос, резиновый шланг и электрический кабель), идущие от прибора, в нескольких местах соединяют между собой при помощи скотча с интервалом в 1−2 м. При этом первое соединение должно располагаться на высоте не более 0,2 м от корпуса.

Установка в скважине или колодце

Подготовка к работе и установка в скважину

Для подвешивания погружного насоса используют только синтетический трос, поскольку проволока или металлический канат от вибрации быстро разрушаются. Их можно применять только в случае, если внизу привязан трос из синтетики.

В верхней части корпуса есть проушины, сквозь которые продевается конец троса и тщательно фиксируется. Привязывать агрегат нужно таким образом, чтобы расстояние от узла до корпуса было не менее 10 см. В противном случае узел может засосать внутрь. Чтобы трос не распустился, обрезанный край оплавляют.

Малютка во время работы вибрирует. При его соприкосновении со стенками колодца или обсадной трубы может повредиться корпус, что приведёт к поломке самого устройства.

Чтобы этого не допустить, перед установкой глубинного прибора и его погружением в скважину на корпус надевают резиновое кольцо, которое обеспечит дополнительную защиту и смягчит возможные удары.

Агрегат опускают в воду, следя при этом за его правильной установкой. Он должен висеть прямо и не касаться стенок. Сверху необходимо соорудить перекладину и прикрепить к ней специальную подвеску из медицинского жгута, резинового шланга или другого прочного эластичного материала. Это позволит снизить уровень вибрации во время работы насоса. Верхний конец троса присоединяют к подвеске таким образом, чтобы обеспечить хорошее натяжение.

Электрический кабель, наоборот, натягивать не нужно. Он должен свободно размещаться на планке.

Установка оборудования в колодец или водоём

Приобретённое в магазине устройство полностью готово к эксплуатации, поэтому перед использованием насос не нуждается в дополнительной смазке.

Если в инструкции указано, что прибор имеет I класс защиты, необходимо обеспечить заземление розетки. Включать агрегат можно сразу после погружения в колодец, скважину или водоём.

Во избежание повреждений в процессе эксплуатации насос с нижним расположением патрубка располагают на расстоянии не менее 1 м от поверхности дна. Прибор с верхним забором можно опустить ниже, но его корпус также не должен касаться дна. Если требуется откачка жидкости из затопленных подвалов или подъём воды из мелких водоёмов, допускается расположение насоса на самом дне. В этом случае необходимо подложить под него кусок резины либо обернуть корпус плотной тканью.

Продолжительная и бесперебойная эксплуатация

Цена на погружные насосы «Малыш» небольшая, но и работают они не так уж долго — всего 2−3 года. Для снижения себестоимости при изготовлении используются дешёвые материалы. Но продлить срок эксплуатации всё же можно, если сразу после приобретения агрегата, а также в процессе его работы принять некоторые меры:

Частые поломки насосов

  • Установленные на приборе винты быстро разбалтываются, что приводит к поломке штока. Поэтому сразу после покупки необходимо их заменить на более длинные и дополнить контргайками.
  • Питание подавать лучше через стабилизатор.
  • Устройство нужно обеспечить дополнительной защитой от сухого хода.
  • Не реже одного раза в месяц советуется проводить осмотр насоса. Если он используется для перекачки загрязнённой жидкости, его следует периодически разбирать и промывать.

Некоторые из этих мероприятий потребуют дополнительных затрат. К примеру, стоимость стабилизатора сравнима с ценой самого насоса, но всё же стабильное напряжение обеспечит лучшую работу устройства. А вот поменять крепления нужно обязательно, тем более что это почти ничего не стоит.

Как самим установить насос Малыш

При отсутствии стабилизатора необходимо контролировать сетевое напряжение. При малейших скачках прибор надо отключать от сети. Также следует постоянно следить за качеством поднимаемой воды, так как одной из основных причин поломки насосов является проникновение в механизм различного мусора и песка.

Преимущества насоса и его недостатки

Такая проблема появляется не только при работе насосов с нижним забором, когда внутрь проникают донные отложения. Причиной поломок может стать и просто грязная вода, попавшая через верхний патрубок. Поэтому для защиты погружного агрегата рекомендуется использовать фильтры, которые препятствуют проникновению мельчайших частичек внутрь резервуара. Это не только продлит срок службы агрегата, но и обеспечит перекачку очищенной от разных примесей воды.

Погружное устройство «Малыш» — простой в эксплуатации и обслуживании прибор, не требующий значительных затрат на приобретение. Конечно, он не отличается высокой производительностью и не может полностью заменить собой центральный водопровод, но для полива огорода и мелких хозяйственных нужд этот насос вполне пригоден. С его помощью можно организовать подачу жидкости из открытых водоёмов, колодцев или скважин. При надлежащем уходе насос «Малыш», технические характеристики которого позволяют использовать прибор для различных нужд, способен прослужить намного дольше указанного в инструкции срока.

Преимущества насоса и его недостатки Загрузка…

нюансы, особенности, область применения на vodatyt.ru

Автор Пётр Андреевич На чтение 4 мин. Опубликовано

Большинство частных домов, не подключенных к централизованному водопроводу, имеют на участке собственную скважину или колодец. Если в первом случае для качки воды требуется мощное оборудование. То для колодца применяют недорогой насос «Малыш».

Назначение

Предприятием «Ливгидромаш» (Россия) выпускаются небольшие вибрационные насосы «Малыш», которые предназначены для подачи жидкости из колодцев, резервуаров, водоемов.

Характеристики устройства и низкая стоимость делает его популярных у россиян и жителей стран ближнего зарубежья. Популярность обусловлена простотой конструкции, несложной процедурой монтажа, надежностью и долговечностью.

Насосы «Малыш» в состоянии:

  1. Поднять воду из неглубокой Абиссинской скважины, если диаметр обсадной трубы 8-11 см.
  2. Перекачать жидкость из открытого водоема, который находится на дистанции до 100 метров.
  3. Наполнить резервуар, обеспечив участок достаточной воды для орошения сельскохозяйственных культур.
  4. Обеспечить жителей частного дома или дачи водой для питья, гигиены, приготовления пищи и прочих бытовых целей.
  5. Откачать жидкость из подвалов при затоплении, бассейна за ненадобностью, котлована после ливня и т.д.

насос «Малыш»насос «Малыш»

Водяные насосы «Малыш» перекачивает заиленную жидкость также эффективно, как и чистую воду. Ограничение по содержанию твердых включений – 0,01% от общего объема водяного раствора.

Устройство и принцип работы насоса

Устройство предполагает отсутствие механических узлов, что обеспечивает долгий срок службы. Как и все вибрационные насосы, главным элементом является мембрана, которая приводится в действие электромагнитами. Под действием электромагнитных полей она меняет свою форму, увеличивая или уменьшая объем рабочей камеры.

Так создается зона разряжения и появляется всасывающая сила, которая и втягивает воду из скважины, проталкивая ее в шланг. Работает устройство бесшумно. Главное, о чем нужно позаботиться, чтобы погружной насос «Малыш» не работал вхолостую. Также при установке на него надевают защитное резиновое кольцо, которое бережет от ударов корпуса прибора о внутреннюю стенку обсадной трубы.

Обзор модельного ряда насосов и их отличия

насос «малыш» модели таблицанасос «малыш» модели таблица

Каталог производителя включает ряд модификаций, отличающихся по характеристикам и рабочим параметрам. Конструктивное отличие заключено в месте, где находится водозаборник. Насосы «Малыш» с нижним забором воды не могут применяться для удаления ила со дна источника. Чтобы такой прибор работал, монтируют донный сетчатый фильтр.

Базовая модель: особенности и характеристики

Это и есть модификация с нижним водозаборником. Преимущество таких погружных насосов «Малыш» в том, что при откачке воды из подвала, осушение резервуара или бассейна, они откачивают практически всю жидкость до самого дна. Но чтобы пользоваться оборудованием, нужно оснастить его фильтром, если требуется откачать грязную жидкость с песком, илом или глиной.

Обзор нюансов и области применения насосов «Малыш»Обзор нюансов и области применения насосов «Малыш»

Если в маркировке содержится буква К, то это значит, что устройство предполагает наличие активной защиты то перегрева. Для этого внутри корпуса установлено термореле. Если это серия П, то корпус изготовлен из пластмасса. Главное преимущество таких насосов «Малыш» – технические характеристики всегда высоки. Отсутствие маркировки свидетельствует о том, что в качестве материала для кожуха выбран алюминий, который прочен, и не подвержен коррозии.

Другие модификации насосов «Малыш»

Если номенклатура изделия содержит в наименовании тройку, то это значит, что данное устройство с верхним забором воды. Производительность насоса «Малыш» такого типа такая же, но устройство всегда погружено под воду и охлаждается естественным образом. Такое устройство может использоваться для скважин и колодцев.

https://www.youtube.com/watch?v=z13bUEX9eQo&t=1s

Насос вибрационный «Малыш М» также имеет верхний забор жидкости, его применяют для откачки воды из водоемов, где на дне скопился ил, который может забить патрубок, если он будет находиться внизу. В остальном характеристики насоса «Малыш М» идентичны. Это надежное, долговечное устройство, которое отличается ремонтопригодностью и неприхотливостью.

Использование и правила эксплуатации устройства

Дополнительным преимуществом покупки этого насосного оборудования заключается в наличии подробной инструкции на русском языке, в которой говорится о том, как правильно монтировать систему и пользоваться устройством. Перечень главных правил эксплуатации выглядит так:

  1. Погружные насосы для колодцев боятся скачков напряжения. Но если есть стабилизатор, проблема полностью решается.
  2. Пока оборудование включено, вода должна циркулировать, и шаровый кран перекрывать нельзя.
  3. Максимальная продолжительность работы – 12 часов. После этого прибор нужно отключить, и дать остыть.
  4. Каждый 2 часа насос отключают от сети на 15 минут, чтобы исключить перегрев. Температура жидкости при этом может доходить до +35 градусов.

Подключается устройство к бытовой сети переменного тока с напряжением 220 Вольт.

Если напор снизился, нужно обесточить систему, достать насос на поверхность, и дать ему остынуть. Затем удаляются все загрязнения, которые мешают нормальному притоку воды. При необходимости прибор можно разобрать. Процедура подробно расписана в инструкции по ремонту и эксплуатации, идущей в комплекте поставки.

Вибрационный насос малыш схема и принцип работы

Бытовые погружные вибрационные насосы «Малыш», «Нептун», «Ручеек», «Урожай», «Струмок», «Босна», «Джерельце» и др. Ремонт своими руками

Погружные вибрационные насосы имеют немало положительных качеств. Однако есть у них и минус: частые поломки и неисправности. Среди них встречаются такие, как прорыв клапана, обрыв тяги, короткое замыкание и др. Но даже если все эти слова не дают вам понимания сути проблемы, не обязательно сразу бежать к мастеру, который все исправит. Можно попробовать разобраться в этом и самостоятельно.

Погружные вибрационные насосы имеют немало положительных качеств. Однако есть у них и минус: частые поломки и неисправности. Среди них встречаются такие, как прорыв клапана, обрыв тяги, короткое замыкание и др. Но даже если все эти слова не дают вам понимания сути проблемы, не обязательно сразу бежать к мастеру, который все исправит. Можно попробовать разобраться в этом и самостоятельно.

Только не надо приступать к ремонту сломя голову. Иначе при починке одной поломки вы можете совершить другую или же совсем испортить насос, так, что он больше и не заработает. А чтобы этого не произошло, для начала следует разобраться в том, как устроены вибрационные погружные насосы и каков принцип их работы. С этого и начнем.

Принцип работы и устройство погружного насоса

Принцип работы погружных насосов заключается в преобразовании переменной силы тока в механические колебания (вибрации) поршня и якоря. Данные вибрации способствуют перемещению воды в напорный патрубок из гидравлической камеры, которая находится между поршнем и клапаном.

Итак, как работает насос, мы теперь знаем. Остается разобраться, как он устроен и для чего служат те или иные детали. Рассматривать устройство погружного вибрационного насоса мы будем на примере марки «Ручеек». Это не помешает вам разобраться и в насосах других марок, так как устроены они по одному принципу.

Полная схема сборки погружного насоса «Ручеек»

Основные части насоса:
— корпус
— электромагнит
— вибратор

Электромагнит фиксируется в корпусе насоса. Сама магнитная система представляет собой сердечник и две намотанные медным проводом катушки. Для фиксации в корпусе электромагнит заливается компаундом. Кстати, компаунд также является изоляционным и теплоотводящим материалом.

Вибратор насоса состоит из якоря, штока, амортизатора (резиновой мембраны). Шток крепко вставляется в якорь, а амортизатор устанавливается сверху, на шток. Кстати, от качества изготовления амортизатора зависят некоторые важные параметры работы погружного насоса. Гидравлическую и электрическую камеры устройства разделяет резиновая диафрагма, которая фиксируется упором. Сама она служит и опорой штока, определяет его направление. На верхней части штока располагается резиновый поршень.

Важной частью насоса является резиновый клапан, который находится в корпусе. Он перекрывает отверстия для выхода воды, а в случае отсутствия давления в устройстве обеспечивает ее свободное вытекание.

Теперь уж и устройство насоса вы знаете, как свои пять пальцев, а значит, настала пора применить свои знания на практике и произвести ремонт устройства своими руками, не обращаясь к специалисту! А мы поможем вам следующими инструкциями, в которых расскажем о самых частых неисправностях, причинах, а также о способах их устранения. (Рекомендуем обращаться с схеме, предоставленной вам выше.)

Неисправность 1: Насос гудит, но воду не качает (или качает слабо)

Причина 1: Ослабело крепление гаек, расположенных на штоке поверх амортизатора.

Способ устранения неисправности: Разобрать насос, гайки закрутить до упора. Верхнюю гайку законтрить (зафиксировать), чтобы в дальнейшем крепление гаек не ослабевало. При разборке насоса вы можете столкнуться с такой проблемой, как ржавые стяжные винты (М8х40). В таком случае снять их будет нереально. Однако это не значит, что ремонт произвести невозможно. Можно использовать болгарку и просто аккуратно их срезать, а после починки неисправности, заменить их стяжными винтами с шестигранной головкой.

Причина 2: Износ, разрыв клапана

Способ устранения: Заменить клапан.

Причина 3: Обрыв штока

В данном случае проверьте, что произошло со штоком. Если он деформирован или сломан, заменить его невозможно.

Неисправность 2: При подключении к сети питания выбивает пробки, происходит обугливание кабеля

Причина 1: Сгоревшая обмотка якоря

Способ устранения: Замените обмотку на новую.

Причина 2: Неисправность кабеля

Способ устранения: Проверьте кабель с помощью тестера. Если он неисправен, замените на новый. Однако заменить кабель можно не во всех моделях погружных насосов, так как некоторые модели, например «Малыш», предусматривают заливку провода в корпусе компаундом. Если вы столкнулись именно с такой моделью, кабель можно только нарастить методом скрутки.

Неисправность 3: Слишком сильная вибрация, перегрев насоса

Причина: Работа без воды, вследствие чего происходит отслоение магнитной части насоса.

Способ устранения: Поломка довольно серьезная и требует больших затрат времени и сил при ее устранении. Разберите насос. Отделите электрическую часть. Чтобы проверить, закреплен магнит или отслоился, постучите по корпусу. Если перед вами данная проблема, отделите магнит от корпуса и болгаркой прорежьте канавки (2 мм) вдоль и поперек. Также сделайте канавки на внутренней стороне корпуса. Далее следует покрыть корпус изнутри клеем, герметиком и вставить внутрь магнит. Когда все обсохнет, приступайте к сбору насоса.

Неисправность 4: Низкое давление, насос слабо качает

Причина: Недостаточная величина зазора в вибраторе (либо слабое крепление гаек — см. п. 1)

Способ устранения: Добавить на вибратор шайбы (11 — на схеме). Количество шайб для добавления определите опытным путем, до необходимого давления воды.

Что ж, вы узнали обо всех основных особенностях поломок погружных вибрационных насосов. Теперь ремонт насосов марок «Малыш», «Нептун», «Ручеек», «Урожай», «Струмок», «Босна», «Джерельце» и др. вы можете произвести сами. Поздравляем и желаем вам удачного ремонта и долгого срока службы вашему агрегату!

Дополнено: Фото и текст от читателя Руслана.

«Месяц назад разбирал «Эксперт». Та самая фигня . обрыв штока. думаю обычно они срываются в том месте, где установлен поршень. На работе выпрессовал сорванный шток, токарь нарезал внутреннюю резьбу на основной части штока, накрутил заготовку плотно, нарезал наружную резьбу в том месте где сидит поршень, подварил на всякий случай переход, аккуратно на станке подровнял! Собрал! Все дела! Работает как новый! Это всё при условии что нет других повреждений (например дефекты резинового поршня или диафрагмы).»

Многие дачники и фермеры используют в своих хозяйствах скважинные насосы типа «Малыш». Причиной популярности насоса является его невысокая стоимость, производительность, возможность поддерживать напор на большом расстоянии. Единственным минусом такого насоса являются частые поломки.

В большинстве случаев неисправности устройства можно решить своими силами. Но неправильная регулировка механизмов и настройка аппарата приводит к снижению его функциональности и срока эксплуатации. Поэтому, проводя ремонт насоса малыш своими руками, следует придерживаться четких инструкций.

Конструкция устройства

Устройство вибрационного насоса малыш довольно простое. Он состоит из трех основных частей:

  • корпус;
  • электромагнит;
  • вибратор в форме якоря.

Корпус устройства выполнен из металлических сплавов и состоит из двух половинок. Нижняя часть имеет цилиндрическую форму. Верхняя выполнена в форме конуса.

Электромагнит прибора состоит из П-образной металлической сердцевины, на которой размещаются несколько слоев электропроводимой обмотки. Обмотка фиксируется на сердечнике с помощью компаунда (пластиковой смолы). Этот же материал обеспечивает крепление магнита внутри корпуса прибора, изолируя катушку от металлических узлов устройства. В состав компаунда также входит кварцесодержащий песок, который отводит тепло от магнита, предотвращая его перегрев.

Якорь прибора оснащен специальным штоком. С остальными узлами он крепится с помощью пружины, обеспечивающей возвращение вибратора в нейтральное положение, когда магнит перестает действовать.

Принцип действия

Правильный ремонт вибрационного насоса невозможен без четкого понимания того, как работает устройство. Принцип действия насосов малыш относит их к инерционному типу приборов.

Аппараты погружного типа включают только после полного погружения в рабочую среду. Весь алгоритм действия устройства имеет следующий вид:

  1. Насос подключается к электрической сети.
  2. После подключения начинает действовать электромагнит, который притягивает к себе якорь. Магнит работает прерывисто, с частотой до 50 включений за секунду. Когда он отключается, якорь под силой тяги пружины возвращается обратно.
  3. Когда якорь оттягивается пружиной, он оттягивает и прикрепленный к нему поршень. В результате образуется пространство, в которое попадает насыщенная воздухом вода. Такой состав жидкости обеспечивает большую упругость, а значит и подверженность колебаниям.
  4. Под действием вибратора вода начинает движение. А последующие порции жидкости из впускного резинового клапана давят на предыдущую жидкость, направляя поток исключительно в направлении выпускной трубки.

Такой принцип действия обеспечивает высокое давление в трубке, что позволяет сохранить напор на большом расстоянии.

Порядок разборки-сборки устройства

Отвечая на вопрос «как отремонтировать насос малыш своими руками?», прежде всего, стоит четко разобраться с тем, как правильно разобрать насос, не повредив его основные узлы. Разборка устройства проводится в следующем порядке:

Насос Малыш в разобранном виде

  1. Первое, что нужно сделать – обозначить правильное расположение верхней и нижней частей корпуса относительно друг друга. Для этого на стыке корпуса с крышкой делается насечка гвоздем или другим острым предметом.
  2. Дальше снимаются фиксирующие винты крышки. Здесь нужно быть очень осторожным, чтобы не деформировать крепления и не повредить механизмы внутри устройства. Все винты откручиваются по нескольку оборотов на каждый и изымаются одновременно после максимального ослабления. В процессе работы с жидкостью болты могут ржаветь и извлечь их не возможно. В этом случае, болты срезаются болгаркой, а на их место устанавливаются новые.
  3. Дальше вынимается поршень, якорь и электромагнит, изымаются прокладки.

Разобранный прибор собирается в обратном порядке. Здесь есть важные моменты, от которых зависит правильное функционирование насоса:

  1. Прежде всего, необходимо правильно установить поршневой диск. Он устанавливается на специальное седло. При этом важно четко соблюдать расстояние между этими комплектующими и их взаимную параллельность. Если диск не становится параллельно седлу, скорее всего шток изогнут. В этом случае нужно подбирать правильное положение прокладки. Расстояние от поршня до магнитной катушки должно быть не менее 4 мм.
  2. Собирая водяной насос, следует убедиться, что отверстия в резиновой прокладке четко попали на свои места и совпадают с отверстиями корпуса. В противном случае возможно попадание влаги на электрическую часть.
  3. Перед полноценной эксплуатацией прибора, следует проверить его в ведре или бочке. Насос опускается в емкость без подключения шланга. Если прибор исправен, из выходного патрубка будет пробиваться струя воды с высотой 20-30 см.

Устранение самых частых неполадок

Самым явным признаком поломки вибрационного электронасоса является отсутствие перекачки воды при работающем двигателе устройства. Причин у такого явления может быть несколько.

Первая из них – ослабевание гаек на штоке вибратора. Якорь постоянно поддается колебаниям, от них гайки постепенно раскручиваются, что ведет к изменению положения детали. В результате вода перестает качаться. А насос работает вхолостую. Защита насоса от сухого хода в этом случае проводится путем разборки и затягивания гаек у основания штока. Верхнюю гайку в обязательном порядке нужно зафиксировать второй обычной или гроверной гайкой.

Хорошим подспорьем в ремонте является донорский насос аналогичной марки

Второй причиной холостого хода прибора является нарушение работы клапанов. Такая проблема характерна для работы аппарата в жидкостях с высоким количеством абразивных веществ. Они повреждают материал клапана и приводят к его быстрому износу. В этом случае также нужно разбирать устройство и в случае необходимости менять клапаны на новые. Не лишним будет заодно проверить и состояние штока якоря. Эта деталь очень чувствительна к повреждениям, а в случае неисправности практически не подлежит замене.

Также к поломкам относится обугливание провода питания или внутренних частей аппарата. Такие проблемы возникают при нарушении обмотки электромагнита и в случае повреждений участка кабеля. Кабель лучше не укорачивать и не собирать из нескольких частей. В случае поломки необходима полная замена на новый. Если дело в обмотке, то ремонт своими руками возможен. В этом случае снимается старая обмотка и катушка перематывается заново. Главным условием является подбор проволоки нужного диаметра и точное количество мотков.

Замена кампаунда

Катушка внутри аппарата изолируется от алюминиевой поверхности корпуса специальным составом – кампаундом. Он также отвечает за фиксацию магнита и его защиту от магнита. Но при длительном использовании прибора в холостом режиме он корпус расширяется от температуры и кампаунд может отслаиваться, что приводит к нарушению изоляции.

При ремонте насоса малыш в этом случае кампаунд заменяется на герметиком или жидким стеклом. Весь процесс проходит следующие этапы:

  1. Разборка устройства методом, описанным выше.
  2. Поиск места отслоения. Проводится он с помощью небольшого молоточка или металлического болта. Постукивая по корпусу, необходимо отметить места, в которых звук более гулкий. Это и есть пустоты, где кампаунд отошел от стенок.
  3. Все составные части устройства изымаются и промываются, пользуясь случаем. Нужно убрать всю грязь, налет и наслоения.
  4. После этого на поверхности узла магнита и на внутренней плоскости корпуса делаются борозды болгаркой или другим инструментом. Их можно делать в хаотичном порядке.
  5. Дальше обе поверхности обезжириваются, и на них наносится герметик или жидкое стекло.
  6. Узел вставляется внутрь цилиндрического корпуса и придавливается на время засыхания герметика.
  7. После того, как все стыки прихватываются, помпа собирается назад.

Ремонт и настройка вибрационного насоса Малыш (видео)

Использование второго насоса

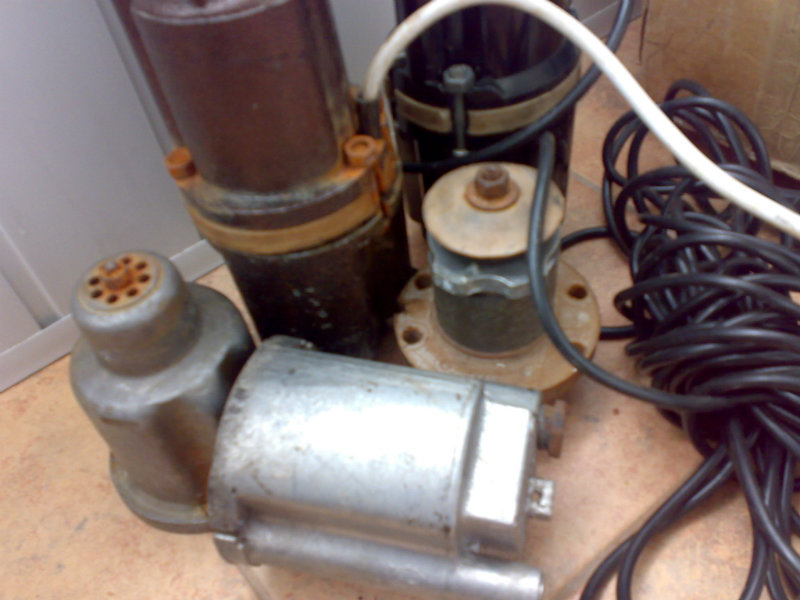

При поломке основных узлов, составляющие прибора можно взять из второго (донорского) насоса. В этом случае есть вероятность сделать из двух сломанных устройств одно рабочее. При этом важно подобрать правильную модель, чтобы максимально точно подобрать комплектующие.

Кроме того, в модели «Малыш-М» клапаны всасывания находятся на верхней крышке, что отличает их от стандартной версии «Малыш». А вариант «Малыш-З» рассчитан на узкие скважины и его крышка по своим габаритам на другие модели не подойдет.

В качестве донорских механизмов используются катушка электромагнита, клапаны, верхняя крышка устройства, поршень. При повреждении штока якоря, его нельзя извлечь из корпуса без специального оборудования. В этом случае можно заменить весь узел вибратора.

Уютный домик

Насосные погружные устройства в последнее время начали обретать все большую популярность в кругу дачником или людей, имеющих во владении частные дома. Работают такие устройства на вибрационном принципе. Модель «Малыш» относится к самым популярным моделям насосов. Стоимость таких устройств относительно небольшая, что в сочетании с высокими показателями делает насос лидером среди своих аналогов.

Но даже самое прочное и надежное устройство нуждается в периодическом осмотре и (при необходимости) ремонте. В большинстве случаев ремонт насоса «Малыш» можно провести своими руками. Для этого не понадобится сверхсложного оборудования и глобальных знаний в конструкции данного устройства. Проведение ремонтных операций возможно с наличием минимальных навыков.

Устройство погружного насоса «Малыш»

Работа вибрационных насосов, которые находятся в состоянии погружения, основывается на инерционном принципе, когда жидкость обретает колебательное движение от воздействия узлов насоса. Такие движения способны передаваться на значительные дистанции.

Для создания колебательных движений существует вибратор, находящийся в механизме. Он приводится в движение благодаря работе электромагнитного оснащения. Все оборудование установлено в корпусе агрегата.

Состоит это электромагнитное оборудование (имеется в виду насос «Малыш») из медной проводной обмотки (катушки) и сердечника, изготовленного в форме буквы «П». Данные элементы крепятся специальной пластиковой смолой к внутренней части корпуса. Такая смола называется компаунд.

В качестве вибратора выступает якорь со штоком. Перемещение якоря происходит благодаря влиянию электромагнитных сил. Специальная резиновая пружина, прикрепленная к вибратору, возвращает его в исходное положение. Изготавливаются такие пружины из специальной вулканизированной пружины.

Погружной вибрационный насос «Малыш» примечателен еще и своей компактностью, о чем говорит расположение всех основных его узлов, что размещены в одном негабаритном корпусе. Резиновый клапан, располагающийся в верхней половине корпуса, очень часто выходит из строя, и как раз он может быть первоначальной причиной поломки устройства.

Устройство вибрационного насоса

Как устройство работает

Принцип работы погружных вибрационных насосов очень важен, поскольку без этих знаний вы не сможете самостоятельно проводить ремонтные работы.

  1. После подключения устройства к питанию происходит приближение якоря к магниту. Это работает при влиянии электромагнитной силы.
  2. Спустя определенное время якорь под воздействием резиновой пружины возвращается на место. Ряд этих движений происходит из-за исчезновения электромагнитной силы.
  3. Поршень, расположенный рядом с якорем, повторяет движения вместе с ним. Частота колебаний достигает отметки в 50 раз за одну секунду.
  4. В появившуюся «воздушную камеру» в цилиндре попадает смесь из воздуха и воды. Эта смесь, попадающая через входной клапан, выходит через выпускную трубку, обеспечивая круговорот воды в парубках.

Входящая смесь имеет более упругую структуру при сравнении с обычной водой.

Погружные насосные устройства «Малыш»

Существует несколько моделей данного оборудования, разработанного на заводе «Электродвигатель» в городе Бавленск.

«Малыш-К»

Данная модель имеет дополнительное термореле. Отличительной чертой модели «К» являются всасывающие трубки, располагающиеся в нижней половине металлического корпуса устройства. Но такое расположение патрубков делает механизм чрезвычайно уязвимым к воде с уровнем загрязнения чуть больше среднего.

«Малыш-М»

Отличается наличием всасывающего патрубка в верхней части корпуса устройства. При небольшой глубине водоема возможно горизонтальное расположение устройства.

Погружное устройство «Малыш»

«Малыш-3»

Данная модель насоса довольно компактная, что позволяет проводить установку с небольшим диаметром. Цифра «3» говорит о диаметре трубы. Это 3 дюйма (8 сантиметров).

В комплектацию входит капроновый трос, что упрощает процесс установки насосного устройства в скважину или колодец. Специальный состав троса защитит от возможных ударов током при нарушении герметичности.

Рекомендуемый диаметр шланга, который подключается к устройству, не должен быть меньше 20 миллиметров. В противном случае значительно повышается риск перегрева и выхода из строя механизма.

Ремонт насоса «Малыш» своими руками

Процесс ремонта, на самом деле, состоит из некоторых обязательных шагов, выполнение каждого из которых играет важную роль в конечном итоге.

Первый шаг – разборка и сборка

Разборка вибрационного насосного устройства «Малыш» имеет свои особенности, не учитывая которых, вы потратите достаточно много времени на последующую сборку.

  1. Перед тем, как приступить к разборке, нужно нанести на корпус отметки, указав тем самым позиции деталей.
  2. Отвинчивать винты нужно последовательно, ослабляя каждый из них по очереди. При возможности проведите замену винтов на аналогичные, но с наличием прорезей на головке. Это значительно упростит последующую разборку и сборку устройства.
  3. Расположение поршневого диска должно быть параллельным к седлу. При нарушении параллельности на гайке может образоваться гровер, на регулировку которого может уйти дополнительно время. Правильное расположение диска можно регулировать при помощи штангенциркуля, измеряя им расстояние от прокладки до края поршня.
  4. Итак, пришло время сборки насоса «Малыш». Здесь следует быть очень внимательным: смотрите за отверстиями в прокладке (сверху корпуса и в центре), чтобы они совпадали. Из-за их симметричности можно легко ошибиться со сторонами прокладки.
  5. Окунув собранное устройство в ведро с водой, проверьте его функциональность. Хорошая работа будет сопровождаться 25-сантиметровой струей, издаваемой из выпускного патрубка.

Видео – Разборка и сборка насоса «Малыш»

Замена компаунда

К распространенным поломкам насоса «Малыш» можно также отнести отслоение компаунда от металлического корпуса. Данный дефект возникает в результате неравномерного расширения корпуса во время работы «Малыша».

  1. Обесточьте прибор, достав его перед этим из колодца.
  2. Разберите устройство (как это делается – смотрите выше).
  3. Вычислите места возможного отслоения компаунда, слегка постучав молоточком по корпусу. Характерный звонкий звук подскажет вам места отслоения.
  4. Вытащите из корпуса рабочий узел с компаундом.
  5. Сделайте небольшие насечки на внутренней части корпуса и на самом узле. Для этого вам понадобится болгарка. Глубина насечек не должна быть больше двух миллиметров.
  6. Узел с компаундом и внутреннюю часть алюминиевого корпуса покройте небольшим слоем герметика.
  7. Установите узел с компаундом на свое место, придавив его с большой силой.
  8. После того как герметик полностью высохнет, проведите сборку насоса.

Как проверить правильное положение элементов насоса

После разборки насоса (особенно если вы это сделали впервые) в обязательном порядке нужно провести ревизию правильной установки его основных элементов.

  1. Проверьте зазор между электромагнитами и поршнем. Он должен быть в пределах 5 мм.
  2. Осмотрите клапан на наличие механических повреждений.
  3. Проверьте также и поршневой узел.
  4. Для уверенности можно провести разборку втулочного блока. Для этого нужно извлечь поршневой узел и снять регулировочную шайбу (хотя она может быть и не одна). Демонтировав кольцо упора с резиновой мембраной, вы должны увидеть алюминиевый цилиндр. Его нужно также извлечь, прижав вовнутрь втулочный узел. Обратная сборка позволит вам провести регулировку зазора, который должен быть 0,5 сантиметров. Если вы не знаете, как проводить регулировку: это делается путем снятия или добавления шайб на двух сторонах.
  5. Поместите устройство в ведро с водой, отсоединив поначалу шланг. После включения питания проверьте уровень напряжения – он должен находиться в пределах 220-240 В.
  6. Слейте скопившуюся в устройстве воду, предварительно выключив его.
  7. Проведите проверку клапана, пропустив через него воздух. Это можно сделать и ртом. При повышении давления клапан должен понемногу прикрываться – это вы обязательно ощутите.

Если насос работает, но вода не качается

Для решения этой проблемы существует три шага.

Шаг 1. Немного ослабьте контргайку, что находится в месте входа воды. Это действие должно немного снизить эффективность устройства.

Шаг 2. Возможно, повредился резиновый манжет. Проверить это возможно лишь после разборки насоса. На вид они довольно маленькие (4 см. в диаметре), да и стоят немного.

Шаг 3. Качающий шток поврежден. Ремонт прибора с неисправным качающим штоком – это очень сложная процедура. Вам понадобится старый насос в качестве донора деталей. К тому же добраться к этой части весьма трудно, и без специального оборудования вам не обойтись.

Видео – ремонт насоса «Малыш» своими руками

технические характеристик, производители цены, установка, эксплуатация

Полить огород, закачать воду в резервуар из колодца, реки, озера или даже из скважины — все это может погружной насос Малыш. Что приятно, стоит он совсем немного, правда и характеристики имеет скромные, но для полива огорода или обеспечения водой пары кранов его хватит.

Имеет скромные размеры и вес

Имеет скромные размеры и вес

Область применения

Содержание статьи

Погружной насос Малыш имеет невысокую цену, пригоден для перекачки чистой воды. Сильно загрязненную воду им лучше не качать — быстро сгорит. Применяют его в следующих случаях:

  • для полива огорода;
  • для набора воды в накопительные емкости;
  • для водоснабжения дома, но с определенными ограничениями (об этом чуть ниже).

Качать воду погружной насос Малыш может из колодца, естественного источника — пруда, реки, озера. Подходит он для раздачи воды из емкостей. Можно его использовать и для скважин, но с оговорками. Так как тип насоса вибрационный, он создает колебания в толще воды, поднимая мельчайшие частицы (ил, глину, песок) со дна и всасывая их. Если в случае с колодцем это ничем, кроме непрозрачной воды не грозит, то при использовании насоса Малыш в скважине она может быстрее заилится. Во всяком случае таково распространенное мнение.

Чтобы в скважине или колодце погружной насос Малыш не бился о стенки, на его корпус надевают резиновые амортизаторы

Чтобы в скважине или колодце погружной насос Малыш не бился о стенки, на его корпус надевают резиновые амортизаторы

Производители в рекомендациях к использованию указывают минимальный диаметр колодца или скважины — 90-100 см, некоторые модели (Малыш 3) могут работать в источниках диаметром 70-75 см. Тем не менее, используют их и в очень узких скважинах. Главное, чтобы он туда прошел. Но при этом он бьется о стенки скважины, создавая дополнительную вибрацию, и грозя расколотить обсадную трубу или повредить собственный корпус. Чтобы уменьшить биения на корпус надевают резиновые кольца (на фото выше). Они решают проблему.

Производители

Название «Малыш» и «Ручеек» давно стало нарицательным. Так сегодня называют небольшие погружные вибрационные насосы. Изначально производили их исключительно в России или в ближнем зарубежье, но сегодня на рынке предостаточно и китайских «Малышей». Вообще в России есть несколько производителей подобных насосов:

  • В городе Ливны в Орловской области и в Бавленах Владимирской выпускают именно Малыши. Большинство идет с верхним забором воды, Малыши М — с нижним.
  • Малыши производятся и в Климовске Московской области.
  • В Курске и Кирове (завод Лепсе) выпускают насосы того же типа, но под другими названиями — Водолей.
  • В Брянске (предприятие Тополь) выпускают Роднички. С таким же наименованием выпускают погружные насосы в Челябинске, а еще фирма Зубр.
  • Агрегаты Ручеек выпускают в Могилеве (Беларусь). Разные названия и фирмы, некоторые отличия в характеристиках , но все это погружные вибрационные насосы типа Малыш

    Разные названия и фирмы, некоторые отличия в характеристиках , но все это погружные вибрационные насосы типа Малыш

Остальные марки — китайские. Как определить? Внимательно рассматривать упаковку и паспорт. Если это российский производитель, обязательно должен быть адрес, название предприятия, перечень сервисных служб и т.п. Если такой информации нет, это изделие родом из КНДР.

Технические характеристики

Как уже говорили, погружные насосы Малыш имеют небольшую мощность — в основном около 250 Вт, то есть создать высокое давление он не в силах. Их клоны с другими названиями можно найти немного более мощные.

Что еще важно — высота подъема — это на какое расстояние может перекачиваться вода.В технических характеристиках она должна быть больше той, которая вам необходима примерно на 20%.

Обратите внимание на электропитание, на которое рассчитана данная модель. Обычно это 200 В с возможными небольшими отклонениями порядка 5%, но реалии таковы, что в сети может быть и 240 В, а при таком напряжении насос с такими характеристиками сгорит. Выход — ставить стабилизатор или искать модель с более высоким рабочим напряжением (понижение от рабочего не так негативно сказывается на работе — понижается мощность).

Длина электрического кабеля может быть от 10 метров до 40

Длина электрического кабеля может быть от 10 метров до 40

Важен еще такой показатель, как производительность. Он обычно указывается в литрах в минуту или в секунду. Эта величина показывает, сколько воды  агрегат в состоянии перекачать в нормальных условиях. Для данного вида оборудования эта цифра совсем невелика — порядка 400 мл/сек. Такой погружной насос Малыш может обеспечить водой одну точку водоразбора — один поливной шланг или кран в доме. На что-то большее он без дополнительного оборудования не способен.

НазваниеЗабор водыЗащита от холостого хода / перегреваМощностьПроизводительностьВысота подъемаДиаметрГлубина погруженияЦена
Малыш-М П 1500 ТопольВерхнийнет/да240 Вт24 л/мин60 м99 мм3 м1741 руб (пластик)
Ручеёк-1 МогилевВерхнийнет/нет225 Вт18 л/мин72 м110 мм1459 руб (шнур 10 м)
PATRIOT VP-10В (США/Китай)Верхнийнет/нет250 Вт18 л/мин60 м98 м7 м1760 руб (длина кабеля 10 м)
БЕЛАМОС БВ012 (Россия/Китай)Нижнийнет/нет300 Вт16,6 л/мин70 м100 мм3 м2110 руб (шнур 10 м)
Малыш-М 1514 ТопольВерхнийнет/да250 Вт25 л/мин60 м98 мм3 м2771 руб (металл, шнур 40 м)
Калибр НВТ-210/10 (Россия/Китай)Верхнийнет/нет210 Вт12 л/мин40 м78 м10 м1099 руб (шнур 10 м)
Зубр МАСТЕР Родничок НПВ-240-10Верхнийнет/нет240 Вт24 л/мин60 м100 м3 м1869 руб (шнур 10 м)
QUATTRO ELEMENTI Acquatico 250Верхнийнет/нет250 Вт17,5 л/мин75 м100 м2 м2715 руб (шнур 10 м)
Водолей-3 (Лепсе)Верхнийнет/есть265 Вт26 л/мин40 м98 мм1900 руб (шнур 10 м)
Малыш 25 м (Курск)НИжнийда/нет250 Вт7,1 л/мин40 м1920 руб (шнур 25 м)

Каждая разновидность насосов представлена с разной длиной электрического шнура и от этого изменяется цена (чем длиннее шнур, тем дороже). Можно также найти разновидности с защитой от сухого хода, но можно сделать ее самостоятельно (смотрите ниже).

Установка в колодце или скважине

Погружной насос Малыш подвешивают на синтетическом тросе. Металлический трос или проволока быстро разрушаются от вибрации. Их использование возможно, если внизу — не менее 2-х метров — привязан синтетический трос. Для его закрепления в верхней части корпуса имеются проушины. В них продевается конец троса и тщательно закрепляется. Узел располагается не ниже чем в 10 см от корпуса насоса — чтобы его не засосало внутрь. Обрезанные края оплавляются, чтобы трос не расплетался.

Трос цепляется за специальную проушину

Трос цепляется за специальную проушину

Подключение шлангов и труб

На выходной патрубок насоса надевается подающий шланг. Его внутренний диаметр должен быть чуть меньше (на пару миллиметров) диаметра патрубка. Слишком узкий шланг создает дополнительную нагрузку, из-за чего агрегат быстрее перегорает.

Допускается установка гибких резиновых или полимерных шлангов, а также пластиковых или металлических труб подходящего диаметра. При использовании труб насос к ним подключается куском гибкого шланга длиной не менее 2 метров.

Схема установки погружного вибрационного насоса

Схема установки погружного вибрационного насоса

Шланг на патрубке закрепляется с помощью металлического хомута. Обычно тут возникает проблема: от постоянных вибраций шланг соскакивает. Чтобы этого не происходило, наружную поверхность патрубка можно обработать напильником, придав ей дополнительную шероховатость. Также можно проточить канавку под хомут, но сильно не увлекайтесь. Использовать лучше хомут из нержавейки с насечками — он придает дополнительную жесткость креплению.

Хомут лучше брать такой

Хомут лучше брать такой

Подготовка и спуск

Установленный шланг, трос и электрокабель стягивают вместе, устанавливая перетяжки. Первая ставится на расстоянии 25-30 см от корпуса, все остальные с шагом в 1-2 метра. Перетяжки можно сделать из липкой ленты, пластиковых хомутов, кусков синтетического шпагата и т.п. Использование металлической проволоки или хомутов запрещено — они при вибрации перетирают оболочки шнура, шланга или сам шпагат.

На оголовке колодца или скважины устанавливается перекладина, за которую будет крепиться трос. Второй вариант — крюк на боковой стенке.

Подготовленный насос аккуратно опускается на требуемую глубину. Вот тут тоже возникают вопросы: на какой глубине устанавливать погружной насос Малыш. Ответ двоякий. Во-первых, от зеркала воды до верхушки корпуса расстояние должно быть не более чем глубина погружения данной модели. Для «Малыша» фирмы Тополь это 3 метра, для агрегата PATRIOT — 10 метров. Во-вторых, до дна колодца или скважины должно быть не менее метра. Это для того, чтобы не сильно баламутить воду.

Связывать пластиком, капроновыми шнурами, липкой лентой, но не металлом (даже в оболочке)

Связывать пластиком, капроновыми шнурами, липкой лентой, но не металлом (даже в оболочке)

Если погружной насос Малыш устанавливается в колодец, он не должен касаться стен. При установке в скважину, на корпус надевают резиновое пружинящее кольцо.

Опустив насос на требуемую глубину, трос закрепляют на перекладине. Обратите внимание: вся масса должна приходиться на трос, не на шланг и не на кабель. Для этого при скреплении шпагат натягивают, а шнур и шланг слегка ослабляют.

Установка в неглубоком колодце

При небольшой глубине колодца, когда длина троса менее 5 метров, для нейтрализации колебаний трос подвешивают к перекладине через пружинящую прокладку. Лучший вариант — кусок толстой резины, который может выдержать нагрузку (вес и вибрацию). Использование пружин нежелательно.

Варианты крепления погружных вибрационных насосов с верхним и нижним забором воды

Варианты крепления погружных вибрационных насосов с верхним и нижним забором воды

Установка в реке, пруду, озере (горизонтально)

Эксплуатировать погружной насос Малыш можно и в горизонтальном положении. Подготовка его аналогична — надеть шланг, скрепить все стяжками. Только затем корпус надо обернуть резиновым листом толщиной 1-3 мм.

Вариант вертикальной установки в открытом водоеме

Вариант вертикальной установки в открытом водоеме

После того, как насос опущен под воду, его можно включать и эксплуатировать. Он не требует каких-либо дополнительных мероприятий (заливки и смазки). Остужается он при помощи прокачиваемой воды, именно потому включения без воды крайне плохо на него влияют: мотор перегревается и может перегореть.

Особенности эксплуатации

В некоторых моделях погружных вибрационных насосов для колодцев есть защита от перегрева. Это очень полезная функция, предотвращающая перегорание мотора. При длительной работе или при нарушениях эксплуатационных условий  встроенное термореле (защита от перегрева) размыкает цепь питания, выключая насос. Через некоторое время реле приходит в исходное состояние и работа возобновляется.

Еще вариант защитных колец

Еще вариант защитных колец

Если ваш насос отключился по перегреву, желательно сразу выяснить причину. Отключение может быть вызвано отсутствием воды, повышенным напряжением. Если так, запускать оборудование нужно только когда все придет в норму. Еще одна возможная причина — забился всасывающий патрубок. С этим можно бороться только достав насос, разобрав и прочистив его, что на гарантийном сроке делать противопоказано. Хотя, если у вас насос забился, вы уже нарушили правила эксплуатации — он пригоден для перекачки только чистой воды.

Защита от сухого хода

Так как многие модели Малышей опускать ниже трех метров от зеркала воды нельзя, при малом дебите возникает угроза, что вода закончится, а насос будет продолжать работать и в результате перегорит. Чтобы избежать этой ситуации можно установить датчик уровня воды. Это датчик-поплавок, который называют еще «лягушка». Работает он очень просто:

Поплавковый датчик уровня воды

Поплавковый датчик уровня воды

  • когда он поднят вверх, контакты замкнуты, питание подается;
  • когда уровень воды опускается, опускается и поплавок, контакты в датчике размыкаются, разрывая цепь питания;
  • вода постепенно набирается, поплавок поднимается выше, на определенном уровне контакты снова замыкаются, насос включается в работу.

Стоит такой датчик — менее 1 т.р., устанавливается просто — в разрыв питающего кабеля, зато польза от него большая.

Работа с гидроаккумулятором

Вообще, вибрационные погружные насосы не предназначены для работы в связке с гидроаккумулятором. Они не могут создавать достаточно высокое давление. Но… при определенных условиях они работают. Схема сборки стандартна: насос, реле давления, манометр, гидроаккумулятор, все это собирается через пятивыводной штуцер. Для нормальной работы на конце погруженного в воду шланга устанавливается обратный клапан (чтобы вода не стекала обратно в колодец). Еще одно условие — гидроаккумулятор должен быть значительной емкости (100 или 150 литров).

Схема водоснабжения частного дома с погружным вибрационным насосом Малыш

Схема водоснабжения частного дома с погружным вибрационным насосом Малыш

Собрав данную схему требуется настроить реле давления. Его задают чем меньше, тем лучше, иначе Малышу не хватит мощности. Но даже при небольшом давлении работать все будет от силы пару лет, но скорее — год-полтора.

Что сделать, чтобы работал дольше

Насосы типа Малыш стоят очень немного, но и служат недолго — около 2-3 лет. При их производстве используются недорогие материалы — для снижения себестоимости. Если сразу после покупки провести некоторые мероприятия, а также проводить регулярные «техосмотры», можно значительно продлить срок эксплуатации. Итак, что можно сделать:

  • Винты, скрепляющие корпус сразу заменить на более длинные, их дополнить контргайками. Если этого не сделать, болты разбалтываются и ломают шток.
  • Раз в месяц осматривать насос, при перекачке загрязненной воды разбирать и промывать.
  • При эксплуатации с гидроаккумулятором выставить минимальное давление.
  • Установить защиту от сухого хода.
  • Подавать напряжение через стабилизатор.

Некоторые из мероприятий затратны. Например, стабилизатор стоит примерно также или даже больше этого насоса, но его можно использовать и с другими типами, а все они будут лучше работать при стабильном напряжении. А вот поменять болты — это ключевой момент, который требуется выполнить.


Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
