Geberit инсталляция для подвесного унитаза: инструкция по установке

Содержание статьи:

Швейцарская компания Geberit производит и поставляет на российский рынок несколько моделей инсталляций. Компактные конструкции пользуются популярностью у потребителей благодаря надежности, эстетичности и простоте монтажа.

Особенности инсталляции Геберит

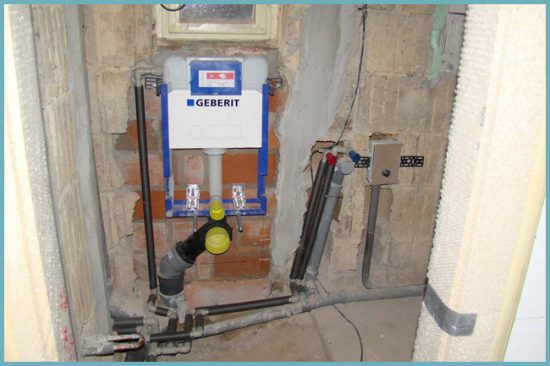

Инсталляция Геберит

Инсталляция Геберит выпускается в двух типах конструкций и трех товарных линиях. Блочная предназначена для монтажа в нише капитальных стен. Рамная состоит из прямоугольного стального каркаса и комплектующих. Может крепиться в любом месте.

Система Geberit для WC  выпускается в трех разновидностях: «Sigma», «Omega» и «Delta».

Сигма – линия премиальная. Потребителю предлагается широкий спектр дизайнерских решений клавиш: от прочного пластика до позолоты.  Delta – бюджетное предложение с ограниченным набором кнопок, по функциональности особых отличий нет. Инсталляция для унитаза Геберит Omega предназначена для установки под окно в частных домах со скатной крышей.

Серии Delta и Sigma выпускаются в разных вариантах: ультратонкая 8 см, стандартная 12 см, для лиц с ограниченными возможностями. Модификация Plattenbau  предназначена для панельных домов.

Вся продукция Геберит отличается следующими достоинствами:

• экономит площадь в санузле;
• позволяет произвести монтаж в любом удобном месте;
• возможность подбора для любой квартиры и частного дома.

Инсталляцию можно приобрести в комплекте с унитазом.

Популярные модели

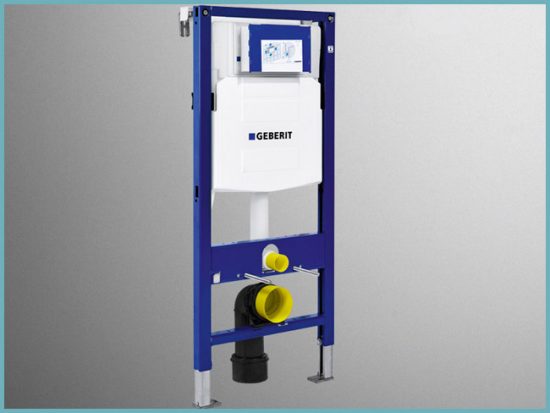

Модель “Geberit Duofix UP100 458.103.00.1”

На отечественном рынке представлена широкая линейка продукции Геберит, популярные модели:

• Geberit Duofix UP100 458.103.00.1 крепится к стене и полу, имеет верхнюю перекладину на раме, на которой можно соорудить полку. Клавиша смыва покупается отдельно. Есть вариация без верхней перекладины.
• Plattenbau 458.125.21.1 – набор для панельных домов. Особенности модели – в фиксации рамы к стене. Крепеж включает шпильки длиной 50 см и специальную верхнюю планку, что позволяет провести монтаж, огибая трубы сантехнической шахты.
• Geberit Duofix UP320 111.300.00.5 относится к линии Sigma . Имеет возможность подключить широкую линейку клавиш смыва в любом дизайне.  Предусматривает три типа управления на выбор: пневматическое, механическое или сенсорное. Монтаж ведется в профиль, в комплектации нет стенового крепежа.
• Geberit Duofix UP320 Plattnebau 111.362.00.5 относится к премиум- линии Sigma. Сочетает в себе возможности скрытого монтажа вместе с многообразными дизайнерскими решениями.

Представленные модели отличаются типом рамной конструкции и отнесением к бюджетному или премиальному сегменту, в зависимости от вариаций управления и подключения клавиш.

Стандартная комплектация для Geberit инсталляции для унитаза включает соединительные патрубки, рамное крепление, запорный вентиль, заглушки, резьбовые шпильки, элементы крепежа.

Как подобрать подходящую конструкцию

Выбор подходящей модели осуществляется по следующим критериям:

• Тип ограждающих конструкций дома. Для панельных подойдет только Plattnebau.
• Вариант крепления – в пол, несущую или некапитальную стену, под окно.
• Габариты туалета. В основном модели представлены с шириной 50 см, высотой 112 см, глубиной 8-12 см. Для лиц с ограниченными возможностями рама имеет удвоенную ширину.
• Цена. Выбирается бюджетная или премиальная комплектация.
• Полный или ограниченный набор функций.

Инсталляция Geberit может поставляться с унитазом в комплекте, включать базовые клавиши, определенный тип управления.

Способы монтажа и подключения

Монтаж конструкции

Способы монтажа зависят от типа конструкции. Для установки блочной и рамной инсталляции требуется маркер, набор сантехнических ключей, перфоратор.

Процесс установки блочного варианта состоит из следующих шагов:

1. Определить место установки. Для стандартного санузла это ниша со стояком или стена, за которой он расположен. Предварительно стояк или отвод к нему нужно заменить на металлопластиковый.
2. В соответствии с размерами рамы сделать разметку.
3. Отметить высоту для крепления дюбелей. Точные размеры обозначены в инструкции.
4. Перфоратором сделать отверстия в стене и закрепить дюбели.
5. Смонтировать сливной бачок, подключить шланг и затянуть необходимые крепления.
6. Подключить воду.
7. Проверить, как набирается вода и идет смыв в унитаз.

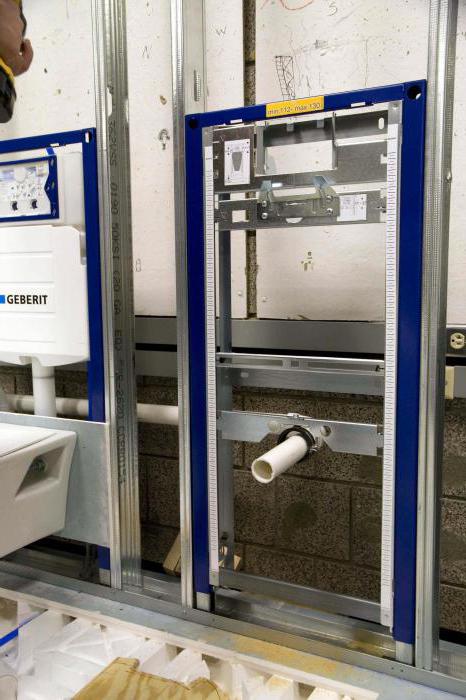

Рамную инсталляцию монтируют следующим образом:

1. Собрать каркас. В готовом виде рама будет иметь высоту от 1,3 до 1,4 м.
2. Закрепить бачок. Кнопку слива разместить на высоте 1 м от пола, настенный унитаз — на высоте до 0,45 м, канализационный отвод – на высоте 0,25 м.
3. При установке использовать уровень, иначе нарушится система слива. По уровню выставить вертикаль, разметить отверстия для крепления рамы.
4. Перфоратором проделать отверстия для крепежа. Монтировать раму на дюбеля к полу и к стене.
5. Подвести водопровод к сливному бачку.
6. Соединить стояк с выпуском унитаза.
7. Затянуть крепления, проверить герметичность.
8. Вырезать по размеру гипсокартон для закрытия рамы.
9. Закрепить гипсокартон и произвести финишную отделку кафелем или другим материалом.
10. Навесить унитаз.

Эксплуатировать  установленную  конструкцию можно через неделю.

Основные виды поломок и как их избежать

Могут возникнуть следующие проблемы:

• Протечка сливного бака. В этом случае нужно проверить правильность монтажа уплотнительных прокладок.
• Протечка унитаза. Стыки, скорее всего, плохо покрыты герметиком. Необходимо зачистить швы и повторно воспользоваться силиконом.
• Шатание унитаза. Чтобы решить проблему, нужно подтянуть крепеж.
• Застой в сливе канализации воды. Уклон труб не соответствует рекомендуемому в 45 градусов. Придется произвести демонтаж и передку угла наклона.

Лучше доверить монтаж и исправление проблем специалисту во избежание ошибок.

инструкция по установке арматуры, отзывы пользователей » SanDizain.ru

Производитель Geberit выпускает качественные и надежные инсталляции в комплекте с унитазом, делающие санузел более комфортным и удобным. При этом внешний вид помещения, как свидетельствуют отзывы пользователей, очень выигрывает. Монтаж арматуры можно легко выполнить, точно следуя инструкции по установке.

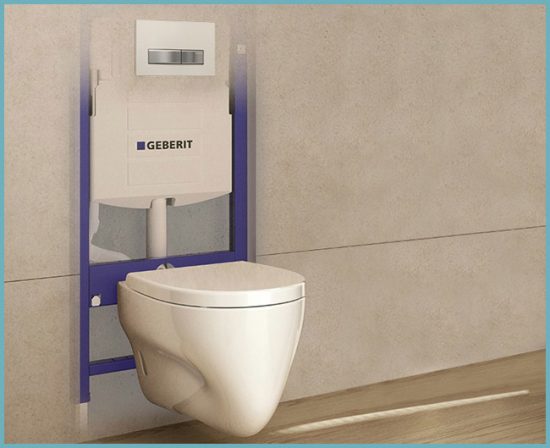

Виды, достоинства инсталляции Geberit с унитазом в комплекте

Системы инсталляции с унитазом выпускают многие производители. Ассортимент их разнообразен, но лучшей является Geberit. Компания выпускает инсталляции 2-х типов: блочные и рамные. Первая отличается простотой, но крепят ее только в нишах капитальных стен. В состав рамной инсталляции входит стальная рама и комплектующие: вывода для канализации, крепеж. Такая конструкция может быть и угловой.

Стальная рама позволит вам закрепить конструкцию без большой нагрузки на стену

Большим преимуществом является то, что ее установка возможна там, где нет технической возможности установить другие конструкции. Специальная рама и полуметровые шпильки позволяют выполнить монтаж даже при наличии труб за унитазом.

Кроме того, пользователям нравится:

1. Простота монтажа.
2. Швейцарское качество и точность.
3. Длительная гарантия (10 лет).
4. Гарантированное наличие запасных частей. Когда модель скрытой системы снимают с производства, запчасти к ней сохраняются на протяжении 25 лет.

Внимание! Если в санузле нет капитальных стен, то есть возможность установить только рамную инсталляцию.

Инструкция по установке инсталляции

Арматура Geberit крепится к основанию унитаза с использованием отводной трубы, подсоединяемой к нему под углом 90 градусов. Это проверенная надежная конструкция. В набор входит заслонка, закрывающая стык и манжетка декоративная для трубы. Хотя внутренний механизм и находится в стене. Доступ к сливной конструкции возможен через панель смыва.

Несмотря на внешнюю изящность, конструкция способна выдерживать большой вес

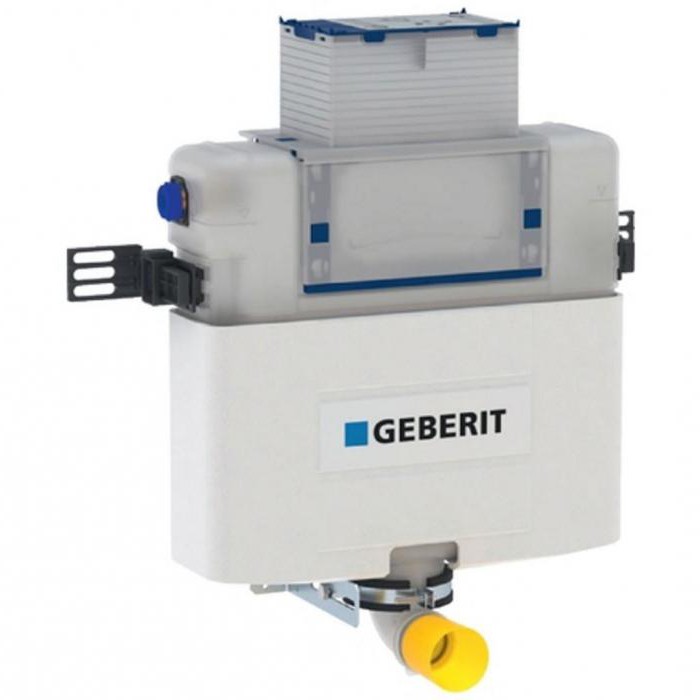

Установка блочной инсталляции

Для установки потребуется инструмент:

• перфоратор;
• ключи нужных размеров;
• маркер.

Процесс установки состоит из нескольких шагов:

1. Выбирают место. В стандартном санузле это ниша, где расположены стояки. Если они металлические, лучше заменить на пластик.
2. Выполняют разметку.
3. Измеряют высоту. Отмечают места для дюбелей, взяв размеры из инструкции.
4. Проделывают отверстия перфоратором и забивают дюбели.

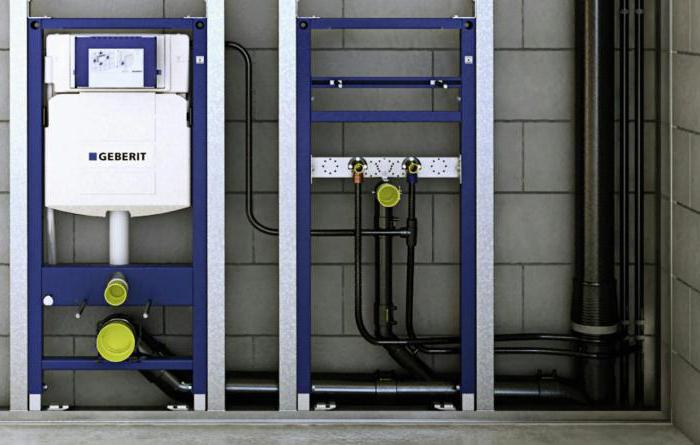

   Процесс подключения к коммуникациям

5. Прикручивают бак для слива.
6. Проверяют, все ли прокладки на месте, подключают воду.
7. Вкручивают штифты в отверстия, проделанные ранее.
8. Фиксируют сливной шланг хомутами.

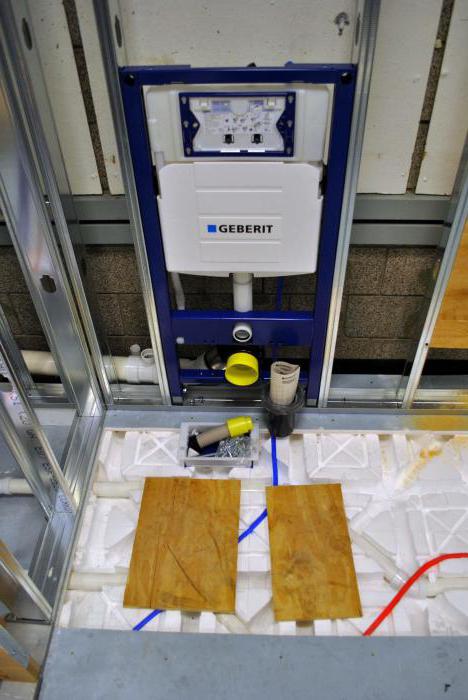

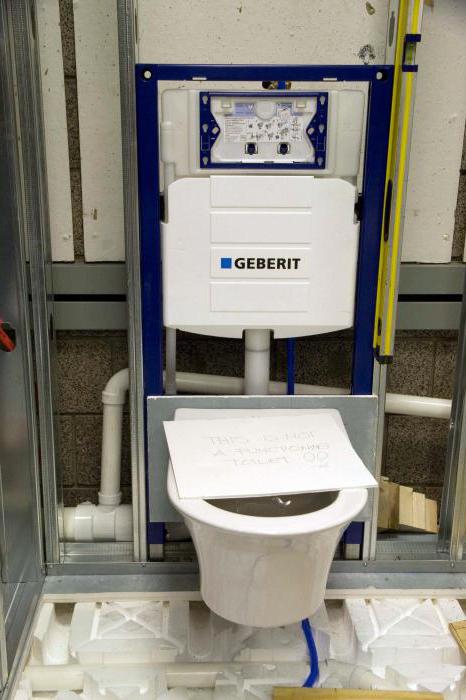

Установка рамной инсталляции

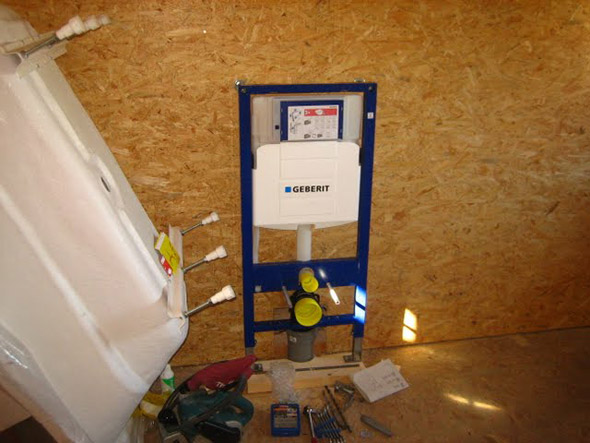

Технология установки унитаза с рамной инсталляцией следующая:

1. Собирают каркас. В окончательном виде конструкция будет иметь высоту от 1,3-1,4 м. Ширина подбирается под конкретную модель.
2. Крепят сливной бак, при этом кнопка для слива должна располагаться на высоте 1 м от пола, унитаз — 0,41-0,45 м, выход в канализацию — около 0,25 м.

   Крепление сливного бака

3. Устанавливают конструкцию с обязательным соблюдением горизонтальности, для чего раму прикладывают к стене и отмечают, где разместится крепеж. Выполняют отверстия, крепят раму к полу.
4. Подводят водопроводную трубу к сливному баку.
5. Соединяют выпуск унитаза со стояком.
6. Проверяют герметичность соединений.
7. Зашивают раму гипсокартоном, предварительно закрыв все отверстия и закрутив штифты для фиксации унитаза в раму.

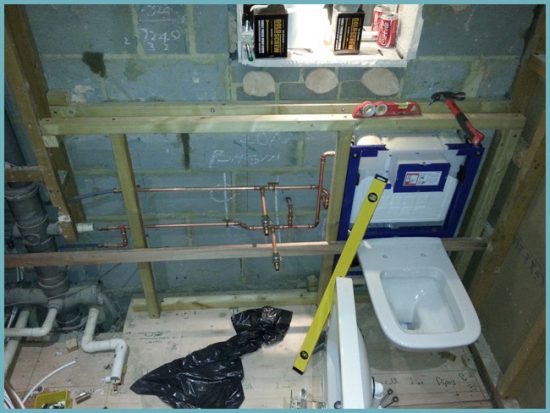

   Создание гипсокартонного короба

8. Отделывают гипсокартон кафелем.
9. Устанавливают унитаз, выждав недели полторы, пока кафель схватится.
10. Герметизируют стыки и испытывают, спустив воду.

Совет: когда подключаете сливной бак, не используйте гибкий шланг. Он недолговечен, а для замены придется разрушать стену.

Отзывы

На качество инсталляции Geberit в комплекте с унитазом нареканий обычно нет:

• Ольга. Для установки инсталляции приглашали опытного специалиста. Особый восторг вызывает работа автоматического слива. Чувствуется, что эта техника для человека.
• Игорь. Инсталляция Geberit сделана с умом, надежная. Все мелочи продуманы.
• Андрей. Не зря Geberit находится в высшей ценовой категории. Нравится все, особенно дизайн панели смыва. Рама мощная, арматура надежная.

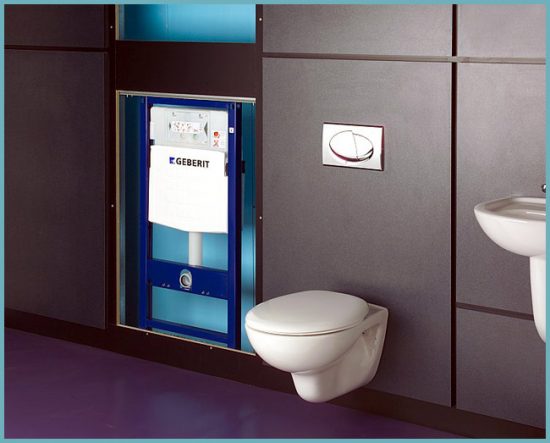

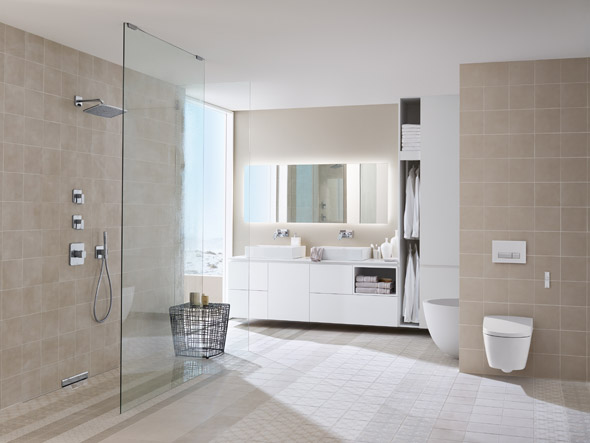

Инсталяции хорошо вписываются в интерьер ванных комнат

• Артем. Поставил модель Gebirit DuoFresh. Очень хороша, есть функция удаления запаха — укомплектована вытяжным вентилятором с фильтром, можно таблетки закладывать.
• Марина. Впечатления от инсталляции Gebirit только положительные. Вода набирается бесшумно, кнопки не западают. За год работы не возникало никаких нареканий.
• Вадим. Я своим заказчикам советую Gebirit. Инсталляция надежная, даже через длительное время не меняет геометрию и не выходит со строя. Если необходимо заменить что-то внутри, стену разбирать не нужно — элементы инсталляции можно извлечь через отверстие для кнопки.

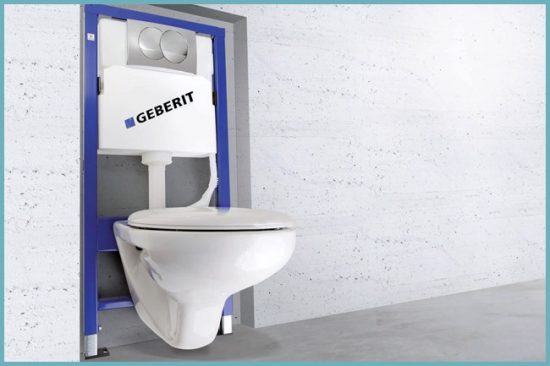

Инсталляция с подвесным унитазом Gebirit выглядит элегантно. Она гармонично вписывается в дизайн санузла.

Geberit — установка: видео

Инсталяции Geberit: фото

Ремонт инсталляции унитаза Geberit пошаговая инструкция

08.02.2020 14:12

Просмотров: 23

Инсталляционные системы швейцарской группы компаний Geberit лидируют на рынке сантехники. Они помогают экономить за счет ограничения объема смыва, доказали надежность за 50 лет производства, имеют простой доступ к функциональным узлам. Линейка позволяет выбрать модель для любой монтажной ситуации. Благодаря прочности и конструктивным особенностям ремонт инсталляций Geberit для унитазов требуется редко.

Особенности и преимущества инсталляций фирмы Geberit

Геберит предлагает три серии инсталляций — Delta, Sigma, Omega. Разные варианты монтажной высоты, исполнение в угловой конфигурации, подвод воды слева или сзади дают возможность подбирать систему, исходя из нюансов санузла. Монтаж смывной клавиши выполняется на фронтальной или горизонтальной поверхности при установке инсталляций высотой 82/98 см с бачком, имеющим технологические отверстия спереди и сверху.

Основные преимущества:

• герметичные смывные бачки выполнены из ПНД, не имеют швов;
• подвесные унитазы выдерживают нагрузку до 400 кг;
• линейка включает в себя модели с возможностью дистанционного пневмосмыва;
• клавиши подбираются под серию инсталляции, могут иметь модуль с фильтром для удаления неприятных запахов и блок для дезодорирующих кубиков;
• системы комплектуются трубкой для подключения воды, позволяющей подсоединить биде;
• бачки имеют толщину 8-12 мм, большой/малый объем слива регулируются в широком диапазоне.

Надежность подтверждает гарантия производителя — 10 лет на кнопки, бачки, инсталляционную систему.

Возможные проблемы

Сантехника Геберит рассчитана на длительное беспроблемное функционирование. Она обеспечивает низкий расход воды, не нуждается в демонтаже для ремонта или обслуживания. При повреждении гибкой подводки в бачке и утечке защита исключает переполнение бачка с заливом пола. Излишки воды будут уходить в унитаз.

Поломки системы смыва

Впускные и сливные клапаны могут повреждаться в процессе эксплуатации, засоряться. Уплотнительные прокладки со временем теряют эластичность.

Небольшие подтеки

Тонкая струйка, которая постоянно течет после слива, увеличивает расход, становится причиной появления желто-ржавой полосы. Отложения портят внешний вид, удаляются только сильными средствами с 5% кислотой в составе.

Причиной подтекания чаще всего становится плохо прилегающее уплотнительное кольцо сливного механизма, которое стало жестким, растрескалось и требует замены.

Неисправность поплавкового клапана

Иногда подтекание наблюдается только при полном наполнении бачка. Неотрегулированный или вышедший из строя клапан не перекрывает подачу. Срабатывает предусмотренная в такой ситуации защита, вода начинает уходить через слив.

Проблема может решаться простой регулировкой с помощью поворота шпильки. Для ремонта нужно снять неисправную заливную арматуру через ревизионное окно за кнопкой смыва и установить новую.

Засорение системы смыва

Плохое качество воды часто приводит к засорению системы. Наливную арматуру необходимо достать, разобрать, тщательно промыть от ржавчины, известковых отложений и установить обратно. Если ситуация повторяется регулярно, рекомендуется поставить перед бачком магистральный фильтр механической очистки.

Поломки смывных клавиш

Инсталляции Geberit имеют одинарный или двойной смыв с механическим и электронным управлением, доступным для серии Sigma. Кнопки устанавливаются традиционным способом и встраиваются заподлицо.

Некорректно работает слив

Объем малого/большого слива настраивается в соответствии с личными предпочтениями. Регулировка производится на заливной арматуре. При настройке и проверке работы нужно помнить, что при малом сливе поднимаются оба штока, а при большом — только один.

Не срабатывает клавиша

Неаккуратное использование способно привести к механическим повреждениям. Блок коромысел с толкателями и держателями быстро демонтируется и монтируется без использования инструмента.

Запчасти поставляются в течение 25 лет после выхода модели. Купить все, что нужно для ремонта инсталляции Геберит с доставкой по Москве, можно в интернет-магазине Aquasliv.

Как разобрать инсталляцию Geberit для ремонта

Техническое обслуживание, ремонт с заменой прокладок, сливного/заливного механизма выполняется без демонтажа системы через сервисное окно, закрытое защитной крышкой.

Пошаговое руководство для ремонта своими руками

1. Снимаем клавишу смыва — слегка нажимаем снизу, приподнимаем вверх, выводим из пазов.

2. Демонтируем монтажную рамку, которая снимается без инструмента или требует откручивания двух винтов в серии Delta.

3. Вынимаем фиксаторы толкателей, повернув один по часовой стрелке, а второй — против часовой.

4. Снимаем держатели и вынимаем перегородку.

5. Перекрываем воду, отсоединяем наливной клапан и вынимаем блок коромысел.

6. Демонтируем заливную арматуру, фиксатор клапана смыва и сам механизм посредством отсоединения байонетного зацепления с первой тягой и опускания второй тяги.

После ремонта система собирается в обратной последовательности. При установке блока коромысел нужно попасть в точки фиксации и зацепления клапана смыва.

Самостоятельный ремонт или вызов сантехника?

Демонтаж с заменой элементов могут выполняться самостоятельно, но требуют аккуратности и сноровки из-за работы в стесненных условиях. Обращение к мастеру ускорит процесс, исключит случайные повреждения деталей, непредвиденные расходы.

Профессиональный сантехник знает, как установить кнопку на инсталляцию Геберит любой серии, прочистить, заменить арматуру и подберет запчасти под вашу модель.

Оставьте заявку выезд мастера в пределах МКАД бесплатно

Добавить новый комментарий

плюсы и монтаж унитаза своими руками

Швейцарская компания Geberit, основанная в 1874 году, известна сегодня во всем мире как ведущий производитель качественной санитарно-гигиенической техники. Она первой стала изготавливать и поставлять на рынок бачок скрытой установки для приставного унитаза. Сегодня на 19 заводах компании Geberit работают свыше 6000 сотрудников, а ее продукция поставляется в 35 стран.

В производстве Geberit использует экологически чистое сырье и предлагает потребителю оборудование, отвечающее всем европейским стандартам.

Содержание статьи:

Что особенного в инсталляции Geberit- Геберит

Компания производит продукцию на 8 линиях, среди которых одна эксплуатируется полностью для систем инсталляции. Наибольший ассортимент инсталляций отнюдь не рекламный ход производителя.

Это факт, свидетельствующий о стремлении Geberit отвечать любым потребностям клиентов. Компания разрабатывает все новые и новые модели сантехники, которые позволяют:

1. максимально экономно использовать пространство помещений;
2. сокращать расходы на водопотребление;
3. воплощать любые идеи дизайнеров.

Инсталляция становится все более популярным предметом сантехники и вытесняет из квартир и домов традиционные сливные баки унитаза.

В туалетных комнатах практически всех современных бизнес-центров, автовокзалов и торговых центров устанавливается системная инсталляция. Это указывает на надёжность конструкции. В противном случае в местах общественного пользования она бы не была столь востребованной.

Geberit производит комплекты подвесных унитазов с инсталляцией Geberit, подходящие для размещения в любом месте помещения, в том числе под окном.

Это возможно с инсталляционными рамными установками высотой до 82 м. Производитель учитывает, что не всегда допустима установка инсталляции с креплением к капитальной стене. Вот почему Geberit  выпустила линейку конструкций Delta.

Ее модели оснащаются усиленными нижними опорами. Подобная система может быть установлена  в любом месте комнаты, даже может встраиваться в гипсокартонную обшивку. У инсталляций Geberit Delta нет дизайнерских излишеств, которые сделали бы продукцию дороже.

Вот почему серия может относиться к эконом-классу. Притом подобная экономия нисколько не влияет на качество выпускаемой Geberit сантехники.

Хотя у продукции бренда швейцарское происхождение, она производится Geberit с учётом потребностей местных рынков. Так, для рынка потребителей в странах СНГ компания предложила коллекцию инсталляций Geberit «Платтенбау» («панельный дом»).

Эта линейка сантехники дает возможность монтировать инсталляцию в стену с сантехническими шахтами, вблизи которой протянуты канализации водопровода или канализации.

Коллекция «Платтенбау» в России представлена в трёх модификациях: Delta; Sigma и Omega. Первый вариант без дорогостоящих излишеств доступен покупателю со средним уровнем доходов.

Рама из стали держит нагрузку до 400 кг и оснащается выдвигающимися опорами длиной 20 см. У 9-литрового бака двойной сливной механизм: первый для слива на 3−4 л и второй для слива на 7−9 л.

Такая конструкция позволяет существенно экономить на водопотреблении. Покрытая хромом белая или глянцевая кнопка двухсекционная: каждая кнопка соответствует своему типу слива.

У модели инсталляции упрощен механизм устранения отказа бачка. Добраться до неисправности очень просто – стоит лишь снять смывную кнопку для инсталляции Geberit и получить доступ к специальному окошечку.

Скрытая инсталляция для подвесного унитаза

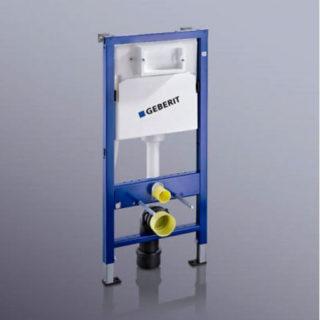

Линейка продуктов Geberit Duofix предназначена для монтажа инсталляции в перегородках из гипсокартона и в случае установки подвесного унитаза.

С таким сантехническим изделием намного проще убираться в ванной комнате – мыть пол ничто не мешает. К тому же в данном варианте нет унитазной ножки, вокруг которой главным образом скапливается пыль.

Систему скрытого слива дополняет огромный выбор монтажных модулей и клавиш для инсталляции Geberit.

Поэтому можно с легкостью оборудовать туалетную комнату для пользователей с ограниченными возможностями. Крепёжные элементы дают возможность монтировать унитаз так, чтобы нагрузка распределялась равномерно на пол и стойки сбоку.

Вот почему не стоит опасаться, что подвесной унитаз упадет – это исключено.

Инсталляций скрытой модификации вида Geberit Kombifix

Эта линейка продуктов ориентирована на монтаж в кирпичной кладке, а также перед ней. Элементы конструкции дают возможность крепить инсталляцию к полу или стене.

Установка инсталляции от Geberit – инструменты

Выполнить монтаж инсталляции Geberit можно самостоятельно. Для этого потребуются:

• строительный уровень;
• отвес и рулетка;
• система инсталляции;
• разметочный маркер;
• накидные ключи – с диаметром, как у крепежей;
• перфоратор;
• сверла по бетону.

Особенности монтажа рамы

Несложно собственноручно установить на рамную инсталляцию унитаз Geberit. Но прежде нужно выбрать место для установки конструкции.

При выборе места учитывайте толщину стены для крепления рамы или перегородки. Этот параметр определяет выбор разновидности инсталляции для подвесного унитаза Geberit. Также нужно помнить об особенностях канализации.

Правильная установка потребует выполнения целого ряда работ, к которым относятся:

1. Обустройства каркаса. Прежде всего, собирается металлическая рама, на которой потом устанавливаются движимые крепежи. На крепежах фиксируется сливной бак. Плавающие крепления позволяют установить сантехнику на нужную высоту. Рамы выдерживают вес в полтонны.
2. Установка бачка. При установке учитывайте, что высота кнопки слива над уровнем пола должна быть не меньше метра, а между сливным бачком и стеной должно быть немного свободного пространства – величиной в 1,5 см.
3. Крепление инсталляции в собранном виде к стене. Для работ требуется строительный уровень. Раму прикладывают к стене и отмечают места для прокручивания крепежных отверстий.
4. Подведение к бачку трубопровода. Необходимо учитывать направление, которое может быть боковым или верхним. Подключая бачок, использовать гибкие шланги не следует – они быстро выходят из строя. Лучше воспользоваться пластиковыми трубами.
5. Подключение конструкции к канализации. С этой целью используют гофру.
6. Проверка функциональности системы. Прежде чем закрыть раму, проверяют каждое соединение на предмет протечек. Убедившись, что их нет, приступают к установке гипсокартонного короба. Каркас короба выполняется из металлопрофиля. В таком случае предпочтителен влагостойкий гипсокартон, тем более, если ванна и санузел находятся в одном помещении. Рекомендуемая толщина листов 1 см. Можно класть гипсокартон в 2 слоя, контролируя, чтобы швы не совпадали. В листах, прежде чем их прикручивают, вырезают необходимые отверстия.
7. Установка унитазной чаши. Устанавливать чашу следует спустя хотя бы полторы недели с монтажа короба. Унитаз монтируют на штифты. Облицовывают короб до или после монтажа чаши.

Установка блочной инсталляции

Монтаж инсталляции Geberit выполняется в короткий срок. Блочную конструкцию устанавливают следующим образом:

1. размечается место монтажа с учетом того, что оси конструкции и помещения должны совпадать;
2. отмеряется нужная высота размещения бачка – как правило, она не больше 1м;
3. на равном удалении от оси вкручиваются дюбели – отверстия выполняются перфоратором, и в них вбиваются дюбели;
4. устанавливается сливной бачок;
5. монтируются штифты под унитаз;
6. чаша унитаза подсоединяется к сливу, притом шланг крепится посредством хомутов.

Возможные проблемы

Купить инсталляцию для унитаза Geberit в полной комплектации можно в фирменном магазине. На оригинальность продукции, предлагаемой на рынках, или уцененных инсталляций Geberit с унитазом в комплекте лучше не рассчитывать – можно легко обмануться.

Купленную сантехнику несложно установить самостоятельно. Но для этого требуются определенные навыки ведения монтажных работ.

Если вы не хотите сами монтировать раму, потому что опасаетесь ее повреждения, воспользуйтесь услугами профессиональных сантехников. При неквалифицированной самостоятельной установке инсталляции могут возникнуть следующие проблемы:

1. Протечка сливного бака. В этом случае нужно проверить правильность монтажа уплотнительных прокладок.
2. Протечка унитаза. Стыки, скорее всего, плохо покрыты герметиком. Нужно зачистить швы и повторно воспользоваться силиконом.
3. Шатание унитаза. Чтобы решить проблему, подтяните крепежи.
4. Застой в сливе канализации воды. Уклон труб не соответствует рекомендуемому в 45 градусов.

Если соблюдать правила монтажа и придерживаться инструкции к инсталляции Geberit, подобные проблемы вряд ли возникнут, а современная инсталляция от популярного бренда украсит собой интерьер помещения и долгое время будет работать исправно.



особенности, виды, установка :: SYL.ru

Компания Geberit начала свою деятельность в далеком 1874 году. Сегодня этот бренд стал синонимом высококачественного санитарного оборудования. Первыми в мире в 60-х гг. прошлого века специалисты компании изобрели бачок, который был предназначен для скрытого монтажа, это было настоящим прорывом. Совсем скоро аналоги стали появляться у множества фирм, которые были ориентированы на производство сантехники.

Особенности инсталляции марки Geberit

Инсталляция Geberit сегодня становится все более популярной, постепенно вытесняя традиционные сливные бачки. Почти все современные магазины, автовокзалы и бизнес-центры оснащены туалетными комнатами с системами инсталляции. Это указывает на надежность подобных конструкций, в противном случае их не устанавливали бы в местах общественного пользования.

Компания производит инсталляции, которые можно разместить в любой точке комнаты, даже под окном. Для этого выпускаются ремни, высота которых достигает 82 м. Эта особенность свойственна инсталляции Geberit серии Omega. Специалисты компании учитывают, что не во всех случаях есть возможность монтировать инсталляцию в капитальной стене. Поэтому компания выпускает линейку Delta с моделями с усиленными нижними опорами.

Эти системы могут располагаться в любом месте ванной комнаты, а вместить их можно даже в гипсокартонную обшивку. Эта серия не имеет излишеств, которые бы могли повлиять на цену продукции, поэтому модели линейки можно отнести к экономклассу. Однако подобный подход не сказывается на качестве.

Инсталляция Geberit имеет швейцарское происхождение, но продукция выпускается с учетом местных особенностей рынка сбыта. Например, для потребителей стран СНГ выпускается коллекция «Платтенбау», которая позволяет монтировать инсталляцию в стену, где располагаются сантехнические шахты.

Основные разновидности инсталляций Geberit: «Платтенбау»

Инсталляция Geberit сегодня достаточно популярна у российского потребителя. В коллекции «Платтенбау» вниманию пользователей представлены три категории:

Отличительной особенностью данных модели выступает средняя стоимость, ведь конструкции не имеют излишеств. В комплекте поставляется стальная рама, которая способна выдерживать нагрузку до 400 кг. Имеются в конструкции выдвижные 200-мм опоры, тогда как бачок на 9 л обладает двойной сливной системой, благодаря этому потребитель получает возможность экономить воду.

Geberit – инсталляция для унитаза, которая предлагается к продаже во множестве разновидностей. Если речь идет о моделях, упомянутых в подзаголовке выше, то они обладают хромированной или белой клавишей с двумя кнопками. Для потребителя упрощена возможность устранения неисправностей бачка. До проблемы можно будет добраться, сняв клавишу смыва.

Особенности инсталляции Geberit Duofix

Инсталляция Geberit предлагается еще и в коллекции Geberit Duofix. Этот модельный ряд создавался для установки системы в гипсокартонные перегородки. Это упрощает уборку в помещении, ведь мытью пола теперь ничего не будет мешать. В этом варианте отсутствует ножка унитаза, которая раньше становилась основным источником скопления загрязнений.

В качестве дополнения к системе поставляются сливные клавиши и монтажные элементы. Благодаря этому потребитель имеет возможность подобрать оборудование для людей с ограниченными возможностями. Крепежные элементы сконструированы таким образом, что унитаз можно установить, чтобы нагрузка распределялась на боковые стойки и пол. Поэтому можно не бояться, что конструкция упадет.

Проведение установки

Geberit – инсталляция для унитаза, которая может быть установлена даже при отсутствии капитальных стен. В этом случае можно воспользоваться только лишь рамой. Арматуру предстоит зафиксировать к основанию унитаза, применяя отводную трубу. Данная технология обеспечивает надежность и устойчивость.

В наборе имеется заслонка, которая будет декорировать стык, а также манжетка для трубы. Внутренний механизм предстоит расположить в стене, однако доступ к нему будет обеспечен через панель смыва. Установка инсталляции Geberit предполагает необходимость подготовки инструментов, среди них:

• перфоратор;
• маркер;
• ключи нужных размеров.

Процесс монтажа

Установка предполагает преодоление нескольких шагов, среди первых следует выделить и выбор места. Если речь идет о стандартном помещении санузла, то это будет ниша, где находятся стойки. Если они изготовлены из металла, то лучше всего заменить их на пластик.

Если устанавливается комплект-инсталляция Geberit, следует выполнить разметку, для этого определяется высота, отмечаются места для установки дюбелей, при этом следует руководствоваться размерами из инструкции.

На следующем этапе можно проделать отверстия, используя перфоратор. Затем следует забивание дюбелей. Теперь можно прикрутить бак, а также проверить, все ли прокладки на месте. После осуществляются подключение воды, вкручивание штифта в отверстие, которое вы проделали ранее. Далее можно закрепить сливной шланг, воспользоваться для этого лучше всего хомутами.

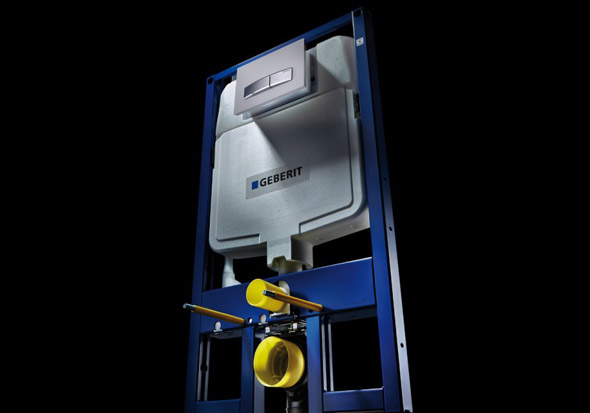

Работа над рамной инсталляцией

Системы инсталляции Geberit устанавливаются по технологии, которая предполагает на первом этапе сборку каркаса. В конечном итоге конструкция будет иметь высоту в пределах до 1,4 м. Ширину следует подобрать, учитывая габариты конкретной модели. Далее можно установить сливной бак, а кнопка должна располагаться на высоте 0,25 мм от поверхности.

Важно побеспокоиться о том, чтобы изделие располагалось в строго горизонтальном положении, для этого раму нужно приложить к стене и отметить ее будущее место. Рама должна быть дополнительно зафиксирована к полу. Теперь можно провести водопроводную трубу, соединив выпуск и проверив герметичность.

На заключительном этапе рама может быть декорирована гипсокартоном, предварительно отверстия закрываются, а штифт закручивается. После того как подвесная инсталляция Geberit будет установлена, можно начинать отделку гипсокартоном, который на последнем этапе декорируют кафелем. Как только унитаз будет установлен, его следует оставить, пока клей для укладки кафеля не схватится. Все стыки после этого можно герметизировать и испытать систему, спустив воду.

Заключение

При подключении сливного бака не следует использовать гибкий шланг. Как показывает практика, он не отличается долговечностью, а вот при необходимости замены придется демонтировать стену. Не стоит полагать, что рама не столь прочна, она будет способна выдержать внушительные нагрузки. Однако для этого важно соблюсти технологию монтажа. При необходимости раму можно отрегулировать по высоте, используя для крепления специальные штыри.

инсталляция для подвесного унитаза с фото и видео

«Геберит» — это Швейцарская компания, производящая сантехнику из высококачественных материалов. Фирма была основана в 1874 году и успела зарекомендовать себя на Российском рынке. «Геберит» является мировым лидером, производящим трубы из ПНД, углеродной стали, нержавеющей стали, металлопластика и керамики.

Продукция данной компании прекрасно экономит воду и электроэнергию. В Россия фирма обслуживает трубопроводы с 1995 года. Компания выпускает трубопроводные система и сантехнику:

• Сантехнику и раковины из керамики и фарфора;
• Биде-унитазы, которые экономят туалетную бумагу;
• Сифоны и смывные бачки из крепких и надежных материалов;
• Различные системы канализаций.

Системы «Геберит»

Популярными видами инсталляций для ванной и туалета являются «Kombifix» и «Duofix». «Kombifix» хорошо монтируется на капитальные стены. Эти системы специально произведены для монтирования на кирпичные и бетонные стены. инсталляции выпускаются для биде, для умывальников, для душевых трапов, для писсуаров, в качестве комплектующих.

«Geberit Kombifix»

Предварительная узловая сборка позволит установить комплект за считанные секунды. Инсталляции данной модели надежны и прослужат на протяжении гарантийного срока. Уже при выпуске комплекс идет вместе с набором заводских деталей.

В перечень деталей входят наполнительный сегмент, прочные и долговечные материалы для креплений, сливной патрубок, элементы, которые используются для звукоизоляции. Эти же элементы используются для монтирования «AquaClean».

С этой программой монтируются умывальники, писсуары, биде и подвесные унитазы.

Порядок монтирования:

1. Зафиксируйте блок для монтажа в четырех местах, отведенных для крепления, на стене;
2. Соедините изделие с трубами, проводящими воду;
3. Замуруйте и отшлифуйте места крепления комплекта;
4. Закрепите сантехнику на то место, где был закреплен блок, и подведите трубы к унитазу или биде.

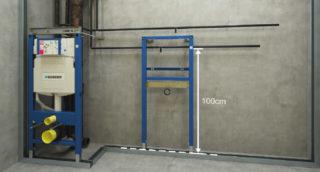

«Geberit Duofix»

Даннаяя модель монтируется на сантехническую поверхность. Она предназначена для подвесных унитазов. Стандартный комплект высотой до 112 см, а вместе со сливным бачком 336 см.

Место для вашей рекламы

Можно выбрать комплект той ширины, которую вы хотите, такая конфигурация позволит смонтировать изделие даже в труднодоступном месте. «Geberit Duofix» был использован в комплекте со встроенным смывным бачком 12 см в модели «DuoFresh». Дополнительно к этой модели придется приобрести смывную клавишу «Sigma40», а также монтажный блок, проводящий электричество.

Характеристики систем и требования к монтажу

Название	Монтажная высота, м	Ширина, см	Монтажная глубина, см	Способ монтажа	Объем воды, л	Применение	Другие характеристики	Цена, руб
Монтажный элемент для подвесного унитаза Geberit Duofix 111.300.00.5	1.12	50	12	К стене или к полу.	6 и 3	Устанавливается перед капитальной стеной или пустой перегородкой	Оцинкованные ножки, имеет бесступенчатую регулировку 0-10 см	16 298.52
Монтажный элемент для подвесного унитаза Geberit Duofix 111.370.00.5	1.12	50	12	К стене или полу	3 и 6	Крепится в пол на расстоянии 0-20 см.	Имеет двойной смыв благодаря клавише Стигма40	15 311.88
Монтажный элемент для подвесного унитаза Geberit Kombifix 110.350.00.1	108	—	12	Скрытая установка на капитальной стене	Регулируемый объем смыва	Бачок скрытого монтажа, предназначенный для установки без использования инструментов	Металлическая рама синего цвета	9 691

Отзывы об инсталляциях Геберит

Пользуюсь продукцией «Геберит». Монтирую подвесные унитазы и писсуары для кафе и ресторанов. Клиенты не жаловались на качество продукции. Сантехника и раковины работают бесперебойно, привлекают эстетичным видом, привлекают новых посетителей, вода подводится бесшумно.Вячеслав, 40 лет

Установили в туалете биде. До этого я не пользовалась таким видом унитазов. На удивление биде — порадовал приятный вид унитазов. Мне не приходится пользоваться туалетной бумагой. Смыв бесперебойно работает. Монтировка не заняла много времени, пользуемся с радостью.Марина, 30 лет

С удовольствием установили в ванную раковину и подвесной унитаз «Geberit Duofix» и смыв для душа. Вода бесперебойно проходит и смывается, раковина не засоряется, напор и смыв порадовали. Рекомендую не экономить и воспользоваться продукцией Швейцарской фирмы.Ирина, 22 года

Фото систем «Геберит» для подвесного унитаза

Видео монтажа инсталляций

Регулировка смыва инсталляции geberit. Подробнее об арматуре

Регулировка смыва инсталляции geberit. Подробнее об арматуре

Конструкция (сливная арматура Geberit), находящаяся в бачке унитаза, работает, когда происходит смыв. Механизм слива состоит из таких элементов:

• Бачок – представляет собой емкость, в которой хранится вода. Водопроводный шланг может подводиться либо снизу, либо сбоку. Как правило, объем бачка составляет около 8-10 литров.
• Запорная система – механизм, отвечающий за наполнение бачка, а также прекращение подачи воды, когда ее уровень достигает заданного максимума.
• Сливная система – работает, когда нажимается кнопка или поднимается рычаг кнопки — в зависимости от конструктивных особенностей исполнения.

Рычажные модели сейчас выпускаются все меньше и меньше — их вытесняют современные кнопочные, которые более удобны, красивее выглядят и позволяют использовать режимы смыва. При воздействии на кнопку (рычаг) открывается отверстие, через которое вода из бачка поступает в чашу унитаза. Отверстие закрывается, когда емкость опустошается.

Практически всегда система предлагается в комплекте, уже собранная и готовая к эксплуатации. Если же выходит из строя, она может быть заменена отдельно.

При этом следует учитывать, что если была установлена Geberit, то менять ее нужно на такую же.

Сливная система стоит из двух основных элементов: рычага и сифона. Последний нужен для предотвращения утечки воды: он закрывает собой сливное отверстие. Как правило, вид сифона напоминает вантуз.

Рычаг кнопки приводит в действие сифон, который поднимается и открывает слив.

В последнее время появился дополнительный элемент, который соединен с кнопкой (как уже упоминалось выше). Ее нажатие приводит в действие рычаг кнопки, который поднимает сифон.

Причем многие модели оснащены двойными кнопками — которые позволяют опустошать бак полностью (при полном нажатии) или же частично (соответственно, при частичном).

Регулировка поплавка инсталляции grohe. Арматура бачка инсталляции — устройство и назначение

Ни один специалист не сможет отремонтировать машину или механизм, если не знает, как там все устроено. То же и со сливным бачком подвесного унитаза. Не ориентируясь в назначении узлов и деталей, а также принципа их работы, весь ремонт можно свести только к полной замене арматуры. Вести речь об устранении локальной поломки затруднительно.

У бачка инсталляции сохранен тот же принцип работы, что и у привычных всем унитазов «компакт» или моноблок. Единственное отличие в том, что узлы, отвечающие за наполнение емкости водой и слив, не связаны между собой конструктивно — работают самостоятельно. Но в их работе есть жесткая зависимость. Так, при нажатии клавиши на панели бачка, происходит подъем клапана, перекрывающего сливное отверстие бачка. Вода уходит в унитаз. Когда бачок опустеет, клапан под собственным весом садится на прежнее место.

После этого в работу вступает автоматический механизм впуска воды в резервуар. В зависимости от настройки, объем жидкости может быть экономным — 3 л, стандартным — 6 л, большим — 9 л (инсталляции в основной массе продаются с емкостью бачка в 6 л). При достижении отметки заполнения бачка, запорный клапан перекрывает подачу воды.

Узел слива состоит из:

• кнопки;
• толкателя (ей) — передает воздействие от кнопки к коромыслу;
• коромысла — поднимает шток, а вместе с ним и клапан;

• клапана — перекрывает сливное отверстие бачка;
• сифона — сливает воду в унитаз при переполнении бачка;
• регулировочного механизма — позволяет омывать унитаз в нескольких режимах.

Узел заполнения бачка водой представлен:

• поплавком — его функции выполняет перевернутый пластиковый стакан;
• запорным устройством, которое может быть нескольких видов. В инсталляции применяют мембранный клапан. В нем силиконовая или резиновая мембрана открывает и закрывает поступление воды в резервуар, при этом быстро и бесшумно. Недостаток таких систем заключается в быстром выходе из строя мембраны при высоком содержании в воде железа, извести или хлора и наличии механических примесей.

Сливной механизм geberit регулировка. Регулировка водяного уровня

Нарушение оптимального объема наполнения резервуара инсталляции приводит к нестабильному смыву при малом уровне или перерасходу воды – при высоком. Своими руками легко отрегулировать требуемое количество жидкости.

Демонтировав кнопку, перегородку, получают доступ к арматуре. Проворачивая шпильку, опускают или поднимают поплавок, соответственно понижая или повышая уровень заполнения.

Регулировка положения поплавка.

Вынимать наливной блок не обязательно, вращать шпильку можно через проем.

Сливной блок Geberit снабжен флажковыми индикаторами, регулирующими объем большого, малого сливов. Подробности с 2:45: , также смотрите предыдущий ролик с 2:25.

Вакуумные системы от Grohe оснащены оригинальным механизмом регулировки объема большого и малого спуска. Большой слив настраивается шиберной заглушкой.

Шибер (синяя пластина слева) вверху – минимальный большой слив.

Перевод заглушки в крайнее нижнее положение.

Нажатие клавиши большого спуска.

Шибер внизу – максимальный большой слив..

Экономный слив регулируется перемещением поплавка вдоль колбы. В верхней позиции вытекает минимальное количество жидкости, нижнее положение соответствует наибольшему сбросу для экономного режима.

Нажатие клавиши экономного спуска, синий поплавок внизу.

Наибольший сброс в экономном режиме.

Передвижение поплавка вверх для снижения расхода.

Инициация эконом-режима при поднятом поплавке.

Остаток воды после малого слива, настроенного на минимум.

Geberit регулировка уровня воды. Настройка арматуры сливного бачка самостоятельно: Пошаговая инструкция +Видео

Настройка арматуры сливного бачка – главная задача, после установки унитаза. Арматура сливного бачка – система, обеспечивающая регулирование его заполнения и смыва. На современном рынке представлено огромное множество унитазов, но арматуры слива бачка не столь разнообразны. Geberit и Alcaplast — самые распространенные модели. Любая из моделей бачка (с рычагом, с одной кнопкой, с двумя кнопками, с цепочкой) требует правильной установки.

Принципы установки при этом одинаковы.

На заметку!

Инструменты и материалы, необходимые для установки арматуры в сливной бачок унитаза:

• плоскогубцы,
• запорный механизм,
• разводной ключ (двухдюймовый),
• ключи рожковые,
• кран водопроводный,
• отвертка,
• гибкий шланг,
• герметик силиконовый.

Весь функционал арматуры бачка состоит из двух основных механизмов:

• Наполнение бачка
• Спуск бачка

Инструкция пошагово

Первый шаг – наполнение бачка

За регулировку уровня воды в сливном бачке унитаза отвечает поплавок и запорный клапан. Поплавок, опускается вниз, вслед за снижением уровня воды. За счет этого, открывается запорный клапан. Уровень воды поднимается, клапан перекрывает подачу воды.

Второй шаг – слив воды

Спускной механизм отвечает за поступление воды из бачка в унитаз. Заслонкой (внизу сбоку узла слива) регулируем количество воды, остающейся после максимального смыва. Заслонка может иметь от двух, до шести положений, устанавливающих ее уровень.

За спуск воды отвечает сливной сифон и спускной рычаг (кнопка). Сифон, обычно резиновый цилиндр, напоминающий вантуз, герметично закрывает сливное отверстие. Если сифон будет неисправен – произойдет утечка воды.

Установка арматуры сливного бачка унитаза

В комплект входит: клапан наполнительный, клапан выпуска, кнопочный узел, комплект крепления бачка и прокладки. В зависимости от типа наполнителя бачка, клапан наполнителя может быть с боковой подводкой и с нижней подводкой. Клапан выпуска может быть одноуровневый или двухуровневый.

Главным параметром настройки арматуры является ее высота.

Если арматура приобреталась отдельно от бачка, настраиваем ее.

Измеряем Расстояние от дна бачка до поверхности крышки

В настроечной таблице находим полученный размер и выставляем его на стенке стойки арматуры.

Отстегиваем тягу, поджимаем фиксаторы и перемещаем стойку до нужного значения и присоединяем тяги.

Важно!

Присоединяем тяги так, чтоб был свободный ход рамки 3 мм.

Установка арматуры производится в три этапа.

Первый этап – установка клапанов

Скручиваем крепежную гайку клапана выпуска и устанавливаем в бачок. Закручиваем крепежную гайку с обратной стороны бачка не до полного упора.

То же самое делаем с наполнительным клапаном.

При установке бочка с боковой подводкой воды, наполнительный клапан устанавливается следующим образом: скручивается крепежная гайка, снимается косая шайба.

Обратите внимание!

Трубка гаситель должна присутствовать на клапане и не слететь во время установки!

Если клапан не помещается и ему мешает наполнительный клапан, то необходимо отпустить гайку (достаточно 1,5 оборота) и повернуть верхнюю часть клапана в нужном направлении, после чего гайка затягивается. Затем одевается косая шайба и крепежная гайка. Клапан выставляется в горизонтальном положении.

Важно! Убедитесь, чтобы клапана не касались друг друга и стенок бачка, и закрепите гайки.

Второй этап – установка бачка

Устанавливаем прокладку, собираем крепежные винты (шайба, затем конусное уплотнение). Крепежные болты вставляем в отверстие бачка. Резиновые прокладки одеваем на крепежные винты. Устанавливаем бачок и фиксируем равномерно гайки-барашки. Устанавливаем гибкий шланг подвода воды.

Третий этап – установка крышки бачка и кнопочного узла.

Если кнопочный узел не вкручивается, значит, вы неправильно настроили арматуру. Необходимо перенастроить наполнительный клапан.

Важно!

Зазор между крышкой и узлом должен составлять 1-7мм.

После окончательной установки арматуры несколько раз спустите воду, чтобы убедиться, в отсутствии течей и правильности установки арматуры.

Если слив осуществляется неправильно, необходимо отрегулировать систему водозабора и слива.

Для этого:

• Отсоединяем тягу с трубы перелива
• Отжимаем фиксатор для свободного перемещения «стакана» по вертикали
• Регулируем положение механизма
• Устанавливаем трубку перелива на 2см выше уровня воды
• Фиксируем арматуру и подводим тягу.

Важно!

Если в наполнительный клапан перестала поступать вода, то нужно прочистить фильтр грубой очистки.

Регулировка смыва инсталляции grohe. Виды

Видов инсталляции Grohe всего два: блочные и рамные. Рамные конструкции более дорогие и сложные.

Для монтажа блочной конструкции необходима капитальная стена. Предварительно в ней создается ниша, в которую устанавливается инсталляция. Блочный комплект довольно прост: бачок из прочного пластика монтируется на арматуру с помощью специальных креплений. Блочная конструкция имеет метровую высоту, ширину 60 см, она входит в стену на глубину 10–15 см. Затем модуль изолируют и покрывают отделочным материалом. Сам унитаз, закрепленный на блочной конструкции, выступает из стены и нависает над полом.

Рамные системы Rapid SL более сложные, имеют свои разновидности. Одни из них крепятся на капитальные стены, другие устанавливают у гипсокартонных перегородок. Рамочная инсталляция представляет собой прочную конструкцию, на которую монтируют унитаз, биде или раковину. Она скрывает бачок, подводы канализации и водопровода. Монтажная высота инсталляции составляет 112 см, ширина – 50 см, объем смывного бачка – 9 л, выдерживает нагрузку 400 кг. Рамные конструкции способны регулировать высоту в разбеге до 20 см, благодаря этому сантехнику можно крепить на необходимом уровне.

Модуль Grohe может устанавливаться на капитальную стену с помощью четырех креплений. Верхнюю часть монтируют к стене, а ножки – к полу. Для облегченной перегородки из гипсокартона производят модели с массивной нижней частью, за счет которой держится вся конструкция. Создавая подобную фальш-стену, используют стальной профиль. В него монтируют инсталляцию, закрывают гипсокартоном и отделывают керамической плиткой. На такую стену сантехника может крепиться с разных сторон.

Для установки сантехники в углу комнаты, выпускают угловые инсталляции. Специальные крепления монтируют конструкцию под углом 45 градусов. Из представленных модулей необходимо правильно выбрать конструкцию для планируемой сантехники. Нельзя крепить на гипсокартонную перегородку инсталляцию, предназначенную для несущей стены.

Видео geberit Sigma 8. Настройка и обслуживание механизмов бачка.
