Инфракрасный теплый пол стержневой: Стержневой инфракрасный теплый пол под плитку: характеристики, установка – Инфракрасный стержневой теплый пол Unimat Rail

Инфракрасный стержневой теплый пол: Достоинства и недостатки

Ежегодно на потребительском рынке появляются новые разновидности систем в подаче тепла для помещений. В настоящее время усовершенствованной системой является инфракрасный стержневой теплый пол, который за короткое время завоевывал большую популярность. Для того чтобы узнать в чем же заключается его уникальность, необходимо ознакомиться с его устройством и принципом работы.

Особенности инфракрасного стержневого пола

В отличие от традиционных радиаторов, которые не способны обеспечить равномерным теплом помещение, стержневой инфракрасный теплый пол за счет своей конструкции, может гарантировано обогреть всю площадь. Состоит такая система из матов с карбоновыми стержнями, которые параллельно соединены друг другу силовыми проводами на расстоянии от 10 см. Таким образом, если какие — то стержни повредятся, параллельное соединение не даст системе обогрева выйти из строя.

Достоинства и недостатки теплого стержневого пола

Карбоновые маты имеют массу положительных качеств. И это не удивительно, разработчики при его конструкции старались не допустить тех недочетов и недостатков, которые имеют другие обогревающие системы.

По этим причинам, стержневые маты наделены следующими положительными качествами:

1. Пожаробезопасность. Стержневые маты не перегреваются, они способны выдержать температуру в 60 градусов.
2. Влагостойкость. Благодаря этим качествам инфракрасные полы можно укладывать в ванных комнатах и на балконах.
3. Экологичность. Все комплектующие, из которых состоят маты, изготовлены из экологически чистых материалов.
4. Совместимость с разными напольными покрытиями. Такие полы можно располагать как под всеми видами плиток, так и под линолеум, ламинатом, паркетом, мармолеумом и др.
5. Экономичность электроэнергии. При нагреве помещения, мощность стержневого пола составляет 87 Ватт на один погонный метр, что позволяет сэкономить более 30 % затрат на электроэнергию.
6. Саморегулировка температуры. Потребитель сам может выбрать желаемую температуру в помещении.
7. Простота монтажа. Легкость в укладке теплого пола, позволяет произвести монтаж без помощи специалиста.
8. Безопасное излучение. Инфракрасные лучи не влияют на здоровье человека.

Устройства стержневого пола

Так же такие маты можно укладывать в помещениях со сложной планировкой, под габаритную мебель, ковры и под другие предметы.

Но, несмотря на такие большие плюсы, у карбоновых матов все — же есть и свои недостатки:

1. При монтаже теплого стержневого пола, понадобится произвести демонтаж и вскрыть бетонную стяжку.
2. При укладке категорически запрещается применять фольгированную подложку. При контакте с щелочью алюминий начнет разрушаться, что приведет к сбою работы карбоновых матов.
3. Маленькие эксплуатационные качества. По сравнению с другими обогревающими система, у которых срок службы доходит до нескольких десятков лет, стержневые маты прослужат менее 10 лет.
4. На потребительском рынке, стержневой инфракрасный пол со всеми комплектующими имеет самую высокую цену.

Как видно, недостатков у карбоновых матов намного меньше, чем плюсов, но все — же они несут определенную важность, которую необходимо учесть.

Принцип работы карбоновых матов

Принцип действия стержневого теплого пола схож с пленочными полами и заключается он в излучении инфракрасных волн. Быстрый нагрев происходит за счет электричества, которое поступает в стержни. Далее тепловые лучи, просачиваясь через напольное покрытие, не тратя тепло на воздух, равномерно прогревают людей и предметы мебели. Такой принцип в подаче тепла является еще одной особенностью стержневого инфракрасного пола, от других обогревающих моделей.

Что понадобиться для монтажа

Перед тем как приступить к укладке стержневого пола, необходимо подготовить все необходимые материалы. В первую очередь нужно приобрести инфракрасные маты. В настоящее время существует большое количество производителей изделия, но более востребованы корейские фирмы. «Unimat Rail» — их систему можно монтировать под тонкий слой цементного раствора или под плиточное покрытие. Эта система проста в монтаже и применении. «Unimat Boost» — можно укладывать на балконах и в подвалах, так как у этой системы между нагревательными элементами расстояние большее, чем в первом варианте.

Но, несмотря на то, что эти системы имеют отличия, в состав их комплекта должно входить:

• маты;
• комплект концевой;
• соединительные провода и элементы;
• гофрированная трубка;
• инструкция.

Так же для правильной укладки, необходимо приобрести такие инструменты, как: щипцы, кусачки, отвертка, ножницы, нож и строительный скотч.

Из материалов понадобятся:

1. Подложка, для направления тепловых лучей вверх.
2. Комплект термоусадочных трубок.
3. Терморегулятор.
4. Гофрированная трубка для термодатчика.
5. Гильзы.
6. Соединительный провод с двойной изоляцией.

Для того чтобы прогреть термоусадочные трубки, так же рекомендуется приобрести строительный фен.

Монтаж карбонового теплого пола

Укладка стержневого теплого пола под плитку, очень проста, но если необходимо установить терморегулятор, в этом случае придется обратиться за помощью к специалисту.

Началом монтажных работ является подготовка поверхности пола. Если на основании помещения есть наличия тещин, углублений, неровностей, его необходимо выровнять при помощи бетонной стяжки, а затем приступить к поэтапной укладке стержневого пола:

1. Определить место расположения терморегулятор.
2. Для датчика, под терморегулятором в полу делать паз.
3. На пол, соблюдая расстояние от стен в 5 см. укладывается теплоотражающий материал, фольгированной стороной вверх. Затем чтобы исключить его подвижность, все элементы фиксируются к основе помещения строительным скотчем или клеем, при этом следя, чтобы не пересеклись карбоновые стержни.
4. Инфракрасные маты укладываются на теплоизоляционный слой и фиксируются скотчем. Если есть необходимость, стержневой «ковер» разрезается по намеченным линиям, переворачивается и укладывается вдоль первой полосы, соблюдая расстояние между ними в 6 см.
5. Специальный датчик с гофрированной трубой устанавливается в паз в полу.
6. В заранее подготовленное место устанавливается терморегулятор. Далее к нему проводят провода матов.
7. После того как будут выполнены все работы, необходимо проверить работу системы.

Заливка раствора в этом случае не требуется, плитка клеится прямо на маты. Если все же стержневые маты будут использоваться под другим напольным покрытием, тогда их необходимо залить раствором, толщиной не более 3 см.

Ознакомившись с устройством стержневого инфракрасного теплого пола и его принципом работы, можно с уверенностью его отнести к лучшим обогревающим системам. Но не стоит забывать, что эффективность в подаче тепла напрямую зависит от правильно выполненного монтажа. Поэтому, если вы сомневаетесь в своих способностях, для укладки теплых матов, лучше пригласить специалиста.

АдминАвтор статьи Понравилась статья? Поделитесь с друзьями:

Стержневой теплый пол: что это такое на самом деле

Читайте в этой публикации:
Стержневой теплый пол: его преимущества и недостатки

Стержневой карбоновый теплый пол: а как же преимущества
Стержневой теплый пол под плитку: особенности установки
Стержневой электрический теплый пол: мифы от производителей

Примерно понять суть стержневых обогревателей пола несложно – исходя из названия, они выполнены в виде сравнительно небольшой длины тонких, отнюдь не гибких элементов. Как правило, это карбоновые трубки – то есть это изначально система, работающая по принципу инфракрасного подогрева. Как и все другие системы теплых полов, стержневые обогреватели имеют ряд своих особенностей – выражаются они не только в конструктиве, но и в преимуществах с недостатками и даже в технологии установки. В общем, изучить ее не только можно, но и нужно хотя бы для того, чтобы понять, чем она отличается от своих стандартных и привычных для всех людей собратьев. Этим мы и займемся в данной статье – вместе с сайтом stroisovety.org мы подробно разберемся с особенностями, которыми обладает стержневой теплый пол.

Стержневой карбоновый теплый пол фото

Стержневой теплый пол: его преимущества и недостатки

Начнем с недостатков, так как именно они решают, быть или не быть тому или иному материалу, системе, технологии признанными или нет. Недостаточно, чтобы технология работала. Очень важно, чтобы она делала это надежно, экономично и при этом стоила небольших денег, чего не скажешь о стержневом теплом поле. Уже изначально ее приобретение обходится в круглую сумму – это самый дорогой на сегодняшний день теплый пол, что и считается основным его недостатком. В принципе, если знать, за что платишь, то, возможно, он и будет стоить своих денег, но в данной ситуации это не совсем так. И это мы увидим дальше, изучая недостатки, которыми обладает стержневой инфракрасный теплый пол.

1. Экономичность в работе. В принципе, она не больше и не меньше, чем у обычной пленочной инфракрасной системы – она точно такая же, и это уже само по себе можно назвать недостатком. Зачем создавать новую систему, если она ничуть не лучше своих существующих аналогов?
2. Монтаж. Принцип установки стержневого пола практически такой же, как и у кабельной системы подогрева, за исключением несколько усложненной схемы электрической обвязки. Опять-таки, движения в лучшую сторону не наблюдается.
3. Все та же мокрая технология установки, которая предусматривает монтаж стержневых нагревателей в стяжку пола. Как минимум такой подход к делу ограничивает область применения системы и делает ее непригодной к ремонту.
4. Что касается гарантии производителя, которая должна бы исправить эту ситуацию, так ее тоже нельзя назвать длительной – все тоже самое, что и с кабельными и инфракрасными теплыми полами.

   Стержневой теплый пол фото

Странно как-то получается – покупая такой подогрев пола, человек платит заведомо большие деньги, как говорится, непонятно за что. По сути, за необычность системы. Осознание этого и отвергает современного покупателя от стержневого теплого пола. Именно по этой причине его производством практически никто не занимается – компаний-производителей совсем немного. Это южнокорейские предприятия CALEO со своим стержневым теплым полом UNIMAT и предприятие FELIX, производящее практически такую же систему с названием RHE (ширина стержней в их системе всего на 1см меньше и составляет 0,82м вместо 0,83м).

Стержневой карбоновый теплый пол: а как же преимущества

У вас, наверное, точно сложилось впечатление, что стержневая система подогрева отличается только стоимостью и никаких других преимуществ не имеет. Это не совсем так – на что-то ведь делалась ставка в процессе разработки этих нагревательных элементов. А делалась она на волновой диапазон излучаемого ими тепла – он находится в пределах от 8 до 14мкм. В отличие от остальных инфракрасных обогревателей, эти волны воздействуют не только на пол и его декоративное покрытие, но и на предметы в помещении. А это дополнительный нагрев – тепло в помещении будет идти не только от пола, но и от мебели в комнатах. Очень сомнительное заявление – скорее всего это приманка для несведущих людей, которым невдомек, что инфракрасное излучение не проходит через преграды, которыми являются и стяжка, и клей, и декоративное напольное покрытие. В общем, стандартная конвекция и ничего более.

В принципе, это мало сказывается на эффективности работы системы – этот момент по-прежнему зависит от мощности нагревательных элементов. Тот же CALEO со своим UNIMAT заявляет 116Вт на каждый метр длины теплого пола – на практике эти данные несколько отличаются отнюдь не в меньшую сторону. Энергопотребление такой системы доходит до 250Вт – наверное, наш электрический ток отличается от корейского аналога.

Стержневой теплый пол под плитку: особенности установки

Как и говорилось выше, монтаж стержневого теплого пола производится практически точно так же, как и установка любой другой подобной системы – схема их сборки примерно одинаковая. На черновой поверхности пола раскатываются маты, которые своими холодными концами подсоединяются к терморегулятору. Как и в других системах, предусматривается установка термодатчика. В общем, практически без изменений.

1. Сначала создается ровный черновой пол – цементная стяжка пола.
2. Потом после высыхания она накрывается отражающей теплоизоляцией. Здесь имеется один отличительный нюанс – карбоновые нагреватели не любят соседства алюминиевой фольги. Об этом моменте необходимо позаботиться при выборе теплоизоляции данного типа и отдать предпочтение простому изолону, отражающая поверхность которого изготавливается из полипропилена или лавсана.
3. Дальше расстилаются маты, которые крепятся к отражающей теплоизоляции специальным скотчем.
4. Устанавливается терморегулятор, к которому подсоединяется термодатчик и сами нагревательные маты.

   Стержневой теплый пол под плитку фото

После подключения всего этого дела к сети электроснабжения, система проверяется на работоспособность, после чего заливается стяжкой толщиной в 20-30 мм. Как вариант, сразу сверху нагревательных матов может быть уложена кафельная плитка с применением специального клея для теплого пола. Самое сложное во всей этой истории – это электрическое подключение. Корейцы, конечно, молодцы, но непрофессионалу разобраться со всем этим делом будет весьма и весьма сложно. В принципе, при желании возможно.

Стержневой электрический теплый пол: мифы от производителей

Среди всего прочего, в качестве достоинств инфракрасного стержневого подогрева пола производители указывают много моментов, которые, мягко говоря, не соответствуют истине – это кроме того, что уже было сказано выше. Они рассчитаны на простого человека – так сказать, несведущего в банальных физических законах и прочих вещах.

1. Ионизация воздуха. Этого не может быть просто потому, что нагревательные элементы изолированы от воздуха, а плитка или декоративное напольное покрытие делать этого не может даже при нагревании.
2. Нейтрализация посторонних запахов. Любой пол начинает выделять свой персональный запах при нагревании. Но дело даже не в этом – все присутствующие запахи попросту удаляются благодаря конвекции воздуха. Такой эффект наблюдается со всеми типами теплых полов.
3. Не сушит воздух. Любое тепло приводит к испарению определенного количества жидкости.

   Стержневой инфракрасный теплый пол фото

4. Подводя итоги, можно сказать только одно – это ничем не выдающаяся система. Мало того, все ее показатели говорят о том, что это простая разновидность кабельного теплого пола, основное отличие которого заключено в принципе соединения этого кабеля. И это еще не все – карбоново-углеродные трубки, несмотря на заявленный срок эксплуатации, как правило, не протягивают и малую часть этого срока. Спустя год-полтора они массово начинают выходить из строя. Поинтересуйтесь отзывами людей, уже успевших столкнуться с этим чудо корейской техники – по большому счету, она не стоит и выеденного яйца, не говоря о тех деньгах, которые за нее просят.

Вердикт только один – стержневой теплый пол в том виде, как его предлагают нам, является очередным навязыванием буржуйского империализма, старающегося продать человеку даже чистый воздух, которым мы все должны дышать свободно, а не вдыхать отравленный промышленностью городской смог.

Автор статьи Александр Куликов

устройство, монтаж своими руками, отзывы

Стержневой теплый пол обогревает помещение волнами инфракрасного диапазона. Это излучение характерно тем, что греет не воздух, а предметы, которые находятся в комнате, а те уже отдают тепло воздуху. Этого излучение обладает лечебными свойствами и положительно влияет на состояние нервной системы, уничтожает запахи и ионизирует воздух.

Структура и свойства

Этот вид инфракрасного обогревателя теплого пола имеет вид множества стержней, которые параллельно подключены при помощи гибких соединительных проводов. Они чем-то напоминают веревочную лестницу. В стержнях находится материал, состоящий их карбона, серебра и меди. Когда на карбон попадает ток, он интенсивно выделяет тепловую энергию. Чем хорош стержневой карбоновый пол, так это тем, что обладает свойствами саморегуляции: количество выделяемого тепла зависит от его температуры. То есть при местном повышении температуры (поставили на пол что-то, пол из-за плохой теплоотдачи нагрелся) он выделяет меньше тепла и температура понижается. Это свойство не говорит о том, что система со стержневыми нагревателями не нуждается в терморегуляторе. Терморегулятор управляет потребляемой мощностью (экономит деньги на отопление), а саморегуляция предотвращает от перегрева (продлевает срок «жизни»).

Стержневой инфракрасный саморегулирующийся мат

Система отопления с греющими стержнями, как и все системы электрического теплого пола, требует установки терморегулятора и датчика температуры пола. Без них обогревательные элементы работают, но постоянно на одной мощности. Ни о какой экономии в этом случае речь не идет, а срок службы становится намного меньше.

Недостатки стержневого пола

Главный недостаток — высокая цена. Она намного выше даже чем у инфракрасных пленочных теплых полов, которые тоже дешевыми не назовешь. Второй недостаток — довольно сложное электрическое подключение (для людей несведущих). И третий — «мокрый» монтаж в стяжку или плиточный клей. Это означает, что ни о какой мобильности или строчном устройстве речь не идет, а также о том, что при необходимости ремонта придется разбивать стяжку.

Монтаж

Начинается все с выбора места и установки терморегулятора. Его нужно расположить в удобном месте. Чаще всего это где-то в районе выключателя. Если пол будете делать в помещении с высокой влажностью (ванной и т.п.), то терморегулятор выносится в сухое помещение. При этом не забывайте, что датчик температуры и провода от нагревательных матов будете подключать к нему.

Затем рисуете план помещения в масштабе, выделяете на нем зоны, где установка обогревателей не нужна (под диванами, шкафами и т.д.). В оставшейся зоне разрабатываете план укладки инфракрасных стержней. Начинаться и заканчиваться маты должны 15-20см расстояние от стен. Ширина этого материала стандартная 83см. Потому тут особо ничего не придумаешь. Располагаться полосы греющих стержней могут на некотором расстоянии, а вот пересекаться и соприкасаться не должны.

Схема монтажа теплого стержневого пола

Для укладки стержневого нагревателя пол должен быть ровным и чистым, иначе одинаковую толщину стяжки, а значит, и равномерного нагрева поверхности вы не добьетесь. Еще одно условие нормальной работы: для хорошей эффективности обогрева и для того чтобы за электричество не пришлось платить много, нужно сделать хорошую теплоизоляцию пола. Толщина материала для теплоизоляции зависит от того, какой тип помещения у вас находится снизу. Если это квартира, в которой есть отопление, достаточно рулонного не очень толстого теплоизолятора. Если вы живете на первом этаже, нужны будут более серьезные материалы: плиты полистирола, маты минеральной ваты и т.п. — зависит от климата и материала перекрытия, того как сделан черновой пол и т.д.

Для уменьшения потерь тепла на обогрев стен, необходимо проложить теплоизолятор и вдоль стены (с заходом на нее). Это может быть и демпферная лента, которая одновременно не даст образоваться щели под влиянием теплового расширения. А можно уложить ленточный утеплитель или полосу пенополистирола высотой в десяток сантиметров. После того, как уложите стяжку или плитку излишки отрежете, а потом установите плинтус.

Стержневой теплый пол характеристики

Для теплоизоляции поверхности пола рекомендуют брать теплоизолятор с металлизированным верхним слоем. Обратите внимание! Не фольгированным, а металлизированным. При внешней схожести характеристики у материалов разные. Фольга и фольгированные материалы в стяжке очень быстро разрушаются, буквально рассыпаясь в труху. А металлизированные покрытия с лавсановым или другим напылением прекрасно себя в бетоне чувствуют многие годы.

О том, какие материалы лучше использовать при укладке теплого пола читайте тут.

Укладывать плиты или полотна материала нужно вплотную, без зазоров. Если есть какие-то щели их нужно заполнить. Стыки проклеиваем скотчем или металлизированной клейкой лентой (если используем такие же материалы). Теперь можно раскатывать стержневой рулон. Начинают от той стены, на которой располагается терморегулятор.

Монтаж теплого стержневого пола под мягкие напольные покрытия

Дойдя до отметки, где нужен разворот, берете ножницы или бокорезы, и разрезаете соединительный провод посередине между двумя стержнями (не возле одного из них, а именно посередине). Поворачиваете рулон на 180^о и раскатываете в обратном направлении. Так повторяете до тех пор, пока не покроете всю площадь. Есть еще один способ — покупать не один большой рулон, а несколько маленьких подходящей длины. Тогда резать ничего не нужно. Например, стержневой теплый пол Unimat продается в комплектах от 1 до 7 метров (шаг при этом 1м). Есть также рулон на 25 метров. Например, если обогреваемая площадь в вашем помещении 6 метров, но вы планируете две полосы по три метра, то можно или купить один комплект на 6 метров и разрезать его в необходимом месте, или приобрести 2 комплекта по 3 метра и просто раскатать их рядом. Заплатите вы в обоих случаях одинаково (цены взяты с официального сайта Caleo, ведь «Юнимат» — это тоже их продукция).

Разложив маты на поверхности, фиксируете их скотчем к утеплителю и друг к другу. Затем в шахматном порядке вырезаете в утеплителе окошки для лучшей стыковки плиточного клея или стяжки с черновым полом (отсюда, кстати, следует, что черновой пол должен быть цементным или бетонным, о чем производители не говорят).

Электрическое подключение стержневых полов

Теперь настал черед сборки электрической схемы. В тех местах, где разрезали соединительные провода и требуется электрическое соединение, зачищаете изоляцию примерно на 0,7-1см. Берете коннектор, который идет в комплекте с нагревательным элементом, и в один из контактов вставляете оголенный проводник. При помощи клещей или пассатижей зажимаете его, проверяете на прочность соединения (дергаете).

Установка стержневого инфракрасного теплого пола

На провод надеваете термоусадочную трубку, также зачищаете его от изоляции и затем вставляете во второй контакт коннектора, зажимаете. Проверив на прочность соединения, берете строительный фен и нагреваете термоуадочную трубку, в которую вставлен коннектор. Потом натягиваете второую и тоже ее разогреваете до тех пор, пока она не обожмет соединение. Получили надежно заизолированный контакт. Таким образом собираете всю схему (смотрите пример схемы подключения стержневого теплого пола на рисунке). Те токоведущие провода, которые не используются изолируете концевыми комплектами (идут в комплекте).

Установка стержневого инфракрасного теплого пола

Собрав схему, приступаете к установке датчика температуры. Его желательно устанавливать в гофрошланге чтобы была возможность быстрой замены. Для скрытой установки нужно сделать штробу в полу (в стяжке). Укладываем в нее шланг и вставляем датчик, провода заводим на терморегулятор, подключаем к соответствующим гнездам. Также к терморегулятору заводим провода от стержневых матов и подключаем к нужным клеммам (схема подключения есть на каждом терморегуляторе). Теперь можно подавать питание. Но эту операцию должен делать специалист-электрик. После этого можно провести испытания — включить и проверить нагрев полос и отсутствие искры на контактах (выставить на терморегуляторе не более 30^оС). Теперь можно приступать к финишной отделке.

Напольные покрытия

Самое удачное использование стержневого теплого пола — под плитку. Просто потому, что можно сразу использовать клей и плитку без каких-либо других операций. Только два условия:

1. Использовать только специальные смеси для теплых полов.
2. Толщина слоя клея и плитки не должна быть меньше 2см.

Если хотите сэкономить на клее — делайте стяжку, а когда она высохнет — сверху кладите плитку.

Монтаж теплого стержневого пола под плитку

Под все другие типы покрытия нужно делать стяжку минимальной толщины 2см. Первое включение  в любом случае возможно только после полного естественного высыхания раствора или клея. Использование греющих стержней для ускорения процесса недопустимо. Во-первых, потому что в сырой среде может нарушиться изоляция и произойдет короткое замыкание, что выведет систему из строя, а во-вторых, потому что искусственный подогрев вызовет образование трещин в стяжке, что сильно понизит эффективность теплого пола. Итак: ждем положенный срок и затем включаем теплый пол.

В этом видео материале снят весь процесс монтажа стержневых теплых полов Unimat «Юнимат». Очень подробно и доступно.

Производители стержневого теплого пола

В этом сегменте теплых полов в основном представлена продукция корейских производителей. Прежде всего, это кампания Caleo, которая производит стержневые обогреватели для пола Unimat. Они есть в двух мощностях — более мощные Boost (133Вт на погонном метре) и Rail (113Вт на погонном метре).

Стержневой теплый пол Unimat «Юнимат»

Есть еще фирма, выпускающая аналогичную продукцию HOTmat RHE и GT-mat. Есть южнокорейская фирма DYS Tech Co., Ltd, которая также стержневой теплый пол Starke.

Отзывы

Так как все названные выше производители в скобках указывают слово Unimat, то разобраться, кто, что купил практически невозможно. Теперь о самих отзывах. Почти все недовольны. Причем картина приблизительно одинаковая: первый год/отопительный сезон все нормально, на второй начинаются проблемы. Причем характер повреждений у всех одинаковый: прогорают места соединения стержней и питающего проводника. Видимо, это и есть слабое место таких систем. Но есть отзывы, судя по которым, у людей такие полы работают годами без происшествий.

Итоги

Идея с инфракрасным подогревом пола кажется очень привлекательной: не только греться, но и одновременно лечиться и расслабляться хочется, наверняка всем. Притом обещают, что стержневые нагревательные маты потреблять будут электроэнергии немного: они работают только 6-8 часов, остальное время находятся в выключенном состоянии. Но почитав отзывы, задумываешься, а стоит ли. Может, лучше инфракрасную пленку? Там отзывы нормальные. Или вообще кабельный подогрев? Ведь намного дешевле…



Инфракрасный стержневой теплый пол под плитку

В сфере отопительной техники больше всего новинок появляется среди электрических обогревателей. Одна из них — инфракрасный стержневой теплый пол, присутствующий на рынке всего несколько лет. О новых видах обогревателей рядовому пользователю мало что известно, людям приходится доверять продавцам, которые не всегда отличаются добросовестностью. Поэтому данная статья нацелена на освещение вопроса, что такое стержневые электрические нагреватели, как они функционируют и какими реальными достоинствами обладают.

Конструкция и принцип действия

Главный функциональный элемент этого вида теплых полов – электрический нагреватель в виде стержня, изготавливаемого с применением новых технологий на основе аморфного углерода (карбона) и графита с добавлением серебра. Каждый элемент для подключения к электрической сети снабжен контактами, расположенными на разных концах изделия. Максимальная температура, до которой может прогреться карбоновый стержень – 60 °С.

Элементы соединены в маты с помощью проводов, интервал между ними – 10 см, ширина матов (она же – длина стержня) – 0.83 м. Максимально допустимая длина матов – 25 м, способ применения – замоноличивание в стяжку пола либо под клей для кафельной плитки. Полный состав комплекта стержневого напольного обогрева показан на рисунке:

Для справки. На данный момент продукция представлена всего несколькими производителями, самый известный из них – фирма из Южной Кореи под названием CALEO, она продает нагреватели под брендом UNIMAT. Есть и другой южнокорейский производитель FELIX, предлагающий практически такой же теплый пол RHE, его ширина на 1 см меньше (0.82 м).

Фирма – изготовитель декларирует, что каждый нагревательный элемент выделяет тепловую энергию в инфракрасном диапазоне, длина электромагнитных волн составляет от 8 до 14 мкм. В результате все поверхности в помещении воспринимают это тепло и передают его воздуху, при этом комната прогревается равномерно, а конвективная составляющая практически отсутствует. Максимальная тепловая мощность, выделяемая термоматами различной длины, отражена в таблице:

Монтаж стержневых теплых полов

Как уже было сказано выше, инфракрасные стержневые обогреватели укладываются поверх чернового пола и укрываются стяжкой с последующим напольным покрытием или же кафельной плиткой. Для того чтобы тепловая энергия не уходила в толщу бетонной подготовки или плиты перекрытия, перед монтажом матов поверхность застилается утеплителем. Причем поверхность материала должна быть покрыта теплоотражающим слоем.

Важно. Дело в том, что стержневой инфракрасный теплый пол под плитку или стяжку не терпит контакта с металлом или алюминиевой фольгой. По этой причине можно использовать только отражающий слой из полипропилена или лавсана, подобной пленкой покрыт утеплитель типа Изолон.

Поверх утеплителя раскладываются собственно термоматы, соединяются кабелем в соответствии с инструкцией и потом система подключается к терморегулятору и домовой электросети. Производится первичная проверка на работоспособность и в случае успеха выполняется устройство стяжки или наклеивание плитки. После полного отвердевания раствора стержневые маты включаются в сеть и производится регулировка температуры нагрева. Согласно действующим нормам поверхность пола может нагреваться до температуры не выше 35 °С.

Позитивные и негативные стороны

Рекламный проспект компании CALEO дает следующий перечень преимуществ стержневых теплых полов UNIMAT:

• нагреватели имеют функцию саморегуляции и не боятся перегрева. При повышении температуры элементы самостоятельно снижают потребление электричества в полтора раза. Оттого могут прокладываться в местах, где позже будет стоять мебель;
• электрические стержневые теплые полы Unimat на 60% экономичнее кабельных систем;
• надежность: стержни присоединены к сети параллельно, если один из них выйдет из строя, то остальные продолжат работу;
• наличие благотворного для здоровья человека инфракрасного тепла;
• в комнате происходит ионизация воздуха, тоже положительно влияющая на организм человека;
• нет негативного влияния на влажность в помещении в сторону осушения;
• удаляет неприятные запахи, например, от курения или после окраски.

Если внимательно разобрать каждый пункт, то выяснится, что половина из них – информация для заманивания покупателей, не соответствующая реальному положению дел. Итак, по порядку: к саморегуляции претензий нет, технически это возможно. Экономия 60% по сравнению с кабелем – чистейшей воды вымысел, на обогрев одного и того же помещения эти 2 системы израсходуют одинаковое количество энергии.

Пункт по поводу надежности корректен, если не считать того, что на оставшиеся карбоновые стержни возрастет нагрузка по обогреву комнаты. Больше всего вопросов вызывает слово «инфракрасный» в названии и описании принципа работы. Производитель заверяет, что элементы выделяют волны в инфракрасном диапазоне, но не объясняют, как эти волны преодолевают препятствие в виде стяжки. На самом деле вся «плита» стяжки получает тепло от стержней, а затем отдает его воздуху комнаты. Это настоящая конвекция, ведь инфракрасное излучение не проходит через преграды.

Остальные пункты, говорящие, что электрический стержневой теплый пол создает ионизацию, нейтрализует запахи и не сушит воздух, рассчитаны на рядового пользователя, абсолютно не владеющего данным вопросом. Простыми словами, являются мифом. Вы спросите – а в чем же правда? Она заключается в том, что подобные теплые полы имеют право на существование и функционируют по принципу греющего кабеля, только нагревательный элемент сделан иначе.

Другая часть правды – горькая, поскольку такие полы с карбоновыми стержнями обойдутся дороже кабельной системы. В то же время на просторах интернета есть масса негативных отзывов о работе углеродных нагревателей. Отказы начинаются спустя год после начала эксплуатации, становятся холодными участки пола разной величины, а то и вся площадь комнаты. Нетрудно представить, сколько труда и средств нужно вложить, чтобы вскрыть стяжку и все переделать, используя более надежные средства обогрева.

Заключение

На данный момент техническое решение с теплым полом из углеродных стержней нельзя назвать удачным. И не имеет большого значения, каким способом происходит прогрев стяжки, и даже цена не всегда играет большую роль. Важно то, что сами карбоновые элементы оказались ненадежными, сырыми. А значит, требуют доработки.

Инфракрасный теплый пол: виды, монтаж, конструкция

Решение устроить такую конструкцию пола у себя дома многие принимают благодаря ощутимым выгодам, которые несет в себе ее последующее использование.

Во-первых, человеческий организм лучше воспринимает данное ИК излучение. Нагревается не воздух как при стандартном отоплении, а предметы, расположенные в комнате. Сперва нагревается пол, а затем, даже при пониженной температуре, тепло будет ощущаться за счет процесса конвекции (прогрев воздуха от предварительно разогретых окружающих предметов).

Такое решение несет в себе одни только выгоды

Во-вторых, такая конструкция позволяет снизить траты на отопление, создавая при этом комфортные условия для нахождения в помещении. Обычно внутренняя температура при использовании инфракрасного излучения ниже на 23 градуса по Цельсию. Так что расходы на отопление будут ниже, а это весьма значительный фактор.

В-третьих, помещение не просто отапливается, создается оздоровительный эффект. Воздух ионизируется, что способствует избавлению от многих вирусов и бактерий. Кроме того действие ИК избавляет от неприятных запахов.

Такой вид излучения широко используется в медицине при лечении многих болезней. Дополнительно к этому отлично снимается нервное напряжение. При этом уровень электромагнитного излучения находится практически на нуле.

Возможно, недостатком покажется высокая стоимость согревающих материалов. Но этот недостаток компенсируется простой установкой и быстрым монтажом. Стоит обратить внимание и на то, что трудоемкость работ в этом случае ниже, чем при реализации решения установить кабельные системы.

Такая конструкция позволит сэкономить на отоплении

Главную управленческую функцию выполняет терморегулятор. Иными словами, прибор регулирующий температуру пола. Устройство позволяет проводить включение и отключение питания, вести контроль уровня температуры нижнего покрытия и воздуха через установленную систему датчиков. Именно из-за того что режим обогрева можно предварительно запрограммировать, инфракрасный теплый пол, управляемый регулятором, забирает небольшой процент электроэнергии. Когда происходит набор необходимых показателей, система автоматически отключается и начинается постепенное снижение температуры. При снижении тепла ниже исходный параметров, датчики срабатывают и отправляют сигнал системе, после чего процесс нагрева начинается снова.

Такой вид излучения широко используется в медицине при лечении многих болезней

Виды терморегуляторов

Существующие модели различаются по цене и принципу управления. Известны следующие варианты.

1. Электромеханические. Наиболее простая система. Надежная и недорогая.
2. Электронные. Отличаются удобством в управлении и высокой точностью.
3. Программируемые. Этот вариант дорогостоящий и представлен сложными приборами. Но тем интереснее его использование, позволяющее создавать различные усложненные алгоритмы для последующих действий системы отопления. Конкретно этот вариант советуют применять в квартирах и в загородных жилых строениях.

Если же речь идет о промышленных сооружениях или технических, а также нежилых помещениях: ванных комнатах, балконах, лоджиях, то здесь вполне подойдет механический термостат. Месторасположение термостата выбирается произвольно. Чаще всего его располагают на стене так, чтобы было удобно до него добраться. Численность терморегуляторов и данные вырабатываемой мощности имеют прямую зависимость от размеров подключаемой обогревающей системы.

Наиболее простая – электромеханическая система

Какие финишные отделочные покрытия подходят к инфракрасному полу?

Верхним финишным слоем под инфракрасный пол может служить любое покрытие: плитка, керамогранит, паркет, линолеум, ламинат и так далее. В связи с этим стоит заметить, что при выборе ламината или линолеума устраивать выравнивающую стяжку уже не придется. Работы проводятся сухим методом. Одновременно большинство людей считают необходимым использовать такую систему под плитку, которая в принципе для многих представляется холодным материалом, но имеет высокую теплопроводность и в паре с напольным обогревом создает отличный утепляющий эффект, что высоко цениться в таких помещениях как кухни, ванные комнаты и коридоры, где всегда необходимо дополнительное тепло.

Напольное покрытие под инфракрасный пол можно использовать любое

В то же время нужно учитывать и то обстоятельство, что верхнее покрытие, устраиваемое по нагревательной системе, подразделяется на жесткие и мягкие материалы. Для определенных видов покрытий предусмотрена своя система монтажа теплого пола с подбором определенной модели и соответственно варианта технологии. Например, под ту же плитку больше подходят стержневые модели саморегулирующихся образцов. А вот мягкие материалы (в качестве примера можно взять ламинат или линолеум) предполагают устройство пленочных ИК-полов с обязательным настилом промежуточного слоя из фанерных листов или древесноволокнистых плит.

Работы по монтажу пола можно проводить сухим методом

Преимущества инфракрасного напольного обогрева

Конструкция имеет большой набор преимуществ, в связи с чем и пользуется большой популярностью. На выбор использования дополнительной нагревательной системы в домах оказывают влияние следующие факторы.

1. Возможность обогревать локальные зоны. Нагреватели можно располагать произвольно, в конкретных точках. Это в большой степени определяет факт рационального расходования материалов в процессе монтажа и четко отражает экономию электроэнергии в процессе эксплуатирования системы.
2. Отличительная черта инфракрасных полов – воздействие непосредственно на поверхность предметов, предназначенных для нагрева и отсутствие осушающего воздействия на внутренний воздух. Это объясняет, почему такой способ более рационален для жилых помещений.
3. Система нагрева не боится резких холодов и при длительном отсутствии владельцев в зимний период, что часто случается в загородных домах, прекрасно срабатывает в момент включения, когда те возвращаются с наступление весны. Немаловажным фактом при этом становится быстрое достижение комфортной температуры при вводе системы в действие, благодаря низкой тепловой инерционности.
4. Значительное снижение расходов на электричество.
5. Возможность смонтировать конструкцию самостоятельно.
6. Высокая скорость монтажа. Даже при самостоятельном проведении работ это не займет много времени.
7. Прогрев происходит по всей высоте помещений с достижением максимального теплового комфорта в нижней части.
8. Значительным преимуществом считается быстрый демонтаж нагревателей и перенос их для установки в другом месте. Этот фактор позволяет полам считаться достаточно мобильными.
9. В плюсы можно записать и предоставление выбора системы конструкции. Существуют два основных вида: инфракрасный пленочный пол и стержневой. Первый соответственно изготавливается из пленки и представляет рулонный материал. Второй – стержневой, представляет стрежни, сделанные из карбона и соединенные тонкими проводами.

Такие полы легко демонтируются и переносятся

Где применяют систему инфракрасного пленочного пола?

1. Использование пленочного электрического ИК-пола рассчитано преимущественно на районы, где мягкий климат и на момент межсезонья, когда уровень уличной температуры средний.
2. Несмотря на то, что основной областью применения системы пола являются жилые и общественные помещения, его монтируют и в хозяйственных сооружениях. Объектами становятся гаражи, теплицы или постройки, требующие отопления, но не имеющие возможности получить его централизованным образом.
3. Широкое применение инфракрасной пленки в конструкции теплого пола используется в сельском хозяйстве. Местами монтажа являются инкубаторы и ясли для выращивания молодняка.
4. В более обширных объемах систему ИК пленочного пола применяют на аэродромах в качестве элемента защиты от обледенения взлетно-посадочных полос, на автостоянках и открытых спортивных площадках.

Такие полы применяют во многих отраслях

Конструкция ИК-полов и принцип их работы

В случае применения пленочного варианта, помещение нагревается благодаря работе термоэлементов, расположенных непосредственно в пленке и пропускающих через себя электрический ток. Инфракрасный теплый пол представляет собой простую конструкцию: электроэнергия движется по проводам до исходной точки – нагревательных элементов. Сама пленка имеет отличное изолирование, хорошо герметизирована и не пропускает воду. Обладает специальным ламинированным покрытием из противопожарного состава. Это делает ее пожаробезопасной.

Подключение конструкции к сети происходит параллельно через установленный отдельно терморегулятор. Если пленке вдруг будет случайно нанесен механический вред, поврежденное место отключится, но зато все остальные участки пола будут исправно выполнять свои функции.

В квартире, где проведена качественная теплоизоляция, потребление энергии всегда выходит в пределах нормы. Температурный контроль производится системой с помощью установленного терморегулятора. Необходимую температуру владельцы устанавливают сами. Конструкция и присутствие в ней различных технических особенностей полностью исключают возможность проявления эффекта электромагнитного излучения в процессе эксплуатации покрытия теплого пола. При нагреве пленка излучает длинные потоки инфракрасных лучей, благотворно воспринимаемые человеческим организмом. Чтобы координировать прогрев и исключить возможность нагрева потолка, при устройстве пленки монтируют теплоотражающую подложку, отражающую идущие тепловые лучи в одно направление (в квартиру).

В квартире, где проведена качественная теплоизоляция, потребление энергии всегда выходит в пределах нормы

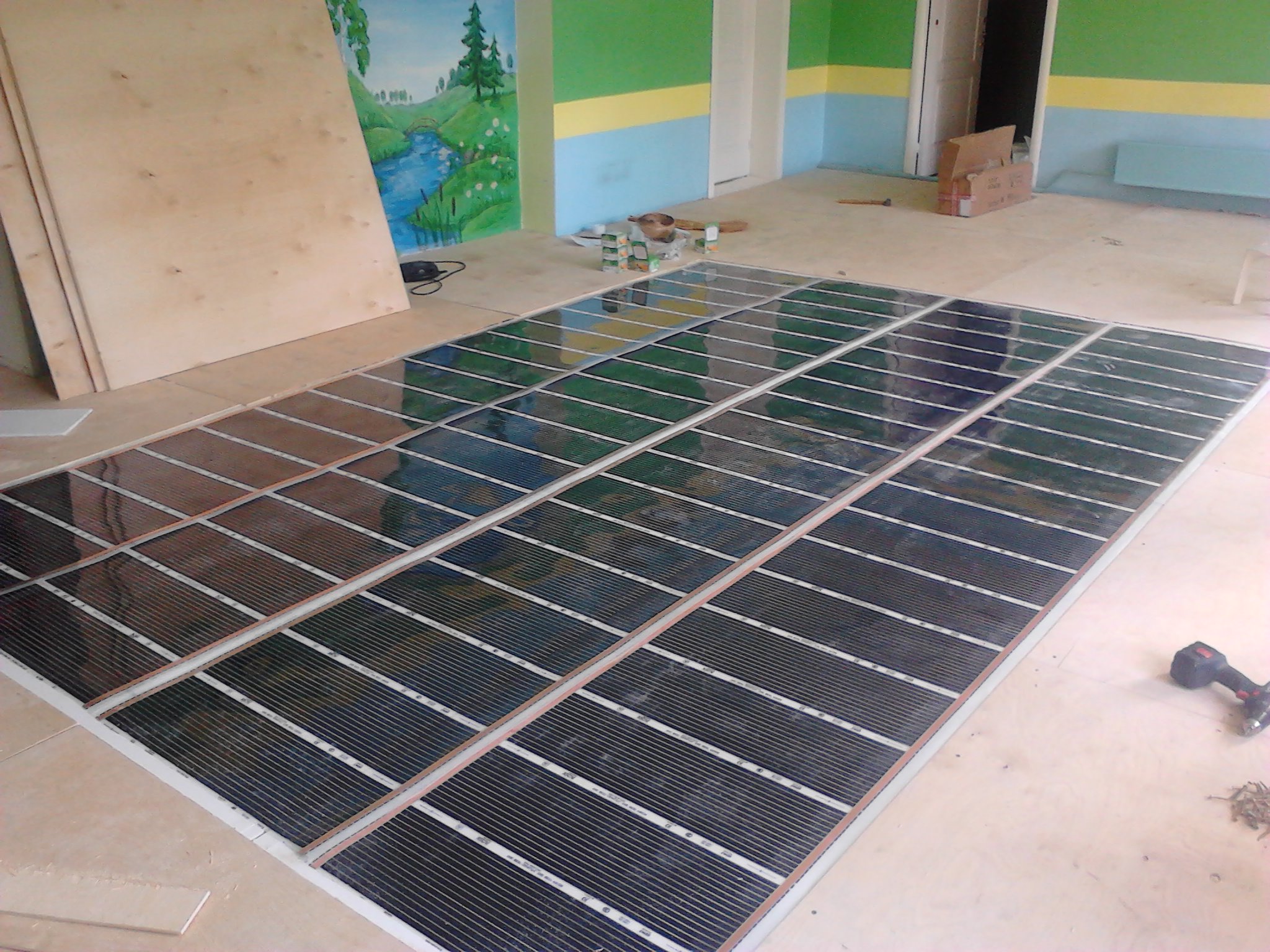

Пленочный инфракрасный пол: устройство и монтаж

Инфракрасный пленочный теплый пол представляет рулонный материал. Он характеризуется как паста карбона, плотно запаянная внутри полипропиленовой или полиэстеровой пленки. По краям полотна идут токопроводящие серебряные и медные полосы. По этим полосам (или как иначе шинам) по направлению к углеродному материалу движется электрический ток. В результате прохождения его через карбон происходит образование большого количества тепла. Полосы, как уже известно, расположены посекционно, по несколько элементов на секцию. Каждая секция абсолютно независима в работе и может быть легко удалена. Это придает монтажу дополнительное удобство, так как дает возможность производить различные конфигурации для удобного расположения покрытия.

Основное достоинство пленки состоит в том, что она применима под любое финишное покрытие. И в случае устройства плитки не требует дополнительной выравнивающей стяжки.

Недостатком можно считать боязнь перегрева. Однако процесс плавления наступает при 200 градусах по Цельсию. Некоторые потребители в качестве недостатков называют высокую цену и необходимость кропотливого соединения полос специальными зажимами. Впрочем, данные недостатки компенсируются отсутствием надобности в проведении мокрых процессов (стяжка) и качественной работой системы после окончательного монтажа. Средний срок службы, который имеет пленочный инфракрасный теплый пол составляет 10 лет.

В среднем такой пол может прослужить 10 лет

Непосредственно произвести монтаж пленочного пола можно своими силами, а это уже экономия средств, и в значительно короткие сроки. Практически за один день.

Чтобы правильно определиться с монтажом, нужно предварительно набросать план помещения, где будут проводиться работы. Определить места расположения мебели и точку установки терморегулятора. Полосы пленки монтируются на свободных зонах пола. Укладка проводится с полным заполнением означенных зон.

Интенсивность нагрева выбирается в зависимости от вида отопления. Оно может быть либо основным, либо дополнительным. В любом случае правильный подход к данному вопросу это путь к достижению оптимального комфорта.

Выбор моделей пленочного ИК-пола зависит от их мощности. От 150 до 250 Вт/м2. Под плитку рекомендуют устраивать более мощные варианты поскольку это отделочное покрытие быстро забирает тепло и становится холодной, несмотря на соблюдение в доме одинакового температурного режима.

Интенсивность нагрева выбирается в зависимости от вида отопления

Монтаж инфракрасной пленки

Монтирование ИК-пленки проводится при соблюдении главных правил. Одно из них — снижение тепловых потерь через поверхности пола и стен. Для этого пользуются ленточным утеплителем, уложенным по периметру. Дополнительно проводится устройство слоя теплоизолятора. Причем его устройство проводится по всей поверхности. Для эффективности используют теплоотражающий материал: фольгу или металлизированную прослойку. Крепление производится на клей. Кроме этого советуют применять специальный скотч или отдать предпочтение монтажным скобам. Термопленка раскатывается согласно плановым разметкам. Медная полоса располагается внизу. Необходимо отслеживать случайные скопления воздуха. Самый оптимальный выбор укладки — разворот контактов к точке установки терморегулятора. Промежуток между полосами контролируется. Например, под линолеум он составляет 1 см., чтобы инфракрасный теплый пол был более плотным. В тоже время нужно избегать перехлестов.

Крепления проводят клеем и дополнительно скотчем

Стержневой инфракрасный теплый пол: монтаж

Стержневой инфракрасный теплый пол получил свое название благодаря форме, которую создают нагревательные элементы. Система является саморегулирующейся, поскольку конструкция представляет изолирующий стержень, который содержит в себе композитный материал из состава карбона, серебра и графита. ИК-стержни соединяют изолированные медные провода. Подключение нагревательных элементов является параллельным. То есть при нанесении повреждения даже одному элементу, система перестанет функционировать. Это принято считать минусом для данного вида теплого пола. Но это компенсируется повышенной экономией в эксплуатации в отличие от других конструкций.

Под стержневой теплый пол требуется ровное основание. Как и в случае пленочного пола таким же образом устраивается теплоизоляция. Основные маты раскатывают и размещают с промежутком в 15-20 см. от стен. При раскатке следят, чтобы провода не переплетались. Крепление стержней аналогично пленочному виду. Отличием является вырезка окошек в теплоизоляторе для связки уложенной верхней стяжки с черновым основанием. Расположение имеет шахматный порядок. Общий процент окошек – до 25% от всей теплоизолируемой площади поверхности.

При монтаже стержневого пола основание должно быть ровное

Мобильный теплый пол

Когда речь заходит о выборе определенного типа ИК-пола, основным аргументом в пользу пленочного вида становится его мобильность. Как уже известно из предыдущих разделов, пленочный инфракрасный теплый пол собирается из отдельных частей, каждая из которых является независимой от общей системы и в случае повреждения не несет полного отключения как в случае со стержневым типом. Более того, отсоединенные части могут работать автономно. Это позволяет использовать отдельные части пленочного пола в качестве накладок для кресел или ковриков под ноги.

Видео: Теплый пленочный инфракрасный пол

Видео: Монтаж теплого инфракрасного пола

Стержневой теплый пол под различные покрытия



Последней находкой в утеплении дома стал способ использования инфракрасного излучения, источником которого являются, в числе прочих, и стержневые теплые полы. Принципиально не отличаются от них и пленочные инфракрасные излучатели, но порядок их применения и обустройства иной.

Особенности

ИК-излучение имеет характер электромагнитного, однако подчинено законам оптики, следовательно, его происхождение аналогично спектру видимого света. Такие лучи занимают область спектра от видимого красного с длиной волны 0,74 мкм до микроволнового спектра – 100 мкм. Оптические свойства такого излучения отличаются от характерных видимому спектру.

Вода практически непроницаема для ИК-лучей, а изделия из кремния, совершенно непрозрачные в видимом спектре, свободно пропускают их. Металлы не пропускают или сильно ослабляют ИК-излучение, причем эта способность возрастает по мере увеличения его частоты. Эта способность используется для создания рефлекторов в инфракрасных излучателях, где, используется алюминий.

Сквозь слой воздуха излучение проникает почти беспрепятственно, не нагревая его и практически не рассеваясь молекулами азота и кислорода. Примеси, всегда имеющиеся в воздухе в виде озона, водяных паров, пыли и других составляющих, способны значительно ослабить интенсивность ИК-лучей, рассеивая их в пространстве. Действует инфракрасное излучение подобно солнечному свету.

Инфракрасное излучение и влияние на человека

Наше тело также является источником такого теплового потока в определенных границах частот, при этом наибольшая интенсивность проявляется при частоте 9,3 мкм. Поэтому организм активно поглощает внешние потоки энергии в этом диапазоне. При этом происходит повышение потенциальной энергии клеток организма, по причине удаления несвязанной воды, повышается иммунная защита организма. Уменьшение потока такого излучения приводит к быстрому старению организма человека, сопровождающегося устойчивым ухудшением здоровья.

При наличии ИК-излучения дальнего спектра нормализуется обмен веществ, происходит устранение не только симптомов различных заболеваний, но и причин их происхождения.
Используя отопления такого типа можно навсегда избавиться от головной боли, причиной которой может быть перегретый воздух в верхней части помещения, из-за чего приходится открывать окно, выпуская тепло в атмосферу.

Инфракрасное излучение при интенсивности 70 – 100 Вт/м2 помещения повышает активность биохимических процессов в организме, улучшая общее состояние организма человека.

Монтаж

Установка такого обогревательного устройства требует повышенного внимания, поскольку в конструкции применяется излучающий карбоновый стержень в виде трубки длиной около метра. Сам по себе этот элемент конструкции представляет собой хрупкое изделие, поэтому подготовка к установке системы обогрева пола требует тщательности и старания.

Непосредственно над нагревателями впоследствии нельзя размещать тяжелую мебель или мощные электроприборы (камин и пр.). Поэтому нужно заранее определить расстановку таких деталей интерьера и использовать эту информацию при раскладке схемы элементов обогрева.

Подготовительные мероприятия

Основание для монтажа нагревательного устройства – черновая бетонная стяжка. Если уровень верховодки в критические моменты (весеннее половодье или осенние ливни) поднимается высоко, нужно озаботиться устройством гидроизоляции.

Для этого необходимо:

• подготовить материал – глину, замочив ее за сутки до применения водой;
• размешать глину до консистенции густой сметаны, при этом в процессе добавлять армирующую добавку, каковой, в данном случае, может быть фибровая стружка. Это позволить
• избежать растрескивания слоя гидроизоляции;
• равномерно поместить замес слоем 20 – 25 см по заранее выровненному и притрамбованному слою грунта;
• сушить заливку нужно 23 – 25 дней, при необходимости увлажнять водой, чтобы избежать растрескивания;
• уложить поверх гидроизоляции паровую защиту из полиэтиленовой пленки, при этом ее края должны закрывать и стены до высоты готового пола. Швы на пленке заклеить строительным скотчем, им же закрепить ее на стенах.

Черновую стяжку пола нужно делать из бетона слоем порядка 25 см, армированную металлическими прутками диаметром 8 – 10 мм. При этом:

• По периметру помещения наклеить на стену демпфирующую ленту толщиной 15 – 20 см, по высоте до уровня пола. Ее назначение – компенсировать тепловые деформации стяжки.
• По поверхности пола разложить подкладки («стульчики») толщиной 5 см, для чего нужно использовать битый кирпич.
• Прутки арматуры уложить накрест на расстоянии 15 – 20 см, скрепить вязальной проволокой.
• Таким же образом уложить второй ряд арматуры на расстоянии 10 см от первого.
• Поверх арматуры уложить и закрепить маяки, определяющие уровень поверхности стяжки. Толщина маяков 50 мм, материал – деревянный брусок или стальная труба.
• Бетонную смесь (марка не ниже 300) приготовить с применением гравия мелкой фракции, поскольку стержневой пол требователен к качеству поверхности.
• Бетонировать от дальнего угла помещения к двери, тщательно выравнивая поверхность по маякам.
• Срок сушки стяжки не менее 28 – 30 суток. В теплое время года ее нужно сбрызгивать водой ежедневно и укрывать пленкой, защищая от пересыхания. Вода в бетоне нужна для его кристаллизации, и преждевременное высыхание приведет к растрескиванию стяжки впоследствии.
• За неделю до готовности стяжки желательно произвести затирку поверхности, добиваясь окончательного выравнивания стяжки.

Может быть интересно

На этом подготовку к монтажу можно считать законченной.

Монтаж излучателя

При производстве работ нужно соблюдать все требования инструкции, прилагаемой к устройству. Порядок операций может выглядеть следующим образом:

• Определить место пульта управления устройством. От этого места к полу выполнить штробу к полу для размещения проводки от датчика температуры.
• На полу также сделать канал для этого провода к месту установки датчика.
• Датчик завести в металлический (или пластиковый) гибкий шланг, закрыть конец специальной пробкой, провода от него протянуть через шланг и подключить к пульту управления. Все перечисленные материалы входят в комплект изделия.
• Поверхность бетонной стяжки укрыть специальной термоизолирующей подложкой с нахлестом между стыками не менее 10 см, стыки проклеить скотчем.
• Раскатать на полу рулон со стержнями теплоизлучателя. Расстояние о стен до нагревательных элементов должно быть 30 – 40 см.
• Сборку схемы нужно производить в соответствии с требованиями инструкции к изделию.
• По окончании электромонтажа нужно подключить нагревательное устройство к сети и выполнить пробный запуск. При этом обязательно проверить, чтобы работали все секции нагревателя.

Работы не представляют особой сложности для выполнения своими руками. Однако использование любого напольного материала предполагает демонтаж пола при выходе нагревателей из строя.

Установка финишного покрытия

Порядок установки чистового пола зависит от вида покрытия. Стержневой теплый пол под плитку или другие покрытия устанавливается следующим образом:

Плитка или керамогранит

Для таких чистовых покрытий не нужно изготовления дополнительной стяжки. Достаточно использовать специальные клеевые составы для теплого пола.

Стержневой теплый пол под плитку – наиболее простое технологическое решение для финишного покрытия, выполняемое самостоятельно. Обязательно выполнение требований инструкции по применению клеевого материала.

Ламинат или линолеум

Для данных покрытий нужно сделать стяжку поверх уложенного пола. Толщина ее должна составлять порядка 30 мм. Для бетона (марка не ниже 300) нужно использовать щебень мелкой фракции и армирующие добавки в виде фибровой стружки. Укладку производить от дальнего угла к выходу по выставленным маякам.

Время сушки стяжки не менее 28 дней. За 7 дней до окончания выстойки бетона нужно произвести затирку поверхности, в противном случае возможна необходимость выполнения нивелирующей стяжки. Инфракрасный пол со стяжкой вполне подходит и для такого покрытия, как ковролин.

Недостатки

Среди главных недостатков можно выделить:

• высокая стоимость изделия, стержневые системы даже дороже пленочных аналогов;
• многие отзывы ссылаются на сложность электромонтажа. Нужно доверить эту работу специалисту, владеющему соответствующими знаниями и навыками. Рост затрат при этом окупится длительной работой системы.

Стержневой теплый пол из семейства инфракрасных обогревателей все прочнее вписывается в строительные технологии, как надежное устройство.



Какой электрический теплый пол лучше: пленочный, стержневой или кабельный?

Мир не стоит на месте и рынок напольных покрытий и теплых полов развивается и постоянно предлагает нам что-нибудь новое и интересное. И как же разобраться во всем этом многообразии?
В этой статье мы решили разобрать один из важных вопросов: «Какой же электрический теплый пол лучше?». Как сделать правильный выбор и не ошибиться, а ожидания и реальность не разбежались по разным полюсам? Что важно знать, чтобы не попасть на ненужные траты? Читайте далее.

Сегодня мы рассмотрим 3 вида из семейства теплых полов, род: электрические, вид: теплодающие. Итак:

1. Кабельный теплый пол;
2. Инфракрасная пленка;
3. Инфракрасный стержневой теплый пол;

 Каждый из вариантов может смело занять свое место в твоей квартире! И лучше тот теплый пол, который подходит именно тебе и по функционалу, и по цене. С чего стоит начать?

А начнем мы с основ. Первостепенно необходимо ответить на 2 простых вопроса:

1. есть ли необходимость в стяжке?
2. какое итоговое напольное покрытие планируется в помещении?

Ответы на эти вопросы помогут сразу сузить круг поиска и позволят выбрать наиболее подходящую систему обогрева поверхности пола. Если в качестве напольного покрытия планируется плитка или керамогранит, то выбирать рекомендуется среди кабельного теплого пола, который представлен в виде нагревательного мата (CALEO SUPERMAT и CALEO EASYMAT) и секции CALEO CABLE, или стержневого теплого пола UNIMAT BOOST.

А если предпочтение отдано ламинату, линолеуму, ковролину или паркетной доске, то, не прибегая к мокрому монтажу, вопрос тепла в доме быстро и легко решит инфракрасная нагревательная пленка. В ассортименте компании «Калео» представлена самая полная линейка пленочных тёплых полов — от самого демократичного решения (CALEO LINE) до инновационного энергосберегающего (CALEO PLATINUM).

А теперь коротко пробежимся по плюсам и минусам каждого из вариантов:

Кабельный теплый пол в виде нагревательного мата на сетке:

Плюсы:

• Оптимальное решение «цена-качество»
• Можно применять во всей квартире, под любое покрытие.
• Более простой в укладке, тк производители молодцы и уже художественно закрепили кабель на сетке, вам не нужно на это тратить свои драгоценны время и  нервы.
• Как правило укладывается в стяжку, но есть и тонкие варианты, которые можно укладывать в плиточный клей, они дороже процентов на 30-40, но позволяют минимально поднимать пол.

Минусы:

• Более высокая цена, по сравнению с кабелем, но зато это готовое решение! Бери и беги укладывать!

Кабельный теплый пол, представленный в виде нагревательной секции:

Плюсы:

• Самое демократичное решение в плане цены за сам кабель, и многих это привлекает, но важно знать, что он требует дополнительных крепежных элементов, которые нужно закупать отдельно.
• Зона применения такого пола не ограничена, идеально подходит в помещениях со сложной геометрией.

Минусы:

• Важно правильно выполнить расчеты – невозможно убрать или добавить часть провода на стадии монтажа.
• Монтаж специфичный, тут нужно набить руку, вариант «и так пойдет» не работает, нужно, чтобы петли были равномерными и нигде не было перегибов.
• Поэтому монтаж такого пола рекомендовано доверить профессионалам.
• Монтаж только в стяжку, как правило толщина стяжки не менее 3 см, что добавляет вес конструкции и удорожание комплекта на круг.
• Прогрев стяжки занимает более длительное время и до момента комфорта вас будет отделять от 40 минут до 2 часов, в зависимости от толщины пирога.

Инфракрасный стержневой теплый пол:

Это одна из новейших разработок в мире теплых полов.

 Плюсы системы:

• Возможность совмещения с любым напольным покрытием, укладывается в любые, даже влажные помещения.
• Нагревает не воздух, а предметы вокруг.
• Низкая конвекция, не сушит воздух, не поднимает пыль, защищая ваши легкие.
• Есть возможность укладки изделия в помещениях с нестандартной, сложной планировкой.
• Можно проверить работоспособность системы при включении в сеть еще до заливки, если вы проделаете такой фокус с кабелем или матами, то они сразу «завещают долго жить» и нужно будет отправляться снова за покупками.
• Если выйдет из строя, какой-нибудь стержень, то вся остальная система будет продолжать работать и дарить тепло.
• Возможность саморегуляции мощности.
• Экономия электроэнергии, а значит, и ваших средств!

Минусы системы:

• Укладка в стяжку или в плиточный клей, минимальная толщина составляет 2 см.
• Цена системы несколько выше, в сравнении с кабельным нагревательным матом соизмеримой мощности. Но уверено можно заявить, что это оправданно техническими параметрами конструкции.

Инфракрасная нагревательная пленка:

Плюсы:

• Более экономична в энергопотреблении, чем кабель.
• Пленочный теплый пол CALEO PLATINUM с полной саморегуляцией, которому не страшны запирания мебелью и текстилем.
• Быстрый сухой монтаж, не требующий стяжки, с возможность самостоятельного монтажа.
• При замене или ремонте напольного покрытия пленка не страдает, поэтому ее можно смело использовать повторно, ну а при переезде и вовсе забрать с собой!
• Самый быстрый и равномерный прогрев, не нужно греть стяжку.
• Нагревает предметы вокруг, не сушит воздух, создавая комфортную температуру в помещении.
• Выход из строя сегмента, что редкость, не повлияет на работу всей системы, более того вы этого даже не заметите.
• Вариант на все времена!
• Покупаешь один раз, а пользоваться будешь всю жизнь!

Минусы:

• Принято считать, что не применяется во влажных помещениях, так как не укладывается в стяжку, и это важное замечание!
• Но благодаря новым технологиям в напольных покрытиях может безопасно применяться при монтаже в любых и даже сырых помещениях, таких как кухня, коридор или ванная комната. Подробнее об этом читайте в статье «Расширяем зону комфорта: тепло, доступное везде»

Также при выборе системы теплого пола стоит обратить внимание на два важных фактора:

Производитель и гарантия.

Многие компании, представленные на рынке, дают большую гарантию, обещают, что система прослужит «100 лет», но далеко не все несут ответственность за подобного рода заявления. Дешево не значит плохо, но, если на полке представлены два продукта одинаковых характеристик, с одинаковой гарантией, но один в 1,5-2 раза дешевле аналога. В таком случае стоит задуматься о том, что внутри, что за кабель, пленка, что там за комплектующие, откуда они и так далее. Доверяйте тепло в вашем доме только проверенным и надежным производителям, которые на рынке давно и могут гарантировать качество!

Надеемся, что теперь ты гарантировано сможешь самостоятельно подобрать нужную систему обогрева пола, которая лучше всего подойдет именно тебе! А если остались вопросы, то наши менеджеры с радость ответят на них. Связаться с квалифицированным специалистом сервисной службы можно по электронной почте [email protected] или по телефону «Горячей линии» 8-800-222-70-26 с 9:30 до 18:00 по московскому времени

Также мы подготовили для тебя ролик, в котором изложена вся ключевая информация данной статьи.
