Инфракрасные батареи – Инфракрасные системы отопления – виды обогрева: панели, конвекторы, батареи, обогревателями, фото и видео примеры

как работают ИК настенные батареи

Жизнь в загородном домике или в квартире, без централизованного отопления невозможно себе представить. Настолько плотно оно вошло в нашу реальность и внесло немало комфорта. Но в силу различных факторов такой вид обогрева помещений иногда не вызывает положительных эмоций, либо отсутствует вовсе. И тогда на смену приходят современные технологии, одной из которых можно считать инфракрасное отопление.

Инфракрасный радиатор отопления

Способ обогрева инфракрасными лучами, пришел к нам не так давно. Но даже при таком условии, его распространение очень быстро расширяется. По этой причине производитель старается модернизировать старые модели и придумывать новые, более усовершенствованные и более комфортные.

В качестве стационарного устройства нельзя придумать ничего лучше, чем инфракрасные радиаторы. В использовании, можно не беспокоиться за их безопасность и по сравнению с другими электрическими приборами они имеют немало преимуществ.

Устройство

Как правило, настенные тепловые радиаторы состоят из четырех составляющих, а в бюджетной версии из трех. Первая часть служит креплением. На ней располагаются крепежные элементы, на которые вешается устройство. В середине прибора располагаются две металлические пластины со встроенным между ними нагревательным элементом. Эта панель выполняет функцию нагревателя.

И еще одна панель, также со встроенным обогревателем, излучающая ИК излучение. Помимо функции излучателя, передняя панель несет декоративную функцию. Она бывает различных расцветок и с различными изображениями. В некоторых моделях передняя панель выпускается даже с подсветкой, которую можно использовать в качестве ночного светильника.

Тепловые радиаторы такого вида имеют функцию второго солнца. Она также нагревает предметы инфракрасным излучением. При прохождении энергии тепла через воздух, потери минимальны. Такой вид обогрева имеет проникающее действие на кожу человека. Лучи способны проникнуть сразу в ткань организма, разогревая его изнутри.

Плюсы ИК оборудования

На сегодняшний день пользователи находят все больше достоинств в применении инфракрасного оборудования и отмечают следующие преимущества:

• высокопрочное оборудование. Если его нечаянно уронить или чем-то ударить, то устройство не потеряет своей работоспособности;
• экономия электроэнергии. За счет того, что нагрев воздуха не производится, удается сэкономить часть электрической энергии. Такой вид обогрева дает возможность экономии на 20 %;
• простота в установке. Для установки нужно повесить ИК батареи на стену и включить в розетку;
• настенные батареи не меняют влажности воздуха в помещении;
• прибор не имеет шума и не вибрирует;
• внутри устройства установлен датчик, отвечающий за скачки электрического напряжения.

Инфракрасный обогреватель

Характеристика действий инфракрасных обогревателей:

• нагревательный элемент инфракрасного радиатора отопления передает тепловую энергию устройству. То в свою очередь излучает его на поверхности предметов. А предметы обогревают уже все помещение;
• тепло излучаемое инфракрасными радиаторами отопления, не нагревает воздух. По этой причине оно сто процентов достигает поверхностей предметов, нагревая их быстрее.

Поскольку энергия тепла не расходуется на обогрев воздушной массы, распределение температуры происходит более рационально, используя всю силу на нагрев предметов. В результате того, что нагрев происходит через предметы, то во всем помещении будет равномерно распределенная температура. Инфракрасные настенные батареи способны производить нагрев помещений зонально или даже точечно.

При установке радиаторов над кроватью, не нужно направлять его на голову, лучше поставить в ноги или направить на туловище.

Отапливая помещения, ИК радиаторами, снижаются расходы на электроэнергию, в отличие от других электрообогревателей. Потребление электрической энергии составляет примерно 65-70 Ватт на метр квадратный в час.

Монтаж настенных батарей процесс не сложный и не потребует знания особенных навыков.

Инфракрасные обогреватели – это электрические приборы, а значит, возможно, подключение к системе «Умный дом». После чего им можно будет управлять на расстоянии при помощи сотовой связи или при помощи пульта ДУ. Также возможен вариант установки таймера.

Керамический инфракрасный обогреватель

Преимущества

• Производители выпускают радиаторы различных цветов, с рисунками и без, и даже на заказ с фотографиями заказчика;
• устройства имеют значительную тепловую мощность;
• не подвержены коррозии, так оснащены двухслойным покрытием, надежно защищающим их от попадания влаги;
• терпят достаточно высокую температуру теплового носителя, до 100 градусов;
• комфортный легкий вес хорош и удобен для установки и при транспортировке оборудования;
• имеет разные виды подключения. Как автономное подключение, через розетку, так и подключение в цепи радиаторов с проведением электропроводки.

В комплектацию входит крепежный материал. Радиатор запакован в плотную упаковку, что придает надежность при транспортировке. Не нужно снимать упаковочный материал до завершения всех монтажных и отделочных работ. Только в этом случае, прибор останется чистым и без механических повреждений.

ИК нагреватели имеют поверхность без выступающих частей, что дает возможность размещения такого оборудования в детской комнате, не боясь за детей. Данное оборудование не издает шума и не вибрирует, поэтому возможна его установка в спальном помещении.

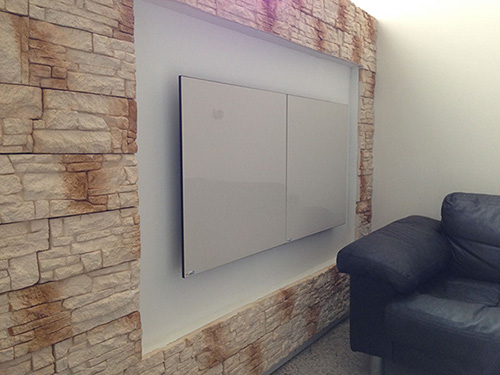

Керамический обогреватель в интерьере

Сферы применения

Из-за множества имеющихся преимуществ, отопительное оборудование с инфракрасным излучением имеет достаточно широкую сферу применения. В производственных помещениях оно нашло себя из-за своей эффективности и экономичного использования. Домовладельцы же нашли в этих устройствах такие качества, как легкий монтаж и свободное дизайнерское оформление.

В квартирах применяется не постоянно, а между сезонами. То есть, когда на улице еще не совсем тепло, а центральное отопление уже отключили. В сельских местностях, где отсутствует подключение газа, единственной альтернативой может служить электрическое инфракрасное отопление. Конечно, можно подключить любое другое электрооборудование, но ИК нагреватели гораздо экономичнее.

Подводя итог всему вышесказанному, можно сделать вывод, что настенные ИК радиаторы самые современные приборы и не уступающие по экономичности другим электронагревателям.

Инфракрасный обогреватель своими руками

Загрузка…

Инфракрасные системы отопления — виды обогрева: панели, конвекторы, батареи, обогревателями, фото и видео примеры

Содержание:

1. Что представляют собой инфракрасные обогреватели
2. Виды ИК обогревателей
3. Система теплого пола
4. Настенные и потолочные обогреватели
5. Расчет мощности отопительной системы

В настоящее время существует несколько способов обогрева дома. Об инфракрасном отоплении известно далеко не всем, хотя оно и довольно распространено. Инфракрасная система отопления подразумевает использование электрических приборов, которые обогревают помещение благодаря ИК излучению. Они отличаются по устройству и принципу работы. Как выглядят инфракрасные обогреватели, можно увидеть на фото. Чтобы определиться, имеет ли смысл покупать такие приборы, или лучше выбрать другой вариант отопления, не лишним будет ознакомиться с их особенностями.

Что представляют собой инфракрасные обогреватели

Принцип работы инфракрасного обогревателя заключается в передаче тепла от нагревательного элемента в виде инфракрасных лучей. Находясь поблизости от ИК обогревателя, можно почувствовать то же самое, что и возле костра. А вот при удалении от прибора сразу же ощущается прохлада.

Конвекция является не самым эффективным способом отопления. Прибор нагревается всего за несколько минут, а затем начинает повышаться температура воздуха около него. Поток теплого воздуха постепенно смешивается с холодным – тем самым поднимается средняя температура в помещении. Но нужно учитывать, что под потолком будет гораздо теплее, чем на полу. Таким образом, получается, что данные приборы не слишком эффективны для поддержания комфортной температуры в комнате.

Инфракрасные конвекторы отопления начинают обогрев сразу после включения, причем тепло от них передается непосредственно предметам. Температура кожи тела человека также поднимается. Именно быстрота обогрева и является основным преимуществом таких приборов.

Виды ИК обогревателей

Сегодня на рынке представлены три вида приборов:

1. Высокотемпературные инфракрасные отопительные приборы имеют внутри трубку из жаропрочного кварцевого стекла, в которой находится спираль. Тепловое излучение направляется в нужном направлении рефлектором. Экономными такие приборы назвать сложно: обычно их мощность составляет 2,5-3 кВт. Похожие устройства появились еще несколько десятилетий назад, тогда их называли «обогреватели с рефлектором». От них высокотемпературные приборы отличаются лишь большей мощностью спирали.
2. Низкотемпературные инфракрасные панели отопления разогреваются до 50-85 градусов. Устройство их бывает разным: они могут иметь спираль, расположенную внутри стального экрана, или нагревательный элемент, окруженный искусственным камнем, керамикой или стеклокерамикой.
3. Пленочные обогреватели представляют собой проводник с высоким сопротивлением, напыленный между двух токопроводящих шин на гибкую диэлектрическую основу. Пленки малой мощности (до 220 Вт/м2) нагреваются до температуры 40 градусов, большей мощности (440 Вт/м2) – до 85 градусов. Ширина пленочных нагревателей бывает разной (прочитайте также: «Как выбрать инфракрасный обогреватель: краткий обзор»).

Разные типы обогревателей имеют различную эффективность. Все приборы, по заверениям производителей, имеют низкое энергопотребление, однако на практике это оказывается далеко не так.

Система теплого пола


Инфракрасные отопительные системы теплого пола подразумевают использование специальной пленки. Производители сообщают о многочисленных преимуществах инфракрасных теплых полов, но на самом деле все оказывается далеко не так. Однако это не означает, что теплые полы оказываются не эффективными. Принцип их работы заключается в следующем.

Пленка начинает нагреваться, когда на токоведущих шинах образуется разница потенциалов и через проводник течет слабый ток. Фольгированная подложка, служащая для теплоизоляции, отражает инфракрасное излучение и не дает теплу уходить через перекрытие (читайте также: «Как сделать отопление на балконе обогревателем, теплым полом»). В скором времени нагревается напольное покрытие – кафель, линолеум, ламинат.

Благодаря тепловому излучению и конвекции помещение прогревается достаточно равномерно. Кроме того, поскольку источник тепла находится под полом, то именно в нижней части комнаты фиксируется наибольшая температура воздуха. Под потолком будет немного холоднее. В отличие от привычных конвекторов, инфракрасная пленка для отопления позволяет добиться более комфортного распределения тепла в помещении. При этом стоит учитывать, что средняя температура воздуха в комнате будет ниже, чем в случае использования конвекторов. Читайте также: «Как используется теплосберегающая пленка для окон – плюсы и минусы применения».

Что касается экономичности инфракрасной пленки, то дешевым отоплением такой вариант нельзя назвать. Снижение средней температуры в помещении всего на 2 градуса позволяет сэкономить 20% электроэнергии (подробнее: «Теплый пол: энергопотребление — параметры расчета»). Обойдется инфракрасное отопление электрическое недешево – стоимость квадратного метра довольно высока, поэтому даже если заниматься монтажом самостоятельно, затраты будут весьма существенными.

Также нужно учесть, что одной системы теплого пола будет недостаточно для обогрева помещения. Например, тот же тепловой насос гораздо лучше отапливает, потребляя значительно меньшее количество электроэнергии. Теплый пол разумнее использовать в качестве дополнительного источника обогрева. Не нужно забывать и о том, что ходить по теплой поверхности все же гораздо приятнее. Более эффективным является отопление инфракрасными лампами (прочитайте: «Какие инфракрасные лампы для обогрева помещений лучше выбрать»).

Настенные и потолочные обогреватели

К данной категории относятся самые различные устройства, в том числе инфракрасные отопительные панели, высокотемпературные нагреватели со спиралью и даже пленка.

ИК пленка, используемая для создания теплого пола, может также закрепляться на стене, например, возле кровати или рабочего стола. В этом случае тепло будет передавать окружающим предметам. Точно так же действуют и другие потолочные и настенные обогреватели. При организации системы отопления необходимо разместить приборы таким образом, чтобы они охватывали все помещение или хотя бы его большую часть (прочитайте также: «Какой обогреватель выбрать для дома, учитывая разнообразие вариантов»).

В результате инфракрасные отопители нагревают все горизонтальные и вертикальные поверхности. От них тепло передается воздуху. Распределяется оно таким же образом, как и в случае системы теплого пола – самая высокая температура будет наблюдаться над поверхностью пола, а самая низкая – под потолком.

В зоне действия обогревателя нагреваются все поверхности, в том числе и кожа человека. Чувство тепла не обманывает: температура поверхности тела действительно поднимается. При всем этом температура воздуха в помещении падает до 16-18 градусов. Читайте также: «Как выбрать инфракрасный электрический обогреватель – виды, особенности, различия по принципу работы».

Отопление дома инфракрасными обогревателями имеет и недостатки и весьма существенные:

• не все материалы переносят нагрев – например, дерево и пластик могут покоробиться и потрескаться;
• температура в помещении кажется комфортной лишь до тех пор, пока человек находится в зоне действия обогревателя. Если же выйти из этой области, тут же станет холодно.

Исходя из этого, можно сделать вывод, что инфракрасные приборы не слишком подходят для организации системы отопления дома. Чтобы было комфортно находиться в любой части помещения, придется установить сразу несколько устройств таким образом, чтобы они охватывали все пространство. Приобретение и эксплуатация обогревателей обойдется слишком дорого.

Устройство ИК отопления, подробно на видео:

Расчет мощности отопительной системы

Проще всего обстоит дело с теплым полом: пленка просто укладывается под напольное покрытие. При минимальной теплоизоляции будет достаточно мощности 150 Вт на квадратный метр, но важно изначально выполнить расчет мощности теплого пола. Общая мощность получится весьма значительной, но на самом деле энергопотребление будет составлять 50-70 Вт на «квадрат» площади, если установить терморегулятор.

При укладке пленки нужно обратить внимание на то, что не рекомендуется стелить ее в тех местах, где будет находиться мебель. Находясь под какими-либо предметами, работа нагревательного элемента будет неэффективной. Кроме того, это будет бессмысленной тратой электроэнергии.

Несложно высчитать, какую мощность должны иметь настенные и потолочные инфракрасные радиаторы отопления. Согласно норме СНиП, для помещения с нормальной теплоизоляцией мощность приборов рассчитывается, исходя из площади помещения. На каждый квадратный метр потребуется 100 Вт. ИК приборы подключают через терморегулятор или диммеры – это позволит при необходимости корректировать температурный режим и экономить электричество.

Инфракрасные батареи отопления не получили широкого распространения. Они имеют несколько существенных недостатков, из-за чего их нельзя рекомендовать для основного отопления дома. Чтобы поддерживать комфортный микроклимат, необходимо устанавливать в каждой комнате сразу несколько обогревателей, что весьма дорого. Инфракрасные обогреватели больше подходят для отопления части помещения, например, рабочего стола. Что касается пленочных полов, то их целесообразно укладывать в помещениях, где температура напольной поверхности низкая – например, под кафель в ванной.

как обустроить отопление инфракрасными обогревателями

Эффективность и экономичность – ключевые параметры при выборе системы отопления. Цена энергоресурсов довольно высока, использовать их рачительные хозяева квартир и частных домов стараются разумно. Эти два параметра лежат в основе разработки инновационной системы инфракрасного отопления.

Предложенная нами статья поможет узнать, по какому принципу работает инфракрасное отопление частного дома. Мы расскажем, как и каким образом можно наладить ИК обогрев. Вы узнаете, какое оборудование нужно для достижения намеченной цели и как его закрепить.

Для вас мы собрали и систематизировали все сведения о видах инфракрасных греющих систем и критериях их подбора. Для наглядного восприятия приложили фото-подборки, информативные схемы и видео-презентации.

Содержание статьи:

Принцип работы инфракрасного отопления

В природе инфракрасное излучение входит в спектральную область электромагнитных волн, излучаемых главным «светилом» нашей системы – Солнцем. Благодаря излучаемому им невидимому волновому спектру на нашей планете и способно развиваться все живое.

Ученые , которое именуется как «тепловое», делят на три составляющие, выделяя ближний, средний и дальний спектр.

Самыми эффективными для обогрева и наиболее безопасным для живых организмов являются электромагнитные колебания, следующие сразу же за видимой красной стороной среднего спектра.

Почти 50 % солнечного спектра занимают инфракрасные лучи – наиболее близкие к излучению тела человека

Диапазон длины волн излучения, именуемого «лучами жизни», колеблется в пределах от 8 до 14 мкм. В ряде источников “живительный” интервал несколько увеличен: от 6 до 20 мкм. Однако даже эти расхождения в показаниях не критичны.

Именно длинноволновой спектр, близкий по значению к излучению человеческого тела, задействован при разработке оборудования и обустройстве системы отопления инфракрасными обогревателями.

Нагревательные пластины, применяемые при обустройстве инфракрасного отопления, выделяют тепло с рабочим диапазоном в пределах 5-15 мкм

Инфракрасные установки можно считать своего рода мини-солнцем. Единственное отличие от природного «светила» в том, что они будут прогревать пространство постоянно, независимо от погодных условий за пределами комнаты. Работают такие установки в быту от сети в 220В.

Инфракрасные лучи, проходя через воздушные преграды, нагревают твердые поверхности находящихся в помещении предметов, а те уже в последующем перенаправляют тепло в пространство

ТЭН, выступающий главным компонентом устройства, распространяет световые волны. Благодаря рефлектору в процессе работы оборудования прогревается тот предмет, на который направлено устройство.

Роль “приемников”, а затем “излучателей” тепла могут выполнять любые объекты в комнате: керамические и каменные предметы, деревянные и стеклянные поверхности, живые организмы.

Предметы принимают тепло или передают его в расположенное рядом пространство. В процессе работы оборудования поверхности предметов интерьера в зоне излучения теплее окружающего воздуха на 7-10 градусов.

Обогрев инфракрасными лучами отлично комбинируется с другими традиционными способами отопления, благодаря чему при минимальных усилиях легко организовать в любом помещении «островок тепла» – зону повышенного комфорта.

Как на бытовом уровне, так и в промышленных масштабах, такой вид отопления удобно использовать в качестве вспомогательного или аварийного обогрева. Потери тепла при его применении в среднем не превышают и 10%.

Галерея изображений

Фото из

Расходы, связанные с устройством ИК отопления, окупаются за 2 — 3 года. Системы расходуют не более 10 — 15 Вт на квадратный метр, не нуждаются в ремонтах и регулярном обслуживании

ИК нагревательная пленка укладывается под отделку на строительные конструкции, не «съедает» полезное пространство

Системы инфракрасного отопления устраивают по потолочным перекрытиям. Закрывают пленку гипсокартонными потолками, отделочными панелями, реечными системами и т.д.

С применением ИК пленки сооружают систему отопления пола. Инфракрасное отопление отлично работает в паре с напольной керамикой, линолеумом, ламинатом, ковролином

ИК системы используются в обустройстве мансард, благодаря чему сокращаются расходы на организацию утепления пространства, ограниченного скатами крыши

Пленочный вариант превосходно подходит для отопления террас, лоджий, зимних садов, балконов. Нагреваются предметы, а не воздух, потому возможно применение на открытых площадках

К инфракрасным обогревательным устройствам относятся ИК приборы, которые могут служить как дополнительным, так и основным оборудованием для отопления загородного дома

ИК пленки и обогреватели повышают температуру с 5º до 20º С за 30 — 50 минут с начала работы. Нагревают предметы и конструкции, которые передают затем тепло в окружающую среду

Размещение ИК обогревательных пленок на потолке

Разновидность пленки для инфракрасного отопления

Монтаж инфракрасной системы на потолке

Укладка ИК пленки под напольное покрытие

Инфракрасная пленка в обустройстве мансарды

Инфракрасная пленка на балконах и террасах

ИК обогреватели в отоплении

Нагрев производственных помещений ИК приборами

Преимущества и недостатки системы

Система отопления на основе инфракрасного излучения в сравнении с конвекторными способами обогрева имеет ряд неоспоримых преимуществ:

1. Широкая область применения. Инфракрасные панели отопления используют при обогреве помещений всех типов. С их помощью повышают температуру на складах, животноводческих фермах, в подсобных помещениях и в гаражах.
2. Высокая скорость нагрева. Ощущение теплового комфорта с момента включения оборудования наступает в считанные минуты. Это происходит за счет того, что воздух не поглощает тепловое излучение, а энергия расходуется по прямому назначению с минимальными потерями. И даже после выключения прибора еще некоторое время он будет продолжать излучать тепло.
3. Бесшумность работы. Работа обогревателей не сопровождается никакими вибрациями и шумами, а в процессе нагрева не выделяются продукты сгорания.
4. Безопасность для здоровья домочадцев. По своей природе инфракрасное тепло максимально близко к солнечному. Оно является наиболее комфортным для человека. Используемые приборы не издают неприятного запаха, не выделяют токсинов и вредных веществ, являясь абсолютно безопасными для здоровья человека.

Обогреватели этого типа не боятся влаги. За счет этого смело можно использовать для обустройства «островков тепла» под открытым небом, применяя для обогрева садовой беседки и веранды.

Установив ИК обогреватели, вы сможете существенно снизить теплозатраты и сведете к минимуму проблему нерационального распределения температуры

В отличие от спиральных нагревателей инфракрасные системы не выжигают из воздуха кислород и не пересушивают его. Распространение тепла в помещении осуществляется равномерно без скопления в верхней половине, ближе к потолку, комнаты.

Да и в процессе прогревания не участвуют конвекционные потоки воздуха, которые способны поднимать пыль. Благодаря этому можно поддерживать постоянный микроклимат, обеспечивая условия для комфортного проживания домочадцев.

Обогреватели размещают в полу, потолке или просто прикрепляют к существующим перекрытиям. Их часто применяют при обустройстве системы «умный дом».

Инфракрасные панели и пленочные покрытия славятся компактностью, занимая минимум полезной площади в помещении и отдавая при этом максимум тепла

В пользу современной системы выступает аргументом и тот факт, что в последние годы все большую популярность среди ценителей спа-процедур набирают инфракрасные сауны.

Согласно исследованиям японских ученых они являются отличной профилактикой множества заболеваний. Проникая под кожу человека, лучи разогревают кровеносные сосуды, способствуя тем самым быстрому распространению тепла по всему телу.

Но инфракрасная система обогрева не лишена и недостатков. К числу таковых стоит отнести:

• Инфракрасные лучи имеют точечное действие. Поэтому в пределах одной просторной комнаты в одном месте может быть слишком тепло, в другом, напротив – прохладно.
• Поскольку инфракрасные лучи прогревают не воздух, а предметы, то в процессе обогрева помещения, интерьер которого составляют предметы техники, может появляться едва уловимый запах пластмассы.
• В эстетическом плане далеко не всегда такие подвесные обогреватели способны удачно вписаться в общий дизайн интерьера.

Довольно в полной мере нельзя считать экономически выгодным. Во-первых, на само оборудование изначально придется вложить значительную сумму.

Во-вторых, чтобы с его помощью достичь рационального расхода энергии придется потратиться на соблюдение ряда ключевых требований. Например: на утепление здания, обустройство снижающих теплопотери отражающих экранов.

Потребляют такие приборы в зависимости от мощности приблизительно от 50 до 200 Вт на квадратный метр за один час работы

Но при соблюдении всех необходимых условий монтажа КПД системы способно достигнуть отметки в 95%. Да и чтобы поддерживать комфортный микроклимат достаточно, чтобы пленочное покрытие занимало 50% поверхности стен или пола.

Разновидности инфракрасных обогревателей

Современная промышленность для инфракрасной системы отопления производит два типа обогревателей: пленочного варианта и панельного исполнения.

Принцип работы у обоих типов устройство идентичен: в основе лежит излучатель и отражатель, который фокусирует ИК лучи в требуемом направлении

Отличия между пленочными и панельными излучателями только в конструктивных особенностях. При обустройстве потолочного инфракрасного отопления применяют как пленочные излучатели, так и панели.

А вот для подогрева пола применяют только оборудование пленочного типа.

№1 — панельные обогреватели

Плоские обогревательные панели хороши тем, что позволяют сохранить площадь жилого пространства при неизменной высоте комнаты. Это очень удобно при обустройстве помещений с невысокими стенами и наклонными потолками.

При работе ИК панелей только 10 % энергии уходит на обогрев воздуха, основная часть тепла 90% направлена на предметы

Конструктивно такие приборы включают в себя следующие основные элементы:

• ТЭН – нагревательный элемент;
• панель, принимающая тепло от ТЭНа и передающая энергию нагреваемым объектам;
• изоляция, расположенная с тыльной стороны, препятствующая потере тепловой энергии;
• пластина – отражающая электромагнитные волны от тыльной стороны прибора;
• корпус с кабельным вводом, клеммной колодкой и т.д.

Материалом для изготовления ТЭНа может выступать керамика, кварц или вольфрам. Применяемый материал во многом определяет мощность и эффективность оборудования в целом. Сверху нагреватель прикрыт декоративным покрытием, которое и выполняет функцию излучателя инфракрасных волн.

В зависимости от способа монтажа панели бывают встроенные и навесные. Первые представляют собой гипсокартонные конструкции с нанесенной на них теплоизоляцией и встроенной графитовой нитью.

Корпус навесных панелей выполняют из термостойкого пластика или стекла, а нагревательный элемент прикрывают экраном из керамики или анодированного алюминия.

Инфракрасные панели устанавливают под окном вместо привычной батареи, либо просто подвешивают на стену или потолок с помощью кронштейнов

Такие обогреватели в продаже представлены в виде традиционных панелей и более изысканных моделей, декорированных под камень или натуральное дерево. Изысканные дизайнерские изделия способны выступить достойным дополнением интерьера.

№2 — излучатели пленочного типа

Пленочные обогреватели чаще всего используют при необходимости организовать зональный обогрев. Например, при обустройстве лоджии, обустройстве рабочей зоны или создании уголка для отдыха на веранде.

Покрытия этого типа можно размещать как на полу, так и на потолке со стенами. Исключение составляют лишь натяжные потолки, выполненные из ткани или ПВХ-полотен. Для подвесных потолков производители предлагают инфракрасные излучатели кассетного типа.

Такие системы обогрева представляют собой пленочные маты, в которые запаяны последовательно соединенные нагревательные элементы

Основной материал системы – нанесенный на тонкую пленку из термопласта тонкий слой графита или параллельно проложенные карбоновые нити, которые при нагревании продуцируют тепловой поток.

Пленочные покрытия состоят из взаимозаменяемых модулей, благодаря чему в случае выведения из строя отдельного участка его не составит труда заменить новым, не нарушая при этом целостность системы.

Для придания более презентабельного вида некоторые умельцы оснащают их декором. Для этого над покрытием сначала сооружают каркас из гипсокартона, сверху которого наносят декоративную отделку. Единственное условие – чтобы она не содержала металл.

Все больше поклонников среди ценителей качества и красоты находят пленочные обогреватели-картины, которые удачно сочетают в себе функциональность и эстетику

В усовершенствованных версиях пленочные системы ИК обогрева монтируются под слой декоративной отделки. Декоративно оформленные пленочные нагреватели относятся к числу маломощных приборов и потому применяются в основном для локального нагрева одного из участков комнаты.

Классификация по способу расположения элементов

Инфракрасные приборы отопления представлены на рынке в широком ассортименте. По способу расположения нагревательных элементов их можно разделить на три группы: напольные, настенные и потолочные.

Вариант #1 — обогреватели напольного исполнения

Напольные покрытия представляют собой модульные материалы, внутри которых проложены плоские нагревательные элементы. Покрытие выпускается в виде рулонов. Для монтажа его нарезают на куски необходимых размеров.

Полосы рулонного материала размещают на полу таким образом, чтобы излучатели не оказались под тяжелой мебелью; это позволит предупредить снижение теплоотдачи и усыхание деревянных элементов гарнитура

Изоляционный материал и  непосредственно на подготовленный базовый пол. В процессе укладки избегают размещение полотнищ внахлест и стараются выдерживать расстояние до стен в 10-15 см.

Поверх напольных инфракрасных полос можно укладывать:

• ковролин;
• паркетную доску;
• линолеум;
• ламинат;
• керамическую плитку.

Самая удачная комбинация получается при использовании в качестве напольного покрытия керамической плитки. Немного уступает в этом плане ламинат. А наибольшее экранирование ИК излучения создает ковролин и линолеум.

Пленочные системы устанавливаются не только на полы, но и на потолки под навесные конструкции и скаты мансардной крыши. Монтаж и подключение производится по аналогичной схеме:

Галерея изображений

Фото из

Подготовка ИК пленки для укладки на потолок

Процесс сооружения пленочного обогрева

Подготовка системы отопления к отделке

Подключение к блоку управления

К инфракрасным греющим системам относятся не только пленочные варианты, но и стержневые карбоновые полы. С правилами их установки ознакомит нашего сайта.

Вариант #2 — настенные и потолочные приборы

В сравнении с напольными системами обогрева выбор потолочных и настенных приборов более широк. Помимо панелей традиционного исполнения встречаются также и дизайнерские встраиваемые модели потолочных излучателей.

Их можно монтировать в подвесные потолки. В продаже они представлены в разных размерах и цветовых решениях.

Плиты размещают таким образом, чтобы исходящие от них лучи направлялись на мебель, а та уже, поглотив тепло, стала выступать источником тепловой энергии

Потолочные модели инфракрасных излучателей располагают на высоте от 3 метров и выше. При таком обустройстве тепловой потолок направляется вниз и расходится немного в стороны.

Устремляясь вниз, лучи первым делом прогревают напольное покрытие. За счет этого температура на уровне ног всегда на пару градусов выше, чем в районе головы. Чтобы предупредить просачивание тепла на улицу панели не размещают напротив дверей и оконных проемов.

Инфракрасные излучатели настенного исполнения размещают таким образом, чтобы они находились выше или ниже уровня головы человека

Среди стеновых излучателей отдельно стоит выделить плинтусные системы. Они представляют собой узкие длинные конструкции. Системы устанавливают по периметру комнаты, размещая вместо обычных пластиковых или деревянных плинтусов.

При выборе места размещения панелей следует избегать зон отдыха, где велика вероятность прямого воздействия на домочадцев. Например: на уровне дивана или кровати.

В противном случае направленные под прямым углом лучи будут перегревать и пересушивать кожу, вызывая у жителей и гостей дома дискомфортные ощущения. Зона покрытия направленных излучателей является одной из основных характеристик и обычно указана в паспорте к изделию.

Стеновые ИК обогреватели используют нечасто. Циркуляция телого и холодного воздуха происходит снизу вверх, потому разумней предпочесть потолочный или напольный варианты

Производители ИК обогревателей

Производством ИК оборудования занимается множество компаний по всему миру. Среди зарубежных производителей наибольшей популярностью пользуются:

• «STIEBEL ELTRON» – немецкая компания, выпускающая продукцию традиционно высокого качества;
• «FENIX TRADING» – чешская компания уделяет пристальное внимание вопросу энергоэффективности создаваемой продукции;
• «AIR COMFORT» – итальянский концерн делает ставку на создание безопасной системы отопления нового поколения;
• «FRICO» – шведский производитель гарантирует скандинавское качество и предъявляет повышенные требования к дизайну выпускаемой продукции.

Отечественные производители представлены такими торговыми марками, как «Билюкс», «Пион», «ЭкоЛайн», «Алмак». По качественным характеристикам изделия этих торговых марок не намного уступают импортным аналогам.

Стоимость ИК оборудования отечественного образца на 30% ниже импортных аналогов, благодаря чему установку его может позволить себе широкий круг покупателей

Но стоит отметить, что не все из них отечественных приборов для ИК отопления поставляются в комплекте с кронштейнам. Кроме того, судя по отзывам, работа отечественных приборов нередко сопровождается легким потрескиванием, что может раздражать особенно в ночное время.

С осторожностью стоит относиться и к продукции китайского производства. Некоторые компании на свои изделия ставят знак «СЕ», обозначающий «China Export». Визуально эта аббревиатура похожа на знак соответствия европейским требованиям «СЕ», обозначающий «Conformite Europeenne».

Отличие лишь в том, что во втором случае плотность шрифта чуть шире и буквы расположены чуть дальше друг от друга. Поэтому помимо изучения маркировки требуйте сертификаты соответствия.

Критерии грамотного выбора оборудования

Главное, на что стоит ориентироваться при выборе нагревательных элементов – их конструктивное решение и эксплуатационные параметры. Чтобы рассчитать оптимальную мощность, воспользуйтесь классической формулой, взяв за основу, что на обогрев 10 метров площади требуется в среднем 1,2кВт.

Встречаются в продаже и , которые удобно использовать для временного обогрева, размещая в нужном месте помещения и при необходимости вынося на участок. Они работают как от электричества, так и на газу.

Такой переносной ИК обогреватель способен эффективно обогреть зону радиусом в 2,5 метра, наполнив пространств комнаты комфортом и теплом

Если сравнивать модели напольного и потолочного типа, то разница между ними будет несущественна, поскольку в любом случае в первую очередь будет прогреваться пол и нижняя часть стен, а теплый воздух все равно станет подниматься вверх. По этой причине смотрите лишь на то, насколько удобно будет размещать оборудование на потолке или полу.

Удобны в работе модели со встроенным термодатчиком: при понижении температуры в комнате ниже установленной отметки оборудование автоматически включается, а при достижении выставленного значения – отключается.

Предпочтение также стоит отдавать устройствам, конструкция которых позволяет корректировать наклон направления излучения.

При выборе изделия обратите внимание на наличие терморегулятора, с помощью которого удобно задавать определенный режим и экономить тем самым расход электроэнергии

В целом при выборе обогревательных элементов нужно руководствоваться параметрами изделия, материалами, из которых построен дом, наличием другого типа отопительной системы, и, конечно же, своими финансовыми возможностями.

Но не стоит соблазняться на изделия с неоправданно низкой стоимостью. В стремлении уменьшить себестоимость продукции некоторые производители делают это в ущерб качеству, экономя на контактах и используя низкокачественные провода.

Выводы и полезное видео по теме

Видео #1. Наглядный пример работы обогревательной системы:

Видео #2. Пленочный ИК обогрев: за и против:

Видео #3. Обзор обогревательных керамических панелей:

Инфракрасная система – безопасная технология обогрева нового поколения, которая при грамотном подходе может стать экономичным и рациональным вариантом. Причем, как в качестве зонального, так и в роли основного отопления частного дома.

Появились вопросы в процессе ознакомления со статьей? Хотите поделиться полезной информацией или рассказать об опыте использования ИК систем? Пишите, пожалуйста, комментарии в расположенном ниже блоке, созданном для общения посетителей сайта.

Инфракрасное отопление частного дома: принцип работы, достоинства, недостатки



Принцип работы и достоинства инфракрасного отопления

Принцип работы инфракрасного обогревателя похож на работу солнечных лучей. Инфракрасное излучение действует в первую очередь на поверхность стен, пола, потолка, мебели, которые, в свою очередь, отдают тепло воздуху. Кожа человека и его одежда тоже поглощают это излучение и создается эффект моментального согревания, словно вы вышли из тени на яркое солнце. Именно поэтому такой вид обогрева помещения позволяет значительно экономить электроэнергию, так как температура может быть ниже стандартной, что совершенно не отражается на тепловом комфорте.

Традиционные отопительные приборы, напротив, вначале согревают воздух и его теплые слои конденсируются в около потолочном пространстве, поэтому температура там на несколько градусов выше, чем около пола, что способствует возникновению ощущения сквозняка. Инфракрасные обогреватели равномерно распределяют тепло по всей высоте помещения, не сушат воздух и не выжигают кислород. Благодаря этим приборам можно не только создавать собственный микроклимат в каждом помещении, но и обогревать отдельные зоны, например спальное место.

Вопросы экологии инфракрасного отопления

При появлении любой новинки встает вопрос о ее экологической чистоте: вредна ли она для здоровья человека? По утверждению производителей инфракрасные обогреватели не только не наносят ни малейшего вреда, но и полезны для нашего здоровья. На этом принципе основана одна из процедур физиотерапии: при попадании инфракрасных лучей на поверхность кожи, расширяются кровеносные сосуды и происходит увеличение притока крови к тканям, что в свою очередь приводит к повышению иммунитета.

При долгом нахождении в непосредственной близости от прибора у некоторых чувствительных людей может возникнуть некоторый дискомфорт, поэтому необходимо правильно регулировать мощность прибора и размещать его на расстоянии, указанном производителем.

Инфракрасное отопление частного дома: виды обогревателей и их применение

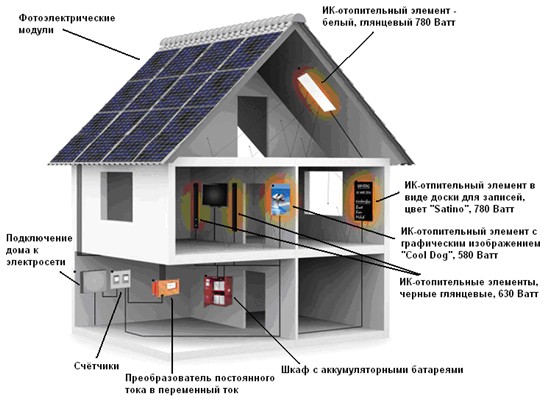

В продаже существует несколько моделей инфракрасных обогревателей с разными техническими характеристиками. Например, коротковолновые аппараты оснащены открытым ТЭНом, который нагревается до 600 — 700 градусов, поэтому они вряд ли подойдут для небольших помещений, они скорее предназначены для больших открытых пространств — балконов и террас. Внутренние помещения дома идеально обогреют длинноволновые обогреватели, имеющие закрытые ТЭНы, температура которых достигает 200 — 250 градусов и их корпус почти не нагревается.

class=»eliadunit»>

Инфракрасные обогреватели в обязательном порядке должны быть оснащены терморегуляторами, которые предназначены поддерживать в помещении комфортную температуру. Терморегуляторы должны быть установлены на высоте около полутора метров от пола и на некотором удалении от окна.

Цена комфорта

Инфракрасное отопление чаще всего используется в качестве дополнительного обогрева. А как основной источник тепла оно обычно используется теми, кто изредка посещает свои загородные дома для их быстрого нагревания. Также практично применение таких обогревателей в энергосберегающих домах, где с помощью программирования температурного режима можно значительно сэкономить. Например, в отсутствии хозяев, можно поддерживать дежурный режим, а перед приходом хозяев данная система отопления включается на полную мощность и быстро прогревает помещение.

Идеи с маскировкой

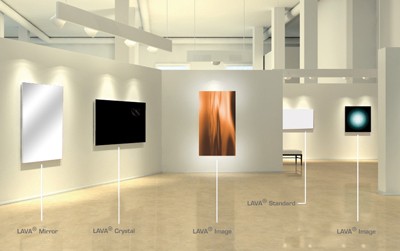

Не всегда обогреватели вписываются в интерьер помещения, в этом случае можно воспользоваться другими видами инфракрасного отопления. Существуют, например, пленочные системы обогрева специально для пола или потолка, представляющие собой полоски проводника, которые заключены в тонкий слой изоляции. Такие системы можно совместить с любым напольным покрытием, керамической плиткой, вагонкой или гипсокартоном и даже с натяжным потолком.

Вывод

Инфракрасные обогреватели экономичны, благодаря высокому КПД, долговечны в эксплуатации, совершенно бесшумны и безопасны, поэтому могут использоваться в отсутствии хозяев и помещениях с повышенной влажностью. Все это делает инфракрасное отопление вполне приемлемым для дополнительного отопления дома. Хотя привязанность этого типа отопления к наличию электропитания в доме, делает инфракрасное отопление ограниченным в использовании.

©Obotoplenii.ru

Другие статьи раздела : Экологичное топливо





class=»eliadunit»>

обогреватели потолочные для частного дома и панели тепловые ИК

В отличие от прочих систем обогрева, инфракрасное отопление частного дома работает по принципу преобразования электрической энергии в тепловую. Мягкий и равномерный прогрев, отсутствие вредных испарений, сравнительно высокий КПД обеспечивает системам популярность применения. Стоит подробнее рассмотреть особенности инфракрасного отопления (ИК), виды обогревателей и возможности применения.

Что такое инфракрасное отопление?

ИК-лучи представляют собой электромагнитные волны, которые располагаются в области, невидимой для человека. Электромагнитный спектр волнового воздействия распространяется от видимого излучения в красном спектре и продолжается до микроволновых зон. С данным видом тепла человек сталкивается каждый день, когда чувствует нагревание от солнечного тепла – сначала энергия прогревает предметы, а они передают тепло окружающей атмосфере.

Благодаря особенностям волнового излучения, отопление инфракрасными обогревателями в доме позволяет обустраивать локальные схемы для зон, требующих быстрого и постоянного прогрева.

Преимущества и недостатки

Специалисты выделяют ряд основных достоинств:

• отопление ИК-лучами не сжигает кислород, чем выгодно отличается от прочих нагревательных приборов;
• прогрев осуществляется до температуры +50 С;
• приборы не высушивают воздух, поддерживая не только оптимальный уровень тепла, но и влажности;
• отсутствие конвекции позволяет применять устройства в помещениях с накоплением пыли – не будет потоков воздуха, поднимающих частицы.

Устройства выглядят как панели с нагревающейся поверхностью, которая передает тепло воздуху в помещении. Крепление вертикальное или горизонтальное, приборы легко встраиваются в уже сформированную схему отопления дома и не требуют приобретения дополнительных крепежей.

Важно! В зонах с мягким климатом ИК отопление может быть как основным, так и вспомогательным. Благодаря удобству управления, отсутствию громоздкого оборудования в виде котлов, трубопроводов, схема занимает минимум пространства.

К дополнительным плюсам можно отнести отсутствие жидкого теплоносителя в магистрали. Это значит, что система не размораживается в период простоя и может применяться в строениях сезонного проживания. Запуск обогревателей в работу осуществляется простым включением в сеть питания, комнаты прогреваются быстро. Установленные тепловые панели можно зашивать ГКЛ, декорировать плиткой, обоями. Период эксплуатации элементов до 50 лет, уровень пожаробезопасности высокий – нагреватели не горят и не поддерживают горение.

Недостатков практически нет, но стоит помнить – ИК-обогреватели считаются альтернативным источником тепла, поэтому в зоне воздействия волн будет комфортно, за пределами зоны – холодно. При избыточном прогревании пластиковых предметов может ощущаться характерный запах.

На заметку! Агрегат мощностью в 1200 Вт обогревает помещение в 8 м2. Эту формулу следует брать при расчетах количества приборов для поддержания комфортного климата в помещениях.

Вредно ли инфракрасное отопление?

Учитывая, что все источники нагрева работают с применением инфракрасного излучения, стоит различать длину лучей. Именно показатель длины может влиять на здоровье человека.

Важно! Инфракрасный обогреватель может принести вред, но только при интенсивном продолжительном воздействии.

Негативный эффект выражается в следующих признаках:

1. Высушивание кожного покрова. Это приводит к негативному влиянию на белковые соединения дермы и вызывает уменьшение проницаемости мембраны.
2. При близком размещении панелей, тесном соприкосновении можно получить ожог.
3. Снижение остроты зрения. Излучение воздействует на сетчатку глаза, хрусталик, что провоцирует развитие катаракты.

Важно! Чтобы снизить негативный эффект, следует размещать ИК-приборы на максимально возможной высоте.

При обустройстве панелей в спальне, детской, нужно размещать инфракрасный обогреватель потолочный с таким расчетом, чтобы лучи не были направлены на людей. Оптимальная область монтажа – высокие потолки, угловая часть стены, подоконная зона.

Рекомендуем к прочтению:

На заметку! Категорически запрещается навешивать панели на расстоянии менее 50 см над головой или от стены до человека, бытовой техники.

Виды инфракрасных обогревателей

Производители предлагают два варианта приборов – пленочные панели и ИК-лампы. Отличаются устройства по конструкции, монтажу и локальному воздействию. Лампы нужны для оформления зонированного, точечного прогрева, а потолочный или инфракрасный панельный обогреватель подходит для обустройства локального обогрева.

ИК панели

Представляют собой тонкие плоские плиты с минимальной толщиной, позволяют сохранить параметры высоты, ширины комнаты без снижения объемов пространства. Конструктивно прибор состоит из ТЭНа (нагревательный элемент), панели, которая принимает и отдает тепло, слоя изоляции и пластины для отражения магнитного волнового излучения от тыльной стороны изделия.

Панель защищена корпусом, дополнена кабелем и клеммами, нагревательный элемент изготавливается из керамики, кварцевого или вольфрамового вещества. Материалы изготовления ТЭНа определяют показатель мощности агрегата. Декоративное внешнее покрытие является излучателем волнового спектра.

По типу защитного короба панели могут быть встроенными и навесными. Встроенные представляют собой короба из ГКЛ с теплоизолирующей защитой и вмурованной вольфрамовой нитью, навесные – устройства с корпусом из закаленного стекла, термостойкого пластика с нагревателем, прикрытым экраном из керамики или алюминия.

Пленочные обогреватели ПЛЭН

Устройства подходят для формирования зонального прогрева помещения. Применяется система отопления ПЛЭН для утепления открытых зон – лоджий, балконов, террас. Основное отличие ПЛЭН от панелей – возможность фиксации на любых плоскостях, потолке, кроме натяжных потолочных конструкций, тут производители советуют отдавать предпочтение кассетным инфракрасным излучателям.

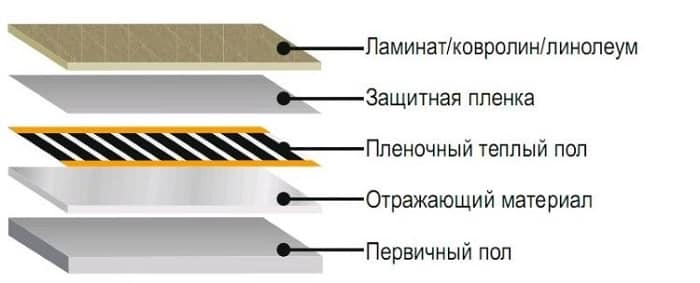

Конструкционно пленочные обогреватели выглядят как термопластовая пленка с тонким слоем графитного покрытия и карбоновыми нитями – именно нити передают тепловой поток сначала предметам, которые и нагревают воздух. Работать с пленочными обогревателями несложно, при выходе одного элемента из строя, его можно быстро сменить без снижения функциональности всей системы обогрева.

На заметку! Если предполагается отделка обогревательных элементов, рекомендуется сначала сформировать каркас из ГКЛ, а поверх листов наклеить декоративные материалы без ферромагнитных компонентов.

Инфракрасные лампы

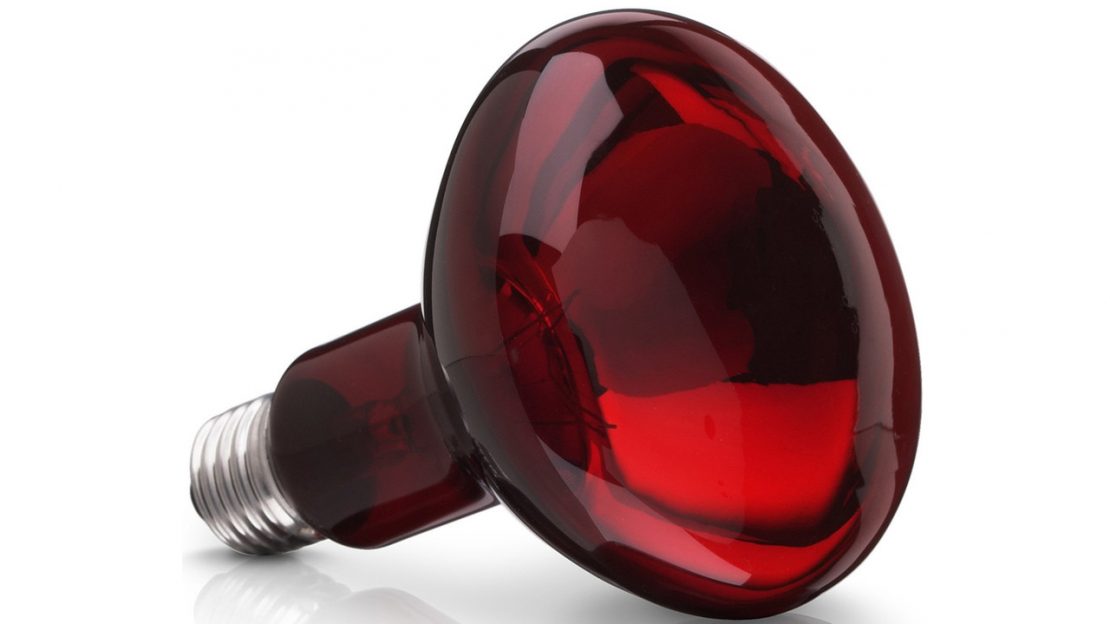

Выглядят приборы как обычные лампы со стеклянной колбой и нитью из вольфрамового материала внутри. Основное отличие от простых ламп накаливания – окрашивание колбы в бурый цвет и зеркальное покрытие изнутри. Лампа вкручивается в патрон, защищенный специальным корпусом, и подвешивается в зону прогрева.

Плюс применения – мобильность, но малый диапазон воздействия не обеспечит прогрев большой зоны, поэтому ИК лампы применяются для обогревания отсеков и зон небольших площадей, где нужно постоянно поддерживать плюсовую температуру.

Классификация по месту расположения

Изготовители приборов выпускают три вида нагревателей напольного, потолочного, настенного типа фиксации.

Рекомендуем к прочтению:

Рассмотрим все:

• напольные модули представляют собой вид рулона, который разрезается на куски нужного размера и укладывается на базовое основание, а затем покрывается любыми декоративными материалами, в том числе ламинатом, ковролином;
• настенные, потолочные нагреватели работают по одному принципу, монтируются изделия в подвесные потолки, на стеновые панели;
• плинтусные типы изделий выглядят как длинные узкие детали со встроенными нагревательными элементами, размещаются по периметру комнаты как обычные плинтусы.

Следует внимательно читать технический паспорт к изделию, где производитель прописывает область применения ИК-нагревателей. Потолочные приборы лучше размещать на высоте от 2,5 метров. В продаже выпускаются декоративные панели, встраиваемые приборы, удобные для монтажа в подвесные потолочные системы.

На заметку! Обустройство ИК панелей под подоконником, напротив входной группы поможет снизить теплопотери.

Как правильно выбрать тип обогревателя?

Для начала нужно просмотреть инструкцию, где описывается зона покрытия направленного излучения. После этого производится просчет мощности агрегата для вычисления эксплуатационных показателей. Чтобы рассчитать мощность, следует применить формулу 1,2 кВт/ч на 10 м2 отапливаемой площади.

При выборе напольного или потолочного обогревателя разницы особой нет – приборы идентичны по своему действию – сначала прогревается пол, затем низ стеновых панелей, а только потом тепловые потоки поднимаются и обогревают всю площадь. Важно лишь определиться с удобством монтажа инфракрасного отопления, размещения панелей на полу или потолке. Тут в расчет принимается материал постройки, параметры мощности, габариты изделий, применение как основной или косвенной системы отопления и прочее.

Важно! Если агрегаты предлагаются по низкой цене, скорее всего, производитель сэкономил на качестве проводов, контактов – такие устройства быстро придут в негодность.

Обустраивать основное ИК-отопление неактуально в зонах с суровыми зимами. Приборы энергозависимы, требуют наличия постоянного электропитания, поэтому обслуживание системы отопления потребует значительных затрат, плюс при постоянном воздействии электромагнитных лучей будет ухудшаться здоровье.

Монтаж инфракрасной системы обогрева

Перед тем как устанавливать инфракрасные батареи отопления, стоит взять на заметку рекомендации специалистов:

1. Не включать устройства в работу до полного закрепления. Не устанавливать рядом с горючими, воспламеняющимися смесями.
2. Прочитать инструкцию от изготовителя. Некоторые типы элементов нельзя использовать в зонах с высоким уровнем влажности.
3. Установка выполняется в системах распределительного электрообогрева с защитой от поражения током не ниже II класса.
4. Нельзя просверливать крепежами нагревательные элементы насквозь и фиксировать детали гибкими шнурами, кабелями и материалами не стойкими к нагреванию.

Монтаж ИК панелей

Чтобы зафиксировать элементы, нужно воспользоваться крепежами, прилагаемыми в комплекте. Зазор между обогревателем и стеной должен быть не менее 30-60 мм. Если отопление встраивается в профильную конструкцию, можно клеить панели к профилю на жидкие гвозди. При необходимости с тыльной стороны панели выкладывается утеплительный материал, затем ламель подключается к сети питания. После просушивания смесей и клеевых составов, если панели встраиваются в подвесные потолки ГКЛ, схему можно запускать в работу.

Монтаж пленочных обогревателей

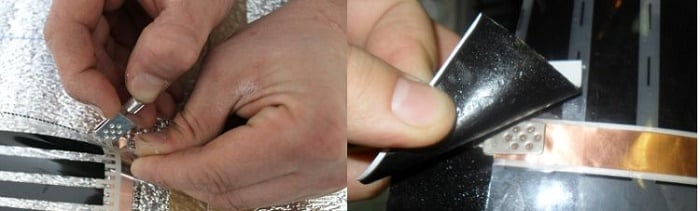

Основание для фиксации предварительно затягивается фольгированной лентой, которая защитит базовое основание от перегрева, затем можно фиксировать пленку обогревателя с учетом захода краев друг на друга на ширину не более 50 мм. Стыки проклеить скотчем, дополнительно закрепить метизами.

Монтаж пленки по инструкции от производителя требует фиксации 1 м2 не более, чем 8-10 метизами. Ставить терморегулятор для контроля прогрева следует на расстояние в 1,5 м от финишного напольного покрытия. Термостат поместить как можно дальше от любого нагревательного элемента. Тестировать систему отопления следует до выкладки финишного напольного покрытия.

Важно! При выкладке ПЛЭН следует знать, что любая финишная отделка ослабит излучение, так как будет играть роль экранирующего материала.

Инфракрасное отопление (для частного дома, производственных помещений и гаража): типы ИК отопителей и батарей

Время на чтение: 5 минут

АА

Инфракрасное отопление – один из видов обогрева помещений, характеризующийся использованием в качестве источника тепла ИК-излучателей. Этот вид отопления может использоваться как самостоятельно, так и в виде вспомогательного (локальный обогрев определённых зон помещения). Считается, что инфракрасное отопление оптимально использовать в помещениях с высокими потолками.

Типы приборов для частного дома и квартиры

Жители частных домов рано или поздно сталкиваются с проблемой утепления ввиду отсутствия их подключения к центральной системе отопления. Именно здесь на помощь приходит инфракрасное отопление. Существует три основных вида систем ИК-отопления:

1. потолочные;
2. настенные;
3. напольные.

Потолочные

При использовании потолочной системы инфракрасные обогреватели крепятся к потолку.

Такой подход обеспечивает направление тепловых лучей сверху вниз, которые обогревают напольное покрытие.

Потолочная система обладает неоспоримым преимуществом перед водяным отоплением центрального типа ввиду того, что ноги жильцов дома всегда остаются в тепле.

Потолочные ИК-обогреватели также могут использоваться для зонального утепления конкретных зон помещения частного дома – например, рабочего места или обеденного стола.

Настенные

Настенная система по своему принципу работы очень напоминает центральное отопление с использованием радиаторов.

В обеих этих системах приборы обогрева крепятся на стену.

Однако, существует и другой вид настенной системы инфракрасного отопления – плёночный, монтируемый в толщу стен помещения.

Напольные

Напольные системы представляют собой плёночные маты с содержанием последовательно соединённых нагревательных элементов. Преимуществом данной системы можно назвать её минимальную толщину, что позволяет установить её под напольными покрытиями, такими как паркет, ламинат или плитка. Наибольшая теплоотдача от такой системы будет при использовании в качестве напольного покрытия плитки.

В квартирах тоже нередко встречаются ИК-обогреватели. Чаще всего, жильцы квартир пользуются потолочными или напольными системами, т.к. они хорошо обеспечивают теплом наиболее холодную часть жилого помещения – его пол.

Отопители для производственных помещений

Ещё одним экономически выгодным способом применения инфракрасного отопления является обогрев производственных помещений.

Он происходит методом испускания ИК-волн непосредственно в рабочую зону с соответственным поглощением тепла всеми поверхностями, оборудованием, и, непосредственно, работниками производства.

При использовании зонального типа инфракрасного обогрева производственных помещений, его КПД составляет около 95 %, благодаря отсутствию теплопотерь.

Современные ИК-обогреватели имеют в своём составе автоматическую систему управления, что позволяет поддерживать постоянную температуру в производственном помещении с точностью до 0,5 градусов Цельсия. Автоматические системы управления также позволяют запрограммировать режим отопления: поддерживать минимальную необходимую для функционирования помещения температуру на выходных, и использовать обогрев по максимальному в рабочие дни.

Обобщая сказанное, основные преимущества инфракрасного отопления для производства заключаются в следующем:

• отсутствие теплопотерь;
• быстрый прогрев помещения;
• возможность управления различными тепловыми режимами;
• малый вес монтируемой конструкции;
• сохранение уровня влажности помещения.

ИК батареи

Инфракрасное отопление обеспечивается двумя основными видами батарей.

1. В настенных системах используются батареи, внешне напоминающие радиаторы центрального отопления.
2. Потолочные же системы (в т.ч. локальные) используют несколько батарей, схожих с обогревателями.

Основным плюсом таких систем можно назвать возможность обогревать конкретные участки того или иного помещения. Но это же будет и основным минусом в случае, если в обогреве нуждается всё помещение целиком.

Гипсокартонные ИК

Гипсокартонное отопление – разновидность ИК-обогревателей, встраиваемых в гипсокартонные панели.

Такие панели выделяют инфракрасные тепловые волны, нагревая тем самым помещения и находящиеся в нём предметы.

Обычно в гипсокартонном отоплении используются плиты размером 600х600 мм, соединяемые последовательно. Однако, в случае необходимости локального обогрева, одна отдельная плита может выступать в качестве самостоятельного обогревателя.

В жилых помещениях гипсокартонное отопление может использоваться и как основной, и как дополнительный источник тепла. Но наибольшее применение такой тип обогрева нашёл в общественных зданиях – детских садах, школах, поликлиниках, больницах, и т.д.

Основные преимущества гипсокартонного отопления:

• простота процесса монтажа;
• отсутствие необходимости технического обслуживания;
• компактность;
• быстрый процесс нагрева.

К недостаткам использования такого вида обогрева можно отнести следующее:

• высокие требования к электробезопасности;
• большое количество потребляемой электроэнергии.

Батареи для гаража

Многие автолюбители используют свои гаражи не только как место стоянки автомобиля, но и как ремонтную мастерскую. Ввиду этого в зимний период гаражи тоже нуждаются в обогреве.

Наиболее популярными видами отопления гаража являются печи-буржуйки и электрические обогреватели, но такие способы обогрева являются весьма огнеопасными. Поэтому наиболее выгодным вариантом обогрева гаража является инфракрасное отопление. Устанавливая систему ИК-отопления в гараж, вы получаете следующие неоспоримые преимущества:

1. Вариантность. В зависимости от размеров и габаритов гаража, вы можете использовать настенные или потолочные инфракрасные батареи, или же напольные ленты.
2. Быстрый нагрев батарей. Инфракрасные батареи достигают необходимой температуры в течение 30 секунд.
3. Бесшумность. Инфракрасные батареи бесшумны и не будут отвлекать вас от кропотливой работы по автомеханике.
4. Противостояние сырости. При использовании инфракрасного отопления в гараже не будет образовываться влажность, поскольку такие батареи не увеличивают общую влажность помещения.

Монтаж и установка системы

Ещё одно огромное преимущество ИК-систем отопления – простота их монтажа.

ОБРАТИТЕ ВНИМАНИЕ. Перед непосредственным монтажом инфракрасной отопительной системы, необходимо:

1. измерить площадь помещения, в котором будет установлено ИК-отопление;
2. определить теплоизоляционные свойства утеплительных материалов помещения;
3. проверить напряжение в сети путём включения всех электроприборов (оно не должно выходить за пределы значения в 200-230 V).

Сам процесс монтажа достаточно прост. Основная задача – установка батарей на подготовленные крепления и укладка проводов в специальный короб. При применении технологии скрытого монтажа вам также может понадобиться гофра в стене.

Мнение эксперта

Афанасьев Михаил Юрьевич

Ведущий инженер компании занимающаяся производством энергосберегающего отопительного оборудования.

ВАЖНО. Хотя монтаж инфракрасных батарей можно произвести самостоятельно, если вы не уверены в своих силах, то лучше доверьте это дело специалисту. На сегодняшний день услуги монтажа ИК-отопления предлагает множество фирм.

Вредно ли ИК для человека?

Воздействие инфракрасного излучения на организм человека достаточно давно и тщательно изучено. Данное излучение имеет как положительные, так и отрицательные стороны. К положительным свойствам инфракрасного излучения можно отнести следующее:

• устранение сырости в жилом помещении;
• противомикробное действие;
• положительное влияние на процесс кровообращения.

Отрицательные свойства ИК-излучения:

• пересыхание кожи;
• вероятность получить ожог кожи при длительном нахождении в зоне действия нескольких используемых одновременно инфракрасных батарей.

Как рассчитать стоимость

Основой расчёта стоимости инфракрасного отопления для дома является сложение трёх параметров:

• стоимость оборудования;
• стоимость монтажа;
• затраты на эксплуатационные расходы.

Чтобы рассчитать стоимость оборудования, необходимо знать площадь, на которой будет использоваться ИК-система. Затраты на эксплуатационные расходы составляют приблизительно 75 кВт/мес. на 10 кв. м покрытия. Стоимость монтажа зависит от подрядчика, но от этой графы расчёта стоимости можно избавиться, если вы совершите установку инфракрасного отопления самостоятельно.

Рейтинг автора

Автор статьи

Доцент кафедры энергетики. Автор статей по осветительным приборам.

Написано статей

Предыдущая

ИнфракрасныеПрирода и сферы применения инфракрасного излучения в современных технологиях

Следующая

ИнфракрасныеРейтинг лучших производителей и систем инфракрасных теплых полов

Инфракрасное отопление дома своими руками на основе ПЛЭН

В одной из публикаций на нашем сайте уже рассматривались различные виды электрических теплых полов, а также их преимущество над аналогичными водяными системами. Возвращаясь к данной теме, мы хотим более подробно рассказать об инфракрасном (далее ИК) отоплении, его устройстве, особенностях, преимуществах и недостатках, а также способах монтажа на пол, стены и потолок. Собранная информация будет полезна тем, кто решил утеплить дом или помещение пленочными электрообогревателями и хочет это сделать своими руками.

Принцип работы и устройство ИК отопительной пленки

Основной элемент в данной конструкции это углеродное покрытия, для его нанесения применяются современные нанотехнологии, позволяющие производить печать на пленочном основании. В результате образовывается уникальная структура атомов в виде гексагональной решетки, которая настолько мала, что для описания ее размеров необходимо использовать шкалу нанометрового масштаба (этот порядок выражается в 10-9 м). Благодаря этому, материал обретает способность к излучению волн длиной 5,0-20,0 мкм, то есть находящихся в ИК диапазоне (не путать с ультрафиолетовым и ультракрасным излучением).

Напомним, что особенность данного излучения заключается в том, что при контакте с материей волновая энергия переходит в тепло. Именно поэтому такие конструкции еще называют обогревателями ПЛЭН. Данная аббревиатура расшифровывается следующим образом:

• П – пленка.
• Л – лучевая (лучистая).
• Э – электрическая.
• Н – нагревательная.

Пленка плен может производиться в рулонах или матах, их конструктивное исполнение представлено ниже.

Конструкция пленочных электронагревателей

Обозначения:

• А – Углеродное (карбоновое) напыление, играет роль основного нагревательного элемента.
• В – Плотное пленочное основание.
• С – Серебряное напыление (используется в качестве проводника электротока).
• D – Шина электропитания, изготавливается из гибкой медной ленты.
• Е – Пленка, применяется в качестве защитного покрытия.

Плюсы и минусы пленочного обогрева

Начнем с основных преимуществ:

1. Относительно простой монтаж пленочных систем. Это безусловный плюс, ПЛЭНы обогреватели не заливаются стяжкой, что делает возможным установку этих элементов, не начиная капитальный ремонт.
2. Пленка также легко монтируется на потолок, так и на пол или стены.
3. Нет ограничений на отделочные покрытия, пленочный нагреватель может быть установлен под линолеум, ламинат, паркет, плитку и т.д.
4. С учетом того, что толщина ИК покрытия не превышает 0,40 мм, теплый пол существенно не поднимется. Поэтому если организовать обогрев только одной комнаты значительного перепада не возникнет.
5. Материал обладает низкой инерционностью, что позволяет оперативно влиять на тепловой режим в помещении.
6. Равномерный обогрев помещения, чем у других систем теплого пола, не говоря уже о централизованном отоплении, где установлены батареи радиаторы. Перепады температуры в помещении с централизованным отоплением (А) и системы ПЛЭН (В)
7. Высокое КПД, соответственно, расход электроэнергии у ИК пленки значительно ниже, чем у других видов электрополов. Причем эта разница довольно ощутимая, речь идет о 20-25%.
8. Легкая интеграция в систему «Умный дом».
9. Практически отсутствует ЭМИ, в отличие от электрополов, особенно с одним нагревательным проводом.
10. При повреждении одного из нагревательных элементов обогрев будет все равно производиться (за исключением поврежденного участка).
11. Система обогрева может быть быстро и беспроблемно демонтирована без нанесения ущерба отделке помещения. Это позволяет при необходимости произвести переконфигурацию или полностью снять пленку, например при переезде.

Что касается недостатков, то к таковым можно отнести высокую стоимость оборудования по сравнению с другими видами электрополов. Помимо этого следует учитывать особенности ИК обогревательных панелей, а именно:

• Монтаж ПЛЭН должен производиться на ровную (гладкую) поверхность, в противном случае велика вероятность повреждения нагревательного элемента.
• Укладка должна вестись только на свободном пространстве, то есть, предметы мебели не должны находиться в месте установки ИК пленки. Это ограничение не позволяет использовать всю площадь пола. Как показывает практика, система ПЛЕН монтируется, в лучшем случае, на 70% от общей площади.
• Не имея навыков подключить ПЛЭН с первого раза практически нереально, это связано с особенностями монтажа.
• Установка электропола во влажных помещениях (ванной комнате или бане) нежелательна, поскольку ошибка монтажа может привести к опасным для человека последствиям.

Сфера применения

Несмотря на то, что некоторые производители ПЛЭН позиционируют свою продукцию как альтернативу центральному отоплению самостоятельное использование той системы для обогрева зимой дачи, дома, магазина, склада или зданий другого типа экономически невыгодно. Для этого лучше использовать водяной котел и трубчатый обогреватель для теплого пола, несмотря на то, что монтаж такого оборудования значительно сложнее. Что касается промышленных и производственных помещений, для них больше подходят газовые излучатели.

Газолучистое отопление цеха максимально эффективно при потолочном расположении

Идеальная сфера применения ИК пленок – вспомогательная система отопления, которая используется для подогрева детской, лоджии, французского балкона или полов частного дома.

Данная система также может использоваться для отопления небольших вспомогательных помещений, например гаража, птичника или курятника, подвала и т.д. Нередко ПЛЭН используется в качестве обогревателя грунта в теплице из поликарбоната.

Учитывая выше изложенные факты можно констатировать, что Эффективность ПЛЭН снижается при увеличении площади обогрева.

Основные технические характеристики

Несмотря на большое число производителей ПЛЭН, основные параметры их продукции довольно схожи, приведем основные из них:

• Характеристики питания: 220-240 В переменного тока, с частотой 50 Гц.
• Максимально мощность ≈ 200 Вт/м².
• Среднесуточная мощность — 25-65 ВТ/м².
• Допустимая температура нагрева 150°С, точка плавления 250°С.
• Температура нагревательных элементов — 45-50°С.
• Ширина 0,50-1,0 м.
• Длина рулона – до 50 м.
• Максимальная длина укладки – 8 м.
• Толщина – до 0,4 мм.
• Инертность нагрева – не более 3 минут.
• КПД до 90%.

Монтаж на пол, потолок, стены

Теперь, когда мы получили общее представление о ПЛЭН, можно перейти к описанию установки. Прежде, чем преступать к процессу, необходимо спланировать размещение пленки по поверхности пола. Как мы помним, пленка должна быть размещена только на свободных участках. Рекомендуем сделать план помещения, указать на нем расположение мебели и ИК покрытия.

Пример плана укладки ИК пленки с учетом интерьера комнаты

Исходя из результата, несложно рассчитать площадь пленки, а зная ее ширину – длину ленты. После этого производим расчет мощности, это позволит не только подобрать автоматический выключатель, но и оценить рентабельность такого отопления.

Расчет мощности

Зная общую площадь нагревателя ПЛЭН, производим расчет максимальной мощности. Например если для отопления дома необходимо 100 м², то максимальная нагрузка составит 20 кВт, а ток чуть больше 90 А (I=P/U), что довольно много для бытовой электросети. Среднесуточное потребление будет порядка 2.5-6.5 кВт. То есть, при 10 часах работы, такая система будет потреблять в сутки от 250 до 650 кВт/ч, а это очень дорогое удовольствие. Как видите, простейший расчет еще раз говорит о том, что использовать ИК пол в качестве основного отопления невыгодно.

В сети можно найти ресурсы с онлайн калькулятор, позволяющем существенно упростить процесс расчета.

Алгоритм действий при укладке теплого ИК пола

Сделав расчеты и убедившись, что их результаты устраивают, приступаем, непосредственно, к укладке. Ниже представлена типовая схема монтажа.

Схема укладки ПЛЭН

Будем исходить из того, что поверхность пола выровнена и очищена мусора и пыли, а все необходимые материалы уже приобретены. В этом случае алгоритм действий будет следующим:

1. Устанавливаем терморегулятор на заранее выбранное место (собственно, этот пункт может быть выполнен позже, перед подключением уложенной пленки).
2. Первичное основание укладываем теплоизолятор, желательно, чтобы он был с отражающим слоем. Если монтаж производится на бетонное покрытие, то рекомендуется в первую очередь постелить гидроизоляцию, в качестве которой может выступать пластиковая пленка. Чтобы зафиксировать термо- и гидроизоляцию используем монтажную ленту.
3. Производим нарезку и раскладку ПЛЭН согласно составленному ранее плану. Близко к стене пленку не укладываем, оставляем отступ 10,0-15,0 см, чтобы было можно установить плинтус. Помним, что максимальный по длине отрезок не должен превышать 8-ми метров. Разрезы нужно выполнять только в указанных местах, они могут быть отмечены пунктиром или символом виде ножниц. Пленка режется только в отмеченных для этого местах
4. Производим укладку нарезанных фрагментов таким образом, чтобы медные токопроводящие шины находились снизу. Следим, чтобы не было перехлестов. Укладка встык или с зазором между фрагментами допускается. Пример правильной укладки

Как и теплоизоляцию, фрагменты можно фиксировать монтажной лентой.

5. Производим подключение. Этот процесс требует более детального описания. Очередность действий следующая:

• В первую очередь отмеряем длину монтажных проводов и производим зачистку их концов на длину 10-12 мм.
• Берем идущий в комплекте к пленке контактный зажим и вставляем зачищенный конец провода в хвостовик. Контактные зажимы для подключения ИК пленки
• Производим установку зажима на медную ленту и обжимаем его, после чего изолируем. Установка и изоляция зажима
• Соединяем между собой фрагменты таким образом, чтобы они подключались параллельно. Схематическое изображение подключения фрагментов
• Устанавливаем термодатчик (входит в комплект). Он должен находиться на угольном покрытии. Желательно располагать его в таком месте, которое будет менее всего подвергаться нагрузке.
• Подключаем датчик и ПЛЭН к терморегулятору. Схема подключения должна быть приведена в руководстве к прибору.
• Тестируем собранную систему. Включаем обогрев и устанавливаем необходимую температуру. Если нет искрения, контакты не нагреваются, а система отключается при достижении заданной температуры, то можно констатировать, что подключение инновационного напольного отопителя выполнено правильно.

6. После подключения, производится установка отделочного покрытия. После этого монтаж системы можно считать завершенным.

Описанным способом можно устанавливать как ленточные ПЛЭН, так и ИК панели для обогрева.

Как устанавливается инфракрасное отопление на потолки?

Единственное отличие от описанного выше способа заключается в том, что на потолке необходимо установить деревянную обрешетку. К ней будет крепиться подложка, а на нее тепловые модульные элементы или ПЛЭН. Их крепление осуществляется при помощи строительного степлера. При этом необходимо следить, чтобы не пробить скобами карбоновое покрытие и токоведущие элементы конструкции. В остальном принцип монтажа не отличается от описанного выше.

Монтажная схема потолков ПЛЭН

Обозначения:

• А – Основное потолочное перекрытие.
• В – брус обрешетки.
• С – Слой пароизоляции.
• D – Термоизоляционное покрытие.
• Е – ИК элементы.
• F – Отделка потолка.

Примечательно, что правильно уложенный греющий потолок можно использовать совместно с натяжными потолками. Также заметим, что инфракрасники могут быть установлены не только на бетонные перекрытия в квартире, а и на деревянные потолки загородного дома, но использовать их в качестве основной системы отопления нерентабельно, даже если нет газа. Инфракрасное отопление при обогреве большой площади потребляет много электроэнергии. В таких ситуациях лучше использовать обогревающие конвекторы.

Что касается настенного монтажа, то он выполняется таким же образом, как и ИК пленочные потолки. Если стеновые основания гипсокартонные или деревянные, то обрешетка в этом случае не требуется.

Выбор производителя

Характеристики ПЛЭН примерно одинаковые, поскольку используется одна и та же технология производства, поэтому утверждения о преимуществах того или иного бренда не всегда достоверны. Хорошо зарекомендовал себя ПЛЭН завода «Зебра», в частности ЭВО 300, купить эту пленку можно практически любом крупном городе, хоть Хабаровске или Иркутске. Также много хороших отзывов об обогревающих пластинах Фракарро и Ориент.

Правда следует учитывать, что энергосберегающие технологии и не стоят на месте, поэтому на рынке регулярно появляются новинки, позволяющие понизить теплопотери, а соответственно и потребление электроэнергии. Поэтому при проектировании систем альтернативного отопления следует внимательно изучить этот вопрос.

Про пользу и вред

Завершая тему, следует упомянуть о мифах, в которых рассказывается, что ИК отопление дома наносит вред здоровью человека. Это абсолютно неверно, такие системы более безопасны, чем микроволновые плиты. Что касается пользы, то говоря правду, ее значение также сильно преувеличено в маркетинговых целях.
