Индукционное отопление: что не расскажут вам про этот котёл маркетологи – Индукционные котлы отопления — минусы и минусы. Сравнение с тэновым. Видео отзыв специалиста.

Индукционное отопление

Несмотря на традиционною популярность газовых и электрических котлов, все же индукционное отопление занимает значительную долю рынка и составляет сильную конкуренцию.

Индукционное оборудование позиционируется в качестве эффективного и экономичного варианта отопления дома. Ранее установки активно использовались в промышленности, но сегодня они применяются и в бытовых целях.

Ниже рассмотрим принципы функционирования индукционного отопления, а также популярные мифы.

Индукционная катушка

Принципы функционирования индукционного отопления

В основе работы индукционного отопления лежит использование электромагнитной индукции. Понять работу системы в целом достаточно просто. Для этого следует пропустить электрический ток через катушку из толстой проволоки. В следствие этого вокруг катушки начинает образовываться электромагнитное поле.

При размещении вблизи этого поля ферромагнетика, который выступает в виде притягивающего материала, то очень скоро он нагреется. Поэтому самым элементарным примером индукционного отопления является катушка, выполняющая роль источника тепла. Сама катушка наматывается на трубу из диэлектрика.

Вовнутрь этого устройства, необходимо разместить стальной сердечник. При соединении катушки с источником электроэнергии металлический стержень будет нагреваться. После подключения конструкции к магистрали с циркулирующим теплоносителем вы получите превосходный способ отопления. Несмотря на примитивность данного примера, даже самодельное индукционное отопление будет функционировать.

Принцип работы индукционного отопления

Если коротко описать принцип работы, то для этого потребуется всего лишь несколько суждений. Электрическая энергия создает электромагнитное поле. Металлический сердечник нагревается под воздействием электромагнитных волн. Избыточное тепло от стержня идет к теплоносителю, нагревая его.

Теплоноситель в таких системах может быть не только обычной водой, но и этиленгликолем, и маслом. Из-за того, что жидкость нагревается интенсивно, получаются конвекционные потоки. Горячий носитель тепла идет вверх, а его мощи уже достаточно, чтобы работал небольшой контур. Если же магистраль имеет большую протяженность, — то требуется ставить циркуляционный насос.

Индукционная плита как обогреватель можно ли нагреть квартиру с помощью плиты

Как самому сделать индукционный котел

Теперь о том, как сделать индукционный котел своими руками. Если все делать самостоятельно, нужны немалые познания. Например, два электронщика возились больше полугода, перевели множество запчастей, истратили на них кучу денег. Рабочую установку, в конце концов, собрали, результатом очень довольны, но выложили только фото.

Вот что сотворили два электронщика

На сайтах производителей имеется только общая информация с демонстрацией принципов работы и никаких схем. Оно, в общем-то, и понятно.

Те модели, которые предлагают сделать: пластиковую трубу заполнить отрезками проволоки и сверху намотать проволоку, может, и работают, но явно недоделаны. Необходима серьезная защита: витки катушки оказываются сверху, а по ним бежит ток. Причем из сети 220В. К тому же нет никакого контроля температуры, что чревато: пластик ведь плавится. Требуется также расчет скорости движения теплоносителя и еще много чего. В общем, небезопасно это.

Это вся схема элементарного индукционного котла, который предлагают сделать своими руками

Ниже расположено видео, в котором представлен один из вариантов такого самодельного индукционного котла отопления. В исполнении он несложен:

В толстостенную пластиковую трубу (на видео — полипропилен с алюминиевым армированием) набиваются металлические элементы. В каких-то вариантах это небольшие куски металлической проволоки 5-7мм диаметра, в этом видео — проволока магнитного фехраля, которая не будет ржаветь, но магнититься.
С двух сторон на трубу надевается стека. Она не даст проваливаться металлическим элементам.
С обоих закрытых концов устанавливаются фитинги, при помощи которых котел (уже котел) устанавливаться будет в систему. Примерная схема установки изображена на рисунке.

Схема подключения индукционного котла в систему отопления

Обратите внимание на необходимость группы безопасности. По словам самого автора этого котла, вода греется слабо

Требуется большая мощность (у него порядка 1,8кВт а нужно 3кВт)

На саму трубу наматывается медная проволока. Желательно проволоку найти эмалированную. Витков нужно сделать 90-100, шаг желательно выдерживать. Ну и постарайтесь все-таки чем-то витки прикрыть. Например, так, как на предыдущем варианте из видео (он был забит кусочками проволоки).
После чего нужно котел встраивать в систему отопления, запускать циркуляцию и только потом подключать катушку к электросети. Без теплоносителя труба оплавится очень быстро.

По словам самого автора этого котла, вода греется слабо. Требуется большая мощность (у него порядка 1,8кВт а нужно 3кВт).

Принцип действия

В основе действия индукционных котлов и других нагревательных приборов этого типа лежит способность токопроводящих материалов нагреваться под действием вихревых токов, создаваемых в результате электромагнитной индукции.

Источником индукции служит высокочастотный переменный ток, проходящий по первичной обмотке нагревательного прибора, выполненной в виде катушки. Нагревательный элемент, помещенный внутрь катушки, играет роль вторичной короткозамкнутой обмотки. В нем происходит преобразование электромагнитной энергии в тепловую.

Вихревые токи возникают и при промышленной частоте 50 Гц, но эффективность нагревателя при этом будет невысока, а работа прибора будет сопровождаться сильным гулом и вибрацией. При повышении частоты до 10 кГц и выше шум исчезает, вибрация становится неощутимой, а нагрев усиливается.

Данная статья рассказывает о том, как сложить печи для дачи на дровах своими руками. Об особенностях эксплуатации дровяного котла с водяным контуром можно узнать здесь Об особенностях и преимуществах конструкции кирпичной печи с водяным контуром можно смотрите: http://gidpopechkam.ru/pechki/kirpichnaya-vodyanym-konturom.html

Еще один вариант

Для его изготовления понадобится пластиковая труба диаметром 63 мм и длиной 50 см, стальная проволока диаметром 3 мм, медный проводник сечением 2,5 мм 2 и длиной 11 метров.

Стальная проволока нарезается отрезками по 7 см. Она укладывается в отрезок пластиковой трубы.
В патрубок впаивается два переходника на резьбовое соединение 1″. С двух сторон прикручиваются фильтры грубой очистки через ниппели на 1″.
На поверхность трубки приклеиваются параллельные полоски из текстолита.
На них укладываются витки медного проводника. Расстояние между ними должно быть одинаковым. После этого они заливаются при помощи эпоксидной смолы.
Изделие монтируется в трубу системы отопления и подключается к источнику высокочастотного напряжения.

Количество витков, а также длину проводника, придется подбирать опытным путем, т. к. протяженность и вместимость системы у каждого разная. Стальная проволока, нагреваясь от индуктивных токов, будет отдавать температуру воде, которая будет проходить через патрубок. Такой вариант нельзя будет использовать как самостоятельное устройство, но оно будет отличным дополнением к основному источнику, что позволит сэкономить на расходе теплоносителя.

Преимущества и недостатки котлов из пластиковой трубы

Преимущества индукционных котлов:

Вода в системе отопления нагревается в два раза быстрее и имеет двойной нагрев.
Инерция намного меньше, чем при применении котлов на газу или другом топливе.
Магнитная индукция препятствует образованию накипи.
Бесшумная работа.
Отсутствует необходимость в чистке и обслуживании котла.

Как у всякого явления или конструкции, у индукционных котлов есть и свои недостатки:

Перед использованием необходимо убедиться, что сердечник полностью заполнен водой и в процессе работы уровень воды не должен понижаться, иначе пластик просто расплавится.
Котел можно использовать только в закрытой принудительной системе отопления.
Высокая стоимость промышленных образцов.

Мощность котла должна обеспечивать должный уровень отопления в помещении. Наиболее приемлемая формула: 1 кВт на 10 м 2 .

Индукционный котел – это прекрасная альтернатива другим отопительным приборам. Если есть возможность изготовить его дома, навыки работы с инструментами и сборки оборудования, умение монтировать отопительное оборудование, то можно изготовить такой прибор самостоятельно. Если же вы не уверены в себе, то лучше купить готовый котел и пригласить специалистов для его монтажа.

Посмотрите видео, в котором показано, как можно самостоятельно сделать индукционный электрокотёл:

https://youtube.com/watch?v=F6yIXht5gks

В этом видео показан процесс изготовления котла для индукционной плитки:

Механизм действия индукционного котла

По конструкционному исполнению такие котлы представляют собой своего рода электрические индукторы, в состав которых входит две короткозамкнутые обмотки.

Так, внутренняя обмотка отвечает за преобразование поступающей электрической энергии в специальные вихревые токи. В агрегате образуется электрическое поле, которое в дальнейшем поступает на вторичный виток. Последний одновременно выполняет функции нагревательного элемента отопительного агрегата и корпуса котла.

Схема индукционного вихревого агрегата для отопительной сети

Вторичная же обмотка отвечает за передачу образующейся энергии непосредственно на теплоноситель системы отопления. В качестве теплоносителя в подобных установках используются специальные масла, незамерзающие жидкости или чистая вода.

Внутренняя обмотка нагревателя подвергается воздействию электроэнергии. В результате появляется некоторое напряжение и образуются вихревые токи. Созданная энергия отдается вторичной обмотке, после чего начинается нагрев сердечника. По достижению нагрева всей поверхности, теплоноситель начнет давать тепло радиаторам, а они — обогреваемым помещениям.

Важные замечания по монтажу и использованию котла

Самодельные индукционные котлы предельно просты в сборке, установке и эксплуатации. Однако прежде чем начинать пользоваться подобного рода нагревателем вам нужно знать несколько важных правил, а именно:

самодельная индукционная нагревательная установка предназначена для использования только в системах обогрева закрытого типа, циркуляция воздуха в которых обеспечивается при помощи насоса;

Закрытая система отопления

разводка отопительных систем, которые будут работать в комплексе с рассмотренным котлом, должна быть выполнена из пластиковых либо пропиленовых труб;

Пластиковые трубы для отопления

для предотвращения появления разного рода неприятностей, устанавливайте нагреватель не вплотную к ближайшей поверхности, а на некотором удалении – не менее 30 см от стен и 80-90 см от потолка и пола.

Патрубок котла настоятельно рекомендуется оснастить подрывным клапаном. Через это простое приспособление вы сможете при необходимости избавлять систему от лишнего воздуха, нормализуя давление и обеспечивая оптимальные условия эксплуатации.

Клапан обратный подрывной

Таким образом, из недорогих материалов при помощи простейших инструментов вы можете собрать полноценную установку для эффективного обогрева помещений и нагрева воды. Следуйте инструкции, помните об особых рекомендациях и уже очень скоро вы сможете наслаждаться теплом в собственном доме.

Котел отопления из индукционной плитки

Но тем, кто хочет сделать индукционный котел, совсем необязательно собирать нагреватель самостоятельно. Все что нужно — купить индукционную бытовую плитку. Стоит она от 50$ и выше. Дальше идут варианты:

Если есть металлический или чугунный радиатор (алюминиевые не подходят) можно просто прислонить плитку к радиатору и включить ее. Радиатор начинает греться, распространяя тепло по помещению. В комнате 20 м 2 работала плитка, выставленная на 0,8 кВт. При -20 о С в комнате было +25 о С. Это не самый эффективный способ, но довольно неплохой. И проверить его работу проще простого. Особенной тем, у кого плитка есть.

Нельзя сказать, что это котел, но отапливает комнату хорошо, а электричества «тянет» мало

Второй простой вариант. Сварить «котел» из металла. Просто емкость для воды. Подавать с одной стороны холодную воду, с другой забирать нагретую, поставить циркуляционный насос. К одной из стенок прислонить все ту же плитку, которая и будет греть воду в емкости. Это работает. В доказательство — видео, расположенное ниже.

Такой вариант котла из индукционной плитки может сделать действительно любой

Только еще раз обращаем внимание. Чтобы жидкость или поверхность нагревалась, металл должен магнититься

Хорошая нержавейка (немагнитная) или алюминий не подходят: в них токи Фуко не распространяются. Кроме того, что и делать ничего почти не нужно, такой вариант хорош тем, что на плитке есть система контроля и безопасности, которая в случае перегрева отключит устройство.

И еще одна модель котла на плитке. Тут другой подход, но идея та же.

Из представленных трех вариантов самодельных индукционных котлов отопления два — это не совсем котлы (или совсем не котлы — как посмотреть). Но при этом отапливать с их помощью помещения можно. Способы с индукционной плиткой проверяется элементарно, особенно это просто для тех, у кого такая плитка имеется. Для повышения теплоотдачи в варианте плитка + радиатор можно устроить обдув вентилятором (если нужно). Но насколько это работает нужно проверять на собственном опыте.

Когда целесообразнее самостоятельное изготовление

Делать котел своими руками целесообразно для домов с сезонным проживанием. Как правило, в таких зданиях устанавливается оборудование невысокой мощности, и нет нужды тратить огромные средства на покупку готовой модели. Затраты на изготовление прибора своими руками при этом минимальны.

Даже к самодельному агрегату легко подобрать дополнительные блоки автоматики, позволяющие устанавливать необходимые температурные параметры. Такое устройство позволит не просто задать нужные показатели на продолжительный срок, но и обеспечит удаленное управление всей системой отопления.

Вихревой индукционный котёл лучший способ уменьшения расходов на отопление

Вихревой нагреватель

Ещё одним плюсом использования электрообогрева является простота обслуживания систем отопления, смонтированных на основе электрокотлов. Однако удобство применения электроэнергии для отопления жилья становится всё более затратным способом получения тепла в доме – оплата счета за потребление электричества с каждым отопительным сезоном становится для многих непосильной.

Владельцы домов начинают искать альтернативу электрокотлам, основой конструкции которых является стандартный ТЭН.

Постепенно набирают популярность индукционные электрические котлы, также преобразующие электроэнергию в тепло, необходимое для обогрева помещений. Однако их конструкция позволяет использовать энергоноситель гораздо экономнее, что значительно уменьшает текущие расходы на содержание дома в отопительный сезон.

Экономия электроэнергии идет за счёт быстрого нагрева теплоносителя системы отопления. Это происходит благодаря индукционному устройству, заменившему в котле традиционный ТЭН.

Кроме уменьшения расходов на отопление у данных котлов имеется солидное количество преимуществ перед другими электрокотлами – высокий КПД, долгий срок службы (не менее 25 лет) и отсутствие накипи.

Индукционный котел своими руками

Хотите обустроить свой дом эффективным и одновременно с этим экономически выгодным обогревом? Тогда обязательно обратите свое внимание на современные индукционные котлы. Подобные агрегаты характеризуются высокой производительнос тью и имеют при этом предельно простую конструкцию, поэтому со сборкой индукционного отопительного котла можно с легкостью справиться своими руками

Работа рассматриваемого оборудования основывается на использовании индукционной электрической энергии.

Такие котлы абсолютно безопасные и экологически чистые. Во время их эксплуатации не выделяется никаких побочных продуктов, способных навредить человеку и состоянию окружающей среды.

Содержание пошаговой инструкции:

Самодельные индукционные котлы отопления

С темой об эффективности и экономичности индукционных котлов, чем дальше, тем все непонятнее. Обсуждение идет активно, и на многих форумах в том числе. Но вот открытыми и доступными остаются только те, в которых доказывается что экономия эта — выдумки нечистоплотных продавцов. Другие же становятся недоступными.

Основной довод противников использования индукционных котлов — закон сохранения энергии. Причем трактуется он так: на какой бы нагреватель не подали 1кВт электроэнергии, выработать он может только чуть меньше 1кВт тепловой энергии. Чуть меньше — за счет потерь и не стопроцентного КПД. Потому что ТЭН, что индукционный нагреватель потратит на выработку одного количества тепла одинаковое (или почти) количество электроэнергии. А так как индукционные котлы намного дороже, то и покупать их — тратить впустую деньги.

Экономит индукционный котел электроэнергию или нет? Вот в чем вопрос…

Нашлись и оппоненты. Их мало, но они есть. Теория эта не относится к разряду простых, и нужны глубокие знания. Но суть возражения такова: нагреватель при потреблении 1кВт электроэнергии производит 1кВт энергии, но не вся эта энергия тепловая. А по производству именно тепловой энергии индукционные нагреватели оказываются намного более продуктивными, чем традиционные ТЭНы. И прямое тому подтверждение — бытовые индукционные плитки. В них на нагрев того же количества воды требуется меньше электроэнергии. Это легко проверяется: берете две плитки одинаковой мощности — индукционную и со спиралью. Потом ставите две одинаковые кастрюли с водой, включаете и засекаете, сколько времени при одинаковой мощности уходит у каждого из агрегатов. Чем меньше время до закипания — тем меньше потрачено электроэнергии.

Простой вариант

Самый простой котел можно собрать в домашних условиях, обладая навыками работы со сварочным аппаратом, а также болгаркой. Перед тем как сделать котел, необходимо подготовить металлическую квадратную трубу размером 50×50 мм с толщиной стенок 2 мм. Процесс изготовления, вы можете увидеть в разделе Видео.

Размеры трубы и форма трубы могут отличаться, только толщина стенок не должна быть маленькой.

При помощи болгарки необходимо разрезать профильную трубу на отрезки, длиной в 50 см. Их понадобится 5‒6 штук (все будет зависеть от ширины используемой индукционной плитки).
Дополнительно нужно заготовить два элемента длиной в 25 или 30 см (все зависит от того, сколько секций было выбрано).
Части по 50 см свариваются между собой. Все они должны располагаться вертикально. Вначале их можно зафиксировать прихватками, а дальше хорошо проварить все стыки.
У двух дополнительных заготовок нужно срезать одну сторону, чтобы получился П-образный профиль.
К готовому модулю из 5 элементов на нижнюю и верхнюю часть наваривается два отрезка с одной удаленной стенкой. Их цель — объединить все отдельные секции в контур.
Далее необходимо герметично заварить образовавшиеся отверстия по бокам.
Выполняется врезка входящего и отводящего патрубка. Они должны быть расположены по диагонали, один снизу, другой сверху. Можно использовать трубу в ¾». К ним подваривается два отвода с резьбами для того, чтобы потом было легче монтировать в готовую систему отопления.
Все швы после сварки зачищаются при помощи болгарки. Готовая конструкция обезжиривается и покрывается краской.
Аппарат монтируется в установленный контур. Снизу подводится обратный ток теплоносителя, сверху – отходящая труба.
В роли нагревательного элемента выступает обычная индукционная плита. Приобретать плиту необходимо с возможностью регулировки силы тока и температуры.
Она располагается за котлом впритык к его задней стенке.
Вода, проходя через эту конструкцию, успевает прогреваться. В системе обязательно должен быть расширительный бачок, а также насос принудительной циркуляции.

Этот же вариант можно сделать и в горизонтальном исполнении. Для этого нам понадобится профильная труба 20×25 см. Два ее торца завариваются при помощи металлических заглушек, чтобы получился замкнутый сосуд. В верхней стенке прорезается два отверстия, в одно монтируется клапан сброса воздуха, в другое – труба, по которой вода будет уходить в систему. Сбоку врезается патрубок обратки.

Внутреннее устройство индукционного нагревателя и принцип его работы

Конструкция такого устройства, созданного для получения теплоэнергии, в простейшем виде аналогична трансформатору. Как и трансформатор, индукционный генератор состоит из короткозамкнутых обмоток – первичной и вторичной.

Первичная обмотка служит для преобразования электроэнергии в вихревые токи, создающие электромагнитное поле, направленное на вторичную обмотку. Вторичная обмотка одновременно является и корпусом индуктора, и нагревательным элементом, передающим полученную энергию в систему отопления. Теплоносителем может быть любая электропроводящая жидкость, начиная от обычной технической воды, до масла и антифриза.

Поскольку вихревой индукционный нагреватель (или просто вин) при работе не выделяет продукты разложения топлива, то он наиболее безопасен среди различных видов обогревательного оборудования, используемого для обеспечения теплом зданий различного назначения. Такая система отопления гарантирует благоприятный состав атмосферы, что означает сохранение её экологической чистоты.

Система отопления начинает работу сразу после подачи напряжения на внутреннюю обмотку. Возникающее электромагнитное поле направляет вихревые токи на поверхность сердечника, расположенную снаружи.

Их плотность практически моментально возрастает, нагревая поверхность сердечника, а затем и полностью весь элемент. Это тепло и служит для нагрева теплоносителя, циркулирующего в котле.

Следует иметь в виду, что устройство врезается в отопительную систему при помощи двух патрубков. Нижний из них служит для подачи охлаждённого теплоносителя. Он монтируется на входе в котёл, а через второй патрубок нагревшийся теплоноситель направляется в отопительную систему.

Подача нагретого теплоносителя осуществляется за счёт гидростатического напора. Поскольку теплоноситель постоянно циркулирует в системе, осуществляя отвод горячей жидкости в систему отопления, то возможность перегрева оборудования полностью исключена.

Самодельные варианты

Существует несколько вариантов конструкций, которые легко создать своими руками. В основе первого варианта лежит система из пластиковых труб и высокочастотный инвертор. Последний придется приобрести отдельно. Желательно, чтобы модель обладала функцией плавной регулировки тока. Минимальный показатель мощности — 15 ампер, но для качественного обогрева лучше выбирать более мощные варианты.

Нагреваемый элемент можно собрать из стальной катанки или проволоки диаметром 7 мм. Корпус индукционной катушки одновременно выполняет функцию части трубопровода и может изготавливаться из пластиковых толстостенных труб с внутренним диаметром около 50 мм.

К корпусу прикрепляются два патрубка. По одному из них к котлу подается холодный теплоноситель, а по другому отдается нагретая вода. Внутренняя часть корпуса полностью заполняется нагреваемым элементом. Торцы можно закрыть кусками стальной сетки.

Устройство в доме

Для того чтобы сделать индукционную катушку, пластиковую трубу тщательно обматывают медным проводом. После этого самодельное устройство монтируется в трубопровод. С этой целью просто вырезается кусок трубы, на место которого и будет вставлена катушка. Прежде чем подключать устройство, в систему необходимо залить теплоноситель — иначе корпус просто расплавится.

Еще один простой вариант, который легко сделать своими руками — это агрегат с трехфазным трансформатором. Две трубы свариваются между собой в форме кольца. Эта конструкция будет выполнять функцию нагревателя. На корпус наматывается обмотка. Подача и отвод теплоносителя, как и в предыдущем варианте, обеспечивается двумя патрубками. Всю конструкцию можно поместить в теплоизолирующий кожух, чтобы минимизировать потери тепла во время эксплуатации оборудования.

Индукционный котел обязательно должен быть заземлен. Устанавливать его можно только в закрытые сети отопления с принудительной циркуляцией. Он подходит для монтажа в системы с любым видом труб, включая пластиковые. При установке агрегата необходимо соблюдать расстояние не менее 30 см между котлом и стенами. От пола и потолка это расстояние должно быть не менее 80 см. Даже созданный своими руками индукционный котел можно оснастить дополнительной группой безопасности и автоматикой. Эта работа сложнее, но она обеспечит стабильное функционирование всей системы.

Индукционное отопление дома своими руками, система нагрева воды

Сегодня индукционное отопление создает довольно сильную конкуренцию газовым и электрическим котлам. А на рынке отопительного оборудования индукционные котлы позиционируют как один из самых экономичных вариантов. Если в промышленности такие котлы стали появляться в далеких 80-х, то уже в 90-х их начали использовать и в бытовых целях.

Основные принципы работы

Принцип работы индукционного котла

Уже из названия индукционного отопления можно понять, что в основе работы таких котлов – принцип электромагнитной индукции. И чтобы точно понять, как же работает система, достаточно через катушку толстой проволоки пустить большой ток. Вокруг этого устройства обязательно появится электромагнитное поле, и довольно сильное. И если поставить в него любой ферромагнетик – то есть тот металл, который притягивается, то он нагреется – и достаточно быстро.

Рекомендуем к прочтению:

Итак, простейший пример индукционного отопления, то есть, источника тепла, — это катушка, которая намотана на трубу из диэлектрика.

Вовнутрь необходимо поместить сердечник из стали. Катушка, которая подсоединена к источнику электричества, будет нагревать стержень из металла. Теперь остается подключить устройство к магистрали, где циркулирует носитель тепла, — и такое примитивное индукционное отопление своими руками начнет работать.

Рекомендуем к прочтению:

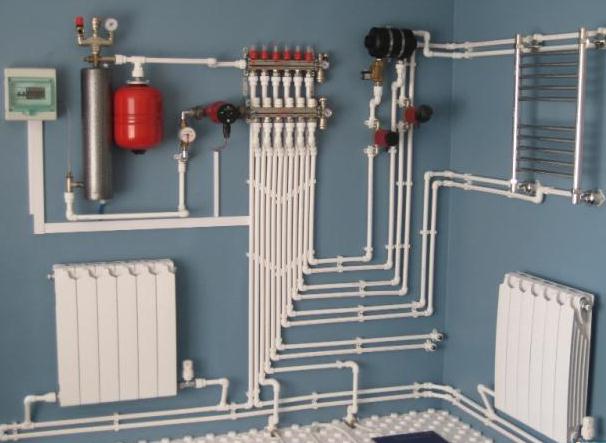

Система отопления с индукционным котлом

Развенчание мифов

Порой в магазинах, продающих оборудование, осуществляющее индукционное отопление дома, можно услышать просто нереальные характеристики, присваивающиеся ему. И, к сожалению, не всегда такие свойства являются правдивыми. Существует несколько основных моментов, о которых следует знать правду:

Новизна принципа. Многие утверждают, что это инновационные технологии, которые построены на основе принципов физики. В реальности дело обстоит так: явление электромагнитной индукции было открыто Майклом Фарадеем еще в 1831 году. И уже с ХХ столетия индукционная система отопления вовсю использовалась в промышленности для того чтобы плавить сталь. Как видим, это не новая технология, а всего лишь известный принцип, нашедший применение в современности в бытовых целях.

Нагрев воды в индукционном котле

Экономичность. Частое утверждение – что индукционный нагреватель для отопления использует на 20-30% менее энергии, нежели другие электрические аналоги. В реальности же все так: любой прибор нагревания все 100 процентов энергии, которую он использует, превращает в тепловую – конечно если он не делает механическую работу. КПД может быть и меньшим. Здесь все зависит от того, как рассеивается тепло вокруг прибора отопления. Время, за которое носитель тепла нагреется до нужной температуры, прямым образом зависит от того, насколько эффективна работа нагревательного элемента. Поэтому высокие речи о революционной экономичности – это лишь уловки. Ведь закон сохранения энергии никто не отменял. Чтобы получить 1 кВт тепла, нужно потратить не менее 1 кВт электричества. Помимо этого, какая-то часть тепла будет тратиться просто так. Например, сама катушка греется, так как сопротивление проводника не нулевое.

Экономический эффект использования индукционного котла

Долговечность. Еще одно частое утверждение – это то, что отопление индукционной плитой будет работать у вас не менее 25-ти лет, и что это наиболее долговечный вариант отопления электричеством. Механическое изнашивание котлов такого типа невозможно, так как у них нет подвижных элементов. Медная обмотка обладает большим запасом прочности, и если использовать ее при надлежащем охлаждении, то прослужит она долго. Сердечник в любом случае будет постепенно разрушаться – так как на него могут влиять агрессивные примеси, а постоянный нагрев-остывание не будет придавать прочности. Но заметим, что даже этот процесс – очень долгий. В схеме управления – несколько транзисторов. Именно они и будут определяющими срока эксплуатации всего оборудования без отказа. Обычно дается гарантия на 10 лет. Хотя известны случаи, когда оборудование работало и 30 лет. Вывод из этого всего следующий: индукционные нагреватели воды для отопления будут намного дольше работать, чем аналоги – ТЭНы.

Незаменимые свойства. Многие говорят, что индукционные котлы сохраняют свои первоначальные характеристики в течение десятилетий из-за того, что здесь не появляется накипь. Первым делом, скажем, что влияние накипи немного преувеличивается. Слой извести не имеет высоких теплоизолирующих свойств, а в замкнутой системе много отложений не появится. Но этого нельзя сказать о сердечнике – здесь накипь – это частое явление. Так, отопление с помощью индукционной плиты действительно не подвержено накипи.
Бесшумная работа. На самом деле, если изучить отзывы, то можно сказать, что любой электробойлер не будет шуметь при нагревании воды, так как здесь нет акустических колебаний. Шум может появиться только от насосов. Так что суждение верно.
Компактность. Индукционное оборудование можно устанавливать в любом помещении. Это утверждение верно: данное устройство – это отрезок трубы, который не требует особого места.

Индукционный котел

Индукционный нагрев воды для отопления – безопасен. Если случится утечка носителя тепла, то электромагнитное поле не исчезнет автоматически. Сердечник продолжит нагреваться, если не прекратить электроснабжение, то корпус и крепление расплавятся через считанные секунды. Именно поэтому при установке следует предусмотреть автоматическое отключение индукционного котла в таких ситуациях.

Индукционная система отопления — преимущества и недостатки. Жми!

Отопление является непременным атрибутом практически всех загородных домов и коттеджей. Ведь от того, как функционирует отопительная система, во многом зависит тепло и уют домашнего комфорта.

На современном рынке отопительного оборудования весьма широкую нишу занимают котлы всевозможных модификаций. Каждый может подобрать себе индивидуальный котлоагрегат в зависимости от возможностей и технической необходимости.

Однако стоит отметить, что постоянный рост разных видов топлива приводит к тому, что многие владельцы домовладений начинают задумываться над тем, какое отопление установить, чтобы оно эффективно обогревало помещение, и при этом была явной экономия денежных средств, затраченных на обогрев жилища.

Альтернативным в этой ситуации может стать индукционное отопление, которое по праву можно считать новинкой технологической мысли.
Для того, чтобы понимать о чем идет речь, мы в этой статье подробно раскроем все важные стороны этого вида отопительного оборудования, а также расскажем о том, каков принцип работы этого отопления.

Конструкция

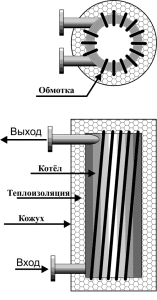

Схема индукционного котлаОсновным элементом этого вида отопления является индукционный котел.

Этот агрегат представляет собой своего рода электрический нагреватель воды, который функционирует на основе действия электромагнитной индукции.

Конструкция этого электрического котлоагрегата, как правило, состоит из следующих основных элементов:

наружный корпус, который изготовлен из металла;
внутренний узел, состоящий из ферромагнитных труб с обмоткой;
изоляционный элемент, который расположен между корпусом и внутренним узлом, выполняет одновременно функции изоляции света и тепла.

Таким образом, уникальная конструкция индукционного агрегата позволяет его использовать для отопления жилища, обогрева гаража и различных хозяйственных помещений.

Как работает

Принцип работы котла этого вида заключается в ряде следующих действий:

Теплоноситель поступает в котел через нижнюю часть.
Во внутреннем узле теплоноситель нагревается под воздействием магнитного поля за счет того, что имеет большую поверхность соприкосновения с теплообменником.
Нагретая вода поступает через верхний патрубок непосредственно к батареям отопления.

Наглядно принцип работы электрического котла этого вида можно рассмотреть на следующем рисунке.

Устройство индукционной отопительной системы

Отопительная система этого вида состоит из следующих элементов:

Циркуляционный насос.
Батареи отопления.
Индукционный котел.
Мембранный бак.
Блок управления системой.
Водозапорные шаровые краны.

Исходя из вышеуказанной схемы, смело можно сделать вывод: индукционное отопление вполне можно сделать своими руками.

Основные преимущества и недостатки

Отопительная система на основе индукционного котла обладает целым рядом положительных моментов, к которым можно отнести:

коэффициент полезного действия составляет практически 99%;
небольшие габаритные размеры оборудования;
нагрев теплоносителя осуществляется достаточно быстро;
возможность установки в любых помещениях;
бесшумность работы котлоагрегата системы;
имеет достаточно длительный период эксплуатации;
не требует регулярного технического обслуживания и удаления накипи;
котел индукционного отопления работает без продуктов сгорания, поэтому не требуется оборудования отводных дымоходов и специальных помещений;
агрегат может работать как от постоянного, так и от переменного тока;
работа системы полностью автоматизирована, поэтому здесь не требуются человеческие усилия.

Стоит также указать, что индукционное отопление имеет и некоторые недостатки, к которым можно отнести следующие моменты:

индукционные котлы устанавливаются только в замкнутые отопительные системы;
обязательное наличие принудительной циркуляции;
обязательное оборудование электролинии в 380В для котлоагретов мощностью более 6 кВт;
если прекращается подача теплоносителя, то функционирование отопления автоматически прекращается.

И в заключение хочется сказать то, что многие отзывы владельцев индукционного отопления говорят о том, что это достаточно практичный способ обогрева любых типов зданий. И это действительно так! Ведь эффективность работы электрического котла этого вида и отличные технические характеристики не вызывают ни у кого сомнений.

Смотрите видео, в котором подробно рассказывается об особенностях и преимуществах индукционного отопления:

Индукционное отопление частного дома котлом своими руками

Содержание статьи:

Постоянный рост стоимости энергоносителей стал причиной появления новых технологий отопления. Помимо модернизации уже существующих систем производители предлагают принципиально новые методы нагрева воды. Особый интерес представляет индукционное отопление частного дома котлом своими руками.

Особенности индукционного отопления

Схема конструкции индукционного котла

Для повышения температуры теплоносителя необходимо обеспечить передачу тепла от энергоносителя воде. В традиционных электрических котлах за это отвечают ТЭНы. Однако они имеют ряд недостатков, которые в первую очередь связаны с повышенным потреблением электричества. Современная индукционная печь отопления работает по другому принципу.

Для того чтобы сделать индукционное отопление своими руками – необходимо досконально изучить специфику его работы. В основе его функционирования заложен принцип электромагнитного индуктора. Его конструкция состоит из двух обмоток, каждая из которых выполняет определенную функцию:

Первичная. Необходима для преобразования подаваемого на нее электричества в вихревой ток. Это один из шагов для создания индукционного явления;
Вторичная. Вследствие воздействия электромагнитного поля начинает нагреваться, тем самым передавая полученную тепловую энергию теплоносителю.

На практике для изготовления индукционного отопления частного дома своими руками понадобится внешний контур, который выполняет функцию корпуса. Внутренний сердечник изготавливается из стального стрежня, толщина которого обычно равна 10 мм. Такая конструкция позволяет уменьшить массу, и в то же время повысить эффективность работы. Для заводских моделей показатель КПД может достигать 98%. В то же время даже правильно сделанный индукционный котел отопления своими руками имеет значение этой характеристики порядка 87-90%.

Все индукционные системы отопления не комплектуются циркуляционными насосами, расширительным баком и системой безопасности. Эти компоненты необходимо приобретать отдельно.

Плюсы и минусы индукционных котлов

Индукционный котел заводской сборки

Действительно ли этот тип теплоснабжения насколько эффективен, как его рекламируют производители? Читая отзывы об индукционном отоплении нельзя сделать однозначный вывод. Многие потребители жалуются на большой расход электроэнергии, некоторые самодельные модели котлов явно опасны в эксплуатации.

До того, как делать индукционный котел отопления своими руками, подбирать для него компоненты и комплектующие – рекомендуется детально ознакомиться с плюсами и минусами этого типа теплоснабжения.

Преимущества:

Быстрое повышение температуры теплоносителя до требуемого уровня. В отличие от работы ТЭНов индукционный нагрев воды для отопления не требует дополнительных изоляционных материалов. Т.е. тепловая энергия от стержня передается непосредственно теплоносителю;
Долгий срок службы. Это обусловлено отсутствием движущихся частей и высокой надежностью материалов изготовления;
Небольшие размеры конструкции;
Не происходит формирование накипи на внутренних стенках. Это связано с небольшой вибрацией стержня во время его работы. Однако если читать отзывы об индукционных котлах отопления, то никто не жалуется на высокий уровень шума.

Но наряду с этим нужно учитывать и отрицательные моменты эксплуатации отопительных котлов этого типа:

Высокая стоимость заводских моделей. По-настоящему качественные электрические индукционные котлы отопления делаются с применением современных материалов, стоимость которых в большей степени и обуславливают высокую цену. Поэтому самодельные модели значительно уступают по качеству и техническим параметрам заводским;
Для установки котлов мощностью более 7 кВт потребует обустроить электросеть 380 В. В противном случае нагрузка не позволит работать оборудованию в нормальном режиме;
В случае отсутствия воды во время работы индукционной печи отопления произойдет перегрев и выход ее из строя. Поэтому в конструкцию должны входить датчики давления, которые соединяются с автоматическим выключателем. При падении давления будет выполнено автоматическое отключение устройства.

Определившись, что все-таки необходимо делать индукционное отопление самостоятельно – можно приступать к выбору оптимальной схемы котла и расчету его параметров.

Индукционный принцип нагрева уже не один десяток лет применяется в сталелитейной промышленности для нагрева металла. Именно из этой отрасли и пришли индукционные отопительные котлы.

Самодельный индукционный котел

Схема самодельного индукционного котла

Для изготовления индукционного отопление частного дома своими руками сначала необходимо сделать корпус. Для этого следует использовать жаропрочную сталь. В качестве внутреннего стержня обычно применяют стальную трубу, на которую устанавливают обмотку из медной проволоки.

Для уменьшения тепловых потерь наружные стенки утепляют базальтовой ватой. Таким образом возможен монтаж индукционных котлов для отопления частного дома в хозяйственных помещениях.

После установки внутреннего контура необходимо выполнить следующую работу:

Вывести контактные провода через специальные отверстия на внешней конструкции.
Тщательно заизолировать кабели в области их прохождения через наружный кожух.
Подключить котел к системе управления. Лучше всего приобрести заводскую модель этого компонента, так как в ней предусмотрены защитные и регулирующие элементы.

Пример самодельного индукционного котла

Перед первым запуском индукционного котла отопления сделанного своими руками, нужно проверить герметичность всей конструкции. Для этого следует герметизировать один из патрубков, а во второй с помощью насоса подать воду. После заполнения внутреннего пространства следует увеличить давление до максимального расчетного. Обычно этот показатель равен 15-20 атм.

На практике по-настоящему надежные и эффективные котлы для индукционного нагрева воды в отоплении нельзя сделать самостоятельно. Исключения составляют только небольшие конструкции, которые скорее выполняют функцию горячего водоснабжения, чем отопления.

Это связано со сложностью соблюдения всех технологических норм изготовления. Нередко в отзывах о самодельных индукционных котлах отопления можно столкнуться с попытками сделать их самостоятельно. Но после серии испытаний выбор останавливают на заводских моделях этого отопительного оборудования.

В случае неправильно сделанной обмотки возможно возникновение межвиткового электрического пробоя. Это приведет к короткому замыканию и выходу из строя оборудования. Поэтому котлы обязательно должны комплектоваться УЗО.

Правила организации индукционного отопления

Схема установки индукционного котла

Так как электрокотлы индукционные для отопления отличаются от обычных, то и требования к их эксплуатации также другие. Прежде всего, нужно знать, что установка этого типа оборудования возможна только в закрытых системах теплоснабжения. Для улучшения циркуляции теплоносителя можно установить насос.

Для того чтобы отопление из индукционной плиты было безопасным – необходимо адаптировать существующую проводку. Для этого следует посчитать мощность электрических приборов в доме, включая котел, и к полученной цифре прибавить запас 20%. Технические характеристики электрического кабеля должны быть не меньше полученной цифры.

Подключение индукционной печи теплоснабжения к электросети следует делать через отдельный кабель. Он должен соединяться непосредственно с центральным распределительным щитком. Подсоединение к этой силовой линии других приборов запрещено.

Для повышения эффективности и безопасности индукционного отопления, сделанного своими руками, потребуется установка следующих компонентов:

Расширительный бак. Необходим для компенсации давления в случае его превышения из-за перегрева теплоносителя. Температура внутри индукционного котла для отопления дома может достигать +110°С;
Датчик давления и температуры. Они подключаются к центральному блоку управления;
Циркуляционный насос. Его установка не обязательна, но желательна. Естественного теплового расширения воды может быть недостаточно для создания нормальной скорости движения;
Группа безопасности – воздухоотводчик и водной спускной клапан.

Часто в отзывах об индукционном отоплении можно встретить жалобы на деформацию пластиковых труб из-за чрезмерного перегрева воды. Во избежание этого все технические и эксплуатационные характеристики отопительной системы должны соответствовать предварительным расчетным.

Во избежание охлаждения воды при отключении электричества рекомендуется установить аварийный генератор. Это особо актуально для индукционных систем отопления частного дома.

Обзор производителей индукционных котлов

Индукционный котел заводского производства

Но что делать, если требуются индукционные электрокотлы для отопления заводского производства? Увы, но в настоящее время на рынке не так много производителей, продукция которых отвечает мировым стандартам.

При комплектации индукционного отопления, которое делается своими руками, рекомендуется проанализировать текущие предложения на рынке. При этом необходимо не только ознакомиться с отзывами об индукционных отопительных котлах, но и проверить их соответствие текущим нормам. Сделать последнее будет непросто, так как в настоящее время нет ГОСТов и СНиПОв, регламентирующих производственный процесс их изготовления. Максимум, с чем можно свериться – с внутренними техническими условиями производителя.

Но как в таком случае укомплектовать индукционное отопление частного дома надежным оборудованием? Для решения этого вопроса предлагаем обзор производителей котлов для индукционных отопительных систем.

Гейзер

Одна из самых больших и надежных компаний по производству оборудования для электрического теплоснабжения. В настоящее время потребитель может выбрать индукционный котел отопления мощностью от 4,5 до 250 кВт. Примечательно, что конструкция имеет класс электробезопасности «2», что не требует организации дополнительного контура заземления.

В моделях серии «Е» есть накопительная емкость, что позволяет делать индукционный нагрев теплоносителя для отопления более экономичным.

Эдисон

Компания специализируется на выпуске больших отопительных систем, предназначенных для теплоснабжения общественных и производственных здании. В поставляемый комплекс оборудования входят все необходимые компоненты. В ассортименте есть модели, рассчитанные для отопления от индукционной плиты небольшой мощности. Но их количество крайне мало.

Миратрон

Особенностью электрических отопительных котлов индукционного типа от этой компании является модульная компоновка. Это дает возможность в любое время увеличить мощность системы теплоснабжения без полной замены оборудования. В ассортименте есть котлы от 4,5 до 30 кВт.

Перед приобретением электрокотла для индукционного отопления рекомендуется ознакомиться с его техническим паспортом. В нем должны быть указаны условия эксплуатации оборудования.

Отзывы об индукционном теплоснабжении

Для формирования объективной точки зрения об актуальности приобретения этого типа оборудования нужно ознакомиться с отзывами о котлах для индукционного отопления:

Для отопления дачи решили установить новый индукционный котел. По заверениям производителя он должен в очень кроткие сроки нагреть воду. Однако фактически для выхода в нормальный режим работы понадобилось около 2-х недель. За это время пришлось по гарантии заменить блок управления;
У нас в доме отопление от твердотопливного котла. Зимой очень долго нагревается вода в трубах. Поэтому решили уставить дополнительный индукционный, работающий от электросети. Теперь сначала запускаем его, а затем ждем, пока основной котел наберет нужную температуру. Такая система очень удобна;
Захотелось мне самому собрать индукционной котел. Но после нескольких неудачных попыток решил приобрести заводской. Хорошо, что до этого все рассчитал – мощность, параметры насоса. После установки отопление работает как часы. Очень доволен.

Стоит ли устанавливать индукционный котел для автономного отопления? Этот вариант будет приемлем только в том случае, если в доме нет подключения к газовой магистрали. Только тогда можно рассматривать варианты монтажа индукционного отопления.

В видеоматериале можно ознакомиться с особенностями организации индукционного теплоснабжения:

Установка индукционного нагрева своими руками для нагрева воды, схема

На данный момент индукционное отопление составляет существенную конкуренцию нагревателям, которые работают на газе и электричестве. На рынке отопительной техники такие обогреватели являются одним из наиболее экономичных решений. Чтобы знать, как установить индукционный нагреватель, требуется ознакомиться с рекомендациями.

Читайте в статье

Что это такое

Такое устройство подойдет для обогрева фактически любых помещений. Основной целью в функционировании прибора станет формирование вихревого тока. Он будет создан от электромагнитного поля, которое обогревает пространство внутри. Для создания подобного поля, требуется индуктор для нагрева.

Он является катушкой, которая обмотана большим количеством витков, создающих электромагнитное поле. Оно в свою очередь будет создавать вихревые токи, образующие тепло.

Описание устройства и принцип действия

Чтобы сделать индукционное отопление собственноручно, требуется детально исследовать особенности его функционирования. Основой его работы станет принцип магнитного индуктора для индукционного нагрева. Его устройство включает в себя 2 обмотки, выполняющих конкретную функцию:

Первичная. Необходимо, чтобы преобразовывать подаваемое электричество в вихревой ток. Является одним из этапов для образования индукционного явления.
Вторичная. В результате действия магнитного поля начнется нагрев, таким образом передавая полученную теплоэнергию на носитель.

Важно! Индукционные отопительные системы не укомплектованы циркуляционными насосами, расширительным бачком и защитной системой. Данные элементы требуется покупать самостоятельно.

Все индукционные котлы включают в себя такие конструктивные составляющие:

Индуктор. Главный элемент прибора. Является трансформатором с 2 обмотками. Первичную наматывают на сердечник, в процессе прохождения тока тут возникнет электромагнитное поле, которое образует вихревый ток. Корпус устройства будет выступать в роли качестве вторичной обмотки. Она примет вихревые токи, разогреется и передаст теплоэнергию на носитель.
Нагревательный элемент. Является сердечником катушки. Для приспособления изготавливается в форме трубы довольно больших размеров либо в качестве нескольких объединенных труб с меньшим сечением.
Патрубки. Предназначаются в целях врезки прибора в теплосеть. По одному в устройство будет поступать носитель, по другому жидкость выходит и направляется в контур отопления.
Инвертор. Является прибором, преобразующим постоянный электроток в высокочастотный, который затем будет подаваться на индуктивный нагреватель.

До того, как начать самостоятельную сборку, требуется как следует продумать, какой материал и способ изготовления использовать. Часть из материалов понадобится сделать самостоятельно, а другие доступны для приобретения.

Корпус устройства станет наиболее важной составляющей, по которой будут различаться самодельные и промышленные индукционные обогреватели. Последние обладают цилиндрической обмоткой, а самодельные — тороидальной. Ее делают из проволоки из меди, окружен корпус из ферромагнитной стали, стенки в толщину 10 мм. Подобное устройство даст возможность существенно снизить массу конструкции и ее линейные размеры, но в то же время повысить КПД.

Преимущества и недостатки использования

Перед тем, как сделать индукционный отопительный обогреватель самостоятельно, выбирать для него комплектующие, рекомендовано тщательно изучить преимущества и недостатки такого вида теплоснабжения. Плюсы:

Быстрое увеличение температурных показателей носителя тепла до необходимого уровня. В отличие от функционирования нагревательных элементов индукционный нагрев воды не нуждается в изоляционных допматериалах. Теплоэнергия от стержня будет передаваться на носитель тепла.
Длительные сроки эксплуатации. Подобное обусловливается отсутствием движущихся элементов и повышенной прочностью материалов.
Незначительные габариты конструкции.
Не образуется накипь на стенках внутри. Подобное сопряжено с незначительной вибрацией стержня при функционировании.

Однако, помимо этого, следует учесть и негативные моменты применения индукционных котлов отопления:

Завышенная цена заводских изделий. Качественные индукционные отопительные электрокотлы делают с использованием новейших материалов, цена которых и будет обусловливать высокую стоимость. Потому самодельные устройства существенно уступят в качестве и техпараметрам заводским.
Чтобы установить котлы производительностью больше 7 кВт, понадобится обустроить электрическую сеть 380 В. Иначе нагрузки не дадут возможность работать технике в надлежащем режиме.
При отсутствии воды в процессе функционирования индукционного отопительного котла происходит чрезмерный нагрев и поломка устройства. Потому в котел входят индикаторы давления, соединяемые с автовыключателем. При снижении давления произойдет автоотключение прибора.

Приняв решение о самостоятельном монтаже индукционного отопления, выбирается оптимальная схема обогревателя и рассчитываются параметры.

Важно! Индукционный отопительная система многие годы используют в сталелитейной промышленности в целях нагревания металла. Непосредственно из данной сферы пришли котлы отопления индукционного типа.

Индукционный обогреватель воды для системы отопления помещения

Такое устройство обладает достаточно неприхотливой конструкцией. Оно отличается высокой эффективностью и надежностью. Применяя его в процессе изготовления обогревателя в отопительной системе, возможно не устанавливать насос, так как вода течет по трубопроводу благодаря конвекции.

Подобный прибор снабжается патрубками: для холодного и горячего водоснабжения. Поверху патрубка горячая вода подается в отопительную систему. В нижнюю часть через него будет пребывать холодная вода.

Индукционное отопление своими руками

Ввиду завышенной цены на устройство большинство принимает решение изготавливать такой нагреватель самостоятельно. В сети возможно найти большое количество схем, где описано, как сделать индукционный нагреватель без помощи своими руками. Наиболее популярен принцип создания простого вида прибора, справиться с которым сможет каждый домовладелец. До того, как начать работы, подготавливается следующий инструментарий: кусачки, паяльник (когда планируется создание сердечника из трубы из металла), отвертки. Алгоритм действий:

Нарезается проволока из нержавейки в диаметре 0,7 см на фрагменты примерно в 0,5 см.
Подготавливается труба из пластмассы либо металла (сердечник), стенки которого имеют толщину не меньше 0,3-0,5 см, чтобы элемент смог выдержать высокие температурные показатели.
Заполняется труба проволочными фрагментами.
Окончания трубы закрываются с помощью сетки, чтобы был исключен риск выпадения обрезков при функционировании приспособления.
Затем по длине трубопровода спиралью наматывается проволока из меди, делая приблизительно 90 оборотов.
Изготавливается нагреватель, прорезав прямоугольный фрагмент трубопровода.
В отверстие прибора вставляется сделанное устройство.
Окончания проволоки из меди подключаются к инвертору с высокочастотным действием. Приобрести его возможно фактически в любом магазине, который имеет стройнаправление.

Важно! Чтобы была грамотно сделана установка индукционного нагрева, понадобится до сборки оборудования оценить собственные силы и возможности. Не стоит браться за создание нагревательного котла, когда отсутствуют элементарные навыки в электричестве.

Правила эксплуатации

Различные требования к использованию индукционных обогревателей и обыкновенных отопительных устройств обусловливаются их различиями:

Котел требуется подсоединить через выделенный провод, который соединен с электрическим щитком. Клинии не подключаются прочие устройства.
Во время монтажа электрического индукционного котла требуется обезопасить электрические сети в жилище и предотвратить вероятность возгорания проводов. В этих целях параметры провода должны быть больше суммарной мощности каждого электрического прибора в жилище на 20%.
Индукционные нагреватели возможно устанавливать лишь в системы теплоснабжения с замкнутым контуром. Для улучшения циркуляции воды устанавливается допнасос.
Когда носитель тепла перегревается, внутри системы возникает чрезмерное давление. Чтобы его компенсировать устанавливается расширительный бачок. Температурные показатели внутри индукционного котла могут дойти до 110 градусов.

В целях безопасного применения электрического индукционного котла требуется монтировать на него индикаторы давления и температурных показателей. Когда возникает риск перегрева носителя тепла и дальнейшего нарушения герметичности контура отопительной системы, блок управления отключает устройство.
Чтобы при применении отопительные трубы не провисали и не деформировались, температурные показатели носителя тепла выставляются не более допустимых показателей, которые заранее рассчитываются до установки системы.
Для отопительной системы в жилище потребуется резервное питание. В этих целях устанавливается аварийный генератор.

Отзывы

Отзывы носят преимущественно положительный характер.

Иван, 48 лет: «В целях отопления дачного дома установил новый обогреватель индукционного типа. Как заверял разработчик установка пройдет в кратчайшее время. Но по факту для выхода в надлежащий режим функционирования потребовалось примерно 15 дней. За этот период понадобилось по гарантийному талону менять блок управления».

Сергей, 34 года: «Дом отапливается благодаря твердотопливному котлу. В зимний период крайне долго происходит нагрев жидкости в трубах. Потому принято решение монтировать вспомогательный индукционный, который работает от электрической сети. Затем изначально запускается он, а потом нужно ждать, пока основной нагреватель наберет требуемые температурные показатели».

Индукционный нагреватель обладает высоким КПД, выступает в качестве котла для отопительной системы. Допустимо самостоятельно собрать и установить такое устройство. Однако до применения, следует взвесить все плюсы и минусы. Невзирая на повышенную эффективность, устройство будет потреблять много энергии, небезопасно и плохо влияет на здоровье. В связи с этим рекомендовано установить прибор в собственном доме.

Как организовать индукционное отопление

Экология потребления. Дом: Явление возникновения электромагнитной индукции состоит в создании индуцированного тока при действии на него переменного магнитного поля катушки. Тепловое действие полученного потока используется для нагрева теплоносителя

В условиях энергетического кризиса и постоянного повышения цен на энергоносители, приходится искать новые возможности обогрева помещений при минимальных затратах. Разработанная еще в середине 19-го столетия и не нашедшая тогда широкого применения в быту технология индукционного отопления становится популярной благодаря своей экономичности и доступности.

Принцип нагрева

Явление возникновения электромагнитной индукции состоит в создании индуцированного тока при действии на него переменного магнитного поля катушки. Тепловое действие полученного потока используется для нагрева теплоносителя.

Если в замкнутый контур (индуктор), состоящий из нескольких витков, поместить предмет из электропроводящего материала, и пропустить через него высокочастотные токи, в витках образовывается электромагнитное поле, создающие вихревые токи, нагревающие находящийся в них предмет. На интенсивность нагрева оказывают влияние несколько параметров:

при увеличении мощности магнитного поля растет сила нагрева;
зависимость от магнитных свойств сердечника;
расстояние от индуктора до предмета.

Не менее важно правильно подобрать рабочую частоту преобразователя, которая влияет на глубину проникновения тепла в сердечник, то есть точки, где плотность тока падает до 37%. Этот показатель увеличивается с ростом частоты.

Чтобы использовать это явление на практике, необходима установка, состоящая из катушки, создающей электромагнитное поле, и теплообменного элемента, нагревающегося под его действием.

Дальнейшая теплоотдача расходуется на повышение температуры теплоносителя.

Оборудование, использующее принцип электромагнитной индукции, широко применяется в металлургической промышленности в тигельных печах, и становится все более популярным в бытовых приборах – кухонных индукционных плитах и котлах отопления.

Преимущества и недостатки такого оборудования

Определяясь с видом отопительных приборов, в первую очередь необходимо найти их сильные и слабые стороны. К явным достоинствам индукционных котлов можно относить следующие качества:

Индукционная плита

Высокий КПД, достигающий 98%;
Снижение затрат на отопление до 30% ;
Надежность оборудования, обусловленная отсутствием в нем нагревательных элементов;
Повышенная степень электро и пожаробезопасности;
Возможность использования теплоносителя любого типа;
Большой диапазон получаемых параметров;
Отсутствие накипи;
Надежность и безотказная работа в течение длительного времени.

Главными недостатками таких приборов, ограничивающими их применение, всегда были слишком высокая цена, большие размеры и вес, а также сложность регулировки. В последнее время индукционные аппараты стали более компактными, а доступными их может сделать сборка своими руками.

Какой обогреватель лучше использовать?

Принцип индукционного нагрева уже много лет применяется в промышленности. Популярны такие приборы на сталелитейном производстве, при изготовлении электросварных труб, для термической обработки, улучшения и закалки металлов, в сварочных аппаратах. В последнее время разнообразные модели производятся и для бытового отопления.

Нагрев воды

Благодаря интенсивному нагреву теплоносителя можно установить проточное оборудование для горячего водоснабжения, использующее теплотворную способность сил индукции.

Состоит такой прибор из преобразователя, создающего магнитное поле, и трубы с водой, выполняющей роль сердечника.

Тепло в системе отопления

Любой электрокотел является наиболее экологичным и удобным средством обогрева для частного дома.

Но привычное использование ТЭНов приводит к большим эксплуатационным затратам, заставляя искать альтернативные способы получения тепла. Ситуацию исправит индукционный котел, имеющий минимальное потребление электроэнергии.

Установив достаточно простой аппарат, вихревой индукционный нагреватель, на трубу водяного отопления, можно получить оптимальный вариант, сочетающий небольшие платежи за топливо с эффективным обогревом.

Принципиально конструкция идентична водонагревателю, только в качестве сердечника используется труба, входящая в отопительный контур.Индукционный котел отопления

Скорость нагрева теплоносителя в ВИН значительно выше, чем в других электрических аппаратах, а нагревается вся площадь, соприкасаемая с прибором, что позволяет получить значительную экономию ресурсов.

Как все современные котлы, индукционный имеет в комплекте насос, систему датчиков и пульт управления, позволяющий выбрать необходимый режим.

Обогрев помещений

Еще один простой и надежный способ отопления предполагает использование двух устройств, индуктора и индукционной плиты, подключенных к аккумулятору. Такая конструкция может использоваться в работающей системе вместо традиционного котла. Инвертор создает магнитное поле, которое действует на плиту с установленным на нее кожухом из магнитного материала. Именно через него пропускаются трубы.

Очень важно, чтобы контур был изготовлен из немагнитного материала, иначе вихревые токи будут разноситься по всей системе, что негативно скажется на КПД. Для небольшого дома будет обеспечено достаточное отопление индукционной плитой мощностью 2000 Вт.

Самодельное отопление

Одна из последних разработок – использование для отопления инвертора от сварочного аппарата. На трубу наматывается несколько витков из провода, внутрь помещается медная стружка. Вся эта конструкция подключается к небольшому инвертору.

От чего зависит экономность системы

Затраты при использовании индукционных котлов на 30% меньше, чем при отоплении ТЭНовыми. В первую очередь это достигается за счет простоты конструкции и правильного монтажа. Важным фактором является и тот факт, что для нагревания воды в контуре не требуется прогрева других элементов, а сам аппарат используется как нагреватель.

При разумном выборе автоматики можно регулировать мощность котла в зависимости от изменения внешних факторов. Аппарат должен начинать работу с пониженной мощности, которая будет увеличиваться по мере нагрева.

Для экономной работы оборудования необходимо, чтобы входящие в систему элементы соответствовали некоторым требованиям:

использовались любые радиаторы, кроме чугунных;
автоматика была современной и обеспечивала точность регулировки;
монтаж был произведен в соответствии с инструкцией.

Монтаж аппарата

Для эффективной работы индукционный котел должен монтироваться в закрытую систему отопления, причем располагать его следует строго вертикально. Подключив вход и выход прибора к контуру, и переключив поток теплоносителя через установленный аппарат, можно получить надежный и недорогой нагрев. Причем в качестве рабочей жидкости может использоваться любое вещество:

обычная вода;
антифриз;
особый тосол для систем отопления.

Особого внимания заслуживает место расположения такого котла. Не стоит крепить прибор ближе 30 см к стене и на расстоянии меньшем, чем 80 см от горизонтальных перекрытий.

К тому же учитывая приличный вес аппарата, стена должна быть достаточно прочной, а крепеж нужно выбрать надежный.

Процесс эксплуатации

Большим преимуществом такого оборудования является простота использования. Параметры прибора со временем не меняются и мощность не падает. Нет необходимости в специальном обслуживании, смазке или замене вышедших из строя элементов. Оборудование практически не ломается!

В нем нет подвижных частей, он не перегревается. Один раз потратив деньги на покупку аппарата и его установку, можно быть уверенным, что не потребуется других расходов, кроме оплаты электричества. Но и эти платежи будут значительно меньше, чем при отоплении обычным электрокотлом.

Главный недостаток электрического оборудования, зависимость от нестабильности подачи энергии в сетях, можно исправить, установив стабилизатор напряжения и источник бесперебойного питания. При небольшом потреблении электричества, часто достаточно подключения мощного аккумулятора, способного обеспечить постоянство работы котла при любых энергетических проблемах.

Благодаря высокой надежности срок эксплуатации таких приборов составляет не менее 25 лет. Самым слабым местом в конструкции может быть качество сварного шва в трубе сердечника. опубликовано econet.ru

Присоединяйтесь к нам в Facebook , ВКонтакте, Одноклассниках
