Для питьевых нужд и правильной работы техники понадобится качественная вода. Чтобы очистить жидкость устанавливают фильтрующие системы. Существует несколько разновидностей очистителей. Выбрать правильный механический фильтр поможет ознакомление с каждым вариантом.

Разновидности фильтров грубой очистки воды из скважин

При выборе очистительного оборудования следует обращать внимание на простые конструкции. Многофункциональные разновидности чаще ломаются, а для очистки сложные механизмы не нужны. Для фильтрации воды из скважины потребуются устройства, выбранные за количеством твердых взвесей в потоке. Также стоит учитывать объем воды, употребленный за сутки.

Разновидности фильтров для грубой очистки жидкости:

• Грязевики;
• Сетчатые;
• Картриджные;
• Мешочные;
• Высокоскоростные.

Грязевики простые, но эффективные конструкции. Его монтируют на прямом входе потока и захватывают взвеси размером 300 мкм. За внешними признаками подразделяют конструкции на вертикальные, горизонтальные и У-образные.

Грязевики принято использовать в скважинах с интенсивным потоком или насыщенным большими взвесями. Чтобы расширить функционал, используют дополнительно сетчатые приборы.

Данные конструкции имеют свои плюсы. Среди них отмечают высокую степень очистки, работу при температуре +150 градусов и давлением 6 мПа. Также грязевики достаточно длительный срок выполняют свои функции. Но при этом необходимо постоянно контролировать гидравлическое сопротивление.

Схема прибора включает съемное дно, боковой люк и прибор для стравливания воздушных масс. За принципом монтажа грязевики делятся на приварные и фланцевые. Использовать оборудование можно без регистрации в надзорных органах.

Сетчатые фильтры включают полотно в сеточку с размерами ячеек от 20 до 500 мкм. При покупке данного агрегата необходимо обращать внимание на функционал. Некоторые конструкции оснащены системой обратной промывки, что упрощает уход, так как фильтры самоочищаются.

Картриджные модели представляют собой патронную систему. Это корпус в виде колбы с несколькими картриджами. Свою популярность данные фильтры заслужили благодаря широкому выбору моделей, разделения на теплую и холодную воду, возможности задерживать взвеси размером до 30 мкм.



Минусы картриджных вариантов:

1. Часто засоряются картриджи, особенно к скважинах, где пробился песок;
2. Требует постоянного контроля и регулировки давления;
3. Нельзя использовать для интенсивных потоков.

Но картриджные модели отлично справляются с фильтрацией и удаляют даже самые мелкие частицы. Разновидностью данных фильтров являются мешочные варианты. Корпус при этом наполняется гранулами. Такие конструкции достаточно эффективные, но дорогостоящие. Промывкой такого оборудования занимаются профессионалы.

Промышленные фильтры представлены высокоскоростными моделями. Именно так происходит первичная обработка жидкости. На вид это колба, наполненная фильтрующим материалом.



Устройство фильтра механической очистки воды

Фильтр механической очистки разработан с целью грубой фильтрации воды. Главная цель конструкции заключается в прохождении воды сквозь картридж, который задерживает нерастворимые взвеси. При этом никаких химических процессов не происходит. Колбовые фильтры быстро засоряются и затрудняют проход жидкости.

Для питьевой воды такой метод очистки малоэффективный. Чаще его применяют для домашней техники.

Разделяют несколько видов механических очистителей. К ним относится сетчатый вариант. Но из-за небольшой площади фильтрация существенно замедляется. Для увеличения покрытия используют колбы с аналогической сеткой внутри. Но замена картриджей в этом случае все равно нужна постоянная. Скорость очистки зависит от напора воды.

Принцип работы фильтра заключается в прохождении жидкости через сетчатую ткань. На самом деле вся конструкции имеет более сложный механизм. В качестве фильтрующего материала используют полипропиленовое волокно. Небольшой дюйм зазоров позволяет эффективно убирать соли и взвеси.

Некоторые варианты способные избавиться не только от механических излишков, но и от бактерий. Но при этом в воде остаются примеси хлора и тяжелых металлов. Сантехнический фильтр используется для очистки водопровода во всем доме.

Особенности сетчатых фильтров

Для очистки воды часто прибегают к фильтрации. Для питьевой воды стоит приобрести как механизмы грубой, так и тонкой очистки. Но для сантехники вполне хватит устройства механической очистки. Фильтр может быть одиночный или трехступенчатый. Наиболее популярные среди очистительного оборудования считаются сетчатые фильтры.

Сетчатый вариант размещают на любой водопроводной системе. Его могут установить перед входом в стиральную сантехнику, до фильтров тонкой очистки, а также перед насосными системами.

Часто небольшую сеточку можно встретить на водопроводных кранах. В конструкцию данного варианта входит корпус из металла, фланцевые элементы, цилиндрическая фильтрующая сетка. Сам корпус закрывается с помощью гайки-заглушки.

Плюсы сетчатого фильтра:

• Простая конструкция;
• Легкость эксплуатации;
• Можно промывать;
• Доступные и недорогие детали;
• Дешевая стоимость фильтра;
• Экологическая безопасность – использования натуральных материалов.

К недостаткам относится низкая эффективность, так как сетка задерживает только крупные взвеси. Но существуют модели с более тонкой очисткой. Также к минусам относят невозможность фильтрации химических загрязнений.

Использование грязевиков для систем водоснабжения

Среди механических устройств для систем водоснабжения в квартире чаще всего используют грязевики (сетчатые фильтры). На вид это металлический корпус с цилиндрической сеткой внутри. Конструкция простая, но эффективная.

Функциональные особенности грязевиков:

1. Характер грязевой очистки: для мелкой и грубой фильтрации;
2. Тип промывки может быть промывные, самостоятельной очистки, непромывные;
3. Способ монтажа к трубам: с помощью резьбы или фланцев.

Устройство грязевика относится к жесткой очистке. Такие механизмы устанавливают на трубу водопровода и для систем отопления. Они очищают воду от взвесей и крупных примесей.

Принцип работы грязевика достаточно простой. После продвижения воды по трубам, жидкость направляется во внутреннюю часть фильтра. Там твердые остатки оседают на дно. Дальше вода передвигается через сеточку. Для удаления осадка цилиндр необходимо достать и промыть.

Эффективная работа грязевика возможна только при плавном увеличении гидросопротивления перед фильтром и после него.

Среди прогрессивных технологий на рынке достаточно популярный немецкий магнитный грязевик. Специальный магнит притягивает к себе все излишки воды. При этом сам поток жидкости сохраняет естественный ход.

Установка и обслуживание фильтров отстойников

Сантехника нуждается в предварительной очистки воды. Так механизмы прослужат долго и исправно. Но для эффективной работы необходима правильная установка и обслуживание системы водяной фильтрации.

Правила монтажа:

1. Лучше всего выполнить монтаж перед счетчиком. Из-за небольшого размера такая установка затруднительная. Именно поэтому монтируют косой фильтр.
2. Косая конструкция устанавливается на горизонтальных элементах трубопровода. Колба при этом монтируется снизу. Учитывают сторону направления водяного потока. Корпус оборудования для этого оснащен стрелкой.
3. Прямой механизм устанавливается только на горизонтальных трубах. Нужно предусмотреть место для снятия колбы.
4. При прямой промывке обязательно нужно установить устройство обратной промывки. Достигается такое при оборудовании обводной петли с несколькими кранами для переключения потока воды на встречный.

При эксплуатации прибора придется периодически разбирать конструкцию для очистки. Отстойник и грязевик чаще всего нуждаются в очистке и замене картриджей. Перед запуском фильтра убирают давление магистрали при помощи перекрывания воды.

Грязь при очистке извлекают из колбы. Затем промывают сетку и продувают сжатым воздухом. Поврежденные элементы требуется заменить.

Косые механизмы имеют пробки с шестигранными крышками для гаечного ключа. Колбы прямых фильтров можно снять гаечным или фигуральным ключом. При обратной сборке советуется сменить прокладки.

Нюансы использования фильтра тонкой очистки

Фильтры тонкой очистки достаточно разнообразные. Встречается противоизвестковый механизм, обезжелезивающий, осветлитель, система смягчения воды. Работают такие конструкции путем прохождения жидкости через разные варианты наполнителя. Сетка задерживает взвеси, и очищенная вода направляется дальше.

Состав воды на выходе обусловлен размером ячеек сетки или видом наполнителя.

Тонкая очистка применяется после грубой фильтрации. Нередко все недоработки предварительных систем обусловлены некачественными водопроводными трубами. Систему тонкой фильтрации можно разместить и в многоступенчатых вариантах для улучшения очистки. Часто такой фильтр применяют в системах обратного осмоса.

Косой фильтр грубой очистки воды (видео)

Механические очистители выполняют роль предварительной фильтрации горячей и холодной воды. Для питьевой жидкость часто приходится устанавливать фильтр глубокой химической очистки, но для бытовой сантехники этого оказывается достаточно. Работают механические конструкции с помощью специальных сетчатых материалов или гранул.

Примеры фильтров тонкой очистки (фото)

Грязевики для систем отопления — назначение и основные типы фильтров

Любая система отопления, неважно, центральная или полностью автономная – это достаточно сложный «организм», включающий немало элементов, каждый из которых выполняет то или иное предназначение. И в этом перечне комплектующих обязательно должно найтись место и для устройств фильтрации и очистки теплоносителя. Эту функцию принимают на себя грязевики.

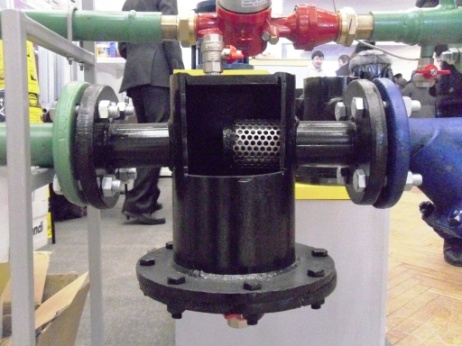

Грязевики для систем отопления

При проектировании центральных отопительных систем подобные фильтры планируют в обязательном порядке, как в котельные или на тепловых станциях, так и на коллекторах и элеваторных узлах непосредственно в подключённых к теплосетям зданиях. А вот в индивидуальном строительстве нет-нет, да и встречаются ситуации, когда неопытные собственники дома не в полной мере представляют, насколько важны грязевики для систем отопления, и не включают их в самостоятельно разрабатываемую схему. И совершенно напрасно – эти совсем недорогие, несложные в установке и обслуживании устройства способны существенно улучшить работу всей системы, значительно продлить безаварийный период ее эксплуатации, избавить хозяев от достаточно трудоемкой и грязной работы по периодической очистке и промывке труб и радиаторов, намного снизить эксплуатационные расходы на обогрев жилья.

Предназначение фильтров-грязевиков и преимущества их использования

Переносчиком тепловой энергии от котла или централи к радиаторам является жидкий теплоноситель. Чаще всего в этой роли выступает вода, чистая или с какими-либо химическими присадками. В определенных условиях, например, в частных домах, где хозяева не проживают круглый год, нередко используется и специальные жидкости, устойчивые к отрицательным температурам – антифризы, но и в них вода занимает значительную часть общего объема.

Вода – это всегда весьма активный окислитель, вызывающий коррозию металлических деталей тепловых трасс, внутридомовых разводок, радиаторов, запорно — регулирующей арматуры. Образовавшиеся частички ржавчины со временем отслаиваются от стенок и подхватываются потоком. Однако, если в трубе, на кране, в радиаторе, на соединительном сварном или резьбовом стыке, в тройнике или на повороте создаются определенные условия (заужение прохода, неровность, наплыв от сварочного шва, изменение направления потока и т.п.), то это место с большой долей вероятности становится уязвимым для образования пробки – мелкие частицы окалины оседают, скапливаются, наслаиваются, суживая, а иногда и полностью перекрывая проход теплоносителю.

Многим, наверное, знакома ситуация, когда радиаторы отопления нагреваются неравномерно, не по всей своей площади. Случается и так, что в батарее несколько секций вообще остаются холодными – теплоноситель через них явно не циркулирует.

Забитые грязью секции радиаторов — причина их неравномерного нагрева

Если проверка показывает, что воздуха в радиаторе нет, то подобная картина может быть вызвана только скоплением грязи.

Иногда при вскрытии батареи можно увидеть подобную «печальную» картину

Требуемую теплоотдачу такие радиаторы обеспечить не смогут, и придется прибегать к экстренным мерам – снимать их и проводить тщательную промывку. А это, поверьте, весьма сложный и трудоемкий процесс.

Как проводится промывка радиаторов отопления?

Существует несколько технологий очистки труб и радиаторов от скоплений грязи и наслоений накипи. Подробно о том, как выполняется промывка системы отопления, а затеи и ее проверка методом

опрессовки рассказано в специальной публикации нашего портала.

Зарастают грязью не только радиаторы – она забивает и каналы труб, краны, воздушные клапаны, патрубки расширительных бачков и т.п. В итоге работа системы отопления начинает полностью выходить из сбалансированного состояния.

Забитые трубы — это дополнительная, совершенно излишняя нагрузка на насос и котел, никому не нужные расходы на энергоносители

Так, зауженные проходы не обеспечивают необходимого объема циркуляции теплоносителя, и чтобы добиться нужной температуры приходиться повышать текущую мощность работы котла. Мало того, слой налета на стенках труб и радиаторов становится «термоизоляционной прокладкой», то есть теплообмен резко снижается. А это – еще одна причина возрастания затрат на отопление.

Эта «мигрирующая» грязь и твердые частицы могут привести к дополнительной нагрузке на циркуляционный насос, к порче его турбины и полному выходу из строя. Ну а самое печальное будет, если засоры образуются в теплообменнике котла – это в большинстве случаев приводит к прогоранию теплообменника, нередко влекущего замену всего дорогостоящего оборудования в целом.

Повышенная концентрация твердых включений может серьезно изменить электролитические характеристики теплоносителя, что крайне нежелательно для систем отопления, работающих от электродного (ионного) котла.

Электродные котлы требуют особых свойств теплоносителя

Принцип работы электродных котлов в корне отличается от других нагревателей. Подробнее об устройстве и характеристиках ионных котлов отопления – в специальной публикации нашего портала.

Полностью исключить образование твердых взвесей в контурах и приборах теплообмена системы отопления, увы, не представляется возможным. Значит, необходимо организовать «точку сбора», в которой мусор и грязь будут задерживаться, отфильтровываться из жидкости, а затем – регулярно удаляться, причем очень доступными приемами, не требующими демонтажа каких-либо узлов системы отопления. Именно это и является основной функцией фильтров-грязевиков.

Оснащение системы такими фильтрующими устройствами сразу дает ряд преимуществ:

• Самые сложные и дорогостоящие узлы системы – насос и котел, получают надежную защиту от загрязнения, зарастания каналов и порчи. Следовательно, значительно возрастает их эксплуатационный ресурс.
• Исчезает необходимость частого слива теплоносителя для замены новым, чистым – он и так будет поддерживаться в удовлетворительном для использования состоянии. Учитывая то, что некоторые теплоносители стоят весьма немало – это еще одна статья существенной экономии.
• Использование фильтров и качественного, правильно подобранного теплоносителя надолго освободят хозяев от процедуры очистки и промывки все системы отопления.

Многое зависит от качества теплоносителя

Безусловно, максимальной эффективности и безопасности эксплуатации отопительной системы можно достичь, только используя качественный теплоноситель. Специальная публикация нашего портала полностью посвящена разновидностям и характеристикам теплоносителей для систем отопления.

• Чистые от грязи и твердых наслоений радиаторы отопления дают максимальную теплоотдачу, а свободные каналы труб, фитингов, соединительных узлов и регулировочной арматуры – минимальное гидравлическое сопротивление теплоносителя. И то и другое позволяет котлу и насосу работать оптимально с минимальным потреблением соответствующих энергоносителей. Причем, подсчитано, что в целом эффект экономии эксплуатации «чистой» системы, по сравнению с имеющей грязевые наслоения, может достигать даже 40%.

Одним словом, есть о чем задуматься – установка сравнительно недорогого и простого в эксплуатации устройства сразу дает хозяевам массу преференций.

Основные типы фильтров-грязевиков и их устройство

Общая классификация фильтров механической очистки

В фильтрах грубой механической очистки воды от твердых примесей (которые и заслужили название грязевиков) используется три основных принципа отделения взвесей:

Грязевик-отстойник, в котором отделение твердых частиц идет за счет сил гравитации

• В фильтрах-отстойниках используется гравитационные силы – вследствие резкого увеличения объёма и, соответственно, падения скорости потока твердые частицы под действием силы тяжести оседают на дно. Нередко это дополняется еще и резким изменением направления движения – тогда в «работу» включается еще турбулентные и центробежные силы, выносящие более инертные тяжелые частицы на периферию потока, где они оседают, освобождая тем самым воду.

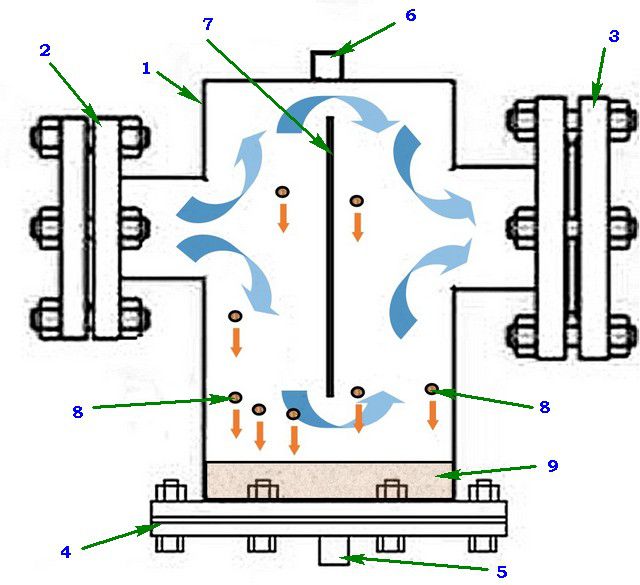

Типичное устройство подобного грязевика приведено на схеме ниже:

Схема действия фильтра-отстойника с предусмотренным конструкцией изменением направления потоков теплоносителя

Обычно это вертикально расположенные цилиндрический корпус (поз. 1), в который вварена два патрубка с фланцевыми соединениями: входной (поз. 2) и выпускной (поз. 3). Снизу корпус закрыт фланцевой заглушкой (поз. 4), верх – заварен наглухо. В донной заглушке обычно имеется патрубок (поз. 5) для монтажа к нему крана для проведения профилактических работ – слива шлама и промывки фильтра. Сверху также имеется патрубок (поз. 6) – здесь устанавливают кран для выпуска воздуха при заполнении системы теплоносителем.

В полости центрального цилиндра может стоять одна или несколько перемычек (поз. 7) которые резко изменяют направление потока проходящей через фильтр воды (показан синими стрелками). Твердые включения (поз. 8) оседают вниз, где образуется слой шлама (поз. 9), регулярно очищаемый при проведении профилактики.

Подобные фильтры, как правило, устанавливаются на крупных трубопроводах, например, на промышленных предприятиях. В условиях системы отопления дома их применение не слишком рационально. Однако принцип гравитационной очистки воды успешно используется в других моделях фильтров.

В сетчатых фильтрах главным элементом является сетка с мелкими ячейками

• Сетчатые фильтры – в них поток воды пропускается через сетчатую структуру с ячейками определенного размера. Все частицы, диаметр которых превышает размер ячейки, остаются в фильтре.

Отделение взвесей в таких фильтрах происходит за счет действия постоянных магнитов

• В магнитных фильтрах, понятно по названию, установлены постоянные магниты, которые притягивают к себе мелкие частицы металла и металлической окалины. Признано, что установка магнитного фильтра, кроме того, резко уменьшает вероятность образования накипи на стенках труб и в теплообменниках нагревательных приборов.

Как уже упоминалось, очень часто в современных фильтрах-грязевиках, используемых для систем отопления, сочетаются два, а иногда – и все три принципа механической очистки воды.

По типу монтажа в систему фильтры грязевики могут быть в трех различных исполнениях:

• На трубах малого и среднего диаметра, свойственных автономным системам отопления, часто устанавливаются муфтовые фильтры.

Фильтр с муфтовым типом соединения

С обеих сторон такого изделия для подключения к трубам предусмотрены муфты с внутренней (встречаются модели с внешней) резьбой. На корпусе фильтра, соответственно, предусмотрены шестигранники для заведения рожкового, разводного или газового ключа при монтаже или демонтаже. Подобные фильтры обычно сразу «запаковываются» в систему при ее сборке.

• С резьбовыми соединениями на трубах среднего и большого диаметра (свыше 2-х дюймов) работать крайне сложно, поэтому на таких участках чаще всего устанавливаются фильтры с фланцевым соединением.

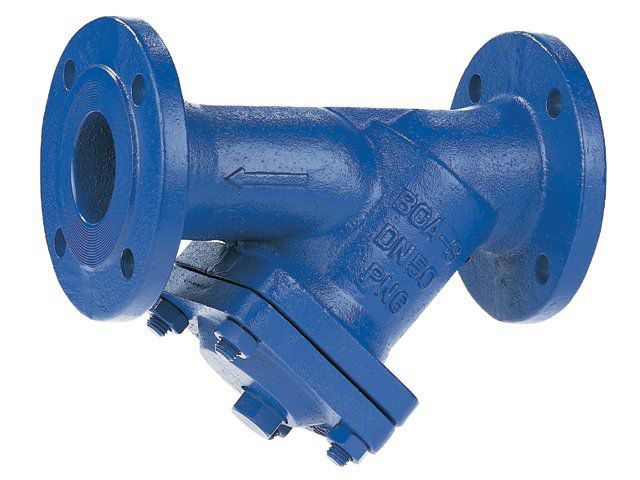

Фильтр грязевик с фланцевым соединением

Фланцевое соединение подразумевает установку уплотнительного кольца, а потом – обтяжку болтами. При первоначальной установке подобного фильтра забот несколько больше, так как требуется приваривание ответных фланцев на трубу в строго установленной позиции с соблюдение монтажной длины изделия. Но зато при необходимости снятия фильтра — это выполнить будет достаточно просто, не прибегая к демонтажу целого участка разводки.

• Есть фильтры, которые монтируются к трубам «наглухо» — с обеих сторон у таких устройств имеются патрубки, по краю которых пущена фаска – для сварного шва.

Существуют модели, которые просто наглухо ввариваются в трубопровод

Наверное, единственное преимущество таких фильтров – более низкая стоимость. Но в случае аварии или необходимости замены придется вырезать участок трубы.

Фильтр-грязевик, специально предназначенный для установки в полипропиленовый трубный контур

К несъемным, привариваемым грязевикам можно отнести и фильтры в полипропиленовом корпусе – специально предназначенные для аналогичных по исполнению труб малого диаметра.

Они также ввариваются сразу при монтаже трубной разводки, и для их замены, если будет такая необходимость, придется вырезать целый участок. Поэтому, наверное, особой популярностью они не пользуются – обычно большинство мастеров предпочитает устанавливать металлические муфтовые, а уже потом с них переходить на полипропилен.

По способу обслуживания фильтры также имеют свою градацию:

• Самопромывные – в таких грязевиках в нижней части предусмотрен кран, при открытии которого скопившаяся грязь (шлам) вымывается потоком воды. Одновременно с этим происходит очищение фильтрующей сетки.

Фильтры с реализованной возможностью самопромывки

Для более качественной промывки сетки нередко при монтаже фильтра предусматривают обводной байпас с вентилем. Это дает возможность при проведении обслуживания перенаправить поток воды с обратной стороны –даже плотно застрявшие в ячейках твердые включения так очень хорошо вымываются и сливаются в дренажный кран.

• Промывные фильтры. Они не требуют демонтажа всего изделия – после отключения участка системы от подачи теплоносителя достаточно вывинтить пробку или снять фланцевую заглушку, вынуть фильтрующий элемент и произвести его очистку и промывку (в случае необходимости или в моделях с картриджными вставками – замену на новый). Затем фильтр собирается в обратном порядке – и он снова готов к эксплуатации.

В промывном устройстве для профилактических работ потребуется снять фильтрующий элемент

• Есть еще категория непромывных фильтров-грязевиков. Чтобы их обслужить, приходится демонтировать полностью все устройство из системы. Безусловно, это весьма неудобно, и подобные изделия спросом не пользуются и практически не устанавливаются в автономных системах отопления.

И, наконец, устройства механической фильтрации можно подразделить на две категории по степени очистки проходящей через них жидкости:

• Фильтры грубой очистки, которые, в принципе, и называются «грязевиками», имеют сетки, способные задерживать твердые включения размером свыше 300 мкм (0,3 мм).
• Устройства тонкой очистки рассчитаны на отфильтровывание взвесей размером от 5 до 300 мкм. Они обычно применяются в системах доочистки водопроводной воды для бытовых и пищевых нужд. В системе отопления такие фильтры не применяются – столь высокая очистка здесь не требуется, а сами фильтрующие элементы будут быстро забиваться и требовать замены или промывки.

Теперь рассмотрим наиболее распространенные разновидности фильтров-грязевиков, которые устанавливаются в системах отопления.

Латунные сетчатые «косые» фильтры

Это, пожалуй, самая распространённая категория фильтров-грязевиков, используемых в локальных системах отопления дома. Они имеют муфтовое резьбовое соединение в достаточно широком размерном ряду – от ½ до 2 дюймов, чего бывает вполне достаточно для монтажа на любом трубопроводе автономного отопления.

Конструкция фильтра – достаточно проста:

Устройство латунного «косого» фильтра-грязевика

Литой латунный корпус (поз. 1) представляет собой монолитное сопряжение двух цилиндров, прямого и наклонного (поз. 3). С обеих сторон прямого цилиндра имеются резьбовые муфты для монтажа фильтра (поз. 2). «Косой» цилиндр заканчивается латунной пробкой (поз. 4) с шестигранником под ключ. Межу пробкой и корпусом размещена уплотнительная прокладка, обычно – тефлоновая (поз. 5). В самой наклонной части размещен фильтрующий элемент – сетка из нержавеющей стали (поз. 6) с ячейками определенного размера.

На корпусе обязательно указывается стрелкой правильное направление потока фильтрующейся жидкости. Скошенная часть всегда смотрит вперед по направлению потока.

В таблицах ниже представлены основные эксплуатационные и монтажные параметры латунных «косых» фильтров:

Основные эксплуатационные характеристики латунных «косых» фильтров:

Параметры изделия	Диаметр трубопровода
	G ½	G ¾	G 1	G 1¼	G 1½	G 2
Номинальное давление в системе, бар	20	20	20	16	16	16
Опрессовочное давление, бар	30	30	30	24	24	24
Размер ячейки сетки, мкм	500	500	500	800	800	1000
Дистанция между центрами ячеек сетки, мм	1,1	1,1	1,1	1,4	1,4	1,6
Плотность ячеек сетки на 1 см², шт	156	156	156	83	83	59
Предельно допустимая температура теплоносителя, °С	+150
Степень транспарентности («прозрачности») фильтра, %	39	39	39	53	53	59
Общая площадь поверхности фильтрации при чистой сетке, см²	17,9	32,6	44,8	55,7	77,1	111,0
Средняя пропускная способность устройства при чистом фильтрующем элементе, м³/час	3,15	5,0	9,9	15,5	24,0	28,5
Номинальный проток теплоносителя при чистом фильтре, м³/час	1,41	2,24	4,43	6,93	10,7	12,7
Средний срок службы фильтра	до 30 лет

Монтажные характеристики фильтров:

Условный проход, Ду, мм	Диаметр трубной резьбы	Строительные размеры		Масса в пустом состоянии, кг
		высота  Н, мм	длина L , мм
15	G ½	40.5	51	0.132
20	G ¾	47.5	63.5	0.213
25	G 1	53	68	0.285
32	G 1¼	65	91.5	0.573
40	G 1½	73	102.5	0.750
50	G 2	88	126	1.160

Монтаж таких фильтров не составляет особого труда для тех, кто знаком с азами сантехнических приемов. Обычно перед фильтром устанавливается отсечной кран – он позволяет перекрыть подачу теплоносителя для проведения профилактических работ по очистке устройства от скопившейся грязи. Но основное, что важно учитывать – это правильную ориентацию фильтра в пространстве:

Правильная установка		Неправильная установка
	Правильная установка на горизонтальном участке. Скошенный цилиндр располагается внизу.		Довольно часто горе-«мастера» монтируют фильтр пробкой вверх – видимо, из тех соображений, что так легче добраться к ней при обслуживании. Однако, такое размещение приводит к очень быстрому зарастанию грязью прохода в фильтрующую камеру, снижению пропускной способности устройства
	Правильная установка на вертикальном участке. Ток теплоносителя организован сверху вниз.		Подобное расположение на вертикальном участке с токов теплоносителя вверх не позволяет отфильтрованному шламу концентрироваться в камере очистки для проведения профилактики. Очистительные возможности устройства резко снижаются, а грязь может собираться на стенках труб или на запорной арматуре.

Монтаж фильтра, как правило, производят на трубе обратки перед циркуляционным насосом или котлом, если насос конструктивно является частью котла. Таким образом, из теплоносителя, описавшего полный цикл циркуляции, удаляются все возможные загрязнения, собранные по контуру отопления.

Регулярная прочистка «косого» фильтра особой сложности не представляет. Необходимо просто перекрыть краны подачи теплоносителя с обеих сторон (если за фильтром по ходу течения жидкости установлен обратный клапан, то перекрывать можно только со стороны входа). Затем снизу поставляется емкость для сбора вытекающей жидкости и скопившегося шлама. Гаечным ключом выкручивается пробка, вынимается сетка.

Сетка «косого» грязевика, плотно забитая шламом

Сетку следует очистить полимерный щеткой, а затем тщательно промыть сильным напором воды. Проверяется сам стакан «косого» цилиндра – там тоже не должно оставаться отложений. Затем производится обратная сборка с затяжкой пробки. Заодно можно оценить состояние уплотнительной прокладки, так как со временем она может потребовать замены.

Видео: устройство и процесс очистки «косого» фильтра

При приобретении такого фильтра следует проявлять осмотрительность. Все достоинства, упомянутые в таблице, справедливы лишь для качественных латунных изделий (некоторые могут иметь внешнее блестящее никелированное или оксидированное покрытие). К сожалению, на рынке масса дешевых подделок, сделанных из силуминовых сплавов, и гарантировать длительную работу такого фильтра – никто не возьмётся.

Чугунные «косые» магнитные фильтры

Внешне подобные фильтры очень схожи с рассмотренными выше латунными и в целом – проторяют их устройство. Различие же – в материале изготовления: корпус и пробка отлиты из чугуна. Фильтрующий элемент – такая же цилиндрическая сетка из нержавеющей стали. Прокладка между пробкой и корпусом обычно паронитовая.

Чугунный «косой» грязевик с магнитным блоком

Однако, блок фильтрации дополнен еще одним элементом. По оси пробки жестко установлена стойка, на которой с определённым интервалом расположены дискообразные постоянные магниты из стойкого к коррозии материала. Таким образом, фильтрация проходит в двух направлениях – сетка улавливает механические примеси, а магнитный блок – частицы металла и окалины. Качество очистки теплоносителя от этого только выигрывает.

Основные характеристики выпускаемых чугунных «косых» магнитных фильтров:

Условный проход, Ду, мм	Диаметр трубной резьбы	Строительная высота, мм		Строительная длина , мм		Размер шетсигранника под ключ, S, мм	Размер ячейки металлической сетки, мм
		Н	Н1	L	L1
25	G 1	80	140	120	200	32	1,2х1,2
32	G 1¼	100	155	140	220	46	1,4х1,4
40	G 1½	110	180	160	280	46

Обратите внимание, что в графах монтажных размеров указаны по два значения длины и высоты. L и H – это обычные монтажные величины, а L1 и h2 – с учетом обязательного оставления необходимого пространства для свободного извлечения пробки со стойкой и магнитами при проведении профилактических работ.

В остальном же порядок установки таких фильтров в систему и процесс очистки – не отличаются от аналогичных операций с «косыми» латунными. При этом очистке и промывке подвергается и стойка с магнитными дисками.

Фланцевые магнитные фильтры-грязевики

Такие фильтры практически полностью принципом действия повторяют чугунные «косые» — разница лишь в размерах. На трубах от G 2 и выше обычно устанавливаются фланцевые устройства.

Фланцевый магнитный фильтр-грязевик

Вместо резьбовой пробки также стоит заглушка фланцевого типа. На ней часто находится место для сливного отверстия, закрытого пробкой, позволяющего время от времени производить слив шлама и промывку, не прибегая к снятию всей заглушки.

Характеристики фланцевых магнитных фильтров

Условный проход, Ду, мм	Строительные размеры изделий				Диаметр отверстия под болт фланца, d , мм	Количество отверстий под болт на фланце, n, шт	Размер ячейки сетки, мм
	высота, мм		длина , мм
	Н	Н1	L	L1
50	140	200	230	280	18	4	1,4х1,4
65	165	250	290	355	18	4
80	195	275	310	385	18	8
100	215	315	350	425	18	8
150	320	490	480	645	22	8	2х2
200	415	630	650	890	22	12

При установке таких фильтров также учитывается монтажные длина и высота (Lи H), и эксплуатационные (L1 и h2) – с учетом места для снятия заглушки и извлечения сетки и магнитного блока.

Абонентские фильтры грязевики-отстойники

К числу наиболее распространенных фильтров, устанавливаемых на тепловых магистралях, в частности, на участках их подключения к внутридомовым сетям, относятся так называемые абонентские фильтры. Они могут выпускаться в вертикальном или горизонтальном исполнении, но вертикальное встречается значительно чаще. В таких устройствах сочетаются функции отстойника и сетчатого фильтрования пропускаемой через них жидкости.

Такие фильтры-грязевики получили название «абонентских»

Такие устройства обладают очень высоким эксплуатационным ресурсом, просты в обслуживании, а их солидный внутренний объем позволяет сократить частоту регулярных профилактических работ.

Примерная схема устройства абонентского фильтра-грязевика

Конструктивно они представляют собой цилиндрический корпус из стальной трубы (поз. 1). С двух сторон в него вварены патрубки с фланцем – входной (поз. 2) и выпускной (поз. 3). Условный диаметр патрубков соответствует трубе, в которую врезается фильтр.

У выпускного патрубка – особая конструкция. Он длиной достигает примерно центральной оси цилиндрического корпуса, и с внутренней части – заглушен. На отрезке от стенки до заглушки в его стенках высверлены отверстия диаметром от 5 до 8 мм, с таким расчетом, чтобы общая их площадь была не менее удвоенной площади сечения патрубка. Сверху этих отверстий уложена фильтрующая сетка (поз. 3) с ячейками соответствующего размера.

По нижнему краю корпуса-трубы приварен фланец, к которому болтами крепится дно-заглушка (поз. 5). Обычно в заглушке предусматривается возможность установки сливного крана (поз. 6) для регулярной очистки полости от скопившейся грязи.

Крышка фильтра приварена наглухо, но в ней есть патрубок или отверстие для монтажа воздухоотводного крана (поз. 7).

Характеристики линейки вертикальных абонентских фильтров-грязевиков

Условный проход, Ду, мм	Монтажные размеры		Масса в пустом состоянии, кг
	высота H, мм	длина L, мм
40	217	308	16.7
50	240	359	22.7
65	369	419	45
80	369	419	48.9
100	421	473	70
125	421	473	73
150	563	526	103.3
200	669	626	184
250	785	730	269

Теплоноситель, проходя через подобный фильтр, проходит две ступени очистки. Крупные и средние частицы выпадают в осадок под действием гравитационных и центробежных сил, а более мелкие уже удерживаются на сетке.

Благодаря простоте и надёжности конструкции, относительно невысокой стоимости производства, большому эксплуатационному потенциалу такие абонентские фильтры массово применяются во внутридомовых разводках систем отопления. В частности, они являются обязательным элементом элеваторного узла.

Что такое элеваторный узел системы отопления?

Температуру и рабочее давление теплоносителя, поступающего из тепловых магистралей, необходимо довести до определенных значений, соответствующих возможностям и потребностям конкретной внутридомовой системы отопления.  Одно из наиболее простых и надежных решений – установка элеваторного узла, о конструкции и принципе работы которого рассказано в специальной публикации нашего портала.

Самопромывной фильтр-грязевик с дополнительной функцией воздухоотводчика

И в заключение публикации – обзор еще одной из разновидностей фильтров. Это – современные самопромывные устройства в компактном вертикальном корпусе, которые не займут много места и обеспечат качественную очистку теплоносителя от примесей.

Мало того, некоторые модели оснащены дополнительной опцией – они позволяют сепарировать (отделять) растворенные в газы и автоматически отводить их, предупреждая известный «бич» любой отопительной системы – ее «завоздушивание», то есть образование воздушных пробок.

Один из таких фильтров представлен на схеме:

Современный фильтр-грязевик может сочетать еще и функцию автоматического воздухоотводчика

Обычно корпус такого фильтра – это металлический цилиндр (поз. 1), с муфтовым соединением к входному (поз. 2) и выпускному (поз. 3) патрубкам. Снизу к нему прикручен стакан (поз. 6) для сбора шлама (поз. 7)- он может быть также металлическим или пластиковым, в том числе, на некоторых моделях – прозрачным, что позволяет осуществлять визуальный контроль за состоянием фильтра. Внизу стакан оканчивается краном (поз. 8) для проведения очистки и промывки устройства.

Внутри центральной части корпуса установлены сетки. Одна из них, внешняя, более крупная (поз. 4), выполняет роль сепаратора воздуха и других растворенных в воде газов. На ней происходит накопление и рост пузырьков, которые затем, при достижении определенного размера, самостоятельно поднимаются вверх под действием силы гравитации.

Внутренняя сетка с мелкими ячейками (поз. 5) служит для отфильтровывания из теплоносителя твердых частиц.

Сверху корпуса прикручен блок для сбора сепарированного воздуха (поз. 9) с системой автоматического его отвода. Конструкция клапана включает в себя поплавок (поз. 10), связанный рычагом-актуатором (поз. 11) с игольчатым клапаном (поз. 12). По мере накопления воздуха в блоке поплавок опускается все ниже, и достигая определенного уровня, через рычаг открывает игольчатый клапан. Воздух выходит через имеющиеся в крышке (поз. 13) отверстия, поплавок вновь поднимается, а клапан закрывается.

О процедуре прочистки таких фильтров от шлама уже упоминалось в публикации – достаточно открыть кран снизу и вымыть грязь потоком воды. Еще лучше, если для прочистки предусмотрена возможность создания обратного тока жидкости.

Пример фильтра-грязевика с магнитными вставками, функцией самопромывки, автоматическим воздухоотводчиком и двумя манометрами

Некоторые фильтры такого типа дополнительно оснащаются магнитными вкладышами, что повышает эффективность очистки. Кроме того, многие модели имеют встроенные манометры, показывающие давление жидкости на входе и на выходе из фильтра. Простое сравнение показаний этих приборов может дать вполне наглядную картину степени забитости фильтрующих элементов шламом (при чистом фильтре показания должны быть примерно равными), то есть просигнализировать о необходимости проведения профилактики.

Устройство грязевика системы отопления, принцип работы

Содержание

---

Грязевик представляет собой устройство, которое устанавливают в системах водоснабжения и отопления для фильтрации и очистки воды, а также защиты трубопровода от скопления ржавчины, нерастворимых частиц и других примесей.

Необходимость использования фильтров-грязевиков в отопительных системах оправдана тем, что в состав теплоносителя изначально включены посторонние фракции, которые со временем оседают на стенках трубопроводов и местах соединений труб, сужая их внутренний диаметр.

Такие включения забивают полости теплообменного оборудования, насосов, что значительно снижает коэффициент полезного действия системы отопления. При этом появляется риск возникновения аварий. Вода нагревается дольше, в связи с увеличением мощности котла увеличивается и расход топлива. Поэтому для исключения нарушений теплообмена устанавливают фильтры-грязевики, улавливающие примеси.

Устройство грязевика

Конструкционно грязевик ‒ это узел расширения трубопровода, который имеет цилиндрический корпус с входным и выходным патрубками с присоединением под приварку и/или фланцы. Внутри него располагается сетка для фильтрации воды, люк для очистки или замены сетчатого фильтра, установленного на выходе.

Такая конструкция позволяет улавливать ржавчину и другие нерастворимые примеси. Удаление накопленных крупных взвешенных частиц осуществляют периодически. Для этого грязеуловители монтируют таким образом, чтобы обеспечивался свободный доступ для их очистки и осмотра.

Устройство вертикального фильтра-грязевика в системе отопления в разрезе представлено на схеме.

Типы грязевиков

Сетчатые фильтры грубой очистки классифицируют в зависимости от способа монтажа и конструкции. Бывают:

• с резьбовым соединением;
• с фланцевым соединением;
• приварные;
• вертикальные;
• горизонтальные;
• тепловых пунктов.

Входные и выходные патрубки первых трех типов грязеуловителей соответственно имеют резьбу, фланцы или выполнены под приварку.

Грязевики вертикальные (ТС-568, ТС-567), горизонтальные (ТС-566, ТС-565) и тепловых пунктов (ТС-569) производят в соответствии с нормами типовой документации серии 5.903-13 5-го выпуска.

Сетчатые фильтры очищают воду от крупных и средних взвешенных частиц в трубопроводах водяных сетей с температурой теплоносителя до +200 °C при давлении не более 2,5 МПа (25 кгс/см²). Различаются расположением корпуса, размерами, способами монтажа. Их устанавливают на стальные трубы условным проходом от 40 до 1400 мм.

Принцип работы

Работа водяного грязевика основана на замедлении скорости потока.

1. Жидкость, попадая внутрь корпуса, начинает двигаться медленнее из-за увеличения проходного сечения. Примеси отсеиваются, выпадают на дно под силой тяжести.
2. Вода проходит через фильтрующий элемент, расположенный на выходном патрубке, поступает в водопровод.
3. Удаление шлама производят через сливной патрубок в нижней части корпуса. При очищении также проверяют фильтрующую сетку на отсутствие перегибов, разрывов и повреждений.

Для нормального функционирования оборудования необходимо выполнять одно условие ‒ постепенное нарастание гидравлического сопротивления, отследить которое можно по показателям приборов, расположенных до и после грязеуловителя.

Магнитные фильтры

Для очищения гидротранспорта отопительных систем также используют магнитные грязевики, которые появились сравнительно недавно. Магнит, расположенный внутри грязеуловителя, вытягивает из жидкости металлические включения и накапливает их в резервуаре. При этом прибор не меняет давление в трубах и не замедляет водный поток. Предотвращает вероятность образования накипи на стенках трубопроводной арматуры. Поэтому его можно устанавливать на всасывающие участки насоса.

Жидкость здесь подвергается двухступенчатой очистке: грубой и тонкой. На первом этапе удаляются примеси размером более 500 микрон. На втором ‒ более мелкие частички. Во время эксплуатации создается магнитное поле, которое способствует смягчению воды и снижению количества солей.

Преимущества

Водяные грязевики:

• сокращают количество отказов на водопроводе;
• помогают экономить топливо, сохраняя высокий КПД котлов;
• обеспечивают чистоту теплоносителя, исключает необходимость его замены;
• защищают радиаторы, котельное, насосное, теплообменное оборудование от грязи;
• увеличивают срок службы системы отопления.

Очевидные достоинства фильтров определяют необходимость их использования в системах водоснабжения и отопления.

Выбор и установка фильтров-грязевиков в системы водоснабжения и отопления

Фильтры механической очистки – важнейшее звено любой системы водоснабжения дома. Они задерживают шлам – грубые частицы грязи и песка, очищая воду и обеспечивая сохранность оборудования.

•

На фото:

Принцип действия. Самые простые модели грязевых фильтров представляют собой трубку, в которую вставлена металлическая сетка, а снизу расположено небольшое ответвление – резервуар для не прошедшей барьер грязи. В угловых фильтрах это ответвление находится под углом к трубе, а в линейных строго перпендикулярно. Фильтр устанавливается на водопровод или отопительную систему и задерживает мусор величиной свыше 100 микрон.

Угловые и линейные фильтры

Выбор. Размер сетки и диаметр соединительной части фильтра должен соответствовать диаметру трубы. Чем больше поток воды, тем шире должна быть трубка.

Монтаж. Обратите внимание: специальные маркеры на фильтре показывают направление тока воды. Грязевик устанавливается трубкой вниз. Перед фильтром лучше сделать запорный вентиль, чтобы легче было вычищать грязь. Затем ставится обратный клапан, пресекающий обратный ток воды. После грязевика рекомендуется устанавливать редукционный клапан, регулирующий давление воды в системе.

Где применяются. Несмотря на компактность, угловые и линейные фильтры обычно нет смысла ставить в квартирах. Они осуществляют лишь грубую очистку, которая не требуется для водопровода в многоквартирных домах.

Эксплуатация. Промывать такой грязевик придется часто — несколько раз в год, так как емкость для сбора шлама совсем невелика. Чтобы очистить фильтр, необходимо снять заглушку, его запирающую. Для этого понадобится специальный инструмент и опыт работы с сантехникой. Некоторые импортные модели оснащены специальным штуцером, который позволяет промывать фильтр, не откручивая заглушку.

Достоинства. Невысокая стоимость. В случае выхода из строя угловые и линейные фильтры несложно заменить.

Принцип действия. Промывные фильтры намного тщательнее очищают воду, задерживая частицы размером от 20 микрон. Такие фильтры представляют собой объемную колбу с двумя отверстиями вверху. Через одно вода поступает, через другое выливается. Внутри колбы – свернутая трубкой мелкая сетка, которая и задерживает шлам. Грязь оседает на дне колбы и легко удаляется – достаточно открыть вентиль внизу, и вода устремляется через колбу вниз, очищая сетку и вымывая сор. Понять, когда сетка забилась, можно по ослабевшему напору воды, но лучше установить два манометра: перед фильтром и после него. Разница в перепаде давления больше половины атмосферы говорит о необходимости очищать фильтр.

На фото: фильтры с прямой промывкой Protector mini от компании BWT.

Промывные фильтры

Выбор. Сетка — ключевой элемент очистительной системы. Чем мельче ячейки, тем лучше очистка, и тем быстрее будет забиваться фильтр. Поэтому при выборе фильтра необходимо учитывать качество подведенной воды. Сетка должна быть сделана из нержавейки и тщательно закреплена внутри конструкции.

Монтаж. Практически все модели фильтров предназначены для монтажа на горизонтальную трубу. Если труба вертикальная, придется подбирать специальную модель фильтра. Существуют универсальные сетчатые угловые фильтры, которые можно монтировать на вертикальную трубу. Накопительная емкость у таких моделей расположена под другим углом к току воды. Существуют и промывные фильтры особой конструкции — с поворотным элементом, позволяющим поворачивать колбу нужным образом. В конце концов, можно создать П-образный изгиб на трубе и поставить на него все нужные фильтры.

Эксплуатация. Чтобы упростить процесс очистки фильтра, в современных моделях устанавливают специальный штуцер, шланг от которого идет в канализацию. Процедура промывки сводится к двум поворотам вентиля, открывающим, а после закрывающим очистной клапан. Можно и вовсе присоединить к фильтру привод автоматической промывки, устройство само будет открывать вентиль по заданному графику. Правда, со временем мелкая сетка все равно забивается и ее приходится прочищать вручную или менять. Эта проблема отсутствует в моделях с обратной промывкой, в них в момент промывки вода идет через сетку не снаружи внутрь, а наоборот, изнутри к стенкам. Таким образом, застрявший в ячейках мусор эффективно вымывается. Правда и стоят такие фильтры существенно дороже обычных промывных.

Как сэкономить. Можно устроить механизм обратной промывки самостоятельно. Для этого делают ответвление и устанавливают вторую трубу параллельную первой. При промывке воду пускают через этот дополнительный элемент, и она поступает в грязевик с другой стороны.

---

В статье использованы изображения: valtec.ru, bwt.ru

---

Грязевик

При подаче воды в тепловые сети, сети водоснабжения, она подлежит многоуровневой очистке.Первая стадия, это удаление из воды крупных частиц, грунта, окалины и пр.

Для решения этой задачи применяют фильтры механической очистки – грязевики.

Принцип работы грязевика

Вода под давлением, подаваемая из городской сети, на вход в тепловой пункт, или иному потребителю, через входной патрубок грязевика, попадает в его внутреннюю полость. В результате этого, поток резко теряет свою скорость движения, как следствие, тяжелые частицы осаждаются на дне.

Затем под напором, вода, проходит через сетчатый фильтр, установленный на выходном патрубке. Сетчатый фильтр, изготавливается из нержавеющей стали. На этой стадии очистки, в фильтре задерживаются посторонние частицы размером до 300 мкм.

Степень очистки воды, после прохождения составляет до 90%.

Конструктивно, грязевики могут быть исполнены в нескольких видах:

• горизонтальный,
• вертикальный
• и Y-образный.

Рисунок 1. Горизонтальный грязевик

Рисунок 2. Вертикальный грязевик. В разрезе виден фильтрующий элемент.

Грязевики, устанавливаются на входах в тепловые пункты, как центральные, так и индивидуальные. Грязевики могут эксплуатироваться при давлении 2,4 – 6 МПа, и температуре до 150⁰С. Срок службы, при надлежащем уходе 10 лет.

Применение такого фильтра требует постоянного слежения за уровнем гидравлического сопротивления на грязевике. Если его показатель отличается от требований технической документации на грязевик, то необходимо ставить его на обслуживание.

Корпуса грязевиков могут оснащаться съемными днищами, иметь боковые люки, это все необходимо для обеспечения доступа в емкость, где скапливается отфильтрованный мусор.

Кроме этого, грязевики, оснащаются приспособлениями для стравливания воздуха и слива воды.

По типу присоединения, грязевики разделяют на

• фланцевые
• и приварные.

Грязевики, относятся к тому виду трубопроводной арматуры, которая может не регистрироваться в надзорных органах России.

При эксплуатации грязевиков следует пользоваться требованиями «Правил безопасной эксплуатации трубопроводов пара и горячей воды».

Фильтры трубопроводные — для чего и зачем

Типы трубопроводных фильтров

Грязевик или механический фильтр в системах тепло- и водоснабжения

Но на самом деле, описанные модели механических фильтров — грязевики, постепенно отходят в прошлое, на смену им приходят Y-образные фильтры. Более компактные, имеющие возможность работать при более высоких параметрах давления и температуры Pn 160, T-550^°C. Все это обусловливает более широкое их применение. В этих фильтрах, так же кроме сетки, устанавливается и магнитный уловитель, для отбора из потока воды металлических вкраплений.

Как пример современного фильтра механической очистки можно привести — фильтр сетчатый ARI-STRAINER, во фланцевом исполнении, в корпусе отлитого из серого чугуна, для работы в среде с давлением Pn16.

Этот фильтр предназначен для очистки воды, или иных жидкостей, в трубопроводе от посторонних включений. Для расширения функций фильтра, могут применяться сетки с более мелким диаметром отверстий.

Рисунок 3. Y-образный фильтр

Сетчатые фильтры ARI-STRAINER

Снизить давление с основной паровой магистрали с 6 бар до  4 бар при вводе на потребителя

Снизить давление с парового котла с 17 бар до  6 бар при вводе на потребителя

Купить грязевик или фильтр механической очистки

Некоторые товары из каталога:

Фильтр сетчатый (механической, грубой очистки) ARI-STRAINER (фланцевый, ковкий чугун, 22050, Dn15, Pn16)	Фильтр сетчатый (механической, грубой очистки) ARI-STRAINER (приварной, литая сталь, 35080, Dn15, Pn40)	Фильтр сетчатый (механической, грубой очистки) ARI-STRAINER (фланцевый, серый чугун, 10050, Dn100, Pn6.)

Купить грязевик или как его еще называют фильтр механической очистки можно отправив заявку на эл. почту [email protected] или через форму заказа в каталоге.

Фильтры-грязевики для систем водоснабжения: Советы по выбору

Фильтры являются неотъемлемой частью любой системы водоснабжения. Они позволяют качественно очистить воду от различных примесей, песка и т.п., что гарантирует не только повышения качества поступающей воды, но и сохранность используемого в системе оборудования. Чтобы такие фильтры могли справиться со своими функциональными задачами, важно правильно выбрать их модель.

Сегодня приобрести качественные фильтры-грязевики можно на сайте интернет-магазина «Сантехкомплект» — https://www.santech.ru/catalog/353/365/. В каталоге представлен широкий ассортимент как фильтров-грязевиков, так и другого сантехнического и инженерного оборудования, благодаря чему каждый покупатель сможет выбрать подходящий вариант. Мы являемся одним из лидеров рынка, потому можем предложить конкурентные цены, все необходимые документы и сертификаты, гарантию от производителя, скидки при крупном опте.

Компания Сантехкомплект выступает одним из лидеров рынка продаж сантехники и инженерного оборудования, имея в наличии 5 собственных заводов, на которых проводится производство труб, запорной арматуры, радиаторов и котлов. В каталогах компании представлено более 50 тысяч наименований продукции, поставку которой обеспечивает более 500 фирм. Организация имеет 15 филиалов по всей России, а также в Латвии, Литве, Украине.

Главным преимуществом компании, помимо отменного качества представленных товаров, является то, что за каждым покупателем закрепляется личный менеджер, который помогает решить любые проблемы с доставкой, сертификатами, документами. При этом оптовикам предоставляются индивидуальные скидки.

На что стоит обратить внимание при выборе фильтра?

Первой характеристикой, которую важно взять во внимание при выборе фильтра-грязевика, является диаметр трубы, к которой он присоединяется. Обе детали должны полностью совпадать. При этом необходимо учесть и поток воды, так как от него будет зависеть выбор диаметра самой трубы.

Существует несколько вариантов фильтров, которые отличаются своими основными характеристиками и особенностями эксплуатации. Так, угловые и линейные грязевики предназначаются для достаточно грубой очистки, а потому не подходят для установки в квартирах или частных домах. Такие фильтры являются одними из самых доступных. Их очень легко монтировать и проводить их замену.

Следующим вариантом фильтров являются промывные. Их основной элемент – сетка – выполняет функцию очистки поступающей воды. В зависимости от того, насколько полным должно быть очищение, могут быть подобраны грязевики с большими или меньшими ячейками сетки. Именно такие фильтры являются оптимальными для установки в жилых помещениях.

устройство и принцип действия, преимущества использования. Грязевики для систем отопления.

Система отопления состоит из множества обязательных узлов, каждый из которых выполняет свои специфические функции. Одним из таких элементов является фильтр грязевик для воды, использующийся для очистки теплоносителя от посторонних частиц. Это простое устройство оказывает значительное влияние на эффективность работы системы отопления. Особенно это заметно в сложных системах с большим количеством регулирующей арматуры.

Что дает установка грязевиков для системы отопления?

С необходимостью установки грязевых фильтров для воды в централизованных системах отопления вопросов не возникает. Там, где периодически производится слив теплоносителя и повторное заполнение системы, с обязательностью этого элемента в системе спорить невозможно – грязь и посторонние примеси будут всегда.

Пренебрежительное отношение к грязевикам начинается при самостоятельном проектировании небольших автономных систем. Например, системы отопления частного дома. Только кажется, что в замкнутом контуре небольших размеров посторонним примесям в теплоносителе взяться неоткуда.

Какой бы вид теплоносителя не использовался, и какой бы первоначальной очистке он не подвергался, в его основе все равно будет вода. Вода, которая начинает взаимодействовать с металлическими узлами системы, а металл есть в любой системе. В результате такого взаимодействия образуются частички ржавчины, циркулирующие в системе. На отдельных участках системы (неровности внутри труб, наплывы от сварки, крутые повороты, суженные проходы и т.д.) происходит накапливание этих частиц, затрудняющее движение теплоносителя.

Так как интенсивность циркуляции теплоносителя снижается, то для достижения нужных параметров температурного режима в помещении приходится увеличивать его температуру. Это повышает нагрузку на котел и все остальные элементы системы, что не добавляет им надежности, экономичности и эффективности. Грамотная установка грязевиков в системе от большинства этих проблем избавляет или, как минимум, отодвигает время их возникновения.

Классификация грязевиков

Принцип работы заключается в прохождении теплоносителя через специальный сетчатый или м
