Гранулы из опилок – Топливные брикеты (евродрова) своими руками, оборудование для производства пеллет (древесных гранул) из опилок

преимущества использования гранул, технология производства в домашних условиях либо на предприятии

На деревообрабатывающем производстве ежедневно образуются отходы. Им можно найти применение, например: изготовить пеллеты из опилок, которые послужат топливом для обогрева помещений. Если даже открыть бизнес, то это будет доходное дело, потому что сырье достается недорого либо бесплатно. А гранулы из опилок пользуются спросом из-за множества преимуществ:

1. Топливные гранулы являются практичными, удобными в хранении, транспортировке и использовании.
2. Опилки – это доступные отходы на деревообрабатывающих предприятиях, которые после процесса прессования увеличивают свою теплотворную способность, а главное, обладают наименьшей зольностью.
3. Во время производства не добавляются химикаты, поэтому гранулы отличаются экологичностью.
4. Пеллеты можно изготавливать в домашних условиях и существенно экономить на топливном материале.

Немаловажно то, что в процессе хранения они занимают мало места в помещении, если сравнивать с углем или дровами. Пеллеты можно разложить по мешкам либо целлофановым пакетам и складировать.

Древесные отходы для изготовления гранул удобны, легко добываемы, но при этом они должны соответствовать нескольким требованиям:

• Чтобы получить топливо хорошего качества, следует использовать опилки, получаемые из дерева мягкой породы.
• Исключено применение щепок или обломков, желательно делать гранулы из отходов среднего размера.
• Опилки с влажностью около 15% хорошо гранулируются и дают максимум тепла при сжигании, в случае избытка влаги, наоборот, не прогревают помещение.

Важно! Перед тем как приступить к производству, требуется подготовить сырье, чтобы на выходе получить качественные древесные гранулы.

Из чего делают пеллеты

В промышленности древесные гранулы изготавливают из разнообразного сырья:

• Древесные отходы: опилки, щепа;
• Солома, получаемая из зерновых культур;
• Отходы подсолнечника либо шелуха гречишная;
• Куриный помет.

Обычно производят пеллеты из древесных отходов. Гранулы, полученные из соломы, подсолнечника либо гречихи отличаются дешевизной и низким качеством из-за зольности. Спросом среди покупателей пользуются пеллеты из опилок.

Производство



Изготовление пеллет – это переработка отходов, остающихся при изготовлении пиломатериалов. Давайте выясним, какое оборудование понадобится для их производства.

Этап №1. Изначально подготавливается сырье путем дробления щепы и крупных отходов. Делают это при помощи автоматизированной дробилки, которая на выходе дает опилки размеров в 4 мм.

Машину-дробилку для домашнего пользования можно приобрести либо сделать своими руками.

Этап №2. Необходимо просушить сырье с помощью сушилки. Для этого понадобятся:

• Сушильный барабан
• Сушилка аэродинамического либо ленточного типа
• Пневмосушилка
• Диспергатор

Для испарения избыточной влаги нужна тепловая энергия, поэтому для прессования качественных гранул требуется изготовление сушилки с функцией подогрева.

Этап №3. Основная задача: как сделать пеллеты? Для операции потребуется станок – пресс-гранулятор. Агрегат имеет матрицу, которая может быть цилиндрической либо плоской. Для производства больших объемов древесного топлива применяют цилиндрический станок, который изготовить самому очень сложно. А станок плоского типа как раз наоборот – легок в сборке и отлично подойдет для изготовления топливного материала для личного пользования.

Этап №4. Упаковка полученной продукции. После остывания гранул их расфасовывают в плотные целлофановые пакеты, чтобы избежать деформации упаковки и появления сырости.

В итоге пеллеты, сделанные в домашнем хозяйстве, являются экономически выгодным делом, с учетом того, что сырье сухое, а пресс-гранулятор собран с минимальными затратами. Если комплексное оборудование для производства пеллет из опилок делается на заказ, не собственноручно, а приобретается, вам придется потратиться.

Если рассматривать широкое производство с целью заработка, оборудование собственного изготовления не подойдет. Здесь нужно задуматься о первоначальном вложении в комплект техники.

Советы начинающим производителям древесных гранул

Если вы решили всерьез заняться производством и продажей пеллет в больших объемах, то принять во внимание нужно несколько советов:

• Перед началом работы важно найти постоянный источник древесных отходов, чтобы ваша деятельность была стабильной и без застоев производства. В случае перебоев с доставкой опилок, работа может встать – вы потеряете доверие и свою клиентуру.
• При покупке оборудования не стоит экономить и брать б/у технику. Она может выйти из строя в самый неподходящий момент.
• Выбирая участок расположения завода, предприятия, стоит задуматься о рабочем персонале, о том, как они будут добираться до работы: ходят ли автобусы, маршрутки в эту сторону.
• Важно собрать необходимый пакет документов до начала запуска производства, чтобы избежать проблем с законом.

Затраты

При составлении и расчете бизнес-плана стоит учесть такие пункты по расходам:

• Аренда здания либо большого помещения;
• Зарплата рабочим;
• Закупка комплексного оборудования;
• Сырье;
• Оплата коммунальных услуг;
• Налоги, отчисления в пенсионный фонд;
• Расходы по транспортировке сырья и готовой продукции.

Сбыт продукции

В любом бизнесе нужны стабильные каналы сбыта продукции. Собрав свою базу клиентов, вы сможете расширять дело и объемы производства.

Точкой сбыта могут быть строительные магазины, рынок, сайт в интернете. Наиболее выгодно заключать сделки с оптовиками и сбывать продукцию большими партиями. Не стоит забывать, что древесные гранулы – экологически чистый товар, который пользуется спросом в зарубежных странах. Важно не расслабляться и пополнять базу клиентов: размещайте объявления и звоните владельцам торговых точек с большей проходимостью людей. Ваш доход зависит от того, какой объем продукции будет продан.

Вывод таков: если запускать предприятие по производству пеллет – это перспективно и выгодно, можно зарабатывать приличные деньги. Тем более что экологически чистое топливо в наше время востребовано. Стоимость продукции растет, а при грамотно составленном бизнес-плане вы получите успешно развивающееся дело.

‘; blockSettingArray[0][«setting_type»] = 6; blockSettingArray[0][«elementPlace»] = 2; blockSettingArray[1] = []; blockSettingArray[1][«minSymbols»] = 0; blockSettingArray[1][«minHeaders»] = 0; blockSettingArray[1][«text»] = ‘

‘; blockSettingArray[1][«setting_type»] = 6; blockSettingArray[1][«elementPlace»] = 0; blockSettingArray[3] = []; blockSettingArray[3][«minSymbols»] = 1000; blockSettingArray[3][«minHeaders»] = 0; blockSettingArray[3][«text»] = ‘

Как сделать пеллеты из опилок своими руками

Производство пеллет стало популярно совсем недавно– с тех пор, как резко выросли цены на обычные теплоносители. Этот альтернативный вид топлива дает немного меньше тепла, зато позволяет существенно экономить, ведь стоит дешевле угля или дров. Оказывается, можно еще больше сократить расходы на отопление, если производить пеллеты самостоятельно. Сделать это несложно, но понадобится специальное оборудование – обо всем по порядку в этой статье.

Что такое пеллеты, и в чем их преимущество

Пеллеты – это прессованные гранулы измельченного сырья. В качестве сырья может использоваться солома, древесные опилки, лузга подсолнечника, риса или гречихи. Все эти компоненты дают различный КПД, зато стоят совсем недорого, ведь, по сути, являются отходами деревообрабатывающей или сельскохозяйственной промышленности.

Топить пеллетами обычные котлы нельзя, для этих целей необходимо приобретать специальные пеллетные печи. Но практика показывает, что и в твердотопливных котлах прессованные отходы горят тоже неплохо.

Важно! При хорошем отопительном оборудовании и качественном топливе пеллетные котлы приходится обслуживать всего раз в месяц. Вся работа заключается в добавлении топлива в бункер и чистке поддона котла от скопившейся золы.

По качеству различают три типа пеллет:

1. Белые – первоклассные гранулы, изготовленные из чистых древесных опилок без посторонних включений и коры. Топить такими пеллетами одно удовольствие, ведь они практически не оставляют золы (всего 0,5% от массы сожженных гранул) и дают большое количество тепла.
2. Серые пеллеты могут содержать небольшой процент хвои, коры или посторонних включений, но зольность их не должна превышать 1,5%.
3. Темные пеллеты используют только в промышленных котлах. Они отличаются не только зольностью (до 5%), но и размерами. В качестве сырья для этих пеллет, чаще всего, используют солому или лузгу.

Для отопления частных домовладений используют пеллеты белого или серого цвета. Такие гранулы имеют диаметр до 8 мм и выделяют около 4,7 кВтч тепла.

Использовать для обычных котлов промышленные пеллеты нельзя, так как эти гранулы после сгорания оставляют много золы, а так же, содержат мелкую фракцию (пыль), которая легко забьет сопла и горелки пеллетного котла.

Достоинства пеллет перед другими видами топлива очевидны:

• пеллеты абсолютно экологичны, так как состоят всего из одного компонента – опилок природного происхождения;
• низкий процент зольности позволяет редко обслуживать котлы, отопление практически полностью автоматизировано;
• компактные пеллеты удобно хранить и легко транспортировать;
• стоимость материала существенно ниже цены на уголь или дрова;
• хорошая теплоотдача при сгорании опилок;
• изготовить пеллеты из опилок можно в домашних условиях, тем самым сэкономив еще больше денег.

Как своими руками сделать пеллеты из опилок, соломы или лузги

В первую очередь, необходимо произвести тщательный расчет целесообразности этого мероприятия. Если сырье для гранул бесплатное или досталось хозяину за бесценок, то реализация идеи будет выгодной.

Для производства пеллет нужны две составляющих: сырье и оборудование. Опилки, лузга или солома тоже подойдут не всякие, их нужно предварительно подготовить:

1. Только древесина мягких пород позволит изготовить качественные пеллеты. Опилки твердых сортов дерева придется смешивать с более мягкими, иначе гранулы не будут формироваться – пеллеты рассыплются в порошок, а при горении дадут большое количество золы.
2. Влажность опилок играет далеко не последнюю роль в производстве пеллет – она должна быть на уровне 12%. Более влажные опилки придется предварительно высушивать (солома и лузга, как правило, изначально хорошо высушены), а пересушенное сырье необходимо смочить, иначе гранула не сформируется.
3. Опилки крупной фракции необходимо измельчить, так как в гранулятор подаются опилки или солома, предварительно порезанные на небольшие кусочки.

Исходя из этих требований, несложно определить количество единиц оборудования в технологической линии для изготовления пеллет своими руками:

• дробилка для первичного измельчения веток, щепы и коры;
• сушка или сушильная камера;
• еще одна дробилка для более мелкого и качественного измельчения опилок;
• увлажнитель для опилок;
• гранулятор;
• охладитель готовых пеллет.

О каждом из этих приборов нужно рассказать подробнее, но самого большого внимания заслуживает именно рабочий инструмент – гранулятор или пресс для выдавливания гранул.

Предварительная обработка опилок

Перед прессованием сырье для пеллет должно пройти несколько стадий подготовки:

• первичное измельчение, в ходе которого режутся ветки, ломается кора, сучки и другие твердые и крупные фрагменты, которые могут попасться в древесных опилках. Для этих целей необходимо использовать дробилку, способную измельчить опилки до размеров в 1,25 см³. Избежать этой стадии можно, если использовать качественные опилки мебельного или столярного производства, солому или лузгу.
• Сушить опилки необходимо в специальных камерах с высокой температурой. Влажность материала после этого этапа не должна превышать 8-12%.
• В мелких дробилках молоткового типа высушенные опилки измельчаются до фракции в 1,5 мм. Солому нарезают специальными ножницами.
• Для того чтобы порошок из опилок или сена мог скомковаться, его необходимо снова увлажнить. Опилки из мягких пород дерева орошаются водой, а опилки из дуба или бука необходимо обработать горячим паром.

Внимание! Изготовить пеллеты из соломы намного проще, чем из опилок. Солому не нужно сушить, измельчают ее ножницами, а не дробилками, а, благодаря своей мягкости, солома намного легче продавливается сквозь отверстия гранулятора. Меньше оборудования, меньше мощности, затрачиваемой на грануляцию, – в итоге получаются более низкие затраты на производство пеллет.

Прессование сырья

Гранулятор – самая главная и самая дорогостоящая часть оборудования для производства топливных пеллет. Этот прибор можно купить, но народные умельцы, имеющие доступ к токарному станку и сварочному аппарату, могут изготовить пресс для пеллет своими руками.

Есть несколько типов грануляторов для пеллет:

1. Шнековый пресс напоминает обычную мясорубку – внутри него движется такой же вал, а масса из измельченных опилок продавливается сквозь матрицу с отверстиями. Сделать своими руками такой пресс несложно, но его мощности может не хватить для гранулирования опилок, шнековый гранулятор больше подходит для соломы и лузги.

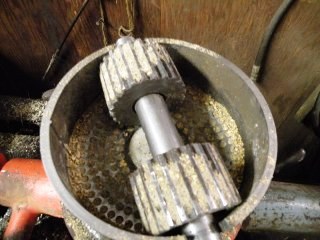

2. Прессы с плоской матрицей – самый популярный тип оборудования в домашнем производстве пеллет. Опилки засыпаются в бункер, на дне которого установлена матрица с отверстиями, по этой плоской матрице катаются два зубчатых цилиндра, которые и прижимают опилки к отверстиям, продавливая их и формируя гранулы. Сделать такой гранулятор вполне можно и самостоятельно, только нужно уметь пользоваться фрезерным и токарным станком. Есть детали пресса и в продаже, что позволяет просто собрать прибор из готовых частей. Достаточно приобрести электродвигатель и металлическую матрицу, после чего нужно собрать из всех деталей прессовальную машину для пеллет.

3. Прессы с цилиндрической матрицей считаются самыми производительными, поэтому, чаще всего, используются в промышленных масштабах. Принцип их действия такой же, как и предыдущих грануляторов, только зубчатые валики находятся внутри большого цилиндра с отверстиями, и катаются по его стенкам, продавливая массу из измельченных опилок. Снаружи установлен нож, который срезает гранулы нужной длины.


Совет! Домашние грануляторы для опилок, как правило, не отличаются высокой мощностью, поэтому работают достаточно медленно. Чтобы не стоять все время возле бункера и не засыпать сырье, можно изготовить шнековый конвейер, по которому опилки будут двигаться к бункеру гранулятора с определенной скоростью.

Окончательный этап

В процессе прессования опилки нагреваются до 70-90 градусов, в таком виде гранулы очень ломкие, они легко могут раскрошиться и испортиться. Поэтому пеллеты сразу после выхода из гранулятора необходимо охладить. Для этого их укладывают на плоские поддоны и обдувают прохладным воздухом либо оставляют остывать в естественных условиях.

После охлаждения гранулы становятся твердыми, их уже не так легко разломать. Теперь пеллеты нужно просеять, чтобы отделить несформировавшиеся части, пыль и мелкий древесный порошок – все это становится причиной появления лишней золы на стенках котла.

Просеянные пеллеты из опилок можно сложить в полиэтиленовые мешки и хранить до следующего отопительного сезона.

Важно! В помещении, где хранятся пеллеты из опилок, необходимо строго соблюдать нормы пожарной безопасности, так как материал легко воспламеняется.

Целесообразность производства пеллет

Самостоятельное изготовление пеллет может быть обоснованно только в нескольких случаях:

1. Когда у хозяина есть бесплатное сырье для гранул.
2. Если есть возможность изготовить оборудование для технологической линии самостоятельно, а не покупать дорогие детали.
3. В случае если производительность линии будет такой, которая позволит изготавливать пеллеты на продажу, то есть объемы производства будут выше собственных потребностей.

Остальные варианты не будут выгодными для хозяина частного дома, в таких случаях дешевле будет купить готовые пеллеты для своего котла. Но, если есть возможность бесплатно установить оборудование и получить опилки, обязательно нужно ею воспользоваться!

Оборудование для производства пеллет из опилок: пеллетная линия, технология

Развитие рынка пеллет – достойной альтернативы традиционным видам топлива – началось в нашей стране относительно недавно. Увеличение на данном рынке числа потребителей, использующих данное топливо для работы твердотопливных котлов высокой мощности, применяемых для обогрева промышленных объектов и крупных жилых строений, привело к тому, что все большее количество компаний, работающих в различных сферах, задумывается над приобретением оборудования для производства пеллет. По прогнозам специалистов, спрос на пеллеты в России будет только расти. Прежде всего это относится к топливным гранулам из опилок.

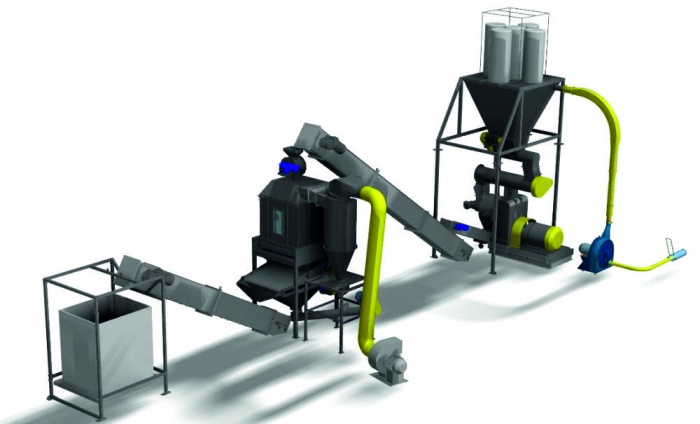

Мини-линия для изготовления топливных гранул состоит из нескольких технологических участков

При организации пеллетного производства (впрочем, как и любого другого) следует в первую очередь изучить все его нюансы, а также познакомиться с оборудованием, которое применяется для его практической реализации.

Технологический процесс производства пеллетного топлива

Для того чтобы изготовить пеллеты из опилок, с исходным материалом необходимо совершить целый перечень технологических манипуляций, каждая из которых решает определенные задачи.

Технологический процесс производства пеллетов из опилок – это последовательность определенных действий, выполняемых при помощи соответствующего оборудования.

Такими действиями, в частности, являются:

• очистка опилочной массы от посторонних примесей;
• предварительное измельчение очищенного материала;
• сушка сырья для пеллет;
• финишное измельчение уже высушенных опилок;
• доведение уровня влажности подготовленного материала до требуемого значения;
• процесс гранулирования опилочной массы;
• охлаждение готовой продукции и ее упаковка.

Промышленная схема производства пеллет

Поскольку все вышеперечисленные этапы технологического процесса производства топливных гранул осуществляются с определенной целью и имеют большое значение для получения качественной продукции, на каждом из них следует остановиться более подробно.

Оценка качества исходного сырья

Основное влияние на качество пеллет оказывают характеристики сырья. Важными в данном случае являются такие параметры, как тип древесины, из которой были получены опилки, степень их загрязненности посторонними примесями, влажность и размер фракций.

Хранилище для опилок должно быть сухим, вместительным и соответствовать нормам пожарной безопасности

Качественные характеристики материала для изготовления пеллет и степень его подготовки к производственному процессу определяют технологию получения готовой продукции, а также выбор оборудования. При этом необходимо учитывать следующие нюансы.

• В том случае, если влажность исходного материала достаточно высокая, для приведения ее к нормальным показателям потребуются мощные сушилки. Применение такого оборудования в процессе производства пеллет приведет к увеличению как энерго-, так и трудозатрат при реализации технологического процесса.
• Если в составе исходного сырья содержится много древесных частиц крупного размера, то в составе производственной линии по изготовлению пеллет должна присутствовать не только дробилка, но и оборудование для сепарации измельченной массы. Эксплуатация такой производственной линии также будет связана с повышенными энергозатратами.
• Эффективность технологического процесса и стабильность работы линии по производству пеллет во многом зависят от того, насколько однородным по породе древесины является исходный материал.
• Оценивая качество опилочной массы, которую планируется использовать для производства пеллетного топлива, следует обращать внимание на наличие в ее составе древесной коры, гнили и отходов от переработки старой древесины. Большое количество подобных включений в общей массе для производства топливных гранул снижает их энергетическую ценность и, соответственно, уменьшает стоимость готовой продукции.
• В составе исходного сырья могут содержаться такие посторонние примеси, как песок и камни. В этом случае пеллетная линия должна быть оснащена специальными улавливающими устройствами. Решает проблему с такими примесями и предварительная промывка материала, но в любом случае это увеличивает производственные расходы и, соответственно, себестоимость готовой продукции.

Таким образом, следует оценить характеристики опилочной массы, прежде чем пустить ее на производство пеллетов.

Для измерения влажности опилок используются влагомеры, состоящие из электронного блока и датчика, зонд которого размещается на конвейере или в бункере

Процесс предварительного измельчения опилок

В большинстве случаев для производства пеллет используются отходы деревообрабатывающих предприятий, которые поступают на пеллетное производство без предварительной сортировки. Естественно, что в таких отходах, кроме самих опилок, содержатся и другие составляющие – древесная кора, крупные щепки, бруски, горбыль и др.

Рабочими органами дробилок, используемых для грубого измельчения материала, являются вращающиеся молотки

Для того чтобы привести сырьевую опилочную массу в однородное состояние по размеру содержащихся в ней фракций, используется измельчитель. В качестве такого оборудования на стадии предварительного дробления сырьевой массы применяются молотковые дробилки, относящиеся к дековому типу. Дробилка данного типа может успешно использоваться для опилок, влажность которых доходит до 80 %, при этом практически не происходит их налипания на элементы внутренней конструкции оборудования.

Устройство молотковой дробилки для древесины

Процесс сушки

На пеллетное производство может поступать сырьевая масса с различной степенью влажности, при этом непосредственно при прессовании значение данного параметра не должно превышать 8–12 %. Таким образом, линия по производству пеллет должна содержать в своем составе установку для сушки сырья, в качестве которой, как правило, используется сушильный барабан. Для подачи влажного сырья в такое оборудование используются транспортеры шнекового типа, что является наиболее экономичным вариантом решения данного вопроса.

Схема многоконтурной аэродинамической сушилки

Аэродинамическая сушилка опилок, основу которой составляет сушильный барабан с возможностью регулирования скорости вращения, включает в свой состав несколько технических устройств:

1. источник генерации и подачи горячего воздуха, работающий на природном газе или на любом другом виде топлива;
2. циклон, в который опилочная масса поступает после сушки;
3. бункер-накопитель, из которого опилки подаются в рабочую камеру сушильного барабана;
4. циклоны, в задачи которых входит очистка топочных газов от пыли, а также улавливание частиц мелкой фракции, содержащихся в просушиваемом сырье;
5. дымосос, обеспечивающий проход горячего воздуха с определенной скоростью через камеру сушильного барабана и воздушные каналы циклонов;
6. шнековые транспортеры – оборудование, обеспечивающее подачу влажного сырья в камеру сушильного барабана и транспортировку уже высушенных опилок в бункер-накопитель.

Сушильный комплекс производительностью до 1000 кг/час с печью, работающей на дровах, опилках или щепе

Процесс сушки опилок, для осуществления которой используется сушилка аэродинамическая, выглядит следующим образом.

• Опилочная масса, которую необходимо просушить, подается в камеру сушильного барабана, ось вращения которого расположена в горизонтальной плоскости. При вращении такого барабана контролируется равномерность распределения в его рабочей камере загруженной сырьевой массы. Чтобы обеспечить безопасность процесса сушки опилок в барабане, в его конструкции предусмотрен специальный взрывной клапан.
• Ворошение опилок в сушильном барабане, что позволяет более оперативно и равномерно просушить их в потоке горячего воздуха, обеспечивают специальные лопатки, закрепленные на стенках рабочей камеры устройства.
• После просушивания до требуемого уровня влажности опилки из барабана поступают в циклон, где происходит их осаждение и дозированная подача в накопительный бункер.
• Очистка использованного горячего воздуха от древесной пыли также обеспечивается при помощи циклонного оборудования.
• За соблюдение всех режимов работы сушильного оборудования отвечает блок автоматики.

Технология дробления

Технология производства пеллет из опилок предусматривает, что сырье, поступающее в гранулятор, не должно содержать в своем составе частиц, длина которых превышает 4 мм. Большинство современных моделей оборудования для производства топливных пеллет работает на сырье, размеры частиц которого составляют не более 1,5 мм, а насыпная масса находится в пределах 150 кг/м³. Для достижения таких параметров сырья перед его подачей в прессовальное оборудование используется измельчитель. Как правило, это дробилка молоткового типа, которая способна работать с опилочной массой, имеющей влажность не выше 25 %.

Измельчитель, при помощи которого выполняется финишное дробление опилочного сырья, должен соответствовать определенным показателям производительности как по перерабатываемому сырью, так и по создаваемому воздушному потоку.

Объясняется это тем, что измельчитель, которым оснащается линия для производства пеллет, не только выполняет функции дробления, но и формирует воздушный поток, удаляющий измельченное сырье из рабочей камеры оборудования. Именно поэтому, выбирая измельчитель, следует ориентироваться на характеристики управляющего циклона.

Роторно-молотковая дробилка, предназначенная для измельчения древесной массы в процессе производства топливных пеллет

Подача сырья в накопительный бункер

Подача в циклонное оборудование измельченного в молотковой дробилке опилочного сырья, как уже говорилось выше, обеспечивается за счет давления воздуха, создаваемого при вращении молотков в рабочей камере. Задача циклона, которым оснащается практически любая современная линия производства пеллет, заключается в том, чтобы отделить опилки от потока воздуха, транспортирующего их из измельчительного устройства. Работает такая установка следующим образом.

1. Поток воздуха, поступающий в циклон вместе с измельченными опилками, закручивается по спирали.
2. Под действием центробежной силы опилки, двигающиеся вместе с потоком воздуха, прижимаются к стенкам рабочей камеры оборудования.
3. Постепенно теряя скорость, опилки под действием силы тяжести осаждаются в нижней части камеры циклона, а воздух, вместе с которым они перемещались, выходит через выхлопную трубу.
4. Накапливающиеся в нижней части камеры оборудования опилки выгружаются в накопительный бункер.

В состав линии производства пеллет входит входит циклон отвода сухой биомассы

Доведение влажности опилочной массы до требуемого уровня

После нескольких этапов предварительной подготовки опилки могут стать слишком сухими, что не позволит сформировать из них гранулы с плотной и однородной внутренней структурой. Производство пеллет из опилок предполагает, что их влажность непосредственно перед прессованием должна находиться в пределах 8–12 %. Если данное требование не выдерживается, прессуемое сырье необходимо дополнительно увлажнить.

Современное оборудование для производства пеллет из опилок оснащается шнековыми смесителями, в которых повышение влажности сырья осуществляется при помощи подаваемого в них под давлением пара. При выполнении такого технологического процесса следует постоянно мониторить уровень влажности опилочного сырья, чтобы вовремя прекратить обработку паром.

Формирование топливных гранул

Основная технологическая операция, которую выполняет для производства пеллет оборудование, – это формирование из рассыпчатого опилочного сырья гранул с плотной и однородной внутренней структурой. Для осуществления такой процедуры на современных линиях по производству пеллет устанавливают устройства с матрицами круглого или плоского типа. Оборудование, оснащенное матрицами круглого типа, больше подходит для того, чтобы прессовать материалы, не отличающиеся высокой твердостью. На таком оборудовании, в частности, производят не топливные гранулы, а пеллеты из более упругих и мягких материалов, которые применяются в химической, комбикормовой и пищевой промышленности.

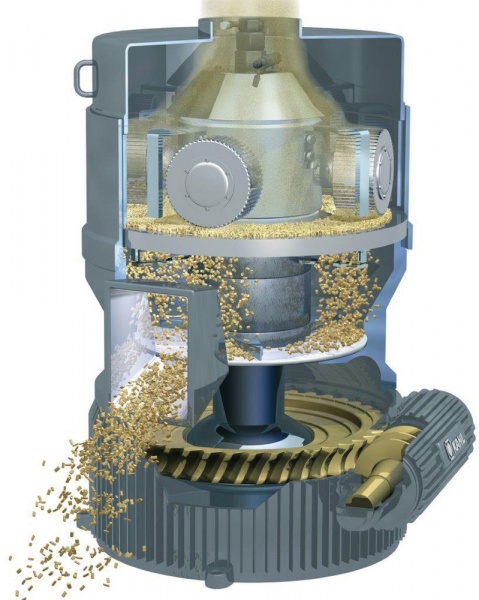

Пресс-гранулятор с матрицей кольцевого типа

Изготовление древесных пеллет, оборудование для производства которых по принципу своего действия мало чем отличается от устройств, предназначенных для прессования более мягкого сырья, осуществляется при помощи матриц плоского типа. Производственный процесс по формированию пеллет, выполняемый на оборудовании как с круглыми, так и с плоскими матрицами, выглядит следующим образом. Катки с ребристой рабочей поверхностью, перекатываясь по поверхности матрицы, продавливает через отверстия в ней рассыпчатое сырье, формируя из него плотные гранулы цилиндрической формы. Длина готовых пеллет, выходящих с обратной стороны матрицы, регулируется при помощи специального ножа, совершающего возвратно-поступательные движения.

Толщина стенки матрицы зависит от диаметра рабочих отверстий

Заключительные этапы технологического процесса

Поскольку пеллеты, выходящие из прессового оборудования, разогреты до значительной температуры, их необходимо принудительно охладить, чтобы не допустить их «запаривания» в герметичной упаковке, что приведет к их насыщению влагой. Пелетами, которые подвергнутся такому процессу, нельзя будет пользоваться в качестве топлива. На современных производственных линиях по производству пеллетного топлива для осуществления технологической операции охлаждения применяется специальное оборудование, представляющее собой прямоточные колонны, в которых через готовые гранулы пропускается поток охлажденного воздуха.

Гранулы из охладительной колонны по транспортеру поступают в бункер готовой продукции, а затем отправляются на фасовку

Современные мини-линии по производству топливных гранул и линии более высокой производительности также комплектуются дозирующими устройствами и оборудованием, позволяющим оперативно упаковывать готовую продукцию в тару требуемого объема и веса.

Оценка статьи:

Загрузка…

Поделиться с друзьями:

Оборудование для производства пеллет из опилок и соломы

Пеллеты — альтернативный источник топлива для отапливания дачных и частных домов. Конкурировать с ними может только природный газ, но не ко всем домам подведены трубопроводы с газом. Поэтому прекрасной альтернативой считаются пеллеты, если наладить их производство, они еще станут прекрасным источником прибыли.

Оборудование для производства пеллет

Описание и характеристика различных видов пеллет

Примечательность топливных гранул заключается в том, что их производство не требует определенных сырьевых источников, они делаются из чего угодно. Они не требуют какого-то высокотехнологичного сырья. Производить их можно из обычных отходов. Это могут быть остатки от обработки дерева: опилки, щепки. Или вовсе отходы сельхоз работ, как например, солома. Их еще называют топливными гранулами. По сути, это цилиндрические гранулы небольших размеров. Производство их включает, применение специализированного оборудования. Делаются они под высоким давлением без каких-либо клеящих веществ. По тепловым свойствам они не уступают сухим дровам. Места они занимают гораздо меньше.

Для правки можно сказать, что один килограмм таких гранул производят до 4,5 кДж тепла, что соответсвует теплотворности дровам 15% сушки.

При сжигании пеллет образуется меньше углекислого газа, меньше золы, и практически не формируется сера. Назначение пеллет:

• отапливают дома, в которых имеется печь или камин;
• применяются в котельных;
• используются в качестве туалетного наполнителя для домашних животных;
• применяются как абсорбенты для жидкостей.

Виды пеллет

Если планируется производить пеллеты на продажу, то необходимо купить оборудование для производства гранул соответствующих стандартов тех стран, куда планируется их поставлять. Например, показатели по зольности для США не должны превышать 1%, а вот в Европе он выше на полпроцента.

Технология изготовления

Производство пеллет проходит в несколько этапов. На первом, сырье дробят на маленькие части. Далее сушат. После сушки еще раз дробят на более мелкие фракции. Далее проводят подготовку по воде, то есть остаточная влажность не должна превышать 10%.

Это важно, так как для прессования сырых пеллет потребуется больше усилий, и они не приспособлены для котлов, так как горят хуже и тепла от них меньше.

На следующем этапе, производство предполагает прессование пеллет, повторная сушка. Готовый продукт фасуют по одному килограмму.

Следует также уделить особое внимание содержанию воды в гранулах. Поскольку слишком сухое сырье хуже склеивается. Нужна некоторая дозировка влаги. Охлаждать пеллеты нужно после формовочного пресса. После чего они фасуются.

Оборудование для изготовления пеллетов

Оборудование для производства пеллет включает в себя:

• дробилка для измельчения сырья.
• сушилка;
• пресс для пеллет;
• охлаждающее оборудование для готового сырья;
• фасовочное оборудование.

Линия по производству пеллет

Линия для производства пеллет в полной сборке обойдется не дешево. В ее полный комплект входит барабаны для сушки, конвейеры, весы, вентиляторы для обдува материала, мельницы молоткового типа. Главную роль здесь играет, конечно же, станок для пеллет. Изготовить его самостоятельно не получится, так как для создания матрицы потребуется фрезеровочный станок. Оборудование для гранулирования может отличаться по качеству производимых пеллет. Точность обработки может отличаться от стандартов.

Самодельная дробилка

Производство пеллет требует наличие дробилки, которую можно собрать своими руками. Если в сырье будут присутствовать ветки или иные вхождения типа горбыля, то потребуется дополнительное оборудования для их измельчения. Конечно, конструкций такого оборудования существует не мало. Некоторые из них измельчают сырье на не слишком крупные фракции.

Схема самодельной дробилки

Для самостоятельного изготовления дробящего станка потребуется один электродвигатель, достаточно мощный, несколько дисковых пил. Такой станок станет хорошим помощником, чтобы запустить свое производство пеллет. Они крепятся на одном валу. Фиксируются они таким образом, чтобы каждый последующий зуб пилы смещался относительно предыдущего. На этот вал ставится шкив и пара подшипников по бокам. Вал устанавливается на раму и фиксируется там. Следует иметь в виду, что двигатель должен обладать достаточной мощностью, чтобы быть способным раздробить ветки и доски до нужного размера опилки. Производительность у такого агрегата не самая высокая.

Сушилка для опилок

Изготовление пеллет предполагает сушку исходного сырья. Чтобы пеллеты не посыпались сразу на выходе из прессовочного станка, требуется, чтобы опилки были нужной влажности. На крупном производстве это делается в специальных камерах. В домашних условиях некоторые мастера изготавливают барабанные сушилки, так как эта конструкция наиболее простая.

Самодельная сушилка для опилок

Железные бочки привариваются друг к другу. Далее их ставят на раму. К внутренним стенкам приваривают лопасти, которые во время сушки мешают сырье. С одной стороны импровизированного барабана подается горячий воздух, с другой этот воздух уходит. Вращается барабан при помощи электрического двигателя через редукторы. Источником горячего воздуха может быть обычная тепловая пушка.

Следует знать, что этот технологический процесс самый продолжительный и энергозатратный. Поэтому расходы могут превысить доходы.

Советы по выбору оборудования

Выбирать оборудование следует по тому объему работ, которое предполагается выполнять. Самые крупные агрегаты оказываются более затратными по стоимости и потребляемой электроэнергии. Если предполагается производить небольшой объем пеллет, с экономической точки зрения более выгодными окажутся некрупные и малопроизводительные станки.

Сухое сырье малыми количествами

Говоря о малых объемах, следует сказать, что подразумевается кубатура до восьмидесяти кубов опилок. Такое производство пеллет вполне допустимо для частного бизнеса. Затраты на просушку такого сырья гораздо меньше, чем на сырое.

Основное оборудование, которое потребуется в первую очередь:

• молотковая дробилка для получения мелких фракций сырья;
• агрегат для создания потоков воздуха;
• прессовочное оборудование для пеллет;
• охлаждающая установка;
• сепаратор;
• упаковочная линия;
• транспортировочные средства;
• контейнер или бункер для хранения.

Лучше иметь оборудование от одного производителя, так как это избавит от дальнейших проблем в случае поломки одного из узлов.

Сырые опилки малыми количествами

Сушка таких отходов обработки дерева считается самым затратным, так как требует гораздо больше времени и вложений в плане энергопотребления. Хотя, при больших объемах затраты себя окупают. К сырым относят опилки с влажностью до пятидесяти процентов. Перед изготовлением пеллет опилки нужно просушить до влажности примерно пятнадцати процентов. Чтобы труды не пошли прахом, после сушки его необходимо хранить в сухом и хорошо проветриваемом месте.

Промышленная сушилка для пеллет

Также следует предусмотреть дробление материала после сушильного аппарата. Это тоже поможет довести сырьевой материал до нужного состояния, из которого потом можно спрессовать гранулы. Для таких задач больше походят мощные установки, так как маленькие и дешевые не всегда могут справиться с поставленной задачей.

Достаточное количество сырья с влажностью сорок пятьдесят процентов

Объем достаточный для производства пеллет считается от двух тысяч кубов. Такое производство потребует. Это также требует наличие соответствующего оборудования:

• сито для отсеивания мелкой пыли;
• сушилка с электрическим генератором тепла;
• оборудование для перемещения готовой продукции;
• устройство для охлаждения готовой продукции;
• прессовочное оборудование;
• упаковочный станок;
• место для хранения и складирования производимой продукции;
• место, где можно хранить уже высушенное сырье. Склад или бункер;
• средство для измельчения начального сырья.

Такие объемы предполагают серьезной подготовки в плане оборудования рабочих мест. Наиболее затратная статья всех расходов приходиться на сушку сырья. Помимо аэродинамического метода, существуют также другие способы, например, вакуумная, инфракрасная и СВЧ сушка. Это более дорогое оборудование и требует больше энергозатрат.

Сухое сырье в больших объемах

Для работы с сухим сырьевым материалом понадобиться тоже оборудование, что и для сырого. Единственное отличие может заключаться в количестве прессовочного оборудования.

При выборе оборудования следует учитывать производительность оборудования и то качество, которое производитель готов гарантировать на свое оборудование и конечную продукцию.

Другие материалы

Кроме опилок в работу используются другие материалы:

• торф;
• отходы от сельхозпроизводства;
• солома;
• ветки.

Предварительно все это нужно просушить и измельчить. Технология работы с этим сырьевым материалом немного отличается, так как состав отличается.

Торфяные пеллеты

Например, торф нужно просушить, но не нужно измельчать. Шелуху наоборот дробить не придется, и в зависимости от состояния, скорее всего сушка тоже не понадобиться.

Требования к производству пеллет

Поскольку дерево и производство древесных материалов не нарушает экологию, то предъявляемых к нему требований не много. Дерево является горючим и легковоспламеняемым материалом, поэтому в цехе, где выполняется производство,  должны быть средства по тушению пожаров. В первую очередь это огнетушители и автоматическая система тушения. Также необходимо продумать, как сырьевой материал и готовая продукция будет храниться. Помещение должно оградить их от источников пламени.

Цех по производству пеллет

Поскольку все оборудование для производства пеллет работает с большим количеством воды, то разумно предусмотреть систему подвода воды и ее слива.

Применение пеллет

Основное назначение пеллет — сжигание в котлах в качестве источника тепла. Широко используется в ТЭЦ мощностью, превышающей 500 Мегаватт. Удельная теплота этого продукта не уступает сухим дровам или даже торфу. В зависимости от того, из какого сырья были изготовлены пеллеты, их энергоемкость может отличаться.

Применение пеллет

Наиболее часто используемым сырьем можно считать древесный опил, так как он имеется в достаточном количестве на всех деревообрабатывающих предприятиях. Тепло, которое можно получить от их сгорания равняется 4 кВт/ч/кг. Этого достаточно, чтобы отопить небольшой дачный домик. Помимо отопления, пеллеты используются в качестве туалетных наполнителей, как нестандартный вариант применения. На самом деле, сфера пеллет применения очень велика.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Где и как используются пеллеты, какие лучше для отопления и почему

Достойным конкурентом солярке, углю и дровам являются пеллеты. Это небольшие  цилиндрической формы гранулы, которые используются для сжигания в  специализированных отопительных котлах. В Европе давно и успешно применяют этот вид топлива. Способствует этому экологичность (это спрессованные отходы деревообработки и растениеводства) и возможность автоматизировать процесс отопления: гранулы сыпучи, что дает возможность хранить их в резервуарах и, автоматически по мере необходимости, подавать в котел.  Диаметр пеллет, используемых для бытовых котлов, — 6–8 мм, в промышленных котлах сжигаются более крупные гранулы  диаметром до 10 мм.  Длина вообще может быть от 5 до 70 мм.

Как производят гранулы пеллеты из древесины

Для производства пеллет берут самую недорогую древесину, которую невозможно использовать больше ни в каких целях. Это обрезки, щепа, опилки. Эти отходы сортируют, очищают от примесей, отсеивают песок и т.п.  Далее, мощный магнит, используемый на сортировочной ленте, притягивает железо (например, гвозди). После удаления посторонних предметов древесные отходы отправляются в молотковую дробилку, где их измельчают до фрагментов размером в 4 мм. Это этап называется предварительным измельчением. Необходим он для равномерного просушивания сырья на следующем этапе.

Пеллеты делают и отходов деревообрабатывающей промышленности и агрокомплекса

Полученные опилки высушивают в специальном бункере до требуемой влажности (8–12%). После чего их отправляют на повторное измельчение. В результате получаются мелкие фрагменты древесины, которые  после доведения до идеальной влажности (10%) отправляют в пресс-гранулятор. Здесь под воздействием давления (в некоторых прессах высокой температуры) древесные опилки превращаются в гранулы.  Для этого состав пропускают через матрицу, в которой вырезаны круглые отверстия. Конструкция пресса — гранулятора напоминает обычную мясорубку: тесто продавливается через отверстия, и получаются гранулы. В охладительной колонке их остужают. Так получается конечный продукт — топливные пеллеты.

Виды и используемое сырье

Если классифицировать пеллеты по сорту, то их существует три вида:

• Индустриальные — имеют серо-коричневый цвет,  их процент зольности выше 0,7. Это объясняется тем, что древесина, из которой они изготовлены, не прошла окорку. То есть в гранулы попадает большое количество коры, дающей повышенный процент зольности. Стоит учесть, что применение индустриальных пеллет в бытовом котле может привести к его поломке: не все горелки могут работать с топливом большой зольности.  Но стоить они могут на 50% меньше, а это приличная экономия. Если ваш котел без особых проблем пережигает такой вид пеллет — можно использовать и их, но чистить его придется чаще.

  Индустриальные пеллеты не всегда можно использовать в бытовых котлах

• Агропеллеты. Получают из отходов сельскохозяйственных культур. Они довольно дешевы, но их главным минусом считается содержание большого количества золы. А это является главной проблемой многих котлов, которые быстро выходят из строя из-за образования шлака. Использование агропеллет требует регулярного очищения от шлаков, потому их чаще используют на больших тепловых станциях. С точки зрения использования в бытовых пеллетных котлах этот вид гранул еще более проблематичен: зольность, как правило, еще выше. Могут возникнуть проблемы при транспортировке: агропеллеты довольно мягкие, так что уже после доставки часть из них разрушается. А котлы к наличию пыли и мелких фрагментов приспособлены плохо. Потому использовать агропеллеты целесообразно, если их производство расположено недалеко от вас.

  Агропеллеты чаще используют в промышленных котельных

• Белые пеллеты — топливо высшего сорта. Отличаются светло-желтым, чуть серым или абсолютно белым цветом. От них исходит приятный запах древесины. Главным преимуществом является низкая зольность, около 0,5%. Используя белые пеллеты, можно забыть о чистке котла на один–два месяца. Благодаря этому оборудование не изнашивается, а количество убранной из них золы очень мало. Стоят они дороже, чем остальные виды пеллет, зато купить белые пеллеты — сохранить свой котел в рабочем состоянии на длительное время и не заглядывать в него месяцами.

  Белые пеллеты — идеальное топливо для бытовых пеллетных котлов

Из чего делают

Любое сырье с содержанием лигнина подойдет для изготовления пеллет. Самым распространенным в России является древесное сырье, причем чаще используют хвойные породы, несмотря на то, что  из лиственных получается более качественное топливо.  Популярность хвойных пород объясняется тем,  что переработка древесины лиственных пород требует более сложного и дорогого оборудования: почти все лиственные породы  не очень хорошо прессуются, потому требуется более мощное оборудование, часто приходится экспериментальным путем подбирать режим переработки/увлажнения/прессования, а это время и средства. Причем стоимость пеллет при реализации на внутреннем рынке от материала зависит незначительно.

Сырьем для производства пеллет являются любые горючие отходы

Чем отличаются березовые пеллеты от хвойных? Березовые пеллеты имеют незначительно большую выделяемую теплоту при сгорании, чем хвойные, но разница невелика. Зато в при горении березовых нет смол, которые при длительном использовании сосновых оседают в дымоходе, из-за чего требуется его чистка.

Агропеллеты чаще изготавливают из соломы. Хотя теплоотдача таких гранул меньше, чем у древесных, но стоят они значительно дешевле. Большей теплоотдачей среди агропеллет  отличаются гранулы из рапсовой соломы. Пелеты из шелухи (лузги) подсолнечника являются отличными конкурентами гранулам из бурого угля. Преимуществ у них много: гранулы из лузги дешевле,  у них меньше зольность во много раз, да и тепла выделяют они больше и зола лузги экологически чистая, являющаяся отличным удобрением для агрокультур.

	Удельная теплота сгорания, ккал/кг	Удельная теплота сгорания, КВт/кг	Стоимость 1 тонны, $
Пеллета древесная	4100	4.7	80-125
Пеллета из соломы	3465	4.0	75-80
Пеллета из лузги подсолнуха	4320	5.0	75-115

Торфяные гранулы — это безотходный, экономический и экологический вид топлива. Но их используют, в основном, в промышленности из-за высокой зольности. Также широко распространено применение торфяных гранул для усиления действия минеральных удобрений.

Пеллеты из макулатуры  изготовляют по иной технологии. Вместо просушки, их увлажняют, а затем помещают в пресс-гранулятор. Из-за особенностей сырья для гранулирования бумаги требуется больше затрат.

Особенности отопления пеллетами

Для того чтобы использовать пеллеты в качестве топлива эффективней, необходимо приобрести специальный котел. Пеллетные котлы  работают в автоматизированном режиме: топливные гранулы хранятся в специальных емкостях — бункерах для пеллет, из которых подаются при помощи шнека в котел.

Если вы хотите сэкономить и купить серые, а не белые пеллеты, советуем вам не покупать сразу большую партию топлива: далеко не все горелки могут справляться с ними. Сначала приобретите мешок, протестируйте. Если котел работает нормально, можете закупать более солидную партию. Аналогично поступайте с агропеллетами: сначала протестируйте работу котла небольшим количеством.  Но кроме зольности могут быть еще проблемы: эти гранулы плохо переносят транспортировку, так что уже на этом этапе получите много отходов. Вот и получается, что  топить этим топливом, даже если справляется котел, целесообразно, если производство где-то недалеко.

Идеальные пеллеты для котлов — белые. Состав их обычно однороден, а зольность мала, из-за особенностей сырья поверхность таких гранул плотная, они меньше трескаются и рассыпаются, лучше переносят транспортировку.

виды сырья, микс-пеллеты, агропеллеты, перспективы

Основные требования к сырью для пеллет

Влажность

Требования ко влажности сырья для промышленных грануляторов пеллет – от 8 до 15%. В других случаях сырье требует просушки, или, наоборот, обработки паром.

Зольность

Зольность пеллет – это процент несгораемых остатков после сжигания партии. У пеллет премиум-класса этот показатель – до 1% по стандарту EN Plus A-2 и до 0,5-0,7% по стандарту EN Plus A-1. Высокая зольность топлива может со временем привести к забиванию камеры сжигания и дымохода.

Содержание химических соединений в сырье

На данный момент в Евросоюзе ужесточаются нормы по выбросу продуктов сгорания в атмосферу. Сырье для пеллет должно содержать минимальное количество таких химических веществ, как азор, хлор, сера.

Размер фракции

Для гранулирования следует измельчить материал до размера частиц до 3 мм длиной и до 1-2 мм толщиной.

Высокая энергетическая ценность материала

Теплота сгорания сырья – то, сколько тепла можно получить при сжигании – является основной потребительской ценностью для пеллет. Качественное сырье обладает высокой калорийностью. На этот параметр влияет, в том числе, свежесть материала. Древесина, подвергшаяся гниению, теряет часть своего энерго-потенциала.

Пригодность для гранулирования

Те или иные материалы бывает легче и сложнее прессовать, а также подготавливать. Более того, из трудногранулируемого сырья могут получаться менее прочные и плотные пеллеты. Для повышения прочности гранул используют различные присадки.

Стоимость сырья

Подобные затраты добавляют стоимости сырья, в которую еще входят затраты на закупку и транспортировку. Если общие затраты на сырье слишком велики, производство может быть экономически нецелесообразным.

Древесные пеллеты

Чаще всего такие гранулы называют «пеллетами из опилок» но на самом деле их получают из разного вида отходов.

• Стружка, опил, полученные при распиловке и обработке сырого и просушенного лесоматериала

• Щепа – один из самых распространенных отходов

• Горбыль, баланс древесины – крупные древесные отходы, распиленные или цельные стволы, которые по каким-то причинам забракованы для использования по основному назначению (имеют деффекты, не подходят по диаметру итд).

• Некондиционные деревянные изделия: новые или утилизируемые.



Идеальным сырьем для получения высококачественных пеллет считаются сухие опил и стружка. В них обычно отсутствуют включения коры а также частицы грунта, которые при сгорании образуют шлак. Именно поэтому производство пеллет из опилок так популярно.

Качество щепы, как сырья для пеллет, зависит от того, из какой древесины ее получают — обычной или окоренной, а также от особенностей ее хранения. Чем меньше коры и посторонних включений попадает в пеллеты, тем ниже их зольность, а следовательно, выше качество.

То же можно сказать о переработке горбыля и баланса.

Некондиционные деревянные изделия по идее должны обеспечить высокое качество пеллет, ведь это чистая, окоренная древесина без примесей. Однако, стоит обратить внимание на то, какие материалы используются при изготовлении изделия. Различные лаки, средства для обработки, клей могут повлиять на экологичность подобного материала.

Гранулирование разных пород древесины

Разные породы древесины как сырье для пеллет различаются по простоте гранулирования.

Во-первых, более крепкие гранулы получаются из пород древесины с более высоким содержанием природного лигнина. Хвойные породы по этому параметру заметно опережают лиственные: разные хвойные сорта содержат 23-38% лигнина, а разброс у лиственных пород 14-25%. Если лигнина в сырье мало, то увеличивается количество отсева после гранулирования.

Во-вторых, породы дерева имеют различную твердость. Более твердая древесина сложнее прессуется в гранулы, создает более высокие нагрузки на оборудование, особенно на расходные детали – матрицу, пресс-вальцы. Хвойные породы являются более мягкими и податливыми для прессования, в то время как лиственные породы всегда тверже. Однако, теплота сгорания у лиственных пеллет выше, поэтому кубометр пеллет из бука или дуба будет весить больше такого же объема гранул из сосны, и отдаст больше тепла.

При этом, как показывает практика, можно успешно перемешивать опилки разных пород и гранулировать. Такой смешанный материал для топливных гранул не снижает качество конечного продукта: если смешивать породы в нужных соотношениях, то можно добиться соответствия пеллет сертификатам ENplus А1 или А2 – пригодные для отопления частных домов. Добавление лиственных пород, например бука и дуба, повышают энергетическую ценность пеллета. Другое дело, что у некоторых лиственных пород древесина имеет темный оттенок, и микс-пеллеты из разных пород древесины получаются кофейными, серыми или темными. У частных потребителей пеллет порой существует предубеждение против гранул любого цвета кроме светло-бежевого, поэтому они могут забраковать темные дубовые пеллеты по одному их виду, несмотря на наличие сертификатов высокого качества. Предубеждения настолько сильны, что некоторые немецкие исследователи создают топливо из смеси пород с добавлением к хвойной древесине примерно 20% дуба или бука, при этом итоговый продукт сохраняет привлекательный светлый цвет.

Микс-пеллеты

Согласно данным исследовательской компании Future Metrics, потребление только промышленных пеллет к 2023 году практически удвоится: оно составит 21,5 млн тонн против нынешних 12 млн. тонн. Древесные отходы стали все более востребованными, за них конкурируют не только производители биотоплива, но также и заводы ДСП и многие другие производства. Евросоюз еще в 2010 году принял программу расширения круга биологических отходов, которые будут использоваться для отопления и энергоснабжения.

Определимся с терминологией:

Микс-пеллеты — это топливо, которое гранулируют из нескольких видов сырья, как древесного, так и другого происхождения.

Агро-пеллеты – гранулы из разнообразных растительных материалов, обычно сельхоз. отходов.



Что является альтернативным сырьем для пеллет?

• Отходы агропромышленного комплекса: стручки бобовых, кукурузные початки, шелуха риса, гречихи, лузга подсолнечника, костра льна, скорлупки орехов, косточки плодов, барда, невсхожее зерно, пивная дробина.

• Растения: камыш, солома, сахарный тростник, а также деревца и кустарники, вырубленные в ходе ландшафтных работ и санитарных рубок.

• Другие природные горючие вещества: торф, лигнин.

Эти материалы поддаются грануляции, но по сравнению с деревом имеют ряд недостатков: содержание нежелательных химических соединений, высокая зольность, низкая температура плавления зольных остатков, что ведет к росту шлаковых образований в котлах.

Чтобы найти оптимальные рецепты пеллет, европейские исследователи проводят эксперименты по смешиванию различных типов сырья в гранулах. На основании исследований получены жизнеспособные «рецепты» микс-пеллет из разного сырья, которые бережно относятся к котлам и не выделяют вредных веществ при сгорании. Обычно считается, что гранула не должна содержать минеральных включений, но ученые из НИИ леса Австрии создали гранулы из кукурузных початков, рапса и соломы с добавлением каолина, бентонита и угольной золы. Полученные гранулы выделяют минимальный процент нежелательных веществ в атмосферу, при их сжигании в топке не образуются шлаковые коржи.

Также древесину в пеллетах комбинируют с 10-15 % хвойных игл, или же производят микс-пеллеты из хвойной и лиственной древесины. Российский патент – совмещение опилок и около 20-25% древесного угля, для удачного гранулирования этой смеси добавляют 1-3% крахмала. Потенциал таких пеллет — до 20-23 МДж/кг, что делает их альтернативой с низкокалорийному углю и торфу. Для их изготовления подходит дерево любой породы, в том числе сухостой и горельник, а также уголь, собранный на местах лесных пожаров.

Основным препятствием к распространению микс-пеллет и агропеллет является ужесточение норм по выбросам продуктов сгорания в атмосферу в Евросоюзе. Такие меры могут привести к экономической нецелесообразности использования такого топлива, поскольку для соблюдения всех норм владельцам котлов потребуются дорогостоящие фильтры и технологии.

При производстве микс-пеллет часто используются различные добавки для лучшего склеивания гранулы. Если хвойным породам дерева достаточно собственного лигнина, то для лиственных пород, а также аграрных отходов добавляют крахмал. Также можно использовать для этих целей рыбий жир, соду, известь, парафин, растительные масла, кофейную гущу. Такие присадки улучшают пользовательские свойства продукта: меньший процент отсева, крошения, лучшая устойчивость к излому при пересыпании во время транспортировки и непосредственного использования в котлах.

В небольших объемах гранулируется древесина фруктовых деревьев – вишни, яблони и проч. Они обычно используются не для отопления, а для копчения мяса и рыбы, придания продукту приятного аромата.

Агропеллеты

Один из самых популярных типов аграрного пеллетного сырья — солома различных сельхозкультур (особенно пшеницы и рапса). По энергетическому потенциалу этот материал не сильно уступает древесине: до 16 МДж/кг против до 18,4 МДж/кг. Солома относится к воспроизводимым источникам топлива, сжигание соломы не изменяет баланс двуокиси азота в воздухе: при росте она потребляет столько же СО2, сколько выделит при сгорании. Также соломенные пеллеты используют не только для отопления, но и как подстилку для животных на скотобазах и конюшнях.

Схожий с соломой вид сырья – камыш, при этом его высшая теплота сгорания — 19 МДж/кг, а зольность – примерно 4%. Такое сырье очень дешево, собирается оно с использованием болотоходных уборочных машин-измельчителей.

Лузга подсолнечника – один из самых перспективных материалов для агропеллет. Подсолнечные пеллеты имеют зольность 3%, а тепла отдают почти столько же, сколько бурый уголь — до 21 МДж/кг. Зола после сжигания лузги является ценным удобрением. Также гранулируют лузгу гречихи, проса, шелуху риса.

Другие материалы

В России имеются обширные залежи торфа, который пригоден для гранулирования. Торфяные гранулы и брикеты изготавливаются примерно по той же технологии, что и древесные. Теплотворность торфа высока — до 21 МДж/кг, однако и зольность таких гранул повышена – до 5%. Такое топливо подходит для промышленных и коммунальных котельнях. В России гранулирование и брикетирование торфа имеет в основном 2 перспективы: обеспечение теплом и электричеством негазифицированных районов и экспорт гранул в скандинавские страны. В Северной Европе торф признан частично возобновляемым сырьем, и его использование в энергетике поощряется сверху.

Гранулирование макулатуры – довольно новая, но перспективная отрасль, поскольку данный тип сырья не требует дорогостоящих сушильных комплексов. Гранулы из бумаги и картона (а в некоторых странах налажено гранулирование старых денежных купюр) дают большое количество тепла и имеют мизерный процент несгораемых остатков.

Пеллеты из куриного помета и конского навоза оцениваются дороже, чем гранулы из древесины. Это ценное и питательное удобрение для почв. Гранулы из конского навоза продаются примерно по 1,25 евро за килограмм. Переработка навоза и помета в удобрения – не только выгодный, но и необходимый шаг, поскольку складирование таких отходов наносит прямой вред окружающей среде.

То же можно сказать о переработке гидролизного лигнина, побочного продукта гидролизных заводов. В России существует единственный завод по гранулированию лигнина в Архангельской области, а тем временем его запасы в стране насчитывают десятки млн. тонн. По теплоте сгорания (более 21 МДж/кг) и зольности (менее 3%) лигнин является отличным сырьем для пеллетного производства.

Расширение сырьевой базы для производства топливных пеллет дает возможность получать выгоду от утилизации огромного количества биологических отходов, а также решать экологические проблемы, связанные с их хранением. Переход с ископаемого на экологически чистое топливо сокращает объемы выбросов вредных веществ в воздух. Создание новых пеллетных и брикетных производств создает новые рабочие места в сельскохозяйственной промышленности, помогает ее общему развитию.

Топливные гранулы — Википедия

Топливные гранулы

Топливные гранулы (англ. pellets — пеллеты) — биотопливо, получаемое из торфа, древесных отходов и отходов сельского хозяйства. Представляет собой цилиндрические гранулы стандартного размера.

Гранулы классифицируются по их теплотворной способности, влажности и зольности, а также по размерам. Высокая плотность, низкая влажность и стандартизация по размеру позволяет при их сгорании получать большое количество энергии и точно дозировать их количество при автоматизированной подаче^[1].

Сырьём для производства гранул могут быть торф, балансовая (некачественная) древесина и древесные отходы: кора, опилки, щепа и другие отходы лесозаготовки, а также отходы сельского хозяйства: отходы кукурузы, солома, отходы крупяного производства, лузга подсолнечника, куриный помёт и т. д.

Пресс-гранулятор

Сырьё (опилки, кора и т. д.) поступает в дробилку, где измельчаются до состояния муки. Полученная масса поступает в сушилку, из неё — в пресс-гранулятор, где древесную муку сжимают в гранулы. Сжатие во время прессовки повышает температуру материала, лигнин, содержащийся в древесине размягчается и склеивает частицы в плотные цилиндрики. На производство одной тонны гранул уходит около 2,3 −2,6 плотных кубометра древесных отходов, плюс 0,6 плотных кубометра опилок на каждую тонну произведенной продукции сжигается.

Готовые гранулы охлаждают, пакуют в различную упаковку — от небольших пакетов (2-20 кг) до биг-бэгов (большая промышленная упаковка) весом по 1-й тонне — или доставляют потребителю россыпью.

Торрефицированные (обожженные без доступа кислорода) пеллеты[править | править код]

При торрефикации твёрдая биомасса обжигается без доступа кислорода при температуре 200—330 ºC. Торрефицированные, или биоугольные (чёрные), пеллеты обладают рядом достоинств по сравнению с обычными, иначе называемыми белыми^[2]:

• Отталкивают влагу, могут храниться под открытым небом, то есть не требуют крытых хранилищ
• Не гниют, не плесневеют, не разбухают и не рассыпаются
• Имеют лучшие показатели сжигания (близкие к углю. Отсюда и название — биоуголь)

Топливные гранулы — экологически чистое топливо с содержанием золы, как правило, не более 3 %. При производстве пеллет в основном используются отходы лесопильных производств и сельского хозяйства, которые ранее в основном вывозились на свалки и гнили, а по прошествии нескольких лет начинали гореть или тлеть.

Однако, если в месте произрастания сырья окружающая среда содержит токсины или радиоактивные вещества, то при сжигании гранул эти вещества могут быть распылены в атмосферу.

Так как не содержат пыли и спор, гранулы менее подвержены самовоспламенению и не вызывают аллергическую реакцию у людей^{[источник не указан 2470 дней]}.

Гранулы отличаются от обычной древесины высокой сухостью (влажность всего 8—12 %, а влажность сырых дров — 30—50 %) и большей — примерно в полтора раза — плотностью, чем дрова. Эти качества обеспечивают высокую теплотворную способность по сравнению со щепой или дровами — при сгорании тонны гранул выделяется приблизительно 3,5 тысяч кВт·ч тепла, это почти в два раза меньше, чем при сгорании тонны каменного угля, в полтора раза больше, чем у обычных дров, и всего в два раза (почти в три раза) меньше, чем при использовании газа, мазута или дизельного топлива.^[3]

Низкая влажность — это не только преимущество гранул как топлива, но и проблема их производства. Сушка может оказаться одной из основных статей расходов при производстве топливных материалов из отходов деревообработки. Кроме того, в зависимости от производства, сбор, сортировка и очистка сырья также могут повлечь дополнительные затраты. Процесс сушки важно тщательно спланировать, что позволит уменьшить риски, связанные с качеством готовой продукции, её себестоимостью и пожароопасностью производства. Лучшим вариантом является производство биотоплива из сухой стружки.

Одно из важнейших преимуществ гранул — высокая и постоянная насыпная плотность, позволяющая относительно легко транспортировать этот сыпучий продукт на большие расстояния. Благодаря правильной форме, небольшому размеру и однородной консистенции продукта гранулы можно пересыпать через специальные рукава, что позволяет автоматизировать процессы погрузки-разгрузки и также сжигания этого вида топлива.

Для эффективного использования топливных гранул требуется особый вид печи: пеллетный котёл.

Качество и вид гранул зависят от сырья и технологии производства. Древесные гранулы с большим содержанием коры обычно имеют тёмный цвет, а гранулы из окорённой древесины — светлый. В процессе производства — например, при сушке — гранулы могут немного «подгореть» и тогда они из белых становятся серыми. Хотя это не всегда сказывается на таких потребительских качествах гранул как теплотворная способность, зольность, прочность и истираемость, но может привести к образованию мелкой пыли при транспортировке за счёт трения гранул друг о друга.

В разных странах приняты различные стандарты производства топливных гранул.

В США действует Standard Regulations & Standards for Pellets in the US: The PFI (pellet).

Стандартом разрешено производство гранул двух сортов: «Премиум» и «Стандарт». «Премиум» должен содержать не более 1 % золы, а «Стандарт» не более 3 %. «Премиум» может применяться для отопления любых зданий. На сорт «Премиум» приходится около 95 % производства гранул в США. Сорт «Стандарт» содержит больший объём коры или сельскохозяйственных отходов. Стандарты определяют также плотность, размеры гранул, влажность, содержание пыли и других веществ. В США топливные гранулы не могут быть более 1 ½ дюймов в длину, диаметр гранул должен быть в диапазоне от ¼ дюйма до 5 1/16 дюйма.

В Германии на топливные гранулы принят стандарт DIN 51731. Длина — не более 5 см, диаметр — от 4 до 10 мм. Влажность не более 12 %, содержание пыли не более 0,5 % и т. д.

В Австрии — стандарт ONORM M 7135.

Великобритания — The British BioGen Code of Practice for biofuel (pellets).

Швейцария — SN 166000.

Швеция — SS 187120.

В России — ГОСТ 33103.1-2017

В Европейском Союзе — ISO 17225-1:2014

Древесные гранулы высокого качества (белые и серые) используют для отопления жилых домов путём сжигания в гранульных котлах, печах и каминах. Они, как правило, бывают диаметром 6—8 мм и длиной менее 50 мм. В Европе их чаще продают в 15—20 килограммовых мешках. Кроме отопления современные малые паросиловые установки с котлами на пеллетах могут также совместно с теплом вырабатывать электроэнергию. Например, в России налажено производство таких систем с малыми паровыми аксиально-поршневыми двигателями мощностью от 6 до 60 квт.

Спрос на древесные брикеты и гранулы, оборудование для их сжигания и производства растёт пропорционально ценам на такие традиционные виды топлива как нефть и газ. В некоторых странах Европы, где рынок альтернативных источников энергии наиболее развит, гранулами отапливается до 2/3 жилых помещений. Такое широкое распространение объясняется и экологичностью этого вида топлива — при сгорании выбросы CO₂ равны поглощению этого газа во время роста дерева, а выбросы NO₂ и летучих органических компонентов значительно снижены благодаря использованию современных технологий сжигания.

Тёмные гранулы с большим содержанием коры сжигают в котлах большей мощности с целью получения тепла и электроэнергии для населённых пунктов и промышленных предприятий. Тёмные гранулы могут быть большего диаметра. Их продают навалом партиями от двух-трёх тысяч тонн и более.

Кроме использования по прямому назначению, топливные гранулы (их светлая, необожженная разновидность), благодаря своей гигроскопичности, хорошему удержанию запахов и способности сильно расширяться при намокании (пара пригоршней гранул дает слой опилок объемом в несколько десятков кубических сантиметров) получили широкое применение в качестве наполнителя для кошачьих туалетов.

В США в начале 2008 года производством топливных гранул заняты более 80 компаний. Они производят около 1,1 млн тонн гранул в год. В 2008 году в США было продано около 2 млн тонн гранул^[4]. Более 600 тыс. зданий обогреваются гранулами. Более 20 компаний производят котлы, печи, горелки и др. оборудование для сжигания гранул.

В Финляндии в 2005 году домашний сектор потребил 70 тыс. тонн гранул. Биотопливом обогревались около 7 тыс. зданий. «Дорожная Карта — 2010» в Финляндии планирует производство к 2010 году 1,1 млн тонн гранул.

В 2005 году из Канады было экспортировано 582,5 тыс. тонн гранул. Всего в Канаде в 2008 году было произведено около 1,3 млн тонн. Заводы по производству гранул располагаются главным образом на побережье. Заводы, расположенные на западном побережье Канады, производят гранулы из мягких сортов древесины: ель, сосна. Заводы восточного побережья производят гранулы из твёрдых сортов: дуб, клен, вишня и др.

Все гранулы, получаемые в Северной Америке, производятся из высушенных остатков отходов лесоперерабатывающего производства: древесные опилки, стружка, щепа. Всего два завода добавляют в гранулы древесную кору.

Крупнейшие производители в странах Евросоюза в 2008 году: Швеция — 1,7 млн тонн, Германия — 900 тысяч тонн, Австрия — 800 тысяч тонн^[4].

Латвия активно развивает производство биотоплива. В частности, в августе 2012 года был запущен самый крупный в стране завод мощностью 175—200 тыс. тонн пеллет в год.^[5]

Во всём мире производство топливных гранул в 2008 г. составило 8‑10 миллионов тонн^[6].

В 2009 году в Европе насчитывалось приблизительно 650 заводов по выпуску топливных древесных гранул, которые произвели более 10 млн тонн этой продукции.^[7]

В 2011 году в Европе было произведено около 15 млн тонн пеллет.^[8] На конец 2013 года мировой объем потребления пеллет составляет около 22,5 млн тонн.^[9]

Россия[править | править код]

В России в 2008 году было произведено 500‑600 тысяч тонн пеллет, производство топливных гранул налажено на 150 предприятиях в разных регионах страны.^{[источник не указан 472 дня]}

В 2009 году произведено около 960 тысяч тонн топливных пеллет. Внутри страны было использовано около 260 тысяч тонн^[10].

В 2010 году в России было выпущено порядка 1 млн тонн гранул из древесины и лузги. Большая их часть была экспортирована в Европу. При этом если древесные гранулы в основном покупают скандинавские страны, а также центральная и северная Европа, то российские топливные гранулы из лузги закупают только Великобритания и Польша.^[11] Пеллеты, произведенные на Дальнем Востоке, экспортируются в Южную Корею и Японию.

Согласно оценкам ООН, в России ежегодный объём производства топливных гранул в 2011 г. составлял 750 тыс. тонн, из которых 600 тыс. тонн экспортировалось.^[12]

В 2011 году ОАО «Выборгская целлюлоза» (пос. Советский, Ленинградская область) запустила крупнейший в мире завод по производству древесных пеллет.^[13] Объём производства предприятия должен составить 1 миллион тонн топливных гранул в год. В 2012 на предприятии было произведено 500 тысяч тонн гранул.^[14]

Российский рынок топливных гранул (пеллет) в 2015 году продемонстрировал стабильный рост объемов производства и экспорта продукции, увеличившись на 100 000 т/год. Данная тенденция сохраняется на пеллетном рынке, несмотря на ряд кризисных явлений в экономике. Большинство российских компаний, занимающихся экспортом продукции в 2015 г. не испытывало проблем со сбытом, несмотря на теплую зиму в Европе. Это связано с наличием долгосрочных контрактов у тех производителей, которые работают на рынке в течение последних нескольких лет. В то же время в связи с девальвацией рубля, относительно евро, в экспорте древесных топливных гранул в 2015 г. стали участвовать те компании, которым ранее с логистической точки зрения было невыгодно продавать свою продукцию за рубеж. Во второй половине 2015 г. в экспорте продукции участвовало 157 российских производителей гранул. Отечественные производители активно получают европейские сертификаты EN plus и SPB и выходят на новые рынки.^[15].

Планы, прогнозы, перспективы[править | править код]

В начале лета 2010 года Университет Wageningen представил исследование в области биотоплива. В ближайшие 25 лет, согласно исследованию, спрос на древесные гранулы увеличится в Европе до 200 млн тонн в год^[16]. Через порт Роттердама будет проходить 13-20 млн тонн гранул в год. В июле 2010 г.администрация порта Роттердам объявила о совместном проекте с англо-голландской энергетической биржей APX-ENDEX^[16] по созданию биржи биотоплива.

К 2020 году Китай намеревается производить 50 млн тонн гранул ежегодно.

Великобритания планировала к 2010 году довести потребление топливных гранул до 600 тыс. тонн. Ожидается, что в 2014 году объем производства пеллет в Австрии составит более миллиона тонн, а к 2020 г. правительство страны планирует увеличить потребление пеллет в два раза.^[9]

В 2010 году холдинг «Русские лесные пеллеты» объявил о планах строительства производств по выпуску древесных топливных гранул в 13 субъектах России общей мощностью более 2,5 млн тонн пеллет^[17].

В 2012 году ООО «Группа компаний «Русский биоуголь» объявила о программе строительства 52 заводов в России суммарной мощностью до 10 миллионов тонн топливных гранул в год, в частности 9 заводов торрефицированных пеллет компания собирается построить в Подмосковье.^[18]

В начале 2016 г. крупнейший немецкий производитель пеллет — German Pellets объявил о банкротстве. В 2014 году немецкая фирма создала российскую «дочку» — «Джерман Пеллетс Нижний Новгород» и анонсировала строительство пеллетного завода на территории Нижегородской области мощностью 500 000 т/г, однако планы не были реализованы.^[19]

1. ↑ Cardellichio, P. Massachusetts Biomass Sustainability and Carbon Policy Study: Report to the Commonwealth of Massachusetts Department of Energy Resources (неопр.). Natural Capital Initiative Report NCI-2010-03. Manomet Center for Conservation Sciences (2010). Дата обращения 12 декабря 0209.
2. ↑ Какие пеллеты лучше: чёрные или белые? / ЛесПромИнформ №3 (85), 2012 г.
3. ↑ Мельниченко Дмитрий Александрович. Пеллеты — вид топлива (неопр.) (недоступная ссылка). БГУИР, Минск (2014 г.). Дата обращения 1 апреля 2015. Архивировано 2 апреля 2015 года.
4. ↑ ^{1 2} Christiane Egger and Christine Oehlinger, Burning Issues: An Update on the Wood Pellet Market, 2009
5. ↑ Graanul Pellets запустила крупный пелеттный завод в Латвии 20.08.2012
6. ↑ Дмитрий Лукашев Киловатты из опилок // газета «Энергетика и Промышленность России» № 05 (121) март 2009 года
7. ↑ Sikkema, R., Steiner, M., Junginger, M., Hiegl, W., Hansen M.T., Faaij, A. 2011. The European wood pellet markets: current status and prospects for 2020. Biofuels, Bioproducts and Biorefining. Volume 5, Issue 3: 250—278. doi:10.1002/bbb.277
8. ↑ Гранула Пром: «Польский рынок пеллет растет» (неопр.) (недоступная ссылка). Дата обращения 14 ноября 2012. Архивировано 1 февраля 2014 года.
9. ↑ ^{1 2} Австрия — лидер по производству пеллет в Европе (неопр.). lesprominform (21 июля 2014).
10. ↑ В 2009 году объем выпуска топливных гранул (пеллет) вырос на 43 % (недоступная ссылка)
11. ↑ Итоги биотопливной отрасли России в 2010 году, 03 января 2011
12. ↑ ООН: Ежегодный обзор рынка лесных товаров, 2010—2011 годы
13. ↑ За полгода производство пеллет в Ленинградской области выросло в 5,7 раза
14. ↑ «Выборгская лесопромышленная корпорация» экспортировала 500 тысяч тонн пеллет в Европу в 2012 году (неопр.) (17 января 2013).
15. ↑ Российские производители пеллет наращивают экспорт: ИАА «ИНФОБИО» выпустило свежий аналитический обзор по рынку топливных гранул
16. ↑ ^{1 2} Порт Роттердам создает биржу биотоплива
17. ↑ Русские лесные пеллеты для России и Западной Европы / ЛесПромИнформ №6 (72), 2010 г.
18. ↑ 9 заводов торрефицированных пеллет собирается построить «Русский биоуголь» в Подмосковье на кредит Внешэкономбанка, 17.09.2012
19. ↑ Крупнейший немецкий производитель пеллет — German Pellets объявил о банкротстве, 18 марта 2016
