Печь для бани горизонтальная

Каждый, кто когда-либо занимался постройкой печи для бани, знает сколько труда нужно вложить в изготовление даже простенького корпуса из листового металла по собственным чертежам. Проще построить своими руками печь для бани из трубы, тем более что чертеж такой постройки найти не представляет проблемы. В большинстве известных конструкций печь для бани имеет вертикальное расположение корпуса. Чаще всего это связано с желанием рационально использовать место в парилке или расположить вывод трубы печи в бане вертикально по чертежам расположения дымохода и вентиляции в доме.

Чем горизонтальные печи отличаются от вертикальных моделей

В этом смысле горизонтальная печь для бани займет больше полезной площади в парилке, но специфическая форма корпуса позволяет получить ряд полезных преимуществ:

  • Удобная форма для загрузки топлива в камеру сгорания;
  • Небольшая высота, на которой расположена коробка каменки;
  • Благодаря оптимальному распределению топлива тонким слоем в горизонтальной печи для бани из трубы, это видно по чертежу, дрова сгорают более полно и равномерно.

Но, скорее, большинство умельцев изготавливают горизонтальные печи, потому что людям просто нравится необычный вид печи для бани из трубы 530 мм, как на фото. Простота устройства позволяет наладить изготовление печи бани руками по чертежам и видео, которых, при желании, можно найти немало.

Чаще всего для постройки подобной банной конструкции используются старые газовые баллоны или куски от водопроводной трубы, диаметром от 50 см и выше. Самой распространенной схемой является изготовление горизонтальной печи для бани из трубы в 530 мм. Горизонтальной формы делают только трубчатые печи, они обладают достаточным запасом прочности и высокой теплоотдачей в воздух парилки в бане.

Основные преимущества использования горизонтального расположения корпуса печи

Если сравнивать горизонтальную и вертикальную схемы печи, то можно отметить несколько основных отличий, влияющих на эффективность нагрева воздуха в бане:

  1. Потоки пламени и раскаленных газов в вертикальной печи направлены по кратчайшему пути к дымоходу в верхней части корпуса, при этом они мало соприкасаются с боковыми стенками и собраны в один поток, расположенный в центральной части.
  2. В горизонтальной конструкции потоки горячего газа вынуждены омывать верхнюю часть корпуса, и только после этого под действием разрежения воздуха в дымовой трубе выбрасываются в дымоход;
  3. Нагретые стенки вертикальной печи излучают тепло в бане по нормали к стальной поверхности, а значит, основная часть энергии, до 90%, направляется в стороны в горизонтальном направлении. Такая схема в бане превосходно греет стены, но не может нагреть пол и воздух в верхней части комнаты, десятая часть тепла вообще выбрасывается с отходящими газами в трубу;
  4. Печь с горизонтальным расположением корпуса тепловым излучением прекрасно прогревает все зоны в бане, кроме участков, прилегающих к полу и находящихся непосредственно под топкой.

В зависимости от толщины стенок, вес может колебаться от 60 до 180 кг. Это немного, поэтому горизонтальную печь можно поставить в центральной части парилки на относительно простой металлический каркас или свайный фундамент. Если размеры горизонтальной печи не превышают указанных на чертеже, ее можно установить даже на простой восьми миллиметровый лист металла, при условии использования теплоизоляции не менее 20 мм толщиной.

Как строят горизонтальную печь для бани

Конструкция горизонтальной печи представляет собой собственно трубчатую камеру сгорания, с колосниками и поддувалом в одном корпусе, бак для воды и отделение для каменки. Устройство топки горизонтального исполнения позволяет максимум тепла направлять на подогрев каменки для набора пара в помещении бани.

Инструменты и материалы

В схеме с горизонтальным расположением камеры сгорания нам понадобится следующий материал:

  1. Обрезок трубы диаметром 500-530 мм, длинной 80-100 см, для парилки бани в двадцать кубов будет достаточно первого размера, если планируете прогревать и предбанник, можно взять длиннее на 10-15 см;
  2. Листовая сталь в 120х70 см, можно взять в двух одинаковых кусках. Металл можно брать с ржавчиной, главное – идеально ровная плоская поверхность, без следов деформации и отверстий. Толщина металла не менее 3 мм;
  3. Металлопрофиль, можно взять квадрат или швеллер, но чаще используют уголок № 50, на одну горизонтальную печь для бани уйдет примерно от полутора до двух метров профиля;
  4. Стальная арматура диаметром 6-8 мм, можно взять полуметровые обрезки;
  5. Стальная труба в 110 мм длиной в 150см и пара колен. Угол поворота и их количество нужно будет подбирать индивидуально, так что впрок набирать материал не следует;
  6. Два люка с навесами – для зольника и загрузочного окна топки;
  7. Кроме металла, потребуется пара десятков электродов для черного металла и с пяток электродов для работы по нержавейке;
  8. Три – четыре отрезных 125-х диска к болгарке.

Из инструментов для сварки горизонтальной печи потребуется сварочный аппарат с принадлежностями и мощная болгарка. Лучше, если есть возможность выполнить сварку особо ответственных узлов с помощью углекислотного полуавтомата, но при наличии навыка вся конструкция горизонтальной печи прекрасно варится и обычным импульсным блоком.

Важно! Постарайтесь для печи использовать новые отрезки труб, обычно весь б/ушный металл сильно деформирован и имеет следы глубокой коррозии.

Если горизонтальная печь планируется для работы в бане на протяжении длительного времени, покупайте качественные обрезки новой трубы под среднее давление, желательно бесшовные. Обрезок до метра будет стоить не намного дороже старой ржавой рухляди.

Описание конструкции печи для бани с горизонтальной топкой

Не поленитесь сравнить доступные фотографии и чертежи печей с горизонтальной камерой сжигания топлива. Они во многом схожи. Основные различия в конструкции относятся к устройству зольника-поддувала и расположения водяного бака, каменки и выводной трубы для выхлопных газов.

В самом простом исполнении зольник и колосники привариваются на полки из металлопрофиля или стального уголка. Благодаря большой длине колосников из-за горизонтальной вытянутой топки часть топлива может неравномерно распределяться по всей длине колосников, и часть воздуха будет просто выбрасываться в дымоход, ухудшая тягу в печи. Поэтому решетки колосников нужно делать неширокими, максимум в 10-12 см, на всю длину горизонтальной топки.

Наиболее грамотным будет использование стандартных чугунных колосников из печи, подрезанных в размер для укладки на приваренные стальные полки внутри горизонтальной топки. Чугун оказывается намного долговечнее стальных колосников из арматуры.

Чтобы огарки и зола не забивали подсос воздуха, зольник чаще всего сваривают в виде отдельного короба, привариваемого к нижней части горизонтального корпуса. Толщина металла для короба выбирается такая же, как и для трубчатого горизонтального корпуса.

Вертикальные стенки вырезают либо под диаметр трубы, либо выполняют припуск металла в верхней и нижней части днища. Нижнюю часть после приваривания к трубе подрезают и профилируют под опоры печи, на которых корпус будет стоять в бане. Нижнюю часть могут подрезать под радиус скругления горизонтального корпуса. Иногда верхнюю часть днища могут выполнить в виде стенки для дополнительного нагрева воздуха в бане.

Очень часто загрузочное окно в топку выполняют в виде коробчатого туннеля, что позволяет вывести дверцу и люк зольника через нишу из помещения парилки в подсобное помещение бани. Кроме того, убирается грязь, топливо и огарки из бани.

Коробка каменки чаще всего располагается сверху печи, ближе к выводной трубе. Передняя часть горизонтального корпуса всегда холоднее, и зачастую служит только для подогрева воздуха в бане. В отдельных конструкциях авторы специально изгибают несколько раз вывод трубы так, чтобы получить максимальную площадь соприкосновения с водяным баком и камнями.

Сборка горизонтальной печи и установка ее в бане

На первом этапе края трубы подрезают болгаркой так, чтобы получить обе плоскости, перпендикулярные оси. На торце снимают фаску под приварку днищ. Корпус очищают от ржавчины, внутрь будущей горизонтальной топки вваривают угольники для установки колосников.

Если зольник выполняется отдельной деталью, далее размечаем, вырезаем и свариваем короб зольника из листового металла. Привариваем короб зольника и вырезанные вертикальные стенки. В передней стенке размечаем и вырезаем отверстие под загрузочный туннель или просто привариваем дверцы топки и зольника. На следующем этапе устанавливаем лоток для каменки и водяной бак.

Основная проблема установки горизонтальной печи в бане связана с правильным и безопасным подключением отводной трубы к дымоходу. В выбранном месте бани укладываем лист термоизоляции и стальную опору под корпус. Далее из труб и колен размечаем конструкцию для соединения печи с дымоходом бани и прихватываем точками все элементы в один газоотводный узел. Если ошибок в разметке нет, закрепляем вывод на дымоходе бани и на печи и свариваем все стыки с помощью полуавтомата или электродами для нержавейки.

Поверхность трубы закрываем теплоизоляцией и кожухом из жести. Для сохранения тепла в печи и увеличения пара в бане открытые части горизонтального корпуса печи можно закрывать съемными чехлами из толстой жести или кровельной оцинковки.

Заключение

Уровень осевого или бокового наклона горизонтального корпуса на работу печи в бане, как правило, не влияет, поэтому особых требований или условий к ее установке в помещении нет. Для устранения металлического запаха в бане поверхность можно покрыть одним из высокотемпературных составов на основе порошкового алюминия и кремния. Но чаще поверхность в бане просто обгорает до темно красного цвета оксида железа и далее не окисляется.

bouw.ru

Горизонтальная банная печь из трубы своими руками

Горизонтальная банная печь из трубы своими руками выступает отличной альтернативой заводским экземплярам. Те, кто строит баню, не всегда сразу могут выделить определенную сумму на добротную покупную печь.

Обладая определенными навыками, изучив конструкцию и схему отопительного прибора, а также подготовив необходимые инструменты проще изготовить его из куска трубы и газового баллона.

Устройство и принцип работы

Она предпочтительнее вертикальной версии, так как из нее можно получить больший КПД при равнозначной толщине металла и величине топки. Такая печь обладает рядом функций:

  • нагревает воду;
  • подогревает воздух в помещении;
  • обеспечивает обогрев камней.

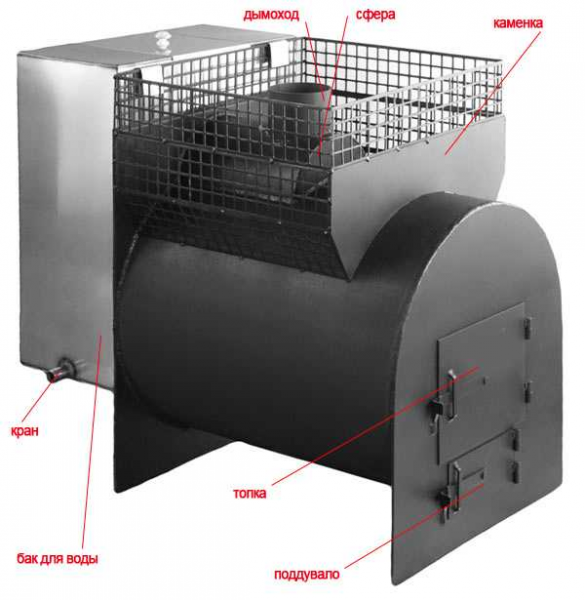

Горизонтальная печь для бани из трубы конструктивно состоит из следующих элементов:

  1. топки;
  2. камеры поддувальника, в которой находится зольник;
  3. бак для воды;
  4. емкости, расположенной с внутренней или наружной стороны корпуса устройства, в ней находятся камни;
  5. дымоход в виде трубы.

Камеры между собой разделены колосниками, а водонагреватель выполнен как продолжение корпуса. Общая длина печи варьируется в зависимости от условий, в которых будет установлен отопительный прибор.

Принцип работы печи основан на горении топлива, при открытых заслонках создается тяга, при ее движении происходит выделение тепла. Печник должен создать равномерное горение закладываемых дров и максимальное их сгорание, путем нахождения оптимального количества закладываемого топлива и поступающего сквозь заслонки воздуха.

к содержанию ↑

Преимущества и недостатки

Среди достоинств самодельного устройства выделяют следующие:

  • легкость транспортировки;
  • высокая термостойкость;
  • при использовании такой печи происходит быстрый разогрев парилки;
  • поленья из-за тонкослойного разделения камер сгорают практически полностью;
  • длительный срок службы;
  • простота изготовления и последующего монтажа;
  • возможность использования любого топлива;
  • универсальный внешний вид;
  • в сравнении с заводскими печами стоимость самодельного агрегата гораздо меньше.

Наряду с положительными сторонами горизонтального расположения печной камеры, наблюдаются и отрицательные ее стороны:

  • быстрое остывание, из-за чего приходится часто подбрасывать топливо;
  • неравномерный обогрев помещения, если баня больших размеров, то стоит предусмотреть установку сразу нескольких агрегатов.
к содержанию ↑

Материалы и инструменты

Чаще всего для примера приводится горизонтальная печь для бани из 530 трубы, но можно использовать и менее широкую трубу диаметром 500 мм. Длина 1,5-2 метра. Для печи могут применяться специально заказанные обрезки трубы или же бывшие в употреблении ее куски.

Дополнительно сварная конструкция требует подготовки определенных заготовок, среди которых нужно приобрести:

  • лист металла, толщина которого может быть от 10 до 12 мм;
  • дверца для топки;
  • колосник;
  • отрез трубы длиной 50 см и Ø300-350 мм;
  • асбестовый шнур, необходимый для уплотнения дверки;
  • металлопрокат для ножек;
  • петли из металла для подвешивания дверцы.

Металлические листы и трубы будет удобно разрезать болгаркой, а вот сваривать все необходимые части печи в единое целое нужно будет с помощью сварочного аппарата. Для точности проводимых работ понадобятся измерительные инструменты.

к содержанию ↑

Чертежи

Без предварительно составленного чертежа даже с определенными знаниями создать работающий агрегат не всегда возможно.

Ниже приведены оптимальные решения по обустройству печи, как с выносной, так и со встроенной топкой. Вариант с встроенной топочной камерой не совсем удобен тем, что протапливание бани происходит изнутри парной, тогда как при выносном элементе можно следить за топливом из предбанника.

По чертежам горизонтальной печи для бани из трубы своими руками можно увидеть разницу в конструкции обоих вариантов:

к содержанию ↑

Инструкция по изготовлению

Если в бане пол бетонный, то основание под печь делать не требуется, в случае деревянных полов нужно предусмотреть теплоизоляцию и уложить металлический щит, который сможет предупредить пожароопасную ситуацию в случае попадания на пол горящих углей или дров.

Процесс изготовления самодельной горизонтальной печи для бани из трубы включает в себя несколько этапов:

  1. Проводиться обрезка трубы большего диаметра в соответствии с выбранным чертежом, длина этого элемента будет колебаться от 0,7 до 0,9 метров (оптимальная длина печи). Места срезов с двух сторон трубы лучше отшлифовать, так как они будут очень острыми.
  2. Изготовление колосника заключается в первоначальной подготовке для него площадки, для нее используется лист металла толщиной 12 мм, из него вырезается прямоугольник со сторонами 400×800 мм. В центре вырезается проем, в который и вставляется купленный ранее колосник или приваренные между собой прутки. Сваривать колосник с площадкой необходимо под ним, чтобы не разрушить соединительных швов.
  3. Изготовление задней стенки печи. Из листа металла вырезается кусок, размеры которого немного превышают диаметр отопительного агрегата.
  4. Подготовка фасада заключается в вырезании листа, габариты которого должны быть больше размеров печи, в ней для поддувала и топочной дверцы предусматриваются отверстия, которые соответствуют купленным дверцам. После этого лист приваривается к фасаду отопительного устройства.
  5. Подготовка отверстия для дымохода, достаточно будет вырезать окошко 150×150 мм. Следом навешиваются дверцы.
  6. Изготавливается короб для закладки камней на верхней части трубы.
  7. Получившееся устройство зачищается от ржавчины и окалины, которые остаются после сварочных работ. По возможности, с противоположной стороны топки приваривается бак для воды.

Масса самодельной отопительной единицы может варьироваться от 50 до 200 кг, она будет зависеть от толщины выбранного металла.

Еще несколько фото печи для бани из горизонтальной трубы:

А теперь несколько советов по дальнейшим действиям:

  • При необходимости можно обустроить выносной топливник. После сваривания всей печи к ней приваривается топливник, в нем дверцы устанавливаются с лицевой стороны выдвинутой части. Необходимо предусмотреть достаточное место возле топливника, чтобы дверцы могли свободно открываться для загрузки топлива и проверки его горения. Дно зольной камеры выносной топки должно совпадать с нижней частью трубы корпуса печи. В деревянных банях следует выдерживать безопасное расстояние от топки до стены, оно должно быть больше 1 метра. Если же требуется установить ее ближе, то следует предусмотреть защитный экран или любую другую защиту, выполненную из негорючих изоляционных материалов.
  • Вывод трубы для выхода газов лучше делать в стене, чем на крыше, так процесс будет менее трудоемким, к тому же любые дополнительные отверстия на крыше приводят к ее протечкам. В комплекте с трубой должно идти два колена, одно будет использовано для выведения дымохода из дома, а второе для его разворота в вертикальное положение на улице. Для надежности ее нужно зафиксировать на стене дома, чтобы под действием ветра дымоход не шатался.
  • Горизонтальная печь для бани своими руками из трубы несет в себе опасность получения ожога при ее эксплуатации, поэтому требуется сделать вокруг нее кирпичную кладку. Стенки такого кожуха выполняются в полкирпича. Читайте также: Как обложить железную печь в бане кирпичом?
  • Перед полноценным использованием печки лучше ее протопить, чтобы избежать в помещении сильного запаха после запекания краски (если она была). Первая топка проводиться после полного высыхания кирпичной кладки, это происходит с открытыми дверцами. Для ее выполнения необходимо уложить камни, залить в бак воду, разложить в топке дрова и развести огонь. При этом процессе проверяется герметичность всех сварных швов и целостность самого бака.
к содержанию ↑

Вывод

Выбрав один из вариантов для самостоятельного изготовления можно существенно сэкономить, благодаря использованию доступных материалов получится создать аппарат вдвое дешевле, чем магазинные аналоги. К тому же покупные печи идут с менее толстыми стенками, что сокращает их срок эксплуатации.

pechnoy.guru

чертежи и изготовление своими руками, самодельные горизонтальные варианты из 530 трубы, схема и размеры — Remont-om

Готовая каменка в банюВ том случае, когда возникает необходимость соорудить топку для парилки, существует возможность пойти по простому пути за счет использования металлической трубы и инструментов в виде сварочного аппарата и болгарки. При этом потребуется минимум времени для достижения требуемого результата – обустройства печки для бани. Изготовление не предполагает установку ограждений, а ее возможности в плане обогрева помещения определяются 20 м3. Что касается конструкции предлагаемого устройства, то она может быть как горизонтальная, так и вертикальная.

Процесс изготовления печи

Чтобы приступить к процессу обустройства печи для бани, потребуются следующие заготовки:

  • труба на 426 мм при толщине стенки от 5 мм;
  • 5-миллиметровый листовой прокат;
  • небольшие по длине отрезки труб;
  • 2-миллиметровый лист из стали;
  • металлопрокат.

Цель применения листового проката – вырезание двух кругов, диаметр которых должен соответствовать размеру используемой трубы. Круги привариваются к торцам трубы, но с одним исключением. Один круг остается цельным, а в другом вырезается 150-миллиметровое отверстие. В результате цельная заготовка становится дном будущей печи, а та, что с дыркой, – выводом для дымохода.

Далее необходимо озаботиться тем, чтобы изготовить дверцы. Для этого подойдет труба диаметром 219 мм, к которой следует приварить металлическую крышку. На ней должны быть установлены петли, а также – запорное устройство, дополненное регулятором воздуха. В последнем случае имеется в виду устройство, для изготовления которого применяется труба на 76 мм. В качестве заслонки предполагается использование металлического круга толщиной 2 мм, приваренного к 5-миллиметровой проволоке.

Завершающим действием процесса изготовления печи является обустройство ограждения каменки. Это делается посредством сваривания металлического цилиндра, диаметр которого должен быть немногим больше по сравнению с размером печи. Оптимально, если данный цилиндр будет одеваться с небольшим усилием.

Описанные выше мероприятия отличаются простотой исполнения, но если нет соответствующего опыта, то их осуществление может вызвать затруднения. Поэтому желательно сначала изучить должным образом чертеж печи и просмотреть фотографии уже собранного устройства, чтобы получить правильное представление о том, как должен выглядеть предлагаемый для сборки тепловой агрегат.

Что необходимо для изготовления печи?


  1. Сварочный аппарат.
  2. Инструменты, способные обеспечить резку металла. Хотя лучший вариант – найти возможность использования специального станка для нарезки соответствующих заготовок.
  3. Стальная труба на 630 мм при толщине стенки от 10 мм.
  4. Поддувальная дверца 125 на 250 мм, топочная – 250 на 250 мм и предназначенная для каменки – 375 на 375 мм, включая оснащение петлями.
  5. 10-миллиметровый стальной лист.
  6. Колосник, выполненный из чугуна, который должен представлять собой решетку, востребованную с целью обеспечения тяги.
  7. Чугунные заготовки 50 на 50 мм.
  8. Арматура.
  9. Труба на 120 мм для обустройства дымохода.
  10. Около 35 штук шамотного кирпича, имеющего нестандартные размеры – 250x125x

Этапы работ самостоятельного изготовления печи

Этап I

Следует использовать 10-миллиметровый стальной лист, который необходим для вырезания 3 кругов диаметром 610 мм. В одном круге делается отверстие для дымохода (120 мм), а в другом – проем прямоугольной формы для зольника.

Печка из трубы для бани

Дно топки приваривается на высоте 150 мм. В качестве колосника используется готовое изделие из чугуна.


Печка из трубы своими руками

Этап II

На этом этапе подготавливаются отверстия, необходимые для того, чтобы установить соответствующие дверцы. Дверца каменки изготавливается с учетом особенностей внутренней планировки бани. Главное – это удобство пользования, поэтому конкретные размеры дверцы произвольные.

Печка для бани из трубы своими руками

Этап III

Варятся бока для дверок с помощью использования листа, учитывая проход через стену.

Схема самодельной топки из трубы

Этап IV

Дно топки обустраивается с помощью металлических косынок, изготовленных из 10-миллиметрой стали, которые необходимо устанавливать с шагом 50 мм по периметру. Затем приваривается низ с соблюдением достаточной надежности шва. Это связано с большими нагрузками на эту часть конструкции печи. Поэтому только надежно сваренный низ способен обеспечить требуемую прочность печи в целом.


Самодельная печь для бани из трубы

Этап V

Сборка стального каркаса окончена, который теперь требует установки на место. После этого приступают к футеровке с целью создания условий по снижению тепловых потерь. Для этого применяется шамотный кирпич (250x125x40). Во время подгонки кирпича требуется его нумерация.

Выкладывается дно топки, что обеспечивается в основном за счет использования 11 кирпичей. Лишнее подрезается болгаркой, а скрепление кирпичей производится с помощью специального раствора.

Обложить кирпичом печь

Этап VI

Посредством футеровки устанавливается защита топки, что предполагает использование 16 целых кирпичей и 16 половинок. В результате достигается высота корпуса в 375 мм.

Обложить конструкцию кирпичом

Этап VII

На образовавшуюся полку укладываются заготовки из чугуна, имеющие сечение 50 на 50 мм, с соблюдением расстояние между ними – около 4 см.

На полки кладем решетку


Этап VIII

Футеровка изнутри печи продолжается. Первый нижний ряд формируется из шамотного кирпича, подогнанного по размеру под чугунные бруски. Это позволяет исключить контакт стальной части печи с огнем. Перекрытие верха считается необязательным, так как это условие сохраняет ремонтопригодность теплового агрегата. Хотя, если есть желание, то это можно сделать посредством плит, оставив отверстие для установки дымохода.

Кледем кирпич сверху

Этап IX

Приваривается верхняя крышка, навешиваются дверцы, устанавливается дымоход и красится печь, что надо делать исключительно с помощью термостойкой краски, способной выдержать нагрев до 1200 °C.

Печка в баню из трубы своими руками

Приведенные этапы изготовления печи позволяют собрать устройство, которое легче кирпичного варианта подобного теплового агрегата, но существенно надежнее. Для получения легкого пара температура каменки доводится до 900 °C. При этом печь топится от 3 до 5 часов. Чтобы начать париться, сначала необходимо дождаться завершения процесса горения дров, а затем выгрести угли.

Источник: http://ruspar.ru/wiki/osnovy/pech-dlya-bani-iz-truby/

Горизонтальная печь

Рассмотрим печь, которая имеет горизонтальную основу. Здесь каменка устанавливается с внешней стороны, а бак подвешивается. К положительным моментам предлагаемой печи относят ее компактные габариты и приличную глубину топки, что гарантирует возможность быстрого прогрева бани.

Самодельная горизонтальная печь для бани из трубы

Процесс предполагаемых работ включает в себя:

  1. Подготовку основы. Для чего понадобится труба длиной 0,8 м, диаметр которой должен составлять 0,5 м.
  2. Изготовление колосниковой площадки за счет использования листового металла толщиной около 12 мм и арматуры. Размер данной площадки должен составлять 40 на 80 см. В ней делается отверстие, которое оснащается арматурой путем ее приваривания.
  1. Создание фасада, на изготовление которого может пойти прямоугольный лист железа 60 на 70 см. В нем следует сделать два отверстия, где одно предназначено для поддувала, а другое – для топки.
  2. Обустройство обратной стороны печи, что делается также с помощью листа металла прямоугольной формы, но несколько другого размера – 70 на 90 см. Верхняя линия этого листа – ограничитель каменки.
  3. Соединение фасада и задника с печкой посредством сварки. Фиксирование переднего ограничителя посередине печи, форма которого должна совпадать не только с корпусом самого теплового агрегата, но и с контурами заднего ограничителя.
  4. Вырезание отверстия 15 на 15 см в задней части печи для крепления металлического свода, имеющего предназначенную для дымохода прорезь.

  1. Приваривание свода, служащего дном каменки. Для увеличения объема можно дополнить ее решеткой из арматуры, навариваемой на стенки так, чтобы она возвышалась примерно на 20 см.
  2. Оснащение зольника и топки дверцами.
  3. Монтаж полки для установки водяного бака. Фиксируется с помощью сварки. Ее размер должен соотноситься с размером основания теплового агрегата.
  4. Оборудование бака краном.

Последний этап работ по обустройству горизонтальной печи предполагает обработку ее корпуса: шлифовка, удаление ржавчины и окалины как результата сварки. После этого печь следует покрасить с применением термостойкой краски и хорошо протопить для того, чтобы краска смогла запечься.

Печь для бани из 530 трубы

Печь изготовлена из трубы диаметром 530мм толщиной 8мм, и листового металла 8мм.

Масса печи-234кг

Масса камней 141кг.

Максимальный объем парильного помещения-22 куб. м.

Диаметр дымохода 133мм.Печь из 530 трубы для бани

Печь из трубы 530 мм с охватом 3 помещений

Эксплуатация предлагаемого варианта печи дает возможность обеспечить прогрев 3 отдельных помещений, изолированных друг от друга. Под этими помещениями следует понимать предбанник, помывочную и парную.

Печь из трубы на 3 омещенияПечь из 530 мм трубы на 3 помещенияПечь на три комнаты

Оснащение такой печи может включать внешний отбойник применительно к каменке, который создает условия для увеличения температуры камней, а также он выполняет функцию искрогасителя. Работа отбойника возможна в 2 положениях: растопка и искрогаситель. Если выбрано положение растопка, то это способствует увеличению тяги в ситуации, когда дымоход не прогрет. В результате эксплуатация печи становится более эффективной, а на выходе дымохода уменьшается искрообразование.

Технические характеристики

Конструкция печи отличается простотой, что никоим образом не сказывается негативно на ее надежности. Печь включает в себя весь необходимый комплект элементов:

  • бак, выполненный из нержавейки;
  • большую топку, длина которой составляет 60 см;
  • открытую каменку, оснащенную ребрами для препятствования стеканию воды.

Топка печи изготавливается из металлической трубы диаметром 530 мм при толщине стенки 8 мм. Форма топки обеспечивает равномерное распределение тепловой нагрузки, что гарантирует оперативный нагрев воды, камней и парилки. Конструкция печи предусматривает наличие удобного зольника и возможность регулировки процесса горения дров.

Для окраски используется термостойкая эмаль, которая после первой протопки кристаллизуется, что приводит к появлению защитных свойств этого вещества.

Еще один вариант печи из 530 трубы

Печь из 530 трубыИзготовление печи из 530 трубы своими рукамиДелаем печь в баню из 530 мм трубыСамодельная печь для бани из трубы диаметром 530 мм Банная печь из 530 трубы своими руками


Установка в банюСамодельная печь для бани из трубы диаметром 530 мм Выход топки в комнатуУкладываем камниГотовая печь из 530 мм трубы

 Чертежи

Печь для бани из трубы (92 фото): чертежи и изготовление своими руками, самодельные горизонтальные варианты из 530 трубы, схема и размерыПечь для бани из трубы (92 фото): чертежи и изготовление своими руками, самодельные горизонтальные варианты из 530 трубы, схема и размерыПечь для бани из трубы (92 фото): чертежи и изготовление своими руками, самодельные горизонтальные варианты из 530 трубы, схема и размерыПечь для бани из трубы (92 фото): чертежи и изготовление своими руками, самодельные горизонтальные варианты из 530 трубы, схема и размерыПечь для бани из трубы (92 фото): чертежи и изготовление своими руками, самодельные горизонтальные варианты из 530 трубы, схема и размерыПечь для бани из трубы (92 фото): чертежи и изготовление своими руками, самодельные горизонтальные варианты из 530 трубы, схема и размерыПечь для бани из трубы (92 фото): чертежи и изготовление своими руками, самодельные горизонтальные варианты из 530 трубы, схема и размеры

Чертежи банных печей из трубы

Печь для бани состоит из нескольких элементов, присоединённых последовательно друг к другу посредством электрической или газовой сварки:

  • Из корпуса. В нём устроен поддув с крышкой, портал под булыжники, топка, колосники.
  • Из емкости (бака) для нагрева воды. Иногда ее делают не отдельным элементом, а продолжением корпуса.
  • Из дымоотводной трубы.
  • Из искрогасителя, устанавливаемого на дымоход.

Вода идёт по переточным трубам внутри ёмкости и выводится при помощи патрубков для холодного и горячего водоснабжения.

фото 3

Фото 1. Чертеж горизонтальной банной печи из трубы, вид сбоку и спереди.

Как сделать печку для бани подходящего размера с муфтой 400, 500, 530 мм

Выбор самодельного устройства зависит от габаритов парного отделения и приоритетов собственника. Изготовление любого типа конструкции регулируется нормами ППБ 01–93 и СНиП 41–01-2003. Вне зависимости от того, горизонтальная это печь или вертикальная, применяется ряд общих правил:

  • Для каменки потребуется лист 30х35 см. Удаление от верха каменки до дна бака — минимум десять сантиметров.
  • Задняя стенка полностью заваривается, на фасаде монтируется дверца.
  • Сверху крепится муфта из стальной полосы толщиной в 400, 500 или 530 мм. Ширина её – примерно 5 см. Половина приваривается к корпусу, а выступающая часть используется для сборки.
  • При монтаже дымохода оставляйте треть площади верха бака не заваренной, чтобы можно было заливать воду. К отверстию залива приделывается дверца с ручкой.
  • Внизу бака приваривают кран с вентилем.

Вертикальное самодельное устройство

В конструкции, устроенной по вертикальному принципу, колосники располагаются над каменкой.

Диаметр печки будет зависеть от калибра выбранной трубы.

При монтаже вертикальной банной печи своими руками придерживаются следующего алгоритма:

  • Отрезают часть трубы длиной примерно 0,8 м.
  • Зачищают отрезные края.
  • Снизу приваривают днище — круг такого же диаметра, что и сама труба.
  • Вырезают внизу проём поддува.
  • Монтируют колосники. Они располагаются несколько выше отверстия поддува.
  • Вырезают над колосниками щель топочного отсека.

Сверху печи делается отверстие для дымохода. Все проёмы снабжаются подогнанными по размеру дверцами. После проделанной работы печку шлифуют и покрывают краской.

Горизонтальная конструкция своими руками: фото

Отличительная черта этого типа устройства — вынос топки из парилки в предбанник, что делает розжиг проще и быстрее. Но и места горизонтальным печам требуется гораздо больше.

фото 5

Фото 2. Печь горизонтальная с облицовкой из кирпича, расположенная в предбаннике, требующая достаточно большого места для установки.

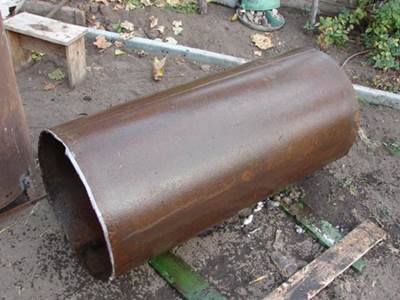

Для изготовления прибора берётся отрез трубы размером 0,8 м, зашлифовываются проёмы. Снизу устанавливается колосник. Для него годится металлический лист, достаточный для того, чтобы выкроить прямоугольник нужного размера. В материале вырезают середину, края при этом оставляют не слишком узкими. Затем приваривают прутья из металла. Готовый колосник монтируют к корпусу.

фото 6

Фото 3. Самодельная горизонтальная банная печь с баком для воды и отсеком для камней.

Для задней секции прибора годится металлический прямоугольник, немного превосходящий по величине диаметр трубы. Если планируется установка каменки, это нужно учесть при раскрое и добавить больший припуск.

Примерно таких же размеров будет лист для фасада. В нём вырезают отверстия для топки и поддува. Затем форма приваривается к передней части трубы. Сверху корпуса вырезается квадратное отверстие примерно 12х12 см. Это будет дымоход. Далее навешивают дверцы.

фото 7

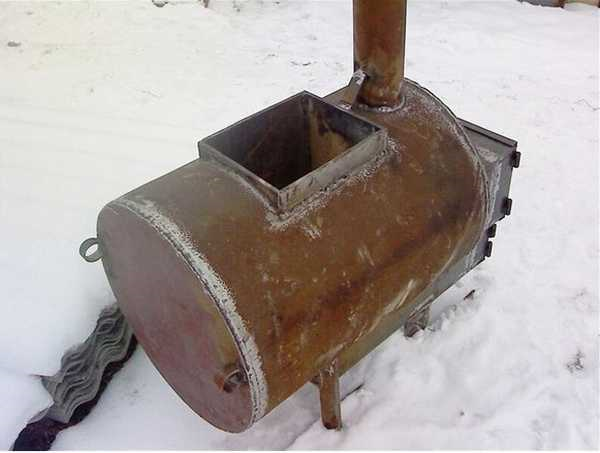

Фото 4. Металлическая банная печка небольшого размера с топкой и поддувом, с отверстием для дымохода.

Перед покраской агрегат тщательно очищают от налёта и ржавчины. В качестве отделки можно облицевать конструкцию кирпичом.

Чем руководствоваться при выборе проекта: какую конструкцию лучше использовать

Решая, какой тип печи выбрать, горизонтальный или вертикальный, какую лучше трубу использовать, опирайтесь на собственные предпочтения, на уровень своих ресурсов и квалификацию.

Придётся учитывать размеры предбанника и парилки.

Преимущество устройств горизонтального типа состоит в том, что из-за низкого расположения корпуса и длинной топки площадь нагрева булыжников больше.

Так повышается естественная конвекция горячего воздуха в парилке.

Если размеры помещения позволяют, лучше выбрать горизонтальный агрегат.

Необходимые материалы

Для изготовления банной печи потребуются:

  • Труба из любого металла диаметром 50 см и длиной до полутора метров. Важно, чтобы стенки были целыми, без прорех и заплат. Если имеется дырка, можно на этом месте сделать топку.
  • Муфта.
  • Металлические листы со стороной не меньше диаметра трубы.
  • Ёмкость с вентилем.

Потребуются инструменты – сварочный аппарат, ножовка по металлу.

Устанавливаем фундамент для печи

Любая печка, из чего бы она ни была изготовлена, требует надёжного и крепкого кирпичного фундамента. Для лёгкой печи из металла подходит фундамент высотой примерно в 70 см.

Сперва подготавливается котлован, снимается верхний слой почвы, земля разравнивается. На очищенную поверхность засыпается песок и утрамбовывается.

Далее растягивается армирующая сетка и плоскость заливается бетоном. На бетонную гладь устанавливаем плашмя красные полнотелые кирпичи.

Подготовка трубы с поддувом 200 и 250 мм

Трубу перед монтажом разрезают на две части размерами 60 см и 90 см. Первый кусок пойдёт под бак для воды, второй — под топку и каменку. Далее вырезается поддув — прямоугольник размером 200х60 или 250х60 мм. Сверху приваривается круглая стальная пластина толщиной около полутора сантиметров.

Сложности при изготовлении

Изготовить подобный агрегат самостоятельно под силу только человеку, обладающему базовыми знаниями в печном деле, а также имеющему навыки работы со сварочным аппаратом. Только при этом условии можно сказать, что постройка банной печи из газовой трубы — простая затея.

Так, в процессе сварки возникают две наиболее частые проблемы:

  • Слишком сильная тяга в будущей печке. В этом случае следует заранее вмонтировать задвижку в трубе.
  • Риск возгорания сажи. Пренебрежение этим нюансом чревато неизменным ухудшением качества отопления и взрывоопасностью. Избежать этого в горизонтальной печи можно при помощи дожигателя.

Дожигатель делается так: в верхней части корпуса приваривается горизонтальная площадка, закрывающая половину всего пространства. Ещё выше, почти у самого верха, в стенке печки проделываются два отверстия. К ним приваривают маленькие цилиндры (щели получаются в виде трубок), которые затем немного отгибаются в сторону трубы.

Полезное видео

В видео представлены этапы изготовления из старой трубы долговечной металлической банной печи.

В чём плюсы?

Печь из трубы для бани долговечнее обычной прямоугольной или гранёной конструкции, лучше держит тепло, и устанавливать её в несколько раз легче. Благодаря герметичному корпусу можно не беспокоиться за безопасность банщика. Отопительный агрегат для бани из металла отличается также легкостью.

Перед строительством прибора не придётся искать материалы для возведения конструкции. Детали для агрегата продаются на любом строительном рынке и отличаются демократичной ценой.


remont-om.ru

горизонтальная печка самодельная, как сделать

Содержание:

Баня на собственном участке – распространённая мечта многих дачников, однако на пути её реализации встречается множество проблем. Одной из них может оказаться главная составляющая бани – печь. Суть проблемы заключается в том, что покупка или кладка банной печи обходится в круглую сумму, потянуть которую не каждому под силу, однако у такой проблемы есть достаточно простое решение - печка для бани из трубы. В данной статье мы подробно расскажем вам о том, как сделать печь для бани из трубы, обладая лишь скромными навыками владения сварочным аппаратом.

печка для бани из трубы своими руками

Коротко о печах из труб

Прежде всего необходимо сказать о положительных качествах таких печей. Как и обычные железные печи, она легка в установке, уходе и эксплуатации, однако плюсом именно самодельной печи является низкая стоимость.

Также стоит вспомнить о негативных качествах такой печи: плохая теплоёмкость, а также низкий уровень пожаробезопасности. Минусы существенны, однако не торопитесь отказываться от такой печи, ведь все они легко устраняются, например, риск возгорания сводится к минимуму кирпичным или металлическим экраном, гасящим ИК-лучи, которые излучает печь.

печка для бани из трубы

Переходя к разговору об изготовлении печи для бани из трубы, необходимо уточнить, что инструкции будет две, ведь печь из трубы может быть построена вертикально и горизонтально, что крайне важно для некоторых бань.

Вертикальная печь из трубы

Перед тем как сделать печку из трубы, необходимо задуматься о выборе необходимого инструмента и составляющих печи. Приготовьте следующее:

  • Сварочный аппарат;
  • Электроды для сварки металла;
  • Инструмент для резки металла, например, болгарку;
  • Две трубы длиной в 60 см и 90 см, диаметром от 50 см и толщиной стенок около 10 мм;
  • Трубу с диаметром в 35 см, из которой будет изготовлена каменка;
  • Два листа металла толщиной в 10 мм;
  • Дымоходную трубу, подбирая которую, важно учитывать, что она должна выходить над крышей;
  • Арматуру;
  • Колесник;
  • Врезной металлический кран;
  • И 4 комплекта дверных петель.

печи для бани из трубы горизонтальные

Заготовив необходимый материал, можно собирать печь для бани из трубы своими руками, следуя нашей подробной инструкции:

  1. Приварка дна печи. Вырежьте из заготовленного листа металла круг, диаметр которого соответствует диаметру основной трубы, если вы соблюдаете размеры, указанные в списке выше, то диаметр будет равен 50 см. Вырезав круг, приварите его к одному из концов трубы, после чего, рекомендуем создать металлический каркас из профиля, чтобы укрепить конструкцию.
  2. Изготовление дверки под колосником (поддувала). Используя болгарку, вырежьте из трубы ровный квадрат с размерами 25 на 8 см. Квадрат должен располагаться в 4 см от дна печи. Далее необходимо закрепить квадрат больших размеров, вырезанный из листа металла, петлями, которые можно приварить. Также сделайте ручку и защёлку.
  3. Изготовление колосника. Чтобы сделать колосник, снова возьмите лист металла и вырежьте из него круг, диаметр которого должен быть равен внутреннему диаметру основной трубы. В центре круга необходимо вырезать квадрат, и сделать на его месте решётку из прутьев арматуры. Получившийся круг приварите выше нижней дверцы.
  4. Дверца топки. Отступите от колосника примерно 20 см и вырежьте отверстие для дверцы (25X25 см). Вырежьте будущую дверцу из листа металла и закрепите её петлями, приваривая их. Также сделайте запорную ручку.
  5. Каменка. Каменка может быть выполнена различными способами, однако мы расскажем вам о самом простом, который вы можете модернизировать по своему желанию. Чтобы сделать дно каменки, на которое будут укладываться камни, отмерьте 15 см от верхнего края трубы. На этом уровне приварите решётку из арматуры. Чтобы менять камни или чистить их от нагара, сделайте дверцу таким же способом, который был описан выше. Размеры дверцы подбирайте самостоятельно, учитывая размер камней (прочитайте также: "Как сделать сетку на трубу для камней в бане – теория и практика"). Эксплуатировать получившуюся каменку необходимо с осторожностью, ведь если вы плотно заложите её камнями, то нарушите циркуляцию воздуха в печи, что приведёт к выбросам дыма в парилку.
  6. Бак для воды. Для изготовления бака используйте короткую трубу (60 см). Первым делом вы должны сделать дно бака: вырежьте из листа металла круг, диаметр которого должен соответствовать диаметру трубы; в вырезанном круге также необходимо прорезать отверстие для дымоходной трубы, после чего, приварить изготовленный круг к одному из концов стены бака (подробнее: "Как сделать и установить бак на трубу для бани – практические рекомендации"). Вварите дымоходную трубу, после чего, сделайте кран для забора воды. Заключающим штрихом станет крышка бака, которую также можно изготовить из листа металла.
  7. Сборка печи. Сварите все составляющие печи, помните, что швы должны быть крайне надёжными, ведь высокие температуры – это серьёзная нагрузка для них. После завершения всех этапов, печка для бани из трубы своими руками будет готова.

Горизонтальная печь из трубы

Горизонтальная печь из трубы изготавливается из тех же материалов, что и вертикальная, однако размеры труб для неё немного отличаются:

  • Основная труба должна быть длинной в 75 см и диаметром в 53 см;
  • Вторая труба должна быть меньшим диаметром (11,4 см).

Горизонтальные печи из трубы для бани делаются чуть сложнее, однако с такой конструкцией вы сможете самостоятельно решить, где вам расположить бачок с водой. Чаще бак устанавливают на топке или за ней.

печи для бани из трубы

самодельная печь для бани из трубы

Если вы решили выстроить именно такую печь, то следуя нашей инструкции, вы легко справитесь с поставленной задачей:

  1. Расположите трубу горизонтально и приварите к ней ножки;
  2. Изготовьте колосник. Для этого от нижней точки трубы отмерьте расстояние, равное 1/3 диаметру трубы. Далее необходимо вырезать из листа железа прямоугольник, длина которого будет равна 75 см, а ширина должна быть равна 1/3 диаметра основной трубы. Данный прямоугольник будет служить дном топки, поэтому в нём также необходимо сделать отверстие для колосниковой решётки. Далее остаётся только приварить данный прямоугольник к нижней части трубы.
  3. Торцы печи. Чтобы сделать торцы печи, вырежьте из листа металла два прямоугольника (53 на 70 см), после чего, приварите их к торцам трубы. На переднем торце сделайте дверцы поддувала и топки, о которых мы подробно рассказывали при изготовлении вертикальной трубы.
  4. Дымоход. Чтобы сделать правильный дымоход, сначала проделайте отверстие в основной трубе, ближе к заднему торцу. Далее возьмите маленькую трубу и разрежьте её пополам. У одной из половин необходимо заварить торцы листами железа с выемкой, чтобы позднее установить полученную конструкцию на поверхность основной трубы. Также в центре этого свода необходимо сделать отверстие для дымоходной трубы. После всех проделанных работ приварите изготовленный свод к основной трубе.
  5. Корзина для камней. Для изготовления каменки можно использовать пруты арматуры. «Сплетите» из них корзину и приварите к печи.
  6. Для изготовления бака используйте нержавеющую сталь. Сделанный бак можно прикрепить к задней стенке печи либо над топкой.

Как видите, самодельная печь для бани из трубы делается довольно просто, однако также не забывайте о дополнительных приспособлениях, которые сделают эксплуатацию печи безопасной.

trubaspec.com

Горизонтальная печь из трубы своими руками, печи из трубы 500 мм

Проще всего оборудовать баню заводской печкой. Но тогда придётся раскошелиться. Тем, кто не обделён прямыми руками, целесообразней изготовить конструкцию самостоятельно. Горизонтальная печь – наиболее простое «кустарное» решение. Даже самые заковыристые чертежи не потребуют от мастера высокой квалификации и отточенных годами навыков.

Изготавливают такую печь для бани из трубы диаметром 500-530 мм. Взяв за основу подходящую заготовку, можно избавить себя от ненужных сложностей, связанных со сваркой агрегата из листового металла. Трубные конструкции бывают вертикальными и горизонтальными. У каждого варианта есть достоинства и недостатки.

Рисунок 1. Работа горизонтальной печки

Преимущества горизонтальных печей

У вертикального решения есть очевидный плюс – экономия площади. Для слишком маленьких бань сложно придумать что-либо более подходящее. Но в остальном плюсы «горизонтали» перевешивают.

На заметку! У обоих вариантов есть общее преимущество. Цилиндрическая форма способствует более качественному обтеканию воздушными потоками. Поэтому к каменке и гидробаку поступает больше тепла.

Достоинства горизонтального варианта:

  • продольно расположенный корпус агрегата способствует образованию термоизлучения, которое прогревает всё рабочее пространство помещения; хуже прогревается зона под топливником; вертикальные же печки лучше справляются с прогревом стен, тогда как немало полезной площади остаётся «за бортом» отопления;
  • конструкция подразумевает тонкослойное распределение твёрдого топлива в топке; благодаря этому поленья сгорают почти целиком и равномерно; в вертикальном оборудовании загрузка дров тонким слоем будет означать чрезмерно малую закладку;
  • каменка расположена ниже – это удобней;
  • загружать дрова в камеру, благодаря малой высоте, тоже комфортней;
  • быстрый прогрев бани – самодельный агрегат способен прогреть помещение за 40-60 минут;
  • долговечность – при качественном изготовлении печка для баньки прослужит не один десяток лет;
  • простота изготовления и монтажа – трубное оборудование сделать проще, чем, к примеру, кирпичный вариант;
  • бюджетность – даже если корпус придётся покупать, конечная цена изделия будет совсем невысокой; в сравнении с фабричными агрегатами или конструкцией из шамота, цена «трубы» и вовсе мизерная;
  • более привлекательный внешний вид.

Есть у этого варианта и минусы. Среди недостатков – довольно быстрое остывание. По этой причине печку приходится регулярно подтапливать. В объёмном помещении становится заметным ещё один минус – неравномерный обогрев бани. В небольшой парилке в этом плане всё в порядке, но в общественной бане лучше поставить несколько агрегатов в разных зонах.

Рисунок 2. Один из вариантов горизонтального агрегата

Читайте также — обзор печей для обогрева гаража.

Особенности горизонтального оборудования

Обычно умельцы изготавливают печи для бани из металлических труб 500 или 530 мм в диаметре. В ход идёт как б/у металл, так и заказные обрезки. Продольный вариант предполагает только использование округлых заготовок. Это не аксиома, но такая геометрия даёт дополнительную теплоотдачу.

Масса агрегата зависит от толщины металла и чаще всего колеблется в пределах 50-200 кг. Даже самая массивная конструкция не отличается слишком большим весом, поэтому мощного основания не требуется. Это тоже можно записать в список преимуществ. Обычно для монтажа трубчатой печи хватает небольшого металлокаркаса, установленного на теплоизоляционном слое.

Что понадобится для изготовления печки?

Из инструментов понадобятся:

  • сварочный аппарат;
  • металлорежущий инструмент (болгарка и/или ножницы по металлу).

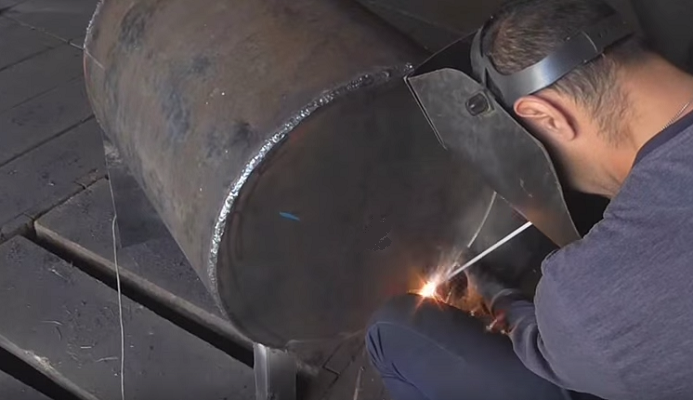

Рисунок 3. Приваривание боковин к печной трубе

Список материалов:

  • обрезок трубы указанного диаметра; длина обрезка – 800-1000 мм; 800-миллиметровой трубы хватит для качественного обогрева средней 20-кубовой бани; если помещение побольше, рекомендуется взять метровую заготовку;
  • ровный, не деформированный лист стали; размеры листа – примерно 700х1200 мм; минимальная толщина – 3 мм; наличие ржавчины – не проблема, но металл должен стремиться к идеальной плоскости;
  • 6-8-миллиметровая арматура из стали; хорошо подойдут обрезки длиной 500 мм;
  • металлический профиль; рекомендуется 50-миллиметровый уголок, но подойдёт и квадрат; общий расход профиля – 1,5-2 м;
  • 110-миллиметровая «двухколенная» труба длиной 1500 мм; угол колен зависит от особенностей конструкции, поэтому материал следует подбирать по ходу дела;
  • 2 дверцы – для топливника и зольника.

Кроме этого, потребуется приблизительно 5 электродов по нержавеющей стали и штук 20 – по чермету.

Совет! Нужно стараться избегать «бэушных» заготовок. Они обычно характеризуются определённой деформацией, которая нежелательна.

Изготовление горизонтальной банной печки

Если сравнить различные чертежи, можно заметить, что печь из трубы 530 мм имеет однотипную конструкцию. Главные конструктивные нюансы относятся к расположению каменки, дымоотводящей трубы и гидробака, а также к особенностям поддувала и зольника.

В простейшем варианте решётку и зольник приваривают к металлическим уголкам (или иному профилю). Решётку рекомендуется делать по всей длине трубы, но шириной максимум 100-120 мм. Более широкие элементы приведут к ухудшению тяги.

Совет! Лучше использовать чугунную решётку. Практика показывает, что в контексте печного отопления колосники из чугуна долговечней арматурных элементов.

Боковины (в вертикальном варианте – днища) вырезают, либо исходя из сечения трубы, либо с припуском относительно верхних и нижних точек. После монтажа нижние зоны боковин подгоняют под корпусные опоры. К низу корпуса можно приварить лист металла, образовав дополнительные «крылья». Последние служат бонусными теплопроводниками, усиливая теплоотдачу печи.

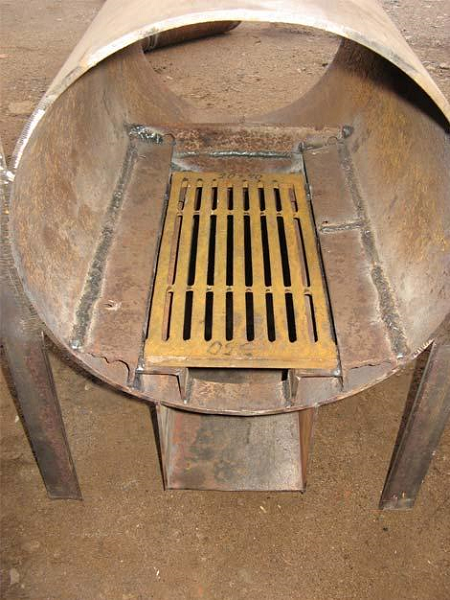

Рисунок 4. Чугунная решётка на дне трубы

Зольник рекомендуется делать в коробчатом формате. Обособленный компонент позволяет обходиться без забивки воздушного подсоса топливными остатками. Толщина металла для зольника в этом случае аналогична толщине корпусной трубы.

В такой конструкции печи для бани из трубы каменку располагают обычно ближе к дымоходу, в верхней зоне. Фронтальная зона трубы характеризуется более низкой температурой, поэтому её задача – подогрев банного воздуха. На некоторых схемах видно, что конструкторы изогнули дымоотводящую трубу не один раз. Благодаря этому площадь контакта с каменкой и гидробаком предельно увеличена. А, значит, и теплоэффективность такого агрегата выше.

Окошко для топливной загрузки тоже может иметь вариативное исполнение. Но чаще всего его делают в туннельном формате. Такое решение позволяет вывести элементы зольника из парилки в подсобку. Это же решает проблему грязи в устройстве.

Монтаж трубчатого агрегата в парилке

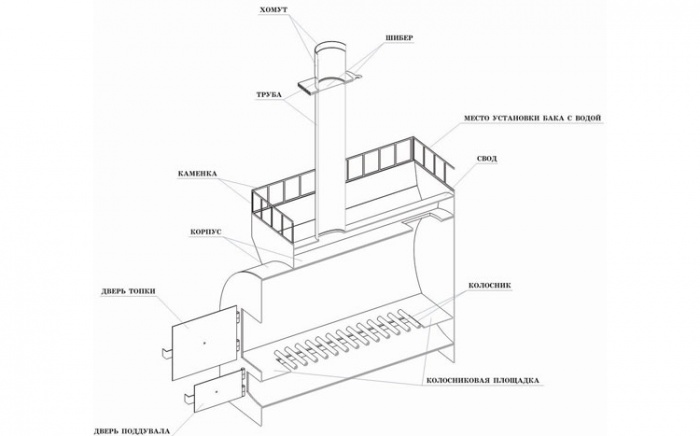

Рисунок 5. Чертёж трубчатой печи

Чтобы грамотно сделать печь из трубы своими руками, нужно следовать определённой схеме:

  • Кромки корпуса подрезают углошлифовальной машинкой так, чтобы на выходе оказались боковины, расположенные строго под прямым углом относительно оси корпуса. Формируют фаску под боковины.
  • Металл зачищают от ржавого налёта и в трубе монтируют металлопрофиль, служащий опорой чугунной решётке (или решётке из стальной арматуры).
  • Если, согласно рекомендации, зольник делают обособленной коробкой, следующий шаг – формирование коробчатого элемента и приваривание его к внутренней части корпуса. На этой же стадии вертикально приваривают заготовленные стенки. На фронтальной стенке делают отверстие под загрузочную камеру. В альтернативном варианте можно просто приварить дверки зольника и топливника.
  • Монтируют гидробак и ёмкость для камней.
  • Формируют металлоопору под корпус. Под металлической основой обязательно прокладывают теплоизоляционный материал.
  • Из труб и коленных элементов изготавливают дымоотводящий канал. Важно сделать точную разметку и обеспечить безопасное подсоединение канала к корпусу и дымоходу. Это одна из главных проблем устройства продольно расположенной печи в баню. Поэтому нужно удостовериться в том, что всё рассчитано верно. Если всё просчитано корректно и согласно чертежу, готовый канал приваривают к полюсным элементам – трубе и дымоходу.
  • Поверхность корпуса прикрывают термоизоляцией и жестяным чехлом. Чтобы сохранить уровень теплоотдачи и умножить количество влаги в парилке, открытые корпусные зоны рекомендуется прикрывать съёмными кожухами.
Рисунок 6. Готовая горизонтальная печка

Рекомендация! Перед эксплуатацией трубы нужно убедиться в том, что печка надёжно защищена от коррозии. Желательно на финальной стадии конструкцию тщательно отшлифовать болгаркой с шлифнасадкой. Чтобы усилить антикоррозийный эффект, печь можно покрыть термостойкой краской. После покрытия красящим полимерным составом изделие нужно протопить, чтобы краска стала одним целым с трубой. Но делать это нужно вне помещения.

Окрашивание позволяет, к тому же, избавиться в помещении от запаха металла. Но это всего лишь бонус, поскольку характерный запах быстро выветривается после нескольких топок и без дополнительного покрытия.

На этом работы по изготовлению печной конструкции закончены. Необходимо убедиться  в том, что агрегат установлен надёжно и можно приступать к банным процедурам. Хотя небольшой уход от оси корпуса особо погоды не делает, лучше устанавливать конструкцию строго по осям.

Топить горизонтально расположенную печку следует по определённым правилам, с которыми можно ознакомиться на нашем сайте.

Заключение

Даже не самый «рукастый» пользователь наверняка заметил, что печка из трубы – действительно простейшее решение для обогрева бани. Следуя приведённой схеме, можно быстро, просто и дёшево оборудовать парилку эффективным и безопасным отопительным агрегатом. Зачем выворачивать карманы, если аналогичного эффекта можно добиться более простыми и экономичными путями?

znatoktepla.ru

Печь из трубы для бани: вертикальная и горизонтальная

Хотите узнать простой и бюджетный способ сооружения печи для бани своими руками? Для этого вам понадобится всего лишь отрезок широкой трубы из нержавеющей стали либо другого вида металла.

Самодельная печь из трубы представляет собой довольно экономичный вариант оборудования, предназначенного для обогрева бани. За короткое время изготавливается прочное и долговечное устройство, каменка и топка которого созданы из одной части металлопрокатного изделия, а водяной бак – из другой. Если изготавливать печь из трубы для бани своими руками, то трудовые и временные затраты на сварку будут минимальными. Чего не скажешь о соединении деталей агрегата, сооружающегося из листового металла. В то же время отмечается и отличный уровень функционирования печи из трубы за счет высокой герметичности корпуса, благодаря чему обеспечивается полная безопасность людей, находящихся в бане. При установке такого устройства не нужно заботиться о сооружении специальных ограждений. Сам же процесс изготовления конструкции занимает буквально несколько часов.

Печь из трубы для бани изготавливается в двух вариантах: в горизонтальном либо вертикальном положении. Изначально проверяется прочность металлопрокатного изделия и отсутствие каких-либо повреждений, вызванных появлением коррозии. Это может произойти, если труба длительное время находилась на открытом воздухе. При обнаружении проблемных зон требуется выполнить усиление приваренными металлическими заплатками. На месте коррозионных разрушений можно сделать отверстия, способствующие функционированию печи.

Преимущества и недостатки

Положительные и отрицательные качества присущи практически любому предмету, изготовленному самостоятельно. Не входит в разряд исключений и банное оборудование. Среди преимуществ этого устройства необходимо отметить следующие качества:

  • отличная возможность транспортировки;
  • длительный срок службы;
  • термостойкость;
  • применение любого вида топлива;
  • быстрый прогрев парилки;
  • простота и удобство пользования.

Имеющиеся в самодельной печи некоторые недостатки не смогут затмить вышеперечисленные достоинства. Однако отметим и их:

  • теплый воздух, исходящий от металлического очага, неравномерно распределяется по парилке, что особенно заметно в больших помещениях, которые требуют установки нескольких печей такого типа;
  • быстрое нагревание и остывание конструкции для бани из металла приводит к тому, что возникает постоянная необходимость в подбрасывании топлива, что увеличивает его расход.

Особенности установки печей для бани из трубы

Для подобных устройств следует предусмотреть сооружение фундамента. При создании самой печи должны отсутствовать какие-либо зазоры и щели. Все должно быть абсолютно герметичным. Деревянные стены можно обезопасить от возгорания с помощью специальных антисептических средств либо сделать на них обшивку из металлических листов. Возле конструкции запрещено размещать легковоспламеняющиеся предметы из пластика, ткани или дерева.

Обустройство зольника в печи из трубы должно осуществляться на высоте 15 см от поверхности пола, обшитого металлическим листом. От верхней плоскости самодельного устройства до потолка следует соблюдать расстояние более полуметра. Печку можно установить при входе в парилку с предбанника. Температура обогрева помещения под самым потолком должна соответствовать показателю 80 °C и более, а снизу парилки – 45 °C. Хорошо разогретые камни обеспечат достаточное количество пара при обильном поливе водой.

Равномерное сжигание твердого топлива, отличная герметичность дымохода и топки, а также высокий коэффициент полезного действия – это те качества, которыми должно обладать устройство, выполненное из элементов металлопрокатного изделия.

Вертикальная печь для бани

Советуем использовать два отрезка трубы длиной 0,5 м и 1 м. Этих кусков металлопроката вполне достаточно, чтобы сделать надежное отопительное устройство для бани. Этапы сооружения печи выглядят следующим образом:

  1. Строится фундамент, ширина которого на полметра больше, чем диаметр трубы. Сверху на основание укладывается армированный слой, состоящий из металлических прутьев, и делается бетонная стяжка. Фундамент выстраивается толщиной более 20 см. После того как строительный материал полностью застынет, на пол укладывается тротуарная плитка или обычный кирпич.
  2. Основанием для печи послужит длинный отрезок трубы. Чтобы устройство стояло прочно и надежно, нижний край изделия следует выровнять. Формируется вырез поддувала размером 5х20 см. Эта часть печи будет служить в качестве зольника.
  3. Сверху поддувала в трубу вваривается дно топливника. С этой целью берется лист металла, толщина которого должна быть не менее 12 мм. На нем вырезается круг с диаметром, равным соответствующему параметру трубы. По центру готовой детали делается вырез для установки колосника, который можно смастерить своими руками или приобрести в магазине. При самостоятельном изготовлении изделия на подготовленный в круге вырез наваривается решетка из стальных прутков. Зазоры между ними должны быть равны их сечению.
  4. На расстоянии 5 см от дна топливника формируется вырез для подачи топлива. Дверца для него закрепляется с помощью петель.
  5. Отсекатель, который будет выполнять роль верхней части топки, изготавливается из металлического прямоугольника со срезанными углами. Подготовленная деталь вводится в трубу и там приваривается за края срезов. Таким образом, величина зазоров позволит дыму беспрепятственно выходить из топки и циркулировать вдоль стенок печи, способствуя их нагреванию.
  6. На 8 см выше установленного отсекателя приваривается решетка, изготовленная из прутков ранее. Диаметр заготовки должен быть примерно 15 см. Она будет служить в качестве дна каменки. Дверца для нее аналогична створке топки. Для удобства использования решетка размещается со стороны парилки.
  7. Сверху каменка заваривается металлом, в котором проделано отверстие для установки дымовой трубы. При условии пользования съемным баком для воды поверху каменки привариваются ограничители, способствующие лучшей устойчивости резервуара.
  8. Обрезок трубы можно использовать также для изготовления стационарного водяного бака. При этом размер его нижней плоскости должен соответствовать аналогичным параметрам верха каменки. По центру бака к его дну приваривается труба, верхний обрез которой должен быть на 25 см выше краев емкости. Для бака изготавливается крышка в виде двух полуокружностей. Чуть выше дна изделия врезается кран, емкость приваривается к верху каменки.

Горизонтальная печь для бани из трубы

Для такой конструкции характерным является наличие навесного бака и внешней каменки. К особенностям устройства следует отнести компактность и увеличенную глубину топки, что способствует быстрому прогреву бани. Печь можно установить так, чтобы дверца устройства для сжигания топлива выходила в смежную с парилкой комнату. Процесс изготовления горизонтально стоящей печи состоит из следующих этапов:

  1. От металлической трубы диаметром 50 см отрезается заготовка длиной 80 см с дальнейшим выравниванием обрезов.
  2. Для создания колосниковой площадки берется лист металла толщиной 12 мм и вырезается деталь прямоугольной формы размером 40х80 см. По центру заготовки делается проем, на который приваривается покупной колосник либо самодельная решетка из арматурных прутков.
  3. Колосниковая площадка вваривается в трубу, сварной шов которой должен располагаться под установленной деталью. Это вызвано тем, что область сварки чаще всего является самым уязвимым местом, способным быстро прогореть под воздействием сильного огня.
  4. Для выполнения фасада печи используется металлический лист, из которого вырезается деталь прямоугольной формы с односторонним закруглением. В заготовленной фасадной части размером 60х70 см делаются два проема для установки поддувальной и топочной дверец.
  5. Тыльную сторону печи будет представлять лист металла размером 70х90 см. Обрезая верх прямоугольника, не нужно делать закругление, поскольку углы будут служить в качестве ограничителей для каменки.
  6. Выполняется сварка фасадной и тыльной частей к корпусу устройства, а также переднего ограничителя каменки. Этот прибор представляет собой деталь, верхние контуры которой повторяют выступающие очертания задней стенки, а нижние – обтекаемые формы конструкции печи.
  7. В той части корпуса, где следует устанавливать дымовую трубу, делается квадратное отверстие размером 15 см. Сверху него из металлического листа формируется свод с проемом для выхода дыма. Между образованным ранее отверстием и проемом должно сохраняться расстояние 15 см ближе к передней части корпуса печи. Такой излом нужен для полного дожигания топлива и отсечения пламени.
  8. Проем свода, выполняющего роль дна каменки, увенчивают дымовой трубой. Объем отсека для камней можно увеличить на 15-20 см с помощью наваривания прочной металлической решетки.
  9. Проемы, отведенные для топки и поддувала, оснащаются дверцами. Окончательная обработка печи подразумевает шлифовку устройства для удаления окалин и ржавых пятен. Для придания самодельному отопительному прибору большей эстетичности используют полимерную термостойкую краску. Чтобы убрать неприятный запах, сопутствующий процессу запекания вещества, печку следует протопить до установки в банное помещение.
  10. Для монтажа печи потребуется бетонное основание либо однослойная кирпичная кладка. Можно также использовать тротуарную плитку и керамогранит. При соблюдении противопожарных правил, предполагающих обустройство огнеупорной изоляции, дымовая труба выводится наружу через потолок и крышу бани.
  11. К задней части печи приваривается полка, на которую устанавливается водяной бак. Каменка заполняется камнями.

Часто допускаемые ошибки

Чтобы пресечь быстрое выдувание тепла из печи, в процессе изготовления нужно предусмотреть оснащение дымовой трубы задвижкой.

При скоплении большого количества сажи может случиться ее возгорание. Этого получится избежать, если оборудовать горизонтально стоящий агрегат дожигателем. В определенном месте стенки трубы проделываются два отверстия, в которые вставляются металлические трубочки с загибом в сторону трубы. Это необходимо для предотвращения образования копоти. Соответственно, в топку будет попадать больше кислорода, способствующему полному догоранию топлива и образованию меньшего количества сажи.

Итог

Таким образом, если иметь перед собой чертеж печи для бани из трубы, а также все необходимые инструменты и материалы, то процесс сборки не составит особого труда. Готовая печь из металла будет радовать вас на протяжении долгого времени. С легким паром!

Похожие статьи:

pechnoedelo.com

Металлическая печь для бани из трубы своими руками: вертикальные и горизонтальные, чертежи

Если при обустройстве бани ваш выбор остановился на металлической печи, то проще всего пойти в магазин или на рынок и приобрести себе подходящий отопитель. Проще, но никак не дешевле, даже самая простецкая модель обойдется в кругленькую сумму. Человеку, владеющему навыками слесаря и сварщика, зачастую нет смысла тратить деньги на заводские изделия. Он может изготовить обогреватель самостоятельно из доступного материала, например, печь для бани из трубы. Данная тема интересует многих домовладельцев, поэтому мы раскроем ее как можно шире и предложим способы изготовления подобных печей.

Банная печь из трубы – что в ней хорошего?

Не растекаясь мыслью по древу, сразу же перечислим все конкретные преимущества самодельной железной печки, изготавливаемой из трубы:



  • стоимость: как говорят математики, цена самодельного отопителя стремится к нулю и зависит от наличия у вас тех или иных материалов. Но даже если вам придется все их купить, а сварочные работы заказать мастеру, то изделие все равно обойдется вдвое дешевле, нежели заводская печь из магазина;
  • простота изготовления своими руками: по сути, труба с толстыми стенками – это уже готовый корпус обогревателя;
  • цилиндрическая форма топки с точки зрения теории горения считается оптимальной;
  • размеры, конфигурация, срок службы, — все это в ваших руках. Хотите вечную печку – возьмите трубу со стенкой 10 мм, желаете сжигать в ней метровые поленья – пожалуйста, сделайте топку соответствующего размера.

Совет. Если вы взялись за изготовление банной печки впервые, то желательно за основу взять готовый чертеж, по которому уже делались рабочие экземпляры, либо сварить отопитель по существующему образцу. Таких в интернете – огромное количество.

По большому счету, самодельные металлические печи для бани бывают 2 видов – вертикальные и горизонтальные. Первые занимают меньше места, но для них придется готовить дрова короче, да и подкладывать их чаще. Горизонтально расположенная труба позволяет загружать в топливник больше длинных поленьев, благодаря чему увеличится время горения. Что касается КПД, то от ориентации трубы он практически не зависит. В качестве информации для справки можно отметить, что КПД подобных агрегатов не превышает 50%.

Вертикальная печь

Простейшая печка, выполненная из трубы, изображена ниже на рисунке. Она отличается малыми размерами, не имеет зольника и устанавливается без всякого фундамента прямо на пол. Надо лишь подложить асбест и лист кровельного железа, а также присоединить дымоход. Обогревателя хватит для парной объемом до 15 м3.

Как видно на схеме, для изготовления этой мини-печки взяты обрезки труб различного диаметра и листовой металл. Конструкция проста, да не очень, поскольку здесь на дверце присутствует узел регулирования воздуха с заслонкой, о нем будет сказано ниже. Итак, чтобы сварить печь из трубы, понадобится:

  • отрезок трубы Ø 426 мм, толщина стенки – по желанию, но не менее 5 мм;
  • такой же толщины лист металла для дна и крышки;
  • короткие отрезки труб диаметрами 76, 159 и 219 мм;
  • листовая сталь толщиной 2 мм;
  •  любой металлопрокат для ножек.

Из толстого металла вырезают 2 круга, в одном из них делают отверстие диаметром 150 мм, после чего приваривают к трубе в качестве дна и крышки. К последней посередине приваривается патрубок дымохода Ø159 мм. Затем в нижней части корпуса надо вырезать проем для будущей дверцы Ø210 мм и приварить к нему соответствующий патрубок. Далее, изготавливается самый сложный узел, которым оснащена наша печка для бани, — дверца с заслонкой. Ее конструкция показана ниже на рисунке:

Примечание. Конечно, можно просто вырезанный кусок металла приладить на петли в качестве дверцы, предварительно установив на нее ручку и устройство регулирования воздуха, так было бы еще проще. Но мы следуем задумке автора и рассказываем о его конструкции, все остальное – в ваших руках.

Дверцу, что предусматривает данная конструкция металлической печи, изготавливают из отрезка Ø219 мм, приварив к ней крышку из листовой стали, а затем петли и запорное устройство. Регулятор воздуха делается из трубы Ø76 мм очень просто: из тонкого металла под размер внутреннего сечения вырезается заслонка и приваривается к проволоке Ø6 мм, пропущенной сквозь патрубок. С обратной стороны поворотный механизм подпружинен и зафиксирован приваренной гайкой, как изображено на рисунке:

Ну и в конце из тонкого листа выполняется ограждение каменки. Не придумывая никаких сложных креплений, это ограждение делается такого размера, чтобы его с пристукиванием насаживать на цилиндрический корпус печки. На этом все, можно ее устанавливать и накладывать камни.

Печь с внутренней каменкой и баком для воды

Несколько сложнее изготовление и чертежи для металлической печи с закрытой каменкой и подогревом воды на помывку. Принцип работы отопителя таков: дрова в топливнике сгорают на колосниковой решетке, дымовые газы омывают каменку закрытого типа и нагревают ее, после чего отдают теплоту баку с водой, протекая по газоходной трубе.

Ее участок находится внутри бака, за счет чего и происходит подогрев воды, затем продукты горения отводятся в дымоход. Чертеж с размерами и схему печи можно увидеть на рисунках:

Чтобы изготовить металлическую печь, потребуются следующие материалы:

  • труба толстостенная Ø530 мм длиной 1.5 м;
  • труба Ø159 х 3 мм длиной 1 м;
  • колосниковая решетка из стали либо прутки Ø10—12 мм для ее изготовления;
  • листовая сталь не менее толщины стенки трубы;
  • самодельные петли на дверцы – 4 комплекта.

Работа начинается с того, что в будущем корпусе печи аккуратно вырезаются проемы для дверок. При этом куски металла должны оставаться целыми, к ним надо приварить петли, рукоятки и запоры, а потом установить в качестве дверец. Потом в соответствии с чертежом банная печь из трубы должна разделиться внутри на 4 отсека, разделенные перегородками. Получается, что из листового металла надо изготовить 5 круглых перегородок, причем 2 из них будут днищем и крышкой агрегата и вырезаются по наружному диаметру трубы.

Остальные перегородки – это колосниковая решетка, поддон для камней и днище бака, их надо изготовить по внутреннему диаметру корпуса. Каждую из этих деталей обрабатывают в соответствии с ее назначением и приваривают на место, начиная с внутренних перегородок. Не забудьте сделать отверстие для дымоходной трубы и все герметично и качественно обварить.

Совет. Данная самодельная печь может и не иметь колосников, днище тогда будет дном топки, но решение по изменению конструкции принимать вам. Однако, наличие зольника удобнее в эксплуатации, поэтому лучше повозиться с решеткой. Ее можно сварить из прутьев либо просверлить металл во многих местах, буквально сделав перфорацию, как на фото:

Последний этап сборки – крепление дверок и небольших массивных ножек из любого металлопроката. По окончании все сварные швы обязательно проверяются на проницаемость обмыливанием с продувкой, керосином или любым другим способом, после чего желательно провести пробное протапливание и испытание отопителя на улице. Ну и наконец, следует установка металлической печи в бане, не забывая о правилах монтажа. Деревянный пол защищается асбестом и кровельным металлом, а расстояние от него до зольника надо выдержать 140 мм.

Важно. Учитывайте, что печь, сделанная из трубы со стенкой 10 мм, вместе с камнями и водой будет иметь значительный вес, а значит, без фундамента не обойтись. Как видите, толстые стенки – это не всегда хорошо, практика показывает, что металл толщиной 6—7 мм тоже служит достаточно долго.

Горизонтальная печь

Как и в предыдущем случае, вначале вашему вниманию предлагается простая металлическая печь для бани, сделанная своими руками, можно сказать, прототип. Для ее изготовления требуется такой же набор материалов, как и для вертикальной, да и алгоритм выполнения работ одинаков. Чтобы в этом убедиться, стоит взглянуть на схему:

Изменилось лишь расположение трубы относительно горизонтали и появился переходной патрубок для отвода дымовых газов. Зато теперь увеличилась длина загружаемых поленьев, а еще такая печка лучше прогревает нижнюю зону парной, поскольку конвективные воздушные потоки лучше омывают ее корпус. Ниже на чертеже показана более совершенная конструкция цилиндрической горизонтальной печки, которую при должной сноровке вполне возможно повторить в домашних условиях:

Представленная горизонтальная печь из металлической трубы с выносной топкой потребует для своего изготовления такие материалы:

труба Ø530 мм с толщиной стенки до 10 мм и длиной 0.5 м;

  • труба Ø114 х 3 мм длиной 0.5 м;
  • стальная колосниковая решетка;
  • листовая сталь толщиной не менее 6 мм;
  • самодельные петли на дверцы – 2 комплекта;
  • решетка либо тонкий металл на ограждение каменки.

Устройство печи удобно тем, что не нужно тратить время и материал на вырезание кругов из толстого металла, как и приваривать к корпусу ножки. Достаточно заготовить детали согласно чертежу и собрать все вместе посредством сварки. Здесь важно приладить выносную топку таким образом, чтобы дно зольной камеры совпало с низом трубы корпуса. Корпус, находящийся внутри парной, впоследствии обкладывают кирпичом, чтобы смягчить воздействие жесткого инфракрасного излучения.

Совет. Если вам понадобилось сделать печь в баню с подогревом воды, то бак в этом случае можно прикрепить к заднему торцу цилиндрического корпуса. С целью экономии места подогрев делается и по-другому: бак выносится в моечную комнату, а на дымоход печи устанавливается теплообменник самоварного типа.

Заключение

Внимательно изучив чертежи и процесс изготовления, можно сделать вывод, что горизонтальную печку из трубы выполнить проще, да и по функциональности она выглядит предпочтительнее. Проигрывает она только по своим размерам. Однако, вопрос выбора той или иной конструкции для своей бани решать надо вам в зависимости от условий размещения и эксплуатации.

cotlix.com

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
