Гидроизоляция печной трубы на крыше из металлочерепицы – чем заделать щель между трубой и крышей, воротник, как герметизировать, заделка дымохода

Как и чем заделать щель между трубой и крышей?

Для того, чтобы вывести трубу дымохода или вентиляции на крышу, в уже готовом покрытии проделывают отверстие, поэтому в месте прохода неизбежно образуется щель. Как бы не было велико мастерство кровельщика избежать появления зазора не удастся. Эта статья расскажет, как заделать трубу на крыше, чтобы достичь полной герметичности стыка и изолировать элементы стропильного каркаса от дождя или снега.

Содержание статьи

Последствия не заделанного стыка

Чтобы вывести печную трубу через кровлю в ней выпиливают отвесите большего диаметра, поэтому между стенками дымохода и кровельным материалом остается щель. В независимости от ширины зазора он является большой проблемой, с которой сталкиваются домовладельцы, строители. Чтобы устранить этот дефект и защитить подкровельное пространство от проникновения атмосферной влаги, используют уплотнители, фартуки, воротники, сделанные своими руками или купленные. Не заделанные щель между крышей и трубой дымохода чревата следующими последствиями:

  • Повышенный износ кровельного материала. Большинство материалов для гидроизоляции крыши лучше защищены от проникновения влаги снаружи. Влага, проникающая через не заделанный зазор, попадает на внутреннюю поверхность кровли, со временем разрушает ее.
  • Уменьшение срока эксплуатации стропильного каркаса. Заливающаяся вода попадает на элементы стропильного каркаса, которые изготавливают из древесины. Это приводит к загниванию, преждевременному разрушению стропил.
  • Снижение эффективности утеплителя. Материалы для теплоизоляции крыши при намокании теряют свои свойства, становясь менее эффективными.
  • Повышение влажности на чердаке. Повышенная сырость на чердаке становится причиной тяжелого, спертого воздуха, негативно отражается на внутренней отделке помещения. Необходимость создания зазора для предотвращения возгорания стропил от нагретой трубы

    Зазор для предотвращения возгорания стропил от нагретой трубы

Важно! Способ заделки щели между трубой и кровлей зависит от ее размера, типа используемого кровельного материала и формы дымохода. Если расстояние меньше 5 мм, вполне можно обойтись термостойким герметиком на силиконовой основе. Закрыть зазор, ширина которого 1 см или более, можно с помощью цементного раствора, фартука, специального уплотнителя.

Заделка с помощью раствора

Для заделки щели между трубой дымохода и крышей с покрытием из шифера или черепицы, используют влагостойкий цементный раствор и декоративный воротник. Это самый доступный способ своими руками изолировать чердак и стропила от влаги. Для этого требуется сухая строительная смесь, вода, емкость для замешивания, стальные уголки и воротник. Монтажные работы выполняют в следующем порядке:

  1. Щель между кровлей и внешней стенкой трубы обкладывают уголками из нержавейки. Если дымоход овальной или круглой формой можно использовать резиновый уплотнитель на клейкой основе.
  2. Через оголовок дымохода надевают декоративный воротник из оцинкованной стали, закрепляют его с помощью саморезов.
  3. В зазор между воротником и трубой заливают предварительно замешанный вязкий раствор и дают ему застыть в течение 1 дня.
  4. Через сутки проверяют качество заливки и степень застывания раствора. Из листа листовой стали изготавливают поверхность для отведения жидкости. Для этого в нем вырезают отверстие, диаметр которого соответствует размеру воротника, надевают на оголовок и фиксируют саморезами. Заделка с помощью раствора и декоративного воротника из нержавейки

    Заделка зазора с помощью раствора и декоративного воротника из нержавейки

    Создание опалубки для изоляции цели между трубой и крышей с помощью раствора

    Создание опалубки для изоляции цели между трубой и крышей с помощью раствора

Важно! Чтобы конструкция получилась надежной и не разрушилась при первом же серьезном ливне, используют качественный водостойкий цемент. В противном случае на нем появятся трещины, через которые вода протечет внутрь стропильного каркаса.

Заделка с помощью стального фартука

Чтобы своими руками заделать зазор между трубой дымохода и кровельным материалом на крышах из металлочерепицы и профнастила используют специальные фартуки. Они изготавливаются из оцинкованной стали в цвет кровли в виде доборных элементов. С помощью них можно надежно и эстетично изолировать щель, для этого действуют в следующем порядке:

  1. По периметру трубы прокладывают полосы гидроизоляции шириной 30 см, заводя края вверх, фиксируя на стенке с помощью герметика или клейкой ленты.
  2. Для закрытия промежутка в месте вывода дымохода используют металлические пристенные профили. Нижнюю крепежную полочку заправляют под кровельный материал и фиксируют на стропила силиконовым герметиком с влагостойким составом. Верхнюю полку крепят к стенке трубы.
  3. Устанавливают декоративный фактур из оцинкованной стали с полимерным покрытием. Он представляет собой комплект доборных элементов, которые соединяются внахлест друг с другом и крепятся с помощью с помощью саморезов к трубе и кровельному материалу.
Схема крепления фартука для изоляции зазора

Схема крепления фартука для изоляции зазора

Монтаж декоративного фртука

Монтаж декоративного фртука

Важно! Фартук можно изготовить своими руками из листовой стали. Однако, заводская продукция выглядит более эстетично, презентабельно. В качестве крепежа при работе на кровле используют особые кровельные саморезы, снабженные резиновым оголовьем, которое при закручивании расплющивается, закрывая отверстие от проникновения воды. Если под рукой таких шурупов нет, из резины вырезают прокладки, используя их с обычными саморезами.

Заделка с помощью резиновых фартуков

Строительные магазины для заделки зазоров в местах прохождения трубы через крышу из любого материала предлагают использовать резиновые фартуки Мастер Флэш или уплотнительные ленты Вакафлекс:

  • Мастер Флэш – эластичная проходка на каучуковой основе в виде ступенчатой воронки, армированной алюминиевой сеткой внутри. Она подходит для крыш с любым уклоном скатов, любым кровельным материалом. Каучуковый фартук надежно защищает зазор от проникновения жидкости. Чтобы подогнать фартук под размер трубы, его обрезают до нужного диаметра. На скат фартук фиксируют саморезами, а к трубе – с помощью стального хомута. Проходка из каучука Мастер Флэш

    Проходка из каучука Мастер Флэш

    Изоляция стыка эластичным фартуком Мастер Флэш

    Изоляция стыка эластичным фартуком Мастер Флэш

  • Вакафлекс – каучуковая лента на клейкой основе. Ее используют для герметизации стыков мягкой кровли со стенками трубы. Внутренняя сторона усилена сеткой из алюминия. Она имеет высокую эластичность, принимает любую форму, легко фиксируется на скат. Ленту Вакафлекс используют в комплексе с декоративными фартуками и воротниками. Каучуковая самоклеящаяся лента Вакафлекс

    Каучуковая самоклеящаяся лента Вакафлекс

    Изоляция места прохода трубы через кровлю лентой ВакафлексИзоляция места прохода трубы через кровлю лентой Вакафлекс

Обратите внимание! Чтобы устранить щели большого размера в них предварительно утрамбовывают волокнистый уплотнитель, а потом заливают битумной мастикой или заполнятся монтажной пеной. После этого место прохода оформляют с помощью декоративного воротника. Учтите, что воротники производят со стандартным углом, который подбирается в соответствии с уклоном ската крыши и диаметром дымохода.

Главное условие долгой эксплуатации крыши – максимальная герметичность, которую достигают, изолируя даже незначительные зазоры. Какой бы способ заделки вы не выбрали, помните, что надежная защита от проникновения влаги важнее привлекательного вида.

Видео-инструкция

krovlyakrishi.ru

Труба на крыше из металлочерепицы: установка, как обойти, видео

Ни один узел не доставляет столько хлопот, как неправильно установленная труба на крыше из металлочерепицы. Казалось бы, производитель металлической кровли предусмотрел все нюансы и максимально упростил процесс монтажа с помощью готовых комплектов и узлов примыкания. Но на практике при обустройстве вывода трубы через металлочерепицу приходится импровизировать, так как каждая крыша по-своему индивидуальна.

Металлочерепица: монтаж трубы, обход, отделка

Металлочерепица: монтаж трубы, обход, отделка

Особенности монтажа дымохода на металлочерепице

Устройство узла прохода на профилированной металлической кровле практически ничем не отличается от разделки трубы на других видах кровельных покрытий:

  • Кирпичная труба на крыше из металлочерепице может устанавливаться в теплоизоляционном кожухе или без такового, но стены дымохода, примыкающие к обрешетке и стропилам, необходимо изолировать металлом и термоизоляцией;
  • Из-за волнистого профиля кровельное покрытие намного лучше собирает и удерживает снег на поверхности крыши, чем шифер или профлист. Это означает, что узел прохода трубы через кровлю из металлочерепицы в зимнее время будет постоянно заливаться талой водой;
  • Особое внимание уделяется выбору места для установки трубы. Чем ближе дымоход к коньку крыши, тем лучше тяга, и меньше проблем с обратным потоком.

Но в этом случае потребуется поднять дымоход на максимальную высоту, а значит, нужно устанавливать крепления и увеличивать жесткость дымохода. Для массивной печной трубы проход через металлочерепицу нужно будет дополнительно фиксировать на балках потолочного перекрытия. Если использовать современные двойные конструкции, то для установки трубы — сэндвича придется использовать растяжки и пояса. Иначе гибкая и неустойчивая труба под ударами ветра быстро разрушит узел прохода, юбку и гидроизоляцию кромки металлочерепицы.

Требования для прохода дымохода через кровлю из металлочерепицы

Дымовая труба и деревянные стропила плохо сочетаются в одной конструкции, поэтому СНиПы и ГОСТы требуют, чтобы при разделке трубы на крыше из металлочерепицы расстояние от кирпичной поверхности до ближайшей деревянной детали составляло не менее 25 см.

Кроме того, волнистая поверхность создает определенные проблемы для обрамления трубы на крыше из металлочерепицы. Стык между стеной и кровельным полотном крыши невозможно заклеить одним лишь герметиком, а при периодическом разогреве трубы дымохода даже саморезы отрываются из гнезд.

Важно! В течение одного дня профилированная волнистая поверхность металлочерепицы совершает до 200 колебаний, растягивания полотна и деформации кромок.

Поэтому для правильного обустройства прохода печной трубы через металлочерепицу используется сборная конструкция или мягкая юбка из силикона или термостойкой резины.

Планируя место под проход кирпичной трубы через металлочерепицу, придется учесть расположение стропил и коньковой балки. Кроме того, нормы СНиП требуют, чтобы верхняя кромка трубы располагалась на уровне конька или ниже, как на схеме.

Металлочерепица: монтаж трубы, обход, отделка

Металлочерепица: монтаж трубы, обход, отделка

Зачастую кирпичный дымоход через металлочерепицу стараются перенести поближе к углу ендова. Делается это для того, чтобы избавиться от водосборного фартука или хотя бы максимально уменьшить длину сливной части. Если скат крыши получается длинным, то проще сделать небольшой косой лоток с выводом в желоб ендова, чем тянуть лоток на несколько метров к карнизу.

Варианты прохода трубы через кровлю из металлочерепицы

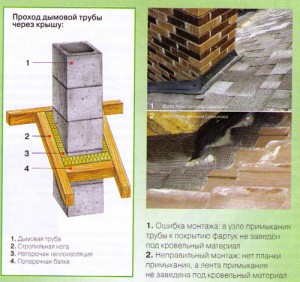

Самой большой головной болью остается проблема обеспечения пожарной безопасности. Поэтому, прежде чем оформлять проход дымохода через металлочерепицу, необходимо обеспечить безопасную фиксацию трубы.

Современные дымоходы оформляются в трех вариантах:

  • Кирпичная кладка без изоляции, с внутренней или наружной термоизоляцией;
  • Коаксиальная сэндвич-труба со слоем минеральной ваты между наружной и внутренней стенкой;
  • Одинарная стальная труба с обмоточной термоизоляцией в виде чехла.

Важно! В любом случае при оформлении узла прохода стенка трубы не должна касаться любых деталей потолочного перекрытия, стропил, обрешетки, гидроизоляции и полотна металлочерепицы.

Может показаться, что металлический металлочерепичный лист не боится огня или длительного нагрева, но это не совсем так. Во-первых, полимерное покрытие металлочерепицы при длительном контакте с горячим в 200-300о кирпичом может расплавиться и стать причиной возгорания. Во-вторых, лист обладает хорошей теплопроводностью, поэтому тепло может добраться и до деревянных деталей кровельного пирога.

Металлочерепица: монтаж трубы, обход, отделка

Металлочерепица: монтаж трубы, обход, отделка

Для сэндвич–дымохода можно использовать покупной вариант узла прохода.

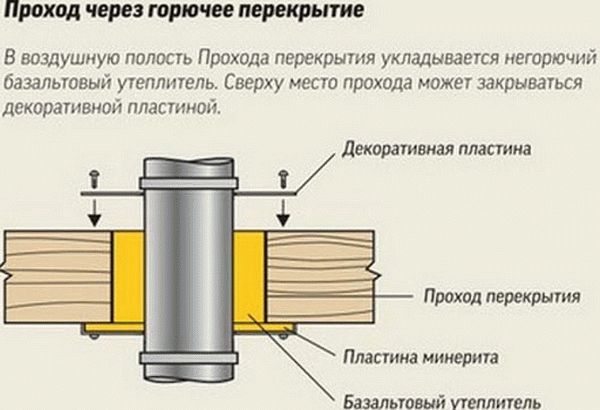

Для стальной трубы возможен вариант засыпки узла прохода перекрытия вермикулитом. В случае кирпичного дымохода ствол выстраивают без контакта с деталями перекрытия, щели заделывают минеральным волокном. Аналогичным способом выполняется проход кирпичной трубы через металлочерепицу.

Как вывести трубу через крышу из металлочерепицы

Независимо от формы, размеров и материала, из которого сделан дымоход, та часть трубы, которая размещается на участке между металлочерепицей и внутренней подшивкой чердака, должна быть закрыта листовым металлом до самой верхушки. Во-вторых, стальную конструкцию необходимо зафиксировать под самой крышей поясом с растяжками. Это позволит компенсировать толчки от металлочерепицы и боковое давление от ветра.

Металлочерепица: монтаж трубы, обход, отделка

Металлочерепица: монтаж трубы, обход, отделка

Чаще всего на трубу одевают двухсторонний хомут из стали толщиной 1-2 мм, к болтовым зажимам крепят стальные тросы с винтовой регулировкой усилия затяжки.

Проход сэндвич трубы через крышу из металлочерепицы

Наиболее простой способ построить узел — это купить готовый проходной элемент для крыши из металлочерепицы, изготовленный под конкретный тип волны и форму профиля крыши.

Металлочерепица: монтаж трубы, обход, отделка

Металлочерепица: монтаж трубы, обход, отделка

В состав набора входит:

  • Профилированная накладка на профилированное кровельное покрытие с силиконовой прокладкой. Данный элемент крепится к крыше с помощью саморезов, его задача – прижимать и удерживать базовый конус к поверхности металлочерепицы;
  • Центральный элемент конусной формы, удерживает трубу над крышей в вертикальном положении;
  • Набор силиконовых уплотнителей, прокладок, монтажные хомуты.

Металлочерепица: монтаж трубы, обход, отделка

Металлочерепица: монтаж трубы, обход, отделка

Установка прохода сэндвич трубы через металлочерепицу начинается с разметки и вырезания отверстия по готовому шаблону.

Металлочерепица: монтаж трубы, обход, отделка

Металлочерепица: монтаж трубы, обход, отделка

Важно! В состав комплекта всегда входит схема-шаблон, с помощью которого можно точно разметить границы покрытия крыши под будущее отверстие для трубы.

Дыру вырезают насадкой для просечки. Далее устанавливается крепление и конус, укладывается силиконовая прокладка. Поверх конусного элемента одевается профилированная пластина. После установки сэндвич трубы конус фиксируется хомутом, а профилированная накладка притягивается к поверхности крыши саморезами.

Для вентиляционного канала узел прохода выглядит еще проще. Это гофрированная конусная накладка, которая крепится саморезами и хомутом.

Обустройство прохода в крыше для горячей стальной трубы дымохода

Для простых металлических дымоходов из нержавейки или легированного чугуна проложить канал через крышу, крытую металлочерепицей, значительно сложнее. Во-первых, необходимо построить теплоизоляционный короб, внутри которого и будет проложена труба.

Металлочерепица: монтаж трубы, обход, отделка

Металлочерепица: монтаж трубы, обход, отделка

Такая схема не только предотвращает затекание влаги под крышу, дополнительное тепло от стенок дымохода позволяет компенсировать отсутствие утеплителя.

Металлочерепица: монтаж трубы, обход, отделка

Металлочерепица: монтаж трубы, обход, отделка

Верхнюю часть металлической трубы лучше всего обшить полотном из минерального волокна и закрыть коробом из тонколистового металла. Наружную облицовку можно оформить плитами под кирпич, а внутреннюю поверхность короба утеплить тонким слоем минерального войлока. Наружная поверхность будет оставаться холодной, поэтому проблем с возгоранием пластика на крыше не предполагается.

Верхушку трубы закрывают колпаком, желательно, чтобы размеры свесов колпака были больше квадрата зоны примыкания. В этом случае большая часть дождевой воды будет отводиться за пределы фартука и линии герметизации шва. Кроме того, кромку дымохода необходимо зашить металлической сеткой с размером ячейки не более 5 мм. Это позволит защитить крышу и саму дымоходную конструкцию от насекомых и птиц.

Чтобы избавиться от риска затекания воды, в щель между коробом и кромкой кровельного покрытия по периметру закладывают мягкую гидроизоляцию. Стыковочный шов прохода дымохода через металлочерепицу можно закрыть Г-образной планкой примыкания или заклеить битумной мастикой. Для холодных труб подобное решение допускается, так как нет термического расширения металла кровли, из-за которого швы и стыки зоны примыкания могли быть разорваны внутренними напряжениями.

Металлочерепица: монтаж трубы, обход, отделка

Металлочерепица: монтаж трубы, обход, отделка

Проход кирпичной трубы через крышу из металлочерепицы

Обустройство прохода кирпичной трубы через металлочерепицу получается сложнее, чем построение узла для круглых металлических дымоходов. Всему виной горячая кирпичная поверхность дымовой трубы. Ее нужно изолировать от контакта со всеми деталями крыши, и одновременно позаботиться о том, чтобы вода не попадала в шов между холодной черепицей и периодически нагревающейся кирпичной кладкой.

Место на обрешетке под узел прохода кирпичного дымохода обязательно усиливают подшивкой досками или рейками. После сборки зоны примыкания часть веса дымохода из-за осадки переносится на обрешетку, поэтому деревянное основание нужно усиливать обязательно.

В конструкции узла прохода дымохода используют два принципиальных решения.

Во-первых, линию стыковки закрывают по периметру планками примыкания. Основная часть конденсированной влаги и дождевой воды будет собираться на фартуке, сшитом из металлического профиля. Далее вода стекает по встроенному под кровлей желобу, именуемому «галстуком».

Чаще всего галстук выполняется клиновидной формы, как на схеме. Это позволяет уменьшить размеры желоба и одновременно не допустить переливания потока воды в сильный дождь. Галстук крепится широкой стороной к нижней кромке фартучного профиля.

Фартук для дымохода под металлочерепицу

Конструктивно фартучный контур состоит из двух наборов профилированных планок, для нижнего и верхнего фартуков. Первый набор представляет собой Г-образную планку с отогнутой кромкой. Данный вид профиля необходим для того, чтобы обшить основание дымохода металлом без малейшего зазора.

Металлочерепица: монтаж трубы, обход, отделка

Металлочерепица: монтаж трубы, обход, отделка

Установку нижнего фартука выполняют по той же схеме, что и монтаж обычной планки примыкания. Первоначально на кирпичную стенку дымохода прикладывают боковые планки и размечают линию на уровне отогнутой кромки профиля. Перфоратором или болгаркой вырезают пазы в стене, очищают их от пыли, после чего устанавливают боковые профили нижнего фартука, заводят кромку в штробу и фиксируют саморезами. Стык между трубой и профилем задувают термостойким герметиком.

Следующим этапом устанавливают верхнюю и нижнюю планки фартука. Кромки верхней планки заводят над боковыми профилями, у нижней – наоборот, заводят под полотно горизонтальной полки.

Металлочерепица: монтаж трубы, обход, отделка

Металлочерепица: монтаж трубы, обход, отделка

Верхний фартук собирают из коньковой накладки. Профилированные планки укладывают на уплотнителе по периметру только что собранного нижнего фартука. В результате получается импровизированный водосборник для отвода дождевой и талой воды.

Если угол наклона крыши достаточно большой, то фартук можно собрать без отводящего галстука. В этом случае нижняя кромка желоба просто выводится поверх металлочерепицы. Вода вытекает через щели, что можно считать не очень удачным решением, так как в зимнее время сточный желоб просто блокируется ледяными пробками.

Как обойти трубу металлочерепицей

После того как была собрана защита основания кирпичного дымохода, переходят к обводке или дополнительной укладке листов металлочерепицы по контуру трубы. Обвод трубы металлочерепицей делают для того, чтобы обеспечить необходимый размер нахлеста полотна, что обеспечивает защиту от дождя даже в самый сильный ветер.

Монтаж металлочерепицы вокруг трубы начинают с нижней кромки кирпичной трубы, затем укладывают дополнительные панели по бокам дымохода. Далее на черепицу устанавливают нижнюю планку — профиль верхнего фартука. Горизонтальная полка пристенного профиля вырезается на 460 мм шире торца кирпичной трубы. Края вертикальных полок загибаются на стену. В дополнение к нижней накладке устанавливают две боковые накладки шириной по 230 мм, и один верхний профиль Т-образного вида.

Металлочерепица: монтаж трубы, обход, отделка

Металлочерепица: монтаж трубы, обход, отделка

Для завершения обводки на верхний пристенный профиль укладывают дополнительный лист металлочерепицы. Между стеной и кромкой листа должно оставаться минимум 100 мм свободного пространства. Его задувают пенополиуретаном и закрывают накладкой.

Все стыки и щели по периметру наружного фартука заклеивают герметиком. Специалисты рекомендуют, перед тем как нанести жидкий уплотнитель, нагрузить верхний и нижний листы металлочерепицы грузом в 5-7 кг. После осадки кирпичного дымохода и элементов конструкции крыши герметик хорошо заполнит все мельчайшие полости.

Производители металлочерепицы рекомендуют не использовать саморезы для крепления листов кровельного покрытия, на которые лягут детали верхнего фартука и обвязки печной трубы. Почему-то считается, что головки крепежа могут стать причиной повреждения полимерного покрытия и в дальнейшем возникновения коррозии. Поэтому все, кроме основных листов металлочерепицы, нижнего фартука и галстука, укладывается с использованием монтажной пены.

На практике мастера широко применяют сращивание листов с помощью висячего крепежа. В точке перехлеста металлочерепичных волн просто вворачиваются саморезы без притяжки к дереву обрешетки. Такой способ не мешает использованию пены и герметика, и одновременно позволяет усилить наборную конструкцию механическим крепежом.

Отделка трубы на крыше из металлочерепицы

Кирпичные дымоходы редко облицовывают металлом, лишь в исключительных случаях, чтобы предупредить выветривание, выкрашивание и осыпание кирпича на крышу, поверхность окрашивают печными лаками и эмалями.

Металлочерепица: монтаж трубы, обход, отделка

Металлочерепица: монтаж трубы, обход, отделка

Круглый дымоход из нержавейки одевают в короб, имитирующий кирпичную кладку. На гладком металле со временем налипает пыль и продукты конденсации дымовых газов, поэтому лучше, если наружный кожух будет выкрашен или задекорирован материалом с матовой поверхностью.

Металлочерепица: монтаж трубы, обход, отделка

Металлочерепица: монтаж трубы, обход, отделка

Заключение

Достаточно сложно установить трубу на крыше из металлочерепицы правильно, не имея опыта подобных работ. Если есть выбор, то для первого раза лучше купить готовый комплект пристенного профиля и набор для обустройства узла прохода на крыше под конкретный тип металлочерепицы.

bouw.ru

отделка вокруг дымохода, герметизация, разделка печной трубы

Содержание:

Проектируя и сооружая частный дом, особо внимательно следует отнести к обустройству прохода дымохода через крышу из металлочерепицы. Правильность монтажа проходных узлов напрямую влияет на уровень герметичности и пожарной безопасности крыши.

проход дымохода через крышу из металлочерепицы

Где расположить дымоход

Место, где будет выходить дымоход через крышу из металлочерепицы, нужно рассчитать еще на этапе разработки проекта. Через ендовы лучше его не проводить, так как места примыканий в таком случае теряют свою герметичность. Также важно учесть тот факт, что именно на ендовы приходится наибольшая снеговая нагрузка: это неминуемо будет сказываться на целостности соединительных участков дымохода и кровли.

Рекомендации по размещению и отделке

Не рекомендуется выводить трубу около мансардных окон, так как ветер будет задувать отходы горения внутрь чердака. Лучше всего установить дымоходный канал возле конька, ведь даже в снежные зимы там скапливается немного снега, и угроза протечек минимальна. Также отделка трубы дымохода на крыше может быть выполнена без особых сложностей. Высота трубы при таком ее расположении наименьшая, что значительно уменьшает степень климатических воздействия на ее поверхность. Особенно это касается холодного периода, когда внутри дымоходной трубы может скапливаться конденсат.

При реализации этого варианта размещения возникают определенные сложности: приходится или вообще отказываться от коньковой балки, или делать в ней разрыв. Как результат, серьезно страдает общий уровень прочности коньковой конструкции. Выходом из такого положения является монтаж дополнительных опорных узлов под стропилины: это не всегда хорошо, ведь во многих случаях на чердаке обустраивается мансардный этаж. В таком случае лучше выводить трубу в районе конькового прогона. Плоские крыши оснащаются дымоходами высотой 500 мм.

отделка трубы на крыше из металлочерепицы

Если на крыше есть конек, то при организации прохода трубы через крышу из металлочерепицы высота дымохода будет зависеть от расстояния до конька:

  • Дистанция до 150 см подразумевает необходимость вывода дымохода на высоту не менее 50 см над коньком.
  • При расстоянии до конька 150-300 см трубу делают вровень с коньком.
  • Если этот параметр превышает 300 см, высоту трубы высчитывают, проведя линию под углом 10 градусов между коньковым участком и горизонтом.

Обустройство выхода дымоотводной трубы через крышу из металлочерепицы

Утепленные кровли обычно имеют не очень высокую пожарную безопасность, ведь в их составе присутствует слой гидроизоляции, теплоизоляции и пароизоляции. Наличие деревянной обрешетки также не способствует ее повышению. Согласно строительным нормам, расстояние между этими конструктивными элементами и трубой из кирпича, керамики или бетона должно быть не менее 13 см. Если керамический дымоход не имеет теплоизоляции, то дистанция увеличивается до 25 см.

металлочерепица вокруг дымохода

Участок, где дымоход проходит через металлочерепицу и кровельный пирог, характеризуется повышенными теплопотерями и появлением конденсата в утеплителе. Во избежание подобных явлений необходимо соорудить специально для трубы собственную стропильную конструкцию. Для заполнения пустоты между дымоходом и кровлей используется минеральная базальтовая вата. При обустройстве вывода дыма в жилом здании проводится вырезание паро- и гидроизоляции в виде конверта, с подворачиваением и фиксацией краев к стропильной конструкции. При использовании прямоугольных или квадратных труб необходимо изготовить наружные фартуки: данные элементы обеспечивают хорошую герметичность мест стыковки дымохода и металлочерепицы.

Обустройство прохода для квадратной или прямоугольной трубы

Чтобы сделать места примыкания дымохода и кровли полностью герметичными, используют отделку трубы на крыше из металлочерепицы внутренними и наружными фартуками. Вначале монтируют внутренний фартук.

Установка верхних и нижних планок и боковых элементов проводится в следующем порядке:

  • Нижнюю планку необходимо приложить к стене и провести линию карандашом.
  • Таким же образом размечают остальные элементы.
  • Далее проводится замер величины всего периметра дымохода. Полученный результат используется для проделки штроб на глубину 15 мм. Для этих целей используют болгарку. Важно не допускать совпадения штробы и швов кирпичной кладки: углубления должны проходить по поверхности кирпичей.
  • Готовые штробы необходимо промыть водой от пыли и высушить.
  • Вначале планки устанавливают на нижнюю дымоходную стенку. Затем переходят на боковушки и верхнюю. Во избежание протеканий между планками делают перехлест 150 мм.
  • После укладки кромок доборных элементов в штробы их нужно залить герметиком.
  • Для фиксации на трубу используются кровельные саморезы.
  • Низ фартука оформляется «галстуком», который обеспечивает отведение воды. Обычно «галстук» направляют в ендову или на карнизный свес.
  • Края кровли оснащаются бортиком. Для этого потребуется молоток и плоскогубцы.

герметизация печной трубы на крыше из металлочерепицы

По завершению установки фартука и проведении крышной разделки, проводят укладка металлочерепицы вокруг дымохода. После этого устанавливают наружный фартук, который выполнят исключительно декоративную функцию. Крепление его планок проводится точно также, как и в случае с внутренним фартуком. Планочные кромки в этом случае не заводятся в штробы, а фиксируются на дымоходные стенки.

Вывод через металлочерепицу круглой трубы

Кровельные проходные узлы с круглым сечением обустраиваются при помощи кровельных проходок, что позволяет добиться хорошей герметизации печной трубы на крыше из металлочерепицы. Через кровельные проходки можно также выводить антенны, мачты, вентиляционные каналы и электрические коммуникации. Их применяют на различных кровельных материалах. Фундаментом кровельной проходки выступает стальной лист, герметично соединенный с колпаком. Специальное отверстие в колпаке позволяет вывести через металлочерепицу сэндвич-трубу, вам останется лишь узнать, как собрать дымоход своими руками..

Для изготовления проходки используют силикон или EPDM резину: оба этих материала комфортно переносят температурные колебания от -74 до +260 градусов. Перед установкой трубы проходку оснащают отверстием, диаметр которого должен уступать диаметру трубы на 20%. Процесс натягивания переходника на трубу можно облегчить при помощи мыльного раствора. После стыковки уплотнителя и кровельной поверхности он полностью повторяет фактуру кровельного материала. Участок под фланцем намазывают кровельным герметиком. В качестве крепежа используются кровельные саморезы (шаг установки – 35 мм).

разделка трубы на крыше из металлочерепицы

В большинстве случаев вместо кирпичного дымохода рекомендуется использовать сэндвич-трубу. В ее составе имеется два вкладыша с разным диаметром, разделенных слоем теплоизоляции (обычно это – базальтовая вата). Благодаря хорошим эксплуатационным характеристикам, простоте установки и длительному сроку службы дымоход из сэндвич-трубы намного превосходит кирпичные или бетонные элементы. Такой дымоотводный канал не перегревается и не накапливает конденсат.

Самостоятельно обустраивая дымоход и разделку трубы на крыше из металлочерепицы, необходимо строго соблюдать все существующие строительные нормы и правила: их можно найти в соответствующей документации. Лучше всего проводить подобную работу во время строительства дома. Однако иногда это приходится делать на уже построенном здании.

Обычно это бывает в таких случаях:

  1. Осуществляется капитальный ремонт кровли.
  2. Заменяется стропильная конструкция.
  3. Устанавливается или заменяется система отопления дома.

Если уверенности в своих силах нет, лучше пригласить для проведения работы профессиональных кровельщиков.



kryshadoma.com

Проход трубы через крышу из металлочерепицы: варианты и особенности

Кровля из металлочерепицы это популярное решение при строительстве или ремонте дома. Грамотный вывод дымохода через такую крышу сохранит ее внешний вид, убережет кровлю и печную трубу от разрушения. Особенности конфигурации металлочерепицы не только придает строению презентабельный внешний вид, но и усложняют проход трубы через крышу. При монтаже и заделке сквозного отверстия под дымоотвод важно обеспечить надежную гидроизоляцию, защитить горючие материалы от перегрева и обеспечить эстетичность оформления трубы.

проход круглого дымохода

Особенности металлочерепицы в качестве кровли

Металлочерепица – это стальное рифленое покрытие, которое усилено цветным слоем антикоррозийной защиты из органических или композитных материалов. При укладке по технологии такое кровля рассчитана на срок службы более полувека. При этом вам не потребуется дополнительно ухаживать за крышей, красить ее или устранять протечки. Сталь надежно защищена, а цветное покрытие рассчитано на эксплуатацию в режиме уличных условий.

Обратите внимание! Ближайший «родственник» металлочерепицы кровельный профиль. Однако его внешний вид дотягивает только до эконом класса, тогда как металлочерепица придает строению респектабельность и аристократичность.

Достоинства кровли из металлочерепицы:

  • небольшой вес;
  • простота укладки;
  • долговечность;
  • экологичность;
  • негорючесть;
  • доступная цена;
  • устойчивость к атмосферному влиянию.

К недостаткам можно отнести:

  • сложность покрытия крыши сложной конфигурации;
  • большое количество отходов материала при укладке на фигурную крышу;
  • шум от ударов по металлу при дожде и сходе снежных масс;
  • большое количество отверстий для крепежа является потенциальными очагами коррозии и протечек.

монтаж дымохода

Обратите внимание! Основным недостатком при покрытии крыши металлочерепицей можно назвать непрофессиональную работу. При нарушении технологии резки и укладки, ее состояние будет плачевным уже через несколько лет.

Варианты прохождения дымохода

Для качественной организации дымоотведения, когда нагрузка атмосферных факторов на трубу и место ее прохода через крышу будет минимальным, важно правильно определить место сквозного отверстия для трубы. Оптимальным, с точки зрения защиты от дождя и снега, будет проход трубы через двускатную крышу из металлочерепицы сквозь конек. Однако такой вывод предполагает нарушение целостности балки конька, установку дополнительных опор, что нежелательно.

При определении места прохождения дымохода руководствуются следующими соображениями:

  • прямой дымоход тянет лучше, чем имеющий несколько изгибов или продолжительный горизонтально ориентированный участок;
  • труба не должна выходить вблизи мансардных окон или на окна рядом стоящего строения, поскольку продукты горения будет задувать в них ветром;
  • в ендовах (место соединения двух скатов на сложной крыше) скапливается максимальное количество снега, сквозных отверстий в крыше здесь не делают;
  • чем ближе труба к коньку, тем меньше конденсата в ней образуется.

Для двускатной крыши существуют следующие нормы зависимости высоты трубы от ее расположения относительно конька:

  • для зоны в 1,5 метра от конька достаточно высоты в 50 см;
  • для зоны от 1,5 до 3 метров окончание трубы совпадает с высотой крыши;
  • дальше 3 метровой зоны высота дымоотвода может быть ниже конька, но не более чем на угол в 10 градусов между верхними точками.

размещение дымохода

В жилом доме под кровлю из металлочерепицы укладывают паро, гидроизоляцию, которая служит и поглотителем шума, устраняя один из основных недостатков такой кровли. Очень важно защитить место стыка крыши и трубы от протечек, попадания холодного воздуха.

Для защиты горючих элементов кровли от высокой температуры дымохода, для герметичного закрытия проходки монтируют специальный проходной узел. Он представляет собой короб, который встраивают в сквозной проход. Сама труба выводится через центр данного короба. С внешней и внутренней стороны крыши короб оформляется защитными фартуками.

Обратите внимание! Расстояние от стенки кирпичной трубы до кровельного пирога не может быть меньше 13 см. Если труба керамическая, то это расстояние увеличивается до 25 см (СНиП 41-01-2003).

Узел прохождения через крышу из металлочерепицы определяется формой трубы дымоотвода. Он может быть круглым, квадратным или прямоугольным.

Обустройство квадратного выхода

Квадратный или прямоугольный проход монтируют для классической кирпичной трубы. Отверстие в металлочерепице вырезают при помощи ножниц по металлу или электролобзика.

Обратите внимание! Резать металлочерепицу болгаркой непрофессионально. Армированный абразивный круг повреждает антикоррозийное покрытие, что приводит к быстрой порче металлической основы.

Второй шаг в устройстве прохода для квадратной трубы – установка внутреннего металлического защитного фартука. Работу начинают с разметки места штробления трубы под планки примыкания внутреннего фартука.

проходка для прямоугольной

Штробу проделывают глубиной в 15 мм. Для лучшего сцепления планок примыкания с трубой канавка должна быть с уклоном вверх. Штробу прочищают потоком воды от песка и пыли.

Планки устанавливают следующим образом:

  • верхний, загнутый край каждой из 4 планок вставляют в проделанное отверстие;
  • порядок установки планок примыкания следующий: первой устанавливают нижнюю, затем боковые, последней крепят верхнюю;
  • важно обеспечить достаточный, около 15 см, нахлест планок, соблюдая последовательность от нижней к высшим;
  • нижний край планок крепят саморезами на кровельную обрешетку.

Под нижнюю планку подсовывают влагоотводящий галстук. Это специальный железный лист с загнутыми краями. Его устанавливают под металлочерепицу с выводом до края кровли или в ендову.

Гидроизоляционный материал укладывают поверх планок примыкания, с нахлестом в 5 см. После этого укладывают на место металлочерепицу.

Завершающим этапом прохода квадратной трубы является установка внешнего декоративного фартука. В большинстве случаев такой фартук в сборе можно купить готовым, под цвет кровли.

Обратите внимание! Работы с металлочерепицей и установкой фартуков следует проводить аккуратно, не допуская механических повреждений защитного слоя.

Саморезы используют со специальными защитными шляпками. Все стыки обязательно промазывают силиконовым герметиком.

Круглый выход на крышу

Обустройство прохода круглой трубы через крышу из металлочерепицы упрощается наличием готовой эластичной кровельной проходки.

эластичный проход

Производители предлагают большой выбор цветовой гаммы. Материал, из которого изготовлена эластичная проходка для круглой трубы, обеспечивает герметичность соединения трубы с кровельным покрытием любой конфигурации. Он надежно защищает место соединения в интервале температур от -74 до 260 градусов.

Обратите внимание! Эластичную кровельную проходку можно использовать не только для вывода сэндвич-трубы, но и для обустройства прохода телевизионной антенны, вентиляционных каналов на крышу из металлочерепицы.

Как обеспечить примыкание к трубе из кирпича

Помимо описанного выше классического способа герметизации посредством штробления и примыкающих планок, есть менее трудоемкий и более удобный для самостоятельного монтажа способ. Это герметизация трубы из кирпича на крыше из металлочерепицы самоклеящейся металлической гидроизоляционной лентой. Ее можно подобрать точно по цвету металлочерепицы.

Обратите внимание! Установку гидроизоляционной свинцовой ленты проводят при температуре не меньше 8 градусов. Защитную пленку снимают после примерки, отрезания и загибания.

Монтаж гидроизоляционной металлической ленты проводят следующим образом:

  • Отрезают ленту по размеру ширины нижней стороны трубы плюс 4 см для загиба с боковых сторон. К трубе ее прикладывают таким образом, чтобы середина (определяется по разрыву защитной пленки) приходилась на место стыка трубы и металлочерепицы. Боковые стороны загибают вверх на 2 см. Снимают защитную пленку и приклеивают ленту к трубе и черепице.
  • Для замера боковых сегментов прикладывают ленту к нижнему краю ранее приклеенного участка, протягивают до конца боковой стороны трубы, прибавляют 25 см для нахлеста. Приклеивают к металлочерепице. Нижний край бокового сегмента отрезают по границам загиба нижнего листа. Места загиба склеивают, загибают к трубе. Верхнюю часть отрезают по границе примыкания к трубе и приклеивают к черепице.
  • Верхний участок самоклеящейся ленты отрезают по границам боковых сегментов и наклеивают на трубу. Часть, примыкающую к трубе, обрезают с учетом боковых нахлестов в 2 см.
  • Завершающим этапом герметизации квадратной трубы на черепичной крыше будет приклеивание дополнительной самоклеящейся ленты на место стыка верхнего сегмента с металлочерепицей.

Работы по монтажу проходки трубы через крышу требуют навыков работы на высоте. Если вы сомневаетесь в своих силах, то лучше поручите их профессионалу.

infotruby.ru

Проход трубы через крышу из металлочерепицы варианты и особенности

Выбор места установки

Согласно нормативной базе по СНиП 41-01-2003 не регламентируется месторасположение дымохода на скатной крыше. При этом четко определена требуемая высота дымовой трубы. Высота канала над коньком должна составлять не меньше 50 см, при условии расположения трубы от него на расстоянии около 1,5 м, но не ниже верха конька при удаленности от него более 1,5 м.

При всем этом дымовая труба должна располагаться не ниже проведенной от конька вниз под углом десять градусов по направлению к горизонту линии, если дымоход расположен на расстоянии более чем 3 м от конька. Вышеперечисленные требования касались скатных кровель. Требования для плоской крыши фиксировано – расположение дымохода на крыше должно быть на расстоянии, составляющем около 50 см до конька.

Стоит учесть, что дымовую трубу необходимо поднимать на 50 см выше самой высокой точки деревянного дома, к которому пристроено помещение под котельную. Если кровля на здании выполнена из горючих материалов, то вывести трубу дымохода через крышу нужно выше конька на 1,5 м. Одно из требований СНиПа гласит, что в случае, если сооружение, отапливаемое печным способом, пристроено к более высокому зданию, то дымовую трубу необходимо выводить за крышу соседнего сооружения.

Инженеры по котельному и каминному оборудованию рекомендуют располагать печную трубу ближе к коньку, объясняя это тем, что в данном варианте только небольшая часть дымохода окажется в зоне холода, что значительно уменьшит вероятность конденсации водяных паров, которые имеются в дымовых газах, в системе дымохода в зимнюю пору. Конденсат может выпасть как внутри дымохода, так и на окончании (устье) трубы либо на зонтике, который защищает ее от атмосферных осадков. Вообще от разных факторов зависит место образования конденсата. Конденсат чрезвычайно опасен тем, что при минусовой температуре образовывает наледь, которая ухудшает качество тяги в котле либо в камине. Кроме всего прочего, если конденсат стекает по наружным стенкам дымовой трубы, то он портит не только внешний вид трубы и кровли, но и сокращает срок службы самой трубы, ее отделки и кровельного материала, потому что в конденсате имеются достаточно агрессивные вещества (при топке дизтопливом – азотная и серная кислоты).

Что касается практичности месторасположения дымохода, соображения могут быть различны. Печная труба, выведенная через крышу с достаточно большим уклоном, превышающим более 25 градусов, в зимнее время года может быть снесена сходом снежных лавин. В данном случае потребуется установка отдельных снегозадержателей. При близком расположении дымохода к краю кровли – возрастает вероятность образования снежных карманов. Рекомендуют выводить трубу через крышу ближе к коньку, где будет гораздо удобнее устроить примыкания и отсутствует вероятность возникновения снежных карманов.

По мнению многих кровельщиков, вывод дымоходной трубы лучше всего произвести через конек. Во-первых, не будет трудностей в выполнении узла примыкания трубы к покрытию, а во-вторых, это гарантирует отсутствие снеговых карманов и вероятность протечки в зоне примыкания будет минимальна. Правда, появиться необходимость в создании стропильной конструкции без несущей коньковой балки либо придется разрывать коньковую балку дымовой трубой, а в местах разрыва устанавливать опоры, что не всегда возможно сделать, если крыша мансардная.

Примыкание ондулина к трубе

Обустройство крыши требует серьезного подхода и не терпит ошибок, так как это может привести к протечкам и повреждению конструкции. Пользующиеся последнее время популярностью современные материалы для крыши имеют свои особенности монтажа. Поэтому вентиляционная труба, ондулин вокруг которой должен быть надежно загерметизирован, требует выполнения некоторых процедур по обустройству.

Особенности использования ондулина для кровли

Крыша из ондулина имеет свои особенности, среди которых есть как положительные моменты, так и отрицательные. К положительным характеристикам можно отнести:

  • Высокие технологические и эксплуатационные характеристики, которые обеспечиваются входящими в состав компонентами – битум, органические волокна, разнообразные наполнители, повышающие прочность и долговечность;
  • Кроме самого покрытия, промышленность выпускает и готовые решения – коньки, ендовы, уплотнители, крепежи;
  • Длительный срок эксплуатации;
  • Экологичность;
  • Простота монтажа;
  • Разнообразная цветовая гамма.

Из недостатков можно отметить среднюю прочность и выгорание цветных элементов на солнце.

На крыше из ондулина следует правильно вывести трубу, а также предусмотреть, чтобы герметизация была выполнена соответствующим образом.

Правила обустройства дымохода

Особое внимание на крыше из ондулина следует уделить трубе, заделывать примыкание которой к материалу покрытия следует, учитывая особенности материала. Дымоход через крышу следует выводить по таким правилам:

Дымоход через крышу следует выводить по таким правилам:

  • Располагать дымоход на крыше как можно ближе к коньку;
  • Высоту трубы делать ненамного выступающей над поверхностью кровли;
  • Примыкание к трубе оконных конструкций мансарды запрещено;
  • Монтировать на кровлю защитные укрепления для трубы дымохода из слишком жестких материалов не рекомендуется;
  • Проход трубы через конструкцию кровли должен обустраиваться с учетом таких факторов, как материал, из которого дымоход изготовлен, и материала отделки наружной части дымохода.

Особенности монтажа

Чтобы обеспечить высокую степень пожаробезопасности и герметичности, на крыше для обустройства прохода дымохода выполняется монтаж отдельного короба.

В большинстве случаев это касается как труб круглого диаметра, так и квадратного или прямоугольного сечения.

Такие дымоходы практичны, экономичны и не вызывают сложностей в монтаже.

Следует герметично заделывать при монтаже все примыкания, чтобы предотвратить проникновение в дымоход и чердачное помещение влаги или конденсата. Оседая на стенках, он может привести к образованию плесени или грибка, способствовать развитию процессов гниения.

  • Выполняется монтаж дополнительной обрешетки;
  • Крепится специальный покрывающий фартук для ондулина, которая будет закрывать по одной волне с каждой стороны трубы;
  • Фартук укладывается и прибивается гвоздями к покрытию кровли;
  • Герметизация стыков выполняется при помощи ленты Ондуфлеш-Супер .

От чего зависит способ обустройства прохода трубы

В первую очередь он зависит от типа трубы и материала ее изготовления. Для каждого из распространенных в строительстве материалов (кирпич, бетон, металл и т.д.) имеются свои нюансы установки прохода.

Если печь, которая установлена в доме использует в качестве топлива дрова, уголь или торф, то дымоход не выполняется из металла, так как он будет слишком сильно нагреваться. А это может быть опасно.

В зависимости от размеров трубы, в некоторых случаях можно подобрать стандартные типовые элементы, выпускаемые именно для таких целей, которые могут идти в комплект с кровельным материалом.

Правильно смонтированный проход для печной трубы, с учетом правил пожарной безопасности и эксплуатационных характеристик покрытия (ондулин), можно на долгие годы обезопасить себя от проблем с протеканиями на данном участке крыши, а также сделать отопление дома, в независимости от типа обогрева, безопасным и эффективным. Кроме того, по рекомендации производителя кровельного материала следует использовать конкретные строительные материалы, наиболее подходящие для данных видов работ.

Виды крышных разделок

Вид крышной разделки напрямую зависит от нескольких факторов: материала дымохода, типа кровельного покрытия и устройства крыши: ее вида, угла наклона, расположения дымохода относительно конька. Основное качество крышной разделки – способность защищать крышу от протечек и перегрева, им обусловлен выбор материалов для крышной разделки.

Крышная разделка для металлических труб типа «сэндвич» представляет собой металлический конус, жестко закрепленный на металлическом фартуке под определенным углом. Для шиферной кровли фартук должен быть выполнен из свинца, который, благодаря своей пластичности, легко приобретает форму листов кровельного покрытия. Угол крышной разделки подбирают в зависимости от угла наклона крыши. Труба вставляется в конус и герметизируется за счет уплотнительной манжеты.

Для круглых труб и кровли с волнистым металлическим покрытием наряду с металлической крышной разделкой можно использовать проходки из полимерных материалов на металлическом каркасе. Они состоят из листа металла – стали или алюминия, с отверстием больше диаметра трубы и силиконового или резинового колпака. В колпаке можно вырезать отверстие нужного диаметра, а лист основания выгнуть по форме кровельного покрытия. После крепления к кровле такая разделка обеспечивает герметичность прохода через крышу.

Полимерно-металлическая разделка для круглых труб

Ставшие популярными в последние годы сборные керамические сэндвич-дымоходы или традиционные кирпичные трубы выводят на крышу несколько иначе. Для их герметизации используют металлические фартуки, планки примыкания и теплоизолирующие короба. Герметизация достигается за счет проклеивания элементов специальными пленками и использования герметиков, при этом важна правильная последовательность работ, описанная в следующих разделах.

Делаем проход трубы через крышу из металлочерепицы

Металлочерепица – один из наиболее востребованных кровельных покрытий на современном строительном рынке. Ряд положительных характеристик металлочерепицы и относительная простота ее самостоятельного монтажа обеспечила этому виду кровли большую распространенность в частном строительстве. Рассмотрим один из важных нюансов при работе с данным материалом — проход дымоходной трубы через крышу из металлочерепицы.

Основные требования к дымоходу

Перед тем как вывести трубу через крышу из металлочерепицы, важно ознакомиться с основными требованиями, предъявляемыми к дымоходу в строительном деле. Они сводятся к двум пунктам:. Материалы, из которых состоит кровля – деревянные элементы стропильной системы, утеплитель, изоляционные материалы – быстро загораются

Для обеспечения высокого уровня пожарной безопасности дымохода, выведенного через кровлю, важно не создать соприкосновения легковоспламеняющихся материалов кровельного пирога с поверхностью трубы

Материалы, из которых состоит кровля – деревянные элементы стропильной системы, утеплитель, изоляционные материалы – быстро загораются

Для обеспечения высокого уровня пожарной безопасности дымохода, выведенного через кровлю, важно не создать соприкосновения легковоспламеняющихся материалов кровельного пирога с поверхностью трубы

С большой пожарной опасностью связано и особенности изготовления самой трубы, которая по виду представляет сэндвич, состоящий из трех слоев:

Герметизация важна потому, что труба является сквозным выходом через кровлю и может стать причиной протечек

Потому важно верно определить месторасположения будущего дымохода

Выбор места вывода

Эксперты в области кровельных работ рекомендуют при возможности выводить дымоход на коньке крыши, что объясняется рядом причин:

  • Удобный узел примыкания;
  • На коньке зимой не скапливается снег;
  • При оборудовании дымохода на коньке минимизируется риск протечек крыши.

Устройство дымоходной трубы в местах сочленения скатов крыши не рекомендовано, поскольку это очень уязвимые участки крыши, создать в которых герметичный дымоход очень сложно.

Таким образом, при невозможности поместить дымоходную трубу на коньке, рационально поместить ее на один из скатов ближе к коньку для избежания скапливания вокруг нее снега в зимний период

Вывод дымохода через крышу из металлочерепицы

Рассмотрим подробно, как вывести дымоход через крышу, покрытую металлочерепицей

Чтобы не допустить контакта дымохода с легковоспламеняющимися частями кровельного пирога, важно соблюдать дистанцию между ними:

  • 15 см для кирпичных и бетонных труб;
  • 25 см для керамической трубы в случае отсутствия утеплителя.

При выводе дымоходной трубы получается проем, который может быть причиной утечки тепла. Потому для трубы возводиться самостоятельная стропильная система и расстояние между дымоходом и кровлей заполняется специальной базальтовой ватой, которая не подвержена воспламенению. Если монтаж осуществляется на готовой крыше, то имеющиеся изоляционные материалы вырезаются в форме конверта и с подворачиванием крепятся к стропилам.

Для прохода квадратной или прямоугольной формы трубы порядок действий следующий:

  • С целью герметизации создаются фартуки внутри и снаружи кровли. Первым крепится внутренняя деталь, закрепляются верхние и нижние элементы, затем – боковые. Планки прислоняются к стене и отмечаются линии по дымоходу, которые затем служат ориентиром для проделывания болгаркой штроб. Планки закрепляются от низа трубы через боковые стороны вверх с нахлестом в 15 см, что позволяет исключить риск протечек. Планки крепятся к трубе при помощи саморезов. Для стекания конденсата под фартук монтируется галстук.
  • Внешний фартук носит, в основном, декоративную функцию. Детали закрепляются в то же последовательности, что и у внутренней детали. Края плотно фиксируются к стенам дымохода.

При выводе круглой трубы необходима специальная проходка – стальная деталь с колпаком с отверстием для прохода. В данной проходке делается отверстие на 20% меньшее, чем диаметр дымохода. Натягивание трубы на отверстие производится с помощью мыльного раствора. Это дает плотное и надежное фиксирование дымохода в проходке и исключает возможность протечек. Стыковка с кровлей производится гибким уплотнителем, тщательно смазывая фланцевое пространство герметиком и дополнительно крепя конструкцию саморезами.

Заключение

Организация прохода дымохода через крышу из металлочерепицы – трудоемкий процесс, связанный с соблюдением правил пожарной безопасности

Потому особенно важно четко следовать разработанным инструкциям, чтобы избежать неприятных последствий от некачественно выполненной работы

Противопожарная защита дымохода

Сегодня в продаже имеются готовые «сэндвич» панели, изготовленные из стали или керамики. Их монтаж происходит следующим образом:

1.Для установки модульной системы, между печью и дымоходом проводят асбестовую прокладку.

2.Затем наносят слой раствора на который помещают модуль. Выравнивают по уровню, закрепляют последующие блоки слоем раствора.

3.Места прохода дымового устройства через крышу хорошо изолируют. Огнестойкую изоляцию кровли обеспечит стальной оцинкованный короб, закрепленный скобами к стропилам и поперечным балкам в месте прохождения трубы.

Гидроизоляция трубы

Быструю и надежную защиту дымохода от протекания проводят посредством нанесения рулонных материалов.

ОСНОВНЫЕ ЭТАПЫ МОНТАЖНЫХ РАБОТ:

1.Трубу покрывают грунтовкой, обклеивают супердиффузионной мембраной. Вместо грунтовки возможно использование полимерно-битумной мастики. Мембрану приклеивают к крыше, края заводят на трубу.

2.Из металла делают верхний и нижний галстук. На обрешётку набивают бруски и закрепляют уголки.

3.Рулонный материал укладывают внахлёст, позволяя добиться правильного стока воды на мягкой или металлической кровле. Длина нижнего листа достигает свеса кровли.

4.Места стыка изолируют битумной мастикой. Уголки к обрешётке крепят дюбелями. Щели обрабатывают жаростойким герметиком.

5.Укладывают кровельный настил, сверху размещают ПВХ фартук, используя ленту Ондуфлеш, заканчивают герметизацию.

Устройство примыкания кровли к трубе

Устранение течи на крыше возле трубы

Течет труба на крыше дома — устранить проблему позволит битумная лента, полимерный колпак или жестяной фартук.

ИЗОЛЯЦИЯ БИТУМНОЙ ЛЕНТОЙ ПРОХОДИТ В 5 ШАГОВ:

1.Щёткой по металлу очищают кровлю вокруг дымохода по внешней нижней части.

2.Влажной тряпкой удаляют пыль и грязь.

3.В местах стыка трубы и кровельного пирога приклеивают куски битумной ленты.

4.Отрезки прогревают газовой горелкой, прижимают максимально плотно к крыше и дымовому отводу.

5.Сверху фиксируют деревянные бруски или доски. Срок эксплуатации ленты 2-3 года.

Ч Герметизация дымохода своими руками с помощью битумной ленты

Полимерные манжеты надежно защищают стык кровли с овальной трубой и не вызывают особых сложностей при монтаже:

1.В верхнем участке манжета делают вырез диаметром меньше толщины дымохода.

2.Надевают на внешнюю часть стояка, опускают до уровня кровли.

3.В местах соприкосновения крыши с манжетом используют защитный слой герметика.

Полимерные манжеты для труб — отличный и недорогой способ защитить крышу от протечек

Создание металлических отводов

Для защиты от воды на трубу дымохода надевают жестяной фартук с параметрами, аналогичными габаритам трубы. Верхнюю часть покрытия фиксируют к вертикальной конструкции, обжимают хомутами и герметизируют. Нижнюю часть фартука устанавливают на крыше поверх кровельной обшивки и фиксируют саморезами.

Предотвратить проникновение воды в перекрытие также помогут специальные «раскладки» — широкие металлические полосы с боковым бортиком, герметизирующим щель между верхним слоем кровельного пирога и трубой. Размещают раскладки между коньком и местом прохода трубы, охваченной со всех сторон.

Герметизация трубы с помощью металлических «раскладок»

Создание металлических отводов

Для защиты от воды на трубу дымохода надевают жестяной фартук с параметрами, аналогичными габаритам трубы. Верхнюю часть покрытия фиксируют к вертикальной конструкции, обжимают хомутами и герметизируют. Нижнюю часть фартука устанавливают на крыше поверх кровельной обшивки и фиксируют саморезами.

Предотвратить проникновение воды в перекрытие также помогут специальные «раскладки» — широкие металлические полосы с боковым бортиком, герметизирующим щель между верхним слоем кровельного пирога и трубой. Размещают раскладки между коньком и местом прохода трубы, охваченной со всех сторон.

Герметизация трубы с помощью металлических «раскладок»

Кровельная разделка дымохода – важный этап строительства, требующий правильного подбора материалов и соблюдения последовательности операций.

Создавая гидроизоляцию узла примыкания крыши к дымоотводной системе, следует обеспечить максимальную безопасность и комфорт, без пожаров и протечки.

Особенности металлочерепицы в качестве кровли

Металлочерепица – это стальное рифленое покрытие, которое усилено цветным слоем антикоррозийной защиты из органических или композитных материалов. При укладке по технологии такое кровля рассчитана на срок службы более полувека. При этом вам не потребуется дополнительно ухаживать за крышей, красить ее или устранять протечки. Сталь надежно защищена, а цветное покрытие рассчитано на эксплуатацию в режиме уличных условий.

Достоинства кровли из металлочерепицы:

  • небольшой вес;
  • простота укладки;
  • долговечность;
  • экологичность;
  • негорючесть;
  • доступная цена;
  • устойчивость к атмосферному влиянию.

К недостаткам можно отнести:

  • сложность покрытия крыши сложной конфигурации;
  • большое количество отходов материала при укладке на фигурную крышу;
  • шум от ударов по металлу при дожде и сходе снежных масс;
  • большое количество отверстий для крепежа является потенциальными очагами коррозии и протечек.

Как крыть крышу ондулином 8212 тонкости монтажа

О том, как крыть крышу ондулином. написано уже много

Здесь ничего сложного нет, важно только соблюдать правила, крепить по инструкции и иметь небольшую сноровку в строительстве

Но часто после кровли возникают проблемы. связанные с неправильным покрытием. Разбираясь в подобных вопросах, можно отметить, что проблема заключается в неправильном крепеже доборных элементов и прочих нюансах.

На тонкости следует обращать не меньшее внимание. потому как небольшие ошибки могут потом вылиться в большие проблемы

Проход вентиляционной или печной трубы через ондулин

Конечно же, в любом доме есть элементарная кухонная вытяжка на кухне. Также частный дом оснащают системой вентиляции. которую выводят через кровлю на крыше.

«Вырезать» отверстия для таких труб трудоемко. Более того в месте соприкосновения вентиляционной трубы с ондулином возникнет просвет, через который будет попадать влага. В дальнейшем это может привести к затоплению помещения.

Производители ондулина позаботились о своих клиентах. Они предлагают покупателям специальную готовую вентиляционную трубу. Она крепится к кровле гвоздями и протекание не возникнет.

Иногда люди, пытаясь сэкономить, не прибегают к подобным доборным элементам. Они выводят обычную вентиляционную трубу через кровлю и оставляют ее в таком состоянии, что категорически делать запрещается.

В таком случае необходимо воспользоваться покрывающим фартуком. Но крепить его гораздо сложнее готовой вентиляционной трубы.

Когда в доме или бане имеется камин или печь, возникает необходимость также вывести трубу на крышу через ондулин. Для этого по обычной технологии выкладывают кирпичную трубу и кроют крышу приведенным кровельным материалом.

Во избежание протечки необходимо воспользоваться, все тем же, покрывающим фартуком. Он крепится к ондулину специальными гвоздями .

Монтаж и размеры конька из ондулина

Конек – немаловажная деталь в кровле крыши ондулином. Он предназначен для оформления ребра крыши, а также для защиты от попадания лишней влаги.

Коньки приобретают уже готовыми в числе прочих доборных элементов. Перед креплением стоит выяснить, с какой стороны преобладают ветра. Монтаж начинают с противоположной стороны от направления таких ветров.

Коньки также укладывают внахлест шириной, не превышающей 1,5 см. Конек прибивается специальными гвоздями к верхней волне, лежащего под ним листа ондулина. При этом гвоздь должен быть такой длины, чтобы произошла его фиксация в бруски обрешетки.

Покрывающий фартук для ондулина

К прочим дополнительным элементам, которые необходимы для покрытия крыши ондулином, относится покрывающий фартук. С его помощью добиваются герметизации стыков .

Его используют в месте соприкосновения листов с печной трубой, для эстетичного оформления, а также защиты от влаги стыка между листом ондулина и вертикальной стеной.

В случае с трубой покрывающий фартук крепят у нижней части и прибивают его к каждой волне листа ондулина. Далее с помощью герметичной ленты герметизируют стык со стеной, боковые стыки и верхнюю часть трубы.

Для этого ленту необходимо проложить минимум на 10-15 см выше к вертикальной поверхности. Покрывающий фартук и лента прикрепляется металлической планкой.

Помимо герметизации труб и вертикальных стен, покрывающий фартук необходимо применить для монтажа конькового элемента. Для этого его устанавливают с нахлестом в 4 см на оба ската.

Советы мастера о том, как монтировать ондулин своими руками, смотрите здесь

При этом верхние края у фартука должны быть на расстоянии не менее 2 см. Эта мера необходима для лучшего выхода воздуха. Поверх прикрепленных фартуков монтируют коньки.

Как правильно выбрать место расположения дымоотвода на крыше

Самым оптимальным вариантом, по мнению котельщиков и кровельщиков, будет устройство дымоотвода на крыше вблизи конька.

  • Это позволяет обеспечить зимой минимальное скопление снега вокруг дымоотводной трубы, отсутствие снежных карманов вблизи конька, то есть исключается протечка в зоне примыкания.
  • Высота дымохода над кровлей при этом небольшая, что приводит к уменьшению воздействия на его конструкцию внешних неблагоприятных внешних факторов.
  • Малая высота дымохода относительно конька создает благоприятные условия для образования наименьшего количества конденсата.

Следует учитывать, что чем дымоотводящая труба расположена ниже по кровельному скату, тем больше согласно строительным нормативам должна быть высота дымохода над крышей.

Если имеется общая стена с многоэтажным домом, то труба выводится выше крыши многоэтажки.

Где не рекомендуется устанавливать дымоотводящую трубу

Узлы прохода лучше не устанавливать в следующих местах:

  • по соседству с мансардными окнами, поскольку любой порыв ветра занесет в мансарду угарные газы и дым;
  • ендовах, стыке двух скатов, которые образуют внутренний угол, где обеспечить качественное примыкание к трубе будет затруднительно, кроме того, там образуется огромный снеговой карман.

Дымоотвод нельзя закреплять с крышей жестко, так как при нарушении целостности крыши возникает опасность разрушения дымовой трубы, соответственно, и возгорания.

Принципы вывода дымохода

При обустройстве дымохода важно помнить о пожарной безопасности. Для сооружения кровли частного дома используется большое количество материалов, которые могут обладать различной степенью горючести

Например, дерево, используемое для стропил и обрешетки, склонно к возгораниям. Также опасность представляют материалы, используемые для утепления и гидроизоляции. Не стоит забывать, что труба, отводящая горячий дым, довольно сильно нагревается. Именно поэтому все части кровли по возможности должны обладать определенным уровнем пожарной безопасности и располагаться на расстоянии не меньше 13 см от трубы из кирпича, бетона, керамики. Если использовать трубы, не имеющие теплоизоляции, то расстояние придется увеличить до 25 см.

Узел примыкания кровли к стене

Таким образом, в месте прокладки  трубы нужно обустроить значительный проем, сквозь который волей-неволей будут происходить потери тепла. И тут будет оборудована своя система стропил, использоваться определенный вид утеплителя. Что касается материалов гидроизоляции, то, если обустройство дымохода происходит в уже готовом доме, эти материалы вырезаются конвертом, а их края затем фиксируются к стропильной системе. Если речь идет о трубах квадратного сечения, то необходимо заняться обустройством как внутренних, так и наружных фартуков, цель изготовления которых – предотвращение протечек.

Форма узла прохождения дымохода будет напрямую зависеть от формы используемой трубы. Она может быть круглой, квадратной или прямоугольной в сечении.

Относительно воды можно выделить две основных проблемы, которые возникают при обустройстве дымохода. Это необходимость отведения (перенаправления) воды, стекающей по крыше, в сторону от трубы, и обеспечение необходимого уровня зашиты от жидкости, стремящейся попасть внутрь дома. То есть влага, стекающая по стенке дымохода, должна также отправляться на крышу, чтобы стечь с нее. Именно поэтому и сооружаются фартуки из металла или же используются специальные заводские разделки-проходки.

Facebook

Twitter

Вконтакте

Одноклассники

aqueo.ru

Примыкание кровли к трубе дымохода: варианты, схемы, инструкции

Одно из самых жизненно важных требований к крыше во все времена – это пожаробезопасность. Конечно, соломенные шапки и деревянная дранка уже давно позади, но и не все современные кровельные материалы могут похвастать хорошей сопротивляемостью открытого пламени. Причем часть из них достаточно всего лишь хорошо разогреть, чтобы деревянная обрешетка и кровельный настил начали тлеть.

Вот как раз с этой целью и устанавливают надежное примыкание кровли к трубе дымохода дома – создать максимально надежный барьер между накалившейся в самые холодные зимние дни сталью и малозащищенной крышей. А как выглядит эта конструкция для разного вида покрытий, мы вам покажем в деталях.

Опытные кровельщики хорошо знают, что один из самых сложных и ответственных этапов – это примыкание трубы к кровле и его устройство.

Ведь здесь срабатывают сразу несколько факторов риска:

  • высокая температура трубы, которая способна разогреть до критической температуры практически любой кровельный материал, тем более деревянную обрешетку;
  • технологический зазор между трубой и кровельным покрытием, который обязательно нужно полностью загерметизировать;
  • шапка снега, которая всегда накапливается на любой преграде, которую встречает на своем пути вниз.

Поэтому главное требование к выполнению обхода дымохода – быть пожаробезопасным, долговечным и 100% герметичным.

Сам защитный фартук дымовой трубы выполняют двумя способами: из свинцовой или алюминиевой гибкой ленты или же стального листа со специальным покрытием.

Главное – сделать все правильно:

Примыкание кровли к трубе дымохода: основные варианты обустройства примыканийПримыкание кровли к трубе дымохода: основные варианты обустройства примыканий

Вопрос герметичности примыкания кровли к дымоходу принято решать при помощи внутреннего фартука из планок примыкания, и мы постараемся с вами подробно разобрать этот вопрос.

Чтобы обеспечить герметичное примыкание кровли к печным трубам, сделайте внутренний фартук из планок:

  • Шаг 1. Саму планку приложите к стенкам трубы и отметьте уровень верхней кромки на стене.
  • Шаг 2. Затем аккуратно уберите пыль после штробления и промойте штробу водой.
  • Шаг 3. Чтобы установить внутренний фартук, начните с нижней стенки трубы. Здесь планку примыкания нужно подрезать.
  • Шаг 4. Точно таким же способом установите фартук в остальных местах и не забывайте про нахлест 150 мм, чтобы защититься от протечек.
  • Шаг 5. Далее край планки, который вставлен в штробу, нужно загерметизировать при помощи специальной кровельной ленты.
  • Шаг 6. Теперь под нижний элемент внутреннего фартука заведите галстук (плоский лист с отбортовками).
  • Шаг 7. Направьте галстук в ендову или вниз, прямо до карниза.
  • Шаг 8. Теперь можно переходить к монтажу кровельного покрытия.

Главное требование здесь – сохранить достаточное расстояние для вентиляции пространства под кровлей. При этом, чтобы во время дождя влажный кирпич не растрескивался при перегреве, его оборачивают стальным листом с полимерным покрытием. Зазор для вентиляции оставляют 20 мм.

Примыкание кровли к трубе дымохода: основные варианты обустройства примыканийПримыкание кровли к трубе дымохода: основные варианты обустройства примыканий

Вот самый популярный вариант обхода трубы:

  • Шаг 1. Выводим гидроизоляцию на 50 мм прямо на трубу, если сама мембрана или пленка – термостойкая. Срез гидроизоляции приклейте ее к трубе клейкой лентой.
  • Шаг 2. Вокруг трубы сделайте защитный обвод при помощи защитных планок.
  • Шаг 3. В самой трубе сделайте штроб (только ни в коем случае не в швы кладки). Глубина штроба должна иметь небольшой уклон и быть не менее 15 мм.
  • Шаг 4. Если на крыше есть ендова, воду при помощи «галстука» лучше отвести туда, если нет – тогда до карниза.

Обход дымохода на крыше из металлочерепицы нужно начинать только после укладки металлочерепицы.

Для этого на трубу накладывают внешние планки примыкания, у которых часть заходит в штробу и герметизируется специальным теплостойким кровельным герметиком. А нижнюю часть планки нужно закрепить кровельными саморезами прямо к обрешетке.

Примыкание кровли к трубе дымохода: основные варианты обустройства примыканийПримыкание кровли к трубе дымохода: основные варианты обустройства примыканий

Если речь идет о крыше с композитной черепицей, для нее технология немного отличается:

  • Шаг 1. Нам понадобится плоский лист с посыпкой, который будет состоять из 4 частей: передней, задней и двух боковых. Такой лист всегда изготавливается индивидуально, под размеры дымохода.
  • Шаг 2. Лист нужно загнуть наверх на 5 см.
  • Шаг 3. Теперь берем брусок высотой в 5 см, чтобы поддержать заднюю и переднюю часть листа перед дымоходом.
  • Шаг 4. Установите переднюю часть примыкания на самый близкий ряд черепицы впереди дымохода.
  • Шаг 5. Закрепите боковые части примыкания с передней и задней едиными фрагментами и закрепите их в металлический замок при помощи загибания.
Примыкание кровли к трубе дымохода: основные варианты обустройства примыканийПримыкание кровли к трубе дымохода: основные варианты обустройства примыканий

Один из самых популярных и проверенных методов обустройства примыкания кровли к дымоходной трубе – использование специальных гидроизоляционных лентой.

Например, сложно придумать что-то лучше для крыши из штучных материалов, для которой не подходит фартук из оцинкованной стали. Работать с такими лентами легко, главное только придерживаться температурного режима – от +5 до +40°С.

В этой статье мы рассмотрим самые качественные и популярные ленты. А вообще их вариантов немало, ведь каждый производитель кровельного материала старается выпустить свой кровельный элемент, который будет больше всего подходить к конкретной марке.

Например, если вам нужно обойти круглый дымоход, вам поможет лента по типу Экобит. Она хороша тем, что имеет саморасширяющуюся основу и без проблем герметизируется.

Ее нижнюю часть нужно завести под черепицу, а верхнюю наложить на кровельное покрытие. Далее оба слоя прижмите и приклейте к стенам дымохода и к черепице. Далее края верхней ленты закройте металлическими профилями.

Вот как выглядят такие гидроизоляционные ленты:

В общей сложности, сегодня выпускают ленты на двух основаниях. Так, бутил-каучуковая отличается самыми высокими гидроизоляционными качествами, а алюминиевая позволяет герметично обогнуть даже самые сложные формы.

Easy-Form: прочность алюминия

Easy-Form – алюминиевая лента с бутиловым слоем на поверхности. Растяжимость у такой ленты – 70%, и при этом есть жесткая прокладка из полиэстерового материала.

Она самоклеящася и замечательно подходит для гидроизоляции дымохода. Не поддается гниению, устойчива к морозу и перепаду температуры, не теряет своих свойств в пределах температуры от -20° до +80°С.

Такая лента полностью заменяет собой использование свинцовых листов, и при этом обходится дешевле и куда проще в монтаже. Гарантию на нее дают 10 лет. А работать достаточно просто, хотя инструкция и выглядит объемной:

  • Шаг 1. Еще на стадии строительства обрешетки включите в нее дополнительные элементы из бруса сечением 40х40 или 50х30 мм. Закрепите их вдоль стен дымохода.
  • Шаг 2. С передней стороны трубы закройте покрывающим фартуком. Обычно такой рекомендует сам производитель, из определенного материала для каждого вида кровли.
  • Шаг 3. Установите фартук на свое место – по нижнему краю трубы.
  • Шаг 4. Сделайте на фартуке разметку, а по ней –срезы. Следите за тем, чтобы верхняя часть фартука была точно по ширине трубы, а у волнистой части было по одной волне по сторонам.
  • Шаг 5. Сделайте карандашом разметку и отрежьте лишний материал по нижнему гребню волны острым ножом.
  • Шаг 6. Готовый фартук прижмите к трубе и зафиксируйте к поверхности фирменными кровельными гвоздями, прямо в брус обрешетки. Гвозди, вбивайте в вершину каждой волны, строго вертикально, кроме волн, которые выходят по сторонам за габариты трубы.
  • Шаг 7. Отрезанный кусок теперь приложите к месту монтажа и придайте ей форму рельефа угла.
  • Шаг 8. С тыльной стороны ленты снимите защитную пленку, которая закрывает клеевой слой. Приложите ленту к трубе так, чтобы она закрыла верхнюю и нижнюю часть фартука на 70-80 мм. Чтобы лента прилегла плотно к кровле, подрежьте ее угол.
  • Шаг 9. Прижмите ленту ко всей поверхности с небольшим усилием. Сделайте так на одном нижнему углу у трубы, а затем – на втором.
  • Шаг 10. Приложите к трубе фартук бокового примыкания, прижмите и отметьте линию среза. Резать нужно будет по вертикальным границам трубы, острым ножом. Сам нож прижимайте не сильно, так, чтобы тот входил в фартук только на 2/3 толщины материала. Затем согните его и аккуратно отломите.
  • Шаг 11. Подготовленные боковые части фартука прибейте гвоздями к кровле, по три гвоздя в каждую деталь: один в центр и еще по одному снизу и сверху.
  • Шаг 12. Отрежьте от самоклеящейся ленты кусок, который будет превышать по длине ширину трубы на 200 мм. Этот отрезок подойдет для герметизации задней части дымоходной трубы.
  • Шаг 13. Теперь ленту приклейте к передней стороне трубы. Теперь длина ленты должна превышать ширину трубы на 200-300 мм. Сама лента будет загибаться на боковые стороны трубы и заходить под боковые детали фартука.
  • Шаг 14. Прижмите верхний край ленты металлической фиксирующей планкой и закрепите на дюбели. Отогните края фартука от поверхности трубы.
  • Шаг 15. Заделайте угол между стеной трубы и отогнутым краем слоем полиуретанового герметика.
  • Шаг 16. С задней стороны уложите дополнительный кусок ондулина, от конька до трубы.

Вот как все это выглядит на практике. Часть 1:

Примыкание кровли к трубе дымохода: основные варианты обустройства примыканийПримыкание кровли к трубе дымохода: основные варианты обустройства примыканий

Часть 2:

Примыкание кровли к трубе дымохода: основные варианты обустройства примыканийПримыкание кровли к трубе дымохода: основные варианты обустройства примыканий

В случае с металлической кровлей весь процесс заключается в следующем:

Обход дымохода на металлической кровлеОбход дымохода на металлической кровле

Wakaflex и Grind Line: современная гидроизоляция

Вакафлекс – армированная полиизобутиленовая мастика, которая поставляется в виде рулона 5 метров длиной и 28 см шириной. С ее обратной стороны нанесены полоски из синтетического каучука, которые клеятся на основание при помощи прикаточного ролика.

Давайте шаг за шагом разберем технологию монтажа ленты Вакафлекс:

  • Шаг 1. Подрежьте гидроизоляционную пленку так, чтобы был обеспечен нахлест на трубу не менее 10 см.
  • Шаг 2. Прямо над проемом для трубы сделайте дренажный желобок из гидроизоляции.
  • Шаг 3. Подрежьте черепицу вокруг трубы и уложите ее с зазором 2-3 см.
  • Шаг 4. Теперь отрежьте Вакафлекс на длину, которая будет равна ширине трубы + 5 см для каждой стороны трубы.
  • Шаг 5. Согните полосу при помощи уголка так, чтобы в итоге ширина уголка получилась 15-16 см.
  • Шаг 6. Далее широкой частью приложите полосу к трубе, снимите защитную пленку и прижмите Вакафлекс к основанию.
  • Шаг 7.  Растяните ленту руками по поверхности и прикатайте при помощи ролика.
  • Шаг 8. Верхнюю часть Вакафлекса разрежьте под углом 45°, но при этом не дорезайте 1 см до линии трубы и ската. Приклейте роликом.

Если вы все сделали правильно, боковой рулон должен начинаться от нижней части наклеенной полосы и заканчиваться на 15 см выше верха трубы.

Дальше инструкция такая:

  • Шаг 1. Снимите защитную пленку и приклейте верхнюю часть Вакафлекса на трубу.
  • Шаг 2. Отступите 2-3 см от уровня трубы и надрежьте ленту параллельно трубе, но не доводите линию реза до этой самой точки 2 см.
  • Шаг 3. Теперь отрежьте боковую часть ленты так, чтобы она была параллельна стоку воды с крыши.
  • Шаг 4. При помощи ножниц закруглите углы полос Вакафлекса, чтобы у примыкания был красивый внешний вид и его не срывал ветер.
  • Шаг 5. Далее нижнюю часть рулона приклейте к черепице и прокатайте роликом.
  • Шаг 6. Разрежьте верхнюю часть рулона и не доводите линию реза 1 см. Подрезанные части приклейте на трубу и черепицу, затем прокатайте.
  • Шаг 7. Проклейте левый и правый угол трубы остатками от полосы. Это защитит их от сползающего льда и с снега. В итоге нахлест на боковую сторону дымоходной трубы должен получиться около 2 см.

Лента должна быть уложена под черепицу выше ряда черепицы. При этом, чтобы защитить кровлю от талой воды сделайте верхний рулон ленты сдвоенным. Для этого отрежьте две полосы, уберите защитную пленку и наклейте на нижнюю полосу с 5 см нахлестом и прокатайте роликом.

Но бывает также так, что черепицы расположены не самым удачным образом, и ширины сдвоенной полосы не будет достаточно. В таком случае верхнюю гидроизоляцию трубы под кровлю не получится завести. Тогда за трубой устраивают настил из досок. К слову, неплохой альтернативой Вакафлексу служит лента от Grind Line:

Вот как с ней нужно работать:

  • Шаг 1. Уложите сдвоенный рулон с небольшим уклоном в желобок и приклейте ленту к трубе.
  • Шаг 2. Снимите защитную пленку и прижмите ленту к деревянному настилу к волнам черепиц.
  • Шаг 3. Прокатайте роликом все места, кроме нижнего участка – того самого, который примыкает к трубе и пока еще не закрыт черепицей.
  • Шаг 4. Теперь сделайте разрез параллельно линии трубы в низ, и отступите 2-3 см. Не доводите линию реза до линии ската 1 см.
  • Шаг 5. Отрежьте ножницами лишнюю часть рулона ножницами, скруглите углы.
  • Шаг 6. Чтобы избежать протечек из-за большого снежного мешка над трубой, отогните верхнюю кромку Вакафлекса на ширину 2-3 см.
  • Шаг 7. Теперь уложите черепицу так, чтобы частично накрывала ленту над трубой.

Как только узел примыкания будет готово, можно переходить к монтажу коньковых элементов.

Итак, чтобы защитить швы примыкания:

  • Шаг 1. Установите планки и залейте верхнюю отбортовку герметиком. В традиционных узлах обычно используется напуск кирпича, а здесь как раз эту функцию выполняет как раз планка.
  • Шаг 2. Отрежьте нижнюю планку нужной длину – так, чтобы длина планки была шириной трубы и по 5 см по сторонам.
  • Шаг 3. Разрежьте верхнюю часть планки и согните по линии самой трубы.
  • Шаг 4. Теперь разрежьте нижнюю часть трубу и согните, по линии, которая будет дальше от угла трубы на 1 см.
  • Шаг 5. Отрежьте планки на 1 см и загните верхнюю отбортовку молотком к трубе.
  • Шаг 6. На нижней части отрежьте уголок параллельно линии ската.
  • Шаг 7. На верхней части просверлите отверстия  с шагом до 20 см, для дюбелей 6 мм. Отверстия под них нужно просверлить 6х40 мм.
  • Шаг 8. Закрепите планку прямо на печной трубе термостойкими дюбелями.

Готовый обход дымохода должен выглядеть со всех сторон вот так:Кровля из профнастила с кирпичным дымоходом

Кровля из профнастила с кирпичным дымоходом



















Далее приложите боковую планку так, чтобы она оказалась параллельной линии ската, и следуйте такой инструкции:

  • Шаг 1. Отметьте на внутренней поверхности планки контур нижней планки.
  • Шаг 2. Отрежьте верх планки по линии трубы, а низ планки – по линии, которая отступает от угла дымохода на 1 см.
  • Шаг 3. Обрежьте боковую планку по контуру нижней уже закрепленной планки.
  • Шаг 4. Закрепите планку шурупами с шагом до 20 см, и тоже самое проделайте со второй планкой.
  • Шаг 5. Теперь отрежьте верхнюю планку по ширине трубы с выпуском по 2 см по обоим сторонам.
  • Шаг 6. На верхней планке с внутренней стороны отметьте контуры уже установленных боковых планок.
  • Шаг 7. Отрежьте верхнюю планку, согните по линии трубы. Сделайте нужные надрезы, просверлите в трубе отверстия для дюбелей, 6х40 мм. Закрепите планку.

И, наконец, нанесите герметик в отбортовку планки вокруг всей трубы. Для удобства возьмите строительный шприц, а чтобы шов был аккуратным, растяните его картонкой.

Если в качестве дымоходной трубы у вас идет круглая металлическая или керамическая труба, тогда логично, что ее не обойти при помощи металлических планок. Здесь нужна мягкая проходка:

Если у вас остались вопросы по поводу обустройства примыкания кровли к дымоходу, задавайте их в комментариях!

krovgid.com

Герметизация печной трубы на крыше. Заделка квадратных и круглых дымоходов

Герметизация трубы на крыше – проблема, с которой приходится сталкиваться, обеспечивая нормальные условия для любого сооружения, оборудованного печью. Это может быть дом, баня, производственное или подсобное помещение. Ненадлежащим образом проведенная герметизация обернется образованием на стенках трубы конденсата. Испаряющийся при обогреве конденсат ухудшит тягу, увеличит давление, что может привести к образованию трещин и даже разрушению трубы.

Герметизация печной трубы производится разными материалами и способами, в зависимости от типа кровли и вида дымохода

Зачем проводить гидроизоляцию дымохода

Установка дымохода на крыше нарушает ее герметичность, создает проблемы с гидроизоляцией кровли.

Через дымовую трубу удаляются отработанные продукты горения, сохраняющие достаточно высокую температуру. Стенки дымохода разогреваются и практически мгновенно испаряют попадающую на них холодную атмосферную влагу. Испарением создается дополнительное давление. Оно нежелательно, так как препятствует нормальной тяге. Влияние дополнительного давления способно привести даже к разрушению печной трубы.

Важно знать! Возникновение резкого температурного перепада также приводит к образованию конденсата на внутренних стенках трубы. Накапливающийся конденсат стекает вниз, создается паровое давление.

Проведение гидроизоляции надлежащим образом позволяет избежать описанных нежелательных явлений. Эксплуатация отопительных приборов будет протекать в соответствии с заявленными параметрами, без ухудшений. Не будет происходить падения уровня теплоотдачи. Равномерность процесса разогрева позволит легко испарить конденсат и вывести в атмосферу вместе с дымом.

Обустройство дымохода согласно правилам пожарной безопасности

Отвод отработанных продуктов горения через трубу дымохода следует осуществлять, соблюдая правила пожарной безопасности. Печные газы вполне могут привести к возгоранию кровли, особенно ее деревянных несущих конструкций.

Проводить работы по герметизации дымохода требуют правила пожарной безопасности

Во избежание воспламенения:

  • строительными нормативами регламентированы размеры зазора, который в обязательном порядке оставляют между трубой и элементами кровли, подверженными воспламенению;
  • этот участок обрабатывается материалами, которые поспособствуют снижению опасности, к примеру, асбестом;
  • проходящая через кровельный пирог часть дымохода изготавливается, по обыкновению, в виде короба с применением оцинкованного металла. Пространство между внутренней стенкой короба и трубой заполняется негорючими материалами.

Современные кровельные технологии позволяют устанавливать проход дымохода на коньке или скате крыши. Ранее подобная установка на коньке крыши требовала соответствующих изменений в системе стропил, а установка на скате кровли – могла обернуться зимой образованием кармана, накапливающего снег. Современные изолирующие материалы легко завести под коньковую планку, исключив возможность протечки.

С чего начинать гидроизоляцию

Безопасность работы отопительных приборов во многом определяется правильно проведенной гидроизоляцией при разделке трубы на крыше. Проводя эту операцию учитывают, что:

  • каким бы ни было кровельное покрытие, следует добиться сохранения определенного расстояния между стропильной системой и крышей. Если кровля уложена из негорючих материалов – 10-25 см, если из горючих – 15-30 см;
  • конструкция сложного кровельного пирога, включающая слои гидроизолята, утеплителя и пароизоляции, не должна нарушаться. Попадание влаги внутрь кровельного пирога приведет к его разрушению. Изолирующие слои, составляющие кровельный пирог, ввиду их горючести, требуется отделить от печной трубы зазором;

Устанавливая дымоход, следует позаботиться о том, чтобы между трубой и крышей оставался зазор, который заполняется изолирующими материалами

  • зазор обустраивается посредством монтажа короба, который отделит трубу от крыши. Расстояние между внутренней стенкой короба и трубой – примерно 15 см. Внутреннее пространство короба заполняется негорючими теплоизоляционными материалами.

Изоляционные пленки в кровельном пироге разрезаются «конвертом», подтягиваются к поперечной балке и стропилам и прикрепляются гвоздями. Гидроизоляция прижимается обрешеткой, пароизоляция фиксируется с помощью специальной рамки. Специальными лентами окантовываются стыки короба и изоляционных слоев кровельного пирога.

Как провести гидроизоляцию

Протечка на крыше, появившаяся около трубы, обычно связана с некачественным проведением герметизации разделки крыши. Во избежание протечки устанавливаются изоляционные фартуки. Их монтаж проводится в следующем порядке:

  1. Чтобы отвести от дымовой трубы влагу, в гидроизоляционный слой над печной трубой укладывают дренажный желоб;
  2. Полная герметичность стыка между кровельным покрытием и дымоходом обеспечивается монтажом внутреннего фартука.
  3. Из гидроизоляционного материала вырезается подложка, размещаемая под нижней кромкой внутреннего фартука. Край такого «галстука», если кровля выполнена из металлочерепицы или шифера, выводится на ее поверхность между нижними листами. С помощью плоскогубцев по краям конструкции создается бортик, призванный направлять воду вниз по скату.
  4. Укладывается кровельное покрытие вокруг трубы.
  5. Проводится установка наружного декоративного фартука поверх кровли. Единственное отличие от установки внутреннего фартука состоит в закреплении верхней кромки непосредственно к стенке трубы.
  6. Изоляционный фартук изготавливают либо самостоятельно, либо приобретается изготовленный промышленным способом кровельный проход. Его основание – стальной лист, на который крепится фартук в виде колпачка. Дымовую трубу пропускают внутри фартука.

Вокруг трубы обязательно должен быть фартук из негорючего материала, лучше всего из металла

Материалы для герметизации

Материалы, позволяющие успешно герметизировать трубу на крыше делятся на три вида:

1. Вата. Ее выпускают в виде рулонов или измельченной, с укороченными муллитокремнезистыми волокнами. Она отличается:

  • высокой термостойкостью;
  • низкой теплопроводностью и небольшой теплоемкостью;
  • химической стойкостью;
  • стойкостью к вибрациям, деформациям, термоударам;
  • незначительной плотностью и эластичностью;
  • плотным прилеганием к конструкциям;
  • огнестойкостью;
  • хорошей электро- и звукоизоляцией.

2. Рулонные фильтры. Выполняются из волокон, включающих муллитокремнезистый состав. Отличаются гибкостью, легко режутся ножом. Их легко зафиксировать механическим креплением или использовав неорганический клей.

3. Асбестовые или каолиновые плиты. Также выполняются из муллитокремнезистого волокна. Проявляют устойчивость при воздействии щелочей и кислот, но при высокой температуре требуется дополнительная изоляция материала от воздействия высококонцентрированной кислоты или щелочи. Каолиновые и асбестовые плиты отличаются:

  • устойчивостью к воздействию воды, пара, минеральных масел;
  • устойчивостью к воздействию расплавов цветных металлов;
  • низкой теплопроводностью;
  • эластичностью и небольшой плотностью;
  • низкой теплопроводностью;
  • хорошей звукоизоляцией;
  • сохранением электроизоляционных свойств при температуре 700-800º С;
  • устойчивостью к вибрациям и деформациям.

Для герметизации дымовых труб подходят материалы на основе асбеста, поскольку он не горюч

Заделка квадратной трубы на шиферной крыше

Традиционно кирпичному дымоотводу на шиферной крыше герметичность придавалась созданием утолщения на уровне кровли. Шифер не позволяет применять специальные детали для изоляции, поэтому ее добиваются, устраивая цементно-песчаный фартук:

  1. Щели между трубой и кровлей перекрываются подворотничками. Их изготавливают из полосок оцинкованной стали, примыкающих частью к кирпичной трубе, а другой частью – к шиферу..
  2. Производится заливка стального оклада цементно-песчаным раствором, поднимающимся над уровнем крыши. При использовании картонного цилиндра заливку выполнить легко.
  3. Чтобы отвести воду, со стороны конька сооружается наклонный выступ.

Иногда щель между трубой и кровлей перекрывается картонным цилиндром, обернутым в полиэтиленовую пленку, а бортик водоотвода вылепливается из пластилина. В таком случае после затвердевания залитого асбестоцементного раствора производится удаление цилиндра и бортиков.

Обратите внимание! Такая конструкция вряд ли произведет эстетическое впечатление, но герметичность обеспечит.

Заделка круглых многослойных дымоходов

Герметизация современного круглого дымоотвода облегчается тем, что труба укомплектована необходимыми приспособлениями. Готовый фартук-колпак состоит из металлического листа с отверстием, которое закрывается наклоненным к листу усеченным конусом колпака. Установка проходит следующим образом:

  1. Проделав в гидроизоляции отверстие, мастикой приклеивают к предварительно прогрунтованной для повышения адгезивных свойств трубе края материала.
  2. Лист прикрепляется к обрешетке, трубу пропускают через колпак. Стык колпака и стенок перекрывается стальным хомутом, снабженным термостойкой прокладкой.

Для круглого металлического дымохода можно использовать специальный герметик

Помимо металлических фартуков-колпаков возможно использование специальной эластичной гибкой трубной заделки. Герметик гибкий для печных труб может использоваться, чтобы заизолировать любые дополнительные элементы на крышах.

Заделка квадратной трубы на кровле из металлочерепицы, ондулина, профнастила

На крышах из металлочерепицы или профнастила для герметизации используются планки примыкания.

Гидроизоляционную мембрану на участке, где проводится монтаж дымоотвода, разрезают и частично удаляют. Остальная часть гидроизоляции крепится к стенкам трубы, перекрывая их на 5-10 см. К стенкам мембрана приклеивается битумной мастикой.

Металлический фартук вокруг дымоотвода собирается из внешних и нижних планок примыкания. Внешняя планка примыкания заливается герметиком для трубы дымохода.

Важно! Укладывая фартук под металлочерепицу, нижний и боковые элементы, выполненные их гладкого металла, заводят под кровельный материал, верхний элемент – под конек, применяя уплотнители и герметик.

Сверху вручную укладывается кровельный материал, места стыков обрабатываются герметиком.

При работе на ондулиновой кровле после закрепления пленки гидроизоляции из металлических уголков формируются нижний и верхний галстуки. Конструкция накрывается листами ондулина, сверху устанавливается фартук. Для обработки швов применяется битумная мастика.
