Как правильно подключить патрон для лампочки к проводам.

Такая казалось бы простая и незамысловатая процедура, как подключение патрона для лампочки, имеет свои нюансы, не всегда знакомые для людей далеких от электричества.

Да что говорить, иногда сами электрики делают это не правильно. Чем это может обернуться для вас при дальнейшей эксплуатации?

Например тем, что при очередной замене сгоревшей лапочки, вы элементарно попадете под напряжение и вас ударит током. Чтобы этого избежать, давайте рассмотрим все возможные ошибки при выполнении данной работы.

Виды патронов

Наибольшее распространение на нашем рынке получили 3 вида патронов:

карболитовые советского образца

пластиковые самозажимные

Подключение карболитового старого образца

Начнем с карболитовых. Данный патрон является разборным и состоит из трех частей:
цилиндрический корпус с резьбой
керамический вкладыш с контактами
Чаще всего в наших квартирах используются патроны имеющие маркировку:
Значение в цифрах обозначает диаметр цоколя лампы в миллиметрах, которая подходит для этого патрона.
Буковка «E» говорит о том, что он относится к винтовой серии с резьбой Эдисона.
Бывают еще штыревые, серии G и некоторые другие, представленные ниже.

Такие изделия рассчитаны на ток не более 4А. То есть, в сети 220В к ним можно подключить нагрузку до 900Вт.
Подключение проводов — фаза и ноль
Подключение кабеля производится в следующей последовательности.
Перво-наперво перед началом работ нужно выяснить, какая из жил в кабеле является фазой. Это главный момент отвечающий за безопасность всей дальнейшей сборки.
Делается это при помощи обыкновенной индикаторной отвертки.
Фаза в патроне должна приходить только на нижнюю центральную часть цоколя, и более никуда.
Контакт для подключения представлен на фото ниже.

Почему это так важно? Дело в том, что в патроне у вас никогда не должна быть под напряжением резьбовая часть. Не многие знают, но выключатель света (одноклавишный, двухклавишный) при отключении разрывают только один из проводников.
Второй, так и продолжает напрямую поступать на патрон. А теперь представьте, что электрик случайно перепутал фазу с нолем и пустил через выключатель нулевую жилу.
В итоге, в один прекрасный момент, лампочка в люстре может не просто перегореть, а лопнуть с разрушением стеклянной колбы.
Вы отключите свет чтобы ее заменить, и при такой замене, вам по любому придется соприкоснуться с цоколем.
И если на него будет приходить фаза, а не ноль, то вы гарантировано попадете под напряжение.

Есть вообще светильники полностью с металлическим корпусами патронов. Стоит здесь перепутать подключение проводов, и при нештатной ситуации весь светильник целиком окажется под напряжением.
Еще часто можно наблюдать ситуацию, когда при заворачивании лампочки в патрон, она почему то не светится. Причина здесь кроется в отгибании центрального контакта. Он просто не достает до пятачка цоколя.
Чтобы исправить этот дефект, достаточно его подогнуть обратно. Многие делают это неизолированными отвертками, либо ножом.
В результате неаккуратных действий, вы обязательно заденете боковые контакты, а они у вас будут под напряжением.

Как итог — удар током вам обеспечен. Опытные электрики в этом случае советуют вообще не применять отвертки или посторонние инструменты, а воспользоваться самим патроном.
Выкручиваете цилиндрический корпус с резьбой и вставляете его боковой гранью между двух контактных площадок.
Далее краешком цепляете центральный пятачок и отгибаете его к верху. Никаких КЗ при этом вы не создадите, да и сами под напряжение не попадете.
И не важно на стене этот патрон или на потолке. Делается все в обоих случаях аналогично.

Поэтому запомните — нулевой проводник всегда должен приходить только на резьбовую часть цоколя.
Как подключать кабель с тремя проводами
У многих возникает вопрос, а куда подключать провод заземления, если у вас 3 провода в кабеле? Ведь на вкладыше с контактами больше нет свободных разъемов.
Данный третий провод, должен подключаться к корпусу самого светильника. Обычно на люстре или бра, всегда есть заводское место, куда и должна подсоединяться «земля».
Поэтому непосредственно в сам патрон, третий провод не заводится. При зачистке кабеля всегда делайте этот проводник желто-зеленого цвета большей длины, как минимум в два раза.

Хотя надо сделать замечание, что на некоторых видах керамических цоколей, есть подобные разъемы.
Они представляют из себя металлическую пластину, размещенную по центру изделия. Если позволяет место, можете сделать соединение на ней.
Преимущества и недостатки
Достоинства данного патрона:
простота разборки и сборки
надежность проверенная временем
контактные площадки фиксируются винтами
Во-первых, при необходимости (выгорание, оплавление) их можно заменить. Либо просто поджать при ослаблении контактов и нагреве соединения.
Кстати, данные винты нужно подтягивать изначально, еще перед непосредственным подключением проводов. Этим вы продлите срок службы патрона и лампочки в разы.

В 90% случаев лампочка и перестает светить, потому что центральный контакт греется и его площадка в виде пластинки начинает отгибаться, постепенно отходя от цоколя лампы.
Недостатки:
неудобство подключения к винтовым зажимам
Для обеспечения хорошего контакта, вам придется их выкручивать целиком из своего посадочного места.
При этом если у вас отвертка не марки Wera, с кучей дополнительных «фишек», то этот винтик часто выпадает и закатывается в самые неподходящие места.
Хотя опытные электрики обходятся без полного выкручивания винтов и выгибания аккуратных колечек на медных жилах. Все подключение делается гораздо проще.

Жилы зачищаются немного больше обычного (сантиметра на 2-3), а винты только ослабляются. Далее жилку заводите под шайбу с винтом и делаете оборот строго по направлению закручивания резьбы.
Это необходимо для того, чтобы при затягивании винта, колечко не разогнулось, а наоборот затянулось еще лучше.
После этого все излишки выступающие за болтиком откусываете бокорезами. У вас должно получится некое полукольцо.
Все что остается — это дожать его утконосами до полноценного колечка.

Затягивать такое соединение пока еще нельзя. Оно должно «играть» на своем посадочном месте.
Берете второй провод и проделываете с ним ту же самую процедуру. Только после этого можно затягивать винты до упора. В итоге такого подключения, не нужно ничего откручивать, заранее делать какие-то колечки, угадывая диаметр болтиков.
Все это подгоняется непосредственно на самом патроне. Экономия времени и трудозатрат что называется на лицо.
Единственный минус такого способа — расход провода будет больше на пару сантиметров чем обычно.
Подключение многожильного провода
Если же у вас многожильные провода, то здесь никак не обойтись без предварительного формирования колечка и его пропайки. Иначе 100% надежности и долговечности от такого соединения не добиться. Контакт будет просто раздавлен шляпкой винта.

Жилки в этом случае предварительно разделяются пополам и скручиваются.
После чего формируется свободное кольцо вокруг болтика.
Его то и нужно пропаять с последующим подключением.
Лишние хвосты после кольца откусываются.
Еще не забывайте перед всеми этими процедурами, изначально одеть «жопку» от патрона на сам кабель.
Иначе собрать его после этого не получится и придется перекручивать патрон по второму разу.
Второй недостаток карболитовых изделий — время подключения.
На весь процесс разборки-сборки, отвинчивание-завинчивание винтиков, уходит от 5 до 10 минут. Поэтому процедуру «заряжания» карболитового патрона, быстрой никак не назовешь.
Соединение проводов в керамическом патроне
Керамический девайс является не разборным изделием, как и его контакты. Отсюда и вытекают главные недостатки.
Данные контакты завальцованы и со временем рано или поздно ослабляются. В результате чего происходит нагрев, с последующим выгоранием или слишком частым выходом из строя самих лампочек.
Еще такие патроны грешат выкручиванием самой юбки вместе с лампочкой. После такого дефекта, его уже лучше заменить целиком.
Конечно, можно изначально пропаять контакты в местах завальцовки или обжать заново выкрутившуюся юбку, но подавляющее большинство этим не заморачиваются, а просто покупают новый.
Главным преимуществом керамического патрона является упрощенная система подключения. Здесь все происходит гораздо быстрее.
Во-первых, не нужно разбирать на три части само устройство. Во-вторых, полностью выкручивать винтики.
Достаточно их слегка ослабить и вставить в контактное пространство зачищенную жилу провода.
После чего затянуть винт с максимальным усилием.
Быстрозажимной патрон
На сегодняшний день распространение получили также и пластиковые быстрозажимные патроны.
Они работают по принципу знаменитых зажимов Wago.
Чтобы разобрать такой патрон, необходимо шлицевой отверткой аккуратно отжать защелки с двух сторон.
При снятии крышки вы обнаружите, что внутри вообще нет никаких винтиков, куда можно было бы присоединить провода. Человек далекий от электромонтажных работ сразу и не разберется с такой конструкцией.
Как же его подключать? Делается все очень просто.
Нужно зачищенные концы проводов, засунуть до щелчка в маленькие отверстия. При этом большинство моделей имеют сразу две пары контактов. И соответственно не два, а сразу четыре отверстия.
Они предназначены для удобной сборки лампочек в гирлянды. В одно отверстие вставляете подходящий провод, а в другое — отходящий на следующую лампочку.
Только не вздумайте воткнуть фазу и ноль в соседние отверстия, иначе создадите короткое замыкание!
Внутри таких контактов находятся подпружиненные металлические пластинки, которые и обеспечивают соединение.
Здесь также не забывайте про правильное подключение фазы и ноля.
Провода в таких зажимах держатся достаточно надежно, и даже применив небольшое усилие, вырвать их не получится.
Чтобы его все-таки вытянуть от туда, придется во время тяжения проворачивать жилу по кругу.
Ошибки при монтаже и эксплуатации
В конце кратко подведем итог и сделаем выборку частых ошибок, которых вам следует избегать при подключении и обслуживании патрона от лампочки.
1Подключение фазного проводника к резьбовой части цоколя.
Чем это все заканчивается подробно описывалось выше.
2Не забывайте подтянуть в самом начале винты, которыми крепятся контактные пластины к керамическому вкладышу.
Вы можете супернадежно пропаять все провода, но если эти винтики у вас будут ослаблены, то нагрев соединения все равно неминуем.
3Подключение многожильных проводов без пайки и лужения. 4Подключение фазы и ноля на два соседних контакта быстрозажимного патрона и создание КЗ. 5Отжатие-регулировка центральной пластинки в карболитовом патроне при ее изгибе, неизолированным инструментом.
svetosmotr.ru
Где в патроне фаза и ноль — Ремонт в квартире
В данной статье рассмотрим вопрос о том, как найти фазу и ноль при помощи пробника и мультиметра.
При необходимости обслуживания квартирной электрики, в частности замены розеток, выключателей освещения или проведении мелких ремонтных работ, возникает необходимость определения фазы и ноля. Если у человека есть некоторые познания в области основ электротехники, то ему не составит труда найти фазу и ноль. А что делать, если вы не имеете данных навыков? Поиск фазы и ноля не такой сложный процесс, как это может показаться. Рассмотрим несколько способов определения фазы и ноля.
Во-первых, определимся, что такое фаза и ноль. Вся наша энергосистема является трехфазной, в том числе и низковольтные линии, которые питают жилые дома и квартиры. Как правило, напряжение между двумя любыми фазами составляет 380 вольт – это линейное напряжение. Всем известно, что напряжение бытовой сети – 220 вольт. Как получить это напряжение?
Для этого в электроустановках рабочим напряжением 380 вольт предусмотрен нулевой провод. Если взять одну из фаз и нулевой провод, то между ними будет разность потенциалов в 220 вольт, то есть это фазное напряжение.
Для человека, не имеющего познаний в области электротехники, вышесказанное не очень понятно. Для нас важно знать, что в каждую квартиру или дом приходит одна фаза и один ноль. Подробно, что такое фаза и ноль рассмотрено здесь.
Рассмотрим первый способ определения фазы при помощи пробника (индикаторной отвертки). Более подробно про устройство и принцип действия таких отверток вы можете прочитать здесь — Индикаторы и указатели напряжения в электроустановках до 1000 В.
Итак, у вас есть два провода и вам необходимо определить, какой из них фаза, а какой ноль. Во-первых, необходимо их обесточить путем отключения автоматического выключателя, который питает данную линию электрической проводки.
Затем необходимо зачистить оба провода, то есть снять с него 1-2 см изоляции. Зачищенные проводники необходимо немного развести, для того, чтобы при подаче напряжения не произошло короткого замыкания в результате их соприкосновения.
Следующий шаг – определение фазного провода. Включаем автомат, посредством которого подается напряжение на проводники. Берем индикаторную отвертку за рукоятку и одним пальцем прикасаемся до металлической части у основания рукоятки.
Помните, что категорически запрещено брать пробник ниже рукоятки, то есть за рабочую часть. Подносим пробник к одному из проводов и прикасаемся к нему рабочей частью. При этом палец остается на металлической части рукоятки.
Если лампочка индикаторной отвертки загорелась, то значит этот провод фазный, то есть фаза. Другой провод соответственно – ноль.
Если при прикосновении к проводу не загорается лампа пробника, то это нулевой провод. Соответственно другой провод – это фаза, проверить это можно прикосновением индикаторной отвертки.
А что делать, если проводка в квартире выполнена тремя проводами? В этом случае у вас есть не только фаза и ноль, но и заземляющий провод. При помощи пробника можно без труда определить, где из трех проводов находится фаза.
Но как определить где ноль, а где защитный проводник, то есть заземляющий? В данном случае одной индикаторной отверткой не
givewhereyoulivehamptons.org
Как определить фазу, ноль и заземление самому, подручными средствами?

Давайте попробуем разобраться, как в домашних условиях, не обладая сложными специализированными измерительными инструментами и электронными приборами, самому определить где фаза, где ноль, а где земля в проводке.

Из всех известных методов, наиболее простого определения фазы и ноля, мы отобрали самые, по нашему мнению, доступные в реализации и в то же время безопасные. По этой причине, в статье вы не увидите советов — как найти фазу с помощью картошки или же призывов к кратковременному касанию проводов различными частями тела.

На самом деле, вариантов определения фазы, нуля или заземления, например, в розетке, без применения специализированного оборудования не так уж и много, и порой, в зависимости от ваших целей и задач, бывает достаточно лишь знать стандарт цветовой маркировки электрических проводов принятый у нас, чтоб их различить.

Маркировка проводов по цвету

Действительно, самый простой способ определить фазу, ноль и землю у электрического провода, это посмотреть цветовую маркировку и сравнить с принятым стандартом. Каждая жила в современных проводах, применяемых в электропроводке, а также электрооборудовании имеет индивидуальную расцветку. Зная какому цвету жил какая соответствует функция (фаза, ноль или заземление), легко можно выполнять дальнейший монтаж.

Довольно часто, этого вполне достаточно, особенно в случаях, когда установка производится в новостройках или местах с довольно новой электропроводкой, сделанной профессиональными, компетентными электромонтажниками по всем современным правилам и стандартам.

В нашей стране, как и в Европе в целом, действует стандарт IEC 60446 2004 года, который жестко регламентирует цветовую маркировку электрических проводов.

Согласно этому стандарту для квартирной электросети:

Рабочий ноль (нейтраль или ноль) — Синий провод или сине-белый

Защитный ноль (земля или заземление) — желто-зеленый провод

Фаза – Все остальные цвета среди которых – черный, белый, коричневый, красный и т.д.

Теперь, зная стандарт цветовой маркировки проводов, вы сможете без труда определять, какой провод какую функцию выполняет. Это касается большинства случаев, исключение могут составлять провода, подходящие к выключателям, переключателям и т.д., в силу принципиально иной схемы работы этого электрооборудования.

Если же вы не уверены в точном соответствии цветов жил проводов стандарту IEC 60446 2004, у вас старая проводка, вы не исключаете возможность ошибок или даже халатного отношения электромонтажников к своей работе, а может электриками проложены провода другого стандарта и соответственно иной цветовой маркировки, тогда переходим к практическому методу определения фазы и нуля (рабочего и защитного).

КАК САМОМУ ОПРЕДЕЛИТЬ ФАЗУ, НОЛЬ и ЗАЗЕМЛЕНИЕ У ПРОВОДОВ

Итак, начнем по порядку:

ОПРЕДЕЛЕНИЕ ФАЗЫ

Для большего удобства, сперва всегда лучше определять какой из имеющихся проводов фаза. О том, как найти фазу цифровым мультиметром мы уже писали, а как быть если его нет, читайте ниже.

ОПРЕДЕЛЕНИЕ ФАЗЫ ИНДИКАТОРНОЙ ОТВЕРТКОЙ

Самый простой способ обнаружения фазного провода – это поиск с помощью индикаторной отвертки. Этот простейший инструмент должен быть у любого домашнего мастера, занимающегося электрикой в квартире – будь то полный электромонтаж, простая замена ламп или установка светильников, розеток и выключателей.

Принцип работы индикаторной отвертки прост – при касании жалом отвертки проводника под напряжением и одновременном касании контакта, на задней стороне отвертки, пальцем руки — загорается индикаторная лампа в корпусе инструмента, которая и сигнализирует о наличии напряжения. Таким образом легко можно узнать, какой провод фазный.

Принцип действия индикаторной отвертки прост — внутри индикаторной отвертки расположена лампа и сопротивление(резистор), при замыкании цепи (касании нами заднего контакта) лампа загорается. Сопротивление защищает нас от поражения электрическим током, оно снижает ток до минимального, безопасного уровня.

Этот вариант определения фазы своими силами, наиболее предпочтителен и мы рекомендуем пользоваться именно им, тем более что стоимость индикаторной отвертки более чем доступная. Главным недостатком этого способа, является вероятность ошибочного срабатывания, когда индикаторная отвертка, реагируя на наводки, определяет наличие напряжения там, где его нет.

ОПРЕДЕЛЕНИЕ ФАЗЫ, НУЛЯ И ЗАЗЕМЛЕНИЯ КОНТРОЛЬНОЙ ЛАМПОЙ

Еще один способ, которым можно определить фазный, нулевой и провод заземления в современной трехпроводной электрической сети, это использование контрольной лампы. Способ неоднозначный, но действенный, требующий особой осторожности.

Чтоб начать определение, в первую очередь необходимо собрать само устройство контрольной лампы. Самый простой способ использовать патрон, с вкрученной туда лампой, а в клеммах патрона закрепить провода со снятой на концах изоляцией. Если же под рукой нет электрического патрона или нет времени что-то мастерить, можно воспользоваться обычной настольной лампой с электрической вилкой.
Технология определения фазы, нули и земли с помощью контрольной лампы максимально проста – поочередно соединяя провода лампы к проводам требующим определения, каждый с каждым.

Определить фазу и ноль из двух проводов

В случае определения контрольной лампой фазного провода среди двух проводов вы лишь сможете узнать, есть фаза или нет, а какой именно из проводников фазный определить не удастся. Если при соединении проводов контрольной лампы к определяемым жилам она загорится, то значит один из проводов фазный, а второй скорее всего ноль. Если же не загорится, то скорее всего фазы среди них нет, либо нет нуля, чего тоже исключать нельзя.

Таким способом, скорее, удобнее проверять работоспособность проводки и правильность её монтажа. Определять фазу лучше индикаторной отверткой, а вот наличие нуля узнавать так.

Определить фазный провод в таком случае можно подключив один из концов, идущих от контрольной лампы, к заведомо известному нулю (например, к соответствующей клемме в электрощите), тогда при касании вторым концом к фазному проводнику, лампа загорится. Оставшийся провод соответственно ноль.

Найти фазу, ноль и заземление из трех проводов:

В такой трехпроводной системе часто возможно точно определить фазный, нулевой и заземляющий провод контрольной лампой.
Соединяем контакты, идущие от контрольной лампы поочередно к жилам требующего определения кабеля.

Действуем методом исключения:
Находим положение, в котором лампа горит, это будет значить, что один из проводов фаза, а другой ноль.

После чего меняем положение одного из контактов контрольной лампы, далее возможны несколько вариантов:

— Если лампа не загорится (при наличии УЗО или дифференциального автомата защиты проверяемой линии они также могут сработать) значит оставшийся свободным провод – ФАЗА, а проверяемые НОЛЬ и ЗЕМЛЯ.

— Если после смены положения лампа ненадолго вспыхнет, при этом сразу сработает УЗО или диф. автомат (если они есть), значит оставшийся свободным провод – НОЛЬ, а проверяемые это ФАЗА и ЗАЗЕМЛЕНИЕ.
— Если линия не защищена устройством защитного отключения (УЗО) или дифференциальным автоматом, и свет будет гореть в двух положениях. В этом случае узнать какой провод рабочий ноль (нуль), а какой защитный (заземление), можно просто отключив в щите учета и распределения электроэнергии вводной кабель от клеммы заземления. После чего так же проверить контрольной лампой все жилы и, опять же методом исключения, в положении, когда лампа не горит опознать проводник заземления.

Как видите, в различных ситуациях, при разных схемах электропроводки, реализованных в квартире, способы и методы определения нуля, фазы и заземления меняются. Если вы столкнулись с ситуацией, не описанной в этой статье, обязательно пишите в комментариях к статье, мы постараемся вам помочь.

А если вы знаете еще, простые способы того, как в домашних условиях, без специализированного инструмента определить фазу, ноль и землю, пишите в комментариях. Статья будет обязательно дополнена. Главное требование, к методам определения, это простота, возможность обойтись в поиске лишь подручными, бытовыми средствами, имеющимися у многих.
rozetkaonline.ru
В патроне где фаза — Портал о стройке

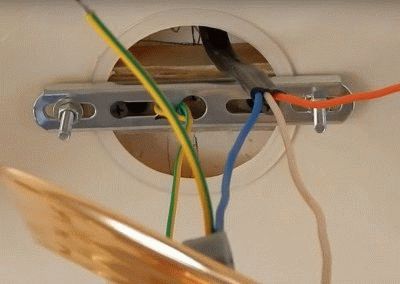

Три провода, торчащие из ножки люстры, означают, к примеру, что перед нами модель, рассчитанная на двухклавишный выключатель. Как вариант, дополнительная жила служит для заземления корпуса. В случае потопа дифференциальный выключатель быстро уберёт напряжение, никто не пострадает. Гипотетически возможен случай, когда корпус люстры оказывается под фазой, причём короткого замыкания не произойдёт. Схожую картину видим при заделке плохо изолированной проводки под штукатурку: пока раствор сырой, явно идут токи утечки. Но когда цементный камень уже схватится, негативные эффекты пропадают. Поговорим, как подключить люстру с 3 проводами.
Содержание статьи:
Сведения об электрической части люстры
Для правильной работы единственного патрона хватит наличия двух проводов:
Фаза (потенциал относительно земли 220 В).
Нулевой провод (потенциал равен нулю).

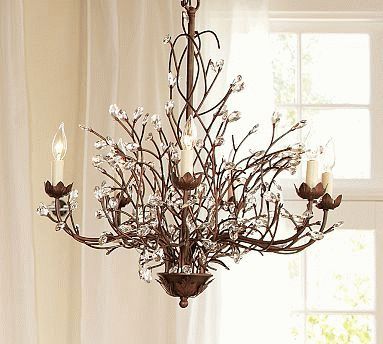

Люстра потолочная
Патрон объединяется с основанием чаще при помощи трубки, откуда проводка следует наверх. Крайне редко коммутация проводится внутри люстры. Как правило, видно, откуда и что выходит. Уместнее говорить о целых связках. Если таковых три:
Один конец считается заземлением. Уместно для люстр с металлическим корпусом. В патроне заземлить резьбу технической возможности нет.
По современным меркам цвет изоляции проводов раскрывает их предназначение. Заземление демонстрирует зелёный или жёлто-зелёный цвет кембрика. Синим маркируется нулевой провод, фаза коричневая или красная.
В квартирах чаще дело обстоит иначе, из люстры могут торчать белые или черные цвета. Найти два конца, куда завести фазу и нуль, не составляет труда. Для этого понадобится лампочка накала либо небольшой кусок медной жилы. Закоротим при помощи указанных вещей любой патрон и тестером проверим сопротивление между тремя концами. В одном случае на дисплее отобразится значение 50 – 100 Ом (типичное значение сопротивления спирали накала).
Случается, между двумя проводами, выходящими структурно с общего направления, происходит короткое замыкание. Тогда требуется ветку прозвонить с корпусом. Сопротивление равно нулю означает, что внутри замкнут нулевой провод на фазу. Если в доме организована система электроснабжения с заземляющим проводом (TN-S, TN-C-S), потребуется вскрыть люстру и развести указанные концы. Не теряя права на гарантию, впрочем. Не допускается объединение на конце потребителя нулевого и заземляющего проводов.
Соединение проводов
Дадим пару рекомендаций, как соединить провода на люстре:
Работа с проводами
Когда из ветки выходит по паре, требуется просто разбить любую представленную на две жилы. Потом образуется две большие связки, первая подключается на нулевой провод, а вторая на фазу. Заметьте, провода, выходящие из ветки, должны входить разделяться. Если подключить их на единую связку, страшного не случится, но работать система не станет.
Третий провод иногда заземление. Такой однозначно нельзя подключать к фазе, причём жила должна звониться на металлические части. Случается, пластиковые включения разделяют проводящие островки, допускаем, что проводов больше, чтобы надёжно заземлить опасные участки. Жилы звоним по очереди с каждым, чтобы найти заземление. Потом полагается провести маркировку. Хватит единственного цвета — помечается заземление. Если оно не объединено с нулевым проводом, разницы в подключении двух других концов нет. В противном случае у люстры маркируется фаза, чтобы напряжение не подать случайно на корпус.
Электрики стараются подать фазу на центральный контакт патрона (прямая линия, входящая в центр с периферии). Луновидный годится не хуже. Если появилось желание, обзаведитесь тестером и узнайте, куда идут жилы. Это добавит упорядоченности электрической разводке, для большинства людей не пригодится. Напомним, что резьба патрона не несёт заряда и часто никуда не подключена. В противном случае любой электрик, возжелавший залезть внутрь в момент, когда система находится под напряжением, рисковал бы устроить короткое замыкание либо хуже.
После ручной коммутации проводки возможно проверить правильно разводки. Желательно уложить люстру на изолирующую поверхность. Звучит сложно, но найдите дома лист ДСП или шумоизолятора, утеплителя из полимерных материалов. Не подходит металл. Устройтесь подальше от любых заземлённых металлических конструкций: радиаторы отопления, трубы водопровода, газового снабжения, канализационные. Провода люстры, планируемые подключить к фазе и нулевому проводу, потребуется вставить в розетку. Потребуется собрать вилку, а концы стыковать скруткой. Подаётся питание, начинается тестирование.
В ходе процесса требуется убедиться, что на конкретный контакт любого патрона приходит напряжение 220 В. Перед началом операций оценивается потенциал корпуса. Проще сделать отвёрткой-индикатором. Современные, кстати, позволяют оценить и наличие заземления, если третий провод предназначен для указанных целей. К примеру, отвёртка-индикатор загорается при касании фазы, а на землю реагирует по прижатию пальца к контактной кнопке. Подобные моменты прописаны в инструкции. Удастся немедленно оценить правильность подключения в означенной части. Разумеется, розетка берётся правильно подключенная, и вилка для теста – с клеммой заземления.
На крайний случай, если в доме нет систем TN-S или TN-C-S, допускается объединить эту ветвь с нулевым проводом. Обычно отвёртка-индикатор не возражает против маневра. Цель рассказа сводится к факту: при наличии большого числа скруток индикация способна нарушаться, и схема подключения люстры доставит множество хлопот. В итоге тестирования предвидится уверенность, что электрическая разводка выполнена верно.

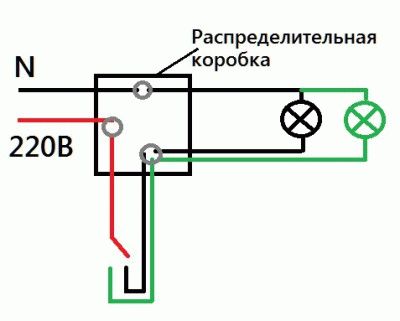

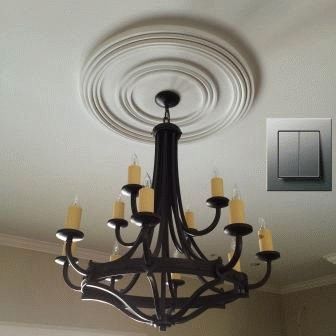

Люстра на двухклавишный выключатель
Говорили преимущественно о заземлении через третий провод, но гораздо чаще он выводится, чтобы присутствующие патроны поделить на две части. Подобные потребности возникают в залах, где для приёма гостей хочется использовать иллюминацию на полную, а в будние дни уменьшить потребление. С приходом светодиодных ламп возникает желание распространить опыт с люстрами и на прочие помещения. К примеру, пакет суммарной светимостью выше 2000 лм (200 Вт потребления применительно к лампочкам накала) берет из сети 30 Вт.
Получаем больше света за меньшие деньги. КПД люстр повысился. Для подключения требуется разбить плафоны на две группы. Обычно делают попеременно. Если количество нечётное, в конкретном месте ветвь клавиши приходится на соседние патроны. Группы отличаются тогда числом, разница равна единице. Коммутация ведётся по схеме, описанной выше. Если проводов три, заземление явно отсутствует. Важно понять, где стыкуется фазный провод. В рассматриваемом случае представлено два.
Люстра и двойной выключатель
Визуально единственный конец земли выглядит толще. Эта связка объединяет нулевые ветви всех патронов без исключения, что сложно не заметить. Следовательно, две прочие группы считаются фазными и присоединяются к выходу с кнопок выключателя. Прежде уже говорили, как понять, правильно ли произведено подключение. Повторимся: на вырубленном выключателе с двумя клавишами фаза лишь на единственном контакте из трёх. После включения обоих клавиш отвёртка-индикатор должна показывать наличие напряжение на всех. Означает — от выключателя подаётся фаза, как полагается.
Если сделано наоборот, напряжение может отсутствовать либо наблюдаться одновременно на двух контактах. Перед подключением люстры с тремя проводами нужно правильно коммутировать жилы. Уже описывали подробно процесс и не станем повторяться.
Часто возникает потребность подключить люстру на двойной выключатель вместо типичной. Мы упоминали, что свет дешевеет, КПД повышается, люди хотят иллюминации. Все патроны допускается завести сразу на единую фазу. Большинство электрооборудования в жилых домах рассчитывается на ток 10 А, что соответствует мощности в районе 2 кВт. Даже если в люстру набрать 10 светодиодных лампочек, до лимита далеко. Смело объединяйте два фазных контакта люстры с тремя проводами и заводите на общую клавишу.
Пустые каналы
Сложнее придётся желающим заменить старый светильник, чтобы кнопок стало две, плафоны разобьёт на группы. Обычно в стенах имеются каналы. Чётко заметно на примере панельных домов. Если заглянуть в гнездо установки выключателя или розетки, видны каналы, уходящие вглубь плиты. Не все используются (см. фото), появляются широкие возможности для оптимизации конструкции. Применяя специальные устройства закладки кабелей (протяжки), любой опытный человек проложит жилы правильно. Если требуется произвести подключение люстры к двойному выключателю, требуется нарисовать схему и протянуть два провода:
От распределительной коробки до места подвешивания люстры.
От выключателя до распределительной коробки.
Схема работ
Обратите внимание, фаза уже должна подходить с одной стороны к выключателю, посему эту ветку не трогаем. На стороне люстры нулевые провода обеих групп объединяются. Для большей наглядности схема работ представлена на рисунке. Новая ветка показана зелёным, серыми кругами в распределительной коробке схематично показаны скрутки или прочие варианты соединений жил. Случается, вход в канал забит строительной смесью, крупные куски камня находятся внутри. Рекомендуется проявить терпение с двухклавишным выключателем, чтобы не сломать протяжку. Если погнётся, распрямить уже невозможно.
Люстры с дистанционным управлением
Обычно подключить люстру с пультом не сложнее, нежели обычную. Приёмник, как правило, работает непосредственно с диммером (регулятор напряжения питания). Не все светодиодные лампочки поддерживают режим. Отдельным моделям подключение люстры с пультом управления противопоказано. Разница в цене составляет 20%, но платить придётся, чтобы товар работал долго и надёжно.
Доработка люстры
Порой возникает потребность поменять патрон в люстре. Лампочки накала выделяли массу тепла, от многолетней эксплуатации материал изолятора и контактов приходит в негодность. Современные патроны вполне годятся. Напомним, стандарты сильно изменились, диаметры посадочных, установочных отверстий поменялись. С точки зрения механической обработки лучше карболиту (чёрный и твёрдый) предпочитать пластик. Так легче сверлить и точить, меняя люстру. Кстати, электрики за подобные работы берутся неохотно, в их обязанности подобные мелочи не входят.
Если отверстие в основании патрона из карболита чуть меньше необходимого, расширить чрезвычайно сложно. Преимущественно придётся орудовать круглым напильником.
Source: VashTehnik.ru
Читайте также
stroyka.ahuman.ru
Вот видишь — фаза! А ты
— Бабушка, подай провод!
— Держи, милок!
— Вот видишь, ноль! А ты — «фаза, фаза»…
Но не всегда бабушкам так везет.
Вопрос на засыпку: есть ли фаза в патроне не-горящей лампочки?
Как ни странно, точного ответа на этот вопрос наука дать не может. Мало исходных данных.
На днях примерно такой вопрос задал мне сосед по гаражу.
— Сегодня сгорела лампочка. Стал выкручивать — колба отломилась. Выключатель выключил, схватил цоколь пассатижами… а меня как ***** токнет! Аж ладонь свело — дернулся, порезался и плафон разбил! Вот, посмотри, вот тут менял. Что за ******?
Да, день у товарисча явно не сложился.
Смотрю. Китайский светильник, уже без лампочки и без плафона. А выключатель на нем — в виде веревочки, за которую дергать надо. Дерг-включено, дерг-выключено.
— А как определил, что выключатель — выключен?
— Я подергал-подергал — лампочка не горит.
— Так лампочка-то сгоревшая.
Зависание.
Не угадал, однако, состояние выключателя. Точно, день неудачный.
А ведь расцепитель в щитке — совсем рядом…
Как-то соседка просит: помоги, мол, автомат на лестнице выключить. А то я боюсь сама лазить.
— Не вопрос. А что случилось-то?
— Да вот, лампочку в бра меняю. Выключатель выключила, а все равно током бьет.
Захожу. Смотрю. Бра включается вилкой в розетку. И на шнуре выключатель есть.
Выключатель выключен, вилка в розетку — воткнута.
В данном случае вероятность наличия фазы в патроне — ровно 50%. Смотря как вилку воткнуть. На этот раз бабушке, в отличие от анекдота, не повезло.
Что помешало выдернуть шнур из розетки — понятно. Розетка за шкафом, отодвигать лень.
А вот каким образом можно засунуть палец в мелкий цоколь Е14, в котором еще и лампочка — наука объяснить не в состоянии.
Я ей посоветовал светодиодную лампочку поставить. Она не перегорает — больше не надо будет менять.
Следующий вопрос знатокам физики. Есть ли фаза в выключенном выключателе освещения?
Вот тут ответ однозначен. При наличии исправной лампочки — фаза на одном контакте выключателя есть всегда.
А наш профорг в институтской группе учился плохо, и этого не знал.
(вообще он попал на радиофак по единственной причине: в начале 90х туда принимали с одним экзаменом по математике, который можно было сдать на трояк. А физику и сочинение перезасчитывали школьные. Потому что никто туда не шел).
Что не помешало ему далеко пойти «по общественной линии» и дорасти ныне до начальника департамента обл.администрации.
Как-то раз его отправили поменять выключатель в институтском туалете. По правде говоря, менять там было нечего: от старого остались только два провода, из стены торчащие. И обломанные, потому что алюминиевые.
Профорг не придумал ничего лучшего, как зачистить эти провода зубами. Хорошо хоть по-одному, а не оба сразу.
Да и так — вернулся он мокрый, грязный и с шишкой на затылке. Потому что от удара током — отлетел к противоположной стене, стукнулся об нее и упал в вечно присутствующую на полу институтского туалета лужу. (Но провод — таки зачистился!)
А потом удивлялся:
— Ну как же так? Там не могло быть электричества! Свет-то не горел!
Повезло. При наличии на полу лужи все могло закончиться, как на картинке выше.
И последний вопрос залу: есть лампочка накаливания на 6,3 вольта. Сколько вольт между контактами в ее патроне? 6,3? Точно? Всегда? Оптимисты…
Детский сад. Вечер. Декабрь. Скоро Новый год. Воспитательница чинит древнюю советскую гирлянду. С шестивольтовыми лампочками, включенными последовательно. Какая-то из них перегорела.
Но как! Руками выкручивает лампочки по-очереди, и руками же засовывает вместо лампочки в патрон — скрепку.
Дети, которых еще не забрали родители — собрались рядом. Смотрят. Учатся.
(видя мой недоуменный взгляд)
— Тут шесть вольт, они безопасные…
(дергаясь)
— … но все равно щиплет здорово.
Не шесть, а двести двадцать шесть, однако.
Смотрю на гирлянду внимательнее. Вижу еще пару патронов, в которые вместо лампочек — скрепки засунуты.
Елка в детском саду, ага.
— Ээээ…. как бы нехорошо…
— Сейчас таких лампочек не найдешь. Скоро уж выбрасывать гирлянду придется.
(отбираю гирлянду и убираю в пакет мусорный)
— Давайте, мы прям сейчас ее выбросим. А завтра я новую принесу. Она мигать красиво будет. И не перегорает….
(и на светодиодах реально единицы вольт).
— …И вообще, если какие проблемы с электрикой — лучше меня позовите.
(а то и так воспитательницы в дефиците. Одна на 30 детей, вместо двух и няни.)
engineering-ru.livejournal.com
Как определить фазу и ноль без приборов: видео, фото, идеи
Итак, представьте себе такую ситуацию – Вам нужно подключить новую розетку, но при этом по каким-либо причинам Вы не знаете, какой из проводов на выводе фазный, а какой нулевой. Ситуация дополнительной осложнена тем, что под рукой не оказалось ни индикаторной отвертки, ни мультиметра, которые позволят быстро найти по какому проводу проходит напряжение. Далее мы рассмотрим читателям Сам Электрика, как определить фазу и ноль без приборов!
Способ №1 – Визуальное обозначение
Первый и наиболее надежный способ самостоятельно определить, где фаза и ноль без тестера – осмотреть цвет изоляции каждого проводника, на основании чего сделать вывод.
Дело в том, что цветовая маркировка проводов как раз и предназначена для того, чтобы можно было без приборов узнать какая из жил нейтральная, а какая фазная. Чтобы Вам было понятнее и Вы смогли правильно определить фазу и ноль, предоставляем таблицу с существующими стандартами:
Как Вы видите, изоляция может быть различного окраса, поэтому лучше запомнить, что 0 – это всегда синий, а заземление – желто-зеленый (либо только желтый/зеленый). Как правило, оставшаяся третья жила – фаза, которую Вам и нужнее определить. Если же цветовая маркировка отсутствует, что не исключение, найти фазу и ноль без инструмента можно и другими способами, которые мы рассмотрели ниже!
Способ №2 – Делаем контрольку
Вторая идея определить без тестера, где фазный, а где нулевой провод в розетке заключается в том, что нужно самому сделать контрольную лампочку из подручных средств. Все очень просто, нужно всего лишь найти лампу накаливания с патроном и два отрезка многожильного провода, длиной около 50 сантиметров.
Жилы подсоединяются в соответствующие разъемы патрона, один проводник крепится на зачищенную до металлического цвета трубы отопления, а вторым нужно «прощупать» интересующие Вас жилы. Лампочка загорится в том случае, если Вы прикоснетесь к фазному контакту. Таким простым способ Вы можете быстро узнать без приборов, где фаза и ноль.
Обращаем Ваше внимание на то, что такой вариант поиска без приборов опасный и может стать причиной поражения электрическим током. Будьте осторожными при определении напряжения и остерегайтесь прикосновения рукой к оголенной жиле!
Простой пробник из подручных средств
Если у Вас под рукой нет лампы накаливания, можете использовать для сборки самодельного тестера неоновую лампочку, которая также позволит определить полярность. Схема контрольки будет выглядеть следующими образом:

Способ №3 – Картошка в помощь!
Забавная, но все же эффективная идея, которая позволяет определить фазу и ноль без индикатора, мультиметра либо другого тестера. Все, что Вам нужно – картошина, 2 провода по 50 см и резистор на 1 МОм. Найти напряжение можно по методике, описанной выше. Конец первого проводника подключается к трубе, второй конец вставляется в срез картошки, как показано на фото. Что касается второго провода, один его конец нужно вставить в тот же срез, на максимально возможном расстоянии от уже вставленной жилы, а вторым Вы будете щупать те выводы, на которых Вам нужно найти фазу и ноль без приборов. Определение происходит следующим образом:
Если на срезе образовалось небольшое потемнение – это фазный проводник;
Никакой реакции не произошло – Вы «нащупали» ноль.
Следует сразу же отметить, что в данном случае определение должно происходить с небольшой выдержкой времени при контакте жилы со срезом картошки. Вы должны дотронуться проводом к картошине и подождать около 5-10 минут, после чего будет виден результат!
Наглядный видео урок по определению полярности без приборов своими руками
По похожей методике можно определить полярность контактов в цепи постоянного тока. Для этого два провода опускаются в чашку с водой и если возле одного из них начинают образовываться пузыри, как показано на фото ниже, значит, это минус и, соответственно, вторая жила – плюс.
Вот мы и предоставили наиболее простые способы, как определить фазу и ноль без приборов. Еще раз обращаем Ваше внимание на то, что безопасным является только первый способ. При использовании последних двух нужно соблюдать меры предосторожности, чтобы Вас не ударило током!
Также читают:
samelectrik.ru
Фаза и нуль в электрике: что значит
В каждом современном доме есть электричество, благодаря которому работают розетки, лампочки и многие другие виды электрооборудования. Включая свет в комнате, пылесос в розетку или заряжая смартфон, мало кто задумывается, как же этот свет и зарядка в гаджете появляются. Что становится причиной работы лампочки и гула пылесоса? Вопросов, если подумать, много, но ответ один — электроэнергия
Фаза и нуль в электрике
Электроэнергия появляется в результате упорядоченного движения заряженных частиц в проводах — электронов. Рождаются эти электроны в огромных электростанциях — таких как, например, Волгоградская ГРЭС (гидроэлектростанция), Нововоронежская АЭС (атомная электростанция) и многих других в нашей стране. Далее по очень толстым проводам эта энергия передается на промежуточные подстанции (как правило, такие стоят по периферии городов), а от них — до местных КТП (комплектная трансформаторная подстанция), которые есть почти в каждом дворе.

Линия электропередач
Уровни напряжения в таких сетях варьируются от 750000 вольт до 380 вольт в конечной КТП. И именно последние делают так, что в розетке обычного дома появляется 220В. Казалось бы, все просто, но! В розетке находятся два провода. И из уроков физики каждый знает, что в электрике есть «фаза» и «нуль». Эти два слова дают нам свет, тепло, воду, газ и многое другое, чем мы пользуемся каждый день. Теперь по-порядку.

КТП
Фаза и нуль: понятия и отличие
Существует такое понятие, как напряжение. Это слово означает степень напряженности электрического поля в данной точке или цепи. Иначе его называют потенциалом. Если очень простыми словами, то это некий поршень, что дает толчок для электронов, чтобы они прошли по проводам и зажгли лампочку в люстре.
В общей цепи (фаза ноль), той, что приходит на люстру или розетку, есть два провода. Один из них и есть фаза. Именно этот провод находится под напряжением. Фаза в электротехнике сравнима с плюсом в автомобиле — это основное питание для сети.

Фаза, ноль, земля в розетке
Нуль — это провод, который не находится под напряжением (это именно то, чем отличается ноль от фазы). Он не перегружен в процессе отбора мощности, но, тем не менее, по нему так же течет электрический ток, только в направлении, обратном фазному. В отсутствии напряжения он является безопасным в плане поражения человека электротоком.
Зачем нужен ноль в электричестве
Нуль замыкает электрическую цепь. Без этого провода в цепи не может быть электрического тока, который и дает мощность для питания бытовых приборов. По сути, нулевой провод — это земля.
Откуда берется ноль в электросети
Начало свое нуль берет от комплектной трансформаторной подстанции 6(10)/0,4 кВ, где трансформатор своей нулевой шиной соединен с контуром заземления. Изначально именно земля является проводником с нулевым потенциалом, и именно поэтому многие путают нуль с землей. ВЛ (воздушная линия электропередачи), выходя из КТП, имеет 4 провода — 3 фазы и нуль, который в начале линии соединен с нулем трансформатора. На протяжении воздушной линии через одну опору производится повторное заземление, которое дополнительно связывает нуль линии с землей, что дает более полноценную связь цепи «фаза — нуль» для того, чтобы у конечного потребителя в розетке было не менее 220В.

Фаза, ноль и земля в проводе
Зачем нужен нуль
Основное назначение нулевого провода — замыкание цепи для создания электрического тока для работы любого электроприбора. Ведь для того, чтобы ток появился, необходима разность потенциалов между двумя проводами. Нуль потому так и называется, что потенциал на нем равен нулю. Отсюда и уровень напряжения 220В — 230В.
Как найти нуль и фазу
В домашних условиях, даже не имея специальных приборов и приспособлений, возможно определить в обычной розетке, какой из двух проводов является фазой, а какой нулем. В этом случае используются электролампа или индикаторная отвертка.
Проверка с помощью электролампы
Для поиска нуля и фазы достаточно взять обыкновенный патрон с лампочкой и прикрутить два провода на его штатные места. Затем один из этих проводов подключить к заземляющим ножам в розетке, а второй — к любому из двух силовых разъемов.
Фазным будет являться тот разъем, при подключении к которому лампочка будет загораться. Это происходит потому, что по Правилам устройства электроустановок (ПУЭ), в вводном электрощите нулевые провода всех розеток должны быть соединены с земляными проводами этих же розеток. А отдельно земляная шина должна быть соединена с защитным контуром заземления. Именно это и обеспечивает наличие надежного нуля во всей цепи энергоснабжения дома.

Электролампа
Обратите внимание! Самостоятельно подобные процедуры допустимо делать только в том случае, когда квалифицированной помощи ждать неоткуда, а также в случае аварийной ситуации (пожар, короткое замыкание, попадание человека под напряжение). Не стоит забывать, что электрический ток очень опасен. Не стоит рисковать своим здоровьем и своей жизнью из-за лампочки!
Индикаторная отвертка
Для того, чтобы определить фазу в сети переменного тока напряжением 220В — 230В, можно использовать бытовой указатель напряжения — индикаторную отвертку. Продается он практически в любом хозяйственном магазине и стоит (в зависимости от конструкции) очень недорого.

Пример исправной индикаторной отвертки
Как правило, инструкции к применению у подобных инструментов нет, поэтому, чтобы не получить электротравму, следует помнить несколько простых правил, применимых к любому инструменту, соприкасающемуся с токоведущими частями:
Использовать инструмент только по назначению (запрещается применять указатель напряжения — индикаторную отвертку — в качестве обыкновенной отвертки для закручивания/откручивания винтов, саморезов, шурупов и т.д.)
Перед использованием инструмента следует внимательно рассмотреть состояние изоляции на рукояти и жале (применимо для любых отверток, в том числе для индикаторных). Ни в коем случае не использовать приспособление, если изоляционное покрытие имеет сколы или вообще отсутствует.
Проверять работоспособность индикаторных устройств необходимо на электроустановках, заведомо находящихся под напряжением (например, в удлинителе, в который включен работающий электроприбор).
Отвертка с изолированным жалом
В случае сомнения в работоспособности индикатора следует считать его неисправным, а электроустановку действующей.
Так же существуют более точные и безопасные приборы для определения наличия напряжения в сети — это мультиметры, токоизмерительные клещи, вольтамперфазометры (ВАФ) и другие.
Мультиметр
В быту, как правило, используются простые мультиметры. Они способны показать наличие напряжения в сети и его значение. Намного безопаснее использовать для определения фазы именно эти приборы, так как их щупы имеют диэлектрическую рукоятку. Принцип определения такой же, как и в случае с патроном — достаточно один щуп приложить к земляному контакту розетки, а второй накладывать на один из двух контактов розетки.

Пример мультиметра
Важно! Как и правила дорожного движения, правила электробезопасности обязательно нужно соблюдать, ведь электрический ток невидим, неслышим и неосязаем, и именно этим он и опасен.
Электроэнергия (согласно второму закону Ньютона) не появляется из ниоткуда и не уходит в никуда. Она производится, транспортируется и потребляется на глазах. Нужно знать, откуда она берется, как к нам попадает и в каком виде. Каждый должен понимать, что в бытовом потреблении есть провода, которые могут нанести вред здоровью человека, а есть и такие, которые совершенно безвредны, поэтому необходимы небольшие знания и минимум приборов для определения и разграничения этих проводов. Но любые манипуляции с электричеством лучше доверять профессионалу — квалифицированному специалисту, чтобы избежать беды.
rusenergetics.ru
