Фундамент ступенчатый на склоне – Фундамент на склоне — ступенчатый, ленточный, мелкозаглубленный, свайный. Строительство фундамента на склоне своими руками

А в этой статье мы рассмотрим некоторые виды фундаментов на склоне и технологию их устройства. Если вы ознакомитесь с этой информацией, то выберете лучшее основание и сможете принять проект инженеров.

Особенности работ

Особенность строительства такого вида фундамента в том, что нужно делать все под оптимальным углом. Выбирается правильный наклон и формируется основание. Здесь важный момент – правильно рассчитать этот наклон. Если сделать его больше, то возникнет риск того, что грунт будет смещаться. Вот почему мы не рекомендуем полагаться только на свои силы. Лучше заплатить подрядчику, нежели пожинать плачевные результаты.

Хоть работу выполнить сложно, но можно. Чтобы построить свой дом на склоне, вы можете выбирать из таких видов фундаментов:

1. Ленточный.
2. Свайный.
3. Столбчатый.
4. Плитный.

Каждый из них мы подробно рассмотрим далее. Сразу отметим, что обустройство такого основания обойдется вам в разы дороже. Нужно укреплять почву и тратить много материалов, чтобы фундамент на склоне соответствовал стандартам и требованиям.

Ниже подается стандартный список материалов и инструментов, которые нужно будет иметь, чтобы соорудить качественное основание:

• вода, цемент и песок;
• щебень;
• строительный уровень и нивелир;
• винтовые или забивные сваи;
• рулетка, мастерок;
• бетономешалка;
• теодолит;
• опорные столбы;
• прутья арматуры Ø10–12 мм;
• веревки и колья.

А теперь давайте рассмотрим, как используя весь этот набор сделать качественное основание для дома на проблемном склоне.

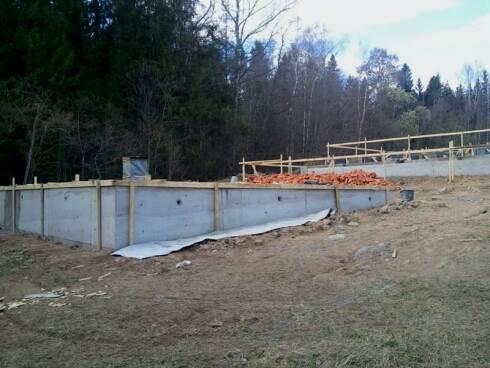

Ленточный фундамент на склоне

Для обычного грунта обустроить ленточное основание не составит труда. Да, вам нужно будет выполнить рад земельных работ, потратиться на материал и подобное, но все это меркнет наряду с тем, что нужно сделать на склоне. Выбирать такой фундамент не следует, только в случае, если тип почвы не позволяет использовать иной вариант. Чаще всего его используют при уклоне до 10˚.

Так как поверхность неровная и идет под наклоном, то в разных местах участка фундамент будет иметь различную глубину заложения. Трудности возникают и с конструированием опалубки. Ведь в нижней части основания нужно делать опалубку выше, чем в верхней точке. В то же время важно следить за тем, чтобы все было строго горизонтально. Каждый этап конструирования сверяйте при помощи рулетки.

Схема сооружения ленточного фундамента на склоне такова:

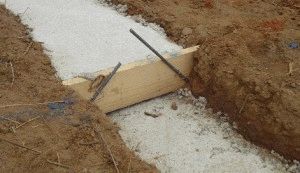

1. Выполняется копка траншеи под заливку бетона. Глубина отдельных частей сверяется согласно готовому плану. На дно, как обычно, высыпается песок, смачивается и трамбуется. За ним идет щебень. Его тоже трамбуют. Толщина подушки на выходе примерно 20 см (10 см слой песка и 10 см слой щебня).
2. Затем из прутьев арматуры вяжется сетка, которая будет играть роль армирования. Благодаря ей конструкция будет жестче и прочнее на излом. Все части соединяются вязальной проволокой.
3. В обязательном порядке сделать вокруг траншеи дренажную систему. И если другие работы можно было выполнить самому, то для этого процесса обязательно прибегните к помощи опытных специалистов. Самим сделать дренаж фундамента на склоне вам вряд ли удастся.
4. Следующий этап – возведение опалубки.
5. Дальше выполняются работы по заливке бетона в подготовленное основание.

Обратите внимание! Для фундамента на склоне важно, чтобы вы выполнили заливку за один приход, создавая монолитную конструкцию. Если заливать его порциями, то основание не простоит и четырех лет.

В конце остается утрамбовать бетон и выровнять поверхность мастерком. На рисунке вы можете увидеть, как выглядит ступенчатый фундамент на склоне.

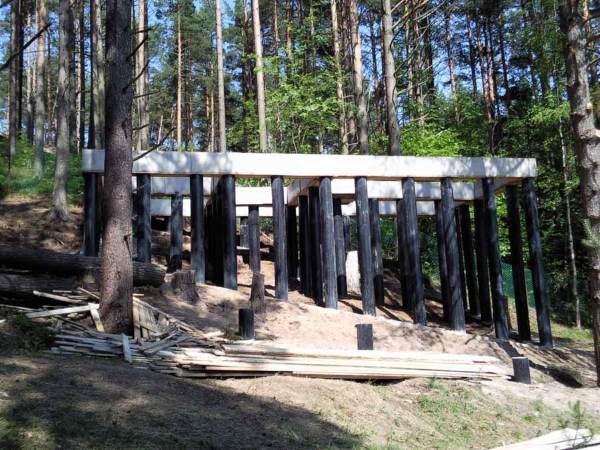

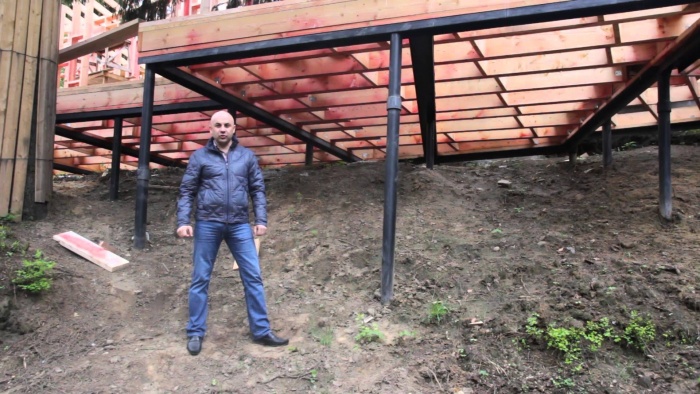

Свайный фундамент

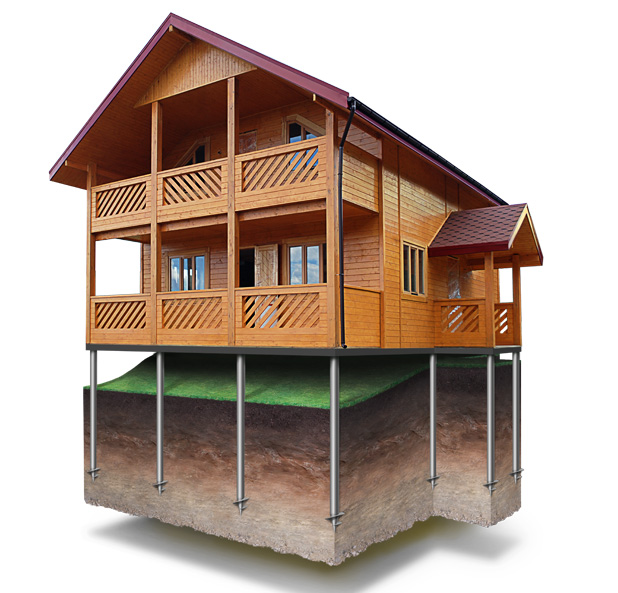

Гораздо дешевле и проще сделать свайный фундамент на склоне. Можно сказать, что он таки создан для работ с таким типом грунта. Все дело в том, что рыть вам ничего не придется, особенно если использовать винтовые сваи. Достаточно ввинтить их в землю на нужный уровень, выровнять по горизонту и выполнить обвязку. А что самое важное, такое строительство не будет сильно бить по вашему бюджету.

Если сравнивать с предыдущим вариантом, при котором стандартное возведение ленточного фундамента на ровной поверхности и на склоне отличалось, то здесь, по сути, ничего не меняется. Технология все та же, просто сваи углубляются на разные уровни. Все это просчитывается на этапе проектирования. Итак, как выглядит процесс:

1. Первым делом нужно найти наивысшую точку на поверхности. Именно с нее нужно начинать ввинчивать сваи. Для удобства можете заранее сделать разметку под фундамент, чтобы ориентироваться, где нужно устанавливать сваи. Над поверхностью свая должна выступать на уровень желаемого вами цоколя.
2. Далее, устанавливается угловая свая. С высотой все то же самое.
3. По разметке выполняется ввинчивание каждой сваи на свои места. Все что от вас требуется – закручивать их так, чтобы по горизонтали они находились на одном уровне.
4. Когда все готово, сваи фундамента выровнены, можно делать ростверк. Он может быть из металлического швеллера, из деревянного бруса или из железобетона.

С уверенностью можно сказать, что этот фундамент прослужит вам долго. А его устройство в несколько раз проще и дешевле, чем устройство ленточного фундамента. Для склона – это идеальный вариант.

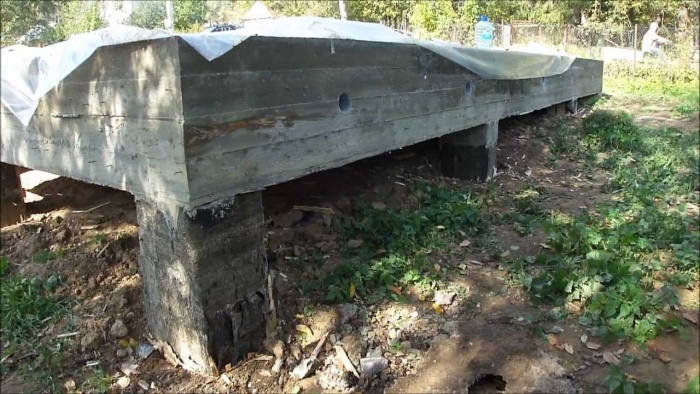

Столбчатое основание

Вариант, который немного похож на свайный фундамент. Здесь тоже есть опоры, на которых делается обвязка. Преимущество такое же – работа практически ничем не отличается от той, которую бы вы проводили на ровной поверхности.

Отличие в том, что опоры вы не вкручиваете в землю, а закапываете. Опоры могут быть из дерева, метала, бетона или кирпича. Они будут передавать всю нагрузку на основание. Важно правильно рассчитать количество столбов, чтобы они выдержали всю нагрузку здания. По возможности площадку на склоне можно выровнять, а потом заниматься вкапыванием столбов.

Как и в случае со сваями, все они должны размещаться на одном уровне. Это важный момент. Кроме того, перед тем как делать обвязку или ростверк, на основание столбов укладывается гидроизоляционный материал. А перед тем как устанавливать столбы на место, на дне ямы обустраивают все ту же песчаную подушку.

Плитный фундамент

Есть «профессионалы», которые говорят, что лучший вариант – этоплитный фундамент на склоне. Как реагировать на такие заявления? Может действительно предпочитать эту надежную конструкцию? На самом деле такое заявление необоснованно. Ведь если на устройство ленточного фундамента придется потратить немало средств, то представьте, сколько уйдет на монолитную плиту. При этом поверхность грунта выравнивается тяжелой техникой.

С уверенностью можно сказать, что плитный фундамент для склона – это заведомо плохая идея. Вы потратите не только много денег, но и сил на его устройство. Для условий наклонного грунта это не вариант.

Что же выбрать

Мы рассмотрели несколько вариантов, которые вы можете использовать для территории с большим уклоном. Все они имеют свои плюсы и минусы. Сразу определимся, что плитный фундамент не подходит. Можно сделать некий хит-парад, проанализировав все за и против каждого основания. Итак, на последнем месте плитное основание. Выбирают его ну крайне редко. Что же поставить на третье место? Безусловно, ленточный фундамент, ввиду того, что на его сооружение потребуется много усилий, земельных работ и вложения средств.

На второе место вырвался столбчатый фундамент. Он хорош, но не так, как наш победитель, а именно – свайный фундамент. Только он заслуживает наивысших похвал, если говорить о проблемном грунте с уклоном. Все дело в простоте монтажа, минимальном количестве работ и денежных вложений.

Заключение

Понятно, что это мнение, к которому мы пришли исходя из фактов. Но вот слушаться его или нет, дело ваше. Вы можете посоветоваться с подрядчиком и сделать так, как будет удобно в вашем случае.

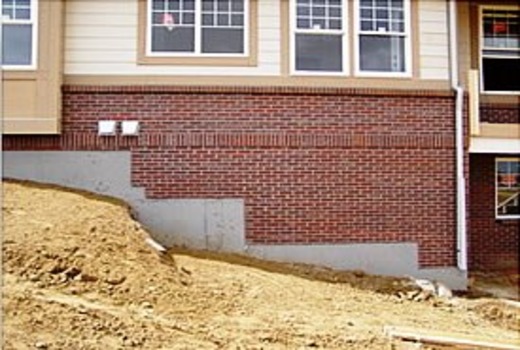

Ступенчатый дом. Ленточный фундамент на склоне. Подходящие типы фундаментов

Решение о типе фундамента и его конструкции выбирает проектировщик. Руководствуется он, прежде всего, общими принципами их устройства: фундамент не должна подмывать вода, его нужно защитить от возможного оползания, под фундаментом должно находиться стабильное основание.

На традиционный ленточный фундамент поставить дом удается не всегда. Бывают случаи, когда необходимо выполнить ступенчатый фундамент. При этом мало иметь хороший проект такого фундамента. Необходимо еще и выполнить его конструкцию без ошибок.

На участках со сложным рельефом расположение дома определяют не стороны света, а направление уклона этого рельефа. Пренебрегать этим требованием специалисты не советуют, поскольку гораздо важнее быть уверенным в надежном основании под домом, нежели получить выигрыш в более удачном естественном освещении. Если конструкция фундамента не выдержит нагрузок, то освещать будет уже нечего.

На откосе ступенчатый фундамент следует располагать длинной стороной перпендикулярно ему, чтобы обеспечить максимальное сопротивление давлению грунта.

Ступенчатые фундаменты, часть которых из-за устройства подвала закладывается глубоко, подвергаются воздействию грунтовых вод. Чтобы отвести воду от фундаментной конструкции рекомендуется устроить пристенный дренаж. При строительстве дома на склоне или вблизи склона, существующие гидрологические условия изменяются, и выполнение дренажа обязательно. В противном случае вода, стекая, будет задерживаться на фундаментных стенах, увлажняя их. Вода может пойти и под дом, вымывая под ним грунт. Если же выполнить дренаж, то вода будет эффективно отводиться от дома по трубам, и фундамент, таким образом, будет защищен. Дренаж лучше выполнять до засыпки фундамента.

Для небольшого коттеджа выполнение дренажа, как правило, проблем не вызывает, чего нельзя сказать о дренировании больших площадей. Связаны они с тем, что часть элементов проходит под зданием, а это в свою очередь ограничивает количество колодцев, которые будет значительно труднее чистить. Дрены под фундаментом или при транзитном проходе через него прокладывают в специальных муфтах.

Очень важно организовать эффективное отведение воды, которая стекает с крыши, от стен дома. При этом правильным решением будет сооружение отдельной системы водоотвода, которая не связана с дренажем.

В отдельных случаях одного только дренажа не достаточно для защиты фундамента от напора грунтовых вод, а нужны еще и дополнительные сооружения. Их выбор определяется в зависимости от конкретных гидрологических условий участка.

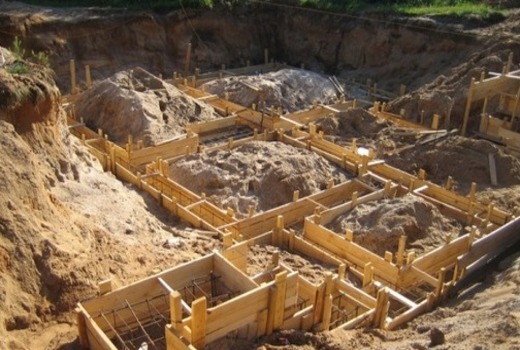

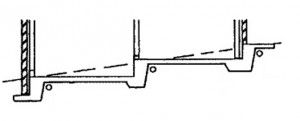

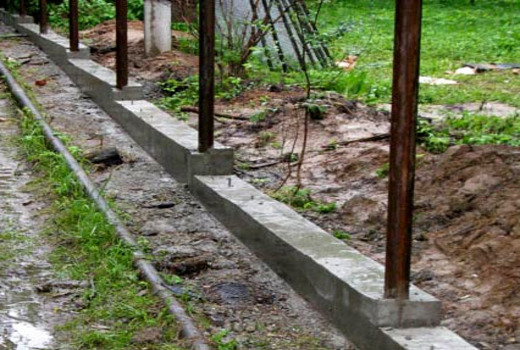

Сооружение ступенчатого фундамента

Ширина ступенчатого фундамента может находиться в пределах 50-80 см, а его высота — не менее 30 см. Как и в случае с традиционными ленточными фундаментами, ширина ступенчатого определяется в соответствии с несущей способностью грунта: чем он слабее, тем более широкий ступенчатый фундамент необходим.

Важным условием стабильности будущего фундамента является правильно выполненный котлован. На способ его формирования в значительной степени влияет вид грунта. Угол наклона откосов должен быть таким, чтобы не происходило их осыпание. Менее устойчивы песчаные грунты, поэтому для них рекомендуется угол 30-45°. Не стоит делать угол больше, если песчаный грунт держится, чуть ли не при вертикальной стенке. Так бывает, когда песок влажный, но после высыхания он очень быстро осыпится. Для глины угол откосов ближе к вертикали и составляет 50-60°, а для твердопластичных глин ледникового происхождения даже 70-80°.

Каждая ступень фундамента должна опираться на материковый грунт, поэтому котлован, как правило, выкапывают по всей площади дома. Грунт начинают снимать с откосов вдоль лини фундамента, соблюдая угол наклона. Если попадается грунт, не обладающий достаточной несущей способностью, то его нужно снять до более прочного грунта.

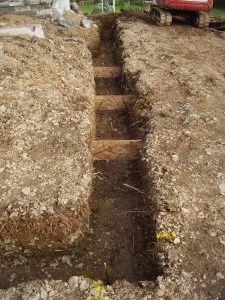

Копать траншеи начинают от самой нижней точки разметки, поднимаясь вверх. В соответствии с проектом отмеряется длина и высота ступеней. Во избежание осыпания грунта в месте уступа, его осаживают сплошно опалубкой, которая чаще всего остается там навсегда.

Сначала в подготовленную и защищенную от осыпания траншею заливают слой тощего бетона, который должен предотвратить поглощение грунтом цементного молочка.

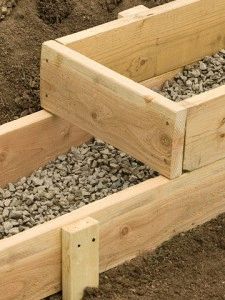

Сооружение опалубки для ступенчатого фундамента является весьма трудоемким процессом. При любом виде грунта удобнее использовать сплошную опалубку, чтобы ее вертикальные элементы было легче устанавливать в местах уступов. Опалубка фундамента объединяется с элементами укрепления стенок котлована, которые устанавливались при выкапывании траншей.

Общий уклон ступенчатого фундамента по определению соответствует уклону территории либо несущего слоя основания. Для бетонных фундаментов высота уступа не может превышать 30 см. Армирование фундаментных лент при этом выполняется традиционным способом. Дополнительное армирование ступени выполняют только на неоднородных или слабых грунтах в месте ее расположения. Ступени высотой более 60 см проектируются редко. Их выполняют из железобетона, с дополнительным поперечным армированием.

Ступени выше 30 см проектируются, если угол наклона превышает 18°. Для повышения прочности их армируют анкерами. При большой ширине фундамента в нижней его части следует заложить дополнительные продольные и поперечные стержни. Для точных мест их размещения необходимо произвести специальный расчет.

Ступенчатый фундамент на однородных несущих грунтах может быть выполнен и в виде кирпичной или каменной кладки. Такая конструкция типична для горных местностей, где легко найти нужное количество камня. В месте перепада высоты в кладку вмуровывают стальную двутавровую балку, а в зоне уступа делают уклон под углом 30-45°.

Конструкция фундаментных стен при ступенчатом фундаменте такая же, как при традиционном ленточном фундаменте. Их можно выполнить из монолитного бетона либо в виде кирпичной, бутовой, блочной кладки.

Это один из сложных для строительства случаев. Успех строительства дома на склоне зависит, прежде всего, от тщательности предварительных расчетов. Если на бумаге все будет сделано грамотно, то и посадка дома не вызовет проблем. При проектировании дома на склоне нужно в первую очередь исследовать откос на предмет его устойчивости, которая зависит от типа грунта. Для песчаных грунтов безопасным углом наклона считается 27-31°, а для твердопластинчатых глин — до 70°. При превышении этого угла высока вероятность оползания склона, но проблему можно решить при помощи свай, подпорных стен или ан

Как сделать фундамент на склоне своими руками

Фундамент на склоне

Участок со сложным рельефом не является редким явлением, поэтому для их владельцев остро стоит вопрос о выборе типа основания для дома. Несмотря на то, что такая местность вызывает определенные трудности при строительстве, все чаще можно наблюдать появление домов на склонах гор и холмах и берегах водоемов.

Основные правила строительства дома на склоне

Строительство дома на участке со сложным рельефом — это довольно непростая задача, но зная особенности грунта и приняв предварительные меры для устранения проблемы, можно своими руками возвести крепкое и надежное жилище.

Если участок имеет склон более 10%, то грунт может обрушиться. Это происходит по нескольким причинам:

Строительство дома на склоне

• Увеличиваются нагрузки на грунтовый пласт.
• Повышается влажность.
• Отсутствуют подпорки и другие укрепляющие конструкции.

Чтобы предотвратить оползень или снизить его масштаб, необходимо принять радикальные меры, благодаря которым фундаменту будет обеспечена необходимая устойчивость. Среди основных действий по устранению проблем этого типа можно выделить следующее:

• Выравнивание рельефа путем уплотнения грунта на склоне или срезанием возвышенности.
• Устройство эффективной дренажной системы.
• Перенос расположения дома на более покатый или ровный участок.

Если первые пункты могут иметь реальное решение, то перенос строения не всегда можно осуществить. В этой ситуации приходится решать вопрос, какой тип фундамента лучше для строительства на склоне.

Определение типа фундамента

Возведение фундамента на участке со сложным рельефом ничем не отличается от традиционного строительства. В основе конструкции также лежат сваи, столбы или бетонная лента. Следовательно, выбирать тип основания следует в зависимости от уклона рельефа и плотности почвы:

Определяем тип основания

• Пологие склоны с минимальным уклоном отлично подходят для строительства ленточного фундамента. В этом случае затраты будут незначительными, так как не придется выравнивать рельеф подсыпанием грунта или террасированием. Можно возвести ступенчатую ленту, в этом случае не придется выполнять дорогостоящие земляные работы.
• Основание на столбах также хорошо расположится на склоне. Однако для большей устойчивости фундамента к поперечной деформации необходимо дополнительная опорная стена под каждым столбом. Пренебрежение этими действиями может привести к соскальзыванию столбов вниз. Кроме того стоит учесть, что на столбчатом фундаменте не рекомендуется возводить стены из кирпича. Следовательно, использовать столбы лучше всего для строительства деревянных домов или каркасных строений.
• Самым идеальным вариантом строительства на склоне является свайный фундамент. С помощью свай можно создать подошву фундамента на любой глубине и при любом уклоне. Но стоит помнить, что на сваях желательно возводить не очень массивные строения.

Расчетные действия

Чтобы сделать соответствующие расчеты для строительства фундамента на склоне, можно воспользоваться специальными программами с введением данных, полученных во время исследования. Для получения более правильного расчета необходимо учитывать множество факторов:

Расчеты для строительства фундамента на склоне

• Результаты исследования грунта.
• Вес строения, включая коробку, перекрытия и кровельную систему.
• Полезную нагрузку, в которую входит вес мебели и общая масса жильцов.
• Нагрузка от ветра и снежного покрова.

Помимо этого расчетные работы подразумевают определение соответствующих затрат:

• Стоимость исследовательских работ.
• Материал для строительства основания.
• Аренда тяжелой строительной техники.
• Стоимость земляных работ.
• Расходы, связанные с укреплением грунта и устройством дренажной системы.

Необходимый набор инструментов и материалов

Планируя собственными силами выполнять строительство фундамента на склоне, необходимо изучить список материалов и инструментов, которые могут понадобиться для работы.

Для замешивания бетонного раствора понадобится:

Материалы для строительства фундамента

• Высококачественный цемент.
• Щебенка и песок.
• Вода и ведра.
• Бетономешалка или емкость для приготовления бетонной смеси.

Для монтажа надежной и прочной опалубки следует приготовить:

• Доски и деревянные бруски.
• Ножовку или бензопилу.
• Шуруповерт или молоток
• Прутья арматуры и проволоку для их связывания.
• Гидроизоляционный материал.

Инструменты для монтажа

Выполнить правильную разметку помогут следующие инструменты:

• Шнур.
• Рулетка.
• Уровень или отвес.

В любом случае представленный перечень представляет собой минимальный набор. В процессе работы могут возникать разные ситуации, требующие дополнения этого набора.

Монтаж ленточного фундамента на склоне

В большинстве случаев ленточное основание закладывают на участках с уклоном не более 10 градусов. Строительство ведется по стандартной технологии, но учитываются особенности грунта.

Земляные работы

При установке ленточного фундамента на склоне одна сторона становится подпорной стеной для грунта, так как ее погружают в склон намного глубже, чем противоположную сторону. Верхняя часть ленточного монолитного основания должна быть горизонтальной, в нижней части допускается уклон до 10%. Однако лучше выкапывать траншею так, чтобы уклона не было вообще. Рытье траншеи имеет одну особенность: в разных частях — разная глубина заложения. Поэтому перед началом земляных работ необходимо определить перепады высоты склона, доверив этот процесс профессионалам. Ширина траншеи определяется толщиной стены, которая должна быть немного меньшего размера.

Формирование песчаной подушки

Как и в стандартных ситуациях, дно траншеи обязательно засыпают слоем песка. Своеобразная подушка способствует равномерному распределению нагрузки на почву. Чаще всего толщина песчаного слоя достигает 10-15 см. Песок разравнивают, проливают водой и тщательно утрамбовывают. Иногда поверх песка насыпают гравий или мелкофракционный щебень, толщина такой насыпи также не превышает 10 см. В целом высота песчано-гравийного пирога не должна превышать 20 см. В готовую траншею укладывают гидроизоляционный материал.

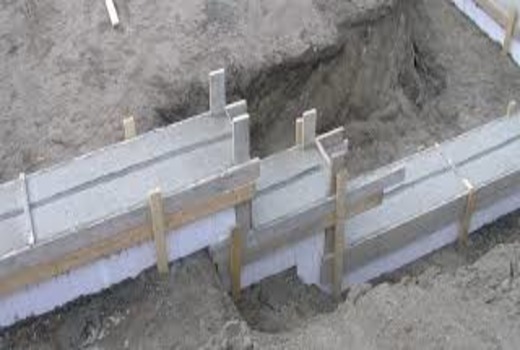

Опалубочная система и армирование

Опалубка для ленточного фундамента на склоне также имеет особенность: в нижней части фундамента ее высота должна быть выше, чем наверху склона. В остальном процесс установки опалубочной конструкции выполняется по стандартной технологии. При установке опалубки важно проверять горизонтальность конструкции, проверяя работу строительным уровнем.

Опалубка и армирование

Армированию ленточного основания на участке с уклоном уделяется особое внимание, так как со стороны грунта на фундамент могут оказываться значительные нагрузки. Каркас из арматурных прутьев собирается следующим образом: 3-4 прутка укладывают горизонтально вверху и внизу опалубки так, чтобы расстояние до наружных плоскостей бетона было около 5 см, затем между ними устанавливают вертикальные прутья и связывают мягкой вязальной проволокой.

Бетонирование

После установки опалубки и укладки армирующего каркаса заливают бетонный раствор, используя марки от М200 и выше. Заливать бетон нужно за один раз, чтобы не ослаблять монолитное основание. Залитый бетон необходимо тщательно утрамбовать для удаления пузырьков воздуха. После этого оставляют фундамент для набора прочности примерно на 28 дней.

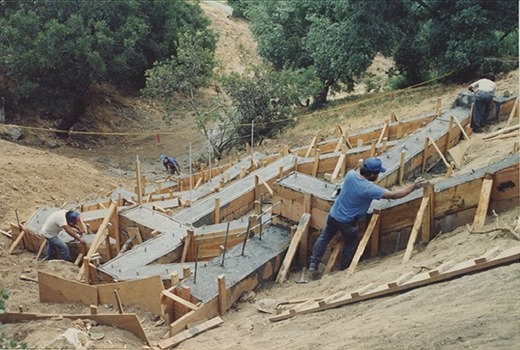

Заливка ступенчатой ленты

Если участок имеет сильный уклон, то можно соорудить ступенчатое основание. Работы выполняются по аналогии с обычной лентой, но с некоторыми особенностями:

Заливка ступенчатой ленты

• Каждая ступень должна иметь горизонтальную нижнюю поверхность.
• Высота ступени не может быть выше 0,3 метра, а длина не должна превышать 0,6 метра.

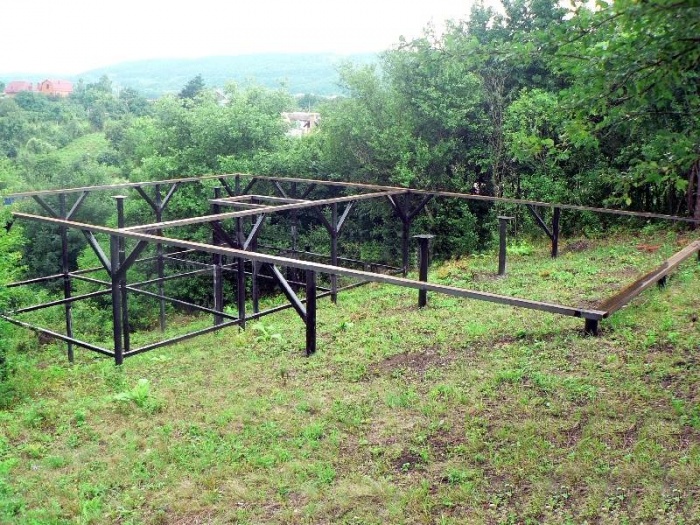

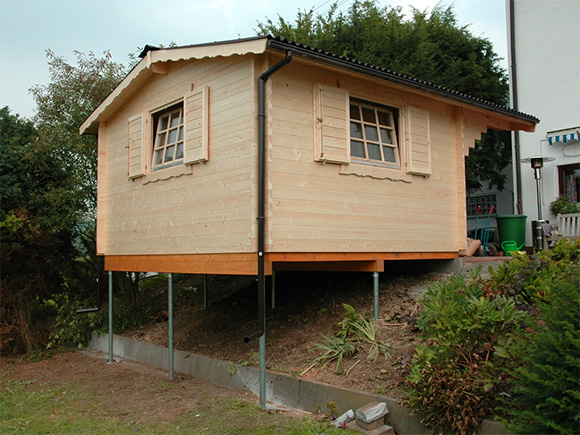

Свайно-винтовой фундамент на склоне

Строительство свайного основания считается практически идеальным вариантом для участка со сложным рельефом. Сваи погружают в грунт на необходимую глубину, причем земляные работы полностью исключаются. Главное условие: подобрать размер опор и глубину погружения так, чтобы все сваи располагались на одном уровне.

Установку свайно-винтового фундамента рекомендуется выполнять согласно следующему плану:

1. Делают разметку участка и определяют места, где будут установлены сваи.
2. Первую опору погружают в точке, соответствующей одному из углов на верхнем участке. При этом видимая часть элемента должна иметь высоту, соответствующую высоте цоколя.
3. Следующей по установке должна быть свая в нижнем углу участка. Высота этой опоры должна располагаться на одной горизонтали с первым элементом.
4. Между установленными опорами натягивают трос, определяющий будущий ростверк.
5. По аналогии с первыми элементами устанавливают остальные опоры.
6. По окончании установки элементы обрезают на одном уровне.
7. Для повышения прочности фундамента и защиты внутренней полости опоры от коррозии ствол заливают бетонным раствором.
8. Выполняют монтаж ростверка.

Буронабивные сваи

Свайный фундамент буронабивного типа — это более сложная и трудоемкая конструкция. Она предполагает бурение скважин на участке, в которые устанавливается армирующий каркас. В дальнейшем вся конструкция заливается бетоном. Использование этой технологии также предполагает, что верхние чести свай будут находиться на одной горизонтали. Единственным недостатком такого основания можно назвать необходимость определенного промежутка времени для набора прочности бетонного раствора. В большинстве случаев работы приостанавливают на месяц.

Строительство фундамента на участке с уклоном достаточно сложный, но выполнимый процесс. В этом случае необходим правильный подход к процессу строительства, включая все подготовительные и исследовательские работы.

Фундамент на склоне – что необходимо учитывать при его выборе и устройстве

Как показала практика, дома́ можно строить не только на ровных площадках, но и на территории, отличающейся сложным рельефом. Перед владельцами проблемных участков остро стоит вопрос о том, какой фундамент на склоне можно сделать и насколько один вариант будет лучше другого. Попробуем разобраться в этом непростом деле.

Что следует учитывать

Строительство объектов на склонах оврагов, холмов, пригорках и берегах водоемов связано с определенными сложностями. Дело в том, что при уклонах более 10% массив грунта при появлении нагрузок вполне может обрушиться из-за нарушения естественной устойчивости откосов. В этом случае предпринимают меры по их предварительному укреплению. Например, устанавливают подпорные шпунтовые стенки или распорки, а также выполняют утяжеление наклонных массивов пригрузами.

При крутизне склонов до 10% технологией допускается возводить ступенчатый фундамент без выполнения укрепительных мероприятий.

Необходимо понимать, что устойчивость откосов может быть нарушена по нескольким причинам. Оползни разделяются по характеру сползания грунта:

• вращательное движение происходит по криволинейному направлению;
• скольжение идет по подстилающему грунтовому слою;
• наклонный пласт сползает вниз при разжижении почвы;
• к обрушению приводит откалывание грунтового массива;
• при постепенном смещении вязкого грунта относительно сползающего намного медленнее более плотного нижерасположенного пласта появляются оползни медленного течения.

Причины появления сдвигов грунтовых пластов на склоне связаны с изменением внешних факторов:

• с увеличением нагрузок;
• с повышением влажности;
• с отсутствием подпорных стенок или других укрепляющих конструкций.

Масштаб оползней зависит от крутизны склона, на котором предполагается возвести строение, и плотности грунтов. К примеру, на монолитной скале вероятность появления обрушений практически сводится к нулю. А вот песок или свежая насыпь будут просто осыпаться.

К радикальным мероприятиям, позволяющим обеспечить необходимую устойчивость фундамента на участке, расположенном под уклоном, можно отнести:

• снижение крутизны путем выравнивания рельефа – устройство уплотненной насыпи или срез возвышенности;
• выполнение дренирования нижних уровней фундамента;
• изменение местоположения строения – лучше, если оно будет возводиться не на крутом, а на покатом или ровном участке.

При планировке площадки выполняется перераспределение грунта. Если получается ее сделать одноуровневой, то устройство фундамента производится по обычной технологии. Но если без двух-трехуровневой террасы обойтись не получается, подземную часть строения приходится закладывать в разных уровнях, что сделать своими руками бывает не так-то просто.

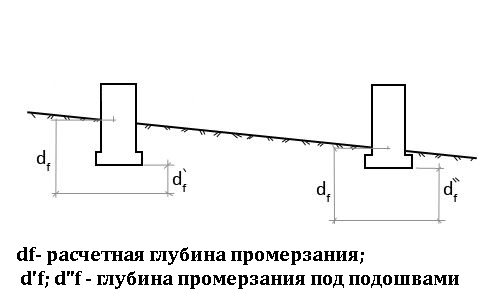

Фундамент для дома на склоне, вне зависимости от величины уклона и глубины залегания подземных вод, требует принятия мер по организации дренирования участка. Это приводит к повышению устойчивости грунтового массива. При отсутствии дренажа атмосферные осадки будут скатываться по фундаментным стенкам, собираясь в самой низкой точке фундамента. Вода станет постепенно вымывать грунт под бетонной подошвой, что отразится на появлении просадок и разрушений.

Наилучшим вариантом станет перенос месторасположения дома. Без сомнения, фундамент на участке с уклоном возводится сложнее, чем на сравнительно ровной местности. Поэтому если есть возможность изменения координат строения на плане, то позицию объекта рекомендуется сместить в сторону пологого склона. Если же перемещение выполнить нельзя, следует позаботиться о выборе оптимального варианта устройства фундамента на склоне.

Какой фундамент лучше

Конструкция подземной части дома, возводимого на склоне, зависит от конкретных условий застраиваемой площадки и проектных требований. Это может быть столбчатый, ростверковый свайный, разноуровневый плитный или ленточный ступенчатый фундамент. Само его устройство мало чем отличается от возведения основания строения на ровной местности, но предварительная подготовка к основным работам может затянуть процесс и потребовать дополнительных материальных вложений.

К примеру, ленточный фундамент на склоне с большим уклоном выполняется после выравнивания рельефа – подсыпки грунта или выполнения террасирования. Вряд ли это можно быстро сделать своими руками, поэтому потребуется техника. Для ступенчатой ленты планировать участок вовсе не обязательно, так как она сама располагается уступами. Но чтобы ее залить, потребуется время, так как работы выполняются поэтапно.

Столбчатый фундамент даже на крутом склоне станет надежной опорой лишь в том случае, если будут сооружены подпорные стены. Без них столбы постепенно начнут соскальзывать вниз. Недостатком подобных конструкций при установке объектов на склонах является малая несущая способность опорной части дома. Ступенчатый фундамент выдерживает более существенные нагрузки.

Дома, возведенные на монолитной скале, отличаются устойчивостью. Их фундамент не требует дополнительных укрепляющих конструкций, так как горные породы являются для него надежным основанием. Другое дело, что разрабатывать выемки в скале бывает довольно затруднительно, поэтому без помощи спецтехники здесь не обойтись.

Специалисты уверяют, что лучшим вариантом для дома, возводимого на уклоне, является свайно ростверковый фундамент. Его допускается устанавливать даже на 45-тиградусных склонах.

Нередко при строительстве объектов на склонах используют комбинированные фундаменты.

Каждая из конструкций имеет свои плюсы и минусы, поэтому с уверенностью говорить об оптимальном варианте устройства фундамента на участке со сложным рельефом можно лишь в индивидуальном порядке. При возведении подземной части дома в скале наиболее приемлемой станет установка столбов, а при небольшом уклоне и наличии в проектном задании подвального помещения – свайно плитный фундамент с уступами, выполненный своими руками. Следует отметить, что последний вариант практически не используется в связи с большим объемом работ, ведущих к значительным временны́м, трудовым и материальным затратам.

Распространенные виды фундаментов

Чаще всего на склонах сооружают четыре типа подземных конструкций:

• прямой ленточный;
• ступенчатый фундамент;
• столбчатый;
• свайный.

Ленточные фундаменты

Их вполне можно выполнить своими руками. Прямая лента оправдывает себя в условиях небольшого уклона участка и при необходимости использования подвального помещения под всей площадью дома. Неудобство и невыгодность возведения прямого ленточного фундамента состоит в том, что при его возведении требуется выдерживать определенные пропорции высоты и ширины ленты. Это влечет за собой перерасход бетона, арматуры и опалубки. Кроме того, застройщику придется столкнуться:

• с огромным объемом земляных работ;
• с требованием устройства надежной подпорной стенки;
• с необходимостью устройства опорной насыпи по окончании работ.

Ступенчатый фундамент экономнее, так как его подошва располагается не на одном, а на разных уровнях. Он заглубляется постепенно в виде уступов, повторяя направление уклона участка. Если отталкиваться от средних значений, то бетонная подошва находится практически на одном расстоянии от поверхности земли по всему периметру дома. Сложность выполнения ступенчатой конструкции заключается в устройстве опалубки под заливку бетоном и в необходимости установки вертикальной арматурной перевязки в местах стыковки соседних лент.

Столбчатые фундаменты

Такое основание целесообразно выполнять на готовых террасах, между склонами или в скале. Для монтажа столбов выкапывают шурфы до плотного грунтового слоя. Опоры имеют разную высоту, в зависимости от их места расположения относительно уклона местности. В верхней и нижней части площадки устраиваются подпорные стенки в виде монолитной трапециевидной ленты. Установленные опоры объединяют ростверком, выравнивающим верхний обрез фундамента.

Засыпку грунта по уровню производят либо до монтажа столбов, либо после устройства вертикальных элементов конструкции.

Свайные фундаменты

Преимуществом установки свай является отсутствие больших объемов земляных работ и возможность быстрого возведения объектов практически на любых склонах. Для монтажа свайного фундамента могут использоваться изделия разной длины. Их наконечник упирается в плотный грунт, а осыпание верхних слоев не влияет на конструктивную деформацию строения.

При правильной установке, сваи не боятся сил морозного пучения и воздействия грунтовых вод. У них достаточно много положительных свойств, но есть и недостатки. Одним из них является невозможность устройства полноценного подвала под домом.

Свайные фундаменты на склонах требуют не только устройства ростверка, но и выполнения обвязки между соседними опорами. Данный элемент придает конструкции бо́льшую устойчивость.

характеристики, инструменты и материалы, планирование, инструкция по строительству по этапам

Строительство дома на склоне вызывает некоторые трудности. В том числе сложным становится выбор фундамента. К решению этого вопроса нужно подойти со всей ответственностью, поскольку с течением времени все погрешности при строительстве могут привести к негативным последствиям, например, оседанию фундамента, осыпанию грунта, затопление дома. Именно поэтому ленточный фундамент на склоне должен строиться с соблюдением четкой технологии.

Характеристика ленточного фундамента

Такой вид основы можно выбирать лишь в том случае, когда склон незначительный. Также стоит учитывать возможные противопоказания геодезистов. Если таковых нет, то мелкозаглубленный ленточный фундамент вполне пригоден для использования.

Если наклон существенный, то лучше выбрать ступенчатый ленточный фундамент. Его преимуществом является тот факт, что сооружается он в виде ступеней, которые идут по нарастающей высоте, в зависимости он уклона. Это поможет создать достаточно прочное основание своими руками, которое в силах выдержать значительную нагрузку, которая идет со стороны склона.

А вот на участках, которые характеризуются повышенной подвижностью, от использования такого типа основы дома лучше вообще отказаться.

Устройство ленточного основания на наклонной поверхности

Установка ленточного фундамента на склоне требует учета некоторых важных моментов. В частности:

• угол склона, который является главным параметром при выборе определенного типа фундамента;
• состав грунта, который влияет на уровень заглубления основания, а также особенности обустройства дренажной системы;
• уровень грунтовых вод. Данный параметр будет влиять на уровень закладки основания, а также особенности обустройства гидроизоляционного слоя.

Особое внимание нужно уделять обустройству дренажа, поскольку основной причиной порчи фундамента, расположенного на склоне остается вода, которая поступает сверху и способна подмывать основание дома.

Профилактические меры

Перед строительством здания на участке со склоном стоит подумать о профилактических мерах. Избежать осыпания грунта помогут специальные предпринятые меры по укреплению фундамента. Зачастую выбор делают из двух возможных вариантов:

• укрепление механическим методом. Для этого используются металлические распорки, которые вкапываются по склону;
• насаждения растений, которые обладают достаточно развитой корневой системой. Данный метод является наиболее эффективным и дешевым, который помимо практической функции выполняет и декоративную.

Перед непосредственным строительством фундамента желательно убедиться в высокой несущей способности конкретного грунта участка, а также уровень устойчивости откоса. Согласно нормам безопасным наклоном является угол от 27 до 31 градуса для песчаных грунтов и до 70 градусов для глинистых.

Опалубка для фундамента на склоне

Необходимые инструменты и материалы

Независимо от того, какой тип ленточного фундамента вы планируете строить самостоятельно, будто мелкозаглубленный или ступенчатый, список необходимых материалов и инструментов мало чем отличается. Итак, вам понадобится:

• лопата;
• деревянные колышки;
• песок, можно использовать мокрый;
• цемент;
• гравий;
• рулетка;
• арматурные пруты;
• сварочный аппарат;
• мастерок;
• материал для обустройства гидроизоляционного слоя;
• строительный уровень.

Планирование строительства

Данный этап работы является наиболее важным, поскольку от качества проведенных расчетов будет полностью зависеть качество постройки. На схеме необходимо четко расположить схему дома. Для этого нужно найти самую нижнюю точку почвы. От этой отметки вниз пойдет сам фундамент чуть ниже точки промерзания грунта. К этой величине нужно добавить около 50 см на слой щебня, песка и гравия.

Если земельный участок расположен в районе, где достаточно часто наблюдаются сильные ветра или заморозки, нужно учесть необходимость наличия траншеи около 2-2,5 м. Верхняя часть фундамента должна располагаться немного выше поверхности грунта.

Основные этапы строительства ленточного фундамента

Для самостоятельного эффективного возведения ленточного фундамента на склоне существует определенная технология, которая требует четкого выполнения этапности работы.

1. Подготовительные работы. Перед непосредственной укладкой ленточного фундамента необходимо пробурить так называемые разведочные скважины. Они выполняют одновременно несколько функций. В первую очередь являются источником воды, и вместе с тем показывают уровень залегания грунтовых вод.
2. Расчет фундамента. Для проведения этой процедуры необходимо определить возможный вес постройки, снеговую нагрузку, возможное давление на грунт, а также размеры фундамента. После нужно провести корректировку всех данных. Для получения веса дома нужно вычислить его объем математическим путем, даже если форма будущего строения достаточно сложная. В результате вычислений вы получите некоторое число в м3. Вычисляется количество строительных материалов, которое позволит определить удельный их вес. Зная две эти величины достаточно легко определить вес общей конструкции. Учитывать нужно и всю технику, которая будет расположена в доме, а также, в случае строительства гаража, весь автомобиля. Данная величина именуется полезной нагрузкой. Определить глубину залегания фундамента нужно из расчета грунта на участке. Если основной материал грунта песок, глубина должна быть не менее 0,7 метра, непучинистых грунтов – 0,5 м, глинистых – более глубины промерзания почвы.

   Возведение фундамента лестничным типом

3. Обустройство траншеи. Для качественного выполнения всех работ необходимо четко соблюдать порядок строительства подобного фундамента. Глубина траншеи полностью зависит от того типа почвы, который преобладает на застраиваемом участке. В случае, если основным материалом грунта является песок, глубина траншеи должна быть не менее 70 см. В целом можно сказать, что глубина должна быть около 20-30 см ниже возможного уровня промерзания грунта. Однако если строительство происходит на сухом грунте, залегание может быть и незначительно выше. Но все же минимальным остается размер в 50 см. Ширина вырытой траншеи должна соответствовать ширине стены и быть немного шире. Дно ямы ни в коем случае нельзя делать под наклоном, оно должно быть ровным. Помимо этого траншея не должна располагаться в непосредственной близости с котлованами или обрывами, поскольку такое расположение может стать причиной сдвига, и как следствие разрушение всего здания. В случае сильного уклона поверхности рекомендуется строить ступенчатый фундамент, однако инструкция требует строго горизонтальной подошвы. Если планируется монолитная подобная конструкция, необходимо провести армирование. Нижние пруты необходимо располагать отдельно на нижнюю ступеньку, а вертикальные нужно класть так, чтобы они практически поднимались до верхнего уровня фундамента. Помимо этого нужно дополнительно добавить два несущих уровня для обеспечения жесткой конструкции.
4. Монтаж песчаной подушки. Этот элемент является обязательным. Основная функция песчаной подушки – это распределение нагрузки. Толщина должна составлять около 10-15 см. Уложенный песок требуется тщательно выровнять, после чего смочить и как следует утрамбовать. В ситуациях, когда основа строения несколько выше 40 см, слой песка нужно дополнительно покрыть слоем гравия или щебенки. Толщина данного слоя должна быть идентичной толщине песчаного слоя.

   Заливка фундамента ленточного типа на склоне

5. Процесс бетонирования. После процесса армирования можно переходить к самому бетонированию фундамента. Оптимальным будет выбор цемента марки М200, не ниже. Процесс заливки опалубки должен быть непрерывным, иначе железобетонная лента станет очень уязвимой в местах границ заливов. Особо тщательно нужно избавлять раствор от пузырьков воздуха. Этому может способствовать использование глубинного вибратора. После того, как бетон залит, нужно дать ему время для полной просушки. Обычно для этого требуется не менее месяца. И только после этого можно переходить к строительству самого здания.
6. Гидроизоляция основы. Несмотря на то, что ленточный фундамент на склоне выполняют из бетона, он нуждается в качественной гидроизоляции. Как правило, для этих целей застывший бетонный фундамент требуется покрытие наплавляемой, обмазочной, напыляемой гидроизоляцией. Возможно применение и рулонной гидроизоляции. Также не стоит забывать про устройство дренажной системы. Бетонная лента станет препятствием возможному перемещению некоторого количества грунтовых вод с возвышенности, что может становиться причиной накапливания влаги. Дренажная же система будет препятствовать размыву основы. При монтаже водоотвода нужно учитывать напластование почвы, а также величину склона участка. В некоторых ситуациях достаточным будет монтаж системы лишь со стороны возвышенности, однако для более высокой надежности и уверенности в том, что подмыва не будет, лучше монтировать водоотвод вокруг всего дома. Длительный срок эксплуатации здания возможен лишь при условии высокого качества дренажа.

Мелкозаглубленный или ступенчатый ленточный фундамент, который был возведен без нарушения строительных норм, способен обеспечить достаточно надежную опору для вашего жилья или гаража, что стоит на участке с уклоном, который будет служить длительное время. Все работы можно выполнить без помощи специалистов, главное четко соблюдать все советы профессионалов в этом деле.
