бетонный ленточный фундамент или винтовые сваи?

И самое «основательное» возражение – надежность бетона. Одно дело даже с виду солидная монолитная бетонная лента. Совсем другое – сваи, которые выглядят довольно «изящно» и, кажется, «нырнут» в грунт под весом массивной постройки.

Сразу же стоит вернуться к аргументам, которые мы приводили, когда рассматривали «низкую цену» бетона. О надежности можно говорить только если конструкция выполнена без нарушений.

Есть и еще одна особенность работы с бетоном – процесс полного набора прочности, занимающий 28 суток при температуре 20 ºС. Продолжить строительство можно и при наборе прочности не менее 70% при нормальных условиях, но это займет не менее 21 суток. При снижении температуры окружающей среды этот срок увеличивается. А в период отрицательных температур требуется прогрев бетона. Если такой прогрев будет выполнен некачественно и какие-либо участки промерзнут, то их придется демонтировать и выполнять заново.

Нормальные условия подразумевают под собой не только теплую погоду, но и правильный уход за бетоном. Когда бригада залила бетон и уехала, Вам придется еще три недели внимательно следить за тем, чтобы он находился во влажном состоянии и не потрескался от жары. Можно представить, какие траты Вас ожидают, если меры предосторожности не будут соблюдены, а фундамент окажется не просто не надежным, а вовсе непригодным для строительства дома. Так как найти бригаду или компанию, которая предоставляла бы гарантию на выполненные работы сложно, в подобной ситуации рабочие виноваты не будут, а все расходы лягут на Вас.

Во время строительства фундамента на винтовых сваях такие ситуации исключены, так как после установки Вы сразу получаете готовую конструкцию (все этапы СМР описаны в разделе «Установка винтовых свай»). Более того, приобретая сваи, Вы можете при помощи недорогих приборов (микрометр и др.) оценить их качество: толщину стенки ствола и толщину лопасти, качество сварных соединений (подтверждением качества может служить УЗК отчет о сплошности сварного шва).

Качество металла – отдельная тема, но стоит помнить о том, что покупка винтовых свай, как и любых строительных материалов, у специализированных организаций значительно уменьшает риск стать жертвой недобросовестных производителей.

Таким образом, детально рассмотрев наиболее популярные мифы, можно с уверенностью говорить о том, что преимущества бетонного фундамента серьезно преувеличены, а, следовательно, относиться к ним нужно с долей скептицизма.

Утепление свайного фундамента ПЕНОПЛЭКСом

Что такое свайный фундамент

Свайный фундамент

— недорогое решение в частном домостроении. Свайные фундаменты для лёгкого дома или хозяйственной постройки могут быть из железобетона или металла, по типу обустройства — забивные, буронабивные, винтовые.

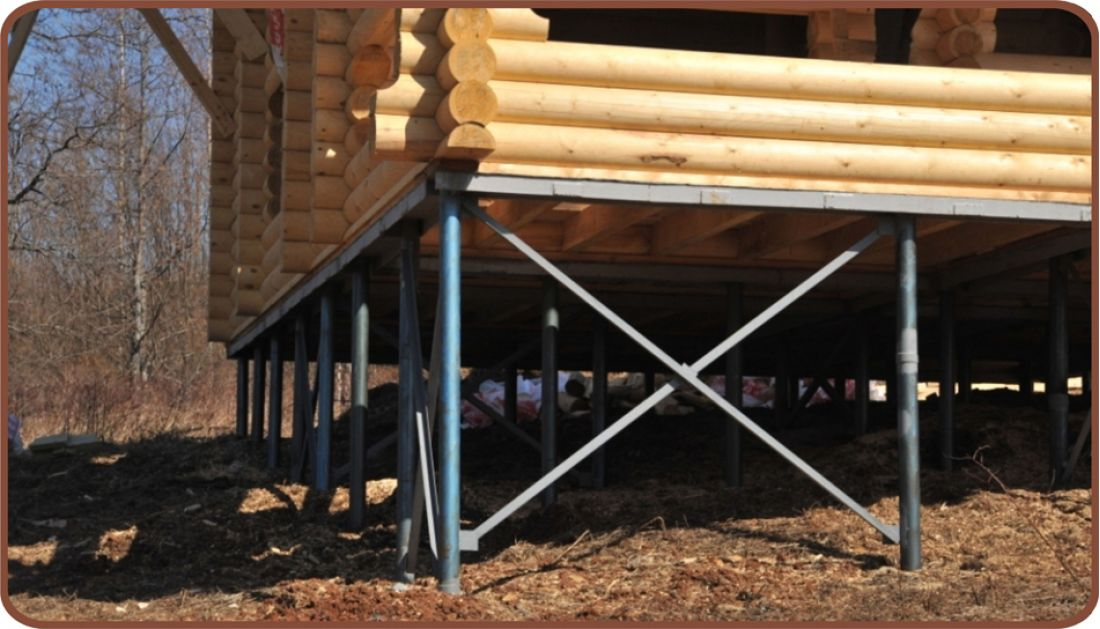

Винтовые металлические сваи распространены в малоэтажном строительстве для лёгких каркасных домов. Сваи соединяются между собой, образуя единый каркас, на который монтируются лаги и стены дома.

Плюсы и минусы винтовых металлических свай

Главные достоинства винтовых металлических свай высокая скорость монтажа и небольшая стоимость.

Среди недостатков данного типа фундамента надо отметить низкую несущую способность свай. Опорой для дома служат несколько свай, которые передают все нагрузки на грунт. Площадь острия сваи очень маленькая и не позволяет строить на данном типе фундаментов дома со стенами из блоков или кирпича.

Дома на винтовых сваях можно строить на ограниченном типе грунтов. Не рекомендуется возводить дома на таких фундаментах на водонасыщенных, пучинистых и слабых грунтах. Пучение грунтов приведет к неравномерной деформации отдельных свай и образованию трещин в стенах. Частичное разрушение стен станет источником постоянных ремонтов и повышенных затрат на отопление. Слабые грунты требуют серьезной геологической подготовки, определения глубины залегания прочного грунта — основания для опорной части свай. Прочное основание может залегать достаточно глубоко, тогда потребуются сваи большой длины.

Среди недостатков дома на винтовых металлических сваях — дополнительное утепление пола. Пол дома находится над зоной с холодным уличным воздухом — вентилируемом подпольем. Комфортного микроклимата внутри дома и существенного снижения затрат на его отопление, можно достичь только при использовании эффективной теплоизоляции.

Чтобы снизить потери тепла через пол, над вентилируемым подпольем устраивают пол по лагам с теплоизоляцией из экструзионного пенополистирола ПЕНОПЛЭКС ФУНДАМЕНТ®.

Правила расчета и проектирования

Проектирование свайного поля и подбор свай производится с учетом существующих грунтов и нагрузок. При расчете высоты первого этажа учитывается повышенный расход теплоизоляции пола над вентилируемым подпольем.

Фундаменты проектируются на основе нормативных документов и с учетом:

  • Результатов инженерно-геологических и гидрогеологических изысканий для площадки строительства;
  • Климатических условий района строительства;
  • Нагрузок, действующих на сваи.

Техническое решение свайного фундамента с ПЕНОПЛЭКС®

Не допускайте ошибок!

В домах на металлических свайных фундаментах устраивают полы по лагам. Теплоизоляция в конструкциях полов должна быть влагостойкой и обеспечивать высокие теплозащитные свойства. Чем выше теплозащита пола, тем меньше затраты на отопление дома.

Высокая влагостойкость — очень важное свойство качественной теплоизоляции. Гигроскопичность утеплителя из минеральной ваты приводит к потере теплоизоляционных свойств, появлению бактерий, плесени и грибов, которые способствуют разрушению материала.

ПЕНОПЛЭКС ФУНДАМЕНТ® не подвержен деформациям, в отличие от минеральной ваты, которая находясь между лагами, т.е. фактически на улице, быстро теряет свои теплоизоляционные свойства, оседает и перестает защищать от холода. В этом случае потребуется замена всей конструкции пола.

Почему ПЕНОПЛЭКС®?

Высокоэффективная теплоизоляция из экструзионного пенополистирола ПЕНОПЛЭКС ФУНДАМЕНТ® обладает уникальными качествами:

Прочность на сжатие при 10% линейной деформации составляет для ПЕНОПЛЭКС ФУНДАМЕНТ® не менее 0,3 МПа (30 т/м2). Эффективный утеплитель надежно защитит дом от трещин, деформаций и разрушений.

Плиты эффективной теплоизоляции не изменяют своих свойств в течение всего срока эксплуатации — более 50 лет.

Важной характеристикой плит ПЕНОПЛЭКС ФУНДАМЕНТ® является нулевое водопоглощение. Это значит, что конструкция пола надежно защищена от влаги из земли и воздуха.

Утеплитель ПЕНОПЛЭКС ФУНДАМЕНТ® обладает высокими теплозащитными характеристиками — расчетный коэффициент теплопроводности материала составляет не более 0,034 Вт/ м∙°С. При монтаже поверх лаг исключается появление мостиков холода. При монтаже минеральной ваты между деревянными лагами, они становятся проводниками холода, т.к. теплозащита дерева в 10 раз хуже, чем у минераловатной теплоизоляции.


Фундаменты на винтовых сваях, строительство свайно винтового фундамента | СВФ Группа

Закажите свайно — винтовой фундамент Астер® в СВФ Группа!

Свайно — винтовой фундамент — отличное решение для любого загородного дома. А свайный фундамент, заказанный в СВФ — это гарантия надежности и долговечности вашей постройки!

СВФ Группа первый завод винтовых свай, который стал применять технологию изготовления фундамента на винтовых сваях для деревянного домостроения в России.

Этапы работы

  1. Мы обговариваем с клиентом все его пожелания. Нередко мы предлагаем использовать более экономичную, но не менее надежную технологию для дома на винтовых сваях.
  2. Наши специалисты разрабатывают план свайного поля с учетом всех особенностей участка.
  3. Перед монтированием винтового фундамента мы проводим исследование грунта с помощью полноценной технологии с применением контрольной сваи Астер®. Это позволяет определить в реальных условиях, какой тип сваи Астер® будет оптимальным, избежать возможных сюрпризов почвы и, соответственно, непредусмотренных расходов заказчика.
  4. Мы осуществляем ручной или механизированный монтаж свай Астер® на участке только после того, как предварительная работа будет завершена и согласована с клиентом. Конечно, работа начинается после подписания договора, чтобы обезопасить клиента от лишних затрат.

Мы гарантируем качество наших свай Астер

® и винтовых фундаментов

Фундамент на сваях

Думаете, что подобный фундамент вы сможете купить в любой другой компании? Нет! Ведь только на нашем заводе винтовых свай Вы:

  • купите сваи Астер® PRO улучшенной конструкции и закажете фундамент, изготовленный по усовершенствованной технологии;
  • получите официальный документ от нашего завода к каждой партии свай Астер®, удостоверяющий их качество;
  • станете обладателем фундамента на винтовых сваях, комплектующие к которому изготавливались с соблюдением всех стандартов качества и были разработаны и протестированы в самых жестких условиях;
  • получите не одну услугу, а целый комплекс, который включает в себя производство винтовых свай Астер®, исследовательскую работу и устройство фундаментов.



Принципы нашей работы

Механизированное завинчивание
винтовых свай

Надежность. Ваш винтовой фундамент будет прочен и надежен: перед заключением договора мы проводим нужные исследования и делаем вывод, сколько нужно свай для фундамента. Мы предпочтем лучше не заключать договор, нежели сделать свою работу плохо.

Ответственность. Вы получите фундамент на винтовых сваях для дома ровно с тем количеством свай Астер®, сколько вам необходимо, и ни одной больше. И даже если вы будете настаивать, мы приведем доказательства и факты, которые указывают на то, что количество свай может быть уменьшено, а ваши деньги — сэкономлены.

Эффективность. Хотите сэкономить? Не ищите, где вам предложат дешевый свайно-винтовой фундамент. Закажите у нас фундамент, который будет изготовлен по хорошей и запатентованной эконом-технологии.

Рассчитать стоимость фундамента

Столбчатый фундамент своими руками: материалы, инструкция

В данной статье опишем процесс создания столбчатого фундамента из буронабивных свай с применением несъемной опалубки из рубероида.

План статьи:

Преимущества и недостатки столбчатых фундаментов из буронабивных свай
Проектирование столбчатого фундамента
Материалы для изготовления столбчатого фундамента
Инструменты для изготовления столбчатого фундамента

Поэтапная инструкция

Разметка участка
Бурение скважин
Делаем уширения внизу скважин
Создаем несъемную опалубку из рубероида
Создаем арматурные каркасы для наших свай с возможностью армирования пятки сваи
Поэтапная инструкция по работам формирования сваи в скважине с уширением
Подборка видео по столбчатому фундаменту

Достоинства и недостатки столбчатого фундамента

Преимущества

  • Экономичный. Требует меньше материалов, а именно  бетона и арматуры, по сравнению с ленточным и плитным фундаментом.
  • Не требует изготовления съемной опалубки. Используется несъемная опалубка, на изготовление которой тратится небольшое кол-во времени.
  • Фундамент из буронабивных свай легко можно сделать самостоятельно без привлечения спецтехники и наемной силы.

Недостатки

  • В отличие от ленточного нет возможности сделать погреб и цокольный этаж.
  • Требуется более детальное проектирование в отличие от ленточного и плитного.

Средний срок службы столбчатого фундамента из буронабивных свай:  150 лет.

Проектирование столбчатого фундамента из буронабивных свай

  1. Рассчитывается общий вес будущего дома.
  2. Делаем экспертизу грунта (пробное бурение). Узнаем несущую способность грунта, уровень грунтовых вод (УГВ) и глубину промерзания грунта (ГПГ).
  3. Рассчитываем количество столбов нашего фундамента и их расположение по периметру дома. Расчет будет зависеть от 2 факторов:
  • Столбы должны нести полную нагрузку от дома. При расчете учитывается несущая способность грунта. Для того, чтобы увеличить площадь опираемой поверхности на грунт используется уширение внизу столба (среднее значение диаметра пятки 400-600 мм).
  • Расстояние между столбами должно быть в пределах 1-3м (среднее значение 1,5-2м).

Калькулятор Столбы-Онлайн v.1.0 — проектирование столбчатого фундамента.

    Материалы

    Несъемная опалубка:

    РубероидПВХ трубыА/Ц трубыТрубы дымохода

    Материалы для столба с уширением. Несъемная опалубка: рубероид

    1. Арматура. Д10-Д12. Для арматурного каркаса вязальная проволка.
    2. Бетон М150-М400. Цемент+песок речной крупный + щебень 5-20фр (чем меньше фракция щебня тем лучше).
    3. Несъемная опалубка: рубероид.
    4. Мусорный мешок (плотный 120л). Для формирования пятки (уширение внизу столба).
    5. Скотч. Для крепления мусорного мешка и для скрепления рубероида. Стретч-пленка для скрепления рубероида.

    Инструменты

    1. Бур. Можно использовать садовый, ТИСЭ либо самодельный. Вместо бура можно использовать автоматизированную технику либо аналог. Длина бура должна быть чуть больше глубины промерзания. Если ручка бура короткая, то необходим будет удлинитель, который можно либо купить вместе с буром либо сделать самостоятельно.
      2. Бур ТИСЭ с удлинителемБур садовый с удлинителем
    2. Для создания уширения внизу будем использовать бур ТИСЭ либо самодельный инструмент. Например, штыковая лопата с обрезанными краями. Штык 10см + если нужно удлинение ручки лопаты.
      3. Уширение буром ТИСЭУширение штыковой лопатой
    3. Если бетон будем изготавливать самостоятельно, то нужен следующий инструмент:
      1. Бетономешалка
      2. Мастерок
      3. Ведро
      4. Лопата совковая
      БетономешалкаМастерокСтроительное ведроСовковая лопата

    Инструкция по строительству буронабивного свайного фундамента с уширением

    Разметка участка

    1. Устанавливаем обноску для натягивания бечевки, по которой будем отмечать расположение столбов (свай). Вместо обноски можно просто использовать колышки либо арматуру, прочно закрепленную в почве. Предварительно перед размещением обноски у нас должен быть составлен проект по кол-ву и расположению столбов.

    Натягиваем бечевку (шнур, толстую нить либо любой аналог) для разметки расположения будущих свай. Места пересечения бечевки будут являться центрами скважин. В нашем примере расстояние между центрами столбов сделаем 2м. При условии, что диаметр буронабивной сваи у нас 25 см, следовательно, расстояние между сваями получится 1,75м.

    2. Намечаем центры будущих скважин. Для данной задачи будем использовать отвес, который будет опускать с мест пересечения бечевки.

    3. Вбиваем колышек точно по отвесу. Вместо колышка можно использовать все что угодно, главное чтобы надежно держалось в земле и было заметно, чтобы случайно не сбить.

    В итоге получаем размеченный участок под будущие столбы. Обноску убираем, чтобы она нам не мешала. Остаются только колышки.

    Более подробную инструкцию по разметке фундамента можно прочитать в статье: Разметка под фундамент. Правила построения прямоугольного фундамента. Для столбчатого фундамента: Разметка под столбчатый фундамент с ростверком.

    Бурение скважин

    Бурим скважины под сваи. В данном примере диаметр ям будем делать 25 см. на глубину ниже глубины промерзания для данной местности. Предположим, глубина промерзания у нас 1,5м, следовательно, бурить будем на глубину порядка 1,7м.

    Для расчета глубины промерзания грунта можно воспользоваться нашим калькулятором: Расчет глубины промерзания грунта.  © www.gvozdem.ru

    Для бурения можно использовать бур ТИСЭ  с диаметром 25см, садовый бур  диаметром 25см либо автоматизированную технику.

    Еще важный момент. Пробурить можно сразу все скважины. Но в некоторых случаях целесообразно бурить по одной скважине и сразу заливать бетонную смесь (бетон). Это связано с погодными условиями в виде дождя либо высоким залеганием грунтовых вод. Вода будет подмывать грунт стенок скважины, в результате чего он будет осыпаться, а это нам совсем не нужно.

    Делаем уширения  внизу скважин

    Для чего это нужно.  По уширению в скважине будет сформирована пятка столба, которая будет выполнять 2 задачи: увеличение несущей способности столба и препятствие выдергиванию сваи касательными силами во время промерзания пучинистых грунтов.

    План работ. Для данной задачи можно использовать бур ТИСЭ специально предназначенной для этой цели. Он позволит сделать уширение диаметром 40-60 см. Но стоит заметить, что в плотном грунте данным приспособлением очень сложно работать. Поэтому желательно все проверить при пробном бурении во время проектирования столбчатого фундамента.

    Есть альтернативный и бюджетный способ сделать уширение с помощью модернизированной штыковой лопаты. Для этого необходимо обрезать края полотна лопаты, чтобы рабочая область была в пределах 10см. Ну и удлинить ручку лопаты, если это нужно. Для того чтобы поднять грунт от такого уширения можно воспользоваться каким-нибудь приспособлением, либо просто пробуриться глубже и весь грунт от нашего уширения сгрести в это углубление. Главное не забудьте потом утрамбовать наше «захоронение».

    Создание несъемной опалубки из рубероида

    1. В качестве опалубки для буронабивного фундамента в данном примере будем использовать  самый экономичный вариант, а именно рубероид.

    Подготавливаем кусок рубероида нужной нам длины. В нашем примере нам нужен кусок длиной 2м (1,7 м под землей – 0,3м уширение без рубероида + 0,3м над землей + 0,3м запас для обрезки по уровню). Скручиваем рубероид нужного нам диаметра (25см) в виде трубы. Для данной задачи лучше использовать некий шаблон, на который будем накручивать рубероид. На примере у нас металлическая труба. Шаблон можно сделать самостоятельно, проявив смекалку. Вариантов много.

    После того как рубероид накрутили (толщина в 2 слоя) необходимо зафиксировать полученную рубашку из рубероида от раскручивания. Здесь нам поможет широкий упаковочный скотч. Скрепим в 4 местах (можно и больше, главное чтобы надежно). Если у вас рубероид с пылевидной посыпкой, то скотч к нему не пристанет. Есть вариант обмотать гильзу из рубероида сначала стретч-пленкой а затем уже скотчем. Это также придаст большую жесткость вашей опалубке.

    2. Крепим мусорный пакет к низу опалубки из рубероида. Для чего это нужно. Если у вас высокие грунтовые воды либо просто стоит вода от дождей, то лить бетон в воду не рекомендуется. Также пакет будет являться неким барьером между грунтовой средой и бетоном. По технологии ТИСЭ пакет не используется. Цементное молочко попадает напрямую в грунт образуя грунтобетон, что является дополнительным усилением для опоры (со слов Яковлева – автора технологии ТИСЭ).

    Не стоит путать мусорный мешок для помойного ведра с мусорным пакетом 120л, в который на субботниках собирают мусор. Он большой и достаточно плотный. Вот его и будем использовать. Крепим его к низу нашей опалубки скотчем. Опалубка из рубероида у нас подвижная, поэтому постарайтесь использовать скотч, чтобы он действительно крепко зафиксировал пакет (усиленно обмотать скотчем край пакета к рубашке из рубероида). © www.gvozdem.ru

    3. Ту часть пакета, которая у нас будет использоваться под уширение можно аккуратно  спрятать в трубу опалубки.
    Важно! Продумайте размещение пакета, чтобы во время заполнения бетона не образовалось складок, которые могут сделать наше уширение не цельной конструкцией.

    Создаем арматурные каркасы для наших свай

    Для данной задачи будем использовать арматуру с диаметром 10мм. Арматурный каркас можно изготавливать в 2 вариантах: с армированием уширения столба и без армирования уширения. Насколько нужно армирование уширения столба вопрос спорный и может быть решен только в результате точных проектных расчетов с учетом всех технических характеристик материалов, нагрузок и с учетом всех возможных факторов. Поэтому в данной статье пойдем по сложному пути и рассмотрим более надежный вариант армирования пятки столба.

    План работ. Заготавливаем 4 прутка длиной  где-то 2,4 м (1,65м в земле + 0,3м над землей + 0,3 для связи с ростверком + 0,1м для пятки столба). Для армирования уширения столба будем загибать концы арматуры, чтобы она имела вид буквы L. Длина загиба будет зависеть от диаметра пятки в том месте,  где будет происходить ее армирование (3-5 см от низа уширения). В нашем случае длина загиба  где-то около 10-13см. После того как прутки у нас готовы сшиваем их в арматурный каркас. Сварка здесь, разумеется, не подходит, поэтому связывать будем с помощью вязальной проволоки. При этом связь делаем не очень прочной, чтобы была возможность прокрутить арматуры по своей оси. Желательно сделать засечки на концах верха арматуры, чтобы был ориентир, на сколько крутить арматуру, чтобы она разместилась в нашем уширении под нужным углом.

    Если вы решили делать арматурный каркас без армирования уширения, то в этом случае делаем все то же самое, что и выше, только связь арматур делаем жесткой (сваркой либо вязальной проволокой).

    План работ по формированию столба с уширением

    1. Опускаем нашу опалубку в скважину до конца.

    2. Заливать столб бетоном будем в два приема.
    Вначале заливаем смесь бетона для создания пятки буронабивной сваи. Много сразу заливать не стоит, так как и сложно поднимать опалубку будет и слишком большая нагрузка на пакет. Регулируйте заливку на свое усмотрение.
    Для расчета состава бетона предлагаем воспользоваться нашим сервисом: Калькулятор по расчету состава бетона.

    3. Поднимаем наш стакан из рубероида вверх на высоту уширения. В результате залитый бетон заполняет пакет и формирует пятку нашего столба. Затем немного придавливаем опалубку вниз.

    4. Вставляем арматурный каркас в опалубку и продавливаем его в раствор бетона до нужной нам глубины.

    5. Разворачиваем прутки арматуры по оси для армирования пятки столба. Как это сделать и как армирование пятки будет выглядеть, смотрим на рисунках ниже.

    6. Выводим столбы в один уровень. Когда бетон немного схватится и опалубка уже будет зафиксирована, размечаем с помощью лазерного уровня либо гидроуровня общий уровень всех буронабивных свай. В виде отметки на опалубке из рубероида можно использовать саморез либо гвоздь, воткнутый в опалубку на отмеченном уровне. Вот до этой отметки мы и будем заливать бетон в наши сваи.

    7. Заливаем бетон до отметок уровня с обязательным уплотнением раствора с помощью вибрирования либо штыкования. Для штыкования можно использовать обычную арматуру Д10-Д12. Для того чтобы не повредить надземную часть опалубки во время заливки бетона можно соорудить некий съемный жесткий каркас. Для этой роли подойдет кусок металлической трубы, близкого к нашей опалубке диаметром. Можно соорудить просто опалубку из досок, которую будем переносить от одного столба к другому во время заливки.

    После заливки бетон должен созреть. Чтобы не допускать его пересыхание в первые дни можно насыпать мокрых опилок на верх столба и закрыть пакетом.

    Если вы собираетесь строить каркасный дом, то для связи столба с обвязкой из бруса используют анкера (шпилька с гайкой) залитые в бетон столба. Подробную инструкцию можно посмотреть в статье: Монтаж анкера для связи столба и обвязки из бруса.

    8. Подрезаем нашу опалубку по отмеченному уровню.

    Так будет выглядеть готовый столбчатый фундамент из буронабивных свай. © www.gvozdem.ru

    Заключение

    Как видим создание столбчатого фундамента своими руками посильно даже одному человеку. В этом одно из главных его  достоинств, для любителей делать все своими руками без привлечения наемной силы и спецтехники. Ну и нельзя забывать, что здесь существенная экономия материалов в отличие от ленточного фундамента и тем более монолитной плиты.

    Похожие статьи:

    Ленточный фундамент на сваях — надежная основа для дома

    Ленточные мелкозаглубленные фундаменты подходят для легких построек. Если же планируется возведение основательного дома на два или более этажей, то имеет смысл возвести ленточный фундамент на сваях. Это видоизмененный и доработанный вариант фундамента в виде железобетонной ленты. Такой фундамент может быть самым подходящим вариантом для СИП дома, если он строится на сложном и нестабильном грунте.

    Свайно-ленточный фундамент – это железобетонная лента-ростверк, которая монтируется на сваи. При помощи свай фундамент становится устойчивым к подвижкам грунта, его морозному вспучиванию. Сваи устанавливаются ниже уровня промерзания почвы, а значит, строение будет устойчивым и не будет оседать и деформироваться. Бетонная лента может быть мелкозаглубленной или вовсе не заглубленной. Если грунт пучинистый, можно даже устроить ленту с отступом от линии земли.

    Технология изготовления

    • делается разметка для фундамента и выкапывается траншея для него глубиной около 40 см;
    • в траншее на расстоянии не больше 2 метров друг от друга устанавливают сваи, они должны занимать не больше трети ширины траншеи, их желательно гидроизолировать при помощи рубероида;
    • сваи могут быть и железобетонными, тогда для них бурятся скважины, затем устанавливается арматура и заливается бетон;
    • на дне траншеи необходимо утрамбовать слой мелкозернистого песка толщиной до 30 см;
    • устанавливается опалубка для бетонной ленты;
    • внутри опалубки укладывается арматура, причем она должна образовывать армированный пояс для свай;
    • заливается бетон с трамбовкой и уплотнением;
    • через несколько дней опалубка снимается;
    • окончательное застывание бетона происходит через 4 недели, после чего можно переходить к гидроизоляции фундамента.

    Преимущества такого фундамента

    Если стоит выбор, ленточный или свайно-винтовой фундамент устроить для возведения дома, стоит обратить внимание на следующие достоинства свайно-ленточного фундамента:

    • благодаря ленточной части нагрузка на фундамент распределяется равномерно;
    • сваи же в свою очередь фиксируют фундамент;
    • ленточный фундамент на буронабивных сваях стоит относительно недорого, при этом одна свая выдерживает более 1500 кг;
    • фундамент подходит для строительства на участках с активными грунтовыми водами;
    • железобетонные ленты с «якорями» в виде свай противостоят вспучиванию земли зимой, что особенно актуально в нашей стране.

    Благодаря несложному монтажу свайно-ленточный фундамент довольно популярен. Он подходит и для массивных построек, а для легких каркасников или домов из СИП панелей. Если сравнивать, что лучше – винтовые сваи или ленточный фундамент, то ответ будет зависеть от типа почвы. Ленточный фундамент используется на стабильном грунте, без наклона, не склонном к сильному промерзанию и воздействию грунтовых вод. А винтовые сваи можно использовать на любом грунте, кроме сильно каменистого — на склонах, в воде, в пучинистых грунтах, при этом устройство свайно-винтового фундамента может вестись даже зимой, а ленточный можно делать только в сухую погоду и при положительной температуре.

    Если сравнивать, какой фундамент дешевле – ленточный или свайный, то преимущество будет у свайно-винтового.

    Фундамент – сваи под каркасный дом

    Фундамент – сваи под каркасный дом

    Главная задача фундамента, обеспечить зданию устойчивость и предотвратить неравномерную усадку строения. На плавающих, подвижных и грунтах сильной пучинистости,  это обеспечивается плитным или ленточным фундаментом. Однако эти фундаменты одновременно являются наиболее дорогими по стоимости.

    Столбчатый фундамент относится к недорогим  по стоимости. Однако их монтаж требует точного размещения элементов фундамента в местах максимальной нагрузки под зданием, расчета нагрузок на каждый элемент и уверенности строителей, что грунт под некоторыми столбами не осядет. Поэтому, элементы фундамента дополнительно укрепляют в грунте. Столбчатый фундамент ставят для небольших зданий из дерева, каркасных или щитовых домов, поскольку нагрузки на него не такие значительные, как у тяжелых зданий из кирпича или бетона.

    Для деревянных каркасных домов можно выбрать фундамент:

    • Ленточный;
    • Плитный;
    • Столбчатый;
    • Свайный.

    На выбор фундамента влияют:

    • Геологическая характеристика участка;
    • Степень промерзания почвы;
    • Расположение и уровень грунтовых вод;
    • Проектные характеристики дома.

    Свайный фундамент создается из металла, бетона, композитных смесей или дерева. Свайные фундаменты бывают опорными и висячими, первые упираются концовкой сваи в специально подготовленное основание или в твердый грунт, вторые выдерживают нагрузки благодаря трению сваи с окружающим грунтом. Свайный фундамент монтируют для крупных объектов, на неустойчивых грунтах. Сваи, в виде бетонных армированных столбов, заостренных в нижней части, забивают в грунт на глубину до 3-5 метров. В дальнейшем, все забитые сваи соединяются железобетонным ростверком или обвязываются швеллером, который служит основанием строящегося здания.

    Для более легких зданий используют буронабивные сваи. Вначале бурят круглые отверстия на глубину, превышающую границу промерзания земли и уровень грунтовых вод, и устанавливают в них асбестоцементные трубы. В трубы для прочности устанавливают арматуру, которая далее заливается раствором бетона. Установленные таким способом сваи под каркасный дом служат основой для ростверка.

    Модификацией свайного фундамента является фундамент на винтовых сваях, который подходит большинству легких строений, вне зависимости от характеристик грунтов и ландшафтных характеристик. Свайно-винтовой фундамент не требует земляных работ по подготовке участка.


    Свайно-винтовой фундамент каркасного дома

    Устройство винтовых свай

    Основу этого фундамента составляют винтовые сваи под каркасный дом. Винтовая свая это стальная труба, которая имеет конусообразный наконечник, с приваренными к нему лопастями. В верхней части трубы делают отверстия для фиксации поворотного механизма. По завершению вкручивания  свай в грунт их обрезают по проектному уровню, далее на них привариваются оголовки. Затем  монтируют ростверк, объединяющий все винтовые сваи.


    Стандартный диаметр свай под каркасный дом равен 108 мм, диаметр лопасти 30см, толщина стенки 4 мм, с длиной сваи 2 — 2,5 м. Они изготавливаются на заводе с соблюдением геометрических размеров, обеспечивающих эффективное  вхождение в грунт. Там же на заводе производят их обработку антикоррозионным составом.

    Для более легких конструкций (дача, баня, беседка, терраса) с давлением на фундамент до 300 кг на кв. метр,  изготавливают сваи меньшего диаметра. Их устанавливают «ручным приводом». Геометрия лопастей сваи, их размер различны, они изготавливаются для различных грунтов. Для глинистых плотных грунтов, диаметр лопастей меньше, для песчаных грунтов диаметр лопасти больше по размеру. Сваи неприменимы в скальных грунтах. На таких грунтах монтируют ленточный или столбовой фундамент.

    Винтовые сваи ввинчивают в грунт до момента, когда даже с помощью механизмов свая не поворачивается в результате  уплотнения грунта под лопастями. Далее все сваи обрезаются по проектному уровню, а  внутрь засыпают песчано-цементную смесь для уменьшения коррозии металла. На каждую сваю приваривается оголовок, будущая основа для монтажа ростверка.

    Характеристики винтовых свай

    Их преимущества

    1. Достоинством винтовых свай является быстрая установка фундамента из них.
    2. Не требуются подготовительные земляные работы на участке.
    3. Технология возведения фундамента не требует мокрых процессов, что позволяет немедленно после монтажа свайного фундамента приступить к строительству дома.
    4. Стоимость винтовых свай вместе с работой по их установке меньше стоимости буронабивных свай и существенно меньше стоимости столбчатого или ленточного фундамента.
    5. Они могут применяться на многих типах  сложных грунтов, кроме скалистых грунтов.
    6. Их применение позволяет возводить строения на неудобьях, рядом с деревьями, на склонах участка, вблизи воды.
    7. Используя их, можно делать пристройки к готовым домам, не затрагивая конструкцию дома.
    8. Вентиляция подпола дома, предотвращающая гниение деревянных частей пола дома.
    9. Сваи можно повторно использовать в строительстве.

    Недостатки винтовых свай

    • Винтовые сваи будут стоять более 60 лет, но при нарушении антикоррозийного слоя срок их службы сокращается вдвое.
    • Сваи в фундаменте требуют дополнительного усиления конструкции. Оголовки должны обязательно привариваться, сваи дополнительно скрепляются между собой укосами для усиления жесткости и предотвращения колебаний дома от внутренних и внешних воздействий.
    • Винтовые сваи в теплое время года могут «просесть», а в холодное время года их может выталкивать мерзлый грунт, что приводит к нарушению жесткости конструкции дома. Соблюдение технологии монтажа фундамента исключает подобные ситуации.
    • Нестабильность винтовых свай в фундаменте может появляться при ввинчивании их на «заданную глубину», а не до упора. Для надежности свайного фундамента необходимо обязательное обследование грунта под фундаментом, и вкручивание свай до упора.

    Устройство фундамента на винтовых сваях

    Фундамент на винтовых сваях каркасного дома требует точного инженерного расчета. Имея проект каркасного дома на руках, достаточно легко определить вес будущего дома и нагрузку на его фундамент. В Интернете можно обнаружить калькуляторы расчета фундамента на винтовых сваях. Расчеты носят приблизительный характер, но достаточны для определения параметров винтовых свай, их количества, уровня заглубления свай на участке.

    Расположение винтовых свай соответствует основным нагрузкам по углам дома и в пересечении стен. Нагрузки должны учитывать количество людей, которые будут в нем проживать, снеговые нагрузки в зимний период. Полученную расчетную массу дома необходимо скорректировать на запас прочности фундамента в 1,5-2%. Точность расположения винтовых свай имеет большое значение, поскольку возможны нарушения конструкции свай при неравномерной нагрузке на них, возникающей при неправильном их расположении.


    Проектные расчеты проводят по компьютерным программам. Для этого вводятся данные о грунтах и расчетных нагрузках дома на фундамент. Результат моделирования представляет собой разметку точек установки свай, в каждой точке монтируется конкретный диаметр сваи каркасного дома,  глубина заглубления и уровень их подрезки для формирования ростверка. Монтаж винтовых свай с помощью механизмов проходит под руководством профессионалов, исключающих не правильную их установку.


    После установки свай, производят обрезку на расчетном уровне от нулевой отметки и привариваются оголовки. Сваи обвязываются профилированной трубой и дополнительно связываются металлическими укосами. На оголовки размещается обвязочный брус, швеллер или бетонный ростверк.

    Затраты на установку свайного фундамента

    В стоимость свайно-винтового фундамента входят:

    • цена свай и расходных материалов;
    • затраты на исследования грунта под фундамент;
    • затраты на установку свай;
    • стоимость материалов для ростверка и стоимость его монтажа.

    Конкретную стоимость свайно-винтового фундамента определяют в компании РНР при его заказе отдельно или при заказе каркасного дома.

    Свайно-винтовой фундамент, это правильный выбор при строительстве каркасных домов, поскольку обеспечивается быстрота монтажа, надежность и долговечность эксплуатации при относительно невысокой цене.

    Фундамент на винтовых сваях: свайно-винтовой фундамент

    В последнее время – в частном малоэтажном строительстве уверенно набирает популярность фундамент на винтовых сваях или свайно-винтовой фундамент.

    Свайно-винтовой фундамент представляет собой комплекс свай, ввинченных в грунт ниже его уровня промерзания, что гарантирует устойчивость будущего дома даже в условиях близкого залегания грунтовых вод и пучинистой почвы. Отлично подходит для строительства домов из бруса, бревна, для возведения деревянных бань, хозяйственных построек, беседок и даже для строительства заборов.





    Отдельная винтовая свая представляет собой толстостенную пустотелую трубу, в нижней части которой приваривается литой спиралевидный наконечник или лопасти из листовой стали. В верхней части трубы обычно приваривают плоскую площадку под дальнейшую обвязку свай брусом, швеллером, двутавром или др. под фундамент. В целях защиты от коррозии сваи покрываются лакокрасочными материалами на основе эпоксидной смолы.

    Винтовые сваи ввинчиваются в грунт по разметке согласно плану фундаментного поля по периметру здания и под несущими перекрытиями. Ввинчивание обычно ведется механизированным способом, но в отдельных случаях и вручную. Для повышения устойчивости сваи к сдвигающим нагрузкам внутренняя полость труб заливается бетонной смесью, которая дополнительно предохраняет сваю от коррозии изнутри.

    После того, как все винтовые сваи установлены в штатное положение, еще раз проверяется правильность их установки, и можно приступать к строительству деревянного дома.

    Достоинства свайно-винтового фундамента:

    • относительно низкая стоимость, в зависимости от проекта деревянного дома цена свайно-винтового фундамента может быть ниже на 30…70% стоимости обычного ленточного фундамента;
    • нет ограничения по сезонности, работы по возведению фундамента на винтовых сваях можно проводить в любое время года;
    • ландшафт не накладывает никаких ограничений на строительство домов из бревна, бруса и других относительно легких строительных материалов, — возводить дома можно в условиях любого рельефа без каких-либо земельных работ;
    • скорость возведения, — даже под проект большого дома свайно-винтовой фундамент закладывается всего лишь за несколько дней, при этом строительство можно начинать сразу же, как ввинчена последняя свая;
    • универсальность – винтовые сваи под фундамент можно применять на любых грунтах: пучинистых, неустойчивых, обводнённых и др. , свайно-винтовые фундаменты используют даже при строительстве причалов, пирсов и мостов;
    • большой срок службы – расчетный срок эксплуатации правильно заложенного свайно-винтового фундамента составляет 100 лет, а первый маяк, который был возведен по подобной технологии, стоит уже более 150 лет (с 1850 года).



    Основные принципы и классификации свайных фундаментов

    Введение

    Неглубокие и глубокие фундаменты обозначают относительную глубину почвы, на которой строятся здания. Когда глубина фундамента меньше ширины основания и меньше десяти футов, это неглубокий фундамент. Фундаменты неглубокого заложения используются, когда поверхностный грунт достаточно прочен, чтобы выдерживать приложенные нагрузки. Если глубина фундамента больше ширины фундамента здания, это глубокий фундамент.Глубокие фундаменты часто используются для передачи строительных нагрузок глубже в землю.

    Условия, при которых используется глубокий фундамент

    · Грунт у поверхности, который имеет относительно слабую несущую способность (700 фунтов на квадратный фут или меньше)

    · Грунт у поверхности, содержащий экспансивные глины (усадка / набухающие почвы)

    · Поверхностные почвы, уязвимые для удаления в результате эрозии или размыва

    Классификация глубоких фундаментов

    Глубинные фундаменты подразделяются на три категории:

    · Свайные фундаменты

    · Фундаменты скважин

    · Фундаменты кессона

    Типы фундаментов и основные механизмы, участвующие в классификации глубоких фундаментов, рассматриваются в нашем обзорном курсе экзамена по гражданскому праву FE для тех, кто готовится стать инженером в процессе обучения.

    Свайный фундамент

    Свайный фундамент определяется как серия колонн, построенных или вставленных в землю для передачи нагрузок на более низкий уровень грунта. Свая — это длинный цилиндр, состоящий из прочного материала, например, бетона. Сваи вдавливаются в землю, чтобы служить устойчивой опорой для построенных на них конструкций. Сваи переносят нагрузки от конструкций на твердые породы, скалы или грунт с высокой несущей способностью. Сваи поддерживают конструкцию, оставаясь прочно уложенными в почву.Поскольку свайные основания закладываются в почву, они более устойчивы к эрозии и размыву.

    Устройство свайного фундамента

    Сваи сначала закладываются на уровне земли, а затем забиваются или забиваются в землю с помощью сваебойной машины. Сваебойщик — это машина, которая держит сваю вертикально и забивает ее в землю. Удары повторяются, когда тяжелый груз поднимается и опускается на сваю. Сваи следует забивать в землю до тех пор, пока не будет достигнута точка отказа, то есть точка, в которой сваю нельзя забивать в грунт дальше. Метод установки сваи является важным фактором структурной целостности свайного фундамента. Метод забивной сваи является идеальным вариантом, поскольку он меньше всего нарушает поддерживающий грунт вокруг сваи и обеспечивает максимальную несущую способность каждой сваи. Поскольку у каждой сваи есть зона воздействия на почву вокруг нее, сваи должны располагаться достаточно далеко друг от друга, чтобы нагрузки распределялись равномерно.

    Категории свай

    · В зависимости от назначения сваи подразделяются на несущие, фрикционные, фрикционные, несущие, направляющие и шпунтовые сваи.

    · По составу материалов сваи классифицируются как деревянные, бетонные, песчаные или стальные.

    1) Несущие сваи забиваются в землю до достижения твердого слоя. Несущие сваи опираются на твердые породы и действуют как столбы для поддержки конструкции. Несущие сваи допускают вертикальные нагрузки и передают нагрузку здания на твердый слой под ними.

    2) Фрикционные сваи используются, когда почва мягкая и нет твердых слоев. Эти сваи длинные, а поверхности имеют шероховатую поверхность для увеличения площади поверхности и повышения сопротивления трения. Они оказывают сопротивление трению между своей внешней поверхностью и контактирующей почвой. Сваи трения не опираются на твердые породы.

    3) Бетонные сваи забиваются под наклоном, чтобы выдерживать наклонные нагрузки.

    4) Направляющие сваи используются при формировании коффердамов для обеспечения устойчивых оснований для подводного строительства.

    Основные принципы свайных фундаментов и их классификации — рекомендуемые темы для изучения перед сдачей экзамена FE Civil.

    Типы свай по форме и составу

    Свайные фундаменты. Проектирование зданий

    Фундаменты служат опорой для конструкций, передавая их нагрузку на слои почвы или породы, которые обладают достаточной несущей способностью и подходящими характеристиками осадки. Доступен очень широкий спектр типов фундаментов, подходящих для различных применений, в зависимости от таких соображений, как:

    В широком смысле фундаменты можно разделить на мелкие и глубокие. Фундаменты мелкого заложения обычно используются там, где нагрузки, создаваемые конструкцией, невелики по сравнению с несущей способностью поверхностных грунтов. Глубокие фундаменты необходимы там, где несущая способность поверхностного грунта недостаточна для выдерживания прилагаемых нагрузок, и поэтому они передаются на более глубокие слои с более высокой несущей способностью.

    Фундаменты свайные — фундаменты глубокого заложения. Они состоят из длинных, тонких, столбчатых элементов, обычно сделанных из стали или железобетона, а иногда и из дерева.Фундамент называют «свайным», если его глубина более чем в три раза превышает его ширину (см. Аткинсон, 2007).

    Свайные фундаменты в основном используются для передачи нагрузок от надстроек через слабые сжимаемые слои или воду на более прочный, более компактный, менее сжимаемый и жесткий грунт или скалу на глубине, увеличивая эффективный размер фундамента и выдерживая горизонтальные нагрузки. . Обычно они используются для больших конструкций и в ситуациях, когда почва не подходит для предотвращения чрезмерной осадки.

    Сваи могут быть классифицированы по их основной конструктивной функции (опора на конце, трение или комбинация) или по методу конструкции (смещение (забивание) или замена (бурение)).

    Торцевые сваи развивают большую часть трения в носке сваи, опираясь на твердый слой. Свая передает нагрузку непосредственно на твердые породы, а также получает боковую сдержанность от грунта.

    Для получения дополнительной информации см. «Концевые несущие сваи».

    Фрикционные (или плавающие) сваи развивают большую часть несущей способности сваи за счет касательных напряжений по сторонам сваи и подходят для случаев, когда более твердые слои слишком глубоки.Свая передает нагрузку на окружающий грунт за счет трения между поверхностью сваи и грунтом, что, в сущности, снижает уровень давления.

    Для получения дополнительной информации см. «Фрикционные сваи».

    Забивные (или перемещаемые) сваи забиваются, поднимаются домкратом, вибрируют или ввинчиваются в землю, смещая материал вокруг вала сваи наружу и вниз вместо его удаления.

    Забивные сваи используются в морских условиях, устойчивы в мягких выдавливающих грунтах и ​​могут уплотнять рыхлый грунт.

    Различают две группы забивных свай:

    Для получения дополнительной информации см. «Забивные сваи».

    Буронабивные (или сменные) сваи удаляют грунт, образуя отверстие для сваи, которая заливается на месте. Они используются в основном в связных грунтах для образования фрикционных свай и при формировании свайных фундаментов рядом с существующими зданиями.

    Буронабивные сваи более популярны в городских условиях, поскольку они имеют минимальную вибрацию, их можно использовать там, где высота над головой ограничена, отсутствует риск вспучивания и где может потребоваться изменение их длины.

    Для получения дополнительной информации см. «Буронабивные сваи».

    Если бурение и заливка производятся одновременно, сваи называются сваями с непрерывным шнеком (CFA).

    Винтовые сваи имеют спираль возле носка сваи, поэтому их можно вкручивать в землю. Процесс и концепция аналогичны вворачиванию в дерево.

    Для получения дополнительной информации см. «Фундаменты на винтовых сваях».

    Микросваи (или мини-сваи) используются там, где доступ ограничен, например, для опорных конструкций, затронутых осадкой.Их можно забивать или вкручивать.

    Для получения дополнительной информации см. «Микросваи».

    Свайные стены можно использовать для создания постоянных или временных подпорных стен. Их формируют путем размещения стопок непосредственно рядом друг с другом. Это могут быть близко расположенные смежные стены свай или взаимосвязанные секущие стены свай, которые в зависимости от состава вторичных промежуточных свай могут быть твердыми / мягкими, твердыми / твердыми или твердыми / твердыми секущими стенками.

    Для получения дополнительной информации см. «Свайная стена», «шпунтовые сваи» и «секущая свайная стена».

    Геотермальные сваи объединяют свайных фундаментов с геотермальными системами замкнутого цикла. Они обеспечивают поддержку конструкции, а также действуют как источник тепла и теплоотвод.

    Фактически, тепловая масса земли позволяет зданию накапливать нежелательное тепло от систем охлаждения и позволяет тепловым насосам отапливать здание зимой. Обычно наземные тепловые насосы извлекают тепло из земли с помощью подземных труб, которые проложены в земле горизонтально или вертикально.В геотермальных сваях петли труб укладываются вертикально внутри самих свай.

    Для получения дополнительной информации см. «Геотермальные свайные фундаменты».

    Groynes в прибрежной инженерии (CIRIA C793), опубликованный CIRIA в 2020 году, определяет смежные сваи как; «… Монолитные бетонные сваи, непосредственно прилегающие друг к другу или соприкасающиеся друг с другом. Иногда используется для досок ».

    Для забивки свай доступен широкий спектр оборудования, в том числе:

    Для получения дополнительной информации см. «Свайное оборудование».

    Сваи могут использоваться по отдельности для поддержки нагрузок или сгруппированы и связаны вместе железобетонной крышкой. Поскольку бурение или забивание сваи точно по вертикали очень затруднительно, крышка сваи должна иметь возможность компенсировать некоторые отклонения в конечном положении головок сваи. Заглушка сваи должна выступать над внешними сваями, как правило, на расстояние 100–150 мм со всех сторон, в зависимости от размера сваи.

    Заглушки свай также могут быть соединены между собой железобетоном для создания ограждающих балок.Для обеспечения устойчивости против боковых сил (за исключением кессонных свай) необходимы как минимум три сваи с перекрытиями. Опорные балки также подходят для распределения веса несущей стены или близкоцентрированных колонн на ряд свай. Сваи могут располагаться в балке в шахматном порядке, чтобы учесть любой эксцентриситет, который может возникнуть в условиях нагрузки.

    Закрывающую балку следует держать подальше от земли там, где цель свай — преодолеть проблему вздутия и усадки грунта.Это может быть сделано путем заливки ограждающей балки на полистирол или другой сжимаемый материал, что позволяет перемещать землю вверх без повреждения балки.

    Для получения дополнительной информации см. «Перекрывающая балка».

    Рекомендуется испытать нагрузку по крайней мере одной сваи на схему, сформировав пробную сваю, которая находится в непосредственной близости, но не является частью фактического фундамента. Сваю следует перегрузить не менее чем на 50% от ее рабочей нагрузки и выдержать 24 часа. Это позволяет проверить предельную несущую способность сваи, а также качество изготовления, необходимое для ее формирования.

    Для получения дополнительной информации см. «Испытание свайных фундаментов».

    Целостность новых и существующих свай можно измерить путем проведения испытания на целостность.

    Фундамент свайный — Проектирование зданий

    Фундаменты служат опорой для конструкций, передавая их нагрузку на слои почвы или породы, которые обладают достаточной несущей способностью и подходящими характеристиками осадки. Доступен очень широкий спектр типов фундаментов, подходящих для различных применений, в зависимости от таких соображений, как:

    В широком смысле фундаменты можно разделить на мелкие и глубокие.Фундаменты мелкого заложения обычно используются там, где нагрузки, создаваемые конструкцией, невелики по сравнению с несущей способностью поверхностных грунтов. Глубокие фундаменты необходимы там, где несущая способность поверхностного грунта недостаточна для выдерживания прилагаемых нагрузок, и поэтому они передаются на более глубокие слои с более высокой несущей способностью.

    Фундаменты свайные — фундаменты глубокого заложения. Они состоят из длинных, тонких, столбчатых элементов, обычно сделанных из стали или железобетона, а иногда и из дерева.Фундамент называют «свайным», если его глубина более чем в три раза превышает его ширину (см. Аткинсон, 2007).

    Свайные фундаменты в основном используются для передачи нагрузок от надстроек через слабые сжимаемые слои или воду на более прочный, более компактный, менее сжимаемый и жесткий грунт или скалу на глубине, увеличивая эффективный размер фундамента и выдерживая горизонтальные нагрузки. . Обычно они используются для больших конструкций и в ситуациях, когда почва не подходит для предотвращения чрезмерной осадки.

    Сваи могут быть классифицированы по их основной конструктивной функции (опора на конце, трение или комбинация) или по методу конструкции (смещение (забивание) или замена (бурение)).

    Торцевые сваи развивают большую часть трения в носке сваи, опираясь на твердый слой. Свая передает нагрузку непосредственно на твердые породы, а также получает боковую сдержанность от грунта.

    Для получения дополнительной информации см. «Концевые несущие сваи».

    Фрикционные (или плавающие) сваи развивают большую часть несущей способности сваи за счет касательных напряжений по сторонам сваи и подходят для случаев, когда более твердые слои слишком глубоки.Свая передает нагрузку на окружающий грунт за счет трения между поверхностью сваи и грунтом, что, в сущности, снижает уровень давления.

    Для получения дополнительной информации см. «Фрикционные сваи».

    Забивные (или перемещаемые) сваи забиваются, поднимаются домкратом, вибрируют или ввинчиваются в землю, смещая материал вокруг вала сваи наружу и вниз вместо его удаления.

    Забивные сваи используются в морских условиях, устойчивы в мягких выдавливающих грунтах и ​​могут уплотнять рыхлый грунт.

    Различают две группы забивных свай:

    Для получения дополнительной информации см. «Забивные сваи».

    Буронабивные (или сменные) сваи удаляют грунт, образуя отверстие для сваи, которая заливается на месте. Они используются в основном в связных грунтах для образования фрикционных свай и при формировании свайных фундаментов рядом с существующими зданиями.

    Буронабивные сваи более популярны в городских условиях, поскольку они имеют минимальную вибрацию, их можно использовать там, где высота над головой ограничена, отсутствует риск вспучивания и где может потребоваться изменение их длины.

    Для получения дополнительной информации см. «Буронабивные сваи».

    Если бурение и заливка производятся одновременно, сваи называются сваями с непрерывным шнеком (CFA).

    Винтовые сваи имеют спираль возле носка сваи, поэтому их можно вкручивать в землю. Процесс и концепция аналогичны вворачиванию в дерево.

    Для получения дополнительной информации см. «Фундаменты на винтовых сваях».

    Микросваи (или мини-сваи) используются там, где доступ ограничен, например, для опорных конструкций, затронутых осадкой.Их можно забивать или вкручивать.

    Для получения дополнительной информации см. «Микросваи».

    Свайные стены можно использовать для создания постоянных или временных подпорных стен. Их формируют путем размещения стопок непосредственно рядом друг с другом. Это могут быть близко расположенные смежные стены свай или взаимосвязанные секущие стены свай, которые в зависимости от состава вторичных промежуточных свай могут быть твердыми / мягкими, твердыми / твердыми или твердыми / твердыми секущими стенками.

    Для получения дополнительной информации см. «Свайная стена», «шпунтовые сваи» и «секущая свайная стена».

    Геотермальные сваи объединяют свайных фундаментов с геотермальными системами замкнутого цикла. Они обеспечивают поддержку конструкции, а также действуют как источник тепла и теплоотвод.

    Фактически, тепловая масса земли позволяет зданию накапливать нежелательное тепло от систем охлаждения и позволяет тепловым насосам отапливать здание зимой. Обычно наземные тепловые насосы извлекают тепло из земли с помощью подземных труб, которые проложены в земле горизонтально или вертикально.В геотермальных сваях петли труб укладываются вертикально внутри самих свай.

    Для получения дополнительной информации см. «Геотермальные свайные фундаменты».

    Groynes в прибрежной инженерии (CIRIA C793), опубликованный CIRIA в 2020 году, определяет смежные сваи как; «… Монолитные бетонные сваи, непосредственно прилегающие друг к другу или соприкасающиеся друг с другом. Иногда используется для досок ».

    Для забивки свай доступен широкий спектр оборудования, в том числе:

    Для получения дополнительной информации см. «Свайное оборудование».

    Сваи могут использоваться по отдельности для поддержки нагрузок или сгруппированы и связаны вместе железобетонной крышкой. Поскольку бурение или забивание сваи точно по вертикали очень затруднительно, крышка сваи должна иметь возможность компенсировать некоторые отклонения в конечном положении головок сваи. Заглушка сваи должна выступать над внешними сваями, как правило, на расстояние 100–150 мм со всех сторон, в зависимости от размера сваи.

    Заглушки свай также могут быть соединены между собой железобетоном для создания ограждающих балок.Для обеспечения устойчивости против боковых сил (за исключением кессонных свай) необходимы как минимум три сваи с перекрытиями. Опорные балки также подходят для распределения веса несущей стены или близкоцентрированных колонн на ряд свай. Сваи могут располагаться в балке в шахматном порядке, чтобы учесть любой эксцентриситет, который может возникнуть в условиях нагрузки.

    Закрывающую балку следует держать подальше от земли там, где цель свай — преодолеть проблему вздутия и усадки грунта.Это может быть сделано путем заливки ограждающей балки на полистирол или другой сжимаемый материал, что позволяет перемещать землю вверх без повреждения балки.

    Для получения дополнительной информации см. «Перекрывающая балка».

    Рекомендуется испытать нагрузку по крайней мере одной сваи на схему, сформировав пробную сваю, которая находится в непосредственной близости, но не является частью фактического фундамента. Сваю следует перегрузить не менее чем на 50% от ее рабочей нагрузки и выдержать 24 часа. Это позволяет проверить предельную несущую способность сваи, а также качество изготовления, необходимое для ее формирования.

    Для получения дополнительной информации см. «Испытание свайных фундаментов».

    Целостность новых и существующих свай можно измерить путем проведения испытания на целостность.

    Фундамент свайный — Проектирование зданий

    Фундаменты служат опорой для конструкций, передавая их нагрузку на слои почвы или породы, которые обладают достаточной несущей способностью и подходящими характеристиками осадки. Доступен очень широкий спектр типов фундаментов, подходящих для различных применений, в зависимости от таких соображений, как:

    В широком смысле фундаменты можно разделить на мелкие и глубокие.Фундаменты мелкого заложения обычно используются там, где нагрузки, создаваемые конструкцией, невелики по сравнению с несущей способностью поверхностных грунтов. Глубокие фундаменты необходимы там, где несущая способность поверхностного грунта недостаточна для выдерживания прилагаемых нагрузок, и поэтому они передаются на более глубокие слои с более высокой несущей способностью.

    Фундаменты свайные — фундаменты глубокого заложения. Они состоят из длинных, тонких, столбчатых элементов, обычно сделанных из стали или железобетона, а иногда и из дерева.Фундамент называют «свайным», если его глубина более чем в три раза превышает его ширину (см. Аткинсон, 2007).

    Свайные фундаменты в основном используются для передачи нагрузок от надстроек через слабые сжимаемые слои или воду на более прочный, более компактный, менее сжимаемый и жесткий грунт или скалу на глубине, увеличивая эффективный размер фундамента и выдерживая горизонтальные нагрузки. . Обычно они используются для больших конструкций и в ситуациях, когда почва не подходит для предотвращения чрезмерной осадки.

    Сваи могут быть классифицированы по их основной конструктивной функции (опора на конце, трение или комбинация) или по методу конструкции (смещение (забивание) или замена (бурение)).

    Торцевые сваи развивают большую часть трения в носке сваи, опираясь на твердый слой. Свая передает нагрузку непосредственно на твердые породы, а также получает боковую сдержанность от грунта.

    Для получения дополнительной информации см. «Концевые несущие сваи».

    Фрикционные (или плавающие) сваи развивают большую часть несущей способности сваи за счет касательных напряжений по сторонам сваи и подходят для случаев, когда более твердые слои слишком глубоки.Свая передает нагрузку на окружающий грунт за счет трения между поверхностью сваи и грунтом, что, в сущности, снижает уровень давления.

    Для получения дополнительной информации см. «Фрикционные сваи».

    Забивные (или перемещаемые) сваи забиваются, поднимаются домкратом, вибрируют или ввинчиваются в землю, смещая материал вокруг вала сваи наружу и вниз вместо его удаления.

    Забивные сваи используются в морских условиях, устойчивы в мягких выдавливающих грунтах и ​​могут уплотнять рыхлый грунт.

    Различают две группы забивных свай:

    Для получения дополнительной информации см. «Забивные сваи».

    Буронабивные (или сменные) сваи удаляют грунт, образуя отверстие для сваи, которая заливается на месте. Они используются в основном в связных грунтах для образования фрикционных свай и при формировании свайных фундаментов рядом с существующими зданиями.

    Буронабивные сваи более популярны в городских условиях, поскольку они имеют минимальную вибрацию, их можно использовать там, где высота над головой ограничена, отсутствует риск вспучивания и где может потребоваться изменение их длины.

    Для получения дополнительной информации см. «Буронабивные сваи».

    Если бурение и заливка производятся одновременно, сваи называются сваями с непрерывным шнеком (CFA).

    Винтовые сваи имеют спираль возле носка сваи, поэтому их можно вкручивать в землю. Процесс и концепция аналогичны вворачиванию в дерево.

    Для получения дополнительной информации см. «Фундаменты на винтовых сваях».

    Микросваи (или мини-сваи) используются там, где доступ ограничен, например, для опорных конструкций, затронутых осадкой.Их можно забивать или вкручивать.

    Для получения дополнительной информации см. «Микросваи».

    Свайные стены можно использовать для создания постоянных или временных подпорных стен. Их формируют путем размещения стопок непосредственно рядом друг с другом. Это могут быть близко расположенные смежные стены свай или взаимосвязанные секущие стены свай, которые в зависимости от состава вторичных промежуточных свай могут быть твердыми / мягкими, твердыми / твердыми или твердыми / твердыми секущими стенками.

    Для получения дополнительной информации см. «Свайная стена», «шпунтовые сваи» и «секущая свайная стена».

    Геотермальные сваи объединяют свайных фундаментов с геотермальными системами замкнутого цикла. Они обеспечивают поддержку конструкции, а также действуют как источник тепла и теплоотвод.

    Фактически, тепловая масса земли позволяет зданию накапливать нежелательное тепло от систем охлаждения и позволяет тепловым насосам отапливать здание зимой. Обычно наземные тепловые насосы извлекают тепло из земли с помощью подземных труб, которые проложены в земле горизонтально или вертикально.В геотермальных сваях петли труб укладываются вертикально внутри самих свай.

    Для получения дополнительной информации см. «Геотермальные свайные фундаменты».

    Groynes в прибрежной инженерии (CIRIA C793), опубликованный CIRIA в 2020 году, определяет смежные сваи как; «… Монолитные бетонные сваи, непосредственно прилегающие друг к другу или соприкасающиеся друг с другом. Иногда используется для досок ».

    Для забивки свай доступен широкий спектр оборудования, в том числе:

    Для получения дополнительной информации см. «Свайное оборудование».

    Сваи могут использоваться по отдельности для поддержки нагрузок или сгруппированы и связаны вместе железобетонной крышкой. Поскольку бурение или забивание сваи точно по вертикали очень затруднительно, крышка сваи должна иметь возможность компенсировать некоторые отклонения в конечном положении головок сваи. Заглушка сваи должна выступать над внешними сваями, как правило, на расстояние 100–150 мм со всех сторон, в зависимости от размера сваи.

    Заглушки свай также могут быть соединены между собой железобетоном для создания ограждающих балок.Для обеспечения устойчивости против боковых сил (за исключением кессонных свай) необходимы как минимум три сваи с перекрытиями. Опорные балки также подходят для распределения веса несущей стены или близкоцентрированных колонн на ряд свай. Сваи могут располагаться в балке в шахматном порядке, чтобы учесть любой эксцентриситет, который может возникнуть в условиях нагрузки.

    Закрывающую балку следует держать подальше от земли там, где цель свай — преодолеть проблему вздутия и усадки грунта.Это может быть сделано путем заливки ограждающей балки на полистирол или другой сжимаемый материал, что позволяет перемещать землю вверх без повреждения балки.

    Для получения дополнительной информации см. «Перекрывающая балка».

    Рекомендуется испытать нагрузку по крайней мере одной сваи на схему, сформировав пробную сваю, которая находится в непосредственной близости, но не является частью фактического фундамента. Сваю следует перегрузить не менее чем на 50% от ее рабочей нагрузки и выдержать 24 часа. Это позволяет проверить предельную несущую способность сваи, а также качество изготовления, необходимое для ее формирования.

    Для получения дополнительной информации см. «Испытание свайных фундаментов».

    Целостность новых и существующих свай можно измерить путем проведения испытания на целостность.

    Фундамент свайный — Проектирование зданий

    Фундаменты служат опорой для конструкций, передавая их нагрузку на слои почвы или породы, которые обладают достаточной несущей способностью и подходящими характеристиками осадки. Доступен очень широкий спектр типов фундаментов, подходящих для различных применений, в зависимости от таких соображений, как:

    В широком смысле фундаменты можно разделить на мелкие и глубокие.Фундаменты мелкого заложения обычно используются там, где нагрузки, создаваемые конструкцией, невелики по сравнению с несущей способностью поверхностных грунтов. Глубокие фундаменты необходимы там, где несущая способность поверхностного грунта недостаточна для выдерживания прилагаемых нагрузок, и поэтому они передаются на более глубокие слои с более высокой несущей способностью.

    Фундаменты свайные — фундаменты глубокого заложения. Они состоят из длинных, тонких, столбчатых элементов, обычно сделанных из стали или железобетона, а иногда и из дерева.Фундамент называют «свайным», если его глубина более чем в три раза превышает его ширину (см. Аткинсон, 2007).

    Свайные фундаменты в основном используются для передачи нагрузок от надстроек через слабые сжимаемые слои или воду на более прочный, более компактный, менее сжимаемый и жесткий грунт или скалу на глубине, увеличивая эффективный размер фундамента и выдерживая горизонтальные нагрузки. . Обычно они используются для больших конструкций и в ситуациях, когда почва не подходит для предотвращения чрезмерной осадки.

    Сваи могут быть классифицированы по их основной конструктивной функции (опора на конце, трение или комбинация) или по методу конструкции (смещение (забивание) или замена (бурение)).

    Торцевые сваи развивают большую часть трения в носке сваи, опираясь на твердый слой. Свая передает нагрузку непосредственно на твердые породы, а также получает боковую сдержанность от грунта.

    Для получения дополнительной информации см. «Концевые несущие сваи».

    Фрикционные (или плавающие) сваи развивают большую часть несущей способности сваи за счет касательных напряжений по сторонам сваи и подходят для случаев, когда более твердые слои слишком глубоки.Свая передает нагрузку на окружающий грунт за счет трения между поверхностью сваи и грунтом, что, в сущности, снижает уровень давления.

    Для получения дополнительной информации см. «Фрикционные сваи».

    Забивные (или перемещаемые) сваи забиваются, поднимаются домкратом, вибрируют или ввинчиваются в землю, смещая материал вокруг вала сваи наружу и вниз вместо его удаления.

    Забивные сваи используются в морских условиях, устойчивы в мягких выдавливающих грунтах и ​​могут уплотнять рыхлый грунт.

    Различают две группы забивных свай:

    Для получения дополнительной информации см. «Забивные сваи».

    Буронабивные (или сменные) сваи удаляют грунт, образуя отверстие для сваи, которая заливается на месте. Они используются в основном в связных грунтах для образования фрикционных свай и при формировании свайных фундаментов рядом с существующими зданиями.

    Буронабивные сваи более популярны в городских условиях, поскольку они имеют минимальную вибрацию, их можно использовать там, где высота над головой ограничена, отсутствует риск вспучивания и где может потребоваться изменение их длины.

    Для получения дополнительной информации см. «Буронабивные сваи».

    Если бурение и заливка производятся одновременно, сваи называются сваями с непрерывным шнеком (CFA).

    Винтовые сваи имеют спираль возле носка сваи, поэтому их можно вкручивать в землю. Процесс и концепция аналогичны вворачиванию в дерево.

    Для получения дополнительной информации см. «Фундаменты на винтовых сваях».

    Микросваи (или мини-сваи) используются там, где доступ ограничен, например, для опорных конструкций, затронутых осадкой.Их можно забивать или вкручивать.

    Для получения дополнительной информации см. «Микросваи».

    Свайные стены можно использовать для создания постоянных или временных подпорных стен. Их формируют путем размещения стопок непосредственно рядом друг с другом. Это могут быть близко расположенные смежные стены свай или взаимосвязанные секущие стены свай, которые в зависимости от состава вторичных промежуточных свай могут быть твердыми / мягкими, твердыми / твердыми или твердыми / твердыми секущими стенками.

    Для получения дополнительной информации см. «Свайная стена», «шпунтовые сваи» и «секущая свайная стена».

    Геотермальные сваи объединяют свайных фундаментов с геотермальными системами замкнутого цикла. Они обеспечивают поддержку конструкции, а также действуют как источник тепла и теплоотвод.

    Фактически, тепловая масса земли позволяет зданию накапливать нежелательное тепло от систем охлаждения и позволяет тепловым насосам отапливать здание зимой. Обычно наземные тепловые насосы извлекают тепло из земли с помощью подземных труб, которые проложены в земле горизонтально или вертикально.В геотермальных сваях петли труб укладываются вертикально внутри самих свай.

    Для получения дополнительной информации см. «Геотермальные свайные фундаменты».

    Groynes в прибрежной инженерии (CIRIA C793), опубликованный CIRIA в 2020 году, определяет смежные сваи как; «… Монолитные бетонные сваи, непосредственно прилегающие друг к другу или соприкасающиеся друг с другом. Иногда используется для досок ».

    Для забивки свай доступен широкий спектр оборудования, в том числе:

    Для получения дополнительной информации см. «Свайное оборудование».

    Сваи могут использоваться по отдельности для поддержки нагрузок или сгруппированы и связаны вместе железобетонной крышкой. Поскольку бурение или забивание сваи точно по вертикали очень затруднительно, крышка сваи должна иметь возможность компенсировать некоторые отклонения в конечном положении головок сваи. Заглушка сваи должна выступать над внешними сваями, как правило, на расстояние 100–150 мм со всех сторон, в зависимости от размера сваи.

    Заглушки свай также могут быть соединены между собой железобетоном для создания ограждающих балок.Для обеспечения устойчивости против боковых сил (за исключением кессонных свай) необходимы как минимум три сваи с перекрытиями. Опорные балки также подходят для распределения веса несущей стены или близкоцентрированных колонн на ряд свай. Сваи могут располагаться в балке в шахматном порядке, чтобы учесть любой эксцентриситет, который может возникнуть в условиях нагрузки.

    Закрывающую балку следует держать подальше от земли там, где цель свай — преодолеть проблему вздутия и усадки грунта.Это может быть сделано путем заливки ограждающей балки на полистирол или другой сжимаемый материал, что позволяет перемещать землю вверх без повреждения балки.

    Для получения дополнительной информации см. «Перекрывающая балка».

    Рекомендуется испытать нагрузку по крайней мере одной сваи на схему, сформировав пробную сваю, которая находится в непосредственной близости, но не является частью фактического фундамента. Сваю следует перегрузить не менее чем на 50% от ее рабочей нагрузки и выдержать 24 часа. Это позволяет проверить предельную несущую способность сваи, а также качество изготовления, необходимое для ее формирования.

    Для получения дополнительной информации см. «Испытание свайных фундаментов».

    Целостность новых и существующих свай можно измерить путем проведения испытания на целостность.

    Свайные фундаменты — обзор

    6.

    1 Введение

    Энергетические свайные фундаменты, аналогичные обычным свайным фундаментам, состоят из двух компонентов: группы свай и свайного колпака (последний задуман как общий структурный элемент, соединяющий сваи с надстройка).Определение реакции свай в группе имеет решающее значение для всестороннего понимания поведения любого свайного фундамента. В то же время во многих практических случаях рассмотрение свай как отдельных изолированных элементов является отправной точкой любого анализа и проектирования. Этот подход рассматривается ниже для энергетических свай, подверженных механическим тепловым нагрузкам и , связанным с их структурной опорой и ролью геотермального теплообменника.

    Приложение механических и тепловых нагрузок к энергетическим сваям вводит новые аспекты в механическую реакцию таких фундаментов по сравнению с характеристиками обычных свай, которые обычно подвергаются только механическим нагрузкам из-за их единственной опорной роли.Причина этого в том, что вследствие связи между теплопередачей и деформацией материалов, ранее рассмотренных в Части B этой книги, тепловые нагрузки вызывают тепловое расширение и сжатие как свай, так и окружающего грунта, а также модификации. стрессового состояния. Понимание влияния тепловых нагрузок, применяемых отдельно или в сочетании с механическими нагрузками, является ключом к решению термомеханического поведения энергетических свай.

    Для исследования реакции одноэнергетических свай на механические и тепловые нагрузки можно использовать различные подходы.Полномасштабные испытания на месте, лабораторные испытания на моделях и испытания на центрифугах являются примерами экспериментальных подходов. В целом, для проведения полномасштабных испытаний на месте требуются более значительные финансовые затраты по сравнению с лабораторными испытаниями в масштабе модели и испытаниями на центрифугах. Несмотря на это ограничение, возможность полномасштабных испытаний на месте предоставлять данные, не подверженные влиянию масштаба, которые потенциально могут характеризовать результаты лабораторных испытаний в масштабе модели и испытаний на центрифуге, может сделать такой подход предпочтительным для целей анализа и проектирования.

    В этой главе представлен анализ реакции одноэнергетических свай на механические и термические нагрузки, основанный на результатах натурных испытаний на месте. Основное внимание уделяется энергетическим сваям, подверженным механическим и тепловым тепловым нагрузкам, хотя о влиянии охлаждающих тепловых нагрузок можно судить по представленным результатам.

    Для решения вышеупомянутых аспектов сначала представлены идеализации и предположения : в этом контексте цель состоит в том, чтобы предложить краткое изложение предположений, сделанных для интерпретации реакции энергетических свай, подвергающихся механическим и тепловым нагрузкам.Во-вторых, рассматривается классификация свай одиночной энергии : цель этой части состоит в том, чтобы обобщить характеристику типов свай одиночной энергии. В-третьих, обсуждаются изменения температуры в энергетических сваях: в этом контексте цель состоит в том, чтобы расширить тепловое поле, характеризующее энергетические сваи. Затем рассматриваются термически индуцированные вертикальные и радиальные деформации , характеризующие энергетические сваи: в этой структуре цель состоит в том, чтобы обсудить влияние тепловых нагрузок на деформацию энергетических свай.После этого обсуждаются температурные и механические изменения в вертикальном смещении, касательном напряжении и вертикальном напряжении , характеризующие энергетические сваи: цель этой части состоит в том, чтобы расширить вариации рассматриваемых переменных вдоль энергетических свай и выделить важные различия между ними. влияние тепловых нагрузок по сравнению с механическими. Затем рассматриваются варианты степени свободы : в этом контексте цель состоит в том, чтобы прокомментировать реакцию энергетических свай в зависимости от ограничения, обеспечиваемого землей и надстройкой, характеризующей такие основания.Наконец, предлагается вопрос и проблемы: цель этой части — исправить и проверить понимание предметов, затронутых в этой главе, с помощью ряда упражнений.

    Что такое глубокий фундамент — емкость забивных свай и модификация грунта

    Американский фонд с Гэри Сейдер: глубокие фундаменты

    В этом выпуске американского фонда Гэри Сейдер обсуждает глубокие фундаменты. Брент Чисхолм, Рассел Адкинс и Фил Шид анализируют процессы, лежащие в основе забивных свай, их вместимость, а также конкретизируют типы фундаментов.Прочтите краткое содержание этого видео ниже и посмотрите полную версию, чтобы узнать все о глубоких основах от ведущих профессионалов отрасли.

    Что такое Deep Foundation?

    Глубокий фундамент — это фундамент, который закладывается на значительную глубину, чтобы выдержать определенную нагрузку. Глубина, определяемая отношением глубины к длине, обычно должна превышать 10 футов, чтобы фундамент действительно был глубоким.

    Насколько глубоко могут забиваться забивные сваи в глубоком фундаменте?

    Это зависит от типа почвы.Грунты могут быть разными, поэтому сваи следует устанавливать в несущие слои почвы. В некоторых частях страны, например в Новом Орлеане, он может достигать 100 футов. Однако в других частях страны, таких как Техас, он может достигать 7-10 футов.

    Зачем нужен глубокий фундамент?

    От верхнего Среднего Запада до Колорадо глубокие фундаменты используются для того, чтобы утяжелить конструкцию глубже в почву. Будь то на Среднем Западе, где он находится на высоте 20 футов, или в районе Скалистых гор, где вы достигаете высоты 50 футов, установка спирали на глубину в несущем уровне почвы требует глубокого фундамента.

    Когда выбрать глубокий фундамент?

    Инженер примет решение о том, использовать ли глубокий фундамент или нет, исходя из существующих условий на площадке. Не всегда нужно использовать глубокий фундамент, и в распоряжении инженеров будет база данных с различными фондами. Они смогут выбрать подходящую основу для соответствующего приложения, используя свои ресурсы. Если, например, у вас есть расширяющаяся глина, инженер поможет вам определить, что вы можете использовать винтовые сваи с меньшей площадью поверхности вала, чтобы снизить вероятность набухания грунта и возникновения проблем с фундаментом.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
