Фундамент арматура: Арматура для фундамента: разновидности, способы укладки и вязки, расчет количества, фото

Какая арматура нужна для фундамента — как выбрать арматуру для фундамента

Создание фундамента для бани процесс не простой, он требует внимательного отношения и изучения всех деталей. Любой начинающий строитель имеет общие представления о создании фундамента и знает о этапах работы, но в этой статье мы бы хотели подробно остановиться на таком моменте как выбор материалов.

Как устроено ленточное основание

Такая основа, по сути, является железобетонной полосой, проходящей по внешней части здания и под несущими стенами внутри.

При сжатиях бетонные конструкции могут выдерживать в 50 раз больше, чем при растяжениях. И верхняя, и нижняя часть конструкции испытывает перегрузки, поэтому необходимо выполнять армирование обоих частей. На среднюю часть ничто почти не оказывает нагрузок. Металлическая арматура помогает решить эти проблемы.

Для обеспечения прочности, надёжности, долговечности здания, любое основание надо армировать. Ведь фундамент подвергается различным нагрузкам. Это и вес всего дома, и различные подвижки почвы. Схема армирования ленточного фундамента напоминает скелет конструкции, который собирается из стальных прутов. Для того, чтобы выбрать необходимую схему для него, надо понимать, что оно собой представляет.

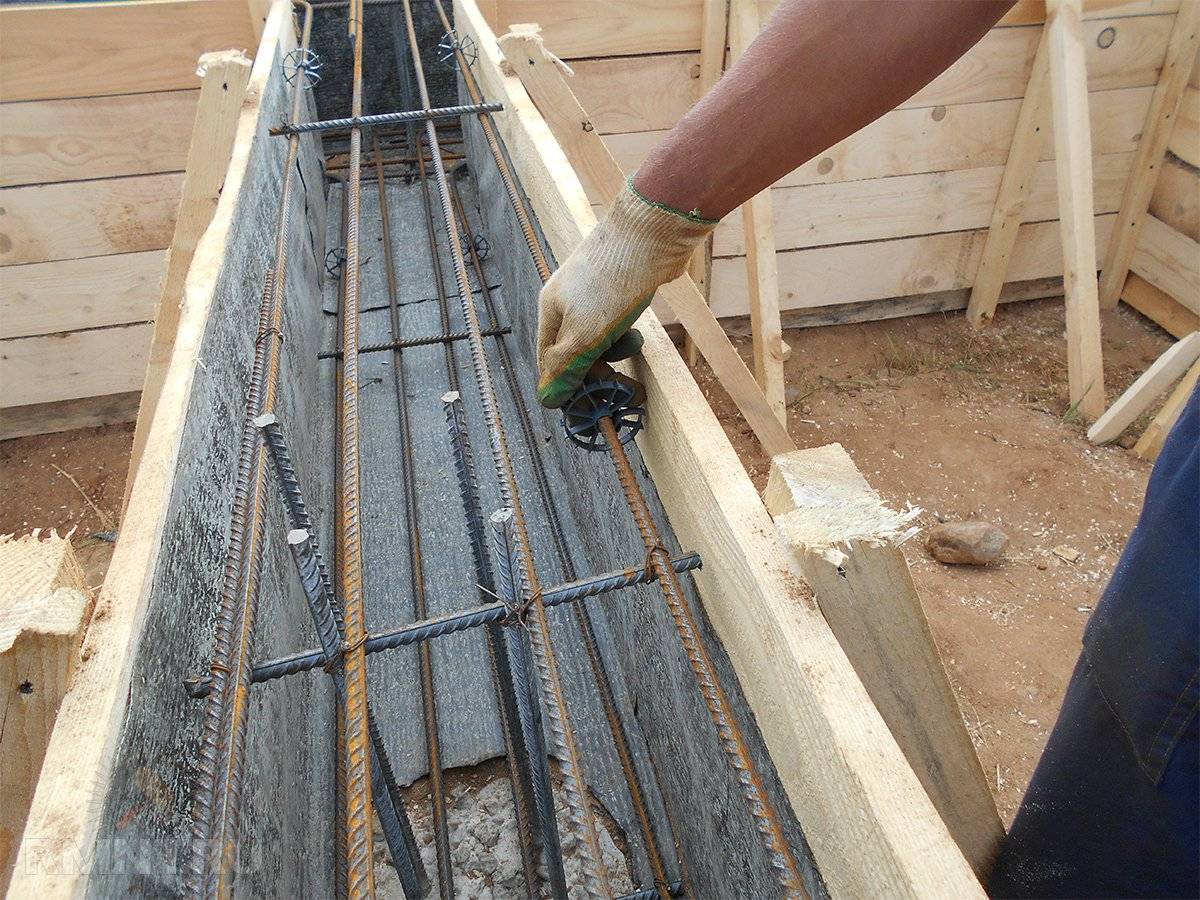

Армирование ленточного фундамента можно легко выполнить своими руками, не привлекая специалистов. Важно, прежде всего, правильно подобрать необходимый диаметр арматуры

Арматура для фундамента: виды и маркировка изделий

• Монтаж фундамента
  • Выбор типа
  • Из блоков
  • Ленточный
  • Плитный
  • Свайный
  • Столбчатый
• Устройство
  • Армирование
  • Гидроизоляция
  • После установки
  • Ремонт
  • Смеси и материалы
  • Устройство
  • Устройство опалубки
  • Утепление
• Цоколь
  • Какой выбрать
  • Отделка
  • Устройство
• Сваи
  • Виды
  • Инструмент
  • Работы
  • Устройство
• Расчет

Поиск

• Монтаж фундамента
  • ВсеВыбор типаИз блоковЛенточныйПлитныйСвайныйСтолбчатыйФундамент под металлообрабатывающий станокУстройство фундамента из блоков ФБСЗаливка фундамента под домХарактеристики ленточного фундамента
• Устройство
  • ВсеАрмированиеГидроизоляцияПосле установкиРемонтСмеси и материалыУстройствоУстройство опалубкиУтеплениеУстранение трещин в стенах фундаментаКак армировать ростверкНеобходимость устройства опалубкиКак сделать гидроизоляцию цоколя
• Цоколь
  • ВсеКакой выбратьОтделкаУстройство

Чтобы избежать проблем

При устройстве фундамента частного дома трудно предвидеть, каким нагрузкам он подвергнется в будущем. Возможно, хозяину понадобится установить массивный токарный станок или устроить танцзал в доме, произойдёт прорыв водопровода, по соседству будет воздвигнуто мощное строение, вызвавшее подъём грунтовых вод или новое подземное течение. Нагрузки изменятся, фундамент, не рассчитанный на кардинальные изменения нагрузок, лопнет и просядет, следом разрушится здание.

Если наиболее целесообразным вариантом застройщик посчитал устройство ленточного фундамента, то для его гарантированной надёжности армирование необходимо. И как должно проходить армирование фундамента, расчет арматуры, укладка и вязка следует знать хотя бы примерно, даже если строить ваш дом будут другие люди.

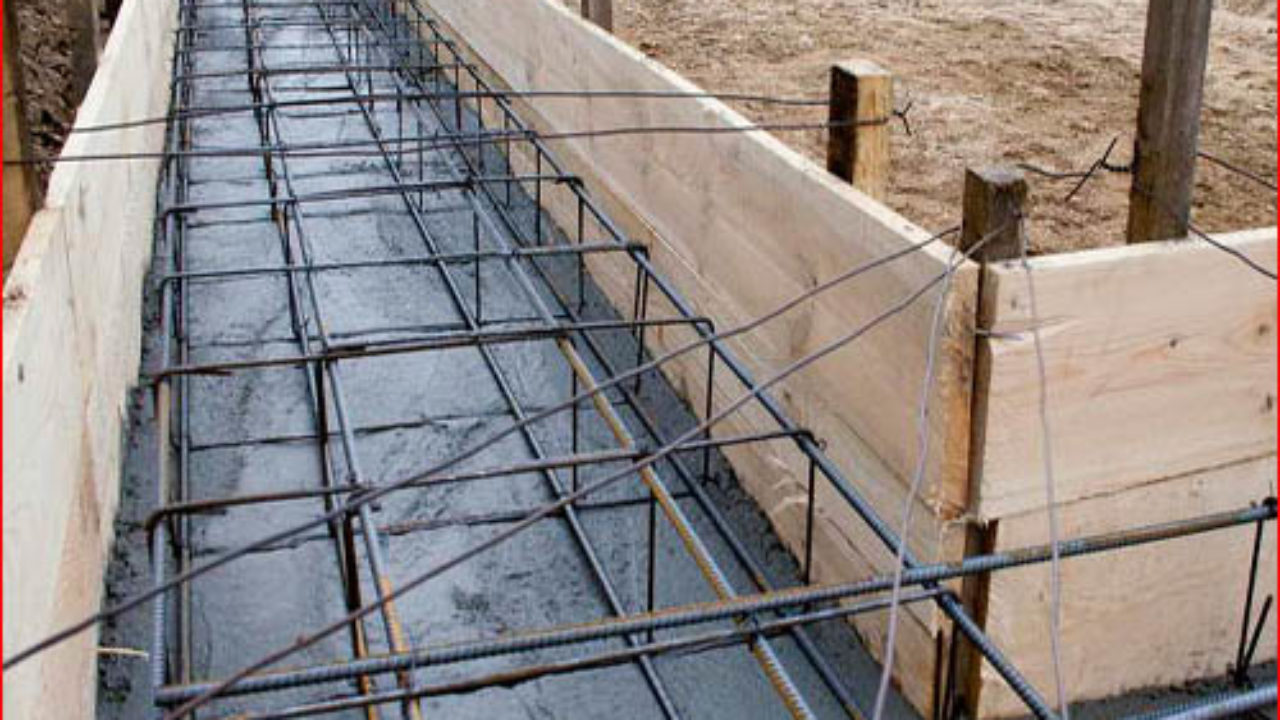

Ленточный фундамент в разрезе

Сеточный каркас

В последнее время, благодаря новейшим разработкам, появился способ, который дает возможность изготавливать в домашних условиях сеточный каркас. Его можно изготовить, используя специальный пистолет, который может соединить прутья арматуры отожженной металлической проволокой 1 — 3 мм диаметром.

Применение таких агрегатов дает возможность значительно снизить срок выполнения работы (на каждое соединение тратится до 2 секунд), и, кроме того, увеличить их качество – перекос или деформация каркаса в этом случае невозможны благодаря стабильному усилию затяжки проволоки. Кроме того, как положительный фактор применения таких пистолетов можно назвать то, что с ним работать может и любитель. Все что необходимо сделать, — это закрепить насадку и после этого нажать на кнопку.

При креплении арматуры также необходимо соблюдать правила, которые дают возможность получить прочный арматурный каркас.

Внешний край каркаса должен немного выступать за опалубку. В результате создается необходимая толщина (минимально 50 мм).

Также необходимо предусмотреть пространство между дном траншеи и каркасом. Для выполнения этой работы чаще всего применяют специальные пластиковые насадки. Если нельзя использовать эти элементы, то подкладывают под каркас деревянный брус или кирпичи, а после этого крепят к грунту проволочными штырями, которые не позволяют при заливке фундамента сместиться арматуре.

Заливать фундамент можно только хорошо очистив от ржавчины, грязи, пыли, мусора арматурный каркас и опалубку, посторонние элементы могут существенно усложнить схватывание бетона.

Расчет количества арматуры для ленточного фундамента

Основание ленточного типа обеспечивает повышенную устойчивость строений на различных почвах. Конструкция представляет собой бетонную ленту, повторяющую контур здания и расположенную под капитальными стенами. Усиление стальной арматурой повышает прочностные характеристики бетонной основы и положительно влияет на ее долговечность. Для сооружения пространственной решетки можно использовать арматуру диаметром 10 мм.

Исходные данные для выполнения расчетов:

• длина и ширина фундаментной базы;
• сечение железобетонной ленты;
• интервал между каркасными элементами;
• общее количество обвязочных поясов;
• размер ячеек силовой решетки.

Сколько арматуры нужно для фундамента

Рассмотрим порядок вычислений:

1. Рассчитайте общую длину ленточного контура.
2. Вычислите количество элементов в поясах.
3. Определите метраж горизонтальных стержней.
4. Вычислите потребность в вертикальных прутках.
5. Рассчитайте длину поперечных перемычек.
6. Сложите полученный метраж.

Зная общее количество стыковых участков, можно вычислить потребность в вязальной проволоке.

Какую выбрать

Перед любым начинающим строителем, желающим самостоятельно построить частный дом, гараж, либо небольшой флигель на даче, неминуемо встает вопрос: какую арматуру использовать в фундаменте дома? Рассмотрим, какой материал лучше подходит для заливки монолита: традиционная металлическая, или современная композитная арматура.

Для ленточного фундамента

При выборе арматуры для ленточного фундамента необходимо учитывать такие критерии, как свойства почвы и тип поверхности, общая масса конструкции, экономический фактор. При сооружении ленточного фундамента лучше использовать металлическую арматуру, хотя при возведении конструкций небольшой массы можно остановить выбор и на композите.

Класс арматуры и марку стали, из которой она изготовлена, подбирают, исходя из конкретных условий. Для конструкций каркасного типа, имеющих небольшой вес, подойдут прутья диаметром 10-12 мм, для более крупных и массивных зданий нужна арматура сечением 14-16 мм. Чтобы каркас придавал максимальную прочность, армирование делают двухуровневым, с вертикальными распорками.

Для плитного фундамента

Если сооружение возводится на активном подвижном грунте, обычно останавливают выбор на плитном фундаменте. Сплошная плита — надежное основание для постройки здания даже на достаточно зыбкой почве. Такая конструкция стоит дороже, чем ленточная.

Плиту используют и на твердых грунтах, при сооружении крупных массивных построек. Давление на основание большее, чем на ленточный фундамент той же площади, так что и арматура нужна диаметром 14-16 мм. Плиту заливают в случае строительства сооружений большой массы, поэтому применяют армирование металлом.

Соответствие диаметра композитной и стальной арматуры равной прочности

Зачем нужна арматура в ленточном фундаменте?

Со временем у любого дома возникает просадка, поскольку грунт, находящийся под подошвой основания, поддается давлению сверху и уплотняется. Чем больше давления на него оказывают, тем сильнее и быстрее он уплотняется. Если возникающий напор распределен равномерно по всей площади ленточного фундамента, то в этом нет особой проблемы.

Как правило, в реальных условиях давление на основание не симметрично из-за чего здание оседает неравномерно. Чтобы избежать подобной проблемы в фундаменте применяются ленты различной ширины, но даже этот прием не всегда способствует устранению и уравнению давления на фундамент.

Неравномерному осадку фундамента способствует:

1. Разнообразные включения грунтовой почвы.
2. Неравномерная и непостоянная влажность.
3. Различные достройки и пристройки.
4. Протечка водонесущих коммуникаций.
5. Отсутствие с какой-либо стороны отмостки и т. п.

Под влиянием указанных причин осадки, поверхность грунта под фундаментом становится кривой относительно вертикального направления здания. Больше всего подвержены воздействию углы конструкции и места с большими перепадами нагрузки.

В подобной ситуации в фундаментной ленте возникает внутренне напряжение, которое способствует возникновению изгибающихся моментов и трещин. Чтобы устранить нежелательное давление на основание, снизить количество трещин и изгибов внутрь фундамента добавляют арматуру.

Какая арматура нужна для фундамента?

Существует два варианта, используемой в строительстве арматуры:

1. Стальная, которая подразделяется на:
   • стержневую;
   • проволочную.
2. Композитная арматура. Она применяется сравнительно редко из-за характерных для нее минусов.

Чтобы армировать фундамент ленточного типа используют стержневую арматуру в качестве основного (рабочего) материала и гладкую как дополнительного.

Главное свойство для рабочей арматуры способность быстро и хорошо сцепляться с бетоном. Подобный тип арматуры производят с периодическим профилем, подразделяя его по показателям прочности на классы.

Согласно ГОСТу, существовавшему в период СССР, для частного типа строительства применяется арматура класса А-ΙΙΙ или аналог А400 (по современному ГОСТу). Для поперечной арматуры используется гладкий стержень класса А-Ι или А240 (современный ГОСТ).

Между арматурой старого и современного образца существует отличие в виде измененного профиля серповидной формы, в остальных аспектах отличия отсутствуют.

Чтобы правильно выбрать арматуру для фундамента в магазине следует просто обратить внимание на обозначения:

• Индекс С указывает на то, что арматурный прокат свариваемый;
• Индекс К свидетельствует о том, что арматура обладает стойкостью к процессам коррозийного растрескивания, возникающих в связи с давлением на фундамент.

Если эти индексы отсутствуют на упаковке лучше не покупать такой подобный материал.

Арматура для разных типов фундаментов

Чтобы укрепление бетона было реализовано в максимальной степени, следует знать, какая арматура нужна для обустройства ленточного фундамента, произвести ее расчет и правильно провести строительные работы.

При выборе металлических прутьев арматуры необходимо учитывать:

• вид;
• класс;
• марку стали, из которой изготовлены стержни;
• сечение прутков.

Какая арматура нужна для создания прочного каркаса

Арматура под фундамент делается из стальных прутьев в виде стержней с круглой формой сечения. Они могут быть гладкими и профилированными. Чтобы улучшить прочность фундамента выпускают стержни с ребристой поверхностью. Их можно использовать для фундамента в качестве основного материала, а для вспомогательных целей лучше взять гладкие прутки.

Раньше использовали только стальную арматуру, сейчас появилась прутья из прочного стеклопластика, которые можно применять на заболоченных участках. Их главное преимущество перед стальными – стойкость к коррозии.

Виды профиля для армирования

Класс

Для железобетонной монолитной плиты нужны рифленые стержни класса A400. Хотя они дороже гладких, зато их сцепление намного выше.

Важно! Не выбирайте арматуру для обустройства фундамента более низких классов, чем 400, при желании вы можете выбрать классы выше.

Марка

Для строительства основания дома используется арматура из горячекатаной стали. Марки арматуры для ленточного фундамента обозначаются литером «А». Цифра 400 указывает на предел текучести. Чем больше нагрузка, тем выше должна быть эта цифра.

Как правильно выбрать материалы для бани? Обращайте внимание на маркировку. Прутки, обозначенные литером «С», можно соединять сваркой. Если стоит маркировка «К», значит, что материал не подвержен коррозии.

Механические характеристики горячепрокатной арматуры

Сечение

Сечение – основной параметр прутьев. Стальные прутья выпускаются ᴓ от 0,5 до 3,2 м, металлопластиковые могут иметь диаметр от 0,4 до 2 см.

При возведении частных домов нужны стержни диаметром 0,8-1,6 см.

Арматура

Бетон хорошо выдерживает большое давление, но очень слаб на изгиб, что приводит к появлению трещин и сдвигов, происходящих при изменении окружающей температуры. Если грунт в одном месте ослабнет, то стены фундамента начнут растягиваться, и давление будет распределяться неравномерно, что снизит срок службы. Поэтому в основание монтируется стальная арматура, удерживающая бетонную конструкцию в одном положении, не позволяя растягиваться, проседать или появляться трещинам.

Железобетон по прочностным характеристикам превосходит обычный бетон, что идеально подходит для долговечного строительства. Между арматурой и краем бетона должно быть 4-6 см, для того чтобы исключить коррозийное воздействие грунтовых вод. Прутья арматуры связываются в сетку с помощью проволоки, или же свариваются в монолитную конструкцию. Чаще всего используются железные прутья диаметром от 10 мм, со специальными насечками, которые увеличивают сцепление с цементным раствором. Для больших, тяжелых зданий требуется арматура 16 мм.

Для основания, которое служит стенами цоколя или подвала, требуется арматура большего сечения, из-за высоты фундамента. Лучше всего подходит 12 мм для цоколя, легких и средних по тяжести домов. А для подвала выбирается 14 мм, если здание средней тяжести, при тяжелых требуется арматура с 16 мм сечением. Прутья для боковых стенок фундамента связываются в сетку, с шагом 15-20 см. Если основание толстое, то закладывается несколько слоёв каркаса, с расстоянием в 10 см, и сцепленных между собой арматурой.

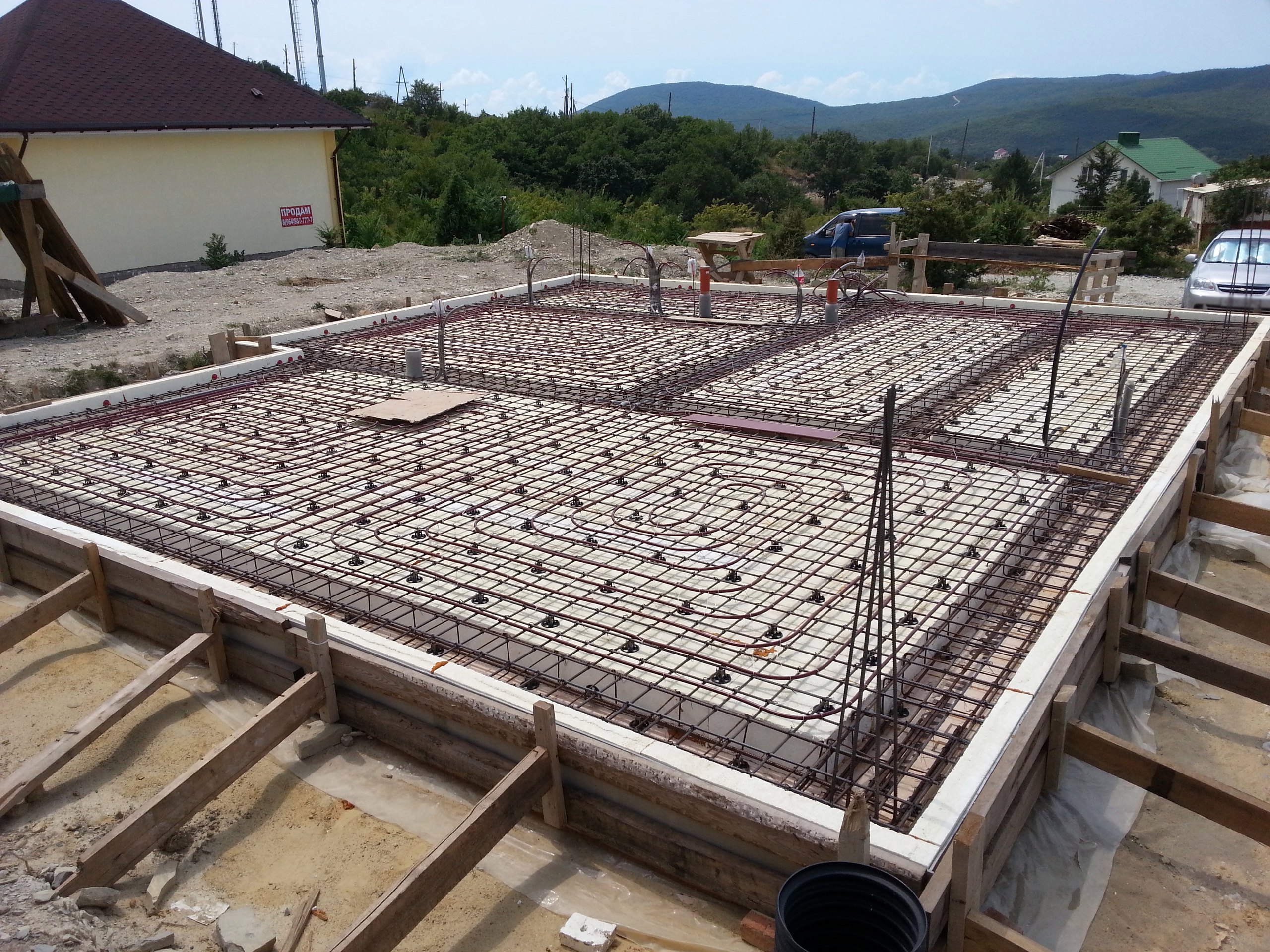

Если арматура используется для создания железного каркаса бетонной плиты, то ячейки сетки не должны превышать 10 см. При тяжелых домах возводится подбетонка, в которую вставляются вертикальные связующие штыри, которые образуют монолитное основание, и позволяют равномернее переносить давление на грунт. Для тонкой плиты возможен один слой арматуры. Такие основания используются на устойчивых грунтах, не подверженных морозным пучениям.

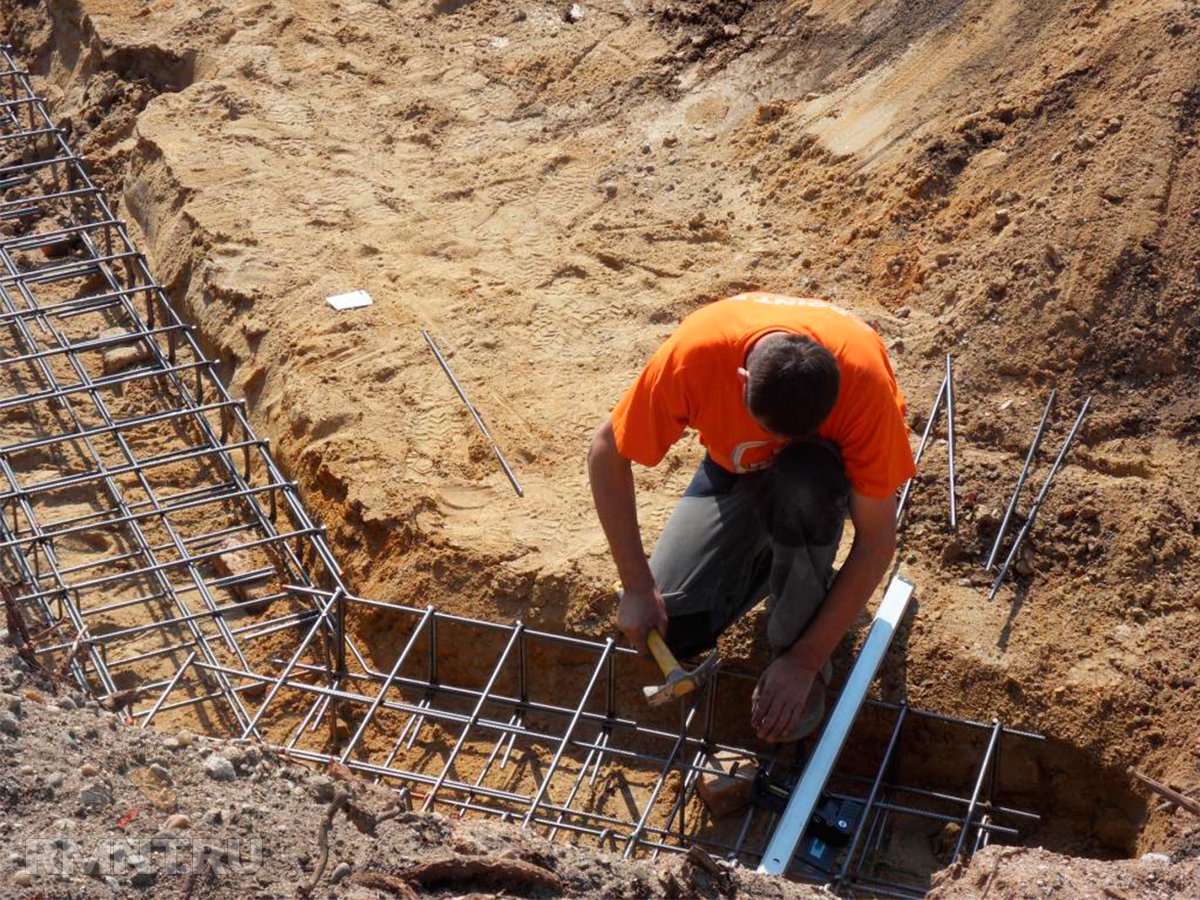

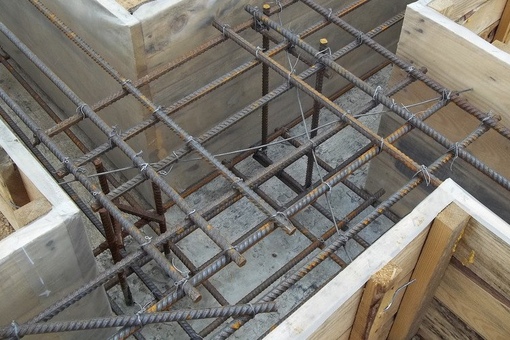

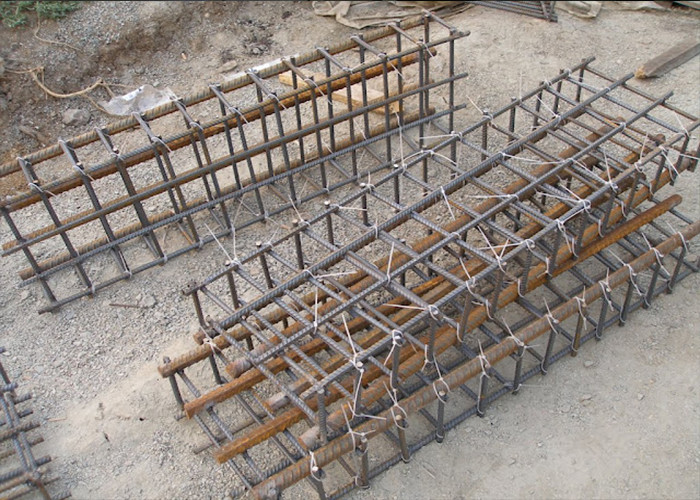

Фундаментный каркас из арматуры

Чтобы избежать разрушения толстой плиты для фундамента дома, требуется каркас из нескольких, удаленных по горизонтали друг от друга сеток. Такое пространственное решение используется для укрепления бетонной плиты, стоящей на влажных, пучинистых и неустойчивых почвах, а также применяется для тяжелых домов, или зданий с подземными помещениями.

Сетки для плитного фундамента соединяются между собой только навариванием, чтобы исключить деформацию под весом не застывшей бетонной массы.

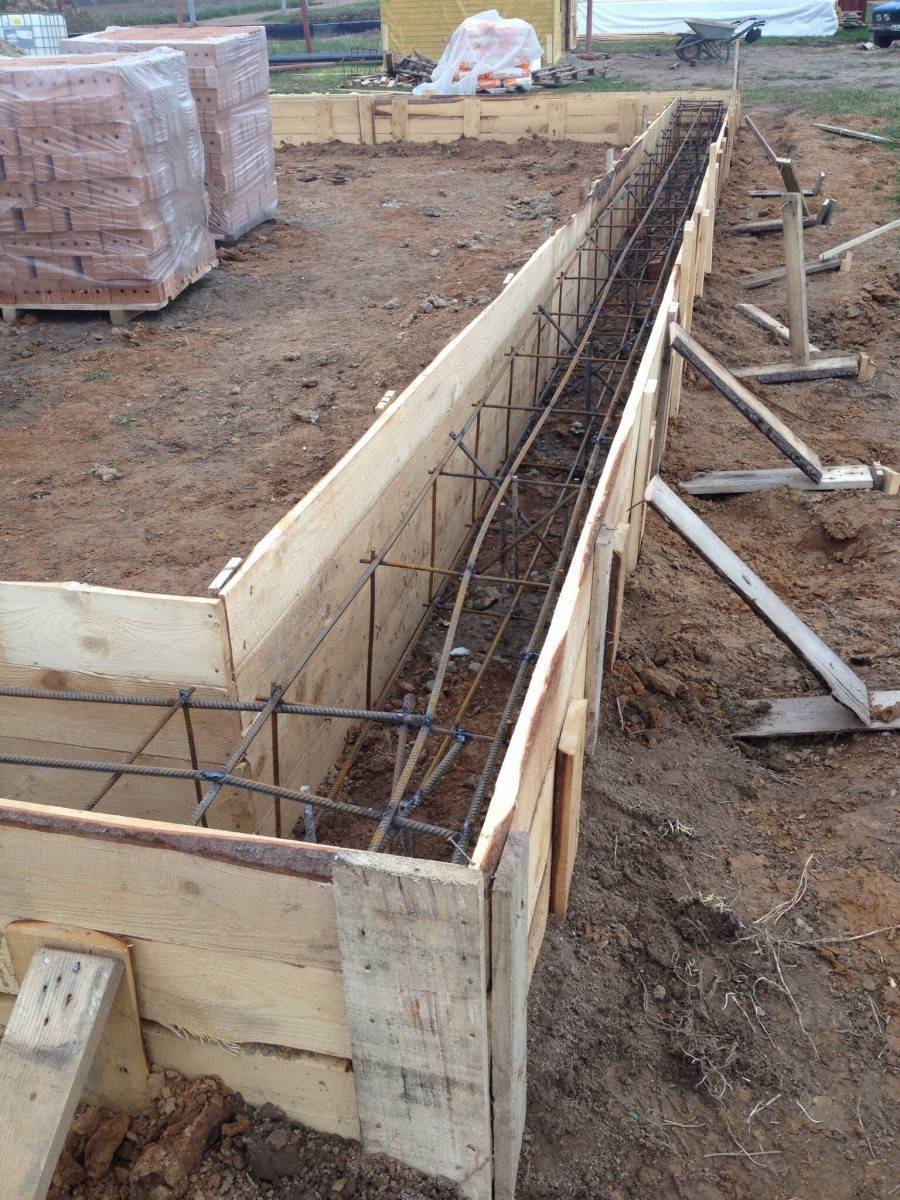

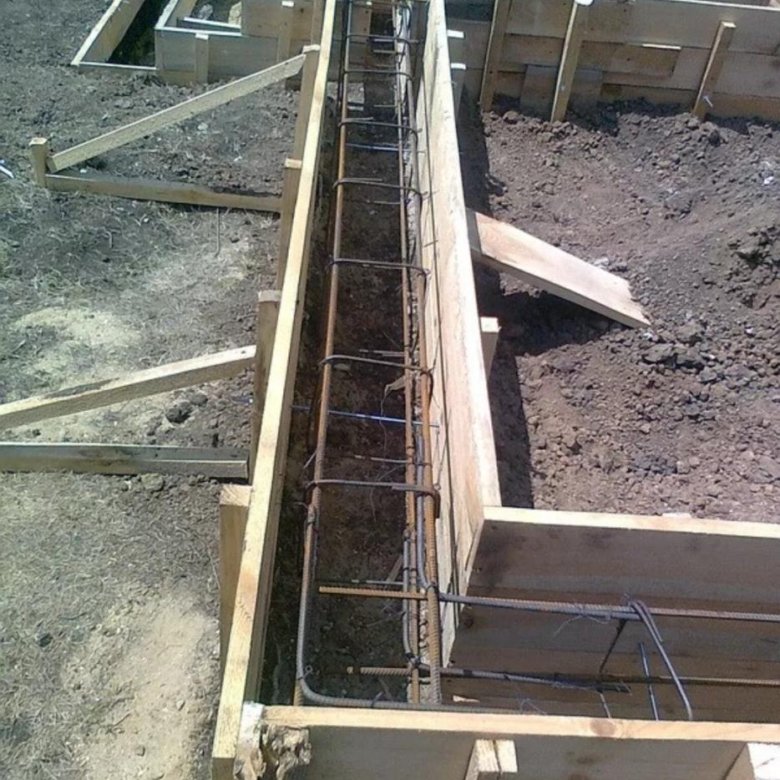

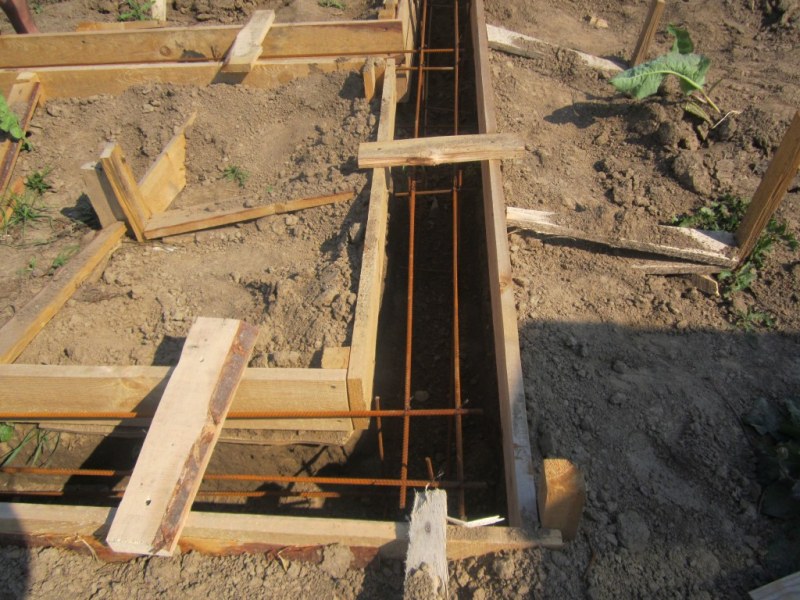

Арматура для ленточного основания

Высота ленты обычно существенно превышает ее ширину. Лента, как правило, гораздо менее подвержена изгибам по сравнению с плитами, поэтому для обустройства основания ленточного типа можно использовать арматуру меньшего сечения.

Обычно при возведении домов на ленточных фундаментах применяются 10-12-миллиметровые стержни.

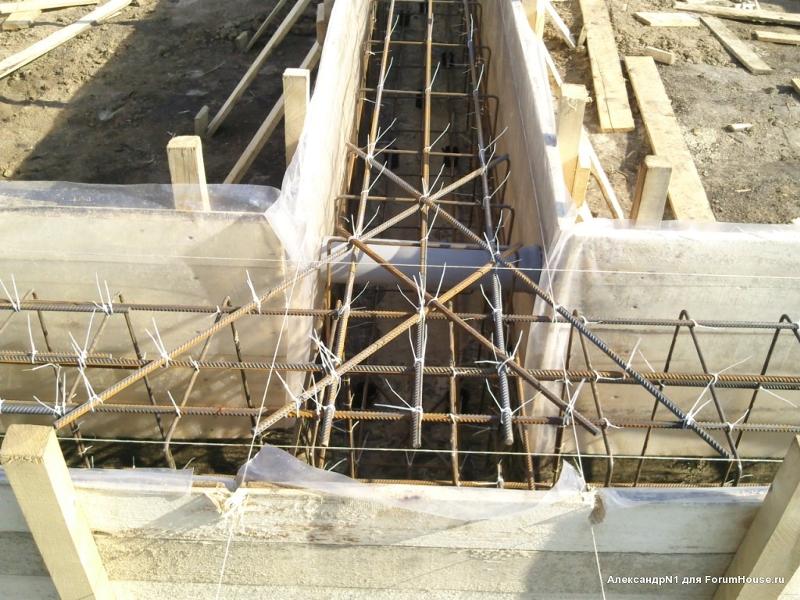

Схемы армирования стыков.

Вне зависимости от высоты ленты она обустраивается с применением двух армирующих поясов. В нижней и верхней частях конструкции на расстоянии 50 мм от поверхности бетона размещаются продольные прутки. На них приходится основная часть нагрузки при деформации основания.

Поперечные и вертикальные стержни не несут нагрузки. Для их изготовления можно использовать гладкую и тонкую арматуру.

При ширине ленты в 400 мм достаточно установить по два продольных прута снизу и сверху. На слабых и подвижных почвах либо при возведении тяжелых домов количество прутков можно увеличить до 3-4.

Для примера будет рассмотрен расчет арматуры на обустройство ленты под дом 600х600 см с одной несущей внутренней стеной. Суммарная длина ленты составит 30 м.

На продольное армирование в 4 прута уйдет 120 пог.м изделий. Поперечные и вертикальные стержни можно монтировать с 50-сантиметровым шагом. При высоте ленты 700 мм и ширине 300 мм с учетом 5-сантиметровых отступов от поверхности конструкции обустройство каждого соединения потребует использования 160 см гладкой 6-миллиметровой арматуры.

На каждую из 4 связок соединения уйдет 300 мм проволоки. Суммарный расход вязального материала в приведенном примере составит 73,2 м.

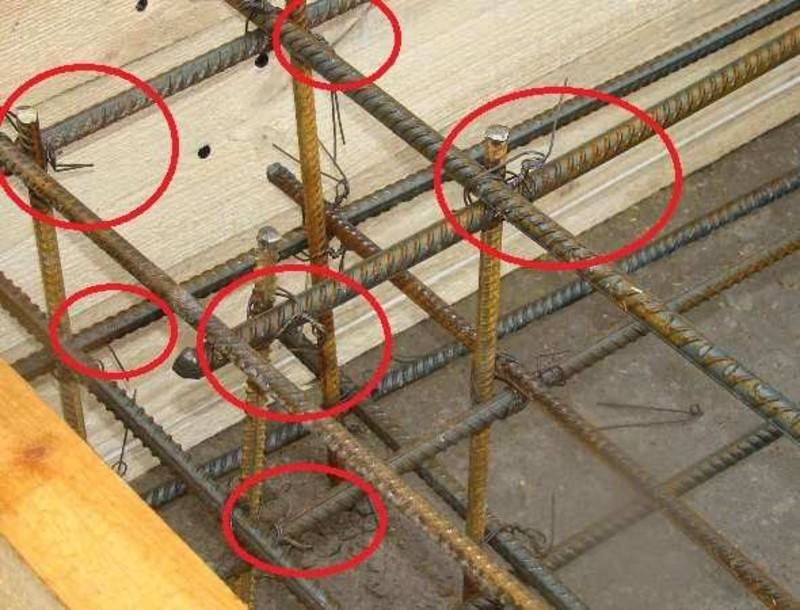

Как вязать арматуру

После того, как вы приобретете достаточное количество выбранной вами арматуры, и определите день для работы, вам необходимо будет ее тщательно связать в определенный каркас и только после этого уложить в опалубку. Существует несколько видов вязки и для каждого типа фундамента она своя, поэтому мы в статье расскажем обо всех методах и опишем ход работы. Надо сразу сказать, что каркас связывается за пределами траншеи – на земле и только готовые его части или он весь целиком укладывается в опалубку.

Иногда можно использовать арматурную сетку

Итак, расскажем о том, чем связывают между собой прутья арматуры:

• Для работы можно использовать стальную проволоку сечением 1,2 – 1,4 см, большим сечением брать не стоит, так как с ним тяжело работать. ( если проволока плохо гнется, то ее можно нагревать над костром, тогда она станет значительно пластичнее)
• Самым простым в работе является пластиковый хомут с петлей, его вяжут без дополнительных инструментов, что очень ускоряет процесс. (зимой использовать этот метод нельзя – от мороза пластик сразу приходит в негодность)
• Можно использовать металлокорд, для этого надо сжечь старые покрышки и от них останутся тонкие металлические отрезки проволоки. Такой метод позволяет значительно сэкономить, так как покрышки можно раздобыть бесплатно. (покрышки должны быть отечественного производства – в импортных часто используют пластик)

Кроме проволоки или хомутов для работы может понадобиться специальный металлический крючок, который можно купить на рынке или сделать самому. Некоторые умельцы делают насадку в виде крюка и устанавливают ее на шуруповерт – таким образом, скорость работы становится в два раза быстрее. Но все эти методы требуют хотя бы небольшого опыта и определенной сноровки. Если у вас есть знакомые строители, которые вам покажут все нюансы на практике, то вы быстро научитесь.

Если есть опыт, то для вязки арматуры можно использовать крючок

Но если со сноровкой дела обстоят не очень хорошо, то не стоит тратить время на изобретение велосипеда, лучше обратиться к более простому методу. Сегодня в магазинах продаются специальные пистолеты для вязки арматуры – им вполне можно воспользоваться. Процесс пойдет быстрее, а результат будет аккуратным.

Существует много способов вязать арматуру

Для удобства работы надо сделать специальный деревянный каркаса, то есть сбить между собой перпендикулярно друг другу две доски. И укладывая на них прутья арматуры, также перпендикулярно – связывать их в месте пересечения. Для этого проволоку складываем пополам – петелькой и перевязываем ее пересечение прутьев:

• Можно просовывать два конца проволоки в петельку и загибать их за прут.
• А можно с помощью крючка перевязывать оба конца между собой.

Если вы используете пластиковые хомуты, то тут еще все проще, надо только потуже затягивать запорный механизм на хомуте и все. В заключении надо сказать, что при обвязке у вас не должны оставаться слишком длинные хвосты проволоки, так как они могут в последствие торчать из конструкции и нарушать ее целостность.

Как сделать фундамент своими руками

Рассмотрим процесс самостоятельного сооружения фундамента под каркасный домик в виде бетонных столбов. Для этого потребуется садовый бур диаметром 200 мм, которым бурятся скважины глубиною 1-1,2 м. Места скважин:

• под углами здания;
• под пересечением стен;
• в промежутках через каждые 1,5-3 м.

В скважины засыпается щебень мелкой фракции или крупнозернистый песок. Подушка обязательно утрамбовывается. Отдельно готовится арматурный каркас в каждую скважину. Обычно для этого используют стальную арматуру диаметром 10-12 мм и катанку 6 мм. Арматура – это продольные элементы. Их обычно три или четыре в каждом армокаркасе. То есть конструкция может быть треугольного или квадратного сечения. Катанка – это поперечные элементы. Все соединения производятся электросваркой.

Предварительно в скважины устанавливается рубероид, скрученный в цилиндры. Это гидроизоляция будущих опор. Можно для этого использовать пластиковые или асбестовые трубы. Далее внутрь устанавливают подготовленные арматурные каркасы.

Следующий этап – заливка бетона. Его рецептура классическая для фундаментов: 1 часть цемента, две части песка, три части щебня. Залитый бетонный раствор обязательно утрамбовывается. Задача этой операции – выдавить из смеси попавший внутрь воздух. После высыхания воздушные пузыри снизят прочность столбов, поэтому от них надо обязательно избавиться.

Обычно опоры возводят с небольшим возвышением над грунтом – 10-20 см. Поэтому трубы под заливку бетона устанавливают именно с учетом этого размера. Обычно в бетонный раствор, залитый в опоры, устанавливают закладную металлическую деталь. Крепят ее к армокаркасу. К ней в будущем будет крепиться нижняя обвязка каркаса дома.

Через 28 дней, когда бетон наберет свою прочность. Можно переходить к возведению каркасника.

Выбор фундамента для дома из газобетонных блоков

Возведение бетонного фундамента для забора

Какой марки бетон нужен для фундамента частного дома

Особенности монолитно-каркасного строительства

Похожие публикации:

1. Как правильно пристроить фундамент к существующему дому
2. Постройка монолитного дома из бетона своими руками
3. Как самому правильно залить ленточный фундамент под дом
4. Технология постройки мелкозаглубленного ленточного фундамента

Расчет количества арматуры

Сначала определяется периметр будущей конструкции дома, и учитывается количество продольных рядов прутьев. В качестве примера можно взять здание размером 8 на 12 м, фундамент ленточного типа шириной 40 см и высотой — 100 см (грунт на участке — пучинистый). Общая длина несущей стены по периметру составляет 40 м (8+8+12+12).

• При создании основания ленточного типа обязательно монтируются две арматурные сетки, из которых нижняя предупреждает разрыв бетона при просадках грунта, верхняя — при его пучении.
• Оптимальный шаг сетки составляет 0,2 м. Для ленточного основания потребуется по 2 продольных прутка, которые располагаются в каждом слое арматурного каркаса.

Арматурная сетка не обязательно набирается на месте – гораздо проще использовать уже готовую

• Диаметр стержня выбирается в зависимости от стенового материала, который создает нагрузки на основание. Коробка деревянного дома не тяжелая по сравнению с кирпичной, поэтому вполне подойдут прутки диаметром 12 мм. Всего для армирования фундамента двух длинных сторон здания потребуется 96 метров стержней (2*12*2*2). На короткие стороны придется потратить 64 м (2*8*2*2). Также следует учитывать стыки, где выполняется запуск арматуры. Как правило, к общему метражу достаточно добавить 10-15%. Получится цифра — 160*10%=16 метров. Всего на продольные элементы расчетная длина составляет 176 метров (96+64+16).
• Поперечные связующие элементы диаметром 10 мм располагается друг от друга на расстоянии 50 см. Их количество составляет 80 штук — периметр фундамента следует разделить на шаг укладки (40/0,5). Длина стержней равна ширине ленты 40 см. Общее количество по длине составляет 32 метра (80*0,4).
• Вертикальные связи выполняются из прутка диаметром 10 мм. Высота армирования такое же, как у ленты — 100 см. Определяется количество стальных стержней по числу пересечений: 80 поперечных элементов умножается на 4 продольных элементов, в результате получается 288 шт. При длине каждого отрезка 1 м общая длина составляет 288 метров.

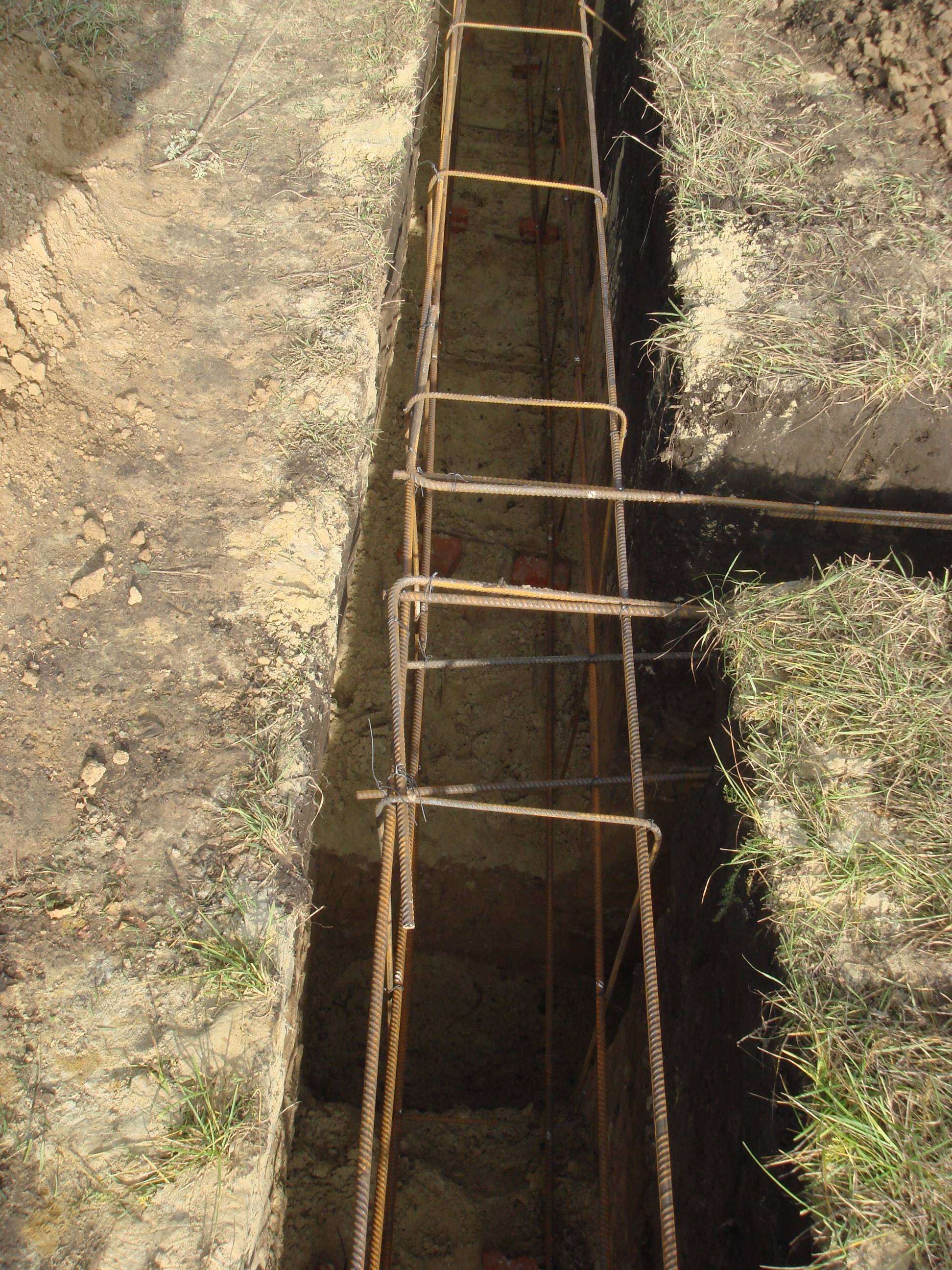

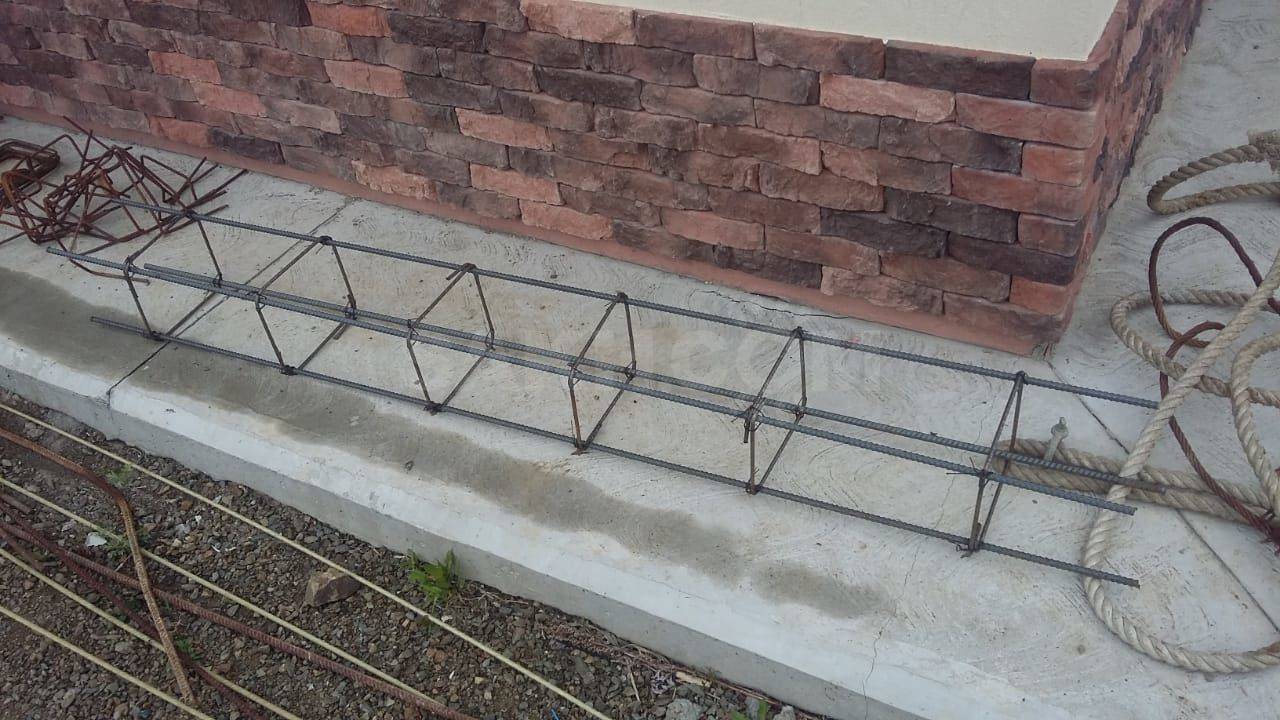

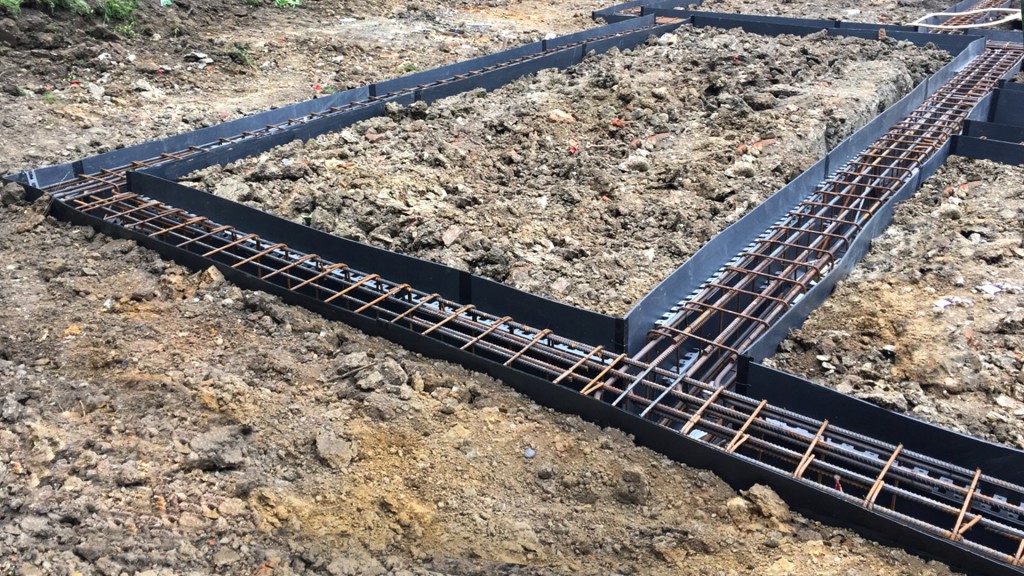

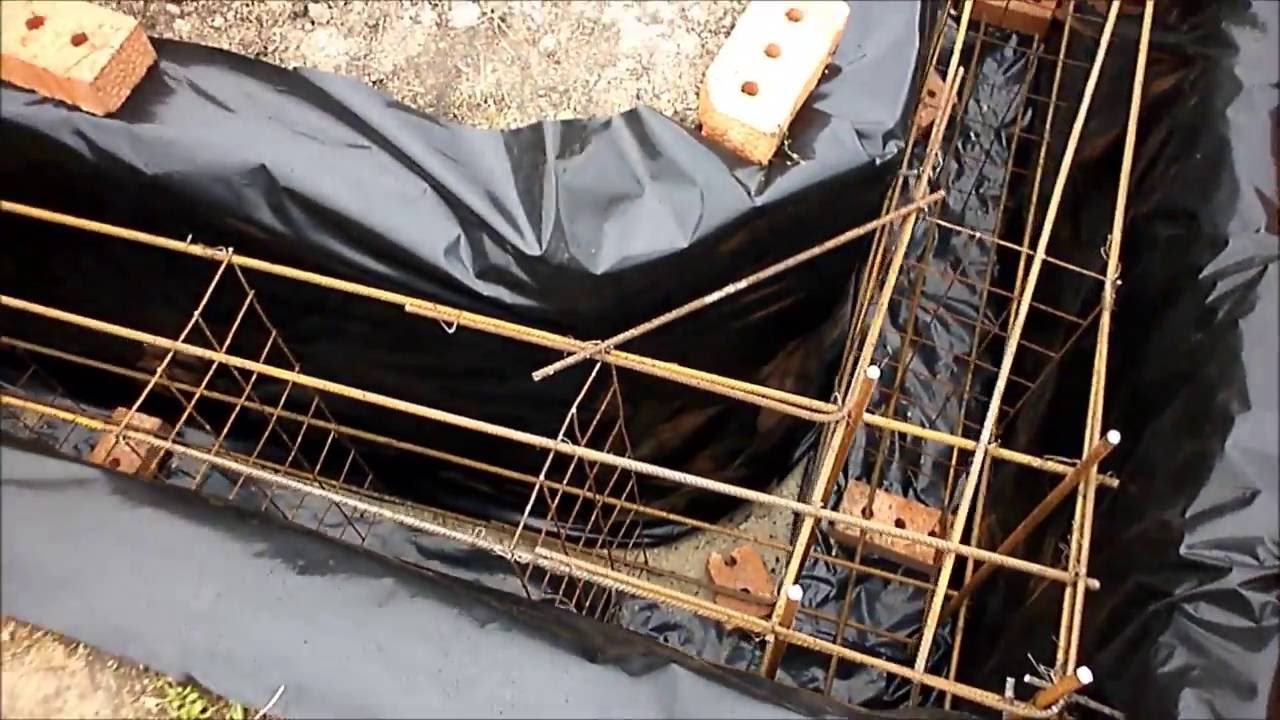

Готовый арматурный каркас ленточного фундамента

Подведя итоги всех подсчетов, получается, что для создания армированного каркаса под дом размерами 8х12 потребуется приобрести:

• 176 метров стальных элементов класса A-III диаметром 12 мм.
• 320 метров стержней класса А-I диаметром 10 мм (32+288).

Масса арматуры для ленточного фундамента определяется согласно ГОСТ 2590. Погонный метр прутка 12 мм весит 0,888 кг, 6 мм – 0,222 кг. Общая масса составляет: 176*0,888=156,29 кг, 320*0,222=71,04 кг. Всего арматура весит 227,33 кг.

Соединяются поперечные и продольные элементы с помощью вязальной проволоки. Метод вязки выполняется следующим образом: на стыке проволока затягивается, а выступающие концы скручиваются плоскогубцами, специальным крюком, шуруповертом. Специалисты применяют специальные пистолеты, с помощью которых значительно ускоряется процесс.

Смотрите также:

Тонкости в остеклении «хрущевских» балконов

Из чего делают фарфор?

Столешницы из жидкого камня

Каменная столешница для кухни

Уголок на кухню

Диван для кухни: какую модель выбрать

Сборка металлического каркаса

Арматура в фундаменте устанавливается по-разному. Как правило, изначально собирается металлический каркас из арматуры, который затем устанавливается в опалубку. Способ сборки каркаса тоже может быть различным.

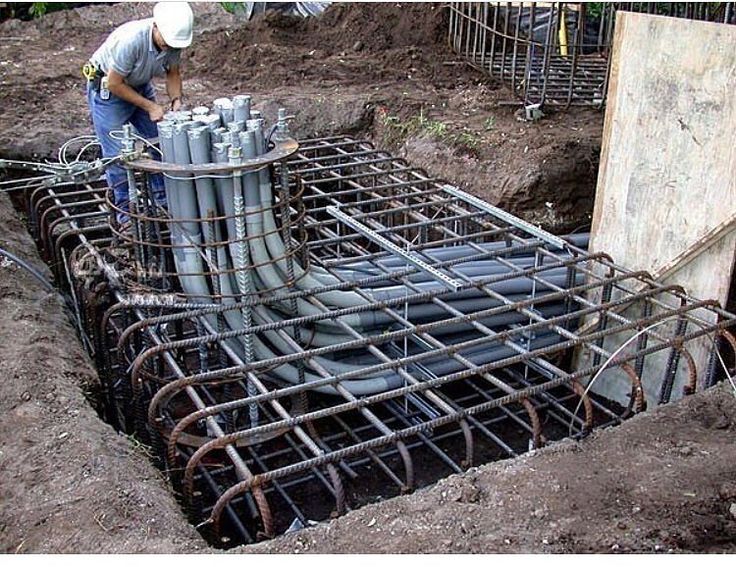

При промышленном строительстве зданий и сооружений металлические прутки собираются в каркас при помощи точечной сварки. Это позволяет быстро собирать металлическую конструкцию. Однако такой способ имеет свои нюансы. Во-первых, сварить каркас можно только из тех стержней, которые имеют в маркировке букву «С». Во-вторых, с помощью сварки получается жесткое соединение, что относится к недостаткам. Постоянное воздействие нагрузки требует наличия люфта в местах соединения, что исключается при сварке. В-третьих, в месте сваривания прутки теряют свою первоначальную прочность.

Вторым популярным способом создания каркаса является вязка стальных стержней. Для выполнения процесса используется специальная вязальная проволока. С ее помощью создаются и закручиваются петли в местах пересечения стальных стержней.

Обвязка фундамента, в отличие от сваренного каркаса, имеет люфт, что оставляет небольшую свободу движения. Изготавливать ее можно из любой арматуры, а прочность прутков сохраняется на первоначальном уровне.

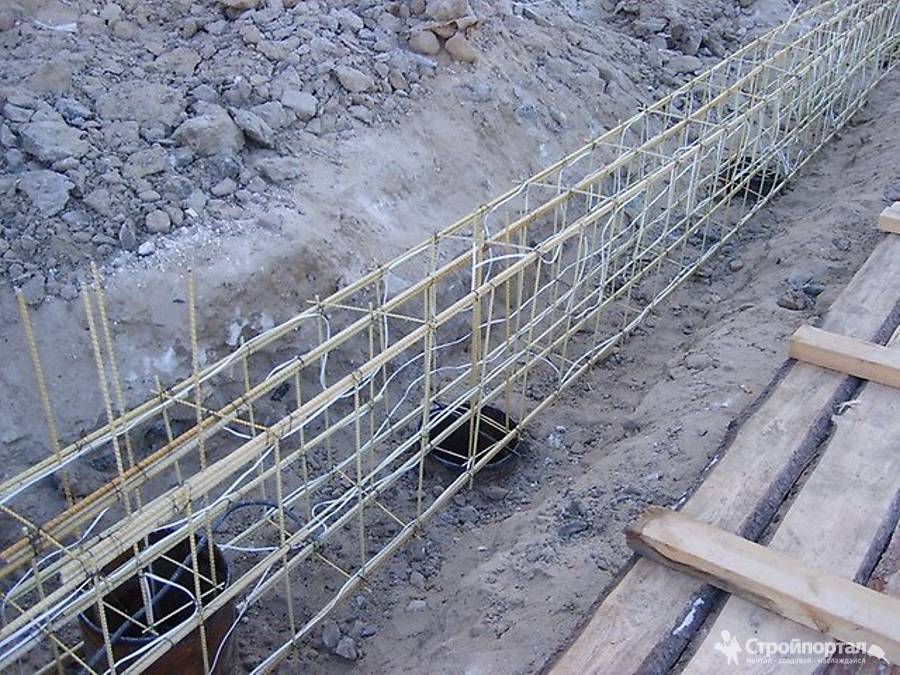

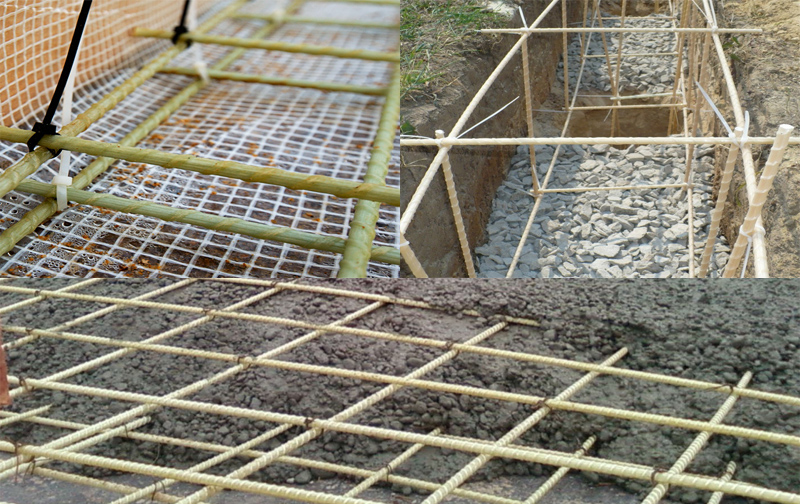

Можно ли использовать композитную полимерную арматуру для фундамента?

Свойства арматуры этого типа регламентирует ГОСТ 31938-2012, согласно которому она разделяется по виду армирующего наполнителя на стекло- (АСК), угле- (АУК), арамидо- (ААК), базальтокомпозитную (АБК), комбинированную (АКК). Диапазон номинальных диаметров – 4-32 мм.

По характеристикам эти типы арматуры достаточно сильно различаются:

• предел прочности при растяжении у СК изделий – 800 МПа и более, у УК – не менее 1400 МПа;
• модуль упругости при растяжении у стеклокомпозитной арматуры в 2,5 раза меньше, чем у углекомпозитной;
• предел прочности на поперечный срез – у СК арматуры составляет не менее 150 МПа, у УК – более 350 МПа;
• предел прочности при сжатии у всех типов полимерной арматуры составляет 300 МПа и более.

Внимание! ГОСТ 31938-2012 регламентирует только характеристики продукции, а рецептуру производители определяют самостоятельно.

Сравнение свойств полимерной композитной и стальной арматуры позволит определить, какая из них лучше в конкретном случае.

• Токопроводимость стали не всегда является недостатком, например, ее можно использовать для устройства заземляющего контура. Полимерные материалы – диэлектрики. Полная инертность к магнитным полям и способность без потерь пропускать радиоволны в широком частотном диапазоне обеспечивают применение этой продукции в строительстве лабораторий и подобных сооружений.
• Удельный вес полимерной арматуры в 4-5 раз меньше аналогичного показателя стальной. Но это свойство играет роль только при транспортировке. Для самой строительной конструкции такая разница в массе значения не имеет.
• Если стальные стержни гнут непосредственно на месте проведения работ, то полимерным изделиям можно придавать определенную форму только в производственных условиях.
• Большой плюс полимеров – коррозионная стойкость. Одно из применений этой продукции – создание сеток из полимерных прутов для дополнительного наружного укрепления фундамента, находящегося в агрессивной среде. При наличии расстояния между арматурой и поверхностью бетона стальные стержни также не разрушаются.
• Минус полимерных изделий – намного больший коэффициент удлинения, по сравнению со стальной продукцией. Это свойство может стать причиной провисания ленточного или плитного фундаментов.
• Более низкая, по сравнению со стальной, теплопроводность полимеров – плюс в холодных регионах, поскольку такая арматура не создает мостиков холода. Однако температуры ниже -15°C эти материалы не выдерживают – начинается процесс охрупчивания. Верхний предел составляет +120°C, при таких температурах термореактивная смола начинает плавиться, что приводит к потере формы прутка.

Вывод! Композитная арматура может использоваться для армирования фундаментов, но только в том случае, если в сопроводительной документации на продукцию есть указание такой возможности.

Как армируется фундамент

Технология укладки прутьев зависит от того, какой тип фундамента был выбран изначально. Поэтому схема для каждого вида может быть различной. Рассмотрим более подробно какую выбрать арматуру для фундамента различных типов и какие конструкции каркаса следует использовать в каждом конкретном случае.

Особенности арматуры для ленточных оснований

Это наиболее популярный тип основания, поскольку стоимость ленточного фундамента является ниже плитного, но при этом он позволяет обустроить цокольный этаж. Ленточный фундамент должен быть рассчитан таким образом, чтобы его высота значительно превышала длину. В сравнении с плитами лента является менее подверженной изгибам и деформациям, а потому прутья для ленточного фундамента можно выбирать с меньшим сечением. Обычно арматура для ленточного фундамента используется с сечением в 10-12 миллиметров.

Независимо от того, какой высоты будет лента, ее обустройство осуществляется с использованием двух армирующих поясов. При этом размещать каркас необходимо на расстоянии около 50 мм от поверхности бетона. Это позволит арматуре принять на себя максимальную нагрузку, появляющуюся при деформациях основания.

Поскольку вертикальные стержни и поперечины нагрузки не несут, а необходимы лишь для скрепления конструкции, то для них может использоваться более тонкая арматура с гладкой поверхностью.

Если лента имеет в ширину 400 мм, то достаточно будет установить два продольных прута сверху и столько же снизу по всей поверхности ленты. Если же речь идет о слабых почвах с большой подвижностью, то в таких случаях арматура для ленточных фундаментов должна использоваться в большем количестве, в среднем 3-4 прутка.

Армирование плитного фундамента

Строительство плитного фундамента – это наиболее дорогостоящий вариант, поскольку он предусматривает наибольшее количество стройматериалов. В то же время, именно плитный фундамент является наиболее прочным и надежным вариантом.

В данном случае используются стержни, имеющие диаметр 12-16 мм и ребристую поверхность. Окончательный диаметр выбирается, исходя из мощности здания и типа грунта, на котором оно будет построено. Следует помнить, что чем в более тяжелых условиях проходит строительство, тем толще должны быть стержни.

Процесс армирования предусматривает укладку двух стальных поясов, созданных посредством скрепления арматурных стержней под прямым углом. Таким образом получается ячеистая конструкция, каждая клетка которой имеет размер 20 см.

Свайный фундамент

Свайный фундамент цена которого является наиболее приемлемой, является отличным решением для каркасно-щитовых домов, одноэтажных построек и домов с мансардой. Для изготовления столбчатых оснований обычно используются пруты, диаметром 10-12 мм. При этом их поверхность должна быть ребристой. В качестве горизонтальных перемычек можно использовать прутки, толщиной 4-6 мм. На них не будет приходиться давления, они необходимы лишь для того, чтобы создать единую конструкцию каркаса.

В зависимости от диаметра столба, каркас может предполагать использование 2-4 прутьев. В некоторых случаях количество стержней может быть увеличено. По длине они должны строго соответствовать высоте самого столба. Прутья следует располагать таким образом, чтобы они находились не ближе 5 см к стенке сваи.

Расчёт армирования плитного основания

Армирование плиты подбирают с учетом ее толщины. Если она меньше 15 см, укладывают одну сетку с ячейкой 15-20 см, при большем значении – две. Каркас сваривают из стержней диаметром 12-16 мм, соединяют с верхним слоем арматуры вертикальными хомутами с размерами сечения до 10 мм.

Плитный фундаментИсточник

Расчет плиты выполняют по Своду Правил 50-101-2004 и “Руководству по проектированию плитных фундаментов”. Он заключается в определении несущей способности по удельной нагрузке на грунт и изгибающих усилий.

Ширина фундаментной плиты больше размера дома на 10 см. Для арматурной сетки определяют количество стержней в обоих направлениях. Если используют два каркаса, удваивают число прутков.

Чтобы найти, сколько потребуется арматуры для соединений, определяют число сочленений в сетке. Его умножают на длину хомута, равную толщине плиты за вычетом защитного слоя бетона.

Армирование плитного фундаментаИсточник

Теперь можно рассчитать необходимое количество арматуры, заложив запас около 5%. По сортаменту стали находят ее вес.

Онлайн калькулятор плитного фундамента

Чтобы узнать примерную стоимость плитного фундамента, воспользуйтесь следующим калькулятором:

Виды арматуры

Существует два вида арматуры:

• Металлическая.
• Композитная.

Первый вид — всем знакомые стальные горячекатаные прутки с насечкой, позволяющей получить надежное сцепление с бетоном. Существуют стержни разного диаметра, от 6 до 80 мм, предназначенные для эксплуатации в соответствующих условиях.

Для вспомогательной арматуры могут быть использованы как рифленые, так и гладкие стержни меньшего диаметра.

Композитная арматура — это целая группа, которая изготавливается из углепластика, базальтопластика и стеклопластика. Последний является наиболее распространенным и доступным вариантом. Он выгоднее металлического аналога с точки зрения стоимости, не поддается коррозии, не реагирует на электрохимические воздействия.

Однако, неспособность сгибаться усложняет сборку каркасов на изгибах или примыканиях, что уменьшает надежность этих узлов и повышает трудоемкость сборки. Диаметры стержней находятся в диапазоне от 3,5 до 48 мм.

ВАЖНО!

Свойства композитной арматуры более удачны, чем у металлических стержней, но отсутствие длительного опыта пользования заставляет строителей с осторожностью относиться к выбору этого материала.

Арматура для фундамента одноэтажного дома: параметры укладки

Если вы самостоятельно хотите возводить фундамент, то вам потребуется знать ряд определенных параметром и требований, которые стоит учитывать при укладке металлического усиления. На первоначальном этапе будут рассчитываться все воздействующие нагрузки. Далее, исходя из полученных данных, необходимо подобрать подходящий класс и диаметр стержней. При строительстве обычного одноэтажного дома используется продукция с толщиной от 10 до 15 миллиметров. Если грунт достаточно неустойчив, а дом с большими нагрузками, то рекомендуется подбирать стержни с диаметром 15-17 мм.

Следующий параметр, о котором вам нужно знать, это шаг укладки. Данный параметр рассчитывается с учетом качества грунта, а также разновидности фундамента. Если основа свайная, то рабочие элементы укладываются по диаметру самой сваи. Главное чтобы металлический стержень находился на расстоянии не менее 5 сантиметров от края. Горизонтальные соединительные элементы монтируются на расстоянии приблизительно 50 сантиметров друг от друга.

При обустройстве ленточного основания укладывается два ряда снизу и сверху с шириной не более 40 сантиметров. Соединение конструкции выполняется через каждые 30-50 сантиметров. При плитном основании процедура усиления похожа, только шаг установки выполняется через каждые 25 сантиметров.

Делать укрепляющий каркас можно прямо в подготовленной опалубке или отдельно, а потом устанавливать на подготовленную поверхность в опалубку. Первый способ намного удобнее и предпочтительнее, так как здесь вы можете контролировать все этапы монтажа. Если же периметр сооружения достаточно сложный и имеет много углов, то проще будет собирать каркас отдельно.

Как рассчитать количество арматуры для заливки фундамента?

Казалось бы, всем понятно, что прочность и долговечность фундамента — это основа будущего дома. Ошибки, допущенные на этапе проектирования, армирования и заливки фундамента, в дальнейшем исправить практически невозможно. Поэтому во избежание трещин в фундаменте под действием нагрузок и движения грунта необходимо правильно рассчитать количество бетона, который будет работать на сжатие, а также количество и диаметр арматуры, которая будет работать на растяжение. В комплексе правильный расчет арматуры и четкое выполнение работ согласно проекту обеспечит вашему дому надежный фундамент на долгие годы.

Фундаменты бывают разные, и расчет арматуры для каждого из них проводится по отдельной схеме:

1. Ленточный фундамент — наиболее популярный вид фундамента для частных домов.
2. Свайный буронабивной — используется на слабом грунте при глубине промерзания до 1,5 метров.
3. Свайно-ростверковый — это сочетание свай и железобетонной ленты, которое обходится дешевле ленточного фундамента, но при этом отлично себя показывает на склонах и при подвижной почве.
4. Столбчатый фундамент — применим для легких домов и построек.
5. Плитный фундамент – самый прожорливый в плане использования бетона и арматуры фундамент, который очень дорого обходится в частном домостроении.

Чтобы материал был более полезен для тех, кто пытается произвести расчет количества и диаметра арматуры самостоятельно, мы проведем расчет на примере ленточного фундамента под дачный дом 6 на 8 метров, а потом сравним расход арматуры на этот же проект с плитным и столбчатым фундаментом.

Металлобаза «Аксвил» продает оптом и в розницу: • АРМАТУРУ РИФЛЕНУЮ А3 • ВЯЗАЛЬНУЮ ПРОВОЛОКУ • СВАРНУЮ СЕТКУ Первый поставщик проката. Низкие оптовые и розничные цены. Консультация по выбору. Оформление заказа на сайте и в офисе. Нарезка в размер. Доставка по Беларуси, в том числе, и в выходные дни.



Схемы армирования ленточного фундамента

Для расчета количества и диаметра арматуры в первую очередь нужно определиться со схемой армирования фундамента. В зависимости от нагрузки на фундамент и пучинистости грунта для строительства частных домов чаще всего применяют армирование:

1. Четырьмя стержнями арматуры;
2. Шестью стержнями арматуры;
3. Восемью стержнями арматуры.

Как же определиться со схемой армирования, чтобы она была достаточно надежной, но в то же время не излишне затратной?

Согласно правилам по проектированию и строительству (СП 52-101-2003), максимальное расстояние между продольными стержнями арматуры должно быть не более 40 см. А также арматурные стержни должны отстоять от края опалубки, верха и низа мелкозаглубленного ленточного фундамента на 5-7 см.

Исходя из этих данных, если проектом предусмотрен ленточный фундамент шириной 50 см, то лучше всего подойдет армирование в четыре стержня:

5+40+5=50 см.

При более широком фундаменте будет целесообразно использовать схему армирования 6-8 стержнями.

Расчет диаметра продольной арматуры

От диаметра арматуры зависит прочность всей конструкции: чем толще арматура, тем прочнее. При выборе ее толщины стоит ориентироваться на вес дома и тип грунта. Если грунт плотный, то под нагрузкой от дома он будет меньше деформироваться, а значит, от плиты требуется меньшая устойчивость.

Второй фактор — это вес здания. Если вы собираетесь построить легкий деревянный дом или гараж, то устойчивость такому дому может обеспечить и арматура диаметром 10 мм. Но если это капитальное строение в несколько этажей, то может потребоваться арматура 14-16 мм. Это все учитывается на этапе разработки проекта и отражается на глубине и ширине фундамента. Далее стоит полагаться на строительные нормы, которые зависят от ширины и высоты фундамента.

Согласно правилам по проектированию и строительству (СНиП 52-01-2003), минимальная площадь сечения продольной арматуры в ленточном фундаменте должна составлять 0,1% от общего поперечного сечения железобетонной ленты.

Для того, чтобы посчитать площадь поперечного сечения фундамента, нужно его ширину умножить на высоту. Допустим, высота нашего фундамента 80 см. Тогда при ширине 50 см поперечное сечение даст:

80*50=4000 см2

Тогда суммарная площадь поперечного сечения арматуры получится:

4000*0,1%=4 см2

При схеме армирования в 4 стержня и известной площади суммарного поперечного сечения арматуры в ленточном фундаменте мы можем определить диаметр продольной арматуры по таблице:

Казалось бы, при площади поперечного сечения арматуры в 4 см2 и 4 стержнях можно сделать вывод, что вам хватит и десятки. Но в таблице видно, что 4 стержня диаметром 10 мм имеют площадь поперечного сечения 3,14 см2. Не попадитесь на эту удочку и не допустите глупых математических ошибок при расчете фундамента вашего дома.

Выбрав столбец с 4 стержнями арматуры, нам нужно найти значение, наиболее приближенное к 4 см2, но не менее того. Поэтому нам подойдет значение 4,52 см2 и, соответственно, арматура 12 мм в диаметре.

Согласно таблице, при 4 стержнях площадь их поперечного сечения будет 4,52 см2 при диаметре арматуры 12 мм. Это наиболее ходовой тип арматуры, применяемый для армирования ленточных фундаментов малоэтажных строений.

Рассчитать диаметр арматуры при схеме армирования шестью или восемью стержнями можно аналогичным образом, найдя необходимой значение в соответствующей колонке.

Также правилами регламентируется минимальный диаметр арматуры в зависимости от ее длины: При длине фундамента до 3 м этот минимум составляет 10 мм, а при длине от 3 м — 12 мм.

Также отметим, что продольная арматура железобетонной ленты должна быть одинакового диаметра. Если же вы строите сарай или баню из остатков арматуры, то стержни большего диаметра должны оказаться в нижней части армокаркаса.

Расчет диаметра поперечной и вертикальной арматуры

Продольная арматура для ленточного фундамента должна быть рифленой, тогда как поперечная и вертикальная арматура может быть гладкой.

Рассчитать диаметр поперечной и вертикальной арматуры можно без сложных вычислений. Стоит ориентироваться на данные таблицы:

В нашем случае при высоте фундамента 80 см для поперечной и вертикальной арматуры можно брать гладкие стержни 6 мм в диаметре. Если же вы строите, скажем, двухэтажный коттедж, то для поперечной и вертикальной арматуры будет достаточно прутьев диаметром 8 мм.

Расчет количества продольной арматуры

Очень часто при возведении фундамента в разгар стройки становится понятно, что арматуры не хватает. Или же наоборот: после приемки работ оказывается, что несколько десятков погонных метров арматуры осталось, а ведь она не копейки стоит. А потом еще придется думать, куда ее пристроить. Поэтому так важно на этапе проектирования и планирования точно рассчитать количество необходимой арматуры для заливки фундамента.

К примеру, наш дачный дом имеет вот такую схему фундамента:

При фундаменте 6*8 нам потребуется посчитать периметр основания и добавить к нему длину несущих стен, под которыми также будет возводится фундамент. В нашем случае периметр равен:

 6+8+6+8=28 м

К периметру прибавим еще длину несущей стены:

28+6=34 м

Полученную цифру нам необходимо умножить на количество стержней в схеме армирования, в нашем случае на 4:

34*4=136 м

При расчете арматуры необходимо помнить, что обычно она поставляется в стержнях длиной 3-6 метров. Далеко не каждый поставщик металлопроката имеет возможность поставлять арматуру длиной 0,5 до 11,7 метров. Чаще всего на месте арматуру приходится резать в размер и стыковать внахлест, как показано на схеме.

При стыковке арматуры нужно помнить, что соседние прутья должны соединяться не строго друг над другом. Расстояние между соседними соединениями стержней арматуры должно составлять 1,5 длины нахлеста, но не менее 61 см.

Нахлест рассчитывается исходя из диаметра арматуры, умноженного на 30. В нашем случае это:

12*30=360 мм (36 см)

Чтобы добавить припуски с учетом нахлеста, можно:

1. Посчитать количество стыков;
2. Прибавить 10-15% к общей сумме длины арматуры.

Мы воспользуемся вторым способом и прибавим к нашей цифре 10%:

136+136*0,1=149,6 м

Учитываем то, что в угловой части фундамента арматуру придется изгибать  с загибом длиной 0,5 м. Итого на каждый угол придется 4 м таких выпусков или 20 м всего на весь фундамент. Прибавляем это количество к метражу ребристой арматуры:

149,6+20=169,6 м

Итого, для ленточного фундамента дачного дома 6*8 нам потребуется около 170 метров рифленой арматуры диаметром 12 мм.

Расчет количества вертикальной и поперечной арматуры

После того, как мы определились, сколько нам нужно купить рифленой арматуры 12 мм, нам нужно рассчитать, сколько потребуется гладкой арматуры диаметром 6 мм.

Взглянем на схему поперечного сечения фундамента:

Периметр каждого прямоугольника, который опоясывает продольную арматуру, в нашем случае составит:

40+70+40+70=220 см (2,2 метра)

Если взглянуть на припуски в местах соединения и учесть, что некоторые строители вертикальную арматуру вбивают в землю для устойчивости армокаркаса, то к этой сумме смело можно прибавлять сантиметров 20.

220+20=240 см (2,4 м)

Теперь нам нужно подсчитать, сколько таких прямоугольников разместится в нашем фундаменте. Это можно сделать двумя способами:

1. Просто поделив длину нашего периметра и несущих оснований на расстояние между перемычками;
2. Начертив схему фундамента и подсчитав места связок на чертеже.

Мы попробуем подсчитать количество связывающих колец на плане фундамента. Связки продольной арматуры вертикальными и поперечными прутьями необходимо производить каждые полметра (допустимо расстояние 0,3-0,8 метра). К тому же, на углах у нас разместится по две таких связки.

Сперва посчитаем, сколько таких опоясывающих прямоугольников поместится на стене 8 метров. Как видно из схемы, на восьмиметровой стене уже есть 6 угловых элементов. А если принять во внимание, что такие перемычки необходимо делать через каждые полметра, то на ней необходимо будет разместить еще 12 таких соединений. То же самое на второй восьмиметровой стене.

(6+12)*2=36 штук

Оставшиеся три стены по 5 метров предполагают еще по 9 перемычек:

9*3+36=63 перемычки

Получается, нам нужно длину гладкой арматуры, необходимой для фиксации в неподвижном состоянии продольной арматуры, умножить на количество таких соединений:

2,4*63=151,2 м

Получается, что для фундамента нашего дачного домика нам потребуется примерно 170 метров рифленой арматуры диаметром 12 мм и 150 гладкой арматуры диаметром 6 мм.

Учитывайте также, что в процессе работы часто остается много коротких стержней, непригодных для дальнейшего использования, поэтому к полученной цифре лучше прибавить еще процентов 10.

170+170*0,1=187 метров диаметром 12 мм

151,2+151,2*0,1=166,22 метров диаметром 6 мм

Зачастую поставщики считают количество арматуры не метрами погонными, а тоннами, поэтому на заключительном этапе подсчета вам может потребоваться перевести эти данные из расчета, что вес 1 мп рифленой арматуры 12 мм в диаметре равен 0,89 кг, а гладкой арматуры 6 мм в диаметре — 0,222 кг.

Итого:

187*0,89=166,43 кг

166,22*0,222=39,9 кг

Расчет количества вязальной проволоки

В места пересечения продольных, поперечных и вертикальных прутьев стыки связываются проволокой. Сварка при армировании фундамента крайне нежелательна, так как ухудшает свойства металла в местах соединения и может вызвать трещины при вибрации.

Рассчитать количество вязальной проволоки можно, зная количество стыков и длину проволоки, которая потребуется на каждый стык. Как правило, на каждый стык необходимо 15 см проволоки, сложенной вдвое, итого 30 см (0,3 м).

Ранее мы подсчитали, что в нашем фундаменте будет 63 перемычки, в каждой из которых 4 соединения для связки проволокой.

63*4=252 соединения

Далее нам необходимо количество соединений умножить на длину проволоки, необходимой для  каждого соединения:

252*0,3=75,6 метров

Если вы не имеете навыков вязки арматуры, то лучше вязальной проволоки взять с запасом, так как в неумелых руках даже обожженная проволока часто ломается.

Таким образом, для ленточного фундамента 6*8 с несущей стеной нам потребуется 166,43 кг рифленой арматуры диаметром 6 мм и 40 кг гладкой арматуры, а также 75,6 метров вязальной проволоки.

Расход арматуры в сравнении с плитным и столбчатым фундаментом

А теперь попробуем подсчитать, сколько бы нам понадобилось арматуры, если бы мы выбрали плитный или столбчатый фундамент.

Примерный расчет арматуры для плитного фундамента

Плитный фундамент состоит из двух арматурных сеток, связанных между собой. Для него, как правило, используется рифленая арматура диаметром 12 мм.

Ячейка между продольными и поперечными стержнями арматуры в сетке представляет собой квадрат 20*20 см. При фундаменте 6*8 нам потребуется узнать, сколько прутьев арматуры ляжет вдоль каждой стены с шагом в 20 см.

6/0,2=30 штук по 8 метров

8/0,2=40 штук по 6 метров

Если мы суммируем полученные цифры, мы получим количество прутков на одну сетку.

30*2+40*2=140 штук

В нашем варианте идеально было бы заказать 80 прутков длиной 6 метров и 60 прутков длиной 8 метров. Но чаще всего арматура продается длиной 3-6 метров, поэтому ее придется стыковать внахлест. Допустим, если заказать всю арматуру длиной 6 метров, то к 140 нужно будет прибавить еще 30 на наращивание по длинной стороне, которые потом разрежутся на трехметровые стержни с запасом на связку внахлест.

140+30=170 штук

170*6=1020 м рифленой арматуры

После этого необходимо соединить верхнюю и нижнюю сетку вертикальными стержнями, которых будет ровно столько, сколько пересечений продольной и поперечной арматуры.

30*40=1200 соединений

Допустим, высота плитного фундамента 20 см, то, соблюдая отступ от верха и низа бетонной плиты по 5 см, мы получим расстояние между верхней и нижней сеткой арматуры в 10 см.

1200*0,1=120 метров вертикальной арматуры

Общее количество арматуры для плитного фундамента составит:

1020+120=1122 метра погонных,
что в 6 раз больше, чем для ленточного фундамента.

Вязальной проволоки также нужно в несколько раз больше, так как в каждом месте, где пересекаются два горизонтальных и один вертикальный стержень, получится по два узла проволоки. Таких пересечений у нас 1200 в верхней сетке и столько же в нижней. На каждый узел необходимо в среднем 30 см вязальной обожженной проволоки.

1200*2*0,3=720 метров вязальной проволоки,
что в 10 раз больше, чем для ленточного фундамента на тот же дачный дом.

Примерный расчет арматуры для столбчатого фундамента

В принципе, для легкого дачного дома подойдет и столбчатый фундамент.

Для армирования свай достаточно арматуры диаметром 10 мм. Для вертикальных прутков используется ребристая арматура, горизонтальные прутки применяются только для того, чтобы связать их в единый каркас. Обычно арматурный каркас для столбика состоит из 2-4 прутков, длина которых равна высоте столба. Если диаметр столба превышает 20 см, то надо использовать больше стержней, равномерно распределяя их внутри столба. Для армирования 2-метрового столба диаметром 20 см можно ограничиться четырьмя прутками из арматуры диаметра 10 мм, которые расположены на расстоянии 10 см друг от друга и перевязаны в четырех местах гладкой арматурой диаметром 6 мм.

Предположим, что сваи для фундамента нашего дачного дома будут диаметром 200 мм с интервалом в 1,5 метра.

Делим периметр основания на шаг между сваями и получаем их количество:

34/1,5=22,6

Округляем до 23 столбов.

Свая будет армироваться тремя прутами рифленой арматуры и четырьмя хомутами — из гладкой. Посчитаем, сколько нужно рифленой арматуры на один столбик высотой 1,5 метра с выпуском под ростверк 0,3 м:

(1,5+0,3)*3=5,4 м

На все сваи уйдет:

5,4*23=124,2м рифленой арматуры

Для армокаркаса будет использоваться гладкая арматура, согнутая в окружность. Длина этой окружности с запасом составит:

3,14*0,2=0,628 м

Таких хомутов на одну сваю потребуется, как минимум, 4:

0,628*4=2,512 м

На все 23 столба гладкой арматуры потребуется:

2,512*23=57,776 м ≈58 м

Для расчета вязальной проволоки нам нужно посчитать количество соединений в наших столбах. Три прутка рифленой арматуры соединяются с четырьмя опоясывающими кольцами гладкой арматуры в шести местах:

3*4*0,3=3,6 метра проволоки на каждый столб

3,6*23=82,8 метра проволоки

Итого на свайный фундамент нашего дачного домика 6*8 потребуется около 125 метров погонных рифленой арматуры и 58 м гладкой арматуры, а также 83 м вязальной проволоки, что, конечно, получится экономичнее, чем ленточный фундамент и вполне подойдет для каркасного дачного дома.

Выводы:



В общем, совсем не сложно самостоятельно рассчитать количество и диаметр арматуры, необходимой для заливки фундамента. Особенно, при наличии проектно-сметной документации. Используя данный материал, вы без проблем сможете довольно точно рассчитать количество арматуры для заказа, чтобы потом не переплачивать за повторную доставку или излишний металлопрокат, оставшийся после стройки.

Сравнение расчетов количества арматуры для разных видов фундамента показало, что для дачного дома лучше всего подходят столбчатый и ленточный фундамент. А уж какой из них выбрать, будет зависеть от материала стен, кровли, перекрытий и количества этажей дома, пучинистости грунта и личных предпочтений.



Металлобаза «Аксвил» предлагает купить рифленую арматуру А3 и гладкую арматуру А1, вязальную проволоку, по безналичному и наличному расчету, оптом и в розницу с доставкой по Беларуси.

как правильно выбрать арматуру для фундамента

Армирование фундамента: зачем это нужно?

В подавляющем большинстве случаев для создания фундамента используют бетон. Такие конструкции подвергаются сильным воздействиям: на них приходится не только нагрузка от самого здания, но также влияют: движение грунта, изменение его объемов и т. д.

Для увеличения прочностных свойств бетона целесообразно использовать арматуру для фундамента, купить которую можно по относительно невысокой цене. Такие изделия внедряются в каркас, поэтому образуют так называемый «скелет» фундамента. Остается лишь решить вопрос о том, какую именно купить арматуру под фундамент.

Стоимость арматуры для фундамента за метр определяется в зависимости от того, какой материал был использован для ее создания. В настоящее время для производства применяют:

• сталь;
• стеклопластик.

Наиболее популярными являются металлические прутья, которые имеют круглое сечение. Такие изделия обладают непревзойденной прочностью, а особенно в том случае, если они их поверхность ребристая винтовая.

Какую арматуру купить для определенного типа фундамента?

При выборе следует учитывать то, какой диаметр имеет пруток: сечение может быть от 6мм до 32 миллиметров. При устройстве фундамента необходимо подобрать металлопрокат, сечение которого будет обеспечивать требующуюся прочность.

В частном строительстве используются стальные прутки, которые имеют диаметр от 8мм до 16 миллиметров. Но при этом под каждый тип фундамента металлопрокат следует подбирать индивидуально.

Рекомендации специалистов

• При устройстве ленточного фундамента целесообразно отдавать предпочтение изделиям, которые имеют диаметр от 10 мм до 14 мм. Чем выше масса планируемого строения, тем больше должны быть размеры арматуры. Обратите внимание: в каждом из горизонтальных поясов в фундаменте должно присутствовать не менее 2-х силовых продольных линий. Их следует создавать с использованием ребристых прутьев.
• Для свайного фундамента традиционно применяют арматуру с сечением примерно в один сантиметр. При проведении работ важно помнить о том, что арматура должна быть целиком покрыта бетоном. Недопустимо ее соприкосновение со стенами опалубки.
• При строительстве монолитного фундамента применяют арматуру, диаметр которой составляет от 10 мм до 16 мм. Цена за тонну такой арматуры для фундамента достаточно высока, а требуется ее достаточно много. Поэтому итоговые затраты на создание монолитного армированного фундамента достаточно высоки. Обратите внимание: следует проводить вязку арматуры проволокой таким образом, чтобы два горизонтальных силовых пояса (при взгляде сверху) образовывали клетки 20х20 см.

При определении оптимального типа фундамента и арматуры цена не должна является единственным критерием выбора: ключевая задача состоит в том, чтобы сделать конструкцию максимально надежной основой для будущего строения.

Диаметр арматуры для ленточного фундамента, пример расчета, вес п.м

Секрет прочности железобетонных конструкций состоит в работе стального каркаса на растяжение и бетона на сжатие. Простая аналогия — попробуйте растянуть обычную проволоку, скорее всего, ничего не выйдет, а вот сжать ее легко. Особенно важен армокаркас для малозаглубленного ленточного фундамента, так как из-за процессов, происходящих в верхних слоях грунта, он может прогнуться и треснуть. Экономить в этом деле бессмысленно, зато сберечь деньги и время можно, зная нюансы расчета и заказа стройматериалов.

Оглавление:

1. Сечение арматурного прута
2. Технология упрочнения фундамента
3. Расчет необходимого количества
4. Способы вязки

Диаметр прутьев

Обычно для основания дома используют ребристые стержни для продольного армирования и гладкие для поперечного с сечением от 6 до 14 мм классов A-I‒A-III. Нормативные документы определяют их минимальный диаметр:

• Продольная менее 3 м — 10 мм.
• Продольная более 3 м — 12.
• Поперечная высотой менее 80 см — 6 мм.
• Поперечная высотой более 80 см — 8.

В строительстве нельзя составить универсальный проект, каждую проблему решают индивидуально, рассчитывая нагрузки на конкретный элемент. По СНиП 52‒01‒2003 общее сечение железного каркаса должно быть не менее 0,1 % от площади сечения конструкции. Также на выбор арматуры для фундамента влияют тип почвы и вес дома. Поэтому возможно только дать общие рекомендации.

Стержни 14 мм используют для тяжелых строений на проблемных грунтах, например, для фундамента под кирпичный дом. Для бани или гаража на нормальной почве более чем достаточно армокаркаса, сделанного по минимальным параметрам. При неправильной схеме и вязке никакой диаметр не спасет постройку.

В интернете легко найти калькуляторы для расчета, но с их помощью не всегда возможно подобрать оптимальный вариант, кроме того, грунт и вес дома никто не учитывает. Программа выдаст один и тот же результат для фундамента одноэтажного дома из дерева и двухэтажного строения из пенобетона, если у них одинаковая площадь.

Схема армирования

Необходимо соблюдать расстояния между прутьями, чтобы обеспечить прочность конструкции. Расстояние между вертикальными стержнями — 10-30 см, иначе бетон и арматура не будут работать в паре. Для ленточного фундамента выбирают минимальное расстояние, оно зависит от размера фракции щебня и должно быть не меньше 25 мм, для монолитной плиты оптимально сделать промежутки больше 20 см. Между верхними и боковыми границами фундамента и каркасом оставляют 5‒8 см, чтобы уберечь сталь от коррозии.

Арматуру разделяют на рабочую и конструкционную, первая обеспечивает прочность при эксплуатации, а вторая нужна, чтобы каркас не изменил форму при заливке. В монолитной плите достаточно двух слоев рабочей арматуры вверху и внизу. Но заливка ленточного фундамента требует продольных конструктивных стержней, в зависимости от его высоты всего устанавливают 3‒4 слоя.

Прутья вяжут с нахлестом 10-15 сечений арматуры для прочности, поэтому заказывать обрезки не выгодно. Углы в ленточном фундаменте делают из цельных стержней, так как в этих местах нагрузка на основание больше.

Расчет арматуры

Допустим, диаметр и схема армирования уже известны, но теперь предстоит купить арматуру. Обычно она продается в килограммах, значит, нужно посчитать общую длину каждого вида, а затем определить ее вес. Разумнее заказывать целые стрежни, их не надо связывать между собой, поэтому реально сэкономить на нахлестах. Обрезки невозможно посчитать, чем пользуются мошенники.

Диаметр стальной арматуры	Вес погонного метра
6	0,222
8	0,395
10	0,617
12	0,888
14	1,210

Например, строим баню 5 на 5 м, высота основания — 0,5 м, его ширина — 0,3. Диаметр продольной арматуры равен 12 мм, а поперечной — 6 мм, достаточно двух горизонтальных слоев по два стрежня. На каждую стену уйдет 4 элемента по 4,8 м, всего — 76,8 м. Стандартный размер прутьев — 11,7 м. Поэтому часть каркаса придется делать из обрезков, а для их соединения необходим нахлест 25 см. При заказе у нас получится 6 целых стержней и одна половина, из которых можно изготовить 13 элементов. Остальные будем соединять из трех обрезков, значит, плюс еще 4 м на весь ленточный фундамент.

Также необходимо армировать углы загнутыми прутами, так как эта часть основания несет большую нагрузку. На каждый угол понадобится по 1 м, чтобы обеспечить прочное крепление. Итого на баню нужно 84 м продольной арматуры или 94 кг. Конечно, это приблизительные данные с небольшим запасом, но по этой схеме можно проследить сам принцип расчета.

Расстояние между вертикальными стержнями — 25 см, а их длина — около 40 см. Итого на одну сторону — 38 прутьев с учетом углов или 152 м арматуры. Смотрим вес по таблице — получается 33,7 кг. Для поперечной арматуры такой высоты можно использовать обрезки. В ином случае вы переплатите из-за расхода на нахлест.

Вязка

Пайка армокаркаса понижает прочность металла, поэтому рекомендуется вязать элементы между собой. Зато паять арматуру можно с нахлестом 10 см, что позволяет сэкономить материал, но тогда нельзя оставлять каркас без бетона в дождь и снег. При попадании влаги места стыков быстро ржавеют.

Для вязки используют проволоку с диаметром 1,2-1,4 мм или пластиковые хомуты. Последние нельзя оставлять на морозе. В качестве инструмента применяют самодельный крючок, но тогда работа займет много времени. Еще применяют дрель со специальной насадкой. У профессионалов есть пистолет для вязки.

Подбор диаметра арматуры для ленточного фундамента несложен, но чтобы создать прочный каркас большого строения из тяжелых материалов, лучше обратиться к проектировщикам, так как выбрать оптимальную схему и диаметр выйдет, только зная все подробности. Все проектные данные просчитываются по формулам, менять их просто так нельзя. Лучше сэкономить потом, не тратя на ремонт нового дома, чем сейчас, выбрав дешевый материал.

Какую арматуру использовать для фундамента: советы и рекомендации

Арматурный каркас в обязательно порядке заливается в фундамент абсолютно любого типа. Надежность и долговечность основания здания от этого элемента зависит напрямую. Поэтому вопрос о том, какую именно арматуру стоит использовать для фундамента загородного строения, безусловно, очень важен.

Особенности конструкции каркаса

Арматурные каркасы, служащие для повышения прочности бетонных лент и плит на растяжение, всегда имеют продольные, вертикальные и поперечные элементы. Основная нагрузка приходится на первые. Следовательно, к их прочности предъявляются особые требования. Поперечные прутья необходимы только для придания жесткости самому каркасу. Поэтому они обычно отличаются небольшой толщиной.

Выбор продольных прутьев

Расчет прочности продольных элементов производится с учетом следующих факторов: материал стен, особенности грунта на участке, этажность будущей постройки, марка бетона и т. д. Согласно нормативам СНиП, толщина продольных прутьев арматуры для фундамента не должны быть меньше 10 мм. Тонкий 10 мм вариант применяется лишь при возведении оснований под легкие каркасно — щитовые дома и бани либо хозяйственные постройки. Под бревенчатые и брусчатые, а также под дома из пено — и газоблоков, арматуру часто вяжут из 12 мм прута. Под тяжелые монолитные и кирпичные стены применяется материал еще большего диаметра (14-17 мм). Вертикальные и поперечные прутья, используемые при заливке бетонных лент и монолитного фундамента, в большинстве случаев имеют толщину 8-10 мм.

Виды стальной арматуры

Каркас для бетонных лент и плит собирается из двух основных типов прутков:

• Гладких. Это обычный материал цилиндрической формы.
• Рифленых. Такая арматура имеет на поверхности расположенные под углом серповидные вертикальные ребра.

Последний вариант для конструкций, эксплуатируемых в постройках под значительными нагрузками, считается более предпочтительной. Дело в том, что ребра значительно усиливают связку с бетоном.

Класс стали

Задавшись вопросом о том, какую металлическую арматуру стоит использовать для заливки фундамента здания, следует учитывать и такой параметр, как качество стали. Производиться пруток может из металла разных классов. Сделать правильный выбор поможет представленная ниже таблица.

Класс	Диапазон диаметров (мм)	Описание	Сфера применения
АI	6-40	Гладкая, пластичная арматура	Используется при строительстве многоэтажных зданий
АII	6-40	С серповидным рифлением	Применяется при возведении коттеджей, производственных и торговых цехов
АIII	6-40	Прерывистая арматура с очень хорошей свариваемостью	Используется для строительства как малоэтажных, так и многоэтажных строений

Маркировка

При выборе арматуры следует обращать внимание, в том числе и на маркировку:

• Буквой «Т» отмечается термически упроченный материал;
• «В» — более надежный вариант, дополнительно упроченный вытяжкой. Используется в основаниях, испытывающих большие нагрузки.

Выбираем современную арматуру для фундамента

В последнее время очень популярным становится и еще один, принципиально новый, вид арматуры – пластиковая. Как и железная, она может быть гладкой и ребристой. К основным ее достоинствам относят:

• схожий с бетоном коэффициент расширения;
• небольшой вес;
• устойчивость к коррозии;
• невысокую стоимость.

Обходится арматура ПВХ гораздо дешевле стальной, по рабочим же характеристикам практически ничем от нее не отличается. Для фундамента дома наиболее предпочтительным вариантом считается прочная рифленая разновидность.

Таким образом, подходящую в том или ином случае арматуру выбирают, обращая внимание в первую очередь на такие параметры, как архитектурные особенности самого здания и степень устойчивости грунта. Произвести же расчет этого элемента жесткости фундамента проще всего, воспользовавшись онлайн-калькулятором.

Видео:

Зачем армировать фундамент? | Сетка стальная от производителя по низким ценам

Чтобы дом стоял века, его стены должны опираться на надежное основание. Бетон для фундамента – наиболее подходящий материал. Зачем же нужна арматура для фундамента, ведь ее цена сделает основание дороже? Все просто. Дело в том, что фундамент превосходно держит нагрузку на сжатие по вертикали и горизонтали, но не в состоянии работать на изгиб. Такого рода нагрузка возникает на пучинистых грунтах во время их промерзания. Грунт – субстанция неравномерная по плотности. В местах, где влаги больше, он вспучивается интенсивнее, нагружает фундамент, который дает трещину.

Бетон + арматура = железобетон

Чтобы придать основанию дома способность противостоять изгибающим нагрузкам, необходим металл. Он прочен и пластичен, в отличие от хрупкого бетона. Арматура для фундамента имеет рифленую и гладкую поверхности. Рифление обеспечивает необходимое сцепление бетона и металлических прутьев. В результате образуется материал с новыми эксплуатационными свойствами – железобетон. Он одинаково хорошо работает на сжатие и на изгиб.

Диаметр арматуры рассчитывается, исходя из планируемой величины нагрузки на фундамент. Это позволяет избежать ее разрыва и чрезмерного перерасхода металла.

При армировании ленточного фундамента, рифленая арматура расчетного диаметра продольно укладывается в нижней и верхней его части. С помощью вертикальных и поперечных отрезков гладкой арматуры, верхний и нижний пояса увязываются между собой. Армирование устанавливается с таким расчетом, чтобы между металлом и наружной поверхностью бетона был зазор 8 см. Следующий этап – заливка жидким бетоном. Когда он застынет – фундамент готов.

Арматуру для фундамента вы можете купить в компании «Сетка стальная», связавшись с нами по телефону или приехав в офис. На нашем сайте можно ознакомиться с ценами и ассортиментом предлагаемой продукции. Мы гарантируем высокое качество предлагаемой продукции и оказываем услуги по протяжке арматуры. Если вам необходима монтажная проволока для увязывания арматуры – вы найдете ее в соответствующем разделе.

Арматура для ленточных фундаментов — конструкция, выбор, полезные советы

Ленточные фундаменты с непрофессиональной точки зрения не нуждаются в каркасе. Но действительно надежное и прочное основание нельзя соорудить без арматуры. При этом, необходимо позаботится о том, чтобы стальные элементы были правильно установлены и обеспечивали прочность фундамента.

Ленточный фундамент один из самых распространенных. Этот тип отличается отличной несущей способностью, простотой и легкостью возведения. На практике используют два типа ленточных фундаментов — сборный из железобетонных блоков промышленного изготовления (чаще всего маркируемых как ФБС) и монолитный сооружаемый прямо на месте строительства. Для того чтобы основание было надежным и долговечным кроме качественной смеси его нужно усилить стальной конструкцией. Рассмотрим, что собой представляет арматура для ленточных фундаментов и как она правильно устраивается.

Для чего нужно армирование?

Бетонный камень отличается отличным сопротивлением на сжатие, но его стойкость при приложении нагрузок на разрыв гораздо скромнее. Сталь может принимать на себя на порядок большие нагрузки. Сочетание стали и бетона вообще уникально:

• Цементный камень защищает сталь от коррозии. Электрохимический потенциал портландцемента не позволяет окисляться (то есть ржаветь) арматуре.
• Железобетон лишен главной проблемы композитных материалов — разного коэффициента температурного расширения составляющих. Как это не удивительно сталь и цементный камень даже при резких перепадах температуры не теряют контакта из-за того что эта характеристика у них одинакова.

Но может возникнуть еще один вопрос — фундамент работает на сжатие, зачем усиливать его сопротивление на разрыв? Ответ прост — нагрузка от стен здания неравномерна, к тому же не всегда грунт имеет одинаковую несущую способность (он может просесть). Поэтому отдельные части ленточного фундамента могут работать не только на сжатие, но и на растяжение и изгиб (как балка). Арматура позволяет обеспечить его устойчивость при наложении таких усилий (поэтому монолитный фундамент всегда предпочтительнее сборного).

Как армируется фундамент?

Все определяет проект. Распределение нагрузок и их величина обычно определяется,  и с их учетом строятся схема армирования, выбор сечения и марки арматуры. Но (особенно для небольших строений) нужно рассчитывать условия работы фундамента, можно уложить сетку  (с запасом прочности конечно) без чертежей сэкономив средства. Но при этом нужно соблюсти следующие условия:

• Для фундамента не нужен каркас, армирование по всему объему производиться только в том случае если предполагаются особые нагрузки (например, от колонн) кроме простого воздействия веса стен. Сетка укладывается в нижней части конструкции. Хотя зачастую проводят укрепление по всей конструкции, когда это оправдывается расчетом.
• Для малоэтажного строительства нет необходимости использовать высокопрочную сталь, марка арматуры выше А-1 практически не используется (также как и бетон выше класса В 7,5).
• Обязательно обеспечить защитный слой бетона от арматуры до поверхности конструкции не менее 3-5 см. Для этого желательно использовать фиксаторы.

Как собрать армирование фундамента?

Армирование фундамента как уже понятно из всего вышесказанного, не требует особенных материалов и технологий. Виды арматуры, обычные для фундамента, это простая сетка обеспечивающая компенсацию напряжений в горизонтальной плоскости. Укладывают ее внизу конструкции (не забывая о защитном слое бетона). Можно использовать как катаную арматуру (обозначается А плюс римские цифры) так и волоченную (проволока обозначается В или при рифлении Вр). Сетка может быть как промышленная, изготовленная на предприятиях так и связанная на месте. При этом стоит учитывать только цены на материал. Об этом мало кто знает, но сварка не добавляет прочности каркасу железобетонных конструкций. Даже ответственные узлы собирают чаще всего простым связыванием стержней проволокой.

Как собрать арматуру для фундамента?

Это довольно несложный процесс. Достаточно уложить прокат или проволоку сеткой (предварительно нарезав) а затем скрепив сваркой или вязальной проволокой. При этом даже не обязательно фиксировать все узлы, можно пропускать в шахматном порядке, так как прочность конструкции все равно обеспечивает анкеровка в бетонном камне.

Шаг арматуры

У многих возникает вопрос — какой должен быт шаг арматуры (размер ячеек сетки). Наиболее правильно все определить расчетом, в противном случае, если проект отсутствует, нужно следовать следующим правилам:

• Шаг напрямую зависит от диаметра используемой арматуры — больше диаметр больше шаг, меньше — меньше шаг.
• Для того чтобы заполнитель не отсеивался на сетке нельзя брать размер ячеек менее 1,25-1,5 чем фракция самого крупного заполнителя.
• Если армирование предусматривается по всему объему и для уплотнения используется глубинный вибратор, то нужно обеспечить размер ячейки не меньше габаритов его рабочего органа.
• Для анкеровки (обеспечивающей сцепление арматуры с бетоном) нужно чтобы длина стержня или проволоки, находящейся в камне, была не менее 10-15 диаметров, желательно чтобы шаг арматуры был не меньше.
• В случае выбора способа монтажа не сварку, а вязку, расстояние между элементами каркаса должно быть таким, чтобы можно было выполнить эту операцию.

Полезный совет

Если предполагается каркас по всему объему ленточного фундамента, то нужно подумать и о коммуникациях. Чтобы в месте вывода канализации или водопровода не оказался стальной стержень, желательно еще на стадии омоноличивания подготовить отверстия и обводить вокруг них арматуру. Если схема подключения строения к сетям временно неизвестна, ничто не мешает оставить в цоколе резервные проемы, которые легко герметизировать в случае ненадобности.

Что может дать армирование стены стальными скобами для вашего подвала

Балки армирования стен подвала

Стратегии укрепления стен стальными скобами могут оказать реальную помощь домовладельцам, которым требуются практические услуги по ремонту стен подвала в Милуоки и близлежащих районах. Фундаменты и стены подвалов могут дать течь или трещины (см. видео) в результате резких перепадов температуры или затопления в нашем районе. Работа с компанией, которая специализируется на гидроизоляции и ремонте подвалов и фундаментов, как правило, является лучшим способом решить эти проблемы быстро и эффективно.Вот некоторые факты, которые должен знать каждый домовладелец об армировании стен стальными раскосами в Висконсине:

Усиление деформируемых стен

Давление снаружи дома может со временем повредить фундамент. Это давление обычно вызывается водой, присутствующей в почве, которая может оказывать значительное давление на внешние стены подвала и фундамента. По мере старения фундамента материалы, используемые для его строительства, иногда могут изнашиваться и становиться менее устойчивыми. Ваша компания по ремонту стен подвала в Милуоки может оценить текущее состояние стен вашего подвала и предоставить вам наиболее практичные варианты ремонта этих основных элементов вашего дома в Висконсине.

Основы стальной арматуры для стен

Стальная арматура для скоб размещается непосредственно у внутренней стены вашего подвала. Они прикреплены как внизу к основанию вашего дома, так и вверху к балке пола, которая обеспечивает прочную опору для этой стальной балки. В большинстве случаев балка располагается заподлицо со стеной или заливается раствором в стену, чтобы обеспечить наибольшую степень поддержки наружных стен. Если в стене вашего подвала присутствуют какие-либо утечки или трещины, ваш подрядчик отремонтирует их, чтобы предотвратить дальнейшее повреждение вашего фундамента и более эффективно гидроизолировать ваш подвал.Это поможет обеспечить прочность и долговечность вашего проекта ремонта стены подвала и поддержки фундамента в Милуоки.

Самое надежное решение для стен подвала

Арматурная стальная распорка обычно прослужит вам долгие годы и обеспечит превосходную защиту фундамента и стен подвала от дальнейшего повреждения или коробления. Это может обеспечить вам дополнительное спокойствие и даже защитить стоимость вашей собственности экономически эффективным и практичным способом. Вероятность повторения проблем со стенами подвала очень мала при использовании решений по армированию стальными скобами, что позволяет вам пользоваться наиболее практичным и экономичным решением этих серьезных проблем.

Если вы заметили трещины или коробление в подвале вашего дома в Милуоки или в вашем фонде, позвоните в Accurate Basement Repair сегодня по телефону (414) 744-6900, чтобы назначить консультацию или запросить бесплатную оценку. Наша команда опытных технических специалистов будет рада предоставить вам информацию, необходимую для достижения наилучших результатов для вашего дома и решения ваших проблем раз и навсегда.

Укрепление слабого фундамента | JLC Онлайн

В своей статье «Частичная модернизация фундамента» (19 июня) я упомянул два места, требующие внимания в фундаменте этого клиента. В этой статье я сосредоточился на том, где существующий фундамент потерял всю структурную целостность и нуждался в полной замене. Здесь я обращаюсь ко второму месту, где инженер посчитал, что существующий фундамент, хотя и слабый, просто требует усиления.

Эта область существующего фундамента была слабой, но все же конструктивно прочной.В ходе расследования команда обнаружила, что под первоначальным фундаментом не было опоры, и обратилась за решением к инженеру.

Решение заключалось в заливке того, что мы называем «уступной стеной», которая в основном представляет собой усиленную подпорную стену, залитую и привязанную к первоначальной фундаментной стене. Прежде чем начать, мы проверили место, где плита сломалась, и обнаружили, что под первоначальной стеной не было опоры.Ответ инженера состоял в том, чтобы раскопать под первоначальным фундаментом чередующиеся 2-футовые секции, поддерживая старую стену, позволяя новому бетонному основанию проникать в пустоты под стеной.

Бригада разрезала плиту и вырыла траншею для фундамента шириной 1 фут и глубиной 1 фут. Под стеной они вырыли пустоты шириной 2 фута на расстоянии 2 фута друг от друга, которые должны были быть заполнены бетоном как часть нового фундамента. Специальный инструмент изгибает арматуру в нужные формы.

После заливки стены скамейки поверх нового фундамента мы построили плотно прилегающую стену 2х4 между балками пола и верхней частью бетона. Эта стена помогла выдержать нагрузку на внешнюю стену и нагрузку на пол, а также помогла только что залитой стене сопротивляться горизонтальному изгибу.

Арматура была необходима для привязки новой стены скамейки к существующему фундаменту. Член бригады начал с бурения отверстий в верхней части соседних стен фундамента.Затем бригада использовала высокопрочную эпоксидную смолу, чтобы прикрепить два отрезка арматуры к одному концу стены. Короткие отрезки арматуры, просверленные и залитые эпоксидной смолой в стену фундамента, обеспечивают поддержку арматуры по всей ее длине. Другой конец арматурного стержня был согнут и залит эпоксидной смолой в существующую стену. Концы вертикальных и горизонтальных отрезков были связаны вместе для заливки.В траншее для фундамента отрезки арматуры были установлены на стульях, прикрепленных к основанию фундамента. На переднем плане видна одна из 2-футовых пустот, выкопанных под существующим фундаментом через каждые 2 фута. Бетон для основания расширялся в пустоты под существующей стеной, чтобы поддерживать ее. Бригада замешивала и заливала бетон для основания из мешков, затирая поверхность для получения гладкой поверхности.Шпоночный паз, отлитый в основание, помог зафиксировать стенку скамейки на месте, а лазерная линия использовалась для направления размещения формы. Прикрепив фанеру формы к соседней стене, бригада построила раму для формы. 2×4, прикрепленный к плите, удерживал дно формы на месте. Чтобы форма не сдвинулась и не выгнулась во время заливки, посередине бригада прикрепила горизонтальную опору. Диагональные 2-by, закрепленные спиной к полу, обеспечивали дополнительную поддержку. Уложив бетон и дав ему застыть в течение нескольких дней, бригада сняла опалубку и плотно обрамила стену 2×4 между стеной скамейки и балками наверху.В дополнение к тому, что стена помогает выдерживать нагрузку на пол и внешнюю стену, давление на стену повышает поперечную устойчивость стены скамейки.

Фото Джейка Левандовски

Армирование фундамента, Бирмингем, Алабама — Инженерные решения

Армирование фундамента абсолютно необходимо для любой коммерческой структуры, построенной в Бирмингеме, Алабаме или где-либо еще в окрестностях Пьемонта. Из-за рыхлого грунта в этом районе склады, дороги и даже дамбы подвергаются опасности из-за внезапного смещения или проседания грунта. Это может привести к обширным и дорогостоящим повреждениям, поэтому так важно укрепить фундамент этих структур. К счастью, компания Engineered Solutions всегда готова помочь.

Здесь, в Engineered Solutions, мы предлагаем различные решения по укреплению фундамента, все из которых предназначены для укрепления фундаментов и их защиты от внезапных изменений в грунте. Мы рады предложить следующие коммерческие структуры или владельцам недвижимости в Большом Бирмингеме, Алабама, район:

• Армирование углеродным волокном. Армирование фундамента углеродным волокном можно использовать для стабилизации стен фундамента, а также вынутого грунта для удержания земли.В этом современном материале используется армированный волокном полимер, который может выдерживать больший вес, чем сталь.
• Винтовые сваи — сваи идеально подходят для укрепления вновь построенных или недавно поврежденных фундаментов. Эти опоры или микросваи эффективно переносят вес конструкции с неустойчивого грунта на несущую почву.
• Грунтовые гвозди — Обычно используемые для усиления фундамента, построенного на наклонной поверхности, грунтовые гвозди можно легко установить рядом с существующими зданиями или в других местах, где земляные работы нецелесообразны.Они являются идеальным решением для предотвращения или ремонта трещин или обрушений фундамента.

На все наши услуги по армированию фундамента распространяется пожизненная гарантия на все работы, выполняемые нашей командой проектировщиков и строителей. Это помогает защитить покупки наших клиентов и обеспечить им душевное спокойствие, зная, что у них есть долговечное геотехническое решение.

Чтобы узнать больше о вариантах армирования фундамента, которые мы предлагаем клиентам в Бирмингеме, штат Алабама, свяжитесь с Engineered Solutions сегодня.

основных пунктов и полезных советов

Виды армирования фундамента. Требования к арматурным деталям. Технические особенности монтажа арматуры для различных конструкций фундамента.

Бетон превращается в железобетон за счет армирования фундамента . Специфическая конструкция железобетонных фундаментов позволяет им воспринимать нагрузки, направленные не только на сжатие, но и на изгиб и растяжение.

Как правильно армировать фундамент

Во-первых, арматурные стержни должны быть чистыми, без грязи и мусора.Только чистая арматура хорошо сцепляется с бетоном. Каркас имеет два вида детализации (для определенных целей): оперативную и распределительную. Назначение эксплуатационного армирования состоит в восприятии внешних нагрузок и собственного веса здания. Распределительное армирование распределяет нагрузку на весь каркас.

Соединение арматуры осуществляется сваркой или жгутом проводов. Из соображений надежности чаще применяют сварку. Но если предполагаемая нагрузка на фундамент небольшая, можно обойтись вязальной проволокой.В основном арматурный каркас крепится по углам фундамента. Если диаметр арматурных стержней не менее 25 мм, их скрепляют точечной сваркой или проволокой. Если их диаметр превышает 25 мм, применяется дуговая сварка.

Помните: по всему каркасу не менее половины узлов арматуры должны быть загерметизированы; в углах рекомендуется соединить все стыки.

Если ваша арматура имеет диаметр не более 40 мм, соединение выполняется накладкой, при этом сварной шов не должен быть слишком коротким, иначе крепление может быть разрушено.Для любого типа фундамента лучше использовать ребристые стержни, так как они прочно соединены с бетоном.

Если будущий одноэтажный дом легкий и узкий, можно использовать арматуру диаметром 10 мм. Если дом двухэтажный или широкий (длинный), необходимо использовать арматуру 12 мм.

Армирование монолитных ленточных фундаментов

В зависимости от ширины и высоты ленточного фундамента армирование может быть выполнено в два и более слоев сетки с шагом 6-10.При работе с типовым ленточным монолитным фундаментом шириной 16 дюймов и высотой 20 дюймов горизонтальная и вертикальная сетчатая отсыпка может составлять 4-6 дюймов со всех сторон. В случае высокого фундамента вертикальное расстояние между горизонтальными арматурными стержнями может составлять от 12 до 16 дюймов.

Расстояние по горизонтали между вертикальной арматурой может быть равно 12 дюймам или более, а расстояние до края бетона составляет ? — по 4 с каждой стороны. В результате количество армирующих сеток и шаг между ними рассчитывают исходя из нагрузки на фундамент.

Усиление фундамента сваи

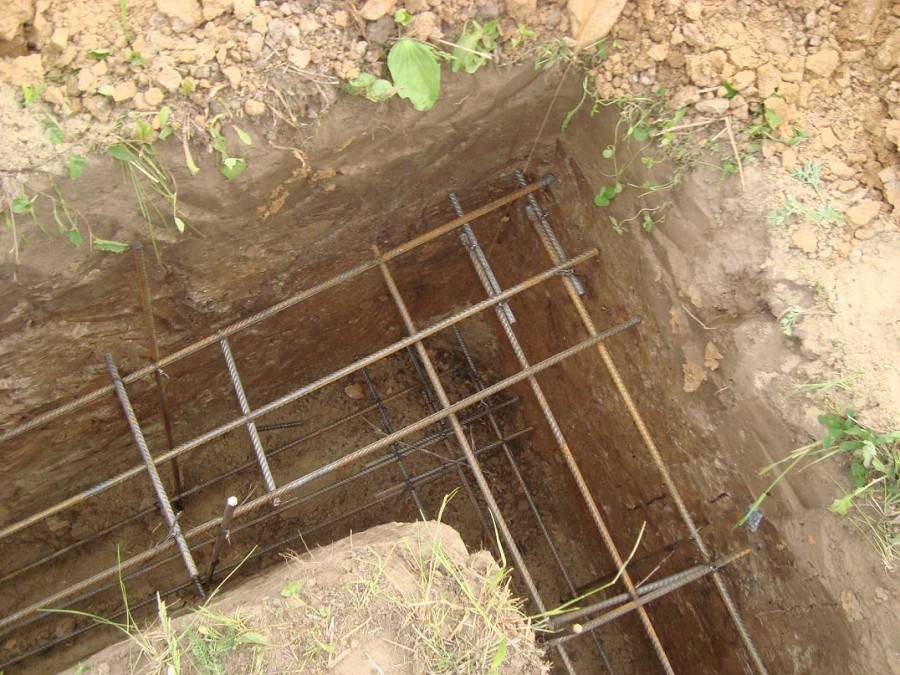

Армирование столбчатого фундамента достаточно простое. Здесь достаточными деталями армирования фундамента являются 4-6 длинных ребристых стержней арматуры и несколько тонких гладких стержней для их точного связывания. Длинный стержень должен иметь диаметр 10-12 мм, для гладкого достаточно 6 мм. Если пирс слишком узкий (например, 5 дюймов), его можно усилить двумя стержнями. При длине пирса 5-7 футов арматурные стержни можно связывать на расстоянии 16-20 дюймов. Если фундамент строится под тяжелое здание, то стыки должны быть заварены.Армирование фундамента простенка делается так, чтобы после заливки бетона брусья выступали на 4-8 сантиметров. Таким образом, к нему удобно приклеивать детали арматуры ростверка.

Свайный фундамент армируется аналогично столбчатому фундаменту. Разница лишь в том, что вертикальная арматура располагается по кругу, а не по квадрату. Можно использовать 3-5 прутков диаметром 10 мм.

Технология армирования фундамента

Процесс возведения армированного фундамента в целом не сложен, если, конечно, вы уже определились с размещением арматуры.

Сначала подготовьте арматурные стержни необходимой длины, в том числе тонкие стержни для вязки. Стержни согнуты для установки в углах.

В траншею, вырытую под фундамент, арматурные стержни нижнего ряда укладывают на песчаное основание. Чтобы обеспечить необходимое расстояние между будущим фундаментом и брусьями, последние просто укладываются на заложенные в песок кирпичи. Стержни связаны между собой в единую нить по длине, а также поперек в горизонтальной плоскости.При этом строго соблюдают расстояние между несущими стержнями по ширине и выравнивают части каркаса по осям фундамента.

Вертикально расположенные поперечные стержни приклеиваются к нижним стержням, без выступов из бетонной подошвы внизу. Однако они просто прислонились к краю траншеи на время.

Далее монтируются верхние опорные стойки. Для этого их подвешивают и закрепляют, например, на уложенных поперёк траншейных палках, а затем связывают поперечными брусками в раме.

Горизонтальные поперечные стержни также привязываются к верхним стержням арматуры. В результате получается арматурный каркас, стоящий на кирпичах.

При устройстве железобетонного фундамента важно контролировать расположение стержней арматуры относительно центральной оси ленты фундамента. Для этого нити, соответствующие осям фундамента, натягиваются на кольях над траншеей. По ним с помощью отвеса ориентируют армированный каркас фундамента.Также важно сделать каркас строго вертикальным.

Консолидированная арматура | Техасское пост-натяжение и арматура с 1976 года

Консолидированная арматура | Техасское пост-натяжение и арматура с 1976 г.

• Лучшее в Техасе.

  Consolidated Reinforcement предоставляет лучшие фундаментные услуги в любой точке Великого штата Техас

  ВЫУЧИТЬ БОЛЬШЕ

• Экструзия.

  Мы экструдируем кабель пост-натяжения на месте, обеспечивая немедленное обслуживание и внимание.

  ВЫУЧИТЬ БОЛЬШЕ

• Испытание почвы.

  CRILabs предоставляет комплексные полевые и лабораторные данные для более быстрого выполнения работ.

  ВЫУЧИТЬ БОЛЬШЕ

• Строительная инженерия.

  Мы проектируем и проектируем коммерческие и жилые дома, работая с вами и вашими потребностями.

  ВЫУЧИТЬ БОЛЬШЕ

• Армирование бетона.

  Мы устанавливаем фундаменты из натянутой и обычной арматуры, находя для вас наилучшее решение.

  ВЫУЧИТЬ БОЛЬШЕ

Быстрый запуск с эффективным проектированием

МЫ ГОРДИМСЯ СВОЕЙ РАБОТКОЙ.

И ВЫ ТОЖЕ БУДЕТЕ.

В компании Consolidated Reinforcement (CRI) мы экструдируем тросы с пост-натяжением. Тестируем почву. Мы составляем и проектируем планы. Укрепляем фундамент. И мы много работаем для вас. Потому что мы считаем, что вы начинаете гордиться чем-то только после того, как испачкаете свои ботинки и отдадите все, что у вас есть.

Иногда проект кажется сложным, но мы никогда не отступаем перед трудностями. Когда сроки или бюджет сложны, мы всегда пытаемся найти способ. Потому что это наша работа.

Как мастера, мы гордимся всей своей работой, будь то проектирование, сверление, проектирование, экструдирование, установка или армирование.Так что свяжитесь с нами сегодня. Нам не терпится гордиться тем, что мы делаем для вас.

НАШИ УСЛУГИ

НИКАКАЯ КОМПАНИЯ НЕ БУДЕТ БОЛЬШЕ ПРЕДНАЗНАЧЕНА.

КАЖДЫЙ ДОМ МЕЧТЫ НАЧИНАЕТСЯ С НАС

CRI БОЛЕЕ 40 ЛЕТ ЗАНИМАЕТСЯ ФУНДАМЕНТОМ И ПРЕВРАЩАЕТ МЕЧТЫ В РЕАЛЬНОСТЬ

Приготовление сырой низкопрочной смеси для армирования фундамента с использованием летучей золы и угольной пустой породы

Эффективная обработка армирования фундамента необходима для современной крупной и сложной инфраструктуры, а также важна для разработки новых экологически чистых высокоэффективных материалов для армирования фундамента. В этом исследовании исследуется новый сырой бетон с использованием больших объемов зольной пыли и заполнителей угольной пустой породы, который, как ожидается, будет применяться для обработки фундамента современной инфраструктуры с высокой несущей способностью. В этом эксперименте были разработаны 12 пропорций смеси золы-уноса угольной пустой породы (название материала, сокращенно FGM), и были исследованы ее механические свойства и характеристики долговечности. Механические свойства FGM включают прочность на сжатие, динамический модуль упругости, динамический модуль сдвига, коэффициент Пуассона и поведение напряжение-деформация.Показатели износостойкости оценивали по параметрам кислотостойкости, которые моделировали кислотную среду. После этого также были исследованы экологические последствия выбросов углерода из этого материала. Результаты показывают, что ФГМ с коэффициентом использования отходов 84,6% является экономически выгодным материалом для армирования фундамента. Его прочность на сжатие через 28 дней и 60 дней может достигать более 8 МПа и 10 МПа соответственно. После погружения в кислую среду на 140 дней потеря массы (%) материала может быть ниже 3.5%. Зелень показывает, что показатели e-CO ₂ FGM ниже 20 кг/МПа·м ³ , а показатели e-энергии ниже 150 МДж/МПа·м ³ . FGM имеет преимущества кислотостойкости, переработки отходов и более низких выбросов углерода, чем предыдущие методы улучшения фундамента.

Ключевые слова: долговечность; смесь золы-уноса с угольной пустой породой; индекс зелени; механические свойства; кривая напряжение-деформация.

Как на самом деле работает армирование трещин фундамента из углеродного волокна

Большинство домов и построек поддерживаются фундаментом, опирающимся на прочное основание. Однако, к сожалению, внешнее боковое давление на фундамент может вытолкнуть стену внутрь, что приведет к сильному растрескиванию и наклону. Прочтите, чтобы узнать, как профессионалы Boccia используют углеродное волокно для устранения трещины в фундаменте .

Заделка трещины в фундаменте с помощью углеродного волокна

Если это условие не будет устранено, трещина в фундаменте потенциально может обрушиться и разрушить конструкцию, которую она поддерживает.К счастью, существует процесс, в котором используется углеродное волокно для усиления фундамента, чтобы ограничить дополнительное движение стены фундамента.

Армирование углеродным волокном

Углеродное волокно представляет собой материал, состоящий из тонких прочных кристаллических нитей. Он также имеет множество различных преимуществ, таких как:

• Высокая жесткость
• Высокая прочность на растяжение
• Малый вес
• Высокая химическая стойкость
• Устойчивость к высоким температурам
• Низкое тепловое расширение

При соединении с пластиковой полимерной смолой под воздействием тепла образуется прочный и легкий композитный материал.

Армирование трещин в фундаменте из углеродного волокна представляет собой систему, в которой используется материал из углеродного волокна, приклеенный к стене фундамента с трещинами в критических местах с использованием высокопрочных эпоксидных смол.

После того, как он будет установлен и оставлен для отверждения, он свяжется с материалами фундамента, перекрывая активную трещину фундамента и ограничивая ее движение. Боковое давление на стену фундамента смягчается, так что стена становится устойчивой и продолжает поддерживать дом или здание, как предполагалось.

Другими словами, трещина в фундаменте может повредить любой собственности. Однако с армированием углеродным волокном он будет таким же прочным, как и прежде!

Свяжитесь с профессионалами в BOCCIA Inc. Специалисты по гидроизоляции сегодня!

.
