Французское слуховое окно – Что такое люкарна? Слуховое окно на кровле — конструкция, размеры, разновидности

Сравниваем мансардные и слуховые окна

Слуховое окно в отличие от мансардного располагается не под наклонным углом, а перпендикулярно полу. В нашей стране среди домовладельцев эта вертикально расположенная конструкция называется «скворечником». Также иногда может использоваться международный термин – «люкарна».

Эффективность установки слуховых окон зависит от их формы, расположения, габаритов и конструкции пристройки. Поскольку мода на их внешний вид регулярно менялась, владельцы недвижимости могут выбрать варианты с боковыми стенами и без, которые дополнительно различаются по типу кровли. Благодаря такому разнообразию удается без проблем возвести на крыше конструкцию, идеально сочетающуюся с архитектурным стилем здания.

Арочное слуховое окно

Конструкция и виды слуховых окон

Чтобы установить слуховое окно на крыше, необходимо адаптировать кровлю. Для этого в ее конструкцию вносятся серьезные изменения. Со стороны это сооружение выглядит как кровельная надстройка в виде миниатюрного домика. Сами оконные конструкции, интегрированные во фронтальную плоскость таких надстроек, могут иметь квадратную, треугольную, круглую, овальную, прямоугольную или арочную форму.

По типу кровли эти конструкции делятся на:

  • двухскатные – широко распространенные надстройки с 2 наклонными плоскостями, позволяющие эффективно распределить стекающие водные потоки при условии верного расчета стыковочных углов;
  • плоские (французские) – из-за термина эти кровельные надстройки путают с односкатными слуховыми окнами, но они обладают более сложной конструкцией, которая имеет 3 ската и располагается под плоской крышей;
  • арочные – надстройки с плавным (радиусным) изгибом кровли;
  • вальмовые – элегантные конструкции, полностью повторяющие угол наклона крыши;
  • треугольные – это разновидность 2-скатной надстройки, которая не имеет боковых простенков;
  • односкатные – конструкции с простенками и наклоном ската порядка 15°, у которых сток воды ориентирован на оконный проем.

Установка кровельной надстройки с окнами

Мероприятия по монтажу и проектированию этих кровельных надстроек с интегрированными окнами осуществляются в строгом соответствии с правилами и нормами СНиП 21-01 и СНиП II-26. Облицовочные материалы для слуховых окон подбираются согласно ГОСТу.

Недопустимо пренебрегать требованиями и возводить надстройку без учета строительных нормативов. Такие действия негативно повлияют на прочность и стабильность всей кровельной конструкции и могут привести к протеканию крыши.

Функции слуховых окон

Изначально люкарны были разработаны, чтобы сохранить целостность крыш при сильных ветровых нагрузках. Абсолютная герметичность кровельных конструкций в таких экстремальных случаях играла негативную роль. При высокой скорости ветра воздух над крышей слегка разрежен, а непосредственно в самом подкровельном помещении параметры не меняются. Из-за разницы в давлении конструкция кровли стремится самостоятельно приподняться, поэтому понятие «сорвало крышу» отнюдь не шуточное и появилось не на ровном месте. Благодаря созданию слухового окна домовладельцы, проживающие в климатических зонах с сильными ветрами, смогли уберечь свои дома от преждевременных разрушений.

Дизайн слуховых окон

В наших климатических условиях эти надстройки также полезны. Несмотря на отсутствие в большинстве регионов России регулярных сильных ветровых нагрузок слуховые окна на чердаке помогают в течение длительного времени сохранить первоначальную жесткость каркаса кровли, который не расшатывается из-за возникающей в непогоду разницу давлений. Помимо этого слуховые окна обеспечивают:

  • возможность комфортного выхода на крышу;
  • дополнительное вертикальное пространство в зоне установки надстроек;
  • снижение требований к прочности оконных переплетов и стеклопакетов.

При изготовлении таких моделей обычно используются традиционные системы открывания, об основных видах которых можно узнать в статье на ОкнаТрейд. Это позволяет снизить стоимость изделий. Наличие слуховых окон всегда благоприятно сказывается на архитектуре зданий.

Слуховое окно

В чем слуховые окна уступают мансардным

Мансардные окна в крыше новых построек можно увидеть значительно чаще слуховых, которые встречаются преимущественно в зданиях с историей. Связано это с тем, что несмотря на более высокую стоимость квадратного метра остекления в конечном итоге мансардные окна почти всегда позволяют сэкономить. Такая возможность обеспечивается за счет того, что не требуется менять конструкцию кровли и дополнительно выполнять сложные трудоемкие работы. Кроме того, мансардные окна пропускают приблизительно на 40% больше света и обеспечивают лучшую циркуляцию воздуха в подкровельном пространстве.

Мансардное окно

Слуховое окно в архитектуре

Слуховое окно в архитектуре дома выполняет утилитарные и декоративные функции.

Для чего нужно слуховое окно, - часто задаются вопросом неопытные застройщики. Слуховые окна выполняют ряд функций. В средние века сквозные проемы, венчающие огромные входные порталы в соборы, служили и для украшения фасада, и для облегчения нагрузки на фундамент, а также в качестве источника света и воздуха в больших и очень высоких помещениях храмов. В готическую эпоху проемы на высоких фронтонах делали круглыми, нередко с каменными переплетениями - окна-розы. Если не ставилась задача проветривания, эти проемы застекляли цветными витражами полностью или частично. В период Ренессанса в европейских странах с дождливым климатом стали строить множество жилых домов в несколько этажей с двускатными крышами. Между кровлей и потолком образовывалось пространство, которое требовало проветривания. Иначе в холодное время здесь бы скапливалась влага, и строительный материал начинал бы гнить и разрушаться. Таким образом, слуховые окна в архитектуре фронтонов жилых домов изначально предназначались для утилитарных нужд. Однако, зодчие не оставляли без внимания этот элемент фасада и украшали его в соответствии с общим дизайном дома.

Слуховые окна в архитектуре парижских исторических зданий в стиле барокко.

Вместе с тем в эпоху готики архитекторы в сложной и многоярусной архитектуре храмов использовали выносные окошки, словно выходящие из крыши. Они имели собственные боковые стены и кровлю, напоминая маленькие домики. Окна люкарны - могли быть застеклены, либо оставались с открытыми проемами. Эти слуховые окна богато декорировались лепниной, имели обрамление с высоким шпилем над серединой окна.

Слуховые окна в архитектуре готики.

Ренессанс перенял традиции установления люкарен. Их строили на наклонных кровлях, освещая и проветривая чердаки, которые могли использоваться как жилые помещения. Слуховые окна в архитектуре Ренессанса декорировались в соответствии с общим стилем строения. Каждый последующий исторический стиль использовал слуховые окна в архитектуре зданий как элемент для декорирования. Они стали показателем английского стиля Тюдоров, стиля французского шато. Обрамление люкарен, а также вентиляционных слуховых окон на фронтонах всегда соответствовало общему стилевому направлению.

Слуховые окна в архитектуре французских шато. Замок Вильсавен.

Вопрос: для чего нужны слуховые окна в современной архитектуре, имеет ответ: их функции остаются неизменными - проветривание, освещение помещений, а также декоративные. Эти архитектурные элементы сейчас зачастую оформляются с помощью полимерного материала - полиуретана, который по своим свойствам превосходит традиционное дерево. Полиуретан не разрушается под действием влаги, перепадов температур, ультрафиолета, химических веществ. Особенности материала позволяют при помощи окраски имитировать камень, кирпич, дерево, гипс, что расширяет его использование в оформлении зданий. Если вы решили создать слуховые окна в архитектуре дома, вы можете подобрать полиуретановое обрамление в каталоге на нашем сайте.

Автор текста: Марина Калабухова

Окно Слухова, или Зачем на кровле еще один «домик»?


Слуховое окно – известная конструкция,  название которой вроде бы и на слуху, но для многих это скорее седая древность, чем современный вариант элемент строительства. На самом деле, всё гораздо интереснее.

Мансардное или слуховое?

мансардное окно – это плоское окно, которое встраивают в кровлю. Оно расположено соответственно под тем же углом к полу, что и кровля. Преимущество мансардного окна – большая светоотдача, значительно больше чем у слухового.

слуховое окно – это пристраиваемый к кровле «домик» с вертикальным окном и стенами. Слуховые окна дают больше дополнительного пространства, во внешнем облике дома служат важным архитектурным элементом, с помощью которого можно придать уникальный внешний вид зданию.

Из истории вопроса

Люкарна – это французское название слухового окна. Владимир Даль в словаре русского языка обозначил  этот термин как «слух в кровле», хотя тут же добавил «хотя тут нечего слушать». И в этой же статье Даль привел выражение «слухи ветром носит». Поскольку раньше такие окна ставили в светелках для прислуги, и их название вполне увязывается с вечерними посиделками и доносимыми ветром обрывками разговоров.

Существует еще одна легенда, связанная со слуховыми окнами и строительством знаменитого московского Манежа в 1817 году. За проведение кровельных работ  на стройке отвечал крепостной мужик Слухов, который работал вместе со своей артелью. Начальный план постройки предполагал кровлю и фронтоны Манежа без окон, и проветривание чердака предусмотрено не было. Однако, во время сильной жары крыша и соответственно чердак раскалился, что привело к деформированию потолочных перекрытий здания. Крышу пришлось переделывать. И именно Слухов нашел выход, разместив на скатах большое количество окон для проветривания, после чего их назвали по его фамилии – слуховыми. Эти окна, не только сделали подкровельное пространство проветриваемыми, но снизили нагрузку на потолочное перекрытие. Балки не выдерживали веса огромного пролета и прогибались. Сильный сквозняк создал над перекрытием зону пониженного давления, за счет чего нагрузка на балки уменьшилась, и аварийная ситуация в Манеже была полностью ликвидирована.

Функционал

В наше время слуховые окна широко применяются при строительстве скатных и плоских крыш и могут выполнять сразу несколько функций: выход на кровлю, проветривание и освещение чердачного помещения. Виды слуховых окон довольно разнообразны.


Четырехугольное слуховое окно, крыша у таких окон может быть прямоугольно, в виде трапеции или торцевой. Кровлю такого окна покрывают тем же материалом, что и всю кровлю. Часто можно встретить слуховое окно, крыша которого начинается от конька основной кровли.

Треугольное слуховое окно – даёт много света и воздуха в мансарду, придает элегантность дому. При проектировании важно найти оптимальный баланс для размера окна – не слишком большое, и не слишком маленькое, органично вписывающееся в экстерьер дома.


С двускатной крышей
– в Германии такие окна называются «домик для гномика», еще известные названия «люкарна», «фризское»,«кровельный домик», «скатное», «седлообразное».  Кровля такого окна обычно выполняется из того же материала, что и основная. Тут, надо заметить, гибкая черепица незаменима, поскольку отход при монтаже такой конструкции будет минимален. Важно учитывать, что угол наклона крыши такого окна должен быть сопоставим с углом наклона всей кровли, иначе постройка будет выглядеть непропорционально.




С плоской крышей
– когда нужно больше света и воздуха. На архитектурный облик эти окна не влияют, так как их и не видно. Монтируют такие окна с углом наклона от 5 до 15 градусов, чтобы вода имела возможность стекать.

Стеклянное слуховое окно – очень красивый архитектурный элемент, который также называют «зенитный фонарь». Этот вид окна считается наиболее функциональным, поскольку пропускает много света  в помещение. Такие окна находят широкое применение при строительстве спортивных залов, торговых помещений, музеев, зимних садов, бассейнов. Помимо их функциональности они выигрывают и в эстетике.




Полукруглое слуховое окно
– модный и стильный вариант, который придает очень необычный внешний вид всему дому. Существует ряд разновидностей такого окна: «рот лягушки», «летучая мышь», «бычий глаз», «окно-щука». Отличаются эти окна в основном в степени плавности волны кровли.  Этот тип окна хорош отсутствием «глухих» углов, где может скапливаться снег, а также позволяет свободно стекать дождевой воде. Монтаж таких окон – дорогое удовольствие, причем основные расходы пойдут на оплату высоко квалифицированного кровельщика, и также немалая часть расходов потребуют окна под индивидуальные размеры.


Проект, монтаж

Особых правил проектирования слуховых окон нет, все зависит от знаний и представлений архитектора, модных тенденций. Необходимо только четко понимать, какую функцию будет нести слуховое окно – декоративную или практическую. Слуховое окно должно гармонично вписываться в общий облик здания, не располагаться слишком близко к боковым сторонам здания, а также к коньку и карнизу. При проектировании нескольких слуховых окон, расстояние между ними должно быть не менее 80 см, иначе монтаж кровли будет затруднен, а между окнами будут скапливаться и листья, и снег.

Консультации по монтажу кровельного покрытия для плоских и скатных кровель
со слуховыми окнами вы можете получить в Техническом отделе RUFLEX:

Гибкая черепица:
Ильдар Камалов: +7 495 665 75 97, +7 916 454 62 46

Рулонные материалы для плоских кровель:
Александр Арестов: +7 495 665 75 97, +7 916 220 62 41

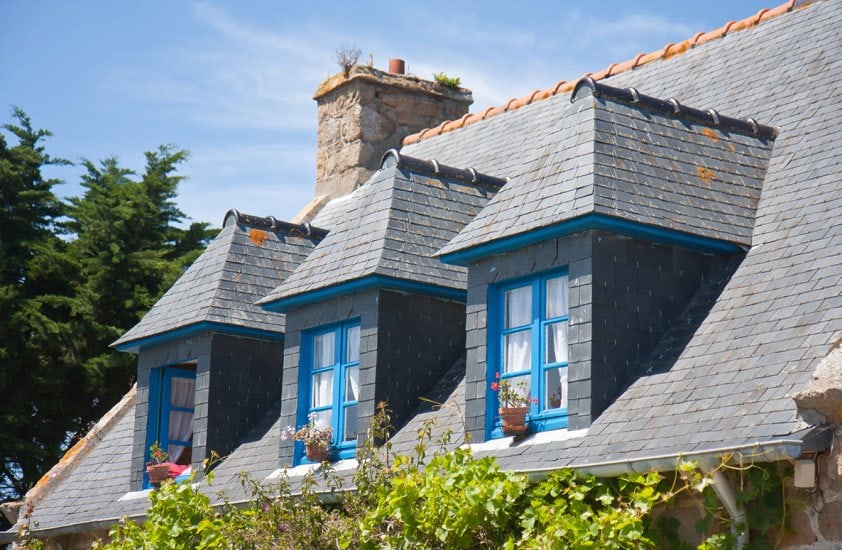

Слуховое окно на крыше, конструкция и чертежи

слуховое окно на крыше, конструкции и чертежи

Слуховое окно на крыше есть ни что иное, как архитектурная конструкция на скате выполняющая определенные функции. Другое название этого элемента — люкарна (от латинского lucerna — светильник, французское написание lucarne). Рама люкарны обычно расположена в той же плоскости, что и стена фасада, и часто может служить ее продолжением.

Изначально такие окна задумывались как способ вентиляции пространства под кровлей. Но, постепенно они стали важным элементом архитектуры, оживляющим общее восприятие. Во время, когда чердаки стали перестраивать в жилые мансарды, люкарны стали источником естественного освещения.

Виды слуховых окон

Основные виды слуховых окон, которые могут встречаться, представлены в следующей таблице:

Исходя из основных видов, выделим наиболее распространенные:

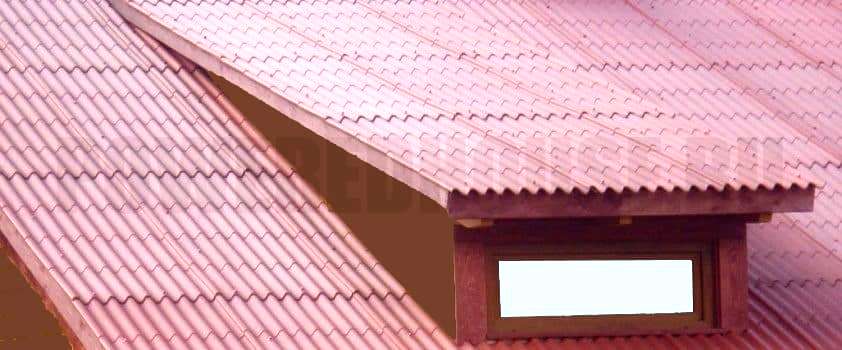

  • Люкарна с плоской крышей. Для такого окна предусматривается водосток, поэтому его делают с наклоном кровли от 5 до 15°.
  • Четырехугольное окно с односкатной кровлей. Основное различие с предыдущим вариантом заключается в том, что оно имеет угол наклона от 15° и выше. Крыша у таких люкарн может быть прямоугольной, торцевой или в виде трапеции.
  • Двускатная люкарна. В Германии такое окно называли «домиком для гномика».
  • Треугольное слуховое окно.
  • Полукруглое окно. Оно имеет различные названия: «рот лягушки», «летучая мышь», «бычий глаз», «окно-щука», отличие которых заключается главным образом в степени плавности волны кровли. «Летучая мышь» — имеет плавную волну, «бычий глаз» — имеет более крутую волну и овальное окно. Изогнутая форма боковых стенок позволяет гармонично вписаться в крышу и придать всему зданию особенный, необычный внешний вид.

Рассмотрим более детально каждый вид.

Полукруглое слуховое окно

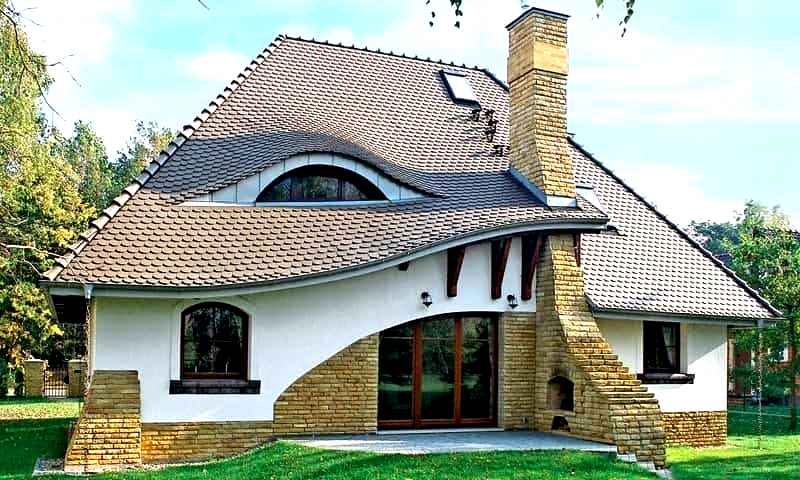

Начнем с более трудоемкого варианта, полукруглой люкарны. «Бычий глаз» — это стильная реализация, способная значительно увеличить себестоимость работ и получить наименьшее количество дневного света в чердачном или мансардном помещении. На другой чаше весов — отсутствие глухих углов, где мог бы скапливаться снег, и хороший сток дождевой воды. Второе основное преимущество — привлекательный внешний вид. Бычий монтируют очень редко, поэтому уникальность гарантирована. Такое украшение кровли выглядит очень прекрасно, гармонично  и функционально.

Изготовление полукруглого варианта значительно увеличивает общую стоимость изготовления крыши. Это обусловлено дополнительными расходами на проектирование, работу кровельщиков и покупку особых материалов. Используемые окна нестандартной формы также дороже стандартных.

окно бычий глазЛюкарна бычий глаз

Проект такого слухового окна в крыше требует тщательной проработки деталей. Важным является сохранение пропорций.

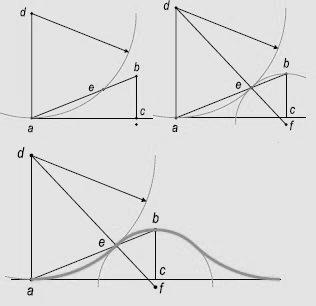

чертеж слухового окнаКак сделать чертеж? В первую очередь нужно установить длину и высоту проема люкарны (отрезки ac — половина длинны и bc). От точки a  перпендикулярно основанию проводится прямая линия и отмечается на ней отрезок ad = ac. Вокруг точки d рисуется окружность радиусом ad. На отрезке ab отмечается точка пересечения с окружностью (e). Далее проводиться прямая от точки d через точку e до места пересечения с линией, на которой находиться отрезок bc. Точка пересечения — f. Вокруг этой точки рисуется следующая окружность радиусом fe. Обводя кривую aeb можно увидеть очертание бычьего глаза. Аналогично вырисовывается другая часть.

К строительству «бычьего глаза» приступают только после полной сборки стропильной конструкции. Затем из нее убираются не нужные элементы и устанавливаются деревянные кружала (элементы конструкции, используемые для придания ему дугообразной формы). В данном случае им является карнизная доска полукруглого слухового окна. Конструкцию ската «бычьего глаза» образуют дистанционные бруски, с одной стороны прикрепленные к горизонтальным брусьям между стропилами, а с другой стороны опирающиеся на фронтонную стену.  Далее монтируется обрешетка и контробрешетка — основа для финишного покрытия.

Два варианта конструкции «бычий глаз»:

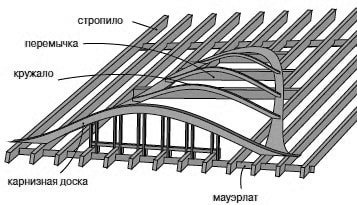

конструкция слухового окна из криволинейных форм

Конструкция из криволинейных форм — кружал.

Криволинейные элементы выполняются отдельными шаблонами. Верхняя часть конструкции покрывается жесткой обшивкой из гибкой фанеры, кровельного картона и скрепляет криволинейные элементы ферм. На места подрезанных стропил устанавливаются перемычки, переносящие нагрузку на соседние стропила.

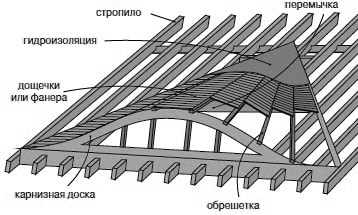

шатровая конструкция слухового окна

Шатровая конструкция.

Передняя стенка люкарны делается так же, как и в предыдущем варианте из кружал. Далее, от перемычки к балке укладываются стропила.

Для полукруглого окна необходимо выбирать такой кровельный материал, который будет равномерно покрывать криволинейные поверхности. Оптимальными будут покрытия из мелких элементов, таких как битумная черепица, сланец и даже солома. Также можно использовать керамическую пазовую черепицу. Но, она потребует при монтаже более высокой квалификации и мастерства. Количество плиток черепицы в одном ряду должно быть таким же, как и под ним. Поэтому нужно подобрать правильную плотность укладки на разных участках.

Односкатное слуховое окно

Наиболее простой и распространенной формой люкарны является окно с односкатной крышей. В классическом варианте окно и крыша над ним прямоугольное. Бывают варианты, когда верх или торцевая стена выполнены в виде трапеции. Для данных конструкций необходимо, чтобы угол наклона основной кровли был достаточно большим. Как правило, крыши слуховых окон покрывают тем же материалом, что и основную кровлю. Используя черепицу, рекомендуется верхнее примыкание окна делать через один-два ряда черепиц от конька. Это придаст более уравновешенный внешний вид и улучшит защиту от проникновения дождевой воды.

слуховое окно на односкатной крышеСлуховое окно с односкатной крышей

Одной из разновидностью рассмотренного типа является слуховое окно с плоской крышей (с уклоном наклона 5 — 15°). Его основная задача — пропустить максимальное количество света и воздуха в помещение. Водоотвод осуществляют с помощью водосточного желоба.

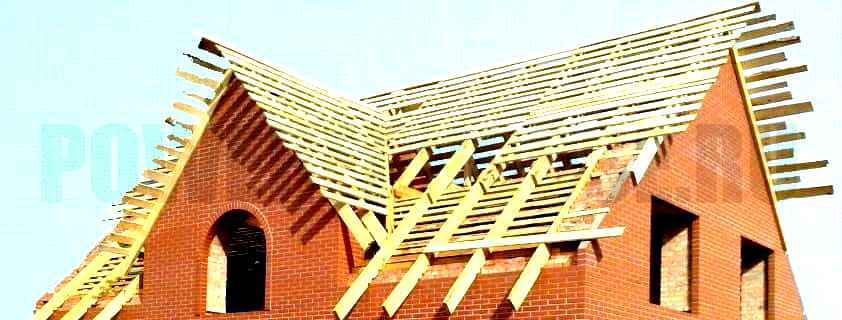

Слуховое окно с двускатной крышей

Впервые такие люкарны стали появляться в старинных городах Германии по банальной причине перенаселения. Люди, для того чтобы получить дополнительное жилое место, стали использовать резервы крыши. А люкарна с двускатной крышей обеспечивала наибольшее количество пространства и света. Кроме того, существенно преображают внешний облик всего здания в лучшую сторону. Со временем люкарны, наряду с балконами, эркерами, башенками и кровельными украшениями приобрели большое архитектурное значение.

Для рассматриваемой формы существует порядка семи различных названий, используемых в разных частях Германии: «седлообразное», «скатное», «кровельный домик», «фризское», «домик для гнома», «люкарна». Эти конструкции можно встретить на многих старинных зданиях и памятниках архитектуры. В Германии существуют законы по защите архитектурного облика города, и при реконструкции зданий застройщик обязан воссоздать облик слухового окна.

слуховое окно на двускатной крышеСлуховое окно с двускатной крышей

Вариации исполнения в различных стилях следующие:

  • С карнизным выступом или без него.
  • С фронтонным выступом или без.
  • С водосточными желобами или без них.

Кровля такого окна чаще всего выполняется из того же материала, что и основная. Боковые и фронтонные стенки могут быть отделаны различными материалами (шифер, дерево, штукатурка). Идеальный вариант, двускатная люкарна имеет один оконный проем. Горизонтальная конструкция, состоящая из нескольких окон, выглядит слишком широкой и громоздкой. Также стоит учитывать, что угол наклона стропил люкарны должен быть сопоставим с углом наклона основной кровли.

Люкарна с вальмовой кровлей — это одна из разновидностей конструкций с двускатной кровлей. Его передний скат обычно расположен под тем же углом, что и основная кровля, благодаря чему создается более изящный вид. При этом сохраняется полезное пространство. Такие люкарны предпочтительно покрывать металлом, однако не исключено использование керамики и шифера. Данный вид типичен для северных районов Германии, где в архитектуре очень распространены вальмовые крыши.

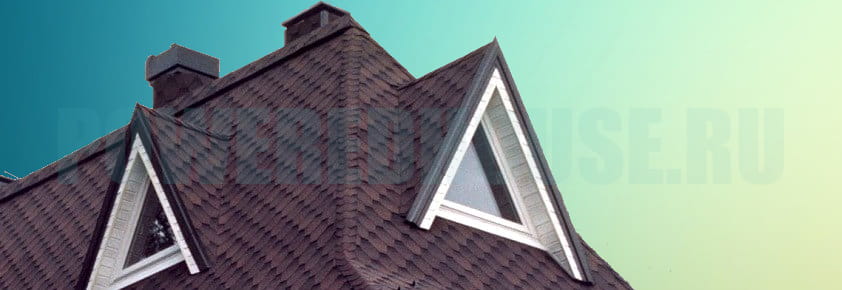

Треугольное слуховое окно

Небольшие треугольные или, как их еще называют, «остроугольные» слуховые проемы изначально использовали для вентиляции или как маленькие источники света для чердачного помещения на скатных кровлях. Треугольные люкарны часто можно встретить на исторических зданиях. При их проектировании важно, чтобы они не были слишком большими или слишком маленькими для органичного встраивания в основную концепцию. Угол наклона должен быть примерно таким же, как угол наклона основной крыши. Основная задача треугольной люкарны — впустить как можно больше воздуха и света в мансарду, при этом создание дополнительного пространство не является приоритетным. Преимущество заключается в возможности установки на более высоком уровне.

треугольное слуховое окноТреугольное слуховое окно

Рассмотрев основные виды люкарн, выделим, что жестких правил проектирования нет. Их расположение и размеры зависят от индивидуальных предпочтений проектировщика, актуальных новшеств в архитектуре. Очень важно определиться, какую функцию будет выполнять слуховое окно на крыше — декоративную или практическую. В любом случае, конструкция должна гармонично смотреться в общем плане здания, не располагаться слишком близко к коньку или карнизу крыши, а также к фронтонам (боковым сторонам). Нужно выдерживать минимальное расстояние между двумя окнами — 0,8 м. Меньшее расстояние усложняет укладку кровельного покрытия и способствует образованию снеговых мешков.

подписка на дзен

слуховое+окно — с русского на французский

См. также в других словарях:

  • Слуховое окно — ОКНО, а, мн. окна, окон, окнам, ср. Толковый словарь Ожегова. С.И. Ожегов, Н.Ю. Шведова. 1949 1992 …   Толковый словарь Ожегова

  • Слуховое окно — Мансардное слуховое окно Слуховое окно  окно в кровле здания, предназначено для естественного освещения и проветривания чердачных помещений, иногда  для выхода на крышу. Пышно украшенные слуховые окна, применявшиеся в …   Википедия

  • Слуховое окно —    окно на скате крыши, служащее для освещения и проветривания чердака, для выхода на крышу.    * * *    вертикальное окно, выступающее из ската крыши.    (Архитектура: иллюстрированный справочник, 2005)    * * *    Проем в крыше, служащий для… …   Архитектурный словарь

  • Слуховое окно — окно на скате крыши, служащее для освещения и проветривания чердака, для выхода на крышу. Источник: Архитектурный словарь …   Строительный словарь

  • слуховое окно — Окно на крыше для освещения и проветривания чердака …   Словарь многих выражений

  • Слуховое окно летучая мышь —    тип окна, расположенного на крыше.    (Архитектура: иллюстрированный справочник, 2005) …   Архитектурный словарь

  • Башенное слуховое окно —    тип окна, расположенного на крыше.    (Архитектура: иллюстрированный справочник, 2005) …   Архитектурный словарь

  • Вальмовое слуховое окно —    тип окна, расположенного на крыше.    (Архитектура: иллюстрированный справочник, 2005) …   Архитектурный словарь

  • Окно слуховое — слуховое окно: окно на скате покрытия (крыши), предназначенное для освещения и вентиляции чердачного помещения... Источник: СП 17.13330.2011. Свод правил. Кровли. Актуализированная редакция СНиП II 26 76 (утв. Приказом Минрегиона РФ от 27.12.2010 …   Официальная терминология

  • ОКНО — ср. окошко, оконко, оконце, окошечко, ·умалит. оконишко, окнишко; оконище, окнище; проем в стене для свету; в мазанках и лачугах, это иногда простая дыра, затыкаемая по зимам почти вовсе; в сиб. на кавк. и пр. окно затягивают брюшиной, у нас,… …   Толковый словарь Даля

  • окно — сущ., с., употр. наиб. часто Морфология: (нет) чего? окна, чему? окну, (вижу) что? окно, чем? окном, о чём? об окне; мн. что? окна, (нет) чего? окон, чему? окнам, (вижу) что? окна, чем? окнами, о чём? об окнах 1. Окном называют отверстие в стене… …   Толковый словарь Дмитриева

Книги

  • Тварь у порога, Х. Лавкрафт, А. Дерлет. Эта книга предназначена любителям фантастического и сверхъестественного ужаса! Только для Вас - очередной том произведений классиков жанра Х. Ф. Лавкрафта и А. У. Дерлета. Прочитайте и… Подробнее  Купить за 400 руб
  • Олег Чухонцев. Стихотворения, Олег Чухонцев. В книге современного русского поэта Олега Чухонцева автора сборников «Из трех тетрадей», «Слуховое окно», Представлены стихотворения, созданные на протяжении более чем двадцатилетней… Подробнее  Купить за 330 руб
  • Из сих пределов, Олег Чухонцев. Олег Григорьевич Чухонцев - поэт, переводчик, лауреат Государственной премии Российской Федерации (1993), Пушкинской премии фонда Тепфера (1999) и Пушкинской премии России (2003), автор… Подробнее  Купить за 216 руб
Другие книги по запросу «слуховое+окно» >>

Какое окно выбрать: слуховое или мансардное?

Терминология:

Мансардное окно – это плоское окно, встраиваемое в кровлю, которое расположено соответственно под тем же углом к полу, что и кровля.

Слуховое окно – это пристраиваемый к кровле «домик» с вертикальным окном и стенками.

В настоящее время  все большей популярностью пользуется подкровельное (мансардное) пространство в качестве жилой площади. При принятии решения сделать мансарду жилой, встает вопрос о солнечном освещении помещения. Наиболее распространенное решение – это мансардные окна (плоские, типа VELUX и т.п.) или слуховые окна. Какое окно выбрать? Как правильно спланировать расположение окна? На что следует обратить внимание?

И у слуховых и у мансардных окон есть свои преимущества. Предлагаем лишь несколько из них:

Преимущества слуховых окон

В первую очередь слуховые окна дают дополнительное пространство, что особенно важно для маленьких мансардных помещений и при низкой кровле – когда скат кровли начинается непосредственно от пола мансарды. При этом слуховые окна позволяют подойти к окну, так как слуховое окно дает дополнительное «вертикальное» пространство.

Альтернативой могут быть плоские мансардные окна со специальным образом укрепленной рамой, когда окно устанавливается под большим углом (примерно на 10%), чем угол самой кровли – благодаря чему выигрывается дополнительное пространство.

Слуховые окна меняют внешний вид мансарды, и влияют на архитектуру всего дома. Эти домики могут быть различных форм: с односкатной или плоской крышей, двускатные, полукруглые, треугольные….При этом возможность использования различные материалы, как тех же, из которых сделана основная кровля, так и других «контрастных» материалов, делает количество возможных сочетаний поистине неограниченным.

Преимущества мансардных окон

Большое преимущество мансардных окон – это большая светоотдача. В то время, когда боковые стенки и крыша слухового окна являются преградой для солнечного света, сужая световой поток, мансардные окна беспрепятственно пропускают солнечные лучи.

Ключевое правило гласит: совокупная ширина мансардных окон должна быть больше, чем половина ширины мансардного помещения. При этом окна могут располагаться как в ряд, так и друг над другом. Чтобы из мансардного помещения был хороший обзор, нижний край мансардного окна должен располагаться на расстоянии минимум 90 см от пола, а верхний – минимум в 200 см от пола. При этом, чем выше расположено окно, тем светлее в помещении.

Также интересный аспект мансардных окон – это различные возможности вентиляции. Подробнее об этом пишут производители этого материала.

Виды слуховых окон

В архитектуре Германии слуховые окна занимают особое, можно сказать – почетное место. Об этом свидетельствует даже названия различных видов слуховых окон: «летучая мышь», «бычий глаз», «домик для гнома» и другие. Даже обычное слуховое окно с односкатной крышей в немецком языке происходит от немецкого слова die Schleppe - шлейф. Во многих городах Германии существуют отдельные законы или рекомендации, какие формы слуховых окон рекомендуется планировать для новых зданий в данном городе, а какие – нет.

Изначально слуховые окна задумывались как способ вентиляции подкровельного пространства. Со временем, однако, они стали важным архитектурным элементом, призванным оживить кровлю, придать ей «изюминку». И уже позже стали также использоваться для освещения мансардного помещения, дав тем самым мансарде новое использование – в качестве жилого помещения.

С течением времени, а также в зависимости от региональных особенностей, образовались различные формы и виды слуховых окон, различные архитектурные решения и способы оформления примыканий к основной кровле.

На сегодняшний день можно выделить несколько основных видов слуховых окон:

  1. Слуховое окно с плоской крышей;
  2. Четырехугольное слуховое окно с односкатной крышей;
  3. Слуховое окно с двускатной крышей;
  4. Слуховое окно с вальмовой кровлей;
  5. Треугольное слуховое окно;
  6. Слуховое окно с трапециевидной крышей;
  7. Сегментообразное слуховое окно;
  8. Полукруглое слуховое окно;
  9. Полукруглое слуховое окно «летучая мышь», «бычий глаз» и др.;
  10. Стеклянные слуховые окна;
  11. Прочие виды.

Основные правила при проектировании слуховых окон

Слуховое окно должно гармонично вписываться в кровлю: не быть расположено слишком близко к коньку или карнизу крыши, а также к фронтонам (боковым сторонам).

Важно также выдерживать минимальное расстояние между двумя слуховыми окнами минимум 0,8 метра, так как меньшее расстояния усложняет как укладку кровельного покрытия, так и последующие профилактические осмотры кровли. Кроме этого в узких местах возможно образование снеговых мешков. На таком маленьком участке возможны все возможные ошибки, которые только можно себе представить в кровельных работах. При проектировании слуховых окон необходимо грамотно учитывать гидро- и теплоизоляцию, защиту от таянья снега, защиту деревянных подконструкций.

Жестких правил про проектирование слуховых окон нет, так как их расположение и размеры во многом зависят от индивидуальных представлений проектировщика, актуальных тенденций в архитектуре и от того, какую функцию будет нести это окно – декоративную или практическую Также во многом на выбор формы и пропорций окна оказывают влияние архитектурные традиции того или иного региона и используемый материал.

1. Слуховое окно с плоской крышей. Flachdachgaube - слуховое окно с плоской крышей (с уклоном наклона до 15 градусов) Задача конструкции с плоской кровлей – пропустить максимальное количество света и воздуха в помещение. При этом они мало влияют на архитектурный облик здания.

Такие слуховые окна делаются с углом наклона кровли от 5 градусов – чтобы вода имела возможность стекать вперед. Водоотвод с такого окна осуществляется обязательно с помощью водосточного желоба, который может быть как в полукруглом, так и в квадратном исполнении. Из-за маленького уклона крыша такого слухового окна не может быть покрыта черепицей. Как правило, такие кровли покрывают металлом (цинк, медь, алюминий)

2. Четырехугольное слуховое окно с односкатной крышей. Schleppgaube – четырехугольное слуховое окно с односкатной крышей.

В зависимости от конструкции и вида покрытия крыши, различные виды слуховых окон представляют собой различный уровень сложности. Одной из наиболее старых и наиболее простых форм является окно с односкатной крышей.

В классическом варианте это окно прямоугольной формы, у которого крыша – также прямоугольной формы. Однако возможны варианты, когда крыша или торцевая стена выполнены в виде трапеции.

Слуховое окно с односкатной крышей, по сути, очень похоже на слуховое окно с плоской крышей, отличие в том, что угол наклона этого окна – от 15 градусов, в то время как у окна с плоской крышей – от 5 до 15.

Чтобы угол наклона крыши слухового окна был более 15 градусов, необходимо, чтобы угол наклона основной крыши был достаточно большим. Если же угол наклона получается меньше рекомендуемого, то необходимы дополнительные меры (по гидроизоляции). Как правило, кровли таких слуховых окон покрываются тем же материалом, что и основная кровля.

Все чаще встречаются односкатные слуховые окна, крыша которых начинается прямо от конька основной кровли. Для черепичной кровли советуем верхнее примыкание слухового окна делать через один-два ряда черепиц от конька основной кровли. За счет этого будет более уравновешенный внешний вид и лучшая защита от проникновения дождевой воды.

Длинные горизонтальные слуховые окна с односкатной крышей, часто расположенные друг над другом, встречаются и сейчас повсеместно в тех регионах, где в старые времена на крышах сушили фрукты или другие товары.

Вертикальные стенки окна часто отделывают мелкоформатными отделочным материалом: шифером, бибером, керамической плиткой или другим материалом, типичным для того или иного региона Германии.

3. Слуховое окно с двускатной крышей. Giebelgaube (Satteldachgaube, Giebeldachgaube, Dachhauschen oder Friesengaube) - слуховое окно с двускатной крышей.

 Этот интересный вид слухового окна известен еще со средневековья. Так исторически сложилось, что такие окна стали появляться во времена средневековья в старинных городах Германии, когда город оказывался перенаселен. Для того, чтобы получить дополнительное жилое пространство, в черте города (в пределах городской стены), стали использовать подкровельное пространства в качестве жилого, а такой вид слуховых окон обеспечивал наибольшее количество пространства и света.

Кроме того, такие окна существенно преображают внешний облик всего здания, и со временем такие окна наряду с балконами, эркерами, башенками и кровельными украшениями приобрели большое архитектурное значение.

О том, как широко эта форма слухового окна распространена в Германии, свидетельствует и то, что для этой формы окна существует порядка 7 различных названий в разных частях Германии: «седлообразное», «скатное», «кровельный домик», «фризское», «домик для гнома» «лукарна» и проч. Окна такой формы можно встретить на многих старинных зданиях и на памятниках архитектуры. Во многих городах Германии существуют законы по защите архитектурного облика города, и при реконструкции зданий застройщик обязан воссоздать облик слухового окна.

Как правило, кровля такого слухового окна выполняется из того же материала, что и основная, а для отделки боковых стенок часто используют мелкоформатные плитки и т.п.

Архитектура на таких окнах может выполняться в разных стилях: с карнизным выступом или без него, с фронтонным выступом или без, с водосточными желобами или без них. Боковые и фронтонные стенки могут быть отделаны различными материалами, наиболее любимыми и распространенными в том или ином регионе (шифер, бибер, дерево, штукатурка и тд).

Идеальный вариант, если слуховое окно с двускатной крышей имеет одно окно. Горизонтальное окно или состоящее из нескольких окон выглядит слишком широким и громоздким. Чтобы избежать такой диспропорции часто делают ряд таких окошек друг рядом с другом. Также важно учитывать, что угол наклона крыши у такого окна должен быть сопоставим с углом наклона основной кровли. Слишком плоская крыша у двускатного слухового окна выглядит непропорционально.

4. Слуховое окно с вальмовой кровлей. Walmdachgaube – слуховое окно с вальмовой кровлей.

Окно с вальмовой кровлей – это одна из разновидностей окон с двускатной кровлей.

У окна с вальмовой крышей передний скат расположен, как правило, под тем же углом, что и основная кровля, благодаря чему такие окна выглядят более изящно, сохраняя при этом то же полезное пространство, что и окна с двускатными крышами. В некоторых районах Германии такие окна предпочтительно покрываются металлом: тут на выбор представлены и медь, и цинк, и алюминий. Однако не исключено и использование керамики и шифера. Окна такого вида типичны для северных районов Германии, где в архитектуре очень распространены вальмовые кровли.

5. Треугольное слуховое окно. Spitzgaube – треугольное слуховое окно.

Небольшие треугольные (или как их еще называют «острые» или «остроугольные») слуховые окошки изначально использовались для вентиляции и/или как маленькие источники света для чердачного помещения на скатных кровлях. Треугольные слуховые окна часто можно встретить на исторически зданиях. Однако в современном строительстве Германии треугольные слуховые окна приобретают снова популярность. В настоящее время при реконструкции старинных зданий или при строительстве «под старину» делают такие окна со «скошенным» (наклонным) коньком. А треугольные окна более крупных размеров прекрасно вписываются в современную архитектуру.

При проектировании таких окон важно, чтобы они не были слишком большими или слишком маленькими, органично вписывались в основную крышу. Важно так же учитывать длину и ширину такого окна – это соотношение должно выглядеть гармонично (пропорционально). Также угол наклона кровли такого окна должен быть примерно таким же, как угол наклона основной кровли.

Основная задача такого окна – впустить как можно больше воздуха и света в мансарду, при этом задача выиграть еще и дополнительное пространство стоит скорее на втором плане.

Преимущество такого окна проявляется в том, что оно может быть расположено на более высоком уровне. Это форма окна придает кровле сдержанную элегантность.

6. Полукруглое слуховое окно. Runddachgaube – четырехугольное слуховое окно со скругленными углами.

Четырехугольное слуховое окно со скругленными углами с архитектурной точки зрения похоже на сегментообразное окно. Окна такого типа, как правило, покрываются металлом. Такие окна существенно меняют внешний облик здания, поэтому их размеры должны быть пропорционально выдержаны относительно размеров самой кровли. Такие окна могут быть очень функциональными и использоваться для выигрыша дополнительного пространства. Однако в узком исполнении напоминают бойницы и придают зданиям особый (исторический) внешний вид.

7. Полукруглое слуховое окно «летучая мышь», «бычий глаз» и другие.

Fledermausgaube – полукруглое слуховое окно «летучая мышь».

Ochsenauge - полукруглое слуховое окно «бычий глаз».

Froschmaulgaube - полукруглое слуховое окно «рот лягушки».

Совершенно особый внешний вид придает зданию полукруглое слуховое окно «летучая мышь». В зависимости от формы «волны» окна такого типа делиться на три разных подтипа:

  • «летучая мышь»- окно с плавной «волной»;
  • «бычий глаз» - наиболее популярная форма слухового окна в 17-18 веках. Основное отличие от формы «летучая мышь» - более крутая волна и овальное окно;
  • «hecktgaube» (der Hecht = щука) – это комбинация окна «летучая мышь» и окна с односкатной кровлей. Изогнутая форма боковых стенок такого слухового окна позволяет гармонично и элегантно вписать односкатную крышу в основную кровлю.

Окна этих форм покрываются тем же материалом, что и основная кровля. Изначально такие окна делались на крышах, покрытых соломой или камышом, и служили источником света для чуланов, сеновалов и т.д. Основная кровля из соломы разрезалась горизонтально, и в прорезь для жесткости вставлялось колесо от телеги, благодаря чему на крыше появлялась «волна», которая плавно, без стыков, выходила из основной кровли. Выложенные профильной черепицей, плоской черепицей «бобровый хвост» или природным шифером окна этих форм смотрятся элегантно и утонченно.

8. Стеклянные слуховые окна. Glasdachgauben – стеклянные слуховые окна. Слуховые окна, полностью состоящие из стекла, приносят в подкровельное помещение максимальное количество света и «впускают природу в помещение». Такие окна – это сцена, на которой мы видим все изменения природы в течение дня и в течение года. Стеклянные слуховые окна могут быть интегрированы в уже построенную крышу.

Проектирование слуховых окон - Dr.SChIEFER

Важно также выдерживать минимальное расстояние между двумя слуховыми окнами минимум 0,8 метра, так как меньшее расстояния усложняет как укладку кровельного покрытия, так и последующие профилактические осмотры кровли. Кроме этого в узких местах возможно образование снеговых мешков. На таком маленьком участке возможны все возможные ошибки, которые только можно себе представить в кровельных работах. При проектировании слуховых окон необходимо грамотно учитывать гидро- и теплоизоляцию, защиту от таянья снега, защиту деревянных подконструкций. Жестких правил про проектирование слуховых окон нет, так как их расположение и размеры во многом зависят от индивидуальных представлений проектировщика, актуальных тенденций в архитектуре и от того, какую функцию будет нести это окно – декоративную или практическую. Также во многом на выбор формы и пропорций окна оказывают влияние архитектурные традиции того или иного региона и используемый материал. Слуховое окно с плоской крышей Flachdachgaube - слуховое окно с плоской крышей (с уклоном наклона до 15 градусов) Задача конструкции с плоской кровлей – пропустить максимальное количество света и воздуха в помещение. При этом они мало влияют на архитектурный облик здания. Такие слуховые окна делаются с углом наклона кровли от 5 градусов – чтобы вода имела возможность стекать вперед. Водоотвод с такого окна осуществляется обязательно с помощью водосточного желоба, который может быть как в полукруглом, так и в квадратном исполнении. Из-за маленького уклона крыша такого слухового окна не может быть покрыта черепицей. Как правило, такие кровли покрывают металлом (цинк, медь, алюминий) Четырехугольное слуховое окно с односкатной крышей Schleppgaube – четырехугольное слуховое окно с односкатной крышей

В зависимости от конструкции и вида покрытия крыши, различные виды слуховых окон представляют собой различный уровень сложности.

Одной из наиболее старых и наиболее простых форм является окно с односкатной крышей. В классическом варианте это окно прямоугольной формы, у которого крыша – также прямоугольной формы (рис.1). Однако возможны варианты, когда крыша или торцевая стена выполнены в виде трапеции (рис.2 и3)!

Слуховое окно с односкатной крышей, по сути, очень похоже на слуховое окно с плоской крышей, отличие в том, что угол наклона этого окна – от 15 градусов, в то время как у окна с плоской крышей – от 5 до 15. Чтобы угол наклона крыши слухового окна был более 15 градусов, необходимо, чтобы угол наклона основной крыши был достаточно большим. Если же угол наклона получается меньше рекомендуемого, то необходимы дополнительные меры (по гидроизоляции). Как правило, кровли таких слуховых окон покрываются тем же материалом, что и основная кровля.

Все чаще встречаются односкатные слуховые окна, крыша которых начинается прямо от конька основной кровли. Для черепичной кровли советуем верхнее примыкание слухового окна делать через один-два ряда черепиц от конька основной кровли. За счет этого будет более уравновешенный внешний вид и лучшая защита от проникновения дождевой воды.

Длинные горизонтальные слуховые окна с односкатной крышей, часто расположенные друг над другом, встречаются и сейчас повсеместно в тех регионах, где в старые времена на крышах сушили фрукты или другие товары.

Вертикальные стенки окна часто отделывают мелкоформатными отделочным материалом: шифером, бибером, керамической плиткой или другим материалом, типичным для того или иного региона Германии.

Слуховое окно с двускатной крышей

Giebelgaube (Satteldachgaube, Giebeldachgaube, Dachhäuschen oder Friesengaube) - слуховое окно с двускатной крышей

 Этот интересный вид слухового окна известен еще со средневековья. Так исторически сложилось, что такие окна стали появляться во времена средневековья в старинных городах Германии, когда город оказывался перенаселен. Для того, чтобы получить дополнительное жилое пространство, в черте города (в пределах городской стены), стали использовать подкровельное пространства в качестве жилого, а такой вид слуховых окон обеспечивал наибольшее количество пространства и света.

Кроме того, такие окна существенно преображают внешний облик всего здания, и со временем такие окна наряду с балконами, эркерами, башенками и кровельными украшениями приобрели большое архитектурное значение. О том, как широко эта форма слухового окна распространена в Германии, свидетельствует и то, что для этой формы окна существует порядка 7 различных названий в разных частях Германии: «седлообразное», «скатное», «кровельный домик», «фризское», «домик для гнома» «лукарна» и проч.

Окна такой формы можно встретить на многих старинных зданиях и на памятниках архитектуры. Во многих городах Германии существуют законы по защите архитектурного облика города, и при реконструкции зданий застройщик обязан воссоздать облик слухового окна.

Как правило, кровля такого слухового окна выполняется из того же материала, что и основная, а для отделки боковых стенок часто используют мелкоформатные плитки и т.п. Архитектура на таких окнах может выполняться в разных стилях: с карнизным выступом или без него, с фронтонным выступом или без, с водосточными желобами или без них. Боковые и фронтонные стенки могут быть отделаны различными материалами, наиболее любимыми и распространенными в том или ином регионе (шифер, бибер, дерево, штукатурка и тд).

Идеальный вариант, если слуховое окно с двускатной крышей имеет одно окно. Горизонтальное окно или состоящее из нескольких окон выглядит слишком широким и громоздким. Чтобы избежать такой диспропорции часто делают ряд таких окошек друг рядом с другом. Также важно учитывать, что угол наклона крыши у такого окна должен быть сопоставим с углом наклона основной кровли. Слишком плоская крыша у двускатного слухового окна выглядит непропорционально.

Слуховое окно с вальмовой кровлей

Walmdachgaube – слуховое окно с вальмовой кровлей

Окно с вальмовой кровлей – это одна из разновидностей окон с двускатной кровлей. У окна с вальмовой крышей передний скат расположен, как правило, под тем же углом, что и основная кровля, благодаря чему такие окна выглядят более изящно, сохраняя при этом то же полезное пространство, что и окна с двускатными крышами.

В некоторых районах Германии такие окна предпочтительно покрываются металлом: тут на выбор представлены и медь, и цинк, и алюминий. Однако не исключено и использование керамики и шифера. Окна такого вида типичны для северных районов Германии, где в архитектуре очень распространены вальмовые кровли.

Треугольное слуховое окно

Spitzgaube – треугольное слуховое окно

Небольшие треугольные (или как их еще называют «острые» или «остроугольные») слуховые окошки изначально использовались для вентиляции и/или как маленькие источники света для чердачного помещения на скатных кровлях. Треугольные слуховые окна часто можно встретить на исторически зданиях.

Однако в современном строительстве Германии треугольные слуховые окна приобретают снова популярность. В настоящее время при реконструкции старинных зданий или при строительстве «под старину» делают такие окна со «скошенным» (наклонным) коньком. А треугольные окна более крупных размеров прекрасно вписываются в современную архитектуру.

При проектировании таких окон важно, чтобы они не были слишком большими или слишком маленькими, органично вписывались в основную крышу. Важно так же учитывать длину и ширину такого окна – это соотношение должно выглядеть гармонично (пропорционально). Также угол наклона кровли такого окна должен быть примерно таким же, как угол наклона основной кровли.

Основная задача такого окна – впустить как можно больше воздуха и света в мансарду, при этом задача выиграть еще и дополнительное пространство стоит скорее на втором плане.

Преимущество такого окна проявляется в том, что оно может быть расположено на более высоком уровне. Это форма окна придает кровле сдержанную элегантность.

Полукруглое слуховое окно

Runddachgaube – четырехугольное слуховое окно со скругленными углами

Четырехугольное слуховое окно со скругленными углами с архитектурной точки зрения похоже на сегментообразное окно. Окна такого типа, как правило, покрываются металлом. Такие окна существенно меняют внешний облик здания, поэтому их размеры должны быть пропорционально выдержаны относительно размеров самой кровли. Такие окна могут быть очень функциональными и использоваться для выигрыша дополнительного пространства. Однако в узком исполнении напоминают бойницы и придают зданиям особый (исторический) внешний вид.

Полукруглое слуховое окно «летучая мышь», «бычий глаз» и другие

  • Fledermausgaube – полукруглое слуховое окно «летучая мышь»
  • Ochsenauge - полукруглое слуховое окно «бычий глаз»
  • Froschmaulgaube - полукруглое слуховое окно «рот лягушки»

Совершенно особый внешний вид придает зданию полукруглое слуховое окно «летучая мышь». В зависимости от формы «волны» окна такого типа делиться на три разных подтипа: «летучая мышь»- окно с плавной «волной» «бычий глаз» - наиболее популярная форма слухового окна в 17-18 веках. Основное отличие от формы «летучая мышь» - более крутая волна и овальное окно. «hecktgaube» (der Hecht = щука) – это комбинация окна «летучая мышь» и окна с односкатной кровлей. Изогнутая форма боковых стенок такого слухового окна позволяет гармонично и элегантно вписать односкатную крышу в основную кровлю.

Окна этих форм покрываются тем же материалом, что и основная кровля. Изначально такие окна делались на крышах, покрытых соломой или камышом, и служили источником света для чуланов, сеновалов и т.д. Основная кровля из соломы разрезалась горизонтально, и в прорезь для жесткости вставлялось колесо от телеги, благодаря чему на крыше появлялась «волна», которая плавно, без стыков, выходила из основной кровли. Выложенные профильной черепицей, плоской черепицей «бобровый хвост» или природным шифером окна этих форм смотрятся элегантно и утонченно.

Стеклянные слуховые окна

Glasdachgauben – стеклянные слуховые окна

Слуховые окна, полностью состоящие из стекла, приносят в подкровельное помещение максимальное количество света и «впускают природу в помещение». Такие окна – это сцена, на которой мы видим все изменения природы в течение дня и в течение года. Стеклянные слуховые окна могут быть интегрированы в уже построенную крышу.


Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
