Стинол холодильник — производитель, модельный ряд, инструкция по эксплуатации
Недавно крайне востребованными у покупателей были агрегаты производителя Стинол. Такие холодильные шкафы считались престижными, а также комфортными в эксплуатации. Тем не менее, этот бренд присутствовал на отечественном рынке крупной бытовой техники малое время. Экономические трудности стали причиной закрытия бренда Стинол, а предприятие по итогу было передано в собственность Индезит. Тем не менее, покупатели, выбравшие Стинол холодильник и успевшие его приобрести, до сих пор довольны его работоспособностью и функциональностью. Про то, какими характеристиками обладал Стинол и какие модели были выпущены под этой маркой, далее в материале.
Липецкий завод и холодильники «Стинол»
К устройствам, произведенным под востребованными мировыми марками, но на российских предприятиях и заводах, покупатели относятся настороженно. Тем не менее, такое отношение не имеет никаких оснований, так как агрегаты, укомплектованные и собранные местными мастерами, фактически ничем не уступают устройствам, которые были сделаны за рубежом. Официального сайта у производителя нет, так как марки Стинол больше не существует и новые модели агрегатов не производятся.
Справка! Корпорация Индезит, которая выкупила Липецкий завод (полное название ЗАО «Завод холодильников «Стинол»), производивший холодильники марки Stinol, фактически полностью реорганизовали внутренние помещения.
Холодильная техника «Стинол»
Холодильное оборудование, собранное на заводе в Липецке – это высокотехнологичные устройства, которые до сих пор соответствуют современным стандартам. За счет комплексного подхода инженеров, разрабатывавших новые модели агрегатов Стинол, пока они еще производились, эти холодильники отличаются высоким качеством и надежностью, а также тщательно проработанным дизайном корпуса. Главным преимуществом продукции, которая производилась и до сих пор выпускается на липецком заводе, выступает ее демократичная стоимость – цена агрегатов невысока и такую технику способен позволить себе фактически каждый человек со средними доходами.
Технологические особенности агрегатов
Корпорация Индезит, которая выкупила завод, выпускавший Стинолы, совершенствуется и постоянно внедряет в процесс производства новые технологии, которые повышают функциональность, эксплуатационный комфорт холодильников. Но, во многом они используют наработки инженеров, которые работали над холодильным оборудованием бренда Стинол. Основные полезные функции, которые присутствуют в агрегатах, следующие:
- Технология автоматического оттаивания No Frost – определенная система, которая позволяет не размораживать агрегат принудительно, а просто периодически выключать его в санитарных целях (для влажной уборки внутри камер). За счет принудительного вентилирования холодные воздушные потоки равномерно распределяются внутри агрегата и температурные значения также одинаковы.
- Подавляющая часть востребованных моделей холодильных шкафов Стинол характеризуется большой вместительностью камер и значительным общим полезным объемом оборудования, который исчисляется сотнями литров.
- Сохранения холода в автономном режиме – подавляющая часть холодильных агрегатов Стинол в случае внезапного отключения электроэнергии, способна поддерживать заданные температурные значения на протяжении 12 часов и более. Это гарантирует сохранность загруженных продуктов и делает такой холодильник неплохим вариантом для местности, где наблюдаются регулярные проблемы с энергоснабжением.
Справка! Камеры агрегатов, оснащенных системой Ноу Фрост, которая предотвращает образование льда, а также инея на внутренних поверхностях агрегатов. В моделях присутствует различный набор опций, среди которых найдутся именно те, которые требуются в конкретном случае.
Климатический класс и энергоэффективность агрегатов
Холодильное оборудование, собранное в России, которое было выпущено под маркой Стинол, в подавляющем большинстве случае характеризовалось классом энергоэффективности А и В. Наиболее экономичные агрегаты стоили чуть дороже, но по итогу такая трата окупилась за счет уменьшения суммы оплаты за электроэнергию.
Среди моделей присутствуют агрегаты климатических классов, которые оптимально подходят под использование на территории стран постсоветского пространства. В подавляющем большинстве случаев у холодильников Стинол климатический класс представлен маркировками SN, то есть рассчитанным на эксплуатацию в смешанном типе климата при температуре окружающей среды +16…+32 ̊С.
Лучшие агрегаты бренда Stinol
Среди востребованных агрегатов модельного ряда Stinol старого образца до перехода завода к Индезит, присутствуют те, которые покупались чаще других. К таким агрегатам относятся модели с маркировками:
- 101 rf s;
- 101;
- 110;
- 275;
- 101 е;
- 101er.
Stinol 101 – это трехкамерный холодильный шкаф, который отличался от других моделей регулятором температуры с одной ручкой. Указатель проворачивался по часовой стрелке и это понижало температурные значения, точный уровень которых возможно было установить путем контрольного замера. Регулятор был общим как для морозильной камеры, так и для других. В иных моделях производителя Stinol регуляторы устанавливались отдельно для каждой из камер.
Для понимания – почему холодильное оборудование Стинол было столь востребованным на отечественном рынке крупногабаритной бытовой техники, возможно ознакомиться с пятью популярными моделями. В списке их позитивных сторон присутствовала привлекательно низкая цена, хорошая функциональность и надежность, обеспечивающая продолжительный эксплуатационный период без поломок и сбоев функционирования.
Stinol STN 200
Двухкамерный холодильный шкаф высотой 2 м исполнен в классическом белом цвете. Холодильное оборудование вместительностью 359 л, из которых 106 л отводится на морозильную камеру с нижним расположением. За 24 часа этот агрегат способен заморозить до 2,5 кг пищевых продуктов.
Каждая из камер охлаждается согласно принципам технологии Ноу Фрост, что означает отсутствие необходимости выполнения регулярных принудительных разморозок для удаления снежных и ледяных наростов на стенках.
Управление моделью происходит согласно электромеханическому варианту ,надежное и простое, что позволяет эксплуатировать такое холодильное оборудование в сложных условиях, когда наблюдаются скачки напряжения в электросети и присутствуют перебои в электроснабжении. Также, с целью повышения комфорта от эксплуатации агрегата, холодильный шкаф хорошо изолирован, что обусловлено его возможностью удерживать исходные температурные показатели на протяжении 13 часов даже в случае отсутствия электроэнергии. Модель относится к категории экономичных в плане энергопотребления и ей присвоен А класс энергоэффективности.
Stinol STS 200
От модели STN 200 этот агрегат не отличается внешними габаритами ,но немного опережает в плане полезного внутреннего объема. Общая вместительность камер холодильного шкафа представлена 363 л, из которых отведено на морозильник 128 л. За 24 часа морозильная камера способна заморозить до 2 кг пищевых продуктов.
Каждая из камер охлаждается согласно статическому принципу, то есть внутри периодически будут образовываться снежные и ледяные наросты. Размораживание холодильника принудительное и производится вручную с периодичностью, которая указана в инструкции по эксплуатации от производителя.
В агрегате предусмотрен электромеханический вариант управления, что делает его не столь комфортным в пользовании по сравнению с электронным интерфейсом, но гораздо более надежным в эксплуатационном плане. За счет электромеханического варианта управления прибор легче переносит перепады напряжения в сети и менее страдает при внезапных отключениях электроэнергии. В автономном режиме холодильный шкаф способен поддерживать заданные температурные показатели на протяжении 19 часов. Класс энергопотребления у агрегата В.
Stinol STS 150
Высота холодильного агрегата с парой камер представлена 1,5 м, что негативно отразилось на вместительности. Полезный объем у описываемой модели представлен всего 263 л, морозильной камере с нижним расположением отведено только 73 л. В морозильнике за 24 часа способно заморозиться до 2 кг пищевых продуктов.
Процесс охлаждения в этой модели происходит капельным путем, что означает необходимость периодического принудительного размораживания.
Справка! У агрегатов с капельным типом оттаивания присутствует значительное преимущество перед холодильным оборудованием с системой Ноу Фрост – внутри них образуется микроклимат, более подходящий для сбережения упругости и свежести фруктов, овощей, зелени и ягод.
У описываемой модели предусмотрен электромеханический вариант управления процессами охлаждения. Но, у агрегата меньше шансов выйти из строя по причине скачка электричества или его отсутствия. В случаях, когда происходит внезапное прекращение электроснабжения в автономном режиме холодильный шкаф способен поддерживать исходные температурные значения на протяжении 15 часов. В соответствии с категориями энергоэффективности, по итогам испытаний агрегату был присвоен В класс.
Stinol STN 185
Холодильный двухкамерный шкаф, высота которого представлена 185 см. Вместительность описываемого агрегата составляет 333 л. Морозильная камера расположена в нижней части и ее объем представлен 106 л. Мощность заморозки позволяет охладить до необходимой температуры порядка 2,5 кг пищевых продуктов за 24 часа.
Каждая из камер оснащена технологией Ноу Фрост, что исключает необходимость выполнения периодических принудительных разморозок агрегата в целях ликвидации ледяных наростов и снежной «шубы» на внутренних стенках. Выключать холодильник необходимо только в целях выполнения влажной уборки внутри камер не чаще, чем один раз в полгода.
У модели электромеханический вариант управления, который невосприимчив к перепадам и внезапным прекращениям электроснабжения. В случае отсутствия электроэнергии в сети, рабочая температура внутри камер за счет хорошей теплоизоляции способна поддерживаться на протяжении 13 часов. Согласно испытаниям на показатели энергопотребления описываемой модели был присвоен А класс энергоэффективности.
Stinol STD 125
Модель однокамерная, которая выступает оптимальным вариантом для размещения на малогабаритной кухне в случае небольшого числа жильцов в доме или квартире. Также, благодаря малым габаритам, такое холодильное оборудование хорошо смотрится в комнатах общежития и подходит для использования в качестве агрегата для дачного дома, в который периодически приезжают отдохнуть с комфортом от городской суеты.
Высота описываемой модели составляет только 125 см, а вместительность представлена 225 л. Морозильная камера характеризуется верхним расположением и ее полезный объем составляет 28 л. Охлаждение камеры происходит согласно капельной технологии, так что размораживать этот агрегат требуется принудительно – вручную. Но, оставлять оттаивать холодильник чрезмерно часто не требуется – достаточно 2-3 раз в год.
Управление у такого однокамерного Стинола электромеханического варианта, что предотвращает вероятные проблемы с оборудованием в случае внезапного перепада напряжения в сети. Холодильнику присвоен В класс энергоэффективности.
Как пользоваться холодильными агрегатами «Стинол»
Четкость и исправность функционирования холодильного шкафа Стинол зависит от того – насколько ответственно и полноценно пользователи следуют руководству по использованию агрегата. Первоочередно, холодильник необходимо верно располагать, место для этого обязано соответствовать таким параметрам:
- отсутствие контакта с прямыми солнечными лучами;
- удаленность от газовой или электрической плиты порядка 0,5 м;
- дистанция от отопительных приборов и систем – не менее 50 см.;
- расстояние от стенок агрегата до стены не менее 5-7 см.
Подобное расположение позволяет предотвратить преждевременный износ компрессора по причине перегрева этого узла.
Важные моменты эксплуатации холодильника
Присутствуют некоторые правила, соблюдение которых гарантирует более продолжительный эксплуатационный период холодильного оборудования Стинол, вне зависимости от конкретной модели, и предотвращает внезапные неисправности и выход из строя значимых узлов. Рекомендации по эксплуатации холодильных шкафов такие:
- Камеры агрегата не безразмерные, поэтому воспрещено перегружать их чрезмерным объемом пищевых продуктов.
- Перед мытьем внутренних поверхностей камер холодильное оборудование отсоединяется от электросети и ему позволяют полностью оттаять или немного «остыть» после работы в случае технологии разморозки Ноу Фрост.
- Дренажные отверстия, предусмотренные производителям для оттока талой жидкости, обязаны регулярно проверяться и очищаться не реже раза за месяц.
- Снежную «шубу» и намерзший лед воспрещено снимать ,используя острые предметы или воздействуя на них механически другим путем. Лед и снег обязаны стаивать самостоятельно – только такой вариант предотвратит механические повреждения испарителя.
- Абразивные составы использовать для мытья воспрещено, так как покрытие камер при их использовании повредится.
- Агрегаты с технологией оттаивания Ноу Фрост не требуют принудительных разморозок, но раз в полгода их обязательно моют.
- В процессе влажной очистки внутри камер следят за тем ,чтобы жидкость не попадала на осветительные элементы и терморегулятор.
Для избавления от неприятных ароматов внутри камер возможно использовать соду, кофе, уксус, лимонный сок, активированный уголь, высушенные корки цитрусовых или покупные ароматизаторы и дезодоранты для холодильников.
Принципы безопасной эксплуатации
Для предотвращения возникновения опасных ситуация для здоровья и жизни, а также для предупреждения поражений электрическим током, в процессе эксплуатации холодильного оборудования необходимо точно следовать правилам техники безопасности. Главные принципы безопасного использования холодильников Стинол заключены в следующих моментах:
- Холодильный шкаф подсоединяют в отдельную розетку, которая заземлена. Воспрещено использовать тройники, переходники или удлинительные шнуры для подключения агрегатов к электросети.
- Целостность оплетки шнура периодически проверяют, а также следят, чтобы провод не был перегнут или завязан в узлы.
- Агрегат обязательно отсоединяют от электросети в случае необходимости перестановки на новое место или смены лампы, которая освещает внутреннее пространство холодильника. Мощность новой лампочки обязана не превышать 15 Вт.
- Влажность в помещении, где планируют располагать и эксплуатировать холодильный шкаф, обязана не превышать отметку в 75%.
- В морозильной камере воспрещено хранить газированные напитки, а также жидкости, разлитые по стеклянным емкостям, которые способны стремительно замерзать.
- Единовременное касание холодильного оборудования и заземленного элемента (водопроводные трубы, отопительная система, мойка, газовая плита) воспрещено.
Внимание! Эксплуатационный период у холодильного оборудования не бесконечный и поэтому необходимо заменять старый прибор новым после истечения рекомендованного производителем срока службы. В ином варианте такая техника способна представлять опасность для человеческого здоровья по причине изменений качественных характеристик электроизоляционных и других материалов.
Итоги
Холодильники Стинол – это бытовая техника, которая производилась на территории России, на Липецком заводе. Эти агрегаты были крайне востребованы у покупателей, так как характеризовались качественной сборкой, продолжительным эксплуатационным сроком и комфортом в использовании. Холодильное оборудование Стинол больше не производится, а завод был куплен компанией Индезит, которая выпускает современную технику, но в своих агрегатах учитывает наработки инженеров, которые занимались усовершенствованием устройств Stinol.
Владельцы агрегатов бренда, который прекратил существование, до сих пор довольны качеством и техническими характеристиками купленных устройств. Старые модели Стинол до сих пор исправно функционируют и не требуют ремонта, а неисправности у них случаются редко. Главное условие продления «жизни» холодильного оборудования Stinol – это следование правилам эксплуатации, которые были рекомендованы производителем.
Источники:
Как регулировать температуру холодильника Stinol
https://superfb.site/domashnij-uyut/kuhnya/dvuhkamernye-holodilniki-stinol-instruktsiya-po-ekspluatatsii.html
https://www.elremont.ru/holod/fz_rus/fr_rem19.php
https://sovet-ingenera.com/tech/xolodilniki/xolodilnik-stinol.html
Видео: Стинол сервис Покупка холодильника
Видео: Как выбирать холодильник | Technocontrol
holodilnik1.ru
модель с системой No Frost
Во процессе выбора холодильника мы в первую очередь обращаем свое внимание на производителя товара. Достаточно известным и популярным брендом, который занимается изготовлением холодильных устройств, является Stinol.
О бренде
Stinol — отечественная компания, которая начала свою деятельность еще в 88-м году прошлого столетия. Название бренда было придумано неспроста, аббревиатура расшифровывается, как «Сталь из Новолипецка». В самом начале своей деятельности компания выпускала всего 7 моделей холодильников. А в 2000 году компания перешла в собственность фирмы
Особенности и преимущества
В наши дни однокамерные холодильники уже не пользуются спросом, их уже давно вытеснили двухкамерные собратья. И это неудивительно, поскольку двухкамерные холодильники максимально удобны — в них можно разместить очень большой объем продуктов. Еще одно немаловажное преимущество — вы смело можете заполнять морозильную камеру фруктами и ягодами на зиму, а также овощами, мясом и рыбой — продукты сохранятся глубоко замороженными независимо от того, как часто будет открываться дверца холодильной камеры.
Главной особенностью двухкамерного холодильника Stinol является наличие таких новаторских технологий — режим «суперзаморозка» и зоны свежести. Холодильные камеры оборудованы всеми комплектующими для максимального удобства эксплуатации — масленками, удобными лоточками для яиц, держателями для бутылок. А если вы затеяли перестановку у себя на кухне, то вас непременно порадует еще одно бесспорное преимущество — возможность при необходимости перевесить дверку холодильника на другую сторону.
Еще один очень важный плюс холодильника бренда Stinol — экономная система энергопотребления класса «В». Также стоит отметить, что безупречность качества, надежность и долговечность продукции подтверждают очень многие покупатели в своих отзывах.
Основные характеристики
В среднем, двухкамерный холодильник Stinol имеет вес от 80 до 85 кг — это зависит от конкретной модели. Ориентировочные габаритные размеры составляют:
- Высота — 1,85 м;
- Ширина — 0,6 м;
- Длина — 0,6 м;
- Общий объем холодильника — более 300 л.;
- Потребляемая мощность составляет 215 Вт.
Продукция данного бренда имеет достаточно низкий расход электроэнергии — около 1,75 кВт/сутки.
Холодильные агрегаты морозильных камер укомплектованы компрессором, конденсатором, испарителем, фильтром-осушителем, капиллярным трубопроводом, докипателем.
Разморозка
На сегодняшний день современные холодильные устройства уже не требуют разморозки вручную. Они оборудованы системами автоматический разморозки — капельными или ветреными.
Двухкамерные холодильники Stinol зачастую оборудованы капельной системой разморозки. Принцип её действия таков: изморозь и лед образуются на испарителе, который спрятан в тыльной поверхности холодильной камеры. Как только происходит выключение компрессора, испаритель начинает нагреваться, а таящий лед стекает в отдельную тару, которая находится выше компрессора. Когда он включается, вода в таре постепенно греется и самоиспаряется. Цикл данной процедуры занимает от четырех до шестнадцати часов (точное время зависит от того, какая мощность у холодильного агрегата).
С системой «No Frost»
Многие модели двухкамерных холодильников Stinol оборудованы системой разморозки «No Frost», которая расположена в морозильной камере. В данной системе аналогичным образом присутствует испаритель, однако равномерная температура в камере и движение воздуха обеспечивается при помощи вентиляторов. Некоторые холодильные агрегаты Stinol также успешно объединяют в себе капельную и ветреную методы разморозки.
Очень часто покупатели, выбирая между отечественным производителем и импортным останавливают свой выбор на последнем. Однако это совершенно напрасно. Ведь именно отечественный производитель, стремясь завоевать доверие покупателей, тщательно следит за качеством и долговечностью производимых товаров. И нужно отметить, что компания Stinol в этом полностью преуспела и уже обрела множество постоянных покупателей.
В следующем видео — обзор холодильника Stinol.
dekoriko.ru
Холодильник стинол — инструкция по эксплуатации, регулировка температуры, описание
Холодильники Стинол – продукт отечественного производства, изготовление которого осуществлялось в Липецке с 1993 года. В настоящее время завод является собственностью итальянского концерна Индезит и занимается выпуском продукции под двумя торговыми марками: Indesit и Hotpoint-Ariston. Однако благодаря долговечности и надежности старых холодильников Стинол, они все еще используются во многих российских семьях. В статье мы поделимся с вами особенностями функционирования этих аппаратов и приведем ключевые моменты из инструкций по их эксплуатации.
Описание холодильников Стинол
В модельной линейке марки Стинол присутствуют холодильники с различным способом функционирования и комплектацией. Большинство агрегатов являются двухкамерными, однако в ассортименте компании также присутствуют модели с одним и тремя отделениями. Принцип функционирования устройств также отличается – рефрижераторы могут быть оснащены одним или двумя компрессорами, иметь систему Ноу Фрост или требовать регулярной ручной разморозки.
Эксплуатация холодильников Стинол
Инструкции по эксплуатации холодильного оборудования торговой марки Стинол схожи между собой для всех моделей. В них отражена информация по использованию возможностей агрегатов и предотвращению их выхода из строя в результате неправильных действий владельца.
Общее руководство по эксплуатации содержит следующие разделы:
- общие указания – информация о предназначении прибора;
- технические данные, габариты состав устройства и комплектация;
- устройство модели и принцип ее функционирования;
- требования к безопасности – особенности подключения прибора к электрической сети;
- подготовка прибора к работе;
- правила эксплуатации и ухода за прибором, в частности, управление режимами, особенности распределения температуры по имеющимся камерам, советы по рациональному размещению продуктов;
- возможные неисправности агрегата и способы ремонта;
- гарантийные обязательства производителя.
Далее рассмотрим основные технические характеристики популярных моделей холодильников Стинол и ознакомимся с принципами их функционирования.
Модель 101
Холодильник Стинол 101 – двухкамерный аппарат, который состоит из холодильного и морозильного отсеков. Управление агрегатом выполняется за счет электромеханического метода регулирования. В модели установлен один компрессор и два независимых испарителя, обеспечивающих охлаждение воздуха до требуемого уровня в обоих отделениях.
Средняя температура холодильного отделения составляет +5°С, морозильного – не выше -18°С. Поддержание температуры на заданном уровне – следствие периодического включения и выключения компрессора при помощи терморегулятора и пускозащитного реле.
Оттайка холодильного отсека аппарата осуществляется автоматически перед очередным включением компрессора. Скопление талой воды происходит в специальной емкости на компрессоре, после чего осуществляется ее испарение.
Оттаивание морозильной камеры должно осуществляться в ручном режиме при образовании слоя инея свыше 5 мм.
Модель 103 (rf s 345)
Двухкамерный холодильник Стинол 103 с нижним расположением морозильника оснащен двумя компрессорами и двумя испарителями с последовательным соединением. Это обеспечивает автономную работу холодильного и морозильного отсеков с возможностью автономной регулировки температуры и отключения одной из камер при помощи регуляторов на панели управления.
Разморозка холодильного отделения осуществляется автоматически капельным методом. Морозильное отделение необходимо размораживать вручную.
Модель 104 (nf 330 4t)
Стинол 104 – однокомпрессорный холодильник, который состоит из трех камер: холодильной, морозильной и выдвижного отсека для размещения овощей и фруктов. Оснащен четырьмя температурными зонами, оттаивание которых осуществляется автоматически. Температурный режим каждого отсека регулируется автономно, что позволяет установить оптимальную температуру для хранения различных продуктов.
Морозильный отсек, расположенный в верхней части корпуса аппарата, оснащен системой No Frost, которая обеспечивает автоматическое оттаивание испарителя при возникновении необходимости.
Холодильное отделение оснащено плачущим испарителем, обеспечивающим охлаждение продуктов. Автономный выдвижной отдел для хранения овощей располагается под холодильной камерой. Его охлаждение происходит за счет проникновения холодного воздуха из основного отсека через специальное отверстие на задней стенке корпуса. В выдвижном контейнере для овощей устанавливается режим от +8 до +14 градусов.
Модель 107
Аппарат Стинол 107 представляет собой двухкамерный холодильник, оснащенный одним компрессором. Охлаждение морозильного отсека осуществляется за счет функционирования испарителя системы Ноу Фрост и вентилятора. Холодильное отделение охлаждается благодаря автономному испарителю, расположенному на внешней поверхности задней стенки.
Минимальная температура, поддерживаемая морозильной камерой составляет -18 градусов Цельсия. В число дополнительных возможностей входит функция суперзаморозки.
Модель 116 el
Модель для бытового пользования Стинол 116 el является отдельно стоящим холодильником с морозильной камерой, расположенной в нижней части корпуса. Аппарат обладает следующими техническими характеристиками:
Холодильное отделение устройства оснащено четырьмя полками, двумя непрозрачными контейнерами для овощей и фруктов, и навесными полочками на дверце типа мультибокс. В морозильной камере расположены два бокса с откидывающимися крышками и один выдвижной контейнер.
Из-за отсутствия функции автоматического оттаивания морозилки схема электрооборудования довольно простая по сравнению с другими моделями производителя.
Модель 123 l
Холодильный аппарат 123 l состоит из следующих элементов:
- компрессор;
- испаритель капельного типа для холодильного отделения;
- испаритель морозильника системы No Frost;
- конденсатор;
- осушительный фильтр;
- капиллярный трубопровод.
Морозильная камера аппарата размещена в нижней части корпуса. Она имеет достаточно большой объем – 102 л. Охлаждение холодильного и морозильного отсеков происходит по двухиспарительной схеме, как и в моделях Стинол-101, Стинол-107. Оттаивание как основного, так и минусового отделений происходит автоматически.
Работает прибор по следующему принципу:
- при включении холодильника в сеть компрессор начинает втягивать пары хладагента из испарителей по специальному всасывающему трубопроводу;
- по нагнетательному трубопроводу происходит направление этих паров в конденсатор для охлаждения и сжижения;
- в жидком виде хладагент направляется в каналы испарителей, проходя через фильтр-осушитель и капиллярную трубку;
- при закипании хладагент переходит в газообразное состояние и поглощает тепло от охлаждаемого окружения.
Описанный цикл регулярно повторяется, обеспечивая охлаждение внутренней камеры холодильника и находящихся в ней продуктов.
Модель rf s 275
Холодильник Стинол rf s 275 обладает следующими техническими характеристиками:
Внутреннее наполнение холодильника состоит из трех решетчатых полок, расположение двух из которых регулируется по высоте, двух выдвижных контейнеров для овощей, полки-балкона с крышкой. В комплекте также идет лоточек для яиц и лопатка для безопасной очистки инея.
Модель nf 330 4t
Стинол nf 330 4t – представитель трехкамерных холодильников с одним компрессором. Оснащен четырьмя температурными зонами, оттаивание которых осуществляется автоматически. Температурный режим каждого отсека регулируется автономно, что позволяет установить оптимальную температуру для хранения различных продуктов.
Морозильная камера поддерживает температуру до -18 градусов Цельсия. В выдвижном контейнере для овощей устанавливается режим от +8 до +14 градусов.
Подключение холодильника
После приобретения холодильника Стинол его необходимо оставить в помещении на 2-4 часа в выключенном состоянии для заполнения хладагентом необходимых лабиринтов. Температура воздуха в помещении, в котором планируется использование агрегата, должна находиться в диапазоне +16˚…+32˚ Цельсия.
При установке аппарата его необходимо выровнять при помощи регулировочных опор. Перед первым включением холодильник желательно вымыть внутри и снаружи при помощи мыльного раствора и пищевой соды.
Для подключения прибора к электрической сети необходимо включить вилку шнура питания в розетку. На панели управления при этом загорятся зеленые индикаторы.
Обращаем внимание! При необходимости повторно подключить холодильник в сеть делайте это не ранее, чем через 4-5 минут после отключения.
Регулировка температуры
Большинство моделей холодильников Стинол оснащены отдельными регуляторами для изменения температуры холодильного и морозильного отсеков. Изменение температуры осуществляется путем плавного поворота регулятора температуры с нанесенной на него чертой.
Установку режима необходимо проводить при первоначальном подключении прибора
к электрической сети. При температуре воздуха в помещении на уровне 25 градусов Цельсия регулятор температуры устройства необходимо выставить в положение 3. Если в комнате теплее – регулятор необходимо повернуть в положение 1-2, если холоднее – переместить к цифре 5.
В двухкамерных холодильниках серий 002, 003, 125 регулировать температурный режим необходимо путем последовательного нажатия кнопок на электронном дисплее. Подробная информация по изменению температуры освещается инструкцией к холодильнику Стинол конкретной модели.
Подведем итоги
Несмотря на то, что холодильники Стинол в настоящее время выпускаются под другой торговой маркой, агрегатами, изготовленными до 2000 года, до сих пор пользуются многие российские семьи. Они надежны в эксплуатации, а при необходимости ремонта отдельных узлов запчасти можно приобрести без проблем.
Среди моделей холодильников Стинол встречаются как двух- так и трехкамерные аппараты. Система оттаивания может быть ручной или автоматической. Количество компрессоров также варьируется – в моделях 116 el, nf 330 4t, 101 присутствует один компрессор, в модели 103 (rf s 345) их два.
Инструкции по эксплуатации холодильников Стинол отображают особенности функционирования этих аппаратов: их технические характеристики, принципы регулировки температурного режима, требования к использованию. Внимательное изучение руководства позволит избежать ошибок, которые приведут к неисправности комплектующих холодильника.
Видео: краткий обзор холодильника Stinol STN 185 no frost
Источники:
https://studfiles.net/preview/716772/
http://center-servise.ru/d/1111335/d/instruktsiya_k_kholodilniku_stinol_101_el.pdf
https://www.elremont.ru/holod/fz_rus/fr_rem19.php
https://servholod.ru/stinol/xolodilnik-stinol-102-dvuxkamernyj-instrukciya-rukovodstvo-po-ekspluatacii-xolodilnikov-atlant-remont-ustanovka-ru.html#_STINOL-103_340200
https://www.xn—63-mdduaoecugb2g2e.xn--p1ai/elektricheskaya_shema_holodilnika__stinol_107_/
http://servis-gold.ru/remont-holodilnika-stinol-116-el
https://zgbox.ru/general-instructions-for-refrigerators-freezers-twochambered-styrene-schemes-and-all-about-refrigerators-stinol/
https://www.stinol-servis.ru/stinol-rf-s-275.html
Регулировка температуры в холодильнике Стинол
holodilnik1.ru
устройство холодильника стинол 102, характеристики холодильника стинол 102, конструкция холодильника стинол 102, холодильник стинол 102 мануал, инструкция холодильника стинол 102
Двухкамерный холодильник Стинол 102 имеет два компрессора и автоматическую систему оттаивания морозильной камеры NO FROST. Холодильное и морозильное отделение работают друг от друга независимо. Панель управления оборудована двумя терморегуляторами. Циркуляция воздуха через испаритель NO FROST в морозильном отделении обеспечивается электровентилятором.Количество камер ……………………………….2
Общий объем л…………………………………….320
Объем холодильной камеры л……………200
Объем морозильной камеры л……………120
Система оттаивания холодильной камеры……автоматическая
Система оттаивания морозильной камеры….автоматическая
Расход электроэнергии кВт ч/сутки……..1,75
Потребляемая мощность Вт ………………..215
Габаритные размеры…………………………1850х600х600 мм
Масса кг ………………………………………………82,5хладагент R12 норма заправки
холодильной камеры 65 грамм
морозильной камеры 125 грамм
Холодопроизводительность компрессора ХК (Вт)…..75 – 100
Холодильник оснащен двумя независимыми холодильными агрегатами.
В состав холодильного агрегата морозильной камеры входит: компрессор, конденсатор, испаритель морозильного отделения «No Frost», фильтр-осушитель, капиллярный трубопровод, докипатель. К плюсам конструкции можно вынесенный, не запененный конденсатор, медный испаритель, медную трубку магистрали низкого давления : испаритель – компрессор. К минусам – стальной контур подогрева периметра двери — наиболее вероятное возникновение утечек после 5 лет эксплуатации на участке трубопровода, труба жесткая не отоженная, микротрещины могут возникать уже при закладке трубы на конвейере. При эксплуатации перепад температур на этом участке трубопровода от 20 до 80 С.Мотор-компрессор откачивает пары фреона из испарителя и нагнетает их в конденсатор. В конденсаторе пары фреона охлаждаются и конденсируются. Далее жидкий фреон через фильтр-осушитель и капиллярный трубопровод попадает в испаритель морозильного отделения «No Frost». Гидравлическое сопротивление капиллярного трубопровода подбирается таким образом, чтобы создать определенную разность давления всасывания и конденсации, которое создает компрессор, при которой через трубопровод проходило определенное количество жидкости. Каждый капилляр соответствует определенному мотор-компрессору. На входе фреона в испаритель, давление падает от давления конденсации до давления кипения. Этот процесс называется дросселированием. При этом происходит вскипание фреона, поступая в каналы испарителя, фреон кипит, энергия необходимая для кипения в виде тепловой, забирается от поверхности испарителя. Пройдя через испаритель, жидкий фреон превращается в пар, который откачивается компрессором. На выходе из испарителя установлен докипатель, позволяющий компенсировать неточности при заправке агрегата фреоном. В случае завышенной заправочной дозы фреона, докипатель компенсирует ошибки в пределах 10 гр. фреона.
Продукты в морозильной камере Стинол -102 охлаждаются циркулирующим холодным воздухом, охлаждённым при прохождении через испаритель «NO FROST». Испаритель, представляет из себя медный радиатор, и располагается в верху морозильной камеры. За испарителем устанавливается вентилятор, который прогоняет воздух через испаритель. При прохождении через испаритель воздух охлаждается и направляется на продукты. Влага, содержащаяся в морозильной камере, вымерзает на испарителе. Для сохранения эффективности охлаждения воздуха из-за низкой теплопроводности слоя инея, необходимо время от времени производить оттайку испарителя. Оттайка происходит каждые 12 часов суммарной работы компрессора, начинается по команде таймера системы «No Frost» и происходит под действием тепла, вырабатываемого тэном, установленным на испарителе и тэном поддона каплепадения. В состав системы входит таймер, испаритель, вентилятор, тэн оттайки испарителя, тэн поддона каплепадения, термоплавкий предохранитель и система слива талой воды.Вода удаляется по каналу слива конденсата расположенного под испарителем в емкость сбора конденсата. Емкость закреплена на компрессоре морозильной камеры, рабочая температура компрессора достигает 90 С. и вода быстро испаряется в окружающую среду.
В состав холодильного агрегата холодильной камеры входит: компрессор, конденсатор, «плачущий» испаритель , фильтр-осушитель, капиллярный трубопровод. Продукты в холодильной камере охлаждаются испарителем ХК, находящимся за задней стенкой ХК. На стенке зафиксирован капилляр терморегулятора косвенного метода регулирования температуры, фиксирующего температуру испарителя и отключающего мотор-компрессор при достижении заданной температуры. Оттайка происходит автоматически при отключении компрессора ХК, терморегулятором, температура испарителя до следующего включения повышается до плюсовой, иней, намерзший на задней стенке ХК тает и вода удаляется по каналу слива конденсата расположенного под испарителем в емкость сбора конденсата. Емкость закреплена на компрессоре холодильной камеры, рабочая температура компрессора достигает 90 С. и вода быстро испаряется в окружающую среду
Принципиальная электрическая схема
| УТЕЧКА ФРЕОНА В ЗАПЕННЕНОЙ ЧАСТИ СТИНОЛ 102 |
| В двухкомпрессорных холодильниках возможна установка «плачущего» испарителя на стенку холодильной камеры. Ремонт занимает не более полутора часов по стоимости значительно дешевле устранения утечек в запененной части, вместе с испарителем происходит замена участка трубопровода по низкой стороне, капиллярного трубопровода, что продлевает ресурс трубопровода в холодильнике на 10 лет. |
www.xn—63-mdduaoecugb2g2e.xn--p1ai
типовые поломки + как починить самостоятельно
Бренд Стинол популярен среди ценителей высокого качества и приемлемой стоимости. Надежность, качественная сборка, функциональность и долговечность этих приборов не вызывают сомнений у потребителей. Но техника остается техникой и, несмотря на бережную эксплуатацию, иногда она ломается.
Ремонт холодильников Стинол – не проблема, поскольку сервисные центры есть практически везде. Можно и самостоятельно починить оборудование. В представленной нами статье подробно описаны причины характерных поломок и методы восстановления работоспособности холодильных машин.
Содержание статьи:
Принцип работы типового агрегата Stinol
Ассортимент представлен широкой линейкой моделей с различными эксплуатационными характеристиками. Все они принадлежат к устройствам испарительного или компрессионного типа. Это означает, что в их конструкции обязательно присутствует компрессор и испаритель. Рассмотрим, как они работают.
Для охлаждения рабочих камер оборудования используется так называемый хладагент. Состав представляет собой жидкость, способную при некотором давлении испаряться в условиях комнатной температуры.
Чаще всего в качестве хладагента используется хладон R22, но могут быть и другие составы. Все типы холодильных агентов именуются фреонами.
Холодильник, как и любая другая холодильная машина, работает за счет непрерывной циркуляции по замкнутому контуру хладагента, проходящего стадии кипения и конденсации во время движения
Рабочий цикл происходит следующим образом. Жидкий фреон подается в фильеру. Это узкое сопло в виде фрагмента капиллярной трубки, через которое хладагент впрыскивается внутрь испарителя.
Последний выполнен в виде змеевика, что позволяет теплообмену протекать с максимальной эффективностью. Внутри испарителя фреон быстро расширяется и трансформируется в газ, поглощая при этом большое количество теплоты.
В результате температура внутри холодильного либо морозильного отсека опускается. Если постоянно нагнетать в испаритель хладагент, давление в нем резко повысится и процесс испарения прекратится.
Холодильники испарительного типа устроены одинаково. В их конструкции обязательно присутствуют компрессор и испаритель (+)
Поэтому пары фреона непрерывно откачиваются компрессором и подаются в радиатор. Это еще один змеевик, расположенный на задней части холодильного агрегата. Здесь пары хладагента конденсируются и отдают при этом тепло.
Далее жидкий фреон подается в фильеру и цикл повторяется. Главная особенность такой системы – наличие подвижных деталей и механизмов, которые рано или поздно могут выйти из строя.
Под маркой Стинол производятся холодильные агрегаты с одним либо двумя компрессорами. В последнем случае появляется возможность раздельного управления морозильным и холодильным отсеками, каждый из которых обслуживается «собственным» компрессором.
Это удобно, но значительно усложняет систему, а так же ее обслуживание и ремонт. Кроме того, бренд выпускает и модели с системой капельного оттаивания.
Электрические схемы холодильников Стинол несколько разнятся в зависимости от модели. В общем виде их можно представить так, как это показано на схеме (+)
Устройство электрической системы
Нормальную работу любому компрессорному холодильнику обеспечивает электрическая схема.
В самом простом виде она включает несколько элементов:
- Терморегулятор, отвечающий за поддержание определенной температуры.
- Реле тепловой защиты, предотвращающее перегрев компрессора.
- Электродвигатель.
- Пусковое реле, отвечающее за пуск мотора.
Рабочий цикл происходит следующим образом. Когда на прибор подается напряжение, ток движется через с замкнутыми контактами, кнопку принудительного оттаивания, далее через реле термозащиты на пусковое реле и на рабочую обмотку мотора.
Для работы с электрической частью холодильного агрегата обязательно понадобится тестер, паяльник и элементарные знания в области электричества
Так как моторный вал стоит, протекающий по его рабочей обмотке ток имеет значение намного выше номинального. Это необходимо, поскольку конструкция предусматривает замыкание контактов на пусковой обмотке только при превышении номинального тока. Таким образом реле переводит ток на пусковую обмотку, двигатель начинает свое вращение, напряжение в рабочей обмотке пропадает.
Мотор продолжает работу в нормальном режиме, холодильный агрегат начинает морозить. В момент достижения заданной ранее температуры срабатывает терморегулятор.
Он размыкает свои контакты, и ток перестает поступать к двигателю. останавливается. При изменении температуры контакты терморегулятора вновь замыкаются и цикл повторяется.
Если вышел из строя терморегулятор холодильника, ремонтировать его нет смысла. Обычно это устройство просто меняют полностью на новый прибор
Для защиты от опасного для мотора перегрева предусмотрено реле термозащиты. Его основной элемент – гибкая биметаллическая пластинка. По достижению опасной температуры она выгибается и размыкает контакты, остывший элемент «встает» на место и замыкает их.
Обзор типичных поломок
Понятно, что если оборудование перестало работать, ему требуется ремонт, а иногда и замена. Однако есть признаки, указывающие на то, что владельцу нужно обратить внимание на свой агрегат и, возможно, пригласить мастера.
В норме компрессор должен функционировать без излишнего шума, периодически включаться/выключаться. является прямым сигналом о неисправности.
Рачительный хозяин всегда внимательно следит за состоянием своего холодильника и отмечает все нетипичные для нормальной работы агрегата признаки. Только так можно предупредить серьезные неисправности
Температура внутри холодильного и в морозильного отсека должна соответствовать заданной. Внутри морозилки не должно быть излишнего инея, а в холодильном отсеке не должна накапливаться вода. Провоцируют поломки самые разные факторы.
Чаще всего это неправильная эксплуатация или установка прибора, механическое повреждение, воздействие окружающей среды, например, слишком высокая температура в комнате. Очень опасны и скачки напряжения в сети.
При засоре капиллярного трубопровода, что совсем не редкость для «возрастных» холодильников, в отсеке для хранения появится вода и повысится температура
Если двигатель работает без перерыва, а температура опускается запредельно низко, скорее всего, виноват терморегулятор. При его поломке возможна и иная картина. Агрегат отказывается запускаться и размораживается, компрессор не работает.
Компрессор при этом будет работать без отключения, а в испарителе может появиться лед. Возможна утечка хладагента по контуру охлаждения. Эта проблема больше характерна для оборудования с нижним расположением морозилки.
По ее периметру проходит металлическая трубка, которая примерно за 6-7 лет может корродировать. В этом случае она становится источником испарения фреона.
Со временем некоторые металлические элементы конструкции могут корродировать, что приводит к утечке хладагента, выходу из строя компрессора и другим неисправностям
При наличии утечки морозильник будет продолжать работать, а холодильное отделение нет. Коррозия может появляться и в испарителе и в конденсаторе. Ремонт в таких случаях невозможен, только замена испорченных элементов.
Достаточно часто владельцы Стинолов обращаются к мастерам с проблемами компрессора. Это может быть заклинивание моторного механизма. Двигатель будет включаться, но не вращаться, а только гудеть. Через короткое время сработает .
Нередки и короткие замыкания в рабочей либо в пусковой обмотке мотора. Реже выходит из строя капиллярный трубопровод. Это можно заметить по повышению температуры внутри холодильного и морозильного отсека, появлению наледи на испарителе.
Двигатель при этом будет работать, практически не останавливаясь. Все это типичные поломки, справляться с которыми, скорее всего, придется мастеру.
Руководство для самостоятельного ремонта
Пользователь, даже немного знакомый с техникой, понимает, что невозможно дать подробные инструкции по ремонту оборудования определенного бренда. Модели слишком различны по своим техническим характеристикам. Можно только дать общие рекомендации по ремонту отдельных узлов.
#1. Компрессор устройства и его подвес
Устройство компрессора холодильного агрегата достаточно просто. Но при этом его самостоятельный ремонт практически исключен. Часто случающиеся межвитковые замыкания обмоток предполагают замену компрессора.
Самодеятельные мастера, пытающиеся их перемотать, обычно даром тратят время и силы. Причиной тому – попадающие в процессе работы внутрь компрессора влага и пыль, смешанные с воздухом.
Компрессор холодильника Стинол устроен достаточно сложно. Ремонтировать его самостоятельно вряд ли стоит, зачастую это бесполезно. Чаще используется полная замена узла на новый (+)
В итоге узел все равно приходится менять. Мастера не советуют этого делать. Другое дело – подвес компрессора. Из-за его деформации возможны сбои в работе всего узла.
Прежде всего стоит проверить упругость хода всех его установочных ножек. Он должен составлять порядка 8-10 мм или даже больше. Если это не так, придется заменить амортизаторы, что не дорого и не сложно.
Основная сложность будет заключаться в том, что компрессор массивен и способен весом надломить трубку охлаждающего контура. Поэтому в процессе замены амортизаторов следует надежно закрепить узел в рабочем положении и обращаться с ним максимально аккуратно.
Еще один нюанс: опытные мастера знают, что нетипичный шум в районе компрессора может исходить не только от неисправного прибора, но и от какой-либо бьющейся о его корпус трубки
В последнем случае стоит обернуть ее сукном либо войлоком и закрепить эту повязку шерстяной или хлопчатобумажной нитью. Синтетику или поролон использовать категорически не рекомендуется.
При смене температуры они станут хрупкими или слипнутся. В любом случае пользы от них не будет никакой. Такая «повязка» не только решит проблему шума, но и защитит трубку от преждевременного износа.
Если самостоятельно ремонтировать компрессор не рекомендуется, но “поработать” с его подвесом вполне возможно. На снимке стрелками показаны винты, удерживающие стойки
Еще одна распространенная проблема – уменьшение количества фреона. Насмотревшись роликов в интернете, некоторые умельцы пытаются выполнить заправку самостоятельно. Мастера настойчиво не рекомендуют это делать.
Залить фреон удастся, но вот сможет ли агрегат после этого работать – большой вопрос. Пары воды и пыль неизбежно попадут в охладительный контур в процессе заправки, что впоследствии приведет к поломке.
Кроме того, штатным компрессором предполагает его работу на влажном ходу принудительным способом. А это крайне опасно. Лучшее, что можно сделать для своего компрессора в этом случае, пригласить квалифицированного специалиста с лицензией, который и выполнит необходимые работы.
#2. Система защиты и пуска
Пусковое и термозащитное реле обычно объединяются конструкторами в общий узел. Для того чтобы до него добраться придется высверлить заклепки, удерживающие крышку.
После проведения ремонтных работ ее лучше всего посадить на пластичный клей и «прихватить» винтами. Наиболее «слабыми» местами узла можно считать контакты. Они часто загрязняются или оплавляются. Здесь поможет элементарная чистка.
Самостоятельная заливка хладагента в охлаждающий контур недопустима. Выполненная неправильно операция приведет к поломке холодильника и чересчур экономному хозяину придется покупать новый
Еще один «опасный» участок – сердечник пускателя. Он может быть набит пылью, что приводит к залипанию контактов пускателя. Проблема может быть и в биметаллической пластине. Она со временем способна несколько терять упругость. Если деталь в холодном виде слегка выгнута, достаточно придать ей нужную форму.
Ослабевшие регулировочные винты могут сойтись, и тогда компрессор начинает работать так, как будто на обеих его обмотках есть межвитковые замыкания. Для решения проблемы достаточно отвернуть винты до требуемого зазора. Он составляет порядка 0,15-0,25 см. И прочистить контакты токовой защиты.
#3. Терморегулятор холодильного агрегата
Конструктивное исполнение термостатов, используемых в холодильниках, может быть разным. В целом выделяют два типа таких элементов: электронные и термомеханические.
Первые используются в приборах с электронным управлением и представляют собой группу детекторов и терморезисторов, связанных в единое целое с платой управления. Попытаться отремонтировать что-либо в такой системе может только дипломированный электронщик.
В холодильниках с электронным управлением терморегуляторов в виде отдельного узла нет. Они есть в более простых моделях, но и здесь самостоятельно отремонтировать терморегулятор непросто
Термомеханический термостат выполнен в виде единого узла, но он считается полностью неремонтопригодным. Это объясняется тем, что термотрубка приклеена к испарителю, шов залит герметиком и вся система накрыта кожухом.
Отделить узел от испарителя без специальных инструментов и навыков крайне сложно. Кроме того, нельзя нарушать правильное положение термотрубки, что чревато серьезной поломкой.
Единственное, что можно попытаться сделать с терморегулятором, это поработать с ним не извлекая из агрегата. Так сказать «на весу». В таком положении можно осмотреть перебрасывающую пружину и заменить ее при необходимости.
Можно проверить работоспособность винта-отбойника, а так же осмотреть и тщательно очистить контакты. Обратную сборку следует проводить очень аккуратно.
Внешний осмотр термозащитного реле можно провести без демонтажа. В случае серьезной поломки потребуется демонтаж, для этого нужно снять крышку и отсоединить устройство от сборной зажимной коробки
#4. Дренажная система «плачущих» устройств
В агрегатах с капельной системой внутри холодильного отсека может появляться и накапливаться вода. Основная причина этого неприятного явления – засор дренажной системы. Конструкция предназначена для отвода воды из камеры и проходит внутри корпуса холодильника.
Еще один признак засора – появление снежной шубы в морозилке. Поскольку начинается дренаж в отсеке для хранения продуктов, в целях защиты от попадания внутрь трубки органики его обязательно делают с гидрозатвором.
В “плачущих” холодильных агрегатах обязательно обустраивается дренажная система с гидрозатвором. Когда она засоряется, у владельца холодильника начинаются проблемы, связанные с появлением воды в отсеке для хранения
На практике он выглядит как небольшой изгиб, в котором могут задерживаться все ненужные загрязнения. Для прочистки гидрозавора производитель предлагает специальные инструменты, которыми нужно время от времени освобождать отверстие от скопившихся загрязнений.
При этом отток воды налаживается. Если же дренаж засорился, такая прочистка не поможет. Засор нужно будет пробивать.
Делать это нужно крайне аккуратно, поскольку собственно система дренажа представляет собой трубку из тонкостенной пластмассы. Лучше всего взять рыболовную леску диаметром от 1 мм и гладко оплавить ее конец.
Получившийся импровизированный тросик опускают в дренажное отверстие и прочищают систему. Затем заливают в него полтора-два литра теплого моющего раствора и в конце промывают чистой водой.
Для чистки дренажного отверстия в комплектации “плачущих” моделей холодильников есть приспособление с наконечником соответствующего диаметра
#5. Фузер, таймер и вентилятор в приборах No Frost
Холодильники «Без инея» конструктивно более сложны, чем “плачущие”. Соответственно, и проблем с ними больше. Их основное отличие – наличие обдува, осушающего излишнюю влагу, что предотвращает появление инея.
Самыми «слабыми» местами таких приборов мастера считают вентилятор, фузер и таймер. Обследовать вентилятор нужно из морозилки. В зависимости от модели холодильника элемент может быть открытого либо закрытого типа.
Чтобы добраться до закрытого вентилятора в холодильнике с системой “Антииней” нужно предварительно снять крышку. Очень часто причиной проблемы становится элементарная грязь, скопившаяся на крыльчатке
В последнем случае узел накрывается крышкой с отверстиями. Для устройств с электронным управлением обычно используются открытые узлы. Таймер в этом случае тоже электронный.
Такой тандем самостоятельному ремонту не подлежит, здесь нужен мастер. Для более простых моделей со съемной крышкой и электромеханическим таймером ремонт вполне возможен. Для начала нужно аккуратно снять крышку.
Добравшись до вентилятора, его следует внимательно осмотреть и попробовать провернуть пальцем крыльчатку. Если она не поддается или идет туго, нужно разобрать узел. Для этого находят крепежную пробку.
Она должна находиться на оси устройства, может быть накрыта фирменной наклейкой. Под пробкой располагается шайба, может быть из пластика или металла. Первую разводят и снимают с помощью обычных иголок.
Стальную снимают плоскогубцами или специнструментом. Под этой шайбой находятся еще несколько тефлоновых, которые аккуратно снимаются и сохраняются. Далее крыльчатка вместе с ротором снимается, очищается и смазывается.
Мастера предупреждают, что смазку нужно выбрать правильно. Используются только низкотемпературные составы, иначе они загустеют. После чего проводится обратная сборка и проверка работоспособности. Возможно, прошел вполне успешно и проблема решена.

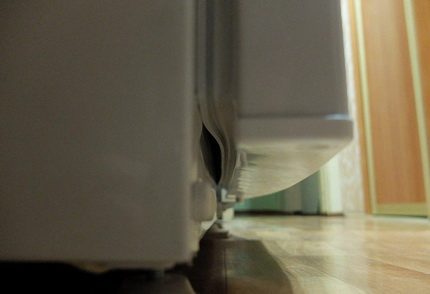

Часто проблемы с холодильником начинаются с деформации уплотнителя. Если пользователь заметил, что резиновая прокладка прилегает неплотно, нужно сразу же приобретать ремкомплект и ставить его на замену износившемуся
Если нет, остается проверить работоспособность вентилятора. Для этого агрегат вскрывается сзади, затем нужно получить доступ к устройству, через которое включается вентилятор. Это может быть либо сетевой, либо низковольтный фильтр.
Для проверки вентилятор подсоединяют к узким штатным клеммам фильтра, а на широкие подают сетевое напряжение. Если крыльчатка не начала вращаться, возможно, проблема в фильтре.
Чтобы в этом убедиться, снимают аналогичный фильтр с вентилятора охлаждения компрессора и повторяют эксперимент. При подтверждении поломки фильтр заменяют аналогичным. Если все в порядке стоит проверить фузер и термичку запуска таймера. Они находятся в районе испарителя.
Для начала нужно вынуть из разъемов фузер и прозвонить его тестером. Сопротивление должно быть нулевым. Если нет – меняем деталь, она одноразовая. Предварительно проверяем на пробой ТЭН испарителя.
После этого нужно поставить на место все разобранные детали и замкнуть контрольные гнезда термички перемычкой. Делать это нужно только на выключенном из сети агрегате. Затем его включают. Он должен работать на коротком цикле, ненормально. Если это так – проблема в термичке, ее нужно заменить.
Проверять контакты термички нужно очень быстро, иначе можно сбить настройки таймера. Выставить их снова очень сложно. Сделать это самостоятельно невозможно
Важный нюанс. Такая проверка должна быть очень короткой по времени, буквально 3-4 секунды, иначе таймер собьется. Если же таймер не заработал, скорее всего, причина неполадки в нем. Не стоит пытаться его отремонтировать, это под силу опытным мастерам. Проще будет заменить весь дефектный узел.
Выводы и полезное видео по теме
Алгоритм восстановления рабочих параметров термостата холодильника Стинол:
Видео о процедуре замены компрессора:
Ролик-инструктаж желающим отремонтировать систему “Антииней” в холодильнике Стинол:
Холодильники Стинол отличаются неплохим качеством и надежностью. Однако они тоже выходят из строя. Если есть желание и навыки, безусловно, можно попробовать «оживить» агрегат своими силами. Нужно понимать, что это мероприятие далеко не всегда может закончиться успешно.
Неквалифицированный ремонт может только усугубить ситуацию и тогда придется раскошелиться на более сложные ремонтные работы или, чего совсем уж не хотелось бы, на приобретение нового холодильника.
Хотите рассказать о том, как ремонтировали холодильную машину марки Стинол собственными руками? Есть желание поделиться полезными сведениями по теме статьи и технологическими секретами? Оставляйте, пожалуйста, комментарии в находящемся ниже блоке, задавайте вопросы, размещайте фото.
sovet-ingenera.com
