95 фото и практические советы по установке

В виду использования несовершенных источников энергии, таких как топливная, гидро – и атомная энергетика, большую популярность приобрели способы получения энергии солнца и ветра. При этом, так как солнечная энергия более постоянная, нежели энергия силы ветра, она занимает первое место по разработкам и внедрению в жилища.

Ведь топливная энергетика сильно влияет на экологию, производя энергию, выбрасывает в атмосферу углекислый газ, сажу и избытки тепловой энергии, истончая тем самым озоновый слой.

Гидроэнергетика неотрывно приводит к затоплению некоторых территории, ущербу экосистемам рыб.

Атомная энергетика чрезвычайно опасна, в случае аварии вокруг станции погибнет все живое, и жизнь сможет возродиться лишь спустя долгие годы. Поэтому солнечные батареи приобрели такую широкую известность и популярность.

Что представляет собой солнечная батарея?

Появилась идея в далеком 1953 году, при создании кремниевого фотоэлемента. Устройство солнечной батареи довольно простое.

Она состоит из кремниевых фотоэлементов, на поверхности которых при освещении появляется фото – ЭДС, с помощью специальных устройств, преобразуемая в электрическую энергию.

Эффективные солнечные батареи

Преобразователи фотоэлектрической энергии бывают разные, они различаются по материалам, из которых изготовлены и технологии производства. Комплект поставки солнечной батареи обычно один и тот же.

От подобных условий зависит производительность таких преобразователей. Для одних КПД в 7% это норма, другие имеют показатель со значением КПД 35 %, что, кстати, сравнимо с КПД бензинового двигателя, то есть это весьма неплохой результат.

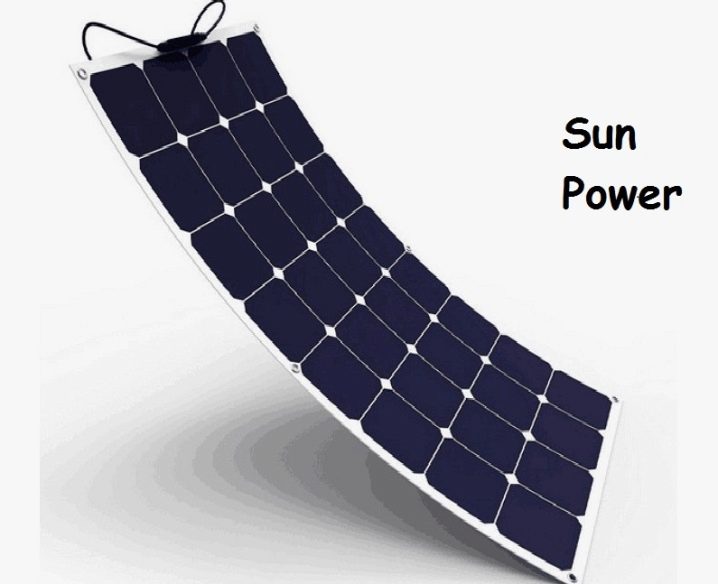

Тонкопленочные батареи

Это тонкое напыление кремния на подложку из металла. Поверх кремния нанесен защитный поверхностный слой.

Преимущество таких батарей в том, что они эффективны даже в рассеянном потоке света, КПД у них не высокий, а кремниевый слой все равно довольно быстро изнашивается.

Поликристаллические преобразователи

Поликристаллические преобразователи изготовлены из расплавленного кремния специальным способом его охлаждения. Узнать их можно благодаря синему цвету. Кпд больше, составляет до 20%, в рассеянном свете такие батареи малоэффективны.

Монокристаллические солнечные батареи

Получают дробление кремниевого кристалла на отдельные элементы. Распознаются по форме со скошенными углами. Самый дорогой вариант, но и самый эффективный: КПД составляет 20-25%.

Замена привычного варианта отопления на солнечную энергию

Чтобы иметь представление о том, как выглядит тот или иной тип батареи можно, поискать фото солнечных батарей на просторах сети Интернет.

В настоящее время энергию солнца применяют для обогрева жилищ как самостоятельную систему или комплекс с центральным отоплением. Расчет необходимого количества батарей для индивидуального отопления дома основывается на местоположении самого дома, то есть напрямую зависит от инсоляции в местности.

Если решили полностью перейти на отопление энергией солнца, то расчет стоит производить по месяцу с минимумом солнечных дней. Теперь необходимо понять, какая суммарная энергия нужна для дома.

Для этого создаем список всех электроприборов в доме. Выписываем из их паспортов указанную мощность, потребление тока и нагрузку в Ваттах. Проводим вычисления и узнаем цифру необходимой энергии для питания электроприборов в доме за час.

Понятно, что цифра слегка завышена, так как не все электроприборы в доме работают одновременно. Используя это число, приступаем к выбору модели солнечных батарей.

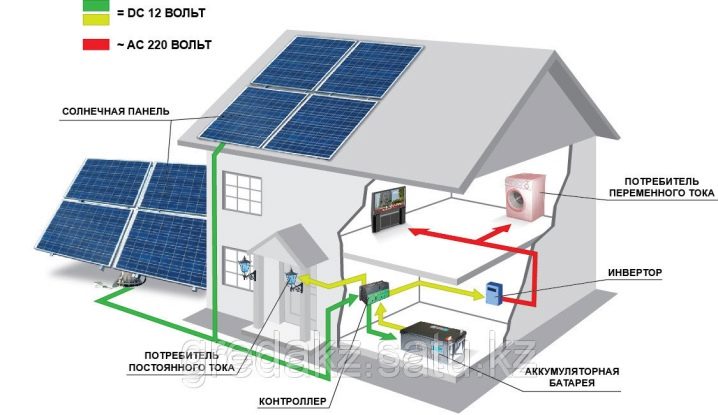

Блоки, обеспечивающие работу солнечной батареи

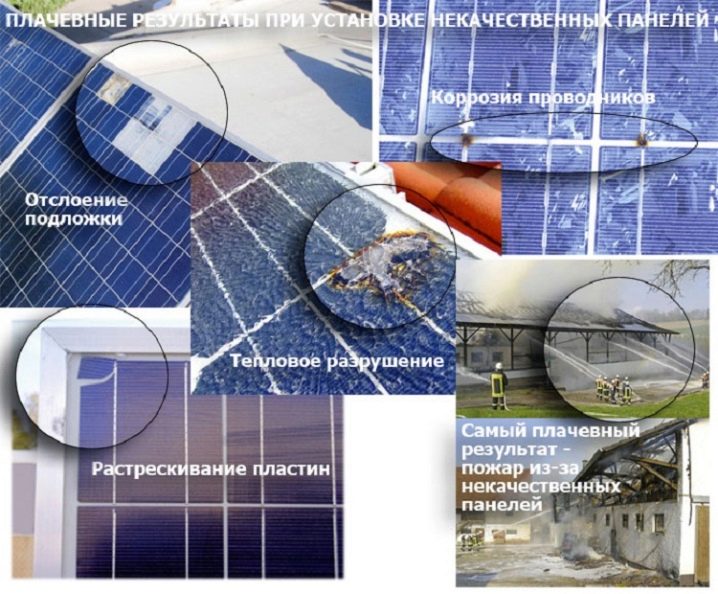

При покупке также стоит обратить внимание на все составляющие производные солнечной батареи. Рассмотрим подробно схему солнечной батареи.

Итак, первое, и важное составляющее это преобразователи энергии солнца в ток, изготовленные из кремниевых полупроводников. Для запаса переработанного тока нужен аккумулятор, но для обеспечения безопасности и нормальной работы потребуется также контролер заряда.

И конечным пунктом подачи полученной энергии на устройства выступает инвертор. Устройство, преобразующее постоянный ток, в переменный.

Решение об установке солнечного преобразователя

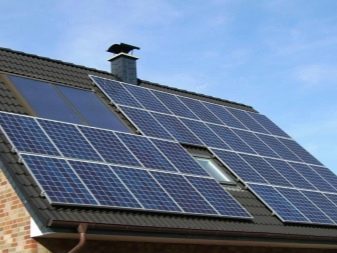

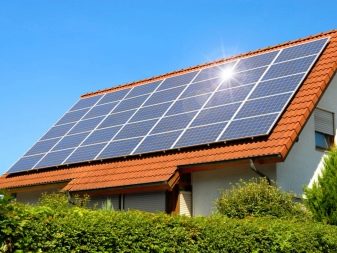

Если приняли решение о установке  солнечных батарей в доме, при планировании учитывайте не только сколько понадобится их для замены. Ведь от этого напрямую зависит их рабочая мощность.

В идеале, необходимо устанавливать преобразователи на специальную раму, чтобы обеспечить максимально выгодный угол наклона для улавливания солнечных лучей.  Промышленность придумала специальные устройства, замеряющие уровень светопоглощения батареей, анализирующие эту информацию и самостоятельно меняющие угол наклона.

Но обычно это довольно дорогостоящие системы обывателям не по карману. Поэтому важно учесть расположение жилища, погодные условия и климат, величину солнечной активности, стороны, где будет вставать и садится солнце.

На работоспособность подобных систем влияет и температура. Кремниевые полупроводники рассчитаны на температуру от -40 С до +50 С.

При более активном солнце или низкой температуре нужно найти способ избежать перегрева (переохлаждения) батареи, при этом сохранив ее максимальную работоспособность.

Тщательно продумайте варианты установки солнечных батарей. От солнца, например, преобразователи можно закрыть светлой тканью или фольгой, можно повернуть батарею или вообще повесить ее в другое место.

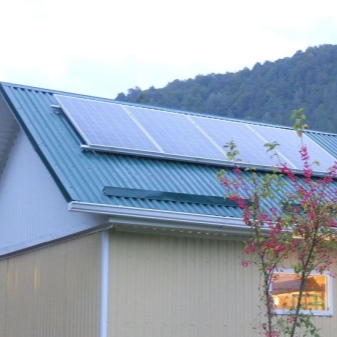

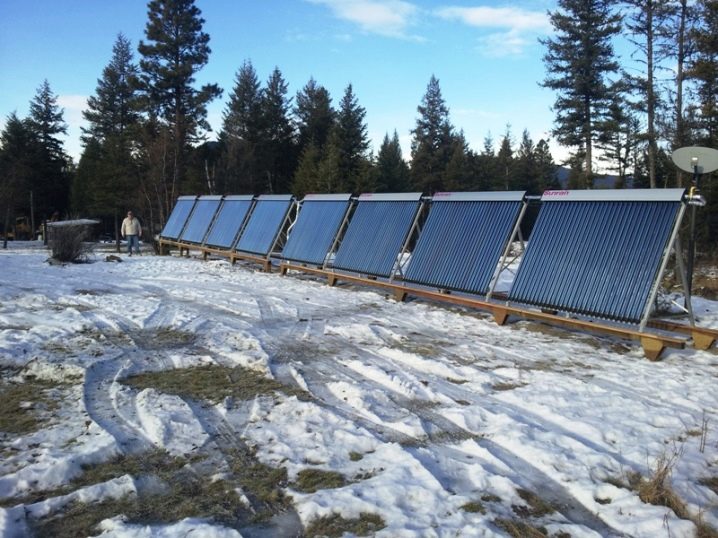

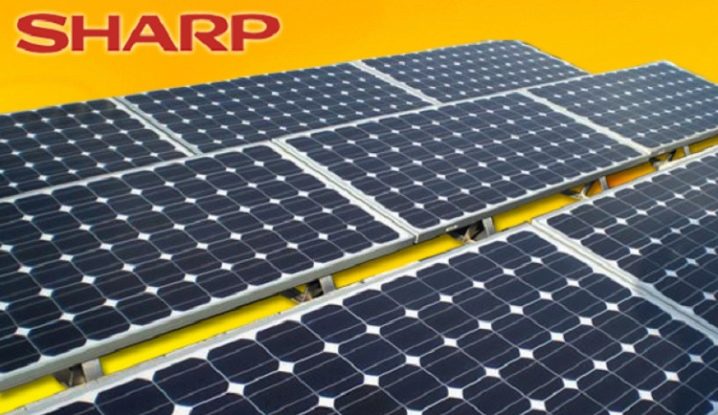

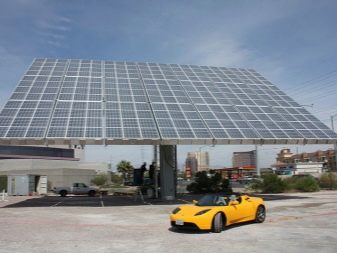

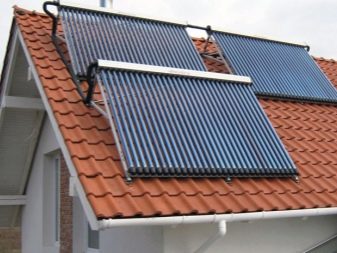

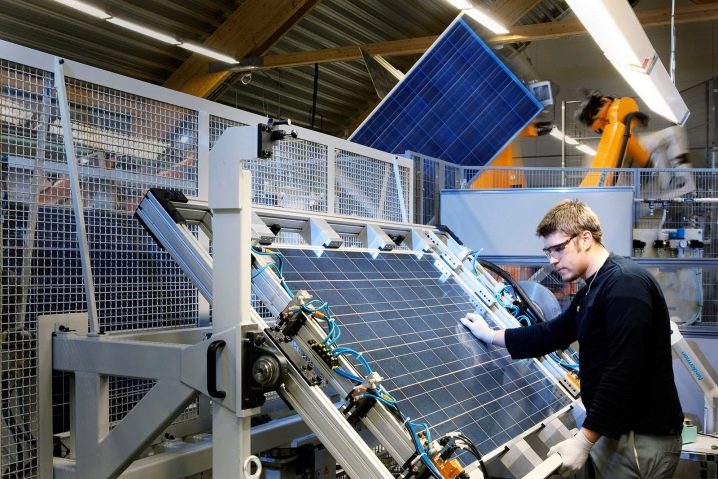

Фото солнечных батарей

Также рекомендуем посетить:

Солнечные батареи для дома — принцип действия и разновидности (85 фото)

Каждый обыватель мечтает об экономии электрической энергии. В качестве её альтернативы можно рассмотреть вариант использования энергии солнца, о перевоплощении которой в электричество позаботится солнечная батарея для дома, как на фото.

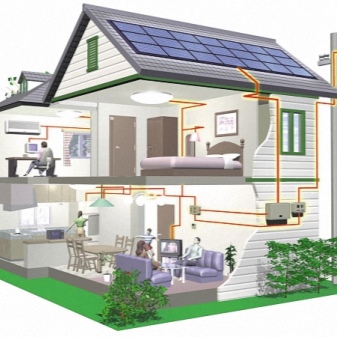

Принцип действия батареи

Солнечная батарея — устройство генерации постоянного тока, располагается на крыше дома. К нему подключаются аккумуляторные батареи с датчиком контроля заряда и инверторами, преобразующими ток постоянный в переменный.

Фотоэлементы, расположенные на панельном устройстве, трансформируют энергию солнца в электричество. Все фотоэлементы подключаются параллельным и последовательным способами в единое целое, в результате этого вырабатывается некоторое количество энергоресурса.

Параллельный способ подключения производит ток, а последовательный – напряжение.

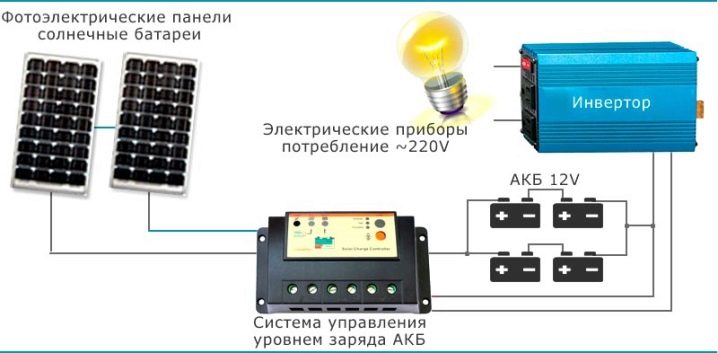

Эффективное функционирование батареи без сбоев возможно благодаря объединению двух способов в единый механизм. Диоды используются в скреплении деталей панели, чтобы не было перегрева и разрядки аккумуляторов.

Контроллер заряда, которым оснащен аккумулятор, способен собирать и сохранять энергию от солнечной батареи. Резистор, подключенный к батарее, обеспечит возможное повреждение системы в целом.

Инвентор необходим для пропуска переменного тока из батареи, чтобы использовать его в быту. Возможно, для освещения дома. Установку солнечных батарей можно произвести своими руками или воспользоваться услугами профессионалов.

Составляющие батареи

Основными составляющими системы являются:

• Солнечная панель, которая непосредственно принимает излучение солнца.
• Датчик контроля заряда, стабилизирующий функциональность системы и способствующий увеличению эффективности производства электричества.

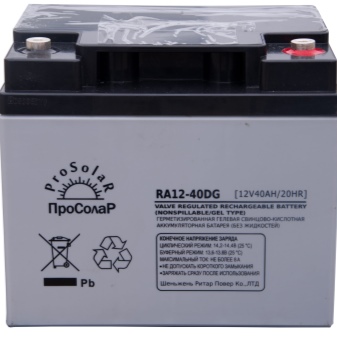

• Аккумуляторы, благодаря которым сохраняется выработанная электроэнергия.
• Инвертор, преобразующий ток из одного вида в другой, используемый различными электрическими приборами.

Положительные качества и недостатки

Достоинствами солнечной батареи для частного дома являются:

• отсутствие финансовых вложений в период работы;
• долгий срок службы;
• использование неиссякаемого источника энергии – солнечного излучения;
• отсутствие потребности в техобслуживании;
• не создает шумов при работе;
• необходимый показатель КПД;
• экологичность в применении.

К недостаткам можно отнести:

• зависимость от солнца.
• внушительную стоимость системы.
• необходимость опыта монтажной работы.

Разновидности батарей

Монокристаллические кремниевые. Происходят от процесса литья высокоочищенных кремниевых кристаллов. А нестандартное положение монокристальных атомов способно увеличить КПД до 19%.

Толщина фотоэлементов составляет 200-300 мкм. Батареи этого вида надёжны и долговечны, но стоят дорого.

Мультикристаллические кремниевые. В качестве основы для них служат разные монокристаллические кремниевые решётки. Срок их работоспособности — 25 лет, а КПД около 14-15%.

Поликристаллические кремниевые. Кремниевые атомы ориентированы иначе, поэтому уступают монокристаллу по выработке электричества. Период эксплуатации — 20 лет, КПД – 14%.

Тонкоплёночные. Для производства панельных систем используется определенная плёнка, поглощающая солнечный свет. В основном эти устройства применяют в туманных альбионах. При КПД — 10% у них достаточно привлекательная стоимость батареи.

Аморфные кремниевые. Являются экономным вариантом при КПД в 8%, но стоимость вырабатываемой электроэнергии достаточно дешевая.

Из теллуида кадмия. Производится с использованием плёночной технологии. Хотя слой пленки очень тонкий, но КПД составляет 11%. Стоимость энергии обойдется чуть дешевле, чем у кремниевых панелей.

Сфера использования

Дешёвое электричество, вырабатываемое панелями, широко востребовано в различных сферах и применяется для:

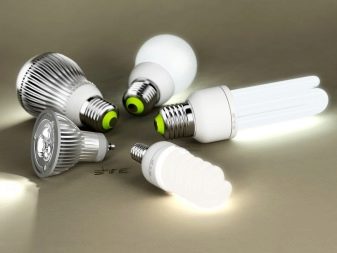

• Освещения всевозможных зданий и помещений.
• Энергообеспечения различных коммуникаций и оборудования больничных учреждений.

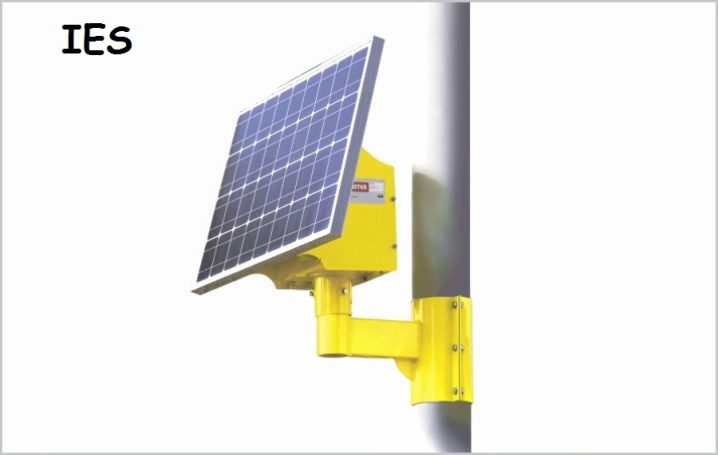

• Освещения улиц, трасс, территорий и пр.

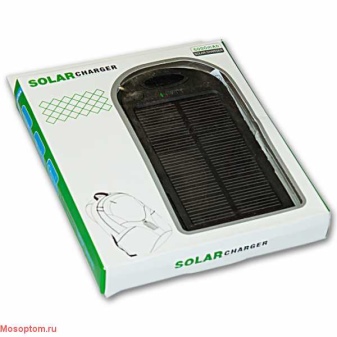

• Зарядки микроэлектронных приборов и устройств.

Эффективность использования

Используя энергию солнца в доме, владелец заметно сэкономит. Тем более, при расположении дома в регионах с максимальным количеством солнечных дней. Ведь основной источник энергии – солнечное излучение.

Зимой батареи, у которых КПД около 15% смогут пользоваться горячим водоснабжением и отоплением на 70%, что значительно сэкономит расходы. 30% электроэнергии всё таки придётся позаимствовать у обычных электроносителей.

Принцип работы

Принцип работы состоит в том, что лучи солнца попадают на полупроводник, который вмонтирован в улавливатель. При обоюдном взаимодействии появляются свободные электроны, в результате чего возникает постоянный ток.

В быту потребуется применение большего количества пластин, значит, одна панель должна содержать их несколько десятков.

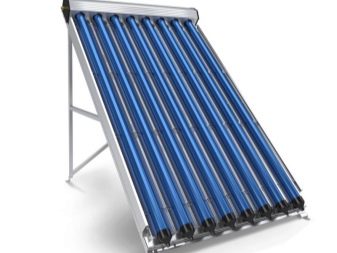

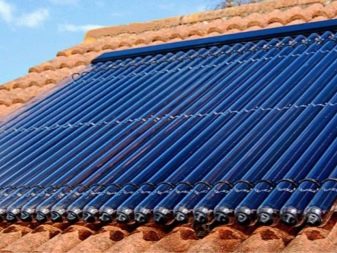

Система отопления при помощи солнца

Обеспечить дом теплом с помощью солнечных батарей возможно при наличии таких элементов:

• Солнечного модуля.
• Датчиков контроля.
• Насосной системы.
• Емкости (500-1000 л).
• Электротэна.

Солнечный ресурс можно применять для напора воды в трубах или «тёплого пола».

Сделать правильный выбор нужного варианта, поможет подготовленный точный расчет мощности всех возможных потребителей и при этом учесть следующие нюансы:

• Наклон крыши должен составлять более 30 град.
• Панели должны располагаться на южной стороне, насыщенной солнцем.
• Ничто не должно загораживать прямое проникновение солнца на панель.
• Усредненное число солнечных дней.
• Возможное облучение радиацией.
• Надежность стропил в конструкции крыши, которые будут подвергаться нагрузке от модулей и слоя снега.

Преимущества отопления солнцем

• экологически чистое приспособление, поэтому не загрязняет атмосферу;
• не спровоцирует пожар;
• работоспособны при незначительном солнце;
• не зависит от посторонних источников энергии;
• автоматизация системы;
• при правильном монтаже не требуется дополнительное вложение средств или текущие ремонтные работы.

Выбор устройств для домашнего использования

Батареи малой мощности можно применять для работы некоторых бытовых приборов, телефона и нескольких источников освещения.

Универсальные используют в качестве электропитания для обеспечения светом и теплом дом на 70%.
Большой мощности – для полного обеспечения необходимых источников электричеством и теплом.

Фото солнечных батарей для дома

Солнечная батарея своими руками — 66 фото инструкции по постройке мощной установки

Спрос на альтернативные источники энергии возрастает с каждым днём. Народные умельцы активно осваивают способы, как изготовить солнечную батарею своими руками.

Содержимое обзора:

• Подготовительная стадия: что надо знать о солнечных батареях
• Как самостоятельно сконструировать солнечную батарею
• Фото солнечной батареи своими руками

Подготовительная стадия: что надо знать о солнечных батареях

Для самостоятельного изготовления солнечной батареи можно использовать как специально закупленные заготовки, так и по максимуму использовать материал, имеющийся в домашней мастерской – диоды, транзисторы, фольгу.

Солнечные батареи не могут в большинстве случаев заменить полноценную электростанцию и дать рабочее напряжение 220 В для работы мощных электроприборов. Ограничения возникают по причине их высокой стоимости и большой площади свободного пространства для монтажа.

Часто их применяют как дополнительный источник энергии и для не электрифицированных дачных участков.

КПД солнечных батарей зависит от погодных условий, интенсивности потока солнечных лучей, угла падения светового потока.

Небольшое количество ясных дней в конкретном регионе, сильная затенённость земельного участка, может быть причиной экономической нерентабельности новой установки: срок окупаемости будет больше, чем срок службы (до 30 лет).

Место для установки солнечной батареи для вашего дома должно быть хорошо освещённым, желательно находится выше уровня земли (на крыше), а сама конструкция иметь возможность коррекции положения в пространстве, чтобы лучи солнца падали перпендикулярно поверхности фотоэлементов.

Как самостоятельно сконструировать солнечную батарею

Чтобы собрать солнечную батарею надо:

• Изготовить каркас – рамку из алюминиевых уголков или деревянных реек. Форму корпуса, и соответственно, форму солнечной батареи выбирать можно любую. Надо подготовить подложку из ДВП и защитное стекло в размер.
• Спаять солнечные элементы. Самый ответственный этап: от качественной спайки зависит итоговый КПД батареи. 3. Уложить пластину в каркас и загерметизировать – завершающий этап работы.

Главная часть солнечной батареи составляют фотоэлементы, которые преобразовывают энергию дневного светила в электрическую.

Промышленность выпускает 3 вида пластин: монокристаллические, поликристаллические и тонкоплёночные (аморфные). Только 2 первых доступны по цене и закупаются как заготовки для будущих домашних экспериментов.

Различие между ними состоит в КПД – до 14% и 9% соответственно, долговечности – 30 и 20 лет службы, и чувствительности к интенсивности солнечного света.

Только батареи с поликристаллическими проводниками не снижают выработку электроэнергии в пасмурную погоду.

Имеет смысл закупать уценённые фотоэлементы второго сорта – для промышленных целей они не подходят, а существующие дефекты не ухудшают качество самоделок.

Приобретённые фотоэлементы требуется спаять между собой. Отдельный элемент даёт 0.5 В напряжения, обычно домашние умельцы ориентируются на номинальное напряжение готового изделия 18 В.

Правильно объединяя цепь, легко добиться нужных потребительских свойств: параллельное соединение увеличивает силу тока, последовательное – напряжение.

На рабочем столе должен быть паяльник, флюс и припой. Олово проволочное, флюс бескислотный, оставляющий минимум жирных следов.

Кремниевые пластины укладываются на защитное стекло, оставляя зазор 5 мм: при нагревании фотоэлементы расширяются. При спайке важно соблюдать полярность – дорожки с отрицательным знаком и положительным различить не сложно.

Обратите внимание!

• Мотоблок своими руками: пошаговое описание процесса постройки. 92 фото и видео инструкция
• Можно ли создать сварочный аппарат своими руками и как это сделать? 90 фото процесса постройки разных типов
• Заточка сверл своими руками: лучшие способы заточки. 58 фото создания инструмента

Лучше приобретать солнечные элементы с уже припаянными плоскими проводниками к солнечным элементам, а самостоятельно только объединять их в цепь. Крайние элементы цепи выводятся на общую шину.

Дополнительно следует припаять диода Шоттки 31DQ03 или аналогичный, чтобы не допустить саморазряда батареи в неактивном состоянии.

Сердцевина солнечной батареи готова, осталось уложить её в подготовленный корпус. После этого по центру каждого отдельного фотоэлемента наносится одна капля термостойкого герметика (если капель несколько, то при расширении от нагревания пластина может лопнуть) и аккуратно накрывается подложкой, затем крышкой.

При помощи силикона следует загерметизировать стыки, и изделие готово.Что может быть альтернативой промышленным фотоэлементам

Фото солнечных батарей из подручных радиодеталей удивляют своей оригинальностью, хотя технические характеристики имеют не очень впечатляющие.

Обратите внимание!

• Как делается деревянная бочка своими руками: простые пошаговые инструкции по постройке традиционной тары + 79 фото
• Тиски своими руками: создаем разные типы зажимных устройств. 64 фото идей для разных предназначений
• Топор своими руками (67 фото) — создаём боевой, декоративный и рабочий инструмент

Для домашнего производства электричества можно использовать разнообразный материал:

• Транзисторы типа КТ или П, внутри которых расположен полупроводниковый кремниевый элемент. С них срезается металлическая крышка, и открывшееся пластина способна выполнить функции фотоэлемента, её напряжение 0,35 В.
• Диоды Д223Б. Их преимущества перед другими – напряжение 0,35 В при компактных размерах, удобный корпус, лёгкое очищение от ненужной краски при помощи ацетона для последующей работы.
• Медная фольга.

Чтобы она приобрела свойства преобразовывать солнечную энергию в электрическую, необходимо осуществить специальную обработку:

• Обезжирить.
• Обработать наждачной бумагой с целью удаления защитной оксидной плёнки и возможной коррозии. • Прокалить на газовой горелке до образования оксида меди – пластина меняет цвет на чёрный и нагревается после этого полчаса.
• Заготовка после медленного охлаждения аккуратно промывается под проточной водой с целью удаления черной пленки.

Искомый полупроводник – пластина с тонким слоем медной окиси. В отличие от первых двух вариантов, для дальнейшей работы паяльные работы здесь не нужны.

Требуется поместить соленый раствор 2 кусочка фольги одинакового размера, но разных по свойствам – обработанный и первоначальный вариант.

Соприкасаться они не должны, зажать «крокодильчиками» с проводами. Положительный полюс – к чистой меди, отрицательный – к оксиду. Солёный раствор в прозрачной ёмкости на 2-3 см не доходит до верхней части пластин.

Купить солнечные батареи в виду достаточно высокой цены безболезненно для семейного бюджета может не каждый. Проявите себя в техническом творчестве, порадуйте домочадцев и удивите гостей результатами своего труда.

Обратите внимание!

• Правила создания вывески своими руками: красивая и привлекательная наружная реклама (63 фото + видео)
• Делаем трубогиб своими руками: инструкция по созданию универсального инструмента + 59 фото
• Делаем молоток своими руками — 74 фото ремонта и создания инструмента. Пошаговая инструкция для начинающих

Фото солнечной батареи своими руками

Солнечная батарея своими руками: фото изготовления панели

Самодельная солнечная батарея изготовление солнечной панели своими руками в домашних условиях: фото.

Автор изготовил две самодельные солнечные панели для домашних нужд и на случай отключения бытовой сети электропитания. Далее предоставлены фото и описание самого процесса сборки.

Использованы следующие материалы:

• Элементы для солнечной панели и плоские проводники (куплены на eBay)
• Стекло размером 860 х 660 мм.
• Пластиковый профиль для пластикового окна.
• Силиконовый герметик.
• Скотч.
• Полиэтиленовая плёнка.
• Медный кабель (для подключения панели).

Инструменты:

• Паяльник, олово, припой, канифоль.
• Старый советский утюг.
• Дрель.
• Канцелярский нож.

Изготовление солнечной батареи.

Данный комплект солнечных элементов состоит из 36 штук, их нужно спаять в единую цепь, на рисунке показана схема подключения элементов в панель.



Пластины элементов лицевой стороной выложены на стекло и спаяны в батарею, использованы плоские проводники, которые идут в комплекте с элементами для батареи, для пайки применялся припой ПОС- 40 и канифоль. Для пайки лучше взять паяльник мощностью 40 Вт, так как пластины хорошо отводят тепло, пайка менее мощным паяльником будет затруднительна, 25 ватный паяльник не сможет достаточно прогреть место пайки.

На видео подробно показано как паять элементы в панель.

В результате получилась вот такая батарея из элементов.

Элементы панели хорошо пропаяны, 36 пластин были спаяны за пару часов.

Пластины были приклеены к стеклу скотчем.

На стекло по контуру наклеен двухсторонний скотч.

Задняя сторона короба покрыта полиэтиленовой плёнкой и заклеена на торцах.

Раму корпуса автор изготовил из пластиковых профилей, которые используются для сборки пластиковых окон.

Пластиковые профиля клеил обычным советским утюгом. Края профиля срезаются под углом 45 градусов, нагреваются на подошве утюга и соединяются между собой.

Установка стекла с солнечными элементами в раму, края стекла промазаны силиконовым герметиком.

Автор изготовил две такие панели и подключил их через диоды Шоттки (40 А) к автомобильному аккумулятору, диод не позволяет аккумулятору разряжаться когда панель в ночной период начинает не производить, а поглощать энергию. Оптимально панель подключать через контроллер как показано на рисунке.



Солнечная батарея выдает 20,2 — 20,6 V, ток короткого замыкания 3,4 А, панель подключена к аккумулятору на 40 А.



Ток заряда аккумулятора 2,48 А.

После тестирования солнечные панели были установлены на крыше под углом 35 градусов, направление юго-восток. Рекомендую посмотреть ещё один вариант сборки самодельной панели.

Интересное видео о изготовлении солнечной батареи.

принцип работы панелей, готовые комплекты российского производства для частного дома

Ежеминутно на поверхность нашей планеты попадает много солнечной энергии, без которой жизнь на Земле невозможна. Однако это еще не все, на что она способна, сегодня мы вступаем в эру альтернативных возобновляемых источников энергии, используя активность Солнца, ветра и воды. Крупнейшие солнечные электростанции уже вырабатывают около 1% всей мировой электроэнергии, поэтому будущее за новыми разработками. И этим мы обязаны науке и современным технологиям, благодаря которым это стало возможным.

Устройство панелей

Растущая в цене электроэнергия поневоле заставляет задуматься об экономии. И отличной альтернативой в данном случае считаются природные источники энергии. Оптимальным решение для частного дома является альтернативная электростанция – солнечная батарея.

Изначально может показаться, что вся система солнечной батареи слишком большая, а принцип ее работы невероятно сложен. И чтобы понять, как функционирует солнечная батарея в деле, необходимо детально рассмотреть ее конструкцию.

В действительности гелиосистема устроена довольно просто и состоит из четырех основных элементов.

• Солнечная батарея – по форме и размерам представляет собой прямоугольную панель с определенным количеством пластинок. В основу солнечной батареи входят полупроводниковые материалы. Миниатюрные преобразователи собираются в модули, а модули – в единую систему гелиоколлектора.
• Контроллер – выполняет функцию посредника между солнечным модулем и аккумулятором. Он необходим для отслеживания уровня заряда аккумулятора. Его роль крайне важна во всей цепи – контроллер не дает закипать или падать электрическому потенциалу, который необходим для стабильного функционирования всей системы.
• Инвертор – преобразует постоянный ток солнечного модуля в переменный 220-230 вольт. Гибридный сетевой инвертор может использовать для своей работы как постоянный, так и переменный ток. Но стоит учитывать, что для работы инвертора тоже необходима энергия, и его расход составляет порядка 30% потерь на преобразование. И в пасмурную погоду или в темное время суток вся энергия для работы будет расходоваться из аккумулятора. То есть если аккумулятор разрядится, то инвертор перестанет работать.
• Аккумулятор – преобразованная в электричество солнечная энергия не всегда используется в доме в полном объеме. Излишки могут накапливаться в аккумуляторе и использоваться в темное время суток и в пасмурную погоду.

Но перед тем как приступить к выбору и установке солнечной батареи на крыше, необходимо разобраться в принципах работы устройства, а также рассчитать рабочие узлы гелиосистемы.

Технические характеристики

Основным элементом каждой солнечной батареи является фотоэлектрический преобразователь.

В массовом производстве используется три типа элементов из кремния.

• Монокристаллические – искусственно выращенные кремниевые кристаллы нарезаются на тонкие пластины. В основу модуля входит очищенный чистый кремний. Поверхность больше похожа на пчелиные соты или небольшие ячейки, которые соединяются между собой в единую структуру. Готовые маленькие пластинки соединяются между собой сеткой из электроводов. В данном случае процесс производства более трудоемкий и энергозатратный, что отражается на конечной стоимости солнечной батареи. Но монокристаллические элементы обладают большей производительностью, а средний КПД составляет около 24%. Срок службы монокристаллических батарей больше, они прослужат в среднем около 30 лет.
• Поликристаллические – в основе кремниевый расплав. Такие модули считаются оптимальным решением для жилого частного дачного дома. Несколько кристаллов из кремния объединяются в один фотоэлемент. Поверхность поликристаллической солнечной батареи имеет неоднородную поверхность, из-за чего хуже поглощает свет. И КПД, соответственно, ниже, находится в пределах 20%. Срок службы поликристаллической панели составляет 20-25 лет. Они имеют характерное отличие – темно-синий цвет покрытия. Такие модули дешевле аналогов, что позволяет окупить всю систему примерно за 3 года.
• Тонкопленочные – имеют гибкую подложку, что позволяет монтировать батарею на любую поверхность с углами и изгибами. Тонкий слой полупроводников наносится методом напыления на поверхность батареи. Такие системы имеют очевидный недостаток – маленький КПД. Производительность в среднем составляет около 10%. То есть для обеспечения энергией дома потребуется в два раза больше тонкопленочных батарей, чем поликристаллических. И срок службы таких панелей меньше других аналогов – в среднем ресурс работы составляет около 20 лет.

Идеально, если солнечные батареи могут полностью обеспечить дом электроэнергией. Но довольно часто энергия Солнца используется для горячего водоснабжения или же для отопления. Но чтобы выполнить любую из этих целей, необходимо высчитать реальную мощность на квадратный метр и необходимое количество модулей. Мощность солнечного модуля зависит от количества солнечных лучей, которые попадают на поверхность батареи. Чтобы правильно сделать выбор, также следует изучить принцип действия домашней мини-электростанции.

Принцип действия

Первый прототип гелиоколлектора, который всем известен еще с прошлого века – это дачный летний душ. Он представлял собой большую емкость, которая окрашивалась в черный цвет, в течение дня вода в ней нагревалась, что позволяло каждому дачнику вечером принимать теплый душ.

Гелиоколлектор – это плоская панель, которая располагается на улице, как правило, на крыше, и способна преобразовывать 90% солнечного излучения в энергию. В дальнейшем энергия отправляется в систему и распределяется на нужды электроснабжения. Но если гелиосистема используется для отопления или горячего водоснабжения, то энергия при помощи маломощного насоса направляется в бак-аккумулятор.

В разное время суток и в разные сезоны уровень освещения меняется. Поэтому для обеспечения бесперебойной поставки энергии в дом солнечная батарея имеет целую систему. Ученые научились управлять таким микрофизическим явлением, как фотоэлектрический эффект. И хотя, на первый взгляд, принцип действия кажется технически сложным, в действительности, принцип действия и схема электрической цепи выглядят очень просто.

Основная задача всей системы заключается в том, чтобы преобразовать энергию солнца и выдать постоянный ток определенной величины.

Плюсы и минусы

Установить солнечные батареи в своем доме может каждый желающий.

К тому же они имеют множество преимуществ.

• Энергоэффективность – в зависимости от своего вида солнечные батареи имеют разный показатель. Но в среднем КПД составляет от 14 до 30%.
• Солнечные батареи особенно востребованы на дачных участках. И этому есть два разумных объяснения. Во-первых, дачные участки зачастую находятся вдали от централизованных источников энергоснабжения в районах с малоразвитой инфраструктурой. И во-вторых, преобразование солнечных лучей в энергию особенно актуально именно в разгар дачного сезона – летом.
• При необходимости мини-электростанцию можно дополнять новыми солнечными батареями для увеличения мощности.
• Экономия – для южных регионов страны использование солнечной батареи для горячего водоснабжения позволяет сэкономить до 60% энергии в среднем за год: 30% зимой и 100% летом.
• Подобные системы актуальны не только для частного использования, например, для дома, но и для предприятий, образовательных и медицинских учреждений. В производственном цехе солнечную батарею можно использовать в качестве дополнительного источника тепла для центрального отопления зимой, а летом – для подачи технологической горячей воды.
• Выгода – заплатить за оборудование необходимо только один раз, впоследствии система не требует никаких вложений и обслуживания.
• Экологический источник энергии – особенно важный аспект в планетарном плане, потому что запасы энергоносителей на Земле не безграничны.
• Надежность – в данном случае многое зависит от выбранной модели и правильности установки.

Несмотря на множество плюсов, солнечные батареи имеют один весомы недостаток: их разумнее использовать в регионах с малым числом пасмурных дней в году, а таких на территории России очень ограниченное количество.

Стоит отметить, что система окупается через несколько лет и позволяет владельцу в будущем экономить колоссальные деньги. К примеру исходя из сегодняшних тарифов на электричество и дизель, можно с уверенностью сказать, гелиосистема окупится за 3-4 года в частном загородном коттедже для семьи из 5-7 человек. А при переходе с газа – окупаемость составит до 8-10 лет.

Виды

Сегодня различные виды солнечных батарей набирают все большую популярность. На первый взгляд, может показаться, что все солнечные модули одинаковые: большое количество отдельных маленьких фотоэлементов соединены между собой и закрыты прозрачной пленкой. Но, в действительности, все модули отличаются по мощности, конструкции и размерам. И на данный момент производители поделили гелиосистемы на два основных типа: кремниевые и пленочные.

Для бытовых целей устанавливаются солнечные батареи с фотоэлементами из кремния. Они являются на рынке самыми популярными. Из которых можно также выделить три вида – это поликристаллические, монокристаллические, о них уже было рассказано более подробно в статье, и аморфные, на которых остановимся подробнее.

Аморфные – изготавливаются также на основе кремния, но, кроме того, имеют также и гибкую эластичную структуру. Но производятся не из кристаллов кремния, а из силана – другое название кремневодород. Из особенностей аморфных модулей можно отметить отличную эффективность даже при пасмурной погоде и возможность повторять любую поверхность. Но КПД значительно ниже – всего 5%.

Второй тип солнечных панелей – пленочные, вырабатывается на основе нескольких веществ.

• Кадмий – такие панели были разработаны еще в 70-х годах прошлого столетия и использовались в космосе. Но на сегодняшний день кадмий применяется также и при производстве промышленных и бытовых солнечных электростанций.
• Модули на основе полупроводника CIGS – разработаны из селенида меди, индия и представляют собой пленочные панели. Индий также широко используется при производстве жидкокристаллических мониторов.
• Полимер – также используется при производстве солнечных пленочных модулей. Толщина одной панели около 100 нм, но КПД остается на уровне 5%. Но из плюсов можно отметить, что такие системы имеют доступную цену и не выделяют вредные вещества в атмосферу.

Но также на сегодняшний день на рынке представлены менее громоздкие переносные модели. Они специально разработаны для использования во время активного отдыха. Зачастую такие солнечные батареи используются для подзарядки портативных устройств: небольших гаджетов, мобильных телефонов, фотоаппаратов и видеокамер.

Портативные модули делятся на четыре вида.

• Маломощные – дают минимальный заряд, которого хватает для подзарядки мобильного телефона.
• Гибкие – могут сворачиваться в рулон и имеют небольшой вес, благодаря этому и обусловлена большая популярность среди туристов и путешественников.
• Закрепленные на подложке – имеют значительно больший вес, примерно 7-10 кг и, соответственно, дают больше энергии. Такие модули специально разработаны для использования в дальних автомобильных поездках, а также могут использоваться для частичного автономного снабжения энергией загородного домика.
• Универсальные – незаменимы в пешем туризме, устройство имеет несколько переходников для одновременного заряда различных устройств, вес может достигать 1,5 кг.

Эффективность работы зимой

Для гелиосистемы морозная погода не играет роли. Главным здесь является количество ясных световых дней. И, к примеру, если использовать солнечную батарею для горячего водоснабжения, даже в зимний период тридцатиградусных морозов можно стабильно иметь в баке воду температурой 40°C – 50°C.

В регионах с резко континентальным климатом и суровой зимой отказаться от центрального отопления не получится. Но можно дополнить систему баками косвенного нагрева, которые позволяют совмещать различные источники тепла с возможностью включения в работу энергии солнца автоматически и по мере необходимости.

А также можно использовать гелиосистему для поддержки отопления в системе «теплый пол». При этом для 100 квадратных метров пола необходимо примерно 8 коллекторов. Но в летнее время такая большая система будет избыточной, разве что можно использовать ее для поддержания температуры в бассейне или сауне.

В зимний период разумнее использовать накопленную за лето энергию. В данном случае необходимо будет дополнительно установить аккумулятор для накопления электрического заряда.

Его роль в системе вполне понятна – аккумулятор позволит запастись электричеством солнечного модуля. И тогда можно будет использовать солнечную энергию в качестве электричества.

Как выбрать?

Установка гелиосистемы на собственном участке обойдется в приличную сумму. Перед тем как приступать к установке солнечной батареи, необходимо определиться с требующейся мощностью для всех приборов. И в первую очередь необходимо вычислить оптимальную пиковую нагрузку в киловаттах и рациональное условно среднее потребление энергии в киловатт/часах для обеспечения нужд дома или участка.

Для рационального использования солнечного электричества необходимо определить:

• пиковую нагрузку – для ее определения необходимо сложить мощность всех приборов, включенных одновременно;
• максимум потребляемой мощности – параметр, необходимый для определения категории приборов, которые должны работать в одно время;
• суточное потребление – определяется умножением индивидуальной мощности отдельно взятого прибора на время, в течение которого он работал;
• среднесуточное потребление – определяется путем сложения расхода энергии всех электроприборов за одни сутки.

Все эти данные необходимы для комплектации и стабильной последующей работы солнечной батареи. Полученная информация позволит подобрать более подходящие параметры аккумуляторного блока – дорогостоящего элемента солнечной системы.

Для проведения всех расчетов понадобится лист в клетку или, если вы предпочитаете работать на компьютере, то удобнее всего будет использовать файл Excel. Подготовьте шаблон таблицы с 29-ю колонками.

Укажите названия граф по порядку.

• Название электроприбора, бытовой техники или инструмента – специалисты рекомендуют начинать описывать энергопотребителей с прихожей, а затем двигаться вкруговую по часовой или против часовой стрелки. Если дом имеет более одного этажа, то отправной точкой всех последующих уровней служит лестница. А также укажите уличные электроприборы.
• Индивидуальная потребляемая мощность.
• Время суток начиная от 00 и до 23 часов, то есть для этого вам понадобится 24 колонки. В колонках со временем необходимо будет указать два числа в виде дроби: продолжительность работы в течение конкретного часа/ индивидуальную потребляемую мощность.
• В 27 колонке укажите суммарное время работы электроприбора за сутки.
• Для 28 колонки необходимо помножить между собой данные из 27 колонки на индивидуально потребляемую мощность.
• После заполнения таблицы вычисляется итоговая нагрузка каждого прибора на протяжении каждого часа – полученные данные вводятся в 29 колонку.

После заполнения последней колонки определяется среднесуточное потребления. Для этого все данные в последней колонке суммируют. Но в данном расчете не учитывается потребление всей системы гелиоколлектора. Для вычисления этих данных необходимо учитывать вспомогательный коэффициент при итоговых расчетах.

Такой тщательный и кропотливый подсчет позволит получить развернутую спецификацию энергопотребителей с учетом часовых нагрузок. Поскольку солнечная энергия очень дорогая, ее расход необходимо минимизировать и рационально использовать для питания всех приборов. К примеру, если гелиоколлектор будет использоваться в качестве резервного питания дома, то полученные данные позволят исключить энергоемкие приборы от сети до окончательного восстановления основного электроснабжения.

Для постоянного снабжения дома энергией от солнечной батареи при расчетах часовые нагрузки выдвигаются вперед. Потребление электроэнергии необходимо настроить таким образом, чтобы исключить аварийные ситуации при работе системы и выровнять максимальные нагрузки.

В таком случае все максимальные нагрузки должны совпадать с максимальной активностью солнца, то есть попадать на светлое время суток.

На данном графике наглядно показано, как рационально использовать энергию солнца в доме. Первоначальный график показывает, что нагрузка распределялась в течение суток хаотично: среднесуточная почасовая составляла 750 Вт, а показатель потребления – 18 кВт в час. После точных расчетов и грамотного планирования удалось снизить показатель суточного потребления до 12 кВт/час, а среднесуточную почасовую нагрузку до 500 Вт. Данный вариант распределения энергии также подходит и для резервного питания.

Сфера применения

Солнечные батареи являются наиболее выдающимся достижением в области альтернативной энергии. Они выполняют важнейшую функцию для энергосбережения и сохранения благ цивилизации. В летний период на даче солнечные батареи могут использоваться для обеспечения энергией электроприборов и бытовой техники, системы отопления или для горячего водоснабжения.

Туристы и путешественники, как правило, выбирают переносные солнечные батареи для зарядки портативных устройств. Они незаменимы в местах, где отсутствует электропитание.

Подобные устройства можно использовать также и для энергоснабжения квартиры. И если окна вашей квартиры выходят на солнечную сторону, вы можете смело установить солнечные батареи на балконе или фасаде дома, только предварительно необходимо будет получить разрешение управляющей компании или ТСЖ.

Схема подключения

Солнечные батареи можно разместить на крыше дома, неважно, скатной или плоской, а также на балконе, фасаде или даже во дворе. Но также необходимо будет выделить место на чердаке или в подвале для всей остальной системы.

Необходимо соблюдать основные рекомендации специалистов при установке солнечной батареи.

• Внимательно рассмотрите все элементы солнечной системы перед покупкой на отсутствие повреждений и дефектов. Во время перевозки сохраняйте заводскую упаковку комплекта, чтобы не допустить нарушения целостности экрана.
• Основные элементы контроля и регулировки солнечных батарей занимают минимум места. Как правило, необходимый минимум включает в себя инвертор, контроллер и АКБ. А также если позволяет климат региона и технические особенности участка, то устройства управления и контроля можно установить на улице. Но лучше для всей системы мини-электростанции выбрать отапливаемое сухое помещение, потому что при снижении окружающей температуры воздуха до -5?C емкость батареи уменьшается вдвое.

• Солнечные модули, контроллеры и инверторы выпускаются под напряжением 12, 24 и 48 вольт. Большое напряжение позволяет использовать провода с меньшим сечением. Но чем меньше напряжение, к примеру, при 12 В проще заменить вышедшие из строя аккумуляторы. При работе с 24 вольтами понадобится заменять аккумуляторы попарно. А при замене аккумулятора 48 вольт понадобится 4 батареи на одной ветке, что, в свою очередь, опасно и может привести к поражению электрическим током.
• Для системы солнечной батареи необходимо использовать специальные аккумуляторы с меткой Solar. В идеале все аккумуляторы должны быть от одного производителя и из одной партии.
• Количество фотоэлементов в одном модуле должно быть от 36 до 72 штук – это оптимальное количество для получения заявленного тока. Не стоит устанавливать сдвоенные модули с количеством фотоэлементов от 72 до 144. Во-первых, их проблематично транспортировать. А во-вторых, они первыми выходят из строя при сильных морозах.

• Большие модули должны иметь усиленный корпус и дополнительную защиту в виде стекла. Поскольку модули устанавливаются на крыше, на них оказываются большие нагрузки в виде осадков и ветра.
• Собирать комплект солнечной батарее необходимо на открытой площадке или в просторном помещении.
• Для установки солнечной батареи на участке необходимо выбрать хорошо освещенное открытое место, на котором не появляется тень от рядом стоящих зданий или деревьев. Отлично для этого подойдет крыша дома или любой другой постройки.
• Угол наклона солнечных модулей играет большую роль при получении энергии. Поток энергии пропорционален положению солнца. Поэтому стоит заранее предусмотреть возможность изменения угла наклона для крепления при смене сезона, когда положение солнца и направление лучей меняется.

Изготовление в домашних условиях

Комплексная гелиосистема потребует немалого вложения средств. Но все потраченные деньги вернутся в будущем. Срок окупаемости в зависимости от количества модулей и способов использования солнечной энергии будет разниться. Но все же можно уменьшить первоначальные расходы не за счет потери качества, а за счет разумного подхода к выбору компонентов солнечной батареи.

Если вы неограничены в площади установки солнечных модулей, и в вашем распоряжении есть приличное пространство, то на 100 кв. м вы можете установить поликристаллические солнечные батареи. Это позволит сэкономить немалую сумму в семейном бюджете.

Не старайтесь покрыть полностью крышу солнечными батареями. Для начала установите пару модулей и подключите к ним ту технику, которая работает от постоянного напряжения. Нарастить мощность и увеличить количество модулей можно всегда со временем.

Если вы ограничены в бюджете, то можете отказаться от установки контроллера – это вспомогательный элемент, который необходим для отслеживания уровня заряда батареи. Вместо него, можно дополнительно подсоединить к системе еще один аккумулятор – это позволит избежать перезаряда и увеличит емкость системы. А для контроля заряда можно использовать обычные автомобильные часы, которыми можно измерять напряжение, да и стоят они в разы дешевле.

И один важный совет, замените все лампы накаливания на современные. В идеале использовать светодиодные – у них гораздо меньшее потребление электроэнергии и работают они от 12 В.

Популярные производители и отзывы

При выборе солнечной батареи для дома следует ориентироваться не только на соотношение цена – качество, но и на бренд. Необходимо абсолютно доверять производителю в этом важном вопросе. А чтобы удостовериться в качестве продукции, стоит ознакомиться с техническим паспортом и отзывами.

Зачастую на рынке можно встретить трубчатый вакуумный гелиоколлектор. Такие панели производятся в основном в Китае и теоретически имеют более высокий КПД. Но в зимнее время года на таких изделиях образуется наледь и на поверхности налипает снег. Слой осадков не пропускает солнечные лучи, а жарким летним днем такая система может «закипеть», если ее вовремя не накрыть для защиты от перегрева.

Рассмотрим самые популярные на рынке солнечные батареи.

Sharp

Sharp – бренд японской корпорации, широко известный в сфере производства мощных солнечных батарей. Выпускаемая продукция подвергается тщательным исследованиям и испытаниям. Солнечные модули имеют три слоя, а КПД составляет от 37,9% до 44,4%.

IES

IES – производится в Испании. Главной особенностью продукции считается два слоя модуля и КПД в пределах 32%, что в конечном счете отображается на стоимости. Солнечные панели испанского бренда значительно дешевле японских аналогов, но все же остаются весьма дорогостоящими для использования в частных домах.

Amonix

Amonix – также находится в числе лидеров по производству солнечных батарей для промышленного использования. Эффективность выпускаемой продукции составляет 36%.

Sun Power

Sun Power – солнечные панели американского бренда также входят в рейтинг эффективных систем. КПД популярных моделей составляет 21%.

Телеком-СТВ

«Телеком-СТВ» – панели российского производства (г. Зеленоград) также занимают лидирующие позиции среди производителей. Ассортимент выпускаемой продукции очень широкий. Компания предлагает монокристаллические батареи от 18 до 270 Вт, мультикристаллические – от 5 до 250 Вт, для морского применения – от 16 до 215 Вт, и складные – от 120 до 180 Вт. Эффективность солнечных модулей составляет 20-21%, но при этом стоимость батарей ниже на 30% по сравнению с импортными брендами.

Это лишь малая часть известных производителей солнечных батарей. Но не стоит сбрасывать со счетов и другие отечественные бренды. Так, к примеру, компания Hevel (Чувашия, Россия) выпускает микроморфные тонкопленочные батареи. И как показали исследования, улучшенная панель компании эффективнее улавливает лучи рассеянной энергии. И, что немаловажно, солнечные батареи отечественного производителя имеют привлекательный внешний вид и могут устанавливаться не только на крыше, но и на фасаде здания.

Не рассматривайте для установки дешевые сдвоенные солнечные модули с большим количеством фотоэлементов. Как показывает практика, во время аномальных морозов, которые систематически ударяют по многим регионам страны, именно такие панели первыми выходят из строя. Все дело в том, что тонкая прозрачная пленка, натянутая на поверхность модуля, сжимается на холоде и от большого натяжения отслаивается и рвется. Отчего производительность солнечной батареи падает, что может привезти к скорому выходу из строя.

При выборе подходящей системы необходимо также обратить внимание на то, что мощность гелиосистемы со временем снижается на 10%.

Также сократить ресурс панелей могут:

• поврежденная пленка на поверхности модуля;
• замутнение пленки;
• деформация поверхности.

Не так давно ученые пришли к выводу и доказали возможность запасания тепла в грунте. Что открывает колоссальные перспективы для альтернативной энергии. Избытки летнего тепла можно запасать под землей в грунтовых или водяных аккумуляторах тепла, расположенных на глубине от 2 до 35 метров, и расходовать энергию зимой в качестве отопления или электричества.

Советы по поводу солнечных батарей — в следующем видео.

Солнечные панели (20 фото)

Солнечные панели — новейшие технологии по добыче природной энергии.

Установка подобной конструкции поможет получить энергию от солнечного излучения.

Солнечные панели на крыше дома

На производстве солнечных панелей

Установка солнечных батарей на крышу

Солнечные панели зимой

Экологическая энергия, ближе к природе









Прошу проголосуй!

Загрузка…

Солнечная батарея — Википедия

Солнечная батарея — объединение фотоэлектрических преобразователей (фотоэлементов) — полупроводниковых устройств, прямо преобразующих солнечную энергию в постоянный электрический ток, в отличие от солнечных коллекторов, производящих нагрев материала-теплоносителя.

Различные устройства, позволяющие преобразовывать солнечное излучение в тепловую и электрическую энергию, являются объектом исследования гелиоэнергетики (от гелиос греч. Ήλιος, Helios — Солнце). Производство фотоэлектрических элементов и солнечных коллекторов развивается в разных направлениях. Солнечные батареи бывают различного размера: от встраиваемых в микрокалькуляторы до занимающих крыши автомобилей и зданий.

В 1842 году Александр Эдмон Беккерель открыл эффект преобразования света в электричество. Чарльз Фриттс (англ. Charles Fritts) начал использовать селен для превращения света в электричество. Первые прототипы солнечных батарей были созданы итальянским фотохимиком Джакомо Луиджи Чамичаном.

25 марта 1948 года, специалисты компании Bell Laboratories заявили о создании первых солнечных батарей на основе кремния для получения электрического тока. Это открытие было произведено тремя сотрудниками компании — Кельвином Соулзером Фуллером (Calvin Souther Fuller), Дэрилом Чапин (Daryl Chapin) и Геральдом Пирсоном (Gerald Pearson). Уже через 10 лет, 17 марта 1958 года, в США был запущен спутник с использованием солнечных батарей — «Авангард-1». 15 мая 1958 года в СССР также был запущен спутник с использованием солнечных батарей — «Спутник-3».

Портативная электроника[править | править код]

Зарядное устройство

Для обеспечения электричеством и/или подзарядки аккумуляторов различной бытовой электроники — калькуляторов, плееров, фонариков и т. п.

Электромобили[править | править код]

На крыше автомобиля Prius, 2008

Для подзарядки электромобилей.

Авиация[править | править код]

Одним из проектов по созданию самолёта, использующего исключительно энергию солнца, является Solar Impulse.

Энергообеспечение зданий[править | править код]

Солнечная батарея на крыше дома

Солнечные батареи крупного размера, как и солнечные коллекторы, широко используются в тропических и субтропических регионах с большим количеством солнечных дней. Особенно популярны в странах Средиземноморья, где их помещают на крышах домов.

Новые дома Испании с марта 2007 года оборудованы солнечными водонагревателями, чтобы самостоятельно обеспечивать от 30 % до 70 % потребностей в горячей воде, в зависимости от места расположения дома и ожидаемого потребления воды. Нежилые здания (торговые центры, госпитали и т. д.) должны иметь фотоэлектрическое оборудование^[1].

В настоящее время переход на солнечные батареи вызывает много критики среди людей. Это обусловлено повышением цен на электроэнергию, загромождением природного ландшафта. Противники перехода на солнечные батареи критикуют такой переход, так как владельцы домов и земельных участков, на которых установлены солнечные батареи и ветровые электростанции, получают субсидии от государства, а обычные квартиросъемщики — нет. В связи с этим Федеральное министерство экономики Германии разработало законопроект который позволит в ближайшем будущем ввести льготы для арендаторов, проживающих в домах, которые обеспечиваются энергией, поступающей от фотовольтаических установок или блочных тепловых электростанций. Наряду с выплатой субсидий владельцам домов, которые используют альтернативные источники энергии, планируется выплачивать дотации проживающим в этих домах квартиросъемщикам.^[2]

Энергообеспечение населённых пунктов[править | править код]

Солнечно-ветровая энергоустановка

Дорожное покрытие[править | править код]

Солнечные батареи как дорожное покрытие:

• В 2014 году в Нидерландах открылась первая в мире велодорожка из солнечных батарей.
• В 2016 году министр экологии и энергетики Франции Сеголен Руаяль заявила о планах построить 1000 км автодорог со встроенными ударо- и термостойкими солнечными панелями. Предполагается, что 1 км такой дороги сможет обеспечивать электроэнергетические потребности 5000 людей (без учёта отопления)^{[3][неавторитетный источник?]} .
• В феврале 2017 года в нормандской деревне Tourouvre-au-Perche французским правительством была открыта дорога из солнечных батарей. Километровый участок дороги оборудован 2880 солнечными панелями. Такое дорожное покрытие обеспечит электроэнергией уличные фонари деревни. Панели каждый год будут вырабатывать 280 мегаватт час электроэнергии. Строительство отрезка дороги обошлось в 5 миллионов евро.^[4]
• Также используется для питания автономных светофоров на дорогах^[5]

Использование в космосе[править | править код]

Солнечная батарея на МКС

Солнечные батареи — один из основных способов получения электрической энергии на космических аппаратах: они работают долгое время без расхода каких-либо материалов, и в то же время являются экологически безопасными, в отличие от ядерных и радиоизотопных источников энергии.

Однако при полётах на большом удалении от Солнца (за орбитой Марса) их использование становится проблематичным, так как поток солнечной энергии обратно пропорционален квадрату расстояния от Солнца. При полётах же к Венере и Меркурию, напротив, мощность солнечных батарей значительно возрастает (в районе Венеры в 2 раза, в районе Меркурия в 6 раз).

Использование в медицине[править | править код]

Южнокорейские ученые разработали подкожную солнечную батарею. Миниатюрный источник энергии может быть вживлен под кожу человека с целью бесперебойного обеспечения работы приборов, имплантированных в тело, например, кардиостимулятора. Такая батарея в 15 раз тоньше волоса и может заряжаться, если даже на кожу наносится солнцезащитное средство^[6].

Эффективность фотоэлементов и модулей[править | править код]

Мощность потока солнечного излучения на входе в атмосферу Земли (AM0), составляет около 1366 ватт^[7] на квадратный метр (см. также AM1, AM1.5, AM1.5G, AM1.5D^[8][9]). В то же время, удельная мощность солнечного излучения в Европе в очень облачную погоду даже днём может^[10] быть менее 100 Вт/м²^{[источник не указан 1588 дней]}. С помощью распространённых промышленно производимых солнечных батарей можно преобразовать эту энергию в электричество с эффективностью 9—24 %^{[источник не указан 1588 дней]}. При этом цена батареи составит около 1—3 долларов США за Ватт номинальной мощности. При промышленной генерации электричества с помощью фотоэлементов цена за кВт·ч составит 0,25 долл. По мнению Европейской Ассоциации Фотовольтаики (EPIA), к 2020 году стоимость электроэнергии, вырабатываемой «солнечными» системами, снизится до уровня менее 0,10 € за кВт·ч для промышленных установок и менее 0,15 € за кВт·ч для установок в жилых зданиях^{[11][неавторитетный источник?]}.

Фотоэлементы и модули делятся в зависимости от типа и бывают: монокристалические, поликристалические, аморфные (гибкие, пленочные).^[12]

В 2009 году компания Spectrolab (дочерняя фирма Boeing) продемонстрировала солнечный элемент с эффективностью 41,6 %^[13]. В январе 2011 года ожидалось поступление на рынок солнечных элементов этой фирмы с эффективностью 39 %^[14]. В 2011 году калифорнийская компания Solar Junction добилась КПД фотоэлемента размером 5,5×5,5 мм в 43,5 %, что на 1,2 % превысило предыдущий рекорд^[15].

В 2012 году компания Morgan Solar создала систему Sun Simba из полиметилметакрилата (оргстекла), германия и арсенида галлия, объединив концентратор с панелью, на которой установлен фотоэлемент. КПД системы при неподвижном положении панели составил 26—30 % (в зависимости от времени года и угла, под которым находится Солнце), в два раза превысив практический КПД фотоэлементов на основе кристаллического кремния^[16].

В 2013 году компания Sharp создала трёхслойный фотоэлемент размером 4×4 мм на индиево-галлий-арсенидной основе с КПД 44,4 %^[17], а группа специалистов из Института систем солнечной энергии общества Фраунгофера, компаний Soitec, CEA-Leti и Берлинского центра имени Гельмгольца создали использующий линзы Френеля фотоэлемент с КПД 44,7 %, превзойдя своё собственное достижение в 43,6 % ^{[18][неавторитетный источник?]}. В 2014 году Институт солнечных энергосистем Фраунгофер создали солнечные батареи, в которых благодаря фокусировке линзой света на очень маленьком фотоэлементе КПД составил 46 %^{[19][неавторитетный источник?][20]}.

В 2014 году испанские учёные разработали фотоэлектрический элемент из кремния, способный преобразовывать в электричество инфракрасное излучение Солнца^[21].

Перспективным направлением является создание фотоэлементов на основе наноантенн, работающих на непосредственном выпрямлении токов, наводимых в антенне малых размеров (порядка 200—300 нм) светом (то есть электромагнитным излучением частоты порядка 500 ТГц). Наноантенны не требуют дорогого сырья для производства и имеют потенциальный КПД до 85 %^[22][23].

Также, в 2018 году, с открытием флексо-фотовольтаического эффекта, обнаружена возможность увеличения КПД фотоэлементов^[24]., а также за счёт продления жизни горячих носителей (электронов) теоретический предел их эффективности поднялся с 34 сразу до 66 процентов^[25].

В 2019 году российские учёные из Сколковского института науки и технологий (Сколтеха), Института неорганической химии им. А.В. Николаева Сибирского отделения Российской академии наук (СО РАН) и Института проблем химической физики РАН получили принципиально новый полупроводниковый материал для солнечных батарей, лишённый большинства недостатков материалов, применяемых сегодня^[26]. Группа российских исследователей опубликовала в журнале Journal of Materials Chemistry A^[en][27] результаты работы по применению для солнечных батарей нового разработанного ими полупроводникового материала — комплексного полимерного йодида висмута ({[Bi₃I₁₀]} и {[BiI₄]}), структурно подобного минералу перовкситу (природному титанату кальция), который показал рекордный коэффициент преобразования света в электроэнергию.^[27][28] Та же группа учёных создала второй аналогичный полупроводник на основе комплексного бромида сурьмы с перовкситоподобной структурой.^[29][30]

Максимальные значения эффективности фотоэлементов и модулей,
достигнутые в лабораторных условиях^{[31][неавторитетный источник?]}

Тип	Коэффициент фотоэлектрического преобразования, %
Кремниевые	24,7
Si (кристаллический)
Si (поликристаллический)
Si (тонкопленочная передача)
Si (тонкопленочный субмодуль)	10,4
III-V
GaAs (кристаллический)	25,1
GaAs (тонкопленочный)	24,5
GaAs (поликристаллический)	18,2
InP (кристаллический)	21,9
Тонкие плёнки халькогенидов
CIGS (фотоэлемент)	19,9
CIGS (субмодуль)	16,6
CdTe (фотоэлемент)	16,5
Аморфный/Нанокристаллический кремний
Si (аморфный)	9,5
Si (нанокристаллический)	10,1
Фотохимические
На базе органических красителей	10,4
На базе органических красителей (субмодуль)	7,9
Органические
Органический полимер	5,15
Многослойные
GaInP/GaAs/Ge	32,0
GaInP/GaAs	30,3
GaAs/CIS (тонкопленочный)	25,8
a-Si/mc-Si (тонкий субмодуль)	11,7

Факторы, влияющие на эффективность фотоэлементов[править | править код]

Особенности строения фотоэлементов вызывают снижение производительности панелей с ростом температуры.

Частичное затемнение панели вызывает падение выходного напряжения за счёт потерь в неосвещённом элементе, который начинает выступать в роли паразитной нагрузки. От данного недостатка можно избавиться путём установки байпаса на каждый фотоэлемент панели. В облачную погоду при отсутствии прямых солнечных лучей крайне неэффективными становятся панели, в которых используются линзы для концентрирования излучения, так как исчезает эффект линзы.

Из рабочей характеристики фотоэлектрической панели видно, что для достижения наибольшей эффективности требуется правильный подбор сопротивления нагрузки. Для этого фотоэлектрические панели не подключают напрямую к нагрузке, а используют контроллер управления фотоэлектрическими системами, обеспечивающий оптимальный режим работы панелей.

Недостатки солнечной электроэнергетики[править | править код]

• Необходимость использования больших площадей;
• Солнечная электростанция не работает ночью и недостаточно эффективно работает в вечерних сумерках, в то время как пик электропотребления приходится именно на вечерние часы;
• Несмотря на экологическую чистоту получаемой энергии, сами фотоэлементы содержат ядовитые вещества, например, свинец, кадмий, галлий, мышьяк и т. д.^[32]

Cолнечные электростанции подвергаются критике из-за высоких издержек, а также низкой стабильности комплексных галогенидов свинца и токсичности этих соединений. В настоящее время ведутся активные разработки бессвинцовых полупроводников для солнечных батарей, например на основе висмута^[27] и сурьмы.

Из-за своей низкой эффективности, которая в лучшем случае достигает 20 процентов, солнечные батареи сильно нагреваются. Остальные 80 процентов энергии солнечного света нагревают солнечные батареи до средней температуры около 55 °C. С увеличением температуры фотогальванического элемента на 1°, его эффективность падает на 0,5 %. Эта зависимость нелинейна и повышение температуры элемента на 10° приводит к снижению эффективности почти в два раза. Активные элементы систем охлаждения (вентиляторы или насосы) перекачивающие хладагент, потребляют значительное количество энергии, требуют периодического обслуживания и снижают надёжность всей системы. Пассивные системы охлаждения обладают очень низкой производительностью и не могут справиться с задачей охлаждения солнечных батарей^[33].

Очень часто одиночные фотоэлементы не вырабатывают достаточной мощности. Поэтому определённое количество фотоэлементов соединяется в так называемые фотоэлектрические солнечные модули и между стеклянными пластинами монтируется укрепление. Эта сборка может быть полностью автоматизирована^[34].

Пятерка крупнейших производителей[править | править код]

Крупнейшие производители фотоэлектрических элементов (по суммарной мощности) в 2016 году.^[35]

1. Jinko Solar^[en]
2. Trina Solar
3. Hanwha QCELLS
4. Canadian Solar
5. JA Solar

1. ↑ Spain requires new buildings use solar power
2. ↑ Арендаторам домов с солнечными батареями будет выплачиваться дотация, Germania.one.
3. ↑ Франция построит 1000 км дорог с солнечными батареями
4. ↑ Во Франции открыли первую дорогу из солнечных панелей, theUK.one.
5. ↑ Автономный светофор на солнечных батареях — купить в Москве, цена (неопр.). lumenstar.ru. Дата обращения 5 ноября 2019.
6. ↑ ТАСС: Наука — Ученые Южной Кореи создали подкожную солнечную батарею
7. ↑ «Solar Spectra: Air Mass Zero»
8. ↑ «Solar Photovoltaic Technologies» (неопр.) (недоступная ссылка). Дата обращения 7 февраля 2012. Архивировано 26 мая 2012 года.
9. ↑ «Reference Solar Spectral Irradiance: Air Mass 1.5»
10. ↑ По материалам: www.ecomuseum.kz (недоступная ссылка)
11. ↑ «Конкурентоспособность энергетики» Архивная копия от 14 ноября 2007 на Wayback Machine // Photon Consulting
12. ↑ Виды солнечных батарей (неопр.).
13. ↑ Австралийцы установили новый рекорд КПД солнечных батарей (рус.). Membrana. Membrana (28 августа 2009). Дата обращения 6 марта 2011.
14. ↑ На рынок выходят солнечные батареи с рекордным КПД (рус.). Membrana. Membrana (25 ноября 2010). Дата обращения 6 марта 2011.
15. ↑ Solar Junction Breaks Concentrated Solar World Record with 43,5 % Efficiency
16. ↑ Как сконцентрировать солнечный свет без концентраторов
17. ↑ Sharp разработала концентрирующий фотоэлемент с кпд 44,4 % (неопр.) (недоступная ссылка). Дата обращения 11 июля 2013. Архивировано 30 марта 2014 года.
18. ↑ Новый рекорд КПД фотоэлемента: 44,7 %
19. ↑ УЧЁНЫЕ ИЗ ИНСТИТУТА СОЛНЕЧНЫХ ЭНЕРГОСИСТЕМ ФРАУНГОФЕРА РАЗРАБОТАЛИ СОЛНЕЧНЫЕ БАТАРЕИ С КПД 46 % И ЭТО НОВЫЙ МИРОВОЙ РЕКОРД
20. ↑ New world record for solar cell efficiency at 46 % — Fraunhofer ISE
21. ↑ All-silicon spherical-Mie-resonator photodiode with spectral response in the infrared region
22. ↑ Б. Берланд. Фотоэлементы уходят за горизонт: Оптические ректенны солнечных батарей (англ.). Национальная лаборатория возобновляемых источников энергии США (2003). Дата обращения 4 апреля 2015.
23. ↑ Краснок А Е, Максимов И С, Денисюк А И, Белов П А, Мирошниченко А Е, Симовский К Р, Кившарь Ю С. Оптические наноантенны // Успехи физических наук. — 2013. — Т. 183, № 6. — С. 561–589. — DOI:10.3367/UFNr.0183.201306a.0561.
24. ↑ Александр Дубов. Физики выдавили из солнечных батарей дополнительную энергию (неопр.). nplus1.ru. Дата обращения 25 апреля 2018.
25. ↑ Александр Дубов. Химики продлили жизнь горячим электронам в перовскитных батареях (неопр.). nplus1.ru. Дата обращения 20 июня 2018.
26. ↑ Софья Алимова. Российские ученые разработали новый материал для солнечных батарей (неопр.). Народные Новости России. Дата обращения 14 мая 2019.
27. ↑ ^{1 2 3} Pavel A. Troshin, Vladimir P. Fedin, Maxim N. Sokolov, Keith J. Stevenson, Nadezhda N. Dremova. Polymeric iodobismuthates {[Bi3I10} and {[BiI4]} with N-heterocyclic cations: promising perovskite-like photoactive materials for electronic devices] (англ.) // Journal of Materials Chemistry A. — 2019-03-12. — Vol. 7, iss. 11. — P. 5957–5966. — ISSN 2050-7496. — DOI:10.1039/C8TA09204D.
28. ↑ В России разработали новый полупроводник для солнечных батарей. Он не токсичный и очень эффективный! — Хайтек (рус.). hightech.fm. Дата обращения 14 мая 2019.
29. ↑ В России создали новый полупроводниковый материал для солнечных батарей (неопр.). ТАСС. Дата обращения 14 мая 2019.
30. ↑ Ученые Сколтеха разработали новые полупроводниковые материалы для электроники (неопр.). naked-science.ru. Дата обращения 14 мая 2019.
31. ↑ Максимальные значения КПД фотоэлементов и модулей, достигнутые в лабораторных условиях (неопр.) (недоступная ссылка). Nitol Solar Limited. Архивировано 17 июля 2008 года.
32. ↑ Лапаева Ольга Федоровна. Трансформация энергетического сектора экономики при переходе к энергосберегающим технологиям и возобновляемым источникам энергии (рус.) // Вестник Оренбургского государственного университета. — 2010. — Вып. 13 (119).
33. ↑ David Szondy. Stanford researchers develop self-cooling solar cells. (англ.). gizmag.com (25 July 2014). Дата обращения 6 июня 2016.
34. ↑ Производство фотоэлектрического солнечного модуля (неопр.). Архивировано 25 июня 2012 года.
35. ↑ Bloomberg New Energy Finance Tier 1 module maker list, Q2 2016
