Лестница с забежными ступенями: особенности конструкции

Читайте в этой публикации:
Лестница с забежными ступенями: требования к изготовлению
Расчет лестницы с забежными ступенями: основной принцип
Лестница с забежными ступенями своими руками: особенности изготовления

На вопрос, что такое забежная лестница, коротко можно ответить, что это вполне удачная комбинация обычной маршевой и винтовой лестницы. Последняя в этом тандеме заменяет переходную площадку, за счет чего и происходит экономия места при ее установке. Вообще преимуществ у лестницы для дома такой конструкции весьма много. Во-первых, это малая площадь для установки. Во-вторых, удобное передвижение (по сравнению с винтовой лестницей). И, в-третьих, это стильный, привлекательный, можно даже сказать, уникальный и богатый внешний вид. Именно о таком изделии пойдет разговор в данной статье от сайта stroisovety.org, в которой мы разберемся с особенностями, которыми обладает лестница с забежными ступенями.

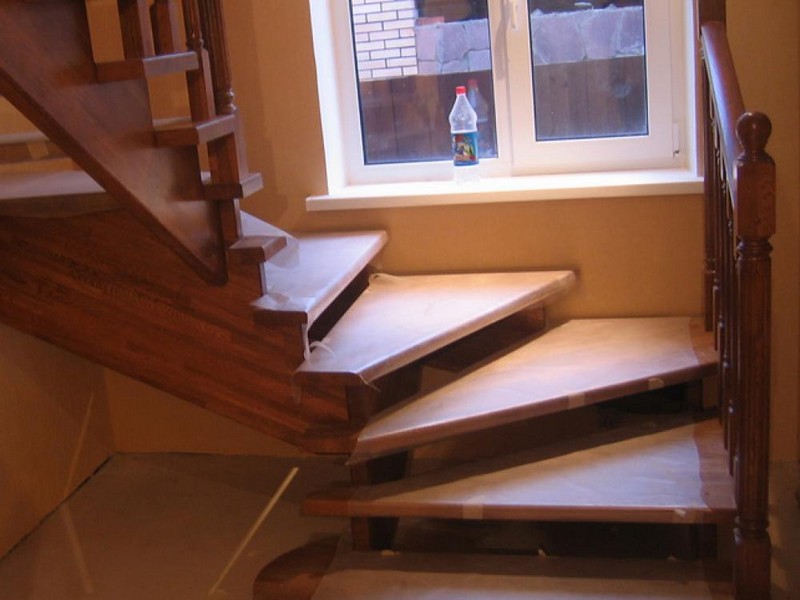

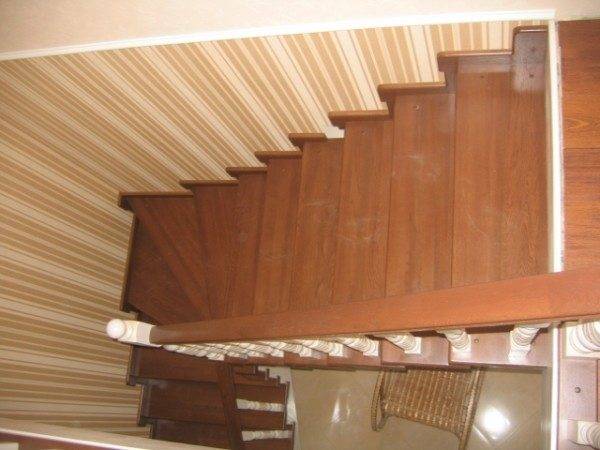

Г-образная лестница с забежными ступенями фото

Лестница с забежными ступенями: требования к изготовлению

Как и любое другое изделие, которое использует в своей жизни человек, лестница с забежными ступенями обязана обладать определенными качествами. Соответствие им и обуславливает выдвигаемые к ее конструкции требования.

1. Ступени – их ширина. В самой большой своей части она не должна превышать 400мм, а в самой узкой 100мм. Следует понимать, что выходя за эти пределы, вы будете создавать предпосылки к неудобному передвижению по лестнице.
2. Между поворотами, на прямых участках лестницы, все ступени должны иметь одинаковую ширину.
3. Высота ступеней. Для удобного передвижения (для того, чтобы человек не перецепался через них, и ему не приходилось слишком высоко задирать ногу) высота ступеней должна составлять порядка 120-220 мм.
4. Выступ – нависание верхней ступени над нижней ступенью, опять-таки, в целях безопасности не должен превышать 40мм.

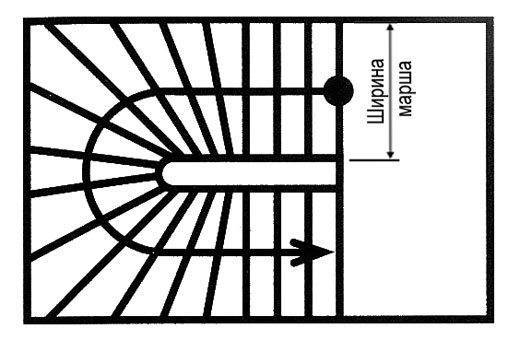

5. П-образная лестница, которая имеет два поворота, составляющие 180 градусов. В них расстояние от одного марша до второго не должно быть меньше четвертой части ширины ступеней. В противном случае получается несостыковка по высоте ступеней – вы получите ступени высотой менее 100мм, что нарушает технические требования, обуславливающие удобство и безопасность передвижения по лестнице.
6. Ограничивается здесь и расстояние от марша до перекрытия, не менее 2м. В противном случае изготовление лестницы с забежными ступенями с поворотом не получается.

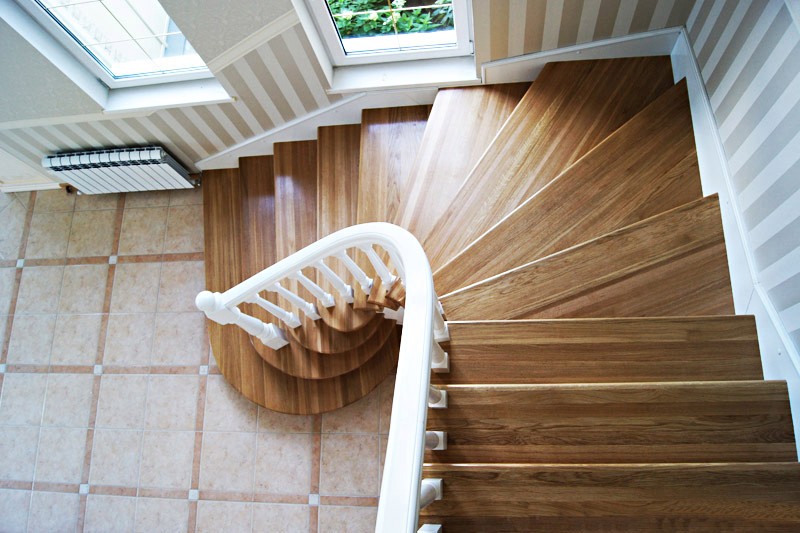

   Лестница с забежными ступенями фото

Соблюсти все эти требования, создав надежную, удобную и красивую забежную лестницу своими руками, можно только проведя предварительный расчет ее конструкции. В принципе, это дело несложное и вполне доступное для каждого технически мыслящего человека.

Расчет лестницы с забежными ступенями: основной принцип

Как и говорилось выше, рассчитать простую поворотную, Г-образную лестницу с забежными ступенями весьма несложно – по большому счету, речь идет о расчете высоты ступеней и определении их количества. Выполняются такие расчеты весьма просто.

1. Для начала определяем высоту между полом первого этажа и низом перекрытия. Просто берем и меряем его посредством рулетки.

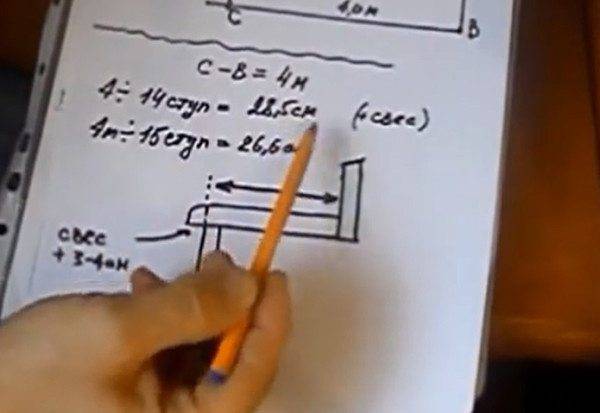

2. Полученную цифру делим на такое количество ступеней, чтобы расстояние между ними по высоте соответствовало требованию и находилось в пределах от 120 до 220мм. К примеру, если имеем высоту от пола до перекрытия равную 2500мм, то разделив ее на 20 ступеней, получим 125мм. По правде говоря, это несколько низкая ступень (несмотря на то, что размер в допуске), поэтому лучше попробовать добавить еще одну – поделив 2500мм на 21 ступень, получим уже 119мм. А если поделить 2500 на 22 ступени, то их высота уже составит 113,6мм. Можно пойти и в сторону уменьшения количества ступеней – если их количество составит 19, то высота между ними получится равной 131,5мм. Если уменьшать количество ступеней еще на единицу, то высота увеличится уже до 138,8 мм. В общем, правильных вариантов расчетов, не выбивающихся за рамки требований, может быть много, и здесь самое главное – найти для себя самый удобный вариант. Практика показывает, что оптимальной высотой ступеней является расстояние порядка 180мм, а это в нашем случае соответствует примерно 14 ступеням.

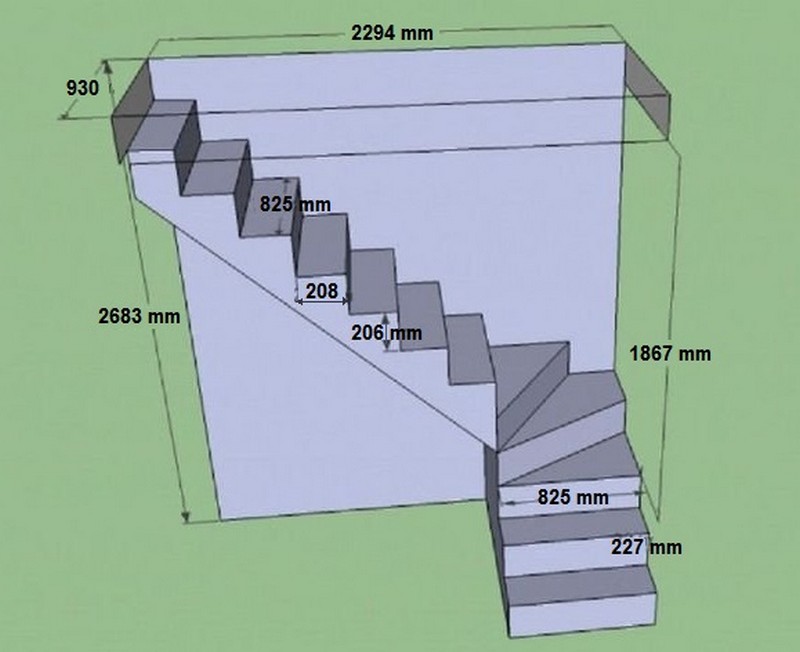

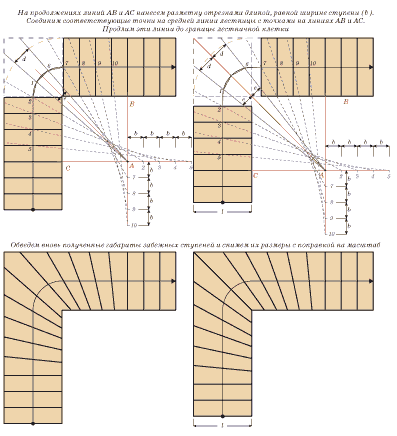

   Расчет лестницы с забежными ступенями фото

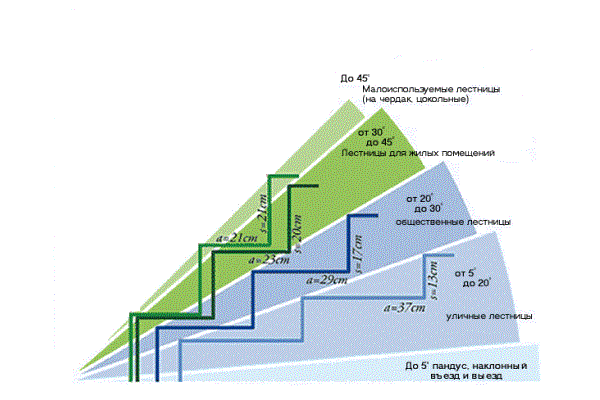

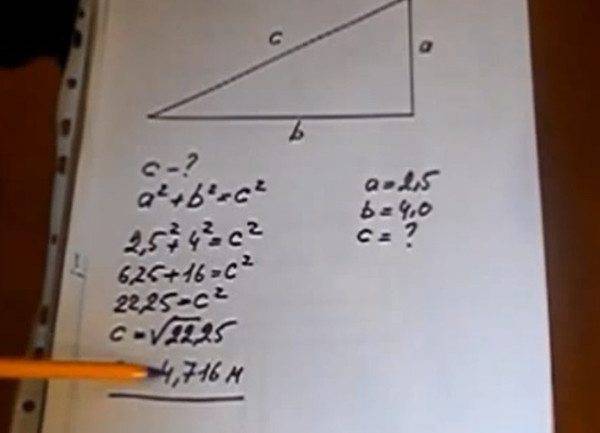

3. Есть и такое понятие, как угол наклона лестницы. Сами понимаете, что по слишком крутой лестнице взбираться на второй этаж не очень удобно. Именно по этой причине рассчитать придется и его. Вернее не рассчитать, а определить – делается это исходя из ширины и количества ступеней. По сути, здесь нужно определить не сам угол, а расстояние по горизонтали от верхней точки крепления лестниц до нижней – подогнать ширину ступени в соответствие этому расстоянию. Или, наоборот, задав оптимальную ширину ступеней (200-280мм) и умножив ее на количество ступеней, определить расстояние. В нашем случае 250*14= 3500мм. У вас имеется такое расстояние? Думаю, что нет. Придется сокращать ширину ступеней и немного увеличивать расстояние между ними.

В общем, для несведущего человека это настоящая головоломка, решать которую проще в обратном направлении и исходить не из требуемых размеров, а из имеющегося для лестницы пространства. С одной стороны это не совсем правильно, но таким образом из лестницы можно выдавить максимум. Побочная сторона такого подхода к делу – это сильная крутизна лестницы. В такой ситуации стандартный прямой марш оборудовать специальными ступенями под названием гусиный шаг.

Лестница с забежными ступенями своими руками: особенности изготовления

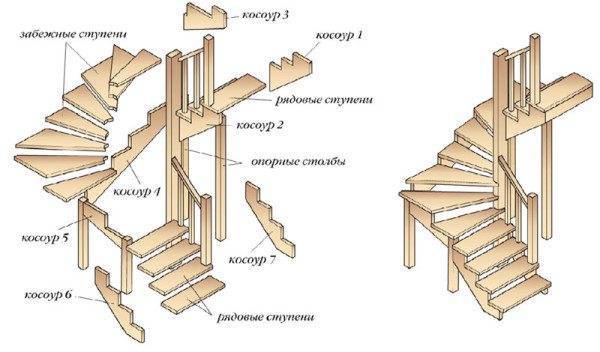

Конструкция забежной лестницы считается сложной – ее весьма трудно рассчитать и так же непросто изготовить своими руками. Но, как говорится, для мыслящего человека, нет ничего невозможного – изготовление лестницы с забежными ступенями в этом отношении не является исключением. Здесь главное – правильно продумать последовательность работ, которую условно можно разбить на два основных этапа.

1. Поворотная, забежная часть. Для начала здесь нужно рассчитать место установки угловой опоры – как правило, оно определяется исходя из ширины лестницы (800 и более миллиметров). Если забежная часть конструкции располагается в углу, то это расстояние необходимо отступить от обеих стен. Вообще расположение забежных ступеней в углу намного облегчает процесс изготовления такой лестницы – ступени в таком случае можно крепить непосредственно к стене, что и делается следующим этапом. Один их конец привязывается к опоре, а второй к стене – после того, как поворотные ступени или их металлический каркас будут смонтированы, смело можно будет переходить к маршевой части лестницы.

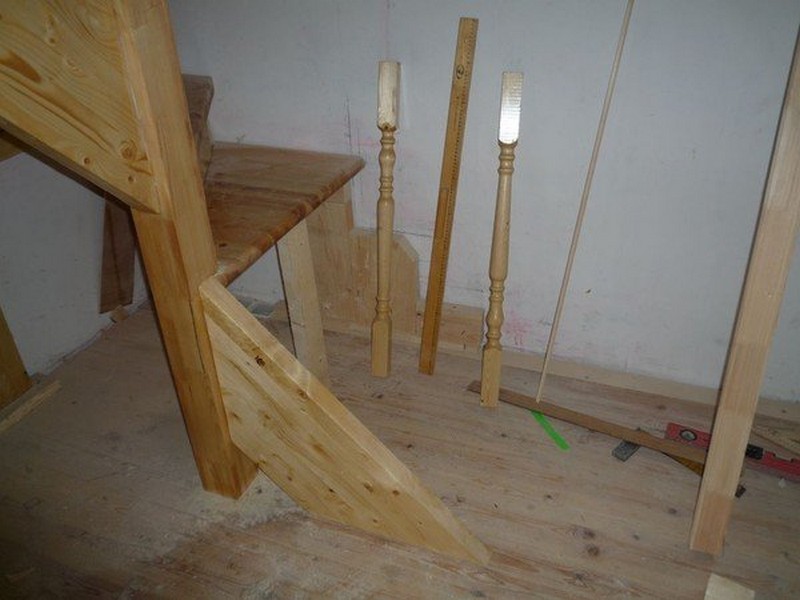

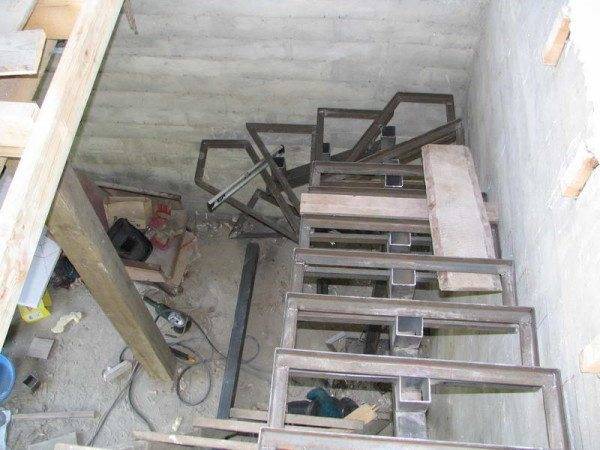

   Как сделать лестницу с забежными ступенями фото

2. Прямой лестничный марш. Здесь ничего сверхъестественного нет, и все работы производятся стандартно, то есть сначала устанавливаются несущие конструкции (косоуры), а потом на них укладываются ступени. Единственная сложность, которая здесь может возникнуть, это крепление косоура к опоре забежной части лестницы – в принципе, если каркас варится из стали, то это не проблема. Для деревянной лестницы в опоре придется выбирать выемку, а на косоуре делать шип.

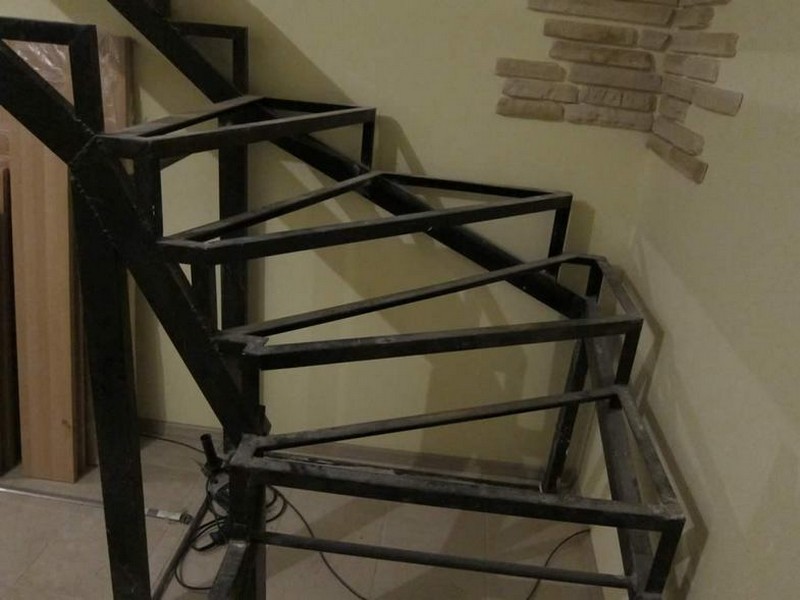

   Металлическая лестница с забежными ступенями фото

И завершает процесс изготовления лестницы с забежными ступенями такой процесс, как установка балясин и перил. О том, как это делается, можно почитать в других статьях нашего сайта.

И в заключение темы о том, как изготавливается лестница с забежными ступенями, скажу несколько слов о материалах, из которых она изготавливается. В принципе, здесь все, как и в случае с лестницами других конструкций – самыми распространенными вариантами является металл, древесина и их комбинация. Проще всего в плане крепления отдельных элементов и вообще монтажа изготовить лестницу на металлическом каркасе – с деревом дела обстоят несколько сложнее, так как для работы с ним необходима масса специализированного оборудования. В первом варианте понадобится только болгарка и сварочный аппарат – в противовес этому преимуществу можно выдвинуть такой недостаток, как скрипучесть, происходит это из-за комбинирования материала – как ни крути, а все равно придет тот час, когда появятся скрипы.

Автор статьи Александр Куликов

Лестница с забежными ступенями своими руками. Как изготовить лестницу с забежными ступенями своими руками. Виды, преимущества, недостатки забежных ступеней, их самостоятельный монтаж.

Если вы при постройке нового дома думаете о том, какой тип лестничной конструкции предпочесть для соединения этажей, то стоит обратить внимание на такой вариант как лестница с забежными ступенями.

Что собой представляют забежные ступени, их преимущества и недостатки

Забежными называются ступени, располагающиеся по кругу, непрерывно. Один их конец, тот, что расположен с внутренней стороны, уже, чем внешний. При повороте лестницы они используются вместо промежуточной площадки. Лестницы с забежными ступенями бывают двух видов:

• п-образные – такие лестницы поворачивают на 180°;
• г-образные – такие лестницы поворачивают на 90°.

Забежные ступени имеют ряд преимуществ, например:

• занимают меньше места, чем маршевые;
• визуально делают помещение шире;
• имеют эстетичный внешний вид.

К их недостаткам относятся следующие особенности:

• узкий край ступени при подъеме по лестнице вызывает психологический дискомфорт. Кажется, что ногу некуда поставить;
• такие лестницы имеют довольно сложную конструкцию и поэтому для них тяжело производить расчеты;
• не так комфортны в использовании как лестницы с площадками;
• к проектированию такой лестницы нужно подходить с максимальным вниманием и ответственностью, потому что если она будет неправильно сконструирована, то возрастет риск падения и получения серьезных травм.

Что нужно учесть, чтобы сделать конструкцию максимально безопасной

Чтобы свести на нет возможные неприятности от недостатков забежных ступеней, лестницу нужно правильно проектировать, учитывая при ее расчете следующие нюансы:

• глубина внешнего края ступени должна быть не более 400 мм, а внутреннего – не меньше 100 мм;
• середина каждой ступени в глубину должна составлять минимум 200 мм;
• по высоте каждая ступень может занимать от 120 до 220 мм;
• максимальный выступ края проступи должен равняться 40 мм;

• при расчете г-образной лестницы нужно соблюдать следующие формулы:
  • для комфортного использования – а (глубина ступени) — в (высота подступенка) = 120 мм;
  • для максимальной безопасности – а + в = 460 мм;
  • формула шага – 2в + а =620 (600-640) мм.

• при строительстве п-образной лестницы, междумаршевый промежуток не должен быть меньше четвертой части ширины ступенек. В противном случае забежные ступени с внутреннего края будут слишком узкими;
• промежуток между перекрытием и лестничным маршем должен быть минимум 2 м.

Как рассчитать забежную лестницу

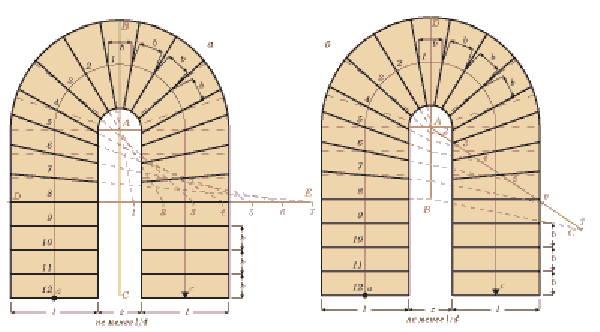

Чтобы сделать расчет для п-образной конструкции, нужно действовать следующим образом:

• отметить центр изгиба, совпадающего с радиусом внутренней стороны лестницы;
• вычислить количество забежных ступенек: чем больше их будет, тем комфортнее можно использовать лестницу;
• забежные ступени, фото которых приведено ниже, – с первой по седьмую включительно. Через следующую, восьмую по счету ступень, а точнее через ее начало, прочерчивают линию DE. Прямая АВ разделяет лестницу на две стороны – правую и левую. Середину марша следует обозначить кривой ас, которая соответствует линии движения;
• на линии, обозначающей движение, от АВ откладываем участок, равный половине ширины обычной ступеньки. Таким образом, находим точку 1. От нее проводим отрезок, равный ширине ступени и помечаем точку 2. Действуя по тому же принципу, находим оставшиеся точки с 3-й по 7-ю;
• через точки 1 и А чертим линию, пересекающуюся с DE. Еще одну линию чертим через 2 и А. На линии DE отмечаем точки 1 и 2;
• на линии DE отмеряем промежутки такой же длины как 1-2 и обозначаем их цифрами от 3-х до 7-ми;
• далее точку под номером 3, находящуюся на линии ас соединяем с точкой под номером 3, находящуюся на линии DE. То же самое проделываем с точками 4,5,6,7;
• те же расчеты производятся относительно другой половины лестницы с забежными ступенями.

Для г-образной конструкции, как и в вышеописанном случае, находят точку А и чертят прямую АС. Расположить ступени можно двумя способами:

• линия АС разделяет угловую ступеньку на две равные части;
• линия АС совпадает с линией стыка двух угловых ступеней.

Если выбран второй вариант, то так же, как и в вышеописанном случае, обозначается линия движения ас. На изогнутом отрезке обозначаются линии b, равные ширине обычных ступеней. Определяется число поворотных ступенек. Если это будут ступени под номерами 1,2,3,4, как на рисунке сверху, то через линию окончания 4-й ступени чертят прямую ЕВ. Точка В здесь обозначает место пересечения ЕВ и СА. После этого произвольно проводится прямая АD. На ней отмечают точки 2,3,4, при этом отрезок А-2 должен составлять две части, 2-3 – три части, 3-4 – четыре части. Одной частью в данном случае является отрезок равный 1 какой-либо условной единице, например сантиметру или дециметру.

Далее проводим линию 4В. Из точек 2 и 3 чертим линии, пересекающиеся с АВ, параллельно отрезку В4. Точки, полученные на отрезке АВ, соединяют прямой с соответствующими точками на ас. Эти линии определяют форму поворотных ступеней.

Если линия АС разделяет угловую ступеньку на две равные части, расчет забежных ступеней производится аналогичным образом.

Инструменты и материалы, необходимые для изготовления лестницы

Для самостоятельного изготовления лестницы нужно запастись древесиной хорошего качества. Конечно, лучшим выбором является темный дуб, но стоит он очень дорого. Также для данной цели отлично подходит клен – его стоимость гораздо меньше, и найти его в нужном количестве не составит труда.

Подсчитать, сколько материала потребуется для лестницы не сложно, для этого нужно знать высоту конструкции, ведь на метр уходит примерно один кубометр древесины.

Помимо дерева следует подготовить:

• электрический лобзик;
• дрель;
• крепеж;
• шуруповерт;
• молоток;
• рулетка.

Лестница с забежными ступенями своими руками

Рассмотрим последовательность изготовления забежной лестницы на примере г-образной конструкции, имеющей длину проема 2 м 29,4 см, ширину – 93 см, высоту перекрытия – 2 м 68, см.

Поворотная лестница имеет два марша: один из восьми ступенек, последняя из которых совпадает с площадкой верхнего этажа, а другой – из двух. Забежных ступеней насчитывается три, с углом поворота 30°.

Для поворотной лестницы из дерева необходимо создать два косоура 5х30х300 см. Один из них закрепляется на стене, а второй опирается на столб размером 10х10х250 см. Также понадобятся ступеньки 90х30х4 см, поворотная площадка 90х90х4 см, из которой будут изготавливаться поворотные ступени, балясины.

Процесс создания забежной лестницы данной конструкции осуществляется в несколько этапов:

• изготовление косоуров;
• изготовление забежных ступеней;
• сборка лестничной конструкции;
• монтаж перил.

Рассмотри подробно каждый этап. Последовательность изготовления косоуров выглядит следующим образом:

• делаем шаблон в виде прямоугольного треугольника. Его катеты должны равняться высоте и глубине ступени. Чтобы шаблон было удобно использовать, нужно прикрепить его к направляющей рейке. Используя его, делаем разметку будущего косоура и вырезаем его при помощи циркулярной пилы. При этом нельзя забывать, что самая тонкая часть косоура по ширине должна быть не менее 150 мм;



• устанавливаем столб для опоры, заранее выдолбив в нем паз, в который будет вставляться косоур;

• в угол монтируем основу для поворотных ступеней, которая также будет распирать косоур, находящийся возле стены;

• косоуры с верхней стороны прикрепляем металлическими уголками.

Общий вид конструкции после закрепления косоуров должен быть таким:

Устанавливая косоуры необходимо следить за тем, чтобы они находились строго друг напротив друга, иначе ступени не лягут строго горизонтально. При этом ориентироваться надо не на поверхность пола, т.к. она может быть не ровной, а на строительный уровень.

Теперь переходим ко второму этапу изготовления лестницы – вырезанию забежных ступеней:

• для поворота лестницы на 90°понадобится 3 ступени. Их вырезаем из доски 90х90х4 см. Для этого разделяем ее линиями, идущими из одного угла на три сектора;
• вырезав ступени по линиям, подгоняем их длину друг под друга;

• далее лакируем все ступеньки. Лак наносим в три слоя.

На следующем этапе производим сборку лестничной конструкции:

• для закрепления поворотных ступеней в столбе вырезаем пазы, ширина которых должна быть немного меньше толщины доски. Это необходимо, для того, чтобы надежно зафиксировать ступени с внутреннего края лестницы;

• чтобы ступени со стороны стены можно было положить на основу, дорабатываем ее кусочками дерева;



• внутренние стороны забежных ступеней вставляем в подготовленные распилы, предварительно промазав их клеем ПВА, а внешние – прикрепляем саморезами к основе;
• обычные ступеньки закрепляем длинными саморезами;

• для сокрытия выпирающего угла поворотной ступени, лестничный марш расположенный ниже, делаем на тетиве;
• край тетивы обрезаем под углом 90° к полу, чтобы появилась возможность установки входного столба.

Следующий этап – монтаж перил. Последовательность действий такая:

• устанавливаем балясины. Их можно прикрепить к ступенькам саморезами, но если использовать шканты, то конструкция будет гораздо надежнее. В балясине и в ступени проделываем отверстие, немного меньшее, чем шкант, и наполняем ПВА. Отверстия должны высверливаться с максимальной точностью, строго вертикально и по центру балясин, чтобы они заняли правильное положение;

• между первым и последним столбами протягиваем шнур, и по нему на каждой балясине отмечаем угол, под которым будут располагаться перила. После, ориентируясь на разметку, срезаем верхушки стоек. Теперь балясины готовы к установке поручней;

• поручни закрепляем саморезами с потайной головкой.





проектирование поворотной и п-образной конструкции (фото и видео)

Во все времена владельцы многоэтажных домостроений старались превратить конструкции лестниц из банальных средств передвижения на другой уровень в украшение интерьера помещений.

В больших домах, где есть достаточно места для полета фантазии, при нынешнем широком предложении на строительном рынке всевозможных материалов, несложно соорудить поистине архитектурный шедевр. И совершенно не обязательно, что все это сделают профессионалы.

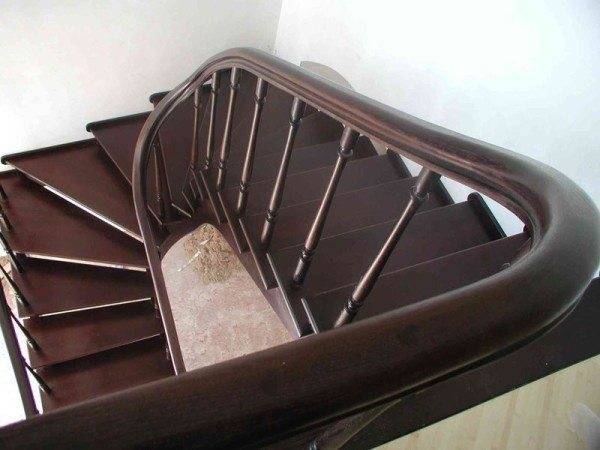

Забежные лестницы нужны на поворотных конструкциях, чтобы сократить тот самый радиус поворота

Строим сами – экономить надо качественно

При большом желании и наличии начальных строительных навыков вы вполне сможете устроить лестницу своими руками. Но, согласитесь, не всем повезло с современным коттеджем площадью в 100 м2 и более. А создать комфорт и уют хочется каждому.

Итак, если у вас слишком мало места для устройства полноправной лестницы с классическими межмаршевыми площадками, не расстраивайтесь, эта проблема разрешима. В таких стесненных обстоятельствах подойдет конструкция лестницы с забежными ступенями.

Что это такое?

Для сокращения площади, занимаемой лестницей в подобной конструкции, эти самые площадки заменяются на забежные ступени, выполненные с заужением к центру радиуса поворота и расширением на другом конце.

Подобным образом возводятся самые разнообразные по конфигурации лестницы:

1. Поворотная на 90 градусов с забежными ступенями.

• У подножия.
• В центре.

2. П-образная.

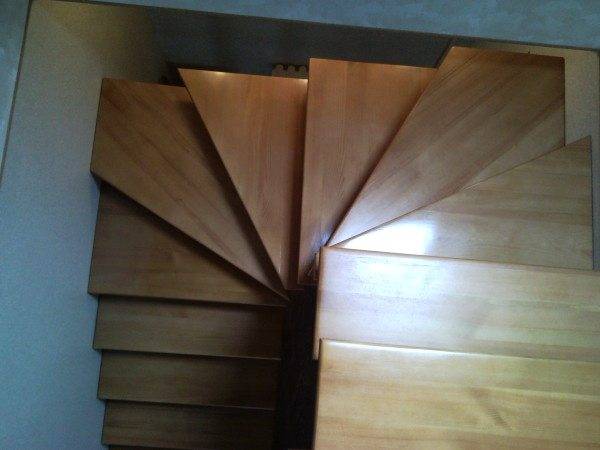

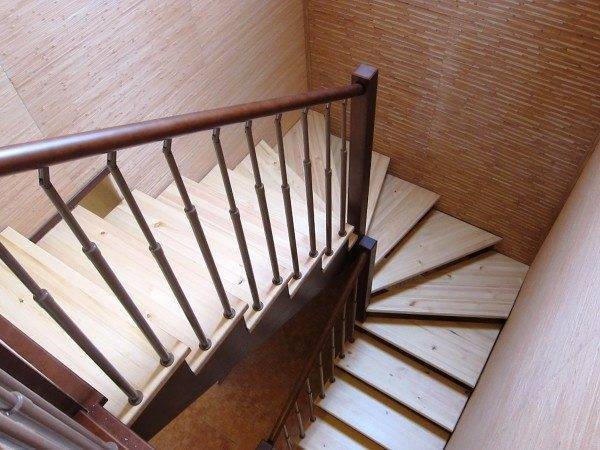

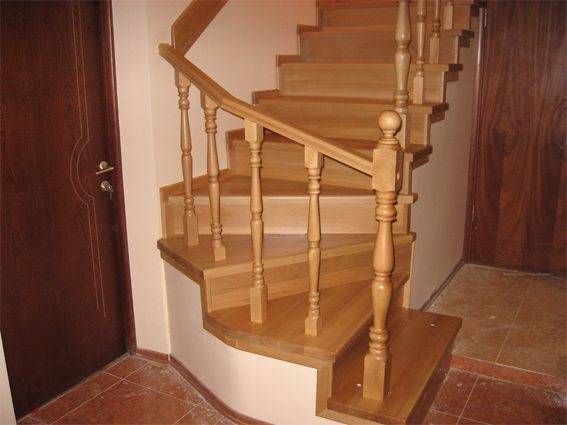

На фото – обычная П-образная лестница с использование забежных элементов

3. Криволинейная.

Как вы уже поняли, подобные конструкции лестниц не совсем удобные. Для большего комфорта при передвижении по ней, желательно, по возможности, устроить закругленное ограждение.

Этот прием позволит также делать забежные ступени не такими большими и соответственно сэкономить на этом. Хотя вряд ли стоит заводить речь об экономии, когда дело касается лестничной конструкции.

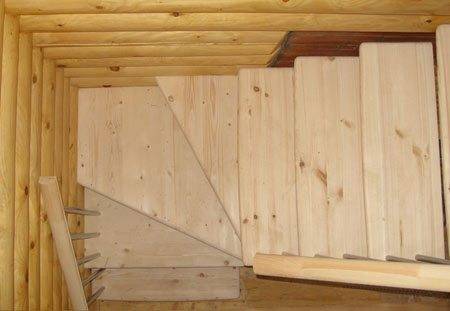

Обратите внимание – забежная ступень, имеющая треугольную форму, очень опасна – она допускает установку на нее только одной ноги

Важно! Не рекомендуется заужать самую маленькую часть забежной ступени менее чем на 10 см. С другой стороны, огромные «лопухи» тоже никому не нужны.

Стоит заметить, что устройство подобной  конструкции дело нелегкое, но выполнимое. Если вы не уверены в своих силах, приобретайте готовый конструктор лестниц с забежными ступенями, он стоит чуть дороже, но в обращении более прост.

К таким изделиям всегда прилагается инструкция, обычно довольно подробная со схемами сборки и перечнем инструментов необходимых для работы.

Спроектируй сам – поэтапный процесс

Покупая готовые изделия, стоит понимать что:

• Такую конструкцию все равно придется подгонять по месту, с учетом конкретных размеров  вашего помещения. А подгонять и переделывать, как всем известно, сложнее, чем изначально выполнять все самостоятельно.
• Недобросовестные производители лестниц могут использовать не качественное сырье, которое со временем быстро придет в непригодность.
• Цена готовой  конструкции всегда значительно выше.

Эта статья для тех, кто хочет все сделать самостоятельно, разобраться во всех деталях и тонкостях создания плана-проекта. Начнем с простой конструкции – лестницы с забежными ступенями у подножья и поворотом на 90 градусов.

Инструменты и материалы для работы

Чтобы у нас получилась с первого раза качественная конструкция, необходимо приобрести все то, что мы ниже перечислим:

1. Детали лестницы.

• Косоуры.
• Тетивы.
• Ступени: рядовые, забежные, подиумные.
• Подступенники.

2. Детали ограждения.

• Столбы.
• Балясины.
• Поручни.

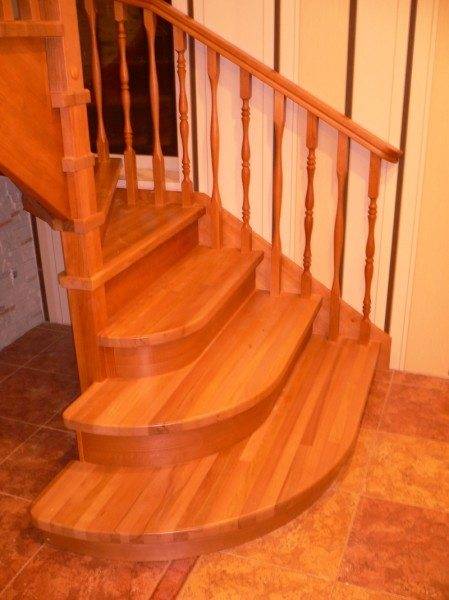

К сведению! Подиумная ступень обязательна (лучше приобрести таких  две-три штуки), чтобы сделать безопасным и комфортным подъем на забежный участок.

Подиумные ступени позволяют настроиться на правильный шаг, поднимаясь по лестницам с забежными ступенями

Кроме основных материалов вам понадобится:

• Дрель.
• Электролобзик.
• Молоток.
• Шуруповерт.
• Рулетка.
• Строительный уровень.
• Набор креплений (саморезы, евровинты и т.д.).

Монтажный процесс

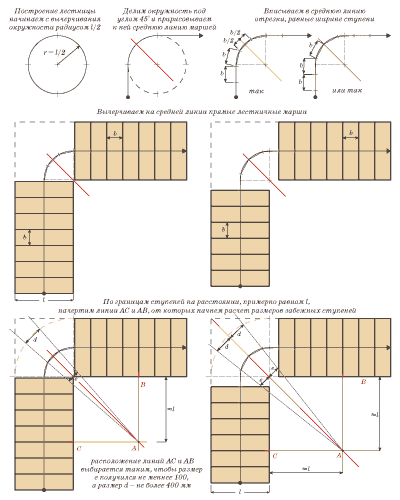

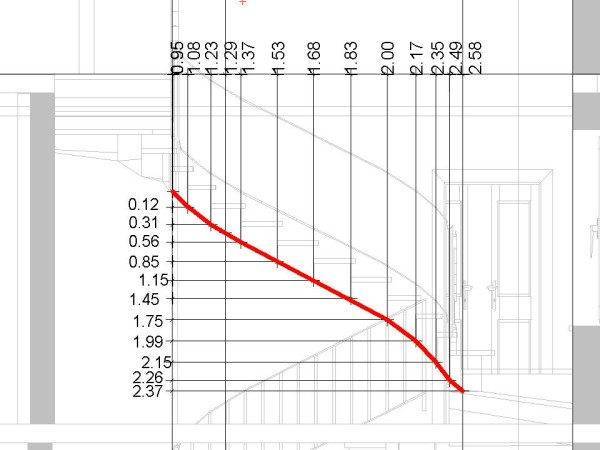

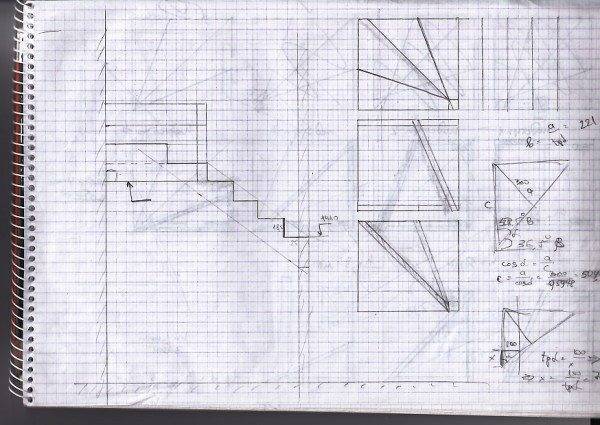

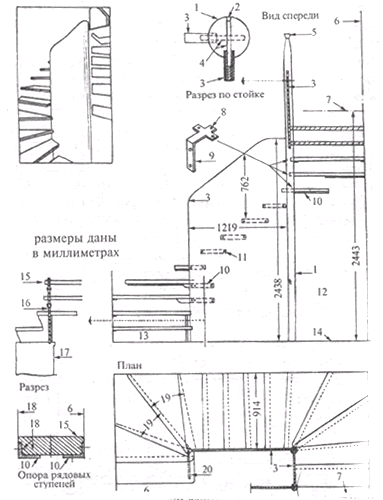

При расчете лестницы с забежными ступенями чертежи служат прекрасным подспорьем. Визуальные образы не позволят сделать возможные ошибки (читайте также статью Расчет лестницы с забежными ступенями – как сделать все правильно).

Начинаем проектирование лестницы с забежными ступенями:

Расчет лестницы с забежными ступенями – как сделать все правильно

• Вычерчиваем круг диметром равным ширине ступени (оптимально не менее 90 см).
• Прорисовываем среднюю линию маршей в окружности через центр под углом 45 градусов.
• Разбиваем окружность на отрезки равные глубине поступи рядовых ступеней (25-40 см).
• Теперь вычертим по средней линии прямые участки лестничных маршей.
• На расстоянии примерно равном ширине ступени по внутренним границам ступеней начертим линии АС и АВ. От них будем вести расчет забежных ступеней.
• Располагайте линии АС и АВ таким образом, чтобы внутренняя часть забежных ступеней получалась не менее 10 см, а наружная около 40 см.
• В процессе отрисовки для раскроя ступеней размеры по краям поверхностей могут быть слегка изменены, но глубина поступи в центре должна оставаться неизменной.

Внимание! Переход от марша к маршу по забежной части должен быть плавным. Слишком извилистая лестница не безопасна и не совсем комфортна для передвижения обитателей дома.

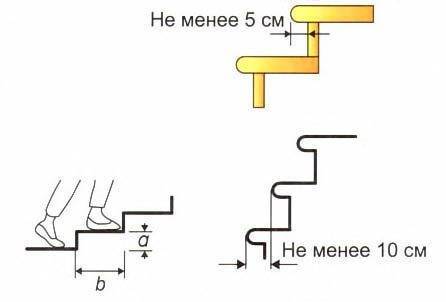

Высота подступенника тоже играет важную роль. По слишком высоким ступеням подниматься утомительно, а мелкий, частый шаг по низеньким даже опасен (вы можете запутаться и споткнуться). Учтите интересы всех проживающих, но старайтесь попасть в диапазон комфорта от 12 до 22 см.

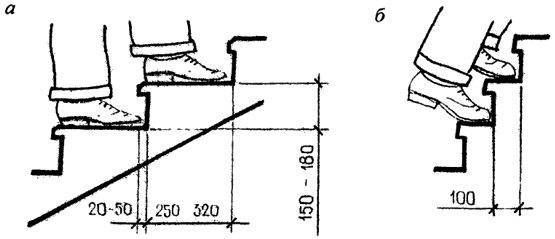

На рисунке А видно, что шаги свободные, значит лестница достаточно громоздкая, а на рисунке Б – «миниатюрная» опасная конструкция, непригодная для детей

Теперь берите в руки инструмент и начинайте резку, подгонку и распиловку всех необходимых материалов, чтобы, в конечном счете, получился завидный результат.

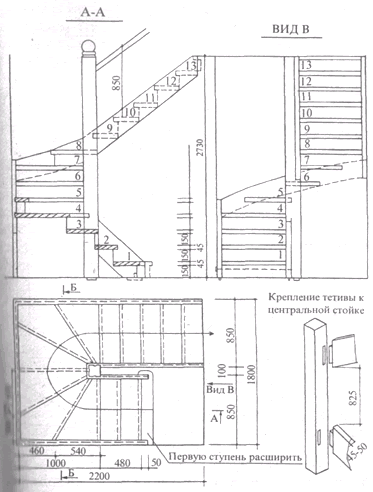

По той же технологии можно просчитать конструкцию п-образной лестницы с  поворотом на 180 градусов. У подобных конструкций тоже есть варианты решений.

Их делают:

• Двухмаршевыми лестницами с радиальной забежной частью.
• Трехмаршевыми с коротеньким промежуточным, между двумя участками забежных ступеней.

Двухмаршевая лестница, конструкция и применяемые материалы

Дерево – возможность творить своими силами

Идеальным материалом для изготовления лестницы в жилом доме по-прежнему остается дерево (узнайте также как сделать забежные ступени для деревянных лестниц). Конструкции из дерева имеют ряд преимуществ перед аналогами из металла и бетона.

Они:

• Теплые.
• Фактурные.
• Экологичные.
• Органичны практически в любом стиле интерьера.
• Долговечные.
• При необходимости легко ремонтируются с заменой отдельных фрагментов.

Единственный недостаток деревянных лестниц – это дороговизна, с которой конкурируют лишь кованые конструкции. Самым дешевым вариантом будет, пожалуй, клен, доступный в любых объемах практически на каждой лесопилке.

Для ступеней подойдет монолитная мебельная плита из сосны 900*1800*35 мм. Можно приобрести готовые ступени или заказать по вашим индивидуальным расчетам, но это будет раза в два дороже. Вот, собственно, вкратце о том, как сделать забежные ступени для лестницы.

Примечание! Помимо инструментов и материалов вооружитесь терпением, все же процесс изготовления и монтажа лестницы довольно сложный и продолжительный. Но удовольствие от результата покроет с лихвой все затраченные усилия, время и деньги.

Как сделать забежные ступени для деревянных лестниц

Вывод

В данном процессе, как и в любом другом, очень важно уделить особое внимание крепежным элементам. Только надежный крепеж, рассчитанный на повышенные нагрузки, способен выдержать напряжение, возникающее на ступенях.

Ведь зачастую именно горизонтальная плоскость нагружается сильнее, чем вертикальные опоры. Поэтому забежные ступени, не имеющие правильных форм, должны устанавливаться с особой тщательностью.

В представленном видео в этой статье вы найдете дополнительную информацию по данной теме.

инструкция по расчету (фото и видео)

Для экономии пространства в помещении или при острой нехватке такового в качестве сообщения между этажами обустраиваются забежные лестницы. В таких конструкциях наружная сторона проступи всегда больше внутренней, что позволяет увеличивать площадь опоры для стопы человека. Ниже мы поговорим о свойствах, местах применения и расчётах таких сооружений, а также посмотрим видео в этой статье по данной теме.

Забежная лестница с поворотом на 180 градусов из дерева

Прямые и многомаршевые лестницы

Данная конструкция сделана с уклоном косоуров 45⁰

Как мы уже говорили, забежная лестница своими руками монтируется в случае дефицита пространства и её наклон более крут, чем у обычной. Такие модифицированные ступени делаются для увеличения площади опоры стопы и ощущения безопасности нога должна умещаться на ней минимум на 70%. Это означает, что ширина проступи будет начинаться от 25 см и более (узнайте здесь, как сделать забежные ступени для деревянных лестниц).

Как рассчитать забежные конструкции при повороте на 180⁰

Как сделать забежные ступени для деревянных лестниц

• На крутых лестничных спусках, какими можно назвать уклоны от 40⁰ и более, а также для того чтобы не делать площадку между маршами при поворотах, используют забежные ступени. Этим обеспечивается не только комфорт, но и безопасность, особенно на спуске, когда нога опирается на пятку и есть большая вероятность её проскальзывания при недостаточно широкой опоре..

Предельный выступ и заступ проступи

• Недостаток ширины проступей особенно ощущается на винтовых конструкциях или поворотах, где проступь сужается к центру, поэтому наиболее узкая её часть должна быть не менее 100 мм, ведь при спуске это окажется максимальной площадкой для расположения стопы. А вот нависание проступи следует ограничить 50 мм, чтобы при подъёме носок не цеплялся за нависающую часть. Расстояние между параллельными маршами должно получиться не менее ¼ их ширины, как того требует инструкция, чтобы проступи на повороте были достаточно широкими.

Два способа  расчёта забежных лестниц

• Обратите внимание на схематический рисунок вверху, и вы увидите два варианта конструкций с параллельными маршами, где площадку заменяют забежные ступени. На варианте «а» проведена средняя линия движения ABC, где отмечена ширина проступей (заметьте, что линия BC разделяет среднюю проступь точно по середине, на две равные части). Так у нас получаются деления 1, 2, 3, 4 и так далее, сколько будет ступеней.

Совет. Чем больше в расчёте окажется прямых ступеней, тем удобней получится лестница, а переход будет не так заметен.

• Из прямых ступеней, которые показывает данная схема забежной лестницы на рисунке 11 пунктиром, захвачены три из них – 6, 7, и 8. Линия DE в данном случае, ограждает прямую ступень 8, с которой начинается коррекция ширины проступей, и центр A соединён с делениями 1 и 2 на черте движения. Эти линии продолжаются до пересечения с DE, где образуется отрезок 1-2, откладывая который от пункта D к пункту E, образуются точки 3, 4, 5, 6, 7.
• Эти пункты соединяются прямыми линиями с точками, которые соответствуют по номерам, отмеченным на линии движения. Как результат графического расчёта, мы имеем проекцию формы проступей для забежных ступеней на левой половине конструкции. Точно такой же расчёт следует произвести и для правой стороны.
•  Другой чертеж забежной лестницы на рисунке «б» показывает, регулировку забежных ступеней согласно принятой норме. От точки b по линии движения отложена ширина, но это сделано таким образом, чтобы линия DB пересекала проступь 1 посредине, разделяя её на равные части. Затем, берём число прямых ступеней, а в нашем случае это 6, 7, 8, получаем отрезок AB и от вертикальной линии DB проводят к нему наклонную AC под любым углом менее 90⁰, и на ней наносите 7 делений.
• Эти семь делений должны соответствовать семи корректируемым ступеням (масштаб не имеет значения). Но размеры делений должны с каждым разом увеличиваться на одну часть, то есть, начиная от точки A, первое деление будет равняться 2, второе – 3 частям и так далее. Для чертежа можно использовать любые размеры, где одна часть будет составлять 5, 10 или 15 мм – всё будет зависеть от масштаба рисунка.
• Пункт B соединяется с пунктом C и если параллельно им из каждой точки провести линии, то на вертикали AB у нас получатся соответствующие отрезки. А теперь соединяем точки пересечения с точками 2, 3, 4, 5 и так далее, и продолжаем их до стены, которая окружает клетку – так мы получаем горизонтальную проекцию формы забежных ступеней.

Как рассчитать конструкции при повороте на 90⁰

Поворот марша на 90⁰

• Такая конструкция, как забежная лестница с поворотом на 90 градусов (см. фото вверху) подразумевает гнутые косоуры, тетивы или другие опоры, которые будут повторять плавный изгиб, поэтому их чаще всего изготавливают без плавного перехода, а под прямым (острым, тупым) углом. Расчёт такой конструкции можно произвести подобным верхнему вычислению образом, при помощи той же графики (см.также статью Расчет лестницы с забежными ступенями – как сделать все правильно). Последовательность таких работ указана на нижних чертежах.

Расчет лестницы с забежными ступенями – как сделать все правильно

• На данных чертежах указана вся последовательность действий, и вы можете произвести все виды работ в домашних условиях.  К определённым частям схемы даются пояснения непосредственно на рисунке.

Чертёж поворота на 90⁰ №2

• Графические расчёты не дают идеального результата, поэтому в процессе отрисовки эти размеры можно изменять, но это не должно затрагивать ширину проступи по центральной линии движения. То есть, для некоторых проступей можно изменить ширину одной или другой стороны, не затрагивая при этом середину.

Совет. Когда вы будете переносить размеры с чертежа на реальный объект, обязательно суммируйте всю цепочку, чтобы она не превысила существующие параметры размеченного в помещении места.

Расчёт прямой лестницы с забежными ступенями

Расчёт количества ступеней

• Для того чтобы рассчитать количество ступеней на марше прямой лестницы, нужно отметить три точки – A, B и C, где A , это место пола второго этажа на стыке с маршем, B – место на нижнем уровне под точкой A, и C, это нижний конец марша на уровне точки B. Таким образом, мы получаем треугольник ABC, по которому и будем ориентироваться.
• В данном случае отрезок CB у нас составляет 4м, что означает разницу горизонтального положения нижней и верхней точки марша. Отрезок AB у нас имеет 2,5м, что означает разницу между конечными вертикальными точками расположения марша. Подъём получается несколько крутоват, но для этого и существуют забежные ступени.
• В данном случае можно сделать либо 14, либо 15 ступеней, тогда их высота получится 17,8 см и 16,6 см соответственно. Подойдут оба варианта, только при увеличении количества ступеней снижается ширина проступи.

Расчёт ширины проступей

• Чтобы рассчитать чистую ширину проступи (без свеса) нужно значение CB разделить на предполагаемое количество ступеней, значит, 400/15=26,6 см, а 400/14=28,5 см, что с добавлением свеса в 3-5 см образует шикарную проступь, вполне достаточную для комфортного спуска-подъёма.

Расчёт длины косоура

Понравилась статья? Поделиться с друзьями:

Калькулятор расчета лестницы с забежными ступенями на 90

Исходные данные

Лестница

Проём

Ступени

Подступенки

Косоуры (Тетива)

Результаты расчёта

Лестница

Ступени

Косоуры (Тетива)

Подступенки

Поручни

Информация

В данный онлайн калькулятор интегрирована система для того чтобы вы могли произвести расчет лестницы на второй этаж с поворотом на 90 градусов и с забежными ступенями не обладая навыками проектировщика и не имея особых знаний в области строительства. Эта программа создана людьми, для людей. Простота и удобство использования, логически понятный интерфейс, помогут вам произвести, казалось бы, сложный расчет всего в пару кликов. Следуя общим инструкциям и правилам, вы получите точный расчет материалов, а так же четкие чертежи, исключающие какие — либо погрешности.

Эта несложная программа способна произвести для вас высокоточный автоматический расчет, будь то деревянные или металлические лестницы. Давайте вместе попробуем разобраться, что же представляет собой, прежде всего сама конструкция лестницы с забежными ступенями.  Данный вид лестницы служит не только для удобного перемещения между этажами, но и значительно экономит пространство в сравнении с обычными маршевыми лестницами. За счет отсутствия как таковой меж маршевой площадки, повышается ее эстетический вид, благодаря которому она отлично вписывается в любой современный декор. Ввиду того что междуэтажная площадка выполнена в виде ступеней, вы экономите на материале при возведении данного конструктивного элемента.

Чтобы произвести расчет лестницы с забежными ступенями с поворотом на 90 градусов, вам потребуются некоторые исходные данные:

• Стандартные размеры, длины и ширины;
• Размеры проема, где будет находиться забежная лестница;
• Ну и самое пожалуй основное это геометрические размеры ступеней.

В последнем пункте, необходимо знать и учитывать некоторые особенности.

В самих забежных ступенях рекомендуется использовать следующие размеры:

• На узких участках наиболее удобным размером считается 100 мм.
• В центральной части ступени усредненный размер необходимо сводить к 250 мм.
• Ну а на самом широком участке специалисты рекомендуют использовать глубину ступени не более 400 мм.

Высоту шага в данном случае лучше принимать по стандарту в пределах 15-20 см. А наклон косоура для удобного подъема и спуска 30 – 40 градусов. Так же следует учитывать особенности материала, из чего вы планируете выполнить саму лестницу. Это может быть и металл и дерево, бетон и даже стекло. Последнее о чем не стоит забывать при расчете лестницы это нависание поступи над подступенком, максимальный размер для такого вида лестницы не должен превышать 5 см.

Результаты расчета.

Если следовать правилам и рекомендациям и правильно ввести исходные данные, в результате вы получите: максимально точный чертеж г образной лестницы на второй этаж, расчет самой лестницы выполненный по всем правилам ГОСТа, а так же безопасную и комфортную конструкцию после ее монтажа.

как вычислить параметры своими руками (инструкция, фото и видео)

Для того чтобы в значительной степени сократить размер лестничной клетки по длине, вам потребуется произвести расчет забежной лестницы. Данная процедура просто необходима тем, кто испытываем дискомфорт в связи с нехваткой места в доме. Забежные лестницы представляют собой достаточно простую и компактную конструкцию, с шириной в линию движения одного взрослого человека.

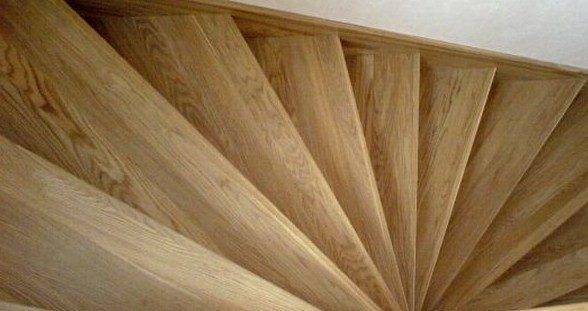

Элегантность и отличное чувство стиля

Внимание! Следует сразу уточнить такой момент – данный тип ступеней достаточно неудобный при спуске, так как их ширина по мере продвижения (ближе к середине лестничного марша) становится все уже.

Для того чтобы сделать лестницу более безопасной, необходимо для начала сделать закругление лестничной клетки на поворотах – так вам удастся сократить длину и ширину ступеней, сделав их более удобными.

Приступаем к расчетам

Лестничный марш с забежными ступенями в деталях

Итак, в качестве примера рассмотрим лестницу с парой параллельных маршей и поворотами (читайте также статью СНиП на высоту ограждения лестниц и другие параметры: соблюдаем нормативы).

Для начала вам потребуется своими руками рассчитать ширину забежных ступенек, которые нам заменят межэтажную площадку.

1. Для начала вам требуется посредине марша (на схеме) прочертить линии ABC которые в дальнейшем назовем средними (центральными). Затем, когда у нас есть так называемый центр, необходимо на центральную линию нанести ширину проступей. Делать все это следует от вершины закругления, распределяя их таким образом, чтобы центральная линия разделяла верхнюю ступень строго пополам;
2. После того как вы разберетесь с шириной проступей, у вас на плане появятся новые деления, которые рекомендуется пронумеровать. Чем больше прямых ступеней выйдет в итоге, тем удобнее будет ваша лестница с забежными ступенями;
3. Следующий шаг – проводим линии D и E, которые пройдут по краям ровных проступей и пунктиром выделят габариты забежной лестницы;
4. Теперь, вам нужно центр линии А соединить с линиями (ступенями) 1 и 2 по линии движения. Таким образом, вам удастся визуально точно отобразить на плане будущий пролет;

СНиП на высоту ограждения лестниц и другие параметры: соблюдаем нормативы

Второй способ

Чтобы полностью разобраться в вопросе – как рассчитать лестницу с забежными ступенями, необходимо рассмотреть все известные способы. Помимо выше обозначенного варианта, существует и второй.

Металлический каркас по созданному вами плану

Регулировка забежных лесенок данным способом заключается в следующем: для начала следует прочертить одну ровную вертикальную линию, которую мы условно обозначим буквой B. Теперь, после того как у нас имеется «основа», мы можем смело приступать к формированию будущих забежных ступеней, отчерчивая их примерно так же, как и обозначено в первом варианте.

Внимание! Средняя ступень должна быть строго посередине отчерченной линии, которая является «отталкивающей» (именно от нее откладывают ширину проступей).

Расчет дело тонкое

Начнем сразу с примечания: при проектировании забежной лестницы следует обратить особое внимание на ширину проступей – в связи с тем, что путь человека пролегает практически строго по центру лестницы, ширина ступеней именно в том месте не должна быть менее 22 см (см.также статью Норма ширины ступени лестницы, а также другие стандарты ее характеристик).

Норма ширины ступени лестницы, а также другие стандарты ее характеристик

Помните, что перед тем как начать проектировать лестницы с забежными ступенями, вам следует иметь хотя бы поверхностное представление о том, что такое расчет Г-образных лестниц вообще (если вам понятна вся вышеизложенная информация, то проектирование прямых, а также лестниц с площадкой дастся вам без особых проблем).

С учетом того, что мы рассчитываем упрощенную забежную конструкцию, то в данном случае прибегнем к простому и для многих стандартному расчету, а именно к составлению плана на примере прямой лестницы. Разница будет заключаться лишь в том, что простой (прямой) марш рассчитывается без трех забежных ступенек, которые в свою очередь будут изготавливаться в виде несложных рамных конструкций.

Макеты данного типа ступеней вы сможете увидеть на готовых схемах (см. фото). Итак, три изготовленных рамы из бруса (высотой не более 18 см), с выбранной вами шириной и высотой, на которые после монтажа необходимо прикрепить мебельные щиты (ступени), следует расположить на пролете строго по плану. Уже выполненные ступени следует надежно закрепить на готовый каркас.

Обратите внимание! Забежная конструкция должна быть закреплена предельно жестко, так как вся лестница в целом (включая весь лестничный марш с перилами) будет смонтирован именно к ней.

Несколько рекомендаций и советов

Вам следует сразу учесть, что ваши расчеты не получатся идеальными и не дадут какого-то сверхточного результата. Поэтому результаты отрисовки можно легко изменить по собственному желанию, адаптируясь исключительно на размеры вашей комнаты (но не изменяя ширину ступеней).

Тут не имеется в виду категоричный запрет на изменение забежных ступенек – им можно подпиливать края (расширяя или сужая их), но при этом ширина посередине должна оставаться неизменной.

Снимая размеры с уже готового проекта (чертежа), в обязательном порядке проверяйте всю лестничную цепочку путем сложения – полученная сумма размеров должна получиться не больше или меньше указанного в плане размера лестницы (читайте также статью ГОСТ на размеры ступеней лестницы: обеспечение безопасности и оптимальной разработки).

Вывод

ГОСТ на размеры ступеней лестницы: обеспечение безопасности и оптимальной разработки

Вот в принципе и все, мы надеемся, что данная инструкция вам действительно поможет при составлении предварительного плана. Если вы хотите заказать грамотно составленный проект (к примеру, лестницу с поворотом на 90 градусов), то сразу приготовьтесь к тому, что цена на него будет достаточно высока и может немного ударить по вашему карману.

Видео в этой статье готово предоставить дополнительную информацию по данной теме.

Смотрим!
